Сварочный аппарат трансформаторный в Украине. Цены на сварочный аппарат трансформаторный на Prom.ua

Трансформаторный сварочный аппарат DECA PARVA 175E (202900): ММА, 380В, 2-5 кВт, 160А, плавный пуск

Доставка по Украине

6 019 грн

4 894 грн

Купить

Трансформаторный сварочный аппарат DECA PARVA 175E (202900): ММА, 380В, 2-5 кВт, 160А, плавный пуск

Доставка по Украине

по 4 500 грн

от 4 продавцов

5 625 грн

4 500 грн

Купить

GoodTools интернет магазин электро инструмента

Трансформаторный сварочный аппарат DECA PARVA 175E (202900): ММА, 380В, 2-5 кВт, 160А, плавный пуск Shopolife

Доставка по Украине

5 625 грн

4 500 грн

Купить

ShoPoLife

Сварочный трансформаторный аппарат Euro Craft 380В Mastery-300A

На складе

Доставка по Украине

1 968 — 2 064 грн

от 4 продавцов

2 064 грн

Купить

OleOle — Магазин вдалих покупок

Трансформаторный сварочный аппарат DECA PARVA 175E (202900): ММА, 380В, 2-5 кВт, 160А, плавный

Доставка по Украине

4 490 — 4 492 грн

от 3 продавцов

5 166 грн

4 492 грн

Купить

Интернет-магазин ЭлектроХаус

Трансформаторный сварочный аппарат DECA PARVA 175E (202900): ММА, 380В, 2-5 кВт, 160А, плавный пуск Perry

Доставка по Украине

5 625 грн

4 500 грн

Купить

PerryOne

Трансформаторный сварочный аппарат DECA PARVA 175E (202900): ММА, 380В, 2-5 кВт, 160А, плавный пуск

Доставка из г. Львов

5 695 грн

4 556 грн

Купить

Магазин якісного інструменту vseVnas — Tools Shop 24/7

РЕМОНТ ТРАНСФОРМАТОРНЫХ СВАРОЧНЫХ АППАРАТОВ

Услуга

600 грн

СВАРКА KRIPTON

Сварочный трансформаторный аппарат Euro Craft 220/380В Mastery-300A Ток 300А Электроды 1.6-5мм Гарантия 1 год

Доставка по Украине

Цену уточняйте

ToolsGood — интернет магазин электроинструмента

Сварочный трансформаторный аппарат Kaiser TURBO-250M(220\380В)

Доставка из г. Ивано-Франковск

2 641 грн

2 446 грн

Купить

Instrumentos.in.ua интернет-магазин

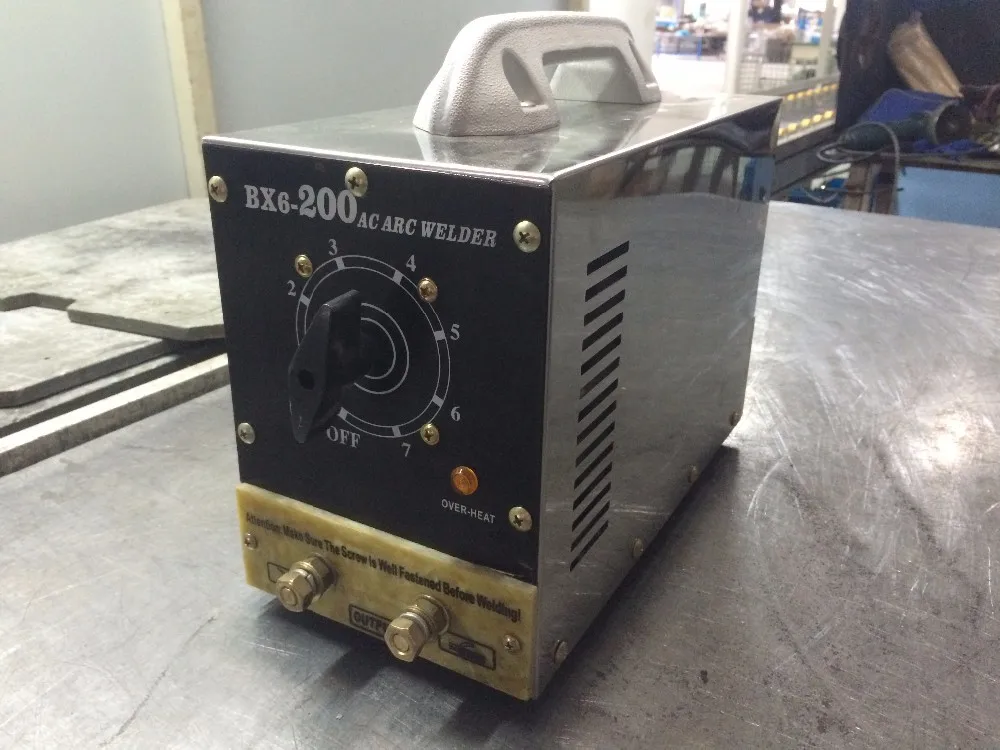

Корпус сварочного трансформаторного аппарата BX6-2200

Заканчивается

Доставка по Украине

1 000 грн

Купить

СВАРМАСТЕР

Сварочный трансформаторный аппарат СТ-250С Кентавр

Доставка по Украине

Цену уточняйте

ООО «Компания «АЛИР»

Выпрямитель инверторный Патон ВДИ-250P DC MMA/TIG/MIG/MAG Цифровой + электроды 3 мм 2. 5 кг

Доставка по Украине

13 999 грн

Купить

Интернет-магазин » Svarka+»

Выпрямитель инверторный Патон ВДИ-200P DC MMA/TIG/MIG/MAG Цифровой + электроды 3 мм 2.5 кг

Доставка из г. Белгород-Днестровский

11 199 грн

Купить

Интернет-магазин » Svarka+»

Сварочный аппарат трансформаторного типа 220/380В,30-180А,42-48В,1,6-4мм,22кг DECA DOMUS 210CU.

Недоступен

6 318 грн

Смотреть

ГК«ТЕХНОСФЕРА»

Смотрите также

Сварочный трансформатор Euro Craft Mastery 300A трансформаторный сварочный аппарат

Недоступен

1 999 грн

Смотреть

ВОЛЬТ — магазин електро, бензо и других иструментов

Сварочный трансформатор Euro Craft Mastery 300A трансформаторный сварочный аппарат

Недоступен

1 999 грн

Смотреть

Kolosok

Сварочный трансформатор Euro Craft Mastery 300A трансформаторный сварочный аппарат

Недоступен

2 100 грн

Смотреть

Kolosok

Сварочный аппарат Caddy Mig C160i ESAB

Недоступен

59 396. 80 грн

Смотреть

ООО «ТОРГОВЫЙ ДОМ «НИСА»

Сварочный аппарат Rebel EMP 215ic ESAB

Недоступен

128 642.80 грн

Смотреть

ООО «ТОРГОВЫЙ ДОМ «НИСА»

Сварочный аппарат REBEL EMP 235IC ESAB

Недоступен

145 142.40 грн

Смотреть

ООО «ТОРГОВЫЙ ДОМ «НИСА»

Сварочный аппарат Rebel EMP 320ic ESAB

Недоступен

180 639.20 грн

Смотреть

ООО «ТОРГОВЫЙ ДОМ «НИСА»

Сварочный автомат DECA PARVA 150E

Недоступен

2 667 грн

Смотреть

Instrade

Сварочный выпрямитель ПАТОН ВД-310Н DC MMA

Недоступен

37 996 грн

34 576.36 грн

Смотреть

Электромотор

Сварочный выпрямитель ПАТОН ВД-400СГД AC/DC MMA/TIG

Недоступен

48 946 грн

44 540.86 грн

Смотреть

Электромотор

Универсальныей сварочный выпрямитель ПАТОН ВД-400СГД AC/DC MMA/TIG.

Недоступен

41 300 грн

Смотреть

ГК«ТЕХНОСФЕРА»

Сварочный выпрямитель ПАТОН ВД-500 DC MMA

Недоступен

67 544 грн

61 465. 04 грн

Смотреть

Электромотор

Многопостовой сварочный выпрямитель ПАТОН ВДМ-1202П.

Недоступен

65 800 грн

Смотреть

ГК«ТЕХНОСФЕРА»

Сварочный выпрямитель Патон ВС-650 СР DC MIG/MAG MMA

Недоступен

75 943 грн

69 108.13 грн

Смотреть

Электромотор

Лучшие Сварочные трансформаторы в 2022 году

Сварочные аппараты

1 Лучший Сварочный аппарат трансформаторного типа Wester ARC 130, MMA

Сравнить цены Подробнее

4.9 / 27 отзыв(а)

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 80 — 130 A
минимальное входное напряжение: 198 В
диаметр электрода: 2. 50 — 3.20 мм

мощность: 5 кВт

Сравнить цены
Подробнее

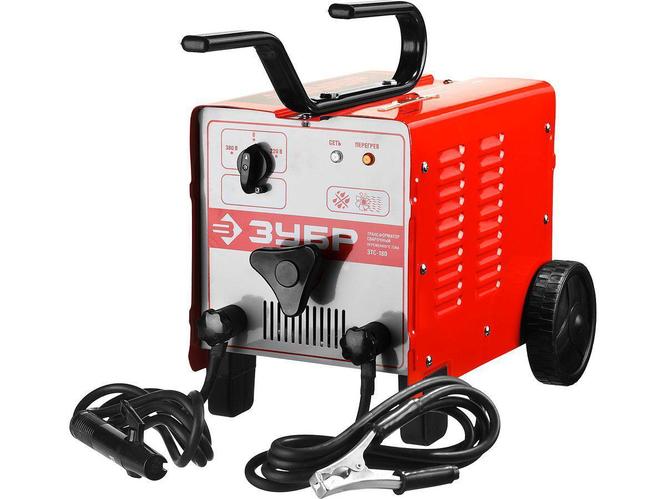

2 Дешевый Сварочный аппарат трансформаторного типа ЗУБР ЗТС-180, MMA

Сравнить цены Подробнее

4.5 / 4 отзыв(а)

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 60 — 180 A
диаметр электрода: 2 — 4 мм
мощность: 9.
60 кВ·А
тип тока: переменный

Сравнить цены
Подробнее

3 Сварочный аппарат трансформаторного типа ЗУБР ЗТС-200, MMA

Сравнить цены Подробнее

4.8 / 3 отзыв(а)

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 60 — 200 A
диаметр электрода: 2 — 4 мм
мощность: 11.20 кВ·А
тип тока: переменный

Сравнить цены
Подробнее

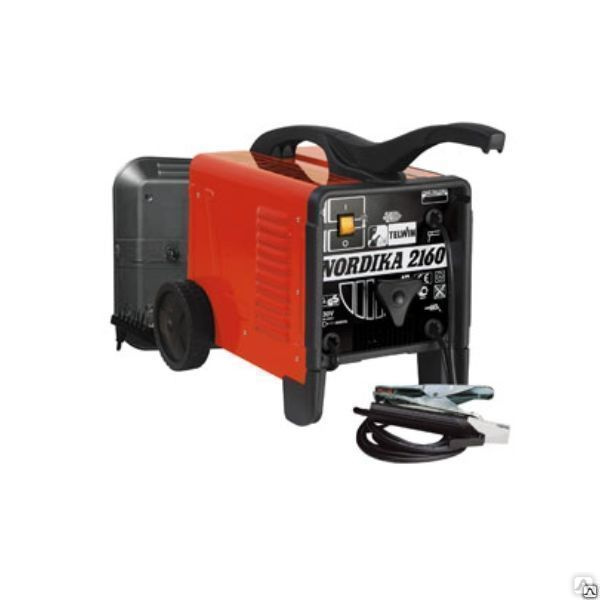

4 Сварочный аппарат трансформаторного типа Telwin Nordica 4. 161 turbo, MMA

Сравнить цены Подробнее

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 40 — 140 A
диаметр электрода: 1.60 — 3.20 мм
мощность: 2.50 кВт
тип тока: переменный

Сравнить цены
Подробнее

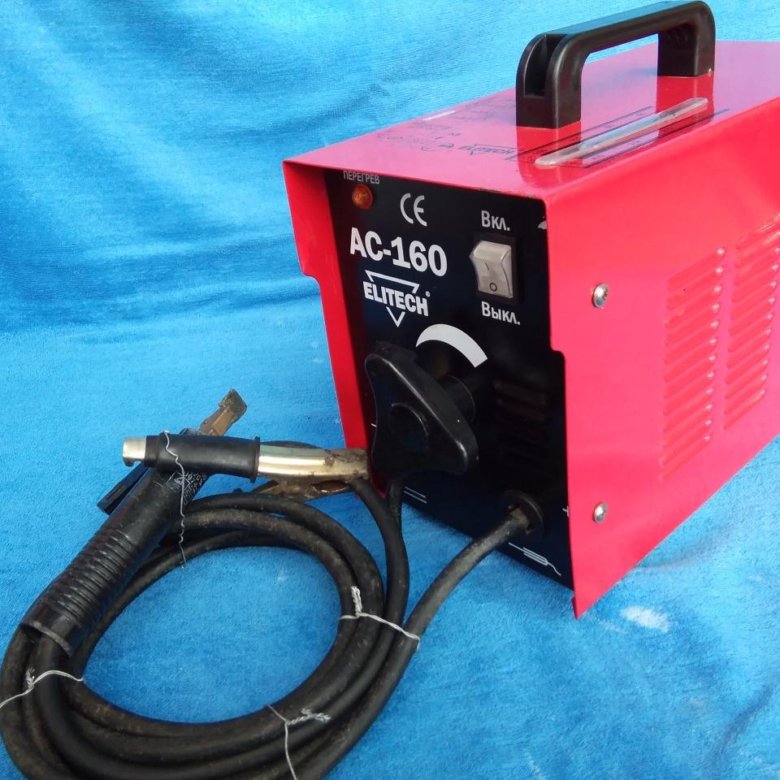

5 Сварочный аппарат трансформаторного типа ELITECH АС 160, MMA

Сравнить цены Подробнее

1 отзыв(а)

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 55 — 160 A
входное напряжение: 187 — 253 В
толщина металла: 1. 60 — 4 мм
мощность: 7.40 кВт

Сравнить цены
Подробнее

6 Сварочный аппарат трансформаторного типа Telwin Nordica 4.220 Turbo, MMA

Сравнить цены Подробнее

2 отзыв(а)

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 55 — 190 A
диаметр электрода: 2 — 4 мм
мощность: 3.60 кВт
тип тока: переменный

Сравнить цены
Подробнее

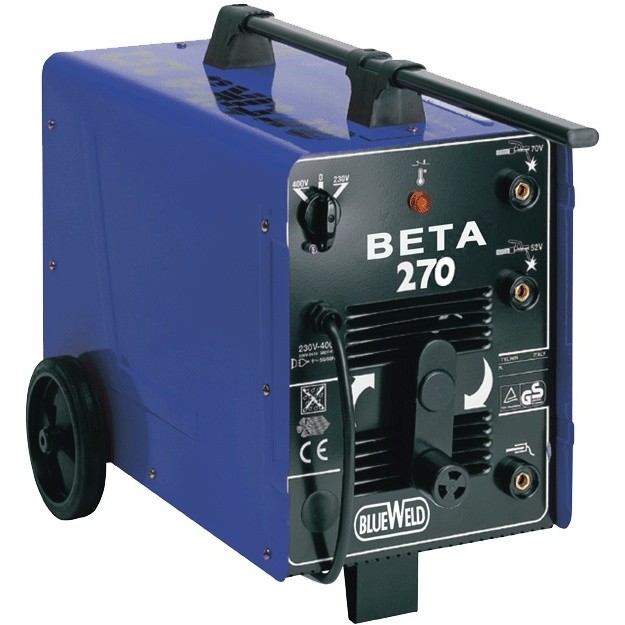

7 Сварочный аппарат трансформаторного типа BLUEWELD Beta 270, MMA

Сравнить цены Подробнее

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 55 — 220 A
диаметр электрода: 2 — 5 мм
мощность: 8 кВт
тип тока: переменный

Сравнить цены
Подробнее

8 Сварочный аппарат трансформаторного типа ЗУБР ЗТС-250, MMA

Сравнить цены Подробнее

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 60 — 250 A
диаметр электрода: 2 — 5 мм
мощность: 14 кВ·А
тип тока: переменный

Сравнить цены
Подробнее

9 Сварочный аппарат трансформаторного типа BLUEWELD Gamma 3250, MMA

Сравнить цены Подробнее

тип сварки: ручная дуговая сварка MMA
сварочный ток MMA: 55 — 250 A
диаметр электрода: 2 — 5 мм
мощность: 4. 20 кВт
тип тока: переменный

Сравнить цены
Подробнее

10 Аппарат сварочный Mateus MS08302 (MAG/MIG-195)

Сравнить цены Подробнее

1 отзыв(а)

полуавтоматическая сварка (MIG/MAG)
макс.входное напряжение [В] 220
мощность [кВт] 6.5
диаметр проволоки, max 1.2 мм
тип тока: постоянный

Сравнить цены
Подробнее

Вам может понравиться

Лучшие Сварочные инверторы ЗУБР

Лучшие Сварочные аппараты Fubag с полуавтоматической сваркой (MIG/MAG)

Лучшие Аппараты ручной дуговой сварки (MMA) 180-200 A

Лучшие Сварочные аппараты Форсаж

Лучшие Сварочные аппараты Калибр

Лучшие Сварочные аппараты постоянного тока

Лучшие Сварочные инверторы Кедр

Лучшие Сварочные инверторы постоянного тока

Лучшие Сварочные инверторы P. I.T.

Лучшие Сварочные инверторы с форсажем дуги

Сварка трансформаторная

Главная » Статьи » Сварка трансформаторная

Сварочный трансформатор своими руками – ничего сложного!

17.01.2016

Электросварка прочно вошла в арсенал работ домашних мастеров и автослесарей. Еще 20-30 лет назад, личный аппарат для ручной дуговой сварки был настоящей экзотикой. Счастливые обладатели сварочника в гараже или в своем дворе, пользовались неизменной популярностью среди друзей и знакомых, и имели возможность дополнительного заработка.

Приобрести списанный (а зачастую украденный со стройки или завода) сварочный аппарат советского производства считалось большой удачей.

Поэтому отечественные «кулибины» мастерили сварочники самостоятельно, из того, что удавалось найти буквально на мусорке. Неказистые на вид, зачастую опасные для здоровья – они, тем не менее, исправно работали.

Сегодня в любом строительном супермаркете можно купить промышленно изготовленный сварочный аппарат, в любом варианте исполнения и для различной нагрузки.

Однако многие слесаря, по-прежнему изготавливают этот прибор самостоятельно.

Рассмотрим виды и принцип действия дуговых сварочных аппаратов

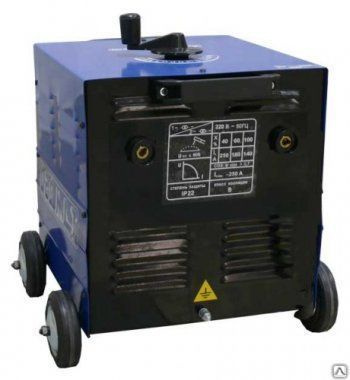

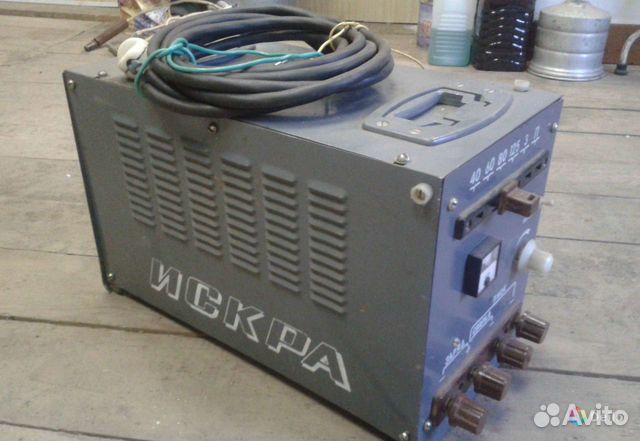

Сварочный трансформатор

Преобразует электрический ток для образования устойчивой электрической дуги. На неподвижном сердечнике – магнитопроводе, располагаются две обмотки.

Принцип работы – понижение напряжения на вторичной обмотке с одновременным увеличением силы тока. Для регулирования параметров дуги, предусматривается изменение силы тока на вторичной обмотке. Либо переключением между витками обмоток, либо перемещением по сердечнику одной обмотки относительно другой.

Преимущества конструкции:

Низкая стоимость;
Простота изготовления;
Высокая надежность;
легкость в обслуживании.

Недостатки:

Большая масса и габариты;
Нестабильность сварочной дуги;
Для работы требуется специальная подготовка персонала;
Эффективно работает только с низколегированной сталью.

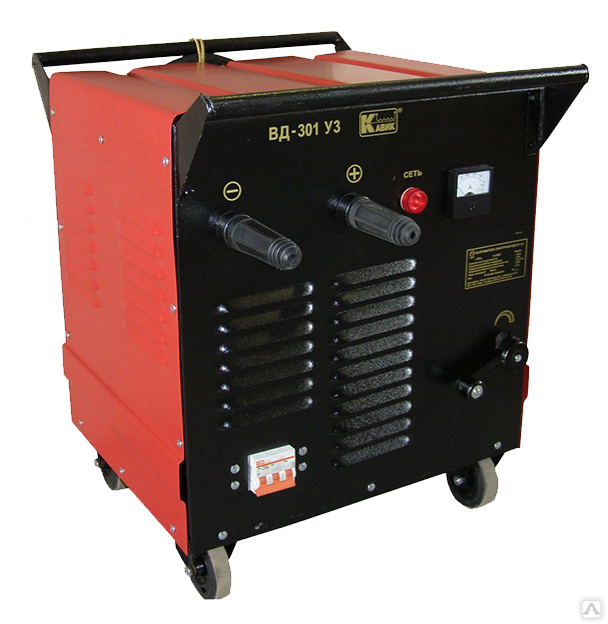

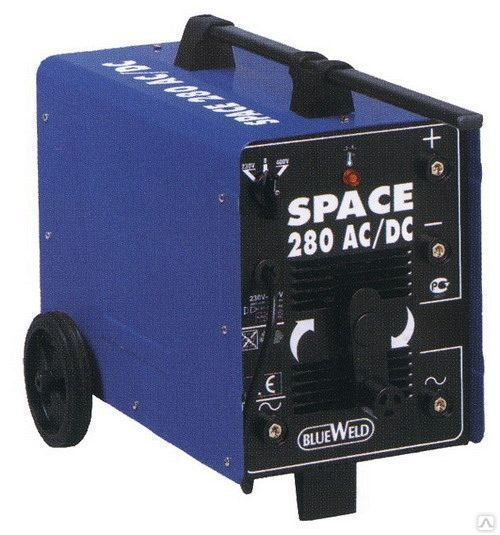

Сварочный выпрямитель

Состоит из двух блоков. Трансформатора и выпрямительного устройства. После понижения напряжения и повышения силы тока на трансформаторе, вступает в дело выпрямитель, собранный на кремниевых или селеновых элементах. В результате на выходе мы получаем постоянный ток для питания электрической дуги. Выпрямитель может иметь дополнительные элементы схемы, для получения идеальных характеристик.

Преимущества конструкции:

Получение стабильной и непрерывной дуги, что делает сварочный шов более качественным;
Возможность работать с любыми типами стали, в том числе и некоторыми цветными металлами;
Простота использования позволяет работать на аппарате сварщикам с невысокой квалификацией.

Недостатки:

Сложная конструкция, как в изготовлении, так и в обслуживании;
Более высокая стоимость в сравнение с простым трансформатором.

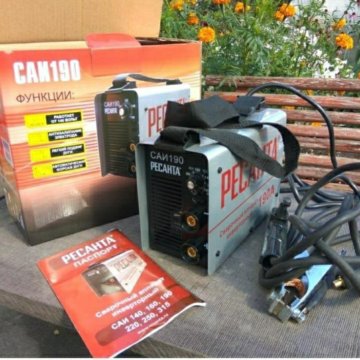

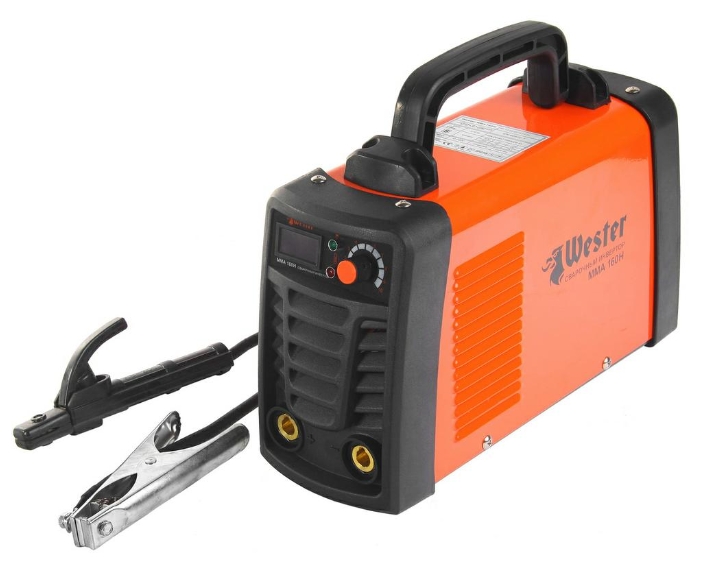

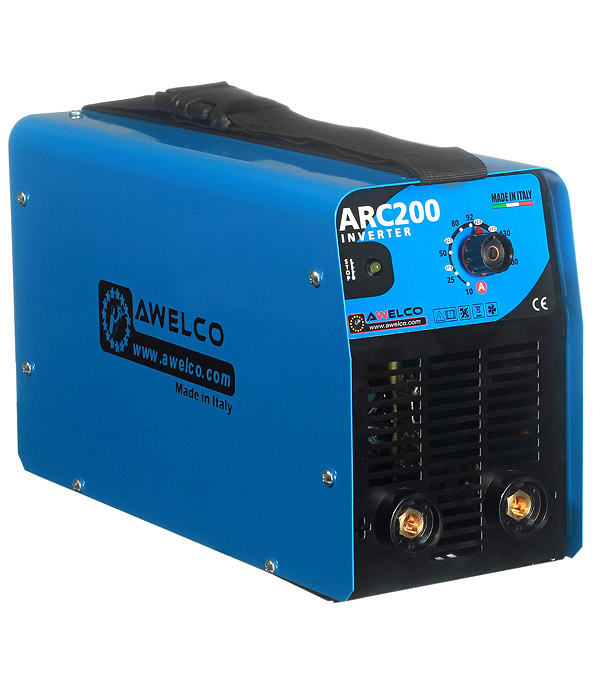

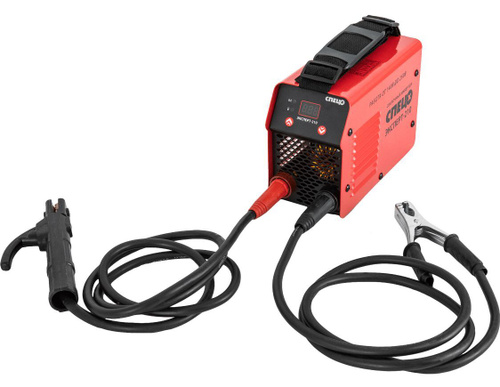

Сварочный инвертор

Высокочастотный преобразователь тока. Конструктивно состоит из нескольких трансформаторов, дросселей и управляющих схем. На выходе выдает ток высокой частоты. Обеспечивает полный контроль над процессом сварки. Полная универсальность применения.

Преимущества конструкции:

Низкое потребление мощности, за счет высокого КПД;
Практически не зависит от колебаний входного напряжения;
Устойчивая дуга позволяет работать с любыми металлами и электродами;
Позволяет работать с длинными нагрузочными проводами;
Широкий диапазон регулировки тока;
Малая масса и компактные габариты;
Простота использования.

Недостатки:

Высокая стоимость;
Сложность конструкции не позволяет обслуживать прибор в домашних условиях.

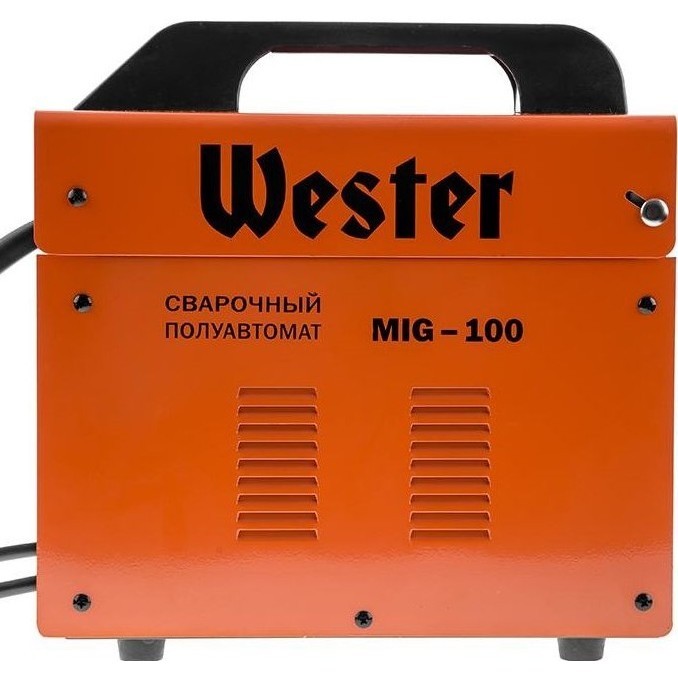

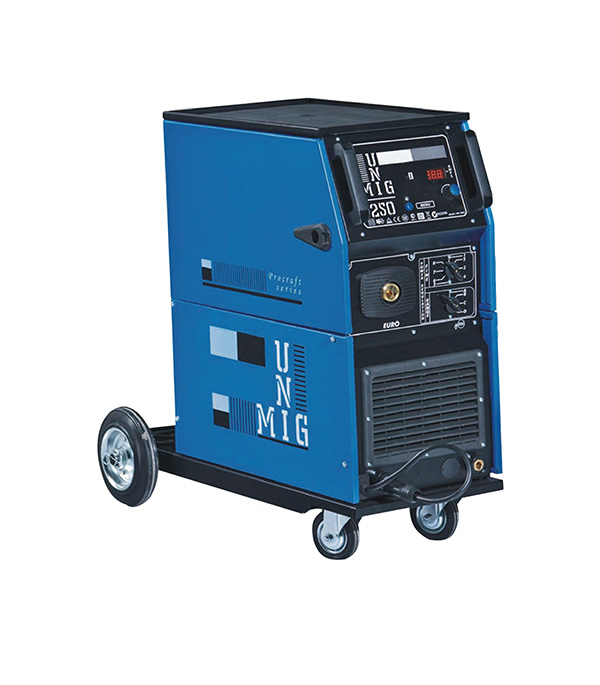

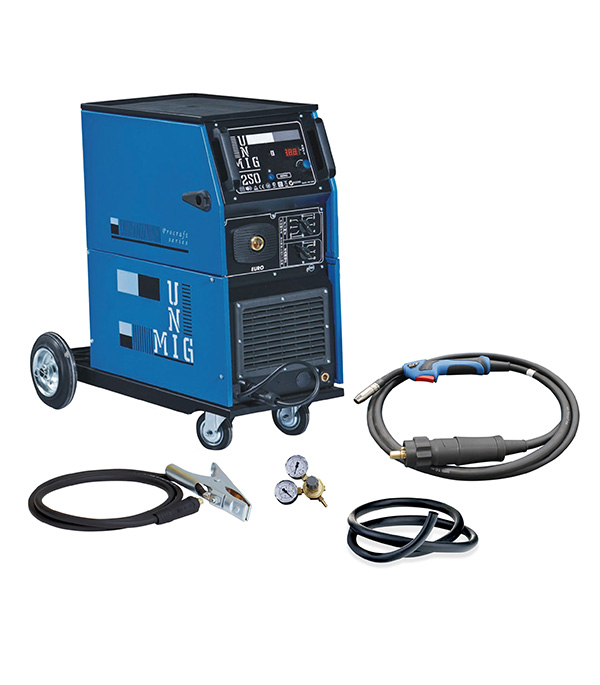

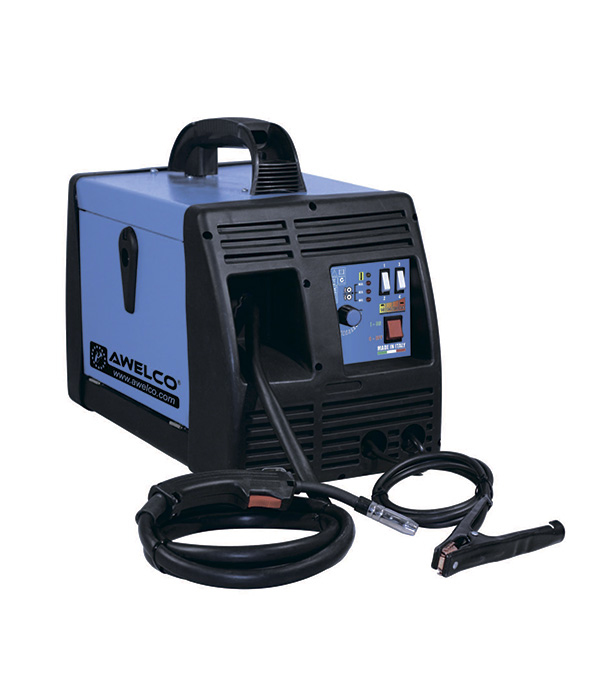

Полуавтомат

Формирует дугу постоянным или импульсным током. Может работать или в инертной среде (углекислота), или при помощи специальной проволоки. Электродная проволока подается по резиновому шлангу в зону сварки при помощи специального держателя.

Преимущества конструкции:

Высокое качество шва;
Практически отсутствуют брызги раскаленного металла;
Работа с металлом любой толщины, в том числе и малой;
Применение в кузовных работах при ремонте автомобиля;
Простота использования для неопытного сварщика.

Недостатки:

Высокая стоимость;
Использование специализированных расходных материалов.

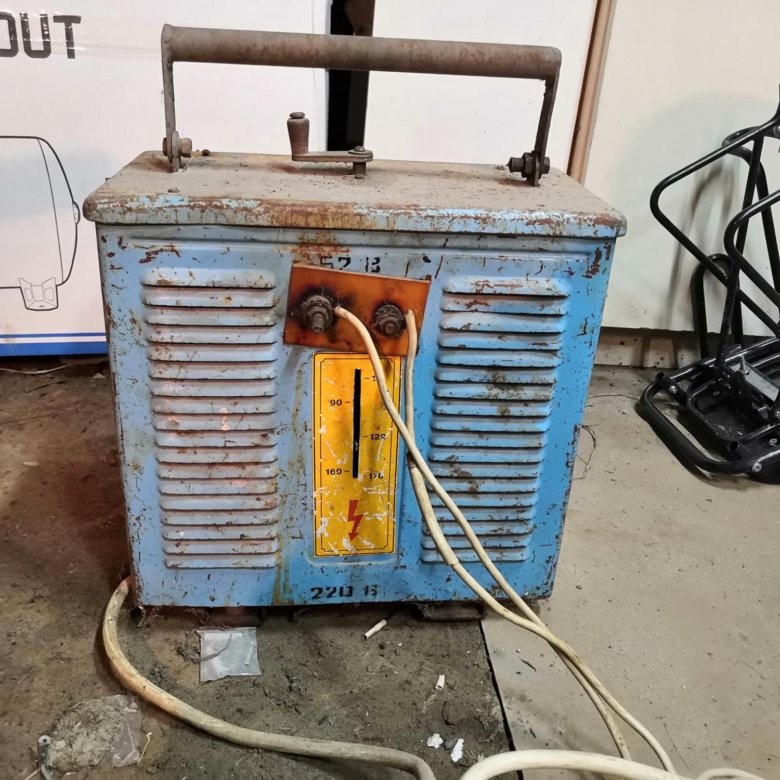

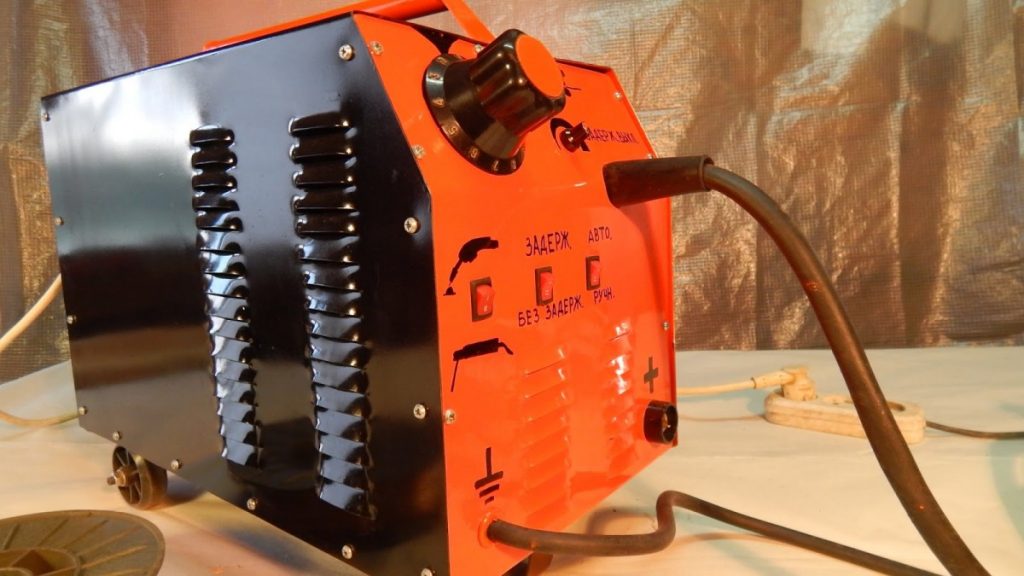

Изготовление самодельного сварочного трансформатора для дома

Самодельный сварочник, как правило, представляет собой трансформатор или выпрямитель. Инвертор или полуавтомат изготовить дома может не каждый.

Для создания правильного аппарата, необходимо знать устройство и принцип действия сварочного трансформатора.

При работе с толстостенными металлическими заготовками используются мощные трансформаторы переменного тока. Типовая схема представлена на рисунке.

С помощью контактов 1,2,3,4.5 осуществляется регулировка количества витков на первичной обмотке – что позволяет выбрать необходимый ток сварки. В данном случае определение «чем больше, тем лучше» не подходит. Слишком высокий ток может просто расплавить металл. Для нормальной работы трансформатора необходим диапазон регулировки 50-200 ампер.

При сборке сварочного трансформатора необходимо провести элементарный расчет параметров. Электроды переменного тока имеют диаметр более 2мм. Ток в несколько десятков ампер дает относительно устойчивую дугу на толщинах металла 2-5 мм. Для воспламенения дуги выходное напряжения обязано быть в пределах 60-65 вольт.

Сварочный ток Iсв рассчитывается исходя из диаметра электрода. Формула для расчета: Iсв=КК1*D Iсв – сварочный ток в Амперах. К1 = 30-40 (коэффициент, величина которого определяется типом и размером электродов)

D = диаметр электрода в мм.

График зависимости силы сварочного тока от напряжения приведен на рисунке:

При работе с тонкими металлами необходим сварочный выпрямитель. Принцип работы такой же, как у трансформатора, только на вторичную обмотку нагружается выпрямитель.

Напряжение холостого хода на обмотке должно быть в диапазоне 70-75 вольт, для устойчивой работы дуги при относительно небольших токах. Для поддержания стабильного напряжения при сварке (точнее – для защиты дуги от его пульсаций) в схему добавлен дроссель с конденсатором.

Правильный аппарат с широким диапазоном рабочих токов

Собрать сварочный трансформатор переменного тока с широким токовым диапазоном сложно. Поэтому один и тот же трансформатор можно использовать для разных видов сварки. Для работы с толстым металлом и электродами диаметром 3-4 мм, используется только трансформатор с регулируемой обмоткой.

А для сварки тонкого метала (например, при ремонте автомобиля) к нему подключается схема выпрямителя. И тогда у вас появляется возможность варить переменным током небольшой величины.

Для безопасности работ лучше укрыть собранный комплект в диэлектрический корпус. Идеальный вариант – листы текстолита. Коммутационные контакты можно вывести на одну сторону ящика и подписать их назначение.

В этом видео подробно рассказано о том, что такое сварочный трансформатор и почему его так называют

Для охлаждения трансформатора и схемы выпрямителя в корпусе надо предусмотреть принудительную вентиляцию.

Сварочный трансформатор своими руками – ничего сложного! Ссылка на основную публикацию

obinstrumente.ru

Как правильно сделать сварочный трансформатор своими руками?

19-12-2014
25
317

Оглавление: [скрыть]

Подготовка материалов для работы
Методика изготовления трансформатора для сварки
- Особенности проведения расчетов
- Процедура намотки катушек
- Особенности работы с аппаратом

Вряд ли кого-нибудь удивит наличие сварочного трансформатора в доме. Этот аппарат активно используют в быту, поэтому каждый хозяин просто обязан иметь его. Электрическая сварка, дрель и болгарка являются обязательными элементами стандартного «джентльменского» набора настоящего мастера. Если два последних пункта можно найти только в специализированных торговых точках, то аппарат для сварки можно сделать самостоятельно, ведь это не настолько сложно, как может показаться.

Сварочный трансформатор представляет собой аппарат, который переменное напряжение сети преобразует в переменное напряжение для сварки.

Подготовка материалов для работы

Существует несколько разновидностей конструкций сварочных аппаратов, которые можно соорудить собственноручно:

трансформаторные;
автоматические;
полуавтоматические;
инверторные;
на переменном или постоянном токе;
импульсные и много других.

Устройство сварочного трансформатора.

Наиболее популярными считаются трансформаторные устройства, поэтому рассмотрим простейший сварочный трансформатор, который работает на переменном токе. Такого устройства хватит для простых бытовых работ, а при необходимости возможно сделать дополнительную приставку, чтобы была возможность качественнее варить тонкий металл.

Прежде всего, чтобы сделать самодельный сварочный трансформатор, стоит подготовить трансформаторное железо для сердечника. Желательно, чтобы оно обладало высоким уровнем магнитной проницаемости. Также надо раздобыть толстый провод, лучше всего из меди. Его можно поискать у знакомых или в специальных пунктах, принимающих металлолом. Удобнее всего сделать трансформатор с П-образным стержневым сердечником, однако это не обязательно, ведь сердечник может быть круглым, тороидальным, к примеру, из литора либо статора с электромотора.

Вернуться к оглавлению

Рассмотрим способ изготовления классического сварочного трансформатора с сердечником, имеющим П-образную форму. На такой аппарат будет гораздо легче наматывать обмотку, нежели на тороидальный, потому что его легче разбирать, если понадобится снять либо поставить новые катушки.

Чтобы можно было использовать трансформатор для бытовых потребностей, нужно, чтобы он смог «варить» металл с помощью электродов, диаметр которых составляет 3-4 миллиметра. Все расчеты надо делать с учетом данных требований.

Вид сверху сварочного трансформатора.

Прежде всего, нужно набрать сердечник. При этом его поперечное сечение должно составлять 25-35 квадратных сантиметров, хотя лучше, если оно равно 45 или 55 сантиметрам. Больше не надо, ведь аппарат получится слишком тяжелым, а от подобного утяжеления все равно не будет никакого эффекта. Если площадь будет составлять 45-55 квадратных сантиметров, тогда трансформатор получит необходимый запас мощности, однако не будет перегреваться. Чтобы рассчитать площадь поперечного сердечника, нужно использовать такую формулу:

S=a*b, см²

Затем надо выбрать разновидность провода, рассчитав его сечение и длину обеих обмоток. Для первичной желательно использовать специализированный обмоточный термостойкий провод из меди с хлопчатобумажной либо стеклотканевой изоляцией, имеющей сечение квадратной формы.

Надо уделить особенное внимание первичной обмотке, ведь ее очень сложно перематывать (известно, что в процессе сварки она может разогреваться до 100 градусов или даже больше). Именно поэтому категорически нельзя использовать провода с обычной ПВХ изоляцией. В худшем случае можно взять провода с резинотканевой либо резиновой изоляцией. Нужно, чтобы аппарат нормально выдерживал среднюю сварку, не слишком перегреваясь во время сжигания семи электродов.

Принцип работы сварочного трансформатора.

Если нет провода с необходимой изоляцией, однако есть провод с нужным сечением, тогда можно самостоятельно сделать изоляцию, сняв ненужную. Чтобы это сделать, надо подготовить несколько полосок из хлопчатобумажной ткани либо стеклоткани шириной 2 сантиметра, а затем обмотать ими провод. Потом все надо пропитать с помощью электротехнического лака.

Чтобы сварочный трансформатор хорошо «варил», необходимо обеспечить правильный уровень выходного напряжения без нагрузки (при холостом ходе). Оно должно составлять 60-65В. В процессе сварки напряжение должно составлять 18-24В, зависимо от диаметра электрода.

Вернуться к оглавлению

Делая самодельные сварочные трансформаторы, нужно рассчитать площадь сечения провода вторичной и первичной обмотки. При этом надо обязательно учитывать максимальную мощность, которой будет обладать трансформатор. Получается, что во время сварки электродом, диаметр которого составляет 4 миллиметра, а ток Iсв=130-160 А. Это можно вычесть с помощью формулы P2=Iсв*Uсв, следовательно, мощность вторичной обмотки составляет Р2=160*24=3,5.4 кВт. Учитывая все потери, получается, что первичная обмотка потребляет примерно 5 кВт, поэтому ток может достигать 25 А.

Расчет площади сечения провода вторичной и первичной обмотки.

Нужно, чтобы плотность тока достигала не больше 5 А/мм², поэтому площадь сечения провода первичной обмотки 25/5=5 мм². Конечно, лучше взять с небольшим запасом — 6-7 мм². Во вторичной площадь сечения должна составлять около 30 мм², не учитывая изоляцию.

Надо определить количество витков, а также длину провода. В первичной обмотке должно быть меньшее напряжение, нежели во всей сети — 210В. Оно будет уменьшаться под нагрузкой. Для начала нужно определить количество витков для 1 вольта, пользуясь формулой:

n=48/Sм

Sм является площадью сечения сердечника в квадратных сантиметрах. Она должна находиться в пределах 55 см².

Если магнитопровод достаточно хорош, то n будет составлять 0,9-1.

Затем надо определить количество витков W1=U1/n, разделить 210/0,9 и в результате получится 200-300 витков зависимо от сечения магнитопроводов. Вторичную обмотку нужно рассчитать аналогичным принципом: W2=U2/n. Длина провода для вторичной и первичной обмотки измеряется таким образом: надо сначала измерить длину витка на катушечном каркасе, а затем умножить на количество витков, оставив небольшой запас.

Вернуться к оглавлению

Схема обмотки сварочного трансформатора: 1 — первичная, 2 — вторичная.

Закончив со всеми расчетами надо начинать наматывать катушки. Нужно сделать каркас катушки согласно размерам магнитопровода, дабы его можно было легко надеть на сердечник, сделанный из текстолита либо электротехнического картона. Сначала надо намотать 50% первичной обмотки, а затем 50% вторичной. Следующую катушку наматывают аналогичным принципом. Между слоями желательно проложить электротехнический картон, стеклоткань, бумагу либо специальные картонные полоски, это необходимо для того, чтобы обеспечить лучшую изоляцию.

Прежде чем начинать наматывать катушку, рекомендуют вставить пару клиньев из дерева, которые будут иметь форму сердечника. Такая катушка не будет покарежена, кроме того, ее будет легче надевать на магнитопровод.

Делая трансформатор своими руками надо учитывать, что все расчеты являются примерными. Чтобы получить более точные цифры, необходимо учитывать огромное количество разных вещей. На практике оказывается, что большинство расчетов отличаются от настоящих показателей. Именно поэтому самодельные трансформаторы всегда приходится подстраивать после их сборки.

Сварочный трансформатор для дуговой сварки.

Надо включить аппарат, а затем замерить напряжение, которое есть на вторичной обмотке. Нужно, чтобы оно находилось в пределах 65В. Затем необходимо домотать либо смотать обмотку, чтобы добиться такого значения.

Что же насчет первичной обмотки, стоит предусмотреть несколько ответвлений для разного напряжения сети. Это пригодится, если придется использовать трансформатор в разных местах. Практика показывает, что напряжение сети может сильно колебаться, начиная с 210В (такое часто наблюдается в деревнях) и заканчивая 240В.

Если расчеты неверны, например, неправильно определена магнитная проницаемость, значит необходимо просто перемотать обмотку либо переключиться на больше витков. Это просто исправить, ведь трансформатор не магазинный, нужно последить за диском счетчика, ведь в таком случае он будет крутиться гораздо быстрее, нежели от 2-киловаттного аппарата. Поэтому пока трансформаторы не буду настроены, не стоит откусывать лишние обмотки.

Если нет необходимого сечения провода, можно просто намотать на катушку параллельно два провода (для алюминиевого провода нужно увеличить сечение в полтора раза).

https://moiinstrumenty.ru/youtu.be/LvIyLUOzS64

Вернуться к оглавлению

Все материалы, из которых делают сварочные трансформаторы, можно купить в обычном магазине. Если человек хоть немного знаком с особенностями электротехники, он сможет легко сделать подобный аппарат.

Чтобы избежать ожогов, делая трансформатор, нужно обязательно пользоваться фибровым защитным щитком со светофильтром Э-2 либо Э-2. Также обязательной считается спецодежда, рукавицы и головной убор. Сварочные трансформаторы надо хранить подальше от сырости, не допуская их перегрева. Аппарат надо периодически выключать из сети на несколько минут.

Нельзя забывать о том, что такие трансформаторы подходят исключительно для выполнения незначительных объемов работ. Именно поэтому, используя до 15 электродов, диаметр которых составляет около 3 миллиметров, надо дать ему немного остыть.

https://moiinstrumenty.ru/youtu.be/Bf_4AbNBF7M

Соответственно если диаметр электродов составляет 4 миллиметра, то время непрерывной работы устройства надо дополнительно сократить. Зато поставив в трансформатор 2-миллиметровые электроды, можно долго работать с ним без обязательных перерывов, ведь температура нагрева аппарата не превысит 70 градусов.

Простой трансформатор быстрее всего будет нагреваться в режиме резки, поэтому нужно давать ему больше «отдыхать». Аппарат можно использовать для нарезки практически любого металла, используемого в быту. Нужно обязательно отключать сетевой рубильник, переходя в другой режим сварки.

moiinstrumenty.ru

Pereosnastka.ru

Сварочные трансформаторы

Категория:

Сварка металлов

Сварочные трансформаторы

Сварочные трансформаторы просты по устройству, отличаются малыми размерами и весом, имеют высокий к. п. д. Сварочные трансформаторы расходуют электроэнергии почти в 2 раза меньше по сравнению с агрегатами постоянного тока. К. п. д. сварочных трансформаторов достигает 85—90%.

Для получения падающей характеристики на электродах дуги включают последовательно с дугой в сварочную цепь необходимое сопротивление. По экономическим соображениям это сопротивление должно быть чисто индуктивным, с минимальной активной составляющей. Индуктивность вторичной цепи трансформатора можно увеличить включением последовательно с дугой индуктивного сопротивления дроссельной катушки, отделенной от трансформатора или объединенной с ним. Существуют конструкции трансформаторов, индуктивность вторичной цепи которых обеспечивает необходимую падающую характеристику.

Таким образом, можно выделить четыре следующие основные системы сварочных трансформаторов: 1) с отдельной дроссельной катушкой во вторичной цепи; 2) с дроссельной катушкой во вторичной цепи, конструктивно объединенной в одно целое с трансформатором; 3) с увеличенной индуктивностью без дроссельной катушки;

4) с подвижной обмоткой; при увеличении расстояния между первичной и вторичной обмотками трансформатора сварочный ток снижается, при уменьшении расстояния — повышается.

Рис. 1. Схемы сварочных трансформаторов

Рис. 2. Сварочный трансформатор СТЭ

Возможны, конечно, и другие способы регулирования трансформаторов, например путем секционирования обмотки и включения различного числа витков. Вилоизменяя основные схемы и объединяя элементы отдельных схем, образуют множество возможных систем и конструкций сварочных трансформаторов. Сварочные трансформаторы изготовляют обычно однофазными, сухими, с естественным воздушным охлаждением.

Рис. 3. Схема устройства регулятора РСТЭ

Примером трансформатора с отдельной дроссельной катушкой могут служить трансформаторы конструкции завода «Электрик» типа СТЭ. Комплектный сварочный аппарат состоит из трансформатора СТЭ и дроссельной катушки или регулятора РСТЭ, включаемого во вторичную цепь последовательно с дугой. Магнитопровод дроссельной катушки сделан разъемным. Подвижный сердечник магнитопровода может перемещаться вращением рукоятки регулятора. Перемещение подвижного сердечника меняет воздушный зазор магнитопровода и тем самым индуктивное сопротивление дросселя, а следовательно, и сварочный ток, так как меняется характеристика, отнесенная к электродам дуги. Величины воздушного зазора и сварочного тока контролируют по шкале указателя, скрепленного с подвижной частью магнитопровода. В первом приближении можно принять, что сварочный ток изменяется прямо пропорционально величине воздушного зазора магнитопровода дроссельной катушки.

Рис. 4. Регулятор РСТЭ

Трансформаторы СТЭ бывают нескольких типов, отличающихся лишь мощностью, и рассчитаны на сварочный ток 230—500 а для ПР 60%. Небольшие вес и габаритные размеры делают сварочные трансформаторы достаточно портативными. Трансформатор и дроссель перемещаются на роликах и снабжены ручками. В настоящее время трансформаторы заменены более совершенными конструкциями, но следует заметить, что на протяжении примерно 30 лет эти трансформаторы были основными источниками питания при ручной дуговой сварке.

Вторичное напряжение трансформаторов для ручной дуговой сварки с отдельной дроссельной катушкой составляет 60—65 в. Повышение вторичного напряжения сварочного трансформатора облегчает зажигание дуги и делает ее более устойчивой. С другой стороны, повышение вторичного напряжения увеличивает размеры, вес и стоимость трансформатора и дроссельной катушки, возрастает опасность поражения сварщика током. Снижение же напряжения ухудшает зажигание дуги и делает ее менее устойчивой. Напряжение 60—65 в, выбранное на основании многолетней практики, наиболее приемлемо для большинства случаев.

Дуговая сварка, в особенности ручная, создает прерывистую нагрузку для источника тока; за горением дуги следуют перерывы для смены электродов, зачистки швов и т. д. Режимом нагрузки определяется максимальный ток, который может быть получен без перегрева обмоток источника. Режим определяется коэффициентом ПР — прерывистой работы, представляющим собой отношение рабочего периода к продолжительности полного цикла работы, который не должен превышать 5 мин. ПР 100% означает горение дуги без перерывов. ПР 60% показывает, что в пятиминутном цикле дуга горит 3 мин, а перерывы в горении занимают 2 мин. Чем меньше ПР, тем больше максимально допустимая сила тока.

Примером сварочных трансформаторов, конструктивно объединенных в одно целое с дроссельной катушкой, могут служить трансформаторы СТН, предложенные акад. В. П. Никитиным еще в 1925 г. Трансформаторы СТН для ручной и автоматической сварки были рассчитаны на сварочные токи до 2000 а. В настоящее время производство этих трансформаторов прекращено.

Современные трансформаторы с увеличенным внутренним магнитным рассеянием без дроссельных катушек имеют пакеты рассеяния, набранные из трансформаторной стали, или подвижные обмотки трансформатора. Перемещая пакеты рассеяния, изменяют потоки рассеяния в трансформаторе. С увеличением потоков рассеяния сварочный ток уменьшается, с уменьшением — возрастает. В трансформаторах с подвижными обмотками, уменьшая расстояние между первичной и вторичной обмотками, увеличивают сварочный ток, и наоборот.

Рис. 5. Сварочный трансформатор СТШ-500

Рис. 6. Сварочный трансформатор ТД-500

Наиболее распространены трансформаторы для ручной дуговой сварки на номинальные сварочные токи 300 и 500 а. Примером современного трансформатора может служить трансформатор СТШ-500, разработанный Институтом электросварки им. Е. О. Патона (рис. 4). Его номинальный сварочный ток 500 а при ПР 60%, вторичное напряжение холостого хода 60 в, вес 220 кг. Плавное регулирование сварочного тока осуществляется посредством двух подвижных магнитных шунтов. Трансформатор обладает высокой надежностью в работе.

Аналогичный трансформатор ТД-500 (рис. 6), разработанный во внииэсо, имеет два диапазона регулирования сварочного тока:85—240 и 240-700 а. Номинальный сварочный ток 500 а при ПР 60%; вторичное напряжение холостого хода 76 в Для меньших и 60 в для больших токов; вес 210 кг. Несколько меньший по мощности трансформатор ТД-300 рассчитан на номинальный сварочный ток 300 а при ПР 60% с пределами регулирования 60— 400 а и двумя рабочими диапазонами с напряжениями 61 и 79 в; вес 137 кг. Расстояние между первичной и вторичной обмотками трансформаторов ТД-500 и ТД-300 регулируют вращением рукоятки на корпусе. Указанные трансформаторы достаточно компактны и транспортабельны, при наличии роликов легко перемещаются в заводских цехах.

Рис. 7. Сварочный трансформатор ТСП-2

Рис. 8. Конструкция сварочного трансформатора ТСП-2

В некоторых случаях необходимы не только передвижные, но и переносные сварочные трансформаторы. За счет экономного конструирования, применения лучших материалов и изоляции, допускающей более высокий нагрев, удалось создать легкие переносные сварочные трансформаторы для строительных, монтажных, ремонтных и тому подобных работ. Такой трансформатор ТСП-2, разработанный ВНИИЭСО, показан на рис. 7. Он рассчитан на прерывистую работу с ПР 20% и номинальный сварочный ток 300 а; напряжение холостого хода 62 в.

На рис. 8 показано устройство для раздвижения обмоток (как у трансформаторов ТД). Вес трансформатора ТСП-2 всего 65 кг. Существуют еще более легкие переносные трансформаторы. Например, трансформатор ВНИИЭСО ТДП-1 (номинальный сварочный ток 160 а ПР 20%) весит всего 38 кг, а трансформатор СТШ-250, разработанный Институтом электросварки им. Е. О. Патона (рис. 9), с номинальным сварочным током 250 а при ПР 20%, с напряжением холостого хода 60 в весит 40 кг. Кроме рассмотренных трансформаторов для ручной дуговой сварки, изготовляется большое количество сварочных трансформаторов специальных типов для автоматической дуговой сварки, дуговой сварки в защитных газах, электрошлаковой сварки и т. д. О некоторых специальных трансформаторох будет упомянуто дальше, при рассмотрении соответствующих видов сварки.

Существенным недостатком сварочных трансформаторов является низкий коэффициент мощности cos

pereosnastka.ru

Изготовление сварочного трансформатора своими руками и его использование

Оглавление: [скрыть]

Разновидности самодельных трансформаторов для осуществления процесса сваривания
Подготовка материалов и изготовление сварочного агрегата
Особенности работы с агрегатом

Сегодня сложно представить работы по монтажу разнообразных металлоконструкций без применения сварки. Высокая прочность соединения элементов конструкций при помощи сварных работ позволила сварочному агрегату завоевать высокую популярность и занять достойное место в арсенале инструментов любого мастера. Заводские модели сварочников не всегда могут соответствовать тем запросам, которые предъявляет к ним мастер. Именно это и становится причиной того, что очень часто умельцы стремятся сделать сварочный трансформатор самостоятельно.

Устройство сварочного трансформатора.

Если вы решите сделать сварочный трансформатор своими руками, то это позволит вам в значительной мере сэкономить финансовые средства при оборудовании домашней мастерской. Когда вам потребуется провести сварные работы, не придется нанимать для этой цели профессионального сварщика. Самодельный трансформатор, при наличии навыков работы с металлом и определенного объема знаний в области электротехники, способен изготовить самостоятельно любой человек “с руками”.

Для того чтобы изготовить трансформатор самостоятельно, нужно изучить его конструкцию и принципы функционирования.

Разновидности самодельных трансформаторов для осуществления процесса сваривания

Принцип работы сварочного трансформатора.

На сегодня существует несколько разновидностей трансформаторов, предназначенных для осуществления сварочных работ. Они различаются между собой сложностью конструкции и принципами функционирования. Наиболее популярными являются самодельные сварочные трансформаторы, предназначенные для осуществления дуговой и точечной сварки.

Трансформаторы, предназначенные для проведения дуговой сварки, являются наиболее популярными. Причинами высокой популярности являются:

простота и надежность конструкции;
возможность широкого применения;
высокая мобильность конструкции.

Помимо преимуществ устройства этого типа имеют ряд недостатков, основными среди которых являются:

низкий коэффициент полезного действия;
высокая зависимость качества сварного шва от умения и навыков сварщика.

Схема проведения ручной дуговой сварки.

Устройство таких трансформаторов очень простое. В конструкцию агрегата входят сам трансформатор, регулятор силы тока, держатель электродов и зажим для массы. Наиболее популярной конструкцией является трансформатор с тороидальным или П-образным магнитопроводом. Вокруг магнитопровода размещаются две обмотки, состоящие из алюминиевого или медного провода. Одна из обмоток является первичной, а другая – вторичной. В зависимости от техпараметров число витков в первичной и вторичной обмотках может изменяться, дополнительно для изменения технических характеристик в процессе намотки обмоток устройства используют провод различного диаметра.

Еще одним распространенным сварочным трансформатором является трансформатор, предназначенный для осуществления точечной сварки. Трансформаторы в аппаратах точечной сварки имеют меньшую мощность, нежели устройства для дуговой сварки. Трансформаторы для этого типа сварочных агрегатов чаще всего имеют П-образные сердечники. Дополнительно агрегаты точечной сварки в своей конструкции имеют набор конденсаторов, что является для этого типа устройств обязательным в отличие от устройств, обеспечивающих дуговую сварку.

Для того чтобы изготовить самостоятельно сварочный трансформатор, потребуется подготовить соответствующий комплект инструментов и материалов.

Вернуться к оглавлению

Во избежании ожогов во время сварочных работ применяют фибровый щиток.

Прежде чем изготовить самостоятельно трансформаторное устройство, предназначенное для проведения сварочных работ, требуется подготовить трансформаторное железо для изготовления магнитопровода. Для этой цели следует подбирать марку трансформаторной стали с максимально высоким уровнем магнитной проницаемости.

Для изготовления устройства следует подготовить толстый медный провод. Легче всего изготовить П-образный сердечник. На П-образный магнитопровод легче осуществлять наматывание витков медной обмотки. При изготовлении устройства следует провести расчет количества витков первичной и вторичной обмоток агрегата. Это требуется для того, чтобы обеспечить функционирование сварочника с электродами, диаметр которых составляет 3-4 мм, что позволяет сваривать в домашних условиях как тонкий, так и толстый металл.

На начальном этапе осуществляется набор сердечника, сечение которого должно составлять 25-30 кв. сантиметров. При изготовлении более крупного сердечника резко возрастает масса агрегата, а эффект от такого увеличения минимальный. При поперечном сечении 25-30 кв. сантиметров устройство получает достаточный запас мощности для нормальной работы, но при этом не наблюдается перегрева аппарата при работе под нагрузкой.

https://www.parnikiteplicy.ru/www.youtube.com/watch?v=Bf_4AbNBF7M

После изготовления сердечника подбирают медный провод подходящего поперечного сечения и производят намотку обмоток трансформатора. Для изготовления первичной обмотки лучше всего использовать спецпровод квадратного сечения, обладающий повышенной термостойкостью, с хлопчатобумажным или стеклотканевым изоляционным материалом.

При изготовлении первичной обмотки ей следует уделить особое внимание, так как в случае выхода ее из строя сложно проводить ремонт, а в процессе работы этот компонент конструкции способен разогреваться до температуры 100 градусов. Вследствие высокой температуры обмотки для ее изготовления нельзя применять провод, имеющий ПВХ-изоляцию.

Для того чтобы агрегат нормально функционировал, вторичную обмотку следует изготавливать из такого расчета, чтобы иметь на выходе из устройства рабочее напряжение 60-65 В на холостом ходу и 18-24 В в процессе сваривания.

Вернуться к оглавлению

Все материалы, которые применяются при изготовлении сварочных агрегатов, можно приобрести в любом магазине электротехники. Для изготовления аппарата потребуется наличие определенного уровня знаний и умений в электротехнической сфере.

https://www.parnikiteplicy.ru/www.youtube.com/watch?v=LvIyLUOzS64

При использовании устройства, для того чтобы избежать ожогов, нужно использовать фибровый щиток со специальным светофильтром. Обязательным в процессе работы с агрегатом является использование специальной защитной одежды, рукавиц и защитного головного убора. При хранении аппарата следует оберегать его от воздействия сырости, а в процессе работы с устройством нельзя допускать перегрева агрегата. При проведении работ после израсходования нескольких электродов аппарат следует на несколько минут отключать от электросети для его остывания и недопущения перегрева обмоток трансформатора.

При использовании трансформатора, изготовленного собственными руками, для сварочных работ следует помнить о том, что такое устройство подходит исключительно для проведения незначительных объемов работ.

Именно это обуславливает режим работы устройства, заключающийся в том, что после использования 10-15 электродов диаметром 3 мм агрегату требуется дать время для полного остывания. При использовании электродов большого диаметра время непрерывной работы агрегата следует сократить, а время для остывания увеличить. При использовании для проведения сварочных работ электродов с диаметром 2 мм агрегат можно эксплуатировать на протяжении более длительного времени без остановки для остывания обмоток. Дело в том, что при работе с такими электродами температура обмоток в процессе работы не превышает 70 градусов Цельсия.

https://www.parnikiteplicy.ru/www.youtube.com/watch?v=JDuyS_h5S6Y

Обычное самодельное сварочное устройство трансформаторного типа сильнее всего греется при работе в режиме резки металла, по этой причине при работе в данном режиме агрегату следует давать большее время на остывание. Самодельное устройство можно использовать для резки практически любого металла, используемого в домашнем хозяйстве. При переходе в процессе работы аппарата с одного режима на другой обязательно следует его отключать от сети электроснабжения.

parnikiteplicy.ru

Смотрите также

Замена батарей на сварке
Станок для сварки пвх ткани
Сварка бай
Ремонт сосудов работающих под давлением с применением сварки

Волжанин сварочный аппарат
Сварочный аппарат ресанта саи 160 схема принципиальная
Виды электродов для сварки
Сварка инвертором кузова автомобиля
Гт алюминотермитная сварка ооо
Схема сварочного трансформатора
Сварка днища автомобиля

Трансформатор сварочный ТДМ: полезные качества

Трансформатор сварочный ТДМ-401, либо ТДМ-500 – отличные помощники по хозяйству для настоящего почитателя ремесла. Сложно не согласиться с тем высказыванием, что в наше время обойтись в быту или в профессиональной деятельности без участия сварочного оборудования практически невозможно, поскольку во многих ситуациях применяются металлоконструкции, которые необходимо соединять.

Описание трансформатора ТДМ-500

Сварочный трансформатор популярной модели ТДМ-500 предназначается для электродугового соединения металлических конструкций, при этом конструкции эти могут быть различной толщины, и варьироваться в пределах 1-14 миллиметров. Аппарат для сварки ТДМ-500 применяет в работе плавящийся электрод, работа с которым довольно привычна для преимущественной части сварщиков.

Сварочный трансформатор производится на базе минимального исполнения. Рассчитан аппарат ТДМ-500 для питания от сети 380 В. Основным предназначением, которым располагает сварочный аппарат, является работа в помещениях закрытого типа, а также в условиях открытого пространства при отсутствии атмосферных осадков, прямого попадания солнечных лучей, загрязнений (пыли, песка). В процессе работы устройства ТДМ-500 понадобится в обязательном порядке соблюдение определенных условий, которые постараемся рассмотреть ниже.

Как эксплуатировать устройство?

Эксплуатационные условия:

Температура окружающей среды должна соответствовать допустимым пределам от -10 до +40 гр. С;
Окружающая сварочный трансформатор среда не должна быть агрессивной, то есть должны полностью отсутствовать взрывоопасные вещества, токопроводящая пыль, газы, а также пары и т. п.;
Относительная влажность воздуха должна составлять не более 80% при условии температуры окружающей среды 20 гр. С.

Меры предостережения

Трансформатор ТДМ-500 должен функционировать при условиях, которые предоставляются техническим паспортом устройства. К тому же стоит отметить, что сварочный аппарат не должен передвигаться резкими прерывистыми толчками, работать при условиях вибрации. Таким образом, грубое несоблюдение предписаний производителя может привести устройство ТД-500 к неисправности, механическим повреждениям, а, следовательно, финансовым затратам или угрозе здоровью человека.

Характеристики устройства

Технические характеристики:

Напряжение сети – 2х380 В;
Частота сети (номинальное значение) – 50 Гц;
Сварочный ток при ПВ=100% составляет 400 А;
Сварочный ток при ПВ=60% составляет 500 А;
Пределы регулирования рабочего параметра – 80-500 А;
Напряжение холостого хода составляет 60В;
Ток холостого хода – не более 5 А;
Потребляемая мощность (максимальный предел) составляет 20 кВт;
Диаметр применяемых в работе электродов варьируется от 2 до 6 миллиметров;
Протяженность сетевого шнура составляет не менее 3 метров;
Масса установки для сварки составляет 80 килограммов.

Трансформатор для сварки ТДМ-401

Данный сварочный аппарат также заслуживает внимания, несмотря на то, что довольно габаритный и увесистый. Предлагаем ознакомиться с описанием устройства ТД-401.

Описание устройства

Многофункциональный трансформатор ТД-401 располагает возможность применяться в качестве источника питания для сварочного поста ручной дуговой сварке металлов и сплавов. Вдобавок ко всему, аппарат ТД позволяет осуществлять резку, а также наплавку метала посредством применения переменного тока.

Трансформатор внутри своей конструкции имеет систему плавного регулирования сварочного тока, работа которой достигается путем перемещения катушек вторичной обмотки посредством винта, снабженного ручкой. Конструктивные особенности устройства ТД располагают специальным переключателем, рассчитанным на два диапазона токов, тем самым достигается расширение диапазона регулирования параметра.

Все обмотки аппарата с целью облегчения конструкции, а также увеличения надежности, выполняются с применением провода алюминиевого сплава. Удобство транспортировки, поскольку масса установки достаточно велика, осуществляется путем применения в конструкции четырех колес.

Стоит отметить, что аппарат ТД-401 выпускается в двух комплектациях: для питания от сети 380В, а также от сети переменного тока 220В. Обратите внимание на то, что в последнем варианте исполнения трансформатор закрывается преимущественно в индивидуальном порядке.

Электрический сварочный аппарат. Типы и схемы сварочных аппаратов инверторного типа

ГлавнаяРазноеЭлектрический сварочный аппарат

Сварочный аппарат электрический

Электрическая схема сварочного аппарата

Иногда, делая те или иные проекты с применением литиевых аккумуляторов, зрители часто критикуют, что литиевые батарейки нельзя паять. Контактная сварка — вещь нужная и в ходе этого ролика реализуем очередной интересный проект, а точнее соберем сварочный аппарат для контактной сварки конденсаторного типа. Ролик, скорее всего, будет изложен в трех частях. В первой части подробно показан принцип работы электрической схемы, основные параметры и подбор компонентов. Во второй части займемся монтажом и тестом. Ответы на многие вопросы именно в ролике.

Перед началом ролика его автор Ака Касьян рекомендует отличный инструмент для людей, которые занимаются ремонтом цифровой техники. Новый 2016 HDMI микроскоп Andonstar с отличными параметрами и возможностью передачи данных через HDMI порт. Микроскоп получил эксклюзивный пылезащищенный объектив с возможности максимально точной фокусировки Full HD разрешение и отличный процессорного Новотек 96650 и это далеко не все. Микроскоп дополнен мощной подсветкой и отличной металлической стойкой. Имеется слот для карт памяти до 32 гигабайт. Возможна также передача данных по USB. Запись видео в реальном времени и куча всевозможных настроек. Присутствует также русский язык. Одним словом отличный товар, хотя и не из дешевых, но понимающий человек оценит по достоинству. Если денег не жаль, действительно отличный продукт. Очень качественная картинка без шумов. Куплен в этом китайском магазине. Кэшбэк (возврат с покупок): до 90%.

На самом деле есть очень много вариантов построения таких аппаратов, но остановимся на самом простом и безотказном. Это бестрансформаторная или ударная контактная сварка. Трансформатор в нашей схеме все же есть, он только для зарядки конденсаторов. Но есть сварочный аппарат, где емкость конденсаторов разряжается на место сварки не напрямую, а через разделительный трансформатор. Такие аппараты называют трансформаторными. В отличие от обычных аппаратов контактной сварки, в которых процесс происходит нагреванием двух металлов, конденсаторная сварка не нагревает деталь из-за очень кратковременного процесса сварки, это особенно хорошо для пайки аккумуляторов.

Принцип работы схемы сварочного аппарата

Напряжение сетевого трансформатора выпрямляется двух полупериодным выпрямителем и заряжает электролитический конденсатор большой емкости. Целесообразно использовать батарею из параллельно соединенных конденсаторов одинакового напряжения и емкости. Емкости могут отличаться, важно чтобы конденсатры имели одинаковое расчетное напряжение.

В момент сварки вся емкость конденсаторов разряжается на определенные точки, куда подключаются токосъемные контакты. В качестве этих контактов иногда могут быть использованы сами детали, которые нужно сварить вместе. Моментальный разряд емкости мощных конденсаторов вызыывает огромный скачок тока. Процесс очень кратковременный, но токи могут доходить до десятков тысяч ампер в зависимости от емкости и напряжения конденсаторной батареи. Кратковременные разряд такой емкости приводит к моментальному плавлению металла под электродами.

Напряжение было выбрано в районе 40 вольт. Оно полностью безопасно для человека, хотя все зависит от организма. Для некоторых ощутимо даже 12 вольт, но во всяком случае 40 вольт не смертельно. Поскольку аппарат планировался с питанием от бытовой сети, нужно использовать понижающий трансформатор для зарядки конденсаторов. В представленном случае под рукой оказался трансформатор, который на вторичных обмотках может выдавать около 30 вольт при токе 1,5 А. Как раз отлично подходит для наших целей и после выпрямителя напряжение на конденсатора будет порядка 40 Вольт. из-за нестабилизированного источника это напряжение может отклоняться в ту или иную сторону в зависимости от напряжения в сети. В принципе подойдет любой трансформатор мощностью свыше 50 ватт, который обеспечивает на выходе нужное напряжение. От тока вторичной обмотки будет зависеть время зарядки конденсатора.

Ддля ограничения тока заряда конденсаторов использован 10-ватный резистор проволочного типа с сопротивлением 10-15 ом. Если же не ограничивать ток заряда, то система будет потреблять колоссальные токи, вследствие чего может сгореть диодный мост. В аппарате предусмотрен тиристорный замыкатель и при нажатии слаботочной кнопки сработает мощный тиристор, который разрядит всю емкости конденсаторов. Иными словами происходит короткое замыкание.

Далее смотрите на видео с 5:32

Для труб из полипропилена есть своя модель аппарата.

izobreteniya.net

Как выбрать сварочный аппарат для дома: разновидности и их особенности

Оглавление: Как выбрать сварочный аппарат: два типа сварки Бытовой сварочный аппарат: трансформатор Сварочный инвертор и его преимущества

Сварка – дело сложное, и этому процессу люди обучаются не один год. Это если говорить о профессиональном подходе к делу. Если же речь идет о бытовом использовании сварки, то научиться соединять металлы с ее помощью достаточно просто. К тому же современное сварочное оборудование стоит не очень дорого, так что в хозяйстве оно лишним не будет. В этой статье вместе с сайтом stroisovety.org мы изучим вопрос, как выбрать сварочный аппарат? В ней мы ознакомимся со всеми его разновидностями, узнаем про их особенности, и на основании этой информации вы уже сможете определиться, какой из них подойдет именно для вас.

Какой сварочный аппарат выбрать

Как выбрать сварочный аппарат: два типа сварки

Начнем с того, что разделим все существующие типы сварочных аппаратов на два вида – это газосварка и электросварка. Эти виды обладают кардинально разными принципами работы и, как результат, возможностями.

Газосварочный аппарат. Его принцип работы основан на сжигании газовой смеси – как правило, ацетилена и кислорода. Вместо первого газа может использоваться и пропан, но его температура горения гораздо ниже. Этот тип сварки больше предназначен для соединения тонкостенного метала – его используют для сварки труб, тонколистового железа и других подобных изделий. Более толстые металлы, вроде швеллера, газосварка просто не сможет прогреть. В этом отношении электросварка предпочтительнее. Кроме того, следует понимать, что газосварочный пост является очень опасной штукой, и хранить его дома не рекомендуется.
Электросварка. Это именно то, что нужно для частного использования. Если задаваться вопросом, какой сварочный аппарат выбрать, то именно на этот тип сварочного оборудования нужно обратить внимание. Его можно назвать универсальным – он в состоянии соединить как тонкий металл, так и толстый. Единственная проблема, возникающая с ним, – это резка. Толстый металл с его помощью вы не порежете, дополнительно придется обзавестись болгаркой.

Итак, с предпочтительным вариантом сварочного оборудования мы разобрались, остается только выяснить, какому из видов электрических агрегатов отдать предпочтение. Чем мы и займемся дальше.

Электросварочный аппарат фото

Бытовой сварочный аппарат: трансформатор

Выбрать трансформаторный сварочный аппарат для дома можно только в том случае, если вы планируете стационарную работу – одним из недостатков такого вида сварочного оборудования является его большой вес. Даже небольшого размера сварочные аппараты, оборудованные повышающим трансформатором, весят прилично, и поднять их в одиночку, а уж тем более перенести с места на место достаточно сложно. Такие устройства для сварки могут разделяться на два вида: постоянного и переменного тока. И тот и другой вид обладает массой недостатков – дуга периодически рвется, в результате чего стык зашлаковывается и недостаточно хорошо проваривается. Чтобы обеспечить качественное соединение металлов таким устройством, сварку нужно выполнять высоким током. Во всем остальном данный тип сварки ни в чем не уступает другим агрегатам подобного назначения.

В качестве преимуществ таких устройство можно отметить высокую мощность, позволяющую использовать электроды практически любой толщины и проваривать толстые металлы на большую глубину.

Вердикт – такой сварочный аппарат станет незаменимым помощником для людей, которые решили организовать мастерскую на дому.

Как выбрать сварочный аппарат для дома

Сварочный инвертор и его преимущества

Этот тип сварочных устройств является сравнительно новым изобретением, которое прочно заняло свою нишу и практически полностью вытеснило с рынка своего трансформаторного предшественника. Причин для этого достаточно много, поскольку такой аппарат обладает массой преимуществ.

Малый вес. Масса инверторного сварочного аппарата может быть меньше 4кг. Судите сами, какие удобства дает это преимущество – повесив сварочный аппарат на плечо, работать можно в любом, даже самом неудобном месте. Их даже не оснащают длинными кабелями.
Идеальные характеристики. Это современное электронное устройство разработано с учетом всех нюансов выполнения сварочных работ – в них используется даже особая частота электрического тока. Он одинаково хорошо справляется с основными размерами электродов (до 4мм), для чего оборудован специальной рукояткой для плавной регулировки силы тока.
Низкое потребление электроэнергии – если сравнивать этот показатель с трансформаторной сваркой, то он ниже практически в два раза. КПД инверторной сварки составляет 90% – достигается это за счет отсутствия потерь в процессе преобразования электрического тока. Попросту говоря, энергия не тратится впустую на нагревание электрической обмотки.

Какой выбрать инверторный сварочный аппарат

В общем, этих трех достоинств вполне достаточно, чтобы решить вопрос, как выбрать сварочный аппарат, в пользу инверторного устройства, которое можно назвать лучшим вариантом для домашнего и даже производственного использования.

На что нужно обратить внимание, решая вопрос, как выбрать сварочный аппарат инвертор? Всего на две вещи. Это максимальную силу тока – для бытового применения вполне достаточно 160А (выше – это уже промышленные агрегаты). И адаптацию устройства к нашим электрическим сетям. Дело в том, что в большинстве устройств высокочастотный преобразователь способен работать только в определенном диапазоне напряжения сети. Если ток в вашей проводке колеблется в пределах 180-200В, то преобразователь просто не запустится. Если вы живете в глубинке, куда доходит не совсем нормальное напряжение, на этот нюанс обязательно нужно обратить внимание, задаваясь вопросом, какой выбрать инверторный сварочный аппарат?

Как выбрать сварочный аппарат инвертор

В заключение хотелось бы рассказать о так называемых сварочных полуавтоматах, одной из разновидностью которых является последнее новшество – плазменная сварка. Удобны подобные устройства тем, что, во-первых, они не требуют постоянной смены электродов (в них устанавливается бухта проволоки, которая по мере расходования подается автоматически), а, во-вторых, лучшее качество сварного шва – использование плазмы или газа позволяет избавиться от шлака, который создает в предшествующих видах сварки немало проблем. Шов с использованием полуавтоматических сварочных аппаратов получается чистый и непрерывный – даже неопытный сварщик может смело варить трубы и не переживать о возможных протечках.

Вот так и обстоят дела с современным сварочным оборудованием, предназначенным для бытового использования. Как видите, выбор есть и можно сказать даже немалый. На сегодняшний день в магазине или на рынке представлен не один десяток различных моделей инверторов, полуавтоматов и обычных трансформаторов.

Автор статьи Александр Куликов

stroisovety.org

Как выбрать сварочный аппарат для дома

Когда встаёт вопрос выбора сварочного аппарата, то глаза разбегаются от всевозможных вариантов и моделей. Как же выбрать именно то, что надо?

Давайте посмотрим, что внутри сварочного аппарата. Будем ориентироваться на электросварку, т.к. имеются и газосварочные аппараты, но для домашних нужд и садоводства с коттеджем, лучше всего подойдёт электрический сварочный аппарат.

Электросварочные аппараты делаются на основе понижающего трансформатора с разорванным магнитным контуром, в них регулирование сварочного тока достигается регулированием зазора в магнитном сердечнике трансформатора. Бывают трансформаторы с многочисленными отводами во вторичной или, наоборот – в первичной обмотке, и трансформаторы с дополнительными дросселями и реостатами.

Другой класс электросварочных аппаратов – это сварочные инверторы, в них используется тоже трансформатор, но он гораздо меньше по массе и габаритам, в сравнении с первыми.

Трансформатор в инверторных электросварочных аппаратах используется больше для гальванической развязки, а его габариты меньше потому, что работает такой трансформатор на повышенной частоте, а не на сетевой в 50 герц. Это позволяет при помощи схем преобразования управлять им и более плавно регулировать сварочные режимы. Но электроника вещь более капризная.

Возвращаясь к традиционным трансформаторным электросварочным аппаратам, надо отметить, что они более «тупы» и тяжелы. Но то, что они устроены проще, и ими пользоваться легче, В то же время трансформаторные электросварочные аппараты вывести из строя сложнее, чем электронные, не смотря на присутствие всяческих защит в электронной начинке. Всё-таки «грубое железо» труднее спалить, скорее «вылетит» сама питающая сеть.

Следующий момент, на который надо обратить внимание это, то, что трансформаторные электросварочные аппараты выпускаются для сетей 220 и 380 Вольт, либо комбинированные, которые могут работать в тех и других комбинациях.

Истинно трёхфазные трансформаторные электросварочные аппараты более дороги и громоздки, но зато лучше поддерживают горение дуги. Трансформаторы однофазные, которые могут работать на линейном напряжении в 380 Вольт, всё-таки используют только две фазы сети, но позволяют снижать нагрузку на питающую сеть, чем те, которые работают от 220. Хотя для бытовых условий чаще всего лучше подходят трансформаторы на рабочее напряжение 220 Вольт, из-за большей доступности этого варианта питания.

Какими электродами и швы, какой толщины металла ими можно варить, обычно указывается на упаковках этих самых электродов, и рекомендуемый сварочный ток так же там указан. Материал сварочных электродов и обмазка бывают различных вариантов, смотря для каких, сварочных работ в них имеется нужда.

Необходимо сориентироваться под какими питающими сетями Вы собираетесь использовать аппарат, и какой материал сваривать. Первое правило, это, чтобы мощности питающей сети оказалось достаточно. Брать сварочный аппарат, чтобы у него функций и возможностей было как можно больше и «про запас», это не разумно. Чем больше величина сварочного тока, и больше различных комбинаций его включения, тем дороже электросварочный аппарат будет и стоить.

Если сваривать планируется металл толщиной не более пяти миллиметров, для этого потребуются сварочный аппарат с выходным током до 160 Ампер, а электроды диаметром четыре миллиметра. Для бытовых сетей это предельные величины. Ну а то, что касается меньшей толщины свариваемых деталей, так с этим такой электросварочный аппарат тоже справится и электроды меньше миллиметра даже в нём можно использовать.

Градации электросварочных аппарат выдающие 250 Ампер и больше, не годятся для бытовых сетей общего назначения, начальный предел, это две фазы на 380 Вольт, вот что понадобится для питания такого аппарата, хотя диаметр электрода всего пять миллиметров. В бытовых условиях в большинстве случаев этого не требуется.

Не ошибитесь при выборе сварочного аппарата для дома, определите заранее свои притязания правильно!

Михаил Барсуков

Смотрите также: Современные инверторные сварочные аппараты

electrik.info

Как выбрать сварочный аппарат для дома?

Другой класс электросварочных аппаратов – это инверторы, в них используется тоже трансформатор, но он гораздо меньше по массе и габаритам, в сравнении с первыми.

Не ошибитесь при выборе сварочного аппарата для дома, определите заранее свои притязания правильно!

trigada.ucoz.com

Добавить свое объявлениеЗагрузка…

Категория: Советы на все случаи жизни

Просмотров: 1985 | Теги: сварщик, Сварочный, сварочник, аппарат, сварка | Рейтинг: 4.7/26

www.samsvar.ru

Электросварка и типы сварочных аппаратов

Электросварка – это способ скрепления между собой металлических изделий посредством их нагрева. Физика процесса наглядно представлена на рисунке 1.

Как известно, для крепкого и надежного скрепления двух деталей требуется большое давление. Но с помощью расплавления поверхностей скрепляемых изделий можно добиться возникновения межмолекулярных сил притяжения, которые и будут удерживать детали в сцепке без применения значительных давлений. На этом и основывается принцип электросварки.

Большим ее преимуществом по сравнению с другими видами скрепления деталей является то, что материал шва такой же, как и материал изделий, а значит, конструкция получается цельной и обладает одинаковыми эксплуатационными характеристиками по всему своему объему.

Рисунок 1 – Процесс электросварки

Физика процесса

Что бы начать варить нужно, подсоединить один кабель сварочного аппарата к изделиям, которые будут сцепляться, а другой провод с электродом необходимо подносить к месту сварки.

Свет, излучаемый в процессе сварки – это не что иное, как коронирование в воздушном промежутке между электродом и изделием. В момент пробоя создается электрический замкнутый контур (рисунок 2): источник питания; электрод; сцепляемые детали и источник питания — что и является причиной горения электрической дуги.

Рисунок 2 – Замкнутый контур, образующийся при сварке

Угол между электродом и электрической дугой должен составлять примерно 80 градусов, но может быть иным в зависимости от специфики деталей.

Для зажигания дуги можно использовать периодические постукивания электродом по материалу детали или его чирканьем по ней. В такие моменты возникает искра, и температура в воздушном зазоре поднимается, происходит пробой. В начальный момент дуга не стабильна. Необходимо регулировать величину электрического тока с помощью сварочного аппарата так, что бы она горела без погасаний.

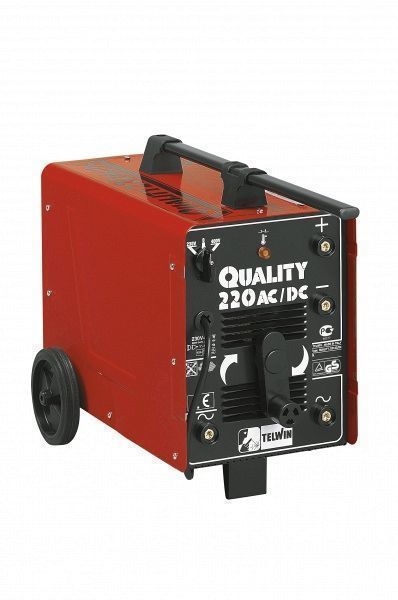

Сварочный аппарат трансформаторного типа

Изначально сварочный аппарат — это самый обыкновенный понижающий трансформатор, представленный на рисунке ниже.

Рисунок 3 – Электрическая схема сварочного аппарата трансформаторного типа

Как видно из рисунка 3, напряжение, поступающее от сети (220-380 В) преобразуется понижающим трансформатором до более низкого значения для получения достаточной величины электрического тока на электроде. Требуемое значение тока зависит от диаметров сечений электродов, применяемых при сварке. Ориентировочно, это 20-30А. на 1мм диаметра электрода в сечении.

Для получения необходимой величины электрического тока используется регулирование коэффициента трансформации изменением количества витков или перемещением сердечника трансформатора. С помощью стабилизирующих, регулирующих устройств и фильтров на входе и выходе трансформатора ликвидируются мгновенные скачки напряжения, что необходимо для стабильного горения дуги без погасания.

Такой аппарат характеризуется простотой своего исполнения и долгой службой. Но существуют определенные ситуации, когда его комфортное использование затруднительно. Например, при нестабильном напряжении в сети, когда оно не превышает значений в 170В. электросварка становится невозможной. Так же у таких аппаратов электрическая дуга является переменной, а значит, весьма непостоянна. Управляться с таким зверем под силу только уверенным сварщикам с опытом.

Сварочный аппарат инверторного типа

Ввиду развития полупроводниковой техники, значительно упрощающей жизнь и в тоже время улучшающей качество производимых работ, сварочный аппарат претерпел некоторые изменения и превратился в устройство с достаточно сложной внутренней архитектурой, получившей название сварочный инвертор (Рисунок 4).

Рисунок 4 – Блок схема сварочного инвертора

Принцип действия такого аппарата заключается в том, что на выпрямителе происходит переход от переменного напряжения к постоянному. После чего выпрямленный сигнал поступает в инвертор, где опять претерпевает превращение, но уже в обратную сторону и вновь становится переменным с большей частотой. Такое преобразование позволяет в дальнейшем использовать высокочастотный трансформатор значительно меньших габаритов по сравнению с трансформаторами, рассчитанными на 50 Гц.

После трансформатора переменное напряжение вновь подвергается выпрямлению и в таком виде поступает на электрод. Сварка на постоянном токе более стабильна, а значит, шов получается куда качественнее, да и управляться с таким аппаратом значительно проще.

В сварочном инверторе постоянно ведется надзор за величиной тока и напряжения, осуществляется его непрерывное регулирование и фильтрация. Это делает возможным его плавное и точное изменение в широком диапазоне значений.

Сварочный аппарат на выпрямителе

Весьма часто применяются сварочные выпрямители (рисунок 5). Данный класс устройств представляет собой что-то среднее между сварочным трансформатором и сварочным инвертором. Здесь не происходит перехода от стандартной частоты сети к частотам на порядок ее большим. Однако на выходе сварочного трансформатора имеется выпрямительный мост, что позволяет осуществлять сварку на постоянном токе.

Рисунок 5 – Сварочный выпрямитель

Рассмотренные схемы не иллюстрируют всего многообразия возможностей, реализованных на сегодняшний день. Каждый сварочный аппарат может похвастаться своей изюминкой, а значит и изменениями, внесенными в его внутреннюю электрическую архитектуру. Кроме того разработчики постоянно дополняют сварочные аппараты автоматикой, что позволяет во время сварки перестать волноваться о погасании дуги и полностью отдаться процессу.

jelektro.ru

Как выбрать сварочный аппарат для дома

Существует две основные группы сварочных аппаратов – газовые и электрические. Газовое оборудование громоздко и менее безопасно в применении, дома хранить его практически невозможно, освоить газовую сварку начинающему сварщику сложнее, поэтому рассматривать данный вариант мы не будем – тем более, вопрос поставлен перед нами совершенно четко:

Как выбрать сварочный аппарат для дома

Сравнительно новым на рынке явлением — плазменной сваркой, сам я никогда не пользовался, а отзывы о ней самые противоречивые, по этой причине оставим и ее в покое, и будем выбирать для дома электродуговой сварочный аппарат.

Основные типы электродуговых аппаратов

1. сварочные аппараты как переменного тока, так и постоянного (включая инверторы) – для сварки электродами.

2. Сварочные полуавтоматы – сварка проволокой.

Среди сварочных аппаратов инверторного типа, в свою очередь, есть как аппараты для сварки электродами, так и инверторные полуавтоматы. Комбинированные полуавтоматы позволяют использовать оба типа сварки – как электродами, так и проволокой.

Все перечисленные типы аппаратов обеспечивают высокую прочность сварного шва, если ими пользуется опытный сварщик. Если вы только собираетесь начинать осваивать азы сварного ремесла, то разумней будет выбрать полуавтомат, потому как работа сварочным полуавтоматом – дело достаточно простое: дуга зажигается автоматически, а брызги металла практически отсутствуют, если полуавтомат правильно настроен. Качество настройки полуавтомата зависит, прежде всего, от конструкции аппарата.

Оборудования для сварки на рынке представлено полным-полно. Перед тем, как выбрать сварочный аппарат, определитесь для себя, какой именно вам нужен сварочный аппарат — для дома, или профессиональный. Отличаются они друг от друга, прежде всего надежностью, максимальной мощностью — ну и, разумеется, ценой.

До того, как выбрать сварочный аппарат для дома (для профессионального применения — тем более), необходимо обратить внимание на несколько принципиальных моментов:

На что нужно обращать внимание при выборе сварочного аппарата

1. Желательно, чтобы трансформатор полуавтомата охлаждался естественным способом, без вентилятора.

2. Чем мощнее дроссель и чем больше емкость батареи сглаживающих конденсаторов, тем выше будет качество сварки.

3. Наличие электронного тормоза, останавливающего подачу проволоки при выключении аппарата, избавит вас от необходимости всякий раз откусывать лишний конец проволоки.

4. Искрогаситель. Он исключает появление искры при выключенном полуавтомате, снимая с емкостей остаточный заряд.

5. Особое внимание следует обратить на качество блока подачи проволоки – потому как, чем проволока подается ровнее, тем меньше в процессе работы образуется брызг. Лучше выбрать блок протяжки германского производства.

Если ваш полуавтомат будет использоваться с порошковой проволокой, то ничего больше не требуется. В ином случае придется приобрести баллон с углекислым газом и выбрать редуктор к нему. Подача углекислоты при сварке должна быть минимальной: одно-два деления на датчике давления.

Достоинства сварочных аппаратов инверторного типа

1. Сварочный инвертор обладает идеальными для сварки характеристиками тока на выходе, который, к тому же, легко регулировать в широком диапазоне.

2. КПД инвертора превышает 90%, внутренние индуктивные потери у него практически отсутствуют, а потому и потребление электроэнергии у него почти в два раза ниже, чем у традиционного трансформаторного оборудования для сварки с той же мощностью на дуге. При решении задачи: как выбрать сварочный аппарат для дома, вопрос потребляемой мощности зачастую имеет приоритет.

3. Выбирая сварочный аппарат для дома большое значение придают габаритам и весу . Вес инвертора, как правило, не превышает десяти килограммов, его легко переносить, и хранить его дома можно где угодно.

Главным из недостатков инверторов является их более высокая относительно обычных сварочных аппаратов цена. Требовательны они и к качеству электросети – при слишком низком напряжении высокочастотный преобразователь аппарата может просто не запуститься. Это может являться некоторым ограничением в их применении: не у всех дома, особенно в сельской местности, напряжение электросети достаточно стабильно. Прежде чем выбрать сварочный инвертор для дома, обратите внимание на адаптацию аппарата к российским условиям.

В большинстве случаев абсолютно достаточно будет выбрать для дома сварочный аппарат инверторного типа на 160А, потому как 200А – это уже профессиональный уровень и, скорее всего, для вас это будет избыточным.

Какую выбрать сварочную маску

На какой сварочной маске вы остановите свой выбор не особо принципиально, главное в маске сварщика – удобство и простота замены защитных стекол. Для сварочных полуавтоматов применяются светофильтры двух типов: с2 и с4. Стоят они недорого, а поэтому купите оба и попробуйте потом, каким из них лучше пользоваться с вашим полуавтоматом.

Появившиеся не так давно маски «Хамелеон» — вещь, как-бы неплохая и довольно удобная в работе. Принцип работы светофильтра маски «Хамелеон» основан на мгновенном изменении светопропускания вследствие поляризации заключенных в светофильтре жидких кристаллов. Но качественная маска «Хамелеон» удовольствие довольно дорогое, тогда как у относительно недорогих изделий может быть недостаточен или, напротив, слишком велик диапазон регулировки затемнения. К тому же сварочная маска «Хамелеон» изделие деликатное и при неосторожном обращении ее легко можно вывести из строя.

Так что лучше оставить это изделие профессионалам, а себе на первых порах выбрать что-нибудь попроще.

Надеюсь, что статья хотя бы отчасти облегчила вам решение вопроса, как выбрать сварочный аппарат. Покупайте и не раздумывайте: сварочный аппарат вещь необходимая и дома, и в гараже, и на даче. А если вдруг вы решите организовать собственное дело типа мастерской по холодной ковке металла, то без сварочного аппарата там обойтись совершенно невозможно.

znay-i-umey.ru

Самодельный или промышленный мини сварочный аппарат для дома

В домашнем хозяйстве мощный сварочный аппарат нужен не всегда. Для радиолюбителей, ювелирных дел мастеров и других представителей точных профессий вполне достаточно купить или сделать собственный мини сварочный аппарат. Да и сами нужды мастера очень часто требуют применения именно малых мощностей, токов и рабочих сварочных площадей.

Аппарат для сварки на маломощном трансформаторе
Варианты аппаратов и мини-инверторов для сварки

Так как отечественная промышленность уделяет не очень много внимания этому вопросу, многие умельцы разрабатывают свои, порой уникальные устройства и приборы, позволяющие вести сварочные работы малыми токами, работать с тонкими и сверхтонкими материалами.

Аппарат для сварки на маломощном трансформаторе

Для маломощных сварочных работ можно воспользоваться обычным понижающим мини трансформатором с первичной обмоткой 220 В и с вторичной обмоткой 6-42 В, с током на II обмотке не меньше, чем 1А. В качестве электрода используется обычный графитовый стержень от простого карандаша или пальчиковой батарейки.

Для сварки служит графитовый стержень – в зависимости от площади свариваемых деталей. Рабочий конец стержня затачивается, а для держателя графитового электрода можно взять обычный щуп-крокодил. Таким электродом лучше всего сваривать медную или железную проволоку небольшого диаметра (0,8-2,5 мм).

В месте сварки провода скручиваются в жгут и соединяются с выводом II обмотки самодельного трансформатора. Графитовый сварочный электрод соединяется с другим выводом вторичной обмотки трансформатора, и при контакте металл плавится, тут же застывая в виде капли. При работе стержень будет уменьшаться, поэтому его необходимо постоянно затачивать.

к меню ↑

Варианты аппаратов и мини-инверторов для сварки

Самый популярный у домашних мастеров вариант мини аппарата – схема, собранная на обычных дросселях от люминесцентных ламп. Такой сварочный инвертор работает на постоянном токе и используется при сварочных работах малыми токами для тонколистовых деталей и конструкций, например, кровельные работы, ремонт автомобилей. Чем привлекателен инвертор на постоянном токе? Более стабильная дуга, устойчивый розжиг, можно работать током любой полярности.

Возможность сварки электродной проволокой без защитной обмазки и любыми электродами (постоянного или переменного тока). Особенность такого аппарата – повышенное напряжение Uxx на вторичной обмотке (70 — 85 В). Чтобы получить напряжение постоянного тока, не используются сложные транзисторно-тиристорные схемы – достаточно обычного диодного моста, диоды которого для увеличения мощности снабжаются охладительными радиаторами, обычно из алюминия.

В такой схеме дроссель служит для сглаживания пульсаций синусоидального напряжения. Дроссель может быть и самодельным, и содержать, например, 10-20 витков медного провода круглого или прямоугольного сечения S = 30-35 мм2. Намотать дроссель можно на любом подходящем по размеру сердечнике.

Сварочные инверторные схемы

Если мастер хочет организовать плавную регулировку сварочного тока, то здесь нужно использовать схему с мощными тиристорами (например, Т160, Т200). Такие схемы можно использовать не только в сварочных работах, но и для других бытовых целей. Так как диапазон регулирования Uxx составляет 10-90%, то таким сварочным мини аппаратом можно заряжать маломощные аккумуляторы, батарейки, подключать бытовые электроприборы, не требующие стабильного постоянного напряжения.

Самодельный сварочный инвертор постоянного тока

Такой инвертор собирается по несколько другому принципу – в его принципиальной схеме используются тиристоры и полевые транзисторы, обеспечивающие плавность регулировки тока и защиту от перегрузок напряжения. Самодельный инвертор, собранный по этой схеме, можно считать идеальным вариантом при самостоятельной сборке. Такой сварочный агрегат имеет следующие характеристики:

Сварочный ток регулируется в диапазоне 40-130 А при сетевом напряжении 220 В с частотой 50 Гц.
Uxx – 90 В, Imax – 20 А.
Можно использовать электроды до 3 мм диаметром.
Время нагрузки от общей работы инвертора (температура воздуха 25°С): Iвых 100A – 60%, Iвых 130 А – 40%.
Размеры, мм – 350 х 180 х 105.
Весит инвертор около 5 кг.

Инвертор работает на постоянном токе, тип регулировки – плавная (резистор R1). Самодельный инвертор может работать с металлом толщиной до 3 мм, при этом сварочный ток не будет превышать 10 А. Включается инвертор с ручки держателя электрода. Такой способ включения повышает электробезопасность работ и обеспечивает мгновенное повышение сварочного тока до рабочего значения. Этот прием позволяет стабилизировать розжиг дуги и обеспечить ее устойчивое горение. При работе на обратной полярности можно сваривать тонколистовой металл (0,8-1,2 мм).

Как собрать импульсный инвертор

Довольно мощный мини инвертор импульсного типа можно сделать на ферритовом трансформаторе тороидального сечения. Применение феррита значительно уменьшает размеры аппарата, так как в ферритовых сплавах потери тока, напряжения и индукции минимальны.

При изготовлении устройства обмотки дросселя необходимо наматывать на всю ширину каркаса – такое исполнение позволяет добиться более устойчивой работы при перепадах входного напряжения при любых наружных температурах. Для сборки основных узлов импульсного инвертора потребуются:

Трансформатор тороидального сечения на 41 Гц.
Ферритовый дроссель тороидального сечения.
Медная пластина и изолента.
Алюминиевый радиатор для охлаждения элементов конструкции.

Вторичная обмотка в импульсном аппарате для сварки наматывается равномерно, в несколько слоев, по всей площади железа. Дроссель на ферритовом сердечнике присоединяется к первичной и вторичной обмоткам трансформатора.

Охлаждается самодельный импульсный инвертор через обычный компьютерный радиатор от микропроцессора – его площадь охлаждения оптимальна по потреблению электроэнергии и мощности. Алюминиевый провод для импульсного трансформатора использовать нельзя – в нем происходят большие потери, и удельное сопротивление алюминия меньше, чем меди, поэтому потребуется больше витков обмотки.

Важно: стабильная и работа бесперебойная работа инвертора зависит от диаметра провода в обмотках. Например, при использовании провода диаметром больше 0,5 мм образуется скин-эффект, что отрицательно влияет на работу бытовой электротехники. Масса импульсного инвертора – 5-10 кг, рабочий сварочный ток — 30-150 А.

Инвертор на IGBT транзисторах

Сварочный инвертор на IGBT полупроводниковых приборах работает на большей частоте (до 85 кГц), поэтому его КПД намного выше, а вес аппарата – намного ниже, чем у обычных устройств. Температурная защита от перегрева у IGBT-инверторов срабатывает при 90°С – у обычных устройства постоянного тока этот порог составляет н выше 60°С. Таким образом, увеличивается время непрерывной работы агрегата.

Многие сварщики и домашние умельцы полагают, что ремонтопригодность IGBT-инверторов намного выше, так как их принципиальная схема имеет меньше деталей, она намного компактнее и надежнее. Но многие компании-производители в погоне за компактностью делают такую сложную компоновку прибора, что при ремонте до некоторых деталей практически невозможно добраться.

Инвертор для сварки, работающий на базе IGBT транзисторов, может обеспечить практически любой режим сварки, поэтому его предпочитают профессиональные сварщики. Защита таких аппаратов очень надежная – в нее входят термодатчики, автоматические предохранители, схемы для отключения агрегата при колебаниях входного напряжения, и т.д.

Все аппараты на IGBT транзисторах стабильно работают при колебаниях напряжения в диапазоне 170-250 В. При скачке напряжения в большую сторону срабатывает варисторная защита – варистор просто рассыпается от перегрузки, и ремонт сварочного аппарата сводится только к замене самого варистора.

Как выбрать сварочный аппарат. Лучшие сварочные аппараты 2016

Виджет от SocialMart

Многие процессы современной жизнедеятельности человека имеют достаточно богатую историю. К числу подобных видов деятельности можно причислить строительство. Мастера данного ремесла в свое время возводили пирамиды, чудесной красоты соборы, города и т. п. В современном варианте строительство во многом отличается от процесса, который люди осуществляли сотни лет назад. Во-первых, на сегодняшний день он стал более упорядоченным и сложным, во-вторых, эволюция обусловила его автоматизацию. Последний фактор сделал возможным осуществление некоторых уникальных функций, о которых раньше люди могли только мечтать. Если посмотреть на строительство в XXI веке, то большую часть человеческой работы заменяют автоматизированные инструменты, к которым относятся дрели, шлифовальные машины, а также сварочные аппараты. Последний элемент стал настоящим прорывом в области творения конструкций. Но следует отметить тот факт, что выбор модели имеет множество характерных особенностей. Ведь представленное устройство имеет высокую цену, а также призвано осуществлять ряд специфических функций. Таким образом, в статье мы попытаемся ответить на вопрос, как выбрать качественный сварочный аппарат для дома, а также рассмотрим некоторые особенности его конструкции.

Что такое сварка и зачем нужны одноименные аппараты?

Сваркой называется процесс соединения деталей, при котором элементы неразрывно соединяются между собой. То есть, создается нерушимая связь между частями, состоящими из однородного вещества. Все мы привыкли видеть сварку, которая осуществляется по отношению к металлу. Однако, вопреки распространенному мнению сварка также производится для соединения элементов из пластмассы, керамики или других подобных материалов. Как правило, процесс реализуется посредством нагрева или же пластической деформации веществ. Главное, чтобы в итоге был образован сварочный шов, который, в свою очередь, отличается высокой прочностью. Что касается самой сути процесса, то он осуществляется под действием тех или иных источников энергии. Для сварки таковыми являются электрический ток, лазерное излучение, ультразвук или же трение. Изначально, процесс сваривания был доступен исключительно работникам специальных строительных предприятий, однако, на сегодняшний день эта тенденция во многом себя изжила. Портативность и мобильность современных сварочных аппаратов позволяет осуществлять одноименный процесс в полевых условиях, и без вреда для здоровья.

История появления сварочных аппаратов

Как мы знаем, люди работали с металлами на протяжении всей своей истории. При помощи обработки этого материала создавалось оружие, и различного рода бытовые приспособления. Но вплоть до промышленной революции не возникало потребности в обработке больших кусков металла, потому что изготавливались в основном маленькие элементы. С появлением парового двигателя промышленность полностью изменилась. Началось производство огромных станков, а позднее даже автомобилей. Поэтому к концу XIX века возникла проблема в соединении больших металлических частей. Использование болтов и гаек не приносило должного эффекта, потому что такие крепления не могли обеспечить жесткость и крепость конструкции. Поэтому ученые начали искать способы решения этой насущной проблемы. Вследствие этого, уже в 1882 году ученый по имени Николай Николаевич Бенардос патентует первый сварочный аппарат, «Электрогефест». Устройство предлагало дуговую сварку металлов, посредством угольного электрода. Но на этом история упомянутого в статье инструмента не заканчивается. Уже к 1888 году другой ученый, Николай Гаврилович Славянов демонстрирует сварочный аппарат, работающий посредством плавящегося электрода. Это стало настоящим открытием, потому что устройство позволяло также работать с цветными металлами. В 1905 году сварочный аппарат удается подключить к трехфазному току. Это ознаменовало начало новой эры, потому что устройства стали использоваться в промышленной среде.

Основные виды

Как правило, для выбора наиболее удачного электрического устройства необходимо точно понимать суть его дальнейшего использования. Точно так же обстоит дело со сварочными аппаратами. Одноименный процесс имеет множество «капризных» моментов, начиная от нестабильности тока и заканчивая его опасностью. Поэтому, перед непосредственной покупкой устройства, нужно проанализировать множество особенностей конструкции, и внутренней функциональности устройства. Но первым, на что необходимо обратить внимание – это тип инструмента. В статье будут рассмотрены только аппараты дуговой сварки, так как их чаще всего используют для соединения металлических составляющих.

Прежде всего, следует понимать, что любой сварочный аппарат, работает от источника тока. Поэтому он должен принимать определенное количество электроэнергии непосредственно из сети, преобразовывая вольты до нужной отметки силы тока, которая составляет 100 — 200 ампер. Как правило, на рынке строительной техники существует несколько основных видов сварочных аппаратов, каждый из которых отличается своими особенностями и функциональными характеристиками.

Инверторные устройства

Самым популярным в строительном ремесле типом сварочных аппаратов являются инверторы. На сегодняшний день это наиболее молодые по своему возрасту устройства. Нужно отметить тот факт, что их начали массово изготавливать лишь в 80-е годы XX столетия. Их функциональная особенность состоит в том, что ток из сети проходит большое количество фильтров, и лишь на выходе попадает на специальный трансформатор, который в свою очередь усиливает его амперы. Помимо того, происходит увеличение частоты тока, что делает возможным существенно уменьшить габариты сварочного аппарата. Инверторы также наделены повышенным уровнем электробезопасности, имеют специальные элементы, которые защищают их от перепада напряжения, и дают возможность производить сварку трубчатых материалов.

Трансформаторы

Но, невзирая на бешеную популярность и наличие большого количества особенностей, самым распространенным устройством все еще являются сварочные трансформаторы. Они имеют крепкую конструкцию, низкую цену и совершенно неприхотливы в процессе ухода и использования. Сила тока в данных сварочных аппаратах обуславливается мощным трансформатором, в конструкцию которого входит специальная магнитная катушка. С её помощью указанный ранее показатель можно регулировать. Но, подобные особенности конструкции порождают множество недостатков подобного рода трансформаторов, например: достаточно большие габариты, низкое качество шва, и высокий уровень потребления электроэнергии. Конечно, по своим характеристикам представленные устройства отстают от инверторов, однако, для бесперебойной работы они подходят как нельзя лучше.

Сварочный полуавтомат

Последним, часто встречаемым, устройством является сварочный полуавтомат. В работе аппарата используется газ. Данный фактор во многом обуславливает качество шва. Сварочный шов обрабатывается газом таким образом, что разрушительного воздействия кислорода не происходит. С помощью представленных аппаратов можно сваривать мелкие детали, требующие качества сварочного шва. Помимо того, они обладают просто чудовищной производительностью, могут соединять разные материалы, имеют большое количество разнообразных настроек. Однако подобное оборудование расходует много энергии и имеет очень высокую стоимость.

Полезные советы по выбору качественного сварочного аппарата

Выбор того или иного сварочного аппарата будет зависеть от цели его приобретения, а также количества средств, которые имеется возможность потратить на его покупку. В первом случае нужно понимать, детали из каких материалов будут свариваться, и какое качество шва необходимо. Второй вопрос в целом зависит исключительно от количества денежных средств, тут всё просто чем дороже тем лучше, ну а более подробно вы узнаете из видео которое ниже.

Рейтинг лучших сварочных аппаратов 2016

Вот наконец то мы и подошли к самому интересному моменту и представляем вам наш рейтинг лучших сварочных аппаратов на 2016 год. Мы собрали в нем только самые надежные и качественные модели.

Интерскол ИСА-250/10,6
FUBAG IRMIG 180
Патон ВДИ-160E DC MMA
ДНІПРО-М САБ-250
FUBAG IN 176
Патон ВДИ-200E DC MMA
Интерскол ИСА-200/9,4
FUBAG IN 206 LVP
Kaiser MAG-195R
Kaiser NBC-250 Profi

Заключение

Вот и подошла к завершению наша статья. Надеемся, что вопрос — как выбрать хороший сварочный аппарат, теперь не кажется уважаемым читателям таким уж сложным. Итак, в статье мы попытались рассмотреть особенности разных аппаратов, которые, в свою очередь, позволят определиться с выбором в процессе приобретения данного устройства. Конечно, инверторный тип аппаратов наиболее предпочтителен на сегодняшний день. Но не стоит забывать и о традиционных трансформаторных моделях, особенно в случае ограниченного бюджета. Заметим, что качество шва во многом зависит и от применяемых электродов. Для произведения сварочных работ необходима специальная плотная одежда и обувь. Нужно иметь хороший сварочный щиток, и надёжный держатель электродов. Вот и все премудрости технологии, остальное придет с опытом.

Приятного выбора и удачной покупки!

Виджет от SocialMart

VN:F [1.9.22_1171]

Рейтинг статьи: 9.3/10 (4 проголосовало)

Виджет от SocialMart

hi-tech-pro.ru

Как правильно своими руками уложить ламинат
Как уложить металлочерепицу своими руками
Можно ли ковролин стелить на линолеум
Барный стол своими руками для кухни фото
Алмазные сверла по металлу
Каркасный дом или брусовой что лучше
Пнд трубы большого диаметра
Инструмент для резьбы по дереву своими руками чертежи
Инструмент для резьбы по дереву своими руками чертежи
Каркасный или брусовой дом что лучше
Каркасный или брусовой дом что лучше

Типы сварочных аппаратов | Статья

Сварочные аппараты подразделяются на три основных вида – выпрямители, трансформаторы и инверторы. Кроме них, существуют также полуавтоматы, генераторы (оснащаются бензиновыми и дизельными электрическими генераторами) и другие виды промышленных аппаратов.

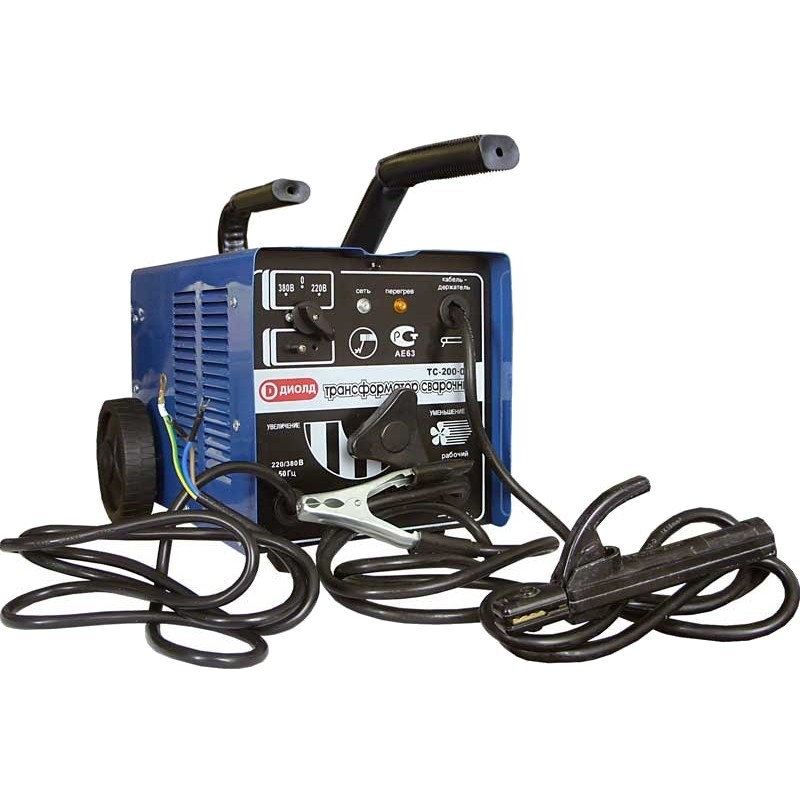

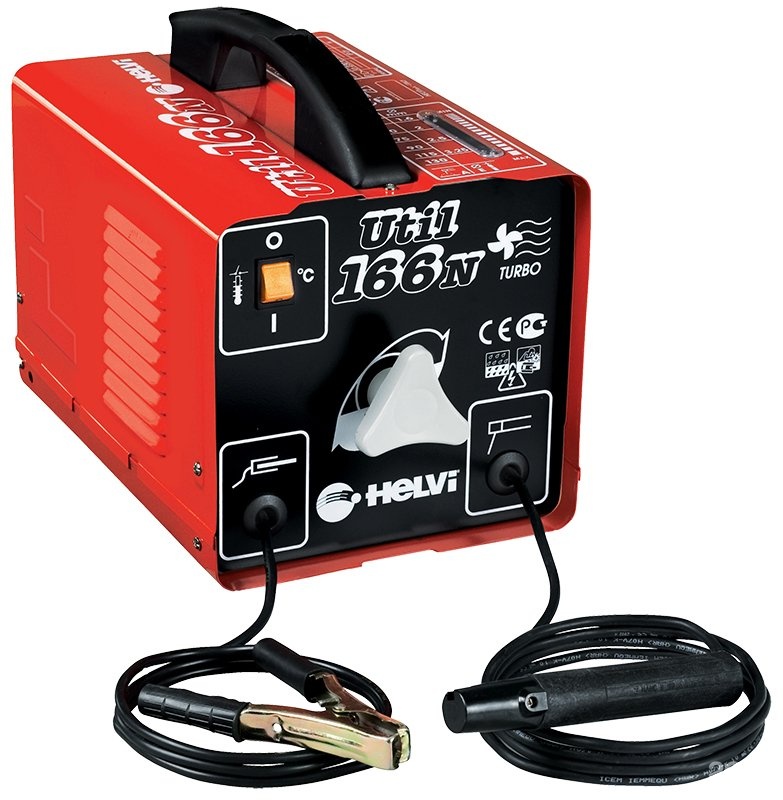

Сварочные трансформаторы

Трансформатор представляет собой устройство, которое преобразует переменное электрическое напряжение во входной электросети в напряжение для электрической сварки. Главная его часть — силовой трансформатор, снижающий входное напряжение до уровня вторичного (от 50-ти до 60-ти В).

Чтобы ограничить электроток КЗ и стабильное горение дуги, у сварочного трансформатора должна быть круто падающая внешняя вольт-амперная характеристика. С целью её достижения применяют трансформаторы, характеризующиеся повышенным уровнем рассеяния. В результате сопротивление в случае короткого замыкания превышает у них уровень сопротивления обыкновенных силовых трансформаторов. Или в цепь, в которую подключен трансформатор, имеющий нормальное рассеивание, включается реактивная катушка, имеющая высокий уровень индуктивного сопротивления — так наз. дроссель (она может включаться в цепь не вторичной, а первичной обмотки, в которой ток меньше). В случае возможности изменения индуктивности дросселя путём её регулирования изменяется форма наружной вольт-амперной характеристики устройства, а также электроток дуг I21 и I22, который отвечает напряжению этой дуги, обозначаемому Uд.

Силу электротока возможно регулировать в сварочном трансформаторе путём изменения индуктивного сопротивления электрической цепи (так наз. амплитудное регулирование, подразумевающее нормальное либо повышенное магнитное рассеяние) либо при помощи тиристоров (так наз. фазное регулирование).

В тех трансформаторах, в которых осуществляется амплитудное регулирование, требуемые характеристики сварочного тока создаются посредством передвижения катушек либо магнитных шунтов, либо при помощи реактивной катушки. В этом случае не происходит изменения синусоидальной формы переменного электротока.

Возможно обычное переключение числа задействованных витков в трансформаторной обмотке с целью снижения напряжения на холостом ходу со снижением сварочного тока.

Трансформаторы, оснащённые фазовым регулированием, конструктивно включают в себя:

силовой трансформатор,
тиристорный регулятор фаз,
2 встречно-параллельных тиристора,
систему управления.

Фазовая регулировка сводится к трансформации синусоидального электротока в форму знакопеременных импульсов, чьи продолжительность и амплитуда зависят от угла (фазы) включения тиристоров.

Тиристорный фазорегулятор даёт возможность получить аппарат для сварки с характеристиками, в лучшую сторону отличающимися от таковых у трансформатора, оснащённого регулировкой амплитудного типа. В сложнейших схемах управления создаётся переменный электроток, имеющий прямоугольную форму. В этом случае достигается высокая скорость прохождения электрического импульса сквозь нулевое значение, в результате сокращается время пауз (характеризующихся отсутствием тока) и увеличивается стабильность процесса горения дуги, а также уровень качества сварного шва.

Сварочные выпрямители

Аппараты данного типа превращают переменное напряжение электросети в постоянное электрическое напряжение, необходимое для сварки. Есть немало разных схем устройства таких выпрямителей, подразумевающих разные механизмы формирования выходных характеристик электротока и напряжения. Применяются различные методы регулировки электротока и формирования вольт-амперных параметров выпрямителей. К этим методам относят изменение параметров трансформатора, применение дросселя, регулировку фаз при помощи транзисторов, а также тиристоров. В простейших аппаратах электроток регулируется при помощи трансформатора и выпрямляется с помощью диодов. Силовая часть этих аппаратов включает трансформатор, выпрямительный блок с неуправляемыми вентилями и сглаживающий дроссель.

Трансформатор в схемах такого типа снижает напряжение, формирует нужную внешнюю характеристику и регулирует режим. Более совершенным типом устройств являются выпрямители тиристорного типа, в них режим регулируется с помощью выпрямительного тиристорного блока, который совершает фазовое управление включением тиристоров. Нужные внешние параметры формируются путём введения обратных связей по электротоку сварки, а также по выходному электрическому напряжению.

В некоторых случаях тиристорный регулятор устанавливается в цепь первичной трансформаторной обмотки, в такой ситуации возможно создание выпрямительного блока из диодов.

Полупроводниковым элементам, содержащимся в выпрямителях, необходимо принудительное охлаждение. С этой целью на эти элементы устанавливаются радиаторы, которые обдуваются вентиляторами.

Сварочные инверторы

Первоначальное значение самого слова «инвертор» — прибор, преобразующий постоянный электроток в переменный.

Принцип работы инвертора для сварки следующий:

Переменный электрический ток, имеющий частоту 50 Гц, идёт на выпрямитель сети.
После выпрямления этот ток сглаживает фильтр и происходит преобразование тока с помощью модуля в переменный электроток, частота которого составляет десятки кГц. Иногда она доходит до 100 кГц. Данный этап — важнейший в работе инвертора, он даёт возможность достичь большого преимущества относительно других видов аппаратов для сварки.
Затем при помощи трансформатора происходит падение переменного высокочастотного напряжения до уровня холостого хода (что составляет, как правило, от 50 до 60 В), одновременно токи достигают величин, которые необходимы для сварки (от 100 до 200 А).
С помощью высокочастотного выпрямителя происходит выпрямление переменного тока, совершающего свою работу в пределах сварочной дуги.
Путём воздействия на характеристики преобразователя частоты осуществляются регулировка режима и формирование внешних параметров источника.

Изменение состояния электротока контролирует блок управления. В новых аппаратах данную функцию осуществляют транзисторные модули IGBT, которые являются наиболее дорогостоящими деталями в сварочном инверторе.

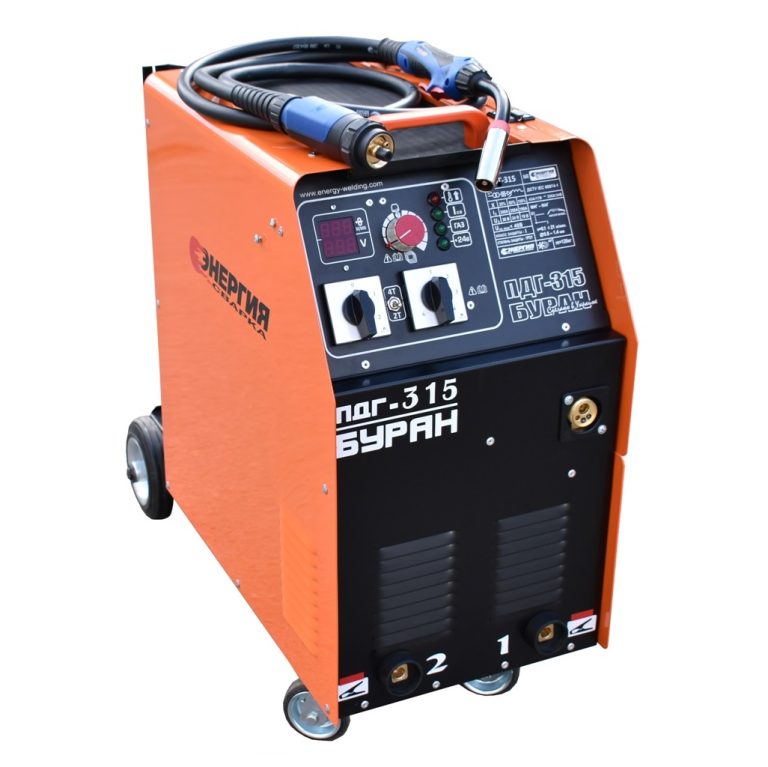

Сварочные полуавтоматы

Эти аппараты осуществляют сварку в среде, состоящей из защитных газов, и имеют механизированную подачу проволоки для сварки.

Конструкция такого полуавтомата включает следующие детали:

источник электротока;
блок управления;
механизм, подающий проволоку;
пистолет с рукавом, по которому подаётся защитный газ;
система для подачи газа, включающая баллон с газом, электромагнитный газовый клапан, газовый редуктор и шланг.

Источниками электротока служат выпрямители для сварки либо инверторы. В последнем случае качество сварки выше, как и число свариваемых материалов.

Если у вас нет нужды в периодических сварочных работах, то выгоднее взять сварочный аппарат в аренду.

Какая трансформаторная сварка? | Сварочная дуга

Трансформатор, размещенный в сварочном аппарате, используется для преобразования высокого напряжения

в высокое напряжение

Международная электротехническая комиссия и ее национальные партнеры (IET, IEEE, VDE и т. д.) определяют высокое напряжение как свыше 1000 В для переменного тока и не менее 1500 В для постоянного тока .

https://en.wikipedia.org › wiki › High_voltage

Высокое напряжение – Википедия

или, первичное питание, от розетки и это обычно от 208 до 600 вольт, при слабом переменном токе (AC) от 15 до 55 ампер.

Какие трансформаторы используются для сварки?

Чтобы получить требуемый ток и напряжение, требуется сварочный трансформатор, который преобразует высокое напряжение и малый ток в низкое напряжение и большой ток, т. е. понижающий трансформатор .

Почему при сварке используется трансформатор?

Назначение трансформатора (или импульсного блока питания) — создать условие КЗ для ТИГ, понизить напряжение и увеличить ток, а также обеспечить некоторую гальваническую развязку от сети, а для больших — преобразовать 3-х фазное вход на требуемый выход.

Что означает сварочный трансформатор?

Сварочные трансформаторы используются в машинах переменного тока для преобразования переменного тока из линии электропередачи в низковольтный ток большой силы во вторичной обмотке .

Какой трансформатор используется при сварке переменным током?

Источник питания	Блок питания
Сварочный выпрямитель	DC
Сварочные генераторы 90 0 AC/DC	6 90 0456 90 6
Тип инвертора Источник сварочного тока	Постоянный ток

Что такое сварочное напряжение?

Сварочное напряжение в первую очередь определяет длину дуги, которая представляет собой расстояние между расплавленной сварочной ванной и присадочным металлом проволоки в точке плавления в дуге . По мере увеличения напряжения валик сварного шва становится более плоским и имеет увеличивающееся отношение ширины к глубине.

Какова мощность сварочного трансформатора?

Сварочный источник питания трансформаторного типа преобразует электричество умеренного напряжения и тока средней силы из сети общего пользования (обычно 230 или 115 В переменного тока) в источник питания с высоким током и низким напряжением, обычно от 17 до 45 вольт (разомкнутая цепь) и от 55 до 590 ампер .

Сколько типов сварочных трансформаторов существует?

Четыре основных типа сварочных трансформаторов :

4. Тип реактора насыщения.

Какой трансформатор используется в машине для точечной сварки?

Традиционный подход к машинам для точечной сварки заключается в использовании сварочных трансформаторов 50 Гц . Недостаток, связанный с этими трансформаторами, заключается в том, что они тяжелые и громоздкие. Более того, требования к сплавлению возрастают из-за увеличения мощности сварки.

Можно ли запустить сварочный аппарат на повышающем трансформаторе?

Re: Повышающий трансформатор

На самом деле это невозможно из-за требований к питанию сварочного аппарата на 230 вольт . Типичный сварочный аппарат на 230 вольт потребляет около 30 ампер во время сварки. Мощность = 230 вольт x 30 ампер = 6,900 Вт.

Сколько существует типов трансформаторов?

Существует три основных типа трансформаторов напряжения (ТН): электромагнитные, емкостные и оптические. Трансформатор электромагнитного напряжения представляет собой трансформатор с проволочной обмоткой. Конденсаторный трансформатор напряжения использует емкостной делитель потенциала и применяется при более высоких напряжениях из-за меньшей стоимости, чем электромагнитный ТН.

Какой тип трансформатора используется в сварочном процессе McQ?

Объяснение: Сварочный трансформатор — это специальный тип трансформатора, который в основном представляет собой понижающий трансформатор. Сварочный трансформатор имеет высокое реактивное сопротивление как в первичной, так и во вторичной обмотке.

Какой электрод используется при дуговой сварке?

Потребление электродов	Метод сварки
Недоруженная (некабленная) Тип	TIG Welding Plasma Welding
Persing Swismable Plasmable).0046	Дуговая сварка защищенным металлом Сварка MAG Сварка MIG Электрогазовая дуговая сварка (EGW)

Что делает трансформатор?

Основная функция трансформатора заключается в повышении или понижении напряжения с первичной на вторичную обмотку . Это делается просто путем регулировки соотношения витков с одной стороны к другой.

Каковы преимущества сварочных аппаратов трансформаторного типа?

Трансформаторы и реакторы инверторной сварочной машины значительно уменьшает размер и вес , соответствующие потери мощности (в основном потери магнитного сердечника и потребление энергии проводников) также будут значительно снижены, эффективная выходная мощность до 82% ~ 93%.

В чем разница между трансформаторной сваркой и выпрямительной сварочной машиной?

Трансформатор просто повышает или понижает напряжение в сварочной цепи . Генератор – это устройство, которое вырабатывает ток за счет вращения катушки внутри и используется в местах, где предусмотрена опасность поражения электрическим током. Выпрямитель преобразует переменный ток в постоянный.

Что такое выпрямительный трансформатор?

Выпрямительный трансформатор является связующим звеном между электрической сетью и преобразователем переменного тока в постоянный . Следовательно, его целью является обеспечить количество фаз, сдвиги напряжения, необходимые для реализации преобразования, и отрегулировать вход выпрямителя для изменения выходного напряжения постоянного тока.

Какое входное напряжение у большинства сварочных аппаратов?

Основными функциями источника питания являются выделение тепла, достаточного для плавления соединения и создания стабильной дуги и переноса металла. Так как сварочные процессы требуют больших токов (50-300А) при относительно низком напряжении ( 10-50В ), питание от сети высокого напряжения (230 или 400В) должно быть уменьшено с помощью трансформатора.

Что лучше сварочный аппарат переменного или постоянного тока?

Сварка постоянным током является предпочтительной формой сварки для большинства применений . По сравнению со сваркой на переменном токе, сварка на постоянном токе обеспечивает более плавную сварку, меньшее разбрызгивание и более стабильную дугу. Он также лучше проникает в металл сварного шва, что в большинстве случаев обеспечивает более прочную связь, чем сварка на переменном токе.

Как проверить сварочный трансформатор?

Подсоедините омметр к проводам линии, которые вы отсоединили от блока управления. Вы должны прочитать ноль омов или «непрерывность» через первичную обмотку трансформатора. Затем подключите омметр между любым выводом линии и вторичной обмоткой трансформатора. Вы должны читать бесконечные омы или «нет непрерывности».

Что такое трансформатор переменного тока?

Трансформатор переменного тока — это электрическое устройство, которое используется для изменения напряжения в электрических цепях переменного тока . Одно из больших преимуществ переменного тока по сравнению с постоянным для распределения электроэнергии заключается в том, что с переменным током намного проще повышать и понижать уровни напряжения, чем с постоянным.

Сколько ампер потребляет сварочный аппарат?

90-100 ампер довольно распространен, но вы можете найти меньшие (и большие) сварочные аппараты.

Какой тип металла используется в сварочном кабеле?

Сварочный кабель и кабельные комплекты

Сама проводка обычно изготавливается из меди , тщательно скрученной для обеспечения максимальной гибкости. Покрытие сварочной проволоки может быть изготовлено из неопрена или каучука EPDM, сокращенно от этилен-пропилен-диенового каучука М-класса.

Как работает электрод при сварке?

При сварке электродом контакт между стержневым электродом и заготовкой вызывает зажигание дуги . Это создает короткое замыкание на долю секунды между двумя полюсами, а это означает, что затем может течь ток. Дуга горит между заготовкой и электродом. Это создает необходимое тепло плавления.

Что такое обратная полярность при сварке?

«Прямая» и «обратная» полярность являются общими терминами для «электрод-отрицательной» и «электрод-положительной» полярности. Сварочные токи с положительной полярностью электрода (обратная) обеспечивают более глубокое проплавление, в то время как отрицательная (прямая) полярность электрода обеспечивает более быстрое плавление и более высокую скорость наплавки.

Какое выходное напряжение инверторного сварочного аппарата?

Говоря простым языком, инвертор — это электронная система регулирования напряжения. В случае инверторного сварочного аппарата он преобразует питание переменного тока в более низкое полезное выходное напряжение – например, из 240 В переменного тока в 20 В постоянного тока 9Выход 0008.

Что такое повышающий трансформатор?

Повышающий трансформатор — это трансформатор, который увеличивает напряжение от первичной обмотки к вторичной обмотке, обеспечивая при этом одинаковую мощность при номинальной частоте в обеих обмотках . Он преобразует низкое напряжение и большой ток с первичной стороны в высокое напряжение и малый ток на вторичной стороне трансформатора.

Почему в выпрямителе используется понижающий трансформатор?

В то время как использование типа трансформатора в выпрямителе зависит от требований к напряжению или от желаемых условий эксплуатации, в основном используется понижающий трансформатор для снижения напряжения . Он используется для доведения высокого уровня напряжения переменного тока до разумного значения или желаемого выходного напряжения.

Что такое понижающий трансформатор?

Понижающий трансформатор имеет больше первичных обмоток, чем вторичная сторона . Для понижающего трансформатора вторая катушка имеет меньше витков, чем первая, что позволяет снизить напряжение в выходящем электрическом потоке.

Какое свойство относится к трансформатору для дуговой сварки?

Низкая стоимость эксплуатации и обслуживания . Низкий износ.

Что из перечисленного относится к типу трансформатора?

Различные типы трансформаторов: Повышающий и понижающий трансформатор, силовой трансформатор, распределительный трансформатор, измерительный трансформатор, включающий трансформатор тока и трансформатор напряжения, однофазный и трехфазный трансформатор, автотрансформатор и т. д.

Почему важна скорость движения в сварке?

Наряду с напряжением и силой тока скорость перемещения является одной из трех переменных в дуговой сварке, определяющих количество подводимого тепла. Важно контролировать скорость движения для обеспечения хорошего проплавления сварного шва и предотвращения дефектов .

Какой аппарат для дуговой сварки преобразует питание переменного тока в режим сварки постоянным током?

Сварочный выпрямитель переменного/постоянного тока : Комплект сварочного выпрямителя используется для преобразования сварочного источника переменного тока в сварочный источник постоянного тока.

Что такое OCV для сварки в понижающем трансформаторе?

РЕКЛАМА: Сварочный аппарат переменного тока имеет понижающий трансформатор, который получает ток от сети переменного тока. Этот трансформатор понижает напряжение с 220 В до 440 В до нормального напряжения холостого хода 9 В.0003 от 80 до 100 вольт .

Какова функция флюса при дуговой сварке?

Флюс выполняет следующие функции: для облегчения зажигания дуги и стабильности . для образования шлака, который защитит и придаст форму сварному шву. для формирования газовой защиты для защиты расплавленного присадочного металла, проецируемого через дуговой промежуток.

Видео по теме

Часть	Производитель	Описание
WB1040-SML	Койлкрафт Инк	Трансформатор
08578	Молекс	Трансформатор данных,
08578	Молекс	Трансформатор данных,
CR7983-CLD	Койлкрафт Инк	Трансформатор данных
HD6790	Койлкрафт Инк	Телекоммуникационный трансформатор
AS8925-А	Койлкрафт Инк	Телекоммуникационный трансформатор

Каталог данных	MFG и тип	ПДФ	Теги документов
INT6300 Реферат: int5500 intellon INT6300 BCM6338 int6000 MtS142 INT5200 Intellon int6000 MAX2980 INT5500CS Текст: Нет доступного текста файла	Оригинал	PDF	Аналог-25-Ф С554-6500-25-Ф S554-3184-00-Ф С554-6500-25-Ф INT6300 int5500 Интеллон INT6300 BCM6338 int6000 МТС142 INT5200 Intellon int6000 МАКС2980 INT5500CS
трансформатор переменного тока 220 постоянного тока 12 Реферат: Трансформатор класса 130 (B) с центральным ответвлением Трансформатор с центральным отводом Трансформатор с центральным отводом Трансформатор 4812b 220 110 Трансформатор с центральным отводом Станкор p-6378 Силовой трансформатор Станкор Выходной трансформатор Текст: Нет доступного текста файла	Оригинал	PDF	Д-350 P-8634 ГСД-500 ГИС-500 ГИСД-500 ГСД-750 ГИС-1000 ГСД-1000 ГИСД-1000 ГСД-1500 трансформатор переменного тока 220 постоянного тока 12 Трансформатор класса 130(В) трансформатор с центральным отводом центральный кран трансформатор 4812б 220 110 трансформатор центральный кран трансформатора Станкор р-6378 силовой трансформатор Выходной трансформатор Станкор
2013 — ТС8019 Реферат: smd 43a NA0069 Текст: Нет доступного текста файла	Оригинал	PDF	DA8T001A3 ДУ8Т20103 ТС8019 смд 43а NA0069
2007 — ЭФ-20 ТРАНСФОРМАТОР Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	Б78384-А1060-А2 Б78384-П1111-А5 Б78510-А1223-А3 Б78510-П1365-А5 Б78510-А1452-А3 Б78504-А1435-А3 Б78504-А1436-А3 Б78504-А1437-А3 Б78504-А1438-А3 Б78311-П1409-А5 ЭФ-20 ТРАНСФОРМАТОР
ky 201 тиристор Резюме: трансформатор 750 кВА трансформатор 3000 кВА fi 324 трансформатор 500 МВА силовые трансформаторы 20 ква трансформатор 200 ква трансформатор 100 ква трансформатор трансформатор 100 кВА 500кВА Текст: Нет доступного текста файла	OCR-сканирование	PDF	60 циклов ky 201 тиристор трансформатор 750 кВА трансформатор 3000 кВА фи 324 трансформатор Силовые трансформаторы 500 МВА трансформатор 20 кВА трансформатор 200 ква трансформатор 100 ква трансформатор 100 кВА 500кВА
2003 — БУ63155 Реферат: БТТЦ Б-3067 БТТЦ Б-3300 млп-2005 32-ПАД ИЭСД-51-5 ТСТ-9017 бу-63155 Б-3067 Б-3227 Текст: Нет доступного текста файла	Оригинал	PDF	БУ-63155Л3 MIL-STD-1553 32 пэда БУ-63155 МИЛ-СТД-1553А, 1553Б, БУ63155 Плас2482 БТЦ Б-3067 БТЦ Б-3300 млп-2005 ЭСД-51-5 ТСТ-9017 Б-3067 Б-3227
2015 — инверторный трансформатор Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	12-НПД-01-3дм-170с XP100-HV 100кВт XP200-HV 200кВт XP250-HV 250кВт XP200-HV-TL 12 января 2015 г.) 13 февраля 2015 г.) инвертор трансформатор
2009 — Трансформатор серии ЕЕ Реферат: инверторный трансформатор sumida CDRH LCD Текст: Нет доступного текста файла	Оригинал	PDF	LF1290 CLP8D25 КБМ5Д33Б CSLF4D25 CSLF4D17 CLP0712 Трансформатор серии ЕЕ Сумида CDRH ЖК инвертор трансформатор
Трансформатор с центральным отводом Реферат: Импульсный трансформатор AES3 МАЛЕНЬКИЙ высокочастотный трансформатор Конструкция ВЧ широкополосных силовых трансформаторов Конструкция ВЧ широкополосных силовых трансформаторов Аудиотрансформатор SC979-03 8-контактный аудиотрансформатор SMD со вторичной обмоткой с центральным отводом 6-контактный аудиотрансформатор Текст: Нет доступного текста файла	Оригинал	PDF
ФД22-101Г Резюме: FD22-114G FD12-101G A 101G fd02-104r1 101G FD02-114G FD22-101H fd22-101 HALO FD22-101R1 Текст: Нет доступного текста файла	Оригинал	PDF	10BASE-T Am79C98 ФД02-101Г ФД12-101Г ФД22-101Г ФД22-101Р2 Am79C940 ФД22-101Г ФД22-114Г ФД12-101Г А 101G фд02-104р1 101G ФД02-114Г ФД22-101Х фд22-101 HALO FD22-101R1
2006 — понижающий трансформатор Резюме: SMD трансформатор EL 33 трансформатор переключающий трансформатор обмотки драйвер импульсного трансформатора IC РЕГУЛЯТОР IC 7832 A001 SMD LTC1304 понижающий трансформатор 12 обратноходовой трансформатор Текст: Нет доступного текста файла	Оригинал	PDF	ИХСМ-4825 LT1507 ИХСМ-4825 LT1375/LT1376 LT1374 LT1506 понижающий трансформатор СМД трансформатор Трансформатор ЭЛ 33 обмотка коммутационного трансформатора драйвер импульсного трансформатора РЕГУЛЯТОР IC 7832 A001 СМД LTC1304 понижающий трансформатор 12 трансформатор обратного хода
2012 — 10 оконечный трансформатор Аннотация: три трансформера Текст: Нет доступного текста файла	Оригинал	PDF	КЛ-2002) 10 клеммный трансформатор три трансформатора
Схема фильтра нижних частот Реферат: FS22-101Y4 трансформаторный фильтр нижних частот FS12-101Y низкочастотный трансформатор LAN FILTER MODULS FS22 сетевой фильтр трансформатор 9 9 Текст: Нет доступного текста файла	Оригинал	PDF	10BASE-T 30 МГц: 000 В среднекв. ФС02-101Y4 ФС12-101У4 ФС22-101У4 ФС02-114Y4 ФС12-114У4 ФС22-114У4 схема фильтра нижних частот ФС22-101У4 трансформатор фильтр нижних частот ic ФС12-101И низкочастотный трансформатор МОДУЛИ СЕТЕВОГО ФИЛЬТРА ФС22 сетевой фильтр трансформатор 99
2003 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	БУ-63155Л3 MIL-STD-1553 MIL-STD-1553 32 пэда БУ-63155 МИЛ-СТД-1553А, 1553Б, БУ63155 1-800-ДДК-5757 А5976

Стартер Allen-Bradley 709 Резюме: Allen-Bradley 709, стартер Allen-Bradley, бюллетень 712, бюллетень 709Катушка пускателя двигателя Катушка контактора Allen-Bradley 800T Bulletin 509 Катушка контактора Allen-Bradley Bulletin 509 Пускатель Allen-Bradley 709 Пускатель пониженного напряжения Allen-Bradley Контактор Allen-Bradley 100 Текст: Нет доступного текста файла	OCR-сканирование	PDF
Импульсный трансформатор каталог Реферат: трансформатор утечки, трансформатор ПЧ Текст: Нет доступного текста файла	OCR-сканирование	PDF
2011 — формула обмотки трансформатора 12В Реферат: HALO Electronics tgmr многообмоточный трансформатор 8-контактный трансформатор 24 В трансформатор с центральным отводом 12 В 3 А RS 7915 400 В изолирующий трансформатор MAX13256 мостовой выпрямитель 24 В переменного тока в 24 В постоянного тока TGMR Текст: Нет доступного текста файла	Оригинал	PDF	МАКС13256 МАКС13256 300 мА Формула обмотки трансформатора 12В HALO Electronics тгмр многообмоточный трансформатор 8-контактный трансформатор 24 В трансформатор с центральным отводом 12v 3A 79 рупий15 Разделительный трансформатор 400 В мостовой выпрямитель 24 В переменного тока на 24 В постоянного тока ТГМР
2014 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	10BASE-T 10BASE-T ФС02-101И2РЛ ФС12-101И2РЛ ФС22-101И2РЛ ФС02-114И2РЛ ФС12-114И2РЛ ФС22-114И2РЛ ИСО9001 ИСО14001
эквивалентная схема автотрансформатора Аннотация: конструкция автотрансформатора автотрансформатор применение автотрансформатора трансформатор с соотношением витков первичной и вторичной обмотки понижающего трансформатора тип автотрансформатора АВТОТРАНСФОРМАТОРЫ Широкополосные силовые трансформаторы данные обмотки автотрансформатора Текст: Нет доступного текста файла	Оригинал	PDF
