Преимуществом выращивания овощей и сельскохозяйственных культур в теплицах является не только их защита от заморозков, плохих климатических условий, неблагоприятной погоды, но и обеспечение необходимой влажности и температурного режима внутри помещения. Все это способствует нормальному росту и развитию растений. Каждый любитель работ на приусадебном участке или фермер, у которого есть желание и способности, сможет создать теплицу своими руками. Результатом стараний будет большой и здоровый урожай, который окупит все потраченные силы и средства.

Особенности

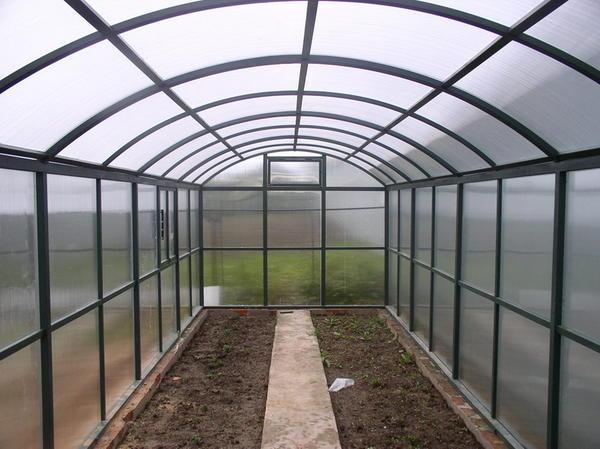

Теплица из металлопрофиля, что построена своими руками, является прочным, экономичным, надежным и востребованным видом конструкции, предназначение которого – выращивание различных культур в условиях закрытого грунта. Если за этой конструкцией ухаживать правильно, то она сможет прослужить долгие годы, при этом не требуя больших вложений.

Для долгого и безопасного функционирования теплицы, а также во избежание ее разрушения при нагрузке процесс проектирования и строительства стоит осуществлять правильно.

Важные моменты, которые нужно учитывать для собственноручного возведения парника из металлопрофиля.

1. Будущее территориальное расположение теплицы. Снеговая нагрузка – это тот аспект, который играет не последнюю роль в постройке, именно от него будут зависеть особенности каркаса.
2. Вид сельскохозяйственных культур, что будут выращиваться. Эта информация станет основой для расчета габаритов конструкции теплицы.
3. Мобильность. В зависимости от предпочтений фермера парник может быть как стационарным, так и собираться при необходимости. При стационарном варианте стоит учитывать необходимость проветривания, подогрева, полива и освещения.
4. Материальные возможности. Исходя из бюджета, который выделен на постройку конструкции, будут подобраны материалы для покрытий и каркаса.
5. Собственное мастерство и умения.

Плюсы и минусы

Теплица из металлопрофиля имеет множество положительных характеристик. Собранная своими руками конструкция – это масса преимуществ.

1. Возможность выбора. Огородник, который решил построить теплицу своими силами, может выбирать ее форму, размеры, материал изготовления каркаса и покрытий.
2. Экономичность. Профиль из металла имеет небольшую стоимость, также небольшое количество финансов потребуется для его обшивки, используя поликарбонат или пленку. К тому же домашнему мастеру не придется переплачивать за работу и наценку от поставщиков. Теплица, что создана своими руками, будет стоить практически в два раза дешевле, чем готовая купленная.
3. Длительный срок службы. Оцинкованный профиль – это долговечная металлическая основа для парника, которой не страшна коррозия. Такая конструкция не сыреет, ей не страшна постоянная влага, ржавчина. Правильное строительство и надлежащий уход – это те факторы, благодаря которым теплица прослужит своему хозяину долгие годы.
4. Мобильность. Теплицы, что имеют каркас из металлопрофиля, весят совсем немного, их масса незначительно увеличивается при обшивке пленкой или поликарбонатом. Вот почему перемещать такие конструкции возможно даже без разбора их на отдельные части. Данные парники с легкостью разбираются и собираются обратно. Эта процедура не занимает много времени и сил.
5. Простота в строительстве. Чтобы самому возвести теплицу, не нужно иметь особых знаний или навыков. Умения пользоваться обычными инструментами будет вполне достаточно. А людям, которые имеют опыт в строительстве, будет еще проще.

Парник из металлопрофиля, кроме плюсов, имеет один весомый минус.

В зимний период года из-за влияния снежной массы, каркас и крепежи теплицы могут попросту не выдержать, что повлечет за собой складывание или разрушение конструкции. Для того чтобы данная проблема не возникла, необходимо осуществить усиление каркаса. Делается это уменьшением дистанции между арками, введением дополнительных укосин и стоек, что предназначены для поддержки крыши.

Несмотря на некоторые дополнительные затраты на материал, пользователь будет уверен в надежности конструкции и безопасности насаждений.

Также не стоит забывать о своевременной очистке поверхности теплицы от осадков. Вторым способом решения данной ситуации станет оборудование съемной крыши. Но такой вариант подойдет только для тех парников, что используются в дачный период года; когда он заканчивается, крышу можно снимать. В весеннее время после уборки и крепления крыши можно по-прежнему использовать теплицу.

Выбор профиля

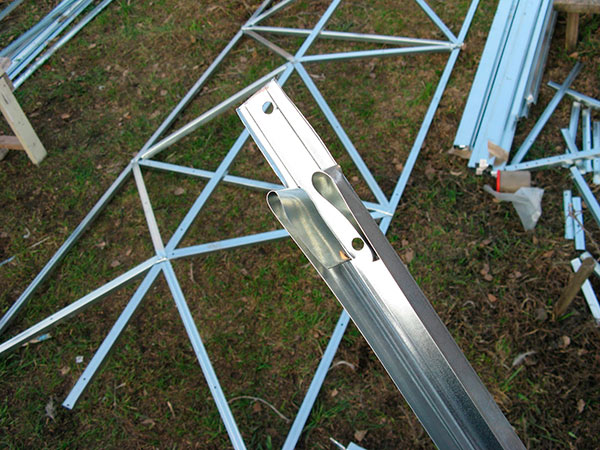

Профиль из металла, что применяется для производства тепличных конструкций, обеспечивает им жесткость и устойчивость, надежность, долговечность и герметичность. Благодаря данному материалу мастер может создать сооружение, которое имеет любую длину, ширину и высоту.

Оцинкованный профиль для гипсокартона имеет следующие виды.

• П-образного сечения. Он является довольно простым в монтаже, а также способствует комплектации парника дополнительными силовыми деталями. Благодаря использованию данного профиля конструкции имеют высокую устойчивость и надежность, а также способность выдержать 150 килограммов нагрузки на метр квадратный.
• V-образного сечения имеет хорошую жесткость и при этом доступную цену. При монтаже теплицы стоит избегать любых перекосов, даже незначительных. Все дело в том, что такие материалы не выдерживают высоких нагрузок, например, обильного количества снега зимой. Максимальной нагрузкой считается 110 килограммов на квадратный метр.
• W-образного сечения практически не имеют минусов, характеризуются прочностью и не скручиваются. Выдерживают нагрузку, что максимально должна составлять 230 килограммов.
• С квадратным и прямоугольным сечением. Его ребро имеет габариты 20 на 20, 20 на 40 и 20 на 60 миллиметров. При условии, что стенка трубы имеет толщину в 0,01 см, сопротивление высокой нагрузки будет существенным.

Оцинкованную профильную трубу для парника можно также поделить на два типа.

1. Арочную. Нашла свое применение при создании конструкций сложного арочного типа. Обычно применяется при отделке потолка и стены.
2. Стеновую. Часто используют для монтажа каркаса перегородок между комнатами. Данные трубы имеют высокую жесткость.

Для потолков и стен применяется плоскостной CD-профиль, он является несущим, так как берет на себя тяжесть всей нагрузки.

Из него создают каркасы. Длина материала – 30 или 40 см, высота – 0,6 см, а ширина 0,27 см. Направляющий UD-профиль предназначен для создания каркаса обрешетки, в него происходит закладывание профиля предыдущего типа. Материал имеет ширину 0,28 см и высоту 0,27 см, зачастую выпускается с длиной в три или четыре метра и толщиной стенки до 0,06 см.

Металлический профиль с толщиной 0,06 см стоит применять при необходимости формирования подвесной потолочной системы. А материал с толщиной 0,04 см используется зачастую для обшивки стен.

Перегородочные профили представлены двумя видами.

1. UW-направляющим. Это профиль, который используется в установке несущего профиля, им формируют простенок в монтажной плоскости. Данный профиль устанавливают на полах, стенах, потолках.
2. CW-стоечный и несущий профиль, с его помощью формируется каркас.

Отличием перегородочного профиля от плоскостного является форма сечения. К тому же перегородочный профиль имеет пару продольных ребер, благодаря чему стенка становится жестче. Существует также особый вид профиля – зигзаг, предназначением которого является прочное закрепление пленки.

Формы и конструкции

До того как мастеру придется приступить к чертежам и подготовке к строительству теплицы из металлопрофиля, стоит решить, какой будет ее форма и конструкция.

Наиболее часто сооружают такие варианты теплиц.

1. Двускатную. Эта форма считается классической, так как известна людям уже много десятков лет. Парник имеет вид упрощенного дома, у которого двускатная крыша. К преимуществам данного каркаса можно отнести высокую жесткость, отсутствие проблем с накоплением снега на крыше, отсутствие необходимости приобретения гибкого профиля, вся площадь теплицы может использоваться в сельскохозяйственных целях. Из недостатков можно выделить большой расход материала, сложную конструкцию и неудобную обшивку крыши.

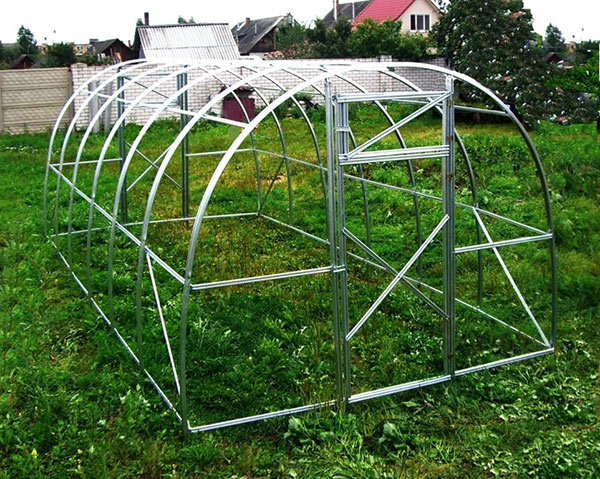

2. Арочную. Такие теплицы на сегодняшний день самые распространенные. Это набор из профильных дуг, что соединены друг с другом стяжками. Плюсами такого парника фермеры считают простую конструкцию, небольшое количество расхода материалов, устойчивость к ветряному порыву, быструю сборку каркаса и удобную обшивку. Из явных недостатков таких теплиц можно выделить необходимость в постоянной очистке от осадков, необходимости приобретения гибкого профиля, а также инструментов, чтобы его согнуть. Также у парника есть участки, что непригодны к использованию.
3. А-образную. Данная теплица имеет вид треугольной крыши, которая вытянута вверх. Такие парники из-за необычности своей конструкции встречаются нечасто. Из плюсов данной конструкции можно отметить отсутствие забот с очисткой снега, простую сборку и оригинальный внешний вид. Минусы: малое количество площади для использования, трудоемкая обшивка, неудобная работа на рядках.
4. Односкатную теплицу. Имеет вид обычного парника, крыша которого наклонена в одну сторону. Плюсы и минусы данной конструкции аналогичны двускатному варианту. Данную теплицу можно пристроить к жилому дому, что будет смотреться довольно органично.

Также известны и более сложные виды парников, как, например, шаровая или купольная.

Эти теплицы имеют довольно сложную конструкцию, поэтому не считаются удачным вариантом при самостоятельном возведении из легкого металла. Интересным подвидом конструкции с двускатной крышей считают теплицу Митлайдера. От оригинала ее отличает расположение вершин скатов, что находятся друг над другом, в получившейся вверху вертикальной стенке можно установить форточки. Данный вид парника считается лучшим по вентиляционной эффективности и циркуляции воздушных масс.

Купольная Митлайдера

Проект и подготовка

После того как форма конструкции определена, можно начинать подготовку к работам по строительству парника. Габариты будущей телицы будут определяться из задач, которые парник будет выполнять. Фермерам стоит решить, какое количество грядок будет в теплице и их оптимальное расположение. Наиболее приемлемой шириной грядок считается 1,2 метра, при этом боковые не должны иметь большой ширины.

Для правильного месторасположения конструкции стоит брать во внимание такие факторы:

• возможность удобно подойти к теплице;
• освещение;
• ровность территории;
• направление преобладающего ветра.

Световой режим – это важный фактор для питания, роста и развития растений. Место с плохим освещением – это отсутствие возможного высаживания растений, что любят свет зимой. Исправить положение можно посредством установки искусственного света, что увеличит финансовые расходы на сооружение конструкции.

Если сооружается теплица, которую использовать будут только в весенний период, то стоит подобрать участок с хорошим освещением в первой половине дня. Для зимней оцинкованной теплицы подбирать нужно открытую площадку, где нет деревьев и построек. В постоянной круглогодичной теплице жизненно важным фактором для растений является направление ветра. Такой парник должен быть хорошо защищен от холодного ветра и тепловых потерь зимой.

Остановить свое внимание лучше на территории, где поверхность идеально ровная.

До начала строительства территорию нужно подготовить:

• убрав мусор;
• выровняв почву, не уплотняя, чтобы не нарушить ее плодородной функции.

Подготовить необходимо следующие инструменты и материалы:

• рулетку для выполнения замеров;
• оцинкованный профиль, количество которого будет исходить из габаритов теплицы;
• саморезы по металлу;
• шуруповерт;
• нож или ножницы для резки металла;
• болгарку;
• поликарбонатные листы;
• отвес;
• дверной пакет;
• подкладки из резины для шурупов;
• строительный уровень;
• лобзик.

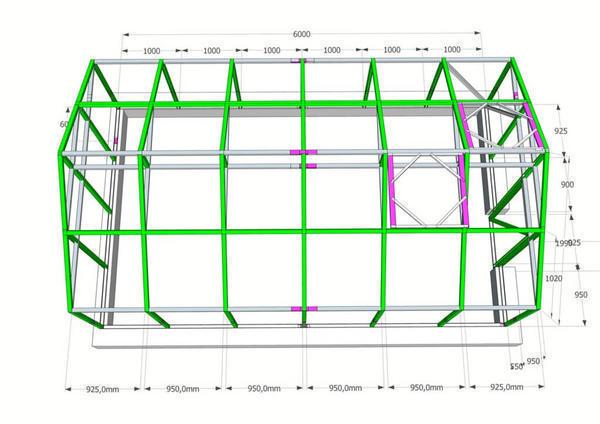

После того как выбрана форма и подготовлены нужные материалы для изготовления парника, а также инструменты, можно переходить к проектированию.

Для этого берется миллиметровая или клеточная бумага, карандаш и ластик. Более простым вариантом создания проекта будет использование компьютерной программы. Если есть опыт, то такой чертеж можно создать, используя 3D моделирование.

Изначально стоит определиться с размерами сооружения, при этом нужно исходить из габаритов обычного поликарбонатного листа. Также не стоит забывать о способе соединения во время обшивки, который может быть как с использованием соединительного профиля, так и внахлест. Зачастую стандартная длина теплицы составляет 2-3 метра, а ширина – 4, 6, 8 или 10 м.

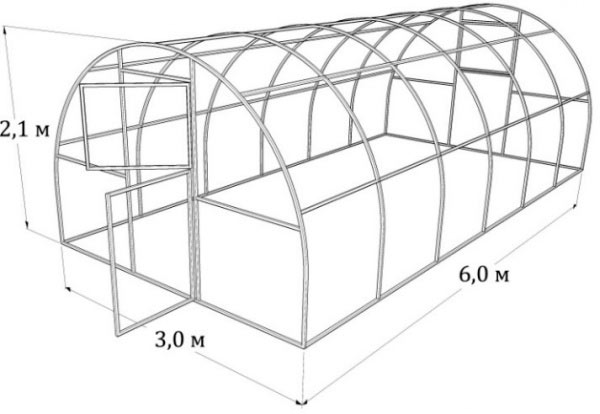

Арочную теплицу нечасто делают выше, чем 2 метра 10 сантиметров. Что касается двускатных конструкций, то у таких ограничений нет, главное – не нарушать угла наклона в 25-30 градусов. Размеры дверного проема стоит проектировать с габаритами, удобными при пользовании. Не стоит забывать о форточках, особенно это касается крупногабаритных парников, так как именно в них растениям потребуется хорошее проветривание.

В конце проектирования необходимо придумать и прорисовать на чертеже соединение профильного материала воедино, в каркас. После внимательного расчета необходимого количества материала к полученному результату стоит добавить десять процентов для возможного брака.

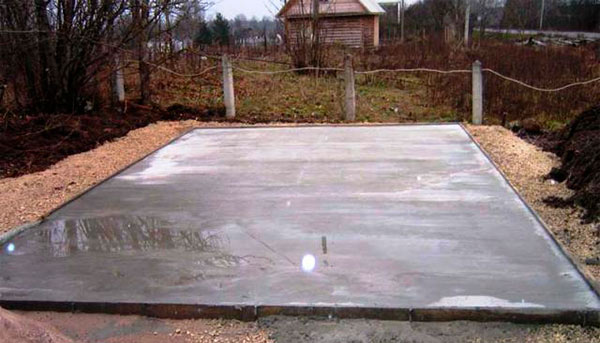

Сооружение фундамента

Некоторые люди перед постройкой теплицы нередко задумываются о необходимости фундамента. Парниковая конструкция не является тяжелой, поэтому проседаний от собственного веса возникнуть не должно. Но теплица, которая не имеет крепкой основы, может быть унесена ветром. Также в функции фундамента под теплицей входит защита культур от сквозняка, промерзаний, нападения грызунов, различных вредителей и паразитов.

Выбирая место под строительство, стоит отдать предпочтение ровному участку без уклона, у которого богатая почва и не имеется тени от построек и заборов. Конструкция, которая состоит из бруса, является самой простой и доступной.

Есть и другие варианты создания основы парника, но они дорогие и сложные по конструкции, что не считается оптимальным вариантом, если делать парник нужно самому.

Этапы сооружения фундамента.

1. Расчистка территории под будущий парник от мусора, камней, сорняков.
2. Размечивание. В этом процессе нужно использовать колышки и арматуру и натяжение нити между ними.
3. Определение почвенного состояния. Если почва характеризуется твердостью, фундамент из брусового материала углублять не стоит, так как может возникнуть необходимость в траншейном обстраивании.
4. При хорошей мягкости земли вдоль тепличного периметра стоит выкопать траншею, которая по ширине совпадает с брусом и имеет глубину, равную лопатному штыку.
5. Трамбование траншейного дна с последующей засыпкой песком или гравием. При этом слой насыпи не должен быть более двадцати процентов от углубления канавы.
6. Отмеривание и отрезка брусков в соответствии с размерами парника. Лучшим выбором материала в этом случае станет лиственница, так как она имеет устойчивость к загниванию и атаке плесени.
7. Обработка деревянного материала с помощью антисептика. Как вариант, можно использовать медный купорос, битум, масло для машин.
8. Сборка бруса в виде прямоугольного короба. Соединение можно осуществить нагелями или длинными саморезами. Многие строители предпочитают использовать в работе оцинкованные уголки.
9. Перенос брусовой конструкции в траншею, где выполняется его укладывание и выравнивание. С этой целью можно подсыпать песок, мелкие дощечки или грунт.
10. Просверливание в углах отверстий сквозного типа и вставка в них арматурных метровых штырей. Далее потребуется вбить последние в почву, чтобы надежно закрепить фундамент, который может унести сильный ветер.
11. Засыпание имеющихся щелей, которые расположены на границе между траншеей и фундаментом. Для этого целесообразным будет использование песка, гравия или земли.
12. Чтобы обеспечить деревянному основанию хорошую защищенность, необходимо покрыть его рубероидным слоем или каким-либо другим материалом для гидроизоляции.

Если участок, где планируется возведение теплицы, находится на болотистом грунте или поверхности с существенными неровностями, то целесообразным станет применение свайного фундамента. Он забивается или ввинчивается в землю ниже, чем уровень, до которого почва промерзает.

На территории, где наблюдается постоянная сырость, парник из металлического профиля можно установить на фундамент из столбов. Для этого выкапываются лунки, монтируется подушка, ставятся рубероидные столбы, внутрь которых погружается арматура, и все заливается бетонной смесью.

Также фермеры часто используют металлические и асбестовые трубы, кладку кирпичами или камнем.

Свайный Из труб

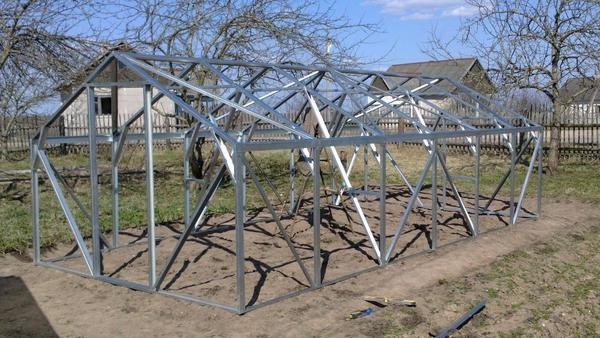

Сборка каркаса и обшивка

Самыми востребованными видами парников, которые люди строят самостоятельно, на сегодня являются двускатное профильное сооружение для гипсокартона, а также арочного типа из V-образного профиля.

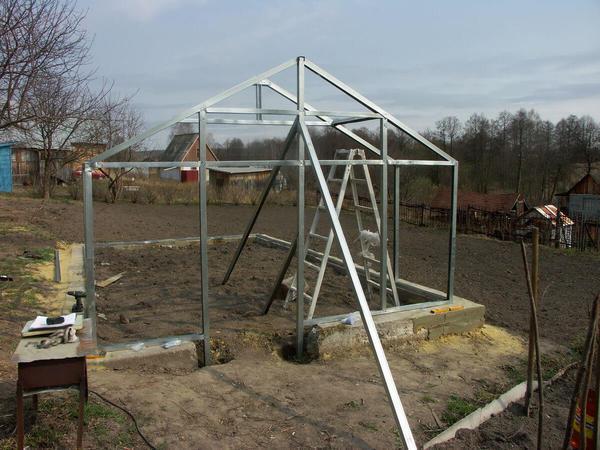

Двускатный парник состоит из таких частей:

• фронтона основного и второстепенного типа;
• боковых стен;
• крыши.

На одном или обоих фронтонах должен иметься дверной проем, что собирается отдельно. В его сборку входит основание, вертикальные стойки, верхняя горизонтальная балка, крыша и укосины.

Пошаговая сборка.

1. Профиль, что послужит основанием сооружения, отмеряется и отрезается в нужном размере. Подходящим для такой работы вариантом считается UD-профиль или потолочный, на котором согнуты окончания загибов, в точках вхождения вертикальных стоек.
2. В основном материале требуется сделать отверстия, через которые он будет фиксироваться к фундаменту. Дистанция между отверстиями должна быть от 75 до 150 сантиметров.
3. Требуется вставить крайние вертикальные стойки полками влево и вправо. Осуществить закрепление, используя саморезы, для каждого соединения.
4. Аналогичным способом стоит осуществить вставку вертикальных внутренних стоек. Используя горизонтальную перемычку, потребуется осуществить формирование рамы для двери. Крепление последней может осуществляться несколькими методами: Т-образным соединителем или подрезанием краев у профильной перемычки, а также фиксации на образовавшийся лепесток.
5. Устанавливается поверхностная горизонтальная балка из того же вида профиля, что использовался для работ с основанием.
6. Стропила профилей крепятся с фронтонной стенкой, а также друг к другу подрезанием боков и образованием лепестков.
7. Фронтонные стропила следует снабдить схватками и укосинами, чтобы конструкция стала крепче.

Согласно вышеописанной схеме, следует осуществить постройку второго фронтона. Следующим этапом работы станет создание боковых стен.

Пошаговая инструкция работы.

1. Следует отмерить и отрезать материал, просверлив в нем отверстия, что будут использованы для фиксации к основанию. По краям нужно оставить лепестки, с использованием которых боковые стены будут соединены с фронтонами.
2. Потребуется подготовить вертикальные стойки с нужной высотой, соединив их друг с другом, используя саморезы. Дистанция от стойки к стойке должна быть от половины до одного метра. Чем она короче, тем выше крепость у конструкции.
3. Поверх стоек нужно установить горизонтальный профиль. Соединение стоит осуществлять при помощи саморезов.
4. Два фронтона и две боковые стены необходимо смонтировать на фундамент, закрепляя длинными саморезами или анкерными болтами.

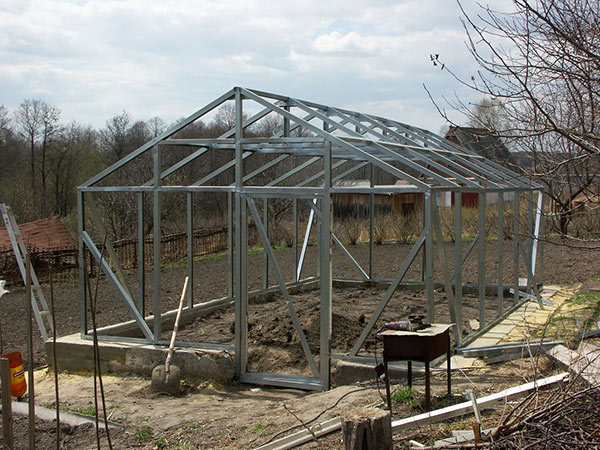

Завершающим этапом при формировании каркаса будет обустройство крыши.

Принцип ее сбора аналогичен фронтонному. Единственное, что стропила следует монтировать на верхних горизонтальных балках, используя лепестки.

Строительный рынок переполнен арочными парниками из V-профилей. Но если у хозяина есть желание, инструменты, материалы и немного навыков, то такую теплицу можно соорудить своими силами.

Сдвоенный гнутый каркас можно сварить или построить с фронтонами.

1. Отрезать профили, которые станут частью арочной теплицы. Оптимальным количеством считается пять штук. Для того чтобы каждый из них стал гнутым, стоит применять станок-трубогиб.
2. В крепежах следует просверлить отверстия. Чтобы элементы не подвергались влиянию коррозии, их можно обработать с использованием холодного оцинкования.
3. Соединить систему дуг в единое целое, что имеет полугнутый тип, можно с использованием гайки и болта в нужном количестве.
4. Провести подсоединение каждой укосины и перекладины к арке.
5. С использованием уголков и треугольных пластин на фронтонах монтируются вертикальные стойки, рама, а также косые поперечины. К тому же стоит заблаговременно осуществить закрепление уголков для горизонтальных тепличных стяжек.
6. На фронтонах необходимо зафиксировать горизонтальные стяжки бокового и верхнего типа.
7. Промежуточные арки необходимо прикрепить к стяжкам, используя болты.
8. Требуется повторить несколько раз предыдущие два этапа для того, чтобы сформировать цельный тепличный каркас.
9. С обратной стороны требуется собрать второй фронтон, в котором не будет рамы под дверь.
10. Каркас, который получился, необходимо прикрепить к фундаменту уголками и саморезами. После проверить надежность каждого из креплений.

Самым последним этапом на пути к готовой теплице станет ее обшивка. Часто фермеры используют с этой целью поликарбонат с толщиной в 4 миллиметра.

Этапы обшивки.

1. Распаковка материала, а также определение стороны стабилизирующего покрытия.
2. Разрезание материала на две половины.
3. Снятие пленки защитного типа и проклейка каждого торца, применяя перфорированную ленту снизу, а вверху – материал для герметизации.
4. Прикладывание одной части листа, который разрезан к фронтону, таким образом, чтобы стабилизирующее покрытие было снаружи.
5. Закрепление поликарбонатных листов на фронтоне, используя кровельные саморезы и пластиковые термошайбы.
6. Обрезка лишних элементов от материалов. Вырезание плоскостей под двери и окна.
7. Повторение всей вышеописанной схемы для второго фронтона.
8. Укладывание листов на крышу, стены парника. Крепление необходимо проводить стабилизирующим слоем кверху. Листы по соседству складывать стоит внахлест.

Кроме поликарбоната, огородники часто используют пленку из полиэтилена для того, чтобы покрыть теплицу.

Этот материал прикрепляется с использованием планок. Их необходимо прикручивать саморезами или используя обручи. Парники из стеклопакета считаются надежными конструкциями в наше время, поэтому при наличии финансовых средств можно построить такое сооружение.

Из всего вышесказанного следует, что при огромном желании и минимальных затратах любому хозяину под силу своими силами построить теплицу из металлопрофиля. В результате упорного труда можно получить надежную, легкую, прочную, долговечную конструкцию, которая характеризуется высокими теплоизоляционными характеристиками и устойчивостью к температурным перепадам.
