Что такое сварочный трансформатор – определение

Справочник сварочных определений и терминов — Shindaiwa

Shindaiwa в Украине, поставки сварочного оборудования из Японии

Что такое сварочный трансформатор, определение, классификация.

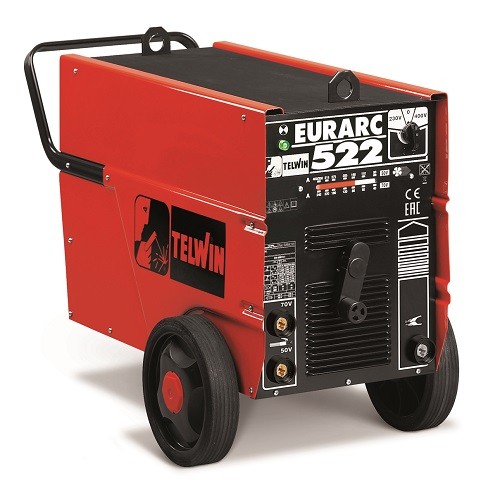

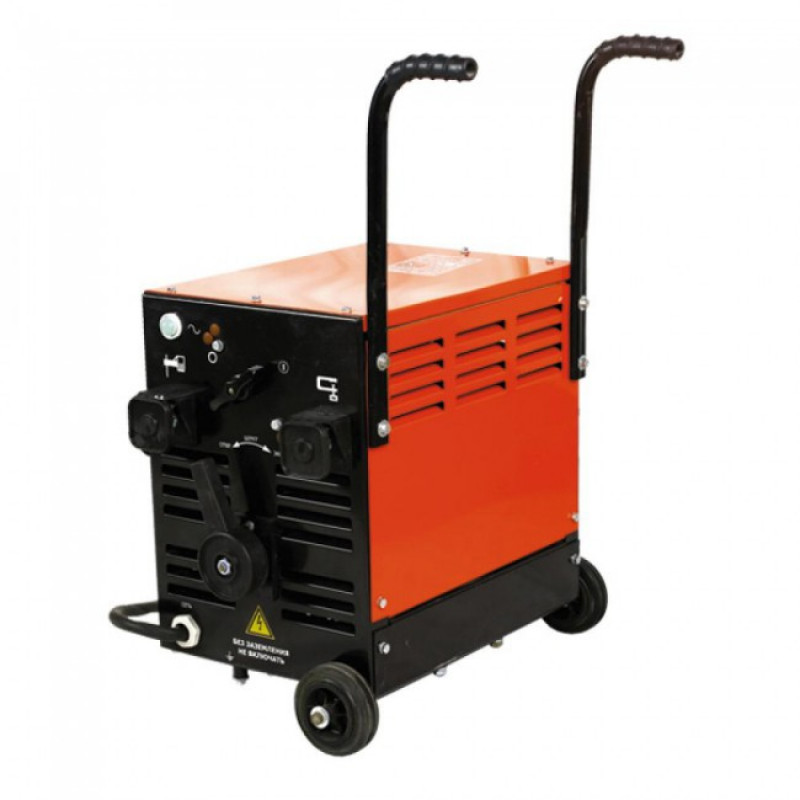

Сварочный трансформатор – это устройство, преобразующее переменное напряжение входной сети в переменное напряжение для электросварки. Основным его узлом является собственно трансформатор, понижающий сетевое напряжение до напряжения холостого хода, составляющего обычно 50-60 В.

Сила тока в сварочном трансформаторе может регулироваться изменением индуктивного сопротивления цепи или с помощью тиристоров (фазное регулирование).

по количеству обслуживаемых рабочих мест,
по фазности напряжения в сети: однофазные, трехфазные,
по конструкции.

По конструкции устройства выделяют:

Модели с номинальным магнитным рассеиванием. Они состоят из двух частей: трансформатора и дросселя для регулировки напряжения.
Изделия с увеличенным магнитным рассеиванием – имеют более сложную конструкцию из нескольких подвижных обмоток, конденсатора или импульсного стабилизатора и других элементов.
Тиристорные модели – сравнительно новый тип подобных устройств. Они состоят из силового трансформатора и тиристорного фазорегулятора. Тиристорные модели имеют меньший вес по сравнению с другими типами.

К характеристикам сварочных трансформаторов относятся:
— коэффициент мощности,
— напряжение сети (первичное напряжение),
— вторичное напряжение,
— мощность,
— пределы регулирования тока.

Коэффициент мощности – безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности равен отношению потребляемой электроприемником активной мощности к полной мощности.

Активная мощность расходуется на совершение работы. Полная мощность – геометрическая сумма активной и реактивной мощностей (в случае синусоидальных тока и напряжения).

Номинальным первичным напряжением трансформатора называется такое напряжение, которое, необходимо подвести к его первичной обмотке, чтобы на зажимах разомкнутой вторичной обмотки получить вторичное номинальное напряжение, указанное в паспорте трансформатора.

Номинальным вторичным напряжением называют напряжение, которое устанавливается на зажимах вторичной обмотки при холостом ходе трансформатора (к зажимам первичной обмотки подведено напряжение, а вторичная обмотка разомкнута) и при подведении к первичной обмотке номинального первичного напряжения.

Мощность трансформатора напряжения предельная – кажущаяся мощность, которую трансформатор напряжения длительно отдает при номинальном первичном напряжении, вне классов точности, и при которой нагрев всех его частей не выходит за пределы, допустимые для класса нагревостойкости данного трансформатора.

Пределы регулирования сварочного тока указывают минимальные и максимальные значения тока, которые могут быть использованы при сварке.

Сварочные трансформаторы, применяемые в агрегатах и генераторах Shindaiwa, обеспечивают их отличные технические характеристики

Дата публикации: 09 07 2018 ✎
Дата последнего изменения: 29 05 2020

Виды сварочных аппаратов: трансформаторы, выпрямители, инверторы, полуавтоматы, аппараты TIG сварки, аппараты плазменной резки — Статьи о сварке

Корзина: пусто

+7 (347) 240 17 17

Сварочные аппараты применяются для осуществления процесса сварки и резки различных металлов: стали, алюминия, мели, нержавейки и др. Сварочные аппараты подразделяются на следующие основные виды:

Трансформаторы
Выпрямители
Инверторы
Полуавтоматы
Аппараты TIG сварки
Аппараты плазменной резки

Трансформаторы – это самые простые сварочные устройства. В трансформаторах переменный ток электросети с большим напряжением преобразуется в переменный ток меньшего напряжения для создания электрической дуги и осуществления процесса сварки. Переменный ток не позволяет при сварке трансформатором создать постоянную и стабильную электрическую дугу, отсюда образующийся при сварке шлак и сильное разбрызгивание металла. Качество свариваемого шва снижается. Трансформаторы имеют существенный вес, при сварке трансформатор потребляет много энергии, а также трансформаторы чувствительны к перепадам сетевого напряжения. Сварочные трансформаторы широко применяются в строительстве и производстве. Трансформаторами варят только черные металлы, а сварщик должен иметь высокую квалификацию для качественной сварки.

Выпрямители – это трансформаторные сварочные аппараты, которые преобразовывают переменный сварочный ток в постоянный благодаря наличию диодных полупроводников. Сварка сварочными выпрямителями характеризуется стабильной дугой, качественным сварным швом, глубоким проваром при низком уровне разбрызгивания металла, меньшим, в сравнении с трансформаторами сварочными, энергопотреблением. Выпрямители сварочные используют для сварки черных металлов. Выпрямителями сварочными при обратной полярности можно варить алюминий. Помимо алюминия, выпрямителями варят чугун, нержавейку, высоколегированную сталь. Выпрямители для сварки имеют большой вес и высокую цену, поэтому применяются в промышленности и крупном строительстве.

Инверторы сварочные – это аппараты для сварки, которые имеют небольшой вес и малые габаритные размеры. Использование сварочных инверторов для сварки на постоянном токе характеризуется высоким качеством сварочного шва, снижением разбрызгивания металла, стабильной дугой. Принцип работы инвертора заключается в том, что переменный сварочный ток преобразовывается в постоянный ток, потом благодаря инверторному блоку (преобразователю частоты) ток снова преобразовывается в переменный ток высокой частоты, далее понижается напряжение тока и увеличивается его мощность. Инверторы сварочные имеют высокий КПД. Сварочные аппараты инверторного типа применяются для сварки черных и цветных металлов.

Инверторы не чувствительны к перепадам напряжения.

О сварке

Виды сварочных аппаратов: трансформаторы, выпрямители, инверторы, полуавтоматы, аппараты TIG сварки, аппараты плазменной резки

Transformers — Spot Weld, Inc.

Общая информация

Spot Weld, Inc. имеет доступ к широкому спектру трансформаторов для сварки. Здесь мы перечисляем некоторые распространенные разновидности, которые стараемся иметь под рукой.

Однофазный переменный ток

35 кВА при рабочем цикле 50 %, тип крепления, 480 В/60 Гц/1 фаза, 4,6–6,0 В вторичной обмотки, 4 ступени, корпус «ES», одинарные клеммы вторичной обмотки, полностью герметизированы, 1879 долл. США (*цена может быть изменена, стоимость доставки не включена, пожалуйста, уточняйте текущие цены) F48635ES1SDLX
60 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 3,6–5,0 В вторичной обмотки, 4 ступени, корпус «А», смещенные наконечники, термостат, витой сердечник, полностью герметичный, 1783 долл.
США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48660A1SELX
85 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичная обмотка 5,3–7,1 В, 4 ступени, корпус «B», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 1 973 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F48685B1SELX
120 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 7,0–9,0 В, 5 ступеней, корпус «C», клеммы со смещением, термостат, многоядерный сердечник, полностью герметизирован, 2463 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486120C1SBLX
150 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, 9,2–11,7 В на вторичной обмотке, 4 ступени, корпус «D», со смещенными наконечниками, термостат, многоядерный сердечник, полностью герметизирован, 2427 долл. США (* цена возможны изменения, доставка не включена, пожалуйста, запрашивайте текущие цены) F486150D1SELX
200 кВА при рабочем цикле 50 %, Fixture Style, 480 В/60 Гц/1 фаза, вторичное напряжение 12,6–15,4 В, 4 ступени, корпус «DL», со смещенными наконечниками, термостат, пакетный сердечник, полностью герметизирован, 2772 долл. США (* цена возможны изменения, стоимость доставки не включена, актуальные цены запрашивайте) F486200D1SELX
300 кВА при рабочем цикле 50 %, машинного типа, 480 В/60 Гц/1 фаза, 8,6–15,7 В вторичной обмотки, 8 ступеней, корпус «VA», торцевой переключатель ответвлений с непаянными наконечниками, размер № 3, машинные площадки, стопка ядро, полностью залитое, $7,999 (*цена может быть изменена, фрахт не включен, актуальные цены запрашивайте) M446300VA1BOLX

Инвертор (3-фазный MFDC)

100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9,0 вольт вторичной обмотки, соотношение витков 72:1, витой сердечник, вторичная катушка датчика, термостат, полностью герметичный, дополнительные охлаждающие пластины , 2625 долларов США (*цена может быть изменена, фрахт не включен, пожалуйста, запрашивайте текущие цены), TDC-5583
100 кВА при рабочем цикле 50 %, 650 В/1000 Гц, 9. 6 вторичных вольт, соотношение оборотов 68:1, термостат, полностью герметизированный, дополнительные охлаждающие пластины, 4079 долларов США (*цена может быть изменена, стоимость доставки не включена, пожалуйста, запрашивайте текущие цены), TDC-5040
160 кВА при рабочем цикле 50 %, 650 В/1000 Гц, вторичное напряжение 9,0–13,0 В, соотношение оборотов 72:1 или 50:1, термостат на первичной и вторичной обмотках, полностью герметизирован, вторичная катушка датчика, 5 180 долл. США (*цена может быть изменена , фрахт не включен, актуальные цены запрашивайте), TDC-5998, Кривая рейтинга 5998

170 кВА при рабочем цикле 50 %, 650 В/1000 Гц, вторичное напряжение 9,5–13,0 В, соотношение витков 68:1 или 50:1, термостат на первичной и вторичной обмотках, полностью герметизирован, вторичная катушка датчика, 5 694 долл. США (*цена может быть изменена , фрахт не включен, актуальные цены запрашивайте), TDC-1070

Заземляющий реактор

RGR 24/4-1099 Заземляющий реактор, $400

Галерея изображений

Трансформатор в виде приспособления, часто используемый в многоголовочных сварочных аппаратах и небольших сварочных аппаратах с опорой

Трансформатор машинного типа, часто используемый в больших сварочных аппаратах (150 кВА+)

Трансформатор MFDC (среднечастотный постоянный ток) для инверторов

Trans-Gun, предназначенный для комбинированных сварочных пистолетов/трансформатора портативных сварочных пистолетов

Портативный трансформатор пистолетного типа (1-фазный переменный ток)

Запросить предложение

Трансформаторы для контактной сварки TECNA НА ПРОДАЖУ

Трансформаторы для роботов, однофазные трансформаторы, трехфазные трансформаторы и инверторные трансформаторы В НАЛИЧИИ и доступны СЕЙЧАС на TECNADirect.

com

844-44-TECNA

+1-216-475-5629

Трансформаторы для контактной сварки TECNA в роботизированном, однофазном, трехфазном и инверторном исполнении.

TECNA работает в области трансформаторов для машин контактной сварки уже более 40 лет. В настоящее время TECNA является известной компанией, которая может предоставить своим клиентам трансформаторы широкого диапазона первичных и вторичных напряжений, характеризующиеся отличными характеристиками и высоким уровнем надежности.

Трансформаторы

TECNA имеют однофазную технологию с переменным током до 400 кВА, трехфазную технологию с постоянным током до 1500 кВА и инверторную технологию с постоянным током до 1050 кВА. В дополнение к нашему стандартному ассортименту TECNA также производит специальные трансформаторы, а также блоки для особых применений, таких как нагрев и осадка.

Все трансформаторы TECNA имеют жидкостное охлаждение и покрыты литейной эпоксидной смолой для достижения наилучших характеристик. Кроме того, они производятся в соответствии с применимыми международными стандартами, такими как ISO 5826, ISO 10656 и ISO 22829..


Роботы-трансформеры	Однофазные трансформаторы	3-фазные трансформаторы	Инверторные трансформаторы

Роботы-трансформеры

Однофазные трансформаторы

3-фазные трансформаторы

Инверторные трансформаторы

МОДЕЛЬ	кВА	U1 / НАПРЯЖЕНИЕ ЧАСТОТЫ / ГЦ	I1 100% А	I2 100% КА	h3O л/мин	кг	ИСО
41930	664	500 / 1000	12,7	35,6	24	250
40266	240	500 / 1000	10,9	14,9	15	85
40314	200	500 / 1000	10,4	13,0	12	63
37610	160	500 / 1000	12,3	8,8	8	32
40139	90	500 / 1000	9,9	6,1	6	27
40138	56	500 / 1000	8,4	4,4	6	20
43737	51	500 / 1000	6,1	5,4	4	12
40365	33	500 / 1000	4,8	4,4	4	13
40090	90	500 / 1000	9,9	6,1	6	27	22829
39965	56	500 / 1000	8,4	4,4	6	20	22829

Для получения дополнительной информации о трансформаторах для контактной сварки TECNA, ЗАПРОСИТЕ ПРЕДЛОЖЕНИЕ или позвоните нам по телефону 844-44-TECNA или +1-216-475-5629, чтобы узнать, что НАЛИЧИЕ НА СКЛАДЕ уже доступно с немедленной доставкой.
