Магниты-уголки для сварщика (Twin Pack)

Быстрообзор таких полезных приспособлений, как уголки-магниты, которые можно использовтаь вместо струбцин при сварке.
Подойдут в качестве полезного инструмента и подарка себе/мужчине/знакомому/родственнику.

Помогают удерживать металлические детали сварщику, когда «прихватывает» конструкцию, в том числе с помощью магнитов можно выставить нужный угол (30°, 45°, 60°, 90°)
Очень мощные, сделаны на основе редкоземельных магнитов.
Если кратко — брал по акции, товар оказался полезным и качественным, так что ждал я не зря))))

Описание и фото подробно под катом

Приветствую всех посетителей сайта Mysku!

Небольшой обзор приспособ для сварщика.
Называют эти приспособы по разному: Магниты для сварки, уголки для сварки, магнитные струбцины, приспособы для сварщика.
В оригинале лот называется так: Welding Magnet/Neodymium Magnetic Clamp, то есть магнитный зажим.

Внешний вид магнитов

Брал магниты по акции за $16 с копейками, основное обсуждение можно почитать на странице с акцией.

Продаются по 2шт/лот

Для нормального использования, например, чтобы сварить короб или бак, требуется минимум 4 штуки, а лучше 8, тогда не просто угол можно выставить, а параллельность деталей.

Инструкция по использованию из описания

Использование различных сторон (углов) магнита

Сам по себе магнит для сварки — небольшой. Есть и побольше и по мощнее.

Характеристики:
Бренд :LISHUAI
Партномер:WM4-304590S
Углы установки: 30°, 45°, 60°, 90°
Особенности: Отверстие в центре, пластиковая рубашка на магните.
Усилие на отрыв: 15 кг
Размер: 50х60мм
Тип магнита: Неодимовый магнит

Теперь про посылку. Пришло все в большой коробке

Общая масса более полукилограмма

Внутри упаковано так, чтобы не примагнитилось ничего лишнего к посылке

Посылка содержит две упаковки по два магнита (я заказывал пару лотов). Хотя надо было брать 8 как минимум — так удобнее

Фотография упаковки-блистера с информацией (краткая инструкция)

Масса одной упаковки более 200 г

На упаковке есть краткая информация по использованию

Внешний вид магнитов. На корпусе также есть наклейка с полезной информацией


Смотрите, магниты магнитятся друг к другу и ко всему подряд. Удобно, что на самой магнитной части есть пластиковая рубашка — она будет защищать от металлического мусора

Размеры магнита, как и было указано выше — 50*60 мм

Толщина около 1 см

На треугольном корпусе есть следующие углы: 90°, 60° и 45°.

Надписи на наклейке напоминают о способах использования

Фотография пластиковой рубашки

Масса одного магнита составляет чуть меньше 100 г

Заявлено усилие на отрыв 15кг. Только не указано для какой стороны. Площадь соприкосновения магнита разная для разных сторон. Сильнее держит широкая сторона (60 мм), ломанная сторона (с углами 45°-60°) держит несколько слабее. Я попробовал оценить силу простым безменом

Смог сфотографировать только 7 кг. Далее было около 7,5 кг и уже был отрыв (не могу заснять момент отрыва — попробую записать видео). Не уверен в правильности самой методики тестирования силы

Ну и на вскидку немного по использование — очень удобно прихватывать черные металлы перед сваркой.

Выставляете размер, устанавливаете магниты. Если поставить 2, то не нужно выставлять перпендикулярность, так как это обеспечивается парой магнитов. Ну и плюс прямой угол

Пример угла в 45°

Угол 60°.

На самом деле чаще используется только угол 90°, причем удобнее всего магниты применять в паре

Если кратко — магниты хорошие, продуманные, полезные.
Несколько дороговаты, особенно если брать комплект 4-8-16 шт.
Но если берете в подарок — самое то!

Если сравниваете с дешевым магнитами из хозмагов — попробуйте уточнить, какой магнит стоит там (в дешевые ставят и дешевые магниты, усилие на отрыв гораздо меньше).
Так что магниты — самое то! Разве что есть смысл поискать магниты мощнее/больше, под конкретное применение, либо взять отключаемые магниты (с переключателем на корпусе).

Вообще в магазине много подобного, есть магниты с другими углами или другого размера, с выключателями, магниты-площадки, магниты-клеммы

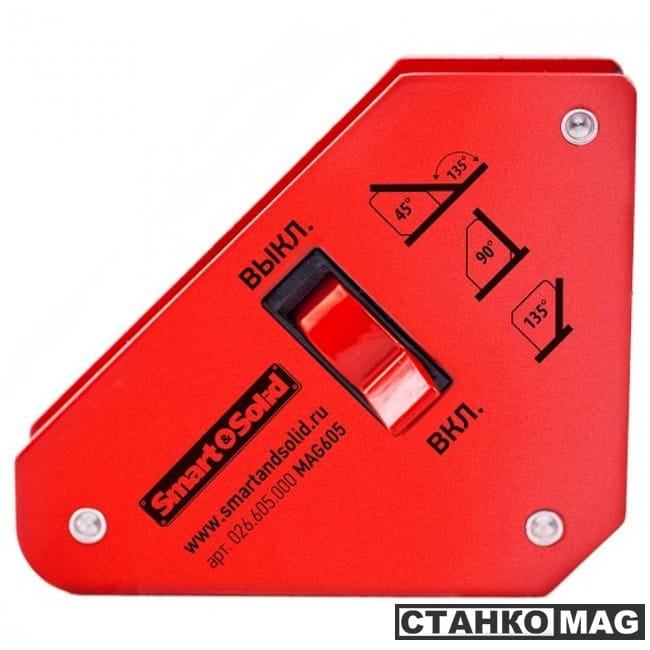

Отключаемые магниты

Спасибо за просмотр!

Виды магнитов для сварки (сварочных магнитов)



Среди огромного многообразия сварочных угольников можно выделить всего четыре основных их типа: сварочный многоугольник, регулируемый угольник, угольник с прямым углом и магнит с подвижными звеньями – магнитная струбцина. Сварочные угольники также отличаются по размерам, силе удержания, материалу магнита и типу магнита: постоянный или отключаемый.

Благодаря специальной выемке во внутреннем угле, некоторые угольники можно использовать для внешних углов с выступающей кромкой.

Самый распространенный вид сварочного магнита. Состоит из двух металлических пластин и магнита между ними. Форма пластин определяет количество и величину углов. Чтобы воспользоваться данным типом угольника, необходимо выбрать стороны, между которыми находится необходимый угол и приложить их к деталям. Угол между гранями указан на корпусе. Некоторые модели имеют монтажные отверстия, с помощью которых их можно соединить вместе, тем самым увеличить силу удержания. Так же они могут иметь большое отверстие посередине для удобства использования. Дополнительно, благодаря данному отверстию, уголок можно использовать как магнитный грузозахват.

Некоторые модели угольников поддерживают как внутренние, так и внешние углы.



Регулируемый уголок



Регулируемый угольник состоит из двух плеч, на которых расположены магниты и поворотного механизма с фиксацией.

Для установки необходимого угла, нужно повернуть плечи относительно друг друга. Шкала градуирована в градусах, но встречаются модели, у которых указаны только наиболее популярные углы, например, 45, 60, 75 градусов. Модели с мощным магнитом имеют дополнительный шарнир, который увеличивает жесткость конструкции.

Магнит с углом 90 градусов

Модель с кулачковым механизмом для отрыва магнита от заготовки.	Модель с отключаемыми магнитами.



Состоит из двух магнитов, расположенных точно под прямым углом друг к другу. Для усиления жесткости конструкции служит планка, которая одновременно является и ручкой.

Магнит с подвижными звеньями (магнитная струбцина)



Представляет собой два магнита, которые соединены рамкой. Каждое звено может поворачиваться на 360 градусов относительно рамки. Для фиксации в этом положении служит барашковая гайка или стопорный механизм. Чтобы установить необходимый угол нужно воспользоваться любым устройством для измерения углов, например, угломером. Желательно чтобы этот инструмент был не магнитным, иначе работа с ним будет не совсем удобной.

Выбор угольника

Если Вы используете уголок для создания несложных конструкций, где необходимы стандартные углы, то лучшим вариантом будет многоугольник с фиксированными углами. Данный магнит самый дешевый и простой в использовании.

Если в процессе работы необходимы нестандартные углы, например, 108 градусов, то необходимо выбрать регулируемый уголок или магнитную струбцину. Регулируемый уголок дороже, но функциональнее, так как имеет встроенный механизм регулировки угла.

Для сварки под углом 90 градусов, лучше всего подойдет прямой уголок.





При выборе между отключаемыми и постоянными магнитом, лучше отдать предпочтение первым. Хоть их стоимость выше, работать с ним гораздо удобнее. Не нужно прикладывать усилие при снятии с заготовки, что очень полезно для мощных магнитов. Их проще чистить, достаточно отключить и стряхнуть мусор. Легче позиционировать на деталях, они не притягивается в ненужном месте.

---

Универсальный зажимной уголок — третья рука сварщика

Доброго времени суток любители помастерить, что-либо своими руками. В сегодняшней статье мы как можно подробнее рассмотрим, как сделать полезный строительный инструмент. А именно соберём специальный фиксатор, позволяющий вам соединять разнообразные предметы под углом 90 градусов, для удобного их скрепления (например, для сваривания предметов между собой). Данная самоделка по своему строению проста, что делают её легкой в постройке и безумно надёжной и долговечной. Да, существую и бюджетные заводские аналоги, но в нашем случае самоделка будет и практичнее и куда более надежная, чем любой заводской аналог. Поэтому рекомендую её собрать как минимум каждому сварщику и столяру. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Для данного зажима понадобится следующее, а именно:
— Металлический уголок
— Металлическая пластина толщиной 3-5мм
— Толстая шпилька
— Гайки для шпильки
— Металлические шайбы
— Болт
— Какая-нибудь эмаль краска
— Скрепка (клипса)

Из инструментов также понадобится следующее:
— Болгарка с отрезными и шлифовальными дисками
— Сварочный аппарат со всеми необходимыми сварочными принадлежностями для работы с ним
— Дрель со сверлами
— Строительный уголок
— Рулетка или линейка
— Маркер
— Тиски

Изготовление универсального зажимного инструмента:
Первым делом необходимо подобрать металлический уголок. На самом деле, чем больше будет подобранный вами уголок том лучше, но со слишком тяжелым инструментом будет весьма неудобно обращаться, а вот слишком маленький не сможет справиться с крупными задачами. Поэтому решайте для себя сами, с какими вещами вы больше работаете.

Подобрав необходимый металлический уголок, необходимо от него отпилить пару отрезков одинаковой длины. Длиной они должны быть примерно по 20 сантиметров каждый, такого размера будет достаточно для любых задач, и готовый инструмент выйдет не громоздким. При помощи маркера и рулетки намечаем места спила, затем болгаркой отпиливаем намеченные отрезки.

После того как вы отпилили уголки, сразу желательно бы их хорошенько отшлифовать от заусенцев и от образовавшейся коррозии на металле, так как потом после сборки сделать это будет весьма проблематично.

Далее необходимо выпилить металлический прямоугольник. Его можно вырезать от листа металла, у автора имелся подходящая прямая металлическая пластина, и он использовал именно её. Здесь хочется отметить то, что эта сама часть должна быть относительно толстой и прочной. Так как именно на эту деталь будет возлагаться большая часть нагрузки и если он погнется, то этот будет весьма неприятно и инструмент потеряет свою работоспособность. Этот прямоугольник также шлифуем, как и уголки ранее.

Переходим к свариванию имеющихся заготовок. Первым делом необходимо сварить между собой два уголка, если быть точнее, то не сварить, а просто зафиксировать. Данный этап сборки самый ответственный, так как этот узел требует повышенной точности. Два уголка должны соприкасаться друг к другу кончиками, под углом 90 градусов, так как это изображено на фото данном ниже. Для этого также нужен строительный уголок, благодаря которому весьма удобно сверять угол.

Следующим шагом необходимо приварить к уголкам нашу металлическую пластину. Приваривать необходимо в месте стыка двух уголков, да так, чтобы эта пластина выходила из этого 90 градусного угла, и делили его пополам (см. фото). Как вы, наверное, уже догадались, под таким углом невозможно приварить наш прямоугольник, ну или можно, но тогда он будет на другой плоскости относительно уголков, и выглядеть это будет не очень. Поэтому один из концов этой пластины необходимо подрезать так, чтобы она вставала на свое месте так, как это необходимо.

Прикладываем пластину к уголкам, маркером отмечаем углы, которые необходимо спилить. После чего зажимаем эту самую пластину в тисках, берём в руки болгарку и отпиливаем отмеченные уголки на пластине.

Далее, уже подготовленную пластину привариваем к своему посадочному месту. Приваривать в данном случае необходимо максимально тщательно, проварив тем самым все места соединений заготовок. Затем обязательно следует зашлифовать сварные швы так, чтобы у нас получилась будто монолитная деталь.

Плавно переходим к изготовлению самого зажима, а если точнее то «зажимной головки», именно она и будет надёжно фиксировать предметы. Для неё понадобится небольшой отрезок металлического уголка и та же металлическая пластина. Кладем металлическую пластину на нашу конструкцию, так как это изображено ниже, затем сверху перпендикулярно ставим уголок, в угол конструкции. Как видим, пластина выпирает за уголок, вот эти лишние части и необходимо отметить и затем отпилить болгаркой.

Сразу же отмеряем необходимую длину металлического уголка, она должна быть такой же, как ширина уголка используемого в самом начале. Отмечаем и отпиливаем лишнюю длину взятого вами уголка. В итоге мы получаем ещё две заготовки, которые необходимо сварить между собой и делать это следует, точно так же как сделал это автор (см. фото).

Переходим к следующему этапу сборки нашей самоделки, и для него понадобится шпилька, какая-нибудь толстая и надёжная (опять же толстая, но в меру). Необходимо обеспечить работу механизма благодаря этой шпильке, и сделать это следует следующим образом. А именно с краю необходимо проделать сквозное отверстие и в связи с тем, что шпилька взятая автором слишком широкая пришло этот конец сузить.

Далее собираем бутерброд. А именно со стороны, где мы обточили шпильку, надеваем шайбу, затем небольшой металлический прямоугольник, потом снова шайбу. И для того чтобы последняя шайба не слетала, в проделанное отверстие в шпильке просовываем скрепку или так называемую клипсу. Как видим, сам металлический прямоугольник свободно вращается вокруг своей оси не зависимо от шпильки, что и требовалось.

После чего этот сам металлический прямоугольник, установленный на шпильке, необходимо приварить у уголку, сделанному ранее, так как это изображено ниже. Сразу после этого на шпильку накручиваем пару гаек. Эти гайки необходимо приварить к нашему основанию так, чтобы шпилька беспрепятственно вращалась. В итоге у нас получается следующее, а именно при вращении шпильку и нас двигается вперёд и назад (в зависимости от стороны вращении), зажимной уголок.

Для более удобной эксплуатации самоделки необходимо изготовить рукоятку. Рукоятка у нас будет выполнена из длинного болта подходящего по диаметру. Для того чтобы его закрепить на шпильке необходимо сделать следующее. На шпильку на самый её конец закручиваем пару гаек, свариваем их и затем высверливаем в них отверстие, диаметром чуть более чем диаметр болта.

Затем в проделанное отверстие вставляем болт и для того чтобы он не вываливался с обратной стороны накручиваем на него гайку и фиксируем её сварной точкой. В итоге у нас получается рукоятка, которая может продольно передвигаться в случае такой необходимости.

Переходим к последнему завершающему этапу сборки нашей самоделки. А именно к покраске и сборке. Конечно, можно и не красить самоделку, но согласитесь грамотно выкрашенный инструмент куда приятнее ржавого окислившего. И как не крути, краска продлит срок службы вашего инструмента.

Все готово! В итоге у нас вышел полезный инструмент, который будет неоднократно вам пригождаться и облегчать ваш труд самоделкина.

Вот видео автора самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
