ЗАБОР ИЗ ПРОФНАСТИЛА СВОИМИ РУКАМИ

Главная — Забор из профнастила — Забор из профнастила своими руками

Многие владельцы загородных домов хотят обновить свой забор без привлечения сторонних рабочих. При этом они выбирают забор из профнастила, как современный, надежный, привлекательный и не слишком дорогой. Если у вас есть самые необходимые навыки строительного дела и соответствующий инструмент, то установить забор из профнастила своими руками будет вполне посильной задачей.

1. Выбор профлиста

Сам профиль профнастила может быть разных видов: для строительства заборов используют профнастил с профилем С8, С10 и С20. Число в названии типа профнастила означает высоту его профиля в миллиметрах.

Размер листа. Размер стандартного листа из профнастила: ширина 1200, высота 2000. Однако, при подсчете количества листов необходимых для Вашего забора, нужно учитывать, что листы крепятся с нахлестом, поэтому рабочая ширина профлиста 1150 мм.

Толщина листа. Для заборов необходимо использовать профлисты, толщина которых не менее 0,47мм.

Цвет профлиста. Профлист выпускается: оцинкованный, крашенный или крашенный с двух сторон. Цветной профнастил с полимерным покрытием теоретически может быть любого цвета из палитры RAL. Однако существую стандартные цвета, которые пользуются наибольшим спросом. Профнастил окрашенный в другие цвета не всегда есть в наличии на складе и его изготовление по запросу с наценкой.

2. Разметка участка

Следующим, крайне важным этапом строительства забора, является – разметка участка. Сначала замеряется периметр участка, который планируется огородить. Затем, следует отметить места, где будут устанавливаться столбы, и точно определиться с высотой и местом калитки или ворот. При расчете учтите, что рекомендуемое расстояние между столбами 2,5-3м.

3. Столбы и лаги

Столбы для забора из профнастила изготавливаются из стальной профильной трубы размером 50х50 или 60х60 мм и толщиной стенки 1,5-2 мм. Что бы при осадках в столбах не скапливалась влага столбы нужно заварить с одной стороны либо купить специальные пластиковые заглушки по размеру трубы.

Готовые столбы для забора нужно покрасить грунтовкой ГФ-021 (бывает серого или красно-коричневого цвета) и при желании покрыть краской любого цвета.

В качестве поперечных лаг, к которым будут крепиться листы профнастила, используется профильная труба сечением 40х20 мм и толщиной стенки от 1,5 до 2 мм. Мы рекомендуем выбрать трубу с толщиной стенки 1,5 мм, она легче, дешевле, и к ней проще крепить профнастил саморезами.

4. Установка столбов для забора

По линии натянутого капронового шнура отмечается место, где будут находиться столбы. Под столбы следует бурить отверстия диаметром 20 см. Глубина отверстий должна быть 120 см. Заглубление столбов для забора на такую глубину (ниже границы промерзания почвы) позволяет избежать негативного воздействия на них промерзшего грунта зимой. Первым делом требуется установить угловые столбы. Они будут однозначно определять плоскости каждой из сторон забора, поэтому на них стоит обратить повышенное внимание. Для выставления столбов строго вертикально используйте строительный уровень длиной 1 метр. При засыпке угловых столбов периодически проверяйте, не отклонились они от вертикали.

5. Приварка лаг

У установленным ранее столбам параллельно земле приварите лаги из трубы 40х20 мм. Если сторона идет под большой уклон, то потребуется периодически изменять уровень приварки лаг, выставляя их ступеньками. Приваренные лаги и сварные швы окрасьте грунтом или эмалью.

6. Крепление листов

Эту операцию лучше выполнять вдвоем. Рассчитайте, через сколько волн листа профнастила вы будете вкручивать саморезы, учитывая, что для качественного крепления, заклепки распределяют в 20-30 см друг от друга. Сами же саморезы для строительства забора из профнастила своими руками должны быть кровельные, с длиной сверла 19 мм и шестигранной головкой. Если вы устанавливаете забор из цветного профнастила, то лучше всего смотрятся саморезы, окрашенные в цвет листа. Для вкручивания саморезов в металл профнастила и поперечин рекомендуем использовать мощный профессиональный шуруповерт с крутящим моментом не менее 80 Н·м и емкостью аккумулятора не менее 3 А·ч.
Начинать крепить листы лучше всего от дальнего угла участка, накрывая каждым последующим листом предыдущий. При таком способе крепления стыки листов профнастила будут менее заметны для стороннего наблюдателя. При прикручивании листов следите, чтобы они крепились вертикально, для этого используйте строительный уровень.

После того как по всему периметру вы установите забор из профнастила своими руками, можете с наслаждением любоваться своей работой.

Масса металлических распашных ворот 3 5×2. Расчет размера откатных ворот

• рама. Если он идет из профильной трубы 40х20 мм с шириной стенки 2 мм, вес 1 погонного метра составит 1,7 кг. Периметр 2 створок ворот шириной 3 м и высотой 2 м составит 12 м. Кроме того, створки укрепляют поперечными балками (еще по 1,5 м на каждую). Таким образом, общая длина профильной трубы составляет 15 м, а вес — 25,5 кг;
• заправка клапанов.Если для заполнения использовать лист толщиной 1,5 мм, вес будет около 70 кг.

Таким образом, общий вес металлических распашных дверей составит около 95,5 кг. Кроме того, необходимо добавить вес блокирующих фитингов, декоративных элементов и т.д.

Конструкция опорных стоек, а также выбор петель для распашных ворот и способ их установки определяется в строгом соответствии с весом створки.

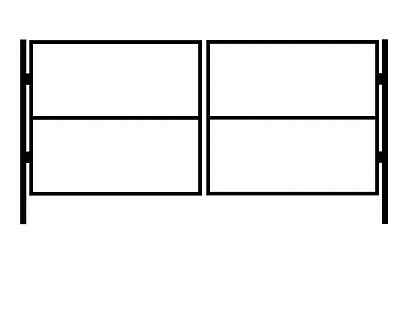

Строительство ворот распашных металлических

Основными элементами конструкции являются:

Опорные стойки для металлических распашных ворот могут быть металлическими или кирпичными.Металлические столбы изготавливают из профильной трубы, сечение и толщина стенки которой не меньше, чем у профильной трубы для створок. Во время установки столбы необходимо забетонировать. Инженеры компании «Мастер» рекомендуют, чтобы фундамент проходил ниже глубины промерзания. Столбы устанавливаются (или раскладываются) строго вертикально. Строительный уровень используется для контроля. Это необходимо во избежание перекоса створок.

Конструкция створки обязательно имеет рамную раму.Дополнительно его укрепляют диагональными или горизонтальными балками.

Требования к материалам и принадлежностям

• Материалы створок, рам, опорных стоек, а также петель, пружинных элементов и запорных механизмов подбираются с учетом эксплуатационных и ветровых нагрузок. Комбинация материалов и комплектующих должна учитывать общий вес створок и обеспечивать прочность, жесткость и стабильность геометрических параметров конструкции.
• Металлические элементы конструкции необходимо защищать от коррозии.
• Если на металл нанесено полимерное покрытие, то перед этим его необходимо загрунтовать.
• Толщина полимерного покрытия должна быть более 30 мкм.
• Если металл окрашен красками и лаками, покрытие должно соответствовать ГОСТ 9.401.
• Остекление створки может выполняться из ламинированного или закаленного стекла, из стеклополимерных материалов или стеклопакетов.
• Фурнитура и элементы запирания подбираются в соответствии с весогабаритными характеристиками конструкции.Они должны быть защищены от коррозии.

В ограждении любого типа и конструкции всегда должны быть предусмотрены калитка и въездные ворота, чаще всего распашные или раздвижные, для обеспечения проезда легкового или даже грузового автомобиля на территорию участка. Сегодня для частной собственности чаще всего используются распашные ворота из металла. Реже — отдача легких. Чем больше огороженная территория, тем выше и серьезнее здание, монументальнее забор, чем выше ворота, тем больше металла используется для изготовления каркаса и опор, обеспечивающих устойчивость и прочность конструкции. Неудивительно, что вместо чугуна и сварных профилей в современных конструкциях распашных ворот все чаще используется алюминий и кованый пруток.

Какие ворота лучше

Сегодня производитель стремится делать ворота для частной усадьбы:

• Самые прочные и прочные, обеспечивающие устойчивость защитного ограждения к взлому и проникновению на частную территорию;
• Достаточно тяжелые, чтобы вес ворот и инерция позволяли выдерживать порывы ветра, и в то же время достаточно легкие, чтобы установка и эксплуатация распашных металлических ворот не требовала использования огромных массивных столбов и опор;
• Красиво и изящно.Старые, как мир, распашные ворота могут выглядеть в сотни раз привлекательнее однообразной и скучной конструкции металлических раздвижных, подъемных или секционных входов.

К сведению! Система из двух створок на вертикальных петлях имеет одно важное преимущество — поворотный узел на навесах имеет вдвое больший срок службы и надежность механизма, чем аналогичные «плоские» конструкции. Нормативный ресурс, определенный ГОСТом для всех типов распашных металлических ворот, составляет 20 тысяч циклов открытия-закрытия.

В реальности для качественных металлических распашных ворот эти значения легко могут быть превышены на 50-70%.

ГОСТ № 31174-2003 обобщает и описывает все основные типы металлических ворот. Помимо распашных и раздвижных систем, можно использовать еще девять вариантов «запирания» прохода, от секционного до откидного. Но в конструкциях для ограждения территории такие устройства используются довольно редко, так как их использование требует устройства специальных технологических арок и ниш для очистки дверного полотна или панелей.В редких случаях для запирания и перекрытия прохода можно использовать рольставни, но в этом случае установка потребует переоборудования открытого основания ворот в закрытую конструкцию с установкой технологического арочного проема или крестовины. балка над проходом.

Чтобы открыть самые тяжелые металлические системы с распашными дверями без использования электромеханического привода, достаточно усилий одного человека, в то время как открыть или сдвинуть раздвижные конструкции без штатного электропривода намного сложнее.

Нормы и спецификации для поворотных металлических систем

Для обеспечения надежного запирания и перекрытия прохода необходимо устанавливать с массивной рамой или столбами, а главное — с большим количеством стальных несущих элементов, обеспечивающих прочность основного каркаса. Это приводит к увеличению массы металлических распашных ворот и, в первую очередь, огромной нагрузке на каркас и петли.

Во избежание подвешивания подвески, провисания створок или аварийной ситуации при сильных порывах ветра ГОСТом установлено требование — все механизмы и узлы поворотных металлоконструкций должны изготавливаться только в соответствии с конструкторская документация и прочностные расчеты производителя:

1. Петли, навесы, внутренний каркас, каркас распашных металлических ворот должны обеспечивать требуемый двойной запас прочности, а качество технических решений, заложенных в конструкцию, должно подтверждаться сертификатами соответствия. центра стандартизации и санитарно-гигиенического заключения Госэпиднадзора на продукцию;
2. Качество изготовления металлических распашных ворот проверяется на отсутствие дефектов поверхности металла, различимых невооруженным глазом, соответствие сварных швов нормам прочности и сплошности. Разница в высоте или ширине ворот противоположных столбов не должна превышать 5 мм, разница диагоналей металлических створок размером до 2 м должна составлять 3 мм, для больших проемов — 5 мм;
3. Лакокрасочное покрытие с грунтовкой — не менее 0,03 мм, при этом защитное покрытие не должно вызывать аллергических реакций при попадании на ладони.

К сведению! Помимо перечисленного, ГОСТ предписывает проверку качества пломб, состояния и работоспособности запорных механизмов и петель.

Устойчивость металлических конструкций качелей к ударным нагрузкам от ветра проверяется падением собранных на каркасе пучков под собственным весом на неразрушимый объект. По результатам проведенных испытаний производитель составляет паспорт, и в соответствии с ГОСТом наносится маркировка. В кодировке указывается модель ВМ — ворота металлические, номер ГОСТа, габариты изделия.

Особенности устройства металлических ворот с распашными створками

У каждой конструкции ворот есть свои недостатки, как и у систем с распашными половинками. Использование принципа открывания металлических половинок очень удобно для небольших проемов 2-2,5 м.

В стандартном исполнении малых переходов конструкция въездных ворот собирается аналогично устройству гаражных ворот … В этом случае на стальные вертикальные стойки из швеллера или двутавра привариваются петли, а также створка. из листового металла толщиной 3-5 мм навешивается. Из-за того, что конструкция ворот тяжелая, а верхняя горизонтальная балка, как в металлических гаражных воротах, отсутствует, есть риск перекоса стоек и опускания створок.Проблемы жесткости можно решить только установкой очень мощных опорных столбов из стали, кирпича или железобетона.

Чем шире проход, тем больше будет весить створка ворот, а это значит, что труднее обеспечить устойчивое положение и отсутствие провисания тяжелых створок из-за износа и изгиба петель. Кроме того, увеличивается площадь конструкции ворот, а значит, увеличивается лобовая и горизонтальная нагрузка от порывов ветра. …

Поэтому для проезда шириной более трех метров применяются специальные конструкции:

1. Ворота распашные кованые.Очень красивые и дорогие конструкции из кованого бруса с индивидуальным стилем и рисунком художественной ковки;
2. Каркасные системы из профилированного листа и трубчатого каркаса. Легкий и недорогой, доступен в DIY;
3. Двери выполнены в виде двух рам из металлического трубчатого профиля с подкосами и подкосами. Лицевая поверхность зашивается профлистом или панелями.
4. Ворота алюминиевые распашные. У них высокая жесткость и умеренный вес конструкции, в отличие от кованого варианта алюминиевые двери всегда однотипны, отличаются только элементами облицовочной поверхности и системой привода.

Важно! Самым безопасным было приобретение распашных металлических ворот в специализированной компании или организации, поставляющей готовую продукцию … Таким образом можно было избежать большинства ошибок, связанных с неправильным расчетом и изготовлением основных элементов, например, установкой петель на каркас. и выравнивание опорной рамы к горизонту.

Практичные конструкции распашных ворот

Каждый из этих вариантов, по сути, отражает современный взгляд на основные функции ворот.Вариант первый — защитно-декоративные функции, характерные для стальных кованых конструкций. Второй — это быстрый и легкий вариант распашных алюминиевых систем, третий — надежный и удобный, присущий стальным воротам из профлиста.

Распашные ворота из кованого железа

Лучше всего подходят для защиты доступа к частной собственности. Кованый стальной каркас створки способен выдержать самую серьезную нагрузку, значительно превышающую стандартные 200 кг, определенные ГОСТом как базовые.В самых дорогих красивых вариантах коваными изготавливаются все части дверей, начиная от внешней рамки и заканчивая внутренними перемычками и деталями декора. В более дешевых вариантах из металла основные несущие элементы, рама створки и перемычки свариваются из обычной трубы, только дополняя внешний вид кованых деталей.

Рамы окон кованые навешиваются на петли к закладным элементам кирпичных столбов. Нижняя часть закрывается обшивкой из листового металла, верхняя часть створки может быть полностью открытой или иметь декоративные вставки из затемненного поликарбоната.

В производстве кованые «майки» намного сложнее обычных рамных ворот из-за большого количества свариваемых деталей. Для уменьшения влияния термических напряжений и получения стандартного двухмиллиметрового зазора между створкой и неподвижной рамой металлические ворота приваривают в виде цельного листа, петли приваривают и навешивают на стойки, и только после этого разрезаются на два листика.

Ворота распашные алюминиевые

Второй стиль — это современный деловой стиль, при котором двери открываются и закрываются максимально быстро и четко с использованием современных приводных механизмов.К примеру, производитель не считает тормозное усилие алюминиевых створок распашных ворот главным свойством, гораздо важнее быстрая и безупречная работа устройства. Чаще всего служебные стоянки и контролируемые территории компаний и фирм оборудуют поворотными и выдвижными алюминиевыми каркасами. Помимо автоматических навесных панелей режим входа контролирует охранник.

Ворота — классический образец распашной системы. Конструкция изготовлена ​​из алюминия высокой чистоты методом аргонной сварки профиля сечением 96х177 мм.Каждая створка отстранена от конкретной должности, используя тройные петли с негабаритной опорной поверхностью. Внутренние диагональные раскосы из тросов и опора «рыло», которая служит опорой и ограничителем движения, помогают компенсировать возможную деформацию.

Производитель распашных ворот заявляет, что устройство имеет ресурс 25-28 тысяч операций, с гарантией на отсутствие коррозии 15 лет. Дверное полотно выполнено в виде облицовки из алюминиевого профиля или сэндвич-панелей… Стоимость конструкции сильно зависит от ширины, например, ворота 2000х3500 мм системы ADS400 будут стоить чуть больше 50 тысяч рублей, полотно 2300х3500 мм оценивается в 75-77 тысяч рублей, а 2300х5000 мм — всего 90 тыс. руб.

Схемы стального каркаса

Каркас металлической створки из трубы и профлиста можно назвать самым современным и практичным вариантом. Во-первых, такую ​​конструкцию вполне можно собрать своими руками. Во-вторых, стальной каркас из трубы лишь немного уступает кованым воротам по прочности.В-третьих, такие металлические дверные системы будут стоить существенно дешевле алюминиевых и тем более кованых.

Наружную облицовку легко выбрать из огромного количества цветов профилированного листа. В основе возведения каркасных вариантов используется та же технология, что и при возведении забора. Средний вес двух створок трехметровых ворот не превысит 300 кг.

Заключение

При выборе размеров распашных металлических воротных конструкций специалисты рекомендуют руководствоваться принципом достаточности и целесообразности.Для участка, огражденного забором из металлопрофиля или модульных секций, отлично подойдет металлическая распашная схема из алюминиевого или стального профиля. Для каменного забора лучшим выбором точно будет кованая схема. Таким образом, стиль и прочность ворот будут соответствовать материалу и конструкции забора.

Изготовление металлических ворот иногда превращается в произведение искусства, где встречаются различные кованые элементы, декоративные детали, дорогие ручки и замки. Однако нередки случаи, когда требуются простые металлические ворота, для изготовления которых используются простые горячекатаные металлические профили.Они могут служить входом в сарай, гараж, на трансформаторную подстанцию, на любую огороженную территорию. Есть много фирм и компаний, производящих металлоконструкции, в том числе металлические ворота, но за это нужно платить деньги, которые можно существенно сэкономить, сделав простые металлические ворота своими руками.

Основными элементами или, как еще можно сказать, узлами ворот являются:

Прежде всего, чтобы приступить к изготовлению любой металлоконструкции, необходимо иметь на ней чертеж или, на крайний случай, эскиз, в котором будут указаны основные размеры изделия, а также материал, из которого оно будет быть сделано. Будем исходить из традиционных размеров для большинства проходов, где устанавливаются калитки, которые составляют 2000 х 800 мм. Сразу стоит отметить, что все размеры на чертежах изготовления металлоконструкций указаны в миллиметрах.

Для изготовления каркаса для калитки вполне могут подойти ∟ 63 х 63 х 6 или 70 х 70 х 7. Уголки вполне можно заменить швеллером № 8 — 10, но это будет смотреться грубовато и дороже.

Маркировка металлопрофиля, листового железа, как рассчитать вес металлоконструкций, вы можете прочитать у меня.

Будем исходить из того, что у нас угол 63 х 63 х 6. Длину угла, в нашем случае это высота рамы, следует рассчитывать из того, что рама будет бетонироваться в шлифовать на глубину до 500 мм. Это значит, что нужно к 2000 мм прибавить 500 мм и ширину фланца примыкающего уголка, и в итоге мы имеем размер вертикального угла, равный 2000 + 500 + 63 = 2563 мм.

Поперечный угол, определяющий ширину проема рамы, рассчитывается следующим образом: ширина проема плюс зазоры на размер калитки, то есть 800 + 10 плюс ширина полки примыкания вертикальный угол, который в сумме составляет 800 + 10 + 63 = 873 мм. Этот зазор составляет 10 мм, который уменьшен вдвое на 5 мм с каждой стороны проема. Если не учитывать этот зазор, ворота просто зажмут в раме и не откроются. Этот момент важен еще и потому, что идеально выровнять углы рамы под углом 90 ° практически невозможно.Размер 10 можно увеличить и дальше, но это уже зависит от квалификации установщика, то есть от вас.

Можно соединить углы, разрезав полки под углом 45 °, но сделать это точно очень сложно, учитывая толщину полок, которые также нужно разрезать под одинаковым углом. Поэтому на практике в одном из более коротких углов делается надрез, то есть одна полка обрезается на размер 63 мм (в нашем случае), а другая перпендикулярно ей, как бы снизу, срезается на размер толщины полки, то есть на 6 мм… В этом случае стыковка углов оказывается более точной и легче выдерживать прямой угол. Вырубные ножницы в мастерской делают на специально разработанном высечном оборудовании, а в домашних условиях эту операцию можно проделать и обычной ножовкой по металлу, придерживая уголок в тисках. Вполне понятно, что высечки нужно делать с обоих концов уголка.

Эскиз изготовления каркаса калитки

Если вы будете закрывать каркас в кирпичном проеме, необходимо приварить анкер из их армированного кругляка Ǿ 6-8 мм к полкам вертикального и горизонтального углов.На каком расстоянии их нужно сваривать, зависит от размера кирпича и способа кладки. В том случае, если каркас устанавливается в деревянный проем, не забудьте предварительно просверлить отверстия под.

Ну и напоследок при бетонировании каркаса необходимо на дно приварить «пятаки», чтобы конструкция надежно закрепилась в бетоне. Пятаки изготавливаются из стального листа δ 8 — 10 мм.

Очень важно

После сборки каркаса и перед сваркой стыков обязательно произвести обвязку каркаса.Что это? На расстоянии, немного превышающем размер 2000 мм, сварите (не сваривайте) металлический профиль любой длины (полосу, уголок, кругляк) так, чтобы ширина проема в этом месте оставалась такой же, как и в верхней части. Это сделано для того, чтобы при сварке и бетонировании каркаса размер не «уходил» в сторону. Затем, когда бетон застынет, обвязочный профиль легко сбить молотком.

Места прихватывания, такие как сварные швы, необходимо очищать круглошлифовальной машиной или, проще говоря, шлифовальным кругом.Все операции по изготовлению металлического каркаса необходимо выполнять на ровной поверхности и желательно с партнером.

К описанию изготовления каркаса металлической калитки прилагаются рис. 1 — 1 и рис. 1 — 2, чертежи деталей каркасных элементов.

Чтобы вы не запутались в слове «шпатлевка» спешу пояснить: заполнение может быть из круглого бруса, ленточного, армированного прутка, бруса, комбинации вышеперечисленных профилей.В нашем случае заполнением будет служить листовой металл, но об этом позже.

Рама для металлической калитки Рис.2 — 1

Если вы освоили процесс изготовления каркаса, то сборка и сварка самого каркаса ворот для вас не составит труда. Размер каркаса должен быть, как уже было сказано выше, 2000 х 800 мм. Из этого следует, что металлическую конструкцию, похожую на каркас, нам нужно сделать теми же методами, но из разных металлических профилей.

Для рамы такого размера вполне подойдет угол 40 х 40 х 4, размеры меньшей длины будут иметь высечку, а продольные детали следует подготовить без высечки. Может возникнуть вопрос: зачем делать вырезы в поперечных углах? Ответ прост: если они короче, то с ними легче и легче работать. В отличие от каркаса из поперечных уголков, приготовить нужно будет в количестве трех штук: одна сверху, одна посередине (для жесткости) и одна снизу.Размеры уголков, то есть их длина, отличаются от определения размеров углов каркаса: высота деталей строго 2000 мм, а поперечных — 800 мм плюс 4 мм на высечку = 804 мм. Но главное, чтобы габаритные размеры рамы были 2000 х 800 мм, иначе в раму банально не влезет. Каркас показан на рис. 2-1.

Поскольку в предлагаемой версии мы согласились использовать листовой металл в качестве наполнителя, необходимо учитывать следующие детали. Толщина листа должна быть от 1,5 до 2 мм, но не больше и не меньше. Если лист будет тоньше, сама калитка получится очень хрупкой и ненадежной. При использовании более толстого листа, например, 3 мм, вес калитки увеличится, что отрицательно скажется на работе петель, которые могут просто заклинивать.

Заполнение металлической рамы ворот листом

Размеры листа не должны выходить за пределы размеров углов калитки, а еще лучше, если размеры листа будут меньше, например 1980 х 790 мм.В этом случае края листа гарантированно не выходят за габариты калитки и к тому же его (лист) будет удобнее приварить к углам. Кстати, сваривать нужно, соблюдая определенный шаг между сварочными швами, который должен быть длиной не более 10-15 мм. В противном случае вся конструкция калитки будет «вести» от нагрева, то есть будет иметь слегка винтовой вид и говорить о том, что в раме будет комфортно, не придется.См. Рис. 2- 2.

Если вы не планируете вставлять замок в ворота, то в качестве ручки можно использовать обыкновенную П-образную скобу, гнутую из обыкновенного кругляка —12 — 16 мм. При установке замка необходимо предварительно приварить петли, которые можно приобрести на любом вещевом рынке. Не нужно выбирать петли слишком большого диаметра — 20мм. Вполне для нашей калитки, которая имеет небольшой вес, подходят изделия диаметром 16 и даже 12 мм.

При сварке петель нужно оставлять зазоры между ними и рамой с калиткой, иначе она (калитка) не откроется. Для этого петли кладут на обычные спички, которые при сварке просто выгорают, оставляя необходимый зазор. Все это делается на земле, когда калитка вставлена ​​в раму и совмещена с зазорами с обеих сторон и сверху. А теперь вернемся в замок. Можно, конечно, приварить или прикрутить болтами в лежачем положении, но точнее получается, когда каркас забетонирован.Так как в этом случае замок будет легче обнажить, чтобы ригель более точно вошел в соответствующее отверстие в раме.

Для определения веса калитки в комплекте с рамой и листом необходимо определить вес каждого элемента. Для этого нужно воспользоваться справочниками из Интернета, в которых указаны удельные веса для листовой стали и вес 1 м / п для длинномерных изделий.

Для определения веса каркаса округляем общий молдинг уголка 63 х 6, который будет равен: 2000 х 2 + 800 мм = 4800 мм или 4.8 м. Если на чертежах речь шла о миллиметрах, то при расчете веса необходимо использовать метры. Это справочники. Итак, находим в справочнике вес 1 м / п ∟ 63 х 63 х 6, что составляет 5,72 кг. Умножив 5,72 кг на 4,8 м, мы получим вес, равный 27,5 кг ≈ 28 кг.

Общая длина уголка, который использовался для изготовления каркаса, составляет 2000 х 2 + 800 х 3 = 6400 мм или 6,4 м. Вес 1 п / м уголка 40 х 4 равен 2.42 кг. Результат: 2,42 кг х 6,4 м = 15,5 кг ≈ 16 кг.

Для расчета веса листа предполагается, что 1 м² листа толщиной 1 мм весит 7,85 кг. Это значит, что нам нужно посчитать, сколько м² листа толщиной 2 мм было потрачено на заполнение каркаса. Умножая 2000 мм на 800, получаем 1600 000 мм² или 1,6 м². Вес листа будет равен 7,85 кг х 1,6 м² х 2 = 24,2 кг ≈ 24 кг.

Теперь складываем и получаем вес собранных металлических ворот: 28 кг + 16 кг + 24 кг = 68 кг.Если добавить сюда вес десятицентовиков, петель, замка и ручки, то примерный вес будет 70 кг.

Очень важно

Сварочные работы следует проводить в сухом помещении и на сухом полу. Смотрите на сварку только через защитное стекло. Имейте под рукой сварочные перчатки!

Распашные ворота — классический вид ворот и, пожалуй, самый старый. Несмотря на это, распашные ворота по-прежнему популярны. Распашные ворота — это то, на что обращают внимание ваши гости и соседи, и чем вы пользуетесь каждый день.

Конструктивные особенности распашных ворот позволяют использовать их для закрытия и открытия помещений различного назначения, а также в качестве въездных ворот. В комплект ворот входят столбы, створки и по желанию заказчика калитка. Створки ворот крепятся к стойкам.

Характеристики распашных ворот

Ворота распашные могут быть одно- и двустворчатыми. С практической точки зрения двустворчатые ворота — лучший вариант для распашных ворот.

Створки распашных ворот изготавливаются из различных материалов… Один из самых распространенных материалов — профнастил. Строители и владельцы недвижимости оценили качество этого материала, имеющего ряд преимуществ перед другими. В процессе производства профилированные листы покрываются антикоррозийным слоем, что значительно увеличивает срок их службы.

Монтаж распашных ворот из профлиста достаточно прост, при желании можно сделать это своими руками. Разнообразие цветовой гаммы материала и его свойств позволяет создать неповторимый и отражающий вкус владельца изделия.Ворота из профлиста выглядят солидно и достойно и, что немаловажно, имеют невысокую цену.

Сэндвич-панели широко используются в качестве материала для изготовления распашных ворот. Стоимость таких ворот также невысока, а ворота из сэндвич-панелей обладают рядом следующих преимуществ:

• интересный внешний вид распашных ворот;
• увеличенный срок службы за счет использования алюминиевого профиля в конструкции двери;
• снижение веса дверной конструкции при сохранении высокого уровня жесткости;
• возможность создания гармоничного ансамбля гаражных и въездных ворот.

Металл по-прежнему остается одним из основных материалов при производстве распашных ворот.

Преимущества металлических распашных ворот:

• высокая прочность;
• быстрый монтаж;
• ворот различной конструкции.

Распашные металлические ворота могут быть без излишеств, в виде обычного листового металла или настоящих произведений искусства с использованием элементов художественной ковки и сочетания с другими натуральными материалами.

Металлические распашные ворота в широком ценовом диапазоне. Чем проще вариант ворот, тем ниже его цена. А уникальные кованые изделия авторского дизайна могут стоить как несколько обычных ворот.

Ворота распашные из решетчатых конструкций. Отличительной особенностью этого типа распашных ворот является их прозрачность. К достоинствам решетчатых ворот можно отнести их вес, что снижает нагрузку на петли ворот. Использование решетки при создании ворот позволяет создать их неповторимый дизайн.

Для ворот распашного типа основным недостатком является процесс их открывания и закрывания, требующий присутствия человека и приложения определенного усилия.Но этот недостаток легко устранить с помощью современных средств автоматизации. Применение автоматики для распашных ворот выгодно и удобно.

Во-первых, это сэкономит вам много времени. Во-вторых, автоматическое открытие и закрытие ворот позволяет увеличить срок их службы, в-третьих, некоторые модели автоматов для распашных ворот позволяют увеличивать дистанцию ​​дистанционного управления до 100 метров.

Автоматические устройства для распашных ворот делятся на несколько типов. По характеру усилий автоматика делится на линейную и рычажную, по принципу действия на гидравлическую и электромеханическую, по месту установки — надземную и подземную.

В настоящее время для распашных ворот наиболее популярны линейные приводы. Доступная цена, простота установки, удобство и безопасность использования — все это характеристики линейного привода.

наиболее подходят для распашных ворот с прочным основанием и максимальной шириной 3,5 м.

Автоматические приводы подземного типа — наиболее сложное и дорогое устройство, но они дают гарантии абсолютной надежности.

Автоматические приводы для распашных ворот позволяют автоматизировать распашные ворота с шириной створки до семи метров и массой до 1650 кг.Автоматика также может быть установлена ​​на распашные ворота, поставленные ранее и уже находящиеся в эксплуатации. Автоматические ворота распашного типа управляются дистанционным управлением.

Ворота распашные — это надежность, удобство и современность.

Сделать заказ на распашные ворота с установкой и вызвать замерщика можно связавшись с нашими специалистами, контактные телефоны указаны на сайте. Поставка и установка распашных ворот произведут высококвалифицированные специалисты.

Стоимость распашных ворот зависит от их размеров и конфигурации.

# BXSTYLE_0 #

Раздвижной тип ворот достаточно надежен, но их установка — дело достаточно ответственное, ведь даже малейшие ошибки могут привести к большим проблемам. Расчет необходимых параметров лучше доверить профессионалам. Однако это вовсе не обязательное условие — самостоятельный расчет откатных ворот под силу каждому.

Это достаточно непростой момент, но все окажется намного проще, если вы будете знать основные параметры, которые необходимо учитывать.В первую очередь следует обратить внимание на таких из них:

• ширина;
• высота;
• длина;
• комплектующих и материалов.

Если вы знаете значения всех этих показателей, то можете рассчитать откатные ворота самостоятельно. Более того, если один из установленных дополнительных параметров будет неизвестен, лучше перестраховаться. Для этого достаточно взять необходимые комплектующие с запасом.

Материалы откатных ворот

Перед началом работ необходимо провести все необходимые расчеты.Не последнее место в деле занимает расчет строительных материалов.

От него зависят следующие детали:

• общий вес конструкции;
• подбор комплектующих;
• процесс установки;
• парусный спорт;
• габариты и масса противовеса.

В большинстве случаев используется гофрокартон или сталь толщиной 2 мм. Вес этих материалов заметно различается. В первом случае это 4 кг / кв.м., во втором — 17 кг / кв.м .. Соответственно, все дальнейшие расчеты будут отличаться. При выборе следует выбирать те, которые рассчитаны на вес, в полтора раза превышающий общий вес конструкции, что обеспечит удобство действия и долговечность.

Ширина и требования к ней

Этот показатель откатных ворот зависит от такого параметра, как ширина проема. Например, если ворота рассчитаны на проем в 4 метра, то потребуется полотно длиной 4 м + 200 мм.Именно они в конечном итоге закроют бреши с обеих сторон. При других размерах необходимо прибавить 200 мм.

Соответственно, оптимальная ширина откатных ворот не должна сильно отличаться от ширины проема, который они должны перекрывать.

Фундамент как важная часть откатных ворот

База заслуживает особого внимания. Например, фундамент под откатные ворота длиной 4 метра должен выдерживать нагрузку не только конструкции, но и возможное влияние других факторов.Одним из них будет дополнительная нагрузка от ветра или других условий.

Стоимость фундамента часто достигает 30-40% от общей сметы работ, но именно он во многом обеспечит устойчивость конструкции.

Требуемый размер роликов и труб

Установка таких изделий — довольно трудоемкий процесс с необходимостью расчета множества показателей. Один из них — размер трубы для откатных ворот. На примере двери с шириной дверного полотна 4 метра и высотой 2 метра достаточно трубы 60 * 70 мм для основной коробки и 40 * 20 мм для внутреннего крепления.Этого будет достаточно, чтобы выдержать нагрузки ворот. большие размеры, однако по мере увеличения размера и веса размер труб также должен увеличиваться.

Еще одним немаловажным фактором является размер роликов для откатных ворот. В описанной ситуации можно использовать как полимерные, так и металлические ролики с направляющей длиной 6 метров и прикладным сечением 60 * 70 мм. Поскольку вес такой конструкции, обшитой профнастилом, будет меньше 400 кг, то такого набора хватит для выполнения функций.

Балки и высота изделия

Размеры балки откатных ворот зависят от длины ворот. Перед этим показателем необходимо добавить 1,5 длины изделия. Этого размера будет достаточно для выполнения всех необходимых действий автоматикой и для устойчивости конструкции. Выбирая все детали откатных ворот, необходимо руководствоваться, прежде всего, габаритами проема. Именно этот показатель в будущем будет влиять на многие параметры и конечный результат работы.

При выборе откатных ворот особое значение имеет высота готового образца. Обычно это около 2-2,5м. Этого вполне достаточно для выполнения поставленной задачи — ограждения от внешнего мира. Более высокая высота принесет только дополнительный вес и увеличит эффект плавания, что, в свою очередь, создаст дополнительную нагрузку на остальную конструкцию. В этом случае высота откатных ворот от земли зависит от нескольких факторов.

Среди них стоит выделить следующие:

• габариты комплектующих;
• особенностей местности;
• правильная установка всех деталей.

Главное — учесть каждый нюанс, даже самый маленький — погрешность в несколько сантиметров может привести к некорректной работе всего механизма.

Длина и масса различных исполнений, противовес

Есть один простой способ рассчитать оптимальную длину продукта. Исходя из этого, длину откатных ворот следует рассчитывать следующим образом: длина ворот + 200мм + 1,6 длины проема — это именно рекомендация производителя.Это необходимо для создания достаточного противовеса.

Особого внимания заслуживает вес готовой конструкции. Вес откатных ворот 6 метров обычно колеблется в районе 600 кг. Все зависит от материалов, использованных для облицовки. При этом вес откатных ворот в 5 метров будет примерно 500-550 кг. Соответственно, все необходимые детали должны быть рассчитаны на минимальный вес 600-650 кг. Минимальный вес откатных ворот 4 метра будет на уровне 300-400 кг.В этом случае вес особенных отличий не будет.

Купить с установкой или сделать самому?

При наличии определенных знаний можно сделать откатные ворота своими руками из подручных материалов. Все необходимое для этого можно найти в ближайшем строительном магазине, а многие конструктивные элементы могут оказаться даже дома. Достаточно знать, какой материал нужен для откатных ворот и некоторые навыки, после чего результат не заставит себя ждать. Однако лучше доверить весь процесс специалистам.

Видео: расчет размеров откатных ворот

Стальная квадратная труба 40x40x4 до 6 метров (6000 мм), длина 6,15 €

Профильная труба, стальная труба, квадратная труба, полый профиль.

Материал: S235JRH Материал: 1.0039 (старый: RSt 37-2)

Холодная обработка согласно EN 10219 различной длины.
Стальные трубы применяются в основном в строительстве порталов, дверей и ворот, опорных конструкций фасадов и теплиц, ограждений, ограждений, стальных конструкций и вплоть до более легких конструкций в машиностроении и автомобилестроении.

• Сварка TIG
• сварка MAG
• Дуговая сварка
• Сварка UP

Информация:

• Допуски на резку труб: +/- 3 мм.
• Удаление заусенцев выполняется только на внешней стороне трубы, внутри стальной трубы удаление заусенцев или удаление остатков резки не предусмотрено.
• Из-за производственного процесса на изделиях могут быть небольшие царапины.
• Осторожно, сталь — материал с острыми краями. Пожалуйста, используйте соответствующую защитную одежду, мы не несем ответственности за повреждения или травмы.

Раскрой:

• Нет, это фиксированные предлагаемые размеры.Нарезка по размеру невозможна. Если вы хотите индивидуальный разрез по вашим меркам и желаемой длине, выберите категорию Сталь, изготовленная на заказ, или перейдите по этой ссылке. «Сталь на заказ».

Особенности и важная информация:

• Удаление заусенцев — платная услуга, которая меняет структуру. Таким образом, все операции, выходящие за рамки распиливания нужной длины, подпадают под понятие «изготовление на заказ».

GP прямоугольная труба

Прямоугольная труба GP Таблица труб MS, GP РАЗМЕР (OD) РАЗМЕР (ММ) РАЗМЕР (ДЮЙМЫ) СКВАЙР ПРЯМОУГОЛЬНИК 0. 80 1,00 1,20 1,50 1,80 2,00 2,50 2,80 3,00 3,50 4,00 21,4 15 мм 1/2 ” 16X16 20X12 2,400 3.000 3.510 4,330 5,110 5,740 6,990 7.700 8,160 26,90 20 мм 3/4 дюйма 20X20 25X15 3,040 3.800 4.560 5,630 6.680 7,360 9.000 9,980 10.600 12,110 33,70 25 мм 1 дюйм 25X25 30X20 3,890 4,830 5,770 7.140 8,490 9,380 11.540 12. 800 13,620 15,640 42,40 32 мм 1-1 / 4 ” 30X30 40X20 4.880 6.060 7,300 9.080 10,810 11,950 14,750 16.400 17.480 20,140 48,30 40 мм 1-1 / 2 ” 40X40 50X25 5,590 6,960 8,360 10,380 12,380 13,700 16,940 18,850 20.100 23.200 26.220 60,30 50 мм 2 ” 50X50 75X25 8,730 10,500 13.050 15.580 17,250 21,380 23,820 25,430 29.400 33,320 60.30 50 мм 2 ” 60X40 8,730 10,500 13. 050 15.580 17,250 21,380 23,820 25,430 29.400 33,320 75,50 65 мм 2-1 / 2 ” 60X60 80X40 13.190 16.400 19,630 21,750 27,000 30,120 32,180 37,280 42,300 88,90 80 мм 3 дюйма 75X75 100X50 19.400 23.200 25,700 31.960 35.670 38.130 44,220 50,250 114,30 100 мм 4 дюйма 100X100 130X70 25.000 29.960 33,230 41.350 46.200 49.400 57,380 68,280

Никель ГСЛК101 сатинировки замка камеры лабораторий ворот умный

org/BreadcrumbList»>
• Home
• Gate Labs Камера Smart Lock Атласный никель GSLK101

Gate Labs | | Умный замок домашней безопасности с поддержкой Wi-Fi со встроенной камерой и двусторонней аудиосвязью — вход без ключа, питание от аккумулятора, светодиодная подсветка, один размер, сатинированный никель — -.Gate Labs | | Умный замок домашней безопасности с поддержкой Wi-Fi со встроенной камерой и двусторонней аудиосвязью — вход без ключа, питание от аккумулятора, светодиодная подсветка, один размер, сатинированный никель — -. Управляйте тем, кто входит в ваш дом с помощью первого в мире умного видеозамка。 Снимайте и сохраняйте видео посетителей с помощью камеры, активируемой движением。 Получайте уведомления о посетителях с помощью видеодомофона, смотрите и разговаривайте с ними со своего телефона с помощью двусторонней аудиосвязи。 Управляйте надежными доступ, получение предупреждений и состояние блокировки с помощью интуитивно понятного мобильного приложения。 Распространение виртуальных «ключевых» ПИН-кодов для входа в дом с помощью простой светодиодной клавиатуры。 Поставляется с личинкой замка с ключом для физического резервного копирования ключа。 Включает 30-дневную БЕСПЛАТНУЮ пробную версию Gate План Premier Plus, неограниченный доступ и хранение записанного видео。 Описание продукта Gate — это первый в мире смарт-замок, оснащенный камерой. Это универсальное устройство включает дверной звонок, камеру, активируемую движением, двустороннюю аудиосистему, светодиодную клавиатуру, встроенный Wi-Fi… все работает от входящей в комплект перезаряжаемой литий-ионной батареи.。。。。 Производитель。。。。。。。。 Gate, первый в мире универсальный интеллектуальный замок с камерой。 Gate — это первая в мире универсальная интеллектуальная система блокировки с камерой, которая обеспечивает безопасный, автоматический доступ к дома, коммерческая и арендуемая недвижимость … физически или удаленно из любой точки мира.。。。。。 Ворота предназначены для самостоятельной установки.。 Gate заменяет имеющийся засов с помощью всего двух винтов всего за несколько минут. Отвертка, входящая в комплект, — единственный инструмент, который вам нужен. Загрузите приложение Gate, выполните сопряжение устройства, следуя пошаговым инструкциям в приложении, и ваш умный замок Gate готов к работе! Установка от начала до конца занимает всего 15 минут.。。。。 Вы больше никогда не пропустите доставку. Управляйте доступом к вашему дому для доверенных лиц. Выдавайте одноразовые цифровые коды доступа с ограничениями по времени. Ваши посылки надежно хранятся в вашем доме.。。。。 Впускайте доверенных посетителей! Не заставляйте посетителей ждать. Выдавайте гостям персональные коды доступа на время их пребывания и никогда больше не беспокойтесь о том, чтобы спрятать или потерять ключи.。。。 Берегите своих детей。 Дети теряют ключи! Убедитесь, что они всегда могут безопасно попасть в свой дом и с помощью индивидуальных кодов доступа, следить за тем, когда они приходят и уходят。。。。。 need Все, что вам нужно, включено。。 Gate поставляется с литий-ионным аккумулятором, зарядным кабелем и отверткой для удаления существующего засова и установки новых ворот.Мы даже включаем проставки для индивидуальной подгонки, если ваша дверь тоньше стандартной.。。。 О запуске。。。。 Опишите свой продукт в трех словах. Smartlock с камерой。。 Как вы пришли к идее этот продукт? Основатели поняли, что нет необходимости оставаться дома, чтобы получать важные посылки или разрешать доступ доверенным посетителям или поставщикам услуг. Ворота были задуманы, чтобы обеспечить удобный современный образ жизни. 。。 Что делает ваш продукт особенным? Это первый в мире универсальный интеллектуальный замок с камерой, включающий дверной звонок, камеру, активируемую движением, двустороннюю аудиосистему, светодиодную клавиатуру и встроенный Wi-Fi , питается от литий-ионного аккумулятора.。。 Что было самым лучшим в вашем опыте стартапа? Izing Реализация нашего видения, которое заключается в укреплении сообществ мостом доверия между домовладельцами и поставщиками услуг в наших районах. Мы сотрудничаем с компаниями, которые разделяют наше видение безопасного, подключенного сообщества.。。。。。。。
