Сварка откатных ворот – справится каждый

Сварка откатных ворот



Данная статья предназначена для тех, у кого есть желание сделать откатные ворота своими руками.

Еще недавно фурнитура к откатным воротам стоила примерно, как приличный компьютер, и поэтому большинству была не по карману. Раньше такие ворота могли себе позволить лишь люди c хорошим достатком, а установить на них автоматический привод, было «заоблачной мечтой». Времена изменились, и фурнитура для откатных ворот стала доступной в цене. Сейчас все больше людей предпочитают именно откатные ворота, которые из-за простой конструкции позволяют самостоятельно их изготовить, отказавшись от услуг компаний, при этом экономя значительные средства.

Откатные (сдвижные) ворота из-за отсутствия направляющих внизу и вверху проема позволяют проезжать транспорту практически любых габаритов. При правильной эксплуатации система предполагает 45000-55000 открытий и закрытий ворот. Механизмы лучше не смазывать, так как прилипший к смазанным узлам песок или грязь только помешают движению ворот. Поэтому

необходимо уделить особое внимание выбору роликов, о чем будет сказано далее.

Прочитав эту статью, Вы получите советы касательно подготовительного этапа и рекомендации по сварочным и монтажным работам, прилагается схема чертежей фундамента, а также чертежи стандартных ворот и общая схема таких конструкций.

Содержание статьи:

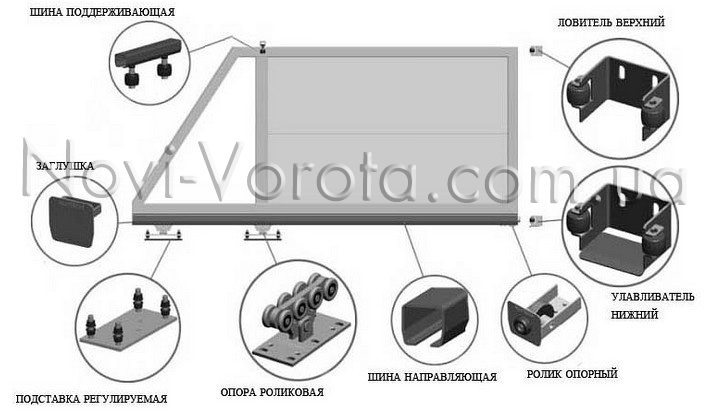

Устройство откатных (раздвижных) ворот:



Рассмотрим их устройство и состав необходимых деталей.

1. Шина направляющая (рельс)

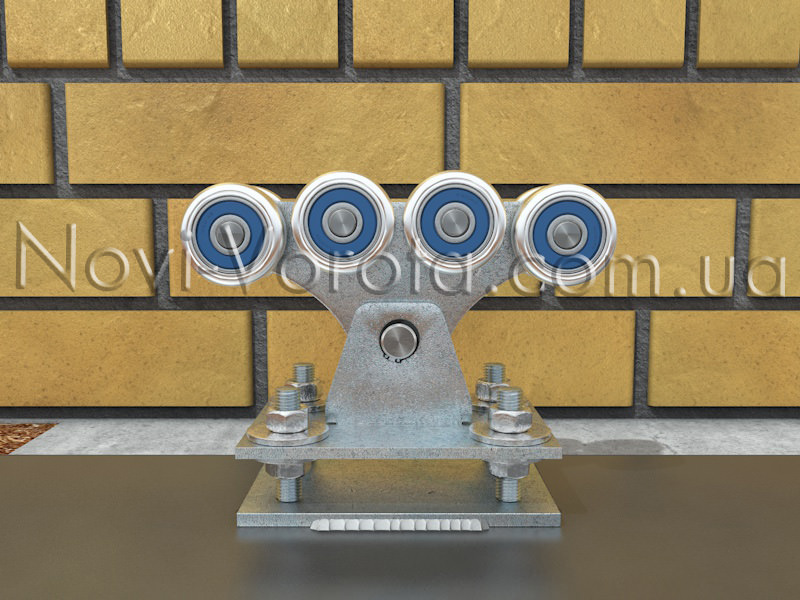

2. Опора роликовая (тележка)
3. Ролик концевой опорный
4. Улавливатель нижний
5. Уловитель верхний
6. Шина, поддерживающая (боковые ролики)
7. Подставка регулируемая.

Ворота приварены к направляющему рельсу (1) и двигаются по роликовым опорам (2), которые установлены на регулируемой подставке (7), закрепленной в бетонном фундаменте. Ролики (2), по которым «едут» ворота, вращаются внутри направляющего рельса, приваренного к нижней части рамы ворот — это защищает каретки от дождя, грязи и снега, что существенно продлевает эксплуатационный срок ворот.

Во время передвижения от воздействий ветра, ворота фиксируются боковыми роликами (6) (шиной поддерживающей).

В конце движения ворота накатываются концевым опорным роликом (3) на нижний улавливатель (4). Уловитель верхний (5) фиксирует верхнюю часть ворот.

Для выбора качественной фурнитуры можно обратиться к нашему менеджеру, поскольку от нее зависит легкость хода и долговечность всей системы. Если установить плохую фурнитуру, через год у Вас могут начаться проблемы с легким ходом ворот, а если эту конструкцию Вы собираетесь автоматизировать, привод будет преждевременно изнашиваться.

Любая автоматика (даже самая мощная) для ворот долго и исправно работает только с качественной фурнитурой.





Материалы для изготовления:

Чтобы изготовить раздвижную конструкцию понадобятся профильные трубы сечением 60х40 мм или 50х50 мм для внешнего каркаса, а также трубы сечением 20х20 мм, 20х30 мм или 20х40 мм – для внутреннего. Рекомендую не экономить на качестве и приобрести трубы из хорошей прочной стали.

Место для отката ворот должно быть чуть больше ширины проема, примерно, на размер консольной части (это та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равна половине длины будущей створки, а в ширину будет достаточно 400 мм.

Из труб сечением 60х40 мм или 50х50 мм формируется наружный каркас, а из труб сечением 20х20 мм, 20х30 мм или 20х40мм – внутренний, как это показано на рисунке. Прихватывать сваркой трубы нужно по 2 см через 20-30 см.

Раскладка труб для сварки рамы:

Поэтапная раскладка труб:

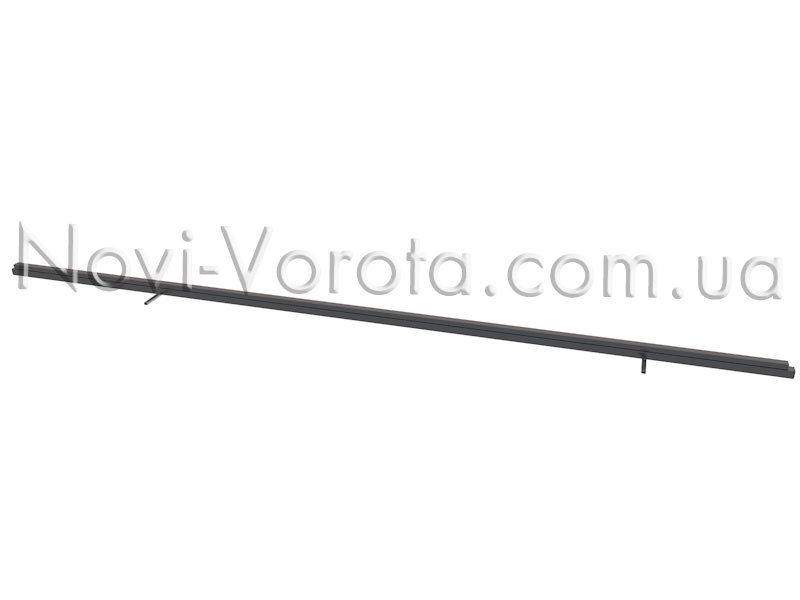

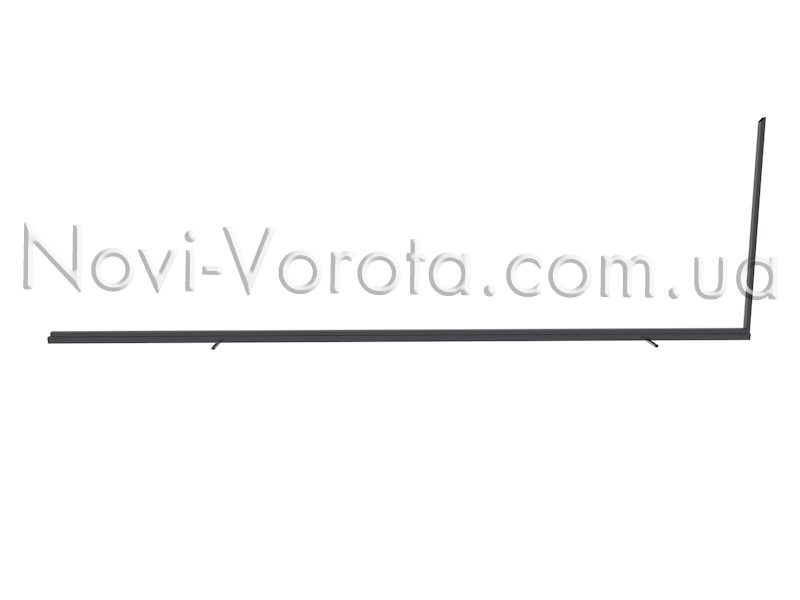

На два отрезка квадратных труб кладем рельс с нижней каркасной трубой.

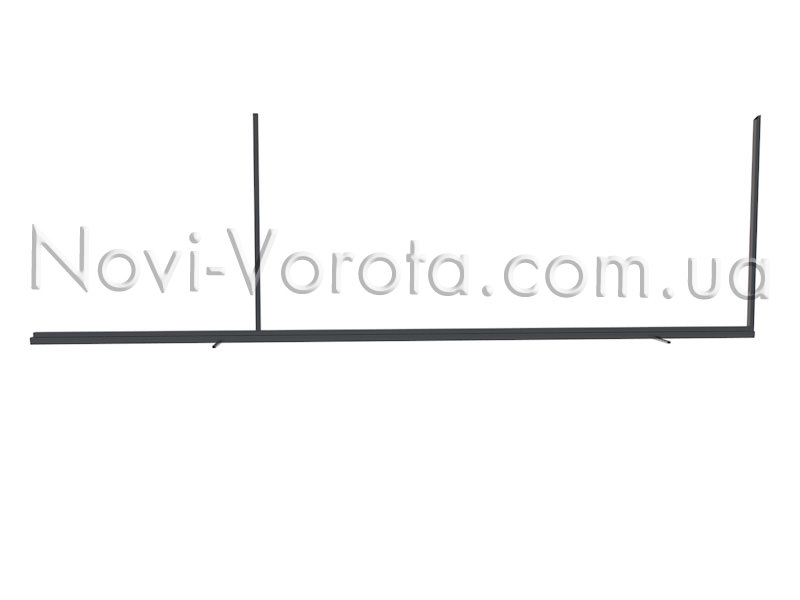

Затем устанавливаем правую стойку со срезанной под углом 45º верхней частью.

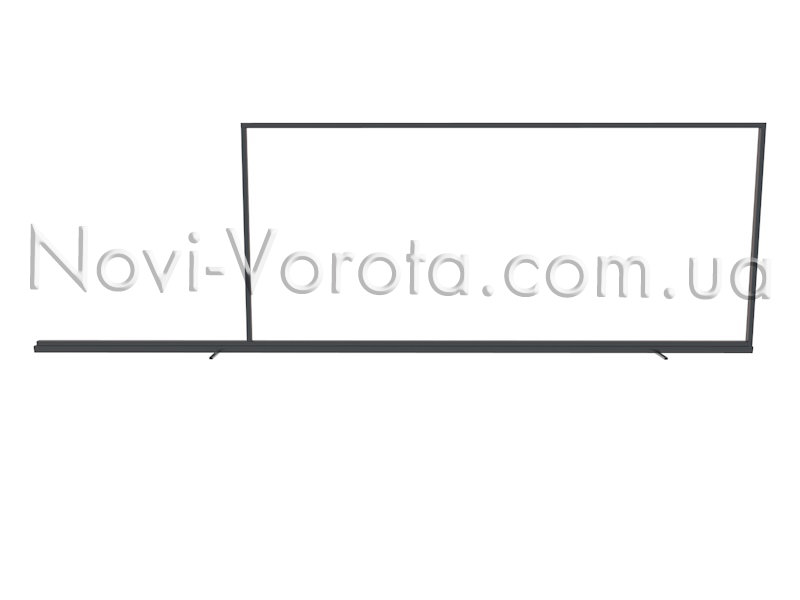

Ставим левую стойку с ровным верхом.

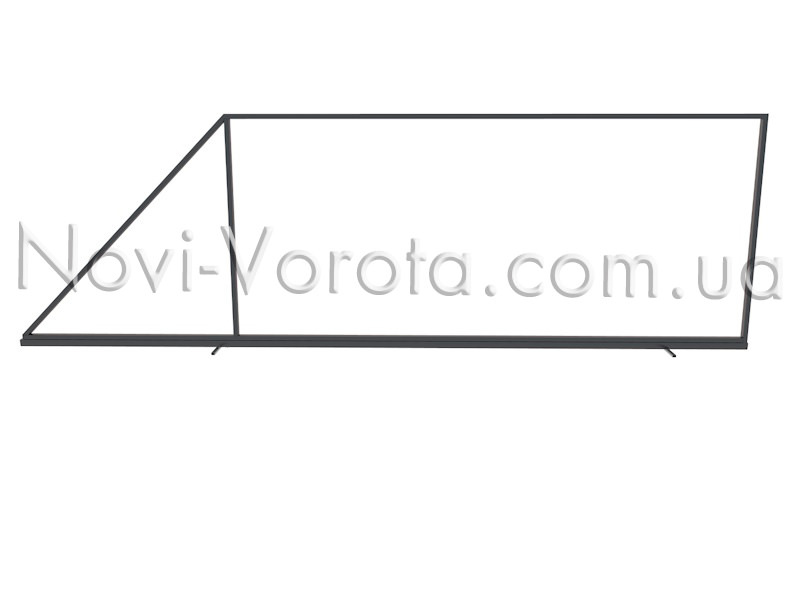

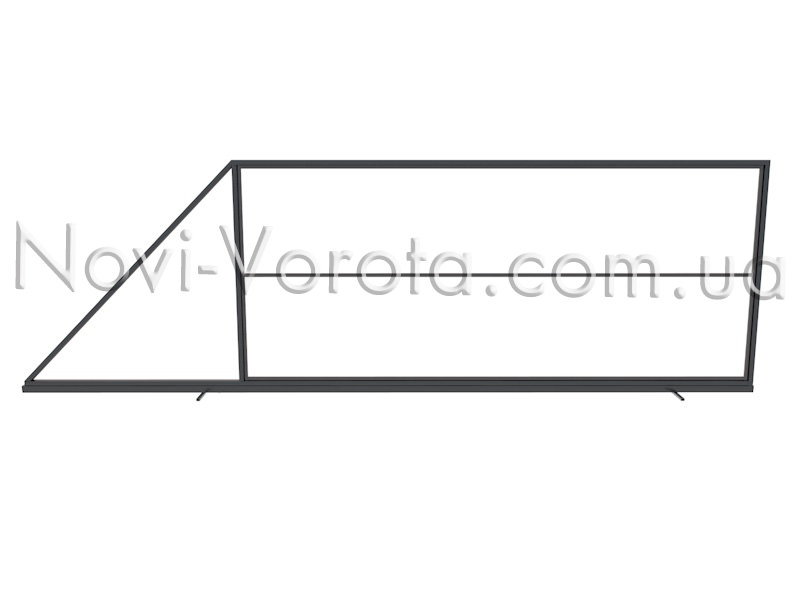

Устанавливаем верхнюю часть, правая сторона трубы также срезана под углом 45º.

Проверяем прямые углы, диагонали нашего внутреннего прямоугольника должны быть одинаковыми. Далее крепим треугольную часть противовеса ворот. Труба диагонали противовеса на концах также срезана под углом 45º.

По центру прямоугольника горизонтально ставим трубу внутреннего каркаса.

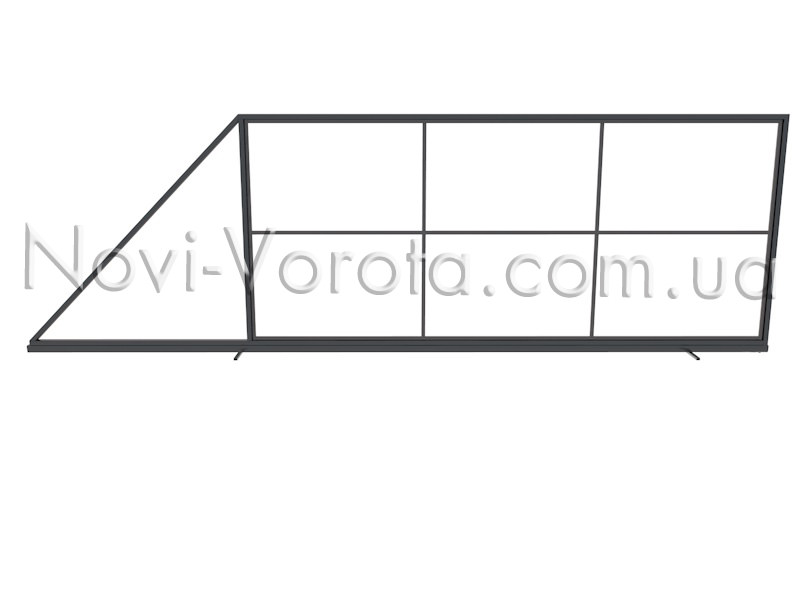

Далее крепим вертикальные трубы внутреннего каркаса.

При формировании каркаса и приваривании направляющей рекомендуется прихватывать сваркой тубы и рельс в шахматном порядке, чтобы от нагрева не повело полотно.

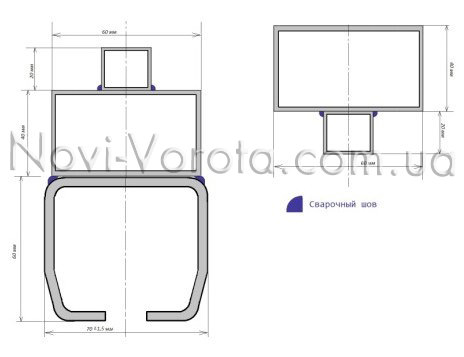

Далее на чертеже показано, как правильно обваривать наружный и внутренний каркас рамы ворот:

После завершения сварки, обрабатываем сварочные швы «болгаркой», без излишнего энтузиазма, чтобы не повредить трубу. Зачищаем трубы и рельс наждачной бумагой (100). Затем металлические трубы нужно обезжирить при помощи растворителя. Для покраски можно использовать кисть или краскопульт.

Покраска откатных ворот

Грунтуем готовый каркас, после высыхания, красим в нужный цвет. Грунтовка и краска должны быть совместимы между собой. Краска должна хорошо высохнуть, чтобы не поцарапалась при установке обшивки.

Лучше применить алкидную эмаль, а также краску Hammerite или Снежка. Конечно, это довольно дорого, но их допускается наносить без грунтования, к тому же они устойчивы к атмосферным воздействиям. Не скупитесь, наносите хотя бы два слоя с промежуточным высыханием.

Обшивка откатных ворот

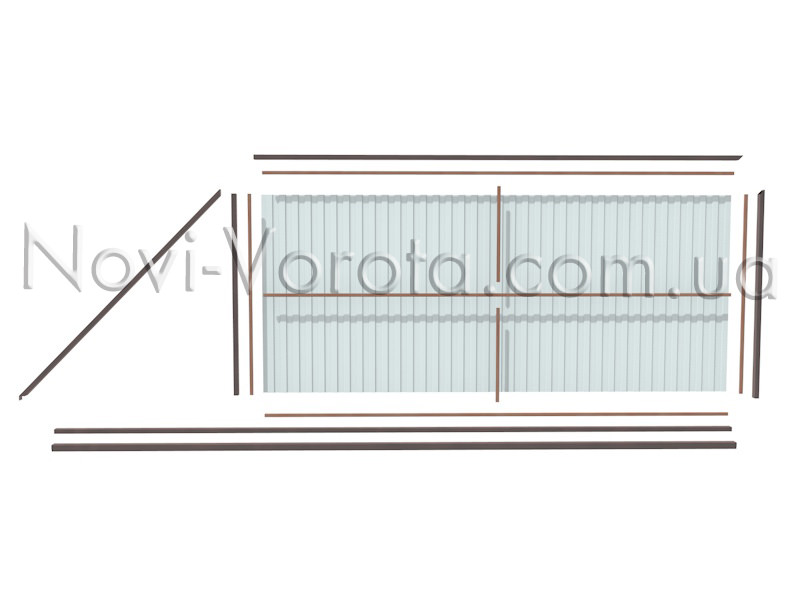

Откатные ворота можно обшить любым материалом. Если этим материалом будет профнастил, лучше приобрести материал нарезанным в длину и по ширине.

Монтаж листов следует начинать от передней кромки ворот. При этом лист профнастила вкладываем внутрь существующего периметра рамы и крепим на обрешетку ворот самонарезами по металлу или производим клепку.

Закрепили первый лист, затем устанавливаем второй внахлест на первый на одну волну вперед, также крепим его, и продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Если последний лист не укладывается в нужный периметр, производится его подрезка в требуемый размер.

Обшивка ложится на фасадную сторону (снаружи) каркаса. Используем струбцины (подкладываем картон для защиты краски) для фиксирования. Сверлим отверстия под саморезы. Закручиваем саморезы, и убираем струбцины.

Саморезы лучше брать со сверлом – процесс будет не очень трудоемким. При помощи биты-насадки и дрели у Вас получится зашить полотно достаточно быстро.

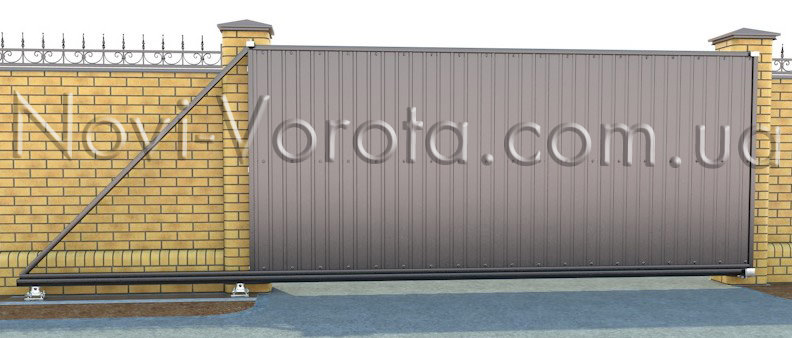

Створка собрана.

Устройство фундамента:

Все работы начинаются с разметки самого фундамента и траншей для прокладки электрокабеля.

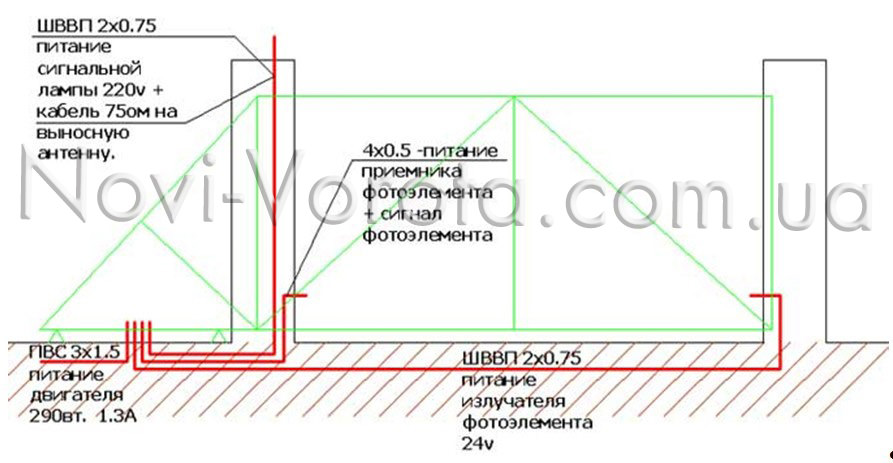

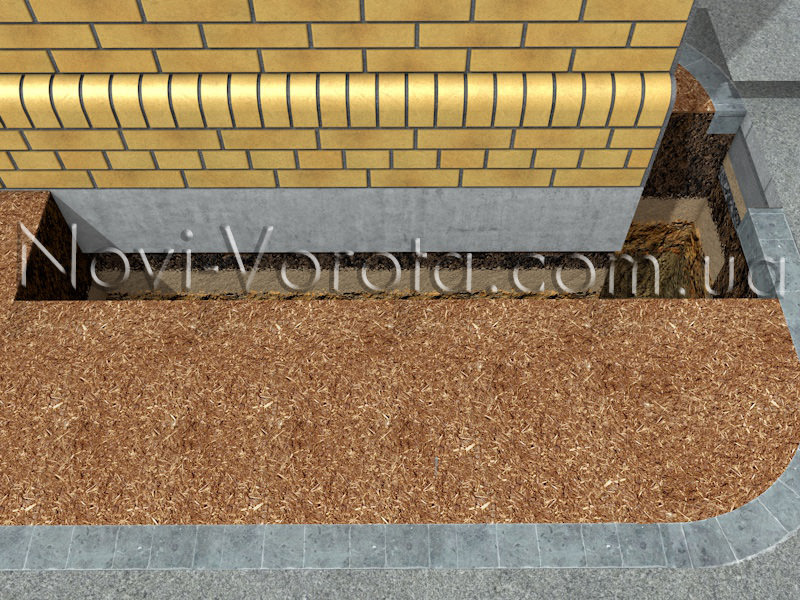

Схема прокладки кабелей для подключения привода:

Прокладка кабелей

Для мощного бытового привода достаточно трехжильного медного кабеля сечением 1,5 мм², но я Вам советую проложить трехжильный кабель сечением 2,5 мм². Запас лишним не будет, и так Вы сможете сделать розетку возле привода или запитать освещение возле ворот.

Три жилы кабеля продиктованы ПУЭ (правила устройства электроустановок). Третья жила используется для заземления оборудования. В случае утечки тока при механическом повреждении кабеля либо оборудования — сработает УЗО (устройство защитного отключения), работа которого зависит от наличия заземления.

Для подключения сигнальной лампы, фотоэлементов достаточно 2 жилы сечения кабеля 0,5 мм² 4 жилы также сечением 0,5 мм².

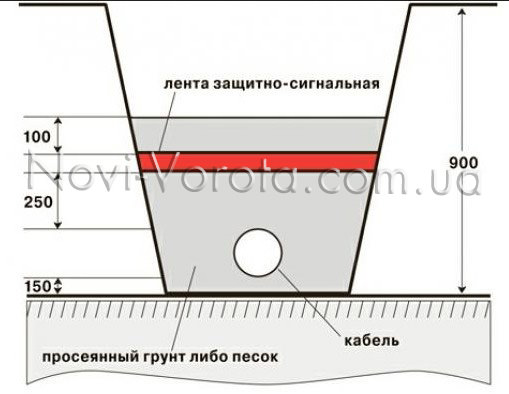

По требованию СНиП (строительные нормы инженерного проектирования и правила) — электрокабель прокладывается в траншее согласно приведенной ниже схеме.

На дно траншеи необходимо насыпать подушку из песка. Подушку следует утрамбовать. Вообще каждый слой грунта при укладке кабеля нужно утрамбовывать. Если случайно в подушку попадут крупные или острые включения, они могут повредить кабель при утрамбовке. Кабель нужно проложить в трубе. Для кабеля сечением 2,5 мм², достаточно трубы 3/4 дюйма.

Сигнальная лента не должна быть уложена прямо на кабель. От кабеля до ленты вертикальное расстояние должно быть не менее 250 мм.

Яма под фундамент ворот. Начиная от внешнего края проема, в стороне от ворот отмерьте нужное расстояние, равное половине ширины проезда (это будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления фундамента ворот).

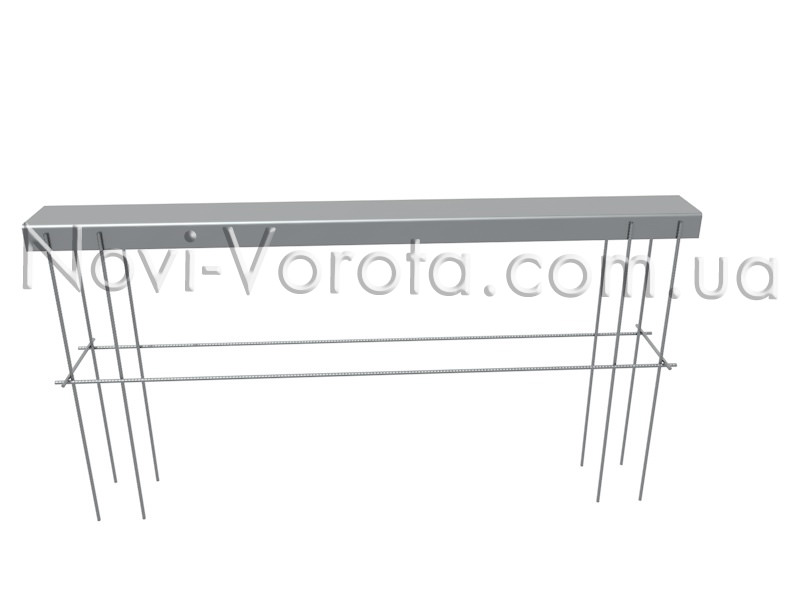

Схема приваривания арматуры к швеллеру, на который будут устанавливаться ворота:

Для четырехметрового проема ворот швеллер должен быть 4*0,5=2 метра. На швеллер привариваются 8-10 «ножек» длиной 1 метр из арматуры диаметром 10-14 мм. Под швеллер соответственно делается яма глубиной в длину «ножек» — 1 м, шириной 30 см (в штыковую лопату с припуском для швеллера 20 см), и длиной чуть больше швеллера – 2,2 м.

Готовую конструкцию нужно опустить в яму арматурой вниз и зафиксировать так, чтобы боковая поверхность вашего швеллера вплотную прилегала к существующему столбу забора. Швеллер устанавливается строго горизонтально, для этого используется уровень, и соответственно параллельно по линии движения ворот. Швеллер 200 мм устанавливается вплотную к столбу. Если швеллер 150 мм, делается отступ 50 мм от столба.

Особое внимание уделите расположению верхушки плоскости швеллера относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, необходимо при использовании регулировочных площадок сделать минимальный зазор под откатными воротами. Следовательно, расстояние от дорожного полотна до нижней кромки створки ворот должно составить в пределах 70 мм.

Помните, можно увеличить необходимый зазор на несколько сантиметров, используя регулировочные площадки, но уменьшить зазор уже не удастся.

Если будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот, необходимо с противоположной стороны нашего проема, напротив ямы под бетонное основание, произвести разметку ямы под ответный столб. Яма должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри, тем самым, не зауживая проем конструкции.

Столбы в большинстве случаев представляют собой стальные трубы, а также швеллера, бетонные или кирпичные опоры. Основная рекомендация — столб необходимо бетонировать на глубину не менее метра (глубина промерзания грунта). Выкапываем яму указанной глубины, устанавливаем опоры по уровню и заливаем раствором.

Для того чтобы застыл бетон и появилась необходимая прочность, требуется примерно неделя. Теоретически для полного набора прочности бетона необходимо время в течение 28 суток.

B зависимости от температуры и влажности залитый фундамент может высохнуть за насколько дней (и тогда не наберет необходимую прочность), либо оставаться мокрым больше месяца. Чем плотнее материал, тем медленнее он теряет влагу, а значит, более эффективно происходит гидратация цемента. Для уплотнения чаще всего используется виброуплотнение, но пpи выполнении работ в домашних условиях можно обойтись и штыкованием.

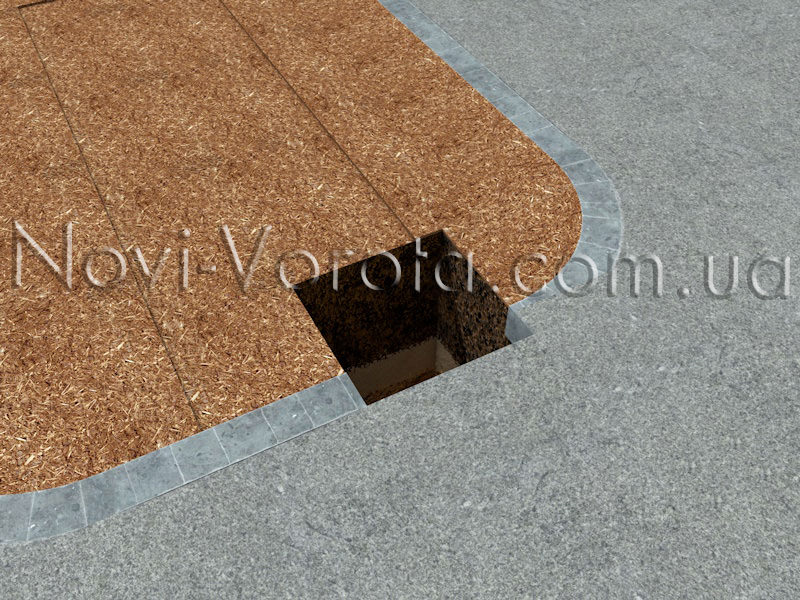

Далее роем ямы под опоры.

Ставим в нее основание каркас опоры (трубу, арматуру).

Заливаем яму бетоном. Через неделю можно класть кирпич. Советую сделать гидроизоляцию, проложить двойной слой рубероида между фундаментом и возводимым столбом — тогда опора не будет тянуть влагу с земли и на ней не будет пятен.

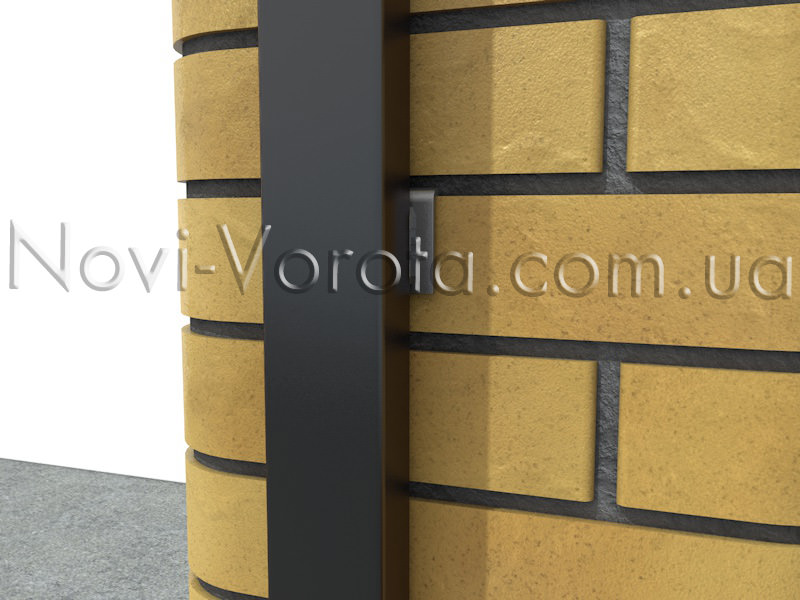

В кирпичных столбах рекомендуется предусмотреть закладные — по 3 на каждой опоре, расположить их на расстоянии 10 см от края проема. Наилучшим размером закладной для откатных ворот считается 50 х 50 мм.

Устройство закладной детали:

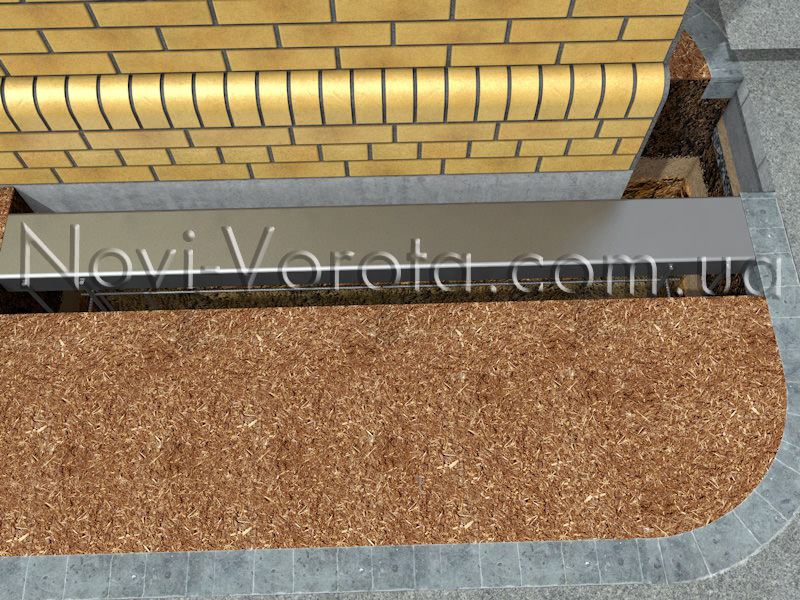

Готовый фундамент со швеллером:

Готовая опора с закладными пластинами:

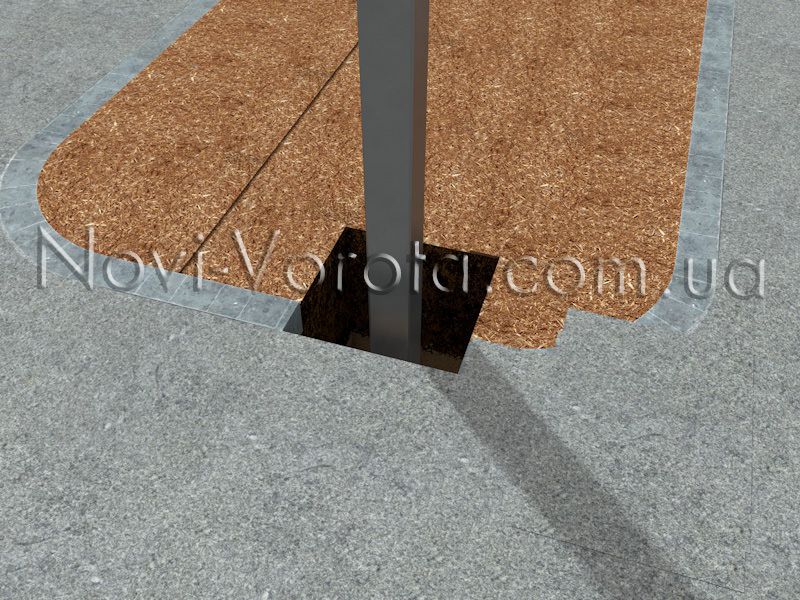

К опорам крепим стойки. Выдерживаем вертикальное положение.

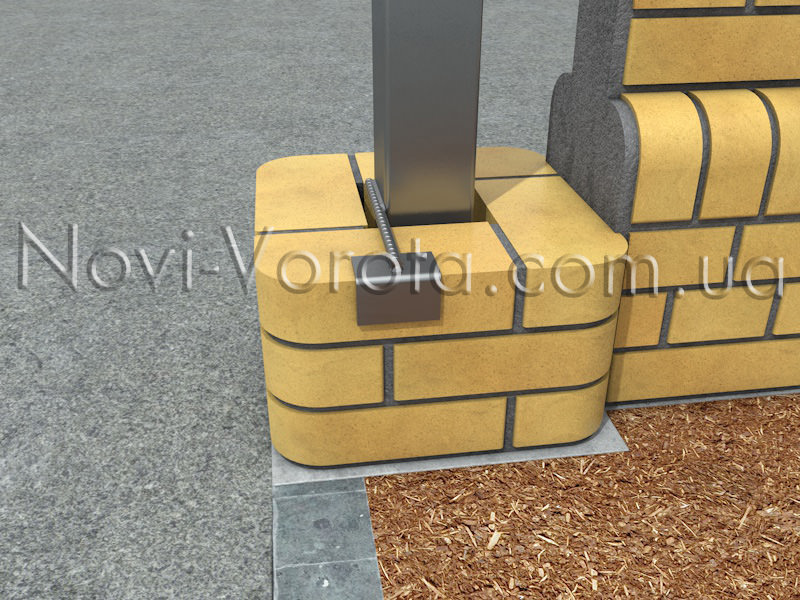

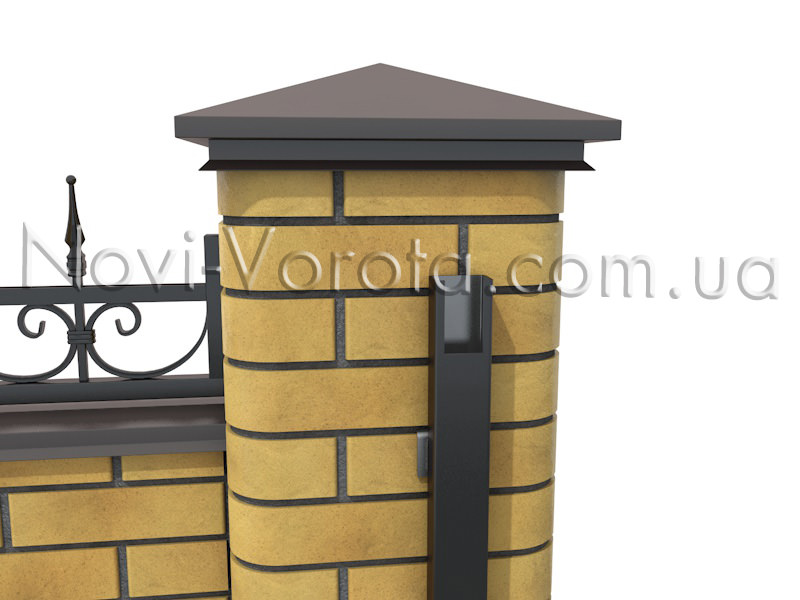

Фрагмент опоры, приваренной к закладной пластине:

Левая стойка должна быть с вырезом под ролик:

На стойке устанавливаем боковые ролики.

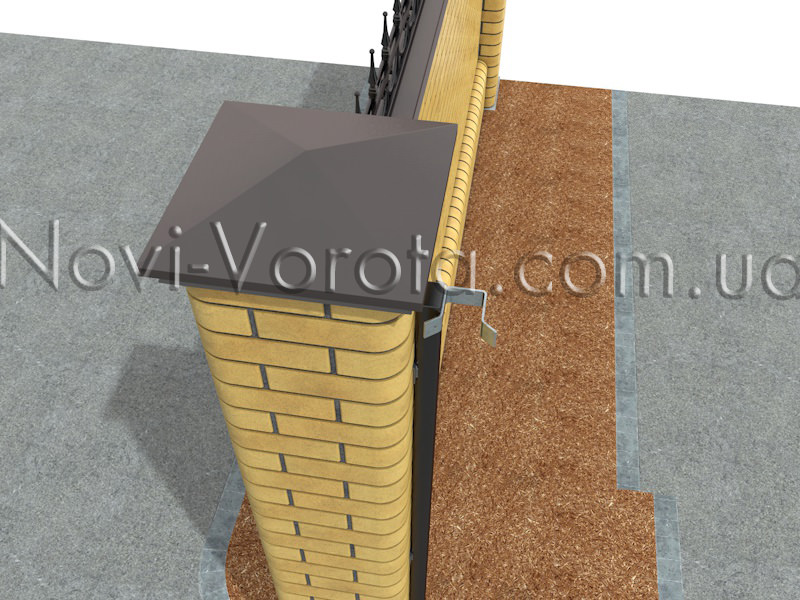

Крепим верхний и нижний улавливатель.



Установка ворот:

Сначала на фундаменте (швеллере) выставляем ролики для ворот и разводим их на максимальное расстояние друг от друга.

Учтите, что концевой ролик — размером около 160 мм, потому ближнюю к проему каретку нужно отодвинуть от него с учетом указанного расстояния.

Каретку, которая дальше от проема, нужно выставить так, чтобы она не смогла выбить заглушку, когда откатные ворота закрываются.

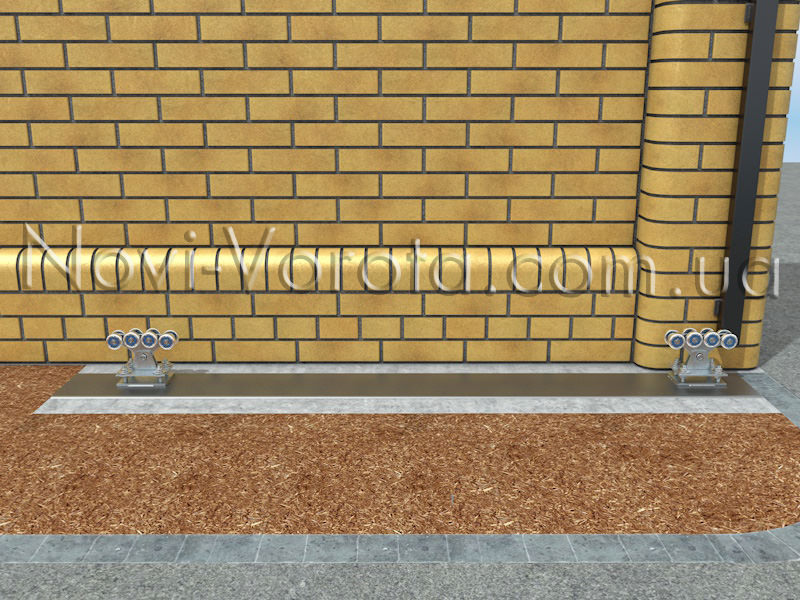

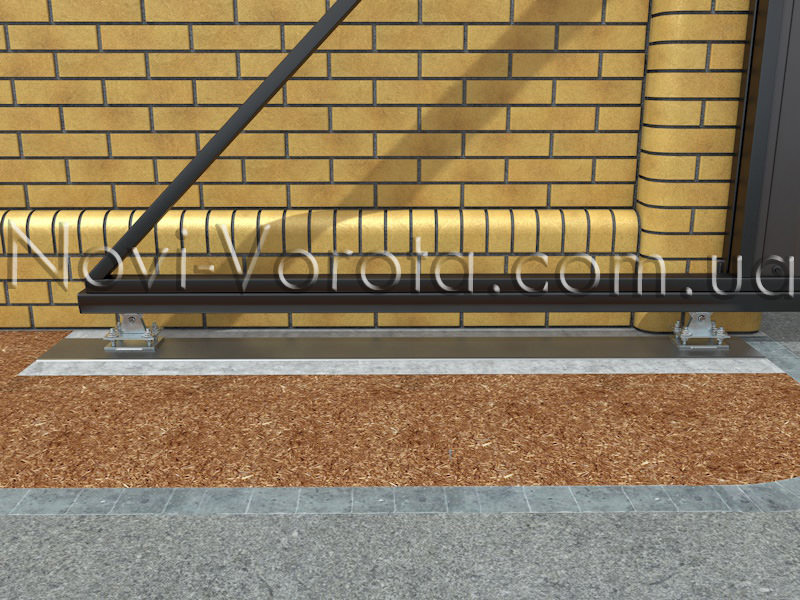

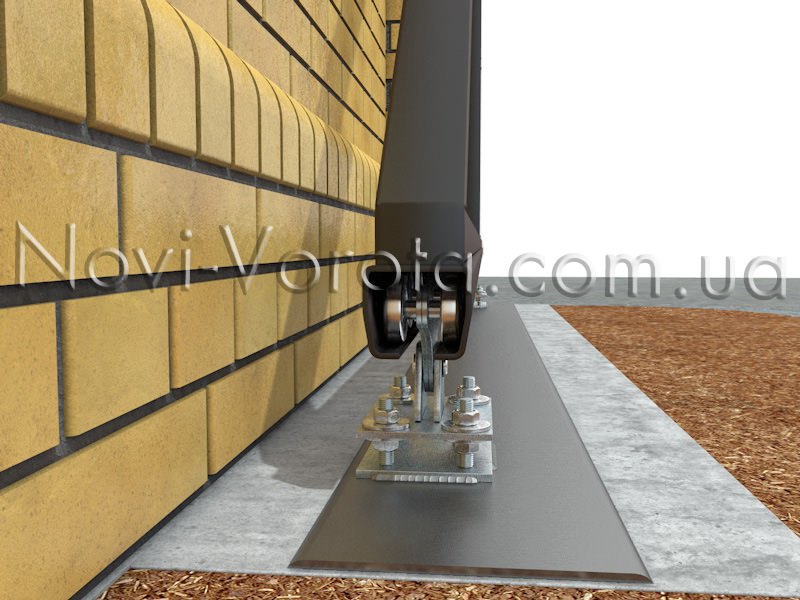

Два установленных ролика на регулировочных пластинах, приваренных к швеллеру:

Лучше всего приварить каретки так, чтобы в случае каких-то проблем, можно было их срезать. Для этого не стоит платформу каретки обваривать в труднодоступных местах.

Установка ворот

Накатываем раму ворот на каретки, выставляем по уровню и прихватываем сваркой роликовые тележки к швеллеру. Если все нормально, обвариваем платформы тележек.

Если что-то не так, выставляем заново, добиваясь желанного результата (не должно быть перекосов, ворота должны находиться на уровне и т.п.), и только после этого обвариваем.

После этого привариваем верхние ролики, вставляем концевой ролик, привариваем нижний и верхний уловители. Обратите внимание, что ролик должен накатываться на уловитель (нижний) и разгружать ворота.

Важное замечание – обязательно выполнять монтаж уловителя только при полностью нагруженных воротах.

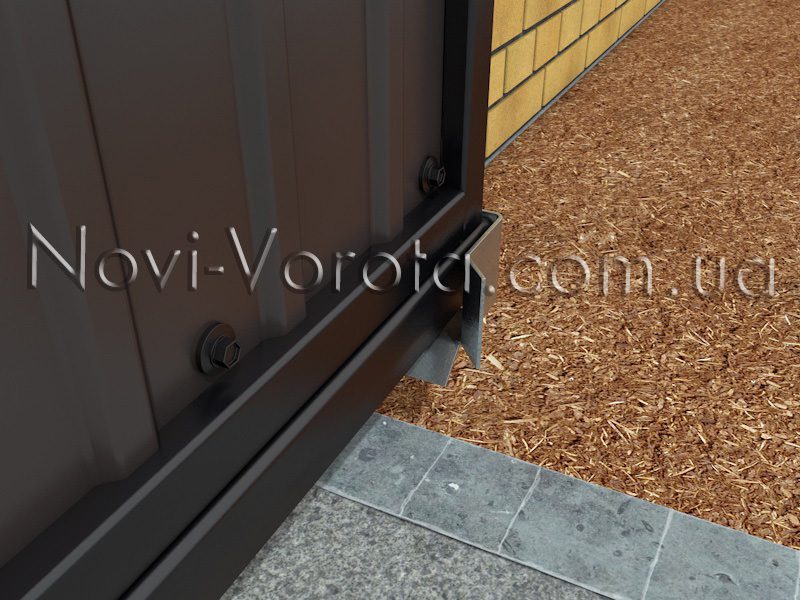

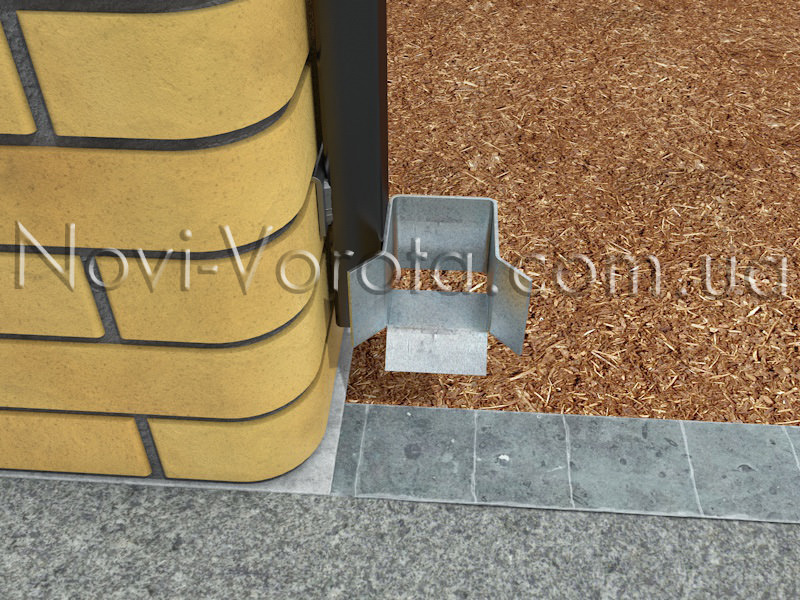

Определяем положения нижнего уловителя. Закрываем ворота, подводим в нижней части под концевой ролик до окончательного плотного касания системы, опорная плоскость уловителей не может быть выше основного положения концевого ролика.

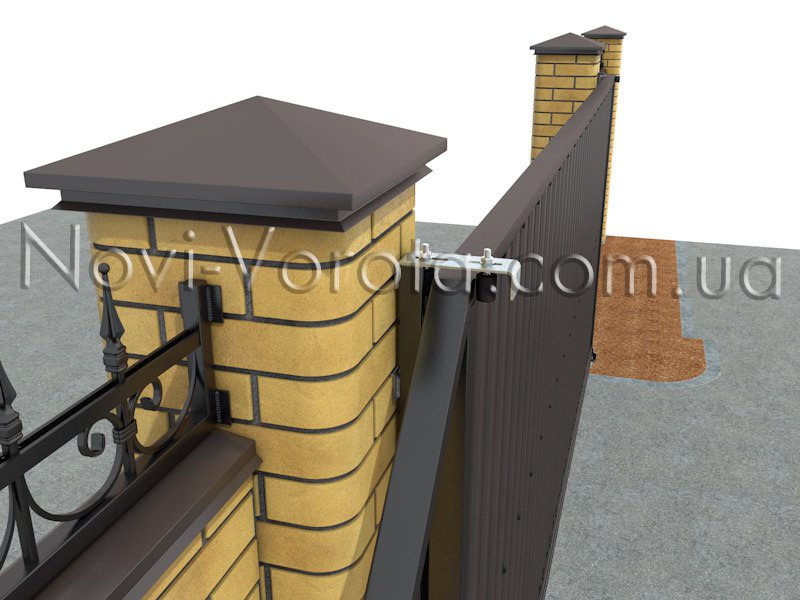

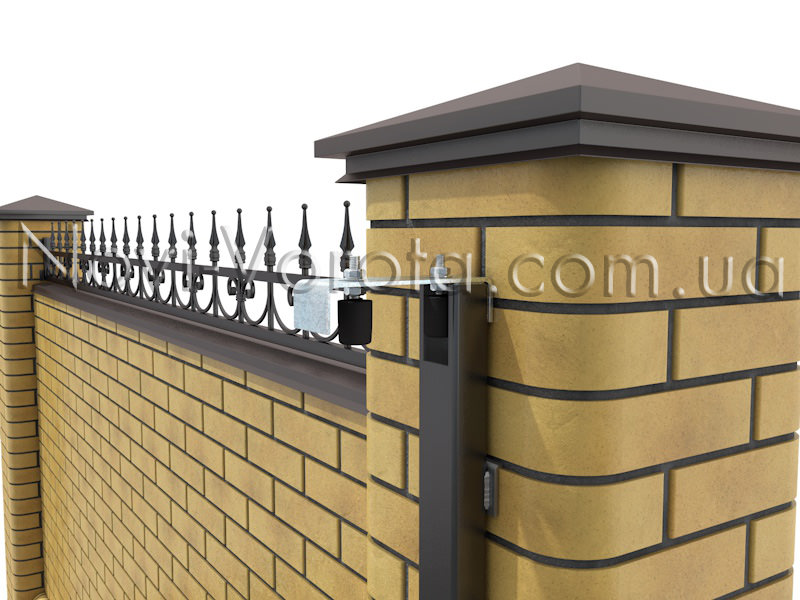

Верхний уловитель ворот предназначается для прочного удержания полотна ворот от возможного раскачивания при ветровых нагрузках в закрытом положении.

Вид со стороны противовеса показан ниже.

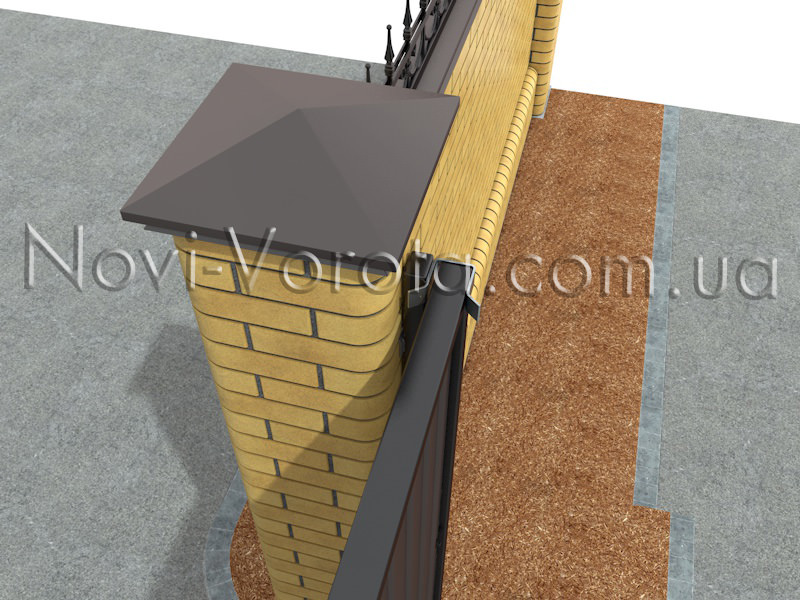

Фрагменты ворот в припаркованном положении:



При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем регулировочные пластины (поднимаем или опускаем друг относительно друга на шпильках регулировочных пластин).

Примечание: Горизонтальное положение откатных ворот выставляется только в закрытом состоянии.

Ставим заглушки

Установка заглушек необходима чтобы в зимний период снег и лед не набивались внутри несущего профиля. Если это произойдет, в момент закрытия укатанный роликами снег и лед приведут к заклиниванию ворот.



Выводы и рекомендации:

Изготовить откатные ворота самостоятельно может каждый. Каждый клиент, который приобрел у нас фурнитуру получит в подарок инструкцию как сделать ворота с их подробным чертежом. Весь процесс изготовления подробно пошагово описан и снабжен схемами и иллюстрациям. В процессе проведения работ у Вас будет возможность позвонить и получить дельный совет монтажника.

Если Вы не хотите самостоятельно заниматься сваркой, наймите толкового монтажника со варочным аппаратом, а сами будете организовывать процесс изготовления. Даже в этом случае ворота обойдутся Вам вдвое дешевле, чем заказанные в специализированной организации.

Звоните, мы поможем сделать расчет — сколько понадобится трубы и профнастила конкретно под проем для Ваших ворот.

Как правильно сварить откатные ворота

Современные консольные откатные ворота практичны, удобны и просты в эксплуатации. Простота изготовления, а также наличие в продаже большого выбора фурнитуры и автоматики для этих воротных конструкций сделали их весьма популярными. При создании откатных ворот наиболее ответственными и важными для дальнейшей эксплуатации являются сварочные работы. Ошибки здесь недопустимы. Как правильно сварить откатные ворота? На что обратить внимание при выполнении работ, чтобы конструкция долго служила?

Сварочные операции

Существует несколько разновидностей откатных ворот, отличающихся конструкцией и, соответственно, технологией изготовления. Для всех видов разработаны подробные чертежи и инструкции по изготовлению. Каждый вариант исполнения имеет свою специфику и перечень сварочных операций. Наибольшее распространение у нас в стране получили консольные откатные ворота, сварные конструкции которых типичны для всех воротных конструкций. Рассмотрим правильность выполнения сварки именно для этого типа сооружений. Основные сварочные работы для откатного варианта с консолью:

• армирование закладной;
• создание воротной створки.

Сварка воротных конструкций не требует высокой квалификации сварщика, поэтому найти исполнителя или выполнить её самостоятельно несложно.

Необходимые материалы и инструменты

Если закладная деталь, являющаяся основой для крепления роликовых кареток, по которым будет перемещаться створка, монтируется в бетонный фундамент, то для её создания понадобится швеллер шириной 16-20 см и длиной, равной половине проёма. От прочности и точности фиксации горизонтальности этой конструкции во многом зависит плавность движения воротного полотна. Закладная прочно фиксируется в бетонном основании с помощью армирования. Для армирования лучше всего подойдёт арматура диаметром 10-12 мм. Количество металлических прутков зависит от размеров требуемого швеллера и глубины бетонируемой траншеи. Сделать расчёт в каждом конкретном случае несложно по схемам, которые можно бесплатно получить в нашем интернет-магазине. Впрочем, армирование можно осуществлять любым походящим для этого металлом: уголком, толстой проволокой и т. п. Роликовые каретки крепятся перед установкой воротной створки. Самый лучший вариант — использовать регулировочные опоры, нижняя часть которых может привариваться к закладной, а с помощью верхней корректировать уровень роликов по горизонтали.

Чтобы сварить откатные ворота консольного типа, понадобятся следующие материалы:

• металлический профиль для рамки полотна;
• профилированные трубы для внутреннего каркаса;
• направляющая для роликов.

Для изготовления годится материал круглого, квадратного и прямоугольного сечения с толщиной стенок 2-2,5 мм. Выбор зависит в основном от величины конструкции и выбранного материала для обшивки. Наиболее популярен прямоугольный профиль. Часто используемые размеры — 60х30 для рамы и 4х20 для создания внутреннего каркаса. Строгих правил и рекомендаций выбора размера и сечения профиля нет, но следует помнить, что от веса конструкции будет зависеть выбор привода для автоматизации. С помощью доступных чертежей и схем выбрать материал нетрудно.

Для сварочных работ при изготовлении откатных ворот потребуются следующие инструменты:

• сварочный аппарат и электроды;
• болгарка с отрезными кругами;
• рулетка с размером не меньше длины диагонали ворот;
• строительный уголок и уровень.

Для свариваемой конструкции принципиально важна линейность профиля и точность формы, поэтому необходима площадка для произведения работ, которая позволяла бы полностью уложить создаваемые ворота горизонтально. Направляющий рельс на всю длину створки выбирается исходя из размера роликов. Он обычно приваривается к нижнему краю уже готовой рамы с внутренним каркасом.

Алгоритм сварочных работ

Сварка откатных ворот не представляет особых трудностей. Обычно сначала осуществляют сварочные операции с закладной, а уже затем, пока застывает бетон (что занимает до двух недель), варится воротная створка. Последовательность действий проста:

• разметка рамного профиля и нарезка на заготовки с помощью болгарки;
• тщательная сборка рамы на земле с контролем уровня и прямоугольности формы;
• сварка рамного контура;
• разметка и нарезка профильных заготовок для создания внутреннего каркаса;
• сваривание металлического скелета для обшивки;
• зачистка сварных швов;
• приваривание направляющей к созданному каркасу.



1. Направляющая 6 метров
2. Труба 60х30 5,96 м
3. Вертикальная труба 60х30 1,85 м
4. Вертикальная труба 60х30 1,85 м
5. Труба 60х30 4 метра
6. Откос 60х30 2,7 метра

Разметка производится с помощью строительного уголка и рулетки. Погрешность должна быть не более 1,5-2 мм. Стыки балок рамы: внизу — под углом 90, а вверху — 45 градусов. Нарезанные с помощью болгарки заготовки с помощью уровня тщательно выкладываются на земле в одной плоскости в правильный прямоугольник. Советуем не полагаться на строительный угольник и обязательно контролировать прямоугольность с помощью диагональных промеров конструкции рулеткой. В процессе сварки необходимо постоянно промерять размеры. При появлении отклонений в размерах или плоскости требуется переделка. Любые перекосы в сваренной конструкции недопустимы.

Заготовки профиля для создания внутреннего каркаса нарезаются болгаркой под углом 90 градусов. Размер прямоугольников создаваемого каркаса зависит от территориальных ветровых условий, площади створки и выбранного для обшивки материала. Для ворот размером 4х2 метра с зашивкой профлистом можно рекомендовать размер внутренней ячейки полотна 60х50 см. При сварке следует обязательно контролировать с помощью уровня плоскостность создаваемой конструкции.

Если вся конструкция тщательно проварена с обеих сторон, и выдержаны все размеры, то необходимо зачистить швы и обеспечить максимально ровную поверхность для монтажа обшивки. На готовую створку ворот к нижней балке приваривается направляющая для роликов. Сварка ни в коем случае не должна быть сплошной! Недопустимо, чтобы металл «повело». Достаточно делать точечное приваривание через каждые 40-50 сантиметров с обеих сторон створки. Все работы необходимо проводить, строго придерживаясь правил техники безопасности.

Как сделать откатные ворота своими руками поэтапно: фото, видео, чертежи

При недостатке места перед въездом оптимальным решением будет установка сварных откатных ворот. Им не требуется место для открытия створок, как у распашных, а зимой не придется махать лопатой, расчищая сугробы. При желании любой, кто дружит со сваркой, сделает откатные ворота своими руками.

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

• вес не больше 400 кг, шириной до 4 м,
• масса до 600 кг, размер не больше 6 м,
• вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

• нижнюю направляющую балку,
• поддерживающую скобу, на ней устанавливаются резиновые ролики,
• пару опорных тележек с площадками под них,
• концевой ролик,
• нижний и верхний уловители,
• заглушки из пластика.

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

• профильные трубы 50×50 или 60×40 мм для сборки рамы,
• труба 40×20 для сборки каркаса под обшивку,
• 20-й швеллер длиной 2 м для монтажа роликовых тележек,
• отрезки листового железа для закладных на кирпичных или каменных опорах,
• арматурные прутья диаметром 10 12 мм для установки швеллера на фундаменте,
• при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом,
• краска и грунтовка по металлу.

Читайте также: Сварка ферм для навеса из профильных труб

Как сделать откатные ворота своими руками: поэтапная инструкция

Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот нужно производить на ровной площадке. Поскольку работу придется выполнять самому поэтапно, нужно на каждом шагу контролировать правильность изготовления и сборки элементов конструкции.

Устанавливаем столбы

Опоры делают из дерева, швеллера, профильных труб, кирпича, камня. Их устанавливают на глубину не меньше метра, но надежней обустроить общий фундамент. Для монтажа уловителей и поддерживающей скобы используется сварка, поэтому на каменных и кирпичных опорах устанавливаются закладные из листового металла. Под столбы выкапываются ямы размером не меньше 50×50 см. После установки проверяется вертикальность, заливается бетон.

Монтируем фундамент

Котлован под фундамент шириной 0,5 м и длиной на 30 см больше противовеса выкапывается рядом с забором. Дно траншеи должно быть ниже точки промерзания грунта. Далее:

• из арматуры нарезаются стержни длиной равной глубине котлована и по 20 см,
• длинные прутья привариваются к бокам швеллера с шагом 50 см,
• противостоящие стержни свариваются парами на расстоянии 0,7 0,8 м от швеллера,
• после установки сделанной конструкции в котлован швеллер выравнивается по горизонтали так, чтобы его верхняя полка была вровень с поверхностью проезда,
• устанавливается опалубка и дополнительная арматура по бокам,
• траншея заливается бетоном.

Свариваем створку ворот

Чтобы сварить ворота из профтрубы, нарезаются в соответствии с чертежом заготовки. Затем:

1. К направляющей балке приваривается нижняя труба 50×50 мм, а к ней вертикальные стойки. Далее монтируется верхняя поперечина и противовес.
2. Внутреннее пространство рамы заполняется элементами каркаса из трубы 40×20 для крепления обшивки. Чтобы не допустить перегрева и деформации сваривать их нужно в шахматном порядке.
3. Сварочные швы зачищаются болгаркой, конструкция покрывается грунтовкой, окрашивается.

Устанавливаем ворота

Для удобства монтажа, между опорами, на расстоянии от них равном толщине створки, натягивается шнур. Высота над проездом 15 20 см. Он будет использоваться как осевая линия при установке опорных тележек.

Сборка производится в следующем порядке:

1. Размечаются места под роликовые тележки на швеллере. Чтобы концевой ролик на направляющей не выступал в проезд, первую тележку ставят в 15 см от края проема. Задняя располагается на расстоянии равном длине рамы (с учетом противовеса) минус 10 см, отмеренном от принимающей опоры.
2. После прихватки площадок на них ставятся роликовые тележки.
3. Устанавливается створка, проверяется ее положение относительно столбов. Если все нормально, полотно и тележки снимаются.
4. Обвариваются поддерживающие площадки.
5. Устанавливаются тележки и створка, ворота закрываются.
6. Уровнем проверяется горизонтальность. При необходимости, положение поправляется регулирующими болтами на площадках.
7. Концевой ролик вставляется в торец направляющей, закрепляется болтами, прихватывается сваркой.
8. На опору, стоящую рядом с тележками, приваривается поддерживающая скоба так, чтобы верхний край створки был внутри нее. Роликами выставляется положение створки по вертикали.
9. На концевой ролик надевается нижний уловитель, ворота закрываются, намечается место на приемной опоре. Крепление делается на болтах, чтобы была возможность регулировки по высоте.
10. В таком же порядке устанавливается верхний уловитель, но крепится сваркой.
11. Завершается монтаж окончательной регулировкой роликов, уловителей, поддерживающей скобы. Торец направляющей закрывается заглушкой.

Обшиваем и красим ворота

Обшивка из листовых материалов крепится саморезами или заклепками. Под них, в элементах каркаса откатных ворот, просверливаются отверстия. При обшивке штакетником или вагонкой их нужно обработать перед покраской антисептиком. Кованые элементы используются самостоятельно или в сочетании с другими материалами.

Читайте также: Сварочный цех как бизнес

Профнастил и поликарбонат заранее выбираются по цвету. Листовое железо и кованые детали предварительно обезжириваются и покрываются антикоррозийной грунтовкой. Окраска производится алкидной эмалью или акриловой краской в 2 3 слоя. Работа выполняется краскопультом, валиком либо кистью.

Что понадобится для автоматического открывания раздвижных ворот

Для оснащения откатных ворот системой автоматики, можно купить готовый комплект или приобрести составляющие по отдельности. Набор должен состоять из следующих элементов:

• зубчатой рейки,
• электропривода,
• сигнальной лампы,
• фотоэлементов,
• пульта ДУ,
• блока управления.

Для установки привода используется швеллер, на котором смонтированы опорные тележки. Монтаж выполняется в следующем порядке:

1. Приложив зубчатую рейку к нижней трубе рамы и совместив ее с зубьями шестерни, определяется место размещения привода между тележками. Если нужно поднять его или установить рядом со швеллером к нему приваривается пластина из толстого металла.
2. На подготовленное место приваривается основание привода, на него крепят само устройство.
3. Открыв ворота и установив рейку, проверяется правильность ее положения. В любом крайнем положении должен остаться запас в 10 см. Затем ее приваривают.
4. На рейке крепятся концевые выключатели и фотоэлементы.
5. На левой опоре устанавливается сигнальная лампа.

Элементы соединяются кабелями в соответствии с инструкцией или схемой, проводится тестирование. Если вес ворот небольшой в качестве привода подойдет шуруповерт, а блок управления заменяется дешевой системой автомобильной сигнализации.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Загрузка…

Как сделать откатные ворота своими руками пошаговая инструкция

Как сделать откатные ворота своими руками пошаговая инструкция

Если у вас есть машина, то вряд ли захотите оставлять свой автомобиль на улице за двором. В этом случае необходимо огородить свои владения и установить ворота. Ворота в современном мире бывают разных конструкций. Среди них особо выделяются откатные варианты. Подобные конструкции необязательно покупать готовыми вариантами, их, вполне возможно, сделать самостоятельно. Предлагаем вам рассмотреть информацию о том, как сделать откатные ворота своими руками пошаговая инструкция ниже.

Если вы уже сделали забор из профнастила и навес над участком, настало время сделать ворота.

Прежде чем приступить к конструированию, необходимо определиться, а стоит их устанавливать или же выбрать другой вариант. Сделать выбор вам помогут знания о преимуществах и недостатках, данных вариантов ворот.

Преимущества:

1. Свободное пространство. Устанавливать такие ворота, можно на участках, где территория выезда очень маленькая. Открыв их в сторону, вы сможете спокойно выехать на своем автомобиле и вам ничего не помешает. Конструкции позволяют экономить место.
2. Монтаж независимый от климатических условий и времени года. Подобные ворота можно установить в любое время.
3. Отделка. Сконструировав каркас, вы сможете для отделки использовать любой материал. Например, часто облицовывают такие ворота профнастилом, обрешеткой и многими другими видами материала, который будет выдерживать климат.
4. Отсутствие провисания. Если сравнить с другими конструкциями, которые устанавливаются на петли, то раздвижные ворота не провиснут, даже со временем. А это значит, что вам длительное время будет комфортно пользоваться воротами.
5. Возможность установки автоматики. Если установить автоматическую систему, то в любую погоду вы сможете заехать в свой двор и при этом не намокнете в случае дождя.

Достоинств конструкций достаточно, чтобы выбрать и установить откатные ворота своими руками, но в системе присутствуют и недостатки, которые также лучше узнать сразу.

Минусы:

• высокая стоимость материала и установки;
• необходимость конструирования дополнительной опоры в виде фундамента;
• занимает много места вдоль забора.

Для некоторых, такие недостатки не являются важными, но вам придется выбирать, отталкиваясь от своих требований.

Разновидности раздвижных систем

Если принято решение устанавливать откатные ворота своими руками, то прежде, чем это сделать, необходимо выбрать вид, который необходим. Виды раздвижных конструкций:

1. Подвесные. В данных вариантах ролики, с помощью которых створка отодвигается в сторону фиксируются на балке. Ее устанавливают в верхней части сооружения. Высота ворот может достигать пяти метров.
2. Консольные. Они не размещаются на верхних балках. Системы боятся снежных заносов, пыли, дождя и остальных воздействий.Их размещают на роликовых тележках, а главную балку размещают на залитом фундаменте. Верхняя часть контролирует ход ворот и удерживает их от расшатывания.
3. С винтовыми сваями.
   Для установки подобной системы, в землю на глубину примерно полтора метра вкручиваются металлические сваи. Сваи выступают в роли несущей конструкции. Работа может занять несколько дней.
4. Работающие от механики. Эти конструкции открываются и закрываются собственными руками. Стоимость их невысокая и их гораздо легче сделать и установить самостоятельно. Идеально подходят они, если ими пользуются очень редко.
5. Работающие от автоматики. Подобный вид полностью противоположный механическим вариантам. Они устанавливаются вместе с электрическим приводом. Их можно устанавливать, даже в том случае, если конструкцию используют каждый день.

Если вы решили устанавливать раздвижные ворота на роликах своими руками, независимо от выбранного вида, вам необходимо освободить пространство вдоль забора.

Расчет конструкции

Основным этапом установки ворот, который проделывается перед закупкой материалов, является проведение расчетов. Вам придется:

• определить, какая высота и ширина вам необходима;
• рассчитать противовесы;
• провести оценку массы всей конструкции;
• составить проект.

А с остальными предлагаем подробно разобраться.

Устанавливаем противовес

Противовес, позволяет уравновесить створку в процессе ее движения. Благодаря противовесу, нагрузка которая возлагается на каретки начинает становиться равномерной. Это обеспечивает нормальное функционирование ворот и позволяет избежать поломок механизма в будущем.

Но, что делать, если места для передвижения створки мало? В этом случае нужно выбирать противовес с длиной на сорок процентов меньше, чем ширина створки.

Вычисляем вес

Когда принято решение, установить раздвижные ворота на роликах своими руками, вес будущей конструкции можно вычислить исходя из приобретенных материалов.
Например, если облицовочный материал будет профнастилом, то его вес составляет четыре килограмма на один квадратный метр, а каркас из стали толщиной в два миллиметра, на один квадратный метр будет весить семнадцать килограмм.
Отталкиваясь от таких данных ворота длиной четыре метра, и шириной два метра будут весить около двухсот килограмм.

Чертеж

Если у вас будут именно такие показатели, то достаточно остановиться на балке с толщиной от трех с половиной миллиметров, но лучше толщину выбирать с запасом, чтобы быть уверенным в прочности.

Определяем прочность вспомогательных частей

Когда делаются откатные ворота своими руками пошаговая инструкция дает понять, что в конструкции должны присутствовать улавливатели, ролики и специальная поддерживающая шина. Данные компоненты важно правильно подобрать.

Пример, как выбирать подобные части:

1. Ветровая нагрузка. В качестве примера возьмем обычную ветровую нагрузку, которая составляет около двенадцати метров в секунду и приравнивается к 90 килограммам на один квадратный метр.
2. Прочность фурнитуры. Важно, чтобы фурнитура могла выдерживать большую массу чем полученное число веса. Например, если вес конструкции составляет сто килограмм на метр, учитывая боковую нагрузку ветра на все ворота, вес будет около 800 кг, для этого необходимо брать элементы, которые выдерживают 150 килограмм нагрузки на одну часть.

Правильно рассчитав все вышеперечисленные критерии, вы сможете приобрести и подобрать нужные средства и материалы. Установив раздвижные ворота своими руками, вы будете уверены, что они прослужат вам длительный период.

Размещаем ворота

Створка должна открываться в середину двора вдоль забора. Для этого готовим место вдоль ограждения участка. Место у забора нужно очистить, так, чтобы при открытии воротам ничего не мешало. Подготовив пространство нужно взять:

• сварочный полуавтомат;
• болгарка;
• клепочник или шуруповерт с саморезами;
• маркер, молоток и рулетка;
• бетонный миксер;
• лопату;
• средства защиты глаз и рук.

Теперь отправляйтесь за приобретением нужных составляющих. Важно чтобы он соответствовал всем требованиям и расчетам и можно приступать к сооружению конструкции.

Конструирование фундамента

Чтобы будущие откатные ворота, сделанные своими руками, работали качественно, потребуется фундамент. Порядок изготовления фундаментного основания таков:

1. Занимаемся разметкой. От установленного забора отмеряем полметра. Данные размеры будет занимать фундамент. Таким же способом отмеряем длину открывания ворот, эта длина будет равняться длине фундамента. И по этим линиям чертим периметр фундамента.
2. Размещаем ответную опору. Часто в качестве ответного столба выступает опора забора. Но бывают такие обстоятельства, что сделать такую ответную опору нет возможности. Если так случилось, столб можно разместить на участке, а не в проеме.
3. Организация места для проводов. Если вы планируете, устанавливать автоматические раздвижные ворота на роликах, то необходимо подключение к питанию. Для организации подобного места, можно воспользоваться профильной трубой диаметр ее должен быть около 2,5 сантиметров, но не меньше.
4. Копка траншеи. Глубина фундамента под ворота, должна быть не более двух метров.
5. Размещаем швеллер. В качестве закладной желательно использовать шестнадцатый швеллер. К нему необходимо приварить арматуру по всей длине траншеи.
6. Заливка фундамента. Замешиваем бетон в мешалке и заливаем траншею. Важно это делать за один день, так конструкция будет монолитной, и существенно увеличится прочность.

Залив фундамент откатных ворот своими руками по пошаговой инструкции, необходимо подождать высыхания конструкции.

Занимаемся размещением ворот

После застывания бетона, первым делом проводим разметку. Натягиваем нить по линии проема.

Откатные ворота своими руками пошаговая инструкция для работы:

1. Занимаемся определением места для фиксирования роликовых деталей. От дальней точки отмеряем пятнадцать сантиметров. Отмечаем месторасположение одной из тележек. Вычисляем расстояние для активной части ворот. Вычитаем десять сантиметров от краев и закладных деталей и фиксируем точку нахождения второй тележки.

   Схема крепления роликовой площадки

2. Размещаем опоры для роликов. Присоединяем вторую тележку. Вставляем створку и регулируем результат. Фиксируем вторую точку, отвечающую за регулировку.
3. Регулируем положение второй створки. Делаем в профиле разъем. Пробуем прокатить ворота.
4. Концевой ролик помещается в подготовленный профиль. Затягиваем крепления, и фиксируем крышку.
5. Закрепляем сваркой заглушку. Это сохранит деталь от снега. Ослабляем крепления, монтируем кронштейны. Важно! Сваркой подшипники варить нельзя! Они не выдержат высокой температуры и рассыпятся во время работы.
6. Занимаемся обшивкой. Выбранный материал делится на выбранный размер створок. Крепим на саморезы или заклепки. Во время этого листы должны накладываться внахлест.
7. Устанавливаем фиксатор внизу. Он сделает нагрузку на ролики минимальной. Это важно, если ворота закрыты. Закрепляем результат.

   Схематический расчет конструкции

Часть информации о том, как делаются откатные ворота своими руками согласно пошаговой инструкции вы получили. Нам предстоит еще ряд работ, которые усовершенствуют работоспособность механизма и сделают его привлекательным внешне.

Подбор системы

Чтобы правильно выбрать автоматическую систему, нужно знать точный показатель веса и длины створки. Примеры:

• для четырехметровой створки, можно использовать автоматику, рассчитанную на шестьсот килограмм;
• если створка более четырех метров, то лучше использовать механизм, который рассчитан на 1300 килограмм;
• когда ворота часто будут открываться и закрываться, независимо от их размеров и веса, рекомендуется использовать оборудование, которое рассчитано на 1800 килограмм.

Определившись с типом автоматической системы, проводим установку, и приступаем к покраске.

Окрашивание

Облицовочный материал, который планируют разместить на створках, часто продается в окрашенном виде и в дополнительной работе, связанной с покраской, не нуждается. Но вот остальные железные части, которые включают в себя раздвижные ворота на роликах, необходимо самостоятельно покрасить. Удаляем с поверхности мусор. Далее, нужно обезжирить материал, прогрунтовать поверхность и покрасить в выбранный цвет.

Рекомендуется окрашивать металлические части несколькими слоями. Нанесение второго слоя краски, выполняется после полного высыхания первого слоя.

Покраска дает возможность защитить ворота от неблагоприятных погодных условий и появления коррозии.

Рекомендуем также к прочтению статью как уложить тротуарную плитку. Это оптимальный вариант для придомовой территории.

Допускаемые ошибки

Часто за работу берутся те, кто не имеет опыта в строительной сфере. Во время конструирования могут быть допущены некоторые ошибки. Они влияют на работоспособность механизма, за счет чего часто ворота выходят из строя уже через короткий промежуток времени, или не функционируют сразу после установки.

Ошибки, которые часто допускаются:

• изготовление некачественного фундамента;
• ошибки в креплении всех важных элементов;
• неправильно подобрана несущая балка под массу створки;
• потеки краски во время окрашивания, которые могут повлиять на нормальную работоспособность створок.

Вот такие ошибки часто допускают те, кто столкнулся с предстоящей работой впервые. Но если соблюдать все требования и выполнять все работы строго по этапам, ворота, будут служить длительное время без поломок. Если хотите сделать другой вариант ворот, то для вас мы подобрали инструкцию о том, как сделать распашные ворота.

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

[contents]

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

Консольные ворота

Конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

• воротный проем не ограничен в нижних и верхних габаритах;
• элементы безопасности и привод проще всего установить именно на такой вид конструкций;
• снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
• система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
• ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

• конструкция таких ворот сложна для изготовления своими руками;
• установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
• необходимость создания мощного фундамента.

Подвесные ворота

Откатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

1. Конструкции подвесного вида существенно экономят пространство.
2. Прочность ворот позволяет выдерживать ветряные нагрузки.
3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.

Роликовые конструкции

Ворота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

Рельсовые ворота

Принцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

• створка имеет опору, поэтому никогда не провиснет;
• простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
• створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

• работу створки могут нарушать попавший мусор или снежный покров;
• рельс, направляющий полотно, должен подвергаться регулярной очистке;
• рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.

Откатные ворота, состоящие из двух частей

Откатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

1. Каркас для откатного полотна.

Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

2. Полотно для передвижения.

Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

3. Несущая балка для ворот.

Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

4. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
5. Ролики для перемещения полотна.

Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

6. Фундамент.

Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

7. Держатели, препятствующие раскачиванию ворот.
8. Автоматические элементы и зубчатая рейка.

Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Изготовление откатных ворот своими руками

Подготовку к работе начинают с проверки необходимых инструментов:

• болгарки;
• аппарата для проведения сварочных работ;
• молотка;
• шуруповерта;
• уровня и рулетки для точного измерения;
• лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

• профнастила.

Этот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

• листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
• элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.

Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

• дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

Поэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
3. Подготовленные элементы выкладывают на ровной поверхности.
4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
7. Нижняя часть изделия соединяется с несущей балкой.
8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

Необходимая фурнитура

Детали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

Крепление нащельников

В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

Роликовые каретки

Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:

Улавливатели и заглушки

Металлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

Установка каркаса и ворот

После завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

Самостоятельное изготовление электропривода

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
2. В нужной точке привод фиксируют сварочным аппаратом.
3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
4. Все элементы проверяют и сваривают повторно.
5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.

Рекомендуется использовать магнитную систему из-за высокой производительности.

6. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
7. Далее устанавливают световые элементы, улавливающие фото-сигналы.

Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

8. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Тюмени

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

• консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод – двигатель, который приводит створку ворот в движение
• Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления — служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги
• Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

⚒ Откатные ворота своими руками: обзор вариантов, этапы работ

Любое частное владение огорожено забором. Люди могут пройти на территорию через калитку, а для машин необходим широкий въезд. Его закрывают воротами. Ворота, не создающие при открытии помех окружающим ни с одной стороны – это откатные ворота. Они бывают разных конструкций, например, рельсовые, подвесные, консольные. В этом обзоре узнаем, как сделать откатные ворота своими руками.

Содержание статьи

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные воротаФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы воротФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Подъёмные ворота для гаража: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Гаражные ворота рольставни: размеры, цены, устройство, разновидности, достоинства и недостатки, пошаговая инструкция с фото установки ворот самостоятельно — читайте в публикации.

Изготовление своими руками консольных откатных ворот

Консольные ворота состоят из одной створки, которая перемещается по расположенной внизу направляющей. Эта створка перекрывает или открывает для проезда весь проём ворот, то есть расстояние между двумя столбами забора. Для сохранения рабочего положения при движении у створки ворот на нерабочем конце имеется противовес, который обеспечивает её нормальное положение до полного закрытия ворот. В этом случае нижний угол рамы въезжает в нижний улавливатель, и он предотвращает опрокидывание.

Необходимые для работы инструменты и материалы

Для работы нужен обычный набор слесарных инструментов – молоток, ножовка по металлу, болгарка с набором дисков, гаечные ключи, струбцинки, напильники. Из более сложных инструментов и приспособлений потребуется электродрель и сварочный аппарат с электродами.

Исходным материалом являются профильные трубы сечением 60×60×4 мм, швеллер, уголок 50×50 мм², профлист, обрезки железного листа толщиной 10 мм, шарикоподшипники, болты и гайки М16. Дополнительно по ходу работ может потребоваться кое-какая мелочь, которая всегда найдётся в хозяйстве или у соседа.

Обустройство проёма

Проём ворот располагается между двумя столбами забора в том месте, где удобно заезжать машине на участок. Ширина его рассчитана на габариты самого широкого из возможных автомобилей. Столбы, формирующие проём, должны быть и по диаметру, и по высоте больше, чем другие опоры забора. Полоску земли между столбами следует аккуратно забетонировать, по этой полосе будет катиться опорный ролик.

Подготовка основания

Основание ворот создаётся между одним из столбов проёма и столбом на дальнем краю открытой створки. Основание бетонируется, и в него в жидкий бетон укладываются закладные детали, куски листового металла, к которым в дальнейшем будут привариваться элементы системы перемещения створки – «каретки». Основание необходимо делать предельно ровным и горизонтальным по всей длине.

ФОТО: youtube.comЗаготовки, к направляющей приварен для жёсткости швеллер

В нижней части створки ворот приварена направляющая, изготовленная из профильной квадратной трубы. Створка ворот катается по подшипникам кареток, которые, являясь элементом каретки, находятся внутри направляющей. На изготовление кареток идёт уголок 60×60 мм², пластина для установки подшипников имеет толщину 10 мм. Для установки подшипников используется пруток или болты с диаметром, соответствующим выбранным подшипникам.

ФОТО: youtube.comИзготовление направляющей, пропил в профильной трубе

Каретка имеет своё основание с регулировочными болтами. При сборке ворот с их помощью выставляется ровная горизонтальная линия, по которой перемещается направляющая створки.

ФОТО: youtube.comОснования каретокФОТО: youtube.comКаретки  в сборе

Изготовление полотна ворот

Изготовление ворот начинается с изготовления направляющей. Она делается из профильной трубы сечением 60×60×4 мм и длиной, равной длине створки. По одной грани болгаркой прорезается паз шириной 15 мм. На противоположную грань для прочности и жёсткости приваривается швеллер, который в дальнейшем становится нижним краем створки. К нему привариваются элементы каркаса рамы створки.

Монтаж створки и фурнитуры

При изготовлении створки сначала сваривается из уголка 50×50 мм² прямоугольная рама. Все углы проверяются на перпендикулярность сторон, у прямоугольника проверяется равенство диагоналей, затем рама проваривается окончательно. По её нижнему краю приварена направляющая. В нужных местах в раму ввариваются поперечины, затем устанавливают секции профлиста. Перед зашивкой основание тщательно прокрашивается.

ФОТО: youtube.comОбшивка ворот железом

Каретка своей верхней частью, на которой находятся подшипники, вводится внутрь направляющей.

ФОТО: youtube.comНачало монтажа, установка направляющей

Чтобы створка ворот не опрокидывалась, на столбе каркаса ворот со стороны открытия установлены поддерживающие ролики.

ФОТО: youtube.comРолики поддержки верхней кромки воротФОТО: youtube.comУстановка верхних поддерживающих роликов

При закрывании верхний и нижний углы створки попадают в уловители, установленные на упорном столбе забора. На раму крепится ручка для закрывания и открывания ворот. На краю рамы и на упорном столбе привариваются проушины для навешивания замка.

ФОТО: youtube.comУпор-ловитель для закрытых воротФОТО: youtube.comПроушина для замка и ручка

Ворота любой конструкции можно оснастить электродвигателем и открывать и закрывать их по команде от кнопки. При этом, в схему устанавливается магнитный пускатель и конечные выключатели. А самые продвинутые умельцы могут внедрить схему автоматического управления.

ФОТО: youtube.comМеханизация с применением электродвигателя

Заключение

Создавать что-либо полезное своими руками – это увлекательное занятие. Откатные ворота украсят любой участок и создадут удобства при въезде и выезде.

Предыдущая

ПостройкиКак состыковать крышу пристройки и дома: архитектурные и конструктивные решения

Следующая

ПостройкиИдеи для организации пространства в гараже

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
