Ворота гаражные металлические распашные с калиткой чертежи

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность

. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм.

Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного).

Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

• жёсткость проёма;
• депланирующие деформации при заданных размерах створок и использовании определённого материала;
• прочность на изгиб;
• скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10. Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Мел.
14. Изолента.
15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

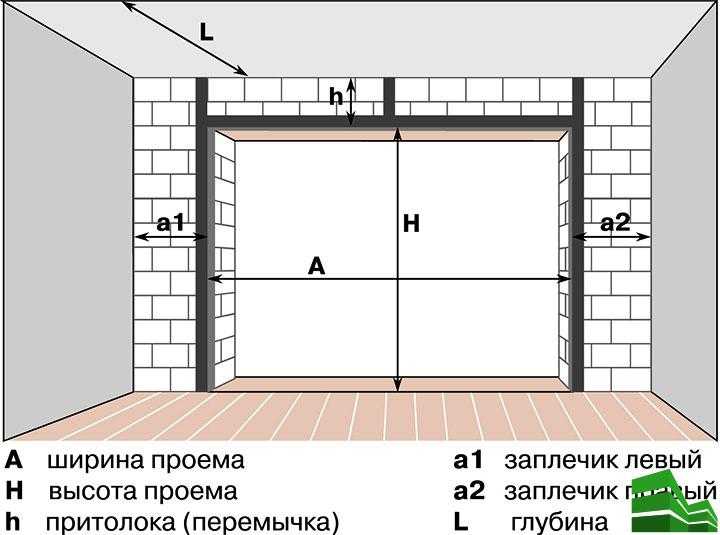

Подготовительные работы

Подготовка проёма заключается в выполнении нескольких действий:

1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
2. Демонтируют старую конструкцию, если она есть.
3. Выравнивают проём (при необходимости).
4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

При учете нынешних цен на гаражные ворота, все больше и больше автомобилистов принимает решение сделать гаражные ворота распашные (металлические). Из фото отчета Вы поймете что сделать ворота для гаража распашного типа – это не так сложно, как могло показаться. Давайте рассмотрим, как осуществить это, немного подробнее.

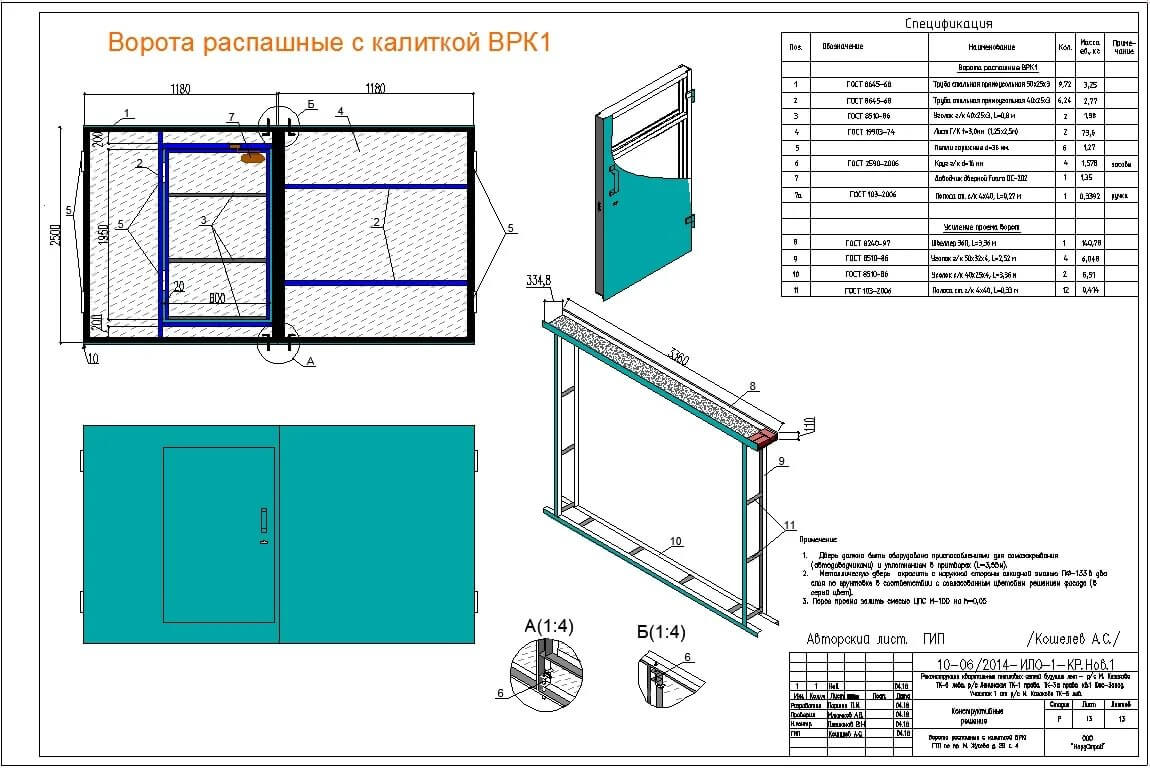

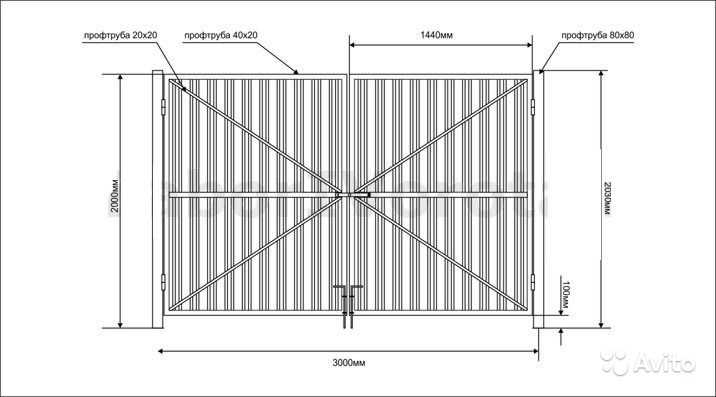

Чертеж гаражных ворот

Скачать чертеж в хорошем качестве

Идеальным вариантом обустройства ворот можно считать такой, при котором вы еще при строительстве гаража выполните каркас ворот и вмонтируете его в постройку. Причем, сделаете это таким образом, что конструкция будет предельно жестка, и не произойдет расшатывания.

Рама под гаражные ворота

Рама под гаражные ворота изготавливается с использованием уголка 75 – 100 мм. Иногда пользуются профтрубой 60 на 40 мм. Можно пользоваться обеими вариантами, в зависимости о того, что вам удобнее.

Если для изготовления рамы вы используете профтрубу, то её сварка должна производиться в ребро (в этом случае, длина боковых стоек будет меньше высоты проема на 80 мм).

Если для изготовления рамы вы используете уголок, то сваривание концов должно производиться под 45°, чтобы сделать все точно, пользуйтесь стуслом или строительным уголком. Направление угла должно быть к проему.

Первым делом нужно произвести нарезку заготовок под раму. Это делается на ровной горизонтальной поверхности – бетонной стяжке, асфальтной площадке.

После выставления заготовок и состыковки концов, нужно провести проверку диагоналей. Их длина должна быть одинаковой.

Для начала нужно немного «прихватить» заготовки при помощи сварки, после чего, нужно опять провести проверку диагоналей и плоскости. Если все хорошо, детали свариваются окончательно.

Если произошел перекос рамы (бывает и так), она может быть вытянута при помощи ударов молотка, или пользуясь предварительно приваренным стальным прутом как рычагом.

После окончания работ по каркасу, он должен быть примерен к вашей постройке (во избежание неприятных сюрпризов в дальнейшем).

Должна быть произведена зачистка всех сварных швов при помощи болгарки.

Створки под гаражные ворота

Первым делом, следует определится с материалом створок. В зависимости от того, каким он будет, изготавливается более или менее прочный каркас под створки.

Чтобы изготовить каркас под створки ворот гаража, чаще всего пользуются профильной трубой 20 на 40, у которой толщина стенки не меньше 2 мм. Она удобна в работе, эстетична и обладает достаточной прочностью.

Для свободного открытия створок, следует позаботиться о зазоре (примерно 5 мм). Следовательно, производим замер внутренних размеров каркаса, и отнимаем 10 мм. А от боковин отнимаем еще 80 мм.

После сварки рамки каркаса створок (в процессе следим за размерами) и примерки ее на воротную раму, следует приступать к перекладинам. Замер размеров производиться при помощи простого приложения трубы на каркас створок.

При обшивке створок профнастилом или вагонкой, можно приступать к навариванию петель, и монтажу, так как обшивка будет производиться поверх готовой конструкции.

Если ворота обшиваются при помощи металлического листа, то именно этим и следует заняться на данном этапе работ. Чтобы это осуществить, следует произвести замер металлического листа, приложить его к рамке створок, выровнять и «прихватить» его при помощи сварки по центру. После этого, следует прихватывать точечно по направлению к краям, с интервалом 20-30 см. Таким образом, можно избежать деформации и изгиба листа при нагреве.

Как правильно приварить петли к воротам

Важный и ответственный момент это приварка петель к воротам, первым делом заложите в петли немного солидола (чтобы они внутри не сварились между собой), потом приварите площадки к петлям толщина 3-5мм, как показано на фото.

А вот теперь на выставленные ворота на раме можно приваривать петли,

ВАЖНО — не обваривайте петлю полностью, поставьте несколько точек и попробуйте открыть ворота, и только убедившись что они хорошо открываются и закрываются можно полностью приваривать площадки петель к раме и воротне.

Видео как сварить гаражные ворота распашные

Ну, вот и все, после монтажа петель и установки, ворота готовы!

Установка в гараже распашных ворот — оптимальный способ защитить помещение без использования громоздких конструкций. Ворота легко устанавливаются, несмотря на высокую прочность и надежность. Монтировать створки возможно самостоятельно, следуя пошаговой инструкции. Большое количество вариаций позволяет подобрать разновидность с требуемыми размерами и дизайном.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Какие инструменты потребуются

Для установки стальной конструкции потребуется определенный перечень инструментов и приспособлений. Запланировав самостоятельный монтаж конструкции, необходимо подготовить:

• рулетку, строительный уровень и маркер для выполнения замеров и проставления отметок;
• болгарку для резьбы материала;
• перфоратор;
• угольник;
• сварочный аппарат;
• краскопульт либо малярную кисть для обработки створок.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон. Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Существует несколько различных способов отделки конструкции. Наиболее распространенным утеплительным материалом являются пенополистирольные экструдированные листы, которые подходят для внутренней и внешней обшивки.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см.

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Ворота гаражные распашные своими руками

Распашные ворота для гаража своими руками

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

• жёсткость проёма;
• депланирующие деформации при заданных размерах створок и использовании определённого материала;
• прочность на изгиб;
• скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10. Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Мел.
14. Изолента.
15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проёма заключается в выполнении нескольких действий:

1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
2. Демонтируют старую конструкцию, если она есть.
3. Выравнивают проём (при необходимости).
4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Монтаж и установка распашных гаражных ворот своими руками, чертежи, размеры и инструменты

Установка в гараже распашных ворот — оптимальный способ защитить помещение без использования громоздких конструкций. Ворота легко устанавливаются, несмотря на высокую прочность и надежность. Монтировать створки возможно самостоятельно, следуя пошаговой инструкции. Большое количество вариаций позволяет подобрать разновидность с требуемыми размерами и дизайном.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Какие инструменты потребуются

Для установки стальной конструкции потребуется определенный перечень инструментов и приспособлений. Запланировав самостоятельный монтаж конструкции, необходимо подготовить:

• рулетку, строительный уровень и маркер для выполнения замеров и проставления отметок;
• болгарку для резьбы материала;
• перфоратор;
• угольник;
• сварочный аппарат;
• краскопульт либо малярную кисть для обработки створок.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон. Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Существует несколько различных способов отделки конструкции. Наиболее распространенным утеплительным материалом являются пенополистирольные экструдированные листы, которые подходят для внутренней и внешней обшивки.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см.

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Гаражные ворота распашные своими руками

Беря во внимание нынешние расценки на изготовление гаражных ворот, все чаще автовладельцы стремятся собрать и поставить ворота для гаража своими руками. Процесс изготовления и установки распашных гаражных ворот совсем не сложный, как кажется на первый взгляд. Предлагаем подробную инструкцию по изготовлению гаражных ворот.

Изготовление распашных гаражных ворот своими руками

Если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. Для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей — стусло, или «строительный уголок». Такое приспособление существенно упростит разметку при изготовлении гаражных ворот.

Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой — сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.

Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы.

Начиная монтаж каркаса гаражных ворот, необходимо слегка «прихватить» углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры «пошли» плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить «по месту», чтобы, при необходимости, сразу внести коррективы.

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.

Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.

Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы.

Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления — точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.

Способ использования: штырь петли — вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.

После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

Гаражные ворота детальные чертежи

Распашные металлические гаражные ворота: видео

Просмотрев и изучив материалы, фото работ, чертежи гаражных ворот, видео по установке и изготовлению гаражных ворот своими руками у вас не должно остаться вопросов, так как более обширной статьи в сети вы не найдете:)

Как изготовить и установить распашные гаражные ворота своими руками

Ворота гаражные распашные будут наилучшим выбором для владельца гаража, который ценит высокую надежность за низкую цену. Именно такая конструкция позволит автолюбителю быть спокойным за оставленного в гараже железного коня и максимально сэкономить при этом. И что еще немаловажно – такие ворота легче всего смонтировать и установить самостоятельно.

Как выглядят распашные ворота

Самая простая конструкция распашных ворот для гаража состоит из:

• рамы по размеру дверного проема;
• двух створок;
• петель;
• фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.

Очень часто в одной из створок располагают калитку. Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.

Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.

Как сделать распашные ворота своими руками

Для изготовления гаражных ворот своими руками вам понадобятся чертежи, содержащие всю необходимую информацию о расположении, размерах ворот, местах крепления петель и замков. Пригодится опыт работы со сварочным аппаратом и слесарные навыки.

Убедитесь, что перед гаражом хватает места для автомобиля при полностью открытых створках. Когда на бумаге все будет учтено, приготовьте следующие материалы:

• профильную трубу сечением 60х40 мм для каркаса дверного проема;
• уголок для изготовления каркаса створок;
• стальные листы толщиной до 5 мм;
• петли;
• всю необходимую фурнитуру.

Также вам будут нужны инструменты:

• строительный уровень;
• сварочный аппарат;
• болгарка;
• рулетка.

Если ворота будут оснащены автоматикой, заранее подберите комплект оборудования и продумайте электрическую проводку до места монтажа.

Отдельно позаботьтесь о приобретении средств защиты – маски и костюма сварщика, защитных очков и респиратора, перчаток.

При работе с болгаркой и сварочным аппаратом существует большой риск повредить глаза, поэтому ни в коем случае не пренебрегайте всеми необходимыми средствами защиты.

Делаем металлический каркас дверного проема

Так как все необходимые чертежи у нас уже имеются, размеры для всех элементов гаражных ворот нужно брать из них и тщательно вымерять рулеткой перед резкой. Отрезав болгаркой четыре детали рамы, их раскладывают на ровной поверхности, не допуская перекосов. Раму сваривают по углам, постоянно контролируя уровнем горизонтальность всей конструкции и ее форму. Она должны быть строго прямоугольной. К стенам гаража готовую раму крепят анкерными болтами.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Приваривание петель и навешивание створок ворот

Стандартные петли для навесных ворот состоят из верхней и нижней части. Нижняя часть, на которой расположен палец, приваривается на каркас ворот, а верхняя на створки. Так как распашные гаражные ворота имеют большой вес, навешивать их нужно с помощниками. На этом этапе работ также нужна высокая точность. От правильно установленных петель зависит плавность хода створок и исправность всей конструкции.

Если створки в сборе очень тяжелые, навешивать их лучше в горизонтальном положении. В таком случае каркас проема после изготовления прикрепляют к стенам гаража в последнюю очередь.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

• увеличенный ресурс работы петель;
• стабильную нагрузку на несущий каркас;
• плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Покраска и утепление ворот

Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.

Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.

После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.

Самостоятельное изготовление гаражных распашных ворот — видео

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

Пример гаражных ворот
Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

Пример гаражных ворот
Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

Пример поворотных гаражных ворот
Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.

Пример секционных гаражных ворот

5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши. Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина. Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь. Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.

Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм. Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы.

Изготовление рамы

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и продолжить строить дальше.
» alt=»»>
Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90 о .

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.
» alt=»»>

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90 о . как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваются

Чертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству. Каркас для ворот

3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

Изготовление гаражных ворот распашных металлических своими руками +Видео и Фото

Сейчас существует приличный выбор ворот для гаража. Если раньше все довольствовались простыми однотипными вариантами, то на данный момент есть возможность сделать любые из представленных вариантов. Изготовление гаражных ворот можно выполнять своими руками либо под заказ.

Все зависит от ваших финансовых возможностей, а также умений.

Общие сведения о воротах для гаража

Виды ворот для гаража

• Распашные. Самый примитивный вид, но в одночасье и самый надежный. Конструкция ворот очень простая – это две створки, которые вешают на петли и закрывают плотно, не оставляя промежутков. Такой тип при желании вы можете соорудить самостоятельно без особых затрат.
• Откатные. Данный вид появился в начале 20 столетия. Конструкционно – это одна створка, которая отводится в сторону по основной стене. Также, створок может быть две по желанию, которые будут разъезжаться в разные стороны. Данная конструкция ворот требует наличия свободного места на стене, в связи с чем, они более применимы для организаций промышленного назначения.
• Подъемно-поворотные. Про этот вид мы узнали сравнительно недавно. Конструкция таких ворот представляет собой сплошное полотно, которое поднимается вверх и останавливается в положении параллельно к полу. Принцип работы ворот гаражных подъемных заключается в использовании шарнирно-рычажного механизма и направляющих. Данный вариант больше всего подходит для гаражей с небольшой площадью, ведь ворота практически не занимают драгоценного пространства. Кроме того, важно учитывать, что данная конструкция подходит для отапливаемых гаражей либо местностей с теплым климатом.
• Подъемно-секционные. Новаторское конструкционное решение для гаражных ворот. Это полотно из нескольких сегментов, которые складываются и поднимаются по направляющим к потолку. Принцип работы ворот гаражных подъемно-секционных заключается в использовании пружинного механизма и направляющих с передачей по цепочке.
• Роллетные. На практике используют достаточно редко, поскольку они не могут обеспечить требуемой надежности. Конструкция ворот представляет собой пластины из алюминия, которые заезжают, складываясь в короб, закрепленный под потолком.

Выбор гаражных ворот должен основываться на практичности, а не внешней красоте или наличии новомодных конструкционных элементов. Распашные ворота самое оптимальное решение для наших климатических условий, ведь в лютый мороз вы попросту не сможете открыть гараж, если механизм сломается. А отогреть замок на распашных воротах, который может заклинить, не составит труда.

Конечно же, секционные и подъемные механизмы избавят вас от необходимости чистить снег перед гаражом, но в любом случае вы не сможете заехать вовнутрь, если перед входом будет навалено много снега. Поработать лопатой придется в любом случае.

Материалы и инструменты для изготовления металлических гаражных ворот

Советы

Прежде чем приступить к изготовлению гаражных ворот, не лишним будет составить чертеж будущей конструкции. Составьте смету и сделайте закупку нужных материалов и инструментов. Специалисты советуют приобретать на 10 – 15 % больше требуемого материала, так сказать, с запасом.

Инструменты

Итак, вам понадобится:

• Угольник из металла;
• Рулетка;
• Аппарат для сварки металла;
• Защитная маска и костюм;
• Болгарка со шлифовочными дисками и для нарезки металла;
• Строительного карандаша, маркера или мела для разметки.
• Строительный уровень.

Процесс изготовления распашных гаражных ворот своими руками

Несущая рама

При планировании гаража на начальном этапе строительства, можно заложить определённые размеры гаражных ворот и их проема и изготовить ворота одновременно. Также, бывают случаи, когда ворота уже есть, а проема нет. В данном случае конструкцию необходимо сделать полностью, а ворота закрепить на нужном месте, далее идет процесс возведения стен гаража. Что касается ширины ворот, то она может быть разной, в зависимости от ваших требований.

Важно! Рама гаражных ворот изготавливается из железных уголков и имеет внешнюю и внутреннюю части. Уголки соединяют методом сварки таким образом, чтобы они беспрепятственно входили в проем и смогли плотно входить в проем и охватывали его. После установки внешней и внутренней частей рамы, их необходимо объединить металлической пластиной.

Работы по сооружению рамы, необходимо производить на горизонтальной поверхности, таким образом, вы получите ровную конструкцию. Чтобы начать работу, вам нужно взять угольник, рулетку, аппарат для сварки металла и болгарку с диском по металлу. Уголок нужно нарезать на 8 кусков, 4 из которых должны соответствовать ширине проема гаража, а остальные – высоте. Уголки положите на ровной поверхности и скрепите сваркой.

В результате у вас выйдет рама прямоугольной формы. Для придания прочности стыки сделайте под определенным углом. Для того чтобы углы получились ровными, используйте угольник. Раму необходимо измерить по диагонали, таким образом, вы будете уверены, что все получится ровным. Полая конструкция рамы для металлических гаражных ворот имеет две части, которые вам нужно сварить. Внутреннюю часть пока не трогайте, работайте с внешней.

Для этого выложите ее на ровную поверхность, следите за ровностью углов. Образовавшиеся после сварки швы нужно зачистить. Для этого вам пригодится молоток для сбивания шлака, а стыки нужно тщательно заделать для обеспечения прочности конструкции. Обработку швов нужно производить с обеих сторон рамы.

Примечание.

Специалисты советуют собирать раму для гаражных ворот методом прихваток. Это позволит вам без труда выровнять конструкцию, если вдруг обнаружится неровность. Лишь после того как вы убедитесь в том что все отлично, можно полностью заделывать швы.

Каркас для створок гаражных ворот

После того как рама будет изготовлена, можно приступать к работе со створками. Для отличного функционирования конструкции, необходимо создавать створки на 0,8 – 1 см меньше, нежели внутренний размер внешней несущей рамы. Это позволит вам без проблем открывать и закрывать ворота.

Для работы вам потребуется профиль из металла, который также необходимо нарезать на 8 частей, если речь идет о двухстворчатых гаражных воротах. Вертикальные части в количестве 4 штук делайте с размером на 1 – 1,5 см меньше рамы. Отрезки укладывают вовнутрь рамы, которую вы уже положили на горизонтальную поверхность. Два профиля необходимо установить по краю с обеих сторон, и 2 в центре. Расстояние между центральными частями равно 1 – 1,5 см.

Затем идет черед горизонтальных элементов, которые нужно уложить так, чтобы края состыковались с вертикальными частями. Следуя по периметру, вы должны получить пространство между элементами рамы и створок, в которое в дальнейшем необходимо установить металлический уголок.

В процессе изготовления гаражных ворот, необходимо позаботиться об укреплении створок. Это нужно сделать для того, чтобы конструкция получилась максимально прочной. Чтобы это сделать, вам нужно установить поперечину из металлопрофильной трубы, которую можно крепить в любом положении, вертикально или горизонтально.

Когда подготовительные работы закончены, можно приступать к сварочным работам. Здесь также важно работать методом прихваток, это позволит избежать деформации. Посмотрите, ровные ли получились створки, и лишь потом соединяйте элементы полностью.

Примечание. Не забывайте про шлифовку швов после сварки металла.

После того, как сворки будут сделаны, можно выдохнуть, самая сложная часть работы выполнена. Теперь можно переходить к обшивке ворот для гаража.

Обшивка створок гаражных ворот и крепление петель

Для обшивочных работ сгодится стальной лист с толщиной 2 – 4 мм или профнастил. Для гаражных ворот больше всего подходит первый материал, поскольку сталь отличается особой прочностью.

Возьмите стальной лист и вырежьте из него два отрезка одинаковых размеров. Важно не упустить тот факт, что листы должны быть на 3 – 4 см больше створок ворот. Таким образом, вы сможете перекрыть промежуток, который образуется между створкой и рамой.

Ширину рассчитывайте таким образом, чтобы удалось перекрыть промежутки в местах установки петель. По центру лист уложиться на соседнюю створку в пределах 1 см, таким образом, удастся перекрыть место крепления замка.

Закрепляйте стальные листы методом прихватки по периметру. После проверки на предмет ровности конструкции металлических гаражных ворот, можно скреплять элементы полностью. Приваривание полотен полностью осуществляют изнутри, а крепление листов делают к профилю из металла. Нет необходимости создавать сплошной шов, достаточно пунктирной сварки 1×5 (1 см шва через каждые 5 см).

На финальном этапе по установки гаражных ворот вам необходимо закрепить петли на полотна в количестве 4 штук. Нижнюю часть приваривают к раме, а верхнюю к створкам. Чтобы обеспечить надежность крепления, петли усиливают пластинкой из металла. Для увеличения площади сварки, возьмите металлический прут.

Когда работа сделана, можно заняться внешним видом гаражных ворот. Зашлифуйте все неровности и проведите обработку средствами против образования ржавчины. Также можно покрасить створки в любой понравившийся цвет.

Далее можно устанавливать ворота на место. Если вы уже имеет построенную коробку гаража, то конструкцию необходимо вставить в проем, плотно прижимая. Чтобы закрепить ее в нужном положении, применяйте брусья, которые послужат порой. Внутреннюю раму также уже можно установить и закрепить с внешней частью, при помощи пластин из металла, которые размещают на уровне петель. Если проема пока нет, то рама с конструкцией ворот должна быть установлена в предполагаемом месте проема.

Итоги

Аккуратность в работе, внимательность и тщательная проверка всех элементов конструкции гарантирует долговечную эксплуатацию ворот. Также, в дальнейшем при необходимости вы сможете утеплить гаражные ворота при помощи пенопласта, к примеру. К выбору замков для ворот следует подходить ответственно, они должны быть хорошего качества и отличаться надежностью.

vote

Article Rating

Ворота Гаражные Металлические Распашные С Калиткой Чертежи

Ворота гаражные с калиткой позволяют войти в гараж, не открывая основные их створки. Дополнительный проем в створке представляет собой часть металлической рамы, которая нарушает целостность конструкции.

Основное отличие таких ворот – дополнительное усиление створки, где установлена калитка, горизонтальной и вертикальной балками. Для того чтобы разработать чертеж гаражных ворот с калиткой, необходимо в стандартный чертеж ворот, внести недостающие балки, отдельно спроектировать калитку и ее крепление в створке.

Как это сделать подскажет эта статья.

Особенности распашных ворот с калиткой

Совет: При изготовлении ворот усиление балок следует выполнять со стороны монтажа петель для калитки и со стороны, где расположен замок. Надежность запирания калитки не должна быть ниже уровня надежности запирания самих гаражных ворот, в противном случае ее легко будет открыть.

Преимуществами наличия у ворот входа являются:

• Не требуется открывать створки, при входе в гараж.
• Часто достаточно калитки, чтобы проникнуть в гараж и просто что-то забрать. В этом случае ее открыть проще и быстрее, чем створку.
• При надежном запоре калитки, выходя после закрывания створок, можно выполнить блокировку запора ворот изнутри дополнительными устройствами.
• При сильных морозах механизмы навесных замков подмерзают, и ключи не проворачиваются и не открывают ворота без разогрева устройства. Установка дверного замка внутри гаража предохраняет конструкцию, его можно свободно открыть.

На нашем ресурсе Вы можете подробно узнать о том, как выбрать гаражный замок.
К недостаткам следует отнести:

• Менее надежное сопротивление проникновению, что требует серьезного отношение к вопросу безопасности.
• Появляются дополнительные механизмы, требующие ухода.
• Желательно, чтобы в гараже было сделано дополнительное смотровое оконце, что будет дополнительным элементом безопасности: прежде чем выходить на улицу, всегда стоит сначала посмотреть, что там.

Совет: При изготовлении ворот обязательно следует пользоваться чертежом со всеми допусками и отклонениями.

Как устроены ворота и их эксплуатация

Обычно гаражные ворота изготавливаются из металла по типовым чертежам, достаточно редко применяется что то новое. Ворота металлические распашные с калиткой фото? Самым важным элементом в конструкции ворот является его защита от проникновения посторонних лиц.

Не многие задумываются о том, какую массу будут иметь ворота металлические гаражные с калиткой, проблемы возникают при монтаже створок и калитки.
Металлические гаражные ворота с калиткой состоят из:

• Коробки, изготовленной из швеллера, имеющей достаточно большой вес.
• Каркаса ворот, выполненного из равнополочного прокатного уголка.
• Обшивки каркаса ворот. Для этого используется листовая сталь, толщиной не менее трех миллиметров.

Суммируя массу всех узлов конструкции, вес ворот получается достаточно большой, чтобы их можно было легко открыть или закрыть. Ворота распашные с калиткой для гаража имеют две створки, которые располагаются на шарнирах и могут свободно на них вращаться.

На шарниры можно установить подшипники, цена их приемлемая, использование таких элементов еще больше облегчит вращение створок на осях шарниров.

Варианты установи калитки на створке ворот

Несмотря на простоту конструкции, существует несколько вариантов размещения калитки на створке ворот.
Перед тем как в гаражных воротах сделать калитку следует выбрать, где ее разместить:

• В центре, при этом запирание выполняется в зоне стыковки створок. Такой вариант наиболее традиционный.
• Размещение калитки посередине створки. В этом случае меньше всего уменьшается жесткость конструкции, а запирать ее даже проще.
• Самый редкий вариант — размещение в районе петель створки.

Помимо размещения калитки отличаются по направлению открывания:

• Наружу.
• Внутрь.

Как сделать калитку в гаражных воротах при их полной сборке, хорошо показывает видео.

Как сделать калитку в готовых воротах

Изготовить калитку в уже готовых воротах своими руками, вряд ли получится, для этого понадобится брать помощника — одному человеку просто не реально работать с такой тяжелой и громоздкой конструкцией.

В этом случае придется полностью переделать одну створку, усилив ее дополнительными элементами и вырезав в ней дверь.
Для работы потребуется:

• Сварочный аппарат с электродами и сварочной маской.
• Болгарка больших размеров.
• Отрезные круги.
• Металлический уголок или квадратная труба, что зависит от материала, использованного на обрешетке ворот.
• Рулетка.
• Угольник.
• Мел для разметки металла.
• Навесные петли для калитки.
• Зубило.
• Молоток.

Имея такой набор инструментов, можно начинать изготовление гаражных ворот с калиткой.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Как демонтировать обшивку и собрать каркас

Инструкция по монтажу калитки в уже готовой створке предлагает перед началом вырезки проема снять с каркаса секции ворот существующую обшивку.

• Металлический лист крепится к уголку сваркой.
• Обшивка прихватывается в нескольких местах.

Для снятия обшивки необходимо болгаркой подрезать прихватки, а при необходимости сбить швы зубилом и молотком.
После демонтажа обшивки следует:

• Отставить ее в сторону.
• Подготовить коробку для устройства калитки.

Совет: Обязательно следует точно выдержать все размеры для монтажа будущей двери, и только после этого вырезать ненужные элементы каркаса из створки.

После вырезки проема:

• Собирается по периметру коробка из металлического уголка, к ней будет крепиться новая дверь. Для прилегания двери к коробке уголок следует устанавливать с выпуском.
• Выполняется сборка каркаса двери с учетом существующего размера. При этом каркас дверного проема заходит внутрь коробки на створке.

Как установить обшивку и приварить петли

После окончания работ по изготовлению каркаса, можно устанавливать на него обшивку.
Но, для устройства калитки, перед этим следует:

• В листе металла, если он сплошной, вырезать проем.
• При наборной обшивке, состоящей из нескольких листов, придется комбинировать установку.

Далее, по технологии устройства калитки:

• Монтируется обшивка на каркас секции с помощью прихваток сваркой по периметру, как показано на фото. Таким же образом облицовывается и каркас двери.

• После окончания монтажа обшивки крепятся петли на калитку и привариваются к створке ворот. В этом случае дверную конструкцию можно установить в готовый проем, и все на месте тщательно отмерять и приварить петли.
• Половина ворот навешивается на место.
• Устанавливается запорное устройство.

Дополнительное устройство калитки в дверной створке гаража – его визитная карточка, которая придает сооружению не только ряд практических функций, но и создает ему уникальный, неповторимый вид.

Гаражные ворота своими руками

Владельцы автомобилей после окончания строительных работ загородного дома приступают к строительству гаража и его ворот. Ведь по значимости гараж является вторым строением, который начинают возводить на участке. К строительству гаража следует отнестись со всей ответственностью и серьезностью.

Однако гараж — это не только стены и крыша, гараж должен обладать прекрасными воротами внешне и максимальными показателями надежности, функциональности и прочности. Для начала возведения гаража необходимо иметь чертеж ворот с калиткой.

Ворота для гаража

Сразу возникает вопрос, какие лучше изготовить ворота для гаража самостоятельно? В загородном современном строительстве невозможного ничего нет. Также не лишними будут умения выполнения разного вида работ.

Есть несколько видов ворот, которые можно устанавливать только для гаража. Современный рынок предлагает большой выбор ворот для гаража. Распашные ворота с встроенной калиткой фото? В основном спрос имеют традиционные ворота, которые можно открыть вручную без дополнительных опций.

Однако, ворота на гидравлических элементах имеют колоссальную популярность, с механическим открыванием, имея свой пульт управления. Такие ворота, безусловно, имеют много преимуществ, но простому обывателю они просто не по карману. Поэтому загородные застройщики предпочитают традиционные надежные ворота, которые отлично себя показали не одно десятилетие.

Типы гаражных ворот

Гаражные ворота подразделяют на пять типов:

1. Откатные ворота;
2. Поворотно подъемные ворота;
3. Секционные ворота;
4. Роллетные ворота;
5. Распашные ворота.

Кстати, роллетные ворота имеют удивительную конструкцию. Она похожа на рольставни дома, поэтому они получили такое название. Изготавливают рольставни из пластин алюминия.

Их панели открывают ворота, складываясь в короб, который расположен в гараже под потолком. Такая конструкция очень практична и удобна в зимнее время. Гаражные ворота из роллета часто снабжают электропроводкой с пультом управления.

Такие ворота очень популярны в настоящее время.

Чтобы не говорили, распашные традиционные ворота остаются самыми востребованными. Ведь их изготовить не является проблемой.

Металлические гаражные ворота

Процесс изготовления ворот

Чтобы в итоге получить качественные металлические ворота с калиткой, в процессе работ необходимо следить за правильной технологией, учитывать рекомендации опытных специалистов.

Специалисты считают технологию производства распашных ворот для гаража среди остальных видов самой простой.

Для того, чтобы правильно выполнять этапы работы, нужно применить элементарные навыки и знания по обработки и сборке металлоконструкций. Для изготовления качественных ворот нужно уметь пользоваться электросваркой и уметь резать болгаркой металл. Тот, кто не имеет представления, как варить металлоконструкции, не сможет осилить изготовление гаражных ворот.

Подготовка к работе

Для начала нужно нарезать детали короба и створок. Для створок и каркаса используют уголок с полками 40×40 и 50×50. Каркас в последствие будет устанавливаться на стену, поэтому для него нужно использовать швеллер или уголки потяжелее.

На створки можно использовать швеллерок или уголки полегче.

Для створок металлическое полотно может быть диаметром 3 миллиметра. Выбор может зависеть от желания хозяина. Металл можно резать при помощи обычной болгарки.

Изготовление каркаса

Следующий этап – сварка каркаса для ворот. Выполняют работы обычно ручной электродуговой сваркой. Используют сварочный инвертор и трансформатор.

Трансформатор тяжелее, но дешевле по цене, однако его вес может создать помехи в электросети. Как сделать распашные ворота своими руками чертежи? Инвертор предназначен для домашних работ, однако цена его значительно выше. Электроды для сварочных работ используют в зависимости от полотна и каркаса.

Монтаж каркаса ворот

Как было уже выше сказано, долговечность и надежность конструкции зависит напрямую от материала, размера профиля и его типа. Эти характеристики напрямую влияют на общую конструкцию ворот. На эксплуатационные характеристики и прочность влияют дополнительные перемычки.

Процесс изготовления створок

Стальное полотно приваривают на каркас. Размеры должны соответствовать друг другу. Для полотна лист может быть из несколько сваренных листов или же цельным.

Можно выделить перечень необходимых инструментов для изготовления гаражных ворот:

• болгарка;
• сварочный инвертор или трансформатор;
• электроды;
• уровень, угольник или веревка;
• саморезы, отвертка, дрель и шуруповерт.

Процесс изготовления ворот

Во время изготовления гаражных ворот створки с целью защиты от взломщиков дополнительно обрабатывают. Для этого используют стальную полоску и приваривают ее по всему контуру.

Калитка

Одну из створок гаражных ворот можно использовать для монтажа калитки. Для этого в створке монтируют рамку и на нее приваривают отдельный лист полотна. Чтобы в свободную створку врезать калитку правильно, в полотне делают равный по размеру вырез и приваривают навесы для калитки.

Часто гараж применяют не только для прямого предназначения, но и для других подсобных действий. Врезать калитку можно с любой стороны створки, как справа, так и слева.

Монтаж засовов и навесов

Навесы для ворот

Далее можно приступать к монтажу на створках и коробе навесов. Навесы монтируют по два с каждой стороны. Если применяется большой профиль по размеру для дополнительной защиты, появляется потребность в дополнительной паре навесов.

Приварка засовов для фиксации короба створок в изготовлении ворот играют немаловажную роль навесной замок. Для него приваривают проушины к рамкам створок. В продаже на сегодняшний день присутствует достаточное количество внутренних гаражных замков.

Такой замок менее подвержен взлому, так как он приварен к полотну с внутренней стороны гаражной двери.

Последний этап работ

Этап производства на этом заканчивается и ворота отправляются на их монтаж, грунтуются, окрашиваются и утепляются. Створки можно утеплить пенопластом. Бруски дерева крепят к рамке створок, а утеплитель к полотну ворот.

Утеплитель монтируют с внутренней стороны и обшивают его листовым материалом.

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

Как установить ворота в деревянный гараж. Как сделать деревянные распашные ворота для гаража своими руками? Установка и чертежи

Для владельцев частных домов наступили времена, когда для обустройства территории можно приобрести абсолютно все. Но многие предпочитают делать все самостоятельно, что существенно снижает затраты и является предметом гордости владельца. Если забор деревянный, то логично будет сделать деревянные, к тому же сделать их своими руками несложно.

Преимущества и недостатки деревянных ворот

Деревянные ворота.

Деревянные ворота.

Деревянные ворота — выход.

Деревянные ворота.

Деревянные ворота.

Приусадебный участок.

В пос.

Главный вход.

Древесина — дешевый и практичный материал, легко поддающийся обработке. Ворота из этого материала легкие, экологически чистые и прекрасно впишутся в стиль практически каждого дома благодаря своему натуральному виду.

В то же время этот материал не лишен определенных недостатков, так как требует постоянной обработки и ухода. Деревянные ворота не отличаются высокой прочностью и долговечностью, а также подвержены возгоранию. Но при правильном уходе этого можно избежать.

Подготовительные работы

Чертеж ворот.

Прежде чем приступить к непосредственному изготовлению деревянных ворот, необходимо все подготовить. В первую очередь следует сделать замеры и чертеж. Если нет специальных навыков для составления профессионального чертежа, достаточно будет схематично отобразить основные элементы и размеры на бумаге.

При измерении вы должны установить длину между двумя концами забора. Разделите полученное значение пополам – это будет примерная ширина одной створки. Для определения точного размера створки следует учесть ширину опорных стоек, а также задать зазор для монтажа петель, которые будут соединять опорные стойки со створкой.

Оптимальной высотой ворот считается 2 метра, при этом опорные столбы должны быть около 3-х метров, так как около 1 метра нужно погружать в землю.

• рулетка;
• уровень;
отвертка
• ;
самолет
• ;
• пила по дереву;
сварочный аппарат
• ;
• саморезы.

Рулетка.

Строительный уровень маленький.

Деревянный рубанок.

Дрель Bosch.

Материал необходимо выбирать тщательно. Недопустимо наличие сучков, а также синевы на поверхности дерева. Опорные столбы можно сделать из металлических труб или деревянных брусьев. Независимо от выбранного материала сечение опор должно быть не менее 15 сантиметров. Для изготовления створок вам понадобится следующее:

• металлический профиль;
• деревянных досок сечением 10 х 2,5 см.

Для крепления створок к опорам необходимы петли в количестве 4 шт. Рассчитав количество материала, которое необходимо для изготовления ворот, следует учесть, что брать его нужно немного с запасом.

Изготовление и установка ворот

Несмотря на то, что изготовление и установка деревянных распашных ворот процесс несложный, определенную последовательность в этапах работы все же следует соблюдать.

Установка опор

Опорные стойки.

В первую очередь необходимо установить опорные столбы. Если опора металлическая, то ее нужно предварительно обработать антикоррозийным средством, а если деревянная, то антисептиком. Далее выкапываются две ямы на глубину не менее 1 метра. Чем глубже яма, тем устойчивее будет конструкция. На дно ямы рекомендуется засыпать немного щебня. При установке деревянных столбов ту часть, которая будет находиться в земле, следует обработать битумным раствором, который предотвратит гниение древесины.

Столбы вставляются в котлованы и заливаются бетонной смесью. Вертикальность установки контролируют с помощью уровня, ведь от него зависит надежность и целостность всей конструкции. На этом этапе следует сделать перерыв примерно на 3-5 дней, чтобы бетон затвердел и набрал необходимую прочность.

Изготовление створок

Чтобы не терять время зря, в период застывания бетона можно приступать к изготовлению створок. Начать нужно с рамы. Его можно сделать из дерева, но более надежной будет конструкция из металлического профиля. Детали рамы вырезаны. Затем его нужно разложить на ровной поверхности, совместив углы, которые должны быть прямыми. При сварке уголков рекомендуется применять дополнительные металлические пластины для стабилизации каркаса.

Жесткость рамы достигается с помощью диагоналей и поперечной балки. Все элементы необходимо сварить, а места сварки зачистить болгаркой или специальной щеткой по металлу.

Затем подготовьте внешнюю обшивку. Для этого отмерьте нужный размер доски — чуть больше высоты каркаса — и обрежьте ее. Крепление к каркасу саморезами. После этого поверхность необходимо тщательно отшлифовать.

После того, как створки готовы, к ним крепятся петли. На завершающем этапе монтажа створки следует навесить на опорные столбы с помощью петель. Для более прочной конструкции ворот лучше использовать сварные петли, они более жестко держат створку и не расшатываются в процессе эксплуатации.

Завершающий этап работ

Покрытие ворот пропиткой.

Пропитка для дерева PROPITEX.

Капитекс.

Чтобы распашные деревянные ворота служили долго, их необходимо обработать антисептическим средством, которое рекомендуется наносить не менее чем в два слоя. После полного высыхания антисептика поверхность можно покрыть морилкой или любой краской для дерева. Учитывая, что дерево склонно к возгоранию, рекомендуется раз в 3-4 года обрабатывать срезы специальным огнетушащим составом.

С внутренней стороны дверей можно установить засов, который будет служить надежной защитой от взлома. Многие распашные деревянные ворота оснащены электроприводом, с помощью которого ворота открываются и закрываются нажатием кнопки на пульте дистанционного управления.

Во время эксплуатации рекомендуется постоянно подкрашивать деревянную конструкцию, а петли смазывать маслом, и тогда ворота прослужат долгие годы.

Не так давно мы сделали себе на даче деревянный забор. Люди въезжают на территорию через ворота, а для въезда автомобиля было решено сделать распашные ворота. Так же, как и ворота, мы будем строить их из дерева, чтобы выдержать единый стиль с забором. Как сделать распашные ворота своими руками, вы узнаете из этой статьи.

При строительстве забора мы установили две металлические квадратные стойки с шириной ребра 8 см на расстоянии 3 м 40 см друг от друга. Такой зазор позволит без проблем въехать на площадку даже большому автомобилю.

Садовый бур со шнеком диаметром 13 см пробурил две скважины глубиной 1,5 метра,

вставили в них железные стойки и забетонировали, смешав мелкий гравий с цементным раствором. Чтобы столбы стояли на одной высоте, мы их выровняли с помощью закрепления на каждом и совмещения меток на колбах.

Перед этим мы купили на рынке квадратную трубу длиной 6 м и болгаркой разрезали ее на 2 равные части. Серой краской по металлу покрасили 1,5 м, ту часть, которая будет в земле, обработали мастикой. Для предотвращения попадания внутрь влаги от естественных осадков к каждому столбу приварили металлические квадратные крышки.

Высота столбов над землей у нас получилась 1,5 м.

ПЕТЛИ ДЛЯ РАСПАШНЫХ ВОРОТ СВОИМИ РУКАМИ

Чтобы повесить створки распашных ворот на столбы, нужно сделать петли. В строительном магазине мы купили 4 гаражные петли в виде бочонка.

Чтобы приварить их к столбам, сначала нужно приварить к самим петлям 2 металлические пластины. Их отрезаем от куска металла толщиной 3 мм, размером 6 на 4 см. Мы приварили их к бочкам электросваркой, одну пластину справа вверху, вторую слева внизу. Петли на левой стойке будут открываться в направлении, противоположном петлям на правой. Часть со штифтом будет приварена к стойке, вторая часть прикручена к раме. Поэтому, чтобы не перепутать, сначала отделите правые петли от левых, хорошо все проверьте, только потом приступайте к сварке.

Приварив пластины к петлям, зачистим их болгаркой от наплывов металла и просверлим 5 отверстий в пластине, которая будет крепиться к раме, 5 отверстий в той, которая будет приварена к стойке — одно отверстие.

Теперь нужно вырезать элементы для каркаса распашных ворот своими руками. От изготовления декоративного забора у нас осталось несколько деревянных брусков с шириной лицевой стороны 5 см. Так как расстояние между стойками 340 см, получается, что каждая створка будет делаться шириной 170 см, высота каркаса 120 см. см и 4 бруска длиной 120 см. Чтобы они были гладкими, обработаем их электрорубанком

и измельчить мясорубкой с насадкой для измельчения, как мы это делали при изготовлении полки для посуды.

Снова делаем петли. Возьмем два бруска длиной 120 см и прикрутим к ним по 2 штуки на пару шурупов на расстоянии 20 см от краев. Здесь важно не перепутать левое с правым. Чтобы нижние части петель не падали на землю, фиксируем их изолентой.

Берем брусок с левыми и прислоняем к тому месту, где будем их приваривать. На данном этапе нам нужен помощник. Попросите его подержать планку с петлями, а сами проверьте вертикальный уровень и обведите место сварки карандашом.

Затем возьмите дрель с тонким сверлом и просверлите отверстия в стойке через отверстие в шарнире, которое мы сделали ранее. Зачистите место сварки наждачной бумагой, на металле не должно быть следов краски. Чтобы петли не касались стойки при открытии створок, сделайте между ними зазор, подложив под петлю небольшую шайбу. Теперь нужно прикрутить петли к столбу одним металлическим винтом, сначала верхним, потом нижним.

Снимите планку с нижней части петли, зацепите на нее массу от сварочного аппарата и приварите сначала верхнюю, затем нижнюю части. Перед этим необходимо открутить крайние доски, чтобы они не сгорели. После сварки зачищаем наплывы металла болгаркой.

Надеваем брусок от рамы распашных ворот и проверяем на открытие и закрытие. Таким же образом приварите петли к правой стойке. Когда металл остынет, закрасьте место сварки серой краской. Вторые части петель выкручиваем из бруса и тоже красим.

РАМА РАСПАШНЫХ ВОРОТ

Опять займемся изготовлением распашных ворот своими руками. Изготовим рамку для левой створки. Раскладываем бруски на ровной поверхности в виде прямоугольника и соединяем между собой длинными саморезами (10 см). Чтобы дерево не лопнуло, предварительно просверливаем отверстия в местах крепления дрелью с тонким сверлом.

Для прочности середину рамы также укрепим бруском.

Чтобы рама не изменила своей прямоугольной формы, крепим упор в каждом углу, делая их из одинаковых брусков длиной 50 см. Срежьте упорные уголки под 45 градусов.

Обработаем конструкцию антисептиком, когда высохнет, покрасим Акватексом, под цвет забора.

Возьмите петли, прикрепите их к раме распашных ворот 5 шурупами и повесьте на левую стойку. Теперь нужно закрыть створку и измерить расстояние от нее до правой стойки.

Именно на эту длину минус 1 см мы будем резать 3 бруска. Можно было разрезать 6 прутьев сразу на 2 воротника, но мы сделали так, как сделали. Вторую створку для распашных ворот своими руками изготовим так же, как и первую, покрасим ее и повесим на столб. Каркас распашных ворот готов.

Мы сделали замок на распашных воротах с их внутренней стороны. Мы решили, что она будет навесной. Для того, чтобы повесить люверсы для замка, приложите их к раме распашных ворот и обведите карандашом. Аккуратно вырежьте выемку стамеской. То же самое проделаем на втором баре. После этого прикрутите глазки на 3 самореза.

Теперь между крайними вырезами деревянного забора протягиваем шнур, закрепляя его в верхних точках степлером, и измеряем расстояние до земли. Нарежем доски такой длины, шириной 10 см, из которых построили забор. Шлифуем их наждачной бумагой, обрабатываем антисептиком и красим Акватексом.

После высыхания краски обшиваем ими каркас для распашных ворот. Сначала одна створка, потом вторая.

Закрепляем доски на каркасе с тем же зазором, который мы установили на заборе. К забору будем крепить кляммеры, которые сняли перед сваркой. Для красоты закрепим на распашных воротах большие декоративные петли, чтобы они были в одном стиле с . Распашные ворота, которые мы сделали своими руками, готовы.

Наконец, прикрепите изнутри металлический клапан.

Чтобы створки распашных ворот не раскачивались на ветру, сделаем небольшие упоры. Возьмем два стержня арматуры диаметром 8 мм, на расстоянии 5 см от края, разрежем их болгаркой пополам и согнем под углом 90 градусов.

С внутренней стороны распашных ворот крепим на одной вертикали две угловые проушины для замка и вставляем в них упор из арматуры. Раскройте створки как можно шире и опустите упоры на землю. В месте соприкосновения арматуры с землей вбиваем в землю небольшой кусок полудюймовой трубы, чтобы он не мешал открытию распашных ворот. То же самое проделаем со вторым пунктом. Теперь, когда ворота открыты, опустим упоры в трубу, створки будут надежно зафиксированы и не будут открываться от напора ветра во время движения автомобиля.

Для открывания дверей снаружи повесим две декоративные чугунные ручки, купленные на барахолке, на равном расстоянии друг от друга. С ними ворота выглядят еще интереснее.

На завершающем этапе спилим электролобзиком верхнюю часть досок, придав распашным воротам плавные линии. Чтобы изгибы были симметричными, необходимо сделать отметки карандашом и рулеткой через определенное количество зазоров. Лишнее отрезаем электролобзиком, не снимая доски с жил. Просто используйте напильник с мелким шагом, чтобы срез оставался чистым. Не забудьте покрасить место среза лаком.

Вот так мы сделали распашные ворота на дачном участке своими руками. Если вам понравилась статья, поделитесь ею в социальных сетях.

— Это простая и стильная конструкция, которая отлично смотрится на участке. Популярности дизайна способствует простота обработки и сочетания с другими материалами. К другим преимуществам можно отнести: экологичность и доступность. Кроме того, деревянные ворота украшены красивым орнаментом.

Разнообразие моделей

Деревянные ворота для частного дома бывают нескольких видов:

1. Распашные конструкции — традиционный вариант. Они сделаны из двух полотен, которые раскрываются в определенном направлении. Функциональным вариантом является конструкция, когда створки открываются внутрь. При этом обзор дороги не загораживает.
2. Выдвижные конструкции подходят для помещений с небольшим пространством. Изделие представляет собой полотно, которое перемещается по стене с помощью специальных направляющих.
3. сделаны из одной пластины, открывающейся шнурком.

Выбор материалов и инструментов

Идет точечная сварка. Чтобы не нарушать деревянную поверхность, кладется тонкий металл.

Поверхность

Создание деревянных ворот на дачу своими руками их следует обработать. В этом случае используется лак и грунтовка.

Для нанесения на дерево используются алкидные лаки. Они высокого качества. Акриловые лаки считаются экологически чистыми. Они используются для наружных работ, хотя предназначены для внутренних работ.

Отделка включает в себя следующую последовательность действий:

1. Деревянная поверхность шлифуется наждачной бумагой. Можно хорошо измельчить мясорубкой.
2. Неровности на поверхности замазываются специальной шпаклевкой.
3. Верхний слой тонирован и отполирован. Это создаст красивый оттенок дерева.
4. Производится грунтовка.
5. Наносится слой лака. После высыхания следует нанести второй слой. На высыхание лака уйдет целый день.

Кованые ворота с деревом смотрятся великолепно. Для этого на конструкцию монтируются разнообразные элементы ковки. Делается это перед покраской.

Перед нанесением лака места контакта металла и дерева обрабатываются герметиком. Это обеспечит хорошую герметичность.

При выполнении работ поверхность закрывается металлическим листом. Это поможет избежать повреждений. Лаковое покрытие создаст неповторимый блеск поверхности и при этом не повлияет на ее цвет.

Двери красятся после установки. Для росписи изделия вам понадобятся: краски, кисточка, перчатки, тряпка и веник.

При рисовании двигайтесь сверху вниз. Обрабатывается верх доски, а затем низ. Деревянные ворота дороже металлических. Используемые элементы декора влияют на стоимость.

Стоимость ворот складывается из размера, качества материала и формы створок. Цена деревянного забора варьируется от 1000 до 3000 рублей за погонный метр. Следует учитывать, что специалисты гарантируют качество работы.

Естественно, самостоятельный монтаж конструкции обойдется дешевле. Просто не забудьте использовать качественные материалы и иметь некоторые строительные навыки. Кроме того, нужно иметь свободное время.

Механизм открывания распашных ворот и привод, автоматические распашные гаражные ворота с электроприводом

×

Предупреждение

JПользователь: :_load: Невозможно загрузить пользователя с идентификатором: 42

Привод распашных гаражных ворот идеально подходит для тяжелых коммерческих помещений функции. Это устройство спроектировано в совершенстве и имеет прочную конструкцию, обеспечивающую вам комфорт и безопасность. Известно, что в коммерческих центрах и домах широко используются приводы для распашных ворот.

Главные гаражные затворы

Техническая спецификация гаражного открывателя гаража

Модели

модели

SD1108
Блок питания двигателя	24 В пост. тока
Номинальная мощность	40 Вт
Скорость стержня	1,6 см/скорость
Максимальная ширина и вес створки	3 м и 350 кг
Макс. угол раскрытия	110°
Рабочая температура окружающей среды.	-20°~+55°
Вес брутто	18 кг



  ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА открывателя распашных гаражных ворот

 1. Прочный и красивый внешний вид делает его хорошо оснащенным железными воротами, деревянными воротами.
 2. Мягкий пуск и остановка, предотвращение повреждения ворот, низкий уровень шума и более длительный срок службы.
 3. Ключ аварийной разблокировки на случай отключения электроэнергии.
 4. Регулируемый интервал открытия/закрытия между ведущими и ведомыми воротами.
 5. Стоп/Реверс в случае препятствия при открытии/закрытии ворот.
 6. Открытие наружу или внутрь доступно при первой установке, фиксируется только направление. его нельзя изменить.

Двойной корпус из нержавеющей стали	Двойная боковая панель, встроенная в блок управления
Встроенная система плавного пуска и остановки	Ключ аварийной разблокировки
6. Пульт дистанционного управления с плавающим кодом без повторяющегося кода и защиты от кражи обеспечивает безопасность дома. 7. Панель управления регулируется для управления одной или двумя створками. 8. Панель управления имеет клеммы для фотоэлемента, предупредительной лампы, считывателя карт IC (клавиатура доступа), резервного аккумулятора 24 В, кнопки и т. д.
1 створка или 2 створки открываются или закрываются регулируется блоком управления	Частота: 433,92 МГц

Детали упаковки открытия гаражных ворот гараж

Размер пакета: 1,0 (L)*0,26 (W)*0,13 (H) (м) Валовый вес: 18 кг

вариант. Опционной octio0340

Фотоэлемент-$8/пара	Предупреждающая лампа — 6 долл.  США/комплект	Клавиатура доступа — 25 долл. США/комплект	Электрическая защелка — 35 долл. США/комплект



A. Фотоэлемент

1. Он может обнаруживать крошечные препятствия во время закрытия или открытия ворот и автоматически открывать ворота. Избегайте травм людей и открывателя ворот.

2.Действительный диапазон обнаружения фотоэлемента составляет 10 метров.

B. Сигнальная лампа

Когда человек силой входит в дом, сигнальная лампа загорается и звучит.

C. Клавиатура доступа

Подключившись к клавиатуре доступа, вы можете установить код или использовать карту для управления доступом к воротам.

D. Электрическая защелка

Защелка 24 В постоянного тока для дополнительной безопасности ворот. Отпустите ключ, чтобы разблокировать защелку при отключении питания.



1. «СВЕТ» для лампы-вспышки, 24 В постоянного тока.

2. «МОТОР1», «МОТОР2» для 2 двигателей 24 В постоянного тока.

3. «LIMIT1», «LIMIT2» для магнитного концевого выключателя на двигателе1, двигателе2. (Полезно только для двигателей с магнитным концевым выключателем.)

4. «ФОТОЭЛЕМЕНТ» для устройства защиты от инфракрасного излучения.

5. «КНОПКА» для всех выключателей. «PUSh2» управление двустворчатыми воротами, пошаговое «PUSh3» управление одностворчатыми воротами, которые должны быть приоритетными для пошагового открытия.

6. «E_LOCK» для электронного замка. Он может быть оборудован электронным замком, питание которого составляет 24 В постоянного тока.

  ФОТО МОНТАЖА ОТ ЗАКАЗЧИКА ПРОЕКТ





ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ Гаражные распашные ворота:

Защитная цепочка для открывания гаражных ворот. В случае сбоя электричества и отсутствия заряда резервного аккумулятора этот ключ ручной разблокировки используется для безопасного открытия ваших ворот, не отсоединяя ничего от ваших ворот и не разрушая рычаг открывания.
• Регулируемые функции. В зависимости от ваших потребностей и предпочтений этот механизм открывания распашных ворот имеет отличную функцию, которую можно изменить. Это может соответствовать вашему образу жизни, потребностям и предпочтениям. При этом вы можете сделать паузу, открыть или закрыть ворота в любое время.
• Устойчивость к атмосферным воздействиям – по сравнению с другими, этот блок может выдерживать жару, холод и другие погодные условия. Это означает, что он не подвергается риску какого-либо повреждающего элемента и может служить в течение более длительного периода времени.
• Исключительный уровень безопасности – этот привод для распашных ворот обеспечивает максимальную безопасность для всех пользователей. Он автоматически меняет направление, особенно когда сталкивается с препятствиями. Он также имеет самые безопасные функции, которые будут соответствовать вашим потребностям.
• Повышает стоимость вашего дома. Благодаря этому приводу ворот у вас есть шанс увеличить стоимость вашего дома. Это очень важно, особенно для всех владельцев домов и компаний, которые решили продать свою недвижимость.
• Приносит комфорт и избавляет от беспокойства. Этот механизм открывания распашных ворот дарит вам душевное спокойствие, особенно когда вас нет поблизости. Это также лучший способ обезопасить свою семью в любое время.

Компания Chinentech, эксперт по автоматическим въездам, предлагает вам эффективный и высококачественный привод гаражных ворот.

УПАКОВКА И ТРАНСПОРТИРОВКА

ГАРАЖНЫЕ РАСПАШНЫЕ ВОРОТА ХАРАКТЕРИСТИКИ:

Открывайте и закрывайте ворота с помощью пульта дистанционного управления.
Автоматическое закрытие при открытых воротах. Продолжительность времени может быть запрограммирована от 0 до 99 с
Автоматическая остановка, когда ворота встречают сопротивление;
Усилие двигателя можно запрограммировать;
Можно выбрать управление 1 или 2 створками;

   ПОЧЕМУ ВЫБИРАЕТЕ НАС?



    СВЯЖИТЕСЬ С НАМИ

Последние новости от

• Как закрыть наружные автоматические откатные ворота с помощью пульта дистанционного управления
• Советы по выбору автоматического дверного электрозамка
• Автоматическая раздвижная дверная система для тяжелых условий эксплуатации
• Автоматическая бескаркасная раздвижная дверь
• Электрический оператор раздвижной двери

Еще в этой категории: « мотор для распашных ворот Автоматическое открывание садовых ворот »

наверх

Joomla SEF URLs от Artio 381 $ ²⁵ $381,25

Стоимость доставки рассчитывается при оформлении заказа.

---

Название по умолчанию — 381,25 долл. СШАКоличество

Только 94 осталось!

---

Однопарный электрический открыватель ворот включает в себя: 2 устройства открывания распашных ворот, 2 передатчика дистанционного управления, 1 блок управления, 1 ключ разблокировки и монтажные принадлежности. Подробную информацию см. на следующем рисунке.

SD1108 Ручной автоматический привод для распашных ворот



Автоматический привод для распашных ворот Особенности

• Высокопрочный винт, усиленный фиксатор и изготовленный по индивидуальному заказу двигатель из 100 % меди, корпус двигателя изготовлен из литого под давлением алюминия. , прочный и долговечный, и его можно использовать не менее 3 лет.
• Профессиональный и международный. Продукт получил ряд национальных патентов. Автоматический открыватель распашных ворот Olide SD1108 включает в себя две основные технологии: первая — это механическая конструкция (деталь дверной машины), которая получила множество национальных патентов, а вторая — это полностью оригинальная электрическая система управления (контроллерная часть).
• Ручной ключ открытия, легко открывается при сбое питания.
• Применяется при плохой погоде при температуре от -20°C до +50°C. Независимо от того, дождливый или снежный день можно использовать.
• Международный профессиональный дизайнер разрабатывает внешний вид, имеет патент на внешний вид, стремится к простоте и практичности, мода щедра. Пусть ваша дверь более современная элитная атмосфера.
Подтверждение подлинности сертификата
• . С точки зрения эксплуатации и управления наши продукты получили сертификацию системы качества iso9001-2000 и прошли строгую европейскую сертификацию CE — безопасность и надежность.
• Можно настроить режим одиночного и двойного рычага, который может реализовать функцию открытия и закрытия одной двери или функцию открытия и закрытия двух дверей одновременно.
• Функции плавного пуска и плавного останова эффективно уменьшают воздействие на корпус ворот при запуске или остановке, снижают уровень шума и продлевают срок службы.
• Новая металлическая телескопическая стрела, регулируемый угол раскрытия — максимальный угол открытия составляет 120 градусов. Сильная несущая способность — максимальный вес в пределах 350 кг (771,6 фунта) / лист.
• Простая и быстрая настройка и использование Настройки.

Детали блока управления

Функция Знакомство с дополнительными аксессуарами

A. Фотодатчик

Он может обнаруживать крошечные препятствия во время закрытия или открытия ворот и автоматически открывать ворота. Избегайте травм людей и открывателя ворот. Действительная дальность обнаружения фотоэлемента составляет 10 метров.

B. Сигнальная лампа

Когда кто-то силой входит в дом, загорается и звучит сигнальная лампа.

C. Клавиатура доступа

Подключив клавиатуру доступа, вы можете установить код или использовать карту для управления доступом к воротам.

D. Электрическая защелка
Защелка 24 В постоянного тока для дополнительной безопасности ворот. Отпустите ключ, чтобы разблокировать защелку при сбое питания.

Olide SD1108 Устройство для открывания распашных ворот Технические характеристики

Модель:	SD1108
Источник питания двигателя:	24 В постоянного тока
Номинальная мощность:	40 Вт
Скорость стержня:	1,6 см/скорость
Максимальная ширина и вес створки:	3 м и 350 кг
Максимальный угол открывания:	110°
Рабочая температура окружающей среды:	-20° — +55°
Вес брутто:	18 кг



Схема подключения продукта

Руководство пользователя продукта

Как установить код передатчика?

SW1 и LED1 на контроллере, A и B на пульте

SW1: код запоминания

LED1: лампа кода очистки

A: одностворчатая открыта

B: двустворчатая открыта



Процесс обучения для добавления пульта дистанционного управления:

Нажмите Sw1 (код обучения) на контроллере, затем

5

4 Нажмите LED1 (индикатор кода обучения), затем отпустите Sw1 (код обучения), затем нажмите любую клавишу на пульте дистанционного управления.

Если светодиод 1 (индикатор кода обучения) снова загорается, это означает, что вы успешно добавили пульт. Если нет, это означает, что вы не добавили пульт успешно.



Стирание кодов передатчика:

Нажмите Sw1 (код обучения) примерно на 10 секунд, в течение этих 10 секунд. Светодиод 1 (код обучения) загорится, затем светодиод 1 (индикатор кода обучения) погаснет.

Затем отпустите Sw1 (код обучения), затем LED1 (индикатор кода обучения) погаснет, что означает, что вы стираете пульт.

---

Мы также рекомендуем

SD180 Пульт дистанционного управления для автоматического открывания распашных ворот колесного типа

Обычная цена 271 $ ²⁵ 271,25 $

Контроллер гаражных ворот AC249-01, дистанционное/ручное открытие

Цена продажи 108 долларов ⁶² $108,62

---

ВОПРОСЫ И ОТВЕТЫ

Задайте вопрос

• Подойдет ли это для 36-дюймовых ворот из ПВХ?

  Привет, Уэйн, 9 лет0005

  Да, модель SD1108 может работать с 36-дюймовыми воротами из ПВХ.

• Olide SD1108 Какая батарея используется для брелока?

  Привет, дорогой, Мы вам уже ответили, вы его получили? С уважением, Олидесмарт

• Можете ли вы установить синхронизацию между каждым двигателем, чтобы одни ворота открывались и закрывались немного раньше других ворот?

  Привет,
  Да, можно настроить, и время тоже регулируется.
  Вы можете обратиться к руководству по эксплуатации устройства автоматического открывания распашных ворот SD1108.
  https://cdn.shopify.com/s/files/1/0018/5119/5427/files/Olide_SD1108_Manual.pdf?v=1660535522

Устройство открывания ворот жилых домов | Гаражные ворота

Crawford Garage Doors продает и обслуживает устройства открывания ворот для жилых помещений компаний LiftMaster и Viking.

Элегантные и мощные приводы распашных ворот легко и надежно откроют вам доступ к самым впечатляющим воротам. И встроенный Security+ 2.0 ^® Технология практически устраняет помехи, позволяя безопасно открывать ворота в 2 раза больше, чем другие пульты дистанционного управления.

LiftMaster LA400DC

Один из наших самых популярных приводов для распашных ворот стал еще лучше, обеспечивая непревзойденную производительность и безопасный доступ к вашей собственности. Доступ к вашей собственности, как никогда раньше. С технологией MyQ® вы можете контролировать и контролировать свои ворота из любого места, а также быстро и безопасно входить с помощью встроенной радиосвязи Security+ 2.0™, устраняющей помехи. Лучшая в своем классе технология управления питанием увеличивает время автономной работы до 97 дней* без подзарядки, что обеспечивает большую безопасность и надежность. Никто другой не может предложить вам такого спокойствия.

Возможности подключения

• Технология MyQ  позволяет вам безопасно контролировать и управлять приводом ворот и освещением в доме с помощью смартфона для большего спокойствия.
• Оповещения  можно получать по электронной почте или во всплывающих (push) уведомлениях на вашем мобильном устройстве, чтобы вы всегда знали статус вашего оператора ворот.
• Мобильное приложение MyQ  можно загрузить бесплатно без ежегодной платы за активацию.

Производительность

• Резервный аккумулятор  защищает ваше имущество, обеспечивая до 400 циклов* или до 97 дней* резервного питания при отключении питания.
• Сверхнадежная система, готовая к работе с солнечными батареями  выдает энергию, когда она больше всего нужна для управления воротами, и чрезвычайно энергоэффективна в любое другое время, чтобы максимизировать эффективность солнечной энергии. Владельцы домов могут претендовать на 30-процентную налоговую скидку на солнечную энергию.
• Литой алюминиевый корпус для тяжелых условий эксплуатации Двигатель постоянного тока  достаточно мощный для работы в самых требовательных приложениях. Плавный пуск/останов продлевает срок службы привода и оборудования при использовании ворот в тяжелых условиях.
• Размер ворот рассчитан на ворота длиной до 16 футов или весом до 850 фунтов.

Охрана и безопасность

• Security+ 2.0™ Запатентованная многочастотная безопасная радиотехнология практически устраняет помехи и предлагает в 2 раза больше стандартных пультов дистанционного управления, поэтому вы можете быстро и безопасно получить доступ к своему дому.
• Входы безопасности  предусмотрены для добавления предохранительных реверсивных устройств. Каждая точка захвата должна быть защищена своим устройством.
• UL/cUL  Протестировано в соответствии с самыми строгими отраслевыми нормами.

LiftMaster LA412DC

Самый оптимизированный для солнечной энергии привод распашных ворот на рынке обеспечивает непревзойденную производительность, мощность и надежность, когда и где вам это нужно для быстрого и безопасного доступа к вашей собственности. Доступ к вашей собственности, как никогда раньше. С технологией MyQ® вы можете контролировать и контролировать свои ворота из любого места, а также быстро и безопасно входить с помощью встроенной радиосвязи Security+ 2.0™, устраняющей помехи. Ведущая в отрасли технология управления питанием обеспечивает питание, когда оно больше всего необходимо для управления воротами, и минимизирует энергопотребление в остальное время. Получите до 126 дней* работы в режиме ожидания без подзарядки. Ни одна другая компания не может предложить вам такого спокойствия.

Возможности подключения

• Технология MyQ  позволяет вам безопасно контролировать и управлять приводом ворот и освещением в доме с помощью смартфона, чтобы вам было спокойнее.
• Оповещения  можно получать по электронной почте или во всплывающих (push) уведомлениях на вашем мобильном устройстве, чтобы вы всегда знали статус вашего оператора ворот.
• Мобильное приложение MyQ  можно загрузить бесплатно без ежегодной платы за активацию.

Производительность

• Сверхнадежная система, оптимизированная для работы с солнечными батареями обеспечивает электроэнергию, когда она больше всего нужна для управления воротами, и чрезвычайно энергоэффективна в любое другое время, чтобы максимизировать эффективность солнечной энергии. Владельцы домов могут претендовать на 30-процентную налоговую скидку на солнечную энергию.
• Литой алюминиевый корпус для тяжелых условий эксплуатации Двигатель постоянного тока  достаточно мощный для работы в самых требовательных приложениях. Плавный пуск/останов продлевает срок службы привода и оборудования при использовании ворот в тяжелых условиях.
• Размер ворот рассчитан на ворота длиной до 16 футов или весом до 850 фунтов.

Охрана и безопасность

• Security+ 2.0™ Запатентованная многочастотная безопасная радиотехнология практически устраняет помехи и предлагает в 2 раза больше стандартных пультов дистанционного управления, поэтому вы можете быстро и безопасно получить доступ к своему дому.
• Входы безопасности  предусмотрены для добавления предохранительных реверсивных устройств. Каждая точка захвата должна быть защищена своим устройством.
• UL/cUL  Протестировано в соответствии с самыми строгими отраслевыми нормами.

LiftMaster LA500DC

Наш самый мощный привод распашных ворот обеспечивает непревзойденную производительность и безопасный доступ к вашей собственности. Доступ к вашей собственности, как никогда раньше. С технологией MyQ® вы можете контролировать и контролировать свои ворота из любого места, а также быстро и безопасно входить с помощью встроенной радиосвязи Security+ 2.0™, устраняющей помехи. Наша ведущая в отрасли технология управления питанием продлевает срок службы батареи до 24 дней* без подзарядки. Ни одна другая компания не может предложить вам такого спокойствия.

Возможности подключения

• Технология MyQ  позволяет вам безопасно контролировать и управлять приводом ворот и освещением в доме с помощью смартфона, чтобы вам было спокойнее.
• Оповещения  можно получать по электронной почте или во всплывающих (push) уведомлениях на вашем мобильном устройстве, чтобы вы всегда знали статус вашего оператора ворот.
• Мобильное приложение MyQ  можно загрузить бесплатно без ежегодной платы за активацию.

Производительность

• Резервный аккумулятор  защищает ваше имущество, обеспечивая до 500 циклов* или до 24 дней* резервного питания при отключении питания.
• Сверхнадежная система, готовая к работе с солнечными батареями  выдает энергию, когда она больше всего нужна для управления воротами, и чрезвычайно энергоэффективна в любое другое время, чтобы максимизировать эффективность солнечной энергии. Владельцы домов могут претендовать на 30-процентную налоговую скидку на солнечную энергию.
• Размер ворот рассчитан на ворота длиной до 18 футов или весом до 1600 фунтов.
• Литой алюминиевый корпус коммерческого назначения с мощным двигателем постоянного тока  достаточно мощный, чтобы работать в самых требовательных приложениях. Плавный пуск/останов продлевает срок службы привода и оборудования при использовании ворот в тяжелых условиях.

Охрана и безопасность

• Security+ 2.0™ Запатентованная многочастотная безопасная радиотехнология практически устраняет помехи и предлагает в 2 раза больше стандартных пультов дистанционного управления, поэтому вы можете быстро и безопасно получить доступ к своему дому.
• Функция быстрого закрывания/защиты задней двери Выбираемая функция быстро защищает ворота и предотвращает несанкционированный доступ.
• Входы для подключаемых петлевых детекторов Инновационный дизайн  обеспечивает легкое распознавание транспортных средств для выезда с территории или прерывания движения ворот, если транспортное средство находится на его пути.
• Входы безопасности предназначены для добавления предохранительных реверсивных устройств. Каждая точка захвата должна быть защищена своим устройством.
• UL/cUL  Протестировано в соответствии с самыми строгими отраслевыми нормами.

Привод гаражных ворот D1000 — FAAC — Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

FAAC spa Via Calari 10 40069 Zola Predosa (BO) Тел. +39 051 61724 — Факс +39 051 758518 [email protected] — ​​www.faacgroup.com ДОЧЕРНИЕ ПРЕДПРИЯТИЯ FAAC FAAC AG Тел. +41 52 3461721 Факс +41 52 3461723 Ильнау, Швейцария www.faac.ch FAAC AUSTRALIA PTY LTD Тел. +61 2 7565644 Факс +61 2 87565677 Хомбуш – Сидней, Австралия www.faac.com.au FAAC BENELUX Тел. +32 50 320202 Факс +32 50 32024215 Брюгге, Бельгия www.faac.be FAAC FRANCE Тел. +33 472218700 Факс +33 472218701 Корбас, Франция www.faac.fr FAAC NORD Тел. +33 1 69191620 Факс +33 1 69536069 Масси, Франция www.faac.fr FAAC GE.S. М.Б.Х. Тел. +43 662 8533950 Факс +43 662 85339520 Вальс – Зиценхайм, Австрия www. faac.at FAAC GMBH Тел. +49 8654 49810 Факс +49 8654 498125 Фрайлассинг, Германия www.faac.de FAAC INDIA PVT. ООО Тел. +91 120 3934100/4199 Факс +91 120 4212132 Нойда – Дели, Индия www.faacindia.com FAAC INTERNATIONAL INC. Тел. +1 307 6351991 Факс +1 307 6328148 Шайенн, США www.faacusa.com FAAC MIDDLE EAST Дубай, Арабские Эмираты www.faac.ae [email protected] FAAC POLSKA SP.ZO.O. Тел. +48 22 8141125 Факс +48 22 8142024 Варшава, Польша www.faac.pl FAAC SCANDINAVIA AB Тел. +46 36 376860 Факс +46 36 370780 Bankeryd, Швеция www.faac.se F.A.A.C. ЮАР Тел. +34 91 6613112 Факс +34 91 6610050 Мадрид, Испания www.faac.es F.A.A.C. SA Delegación Cataluña Тел. +34 93 4362000 Факс +34 93 5727994/4368225 Барселона, Испания www.faac.es FAAC SHANGHAI Тел. +86 21 68182970 Факс +86 21 68182968 Шанхай, Китай www.faac.com.cn FAAC UK LTD. Тел. +44 1256 318100 Факс +44 1256 318101 Basingstoke Hampshire, UK www.faac.co.uk

5004 — Rev. 10 — 3.000 — Zucchini — 01/2009 Описания и иллюстрации, содержащиеся в настоящей брошюре, не являются обязательными. FAAC оставляет за собой право вносить технические изменения в продукт без предварительного уведомления. D600-D1000 Электромеханические приводы гаражных ворот

D600-D1000 Для секционных или подъемно-поворотных ворот с пружиной/противовесом, для жилых помещений (D600), а также для кондоминиумов (D1000). Запатентованное соединение верхней рейки, шаг 1 • Нереверсивное устройство: нет необходимости устанавливать замки и болты • Запатентованное двухстабильное устройство разблокировки • Быстрая и простая установка благодаря предварительно установленной рейке и установке автоматизированной системы без каких-либо инструментов с вращением связь. • Цепная/ременная передача • Регулируемый ограничитель хода, электронное замедление ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ D600-D1000 D600 Напряжение питания Электродвигатель Схема установки…

Все каталоги и технические брошюры FAAC

1. СТОЛБЫ СЕРИИ JS — НОВАЯ ЛИНЕЙКА ПОВЫШЕННОЙ ЗАЩИТЫ

   8 страниц

2. 620

   2 страницы

3. XTR B TAG Reader

   4 страницы

4. TK20

   6 страниц

5. РАЗДВИЖНАЯ ДВЕРЬ

   8 страниц

6. A951 Автоматика для внутренних дверей

   2 страницы

7. ПУНКТ СПЕЦИФИКАЦИИ A1000

   2 страницы

8. A1400 AIR

   8 страниц

9. 950N Автоматическая система для распашных дверей

   2 страницы

10. 640

    2 страницы

11. B614

    4 страницы

12. 746

    2 страницы

13. S418

    4 страницы

14. 868 СИСТЕМА SLH

    3 страницы

15. VIPER 400

    6 страниц

16. БИРКА — 10

    2 страницы

17. Резист T-PS-TPS

    1 страниц

18. RESIST-SA» и «TAG10-SA

    12 страниц

19. Мотор-редуктор C720 24 В для откатных ворот

    4 страницы

20. Столбики серии J

    32 страницы

21. 740 Мотор-редуктор для откатных ворот

    2 страницы

22. 884 Мотор-редуктор для откатных ворот

    2 страницы

23. S800 ENC

    4 страницы

24. S800H ENC

    4 страницы

25. 400 Гидравлический привод для распашных ворот

    2 страницы

26. S450H

    2 страницы

27. ВРАЩАЮЩИЕСЯ ДВЕРИ

    9 страниц

28. C720

    2 страницы

29. 740 — 741

    2 страницы

30. Приводы распашных ворот

    2 страницы

31. Автоматический шлагбаум 615 BPR

    2 страницы

32. 844 привод откатных ворот

    2 страницы

33. 413 привод распашных ворот

    2 страницы

34. 422 Привод распашных ворот PED

    2 страницы

35. 750 оператор

    2 страницы

36. 760 оператор — снято с производства

    2 страницы

37. 415 Привод распашных ворот

    2 страницы

38. 412 Привод распашных ворот

    2 страницы

39. 402 Привод распашных ворот

    2 страницы

40. 390 Привод распашных ворот 24 В

    2 страницы

41. 560 Привод для двустворчатых дверей

    2 страницы

42. Столбик серии J200

    13 страниц

43. Привод 770N 24 В

    2 страницы

44. 391 Привод распашных ворот 24 В

    2 страницы

45. СИСТЕМЫ ПАРКОВКИ Контроллер Parklite PL

    2 страницы

46. ПОДЗЕМНЫЕ ОПЕРАТОРЫ: оператор S800

    2 страницы

47. ДВЕРНЫЕ ПРИВОДЫ: привод для двустворчатых дверей 560

    2 страницы

48. Привод дверей: 950 (заменен на 950N) привод распашных дверей

    2 страницы

49. XT 868 (новый)

    2 страницы

50. СТОЛБЫ

    8 страниц

51. Оператор S700

    9 страниц

52. 391 Привод распашных ворот 24 В

    2 страницы

53. C721 Привод откатных ворот

    2 страницы

54. Привод распашных ворот S418

    2 страницы

55. Гидравлический барьер B680

    8 страниц

56. Привод для раздвижных дверей A140

    8 страниц

Архивные каталоги

1. 400 Привод распашных ворот

   2 страницы

2. 740 — 741 Привод откатных ворот

   2 страницы

3. Привод откатных ворот C720

   2 страницы

4. Парковочная система PARKLITE

   6 страниц

5. Система парковки PARAGON

   6 страниц

6. Автоматические двери 940

   8 страниц

7. FAAC CITY — Дорожные столбы

   16 страниц

8. Электромеханический привод S418 24 В — распашные створчатые ворота

   4 страницы

9. Автоматическая дверь A100

   6 страниц

10. Мотор-редуктор C720 24 В

    4 страницы

11. Автоматическая дверь 930 NSF

    6 страниц

12. Передатчики XT

    4 страницы

13. Т-режим

    8 страниц

Сравнить

Удалить все

Сравнить до 10 продуктов

Estate Swing Innovation

Estate Swing является ведущим дистрибьютором продукции для открывания ворот с инновационными разработками. Часто, мы первые, кто предлагает эти невероятные продукты в США.

     Механизмы открывания ворот с соответствующим крутящим моментом для Виниловые ворота: Виниловые ворота гораздо более хрупкие, чем металлические; это это единственный случай, когда более крупные двигатели с большим рычагом на самом деле работают против идеальная работа ворот. Много раз эти более мощные автоматические открыватели ворот могут фактически повредить ворота. В признании особых потребностей клиентов с виниловыми воротами представляем серию 1100 Swing и серию 1200 Slide, которые достаточно мягкие, чтобы справиться со структурой виниловых ворот.

     Приводы для открывания ворот с возможностью установки спинки для открывания Ворота на колонне 90 градусов и более: Ворота, которые крепятся к бетонные или кирпичные колонны представляют большую проблему для установки открывателя ворот. Большинство устройств открывания ворот, представляющих собой линейные приводы, не могут работать, потому что они монтируется на задней стороне колонны, что предотвращает соскальзывание линейного рычага полностью расширяется. Чем дальше петля ворот от задней точки поворота открывателя ворот, тем более ограничено движение открывателя ворот, часто ограничение открытия въездных ворот не более чем на 60% их полной мощности. Чтобы решить эту проблему, у нас есть устройство для открывания ворот, которое работает на шарнирно-сочлененной раме. рука (первая в США), которая больше похожа на человеческую руку; он достигает вокруг угол колонны и шарниры в 3-х местах: у ворот, колена и база. Это позволяет работать с самой распространенной конструкцией колонны 24″ с воротами. установлен в центре.

     Безопасные низковольтные системы, способные выдерживать высокий трафик использование: Estate Swing представил первый низковольтная система с постоянной рабочей мощностью в США и продолжает производить эти Низковольтные системы 24 В с постоянной рабочей мощностью. Системы низкого напряжения стали фаворит потребителей по всей стране, потому что с ними безопасно работать, они использовать резервные батареи в случае снижения мощности, и они дешевле в эксплуатации. Тем не менее, самым большим недостатком всегда был тот факт, что батарея основной источник питания для открывания ворот. Сила только там, чтобы струйка заряда батарея. Проблема в том, что когда гейт потребляет энергию быстрее скорости перезарядки (непрерывные, последовательные циклы) произойдет блокировка по низкому напряжению, и устройство открывания ворот не сможет работать, пока оно не будет снова заряжено. Наш Системы на 24 В работают напрямую от трансформатора. Это означает, что ворота на подъездной дорожке могут открываться. и закрыть его на весь день, время перезарядки не требуется. И эти системы приходят с дополнительным резервным аккумулятором на случай сбоя питания, так что преимущества все же есть системы низкого напряжения.

     Программирование, упрощающее установку Устройство открывания ворот: E-S Classics — это решение Estate Swing для проблемных программирование при установке. Многие клиенты, профессиональные или конечные пользователи, пострадали пытаясь запрограммировать открыватель ворот, чтобы узнать, где остановиться, начать и замедлить. Серия автоматических открывателей ворот Classic упрощает этот процесс, делая установку базовый процесс: установите устройство открывания ворот и включите его, и оно готово к работе. от предела до предела. Сложное программирование может привести к риску пропуска реплики и поломка компонента или хлопоты по перенастройке настроек снова и снова из-за запутанных многоступенчатых направлений. E-S Classics обходит все это.

     Неограниченная междугородняя связь между домовладельцами и открыватель ворот: . Большинство беспроводных систем должны находиться в пределах 500 футов. ворот, в то время как проводные системы или стационарные телефонные системы имеют установленный диапазон или стоит целое состояние, чтобы обеспечить сообщение между воротами подъездной дороги и домом. EstateSwing.com устраняет эти проблемы с помощью самого первого интеркома GSM в мире. НАС. Беспроводной сотовый GSM домофон Estate Swing с неограниченным радиусом действия является идеальным решением. в универсальности и удобстве дистанционного управления любым приводом ворот. Диапазон этого приемника действительно неограничен, пока есть сотовая вышка для приема и передачи вызова. Это особенно полезно в тех областях, где имеют большие помехи для традиционных радиопередатчиков и приемников, или для пользователей, которые хотят открывать ворота с большого расстояния (например, из дома, сотовый телефон или даже другое государство). Кроме того, поскольку это беспроводная связь системы, нет необходимости прокладывать провода или телефонную линию к дому. Процесс прокладки проводов может быть трудоемким, сложным и дорогим. Поместье Качели Приемник доступа к сотовому телефону позволяет пользователю избежать всего этого, предоставляя простой, безопасное и удобное средство управления открывателем ворот.

     Пульты или бесконтактные карты больше не являются громоздкими задание для больших групп: Со всеми системами открывания ворот существует должен быть способ для обычных пользователей получить доступ к воротам; чем больше группа регулярных пользователей, тем сложнее отслеживать пульты или карты доступа, и это может быть хлопот, чтобы ввести код доступа в клавиатуре. Доступ к мобильному телефону The Estate Swing Receiver — это максимальная универсальность и удобство для дистанционного открытия любого открыватель ворот. Этот приемник полностью устраняет необходимость покупать или носить с собой дополнительные пульты, потому что он обеспечивает доступ к открывателю ворот через элемент, наиболее люди уже носят с собой — сотовый телефон. Просто наберите номер получателя и через определите номер вызывающего абонента, приемник распознает запрограммированный номер(а) и откроет ворота. Это более безопасно, чем традиционные пульты, потому что номер должен быть запрограммирован. в приемник, чтобы управлять им, поэтому меньше шансов, что несанкционированный человек смогут управлять воротами.

     Механизмы открывания ворот, открывающиеся более чем на 100 градусов для размещения поворот на подъездной дорожке: Большинство открывателей ворот имеют очень ограниченную степень открытия. Это связано с тем, что линейные приводы имеют фиксированную переменную: ход длина, которая представляет собой расстояние от полностью втянутого положения до полностью выдвинутого должность. Есть только столько дюймов, что рука может втянуться, чтобы открыть ворота, что означает предел степени, в которой ворота могут открываться. У нас есть два решения. Оператор установки на колонну может поворачиваться на 120 градусов, а подземный открывалка может поворачиваться на 140 градусов или 180 градусов, в зависимости от купленного редуктора в сборе. Это даст вам место, чтобы убрать ворота с пути проезжей части и с Открытие на 180 градусов полностью напротив задней части соседней стены.

     Удобство автоматизации при сохранении привлекательный подъезд: Автоматы для открывания ворот и машины для большая часть не предназначена для эстетической привлекательности. Автоматические открыватели ворот представляют собой еще большая проблема, поскольку их нелегко скрыть. То есть до Estate Swing вышел с открывателем ворот, который полностью установлен под воротами. новичок двигатель находится в фундаментной коробке под воротами и имеет кронштейн, который идет вдоль низ ворот. Полностью вне участка, подземный электрический открыватель ворот это определение высокого уровня жизни.

     Фотоглазок передатчика/приемника (предпочтительно для его надежность), то есть беспроводной: Нет ничего более утомительного, чем бег провод под подъездом. В прошлом единственным способом использования фотоглазка с передатчиком и конструкция приемника (в отличие от отражающих типов, которые имеют проблемы с надежностью по сравнению со стилями передатчика/приемника) был с проводом для соединения двух устройств. Мы первыми в США внедрили беспроводное соединение между двумя для повышения удобства и экономии времени и денег на установку.

     Удобство гладкой и привлекательной клавиатуры: Клавиатуры никогда не были предметом красоты, но они необходимы. Усадьба Клавиатура Swing EASY-KA из нержавеющей стали — отличный аксессуар для открывания ворот. домовладельцев, которые хотят иметь безопасный, но стильный доступ к воротам. Клавиатура размещена из алюминиевого сплава с отделкой из нержавеющей стали, чтобы подчеркнуть стиль связанный с механизмами открывания распашных ворот Estate.

     Варианты автоматизации дверей вагона: EstateSwing.com имеет два открывателя, первые два на рынок, который будет автоматизировать гаражные ворота кареточного типа, легкие и тяжелые. Поскольку двери вагонов очень похожи на подъездные ворота, люди связывались компании по открыванию ворот за решения по их автоматизации. Однако никто никогда не делал изменения, необходимые для правильного выполнения работы. Открыватель должен находиться внутри конструкции с возможностью выдвигания дверей наружу; для линейного приводы, это невозможно, не занимая от одного до двух футов пространства на входе, которые могут создать опасность удара для транспортных средств.
