Ворота из профнастила (профлиста) своими руками: порядок возведения

Из богатого ассортимента стройматериалов, подходящих для изготовления и установки ворот, индивидуальные застройщики чаще всего выбирают профнастил. Предпочтение этому строительному материалу отдается по ряду причин, среди которых можно отметить прочность, долговечность, декоративность и, конечно же, доступная цена. Профнастил изготавливают в заводских условиях из стального листа методом холодного ката. С обеих сторон на листы металлопрофиля наносится защитный слой оцинковки, предохраняющий металл от коррозии и преждевременного разрушения. Для дополнительной защиты и повышения декоративных качеств профнастил покрывают полимерным слоем, расцветка которого может быть самой разной. Чтобы смастерить ворота из профнастила своими руками, надо всего лишь найти пару свободных дней и пару свободных рук. Ведь строить вдвоем всегда веселее и быстрее. Правда, помимо рук нужно запастись сварочным аппаратом и минимальным набором инструмента.

Почему именно профнастил? Потому что он обеспечивает:

• Долговечность конструкции. Изготовленные своими руками ворота смогут простоять четверть века, при этом не потребуется особого ухода и ремонта.
• Небольшой вес используемых стройматериалов, что облегчает монтаж, а также доставку всего необходимого на объект.
• Возможность выбора текстуры и цвета, исходя из предпочтений хозяина домовладения. Ворота, сочетаемые с забором, крышей и другими элементами отделки сооружений, стоящих на участке, украсят любую территорию.
• Экономия на краске, ведь ворота из профнастила не выгорают под действием солнечных лучей и не тускнеют под влиянием атмосферных осадков. При покупке обращайте внимание на производителя, ведь подделки могут не обладать такими качествами.

Помимо все прочего – конечно же это невысокая цена в сравнении с другими стройматериалами и учетом их характеристик.

Итак, существует несколько видов конструкций ворот, среди которых наибольшее распространение получили два варианта: распашные и откатные.

Откатные ворота из металлопрофиля сконструировать своими руками довольно сложно, поэтому для выполнения этой задачи лучше пригласить профессиональных строителей

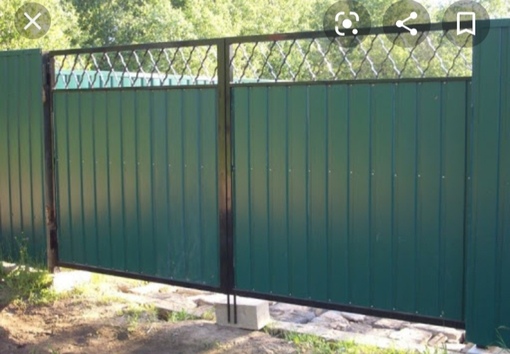

Самостоятельно собрать легче распашные ворота, состоящие из двух одинаковых половинок, каждая из которых открывается в свою сторону. Конечно, можно сделать и одну большую створку, поворачивающуюся в одну из сторон. Однако при таком варианте падает большая нагрузка на петли, на которые навешивается вся эта «махина». Поэтому большинство застройщиков предпочитает классическую двухстворчатую конструкцию распашных ворот. Для проезда на территорию участка легковой машины и небольшого грузовика достаточно построить ворота шириной 4 метра. Высота сварной рамы может быть 2–2,5 метра.

Важно! При наличии свободного места калитку можно установить рядом с воротами. В противном случае калитка (дверца) врезается непосредственно в одну из створок.

Опорные столбы для ворот можно соорудить из следующих стройматериалов:

• деревянного бруса, сечение которого равно 150 на 150 мм;
• круглого цельного бревна, диаметр которого составляет не менее 20 см;
• швеллерной балки, толщина которой равна 14–16 мм;
• профильной трубы (80х100 мм), толщина стенок которой составляет 7 мм.

После разметки участка начинают копать ямы для установки воротных столбов, используя для этого обычную лопату или садовый бур

Определившись с материалом для столбов, приступают к копке ям, глубина которых равна одной третьей от высоты надземной части воротных столбов. При этом надо учесть, что полотно створок ворот обычно делают на полметра короче столбов. Этот запас позволяет обеспечить подъем нижнего края ворот от поверхности грунта на 20-30 см, а также оставить еще пару десятков сантиметров сверху для приваривания декоративных элементов, украшающих всю конструкцию.

Устойчивость ворот зависит от прочности столбов, поэтому для их изготовления выбирают стальной прокат. Для установки профильной трубы или швеллерной балки бурят яму на 1,2 метра в глубину и в диаметре около 20-50 см. Подготовленные металлические столбы опускаются в яму, выставляются по уровню в строго вертикальном положении и заливаются цементным раствором. Подготовка столбов заключается в зачистке их поверхности от ржавчины, последующей грунтовке и покраске, а также в установке верхних заглушек, предотвращающих попадание снега и дождевой воды.

Установка столбов для крепления створок ворот производится в строго вертикальном положении с последующей фиксацией их с помощью цементного раствора

Статья в тему: Установка столбов для забора: способы монтажа различных конструкций

Профильные листы подразделяются на три группы, которые различаются друг от друга толщиной, высотой ребра, степенью прочности. Каждая группа имеет свою маркировку:

• «С» – стеновой профлист, изготавливаемый из оцинкованного листа малой толщины, имеющий небольшую высоту ребра. Легкий и в тоже время прочный материала, который обычно и выбирают для самостоятельного монтажа ворот.
• «НС» – профлист, отличающийся от материала предыдущей марки большей высотой волны и большей толщиной. Это сказывается на их весе и уровне прочности.
• «Н» – «несущий» профлист, применяемый при возведении железных ангаров и устройстве кровель значительной площади.  Тяжелые профильные листы  данной марки обладают повышенным уровнем прочности. Применять их для обшивки каркаса ворот дорого и нецелесообразно.

Лучше всего сооружать ворота из профлиста марки С8 и С10 (числа обозначают высоту волны в миллиметрах). Толщина профильного листа колеблется между 0,4 и 0,8 мм. Створки из данного материала весят от 25 до 40 кг, поэтому справиться с их монтажом под силу двум рабочим. Подъемное оборудование привлекать не придется, что позволит сэкономить на себестоимости ворот.

Важно! Резку профильного листа по нужным размерам лучше заказывать на заводе (при наличии такой возможности). На специальном оборудовании, имеющемся на производстве, удается обеспечить точность резки, аккуратность линии реза, а также минимизировать количество возможных повреждений.

Раму для изготовления створки ворот можно сделать из деревянных брусьев или из профилированной трубы прямоугольного сечения (40х20 мм), стенки которой имеют толщину, равную 2 мм. Если столбы поставлены металлические, то и раму надо делать из аналогичного материала. Собирается рама ворот на ровной площадке, вмещающей хотя бы одну створку. Чтобы углы получились прямыми, используют точные измерительные приборы (угольники). Можно воспользоваться и самодельным приспособлением из веревки, складывающейся в прямоугольный треугольник со сторонами 3,4 и 5 дм. Из профиля сваривается рама в виде прямоугольника с помощью сварочного инвертора, при этом углы дополнительно укрепляются стальными уголками, придающими конструкции большую жесткость. Длинные стороны каркаса делят на три части и приваривают к отмеченным местам параллельные перемычки, укрепляя соединения также стальными уголками.

В эти места приваривают петли ворот.

Схема изготовления рамы для ворот из профилированной трубы, имеющей прямоугольное или квадратное сечение. Способ фиксации закрытых створок ворот

Важно! Если предполагаете сделать калитку в створке ворот, то каркас делается немного иначе. В одной из створок с помощью продольных и поперечных перемычек, привариваемых к прямоугольной раме, создают каркас калитки размером 80 на 180 см. При этом места расположения петель смещают к нижней и верхней кромке ворот.

К обшивке рамы профильным листом приступают тут же на месте сборки каркаса. Для закрепления профлиста используются специальные крепежные элементы – шурупы с шестигранной головкой, окрашенной в тот же цвет, что и основной материал. К петлям ворот листы с волнистой поверхностью  прикручивают болтами или приваривают сваркой. Длина петель для ворот должна быть не менее одного метра, а их толщина – не менее 3 мм. При монтаже собранных створок можно использовать небольшую лебедку, которую цепляют на балку, положенную поверх воротных столбов.

На землю укладывают бруски, на которые устанавливают створку ворот, чтобы закрепить сваркой на столбе концы петель. Можно для подстраховки закрепить петли болтами. Бруски убирают из-под створок ворот и проверяют, насколько легко они закрываются и открываются.

Крепление профлиста к каркасу рамы ворот производится специальными шурупами, имеющими шестигранные головки, окрашенные в цвет основного полотна

Как видите, ничего сложного в сооружении ворот из профилированного листа нет. Надо лишь начертить чертеж, рассчитать и приобрести все необходимые материалы, провести монтажные работы. Несколько дней трудов и красивые ворота из металлопрофиля станут визитной карточкой вашего дома.

Оцените статью: Поделитесь с друзьями!

определение размеров, советы по установке

Профнастил – недорогой, практичный и красивый материал, широко применяемый для создания ограждений и изготовления ворот и калиток. По способу открывания ворота из профлиста изготавливают распашными и откатными, более простым вариантом, доступным для изготовления своими руками, является первый. По типу расположения калитка может быть встроенной или отдельно стоящей.

Определение оптимальных размеров ворот из профлиста

Устанавливать распашные ворота можно только в том случае, если на участке есть территория для их свободного открывания. Ширину конструкции определяют по габаритам транспортного средства, для которого она предназначена. Она равна ширине автомобиля с зеркалами плюс дополнительно метр.

При устройстве ворот с отдельно стоящей калиткой устанавливают три опорных столба. Между опорами и каркасами ворот и калитки предусматривают зазор, величина которого определяется используемой фурнитурой. Оптимальные значения ширины проема для:

• ворот – 4500-5000 мм;
• калитки – 1200 мм.

При устройстве своими руками распашных ворот и калитки из профлиста предусматривают зазор между грунтом (асфальтом) и нижним краем конструкции, необходимый для ее эффективного функционирования в зимний период. В летний период этот зазор может закрываться декоративной планкой. Наиболее распространенная длина профнастила 2000 мм, хотя производители предлагают любой вариант (до 12 м) с дискретностью 50 мм. Высота конструкции может быть увеличена декоративными коваными или гнутыми элементами.

Как сделать ворота и калитку из профлиста своими руками?

Ворота могут иметь одну большую створку, но это крайне неудобный вариант, или состоять из двух створок, равных (реже – разных) по размеру. Двухстворчатые конструкции более дорогие, но более устойчивые к ветровым и другим нагрузкам.

Для изготовления прочных и надежных ворот из профлиста для дачи или дома изготавливают каркасы из квадратной или прямоугольной профильной трубы с усилением. Возможные варианты:

• При небольшой ширине створок – до 1, 5 м – используют уголки (косынки или распорки, установленные в углах). Чем больше по размерам эти элементы, тем прочнее конструкция.
• При значительных габаритах ворот внутри основного каркаса может устанавливаться дополнительная рама из профильной трубы меньшего сечения. Основная и вспомогательная рамы скрепляются точечной сваркой.
• Поперечные или диагональные перемычки. Для калитки достаточно установить одну горизонтальную перемычку. Наиболее надежным способом усиления каркаса створки шириной более 1,5 м является установка 4-х перемычек, пересекающихся в центре – двух диагональных, горизонтальной и вертикальной.

Советы по самостоятельной установке ворот из профлиста

При изготовлении конструкции для резки профнастила в размер применяют ножницы по металлу, заусенцы убирают с помощью мелкой шкурки. Причины, по которым нельзя применять для этой цели углошлифовальные машинки или другой абразивный инструмент:

• в месте резки происходит значительный разогрев стали, в результате чего сильно выгорают слои, защищающие поверхность от коррозии;
• в области реза быстро развивается процесс коррозии, который распространяется на близлежащие поверхности;
• искры разлетаются и портят поверхность материала.

Для создания разъемных соединений используют саморезы с прорезиненными шайбами и головками под цвет профнастила. Однако этот вариант мало подходит для дачных участков, поскольку в зимний период конструкцию могут демонтировать злоумышленники без ее повреждения. Поэтому более надежным способом является клепка, которая не позволит разобрать ограждение с сохранением его товарного вида.

Ворота из профнастила своими руками чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

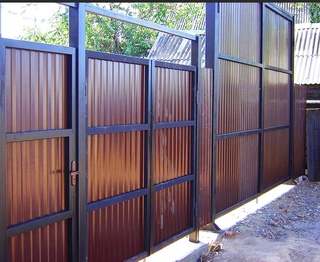

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

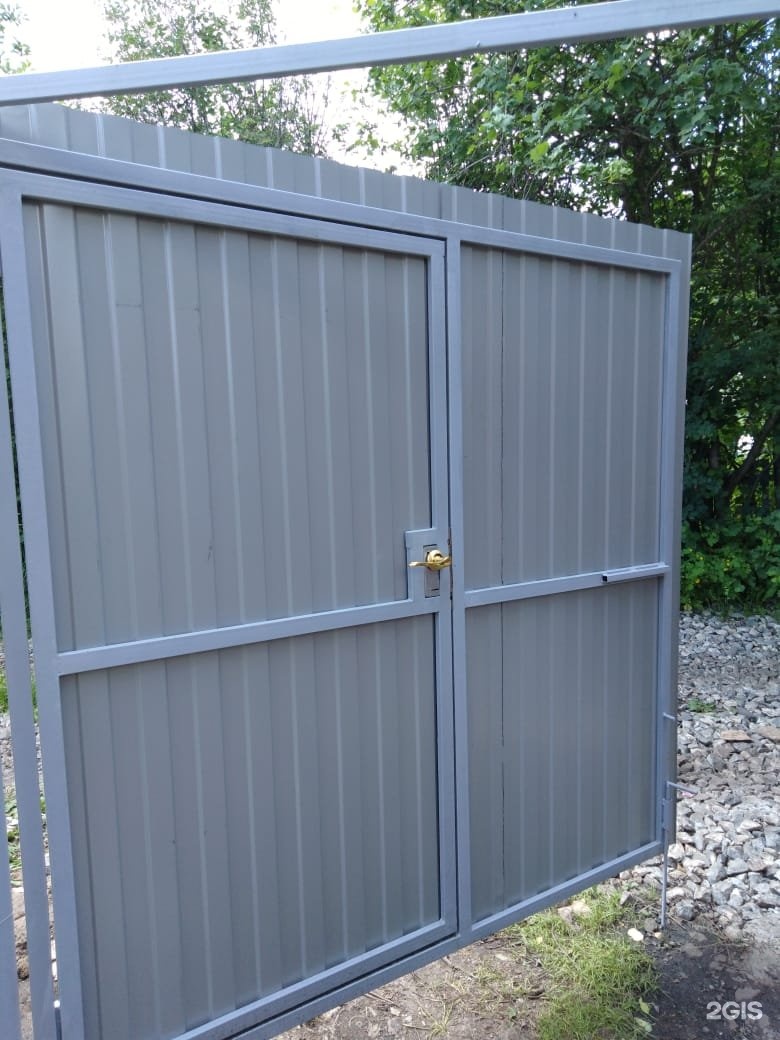

Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.

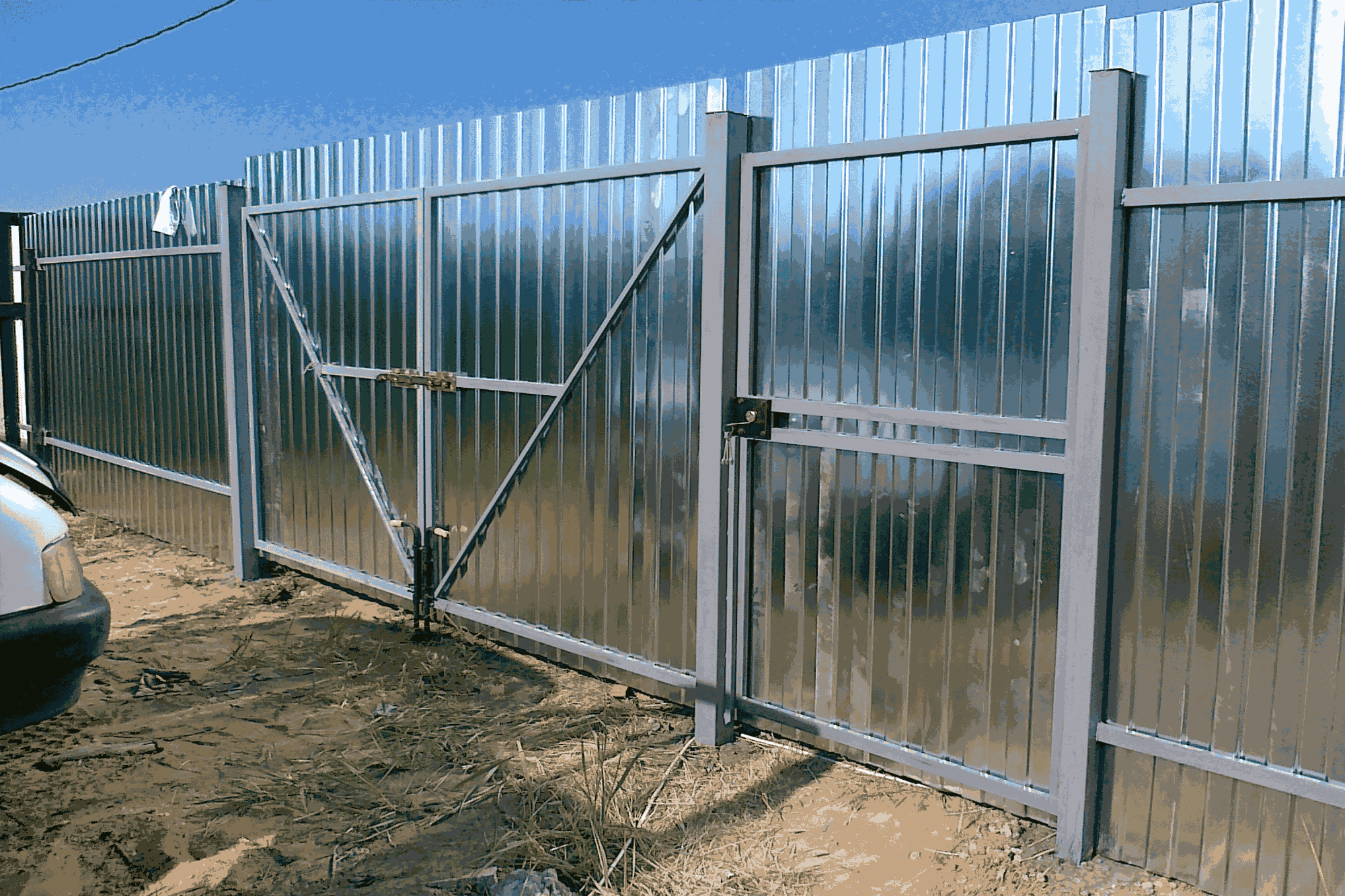

Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

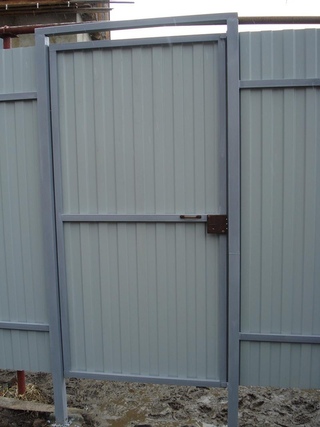

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

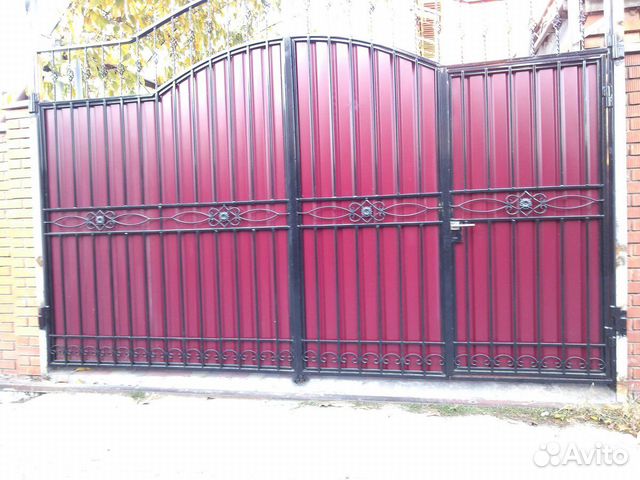

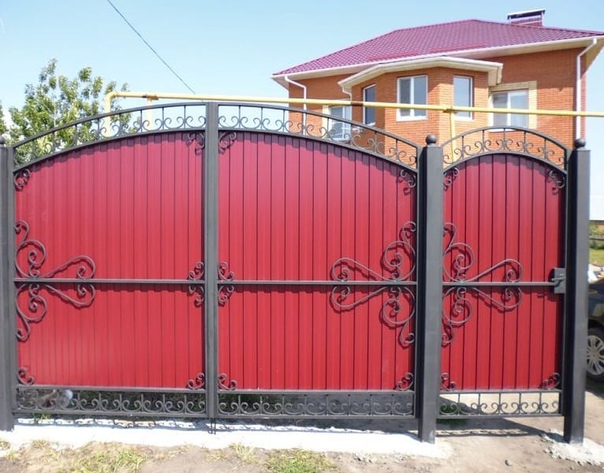

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

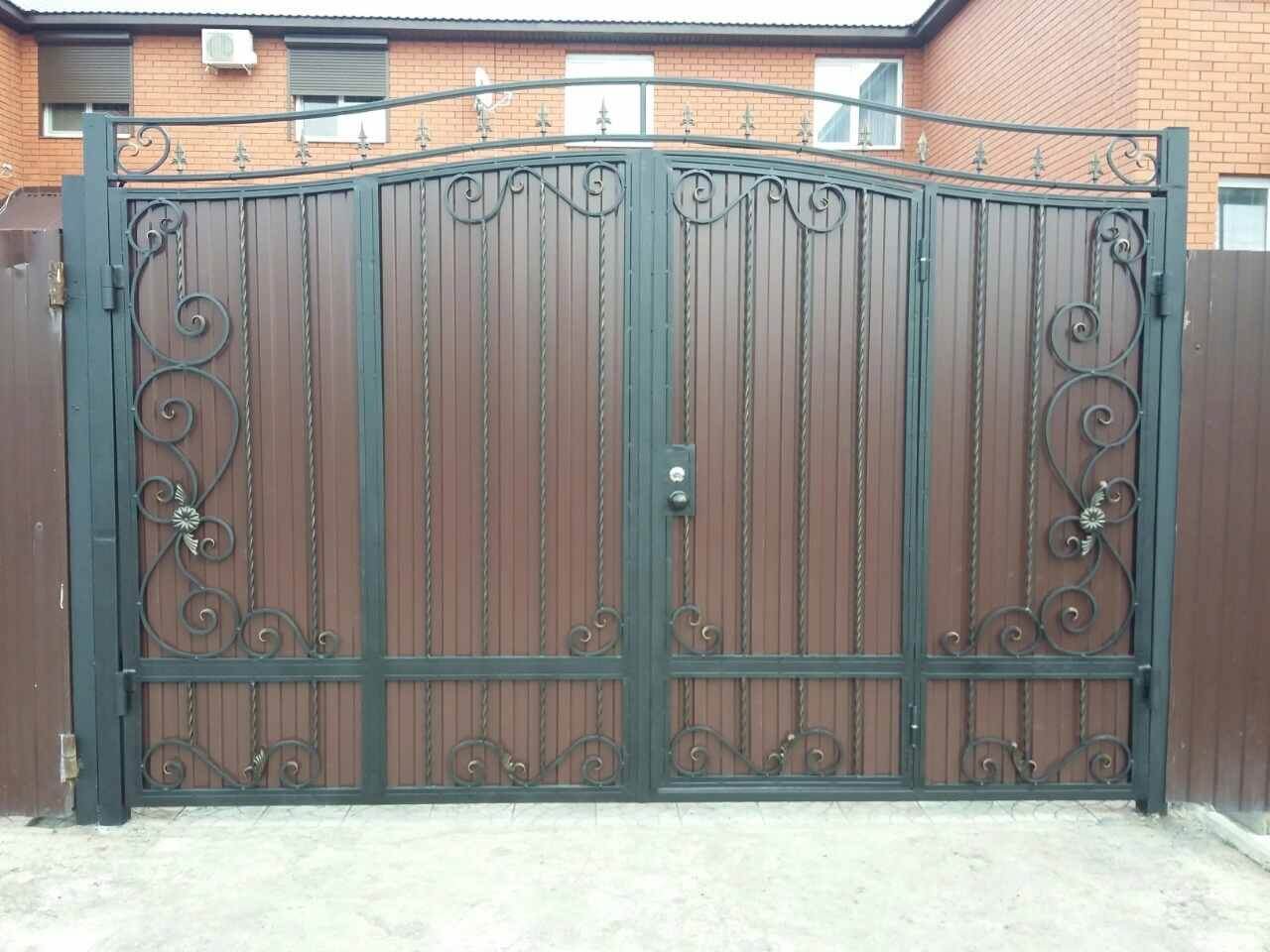

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.
