Виды сварочных аппаратов | Блог Лига Сварки

1. Трансформатор
2. Выпрямители
3. Сварочные аппараты инверторного типа
4. «Автоматические» и плазменные сварочные аппараты
5. Сварочные аппараты для труб
6. Другие виды сварочных аппаратов

Сварочные технологии постоянно совершенствуются, что позволяет современным производителям предлагать широкий выбор универсальных сварочных аппаратов. Для того чтобы выбрать агрегат, оптимально подходящий для решения стоящей перед вами задачи, необходимо разобраться, чем они отличаются друг от друга и какие основные виды аппаратов предлагает рынок.

Весь ассортимент делится на два класса: это бытовые (домашние) и профессиональные (промышленные) сварочные аппараты. Бытовые работают от сети напряжением в 220В, профессиональные – 380В. Вне зависимости от класса, все сварочные аппараты могут быть трехфазными и однофазными.

Любое устройство использует для работы либо переменный, либо постоянный ток. Выбор сварочного оборудования зависит от требуемого качества шва и свариваемых материалов. Наиболее востребованными являются сварочные аппараты для сварки штучным покрытым электродом, что объясняется их простым управлением, относительной дешевизной и качественной работой. Среди данных агрегатов выделяют трансформаторы, выпрямители и инверторы.

Данный вид электрических сварочных аппаратов имеет самый простой принцип работы: они уменьшают напряжение переменного тока, используя его для создания дуги. Недостатки такой технологии сварки заключаются в том, что переменный ток не позволяет создать постоянную электрическую дугу, чем объясняется сильное разбрызгивание металла. Кроме того, образуется шлак, ухудшающий качество шва.

При этом данные сварочные аппараты поддерживают стыковую сварку и сварку внахлест и являются одними из самых распространенных для работы с черными металлами.

Диодные сварочные аппараты решают проблему сварочных аппаратов, работающих на переменном токе, преобразовывая его в постоянный. Стабильная дуга позволяет создать качественный шов и гарантировать глубокий провар, минимизировать разбрызгивание материала. Использование тока обратной полярности позволяет работать с алюминием.

Принцип работы инвертора (ошибочно именуемого конвектором) заключается в следующем: переменный ток, проходя через выпрямитель, становится постоянным. Далее при помощи инверторного блока постоянный ток снова преобразуется в переменный, но с высокой частотой. И через еще одну череду изменений становится постоянным током большой мощности.

Благодаря возможности регулирования характеристик электрической дуги, появляется возможность работать с тонкими листами металла, делать аккуратные герметичные швы. Данное оборудование не чувствительно к перепадам сетевого напряжения, обладает высоким КПД (более 90%). При помощи инверторного сварочного аппарата можно работать с любыми черными и цветными металлами.

Отдельно стоит упомянуть о полуавтоматических сварочных аппаратах, позволяющих уменьшить временные затраты на выполнение сварки, а также улучшить качество шва. Название «полуавтоматический» относится к методу подачи проволоки к дуге, которая происходит автоматически при помощи роликов.

Не меньший интерес представляет оборудование, предназначенное для резки металла с применением плазмы. Принцип его работы заключается в следующем: к плазменной горелке подается ток, образуется электрическая дуга. Также по патрубку подается под давлением газ или смесь газов. Под воздействием дуги газ ионизируется и образуется струя плазмы, режущая металл.

Сварочные аппараты для труб

Сварочные аппараты позволяют сваривать не только металлы, но и другие твердые материалы, например, полипропилен и другие полимеры, из которых изготавливаются пластиковые трубы. При помощи электромуфтовых сварочных аппаратов удается упростить и ускорить процесс монтажа инженерных коммуникаций, получить надежный герметичный шов, способный выдержать значительный гидравлический удар.

Современные муфтовые сварочные аппараты полностью контролируют процесс сварки и автоматически определяют параметры, нужные для быстрого получения качественного шва (считывая штрих-код фитинга).

Другие виды сварочных аппаратов

Помимо вышеописанных, существуют и другие виды сварочного оборудования, нашедшего свою нишу (например, точечное сварочное оборудование, специальные аппараты для сварки оптики, раструбной сварки и так далее). Также разработаны многие классификации, ознакомление с которыми невозможно в рамках данной статьи.

Сварочный аппарат: разновидности и особенности

Время чтения: ≈9 минут

Аппарат для сварки играет главную роль в сварочном процессе. Главнее него разве что сварщик. По этой причине целесообразно начинать свое обучение азам сварки именно со сварочного аппарата. Ведь от его правильной работы во многом зависит конечное качество сварного шва.

Что вам нужно знать о сварочных аппаратах? Прежде всего, их разновидности и принцип действия. Прежде чем вы приступите к практике вам нужно будет выбрать тот сварочный аппарат, который будет отвечать вашим требованиям. И лишь затем вы будете изучать тему настройки сварочного аппарата и его и применения. В этой статье мы как раз и расскажем вам, какие бывают виды сварочных аппаратов.

Содержание статьи

• Разновидности сварочных аппаратов
  • Трансформаторы
  • Выпрямители
  • Инверторы
  • Полуавтоматы
• Вместо заключения

Разновидности сварочных аппаратов

В этой статье мы не будем перечислять все возможные разновидности сварочного оборудования, а расскажем только о самых популярных. Они используются в 98% случаев. Им под силу как гаражная работа, так и заводские условия.

Итак, чаще всего сварщики используют трансформатор, выпрямитель, инвертор или полуавтомат. У профессиональных сварщиков может быть несколько разных сварочных аппаратов для выполнения разных задач. Далее мы подробно расскажем о каждом типе. Вы узнаете устройство и принцип работы каждого типа сварочника.

Трансформаторы

Сварочный трансформатор — это один из старейших типов сварочного оборудования. Данный аппарат способен преобразовывать напряжение, поступающее от внешнего источника тока, в напряжение для выполнения сварочных работ. Проще говоря, он понижает входящее напряжение 220В таким образом, чтобы его можно было использовать для сварки.

Устройство сварочного аппарата трансформаторного типа включает в себя несколько компонентов. Вам важно знать о двух из них — о первичной и вторичной обмотке, которые в совокупности называют силовым трансформатором. Отсюда и название данного типа сварочников. Именно благодаря встроенному силовому трансформатору удается преобразовывать входное напряжение.

Чтобы отрегулировать силу тока у трансформаторного сварочного оборудования нужно как минимум разбираться в основах электротехники. Ведь для банального уменьшения или увеличения сварочного тока вам необходимо либо изменить индуктивное сопротивление всей цепи, либо использовать тиристоры. Здесь не получится просто повернуть регулятор на нужное значение тока.

Это не единственная сложность, с которой вам придется столкнуться при работе с трансформатором. Во-первых, такое оборудование работает только на переменном токе. А это значит, что дуга будет гореть нестабильно и без должной практики у вас просто не получится сформировать шов. Эта проблема частично решается, если использовать электроды для переменного тока.

Также трансформатором не получится сварить нержавеющую сталь и вообще любые цветные металлы. Поскольку такая работа требует применения постоянного тока. Не забываем и о габаритах трансформатора. Зачастую это очень громоздкие и неподъемные аппараты, которые трудно перемещать с места на место. Нужно использовать специальную тележку.

Но не все так плохо, как может показаться на первый взгляд. У трансформатора есть и свои плюсы. Во-первых, такое оборудование стоит недорого, при этом способно выдавать большое значение тока. А это значит, что имея всего один дешевый трансформатор вы сможете варить даже самые толстые металлы. К тому же, такое оборудование технологически несложное и его можно дешево ремонтировать. А если вы варите в гараже и не перемещаетесь во время работ, то вес и размеры трансформатора не важны.

Выпрямители

Выпрямитель во многом схож с трансформатором, но имеет одно существенное отличие. Чтобы понять, как работаетстандартный выпрямитель, нужно изучить принцип работы трансформатора (описанный выше) и добавить к этому выпрямительный блок. Две катушки, образующие силовой трансформатор, преобразовывают входной напряжение и выдают переменный ток для сварки. Выпрямительный блок, в свою очередь, преобразовывает переменный ток в постоянный.

Поняли? Главное отличие выпрямителя от трансформатора — это род тока. В трансформаторе он переменный, а в выпрямителе он постоянный. В остальном отличий нет. И конструкция, и размеры зачастую одинаковы. Только в выпрямителе есть дополнительный выпрямительный блок.

Нетрудно догадаться, что из-за преобразования переменного тока в постоянный перед сварщиком открывается больше возможностей. Вы можете варить любые металлы, в том числе цветные. Дуга будет зажигаться легко и гореть стабильно. Швы будут качественнее и ровнее. И в целом сварка выпрямителем существенно упрощает работу.

Из-за схожей технической части недостатки у выпрямителя такие же, как и у трансформатора. Большой вес и немаленький размер выпрямителя не подойдут для тех, кто хочет перевозить аппарат по всему цеху или участку на даче. К тому же, выпрямитель стоит дороже, чем трансформатор, поскольку обладает большим функционалом. Еще выпрямители (как и трансформаторы) нуждаются в частом охлаждении, из-за чего время работы существенно сокращается.

Инверторы

Инверторное оборудование самое популярное среди всех типов аппаратов для сварки. Стандартный инвертор состоит из трансформатора, как и предыдущие типы. Но дополнительно используется блок микросхем и дроссель.

Принцип работы сварочного аппарата инверторного типа следующий. Входное напряжение подается в дроссель, который выполняет роль выпрямителя (преобразовывает переменный ток в постоянный), затем напряжение подается на микросхемы, которые увеличивают частоту тока. Затем ток поступает на трансформатор, а после и на сварочную дугу.

Читайте также: Выбор сварочного инвертора

Главное отличие инвертора от предыдущих типов — это не только применение микросхем, но еще и использование высокочастотного трансформатора вместо силового. Высокочастотные трансформаторы намного меньше и легче силовых, поэтому их легко можно встроить в небольшой корпус инвертора.

Кстати, вес инверторного сварочника может удивить вас. В продаже есть модели, вес которых не превышает 5 килограмм. Такие аппараты можно брать с собой для работы на высоте или в труднодоступных местах.

Также такие аппараты можно использовать для сварки металлас применением разных технологий. Инверторы используются для ручной дуговой сварки, для сварки в среде защитных газов, для резки металлов.

Это не единственные плюсы инвертора. Такой тип оборудования не нуждается в частом охлаждении, может интенсивно работать на протяжении долгого времени. Чтобы отрегулировать ток достаточно просто повернуть ручку регулировки на заданное положение.

Отдельное достоинство инвертора — это встроенные микросхемы. Благодаря им производители могут внедрять в аппарат дополнительные функции, упрощающие и ускоряющие работу. Дополнительный функционал помогает отрегулировать сварочный ток вначале работы, предотвращает прилипание электродов к металлу и сокращает длину дуги в нужные моменты.

Также инверторные сварочные аппараты можно использовать в условиях нестабильного входного напряжения. Например, на даче. Для многих моделей инверторов достаточно напряжения в 170В.

Но мы все знаем, чем технологичнее устройство, тем быстрее оно ломается и сложнее ремонтируется. Это главный недостаток инвертора. Чтобы починить сломанный инверторный аппарат вам придется нести его в сервисный центр. Чудо, если это гарантийный случай. А если нет? Тогда придется выложить круглую сумму на ремонт.

Также вам придется следить за условиями эксплуатации и хранения инвертора. Если трансформатор можно просто поставить в гараже и забыть о нем, то для инвертора это закончится плачевно. Его обязательно нужно хранить в сухом отапливаемом помещении, без перепадов температур и влажности. Еще один враг инвертора — вездесущая пыль, которой так много в цеху или в гараже. Пыль выводит из строя транзисторы, оседая на охлаждающей системе инвертора.

К тому же, цена на подобное оборудование в разы выше, чем на трансформатор или выпрямитель. Да, сейчас китайские компании выпускают очень дешевые инверторы, стоимостью менее 50$. Но такой аппарат прослужит вам очень недолго. Поэтому нужно покупать инвертор из средней ценовой категории, хотя бы за 100-200$.

Полуавтоматы

Полуавтомат — это обычный инвертор, но со встроенным механизмом подачи сварочной проволоки и режимами сварки, предназначенными для работы в среде защитного газа. С помощью этого аппарата можно варить без электродов, заменив их на присадочную проволоку.

Также для работы с полуавтоматом вам понадобится газовая горелка, через которую будет подавать газ и проволока. И сам газовый баллон. В качестве газа можно использовать аргон, гелий, углекислоту или смесь из этих газов.

Почему такой аппарат называется полуавтоматом? Все просто. Проволока подается в полуавтоматическом режиме. Сварщик сам задает скорость подачи, а механизм в процессе сварки подает проволоку с заданной скоростью.

Во многих полуавтоматах есть режим, с помощью которого можно использовать данный аппарат как инверторный. В таком случае его применение и принцип работы не будут отличаться от сварки инверторным сварочным аппаратом, о котором мы говорили выше. А вот если включить режим полуавтоматической сварки, то принцип работы изменится.

Во-первых, в сварочную зону с заданной скоростью будет подаваться проволока, а не электрод (как нам бы пришлом делать при сварке выше описанными аппаратами). Во-вторых, одновременно с проволокой в зону сварки подается защитный газ из баллона, который защищает шов от окисления.

С помощью полуавтомата можно варить любые металлы, в том числе цветные, и все типы стали. Поэтому в последние годы сварка полуавтоматом приобрела большую популярность. Она технологична, швы получаются очень качественными, формируются легко и быстро. По этой причине полуавтоматы незаменимы в автомастерских, на крупных заводах и в гаражах домашних умельцев.

Но не нужно забывать, что хоть полуавтомат не такой большой и тяжелый, к нему прилагается баллон с газом. И его не всегда удобно переносить с места на место. Так что варить на высоте вряд ли получится. Также полуавтомат — это самый дорогой тип оборудования из всех, что мы описывали в этой статье.

Вместо заключения

Вот и все, что мы хотели рассказать вам о наиболее часто применяемых сварочных аппаратах. Конечно, есть еще и другие типы сварочников, но они используются редко, и вы вряд ли будете применять их в своей практике.

Надеемся, эта статья поможет вам выбрать, какой сварочный аппарат для вас необходим. При этом вам вы можете выбрать как временный бюджетный инвертор для обучения, так и дорогой полуавтомат с прицелом на будущее. Все зависит от ваших желаний и возможностей. Желаем удачи в работе!

Различные типы сварочных аппаратов (с иллюстрациями)

Автор: Дэвид С. Майлз | Последнее обновление: 10 августа 2022 г.

Сварщик — интересная профессия. На весь процесс уходит много труда, рабочий должен обладать определенными навыками и знаниями, а для выполнения нужны разные машины.

Сегодня я расскажу обо всех типах сварочных аппаратов, которые могут вам понадобиться в профессии сварщика. Я собираюсь пройтись по шести из этих машин здесь. Без лишних слов, давайте углубимся в детали!

Содержание

6 Типы сварочных аппаратов

Различные типы сварочных аппаратов используются для разных работ, и в некоторых случаях они могут использоваться для одной и той же задачи, но результат будет немного другим. Я собираюсь перечислить, что это за машины и как вы можете их использовать.

Сварочный аппарат TIG

Одним из наиболее широко используемых и универсальных сварочных аппаратов является сварочный аппарат TIG. Вы сможете многое сделать с помощью машины, поэтому с ней связана кривая обучения. Аппарат использует газ для сварочных работ, и вам придется использовать обе руки, чтобы убедиться, что все сделано идеально.

С одной стороны вы будете держать ручку/горелку TIG, а с другой вам понадобится присадочный стержень. Теперь, чтобы фонарик работал, вы можете использовать либо ручной переключатель, либо ножную педаль, и то, и другое очень часто используется.

Сама машина в основном состоит из блока, который поможет вам настроить параметры сварки, есть варианты мощности, предварительной и последующей подачи, а также вы можете определить, будете ли вы использовать ручной переключатель. или педаль. Наряду с этим у вас есть бензобак, который будет поставлять газ для ваших сварочных работ.

Причина, по которой я назвал его универсальным, заключается в использовании горелки TIG; Вы можете сваривать различные металлы, такие как медь, никель, бронза, алюминий и даже золото. Но я бы сказал, что это не лучший вариант, если вы много работаете в поле и на стройплощадке, так как транспортировка — тяжелая работа.

Распродажа Бестселлер

The Ove Glove — Superior HEAT & FLAME Hand…

(5933)

Сварочный аппарат MIG

Если вы новичок, то лучшим сварочным аппаратом для вас будет MIG, с ним проще всего работать, и вы сможете лучше контролировать результат, который вы создаете. Вы почувствуете, что это дает наилучший результат, когда вы используете его в своей мастерской, дома или даже для промышленного использования.

Причина, по которой вам понравится пользоваться им, заключается в том, что вы сможете добиться отличного результата за очень короткий промежуток времени. Скорость — это то, что вы захотите приобрести, продолжая работать сварщиком, и это то, что вы можете легко освоить, используя этот сварочный аппарат.

Материал, используемый для изготовления таких аппаратов, является одним из лучших, поэтому вы можете пользоваться этим сварочным аппаратом MIG в течение очень долгого времени, несмотря на то, что при первой покупке он стоит значительную сумму, но с раз это более чем компенсирует его высокую цену.

Самое приятное в этом то, что вы сможете сваривать с его помощью самые разные металлы, например, мягкую сталь, легированную сталь и углеродистую сталь.

Бестселлер

Rinnai RL75iN Природный газ Безрезервуарная горячая вода…

(889)

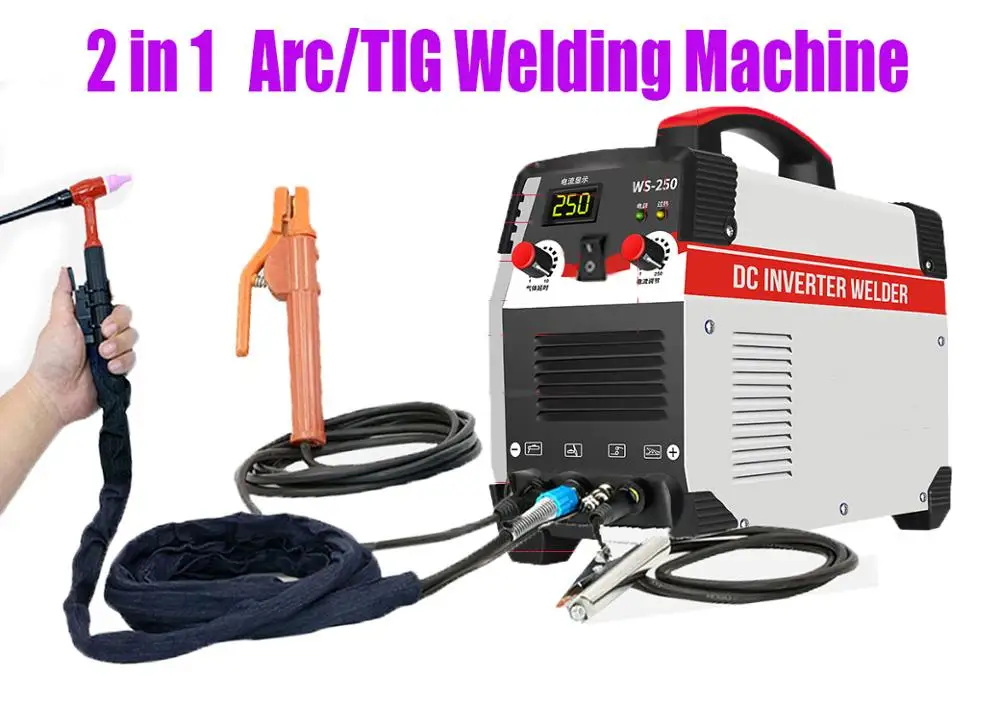

Комбинированный сварочный аппарат

Комбинированные сварочные аппараты, по сути, являются многофункциональными сварочными аппаратами. У них есть возможность выполнять ряд задач, поэтому вы сможете использовать одну машину для выполнения ряда различных работ. Многие даже называют их мастерами на все руки, потому что это дает вам возможность использовать их для разных процессов.

Одним из лучших аппаратов для комбинированной сварки является Lotos LTPC20000D; это комбинированный сварочный аппарат 3-в-1, который также работает как TIG, Stick и плазменная резка. Мало того, что вы выполняете с ним так много процессов, вы также сможете работать с широким спектром металлов, таких как сталь, медь и алюминий.

Распродажа Бестселлер

AULA F2088 Механическая игровая машинка в стиле…

(147)

Аппарат для точечной сварки

Не все сварочные аппараты предназначены для одной и той же работы; Машина для точечной сварки в первую очередь предназначена для соединения стальных листов внахлест друг на друга. Можно сказать, что это более важно, когда вы выполняете определенные виды соединений с помощью сварочного аппарата.

Стальные листы будут полностью защищены при использовании этой машины, а главная причина, по которой эта машина является хорошим выбором для вас, заключается в том, насколько она эффективна и эффективна при использовании энергии.

Это, вероятно, наиболее распространено в автомастерских, где спрос на него самый высокий.

Бестселлер

Stardrops — The Pink Stuff — The Miracle All…

(156806)

Углеродный сварочный аппарат

Это больше похоже на процесс сварки, для этого типа сварки металл нагревается с помощью графитового или неплавящегося угольного электрода. Как я уже сказал, будет использоваться угольный электрод, с помощью которого образуется электрическая дуга. Вот как делается работа.

Это был очень популярный метод сварки очень давно, когда люди еще не знали о различных типах сварочных аппаратов. Но, сейчас есть более качественные и эффективные варианты, из-за чего это потеряло свою привлекательность.

Сварочный аппарат для пластика

До сих пор мы говорили только о сварочных аппаратах, используемых для различных типов металла, но на самом деле этот аппарат используется для сварки пластика. Машина немного отличается от других и. Здесь пленки нужно сплавить между собой, и только потом к ним можно прикладывать давление.

Очень широко используется во всем мире и обеспечивает наилучшее качество печати на пластике.

Распродажа Бестселлер

EcoSmart 8 кВт Электрический проточный водонагреватель, 8 кВт…

(539)

Заключительные слова

Вот и все, ребята, это различные типы сварочных аппаратов, которые повсеместно используются для производства различных изделий из различных элементов.

Новое из блога:

Различные виды сварочных масок (с картинками)

Распродажа

DEKOPRO 110/220V MMA сварочный аппарат, 160A дуговой сварочный аппарат…

(5157)

Распродажа

Сварочный аппарат Forney Easy Weld 261, 140 FC-i, 120 В, зеленый

(2894)

Сварочный аппарат SUNGOLDPOWER ARC MMA 200A Dual 110V 220V. ..

(105)

Распродажа

Goplus® MIG 130 Welder Flux Core Wire Automatic…

(687)

0 акции

• Поделиться
• Твит

Заземление корпуса аппаратов дуговой сварки.

2 апреля 1993 г.

Г-н С. Дж. Бейсселанс
Региональный менеджер по безопасности
Jacobs Engineering Group, Inc.
P.O. Box 98033
Baton Rouge, Louisiana 70898

Уважаемый г-н Beysselance:

Ваше письмо от 2 июня Роберту Д. Холмсу, региональному директору Управления по охране труда и здоровья (OSHA), с просьбой разъяснить стандарты OSHA, касающиеся заземления рамы при дуговой сварке. машины (1926.351(c)(5)(iv)) было передано в Управление по содействию строительству и морскому соблюдению для ответа. Приносим извинения за задержку с ответом на ваш запрос.

Как вы знаете, требования OSHA к конструкции заземления рамы аппаратов для дуговой сварки в 29 CFR 1926. 351(c)(5) конкретно не касаются агрегатов с приводом от двигателя. При отсутствии конкретных требований к заземлению и в связи с тем, что аппарат для дуговой сварки с приводом от двигателя представляет собой, по сути, переносной генератор, OSHA рассмотрит возможность соблюдения 1926.404(f)(3) в соответствии с требованиями к сварке 1926.351(c)(5).

Если мы можем чем-то помочь, свяжитесь со мной или с г-ном Дейлом Кавано по телефону (202) 219-8136.

С уважением,

Рой Ф. Гернем, эсквайр, ЧП
Директор
Управление строительства и морского транспорта

Содействие соблюдению

5 августа 1992 г.

МЕМОРАНДУМ ДЛЯ: ПАТРИЦИИ К. КЛАРК
                Директор
                Управление программ соответствия
ЧЕРЕЗ: ЛЕО КЭРИ
                Директор
                Управление полевых программ
ТЕМА: Запросы на интерпретацию Re: 29CFR 1910.254(c)(2)(i)
                и 29 CFR 1926.351(c)(5)(iv)


Прилагаемый запрос на предметную интерпретацию был получен нашим региональным офисом в Батон-Руж от компании Jacobs Engineering Group, Inc, Батон-Руж, Луизиана.

Этот запрос направлен для вашего рассмотрения и ответа, так как интерпретации могут иметь национальное значение для согласованности правоприменительной деятельности.

Пожалуйста, предоставьте копию вашего ответа Джерри Бейли, помощнику регионального администратора по технической поддержке.

Гилберт Дж. Саултер

Региональный администратор

Приложения

5 августа 1992 г.

г -н С. Дж. Бейссаланс
Региональный менеджер по безопасности
Jacobs Engineering Group, Inc.
P. O. Box 98033
Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Mr. Beysselance:

Это относится к вашему письму от 2 июня 1992 г., адресованному нашему районному отделению в Батон-Руж, относительно разъяснения стандартов безопасности OSHA [29 CFR 1910.254(c)(2)(i) и 29 CFR 1926(c)( 5)(iv)].

Ваш запрос был передан в Управление программ соответствия, Вашингтон, округ Колумбия, для ответа на этом уровне.

Примите наши извинения за задержку с ответом на ваш запрос.

Sincerely,

GILBERT J. SAULTER
Regional Administrator

U. S. DEPARTMENT OF LABOR

OCCUPATIONAL SAFETY AND
HEALTH ADMINISTRATION
2156 Wooddale Boulevard
Suite 200
Baton Rouge, Louisiana 70806-1486

June 16, 1992

МЕМОРАНДУМ ДЛЯ: Гилберта Дж. Солтера
                Региональный администратор
ВНИМАНИЕ: Джерри Д. Бейли
                АРА/ТС
ТЕМА: Запрос на интерпретацию/разъяснение 29 CFR
                1910.254(c)(2)(i) и 29 CFR 1926.351(c)(5)(iv)
Re: Jacobs Engineering Group, Inc. Батон-Руж, Луизиана


В недавнем запросе (копия прилагается), полученном от Jacobs Engineering Group, Inc., фирмы из Луизианы, занимающейся как строительными работами, так и подрядными работами по техническому обслуживанию на химических и нефтеперерабатывающих заводах, запрашивались разъяснения относительно заземления рамы или корпуса дуги. требуются сварочные аппараты. 1910.254(c)(2)(i) требует заземления корпусов сварочных аппаратов, но исключает машины с приводом от двигателя. 1926.351(c)(5)(iv) требует, чтобы рамы всех сварочных и режущих машин были заземлены либо через третий провод в силовом кабеле, либо через отдельный провод, заземленный в источнике тока, но этот параграф кажется применяться к сварочным аппаратам, подключенным к системе электроснабжения, а не к машинам с приводом от двигателя.

ANSI/ASC Z 49.1 — 1983, статья 11.4.3 «Заземление корпуса машины» гласит: «… особое внимание следует уделять безопасному заземлению переносных машин в соответствии со статьей 250 NFPA 70 «заземление».

ANSI C33.2 — 1972, параграф 14.2 «Аппарат для дуговой сварки трансформаторного типа» гласит: «…. Аппарат для дуговой сварки, который не снабжен гибким шнуром или кабелем и не предназначен для подключения к системе электропроводки. должны быть снабжены подходящим соединением напорной проволоки для присоединения заземляющего проводника».

В статье 630 (C) Национального электротехнического кодекса «Мотор-генераторные дуговые сварочные аппараты» не упоминается заземление корпуса машины.

Поскольку стандарты OSHA сформулированы довольно запутанно, мы будем признательны за вашу помощь в разъяснении того, когда требуется «заземление станины» аппаратов для дуговой сварки. В частности, какие типы переносных сварочных аппаратов требуют заземления, и освобождаются ли от этого требования машины с приводом от двигателя?

Мы надеемся, что вы быстро ответите на технические вопросы, чтобы мы могли дать компетентное руководство нашему полевому персоналу. Если у вас есть вопросы относительно этого запроса, пожалуйста, свяжитесь с W.A. Womack, инспектором по технике безопасности, в районном офисе Батон-Руж.

ROBERT D. HOLMES
Региональный директор

Приложения

2 июня 1992

Уважаемый г-н Холмс,

Я обращаюсь к вам с просьбой о помощи в применении действующих стандартов безопасности OSHA к использованию портативных сварочных аппаратов.
