Самодельный сварочный выпрямитель своими руками
Изготовить сварочный выпрямитель своими руками при наличии комплектующих деталей, материалы для радиатора крепление вентилей и основного составляющего,
Первоначально необходимо подобрать готовый понижающий трансформатор с требуемыми параметрами. Обычно это не удается и его нужно намотать самостоятельно. Но предварительно должен быть сделан расчет его элементов, включая размеры магнитопровода (площадь сечения сердечников), количество витков и размер сечения шин и проводов. Расчет трансформатора выполняется по единой методике и не представляет трудностей со школьными знаниями электричества.

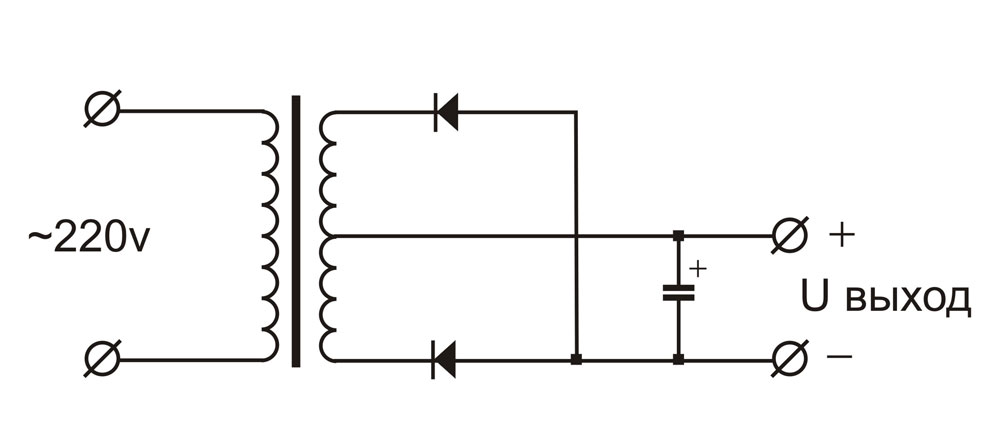

Простейший сварочный выпрямитель своими руками может быть выполнен по схеме, приведенной на Рис. 1.
Диодный выпрямитель, собранный по мостиковой схеме монтируется на радиаторе для теплообмена и охлаждения. Мощные диоды типа ВД-200 выделяют при работе много тепла. Для обеспечения падающей характеристики тока (вольтамперной) последовательно в цепь включается дроссель. Активное переменное сопротивление (реостат) в последовательной цепи позволяет производить плавную регулировку сварочного тока. Один полюс подключается к сварочному электроду, а второй к свариваемому объекту.
Электролитический конденсатор на схеме работает как сглаживающий фильтр для снижения пульсаций.
Реостат вполне под силу намотать самому, для подобной работы необходим керамический сердечник (годится керамическая трубка изолятора) и проволока из никелина или нихрома. Диаметр проволоки зависит от величины регулируемого тока сварки. Расчет сопротивления реостата производится на основании удельного сопротивления проволоки, ее сечения и общей длины. От диаметра витков будет зависеть шаг (ступень) регулировки тока сварки.
Таким образом, самодельный сварочный выпрямитель можно изготовить в домашних условиях, при наличии необходимых материалов, на 100%.
Читайте также
- Многопостовые сварочные выпрямители
Какие сварочные аппараты используются для одновременных сварочных работ несколькими сварщиками одновременно, и какие параметры необходимо учитывать …
Сварочный аппарат ВД-306: конструкция и технические характеристики
Сварка металлических изделий широко применяется как в промышленности, так и в бытовых условиях.
Для сваривания металлических деталей применяются специализированные аппараты. Одним из них является сварочный аппарат ВД 306, технические характеристики которого представлены ниже.
Применение устройства
Сварочный аппарат вд 306 предназначен для сваривания металлических заготовок из среднеуглеродистых и малоуглеродистых сталей. При помощи него можно осуществлять ручную электродуговую сварку постоянным током. Есть возможность производить резку и наплавку металла.
Сварочный выпрямитель ВД-306
Выпрямитель ВД 306 используется на станциях по ремонту автомобильной техники, небольших мастерских, стройплощадках, в бытовых условиях и т. д. Отличительной особенностью этой модели является возможность создания качественного шва при нестабильном напряжении сети питания.
ВД 306 можно использовать при температуре окружающей среды от -40 до +40 градусов. Максимальный показатель влажности воздуха, при которой можно безопасно пользоваться сварочным аппаратом, составляет 80%.
Прибором можно пользоваться как в закрытых помещениях, которые имеют естественную вентиляцию, так и на открытом воздухе. Производитель не рекомендует использовать прибор в помещениях с повышенным содержанием пыли, а также в среде агрессивных газов.
Конструкция агрегата ВД 306
Сварочный выпрямитель вд 306 подключается к трехфазной сети питания напряжением 380 вольт. Устройство имеет один диапазон регулировки рабочих настроек. Силовой трансформатор имеет подвижные обмотки. Это позволяет регулировать рабочие параметры путем перемещения магнитного шунта.
Модель выполнена в металлическом корпусе. Это защищает ее детали от повреждений при попадании искр и предотвращает поражение оператора электрическим током. Для удобного передвижения выпрямитель оборудован колесами. Для удобства выполнения процесса на передней панели корпуса установлен индикатор сети питания.
Выпрямитель для сварки вд 306 состоит из следующих элементов:
Сварочный аппарат ВД-306 — устройство
- Металлический корпус.
- Магнитный шунт.
- Вентилятор охлаждения.
- Амперметр.
- Блок выпрямителей.
- Силовой трансформатор.
- Разъемы для подключения сварочных кабелей.
- Выключатель.
- Шнур питания для подключения к сети 380 вольт.
Питание изделия осуществляется переменным током. Блок выпрямителей позволяет преобразовать переменный ток в постоянный. Это дает возможность получить электродуговую сварку постоянного тока.
В процессе использования внутренние детали устройства нагреваются. Во избежание перегрева и выхода из строя комплектующих, ВД 306 оборудован электрическим вентилятором. Он осуществляет принудительное охлаждение деталей.
Во избежание поражения оператора электричеством, на корпусе изделия установлен зажим для подключения заземления. Зажим крепится на корпус прибора при помощи болта.
Внутреннее устройство аппарата ВД-306
Характеристики сварочного аппарата
Выпрямитель имеет следующие технические характеристики:
Сварочный аппарат ВД-306 — технические характеристики
- Номинальный сварочный ток при работе – 315 ампер.
- Сеть питания – трехфазная.
- Напряжение сети питания – 380 вольт.
- Частота – 50 Гц.
- Сила первичного тока – 36 ампер.
- Напряжение при работе – 32 вольта.
- Холостой ход – 69 – 70 вольт.
- Диапазон напряжения при работе – от 22 до 32 вольт.
- Диапазон регулировки – от 45 до 315 ампер.
Продолжительность включения выпрямителя при работе составляет 60%. Полная масса установки составляет 104 килограмма. Аппарат имеет следующие габариты – 560х510х660 миллиметров (длина, ширина, высота).
Подготовка к использованию и сварка
Перед тем, как приступить к сварке металла, необходимо подготовить устройство к работе. Для этого следует выполнить ряд действий, таких как:
Передняя панель сварочного выпрямителя ВД-306
- Удалить частицы пыли с корпуса и токоведущих частей. Можно сделать это сжатым воздухом;
- Подключить кабели в соответствующие разъемы;
- Подсоединить кабель заземления;
- Включить сетевой шнур в трехфазную сеть.
После включения установки необходимо определить вращается ли вентилятор принудительного охлаждения. При отсутствии вращения необходимо выключить устройство.
Непосредственно, перед началом сварки следует выполнить настройку выпрямителя ВД 306. Сила тока регулируется управляющей рукояткой. Настраивать установку следует, исходя из толщины металлических заготовок, и диаметра сварочных стержней. Во время рабочего процесса силу тока можно контролировать, благодаря встроенному амперметру.
ВНИМАНИЕ: Во избежание перегрева и повреждения деталей аппарата, следует периодически отключать установку.
Техника безопасности
Выпрямитель для сварки является устройством, работающим от трехфазной сети питания. В связи с этим, в процессе сварки необходимо соблюдать некоторые меры предосторожности:
Характеристика выпрямителя ВД-306
- Перед началом процесса нужно изучить правила по выполнению сварочных работ и инструкцию по эксплуатации от производителя.
- Запрещается использовать установку в металлических резервуарах. Железные стенки могут привести к поражению электричеством.
- Не допускается включение в сеть прибора с отсутствующим защитным кожухом или поврежденной изоляцией на сварочных кабелях.
- При проведении процесса нужно пользоваться средствами индивидуальной защиты: перчатки, очки и т. д.
- Для защиты глаз оператора от излучения сварочной дуги применяется специализированная маска.
- Не допускается контакт изоляции проводов и внутренних комплектующих с агрессивными жидкостями.
- Запрещено перемещать прибор и касаться токоведущих частей, если он включен в сеть. При замене электрода устройство нужно отключить.
Из вышеперечисленного следует, что данная модель является аппаратом для ручной электродуговой сварки. Им можно сваривать металлические детали из среднеуглеродистых и малоуглеродистых сталей. Изделие соответствует требованиям безопасности, и оборудовано специализированным зажимом для подключения заземления.
Техника безопасности на рабочем месте сварщика
Видео по теме: Ремонт сварочного аппарата ВД 306
Как собрать сварочный аппарат своими руками дома . | Знайка
Осторожно ДЛИННОПОСТ！
По мнению специалистов, изготовить сварочный аппарат своими руками — не сложно.
Однако чтобы сделать его, нужно четко представлять себе для чего, для каких работ он будет применяться.
Самодельный аппарат комплектуется и собирается из доступных узлов и деталей. В качестве варианта для умельцев может рассматриваться и плазменный механизм.
Практика показывает, что при точном подборе комплектующих элементов аппарат будет служить долго и надежно.
Важно, чтобы электрическая схема была максимально простой. Иногда даже используют трансформатор от микроволновки.
Устройство должно работать от бытовой сети переменного тока напряжением 220 В.
Если выбрать в качестве рабочего напряжения 380 В, то схема и конструкция аппарата заметно усложнится.
Структурная схема сварочного аппарата.
Для производства сварочных работ используются устройства, работающие на переменном и постоянном токе.
Схема любого аппарата включает в себя трансформатор (возможно использование трансформатора из микроволновки), выпрямитель, дроссель, держак, электрод. Именно в такой последовательности происходит протекание электрического тока по замкнутой цепи.
Цепь замыкается, когда между электродом и металлическими заготовками, которые нужно соединить, возникает электрическая дуга.
Чтобы качество сварного соединения было высоким, необходимо обеспечить устойчивое горение этой дуги.
А чтобы установить требуемый режим горения используется регулятор силы тока.
Аппараты постоянного тока применяют для сварки элементов из тонколистового металла. При этом способе сварки можно использовать любые электроды и электродную проволоку без керамической обмазки.
Держак электрода присоединяется к выпрямителю через дроссель. Это делается для того, чтобы сглаживать пульсации напряжения.
Дроссель представляет собой катушку медных проводов, которая намотана на любом сердечнике. Выпрямитель, в свою очередь, соединяется с вторичной обмоткой трансформатора.
Трансформатор включается в бытовую электросеть. Последовательность соединения проста и наглядна.
Преобразование напряжения переменного тока выполняется с помощью понижающего трансформатора.
Согласно закону Ома напряжение, которое индуцируется на вторичной обмотке трансформатора, уменьшается, а величина тока увеличивается с 4-х ампер до 40 и более.
Примерно такая величина требуется для сварки. В принципе, данное устройство можно назвать простейшим сварочным аппаратом.
И с помощью проводов присоединить к нему держак электрода. Но использовать держак в практических целях невозможно, поскольку схема не содержит других необходимых элементов.
И главное – в ней отсутствует регулятор величины тока. А так же выпрямитель и другие элементы.
Трансформатор считается основным элементом сварочного аппарата. Его можно купить или приспособить уже бывший в эксплуатации.
Многие мастера используют трансформатор от микроволновки, отработавшей свой срок. По своим габаритам и весу микроимпульсный элемент всегда занимает много места в конструкции.
Если рассмотреть сварочный агрегат в целом, то можно выделить три основных блока, которые она в себя включает:
- блок питания;
- блок выпрямителя;
- блок инвертора.
Самодельный инверторный аппарат можно скомпоновать таким образом, чтобы он имел минимальные габариты и вес.
Такие устройства, рассчитанные на применение в домашнем хозяйстве, сегодня продаются в магазинах.
Преимущества инверторного аппарата перед традиционными агрегатами очевидны. В первую очередь, следует отметить компактность аппарата, удобство в эксплуатации, надежность.
Лишь одна составляющая в параметрах этого устройства вызывает озабоченность – его высокая стоимость.
Самые общие расчеты подтверждают, что сделать такой аппарат своими руками проще и выгоднее.
Основные элементы, практически, всегда можно найти среди электротехнических машин и приборов, которые оказались в запасниках. Или на свалке.
Простейший регулятор тока можно сделать из куска нагревательной спирали, которая используется в бытовых электрических плитах. Дроссель – из отрезка медной проволоки.
Радиолюбители придумали самый простой по схеме импульсный способ сварки. Он используется для крепления проводов к металлической плате.
Никаких сложных приспособлений – только дроссель и пара проводов. Регулятор силы тока тоже не нужен. Вместо него в цепь включается плавкая вставка.
Один электрод через дроссель подключается к плате.
В качестве второго — используется зажим типа «крокодил». Вилка с проводами включается в розетку бытовой сети.
Зажим с проводом резко прикладывается к плате в том месте, где его нужно приварить. Возникает сварочная дуга и в этот момент могут перегореть предохранители, которые находятся в электрическом щите.
Этого не происходит, потому что быстрее сгорает плавкая вставка. А провод остается надежно приваренным к плате.
Комплектация изделия
Самодельный сварочный аппарат собирается для того, чтобы выполнять мелкие работы в домашнем хозяйстве.
Все элементы, электронные приборы, провода и металлические конструкции необходимо скомплектовать в определенном месте. Там, где будет выполняться сборка изделия.
Дроссель можно использовать от арматуры люминесцентной лампы. Количество проводов, желательно медных, разного сечения нужно запасти побольше.
Если дроссель в готовом виде найти не удалось, то его нужно изготовить самостоятельно.
Для этого потребуется стальной магнитопровод от старого пускателя и несколько метров медных проводов сечением 0,9 квадрата.
Блок питания
Основным элементом блока питания в инверторе является трансформатор.
Его можно переделать из лабораторного автотрансформатора или использовать для переделки трансформатор от микроволновки, которая уже отслужила свой срок
Очень важно не повредить первичную обмотку при выемке трансформатора из печки-микроволновки.
Вторичная обмотка удаляется и переделывается. Количество витков и диаметр медных проводов рассчитывается в зависимости от предварительно выбранной мощности сварочного аппарата.
Точечный способ сварки хорошо реализуется аппаратом, сделанным на трансформаторе от микроволновки.
Блок выпрямителя
Выпрямитель служит для преобразования напряжения переменного тока в напряжение постоянного тока. Основными элементами данного устройства являются диоды.
Он коммутируются в определенные схемы, чаще всего мостовые. На вход такой схемы подается переменный ток, а с выходных клемм снимается постоянный.
Диоды выбираются такой мощности, чтобы выдерживать заданные изначально нагрузки. Для их охлаждения используются специальные радиаторы из алюминиевых сплавов.
При разметке установочной платы, желательно предусмотреть место под дроссель, который предназначен для сглаживания импульсов. Выпрямитель собирается на отдельной плате, из гетинакса или текстолита.
Блок инвертора
Инвертор преобразует постоянный ток, поступающий с выпрямителя, в переменный, который обладает большой частотой колебания.
Преобразование выполняется с использованием электронных схем на тиристорах или мощных транзисторах.
Если на входные клеммы трансформатора подается напряжение 220 вольт частотой 50 Гц, то на выходных клеммах инвертора фиксируется постоянный ток величиной до 150 Ампер и напряжением от 40 вольт.
Эти параметры тока позволяют выполнять сварку металлических деталей из различных сплавов.
Электронный регулятор позволяет выбрать режим соответствующий конкретной операции.
Практика показывает, что самодельный сварочный аппарат, по своим характеристикам, не уступает заводским изделиям.
Некоторое время тому назад, в торговой сети появились сварочные мини инверторы. Чтобы добиться такой миниатюризации производственным компаниям потребовались годы.
В то время как мастера-умельцы уже давно смогли сделать плазменный сварочный аппарат, изготовленный своими руками.
К этому шагу их подтолкнули местные условия – теснота в мастерской и значительный вес заводских инверторов. Плазменный аппарат — прекрасный выход из данной ситуации.
И то, что вместо медных проводов вторичную обмотку трансформатора делают из медной жести, тоже давно известно.
Последовательность сборки сварочного аппарата
Размещая элементы на металлической или текстолитовой основе, нужно соблюдать определенный порядок. Выпрямитель должен находиться рядом с трансформатором.
Дроссель на той же плате что и выпрямитель. Регулятор силы тока должен размещаться на панели управления. Корпус аппарата можно изготовить из листовой стали или алюминия.
Или приспособить шасси от старого осциллографа и даже системного блока компьютера. Очень важно не «лепить» элементы как можно ближе один к другому.
Нужно обязательно сделать отверстия в стенках для установки охлаждающих вентиляторов и постоянного притока воздуха.
Плата с тиристорами и другими элементами размещается как можно дальше от трансформатора, который сильно греется при работе. Точно так же как и выпрямитель.
Выделяет тепло при работе и дроссель. Тиристоры устанавливаются на алюминиевые радиаторы, которые отводят тепло. И даже от проводов исходят тепловые импульсы.
Крепление элементов относительно друг друга нужно сделать так, чтобы обеспечить их максимальный обдув.
Держак электрода должен крепиться к лицевой панели, а шнур питания с вилкой для включения в розетку, к задней стенке.
Корпус сварочного аппарата должен обладать достаточной жесткостью и прочностью. Условия эксплуатации самодельных устройств могут быть разными.
Если сварочный аппарат постоянно находится в мастерской, то регулятор тока может служить долго. Точнее сказать ручка регулятора, которая закреплена на лицевой панели.
Мини инверторы чаще всего используются на выездных работах. В этом случае корпус аппарата испытывает различные механические воздействия и даже удары.
Тот же дроссель может, что называется, отлететь.
После того как сборка сварочного аппарата завершена, нужно испытать его на работоспособность. Никаких временных проводов использовать не следует.
Необходимо сделать штатный контактный кабель, причем во множественном количестве. При первом подключении следует испытать регулятор силы тока. Проверить, нет ли не закрепленных элементов внутри корпуса.
Если явных дефектов и неисправностей не обнаружено, то можно приступать к испытаниям аппарата на разных режимах работы.
Создание выпрямителя для гальванических покрытий своими руками
Образование, Алоха и большинство
весело вы можете получить в отделке
№1 в мире по отделочным материалам с 1989 года
Вход в систему не требуется: звоните прямо сейчас
Обсуждение началось в 2003 г., но продолжаются до 2018 г.
2003 г.В. Приветствую, я хотел бы начать с благодарности всех вас за ваши немедленные и информативные ответы на все мои вопросы за последние несколько месяцев. Я всегда стараюсь прочитать ранее отправленные письма, прежде чем писать свои собственные, просто потому, что знаю, что становится утомительно отвечать на одни и те же вопросы снова и снова.Я не нашел то, что искал, ни в одном опубликованном письме, так что вот оно.
Я пытаюсь построить выпрямитель постоянного тока для какого-то хобби. Я хотел бы преобразовать обычные бытовые 120 В переменного тока в выпрямитель постоянного тока с переменным регулированием, способный выдавать 15 В с выходом не менее 20 ампер. Я видел несколько прототипов анодизаторов и гальванических выпрямителей, однако я не встречал никаких планов относительно одного с достаточной силой тока (> 15 ампер). Если есть какие-либо опубликованные письма или сайты электроники, которые я мог бы изучить, это было бы большим подспорьем.Спасибо всем и спасибо, Тед, за ответ на мой последний вопрос.
Фрэнк Б. [фамилия удалена редактором для конфиденциальности]— Торонто, Онтарио, Канада
2004
В. У меня два вопроса:
Есть ли у кого-нибудь схема для создания гальванического выпрямителя, способного гальванизировать детали до прибл. 100 / кв. Дюйм
Следующий вопрос: можно ли использовать выходной сигнал высокопроизводительной фрезерной машины для сварки TIG постоянным током напрямую или с модификацией для уменьшения пульсации?
Я знаю, что получу ответ: «Почему бы тебе просто не передать это профессионалу?» У меня есть две причины, одна из которых состоит в том, что мне любопытно научиться делать это самому, чего я не могу сделать, если Я передаю это кому-нибудь другому.И причина, по которой я это делаю, заключается в том, что у меня есть целый механический цех, полный приобретенного мной оборудования, которое сидело и начало ржаветь, я хочу медленно в свободное время разбирать машины, перекрашивать их, полировать и наклеивать ржавые детали, чтобы они не ржавеют легко. Да, я мог бы поискать подержанный агрегат, но я хотел бы дешево поэкспериментировать в свободное время; Я не собираюсь строить бизнес или конкурировать с профессионалами, и я не верю, что смогу так же хорошо выполнять свою работу без профессионального оборудования
Мы будем благодарны за любые конструктивные ответы.
Генри В. [фамилия удалена редактором для конфиденциальности]— Бенсенвилл, Иллинойс
2004
А.Привет, Фрэнк; привет Генри. Этот вопрос здесь задавали несколько раз, и он остается в основном без ответа — вероятно, не столько потому, что кто-то что-то скрывает, сколько потому, что не было рынка для журнала по хобби-электронике, чтобы разработать статью о том, как спроектировать и построить что-то, что Немногие любители электроники проявили бы интерес и не имели бы легкого доступа к приобретению запчастей. Лучшим выбором для схемы может быть продавец подержанного оборудования для нанесения покрытий, который, вероятно, накопит коробки с инструкциями по эксплуатации, отсоединенные от выпрямителей, с которыми они идут; они будут включать схематические диаграммы, которые вы ищете.
Другая причина, по которой выпрямители сложнее построить, чем другие электронные проекты, заключается в том, что цепи управления не являются основной проблемой; скорее, большая штука есть. Создание выпрямителя — это в первую очередь не схема управления, это большие вещи, которые сложно построить самостоятельно и которые нельзя купить в радиорубке — например, большие трансформаторы, дроссели, тяжелые переключатели ответвлений, диоды с большим током и т. Д. если вы можете выдержать его до 20 ампер, возможно, вам поможет буква 12200 . Удачи!
Он работает в обоих направлениях, промышленность многим обязана любителям — все гальванические выпрямители работали на частоте 60 Гц до недавнего времени, но мы узнали из индустрии персональных компьютеров, созданной любителями, что гораздо меньшие и более легкие блоки питания могут быть построены путем «измельчения». «(тем или иным образом прерывая ток для генерации более 60 Гц).Этот подход медленно внедрялся в крупные выпрямители в гальванической промышленности, но сейчас он довольно распространен; в этой отрасли их обычно называют «переключаемыми выпрямителями». Если вы можете собрать схему переключаемого выпрямителя, а не обычный, вам не понадобятся огромные компоненты, которые сложно создавать 🙂
Тед Муни, P.E.
Стремление к жизни Алоха
finish.com — Пайн-Бич, Нью-Джерси
2004
В. Я, конечно, понимаю, что обычный журнал по электронике не публиковал бы эту схему, однако я определенно верю, что, учитывая количество веб-сайтов, посвященных расходным материалам для домашнего покрытия и тому подобному, есть большое количество мастеров, которые будут заинтересованы, я думаю, я бы сказал на данном этапе, если кто-то проявляет такой интерес и игнорирует ответственность за использование и утилизацию химических отходов должным образом, забудьте об этом.Что касается получения «больших» компонентов, у меня уже есть исходники для них из сети, их легче найти, чем базовую схему выпрямителя. Из прочтения предложенной статьи этот блок вырабатывает 2,5 В, тогда как 12 В, судя по буквам, которые я здесь прочитал, кажется предпочтительным выбором.
Генри В. [фамилия удалена редактором для конфиденциальности]— Бенсенвилл, Иллинойс
2005
A. Я читал несколько запросов о домашних любителях, желающих построить выпрямители, и их причины убедительны (в конце концов, гальваника — это весело).Но я должен согласиться с Тедом; Создание полезного выпрямителя было бы большим и сложным делом, не подходящим для большинства домашних любителей. К тому же он вам и не нужен!
Выпрямитель только преобразует переменный ток в постоянный, предпочтительно 12 В постоянного тока. Хорошим источником постоянного тока 12 В являются морские батареи глубокого разряда. Хотя батареи не являются практичным вариантом для гальванических мастерских, они отлично подходят для гальваники деталей в гараже. Теперь, имея рекомендованные батареи, необходимо знать несколько технических вопросов и вопросов безопасности:
Во-первых: не используйте соединительные кабели, они искры! Морские аккумуляторы идут с винтовыми клеммами, используйте их.
Секунда: Емкость аккумулятора имеет решающее значение, используйте два или три параллельно для более длительного времени покрытия и / или более крупных деталей. Также вам понадобится хорошее автомобильное зарядное устройство [affil. ссылка на информацию / продукт на Amazon], чтобы зарядить батареи между циклами.
Третий: вам нужно будет контролировать ток (посмотрите на пусковую способность автомобильного аккумулятора, он огромен!). Я использую БОЛЬШОЙ щеточный трансформатор из старого источника питания духовки. Обратите внимание: большой ток требует большого количества меди, иначе это приведет к большому нагреву! Достаточно тепла, чтобы расплавить металл и вызвать пожар.
Четвертое: Измерьте производительность! Важны хороший амперметр и вольтметр.
Наконец, как и в любом домашнем проекте, несчастные случаи могут случиться. Ответ, который я дал, носит исключительно информационный характер.
Брент ФресИнженер по материалам и процессам — Лоди, Калифорния
19 февраля 2008 г. — эта запись добавлена к этой теме редактором вместо создания дублирующейся темы.
В. Мне нужны электрические схемы, чтобы построить свой собственный гальванический выпрямитель.. Диапазон от 1 до 10 вольт и переменный ток до 100 ампер. 240 вольт. Однофазный вход. Требуются только базовые планы, которые будут развиваться как проект.
Майк Преториус
Инженерное дело и оружейное дело — Виндхук, Намибия
22 марта 2009 г.
A. Привет, Майк Преториус. Просто сравните гальваническое покрытие с электросваркой —
Оба работают по одному и тому же принципу «Низкое напряжение и высокая сила тока». Сила тока — это средство, которое наносит металлический наполнитель на катод (коллектор).
Для создания гальванического блока вам потребуются: —
(a) Понижающий трансформатор высокой мощности 220 В / 12 В
(b) Variac для управления входным напряжением питания
(c) Высокоамперный мостовой выпрямитель для переключения переменного тока на постоянный диодный выпрямитель
Питание 220 В —> Вариак —> Трансформатор —> Диодный выпрямитель —> Полож. / В —> Анод, отриц. / В —> Катод.
Вы можете взять сварочный аппарат постоянного тока с трансформатором и просто контролировать входное напряжение с помощью вариакета / потенциометра.
Йохан Лутс— Палм-Спрингс, Калифорния,
, 27 сентября 2009 г.
?? Привет, Майк Преториус,
. Как насчет обратной связи … вы создали свой собственный гальванический выпрямитель? Вы следовали моим инструкциям?
Меня удивляют высокие цены на гальванические выпрямители.
Йохан
— Палм-Спрингс, Калифорния,
, 1 ноября 2012 г.
А.Проблема с использованием вариака заключается в том, что используется очень мало обмоток, т.е. рассеивается тепло, когда установлено низкое напряжение, которое может потребоваться для гальванического выпрямителя. Это может привести к сгоранию обмоток вариатора при достаточно высокой нагрузке.
Стив Горзо— Калгари, Альберта, Канада
11 января 2013
В. У меня есть 5 (пять) аппаратов для сварки MIG на 300 А. Теперь я хочу преобразовать это в гальванический выпрямитель. Кто угодно, пожалуйста, дайте свои ценные рекомендации. Спасибо.
Инженерные работы Rajasekar— Хосур, Индия
6 февраля 2014 г.
В. Относительно ответа Йохана Лутса:
Может кто-нибудь сказать мне, зачем вам нужен трансформатор?
Как я понял, мостовой выпрямитель преобразует переменный ток в постоянный.
Я тоже не понимаю, почему Variac используется перед трансформатором?
Признаюсь, я мало что знаю о выпрямителях, но я смотрю спецификации выпрямителя RS 605, который я извлек из блока питания компьютера (http: //pdf.datasheetcatalog.com / datasheet / RECTRON / RS604.pdf)
Там написано от 50 до 1000 вольт и 6 ампер.
Также указано низкое прямое напряжение, но я не могу понять, сколько оно.
Что произойдет, если вы просто подключите 2 провода переменного тока мостового выпрямителя к розетке, а 2 провода постоянного тока подключите к пластине?
Гэри Уилсон— Нью-Рошель, Нью-Йорк, США
Февраль 2014
А. Привет, Гэри. Я не знаю, как сделать гальванический выпрямитель, но могу попытаться ответить на пару ваших вопросов.
Ток в доме составляет 110 или 220 вольт, тогда как напряжение покрытия больше похоже на 3–12 В, поэтому трансформатор — это то, что снижает напряжение до полезного диапазона, а также увеличивает доступный ток.Если оставить в стороне и исключить неэффективность трансформатора, он преобразует, скажем, 5 А при 220 В в 50 А при 22 В. Хотя фраза «изолирующий трансформатор» была немного разбавлена до того, что это не очень хорошая характеристика, еще одно важное действие трансформатора состоит в том, чтобы отделить выход от источника, чтобы уменьшить скачки высокого напряжения.
Мостовой выпрямитель — это просто 4 диода для преобразования переменного напряжения в серию «верблюжьих горбов», а не в плавный постоянный ток. Хотя профессионалы не будут пытаться использовать этот выход, потому что это вызывает определенные проблемы, поэтому они будут использовать индукционный / емкостной «дроссель», чтобы сгладить его, любитель может попробовать без дросселя, но с мостовым выпрямителем, подключенным так, как описывает Йохан. .Подключите проводку, подключив мостовой выпрямитель к розетке, напряжение будет слишком высоким, и не будет никакой изоляции, а вероятность пореза себя током будет очень высока!
Фактически, Variac — это переменный трансформатор. Поэтому Йохан предлагает фиксированный понижающий трансформатор с 220 В до, скажем, 22 В, за которым следует регулируемый трансформатор для перехода, скажем, с 22 В на переменное напряжение покрытия.
С уважением,
Тед Муни, P.E.
Стремление к жизни Алоха
Finish.com — Пайн-Бич, Нью-Джерси,
, 9 октября 2015 г.
A. Я разработал линейный источник питания постоянного тока с переменным напряжением для питания любительского радиооборудования, который может соответствовать требованиям примерно до 35 ампер, как я построил свой, но с линейными регуляторами, которые я использовал, его можно масштабировать, используя более или менее регуляторы с максимальным током до 9 ампер на микросхему регулятора. Я еще не пробовал использовать его для гальваники, но могу принести в магазин, когда в следующий раз выйдет из строя наш цинковый выпрямитель.
** Обратите внимание, что в современных источниках питания и выпрямителях предусмотрены определенные меры безопасности, которые не представлены в этой конструкции, поэтому используйте их на свой страх и риск. **
Вы можете увидеть конструкцию и схему, посмотрев это видео.
Прочтите схему линейного регулятора, который вы выбрали, чтобы узнать, как работать с несколькими регуляторами параллельно, и, как сказал Тед, это не вопрос построения цепи управления, а вопрос наличия тяжелых компонентов, которые выдержат большой ток. розыгрыш гальваники.
Стив Горзо— Калгари, Альберта, Канада
9 октября 2015 г.
А. Купил мостовой выпрямитель на Amazon за 3,35 доллара.
«Мостовой выпрямитель 400 В, 25 А»
Если у вас нет собственных деталей для сборки одного из диодов, в этом случае просто используйте диаграмму г-на Муни, я бы сказал, что эту цену невозможно превзойти.
Джон Уилкинсон— Клируотер, Флорида, США
29 января 2018
Стив Г. написал: «Я разработал линейный источник питания постоянного тока с переменным напряжением для питания любительского радиооборудования, который может соответствовать требованиям до 35 ампер, как я построил свой, но с линейными регуляторами, которые я использовал, его можно масштабировать. за счет использования большего или меньшего количества регуляторов с максимумом до 9 ампер на микросхему регулятора.Я еще не пробовал использовать его для гальваники, но могу принести его в магазин, когда в следующий раз выйдет из строя наш цинковый выпрямитель ».
Я хотел бы спросить Стива Горзо, есть ли у него возможность попробовать свой линейный источник питания на гальванику, и если это сработает? Кроме того, я был бы признателен за помощь в создании своего собственного. У меня есть несколько частей от вещей, из которых я утилизировал, например, микроволновые печи и стереокомпоненты.
Дэвид Граймс— Кларинда, Айова, США
этот текст заменяется на bannerText
Заявление об ограничении ответственности: на этих страницах невозможно полностью диагностировать проблему отделки или опасности операции. Вся представленная информация предназначена для общего ознакомления и не отражает профессионального мнения или политики работодателя автора. Интернет в основном анонимный и непроверенный; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.
Если вы ищете продукт или услугу, связанную с отделкой металла, пожалуйста, посетите эти каталоги:
О нас / Контакты — Политика конфиденциальности — © 1995-2021 finish.com, Пайн-Бич, Нью-Джерси, США
СравнениеSCR и SMPS Выпрямители: перспективы технического обслуживания
Джордан А. Дэвис
Недавно мы рассмотрели три основных момента, которые необходимо учитывать при покупке выпрямителя. А теперь давайте углубимся и пролим свет на общие споры в мире выпрямителей. Мы, конечно, говорим о выпрямителях SCR и SMPS. Как вы увидите, основные различия и сходства могут вас удивить.
Во-первых, давайте рассмотрим характеристики этих двух классов выпрямителей.Выпрямитель с кремниевым управлением (SCR) — это полупроводниковый источник питания, который измеряет электроэнергию, открывая электрические «клапаны», работая вместе, как команда, для выпрямления электричества. Чем дольше открыт «клапан», тем выше будет напряжение на выходе из выпрямителя.
Выпрямители с тиристором — это источники питания постоянного тока с переменным напряжением, которые представляют собой низкочастотные системы с высокой пульсацией. Эти системы отличаются прочностью и долговечностью на рынке — у ряда наших клиентов системы работают через 40 или 50 лет.Они регулируют и стабильно реагируют, несут большую мощность в больших медных обмотках и довольно легко устраняют неисправности с помощью больших, легко идентифицируемых компонентов.
Импульсный источник питания (SMPS) для сравнения — относительно новый ребенок на рынке. Switchmodes — это электронный источник питания, который использует переключение с переменного тока на постоянный, обратно на переменный ток, а затем снова обратно на постоянный ток. Все это делается с высокой частотой, что позволяет уменьшить внутренние части. В них используется высокое первичное напряжение — где входные блоки 480 В переменного тока обычно видят 700 В постоянного тока — коммутационные напряжения внутри трансформатора.
Это делает отказ более разрушительным и жестоким из-за образования дыма. Благодаря более мелким деталям, более плотной обмотке, меньшим размерам основания и еще меньшим допускам, это прецизионное оборудование обеспечивает хорошую экономию места на ватт, современные компьютерные интерфейсы и интуитивно понятное управление.
Switchmodes существуют около 40 лет. Традиционно они использовались в небольших текущих приложениях, и только 10 лет назад были успешно развернуты крупномасштабные режимы переключения.Сегодня эта технология получила более широкое распространение, но, как быстро отмечает Ремингтон Шиффер, супервайзер по ремонту Dynapower, переключение режимов породил не рост технологий.
«В промышленной платформе рост качества, точных производственных процессов привел к появлению современных режимов переключения и глобализации торговли», — утверждает он.
SMPS против SCR: основы
Прежде чем перейти к более детальному рассмотрению каждого типа выпрямителя, мы хотели бы развеять популярный миф о SMPS и SCR: Ни один тип блока не лучше другого .И SMPS, и SCR одинаково хорошо работают в электронном регулировании, а технологии и производственные технологии позволяют им работать на одном уровне производительности процесса. И SMPS, и SCR могут регулярно регулировать до 1000 вольт и даже больше, между ними нет абсолютно никакой разницы в их способности противостоять воздействию коррозионных химических веществ .
Ни один тип устройства не лучше другого.
Многие люди не принимают во внимание ухудшение состояния окружающей среды оборудования.По словам Шиффера, если посмотреть на общие затраты на ремонт в сочетании с химическим воздействием в течение срока службы как SMPS, так и SCR выпрямителей, инвестиции каждого типа находятся в пределах 1 процента друг от друга. Эта цифра основана на отзывах клиентов 13 различных производителей выпрямителей на американском рынке за последние несколько лет.
Что касается объема ремонта, исправление часто выполняется по одному и тому же принципу, будь то выпрямители SCR или выпрямители, используемые для сварки. «Когда вам нужно менять SCR за 700 долларов один раз в 15 лет или вам нужно менять десять диодов по 70 долларов партиями по пять, дважды за 10 лет, стоимость оборудования при ремонте одинакова, независимо от того, что вы покупаете», — отмечает Шиффер. вне.
«Что меняется, так это частота и количество людей, которые в это вкладываются. В конечном счете, выпрямители SMPS и SCR в равной степени подвержены влиянию окружающей среды и неправильному использованию с точки зрения затрат. Когда вы сравниваете системы с финансовой точки зрения, они почти идентичны по скорости деградации на доллар, чтобы исправить это », — заявляет Шиффер.
Итак, основные вопросы, которые вы должны задать себе, рассматривая выпрямители SMPS и SCR:
- Для чего у вас есть недвижимость?
- На какие виды обслуживания у вас есть рабочая сила и время?
- Какие химические вещества будут подвергаться выпрямителю (ам)?
- Какова гибкость с точки зрения возможности обслуживания и работы с вашим выпрямителем (ами)?
- Каков ваш дизайн и соответствует ли он требованиям окружающего производственного объекта?
SMPS vs SCR: Diving Deeper
По сути, блоки SMPS занимают меньше места, меньше потребляют охлаждающие ресурсы и имеют тенденцию — в среднем — выполнять полный рабочий диапазон с более высоким электрическим КПД, чем выпрямители SCR.Чем ниже напряжение на тиристорном выпрямителе, тем выше вероятность, что машина не будет преобразовывать переменный ток в постоянный с такой же эффективностью, как такой же номинальный, конкурирующий режим переключения. Когда вы увеличиваете напряжение в тиристорном выпрямителе, тем больше у него шансов, что он будет выполнять на больше , чем на то же номинальное, выполняя режимы переключения.
Кроме того, поскольку требуется больше устройств переключения, чтобы соответствовать обычной выходной силе тиристора, теперь у вас есть больше точек потенциального отказа, что доказано в анализе Вейбулла — методологии, используемой для определения характеристик надежности в полевых или лабораторных условиях. тестовые данные.
Режимы переключения работают с более высокой частотой, что позволяет более компактную конфигурацию и меньший вес, обеспечивая при этом ту же общую мощность, что и выпрямитель SCR. Эти более мелкие компоненты имеют тенденцию чаще выходить из строя из-за относительного размера под воздействием химических веществ или влаги, чем более крупные компоненты SCR.
Но что интересно, скорость, с которой выходят из строя выпрямители SCR и SMPS, гораздо больше зависит от факторов окружающей среды, а не от того, как используется выпрямитель или времени, в течение которого машина подвергается воздействию окружающей среды.Фактически, 93% ремонтов выпрямителя основаны на неправильном использовании окружающей среды, а не на неправильном использовании оборудования, например, на поломках стойки, неправильных уставках или химическом воздействии.
Важность качественных шкафов выпрямителяРеальная ценность долгосрочного ухода за вашим оборудованием начинается с хорошего шкафа. Если вы можете контролировать, куда идет химия — если вы можете контролировать воздействие окружающей среды — при одновременном охлаждении оборудования, у вас все хорошо. Например, как указывает Шиффер, «шкаф NEMA 1 — это просто дверные панели, и при воздушном охлаждении он будет вытягивать воздух отовсюду, что позволяет химическим веществам проникать в оборудование со всех сторон.”
При оценке любого типа выпрямителя очень важно понимать, что не все шкафы созданы одинаковыми. В идеале в вашем шкафу должны использоваться воздуховоды с уплотнителями, а окружающий воздух, используемый для охлаждения, проходит через специальный канал синхронизации тепла.
Одна вещь, о которой клиенты должны знать, когда дело доходит до SMPS, — это кривая обучения, связанная с этими системами.
Если все компоненты устройства установлены на стороне, противоположной этой тепловой синхронизации, то он не будет подвергаться воздействию внешнего окружающего воздуха.В таком случае ваш выпрямитель будет продолжать работать до тех пор, пока тепловая синхронизация является барьером между компонентами выпрямителя и потенциально опасной окружающей средой.
«Вы выбираете тепловую синхронизацию в качестве жертвенного компонента выпрямителя, а не фактических электрических компонентов. Он разработан для защиты и контролируемого воздействия », — добавляет Шиффер.
Одна вещь, о которой клиенты должны знать, когда дело доходит до SMPS, — это кривая обучения, связанная с этими системами.Оборудование намного меньше по размеру и имеет более узкие пути дуги с большим потенциалом напряжения внутри. Возможность поломки различна, и оборудование следует другому пути профилактического обслуживания, чтобы поддерживать его работоспособность. Это похоже на то, как обслуживание вашего спортивного автомобиля отличается от обслуживания вашего надежного дизельного пикапа.
«Люди не понимают, что это другое животное, и если они будут искажены при продаже выпрямителя, у них не будет ничего, кроме проблем в будущем», — предупреждает Шиффер.
Химия, недвижимость и обслуживание
Важно спросить себя, какой химический состав используется в вашем технологическом процессе. Какие экологические опасности существуют на вашем предприятии? Например, если вы используете соляную, серную, азотную или плавиковую кислоты, которые представляют собой химическое семейство, обычно используемое при кислотном травлении и подготовке поверхности для гальваники, окраски или механического покрытия, вам необходимо учитывать, что кислоты разрушают алюминий и медь.
Итак, если вы установите новый выпрямитель с воздушным охлаждением, тепловая синхронизация и шина разорвутся через 6-8 месяцев.В этом случае лучше всего подойдет полностью герметичный выпрямитель NEMA 4X или IP56 с водяным охлаждением.
Детали SCR большие, тяжелые и дорогие. Детали, используемые в выпрямителях SCR, подвержены длительным срокам поставки и рыночным тенденциям. Части SMPS меньше, их легче хранить из-за их размера, но их также легче потерять. Как правило, легче иметь запасные части для переключения на полках из-за их общей более низкой цены и стоимости материалов.
Если производитель выпрямителя заставляет вас носить с собой целый модуль, а не только части, необходимые для ремонта неисправного модуля, то эта тенденция может быть неверной.
«Это не имеет ничего общего с тем, что один лучше другого», — подтверждает Шиффер. «Это просто другой инструмент, который стоит рассмотреть в вашем арсенале».
У выпрямителейSMPS и SCR очень разные требования к ресурсам. SCR более требовательны к ресурсам как по занимаемой площади, так и по недвижимости. Для выпрямителей SCR требуются прочные опорные платформы и большие пространства для установки. Для выпрямителей SCR с воздушным охлаждением требуется место для принудительного охлаждения воздуха. Выпрямители SCR с водяным охлаждением требуют очистки сточных вод.Иногда содержание производственной недвижимости обходится дорого.
«Не существует единой точки доступа, поэтому вам нужно иметь возможность получить три разных угла для выполнения работ по техническому обслуживанию блока SCR. Если вы не можете в него попасть, вы не сможете его починить, если он сломается », — утверждает Шиффер. Вам потребуется как минимум два фута вокруг устройства, чтобы технику было достаточно места для выполнения технического обслуживания и полного ремонта.
Когда этап медового месяца покупки нового выпрямителя закончился и пора начинать работать внутри оборудования, убедитесь, что вы настроили свое предприятие на успех.
Пока мы говорим об этом, планирование технического обслуживания очень важно при поиске нового или отремонтированного SMPS или SCR. Другими словами, когда этап медового месяца покупки нового выпрямителя закончился и пора начинать работать внутри оборудования, убедитесь, что вы настроили свое предприятие на успех .
Не устанавливайте воздуховоды, используя выпрямитель в качестве опоры. Не кладите их рядом, чтобы сэкономить место. Не устанавливайте скруббер поверх выстроенных выпрямителей, потому что они являются естественной опорой.Вы будете пинать себя через несколько лет.
«Не покупайте новое, не подумав о техническом обслуживании», — говорит Шиффер. «В Dynapower мы понимаем это, потому что мы являемся поставщиками послепродажных услуг. Мы знаем, что некоторые другие продавцы избегают говорить о жизненном цикле оборудования, потому что это сложная тема. Мы понимаем необходимость и стараемся обучить нашу клиентскую базу — независимо от того, есть ли у вас наше оборудование или нет ».
Dynapower SMPS и выпрямители SCR
В Dynapower наши блоки SCR и SMPS спроектированы так, чтобы быть легко доступными и обслуживаемыми при полной стоимости владения.Мы предлагаем курсы обучения выпрямителям с практическим применением ремонта, чтобы вам было удобно работать с каждой из топологий выпрямителей, предлагаемых на рынке.
«Что касается компонентов SCR, наша документация и ведение учета насчитывают 40 лет и не имеют себе равных в отрасли», — заявляет Шиффер. «Большая часть нашего оборудования SCR рассчитана на обслуживание без подъемников и кранов для общего ремонта и технического обслуживания».
Режимы переключения Dynapower предлагают одни из лучших долгосрочных преимуществ в отрасли.100 процентов силовой электроники можно заменить и заменить, и обученный техник с выделенным участком ремонта может выполнить этот ремонт, не выходя из собственного предприятия.
«С оборудованием наших конкурентов, когда оно будет готово, вам придется выбросить все рамы и используемые материалы», — поясняет Шиффер. «Это не подлежит ремонту. Мы можем заменить внутренние компоненты в наших режимах переключения, и вы можете получить совершенно новую силовую электронику, не отказываясь от корпуса, интерфейса или элементов управления, что делает нас уникальными на рынке.Это уникальное качество оборудования Dynapower, которое экономит деньги наших клиентов каждый год, когда оно используется ».
Преобразование недорогого сварочного аппарата переменного тока в работу на постоянном токе…
Около 9 лет назад я переоборудовал свой стандартный сварочный аппарат Lincoln AC «Buzz Box» в службу постоянного тока. Я сделал это, построив массивный двухполупериодный мостовой выпрямитель. Он предоставил отличный сервис и очень хорошо сваривает — сварка постоянным током на самом деле немного проще, чем сварка переменным током, и на самом деле этот двухполупериодный мост постоянного тока достаточно чист для сварки TIG, если у меня когда-либо возникнет ошибка.
Вот как я это сделал. (За исключением моего старого исходного веб-сайта, размещенного на Comcast — и он все еще существует, хотя я не был клиентом более 9 лет!)
Сварку можно производить на переменном токе, но для улучшения сварных швов и для работы с более тонкими листами металла необходим постоянный ток. Lincoln продает недорогой аппарат для дуговой сварки на переменном токе, который может выдерживать до 225 ампер тока по цене около доллара за ампер. Сварщик постоянного тока с таким током может стоить вдвое дороже, а сварочный аппарат с таким током — намного дороже.Я решил купить дешевый Buzz Box, а затем преобразовать его в то, что я хочу. Сначала я построил преобразователь дуги постоянного тока. Затем я построю расширение Mig and Tig, и тогда у меня будет довольно полная сварочная система за очень небольшие деньги.
Основные части — обратите внимание на эти массивные диоды!
Я приобрел эти четыре диода на 300 А и 200 В на Ebay по 7 долларов за штуку. Первоначально они продавались по 90 долларов за штуку. Вы можете купить это дешево и там. Старый трансформатор будет использоваться в качестве дроссельной катушки (см. Принципиальную схему).
Крупный план диода, эти присоски Огромные! Мера составляет 3 дюйма в поперечнике.
Радиаторы для диодов и охлаждающих вентиляторов в задней части.
Радиаторы подготовлены.
Использование медной обвязки, чтобы соединения имели как можно более низкое сопротивление для сильного сварочного тока.
Клеммы и радиаторы должны быть подключены таким образом, чтобы мощный ток (до 225 ампер) мог беспрепятственно протекать, и чтобы охлаждение было возможно как на воздухе, так и в масляной ванне, и чтобы все было конструктивно прочным.Чтобы обеспечить все это, я использовал алюминиевую и медную ленту, взятую из трансформатора, показанного ранее. Обратите внимание, как алюминий обернут медью.
Ниже представлена схема двухполупериодного моста. Опять же, хотя схема проста, реальная физическая конструкция является сложной из-за требований к рассеиванию тепла и требований к токопроводящей дорожке.
Схема расположения
Комплектный выпрямитель на сварочной тележке.
Вид законченного двухполупериодного моста с воздушным охлаждением, установленного на нейлоновой перемычке. Заголовок сделан из нейлоновой кухонной разделочной доски. Коробка представляет собой старый блок питания основного компьютера.
Готовый выпрямитель постоянного тока с соединительным концом
Выпрямитель с дросселем и охлаждающими вентиляторами
AC-225 Регулировка силы тока сварочного аппарата с тиристорами
В попытке сделать мой AC-225 достойным при сварке TIG, я добавил схему управления силой тока.Это позволяет мне подключить самодельную ножную педаль и точно настроить дугу во время сварки. Как и в большинстве моих модификаций AC-225, большая заслуга Грегори Хилдстрома за всю работу, которую он вложил в создание этой схемы и других модификаций, о которых он писал. Другой человек, заслуживающий большой похвалы, — это Майк В., который опубликовал оригинальную диаграмму.
AC-225 теперь с ножным управлением!
Источники
Я попытался понять, как работает схема управления, которую я использовал, поэтому первые несколько ссылок посвящены тому, как тиристоры могут управлять током, и некоторым основным схемам управления.Остальные аналогичны или аналогичны схеме, которую я использовал.
Теория и схемы SCR:
Кремниевый управляющий выпрямитель SCR Базовая цепь переменного тока:
https://www.youtube.com/watch?v=45h5J_S52Y4
Альбом Майка В. Photobucket с его оригинальной схемой:
http://smg.photobucket.com/user/tek798/library/Welding?sort=3&page=1
На случай, если его Photobucket выйдет из строя, я сохранил соответствующие фотографии в галерее здесь для потомков:
Статья Грегори Хилдстрома о создании цепи:
http: // hildstrom.com / projects / ac-225 / index.html # footpedal
.Обсуждение оригинального дизайна Майка W и модификации для изоляции ножной педали от 240V с помощью трансформатора (я этого не делал, но моя ножная педаль сделана из дерева, и если что-то закрутится, я, вероятно, не умру. YMMV) :
https://www.hobartwelders.com/weldtalk/showthread.php?4089-Here-is-the-schematic-for-SCR-control-of-my-arc-welder/page7:
Я не видел, чтобы кто-нибудь говорил, что пробовали этот дизайн, поэтому я выбрал оригинал вместо
Выход для дуговой сварки, контроль тока и обновление выпрямителя постоянного тока:
http: // www.mig-welding.co.uk/forum/threads/arc-welder-output-current-control-and-dc-rectifier-upgrade.16837/
Довольно крутая аналогичная установка, устанавливающая все на задние вентиляционные отверстия, использующая немного более простую схему:
http://shopfloortalk.com/forums/showthread.php?t=25420
Создание схемы
Схема принципиально такая же, как у Грегори Хилдстрома. Я не хочу грубо срывать его диаграммы, поэтому предлагаю зайти на его сайт, чтобы увидеть его, и набросаю свои собственные.Я внес несколько изменений, и, возможно, мои фотографии помогут, если это сделает кто-то другой.
Схема построена на печатной плате 3 ″ x 3,5 ″ с полосами. Я заказал все запчасти у Digikey на общую сумму 55 долларов. Собрав все вместе, я поискал и мог сэкономить около 30 долларов, купив потенциометр 470K и конденсаторы на eBay. Мои навыки пайки не очень хорошие, но после всего тестирования я не обнаружил никаких коротких замыканий, и все вроде работало. Я установил печатную плату и SCR на кусок тяжелого алюминиевого уголка, который у меня оставался для работы в качестве радиатора.
Сделав еще несколько схем, я предлагаю использовать винтовые клеммы для печатной платы вместо пайки выводов непосредственно на плату. Я бы также разработал печатную плату и сделал ее за несколько долларов с Fritzing и такой компанией, как Allpcb.com.
Я привязал к тележке, если вы хотите увидеть все детали от Digikey: http://www.digikey.com/short/3n5qq3
Или, если вам нужна электронная таблица деталей: AC225 Amperage Control DigiKey Spreadsheet
Подключение выводов к плате проекта
Использование небольших выводов для проверки SCR
Проверка потенциометра 470 кОм, регулирующего ток сварочного аппарата
SCR и плата управления установлены на тяжелом алюминиевом уголке
Установка контура
Алюминиевый уголок был вкручен в боковую часть корпуса рядом с кабелем питания, и один из кабелей питания был отсоединен от переключателя и от SCR на разъеме 1.На SCR 2 и 3 соединяются перемычкой, а затем подключаются к переключателю, чтобы замкнуть цепь. Для тестирования впаял потенциометр в плату и покрутил. Шокирующе это сработало!
Один провод кондиционера удален из переключателя для пропуска тока через новую цепь
Монтаж SCR и платы управления
Подключение линии к регулятору силы тока, а затем обратно к главному выключателю питания
Монтаж SCR и платы управления
Блок выпрямителя, получающий вход от клемм переменного тока и вывод выпрямленного тока на клеммы постоянного тока
Сварщик с установленными регуляторами силы тока и выпрямителями
Полный вид сварочного аппарата AC-225 с установленными выпрямителями, дросселем и регулятором силы тока
Крупным планом штуцеров штуцеров
Крупный план положительного вывода, идущего от штуцера
Установка амфенолового коннектора
Я решил отказаться от дизайна Грегори Хилдстрома, не имея дистанционного переключателя на передней панели.Это немного дешевле, поскольку сам переключатель стоит около 100 долларов, и единственным недостатком всегда является необходимость подключения какого-либо потенциометра на 470 кОм, чтобы сварщик работал. Я сделал ножную педаль и, вероятно, также сделаю ручное управление, когда точный контроль не нужен.
Передняя панель для установки удаленного разъема между переключателем и вилками кондиционера
Задняя часть передней панели для крепления удаленного разъема (за группой белых и черных проводов слева от переключателя)
Новые разъемы Amphenol MS3106A 14S-1P (SR) и MS3102A 14S-1S за 20 долларов США
Наконец-то я получил ступенчатое сверло для отверстий в панели.Намного лучше, чем бит Форстнера! После этого я отметил четыре отверстия и просверлил их, чтобы установить разъем с
.Новая панель с установленным разъемом Amphenol. Я припаял выводы к разъему, а затем вставил его сзади и использовал несколько крепежных винтов и болтов, чтобы установить его
Все установил сзади
Когда все снова в порядке, сварочный аппарат работает нормально, а регулятор силы тока работает до 15 ампер.
