Аккумуляторов контактная сварка: Точечная (контактная) сварка аккумуляторов. 30-50 руб/контакт.

Содержание

Выбираем аппарат для точечной сварки аккумуляторов с AliExpress / Подборки товаров с Aliexpress и не только / iXBT Live

С недавнего времени аппараты точечной сварки стали вполне доступны по цене. И многие самодельщики и не только, покупают их для сварки аккумуляторов. (хотя если быть точным, то многие самодельщики делают эти аппараты самостоятельно из трансформаторов и контроллеров) Я лично тоже не обошел данную тему стороной, и купил себе аппарат для точечной сварки. Небольшой, не сильно мощный, с встроенным аккумулятором. Мне его для нечастой и некрупной работы хватает (варю иногда литий в сборки).

Ниже я приведу несколько интересных моделей сварочных аппаратов, отсортированных по цене/качество/популярность которые на мой взгляд интересны к покупке. Но естественно данная статья подборка носит больше рекомендательный характер, и нужна прежде всего для отбора по критериям подходящих аппаратов. Я не говорю, что нужно покупать именно тот или иной сварочник, я просто показываю, какие варианты существуют, для того чтобы вам было проще выбрать нужный для вас.

Mini Spot Welder

Это небольшой компактный сварочный аппарат, который можно питать от 9-12в. Он подойдет для сварки небольших сборок, тонкой никелевой лентой. Для разовых работ сгодится более чем, или для срочной работы в поле, вдали от розетки. Для серьёзной работы конечно же у него не хватит мощности. Цена, кстати, у него очень приятная.

Сварочный аппарат BIFRC

Еще один вариант сварочного аппарата без привязки к розетке. Это также маломощный прибор, но для небольших работ его хватит. Плюсом является то, что это уже готовый к работе аппарат. У него есть встроенная батарея на 5500мАч, которую можно заряжать через порт Type-C от любого USB источника. Заявленная мощность 4,2 V Макс 650A, что хватит примерно для сварки ленты около 0.1-0.15мм.

Конденсаторный сварочный аппарат

Этот аппарат интересен конечно же тем, что работает на от аккумуляторов, а от конденсаторов. У такого решения есть свои очевидные плюсы: быстрая зарядка, нет деградации элементов питания, хорошая мощность. Но минусом будет цена, так как хорошие конденсаторы стоят дорого. У лота очень хорошие отзывы. Данный сварочный аппарат судя по характеристикам и отзывам, спокойно варит никелевую полосу толщиной до 0.15мм

Плата управления для точечной сварки

Это вариант для самодельщиков. Тут нужно добавить источник питания и трансформатор. Зато на базе такой платы управления можно собрать мощный сварочный аппарат, способный варить ленты толщиной более 0.2мм. Данный лот имеет большое количество заказов и очень много отзывов, из которых можно подчерпнуть много полезной информации о том, какие сборки делают разные люди.

Сварочный аппарат в виде ручки

Довольно интересное и удобное решение. Сварочный аппарат в виде ручки. Помещается в руке, не занимает много места, компактный. При этом заявлено что в этой сварочной ручке имеется встроенный аккумулятор ёмкостью 7000мАч. Заряжать который можно через порт Type-C от любого USB источника. В характеристиках указано что максимальная толщина сварочной ленты до 0.2мм

Сварочный аппарат Sunko 737B

Sunko 737B

Этот сварочник уже ближе к промышленным вариантам. Подходит для сварки батарей лентой до 0.2мм и поддерживает высокую нагрузку и большой объём работы. Такие сварочные аппараты подходят для тех, кто варит много и занимается сборкой аккумуляторов, хотя по ценовому сегменту и мощности, это всё еще бюджетная модель начального уровня.

Сварочный аппарат SUNKKO 737G

SUNKKO 737G

Еще один вариант более профессионального сварочного аппарата. От предыдущего варианта отличается более высокой ценой, но при этом здесь уже есть два варианта размещения электродов. К тому же данный аппарат может варить ленту до 0.35мм, что делает его более подходящим для тех работ, где нужны большие сборки на толстой никелевой ленте для больших токов.

Сварочный аппарат SUNKKO 737DH

SUNKKO 737DH

Этот сварочный аппарат для точечной сварки поддерживает сварку ленты до 0. 35мм, и имеет мощность до 1200А. Он подходит для профессионалов, но при этом обладает относительно небольшой стоимостью. Тут также имеется большое количество настроек мощности и длительности импульсов. А управление процессом сварки происходит нажатием на ножную педаль. В общем это на данный момент один из оптимальных вариантов для домашних и не только мастеров.

Я подобрал сварочные аппараты по принципу от более дешевого простого, до более дорогого и мощного. В целом все они между собой отличаются мощностью и возможностью варить никелевую лент разной толщины для разных задач. Но все предложенные варианты имеют много заказов и хорошие отзывы. Читайте, сравнивайте, думаю подборка будет полезна для тех, кто в данный момент выбирает себе аппарат для точечной сварки аккумуляторов 18650 и т.д.

Новости

Публикации

Гладильная доска – незаменимая домашняя помощница для любой хозяйки и не только. Казалось бы, обтянутая столешница, которая располагается на складных ножках – что может быть сложного в выборе. ..

Новая портативная колонка от Sven на первый взгляд выполнена в классическом формате: «бочонок» с двумя пассивными излучателями в торцах. Но это на первый… Корпус и правда имеет цилиндрическую…

Добрый вечер, уважаемые читатели, и сегодня я хотел бы рассказать вам о часах AVI-8, довольно известном, массовом часовом бренде, который, думаю, считает себя чем-то вроде «часового ателье»….

Первая мировая война стала небывалым толчком к развитию военных технологий, в частности авиации. В начале конфликта авиация была примитивна, выполняла разведывательные задачи, единственным…

Наушники-вкладыши BGVP DX6 привлекают прямой посадкой и звуком, который не требует дорогого усиления. Если вы любите посадку через ухо, то тоже не будете обделены. Модель транслирует неплохой…

После хайпа 2021 года, в массовом сознании стойко закрепилась ассоциация NFT с цифровым артом, но это примитивный взгляд. Давайте сперва разберёмся, чем является технология NFT. Аббревиатура. ..

Изготовление точечной сварки для аккумуляторных батарей в домашних условиях

Содержание

1 Особенности контактной сварки
2 Процесс точечной сварки
3 Изготовление сварочного аппарата
- 3.1 Подготовка материалов
- 3.2 Сборка сварки для аккумуляторов
4 Инструкция по эксплуатации
5 Советы
6 Видео

В торговой сети можно найти аппараты точечной сварки для пальчиковых аккумуляторов. Большая стоимость таких приборов останавливает многих потребителей. Сделанная точечная сварка для аккумуляторов своими руками – удачный выход из этого положения в условиях домашней мастерской.

Самодельная точечная сварка для аккумуляторов

Особенности контактной сварки

Для тех, кто занимается сборкой различных электронных устройств в бытовых условиях, существует потребность в точечной сварке деталей разных приборов, не выдерживающих длительного высокотемпературного режима пайки. Это относится и к объединению литиевых аккумуляторных батарей в единые блоки.

Собранная точечная сварка своими руками для литиевых аккумуляторов основана на кратковременном контактном принципе сварки. Контактный способ заключается в том, что соединение металлических деталей происходит на мини площади ø не больше 2-3 мм за доли секунды. Плавление металлов в месте контакта происходит за счёт прохождения импульса электрического тока большой силы. Высокая температура нагрева остаётся только в пределах точки контакта, не воздействуя на окружающую зону.

Продолжительность контакта не превышает 450 миллисекунд. На самодельных устройствах этот временной режим устанавливают резистором. Параметры сварочного электрического тока колеблются в пределах 400-1200 ампер. Контактную сварку осуществляют устройствами, оснащёнными конденсаторами или трансформатором.

В самодельных сварочных приборах применяют электроды в виде медных стержней. В качестве таковых часто используют жала от старых паяльников. Медь – отличный проводник мощного электрического потока. Подводящие провода к электродам по своему сечению должны равняться диаметру медных стержней. Для качественного соединения на концы проводов одевают наконечники, после этого их прикручивают к электродам.

Медные электроды

Процесс точечной сварки

Как сделать споттер из сварочного аппарата своими руками

Точечная сварка аккумуляторов представляет собой простой процесс:

Пару электродов, расположенных вертикально с расстоянием между ними не менее 2 мм, прижимают к никелевой полосе на одном из полюсов аккумулятора;
Нажатием пусковой кнопки аппарат подаёт на стержни импульс тока. Происходит мгновенное сваривание пластины с клеммой аккумулятора;
После этого электроды прижимают ко второму концу пластины на противоположном полюсе другого аккумулятора. Чтобы заварить пластину, достаточно нажать на кнопку;
В такой последовательности от минуса к плюсу сваривают аккумуляторные батареи (АКБ) в силовые блоки. Количество АКБ зависит от потребности в общей ёмкости аккумуляторного блока.

Блок аккумуляторов на точечной сварке

Важно! Для того чтобы браться за самостоятельное создание сварочного аппарата, нужно обладать определёнными знаниями в области электротехники, опытом работы с паяльником и прочими инструментами.

Изготовление сварочного аппарата

Конструкция самодельной контактной сварки для аккумуляторов во многом зависит от изобретательности автора. В средствах массовой информации, в том числе интернете, можно обнаружить множество вариантов самодельных устройств. Изготовление одного из таких аппаратов предлагают осуществить следующим образом.

Подготовка материалов

Для изготовления самодельного сварочного устройства нужно собрать следующие материалы:

трансформатор микроволновой печи;
диммер или резистор;
кабель сечением 32 мм2 – 1,5 м;
наконечники для кабеля – 2 шт.;
подставка с гнёздами под АКБ – 1 шт.;
оргстекло – 1 м2;
винты, шайбы и гайки – 20 шт.;
пружины – 2 шт.;
сетевой кабель – 1,5 м;
медные электроды 150 х 10 мм – 2 шт.;
бочонки из меди ø 30-40 мм, высотой 30 мм – 2 шт.;
микровыключатель 16 А/250 в. – 1 шт.
провод – 0,5 м;
сетевой шнур с вилкой – 1,5 м;
никелевая лента.

Силовой трансформатор

Обратите внимание! Количество и размеры деталей даются ориентировочно. Это не точная инструкция, а рекомендации по оптимальной сборке контактной сварки для аккумуляторов.

Сборка сварки для аккумуляторов

Подготовив материалы, переходят непосредственно к сборке устройства:

Из оргстекла ножовкой или режущим кругом выпиливают сегменты квадратной формы;
В квадратах просверливают отверстия, в которых метчиком нарезают внутреннюю резьбу;
Винтами скрепляют короб из оргстекла;
Из трансформатора удаляют вторичную обмотку;
В проёмы первичной обмотки продевают два витка кабеля;
Концы кабеля, зачищенные от изоляции, обжимают наконечниками;
Трансформатор помещают в короб;
Сетевой провод выводят через паз в задней стенке корпуса;
Одну из жил сетевого шнура разрывают проводами, подсоединёнными к микровыключателю;
Выключатель закрепляют на правой стороне корпуса;
Таким же образом подсоединяют диммер;
Медные электроды обтачивают на точильном круге до образования острых концов;
На крышке корпуса винтами крепят направляющую планку из оргстекла, в которой просверливают два отверстия для электродов;
В медных бочонках высверливают отверстия под посадочные места для медных стержней;
Стержни фиксируют через боковые отверстия в бочонках винтами;
Сверху направляющей планки устанавливают вторую площадку с продетыми через неё электродами;
Верхнюю планку фиксируют пружинами, соединёнными винтами медных цилиндров с нижней планкой;
Наконечники силового кабеля прикручивают к цилиндрам. Самодельная сварка аккумуляторов готова к работе.

При опускании планки электроды защемляют контактную ленту на клемме аккумулятора, независимо друг от друга. Это обеспечивает максимальное прижатие контактов, преодолевая любые неровности сварочной зоны.

Инструкция по эксплуатации

Конденсаторная сварка

Собранную установку располагают на верстаке на удобной высоте для оператора. Выполняют следующие действия:

Аккумуляторы вставляют в гнёзда подставки. Гнёзда сделаны таким образом, что снизу сохраняется небольшое пространство для приваренной ранее контактной ленты;
Планку с электродами приподнимают и подводят под неё подставку с аккумуляторами;
Медные стержни опускают на ленту, которую положили на клемму АКБ. Под воздействием пружин создаётся плотное соединение элементов в зоне сварки;
Вилку сетевого шнура вставляют в розетку;
Оператор пальцем нажимает на рычаг выключателя. Через электроды проходит импульс тока, приваривая ленту к клемме;
Планку с электродами поднимают и проверяют качество сварного соединения;
После этого подставку передвигают под другую батарею и повторяют весь процесс заново.

Момент приваривания контактной пластины к АКБ

Дополнительная информация. Рекомендуется перед началом работы произвести тестовые испытания. Если на образце образуется перегар или непровар соединения, то поворотной кнопкой диммера устанавливают оптимальную мощность импульса.

Советы

Металлоискатель своими руками

Опытные люди, занимающиеся самостоятельной сборкой электротехнических приборов и устройств, советуют придерживаться следующих рекомендаций:

Оргстекло – идеальный диэлектрик. Не стоит экономить и создавать открытую модель сварочного аппарата. Корпус из оргстекла предохранит работника от случайного контакта с деталями под высоким напряжением;
Окрашенный изнутри чёрной краской корпус прибора приобретает привлекательный эстетический вид;
Чтобы не вызывать аномалий в зоне соединения кабеля с медными элементами, нужно соблюдать равенство сечения провода и диаметра электрода;
При работе с устройством нужно одевать на руки диэлектрические перчатки;
В качестве контактной ленты можно использовать полосы, нарезанные из обыкновенной пивной банки. Внешнюю поверхность нужно будет очистить от лакокрасочного покрытия;
Если есть угроза возникновения перепадов напряжения в местной электросети, лучше использовать стабилизатор напряжения;
Эксплуатировать аппарат можно только в сухом и тёплом помещении.

Собранная своими руками контактная сварка для аккумуляторов принесёт немалую экономию для бюджета его создателя. При наличии опыта работы и соответствующих инструментов сборка устройства не составит особых трудностей. Обязательно следует строго выполнять правила техники безопасности при сборке таких устройств.

Видео

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Встраиваемые вытяжки Krona

Оцените статью:

Точечная сварка для литий-ионных аккумуляторов с симистором на 100А

Раньше для сборки небольших батарей из аккумуляторов типоразмера 18650 использовал пайку, но для сборки батареи 12S4P для электрического велосипеда решил применить точечную (контактную) сварку. Наверное самый простой и дешёвый способ изготовления подобной сварки — мощное реле и свинцово-кислотный аккумулятор. Но в таком случае нужно вручную контролировать длительность включения реле, чтобы не перегреть и не прожечь оболочку аккумулятора. Поэтому решил заказать готовый контроллер с цифровой регулировкой количества импульсов и мощности.

Подтверждение покупки

Контроллер был выбран первый попавшийся, и насколько я сейчас вижу, можно было взять точно такой же, но чуть дешевле, или более слабую версию ещё дешевле. вы

Продавец нарисовал схематическое изображение сварочного аппарата:

Из неё становится понятно, что кроме контроллера так же потребуется: мощный трансформатор, не мощный трансформатор, медные электроды и педаль.

В качестве мощного трансформатора обычно используют трансформатор от микроволновки, слегка переделывая его. Я пошёл по тому же пути.

Суть переделки заключается в уменьшении напряжения вторичной обмотки. 2 сложенный вдвое. У меня получилось намотать 5 витков, что в итоге дало примерно 5 вольт. Лучше мотать более толстым проводом меньшее количество витков. Говорят, что оптимально 2-3 витка. Чем больше витков — тем выше будет напряжение и больше риск образования дуги во время не плотного прижатия электродов. Хотя народ нормально варит и от 12В аккумуляторов.

В качестве электродов взял медный пруток диаметром 6мм, заточив концы конусом. Для соединения проводов и электродов применил клеммник, в который идеально влез электрод. И также влез бы сдвоенный провод, но в процессе намотки один из проводов получился короче, поэтому после выхода из трансформатора сечение провода уменьшается вдвое.

В качестве корпуса для сварочного аппарат использовал корпус от компьютерного блока питания, в него идеально влез силовой трансформатор и осталось место для всего остального.

Для питания платы используется дополнительный понижающий трансформатор небольшой мощности.

На плате написано, что рекомендуется подавать на вход 9-12В. И это должно быть переменное напряжение сетевой частоты, так как по нему контроллер отслеживает переход через ноль, поэтому импульсный блок питания не подойдёт. У меня нашёлся подходящий трансформатор, с выходом 9В (0.3А). При таком напряжении контроллер потребляет около 100мА тока в дежурном режиме.

Вместо педали может быть просто кнопка (нормально-разомкнутая), но у меня уже была педаль, поэтому применил её.

Разъём питания остался родным, а вместо вентилятора была установлена плата с индикаторами, ручки регулировки количества импульсов и их мощности, а так же разъём для подключения педали

Сразу же после сборки сварочный аппарат заработал. Сначала побаловался с толстым металлом — на максимальной мощности и длительности электроды раскалились до красна. Затем начал тренироваться на дохлых банках 18650 и полоске из никеля толщиной 0.1мм.

Слева можно увидеть неудачные попытки сварки.

На боковой поверхности это происходит из-за того, что прямо за тонкой стенкой находится слой электролита и меди и ток находит себе более «короткую» дорогу. В случае с торцевой стороной аккумулятора прожиг ленты случается из-за плохого прижима одного из электродов, в таком случае ток протекает только через тонкую никелевую полоску и она сгорает в месте контакта, при этом сам АКБ не портится. Далее несколько удачных попыток, где чем правее — тем больше длительность сварки.

Также поигрался с мощностью. Слева направо увеличение мощности от 1 до 99 с шагом 10. Затем по новой заточил электроды и сделал ещё 4 точки на максимальной мощности и длительности в 1 импульс (20мс).

Отрыв полосы показал, что даже на минимальных настройках лента 0.1мм проваривается и соединяется с аккумулятором. Начиная с 40% мощности лента уже рвётся при попытке отрыва. А с 70% появляется шанс прожечь боковую стенку аккумулятора насквозь.

Вскрытие показало, что привариваться к боковой стенки аккумулятора 18650 — плохая идея. Так как слой меди и электролита достаточно близко к стенке, и ток предпочитает течь через них, а не по корпусу банки. В случае с плюсовой и минусовой клеммой таких проблем нет, так как между ними и начинкой АКБ находится воздушный зазор, да и похоже сами они сделаны из более толстого металла. Но если всё равно умудриться прожечь аккумулятор с торца, то тут будет важно, с какой стороны. Если это плюсовая клемма — то никаких проблем. Если минусовая — то есть вероятность разгерметизации банки, и чтобы это проверить, нужно прогнать её циклом разряд-заряда, и если при этом из места прожига начнёт вытекать электролит или появится резкий химический запах — то банку в утиль.

Ещё немного потренировавшись взялся за то, ради чего всё это затевалось. В итоге варил батарею на настройках 1 импульс и 99% мощности. Несколько раз не сильно плотно прижимал электроды к банкам, из-за чего лента прогорала, но вроде без последствий для АКБ. Но, по-хорошему, стоит изготовить электроды такой конструкции, чтобы они были независимо подпружинены (либо раздельно прижимать их). 2. Никакой особой разницы не заметил, так же хорошо варят, и дают такую же яркую дугу и делают дырку в ленте/аккумуляторе в случае не плотного прижима.

В целом данным контроллером я доволен, что мне требовалось сделать — он выполнил. Стоило ли собирать сварочный аппарат ради одного раза? Не знаю. У меня есть вещи, которые я купил, и не использовал ни разу — вот там спорный вопрос. А тут… В общем, лёгких путей я не искал. Если что забыл, спрашивайте в комментариях.

P.S. После обсуждения в комментариях хотелось бы уточнить, что представленный на фото прожиг на боковой стороне аккумулятора 18650 и на торце уже готовой сборки случились по разным причинам. В случае с боковой стороной, ток пошёл вглубь АКБ, так как сразу за стенкой находится слой хорошо проводящего электролита и меди. А в случае с торцом был плохой прижим ленты, и ток пошёл только через ленту, в результате чего она прогорела, но это совершенно никак не отразилось на АКБ. То есть получилось не красиво, но ничего страшного.

Отдельно прожечь торцевые части АКБ на тех настройках, с которыми я варил батарею — мне не удалось. Отдельно прожечь ленту — без проблем. Пример разного расстояния между электродами, при одинаковых настройках и отсутствии под пластиной проводящего материала:

И аналогично для боковой стенки банки 18650:

И для минусовой стороны (старался ставить электроды максимально близко, насколько позволяла их толщина):

Но это просто для примера, до такого лучше не доводить, и уменьшить величину тока.
Так как даже крошечного отверстия достаточно для выхода электролита

При правильно подобранном режиме сварки на банке и ленте не должно оставаться следов перегрева металла, при этом лента не должна легко отрываться от банки

Чтобы избежать подобных «коротких путей» для тока, продаются пластины с прорезями. А для моего варианта батареи и вовсе существует специальная лента:

Контактная сварка для аккумуляторов

Главная » Статьи » Контактная сварка для аккумуляторов

Назначение точечной сварки для аккумуляторов

Аккумуляторные батареи на базе литий-ионных элементов очень широко распространены в компьютерной и бытовой технике. Часто требуется собрать блок питания, работоспособность которого зависит от качества контактов. В заводских блоках используется точечная контактная сварка, но аппараты для ее выполнения — слишком большая роскошь для бытового использования. Выручить может точечная сварка для аккумуляторов своими руками. Сделать ее несложно в домашней мастерской, пользуясь только обычными инструментами.

Как приварить контакт к аккумулятору

Для надежного соединения пластинчатого контакта с аккумулятором чаще всего используется конденсаторная сварка. Слишком большой мощности не требуется, но особенности точечной сварки состоят в пропускании короткого импульса сварочного тока большой силы. Для аккумуляторов достаточно 400-800 А. Это достаточно сильный ток, который требует к себе уважительного отношения.

Импульс длится всего 35-100 миллисекунд, от регулировки зависит надежность сварки и целостность контакта. Если импульс будет длиться слишком долго, пластина попросту прогорит и прочность соединения будет минимальной. Сваривать конденсаторной сваркой собственного изготовления можно металл толщиной до 0,2 мм.

Практика показывает, что для монтажа батарей этого вполне достаточно. Точечная сварка аккумуляторов производится при помощи никелевых пластин стандартного размера, слишком большие и мощные аппараты здесь не нужны.

У непосвященных непременно возникает вопрос — почему нельзя пластину попросту припаять обычным паяльником. Суть в том, что припаять то можно, но Li-ion элементы очень чувствительны к перегреву, особенно положительный полюс.

Но даже и без пайки и сварки перегревать аккумуляторы нельзя — максимально допустимая рабочая температура не должна превышать +50 0С. а при точечной сварке прогреться успевают только точки касания пластины к корпусу, обеспечивая расплав металла, но без термического воздействия на внутренний объем элемента.

Существует два вида точечной сварки — ударная и трансформаторная. Первая действует по принципу прямого подключения сварочных контактов к конденсатору. Заряжается он от диодного выпрямителя. Действует схема достаточно эффективно и такой аппарат для быстрой точечной сварки батарей аккумуляторов популярен среди конструкторов-любителей, которые разработали ряд несложных, но рабочих схем.

Второй вид предполагает использование специального вида трансформаторов, которые преобразуют обычный сетевой ток в специальный сварочный, силой до 1000 А и напряжением 2-3 В. Умельцы изготавливают такие аппараты из трансформаторов от микроволновой печи. Найти в интернете схемы таких устройств несложно.

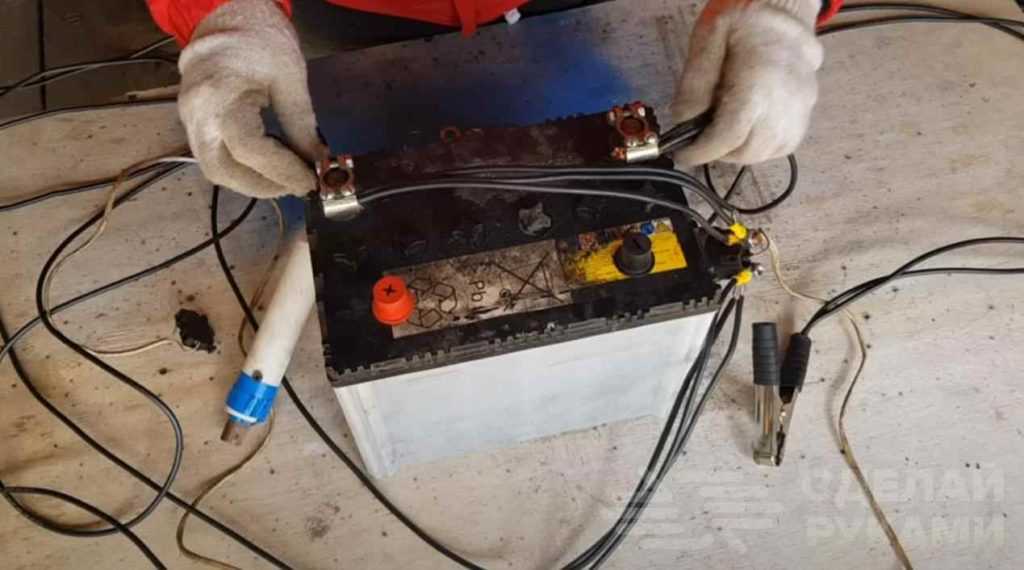

Точечная сварка для аккумуляторов может быть сделана и из обычного автомобильного аккумулятора. Это самый простой аппарат точечной контактной сварки, в котором длительность импульса не регулируется, необходимо подбирать экспериментальным путем. Лучше всего это делать на использованных батарейках или выработавших свой ресурс литий-ионных или никель-кадмиевых элементах. На новых тренироваться опасно — можно повредить батарею, если воздействие тока будет слишком длительным и успеет ее перегреть.

Как собрать трансформаторную сварку для аккумуляторов

Увидеть, как работает сварочный аппарат для аккумуляторов можно на видео:

Сложность его в микроконтроллере, собрать который под силу только людям, хорошо смыслящим в радиотехнике. Но дело в том, что аппарат для точечной сварки аккумуляторов чаще всего именно им и требуется. Поэтому особых трудностей как с перемоткой трансформатора, так и с подключением микроконтроллера быть не должно.

Трансформатор от микроволновки мощностью 1-1,2 кВт подвергается переделке — удаляются магнитные шунты и вторичная обмотка. Затем наматывается другая, из провода сечением 35 мм2 в стандартной резиновой или самодельной многослойной изоляции. Диаметр такого провода равен 12 мм. Необходимо всего витков 2-3. В режиме холостого хода напряжение на трансформаторе составляет 1,8-2 В, сила тока — не более 1,9 А.

Управление может быть выполнено таким образом, как показано в ролике, или использовать микроконтроллер другого типа, который позволяет регулировать длительность импульса в пределах от 30 до 100-150 мс. Включается аппарат кнопкой или, что удобнее, педалью. Можно приспособить педаль от швейной машинки или зубоврачебного кресла.

Не отличается особой сложностью и сварка конденсаторая . Принципиальная схема ее проста и понятна, но способы реализации отличаются широтой подходов к выбору комплектующих, но результат примерно одинаковый — никелевые пластины привариваются прочно и надежно, причем без перегрева элементов. Самодельный аппарат для точечной сварки аккумуляторов может отличаться достаточно высокой степенью универсальности.

Схема конденсаторной сварки:

Электроды

Не менее важной частью аппарата точечной сварки являются электроды. Очень часто их роль исполняют жала обычных паяльников, которые затачиваются на правильный или эксцентричный конус. Если таких деталей нет, то используется обычный медный провод, диаметром 2-5 мм. При установке электродов важно, чтобы они были надежно припаяны к токоведущим проводам или закреплены в гильзе — неплотный контакт приводит к снижению силы тока и перегреву участков соединения. Диаметр провода не может быть ниже толщины электрода — сила тока очень большая и его потери на нагрев вне зоны работы электродов нежелателен.

Электроды прижимаются к пластине руками или при помощи специального прижимного устройства на рычажном кронштейне. Второй вариант более предпочтительный — можно выставить фиксированное расстояние между точками контакта (как правило — 5-6 мм) и иметь возможность точно отрегулировать длительность импульса.

Прижимное устройство должно обладать возможностью изменения расстояния между электродами, чтобы можно было работать с деталями разного размера.

Выбор вида сварки для аккумуляторов зависит от наличия деталей для ее сборки, частоты использования и квалификации мастера. Но следует учесть, что простота схемы и эффективность применения, которую можно увидеть на видеороликах, кажущаяся. Как и большинство сварочных аппаратов, эти установки требуют точности в расчетах и монтаже, экспериментальной проверки и настройки.

Если при первом опыте прочность соединения оставляет желать лучшего или металл прогорит — унывать не следует, это только локальная неудача. Опыт самодеятельных конструкторов говорит о том, что сделать точечную сварку своими руками для аккумуляторов или иных мелких соединений, которые трудно или невозможно собрать на винтовых метизах или пайкой, вполне возможно. Для этого потребуется только терпение и некоторые навыки и знания в электротехнике и электронике.

Если вы обладаете собственным опытом изготовления точечных сварочных аппаратов для аккумуляторов, в вашем арсенале есть реальные схемы рабочих аппаратов — поделитесь ими с читателями нашего сайта. Может так случиться, что вы изобрели действительно уникальный аппарат.

wikimetall.ru

Аппарат точечной сварки своими руками — DRIVE2

Многие просили меня поделиться информацией по этому полезному устройству. С удовольствием делюсь.Хотел бы предупредить, что любые действия, которые вы делаете, при сборке данного устройства, Вы делаете на свой страх и риск. Автор не несет ответственно за любые действия или последствия сборки и использования данного устройства. Помните, что высокое напряжение опасно для вашего здоровья. Обеспечьте максимальную безопасность при сборке и эксплуатации этого устройства.Продолжим.Сразу скажу, что мой вариант сделан на скорую руку и очень топорно. Я и сам пока не определился, как же мне окончательно облагородить. Но это вполне рабочий вариант, с помощью которого я уже собрал 5 АКБ.Для его изготовления понадобится:1. Трансформатор от микроволновки мощностью 700 Вт минимум. Лучше от 1000 Вт микроволновки.2. Провод сечением не менее 25 мм2. Я взял 32 мм2. — 1 метр. Вообще, чем короче по длине получится провод, тем меньше потерь будет.3. Клеммники — 2 шт. Это по желанию. Можно и без них, если хорошо облудить концевики.4. Кнопка. Рекомендую от той же микроволновки. Она выдерживает нагрузки и не горит.5. Клеммники для питающего провода, чтобы аккуратно прицепиться к первичной обмотке.6. Жала от 100 Вт. паяльника медные — 2 шт. для сварочных контактов.Из инструмента:1. Ножовка, стамеска для опиливания или вырубывания вторичной обмотки.

2. Паяльник 100 Вт, чтобы пропаять концы или припой и газовая горелка, для тех же целей.

Первым этапом нужно избавиться от вторичной обмотки. Ее отпиливаем и выбиваем. Можно конечно распилить по линии сварки корпус трансформатора, вынуть целиком вторичку и потом склеить эпоксидкой корпус, но после этого, говорят, корпус будет издавать треск.Напомню, в стандартном трансформаторе от микроволновки первичная обмотка идет внизу, а вторичная вверху. Между ними есть шунты. Их нужно оставить.

При демонтаже вторичной обмотки не повредите первичную.

Теперь просовываем наш толстый провод на место вторичной обмотки, чтобы получилось 1-2 витка. Больше и не нужно. Т.к. чем больше витков, тем больше напряжение. А повышать его смысла нету.После этого выравниваем концы отходящие от трансформатора нашей новой вторичной обмотки. Важно, чтобы они были одинаковой длины.

Лудим, пропаиваем концы провода и одеваем клеммники на концы нашего толстого провода.Теперь обжимаем клеммники на проводах, которые будут питать первичную обмотку. Т.е. тот провод, который будет вставляться в обычную розетку.

На одном из проводов в разрыв ставите кнопку от микроволновки. Ставить ее лучше в месте, до которого удобно дотянуться.

А дальше уже идет полет фантазии, как сделать контактную группу, которая и будет у нас сваривать.Я у знакомого взял контактные группы от 200 или 300 А предохранителей. Они медные и медь хорошая. Раздобыть можно в старых электрощитах.Переделал их под держатели контактных электродов. Получилось не плохо. Контакт получается надежный. Не греется.Всю конструкцию разместил на доске, толщиной 50. Что под руку подвернулось.Замеры показали напряжение холостого хода 1,5 В. В режиме короткого замыкания 1,2 кажется.К сожалению мои токовые клещи рассчитаны на ток до 400А, поэтому использовал расчетную методику.

По расчетам, ток в рабочем режиме должен быть в районе 1000-1200А.

Рекомендации по сварке. Контакты нужно прижимать плотно, чтобы не было зазора между привариваемой пластиной и корпусом батареи. В противном случае, пластину может прожечь, а также корпус батареи. Сильно давить тоже не стоит, т.к. тогда будет просто нагрев.

Контакты специально сведены к центру, чтобы расстояние между точками сварки было не больше 5 мм. На картинке они закорочены, т.к. находятся ниже высоты стандартной батареи 18650.

Также в архиве привожу дополнительные материалы, которые собрал в сети по этой теме. Пользуйтесь. Мне не жалко. cloud.mail.ru/public/Q5mM/rDJRumHLG

Если моя запись была Вам полезна, то нажмите Нравится.Спасибо.

www.drive2.ru

Сварка аккумуляторов своими руками — пошаговое руководство

Зачем платить приличные деньги за ремонт аккумуляторной батареи на станции технического обслуживания, если вполне реальна и доступна сварка аккумуляторов своими руками. Исполнителю данного процесса нужно всего лишь разобраться, какое оборудование использовать, и ознакомиться с каждым этапом работы.

Нужно внимательно изучить схему и расставить акценты для профессионального выполнения точечной сварки. Каждый компонент способен повлиять на протекание сварочного процесса.

Как работает контактная сварка

Благодаря термическому процессу, который провоцируется электричеством и генерируется на электродах, выполненных из специальных сплавов, происходит соединение элементов. Так что электрический ток становится важнейшим компонентом для сваривания металлических единиц, входящих в состав конструкции или аккумуляторной батареи.

Подобная работа может быть произведена своими руками, но при этом особое внимание необходимо уделять качеству контактов, которые будут задействованы в контактной сварке. Электроды не должны быть:

Окисленными,
Загрязненными,
С повышенной шероховатостью.

И сварочный аппарат, который будет задействован в процедуре, должен иметь оптимальную мощность, чтобы соединение состоялось.

Конструкция прибора для точечной сварки

Чтобы сварка аккумуляторов своими руками получилась на достойном уровне, предстоит воспользоваться устройством для намагничивания монтажного инструмента. А для электродов потребуется листовая медь, которая лучше всего пропускает электрический ток.

Если у вас имеется медная шина, обладающая толщиной 10 миллиметров, она вполне подойдет. Когда контакты будут готовы, нужно воспользоваться паяльником и припаять электрический провод 16 квадратных мм.

В составе прибора еще будет тиристор, а электричество будет подаваться с ЛАТР. Рекомендуется предусмотреть регулировку, чтобы контролировать поступающее напряжение. Конденсаторы должны быть спаяны между собой медными проводами с большим сечением.

Для уменьшения нагрузки нужно интегрировать в схему конденсатор четырех пленочный, имеющий мощность 63 Вт. Основной конденсатор может иметь 600 тысяч мкФ, и все будет зависеть от конкретной схемы и особенностей устройства.

Технологический процесс

Важный показатель, которым должна обладать сварка аккумуляторов своими руками. Это продолжительность импульса, который может длиться до 0,1 секунды. Когда действует данный импульс, происходит расплавление металла в одной точке, где контактируют между собой медные электроды.

Но на этом процесс не заканчивается, потому что необходимо некоторое время, чтобы свариваемый металл остыл, и произошла кристаллизация.

Таким образом, обеспечивается прочность соединения, и под разными воздействиями его сложно разрушить. Чтобы процедура точечной сварки соответствовала технологии, необходимо образование уплотняющего пояса, тогда расплавленный металл будет сохраняться в зоне импульса.

Нужно правильно рассчитывать время сварочного процесса, и тогда есть возможность получить оптимальный результат.

Для обеспечения качественного сварного шва, важна предварительная подготовка свариваемых деталей, иначе масляные пленки и загрязнения способны негативно сказаться на прочности. Если металлический лист имеет толщину 1 мм, достаточно пользоваться конденсаторной сваркой. Такой источник электрического импульса подойдет для сваривания небольших элементов.

Обеспечивается механическая прочность и автоматизация сварочных процессов. Но есть и негативные стороны в контактной сварке, которые заключаются в недостаточной герметичности в швах, получаемых подобным способом.

Элементы сварочного аппарата для точечной сварки

Чтобы сварить аккумуляторную батарею собственными силами, потребуется ЛАТР, фанера, толстый медный провод, а также медные трубки с тонкими стенками. Корпус монтируется из фанерных листов. Для начала нужно разобрать ЛАТР, то есть освободить трансформатор и перенести его в фанерный корпус. Нужно воспользоваться трансформаторной обмоткой, чтобы поставлять электрический ток.

Но еще потребуется вторичная обмотка, для которой применяется медный провод с большим сечением. Достаточно пяти витков, чтобы вторичная обмотка получилась эффективной. Напряжение с такой обмоткой получается всего 5 Вольт, при этом остается повышенной сила тока.

Когда создается импульс с такими показателями, свариваемые элементы надежно соединяются. Также потребуется педаль, с помощью которой будет подаваться, и прерываться импульс.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka. ru

Смотрите также

Сварка алюминия инвертором
Сварочный аппарат для сварки труб
Сварка трансформаторная
Замена батарей на сварке
Станок для сварки пвх ткани
Сварка бай
Ремонт сосудов работающих под давлением с применением сварки
Волжанин сварочный аппарат
Сварочный аппарат ресанта саи 160 схема принципиальная
Виды электродов для сварки
Сварка инвертором кузова автомобиля

Аппарат контактной сварки для аккумуляторов в Украине. Цены на Аппарат контактной сварки для аккумуляторов на Prom.ua

Работает

Аппарат точечной сварки одноплатный для литиевых аккумуляторов V5

На складе в г. Киев

Доставка по Украине

923.95 — 1 144.95 грн

от 2 продавцов

1 087 грн

923.95 грн

Купить

Оптовичек — Одесса

Работает

Аппарат точечной сварки одноплатный для литиевых аккумуляторов V5

На складе в г. Киев

Доставка по Украине

1 299 грн

974.25 грн

Купить

MyTorg

Работает

Плата портативный аппарат точечная сварка для литиевых аккумуляторов

На складе в г. Одесса

Доставка по Украине

946 грн

Купить

Electronica-Odessa

Работает

Апарат точкового зварювання одноплатний для літієвих акумуляторів

На складе в г. Киев

Доставка по Украине

740 грн

Купить

Работает

Плата портативный аппарат точечная сварка для литиевых аккумуляторов

На складе в г. Одесса

Доставка по Украине

946 грн

Купить

Electronica-Odessa

Работает

Аппарат для контактно-точечной сварки «КРАБ» 3кВт.

Доставка по Украине

5 125 грн

Купить

СВАРМАСТЕР

Работает

Аппарат для контактно-точечной сварки «КРАБ» 5кВт

Доставка из г. Харьков

6 500 грн

Купить

СВАРМАСТЕР

Работает

Аппарат для контактно-точечной сварки МТ-603XLPP (пневмопривод прессовый)

Доставка по Украине

65 000 грн

Купить

СВАРМАСТЕР

Работает

Аппарат для контактно-точечной сварки «КРАБ» 8кВт 220В.

Доставка по Украине

9 512 грн

Купить

СВАРМАСТЕР

Работает

Аппарат для контактно-точечной сварки «КРАБ» 8кВт 380В.

Под заказ

Доставка по Украине

10 660 грн

Купить

СВАРМАСТЕР

Работает

Аппарат (клещи) для контактной точечной сварки 3 кВт

Доставка по Украине

5 100 грн

Купить

Сваркомплект

Работает

Аппарат (клещи) для контактной точечной сварки 5 кВт

Доставка по Украине

5 900 грн

Купить

Сваркомплект

Работает

Аппарат контактной точечной сварки для АКБ 18650 800A Sunkko 737G

Доставка по Украине

7 074 грн

Купить

📍«Вверх» СМІЛИВІСТЬ Всё будет Украина!

Работает

Сварочный аппарат Portaspot 230 для контактной сварки GYS 022256 (Франция)

Доставка по Украине

по 43 841. 09 грн

от 5 продавцов

45 197 грн

43 841.09 грн

Купить

Профессиональное оборудование и инструмент — Спектр Маркет

Работает

Аппарат для контактно-точечной сварки АКТС-1500

Под заказ

Доставка по Украине

8 500 грн

Купить

ТОВ Экспловелд-Б

Смотрите также

Работает

Педаль для управления аппаратом контактной сварки

Доставка по Украине

789.90 грн

Купить

Интернет-магазин Forsage Svarka

Работает

Аппарат для контактно-точечной сварки МТ-603 (Пневматический привод)

Доставка по Украине

55 000 грн

Купить

СВАРКА KRIPTON

Работает

Аппарат для контактно-точечной сварки МТ-603 (Ножной привод)

Доставка по Украине

50 000 грн

Купить

СВАРКА KRIPTON

Работает

Аппарат для контактно-точечной сварки Kripton SPOT 25кА (380В)

Под заказ

Доставка по Украине

79 500 грн

Купить

СВАРКА KRIPTON

Работает

Аппарат для контактно-точечной сварки Трансформатор контактной сварки ТКС-2500

Доставка по Украине

9 000 грн

Купить

СВАРКА KRIPTON

Работает

Аппарат для контактно-точечной сварки МТ-603 (Пневматический привод, Прессовый)

Доставка по Украине

65 000 грн

Купить

СВАРКА KRIPTON

Работает

Блок управления для аппаратов контактно точечной сварки MT-303 и МТ-606

Доставка по Украине

950 грн

Купить

СВАРМАСТЕР

Работает

Аппарат для контактно-точечной сварки МТ-604 XL

Доставка по Украине

43 000 грн

Купить

СВАРКА KRIPTON

Работает

Одноплатный для литиевых аккумуляторов Аппарат точечной сварки

На складе в г. Киев

Доставка по Украине

1 267 грн

1 013.60 грн

Купить

ZAKYPKA — Интернет магазин

Работает

Аппарат для контактно-точечной сварки «КРАБ»

Доставка по Украине

4 500 грн

Купить

ТЕРРИТОРИЯ СВАРКИ

Работает

Аппарат контактной сварки инверторного типа для алюминия DECA SW 15 alu

Доставка по Украине

54 967 грн

Купить

Eco Prom — товари для здорового життя!

Работает

Регулятор для аппарата контактной сварки FORSAGE РКС-20 220V

Доставка по Украине

7 990 грн

Купить

Интернет-магазин Forsage Svarka

Работает

Регулятор для аппарата контактной сварки FORSAGE РК-8-220

Доставка по Украине

4 990 грн

Купить

Интернет-магазин Forsage Svarka

Работает

Аппарат для контактно-точечной сварки МТ-303XL (220В)

Недоступен

25 000 грн

Смотреть

Запорожский Инструмент

суть процесса, схема для аппарата

Содержание:

Суть процесса
Устройство аккумулятора
Когда требуется сварка
Изготовление устройства
Сварка аккумуляторов
Сварка литиевых аккумуляторов
Аккумуляторы 18650 и их сварка
Переделка шуруповерта на литиевые аккумуляторы
Компоненты для точечной сварки
Интересное видео

Современную жизнь трудно представить себе без использования аккумуляторов, являющихся неотъемлемой частью различных приборов и устройств. За ними необходим уход и своевременный ремонт, в число которых входит сварка аккумуляторов. Это бывает необходимо, если требуется замена одного или нескольких входящих в это устройство элементов.

Точечная сварка аккумуляторов может с полным правом быть отнесена к наилучшим способам соединения необходимых деталей. Эта работа не является сверхсложной, поэтому реальным решением проблемы служит точечная сварка для аккумуляторов своими руками. Для производства подобного вида деятельности в продаже имеется много приспособлений, часть из которых можно использовать из числа имеющихся в своем хозяйстве.

Суть процесса

Точечная сварка относится к популярному виду соединения металлических изделий контактным способом. Металлические изделия сваривают друг с другом не по сплошной линии, а в нескольких точках. Такой метод отличается относительной простотой исполнения и высокой производительностью, чем объясняется широкая сфера его применения. В частности этот метод используется, когда предстоит сварка аккумуляторов своими руками.

Суть работы точечной сваркой отличается крайней простотой. Она состоит в том, что свариваемые детали плотно прижимаются друг к другу, а затем на них подается электрический импульс большой мощности. После того, как разогрев деталей достигнет требуемой температуры, в точке соприкосновения произойдет образование ядра, состоящего из расплавленного металла.

Усиленное сжатие деталей приводит к началу взаимного проникновения молекул прижатых друг к другу металлов. После отключения тока в месте сварки начинает происходить медленное снижение температуры, а металл будет кристаллизоваться. Место сваривания получается настолько прочным, что при попытке разъединить полученное соединение треснет только металл, находящийся вблизи точечного места сварки.

Несложный принцип такого вида сварки включает в себя плотный прижим соединяемых деталей и происходящее вслед за этим генерирование импульса достаточной силы.

К преимуществам точечной сварки относится:

Прочность соединения.
Экологичность процесса.
Технологичность.
Быстрота.
Невысокие значения тока и напряжения.
Незначительность деформации.
Простота выполнения.
Удобство работы с аппаратом.
Экономичность.

Осуществление этого процесса не потребует приобретения таких видов расходняков, как электроды, баллоны с газом, проволока и флюс.

Схема точечной сварки для аккумуляторов своими руками:

Осуществление соединения таким методом включает в себя три простых этапа выполнения:

Сжатие деталей, вызывающее небольшую деформацию деталей в этой области.
Подача тока в зону, где расположен контакт, вызывающую расплавление металла и образование ядра.
Выключение тока. Остывание металла и его кристаллизация.

Во время воздействия тока ядро расширяется до достижения максимальных размеров. Вокруг жидкого ядра образуется пояс, имеющий плотную структуру. После выключения тока необходимо на некоторое время оставлять прижим деталей до снятия напряжения в месте сварки. Благодаря произошедшей ранее деформации металлов отсутствует разбрызгивание, точечный шов получается аккуратным и не требует последующей зачистки.

Точечная сварка аккумуляторов своими руками приводит к весьма существенному сокращению суммы денег, необходимой для приобретения дорогого оборудования. К одним из основных требований относится предварительная подготовка. В нее входит очищение поверхности от имеющихся загрязнений. Иначе при сварке снизится мощность, что приведет к износу применяемого аппарата.

Если после окончания сварки все же появятся наплывы вследствие выплесков металла, то их необходимо аккуратно зачистить. Выплески снижают надежность соединения. Также возможно появление такого дефекта, как прожог. Это может произойти при чересчур большой силе тока, большого времени действия импульса или чрезмерной силе сжатия деталей. В этом случае необходимо снижение силы тока и величины прижима.

Когда импульс будет слабым, то это может привести к непровару. Этот дефект также может возникнуть, если сила сжатия будет недостаточно сильной, или произойдет ослабление сжатия клещей уже во время процесса. Непровар может появиться при слишком близком расположении сварных точек.

Устройство аккумулятора

Под этим термином понимается устройство, способное вначале накапливать (аккумулировать) энергию, а затем ее расходовать для обеспечения различных видов работ. Такие циклы заряда и разряда могут совершаться по многу раз.

У распространенных в быту аккумуляторах между пластинами вырабатывается напряжение не более двух вольт. Для многих приборов это является недостаточным, поэтому осуществляется последовательное соединение однотипных видов аккумуляторов. Устанавливаться потом они могут в одном корпусе. Собранное из таких элементов сооружение уже будет батареей, сокращенное название которой носит аббревиатуру «АКБ».

Каждая из составных частей, называемых банками, содержит два блока с положительными и отрицательными пластинами. Пластины с прилагаемыми к ним решетками отделены друг от друга разделительной пластиной, которую называют сепаратор. Устройство помещено в прочный корпус, плотно закрытый крышкой.

Сфера использования аккумуляторных батарей в быту начинается с автомобилей и заканчивается игрушками. Поэтому контактная сварка аккумуляторов своими руками приводит к простому решению многих назревших проблем. Также увлеченные умельцы могут сами изготовить аппарат для контактной сварки аккумуляторов. Самодельная точечная сварка для аккумуляторов по своему результату может быть не хуже профессиональной.

Когда требуется сварка

В источнике автономного питания в виде аккумулятора иногда появляется необходимость замены одного или сразу нескольких неисправных элементов. В процессе работы аккумулятор может попадать в невыгодные для себя условия. Например, при редких и непродолжительных поездках АКБ может разряжаться, а при тяжелых работах испытывать повышенные нагрузки, что приводит к разбалансировке. Частое заряжение может вызвать выкипание электролита. Нежелательное действие окажет неисправность генератора или стартера.

Такой метод, как пайка, является недопустимым, поскольку нельзя перегревать встроенный в схему контроллер. Поэтому находит применение точечная сварка аккумуляторных батарей. При замене вышедшего из строя аккумулятора новый элемент должен соответствовать по такой характеристике, как вольт-амперная.

Контактная сварка аккумуляторов всего в нескольких точках обеспечивает нагрев металла, но на весьма ограниченном пространстве, исключая термическое воздействие на остальные области.

Изготовление устройства

Аппарат для сварки точечным способом, имеющий небольшие габариты, называют споттером. Сварочный аппарат для точечной сварки аккумуляторов можно с легкостью изготовить самим. Аппарат для точечной сварки аккумуляторов разделяется на механическую составляющую и электрическую. Механическая содержит электроды, проводящие ток, и элементы, необходимые для сжатия деталей. В электрической части главной составляющей является трансформатор.

Аппарат для точечной сварки для аккумуляторов может иметь в своем составе старый трансформатор. Распространено использование трансформатора, входящего ранее в конструкцию микроволновой печки, если она вышла из строя и не подлежит ремонту. Также можно использовать трансформатор неработающего телевизора.

Извлекать старый трансформатор необходимо осторожно, чтобы не повредить изоляцию. Вторичную обмотку следует полностью удалить. Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила. После этого следует очистить место произведенной работы.

Затем следует освобождение паза, в котором будет намотана новая обмотка. Ее нетрудно изготовить из сварочного кабеля, имеющего большую толщину. Хороший показатель дадут даже четыре витка приготовленной таким образом обмотки. Особенно длинным кабель делает не стоит, поскольку это снизит надежность такого устройства, каким является аппарат для сварки аккумуляторов.

Обновленный трансформатор следует закрепить на основании саморезами. Друг напротив друга устанавливаются электроды, которые будут спаяны вместе. Спаянные электроды соединяются с проводами. К одним из важных обстоятельств можно отнести место положения выключателя. Его располагают так, чтобы он находился невдалеке от клещей на корпусе с его левой стороны.

В том случае, если аппарат для точечной сварки аккумуляторов своими руками включает в составе автомобильный аккумулятор, то такая переделка трансформатора не понадобится. В качестве источника тока будет использоваться заряженный машинный аккумулятор. Он должен иметь значительную мощность, чтобы исключить расправление при нагреве металла.

Оба электрода в изоляционном покрытии по всей своей длине фиксируются в колодке. Чтобы выдержать расстояние между ними закрепляют соединитель. Провода, идущие от АКБ, фиксируют в клеммнике. Аппарат точечной сварки аккумуляторов удобно подключать с помощью ножной педали. Подойдет педаль от швейной машины, но желательно приобрести новую.

Для подключения ножной педали должен иметься специальный разъем. Важной частью является подготовка электродов. В их роли могут выступать стержни паяльников, заточенные на конус. Также можно использовать обычный провод из меди диаметром 2-5 миллиметра.

Электроды к деталям должны прижиматься с помощью прижимного устройства. Прижимное устройство должно иметь возможность регулировки. Это расширяет поле деятельности, используя его для сваривания деталей разной толщины.

Аппарат для сварки аккумуляторов своими руками, конечно, не может сравниться с заводским исполнением, но проверка его работы после сборки приблизит его к этим характеристикам. Для тестирования следует выбрать какую-нибудь ненужную деталь. Контрольная контактная сварка для аккумуляторов должна быть вначале осуществлена на маленькой мощности. При нормальном результате следующую проверку уже можно проводить на максимальной мощности.

Правильно подобранный режим обеспечит отсутствие следов сварки. В то же время крепко соединенные детали должны успешно сопротивляться разрыву.

Сварка аккумуляторов

Сварка батареек, находящихся в бытовых и компьютерных технических приборах, предполагает их извлечение, ремонт и установку на прежнее место исправленного варианта. При этом необходимо восстановить все надежные контакты.

Точечная сварка для батареек потребует использование для этой цели аппарата, который будет гораздо экономичнее изготовить самостоятельно. Многие составляющие будущего прибора умельцы могут найти в своем хозяйстве. Так, например, в качестве корпуса можно использовать корпус устаревшего системного блока компьютера или уже переставшего работать старого зарядного устройства. Провода наверняка найдутся у запасливых любителей все делать собственными руками.

Для запуска устройства допустимо использовать выключатель от электродрели. Необходимо позаботиться о наличии крепежных деталей в виде винтов, гаек, саморезов. Некоторые составные части придется все же прикупить, но следует постараться сделать это подешевле, например, воспользовавшись интернет-магазинами.

Простейший вариант, которым может быть осуществлена контактная точечная сварка для аккумуляторов своими руками, — соединение при использовании непосредственно самой батареи. Для этого будет нужно следующее:

аккумулятор от автомобиля или какого-нибудь бытового прибора;
одножильный провод из меди;
реле на пятьсот-тысячу Ампер;
переключатель;
переменный резистор;
конденсатор;
многожильный провод из меди.

Из одного провода следует сделать два электрода. Концы их необходимо зачистить и зафиксировать между собой с помощью изоленты, предварительно выровняв по длине. Торцы импровизированных электродов должны находиться в параллельных плоскостях на расстоянии пары миллиметров.

К противоположным концам провода подсоединяют кабели, предназначенные для зарядки, используя специальные зажимы. Предварительно зарядный кабель следует присоединить к клеммам аккумулятора. Полярность в этом случае роли не играет.

Точечная сварка для аккумуляторов начинается с того, что после установки никелевой пластины на аккумулятор, к ней прижимаются металлические стержни, выполняющие роль электродов , находящиеся под напряжением и подается ток. Металл расплавляется в точке соприкосновения с поверхностью аккумулятора.

Когда контактная сварка для аккумуляторов своими руками происходит в условиях домашнего производства, то можно использовать другие дополнительные элементы. Многожильный провод подсоединяется к аккумулятору с помощью особых зажимов. Другие его концы соединяются к реле и жалу от паяльника, выполняющему роль электрода. К другому электроду должен быть подсоединен оставшийся контакт реле.

При соблюдении подобной схемы в случае замыкания контактов реле в аккумуляторе возникнет напряжение. Чтобы управлять реле, будет нужен конденсатор, обладающий значительной емкостью. Кроме этого понадобятся резистор и переключатель, соединенные между собой последовательным способом.

Контактная сварка для АКБ своими руками предусматривает, что вывод конденсатора должен быть подсоединен к батарее аккумуляторов, а к резистору подключается вывод переключателя. Сварка для аккумуляторов своими руками начинается с того, что на торец аккумулятора помещают кусок ленты или пластинку из никеля, а сверху с силой прижимают ее электродами. После этого уже можно приводить в действие переключатель. На электродах появится напряжение вследствие того, что контакты на реле замкнутся.

Поскольку электроды замкнуты через наложенную пластинку, через эту пластину начнет проходить ток короткого замыкания. Это мгновенно вызывает расплавление той части металла, которая расположена между электродами.

Точечная сварка батареек своими руками производится с помощью трансформатора и это является обязательным условием. Большая мощность трансформатору не понадобится. Вполне достаточно 300-500 Ватт для того, чтобы было можно перемотать обмотку.

Для изготовления устройства, с помощью которого можно будет осуществлять точечную сварку, необходимо произвести такого рода действия:

разрезать оргстекло для корпуса на части согласно предварительно составленному чертежу, и проделать в них необходимые отверстия;
смонтировать из этих деталей корпус для будущего устройства;
демонтировать вторичную обмотку в трансформаторе;
намотать необходимое количество витков на первичную обмотку;
зачистить свободные концы кабеля и припаять к ним наконечники;
к первичной обмотке подсоединить жилы сетевого провода;
на сетевом шнуре закрепить вилку для подключения в сеть;
закрепить трансформатор в корпусе с помощью винтов;
на боковой стороне корпуса установить микровыключатель и резистор;
в необходимых местах просверлить монтажные отверстия.

Важным является расположение выключателя. Он должен быть располагать слева в непосредственной близости от клещей. Чтобы создать более совершенную модель, обладающую лучшими характеристиками, следует использовать конденсаторы и тиристор. Благодаря этому ток будет подаваться более импульсивно, а необходимые временные интервалы будут сохранены.

Перед тем, как начать использовать кабели, следует произвести их внешний осмотр. Они должны быть чистыми. К сварке можно приступать только после того, как будут осмотрены и проверены все составляющие устройства. Для удобства собранное устройство необходимо расположить на столе или верстаке.

Сварка литиевых аккумуляторов

Особенность широко распространенных в технических устройствах литиевых аккумуляторов заключается в том, что они очень чувствительны к перегреву. Особенно боится этого плюсовой вывод. Сварка литиевых аккумуляторов может быть успешно произведена путем приваривания к ним никелевых пластин.

Чтобы была осуществлена сварка литиевых аккумуляторов в домашних условиях, необходимо соорудить для этого достаточно простое устройство. Оно состоит из трансформатора и системы его управлением. Управление не должно заключаться в простом нажатии кнопки, поскольку реакция человека не позволяет делать это достаточно быстро. При замедлении возникнет прожог, как пластины, так и самой контактной площадки аккумулятора.

На устройстве должен иметься регулятор с возможностью выставления на нем времени в миллисекундах. Он должен иметь градуировку, в которой каждый интервал соответствует десяти миллисекундам. Пределом является установка 120 миллисекунд. Наиболее оптимально выставление времени в 30 или 40 миллисекунд. Все зависит от толщины пластины и качества контакта между пластиной и элементом.

Встроенный контролер управляет симистром, который необходим для включения и выключения подачи тока. С другой стороны расположен блок питания контроллера и фильтр. Точечная сварка своими руками для литиевых аккумуляторов начинается с включения устройства в розетку. Под электроды подставляется пластинка, установленная на аккумуляторе. После нажатия на кнопку мгновенно происходит прихватывание. Попытка оторвать ее не получится. Для уверенности следует поставить еще пару точек.

Сварка li ion аккумуляторов может осуществляться различными способами. Для сборки в единый блок такого рода аккумуляторов подходящим вариантом является мини контактная сварка для сварки li ion аккумуляторов.

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры «18» означают диаметр батарейки, а следующие «65» — ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

Батарею установить на ровную поверхность.
На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
После подачи тока на электроды пластина будет приварена к батарее.

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
Прижать к сооружению электроды.
Включить ток и убедиться в том, сварка происходит должным образом.
Сделать несколько соединительных точек.
Отключить ток.
Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Переделка шуруповерта на литиевые аккумуляторы

Шуруповерт относится к весьма востребованным строительным инструментам. Со временем кадмиевые аккумуляторы в нем могут начать изнашиваться. Не помогает даже их полная зарядка. Чтобы дать шуруповерту вторую жизнь, следует перевести его на аккумуляторы литиевого вида, совершив при этом сваривание аккумуляторов в батарею. Схема точечной сварки для аккумуляторов шуруповерта поможет выполнить это быстро и качественно.

Первым делом необходимо разобрать аккумулятор шуруповерта и извлечь из него старые банки. Пригодится только клеммная часть. Также потребуется плата, рассчитанная на три аккумулятора. Желательно выбирать аккумуляторы с большой емкостью. Паять можно пластинками, снятыми с батареи шуруповерта.

Необходимо установить максимальную мощность. После обработки кислотой можно включить паяльник. Поверхности необходимо залудить с помощью паяльника. Затем приложить пластину и припаять ее к поверхности аккумуляторов с максимальной скоростью.

Компоненты для точечной сварки

Педаль для сварочного аппарата служит для удобства осуществления этого процесса. Такие небольшие устройства имеются в продаже, но также их можно изготовить самим из подручных материалов. Для этого понадобятся две деревянные дощечки, соединенные между собой подвижным механизмом.

Если трансформатор настоятельно рекомендуется использовать, изъяв его из старой микроволновки, то на приобретение некоторых элементов неизбежно придется потратиться. Чтобы особо не заморачиваться, можно приобрести сразу весь комплект. Существуют полностью собранные комплекты. Это, конечно, облегает работу, но вводит в дополнительный расход и лишает радости творчества. Отдельно можно приобрести компактный контроллер. Фишка состоит в наличии дисплея. Также существуют платы с дисплеем. Не введут в сильный расход, но обеспечат удобство при осуществлении контактной сварки ручки-держатели.

Вместо того, чтобы тратить время на оттачивание металлических стержней, которые будут в дальнейшем играть роль электродов, можно приобрести уже готовые. Они представляют собой уже заточенные стержни из меди, которые будут зажаты в держателях. Обычно в комплекте их содержится десять штук. По мере их износа можно осуществлять замену, поэтому количество предлагаемых в комплекте медных отточенных стержней не будет чрезмерным.

Можно приобрести моток никелевых пластин для сваривания аккумуляторов точечным способом. Интересным моментом является наличие в ленте прорезей. Существует вариант, когда лента продается уже нарубленными кусками. Величина тока при точечной сварке аккумуляторов потребует выбор пластинок определенной толщины.

При отсутствии вышедших из строя старых микроволновок и нежелании разбирать еще вполне исправные, можно приобрести новый трансформатор. По крайней мере, это даст гарантию более хорошей работы самодельного аппарата для сварки аккумуляторных батарей. Также существует полный комплект из необходимых элементов, которые останется только собрать в единое целое.

Интересное видео

Обзор

: Аккумуляторные точечные сварочные аппараты, почему вы должны купить правильный аппарат для точечной сварки

по:

Изготовление батарейных блоков — обычное занятие в нашем сообществе, которое включает в себя точечную сварку никелевых полосок с выводами на отдельных элементах. Многие упаковки были изготовлены таким образом с использованием переработанных элементов 18650, взятых из выброшенных ноутбуков. Коммерческие аккумуляторные точечные сварочные аппараты хорошо справляются со своей задачей, но имеют огромный пусковой ток и стоят недешево, поэтому нередко можно увидеть импровизированные решения, такие как перемотанные трансформаторы, извлеченные из микроволновых печей. Однако есть и другая возможность, в виде дешевых модулей, которые обещают те же результаты, используя батарейный блок в качестве источника питания.

Из-за любви к более дешевой части глобального электронного рынка для развлечения читателей Hackaday я не мог устоять, поэтому я расстался с 15 фунтами стерлингов (около 20 долларов США) за «Mini Spot Welder» и сел ждать, пока почтальон принесет мне обычный анонимный серый пакет.

Этот сварочный аппарат обещает многое…

Миниатюрный аппарат для точечной сварки с электродами в тисках.

То, что прибыло, казалось многообещающим: «Портативный транзисторный мини-станок для точечной сварки» вместе с парой аккумуляторных кабелей и несколькими кабелями с электродами для точечной сварки.

Сам модуль представляет собой сэндвич из печатных плат на металлических стойках, с основной платой, содержащей силовую электронику, и дочерней платой с отшлифованным микроконтроллером и небольшим OLED-дисплеем. На плате есть несколько кнопок управления и выключатель питания, а также разъем для ножной педали, а на основной плате есть винтовые клеммы, ряд здоровенных МОП-транзисторов и большой электролитический конденсатор.

Вместе с устройством был набор проводов, сварочные провода заканчивались набором изолированных, за исключением их наконечников медных щупов, а провода аккумулятора не были заделаны. Я установил пару обжимных разъемов с проушиной, чтобы они подходили к клеммам аккумулятора. Также в коробке была бумажка с советами по типу аккумуляторов, подходящих для задачи, которые сводились к чему-то близкому к автомобильному аккумулятору. У меня была под рукой подходящая герметичная свинцово-кислотная батарея, а также несколько сомнительных элементов 18650 чрезвычайно легкой явно поддельной разновидности, поэтому, взяв короткий кусок никелевой полосы, я начал сваривать элемент и зачищать вместе.

На кончиках электродов видны небольшие повреждения от разряда.

Включив устройство и поэкспериментировав с кнопками, стало очевидно, что существует два режима: автоматический режим, в котором устройство будет работать, когда оно обнаружит, что что-то нужно сварить, и ручной режим для управления им с помощью ножного переключателя. У меня есть педальный переключатель от другого оборудования, поэтому я выбрал его.

В противном случае есть настройка мощности, откалиброванная в «E», без объяснения того, что такое «E». На самом деле это мера энергии с точки зрения длины импульса мощности, подаваемого устройством, и при включении питания она устанавливается на нижний предел диапазона 5E.

Сначала я попытался держать два зонда в одной руке, а другой применить их к полоске и ячейке, но обнаружил, что мне не хватает ловкости, чтобы провернуть это. Дотянувшись до небольших настольных тисков, я смог расположить их так, чтобы я мог удерживать ячейку и полосу вместе на их концах и управлять сварочным аппаратом с помощью ножного переключателя.

… Но доставляет немного

Это было лучшее, что устройство могло сделать для моих испытуемых.

Начиная с 5E и определяя точку, в которой устройство будет успешно выполнять точечную сварку, я увеличивал мощность с шагом 5E и пробовал сварку на каждом уровне. Нижние уровни заставляли их слипаться, но только до такой степени, что я мог легко разъединить их, поэтому я продолжил. К сожалению, я так и не нашел уровень, на котором он работал, потому что при 25E один из этих полевых МОП-транзисторов вышел из строя из-за короткого замыкания с обычным волшебным запахом дыма, и я не смог продолжить.

Процесс рассмотрения очень дешевой электроники такого типа напоминает игру в однорукого бандита. Иногда вы выигрываете джекпот, но иногда устройство оказывается не бриллиантом в чистом виде. Однако обычно он, по крайней мере, выполняет свою работу, хотя и забавно плохо, поэтому этот случай, когда он не смог уничтожить еще до того, как мне удалось заставить его работать, особенно разочаровывает.

Очевидно, что что-то есть в идее точечной сварки на полевых МОП-транзисторах, но эти дешевые устройства, похоже, не работают. Если вам нужно приварить клеммы аккумулятора, найдите более традиционный аппарат для точечной сварки, а что касается этих аккумуляторов: я купил один, чтобы вам не пришлось.

Опубликовано в Колонки Hackaday, Обзоры, Взломы инструментовпомеченный аккумулятор, аккумуляторная точечная сварка, обзор, точечная сварка

5 лучших аккумуляторных точечных сварочных аппаратов 2022 года. Обзоры и руководство по покупке

Точечная сварка — один из наиболее распространенных методов сварки при работе на цепях. И хотя его можно использовать для большинства подключений, этого нельзя сказать о подключении батарей к вашей схеме. В этом случае вам потребуются специальные инструменты, благодаря которым у нас есть лучшие аппараты для точечной сварки аккумуляторов, которые были выбраны в соответствии с этими факторами:

Толщина сварки: Поскольку вы будете выполнять сварочные соединения на небольших батареях, ваша точка сварные швы также будут довольно маленькими по размеру или толщине. Как правило, это диапазон от 0,05 мм до 0,2 мм, что является достаточно приличным диапазоном для большинства пользователей.
Сварочный ток: Для правильной сварки и создания электрических соединений с аккумулятором очень важно использовать мощный аккумуляторный точечный сварочный аппарат. К счастью, большинство аккумуляторных точечных сварочных аппаратов предлагают диапазон сварочного тока от 50 до 800 А, что достаточно много для сварки соединений с аккумулятором.
Элементы управления: Как и любой другой сварочный аппарат, очень важно правильно настроить аккумуляторный точечный сварочный аппарат. Следовательно, большинство из них поставляются с несколькими циферблатами, экранами и даже в некоторых случаях ножными лепестками, которые вы должны проверить перед покупкой.

Безусловно, эти факторы могут оказаться очень полезными при выборе лучшего аккумуляторного точечного сварочного аппарата. Хотя, если вы хотите купить правильный, вам также следует ознакомиться с функциями и спецификациями, а также с подробным «Руководством по покупке» , касающимся аккумуляторных точечных сварочных аппаратов, представленным ниже, чтобы вы могли выбрать правильный в конце.

5 Лучшие аккумуляторные точечные сварочные аппараты 2022 года 900

Лучшие аккумуляторные точечные сварочные аппараты	Толщина сварки	Сварочный ток	Гарантия	Купить
Аппарат импульсной точечной сварки Mophorn 737G	0,01–0,15 мм	50–800 А	09 Проверка на Amazon 6
Импульсно-точечный сварочный аппарат SUNKKO	0,05–0,2 мм	50–800 А	1 год	Проверить на Amazon
Мини-аккумуляторный точечный сварочный аппарат Seesii	от 0,01 мм до 0,15 мм	от 50 до 650 А	—	Проверить на Amazon
Kerpu 709A Аккумуляторный точечный сварочный аппарат	0–0,2 мм	50–650 А	—	Проверить на Amazon
Магазин точечной сварки ZHUVATAR	0,05–0,2 мм	50–800 А		Проверить на Amazon

Лучшие аккумуляторные точечные сварочные аппараты 2022 года: обзоры

1. Импульсно-точечный сварочный аппарат Mophorn 737G

Mophorn — довольно популярный бренд сварочных аппаратов, поскольку он предлагает универсальные аппараты, которые сильно отличаются от обычных доступных вариантов.

Аккумуляторный точечный сварочный аппарат Mophorn 737G занимает первое место в этом списке, поскольку он может быть отличным вариантом для всех видов детализированных электрических проекторов.

Это в первую очередь связано с тем, что этот сварочный аппарат поддерживает диапазон толщины сварки от 0,01 мм до 0,15 мм, что значительно ниже, чем у других. Поскольку этот аппарат для точечной сварки немного менее мощный, чем другие, он имеет довольно компактную и портативную конструкцию, что делает этот аппарат для точечной сварки очень универсальным.

Несмотря на более низкую номинальную толщину, этот аккумуляторный аппарат для точечной сварки по-прежнему может обеспечивать высокоточные сварные швы благодаря высокому сварочному току от 50 до 800 А. Для использования этого аппарата для точечной сварки вы можете либо использовать входящую в комплект ножную педаль, либо положиться на сварочную головку push-up по своему вкусу. Чтобы этот сварочный аппарат не охлаждался во время работы, компания Mophorn оснастила его охлаждающим вентилятором со скоростью вращения 4100 об/мин и эффективным радиатором. Поскольку Mophorn является популярным брендом, вы также получаете гарантию на 1 год для своего спокойствия.

Лучшие характеристики:

Предлагается толщина сварного шва от 0,01 мм до 0,15 мм
Номинальный сварочный ток от 50 до 800 А
Поставляется с гарантийным сроком 1 год

Плюсы:

Идеально подходит для детальных сварочных проектов
Стандартный высокий сварочный ток
Отличное соотношение цены и качества

Недостатки:

Не подходит для тяжелых условий эксплуатации

Купить сейчас на Amazon

2. Импульсный точечный сварочный аппарат SUNKKO

Хотя вы, возможно, не слышали о Sunkko в прошлом, вы, безусловно, можете рассмотреть его аккумуляторный точечный сварочный аппарат, если вы хотите что-то, сделанное для тяжелых условий эксплуатации. .

Аккумуляторный точечный сварочный аппарат Sunkko 788H занимает 2-е место в этом списке, так как этот сварочный аппарат предлагает результаты, аналогичные стандартным аккумуляторным точечным сварочным аппаратам. Во-первых, вы получаете диапазон толщины сварки от 0,05 мм до 0,2 мм, который используется большинством пользователей. Говоря о поддерживаемых батареях, этот аппарат для точечной сварки может использоваться вместе с батареями 18650 и 14500, которые являются двумя наиболее распространенными типами.

Несмотря на то, что этот аккумуляторный точечный сварочный аппарат начального уровня является очень мощным для всех видов точечной сварки, в нем, к сожалению, не указан номинальный ток. Помимо точечной сварки, этот аккумуляторный точечный сварочный аппарат также поддерживает тестирование и зарядку аккумуляторов, что делает его отличным универсальным устройством для работы с аккумуляторами. Говоря о функции сварки, это можно сделать с помощью нажимной головки или прилагаемой ножной педали. Тем не менее, вы получаете 1 год гарантии на этот точечный сварочный аппарат, что всегда приятно иметь.

Лучшие характеристики:

Предлагается толщина сварного шва от 0,05 мм до 0,2 мм
Поставляется с гарантийным сроком 1 год

Плюсы:

Включает различные удобные аксессуары
Стандартный сварочный размер
Довольно мощный аппарат для точечной сварки

Минусы:

Не указан номинальный сварочный ток

Купить сейчас на Amazon

3. Мини-аппарат для точечной сварки Seesii

Seesii — это недорогой и компактный аппарат для точечной сварки, предлагающий достойную производительность.

Этот мини-аппарат для точечной сварки занимает позицию 3 ^rd в этой статье благодаря своим характеристикам и оптимальному соотношению цены и качества. Он имеет номинальную толщину сварки от 0,1 мм до 0,15 мм. Вы можете переключаться между ними, используя встроенный микрокомпьютер, обеспечивающий высокую точность и эффективность.

Еще одна замечательная особенность этого аккумуляторного аппарата для точечной сварки заключается в том, что он имеет очень высокий выходной сварочный ток от 50 до 650 А, что идеально подходит для получения качественных сварных швов. Это идеальный вариант для небольших сварочных работ и ежедневной точечной сварки в домашних условиях.

Он оснащен высокопроизводительной перезаряжаемой батареей емкостью 5500 мАч, которая позволяет им работать непрерывно в течение 18 часов при полной зарядке, а при использовании интерфейса Type-C он заряжается в течение 3 часов. Кроме того, сварочный аппарат оснащен несколькими функциями безопасности, такими как защита от перегрузки по току, защита от низкого напряжения, интеллектуальная защита выходного тока от перенапряжения и защита от перегрева, чтобы предотвратить любые повреждения. Его красочный световой индикатор сообщит вам о его рабочем состоянии.

В комплект входят ручки для точечной сварки, USB-кабель, мини-аппарат для точечной сварки, никелированный стальной ремень и руководство пользователя. Тем не менее, детали гарантии не предоставляются.

Лучшие характеристики:

Совместимость с интерфейсом мобильного телефона
Встроенный высокопроизводительный литий-полимерный аккумулятор
9-ступенчатый регулируемый сварочный аппарат для точечной сварки
Световой индикатор батареи
Защита от воды, износа, падения и огня.
Портативная конструкция с лентой питания и быстросъемной сварочной ручкой

Плюсы:

Автоматическое отключение при высокой температуре
18 часов непрерывной работы
Алюминиевый корпус
Трубка MOS премиум-класса
Быстроразъемная сварочная ручка с позолоченными клеммами

Минусы:

Отсутствует информация о гарантии
Не идеальный вариант для интенсивного использования.

Купить сейчас на Amazon

4. Миниатюрный аппарат для точечной сварки Kerpu

Kerpu производит хорошо известный бренд миниточечных сварочных аппаратов, который предлагает не только стандартные показатели производительности, но и дополнительные функции, которые вы ожидаете по данной цене. ярлык.

Этот портативный аппарат для точечной сварки оснащен различными функциями безопасности, такими как защита от перегрева, защита от переразряда или перезаряда, а также защита от перегрева для предотвращения повреждения аппарата. Он имеет регулируемую выходную мощность 6 классов для более стабильной и точной сварки в соответствии с вашими требованиями.

Вы можете использовать их для сварки листов стали, железа, нержавеющей стали и других материалов толщиной менее 0,2 мм с меньшими затратами времени и усилий. Кроме того, сварочная ручка длиной 40 см позволит вам гибко управлять ими. Он поставляется с перезаряжаемой батареей емкостью 5000 мАч, в которой используется дизайн входного интерфейса типа C.

С двумя режимами — автоматическим и ручным режимами, которые позволяют настраивать по своему усмотрению. В сочетании с выходным сварочным током от 50 до 650 А вы можете ожидать, что этот аккумуляторный точечный сварочный аппарат станет идеальным вариантом для небольших проектов или проектов «сделай сам».

Лучшие характеристики:

Предлагается толщина сварного шва от 0 мм до 0,2 мм
Номинальный сварочный ток от 50 до 650 А
Встроенные 2 высокоскоростных литий-полимерных аккумулятора
6 уровней регулируемой мощности
Большой аккумулятор емкостью 5000 мАч
Интеллектуальный контроль температуры
Конструкция входного интерфейса Type-C

Плюсы:

Позолоченные контакты для пайки
Утолщенная чистая медь
Достойный уровень заряда батареи, обеспечивающий более длительное использование
Простые в использовании два режима и 6 регулируемых передач.

Минусы:

Нет информации о гарантии
Качество товара не на высоте.

Купить сейчас на Amazon

5. Магазин точечной сварки ZHUVATAR

Магазин точечной сварки ZHUVATAR подходит для людей, которым нужна экономичная модель, но при этом нужна модель с достойными характеристиками.

Этот аппарат для точечной сварки подходит для небольших сварочных работ и ежедневной точечной сварки в домашних условиях. Поскольку он поставляется с регулируемыми ручными и автоматическими режимами, вы можете выбрать режим в соответствии с вашими требованиями. Это устройство использует контактное сопротивление между точечной сваркой и точкой контакта с подложкой, что обеспечивает идеальное соединение точек.

Он поставляется с высокопроизводительной перезаряжаемой батареей емкостью 6700 мАч, которая позволяет устройству работать непрерывно в течение 18 часов при полной зарядке. И заряжается за 3 часа. Он также оснащен функциями безопасности, поэтому, когда температура сварочного аппарата становится выше, он автоматически прекращает работу, чтобы избежать повреждений.

Лучшие характеристики:

Встроенный высокопроизводительный литий-полимерный аккумулятор
3 световых индикатора
Совместимость с интерфейсом мобильного телефона
Защита от воды, падения и огня

Плюсы:

18 часов непрерывной работы
Алюминиевый корпус
Автоматическое отключение при высокой температуре
Позолоченный паяльник
Трубка MOS премиум-класса

Минусы:

Информация о гарантии не предоставляется

Купить на Amazon

Руководство по покупке лучших аппаратов для точечной сварки с аккумулятором

Те из вас, кто работает с большим количеством электрических цепей, также, скорее всего, паяют и сваривают множество соединений. И хотя большинство из них довольно легко сделать, этого нельзя сказать о сварке электрических соединений с батареями.

В этом случае вам нужно будет использовать что-то вроде лучших аккумуляторных точечных сварочных аппаратов, представленных выше. Чтобы помочь вам выбрать правильный, мы объяснили все особенности и детали этих различных аккумуляторных точечных сварочных аппаратов. Теперь у нас также есть следующее полное руководство по покупке аккумуляторных точечных сварочных аппаратов в этом списке, которое поможет вам принять решение о покупке:

Толщина сварки

Поскольку некоторые аккумуляторы довольно маленькие, а другие большие, вам также необходимо соответственно изменить размер точечной сварки. Однако это возможно только в том случае, если ваш аккумуляторный аппарат для точечной сварки также поддерживает различные размеры сварки или номинальные значения толщины. В результате, большинство из них поддерживают диапазон толщины сварки от 0,05 мм до 0,2 мм, что в большинстве случаев должно быть достаточно приличным. Вы должны иметь возможность легко использовать то же самое для большого количества типов батарей и типов проводов.

Сварочный ток

Независимо от того, используете ли вы аккумуляторный точечный сварочный аппарат для более тонких или толстых соединений, вы хотите, чтобы он выполнял надежные соединения, которые оставались неповрежденными в течение длительного времени. Чтобы обеспечить это, очень важно использовать достаточно мощный аппарат для точечной сварки аккумуляторов, который может правильно точечно сваривать все виды проводов на всех типах аккумуляторов.

Один из простых способов проверить это — посмотреть на сварочный ток, обеспечиваемый вашим аппаратом. Как правило, это будет от 50 до 800 А, что намного выше, чем то, что вам понадобится в большинстве случаев для точечной сварки для ваших батарей электрических цепей.

Температурный диапазон

Несмотря на то, что не все аккумуляторные точечные сварочные аппараты имеют указанный температурный диапазон, некоторые из них указывают, что может быть отличным способом получить представление о его производительности. Это включает диапазоны температур, такие как от 100 до 400 градусов Цельсия или от 150 до 500 градусов Цельсия, где более высокий диапазон всегда считается лучшим. При более высоких температурах вы можете легко работать с большинством аккумуляторов и паять металлы.

Рабочий цикл

Все сварочные аппараты также имеют рейтинг, известный как рабочий цикл, который сообщает вам о времени, в течение которого они могут работать в данный момент времени. Обычно аккумуляторные точечные сварочные аппараты предлагают рабочий цикл около 20 импульсов в минуту. Благодаря этому вы можете легко сварить множество аккумуляторов, прежде чем дождаться обновления рабочего цикла, что всегда здорово.

Поддерживаемые аккумуляторы

Прежде чем приступать к использованию аккумуляторного точечного сварочного аппарата, очень важно убедиться, что ваш сварочный аппарат совместим с аккумуляторами, которые вы собираетесь сваривать в контуре. Несмотря на то, что существует множество типов аккумуляторов, два из наиболее популярных, используемых в схемах, включают аккумуляторы 18650 и 14500. В результате почти все аккумуляторные точечные сварщики поддерживают сварку этих аккумуляторов наряду с некоторыми другими.

Органы управления

Даже если у вас есть мощный аккумуляторный аппарат для точечной сварки, вы не сможете использовать его на полную катушку, если в вашем распоряжении нет необходимых элементов управления. Следовательно, очень важно проверить варианты управления, предлагаемые данным аккумуляторным точечным сварочным аппаратом. Помимо стандартных циферблатов и переключателей, некоторые модели также предлагают модули дисплея, чтобы убедиться, что вы используете аккумуляторную точечную сварку с правильной выходной мощностью. Что касается использования сварочного аппарата, то большинство из них позволяет вам сделать это, либо подняв сварочную головку вверх, либо с помощью прилагаемой ножной педали для простоты использования.

Принадлежности

Подобно большинству других сварочных аппаратов, для использования аккумуляторного точечного сварочного аппарата вам понадобится множество других инструментов и принадлежностей. К счастью, почти все аккумуляторные точечные сварочные аппараты включают в себя широкий набор принадлежностей. Это включает в себя такие вещи, как точечный сварщик, ножная педаль, держатель батареи, сварочные иглы, гаечные ключи и отвертки, трубки предохранителей и никелированные покрытия. Если ваш аккумуляторный аппарат для точечной сварки также поставляется со всеми этими функциями, вы не только получаете лучшее соотношение цены и качества, но также позволяете сразу начать использовать аккумуляторный аппарат для точечной сварки.

Гарантия

Поскольку аппараты для точечной сварки и другие сварочные аппараты недешевы, вы хотите, чтобы ваш аккумуляторный аппарат для точечной сварки оставался в рабочем состоянии как можно дольше. Поэтому всегда полезно проверить прилагаемую гарантию на аккумуляторный точечный сварочный аппарат, прежде чем покупать его. Как правило, вы обнаружите, что большинство из них включают 1-летнюю гарантию, что вполне прилично.

Заключение

Из различных компонентов, используемых в большинстве электрических цепей, особое внимание следует уделить сварке и подключению аккумуляторов. Если они сильно нагреются, то могут перестать работать, из-за чего для их сварки придется использовать специальные инструменты. Таким образом, в этом списке представлены несколько лучших аккумуляторных точечных сварочных аппаратов. У них также есть свои важные функции и детали, описанные выше, а также полное руководство по покупке. Основываясь на этих деталях, вот некоторые из наших предпочтительных вариантов лучших аккумуляторных точечных сварочных аппаратов:

В отличие от большинства других аккумуляторных аппаратов для точечной сварки, аккумуляторный аппарат для точечной сварки Mophorn 737G предлагает несколько меньший диапазон толщины сварного шва от 0,01 мм до 0,15 мм. А поскольку это сочетается с высоким сварочным током от 50 до 800 А, вы можете легко использовать этот аккумуляторный точечный сварочный аппарат для высокодетализированных цепей.

Хотя, если вам нужен более стандартный аккумуляторный аппарат для точечной сварки, то аккумуляторный аппарат для точечной сварки YaeCCC 737G может стать отличным выбором. Этот аппарат поддерживает диапазон толщины сварки от 0,05 мм до 0,2 мм, а также сварочный ток от 50 до 800 А, что делает его идеальным вариантом для тяжелых условий эксплуатации, особенно при данной цене.

Не забудьте поделиться своими мыслями в разделе комментариев. Вы также можете задать любые вопросы вниз, если они у вас есть!

kWeld – Аккумуляторная точечная сварка следующего уровня

Если вы хотите сделать свои собственные аккумуляторные блоки из литий-ионных круглых элементов, то вам придется решить проблему соединения отдельных элементов. Пайка проводов к ним не вариант, потому что требуемый длительный нагрев на выводах батареи имеет тенденцию повреждать внутреннюю структуру элемента.

Я столкнулся именно с этой проблемой и узнал, что наиболее распространенным методом соединения элементов между собой является приваривание к ним полос из никеля или никелированной стали с помощью точечной сварки.

Принцип их работы заключается в пропускании электрического тока через металлическую полосу и язычок батареи. Поскольку металлы имеют электрическое сопротивление, этот ток заставляет материал плавиться вместе. Расплавленный металл должен занимать лишь небольшую площадь, чтобы предотвратить повреждение батареи. Это достигается за счет использования высокого тока, что позволяет получать очень короткие импульсы.

Так как это сложная задача, профессиональные сварщики начинают с нескольких тысяч долларов. Есть более дешевые модели от китайской фирмы, но я отказался от этого варианта… Поскольку я инженер-электронщик с немалым опытом в силовой электронике, я решил разработать свой собственный сварочный аппарат. Он должен быть доступным для домашних мастеров, более мощным и надежным, чем аналогичные конструкции, и простым в использовании.

И мне не понравилось, что, казалось бы, все точечные сварщики используют предустановленную длину импульса для установки интенсивности сварки. Протекающий ток обычно нельзя регулировать, вместо этого он зависит от электрического сопротивления самого места сварки. И это зависит от довольно многих факторов, таких как загрязнение, коррозия и механическая сила, с которой металлы сталкиваются друг с другом. Результатом является изменение количества энергии (= тепла), которое идет на сварку, что приводит к противоречивым результатам. Чтобы смягчить этот эффект, современные сварщики используют два или более импульсов, чтобы размягчить металлы и выжечь любые загрязнения.

Но есть гораздо более простой способ получения однородных сварных швов: если количество энергии, подаваемой в точку сварки, остается постоянным, то каждый раз расплавляется одно и то же количество металла. Это то, что делает kWeld . Нет необходимости экспериментировать с временными интервалами или количеством импульсов очистки. Вы просто набираете желаемое количество энергии и начинаете работать. Устройство автоматически регулирует длительность импульса для достижения одинакового результата при каждом сварном шве.

На этом рисунке показан результат сварки полос никеля толщиной 0,15 мм с ячейками 18650 (источник: форум eevblog, пользователь «romantao»): толщиной до 0,3 мм. Но он также достаточно проворен для сварки тонких медных проволок при низких энергиях. На следующем рисунке показана тонкая медная проволока, приваренная к стальному стержню толщиной 2 мм:

кВт Сварка 9Система 0523 доступна в виде набора для самостоятельной сборки в моем магазине: https://www.keenlab.de/index.php/product-category/kspot-welder-kit/

Инструкции по сборке и эксплуатации доступны для скачивания здесь :
https://www.keenlab.de/wp-content/uploads/2018/07/kWeld-assembly-manual-r5.0.pdf
https://www.keenlab.de/wp-content/uploads/ 2018/07/kWeld-operation-manual-r3.0.pdf

Прошивку системы можно обновить, что позволит вам воспользоваться новыми функциями или улучшениями.

Последняя прошивка доступна для загрузки здесь:
https://www.keenlab.de/wp-content/uploads/2019/01/1_kweld_release_r2_9.zip

Этот инструмент https://www.keenlab.de/index . php/product/kweld-firmware-update-tool/ требуется для подключения kWeld к компьютеру.

Необходимый блок питания для сварщика не входит в комплект. В идеале он должен иметь выходное напряжение от 5 до 15 В постоянного тока и должен обеспечивать ток не менее 1500 А при коротком замыкании в течение нескольких десятков миллисекунд. Поскольку добиться этого довольно сложно, в следующем списке приведены некоторые рекомендации:

Литий-полимерный аккумулятор Turnigy nano-tech 3S/5000 мА·ч/130C (ссылка). Я провел стресс-тестирование одного из них в течение нескольких полных циклов разрядки, и после этого он не показал видимых вздутий. Измеряемый ток 1300-1500 ампер.
Turnigy graphene 3S/6000mAh/65C Литий-полимерный аккумулятор (ссылка). Они не показывают никакого вздутия после нескольких циклов полной разрядки, но у меня пока нет данных об их продолжительности жизни. Нынешний уровень сравним с моделью нанотехнологий.
Ultracell UXL65-12 (ссылка). Согласно отзывам пользователей, ток, указанный прибором kWeld , составляет приблизительно 1000 А при тестировании с никелевыми полосками толщиной 0,15 мм.
Bosch SMT 31-100 (ссылка). Согласно отзыву пользователя, сварочный ток, сообщаемый кВтeld , составляет приблизительно 1400 А.

ПРЕДУПРЕЖДЕНИЕ: Литий-полимерные аккумуляторы потенциально опасны. Если они выходят из строя внутри, они могут самовозгораться. Поэтому настоятельно рекомендуется постоянно контролировать их во время использования, а также во время зарядки, а также хранить их в пожаробезопасном контейнере, когда они не используются.
При использовании этой системы вы имеете дело с очень высоким уровнем энергии, что может привести к травме или возгоранию при неправильном обращении. Примите соответствующие меры безопасности и используйте эту систему с осторожностью. Никогда не оставляйте его без присмотра во время работы.
Этот продукт содержит мелкие детали, хранить в недоступном для детей месте!
Эта система создает сильные магнитные поля, не используйте ее, если у вас есть кардиостимулятор!
Аппаратные функции (новые функции выделены в полужирный ):
Входное напряжение для сварки: 4 В — 30 В постоянного тока, позволяет использовать суперконденсаторы
Чрезвычайно прочный силовой ключ на основе полевого МОП-транзистора и конструкция механической шины тока
Предохранитель защиты от перенапряжения внутреннего источника питания
Максимальный ток переключения: 2000 А
Внутреннее сопротивление переключателя питания: 120 мкОм
Аппаратный сторожевой таймер длительностью импульса: 250 мс
Блокировка по пониженному напряжению для транзисторов силового ключа
Измерение входного напряжения, выходного напряжения, тока переключения и напряжения питания логики
Питание логики напрямую от основного источника питания — нет необходимости в отдельном вспомогательном источнике питания
Винтовая клемма для внешнего переключателя
Задерживающий конденсатор питания логики во время срабатывания импульса
Пользовательский интерфейс
через ЖК-дисплей, циферблат/кодировщик и звуковой сигнал
Возможности программного обеспечения (новые функции выделены жирным шрифтом ):
Алгоритм централизованного управления сваркой использует подход измерения Джоуля вместо простого таймера, устраняя необходимость в двухимпульсном поджигании и обеспечивая более стабильные сварные швы — количество энергии, которое наплавляется в месте сварки всегда поддерживается постоянным
Возможность обнаружения неудачного сварного шва и акустическая обратная связь с пользователем
Процедура калибровки для устранения потерь электродного провода
Ручной режим, запуск от внешнего переключателя
Автоматический режим, сопровождаемый предупреждающим звуком и срабатывающий с регулируемой задержкой , когда система определяет, что оба электрода находятся в постоянном контакте со свариваемым материалом
Звуковой сигнал завершения процесса сварки
Цифровая обратная связь от выполненного сварного шва, помогающая пользователю достичь наилучших результатов: количество импульсов, количество выделенной энергии, необходимое время импульса для этой энергии, измеренный ток, измеренное омическое сопротивление точки сварки
Простой и интуитивно понятный пользовательский интерфейс — просто отрегулируйте желаемую энергию сварки до 500 Дж с помощью ручки настройки; опыт точного управления с помощью энкодера
Меню конфигурации, доступное с помощью кнопки на циферблате
Мониторинг перегрузки по току прерывает импульс при срабатывании, защищая выключатель питания
Контроль батареи с регулируемым напряжением предупреждения
Контроль работоспособности предохранителя
Интерфейс обновления прошивки
https://endless-sphere. com/forums/viewtopic.php?f=14&t=89039
http://www.eevblog.com/forum/projects/guesses-on-what-i-am-attempting- здесь/
а так же эти видео обсуждающие эволюцию этой системы:
https://youtu.be/Ceos88VO6p4
https://youtu.be/fWXphoDE_H8
https://youtu.be/JR3GJYScquc
https: //youtu.be/9-CQd02EDIs
https://youtu.be/rQnODV4VQjU
U.S. Аппарат для точечной сварки с твердотельными батареями Конденсаторный аппарат для точечной сварки мощностью 12 кВт для литиевых аккумуляторов 18650, 14500 Building
Описание продукта
Недавно разработанный в США аппарат для точечной сварки на твердотельных батареях оснащен двумя суперконденсаторами для накопления энергии и источником питания для импульсной сварки. По сравнению с традиционным аппаратом для точечной сварки на переменном токе, он не мешает работе электрической цепи, что означает отсутствие проблем с отключением. Импульсная технология сверхмощного накопления энергии в сочетании с максимальной мощностью сварки 12 кВт обеспечивает надежный сварочный эффект.
Небольшой размер и малый вес сварочного аппарата делают его более портативным по сравнению с громоздким традиционным аппаратом для точечной сварки. Корпус из алюминиевого сплава также обеспечивает более мощную и надежную машину.
Этот аппарат, оснащенный интеллектуальной ручкой для точечной сварки 73B/манипулятором для ручной сварки 73S и двумя режимами сварки AT/MT, позволяет работать легко и эффективно. Технология низкого энергопотребления позволяет эффективно использовать машину в течение 12 часов без проблем с нагревом.
Фактическая длительность импульса (мощность сварки), напряжение конденсатора и сварочный ток отображаются на светодиодном экране. И вы можете удобно установить класс мощности сварки на уровне «0-99t» с помощью двух регулировочных кнопок. 0,4 мм с никелевым покрытием и 0,35 мм из чистого никеля можно легко сваривать с максимальной энергией 238 Дж.
Параметры продукта:
Модель
USS-BSW00006
Максимальная энергия сварки
238 Дж
Вход адаптера питания
100–240 В переменного тока, 50/60 Гц
Время импульса
0,2–20 мс
Выход адаптера питания
15 В 2-3 А
Диапазон регулировки мощности сварки
0-99 т
Машинный ввод
15 В пост. тока 2–3 А
Режим сварки
АТ/МТ
Время зарядки машины
10-20 минут
Время задержки импульса
20-50 мс
Выходное сварочное напряжение
5-6 В
Толщина сварки никеля
0,05-0,4 мм
Выходной сварочный ток
500–2000 А (импульсный)
Размер упаковки
8,9×7,5×6,7 дюйма
Максимальная мощность сварки
12 кВт
Вес упаковки
7,6 фунта

Упаковочный лист：
Основная машина x 1
Адаптер питания x 1
73S Ручной сварочный кронштейн x 1
73B Интеллектуальная сварочная ручка x 1
Ножной переключатель x 1
Маленький гаечный ключ x 1
Замена сварочных штифтов для 73S x 2 пары
Замена сварочных штифтов для 73B x 1 пара
Сравнительная таблица:
Модель BSW04
BSW05 BSW06

Сварочная ручка, тип 70A Сварочная ручка раздельного типа 70B Интегрированный сварочный карандаш Интеллектуальная сварочная ручка 73B
73S Ручной сварочный кронштейн х ✓ ✓
Максимальная мощность сварки 11,6 кВт 11,6 кВт 12 кВт
Максимальная энергия сварки 60 Дж 119 Дж 238 Дж
Выходное сварочное напряжение 5–5,8 В 5–5,8 В 5-6 В
Время импульса 0,05-5 мс 0,1–10 мс 0,2–20 мс
Кнопки управления 2 2 3
Отображение фактического сварочного тока х ✓ ✓
Индикатор напряжения конденсатора х ✓ ✓
Режим MT — педальный переключатель х ✓ ✓

Руководство по эксплуатации
Пользовательское поле
Категория продукта Google Аппаратное обеспечение > Инструменты
Батарейный язычок Методы сварки | Laserax
Сварка язычков — важный процесс для хорошей работы аккумуляторов. Оплошности могут снизить производительность и запас хода батареи, уменьшить ее механическую прочность, снизить тепловую эффективность и даже вызвать проблемы с безопасностью.
Для выполнения всех необходимых соединений вывод-клемма (фольга-вывод, вывод-шина и т. д.) используются различные методы сварки. Эти методы включают ультразвуковую сварку, лазерную сварку, контактную сварку и микросварку ВИГ. . Подходит ли один метод лучше, чем другой, зависит от требований, таких как сочетание материалов и толщина выступа.
Что такое вкладка батареи?
Выводы или клеммы батареи представляют собой положительный и отрицательный разъемы, по которым проходит электрический ток элементов. Каждая вкладка подключена к шине модуля (или пластине коллектора), которая перераспределяет положительный и отрицательный ток на новые клеммы. Несколько модулей соединяются таким же образом, чтобы сформировать аккумуляторную батарею.
Внутри корпуса ячейки выводы соединены с токосъемниками или фольгой, изготовленной из материалов с высокой проводимостью, таких как алюминий и медь. Они проводят положительный и отрицательный ток от электродов.
Выводы батареи имеют одинаковое назначение для всех типов элементов, но имеют разную форму. Вот где они расположены и как они выглядят для каждого типа аккумуляторной батареи электромобиля.
Цилиндрические ячейки

Призматические ячейки Мешочки
Рисунки предоставлены Battery University (цилиндрические элементы), Stefano Landini (призматические элементы) и Jaguemont et al. (пакетные ячейки)
Что такое методы сварки выступов?
В аккумуляторной батарее сотни, а иногда и тысячи сварных швов необходимы для соединения ячеек с клеммами. Выводы и клеммы соединены не только с шинами и коллекторными пластинами, но и с токосъемниками внутри ячеек.
Качество этих соединений имеет решающее значение для качества батареи, где даже 1% отказов является серьезной проблемой. Необходимо принять соответствующие меры, чтобы гарантировать чистоту поверхностей перед сваркой, например, подготовить их с помощью лазерной очистки или работать в контролируемой среде.
Не всегда легко понять, когда какой метод сварки использовать. Давайте рассмотрим каждый из них.
Ультразвуковое соединение
Ультразвуковое соединение или ультразвуковая сварка использует ультразвук для создания вибрации между соединяемыми материалами. Быстрое трение между материалами генерирует достаточно тепла, чтобы соединить их почти мгновенно.
Эта технология используется для сварки фольги с выводами, а также для соединения ячеек с шинами с помощью проводов. Этот метод известен как ультразвуковое соединение проводов.
Вот пример сварки фольги с язычком с использованием ультразвукового сварочного аппарата.
<noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/ot5GxNfjAqk?rel=0″>

Лазерная сварка
Лазерная сварка — это высокоскоростной процесс, в котором для соединения поверхностей используется высокосфокусированный луч света. Лазерный луч направляется и перемещается с помощью сверхбыстро движущихся X-Y зеркал. Это обеспечивает большую гибкость, позволяя сваривать соединения любой геометрии, а также нестандартные схемы сварки.
Импульсные волоконные лазеры лучше всего подходят для аккумуляторной сварки, поскольку они обеспечивают меньшие зоны термического влияния, меньшую пористость и меньшее количество брызг. Они могут сваривать тонкие или толстые выступы и обрабатывать медь, алюминий, сталь и никель, а также разнородные материалы.
Лазерная сварка может использоваться для соединения лепестков с шиной, а также для сварки фольги с язычками. Пример соединения шин вы можете увидеть ниже.
<noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/S_j89Cs1dcA?rel=0″>

Сварка сопротивлением
Сварка сопротивлением, также называемая точечной сваркой, представляет собой метод, в котором для выполнения сварки используются медные или вольфрамовые электроды, заряженные электрическим током. Когда на область сварки оказывается давление, через электроды проходит электрический ток. Это генерирует тепло в области контакта и связывает два металла вместе.
Сварку сопротивлением можно использовать для сварки фольги с выступом и приварки выступа к шине. Это экономичный процесс сварки, который идеально подходит для любителей аккумуляторов своими руками, но его также можно автоматизировать.
Вот пример сварных швов, выполненных с помощью аппарата для точечной сварки.

Сварка TIG Micro
Сварка TIG Micro, также известная как импульсная дуговая сварка, использует небольшой электрод, заполненный током, для создания высокотемпературной плазмы, которая плавит металл на небольшой площади. Как следует из названия, «микро» сварка TIG предназначена для небольших деталей и, таким образом, идеально подходит для небольших компонентов аккумуляторов.
Этот метод хорошо работает с толстой медью и может использоваться для приварки выступов к шине. Вот пример сварки медных вкладок.

Лазерная очистка: идеальный метод подготовки к сварке
Ни для кого не секрет: изготовление качественных соединений имеет важное значение для общего качества аккумулятора. Он сводит к минимуму потери энергии и выделение тепла во время заряда и разряда, а также повышает долговечность и механическую надежность батареи.
В электромобилях литий-ионные аккумуляторы являются самыми дорогими деталями, и отзывов следует избегать любой ценой.
Производители должны убедиться, что поверхности идеально чистые перед сваркой. Для этого идеально подходит лазерная очистка высокой мощности, поскольку она удаляет покрытия, электролиты и оксиды быстро, последовательно и точно.
Вот как выглядит процесс.

Если у вас есть сварка с выступами, для которой может быть полезна лазерная очистка или лазерная сварка, свяжитесь со специалистом Laserax сегодня.
Спросите эксперта
Применение правильной технологии для сварки аккумуляторов
В этом посте могут быть партнерские ссылки. Покупка через них может принести нам небольшую комиссию бесплатно для вас. Это покрывает нашу заработную плату и позволяет бесплатно использовать наши ресурсы.
Последнее обновление: 7 апреля 2022 г.
В связи с постоянно растущей потребностью в сложных аккумуляторных батареях их методы сварки эволюционировали, чтобы обеспечить наиболее эффективные методы соединения клемм ячеек.
Наиболее важным аспектом, который следует учитывать при сварке аккумуляторной батареи, является контактное сопротивление между элементом и соединительным язычком или шиной. Эту переменную необходимо свести к минимуму, чтобы предотвратить ненужные потери энергии в виде тепловыделения.
Кроме того, качество сварного шва, электропроводность, производственные затраты и несущая способность соединения — это то, что решает правильный выбор метода сварки.
В этой статье мы обсудим различные методы сварки, от сварки сопротивлением до технологий лазерной сварки, и выясним, когда один из них лучше подходит, чем другой.
Быстрая навигация
Приварка выступов и шин к клеммам
Точечная сварка сопротивлением
Сварка Micro-TIG
Сварка лазерным лучом
Заключение
Источники:
Приварка выступов и шин к клеммам
оба. Но сварка концевых сварных швов является сложной задачей, поскольку для предотвращения повреждения ячейки или клеммы необходимо свести к минимуму тепловложение.
С точки зрения сварки важными параметрами являются толщина выводов и материалы выводов и выводов. Приваривать выводы и клеммы к шинам проще, потому что для этого не требуется такого большого провара или контроля тепловложения, как при сварке выводов к клеммам.
Итак, давайте посмотрим, какой метод сварки лучше всего подходит для того или иного применения.
Контактная точечная сварка
Контактная сварка никелевыми контактами отлично подходит для материалов толщиной до 0,015 дюйма, а медные контакты, плакированные никелем или сталью, толщиной до 0,012 дюйма для многих клеммных материалов.
Точечная сварка сопротивлением — чрезвычайно эффективный и экономичный метод соединения выводов аккумуляторов различных типов и размеров, включая литий-ионные элементы 18650.

Аппарат контактной точечной сварки может использовать инвертор постоянного тока с замкнутым контуром и источник питания с конденсаторным разрядом, но он также может работать от батареи. Благодаря управлению с обратной связью с обратной связью, переключению полярности, быстрому времени нарастания и возможностям измерения силы и смещения процесс контактной сварки позволяет точно настраивать сварные швы и получать высококачественные результаты.
При контактной сварке обычно используется двойной импульс. Первый импульс очищает поверхность от оксидов и загрязнений, а второй импульс сваривает два металлических куска вместе. Металлы проявляют сопротивление прохождению электрического тока, что приводит к повышенному нагреву материала. В данном случае в местах контакта точечной сварки с электродами. После того, как металл расплавится, две части сплавляются вместе и создают сварной шов «самородок».
Для материала никелевого язычка толщиной менее 0,007 дюйма модификации не требуются. Однако за пределами этой толщины необходимо проштамповать паз и выступы в материале, чтобы предотвратить износ электрода и электрическое шунтирование. Выступы действуют как точка, в которой энергия концентрируется в сварном шве, и уменьшают износ электродов точечной сварки.
Сварка Micro-TIG
Сварка Micro-TIG основана на процессе сварки вольфрамом в среде инертного газа, но с короткими интервалами благодаря импульсной дуговой сварке. Импульсная сварка TIG обычно используется для уменьшения подводимого тепла при типичной дуговой сварке вольфрамовым электродом в среде защитного газа при сварке тонколистового металла.
Аналогичным образом мы используем короткие импульсы TIG с малой силой тока для приваривания выводов и шин к клеммам ячейки. Это очень чистый метод, который эффективно сваривает комбинации разнородных материалов. Его лучше всего использовать для алюминия, меди, никеля и стали. Особенно важно использовать импульсную сварку TIG при сварке меди, чтобы избежать образования пор в сварном шве.

Аппарат micro-TIG очень эффективно используется для сварки встык, угловых швов и сварки внахлестку, и он может без проблем работать с медью толщиной более 0,02 дюйма. Но интересно отметить, что нет сообщений о сварке микро-TIG при производстве аккумуляторных батарей для электромобилей. Возможно, потому, что для процесса сварки TIG требуется защитный газ, что увеличивает стоимость и сложность работы.
Лазерная сварка
Лазерная сварка («LBW») — это процесс сварки, в котором используется концентрированный лазерный луч в качестве источника тепла для сплавления материалов. Есть несколько компонентов лазерного сварочного аппарата.
Но наиболее важными являются три из них: среда генерации, резонатор генерации и источник накачки.
Конструкция резонатора определяет форму исходящего луча, а отражающие линзы фокусируют лазер.
Изображение предоставлено: laserline.com
Можно изменить форму и фокус лазера для достижения различных результатов сварки с помощью лазерного сварочного аппарата. Например, вы можете создать узкое, широкое или маленькое пятно.
Высокая мощность лазера позволяет приваривать толстые или тонкие шины и выводы к клеммам ячеек. Он отлично работает с тонкими или толстыми выступами, а также с такими материалами, как медь, алюминий, никель и сталь.
Общее эмпирическое правило заключается в том, что вы должны приваривать более тонкий язычок, чем клемма, поскольку в противном случае вы можете проникнуть в корпус ячейки.
Пожалуй, самым большим преимуществом лазерной сварки в аккумуляторных блоках является отсутствие ограничений на близость сварных швов. Таким образом, можно наплавить лазером любую схему точечных сварных швов на выступ, что позволяет достичь требований по прочности.
Обычно прочность на отрыв является показателем качества сварки сварных ячеек. Прочность на отрыв, по определению, представляет собой среднее усилие, необходимое для разделения двух склеенных материалов. Если в проекте требуется определенная прочность на отслаивание приваренных язычков к клеммам ячеек, процесс лазерной сварки является одним из лучших способов точного достижения этого.
Тем не менее, устойчивость к вибрациям также имеет важное значение, особенно для аккумуляторной батареи, подвергающейся ее воздействию. Динамические нагрузки «атакуют» сварной шов во всех направлениях, поэтому хорошей идеей будет сделать точечную лазерную сварку круглой формы на клеммах аккумулятора.
Заключение
В то время как лазерная сварка обеспечивает наилучшие результаты сварки с выступами, сварка сопротивлением по-прежнему очень распространена среди брендов, производящих аккумуляторы. Однако лазерная сварка обеспечивает более точную сварку в аккумуляторной промышленности и имеет значительные преимущества в выполнении требований к соединению материалов.
Это был обзор применения правильной технологии для сварки аккумуляторов, сварки шин и приварки лепестков к клеммам аккумулятора. Наиболее экономичным методом, если вы планируете самостоятельно выполнять аккумуляторную сварку, является, вероятно, механизм точечной сварки. Тем не менее, вы должны быть осторожны, потому что банки с батареями могут выйти наружу или взорваться при перегреве.
Особенно сложно сваривать материалы с толстыми выступами, если вы никогда не делали ничего подобного раньше, поэтому убедитесь, что вы изучили безопасность приваривания клемм аккумулятора, прежде чем пытаться это сделать самостоятельно.

Выбираем аппарат для точечной сварки аккумуляторов с AliExpress / Подборки товаров с Aliexpress и не только / iXBT Live

Mini Spot Welder

Сварочный аппарат BIFRC

Конденсаторный сварочный аппарат

Плата управления для точечной сварки

Сварочный аппарат в виде ручки

Сварочный аппарат Sunko 737B

Сварочный аппарат SUNKKO 737G

Сварочный аппарат SUNKKO 737DH

Новости

Публикации

Изготовление точечной сварки для аккумуляторных батарей в домашних условиях

Особенности контактной сварки

Процесс точечной сварки

Изготовление сварочного аппарата

Подготовка материалов

Сборка сварки для аккумуляторов

Инструкция по эксплуатации

Советы

Видео

Точечная сварка для литий-ионных аккумуляторов с симистором на 100А

Контактная сварка для аккумуляторов

Назначение точечной сварки для аккумуляторов

Как приварить контакт к аккумулятору

Как собрать трансформаторную сварку для аккумуляторов

Электроды

Аппарат точечной сварки своими руками — DRIVE2

Сварка аккумуляторов своими руками — пошаговое руководство

Как работает контактная сварка

Конструкция прибора для точечной сварки

Технологический процесс

Элементы сварочного аппарата для точечной сварки

Смотрите также

Аппарат контактной сварки для аккумуляторов в Украине. Цены на Аппарат контактной сварки для аккумуляторов на Prom.ua

суть процесса, схема для аппарата

Содержание:

Суть процесса

Устройство аккумулятора

Когда требуется сварка

Изготовление устройства

Сварка аккумуляторов

Сварка литиевых аккумуляторов

Аккумуляторы 18650 и их сварка

Переделка шуруповерта на литиевые аккумуляторы

Компоненты для точечной сварки

Интересное видео

: Аккумуляторные точечные сварочные аппараты, почему вы должны купить правильный аппарат для точечной сварки

Этот сварочный аппарат обещает многое…

… Но доставляет немного

5 лучших аккумуляторных точечных сварочных аппаратов 2022 года. Обзоры и руководство по покупке

kWeld – Аккумуляторная точечная сварка следующего уровня

U.S. Аппарат для точечной сварки с твердотельными батареями Конденсаторный аппарат для точечной сварки мощностью 12 кВт для литиевых аккумуляторов 18650, 14500 Building

Описание продукта

Пользовательское поле

Батарейный язычок Методы сварки | Laserax

Что такое вкладка батареи?

Что такое методы сварки выступов?

Ультразвуковое соединение

Лазерная сварка

Сварка сопротивлением

Сварка TIG Micro

Лазерная очистка: идеальный метод подготовки к сварке

Применение правильной технологии для сварки аккумуляторов

Приварка выступов и шин к клеммам

Контактная точечная сварка

Сварка Micro-TIG

Лазерная сварка

Заключение

Добавить комментарий Отменить ответ
