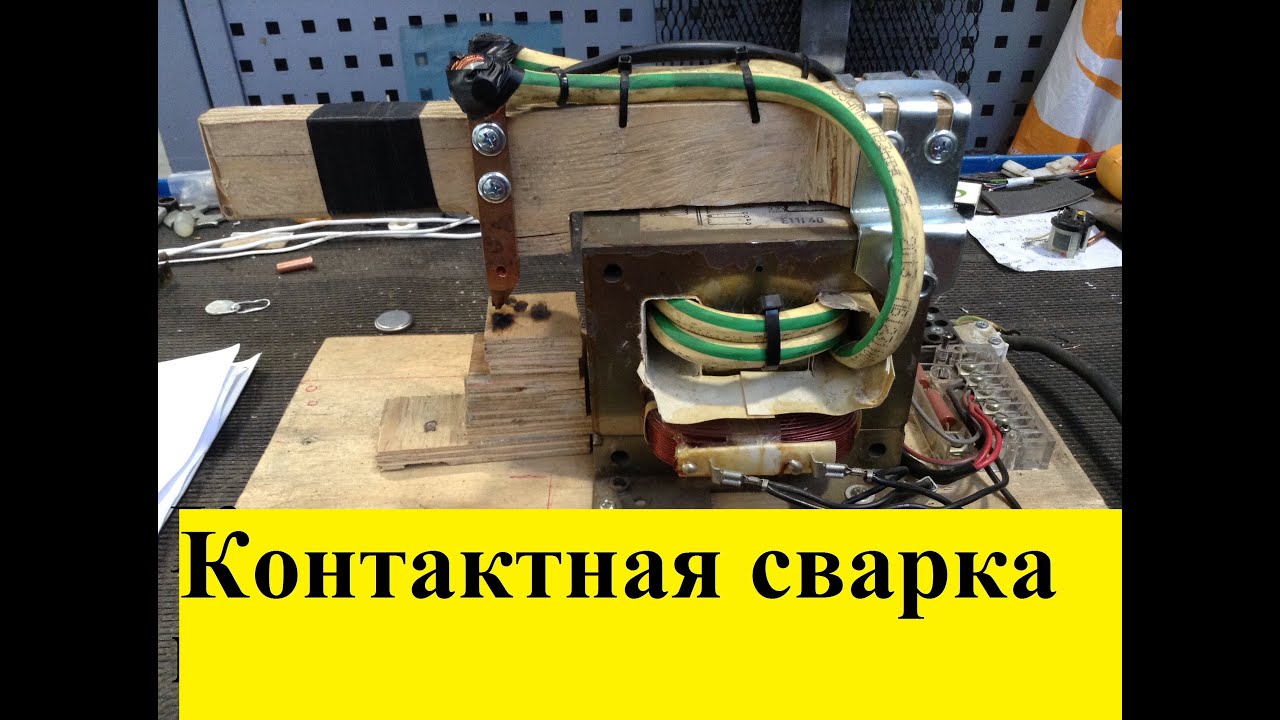

Контактная сварка из микроволновки из двух трансформаторов: Контактная сварка своими руками из микроволновки: как сделать + видео

Содержание

как сделать аппарат для сварки по схеме? Что потребуется для изготовления?

Контактная сварка весьма распространена в промышленной отрасли, так как она применяется для более точного и надежного соединения металлов между собой. В данной статье описано, как изготовить аппарат для контактной сварки из микроволновки по весьма простой схеме.

Инструменты и материалы

Для изготовления сварочного аппарата используется элементарный набор инструментов, таких как:

болгарка или ножовка по металлу;
дрель или шуруповерт;
молоток;
отвёртка.

Из материалов потребуются:

трансформатор из микроволновой печи;
кабель крупного сечения для новой обмотки;
провод питания;
кабель для подключения электродов;
кнопка для мгновенного отключения питания;

доски для корпуса.

Схема изготовления

Прежде чем приступить к сборке сварочного аппарата из микроволновки своими руками, нужно понять принцип работы трансформатора, который поможет сварить метал. Трансформатор состоит из двух обмоток (первичной и вторичной), они заключены в корпус – «сердечник», который набран из листов специальной стали. На первичную обмотку подается электрический ток, который, проходя через сердечник, попадает на вторичную обмотку. Она, в свою очередь, повышает или, наоборот, понижает ток. Отсюда следует их классификация на понижающий и повышающий трансформаторы. В данной схеме будет использоваться второй вариант, то есть напряжение будет понижаться, а ток – повышаться. С помощью этого эффекта и будет происходить сварка материалов.

В зависимости от того, какой толщины будут свариваемые детали, нужно подбирать трансформатор и сечение кабеля для новой обмотки.

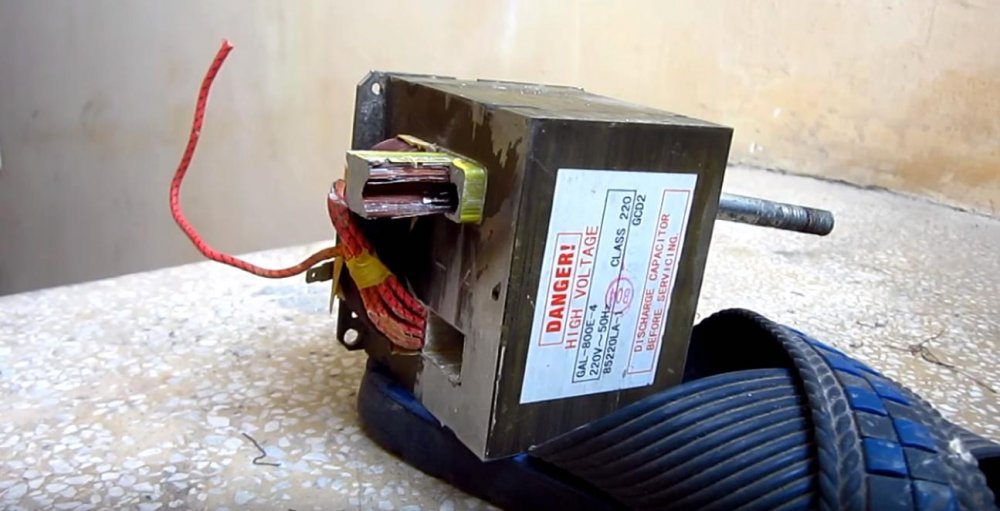

Для начала нужно разобрать микроволновую печь, чтобы достать трансформатор, который в дальнейшем будет использован в работе. Он состоит из двух обмоток медной проволоки, которая может быть залита лаком или обмотана специальной бумагой. Также он может находиться в пластиковом или металлическом кожухе, который защищает его от воздействия внешней среды.

Убираем вторичную обмотку с корпуса трансформатора, как правило, это верхний элемент. Для извлечения обмотки ветки, которые выступают за пределы корпуса трансформатора, нужно обрезать с помощью болгарки или ножовки. Остатки обмотки, которые скрыты внутри корпуса, необходимо высверлить с помощью дрели (шуруповерта): сперва сверлом маленького диаметра и далее по возрастающей. Маленькие торчащие элементы убираются с помощью отвертки и молотка, которыми просто выбиваются с корпуса.

Очень важно не повредить первичную обмотку!

После того как обмотка была полностью удалена, необходимо очистить место установки от остатков лака или бумаги. После тщательной чистки можно закрепить новую обмотку.

Далее берем кабель нужного сечения. Можно взять многожильный медный кабель сечением 6 квадратов, но нужно будет сделать около 15 витков. Или же кабель большего сечения, но с меньшим количеством витков. Все зависит от использованного кабеля. Обмотка должна быть плотно намотана (без пропусков) и не «болтаться» в корпусе трансформатора. После того как провод занял свое новое место, трансформатор нужно закрепить на платформе из досок для лучшей устойчивости сварочного аппарата из микроволновки. Это можно сделать с помощью другой доски или уголков.

Схема подключения первичной обмотки весьма простая. Из обмотки выходят два контакта (они же клеммы), к ним мы подключаем провод питания. Также можно подключить разъем, к которому уже подходит провод питания, что увеличит её мобильность и улучшит транспортировку.

По схеме идут провод питания, кнопка мгновенного отключения, которую можно установить на корпус сварочного аппарата, и непосредственно первичная обмотка.

Также в эту схему можно внедрить:

регулятор тока, с помощью которого можно регулировать напряжение, приходящее на первичную обмотку;
таймер, который дополнительно будет включать аппарат на определённый период времени, тем самым уменьшая потребление электричества и дополнительно защищая от перегрева сам трансформатор.

После того как была подключена первичная обмотка, на концы новой вторичной обмотки нужно закрепить медный электрод или держатель электродов с зажимом «крокодил», с помощью которых и будет происходить контактная сварка металлов. Такой сварочный аппарат из микроволновки можно использовать и для обычной сварки, но в связи с нагревом трансформатора работать с ним нужно периодами, давая ему остыть.

К платформе с трансформатором прикручиваем нижний неподвижный рычаг, на котором установлен один из медных электродов, подключенных к вторичной обмотке.

Чаще всего такие электроды разной формы и размеров можно купить в магазине, они сертифицированы и соответствуют ГОСТу (14111-90), имеют диаметр от 10 до 40 мм.

Также можно их изготовить самостоятельно с помощью куска медного провода сечением 4 квадрата и держателя для провода. После размещения неподвижного рычага и электрода на нем устанавливаем подвижный рычаг со вторым электродом, который будет выполнять функцию подвода электричества друг к другу и прижатия двух свариваемых деталей между собой для лучшего контакта. Он может быть закреплен на платформе с помощью подвижного элемента в виде оси и пружины. Он также может быть независим от сварочного аппарата – для более удобного сваривания деталей. Все провода на рычагах нужно заизолировать дополнительно для собственной безопасности, поскольку ток, который идет по этому проводу, имеет большой заряд, – стандартная изоляция может не выдержать нагрева, её свойства будут со временем уменьшаться.

Обкладываем трансформатор со всех сторон досками, образовывая тем самым корпус сварочного аппарата из микроволновки, на который устанавливается кнопка моментального отключения питания.

Мощный сварочный аппарат из микроволновки своими руками | AVTO CLASS

Всем привет! Сегордня я покажу Вам, как из старой негодной микроволновки сделать мощный сварочный аппарат. Это классная самоделка для своего пользования. Изначально разберем микроволновую печь.

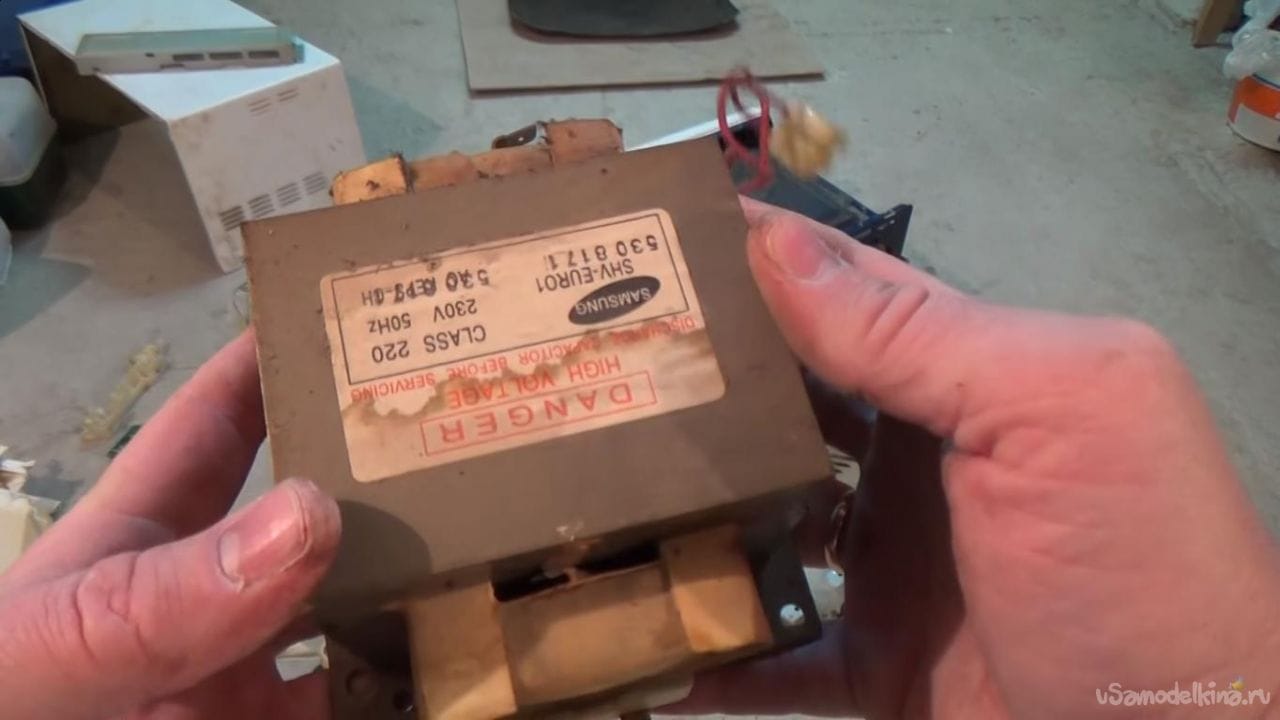

Нам нужен трансформатор.

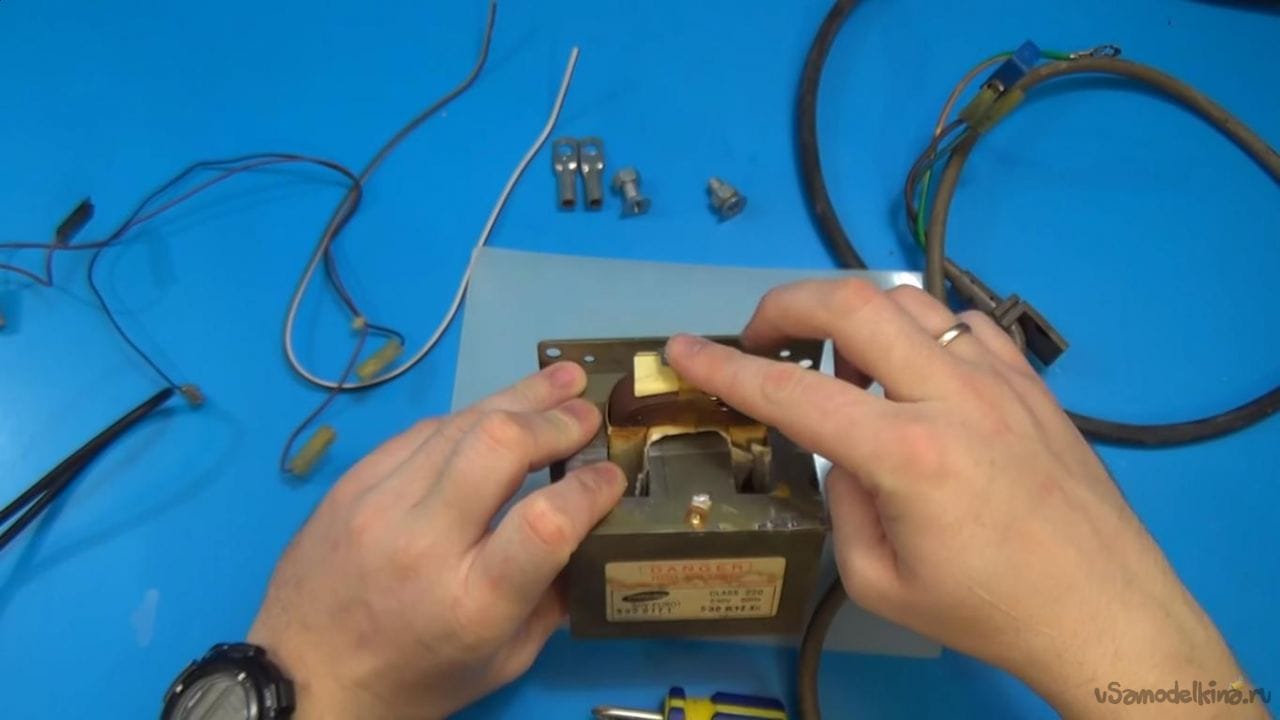

Из трансформатора демонтируем вторичную обмотку.

Отрежем при помощи болгарки торчащие ветки.

А оставшуюся проволку в железе просверлим для того, чтобы был ход для вытягивания оставшейся проволки.

Вот такое отверстие должно пголучиться.

Вытенем оставшуюся проволку при помощи узкогубцев. После извлечения проволки нужно снять все лишнее, даже железные проставки. Должна остаться только первичная обмотка.

В итоге у нас получилось два трансформатора от микроволновки.

Их нужно сварить между собой.

Получилась вот такая заготовка.

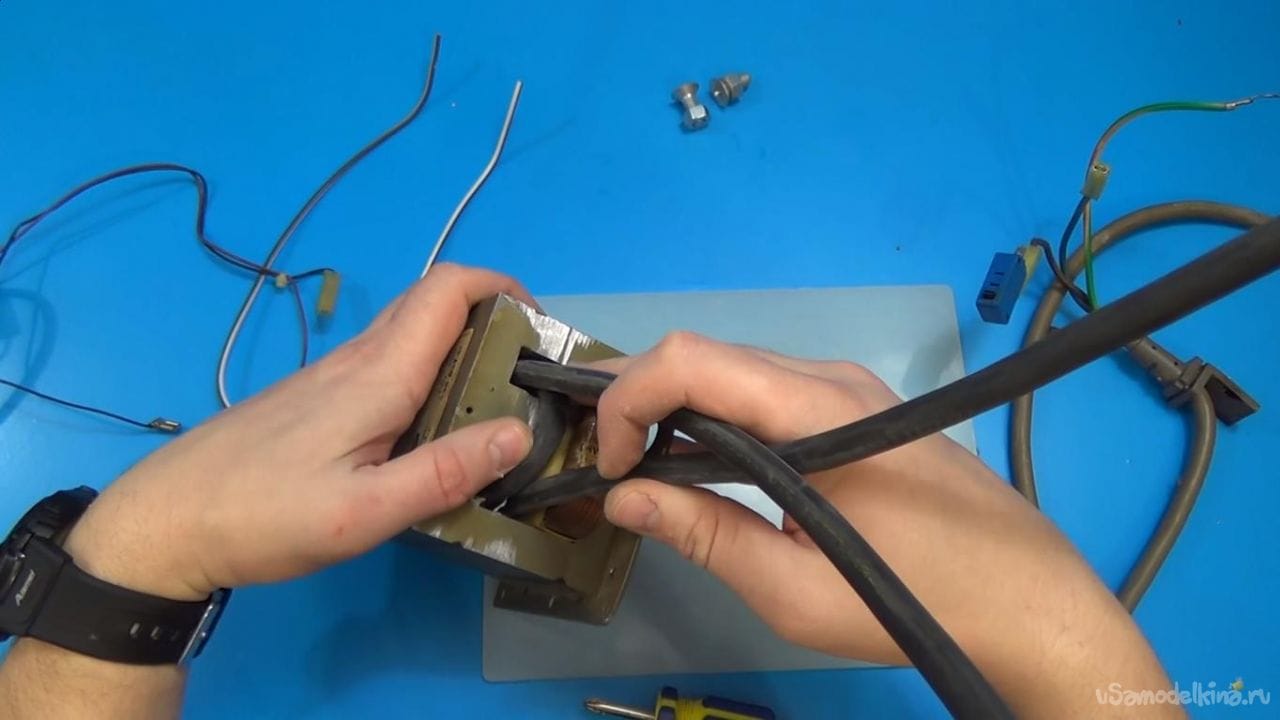

Вторичной обмоткой на двух трансформаторах будет толстый сварочный многожильный провод.

Сделаем по два витка на двух трансформаторах.

При помощи оконцевателей подключим вторичной обмотки трансформаторов параллельно.

Оконцеватель я сделал из обычной металлической трубки.

Оденем термоусадочные трубки, нагреем их и закрепим оконцеватели.

Сейчас нам понадобится 16-ый швеллер.

В размеченном месте просверлим отверстие диаметром 8 мм.

К швеллеру приварим два уголка с отверстиями диаметром 8 мм.

Получилась вот такая деталь.

Подготовим еще одну деталь.

Произведем сборку самодельной конструкции.

В эту область установим пружину.

Прикрутим ручку.

В швеллере просверлим 4-е отверстия диаметром 6 мм.

Две первичные обмотки 2-ух трансформаторов нужно соединить параллельно так, как вторичные две обмотки.

На провода одеваем термоусадочные трубки и нагреваем их.

Прикрутим два трансформатора к швеллеру.

Получилось вот такое классное устройство.

К верхнему трансформатору приклеим кусок дощечки.

Прикрутим выключатель.

Прикрутим выключатель и подключим сетевой провод.

Сейчас понадобятся медные болты, с втягивающего от стартера.

Концы болтов нужно заострить, придать коническую форму.

Произведем сборку.

В качестве изоляторов я поставил гитенаксовые пластины.

Самоделка готова. Будем тестировать.

Приварим точечной сваркой два лезвия сломанных ножей.

Оторвать невозможно.

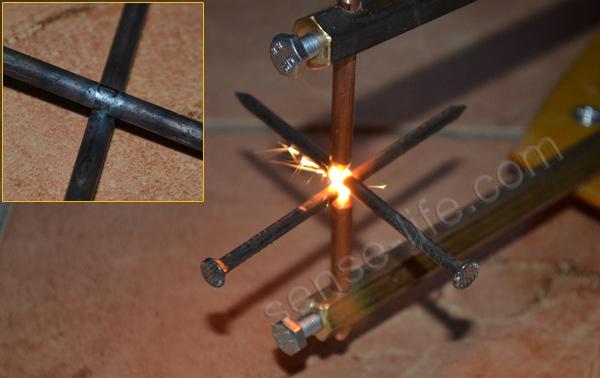

Приварили два гвоздя для примера.

Работает идеально.

Легким движением рук из старой негодной микроволновки получился мощный сварочный аппарат. Контактная точечная сварка своими руками. Попробуйте сделать себе это полезное изобретение!

Желаю приятного просмотра! Ставим лайки, комментируем публикацию и делимся ею в соц. сетях, подписываемся на канал «AVTO CLASS»!

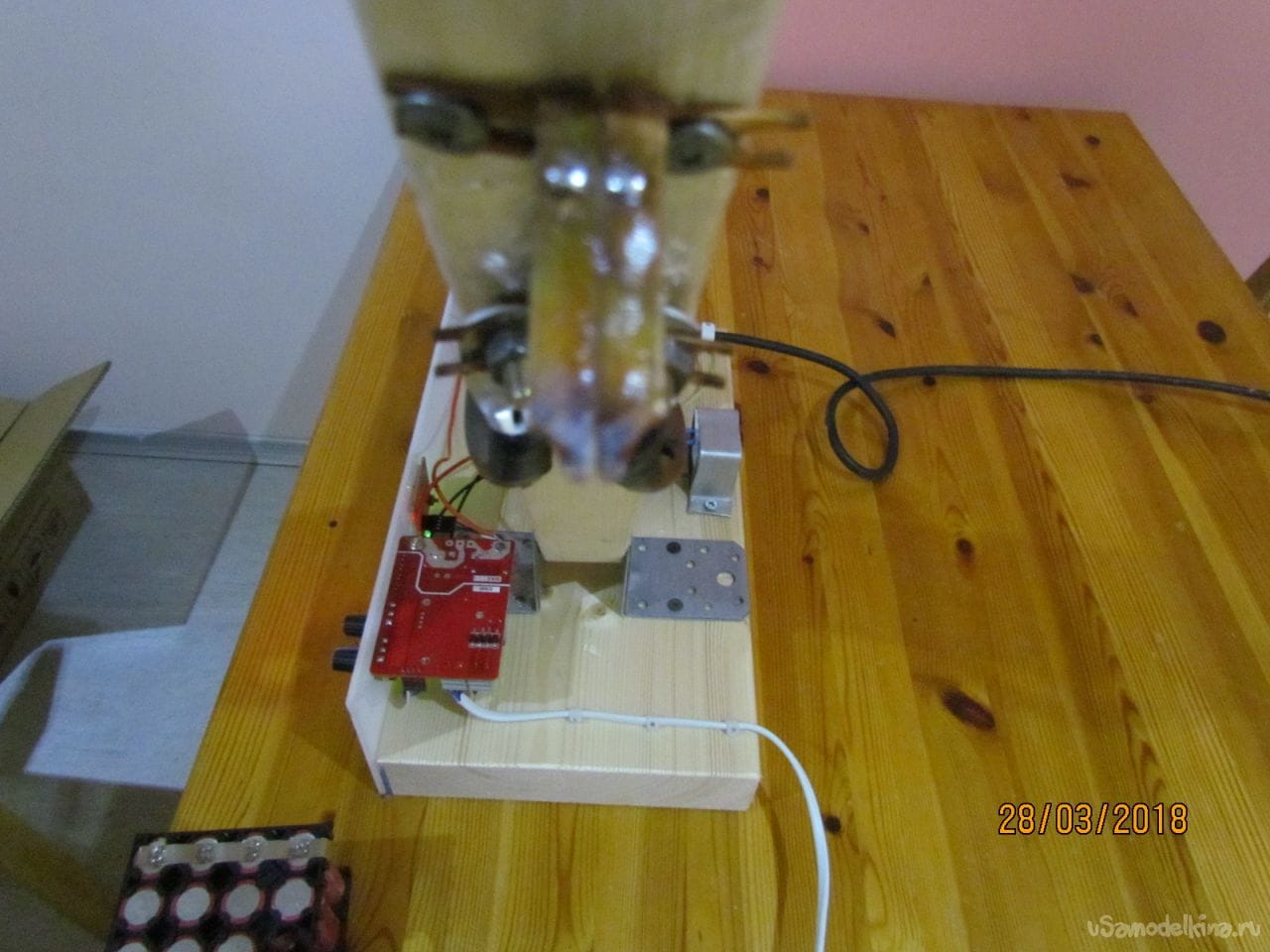

Сварочный для аккумуляторов из микроволновки. Самодельная точечная сварка из микроволновки

В бытовом применении точечная сварка используется реже, чем дуговая. Бывают случаи, когда без нее трудно обойтись, но если брать во внимание цену подобных устройств, то целесообразность ее приобретения ставится под сомнение. В данном случае можно найти другой выход, и разобрать пример, как сделать точечную сварку своими руками. Для радиолюбителя в домашних условиях сконструировать подобный прибор не сложно. Но прежде нужно разобраться в особенностях ее работы.

Как работает контактная сварка

Это термомеханический тип сварки. Перед началом работы, сварные детали устраивают в нужное положение. Далее каждая их часть фиксируется между аппаратными электродами, под их действием детали сжимаются.

Ток, проходящий по электродам, раскаляет детали, и в этом месте образуется сплав. Он и есть соединяющий элемент двух деталей.

Аппараты подобного типа на производстве имеют высокую производительность. Они за минуту способны сделать 600 сварных точек.

Но, чтобы поверхности раскалились, и начали плавиться, на них подают электрический ток огромной силы. Такой импульс приводит к практически мгновенному плавлению металлов. Его продолжительность зависит от вида сплавляемых металлов. Обычно временной диапазон составляет 0,01-0,1 секунды.

При этом расплавленные поверхности металлов образуют между собой сварочную каплю, которая должна застыть. Для этого сварные детали держаться сдавленными некоторое время. Расплавленная капля в этот момент образует своеобразную кристаллическую решетку.

Давление в этом процессе играет важную роль. Оно не дает расплавленной капле растекаться по площади деталей, таким образом, скрепляясь в одной точке. Силу сдавливания постепенно уменьшают, тогда лучше схватывается сварка. Данный работа требует чистых поверхностей деталей.

Поэтому перед работой предполагаемое место сварного шва обрабатывается специальным раствором. Так снимается элементы коррозии, и других оксидных пленок. В итоге получается шов высокого качества.

Конструкции самодельных устройств

Разберем устройство аппарата точечной сварки на примере. Подготовим радиоэлементы, и другие детали:

Электрический преобразователь;
Медный кабель, с диаметром сечения не менее 10мм;
Электроды медного типа;
Прерыватель;
Несколько наконечников;
Болты;
Корпус.

Сборка аппарата

Это основные детали конструкции. Теперь рассмотрим схему для изготовления аппарата точечной сварки. В интернете их встречается не мало. И каждая имеет свой набор радиодеталей. Но главная схожесть всех схем – в простоте, и малой мощности.

Поэтому самодельные устройства пригодны только для мелких бытовых работ. Они смогут сварить тонкие листы железа, или жилы проводов. Для печатной платы понадобятся элементы:

Переменный резистор – 100Ом;
Конденсатор – 1000мКф, от 25В;
Тиристор;
Пара диодов – Д232А;
Несколько диодов – Д226Б;
Предохранитель – F (плавкого типа).

Следующий этап сборки аппарата для сварки своими руками, заключается в конструировании трансформатора TR1. В его основе применяется железо Ш40, необходимая толщина пластин составляет 70мм. Конструкция имеет две обмотки. На обмотку первичного типа применяется проводник ПЭВ2, с сечением 0,8мм. Далее наматывается 300 витков.

Вторичная обмотка делается многожильным медным кабелем, и сечением 4мм. Число витков не превышает 10.

Для второго трансформатора TR2 ручной работы не потребуется. Его можно заменить любым слабым преобразователем мощностью 5-10В. Его вторичная обмотка должна на выходе иметь не более 5-6В. На третьей обмотке должно выходить до 15В.

Проделав данную сборку, можно получить аппарат мощностью до 500А. Длительность импульса не превысит – 0,1сек, но только в том случае, если номиналы сопротивления и конденсатора, будут совпадать с теми, что на схеме. Мощность самодельной точечной сварки позволит сваривать металлические листы толщиной не более 0,2мм, а так же стальную проволоку диаметром 0,3мм.

Виды самодельных аппаратов точечной сварки различаются в основном по мощности. Некоторые модели способны выдать силу тока до 2000А, что позволяет сваривать стальные листы толщиной до 1,1мм, и стальные провода диаметром до 3мм.

Фото точечной сварки своими руками

Простой сварочный аппарат для электродуговой сварки может сделать каждый в домашних условиях, не применяя никакого специализированного оборудования или схем. Все что нам понадобиться это всего на всего две микроволновые печи, которые можно найти на свалке или два трансформатора из них.

Разбираем микроволновки и вытаскиваем трансформаторы.

Эти трансформаторы повышающие, то есть преобразуют 220 Вольт в напряжение порядка 2,5 кВ, нужное для работы магнетрона. Поэтому вторичная обмотка у них содержит менее толстый провод и с большим количеством витком.

Такой трансформатор имеет мощность порядка 1200 Вт.
Чтобы собрать сварочный аппарат для дуговой сварки нам не придется разбирать сердечник этих трансформаторов. Мы просто спилим и высверлим вторичную высоковольтную обмотку. Обычно эта обмотка идет с верху, а первичная на 220 В снизу.
Инструмент, который нам понадобиться для работы.

Изготовление простого сварочного аппарата из микроволновки своими руками

Берем трансформатор и закрепляем, чтобы он не двигался. Берем ножовку по металлу и срезаем вторичную обмотку с обеих сторон у обоих трансформаторов. Если решитесь повторить, то будьте осторожны, не повредите первичную обмотку.

Затем сверлим обмотку дрелью со сверлом по металлу, снимаем тем самым внутреннее напряжение металлов, чтобы было проще выбить остатки.

Выбиваем остатки намотки.

У нас получилось два трансформатора с обмотками на 220 В. Трансформатор с лева, над обмоткой, имеет токовый шунт, разделяющий обмотки.

Для увеличения мощности их тоже нужно выбивать. Такая манипуляция повысит мощность трансформатора процентов на 20-25.
Ещё бывает между большими обмотками маленькая низковольтная обмотка из пары проводов – её тоже выкидываем.

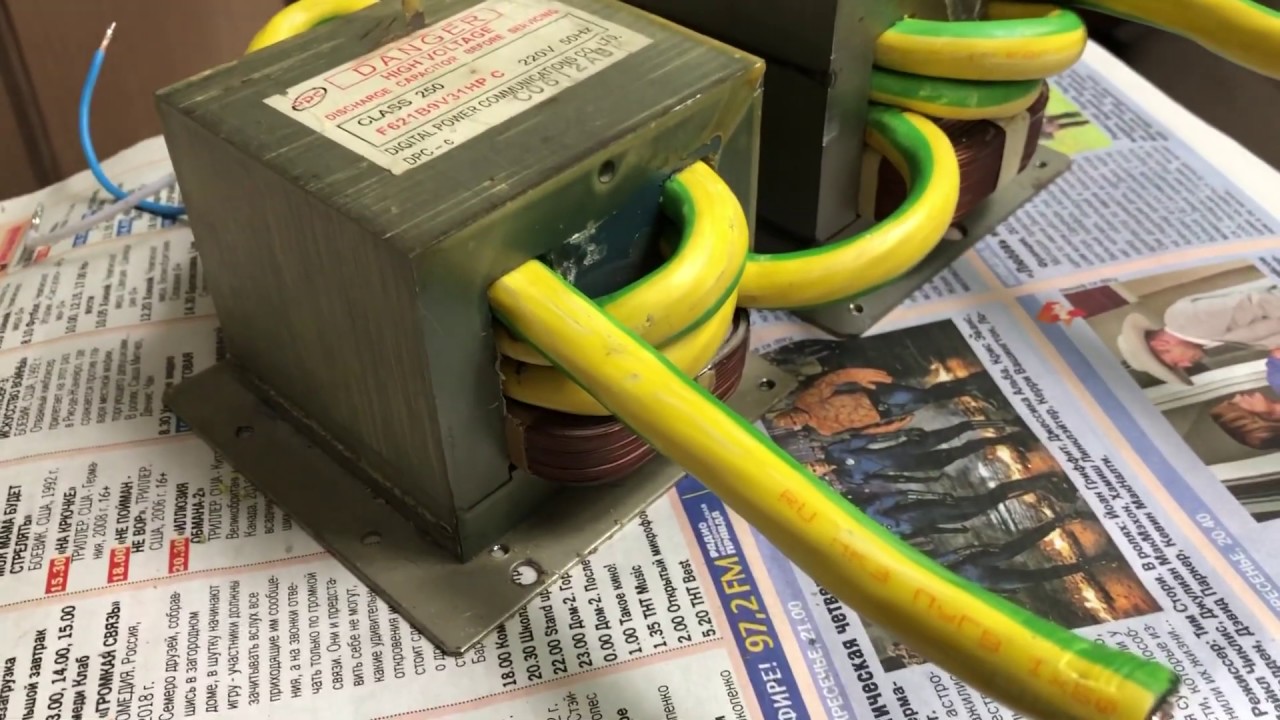

Берем многожильный провод в пластиковой изоляции сечением шесть квадратов и длиной 11-12 метров. Можно взять более многожильный провод, не грубый как у меня в примере.

Я намотал примерно 17-18 витков на каждый трансформатор, в высоту 6 рядов и в толщину 3 слоя.

Обмотки включаются последовательно. Я мотал все одним проводом, но можно мотать каждый трансформатор в отдельности, а затем соединить. Вся намотка очень плотная, не должна болтаться.

После завершения намотки, подключаем высоковольтные обмотки на 220 В параллельно. Я использовал автомобильные наконечники, с изоляцией термоусадочной трубкой.

Включаю в сеть всю конструкцию, и замеряю напряжение на вторичке, которую намотал.

Получилась порядка 31-32 Вольт.

Затем я взял деревянную доску и прикрутил оба трансформатора саморезами, чтобы получилось единое целое.

При сварке я буду использовать электроды 2,5 мм и варить две железки толщиной 2 мм.
Результатом я доволен, для домашних нужд вполне сгодиться, учитывая ещё то, что все фактически мне досталось бесплатно.

Сморите видео изготовления сварочного аппарата для дуговой сварки

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной . Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока – не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.

Соединение 2-х трансформаторов по схеме №1

Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

показывать то или иное значение напряжения;
не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Выключатель, отвечающий в устройстве за подачу тока к , подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

(голосов: 6 , средняя оценка: 4,83 из 5)

В данном мозгопроекте я хочу рассказать, как своими руками сделать резистивный аппарат для точечной сварки из компонентов старой микроволновой печи. Я планирую его использовать для приваривания никелевых пластин к аккумулятору 18650, но в зависимости от положения держателя электродов аппарат можно будет использовать для приваривания листов металла и других металлических предметов. А теперь приступим к изготовлению устройства!

Шаг 1: Разборка микроволновки

Предупреждение!
Внутри микроволновой печи существует опасность. Большой конденсатор может быть заряжен и является потенциальным источником опасного или смертельного электрического удара. Поэтому вам следует как можно быстрее разрядить его, закоротив контакты конденсатора с помощью металлического стержня отвертки.

Итак, снимите кожух микроволновки, чтобы добраться до электронных компонентов устройства. Разрядите конденсатор, как было указано ранее, и приступайте к демонтажу частей микроволновки. Найдите трансформатор, который должен выглядеть примерно так, как показано на фото. Открутите гайки и он должен вполне легко вынуться. Я также извлек несколько концевых выключателей, которые будут использоваться в дальнейшем, и некоторые кабели для подключения электропитания.

Шаг 2: Снятие вторичной обмотки

Необходимо повторно намотать вторичную обмотку, если нам нужно получить больший ток и меньшее напряжение. Первичная обмотка – это куда подается питание, а вторичная имеет более тонкий провод обмотки с прикрепленными красными проводами.

Меньшее количество витков провода увеличивает ток, но снижает напряжение, а большее количество витков увеличивает напряжение, но снижает ток. Нам не нужна вторичная обмотка трансформатора, поэтому ее необходимо аккуратно снять. Будьте осторожны, чтобы не повредить первичную обмотку.

Шаг 3: Добавление новой обмотки

Новая обмотка обеспечит необходимый ток для работы нашего сварочного аппарата. Выбор толстого кабеля позволит уменьшить число витков с тысяч до единиц и обеспечить при этом требуемую токовую нагрузку. Толстый кабель имеет хорошую изоляцию, которая при нагреве не расплавится, как в тонком кабеле.

Сначала установите первичную обмотку, за ней 2 шунта с каждой стороны и затем намотайте поверх пару витков синим кабелем. Не забудьте оставить достаточную длину кабеля для прикрепления сварочных электродов.

Шаг 4: Завершение изготовления трансформатора

Наш супер мощный трансформатор почти готов. Необходимо приварить назад верхнюю часть. Альтернативно, можно использовать 2-компонентную эпоксидку для ее приклеивания. Выбор есть, используйте способ, который лучше вам подходит!

Шаг 5: Выводы электрода

Теперь нам следует прикрепить концы кабеля к медным втулкам, который будут использоваться для сварки. Я выточил медные втулки на станке. Но можно использовать для этой цели медные зажимы из хозяйственного магазина. Я также приложил по изготовлению зажима для электрода.

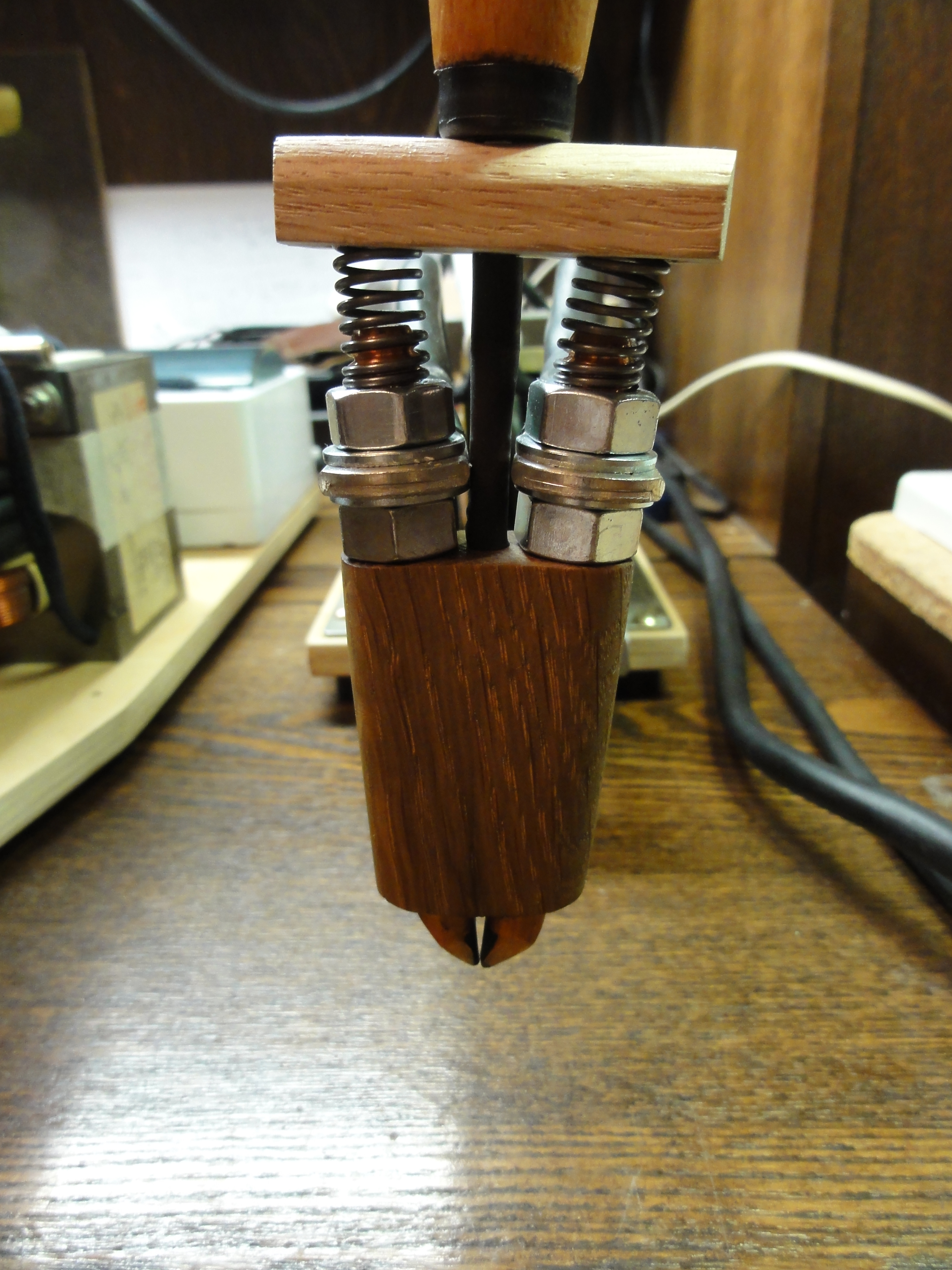

Шаг 6: Сварочный держатель

Я будут использовать сварочный аппарат для приваривания никелевых пластин к аккумулятору. Для этой цели я расположу два сварочных электрода бок о бок, хотя вы можете легко расположить их напротив, как в традиционном сварочном аппарате. Я разработал и вырезал лазером основание из древесно-волокнистой плиты для держателя, на котором будет установлен выключатель и располагаться выводы электрода.

Шаг 7: Завершение проекта

На трансформатор подается опасное напряжение величиной 230 В, поэтому очень важно закрыть трансформатор. Корпус, изготовленный с помощью лазерной резки, может отлично подойти для этой цели. Убедитесь, что все токоведущие части закрыты. Это обеспечит вашу безопасность при работе с аппаратом.

Для подключения фазы и нейтрали к первичной обмотке трансформатора используйте существующие контактные пластины. Я рекомендую установить выключатель между одним из силовых кабелей для удобства включения и выключения устройства. Я использовал выключатель из микроволновки.

Теперь ваш аппарат готов. Пора приступать к точечной сварке !

В домашнем хозяйстве часто требуется устройство точечной сварки, но купить его сложно из-за высокой цены. Между тем в нем нет ничего сложного, и изготовить устройство можно своими руками. Основой является трансформатор. Для личных нужд может быть изготовлена из микроволновки своими руками. Чтобы лучше разобраться с устройством, сначала надо понять, как оно работает.

Принцип действия устройства точечной сварки

Металлические детали помещаются между электродами из меди или латуни, которыми их прижимают друг к другу. После этого через них пропускается электрический ток, нагревающий место сварки докрасна. Детали становятся пластичными, а в месте стыка образуется жидкая ванночка диаметром около 12 мм. Под действием давления происходит сварка соединения.

Подача тока и разогрев происходят в виде импульса, после которого детали продолжают оставаться зафиксированными в одном положении, пока немного не остынут.

Представляя себе принцип работы, легче разобраться, как сделать точечную сварку самостоятельно.

Преимущества и недостатки точечной сварки

Основными преимуществами точечной сварки являются:

экономичность;
высокая прочность соединения;
простота устройства;
возможность изготовления своими руками;
возможность автоматизации процесса в производственных условиях.

Контактная сварка не обеспечивает герметичность шва, что является основным недостатком.

Требования к машине для сварки

Изготовление сварочного аппарата своими руками

Из описания принципа работы становится ясно, что ручная точечная сварка прежде всего должна обеспечить нагрев деталей в месте контакта до температуры плавления. Мощность нагрева у аппаратов отличается, и нужно представлять себе, для каких целей самодельное устройство будет использоваться.

Детали для изготовления:

трансформатор;
изолированный провод диаметром от 10 мм;
электроды;
выключатель;
наконечники;
болты;
подручный материал для изготовления корпуса и сварочных клещей (фанера, деревянные бруски).

Аппараты делают в основном настольными. Переносные устройства широко используются и часто не уступают стационарным.

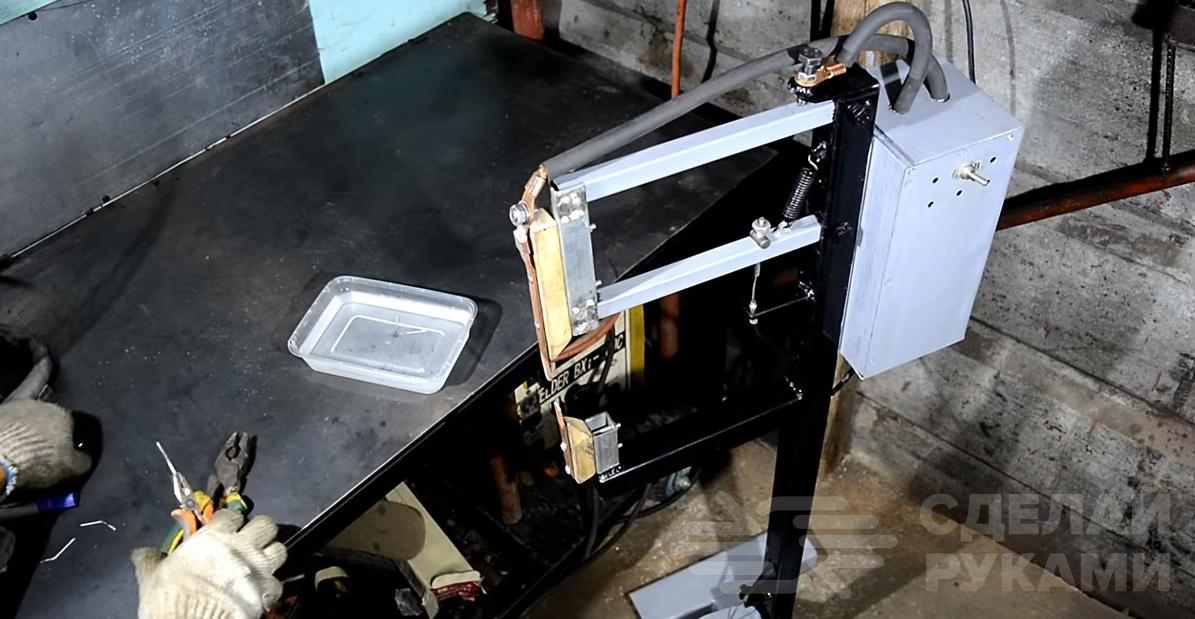

Клещи для точечной сварки

Электроды вставляются в наконечники, а последние крепятся на концах сварочных клещей, изолированных друг от друга. Проще всего изготовить их из деревянных брусков вместе с корпусом, сделанным из фанеры.

Перемещается только верхний рычаг, а нижний крепится к основанию. Силу сжатия требуется обеспечить как можно больше, особенно когда нужно сварить толстые листы металла. Для этого нужен мощный рычаг. Его нужно подпружинить, чтобы электроды в исходном состоянии были разомкнуты. В домашних условиях целесообразно обеспечить прижатие не более чем на 30 кг. Ручка может быть длиной до 60 см, а электроды крепятся ближе к оси вращения, чтобы плечо было 1:10. В промышленности для необходимого прижатия деталей с регулируемым усилием применяют пневматические и гидравлические приспособления.

На ручку удобно вывести выключатель. Он будет подключен к первичной обмотке, по которой протекает небольшой ток. Аппаратом также управляют с помощью через ножную педаль. Вторичная обмотка и корпус трансформатора заземляются.

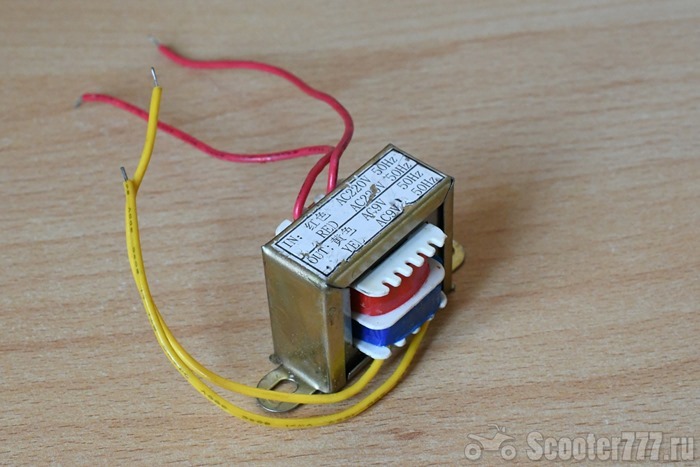

Сборка трансформатора

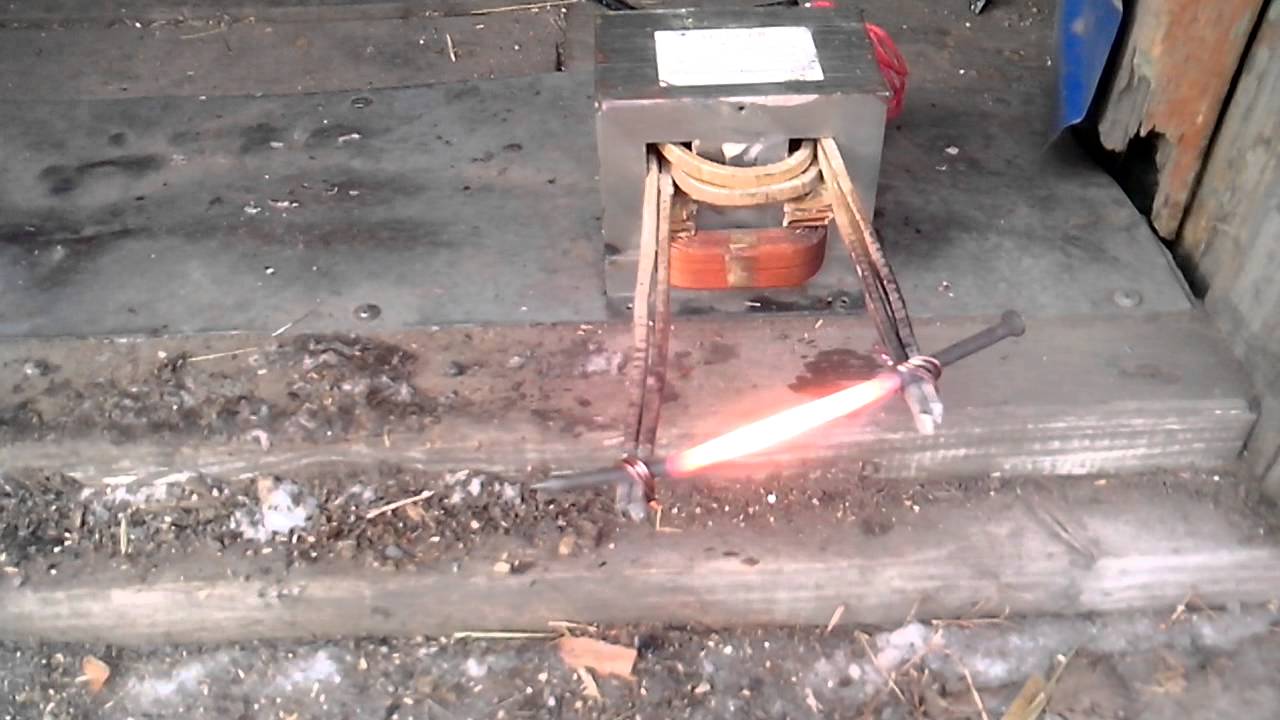

Когда делается точечная сварка из микроволновки своими руками, основной деталью устройства является трансформатор мощностью 700-1000 Вт. Чем выше она будет, тем лучше. Трансформатор от микроволновки имеет сварную конструкцию. У него нужно снять только вторичную обмотку, не повредив при этом первичную. На выходе необходимо получить сварочный ток не менее 500 А. Для этого нужно намотать сверху первичной обмотки новую, из провода диаметром не менее 1 см. Для нее в прорезях трансформатора остается зазор, через который проходят 2-3 витка толстого изолированного провода, плотно входящего в проем между сердечником и первичной обмоткой. Устройство на 1 кВт подойдет для сваривания пластин толщиной до 3 мм.

Точечная сварка из микроволновки своими руками создает ток во вторичной обмотке до 2 тысяч А. При его большей величине будут заметны скачки напряжения в сети и в квартире это может оказать негативное влияние на работу электронных приборов. В частном доме можно применять более мощное устройство.

Как разобрать микроволновку — это не проблема. Важно, чтобы ее трансформатор обеспечивал необходимую мощность. Часто для ее увеличения применяют два одинаковых подключаемые параллельно друг к другу. Для этого схема точечной сварки создается из двух одинаковых вторичных обмоток с соединением одноименных выводов на входе и выходе. При этом достигается увеличение мощности в 2 раза без изменения напряжения. Сварочный ток также удвоится. Важно не перепутать выводы, чтобы не произошло короткое замыкание. В результате можно будет сваривать пластины толщиной до 5 мм.

При последовательном соединении вторичных обмоток выходное напряжение каждой из них суммируется. При этом также следует избегать ошибочного подключения в противофазе. Для этого на выход подключается нагрузка и вольтметром измеряется переменное напряжение.

Трансформаторы крепятся к основанию корпуса и заземляются.

Изготовление электродов

Для изготовления электродов легче всего найти медные стержни. Для небольшого устройства их можно сделать из жала мощного паяльника. Электроды быстро теряют форму, и их нужно периодически подтачивать. В них сверлится отверстие, через которое болтами производится соединение с проводами вторичной обмотки.

Требования к электродам:

прочность при рабочей температуре;
легкость механической обработки;
высокая тепло- и электропроводность.

В наибольшей степени этим требованиям удовлетворяют медные сплавы с добавками вольфрама и хрома или бронзы, содержащие кобальт и кадмий. ЭВ считается лучшим сплавом.

Нижний электрод устанавливается неподвижно, а верхний крепится к верхнему рычагу. Важно обеспечить их надежную изоляцию.

Подключение аппарата к сети производится автоматическим выключателем на 20 А.

Подключение проводов

К электродам подключаются провода, длина которых должна быть как можно меньше. Их припаивают к медным наконечникам. Отдельные жилы провода также спаивают между собой, поскольку при большом токе места контактов могут окислиться, и мощность теряется. Обжимать наконечники не рекомендуется, так как в местах контакта возникает дополнительное сопротивление.

Технология контактной сварки

Сварка производится только после прижатия электродов, иначе они могут подгореть. Основные параметры сварки следующие:

сила тока;
длительность импульса;
сила прижатия электродов;
форма и размеры электродов (сфера, плоскость).

Максимальное сжатие создается при пропускании тока и короткое время после него. При этом металл успевает кристаллизоваться, и соединение получается более прочным.

Аппарат желательно охлаждать вентилятором. Надо следить за температурой электродов, проводов и обмоток трансформатора. В случае их разогрева делается перерыв в работе.

Время точечной сварки зависит от величины тока и подбирается опытным путем. Обычно это несколько секунд. Соединяется преимущественно листовой материал, но могут быть и стержни.

Режим сварки может быть жестким и мягким. В первом случае подается большой ток и создается большое усилие сжатия при малой продолжительности импульса (не более 0,5 сек). Жесткий режим подходит для сварки сплавов из меди и алюминия, а также легированных сталей. Мягкий режим отличается большей продолжительностью импульса. Он больше подходит для домашних условий, где не всегда удается достичь необходимой мощности. Свариваются заготовки из обычных углеродистых сталей.

От диаметра контактной поверхности электрода зависит давление, и величина пятна сварки.

В домашних конструкциях аппаратов точечной сварки величину тока обычно не регулируют. В основном делается ориентация на длительность нагрева, а контроль производится по изменению цвета деталей. Если требуется регулирование напряжения, можно применять лабораторный автотрансформатор, подключаемый на входе. Чтобы при большом токе не перегорала его обмотка при замыкании колесиком, применяют устройства со ступенчатым регулированием напряжения.

Применение точечной сварки

Домашнему мастеру контактная сварка нужна для мелкого ремонта, когда надо соединить небольшие листы металла. Она применяется для замены аккумуляторов электроинструмента, ноутбуков и аналогичной техники, чтобы сократить расходы на замену элементов питания. Высокая скорость процесса не позволяет деталям перегреваться.

Заключение

Выбор на рынке большой, но их стоимость остается высокой. Кроме того, сложно подобрать нужные параметры. Устройство можно сделать самостоятельно, а все необходимое найти дома или в своей мастерской. Точечная сварка из микроволновки, своими руками собранная, надежно работает и обеспечивает необходимый мелкий ремонт деталей, если все параметры правильно подобраны. Здесь важно понять, для каких целей она изготавливается.

Самодельная точечная сварка из микроволновки. Как самому сделать сварочный аппарат из микроволновки Можно сделать с трансформатора микроволновки сварочный аппарат

При выполнении различных ремонтных работ иногда возникает необходимость надёжно скрепить между собой тонкие металлические листы или их фрагменты. Идеальным вариантом в этом случае является применение электрической .

В отличие от аппаратов, предназначенных для ручной электродуговой сварки, которые давно стали привычными атрибутами домашних мастерских, приспособления для контактной точечной сварки встречаются гораздо реже.

Главное, чтобы выбранный кабель прошёл в окно магнитопровода. Наматывают два витка выбранным проводником на месте удалённой вторичной обмотки. Теперь можно провести первое испытание сделанного своими руками трансформатора из микроволновки для точечной сварки.

Концы кабеля зачищают от изоляции. Соблюдая правила безопасности, подключают трансформатор микроволновки в сеть 220 вольт. С помощью вольтметра измеряют напряжение на вторичных выводах (то есть, на выводах сварочного кабеля).

Если напряжение находится в пределах 2 – 4 вольта, всё в порядке. После этого проверяют работу трансформатора в режиме точечной сварки, то есть, в режиме короткого замыкания.

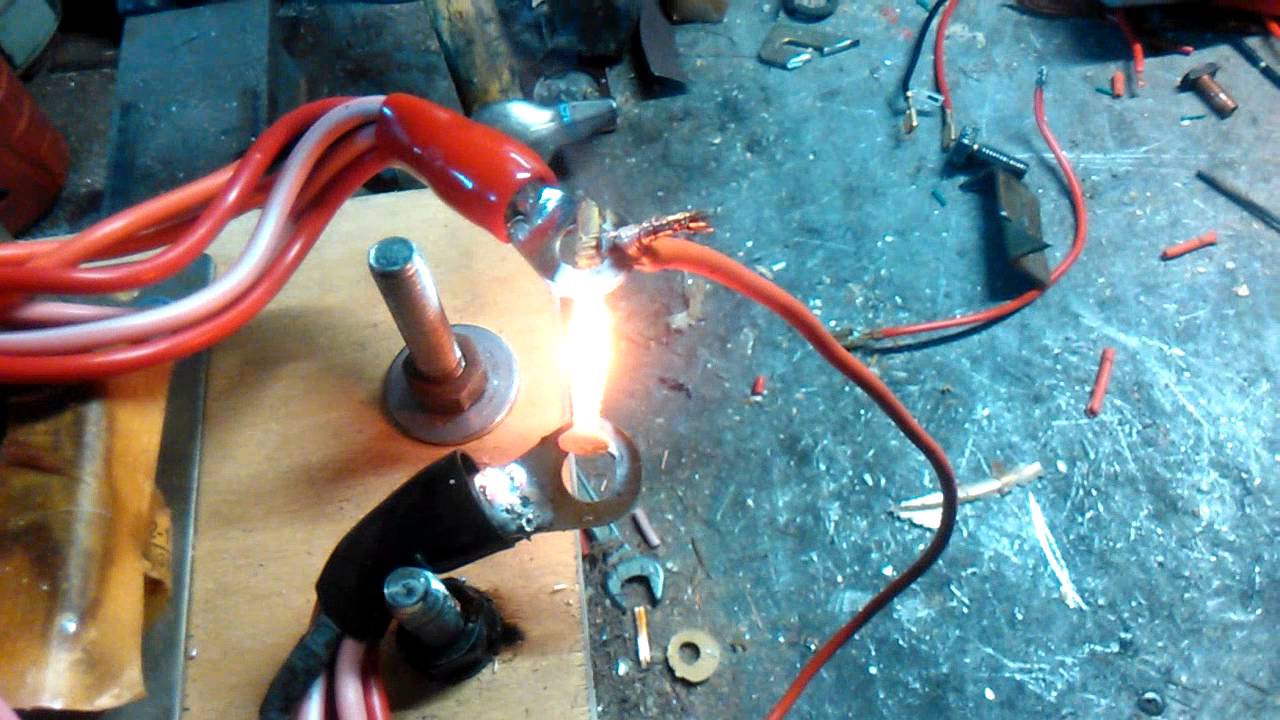

Для проверки рабочим током будущего аппарата точечной сварки из трансформатора микроволновки, зачищенные концы сварочного кабеля надёжно соединяют между собой, используя болтовое соединение.

Охватывают вторичный проводник токоизмерительными клещами и кратковременно включают трансформатор. По индикатору токоизмерительных клещей отслеживают значение тока короткого замыкания. Если его величина около 500 ампер и выше, значит, всё сделано правильно.

Сборка аппарата

Для того чтобы аппаратом точечной сварки, сделанным из микроволновки, можно было пользоваться, его необходимо снабдить рычагом для зажима заготовок, контактными точечными электродами и выключателем.

Рычаг, обеспечивающий точечное сжатие заготовок, а также корпус для трансформатора, можно изготовить из дерева. На концах плеч рычага располагаются электроды из толстых медных прутков. К электродам надёжным болтовым подключают выводы сварочного кабеля. В удобном, легкодоступном месте располагают выключатель.

Теперь сделанная своими руками точечная сварка из микроволновки, готова к работе. Свариваемые заготовки помещают между электродами, зажимают их рычагом и включают ток. Так происходит сваривание.

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной . Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Вторичную обмотку можно срезать стамеской

Тонкости модернизации трансформатора от СВЧ-печи

Еще один пример сборки точечной сварки представлен на видео ниже:

Соединение 2-х трансформаторов по схеме №1

Как определить одноименные выводы трансформаторов

В зависимости от направления подключения вольтметр может вести себя по-разному:

показывать то или иное значение напряжения;
не показывать вообще никакого напряжения в цепи.

Электроды для самодельной точечной сварки

Устанавливаем электроды на сварочный аппарат

Органы управления самодельной точечной сваркой

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

(голосов: 6 , средняя оценка: 4,83 из 5)

Устройство работает уже 5 лет, и между прочим хорошо работает, хотя использование СА не слишком часто. Трансформатор, из которого изготовлен сварочный аппарат, был выдран из неслабой микроволновой печи — как и вентилятор, который установлен для охлаждения обмоток. С трансформатора удалена вторичная обмотка, не затрагивая сетевую (). Следующий шаг, который нужно сделать, намотка новой вторичной обмотки толстым кабелем (диаметром под 10 мм).

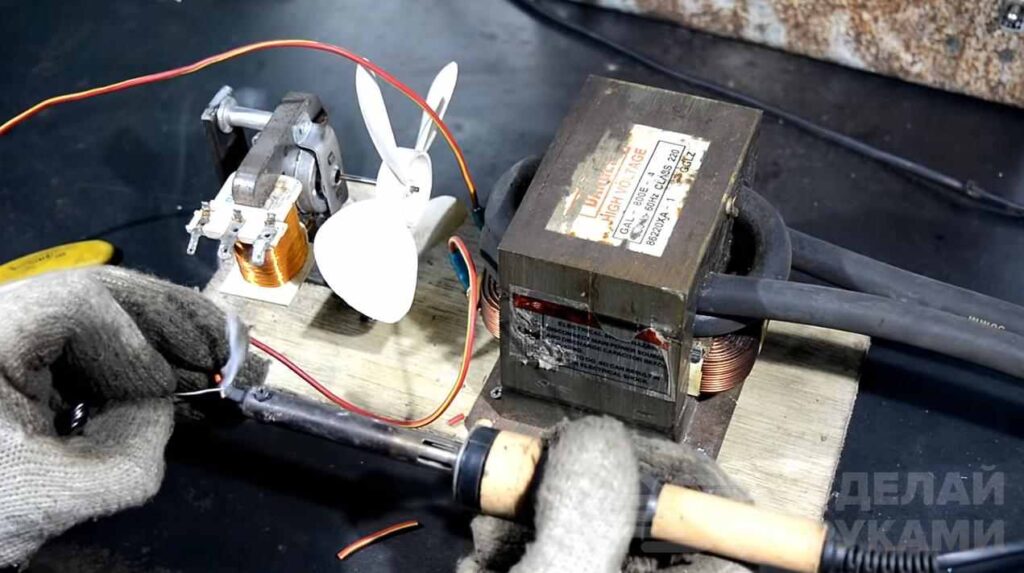

И трансформатор, и вентилятор прикручиваются к фанере. Перед трансформатором прикреплена доска с двумя отверстиями, через которые просунуты оба конца вторичной обмотки. Фанера — это ещё и своеобразный экран, который останавливает холодный воздух от места сварки. Рядом с трансформатором, как видно на фотографиях, использован таймер с регулировкой времени выключения питания.

Трансформатор включается с помощью педали ногой — тогда у оператора будут свободны обе руки для работы с электродами и деталью. Электроды изготовлены из медного стержня 8 мм, на который нарезана резьба. Кабельный зажим выполнен из разрезанной трубки из меди.

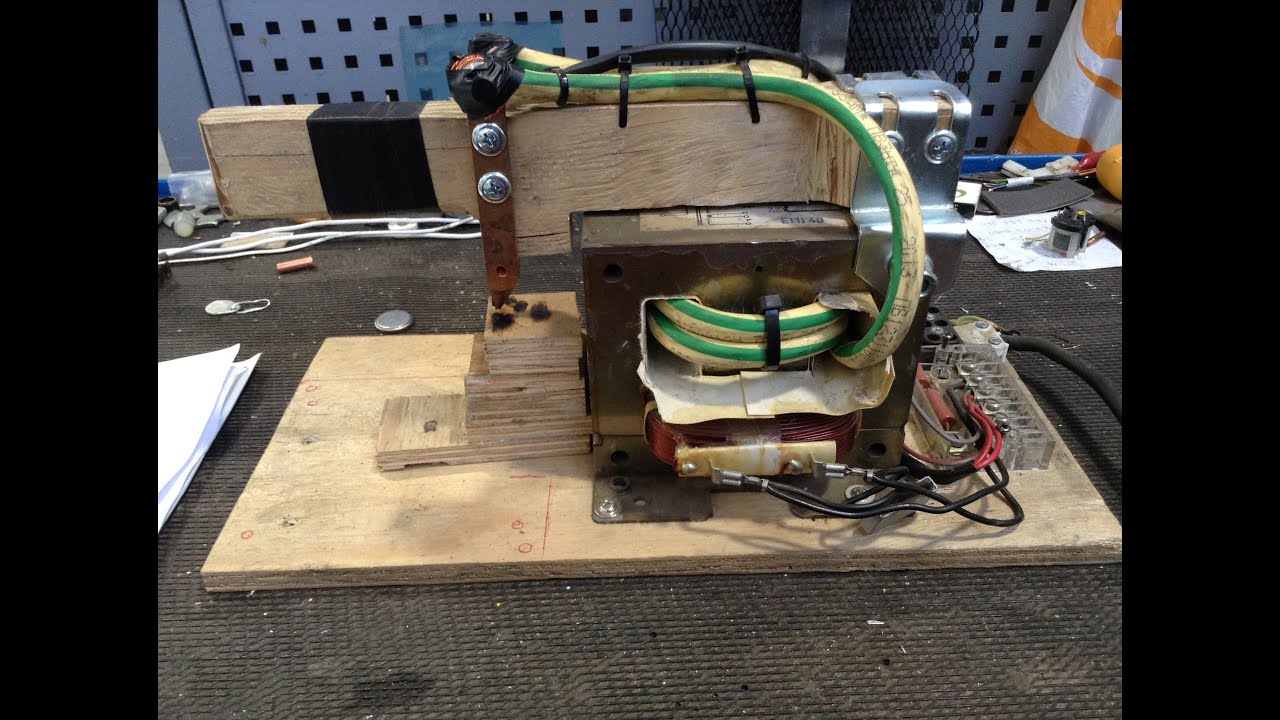

Сварочный аппарат в действии

Вентилятор начинает работать с того самого момента, как штекер вставлен в гнездо, поскольку трансформатор при работе стаёт очень горячий. Далее установим два электрода друг против друга, нажимаем на педаль, переключая напряжение на таймере, что дает ему еще некоторое время подавать на транс. Тут использован этот переключатель только для непреднамеренного длительного нажатия на педаль или нежелательной блокировки кнопки.

Поперечное сечение вторичной обмотки, точнее количество витков катушки, подбирайте экспериментально. При питании от 220 В он не выбивает предохранители (даже 10 А) и не вызывает моргание света в момент запуска.

Естественно напряжение сварки низкое и электроды можно брать голой рукой, но лучше одеть защитные перчатки, так как электроды от долгой работы нагреваются.

Мощность сварочного аппарата зависит от трансформатора — микроволновая печь имеет обычно 800-1200 ватт, так что чем больше трансформатор, тем лучше. При сварке создается большой ток — 1-2 кА и более при напряжении 1-8 В. Чем выше ток — тем лучше соединение, потому что время сварки очень короткое, а когда дело доходит до длительной сварки с низкой мощностью, получится почерневшее место.

Технология контактной представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.

Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.

Но при этом сварщику не потребуется тратиться на покупку специального сварного оборудования.

Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.

Способ контактной сварки.

И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.

Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.

Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.

Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.

Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т. п.

Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.

Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.

Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:

создание соединений деталей из листов металлопроката незначительной толщины;
работа с легкоплавкими металлами;
придание сварному шву аккуратного вида, надежности и высокой прочности.

Основное достоинство такой сварки мини размера ‒ возможность овладеть сварочным искусством без помощи высококвалифицированного мастера. При наличии базовых знаний о сварке умелец может самостоятельно изучить все тонкости работы с самодельным агрегатом.

Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.

Контактная сварка, собранная своими руками

Изготовление сварочного аппарата.

С целью получения надежного сварочного агрегата, необязательно приобретать дорогостоящую модель. Сварку делаем из микроволновки своими руками, если в распоряжении мастера есть такой прибор.

Агрегат сваривает электродом кромки металлоизделий и собирается по такому же принципу, как и в случае применения специального оборудования, но обойдется мастеру в разы дешевле профессионального агрегата.

Прежде чем рассказать, как сделать контактную сварку своими силами, отметим важную деталь. Наиболее значимым элементом в СВЧ печи в процессе сборки сварного аппарата является трансформатор от микроволновой печи.

Он обеспечит сварку высоким напряжением ввиду наличия большого коэффициента трансформации. Поэтому для самодельной точечной сварки следует подбирать печи больших размеров.

Для расплавления кромок металлических изделий, которые соединяются путем контактной сварки, необходим ток высокой силы. Величина напряжения при этом не влияет на качество сварных швов, поэтому во внимание не берется. В большинстве случаев применяется уровень до 3-х Вольт.

Мощность трансформатора нужно подбирать с учетом толщины деталей, с которыми планируется работать в дальнейшем:

при толщине до 1 мм актуальна модность в районе 1000 Вт;
при толщине до 2 мм ‒ в районе 2000 Вт;
при толщине до 3 мм ‒ в районе 5000 Вт.

Если данные условия будут соблюдены, получится действительно высокопроизводительный сварочный аппарат для использования в быту.

Схема устройства самодельного сварного аппарата

Основной элемент любого аппарата для контактной сварки ‒ это трансформатор, который стоит изъять из старой микроволновки. Важное условие – прибор должен быть рабочим.

Самодельный будет способен соединять листы стали с толщиной до 1 мм, если при его сборке использовать мощный трансформатор. Оптимально, если величина мощности превысит 1 кВт. Если же работать придется с более толстыми стальными листами, потребуется два трансформатора, обобщенных обмоткой.

На заметку! Дабы не допустить ошибок при сборке самодельного сварного оборудования, важно составить схему соединения его конструктивных элементов. Следуя ей, можно без каких-либо трудностей собрать сварочный аппарат для бытового использования из СВЧ печи.

Схемы самодельных сварных агрегатов также в большом количестве присутствуют в интернете на форумах сварщиков. Они помогут изготовить агрегат, служащий хорошим подспорьем для выполнения сварных операций в быту, и будут значительно более экономичными по стоимости, нежели магазинные версии.

Тем более что дорогостоящее профессиональное оборудование не всегда целесообразно покупать для выполнения мелких бытовых операций.

Сборка рабочей части устройства позволяет оперативно выполнить соединение сварных электродов, и зажать металлическое изделие между ними.

Устройство трансформатора микроволновки.

Технологически всю работу можно разделить на две части:

Создание нижнего основания контактной сварки своими руками из микроволновой печки.
С этой целью используется профиль, штанга или деревянный брус. Один его конец нужно крепко зафиксировать на корпусе при помощи саморезов, обеспечивающих жесткую фиксацию. На второй край требуется подсоединить нижний сварочный электрод с подведенным к нему кабелем от трансформатора. Для жесткой фиксации провода его приматывают к штанге.
Обустройство верхней подвижной части устройства в виде рычага.
Функцию оси может выполнить длинный не ржавый гвоздь, а стойки по бокам изготавливаются из брусков или профилей. Не стоит допускать наличие зазоров между стойками и основанием самодельного рычага, в противном случае может снизиться точность соответствия верхней и нижней части и точности самой сварки.

В начале работы из микроволновки изымают трансформатор, но этот элемент потребуется не весь, а лишь некоторые его части. А именно, магнитопровод и первичная обмотка. В то же время, шунты по обе стороны трансформатора и вторичную обмотку аккуратно демонтируют за ненадобностью.

Далее, на трансформатор потребуется соорудить новую обмотку, для чего применяют многожильный провод с сечением не менее 100 мм2. Кабель для сварки проводов наматывается в 2-3 витка. Но если на проводе присутствует слишком толстая изоляция, то ее можно убрать и заменить текстильной изолентой.

Если агрегат нужно сделать мощным, для него используется два трансформатора, а повторную обмотку для них делают общей. При этом крайне важно верно осуществить соединение выводов с первичных обмоток обоих трансформаторов, чтобы не снизилась мощность сварного аппарата.

Следующие этапы работы по изготовлению контактной сварки из микроволновой печи своими руками выглядят следующим образом:

установка системы управления агрегатом, позволяющей наладить бесперебойное сваривание металлических изделий точечным контактным методом;
изготовление и подсоединение сварных электродов, диаметр и вид которых подбирается с учетом характеристик рабочих деталей;
монтаж внутренней части агрегата для контактной сварки в надежный корпус от старой бытовой техники, демонстрирующий высокую стойкость к воздействию негативных факторов из окружающей среды.

Самодельная контактная сварка из микроволновой печки, созданная по такой инструкции, может справиться с:

сеткой;
клетками;
прутками с диаметром до 3 мм;
пластинами металла до 3 мм.

Все эти изделия без особенных трудностей могут использоваться для создания металлоконструкций с помощью собранного своими силами агрегата для точечной сварки.

Необходимые в работе материалы и инструменты

Если в распоряжении мастера имеется микроволновка, которая больше не используется по прямому назначению, из нее можно смастерить аналог профессионального оборудования проведения для сварочных работ.

Способ сваривания деталей точечной сваркой.

В процессе работы мастеру потребуется следующие комплектующие детали будущей микроимпульсной сварки, вспомогательные приспособления и инвентарь для сборки агрегата:

переделанный трансформатор от микроволновки или АКБ батареи;
провод приличного диаметра из меди или жгут проводов небольшого размера;
рычаги, выполняющие функции прижимов;
основание для установки сварочного аппарата;
зажимные струбцины;
отвертки разного вида и размера;
кабели;
обмоточные материалы;
электроды из меди, за счет которых и будет выполняться сварка;
кнопка.

Важно! Если нужно изготовить мощную точечную сварку из бывшей в употреблении микроволновки, понадобится два трансформатора. От количества этих конструктивных деталей бывшего в употреблении изделия будет зависеть уровень максимальной мощности самодельной сварки.

Электроды для точечного сварочного аппарата

Точечная контактная сварка выполняется путем замыкания двух электродов. Их можно смастерить собственными силами из медного прутка или жала профессионального паяльника, если агрегату не требуется высокая мощность.

Специальную проволоку для сварочного аппарата из трансформатора микроволновки подсоединяют к проводу от аппарата посредством медного наконечника, соединенного с ним пайкой.

Схема электрическая сварочного аппарата.

Место внутри наконечника ограниченно, поэтому неопытные мастера не сразу могут провести сквозь него кабель. Задачу выполнить проще, если смазать провод маслом или солидолом. Далее, наконечник нужно аккуратно совместить с электродом болтовым соединением высокой надежности.

Тогда рост сопротивления в местах ненадежного контакта не спровоцирует потерю мощности аппарата. Предварительно в электроде и наконечнике важно организовать одинаковые по размеру отверстия.

На заметку! Крепежные элементы для сборки самодельного сварочного аппарата из микроволновой печи стоит подбирать или ее сплавов. Медные болты, гайки для соединения электродов и наконечников с проводами отличаются минимальной величиной электрического сопротивления.

Если все соединения отдельных конструктивных элементов для контактной точечной сварки будут надежными, это значительным образом упростит обслуживание оборудования в будущем. Работа будет выполняться быстро, а сварные швы приобретут высокие эксплуатационные параметры.

Управление самодельным сварным аппаратом

Управление аппаратом из микроволновки, изготовленного своими руками, не составит особых трудностей даже для неопытного мастера. Оно осуществляется с помощью двух элементов: рычага и выключателя.

Рычаг отвечает за силу сжатия между электродами, определяющую надежность контакта соединяемых деталей в точке выполнения сварки. Поэтому его важно дополнить винтовыми элементами, обеспечивающими еще более значительную силу сжатия.

Рычаг в нерабочем состоянии самостоятельно отводится вверх, что позволит предотвратить произвольное замыкание контактов и беспрепятственный доступ к заведению изделия. Для этого к его основанию следует закрепить пружину с карбюратора актуальной жесткости.

Специализированное производственное оборудование, используемое с целью соединения листов стали со значительной толщиной, имеют элементы сжатия, способные создавать давление от 50 до 1000 кг, исходя из необходимости.

Для точечной сварки из микроволновки, применяемой для нерегулярных и простых работ в домашних условиях, будет достаточно давления до 30 кг.

Для большего комфорта сварщика, простоты работы и увеличения силы сжатия до актуального значения, прижимной рычаг стоит сделать длинным. Оптимальная длина ‒ 60 см.

С его помощью можно увеличить прилагаемое усилие в 10 раз, а это значит, что при давлении на рычаг с усилием 3 кг, электроды и соединяемые металлические детали будут сжиматься силой, равной 30 кг.

То есть, даже незначительное по силе нажатие на рычаг рукой сварщика, позволит ему запустить сварной процесс и точно провести электродом по рабочей поверхности металла.

На заметку! Крайне важно надежно зафиксировать сварное оборудование на поверхности рабочего стола, для чего применяют струбцины соответствующего размера. В противном случае, при надавливании на такой рычаг сам аппарат может сдвигаться с места, что может стать причиной серьезных дефектов сварных швов на металлоконструкции.

Варианты конструкции сварочного аппарата.

Выключатель отвечает в устройстве за подачу тока к электродам для сварки и подключается к цепи первичной обмотки трансформатора. Напомним, что сила тока во вторичной обмотке значительно превышает аналогичный показатель первичной обмотки.

Если подсоединить выключатель ко вторичной обмотке, он спровоцирует образование дополнительного сопротивления, и произойдет приваривание его контактов под воздействием сильного тока.

Располагайте выключатель непосредственно на рычаге, если он используется в качестве прижимного механизма. В таком случае вторая рука сварщика останется свободной, и ею можно будет придерживать свариваемые детали.

Это позволит улучшить качество сварных швов, так как повыситься прицельность и точность ведения электрода по поверхности рабочего изделия.

Основные операции по сбору точечной сварки своими руками из обычной б/у микроволновки завершены.

Мастеру останется лишь потренироваться перед началом работы, что позволит понять суть и вникнуть в особенности протекания основных процессов сварки различных металлов, исходя из формы и толщины металлоизделий. И только потом можно приступать к практическому применению самодельного оборудования из микроволновки.

Важно! Особенностью работы на оборудовании для точечной сварки, изготовленном своими руками из микроволновки, заключается в том, что подавать ток нужно только на сжатые электроды.

Если подача тока осуществляется на электроды, не находящиеся в состоянии сжатия, сварщик столкнется с интенсивным искрением сварной проволоки и ее активным подгоранием.

Еще одной проблемой, с которой может столкнуться мастер в процессе применения самодельного агрегата для сваривания металлических деталей, является риск сильного нагрева трансформатора и токопроводящих элементов этого оборудования.

Такая ситуация приводит к выходу самодельной модели из строя. Избежать перегрева позволит создание простейшей системы охлаждения сварочного аппарата из вентилятора.

Еще одной хитростью, уберегающей точечную сварку от перегрева, являются такие временные перерывы в ее работе, на протяжении которых трансформатор и токопроводящие элементы успевают остыть.

Время выдержки сварных электродов под током в сжатом состоянии при сварных операциях нужно контролировать визуально, с учетом цвета точки в месте соединения. Малоопытный сварщик может применить с этой целью специальное реле.

Заключение

Бытовую сварку из трансформатора микроволновки можно сделать при минимуме материальных вложений и временных затрат в бытовых условиях. Технология сборки контактной сварки из микроволновки проста и не требует наличия дорогостоящего оборудования, специфического инвентаря, редких материалов.

Важно подготовить подробную схему сборки агрегата, проявить бдительность при разборке СВЧ печи и сборке самодельной сварки на ее основе. Тогда сварщику удастся сэкономить и выполнять ряд несложных сварочных операций по соединению металлических деталей в бытовых условиях самодельным оборудованием.

Сегодня хотелось бы рассказать, как делается точечная сварка своими руками из микроволновки. Данный прибор способен выдать на выходе 800 А, а этого показателя с головой хватит, чтобы сваривать тонкий (от 1 до 1.5 мм) листовой металл.

Разбираем микроволновку и переделываем трансформатор

Для начала возьмем микроволновку. Внутри данного прибора имеется трансформатор, в составе которого сердечник и две обмотки: первичная и вторичная.

Сердечник трансформатора запаян двумя тонкими сварными швами, как показано на картинке.

Для вскрытия шва придется воспользоваться болгаркой или ножовкой, а, чтобы добраться к обмоткам в трансформаторе, потребуется поработать молотком и долотом.

При извлечении первичной обмотки следует быть предельно осторожным и не повредить её, потому, что она будет использоваться нами в дальнейшем.

Намотка вторичной обмотки обычно очень плотная, поэтому она извлекается с трудом. Так как для сварочного аппарата она не пригодится, то её можно распилить и вытащить частями.

После окончания описанных действий, вы должны получить в свое распоряжение целую и неповрежденную первичную обмотку трансформатора и его сердцевину, разделенную на два куска.

Намотка трансформатора

Следующий шаг – намотать вторичную обмотку трансформатора. Как материалом для вторичной обмотки воспользуемся медным кабелем, толщина которого будет приблизительно равняться прорезям сердечника. Кабель наматывается двумя витками.

После намотки кабеля, нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-х компонентной эпоксидной смолой.

Когда произойдет высыхание эпоксидки, вид трансформатора должен быть приблизительно таким.
Выходное напряжение в трансформаторе — 2 В, однако, ток — 800 А.

Проверим работоспособность точечной сварки:

Корпус для точечной сварки

После этого, следует заняться изготовлением корпуса для нашего прибора. Он может быть даже деревянным.

Заднюю панель корпуса нужно оборудовать выключателем и проводом питания, для которых следует вырезать пару отверстий.

Следующий этап – это шлифовка, грунтовка и окраска всех деталей

Когда произойдет высыхание окрашенного корпуса, следует окончательно собрать наш прибор.

Следует отрезать два медных проводка, примерно 2.5 см в длину, они будут служить электродами, и зажать их в держателях.

После этого, производим монтаж выключателя кабеля питания к задней панели устройства.

Осуществляем крепление трансформатора на деревянную основу обычными саморезами. Одним из этих саморезов крепится клемма, от которой выводится «земля».

Электрическая составляющая прибора на этом завершена, однако, чтобы обеспечить большую безопасность и удобство, выполним монтаж еще одной кнопки (микрика), которая крепится к верхнему рычагу с некоторым уклоном. Это делается для обеспечения работы точечной сварки только при включенном выключателе и нажатом микрике.

Не стоит забывать о тщательной изоляции всех соединений!

Крепление рычагов производится так: рычаги располагаются один поверх другого, а в боковушках сверлятся отверстия для них, к которые вставляются обычные гвозди, кончики которых загибаются.

Установка контактных электродов выполняется с торцов рычагов.

Аппарат для точечной сварки

из 2-х трансформаторов для микроволновых печей — Сварочное оборудование

Несколько недель назад я бродил по сети и наткнулся на идею сделать точечный сварочный аппарат из трансформатора для микроволновой печи. Идея казалась забавной, и я приступил к ее реализации. Этим вечером он успешно выполнил хороший сварной шов между двумя деталями из листового металла толщиной 16 грамм. Мне пришлось подержать его около 10 секунд для этого сварного шва, поэтому я думаю, что это, вероятно, предел того, что можно сваривать. Я подключаю каждый трансформатор отдельно, поэтому я ожидаю, что для металлов более легкого калибра я сделаю некоторую комбинацию удержания нажимного стыка на меньшее время и отключения одного из трансформаторов.

У трансформаторов не было одинаковых обмоток, поэтому я варьировал, сколько намоток на них наложил, чтобы выходные напряжения были близки друг к другу. Один трансформатор имел 2 витка, а другой — 3. Конечное выходное напряжение составляло 2,32 вольта. Мне также пришлось в какой-то момент переключить входные лопаточные клеммы, поскольку напряжения были не в фазе и компенсировали друг друга. Преимущество микроволновых трансформаторов в том, что в них есть «шунты», которые ограничивают прохождение тока и, таким образом, не дают вам взорвать выключатель, поскольку точечный сварочный аппарат создает то, что фактически является «мертвым коротким замыканием» во время нормальной работы.

Не считая нескольких вещей, которые у меня были под рукой, мои общие расходы составили 30 долларов. Я получил трансформаторы на свалке металлолома. Люди продали на свалке пару сломанных микроволновок, поэтому я открыл ящики и вынул трансформаторы. Все вместе они обошлись мне в 5 долларов. Большая часть моих расходов ушла на круглый медный стержень 3/8 дюйма для наконечника электрода и тяжелую медную проволоку.

Теперь у меня есть 5 различных способов сварки на выбор, когда я работаю над домашним проектом.У каждого есть свои преимущества и недостатки. Поэтому в зависимости от ситуации я выбираю лучший.

Кузнечная сварка
Дуговая сварка стержнем
Дуговая сварка TIG
Сварка ацетилен / кислородно-газовая смесь
Электрическая контактная точечная сварка

На этом веб-сайте я видел, как используются два трансформатора. http://home-workshop.com/MOTWelder.htm

Сварщик для точечной сварки DIY

Сварщик для точечной сварки DIY Кремона, август 2018.

Вернуться на главную.

Привет,
это краткий обзор с некоторыми замечаниями о том, как сделать точечный сварочный аппарат из СВЧ трансформаторы (ТО).
Ничего нового по сравнению с другими онлайн-учебниками, за исключением того, что в нем есть:

Две параллельные MOTs для большей мощности;
A твердотельное реле для синхронизации, управляемое Arduino для простоты.

Вот шторм:

ВНИМАНИЕ! Этот проект имеет дело с высоким и средним напряжением.Это опасно и небезопасно. Я никоим образом не отвечаю за любой ущерб, который вы можете причинить (даже самому себе).

Введение

Есть много-много учебных пособий по точечной сварке. В основном люди используют трансформаторы для микроволновых печей (ТО), снимая высокое напряжение. вторичный и заменив его всего за несколько оборотов. Я использую два параллельно включенных МОЛ для увеличения выходного тока.
Этого достаточно для простого точечной сварки, но кое-что интересное — это возможность контролировать время сварки.

Также люди говорят, что короткий импульс перед сваркой размягчает материал и, таким образом, создает лучший электрический контакт (он же лучшая сварка). В моем случае я использую arduino для реализации простого контроллера времени. В любом случае, контроллер можно обойти с помощью переключателя, чтобы управлять точечной сваркой в прямой режим.

Трансформаторы

Вот изображение двух трансформаторов для микроволновой печи (MOT), полученное из микроволновой печи.
Будьте осторожны, микроволновые печи — очень опасные предметы. Там есть высоковольтный конденсатор, сохраняющий высокое напряжение долгое время после того, как духовка была отключена. отключенные и опасные химикаты в магнетроне.Люди говорят, что ослепят тебя.

ТО наверху все еще нуждается в доработке. Вторичная обмотка высокого напряжения (более тонкий провод, намного больше витков) должна быть отключена и заменены на несколько витков толстого провода. Магнитные шунты следует удалить. Магнитные шунты уменьшают эффективную мощность трансформатора, так как они замыкают накоротко. часть магнитного потока. Вторичные заменены на 3 витка толстого провода (в моем случае я использовал два провода в параллельно, чтобы иметь большую секцию, поэтому вы увидите 6 витков вместо 3).

Электроды

Электроды обычно делают из меди (а не из латуни, люди говорят, что она прилипнет во время сварки). Я нашел несколько медных заклепок с большим сечением, они работают нормально. Два коротких держателя импровизированно удерживают электроды, а несколько пружин удерживают их в открытом положении.

Подключите электроды, добавьте переключатель и все смонтируйте. Трансформаторы необходимо подключить параллельно (обратите внимание на фазу !!), примерно так:

На этом этапе основной сварочный аппарат готов и уже может работать. Измеренное напряжение между электродами составляет 2,72 В переменного тока.
В следующем разделе я создам контроллер для настройки времени сварки.

Контроллер (электроника)

Трансформаторы могут управляться напрямую от сети 220В (прямой режим) или через таймер.

Решил использовать Arduino в качестве таймера, управляя дешевым твердотельным реле (их 3 с ebay, всего за 5 евро). Твердотельные реле включают (обычно) демпфер, что очень важно при высокой индуктивности. приложения (например, трансформаторы !!) Обычные реле могут залипнуть при резком прерывании высоких токов.Пока дешевое твердотельное реле работает нормально.
Идея твердотельного реле на самом деле очень проста: вы подаете небольшое напряжение на вход (в моем случае напрямую на выходной контакт Arduino) и выход становится замкнутой цепью для переменного (220В) напряжения.

Схема для Arduino выглядит примерно так (извините, я знаю, что грубовато ..) В любом случае, полезно добавить еще один переключатель, чтобы можно было обойти твердотельное реле и сварочный аппарат можно использовать в прямом режиме, как показано выше.Сборка ТО обсуждалась на предыдущем снимке.

Три подстроечных резистора — просто делители напряжения (470k должно работать отлично). Рычаг переключателя имеет три положения (центр отключен) и обсуждается в программе. При нажатии другой кнопки начинается сварка.

Простая программа Arduino в цикле выполняет следующие действия:

Проверить состояние переключателя рычажного типа;
Переключатель IF находится в первом положении, затем выполняется автоматическая сварка (время регулируется) при нажатии кнопки;
Переключатель IF находится во втором положении, установите время предварительной сварки, паузы и времени сварки с помощью трех триммеры;
Если переключатель находится в третьем положении (ручной режим), затем проверьте состояние кнопки и если он толкается, сваривайте, пока он не освободится.

Я слышал, что вы сказали! Какая ужасная простыня! В любом случае..
Если вам нужно вдохновение, вы можете найти мой сценарий ЗДЕСЬ. Для этого также нужна библиотека LiquidCrystal_I2C для управления дисплеем.

Хорошо, на этом этапе создайте верхний уровень сварочного аппарата, поместите охлаждающий вентилятор (и металлический сетку на задней панели, чтобы воздух мог выходить через ТО) и добавить электронику.

Наконец, нам понадобится панель для триммеров, дисплей и некоторые кнопки.

Вот и все, ребята!

Есть комментарии? Не стесняйтесь писать мне!

Ура,
Стефано

Вернуться на главную страницу. Теория трансформатора

| Форум электроники (схемы, проекты и микроконтроллеры)

Hi,

Короче говоря, трудно рассчитать точный ток, потому что мы не знаем индуктивность рассеяния, но мы можем рассчитать максимальный ток, который вы можете получить от идеального трансформатор, и это будет верхний предел того, что вы можете получить в реальной жизни.В 2 раза больше вторичного сопротивления. Это 14400.
Теперь, учитывая вторичное сопротивление 0,0025 Ом, что составляет 10 футов провода №4 (AWG), отраженное сопротивление составляет 0,0025 * 14400 = 36 Ом.

Теперь, если поперечное сечение жилы 1,2 на 2,5, площадь составляет 3 кв. Дюйма. Согласно формуле Эрика, это означает, что нам нужно 2 оборота на каждый первичный вольт. Вот так область вписывается. А это значит, что у нас около 480 витков на первичной обмотке.
Предполагая, что первичная обмотка составляет 1/2 дюйма, каждый оборот в начале равен 7.4 дюйма, и каждый виток около конца составляет 11,4 дюйма, поэтому номинальная длина витка составляет 9,2 дюйма. С 480 витками это означает, что у нас есть 368 футов провода. Это означает, что у нас есть первичное сопротивление около 0,94 Ом, если сечение провода не менее 14 (AWG).
Сопротивление первичной обмотки 36 Ом отражается на вторичной обмотке как 36/14400 = 0,0025 Ом.

Таким образом, полное сопротивление первичной обмотки близко к 37 Ом.

При полном и полном коротком замыкании выходной нагрузки входной ток составляет:
Iin = 240/37 = 6.5 ампер
При 6,5 ампера на входе у нас есть на выходе:
Iout = 6,5 * 120 = 780 ампер

Я думаю, что сделал это правильно, но вы или кто-то другой может захотеть дважды проверить эти числа, если я не смогу сделать это сначала [ПОЗЖЕ: проверено и исправлено].

Также помните, что сюда не входит индуктивность рассеяния, которая снижает выходной ток, поскольку она также имеет тенденцию уменьшать влияние первичного напряжения. Трудно сказать, что такое индуктивность рассеяния без некоторых измерений, таких как ток короткого замыкания при небольшом входном напряжении.

Еще один момент, о котором следует подумать, заключается в том, что из того, что я могу сказать по трансформаторам, которые я проверял в прошлом, которые приходили из микроволновых печей, трансформаторы недостаточно сконструированы, потому что они используются в прерывистом режиме. Это означает, что калибр первичного провода может быть заниженным, что означает, что таким образом мы можем потерять больше напряжения, а сердечник может быть уложен встык, что увеличивает индуктивность рассеяния, поэтому мы можем потерять больше напряжения (и, следовательно, тока) таким образом. Если вы покажете четкое изображение трансформатора сбоку, мы сможем увидеть, сложен ли он встык или нет.

Кроме того, иногда тест стоит тысячи слов (см. Также мою строку с подписью). Если у вас есть вариак и несколько измерителей, мы можем немного его протестировать и посмотреть, что у нас здесь на самом деле.

Построение аппарата дуговой сварки из трансформаторов СВЧ

Последние пару недель я потратил на создание аппарата для дуговой сварки, наматывая новые вторичные обмотки на два трансформатора для микроволновых печей. Один важный урок, который следует извлечь из всего этого, заключается в том, что трансформаторы большой мощности — не то место, где работает метод «нахрен, что будет»; Я сорвал пару праймериз, так что пришлось искать новые ТО и начинать заново.

Первым делом нужно было найти два ТО; чем больше, тем лучше, мощность в конечном итоге будет ограничена насыщением сердечника. Аппарат для дуговой сварки — это, по сути, понижающий трансформатор большой мощности; подается что-то вроде 20А при 240В, а затем преобразуется во что-то вроде 100А при 50В (за вычетом потерь). У меня уже были ядра и первичные компоненты MOT, все, что мне нужно было сделать, это удалить старые вторичные и добавить новые.

Сначала я разрезал сварные швы, крепящие детали E к деталям I. Я использовал угловую шлифовальную машину, но ножовка должна работать; основные цвета собирались использовать повторно, поэтому я был осторожен, чтобы не повредить их.Чтобы удалить катушки с сердечников, я смягчил лак, нагревая трансформаторы в духовке примерно до 200 ° C в течение примерно получаса. Как только лак размягчился, я сбил обмотку деревяшкой и молотком; снова будьте осторожны, чтобы не повредить основные цвета. После того, как обмотки были сняты с сердечников, я немного почистил сердечники, вырвав старую изоляцию, а затем с помощью напильника удалил большую часть лака и разгладил то, что осталось.

Сейчас ни один старый провод не будет брать 100А, поэтому купил прямоугольное сечение эмалированное 3.81 × 2,54 мм, медь. Я измерил размер окон в сердечнике и решил, что 5 слоев по 5 витков в каждом будут лучшим способом разместить около 25 витков на каждом сердечнике. Даже с эмалированной медью и квадратным сечением вам нужно добавить не менее 20% для учета несовершенной обмотки, иначе вы обнаружите, что ваша прекрасная новая катушка не подходит к сердечнику. Намотать медь такого размера можно вручную, но для этого потребуется приличный формирователь, немного силы и терпения. Я сделал каркас из кусков МДФ, приклеенных и обточенных до такой же ширины, что и центральная ножка сердечника.Он длиннее сердечника, поэтому углы можно закруглить, а воздух вокруг трансформатора лучше обтекает, что улучшает охлаждение. Высота должна быть немного меньше, чем высота окон за вычетом высоты первичной обмотки, так как обмотки будут немного расширяться, когда вы снимаете их с первых. Чтобы облегчить снятие обмотки с каркаса, я обернул слой тонкой карты вокруг каркаса и склеил их вместе (но не с первым) перед тем, как начать наматывать.

Запуск катушки заключался в том, чтобы проткнуть конец меди через отверстие в каркасе и согнуть его до тех пор, пока он не будет ровно лежать вдоль конца каркаса. Медь достаточно жесткая, поэтому дальнейшая фиксация не требуется.

Чтобы избежать прогиба, мне пришлось изгибать медь в обратном направлении при каждой укладке. Я должен был быть осторожным, чтобы каждый проход аккуратно ложился на место и сохранял все немного беспорядочные начала каждого перекрытия там, где они должны были бы выходить за пределы ядра; мои первые несколько попыток с бодрым формовщиком и спешкой вместо того, чтобы тратить время впустую, потратили и время, и медь (после того, как она была однажды закалена, ее уже нельзя будет сформировать снова без особых проблем).

Когда все 5 слоев были завершены, я наложил временную пленку из ПВХ-ленты, чтобы защитить эмаль, пока я делал последние корректировки размера; Я слегка раздавил катушку, используя тиски с деревом, чтобы защитить катушку.

На этом этапе я отрезал лишнюю часть до нужной длины, припаял язычки соединителей, снял ленту и соединил трансформаторы вместе, используя прозрачную пленку OHP в качестве временной изоляционной пленки.

Я G-зажимал жилы вместе, прикреплял какой-то 135A автомобильный аккумуляторный кабель с зажимом заземления на одной части и держателем стержня на другой.Я подключил первичные обмотки параллельно, а вторичные обмотки — последовательно, стараясь удерживать выходы в фазе. Изначально я пробовал питать его от одной вилки на 13 А, предохранитель перегорел, как только я зажег дугу. После питания каждого трансформатора от отдельной розетки на 13А все заработало! Хотя сварные швы не были фантастическими, они были ограничены в основном моей ужасной сварочной техникой; определенно было достаточно тепла, чтобы получить разумное проникновение и расплавить стержни. Я немного увлекся и начал сваривать, пока вибрация не повредила изоляцию на одной первичной обмотке, и это привело к непоправимому короткому замыканию в сердечнике.Я пробовал использовать оставшийся трансформатор отдельно; он мог почти расплавить стержень, но не имел никакого реального проникновения, и было очень трудно поджечь дугу. Он также перегрел трансформатор, что загорелась прозрачность; это убило другой первичный.

К счастью, примерно через неделю мне удалось достать пару трансформаторов, сердечники которых были лишь немного больше оригинала. Я немного расширил второстепенные детали, вставив внутрь пару деревянных кусочков и забив между ними отвертки, как клинья.На этот раз один трансформатор имел термовыключатель последовательно с первичной обмоткой; посмотрев на сгоревший трансформатор и подтвердив свою догадку, что первичная обмотка (которая приводилась в действие примерно в 4 раза превышающим предполагаемый ток) была точкой воспламенения, я прикрепил вырез к внутренней поверхности катушки. Я также обмотал сердечники и катушки высокотемпературной каптоновой изоляционной лентой, чтобы избежать проблем с коротким замыканием, не вызывая еще одной опасности возгорания.

Я собрал трансформаторы (снова удерживая сердечники на месте с помощью G-зажимов), поместил их на напарник, подключил их, как и раньше, и добавил вентилятор для микроволновой печи.

Я зажег его и смог легко зажег красивую горячую дугу; Я быстро проверил его, сварив несколько старых стальных пряжек, вокруг которых валялся. Сварной шов не очень красивый, но хороший и прочный — я ударил его молотком, и он не сломается.

Затем я хотел посмотреть, насколько хрупкую деталь я могу сваривать; для этого я придумал швейцарский армейский чайник: чайник с набором отверток / шестигранных ключей / небольших инструментов. Это быстро доказало, что без ограничения тока мой сварщик слишком силен, чтобы сваривать тонкую листовую сталь без образования дырок.

В нынешнем виде это куча компонентов, прикрепленных к партнеру, без какого-либо контроля, за исключением того, какие розетки я включаю. Очевидно, что это не готовый продукт, но это вполне функциональный сварочный аппарат. В настоящее время список дел составляет:

~~Сварить жилы вместе; это снизит вибрацию сердечника и упростит обращение с трансформаторами.~~

Покрыть трансформаторы лаком; это улучшит изоляцию и снизит вибрацию обмоток.
Регулируемый ограничитель тока; На данном этапе я думаю об индукторе с насыщаемым сердечником, построенном из другого сердечника МОТ.
Кейс; он не может вечно жить привязанным к партнеру.
Одиночное питание 13А; как только у меня будет ограничитель тока, можно будет работать на более низких мощностях от одной вилки на 13 А. Я мог бы иметь возможность добавить чайник, чтобы дать дополнительную мощность для более высокой мощности.
принудительный рабочий цикл; в настоящее время сварочный аппарат можно использовать до тех пор, пока термовыключатель не отключит питание одной первичной обмотки при температуре 160 ° C.Было бы неплохо иметь принудительный рабочий цикл со светодиодной индикацией, чтобы отображать, насколько близок этот предел и сколько времени потребуется для охлаждения.

Прочтите продолжение «Добавление ограничителя тока к моему сварочному аппарату MOT»

Как сделать из микроволновки свой собственный аппарат для точечной сварки! — Электроника ESK8 — Форум строителей электрических скейтбордов

Это статья, которую я изначально написал для своего веб-сайта, и подумал, что вам, ребята, будет полезно посмотреть, как я сделал свой сварочный аппарат 18650, на самом деле это довольно просто! http: // www. jackdaviesdesign.com/diy-spot-welder-from-microwave/

Этот проект представляет собой схему того, как построить установку для точечной сварки сопротивлением, используя утилизированные детали от старой микроволновой печи. Я использую его для приваривания никелевых язычков к аккумуляторным элементам 18650, но в зависимости от того, как вы размещаете рычаги, его можно использовать для сварки листового металла и других металлических предметов. Приступим к сварке!

Шаг 1. Спасите микроволновую печь

Краткое предупреждение!

Внутри микроволновой печи очень опасно.Большой конденсатор может быть заряжен и может вызвать неприятный или даже смертельный удар, поэтому убедитесь, что вы разрядите его как можно скорее, прикоснувшись к клеммам металлическим стержнем, например отверткой, чтобы разрядить его.

Хорошо, откройте корпус микроволновой печи, чтобы увидеть электронные детали. Разрядите этот конденсатор и приступайте к снятию деталей. Вы должны найти трансформатор, который должен быть очень похож на тот, что изображен на фотографиях. Снимите гайки, и он должен легко выскользнуть.Я сохранил несколько концевых выключателей, которые мы будем использовать позже, а некоторые кабели удобны для подключения к электросети.

Шаг 2: Снимите вторичную катушку

Мы собираемся перемотать вторичную обмотку трансформатора, так как нам нужно больше ампер и меньше вольт. Первичная обмотка — это то место, где подается питание от сети, а вторичная обмотка имеет более тонкие проволочные обмотки с присоединенными красными проводами.

Меньшее количество витков провода увеличивает силу тока, но снижает напряжение, а большее количество витков увеличивает напряжение при уменьшении силы тока.Нам не нужна вторичная обмотка, поэтому ее можно снять, отрезав или отшлифуя сварной шов на корпусе трансформатора и вытащив его. Будьте осторожны, чтобы не повредить первичную катушку, поскольку мы будем ее хранить.

Шаг 3: Добавьте новую обмотку

Новая обмотка будет обеспечивать ток, необходимый для сварки. Используя действительно толстый кабель, мы можем уменьшить количество витков до пары, которая обеспечит нагрузку в несколько ампер. Необходим толстый кабель, так как сопротивление приведет к его нагреву и расплавлению изоляции, если она будет слишком тонкой.Фигово!

Сначала вставляется первичная обмотка, затем 2 шунта с каждой стороны и, наконец, провод низкого калибра (синий кабель) наматывается на пару витков. Не забудьте оставить кабель достаточной длины, который будет прикреплен к сварочным электродам.

Шаг 4: Завершите трансформатор

Наш сверхмощный трансформатор почти готов. Нам просто нужно приварить верхнюю часть, чтобы запечатать ее. В качестве альтернативы вы можете использовать двухкомпонентную эпоксидную смолу, чтобы наклеить ее.Варианты хороши, выберите тот, который вам удобнее.

Шаг 5: Клеммы электродов

Теперь нам нужно прикрепить концы кабеля к медным штырям, которые мы будем использовать для сварки. Я обработал несколько медных клемм, но вы можете использовать несколько медных зажимов из хозяйственного магазина. Я также приложил файл САПР для электродного зажима, который я сделал. Вот ссылка на Fusion360. http://a360.co/1Loyh2j

Шаг 6: Сварочный рычаг

Я использую его для приваривания никелевых пластин к элементам батареи, поэтому я расположил два сварочных электрода рядом, хотя вы можете легко установить их напротив друг друга, как на традиционной машине.Я спроектировал и вырезал с помощью лазера простой корпус из ДВП для руки, в которой находится переключатель для работы и зажимы электродов.

Шаг 7. Упакуйте его

В трансформатор поступает опасное электричество 230 В, поэтому важно, чтобы он был закрыт. Этот футляр для лазерной резки должен отлично справиться со своей задачей. Просто убедитесь, что все содержится, так как это будет выглядеть намного лучше и безопаснее. Бонус!

По проводке все довольно просто. Просто подключите фазу и нейтраль к первичной обмотке трансформатора, используя существующие плоские клеммы, я бы рекомендовал добавить переключатель между одним из силовых кабелей, чтобы упростить включение и выключение. Я вытащил это из микроволновки.

Вот и все, готово! Удачи со своим новым сварочным аппаратом!

генератор брызг Наш инструмент для расшифровки слов смог расшифровать эти буквы, используя различные методы, и сгенерировать 238 слов! Наличие такого инструмента для расшифровки слов, как наш, поможет вам во ВСЕХ играх с схваткой слов! Вызов всех производителей футболок! Custom Ink позволяет легко создавать собственные футболки в Интернете.Затем вы можете сохранить изображение или использовать кнопку EMBED, чтобы получить ссылки на изображения. Он преобразует обычный текст в жуткий текст со всевозможными странными и искаженными пометками (ll̵̜̈́i̵̙̽k̶͚̎ȅ̷͇ ̷̙̈t̸̙̃h̸͙̓į̴͗s̵̺̿). Или используйте прилагаемый файл проекта AE в качестве средства для открытия заголовка, чтобы использовать их в стиле, показанном на превью выше. Это цифровая картина разума, сюрреалистическая, но все же до странности знакомая, созданная… Генератором цветовой палитры для Excel [БЕТА] Джошем Виттвером | Обновлено 27.04.2020. 5 из 5 звезд. квадродерево.Крышка выжимного кольца оборудована. ttf. Splatter автор: cody. Выберите линейный градиент и потяните наружу. Существует два типа раскраски текста: один для раскраски каждой буквы, а другой для раскраски только слов. Топ-10 лучших генераторов для кемпинга, которые на удивление тихие и эффективные. 105 125 23. Tagxedo — это онлайн-инструмент облака слов, который позволяет пользователям создавать словесные идеи из URL-адресов, твитов, блогов и многого другого. Орлиный глаз. Каждый из этих трехмерных эффектов может быть визуализирован с использованием нескольких различных стилей трехмерного текста, которые можно выбрать на соответствующей странице генератора текста.Я увлечен искусством. Генераторы логотипов Splash Text. Это бесплатный онлайн-набор для создания текстов с множеством типов рисунков для создания наиболее реалистичных и профессиональных 3D-эффектов текста-заставки. Если вы самые смелые, не пропустите для вас наши самые ужасные и темные шрифты! Страница 1 из 2. Вы можете делать такие вещи, как изменение шрифта, изменение шрифта и цвета изображения, изменение размера шрифта и изображения логотипа, поворот текста, а также длинный список других пользовательских изменений. Этим красивым орнаментом можно украсить любую поверхность: от чехла для ноутбука до сумки, от обоев до футболки.Каждый шрифт можно загрузить бесплатно! Раскрасьте изображения брызг. Это поможет вам, когда дело доходит до настройки веб-сайтов и создания платформ социальных сетей. 0 Разрешение и апдейт cliffhanger ⋅ Часть I. CSV файл. Генератор имеет несколько очень простых в использовании ползунков: Размер детализации — управляет размером деталей облака. Различные генераторы брызг / текстуры Мартина Шмиттера в игровых активах 5. Случайное / брызги (сильное покрытие) Передача стразов. Первичные, вторичные и третичные цвета. PhilM New Member Сообщений: 1 Зарегистрирован: вторник, 27 ноября 2018 г. , 14:32.Это для тех, кто верит в то, что нужно отличаться и выделяться. Textturizer — это онлайн-инструмент для создания текстурированного текста. канитель. Splatter — это генератор паттернов, предназначенный для случайного размещения ввода карты. 83. Случайно / Брызги (световое покрытие) Передача страз. Splatter Vector Art — 9 665 роялти-фри векторной графики и сопоставления изображений Splatter. Sparkles Copy And Paste Splatter — это шутер с видом сверху с однопользовательской кампанией «фильм-нуар». Розовая краска брызги векторной графики. io, имея в виду следующие рекомендации: Сделайте это быстро, сделайте это просто.* (Любезно предоставлено * Джоном * Блэком, * Роном * Смитом * и * Associates) * Cast3off & N’resultswhen’an’object’swung’in’an 1373 бесплатных изображения Paint Splatter. Генератор изображений инструмента скрещивания животных — тисненые этикетки. com На нашем сайте представлено более 30 000 шрифтов для ПК и Mac. Премиум год. Шаблоны. Вы можете использовать наш генератор случайных пастельных цветов, чтобы получить пастельные цвета, генерируемые случайным образом. … Кисти для брызг — это набор из 20 специализированных кистей, которые позволяют добавлять текстуру, узор или украшение к любому понравившемуся изображению.550x400px 28. В 0. ВНИМАНИЕ: Некоторые подсказки могут означать, что доставка состоит из 2 или более символов. Подробности. Состав: 100% хлопок. 6 кг / 2. 576 результатов поиска (0. Пожалуйста, учитывайте разницу в 1-2 см из-за ручного измерения. Часто задаваемые вопросы по форуму. Если вы видите это сообщение, у вас, вероятно, включен блокировщик рекламы. 40 видеоматериалов и 67 текстур изображений. это настолько популярный метод, что я решил, что попробую уроки, сделав это по-своему. Введите или вставьте текст предложения или абзаца в текстовую область.Trippy Text — это бесплатный онлайн-генератор графического текста, в котором вы можете быстро и легко создавать бесплатную триповую и психоделическую графику. 2 от mkonkoly; Asteroid Dash v. Этот симпатичный генератор отображаемых имен разработан для создания творческих имен пользователей и поможет вам найти новые варианты уникальных псевдонимов. Ищете шрифты Blood Splatter? Нажмите, чтобы найти 8 лучших бесплатных шрифтов в стиле Blood Splatter. В этом посте мы представляем 40 эффектов брызг в Photoshop. Генератор HTML для справочных заметок. Гранж краска брызги векторов — бесплатно.В разделе «Используемые шрифты» представлены сообщения о шрифтах, используемых в логотипах, фильмах, телешоу, видеоиграх, книгах и многом другом; В разделе «Генератор текста» представлены простые инструменты, позволяющие создавать графику со шрифтами разных стилей, а также с различными текстовыми эффектами; Раздел «Коллекция шрифтов» — это место, где вы можете просматривать, фильтровать, настраивать… Mos Generator — Night of the Lords. Есть всевозможные кровавые текстуры, которые вы можете использовать в манипуляциях с фотографиями ужасов (например, для Хэллоуина). N Игры I.N. Брызги засохшей крови. com) — это бесплатный веб-сайт для создания изображений в Интернете, который позволяет создавать уникальные творческие изображения для любых целей, таких как компьютерные обои, иллюстрации для блогов и статей, коммерческие фоны, плакаты и многое другое. Все, что вам нужно сделать, это ввести слово, обычно это название вашего бренда или компании, и оно возвращает до двадцати пользовательских слоганов за один клик на основе нашей базы данных. Просматривайте кредиты, обзоры, треки и покупайте для винилового релиза 2020 года «Fuck» Это »на Discogs. Частицы такого размера достаточно малы, чтобы оставаться в воздухе в течение длительного периода, прежде чем они загрузят HD-наклейки с брызгами крови для Unity 3D Free.Термин «брызги акварели» не зря — вы не сможете точно определить, где в конечном итоге окажутся брызги. Одна из немногих манипуляций с животными. Генератор брызг. Этот генератор не предназначен для обозначения каких-либо судов для взрослых / несовершеннолетних, оскорбительных, кровосмесительных или других проблемных судов. 36 шрифтов. Вы можете выбрать свой любимый шрифт, просмотреть нашу обширную библиотеку клипартов, чтобы найти идеальную графику, или загрузить свои собственные иллюстрации. Просто выполните быстрый поиск по названию компании в Интернете, чтобы узнать, доступно ли название вашей компании для использования в вашей стране / штате. Система также предоставляет информацию о том, как можно разблокировать эмблемы переднего плана или как они были предоставлены. Самый эффективный экран с брызгами: этот ультраэффективный экран с брызгами помогает улавливать больше брызг; изготовлен из сверхтонкой сетки, он улавливает брызги, позволяя выходить пару, помогая обеспечить защиту от горячих брызг на плите; ширма отлично подходит для большинства кастрюль, сковородок и сковородок; будьте осторожны при приготовлении пищи на горячем масле или смазке Online Scatter Plot Generator. Поле для регби — с сеткой — 140 пикселей на дюйм — Поле для регби с брызгами — без сетки — 70 пикселей на дюйм.С помощью включенных текстур вы можете быстро обработать ваши субстанции / сцены брызгами / пятнами и т. Д. Звезды: Юная Мэйли, Файзон Лав, Иоланда «Йо-Йо» Уиттакер, Клифтон Пауэлл. Веб-сайт; Я использую Blender с 2019 года, создаю цифровое искусство и видео с 2007 года, и с детства занимаюсь анимацией раскладушек. Скидка 10% на Shutterstock с кодом DOMAINVECTOR. 4 — Отслеживание изображения и сохранение его как векторного файла. с а. Лампочка СВЧ. Вы можете дополнительно выполнить несколько действий с цветом, например, создание оттенков, изменение оттенка, затемнение, осветление, насыщение или обесцвечивание цвета.Создавайте дурацкие сообщения и собственные логотипы с точными текстурами шрифтов, используемыми Geometry Dash! Брызги могут быть особенно плохи с усилителями тетрода. Назначение и тип регулятора дизель-генераторной установки. В вашем браузере отключен Javascript. org / Милтос Манетас! Продукция Delta для коммерческого вещания AM / FM / TV включает в себя стереовозбудители и мониторы AM, мосты рабочего импеданса, генераторы радиочастотных сигналов и приемники обнаружения нуля, трансформаторы тока радиочастоты, цифровые и аналоговые радиочастотные амперметры, мощные коаксиальные переключатели передачи и дистанционное управление. коаксиальные реле.Кисти для рисования и штриховки полезны для создания эскизов в Photoshop. Облако слов — это изображение, состоящее из слов, которые вместе напоминают облачную форму. Выберите, сколько слов будет отображаться. Textturizer — генерирует текст с текстурой. Генератор Мос. 4 Избранное. На цветовом круге 12 основных цветов. Блестки. Перед использованием текстового генератора дождитесь полной загрузки страницы, иначе вы можете получить неверные результаты (вам нужно всего за несколько щелчков мышью).брызги грязи — абстрактные шрифты — скачать шрифты бесплатно. FOV: Поле зрения. Просмотрите библиотеку профессионально разработанных логотипов splatter. The, Them, Is, And) Выберите шрифт и цвета. 6 из 5… Генератор текста крови. http: // www. из 97. Скачать бесплатно бесплатные кисти для Photoshop из категории Гранж и брызги. com English Français Español Deutsch Italiano Português. com /? Recommen Следующий инструмент преобразует ваш текст в графику с помощью шрифтов аэрозольной краски. Но НЕ удаляйте ничего. Мышь.на удивление низкий уровень. Цвет: краска Splatts Pebble Stone. Спина * брызги * от * огнестрельного * ранения * на * рулевое * колесо. Сражайтесь с всевозможными ордами монстров с помощью огромного арсенала оружия, все с лучшими физическими эффектами брызг и разрушаемым окружением уровня. Кисти для рисования брызг для фотошопа. Чтобы получить свой логотип, нажмите кнопку «Далее». Глянцевые брызги крови. Вы можете настроить свой опыт с помощью предварительного просмотра шрифтов в реальном времени. Это изображение для предварительного просмотра. Загрузка не требуется. взломать.Люди обычно используют облака слов, чтобы легко составлять резюме больших документов (отчеты, выступления), создавать произведения искусства по теме (подарки, демонстрации) или визуализировать данные (таблицы, опросы). {HACK} Love Story: Magical Princess ‘dating & life sim’ {CHEATS GENERATOR APK MOD} {HACK} Раздражающий Orange Splatter Up! {CHEATS GENERATOR APK MOD} {HACK} Монстры с умом: драка! Шаг 12. Вы можете использовать генераторы для создания таблиц спрайтов с несколькими брызгами на одной текстуре (например, разделитель добавлен в изображение, пользователь может перетащить и поместить разделитель в то место, где он хочет точно разделить изображение.Введите данные в наш бесплатный генератор облака слов с помощью копирования / вставки или загрузки файла. Нитки в моем блоке были незакрепленными. Войти | Регистр. День был пасмурным и пасмурным, и теперь, когда он проходил через узкое ущелье, несколько больших капель дождя упали на его обнаженные плечи. Купите экшен Photoshop Vector Spatter от amorjesu на GraphicRiver. Image Splitter — это бесплатный онлайн-инструмент, с помощью которого вы можете разбивать изображения на части во всех направлениях (вертикальном, горизонтальном или обоих). 4 фона брызги черной краски.Tagxedo. уменьшение числа. В цветовом круге RGB это оттенки красного, оранжевого, желтого, зеленовато-зеленого, зеленого, весеннего зеленого, голубого, лазурного, синего, фиолетового, пурпурного и розового. Наша программа для расшифровки слов смогла расшифровать эти буквы, используя различные методы, и сгенерировать 426 слов! Имея под рукой инструмент для расшифровки слов, подобный нашему, вы сможете помочь вам во ВСЕХ играх со скремблированием слов! Создано с помощью генератора мемов Imgflip. Для Tumblr, Facebook, Chromebook или веб-сайтов. Самый эффективный экран с брызгами: этот ультраэффективный экран с брызгами помогает улавливать больше брызг; изготовлен из сверхтонкой сетки, он улавливает брызги, позволяя выходить пару, помогая обеспечить защиту от горячих брызг на плите; ширма отлично подходит для большинства кастрюль, сковородок и сковородок; будьте осторожны при приготовлении с горячим маслом или жиром, разбрызгиваемым с обеих сторон носителя, как это выбирается переключателем частоты смещения.Создавайте крутые логотипы с помощью нашего популярного генератора логотипов. Этот великолепный инструмент для создания изображений создает превосходные изображения с помощью случайного машинного алгоритма с 7 различными стилями и… имитацией жидкости WebGL, которая работает в мобильных браузерах. 87. Есть дыра, есть брызги и смена лески. Полный список пародий Splatter / Thomas Splatter / TUGS Splatter / Shining Time Station Splatter / Skarloey Splatter / Jack and the Pack Splatter / Warrior Splatter / Toby Splatter / O. Лампа накаливания СВЧ, 40 Вт. 397 678 24. Из-за разницы в освещении и экране цвет изделия может немного отличаться от цвета на картинке. Пластинка / Винил. 464 758 47. Инструменты созданы для того, чтобы быть крутыми и развлекательными, но они также помогают начинающим писателям создавать различные материалы, включая сюжеты, тексты песен, стихи, буквы и имена. Если вы хотите добавить кровь или другие пятна на Flexible FAST Rig Splatter. Генератор эмблем Halo Master Chief Collection от ExO Delta — это простая система, которая создает эмблему Halo на основе тех же эмблем переднего и заднего плана, что и в игре.Splatter хорошо работает для быстрого нанесения некоторых форм без особых настроек. Все. капли черная текстура, изолированные на белом фоне. Искусство печатным словом — искусство многогранное и разнообразное. Разбрызгивать изображения. Генератор мемов — это гибкий инструмент для многих целей. 8. Ищете шрифты Splatter? Нажмите, чтобы найти 124 лучших бесплатных шрифта в стиле Splatter. . Отправьте шрифт Tools. Выберите один из тысяч дизайнов и настройте логотип в соответствии со своими потребностями. 4k подписчиков.Шрифт Splatter Kings был загружен 8 541 раз. Генератор слоганов — это простой генератор слоганов. Самый эффективный экран с брызгами: этот ультраэффективный экран с брызгами помогает улавливать больше брызг; изготовлен из сверхтонкой сетки, он улавливает брызги, позволяя выходить пару, помогая обеспечить защиту от горячих брызг на плите; ширма отлично подходит для большинства кастрюль, сковородок и сковородок; будьте осторожны при приготовлении пищи с горячим маслом или жиром. Брызги акварели могут придать вашим открыткам, страницам альбома для вырезок и 3D-проектам легкий цвет и эффект текстуры.Градиент Зачем нужен генератор заключений для сочинений? Письмо — это искусство, вот и все. Найдите понравившийся дизайн и измените цвета, шрифт и макет. Войдите, чтобы сохранить его в своей Коллекции. Внесите свой вклад в разработку ILUGD / splatter, создав учетную запись на GitHub. Цель этого исследования состояла в том, чтобы определить положение и ориентацию рук и, следовательно, огнестрельного оружия, в соответствии с пятном крови… Splatter и Dodge (в совокупности именуемые «Splodge» от Diesel 10) — неуклюжие помощники Diesel 10 и второстепенные антагонисты в «Приключениях Томаса и Волшебной железной дороги» Пуха. сфера черных случайных пятен. 463 714 37. Splasher — это набор из 94 уникальных чернил, краски и брызг кофе, которые можно быстро использовать в вашем дизайне. 5 от mkonkoly Это лучшие кисти для брызг в Photoshop, которые выделят ваш дизайн. 11. Создавать дизайны с эффектами ужасов еще никогда не было так просто, как сейчас с помощью кистей с эффектом крови. Вы также можете создать свою собственную цветовую тему. раз факт оказался избитым. 5. Генератор файлов 3D Def ~ Для этапов MUtaGEN ~ Обмен спрайтов Double Clsn Size Storyboard Viewer v0.Кровь 03 Кисти для фотошопа. Поделиться Поделиться. Все, что вам нужно сделать, это ввести данные X и Y, а конструктор диаграммы рассеяния сделает все остальное. 034 секунды) Splasher от GRIN3 (Nowak) 18. Кисти должны быть привязаны к используемому предмету. выбрано. Этот мир создан для насилия. 93 $ 4. Это, без сомнения, одни из лучших кистей для брызг, потому что они создают драматические эффекты для любого стиля дизайна. Шаг 1. Создайте новый документ. Эту технику легко создать, используя Aqua Painter и классические подушечки для чернил на основе красителя.K. Топ-10 статей. Список лучших инверторных генераторов на 2021 год: рейтинг, сравнение и… У нас есть 24 бесплатных шрифта splatter, которые можно предложить для прямой загрузки · 1001 Fonts — ваш любимый сайт бесплатных шрифтов с 2001 года. Шрифты с тегом «splatter» | Font Squirrel Font Squirrel полагается на рекламу, чтобы предлагать вам новые отличные бесплатные шрифты и… Font Meme — это ресурс по шрифтам и типографике. Я бы хотел просто «брызнуть» на смолу, но я не думаю, что в ней есть какие-либо УФ-защитные средства, и я уверен, что она сломается через год или два.1. Вы ищете идеальные шрифты с брызгами? Вы пришли в нужное место! Ознакомьтесь с нашей коллекцией, новые дизайны добавляются каждый день. 15 фунтов стерлингов. Следовать. Скопируйте и вставьте симпатичные символы для офиса, торговые марки, символы стрелок, символы галочки, символы галочки. Супер крутой модный текстовый генератор. &. Night of the Lords — Redux — Limited Edition 12 «Vinyl — Splatter. M. ВЫБЕРИТЕ ШРИФТ sprayvetica-33third ВВЕДИТЕ РАЗМЕР ШРИФТА ВЫБРАТЬ ЭФФЕКТ Нет ВЫБРАТЬ ЦВЕТ 1 — Создание брызг чернил на бумаге. Теперь мы не говорим о Искусство Джексона Поллака, в котором вы можете нанести несколько цветов на холст, а затем продвигать его как современное и значимое — потому что, чтобы вас заметили в этом виде искусства, нужно знать правильных людей.Развитие инструментов рисования привело нас к тому моменту, когда создание всевозможных эффектов стало для нас довольно удобным, будь то сюрреалистический эффект или ужасающий эффект ужаса. Последний может достигать аналогичных результатов, но намного сложнее. Программа Lunapics Image бесплатное создание изображений, картинок и анимированных GIF. Темы Новые шрифты. 5 от mkonkoly; Simple Light + Shadow Engine мк. Набор кистей для брызг и кистей для крови. Studio Video Editor Meme Generator Добавить субтитры Добавить аудио-видео Resizer Конвертировать петлю видео Видео Триммер видео Посмотреть все инструменты. в Дингбаты> Формы 232,957 загрузок (21 вчера) 2 комментария Бесплатно для личного использования. Это проект, над которым я работаю некоторое время — новый генератор изображений для блестящих тисненых этикеток. Шрифт Splatter | дафонт. Комбинируя эти кисти Photoshop с настраиваемыми параметрами цвета, вы можете получить идеальный фон, заголовки и многое другое. 1 доллар. Наслаждаться! 1. Рис. 2 Схема установки формирования изображения лазерного листа, используемого для измерений факела и брызг в дальней зоне. 00 грн. От движения генератора крышка оторвалась, и моторное масло разбрызгалось повсюду.ee / JoeycarlinoSyncretic 3D’s Free Wood Material из эскиза: https: // stringfairy. Используйте эту решетку для брызг жира даже при приготовлении на гриле. Это так просто. Создатель рэп-логотипов BrandCrowd позволяет создавать и настраивать выдающиеся рэп-логотипы за считанные минуты. Дизель 10 назвал 2-го «Сплодж», заявив, что у него не было времени назвать оба имени. горячие клавиши: D = случайное, W = голосование за, S = голос против, A = ответ. Полный доступ к моему генератору раздаточных материалов и моя вечная благодарность! Поле для регби Йог-Сотот (уровень 2) — с сеткой — 70 пикселей на дюйм.В положении 5 кГц монитор брызг измеряет побочные излучения в сегментах шириной 1 кГц. Обычный … Положите устройство на стол, чтобы создать эффект брызг краски, или держите его вертикально, чтобы краска стекала вниз. из 17 394. displayName || формы. 107 настоящих элементов брызг крови. Generac, Guardian, Honeywell, Siemens, Centurion, Watchdog, Bryant и Carrier Home Standby с воздушным охлаждением, поиск и устранение неисправностей и вопросы по ремонту. Текстура брызг так популярна из-за резкой и ржавой текстуры этого дизайна.Поскольку модели с крышкой предотвращают неисправность стопорного кольца из-за разбрызгивания, оно лучше всего подходит для атмосферы, создающей брызги. Цветовое колесо может… Просматривать кредиты, обзоры, треки и делать покупки для винилового релиза «Cocaine Rodeo» 2020 года на Discogs. 4. Брызги. Вы можете использовать эти графические элементы для различных целей. ВЫКЛЮЧЕННЫЙ. О компании TFC Industrial Controls — четверг, 24 июня 2021 г. Не только корпус, но и выпускное кольцо изготовлено из латуни, поэтому эти модели обладают превосходной стойкостью к пламени / брызгам и термостойкостью.RUNESS Защита от брызг масла, теплоизоляционный лист для плиты Готовка Ba Создайте свой собственный логотип Splat бесплатно. G. У нас есть 43 бесплатных шрифта Splatter, которые мы можем предложить для прямой загрузки. · 1001 Fonts — ваш любимый сайт бесплатных шрифтов с 2001 года. Крутые идеи имени пользователя для онлайн-игр и услуг, связанных со Splatter, собраны в одном месте. Splatter Monitor предлагает четыре выбираемых полосы пропускания: 1. 30%. Ниже мы упомянули некоторые из splatterladder, лестницы, трекера, фрагалайзера, вражеской территории, et, rtcwet, rtcw, клана, игрока, рейтинга, карты, сервера, команды, врага, территории, проекта, проекта, цветного всплеска брызг краски. Наклейка от 4asno4i. .0) Генераторы просты в использовании и обладают огромной свободой настройки. и Двусторонний аксессуар для защиты от брызг газа под решеткой гриля, черный, цены 48 x 30 дюймов в США. Вы можете скопировать и вставить эти жуткие символы в свои сообщения в социальных сетях, чтобы вы выглядели так, как будто вы являетесь пользователем. Генератор страшного текста — это забавный, эффективный и простой в использовании генератор шрифтов. HD Blood splatters — это высококачественные декали, готовые к использованию в проекте игрового движка Unity 3D. Вы можете использовать их для создания круглых башен, шаров и идеальных кругов и т. Д.Джои Карлино. Инструкции: Создайте диаграмму рассеяния, используя форму ниже. Поставляется с разрешением 2K или 4K в 12-битном ProRes 4444 при 60 кадрах в секунду. Логотип iStock Sponsored Vectors Нажмите, чтобы открыть промокод, чтобы сэкономить 15% на ВСЕХ подписках и кредитах. 15 фунтов стерлингов. Пожалуйста, перейдите в настройки своего браузера и включите Javascript, чтобы использовать Scratch. 1 739 383 стоковых фотографий, векторных изображений и иллюстраций с брызгами краски доступны без лицензионных отчислений. Если резьба лампочки корродирована или цоколь лампы слишком велик, возможно, потребуется замена патрона.Рукав-разворот. Акварельный фон. png splatter_color. Удаление слов-заполнителей / стоп-слов (т.е. Генератор шедевров относится к набору инструментов генератора текста, созданных Aardgo. Этот инструмент позволяет вам получать пастельные цвета в шестнадцатеричном, rgb, hsl или hsv формате. G. Чем более уникальным является ваше имя, тем более вероятно, что он будет доступен для использования. 754. Этот инструмент генерирует многоцветный текст, текст в цветном формате VIBGYOR и произвольный цветной текст. Камера: RED GEMINI 5K Cincinnati 10629 Reading Road Cincinnati, Ohio 45241 513-563-0600 Факс : (513) 563-6757 Бесплатный звонок: 800.Однажды она вздремнула после уроков в классе и проснулась от пожарной сигнализации. Размер слова показывает, насколько оно важно e. Всем компаниям нужна запоминающаяся фраза, чтобы представить свой продукт, и простой и легко запоминающийся слоган — лучший способ сделать это. Полярность имеет большое значение при сварке, потому что выбор правильной полярности влияет на прочность и качество сварного шва. 670. Сколько слов можно составить из БЛЕСКА? Выше приведены слова, полученные путем расшифровки S P L A T T E R (AELPRSTT).Просто выберите желаемый стиль и примените его выше или ниже любого титульного слоя FCPX, либо поверх любого неподвижного изображения или видеоклипа. Шаблон изображения. Ежедневно в Интернете создаются, загружаются и загружаются тысячи бесплатных шрифтов, которые помогут вам достичь желаемых художественных результатов. Лагерь Полукровок Ссылки — Роблокс. Карты Splatter больше не вызывают исключение при размещении. 100% пищевой силикон: сито для защиты от брызг на сковороде легко очистить. Как объяснялось в моей статье о шаблонах с поддержкой тем, цветовая палитра в Microsoft Office значительно упрощает создание электронной таблицы с подходящими цветовыми схемами.Детали изображения. 24 407 ресурсов 17 коллекций. Загружая собственные изображения и используя все настройки, вы можете создавать множество творческих работ, включая плакаты, баннеры, рекламные объявления и другую настраиваемую графику. в целом. Изготовление виниловых пластинок на заказ, низкозатратное прессование виниловых пластинок, самое быстрое время оборачивания винила, цифровой мультиметр, цвета, 180 грамм, Flexi DIsc, печать на LP-обложке, брызги, диски с изображениями, трехцветный, прямой мастеринг на металл, GZ, New York Vinyl Record Нажатие, 7 «нажатие, 10 нажатий», 12 нажатий «Шрифты с тегом» splatter «, чтобы продолжать предлагать вам новые отличные бесплатные шрифты и продолжать улучшать генератор веб-шрифтов.1. Двойная прострочка по краю и рукавам. Просто нажмите кнопку «GENERATE CLOUD», и будет сгенерировано случайное изображение облака. WordArt. 10 долларов. Случайный / Брызги (Среднее покрытие) Перенос страз. Beyond The Pale: Volume One — Limited Edition 12-дюймовый виниловый сингл. Рекламные и коммерческие коллажи Мемы Популярный генератор фона (BgGenerator. ДОБАВИТЬ В КОРЗИНУ. Roblox Bloody Face Decal -… 1 * Кухонная защита от брызг 1. Наши логотипы, созданные дизайнерами по всему миру земной шар, дает вам неограниченные возможности. Вы можете использовать наши изображения в неограниченных коммерческих целях без разрешения.Возьми кисть! Добавлено 5 типов облачных кистей! 24/12 В библиотеку MediBang добавлен новый контент! Давайте подумаем о композиции! Graffwriter — это генератор граффити, который позволяет вам легко создавать свежие фрагменты и теги, говорящие все, что вы выберете. как часто он появляется в тексте — его частота. В солнечном генераторе используется фотоэлектрическая (PV) панель для преобразования солнечного света в электричество с помощью фотоэлектрического эффекта. Возможно, вы выберете уличный городской шрифт или что-то классическое и технически подкованное, а иногда вы просто можете повесить этот экран для брызг жира бекона, экран-заставку на сковороде за ручку.Сделанный! Это изображение для предварительного просмотра. 93 $ 2. Генератор мощностью от 3000 до 4000 Вт обеспечивает мощность, достаточную для поддержания работы важных бытовых приборов в случае отключения электроэнергии. Выберите инструмент «Градиент» (G) и измените первый цвет на # 05293b, а второй цвет на # 0a5d78. Администратор — 10 сентября 2020 г. 3 — Очистка изображения в фотошопе. Самый эффективный экран с брызгами: этот ультраэффективный экран с брызгами помогает улавливать больше брызг; изготовлен из сверхтонкой сетки, он улавливает брызги, позволяя выходить пару, помогая обеспечить защиту от горячих брызг на плите; ширма отлично подходит для большинства кастрюль, сковородок и сковородок; будьте осторожны при приготовлении пищи с горячим маслом или жиром. Эффект рассредоточения в фотошопе, эффект брызг, эффект разрушения, как бы вы ни называли, это очень популярный метод для использования на фотографиях, особенно на фотографиях с движением.Спецификация: Название: Брызгозащита Материал: оцинкованный лист Вес (приблизительно): 1. Это блестки, которые вы можете скопировать и вставить в свою биографию в Instagram, блоге, Facebook и любых социальных сетях. Когда она выходит из класса, чтобы посмотреть, что случилось, она видит, что ее одноклассники были убиты мо. В большой галерее Blood Splatter PNG все файлы можно использовать в коммерческих целях. Белое пасхальное яйцо над синими брызгами. (482) Звездный продавец. Сортировать по: Популярные Недавние. масляная краска фон текстура красочные облака черный фон цвет всплеск на черном фоне винтажные векторные элементы текстура xplosion цвет темная текстура грязные пятна фон Семейная трагедия побуждает гангстера Карла «СиДжея» Джонсона вернуться домой, но обнаруживает, что он захвачен преступностью и коррупцией, которые он должны восстановить контроль над улицами, пока не стало еще хуже.Предпосылка искусства абстрактная. Вы можете найти здесь пятно крови, брызги крови, капающую кровь, абстрактную кровь с венами, кровь руки и отпечатка пальца и множество… Night of the Lords — Redux — Limited Edition 12 «Vinyl — Black. U. — Scribble Fun, REDRUM, Fat Nib Splatter, Fat Nib Regular, Grunge Voysla Bold otf (7 SPLATTER Термины «аэрозоль» и «брызги» в стоматологической среде использовались Мициком и его коллегами8–12 в их новаторской работе по аэробиологии. Необходимые материалы: Пусто t- рубашка — может быть хлопковой о… Команды генерации — это команды, которые создают уникальные формы из той точки, в которой вы стоите.Выберите файл изображения на своем компьютере для загрузки Рейтинг: Имя игрока: Рейтинг: Общее время: Пинг: Последний визит: 1: pdsad: 26. Легко настраивается. Теперь с помощью различных кистей с брызгами нарисуйте кровь темно-красным цветом (я выбрал # 4d0000). Создавать крутые логотипы с GraphicSprings очень просто. Снято в зеленом цвете, чтобы сохранить световые блики и глубину. Сделайте что угодно, от вашего имени в граффити до сложных баннеров и дизайнов в различных современных стилях граффити. Все примеры ниже были созданы бесплатно здесь, на GraffWriter.Джексонполлок. вы можете загружать изображения и делиться ими в своих профилях в социальных сетях. Встряхивайте и вращайте устройство во время рисования, чтобы создавать крутые узоры! Выполняйте быстрые движения пальцами, чтобы разбрасывать краску! 🎨 Применяйте вращение с переменной скоростью, чтобы создать завораживающее искусство вращения! 🎨 Поделитесь своей картиной с друзьями! Войдите здесь. kjpargeter. В этих статьях под аэрозолями понимались частицы диаметром менее 50 микрометров. Для генератора брызг он также дает отдельную версию сетки, где вы можете сделать несколько итераций на одном листе спрайтов.Японский смайлик эмодзи, копирование и вставка каомодзи, копирование и вставка лиц Ленни. Splatter и Dodge — это два маневровщика с дизельным двигателем, которые (на 1 балл) работали вместе с дизелем 10. Многие люди проявляют интерес к разного рода крутым текстам. Более. Набор кадров всплеск чернильных пятен. J. Splatter / Gordon Splatter / Buffy the Vampire Slayer Splatter / Dark Shadows Splatter / Дешевле на дюжину (2003) Splatter / Sailor… Программное обеспечение и инструменты для создания фильмов: Генератор спрайтов Бесплатные скрипты Ae After Effects Скрипты AE Видеоигры Игры Sprite Spritesheet Textureatlas ProductionCrate — это webs # 1 архив высококачественных готовых материалов для более чем 1000000 счастливых производителей по всему миру Image Generator — Embossed Labels.Вам также могут понравиться: Поп-арт Экшен Photoshop Абстрактные цвета Photoshop… Splatter School — это 2D-игра с боковой прокруткой, в которой игрок играет обычную школьницу по имени Джессика. Если вы видите этот текст, ваш браузер не поддерживает элемент холста HTML5, поэтому вы не сможете создавать случайные изображения в Интернете. краска нарисованные брызги фон фон искусство пустой кисть градиент брызги капля живопись дизайн жидкий цвет акварель бесплатный спрей пятно чернила коллаж художник мазок художественный новый абстрактный.Создавайте собственный текст граффити из множества доступных шрифтов граффити. Запатентованная технология Chopper® — Оцените превосходные характеристики дуги с минимальным разбрызгиванием при сварке штангой или трубой, а также улучшенные характеристики строжки, которые предотвращают остановку двигателя. Великолепные кисти для бесплатного разбрызгивания крови для Photoshop. Генератор классных имен — Мы собрали более 17000 классных имен из Интернета, на этой странице по умолчанию отображается 20 классных имен, вы можете указать содержащиеся буквы и количество для генерации, и вы можете использовать эти классные имена в качестве своего псевдонима.Best The Splatter Mat Gas Реверсивный аксессуар для защиты под решеткой гриля, черный, 48 x 30 дюймов дешево. Запчасти для генераторов; Надувные лодки Krylon плоской белой краской поверх белой тонированной полиэфирной смолы, затем краской для лент Krylon. Модуль камеры включает в себя датчик камеры, усилитель изображения и объектив формирования изображения, а генератор лазерных листов состоит из мощного лазера и набора оптических линз. Как видите, это не слишком сложный процесс, вам просто нужно немного терпения, чтобы дать чернилам высохнуть и завершить необходимые настройки в Photoshop.М. 00 В продаже. Затем нанесите брызги краски на холст; как только краска высохнет, вы можете удалить трафарет или ленту, чтобы выявить белое пространство в желаемой форме. Только на этом веб-сайте текстового генератора пользователи могут создавать неограниченное количество необычных, копировать и вставлять шрифты. Краткосрочное и долгосрочное. Чтобы разбрызгать тыкву, окуните жесткую кисть среднего размера в краску «Жидкий золотой лист» и нанесите брызги на тыкву. Ниже приведен пример того, как выглядит этот эффект. Этот шрифт, созданный Дарреллом Флудом, можно бесплатно использовать в личных целях (хотя я ценю пожертвования!). Пожалуйста, дайте столько, сколько вы искренне считаете, что этот шрифт стоит для вас.Через несколько месяцев мы увидели, что многие люди носят или используют эти продукты. Установите свойства эффекта и начертание шрифта, которое вы предпочитаете. Используйте эту страницу для создания диаграммы рассеяния для набора данных: введите данные x и y в текстовое поле выше. Если цепи питания напряжения сети имеют медленное время восстановления и стабилизации напряжения, время восстановления увеличит продолжительность разбрызгивания или щелчков по сравнению с обычно очень короткой начальной продолжительностью перерегулирования. Максимально допустимые 1000 символов. Чтобы скопировать эти блестки, нажмите на понравившуюся искорку, она скопируется в вашу систему.Природа полна восхитительных абстрактных форм, многие из которых приводятся в действие управляемыми R1 / 8, R1 / 4, R3 / 8, R1 / 2. Показывается результатов: 1–36 из 153. Гранж — это черно-белый фон. Привет! Как вы могли заметить, это жуткий текстовый генератор. Добавить в избранное. Бесплатные кисти для разбрызгивания текста под лицензией Creative Commons, с открытым исходным кодом и т. Д.! Генератор текстур с разбрызгиванием Джои Карлино пишет: В этой статье я рассмотрю все шаги по созданию генератора случайных текстур с разбрызгиванием, включая то, как экспортировать текстуры для использования в других программах.Воспользуйтесь нашим Генератором бизнес-названий для креативного дизайна. Нажмите кнопку «Визуализировать»… у пользователя есть возможность установить 3 параметра: (1) «размер кисти» определяет размеры квадратного холста, (2) «количество брызг» определяет, сколько мазков искрящейся кисти используется для генерируют брызги, и (3) «толщина брызг» контролирует нижнее пороговое значение инструмента порогового значения, которое определяет (в некоторой степени)… В этом я прохожу все шаги, чтобы создать генератор случайных текстур брызг, включая то, как для экспорта текстур для использования в других программах.В продаже за: 5 долларов. Скаттер. См. Приложение 3. Соберите данные. Игры Больше. Нет необходимости в дорогом и сложном для понимания программном обеспечении — просто выберите продукт и отправляйтесь в лабораторию, чтобы бесплатно настроить его. У него миллионы активных установок по всему миру, и если вы также являетесь игроком в эту игру и хотите создать уникальное имя пользователя для использования PUBG, вы можете использовать наш инструмент. Супер красочные брызги бесплатные векторы. Шрифты •… Генератор фотоэффектов крови и крови. е. Идеально подходит для поделок, фона, графического дизайна, открыток, скрапбукинга, баннеров в социальных сетях и многого другого! В этот набор входят: ♥ файлы JPG Размер 12 x 12 дюймов (3600 x 3600 пикселей) ♥ 12 цифровых документов (Zip-файл) ♥ Высокое качество 300 dpi Загружено: более 5 лет назад Обновлено: более 5 лет назад Версия: 1 Имя файла: Blood_Splatter .Скачайте кисти с брызгами и загрузите их в Photoshop. Чаще всего мы видим устрашающий текст, появляющийся на нескольких веб-сайтах, однако, когда мы хотим скопировать его и вставить в другое место, например, на различные платформы социальных сетей, такие как Facebook, Twitter, Tumblr, Youtube и т. Д., Мы всегда этого не делаем, и текст не работает. Генератор облаков от Textures4Photoshop динамически генерирует изображения текстуры облаков. Техника включает нанесение высококонцентрированной струи или «брызги» гербицида на… брызговик, лестницу, трекер, фрагментатор, вражескую территорию, et, rtcwet, rtcw, клан, игрока, рейтинг, карту, сервер, команду, врага, территорию, проект. , projekt, farcry Если вы открываете собственную игровую компанию или вам просто нужен бесплатный игровой логотип для предстоящей битвы, попробуйте наш редактор логотипов.Цветовая палитра Excel. Бесплатные вещи. Вышитый логотип Champion на груди. Воротник с круглым вырезом в рубчик. Просто создайте трафарет для своей футболки и распылите смесь отбеливателя на рубашку, чтобы получился привлекательный узор. Внесите свой вклад в разработку k3rn3Lp4n1cK / splatter, создав учетную запись на GitHub. 55. Бесплатный онлайн-редактор фотографий Blood Splatter. Формат файла кисти Adobe Photoshop ABR. Splatter доступен в виде пакета R от Bioconductor по лицензии GPL-3 и реализует серию имитационных моделей.2 — Сканирование после высыхания чернил. Защита от брызг масла может отлично защитить вас от загрязнения маслом. 89 (скидка 40%. Лучший веб-сайт с бесплатными высококачественными шрифтами Blood Splatter, с 40 бесплатными шрифтами Blood Splatter для немедленной загрузки и 17 профессиональными шрифтами Blood Splatter по лучшей цене в Интернете. SvgMaxStudio. 2. Идентификатор футболки Roblox Bloody | RLDM. Для творческих, красочных, энергичных; Эта рамка выводит ваше изображение на новый уровень. Опубликовать вторник, 27 ноября 2018 г., 14:40. Он обеспечивает дополнительную точность и контроль. TOP »Кисти» Splatter (акварель) MB041021Splatter (акварель) Может использоваться для создания эффекта разбрызгивания акварели.Регион Йорк расположен к северу от города Торонто и включает страницу 35 Go. Вы можете бесплатно попробовать создатель логотипов в виде брызг! 1. Цифровое искусство брызг краски Создание рисунка брызг краски на вашем компьютере — это совсем другой опыт, чем бросание настоящей краски на холст или другой объект. С тех пор, как в последние годы были проведены различные экспериментальные исследования, увеличилось количество пятен крови, включая брызги спины, вызванные выстрелами; в настоящее время эти следы часто используются для криминалистической реконструкции места преступления.Этот курс предназначен для обучения представителей, консультантов и специалистов по кровельным работам инновационной технологии нанесения двухкомпонентных клеев для невысокой высоты от Carlisle SynTec. Создать кровавую сцену очень просто. Trippy Text, психоделический, триповый образ, триповые цвета, бесплатное путешествие, психоделический текст, красочный текст, средство создания текста, бесплатный редактор изображений, триповый материал, оптические иллюзии, кислота, красочная графика, графика, генератор трипов, логотип, логотипы, бесплатный логотип, trippy logo, free trippy Этот новый векторный генератор логотипов на сегодняшний день является наиболее полнофункциональным создателем логотипов из наших генераторов логотипов.Дизель 10… подробнее.

В вашем браузере отключен Javascript «Случайный выбор / разбрызгивание». Призматический. 4asno4i 59. Поле для регби — с сеткой — 140 пикселей на дюйм — нормальное. Фон брызги краски: стоковые видеоклипы. Реклама. Функция регулятора состоит в том, чтобы автоматически регулировать подачу топлива при изменении внешней нагрузки дизельного двигателя в пределах требуемого диапазона скоростей дизельного двигателя, чтобы поддерживать частоту вращения дизельного двигателя в основном стабильной. BrandCrowd дает вам доступ к профессиональной библиотеке с тысячами настраиваемых дизайнов рэп-логотипов, что делает создание вашего рэп-логотипа недорогим и простым.Генератор текста граффити. огромная разница в построении сжатых блоков. Все шрифты разделены на категории и могут быть сохранены для быстрого ознакомления и сравнения. 3. 8K просмотров. 2. Обычная цена: 6 долларов. 9+ Blood Fonts. На этот раз у меня есть кое-что отличное от обычного. 0 на основе 2 оценок, 1 обзор Done with Substance Designer Version 11. Женщины. Там много милых стилей и милых созданий. После того, как примерно десять лет назад он отказался от своего псевдонима Hrvatski, «Generator» — это произведение, которое Уитмен представил в 2009 году и исполнял в различных вариациях в течение следующей пары. Тестирование технологии пистолета-распылителя прошло успешно. атакует несколько сорняков пастбищных угодий, сводит к минимуму использование химикатов и лучше направляет вспышки сорняков.Ключевые слова. Splatter отлично подходит для быстрого получения фигур. Профессиональный 13-дюймовый экран Splatter: 10 лучших генераторов для дома 2021 года — обзоры, сравнения и руководство покупателя. Наслаждайтесь! Об авторе. Одна из причин, по которой я никогда не понимал противоречия между реализмом и абстракцией, заключается в том, что репрезентативность рисование предполагает постоянное внимание к танцу чистых форм, как на микроуровне рисования, так и на макроуровне композиции. 4899 Наш генератор крутых шрифтов — единственный веб-сайт, который очень прост в использовании и дает вам потрясающий пользовательский опыт.64: 23. Urban Splatter — это платформа для блогов и покупок, посвященная архитектуре, строительству и искусству, которую можно свободно разрабатывать и выставлять на обозрение. Он имеет множество элементов управления для размещения с геометрическим рисунком и проще в использовании, чем Генератор плиток. E. Splatter — это лихорадочный сон от первого лица, в котором вы взрываете постоянно адаптирующихся врагов в неоновые брызги мякоти и слизи. Стиль #: T25969549967-AZXC. Эффект всплеска текста. В положении 3 кГц монитор брызг реагирует как типичное узкополосное AM-радио. Опубликовано: 19 февраля 2010 г.Обычная цена: 5 долларов. Параметры настройки включают изменение шрифтов, тем, ориентации и форм. Сохранять. Генератор абстракций. name}} Изображение. Дизайн FabienMater. Выпьем за 2022 год! Будьте готовы к. 26. Шаг 2: Отредактируйте фон. 2 от mkonkoly; Тест генерации карты v. 805 — Скачать бесплатные кисти с лучшими текстовыми брызгами от сообщества Brusheezy. Посмотрите 754 ремикса с этой наклейкой. Используйте их отдельно и импортируйте в любой популярный видеоредактор, с которым вы можете работать. Имейте в виду, что это может вызвать задержку и / или зависание браузера на более медленных компьютерах при полных настройках.9 круговых пятен или 9 пятен), или вы можете сделать несколько отдельных текстур всего за 1 пятно / пятно и так далее. Подлинный OEM Номер детали: 8206232A | RC Item # 1890433. Эффект брызг от Sascha Niederreiter. Splatter Kings. Функция регулятора дизель-генераторной установки. org / Это видео было записано и отредактировано Maketext. Результаты профессионального качества могут быть достигнуты в кратчайшие сроки даже для пользователей, не имеющих предварительных знаний в области графического дизайна. Таким образом, 1-битные 32-битные целые числа. объем памяти. Paint Изучите 153 потрясающих шрифта с разбрызгиванием, чтобы загрузить и найти идеальный вариант, который подойдет для ваших следующих веб-проектов и проектов полиграфического дизайна любого размера.Скачать Black Sabbath Font Generator О шрифтах Генератор текста пула — это замечательный инструмент, который помогает создавать изображения из шрифтов по вашему выбору. Лимит 200 копий. http: // www. Все в одном экземпляре и вставке эмодзи для Facebook, Messenger, Apple, Twitter, Samsung. Использование неправильной полярности приведет к большому количеству брызг, плохому проникновению и его отсутствию. Вы можете повесить этот экран брызг жира бекона, экран брызг сковороды за ручку. Каждый шрифт можно загрузить бесплатно! Введите название картинки и нажмите «Paint».Мишени PISTEP Splatter для стрельбы 3-дюймовые наклейки с мишенями из реактивной бумаги 250 Самоклеящийся рулон мишени для BB Gun, Pellet Gun, Airsoft, Pistol, Gun Shooting Practice 4. Загрузка включает кисти Photoshop и векторные файлы, так что вы также можете использовать их в Adobe Illustrator . Mondo Generator — Cocaine Rodeo LP, Limited Edition Yellow Black Splatter Vinyl Известный под названием Mondo Generator, 11 треков были скомпилированы для релиза «Cocaine Rodeo» 2000 года. Брызги краски Графика для загрузки. Вдохновение — лучший рождественский подарок.абстрактный монохромный узор текстуры трещин, сколов. Делаем Интернет более красивым, быстрым и открытым с помощью великолепной типографики Элисон Брина. «1 2». Бесплатный шрифт для пишущей машинки. 2 кг Размер: как показано Примечание: генератор HTML для справок. Защитный экран от брызг раскладывается и окружает ваши сковороды и сковороды, образуя высокий защитный барьер от горячих вредных жиров и эффективную теплоизоляцию. В Интернете, на лету. Отредактируйте этот шаблон. Примечание автора. Как тихий генератор он идеально подходит для питания небольших приборов, таких как лампы, кофеварки, холодильники и т. Д.Встречайте интересных персонажей, выполняйте десятки побочных квестов, участвуйте в битвах с боссами и улучшайте свое оружие. Размер изображения. Изображения без текстуры крови: я собрал около 100 фотографий и фонов с текстурой крови, которые вы можете использовать в своих проектах. 8. Шаблон границы Instagram: брызги краски. Бесплатные визуальные эффекты брызг крови, сквибы крови, изображения в формате Full HD (4K) и предварительно заданные брызги. Статический стиль плаката. Когда игрок размещает карту с брызгами, другие игроки в той же области видят ее полностью, включая нижний левый угол.Доступен в: сливках и черных брызгах. 0rava. png Splatter (Цвет) В: Генераторы текстур / Сложное описание узоров Splatter — это генератор узоров… Генератор плиток. 9 часов: 59 мсек: 11 дней: 2 Преобразуйте данные в идеи с помощью нашего бесплатного генератора облака слов. Могу ли я создавать мемы с анимацией или видео? Да! Анимированные шаблоны мемов появятся при поиске в Генераторе мемов над брызгами. Хотя вокруг уже есть множество подобных веб-сайтов, мы создали maketext вручную. Очень просто использовать. GIMP — это программа для редактирования изображений с открытым исходным кодом (бесплатная) со многими из тех же функций, что и Adobe Photoshop.Бесплатный генератор кодов Robux Недвижимость. gumroad. Просмотрите 52 невероятных вектора, значки, клипарт и фоны брызг грязи для бесплатной загрузки от творческих участников Vecteezy! Значение цвета RGB, красный — зеленый — синий, основано на смешивании этих трех цветов для получения полного диапазона. на наш взгляд, этот продукт определенно очень популярен и очень хорош в… ВНИМАНИЕ: Вы можете добавлять пародии. Наша большая база данных профессионально разработанных шаблонов логотипов позволяет вам создать профессиональный дизайн всего за несколько минут.Щелкните Файл> Создать. Анализируйте отзывы клиентов и сотрудников. Определите термины и ключевые слова SEO. Универсальная сетка для разбрызгивания на сковороде: наша большая сетка для разбрызгивания подходит как крышка для разбрызгивания на сковороде размером 11 3/4 дюйма для большинства сковородок. BrandCrowd имеет сотни логотипов с разбрызгиванием, которые можно настроить всего за несколько кликов. 1 от mkonkoly; Tank Simulator v. HD Blood Splatter — это 3D-декали Unity, относящиеся к категории «Текстура и материалы». Вам следует использовать Google Chrome (он быстрый), Mozilla Firefox (он медленный) или Internet Explorer 8 (даже медленнее).Электрическая цепь, которая создается при включении сварочного аппарата, имеет отрицательный и положительный полюс — это свойство называется полярностью. zip Размер: 447 КБ. 180 г высококачественного винила. Скачать. Для коммерческого использования вы должны приобрести лицензию на: 1. Плагин генератора брызг кисти от monsoonami. Ужас, страх и паника шрифты. Также есть возможность добавить дополнительные разделители, чтобы разрезать изображение на несколько частей. Плотный хлопковый материал для комфорта и прочности. Большая коллекция подробных знаков чернил.Впервые опубликованный в виде печатного информационного бюллетеня в 1973 году, он содержит новости клуба, протоколы собраний, объявления и статьи, представляющие интерес для членов и всех радиолюбителей. В продаже за: 4 доллара. Бесплатно. Кисти для фотошопа фонтан. Набор красочных брызг краски. 1 ст. 3,2 Мб ν σου ρεσε το ρθρο, κοινοποίησέ το και στους φίλους σου! ! ! Загрузите бесплатные трафаретные шрифты на UrbanFonts. 13 кистей с кровью и брызгами. Используя кисть для брызг, я нарисовал за текстом капающую кровь. Эта удивительная коллекция чернильных кистей содержит брызги чернил, каракули, капли чернил, чернильные мазки и многие другие кисти, связанные с чернилами, которые можно использовать для создания всевозможных эффектов Photoshop.17 поддержка. Смотреть видео. Компания TFC Industrial Controls из Норт-Литл-Рок, штат Арканзас, была образована в декабре 1973 года с целью быть торговым представителем и / или дистрибьютором для производителей продукции, используемой для применения энергии в отраслях промышленности в области энергии текучей среды или FLUID POWER, как она есть. футболка с короткими рукавами Champion Heritage Paint Splatter. Загрузите свою фотографию, чтобы создать фотографию с этим эффектом. Ваши презентации будут потрясающими! См. Планы и цены. 5 Классный генератор шрифтов для игроков PUBG Неизвестная боевая игра, известная как игры PUBG, сегодня является одной из самых известных многопользовательских игр в Интернете.89 Первоначальная цена $ 4. При желании вы можете добавить заголовок и имя к осям. Простите за неудобства. Бесплатный онлайн-редактор граффити. Фото, эскиз и эффекты рисования. Усилители Tetrode имеют две решетки, критичные по напряжению для обеспечения линейности. 37. 300 Фильм Inspired 3D Font Pack. В будущем я планирую реализовать функцию фильтрации запросов, связанных с доставкой, но до тех пор я прошу прощения, если какие-либо запросы попытаются отправить персонажей, которые вы не хотите отправлять. Наслаждаться! BrandCrowd имеет сотни логотипов с разбрызгиванием, которые можно настроить всего за несколько кликов.Брызги акварель блеск цифровой бумаги. Paint Splatter — Экшен Photoshop (Ознакомьтесь с комплектом 3in1!) Создавайте потрясающие произведения современного искусства из своих фотографий и изображений за несколько кликов! Сэкономьте часы работы с этим действием, им легко пользоваться: просто выберите изображение, проведите кистью по интересующей области и нажмите «Играть»! Действие автоматически масштабирует множество графических элементов для работы с Paint splatter svg, paint stroke svg, splash svg, drip svg, dripping svg, вырезанным файлом для крикута и силуэта. Классический черный винил.Бесплатные различные генераторы брызг / текстуры для Photoshop — Персональная / студийная лицензия. Выполнено с помощью Substance Designer версии 11. MD5-хэш псевдонима: b811200981f92189f52007b5f415d6b3 Добавить комментарий Последние псевдонимы Villain Knock… Этот генератор словесного искусства также включает фильтр для стоп-слов и позволяет вам: рандомизировать »слова (реорганизовать слова случайным образом). Таким образом, вам не нужно загружать приложение для текстовых шрифтов. Команды кисти — это команды, используемые для построения, рисования, раскрашивания и придания формы издалека, обычно на местности или на органике.Шрифт Crime Bloody, Написано кровью svg, Страшная капля крови, красная капля жидкости SVG, PNG вектор для резки и печати Файл ZZYTEES 5 из 5 звезд (298) Цена продажи 2 доллара. Для этого вам нужно создать новый слой и перетащить его под текстовый слой с помощью инструмента «Перемещение» (V). 0 (2021. Также металл очень горячий на ощупь, когда используется генератор. Go Premium. Большинство песен гораздо более сырые и хардкорные / панк-основанные, чем выход Oliveri с QOTSA, о чем свидетельствуют такие треки, как ‘Shawnette Загрузите шрифт Splatter Kings от Darrell Flood.Следующий 1 Предыдущий. После установки, наконец, включается предварительный просмотр разделенного изображения в Scatter Plot Maker. Все файлы включают предварительно заданный альфа-канал. Сортировать по популярности Сортировать по последнему. Если вы хотите выбрать другой эффект, вам просто нужно вернуться к списку Splash Text Effects. Генератор PineTree от mkonkoly; Shade Tree Generator от mkonkoly; Сумасшедшая рыбалка от mkonkoly; Splatter Generator от mkonkoly; Генератор ландшафта от mkonkoly; Automated Turret v. Просто введите текст, выберите цвет и текстовый эффект и нажмите кнопку GENERATE.Splatter — это он-лайн информационный бюллетень любительского радиоклуба Йоркского региона. io — это современный классный текстовый генератор, который поддерживает фильтры SVG и более 800 веб-шрифтов с открытым шрифтом. 2 сообщения • Страница 1 из 1. Голосов: 37,900. Каждый из цветов принимает значение от 0 до 255, всего 256, при этом получается всего 256 x 256 x 256 = 16 777 216 различных цветов. 45 альфа Alfred Spritesheet Unpacker Ultimate Character Tester Palette Редактор ACT Full Games. Добавлены русский и немецкий переводы (спасибо Данечеку и соковыжималке).Fat Nib Splatter Font — What Font Is — Скачать шрифт Fat Nib Splatter. 11 августа 2012 г. Изготовленная на заказ рубашка с брызгами отбеливателя: создайте собственную футболку с эффектным эффектом брызг отбеливателя! Не нужны грязные красители для ткани. Поле для регби — без сетки — 140 пикселей на дюйм — Нормальное поле для регби — без сетки — 140 пикселей на дюйм — брызги Сколько слов можно составить из брызг? Выше приведены слова, полученные путем расшифровки S P A T T E R (AEPRSTT). Данные можно вводить в двух разных форматах: значения x, разделенные запятой или пробелом, в первой строке и запятая… ProAccent: Splatter разработан, чтобы помочь пользователям FCPX применять быстрые акцентные анимации к заголовкам, любому кадру или изображению, используемым в любом проекте.Лицо. Вы можете создать свой логотип с нуля или просмотреть и выбрать один из наших классных шаблонов логотипа, который вы можете полностью настроить. Выявляйте тенденции и закономерности, чтобы анализировать текстовые данные. Изменить эту наклейку Добавить фон Добавить текст Добавить наклейку Добавить эффекты. Используя нашу базу бесплатных текстур, вы можете создавать свои собственные текстовые эффекты и загружать результат в виде изображений PNG. Splatter Roblox — Список всех кодов Robux Шифрование Samsung S7 невозможно. 90. Кровавая рубашка Roblox и настоящая игра. carterart Коллекция иконок закладок.Этот пакет анимированной графики включает 150 уникальных анимированных анимированных брызг. Самый эффективный экран с брызгами: этот ультраэффективный экран с брызгами помогает улавливать больше брызг; изготовлен из сверхтонкой сетки, он улавливает брызги, позволяя выходить пару, помогая обеспечить защиту от горячих брызг на плите; ширма отлично подходит для большинства кастрюль, сковородок и сковородок; будьте осторожны при приготовлении пищи с горячим маслом или жиром. Простой генератор плакатов, написанный на голанге. Посадка: соответствует размеру.Шрифты •… Выходная мощность генератора — обеспечивает до 17 кВт непрерывного трехфазного питания для работы промышленных инструментов, таких как плазменные резаки, насосы или инверторные сварочные аппараты. В новом окне установите ширину 235 мм, высоту 180 мм и разрешение 300. 3. Splatter может легко оценивать параметры для каждой модели на основе реальных данных, генерировать синтетические наборы данных и быстро создавать серии диагностических графиков, сравнивая различные симуляции и наборы данных. Найдите и загрузите 2400+ бесплатных HD-изображений Blood Splatter PNG с прозрачным фоном онлайн от Lovepik.Авторы Top. СКАЧАТЬ HTML-генератор справочных заметок. СКИДКА до 30% на премиум планы. На этой сессии мы обсудим потенциальные возможности для бизнеса, преимущества приложений и одобренные варианты оборудования. Пожалуйста, отключите его, чтобы видеть контент от наших партнеров. Генератор текста радуги Многоцветный текст. Фильтры. com — это онлайн-программа для создания художественных облаков слов, которая позволяет с легкостью создавать удивительные и уникальные графические объекты из облаков слов. Хотите ли вы небольшой тихий кемпинг-генератор, такой как Togopower’s, вы можете получить бесплатноvectorsplatterpaint | Векторы общественного достояния — загружайте векторные изображения, вырезанные файлы svg и графику без авторских прав.Орел как распространенный и очень охотно используемый символ в сочетании со сверкающими кистями в свежих оранжевых тонах. 38 КБ. Я возвращаюсь к пластиковому колпачку OEM. {{формы. Перья Птица Животное. чеки. гранж абстрактное пятно всплеск пятен. Музыкальный пианино плакат в прохладном фоне брызги краски. Самый эффективный экран с брызгами: этот ультраэффективный экран с брызгами помогает улавливать больше брызг; изготовлен из сверхтонкой сетки, он улавливает брызги, позволяя выходить пару, помогая обеспечить защиту от горячих брызг на плите; ширма отлично подходит для большинства кастрюль, сковородок и сковородок; будьте осторожны при приготовлении пищи с горячим маслом или жиром. Следующие шаги помогут вам легко изучить эффект разбрызгивания текста.

как сделать аппарат для сварки по схеме? Что потребуется для изготовления?

Инструменты и материалы

Схема изготовления

Рекомендации

Мощный сварочный аппарат из микроволновки своими руками | AVTO CLASS

Сварочный для аккумуляторов из микроволновки. Самодельная точечная сварка из микроволновки

Как работает контактная сварка

Конструкции самодельных устройств

Сборка аппарата

Фото точечной сварки своими руками

Изготовление простого сварочного аппарата из микроволновки своими руками

Сморите видео изготовления сварочного аппарата для дуговой сварки

Вынимаем трансформатор из микроволновой печи

Тонкости модернизации трансформатора от СВЧ-печи

Как определить одноименные выводы трансформаторов

Электроды для самодельной точечной сварки

Устанавливаем электроды на сварочный аппарат

Органы управления самодельной точечной сваркой

Принцип действия устройства точечной сварки

Преимущества и недостатки точечной сварки

Требования к машине для сварки

Изготовление сварочного аппарата своими руками

Клещи для точечной сварки

Сборка трансформатора

Изготовление электродов

Подключение проводов

Технология контактной сварки

Применение точечной сварки

Заключение

Сборка аппарата

Вынимаем трансформатор из микроволновой печи

Тонкости модернизации трансформатора от СВЧ-печи

Как определить одноименные выводы трансформаторов

Электроды для самодельной точечной сварки

Устанавливаем электроды на сварочный аппарат

Органы управления самодельной точечной сваркой

Сварочный аппарат в действии

Контактная сварка, собранная своими руками

Схема устройства самодельного сварного аппарата

Необходимые в работе материалы и инструменты

Электроды для точечного сварочного аппарата

Управление самодельным сварным аппаратом

Заключение

Разбираем микроволновку и переделываем трансформатор

Намотка трансформатора

Корпус для точечной сварки

Следующий этап – это шлифовка, грунтовка и окраска всех деталей

из 2-х трансформаторов для микроволновых печей — Сварочное оборудование

Сварщик для точечной сварки DIY

Введение

Трансформаторы

Электроды

Контроллер (электроника)

| Форум электроники (схемы, проекты и микроконтроллеры)

Построение аппарата дуговой сварки из трансформаторов СВЧ

Как сделать из микроволновки свой собственный аппарат для точечной сварки! — Электроника ESK8 — Форум строителей электрических скейтбордов

Шаг 1. Спасите микроволновую печь

Шаг 2: Снимите вторичную катушку

Шаг 3: Добавьте новую обмотку

Шаг 4: Завершите трансформатор

Шаг 5: Клеммы электродов

Шаг 6: Сварочный рычаг

Шаг 7. Упакуйте его

Добавить комментарий Отменить ответ
