Контактная сварка
Контактная сварка — сварочные работы, осуществляемые с использованием современного оборудования квалифицированными специалистами. Принимаем заказы на металлообработку в Москве и Московской области. В случае отсутствия проблем с доставкой готовы рассмотреть варианты регионального сотрудничества. Мы предлагаем безупречный результат по приемлемой цене. Контактная сварка относится к термомеханическому классу сварки: в процессе участвует давление и тепловая энергия, выделяющаяся при прохождении электротока через сопрягаемые металлические поверхности, способствующая их нагреву. Степень нагрева металла зависит от электрического сопротивления в рабочей зоне: контактная сварка и сварка сопротивлением (ERW) — термины идентичные. Порядка 30% промышленных сварных соединений выполняется способом контактной сварки.
Преимущества контактной сварки
К преимуществам контактной сварки относятся:
- Малая продолжительность цикла.
- Высокая производительность процесса.
- Стабильный, качественный сварной шов повышенной прочности.
- Сварка однородных и разнородных металлов.
- Легкая интеграция в конвейерные производственные линии.
- Низкое потребление сопутствующих и расходных материалов (воды, защитных газов, присадочных компонентов).
- Экологическая чистота технологии.
- Отсутствие операций, требующих высококвалифицированного труда.
Виды контактной сварки
Контактная сварка делится на следующие виды:
- Точечная: стержневой электрод из медного сплава подводит ток, передает усилие сжатия, задает диаметр сварной точки. Черный и цветной листовой прокат.
- Рельефная: разогрев и сплющивание под давлением предварительно сформированного выступа на одной из свариваемых металлических плоскостей. Листовой и профильный металл.
- Шовная: сварка дисковыми электродами, нагревающими металл и формирующими непрерывное усилие сжатия. Емкостные металлоизделия, резервуары с толщиной стенки до 3 мм.
- Стыковая: сопряжение металлических заготовок по торцевой поверхности путем нагрева и осадки при входе в пластичное состояние.
- Профильный и трубный прокат.
Емкостные металлоизделия, резервуары с толщиной стенки до 3 мм.На выбор вида контактной сварки влияют: толщина и марка металла, профиль заготовки, тип сварного соединения. Режимы контактной сварки Основные параметры: сила и длительность импульсов сварочного тока, усилие сжатия. Токи высокой плотности, короткий цикл: легкоплавкие стали, цветные металлы и сплавы. Токи малой плотности, продолжительный цикл: углеродистые стали, металлические поверхности значительной толщины. Нормативы по контактной сварке:
- ГОСТ Р ИСО 4063-2010. Условное обозначение контактной сварки.
- ГОСТ Р ИСО 851-1-2009. Определение контактной сварки.
- ГОСТ 15878-79. Контактная сварка. Шовная, рельефная, точечная. Размеры, конструктивные элементы сварных соединений.
Размеры, конструктивные элементы сварных соединений.Контактная сварка в Челябинске, приезд 40 – 60 минут : Гарант Сервис
Контактная сварка – популярный вид услуг, предназначенный для соединения листовых металлических заготовок, а также для приваривания шурупов, заклепок и шайб. Данный вид сваривания отличается универсальным характером, поэтому применяется в разных сферах человеческой деятельности: самолетостроении, автомобилестроении, вагоностроении и других промышленных отраслях.
Особенности проведения контактного сваривания металлических модулей
Контактной сваркой называют процесс, в ходе которого происходит местное воздействие на металл путем прикосновения к зоне обработки нагретого электрода. Для проведения манипуляций применяют ручную машину контактной сварки с двумя медными электродами, используемыми для зажатия соединяемых металлических листов. Между электродами происходит течение сварочного тока, в результате теплового воздействия которого и осуществляется расплавление металла.
От величины тока зависит размер сварных точек и надежность соединения. Чем больше показатель, тем большей может быть толщина соединяемых металлических заготовок.
Разновидности контактного сваривания
В зависимости от того, какой вид шва нужно получить после проведения контактной сварки, различают следующие виды обработки:
1. Точечная. Для контактной точечной сварки характерна высокая производительность. Мастер может выполнять до 800 точек в течение 1 минуты. Толщина подлежащей обработке детали может составлять до 2 мм.
2. Шовная контактная. Отличается от предыдущего вида контактной сварки тем, что контактные зоны перекрываются по линии. Используется для соединения контейнеров и емкостей, которые должны обладать повышенными показателями надежности.
3. Рельефная. Такая ручная сварка используется в тех случаях, когда деталям нужно придать какую-то определенную форму. Применяется преимущественно для изготовления петель, скоб и прочих изделий. Сваривание происходит по контуру, образованному дву- или односторонним выступом.
4. Стыковая. Такая контактная сварка используется для изготовления цепей для якорей, труб и прочих изделий, в которых роль рельефа выполняет зона соприкосновения деталей. Полученный в ходе ручной стыковой сварки шов получается цельнолитым.
Выбор вида контактной сварки мастер будет выбирать, принимая во внимание тип изделия, который нужно будет получить после завершения работ.
В зависимости от нагрева различают два вида контактной сварки:
· Односторонняя. Такая ручная контактная сварка осуществляется с одной стороны листа. Однако, проводя одностороннюю обработку, крайне сложно обеспечить надежный зажим, поэтому исполнитель должен обладать опытом проведения подобных работ. Данный вид сваривания подходит для листов с небольшой толщиной.
· Двухсторонняя. В данном случае заготовка зажимается с двух сторон щипцами, благодаря чему можно получить более надежное соединение. Обычно такой вариант используют по отношению к модулям с большой толщиной.
Выбор вида контактной сварки металла осуществляет мастер.
Преимущества данного вида сварки
У контактной точечной сварки и других вариантов ручного сваривания металлов есть определенный набор преимуществ, которые делают высокий спрос на данный вид услуг обоснованным:
· получение аккуратного, надежного, прочного шва;
· возможность соединения деталей малой толщины, выполненных даже из легкоплавкого металла;
· повышение производительности за счет полной автоматизации процесса контактной сварки;
· экономный расход электродов и энергии.
Сварочный процесс отличается простотой, поэтому правила проведения контактной сварки сможет освоить даже работник, имеющий базовые знания о проведении подобных работ.
Оборудование, используемое для проведения сварочных работ

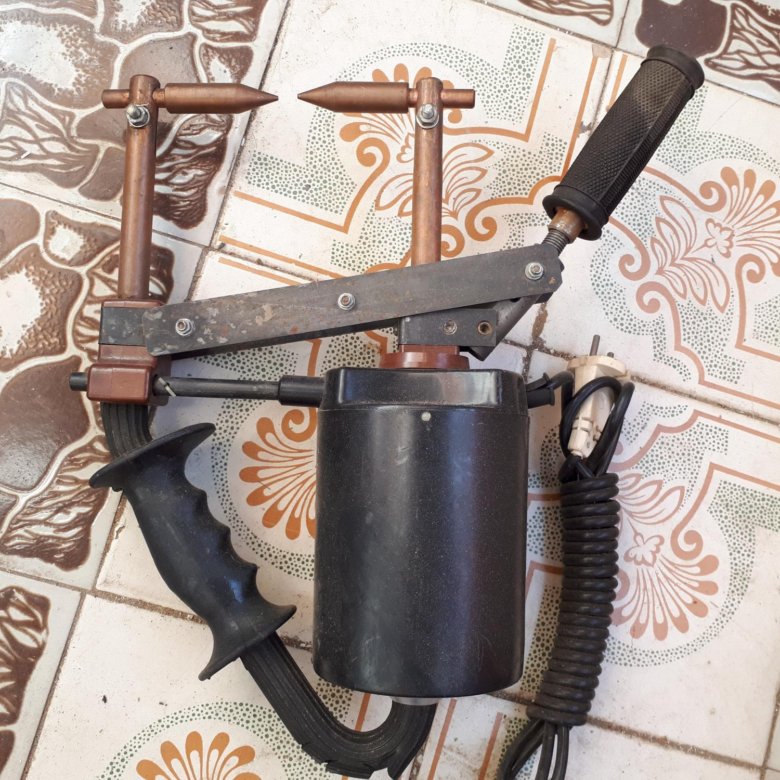

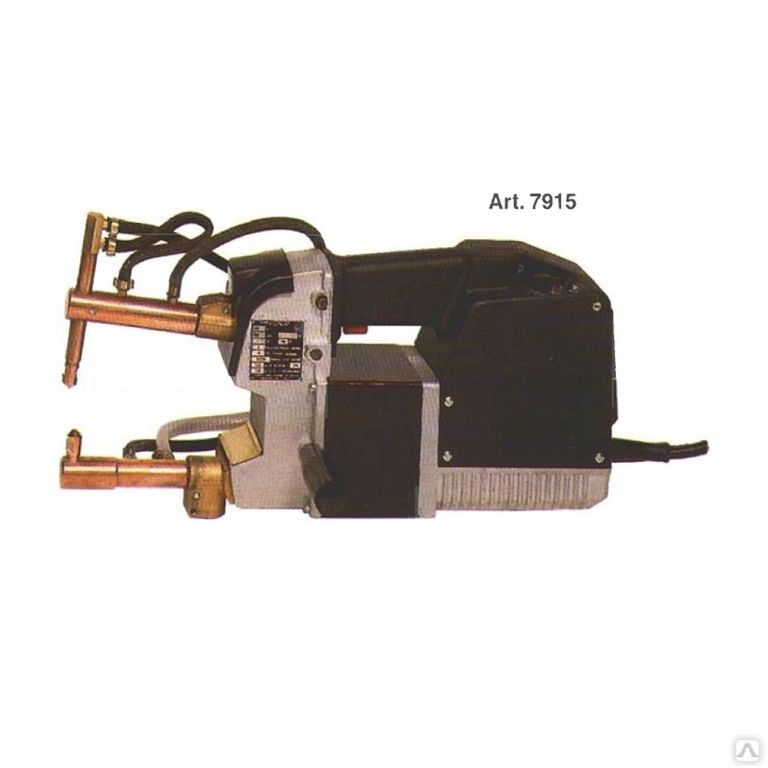

Для проведения контактной точечной сварки могут использоваться следующие виды устройств:

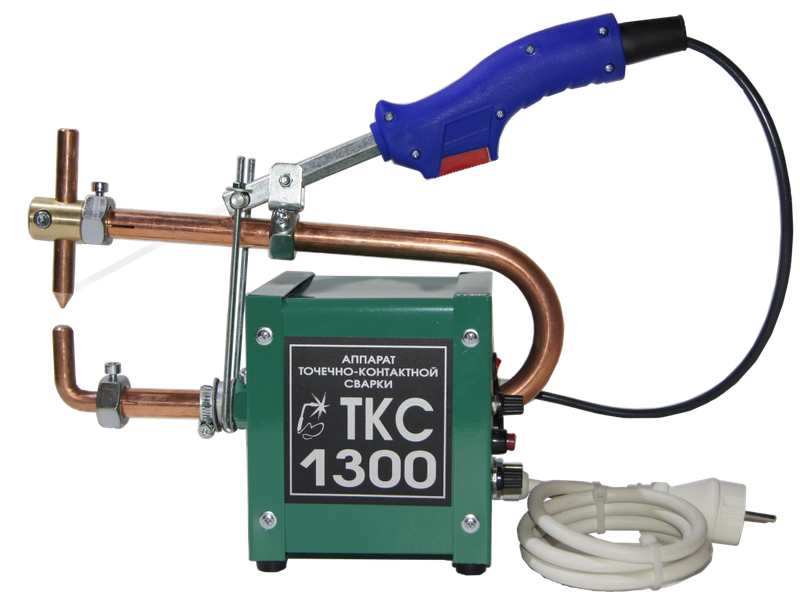

· Трансформаторные. Такие машины еще называют споттерами.
Это разновидность переносного оборудования, работающего от сети 220В, от однофазного тока. Однако подобные модели устройств не подходят для сваривания сталей и металлических листов, толщина которых превышает 1 мм. Для подобных целей лучше приобрести аппарат, работающий от трехфазного тока.
· Инверторные. Такие приборы работают на постоянном токе. Благодаря данной особенности инверторные аппараты проводят высокоточную сварку и являются пригодными для сваривания металлов любого типа и толщины.
Основными параметрами при выборе сварочных устройств являются количество точек в минуту (мощные устройства способны выполнять до 600 точек в минуту), а также размер и точность сварочного соединения (0.02 мкм будет достаточно для работы с тонкими листами, и до 4 мм – достаточно для сваривания металлических составляющих автомобилей, лодок и других изделий).
В случае отсутствия навыков проведения сварочных работ оборудование лучше выбирать при содействии специалиста.
Чем мощнее устройство, тем выше его цена.
Если приобретать сварочный аппарат нет смысла, для проведения работ лучше пригласить специалистов из сервиса «Гарант».
Сколько стоят контактные сварочные работы в Челябинске
Цена ручной контактной сварки может быть разной. Все зависит от объема и вида выполняемых работ. Определить точную стоимость манипуляций сможет только мастер после завершения диагностического этапа.
Профессиональные сварочные услуги по выгодной цене
Мастера сервиса «Гарант» имеют многолетний опыт проведения контактной ручной сварки, поэтому могут с высокой точностью выполнить швы любого типа и уровня сложности.
Компания имеет в распоряжении разные виды сварочных аппаратов и комплектующих к ним, необходимых для качественного проведения работ. Поэтому сервис не привлекает к рабочему процессу третьих лиц, благодаря чему сотрудники предоставляют сварочные услуги без дополнительных наценок, предлагая клиентам качественные услуги по выгодной цене.
Оформить заказ сварочных услуг можно в любое удобное время, связавшись с представителем сервиса «Гарант» по телефону.
В телефонном режиме также можно получить ответы на интересующие вопросы и уточнить примерную стоимость профессионального содействия.
Звоните в нашу компанию мы будем рады вам помочь!8 (351) 200-36-62
Руководство по гибридной сварочной станции— AIM American Innovative Manufacturing
(1 отзыв) Написать рецензию
Руководство по гибридной сварочной станции
Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта ОбязательноТема обзора Обязательно
комментариев Обязательно
- Артикул:
- СА-001
В настоящее время:
$0.
00
- Описание
Описание
Гибридная сварочная станция Руководство по эксплуатации/обслуживанию/безопасности
Гибридная сварочная станция Руководство в формате PDF для загрузки. Обновлено на 2021 год, это руководство включает в себя:
Инструкции по безопасности и предупреждения
Список деталей
Информация о зарядке батареи
скачать. Загрузка завершает регистрацию продукта для новых устройств
Просмотреть всеЗакрыть
Видео Скрыть видео Показать видео
Аккумулятор и 110 точечная сварочная станция Гибридная сварочная станция 2020
Посетите наш веб-сайт: www.
ai-mfg.com Найдите нас на Facebook:…
ai-mfg.com Найдите нас на Facebook:…- 1 отзыв
1 Отзыв
Просмотреть всеЗакрыть- Клиенты также просмотрели
Клиенты также просмотрели
Быстрый просмотр
Гибридная сварочная станция
Звоните, чтобы узнать о вариантах доставки (только для коммерческих и несельских адресов) Аппарат контактной точечной сварки выжимного типа (STRSW) с возможностью односторонней точечной сварки. Это…
Быстрый просмотр
Добавить в корзину
Быстрый просмотр
Зарядное устройство для тяжелых условий эксплуатации — HWS
Сейчас:
$3,135.
00
Мощное зарядное устройство, найденное на гибридной сварочной станции. Деталь SA-216 необходима для установки на модель 1250
Добавить в корзину
Быстрый просмотр
Отрицательный хвостовик — изменение EZ
Сейчас: $58,00
Отрицательный хвостовик для сменной рукоятки EZ. Используется с узлом руки для точечной сварки 3 дюйма, узлом руки для точечной сварки 10 дюймов, узлом руки для точечной сварки 20 дюймов.
Добавить в корзину
Быстрый просмотр
Заглушка с поворотным замком — внутренняя резьба
Сейчас: 93,50 $
Электрическая вилка с поворотным замком (гнездо), найденная на задней панели гибридной сварочной станции При заказе модели, отличной от HWS, требуются как SA-215, так и SA-216
Добавить в корзину
Быстрый просмотр
Заглушка с поворотным замком — наружная резьба
Сейчас: 59,50 долларов США
Электрическая вилка с поворотным замком (штекер) на задней панели гибридного зарядного устройства (SA-213) Для использования на моделях, отличных от HWS Детали SA-215 и SA-216 Требуются оба
Быстрый просмотр
Ручка смены EZ
НОВИНКА! Рукоятка смены EZ для гибридной сварочной станции.
Совместимость с новым HWS! Прост в использовании, долговечен и
оснащен инновационной системой EZ Change Arm System для быстрой смены точечной сварки…
Быстрый просмотр
Портативный аккумуляторный никелевый точечный сварочный аппарат Руководство по эксплуатации
Документ
Портативный аккумуляторный аппарат для точечной сварки никеля
Список открытых коробок
Презентация продукта
Внимательно прочитайте эту инструкцию перед использованием продукта.
Передняя панель:
Задняя панель:
Этот портативный аккумуляторный аппарат для точечной сварки используется в основном для сварки цилиндрических аккумуляторных никелевых листов, таких как 18650. Встроенная высокая скорость полимерный силовой сердечник, максимальный выходной ток до 639 А, после теории зарядки.
Возможность непрерывной сварки в тысяче точек.
Этот продукт имеет выходную мощность и индикацию количества оставшейся мощности, имеет выход триггера синхронизации и два режима вывода автоматического триггера, одновременно может устанавливать выходную мощность 4 файлов.
Инструкция по применению
Включение/выключение
- Состояние выключения Длительное нажатие на кнопку в течение 1 секунды загорается индикатором, загорается устройство.
- Состояние загрузки длительное нажатие кнопки 2 секунды индикатор гаснет, на этот раз выключение.
Переключение режима вывода
После запуска оборудование начинает сварочную работу. Нажмите кнопку один раз, чтобы переключить режим вывода. Доступны следующие два режима вывода:
- Вывод времени: сварочный ток выводится каждые 1,5 секунды. Пользователь должен отрегулировать положение сварочной ручки в выходном зазоре и убедиться, что сварочная ручка имеет хороший контакт с никелевой пластиной перед выходным током.
- Выход автоматического триггера: когда обнаруживается, что две сварочные ручки находятся в хорошем контакте с никелевой деталью, первичный сварочный ток будет автоматически выведен через 1 секунду, и ток не будет поступать, когда сварочные ручки не соприкасаются с никелевой деталью
Установка положения выходного крана
- Дважды быстро нажмите кнопку, и красный индикатор всегда будет гореть, чтобы войти в настройку передачи.
- Кратковременно нажмите кнопку, чтобы изменить размер выходного отвода.
Дважды нажмите кнопку, чтобы сохранить настройки и выйти из них.
Никель для точечной сварки
- Убедитесь, что оба конца батареи гладкие, чистые и не имеют ржавчины.
- Убедитесь, что никелевый лист ровный и чистый.
- Установите быстросъемную ручку для точечной сварки, установите аппарат для точечной сварки и нажмите на него должным образом, чтобы обеспечить хороший контакт между сварочной иглой и никелевой деталью, никелевой деталью и батареей, без подвисания и плохого контакта.
- Ожидание подачи сварочного тока. Пользователи могут пробовать различные положения шестерни и силу нажатия до тех пор, пока прочность сварки не достигнет наивысшего значения. Следует отметить, что чем выше положение шестерни, тем прочнее сварка.
Автоматическое отключение
Устройство будет автоматически отключено, если в течение 10 минут не выполняется никаких действий.
Описание светового индикатора
На передней панели изделия имеется 4 двухцветных индикатора: зеленый указывает на оставшуюся мощность, красный — на выходную мощность.
Индикатор остатка
Индикация выходного отвода
Индикатор и состояние 901 531 Индикатор и состояние0152
| Зеленый свет продолжается, а красные светильники | 1,5S Выход |
| Зеленый свет обычно | . Войдите в блок вывода Настройки |
| Выключение света | Чтобы выключить |
Индикатор зарядки
Рядом с интерфейсом зарядки продукта на задней панели расположен двойной индикатор.
Красный цвет указывает на зарядку, а зеленый — на завершение зарядки.
Зарядка и техническое обслуживание Зарядка
Если количество аппарата для точечной сварки недостаточно, своевременно заряжайте его. Можно использовать зарядное устройство с напряжением 5В и током ≥1А. При зарядке индикатор горит красным, от полного до зеленого.
Когда количество электроэнергии составляет менее 25%, выходная мощность будет уменьшаться, а эффект точечной сварки будет ослаблен. Наилучший эффект заключается в поддержании количества электричества выше 50% во время точечной сварки. Этот продукт поддерживает зарядку во время использования.
Бездействие в течение длительного времени
При длительном бездействии разрядите или зарядите аккумулятор примерно на 50%, слишком высокий или слишком низкий уровень заряда аккумулятора повлияет на срок службы аккумулятора.
Короткое замыкание пера
Этот продукт имеет достаточную избыточную конструкцию, даже если короткое замыкание пера не повредит цепь, но ток короткого замыкания высок, это может повлиять на срок службы батареи, пожалуйста, старайтесь избегать короткого замыкания пера, когда текущий выход.
Обслуживание паяльника
- Терминал пера имеет позолоченный внешний слой, если нет необходимости, пожалуйста, не разбирайте ручку часто, позолоченный внешний износ ослабит проводимость, уменьшит эффект сварки. Когда не слишком сложно соединить клеммы пера, клеммы можно втыкать, сужая (например, кончик пера), чтобы получить небольшое равномерное расширение наружу.
- Сварочная игла может окислиться после многократного использования сварочной ручки. Если качество сварки снижается, рекомендуется использовать губчатую наждачную бумагу 1000 меш для аккуратной шлифовки
Предупреждение
- Не разбирайте корпус и не заменяйте батарею.
- Не заряжайте изделие в течение длительного времени без присмотра.
- Изделие содержит литиевую батарею.
Пожалуйста, не бросайте его в огонь, не заряжайте, не используйте и не подвергайте воздействию высоких температур. - Не модифицируйте и не ремонтируйте изделие самостоятельно.
- Не погружайте изделие в воду и не допускайте его попадания в другие жидкости.
обслуживание ручки
)
