полуавтомат и инвертор для кузовной сварки

Сварка является одним из основных видов кузовных работ. Данным методом осуществляют наиболее сложный ремонт несущих элементов и укрепление кузова автомобиля. В данной статье рассмотрено, как варить кузов машины своими руками.

Оборудование

Для осуществления сварочных кузовных работ потребуется, прежде всего, сварочный аппарат. По конструкции и принципу функционирования данные устройства разделяют на три типа. Один из них представлен сварочным аппаратом переменного тока, называемым также аппаратом с электродом, другой — углекислотным полуавтоматом, и третий — инвертором.

Прибор первого типа не подходит для кузовных сварочных работ. Это объясняется тем, что сварочный аппарат с электродом предназначен для работ с металлом толщиной более 6 мм, в то время как данный параметр материала кузова автомобиля составляет от 0,8 до 1 мм.

Поэтому, вследствие высокой мощности, возможно прожигание материала.

Следовательно, данным инструментом не получится создать качественный сварной шов. К тому же электродом неудобно обрабатывать труднодоступные места кузова машины. Поэтому варить кузов таким инструментом недопустимо. Данный метод используют лишь иногда для сварки рамы.

Сварочные кузовные работы можно осуществлять углекислотным полуавтоматом. К тому же данным инструментом значительно проще варить кузов машины, чем инвертором. Углекислотный полуавтомат производит сварку автоматически подающейся в зону работ плавящейся проволокой либо вольфрамовым электродом. Таким инструментом можно варить металл кузова автомобиля толщиной от 0,8 до 6 мм. При этом получается качественный, аккуратный сварной шов большой прочности, и не возникает напряжение металла около него.

К тому же данный сварочный аппарат обеспечивает низкий расход материалов. Благодаря регулировкам силы тока и скорости подачи проволоки, можно достаточно точно настроить его. Углекислотным полуавтоматом можно варить и цветные металлы.

Для этого нужно заменить углекислый газ на аргон. Ввиду этого сварочный аппарат данного типа является наиболее обширно распространенным среди аналогичных устройств в автосервисах и гаражах и наиболее подходит для осуществления сварочных работ своими руками.

Применение инвертора

Также для сварки кузова машины можно воспользоваться инвертором. Обычно данный инструмент применяют с целью ускорения работ. Принцип функционирования его основан на использовании токов высокой частоты (30 — 40 кГц, в отличие от 50 Гц у других сварочных приборов). Инвертор характеризуется компактностью и высокой скоростью осуществления сварки. Данный инструмент имеет множество режимов работы, что помогает исполнителю в освоении. Поэтому инвертором рекомендуется варить начинающим пользователям. Наконец, устройство можно использовать даже в сети с пониженным напряжением тока.

К недостаткам инвертора относят высокую стоимость, чувствительность к пыли, невозможность работы с металлом толщиной более 3 мм. К тому же контактная сварка данным инструментом дает толстый, неровный шов и приводит к сильному нагреву металла, в результате чего возможно образование температурных деформаций.

Что касается технологии работ, контактная сварка с его использованием осуществляется так же, как и обычным сварочным аппаратом. Различие между данными устройствами конструктивное, и состоит лишь в принципе подачи напряжения.

Подготовка

Прежде чем начинать сварочные работы, нужно подготовить кузов автомобиля. Прежде всего, необходимо очистить обрабатываемые участки от всех загрязнений. Далее путем шлифовки с данных фрагментов кузова машины удаляют лакокрасочное покрытие и коррозию. Также нужно проверить электрическую сеть того помещения, где планируется осуществлять сварочные работы, выдержит ли она нагрузку сварочного аппарата.

Если сеть соответствует требованиям, углекислотный полуавтомат необходимо зарядить сварочной проволокой. Для этого сначала нужно снять с горелки газовое сопло и отвинтить ключом ее медный наконечник. Далее устанавливают требуемую полярность тока, отводя в сторону прижимной ролик с проволокой. Данный параметр определяется типом используемой проволоки. Для обычной проволоки на горелке устанавливают плюс, а на зажиме минус, а для флюсовой — наоборот. После этого проволоку заводят на 10 — 20 см в подающий канал и возвращают в исходное положение прижимной ролик.

В итоге проволока должна оказаться на ведущем ролике в ложбинке, но не осыпаться. Затем углекислотный полуавтомат подключают к сети и нажимают клавишу на ручке горелки. Сначала начинается подача газа, потом тока и проволоки. В завершение нужно выбрать медный наконечник, надеть его на проволоку и установить газовое сопло на полуавтомат. Чтобы лучше понять, как подготовить углекислотный полуавтомат к работе, можно посмотреть видео.

Основные правила

Сварку кузова машины можно осуществлять своими руками прерывистым либо сплошным швом. Выбор способа совершают на основе доступности деталей, их толщины и конструктивного назначения. Сварка прерывистым швом актуальна на  тонколистовом металле для элементов, между которыми присутствует зазор, во избежание их прожога. Если кузовные детали соединены вплотную, их сваривают сплошным швом.

При создании сплошного шва, вне зависимости от того, какой используется сварочный аппарат, следует действовать в несколько этапов. Сначала свариваемые детали соединяют в нескольких местах для фиксации. После этого делают несколько коротких швов по 1 — 2 см по линии соединения. Окончательное соединение производят на завершающем этапе. Между данными действиями делают перерывы для остывания металла. Контактная сварка таким способом позволяет избежать температурных деформаций.

По завершении работ своими руками необходимо произвести антикоррозийную обработку шва, так как в противном случае произойдет быстрое поражение ржавчиной данного участка, причем обработать нужно обе стороны шва.

Нужно отметить, что в условиях заводского производства используется точечная технология сварки. Данный метод имеет значительные преимущества перед гаражными и сервисными технологиями. Так, он позволяет избежать эффект температурного расширения металла, исключить использование расходных материалов, увеличить точность совмещения кузовных деталей автомобиля. К тому же сваренные данным способом детали имеют возможность пружинной деформации, а сварной шов отсутствует, что положительно с эстетической точки зрения, так как кузов без него выглядит намного привлекательнее.

Суть данной технологии состоит в том, что совмещаемые детали сжимаются в одной из точек двумя не расходуемыми электродами, пропускающими ток. При этом два слоя жести скрепляются в месте контакта. Контактная точечная сварка не дает герметичности соединения, но это компенсируют применением герметика.

При проведении сварочных работ своими руками такую технологию почти не используют в силу высокой сложности и необходимости наличия множества дополнительных материалов.

Хотя, такой метод все же встречается в некоторых мастерских.

Выводы

Чтобы понять, какой выбрать метод сварки и, следовательно, аппарат для сварочных работ своими силами, нужно, прежде всего, оценить знания в данной сфере. Также выбор делают на основе целей кузовной сварки. Варить кузов автомобиля инвертором следует неопытным пользователям, исполнителям, имеющим опыт, желательно использовать углекислотный полуавтомат, так как он обеспечивает лучшее качество, а тем, кто желает достичь заводского качества, нужно следовать технологии точечной сварки. В любом случае предварительно стоит посмотреть видео, что также может помочь определиться.

Интересное по теме:

Кузовные сварочные работы

Филиал №1

Полежаевская

2-й Силикатный пр-д 9, стр. 10

Тел: +7(499) 769-55-88

Филиал №2

Строгино

ул. Маршала Прошлякова,
дом 19 (Въезд с торца здания)

Тел: +7(964) 761-88-88

Филиал №3

Выхино

ул. Ферганская, 10

Тел: +7(964) 761-88-88

Филиал №4

Ленинский пр-т

ул. Новаторов, дом 10

Тел: +7(964) 761-88-88

Филиал №5

Сокольники

ул Сокольнический вал,
1 кс 3А

Тел: +7(964) 761-88-88

Филиал №6

м. Текстильщики

Остаповский пр-д 11, стр. 1А

Тел: +7(964) 761-88-88

Филиал №7

г. Щелково

Фряновское шоссе 72А

Тел: +7(964) 761-88-88

Филиал №8

м.Кунцевская

Верейская 41,ворота 2,стр. 22А

Тел: +7(964) 761-88-88

Филиал №9

м.Тушино

Василия Петушкова, 3, к. 3, стр. 2, пав. 306

Тел: +7(964) 761-88-88

Филиал №10

м.Нагорная

Электролитный пр-д 12Б
стр. 2А

Тел: +7(964) 761-88-88

Филиал №11

г.Одинцово

ул. Внуковская
13А

Тел: +7(964) 761-88-88

Филиал №12

г. Истра

Тел: +7(964) 761-88-88

Филиал №13

м.Петровско Разумовская

Комдива Орлова 3-А1
под Мостом

Тел: +7(964) 761-88-88

Филиал №14

м.Первомайская

Сереневый бульвар д 85 А

Тел: +7(964) 761-88-88

Филиал №15

м.Ш.Энтузиастов

Электродная 14, строение 1 А

Тел: +7(964) 761-88-88

Филиал №16

Ремонт двигателей, АКПП, агрегатов, комп. диагностика

Тел: +7(964) 761-88-88

Мобильный филиал

Диагностика и ремонт на выезде

Тел: +7(964) 761-88-88

Сварка кузовного металла (часть 1): выбор оборудования и настройка сварочного полуавтомата

Многие автолюбители согласятся, что необходимость прибегать к сварочным работам при ремонте кузова просто неоспорима. И наравне с жестяными работами применяется сварка и в ежедневной работе автомехаников в сервисах авто обслуживания. Т.к. со многими проблемами кузовного металла можно справиться, только если есть в наличии отвечающее требованиям сварочное оборудование. Поэтому мы раскроем вопрос- какое же сварочное оборудование подходит для работ со сваркой кузова.

Специалисты, которые разбираются в сварочном оборудовании, на вопрос, какой из сварочных аппаратов и метод сварки подойдет для описываемой нами цели, наперво зададут ряд важных встречных вопросов. А именно: какие требования предъявляются к оборудованию (напряжение сети, сварочный ток и т.п.), требования к сварным соединениям, какая квалификация у работника, который будет осуществлять сварочный процесс, а главное какой металл будет свариваться и его толщина. Такая информация необходима специалисту для того, что бы помочь Вам подобрать (посоветовать) нужный метод сварки и необходимое для него оборудование.

И так, сразу же определим, что для выполнения кузовного ремонта подойдет два самых распространенных и доступных способа сварки в этой специфике работ, а именно такие, как полуавтоматическая сварка (MIG больше всего подойдут для хорошего качества соединений сталей (низкоуглеродистых), которые применяются в автомобилестроении.

В данной статье мы будем рассматривать более подробно универсальный способ сварки, который в большинстве случаев уже вытеснил газовую и ручную дуговую сварку из отрасли авто-ремонта, а именно полуавтоматическую сварку. Минусами ручной дуговой сварки здесь будет выступать ряд моментов:

• Неудобство варить соединения кузова электродом, т.к. не везде получится «подлезть»
• Очистка от шлака поверхности
• Большой риск прожечь в металле отверстие

Про вид контактной сварки Вы сможете узнать из наших следующих статей, т.к. он более специфический, но используется не намного реже в СТО, чем полуавтоматический, в основном из-за отсутствия расходных материалов.

Оборудование для ремонта кузовного металла методом полуавтоматической сварки

Для выбранного нами типа полуавтоматической сварки в среде низкоуглеродистых сталей (MIG/MAG) необходимо использовать устройства для полуавтоматической сварки металла, именуемые в народе- сварочные полуавтоматы.

Подробнее со сварочными полуавтоматами и выбором сварочных полуавтоматов Вы можете ознакомиться в статье по ссылке, где будет подробно расписано, как подобрать сварочный полуавтомат, который будет подходить Вашим требованиям.

Если вы ознакомились со статьей по выбору сварочного полуавтомата, то Вы уже знаете, что полуавтомат сварочный может сваривать металл диаметров 0,5-0,8мм (тонкий) и достаточно крупный от 4мм и толще. А это может означать, что данный тип оборудования отлично подойдет для сварки конструкций кузова автомобиля- лонжеронов, порогов, крыльев и т.п.

Подготовка оборудования к сварке кузовного металла

Первое, что необходимо проверить при использовании сварочного оборудования, это сеть на её нагрузочную способность. Проще говоря, выяснить потянет ли используемая сеть нагрузку сварочного полуавтомата. Для этого можно использовать специализированный тестер для вычисления нагрузки мощности. Подключите к сети электрообогреватель или подобные электрические приборы с нагрузкой в 2-3кВт и если напряжение сети под нагрузкой будет меньше 200 -215 Вольт, то работа, зачастую, сварочного полуавтомата будет проблематична. Инверторные полуавтоматы будут более надежными в эксплуатации, т.к. расположены к работе в просаженных сетях. Если Ваша сеть под нагрузкой выдает меньше 150 вольт, то вряд ли Вам удастся провести сварочный процесс с помощью полуавтомата. Данную проблему можно будет разрешить с помощью электростанции или генератора. Важно, что при этом генератор необходимо использовать мощностью большей, чем мощность полуавтомата.

Второе, если питающая сеть дает Вам возможность использовать сварочный полуавтомат, то необходимо подключить устройство к сети и проверить его перед сваркой на признаки неисправностей и неполадок (несвойственный шум, треск) и если таковые есть устранить их.

После этих процедур следует правильно подготовить сварочный полуавтомат к работе.

Информация по подготовке сварочного полуавтомата к работе обычно идет в руководстве (паспорте) от производителя устройства. Но если, таковая у Вас отсутствует, то не беспокойтесь! Мы составили достаточно подробную инструкцию по подключению ПА для Вас!

Подготовка полуавтомата к работе

Приступим к детальному рассмотрению процесса подготовки ПА к работе. Многие производители указывают эту информацию в паспортах аппаратов, но все, же есть варианты, что Ваш ПА был куплен б/у, с рук, утеряна инструкция или возможно у Вас возникли дополнительные вопросы.

Опишем основные моменты более подробно.:

• Для начала «заряжаем» наш ПА сварочной проволокой. Для этого нужно:
• Отвинтить (или снять) сопло со сварочной горелки.
• Скрутить наконечник горелки. Это можно сделать, как пассатижами, так и ключом
• Отвести ролик или ролики (если несколько) подающего механизма

1. Установить бобину (катушку) со сварочной проволокой.
2. Далее устанавливаем необходимую полярность тока, здесь проясним: если сварка будет производиться с углекислым газом и будет использоваться обычная проволока, то полярность ставим обратную- минус на зажиме, плюс на горелке. Так большее тепловыделение будет задерживаться на свариваемой поверхности металла. Если же вы будете использовать флюсовую проволоку (защитную), то минус на сварочной горелке, плюс на зажиме. При этом будет большее тепловыделение на проволоке, из-за этого активируется флюс содержащийся на проволоке.
3. После установки полярности тока, необходимо вручную завести окончание сварочной проволоки в подающий канал аппарата примерно на 10-20 см. Делать, это необходимо аккуратно, проволока должны быть без всяких изгибов и максимально ровной. Если изгибы присутствую, удалите кусачками конец дефекта и проделайте операцию снова.
4. Придерживайте сварочную проволоку так, что бы она не провисала, и приведите её конец к прижимному ролику. Обязательно проверьте, что бы проволока точно попала в выемку расположенную на ведущем ролике.
5. Наконец подключаем наш ПА к сети, и нажимаем кнопку на рукоятке сварочной горелки. Сварочная проволока должна прийти в движение, и через несколько секунд появится на выходе из горелки. Что бы ускорить этот процесс, можно выставить на ПА максимально допустимую скорость подачи сварочной проволоки. Чаще всего для этого нужно повернуть регулятор, который отвечает за скорость подачи вправо до упора.
6. Продолжим. После всех описанных выше операций необходимо надеть на сварочную проволоку медный наконечник, и завинтить его пассатижами или специальным ключом. Важно, помнить о диаметре отверстия у наконечника, он должен соответствовать диаметру сварочной проволоки.
7. Теперь можем установить сопло для газа.

Итак, теперь наш аппарат на половину готов к работе, осталось только подключить газовый баллон с углекислым газом и отрегулировать аппарат.

Подключаем газ (углекислый) к ПА

1. Устанавливаем редуктор на баллон с углекислотой, лучше всего подойдет техническая углекислота, т.к. в ней меньшее содержание водных паров.
2. Редуктор подключается к баллону чаще всего гайкой на 32, обязательно установите под гайку прокладку, для того, что бы избежать «протекания».
3. Далее присоединяем редуктор специальным шлангом к полуавтомату. Чаще всего на современных ПА расположен специальный штуцер через который подключают шланг. Главное, что бы штуцер на редукторе соответствовал диаметру шланга. Затем, шланг крепят на штуцер при помощи специальных хомутов.

Теперь подходим к завершающему этапу подготовки сварочного полуавтомата к работе- регулировке.

Регулировки сварочного полуавтомата.

Для того, что бы обеспечить надежную и качественную сварку полуавтоматом, обязательно проведите регулировку аппарата.

1. Наперво отрегулируйте натяжение проволоки. Осуществить это можно при помощи специальной гайки из пластика, которая установления на бобине катушки. Если Вы прикручиваете гайку, то тем, самым вы повышаете трение между опорой и бобиной. Результат- сварочная проволока автоматом натягивается прямо пропорционально установленной силе трения. Главное добиться результат, что бы натяжение сварочной проволоки слишком не затрудняло протяжку, но при этом и не провисала с бобины.
2. Далее необходимо настроить силу ролика, который прижимает проволоку в механизме подачи. Здесь, нужно добиться, что бы сварочная проволока проходила в канал от подводящего шланга даже при изгибах.
3. Обязательно отрегулируйте расход газа. Вы можете установить расход газа с помощью вентиля на газовом баллоне, который следует приоткрыть на один – два оборота. Предварительно выставите давление на редукторе примерно на 2кг/см.
4. После, нажмите на кнопку сварочной горелки. Старайтесь нажать так, что бы проволока сперва «стала», а клапан газа открылся. При этом действии время расхода газа должно составлять 7-10л в минуту (величину можно увидеть на шкале расхода манометра расхода газа). Если Вы заметили, что расход сильно отличается, попытайтесь его скорректировать. ВАЖНО здесь помнить, что главный параметр это не давление газа, а его расход.

Теперь осталось отрегулировать самую главную настройку для ПА, а именно напряжение сварочного тока. Но с ней разбираться придется только при процессе сварки.

После того, как вы ознакомились с подготовкой сварочного полуавтомата к работе, Вы сможете перейти к азам и методом сварки кузовного металла, о которых мы расскажем Вам во второй части нашего обзора.

Сварка кузовного металла своими руками электродом и полуавтоматом

Применение качественного металла для изготовления кузова автомобиля не может исключить вероятность обширного распространения коррозии при небрежном отношении к его обслуживанию. А если авто попало в серьезное ДТП? В обоих этих случаях для устранения появившихся дефектов используется сварка кузовного металла.

1 / 1

Получить качественные сварные швы и высокую производительность процесса можно лишь при правильном подборе способа сварки. Необходимо понимать, что сваривать тонколистовой металл, нужно с применением технологии, отличающейся от выполнения сварного соединения толстостенных деталей. Во втором случае не нужно волноваться за тепловую деформацию и возможное искривление свариваемых заготовок. К тому же исключается вероятность появления прожогов в результате случайного перегрева металла. При сварке тонких листов требуется обеспечить прочность шва и предотвратить нарушение целостности листов в месте их соединения.

Подготовка оборудования к сварке

Приступая к ремонту кузовного металла, требуется обязательно произвести надлежащую подготовку используемого сварочного оборудования. Эта процедура стандартно осуществляется по следующему алгоритму:

• Проверяется питающая сеть на способность выдерживать требуемую нагрузку, так как сварочный аппарат относится к разряду электроприборов с высокой мощностью потребления электроэнергии. Обеспечить гарантированное функционирование сварочного оборудования способна не каждая электросеть.

• Требуется правильно подобрать сварочную проволоку по материалу и диаметру в соответствии со свариваемым металлом, правильно выбрать подающие ролики и детали сварочной горелки. Далее следует установить катушку с проволокой в сварочный аппарат и заправить проволоку в систему подачи проволоки и сварочную горелку. Для этого снимается сопло, а дальше, используя специальный ключ, отвинчивается медный наконечник горелки. Проволока запускается в канал горелки, нажимается кнопка протяжки проволоки. После появления проволоки из выхода сварочной горелки подачу нужно остановить.

• Устанавливается контактный наконечник и сопло на сварочную горелку.

• Выбирается полярность тока. Наиболее распространенная полярность для полуавтоматической сварки – обратная, когда горелка подключена на «+», а кабель на изделие на «-». Если используется порошковая самозащитная проволока, то должна быть использована прямая полярность.

• Устанавливается режим сварки – сварочный ток и напряжение.

• Используя специальный шланг, подключается баллон с углекислым газом или сварочной смесью к полуавтомату (если используется сплошная проволока или порошковая газозащитная). На регуляторе баллонного редуктора устанавливаем необходимый расход газа.

Сварочный аппарат готов к осуществлению процесса ремонта кузова автомобиля.

Виды сварных швов

Сварка кузовного металла может проводиться различными видами соединений:

• Стыковое. Данный вид традиционно используют при фрагментарной замене детали на кузове авто. К примеру, заменить кусок «прогнившего» металла на крыле либо наварить заплатку. Так как в этом случае применяются тонкие листы, то нет потребности в снятии фасок с их краев в месте проведения сварки. Сложность выполнения этого вида соединения состоит в том, что нужно тщательно подготавливать кромки соединяемых фрагментов. При этом между таким листовым металлом нужно оставлять небольшой зазор. Одновременно с этим нужно смотреть, чтобы не осталось непроваров в месте сварки. Металл будет немного расширяться при нагревании во время проведения сварочного процесса.

• Нахлест. В этом случае один лист накладывают на другой. Применяют в основном для реставрации проржавевших участков. По такому способу сварной шов выполняется в месте касания листового металла. В результате использования данной технологии получается двойная толщина соединения.

• Соединения внахлест с пазом. Для осуществления этого метода требуется при подготовке одного из листов применять специальный инструмент. В подготовленный фланец вставляется вторая часть листового металла. При этом такую выпуклость оставляют с тыльной стороны. После приварки создается впечатление полной целостности ремонтируемого участка кузова.

• С имитацией заклепочного соединения. Это своеобразная комбинация наложения листов внахлест с точечной сваркой. Такой метод пользуется большой популярностью при ремонте кузовов авто в автосервисах при соединении крыльев, новых порогов, разнообразного типа силовых элементов.

Также сварка кузова может осуществляться с выполнением сварных швов нескольких видов:

• Сплошной. В нем отсутствуют промежутки по длине. В кузовном ремонте его применяют очень редко, так как кузов должен обладать некоторой «эластичностью». Это дает возможность исключить вероятность появления трещин и усталостных вмятин в ходе эксплуатации автомобиля. А сплошной шов предаст кузову дополнительную жесткость.

• Сплошной прерывистый. В этом случае соединение листов производиться за счет чередования проваренных участков с участками, на которых отсутствует сварное соединение . Чаще всего шов такого типа выполняется для соединения основных силовых элементов кузова авто, изготовленных из толстолистового металла.

• Точечный. Это отдельные сварные точки, выполненные с некоторым их перекрытием. В основном таким швов сваривают встык детали различной толщины.

Оборудование для сварки кузовных металлов

В большинстве случаев кузовные работы осуществляются с применением сварочного источника питания инверторного типа, позволяющим гарантировать поддержание постоянной электрической дуги в среде защитного газа при выполнении неразъемного соединения листов металла толщиной 0,8…1,0 мм. Предлагаемые сварочные установки MIG пользуются повышенным спросом как на небольших производственных фирмах, так и в автосервисах для сварки тонколистового материала.

Чтобы осуществить ремонт кузовного металла на высоком качественном уровне предлагаем купить в нашем магазине следующие модели полуавтоматов инверторного типа:

• КЕДР AlphaMIG-200S. Данная сварочная установка отличается хорошей мобильностью за счет компактных габаритов и малого веса. Такой переносной высокопроизводительный сварочный источник обладает расширенным функционалом. На нем можно легко осуществлять смену полярности, подбирать параметры сварки благодаря синергетическому управлению.

• КЕДР AlphaMIG-250S-1. С помощью этой модели можно производить полуавтоматическую сварку деталей из разнообразных сталей, включая, углеродистые, низко- и высоколегированные, а также алюминиевые сплавы. Главное ее достоинство – возможность подключать к однофазной сети питания. Установка интеллектуального блока управления позволяет сварщику легко менять рабочие процессы с учетом конкретного свариваемого материала.

• КЕДР AlphaMIG-250S-3. Эта модель пользуется хорошим спросом не только на средних и малых производствах, но и на крупных автосервисах, за счет прекрасной компактности, экономичности, высокой производительности, доступной цене. Оснащение установки надежным 4-роликовым подающим механизмом дает возможность осуществлять сварочный процесс на протяжение длительного времени без перерывов в работе.

Также рекомендуем приобрести присадочную проволоку, электроды, маску сварщика, краги, электрододержатели, горелку и расходные части, клеммы, редукторы, регуляторы, манометры и другие аксессуары, необходимые для осуществления качественного процесса сварки.

Кузовной ремонт, сварочные работы

Кузовные работы можно отнести к одним из самых затратных для автовладельцев, так как работы с кузовом автомобиля, в зависимости от сложности, требуют:

• высококлассных опытных автоспециалистов;
• наличие дорогостоящего оборудования;
• применение дорогих расходных материалов (автоэмали, шпаклевки и т.п.) ;
• кузовные работы зачастую требуют определенной степени разборки автомобиля (иногда полной).

Кузовные работы можно разделить на следующие виды:

• Стапельный ремонт – ремонт кузова автомобиля на специальных стендах (стапелях) для исправления геометрии по специальным точкам, заданным заводом изготовителем.
• Сварочные работы – позволяют избежать полной замены определенной части кузова автомобиля, при этом обеспечивается надежное сцепление частей детали, также важно не перегреть другие части детали, чтобы не испортить антикоррозийные и лакокрасочные покрытия. Производятся специальными сварочными аппаратами: аппарат точечной сварки (споттер), сварочный аппарат инверторного типа (полуавтомат), аргонно-дуговая сварка (сварка цветных металлов).
• Рихтовочные работы – исправление небольших дефектов кузова (вмятин, вогнутостей).
• Малярные работы – шпаклевание, полировка, антикоррозийное покрытие обрабатываемой поверхности, непосредственно окраска с применением высокотехнологичного оборудования и завершающая полировка окрашенной поверхности.
• Ремонт пластиковых деталей (бамперов, фар и пр.) – с помощью различных клеев на основе эпоксидных, полиэфирных смол и других, с армированием и без.

«Автошина» — это специализированный автосервис, оснащенный самым современным оборудованием для производства кузовных работ и покраски авто. Компания дает гарантию на каждый вид выполненных работ, что лишний раз подтверждает квалификацию и профессионализм этого автосервиса. Для экономии времени каждый клиент может предварительно записаться по телефону, объяснив менеджеру суть возникших проблем.

Рихтовка, сварка, покраска, антикоррозийная обработка»📚 онлайн полностью — М. Ильин

Михаил Семенович Ильин

Кузовные работы. Покраска, рихтовка, антикоррозийная обработка

Введение

Ремонт отечественных и зарубежных автомобилей – прибыльный вид деятельности. С каждым днем растет количество автомобилей и предприятий, которые занимаются их ремонтом. И если ремонт агрегатов и систем, техническое обслуживание автомобиля многие автолюбители производят самостоятельно, то кузовным ремонтом под силу заняться далеко не каждому. Кроме специфического оборудования, позволяющего восстановить первоначальную форму деталей и цвет автомобиля, требуется опыт работы, знание современных материалов и особенностей их использования. Это особенно важно, если автомобиль новый и дорогой, поэтому и цены на кузовные работы достаточно высоки.

При всех достоинствах современных автомобилей, они уже через несколько лет эксплуатации теряют первоначальный вид, не говоря уже о более заметных повреждениях кузова в результате аварии. Но то, что является бедой для автомобилиста, для работника мастерской, станции техобслуживания – источник дохода. И автолюбитель готов идти на траты, чтобы автомобиль был не только средством передвижения, но и радовал глаз, служил долгие годы. Это возможно только в том случае, если кузовные работы выполнены качественно, мастер знает свое дело. Стоит ли удивляться тому, что на рынке труда всегда востребованы специалисты по ремонту автомобилей? Для человека, который хочет обеспечить себя стабильным заработком, эта сфера деятельности подходит как никакая другая, ведь автомобилей с каждым днем становится все больше, а увеличение парка дорогих и престижных машин позволяет устанавливать достаточно высокие расценки на кузовные работы, ведь ремонт такой автомашины – это еще и огромная ответственность, высокий уровень качества выполненных работ.

В данном учебном пособии рассмотрены все аспекты произведения кузовного ремонта автомобиля – от оценки общего состояния и восстановления частей кузова, в том числе после аварии, до декоративного украшения автомобиля и «наведения лоска». Особое внимание уделено современному ассортименту красок и лаков, шпатлевок, средств по уходу за кузовом автомобиля. Описаны все вопросы подготовки автомобиля к покраске, возможные дефекты и способы их устранения, способы восстановления старых покрытий и т. д.

Отличие этой книги от аналогичных в том, что теоретические вопросы тесно переплетены с практическими, подробно описана технология выполнения каждой операции. Это особенно ценно для молодого специалиста, который после обучения сразу устраивается на работу – сведения, приведенные в книге, помогут без помощи опытного специалиста сразу приступить к своим обязанностям. Эта же особенность подбора, построения и изложения материала – «с нуля», очень подробно и с минимумом терминов – позволяет рекомендовать книгу автолюбителям, которые решились самостоятельно заняться кузовным ремонтом или хотят оценить реальный объем работ, а затем и качество их исполнения в автомастерской.

Часть I

Кузовной ремонт

Кузов. Классификация повреждений

Конструкция кузова легкового автомобиля

Назначение кузова современного легкового автомобиля определяется двумя функциями: кузов обеспечивает пассажирам и водителю комфорт и безопасность в аварийных ситуациях.

По назначению и исполнению кузова легковых автомобилей подразделяют на следующие 5 классов:

– «седан» – двух– или четырехдверный, 4–5-местный, с отдельными отсеками для двигателя, пассажиров и багажа;

– «универсал» – автомобиль с вагонной формой кузова, используется для перевозки людей и грузов;

– «кабриолет» – 4–6-местный автомобиль со складной крышей и съемными стенками боковых окон;

– «лимузин» – автомобиль высокого уровня комфортабельности, водитель отделен от пассажиров стеклянной перегородкой;

– «купе» – двухместный автомобиль с двумя дополнительными местами на заднем сидении.

Кузова большинства легковых автомобилей являются несущим элементом конструкции, к ним крепятся элементы ходовой части и шасси. Это уменьшает массу автомобиля, снижает его общую высоту, а значит, и центр тяжести, делая автомобиль более устойчивым. С другой стороны, эта несущая конструкция создает трудности для шумоизоляции салона. Комфортабельные автомобили высокого класса имеют рамную конструкцию.

Основа кузова – каркас. Требования к нему следующие. Конструкцию каркаса рассчитывают так, чтобы при ударе с любой стороны энергия удара гасилась. Детали кузова, образующие салон, должны получить при этом минимально возможные деформации, другими словами, кузов должен устранить или снизить тяжесть последствий аварии.

Для поглощения энергии удара при столкновении служат бамперы. Для обеспечения безопасности внутри салона – мягкая панель приборов, накладки стоек, конструкция других элементов. Определенную роль в обеспечении безопасности играют также ремни безопасности.

Для примера охарактеризуем конструкцию кузова автомобиля ВАЗ-2108. Каркас кузова включает следующие элементы: передок, пол, боковины, крышу с рамой ветрового окна, панель задка и силовые элементы – лонжероны, поперечины, стойки. Детали оперения: лицевые панели кузова и навесные узлы – капот, дверь задка, передние крылья. Все детали и узлы, кроме навесных элементов и передних крыльев, соединены контактной точечной сваркой, а значительно нагруженные детали каркаса дополнительно приварены электродуговой сваркой.

Передок состоит из вертикального щитка, брызговиков, поперечин, коробки воздухопритока, усилителей и других мелких деталей. Брызговики соединены с передними лонжеронами.

Пол автомобиля включает передний, средний и задний полы. В переднем, имеющем корытообразную форму, находится тоннель для размещения выпускных труб, топливных и тормозных трубопроводов. Тоннель служит для предохранения этих деталей от повреждений и увеличения жесткости пола. Задний пол имеет нишу для запасного колеса. Вдоль полов приварены лонжероны. К полу приварены также передняя, средняя и задняя поперечины.

Боковины кузова состоят из наружных и внутренних панелей. Наружные являются цельными с центральными и задними стойками и с проемами боковых окон. Внутренние панели кузова конструктивно объединяют в себе наружные арки задних колес и усилители стоек. За усилителем у правой боковины есть ниша для установки улавливателя паров бензина, желобки и фланцы под уплотнители дверей и стекол.

Съемные узлы – это передние двери, дверь задка, капот, передние крылья, бамперы, облицовка радиатора и др. Крылья прикреплены к каркасу самонарезающими болтами; под крыльями для уменьшения вибрации установлены прокладки. Петли передних дверей и капота допускают регулировку их положения.

Для повышения жесткости и прочности кузова применяют усиливающие накладки, кронштейны, ребра жесткости.

Для защиты от механических повреждений, создания термо– и шумоизоляции нижняя наружная часть кузова, брызговики колес и внутренние поверхности крыльев покрыты антикоррозионным материалом, а пол салона и багажника – специальными вибродемпфирующими мастиками. Перед сваркой коррозионно– опасных мест свариваемые детали покрывают специальным консервирующим составом. Внешние и внутренние поверхности кузова обрабатывают специальными составами, в результате чего на них образуются не растворимые в воде защитные соединения. Снаружи кузов окрашивают синтетическими эмалями.

Стеклоподъемники отечественных автомобилей двух типов – рычажные и тросовые. Тросовый привод стеклоподъемника крепят на внутренней панели двери гайками к приварным болтам.

Трос охватывает два ролика на верхнем и нижнем кронштейнах направляющей стеклоподъемника. В механизме привода стеклоподъемника трос наматывается на барабан, на его ведущем валике есть пружинный тормоз, который препятствует самопроизвольному опусканию стекла.

Элементы кузова, повышающие безопасность

Наиболее вероятная скорость автомобилей при соударениях составляет 80 км/ч при лобовых и задних ударах и 64 км/ч при боковых ударах. Эти цифры являются исходными для расчета прочности кузовов и разработки конструктивных мер, обеспечивающих безопасность легковых автомобилей.

Повышение безопасности автомобилей включает в себя меры «активной» безопасности, которые способствуют предотвращению возникновения аварий, и меры «пассивной» безопасности, которые закладываются в конструкцию автомобиля для обеспечения безопасности водителя и пассажиров, если аварию предотвратить не удастся.

Меры «активной» безопасности автомобиля предусматривают разработку конструкций деталей и узлов, обеспечивающих эффективность торможения и надежность работы тормозного привода, противоблокировочных систем, позволяющих автомобилю двигаться в заданном направлении при торможении, а также меры по увеличению обзора дороги и окружающей обстановки с места водителя. Сюда относят установку двухрежимного стеклоочистителя, отопителя, вентилятора, которые не допускают обледенения и запотевания стекол.

Меры «пассивной» безопасности предусматривают предотвращение или уменьшение травматизма водителя и пассажиров при аварии. Результат достигается обеспечением защитной зоны вокруг каждого пассажира, ограничением возможности перемещения водителя и пассажиров относительно сиденья, уменьшением уровня травматизма от ударов о внутренние поверхности салона, обеспечением возможности выхода водителя и пассажиров из потерпевшего аварию автомобиля.

Обеспечение защитных свойств кузова заключается в разработке и внедрении таких конструктивных решений, которые позволяют образовать вокруг водителя и пассажиров защитную зону.

Жесткий салон в сочетании с энергопоглощающими передней и задней частями кузова позволяет снизить ускорения людей в момент соударения и в наилучшей степени обеспечивает защитную зону вокруг пассажиров. Кузова такой конструкции строят по принципу прогрессивной энергоемкости, т. е. с заданной степенью усиления одних деталей при максимально допустимом смятии других в целях поглощения энергии удара.

Очень большие нагрузки при ударах в разных направлениях (продольном, поперечном и вертикальном) действуют на двери, петли дверей и дверные замки. Двери защищают салон от проникновения внутрь посторонних предметов при аварии и не должны открываться во время соударения, чтобы пассажиры не могли выпасть из кузова. Дверные замки оборудуются надежной системой блокировки, предотвращающей случайное их отпирание под действием инерционных нагрузок или при ударе в момент аварии, так как и сами двери не исключаются из общего контура жесткости салона кузова.

Для защиты водителя и пассажиров при боковых столкновениях в двери кузова встроены защитные брусья коробчатого сечения. Брус размещен внутри двери между опускным стеклом и наружной панелью. Кроме защиты салона от проникновения ударяющего автомобиля, брусья как бы сдвигают ударенный автомобиль в сторону.

Бамперы в современных легковых автомобилях обладают защитными свойствами в сочетании с декоративными особенностями, созданными дизайнерами. Сегодня устанавливают бамперы широкого профиля с наиболее закругленными формами. Их защитные свойства высоки, бамперы предохраняют автомобиль от повреждений при легких столкновениях и должны соответствовать международным нормам безопасности.

Системы, ограничивающие перемещение водителя и пассажиров внутри кузова, включают в себя сиденья и ремни безопасности.

Уровень травматизма при авариях снижается наиболее эффективно, если в конструкции автомобиля предусмотрено надежное крепление пассажира к сиденью, которое, в свою очередь, не должно отрываться от пола кузова под действием аварийных перегрузок. Сиденья закрепляют так, чтобы они выдерживали требования безопасности по продольным нагрузкам, действующим в обоих направлениях, а также по крутящему моменту.

Ремни безопасности имеют простое замковое устройство, обеспечивающее надежное крепление, а при необходимости позволяющее быстро отстегнуться. В рабочем положении ремни обеспечивают достаточную свободу перемещений водителя и не мешают управлению автомобилем.

Расчеты и практика показывают, что ремни безопасности надежно защищают пассажиров при фронтальном соударении со скоростью до 80 км/ч.

Следующий элемент – руль. Безопасность руля заключается в исключении случаев тяжелого травмирования водителей при фронтальных столкновениях автомобилей. В соответствии с требованиями во время испытания автомобиля на столкновение с железобетонным барьером массой не менее 70 т при скорости 48,3 км/ч верхняя часть рулевой колонки и рулевого вала не должны перемещаться в заднем направлении горизонтально и параллельно продольной оси транспортного средства более чем на 12,7 см. Если рулевая колонка сталкивается с моделью туловища, которая ударяется об эту колонку с относительной скоростью не менее 24,1 км/ч, то сила, с которой рулевая колонка воздействует на переднюю часть модели туловища, не должна превышать 11,35 кН (1135 кгс).

Ветровые стекла автомобилей должны соответствовать требованиям правил ЕЭУ ООН. Например, стекла автомобилей ВАЗ трехслойные, они состоят из двух профилированных полированных стекол с прослойкой из липкого прозрачного пластика. Основное преимущество слоистого ветрового стекла заключается в том, что трещины при ударе распространяются из центра удара, осколки удерживаются на пластмассовой прослойке, стекло сохраняет свою прозрачность, форму и не выпадает из проема кузова.

Заднее и боковые стекла изготовляют из закаленного стекла, они проходят специальную термообработку, обеспечивающую повышенную прочность. При разрушении эти стекла распадаются на множество мелких осколков без острых углов и граней, способных вызвать глубокие ранения.

Подголовники должны исключить тяжелые травмы, выражающиеся в повреждении шейных позвонков и позвонков верхних отделов грудной клетки. Такие травмы наносятся при ударе движущегося автомобиля в заднюю часть стоящего автомобиля. При таком виде дорожно-транспортного происшествия подголовники по прочности должны соответствовать международным правилам ЕЭК ООН, а их конструкция исключать возможность травмирования заднего пассажира при фронтальном столкновении автомобилей.

Важное значение имеет интерьер кузова. Он включает в себя внутреннюю отделку салона, которая должна отвечать современным эстетическим и эргономическим требованиям.

Панель приборов изготовляют без выступающих деталей и острых кромок, с удобным размещением контрольно-измерительных приборов и органов управления. Энергоемкость панели обеспечивается не только мягкой обивкой, но и введением в конструкцию каркаса стальных тонколистовых панелей, способных при ударе поглощать энергию за счет их частичной деформации.

Подлокотники, двери и противосолнечные козырьки облицовывают мягкими материалами. Ручки дверей, стеклоподъемников, кнопки переключателей и блокировки замков дверей размещают и изготовляют так, чтобы в случае удара пассажир не мог получить травмы.

Слесарно-сварочные работы в Ижевске

Личный транспорт – это важнейший элемент в жизни каждого автолюбителя, который является не только отличным средством для быстрого передвижения, но и частью имиджа. Однако никакой механизм не может работать вечно, и склонен к неожиданным поломкам. Поэтому важно заботиться о регулярном диагностировании любых проблем и проведении своевременных ремонтных работ. Жители и гости города Ижевска имеют возможность воспользоваться высококачественной услугой по сварке любых металлических изделий и конструкций в популярной компании «Кузовной-Ижевск».

Особенности выполнения слесарно-сварочных работ

Высококвалифицированные специалисты, которые на профессиональном уровне занимаются ремонтом автомобильных механизмов, единогласно утверждают, что сварка – это один из самых надежных методов реконструкции любых металлических изделий и транспорта. В основе данной технологии лежит неразъемное соединение деталей между собой при условии их частичного или полноценного нагрева с помощью специального аппарата.

Среди огромного ассортимента полезных и качественных услуг каждый владелец транспорта может отыскать перечень доступных слесарно-сварочных работ, которые готовы быстро выполнить профессиональный сотрудники компании:

• Сварка и ремонт глушителей необходимо выполнять при наличии каких-либо серьезных повреждений на данном элементе транспорта с целью качественного возобновления нормальной его работоспособности;
• Сварка трещин и разрывов рам автомобилей – это надежный метод, который используется для восстановления конструкции автомобиля до первоначального вида;
• Сварка металлоконструкций любой конфигурации может понадобиться при выполнении бытового ремонта, а также при обустройстве помещений и цехов промышленного производства;
• Сварка коллекторов выполняется с использованием специального современного сварочного оборудования;
• Сварка поддонов картера является обязательным этапом при выполнении полноценного ремонта любого транспортного средства после аварии;
• Сварка нержавеющей стали может быть полезна при проектировании и создании любых металлических конструкций;
• Сварка выхлопных систем показана при нарушении целостности данной части транспортного средства,
• Сварка кузова является одним из самых надежных способов восстановления каркаса автомобиля после аварии и предусматривает обязательное возобновление геометрии кузова машины.

Слесарно-сварочные работы в городе Ижевске

Популярный центр кузовного ремонта «Кузовной» производит быстрые ремонты любого уровня сложности в городе Ижевске. Одной из самых популярных и востребованных услуг является сварка и ремонт конструкций из различных видов металла, а также соединение всевозможных частей автомобиля. Главными преимуществами сотрудничества с данной компанией являются:

• Быстрое выполнение высококачественных сварочных услуг;
• Использование современного сварочного оборудования от самых известных отечественных и заграничных производителей;
• Доступные и демократичные цены на работы любой сложности;
• Огромный штат высококвалифицированных сотрудников, которые имеют специальное образование и многолетний успешный опыт работы в сфере кузовного ремонта автомобилей.

Таким образом, слесарно-сварочные работы – это один из важнейших этапов в процессе восстановления автомобилей, который готовы выполнить профессионалы центра кузовного ремонта «Кузовной-Ижевск». Приятным удивлением для каждого клиента станет высокое качество работы специалистов, доступные цены и кротчайшие сроки выполнения услуг.

Сварка автомобилей для начинающих | Что вам нужно знать

Ржавчину и трещины на автомобильных панелях можно легко исправить, но люди часто пропускают этот ремонт. Они считают их дорогостоящими или трудоемкими. Но с правильными инструментами и руководством это может оказаться очень простым процессом. Сварка может показаться устрашающим навыком, и многие профессиональные специалисты и специалисты по ремонту дома избегают ее. Но это не должно быть проблемой. Технологии улучшились, и теперь каждый может изучить основы.

Я не хочу сказать, что вы научитесь в одночасье — хорошая сварка требует много практики, чтобы добиться совершенства.Но это определенно не то, чего следует избегать или игнорировать.

---

см. Также: Лучшая книга по сварке, которую можно выучить самостоятельно | От начального до продвинутого уровня

---

Когда нужно сваривать

Сварка лучше всего подходит для кузовных работ и крупных строительных работ. Как автовладелец, вы, вероятно, уже сталкивались с некоторыми из этих проблем: треснувшая панель, пятно ржавчины или прокол в кузове автомобиля. Возможно, вы обнаружили треснувшее шасси, треснувший глушитель или ржавый масляный поддон.Этот ремонт легко выполнить с помощью сварочного аппарата MIG и небольшого ноу-хау. Вы сэкономите время и деньги, решив саму проблему, а не заменяя детали целиком.

Сварка даст вам больше контроля над процессом ремонта. Вы сможете выполнять больше задач и выполнять более сложные проекты. Это навык, который необходимо изучить при реставрации старинных автомобилей. Если ваш проект проржавел насквозь, исправьте его вместо замены панелей. Ремонт протекающего масляного поддона материалами, которые у вас уже есть под рукой, сэкономит время, деньги и материалы для любой работы.

Типы сварки и лучшее для автомобильного листового металла

Существует несколько основных типов сварки, которые можно использовать при ремонте автомобилей. Давайте посмотрим на три, но последнее будет для вас наиболее важным.

TIG означает «Сварка вольфрамовым электродом в среде инертного газа» (также известная как газовая вольфрамовая дуговая сварка или GTAW). Вольфрам используется в качестве электрода, создающего сварочную дугу. Обычно это не лучший вариант для начинающих, но он может отлично подойти для очень хороших проектов.Присадочный металл обычно используется для соединения деталей, которые вы соединяете. В этом случае требуются две руки — одна для сварочного сопла, а другая для наполнителя. Кроме того, через сопло пропускается защитный газ, чтобы дуга оставалась стабильной и сильной. Вы можете попробовать эти сварочные аппараты для домашних операций .

Ручная сварка , также известная как дуговая сварка экранированного металла или SMAW, раньше была наиболее распространенной формой сварки. Также используется присадочный металл, такой как TIG.Но это не так точно. Из-за высокой температуры сварочных аппаратов этот процесс непригоден для тонких металлов. К тому же он уродлив, оставляет много брызг. Он отлично подходит для строительства, но не для автомобиля.

MIG или сварка в среде инертного газа (также известная как газовая дуговая сварка или GMAW) также использует газовую защиту и присадочный материал. Однако в этом случае наполнителем является проволока, пропускаемая непосредственно через сварочный аппарат. Это делает этот процесс одноручным. Таким образом, вы можете оставить другую руку свободной для манипуляций с материалами и другими инструментами.Сварка MIG выполняется быстрее, чем большинство других методов сварки. Он не такой точный, как TIG, но все же относительно чистый. Кроме того, его гораздо легче освоить, и он может стать отличным местом для начала обучения.

MIG будет вашим лучшим сварочным аппаратом для большинства кузовных ремонтов. Он работает лучше всего, потому что подходит для многих типов металла и подходит для быстрого ремонта. Он может обрабатывать более широкий диапазон толщин, чем TIG или Stick. MIG может обрабатывать материалы, используемые в автомобильных кузовах, без ущерба для прочности или чистоты.

Новые сварочные аппараты MIG также имеют множество опций, позволяющих избежать деформаций. Это также один из самых простых способов освоить. Как для опытных ветеранов, так и для начинающих сварщиков, это лучший выбор для ремонта автомобилей. Сварщики MIG на сегодняшний день являются лучшими сварщиками для начинающих из-за простоты и простоты использования.

---

См. Также:

3 лучших сварщика для кузовных работ

---

Какие инструменты вам нужны?

Есть несколько инструментов, которые вам понадобятся , чтобы начать сварку .Некоторые из них уже появились, но я приведу несколько примеров, чтобы понять, с чего вам нужно начать.

Сварщик — это первая и самая важная часть вашего сварочного инструмента. Многие компании предлагают сварочные аппараты MIG, которые поставляются с предустановками, позволяющими подобрать необходимое напряжение, газ и температуру для любого проекта. Это упрощает использование прямо из коробки. Эти инструменты обладают необходимыми знаниями, чтобы держать вас за руку во время обучения.

Это большие вложения (хотя и меньше, чем в аппарат TIG), но Выбор подходящего сварочного аппарата MIG означает, что вы будете вкладывать средства не только в инструмент «для новичков».Он также будет отличаться даже тогда, когда вы овладеваете навыком.

Чтобы использовать сварочный аппарат MIG во время работы над проектом, вам понадобится пара расходных материалов, которые вы хотите иметь на складе. Нет ничего хуже, чем удвоить время вашего проекта, потому что вам нужны материалы!

Один из них — присадочная проволока . Тип проволоки, который вам понадобится, будет зависеть от металла, с которым вы работаете. Он бывает разных материалов и разного веса. Совместите проволоку с основным металлом.

Защитный газ также имеет решающее значение. Газ, состоящий из 25% CO2 и 75% аргона, подходит для большинства сварочных работ. Но изучите различные варианты, чтобы увидеть, как они повлияют на ваш сварочный процесс.

Существуют также другие инструменты, которые будут вам очень полезны, когда вы исправляете разделы вашего проекта. Вероятно, у вас уже есть большинство из них, если не все. Не все это необходимо для каждого проекта, но эти инструменты будут очень полезны.

Сверла для точечной сварки также можно использовать.Они могут удалить предыдущие точечные сварные швы при разборке деталей, которые вы собираетесь исправить. Они предотвратят чрезмерное повреждение хорошего металла.

И наконец, самое главное, защитное снаряжение. Пожалуйста, не пытайтесь выполнять сварку без соответствующей защиты. Вы не только подвергнете опасности свое здоровье и благополучие. Как минимум вам понадобится:

Некоторые советы по автосварке

Если вы раньше не выполняли сварку, попрактикуйтесь в выполнении и разрыве различных типов сварных швов. Это поможет вам изучить методы, а также покажет ощущение и прочность хороших сварных швов. Используйте металлолом разных размеров, чтобы, начав водить машину, вы были уверены в своих силах.

Когда вы, наконец, начнете работать над настоящими автомобилями, не забудьте потратить время на их настройку. Хорошая настройка — залог наилучшего шва. Убедитесь, что все ваши материалы готовы к использованию. Следите за тем, чтобы на вашей станции не было потенциальных источников возгорания.

Это также означает, что вам нужно сосредоточиться на этапах, ведущих к самому сварному шву.Определение размера вашего патча — важный навык. Это может добавить некоторое время вначале, но сэкономит вам часы на очистку и исправление позже. Удалите от ½ до ¾ дюйма хорошего чистого металла вокруг участка, который вы собираетесь заделать. Держите углы закругленными, чтобы предотвратить перегрев, который может вызвать деформацию. Проверьте свой металлический калибр. Когда приходит время резать, точность является ключевым моментом (вот где пригодится пневматическая пила!). Сварка заподлицо выглядит и держится лучше, чем сварка внахлест. Дважды отмерь, один раз отрежь!

При размещении деталей прихватка помогает удерживать их ровно и на месте, пока вы работаете над остальной частью сварного шва.Единственная закрепка сохранит гибкость детали на случай, если вам понадобится убрать ее с дороги. Используйте кнопки в нескольких разных точках, если хотите удержать деталь на месте. Это сохранит стабильность во время заполнения сварного шва, а также предотвратит некоторую деформацию.

И, наконец, всегда остерегайтесь искажений. Плохо распределенное или избыточное тепло в металле приводит к деформации металла. Переместите точку сварки и уменьшите время нагрева. Это уменьшит искажения, сохранит отличный вид патча и сэкономит часы разочарований.

Заключение

Сварка — это новый полезный навык для всех, кто работает с автомобилями. У него есть свои проблемы, но, надеюсь, вы видите, что он не обязательно должен быть пугающим или загадочным. Я надеюсь, что эта поломка компонентов для сварки MIG заставит вас почувствовать себя готовыми испытать сварку. С помощью нескольких советов, изложенных здесь, вы будете намного впереди большинства людей, которые только начинают заниматься. Простота современной сварки MIG означает, что при небольшом руководстве и большом количестве практики вы быстро справитесь с сложными сварными швами.

Био

Грег Сандерс — владелец Cromweld.com, веб-сайта, посвященного сварке. Грег наполовину ушел из сварочной отрасли, но любит продолжать учиться, а также делиться своими знаниями через свой веб-сайт. Вы также можете найти его на Facebook.

Связанные

Металлообработка — Сварка листового металла

Добавлен в мае 2007 г.

Практическое руководство, Учебное пособие, Пошаговое руководство, Техническая статья

Восстановление или сборка любого автомобиля — это последовательность шагов, каждый из которых что каждый шаг может быть настолько хорош, насколько хорош предыдущий. Пока нет неважных шаги, некоторые из них определенно более заметны, чем другие, если они выполнены неправильно. Каждая реставрация, которая проходит через MCR, требует какой-либо работы с листовым металлом, включающей сварку новых деталей. поэтому мы решили показать вам, как мы соединяем панели кузова вместе. Во-первых, никогда не перекрывайте швы, всегда шовите встык. Во-вторых, никогда не сшивайте шов, вы деформируетесь панели не подлежат ремонту. Правильный способ сделать это — выполнить серию прихваточных швов, быстро закаливаются, но не водой, а воздушным соплом.

Независимо от того, заменяем ли мы панель кузова новой частью вторичного рынка с первого года или б / у запчасть от машины-донора, процесс такой же. Начинаем с резки панели увеличенного размера, чтобы он оставался внахлест, чтобы удерживать его на месте с помощью застежек Cleco. Шов есть затем вырезать середину перекрытия отрезным кругом West Cut 4 дюйма и отклеиваем оставшуюся полосу металла. Теперь вы можете сделать прихваточный шов между Clecos, но будьте очень осторожны, чтобы панели были идеально ровными. Используйте небольшой отверткой и кончиком пальца, чтобы выровнять детали перед каждым прихваточным швом. Теперь просто разместите сварной шов примерно через каждый дюйм, чередуя стороны и закалку сжатым воздух, пока вы не установите всю панель на место, потянув Clecos и расширяя разрез, когда вы идти.

Когда вы обойдете всю деталь, просто сделайте это снова, поместив еще одну сварите между каждым, что вы сделали. Это хорошая идея, когда вы идете, чтобы вы не накапливайте тепло в одном месте.Когда вы закончите этот раунд, сделайте это снова. Однако не поддавайтесь искушению лениться и не угасать или, что еще хуже, попытаться сделать короткое сшить сварные швы. Несмотря на то, что на данный момент панели кажутся довольно прочными, они все еще возможно вызвать коробление.

На этом этапе ваши зазоры должны быть примерно в четверти дюйма друг от друга. Прежде чем закрыть В следующий раз отшлифуйте верхнюю часть сварных швов с помощью абразивного диска 24. Не надо попробуйте измельчить их на одном уровне. Вы просто удаляете лишний сварной шов, чтобы сделать последний проход Полегче.

Для закрытия зазоров выполняется последовательное выполнение трех прихваточных швов. Нет это сварка не прострочная. Даже не думайте о том, чтобы бегать даже до этой бусинки. Это могло бы Помогите думать об этом как о прихваточной сварке прихваточных швов. Сначала делайте каждый второй пробел и затем вернитесь, чтобы закончить шов. Не забывайте гасить.

Последний этап — шлифование сварного шва усиленным шлифовальным кругом 3М. Измельчить он почти ровный, возможно, оставляя очень небольшую коронку.Вы не должны прикасаться к панелям с шлифовальной машиной, так как с помощью этого инструмента они могут очень быстро стать слишком тонкими. Лучше лучше оставить немного лишнего, чем зайти слишком далеко. Если вы обнаружите ямы или пропущенные места пока вы шлифуете, просто вернитесь и снова потрогайте их сварщиком.

Готовый шов должен выглядеть примерно так. Было бы неплохо бежать хорошее проволочное колесо по всей длине шва, чтобы не допустить мелких ямок. оставшиеся полностью чистые, прежде чем вы перейдете к отделке свинцом или наполнителем для тела.

Выбор лучшего сварочного аппарата для кузовных работ

Кузов автомобилей — дело хрупкое, поэтому для него требуется специализированный сварщик . На рынке доступно множество различных типов сварки, и хотя большинство из них в некоторой степени можно использовать на кузовах автомобилей, существует минимальное количество, которое обеспечит отличный результат.

Выбранный сварочный аппарат должен обладать некоторыми особенностями, включая катушку для большей гибкости, регулятор и газовый шланг, ступицы катушек и катушки .Эта машина должна быть простой в использовании и, следовательно, может использоваться новичком.

Наши 3 лучших сварщика для кузовных работ:

Выбирая эти сварочные аппараты, они должны уметь работать с газом или меньше газа. Они также должны уметь подходить к трудным участкам, чтобы выполнять свою работу наилучшим образом. Существует широкий выбор сварочных аппаратов, которые можно использовать для кузовных работ.

В этом обзоре представлены три самых лучших продукта, включая их особенности и другие важные атрибуты.

— Hobart 500554 Handler 190 MIG Welder 230V

Этот комплект сварочного аппарата предназначен для сварки стали от 24 га до 5/16 дюйма и от 16 га до 3/16 дюйма. Он оснащен катушкодержателем, который отлично подходит для работы с кузовами автомобилей, поскольку позволяет перемещаться по всему телу, не беспокоясь о длине проволоки или ограниченном доступе к чувствительным участкам. Он имеет выходной диапазон от 25 А до 190 А. В комплект входит готовый к использованию пистолет для катушки.

Он работает в паре со сварочным аппаратом Hobart Handler 190 MIG, использующим 10-футовый пистолет с катушкой на 150 А, что обеспечивает исключительный сварочный комплекс.Это связано с тем, что в дополнение к уже существующим возможностям он также может работать с процессами MIG. Это делает машину очень универсальной, особенно идеальной для отчетов о кузовах автомобилей, хотя ее также можно использовать для домашнего ремонта или проектов, требующих дополнительной мощности.

Он также имеет встроенный газовый соленоидный клапан и регулятор двойного манометра с газовым шлангом. Это позволяет работать как без газа, так и при необходимости с газом . Это упрощает работу сварщиков MIG.Hobart Handler настоятельно рекомендуется любому домашнему профессионалу или владельцу небольшого магазина, потому что он прост в использовании, долговечен и очень эффективен. Он также оставит чистую поверхность, как и ожидалось.

— Сварочный аппарат Lincoln Electric Easy MIG 140 115v FLUX / MIG, выход 140 AMP, модель K2697-1

Когда вы работаете со сварщиком для кузовных работ, вам нужно найти такой, который принесет больше преимуществ, чем любые недостатки. Его сварочный аппарат T имеет отличные преимущества, первое из которых состоит в том, что он использует стандартный источник питания 120 В. Это означает, что он идеален для использования в домашних условиях и начинающим сварщиком.

Итак, находясь в гараже, вы можете спокойно использовать этот сварочный аппарат в своем автомобиле для завершения ремонтных работ. Управление осуществляется просто благодаря двухкнопочному регулятору, который позволяет легко настроить сварку MIG в среде защитного газа. Он также обладает хорошими функциями безопасности, чтобы избежать несчастных случаев, которые могут произойти в результате его использования.

Может сваривать как алюминий, так и сталь . Он поставляется с дополнительными аксессуарами или деталями, включая регулятор и газовый шланг; сварочная проволока и защитный газ.Он также имеет соединение пистолета из латуни с латунью, что помогает улучшить проводимость.

Этот сварочный аппарат очень популярен , поэтому перед размещением заказа убедитесь, что он есть в наличии. Ознакомьтесь с полным обзором Lincoln Electric Easy Mig 140 здесь.

— Hobart 500559 Handler 140 MIG Welder 115V

Из всех лучших сварщиков для кузовных работ, сварочный аппарат Hobart 500559 Handler является самым популярным, поскольку он имеет исключительную ценность. Причина, по которой он имеет такую ​​хорошую стоимость, заключается в том, что он готов к сварке MIG, а это означает, что дополнительный комплект не требуется.

Это очень портативный , который показывает, что его можно транспортировать как в помещении, так и на улице, а также использовать везде и всегда, когда это необходимо.

Поскольку этот сварочный аппарат является универсальным, его можно использовать при кузовных работах, а также при ремонте дома и более тяжелых сельскохозяйственных работах. . Настройка сварочного аппарата занимает всего несколько минут, а простая для понимания инструкция по настройке находится внутри крышки сварочного аппарата.

Какой сварщик лучше всего подходит для моих проектов восстановления классических автомобилей

ТЕХНИЧЕСКИЕ СТАТЬИ

Со временем необходимо собрать все на автомобиле, включая панели кузова и рамы. Здесь на помощь приходит сварка, и из-за высоких затрат, связанных с профессиональным выполнением основных сварочных работ, в ваших интересах изучить этот навык и приобрести оборудование. Помните, что листовой металл и сварочные материалы дешевы, рабочая сила — нет.

При сварке существует одна (и только одна) цель: обеспечить качественное и высокопрочное соединение двух или более металлических деталей. Тип сварочного аппарата, который вы покупаете, должен обеспечивать приемлемый сварной шов на материалах, с которыми вы, вероятно, столкнетесь. Давайте посмотрим на различные типы доступных сварочных систем и попытаемся сузить круг до нескольких хороших вариантов …

Газосварочные аппараты (горелки) (4-й вариант)

Мы собираемся уделить очень мало времени традиционному газосварочному аппарату, ацетиленовой горелке.Причина в том, что его преимущества перевешивают недостатки.

К ним относятся громоздкость и многочисленные меры безопасности кислородных и ацетиленовых баллонов; трудность в обучении навыкам, необходимым для получения приемлемого сварного шва; склонность к деформации или разрезанию обрабатываемого металла; и общая стоимость оборудования.

Единственным значительным преимуществом сварочного аппарата с горелкой является его способность резать металл и работать быстро, но даже в этих случаях полученная кромка требует дополнительных этапов очистки и подготовки, а «кривая обучения» очень крутая.

Какой сварочный аппарат использовать?

Таким образом, наиболее распространенными сварочными аппаратами, используемыми для автоматического восстановления, являются MIG (аппараты для дуговой сварки металлом, газовой или порошковой сваркой), TIG (аппараты для дуговой сварки вольфрамом с использованием защитного газа) и аппараты для дуговой сварки (традиционный «стержневой» электрод). Чтобы выбрать наиболее подходящий для ваших нужд, необходимо учитывать следующие параметры:

— Какая максимальная и минимальная толщина свариваемого металла? К счастью, в автомобилях используются металлы, которые относятся к относительно узкому диапазону.

—Какой тип металла? Опять же, автомобили обычно делают из стали и, реже, из алюминия.

—Какое нормальное положение будет занимать сварочная «головка»? Вам нужно много сварочных работ? Обычно здесь нет ответа.

—Сколько тока есть в вашем магазине и есть ли у вас 220 вольт? Проверьте свои схемы.

Будем откровенны. Нашим самым любимым типом сварщиков является MIG. Вскоре мы объясним почему, но сначала дадим обзор других претендентов.Вот так!

Сварщик TIG (3-й вариант)

В сварочных аппаратах

для газовой вольфрамовой сварки (TIG, для инертного газа вольфрам) используется неплавящийся вольфрамовый электрод и защитный газ, защищающий металлическую поверхность от загрязнения. Его можно использовать во всех положениях, потому что его нагревательные эффекты очень точны и контролируемы. Сварщики TIG имеют ряд преимуществ:

—Поскольку нет брызг металла или флюса, сварные швы, выполненные TIG, превосходны с косметической точки зрения и, как правило, имеют очень высокое структурное качество.

— Оператор может регулировать плотность тепла (ток) во время сварки с помощью ножного или ручного управления.

—Сваривает большинство металлов, включая алюминий, с использованием одного защитного газа (аргона).

—Поскольку процесс сварки настолько хорошо контролируется, сварщики TIG могут сваривать очень тонкие материалы с небольшими искажениями.

Прежде чем выбегать и покупать TIG, имейте в виду, что у таких сварочных аппаратов есть некоторые недостатки:

—Сварка TIG — это относительно медленный процесс, примерно вдвое меньше практической скорости сварки MIG.

— Большинству сварщиков TIG требуется подача воды с впускными и выпускными шлангами.

—Обучение работе со сварочным аппаратом TIG требует значительного количества практики.

—Сварочные аппараты TIG значительно дороже, чем аппараты для сварки MIG, палкой или горелкой.

Сварочные аппараты (2 вариант)

Обычно называемые аппаратами дуговой сварки, аппараты для ручной сварки используют расходный электрод с покрытием из флюса, который содержит металл, необходимый для выполняемой сварки (сталь, нержавеющая сталь, чугун и т. Д.).). Электроды бывают разной толщины, которая должна соответствовать толщине свариваемого металла. Преимущества сварки штангой:

— Сварку можно выполнять в любом положении, но работа над головой приводит к образованию значительного количества распыленного металла и флюса.

—Не подвержен ветру, сквознякам или влажности.

—Сварщики клещей самые дешевые.

—Они менее чувствительны к чистоте свариваемого металла.

Однако у аппаратов для ручной сварки

есть недостатки:

—Они плохо работают с тонкими металлами (калибр 18 или тоньше).

— Готовый сварной шов требует дополнительных действий по его очистке.

— Требуется много времени и практики, чтобы выполнить сварку клеем с любой квалификацией.

MIG (1-й выбор)

Сварочные аппараты

MIG (металл в среде инертного газа) — это аппараты для дуговой сварки, которые состоят из катушки сварочной проволоки (обычно толщиной 0,030), которая подается через специальную трубку, которая заканчивается в сварочной головке. Внутри этой трубки также течет защитный газ, обычно смесь 75% CO2 / 25% аргона. На сварочной головке есть триггер, который одновременно включает ток и пропускает газ, а когда проволока касается металла, возникает дуга, по которой происходит сварка.

Сварка MIG имеет ряд преимуществ:

— Сварка МИГ — самый простой в освоении процесс. Как правило, большинство людей приобретают необходимые навыки в течение первого часа практики.

—Сварщики MIG сваривают самые распространенные металлы, включая алюминий и нержавеющую сталь, и могут сваривать тонкие металлы, а также металлы толщиной до 1/4 дюйма.

— Сварка над головой выполняется относительно легко.

—Сварка МИГ проходит довольно быстро.

Также доступны сварочные аппараты

MIG, использующие порошковую проволоку.Порошковая проволока содержит внутри сварочный флюс, что устраняет (за исключением определенных ситуаций) потребность в защитном газе. Некоторые сварочные аппараты MIG могут работать как с флюсовой проволокой, так и с защитным газом. Основным преимуществом сварочного аппарата MIG, использующего порошковую проволоку, является его портативность, поскольку нет необходимости в газовых баллонах, регуляторах и шлангах.

Еще одно большое преимущество сварочных аппаратов MIG — это их стоимость. MIG очень хорошего качества можно приобрести менее чем за 400 долларов, хотя они могут стоить тысячи долларов в зависимости от мощности.

Итак, какой MIG мне купить?

Не так быстро, потому что сначала мы должны обсудить рабочий цикл. Для этого нам нужно прояснить, что сварщик делает свое дело за счет прохождения большого количества тока или силы тока через соединение между проволокой и металлом, которое заземлено на сварщика для замыкания электрической цепи.

Для более тонких металлов (от 18 калибра до 3/16) для выполнения приемлемой работы требуется плотность тока от 100 до 130 ампер.Для сварки стали 1/4 дюйма требуется примерно 180 ампер тока, чтобы проникнуть в металл достаточно глубоко и сделать хороший шов.

В блоке питания сварочного аппарата используются трансформаторы и инверторы для понижения входного напряжения 120 или 220 вольт, чтобы обеспечить большой ток. Однако это приводит к перегреву обмоток схемы. Необходимо как-то бороться с теплом, иначе блок питания выйдет из строя.

Сварщики справляются с нагревом через «рабочий цикл».»Это означает, что сварщик может обеспечить определенное количество тока в течение определенного процента времени, после чего он должен отдохнуть и остыть. Рабочий цикл 20% означает, что сварщик может обеспечить полный ток в течение двух минут работы вне рабочего времени. каждые десять минут он включается. Очевидно, что чем выше номинальный рабочий цикл, тем дольше сварщик может работать без остановки.

Большинство сварочных операций являются краткосрочными событиями, когда вы можете сварить валик толщиной один дюйм, а затем остановиться и перейти к другой точке детали или потратить время на осмотр сварного шва и т.Таким образом, рабочие циклы более 40% не имеют значения для любителей.

Однако входное напряжение вызывает беспокойство. Большинство недорогих сварочных аппаратов MIG — это устройства на 120 В, которые могут обеспечивать большой ток, но только для коротких рабочих циклов. Сварочные аппараты, работающие на 220 В, могут обеспечивать гораздо больший ток для более длительных рабочих циклов, поэтому приобретение сварочного аппарата такого типа окупается.

Итак?

Когда дело касается сварщиков, вы получаете то, за что платите. В частности, денежные затраты прямо пропорциональны простоте эксплуатации, надежности, доступности материалов, качеству сварных швов и общему спокойствию.

Как сказано выше, за 400 долларов вы получите приличного и надежного сварочного аппарата, который может работать с обычными катушками проволоки, доступными в домашних центрах и магазинах сварочного оборудования. За 500-600 долларов вы получите очень простой в использовании MIG, который прослужит много лет без неприятных проблем.

Если вы планируете часто выполнять сварку, потратьте деньги на профессионального сварщика известной марки, такого как Lincoln или Miller. Сварочные аппараты с более высокой ценой предлагают такие функции, как сварка с обратной полярностью, более длительный рабочий цикл, простая замена катушек с проволокой и т. Д.

По крайней мере, убедитесь, что все, что вы покупаете, имеет диапазон текущих настроек (иногда обозначаемых как «диапазоны нагрева») и скорости подачи проволоки, и что вы абсолютно уверены, что сможете получить сменные сопла, наконечники, катушки и другие детали. Есть очень много сварочных аппаратов, доступных по цене менее 200 долларов, но большинство из них сложны в использовании, имеют ограниченное качество сварки и трудно найти детали.

Что еще?

Поскольку вы покупаете сварочного аппарата, потратьте деньги на мгновенно затемняющую маску для лица.Эти устройства стоят всего 100 долларов и работают невероятно хорошо. Кроме того, вам нужно потратить немного денег на защитное снаряжение, такое как толстые перчатки и огнеупорные куртки или рубашки и брюки.

Сварщики

выбрасывают шарики расплавленного металла, которые любят попадать на вашу голую кожу или легковоспламеняющуюся одежду, поэтому убедитесь, что используется правильное защитное оборудование и есть хороший огнетушитель.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Навыки сварки — старые автомобили еженедельно

Эдди Пол

Один из важнейших навыков кузовного ремонта — это умение соединять два металлических куска вместе.Хотя это можно сделать с помощью заклепок или клея, наиболее распространенным и предпочтительным методом является сварка. Сварка — это процесс нагрева металла до точки его плавления, позволяющий слияние молекул между двумя отдельными листами.

Есть несколько способов получить тепло, необходимое для сварки металла. Один из способов — зажечь комбинацию горючих газов; другой — за счет использования электричества для создания дуги путем заземления стержня (или проволоки) или путем создания дуги с помощью электрода для плавления металла, а затем добавления присадочного стержня из аналогичного материала в открытый зазор.К счастью для тех, кто только начинает заниматься кузовным ремонтом, научиться сварке несложно. Освоив некоторые фундаментальные методы, вы обнаружите, что они применимы ко всем видам сварки. Вы также обнаружите, что знакомство с различными типами сварочного оборудования так же важно, как и умение им пользоваться.

Как и в случае с любым другим навыком, есть много способов неправильно сваривать, но только несколько способов выполнить работу правильно. Как владелец магазина, я иногда обнаруживаю, что мне приходится делать обобщения, когда дело доходит до оценки навыков ремонта или изготовления тела человека.Например, я часто могу определить, справляется ли человек лучше с сваркой или с изменением формы металла, просто наблюдая за тем, как этот человек выполняет конкретную ремонтную работу. Если поврежденную панель, над которой они работают, быстро срезают в пользу патч-панели или обшивки, то есть вероятность, что способность изменить форму панели не так сильна, как способность разрезать и приварить ее на место. С другой стороны, если ремонтник залезет в свой ящик с инструментами и вытащит молоток и тележку, тогда я знаю, что, хотя он может быть опытным сварщиком, он также обладает способностью изменять форму поврежденной панели без ее замены.Но, как я уже сказал, это обобщение и не обязательно что-то значит в реальном мире базового ремонта тела.

Когда я учился в старшей школе, я мечтал стать мастером по ремонту автомобилей, но, к сожалению, не было занятий по этому предмету. Хотя меня меньше заботили выбивания вмятин на поврежденных крыльях и дверях, я записался на курсы по кузовному ремонту, потому что это казалось наиболее близким к настройке. Как выяснилось, это был довольно хороший карьерный шаг для меня, потому что мой цеховой учитель, зная, что я хочу настроить, подошел ко мне во время сегмента сварки и вручил мне старую жестяную банку, разрезанную пополам.Он положил ее передо мной и сказал: «Когда ты сможешь починить эту банку, я научу тебя нескольким приемам настройки». Что ж, мне потребовалось довольно много практики, чтобы приручить резак, так сказать, расплавить металл ровно настолько, чтобы приварить хороший ровный валик вокруг банки, который не деформирует и не разрушает металл. Примерно через три недели я подошел к учителю и поставил банку с водой на его стол. Я сказал: «Я приму ваше предложение».

Итак, остаток того учебного года был потрачен на то, чтобы оставаться после уроков, изучая форму и гнуть металл, скатывать сковороды и делать юбки крыльев и нестандартные решетки.Я узнал, что сварка — тот же вид сварки, которому я научился в автомастерской — была важной частью настройки и изготовления. И хотя мне больше никогда не придется ремонтировать другую консервную банку, урок был хорошо усвоен. Когда я изучил основы сварки, я понял, что могу заняться и другими направлениями работы. Я смог помочь своему отцу в его мастерской, когда он попросил меня приварить верхние двутавровые балки к конвейерной системе, которую он строил. Я был достаточно молод, чтобы залезть на потолок его мастерской и сварить, повиснув за ноги, обернутые вокруг балки.Работа была не из приятных, но я действительно хорошо научился дуговой сварке, что было еще одним навыком, который я мог бы использовать в качестве настройки.

Мы работаем с большинством сварочных компаний — Miller, ESAB и Lincoln, — а также с компаниями, производящими аппараты плазменной резки, такими как Hypertherm. Все они обладают разными особенностями, которые делают каждый из них уникальным.

Инструменты для сварки и резки

По мере развития ваших навыков сварки возникает необходимость изучать оборудование и инвестировать в него.Выбор сварщика требует от вас тщательного обдумывания. Вам необходимо принять во внимание следующие факторы: ваш бюджет, приложение и доступность питания. Есть несколько производителей, которые предлагают полную линейку сварочных аппаратов, но вместо того, чтобы занимать место на обзоре каждой доступной машины, я смогу предоставить довольно широкий спектр примеров с обзором некоторых сварщиков, которые мы используем здесь, в моем магазине. Поскольку мы выполняем все — от сварки тяжелых материалов до ремонтных работ с легкими листовыми металлами, сварочное оборудование, которое я использую, подходит практически для всех областей применения, с которыми вы, скорее всего, столкнетесь при выполнении типичных или нетипичных ремонтных работ.Окончательный выбор зависит от ваших конкретных потребностей, области применения и источника питания.

Специалист по кузовному ремонту автомобилей должен уметь использовать несколько типов сварочных аппаратов. Универсальность ваших навыков имеет решающее значение, потому что вы никогда не знаете, с какой ремонтной ситуацией вы столкнетесь. Базовая газовая сварка кислородно-ацетиленовой горелкой. Есть аппарат для дуговой сварки (также называемый «сварочным аппаратом» или «жужжащим ящиком»). Есть Heliarc (также называемый TIG или сварка вольфрамовым инертным газом). И последнее, но не менее важное, это сварка MIG (металл-инертный газ). .В настоящее время MIG-сварка является стандартом для кузовного ремонта по многим причинам, и именно на этой форме сварки я остановлюсь здесь.

Мы много раз используем медную пластину для закрепления сварного шва. Сварной шов не прилипнет к меди.

Но сначала я немного отвлекусь. Большинство из нас знакомо с кислородно-ацетиленовой газовой сваркой, более часто называемой кислородно-ацетиленовой сваркой, или просто газовой сваркой. В этой форме сварки используется смесь двух газов для создания высокотемпературного пламени, которое может плавить металлы или разрезать их.В наши дни газосварочные аппараты используются в основном для демонтажа автомобилей или других черновых работ, а также для сварки тяжелых металлов и оборудования. Хотя базовая газовая сварка отлично подходит для изучения фундаментальных навыков, я не рекомендую газовую сварку для кузовных работ, кроме как в крайнем случае. Для этого есть две веские причины. Во-первых, при газовой сварке может происходить чрезмерное нагревание, что является основной причиной коробления панели. Другая причина — запас прочности из-за открытого пламени. Хотя некоторые кузовные мастерские по-прежнему используют кислородно-ацетилен для пайки дверной обшивки на место или для горячей усадки металла, этот процесс почти заменен сваркой MIG, как и аппарат для дуговой сварки.Чаще всего в моей мастерской газовая горелка используется для отжига алюминия и стали.

Anti Spatter может помочь устранить брызги сварного шва и предотвратить прилипание материала к области вокруг сварного шва, включая сварочный стол. Большинство сварочных мастерских продают его по 16 унций. банки.

Тем не менее, есть несколько веских причин, по которым вам может понадобиться газосварщик для вашего магазина или гаража. Во-первых, он очень портативный, потому что не требует электричества. Во-вторых, начальные затраты на установку аппарата для кислородно-ацетиленовой сварки довольно низкие (от 100 до 300 долларов).

Однако недостатки газовой сварки обычно перевешивают преимущества. Два газовых баллона громоздкие и тяжелые, и вам придется их повторно заправлять (часто, если вы много выполняете сварку и резку). С практической точки зрения, сварка кислородно-ацетиленом имеет тенденцию легко деформировать тонкие металлы из-за количества остаточного тепла, которое она выделяет на панели. Другими словами, начинающему сварщику может быть сложно использовать газосварщик.

Я часто ловлю наших ребят прихваточной сваркой, когда они поворачивают голову набок, когда нажимают на курок сварочного аппарата MIG.Это не рекомендуется!

Сварщик MIG (металл в инертном газе) — самый универсальный сварочный аппарат, и его легче всего научиться пользоваться. Сварка MIG использует электрическую дугу для плавления с помощью пистолета для подачи проволоки (отсюда и название сварочного аппарата с широкой подачей) к металлу и зажигания дуги. Инертный газ, который я использую для сварки MIG в своем цехе, представляет собой смесь 75 процентов аргона и 25 процентов углекислого газа, которая действует как экран во время процесса сварки и предохраняет металл от окисления. Некоторые из небольших сварочных аппаратов MIG могут удалять защитный газ с помощью специальной проволоки, называемой «сердечник из флюса», которая обеспечивает такой же эффект, как аргон-CO2.Сварочные аппараты с флюсовой проволокой можно назвать аппаратами для безгазовой сварки проволокой, даже если при нагревании флюс производит необходимый газ. «Безгазовый» больше относится к отсутствию бензина и баллона. Если вы планируете часто брать сварщика «в дорогу», вы можете рассмотреть вариант MIG с флюсовой проволокой. Простое добавление газа и изменение полярности превратят большинство этих безгазовых сварочных аппаратов обратно в баллон.

Для сварки часто приходится попадать в труднодоступные места. К счастью, в этом случае нам понадобился только небольшой прихваточный шов.

Сварочные аппараты MIG, будь то 110 или 220 вольт, бывают разных номиналов тока. Чем выше номинальная сила тока, тем толще металл, который можно сваривать. Я использовал сварочный аппарат MIG на 60 А, но его использование ограничено только тонкими листами. Эти небольшие сварочные аппараты MIG обычно требуют стандартного источника питания на 110 В и идеально подходят для всех видов кузовных работ.

Самые большие сварочные аппараты MIG, которые есть у меня в мастерской, рассчитаны примерно на 100 ампер и достаточны для сварки как легких, так и тяжелых металлов.Производители сварочного оборудования заявляют, что 100 ампер годятся для стали толщиной до 1/2 дюйма, но я стараюсь ограничить их использование металлами толщиной не более 3/8 дюйма стали (что подходит практически для всех автомобильных применений. что вы встретите).

Сварочную площадку можно осветить небольшими рабочими фонарями, которые продаются в большинстве хозяйственных магазинов.

Кузовной ремонт очень редко предполагает сварку алюминия. Если вам придется резать и сваривать кузов из алюминия, скорее всего, это гоночный автомобиль или импортный автомобиль высокого класса.К тому времени, когда вы поймете, что работаете над одним из них, надеюсь, вы далеко продвинетесь вперед на этапе основ ремонта тела! Сварку алюминия можно выполнять некоторыми сварочными аппаратами MIG, но для этого потребуется «пистолет-распылитель» (специальный пистолет MIG с катушкой с алюминием, расположенной на пистолете). Это предпочтительнее, чем обычная подача проволоки, потому что более мягкая алюминиевая проволока часто застревает в кабеле. В любом случае, метод сварки алюминия методом MIG почти так же прост, как сварка стали.

Сварочные газы и проволока

Если вы заглянете внутрь сварочного аппарата MIG, вы не найдете много сложного оборудования.Вы найдете сменную катушку с проволокой, которая проходит через центр «кабеля», подключенного к пистолету. Этот кабель также подает сварочный ток через сварочную проволоку, подает защитный газ и передает сигнал запуска от переключателя горелки на приводной двигатель катушки с проволокой. При срабатывании пистолета скорость проталкивания проволоки определяется выбранной настройкой. Проволока MIG проходит через медные наконечники на выходе из пистолета, чтобы предохранить его от плавления с внутренними частями пистолета.

Этот сварной шов MIG был отшлифован после сварки. Деформация сведена к минимуму за счет концентрированной зоны нагрева MIG.

Самая большая ошибка, которую делают сварщики, когда впервые учатся использовать MIG, — это тянуть пистолет, чтобы сформировать непрерывный сварной шов, или «валик». Давление — это совсем не обычное ощущение при сварке (особенно, если вы выполняете много сварочных швов, как я), но толкание сварного шва удерживает газ перед дугой и сделает сварной шов гораздо более прочным и равномерным. шарик.Толкание, а не вытягивание, значительно улучшит ваши сварные швы, как и мой. Кроме того, это правильный способ сварки MIG.

Тип газа, который вы используете для сварки MIG или TIG, зависит от типа металла, который вы планируете сваривать. Для базового ремонта кузова вы будете сваривать низкоуглеродистую сталь. При настройке сварочного аппарата следует помнить несколько вещей:
У хорошего сварочного аппарата, такого как Esab Migmaster 250, который мы чаще всего используем в моем магазине, должна быть удобная справочная таблица, расположенная где-то на аппарате.В этой таблице представлена ​​вся необходимая информация, касающаяся настроек машины (скорость подачи проволоки и сила тока), размера присадочной проволоки на катушке (в зависимости от толщины свариваемого основного металла), а также соответствующих размеров наконечника и сопла.

На Салли нам пришлось укоротить двери и снова сварить их, не деформируя их. Шеннон решил использовать для этого процесса TIG.

Для сварки разных материалов используются разные газы. Для сварки MIG низкоуглеродистой стали требуется аргон, смешанный с 25% двуокиси углерода (CO2).Для сварки алюминия требуется чистый аргон. Для сварки нержавеющей стали требуется аргон с 1 или 2% кислорода (O2).

Для простоты настройте сварочного аппарата на тот тип металла, который вы планируете сваривать чаще всего, например, низкоуглеродистую сталь для основного кузовного оборудования.

Это Салли из фильма МАШИНЫ. Нам пришлось сузить крышу и снова сварить ее вместе, что потребовало небольшого зажима с помощью зажимов для магнитной сварки, чтобы сохранить выравнивание панели.

Плазменная резка

Ни одно обсуждение сварочных аппаратов не будет полным, если не коснуться аппаратов плазменной резки.Хотя большинство задач по резке металла, с которыми вы столкнетесь при ремонте кузова, лучше всего выполнять с помощью высокоскоростного абразивного отрезного круга, пилы или пневматического молота с резцом для панелей, все большее число людей проявляют интерес к плазме. фрезы.

Зажатие стержня штанги поперек защелки заднего стекла удерживало крышу ровно, а защелку — плоской и позволяло принять молдинг заднего стекла.

Плазменный резак может показаться высокотехнологичным оборудованием, но на самом деле он довольно прост.Любая материя принимает одну из четырех форм: твердую, жидкую, газовую или плазменную, в зависимости от ее температуры. Когда твердое вещество нагревается до температуры плавления, образуется жидкость. Нагревание жидкости до точки испарения превращает ее в газ. При нагревании газа до чрезвычайно высокой температуры образуется плазма. Большая часть вещества в нашей Вселенной (например, Солнце) представляет собой плазменную материю, но из-за ее чрезвычайно высокой температуры единственная плазма, которую вы, вероятно, найдете на Земле, находится в ударе молнии или выходит из плазменного резака. насадка!

Итак, плазменный резак — это, по сути, машина, которая создает и использует энергию плазменной дуги для резки металла.Не вдаваясь в скучный урок физики и науки о плазме, достаточно сказать, что использование плазменной резки — это самый быстрый и чистый способ резки металла пламенем без остаточного тепла, выделяемого обычной горелкой.

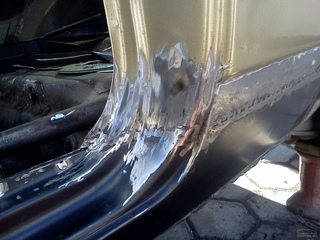

его угол был вырезан, профилирован, сварен и отшлифован до металла на месте с помощью сварочного аппарата MIG.

Из-за большого объема работ по металлу, которые мы выполняем, в моем магазине есть несколько плазменных резаков, от небольших моделей на 110 вольт, таких как Esab Handy Plasmarc 125, до мощных 220-вольтных Powercut 650, которые могут разрезать стальная плита толщиной в три четверти дюйма, будто это было масло.Еще один качественный плазменный резак производит Hypertherm. В моем магазине плазменный резак PlasmaCAM с ЧПУ использует Hypertherm Powermax 1250, который может резать стальной лист толщиной до 1/4 дюйма. А для универсальной ручной резки мы используем модели Hypertherm Powermax 1000 и 600. Как и сварочные аппараты, аппараты плазменной резки сильно различаются по размеру и стоимости.

Использовать плазменный резак не только легко, но и весело! Из-за точности плазменной дуги и способности резать толстый металл этот инструмент незаменим для серьезных производителей.В умелых руках он может быть столь же полезен для резки и установки патч-панелей, квартальных панелей и многого другого.

Зажатие стержня штанги поперек защелки заднего стекла удерживало крышу ровно, а защелку — плоской и позволяло принять молдинг заднего стекла.

Мы залили этот люк в крыше металлом, для чего потребовалось придать металлическую форму английскому колесу и приварить его. И снова мы использовали сварочный аппарат TIG, чтобы минимизировать коробление.

Нам часто приходится растягивать или укорачивать рамы и приводные валы.Это не совсем базовые кузовные работы, но определенно требует навыков сварки.

Когда мы укорачиваем автомобиль, мы должны сварить пол по всей ширине, чтобы сохранить конструктивную целостность, точно так же, как если бы вы заменили четверть панели на серийном автомобиле.

Если вы сможете стать опытным сварщиком, вы, возможно, сможете заработать дополнительные деньги, устанавливая каркасы безопасности на гоночные автомобили. Знание того, как сваривать трубы, является реальным преимуществом, так же как и хорошей практикой для других видов сварки.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШЕ СТАТЕЙ ПО ВОССТАНОВЛЕНИЮ

Решения для сварки кузовов автомобилей — устранение столкновений

Специалистам по кузовному ремонту необходимо быстро и качественно выполнить большую работу.Но сложные сварщики увеличивают непродуктивное время и усложняют техническим специалистам выполнение качественной работы. Положитесь на Miller в области простых в использовании продуктов, позволяющих выполнять высококачественные сварные швы. Сварщики Miller®, созданные для людей, имеют интуитивно понятный пользовательский интерфейс и функции, позволяющие экономить время, обеспечивая легендарную производительность сварных швов, соответствующих всем отраслевым стандартам.

Сварщики

Millermatic® 141

(951601)

• Используется для традиционной пайки MIG и MIG для различных типов сварных швов: стыковых соединений, стыков, соединений внахлест, тавровых соединений и вставок / точечных соединений.
• Сваривает материал толщиной до 3/16 дюйма. (4,8 мм) толщиной.
• Предлагает технологию Auto-Set ™: революционное средство управления, которое автоматически настраивает сварочный аппарат на правильные параметры.
• Использует входное напряжение 120 В, что обеспечивает гибкость использования в любом месте.
• Включает сварщика, 6,5 футов. шнур питания, 10 футов Пистолет MIG MDX ™, 10 футов. рабочий кабель, 2 фунта. катушка стальной проволоки 0,8 мм, регулятор, расходные материалы и тележка.

Загрузить спецификацию

Millermatic® 211 Авто Пакет

(951715)

• Используется для традиционной пайки MIG и MIG для различных типов сварных швов: стыковых соединений, стыков, соединений внахлест, тавровых соединений и вставок / точечных соединений.
• Сваривает материал толщиной до 3/8 дюйма. (9,5 мм) толщиной.
• Возможные диаметры провода от 0,024 дюйма / 0,6 мм до 0,035 дюйма / 0,9 мм.
• 120/240 В, однофазное питание.
• Технология Advanced Auto-Set ™, исключающая догадки при настройке параметров сварки.
• Включает сварочный аппарат, шнур питания 6,5 футов, пистолет MDX ™ MIG 10 футов, 10 футов. рабочий кабель, 10 фунтов. катушка стальной проволоки 0,8 мм, регулятор, удлинитель питания, расходные материалы, крышка и тележка.

Загрузить спецификацию

Millermatic® 252

(

1)

• Используется для традиционной пайки MIG и MIG для различных типов сварных швов: стыковых соединений, стыков, соединений внахлест, тавровых соединений и вставок / точечных соединений.
• Сваривает материал толщиной до 1/2 дюйма. (13 мм) толщиной.
• Размер провода от 0,023 дюйма / 0,6 мм до 0,045 дюйма / 1,2 мм.
• 208/220/230/240 В, однофазное входное питание.
Технология
• Auto Gun Detect ™ позволяет оператору просто нажать на курок пистолета MIG или пистолета Spool и автоматически определяет и вызывает напряжение, скорость подачи проволоки и таймер активного пистолета.
• Включает сварщика, 10 футов. шнур питания, 15 футов Пистолет MIG MDX ™, 10 футов. рабочий кабель, регулятор и расходные материалы.

Загрузить спецификацию

Millermatic® 255 Авто Пакет

(951821)

• Синергетический сварочный аппарат, который выполняет традиционную пайку MIG, MIG и импульсную MIG для сварки стали, кремнистой бронзы и алюминия; несколько типов сварных швов: стыковые соединения, стыки, соединения внахлест, тавровые соединения и пробка / точечная сварка.

• Сваривает материал до 1/2 дюйма. (13 мм) толщиной.
• Возможные диаметры провода от 0,023 дюйма / 0,6 мм до 0,047 дюйма / 1,2 мм.
• 208/220/230/240 В, однофазное питание.
• Простой в использовании ЖК-интерфейс и технология Auto-Set ™ Elite для быстрого начала сварки: просто установите проволоку и тип газа, диаметр проволоки и толщину материала.
• Включает сварщика, 10 футов. шнур питания, 15 футов Пистолет MDX ™ MIG для стали, 10 футов. Пистолет MDX ™ MIG для силиконовой бронзы, 12 футов. Пистолет Bernard® MIG для алюминия, 10 футов. рабочий кабель, 10 фунтов. катушка со стальной проволокой 0,8 мм, 5 фунтов катушка 0,9-мм проволоки из кремнистой бронзы, катушка 1,2-мм алюминиевой проволоки весом 5 фунтов, регулятор, расходные материалы, крышка и двухцилиндровая тележка.

Загрузить спецификацию

Multimatic® 215

(

3)

• Многопроцессорный сварочный аппарат выполняет традиционную пайку MIG, MIG, ручную пайку и TIG постоянным током для сварки стали, нержавеющей стали и алюминия; несколько типов сварных швов: стыковые соединения, стыки, соединения внахлест, тавровые соединения и вставки / точечные соединения.
• Сваривает материал толщиной до 3/8 дюйма. (9,5 мм) для сварки MIG и Stick, толщиной 3/16 дюйма (6,4 мм) для сварки TIG.
• Возможные диаметры провода от 0,024 дюйма / 0,6 мм до 0,035 дюйма / 0,9 мм.
• 120/240 В, однофазное питание.
Технология
• Auto-Set ™ упрощает использование сварочного аппарата; ЖК-интерфейс для простой настройки.
• Включает сварщика, 6,5 футов. шнур питания, 10 футов Пистолет MIG MDX ™, 13 футов. держатель стержневого электрода, 10 футов. рабочий кабель, 2 фунта. катушка стальной проволоки 0,8 мм, регулятор и расходные материалы.

Загрузить спецификацию

Multimatic® 220 AC / DC

(

7)

• Многопроцессорный сварочный аппарат с возможностью сварки MIG, DC Stick, AC TIG и DC TIG для стали, нержавеющей стали и алюминия.
• Сваривает материал толщиной до 3/8 дюйма. (9,5 мм) толщиной для MIG и Stick; 1/4 дюйма (6,35 мм) для TIG.
• Возможные диаметры провода от 0,024 дюйма / 0,6 мм до 0,035 дюйма / 0,9 мм.
• 120/240 В, однофазное питание.
Технология
• Auto-Set ™ упрощает использование сварочного аппарата; ЖК-интерфейс для простой настройки.
• Включает сварщика, 6,5 футов. шнур питания, 10 футов Пистолет MIG MDX ™, 13 футов. держатель стержневого электрода, 12,5 футов Горелка TIG, 20 футов. ножная педаль, 10 футоврабочий кабель, 2 фунта. катушка со стальной проволокой 0,8 мм, регуляторы и расходные материалы.

Загрузить спецификацию

Diversion ™ 180

(

7)

• Простота использования; Возможность сварки TIG на переменном / постоянном токе для точной сварки алюминия, стали и нержавеющей стали.
• Высокочастотная бесконтактная дуга исключает загрязнение вольфрама и материала.
• 120/208/240 В, однофазное питание.
• Включает сварщика, 8 футов.шнур питания, 12,5 футов Горелка TIG, 20 футов. ножная педаль, 12 футов. рабочий кабель и регуляторы.

Загрузить спецификацию

Thunderbolt® 210 DC

(

2)

• Идеально для наружного ремонта.
Технология
• Hot Start ™ обеспечивает легкий, быстрый и надежный запуск дуги.
• 220/230/240 В, однофазное питание.
• Включает сварщика, 10 футов. шнур питания, 10 футов электродный кабель и чехол для кабеля.

Загрузить спецификацию

Spectrum® 625 X-TREME ™

(

9)

• Режет до 5/8 дюйма.(154,9 мм) низкоуглеродистая сталь.
• Идеален для резки стали, алюминия и сверхвысокопрочной стали (UHSS).
• 120/240 В, однофазное питание.
• Требуется воздушный поток 6 кубических футов в минуту при давлении 90 фунтов на квадратный дюйм.
• Включает резак, 12 футов. шнур питания, 12 футов фонарик, расходные материалы и кейс для переноски.

Загрузить спецификацию

Продукция соответствует требованиям OEM для сварки.

Нужна помощь в поиске подходящего оборудования для вашего магазина? Специалист по продукции Miller готов помочь.

ПОЛУЧИТЬ ПОМОЩЬ>

экспертов: Наблюдайте за сварочной проволокой для кузовного ремонта, не забывайте одевать, менять наконечники STRSW

Магазины могут игнорировать требования и обслуживание проволоки и наконечников, используемых для MIG- или точечной сварки современных автомобилей, судя по комментариям экспертов на SEMA Week в начале этого месяца.

Дискуссия на сварочном саммите SCRS OEM Collision Repair Technology Summit 7 ноября подняла вопросы о качестве присоединения индустрии ремонта столкновений, но предложила предложения по его улучшению.

Провод

Ремонтники могут сваривать неправильную проволоку. Магазины полагают, что наличие трех проволок — одной для MIG-сварки стали, одной для алюминия и одной для MIG-пайки — означает, что они в хорошем состоянии, — предположил президент компании Reliable Automotive Equipment Дэйв Грускос на панели OEM Summit.

«Прямо сейчас у нас ежедневно выходит 20 разных проводов», — сказал Грускос.

По словам Грускоса, провод, который вы использовали во время сертификационного испытания алюминия I-CAR, вероятно, не подходит для алюминиевого автомобиля, который вы ремонтируете, и наоборот.

По его словам, специалисты по ремонту

должны проконсультироваться с процедурами OEM, чтобы знать, какие продукты должны проходить через сварочную машину.

Ярким примером является компания Honda, которая требует использования специальных высокопрочных проводов для соединения любой из ее сталей плотностью 590 мегапаскалей или выше. Скоба сварочной проволоки ER70S-6 слишком слабая — всего около 482,63 МПа, что означает, что соединение выйдет из строя раньше, чем металл, и изменит поведение транспортного средства в случае аварии.

Сопредседатель технического комитета

Collision Industry Conference Ки Йунг (Европейский автомобильный завод) сообщил CIC ранее на этой неделе, что СОП его цеха предусматривает удаление проволоки после завершения сварки.

Таким образом, по словам Йенга, специалист, выполняющий сварку, «должен начинать с нуля». Мастерская исключает риск того, что сварщик сочтет, что проволока в горелке правильная.

«Это облегчает задачу», — сказал он 5 ноября на CIC.

Ремонтные мастерские также захотят правильно хранить свои провода и следить за их появлением на предмет коррозии.

Spanesi Americas, специалист по техническому обучению и представитель OEM Роберт Хизер вспоминал, как посетил магазин, где возникла проблема с трехствольным пистолетом Q5 компании.2 сварщик MIG.

Обычная сварка стали и кремний-бронзовая сварка устройства прошла нормально, но не сваривает алюминий MIG, сказал Хисер аудитории на панели OEM Summit.

Он спросил, как долго проволока находилась в сварочном аппарате, и ему ответили 3-4 года.

Hiser спросил, есть ли на предприятии еще одна катушка, и «с благодарностью» она хранилась в сумке. Новая проволока показала, что пистолет работает отлично.

Окисление — «большая проблема» для алюминия, объяснил Хисер саммиту производителей оборудования.

Оставлять алюминий на оружии на четыре года — «нехорошо», — согласился менеджер по развитию обучения Pro Spot Райан Суонсон, другой участник дискуссии. По его словам, ремонтник получит «плохие» и «грязные» сварные швы.

Lincoln Electric, например, предупреждает сварщиков об этой проблеме в руководстве по сварке алюминия GMAW 2016 года. (Очевидно, что при выполнении собственной сварки следуйте процедурам, предписанным конкретным соответствующим OEM-производителем и производителем проволоки.)

«Неправильное хранение алюминия и алюминиевой проволоки перед сваркой в ​​лучшем случае делает подготовку к сварке намного более дорогой», — написали в компании.«В худшем случае это может привести к получению сварных швов ненадлежащего качества».

Окисление начинается немедленно и со временем густеет, особенно в теплых или влажных условиях, согласно Lincoln Electric.

Даже провода, хранящиеся в соответствии с собственным списком передовых методов Lincoln Electric, можно доверять не более двух лет, сообщает компания. После этого катушки должны быть зажаты.

подсказок

Hiser также предостерег от использования неправильных наконечников при контактной точечной сварке методом сжатия.Он сказал, что его давний бывший работодатель GM указывает размер и тип наконечников, как и другие автопроизводители.

Не бросайте подсказки «в забвение», — сказал Хисер ремонтникам. По его словам, их, возможно, придется менять каждые 80-100 сварных швов, иногда чаще, иногда реже. — Уточняйте у производителя сварщика, — сказал он.

Другой участник дискуссии, менеджер по обучению

Pro Spot Райан Суонсон, сказал, что график чистки и замены наконечников может варьироваться в зависимости от типа наконечника, автомобиля или марки сварочного аппарата.

Модератор панели Генеральный директор компании Vehicle Collision Experts Марк Олсон отметил, что у General Motors есть график исправления и изменения наконечников заводских сварщиков.

Олсон предложил сценарий, в котором автомастерская покупала сварочный аппарат у поставщика, но не покупала у него наконечники в течение 6-8 месяцев.

Если вы не покупали чаевые в течение 6–8 месяцев, «вы делаете что-то не так», — сказал Суонсон.

Олсон предложил владельцам магазинов в аудитории проверить, сколько чаевых они покупают, когда вернутся домой.

Тип насадки может изменить это расписание, но существует практическое правило заменять насадки каждые 150-200 сварных швов, сказал Суонсон. Но «чем чаще, тем лучше», — сказал он.

Чем чище наконечник и чем больше его форма соответствует задуманной, тем «лучше нам», — сказал он.

Swanson объяснил, что точечная сварка была не такой, как раньше, когда прикладывалось давление всего 500 фунтов, а наконечники не «сдавливались».

Чаевые теперь могут получить 1000 фунтов стерлингов, «легко», и, по словам Суонсона, они не сохранятся в таком же порядке.

«Если магазин не дает советов по покупке и одеванию», значит, проблема, — сказал Суонсон. Он вспомнил, как зашел в магазин, где работал, и узнал, что его Pro Spot i4 искрился.

«Я не шучу», — сказал он. У него не было наконечника со стороны пистолета, и мастерская разбила электрод во время сварки.

«Это правда, ребята», — сказал он, назвав это «страшным».

По словам Хисера и Свонсона, у некоторых сварщиков сегодня, по крайней мере, начнется утечка охлаждающей жидкости при снятом наконечнике, но Суонсон сказал, что старые i4 не охлаждались водой до конца.

У

Hiser была похожая история. В магазине попросили помочь с поршнем сварочного аппарата, одной из первых моделей Spanesi на 14 500 А.

Но насадки также не изменились, и «я не думаю, что у них когда-либо были какие-либо насадки для замены», — сказал Хисер.

По словам Хисера, рычаг ослаблен, что влияет на выравнивание наконечника и возможность правильной сварки.

«Дело было в беспорядке», — сказал он о сварщике.

Он сказал, что Spanesi дал владельцу список запчастей для покупки, и, надеюсь, машина была отремонтирована.

Хисер сказал, что такие случаи встречаются «каждый божий день».

«К сожалению, у меня нет очень больших ожиданий» ни в одном магазине, в который он собирается войти, — продолжил он.

К сожалению, индустрия столкновений и раньше была предупреждена советами. Мы рассмотрели как минимум три случая.

В ноябре 2017 года Грускос и другие участники дискуссии Общества специалистов по ремонту столкновений предупредили в бесплатном видео на YouTube, что неправильно подготовленные или выбранные наконечники сварщика были частыми виновниками дефектных точечных сварных швов контактного типа.

Среди них был Тоби Чесс из Kent Automotive, который дал аналогичный совет на конференции Collision Industry Conference летом 2018 года.

Олсон также поднял вопрос о чаевых на курсе NACE тем летом. Он посоветовал ремонтным мастерским использовать новые наконечники каждый раз, когда они делают капитальный ремонт, и обращаться с наконечниками, как с любыми другими расходными материалами.
