# Как правильно соединить провода

# Оборудование для сварки графитовым электродом

# Соединение проводов сваркой

# Требования к соединениям проводов

В электрике несколько видов контакта. Есть контакт, или его нет. И самое противное – периодическое пропадание контакта.

В месте соединения проводов надёжность контакта зависит от того, как выполнено соединение.

Главная книга, можно сказать хрестоматия, электрика — ПУЭ (Правила Устройства Электроустановок) вот что говорит об этом:

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Соединениям проводов посвящено много статей.

Хотелось бы немного добавить, опираясь на свой опыт, про соединение проводов сваркой.

коробка собранная в 60-х годах прошлого века.

Вот фото соединительной коробки собранной в 60-х годах прошлого века. Соединения не потеряли своей надёжности. Без нынешних больших нагрузок эта проводка могла бы ещё послужить. Если бы не изменения свойств проводника и изоляции в худшую сторону. Вмешательство, мягко говоря, не профессионалов тоже не добавило надёжности. В данный момент пользоваться этой проводкой опасно.

соединение проводов сваркой много лет назад

Вот ещё один пример соединения проводов сваркой выполненного в 60-х…70-х годах. ПУЭ (Правила Устройства Электроустановок) и многочисленные примеры из практики и эксплуатации весомые аргументы в пользу соединения проводов сваркой.

Соединение выполняется дуговой сваркой.  Для этого требуется сварочный аппарат, угольные электроды любого типа.  Я пользуюсь щетками от мощного двигателя постоянного тока. Для медных проводов лучше применять круглые омеднёные электроды.

Правда их сложнее найти и они дороже.

В качестве сварочного аппарата можно использовать понижающий трансформатор 500…700 Вт. Напряжение вторичной обмотки 12…36 В. Сварочный ток 25 – 90 А  в зависимости от сечения и количества свариваемых проводов.

Соединение проводов сваркой



Можно приобрести трансформатор сварочный электрика. Можно использовать сварочный аппарат. Я  использую сварочный аппарат инверторный САИ 160 РЕСАНТА. Сейчас очень большой выбор.

Применение сварочного аппарата инверторного для соединения проводов сваркой.

Порядок работы:

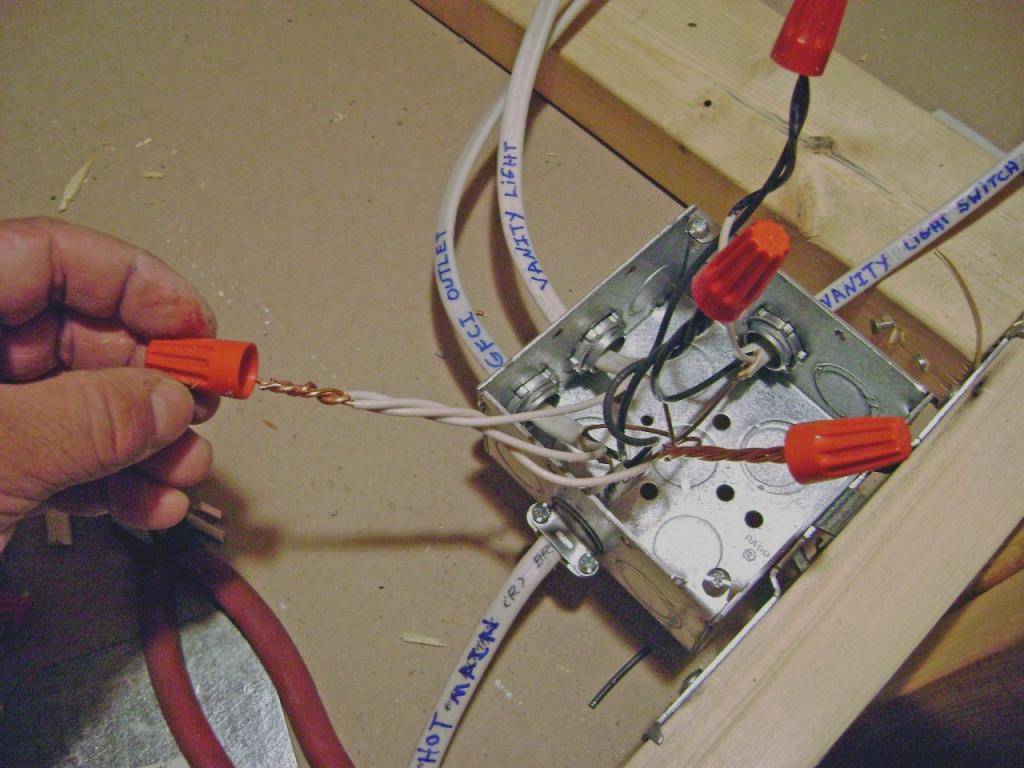

Выполнить скрутку проводов

Контактными плоскогубцами ( — в случае с постоянным током)  сжать  скрутку.

Провод с угольным электродом ( + в случае с постоянным током) поднести к скрутке.

Коснуться электродом скрученных концов проводов, возникнет дуга,  производим сварку в течении 1 – 2 сек.

соединение проводов сваркой

В результате получается вот такое надёжное соединение. Готовые соединения изолируем ПХВ изолентой. Можно для изоляции применить термоусаживающиеся трубки. Технология на первый взгляд простая. Требуется умение и дополнительное оборудование. Увеличивается время, затраченное на работу. Но надёжность и безопасность этого стоит.

Ещё важное дополнение. Не забываем требования  ГОСТ Р 50571.15-97 :

526.1  Соединения проводников между собой, а также их присоединение к оборудованию должны обеспечивать постоянную электропроводность цепи и соответствующую механическую прочность и защиту.

526.2  Выбирая способ соединения, следует соответственно учитывать:
— материал проводника и его изоляцию;
— количество и форму проволок, формирующих проводник;

— сечение проводника;
— количество проводников, которые будут соединяться вместе;
— условия среды и зоны помещений по взрыво- и пожароопасности.
Примечание — Пайку соединений силовых проводников следует избегать. Однако, если такие соединения применяются, их следует выполнять с учетом возможных их смещений и механических воздействий (см. пункты 522.6-522.8).

ГОСТ, ПУЭ и ещё многое, что нужно выполнять:  Технические циркуляры для проектировщиков. Много нужных правил и норм (строительных, противопожарных, электробезопасности). Не говорю о смежных правилах (газовой службы, охранной сигнализации и тд. и т.п).

Лично я провариваю соединения в  силовых распределительных коробках. Соединения в коробках освещения выполняю при помощи СИЗ (Колпачки для скрутки проводов СИЗ или зажимы соединительные изолирующие СИЗ)

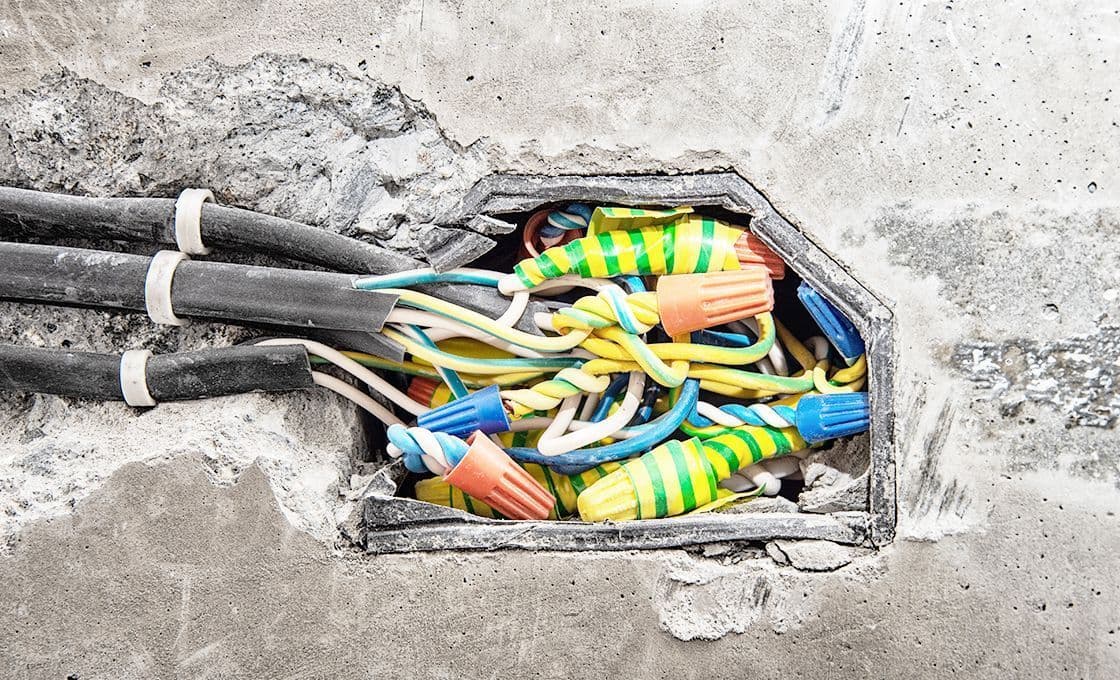

Распределительные коробки групп розеток и освещения

В заключении повторюсь. Доверяйте выполнение работ профессионалам. Профессионал не думает, как сделать просто быстро. Он делает надёжно, быстро, просто и красиво. С учётом всех требований. В электричестве нет мелочей.

Хороших контактов!



Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник — www.permelectric.ru

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

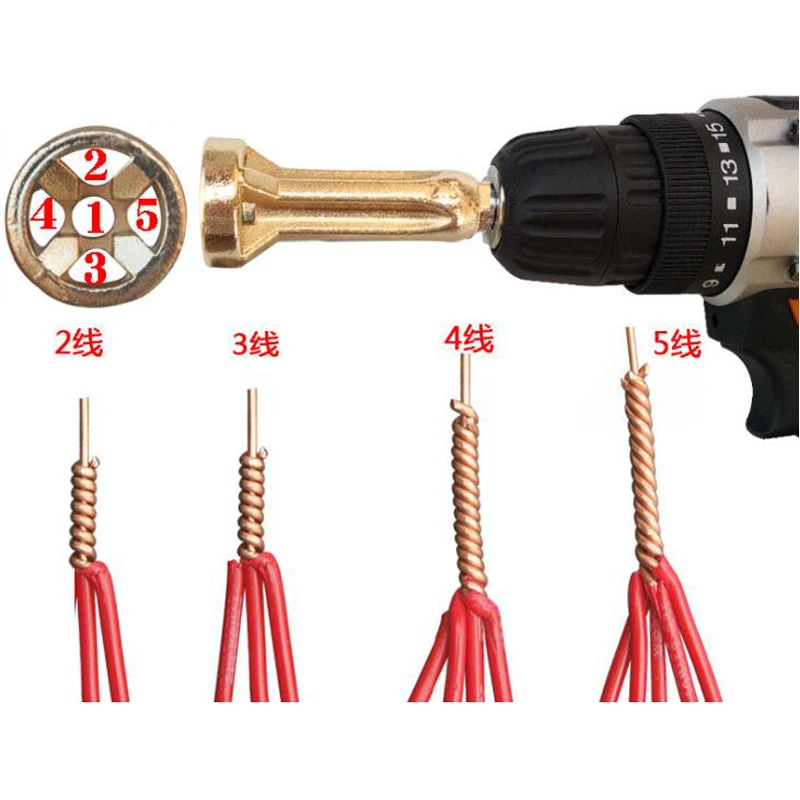

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу.

Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

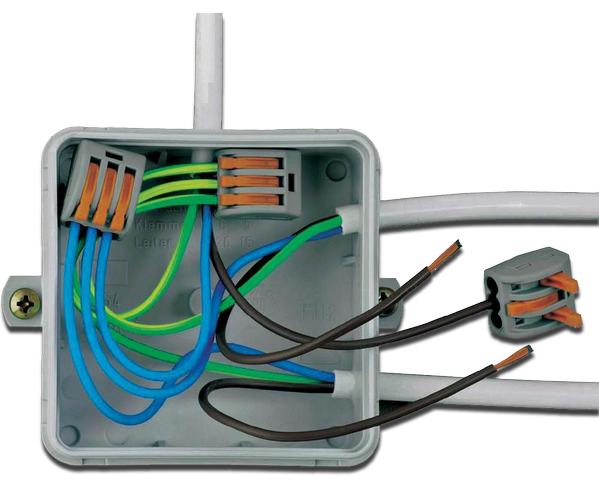

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Сварка каркасов, сварные каркасы — ТеплоСталь

Арматурные каркасы — неотъемлемый элемент железобетонных конструкций, обеспечивающий их прочность, легкость и долговечность. Каркасы делятся на плоские и объемные и изготавливаются из арматуры, стержни которой соединяются между собой в местах скрещения вязкой или сваркой. Каждая из данных технологий имеет свои особенности.

Так, вязка обычно используется для изготовления каркасов при возведении небольших малоэтажных строений, чаще в частном строительстве. Это достаточно трудоемкий способ, требующий больших временных затрат. Для скрепления арматуры используется стальная вязальная проволока и специальный инструмент (пистолет, крючок, плоскогубцы и пр.). Плюс данного метода – отсутствие деформаций и напряжения металла в местах соединений стальной арматуры. Вязаные каркасы предпочтительны для возведения фундаментов на сложных (зыбких) грунтах.

Сварка каркасов обычно применяется при больших объемах строительства (многоэтажное домостроение и пр.). При изготовлении данных конструкций арматурные стержни фиксируются между собой в точках крестообразных пересечений контактной или электродуговой сваркой.

Преимущества сварных каркасов:

— быстрое изготовление;

— благодаря сварке обеспечивается высокая жесткость соединений арматуры;

— сварка может применяться для изготовления каркасов из арматуры большого диаметра;

— при транспортировке сварные каркасы гораздо меньше подвержены деформации, чем вязаные.

Современное автоматизированное оборудование для сварки каркасов позволяет существенно повысить скорость работ и обеспечивает высокое качество сварных соединений. При этом воздействие на прочностные характеристики арматуры минимально. Для гарантированной надежности сварные швы подлежат обязательному многоступенчатому контролю: визуальной оценке, замерам, проведению механических испытаний.

Нормативные документы

Изготовление сварных каркасов из стальных стержней и арматурной проволоки сечением от 3 мм регламентируется следующими государственными стандартами:

ГОСТ 14098-91. «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры».

ГОСТ 10922-90. «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

Сварка каркасов в Екатеринбурге

В Группе компаний «ТеплоСталь» вы можете заказать сварку армокаркаса по вашим чертежам. Мы изготавливаем каркасы в полном соответствии требованиям ГОСТ. Работы проводятся высококвалифицированным персоналом с использованием современных методов сварки на автоматическом оборудовании и станках-полуавтоматах. Это позволяет производить сварные каркасы быстро и качественно, гарантирует точное соблюдение их геометрических параметров.

Мы обеспечиваем многоуровневый контроль качества продукции. Стоимость изготовления каркаса зависит от его веса, подробнее — в прайс-листе на изготовление арматурных каркасов.

Мы изготавливаем каркасы не только для Екатеринбурга и Свердловской области, но и принимаем заказы из других регионов РФ.

Как соединить многожильные провода между собой: пайка, сварка, опрессовка

Очень часто монтаж современной электропроводки производится гибким многожильным проводом. Выполнить его одним куском кабеля невозможно, а место соединений и ответвлений проводов выходит из строя чаще всего. Поэтому важно произвести соединение многожильных проводов самым надёжным способом, обеспечивающим надёжный контакт и длительную безаварийную работу электропроводки.

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

• изготовление удлинителей;
• подключение бытовой техники;
• протягивание проводов в трубах через большое количество изгибов;
• автомобильная проводка;
• монтаж светильников.

Как соединить многожильные провода между собой

При проведении электромонтажных работ многожильными кабелями для соединения и выполнения ответвлений используются различные способы соединения. Некоторые из них являются универсальными, другие допускается использовать только в отдельных ситуациях.

Скрутка многожильных проводов

Самым простым способом соединить провода — это скрутка. Такое соединение многожильных проводов производится без применения дополнительных элементов при помощи обычных плоскогубцев. В период использования для монтажа электропроводки одножильных алюминиевых проводов сечением 2,5мм² это был основной метод соединения.

Сейчас согласно ПУЭ п. 2.1.21 она не входит в перечень способов соединения. Это связано с тем, что многожильные провода мягче одножильных и не обеспечивают надёжный контакт проводов между собой, особенно плохой контакт получается при соединении скруткой одножильных и многожильных токопроводящих жил.

Несмотря на недостатки этого способа, он широко применяется для временного сращивания кабелей между собой, а так же как промежуточный, перед пайкой или сваркой проводов. Перед тем, как соединить многожильные провода между собой, конец кабеля необходимо освободить от оболочки, а отдельные провода от изоляции на длину, достаточную для скручивания жил.

Существует несколько типов скрутки:

• Параллельная. При этом виде соединений провода складываются параллельно и зачищенные концы проводов обвивают друг друга. Скрутка получается достаточно прочная, но грубая, намного больше диаметра соединяемого провода.
• Встречно-параллельная. В этом случае провода располагаются навстречу друг другу, зачищенные концы укладываются внахлёст. Такая скрутка имеет небольшой диаметр и аккуратный внешний вид, но отличается низкой прочностью на разрыв.
• Подключение к одножильному кабелю. При этом многожильный провод накручивается на 1/2 длины зачищенного конца жёсткого проводника, после чего он сгибается и прижимает жилы гибкого кабеля.
• Навивка. Используется при выполнении ответвления от основного проводника. Для этого главная жила на небольшом участке освобождается от изоляции и на неё «навивается» присоединяемый провод. При необходимости подключиться к нескольким жилам в кабеле места соединений необходимо располагать со сдвигом.

Важно! Для обеспечения надёжного контакта длина скрутки должна быть не менее трёх витков.

Соединение опресовкой

Один из самых надёжных способов соединить многожильные кабеля — опрессование. Для этого зачищенные концы проводов необходимо вставить в монтажные гильзы и обжать специальными опрессовочными клещами или многофункциональным инструментом. При этом гильза деформируется и плотно сжимает провод. Соединение многожильных проводов опрессованием используется в переходных коробках и распредшкафах.

Промышленность выпускает разные типы монтажных гильз:

• Гильзы соединительные. Самые простые устройства, после опрессования их необходимо изолировать при помощи изоленты или термоусадочной трубки.
• Гильзы с термоусадкой. Более продвинутая модель. Внутри гильзы находится герметик, препятствующий проникновению влаги, снаружи находится термоусадочная трубка. После опрессовывания герметик запечатывает место соединения, а термоусадка изолирует гильзу.

Существуют и другие виды гильз, предназначенные для различных условий и видов кабелей.

Соединение с помощью сварки

Самый надёжный способ соединения медных проводов. Чаще применяется для одножильных проводов, но может использоваться так же для соединения многожильных проводов между собой или для соединения одножильных и многожильных токопроводящих жил. Во время сваривания концов кабелей жилы сплавляются в одно целое, что обеспечивает надёжный контакт.

Для соединения используется понижающий трансформатор или инверторный сварочный аппарат, а так же специальный угольный электрод. Допускатся использовать графитную щётку от электродвигателя большой мощности.

Работы выполняются в следующей последовательности:

1. 1. Зачистить концы проводов и сделать параллельную скрутку. Обрезать конец скрученного пучка проводников.
2. 2. Подключить один из выводов сварочного трансформатора к зачищенным концам кабелей. Он присоединяется возле изолированной части проводов.
3. 3. Угольным электродом, зажатым в держатель сварочника, свариваются концы проводов. Признаком качественно выполненного соединения является капля металла на конце скрутки и отсутствие отдельно торчащих проводков.

Важно! Во время работы необходимо использовать средства индивидуальной защиты — рукавицы и сварочную маску (щиток).

Соединение многожильных проводов пайкой

Такое соединение получается достаточно прочным и долговечным. Оно используется для удлинения кабелей и выполнения ответвлений. В переходных коробках и щитках пайка проводов применяется редко из-за недостатка места, здесь целесообразнее выполнить соединение другими способами.

Для пайки необходимы канифоль (флюс) и оловянно-свинцовый припой. Сама пайка выполняется паяльником:

1. 1. Перед пайкой необходимо скрутить концы проводов. Лучше использовать встречно-параллельную скрутку, она получается тоньше и имеет более привлекательный внешний вид.
2. 2. Нагреть провод паяльником и погрузить в канифоль. Нужно, чтобы флюс полностью пропитал скрутку.
3. 3. Нанести припой на жало паяльника и перенести его на скрутку. При необходимости операцию повторяют или используют паяльную проволоку.
4. 4. Прогреть скрутку до полного пропитывания её припоем. Остывшую пайку необходимо заизолировать.

Важно! Использовать вместо канифоли ортофосфорную кислоту нельзя. Её пары проникают внутрь кабеля, под изолирующую оболочку и разрушают токопроводящую жилу.

Соединение многожильных проводов зажимами

Отдельным пунктом следует отметить соединение многожильных проводов прижатием токопроводящих жил друг к другу или к дополнительному элементу. Как правило, это разборные соединения, для выполнения которых достаточно иметь под рукой отвёртку и пассатижи. Чтобы жилы не повреждались при затягивании винтом ОБЯЗАТЕЛЬНО применение наконечников НШВИ.

Самозажимной клемник WAGO

Это современный удобный способ соединить между собой провода всех типов сечением до 6мм². Контакт разных проводов осуществляется за счёт прижатия концов проводников к лужёной шинке пружинными пластинками. Для подключения зачищенный конец провода необходимо вставить в специальное отверстие. В зависимости от модели самозажимные клеммы предназначены для соединения различного количества проводов — от 2 до 6.

Каждая клемма является отдельным полюсом, а все провода в ней соединены между собой.

Такие клеммники есть двух видов:

• Одноразовые. Прижатие и фиксация проводника происходит при его вдвигании внутрь клеммы. Отключение проводов конструкцией не предусмотрено.
• Многоразовые. В этих элементах прижатие провода происводится опусканием рычажка. Для отключения проводника рычажок необходимо поднять вверх и вынуть провод из клеммы.

Клеммная колодка

Самым простым и дешёвым способом соединить два провода являются полиэтиленовые клеммные колодки. Они состоят из нескольких изолированных элементов, внутри каждого из которых находится латунная трубка. При необходимости клеммник разрезается на куски из необходимого числа клемм.

В латунную трубку вкручиваются два винта, прижимающих вставленные в клеммник провода. Конструкция клеммника предназначена для подключения только одножильных проводов, поэтому на концы многожильных кабелей необходимо напрессовать наконечники типа НШВИ (КВТ).

Клеммники на пластиковых колодках

Это универсальные соединители, контактным элементом которых является стальная пластика с двумя болтами, по одному с каждой стороны клеммника.

Подключение кабеля к клеммам производится прижатием болтом с квадратной шайбой. Для подключения болт отпускается, зачищенный конец провода подсовывается под шайбу и прижимается болтом.

Под каждую из шайб допускается вставлять только два проводника одинакового сечения и типа — одножильные или многожильные.

Болтовое соединение

Раньше этот метод был широко распространён, сейчас из-за появления других соединительных элементов болтовое соединение применяется редко, но его использование может помочь при отсутствии клеммника и необходимости срочно соединить несколько проводов.

Для болтового соединения необходимо скрутить концы проводов кольцами, надеть на болт и зажать между двумя шайбами. При большом количестве проводов между некоторыми из них устанавливаются дополнительные шайбы. Они так же необходимы при соединении проводов разного типа и сечения.

Вывод

Современны гибкие кабеля более удобные и надёжные, чем старые одножильные, но требуют особого подхода при соединении. Поэтому знание того, как соединить многожильный провод, необходимо при монтаже электропроводки, а так же подключении светильников и других электроприборов.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Что такое сварочный кабель? — Специалисты по электрическим проводам и кабелям

Прежде чем погрузиться в трактат о том, что это значит быть сварочный кабель , или что сварочный кабель требуется для того, чтобы быть эффективной, необходимо понимать, что такое сварка и почему она полезна. Только тогда могут быть выполнены требования к сварке . кабель быть легко понятым.

Существует множество различных видов сварки процессов, и в основном это все процессы соединения материалов вместе. Хотя некоторые из процессов, посредством которых некоторые металлы соединяются, или сварные, такие как дуговая сварка, относительно хорошо изучены, менее Общеизвестно, что такие материалы, как пластик и даже дерево, можно соединять методы сварки.

В основном сварка с использованием тепла, выделяемого давление или трение (иногда и то, и другое) для соединения исходных материалов. Немного формы сварки требуют дополнительного материала, известного как наполнитель или расходный материал. чтобы завершить процесс.Иногда сустав обладает всей силой присущие исходным материалам.

В большинстве случаев наполнитель или расходный материал используется аналогичный по составу исходный материал, хотя есть случаях, когда необходимо использовать другой расходный материал для добавления укрепляет связь, а не ослабляет ее. Некоторые исходные материалы не особенно прочные, поэтому сварка их с химически или структурно подобными расходный материал был бы контрпродуктивным.Например, хрупкие металлы. которые работают лучше, когда рекомендуется использовать разные расходные материалы.

Соединение Металлы

Использование различных способов сварки для соединения исходные металлы вместе, вероятно, то, о чем думает большинство людей, когда они слышат слово «сварка», хотя, как вы вскоре увидите, можно соединять и другие материалы. также с использованием сварочных процессов. По большей части процессы, которые люди думать, что сварка ограничена соединением металлов, хотя, как вы увидите Короче говоря, есть и другие материалы, которые можно сваривать.

Разработаны оригинальные сварочные процессы в горне кузнецов, где соединяемые металлы нагревались до подходящей температуры, а затем сжимаются под давлением. Этот процесс известный как кузнечный сварной шов, и когда он сделан должным образом кем-то с соответствующими навыками может быть очень прочным — почти до такой степени, что сустав невозможно обнаружить.

Кузнечная сварка, хотя и эффективная, требует много времени и еще больше навыков, чтобы усовершенствовать и сделать практичным. Шли годы однако с появлением новых технологий были введены другие формы сварки. Дуговая сварка использует ток для нагрева наполнителя (и части исходного материала) выше его температуры плавления, чтобы их можно было снова затвердеть и соединить после остывания.

Точечная сварка — еще один вид сварки, использует ток для нагрева металлов до такой степени, что их можно соединить, за исключением точечная сварка пропускает ток через материалы и нагревает их с помощью их устойчивость к электричеству.По этой причине точечная сварка классифицируется как тип сварки, известный как контактная сварка.

Прочее Материалы

Менее известны, чем процессы, с помощью которых металлы могут быть соединены сваркой, это тот факт, что другие материалы, такие как пластик и дерево можно сварить вместе. Может показаться очевидным, как можно использовать тепло для сделать пластик более податливым и соединяемым, но это не так очевидно с материал вроде дерева.

С пластмассой, как и с металлами, основной материалы нагреваются до тех пор, пока они не достигнут или не преодолеют точку плавления, давление применяются, чтобы заставить их вместе, а затем им дают остыть, чтобы они сплавленный. Этот процесс похож на соединение некоторых металлов, хотя и не совсем такой же. Это в основном то же самое, что и кузнечный сварной шов, за исключением того, что он применяется к пластмассы.

С деревом процесс немного короче интуитивно, хотя принципы в основном те же. По сути два куски дерева прижимаются друг к другу с большим усилием, прежде чем они применяется дополнительное линейное трение. Это их так быстро нагревает что они соединены силой трения и не требуют клея или гвозди.

Сварочные кабели

Назад к сварка кабели — так как не каждый метод сварки требует электричества, у нас будет вернуться к тем, которые относятся к различным формам металл.

По сути, сварочный кабель представляет собой проводник, по которому протекает ток, используемый в некоторых различные процессы сварки, чтобы сделать их возможными. Чтобы сварочный кабель был эффективным и практичным для любой конкретной работы она должна обладать рядом различных характеристик. В базовый уровень, сварочный кабель должен быть надлежащего размера для работы, а также прочным и гибким, как возможно.

Размер и Рейтинг

Один из самых важных моментов, который следует учитывать рассмотрение, прежде чем даже выбрать сварку кабель для работы или комплекта работ, чтобы убедиться, что вы ищете кабель, который рассчитан на правильное напряжение и ток, который вы будет использоваться в ваших сварочных процессах.

Зависит от поставленной задачи и может требуют от вас глубокого понимания сварки, которой вы будете производительность, необходимая мощность и рейтинг, связанные со сварочным кабелем . Мы не можем дать ни спецификации на это, потому что это будет варьироваться в зависимости от характера сварки среды и выполняемой сварки.

Что мы можем сказать, так это размер и температура рейтинг также может повлиять на характеристики сварочного кабеля . Они оба могут влиять на степень, в которой любой данный кабель может нагреваться во время использования, и важно, чтобы кабели не перегревались поскольку это повлияет как на их производительность, так и на безопасность установки.

При прочих равных условиях более короткая длина кабель может нести большую мощность, чем более длинный, потому что он должен нести этот ток через более короткую медь. Медь известна своим низким сопротивлением, но он все еще предлагает некоторые, поэтому чем больше кабелей должно проходить электричество, тем больше кабель будет его нагревать.В связи с этим необходимо помнить о длина кабеля, который вы используете, потому что, как указано выше, перегретый кабель в лучшем случае неэффективно и в худшем случае опасно.

Долговечность и Сопротивление

Так как большое количество сварочных работ необходимо быть выполнен на месте, еще одно важное соображение, которое необходимо учитывать при покупке для сварочных кабелей — их уровень долговечность. Сделайте паузу на секунду, чтобы подумать о некоторых условиях, в которых может работать сварочный кабель . особенно если сварка выполняется на месте в неблагоприятных условиях.

А сварка Кабель не просто должен выдерживать суровые условия доставки ток для выполнения сварки. Кабель может смириться с такими факторами как экстремальные температуры на рабочем месте, которые могут меняться в течение дня, наряду с влажностью условия, грязные условия и условия, подвергающие их воздействию грязи, копоти, масла и потенциально даже другие опасные химические вещества.

По этим причинам в равной степени необходимо что сварочный кабель не только хорошо изолированы от физических стрессоров, но и от других загрязняющих веществ, таких как вода, масло и потенциально некоторые коррозионные вещества.Их присутствие на рабочем месте могут не только затруднить или сделать невозможной сварку, но и повредить ваше оборудование, включая сварочный аппарат кабели . Поэтому лучше всего найти самый прочный сварочный кабель , который вы можете, с некоторыми дополнительными функциями, если вы можете найти их.

Гибкость

Это еще одна вещь, о которой нельзя сказать достаточно, но прежде чем мы углубимся в детали, подумайте о проводке, которую вы видели в прошлом.Это может быть лотковый кабель, проложенный на большие расстояния, или внутренняя проводка в доме или здании или даже на корабле. Что они все есть общее?

Все они различаются в зависимости от материала и изоляции. и все они, вероятно, будут рассчитаны на работу с различными напряжениями и токами. По правде говоря, может быть довольно трудно определить более чем одну вещь, которая у них у всех есть общее, и мы не ищем ответ, что они «проводят электричество». Да, но то же самое можно сказать о сварочном кабеле и сварочном кабеле . кабель отличается от них.

Главное, чтобы все остальные формы проводки объединяет то, что по большей части после их установки они статичны. Обычно они не предназначены для движения. Морской кабель, для например, предназначен быть гибким, но обычно это позволяет ему перемещаться по тесным нишам на борту лодок и справляться с бурным морем, а не потому что люди на борту лодки будут манипулировать ими с любой частотой. Таким образом, большинство форм проводки не разрабатываются с учетом гибкости. потому что это ничего не добавляет к их производительности или функции.

Сварка кабель , в силу того, что его приходится перемещать вокруг для выполнения сварки на месте, как мы упоминали ранее, должен быть настолько гибким, насколько возможно. Обойти это действительно невозможно, и, по правде говоря, большинство сварочных кабелей , как правило, довольно жесткие, но они по-прежнему спроектированы для обеспечения высочайшего уровня возможна гибкость. Это позволяет им продолжать выполнять свою основную функцию. и эффективно перемещаться по рабочему месту, чтобы добраться до исходных материалов.

Производители достигают высочайшего уровня гибкость возможна при их сварке кабель , соединив вместе столько жил отдельных медных проводников, сколько возможно. Они минимизируют диаметр каждой нити и добавляют больше нитей к кабель, чтобы сделать его максимально гибким. Это дает сварщикам гибкость (без каламбура), чтобы легче добраться до материалов, которые им нужно сварить. это также важно отметить, что инженерно-эффективный сварочный кабель сложен, поскольку сбалансировать долговечность и гибкость — нелегкий подвиг.На самом деле это два противоположных качества. На С одной стороны, один медный проводник был бы очень прочным, но в то же время он был бы совершенно негибким — по сути, это был бы просто медный стержень. Следовательно Вы должны сделать свою домашнюю работу при покупке и найти кабель, который является одновременно гибким и еще очень жестко.

Наши Сварочные кабели

В соответствии с установленными нами условиями как предпосылка к поиску сварки кабель , мы производим его в соответствии с самыми строгими стандартами, чтобы обеспечить их ремонтопригодность и производительность.

Многие из наших сварочных кабелей устойчивы к температурам от отрицательных от 50 до 105 по Цельсию, поэтому они разработаны, чтобы выдерживать самые суровые условия на рабочем месте. Количество прядей будет варьироваться в зависимости от калибра, но мы используем 100% чистую медь в их конструкции и используем столько нитей, сколько практичным для манометра, чтобы обеспечить высочайший уровень гибкости. Наш сверхгибкие сварочные кабели премиум-класса также имеют изоляцию EDPM и устойчивы к маслам и бензину, что дает вам более длительная работа и лучшая устойчивость к неблагоприятным условиям окружающей среды.Вы можете найти наши сварочные кабели в калибрах от 6 калибра до 4/0 американского калибра проводов (AWG) и рассчитаны на 600 вольт здесь, на нашем сайте EWCS Wire. Кроме того, все наши сварочные кабели производятся здесь, в Америка.

Подробнее Than Сварочный кабель

Хотя вы находитесь в нужном месте, если вы покупка сварочного кабеля в различные калибры для любой из ваших работ, EWCS Wire — ваш главный выход для электрических проводов и кабелей. Нужен ли вам алюминиевый кабель, лотковый кабель, морской кабель или какой-либо другой специальный провод и кабель, мы можем настроить вас с Это. Просто взгляните на наши страницы здесь, на нашем веб-сайте, если вы знаете, что ты ищешь. Или вы можете связаться с нами по телефону 800-262-1598. Мы можем помочь тебе Навигация по нашим продуктам и помочь вам выбрать то, что вам нужно. Просто будь обязательно знать специфику того, что потребуется для вашей работы.

Мы гордимся не только качеством наши продукты, но и в нашей службе поддержки клиентов, поэтому, если вам нужна помощь в поиске некоторых специальные продукты, включая сварочный кабель , но не ограничиваясь им, свяжитесь с нами сегодня.

Дуговая сварка

---

---

Когда электричество проводится по проводу, движение электрической энергии нагревает провод. Тепло генерируется по сопротивлению провода протеканию электрического тока через Это.

Из этого следует, что чем больше ток через проволоки, тем больше сопротивление ей и тем больше выделяемое тепло. Поток электрического тока измеряется в амперах, поэтому следует помнить заключается в том, что чем выше сила тока сварочного контура, тем больше выделение тепла в дуге.

Это может помочь исправить этот момент, если вы сравните поток электричества через провод к потоку воды по трубе. Скорость потока воды через трубу выражается в галлонах в минуту. Скорость потока электричества через провод выражается в амперах. А так как поток электричества определяет количество выделяемого тепла, чем больше сила тока, тем больше теплоты в дуге.

Следует также помнить, что некоторые металлы обладают гораздо меньшей стойкостью к электроэнергии, чем другие, поэтому эти металлы выделяют меньше тепла, чем другие при одинаковые условия.Такие металлы, как медь и алюминий, например, имеют низкое сопротивление электричеству, поэтому являются отличными проводниками. Если медь и алюминий имеют достаточно большое поперечное сечение для пропускаемого тока, они не будет нагреваться до какой-либо заметной степени.

С другой стороны, металлы с плохой проводимостью или недостаточно большие при переносимом токе сильно нагреется и может даже расплавиться.

Промышленность использует этот принцип нагрева за счет электрического сопротивления. давно, во многих отношениях.

Электрические предохранители

Наиболее известным применением этого принципа, вероятно, является электрическое предохранители.

Предохранитель должен быть самым слабым местом в цепи. Небольшой кусочек металл, который является проводником внутри плавкого предохранителя, предназначен для проведения только ограниченного количество тока. Если ток, превышающий это значение, проходит через предохранитель, металл нагревается и плавится. Это разрывает цепь.

Тигельная сталь

Другим применением этого принципа является метод плавления, обычно используемый для производство высококачественных специальных сталей (рис.8).

ил. 8—Принцип нагрева за счет электрического сопротивления при производстве тигельная сталь. Тигель подключается к одной клемме высокоамперной источник питания, один или несколько угольных электродов подключены к другой клемме.

Сосуд для хранения металла, обычно называемый тиглем, соединен с одним вывод высокоамперного источника питания. Электрод, обычно угольный, подключается к другой клемме источника питания.Металл, который будет расплава помещают в тигель и приводят электрод в контакт с металлами, таким образом замыкая цепь. Сопротивление потоку ток через металл выделяет достаточно тепла, чтобы расплавить его.

Сварочный контур

Для создания сварочной цепи необходим источник электроэнергии — сварочная машина, известная просто как «сварщик». Используются два кабеля — один соединяет электрододержатель к одной клемме сварочного аппарата и называется электродом кабель, другой соединяет зажим заземления с другой клеммой и называется кабель заземления (рис. 9).

ил. 9 — Сварочный контур состоит из сварочного аппарата, сварочных кабелей, зажим заземления и электрододержатель. Зажим заземления может быть подключен к рабочий стол или непосредственно к заготовке.

Оба кабеля должны быть такого размера, длины и материала, которые будут нести требуемую нагрузку. ток с небольшим сопротивлением; иначе мощность будет потрачена впустую в виде тепла в кабеле.

Работает важная часть сварочного контура. Электричество поступающий от источника питания проходит по кабелю электрода через электрод держатель к электроду.Сварщик контролирует подачу электричества и дуговое замыкание, контролируя положение электрода. Он вызывает электричество течь, прикасаясь кончиком электрода к работе и создавая дугу. Он останавливает поток электричества, отодвигая кончик электрода от работу и разрыв цепи.

Если сварщик замыкает цепь, прикасаясь электродом к изделию, и удерживает его там в прямом контакте, то электрод вскоре раскалится докрасна. То сопротивление потоку электричества через электрод, которое мало в поперечном сечении и плохой проводник, вызывает этот нагрев.С электродом прижимая к заготовке, обычно выделяется достаточно тепла, чтобы расплавить два вместе (а иногда и сплавлять электрод с электрододержателем также).

Если заготовка тонкая и легкая, она тоже будет сильно нагреваться, т.к. его небольшой размер будет оказывать сопротивление потоку тока.

Электрическая дуга

Сухой воздух плохо проводит электричество. Его почти можно классифицировать как непроводник. Электричество действительно не проходит через воздух.Но при определенных условиях он перепрыгнет через воздушный зазор по дуге. Сварочный ток течет через этот воздушный зазор с высоким сопротивлением генерируется интенсивный нагрев дуги, который может быть от 6000 F до 10000 F. В результате основной металл плавится в точке где дуга касается изделия, а электрод плавится (и становится присадочным металла) в точке, где дуга касается кончика электрода.

Чтобы дуга оставалась стабильной и стабильной, в нее добавляют определенные химикаты. электродные покрытия, помогающие сдерживать и направлять дугу, а также защищать расплавленный присадочный металл из воздуха во время его перемещения по дуге.

Здесь следует понимать, что сопротивление электрической дуги создает тепло, которое сварщик использует для плавления металла. Сварочный аппарат или источник питания можно отрегулировать для подачи нужного количества и нужного типа мощности до конца электрода. Сварщик должен управлять дугу в нужное место на работе, должен удерживать дугу на нужной длине и перемещать ее с нужной скоростью, чтобы получить желаемый результат.

Сварочные аппараты

В качестве источников сварочного тока используются два основных типа машин.Один тип обеспечивает переменный ток, обычно называемый переменным током. Другой тип обеспечивает постоянный ток, обычно называемый DC

Постоянный ток устойчиво и постоянно течет в одном направлении. Чередование ток меняет или меняет направление своего течения — обычно со скоростью 60 раз в секунду. Соответственно, большинство сварочного оборудования переменного тока рассчитано на 60 циклов.

Говорят, что цепь постоянного тока имеет положительный полюс и отрицательный полюс. Терминалы схемы, то есть кабельные соединения на машине, отмечены + (Положительный и отрицательный).

При правильном подключении кабелей постоянный ток может проходить через сварочный контур одним из двух способов:

(1) От работы через дугу к электрододержателю. Это называется «прямая» полярность.

(2) От электрододержателя через дугу к работе. Это называется «Обратная полярность.

Эту разницу легко запомнить, если заметить, что при прямой полярности при сварке ток возвращается к машине через электрод, т. е. кабель электрода подключается к прямой линии (—) отрицательного полюса.Все вы должны помнить: прямая полярность.

С некоторыми сварочными аппаратами вам не нужно менять кабельные соединения. изменить полярность — это можно сделать, просто повернув переключатель.

Соединения с прямой или обратной полярностью не имеют значения для сварочных аппаратов переменного тока. потому что текущий поток постоянно обращается вспять. Текущие изменения направлении 120 раз в секунду сварочным током переменного тока. Полярность электрод поэтому меняется 120 раз в секунду.

Большинство сварочных аппаратов переменного тока представляют собой силовые трансформаторы, принимающие входящие 220 или 440 В. Вольт коммунальной мощности и преобразовать его в низкое напряжение, сварочный ток высокой силы тока аренда. При добавлении выпрямителя к трансформаторному сварочному аппарату выходной ток можно изменить с переменного тока на постоянный. поставка выпрямителей-трансформаторов как переменный, так и постоянный ток для сварки.

Энергия постоянного тока обычно обеспечивается электрогенератором постоянного тока, который приводится в движение либо двигателем переменного тока, либо бензиновым двигателем, либо другим двигателем внутреннего сгорания. двигатель.Когда генератор приводится в движение двигателем внутреннего сгорания, имеем полная независимость от первичной электроэнергии, и мы можем сваривать в поле, на трубопроводах или любых строительных работах, вдали от линий электропередач.

Предыдущая: Что такое сварка
Следующая: Техника безопасности

Глоссарий условий сварки

Если ваш сварщик продолжает отключать выключатель, прочтите это руководство

Это не секрет; сварочные инструменты потребляют много энергии. Неудивительно, что сварщик может перегрузить автоматический выключатель и вызвать его срабатывание.Это может быть хорошо в качестве случайного случая, когда вы пытаетесь использовать слишком много на одной и той же схеме за один раз. Однако, если это повторяющаяся проблема, она может стать реальной проблемой. Если ваш сварочный аппарат постоянно вызывает срабатывание выключателя, он становится довольно бесполезным. Итак, что вы можете с этим поделать?

Что делать, если ваш сварщик постоянно отключает выключатель? Простой ответ заключается в том, что если сварочный аппарат вызывает срабатывание выключателя, то он пытается потреблять больше энергии, чем может выдать выключатель. Это может быть связано с тем, что прерыватель не поддерживает достаточно высокую силу тока для того, что тянет сварщик, или может быть дефект либо в прерывателе, либо в сварочном аппарате.

Существует ряд проблем, из-за которых прерыватель может срабатывать каждый раз, когда вы пытаетесь использовать сварочный аппарат. Суть в том, чтобы сузить круг проблем, вызывающих у вас проблему. Затем должно быть довольно просто исправить вашу настройку, чтобы вы могли сваривать без проблем.

Что вызывает срабатывание выключателя во время сварки?

Автоматический выключатель предназначен для предотвращения повреждения вашего дома.Когда сила тока в цепи увеличивается, электрическое сопротивление в цепи также увеличивается.

Если сила тока увеличивается слишком сильно, сопротивление проводов может увеличиться до такой степени, что они станут горячими, что может привести к пожару . Чтобы предотвратить несчастный случай, автоматический выключатель прерывает поток электричества до того, как сила тока станет слишком высокой.

Большинство обычных автоматических выключателей делают это, помещая электромагнит, встроенный в цепь, рядом с выключателем.Когда сила тока увеличивается до небезопасного уровня, электромагнит будет тянуть с большей силой, перемещая переключатель и размыкая цепь. Это прерывает поток электричества и предотвращает несчастный случай.

Сварочные аппараты — мощные инструменты, потребляющие много электроэнергии. Для этого требуется цепь, рассчитанная на высокую силу тока без повреждения или срабатывания автоматического выключателя. Если сварщик потребляет от цепи больше ампер, чем позволяет выключатель, то выключатель сработает.

При этом следует задать себе несколько вопросов, чтобы сузить круг причин, по которым сварщик постоянно отключает автоматический выключатель. Давайте проверим их каждый.

Связанное чтение: Сколько ампер мне действительно нужно для сварки MIG?

Выдерживает ли выключатель достаточно высокую силу тока?

Мы упоминали, что сварщики потребляют много электроэнергии? Оказывается, чтобы превратить твердую сталь в лужу, требуется много сока. Наиболее вероятной причиной вашей проблемы является сам выключатель.Может быть, даже ничего плохого в этом нет.

Автоматические выключатели, стандартно устанавливаемые в большинстве домов, зачастую недостаточно велики, чтобы выдержать даже обычного сварщика . Даже большая розетка на 240 В, используемая для питания холодильника или сушилки, может оказаться слишком маленькой для работы сварочного аппарата в течение длительного периода времени.

Обычно мощность вашего автоматического выключателя указана на рукоятке. Руководство и настройки вашего сварочного аппарата должны позволить вам определить, сколько ампер вы тянете.Если сила тока сварочного аппарата превышает силу тока, поддерживаемую выключателем, то никакие возни не исправят ситуацию. Обратитесь к электрику, чтобы узнать, можно ли добавить специальный выключатель на 50 А или модернизировать существующую систему.

Используете ли вы правильные настройки?

То, как вы включили настройки вашего сварочного аппарата, повлияет на его производительность. Если у вас есть машина, которая работала нормально, а теперь вдруг не , убедитесь, что вы не меняли никаких настроек.Все, что вы изменили, могло увеличить мощность сварочного аппарата и, следовательно, увеличить нагрузку на цепь.

Особую озабоченность вызывают сварочные аппараты с двойным напряжением

. Изменение напряжения сварочного аппарата обязательно повлияет на силу тока. Попробуйте запустить на нижнем варианте, вы не обязательно будете работать на полную мощность, но это лучше, чем вообще не работать.

Правильно ли работает выключатель/проводка?

Вполне возможно, что даже если у вас все настроено правильно и ваш выключатель рассчитан на силу тока, достаточную для поддержки вашего сварочного аппарата, вы все равно столкнетесь с проблемами.Если вы убедились, что все должно работать, а это не так, возможно, что-то не так. Старая проводка с устаревшими выключателями может со временем прийти в негодность, стать слабой и срабатывать легче, чем предполагалось.

Если вы работаете со старой электрической системой, возможно, стоит убедиться, что проводка и выключатель по-прежнему работают должным образом. Прежде чем звонить электрику по номеру , вы можете проверить наличие любых очевидных ослабленных соединений и перепроверить, чтобы убедиться, что в цепи абсолютно ничего не работает.Если что-то еще вытягивает мощность, это съест ваш предел силы тока. Это могут быть не просто подключенные вещи; освещение, вентиляторы и нагревательные элементы могут быть подключены к цепи.

После того, как вы проверили наличие легко обнаруживаемых проблем, попросите электрика осмотреть вашу систему. Возможно, удастся заменить выключатель и решить проблему.

Правильно ли работает сварочный аппарат?

Ваш сварочный аппарат отключает выключатель сразу после включения или сразу после начала сварки? Если да, то скорее всего у вас бракованный сварочный аппарат. Когда сварщики выходят из строя, они часто вызывают немедленное срабатывание выключателя.

Чтобы проверить, связана ли проблема со сварочным аппаратом или с автоматическим выключателем, попробуйте подключить сварочный аппарат к розетке, подключенной к другому автомату. Если он все еще срабатывает, то, скорее всего, виноват выключатель. Если это работает, присмотритесь к своему прерывателю.

Если вы определили, что причиной проблемы является сварочный аппарат, попробуйте обратиться к производителю за помощью в устранении неполадок. Возможно, они смогут вернуть вас к работе или отремонтируют или заменят ваше оборудование.Почти все сварочные аппараты поставляются с гарантией производителя как минимум на один год, хотя это может быть и трехлетнее окно.

Замена выключателя

Как мы уже говорили ранее, наиболее вероятной причиной вашей проблемы является выключатель, который не поддерживает выходную силу тока, которую вытягивает ваш сварочный аппарат. Это означает, что вы, вероятно, захотите заменить свой старый выключатель или установить его на совершенно новую цепь.

Перед тем, как сделать решительный шаг, следует принять во внимание несколько моментов.Нет замены сертифицированному электрику, но представление о том, можно ли легко модернизировать вашу систему, может помочь вам принять решение.

• Размер выключателя . Если вы не торопитесь с обновлением и не хотите беспокоиться о поездках в будущем, вы можете модернизировать до 400-амперного выключателя , но честно говоря, это может быть излишним. В зависимости от вашего сварщика, вы можете обойтись всего лишь 20 амперами.
• Калибр провода . Вы должны убедиться, что электрическая система выдерживает повышенную мощность . Скорее всего, выключатель был вставлен в соответствии с подключенными к нему кабелями, но, возможно, вам повезет. Если существующий кабель не подходит для поддержки вашего нового выключателя, его также необходимо заменить.
• Стоимость – Общая стоимость замены выключателя составляет от 500 до 4000 долларов США в зависимости от ряда факторов. Убедитесь, что проект доступен для вас, прежде чем гнаться за ним слишком далеко.

Рекомендуемое чтение

15 причин, по которым в ваших сварных швах есть отверстия – как их исправить

Какой высоты должен быть сварочный стол?

Автоматический выключатель

продолжает срабатывать? >> Посмотрите видео ниже

---

Вот некоторые из моих любимых инструментов и оборудования

Спасибо, что прочитали эту статью.Я надеюсь, что это поможет вам найти самую последнюю и точную информацию для вашего сварочного проекта. Вот некоторые инструменты, которые я использую ежедневно, и надеюсь, что вы также найдете их полезными.

Есть партнерские ссылки, поэтому, если вы решите использовать любую из них, я получу небольшую комиссию. Но, честно говоря, это именно те инструменты, которые я использую и рекомендую всем, даже своей семье. ( НЕТ ДЕРЬМО )

Чтобы увидеть все мои самые актуальные рекомендации, посетите этот ресурс , который я сделал для вас!

Лучший в целом

Рекомендации

+ Отличные продукты и услуги

+ Одобрено

+ Сэкономьте тысячи долларов

сварщиков против.Электрики | Work

Сварщики и электрики являются двумя популярными профессиями, в которых по состоянию на май 2011 года работало более 828 000 человек, по данным Бюро трудовой статистики. Но сварщики, использующие ручное оборудование в металлообработке, и электрики, работающие с электропроводкой и электричеством, во многом имеют очень разные рабочие места.

Должностные обязанности

Сварщики часто проходят обучение по программам средней школы или послесреднего профессионального образования, хотя они могут проходить обучение на рабочем месте либо в дополнение к этому обучению сварщику, либо вместо него. Они также могут получить общую или специальную сертификацию по результатам курсовой работы. Напротив, электрики часто проходят формальное четырехлетнее обучение, включая обучение в классе и на рабочем месте. Этого можно достичь с помощью профсоюза или ассоциации подрядчиков, и по окончании обучения электрик считается подмастерьем и может работать самостоятельно. Некоторые электрики также посещают техническую школу, и во многих штатах требуется лицензия.

Должностные обязанности

Сварщики часто работают в промышленности в качестве сварщиков, резчиков, паяльщиков или паяльщиков, в зависимости от их конкретных должностных обязанностей.Сварщики соединяют металлические детали, а резчики разделяют их в соответствии со специфическими требованиями. Пайка и пайка — это методы соединения, основанные на нагревании. Многие сварщики используют инструменты, известные как дуговые сварщики, которые используют электричество для создания тепла соединения. Электрики, с другой стороны, обычно работают как независимые подрядчики или в подрядной фирме. Они могут специализироваться на домашних работах, таких как электропроводка и освещение, или на объектах, таких как системы, которые управляют двигателями и промышленным оборудованием.

Средняя заработная плата

Электрики в среднем зарабатывают на 28 процентов больше, чем сварщики, по данным Бюро трудовой статистики.512 290 электриков, согласно отчету бюро за май 2011 года, получали среднюю годовую заработную плату в размере 52 910 долларов, или 25,44 доллара в час. Самые высокооплачиваемые 10 процентов зарабатывали 82 680 долларов или больше, а самые низкооплачиваемые 10 процентов — 30 390 долларов или меньше. 316 290 сварщиков, участвовавших в опросе, зарабатывали в среднем 37 920 долларов в год, или 18,23 доллара в час. Самые высокооплачиваемые 10 процентов зарабатывали 55 240 долларов или больше, а самые низкооплачиваемые 10 процентов — 24 490 долларов или меньше.

Перспективы карьерного роста

По данным бюро, у электриков более высокие перспективы карьерного роста, чем у сварщиков. Рост занятости электриков оценивается в 23 процента с 2010 по 2020 год, что выше, чем в среднем по всем рабочим местам. С другой стороны, рост занятости сварщиков оценивается в 15 процентов за тот же период времени, что соответствует общему среднему показателю. Для обеих профессий потенциал трудоустройства зависит от потребностей по мере старения национальной инфраструктуры и навыков человека, поскольку более квалифицированные и более разносторонние работники будут работать лучше.

Три вещи, на которые следует обратить внимание при сварке: влажность, имп…

Канадский центр гигиены труда и техники безопасности заявляет, что контакт с током всего в 20 миллиампер может привести к летальному исходу. Для сравнения, обычный бытовой автоматический выключатель может быть рассчитан на 15, 20 или 30 ампер. Поражение электрическим током также может привести к падению моряка с высоты из-за его реакции на удар электрическим током. Это может привести к летальному исходу или серьезной травме. Так как же сварщики могут минимизировать риск получения травм? Ключом к успеху является надлежащая изоляция в сухом помещении, эффективное заземление и правильная одежда.

Электрическое сопротивление снижается в присутствии воды или влаги. Поэтому сварщики должны принимать дополнительные меры предосторожности при работе во влажных условиях, включая собственный пот. При сварке на палубе влажные условия могут быть вызваны морскими брызгами или волнами, набегающими на палубу. В качестве примера см. отчет государства флага Гонконга о смерти слесаря ​​электрическим током.

Свариваемая деталь должна быть подключена к электрическому заземлению, и это соединение должно быть отделено от сварочной цепи.Другими словами, он должен быть правильно заземлен или заземлен. Должна использоваться двухкабельная система подачи и возврата с обратным кабелем сварочного комплекта и каждой заготовкой, отдельно заземленной на конструкцию судна (Кодекс безопасной работы). Это делается для того, чтобы убедиться, что обрабатываемая деталь и земля имеют одинаковый потенциал и максимизируют личную защиту в случае выхода из строя изоляции. На судах также могут использоваться альтернативные методы защиты от повреждения изоляции, а некоторые сварочные аппараты могут не требовать заземления изделия.

Наконец, одежда и другие средства индивидуальной защиты, такие как непроводящая обувь и перчатки, должны быть сухими, чтобы обеспечить максимальную изоляцию сварщика. Надлежащее защитное снаряжение, пожалуй, самый важный компонент безопасности для сварщиков.



Прочие материалы

Плакаты по предотвращению убытков Не участвуйте в кругообороте



.
