Аппарат для сварки скруток своими руками

Главная » Сварка

Как применяется аппарат для сварки скруток? Скрутка проводов состоит из меди, а медные провода очень часто распространены в электрике. Данное соединение можно провести тремя способами, такими как опрессовка, сжим и сварка. Самым качественным способы профессионалы считают сварку. Но, чтобы заниматься сваркой меди, надо знать, что температура плавления должна быть где-то 1080 градусов по Цельсию. Меньше температуру не рекомендуется использовать, так как медь сломается. Так что при работе агрегата для данного вида пайки надо иметь определенные навыки в работе.

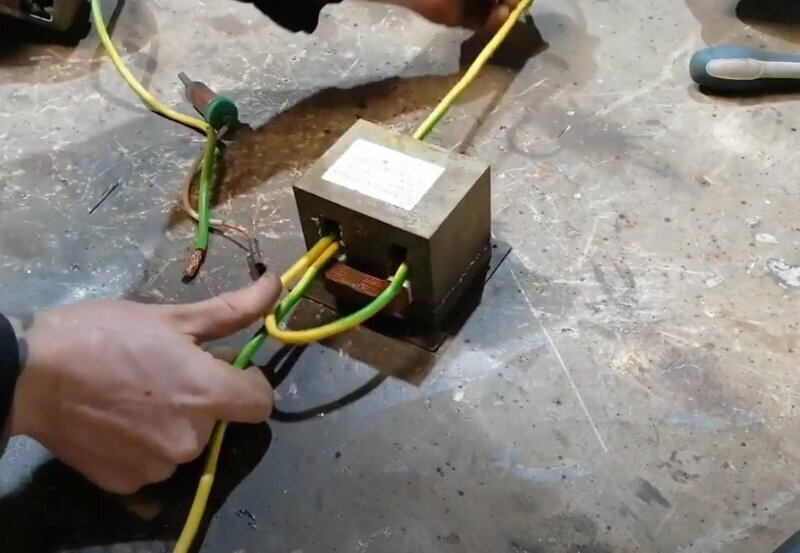

Сварочный аппарат для сварки проводов.

Прибор для сварки проводов должен иметь напряжение от 12 до 36 В. Самым хорошим вариантом является такой, чтобы аппарат имел функцию регулировки силы тока. Сам процесс пайки скруток составляет несколько секунд, в этот момент образуется капля для надежного крепкого соединения. Чтобы добиться максимального эффекта во время работы, необходимо учесть сечение и количество жил в проводе.

Для соединения применяют сварочные электроды, и сила тока при подаче на прибор будет зависеть от сечения и количества проводов. Так что давайте рассмотрим некоторые примеры подачи сварочного тока, а именно:

Соединение алюминиевых и медных проводов с помощью сварки.

1. Если сечение провода 1,5 мм2, а количество медных проводов два, вам необходимо применять ток с мощностью 70 А.
2. Если сечение 1,5 мм2, а количество медных проводов три, вам необходимо использовать ток с мощностью 80 А.
3. Если сечение 2,5 мм2, а количество медных проводков два, вам необходимо использовать ток мощностью 100 А.
4. Если сечение 2,5 мм2, а количество медных проводков четыре, вам необходимо использовать ток с мощностью 120 А.

Давайте рассмотрим, где можно применять аппарат для сварки скруток. Данный вид работы создается для того, чтобы провода прочно проводили через себя электрический ток. Такими объектами являются электрические щиты и шкафы, распределительные коробки, трансформаторы. Сварка скруток необходима во время выполнения ремонтных работ, на производстве и в быту.

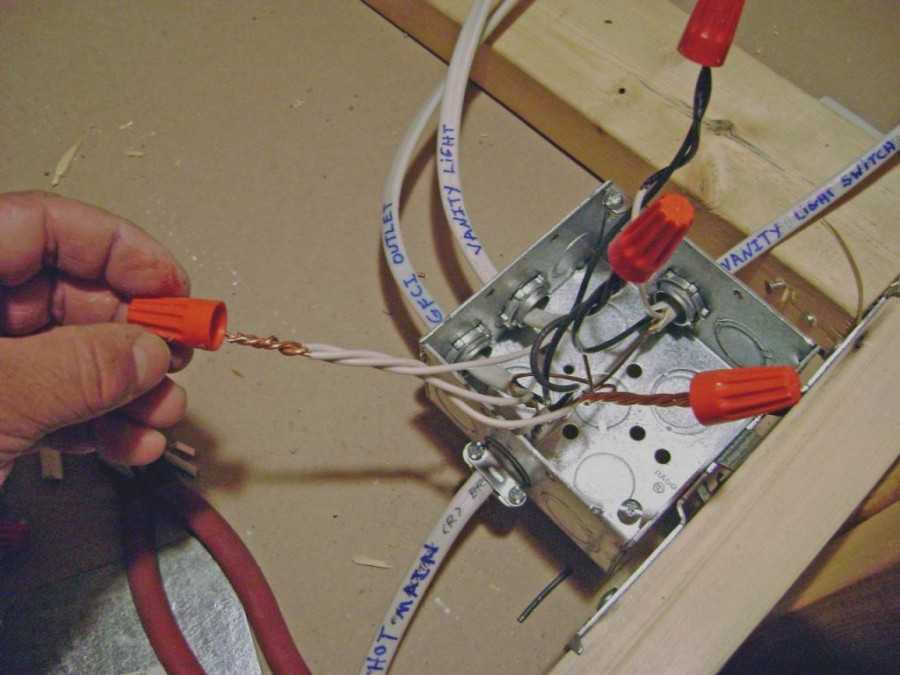

Многие наверняка скажут: А клеммы типа Wago на что? На дворе 21-й век!

Отвечаю сразу: поставил я эти «супер-клеммы» при замене проводки в квартире, а когда включил электрочайник — такая клемма у меня сплавилась, мне это очень не понравилось, я даже разобрал одну такую клемму и увидел, что там контакт очень тонкий.

Поэтому порой старая добрая скрутка будет надежнее всего этого современного «добра»!

Одно время конечно были хорошие клеммы тупиковые — вставляешь туда скрутку и винтиком затягиваешь — получается заизолировано и крепко зафиксировано — обалденная штука, но сейчас они полностью пропали из продажи. Обидно

Рейтинг

( 2 оценки, среднее 4 из 5 )

Понравилась статья? Поделиться с друзьями:

Электропроводка

— Можно ли аккуратно отрезать электрические кабели с помощью угловой шлифовальной машины?

Мне нужно отрезать очень небольшой поврежденный участок кабеля заземления сварочного аппарата 16 мм², чтобы восстановить соединение, но у меня есть только те маленькие плоскогубцы, которые, скорее всего, не подойдут для его разрезания.

Я подумывал об использовании угловой шлифовальной машины, чтобы не покупать большие плоскогубцы или кусачки для кабеля только для одноразового использования, но мне было интересно, возможно ли это и насколько чистый срез я могу получить с его помощью.

• проводка
• резка
• угловая шлифовальная машина

18

Так что я решил быть подопытным кроликом и просто посмотреть, как все пойдет. Я закрепил конец проволоки в тисках, не очень сильно, чтобы не повредить его, оставив только крошечный кусочек.

Затем я использовал угловую шлифовальную машину с тонким отрезным диском и подошел к проволоке вплотную к тискам, не применяя никакой силы, просто приближаясь к ней медленно, и она прорезала ее довольно хорошо. Осталась пара прядей, которые я обрезала маленькими плоскогубцами, которые у меня были здесь. Не обращайте внимания на цвет на концах прядей, я резал слишком близко к тому месту, где был нанесен оловянно-свинцовый припой, поэтому он все еще есть на самом кончике прядей.

Затем, после снятия изоляции, чтобы я мог обжать новую клемму:

Итак, вердикт: Да, если у вас нет пассатижей, можно сделать чистый надрез на кабеле с помощью угловой шлифовальной машины, а не что я рекомендую это: D

9

Один раз пережал кабель старым хомутом, потом ножовкой перепилил хомут — получилось нормально, но все же «замочил» или развел концы.

Очень скоро я купил приличный кабельный нож.

2

Для резки больших многожильных медных проводов я просверливаю отверстие 2×4, которое является наружным диаметром оболочки, пропускаю провод через него и отрезаю ножовкой с мелкими зубьями по одной стороне блока. Пряди остаются скрепленными за счет посадки в деревянном блоке, а отделка получается очень чистой.

Если у вас есть вращающийся инструмент, такой как Dremel, вы можете использовать эти режущие диски и получить гораздо более чистый срез. Это тот же принцип, но с большим контролем и более мелким абразивом, чтобы сделать срез более гладким.

Вы также можете попробовать осциллирующий инструмент. Если у вас есть твердосплавное лезвие или просто лезвие с мелкими зубьями (или, возможно, абразивное лезвие), вы, вероятно, получите лучший рез, чем шлифовальный станок. Кстати, я купил осциллирующий инструмент только в прошлом году и не знаю, почему так долго ждал. Это абсолютно стоит затрат, это чертовски полезно. Я бы сказал, что не знаю, что я делал без него, но на самом деле я знаю, как я был разочарован, в синяках, порезах и т. д. Я делал вещи без него. Не говоря уже о том, сколько времени ушло на то, чтобы найти способы разрезать вещи без него, а также инструменты и лезвия, которые я сломал, используя их неправильно или неуклюже.

Если вам нужен действительно чистый срез, вы можете попробовать острое долото и молоток с деревянной опорой для троса. Однако после этого вам, вероятно, придется снова заточить стамеску.

Независимо от того, какой инструмент вы используете для разрезания, если вы не разрезаете изоляцию, оберните кабель прочной лентой, чтобы удерживать меньшие провода на месте, и сделайте разрез через ленту. Таким образом, пряди срезаются, а не изгибаются.

4

Является ли кабель сплошным? Если да, то просто отрезать.

Но, учитывая его 16 мм ² , я предполагаю, что это многожильный провод. Используйте кусачки* и отрежьте столько прядей, сколько сможете за один раз. Если у вас есть отставшие, вы можете просто обрезать их, как живую изгородь.

*похожие на тяжелые короткие ножницы, а не на плоскую поверхность.

PS Если вас очень тошнит, вы можете использовать настоящие офисные ножницы [вам все равно], чтобы перегрызть кабель.

2

Конечно; для жестких кабелей (особенно армированных) использование отрезного круга обеспечивает отличный, чистый срез — быстрее и чище, чем резка ножовкой или челюстным инструментом

_{отрезной круг, а не разрешение на то, чтобы шлифовальный станок работал с защитным кожухом таким образом/диск, толкающий заготовку}

Отрезные круги очень тонкие, 1/32 и 1/16, и режут быстро, но вам следует взять позаботьтесь о безопасности работы и держите твердую руку; если вы крутите либо шлифовальную машину, либо работу, и работа захватывает колесо, она может легко разрушить колесо. Возможно, вам будет предпочтительнее использовать их в беспроводной кофемолке, которая не так агрессивна, как машина переменного тока. Если вы уронили/пнули шлифовальный станок с отрезным кругом, внимательно осмотрите его на наличие повреждений и подумайте о том, чтобы снять его для транспортировки/прежде чем положить шлифовальный станок в сумку для инструментов – его очень легко разбить и разрушь это; они не дорогие, просто опасные, если разлетятся в результате повреждения

Кроме того, я бы не рекомендовал вам привыкать к этому, но случайное использование отрезного круга на кабеле, который все еще находится под напряжением, с меньшей вероятностью окажет долгосрочное воздействие на ваше здоровье или ваши инструменты; Я видел, как челюсти плоскогубцев сгорели и испортились, а оператор получил неприятный удар током, перерезав раскаленные кабели, но режущие колеса не проводят ток, поэтому они, как правило, просто вызывают короткое замыкание между жилами, поскольку они измельчают пыль с одного ядра к другому.

Есть хлопок / вспышка, прерыватель отключается, и вы живете, чтобы рассказать историю; просто не дергайтесь от удивления (потому что ударить себя вращающейся дробилкой не идеально) — мысленно подготовьте себя: «Я знаю, что сделал его мертвым, но на всякий случай, если кто-то снова включит это, будет треск». звук, на который я не стану бурно реагировать…» — подумала ты, когда вырезала..

1

Что можно и что нельзя резать плазменным резаком

Содержание

• 1 Как работает плазменный резак?
• 2 Что может резать плазменный резак
• 3 Выбор газа
• 4 Что плазменный резак не режет

Как работает плазменный резак?

По сути, то, как плазменный резак может прорезать металл, сводится к оголенным элементам самого металла. Все, что сделано из металла, может быть проводником — по той же причине мы используем металл для электричества, поскольку он так легко проходит через него. Например, в вашем электрическом удлинителе есть длинные жилы медного провода. Когда вы подключаете его к электрической розетке, электричество проходит через шнур на другой конец.

 Плазменный резак работает аналогично, но вместо этого использует сжатый воздух и специальный газ. Это произведет плазменную реакцию, которая может прорезать металл насквозь. Но прежде чем он сработает, он должен иметь как положительное, так и отрицательное соединение с металлом. Отрезаемый металлический предмет необходимо заземлить непосредственно от зажима, который идет от плазменного резака. Эта связь положительная, а сам резец отрицательный.

Следовательно, соединение между ними замыкает цепь и позволяет плазме пробивать кусок металла. Короче говоря, этот поток плазмы электрически нагревается, чтобы увеличить поток электронов в одном направлении. На микроскопическом уровне он разъедает металл, как нож прорезает теплое масло. Направление потока плазмы настолько сильное, что обычно оставляет полированный край в том месте, где он был срезан. Итак, с учетом сказанного, давайте выясним, что может так легко резать плазменный резак.

Плазменно-дуговая резка (PAC) — это процесс термической резки, с помощью которого можно резать любой электропроводящий металл.

Что может резать плазменный резак

Любой электропроводящий металл хорошо подходит для использования плазменного резака. Вы можете резать эти виды металла из листового металла толщиной от 1-2 мм до 1-2 дюймов. Что-то толще будет сложно. Даже для автоматических плазменных резаков, чем толще металл, тем больше опасность от всех образующихся искр. Даже при резке тонкого металла необходимо в первую очередь думать о своей безопасности. В эту категорию входят следующие виды металлов:

• Мягкая сталь
• из нержавеющей стали
• Углеродная сталь
• Медная
• Латунь
• Алюминий
• Расширенная сталь

Выбор газа

В зависимости от толщины металла, определенные типы газа понадобится. для создания более высоких температур ионной плазмы, способной прорезать специальные виды металлов. Для резки толстого алюминия обычно используют смеси аргона и водорода. При резке мягкой и углеродистой стали используется чистый кислород. Для тонкой нержавеющей стали потребуются метан и азот.

 В зависимости от газовых смесей многие компании могут сэкономить деньги на смешивании своих газов и при этом получить превосходное качество резки. Можно с уверенностью предположить, что все плазменные резаки хорошо работают только с чистым кислородом. Для работы с плазменным резаком необходимо знать об этих видах газов и о том, как они работают. Излишне говорить, что сварщики проходят обучение в школах, чтобы изучить основы. Без каких-либо этих знаний вы рискуете получить травму, обжечься или поджечь свой гараж!

Что не режет плазменный резак

Похоже, это идеальная замена обычным пилам для резки пластика и дерева. К сожалению, эти объекты не являются проводящими и не могут быть разрезаны плазменным резаком. Но некоторые виды металлов являются ужасными проводниками. Один металл под названием марганец ужасно электропроводен.
