Основные методы сварки: ММА, MIG/MAG, TIG
Содержание
- Технологии сварки: обозначения и главные принципы
- Виды сварочного оборудования
- Какой аппарат выбрать для сварки
Наиболее распространенные методы сварки, использующиеся в бытовых и профессиональных целях — ММА, MIG/MAG и TIG. Они актуальны практически во всех отраслях промышленности от небольших мастерских до крупных предприятий, но отличаются:
- областями применения;
- техникой выполнения;
- производительностью;
- эксплуатационными затратами;
- требованиями к сварочным устройствам.
Мы рассмотрим классификацию и особенности основных видов сварки, виды сварочных аппаратов и ключевые правила их выбора.
Технологии сварки: обозначения и главные принципы
Единой системы обозначения методов сварки плавлением нет. Можно использовать полные названия, английские или русские аббревиатуры.
Сварка ММА
Ручная электродуговая сварка плавящимися или покрытыми электродами ММА — самый распространенный метод дуговой сварки с относительно невысокой производительностью.
Электрическая дуга горит между сварочной ванной и электродом. Защитный газ для внешней защиты не используют. От воздуха сварочную ванну и капли расплавленного металла защищает газ и шлак от обмазки электрода.
Сварку ММА в основном применяют для сталей:
- нелегированных и низколегированных;
- жаростойких и высокопрочных высоколегированных;
- нержавеющих никелевых и хромоникелевых сплавов.
Минимальная толщина листа — 1,5-2 мм. Существует множество типов электродов, различающихся химическим составом и толщиной обмазки. Покрытие определяет сварочные характеристики — стабильность дуги, переход металла, а также прочность и вязкость сварочного шва.
Сварка MIG/MAG
Сварка проволокой в среде инертного или активного газа MIG/MAG — технология, пользующаяся популярностью в промышленности. Дуга горит между проволокой и свариваемыми деталями. Сварочная ванна защищена аргоном, гелием, азотом, углекислотой или газовой смесью.
Производительную сварку MIG/MAG используют для:
- углеродистых и низколегированных сталей;
- высоколегированных и никелевых сплавов;
- сплавов на основе алюминия и меди.
Широкий ассортимент проволоки позволяет подобрать её с учетом состава основного металла.
Сварка TIG
Аргонодуговая сварка неплавящимся электродом TIG — один из видов ручной дуговой сварки. Дуга горит между вольфрамовым электродом и свариваемой заготовкой. Металл и электрод защищены от воздействия атмосферы инертным газом, как правило аргоном, но может применяться и гелий.
Сварка TIG универсальна. Её используют для любых металлов, но чаще всего для сваривания:
- корневых швов и труб малых диаметров из нелегированных и низколегированных сталей;
- высоколегированных аустенитных хромоникелевых сталей;
- алюминия и алюминиевых сплавов.
Минимальная толщина стали — 0,3 мм, алюминия — 0,5 мм. Помимо электродов из чистого вольфрама, существуют и такие, к которым добавлено 0,5-4% оксида тория, циркония, лантана или церия.
Виды сварочного оборудования
Для ММА, MIG/MAG и TIG используют разные типы сварочных аппаратов от простейших трансформаторов и выпрямителей до инверторов.
Они позволяют сваривать только одним методом или на разных режимах, отличаются принципом работы, техническими характеристиками и функционалом.
Инверторы для ММА
Ручную сварку ММА выполняют с помощью инверторных сварочных аппаратов, имеющих высокую мощность при небольшом весе. Они отлично подходят для бытовых задач, сварки вне помещений и в труднодоступных местах. Процесс не требует защитного газа, а значит и баллонов.
Современные инверторные аппараты для ММА выдают постоянный и переменный ток с синусообразными и прямоугольными импульсами, и предлагают облегчающие сварку функции. Они позволяют регулировать форсаж (жесткость) дуги, упростить её зажигание и предотвратить прилипание электрода.

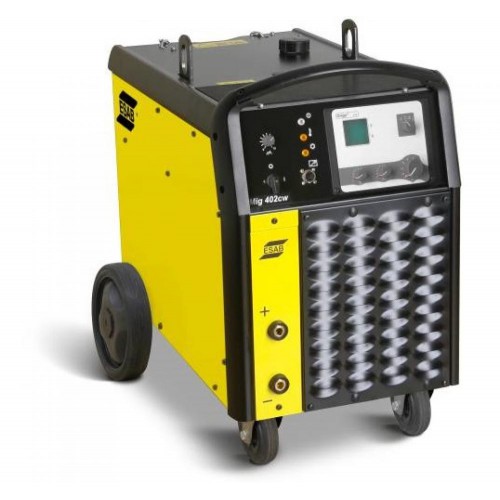

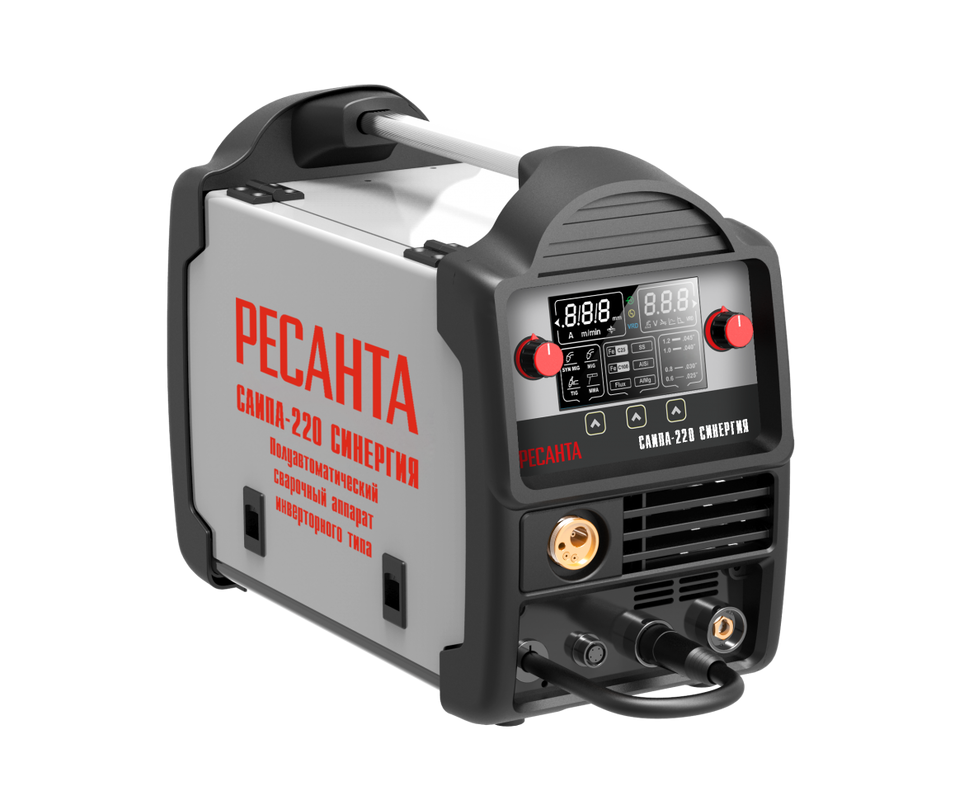

Полуавтоматы для MIG/MAG
Аппараты для MIG/MAG состоят из инверторного источника питания (реже выпрямителя), устройств управления и подачи проволоки с пакетом шлангов и горелкой. Существуют компактные мобильные полуавтоматы в моноблочном исполнении для легких и средних режимов работы и модели с выносным механизмом подачи проволоки для производств.
В качестве расходных материалов используют сплошную и порошковую газозащитную и самозащитную проволоку (условное обозначение полуавтоматической сварки порошковой проволокой — FCAW).
В отличие от ручной сварки, где на инверторе регулируется только сила тока, а напряжение дуги определяет ее длина, поддерживаемая сварщиком, на полуавтоматах для MIG/MAG напряжение выбирают путем настройки. Современные модели поддерживают упрощенное синергетическое управление, когда параметры выбираются одной кнопкой или сохраняются в памяти аппарата.
Аппараты для TIG
Сварочные аппараты для TIG включают в себя инверторный источник питания с устройством управления для регулировки рабочего тока и пакетом шлангов для горелки. Для облегчения сварки используют дополнительные функции: настройки времени спада и нарастания тока, 2T/4T, контактное зажигание LiftArc.
Современные инверторы позволяют настраивать импульсную частоту в широком диапазоне и сваривать на микроимпульсном режиме для контроля тепловложения, что важно для тонколистовой стали.
Какой аппарат выбрать для сварки
Для бытовых задач дома, на даче, в личном гараже подходят инверторы для ММА. Для коммерческого использования и профессиональных целей — полуавтоматы. Когда требуются чистые швы и высокое качество сварки без брызг и деформаций тонких листов, отдают предпочтение аппаратам для TIG.
При выборе сварочного инвертора нужно обращать внимание на характеристики, габариты и функционал, который станет хорошей помощью. Основные критерии:
- Размеры и вес. Для работы вне помещений — для подработки с выездом, на строительных площадках, выбирайте компактные модели, которые можно без особых усилий переносить на место сварки.
- Условия подключения. Аппараты, подключающиеся к однофазной сети менее мощные, но более универсальные — в отличие от трехфазной сети, однофазная есть практически везде.
- Максимальный сварочный ток. Для бытовых задач достаточно инвертора, работающего на токах до 200 А, для профессиональных подбирайте модели со сварочным током не менее 250 А.
- ПВ. Чем выше продолжительность включения, тем дольше вы сможете работать без перерыва — для бытовых и полупрофессиональных задач подойдут модели с ПВ 30-60%, профессионального ремонта, изготовления металлоконструкций — с ПВ от 60%.

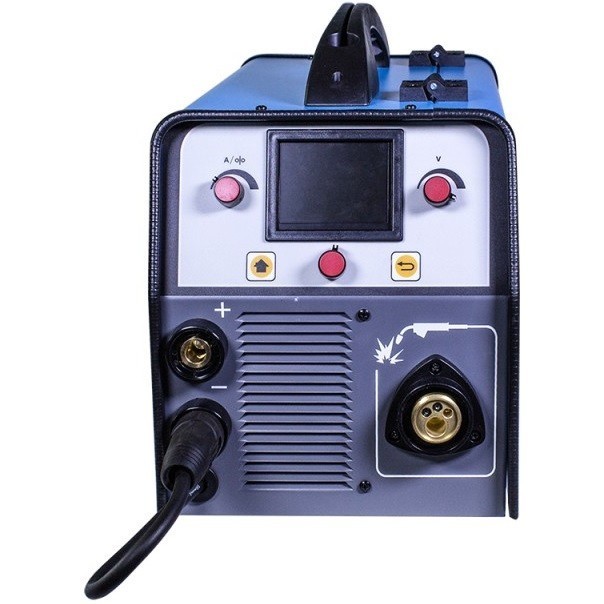

Многофункциональные аппараты, поддерживающие несколько методов сварки, хороши для профессионального применения. Режим TIG, часто реализуемый в бытовых инверторах, обрезан.
Сварка TIG против MIG: как использовать, что, сравнение по прочности, панелям кузова, листовому металлу, выхлопу, стоимости
Тема сварки TIG и MIG будет кратко изложена в этой статье. Сварка TIG и MIG используется для подготовки сварного шва с помощью электрической дуги.
Способ использования дуги является основным отличием сварки TIG от сварки MIG. Разница между сваркой TIG и сваркой MIG обсуждается ниже.
| Серийный номер | Сварка MIG | Сварка ВИГ |
1. | Значение MIG — газовая сварка с металлической вставкой. Сварка MIG также определяется как сварка металлическим активным газом (MAG), дуговая сварка металлическим газом (GMAW). | Значение TIG — газовая сварка вольфрамовой вставкой. Сварка TIG также определяется как дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW). |
| 2. | В методе сварки MIG электрическая дуга возникает между металлом заготовки и расходуемым проволочным электродом. | В ТИГ Метод сварки электродуговой производится между металлом заготовки и неплавящимся вольфрамовым электродом. |
| 3. | В методе сварки MIG используется электрод из расходуемой проволоки. | В методе сварки TIG используется неплавящийся вольфрамовый электрод. |
| 4. | MIG Сварка – это быстрый сварочный процесс. | Сварка TIG не слишком быстрый процесс сварки. |
| 5. | Сварка MIG не подходит для различных типов позиций. | Сварка TIG подходит для различных типов позиций. |
| 6. | MIG Сварка чаще всего используется в источниках питания постоянного тока., постоянное напряжение. Метод MID Welding также используется на переменном и постоянном токе. | TIG Welding является наиболее часто используемым источником питания для постоянного тока в методе сварки. |
| 7. | Скорость наплавки слишком высока для метода сварки MIG. | Скорость наплавки не слишком высока для метода сварки TIG. |
| 8. | Метод сварки MIG используется при непрерывной подаче проволоки. | Метод сварки TIG не используется при непрерывной подаче проволоки. |
| 9. | Метод сварки MIG можно применять для толстых металлических листов, толщина которых может варьироваться до 40 мм. | Метод сварки TIG не может применяться для толстого металлического листа, он применяется только для тонкого металлического листа, толщина которого может варьироваться до 5 мм. |
| 10 | Материалы, которые используются в методе сварки MIG, — это стали, цветные металлы и алюминий. | Материалы, которые используются в методе сварки TIG, представляют собой цветные металлы, такие как магний, медные сплавы и алюминий, нержавеющая сталь. |
| 11 | В методе сварки MIG не требуются высококвалифицированные операторы. | Для работы методом сварки TIG необходимы высококвалифицированные операторы. |
| 12 | В методе сварки MIG обычно применяется присадочный металл. | В методе сварки TIG применение присадочного металла не является обычным явлением, когда в процессе присадочный металл требуется только во время нанесения присадочного металла. |
| 13 | В методе сварки MIG оборудование, которое используется, перечислено ниже, 1. Сварочный источник питания 2. Сварочная горелка 3. Блок подачи проволоки 4. Подача защитного газа 5. сварка электродная проволока | В методе сварки TIG оборудование, которое используется, перечислено ниже, 1. Подача защитного газа 2. Источник питания постоянного тока 3. Неплавящийся вольфрамовый электрод 4. Сварочная горелка |
| 14 | В методе сварки MIG получается меньше прочности сварного шва. | В методе сварки TIG достигается высокая прочность сварного шва. |
| 15 | В методе сварки MIG присадочный металл не требуется. Проволока питающего электрода растворяется и работает как присадочный металл. | В методе сварки TIG присадочный металл иногда требуется, а иногда нет. |
Сварка ВИГ делает сварку более точной и чистой по сравнению со сваркой МИГ, а также другими видами дуговой сварки.
Метод сварки TIG обычно выше и эффективнее по сравнению с методом сварки MIG.
Сварка МИГ:-Метод сварки MIG представляет собой классификацию Дуговая сварка. В методе сварки MIG небольшая проволока подается горелкой или трубкой, которая приваривается к металлу, когда трубка выходит из проволоки. Сварка MIG быстрее, проще в эксплуатации и дешевле по сравнению с методом сварки TIG.
Широко используется в автомобильной промышленности в качестве сварочного процесса и в домашних проектах в качестве метода сварки MIG DIY.
Кредит изображения — ВикипедияСварка ВИГ:-
Сварка TIG быстрее, а не проще в эксплуатации, занимает много времени, является дорогостоящей, и с помощью процесса сварки TIG получаются высококачественные сварные швы. На сайте сварочных роботов и в аэрокосмической промышленности используется MIG Welding. В методе TIG сварку необходимо выполнять как ногой с помощью ножной педали, так и руками.
Салить по сравнению со сварочными панелями кузова МиГ:Как для газовой сварки металлической вставкой, так и для сварки вольфрамовой газовой вставкой требуются защитные газы.
Хотя сварка MIG удобна при обработке панелей кузова и не требует таких строгих допусков между панелями, сварной шов более твердый, чем при сварке TIG, и оставляет более высокий шов, что означает выделение тепла при шлифовке сварного шва MIG (что часто не требуется).
при сварке TIG это вообще не требуется), а прочный сварной шов усложняет работу с молотком и тележкой для устранения любого коробления.
Преимущества сварки MIG заключаются в том, что с помощью MIG намного проще сваривать вертикально или даже вверх ногами, требуется меньше навыков оператора, можно выполнять длинные сварные швы, если искривление не является фактором, и этому легче научиться. Преимущества сварки TIG заключаются в превосходном качестве сварных швов, точном контроле подводимого тепла, отсутствии брызг, малом искажении и минимальной очистке. Это также выглядит хорошо.
Сварочные перчатки Tig и Mig:Основные различия в перчатках для сварки — это разница между перчатками, используемыми для сварки TIG и MIG.
Перчатки MIG обычно имеют толстую подушечку на тыльной стороне ладони. Это обеспечивает защиту для обычного положения руки MIG, при котором сварщик упирается краем недоминантной руки в заготовку большим пальцем вверх.
С другой стороны, перчатки TIG обычно изготавливаются из гораздо более тонкой и мягкой кожи, а иногда и из смеси кожи и огнестойкой ткани.
Перчатки MIG также обычно имеют свободную посадку. Это удобно для того, чтобы быстро снять их, если они перегреются — перчатку можно сбросить одной рукой.
Перчатки TIG более плотно прилегают к телу и обеспечивают подвижность пальцев.
Tig против Mig сварки листового металла:Для обоих процессов сварки TIG и MIG листовой металл используется с нержавеющей сталью и алюминием.
При сварке MIG используется толстый листовой металл толщиной около 40 мм, а при сварке TIG процесс выполняется из тонкого листового металла толщиной около 6 мм.
Сварочный выхлоп TIG и MIG:TIG можно использовать со всеми свариваемыми металлами, но она наиболее полезна для сварки сплавов, таких как нержавеющая сталь, и тонких материалов.
По этой причине качественный гоночный выхлопной коллектор следует сваривать с помощью сварки TIG.
Качество ручной работы, прочность и визуальная привлекательность сварки TIG отличают Cobra Exhausts от других брендов, использующих сварку MIG. Сварка TIG дает более прочный и долговечный шов, который, как правило, более податлив и менее хрупок из-за более медленной скорости охлаждения металлов.
Следует упомянуть сварку MIG, так как это популярный метод сварки из-за простоты использования. Чтобы сварить выхлопную трубу, мы рекомендуем использовать сварочный аппарат MIG, потому что он невероятно хорошо работает при сварке тонких металлов.. Выхлопные трубы транспортных средств обычно изготавливаются из более тонкого металла, чтобы они были легкими при прикреплении.
Стоимость сварки TIG и MIG:Стоимость сварки для газовой сварки с вольфрамовой вставкой дороже, чем для газовой сварки с металлической вставкой.
Стоимость сварки TIG высока из-за того, что процесс сварки TIG является очень медленным процессом сварки, и скорость наплавки также будет низкой, а также потребуется управлять этим процессом сварки вручную, в целом процесс TIG стал дорогостоящим, в то время как стоимость сварки MIG не слишком высокое по сравнению с процессом сварки TIG.
Процесс сварки MIG — это очень быстрый процесс сварки, и скорость наплавки также будет высокой, и для управления этим процессом сварки также не потребуется опытных рук.
Когда использовать сварку TIG по сравнению со сваркой MIG:При газовой сварке с металлической вставкой и газовой сварке с вольфрамовой вставкой мы не можем использовать один и тот же газ для обоих случаев.
Когда мы должны использовать газовую сварку с металлической вставкой и газовую сварку с вольфрамовой вставкой, описано ниже.
Газовая сварка металлической вставкой: —- В автомобильной промышленности и бытовых целях широко применяется газовая сварка металлических вставок.
- Сварка MIG может использоваться для очень толстого металлического листа, толщина металлического листа может варьироваться до 40 мм.
- Материалы, которые используются в методе сварки MIG, — это стали, цветные металлы.
- В процессе сварки трубопроводов и сварки трубопроводов широко используется процесс сварки TIG, а также в различных областях промышленности, таких как авиация, также используется промышленность по производству листового металла.
- Сварку ВИГ можно использовать для тонкого металлического листа, толщина листа которого может варьироваться до 6 мм.
- Материалы, которые используются в методе сварки TIG, представляют собой цветные металлы, такие как магний, медные сплавы и алюминий, нержавеющая сталь.
В основном есть три типа сварочных аппаратов, которых достаточно для каркасов безопасности, таких как палка, сварочный аппарат MIG и TIG.
Газовая сварка с металлической вставкой может обеспечить приемлемые сварные швы в каркасе безопасности, тогда как газовая сварка с вольфрамовой вставкой позволяет получить каркас безопасности более высокого качества, и водитель может обеспечить более безопасную езду в своем автомобиле.
Металлический алюминий используется как для методов дуговой сварки металлическим газом (GMAW), так и для дуговой сварки вольфрамовым электродом (GTAW).
В промышленности эксперты предпочитают больше алюминиевого металла в процессе газовой сварки с вольфрамовой вставкой, потому что он дает более хорошие результаты на тонких и легких материалах по сравнению с газовой сваркой с металлической вставкой. Вольфрамовая вставка Газовая сварка алюминия может сделать более качественные сварные швы.
Газовая сварка с вольфрамовой вставкой является более медленным процессом, и для работы необходимы специалисты, но они могут дать более точные сведения о продуктах, тогда как процесс газовой сварки с металлической вставкой является быстрым процессом, но не может дать столь точных сведений о продуктах.
Tig vs Mig сварка нержавеющей стали:Газовая сварка с металлической вставкой является лучшим вариантом, когда требуется быстрая сварка таких материалов, как нержавеющая сталь.
Металл из нержавеющей стали используется как для дуговой сварки металлическим газом (GMAW), так и для дуговой сварки вольфрамовым электродом (GTAW). В промышленности эксперты предпочитают больше металла из нержавеющей стали в процессе газовой сварки с металлической вставкой, потому что он дает более хорошие результаты на толстых и тяжелых материалах по сравнению с газовой сваркой с вольфрамовой вставкой.
Газовая сварка с металлической вставкой может сделать более качественные сварные швы на материалах из нержавеющей стали. Газовая сварка с металлической вставкой — это очень быстрый процесс, и для его работы не требуются специалисты, но он не может дать более точных сведений о продуктах по сравнению с газовой сваркой с вольфрамовой вставкой, тогда как процесс газовой сварки с вольфрамовой вставкой является медленным процессом и может дать такую точную подробности в товарах.
Газ для сварки TIG и газ для сварки MIG:В процессе сварки TIG более длинная трубка используется для сплавления двух металлов, а при сварке MIG используется подающая проволока, которая постоянно перемещается пистолетом для создания искры, а затем растворяется для создания сварного шва.
Разница между газовой сваркой с вольфрамовой вставкой и газовой сваркой с металлической вставкой описана ниже.
Газовая сварка вольфрамовой вставкой: —В газовой сварке вольфрамовой вставкой используется 100% аргон. Если в газовой сварке с вольфрамовой вставкой присутствует небольшое количество углекислого газа, то процесс не может работать хорошо, потому что углекислый газ реагирует с электродом, изготовленным из вольфрамового металла. Электроды вольфрамовой вставки для газовой сварки неплавящиеся, сварочные дуги подаются вручную. Сварка TIG требует эксперта для работы, но она может дать лучший результат, чем сварка MIG.
Газовая сварка металлической вставкой: —Металлическая вставка Газ Сварка производится гелием, Аргон или двуокись углерода, но соединение газа, обычно встречающееся в виде кислорода и аргона. Проницательный читатель всегда должен помнить, что кислород и углекислый газ не являются благородными газами.
Кислород и углекислый газ выделяются в виде полугазов вместе с водородом и азотом. Полуавтоматический газ помогает улучшить качество процесса сварки, но может привести к слишком большим повреждениям.
Сварка TIG и сварка MIG используются в качестве электрической дуги для сварки.
Основные различия между сваркой TIG и сваркой MIG перечислены ниже.
- Разнообразие
- Скорость
- Цена
- Комфорт
Причина широкого использования mig сварка в процессе сварки это разновидности выбора рабочих мест. Сварка TIG может использоваться только для тонкого металлического листа толщиной около 6 мм, тогда как процесс сварки MIG может использоваться для толстого металлического листа толщиной до 40 мм. Материалы, которые используются в методе сварки MIG, — это стали, цветные металлы и алюминий, а материалы, которые используются в методе сварки TIG, — это цветные материалы, такие как магний, медные сплавы и алюминий, нержавеющая сталь.
Самым большим преимуществом метода сварки MIG является то, что подача проволоки работает не только как электрод, но и как присадочный металл. В результате, более толстые куски легко могут быть сплавлены вместе без воздействия на них тепла на всем пути прохождения. Для двух различных боевых типов сварочного процесса сварка MIG легко может выполняться на заготовке.
Скорость:-Скорость метода сварки MIG больше, чем метод сварки TIG. Сварочный пистолет процесса сварки MIG предназначен для работы в течение очень долгого времени без остановки, что делает его более производительным и эффективным, чем его аналог. На крупных промышленных предприятиях очень необходима высокая производительность, в этом конкретном случае процесс сварки mig очень полезен. Широко используется в автомобильной промышленности в качестве сварочного процесса и в домашних проектах в качестве метода сварки MIG DIY.
Расходы:-В процессе сварки MIG производство продукта может быть произведено очень быстро за короткое время, по этой причине сварка MIG дает большую прибыль в любой области промышленности, где, как процесс сварки TIG, производство продукта не может быть произведено очень быстро за короткое время.
По этой причине TIG-сварка не может обеспечить такую прибыль, как MIG-сварка.
В методе сварки MIG не требуются высококвалифицированные операторы, по этой причине метод работы процесса сварки MIG проще, чем процесс сварки TIG, тогда как в методе сварки TIG для работы требуются высококвалифицированные операторы.
Когда использовать сварку МиГ:В процессе газовой сварки с металлической вставкой используется расходуемая проволока, которая работает как присадочный металл, так и как электрод.
Процесс сварки mig используется ниже,
- В автомобильной промышленности и бытовых целях широко применяется газовая сварка металлических вставок.
- Сварка MIG может использоваться для очень толстого металлического листа, толщина металлического листа может варьироваться до 40 мм.
- Материалы, которые используются в методе сварки MIG, — это стали, цветные металлы.
- Сварка MIG используется для максимальных классификаций сварки листового металла.
- Изготовление стальной конструкции и сосуды под давлением.
- Индустрия благоустройства дома и автомобильная промышленность.
В процессе газовой сварки вольфрамовой вставкой присадочный металл все время не нужен. Когда в работе требуется присадочный металл, используется только этот временной присадочный металл.
Процесс сварки TIG используется ниже,
- В процессе сварки трубопроводов и сварки трубопроводов широко используется процесс сварки TIG, а также в различных областях промышленности, таких как авиация, также используется промышленность по производству листового металла.
- Сварку ВИГ можно использовать для тонкого металлического листа, толщина листа которого может варьироваться до 6 мм.
- Материалы, которые используются в методе сварки TIG, представляют собой цветные металлы, такие как магний, медные сплавы и алюминий, нержавеющая сталь.
- Сварка TIG используется в автомобильной промышленности.
- Авиастроение и космонавтика.
- Ремонт кузова автомобиля.
Небольшой бюджетный сварочный аппарат 3 в 1 MIG-200 (MIG / TIG / MMA) / Инструменты / iXBT Live
Всем привет! Данный аппарат я взял потестить как первую MIG сварку, которую не жалко будет «убить» по неопытности. Публикация будет от лица новичка в этом деле для таких же новичков, так что попрошу более опытных мастеров сильно не кидать в меня тапками, а поддержать рекомендациями )
Характеристики
Модель: MIG200
Входное напряжение: 220в ± 15%
Частота: 50/60 Гц
Номинальный выходной ток: 200A (для MIG/MAG), 200A (для MMA), 200A (для TIG)
Номинальное выходное напряжение: 20,0 в (для MIG/MAG), 24,8 в (для MMA), 14,8 в (для TIG)
Диаметр провода: 0.
Размер: 318x129x220мм
Вес: 5.5кг
8-1мм
Распаковка и внешний вид
Коробку с местного склада привезли DPD довольно оперативно, аппарат расположен в пенопластовых вставках, так что должен пережить небольшие падения во время доставки. В комплекте сам аппарат, провод «массы», запасной коннектор, полкило проволоки с флюсом и макулатурка. На лицевой стороне расположен дисплей, отображающий выставленный и текущий ампераж, чуть ниже два потенциометра, регулирующие напряжение и силу тока и в самом низу разъемы для подключения «массы» и ручки для сварки MMA. Сзади имеется наклейка с основными характеристиками, а так же кнопка выключения и вытяжной вентилятор
Пистолет MIG не съемный, длина кабеля около полутора метра, «масса» около метра, выглядит добротно
Коробка с проволокой. Сама катушка в вакуумной упаковке, дополнительно промаркирована и обмотана бумагой, а кончик завернут в прорезь, чтобы случайно не размоталось ничего
По бокам корпуса расположили фиксаторы для быстрого доступа к механизму подачи проволоки.
Отстегиваем два штуки и откидываем крышку как кабину у КАМАЗа. Владельцы 3Д принтеров смогут сделать всё с закрытыми глазами, т.к. процедура «заправки» очень похожа. Стягиваем фиксатор, продеваем проволоку в направляющие трубки. Я по привычке пропихнул ее вручную до самого сопла и это было ошибкой, т.к. при ручной подаче проволока слегка деформируется пальцами при каждом сдавливании и в итоге идет довольно туго к концу, а потом еще и на ролике начинает проскальзывать. Так что лучше немного протянуть конец, накинуть обратно прижимной механизм и доверить протяжку устройству
Так же не забудьте прикрутить на место фиксатор катушки, чтобы ничего не потерять. Кстати, на фото видно, что проволока «разлохматилась», это произошло опять же из-за того, что я решил вручную ее протолкать, т.к. сложно было и подавать её в трубку и следить за нятяжкой, один виток соскочил и получился этот ужас, но всё не так страшно как выглядит, путаться она не должна, после тестирования проблемный участок почти израсходован и под ним уже проглядывают ровные слои.
Установлено сопло 0.8мм, так что проволока должна использоваться того же диаметра, но при желании можно докупить на 1мм, стоят они около $5 за горсть, а соответствующий режим имеется
Включение и настройка
При включении происходит самодиагностика, после чего активируется последний выбранный режим
Левый потенциометр отвечает за регулировку напряжения в диапазоне 11-27В. На дисплее изменения не отображаются, но дуга становится ярче и звучит мощнее
Второй корректирует силу тока от 20 до 200А и скорость подачи проволоки от 1.5 до 16 метров в минуту. После розжига дуги на экране отображается текущее значение тока, частота обновления неплохая
Режимы переключаются по кругу нажатием центральной кнопки, при чем промежуточные значения тока так же отличаются, но упираются в 200А в крайнем положении
Практика
Вставляем «массу» в плюсовой контакт, выбираем режим MIG 0.8 и можно работать. Для начала я взял металлическую пластину толщиной 0.
3мм, которую MMA сварка будет просто резать. Выставил ток 80А, напряжение чуть меньше половины. Почему-то два человека из пяти во время первой попытки начинают упорно шкрябать проволокой по материалу без нажатия курка как в случае с электродной сваркой. Напряжение появляется только в время подачи проволоки.
Проблем не возникло, шов может не очень ровный, но ничего не прожгло и нет непроваренных участков, с обратной стороны выглядит так же неплохо
А вот при тех же 80А, но максимальном напряжении уже начинает плавить заготовку
С лицевой стороны нижний шов выглядит нормально при среднем значении напряжения и тока, но вот с обратной заметен перегрев, что не очень хорошо, особенно если важна герметичность соединения
Так же было интересно(думаю не только мне) насколько отличается результат при использовании модели с CO2 от проволоки с флюсом. У знакомого есть вот такой аппаратище, единственный его недостаток в том, что первое положение напряжения не работает и тонкий металл варить проблематично
Первую пластинку прожигает даже на минимальном токе, так что взял 3мм железяку и на не меняя настроек наложили небольшой шов.NEW_TORROS-500x500.jpg)
Дыма немного, как и брызг, дуга не особо яркая, так что заготовку видно отлично. Ну и пространство вокруг шва ничем не заляпано
Пройдемся ниже сабжем, ток 95А, регулятор напряжения в центральном положении. Разница заметна. Куча дыма, который вместо углекислоты защищает место сварки, дуга ярче и кипящий флюс сильнее разбрызгивает проволоку. Результат получается уже не таким чистым и наплавляется меньше металла, но это уже особенность используемой проволоки и подачи. Если в циклоне можно ее накрутить на максимум не изменяя остальных настроек, то тут она привязана к силе тока. Для новичков может это и к лучшему, ведь от этого прочность шва не сильно будет страдать, но вот нарастить хороший слой металла для ремонта заготовки будет уже проблематично. Налет спокойно стирается мягкой металлической щеткой
И да, при максимальном значении напряжении уже при 150А начинает жечь даже толстую пластину
Для сварки MMA достаточно «массу» переставить на минусовой контакт, а к плюсовому подключить соответствующий кабель с фиксатором электрода и можно варить.
Немного побаловался на той же пластине, мощности так же хватает, чтобы наделать в ней дыр, оптимальным током для 2мм электрода как и в «ресанте», которой я пользовался ранее, оказалось значение в 80-90А, в этом случае шов ложится равномерно и не сильно перегревает металл.
А это первые попытки сварить профильную трубу, справа MMA шов, в разрезе более наглядно. В нижней части самые первые швы, тянул по горизонтали чтобы камера нормально сняла процесс, но кадры получились пересвеченными, так что и видео запорол и заготовки. Те что сверху уже наплавлял сверху вниз, получилось гораздо лучше, проварило глубоко, при этом не особо перегрев заготовки. Но сейчас я знаю, что MIG чистый металл сваривает гораздо лучше, чем ржавый, так что если нужно сделать аккуратно и надежно, стоит потратить время на зачистку обрабатываемой поверхности до блеска.
Тестировал аппарат не отключая питание, через час работы температура радиаторов не превысила 35 градусов при температуре окружающей среды 27 градусов, довольно неплохо
Сопло флюсовой проволокой заплёвывает хорошо, так что периодически нужно его очищать.
Достаточно несколько раз протереть мягкой щеткой по металлу
За время тестирования потратил наверное треть катушки, а может и меньше. Не додумался взвесить новую
Гифки еще не починили, так что сделал очень короткое видео с демонстрацией включения, настройки и использования
Итоги
Мне кажется для первого аппарата очень неплохо. Получаем MIG+MMA сварку по цене среднего ММА аппарата из местных магазинов. Я опустил TIG режим, т.к. в комплекте не было специального кабеля, к которому помимо питания подключается еще трубка для подачи аргона, да и в освоении довольно непрост, а настроек тут не особо много чтобы в идеал вывести, так что можно сказать, что он тут скорее для галочки.
А вот с MIG режимом справится даже тот, кто ни разу в руках не держал обычную электродную сварку. Думал придется долго тренироваться как с первым ММА сварочником в своё время, полуавтомат же многое прощает.
На минимальном токе/подаче и напряжении сложно сжечь даже тонкую деталь, а для работы с толстым достаточно поднять напряжение. Правда процесс затянется при больших объемах, но зато можно вникнуть в процесс, замучив относительно небольшую заготовку. Для меня комфортным оказался ток 80-100А, видимо потому что по скорости работы напоминает работу с электродами. Но при этом материал не перегревается, благодаря этому заготовки практически не ведет, а проволока подается пока не закончится катушка, так что не приходится отвлекаться на замену расходников.
Есть конечно и минусы, но они касаются не работы самого аппарата, а побочек из-за использования проволоки с флюсом: поверхность приходится отчищать от белого налета, брызг металла больше, дыма чуть меньше, чем от обычных электродов в обмазке, но при работе в помещении нужна хорошая вытяжка. Ну и цена, обычная проволока стоит порядка $5 за килограмм, с флюсом от $10 до $30 в зависимости от производителя, так что если планируется много работать, выгоднее доплатить за аппарат с подачей газа, «отобьется» килограмм за 20 )
На момент заказа в этом магазине aliexpress с доставкой из РФ прайс был самый гуманный, да и сейчас есть купон V3SXC3363V8Q, скидывающий $10
проверить цену
Инверторный полуавтомат MIG 200 Digital Профи (+MMA, TIG)
КОД: 03016
- Описание
- Особенности
- Характеристики
- Комплект поставки
Сварочный инверторный полуавтомат, новой серии Профи MIG 175/200 DIGITALснабжен микропроцессором, который адаптивно подстраивает и контроллирует характеристики сварочного процесса в рабочем диапазоне.
Возможность синергетического управления в режиме MIG помогает легко справиться с настройкой параметров сварки, как начинающим, так и опытным сварщикам. При создании этого полуавтомата разработчики не ограничились одним видом сварки и дополнительно оснастили его возможностью сварки MMA И TIG, благодаря чему у сварочного аппарата ПРОФИ MIG 175/200 DIGITAL значительно расширился диапазон применения.
Новый сварочный инвертер китайской фирмы Riland обычно используется для профессионального использования.
Мощный, легкий, компактный. Подойдёт для сварки легких металлических конструкций, общих ремонтов, ремонтов автомобилей, работы по обслуживанию и монтажу, ремонта в сельскохозяйственных условиях до промышленной работы.
ОСОБЕННОСТИ: Три полноценных метода сварки на профессиональном уровне;
- Сварка MIG/MAG, сварка TIG (с контактным зажиганием), ручная сварка штучными электродами; Универсальность (три в одном):MIG/MAG, MMA и TIG.
- Инновационная инверторная технология используется для обеспечения компактности конструкции и небольшого веса;
- Малый вес для легкой транспортировки и использования;
- Эргономичная конструкция без углов и кромок;
- Последовательное переключение полюсов — оптимально подходит для сварки с использованием самозащитной порошковой проволоки.
- Стабильная работа при пониженномнапряжении питающей сети – до 160 Вв режиме полуавтомата (MIG) идо 170 В в режиме ручной дуговойсварки (MMA).
- Автоматическая защитаот перенапряжения и перегрева.
-
Гарантия на аппарат ПРОФИ MIG 200 Digital — 12 месяцев
Функциональное описание программ:
MIG сварка
- Синергетика в режиме MIG – управление сварочными параметрами одновременно (напряжение, ток и скорость подачи проволоки)при помощи одной ручки. В данном аппарате нет необходимостинастраивать каждый параметр по отдельности.
- Функция индуктивность в режиме (MIG/MAG). Как правило, высокое значение индуктивности выбирают, чтобы получить болеестабильную дугу, а низкое значение – чтобы получить более активную дугу. Стабильная дуга даёт лучшее управление сварочнымпроцессом (применяют для сварки корня шва). Активная дуга более мягкая, понижает разбрызгивание, но менее управляемая.
- Функция длина дуги в режиме (MIG/MAG): увеличение длины дугивлияет на повышение сварочного напряжения и формированиесварного шва (шов более плоский), уменьшение длины дуги влияет на понижение сварочного напряжения и формирование сварного шва (шов более выпуклый).
- Функция 2Т/4Т. Принцип работы 2Т: сварочный процесс начинается после зажатия клавиши горелки и прекращается после того,как сварщик отпускает клавишу. Принцип работы 4Т: сварочныйпроцесс начинается после короткого нажатия на клавишу горелкии прекращается после повторного короткого нажатия на клавишугорелки (используют для сварки длинных швов, чтобы не удерживать клавишу горелки постоянно).
- Функция LIFT TIG – облегчённый контактный поджиг.Функция 2Т/4Т.
- Принцип работы 2Т: сварочный процесс начинается после зажатия клавиши горелки и прекращается после того, как сварщик отпускает клавишу. Принцип работы 4Т: сварочный процесс начинается после короткого нажатия на клавишу горелки и прекращается после повторного короткого нажатия на клавишу горелки (используют для сварки длинных швов, чтобы неудерживать клавишу горелки постоянно).
- Функция Antistick («антизалипание» электрода) – автоматическоепонижение сварочного тока при залипании электрода. Предотвращает перегрев электрода, обеспечивая его пригодность для продолжения работы с сохранением параметров сварки.
- Функция Hot Start («горячий старт») – пиковый ток в момент поджига дуги для плавного старта с последующим возвращением назаданные параметры тока сварки.
- Функция VRD (контроль выходного напряжения холостого хода)– сокращает выходное напряжение холостого хода до значенияменее 15 В. Данная функция повышает безопасность сварщика.Работа в условиях холостого напряжения не опасна, но любыесоприкосновения человека с деталями, находящимися под на-пряжением, могут стать причиной шока с потерей равновесияили привести к травмам.
Предотвращает перегрев электрода, обеспечивая его пригодность для продолжения работы с сохранением параметров сварки.БРЭНД:
Rilon
| Технические характеристики сварочного инвертора ПРОФИ MIG 200 Digital | |
| Напряжение питающей сети, В | 220± 15% |
| Частота, Гц | 50/60 |
| Диапазон регулирования сварочного тока, А |
20-200 (MMA) |
| ПВ, % | 60 |
| Диаметр роликов для MIG сварки, мм | 0,6-0,8 |
| Габаритные размеры, мм | 420×220×439 |
| Вес, кг | 12,8 |
| Комплект поставки |
|
| Дополнительные функции |
|
Гарантия на аппарат ПРОФИ MIG 200 Digital — 12 месяцев
Аппарат имеет полную, необходимую для работы комплектацию
- Сварочный полуавтомат с сетевым кабелем
- Инструкция по эксплуатации.
- Горелка MIG (3 м).
- Клемма заземления с кабелем (3 м).
- Горелка для TIG сварки.
- Электрододержатель с кабелем (3 м).
Похожие товары
MIG MAG TIG MMA в Украине. Цены на MIG MAG TIG MMA на Prom.ua
Работает
Сварочный полуавтомат Кентавр MIG-420 DigitAll (MMA + MIG-MAG + TIG LIFT)
На складе в г. Киев
Доставка по Украине
7 232.4 — 8 610 грн
от 3 продавцов
8 610 грн
7 232.40 грн
Купить
benzodom.com.ua
Работает
Сварочный аппарат полуавтомат Mächtz MWM-315 MIG/MAG/MMA/TIG
На складе в г. Киев
Доставка по Украине
10 450 грн
Купить
Electrostaff
Работает
Полуавтомат инверторный Sirius MIG/MAG/MMA/TIG-300М 4 в 1
На складе
Доставка по Украине
6 699 грн
Купить
Работает
Полуавтомат сварочный инвертор Vitals Master MIG 1400 SN Mini MIG MAG MMA TIG
На складе в г.
Винница
Доставка по Украине
6 983 грн
5 878 грн
Купить
🛠KWAT🛠
Работает
Полуавтомат инверторный Sirius MIG/MAG/MMA/TIG-320М 4 в 1
Доставка по Украине
7 667 грн
Купить
Работает
Сварочный аппарат Mächtz MWM-315 MIG/MAG/MMA/TIG, полуавтомат 315А
На складе
Доставка по Украине
14 510 грн
10 450 грн
Купить
Интернет-магазин Profi Market
Работает
Полуавтомат инверторный унивесальный 3 в1 Kaiser MIG-310 PRO (+MAG+TIG+MMA)
Заканчивается
Доставка по Украине
17 210 грн
Купить
VinServis
Работает
Сварочный полуавтомат/ инвертор для алюминия MMA / MIG-MAG / TIG LIF, 180А, Латвия, Vitals Master MIG 1800 ALU
Доставка из г. Днепр
14 015 грн
11 049 грн
Купить
Лобзик — интернет магазин
Работает
Сварочный полуавтомат Magnitek MIG 300D3 (MIG/MAG/MMA/TIG )
На складе
Доставка по Украине
13 200 грн
Купить
Сварочное оборудование и комплектующие Welds
Работает
Сварочный полуавтомат Magnitek MIG 350S2 (MIG/MAG/MMA/TIG)
На складе
Доставка по Украине
14 500 грн
Купить
Сварочное оборудование и комплектующие Welds
Работает
Полуавтомат с функцией tig Сталь Multi Mig-305 Profi, Инверторный сварочный полуавтомат MIG/MAG/MMA
На складе в г.
Кропивницкий
Доставка по Украине
8 250 грн
7 750 грн
Купить
POLOSA — ИНТЕРНЕТ-МАГАЗИН ТОВАРОВ ДЛЯ СТРОИТЕЛЬСТВА, САДА И ДОМА
Работает
Сварочный полуавтомат инверторный Кентавр MIG-420 DigitAll MIG/MAG/MMA/TIG/Lift
На складе в г. Кропивницкий
Доставка по Украине
по 8 610 грн
от 2 продавцов
8 610 грн
Купить
ТехноКрай
Работает
Сварочный полуавтомат Sirius MIG/MAG/MMA/TIG-320 М (4в1) + Беcплатная Доcтавка — 1 кг Флюса В Комплекте
Доставка по Украине
8 600 грн
Купить
BudMaster.net.ua — БудМастер Торговля бензо- и электроинструментами, оборудованием для Стройки
Работает
КЕНТАВР MIG-420 Digitall, напівавтомат комбінований MMA+MIG-MAG+TIG LIFT
Под заказ
Доставка по Украине
7 900 грн
Купить
ЕлектроБензоІнструмент N33
Работает
Сварочный инвертор Патон ВДИ-250 PRO DC MMA/TIG/MIG/MAG
Доставка по Украине
по 14 999 грн
от 4 продавцов
14 999 грн
Купить
BAUSHOP
Смотрите также
Работает
Сварочный полуавтомат/ инвертор MIG-MAG + MMA + Lift-Tig 140А, Латвия, Vitals Master MIG 1400 SN Mini
Доставка из г.
Днепр
6 983 грн
Купить
Лобзик — интернет магазин
Работает
Сварочный полуавтомат Machtz MWM-315-1M MIG/MAG/MMA/TIG
На складе
Доставка по Украине
6 970 грн
Купить
ГрадусОК
Работает
Профессиональный сварочный полуавтомат KAISER MIG 315 PRO инверторный MIG MAG TIG MMA
Доставка из г. Кропивницкий
19 300 — 19 900 грн
от 2 продавцов
19 300 грн
Купить
«УКРинструмент» — интернет-магазин строительных инструментов и садовой техники
Работает
СВАРОЧНЫЙ ИНВЕРТОР SSVA-500 MIG/MAG MMA SPOT TIG
На складе
Доставка по Украине
41 940 грн
Купить
Сварочное оборудование и комплектующие Welds
Работает
Многофункциональный цифровой инвертор ПАТОН МФИ-250 MultiPRO (15-4) DC MMA/TIG/MIG/MAG
Доставка по Украине
33 999 грн
Купить
Интернет-магазин «Megainstrument»
Работает
Многофункциональный цифровой инвертор ПАТОН МФИ-270-400V MultiPRO (15-4) DC MMA/TIG/MIG/MAG
Доставка по Украине
38 999 грн
Купить
Интернет-магазин «Megainstrument»
Работает
Сварочный полуавтомат инверторный Кентавр MIG-350 DigitAll MIG/MAG/MMA/TIG/Lift
Доставка из г.
Кропивницкий
7 056 — 7 478 грн
от 2 продавцов
7 823 грн
7 056 грн
Купить
ТехноКрай
Работает
Сварочный инверторный полуавтомат Revolt MIG 305 мощный 4.6кВт профессиональный MIG/MAG/MMA/TIG термозащита
Доставка по Украине
8 500 грн
6 800 грн
Купить
promagtool
Работает
Сварочный полуавтомат Paton Standard MIG-250 (4005104): 250-335 А, MIG/MAG, MMA, TIG, 5 лет гарантии
Доставка из г. Львов
по 20 490 грн
от 4 продавцов
25 612.50 грн
20 490 грн
Купить
Мир надежного инструмента – Market Tools
Работает
Зварювальний напівавтомат Machtz MWM-315MIG\MAG\MMA\TIG
Доставка по Украине
11 152 — 11 424 грн
от 2 продавцов
11 152 грн
Купить
BigLand
Работает
Сварочный полуавтомат Paton Standard MIG-250 (4005104): 250-335 А, MIG/MAG, MMA, TIG, 5 лет гарантии
Доставка по Украине
25 612.50 грн
20 490 грн
Купить
Работает
Сварочный инвертор полуавтомат MMA + MIG-MAG + TIG-LIFT, 220В, 400А, Кентавр MIG-420 DigitAll
Доставка из г.
Днепр
8 610 грн
7 999 грн
Купить
Лобзик — интернет магазин
Работает
Сварочный инверторный полуавтомат Патон ПСИ-200 PRO (15-2) DC MIG/MAG/MMA/TIG
Доставка по Украине
18 499 грн
Купить
Интернет-магазин «Megainstrument»
Работает
Сварочный инверторный полуавтомат Патон ПСИ-200S DC MIG/MAG/MMA/TIG (8 кВА)
Доставка по Украине
18 499 грн
Купить
Інтернет Магазин Ebosh
Сварка методом TIG — Аргонная сварка TIG AC/DC
Сварка методом TIG – один из универсальных методов, т.е. есть возможность работать с различными материалами. С помощью сварки такого типа достигается идеальное качество сварочного шва. Для типа сварки TIG используют газ аргон (газ, который защищает расплавленный металл от воздействия окружающей среды). Сварочные работы осуществляются неплавящимися вольфрамовыми электродами.
Виды сварки методом TIG:
- аргонная сварка DC;
- аргонная сварка AC/DC;
Могут встречаться и следующие обозначения:
- WIG сварка (расшифровывается как Wolfram Inert Gas). Из-за вольфрама – материала, который зачастую используют для электродов;
- Tungsten Inert Gas (TIG сварка).
Из-за вольфрама – материала, который зачастую используют для электродов;Аргонная сварка TIG – это достаточно медленный метод, если сравнивать с дуговой SAW сваркой, MIG или MMA, но именно благодаря этому обеспечивается высокое качество работы.
Совместимость сварки методом TIG с высокопроизводительной MIG/MAG
Есть ситуации, при которых необходимо сочетать несколько методов. К примеру, для присоединения труб для морской деятельности, с помощью типа сварки TIG, выполняется корневая сварка, а с MIG заполняется разделка шва. Сочетают разные методы для более качественного выполнения швов и скорости работы.
Ранее мы уже рассказали, что для данного метода используется вольфрам и аргон. Почему именно они?
Так вот, использование вольфрама объясняется его превосходными электрическими свойствами и повышенной температурой плавления. А вот аргон используют, чтобы защитить сварочную дугу, электрод от влияния окружающей среды и ванну.
Преимущества метода сварки TIG
Чтобы понять, что под собой представляем WIG сварка, необходимо разобрать принцип работы и ее всевозможные плюсы.
Принцип работы заключается в подаче газа через горелку с сеткой, после чего через 1 секунду подается напряжение. Для чего это нужно, спросите вы? А все для того, чтобы процесс проходил в условиях защитного газа, подающегося под давлением, который будет препятствовать окислению деталей.
К плюсам сварки методом TIG можно отнести следующее:
- Работа с тонкими металлами;
- Работа в двух режимах: на постоянном токе DC и на переменном AC;
- Безопасность выполнения работы, благодаря негорючим газам;
- Получение идеального шва;
- Электроды могут использоваться многоразово после заточки;
- Для лучшего розжига дуги предусмотрен осциллятор;
- При работе нет брызг.
Недостатки метода сварки TIG
Как и любой другой метод аргонная сварка TIG имеет свои минусы:
- Производительность – в отличие от других способов, скорость TIG сварки ниже;
- Опыт сварщика должен быть высокий;
- Во избежание большого расхода газа, нужно работать в закрытых комнатах;
- Небольшая подвижность;
- Сварочную проволоку необходимо подавать вручную;
- Имеется газовый баллон.
Для безопасности процесса рабочий должен использовать спецодежду, краги и любую защитную маску.
Исходя из всего вышеперечисленного, можно сделать вывод: если в приоритете стоит качество выполненной работы, а не скорость, тогда данный метод сварки TIG будет самым наилучшим!
Применение
О преимуществах и недостатках метода TIG мы уже поговорили, теперь разберемся, где же он используется!
Тип сварки TIG применяется в следующих отраслях:
- Промышленная;
- Строительство;
- В быту.
При помощи сварки методом tig сварки можно варить не только металлы, но также сочетать различные виды и их сплавы. Например, высокоуглеродистые, низколегированные, легированные, конструкционные, оцинкованные или нержавеющие стали; сплавы алюминия, титана; медь, бронзу или латунь.
Проволока должна быть подобна согласно химическому составу материала, с которым будете работать, это очень важно! А чтобы шов был плотным и чистым, необходимо приглядывать за чистотой вольфрамового электрода и периодически подвергать заточке.
Технология TIG сварки и методы работы
Прежде чем перейти к выбору режима, нужно подготовить свариваемые детали к работе. Они очищаются от ржавчины, загрязнений и краски. Даже если деталь визуально кажется чистой, не стоит пренебрегать данной процедурой.
Различные материалы обладают разными химическими свойствами, а также заготовки имеют разную толщину и тугоплавкость, именно поэтому для каждого необходимо подбирать свой режим источника тока для работы. От этого будет зависеть плавление металла.
| Толщина металла | Сила тока | Диаметр электрода |
|---|---|---|
| 1 мм | 45-55 А | 1,5 мм |
| 2 мм | 80-90 А | 2 мм |
| 3 мм | 120-150 А | 3,2 мм |
| 4 мм | 170-190 А | 5 мм |
Как выбрать тип тока: постоянный или переменный?
- Сварка методом TIG на постоянном токе DC применяется для различных сталей, меди, титана.
- Метод сварки TIG на переменном токе AC применяется для алюминиевых сплавов, так как частая смена полярностей разрушает оксидную пленку, которая покрывает металл (ее температура плавления составляет 2000 градусов по Цельсию, в то время, когда плавление алюминия осуществляется при температуре 660 градусов).
Оборудование для сварки методом TIG
Выполнять сварочные работы по типу TIG можно при помощи обыкновенного инвертора с горелкой, которая будет осуществлять подачу газа. Но также есть и специализированное оборудование: инвертор или сварочные выпрямители.
Исходя из того, какой металл будет подвергаться сварочным процессам, подбирается инструмент и расходники.
Компания PROMOTECH в России предлагает сварочные колонны SAW/MIG-MAG — оборудование, которое поддерживает метод сварки TIG. Также в каталоге представлено сварочное оборудование, которое можно приобрести с доставкой по все России или странам СНГ.
Если у Вас возникли вопросы, оставляйте заявку на сайте или звоните по указанным номерам, и мы ответим на все интересующие Вас вопросы.
Сварка MIG VS TIG: руководство по выбору правильного процесса
Электродуговая сварка — это распространенный процесс сварки, используемый при изготовлении листового металла. Существует четыре основных типа: сварка MIG, сварка TIG, сварка электродом и сварка порошковой проволокой, каждый из которых применим в различных условиях. Из четырех основных типов сварка MIG и сварка TIG являются наиболее популярными методами, известными своим качеством сварки, эффективностью производства и другими преимуществами.
Оба процесса дуговой сварки имеют уникальные методы, преимущества и недостатки и дают разные результаты. Поэтому они применимы в разных сценариях. Чтобы эффективно выбрать лучший процесс сварки для вашего проекта, вы должны понимать сравнение сварки MIG и TIG. В этой статье рассказывается о разнице между сваркой MIG и TIG, их преимуществах, недостатках, областях применения и о том, как выбрать правильный метод.
Разница между сваркой MIG и TIG Чтобы эффективно выбрать лучшие методы для вашего проекта, вам необходимо знать разницу между сваркой TIG и MIG.
Вот стандартные критерии для сравнения MIG и TIG.
Источник питания имеет важное значение при сравнении сварки MIG и TIG. С одной стороны, источником питания для сварки TIG может быть переменный или постоянный ток. Использование любого из двух источников питания при сварке TIG зависит от металла, который вы хотите сварить, и от желаемой электрической дуги. Источник переменного тока подходит для работы с алюминиевыми материалами, а источник постоянного тока подходит для сильных электрических дуг. С другой стороны, сварка MIG использует источник питания постоянного тока и в настоящее время проходит через расходуемую проволоку к заготовке.
· Выбор металла Когда дело доходит до сравнения сварки TIG и MIG с точки зрения выбора металла, разница между ними невелика. Оба процесса дуговой сварки подходят для многих металлов, таких как алюминий, углеродистая сталь и нержавеющая сталь.
Однако сварка MIG лучше подходит для сварки толстых металлов, а сварка TIG лучше подходит для тонких металлов. Причина в том, что при сварке TIG обеспечивается лучший оперативный контроль, что ограничивает разрушение заготовки.
Электроды могут быть положительными/анодными или отрицательными/катодными, и они служат для создания электрической дуги (отсюда название дуговой сварки), а иногда они действуют как присадочные материалы. Бывают двух типов: расходуемые и нерасходуемые.
Расходуемые электроды создают электрические дуги и действуют как наполнители. Они изготавливаются из таких материалов, как мягкая сталь и никелевая сталь, имеют низкое значение MP и используются при сварке MIG. Неплавящиеся электроды только создают электрические дуги, так как не плавятся в процессе сварки. Примеры включают углерод с медным покрытием, графит и вольфрам, который является материалом, используемым при сварке TIG.
· Защитные газы Защитные газы защищают сварочную ванну и заготовку от повреждений, вызванных атмосферными загрязнениями.
С одной стороны, CO2 является наиболее распространенным защитным газом из-за его широкого применения при сварке MIG. Другие газы, подходящие для этих газов, включают гелий, аргон и кислород. Однако они больше подходят для некоторых металлов, таких как алюминий. С другой стороны, при сварке TIG аргон является защитным газом. Однако в некоторых случаях, например, при сварке материалов с высоким содержанием никеля, можно использовать смесь гелия и аргона. Кроме того, при сварке нержавеющей стали обычные смеси защитных газов включают аргон/азот или аргон/водород.
·
Сварочная горелкаСварочная горелка является частью головки аппарата, которая содержит электрод и газовые сопла, которые используются на различных этапах процесса сварки. Для правильной работы он должен эффективно охлаждаться газом или водой при сварке. Следовательно, знание сварочной горелки является решающим фактором при сравнении процессов MIG и TIG.
И для сварки TIG, и для сварки MIG используются сварочные горелки с воздушным или водяным охлаждением.
В сварочных горелках с воздушным охлаждением для охлаждения сопла используются газы. Они менее эффективны, легче и дешевле. Сварочные горелки с водяным охлаждением больше подходят для тяжелых работ, так как вода является лучшим хладагентом. В то время как оба процесса дуговой сварки используют любой из двух типов, сварка TIG использует больше сварочных горелок с водяным охлаждением, поскольку они выделяют больше тепла.
Это один из наиболее важных критериев при сравнении MIG и TIG. Большинство производителей листового металла предпочитают сварку TIG сварке MIG, поскольку она дает чистую и красивую поверхность вдоль линии сварки . Следовательно, сварка TIG является лучшим методом для материалов, требующих высокой эстетической привлекательности.
· Скорость Другим важным отличием сварки является скорость самого процесса сварки. MIG быстрее, чем сварка TIG.
Это связано с тем, что сварка TIG требует более высокого уровня детализации, чем сварка MIG. Кроме того, при сварке TIG используются присадочные материалы, чего не существует при сварке MIG. Следовательно, вы можете использовать сварку MIG, когда думаете о высокой скорости.
Еще одно различие сварки TIG и MIG заключается в их стоимости. Сварка TIG является более дорогим методом из-за агрегирования стоимости используемых компонентов, более высокой детализации, большего необходимого времени, что влияет на стоимость электроэнергии, качество сварки и потребность в присадочных материалах. Но вы можете прочитать статью, чтобы узнать несколько советов по уменьшению сварки листового металла.
| Различия | MIG Welding | TIG Welding |
| Power Source | DC | AC/DC |
| Metal Selection | Work for all metals | Suitable для всех металлов |
| Электрод | Расходуемые электроды | Неплавящиеся электроды |
| Газовая защита | CO2 | Argon |
| Torch | Water-cooled /Air-cooled | Water-cooled/Air-cooled |
| Welding Quality | Good | Excellent |
| Speed | Fast | Slow |
| Cost | Costly | Costlier |
Choosing between MIG welding and TIG welding can be a challenge.
Тем не менее, вы можете обратиться к нам в RapidDirect за советом по выбору правильного метода. Мы также предоставляем лучшие услуги по изготовлению листового металла, включая сварку. Загрузите файл дизайна на нашу платформу и получите мгновенное предложение с анализом DfM.
Сварка TIG и MIG подходит для соединения различных типов металлов. Тем не менее, они оба имеют свои преимущества и недостатки, которые, если вы знаете, могут помочь вам выбрать лучший.
Преимущества сварки ВИГ- Сварка ВИГ точная и аккуратная
- Эстетика
- Сварка ВИГ более экологична
- Лучшее управление процессом
- Использование нерасходуемых электродов, что снижает затраты на обслуживание и эксплуатацию
- Сварка ВИГ дороже из-за медленного процесса и использования присадочных материалов.
- Требуется чистая поверхность
- Требуется опытный оператор
- Процесс сварки занимает больше времени
- Процесс сварки занимает короткое время
- Он дешевле, чем сварка TIG
- Это также точнее
- Это автоматическое
- . сварки МИГ
- Сварной шов слабее
- Менее надежен, чем сварка ТИГ, из-за проблем со стабильностью электрической дуги
- Неэкологичен, так как образует дым и пары
- Это может привести к образованию ржавчины.
- Сварка МИГ может сжигать тонкие материалы из-за меньшего оперативного контроля.
Сравнение сварки MIG и TIG не может закончиться без знания того, когда и как выбрать правильный из двух методов. Мы считаем, что вы можете использовать преимущества и недостатки, чтобы выбрать подходящий метод.
Применение сварки ВИГ Поэтому мы представим только приложения обоих процессов дуговой сварки.По сравнению со сваркой МИГ, сварка ВИГ подходит для ручной и механизированной сварки, что делает ее применимой при сварке трубопроводов и труб. Он также подходит для сварки деталей из листового металла, используемых в авиационной и аэрокосмической промышленности. Ниже приведены некоторые из его применений:
- Сварка тонких металлов : Сварка ВИГ является подходящим методом для сварки тонких металлов. Это связано с его точностью, аккуратностью и лучшим оперативным контролем. Он также не требует очистки.
- Сварка алюминия и других соответствующих металлов : Сварка ВИГ подходит для сварки многих металлов, таких как алюминий и медь. Он также подходит для сварки специальных металлов, таких как титан. Однако вам следует избегать его использования с чугуном.
- Сварка малых партий : Сварка ВИГ применяется при сварке малых партий продукции. При использовании для более длительных производственных циклов он становится сложным и дорогостоящим.
- Эстетика : Сварка ВИГ также применяется при сварке деталей, которые должны придать продукту высокую эстетическую привлекательность. Например, они применимы в создании произведений искусства, декоративных конструкций и автомобильных проектов.
Сварка МИГ является наиболее распространенным процессом сварки листового металла, используемым в автомобильной и бытовой промышленности. Ниже приведены некоторые из его применений:
- Используется при сварке больших металлических деталей : Сварка MIG является подходящим методом для сварки толстых и больших металлов, поскольку при этом используется присадочный материал, который соединяет деталь при затвердевании. Однако может потребоваться сглаживание сварного шва.
- Используется в сварочных изделиях, которые должны иметь меньше дефектов после сварки : Метод сварки MIG имеет непрерывный характер, т. е. это не механизм запуска и остановки, в отличие от сварки TIG. Следовательно, меньше вероятность появления дефектов во время сварки. Вам нужен более плавный процесс с меньшим количеством дефектов.
- Сварка больших производственных циклов : Сварка MIG идеально подходит для сварки многих материалов, так как ею легко управлять и она более эффективна в производстве.
- Новичок : Сварка МИГ подходит для использования без особых технических знаний. Он также применим при работе с большими проектами, поскольку с ним легко обращаться.
Чтобы понять сравнение сварки ВИГ и МИГ, необходимо понять, как работает этот процесс. Ниже приведен принцип работы двух сварочных процессов.
Сварка ВИГ: принцип процессаСварка ВИГ или дуговая сварка вольфрамовым электродом представляет собой процесс электродуговой сварки, подходящий для сварки металлов толщиной около 10 мм.
Он использует неплавящийся вольфрамовый электрод, расположенный в сварочной горелке, для создания электрической дуги, которая генерирует тепло, необходимое для соединения металла.Вырабатываемое тепло используется для расплавления присадочного металла/стержня, подаваемого сварщиком в сварочную ванну. Электрическая дуга окружена инертным газом, образующимся в газовом сопле, в основном аргоном, который защищает ее от атмосферных включений.
Сварка ВИГ обеспечивает глубокое проплавление и более качественные сварные швы, но выполняется медленнее, поскольку сварщик всегда подает присадочные материалы вручную.
Сварка МИГ: принцип процессаСварка металлов в среде инертного газа (МИГ) — это метод электродуговой сварки, подходящий для толстых и тонких материалов, таких как алюминий и медь. Электрическая дуга образуется на конце расходуемого электрода, слитого с заготовкой, образуя сварочную ванну.
Сварочная ванна защищена защитным газом, подаваемым через газовое сопло на электрическую дугу.
Защитным газом в основном является CO2 из-за его содержания в атмосфере.Сварка МИГ полуавтоматическая. Скорость подачи электрода и размер дуги зависят от источника питания. Однако скорость и положение зависят от оператора. В некоторых случаях ручная часть отсутствует, и процесс можно назвать автоматическим.
Почему сварка MIG лучше, чем сварка TIG?Многие производители листового металла считают, что сварка MIG лучше, чем сварка TIG. Причины не надуманные. Ниже приведены некоторые из них, которые вы должны знать об этом:
· РазнообразиеСварка MIG более разнообразна, чем сварка TIG, благодаря совместимости материалов и использованию расходуемых электродов. Расходные материалы служат для создания электрической дуги и действуют как наполнитель, что делает его идеальным для соединения двух разных металлов.
· СкоростьСварка MIG выполняется быстрее, чем сварка TIG, поскольку аппарат является автоматическим или полуавтоматическим.
· Легкость Горелка MIG работает непрерывно, что делает ее более эффективной и производительной, чем сварка TIG, при которой больше внимания уделяется деталям.Сварка МИГ не требует больших технических знаний перед началом работы по сравнению со сваркой ВИГ, которую многие сварщики считают воплощением сварки. Сварщики MIG могут сваривать детали из листового металла только одной рукой, в то время как сварщику TIG для правильной работы требуется рука и одна нога.
Часто задаваемые вопросыСварка ВИГ лучше, чем сварка МИГ?
Лучший метод зависит от желаемого качества, материалов, с которыми вы работаете, и других факторов. Поэтому лучше понять сравнение TIG и MIG, чтобы выбрать лучший метод для вашего проекта.
Например, если вы хотите получить эстетически привлекательный сварной шов, лучшим методом будет сварка ВИГ.
Однако, если вам нужен продукт с меньшей стоимостью, вам следует использовать сварку MIG. Вы можете проверить разницу между сваркой MIG и TIG выше, чтобы понять, какой из них лучше подходит для вашего проекта. Вы также можете использовать другие методы, такие как клепка, хотя оба метода имеют разные характеристики, которые объясняются при их сравнении.Какой тип сварки самый сложный, TIG или MIG?
Сварка ВИГ — самый сложный процесс, если сравнивать эти два процесса. Это потому, что он требует большого оперативного контроля. Кроме того, ручная подача присадочного материала в сварочную ванну требует технических знаний.
Может ли сварщик MIG сваривать нержавеющую сталь?
Да, сварка MIG подходит для любого металла. Хотя он был впервые использован с алюминием, его можно использовать для многих типов нержавеющей стали. Однако проблема будет заключаться в том, чтобы обеспечить достаточную толщину материала, поскольку сварка MIG менее контролируема, чем сварка TIG.
Выберите RapidDirect для ваших потребностей в сваркеУ вас есть проблема, связанная со сваркой MIG или TIG? Свяжитесь с нами, и наша команда предоставит наиболее подходящее решение для вашего проекта.
Кроме того, RapidDirect — ваш лучший партнер, если у вас есть потребности в сварке. Мы являемся компанией по быстрому прототипированию, специализирующейся на услугах по изготовлению листового металла для массового производства. Мы стремимся обеспечить качество в кратчайшие сроки и по конкурентоспособной цене, чтобы помочь вам удовлетворить ваши потребности в сварке.
Получите мгновенное предложение
ЗаключениеИз четырех основных типов электродуговой сварки, используемых при изготовлении листового металла, сравнение сварки MIG и TIG является наиболее распространенным среди производителей листового металла. Оба метода имеют свои уникальные преимущества, и выбор одного из них зависит от понимания их методов, преимуществ, недостатков и других различий.
Понимание этих факторов позволит вам выбрать правильный процесс сварки для вашего проекта.Сварка MIG и TIG (в чем разница между ними?)
Сварка МИГ и ВИГ являются распространенными видами сварки, имеющими ряд общих черт, поскольку в обоих случаях используется электрическая дуга и защитный газ. Однако между этими двумя процессами есть ряд различий, в том числе в отношении сварочных электродов, используемых для создания дуги. MIG использует сплошную проволоку, которая подается в зону сварки с помощью машины, в то время как TIG использует неплавящийся электрод и ручной присадочный стержень для формирования сварного шва.
Эти различия означают, что процессы сварки MIG и TIG имеют свои преимущества и недостатки и предпочтительные области применения. Чтобы лучше понять это, мы сначала исследуем два процесса…
Содержание
Щелкните ссылки ниже, чтобы перейти к разделу руководства:
- Процесс MIG
- TIG-процесс
- Преимущества и недостатки
- Сравнение MIG и TIG
- Приложения
- Ключевые отличия
- Часто задаваемые вопросы
- Заключение
Сварка металлов в среде инертного газа (MIG) также известна как дуговая сварка металлическим газом (GMAW).
Он использует полуавтоматическую или полностью автоматическую дугу для создания сварного шва с расходуемым проволочным электродом в качестве присадочного материала и защитным газом для защиты сварного шва, улучшения провара и уменьшения пористости сварного шва.Электрод и защитный газ подаются через сварочный пистолет (или горелку). Защитный газ обычно представляет собой смесь 75 % аргона и 25 % CO 9 .0492 2 , хотя другие смеси также используются в зависимости от свариваемых материалов и других переменных.
Также используется непрерывный расходуемый проволочный электрод и защитный газ, которые подаются через провод к сварочному пистолету (иногда называемому горелкой). Состав и диаметр проволочного электрода также различаются в зависимости от типа соединяемого металла, толщины детали и конфигурации соединения. Скорость, с которой электрод подается в сварной шов, определяется настройками скорости подачи проволоки (WFS), которая должна обеспечить достаточное количество металла шва для соединения.
Сварка вольфрамовым электродом в среде инертного газа (TIG) также известна как дуговая сварка вольфрамовым электродом (GTAW). Как и в случае MIG, в этом процессе сварки также используется дуга, но, в отличие от MIG, электрод представляет собой неплавящийся вольфрамовый электрод, который используется вместе с отдельным расходуемым присадочным материалом. Этот присадочный материал обычно представляет собой стержень, который вручную подается в сварочную ванну, а это означает, что при сварке TIG используются обе руки — одна для вольфрамового электрода, а другая для присадочного стержня.
Состав и размер присадочного стержня варьируется в зависимости от выполняемого сварного шва. При сварке TIG также используется защитный газ, хотя обычно это 100% аргон в виде CO 9 .0492 2 при использовании с MIG способствует образованию оксида вольфрама, который может привести к преждевременному износу электрода и загрязнению сварного шва.
При сварке TIG также используется ножная педаль, позволяющая сварщику контролировать силу тока, регулировать температуру во время сварки и точно контролировать количество тепла, подводимого к металлу.
MIG Преимущества и недостатки
MIG или сварка в среде инертного газа, как правило, используется для соединения больших и толстых материалов с использованием расходуемой проволоки, которая одновременно является электродом и присадочным материалом.
Сварка MIG выполняется быстрее, чем сварка TIG, что сокращает время производства сварных швов и, следовательно, снижает затраты. Сварке MIG также легче научиться, что упрощает выполнение сварных швов, которые практически не требуют очистки и отделки.
Однако сварные швы MIG не такие точные, прочные или эстетически привлекательные, как сварщики, сваренные методом TIG.
TIG Преимущества и недостатки
TIG, или сварка вольфрамовым электродом в среде инертного газа, представляет собой универсальный метод, позволяющий соединять широкий спектр небольших и тонких материалов с использованием нерасходуемого вольфрамового электрода вместе с опциональным отдельным присадочным стержнем.
Сварка ВИГ медленнее, чем сварка МИГ, что увеличивает время производства и, следовательно, приводит к увеличению затрат.
Сварке TIG также сложнее научиться, и для обеспечения правильной точности сварки требуются опытные специалисты.Однако, поскольку сварка TIG обеспечивает больший контроль над процессом сварки, сварка TIG получается прочнее, точнее и эстетичнее, чем сварка MIG.
Пособие
МИГ
ТИГ
Скорость сварки
√
х
Затраты на сварку
√
х
Простота сварки
√
х
Прочность сварных швов
х
√
Точность сварки
х
√
Эстетика сварных швов
х
√
Толстые материалы
√
х
Тонкие материалы
х
√
Применения MIG
Поскольку сварка MIG проста в освоении, относительно проста в выполнении и позволяет соединять такие материалы, как алюминий, низкоуглеродистая сталь и нержавеющая сталь, она подходит для целого ряда применений.
MIG особенно эффективен для более толстых металлов и обычно используется там, где эстетика сварного шва не является приоритетом.
Применения TIG
Сварке TIG сложнее научиться, но она дает более точные результаты, чем сварка MIG. TIG также лучше подходит для соединения более тонких материалов и может использоваться для сварки алюминия, меди, стали, титана и других материалов.
Таким образом, сварка TIG широко используется в тех случаях, когда требуется точность, например, в аэрокосмической отрасли, автоспорте, промышленных конструкциях, производстве производственных линий и т. д.
Мы уже упоминали некоторые различия между процессами сварки MIG и TIG.
МИГ обычно считается более простым в освоении и использовании, а также более быстрым и лучшим для сварки толстых материалов. Тем не менее, сварка TIG обеспечивает больший контроль и точность, лучше подходит для более тонких материалов и обеспечивает более аккуратные сварные швы с минимальной требуемой отделкой.
Помимо этих общих различий, существует ряд ключевых отличий, которые можно классифицировать в соответствии с различными свойствами, стоимостью, простотой изучения и т. д.:
1. Прочность сварного шва
Сварные соединения ВИГ, как правило, прочнее сваренных сваркой МИГ. Это связано с тем, что узкая сфокусированная дуга, создаваемая сварщиками TIG, обеспечивает лучшее проникновение в металл. Кроме того, наплавленные валики TIG при правильном нанесении содержат мало отверстий и других дефектов, которые могут ослабить сварной шов. Несмотря на это обобщение, сварка MIG по-прежнему позволяет получать прочные сварные швы с хорошим проплавлением за счет шлифовки или вырезания V-образной канавки в соединении перед началом сварки для увеличения провара. Хорошая скорость перемещения и правильное расположение горелки также улучшают прочность сварных швов MIG.
2. Скорость сварки
Сварочные аппараты MIG обычно обеспечивают более высокую скорость сварки в производственных условиях.
Это связано с тем, что сварочные аппараты MIG с воздушным охлаждением автоматически подают присадочный материал в сварочную ванну и имеют более круглую и широкую дугу, которая лучше рассеивает тепло. Это позволяет сварщикам перемещать сварочную ванну быстрее и выполнять более длительные проходы без перегрева. Сварщики TIG, напротив, не могут перемещать сварочную ванну так же быстро или подавать достаточное количество присадочной проволоки, чтобы конкурировать со скоростью сварки MIG. Кроме того, горелки с воздушным охлаждением, используемые при сварке TIG, сильно нагреваются при длительных сварочных работах, что означает необходимость их охлаждения или замены на более дорогие горелки с водяным охлаждением.3. Защитный газ
При сварке MIG и TIG используется защитный газ, обеспечивающий качество сварных швов. Защитный газ защищает сварочную ванну от реактивных газов, содержащихся в воздухе, которые могут привести к загрязнению сварного шва. При сварке TIG обычно используется чистый газ аргон для защиты сварного шва, поскольку вольфрамовый электрод более чувствителен к химически активным газам, таким как кислород или CO 2 .
Сварка MIG обычно выполняется с использованием смеси аргона и CO 2 (обычно 75/25%), так как небольшая добавка двуокиси углерода стабилизирует дугу и способствует проплавлению. Существуют исключения из этих общих правил использования защитного газа в зависимости от области применения. При сварке TIG иногда может использоваться смесь аргона с гелием, водородом или азотом, в то время как сварка MIG выполняется со 100% чистым аргоном при сварке алюминия и может выполняться с чистым CO 2 для экономии затрат и увеличения провара. Эти два метода также используют разные скорости потока защитного газа: при MIG обычно используется от 35 до 50 кубических футов в час, а при сварке TIG используется поток защитного газа от 15 до 25 кубических футов в час.4. Эстетика сварных швов
Сварные швы TIG, как правило, демонстрируют лучшие эстетические качества, чем сварные швы MIG. С очень небольшим количеством брызг или без них сварные швы TIG обычно требуют лишь легкой полировки для окончательной отделки и удаления любого обесцвечивания.
Сварные стопки «монет», сваренные методом TIG, часто считаются наиболее эстетичными сварными швами и могут служить для того, чтобы неокрашенные сварные швы (например, в стали или алюминии) выглядели наилучшим образом. Сварные швы MIG, напротив, имеют менее желательный внешний вид, даже несмотря на то, что опытный сварщик все же может создать красивые сварные швы MIG. Несмотря на эстетические различия, сварные швы MIG часто подходят для тех случаев, когда внешний вид менее важен или где сварные швы должны быть покрыты покрытием, закрывающим внешний вид соединения.5. Сложность процесса
Сварку МИГ гораздо легче освоить, чем сварку ТИГ. Сварка TIG требует использования двух рук: одной для перемещения сварочной горелки, а другой для подачи присадочного стержня в сварочную ванну. Плюс часто есть ножная педаль, с помощью которой можно регулировать силу тока. Хотя эти различные движения обеспечивают больший контроль, ими может быть трудно овладеть. Соединяемые металлы также должны быть очищены и хорошо подготовлены для сварки TIG, а сварщики склонны рассматривать TIG как более продвинутый процесс.
Сварке МИГ, напротив, научиться гораздо легче. Нет необходимости в ручной педали, а присадочный материал автоматически подается через сварочный пистолет, а это означает, что вам нужно использовать только одну руку для завершения сварки.6. Стоимость
Сварка ВИГ стоит больше за фут валика, чем сварка МИГ. Это связано с более низкой скоростью наплавки, связанной с TIG, а также с необходимостью в более опытных и, следовательно, более дорогих сварщиках. Кроме того, сварка TIG требует дополнительных подготовительных работ, что также увеличивает стоимость. Наконец, расходные материалы и оборудование для сварки MIG, как правило, дешевле, чем сварка TIG. Сочетание всех этих факторов делает сварку TIG более дорогой, чем сварку MIG.
ВИГ лучше, чем МИГ?
Трудно определить, лучше ли TIG, чем MIG, так как это зависит от ряда факторов. TIG обеспечивает большую прочность сварного шва и лучший внешний вид, если он выполнен должным образом квалифицированным сварщиком, но, если сварщик менее квалифицирован, сварка MIG может быть лучшим вариантом для качественного сварного шва.
Сварка MIG также является более быстрым процессом, чем сварка TIG, что позволяет выполнять более длинные циклы за меньшее время. Таким образом, в конечном счете, TIG лучше в некоторых случаях, а MIG лучше в других.Сварка TIG сложнее, чем сварка MIG?
Сварку ВИГ обычно считают более сложной в освоении, чем сварку МИГ, поскольку это менее автоматизированный процесс, требующий большей точности.
Должен ли я изучать сварку MIG или TIG?
В то время как сварка электродами часто считается лучшим процессом для начинающих, сварка MIG лучше подходит для изучения основ, чем сварка TIG. Вы должны быть в состоянии производить приемлемые сварные швы намного проще с MIG, чем с TIG.
Как правильно выбрать процесс для вашего приложения?
Различия между двумя методами сварки означают, что может быть трудно решить, когда использовать сварку MIG, а когда использовать сварку TIG. У каждого метода есть свои преимущества, которые могут служить руководством для выбора метода…
1.
Когда использовать MIG:- Более толстые материалы – MIG лучше подходит для сварки более толстых материалов
- Длинные прогоны – Непрерывная подача проволоки при сварке MIG означает, что она лучше подходит для более длинных прогонов, реже требует остановок и пусков для замены присадочного материала, чем при сварке TIG, что означает меньшую вероятность дефектов сварки
- Сложные положения – MIG проще использовать в сложных положениях, так как для этого требуется использование только одной руки
- Высокая производительность – сварка МИГ лучше подходит для высокой производительности, чем сварка ВИГ, которая является более медленным процессом
- Менее опытные сварщики – MIG легче освоить, чем TIG, поэтому он лучше подходит для менее опытных сварщиков
2. Когда использовать TIG:
- Более тонкие материалы – Точность и аккуратность сварки TIG означает, что она идеально подходит для соединения тонких материалов, которые могут быть подвержены прожогу или деформации
- Небольшие тиражи – сварка ВИГ лучше всего подходит для коротких тиражей
- Работа в цеху или в цеху – TIG – это нелегкий процесс, когда он находится вне рабочего места, поэтому наилучшие результаты достигаются при работе в цеху или в цеху
- Тонкая или тонкая работа – Сварка ВИГ предпочтительна, когда важен внешний вид окончательного сварного шва. Видимые детали, такие как автомобильная реставрация или произведения искусства, будут лучше выглядеть при сварке TIG, а процесс также позволяет лучше контролировать, чтобы предотвратить деформацию или возгорание
- Цветные металлы – опытные сварщики склонны использовать сварку TIG для алюминия, меди, нержавеющей стали и других экзотических металлов
- Опытные сварщики – Все преимущества сварки ВИГ зависят от наличия опытного сварщика, без которого лучше выбрать более простой метод, такой как сварка МИГ
При сварке MIG используется электродная проволока с непрерывной подачей и защитный газ с помощью ручной горелки. В сварке TIG используется расходуемый вольфрамовый электрод с защитным газом, подаваемым по линии подачи, и отдельный ручной присадочный стержень, который вручную подается в сварочную ванну. При сварке TIG также используется установленный на горелке элемент управления или ножная педаль для изменения силы тока.
Оба типа сварки также обычно используют разные защитные газы.Ни MIG, ни TIG нельзя считать «лучшими», поскольку они оба имеют свои преимущества и недостатки в зависимости от ситуации.
Сварка МИГ предлагает недорогие, быстрые сварные швы и легка в освоении, а это означает, что менее опытные сварщики могут выполнять сварные швы хорошего качества. Сварку TIG гораздо сложнее освоить, она дороже и медленнее. Тем не менее, сварка TIG может обеспечить уровень точности и эстетического качества, который не может сравниться со сваркой MIG. Там, где сварка MIG лучше подходит для более толстых материалов, сварка TIG предпочтительнее для более тонких материалов или более деликатных работ.
Соответствующие часто задаваемые вопросы (FAQ)
Сварка MIG и TIG — Руководство по сварке для начинающих
Лучшие сварочные проекты для начинающих
Пожалуйста, включите JavaScript
Лучшие сварочные проекты для начинающих
сварка mig против сварки tig.
Я сделаю все возможное, чтобы сравнить два процесса с разных точек зрения, включая скорость, историю качества и стоимость оборудования.Таким образом, вы можете получить довольно хорошее представление о том, какой вариант лучше всего подходит для ваших конкретных нужд.
Сварка MIG и TIG – основы
Всегда приятно видеть практически идеальный сварной шов TIG на готовом изделии. Это похоже на стопку десятицентовиков. Ровность и точность сварного шва является показателем уровня квалификации сварщика. Тем не менее, почти идеальная сварка MIG на потребительском изделии, таком как рама грузовика, демонстрирует эффективность и прочность, которые могут быть достигнуты с помощью сварки MIG.
Сварка MIG и TIG — два наиболее распространенных типа сварки во многих отраслях промышленности. Использование как металлического инертного газа (MIG), так и вольфрамового инертного газа (TIG) можно найти в таких отраслях, как автомобильная, морская, атомная, аэрокосмическая и нефтяная промышленность.
Полезно понимать основы сварки MIG и TIG. Чем больше вы понимаете, тем лучше вы можете выбрать технологию, которая лучше всего подходит для вашего приложения. Первый шаг к пониманию их определений, сходств, различий и истории.
Что такое сварка MIG? AKA Дуговая сварка металлическим газом (GMAW)
Фото Сидни Пирса на UnsplashСварка Mig — это тип процесса сварки, при котором сварочная дуга возникает между расходуемой проволокой и заготовкой. Сварочная дуга плавит расходуемую проволоку, которая непрерывно подается через рукоятку, управляемую спусковым крючком.
Расходуемая проволока подается в сварочную ванну и может наплавлять шов в соответствии с требуемыми характеристиками в зависимости от настроек машины и техники пользователя.
ПРИМЕЧАНИЕ: Используйте защитный газ, чтобы получить чистый сварной шов. Наиболее распространенными защитными газами для сварки MIG являются аргон и углекислый газ.
Что такое сварка TIG? AKA Газовая вольфрамовая дуговая сварка (GTAW)
Сварка ВИГ — это тип сварочного процесса, при котором сварочная дуга возникает между вольфрамовым электродом и заготовкой.
Вольфрамовый электрод удерживается в цанге внутри сварочной горелки. Вам нужно держать вольфрамовый электрод примерно на расстоянии одной восьмой дюйма от заготовки. Это позволит дуге постоянно формировать сварочную ванну. Вы можете сваривать с расходуемым присадочным стержнем или без него, который вручную погружается в сварочную ванну. Поскольку процедура регулируется вручную, навыки и техника необходимы для визуально приемлемого валика сварного шва TIG. Сварка TIG плавлением , с другой стороны, не требует наполнителя и представляет собой просто метод движения горелки вперед и назад над свариваемыми деталями.
Сварка присадочным стержнем требует нажатия на педаль, опуская присадочный стержень в сварочную ванну одной рукой и удерживая пламя другой рукой. Нога оператора, обе руки и глаза должны быть идеально синхронизированы, чтобы эта техника работала.
Сходства MIG и TIGПроцессы сварки MIG и TIG во многом схожи.
Некоторые из основных сходств — это сварочный ток, наплавка сварочного материала, зона термического влияния и области применения. 1. Ток
Электрический ток, используемый как для сварки MIG, так и для сварки TIG, может быть постоянным током с отрицательным электродом. TIG может использовать переменный ток для получения оптимальной сварочной ванны в алюминии.
При сварке MIG ток проходит через сварочную проволоку и образует дугу между проволокой и заготовкой. Точно так же при сварке TIG электрический ток проходит через вольфрамовый электрод и образует дугу от электрода к заготовке.
2. Нанесение сварочного материала
Основы сварки MIG и TIG такие же, как и при обычной сварке. То есть образование электрической дуги, выделяющей большое количество тепла. В результате образуется контролируемая лужа жидкого металла, которая затем используется для соединения металлов.
Как при сварке MIG, так и при сварке TIG может использоваться присадочный материал для наращивания валика сварного шва.
Наполнитель повышает прочность соединения.Использование присадочного материала при сварке MIG достигается за счет автоматической подачи расходуемой проволоки в сварочную ванну. При сварке TIG вы используете присадочную проволоку, чтобы помочь создать сварной шов.
3. Зона термического влияния
Определяется как область заготовки, на которую воздействует процесс высокотемпературной сварки. Зона термического влияния может быть одинаковой для процессов MIG и TIG. Исключением являются передовые технологии TIG, такие как микросварка.
Инженеры-конструкторы могут запросить специальную зону термического влияния, чтобы свести к минимуму усталость материала в критических условиях. Способ, которым оператор сварки управляет зоной термического влияния во время процесса MIG, заключается в нажатии ручки MIG. Это эффективно запускает и останавливает сварной шов. Этот импульсный метод обычно используется в авторемонтной промышленности для сварки панелей из листового металла на транспортных средствах.
Поскольку процесс сварки TIG гораздо более управляем, он больше подходит для контроля зоны термического влияния. Оператор просто регулирует интенсивность дуги с помощью ножной педали, подключенной к сварочному аппарату.
Некоторые из распространенных применений сварки MIG и TIG включают ремонт автомобильного листового металла, компоненты автомобильных гонок, монтаж труб и некоторые структурные работы.
Различия между сваркой MIG и TIGНесмотря на то, что сварка MIG и TIG имеет много общего, между ними есть и некоторые важные различия. К ним относятся защитные газы, скорость сварки, автоматизация и точность.
1. Защитные газы
Защитные газы необходимы как для сварки MIG, так и для сварки TIG, но типы используемых газов различаются. Защитный газ защищает сварочную ванну от естественной атмосферы. Окружающий нас воздух может загрязнять сварной шов из-за присутствия кислорода, водорода и азота в воздухе.
Иногда защитные газы настолько важны для чистоты сварного шва, что сварка выполняется в закрытой атмосфере инертного газа. Это настоятельно рекомендуется при сварке титана.
Какой защитный газ следует использовать для сварки MIG?
Стандартные способы сварки MIG требуют использования газа CO2. А поскольку газа много, это самый экономичный и распространенный способ сварки MIG. Защитные газы, реже используемые при сварке MIG, — это гелий, аргон и кислород. Они зарезервированы для специальных металлов и алюминия.
Какой защитный газ следует использовать для сварки TIG?
При сварке ВИГ почти всегда используется 100-процентный газ аргон для защиты сварочной ванны. В некоторых случаях, например, при сварке металлов с высоким содержанием никеля, используется смесь гелия и аргона. Это происхождение термина старой школы, гелиодуговая сварка. Реже используются смеси аргона и водорода или азота. Они зарезервированы для сварки TIG некоторых нержавеющих сталей.
2. Высокое качество или высокая скорость?
Еще одно различие между сваркой MIG и TIG заключается в скорости сварки. Там, где для сварки TIG требуется постоянное ручное наложение сварочного электрода, сварщик MIG может накладывать сварной шов на высокой скорости.
Высококвалифицированный сварщик TIG может быстро создать сварной шов. Но редко сварщик TIG может превзойти более быструю сварку MIG. В основном из-за ручного характера процесса сварки TIG.
Поскольку процесс MIG позволяет создавать сварные швы быстро и стабильно, этот процесс обычно используется в процессах автоматизированной сварки. Автоматизация процесса сварки MIG отличается от высокоточной ручной сварки TIG.
ПРИМЕЧАНИЕ. Сварка ВИГ может быть выгодна в особо ответственных случаях, когда требуется точность. Например, в двигателе вертолета или в выхлопе космического корабля.
История технологийРазвитие технологии сварки MIG стало результатом спроса на товары в послевоенное время.
Заводы могли производить большое количество автомобилей, кораблей и зданий, которые требовались после Второй мировой войны. Отчасти благодаря развитию технологии сварки MIG. Развитие использования CO2 в качестве защитного газа в 1950-х годах сделало сварку MIG предпочтительным процессом сварки.В конце 1950-х годов на рынок была представлена сварка под флюсом в качестве альтернативы все более популярной технологии сварки MIG. При сварке с флюсовым сердечником используется трубчатая сварочная проволока с флюсовым материалом внутри проволоки. Это удобно, когда защитный газ недоступен. Поскольку сварка с флюсовой сердцевиной не дает такого чистого сварного шва, она не так благоприятна, как MIG.
Сварка ВИГ официально стала сварочным процессом в 1940-х годах. Первоначально он назывался «Heli-arc» из-за того, что в то время в процессе использовался защитный газ — гелий. Первоначально этот процесс был положительным электродом постоянного тока. Однако последующие достижения в области технологий изменили ток, так что стал возможен отрицательный электрод постоянного тока (DCEN).
Несмотря на то, что DCEN обеспечивает более чистые сварные швы для черных металлов, сварка цветных металлов была довольно сложной задачей. Так было до появления сварки TIG на переменном токе. Последним значительным достижением стало появление высокочастотного дугового стартера.
ПРИМЕЧАНИЕ: Теперь оператору не нужно ударять вольфрамовым электродом по заготовке, чтобы зажечь дугу. Это часто приводит к загрязнению сварного шва или повреждению электрода.
Применения и оборудование для сварки MIG и TIGСварочные аппараты MIG и TIG обычно доступны как для домашнего, так и для промышленного применения. Существуют некоторые уникальные различия между сварочными работами в домашнем хозяйстве и на производственной площадке.
Некоторые примеры бытового применения могут быть связаны с починкой таких предметов, как забор на заднем дворе, сломанный инструмент для ухода за газоном или, возможно, сломанное крепление бампера грузовика.
В отличие от бытового применения, промышленное применение может охватывать верфи, авиационные или автомобильные заводы, авиационные или автомобильные ремонтные мастерские, шахты, ядерные установки, строительные конструкции или нефтяные месторождения.
Все эти промышленные применения требуют от сварщика гораздо большего, чем может когда-либо требовать бытовое применение. В то время как бытовое применение требует от сварщика экономичности и простоты использования, промышленное применение требует долговечности, длительных рабочих циклов и окончательного сварного шва, который можно тщательно проверить. Это и понятно, поскольку от качества сварного шва в буквальном смысле могут зависеть человеческие жизни.
Бытовое сварочное оборудование для сварки MIG и TIG
Бытовой пользователь и сварщик-любитель, как правило, требуют иных сварочных характеристик, чем промышленный рабочий.
Как домашний пользователь, вас, как правило, будут интересовать функции сварочного аппарата, такие как простой в использовании пользовательский интерфейс и возможность использовать бытовой электрический ток.
Сварочный аппарат, обычно покупаемый для домашних пользователей или любителей, — это сварочный аппарат MIG с баллоном с защитным газом CO2, такой как Lincoln MIG Pro 180.
Сварочный аппарат этого типа позволяет выполнять качественные и чистые сварные швы в различных условиях легкой эксплуатации. И купить их можно по доступной цене.
СОВЕТ: Ознакомьтесь с моим обзором MIG Pro 180 от Lincoln Electric.
Промышленное применение и оборудование
Для промышленного применения могут потребоваться сварочные аппараты MIG или TIG в различных конфигурациях. Сварочные аппараты MIG для тяжелых режимов работы имеют такие особенности, как увеличенные катушки с присадочной проволокой MIG, увеличенный рабочий цикл, компоненты для тяжелых условий эксплуатации, а иногда даже встроенный генератор для собственного питания. Сварочное оборудование промышленного класса должно выдерживать многократное использование в суровых условиях.
Сварочные аппараты MIG
Сварочные аппараты MIG можно найти в горнодобывающей промышленности, при монтаже труб и при монтаже металлоконструкций.
В основном там, где условия не оптимальны, а сварочные аппараты используются постоянно. В случае земляных работ может быть вызвано сварочное оборудование для выполнения ремонта в полевых условиях на землеройной машине.Это ситуация, когда время – деньги, и самый быстрый способ выполнить ремонт – использовать сварочный аппарат со встроенным генератором на рабочей тележке. В качестве альтернативы сварочные аппараты TIG можно найти на объектах ядерной, аэрокосмической, морской и автомобильной промышленности, где от машин требуется постоянное и непрерывное использование.
Аппараты для сварки ВИГ
Чтобы аппараты для сварки ВИГ выдерживали постоянное использование в промышленных условиях, аппараты часто имеют водяное охлаждение. Это делается для того, чтобы они не перегревались и не повреждались.
В судостроении, где алюминий является предпочтительным материалом для уменьшения веса и защиты от коррозии, сварка ВИГ (или сварка МИГ с соответствующим алюминиевым катушечным пистолетом) используется для крепления поручней, палубных плит или усиления корпуса.
Будущее сварки MIG и TIG Поскольку при сварке алюминия методом TIG переменным током выделяется огромное количество тепла из-за более высокой температуры плавления алюминия, необходима горелка TIG с водяным охлаждением.Согласно статье Американского общества сварщиков под названием «Сварочные кузницы в будущее», сварочная отрасль в целом будет только расти и укрепляться в будущем благодаря истине, что сварка является оптимальным методом соединения материалов.
Медленный, устойчивый рост в виде технологических усовершенствований будет продолжаться. Особенно в категории сварки алюминия и потенциально в категории композитов.
Считается, что дополнительный рост происходит за счет развивающихся рынков, переживающих промышленную революцию. Кроме того с внутреннего рынка в виде сварочной автоматики. Далее в статье делается предположение и делается вывод о том, что в будущем сварка трением с перемешиванием и лазерная сварка станут более распространенными.
Несмотря на то, что сварка трением с перемешиванием, тип усовершенствованного соединения металлов, разрабатываемый НАСА, и лазерная сварка, которая обычно используется для соединения листового металла, постоянно совершенствуются, наиболее широко используемыми технологиями по-прежнему будет сварка MIG и TIG.
В последние годы при сварке MIG произошли улучшения в области автоматизации. Автомобильные заводы всегда были в авангарде автоматизации сварки сборочных линий. Стремление к автоматизации сварки направлено не только на увеличение прибыли, но и на то, что автоматизация может также улучшить качество сварки благодаря тому факту, что сварочные роботы никогда не устают так, как люди-операторы.
Будущее автоматизации сварки может включать в себя мониторинг данных дуги. Именно здесь традиционно сварщик мог увидеть проблемы со сварочной ванной и внести незначительные изменения в параметры сварки. Теоретически, в будущем роботы могли бы выполнять эти незначительные корректировки.
ЗаключениеТеперь, когда вы лучше понимаете процессы сварки MIG и TIG, приступайте к сварке! Если вы читаете это и теперь заинтересованы в том, чтобы попробовать свои силы в сварке с использованием процессов MIG, TIG или, возможно, других, то следующий шаг — попробовать!
Читать далее
- Советы начинающим сварщикам
- Лучший сварочный аппарат для начинающих
- Проекты для начинающих сварщиков
- Каковы причины сварочных брызг?
- 8 советов для новичков в сварке MIG
- Все о приварных петлях на цилиндре
- Вы толкаете или тянете проволоку с флюсовым сердечником?
- Зачем использовать сварочный фартук?
- Как выбрать сварочную силу тока?
- 7 Советы по сварке вертикальной дугой для повышения качества сварки
- Какой металл лучше всего подходит для сварщиков?
- Точечная сварка и сварка МИГ
- Преимущества и недостатки сварки МИГ
Сварка МИГ и ТИГ – объяснение основных отличий
При сварке MIG и TIG для соединения различных металлов используется электрическая дуга и защитный газ.
Несмотря на внешнее сходство, каждый из них имеет свои отличительные черты.Когда в 1940-х годах методы сварки не подходили для соединения алюминиевых и магниевых сплавов, прорывным решением стала сварка в среде инертного газа (MIG) и вольфрама в среде инертного газа (TIG). Этот успех привел к его популярности в различных отраслях по сей день.
TIG менее агрессивен, и использование присадочного материала необязательно, что делает его более подходящим для использования на тонких металлах. MIG позволяет лучше проникать в более толстые материалы благодаря сочетанию защитного газа, источника питания и процесса.
Давайте подробнее рассмотрим, чем отличаются друг от друга два наиболее распространенных метода сварки.
Сравнение процессов сварки MIG и TIG
Сварка MIG или дуговая сварка металлическим газом (GMAW) использует плавящийся электрод для сварки двух кусков металла. Сварка TIG или дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW) — это тип электросварки, в котором для соединения заготовок используется неплавящийся электрод.
Оба используют электрический ток для нагрева зоны сварки до тех пор, пока она не образует соединение из расплавленного металла.Несмотря на то, что процессы сварки MIG и TIG схожи, существуют некоторые ключевые отличия, которые делают каждый из них уникальным.
Эти тонкие детали оказывают большое влияние на качество сварного шва.
Электрод
Наиболее заметная разница между сваркой MIG и TIG заключается в использовании электрода. В процессе сварки MIG используется расходуемый проволочный электрод с непрерывной подачей для соединения двух кусков металла. TIG использует неплавящийся вольфрамовый электрод с отдельным присадочным металлом.
В то время как вы можете выполнять сварку MIG, используя только одну руку, сварка TIG требует, чтобы у вас была горелка TIG в одной руке, а присадочный материал — в другой.
Ручной присадочный стержень иногда доставляет неудобства сварщикам, но он обеспечивает больший контроль, поскольку вы можете точно наносить присадочный материал вдоль электрической дуги.
Защитный газ
При сварке TIG в основном используется чистый аргон или смесь с другим нереакционноспособным защитным газом, таким как гелий или азот, во избежание загрязнения.
Сварщики MIG обычно используют смесь аргона и углекислого газа, так как она обеспечивает большее проникновение, что лучше подходит для толстых материалов.
Еще одним ключевым отличием сварки MIG от сварки TIG является скорость, с которой она выбрасывается из горелки. Сварщик MIG обычно использует газ со скоростью от 35 до 50 кубических футов в час, в то время как сварочный пистолет TIG требует расхода газа от 15 до 25 кубических футов в час.
Сварочная горелка
Горелка является ключевым компонентом, который содержит электрод и защитный газ. Для горелок MIG используется расходуемый электрод, а для сварки TIG используется неплавящийся электрод с возможностью подачи отдельного присадочного материала.
В то время как в сварочном оборудовании MIG и TIG могут использоваться горелки как с водяным, так и с воздушным охлаждением, горелка с водяным охлаждением предпочтительнее для сварочного аппарата TIG из-за потенциально более высоких температур.
Источник питания
Сварщик MIG использует источник питания постоянного тока для обеспечения стабильности электрической дуги, а также для обеспечения достаточного проплавления металлов.
Сварочные аппараты TIG обеспечивают универсальность источников питания переменного и постоянного тока. Выбор зависит от свариваемых металлов, желаемой электрической дуги и количества брызг в сварочной ванне.
Различные материалы – какой метод предпочесть?
Использование процессов MIG и TIG зависит от ситуации. Чтобы найти то, что лучше всего подходит для вашего проекта, важно определить используемые материалы. Хотя большинство металлов можно сваривать как сваркой MIG, так и TIG, есть несколько примеров, когда один из них выделяется.
Нержавеющая сталь
Так как этот металл состоит из сплавов с низкой проводимостью, он дольше сохраняет тепло. Дуговая сварка нержавеющей стали требует точности, чтобы избежать чрезмерного плавления.
Сварка ВИГ идеальна, так как она может создавать узкие валики в сварочной ванне, избегая критических участков металла.
Тем не менее, некоторые виды массового производства могут выиграть от сварки MIG.Мягкая сталь и чугун
Сварка МИГ является популярным выбором для сварки низкоуглеродистой стали и чугуна, поскольку она проста в использовании, дает прочные сварные швы и обеспечивает высокую скорость наплавки. Сварка MIG не обязательно дает красивые сварные швы, но часто это не имеет значения, поскольку эти металлы часто проходят различные процедуры покрытия поверхности.
Алюминий
youtube.com/embed/ZM62rLjC7W0?start=960&feature=oembed&iv_load_policy=3&modestbranding=1&rel=0&autohide=1&playsinline=0&autoplay=1&enablejsapi=1″ title=»MIG vs TIG Welding Aluminium»/> MIG против TIG сварки алюминия
Важно свести к минимуму контакт чистого алюминия с воздухом, так как он может реагировать с образованием оксида алюминия. Сварка TIG может формировать точные валики из сварочной горелки, оптимальной для разрезания слоя. Запуск его в переменном токе также приведет к очистке оксида алюминия на поверхности.
Другие металлы, такие как медь и титан, можно сваривать обоими способами, но TIG обычно предпочтительнее для более тонких заготовок, чтобы гарантировать чистые сварные швы без брызг.
MIG и TIG – плюсы и минусы каждого из них
Прежде чем решить, какой метод сварки выбрать, взгляните на плюсы и минусы использования сварки TIG и MIG для вашего проекта. Знание этой информации не только поможет вам решить, какой из них использовать, но и сделает вас лучшим сварщиком в целом.
Сварка ВИГ
Профессионалы
- Сварные швы
TIG имеют более высокое качество.
Присадочный материал не является обязательным.
Ножная педаль обеспечивает большую точность.
TIG предлагает универсальность для широкого выбора материалов.
Минусы
Перед сваркой необходимо очистить металлическую поверхность.
Это медленный процесс сварки.
Для получения высококачественных сварных швов требуются навыки и опыт.
Сварочный аппарат TIG дороже из-за дополнительных затрат на техническое обслуживание.
Сварка MIG
Профессионалы
Более быстрое время сварки.
Сварочное оборудование дешевле, а материалы для него легкодоступны.
Легче создать прочный сварной шов.
Можно сваривать под сложными углами.
Минусы
- Сварные швы
MIG не такие прочные, как сварные швы TIG.
Сложнее контролировать сварной шов.
Неспособность сваривать тонкие металлы.
Требуется защита от паров.
Применения для сварки TIG и MIG
Толщина
Сварка MIG обычно является лучшим выбором при работе с более толстыми металлами, поскольку она обеспечивает высокое проплавление вместе с подающей проволокой, подаваемой в сварочную ванну. Он в основном используется в производстве сосудов под давлением и в строительной отрасли.
Сварка ВИГ предпочтительнее для тонких материалов, хрупких и склонных к дефектам. Его области применения включают соединения труб, аэрокосмическую и автомобильную промышленность.
Run Time
Процесс TIG обычно короткий, так как он лучше всего подходит для технических проектов. Для более длительных циклов, особенно в производстве, часто выбирают процесс MIG.
Последний предпочтительнее из-за меньшей сложности и более низких общих затрат.Эстетика
Фланец трубы из нержавеющей стали, сваренный методом ВИГСварочные аппараты ВИГ больше подходят для проектов, требующих контроля их тепловложения. С помощью этого метода сварки легче получить однородные валики в сварочной ванне. Это идеально подходит для художественных работ, проектов и ремонта автомобилей.
Мы часто используем сварку MIG для быстрой сварки, когда эстетическая отделка не является приоритетом. MIG также выбирается, если металлы подвергаются покрытию или постобработке.
Угол / Вылет
Сварочный аппарат TIG управляется ножной педалью, что лучше всего подходит для легкодоступных углов и секторов. Это наиболее применимо при работе на верстаке или в магазине, где материал находится под удобным углом.
Сварочные аппараты MIG предпочтительны при сварке под неудобными углами, поскольку у вас есть свободная рука, чтобы держать и контролировать материалы, требующие сварки.
Окружающая среда
Поскольку при сварке TIG и MIG используется защитный газ, рекомендуется проводить сварку в контролируемой среде, предпочтительно в помещении или в местах со слабым ветром.
В условиях, когда это неизбежно, можно использовать сварочную проволоку с флюсовой сердцевиной. Флюс вступает в реакцию с дугой, образуя защитный газ, защищающий сварной шов. Вам нужно настроить некоторые параметры машины, чтобы это работало, и учитывать шлак, который она оставляет.
Опытные сварщики
Сварке MIG легче научиться благодаря простому процессу. Новичок может легко сделать хорошие бусы на проекте. Сварка TIG требует более высоких навыков и опыта, поскольку она обеспечивает большую универсальность сварки.
Знание обоих аспектов дает вам преимущество в выборе правильного процесса сварки при выполнении различных проектов.
Автоматизация
Технологические достижения позволяют роботам выполнять сварку MIG и TIG при производстве и сборке.
По сравнению с ручной сваркой роботы могут многократно выполнять стабильные и точные сварные швы с высокой скоростью.Заключение
Сварщики часто спорят о преимуществах сварки MIG и TIG. У обоих есть свои плюсы и минусы, но ни один из них нельзя считать определенно «лучше», чем другой.
Мы часто считаем сварку МИГ более быстрой и простой в освоении, в то время как сварка ТИГ дает более качественный сварной шов. Однако у обоих этих утверждений могут быть исключения, и выбор действительно зависит от проекта, над которым вы работаете.
При выполнении конкретного сварочного проекта всегда следует учитывать несколько факторов: тип материала, количество, стоимость, оборудование, потребности в последующей обработке и т. д.
На сегодняшний день оба процесса сварки популярны и широко используются. Мы можем предвидеть творческие достижения, которые появятся в ближайшие десятилетия.
Многопроцессорные сварочные аппаратыдля продажи – MIG, TIG, Stick | Сварочные аппараты с инвертором переменного/постоянного тока | Миллер | Твеко | Термическая дуга |
Поиск
Все категории/ Все сварочное оборудование/ Сварочные аппараты/ Многопроцессорные сварочные аппараты
226 штук найдено
Многофункциональный сварочный аппарат POWER MIG® 215 MPi™
POWER MIG 215 MPi Многофункциональный сварочный аппарат для алюминия One-Pak
POWER MIG 215 MPi Многофункциональный сварочный аппарат TIG One-Pak
Miller MULTIMATIC 200 115/230 50/60 Гц 1PH #8
ESAB Fabricator 186 Сварочный аппарат переменного/постоянного тока
ESAB Fabricator 141i — 110-вольтовая сварка MIG/TIG/ручная установка
Multimatic 200 упаковок с комплектом TIG (ранее 951586)
Miller Dynasty 280 DX (Auto-Line 208-575 В) с CPS
Dynasty 280 Dx (с CPS) TIGrunner
Miller Dynasty 280 Dx (с Cps) в комплекте с ножным управлением
Miller Dynasty 280 Dx (с Cps) в комплекте с беспроводной педалью
Fabricator 3-в-1 141i MP Integrated Welding Pkg
ESAB Fabricator 186i AC/DC Stick/TIG Kit/Reg/Torch Ct.
Комплект Thermal Arc 186 AC/DC с ножным управлением и вспомогательной тележкой
Miller Dynasty 210 DX (120–480 В)
Miller Dynasty 210 DX 120–480 В, CPS
Miller Dynasty 210 (120–480 В), комплект ножного управления
Miller Dynasty 210 120–480 В, полный комплект беспроводной педали управления
Miller Dynasty 210 DX 120–480 В, полный комплект педали управления
Miller Dynasty 210 DX 120–480 В, полный комплект беспроводной педали управления
Миллер XMT 350 CC/CV, Dinse
ESAB Rebel EMP 215ic Multi-Process MIG/TIG/Stick Package
Miller Multimatic 215 MIG/Stick/TIG Welder
Multimatic 215 с комплектом для сварки TIG
Аппараты для многофункциональной сварки в продаже и на складе
Компания Welders Supply объединила разорванную цепочку поставок, чтобы доставить аппараты для мультипроцессной сварки электродом/MIG/TIG прямо к вашей двери.
Помимо нашей обычной бесплатной доставки, вы получите ШЕСТЬ ДОПОЛНИТЕЛЬНЫХ БЕСПЛАТНЫХ подарков просто за то, что являетесь постоянным клиентом.Профессионалы знают, что главное в сварке — это безопасность. Защитите свой лучший актив — ВАС — с помощью бесплатной пары сварочных перчаток и бесплатной каски Miller Classic Series. Вы также получите бесплатный магнитный подстаканник, сварочный спрей для защиты от брызг и бесплатную футболку и наклейки Welders Supply, чтобы продемонстрировать свою гордость за сварку.
Мы являемся сварщиками
Miller Multimatic 220 Multiprocess #
7
Miller Multimatic 215 Mig/Stick #
3 - Miller Big Blue 600 Air Pak Крепление для грузовика, спецификация
0001
- Сварочный аппарат Millermatic® 255 MIG/импульсный MIG 4
- Miller Multimatic 215 MIG/Stick
- Сварочный аппарат/генератор Miller Big Blue 800 Duo Pro с ArcReach
1
- Multimatic 215 с комплектом для сварки TIG
- Miller MULTIMATIC 200 115/230 50/60 Гц 1PH 8
- ESAB Fabricator 141i — 110-вольтная машина MIG/TIG/Stick
- Multimatic 200 упаковок с комплектом TIG (ранее 951586)
- АППАРАТ ДЛЯ СВАРКИ MIG/STICK/TIG ESAB REBEL EMP 235IC С ТЕЛЕЖКОЙ 0558012704
- Многопроцессорный сварочный аппарат Miller Multimatic 220 AC/DC
Поэтому мы представим только приложения обоих процессов дуговой сварки.
При использовании для более длительных производственных циклов он становится сложным и дорогостоящим.
е. это не механизм запуска и остановки, в отличие от сварки TIG. Следовательно, меньше вероятность появления дефектов во время сварки. Вам нужен более плавный процесс с меньшим количеством дефектов.
Он использует неплавящийся вольфрамовый электрод, расположенный в сварочной горелке, для создания электрической дуги, которая генерирует тепло, необходимое для соединения металла.
Горелка MIG работает непрерывно, что делает ее более эффективной и производительной, чем сварка TIG, при которой больше внимания уделяется деталям.
Однако, если вам нужен продукт с меньшей стоимостью, вам следует использовать сварку MIG. Вы можете проверить разницу между сваркой MIG и TIG выше, чтобы понять, какой из них лучше подходит для вашего проекта. Вы также можете использовать другие методы, такие как клепка, хотя оба метода имеют разные характеристики, которые объясняются при их сравнении.
Он использует полуавтоматическую или полностью автоматическую дугу для создания сварного шва с расходуемым проволочным электродом в качестве присадочного материала и защитным газом для защиты сварного шва, улучшения провара и уменьшения пористости сварного шва.
Сварке TIG также сложнее научиться, и для обеспечения правильной точности сварки требуются опытные специалисты.
Это связано с тем, что сварочные аппараты MIG с воздушным охлаждением автоматически подают присадочный материал в сварочную ванну и имеют более круглую и широкую дугу, которая лучше рассеивает тепло. Это позволяет сварщикам перемещать сварочную ванну быстрее и выполнять более длительные проходы без перегрева. Сварщики TIG, напротив, не могут перемещать сварочную ванну так же быстро или подавать достаточное количество присадочной проволоки, чтобы конкурировать со скоростью сварки MIG. Кроме того, горелки с воздушным охлаждением, используемые при сварке TIG, сильно нагреваются при длительных сварочных работах, что означает необходимость их охлаждения или замены на более дорогие горелки с водяным охлаждением.
Сварка MIG обычно выполняется с использованием смеси аргона и CO 2 (обычно 75/25%), так как небольшая добавка двуокиси углерода стабилизирует дугу и способствует проплавлению. Существуют исключения из этих общих правил использования защитного газа в зависимости от области применения. При сварке TIG иногда может использоваться смесь аргона с гелием, водородом или азотом, в то время как сварка MIG выполняется со 100% чистым аргоном при сварке алюминия и может выполняться с чистым CO 2 для экономии затрат и увеличения провара. Эти два метода также используют разные скорости потока защитного газа: при MIG обычно используется от 35 до 50 кубических футов в час, а при сварке TIG используется поток защитного газа от 15 до 25 кубических футов в час.
Сварные стопки «монет», сваренные методом TIG, часто считаются наиболее эстетичными сварными швами и могут служить для того, чтобы неокрашенные сварные швы (например, в стали или алюминии) выглядели наилучшим образом. Сварные швы MIG, напротив, имеют менее желательный внешний вид, даже несмотря на то, что опытный сварщик все же может создать красивые сварные швы MIG. Несмотря на эстетические различия, сварные швы MIG часто подходят для тех случаев, когда внешний вид менее важен или где сварные швы должны быть покрыты покрытием, закрывающим внешний вид соединения.
Сварке МИГ, напротив, научиться гораздо легче. Нет необходимости в ручной педали, а присадочный материал автоматически подается через сварочный пистолет, а это означает, что вам нужно использовать только одну руку для завершения сварки.
Сварка MIG также является более быстрым процессом, чем сварка TIG, что позволяет выполнять более длинные циклы за меньшее время. Таким образом, в конечном счете, TIG лучше в некоторых случаях, а MIG лучше в других.
Когда использовать MIG:
Видимые детали, такие как автомобильная реставрация или произведения искусства, будут лучше выглядеть при сварке TIG, а процесс также позволяет лучше контролировать, чтобы предотвратить деформацию или возгорание
Оба типа сварки также обычно используют разные защитные газы.
Я сделаю все возможное, чтобы сравнить два процесса с разных точек зрения, включая скорость, историю качества и стоимость оборудования.
Вольфрамовый электрод удерживается в цанге внутри сварочной горелки. Вам нужно держать вольфрамовый электрод примерно на расстоянии одной восьмой дюйма от заготовки. Это позволит дуге постоянно формировать сварочную ванну. Вы можете сваривать с расходуемым присадочным стержнем или без него, который вручную погружается в сварочную ванну.
Некоторые из основных сходств — это сварочный ток, наплавка сварочного материала, зона термического влияния и области применения.
Наполнитель повышает прочность соединения.
Заводы могли производить большое количество автомобилей, кораблей и зданий, которые требовались после Второй мировой войны. Отчасти благодаря развитию технологии сварки MIG. Развитие использования CO2 в качестве защитного газа в 1950-х годах сделало сварку MIG предпочтительным процессом сварки.
В основном там, где условия не оптимальны, а сварочные аппараты используются постоянно. В случае земляных работ может быть вызвано сварочное оборудование для выполнения ремонта в полевых условиях на землеройной машине.
Поскольку при сварке алюминия методом TIG переменным током выделяется огромное количество тепла из-за более высокой температуры плавления алюминия, необходима горелка TIG с водяным охлаждением.
Несмотря на внешнее сходство, каждый из них имеет свои отличительные черты.
Оба используют электрический ток для нагрева зоны сварки до тех пор, пока она не образует соединение из расплавленного металла.
Тем не менее, некоторые виды массового производства могут выиграть от сварки MIG.
Последний предпочтительнее из-за меньшей сложности и более низких общих затрат.
По сравнению с ручной сваркой роботы могут многократно выполнять стабильные и точные сварные швы с высокой скоростью.
Помимо нашей обычной бесплатной доставки, вы получите ШЕСТЬ ДОПОЛНИТЕЛЬНЫХ БЕСПЛАТНЫХ подарков просто за то, что являетесь постоянным клиентом.Наши более популярные многофункциональные свадьбы и доступ к номеру
11111111111111111111111111111111111111111111111111111111118. 600 Air Pak Deluxe с ArcReach0
Независимо от того, управляете ли вы магазином или работаете в своем грузовике, универсальный сварочный аппарат предлагает огромную универсальность для всех, чья работа меняется изо дня в день. Предлагаемые нами многофункциональные аппараты позволяют легко переключаться между режимами Stick, MIG, TIG и Flux Core.
Все многофункциональные сварочные аппараты, которые мы предлагаем, бросают вызов старой пословице «Мастер на все руки, мастер ни в чем». Эти машины от Miller, ESAB, Tweco и Thermal Arc пользуются уважением у серьезных сварщиков в самых разных сферах деятельности. Если бы не они, мы бы их не возили.
Новое поколение многофункциональных сварочных аппаратов занимает гораздо меньше места, чем старые, — на целых 40 процентов. Они также легче, поэтому вам не будет казаться, что вы тащите лодочный якорь. И эти новые многофункциональные сварочные аппараты созданы, чтобы выдерживать пыль и грязь на рабочих площадках, а также экстремальные температуры и холода. Оцените Big Blue 400 Pro (Kubota) с ArcReach – простой в использовании и экономичный многофункциональный сварочный аппарат.
Просмотреть все сварочные аппараты
Нажмите здесь, и вы увидите отличные поощрения для избранных многофункциональных сварочных аппаратов Miller, например скидки до 200 долларов США и бесплатные шлем и перчатки.
Принадлежности, расходные материалы и запасные части для многофункциональных сварочных аппаратов — все это можно найти в Welders Supply
Ищете пылезащитный чехол или защитный чехол для сварщика? Может просто нужно запастись расходными материалами? Или, может быть, вы ищете другой факел? Не смотрите дальше, чем Welders Supply. У нас есть полный ассортимент принадлежностей, деталей и расходных материалов для многофункциональных сварочных аппаратов всех марок по самым низким онлайн-ценам, которые вы где-либо найдете.
Низкие цены и бесплатная доставка по Нижнему 48
С 1938 года компания Welders Supply обеспечивает сварщиков высококачественным сварочным оборудованием по максимально низким ценам. Мы даже предлагаем бесплатную доставку для покупок на сумму более 300 долларов США (в пределах континентальной части США).
Избранное
Сварочные перчатки Tillman Premium MIG
Просмотр продукта
Защитные очки Jackson Nemesis, дымчатые/зеркальные #25688
Посмотреть товар
Наушники Jackson Safety, VIBE
Просмотр продукта
Сварочная маска Miller Digital Elite AutoDarkening «Черная»
Просмотр продукта
Зеленые рукава Tillman
Просмотр продукта
Классическая ткань Miller
Просмотр продукта
Электрод Hypertherm Powermax 45XP/65/85/105 (5 шт. )
Просмотр продукта
ECONOMY MESH — ПЕРЕДНИЙ ЗАЩИТНЫЙ ЖИЛЕТ НА КРЮЧКАХ И ПЕТЛЯХ
Посмотреть продукт
Подушечка для левой руки Tillman
Просмотр продукта
Наконечники Miller Fastip Contact 2061(86,87,88,89,90)
Просмотр товара
В чем разница между сваркой TIG и MIG? [PDF]
Главная » Машиностроение » В чем разница между сваркой TIG и MIG? [PDF]Саиф М.
В этой статье мы обсуждаем сварку TIG и MIG . Его преимущества, недостатки, области применения и различия между сваркой TIG и MIG объясняются изображениями.
Кроме того, вы можете скачать PDF-файл этой статьи в конце.
Что такое сварка TIG и MIG?
Различие между сваркой TIG и сваркой MIG заключается в том, что MIG использует непрерывную подачу проволоки, а TIG использует сварочные стержни, которые медленно подают их в место сварки.
Как сварка TIG, так и сварка MIG используют электрическую дугу для сварки . С помощью сварки MIG можно сваривать различные материалы, такие как нержавеющая сталь, низкоуглеродистая сталь и алюминий. С другой стороны, сварка TIG чаще используется для более тонких материалов.
Подробнее: Различные типы сварочных процессов и их применение [PDF]
Смотреть слайд-шоу этого сообщения:
Давайте обсудим сварку TIG и MIG по отдельности.
Дуговая сварка вольфрамовым электродом в среде инертного газа (TIG)
Сварка ВИГ ВИГ обозначает дуговую сварку вольфрамовым электродом в среде инертного газа. От Американского общества сварщиков, он также известен как (GTAW). TIG означает сварку вольфрамовым электродом в среде инертного газа. Этот процесс сварки также называют газовой сваркой.
Это процесс сварки, при котором тепло вырабатывается электрической дугой, зажигаемой между основным металлом (заготовкой) и неплавящимся вольфрамовым электродом.
При сварке TIG используется вольфрамовый электрод, поскольку вольфрам имеет высокую температуру плавления. Когда электрод для сварки TIG нагревается, но не плавится, это неплавящийся электрод. Неплавящийся электрод не означает, что он вечен, это просто означает, что он не плавится и не становится частью сварного шва.
- Сварочная ванна защищена инертным газом (гелий, аргон, азот), защищающим расплавленный металл от атмосферного загрязнения.
- Для большинства металлов используется постоянный или постоянный ток.
- Тепло, выделяемое дугой, плавит края заготовки и соединяет их.
- При tig-сварке количество тепла можно регулировать, нажимая педаль или колесико на горелке.
- При необходимости можно использовать присадочный стержень.
- Обеспечивает высококачественный сварной шов большинства металлов.
- Флюс в процессе не используется.
Преимущества межгазовой дуговой сварки вольфрамом
- При сварке tig состав сварного шва близок к составу основного металла.
- Сварная конструкция высокого качества.
- Удаление шлака не требуется (на шлаке).
- Термические деформации заготовок минимальны за счет концентрации тепла в малой зоне.
Недостатки вольфрамовой межгазовой дуговой сварки
- Низкая скорость сварки.
- Сварка TIG сравнительно дорогая.
- Для аргонодуговой сварки требуется высококвалифицированный оператор.
Подробнее: Что такое подводная сварка и виды подводной сварки?
Металлическая межгазовая дуговая сварка (МИГ)
Сварка МИГ представляет собой процесс дуговой сварки. MIG означает сварку металлов в среде инертного газа. Этот процесс сварки MIG также известен как дуговая сварка металлическим электродом в среде защитного газа (GMAW), которую также можно назвать сваркой проволокой.
При этой сварке тонкая проволока действует как электрод, подаваемый с катушки, установленной на сварочном пистолете, через гибкую трубку и выходит из сопла сварочного пистолета или горелки. Проволока подается непрерывно при нажатии курка сварочной горелки.
Электрическая дуга образуется между этим проволочным электродом и заготовкой и нагревает оба металла выше их точки плавления. Эти металлы смешиваются и затвердевают, соединяя заготовки в единое целое. Металл в этих соединяемых частях называется основным металлом. Здесь металл из плавильного проволочного электрода является присадочным металлом.
Сварка MIG использует присадочный металл для соединения. Потому что проволочный электрод плавится во время использования. Электроды такого типа называются плавящимися электродами.
- Это процесс дуговой сварки, при котором сварной шов защищен внешним газом, таким как аргон, гелий, CO2 и аргон+кислород.
- Расходуемая электродная проволока с химическим составом, аналогичным основному материалу, непрерывно подается с катушки в зону дуги.
- Дуга нагревает и металлизирует как края заготовки, так и электродную проволоку.
- Наплавленный электродный материал подается на поверхность деталей, заполняет сварочную ванну и образует соединения.
- Благодаря автоматической подаче присадочной проволоки (электрода) процесс считается полуавтоматическим.
- Оператор может управлять только положением и скоростью резака.
Преимущества сварки MIG
- Возможность получения непрерывного шва (без перерывов)
- Не требуется высокий уровень квалификации оператора.
- Удаление шлака не требуется (на отливке).
Недостатки сварки MIG:
- Требуется дорогое и непортативное оборудование.
- Наружное применение ограничено из-за влияния ветра, рассеивающего защитный газ.
Разница между сваркой TIG и сваркой MIG
Ниже приведены основные различия между сваркой TIG и сваркой MIG:
- В обоих случаях флюс не требуется.
- Для сварки TIG используется неплавящийся электрод, а для сварки MIG используется расходуемый электрод.
- Зона сварки TIG защищена гелием.
- В сварке TIG используются различные газовые смеси: аргон, гелий, аргон-гелий, аргон h3 и аргон CO2.
