Аппарат для точечной сварки аккумуляторов 18650

18 500

24500

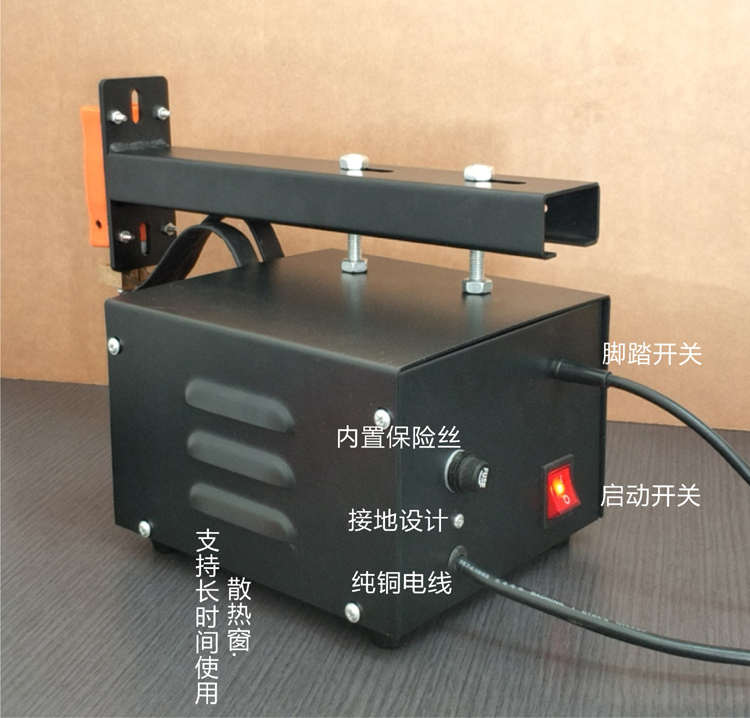

Аппарат точечной сварки TSV-3. 2 для аккумуляторов 18650 и не только. Тип: Сварочный аппарат,

В МАГАЗИНЕще цены и похожие товары

2 767

3593

Сварочный аппарат точечной сварки, литиевая батарея 18650, никелевый лист, портативный сварочный паяльник, маленький мини-аппарат для ремонта дома,

ПОДРОБНЕЕЕще цены и похожие товары

10 104

16839

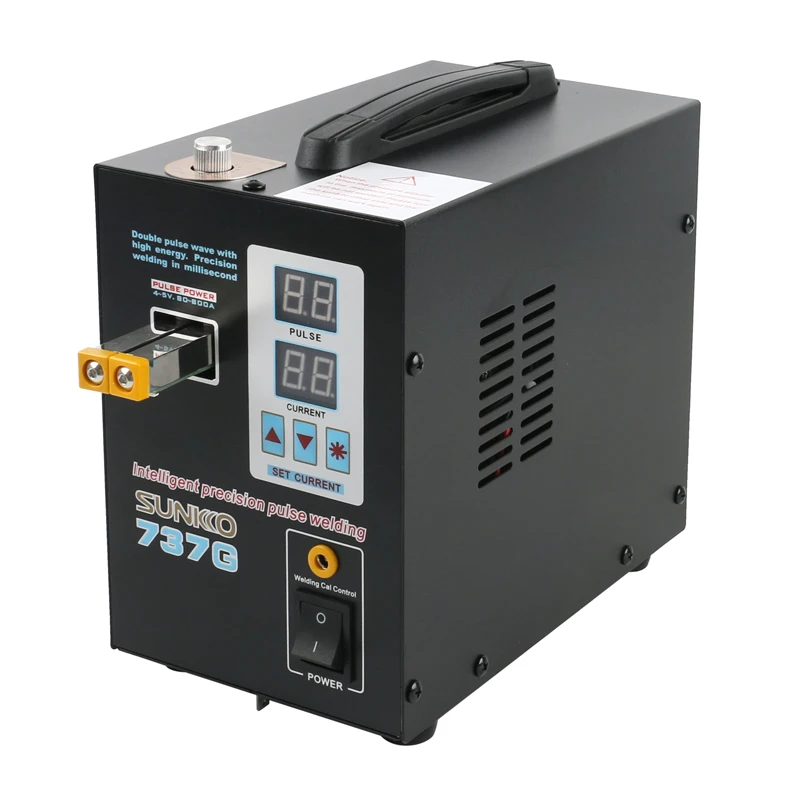

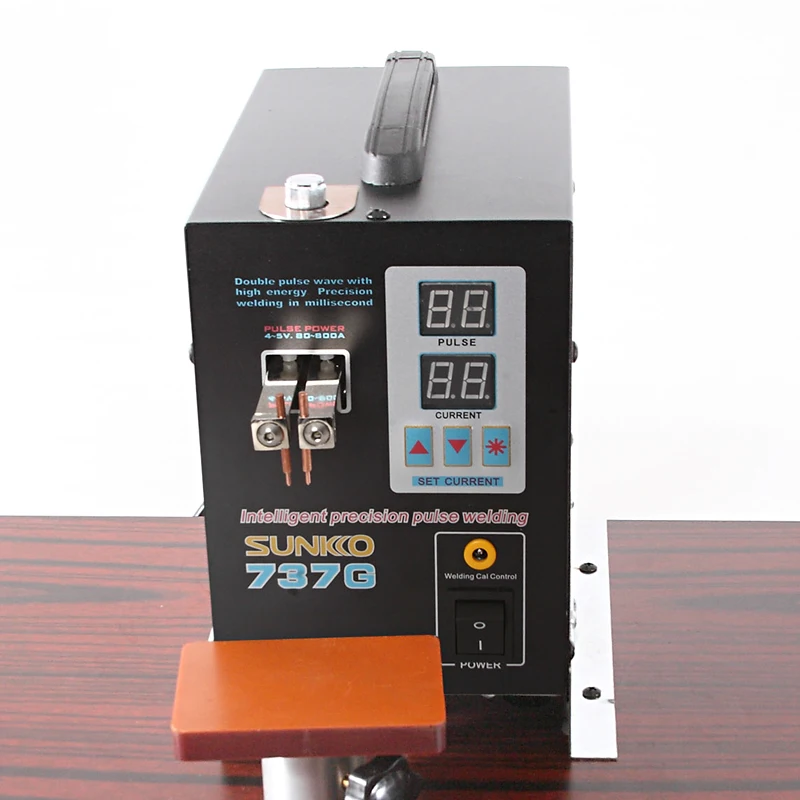

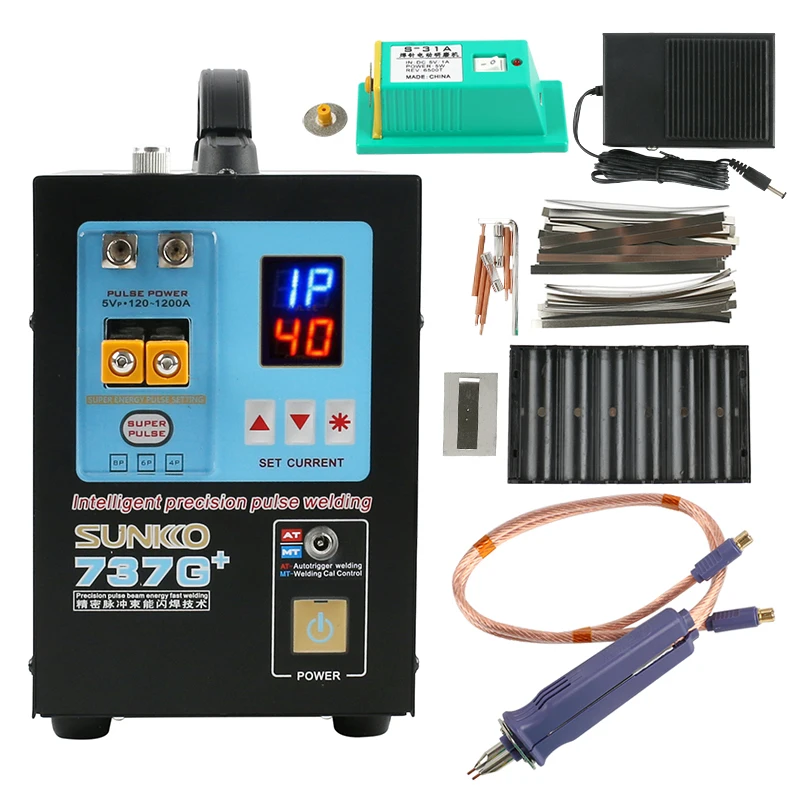

Устройство для точечной сварки SUNKKO 737G + аккумуляторная машина для точечной сварки 18650 кВт с автоматическим импульсом

ПОДРОБНЕЕЕще цены и похожие товары

16 382

19273

Сварочный аппарат SUNKKO с литиевым аккумулятором аккумуляторная машина для точечной сварки 18650, 737 дА ч

ПОДРОБНЕЕЕще цены и похожие товары

Аппарат для точечной сварки, ручная точечная сварка на аккумуляторах 18650, Автоматический триггер, встроенный переключатель, точечная Сварка

ПОДРОБНЕЕЕще цены и похожие товары

15 646

44702

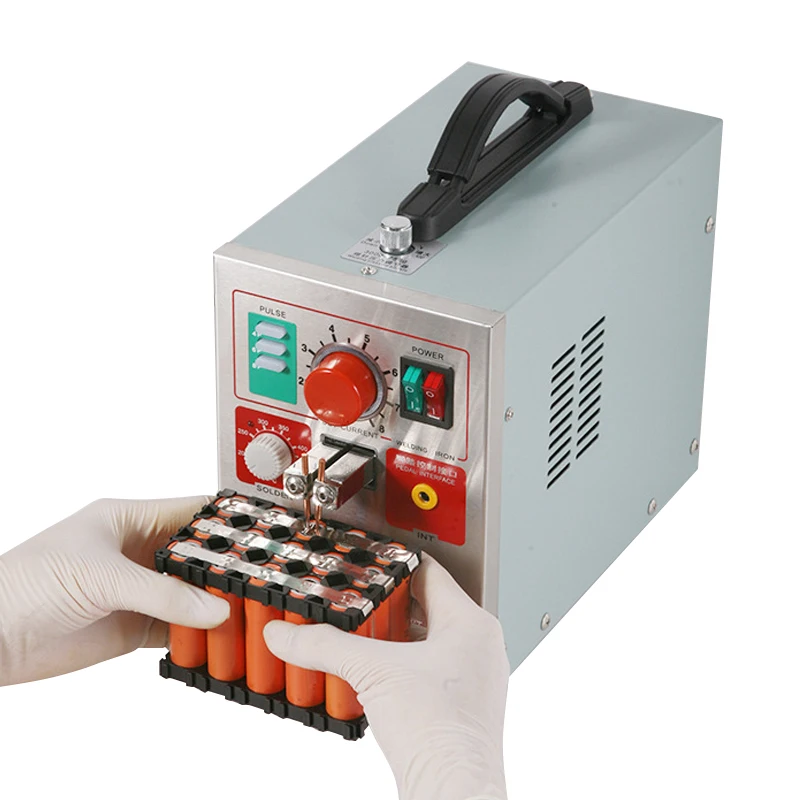

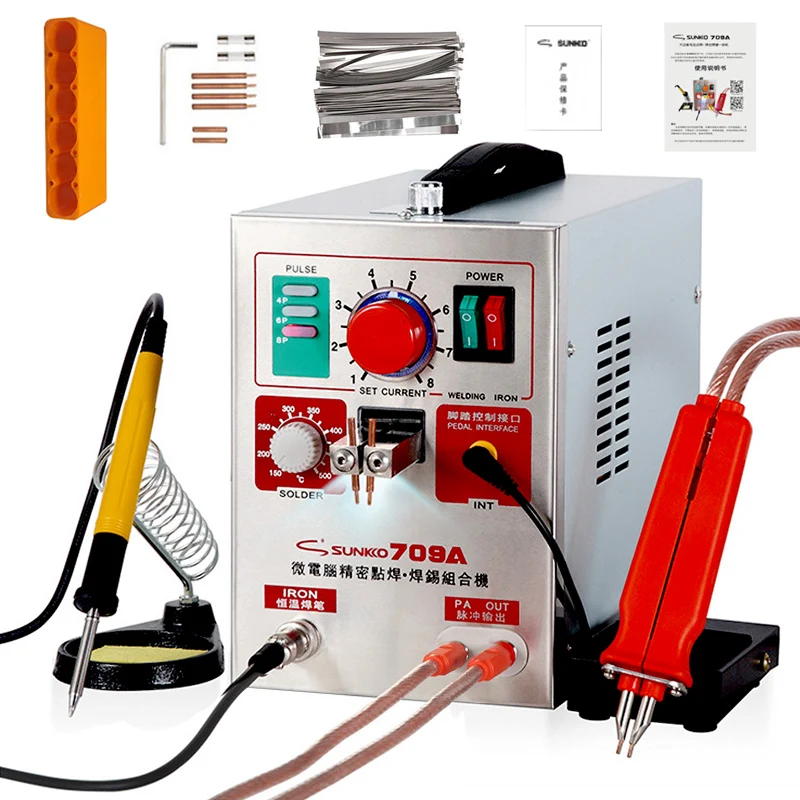

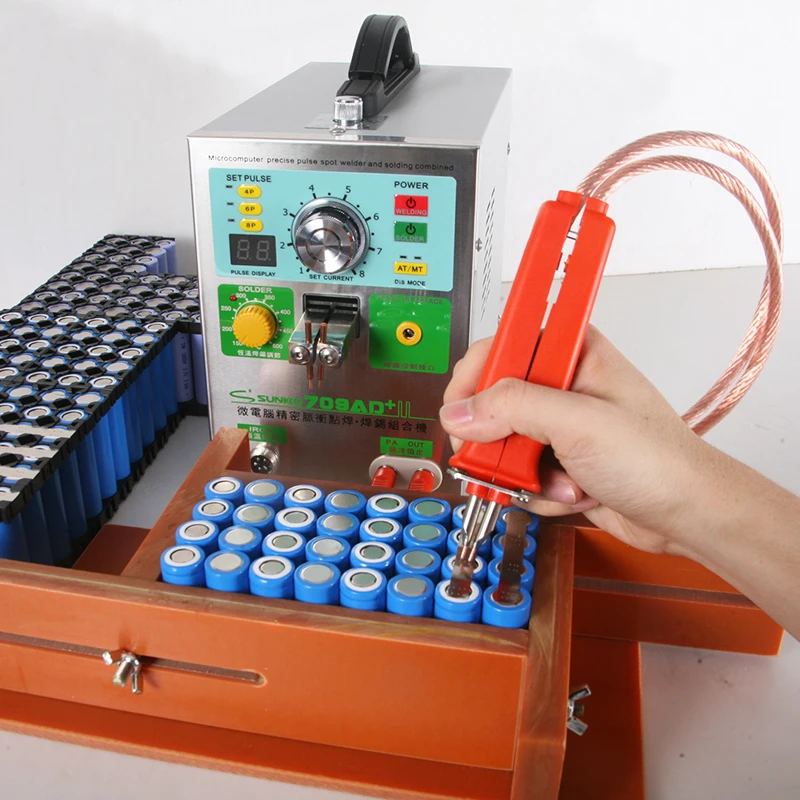

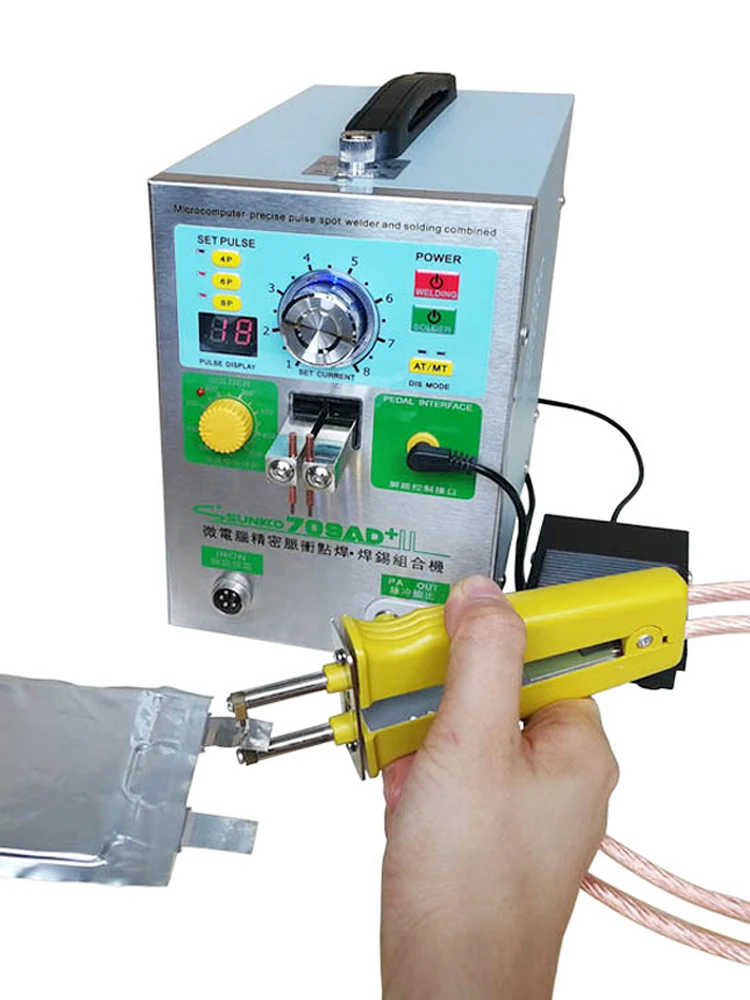

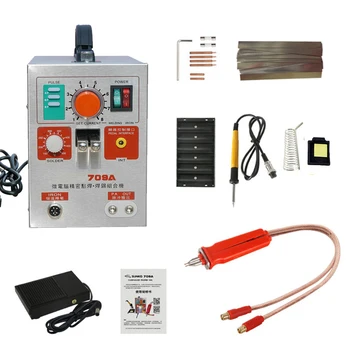

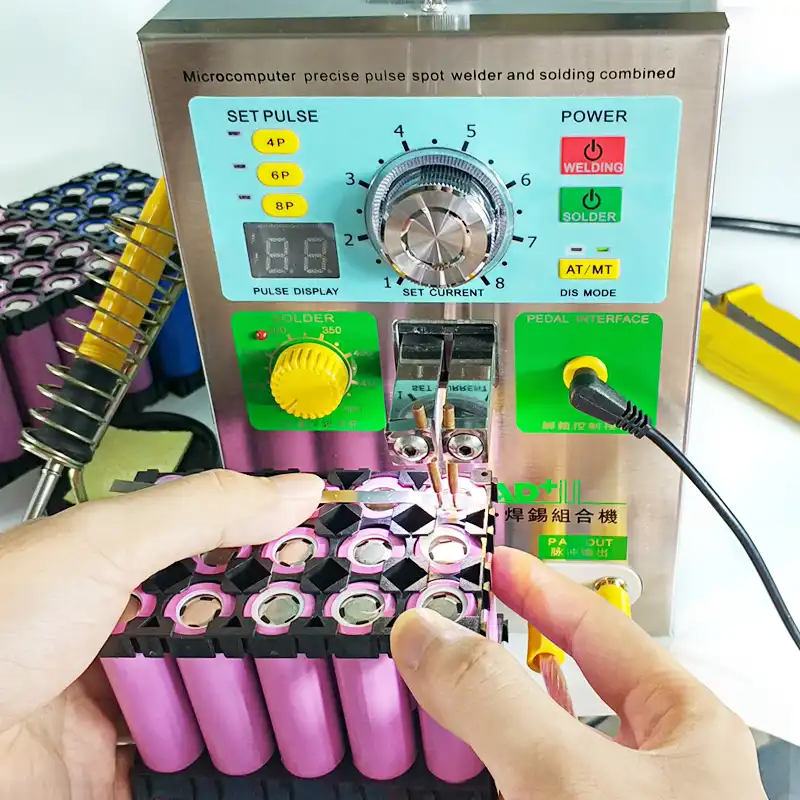

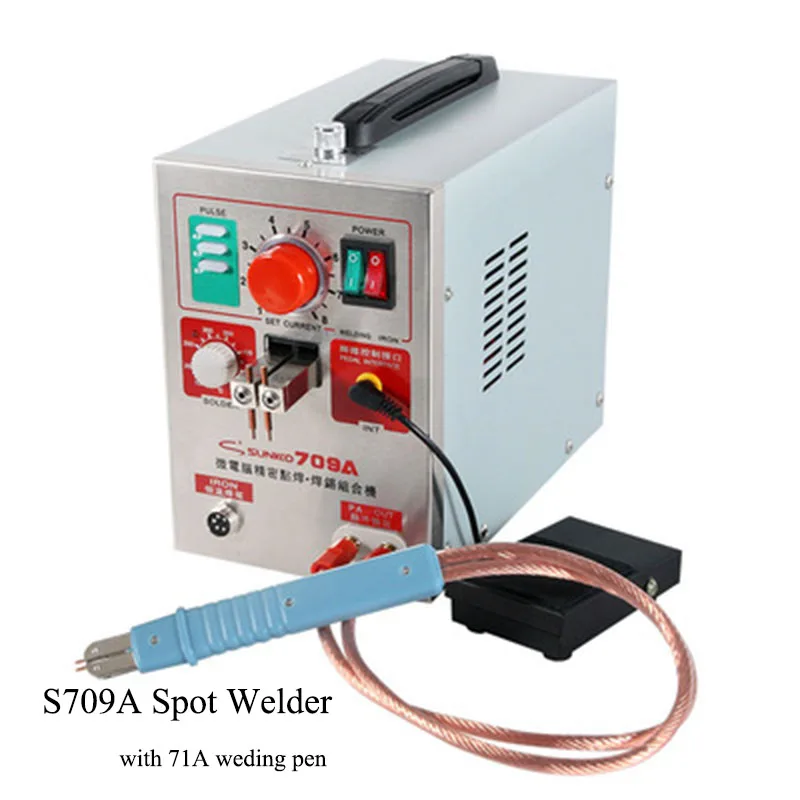

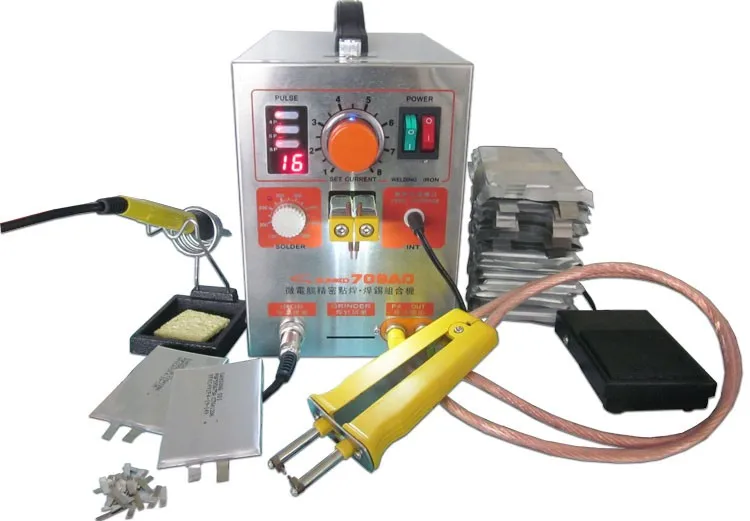

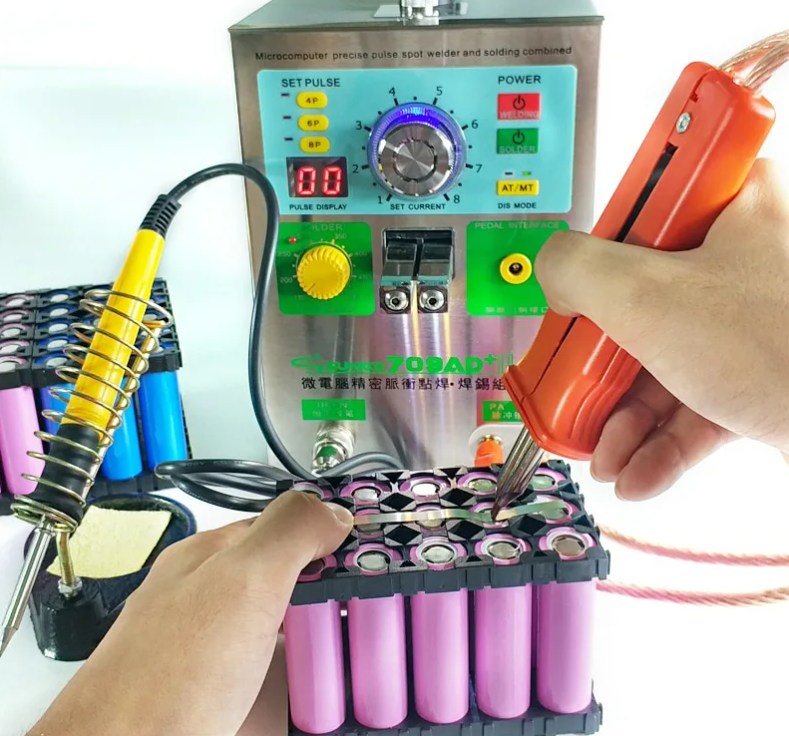

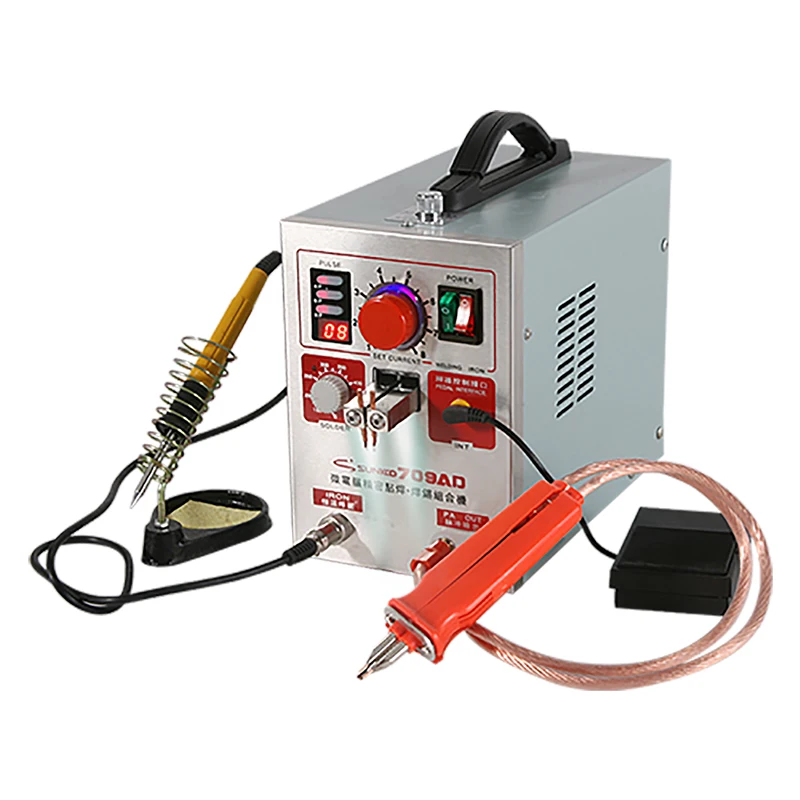

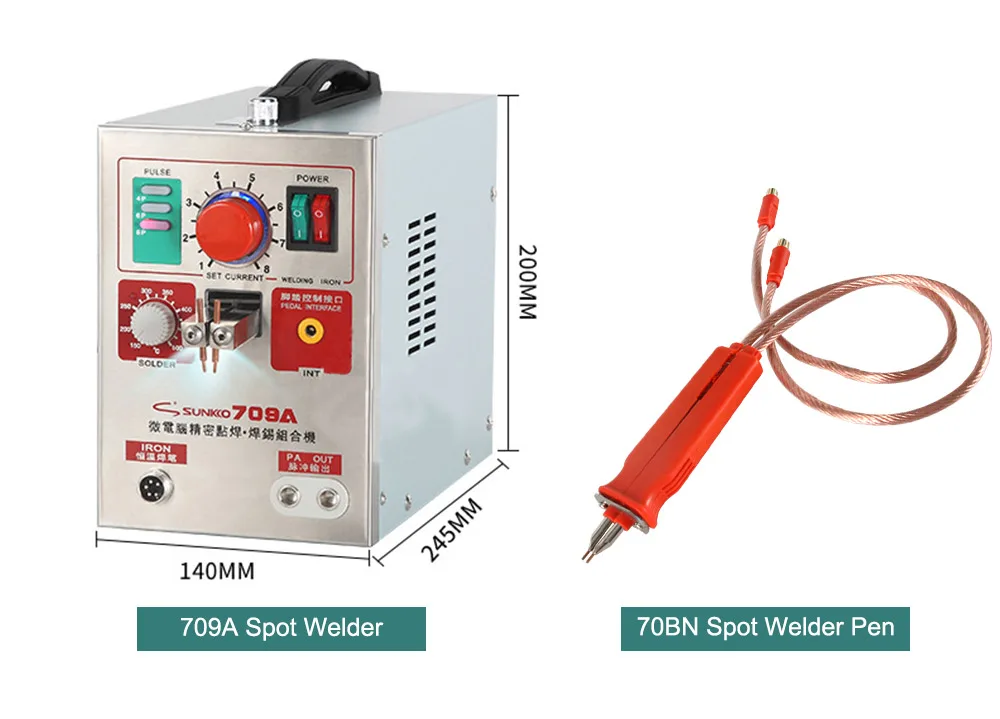

Аппарат для точечной сварки SUNKKO 709AD +, 18650 кВт, импульсный индукционный автоматический точечный сварочный аппарат для аккумуляторной батареи, P

ПОДРОБНЕЕЕще цены и похожие товары

Портативный Аппарат для точечной сварки с цифровым дисплеем, ручной маленький аппарат для точечной сварки с литиевым аккумулятором 18650, 5000 мАч

ПОДРОБНЕЕЕще цены и похожие товары

5 221

5496

Аккумуляторный точечный сварочный аппарат 18650 маленький ручной сварочный аппарат педаль точечной сварки

ПОДРОБНЕЕЕще цены и похожие товары

Новинка 2022, портативный аппарат для точечной сварки сделай сам с аккумулятором 18650 и различным источником питания, аппарат для точечной сварки

ПОДРОБНЕЕЕще цены и похожие товары

33 745

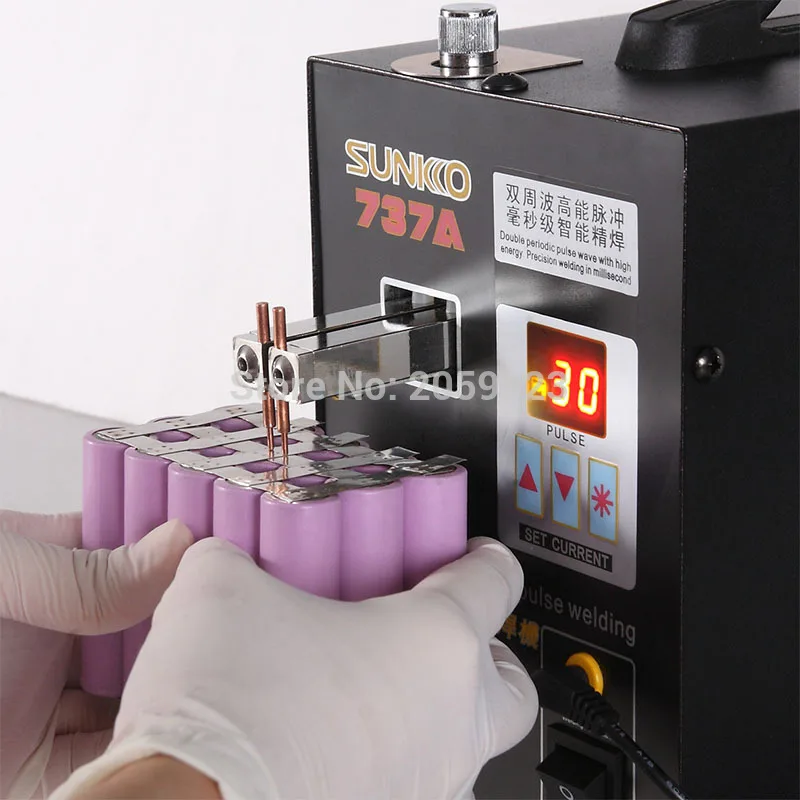

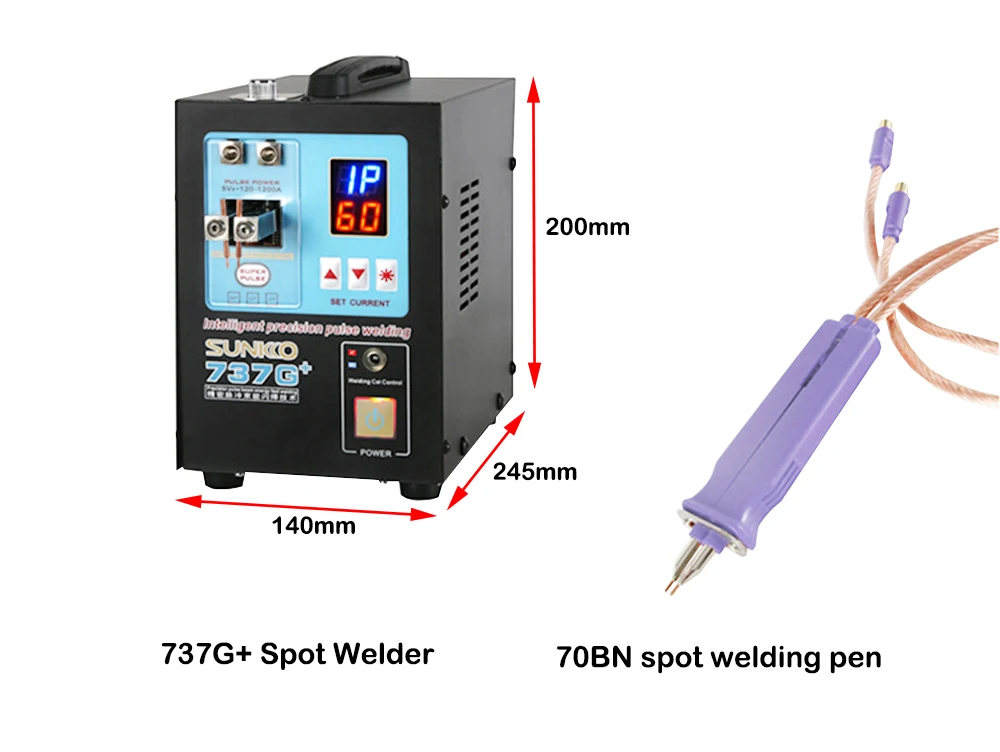

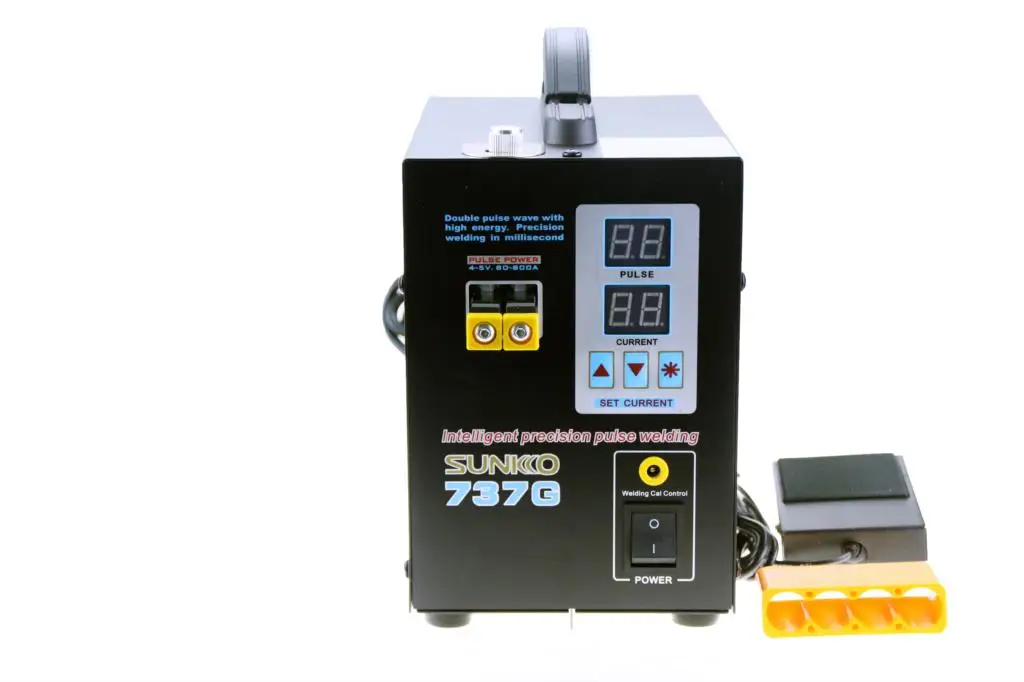

Аппарат для точечной сварки SUNKKO, 737 г + 18650 кВт, для аккумуляторов, никелевая полоса, батарея, точечный сварочный аппарат, высокомощная ручка

ПОДРОБНЕЕЕще цены и похожие товары

1 171

1302

Мини-аппарат точечной сварки с ЖК-дисплеем для аккумулятора 18650, различные источники питания для сварки

ПОДРОБНЕЕЕще цены и похожие товары

1 171

1302

Портативный аппарат для точечной сварки, с 18650 батареей Вид сварки: точечная

ПОДРОБНЕЕЕще цены и похожие товары

Аппарат для точечной сварки 18650 с литиевым аккумулятором Вид сварки: точечная

ПОДРОБНЕЕЕще цены и похожие товары

1 171

1302

Мини-аппарат для точечной сварки с ЖК-дисплеем для 18650 аккумуляторов Вид сварки: точечная

ПОДРОБНЕЕЕще цены и похожие товары

1 505

3202

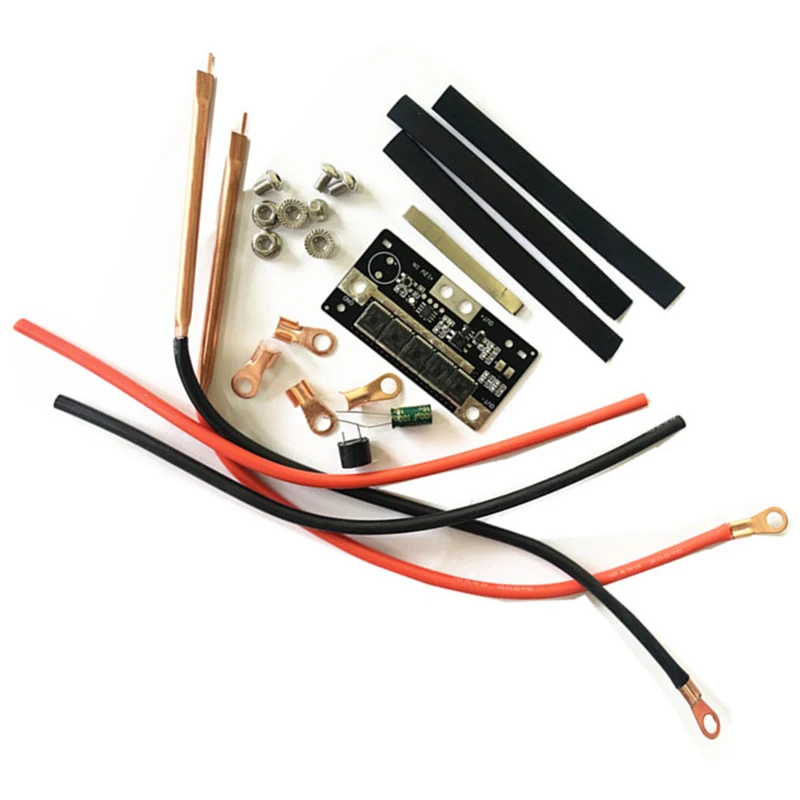

Ручной точечный сварщик сделай сам, портативный мини-аппарат для точечной сварки, батарея 18650, 2021, новый источник питания, набор инструментов для

ПОДРОБНЕЕЕще цены и похожие товары

5 555

6944

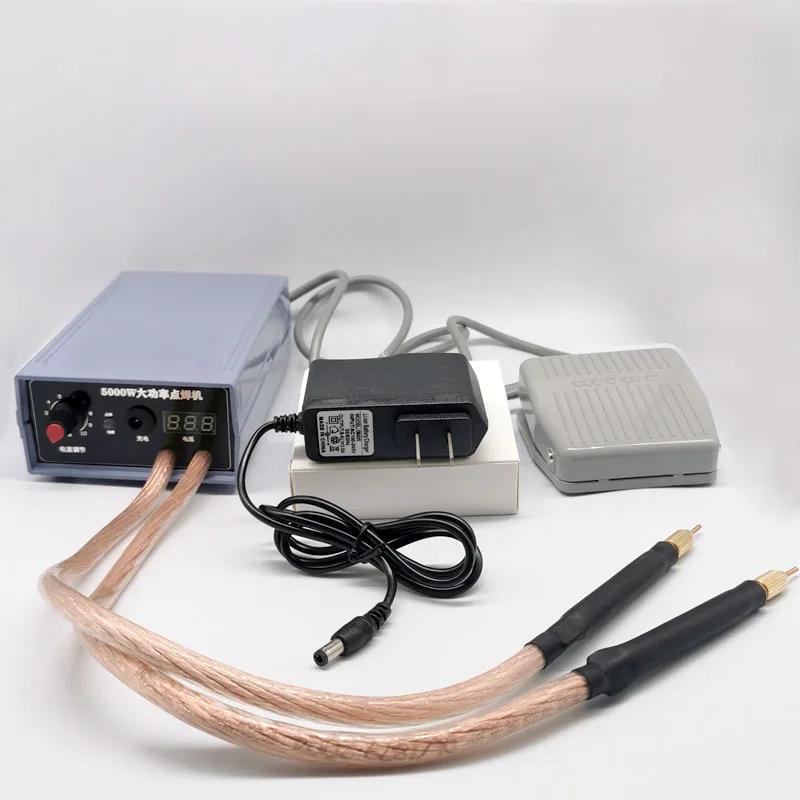

Набор для точечной сварки аккумуляторов 5000 Вт, Портативный Регулируемый сварочный аппарат, 0,2 мм, никелевая полоса для самостоятельной сборки 18650

ПОДРОБНЕЕЕще цены и похожие товары

3 266

4187

Аппарат для точечной сварки портативный на 18650 аккумуляторах, 6 режимов Вид сварки: точечная

ПОДРОБНЕЕЕще цены и похожие товары

1 380

1484

Конденсатор точечной сварки Farah, ручные аксессуары сделай сам, 18650 литиевый аккумулятор, никелевый лист, сенсорный сварочный аппарат, полный

ПОДРОБНЕЕЕще цены и похожие товары

17 925

29876

Высокая мощность машины для точечной сварки может сварить 0,3 мм 18650 Батарея сварки 10KW 110V/220V портативный сварочный аппарат для точечной сварки

ПОДРОБНЕЕЕще цены и похожие товары

45 423

Малогабаритный сварочный аппарат высокой мощности с литиевой батареей 737DH аккумуляторная машина для точечной сварки 18650 SUNKKO

ПОДРОБНЕЕЕще цены и похожие товары

1 111

1683

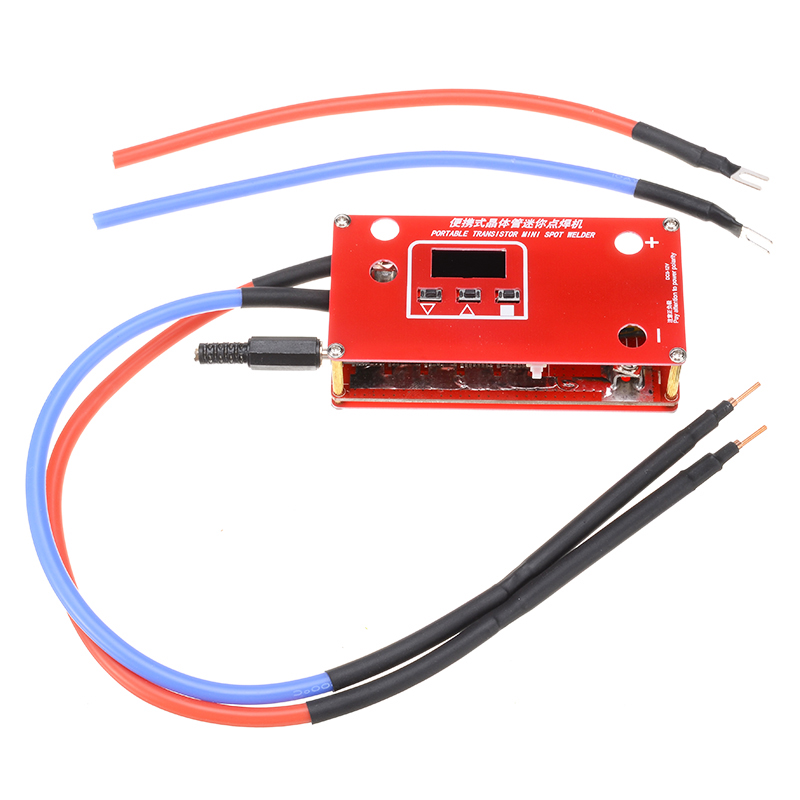

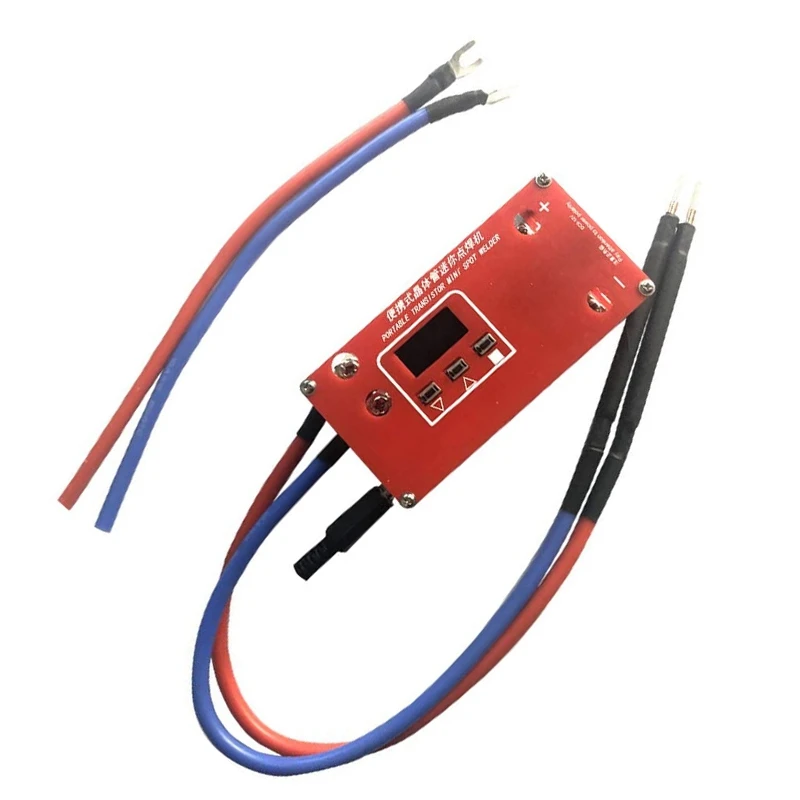

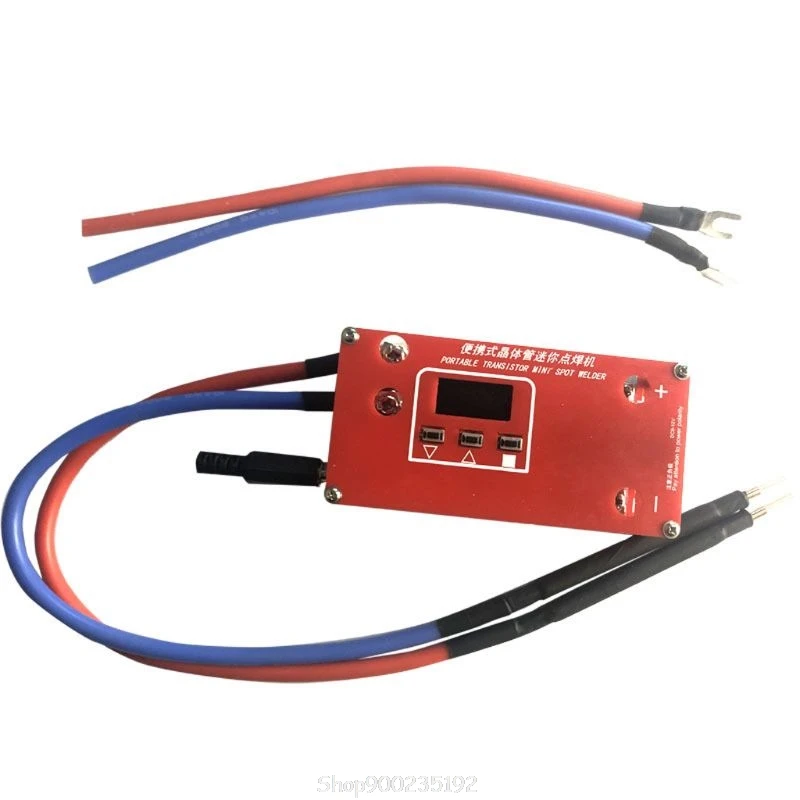

Мини-аппарат для точечной сварки с транзистором для литиевой батареи 18650, автомобильный аккумулятор с ЖК-дисплеем, инструмент для точечной сварки

ПОДРОБНЕЕЕще цены и похожие товары

2 635

3175

18650 для точечной сварки с литиевым аккумулятором Вид сварки: точечная

ПОДРОБНЕЕЕще цены и похожие товары

16 403

25630

Высокомощный точечный сварочный аппарат SUNKKO 737G + 18650 кВт, контактный сварочный аппарат с литиевой батареей, автоматическая ручка для сварки

ПОДРОБНЕЕЕще цены и похожие товары

Портативный Аппарат для точечной сварки с литиевым аккумулятором 18650 и ЖК-дисплеем Вид сварки:

ПОДРОБНЕЕЕще цены и похожие товары

711

1317

Аппарат для точечной сварки автоматический на аккумуляторах 18650 Вид сварки: точечная

ПОДРОБНЕЕЕще цены и похожие товары

4 928

5798

Аппарат для точечной сварки 18650 литий-ионных аккумуляторов Вид сварки: точечная

ПОДРОБНЕЕЕще цены и похожие товары

17 734

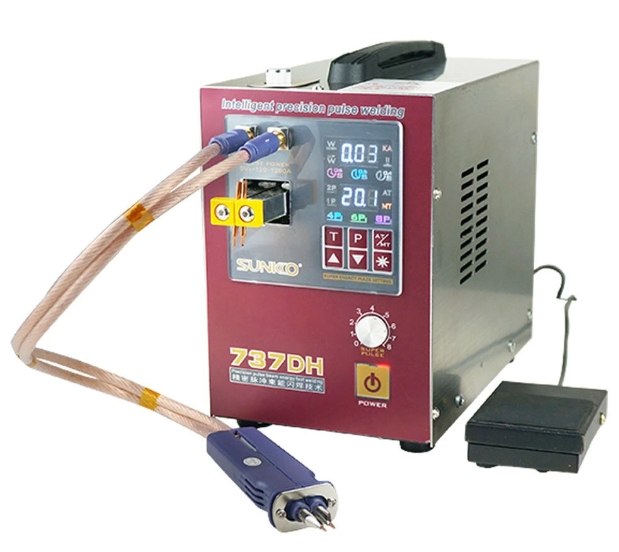

Точечный сварочный аппарат SUNKKO 737DH, 4,3 кВт, Индукционная сенсорная сварочная машина 18650, зеркальная литиевая никелевая полоса 70B

ПОДРОБНЕЕЕще цены и похожие товары

3 107

6092

Сварочный аппарат портативный для точечной сварки для никелированного аккумулятора 0,2 18650 мм Вид

ПОДРОБНЕЕЕще цены и похожие товары

как изготовить своими руками, характеристики, применение

Сборка

Чтобы собрать конструкцию извлеките трансформатор из неработающей микроволновки или телевизора. Аккуратно уберите вторичную обмотку (верхняя часть может быть спилена — в этом случае останется только достать оставшуюся обмотку).

Затем нужно просверлить отверстия, в которые будет помещен толстый медный кабель. Сделайте два-три витка.

В данном случае можно использовать инструменты для опрессовки кабелей, но с этой задачей также может справиться простой молоток.

Получаемое напряжение будет составлять приблизительно 2В, поэтому не стоит бояться повреждения наконечников при их соприкосновении. Добавьте к конструкции кнопку включения/выключения, это поможет отрегулировать воздействие тока.

Простые клавишные переключатели могут попросту перегореть, поэтому используйте качественную кнопку, рассчитаную на большую мощность.

Источник тока должен быть расположен на корпусе (основании) аппарата. Для основы выберите материалы, плохо проводящие электричество, например фанеру, каучук или резину.

Трансформатор следует разместить с одной стороны листа. Стойки разместятся на другом, незанятом пространстве. Чтобы установить их, используйте шуруповерт.

После проделанной работы перейдите к следующему шагу – создайте отверстия для рычага и электродов.

В завершение нужно осмотреть все кабели. Если они чистые и изолированные, вы можете примотать их к основанию так, чтобы они не мешали в момент работы. Проверив все детали конструкции, приступайте к сварке.

Изготовление устройства

Точечная сварка для аккумуляторов своими руками

Аппарат для сварки точечным способом, имеющий небольшие габариты, называют споттером. Сварочный аппарат для точечной сварки аккумуляторов можно с легкостью изготовить самим. Аппарат для точечной сварки аккумуляторов разделяется на механическую составляющую и электрическую. Механическая содержит электроды, проводящие ток, и элементы, необходимые для сжатия деталей. В электрической части главной составляющей является трансформатор.

Аппарат для точечной сварки для аккумуляторов может иметь в своем составе старый трансформатор. Распространено использование трансформатора, входящего ранее в конструкцию микроволновой печки, если она вышла из строя и не подлежит ремонту. Также можно использовать трансформатор неработающего телевизора.

Извлекать старый трансформатор необходимо осторожно, чтобы не повредить изоляцию. Вторичную обмотку следует полностью удалить

Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила. После этого следует очистить место произведенной работы.

Затем следует освобождение паза, в котором будет намотана новая обмотка. Ее нетрудно изготовить из сварочного кабеля, имеющего большую толщину. Хороший показатель дадут даже четыре витка приготовленной таким образом обмотки. Особенно длинным кабель делает не стоит, поскольку это снизит надежность такого устройства, каким является аппарат для сварки аккумуляторов.

Обновленный трансформатор следует закрепить на основании саморезами. Друг напротив друга устанавливаются электроды, которые будут спаяны вместе. Спаянные электроды соединяются с проводами. К одним из важных обстоятельств можно отнести место положения выключателя. Его располагают так, чтобы он находился невдалеке от клещей на корпусе с его левой стороны.

В том случае, если аппарат для точечной сварки аккумуляторов своими руками включает в составе автомобильный аккумулятор, то такая переделка трансформатора не понадобится. В качестве источника тока будет использоваться заряженный машинный аккумулятор. Он должен иметь значительную мощность, чтобы исключить расправление при нагреве металла.

Оба электрода в изоляционном покрытии по всей своей длине фиксируются в колодке. Чтобы выдержать расстояние между ними закрепляют соединитель. Провода, идущие от АКБ, фиксируют в клеммнике. Аппарат точечной сварки аккумуляторов удобно подключать с помощью ножной педали. Подойдет педаль от швейной машины, но желательно приобрести новую.

Для подключения ножной педали должен иметься специальный разъем

Важной частью является подготовка электродов. В их роли могут выступать стержни паяльников, заточенные на конус

Также можно использовать обычный провод из меди диаметром 2-5 миллиметра.

Электроды к деталям должны прижиматься с помощью прижимного устройства. Прижимное устройство должно иметь возможность регулировки. Это расширяет поле деятельности, используя его для сваривания деталей разной толщины.

Аппарат для сварки аккумуляторов своими руками, конечно, не может сравниться с заводским исполнением, но проверка его работы после сборки приблизит его к этим характеристикам. Для тестирования следует выбрать какую-нибудь ненужную деталь. Контрольная контактная сварка для аккумуляторов должна быть вначале осуществлена на маленькой мощности. При нормальном результате следующую проверку уже можно проводить на максимальной мощности.

Правильно подобранный режим обеспечит отсутствие следов сварки. В то же время крепко соединенные детали должны успешно сопротивляться разрыву.

Как применять в работе с АКБ 18650

Для сварки аккумуляторов 18650 необходим короткий импульс (0,01-0,1 секунды), иначе будет прожжен материал самой АКБ

Важно, чтобы временные интервалы были конгруэнтны. Первичную обмотку рассчитывают на 220 В, напряжение до 6 В, сила тока составляет 100-1000 А

При пайке вручную невозможно точно отмерять хронометраж, необходимо использовать таймер. Иногда сваривают миниатюрные элементы, которые не испытывают нагрузок. При сварке батареек используют агрегат на 12 В, им можно обрабатывать тонкие листы металла.

Технология в общем

С точки зрения технологии при контактной сварке происходит соединение двух металлических элементов, механическое давление на них, нагревание до высокой температуры. Время воздействия на шов — всего 2-3 мс, площадь нагрева — несколько квадратных миллиметров.

Для сварки аккумуляторов необходим короткий импульс.

В технике, где отсутствуют трансформаторы, тепловая зона возникает в зоне сопротивления контакта (на плоскости). Сила тока доходит до 100 А, время воздействия импульса не превышает 0,006 секунды.

Сварочные приемы

Для работы небольших инверторов (вес до 8,4 кг) достаточно напряжения 220 В. Зона плавления окутана во время работы газами, они защищают материал от лишнего контакта с кислородом. Искусство сварки — это умение управлять электродами: необходимо правильно выстроить угол наклона и силу тока.

При работе с трансформатором возникают сложности:

1. Аппарат громоздкий.
2. Слишком сильно шумит.
3. «Просаживает» сеть (скачет напряжение).

Для нормальной работы необходим прибор соответствующих параметров.

Когда требуется сварка

Плюсы и минусы литий-полимерных аккумуляторов

В источнике автономного питания в виде аккумулятора иногда появляется необходимость замены одного или сразу нескольких неисправных элементов. В процессе работы аккумулятор может попадать в невыгодные для себя условия. Например, при редких и непродолжительных поездках АКБ может разряжаться, а при тяжелых работах испытывать повышенные нагрузки, что приводит к разбалансировке. Частое заряжение может вызвать выкипание электролита. Нежелательное действие окажет неисправность генератора или стартера.

Такой метод, как пайка, является недопустимым, поскольку нельзя перегревать встроенный в схему контроллер. Поэтому находит применение точечная сварка аккумуляторных батарей. При замене вышедшего из строя аккумулятора новый элемент должен соответствовать по такой характеристике, как вольт-амперная.

Контактная сварка аккумуляторов всего в нескольких точках обеспечивает нагрев металла, но на весьма ограниченном пространстве, исключая термическое воздействие на остальные области.

Изготовление сварочного оборудования своими руками

Выбор бака для летнего душа: виды и характеристики, плюсы и минусы

Прежде, чем приступить к изготовлению аппарата, надо определиться с его конструкцией. В сети интернет публикуют массу вариантов, как изготавливается контактная сварка для пальчиковых аккумуляторов. Один из вариантов устройства изготавливают в таком порядке.

Подготовка оборудования и материалов

Перед началом работ нужно подготовить необходимое оборудование и материалы:

• трансформатор;
• переменное сопротивление – резистор;
• силовой кабель длиной 2 м, площадь поперечного сечения которого составляет около 32 кв. мм;
• обжимные наконечники из меди;
• поддон с отверстиями ø 18 мм;
• полотно из оргстекла размером 300 х 300 мм;
• метизы;
• две пружины;
• двужильный провод;
• контакторы в количестве 2 шт.;
• два выточенных из меди цилиндра ø 45 мм х 30 мм;
• микровключатель;
• сварочная полоска из никеля.

Трансформатор

Важно! В статье габариты и число элементов сборки приводятся отвлечённо. Здесь предлагаются только рекомендации, как лучше сделать сварочный аппарат

Инструкция изготовления сварочного устройства

1. Оргстекла разрезают циркулярной пилой или электролобзиком на отрезки согласно чертежу;
2. В них проделывают отверстия, внутри которых затем нарезают резьбу.
3. Соединяют детали в прозрачный короб силового блока;
4. В трансформаторе демонтируют вторичную обмотку;
5. На первичную обмотку наматывают два витка силового кабеля.
6. Свободные концы кабеля зачищают. Их обжимают наконечниками.
7. Концы контакторов затачивают абразивным диском до получения «пятачков» площадью около 1 мм2.
8. Жилы сетевого провода подсоединяют к первичной обмотке трансформатора.
9. В один из проводов последовательно врезают микровключатель и резистор.
10. На другом конце сетевого шнура закрепляют вилку для подключения к розетке электрической бытовой сети.
11. Трансформатор закрепляют винтами в корпусе аппарата.
12. Микровключатель фиксируют на одной из боковых сторон короба.
13. Так же крепят резистор.
14. Сбоку и по центру в медных цилиндрах просверливают монтажные отверстия.
15. В цилиндры продевают контакторы-электроды.
16. Через монтажные отверстия винтами крепят наконечники к боковым сторонам бочонков.
17. Из двух площадок из оргстекла, пружин, бочонков с электродами собирают подъёмно-опускной механизм, который фиксируется на корпусе силового блока.
18. Вилку подключают к розетке.
19. Опуская подпружиненную пластину с электродами, прижимают контактную полоску к полюсу акб.
20. Остаётся заваривать батареи, объединяя их в блок.

В домашних условиях

Для удобства и повышения качества сварки в домашних условиях применяют дополнительные элементы.

Многожильный силовой провод с помощью зажимов присоединяют к рабочему аккумулятору, а другие концы к нормально-разомкнутому контакту реле и к жалу паяльника.

Второй контакт реле подсоединяют ко второму жалу. В результате получается такая схема, что при замыкании контактов реле на концах жал (электродов) будет присутствовать напряжение рабочего аккумулятора.

Для управления реле используется конденсатор большой емкости, резистор и переключатель. Конденсатор и резистор соединяются последовательно. Один вывод конденсатора подключен к батарее. Общий вывод переключателя подсоединяется к резистору.

В исходном состоянии переключатель должен находиться в положении, когда он замкнут на рабочий аккумулятор. Конденсатор зарядится. Обмотка управления реле одним контактом подсоединяется к выводу емкости, соединенной с аккумулятором, а второй подсоединяется к свободному выводу переключателя.

При переключении напряжение с конденсатора поступает на управляющую обмоток. Пока емкость разряжается, реле замкнуто, и через него может проходить ток в случае замыкания цепи.

Для сварки достаточно на элемент литиевого аккумулятора поставить никелевую соединительную ленту, на нее два жала, прижать и нажать на переключатель. Контакты реле замкнутся, на электродах появится напряжение.

Так как они замкнуты через пластину, через нее потечет ток короткого замыкания, который вызовет расплавление металла между точками касания электродов. Сварка произведена.

С помощью резистора можно регулировать длительность управляющего импульса. Регулировку можно проводить опытным путем. Она необходима при изменении напряжения рабочего аккумулятора и толщины свариваемого материала.

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры «18» означают диаметр батарейки, а следующие «65» — ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

1. Батарею установить на ровную поверхность.
2. На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
3. После подачи тока на электроды пластина будет приварена к батарее.

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

1. На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
2. Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
3. Прижать к сооружению электроды.
4. Включить ток и убедиться в том, сварка происходит должным образом.
5. Сделать несколько соединительных точек.
6. Отключить ток.
7. Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Версия из автомобильного аккумулятора

Существует и более быстрый способ создания аппарата для сварки батарей, который не требует перемотки трансформатора. Это самодельная точечная сварка от автомобильного аккумулятора. Она позволяет получить такое же соединение, как и предыдущее устройство, но имеет простую комплектацию и принцип работы.

Источником тока служит заряженный АКБ от машины. Замыкания его клемм достаточно чтобы приварить контакт на батарее. Органами управления являются электрическая колодка с сечением не менее пяти квадратов и два медных стержня, зафиксированные в ней. Для удобства длина электродов покрывается изоляцией, а для выставления постоянного расстояния между торцами надевается соединитель

Важно поставить мощную модель, иначе от нагрева стержней он будет плавиться.

Провода от АКБ заводятся в клеммник колодки. После этого можно сразу осуществлять сварку. Недостатком является более высокое напряжение — 12 V, которое способно прожечь пластину при плохом контакте с поверхностью. Чтобы это предупредить концы медных стержней подтачиваются надфилем для плотного прижимания.

Инструкция по применению сварочной установки

1. Аппарат помещают на верстак или на рабочий стол так, чтобы оператор мог комфортно управлять процессом сварки:
2. Пальчиковые акб вставляют в проёмы платформы. Гнёзда сделаны так, чтобы, кроме батарей, свободно помещалась контактная лента (см. видео ниже).
3. Платформу подводят под электроды.
4. Рукой опускают верхнюю планку с медными контакторами, прижимая ленту к очередной клемме.
5. Пальцем другой руки нажимают на кнопку микровыключателя. Происходит точечное сваривание никелевой полоски с выводом аккумулятора.
6. Планку возвращают в первоначальное положение.
7. Платформу передвигают, подставляя очередное соединение.
8. Процесс сварки повторяют.
9. После того, когда заварены верхние клеммы, блок переворачивают и ленту загибают вверх, заводя её на очередные клеммы.
10. Сваривают выводы полюсов с никелевой полосой.
11. Остаётся приваривать к конечным сварным узлам блока соединительные клеммы, с помощью которых блок подсоединяют к потребителю.

Процесс сварки

Бензогенератор своими руками

Важно! Перед началом работ необходимо проверить сварку на ненужных деталях. В случае выявления прогара или непровара резистором (диммером) выставляют правильную силу тока установки

Преимущества и недостатки точечной сварки для аккумуляторов

К преимуществам контактных сварочных работ относится:

• прочная область соединения;
• аппараты не поглощают много мощности;
• возможность автоматизации деятельности;
• прекрасная производительность;
• узкий сектор воздействия температур;
• отсутствие всплесков нагрузки в сети питания.

К недостаткам можно причислить следующее:

• Наличие специальных агрегатов для сварки и доп. оборудования;
• лимит на применение огромных сечений.

Точечная сварка в любом случае имеет больше преимуществ, чем недостатков.
Она упрощает работу, с ней справиться даже новичок, если он будет делать все по официальной инструкции.

Структура и механизм действия

Основные составные части приспособления – это генератор тока и компоненты, необходимые для сборки самого устройства.

Конструкция состоит из:

• трансформатора;
• элементов, сжимающих детали в момент соединения;
• электродов.

Суть точечной сварки заключается в следующем: детали аппарата соединяются, и в этот момент подается тепло. Энергия выделяется благодаря генерируемому току, она необходима для скрепления свариваемых элементов.

Выберите этот способ для ремонта металлических конструкций, например, автомобилей или бытовой техники. Используйте его, если вам нужно заменить аккумулятор на ноутбуке или закрепить выводы батареек.

Виды контактной сварки

На промышленных предприятиях используют разные виды контактной сварки: точечную, рельефную, стыковую и шовную. Использование той или иной разновидности во многом зависит от профиля выполняемых работ.

Существует несколько разновидностей контактной сваркиФОТО: goodsvarka.ru

Метод контактной точечной сварки

Данный метод подразумевает соединение металла в одной или нескольких точках одновременно. Качество сварного шва зависит от нескольких параметров:

• силы тока и давления, оказываемого на соединяемые детали;
• размера и формы электродов;
• степени чистоты свариваемых поверхностей;
• длительности воздействия на одну точку.

Современное сварочное оборудование имеет производительность до 600 точек в минуту. Данный метод используется как для соединения тонких (до 0,02 мкрн) деталей электрооборудования, так и для сварки металла толщиной до 20 мм.

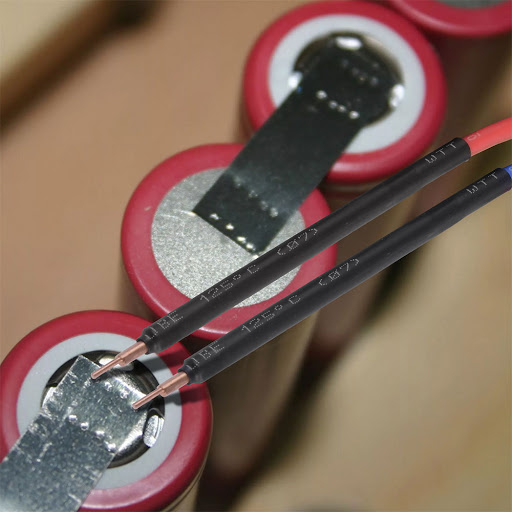

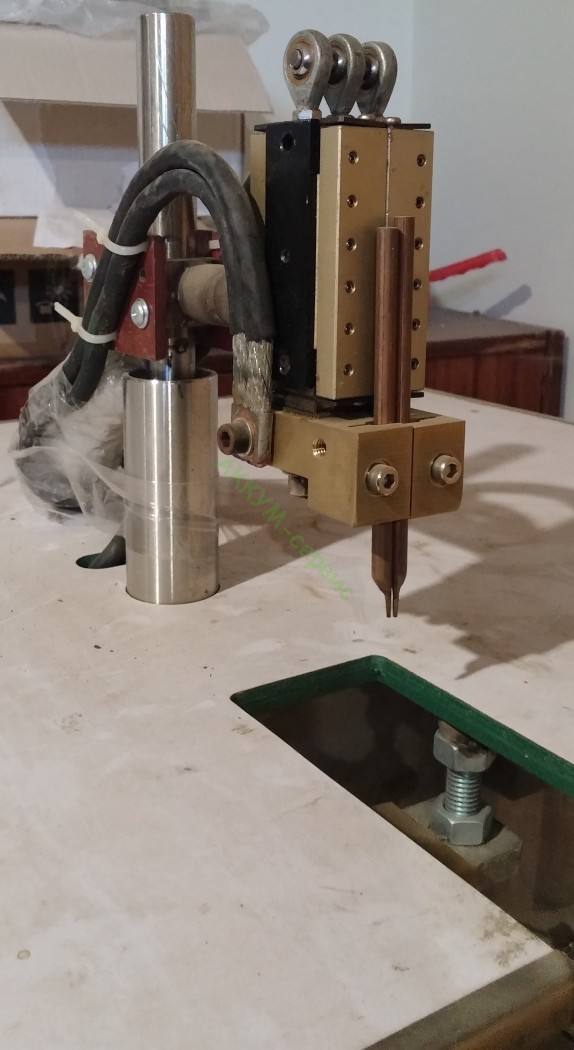

Точечная сваркаФОТО: usamodelkina.ru

Рельефная сварка

Этот метод по принципу работы схож с точечной сваркой, а главное отличие состоит в том, что деталь в месте соединения и электрод имеют одинаковую естественную или штампованную рельефную форму. Подобная технология используется практически везде и позволяет крепить опорные элементы или кронштейны к плоской поверхности заготовки. Однако перед свариванием детали должны быть хорошо очищены от различных видов загрязнения.

Рельефное соединениеФОТО: weldering.com

Шовная технология сваривания

Шовная сварка — многоточечное соединение, при котором несколько сварных зон располагаются близко друг к другу или перекрываются, образуя монолитный шов. Сварочные аппараты оснащаются одним или несколькими роликами-электродами. Если сварные точки перекрываются между собой, то получается достаточно герметичный шов, поэтому данная технология используется при производстве различных ёмкостей. Толщина свариваемого металла колеблется в диапазоне 0,2-3 мм.

Шовная сваркаФОТО: svarkaprosto.ru

Стыковая контактная сварка

Как и в случае с рельефной сваркой, стыковой метод требует предварительной обработки торцов соединяемых деталей. Элементы металлической конструкции прижимают друг к другу кромками, после чего оплавляется вся плоскость контакта. Данная технология имеет несколько разновидностей: сопротивлением, оплавлением и плавлением с подогревом. Использование того или иного вида стыковой сварки зависит от типа металла, его толщины и необходимого качества фиксации. Самый простой вариант — соединение сопротивлением, используется для легкоплавких металлических деталей. Два других вида подходят для сварки конструкций большого сечения.

Схематическое изображение стыковой сварки металловФОТО: weldering.com

Статья по теме:

Переделка шуруповерта на литиевые аккумуляторы

Шуруповерт относится к весьма востребованным строительным инструментам. Со временем кадмиевые аккумуляторы в нем могут начать изнашиваться. Не помогает даже их полная зарядка. Чтобы дать шуруповерту вторую жизнь, следует перевести его на аккумуляторы литиевого вида, совершив при этом сваривание аккумуляторов в батарею. Схема точечной сварки для аккумуляторов шуруповерта поможет выполнить это быстро и качественно.

Первым делом необходимо разобрать аккумулятор шуруповерта и извлечь из него старые банки. Пригодится только клеммная часть. Также потребуется плата, рассчитанная на три аккумулятора. Желательно выбирать аккумуляторы с большой емкостью. Паять можно пластинками, снятыми с батареи шуруповерта.

Необходимо установить максимальную мощность. После обработки кислотой можно включить паяльник. Поверхности необходимо залудить с помощью паяльника. Затем приложить пластину и припаять ее к поверхности аккумуляторов с максимальной скоростью.

Оцените статью:

Руководство по эксплуатации аппарата для точечной сварки никеля для портативных аккумуляторов

Переносной никелевый аккумулятор для точечной сварки

Список открытого ящика

Презентация продукта

Внимательно прочтите эту инструкцию перед использованием продукта.

Передняя панель:

Задняя панель:

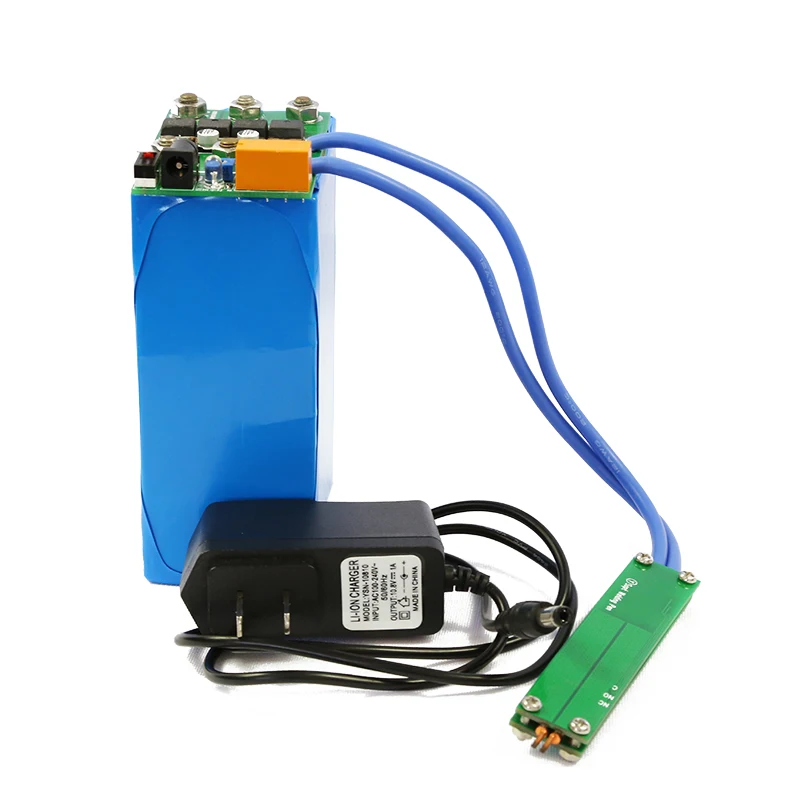

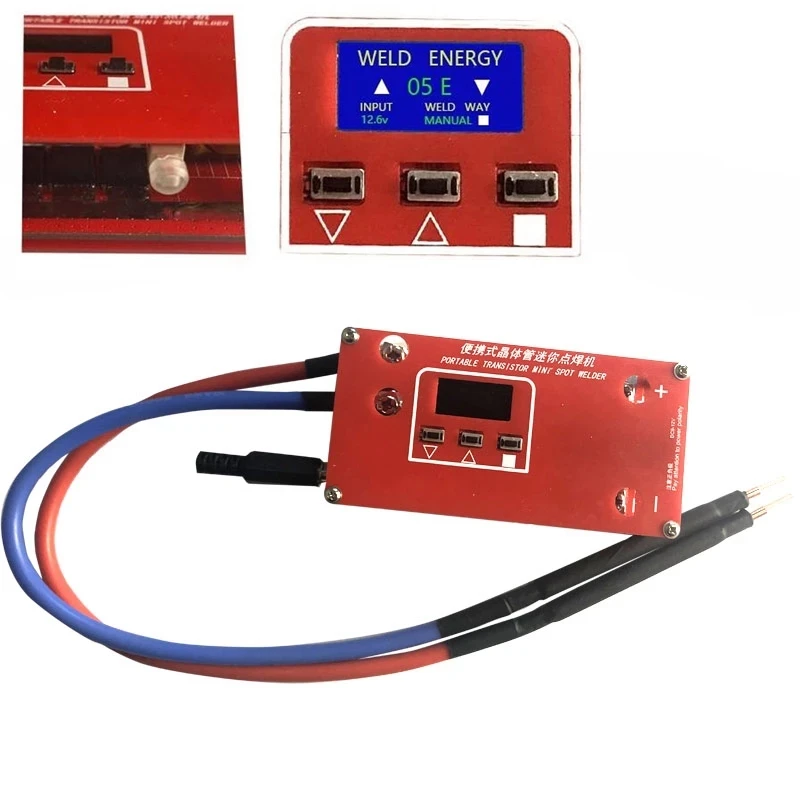

Этот продукт представляет собой портативный аппарат для точечной сварки аккумуляторов, в основном используемый для сварки никелевых листов цилиндрических батарей, таких как 18650. Встроенный высокопроизводительный полимерный силовой сердечник, максимальный выходной ток до 639 А после теории зарядки.
Можно непрерывно сваривать тысячу точек. Этот продукт имеет выходную мощность и индикацию оставшегося количества энергии, имеет триггерный выход по времени и автоматический триггерный выход, два режима вывода, одновременно можно установить 4 file выходная мощность.

Направление использования

Включить / выключить

1. В состоянии выключения долгое нажатие на кнопку в течение 1 секунды загорается, устройство загружается.
2. Состояние загрузки долгое нажатие кнопки 2 секунды индикатор гаснет, на этот раз выключение.

Переключить режим вывода

После пуска оборудование начинает выходную сварку. Нажмите кнопку один раз, чтобы переключить режим вывода. Доступны следующие два режима вывода:

1. Выход по времени: сварочный ток подается каждые 1.5 секунды. Пользователь должен отрегулировать положение сварочной ручки в выходном зазоре и убедиться, что сварочная ручка имеет хороший контакт с никелевой пластиной перед выходным током.
2. Автоматический триггерный выход: когда обнаруживается, что две сварочные ручки находятся в хорошем контакте с никелевой деталью, через 1 секунду автоматически выводится первичный сварочный ток, и ток не будет выводиться, если сварочные ручки не соприкасаются с никель

Установите положение выходного РПН

1. Дважды быстро нажмите кнопку, и красный индикатор всегда будет гореть, чтобы войти в настройку передачи.
2. Кратковременно нажмите кнопку, чтобы изменить размер выходного отвода.
   Дважды нажмите кнопку, чтобы сохранить и выйти из настроек.

Точечная сварка никеля

1. Убедитесь, что оба конца батареи гладкие, чистые и без ржавчины.
2. Убедитесь, что никелевый лист плоский и чистый.
3. Установите быстросъемную ручку для точечной сварки, настройте аппарат для точечной сварки и нажмите на нее должным образом, чтобы обеспечить хороший контакт между сварочной иглой и никелевой деталью, никелевой деталью и аккумулятором, отсутствие подвешивания и отсутствие плохого контакта.
4. Дождитесь выхода сварочного тока. Пользователи могут пробовать разные положения шестерни и силу нажатия до тех пор, пока прочность сварки не станет максимальной. Следует отметить, что чем выше положение шестерни, тем прочнее сварка.

Автоматическое отключение

Изделие автоматически выключится, если не будет никаких операций в течение 10 минут.

Описание индикатора

На передней панели изделия расположены 4 двухцветных индикатора: зеленый цвет указывает на оставшуюся мощность, красный — на выходную мощность.

Индикатор остаточного количества

Индикация выходного отвода

Состояние индикатора и статус

Зеленый свет горит, а красный мигает.	Выход времени 1.5S
Зеленый свет обычно горит	Автоматическое обнаружение сработавшего выхода
Обычно на красный свет	Войдите в настройки блока вывода
Выключить свет	Выключить

Индикатор зарядки
Рядом с интерфейсом зарядки на задней панели продукта есть двойной индикатор. Красный цвет указывает на зарядку, а зеленый — на завершение зарядки.

Зарядка и обслуживание Зарядка

Если количество аппарата для точечной сварки недостаточно, необходимо своевременно заряжать его. Зарядное устройство с vol.tagМожно использовать 5 В и ток ≥ 1 А. Индикатор горит красным во время зарядки, полностью переходит в зеленый.
Когда количество электричества меньше 25%, выходная мощность будет уменьшаться, и эффект точечной сварки будет ослаблен. Наилучший эффект — поддерживать количество электричества выше 50% во время точечной сварки. Этот продукт поддерживает зарядку во время использования.

Простаивать долгое время

При длительном бездействии разрядите или зарядите аккумулятор примерно до 50%, слишком большой или слишком низкий заряд аккумулятора повлияет на срок службы аккумулятора.

Короткое замыкание паяльной ручки

Этот продукт имеет достаточную конструкцию с избыточностью, даже если короткое замыкание ручки не повредит цепь, но ток короткого замыкания высокий, может повлиять на срок службы батареи, пожалуйста, постарайтесь избежать короткого замыкания ручки при выходном токе.

Уход за паяльной ручкой

1. Терминал для пера имеет позолоченный внешний слой, если в этом нет необходимости, пожалуйста, не разбирайте ручку часто, позолоченный внешний износ ослабит проводимость, снизит эффект сварки. Когда соединить концы пера несложно, их можно проткнуть за счет сужения (например, кончика пера), чтобы добиться небольшого равномерного расширения наружу.
2. Сварочная игла может окислиться после многократного использования сварочной ручки. Если производительность сварки снижается, рекомендуется использовать губчатую наждачную бумагу 1000 меш для аккуратной шлифовки.

Предупреждение

1. Не разбирайте корпус и не заменяйте аккумулятор.
2. Не заряжайте продукт в течение длительного времени без ухода.
3. Изделие содержит литиевую батарею.
   Пожалуйста, не бросайте его в огонь, не заряжайте, не используйте и не помещайте при высокой температуре.
4. Не модифицируйте и не ремонтируйте продукт самостоятельно.
5. Не погружайте в воду и не допускайте попадания других жидкостей в продукт.

Отладка

Вина	Возможные причины	Решения
Не удалось загрузить	Батарея разряжена	Подключение зарядного устройства зарядки
	Разряд аккумулятора	Возврат после продажи для замены аккумулятора
	Неисправность цепи	Вернуться к послепродажному обслуживанию
Ненормальный индикатор	Неисправность цепи	Вернуться к послепродажному обслуживанию
Невозможно зарядить	Зарядное устройство / зарядный кабель поврежден	Заменить зарядное устройство / зарядный кабель.
	Неисправность цепи	Вернуться к послепродажному обслуживанию
Плохой сварочный эффект	Перьевой терминал не надежно установлен	См. Обслуживание пера
	Толщина никелевого слоя	Максимальный сварочный никелированный лист 0. 12
	Неподходящий материал для сварки	Невозможно сваривать алюминий или медь
	Старение клеток	Возврат после продажи для замены аккумулятора
Выход не контролируется	Повреждение контрольной трубки	Вернуться к послепродажному обслуживанию

Предупреждение
Выходной сигнал неконтролируемый, контрольная трубка может быть повреждена, немедленно удалите точечную ручку и выключите ее, обратитесь в службу послепродажного ремонта, не продолжайте попытки сварки.

Параметры продукта

модель продукта	Переносной точечный сварочный аппарат 1
Тип батареи	Перезаряжаемая полимерная литиевая батарея
Емкость аккумулятора	4300 мАч (ТИП)
Выходной объемtage	4.2 В (макс.)
Выходной ток	639A {МАКС.)
Текущий дизайн	1200 А (МАКС. )
Входной интерфейс	Микро USS
Входные параметры	5V-1A
Рекомендуемая толщина никелевой полосы	0.1-0.12mm

Послепродажное обслуживание и поддержка

Гарантийная политика

1. Если в течение 7 дней со дня после того, как вы подпишетесь на продукт, появится сбой производительности, указанный в таблице сбоев производительности, продукт можно вернуть или бесплатно заменить после послепродажного тестирования.
2. Если в течение 8-15 дней после того, как вы подпишетесь на следующий день, появится сбой производительности, указанный в таблице сбоев производительности, вы можете воспользоваться бесплатной заменой или обслуживанием после послепродажного осмотра.
3. В течение 6 месяцев со дня подписки на продукт, отказ производительности, указанный в таблице сбоев производительности, будет подтвержден послепродажным осмотром, а техническое обслуживание будет бесплатным.

Отметка о сбое в работе

1. Переключатель не нормальный.
2. Аномальная зарядка.
3. Индикатор неисправен / не горит.
4. Плохой эффект точечной сварки при разумном использовании.
   Короткое время обслуживания после полной зарядки.

Негарантийные правила

1. Несанкционированное обслуживание, неправильное использование, столкновение, небрежность, злоупотребление, впрыск жидкости, авария, модификация, неправильное использование принадлежностей, не относящихся к продукту, или разрыв, изменение, этикетка, знак безопасности.
2. Использованные сварочные ручки и никель lamps.
3. Срок гарантии истек.
4. Ущерб, вызванный обстоятельствами непреодолимой силы.
5. Несоблюдение условий сбоя производительности, перечисленных в таблице сбоев производительности. Сбой производительности, указанный в таблице сбоев производительности, вызван человеческим фактором.

Меры предосторожности после продажи

1. Возвращенные или замененные товары не повлияют на повторную продажу и будут возвращены в оригинальном виде. Если есть подарки, отправьте их вместе. Если товар возвращен или заменен из-за проблем с качеством, пожалуйста, оплатите поз.tagе заранее и вернуть товар после того, как мы его получим.
2. Если возвращенный товар не вызван соображениями качества, такие подарки, как никелевая лента и изоляционная бумага, если они используются, повлияют на вторичные продажи и откажут в возврате. Утерю подарков заказчик возмещает в соответствии с ценой.



Документы / Ресурсы

16 мая 202120 мая 2021Опубликовано всварщикТеги: сварщик

Сварочный аппарат для точечной сварки аккумуляторов 18650/26650/32650 и т.д.

Всем привет. Сегодня хочу рассказать историю о том, как я сварочный аппарат для батареек 18650 покупал.
Если быть кратким, то аппарат рабочий, и я почти доволен.
Правда именно этой модели нет в наличии, все распроданы. Но думаю обзор будет полезным для тех, кто хочет заиметь нечто похожее.
Ну и сразу скажу тем, кто захочет написать, что проще собрать подобный сварочник самому: я знаю, да, можно. Но не скажу, что выйдет сильно дешевле, особенно если в запасах нет подходящих деталей. Плюс я хочу сразу получить готовое устройство, а не заниматься сборкой. Призывать к покупке сварочника никого не буду, тут сами думайте, либо вам проще собрать, либо отдать 40-50 баксов и получить готовое устройство. Кому что ближе, тот сам и выбирает то, что ему нужно.
На сварочные аппараты для 18650 я поглядывал давно. Есть у меня потребность в таком аппарате. Надо для шурика аккумы перепаковать, пару фонариков переделать, да есть в планах собрать одну приблуду, нужную мне для поездок на рыбалку. Так как профессионально пайкой аккумов я точно не буду заниматься, то на более дорогие стационарные аппараты я даже не смотрел. Мне нужен был именно относительно недорогой, но компактный вариант.

Это моя вторая попытка покупки сварочника. Первый раз я сделал заказ, но через несколько недель ожидания мне ТП банггуда написали, что их нет в наличии и они не могут мне выслать заказ. Пришлось делать возврат денег:

Спустя некоторое время решил повторить покупку, но другую модель. Заказал:

И вот второй вариант мне уже выслали. Правда ехала посылка до меня аж 2.5 месяца. Но главное что доехала.
Что имеем по характеристикам:

Емкость аккумулятора составляет 10000 мАч. В настоящее время продукт поддерживает прямую точечную сварку никелевой ленты толщиной менее 0,25 мм и обладает высокой адгезией, чего достаточно для непромышленных покупателей.

Used for battery assembly spot welding of 18650, 26650, 32650 батарейный блок, и т.д.
Машина точечной сварки поддерживает никелевое покрытие толщиной 0,1-0,25 мм или чистый никелевый лист толщиной 0,1-0,15 мм с высокой адгезией.
Вес: 1086 г
Размер: 80 х 54 х 141 мм
Напряжение: 7,4 В
Ток: 400А

Приезжает сварочник вот в такой коробке:

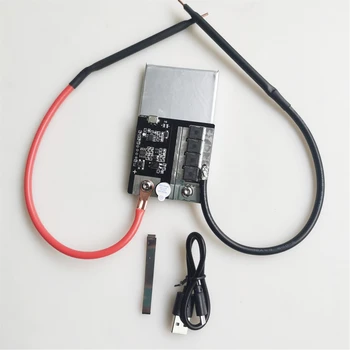

Комплектация состоит из блока питания, ручки с проводами, и основной платы с батареей:

Также в комплекте приходит небольшой отрезок никелевой ленты:

Ручка в комплекте идет в полуразобранном состоянии. Также отдельно лежит пищалка, если требуется, ее можно припаять (я припаял)


Для сборки ручки в отдельном пакетике дали винты и гайки:

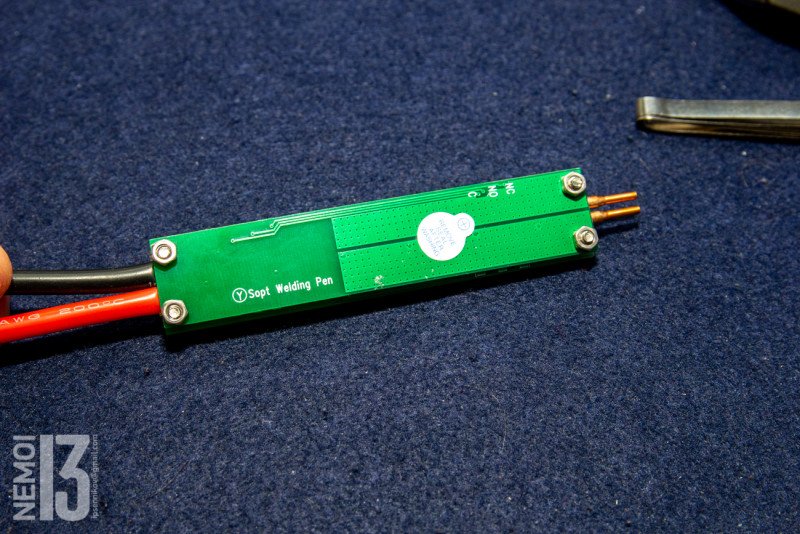

Сделана ручка из двух кусков текстолита, двух уже припаянных на него электродов и качественного гибкого провода в силиконовой оплетке:


На другой стороне проводов уже имеются крепко обжатые медные клеммы:


Длина ручки и проводов около 34см, из них сама ручка имеет длину 11см:

Блок питания, идущий в комплекте, выдает 8.4V 0.8A:

Штекер стандартный круглый:

Что-либо еще сказать по нему не могу. Он сгорел после второй зарядки батареи. Громко хлопнул и всё, потух. Пока заряжаю батарею через ЛБП, ищу варианты на замену.

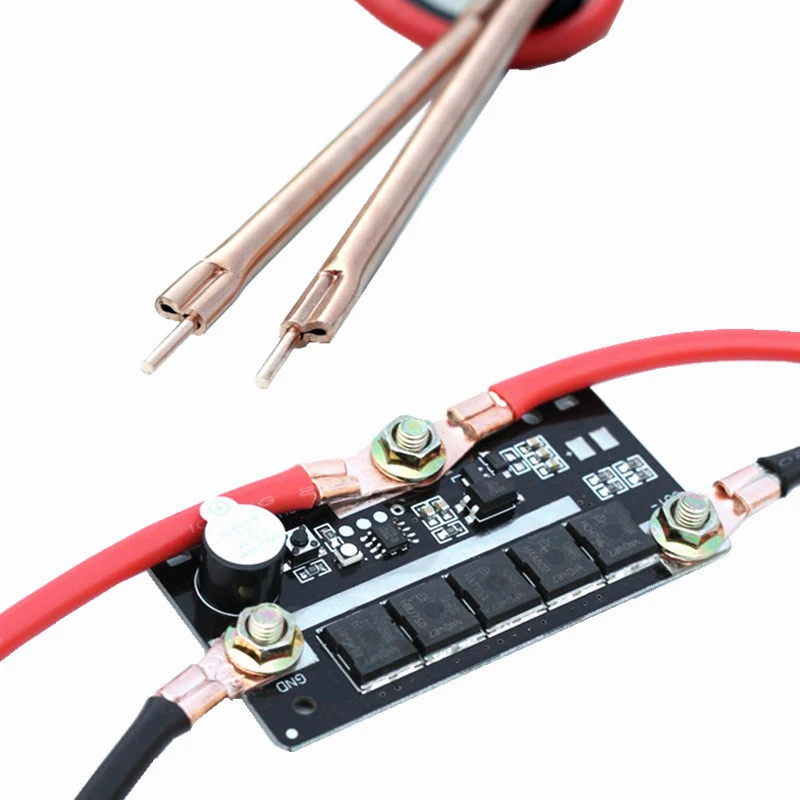

Сама плата сварочника. Приходит уже с прикрученной батареей (при монтаже ручки, всё нужно разбирать, поэтому лучше заранее сфоткать что, как, и куда было прикручено):


В схемотехнике я не силён, поэтому далее просто фото платы:



Мозги:

Обратная сторона платы:

Тут на фото видно что я уже припаял пищалку. С обратной стороны ножки очень нехорошо упираются в батарею, поэтому там наклеил два слоя синей (конечно же синей) изоленты:

Затем собрал ручку. Конструкция, конечно, сомнительная. Но за неимением другой, используем что есть:



Ну и собрал всю конструкцию согласно инструкции:



Теперь к логике работы.
Заряжаем. Затем рычажком включаем сварочник. Загорается лампочка индикатор работы.
Всего тут 4 режима, и соответственно каждый отображается своим цветом индикатора. Переключаются режимы долгим удержанием кнопки на плате. Я честно нигде не смог точно найти информацию о режимах, всё подбирал опытным путём (как в целом и инструкцию нигде не смог найти)
Первый режим, лампочка горит синим цветом:

Зажимаем кнопку, лампочка начинает моргать синим цветом. Это следующий режим.
Зажимаем кнопку еще раз, лампочка горит красным цветом:

Зажимаем еще раз, лампочка моргает красным цветом. И так по кругу.

Теперь о силе сварки. На синем, моргающем силы сварки, не хватает, на синем горящем уже есть заметный след, но лента держится плохо:



А вот на красном моргающем режиме, сварка уже хорошая, лента держится хорошо:



При попытке оторвать руками, ничего не выходит, а вот если потянуть пассатижами, то на тестируемой батарее остаются куски ленты:


А вот на красном у меня даже получилось прожечь ленту:


Причем результат от раза к разу бывает разным. Или сварочник выдает разные импульсы, или я криворук и не могу сделать повторяемость результатов. Тут уж я не знаю. Но с пары попыток сваривает нормально. Видать просто надо набить руку.
В конкретных примерах с DIY я пока сварочник не продемонстрирую, то что должно будет изготавливаться с его помощью, пока еще в дороге, и учитывая нынешние сроки доставок, приедет ко мне уже после нового года. Если получится, расскажу отдельными обзорами.
По вопросу о том как происходит процесс сварки. Она тут автоматическая. Подносим электроды к ленте, идет импульс, если не убрали электроды, или сразу же переставили рядом, снова импульс. Ничего нажимать не надо.
Заключение:
В целом аппарат рабочий. Но нужно проверять и тестировать режимы в каждом конкретном случае. Если делать три-четыре точки контакта на батарее, то лента держится очень хорошо.
Правда длина провода мне показалась излишне короткой. Добавить бы еще хотя бы сантиметров 10, было бы удобнее.
Ну и однозначно нужно городить корпус. Открытые контакты у батареи и платы не внушают доверия, мало ли, упадет отвертка и привет КЗ. Над этим позже подумаю, попробую нарисовать корпус в редакторе и распечатать на принтере.
Основным минусом я бы назвал отсутствие какой-либо инструкции. Без нее приходится разбираться опытным путём что да как.

Ну и еще есть момент. Данная модель на банггуде больше не продается, всё распродано. Поэтому сейчас если покупать подобный сварочник, можно смотреть (как вариант) на вот эти две модели:
1. 1S мини точечный сварочный аппарат DIY 18650
2. 6 Gears Mini Spot Welder Portable Adjustable Welding Machine for 18650
На обе эти модели есть купон BGRU8144 дающий -25% скидку. Этот купон был взят из рассылки на почту, возможно он работает и на другие товары из раздела инструментов. Я не проверял.
В этих вариантах и процесс зарядки проще, и вроде как мощность повыше, и уже есть готовый корпус. Сейчас я думаю, что взял бы что-то из двух моделей выше. Но уже что есть, тем и буду пользоваться.
На этом весь мой обзор. Всем желаю хорошего настроения и крепкого здоровья.

Аппарат точечной сварки аккумуляторов

Как бы ни старался мастер соединить несколько банок способом паяния, получается некрасиво и опасно. Знаем, что если нагреть корпус банки до 60 0 , начнется самопроизвольная реакция. Поэтому домашние умельцы пользуются соединением неодимовыми магнитами, клеем или жидким пластиком. Используются холдеры — капсулы под аккумуляторы, уже спаянные в блок. Но лучшим способом соединения литиевых аккумуляторов считается контактная сварка лентой из никеля. Вряд ли домашний умелец станет покупать аппарат точечной сварки.

Поиск данных по Вашему запросу:

Аппарат точечной сварки аккумуляторов

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Точечная сварка для аккумуляторов 18650 своими руками за 5 шагов
• Точечная сварка аккумуляторных батарей 18650
• Точечная сварка для аккумуляторов 18650 своими руками за 5 шагов
• Назначение точечной сварки для аккумуляторов
• Мини точечная сварка своими руками
• Точечная сварка для аккумуляторов своими руками
• Точечная контактная сварка “Double” для ремонта аккумуляторов 18650
• сварка аккумуляторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Точечная сварка всего за $2!! Как собрать, какие нюансы, какие возможности. ..

Точечная сварка для аккумуляторов 18650 своими руками за 5 шагов

В торговой сети можно найти аппараты точечной сварки для пальчиковых аккумуляторов. Большая стоимость таких приборов останавливает многих потребителей.

Сделанная точечная сварка для аккумуляторов своими руками — удачный выход из этого положения в условиях домашней мастерской. Для тех, кто занимается сборкой различных электронных устройств в бытовых условиях, существует потребность в точечной сварке деталей разных приборов, не выдерживающих длительного высокотемпературного режима пайки.

Это относится и к объединению литиевых аккумуляторных батарей в единые блоки. Собранная точечная сварка своими руками для литиевых аккумуляторов основана на кратковременном контактном принципе сварки.

Плавление металлов в месте контакта происходит за счёт прохождения импульса электрического тока большой силы.

Высокая температура нагрева остаётся только в пределах точки контакта, не воздействуя на окружающую зону. Продолжительность контакта не превышает миллисекунд. На самодельных устройствах этот временной режим устанавливают резистором.

Параметры сварочного электрического тока колеблются в пределах ампер. Контактную сварку осуществляют устройствами, оснащёнными конденсаторами или трансформатором. В самодельных сварочных приборах применяют электроды в виде медных стержней. В качестве таковых часто используют жала от старых паяльников. Медь — отличный проводник мощного электрического потока.

Подводящие провода к электродам по своему сечению должны равняться диаметру медных стержней. Для качественного соединения на концы проводов одевают наконечники, после этого их прикручивают к электродам. Для того чтобы браться за самостоятельное создание сварочного аппарата, нужно обладать определёнными знаниями в области электротехники, опытом работы с паяльником и прочими инструментами.

Конструкция самодельной контактной сварки для аккумуляторов во многом зависит от изобретательности автора. В средствах массовой информации, в том числе интернете, можно обнаружить множество вариантов самодельных устройств. Изготовление одного из таких аппаратов предлагают осуществить следующим образом. Для изготовления самодельного сварочного устройства нужно собрать следующие материалы:. Обратите внимание! Количество и размеры деталей даются ориентировочно.

Это не точная инструкция, а рекомендации по оптимальной сборке контактной сварки для аккумуляторов. При опускании планки электроды защемляют контактную ленту на клемме аккумулятора, независимо друг от друга. Это обеспечивает максимальное прижатие контактов, преодолевая любые неровности сварочной зоны.

Собранную установку располагают на верстаке на удобной высоте для оператора. Выполняют следующие действия:. Дополнительная информация. Рекомендуется перед началом работы произвести тестовые испытания. Если на образце образуется перегар или непровар соединения, то поворотной кнопкой диммера устанавливают оптимальную мощность импульса. Опытные люди, занимающиеся самостоятельной сборкой электротехнических приборов и устройств, советуют придерживаться следующих рекомендаций:.

Собранная своими руками контактная сварка для аккумуляторов принесёт немалую экономию для бюджета его создателя. При наличии опыта работы и соответствующих инструментов сборка устройства не составит особых трудностей.

Обязательно следует строго выполнять правила техники безопасности при сборке таких устройств. RU — интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка.

Советы, инструкции и наглядные примеры.

Точечная сварка аккумуляторных батарей 18650

Данный аппарат позволяет максимально подобрать параметры под свои требования. Обычно двойной импульс используют в случае необходимости прогрева толстой ленты перед подачей основного импульса. Это дает просадку и хороший контакт ленты и качественную сварку. Предназначен для сварки пластин и аккумуляторов. Варит пластины толщиной до 0. Это дает просадку и хороший контакт ленты, и качественную сварку.

а бытовые аппараты для точечной сварки отлично.

Точечная сварка для аккумуляторов 18650 своими руками за 5 шагов

Началось всё, как ни странно, не с необходимости варить аккумуляторы, а с моей любви решать нестандартные задачи. Ко мне в магазин пришли пластины для сварки аккумов. Посмотрел я на них, потом на пару , у которых одна перемычка держалась «на соплях», и оторвал её. Так у меня появился стимул… Дня три перелопачивал интернет. Как оказалось, всё до банального просто. Дело было за трансформатором от микроволновки, который не преминул найтись в запасах нашей конторы. Не буду расписывать процесс срезания старой обмотки, это всё расписано на многих ресурсах.

Назначение точечной сварки для аккумуляторов

Для каждого, кто работает с аккумуляторными батареями, время от времени возникает необходимость перепаковки литий-ионных аккумуляторов, использующих в качестве элементов питания широко распространенные батареи стандарта Данные элементы питания используются практически в любых электронных устройствах, работающих автономно. К таким устройствам относят аккумуляторы ноутбуков, электроинструментов, а также аккумуляторы для всех видов электротранспорта. Чтобы не покупать дорогостоящий новый аккумулятор, можно восстановить старый, заменив лишь его отдельные источники питания, которые стоят гораздо дешевле. Таким образом встает проблема последовательного соединения отдельных батареек в общий аккумуляторный блок, чтобы эти батареи работали, как одно целое, выдавая необходимые ток и мощность.

Аккумуляторные батареи на базе литий-ионных элементов очень широко распространены в компьютерной и бытовой технике. Часто требуется собрать блок питания, работоспособность которого зависит от качества контактов.

Мини точечная сварка своими руками

Либо в обмен на скидку при покупке нового аккумулятора. Да и к тому же хранить дома кислотный аккумулятор, не самая лучшая идея. Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Коллективный опыт предлагает два варианта — либо отправиться на помойку в поисках старой микроволновки, раскурочить её и достать трансформатор, либо изрядно потратиться.

Точечная сварка для аккумуляторов своими руками

Основной принцип работы контактной сварки заключается в тепловом воздействии на детали, соединяемые между собой. Такие сварочные устройства широко используются для проведения различных ремонтных работ, в том числе и аккумуляторных батарей. Профессионалы обычно пользуются аппаратурой заводского изготовления, однако, в случае необходимости, в домашних условиях может применяться контактная сварка для аккумуляторов своими руками. По своим техническим характеристикам такие конструкции заметно уступают заводской сборке, но для решения срочных неотложных задач вполне подходят. Основной функцией контактной сварки является соединение аккумуляторных клемм с помощью небольших металлических пластинок. Для этого не требуется слишком большая мощность. Регулировка параметров тока выполняется в пределах от до ампер, а действие импульса не превышает миллисекунд. Соединение деталей с помощью контактной точечной сварки осуществляется за счет тепловой энергии, выделяемой под действием электрического тока большой величины непосредственно в месте контакта.

Сделать аппарат контактной сварки значит создать с минимальными затратами контактной сварки своими руками подходит только точечная сварка.

Точечная контактная сварка “Double” для ремонта аккумуляторов 18650

Аппарат точечной сварки аккумуляторов

В настоящее время точечная сварка для аккумуляторов нашла свое активное применение в различных областях. Например, когда в аккумуляторе заканчивается запас ресурсов, его нужно заменить и восполнить. В связи с тем, что АКБ в них помещены в блок, в котором контактные соединения созданы посредством микросварки, во время ремонтных работ отработанный элемент необходимо достать и на его место поместить новый, восстановив между ними прочный и устойчивый контакт.

сварка аккумуляторов

ВИДЕО ПО ТЕМЕ: СБОРКА ТОЧЕЧНОЙ СВАРКИ для аккумуляторов, своими руками

В этом разделе представлены аппараты односторонней контактной точечной сварки для изготовления аккумуляторных сборок из элементолы питания. Данные сварочные аппараты точечной сварик предназаначены для сваривания никилевой ленты толщиной до 0,3мм. Наш адрес: , г. Екатеринбург, ул. Вайнера, д. График работы: пн-вс

Аппараты для точечной сварки не так часто используются в быту, как дуговые, но иногда без них невозможно обойтись.

Вместо строчки только точки — мгновенное импульсное соединение. От начала бронзовых веков человечество неразрывно связано с металлом. На нем базируется наша промышленность, с его помощью мы строим дома, передвигаемся по земле, воде, воздуху. Даже засилье пластика, в последнее время все активнее продвигающегося на позиции лидера, не изменит нашей потребности в металле. Главной задачей во все времена было надежное соединение разрозненных элементов в единую металлическую конструкцию. Именно этот процесс превращает безликие детали в единое целое, которое будет нам долго и надежно служить.

Контактной сварке поддаются элементы только с плоским плюсовым контактом! Это важно, так как надежность и вообще возможность приварить самую тонкую и узкую токопроводящюю пластину можно к плоской поверхности размером в диаметре не менее 5мм. Это надо учитывать при выборе типоразмера свариваемых аккумуляторов! Как правило элементы под сварку помещены у поставщиков в раздел»промышленные элементы питания или аккумуляторы».

Ультрабюджетная точечная сварка литиевых аккумуляторов дома. Аппарат точечной сварки аккумуляторов Точечная сварка управление ардуино своими руками

Привет, мозгочины ! Представляю вашему вниманию аппарат для точечной сварки на базе микроконтроллера Arduino Nano.

Данный аппарат можно использовать для приваривания пластин или проводников, например, к контактам аккумулятора 18650. Для проекта нам понадобится источник питания напряжением 7-12 В (рекомендуется 12 В), а также автомобильный аккумулятор напряжением 12 В в качестве источника электропитания самого сварочного аппарата. Обычно стандартный аккумулятор имеет емкость 45 А/ч, что вполне достаточно для приваривания никелевых пластин толщиной 0,15 мм. Для приваривания более толстых никелевых пластин вам понадобится аккумулятор большей емкости или два соединенных параллельно.

Сварочный аппарат генерирует двойной импульс, где значение первого составляет 1/8 часть от второго по длительности.
Длительность второго импульса регулируется с помощью потенциометра и отображается на экране в миллисекундах, поэтому очень удобно регулировать продолжительность данного импульса. Диапазон его регулировки от 1 до 20 мс.

Посмотрите видео, где подробно показан процесс создания устройства.

Шаг 1: Изготовление печатной платы

Для изготовления печатной платы можно использовать Eagle файлы, которые доступны по следующей .

Самый простой способ – это заказать платы у производителей печатных плат. Например, на сайте pcbway.com. Здесь можно приобрести 10 плат по цене примерно 20 €.

Но если вы привыкли делать все самостоятельно, тогда для изготовления прототипа платы используйте прилагаемые схемы и файлы.

Шаг 2: Установка компонентов на платы и припаивание проводников

Процесс установки и припаивания компонентов достаточно стандартен и прост. Устанавливайте сначала небольшие компоненты, а затем более крупные.
Наконечники сварочного электрода сделаны из твердой медной проволоки сечением 10 квадратных миллиметров. Для кабелей используйте гибкие медные провода сечением 16 квадратных миллиметров.

Шаг 3: Ножной выключатель

Для управления сварочным аппаратом вам потребуется ножной выключатель, поскольку обе руки используются для удержания наконечников сварочного электрода на месте.

Для этой цели я взял деревянную коробку, в которую установил вышеуказанный выключатель.

Таймер реле времени представляет собой устройство, при помощи которого можно осуществлять регулировку времени воздействия тока, импульса. Таймер реле времени для точечной сварки отмеряет продолжительность воздействия сварочного тока на соединяемые детали, периодичность его возникновения. Это устройство используется для автоматизации сварочных процессов, производства сварочного шва, с целью создания разнообразных конструкций из листового металла. Оно осуществляет управление электрической нагрузкой в соответствии с заданной программой. Программируется реле времени для контактной сварки в строгом соответствии с инструкцией. Этот процесс заключается в установке временных интервалов между определенными действиями, а также времени действия сварочного тока.

Принцип работы

Данное реле времени для точечной сварки сможет осуществлять включение и выключение устройства в заданном режиме с определенной периодичностью на постоянной основе. Если говорить попроще, то оно осуществляет смыкание и размыкание контактов. При помощи датчика поворота производится настройка промежутков времени в минутах и секундах по истечению, которого необходимо включить или отключить сварку.

Дисплей служит для отображения информации о текущем времени включения, периоде воздействия на метал сварочного аппарата, количестве минут и секунд до включения или выключения.

Виды таймеров для точечной сварки

На рынке можно найти таймеры с цифровым или аналоговым программированным. Используемые в них реле бывают разных типов, но самыми распространенными и недорогими являются электронные устройства. Их принцип работы основан на специальной программе, которая записана на микроконтроллере. С его помощью можно осуществлять регулировку времени задержки или включения.

В настоящее время можно приобрести реле времени:

• с выдержкой на отключение;
• с задержкой на включение;
• настроенное на установленное время после подачи напряжения;
• настроенное на установленное время после подачи импульса;
• тактовый генератор.

Комплектующее для создания реле времени

Чтобы создать таймер реле времени для точечной сварки понадобятся такие детали:

• плата Arduino Uno для осуществления программирования;
• плата прототипирования или Sensor shield – обеспечивает облегчение соединения, установленных датчиков с платой;
• провода по типу мама-мама;
• дисплей, на котором могут отображаться минимум две строки с 16 символов в ряду;
• реле, осуществляющее переключение нагрузки;
• датчик угла поворота, оснащенный кнопкой;
• блок питания для обеспечения снабжения устройства электрическим током (при проведении испытаний можно запитать его через USB кабель).

Особенности создания таймера реле времени для точечной сварки на плате arduino

Для его изготовления необходимо четко следовать схеме.

При этом часто применяемую плату arduino uno лучше будет заменить на arduino pro mini так как она имеет существенно меньший размер, стоит дешевле и при этом значительно легче осуществить припайку проводов.

После сбора всех составных частей таймера для контактной сварки на ардуино нужно припаять провода, которые соединяют плату с остальными элементами этого устройства. Все элементы необходимо очистить от налета и ржавчины. Это существенно повысит время эксплуатации таймера реле.

Нужно подобрать подходящий корпус и собрать все элементы в нем. Он обеспечит устройству приличный внешний вид, защиту от случайных ударов и механических воздействий.

На завершение необходимо осуществить монтаж включателя. Он понадобится, если хозяин сварки решит на продолжительное время оставить ее без присмотра, чтобы не допустить возгорания, повреждения имущества в случае возникновения чрезвычайных ситуаций. С его помощью покидая помещение, любой пользователь сможет без особых усилий отключить устройство.

«Обратите внимание!

Таймер для контактной сварки на 561 является более продвинутым устройством, так как создан на новом современном микроконтроллере. Он позволяет более точно отмерять время, устанавливать периодичность включения и выключения устройства.»

Таймер для контактной сварки на 555 не такой совершенный и имеет урезанный функционал. Но нередко используется для создания таких устройств, так как является более дешевым.

Чтобы лучше понять, как создать сварочный аппарат стоит связаться с сотрудниками компании. Кроме этого, предлагаем рассмотреть схему создания этого устройства. Она поможет понять принцип функционирования аппарата, что и куда необходимо припаять.

Заключение

Таймер для точечной сварки на ардуино является точным и качественным устройством, которое при должных эксплуатациях, прослужит долгие годы. Он является достаточно простым устройством, поэтому без труда может быть смонтирован на любой сварке. Кроме этого, таймер точечной сварки легок в уходе. Он работает даже в лютый мороз, на него практически никак не влияют негативные проявления природной среды.

Собрать устройство можно своими руками или обратится к профессионалам. Последний вариант более предпочтителен, так как гарантированно обеспечивает конечный результат. Компания проведет тестирование элементов устройства, выявит неполадки, устранит их, восстановив, таким образом, его работоспособность.

В некоторых случаях вместо пайки выгоднее использовать точечную сварку. К примеру, такой способ может пригодится для ремонта аккумуляторных батарей, состоящих из нескольких аккумуляторов. Пайка вызывает чрезмерный нагрев ячеек, что может привести к выходу их из строя. А вот точечная сварка нагревает элементы не так сильно, поскольку действует относительно непродолжительное время.

Для оптимизации всего процесса в системе используется Arduino Nano. Это управляющий блок, который позволяет эффективно управлять энергоснабжением установки. Таким образом, каждая сварка является оптимальной для конкретного случая, и энергии потребляется столько, сколько необходимо, не больше, и не меньше. Контактными элементами здесь является медный провод, а энергия поступает от обычного автомобильного аккумулятора, или двух, если требуется ток большей силы.

Текущий проект является почти идеальным с точки зрения сложности создания/эффективности работы. Автор проекта показал основные этапы создания системы, выложив все данные на Instructables .

По словам автора, стандартной батареи хватает для точечной сварки двух никелевых полос толщиной в 0.15 мм. Для более толстых полос металла потребуется две батареи, собранных в схему параллельно. Время импульса сварочного аппарата настраивается, и составляет от 1 до 20 мс. Этого вполне достаточно для сварки никелевых полос, описанных выше.

Плату автор рекомендует делать на заказ у производителя. Стоимость заказа 10 подобных плат — около 20 евро.

В ходе сварки обе руки будут заняты. Как управлять всей системой? Конечно же, при помощи ножного переключателя. Он очень простой.

А вот результат работы:

Пришёл знакомый, принес два ЛАТР-а и поинтересовался, а можно ли из них сделать споттер? Обычно, услышав подобный вопрос, на ум приходит анекдот про то, как один сосед интересуется у другого, умеет ли тот играть на скрипке и в ответ слышит «Не знаю, не пробовал» — так вот и у меня возникает такой же ответ – не знаю, наверное «да», а что такое «споттер»?

В общем, пока закипал и заваривался чай, выслушал небольшую лекцию о том, что не надо заниматься тем, чем заниматься не надо, что надо быть ближе к народу и тогда ко мне потянутся люди, а также кратко погрузился в историю авторемонтных мастерских, проиллюстрированную смачными байками из жизни «костоправов» и «жестянщиков». После чего понял, что споттер – это такой небольшой «сварочник», работающий по принципу аппарата точечной сварки. Используется для «прихватывания» металлических шайб и других мелких крепёжных элементов к помятому корпусу автомобиля, с помощью которых затем выправляется деформированная жесть. Правда, там ещё «обратный молоток» нужен, но говорят, что это уже не моя забота – от меня требуется только электронная часть схемы.

Посмотрев в сети схемы споттеров, стало ясно, что нужен одновибратор, который будет «открывать» на короткое время симистор и подавать сетевое напряжение на силовой трансформатор. Вторичная обмотка трансформатора должна выдавать напряжение 5-7 В с током, достаточным для «прихватывания» шайб.

Для образования импульса управления симистором используются разные способы – от простого разряда конденсатора до применения микроконтроллеров с синхронизацией к фазам сетевого напряжения. Нас интересует та схема, что попроще – пусть будет «с конденсатором».

Поиски «в тумбочке» показали, что не считая пассивных элементов, есть подходящие симисторы и тиристоры, а также множество другой «мелочёвки» — транзисторы и реле на разные рабочие напряжения (рис.1 ). Жалко, что оптронов нет, но можно попробовать собрать преобразователь импульса разряда конденсатора в короткий «прямоугольник», включающий реле, которое будет своим замыкающимся контактом открывать и закрывать симистор.

Так же во время поиска деталей нашлось несколько блоков питания с выходными постоянными напряжениями от 5 до 15 В – выбрали промышленный из «советских» времён под названием БП-А1 9В/0,2А (рис.2 ). При нагрузке в виде резистора 100 Ом блок питания выдаёт напряжение около 12 В (оказалось, что уже переделанный).

Выбираем из имеющегося электронного «мусора» симисторы ТС132-40-10, 12-тивольтовое реле, берём несколько транзисторов КТ315, резисторов, конденсаторов и начинаем макетировать и проверять схему (на рис.3 один из этапов настройки).

То, что в результате получилось, показано на рисунке 4 . Всё достаточно просто – при нажатии на кнопку S1 конденсатор С1 начинает заряжаться и на его правом выводе появляется положительное напряжение, равное напряжению питания. Это напряжение, пройдя через токоограничительный резистор R2, поступает на базу транзистора VT1, тот открывается и на обмотку реле К1 поступает напряжение и в результате контакты реле К1. 1 замыкаются, открывая симистор Т1.

По мере заряда конденсатора С1, напряжение на его правом выводе плавно уменьшается и при достижении уровня меньше напряжения открывания транзистора, транзистор закроется, обмотка реле обесточится, разомкнувшийся контакт К1.1 перестанет подавать напряжение на управляющий электрод симистора и он по окончании текущей полуволны сетевого напряжения закроется. Диоды VD1 и VD2 стоят для ограничения возникающих импульсов при отпускании кнопки S1 и при обесточивании обмотки реле К1.

В принципе, всё так и работает, но при контроле времени открытого состояния симистора оказалось, что оно достаточно сильно «гуляет». Казалось бы, даже с учётом возможных изменений всех задержек включения-выключения в электронной и механической цепях оно должно быть не более 20 мс, но на самом деле получалось в разы больше и плюс к этому, то импульс длится на 20-40 мс дольше, а то и на все 100 мс.

После небольших экспериментов выяснилось, что это изменение ширины импульса в основном связано с изменением уровня напряжения питания схемы и с работой транзистора VT1. Первое «вылечилось» установкой навесным монтажом внутри блока питания простейшего параметрического стабилизатора, состоящего из резистора, стабилитрона и силового транзистора (рис.5 ). А каскад на транзисторе VT1 был заменён триггером Шмитта на 2-х транзисторах и установкой дополнительного эмиттерного повторителя. Схема приняла вид, показанный на рисунке 6 .

Принцип работы остался прежним, добавлена возможность дискретного изменения длительности импульса переключателями S3 и S4. Триггер Шмитта собран на VT1 и VT2 , его «порог» можно менять в небольших пределах изменением сопротивлений резисторов R11 или R12.

При макетировании и проверке работы электронной части споттера было снято несколько диаграмм, по которым можно оценить временные интервалы и возникающие задержки фронтов. В схеме в это время стоял времязадающий конденсатор ёмкостью 1 мкФ и резисторы R7 и R8 имели сопротивление 120 кОм и 180 кОм соответственно. На рисунке 7 сверху показано состояние на обмотке реле, внизу – напряжение на контактах при коммутации резистора, подключенного к +14,5 В (файл для просмотра программой находится в архивном приложении к тексту, напряжения снимались через резисторные делители со случайными коэффициентами деления, поэтому шкала «Volts» не соответствует действительности). Длительность всех импульсов питания реле составляла примерно 253…254 мс, время коммутации контактов – 267…268 мс. «Расширение» связано с увеличением времени отключения – это видно по рисункам 8 и 9 при сравнении разницы, возникающей при замыкании и размыкании контактов (5,3 мс против 20 мс).

Для проверки временной стабильности образования импульсов было проведено четыре последовательных включения с контролем напряжения в нагрузке (файл в том же приложении). На обобщённом рисунке 10 видно, что все импульсы в нагрузке достаточно близки по длительности – около 275…283 мс и зависят от того, на какое место полуволны сетевого напряжения пришёлся момент включения. Т.е. максимальная теоретическая нестабильность не превышает времени одной полуволны сетевого напряжения – 10 мс.

При установке R7 =1 кОм и R8 =10 кОм при С1=1 мкФ удалось получить длительность одного импульса менее одного полупериода сетевого напряжения. При 2 мкФ – от 1 до 2 периодов, при 8 мкФ – от 3 до 4 (файл в приложении).

В окончательный вариант споттера были установлены детали с номиналами, указанными на рисунке 6 . То, что получилось на вторичной обмотке силового трансформатора, показано на рисунке 11 . Длительность самого короткого импульса (первого на рисунке) около 50…60 мс, второго – 140…150 мс, третьего – 300…310 мс, четвёртого – 390…400 мс (при ёмкости времязадающего конденсатора в 4 мкФ, 8 мкФ, 12 мкФ и 16 мкФ).

После проверки электроники самое время заняться «железом».

В качестве силового трансформатора был использован 9-тиамперный ЛАТР (правый на рис. 12 ). Его обмотка выполнена проводом диаметром около 1,5 мм (рис.13 ) и магнитопровод имеет внутренний диаметр, достаточный для намотки 7-ми витков из 3-х параллельно сложенных алюминиевых шин общим сечением около 75-80 кв.мм.

Разборку ЛАТР-а проводим аккуратно, на всякий случай весь конструктив «фиксируем» на фото и «срисовываем» выводы (рис.14 ). Хорошо, что провод толстый – удобно считать витки.

После разборки внимательно осматриваем обмотку, очищаем её от пыли, мусора и остатков графита с помощью малярной кисти с жёстким ворсом и протираем мягкой тканью, слегка смоченной спиртом.

Подпаиваем к выводу «А» пятиамперный стеклянный предохранитель, подключаем тестер к «срединному» выводу катушки «Г» и подаём напряжение 230 В на предохранитель и вывод «безымянный». Тестер показывает напряжение около 110 В. Ничего не гудит и не греется — можно считать, что трансформатор нормальный.

Затем первичную обмотку обматываем фторопластовой лентой с таким нахлёстом, чтобы получалось не менее двух-трёх слоёв (рис.15 ). После этого мотаем пробную вторичную обмотку из нескольких витков гибким проводом в изоляции. Подав питание и замерив на этой обмотке напряжение, определяем нужное количество витков для получения 6…7 В. В нашем случае получилось так, что при подаче 230 В на выводы «Е» и «безымянный» 7 В на выходе получается при 7 витках. При подаче питания на «А» и «безымянный», получаем 6,3 В.

Для вторичной обмотки использовались алюминиевые шины «ну очень б/у» — они были сняты со старого сварочного трансформатора и местами совсем не имели изоляции. Для того, чтобы витки не замыкались между собой, шины пришлось обмотать лентой-серпянкой (рис.16 ). Обмотка велась так, чтобы получилось два-три слоя покрытия.

После намотки трансформатора и проверки работоспособности схемы на рабочем столе, все детали споттера были установлены в подходящий по размерам корпус (похоже, что тоже от какого-то ЛАТР-а – рис.17 ).

Выводы вторичной обмотки трансформатора зажаты болтами и гайками М6-М8 и выведены на переднюю панель корпуса. К этим болтам с другой стороны передней панели крепятся силовые провода, идущие к корпусу автомобиля и «обратному молотку». Внешний вид на стадии домашней проверки показан на рисунке 18 . Вверху слева расположены индикатор сетевого напряжения La1 и сетевой выключатель S1, а справа – переключатель напряжения импульса S5. Он коммутирует подключение к сети или вывода «А», или вывода «Е» трансформатора.

Рис.18

Внизу находятся разъём для кнопки S2 и выводы вторичной обмотки. Переключатели длительности импульса установлены в самом низу корпуса, под откидной крышкой (рис.19 ).

Все остальные элементы схемы закреплены на днище корпуса и передней панели (рис.20 , рис.21 , рис.22 ). Выглядит не очень аккуратно, но здесь главной задачей было уменьшение длины проводников с целью уменьшения влияния электромагнитных импульсов на электронную часть схемы.

Печатная плата не разводилась – все транзисторы и их «обвязка» припаяны к макетной плате из стеклотекстолита, с фольгой, порезанной на квадратики (видна на рис.22 ).

Выключатель питания S1 — JS608A, допускающий коммутацию 10 А токов («парные» выводы запараллелены). Второго такого выключателя не нашлось и S5 поставили ТП1-2, его выводы тоже запараллелены (если пользоваться им при выключенном сетевом питании, то он может пропускать через себя достаточно большие токи). Переключатели длительности импульса S3 и S4 — ТП1-2.

Кнопка S2 – КМ1-1. Разъем для подключения проводов кнопки — COM (DB-9).

Индикатор La1 — ТН-0.2 в соответствующей установочной фурнитуре.

На рисунках 23 , 24 , 25 показаны фотографии, сделанные при проверке работоспособности споттера – мебельный уголок размерами 20х20х2 мм точечно приваривался к жестяной пластине толщиной 0,8 мм (крепёжная панель от компьютерного корпуса). Разные размеры «пятачков» на рис.23 и рис.24 – это при разных «варочных» напряжениях (6 В и 7 В). Мебельный уголок в обоих случаях приваривается крепко.

На рис.26 показана обратная сторона пластины и видно, что она прогревается насквозь, краска подгорает и отлетает.

После того, как отдал споттер знакомому, он примерно через неделю позвонил, сказал, что обратный «молоток» сделал, подключил и проверил работу всего аппарата – всё нормально, всё работает. Оказалось, импульсы большой длительности в работе не нужны (т. е. элементы S4,С3,С4,R4 можно не ставить), но есть потребность подключения трансформатора к сети «напрямую». Насколько я понял, это для того, чтобы с помощью угольных электродов можно было прогревать поверхность помятого металла. Сделать подачу питания «напрямую» несложно – поставили переключатель, позволяющий замыкать «силовые» выводы симистора. Немного смущает недостаточно большое суммарное сечение жил во вторичной обмотке (по расчетам надо больше), но раз прошло уже больше двух недель, а хозяин аппарата предупреждён о «слабости обмотки» и не звонит, значит ничего страшного не произошло.

Во время экспериментов со схемой был проверен вариант симистора, собранного из двух тиристоров Т122-20-5-4 (их видно на рисунке 1 на заднем плане). Схема включения показана на рис.27 , диоды VD3 и VD4 — 1N4007.

Литература:

1. Горошков Б.И., «Радиоэлектронные устройства», Москва, «Радио и связь», 1984.
2. Массовая радиобиблиотека, Я.С. Кублановский, «Тиристорные устройства», М. , «Радио и связь», 1987, вып.1104.

Андрей Гольцов, г. Искитим.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	К рисунку №6
VT1, VT2, VT3	Биполярный транзистор	КТ315Б	3			В блокнот
T1	Тиристор & Симистор	ТС132-40-12	1			В блокнот
VD1, VD2	Диод	КД521Б	2			В блокнот
R1	Резистор	1 кОм	1	0,5 Вт		В блокнот
R2	Резистор	330 кОм	1	0,5 Вт		В блокнот
R3, R4	Резистор	15 кОм	2	0,5 Вт		В блокнот
R5	Резистор	300 Ом	1	2 Вт		В блокнот
R6	Резистор	39 Ом	1	2 Вт		В блокнот
R7	Резистор	12 кОм	1	0,5 Вт		В блокнот
R8	Резистор	18 кОм	1	0,5 Вт

В жизни каждого «радиогубителя» возникает момент, когда нужно сварить между собой несколько литиевых аккумуляторов — либо при ремонте сдохшей от возраста АКБ ноутбука, либо при сборке питания для очередной поделки. Паять «литий» 60-ваттным паяльником неудобно и страшновато — чуть перегреешь — и у тебя в руках дымовая граната, которую бесполезно тушить водой.

Коллективный опыт предлагает два варианта — либо отправиться на помойку в поисках старой микроволновки, раскурочить её и достать трансформатор, либо изрядно потратиться .

Мне совершенно не хотелось ради нескольких сварок в год искать трансформатор, пилить его и перематывать. Хотелось найти ультрадешёвый и ультрапростой способ сваривать аккумуляторы электрическим током.

Мощный низковольтный источник постоянного тока, доступный каждому — это обычная б.у. АКБ от машины. Готов поспорить, что он у вас уже есть где-то в кладовке или найдётся у соседа.

Подсказываю — лучший способ обзавестись старой АКБ задаром — это

дождаться морозов. Подойдите к бедолаге, у которого не заводится машина — он скоро побежит за новым свежим аккумулятором в магазин, а старый отдаст вам просто так. На морозе старая свинцовая АКБ может и плохо работает, но после заряда дома в тепле выйдет на полную ёмкость.

Чтобы сваривать аккумуляторы током от батареи, нам нужно будет выдавать ток короткими импульсами в считанные миллисекунды — иначе получим не сварку, а выжигание дыр в металле. Самый дешёвый и доступный способ коммутировать ток 12-вольтовой батареи — электромеханическое реле (соленоидное).

Проблема в том, что обычные автомобильные реле на 12 вольт рассчитаны максимум на 100 ампер, а токи короткого замыкания при сварке в разы больше. Есть риск, что якорь реле просто приварится. И тогда на просторах Алиэкспресс я наткнулся на мотоциклетные реле стартера. Подумалось, что если эти реле выдерживают ток стартера, причём много тысяч раз, то и для моих целей сгодится. Окончательно убедило вот это видео, где автор испытывает аналогичное реле:

737G батарея сварщика 1 ~ 2 Импульс для пайки 18650 года 50-800A 1,5 кВт 110 В

. Представленные предметы. Вы можете как

DHJ737GDCHJ000001V1

Часто покупаются вместе

, которые купили товар. Также купили

.

737G Аккумуляторный точечный сварочный аппарат

737G Аккумуляторный точечный сварочный аппарат разработан с двойным выбором импульсного режима и установкой уровня тока 0-99. Приваривание никелевых полос толщиной 0,05-0,2 мм может сделать пятно более надежным. Комбинация фиксированной сварочной головки и ножного переключателя удовлетворит различные требования пользователей. Это устройство для точечной сварки подходит для сварки большинства небольших батарейных блоков.

Прочное оборудование и инструменты, меньше платите

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Высокое качество
• Невероятно низкие цены
• Быстрая и безопасная доставка
• Бесплатный возврат в течение 30 дней
• Внимательное обслуживание 24/7

Прочное оборудование и инструменты, платите меньше

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Прочное качество премиум-класса
• Невероятно низкие цены
• Быстрая и надежная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки, 7 дней в неделю

Сварка Push Up

Вы можете использовать режим push up wekding, который предназначен для сборки небольшого пакета. А фиксированные сварочные наконечники имеют функцию светодиодной подсветки для точной фиксированной сварки.

Сварка с помощью педали

Сварка с помощью педали подходит для точного сварного шва, когда это необходимо.

Отдельная ЖК-панель

Показывает количество импульсов и ток, когда вы работаете с этой машиной. Отдельная панель также позволяет легко и быстро устанавливать ток и импульс. Операция будет более плавной.

Интеллектуальный радиатор

Радиатор 4100 об/мин; со встроенным интеллектуальным чипом для предотвращения перегрева сварщика, автоматической защитой от короткого замыкания, чтобы предотвратить перегрев сварки. Улучшение характеристик сварки при обработке более толстой никелевой полосы.

Компактный и портативный

Конструкция 737G отличается компактной формой корпуса в сочетании с удобной ручкой; делает его легким и легким в движении. Таким образом, вы можете легко перенести его в нужное место.

Широкое применение

Аккумуляторный точечный сварочный аппарат подходит для различных размеров аккумуляторных блоков, кнопочных аккумуляторов, полимерных аккумуляторов и защитной платы, камеры мобильного телефона Apple, фурнитуры из нержавеющей стали, сетки из нержавеющей стали и т. д.

Технические характеристики

• Входное напряжение: 110 В переменного тока

• Макс. Питание: 2,8 кВт

• Сварка. Ток: 50A-800A

• Толщина сварки: 0,05-0,15 мм

• Давление сварки: 200-700G

• 1 Pulse Welling: 0,05-0.12m5

• 10004.

• 2 Импульсная сварка: 0,12–0,15 мм, никелированные

• Батарейки: 18650/14500 Литиевые батарейки

Содержимое упаковки

• 1 x 737G Spot Welder

• 1 x Foot Pedal Control

• 1 x Battery Holder

• 4 x Welding Needle

• 1 x Hex Wrench

• 2 x Fuse Tube

• 30 x 0,1 x 4 x 100 мм, никелированный

• 30 x 0,15 x 5 x 100 мм, никелированный

Tough Equipment & Tools, Pay Less, ведущие бренды EVOR

5

инструменты. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Высокое качество Tough
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю

Прочное оборудование и инструменты VOR, специализирующиеся на 9004, VOR4 специализируется на оборудовании и инструментах 90, Pay Less в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Премиальное качество жесткого качества
• Невероятно низкие цены
• Fast & Secure Delivery
• 30-дневные бесплатные доходности
• 24/7 Служба внимания

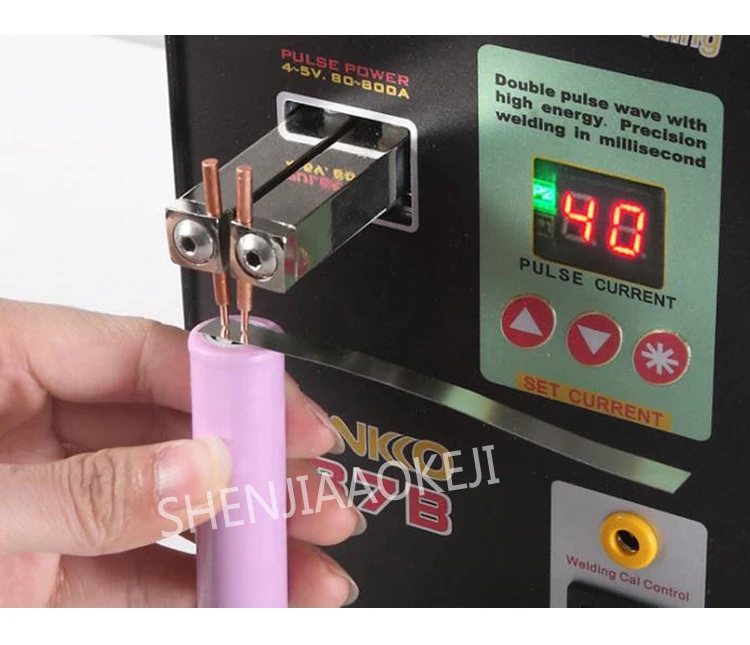

737G Шата для батареи

737G STAT STEAD STED STED STED STED STIDER ON DULLED DULLAL DULLE DULLED BATTER BATTER. выбор импульсного режима и настройка тока уровня 0-99. Приваривание никелевых полос толщиной 0,05-0,2 мм может сделать пятно более надежным. Комбинация фиксированной сварочной головки и ножного переключателя удовлетворит различные требования пользователей. Это устройство для точечной сварки подходит для сварки большинства небольших батарейных блоков.

• Сварка с нажимом
• Сварка с помощью педали
• Четкая ЖК-панель
• Интеллектуальный радиатор

Сварка с нажимом

Вы можете использовать режим сварки с нажимом, предназначенный для сборки небольшого аккумуляторного блока. А фиксированные сварочные наконечники имеют функцию светодиодной подсветки для точной фиксированной сварки.

Сварка с помощью педали

Сварка с помощью педали подходит для точного сварного шва, когда это необходимо.

Четкая ЖК-панель

Показывает количество импульсов и силу тока, когда вы работаете с этой машиной. Отдельная панель также позволяет легко и быстро устанавливать ток и импульс. Операция будет более плавной.

Интеллектуальный радиатор

Радиатор 4100 об/мин; со встроенным интеллектуальным чипом для предотвращения перегрева сварщика, автоматической защитой от короткого замыкания, чтобы предотвратить перегрев сварки. Улучшение характеристик сварки при обработке более толстой никелевой полосы.

Компактный и портативный

Дизайн 737G отличается компактной формой корпуса в сочетании с удобной ручкой; делает его легким и легким в движении. Таким образом, вы можете легко перенести его в нужное место.

Широкое применение

Аккумуляторный точечный сварочный аппарат подходит для различных размеров аккумуляторных блоков, кнопочных аккумуляторов, полимерных аккумуляторов и защитной платы, камеры мобильного телефона Apple, фурнитуры из нержавеющей стали, сетки из нержавеющей стали и т. д.

Содержимое упаковки

• 1 x 737G Аппарат для точечной сварки
• 1 x Педаль управления
• 1 x Держатель батареи
• 4 x Сварочная игла
• 1 x Шестигранный ключ
• 2 x Трубка предохранителя
• Никелированная 30 x 0,10 x 4 мм0024
• 30 x 0,15 x 5 x 100 мм Никелированный

Технические характеристики

• Входное напряжение: 110 В перем. тока
• Макс. Питание: 2,8 кВт
• Сварка. Ток: 50A-800A
• Толщина сварки: 0,05-0,15 мм
• Давление сварки: 200-700G
• 1 Импульсная сварка: 0,05-0,12 мм. мм Никелированный
• Батареи: 18650/14500 Литиевые батареи

Входное напряжение

110 В перем. тока

Макс. Power

2.8KW

Welding Current

50A-800A

Welding Thickness

0.05-0.15mm

Welding Pressure

200-700g

1 Pulse Welding

0.05- 0,12 мм Никелированный

2 Импульсная сварка

0,12-0,15 мм Никелированный

Батареи

18650/14500 Литиевые батареи

Вопросы и ответы

Типичные вопросы о продуктах: Является ли продукт долговечным? …

Задайте первый вопрос

Отзывы покупателей

• Цена 4. 8

• Качественный 4.6

• Функции 4.6

• Легко использовать 4,7

37 Отзывов

Октавио

Слуга короля

Прост в использовании, поразительно, какие быстрые и прочные сварные швы получаются за считанные секунды. когда делаешь комплект батареек в длинную очередь, такое ощущение, что ешь кукурузу, весь початок. возможность перемещать наконечники внутрь и наружу так просто, что можно делать сварные швы нужного размера. С нетерпением ожидая создания большего количества батарей, я просто хочу, чтобы мы могли получить батареи 18650 по разумной цене, чтобы мы могли удовлетворить потребности и спрос на этот шаг в будущем. Мы также хотели бы сделать батареи большего размера, не можем дождаться, чтобы сделать следующий шаг. спасибо Вевор… мы чувствуем тебя!!

Показать больше Показать меньше

0

Ванесса В.

Получила 03/2022. Он до сих пор работает, и работает/сваривается как положено.

Мне пришлось ждать, пока появятся мои BMS, так что это было в коробке, пока мне это не понадобилось. Я поставил свой на настройки 2P/80 ампер. Этот сварной шов держится … Я не могу удалить никелевую полоску с помощью ножа и на самом деле довольно сильно порезался. Мне пришлось использовать плоскогубцы, чтобы удалить приваренную полосу. Так что шов крепкий и не хреновый. Сначала я немного боялся покупать это устройство, но мне просто пришлось прыгнуть обеими ногами, иначе какие есть другие варианты? Они только становятся дороже, и вы просто хотите, чтобы это делало свою работу и делало это правильно. Этот инструмент будет работать для вас. Я не получил Dud или тот, который не работает. Здесь нет жалоб.

Показать больше Показать меньше

0

Ванесса В.

Хорошая цена

Я поставил свой на настройки 2P/80 ампер. Этот сварной шов держится … Я не могу удалить никелевую полоску с помощью ножа и на самом деле довольно сильно порезался. Мне пришлось использовать плоскогубцы, чтобы удалить приваренную полосу. Так что шов крепкий и не хреновый. Сначала я немного боялся покупать это устройство, но мне просто пришлось прыгнуть обеими ногами, иначе какие есть другие варианты? Они только становятся дороже, и вы просто хотите, чтобы это делало свою работу и делало это правильно. Этот инструмент будет работать для вас. Я не получил Dud или тот, который не работает. Здесь нет жалоб.

Показать больше Показать меньше

0

Горизонт нон-стоп

Удачной покупки. Но?

Это работает хорошо, но если вы хотите сделать кучу, вам нужно больше мощности, вам нужно платить больше. Делает небольшие сварные швы и требует нескольких ударов. Ударяйте слишком много раз или слишком часто, вы сбрасываете главный выключатель. Если вы планируете делать много сварных швов, приобретите машину побольше. Работает хорошо для меня, я не делаю много.

Показать больше Показать меньше

0

Горизонт нон-стоп

Работает!

Мне нужно было установить его на максимум, чтобы получить сварные швы, которые я искал.

Показать больше Показать меньше

0

Просмотреть все отзывы клиентов

Люди, которые просматривали этот товар, также просматривали

• Корзина
• Список желаний

• Свяжитесь с нами
• Отследить ваш заказ
• О нас

Наверх

855-385-1880 С понедельника по пятницу, 08:00-17:00, GMT-7 ©2009 — 2022 ВЕВОР Все права защищены

Электросварочный ручной аккумуляторный аппарат для точечной сварки 5 кВА (BSP-5H) ?

Для запроса ценового предложения отправьте электронное письмо с требованиями к сварочному аппарату на адрес sales@electroweld. com

или

Отправьте запрос ценового предложения по следующей ссылке:

Для получения непосредственной помощи в выборе аппарата, подходящего для ваших требований к сварке и области применения, вы также можете заказать онлайн-встречу в масштабе с нашими инженерами по продажам электросварки или позвонить нам напрямую по номерам телефонов, указанным ниже.

Electroweld Industries

5, Hira Compound, R.C Marg, Chembur, Mumbai, INDIA — 400074

Call (India Office): +91 222 522 6180, +91-9702579330

Mobile/WhatsApp: +91-9820160332

Позвоните (США/Мексика Продажи): +1 (214) -636-3048

Электронная почта: [email protected] 9000 salest @electrectreeld.com 9 4449 Salest @electrecterd. com 44449 . линию, и мы свяжемся с вами как можно скорее

Как мы размещаем заказы на сварочные аппараты и/или детали машин?

Онлайн-заказ можно разместить непосредственно в   Интернет-магазин Electroweld , добавив свою машину в корзину и заполнив формы заказа в процессе оформления заказа.

Примечание. В конце процесса оформления заказа у вас будет возможность завершить оплату через Paypal или разместить онлайн-заказ без реквизитов платежа. Мы свяжемся с вами отдельно при получении онлайн-заказа и обсудим способ оплаты в офлайн-режиме.

или

Заказ на покупку также можно отправить напрямую по адресу [email protected] или по факсу: + 91-22-25272731.

Для заказа деталей отправьте электронное письмо по адресу [email protected], указав номер модели машины и требуемое название/номер детали (или изображение детали). Мы вернемся с информацией о ценах на детали и деталях выполнения заказа.

Примечание. Машины будут доступны для отправки на условиях франко-завод на условиях FOB/CIF через 4 недели после оплаты. Мы можем запустить ваш заказ в производство только после оплаты.

Как работает обработка счетов и платежей?

Платежи могут быть обработаны либо через PAYPAL, используя ссылку: https://paypal.me/electroweld74

ИЛИ

Запросите платежные инструкции для банковского перевода или кассы Проверьте при отправке заказа на покупку, отправив электронное письмо на [email protected]

— Заказ будет отправлен в соответствии с нашим почтовым чеком и подтверждением оплаты. Время доставки может варьироваться в зависимости от настройки машины, необходимой для вашего приложения, и любые дополнительные расходы будут добавлены к окончательному счету. Пожалуйста, присылайте любые запросы на индивидуальную настройку по адресу sales@electroweld. com

. Для международных заказов указанная цена включает доставку, оплаченную поставщиком, через CIF — стоимость, страховку и фрахт (название порта назначения). Котировки FOB или DAP доступны по запросу

— Стоимость, страхование и фрахт (CIF) — это расходы, оплачиваемые продавцом для покрытия расходов, страхования и фрахта заказа покупателя, пока он находится в пути. Товар экспортируется в порт, указанный в договоре купли-продажи. До полной погрузки товара на транспортное судно продавец несет расходы по утере или повреждению товара. Кроме того, если товар требует дополнительных таможенных пошлин, экспортных документов, проверок или перенаправления, продавец должен покрыть эти расходы. После загрузки груза покупатель берет на себя все остальные расходы.

— Любые дополнительные брокерские, таможенные и пошлинные сборы, связанные с международными перевозками, являются ответственностью клиента и не включены.

Что такое процесс доставки?

БЕСПЛАТНАЯ международная доставка до ближайшего порта морским транспортом (названный порт назначения CIF). Это гарантирует, что конечная стоимость доставки будет эквивалентна покупке машины у местного дилера в вашей стране. Отдельно стоимость доставки для всех местных заказов в пределах ИНДИИ указывается при выставлении счета 9.0344

. Как правило, машины готовы к отправке в течение 4 недель после получения платежа. Для некоторых сложных запросов на настройку может потребоваться дополнительное время.

— Перед отправкой мы отправляем фактические видео работы, демонстрирующие работу вашей машины и сварку любых образцов деталей в соответствии с вашими требованиями, на адрес электронной почты, указанный в счете-фактуре.

— Мы также гарантируем, что машины упакованы в ящики и упакованы в соответствии с требованиями доставки в вашу страну доставки.

— Детали отслеживания будут отправлены по электронной почте или SMS, когда они будут доступны.

— Для международных заказов указанная цена включает доставку, оплаченную поставщиком, через CIF — стоимость, страховку и фрахт (название порта назначения). Котировки FOB или DAP доступны по запросу.

— Стоимость, страхование и фрахт (CIF) — это расходы, оплачиваемые продавцом для покрытия расходов, страхования и фрахта заказа покупателя, пока он находится в пути. Товар экспортируется в порт, указанный в договоре купли-продажи. До полной погрузки товара на транспортное судно продавец несет расходы по утере или повреждению товара. Кроме того, если товар требует дополнительных таможенных пошлин, экспортных документов, проверок или перенаправления, продавец должен покрыть эти расходы. После загрузки груза покупатель берет на себя все остальные расходы.

— Любые дополнительные брокерские, таможенные и пошлинные сборы, связанные с международными перевозками, являются ответственностью клиента и не включены в стоимость .

Стандартные условия Инкотермс Информация о включенной доставке в порт назначения через CIF (стоимость, страхование и фрахт) доступна ЗДЕСЬ

Что такое стандартная гарантия и процесс поддержки машины?

ГАРАНТИЯ:

Мы гордимся качеством и надежностью наших хорошо спроектированных сварочных аппаратов. Наши машины поставляются со стандартной годовой гарантией на детали и работу.

РАСШИРЕННАЯ ГАРАНТИЯ:

Мы также предоставляем варианты расширенной гарантии на 1 и 2 года для покупки, которые могут дать вам дополнительное спокойствие при покупке оборудования.

Для запроса предложения по расширенной гарантии отправьте электронное письмо с вашими требованиями к расширенному сроку на адрес [email protected]

Информация о гарантии на продукцию ELECTROWELD INDUSTRIES доступна  ЗДЕСЬ

ПОДДЕРЖКА:

Руководства по продуктам Electroweld содержат технические подробности по установке и вводу в эксплуатацию. Мы можем дополнительно оказать удаленную поддержку вашим инженерам для успешного запуска и ввода в эксплуатацию вашей машины. Мы также можем предоставить расценки на обслуживание на месте, если оно доступно в вашей стране.

Отправьте запрос на обслуживание по следующей ссылке:

Вы также можете отправить запрос на обслуживание по электронной почте [email protected]

The TERMS & CONDITIONS for purchase of ELECTROWELD INDUSTRIES products is available  HERE

Electroweld Industries

5, Hira Compound, R.C Marg, Chembur, Mumbai, INDIA — 400074

Call ( Офис в Индии): +91 222 522 6180, +91-9702579330

Мобильный телефон/WhatsApp: +91-9820160332

Телефон (отдел продаж в США/Мексике): +1 (214 5 04) -639-304 Электронная почта:  [email protected]

Напишите нам, и мы свяжемся с вами как можно скорее

Как связаться с Electroweld по любому другому вопросу, связанному с машиной для контактной сварки?

Контактная информация:

Напишите нам по электронной почте или заполните контактную форму ниже, и мы поможем найти лучшее решение для ваших сварочных задач.

Электросварка

5, Hira Compound, R.C Marg

Chembur, Mumbai, INDIA — 400074

Call (India Office): +91 222 522 6180, +91-9702579330

Mobile/Whatsapp: +91 -9820160332

Звоните (отдел продаж в США/Мексике): +1 (214)-636-3048

Электронная почта: [email protected]

04 к вам как можно скорее

---

аккумуляторный точечный сварочный аппарат — Купить аккумуляторный точечный сварочный аппарат с бесплатной доставкой

аккумуляторный точечный сварочный аппарат — Купить аккумуляторный точечный сварочный аппарат с бесплатной доставкой | Покупки на Banggood США

• Дом

• 18 результатов

Цена —

ОК

Доставить из

Всего 1 страница

Перейти на страницу

Перейти

Подтвердите свой возраст

Для входа в этот раздел вам должно быть не менее 18 лет.

МНЕ ДО 18 ЛЕТ МНЕ СТАРШЕ 18

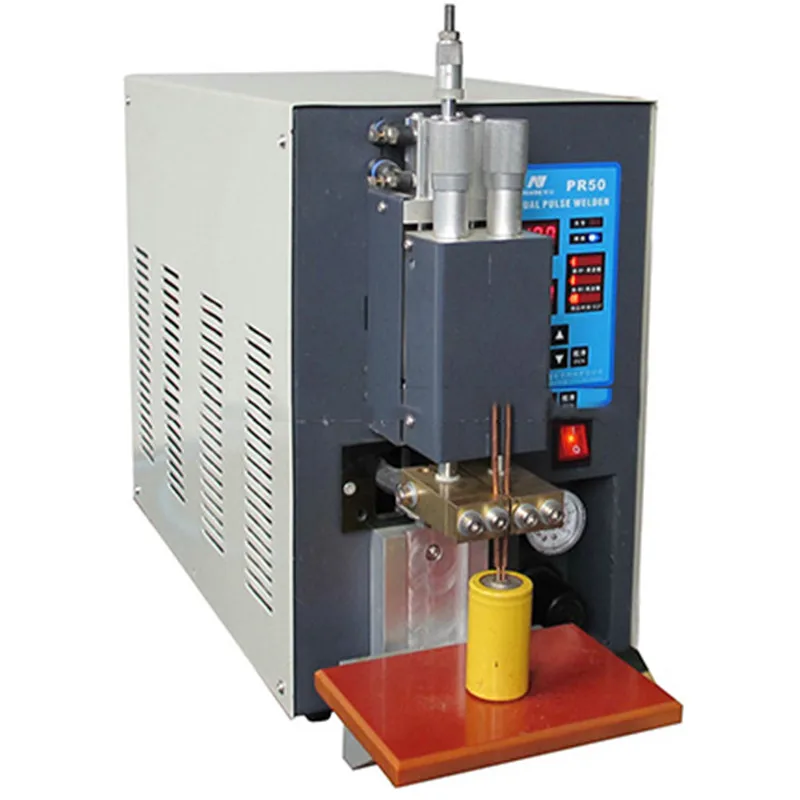

Professional 18650 Машина для точечной сварки с литиевой батареей — WinAck Battery

Продукт описание:

Этот Аккумуляторная точечная сварка-это профессиональная машина с хорошим качеством сварки и высокая скорость сварки, низкий уровень брызг во время сварки, отсутствие обесцвечивания сварки соединений, что делает его хорошим выбором для сварки сборки литий-ионного аккумулятора. Это подходит для сварки аккумуляторов 18650, 26650, 32650 и 21700, таких как электромобили аккумулятор, аккумулятор для электрического велосипеда и аккумулятор для уличного фонаря.

Особенности:

1. Особенно подходит для сварки лития аккумулятор, стабильная сварка процесс и высокое качество сварки.

2. Максимальный выходной сварочный ток 8000А, пульсации небольшие, тепло концентрируется, а тепловая эффективность сварки повышается.

3. Контролируется микроконтроллер с функциями контроля тока, напряжения и мощности.

4. Это оснащен диагностическими и сигнальными функциями для текущей неисправности, монитора превышение предельного значения, превышение сетевого напряжения над предельным значением и перегрев.

5. Инвертор Мост использует технологию мягкого переключения, чтобы уменьшить потери при переключении и уменьшить электромагнитная интерференция.

6. Инвертор мост автоматически отключается, когда ток ненормальный, улучшая систему защита.

7. Трехступенчатый настройка нагрева с медленным нарастанием и медленным падением тока, широкое время настройки диапазон (0~250 мс или 0~1 с), подходящий для сложного процесса сварки.

8. Оснащен ЖК дисплей; хранение данных с использованием EEPROM, не нужно беспокоиться о времени автономной работы, может хранить 20 наборов параметров сварки, удобных для сварки различных товары.

9. Быстрый отклик время, нет необходимости заряжать или разряжать, управляемый.

10. Доступно режимы сварки: одиночная точечная сварка и непрерывная точечная сварка.

18650 Машина для точечной сварки с литиевой батареей Параметры

Наименование товара	18650 Аккумуляторная точечная сварочная машина
Модель продукта	ВА-СВ-28Б
Скорость сварки никелевого листа	0,8~1,2 с/шт.
Эффективный ход рабочей платформы	800мм*500мм
Режим управления	Фиксированное управление напряжением
Вход Напряжение	220В±10% / 50/60Гц
Номинальная мощность	350 Вт
Максимальная мощность трансформатора	35кВА
Максимальный выходной ток	8000А
Номинальная мощность	500 Дж
Регулировка сварочного напряжения	50~350В постоянного тока
Время сварки	1,0 мс ~ 20,0 мс, точность: 0,1 мс
Частота импульса сварки	Среднее
Конфигурация сварочной иглы	1,8 мм или 3 мм или 6 мм
Отладка расстояния между сварочными иглами	0-20мм
Сварочный материал	Лист из чистого никеля или никелированная сталь
Толщина плоского никелевого листа для сварки	0,08-0,30 мм
Толщина выступающей сварки никеля лист	0,20-0,50 мм
Хранилище параметров	10 групп
Размер(Д*Ш*В)	1000*600*1310мм
Общий вес	120 кг

ПРЕДЫДУЩАЯ：Аккумуляторная точечная сварка для сборки литий-ионного аккумулятора СЛЕДУЮЩАЯ：Аккумуляторная точечная сварочная машина 18650 для автоматической сварки аккумуляторных батарей

Glitter 801A Аккумуляторная точечная сварка 11,6 кВт Мини Портативный конденсаторный точечный сварочный аппарат для хранения энергии для 18650 14500

(пока отзывов нет) Написать рецензию

GLITTER

Glitter 801A Аккумуляторная точечная сварочная машина 11,6 кВт Мини Портативная конденсаторная точечная сварочная машина для хранения энергии для 18650 14500

MSRP: 299,99 долларов США

В настоящее время: 159 долларов0,99

(Вы экономите 140,00 долларов США )

Артикул:

JFBSW00011

СКП:

888107100409

Состояние:

Новый

Наличие:

Обычно отправляется в течение 24 часов.

Отправка из:

Склад США

Стоимость доставки:

Бесплатная доставка

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

Обзор продукта

Описание продукта

Недавно разработанный аккумуляторный аппарат для точечной сварки Glitter оснащен двумя суперконденсаторами для накопления энергии и источником питания для импульсной сварки. По сравнению с традиционным аппаратом для точечной сварки на переменном токе, он не мешает работе электрической цепи, что означает отсутствие проблем с отключением. Импульсная технология сверхмощного накопления энергии в сочетании с максимальной мощностью сварки 11,6 кВт обеспечивает надежный сварочный эффект.

Небольшой размер и малый вес сварочного аппарата делают его более портативным по сравнению с громоздким традиционным аппаратом для точечной сварки. Корпус из алюминиевого сплава также обеспечивает более мощную и надежную машину.

Оснащенный точечным сварочным аппаратом на 70 А и автоматическим режимом сварки «АТ», этот аппарат позволяет работать легко и эффективно. Технология низкого энергопотребления позволяет эффективно использовать машину в течение 12 часов без проблем с нагревом.

Импульсная мощность сварки отображается на светодиодном экране и регулируется двумя регулировочными кнопками (0–9).9 диапазон). Никелированный 0,3 мм и чистый никель 0,25 мм можно легко сваривать с максимальной энергией 60 Дж.

Параметры продукта

Модель	801А	Максимальная энергия сварки	60 Дж
Вход адаптера питания	100–240 В переменного тока, 50/60 Гц	Время импульса	0,05–5 мс
Выход адаптера питания	15 В 1,3 А	Диапазон регулировки мощности сварки	0-99 т
Машинный ввод	15 В пост. тока 1,3 А	Режим сварки	АТ (режим автоматической сварки)
Время зарядки машины	20-30 минут	Время задержки импульса	20-50 мс
Выходное сварочное напряжение	5–5,8 В	Толщина сварки никеля	0,05–0,3 мм
Выходной сварочный ток	500-2000 А (импульсный)	Размер упаковки	8,9×7,5×6,7 дюйма
Максимальная мощность сварки	11,6 кВт	Вес упаковки	4,4 фунта

Упаковочный лист

• Основная машина x 1
• Адаптер питания x 1
• 70A Сварочная ручка раздельного типа x 1
• Головка для стыковой сварки квадратной формы для 70A x 1
• Замена приварных штифтов для 70A x 1 пара
• Маленький гаечный ключ x 1
• Зажим для шестиэлементной батареи x 1
• Никелевые полоски, 100 шт.
• Руководство пользователя x 1

Сравнительная таблица

Модель	801А	801B	801D
Сварочная ручка, тип	70A Сварочная ручка раздельного типа	70B Интегрированный сварочный карандаш	Интеллектуальная сварочная ручка 73B
73S Ручной сварочный кронштейн	х	✓	✓
Максимальная мощность сварки	11,6 кВт	11,6 кВт	12 кВт
Максимальная энергия сварки	60 Дж	119 Дж	238 Дж
Выходное сварочное напряжение	5–5,8 В	5–5,8 В	5-6 В
Время импульса	0,05–5 мс	0,1–10 мс	0,2–20 мс
Кнопки управления	2	2	3
Отображение фактического сварочного тока	х	✓	✓
Индикатор напряжения конденсатора	х	✓	✓
Режим MT — ножной педальный переключатель	х	✓	✓

Информация о гарантии

Ограниченный

.

Видео Скрыть видео Показать видео

• Glitter 801A Аккумуляторный точечный сварочный аппарат Конденсатор для накопления энергии Точечный сварочный аппарат

  Учебное видео по новой модели Glitter 801A Аккумуляторный точечный сварочный аппарат. …

Отзывы

(пока отзывов нет) Написать рецензию

Лучший аппарат для точечной сварки — Таблица обзоров и сравнений [2022]

В этом посте могут быть партнерские ссылки. Покупка через них может принести нам небольшую комиссию бесплатно для вас. Это покрывает нашу заработную плату и позволяет бесплатно использовать наши ресурсы.

Последнее обновление: 5 мая 2022 г.

Точечная сварка — один из старейших сварочных процессов, при котором тепло, давление и электрическое сопротивление сплавляют два или более металлических листа. Если вы время от времени работаете с листовым металлом, являетесь новичком, энтузиастом сварки или любителем делать что-то своими руками, аппарат для точечной сварки — ваш выбор.

Имейте в виду, что существует несколько типов аппаратов для точечной сварки. Например, некоторые аппараты для точечной сварки используются для изготовления аккумуляторов, автомобильных кузовов или ручных аппаратов для точечной сварки в домашних условиях.

Выбор идеального аппарата может стать кошмаром, но наша статья поможет вам выбрать лучший аппарат для точечной сварки для вашего применения.

Быстрая навигация

• Сравнительная таблица лучших аппаратов для точечной сварки
• Обзоры лучших аппаратов для точечной сварки
  • 1. Stark Professional Portable Electric – лучший портативный аппарат для точечной сварки
  • 2. Mophorn 737G — бюджетный аккумуляторный аппарат для точечной сварки
  • 3. Lencospot Mark II Autobody Dual Spot Welding — лучший автокузовной аппарат для точечной сварки
  • 4. Kerpu Mini Spot Welder for Battery — лучший карманный точечный сварочный аппарат
  • 5. BSW 05 Аккумуляторы и электронные компоненты Аппарат для точечной сварки мощностью 12 кВт — лучший аккумуляторный сварочный аппарат для промышленного использования
• Применение точечной сварки
  • Плюсы и минусы точечной сварки

Лучший аппарат для точечной сварки Сравнительная таблица

9908

Изображение сварщика	Имя	Входная мощность	Макс. Толщина сварки	Аккумулятор/автомобиль	Проверить цену
	Stark Professional Portable Electric Spot Welder	110 В/240 В	16A	до общей толщины 1/8″	Листовой металл кузова	Проверить текущую цену
	Аппарат точечной сварки Mophorn 737G	110 В	20 В пост. тока/50–800 А	0,004 дюйма	Проверка тока
	Lencospot Mark II Аппарат для двухточечной сварки кузовов	220 В	50A	до 20 калибра Сталь для кузова	Текущая цена	9 Листовой металл для кузова
	Миниатюрный точечный сварочный аппарат Kerpu для батарей	3,7 В	максимальный выходной ток может достигать 650 А
	BSW 05 ​​Аккумулятор и электронные компоненты 12 KW Spot Welder	15V 2-3A	5-5,8 V	15 V 2-3 A	ATATCUREDIR

Best Spot Welder обзоры

1. Stark Professional Portable Electric — лучший портативный аппарат для точечной сварки

Stark professional — это портативный аппарат для точечной сварки с воздушным охлаждением, который обеспечивает быструю и прочную точечную сварку различных материалов, включая сталь и чугун. Одним из самых значительных преимуществ этого аппарата для точечной сварки является простота использования. Как новичок, вам понравится простой сварочный механизм, который поможет вам быстро вставить материал и сварить его.

Простота использования дополняется упрощенным дизайном. Компактная форма корпуса со встроенной ручкой поможет вам переносить его по мастерской.

Однако при весе 28,4 фунта это не самое легкое устройство, поэтому иногда вы можете устать от ношения с ним. Профессиональный сварочный аппарат Stark использует однофазную конструкцию. Таким образом, вы можете выбрать мощность 120 В или 240 В.

Вам не потребуется более 120 В для легких проектов, но для более серьезной работы вам подойдет 240 В. Кроме того, вы можете сваривать до комбинированной толщины листовой стали 1/8″ с заданной мощностью. Но имейте в виду, что устройство не поставляется с вилкой.

Несмотря на то, что этот аппарат для точечной сварки предназначен для любителей и любителей делать что-то своими руками, профессиональные сварщики сочтут его полезным. Как новичок, вам может быть сложно настроить машину и начать сварку. К сожалению, руководство по эксплуатации вам не поможет, так как там довольно расплывчатые инструкции. Однако, как только вы освоите его, вы будете наслаждаться качеством сварки.

В целом, этот аппарат для точечной сварки предлагает отличное соотношение цены и качества. Поэтому его покупка не ударит по вашему кошельку. Несмотря на то, что в комплект поставки не входит электрическая вилка, вы получаете сменные сварочные наконечники из высококачественной стали и приличные сварочные электроды, так что вы останетесь довольны этой машиной стоимостью менее 200 долларов.

Проверка цена на Amazon

Pros & Coss Suded

Pros

• Отличное значение для швадрированной шва до 1/8″ листового металла
• Вы получаете сменные сварочные наконечники из высококачественной стали

Минусы

• Некоторым он кажется тяжелым (28,4 фунта)
• Вы не получаете штепсельную вилку
• Beginners might struggle at the start

Specifications

• Voltage: 110v/240v
• Outlet Voltage: 2. 5 kVA @ 50% Duty Cycle
• Amp: 16
• Глубина горловины: 6″V
• Свариваемые материалы: Мягкая, оцинкованная или нержавеющая листовая сталь без покрытия
• Мягкая сталь: листовая сталь общей толщиной до 1/8″
• Вес: 28,4 фунта

2. Mophorn 737G – бюджетный аккумуляторный аппарат для точечной сварки

ваш правильный выбор. Возможно, это лучший аккумуляторный точечный сварочный аппарат с ограниченным бюджетом, с импульсным режимом и ножным управлением.

Mophorn 737G рассчитан на 110 В, поэтому вы можете подключить его к любой бытовой розетке. Однако низкий вход также означает, что вы получите более низкий выходной сигнал, подходящий для материалов толщиной 0,05–0,2 мм. Кроме того, не рекомендуется приваривать более толстые никелевые полосы, так как они не будут должным образом держаться.

Тем не менее, ценность и простота использования, которые вы получаете за потраченные деньги, выдающиеся. Этот аппарат для точечной сварки оснащен четким ЖК-дисплеем, который точно показывает количество импульсов и сварочный ток.

В зависимости от области применения можно использовать сварку push-up или ножную педаль. Например, при сборке небольшого аккумуляторного блока можно использовать вариант push-up с фиксированной сварочной головкой. Кроме того, фиксированные сварочные наконечники оснащены светодиодной подсветкой для точной неподвижной сварки. Тем не менее, вы также можете использовать ножную педаль для сварки никелевых полос.

Аккумуляторный сварочный аппарат Mophorn оснащен интеллектуальным радиатором со встроенным интеллектуальным чипом, предотвращающим перегрев. Тем не менее, вы не должны использовать его для более чем 20 сварок в минуту на максимальной мощности. Кроме того, убедитесь, что у вас есть выключатель как минимум на 20 ампер, так как он может перевернуть 15-амперный.

В целом, это достойный аппарат для точечной сварки за свои деньги. Вы даже получите немного никеля в упаковке и ножную педаль, но имейте в виду, что она не поддерживает сварочную ручку. Если вам нужна легкая аккумуляторная сварка, это ваш аппарат.

Проверить цену на Amazon

Обобщенные плюсы и минусы

Плюсы

• Не сломит ваш банк
• Вы можете подключить его к обычной бытовой розетке со сварочной головкой
• 3
педаль
• Автоматическая защита от короткого замыкания
• Вы получаете дополнительные металлические сварочные материалы
• Держатель аккумулятора

Минусы

• Несовместим со сварочной ручкой
• Мощность ограничена толщиной металла 0,2 мм.
• Требуется выключатель на 20 А. Толщина сварки для стали с никелевым покрытием: 0,15 мм
• Макс. Толщина сварки для чистого никеля: 0,12 мм
• Макс. Сварочный ток: 50–800 А
• Вес: ‎11,84 фунта
• Выбор импульсного режима
• Текущие настройки: 0-99 уровень

3.

Аппарат для двухточечной сварки кузовов Lencospot Mark II — лучший аппарат для точечной сварки кузовов Разработанный для более тонких материалов, аппарат для точечной сварки Lenco — это настоящее дело. Это машина для точечной сварки кузова для небольших мастерских или предприятий по ремонту автомобилей на дому. Почему? Потому что он значительно дороже, чем другие аппараты для точечной сварки из нашего списка, но ваши инвестиции могут быстро окупиться.

Сварочный аппарат Lencospot отличается прочной и прочной конструкцией, поэтому кажется, что он рассчитан на долгую жизнь. Несмотря на то, что он весит 110 фунтов, встроенная тележка с колесами поможет вам быстро перемещать его по мастерской.

Тем не менее, с входным кабелем питания длиной 50 дюймов вам даже не нужно будет его так сильно перемещать. Как только он прибудет, вам нужно будет собрать его, что в основном означает установку четырех винтов для ручки и двух болтов и гаек для кабелей.

Несмотря на то, что в использовании этого аппарата для точечной сварки нет ничего сложного, вам, как новичку, может потребоваться некоторое время, чтобы привыкнуть к настройкам. Тем не менее, опытные сварщики сочли его более чем подходящим. Вы можете использовать его для сварки кузовной стали толщиной 20-14 ga или для сварки листов стали или нержавеющей стали.

Имейте в виду, что для работы этого аппарата для точечной сварки требуется входное напряжение 208/240 В. Тем не менее, многие сварщики заявляют, что каждый раз получается гладкий и равномерный шов. Вероятно, поэтому он является одним из фаворитов среди многих сварщиков, которые считают новейшие машины такими же надежными, как и предыдущие версии.

В определенных ситуациях найти некоторые детали может быть сложно. Однако, поскольку это машина, произведенная в США, отследить поставщиков должно быть слишком сложно. В целом, вам понравятся долговечность, функциональность и качество сварки, но по определенной цене.

Check Price on Amazon

Pros & Cons Summarized

Pros

• Protected control panel
• Solid and robust construction
• Built-in cart with wheels
• You can weld autobody steel 20-14 ga толстый
• Обеспечивает гладкий и равномерный шов
• Сделано в США

Минусы

• Дороже, чем другие машины для точечной сварки в списке
• Массивный блок весом 110 фунтов.
• Некоторые детали могут быть сложными для поиска

Спецификации

• Напряжение: 240V
• 50 ′ Входной кабель.
• Максимальная мощность сварки: 20 калибр Автомобильная сталь
• Вес: 110 фунтов.
• Первичное напряжение: 208/230
• Однофазное: 60/50 Гц кВА
• Сетевой предохранитель: 50 AMP

4. Миниатюрный точечный сварочный аппарат Kerpu для батареи – лучший карманный точечный сварочный аппарат

Аккумуляторные точечные сварочные аппараты не всегда должны быть большими машинами; напротив, вы можете положить мини-станок для точечной сварки Kerpu в карман и носить его с собой. Это аппарат для точечной сварки весом 1,72 фунта с максимальной выходной мощностью 650 А, который лучше всего подходит для точечной сварки 18650 и других цилиндрических литиевых аккумуляторов, никель-металлогидридных аккумуляторов, кадмиево-никелевых аккумуляторов.

Для точечной сварки не требуется внешний источник питания, то есть вы можете использовать его, даже если поблизости нет розеток.

Это заслуга аккумулятора емкостью 7500 мАч, который можно заряжать с помощью модуля USB типа C, который входит в комплект поставки. Однако имейте в виду, что уровень заряда батареи может повлиять на возможности сварки, поэтому при выборе максимальной мощности убедитесь, что сварочный аппарат полностью заряжен.

Одним из часто обсуждаемых вопросов является простота использования. Например, портативный аппарат для точечной сварки Kerpu имеет три световых индикатора, которые показывают уровень заряда батареи, выходную мощность и режим (ручной или автоматический). Таким образом, простой дизайн делает его действительно удобным для пользователя.

Однако в прошлом не было информации об использовании. Вот почему у многих сварщиков были проблемы с получением прочных сварных швов. В улучшенной версии производители заявляют, что вы должны использовать легкое давление и стороны ручки для точечной сварки. Приложение слишком большого давления и большая контактная поверхность могут привести к низкой теплопроводности на поверхности металла, что снизит общую производительность.

Таким образом, несмотря на то, что это самодельный и легкий аппарат для точечной сварки, способный сваривать только материалы из железа, стали и нержавеющей стали толщиной до 0,2 мм/0,007 дюйма, вам потребуется некоторое время, чтобы освоить его. Функции безопасности, такие как защита от перегрева и перезарядки, продлевают срок службы, но вы должны знать, что низкий рабочий цикл не подходит для более высокой производительности.

Проверка цена на Amazon

Pros & Coss Suded

PROS

• БАЙКА такие функции, как защита от перегрева и перезарядки
• Может сваривать железо, сталь, низкоуглеродистую сталь без покрытия и материалы из нержавеющей стали

Минусы

• Возможности сварки могут варьироваться в зависимости от уровня заряда аккумулятора
• Вам потребуется некоторое время, чтобы привыкнуть к нему
• Подходит для сварки до 0,2 мм/0,007 дюйма

Характеристики

Емкость аккумулятора 4: 3 4232 90 Полимерный аккумулятор емкостью 7500 мАч

Зарядка: Порт Type-C, вход 2 А

Максимальный выходной ток: 650 А.

Возможность сварки: менее 0,2 мм/0,008 дюйма.

Скорость разряда: 100C

Подходящие батареи: 18650 и другие цилиндрические литиевые батареи, никель-металлогидридные батареи, никель-кадмиевые батареи

аккумуляторный сварочный аппарат

США Solid — это аппарат для точечной сварки, оснащенный двумя суперконденсаторами, которые обеспечивают стабильный источник питания для импульсной точечной сварки. Таким образом, качество и надежность сварки не зависят от переменного электрического тока и срабатывания выключателя.

Благодаря максимальной мощности 12 кВт вы можете использовать его для сварки никелированной стали толщиной 0,4 мм и чистого никеля толщиной 0,35 мм. По сравнению с аппаратом для точечной сварки Mophorn, аппарат US Solid может работать от сети 110/220 В. Кроме того, он довольно легкий, поэтому его можно легко носить с собой.

Еще одним преимуществом является мобильная сварочная ручка 73B со сменным сварочным электродом, индикатором пульса и регулировкой баланса давления. Рассматриваемый нами аппарат для точечной сварки Mophorn несовместим с ручкой. Кроме того, вы всегда можете выбрать сварочный манипулятор 73S, который предлагает более традиционный подход к сварке аккумулятором.

Конструкция довольно проста, так как напряжение конденсатора и сварочный ток отображаются на светодиодном экране. Для начала сварки необходимо установить мощность сварки 0-99 т и задержку импульса 20-50 мс или выбрать ручной или автоматический режим.

Имейте в виду, что этот аппарат для точечной сварки предназначен для индивидуального или промышленного использования, в отличие от других товаров для игрушек, где безопасная конструкция продукта защищает вас от опасности возгорания батареи. Однако он дороже, чем некоторые аккумуляторные точечные сварочные аппараты, о которых мы говорили в статье.

Одним из положительных моментов является то, что компания U.S. Solid обслуживает ваш аппарат для точечной сварки при регулярном использовании и обслуживании в течение одного года с даты первоначальной покупки, что делает его одним из лучших аккумуляторных точечных сварочных аппаратов. У некоторых покупателей возникли проблемы со сбоями сразу после покупки, но компания может выслать замену или вернуть деньги.

Узнать цену на Amazon

Краткий обзор плюсов и минусов

Плюсы

• Два суперконденсатора со стабильной мощностью
• CAN CAN OFF 110/220V POWER
• 73B Мобильная сварка и 73S Сварная рука
• , направленные на индивидуальное или промышленное использование
• Один год гарантии
• . дороже других аккумуляторных сварочных аппаратов
• У некоторых покупателей возникали проблемы с неисправностями сразу после покупки

Технические характеристики

• Вход адаптера питания: AC 100-240 V 50/60 Гц
• Время зарядки машины: 10-20 минут
• Выходная сварка Ток: 500-2000 A (Pulse)
• Максимум. Время задержки импульса: 20–50 мс
• Толщина свариваемого никеля: 0,05–0,4 мм
• Вес упаковки: 7,6 фунта

Благодаря способности сваривать почти все токопроводящие материалы, подходит для точечной сварки

6 Точечная сварка широко используется во многих отраслях промышленности и имеет множество применений. Например, она нашла применение в производстве газовых датчиков, солнечных батарей, переключателей, высоковольтных кабелей и печатных плат. Кроме того, точечная сварка является одним из распространенных методов в автомобильной промышленности, поскольку она экономична и отлично работает с металлическими листами.

Точечная сварка сопротивлением также используется в таких отраслях, как аэрокосмическая, железнодорожная, обрабатывающая, электронная, строительная, аккумуляторная и других.

Плюсы и минусы точечной сварки

Как и любой другой метод сварки, точечная сварка имеет свои плюсы и минусы.

Плюсы:

• можно использовать точечную сварку для соединения любого проводящего металла, такого как низкоуглеродистая сталь, никелевые сплавы, титан, а также алюминий, нержавеющая сталь или оцинкованная сталь машины
• точечная сварка проста в использовании и мастер
• производит высококачественные сварные швы с листовым металлом
• относительно дешева в эксплуатации и автоматизации

Минусы:

• работа в ограниченном пространстве может быть сложной
• точечная сварка не такая эффективен при работе с более толстым материалом
• колебания могут повлиять на качество сварки
• искры, пары и тепло могут нанести травму оператору

Адам Мейсон

Сварщик со стажем работы более десяти лет.
