Сварочные пистолеты HBS для конденсаторной приварки крепежа CD
Приварочные пистолеты HBS
для конденсаторной сварки CD
удобны в работе, легкие и компактные.
Корпуса сварочных пистолетов, изготовлены из
удароустойчивых полимеров. Быстросменный зажим для фиксации приварного крепежа,
самостоятельный выбор длины метизов. Регулировка пружины накатной головки.
Различные приспособления и аксессуары.
Сварочный пистолет С08 HBS предназначен для конденсаторной сварки метизов из металлов и сплавов, за исключением алюминия. Особенно рекомендуется для приварки крепежа из малоуглеродистых и нержавеющих сталей. Предназначены для приварки шпилек, приварных втулок, приварных контактов заземления (лепестков заземления).
Сварочный пистолет СI03 HBS
специально предназначен для конденсаторной сварки изоляционных гвоздей с
широкой шляпкой.
Сварочные пистолеты HBS описание:
приварочный пистолет C 08 | приварочный пистолет CA 08 | приварочный пистолет CI 03
Конденсаторная сварка
Какой вид сварки понимают под конденсаторной?
Конденсаторная сварка – это такой способ сварки, при котором для нагрева и соединения изделий используют мощный кратковременный импульс тока. Импульс возникает при разряде конденсаторов от статических батарей.
То есть, конденсаторная сварка представляет собой один из вариантов сварки, для которой используют запасенную энергию. В батарее конденсаторов при зарядке от выпрямителя (источника постоянного) напряжения накапливается энергия, которая в процессе разряда преобразуется в тепло, используемое для конденсаторной сварки. Когда протекает ток, это тепло выделяется между заготовками, которые соединяются.
Поэтому конденсаторную сварку можно назвать одним из способов контактной сварки.
Основные преимущества
Такая сварка является очень эффективным способом соединения приварных крепежных деталей и листов из металла небольшой толщины. Она идеально подходит при изготовлении деталей для малогабаритных аппаратов и приборов, техники, электронных ламп, металлической мебели, предметов интерьера и галантереи, системы вентиляции, электрощитов, металлических игрушек и т.д. Основой технологии конденсаторной сварки является высокая прочность соединения и отсутствие швов, низкая себестоимость стандартных крепежных элементов, при высокой производительности оборудования, в особенности для массового производства.
Практическое применение
Конденсаторная сварка представляет собой достаточно тонкий и аккуратный процесс. Основная область применения конденсаторной сварки – это соединения специализированного приварного крепежа с листовым металлом.
Конденсаторная приварка позволяет быстро и эффективно приваривать к листовому материалу приварные шпильки с внешней либо внутренней резьбой, клеммы заземления, изоляционные гвозди и большое разнообразие другого специализированного приварного крепежа.
Конденсаторная сварка позволит Вам решать сложные производственные задачи, экономить время и значительно снизить себестоимость изделия.
Наша компания предлагает аппараты для конденсаторной сварки, которые пригодны для сварки приварных крепежных элементов из различных металлов: обычной и нержавеющей стали, латуни, меди и алюминия, а также комбинации разных материалов. Предлагаемое ООО «Метиз-Профи» оборудование для конденсаторной сварки обладает высокими техническими характеристиками, а его цена значительно ниже других западных аналогов!
 Аппарат конденсаторной приварки шпилек FoxWeld SW2500
Характеристики Комплектация Документация| Технические характеристики: Аппарат конденсаторной приварки шпилек FoxWeld SW2500 | |
|---|---|
| Напряжение, В 220 | Степень защиты IP21 |
| Диаметр шпильки, мм 4-10 | Потребляемый ток, А 10 |
| Сварочное время, мсек 1-3 | Количество шпилек в минуту, шт 10-20 |
| Сварочное напряжение, В 10-200 | Энергия, Ватт/сек 2500 |
| Емкость, МикроФарад 99000 | Стандарты резьбы M3-M10 |
| Габариты, мм 355х355х155 | Вес, кг 14. 5 |
Описание: Аппарат конденсаторной приварки шпилек FoxWeld SW2500
Аппарат конденсаторной приварки шпилек FoxWeld SW2500 главным образом используется для приварки шпилек на тонкостенных металлах с малой толщиной 0.6 мм. Никакие следы сварки не видимы на большой части тонколистовых металлов. Тонколистовой металл не повергается перфорации, деформациям или обесцвечиванию на обратной стороне, даже при поверхности ламинированной пластиком или гальваническим покрытием.
Область применения конденсаторной сварки:
- обработка листового металла,
- приборостроение,
- лабораторное и медицинское оборудование,
- пищевое оборудование,
- строительство зданий,
- электронная промышленность,
- инженерные коммуникации,
- торговые и игровые автоматы,
- коммуникационные шкафы,
- рамы и каркасы различных стеклянных конструкций и т.п.
Комплектация:
- Пистолет с проводами;
- Зажим-масса с проводами;
- Цанги М4, М5, М6, М8;
- Ключи для смены цанг.
6732
Аппарат конденсаторной приварки шпилек FoxWeld SW2500
Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!
SW-2500 START Аппарат конденсаторной приварки шпилек
ОПИСАНИЕ
Конденсаторно-разрядная сварка шпилек с концевым поджигом служит прежде всего для приварки металлических стержней диаметром от 1 до 10 мм к тoнкoлиcтoвым изделиям толщиной от 0,5 мм. Она подразделяется на контактную сварку и сварку по зазору.
Контактный способ приварки применяется предпочтительно при работе с нержавеющей сталью, а также с нелегированными и оцинкованными металлами (15µ). При этом шпилька вставляется в крепеж и прижимается к рабочей детали пистолетом или автоматической сварочной головкой. Под действием пружины сварочного пистолета привариваемый метиз плотно прижимается к поверхности заготовки с характерным для конденсаторной сварки зарядом на кончике метиза.
Область применения конденсаторной сварки:
- обработка листового металла,
- приборостроение,
- лабораторное и медицинское оборудование,
- пищевое оборудование,
- строительство зданий,
- электронная промышленность,
- инженерные коммуникации,
- торговые и игровые автоматы,
- коммуникационные шкафы,
- рамы и каркасы различных стеклянных конструкций и т.п.
Комбинации свариваемых металлов:
- сталь,
- нержавеющая сталь,
- латунь,
- алюминий.
Стандартная комплектация:
- Источник питания
- Пистолет с проводами
- Зажим-масса с проводами
- Цанги М4, М5, М6, М8
- Ключи для смены цанг
Технические характеристики
| Привариваемые шпильки | М3-М8 |
| Материалы | Сталь, нерж. сталь, алюминий, латунь |
| Производительность | 10-20 циклов/мин |
| Время сварки | 1-3 мс |
| Емкость | 108000 uF |
| Мощность | 2500 |
| Напряжение сварки | 10-180V |
| Питание | 220 В |
| Класс защиты | IP21 |
| Габариты | 355*355*155 мм |
| Вес | 14,5 кг |

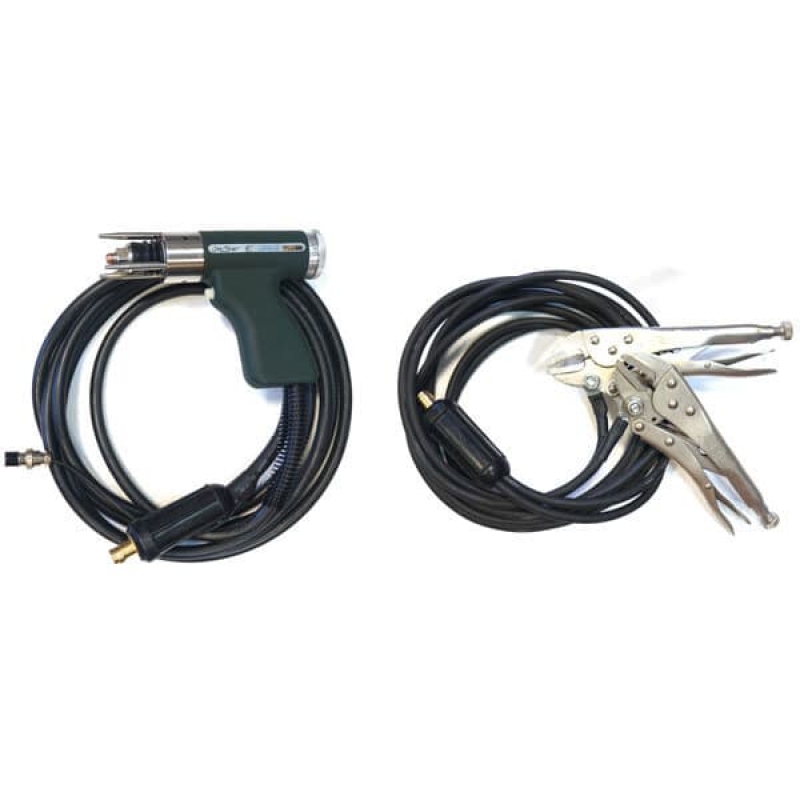

Шпилечный пистолет и зажим на массу:
Набор зажимных цанг, сопло и комплект для установки:
Выбираем конденсаторное оборудование для приварки крепежа
Главная > Статьи > Выбираем конденсаторное оборудование для приварки крепежаКонденсаторное оборудование для приварки крепежа включает в себя как устройства, предназначенные непосредственно для проведения сварочных работ, так и различные вспомогательные приспособления.
Мировым лидером по производству высококачественного оборудования конденсаторной приварки является немецкая компания Heinz Soyer Bolzenschweisstechnik GmbH, вот уже более 40 лет предлагающая своим клиентам профессиональные решения для любой производственной задачи.
Сегодня более 80% рынка конденсаторного оборудования для приварки принадлежит продукции под маркой Soyer, линейка товаров которой представлена целым рядом передовых моделей, удовлетворяющих широкому спектру требования заказчиков.
Весь процесс конденсаторной приварки крепежа с оборудованием Soyer происходит примерно так, как показано в следующем видео:
Преимущества сварочного оборудования Heinz Soyer
Оборудование для приварки крепежа от Soyer имеет множество разнообразных достоинств, которые позволили этой компании выбиться в лидеры рынка и удерживать свои передовые позиции в течение многих лет.
Вот основные из этих преимуществ:
- Оборудование для приварки Heinz Soyer разработано и произведено в полном соответствии с самыми современными и актуальными требованиями по безопасности
- Управление устройствами данной марки и контроль их настроек осуществляется с помощью мембранной панели, оснащённой чёткими и ясными символами
- Аппараты Soyer мобильны и легки в перемещении, могут использоваться как в горизонтальном, так и в вертикальном расположении
- Оборудование защищено от перепадов и скачков в напряжении сети
- Приварка шпилек по технологии Soyer происходит за очень короткое время (до 990 мсек), что гарантирует минимальную деформацию листа
- Вся линейка оборудования обеспечивает высокую прочность соединения крепежа, причём для успешной приварки достаточно доступа только с одной стороны детали
- Широчайшие возможности сварки: работа с тонким металлом (до 0,5 мм), с различными комбинациями материалов (низкоуглеродистой и нержавеющей сталью, латунью, медью и алюминием), автоматизация сварки
Оборудование для конденсаторной приварки метизов
Всё многообразие оборудования для приварки метизов от Soyer можно классифицировать на сварочные пистолеты (серия PS) и блоки питания (серия BMS).
Кроме того, инновационной разработкой компании является автоматизированная система HesoMatic, в состав которой входят блок приварки, система управления и бункер для автоматической подачи метизов. Чтобы облегчить выбор конкретных моделей оборудования для приварки крепежа от Soyer, расскажем о каждой единице продукции этой компании подробней.
Выбираем блок питания
1. Базовый универсальный – BMS-8N
Данная модель является базовым блоком питания для конденсаторной приварки метизов от Soyer. Универсальность её использования основывается на простоте управления, а также оптимальных параметрах настроек сварки, идеально подходящих для работы с резьбовыми и нерезьбовыми шпильками, гвоздями и контактами заземления. Рекомендуется использовать этот блок питания с пистолетами PS-1KI, PS-3 и ЗЫ-1K.
2. Скромный и практичный — BMS-6 ISO
Такой блок питания невероятно надёжен, ремонтопригоден и практичен. Данная модель идеальна для крепления изоляции с помощью гвоздей и клипс для приварки.
Малый вес блока питания BMS-6ISO облегчает работу сварщика и увеличивает производительность труда.
3. Приварка двух одновременно — BMS-4 Akku
Данная модель блока питания для сварки Soyer специально разработана для приварки двух метизов одновременно. С помощью такого оборудования можно осуществлять приварку пары метизов М3 без заземляющего подсоединения – например, когда требуется прикрепить температурные датчики к батареям и теплообменникам. В оборудовании реализована возможность выборочной настройки расстояния между метизами.
4. Мощный, компактный, современный — BMS-9
Новейшая разработка компании Soyer – блок питания BMS-9 – вобрал в себя все преимущества других моделей конденсаторных блоков: удобное и понятное управление, малый вес, информативную индикацию, мощные силовые разъёмы и компактность. В настоящее время именно эта модель блока питания Soyer является признанным лидером рынка.
5. Самые быстрые и универсальные — BMS-10N, BMS-10P
Эти блоки питания – самые мощные и быстрые в линейке Soyer.
Сварочный аппарат BMS-10N оптимально подходит для совместного использования со сварочными пистолетами, головками и стойками, как с ручной, так и с автоматической подачей метизов. Установка BMS-10P особенно рекомендуема для стационарного применения и считается основным оборудованием при длительном производстве эталонных приварок.
Выбираем пистолет для приварки
1. Маленький для стесненных условий — PS-0K
Запатентованный пистолет для приварки крепежа PS-0K является самым маленьким из имеющихся на рынке. Эта модель была специально разработана для использования в очень узких и труднодоступных местах.
2. Практичный универсал – PS-1, PS-3, PS-9
PS-1 — cварочный пистолет с подъёмом, разработанный для широкого диапазона применений. Корректировать работу пистолета под имеющиеся условия позволяет настраиваемое усилие пружины. Практичный, прочный и эргономичный пистолет PS-3, сходный с моделью PS-1, даже был удостоен награды за свою конструкцию.
Сварочный пистолет PS-9 вобрал в себя все новейшие разработки в данной отрасли, включая удобную и плавную электромеханическую регулировку и более мощный силовой разъём.
Предлагаем посмотреть, как происходит конденсаторная приварка крепежа с пистолетом PS-9:
3. Безударный — PS-1K
Этот пистолет – самая последняя разработка в сфере сварки метизов. Он особенно рекомендован для приварки метизов на детали с неочищенной поверхностью.
4. Приварка изоляционных гвоздей сквозь маты — PS-1KI
Данная модель специально разработана для приварки чашеобразных гвоздей для изоляции к рабочей поверхности через маты. Этот пистолет рекомендуется использовать совместно с блоком питания BMS-6 ISO.
5. Автоматическая подача метизов — PS-3A, PS-6A
Автоматические пистолеты для приварки управляются с помощью электроники.
Метизы могут подаваться либо полуавтоматическим, либо автоматическим методом от универсальных податчиков компании Soyer. Прочные и эргономичные, такие пистолеты полностью совместимы со всеми разновидностями процессов приварки шпилек.
Автоматизированный комплекс HesoMatic-9
Система HesoMatic-9 – это самая инновационная техническая новинка от компании Soyer. Данный комплекс оборудования обеспечивает полностью автоматическую приварку шпилек диаметром от М3 до М8 и высотой от 8 до 40 мм. Вот главные преимущества автоматизированного комплекса HesoMatic:
- Автоматическая подача крепежа для приварки
- Экономия пространства до 50%
- Удобство и быстрая скорость работы
- Практически бескабельная технология
- Большая ёмкость для метизов
- Защитный кофр от шума и сварочных брызг
- Комплект аксессуаров для метизов
По всем вопросам, касающимся нашего оборудования, специфике его работы, стоимости, а так же любым другим вопросам, обращайтесь к нашим специалистам
по телефонам +7 (495)787-49-12, 8-800-500-49-12
электронной почте info@vektor-grupp. ru
