Основные направления механизации сварочного производства — Студопедия
Вообще, когда речь идет о механизации сварочных работ, различают два основных типа механизации:
· механизация отдельных технологических процессов
· механизация всего производства в целом.

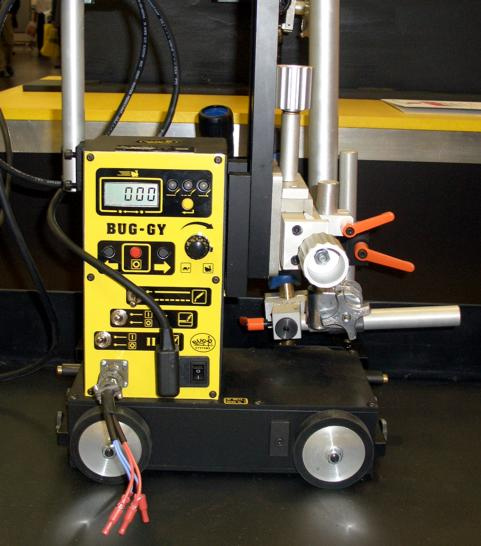

Первое направление включает в себя установку механизмов, которые сокращают ручной труд при подаче деталей к месту сварки и перемещению сварочного оборудования. Сюда же включается и создание совершенно уникальных сварочных установок, позволяющих ускорить работу сварщика. Применение такого пути механизации приводит к объединению высокотехнологичных механизированных операций с ручным трудом профессионала. Но стоит отметить, что на общей трудоемкости процесса такой путь сказывается не очень сильно. Расчеты показывают, что даже замена половины ручных операций механическими может снизить трудоемкость сварочного процесса лишь на 10%. Также не слишком сильно сокращается и общее время выполнения сварочных работ.
Второе направление считается наиболее эффективным способом повысить качество всего сварочного процесса и ускорить производство сварных конструкций. Для внедрения такого пути механизации требуется комплексный подход ко всему процессу, замена практически всего ручного оборудования на механическое. Но результатом таких действий становится соблюдение всех требований к качеству любой сварной конструкции и общее повышение производительности труда в разы.

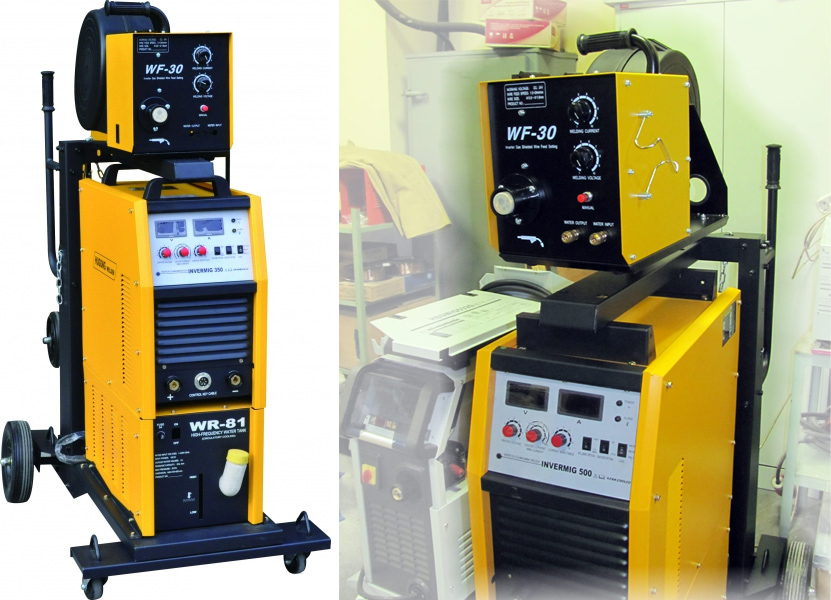

Общие сведения одной из главных технических и социальных задач в сварочном производстве является замена ручного труда сварщиков механизированной и автоматизированной сваркой. Эта задача решается заменой ручной сварки механизированной для конструкций, где сложно использовать автоматическую сварку (короткие швы, сложное пространственное положение), широкого использования робототехники, применения механизированных и автоматизированных сварочных установок с использованием усовершенствованных и новых сварочных процессов.




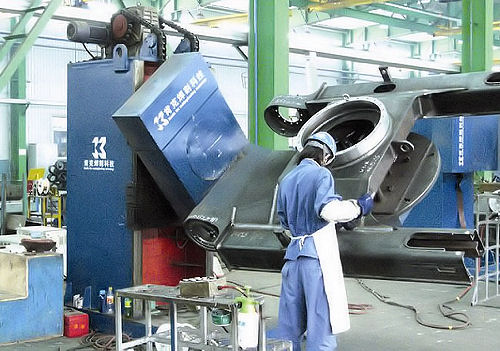

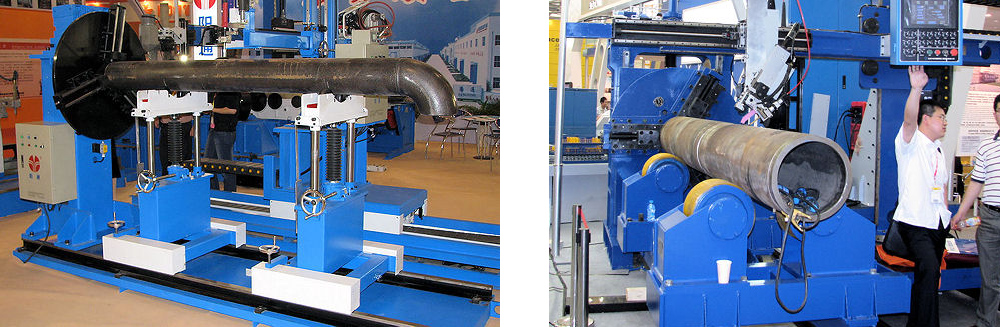

Универсальные приспособления общего назначения (сборочные плиты, стеллажи, манипуляторы, кантователи, роликовые стенды) используют для сборки и сварки изделий широкой номенклатуры и различных размеров. Для изделий определенного типа, но разных размеров используют универсальные приспособления специального назначения, которые конструируют в индивидуальном порядке. Универсальные приспособления применяют в единичном и мелкосерийном производстве. Помимо универсальных и специальных приспособлений в мелкосерийном и единичном производстве применяют универсально-сборочные приспособления, представляющие собой набор различных конструктивных элементов — универсальные плиты с продольными и поперечными пазами, типовые сменные упоры, фиксаторы, штыри, прихваты, планки, крепежные детали и т.

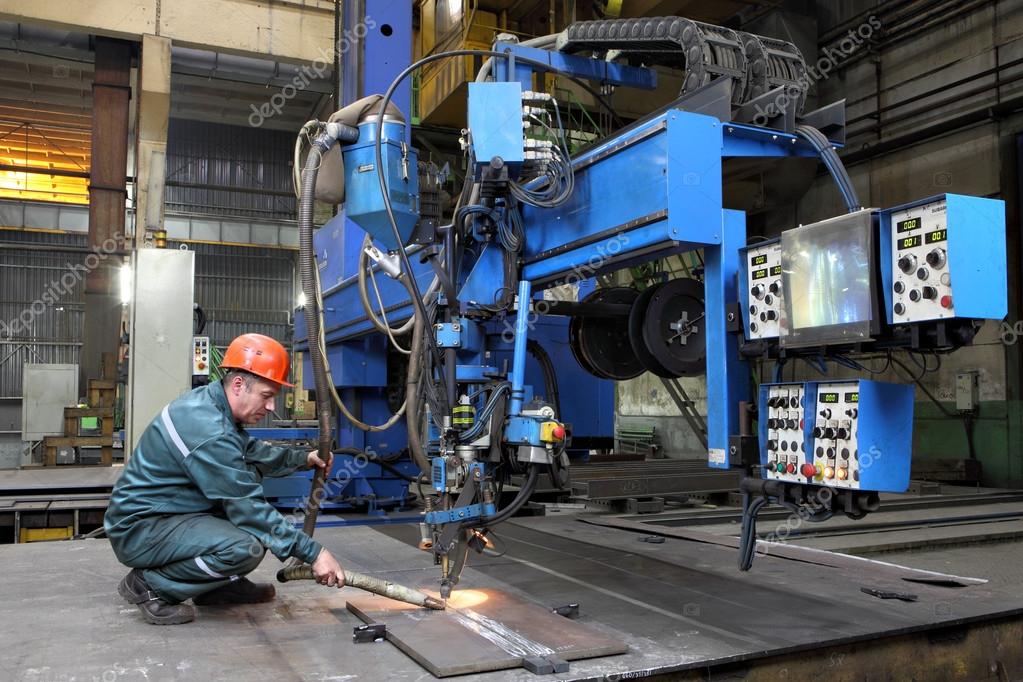

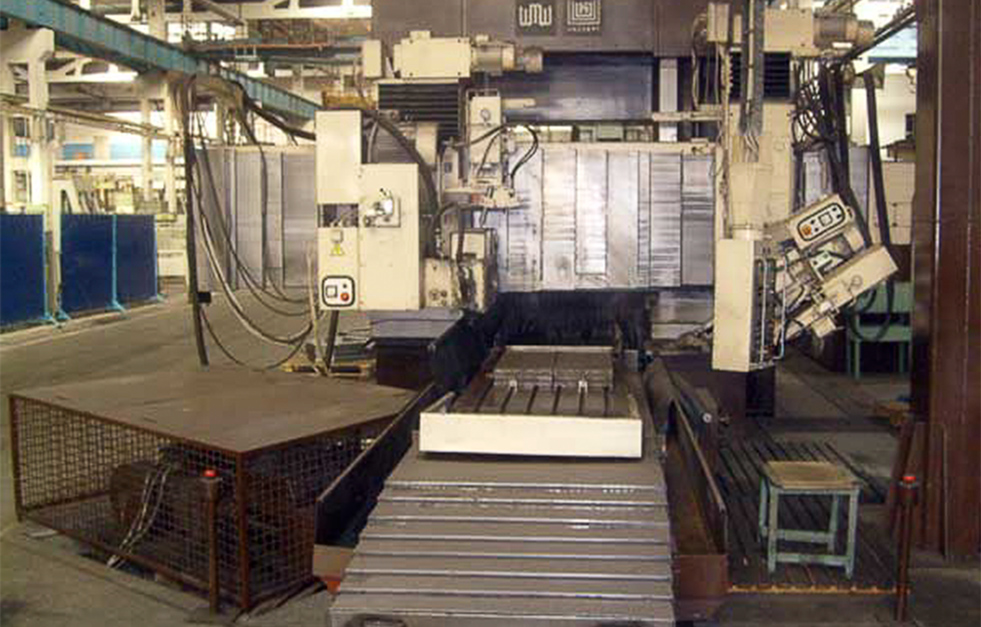

Поточные механизированные и автоматизированные линии Поточная линия — комплекс оборудования, взаимно связанного и работающего согласованно с определенным заданным ритмом по единому технологическому процессу. В сборочно-сварочные механизированные поточные линии входит оборудование для выполнения сборки, сварки, а иногда и операций подготовки металла, его раскроя, контроля готовой продукции и т. д. Первая поточная линия с применением автоматической сварки под флюсом была создана в годы Великой Отечественной войны для производства корпусов танков Т-34. По признаку механизации и автоматизации различают несколько типов поточных линий: с частичной механизаций, при которой используется ручная и полуавтоматическая сварка, а остальные процессы производственного цикла — раскрой металла, резка, сборка, окраска и др.

Вопросы для самопроверки:
1. Какие процессы в сварочном производстве могут быть механизированы?
2.
Литература:
Базовая:

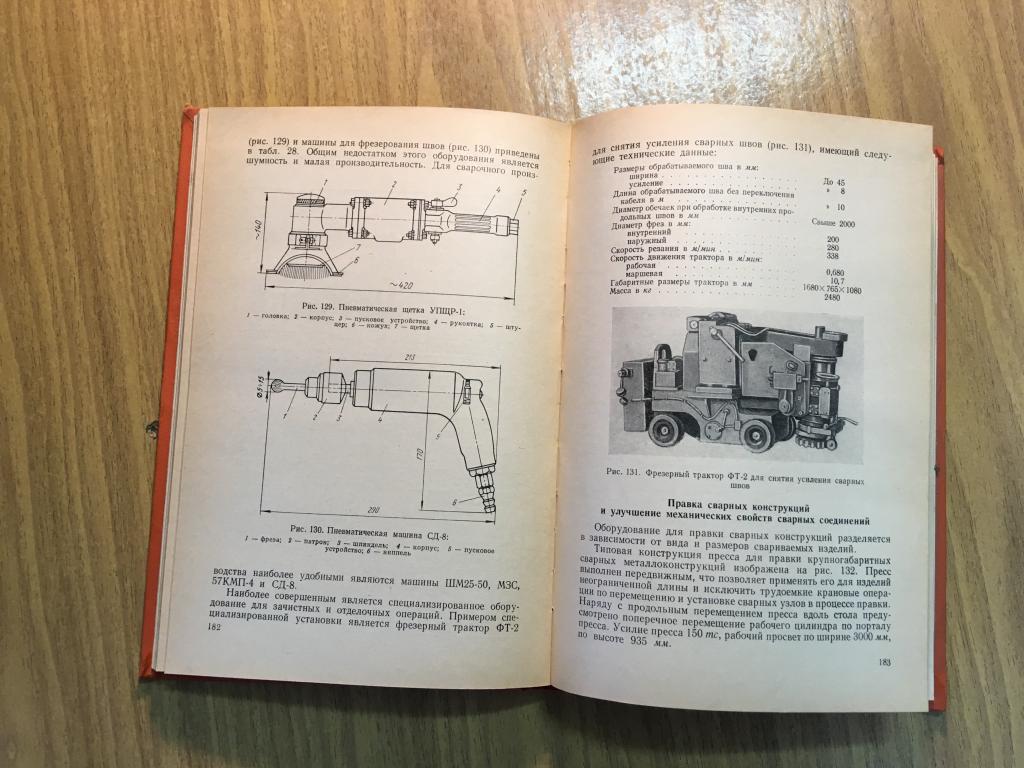

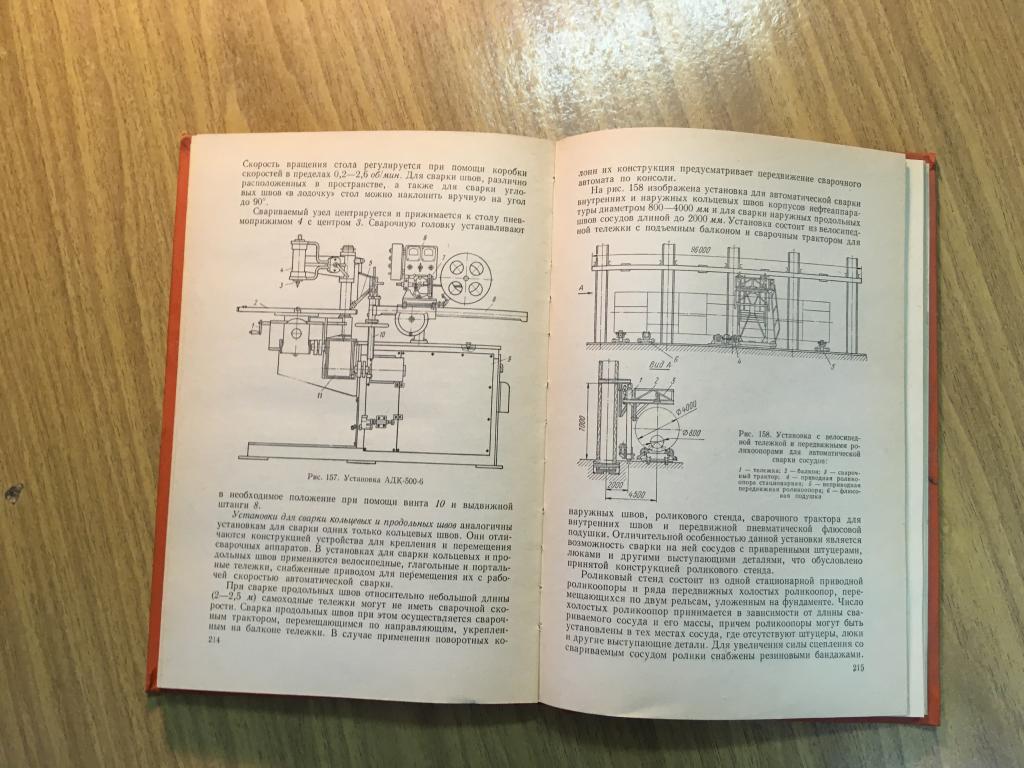

6. А.Д. Гитлевич, Механизация и автоматизация сварочного производства, М., Машиностроение, 1979г. – стр.290.
Вспомогательная:
1. С.А. Куркин, Сварные конструкции, М., Высшая школа, 1991г. – стр.398;
7. М.С. Львов, Автоматика и автоматизация сварочных процессов, М. , Машиностроение, 1982г. – стр.302;
8. В.А. Тимченко, А.А. Сухомлин, Роботизация сварочного производства, К., Техника, 1989г. – стр.175;
9. Г. Герден, Сварочные работы, М., Машиностроение, 1988г. – стр.288;
10. Методические указания к выполнению практических работ по дисциплине «Технологическое оборудование».
Вебинар «Автоматизация сварочных процессов»
Компания «Вебер Комеханикс» приглашает Вас на семинар в формате онлайн «АВТОМАТИЗАЦИЯ СВАРОЧНЫХ ПРОЦЕССОВ».
Мероприятие пройдёт 21 мая 2020 года в 14-00 по московскому времени и будет состоять из 2-х секций каждая длительностью 30 минут.
Ключевые темы семинара:
- Варианты автоматизации сварки и их преимущества для современного сварочного производства.
- Обзор решений, предлагаемых «Вебер Комеханикс», для повышения эффективности сварочного производства. Реализованные проекты.
- Основные узлы и компоненты роботизированных сварочных комплексов (РСК).
- Обзор типовых сварочных ячеек и планировочных решений на базе промышленных роботов.
Механизация и автоматизация сварочных процессов открывают большие перспективы в развитии производства и ориентированы на снижение трудоемкости технологических процессов, увеличение выпуска и совершенствование качества конечного продукта, сокращение трудозатрат. Комплексы автоматической сварки позволяют выполнять типовые и сверхсложные задачи наиболее эффективным способом.

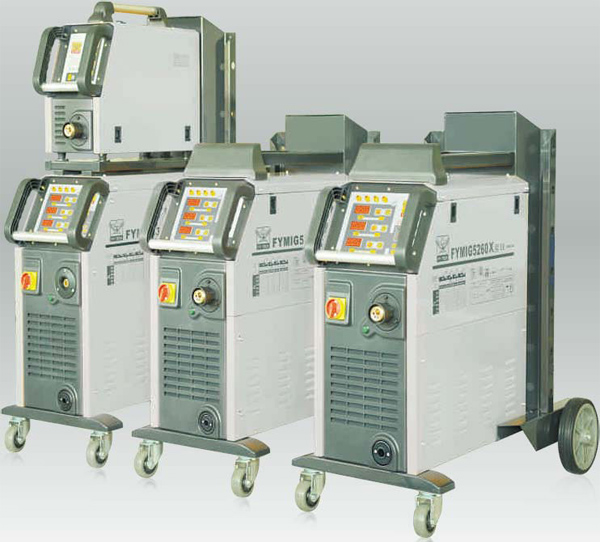

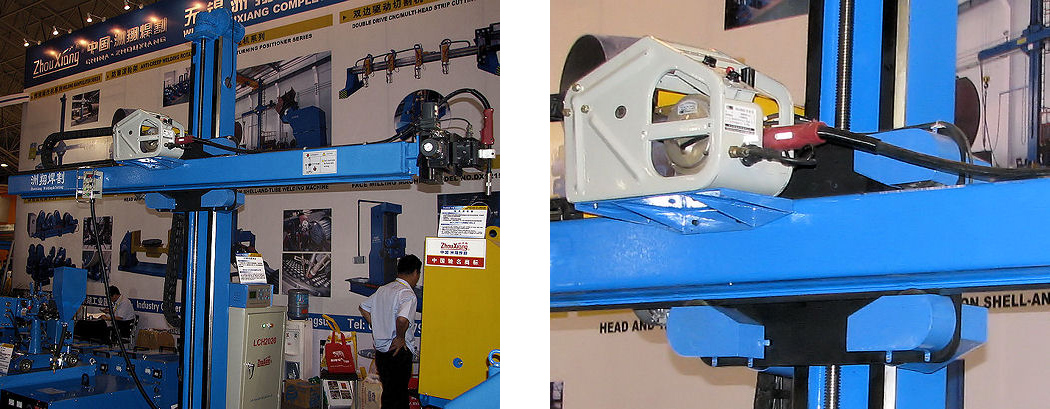

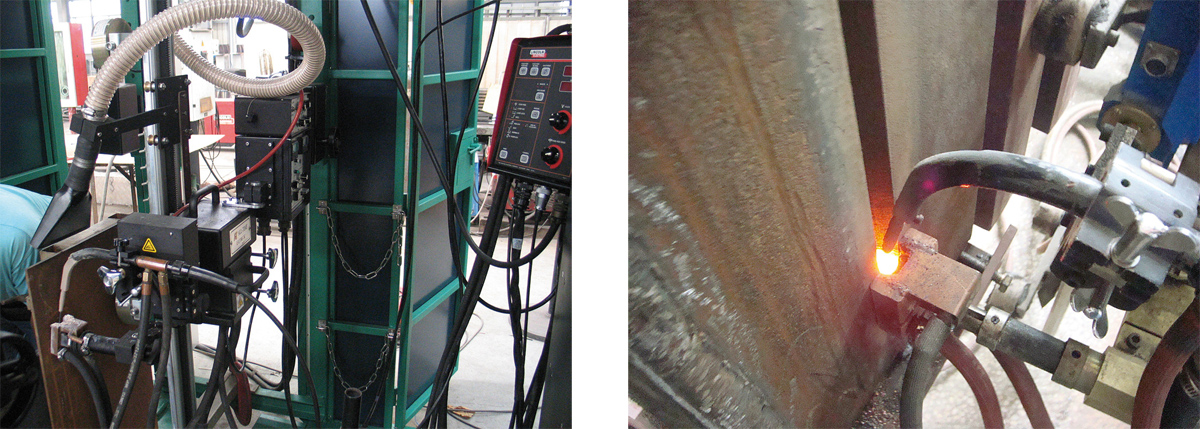

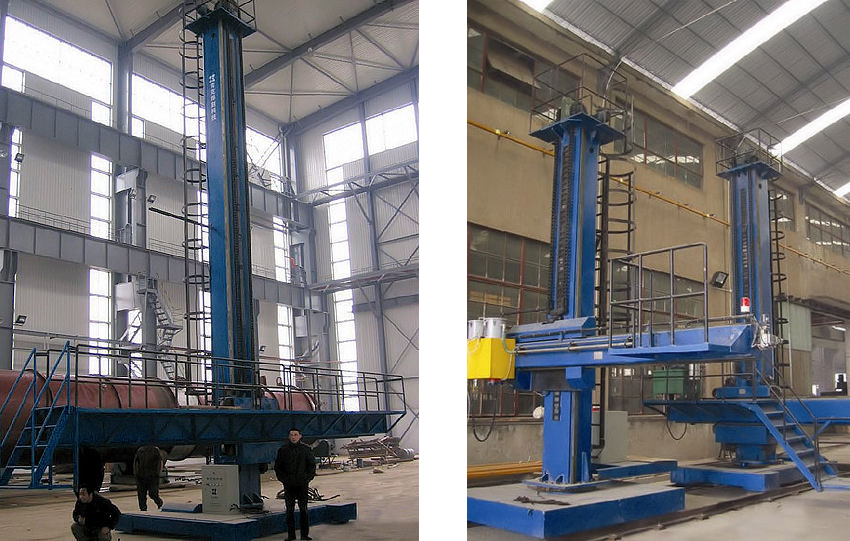

«Вебер Комеханикс» более 20 лет является поставщиком сварочного оборудования на предприятия автомобилестроения, крупного машиностроения, производителей мебели, радиаторов, дверей, оконных конструкций, котельного и трубопроводного оборудования и др. За это время мы накопили большой опыт, стали экспертами в сварке и готовы предложить технологии и оборудование для автоматизации Вашего производства: сварочные колонны, вращатели, установки для автоматической сварки кольцевых и продольных швов, роботизированные сварочные комплексы.
Чтобы принять участие в онлайн-семинаре, необходимо отправить письмо на электронный адрес [email protected] с указанием Ваших контактных данных и названия предприятия. В ответ Вы получите ссылку для входа на мероприятие.
Также вы можете зарегистрироваться на мероприятие на нашем сайте.
Основные направления механизации сборочно-сварочного производства в судостроении Вьетнама Текст научной статьи по специальности «Механика и машиностроение»
УДК 629.5.024.002
Фам Куанг Тиен
Астраханский государственный технический университет (Социалистическая Республика Вьетнам)
ОСНОВНЫЕ НАПРАВЛЕНИЯ МЕХАНИЗАЦИИ СБОРОЧНО-СВАРОЧНОГО ПРОИЗВОДСТВА В СУДОСТРОЕНИИ ВЬЕТНАМА
Судостроение Социалистической Республики Вьетнам находится на начальной стадии своего развития. В последние 5 лет наблюдается скачок в развитии судостроительного производства. Однако на первом этапе развития перед судостроительным производством стоит ряд проблем, в том числе преодоление низкого технологического уровня сборочносварочного производства — одного из основных видов судостроительных производств. Для повышения технологического уровня сборочносварочного производства необходимо осуществлять механизацию производственных процессов. Ниже рассматриваются некоторые положения механизации сборочно-сварочного производства для судостроения Вьетнама.
Сборочно-сварочное производство включает в себя работы по изготовлению узлов, секций, блоков и модулей металлического корпуса судна. На ее долю приходится 15-18 % общей трудоемкости постройки судна. Сборочно-сварочное производство объединяет следующие виды работ: разметочно-проверочные (7-10 %), пригоночные (12-17 %), сборочные (24-41 %), сварочные (25-46 %), правочные работы (7-8 %) [1].
Одним из путей повышения производительности труда в сборочносварочном производстве является механизация производственного процесса, под которой понимают полную или частичную замену ручного труда машинами, механизмами, аппаратами. Механизация начинается с момента разработки технологического процесса сборки и сварки конструкций и заканчивается внедрением его в производство. Эффективность механизации во многом зависит от уровня намеченной технологии и организации производства. Высшая ступень механизации — это комплексная механизация, когда ручной труд на основных и вспомогательных операциях заменяется работой машин, механизмов, установок. Комплексная механизация позволяет интенсифицировать технологические процессы. Она тесно связана с осуществлением массового производства и является основой его автоматизации, при которой весь производственный процесс осуществляется машинами, механизмами, специальными устройствами и приборами. Роль человека сводится только к контролю и отладке автоматизированного производства [2].
Современное развитие сборочно-сварочного производства характеризуется высоким уровнем механизации и автоматизации сварочных работ, составляющих 75-78 % от общего их объема. В то же время механизация сборочных, разметочных и проверочно-пригоночных работ состав-
ляет всего 28-48 %. Это связано с тем, что процесс сварки конструкций легче поддается механизации и автоматизации путем разработки и применения сравнительно малогабаритного сварочного оборудования стационарного и переносного типов, а уровень развития сварочной науки и техники обеспечивает создание и широкое применение его в производстве. Остальные операции изготовления сварных конструкций (разметка, сборка, проверка, прихватка, пригонка) для механизированного выполнения требуют создания и применения довольно сложного и крупногабаритного оборудования и металлоемкой технологической оснастки. Конструкции этих механизмов и оснастки находятся в прямой зависимости от конструктивного оформления изготовляемого изделия. При индивидуальной и мелкосерийной постройке судов они нерентабельны. От этого отчасти зависит низкий уровень механизации сборочных работ. Другой причиной низкого уровня механизации сборочных операций является отсутствие апробированных в производстве рациональных конструкций сборочно-сварочной оснастки и средств механизации этих процессов, а также недостаточность научных разработок, освещающих пути создания и внедрения эффективных конструкций механизмов и оснастки, удовлетворяющих механизированному, комплексномеханизированному и автоматизированному производствам [3].
В основу механизации сборочно-сварочного производства положены следующие основные принципы:
— технологичность корпусных конструкций в условиях комплексной механизации производства, т. е. пригодность конструкций к изготовлению на механизированных линиях или участках;
— конструктивно-технологическое сходство узлов и секций корпуса;
— организация поточного производства с принудительным ритмом, специализацией рабочих мест и синхронизацией их работы;
— типизация технологических процессов и оборудования для механизации изготовления типовых конструкций [3].
Можно сформулировать ряд общих требований к технологичности конструкций, выполнение которых обусловливает возможности механизации и автоматизации процессов. Во всех случаях необходимо стремиться к упрощению формы как всего корпуса судна, так и отдельных его конструкций. Упрощение формы обводов корпуса позволяет увеличить количество унифицированных деталей, узлов и секций корпуса, расширить область применения средств механизации и автоматизации и повысить их эффективность, сократить номенклатуру оснастки и уменьшить производственные площади для изготовления корпусных конструкций.
В составе корпуса современного крупнотоннажного судна может насчитываться несколько сот секций, несколько десятков тысяч узлов. В связи с этим весьма эффективной является организация изготовления узлов и секций на основе групповой технологии. Групповая технология заключается в том, что все изделия распределяют по технологическим группам и изготовляют по типовому технологическому процессу, характеризующемуся общностью технологического оборудования и оснастки. Основой групповой технологии является применение прогрессивных технологиче-
ских процессов и высокопроизводительного механизированного оборудования и оснастки [4].
Исходя из принципов групповой технологии, всю продукцию, выпускаемую сборочно-сварочным цехом, можно разделить на группы, положив в основу тип конструкций, ее форму, массу, а также соотношение основных размеров. Классификация объектов сборки по конструктивнотехнологическим признакам показана на рисунке [5]. Характерным признаком групп узлов является соотношение размеров в трех измерениях, поскольку оно непосредственно влияет на выбор технологического процесса изготовления. Главным конструктивно-технологическим признаком секций являются: форма ограничивающих поверхностей (плоская или криволинейная), соотношение высот набора и число балок разного направления, отношение высоты секции к ее размерам в плане.
Конструктивно-технологическая классификация сборочных единиц корпуса судна
К основным положениям организации производства при механизированном изготовлении узлов и секций корпуса относится предметная специализация линий и участков для изготовления определенных типов узлов и секций. Внедрение этого организационного принципа обеспечива-
ет повышение производительности труда примерно на 20-25 % путем более эффективного освоения приемов работ, характерных для каждой группы узлов и секций, а также путем использования специализированного оборудования, инструмента, приспособлений и оснастки; применением поточных форм организации производства на специализированных линиях и участках, где основной формой организации является поточнопозиционная с принудительным ритмом; применением системы автоматизированного запуска-выпуска узлов и секций на линиях и участках с определением рациональной последовательности их изготовления.
Важной задачей является обеспечение ритмичной работы механизированных поточных линий. Основной причиной нарушения ритмичности являются пригоночные работы, которые связаны с устранением погрешностей изготовления деталей и узлов, подаваемых на сборку. Для ликвидации пригоночных работ необходимо повысить точность изготовления корпусных деталей путем их типизации и унификации, широкого внедрения процессов плазменной и лазерной резки, совершенствования системы контроля.
Унификация типов и размеров создаваемого оборудования, включая отдельные агрегаты и узлы, является важным условием успешного решения задач комплексной механизации сборочно-сварочного производства. В данном случае унификация — это рациональное сокращение конструкции машин, их элементов и процессов изготовления до экономически и технически обоснованного минимума. Трудность создания унифицированного оборудования в судостроении объясняют рядом конструктивнотехнологических и организационных факторов: различием конструктивного оформления корпусов судов в зависимости от их типов, назначения и марок применяемого материала, многономенклатурностью программы судостроительных предприятий, выполняющих, как правило, одновременную постройку нескольких типов судов, характеристиками действующих сборочно-сварочных цехов, имеющих конкретные производственные площади, размерами пролетов и высот до подкрановых путей и грузоподъемным оборудованием. Отмеченные факторы показывают, что создание унифицированного оборудования является сложной задачей, которая должна решаться комплексно. Одним из путей решения следует считать создание типовых рядов оборудования на базе габаритов заказных листов.
Расчеты показывают, что внедрение механизированных производств в цехах верфей Социалистической Республики Вьетнам с использованием типовых решений может обеспечить повышение производительности труда в 2-2,2 раза. Срок окупаемости затрат на средства механизации составит 4-6 лет в зависимости от объема производства [6].
СПИСОК ЛИТЕРА ТУРЫ
1. Механизация и автоматизация судостроительного производства: Справ. / Л. Ц. Адлерштейн, Л. А. Клестов, Е. С. Нахамкин и др. — Л.: Судостроение, 1988.
2. Галкин В. А. Справочник технолога-судосборщика. Судокорпусное производство. — Л.: Судостроение, 1985.
3. Соколов В. Ф. Технологическое оборудование и автоматизация корпусосборочного производства: Учеб. пособие. — Л.: Судостроение, 1985.
4. Галкин В. А. Сборочно-сварочная оснастка цехов, верфи. — Л.: Судостроение, 1974.
5. Технология судостроения / Под общ. ред. А. Д. Гармашева. — СПб.: Профессия, 2003.
6. Website: www.vinashin.com
Получено 17.02.05
MAIN TRENDS
IN MECHANIZATION OF ASSEMBLY-WELDING MANUFACTURE IN SHIP-BUILDING INDUSTRY OF VIETNAM
Fam Kuang Tien
Adaptability to manufacturing of hull construction in the conditions of complex mechanization of manufacture i. e. fitness of constructions for manufacturing in mechanized lines or sections; structurally technological resemblance of units and hull of sections; creation of line production with forced rithm, specialization of jobs and timing their work, standardization of technological processes and equipment for mechanization of manufacturing standard structuresare put into the basis of this research. Mechanization promotes to increase labour productivity in assembly-welding manufacturing by 2-2,2 times.

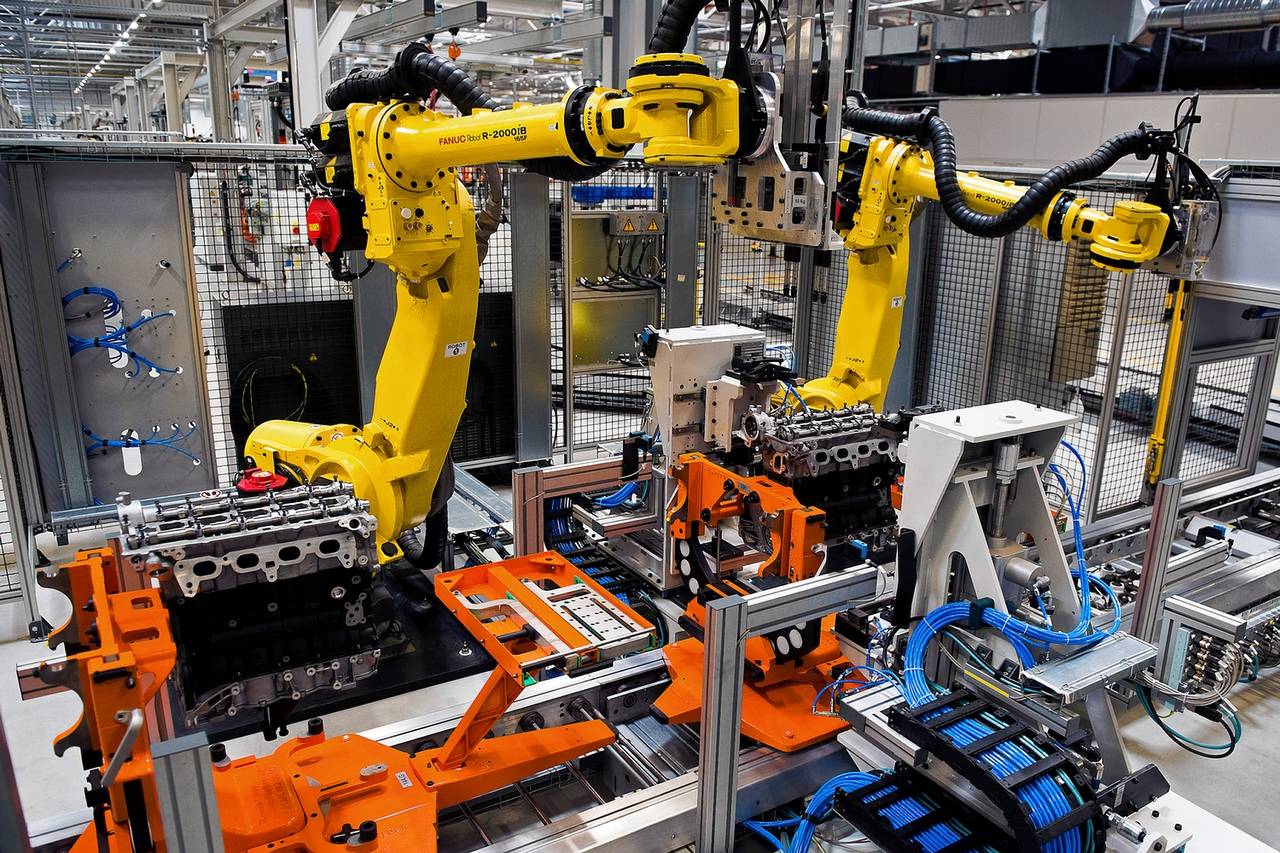

Преимущества и применение робототехники для автоматической сварки
Сварочные аппараты получат широкое распространение в сварочной промышленности. В процессе сварочного производства степень механизации и автоматизации будет увеличена примерно на 15%, а степень автоматизации сварки достигнет 40-50%. Давайте посмотрим на преимущества и возможности применения роботизированной технологии автоматической сварки. 1. Повышение эффективности производства
Время отклика сварочного робота короткое, а действие быстрое.Скорость сварки составляет 60-3000 пикселей / мин, что намного выше, чем при ручной сварке. Робот может работать непрерывно, без пауз и отдыха в процессе работы. При условии обеспечения внешних условий воды и электричества, эффективность производства может быть незаметно улучшена.
2. Повышение качества продукции
В процессе сварки, если заданы параметры сварки и движущаяся дорожка, робот будет точно повторять это действие.Параметры сварки, такие как сварочный ток, напряжение, скорость сварки и длина сварочной проволоки, играют решающую роль в результатах сварки. Когда применяется роботизированная сварка, параметры сварки каждого сварного шва постоянны, и на качество сварки меньше влияет человеческий фактор, что снижает требования к технологии работы рабочих. Таким образом, качество сварки остается стабильным, что гарантирует качество нашей продукции.
3. Снижение затрат предприятия
Снижение стоимости сварочного робота в основном отражается в крупносерийном производстве.Один робот может заменить от 2 до 4 промышленных рабочих, что зависит от конкретной ситуации на предприятии. Кроме того, благодаря применению высокоскоростной и эффективной технологии сварки с использованием роботизированной сварки снижение затрат становится более очевидным.
4. Простота составления производственного плана
Поскольку у робота высокая воспроизводимость, пока указаны параметры, он всегда будет действовать в соответствии с инструкциями, поэтому цикл роботизированной сварки продукта ясен и легко контролируется выходом продукта.Производственный ритм робота фиксирован, поэтому график производства очень четкий. Точный производственный план может максимизировать эффективность производства и всестороннее использование ресурсов.
5. Сократить период преобразования продукта
Роботавтоматическая сварка может сократить период преобразования продукта и снизить затраты на соответствующее оборудование. Он может реализовать автоматизацию сварки мелкосерийных изделий. Самая большая разница между роботом и специальной машиной заключается в том, что он может изменять программу для адаптации к производству различных деталей.

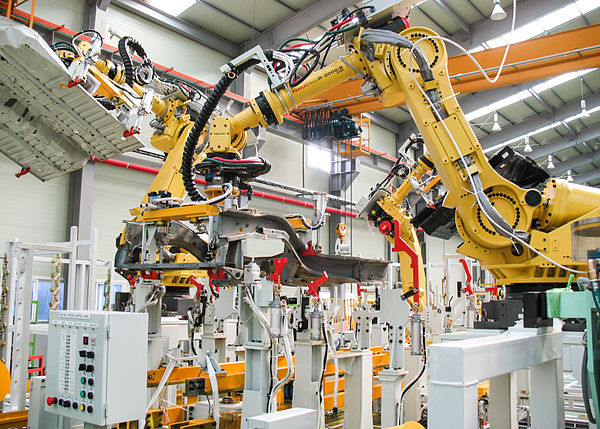

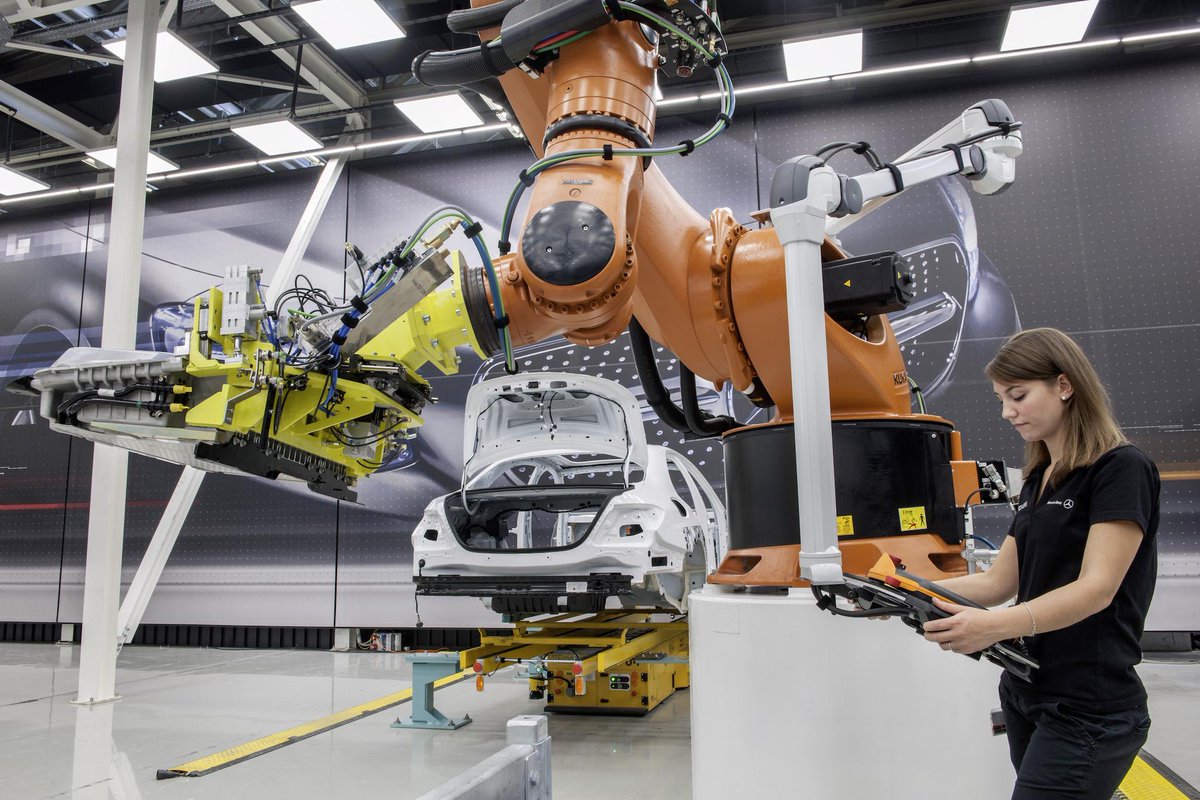

Поскольку роботизированная дуговая сварка может в любой момент изменить сварочный путь и последовательность сварки с помощью программы, она лучше всего подходит для изделий с большим разнообразием деталей с короткими сварными швами и сложными формами. И этот вид продукции чаще всего появляется на кузове автомобиля, что как раз соответствует характеристикам автомобильной промышленности. Кроме того, становится все больше и больше автомобильных стилей, и скорость обновления теперь выше. Внедрение автомобильной производственной линии с роботизированным оборудованием может соответствовать быстрому развитию автомобильной промышленности в современном обществе.Робот-автомат для сварки широко используется в автомобильной промышленности, в частности в производстве автомобильных шасси, каркаса сиденья, направляющей, глушителя и гидравлического преобразователя крутящего момента, особенно при сварке автомобильных шасси.
Архивы автоматизированной сварки Dyna-Torque Technologies
Сварка стала основой различных отраслей промышленности по всему миру благодаря бесшовному соединению различных материалов, просто подвергая их воздействию тепла. Однако для получения точной и безупречной сварки необходимо наличие подходящих параметров и правильного инструмента. Поэтому пользователям необходимо с умом выбирать оборудование, чтобы реализовывать безупречные проекты в срок. Примечательно, что автоматизированное сварочное оборудование оказывается огромным подспорьем в этом отношении из-за его удобных функций. Различные отрасли, включая производство, производство клапанов, производство электроэнергии, переработку металлов, нефть и газ и т. Д., Дружно приняли этот особый метод сварки.
Помощь промышленным предприятиям
Для правильного изготовления в цехе необходимо различное оборудование, чтобы сделать процедуру простой, эффективной и менее трудоемкой.Обладая адекватными знаниями о параметрах и точным обучением, каждый становится опытным экспертом и может увеличить отдачу с помощью автоматизированных инструментов.

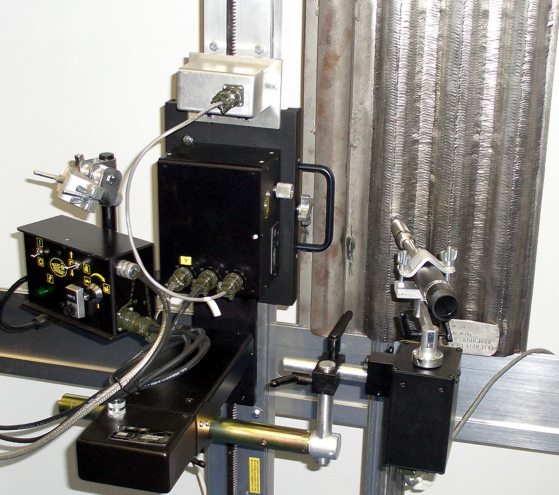

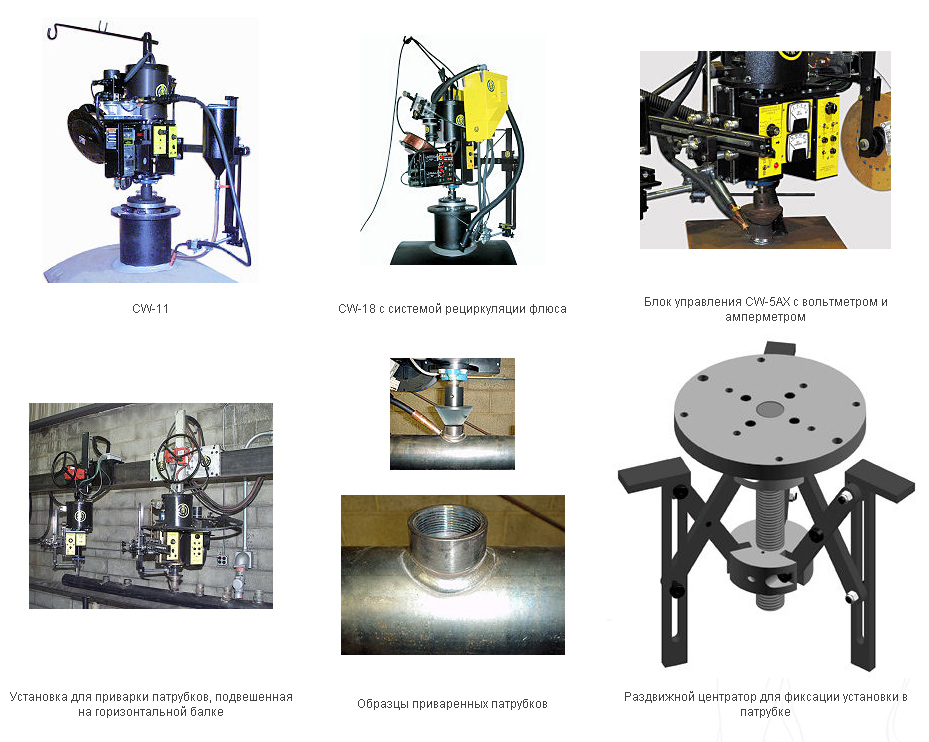

Широкий выбор автоматических сварочных аппаратов может удовлетворить основные потребности в производстве труб в цехе как для морских, так и для наземных трубопроводных предприятий. Целью разработки и проектирования этой автоматизированной системы было повышение долговечности и производительности в обрабатывающей промышленности. Кроме того, использование этой машины сокращает как рабочее время, так и затраты, что является огромной экономией для любой отрасли.
Лучшие преимущества
Из всех методов сварки, таких как защитная головка, механический и другие, автоматизированное сварочное оборудование приобрело популярность благодаря своему превосходному опыту и безопасному обращению. Сама машина регулирует параметры соответствующим образом, чтобы получать прекрасные результаты с помощью ручной помощи пользователя. Его простая процедура и точное использование металлов и наполнителей делают его предпочтительным выбором компаний.
В заключение отметим, что важность правильного сварочного аппарата неоспорима для своевременного выполнения и выполнения точных проектов.Таким образом, будет разумной игрушкой выбрать и использовать автоматическое сварочное оборудование для фантастического создания всех ваших производственных предприятий!
Гибкая автоматизация сварки в действии
Ранее этим летом базирующаяся в Ванкувере компания Novarc Technologies провела свой первый день открытых дверей в своей штаб-квартире в дополнение к дням открытых дверей, которые она недавно организовала на объектах дистрибьюторов в США. Восторженный отклик участников свидетельствует о том, что преимущества приложений для совместных роботов (коботов) будут стимулировать дальнейший рынок проникновение этих систем в самые разные конфигурации.
Комфортная сварка труб
Компания Novarc впервые появилась на рынке со своим совместным роботом для сварки катушек (SWR) два года назад. Полуавтоматическая роботизированная установка предназначена для сварки труб, изготовления сосудов под давлением и других сварочных работ.
В устройстве используется 3-осевая роботизированная рука на конце манипулятора с большим радиусом действия, который разработан для повышения ловкости и гибкости человека-оператора. Это позволяет им выполнить сварной шов от корня до верха трубы с полным проплавлением.
В действии он явно облегчает жизнь сварщику труб, который привык выполнять сварку вручную. Оператор перемещает робота к стыку и после ввода параметров на сенсорном экране может быстро начать сварку; навыки программирования не требуются.
Камера настроена для наблюдения за процессом наплавки, поэтому оператор может реагировать на это в режиме реального времени, изменяя параметры сварки по ходу дела. Это означает, что оператор подвергается меньшему воздействию сварочного дыма и не испытывает усталости от того, что сгорбился над сварным швом.Сварные швы также легко повторить, потому что система сохраняет ранее использованные сварочные процедуры.
SWR позволяет операторам выбирать между однопроходными или предварительно запрограммированными многопроходными сварными швами. Горелка с водяным охлаждением работает от источника питания на 500 А.
Способ установки системы на подвесной стреле позволяет сварщику перемещаться от стыка к стыку в радиусе 15 футов от основания, работая с несколькими позиционерами; не требуется никакого ограждения, что позволяет поднимать систему, чтобы она не мешала движению других магазинов, когда она не используется.
SWR может сохранять и пересчитывать данные сварных швов для цехового анализа и статистической отчетности.
Сварочное ноу-хау, поддержка автоматизации
Посетители дня открытых дверей Novarc в ее штаб-квартире в Северном Ванкувере наблюдают за работой технологии с использованием нового продукта компании ArcHood.
Крис Туроу, менеджер по качеству и сварочным технологиям, Samuel Pressure Vessel Group, посетил один из недавних дней открытых дверей компании и увидел, насколько автоматизация имеет смысл для работы, которую выполняет его компания.
«Мы всегда ищем способы, которыми мы можем больше использовать автоматизацию в нашем бизнесе», — сказал он. «Во всех трех наших офисах проблема заключается в укомплектовании персоналом; если бы у нас было больше квалифицированных сварщиков, мы бы это сделали. Даже когда мы находим квалифицированных сварщиков, им может потребоваться время, чтобы научиться выполнять конкретную работу, которую мы выполняем ».
Туроу сказал, что ценит эту технологию за то, что она устраняет повторяющиеся детали из работы.
«Оператору не нужно беспокоиться о действии переплетения, так как сварной шов остается на одном уровне со швом.Вместо этого он может сосредоточиться на нестандартных проблемах, связанных с этим типом работы, например, когда корневой разрыв становится больше », — пояснил он. «Вам по-прежнему нужен квалифицированный сварщик, но им немного легче управлять, потому что камера получает лучший угол сварного шва, чем ручной сварщик, и вы можете настраивать подгонку по ходу дела.
«Это открывает возможности для тех, кто действительно разбирается в процессе, но не всегда может собрать все воедино при ручной сварке, потому что есть на что реагировать.На самом деле, во время этого типа сварки происходит так много всего, что ваши реакции должны быть почти инстинктивными. Наблюдение за тем, что делает дуга, на эффект изменения переплетения, регулировки ампер и вольт — это нечто среднее между искусством и научным процессом — отслеживать все это одновременно ».
Туроу в восторге от того, как коботы в целом меняют наш взгляд на автоматизацию.
«Если у вас есть процесс, который предусматривает последовательную настройку и размещение деталей, полная автоматизация — отличный подход к работе», — сказал он.«В подобном процессе нет настоящего интеллекта; вы просто устанавливаете свои настройки и отслеживаете их по мере продвижения, но он разработан для того, чтобы каждый раз все шло по плану. Но в нашем магазине мы почти никогда не берем два металлических квадрата и не свариваем их. Скатанные скорлупы или формованные головы — это большая часть того, с чем мы работаем. При жесткой автоматизации обычно требуется что-то для поддержки сварного шва, а не открытый корень или швы с полным проплавлением. Используя такие коботы, как эта система, вы получаете преимущества как автоматизации, так и ноу-хау опытного сварщика.Технология делает то, что технология делает лучше всего, а сварщик делает все остальное. Коботу просто нужно знать конфигурацию фаски, толщину материала и корневые зазоры ».
Работа без шлема
На днях открытых дверей в Ванкувере Novarc также продемонстрировала свой новый продукт ArcHood ™, который прикрепляется к вытяжному рукаву, а затем перемещается на место вокруг сварочной горелки. Это устраняет необходимость в сварочных масках при работе с механизированным сварочным оборудованием.Дугу по-прежнему можно увидеть через окно автозатемнения на передней панели ArcHood, но его размещение сводит к минимуму воздействие сварочных искр, дыма, чрезмерного тепла и ультрафиолетового излучения. На картинке изображен гость, наблюдающий за демонстрацией сварного шва, используя вытяжку.
Дополнительные преимущества такого инструмента также очевидны. Использование такого кожуха устраняет необходимость в сварочных экранах, освобождая производственное пространство вокруг сварочной установки.
Участник дня открытых дверей смотрит на готовый сварной шов.
С редактором Робертом Колманом можно связаться по адресу [email protected].
Novarc Technologies Inc., novarctech.com
Автоматизация сварки трубопроводов и сосудов высокого давления с помощью адаптивного планирования и управления
org/ScholarlyArticle»> 1.А. Залкинд, Информационный бюллетень по сварке . Отчет Американского общества сварщиков (2007).
Дж. Уилки, Блог [Интернет] (2015). https://awo.aws.org/2015/11/the-future-remains-bright-for-skilled-welders/.По состоянию на 11 ноября 2019 г.
С. Бабу, Введение в интегрированное моделирование сварных швов , том 22 (Справочник ASM, Огайо, 2010 г.).
С. Мишра и Т. Деброй, Настройка геометрии газо-вольфрамовой дуговой сварки с использованием генетического алгоритма и нейронной сети, обученной расчетам конвективного теплового потока. Mater. Sci. Англ. А 454455, 477 (2007).
Артикул Google ученый
N.Львов, Дж. Чжун, Х. Чен, Т. Лин и С. Чен, Управление проваром в реальном времени во время динамического процесса GTAW с помощью звукового определения длины дуги. Внутр. J. Adv. Manuf. Technol. 74 (1–4), 235 (2014).
Артикул Google ученый
S.B. Чен и Н. Львов, Развитие исследований интеллектуальных технологий для процесса дуговой сварки. J. Manuf. Процесс. 16 (1), 109 (2014).
Артикул Google ученый
Дж. П. Стил, К. Мних, К. Дебруннер, Т. Винсент и С. Лю, Разработка управления процессами роботизированной сварки с обратной связью. Ind. Robot Int. J. 32 (4), 350 (2005).
Артикул Google ученый
Код ASME, ASME для котлов и сосудов под давлением, Стандарт (2017)
Р.Д. Конрой, Орбитальный процесс GTAW с узкой зазором становится все более заметным. Weld. J. 72 (12), 15 (1993).
Google ученый
B.K. Henon, Orbital GTAW увеличивает производство герметичных труб. Weld. J. 85 (6), 56 (2006).
MathSciNet Google ученый
D. Baek, H.S. Мун и С. Park, Разработка автоматической системы орбитальной сварки с надежным контролем ширины переплетения и функцией отслеживания шва для узких канавок. Внутр. J. Adv. Manuf. Technol. 93 (1–4), 767 (2017).
Артикул Google ученый
J.K. Татман, Л. Маккракен, Т. Hicks, Разработка новых уравнений тепловложения и разбавления сварного шва для дуговой сварки газом вольфрамовым электродом — Часть 1, Документ конференции (2013).
Дж. К. Татман, Разработка улучшенных уравнений для управления тепловложением и разбавлением сварного шва — часть 2, доклад конференции (2018).
М. Стадлер, П. Фретон и Ж.-Ж. Гонсалес, Влияние параметров сварки на размеры и форму сварочной ванны в конфигурации TIG. Заявл. Sci. 7 (4), 373 (2017).
Артикул Google ученый
Командури Р., Хоу З. Термический анализ процесса дуговой сварки: общие решения части I, Metall. Матер. Пер. В 31 (6), 1353–1370 (2000).
Артикул Google ученый
Ю. Ли, Ю.Ф. Ли, К.Л. Ван, Д. Сюй и М. Тан, Измерение и обнаружение дефектов сварного шва на основе онлайн-визуального контроля. IEEE Trans. Instrum. Измер. 59 (7), 1841–1849 (2010)
Статья Google ученый

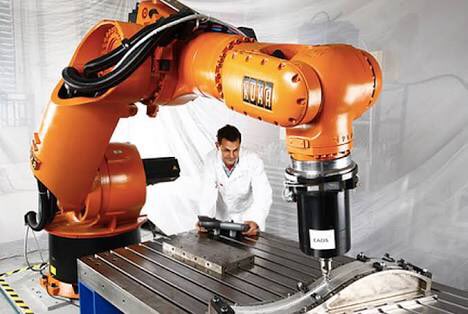

RobotWorx — Эволюция роботизированной сварки —
С тех пор, как первобытный человек начал изготавливать инструменты, производство было неотъемлемой частью жизни каждого человека. Смотреть по сторонам. Все, что вы видите, чего не существует в природе, было произведено где-то в мире. От машин, в которых мы едем, до кресел, в которых мы сидим, многие из этих вещей были затронуты роботизированной сваркой. Но как мы перешли от первобытного человека к сварочной робототехнике?
Первоначально изделия изготавливались самими людьми, а затем, в более поздние века, мастерами в небольших мастерских. Когда в 18 веке началась промышленная революция, товары перемещались из магазинов на крупные фабрики. После того, как Эли Уитни изобрел механизированную сборочную линию в 1797 году, зародилось современное производство.
Одним из ключевых процессов производства металлических изделий является сварка.Сварка, процесс соединения двух металлических частей с помощью тепла и давления, в той или иной форме применялась с первых дней существования человека. Египтяне использовали сварку давлением еще в 3000 году до нашей эры.
Только в 1860-х годах Генри Уайльд использовал доступные электрические источники и запатентовал первую форму электросварки. Отсюда с начала до середины двадцатого века были разработаны различные типы сварочных процессов — дуговая сварка, сварка порошковой проволокой, электронно-лучевая сварка и т. Д.В то время как процесс сварки помещал людей в опасную среду с экстремальной жарой и токсичными парами, применение было необходимо для производства.
Затем, в 1962 году, все изменилось.
В том же году началась роботизированная сварка, когда General Motors начала использовать на своем автомобильном заводе первого промышленного робота — UNIMATE, разработанного Джорджем Деволом и Джозефом Энгельбергером. UNIMATE выполнил точечную сварку автомобилей, проходящих с конвейера.

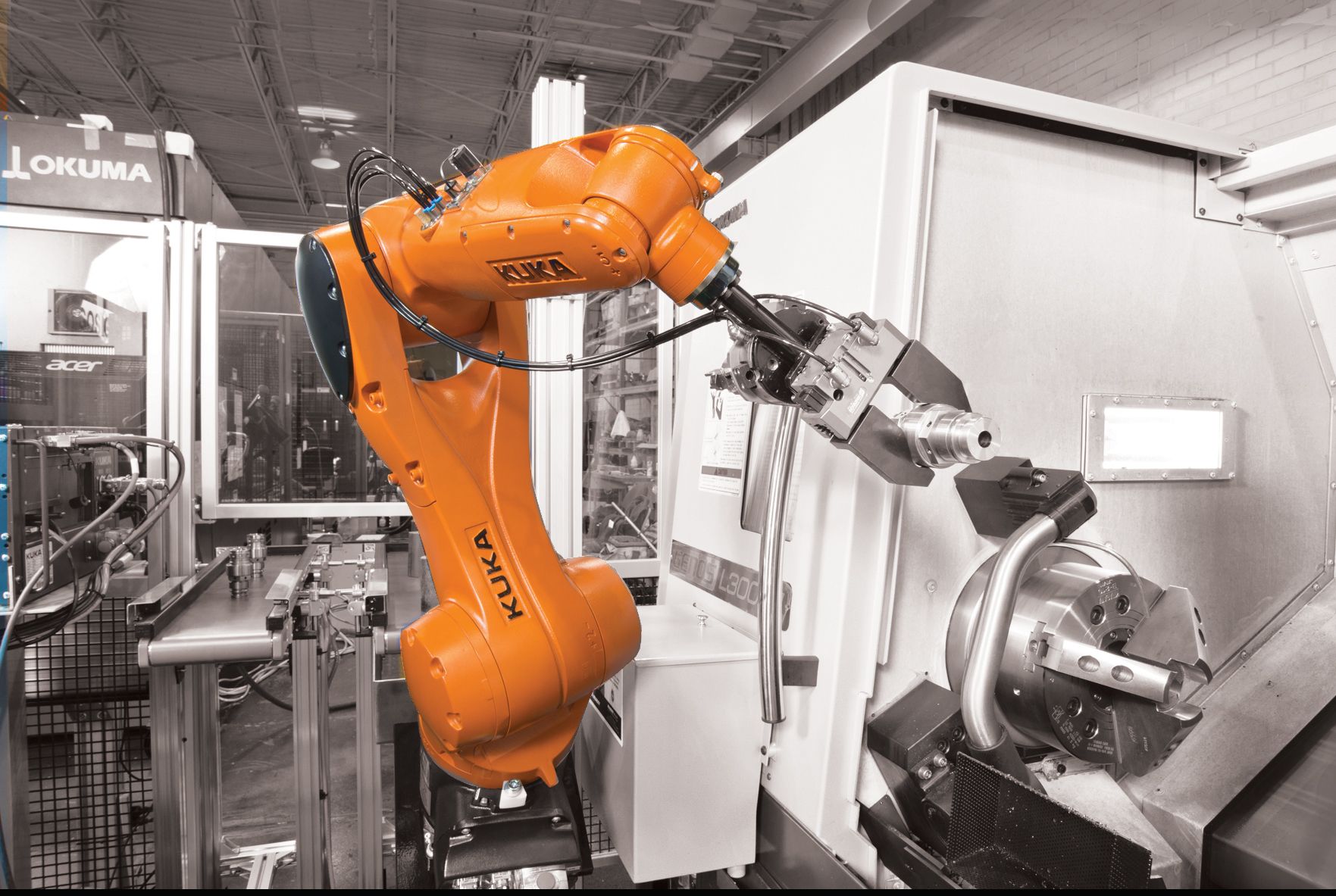

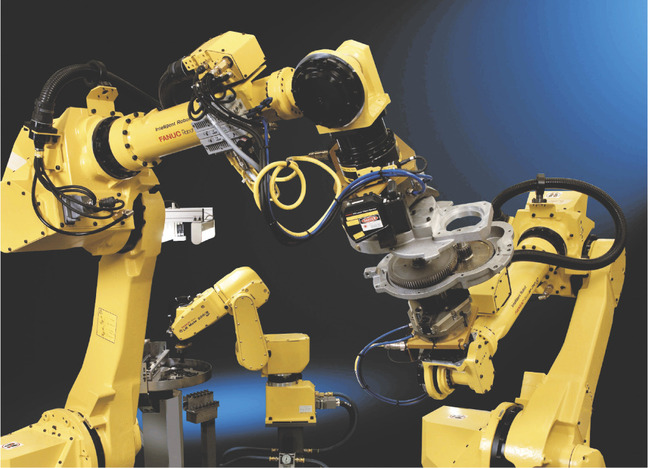

В то время как Unimation была первой робототехнической компанией, основанной Деволом и Энгельбергером, в 1960-х и 1970-х годах на сцену вышли многие другие производители роботов, такие как KUKA, FANUC и Motoman.

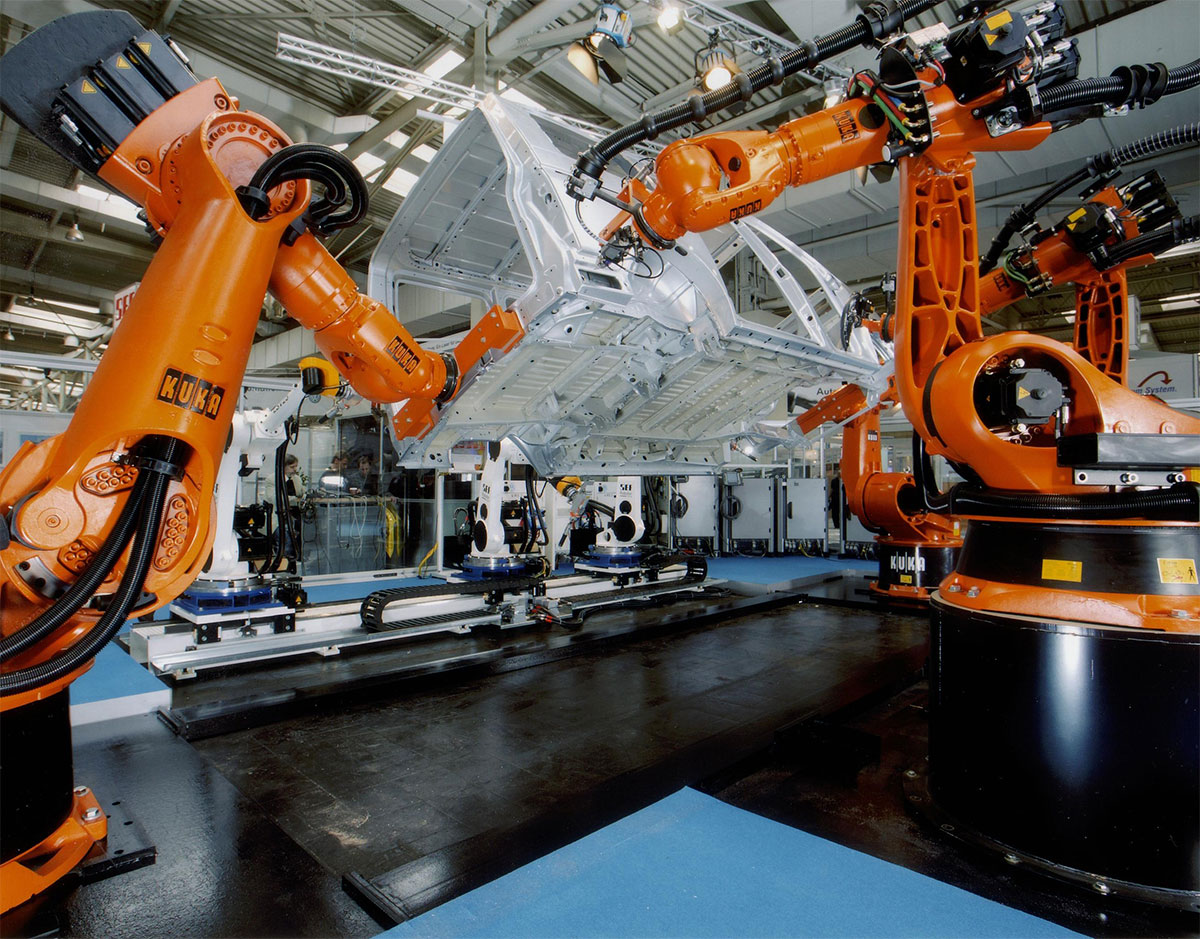

Сварочные роботы начали развиваться только в 1980-х годах, когда другие автомобильные компании последовали примеру GM и начали использовать роботов для точечной сварки. Именно тогда отрасли начали расти и понимать преимущества сварочных роботов.
К 2005 году в Северной Америке работало более 60 000 роботизированных сварочных ячеек. В то время как компании, возможно, раньше задушили свои цели автоматизации из-за высокой цены, теперь затраты начали снижаться, поскольку все больше и больше компаний переходят на автоматизацию сварочной робототехники.

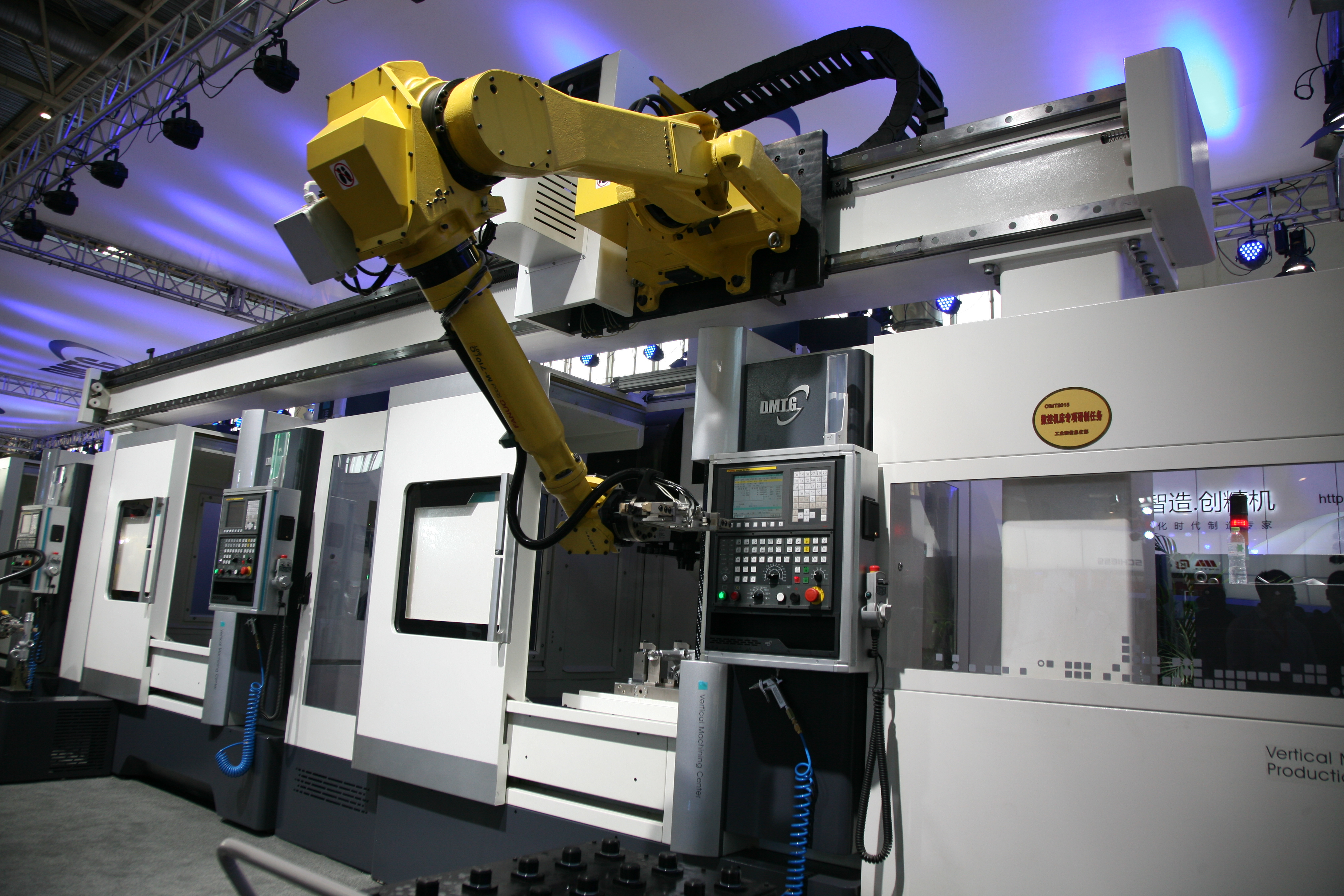

В последние годы популярность процесса дуговой сварки возросла, и по мере того, как промышленные сварочные аппараты-роботы становятся все более сложными с большим количеством осей (для лучшего движения) и трехмерным зрением (для повышения точности сварки), многие предприятия используют только роботизированные сварочные ячейки для их сварочные процессы.
Учитывая внутреннее увлечение человека металлами и производством, легко понять, почему роботизированная сварка — это путь будущего.

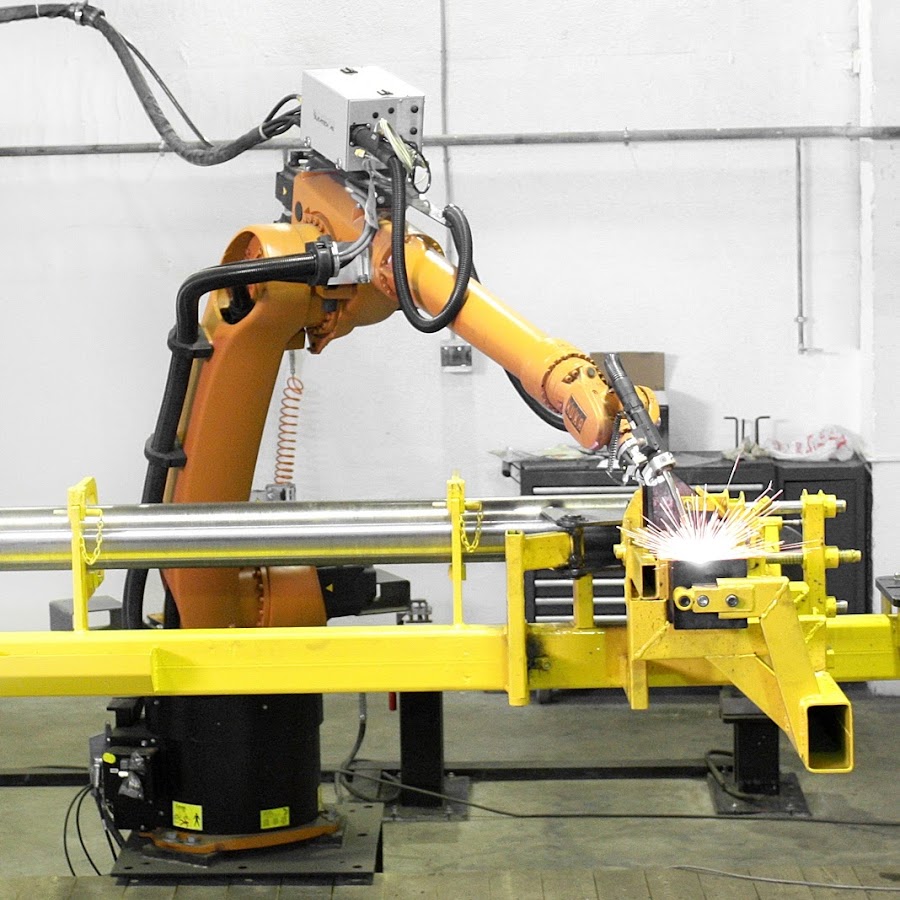

Роботы-сварщики создают высококачественные и точные сварные швы и повышают производительность сборочной линии.Эти роботы экономят производственные деньги производителей на трудозатратах из-за их скорости, способности работать без перерывов и их способности уменьшать количество ошибок.
Они также повышают уровень безопасности в цехах, убирая рабочих из опасной сварочной среды, от дыма и сильной жары. В то время как люди выводятся из опасной зоны, роботам по-прежнему нужны люди для программирования и функционирования, что показывает, что, хотя ручная сварка может стать устаревшей, люди всегда будут важной частью процесса сварки и производства.
RobotWorx, сертифицированный интегратор для KUKA, Universal Robots, Motoman, ABB и FANUC robotics, работает с производителями, чтобы найти правильное решение для роботизированной сварки для своего предприятия. Если вы производитель, стремящийся автоматизировать процесс сварки, свяжитесь с RobotWorx сегодня по телефону 740-251-4312 и узнайте больше о вариантах роботизированной сварки.
