как сделать своими руками, стропильная система, фото

Содержание

• Преимущества и недостатки беседок с двускатной крышей
  • Недостатки двухскатной крыши для беседки
• Из каких материалов делают беседки с двускатной крышей
• Как выбрать материал для кровли на двухскатную крышу беседки
  • На что обращаем внимание
  • Преимущества легких типов кровли
• Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку
• Как сделать стропила на двухскатную крышу беседки
  • Как сделать стропильный блок
• Как сделать двускатную крышу для беседки своими руками
• Советы и рекомендации
• Заключение

Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.

Преимущества и недостатки беседок с двускатной крышей

Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.

Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:

• Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
• Эффективное удаление воды и снега.

Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.

Важно! Двухскатная система спасает крышу и каркас беседки от разрушающего давления скопившегося снежного покрова.

На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.

Недостатки двухскатной крыши для беседки

Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.

Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.

Из каких материалов делают беседки с двускатной крышей

Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

• Деревянный брус из сосновой, лиственной или дубовой древесины. Для таких крыш не требуется массивной стропильной системы, что значительно упрощает столярные работы;
• Металлический уголок или тонкостенная труба квадратного или прямоугольного сечения. Не самые красивые, но всегда самые надежные и прочные. Для сборки крыши и стен беседки потребуется получить хотя бы пару уроков работы электросваркой;

• Капитальные беседки с остеклением стен могут изготавливаться из алюминиевого профиля или даже пластиковых стеклопакетов, но такой вариант чаще используется для пристроек к дому, чем для обособленных строений.

В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.

Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.

Как выбрать материал для кровли на двухскатную крышу беседки

На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.

На что обращаем внимание

Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.

Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.

Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12^о, то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.

Преимущества легких типов кровли

Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.

Важно! Единственное, что нужно будет сделать дополнительно, это выполнить обрешетку сплошной, например, из шпунтованной доски, вагонки или ОСБ.

Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.

Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку

Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10^о. Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.

Поднимать угол наклона скатов больше 30^о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.

В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.

Как сделать стропила на двухскатную крышу беседки

В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.

Сами стропила с кровлей свободно опираются на стены строения.

Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.

Как сделать стропильный блок

Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».

Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.

Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.

Совет! Если прочность замков и стыков вдруг покажется недостаточной, то места соединений и врезки деталей стропил можно усилить накладными металлическими пластинами.

Как сделать двускатную крышу для беседки своими руками

Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.

Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.

Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.

На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.

Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.

Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.

Советы и рекомендации

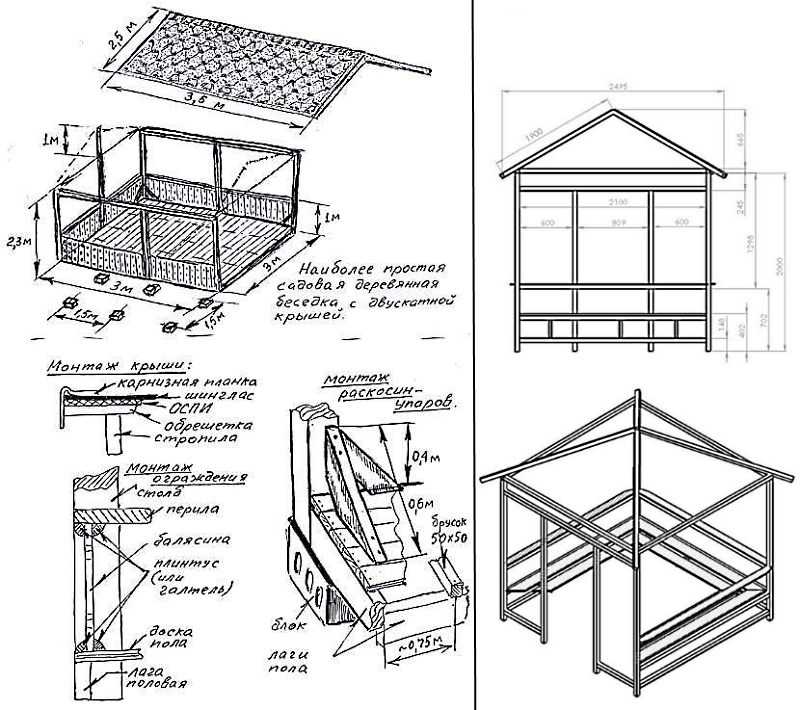

Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

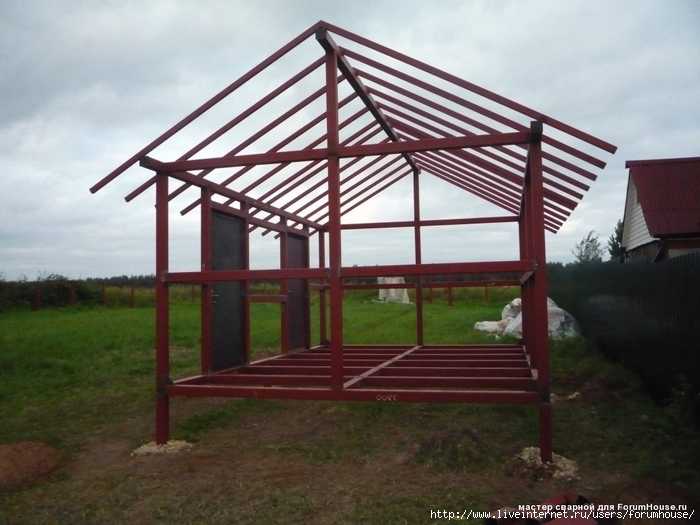

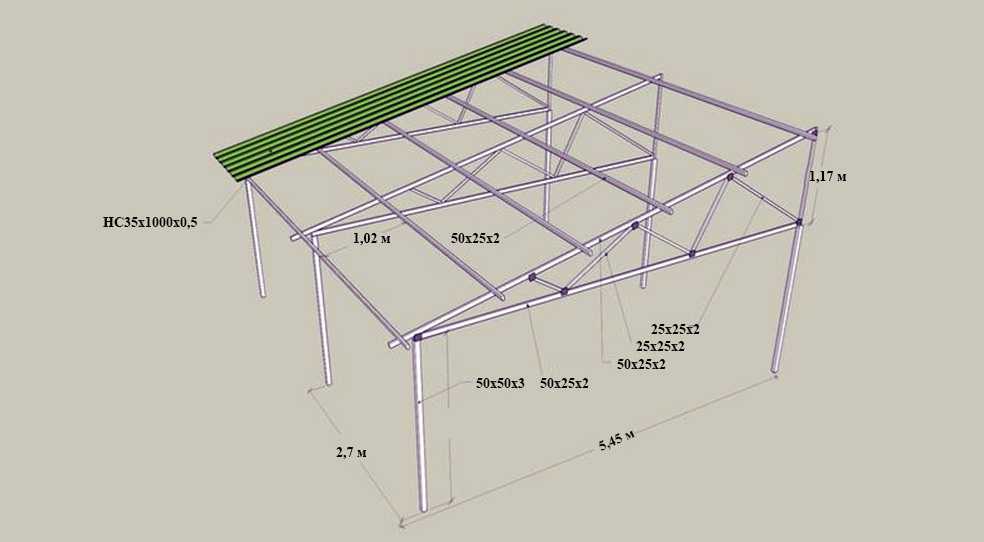

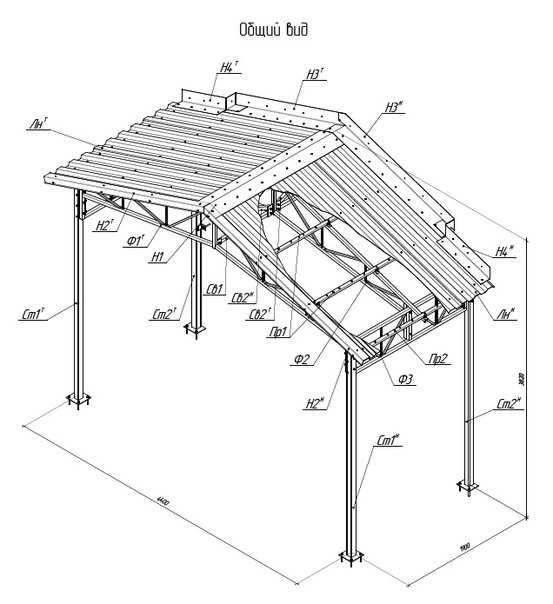

Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

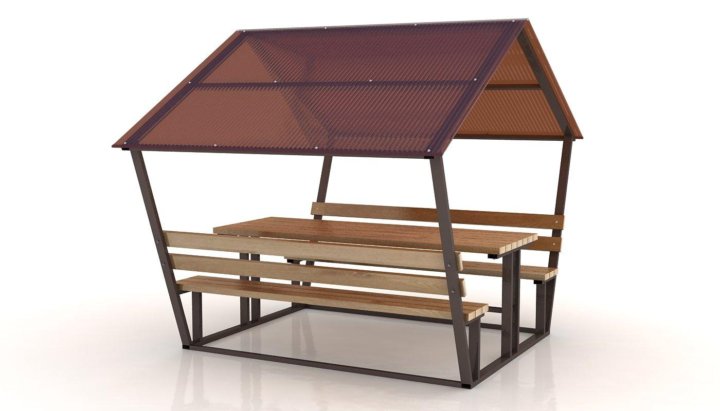

Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

Заключение

Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Беседки для дачи С ДВУХСКАТНОЙ КРЫШЕЙ (15 способов сделать).

Добрый день, сегодня мы будем снова строить беседки для дачи, но уже другой модели. До этого мы поэтапно создали простые деревянные беседки КУБИЧЕСКОЙ ФОРМЫ. Потом у нас  была статья-урок по строительству дачных беседок С ПЛОСКОЙ КРЫШЕЙ на основе итальянского навеса-перголы. А сегодня мы рассмотрим как своими руками сделать беседку С ДВУХСКАТНОЙ КРЫШЕЙ, чтобы вода стекала в обе стороны. (А шатровые крыши и круглые шестигранные беседки разберем в следующих статьях.)

В этой статье я уже не буду сильно задерживаться на фундаменте под беседку для дачи. И фундамент и все способы установки опорных столбов своими руками — все это я уже объясняла в вышеуказанных статьях по ссылкам. Здесь я больше времени уделю устройству крыши  — это самая кропотливая часть работы.  Я очень подробно вникну в этот вопрос — и покажу разные типы конструкции крыши для беседки, чтобы вы выбрали тот способ создать двухскатную крышу, который проще для вас.

Чтобы все было осознано и ясно, я дам фото пошагового мастер-класса по созданию таких беседок. А также мы вникнем в чертежи и разберемся в самой сути этой конструкции – на профессиональном уровне. После этой статьи вы станете почти профи – сможете рисовать свои схемы,  и реализовывать их на практике.

Вы будете знать и уметь ВСЕ:

• Что такое двухскатная кровля.
• Типы беседок с двускатной кровлей.
• Мастер-класс по строительству беседки для тех, кто испугался.
• Кровля с двумя фронтальным стропилами и прогономи.
• Беседка на дачу под кровлей с опорой на ригеля.
• Кровля беседки с коньковым прогоном на стойке.
• Кровля для дачной беседки  с опорной укосиной.
• Кровля для беседки, с подкосами на тонкие стропила.



То есть мы пойдем постепенно, возбудим желание, снимем страх, а потом дадим знания – все необходимые знания для того, чтобы вы сами у себя на даче сделали БЕСЕДКУ своими руками. И обалдели от восхищения самим собой.

Итак, вперед в будущее. Нас ждет беседка.

Для начала любви,  давайте разберемся, что такое беседки с двускатной крышей.

(кстати, по правилам русского языка допустимо говорить и «ДВУскатная» и «ДВУХскатная», поэтому я периодически буду употреблять это слово и так и сяк).



Что такое беседка

с двухскатной крышей.

Вот на фото ниже мы видим классическую беседку этого типа. Она стоит на 6 столбах. Стенки беседки закрыты решетчатыми панелями из реек, набитых диагонально крест на крест. Такие панели легко сделать самому — отмеряй, режь, да приколачивай.



Форма такой беседки может быть вытянута в длину (вглубь как коридор), или в ширину (как сцена в театре).

Панели-стенки могут закрывать не все проемы между столбами опоры, чтобы в беседку можно было входить с любой стороны как на фото ниже.

Тяжелую крышу, крытую металлочерепицей можно для надежности подпирать дополнительным центральным столбом как на фото ниже. И фундамент под тяжелую монолитную беседку можно залить высокий и прочный, как мы видим на фото.

И обшивка стен тоже может быть с разным узором — расположением реек и дощечек (внизу вертикальные доски, вверху крестовая обрешетка).

Сейчас мы начнем, и вы сами почувствуете какое разнообразие дизайнов беседки можно сделать своими руками – на основе ОДНОГО И ТОГО ЖЕ каркаса.

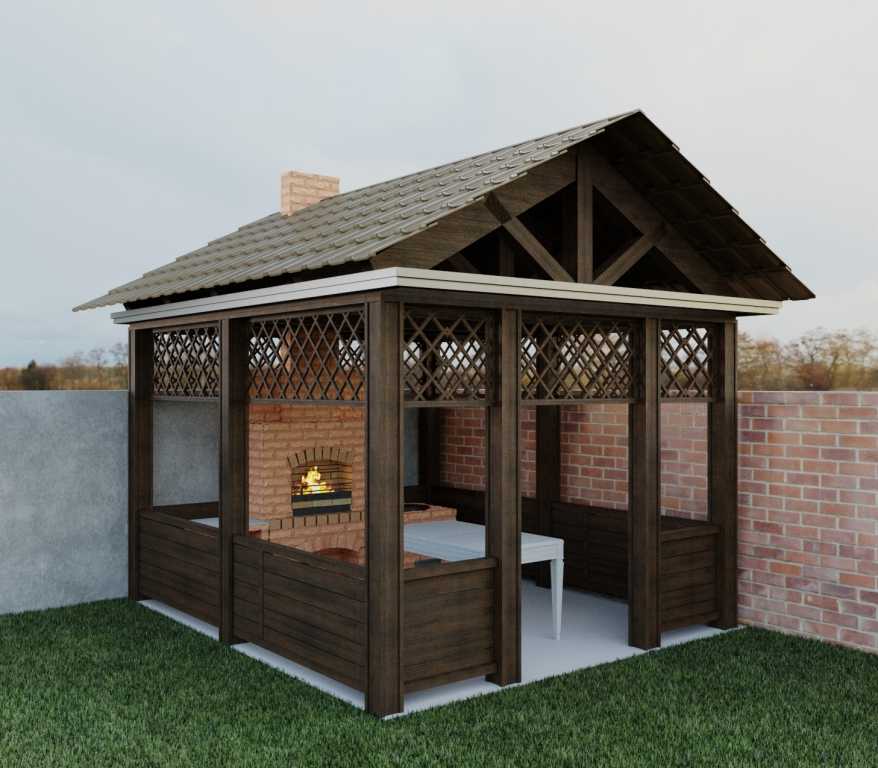

А еще одну из стен беседки можно закрыть ПЕЧНЫМ ФАСАДОМ. То есть создать зону барбекю своими руками прямо в беседке на вашей даче.

Действительно ли

сделать такую беседку

ЛЕГКО своими руками?

Вы сомневаетесь в своих силах. Вы никогда раньше не делали беседок. Это кажется сложной задачей для вас.

Но вспомните, как легко вы складывали из конструктора в детстве.  В ту эпоху вы не сомневались в своих способностях – вы просто брали детали и соединяли их друг с другом. Легко и просто. Своими руками.

Правда в том, что беседка – это тоже конструктор.

Это тоже 1) взять детали  2) соединить их друг с другом  3)взять еще детали  4) и снова присоединить их.

Вы смотрите на фото ниже. И кажется что такая постройка  не для простого дачного домоседа, как вы. А для выпускников строительного колледжа.

А вот и нет. После того, как вы дойдете до конца статьи – вы будете уверены в своих строительных потенциях.

Беседка —  это конструктор для взрослых мальчиков.

Вот вам пошаговый мастер-класс – где парень своими руками собирает беседку – убедитесь, что там нет ничего страшного.

Подготавливаем площадку под беседку на даче —  заливаем фундамент из цементной стяжки, или забиваем свайный точечный фундамент.

Устанавливаем столбы опоры (подробности установки опорных столбов в первой статье из цикла «Беседки своими руками»)

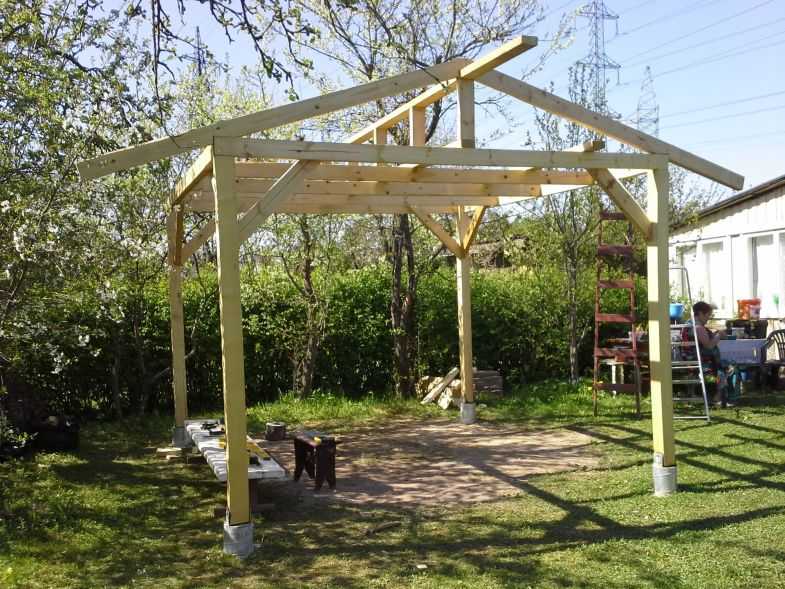

На столбы сверху кладем опорные балки (фото ниже), чтобы они не прогибались укрепляем их УКОСИНАМИ (короткие диагональные брусья которые набиты вверху под углами опорных столбов)

Подготавливаем сторопила. Отпиливаем два бруса с косым торцом – этот косой спил брусьев прибиваем друг к другу – получаем стропильную ПАРУ в форме тупого угла.

Устанавливаем стропильную пару на крышу беседки. Отмечаем карандашом, где сделать надпил – прорезь-пазик, который оденется на горизонтальные балки опор – паз с левого конца и правого конца стропильной пары.

Вот внизу видно, как надпил (треугольная вырезка) надевается на балку.

Делаем таких стропильных пар – 5 штук (или больше, если размер беседки требует).

В процессе установки стропильных пар нужно проверять РАССТОЯНИЕ между стропильными пятками (внизу) и между стропильными верхушками (вверху).

Чтобы стропильные пары не прогибались под тяжестью кровли – прибиваем дополнительные элементы- подпорки  –  ригеля, балки, стойки (ниже мы с ними познакомимся поближе, на схемах, чертежах и в живых фото, и слова «ригель», «затяжка», «мауэрлат» вас пугать не будут).

Вот видите – каждый шаг сам по себе ПРОСТОЙ.  Значит ваша работа – это цепочка ПРОСТЫХ ШАГОВ.

Спокойно, не торпопясь, отмеряем, отрезаем, соединяем. Как конструктор для великанов. Тяжеловато по весу, неудобно по размеру – но с помощью крепких рук, своих и напарника, все реализуемо.



Первый ШАГ –  выбираем фундамент и устанавливаем столбы – ссылка «»

Второй ШАГ  – кладем на эти столбы КОНСТРУКЦИЮ КРЫШИ. А чтобы выбрать крышу по силам себе – нужно узнать какие бывают стропильные системы. И выбрать то устройство кровли беседки, которое подходит вам по материалу который у вас в наличие.



ДАВАЙТЕ РАЗБИРАТЬСЯ

Как делать стропильные системы

Для беседки на дачу.

Стропильные конструкции на крыше беседки для дачи могут быть разные.  Сейчас я вам покажу несколько типов. А вы для своей беседки на дачу выберете подходящий вариант (по материалу, который в наличиях, и по силам себе).

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №1

2 стропильные пары + много прогонов.

Вот смотрите фото ниже. Здесь всего 2 пары стропил – на переднем фасаде, и на заднем фасаде беседки.

И на этих двух стропильных парах лежат ПРОГОНЫ — продольные узкие досточки положенные на ребро. Крепятся они пазовым способом – то есть в них выпилен пазик, и они им просто надеваются на фронтонные стропила.

Стропила лежат на дополнительной опоре – по центру беседки мы видим опорный столб, который выше чем боковые столбы (те которые по углам беседки).

Чтобы стропильная опора выдержала все эти доски прогонов ее укрепили РИГЕЛЕМ (это горизонтальная доска набитая чуть ниже верхушки крыши и соединяющая левое и правое страпила.

Очень интересная конструкция. И ее легко повторить своими руками. Даже просто по фото. Все видно и прозрачно ясно. Как готовый чертеж. Схема сборки понятна простому глазу.

Вот еще один навес под беседку для дачи – где тот же принцип стропильной системы.

Видите? Тот же самый чертеж – только сдесь балки покрупнее, и поэтому их нужно не так много – 2 краевые, одна центральная, и 2 промежуточные.

И здесь распорный принцип укладки стропил – то есть стропила опираются только на внешние стены опор. Единственной что здесь есть доска-ригель, которая дополнительно стягивает стропильную пару.

Вот на фото ниже еще каркас беседки для дачи, где крыша тоже укреплена РИГЕЛЕМ.

И вот здесь тоже – балки на которых лежит кровля покоятся на ФРОНТОНЕ. И тут обратите внимание. Фронтон, чтобы не прогибался подпирается коротеньким брусом-стойкой.



Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №2

Много стропил с ригелями.

(+ схема соединения стропильных ног)

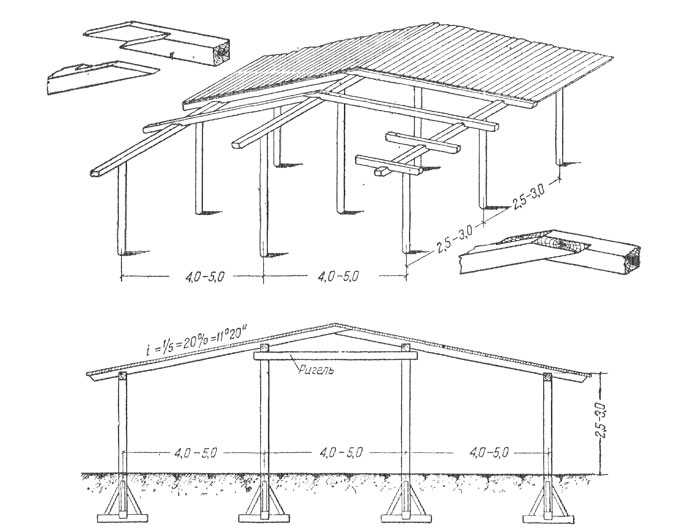

А вот еще одна интересная беседка для дачи, где стропильные пары тоже кладутся своими выпиленными пазами на боковые горизонтальные балки опоры.

У каждой стропильной пары набит РИГЕЛЬ (горизонтальная досточка чуть ниже верхушки стречающихся стпропил).

И тут на центральном фасаде – установлены 2 дополнительных серединных столба опоры – и они ВЫШЕ чем краевые столбы. И они дают добавочную опору для фронтонных стропил.

И вот тут давайте посмотрим как именно можно соединить СТРОПИЛЬНЫЕ НОГИ друг с дружкой – речь идет об узле (стыке двух концов стропил) на верхушке нашей крыши.

Вот ниже варианты таких узлов. Вы можете вбить гвозди – диагонально, чтобы стержень гвоздя входил в соседнюю стропильную ногу под углом. Гвозди вбиваем на расстоянии друг от друга, чтобы они не встретились, не пересеклись внутри.

И в дополнение  прикручиваем НАКЛАДКУ между стропильными концами. Роль накладки может выполнить стальная крепежная пластина, или плоский кусочек дерева.

А еще соединение стропильных ног может быть выполнено методом ЛАПА В ЛАПУ, то есть стык в стык через запилы. Выпиливаем по краям стропильных ног прямоугольные углубления-запилы. И накладываем их друг на дружку – паз в паз. Закрепляем болтом и гайкой.



Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №3

Коньковый прогон НА СТОЙКЕ.

А вот на фото ниже мы видим что стропила имеют дополнительную поддержку в виде длинной балки конька (коньковый прогон, называется такая центральная балка, под самой верхушкой крыши).

Эта верхушечная балка (коньковый прогон) лежит на маленьких столбиках из бруса – они стоят на переднем и заднем фронтоне крыши.

Давайте, я вот здесь покажу как это устроено. Ваши стропила могут крепиться к такой коньковой балке пазовым методом (как на чертеже ниже. А сам конек поддерживаться металлическим крепежным уголком.

А стропильные балки могут иметь соединение в стропильную пару, укрепленное тоже стальной перфорированной пластиной.

Еще раз чтобы было понятно – вот в такой навес под беседку для дачи тоже сделан с конструкцией бруса-стройки и конькового прогона. Построить навес, обшить стенки — получим беседку из бруса.

По такое схеме – с коньковым прогоном на столбике можно выполнить беседку из тесаного (с природными неровностями)  или оцилиндрованного (то есть выровненного) бревна.

Пошаговый мастер-класс

крыши беседки

с коньковым прогоном.

Вот пошаговые фото, устройства такой двускатной крыши на беседку для дачи. Вот мы видим что сначала делают каркас стен. Устанавливают точечный свайный фундамент. На него кладут балки НИЖНЕЙ РАМЫ. На раму устанавливают брусья-столбы (на стальной перфорированный крепеж). И на брусья-столбы кладут верхние горизонтальные балки.

На верхние балки периметра беседки – кладут ЗАТЯЖКИ (это поперечные опорные балки) – еще три штуки.

Всего получается 5 балок-затяжек.  На каждую балку-затяжку ставим коротенький  СТОЛБИК-СТОЙКУ.  На эти столбики кладем длинный КОНЬКОВЫЙ ПРОГОН.

И уже на этот коньковый прогон начинаем укладывать СТРОПИЛА. Сначала фасадные – переднюю стропильную пару и заднюю.

И потом еще укладываем между ними 5 стропильных пар. Вот и все каркас крыши готов.

Далее можно будет класть уже мелкую обрешетку рейками – и на ее крепить кровлю (черепицу, поликарбонат, шифер или что другое).

Вот еще ниже каркас беседки из бруса сделанный по такой же схеме устройства кровли. Как видите все одинаково — отличия лишь в размерах, в крутизне наклона крыши (то есть угол стропил).

ВСЕ МОЖЕТ БЫТЬ РАЗНОЕ — разный угол между стропилами, разная ширина, разная высота. Вам не нужны точные размеры — вы можете подбирать все длины исходя из материала (бруса и досок) которые у вас есть. Вы свободны в своей постройке — главное это понять СУТЬ, ОБЩИЙ ЗАКОН.  Это как в сексе, суть действия ясна, остальное — на вашу фантазию.



И вот этот навес под деревянную беседку тоже по данному принципу сделан. Только тут совсем коротенький брусок-стойка, и он не стоит как столбик на поперечной балке – а НАДЕВАЕТСЯ НА НЕЕ, потому что сам внутри себя имеет глубокий паз-лапу. И этой лапой он надевается на опорную балку-затяжку фронтона (и крепится на четрые самореза).

И вот тут на фото беседки ниже, мы тоже видим столбик-опоры которые крепится этим же пазовым способом.

А еще фото ниже показывает нам вот что… Если вы хотите сделать не просто беседку для дачи, а крупный шатер под свадьбу… То такие опорные столбики могут быть ВО МНОЖЕСТВЕННОМ ЧИСЛЕ. На фото ниже их четыре – потому что центральная балка конькового прогона слишком длинная – и если бы она лежала только на краевых столбиках, то она бы прогибалась  в своей середине (под тяжестью стропил).

По длине беседки набиваем поперечные БАЛКИ-ЗАТЯЖКИ. На них ставим стойки. И сверху кладем длинный коньковый прогон. И уже на него кладем стропила, а на стропила тонкие брусья обычных прогонов.

А еще, существует другой способ крепкой поддержки для коньковой балки. Вот на фото ниже мы видим. Что кроме опорной стойки на фронтоне, коньковый прогон держат еще слева и справа ДЛИННЫЕ УКОСИНЫ, которые идут наискосок — от опорных столбов, через горизонтальную балку фронтона и к самой коньковой балке под верхушкой крыши.

Это тоже хороший и относительно простой способ усилить опору для конькового прогода. Особенно если на нем лежат тяжелые стропила и кровля.

А еще коньковый прогон может лежать без подпорки в виде столбика-стойки. Для этого используют метод защемления. Когда на стропила с двух сторон набивается горизонтальный РИГЕЛЬ(под предполагаемым местом коньковой балки). На этот ригель  кладется коньковый прогон, и сверху фиксируется тоже ригелем.

А вот еще способы укладки стропильных пар на КОНЬКОВЫЙ ПРОГОН. Видите, как много есть вариантов. Вы можете выбрать любой – из тех под который имеется материал и крепеж.



Ригель можно расположить НИЖЕ, чем сам коньковый пробег. И тогда между ригелем и коньковой балкой ВСТАВИТЬ ПОДПОРКУ-СТОЙКУ. На фото ниже она выделена темным цветом древесины.



Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №5

Стропила на затяжках и подкосах.

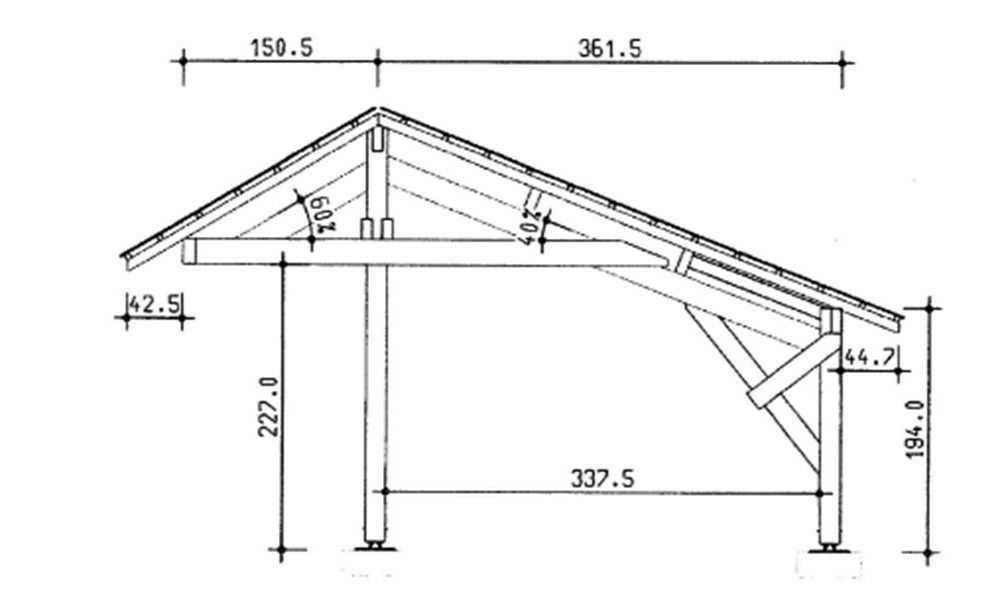

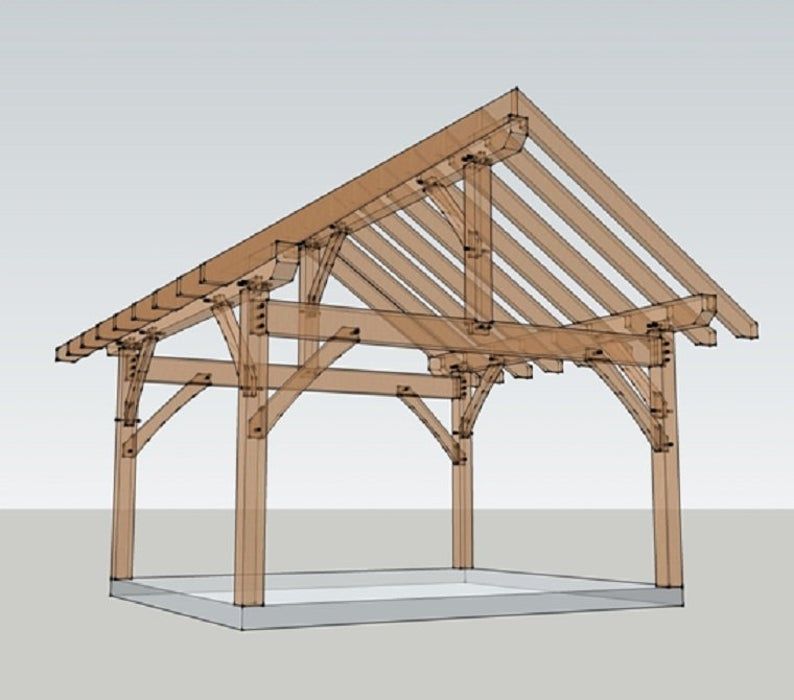

А еще стропила , если они тяжелые усиливают дополнительными подпорками.

Каждое стропило внизу фиксируется балкой-затяжкой. На ней стоит столбик-стойка. И от стойки отходят, как лучи – влево и вправо диагональные ПОДКОСЫ.  Их роль – не дать стропилам прогибаться под тяжестью крыши.

Такую конструкцию кровил С ПОДКОСАМИ используют в том случае, если у вас роль стропил исполняют не очень прочные тонкие брусья. И чтобы не дать им прогнуться их усиливают таким вот способом.

А чаще всего подкосины просто несут декоративную функцию – с ними крыша смотрится наряднее и солиднее. Получается симметрия и гармония узора.

Крепеж для такой конструкции тоже может быть не только надежным, но и декоративным – украшающим. Если у вас есть связи на металорежущем предприянии – то вы можете вырезать вот такие красивые перфо-пластины из металла.

По такому же принципу (схема та же) можно использовать не сроганый брус – а тесаное бревно.



Вот такие конструкции кровли для беседки своими руками я для вас разжевала. Как могла.

А теперь давайте посмотрим как своим умом и руками, можно облегчить себе труд по строительству такой деревянной беседки дял дачи.

ПОДБОРКА советов

По строительству беседки

С двухскатной крышей.

У вас, конечно еще есть куча вопросов, на которые я еще не ответила. Давайте разберем ключевые моменты строительства беседки своими руками, а именно…

• Какие существую виды узлов крепления стропил к опоре крыши.
• Как вообще поднять тяжелые стропила на крышу беседки.
• И какой вид кровельного покрытия выбрать под беседку своими руками.

Давайте разбираться.

Вопрос №1

КАК поднять стропила

на крышу беседки

Ответ, при помощи спецтехники, или вот так – волоком, по доскам, за веревку, своими руками.

Вопрос №2

Как закрепить стропильную ногу

на опорных балках.



Опорные балки для установки стропильных ног называются МАУЭРЛАТАМИ. Вот ниже я собрала несколько рисунков со схемами монтажа СТРОПИЛЬНОЙ ПАРЫ к боковой балке-мауэрату.

Способ монтажа с металлическим крепежом-скобой.  Можно сделать это с ЗАПИЛОМ (выпелить в стропильной ноге выемку-паз). Или сделать на стропильной пятке обычный ровный срез – впритык к опорной балке.

Ниже мы видим еще способы – когда стропильная нога спиливается ровно КОСЫМ СПИЛОМ – ровненько под мауэрлат – и тогда здесь можно прикрутить тот же крепеж (что и на рисунке выше), либо на гвозди (схема по середине), или на скобу (третий рисунок ниже).



Можно воспользоваться крепежом НА СТАЛЬНЫЕ УГОЛКИ.

Тут тоже 2 варианта. Один с выпелинным пазом (запилом) в стропильной ноге. И второй вариант, где стропильная нога просто ложится сверху на мауэрлат – и зажимается горизонтальными ДОСКАМИ-ЗАТЯЖКАМИ. И именно эти затяжки крепятся уже уголками к мауэрлату.



А вот на фото ниже мы видим ПАЗОВЫЙ метод укладки стропил – вы можете выпелить в стропильной ноге ЗАПИЛ (подходящий под опорную балку). Или выпилить 2 запила – в стропильной ноге и в опорной балке.



А вот методы укладки стропильной ноги с фиксаципей на два гвоздя. С деревянной подложкой (тонкой досточкой) или треугольной деревянной подкладкой-пяточкой.



Есть еще интересный вид крепежа – СКОЛЬЗЯЩИЙ. Его придумали из тех соображений, что дерево – живой материал. А значит оно дышит – то набухает от влаги, то усыхает – да и со временем само по себе оно дает усадку которая может достигать 8%. И чтобы крепежные узлы не пострадали от таких перепадов – и придумана скользящее крепление стропил.

Ну а теперь давайте  посмотрим как мы будем укладывать кровлю на нашу беседку.



КРОВЕЛЬНОЕ ПОКРЫТИЕ

Крыши беседки

Своими руками.



КРОВЕЛЬНОЕ ПОКРЫТИЕ ОНДУЛИН – мягкая бутимная черепица.

Если планируете укалдывать на на крышу мягкую кровлю в виде гибкой битумной черепицы, то крышу мы должны замостить полностью досками – сделать обшивку без зазоров.

На нее положить гидроизоляцию. И сверху пласты ондулина – начинаем с края крыши и потихоньку двигаясь к коньку крыши беседки. Вот на фото ниже виден принцип по которому укладываются слоя черепицы на беседку.

КРОВЛЯ  ЛИСТОВАЯ

(Металлочерепица, металлопрофиль, шифер)

А вот на фото ниже мы видим процесс  укладки листов металлопрофиля (ребристые пластины) или листов металлочерепицы). На фото ниже листы мелаллопрофиля (но и другой листовой материал укладывается по тому же принципу).

ВЫ можете класть листы кровли прямо на прогоны нашей крыши (балки, набитые на стропила).

Либо если вы хотите защитить вашу крышу от протекания (в том месте где шифер продырявится гвоздем), то можете перед листовым покрытием устлать всю крышу беседки ГИДРОИЗОЛЯЦИОННЫМ МАТЕРИЛОМ (любым, не обязательно дорогим, марочным). Рулон изоляции разворачиваем на крыши – как коврик. И сверху на стропила набиваем рейки – которые прижимают эту гидроизоляционную прокладку к стропилам беседки.

Потом поверх реек набивают уже ПРОГОННЫЕ РЕЙКИ – те на которые будет удобно прибивать кровельные листы. Или  всю крышу обшивают доской – в том случае, если вы собираетесь укладвать на нее гибкий кровельный материал (типа ондулина).

Керамическую черепицу вы тоже можете укладывать на рейки подходящего ей шага (крепление на саморезы).



Как укрыть коньковый прогон крыши.



Зона верхушки крыши беседки – коньковая зона. Давайте посмотрим как ее можно покрыть. Если вы делаете кровлю шифером, то можете сделать как раньше все делали —  коньковый край обивали листами оцинкованной жести (это гибкий металлический лист).

Чтобы было к чему его прибивать, можно в верхней части крыши – набить широкие досточки с двух сторон, и вверху по желанию уложить СЕРЕДИННУЮ РЕЙКУ, как это сделано на фото ниже.

При укладки черепицы – сверху на коньковый гребень крыши беседки —  укладывают специальные коньковые элементы. Вот ниже  на фото как раз мы это видим.

Керамическая круглая черепица – может сама стать кровельным элементом венца крыши беседки. Для этого круглые черепичины нужно положить впритык друг к другу вдоль конька. А чтобы швы между кусками круглой черепицы не протекали – перед укладкой накладывают рулонную гидроизоляцию.  Или (если ее нет) можно по старинке класть на цементный раствор (замешивают такой же, как для кирпичной кладки). Фото крыши беседки с этим способом мы как раз видим чуть ниже.

А вот еще хороший момент — на фото ниже — обработка краев крыши – специальными профилями для кровли. Так верхние края беседки своими руками будут выглядеть идеально, как сделано у профессионалов (но это не обязательно, чисто по вашему желанию, и тещиному требованию).

Вот такие идеи и такие советы по строительству беседки с двухскатной крышей.

Сложного тут нет. Просто кропотливая работа. Простая, не быстрая – в несколько дней – работа.

Теперь вы можете начать… продолжить… и закончить.

• Про фундамент под беседку  и установку опорных столбов – тут «***».
• Статья про беседки с плоской крышей – вот «БЕСЕДКИ своими руками (21 СПОСОБ + важные моменты).»
• Статья про кубические беседки-модули – здесь «Дачные БЕСЕДКИ своими руками (20 вариантов).»

Вскоре я добавлю в этот список ссылки и на другие мои статьи на смежные темы, как построить своими руками круглые шестигранные беседки, и беседки с шатровой крышей (то есть пирамидальной).

Удачного вам дачного строительства беседок.

Ольга Клишевская, специально для сайта «Семейная Кучка»

Деревянные беседки с двухскатной крышей. Двускатная крыша для беседки своими руками.

Подготовительные работы перед монтажом

Беседка во дворе дома или на даче — отличное место для посиделок в любое время года. Каждый хозяин, подбирая вид беседки, которая лучше всего впишется в его владения, должен учесть целый ряд важных факторов, особенно погоду. Для нашей местности прекрасным вариантом станет беседка с двухскатной крышей. Данный вид малых архитектурных форм во время разнообразных осадков (дождя, снега) сохраняет внутреннее пространство сухим. И далее вы сможете узнать все нюансы, как именно строится двухскатная крыша для беседки.

Преимущества

Если вы профессиональный строитель, то любой тип крыши будет вам по плечу. Но если вы относите себя к владельцам участков, желающих сделать свой дворик красивее, то вопрос простоты как нельзя важен. Двухскатную крышу по праву считают самой легкой в строительстве. Такую кровельную конструкцию составляют две плоскости, расположенные под наклоном. Их, как правило, называю скатами.

Несмотря на всю простоту исполнения, вариантов дизайна такой кровли огромное количество: симметричные и асимметричные, с зашитыми или незашитыми фронтонами. Такая конструкция имеет достаточно легкий вес и не требует особого ухода, а также является более устойчивой, чем ее односклонные аналоги. Еще один огромный плюс крыши с двумя скатами — ее цена, ведь стройматериалы для такого вида одни из самых дешевых.
Но более важным преимуществом является то, что сделанная своими руками беседка с двухскатной крышей будет намного ближе и роднее, чем заказанная у мастера.

Что нужно учесть

Прежде всего необходимо на бумаге или в компьютерной программе нарисовать правильный чертеж. На эскизе вы сможете рассчитать количество материалов, необходимых для беседки во избежание лишних затрат, а также избежать недочетов и ошибок в будущем монтаже.

Главной ошибкой может стать неправильный градус уклона. Чаще всего для защиты от осадков, скаты располагают под углом 25-30 градусов. Предпочитая меньший уклон, вы должны понимать, что весь снег, который выпадет зимой, скорее всего придется чистить самому. А выбирая слишком острый угол, вы рискуете создать на кровлю слишком большое давление от ветра.
Важным фактором станет само место, где будет расположена беседка двускатная. Исходя из веса конструкции и места, где ее хотелось бы видеть (на солнце или в тени) используя подручные средства, вы можете убедиться в правильности выбранного места для стройки.
Возьмите колышки и вбейте их по периметру, на котором хотите расположить объект. Далее туго натяните вокруг конструкции веревку, затем разместите внутри стол и стулья, чтобы проверить все ли желаемые предметы найдут свое место и устойчиво ли они его займут. Таким образом, вы также сможете увидеть, где лучше сделать столбы и другие массивные детали.

Лучший материал для кровли

Стройматериалы для дачи сейчас пользуются особой популярностью, а поэтому их ассортимент радует своей широтой и разнообразием.
Подходя к выбору материала для двускатной крыши, учитывайте, какие характеристики продукта для вас важнее: экономичное расходование, легкость, большая прочность, влагостойкость, уровень теплопроводности, наличие или отсутствие звукоизоляции и т.д.
Скажем, если вы не хотите во время дождя слышать стук каждой капли о крышу беседки, то остановитесь на битумных материалах — они обладают прекрасной звукоизоляцией. Если же вам важнее простая установка и надежность, то для возведения кровли подойдет ондулин, который к тому же имеет очень привлекательный вид. Хотите сделать из экологичного материала – используйте черепицу. Но в случае с черепицей нужно помнить, что она имеет свойство обрастать мхом.

Продумайте все необходимые качества, которые должны быть у вашей крыши для беседки и сможете легко остановиться на одном стройматериале.
Двускатная крыша может быть изготовлена из:

• дерева
• кирпича
• камня
• металла

Покрыть кровлю можно:

• металлочерепицей, профнастилом, фальцевой кровлей
• гибкой черепицей, рубероидом, поликарбонатом
• ондулином, шифером

Как построить

После создания чертежа дачной беседки и проверки места ее расположения, можно приступать к работе. Если вы все еще не знаете, как сделать беседку своими руками, то внимательно изучите пошаговую инструкцию.

1. Шаг 1. Обрешетка. В зависимости от выбранного материала и роли, которую будет выполнять кровля различают сплошную и разряженную обрешетку. Первая подойдет для битумных покрытий, вторая — для металлочерепицы.
2. Шаг 2. Стропила. Даже неопытный человек сможет сделать стропила для беседки своими руками. Они могут собираться поочередно или соединяться в одну систему, с дальнейшим креплением на крыше.
3. Шаг 3. Мауэрлат. Это опорный брусок, который помогает распределить всю нагрузку, которую получает двускатная крыша. Для укрепления мауэрлата, между ним и стеной прокладывают несколько слоев гидроизоляции.
4. Шаг 4. Коньковый прогон. Постановка конька идет сразу за установкой гидроизоляции.
5. Шаг 5. Покрытие. В зависимости от того, какой материал вы выбрали на крышу для беседки, монтаж финишного покрытия может отличаться. Подробная инструкция указана производителем стройматериала на упаковке.
6. Шаг 6. Обустройство беседки изнутри. Сделанный и смонтированный проект важно правильно обустроить. Нужно предусмотреть наличие стола и лавок или стульев в зависимости от размера внутреннего пространства постройки. Лучше всего закрепить предметы мебели на саморезы — так они приобретут максимально устойчивое положение.
7. Шаг 7. Украсьте на свое усмотрение. Плюс беседки, которую делаешь сам в том, что в ней можно воплотить любые дизайнерские идеи — от необычных цветов краски до нестандартных узоров, вырезанных из дерева, метала или камня. Единственный необходимый инструмент здесь — это ваша фантазия.

Устанавливаем печную трубу

Если вы хотите сделать вашу беседку более функциональной, то отличным началом станет, проведенная через крышу, печная труба. Для этого позаботьтесь о металлической защите деревянных элементов тех мест, где будет проходить труба.
Такое улучшение обезопасит вас и саму беседку во время приготовления шашлыков или барбекю и поможет избежать пожара.
Как говорят: «Дело мастера боится» и в этом определенно есть смысл. Следуя пошаговым инструкциям, вы сможете самостоятельно создать прекрасную беседку с двухскатной крышей, которая станет отличным местом для праздников в кругу семьи и друзей, а также для обычных посиделок жарким летним днем или холодным зимним вечером.

У любого человека в жизни наступает такой момент, когда хочется отдохнуть, расслабиться, уйти от каждодневных забот. Для этого приходится выезжать за город и общаться с природой. Очень хорошо, когда на участке за городом стоит беседка. Это небольшое сооружение, помогающее укрыться от лучей жаркого солнца, осадков и прочих погодных неприятностей. К тому же и сама территория смотрится намного комфортабельнее и уютнее с конструкцией такого типа. Схему постройки беседки каждый собственник определяет сам. Одни стараются подогнать ее внешний вид к общему облику дома, другие выделяют ее на общем фоне, реализуя свои дизайнерские способности, третьи основываются на принципах максимальной простоты. Однако их всех объединяет одно желание — видеть постройку прочной.

Как известно, любая конструкция подобного образца состоит из стен и кровли. Двускатная крыша беседки представляется самой распространенной разновидностью установок. Она имеет ряд достоинств:

1. Небольшая масса конструкции
2. Невысокая стоимость
3. Монтажные работы часто проводятся своими руками
4. Не нужно согласовывать с архитектором
5. Дополнительный объект жилого назначения
6. Нет необходимости в применении специальной техники.

Основным преимуществом такой конструкции будет то, что ее можно легко снести и видоизменить по своему желанию.

Своеобразие устройства беседки

Как сделать сооружение подобного плана? При планировании постройки беседки особых требований к ее монтажу не предъявляется по следующим причинам:

• Сооружение такого плана можно строить в любой точке участка
• Конструкция имеет небольшой вес, поэтому возведения фундамента не требуется
• Составляя план будущего строения, важно учитывать степень удобства для хозяев
• Оформление беседки должно гармонировать с общим обликом дворовых построек.

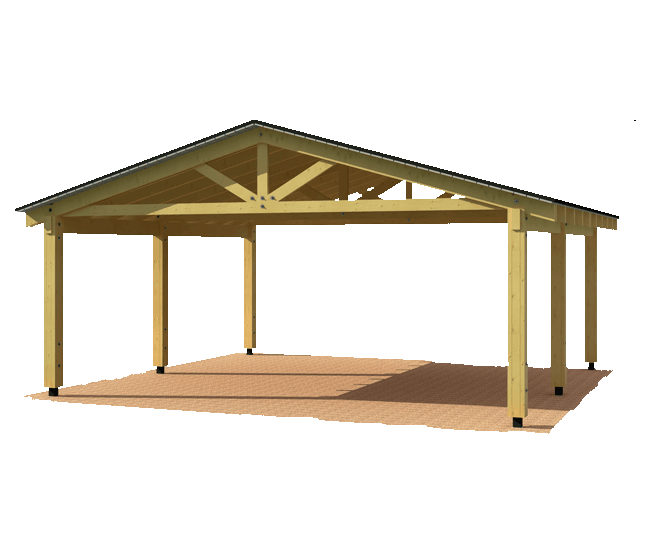

На этом фото изображена двухскатная крыша на беседке

Чтобы общий вид беседки создавал единую композицию, важно обратить внимание на устройство кровли. Она создает общий облик, манеру и характер постройки.

Инструменты и приспособления для монтажа

Основными материалами, из которых строят беседки, будут металл, кирпич, камень, древесина, поликарбонат. Что касается схематического расположения крыш, они могут быть односкатными, двускатными, шатровыми, многоуровневыми, куполообразными, арочными. Наиболее привычной разновидностью является двускатная крыша.

В качестве необходимых приспособлений при проведении монтажных работ используют:

• Точная длинная рулетка
• Уровень
• Шнур для отвесов
• Карандаш
• Молоток и гвозди
• Гвоздодер
• Столярный нож
• Ножовка
• Дрель
• Шуруповерт и саморезы
• Топор
• Болгарка
• Упор для постановки стропил
• Шаблоны для сооружения стропильного основания
• Канат для поднимания тяжелых досок.

Перед реставрационными работами следует ликвидировать старые сгнившие части. Двухскатная крыша нужна там, где климатические особенности местности связываются с большим количеством осадков и ветров. Кровли такого плана можно увидеть в большинстве случаев в средней полосе России. Главным достоинством такой конструкции будет использование любых материалов при покрытии крыши.

Чтобы ответить на вопрос, как сделать двускатную крышу, важно разобраться с ее особенностями. Эти конструкции представляются 2-мя плоскостями с наклоном, которые объединены коньковым узлом.

Крыша беседки: конструктивные особенности

Подобное сооружение можно выстроить своими руками, применяя классический вариант или способ возведения с помощью разных скатов. Несмотря на простоту этого сооружения, предварительные расчеты и составление чертежей необходимы. Подобные действия заметно упростят работу. Чтобы приобрести нужное количество материалов, следует вычислить площадь кровли. Стоит отметить, что они будут укладываться внахлест.

Вся конструкция стропильной системы представляется следующей системой:

1. Мауэрлат — это брус опорного назначения, который принимает и распределяет общую нагрузку от крыши. На этом элементе держатся стропильные ноги и балки.
2. Стропильные ноги придают кровле треугольную конфигурацию. Они находятся с 2-х разных сторон, совмещаясь в области конька.
3. Стойки — это части вертикального плана, которые удерживают стропильные ноги. Их ставят в середине конструкции.
4. Лежень — брус, устанавливающийся на стойки.
5. Прогоны — части горизонтальной системы, опирающейся на стойки и находящиеся в параллельном положении относительно мауэрлата.
6. Затяжки — брусья, служащие для крепления стропильных ног.

На этой картинке изображены разные конструкции стропильной системой

Завершает конструкцию поверхность кровли и конек.

Чтобы построить беседки с двускатной крышей, следует придерживаться определенных советов, которые помогут осуществить работу быстро и правильно.

Так использование массивных и тяжеловесных металлов создаст почву для постройки прочного фундамента. Лучше всего использовать легкие материалы.

Желание поставить своими руками мангал переносного типа должно быть продиктовано заботой о сохранности беседки. Для этого нужно поставить предохранительное заграждение, защищающее от пламени. В качестве безопасных, с точки зрения воспламенения, материалов будут черепица и шифер. Печь или мангал следует обустроить специальным дымоходом.

После покупки кровельного материала стоит подумать о приобретении специального крепежа.

Мангал лучше всего оснастить системой, помогающей выводить дым за пределы беседки. Это можно сделать своими руками. В результате этого находиться в постройке такого типа будет очень приятно и удобно. К тому же приготовление вкусной пищи станет безопасным (с точки зрения возгорания).

Если двускатная крыша будет покрыта металлическими листами, то капли дождя громким гулом станут отдаваться в помещении беседки.

Проводя анализ допустимого уклона кровли, следует взять во внимание тот факт, что зимой здесь скопится большое количество снега, а воздействие ветра будет продолжаться в течение всего года. Излишне крутой склон ускорит движение осадков вниз, в результате чего кровля может быстро поломаться. Для предотвращения неблагоприятных движений воздуха необходимо установить части, способные разделить потоки воздуха, что будет стоить довольно дорого. Принимая во внимание излишне пологий вариант, можно считать, что снег будет лежать на такой крыше долгое время, не имея возможности спуститься.

Необходимо провести работы по защите кровли беседки своими руками. Для этого проводится обработка антисептическими растворами и гидрофобными средствами.

В качестве крепежа лучше всего взять оцинкованные саморезы, она намного крепче обычных металлических гвоздей.

Инструкция по монтажу беседки с двухскатной крышей

1. Изготовление обрешетки. Разновидность этой конструкции определяется ролью крыши. Так, при покрытии кровли металлочерепицей необходима разряженная разновидность этой конструкции, для битумного покрытия нужна сплошная обрешетка.
2. Монтаж конструкции стропил. Сделать подобную систему своими руками может любой начинающий мастер. Устройство отличается крайней простотой. Стропильные ноги лучше всего сколачивать внизу, после этого их можно установить наверх. Далее секции крепятся к мауэрлату. Приступать вначале необходимо с крайних вариантов, затем плавно переходить к середине. Стропила обычно делаются из досок с обрезными краями. Мауэрлат изготавливается из древесного бруса.
3. Упрочение мауэрлата. Необходимо прочно укрепить мауэрлат своими руками. Это основание удерживает всю конструкцию кровли. В просвете между ним и стеной можно проложить слой гидроизоляции. Для этого берется рубероид. Стропила должны быть зафиксированы шурупами под углом.
4. Постановка конька. Установка конька происходит после гидроизоляционных мероприятий. Наличие у стропил ширины более 7 м дает основание для монтажа наклонных вариантов. В таком случае необходимы будут промежуточные опоры и еще 1 конек.

Более подробную информацию о монтаже двухскатной крыши вы сможете узнать просмотрев это видио:

Процесс изготовления двускатной крыши своими руками не является чем-то особенно сложным и дорогостоящим. Нужные материалы можно без труда купить в магазинах. При постройке массивной беседки стоит позаботиться о крепком фундаменте.

Какой частный дом или дача обойдется без беседки. Это прекрасное строение, которое позволяет не только украсить двор, но и обеспечить место для отдыха на свежем воздухе. Беседка будет защищать гостей от солнечных лучей или же от сильного дождя. Но чтобы она успешно справлялась с этой задачей, важно сделать надежную и функциональную крышу. Существует много разновидностей крыши для беседки: односкатная крыша, шатровая, круглая, многоугольная. Но одним из распространенных видов является двускатная конструкция. Беседка с двухскатной крышей может быть сделана своими руками.

Из этой статьи вы узнаете, как построить двухскатную крышу беседки своими руками, в чем особенность такой конструкции и какова схема создания. А еще мы упомянем о преимуществах двускатной кровли.

Какие бывают двускатные крыши и в чем их преимущество

Беседка может быть сделана из самых разных материалов. То же касается и крыши для нее. Самый распространенный вариант — это дерево. Хотя, ниже приводятся и другие материалы, из которых делается крыша:

• металл;
• камень;
• кирпич.

Почему же мы говорим о дереве? Потому что оно имеет массу преимуществ перед остальными материалами. Например, древесина имеет небольшой вес, что упрощает работу с материалом. К тому же она легко поддается обработке, не требует профессионального оборудования и может приобретать желаемую форму. Двускатная крыша на беседку — стропильная система на этом фото:

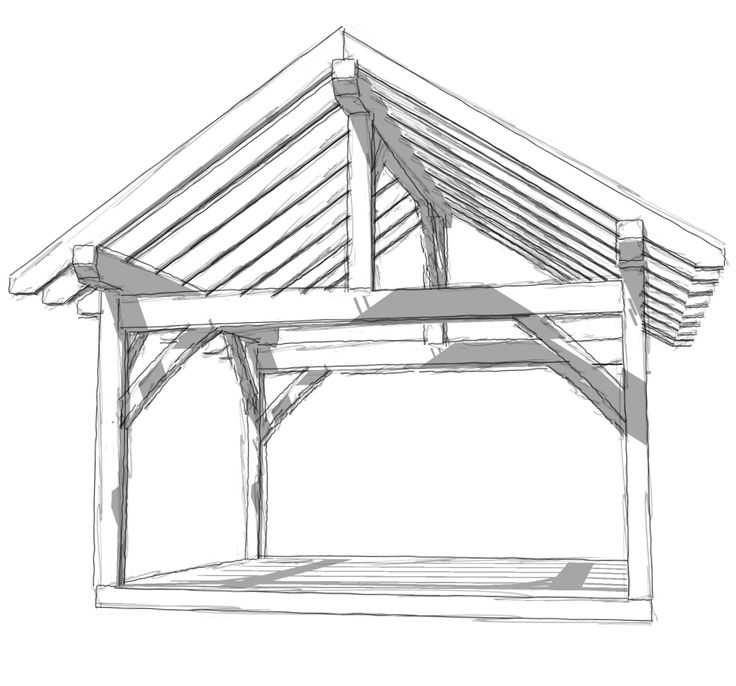

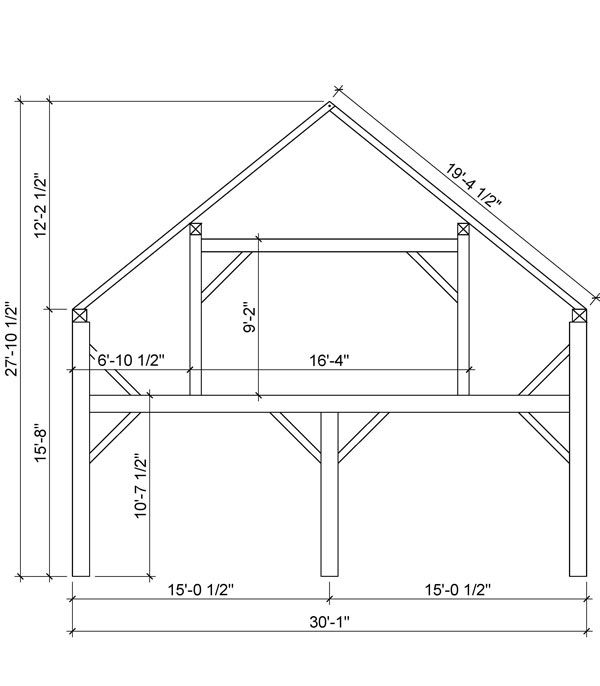

А ниже приводится схема того, как выглядит двухскатная крыша с висячими стропилами для беседки.

Как видно, устройство не так уж сложно, как может показаться на первый взгляд. После создания на обрешетку может быть помещен любой кровельный материал: профнастил, онудулин, шифер, рубероид, гибкая черепица, металлочерепица, поликарбонат, дранка или камыш. Это уже на усмотрение хозяина.

Что касается явных преимуществ, то можно отметить следующие:

1. Двускатная крыша может быть сделана своими руками в одиночку.
2. Для возведения потребуются простые инструменты и базовые знания.
3. Конструкция будет иметь небольшой вес.
4. Проект не нужно согласовать с инженером.
5. Себестоимость двускатной крыши невысока.
6. Крыша проста и не позволит осадкам задерживаться на поверхности.

Для того чтобы сделать деревянную беседку с двускатной крышей своими руками, важно иметь простой чертеж или эскиз, благодаря которым работа будет выполнена правильно, быстро и без ошибок. Чертежи укажут на необходимое количество строительных материалов.

Особенность конструкции двускатной кровли для беседки

Для постройки не требуется усиливать фундамент и выполнять трудоемкие работы. В основе — стропильная система, которая не будет иметь большой вес. Как говорилось выше, стропильную систему можно создавать с наслонными или висячими стропилами для двухскатной беседки. Чаще всего для создания беседки используют именно первый вариант, так как строение небольшое. К тому же стены (промежуточные опоры) не всегда присутствуют. Обычно двускатная крыша делается на опорах, как показано на фото ниже.

Чтобы понять, из чего состоит стропильная система и как ее сделать, нужно насмотреть основные элементы конструкции:

• стропильные ноги. Они устанавливаются по очереди или же сразу собираются в стропильную ферму, после чего перемещаются на крышу и фиксируются на своем месте;
• мауэрлатом называется опорная доска или брус, к которому крепится нижний край каждой стропильной ноги;
• затяжка служит для придания конструкции двускатной крыши жесткости и дополнительной прочности;
• погон, стойка и лежень. Именно на эти элементы опираются другие конструктивные элементы конструкции двускатной крыши. Но, для беседок они не нужны, так как служат для наслонных стропил;
• подкос, ригель и бабка используются именно в нашем случае для беседки на висячих стропилах. Наличие и количество подкоса, ригеля или бабки зависит от длины пролета.

Чтобы лучше понять всю картину, предлагаем вам рассмотреть это фото. Двускатные крыши для беседок конструкция:

Теперь, когда нам известны все конструктивные элементы, можно перейти к практике и рассмотреть, как сделать двухскатную крышу для беседки своими руками.

Подготовительные работы

Прежде чем начать строительство, важно позаботится о наличии соответствующего инструмента. Это базовый набор, который нужен для обработки дерева. Сюда входит пила, шуруповерт, молоток, гвозди и саморезы, рулетка, маркер, угольник, уровень и т. д. Если для создания двускатной крыши будут использоваться уже готовые стропильные фермы, то для их создания потребуется шаблон. Только тогда можно быть уверенным в их идентичности. А еще потребуются чертежи, например, такие как на фото. Двускатная деревянная крыша чертежи беседки:

В том случае, когда беседка будет оборудована мангалом или печью, важно сделать ее пожаробезопасной. В таком случае продумывается предохранительное ограждение, защищающее материал от пламени. В обязательном порядке наличие дымохода. А чтобы обезопасить себя, кровельный материал лучше выбирать с устойчивостью к огню: металлочерепица, профнастил, шифер.

Совет! Чтобы продлить эксплуатационный срок беседки из дерева, все ее элементы нужно обработать специальными защитными составами. Они предотвращают гниение материала, защищают его от влаги и огня.

Чтобы выбрать угол наклона ската, потребуется сразу же определиться с кровельным материалом и учесть свою местность. Если осадков много, то угол должен позволять им быстро сходить с поверхности. Отдельно хочется сказать о мауэрлате. Для деревянной беседки в качестве мауэрлата используется верхняя обвязка. Именно на нее будут опираться стропильные ноги. Для каменной беседки нужно использовать мауэрлат, закрепить его шпильками или анкерными болтами. А для защиты каменных стен, под мауэрлат укладывается несколько слоев рубероида в качестве гидроизоляционного материала.

Инструкция монтажа двускатной кровли

Перед тем как сделать стропила на двухскатную крышу беседки, сначала подбирается сечение стропил и шаг их крепление. Это очень важный момент. Так как беседки имеют небольшую ширину пролета, то оптимальный вариант — стропила сечением 50х150 мм, длиной 3 м. А рациональным шагом крепления стропильных ног является 0,9-1 м. Понятно, что беседки могут быть разными. Поэтому чтобы подход был индивидуальным, рассмотрите таблицу ниже. Она поможет выбрать более точные размеры.

Обратите внимание! На выбор сечения стропильной ноги влияет и угол наклона кровли, и кровельный материал. Чем больше вес кровельного материала, тем меньший шаг делается. Это позволит сделать конструкцию кровли прочнее.

Стропила будут установлены на верхнюю обвязку или же на мауэрлат, если стены из кирпича. Висячие стропила используются в том случае, когда ширина пролета не превышает 14 м. Обычно беседки никогда не имеют таких размеров. К примеру, если пролет беседки имеет размер 6 м и меньше, то достаточно одной затяжки или приподнятой. Если ширина пролета 9 м и меньше, то в конструкции не обойтись без ригеля и бабки. Ее крепят к затяжке при помощи специального хомута. А если пролет 14 м и меньше, то стропильные ноги дополняются подкосами для прочности.

Теперь рассмотрим пошаговую инструкцию создания двускатной крыши для беседки:

Вот и все, беседка с двускатной крышей готова. Если придерживаться всех советов, четко спланировать свои действия и подготовить соответствующие инструменты и материалы, то работа будет сделана правильно и быстро.

Подведем итоги

Двускатная кровля — это простой вариант сделать беседку практичной и удобной. Все работы несложные, поэтому можно сэкономить средства, которые бы ушли на наемных работников. Зато в результате получится прекрасная конструкция, которая простоит долго и будет радовать хозяев в течение длительного периода их жизни. Осталось пригласить первых гостей к себе на шашлыки и испробовать свое творение в деле.

Беседка с двухскатной крышей является простым, современным и привлекательным решением для отдыха в загородном доме или на дачном участке. Такое сооружение отлично подойдёт для времяпрепровождения в тёплую погоду, защищая от солнечных лучей и прочих погодных негораздов. Схему беседки для постройки своими руками каждый домовладелец выбирает самостоятельно исходя из личных дизайнерских предпочтений.

Довольно часто форма и покрытие крыши беседки совпадает с основным строением. Для строительства беседки своими силами понадобятся элементарные плотницкие навыки и, как правило, с этим заданием вполне может справиться один человек. При возведении крыши на беседке, необходимо вооружиться некоторыми теоретическими основами и знаниями, которые представлены в описании ниже.

Виды и преимущества беседок с двускатной крышей

Крыша для беседки устанавливается на конструкцию прямоугольной или квадратной формы. Такая конструкция может быть выполнена из следующих материалов :

• дерево;
• кирпич;
• камень;
• металл.

Наиболее распространенным материалом является дерево: оно легко поддается монтажным работам, не требует для работы с ним специального дорогостоящего оборудования, перильная обвязка может иметь разнообразные формы и конструкцию .

Крыша такого строения может быть покрыта кровельным материалом абсолютно любого типа :

• металлочерепицей, профнастилом, фальцевой кровлей;
• гибкой черепицей, рубероидом, поликарбонатом;
• ондулином, шифером;
• дранкой и камышом, которые придадут оригинальность и необычность строения.

Очевидные преимущества такой конструкции следующие :

• легко сделать в одиночку своими руками;
• для строительства понадобятся элементарные плотницкие навыки и знания;
• небольшой вес сооружения;
• не требуется согласования с инженером-архитектором;
• стоимость постройки невысокая;
• нет необходимости в использовании специальной техники;
• дополнительная площадь жилого предназначения.

Перед строительством беседки своими руками необходимо иметь элементарный чертеж или эскиз будущего строения, что позволит избежать просчетов и ошибок при монтаже. Кроме этого, предварительный чертеж позволит узнать необходимое количество материалов, которые закупаются с небольшим запасом во избежание дополнительных затрат, связанных с доставкой их небольшого количества .

Для монтажа беседки не предъявляют особых требований ввиду следующих, очевидных причин :

• постройку такого типа можно сооружать на любом месте участка;
• зачастую не требуется возведения фундамента ввиду легкого веса строения;
• перед планированием будущей беседки необходимо учесть степень комфорта для владельцев;
• общий облик и дизайн постройки должен гармонировать с основным строением и дворовыми пристройками.

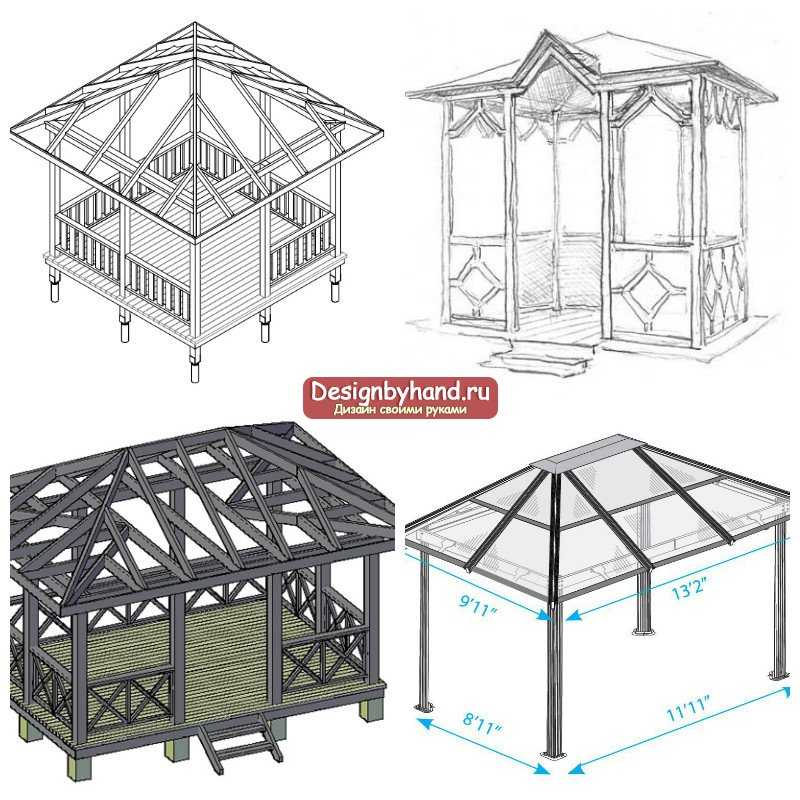

Конструктивные особенности крыши для беседки

Главенствующую роль при строении кровли занимает стропильная система. Она может быть выполнена как с висячими, так и с наслонными стропилами. Обратим внимание, что для беседок чаще используют стропильную систему с висячими стропилами ввиду относительно малой ширины строения и отсутствия, как правило, промежуточных опор (в виде стен) .

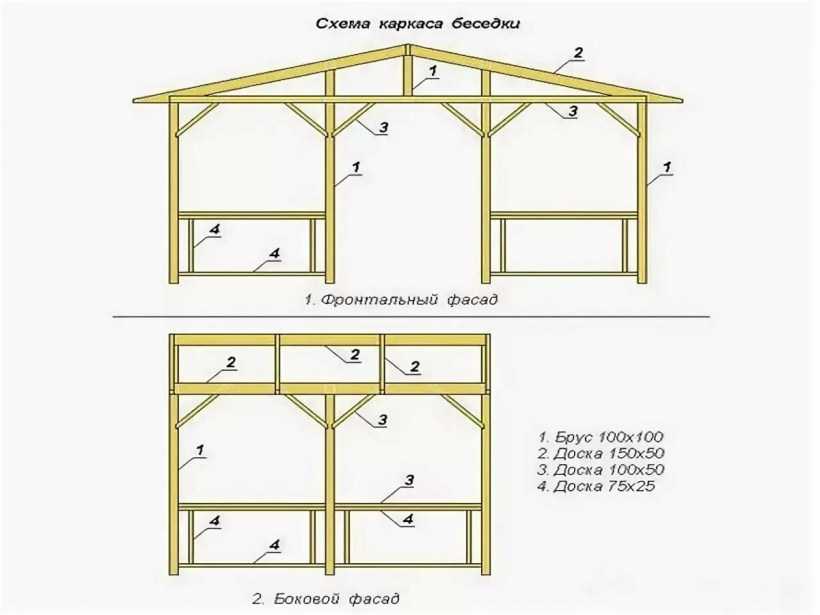

Конструкция стропильной системы представляет собой совокупность следующих элементов :

• стропила (стропильные ноги). Могут устанавливаться поочередно, либо собираются в готовую стропильную ферму и затем поднимаются и крепятся на крыше;
• мауэрлат – это опорный брус или доска для упора нижнего края стропил;
• затяжка. Она необходима для дополнительной прочности и жесткости системы стропил;
• стойка, лежень, прогон. Элементы, предназначенные для опирания на них других конструктивных элементов стропильной системы. Используются в конструкциях с наслонными стропилами, поэтому для беседок практически не используются;
• ригель, бабка и подкос могут применяться при использовании схемы с висячими стропилами. Здесь, наличие того или иного элемента зависит от длины пролета сооружения.

Подготовительные работы перед монтажом

Для выполнения монтажных работ своими руками понадобится стандартный слесарный и столярный инструмент. Если предполагается установка готовых стропильных ферм, то рекомендуется использовать заранее подготовленный шаблон, который позволит сделать одинаковыми все фермы .

При желании оборудовать беседку мангалом необходимо позаботиться о пожаробезопасности. Для этого предусматривают предохранительное заграждение, которое защитит от пламени. Мангал или печь оборудуют дымоходом для отвода дыма за пространство беседки. С точки зрения пожаробезопасности для кровельного настила наиболее рационально будет использование металлических, керамических и шиферных материалов.

Перед началом инсталляционных работ все деревянные элементы будущей крыши должны быть обработаны огне- и биозащитными составами.

Для выбора угла наклона скатов необходимо знать тип будущего кровельного материала, а также регион расположения застройки. Зная эти данные можно воспользоваться справочниками и таблицами в сети интернет и выбрать рекомендуемый угол наклона скатов.

При строительстве деревянной беседки роль мауэрлата выполняет верхний обвязочный контур. Если беседка строится из камня, то мауэрлат крепится к стене при помощи шпилек или анкерных болтов диаметром не менее 14 мм. Для прочности всей конструкции на верху стены делают армированный бетонный пояс, в который устанавливают крепеж для мауэрлата. Под мауэрлат подкладывают слой гидроизоляции для защиты дерева от влаги.

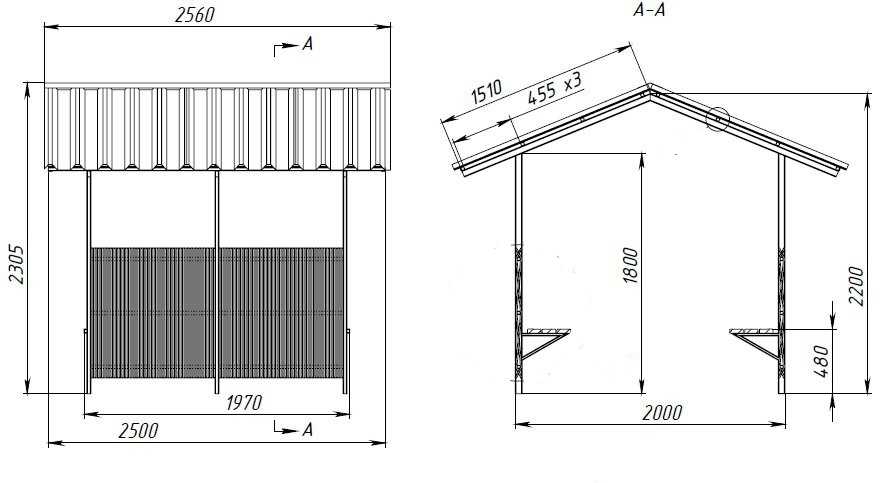

Монтаж двускатной крыши для беседки: инструкция

Перед установкой стропильной системы своими руками необходимо правильно подобрать сечение стропил и расстояние между ними. Поскольку в беседках небольшая ширина пролета, то использование стропил сечением 50*150 мм (при длине стропила 3 м) будет вполне рациональным, при расстоянии между ними 900 мм. Для каждого конкретного случая можно воспользоваться таблицей, приведенной ниже, которая позволит более точно сориентироваться с подходящими размерами.

Выбирая сечение и шаг установки стропил необходимо принять во внимание угол наклона крыши и тип кровельного покрытия. Например, при использовании увесистых кровельных материалов, шаг стропил лучше уменьшить, чтобы обеспечить надлежащую прочность всей крыши.

Основанием для крепления стропил в каркасных беседках служит верхняя деревянная обвязка. Для беседок, сделанных из камня, основанием для стропил является мауэрлат. Использование висячих стропил (без промежуточных опор) допустимо с шириной пролета до 14 м. К примеру, если ширина пролета составляет до 6 м, то можно обойтись одной затяжкой (или приподнятой затяжкой). При ширине пролета до 9 м, необходимо воспользоваться ригелем или бабкой, которая крепится к затяжке специальным хомутом. Ну, а при максимальном пролете до 14 м, дополнительно используют подкосы, для придания устойчивости и прочности системы стропил.

На российских просторах, где постоянно меряются в силах обильный снег и ветер, для малых архитектурных форм нет ничего надежнее, чем крыша с двумя скатами. Главная, но не единственная задача в ней – защищать внутреннее пространство беседки от дождя.

Но если ко всему еще и двускатная крыша беседки своими руками будет строиться, тогда перед мастером – целое богатство выбора стиля, дизайна и возможность превратить такую беседку в самый яркий элемент всего участка. Приступим?

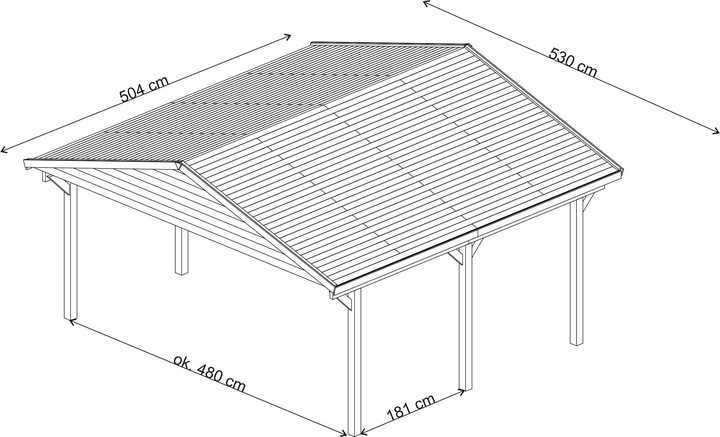

В этой статье мы будем говорить о конструкции двускатных крыш конкретно для беседок. Дело в том, что сами беседки бывают разных форм. Например, для барбекю обычно строится довольно стильная беседка с прочными стенами и правильно обустроенной крышей, а для вечерних посиделок с семьей за ароматным чаем – “домик” попроще. Поэтому подходите к вопросу проектирования основательно!

Выбираем стиль: классика, этно или модный минимализм?

Любая беседка может быть классическим домиком, к которому больше всего привыкли, и с необычным стилем строения, вычурными деталями и функциональными приспособлениями. А может быть настоящим мастерским шедевром:

От простого – к сложному

Если вы строите беседку только для своей семьи, простую и хорошо выполняющую свои функции, тогда отдайте предпочтение самой простой конструкции. Где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если вы заинтересованы удивлять гостей этой архитектурной постройкой, у вас много идей, и в самой беседке, кроме стола и стульев, еще минимум будет располагаться печь-барбекю, тогда ввиду габаритов самого строения и крышу вам нужно будет соорудить посложнее, рассчитанную на определенные нагрузки.

Если же ваш вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки.

Например, в этом варианте в двускатной крыше беседки еще и умудрились сделать целых два окна:

Классические варианты

Двускатная крыша может быть также щипцовой и нет. Что такое щипец? Это, по сути, закрытый фронтон. Никакой функциональной особенности у этого элемента крыши нет, поэтому вы решайте сами, нужен ли он. А уже то, насколько ваша беседка будет сложной, зависит от того, каковы ваши вкусы и пристрастия, каков состав вашей семьи и для чего конкретно вы строите эту беседку.

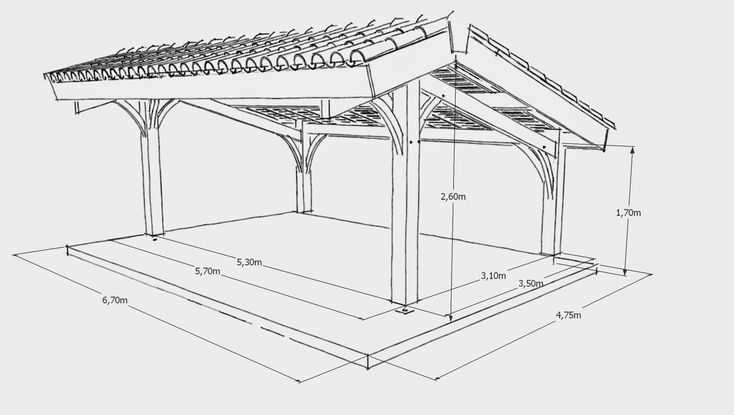

Вот удачный пример строительства такой беседки:

Стилевые решения

А теперь поговорим о том, что касается самого дизайна. Так, двускатная крыша беседки сама по себе нередко является отдельным архитектурным элементом этой постройки: стропила изготавливаются декоративными, а все видимые изъяны, которые обычно прячутся, у такой крыши остаются открыты и даже выделяются как особый элемент экстерьера.

Например, в России довольно популярна практика резьбы по деревянным стропилам, изготовление из них красивых стилистических деталей и задействование элементов светодизайна.

При строительстве такой крыши легче всего использовать этномотивы. Ведь в России издавна строились именно двускатные крыши. Дело в том, что они более всего приспособлены к сильным ветрам и снегам, тогда как односкатные уже не так. А потому, если вы выбрали именно такую конструкцию крыши беседки – у вас на самом деле огромный простор для фантазии:

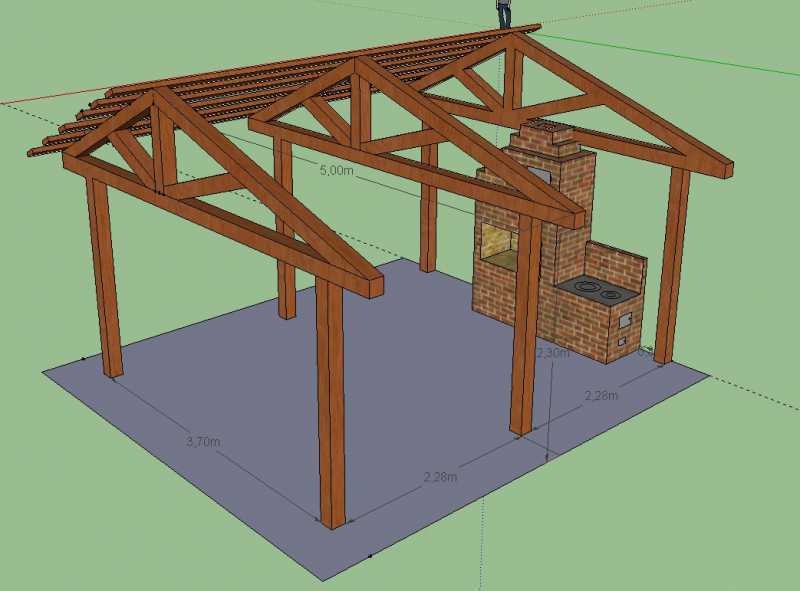

Вот еще один замечательный пример исполнения:

Играем с формой: симметрия и асимметрия

Можно сказать, что классическая двускатная крыша – это самая простая конструкция этого рода. Она представляет собой только лишь два ската, которые направлены под определенным углом и имеют одинаковую длину. С торцом в виде фронтона, который обычно заканчивается либо вертикальной кирпичной стеной, либо козырьком. На этой стороне как раз чаще всего размещают какие-либо декоративные элементы.

Но в последнее время все более популярными становятся двускатные крыши малых архитектурных форм с разным углом наклона и разной длины. Такие конструкции выгодно отличаются от классических: необычные, стильные и по-своему комфортное. Вот по расположению конька и углу обоих скатов двускатные крыши делятся на симметричные и асимметричные.

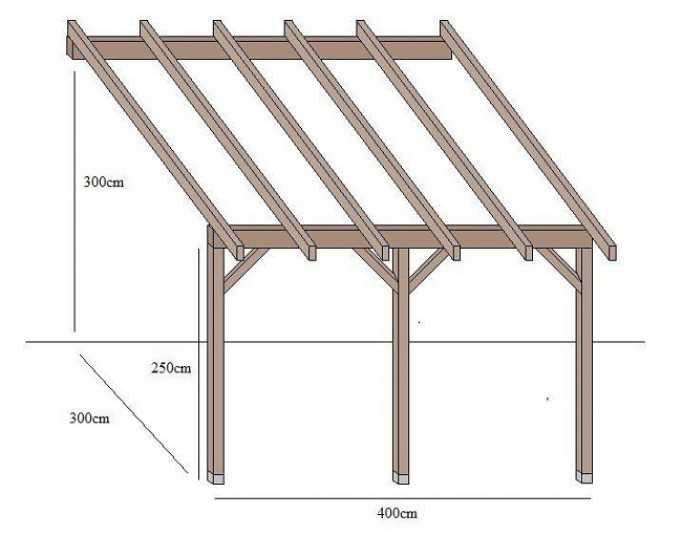

Несимметричная двускатная крыша представляют собой те же два ската, но расположены под углом. Ассиметричные же либо имеют разную длину, либо их конек находится не по центру, с некоторым смещением. Такие крыши выглядят необычно и замечательно подходит для строительства уникальных по своему проекту беседок:

И в этом есть свой смысл: с архитектурой двускатной крыши жилого дома вы так не поиграете. Ведь любой непродуманный момент в жилом строительстве грозит последующими серьезными ремонтами, а порой и реконструкцией. А вот с верхом обычной беседки можно играть, сколько угодно: и с формой, и с асимметрией, и с декоративностью. Ведь такая крыша не создает особой нагрузки на стены, и ничего страшного нет в том, чтобы сделать в ней что-то не так, или не достаточно точно рассчитать параметры стропил.

Итак, несимметричная крыша должна иметь конек и два ската. Теперь подумайте, под каким углом они будут расположены. Обычно короткий скат делают более крутым и поворачивают к северу, а более длинный – пологим и к югу.

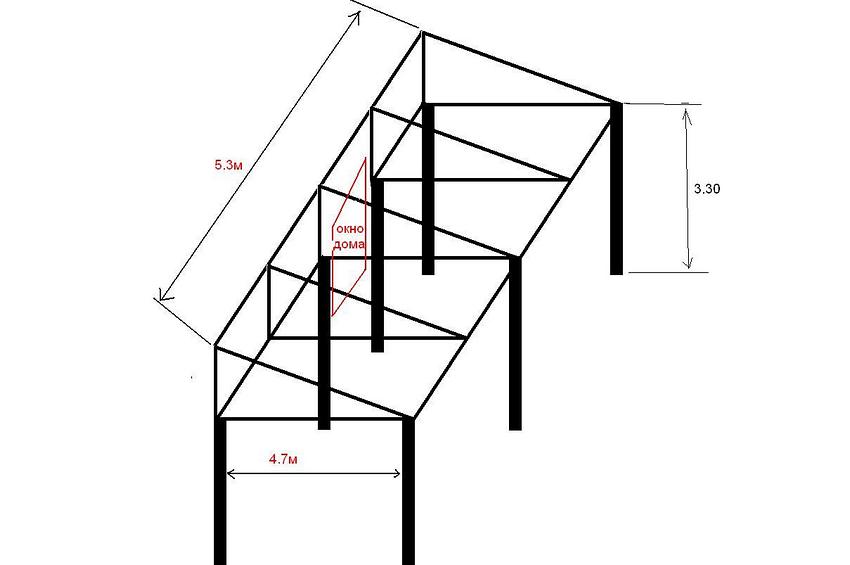

Теперь, что касается асимметричной крыши. Здесь немножко придется повозиться. Для начала решите, где будет располагаться конек, сделайте подробный чертеж. Далее продумайте, могут ли разные скаты правильно передать нагрузку от крыши – стенам беседки.

Сегодня также на беседках нередко строятся двускатные крыши с ломанными скатами. Чаще всего такая конструкция необходима для того, чтобы накрыть какую-то часть беседки, которая примыкает к основной. Но помните, что место излома всегда является слабым местом крыши.

Подбираем угол наклона: против ветра или снега?

А теперь давайте определимся с формой будущей скатной крыши. Дело в том, что эта конструкция не так уж и проста, какой кажется на первый взгляд. Двускатная крыша бывает нескольких видов: острая, более пологая и разноскатная, то есть когда скаты имеет разный угол. И конечный вариант будет зависеть от вашей фантазии и имеющихся возможностей.

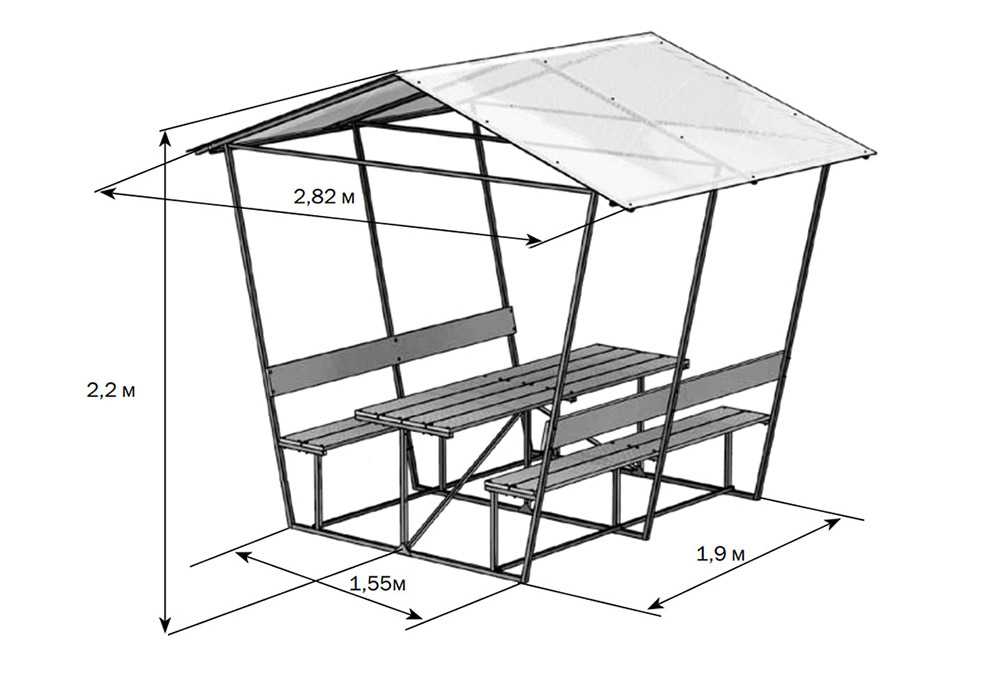

Вот хороший пример строительства пологой двускатной крыши беседки:

Что же касается самого угла наклона крыши беседки, здесь также есть свои требования: не более 25 градусов. Если в ваших планах – небольшая беседка, тогда отдайте предпочтение самой простой конструкции, где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если же вас вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки:

Посмотрите, насколько разреженной строится обрешетка под точно такую же теперь:

С двускатной крышей дома такое не провернуть: шаг обрешетки высчитывается строго по таблице. Но в плане беседки – другое дело.

Идем далее. Минимально допустимый наклон кровли беседки – 12 градусов. Так, если уклон вы выбрали около 30 градусов, тогда нагрузка снежного покрова уже значительно уменьшена, а нагрузка от ветра – увеличена. Дело в том, что в России конструкция крыши беседки выдерживает кроме собственного веса еще и временные нагрузки. Это снеговой покров, разрежение ветра с подветренной стороны и давление с наветренной. Также не забывайте про чистку от снега, есть своя нагрузка также от ремонта, и порой бывают такие казусы, как упавшая тяжелая ветка дерева. Вот почему в российских регионах динамические нагрузки на крышу колеблются от 70 до 200 килограмм на один квадратный метр.

Давайте разберемся с этим подробнее. Чем острее крыша беседки, тем легче с нее будет сходить снег и вам не нужно будет его очищать после каждого снегопада. Но при этом, если в вашей местности есть сильные ветра, существует риск, что крышу попросту сорвет. А потому ее лучше делать пологой. Вам придется выбирать между двух зол! Почему мы и советуем посмотреть карту снеговых и ветровых нагрузок в вашей местности.

Что для вас важнее и от чего лучше обезопасить вашу беседку: от ветра или снега? Если у вас еще есть сомнения и вам трудно определиться, обратите внимание, какие крыши беседок строят ваши соседи. Обычно такая традиция существует не просто так.

Взгляд изнутри: вопросы вентиляции и гидроизоляции

Следующим шагом мы должны определиться с внутренним устройством такой крыши. Дело в том, что беседки обычно строятся без чердака и редко с какой-либо внутренней вентиляцией. Конечно, все зависит от того, насколько сложной будет сама беседка.

Так, если вы использовали гидроизоляционную пленку, и тем более утеплитель, вентиляцию нужно продумать обязательно. Для беседки самый простой вариант – это небольшие вентиляционные отверстия, которые проходят между гидроизоляционной пленкой и утеплителем. Если же беседка представляет собой более монументальная строение с закрытыми стенами, окнами и фундаментом, тогда вентиляцию такой крыши нужно делать такой же, как и в обычной, в дачном доме, с продухами, или в виде принудительной системы.

Сейчас разъясним вам этот момент более подробно. Самые слабые места любой беседки – это открытость и подверженность погодным явлениям с внутренней стороны. Мало кто при строительстве беседки задумывается о том, что в нее будут задуваться ветром снег и дождевая вода. А ведь это на самом деле проблема. Поэтому двускатную крышу открытой беседки обязательно нужно обшить изнутри:

Многие на этом этапе интересуются: а действительно нужна ли гидроизоляция для крыши беседки? Мы скажем так: все-таки нужна. Дело в том, что в беседке как постройке для отдыха часто присутствует какая-нибудь еда: либо это горячий чай уютными вечерами, либо ароматные шашлыки, от, которых исходит пар, и тому подобное. Все это, включая дыхание живых людей, которые находятся внутри, создает такой физический процесс, как “водяные пары”. Они всегда поднимаются вверх – в данном случае прямо к стропилам. И если те никак не защищены, водяные пары будут напитывать их и собирать конденсат.

Другая сила, которая воздействует на крышу беседки – это дождевая вода. Дело в том, что как бы вы ни выбирали кровельное покрытие, всегда есть вероятность, что при сильном дожде жидкость может проникнуть внутрь стропильной системы. Например, для фальцевой кровли уязвимым местом является соединение листов, а для профнастила – это дождь с ветром, которые загоняют дождевую воду прямо под черепки. Поэтому от гидроизоляции отказываться нельзя.

Самый простой вариант гидроизоляции для беседки – это полиэтиленовая пленка. Стоит копейки, служит не менее 5 лет и самая простая в укладке. Когда вы изготовите стропила, расстелите на них такую пленку и закрепите строительным степпером (на крайний случай гвоздями). Поверх смонтируйте обрешетку и кровельное покрытие.

Второй вариант – это современная антиконденсатная пленка. Суть этого изобретения в том, что конденсат не образовывался на такой крыше и не стекал потом по ней каплями.

Третий, более основательный вариант – это современные гидроизоляционные мембраны. Это своего рода «умные» пленки. Пар, который поднимается снизу вверх в беседке, легко проходит через такие мембраны и выводится наружу. А дождевая вода, которая падает сверху, вниз к стропилам уже не просачивается.

Строим двускатную крышу для беседки: шаг за шагом

Итак, приступаем к строительству!

Этап I. Проектируем

В любом случае, чтобы построить двускатную крышу беседки, вам необходимо обязательно заранее сделать чертеж. Беседка – это малая архитектурная форма, и не стоит строить ее на глаз. А чтобы потом готовое изделие было красивой геометрической формы, не кривое и без изъяна, заранее обязательно нужно сделать подробный чертеж.

Этап II. Подготавливаем материал

Для строительства этой беседки нам понадобятся такие материалы:

• Брус 150 X 150, для нижней, верхней и обвязки.
• Доска 50 x150 для стропильных досок.
• Обрезная дюймовка строганая для обрешётки крыши.
• Крепежные элементы для всего этого добра.

Как ни странно, иногда двускатная крыша бывает вообще без стропил. Таковая называется бесстропильной, и чаще всего встретить ее можно в деревянном рубленном строительстве. Но это больше исключение из правил.

А чтобы обеспечить большую устойчивость стропильной системы крыши беседки, используйте откосы, раскосы и диагональные связки.

Если же вы строите беседку из бруса или бревна, стропила устанавливаются несколько иначе. Так, стропильные ноги соединяются специальными скобами со вторым верхним венцом, а сверху – с определенной степенью свободы.

Как только стропильные фермы будут готовы, поднимаем их на беседку, крепим на конек и выравниваем натянутыми нитками. Убираем распорки и проверяем горизонталь:

Кровельное покрытие при этом можно монтировать на готовой крыше, или же на прямо на стропильные фермы, которые были сформированы еще на земле. Небольшие параметры это позволяют, и так намного легче будет вам.

Этап V. Проводим печную трубу через крышу

Вот еще о чем вам нужно подумать. Если вы строите беседку для барбекю, крайне важно позаботиться о пожарной безопасности крыши. В первую очередь, это металлическая защита деревянных элементов в тех местах, где проходит труба печи.

Конечно, если начнется пожар во время приготовления шашлыков, из открытой беседки убежать будет несложно. Но, если кому-нибудь на голову свалится горящий кусок стропила, ничего хорошего это не сулит. Поэтому будем подходить к делу со всей ответственностью. А если вы научитесь подходить к подобным вопросам грамотно, с соблюдением всех технологий, вы легко сможете строить вот такие красивые монументальные беседки не только для себя, но и по заказу:

Как видите, при желании вы со всем справитесь самостоятельно!

План 1-этажного коттеджа

Изображения плана этажа

Основной уровень

Описание плана

План дома Гудмана представляет собой ранчо в стиле коттеджа с функциональной планировкой и очаровательным внешним видом.

Деревянные колонны, тонкий камень и металлические крыши дополняют фасад этого одноэтажного дома.

Как только вы войдете через огромное переднее крыльцо, вас встретит большой вход с видом на заднее крытое крыльцо через большую комнату. Рядом с большой комнатой находится кухня с большим рабочим островом и угловой кладовой. На другой стороне этого 1-этажного дома находится главная спальня с примыкающей ванной 3/4 с двойным туалетным столиком, римским душем и гардеробной.

Посмотрите наши другие планы домиков!

Как всегда, любой план дома Advanced House Plans может быть изменен в соответствии с вашими потребностями в нашем отделе перепланировки. Если вам нужно добавить еще один гараж, изменить фасад, расширить дом или просто сделать план дома более доступным для вашего бюджета, мы можем сделать это и многое другое для вас в Ahp.

Как всегда, любой план дома Advanced House Plans может быть настроен в соответствии с вашими потребностями в нашем отделе перепланировки. Если вам нужно добавить еще один гараж, изменить фасад, расширить дом или просто сделать план дома более доступным для вашего бюджета, мы можем сделать это и многое другое для вас в AHP.

Если вы не приобрели лицензию на неограниченное использование или лицензию на многократное использование, вы можете построить только один дом из набора планов. Планы не могут быть перепроданы.

Строительные спецификации

Спальни	2
Ванные комнаты	2
Гаражные ниши	2
Основной уровень	1440 кв.м. футов
Гараж	546 кв. футов
Общая обработанная площадь	1440 кв. футов
Ширина	40 футов 0 дюймов
Глубина	60 футов 0 дюймов
Высота конька Рассчитывается от основной линии пола	28 футов 0 дюймов
Тип фундамента	Подвал
Конструкция наружной стены	2×4
Скат крыши	10/12 Первичный 8/12, 4/12 Вторичный
Фундамент Высота стены	9′
Высота основной стены	9′

Фотоальбомы сборки заказчика

Goodman, построенный в Омахе!

Полад Гудман

Что входит в комплект планов дома?

Каждый набор домашних планов, которые мы предлагаем, предоставит вам необходимую информацию для построить дом. В планы дома или гаража могут быть внесены некоторые коррективы. чтобы соответствовать строительным нормам вашего штата или округа. В следующем списке показано, что включены в каждый набор домашних планов, которые мы продаем. В зависимости от домашнего дизайнера там может быть предоставлено больше информации о строительстве дома.

Наши чертежи включают в себя:

Титульный лист: Часто показывает вид спереди в 3D цвет визуализация и типичные примечания и требования.

Внешний вид: Показывает переднюю, заднюю и боковые стороны дом включая внешние материалы, детали и размеры

Планы фундамента: будет включать подвал, подполье или плиту в зависимости от того, что доступно для этого домашнего плана. (Пожалуйста, обратитесь к домашнему план подробный лист, чтобы увидеть, какие варианты фундамента доступны для конкретного дома план.) В плане фундамента подробно описывается расположение и конструкция фундамента.

Планы этажей: Показывает расположение стен и размеры за комнаты, двери, окна, лестницы и т. д. для каждого этажа.
Электрика Планы: Показано расположение розеток, светильников и выключателей. Они показаны на отдельном листе, чтобы сделать планы этажей более разборчивыми.

План крыши

Типовая секция стены , Секция лестницы , Шкафы

Если у вас есть дополнительные вопросы о том, что вы получаете в наборе планов, свяжитесь с нами сегодня на sales@advancedhouseplans. com

Купить этот план всего за

1200 долларов США

Если вы найдете этот план дешевле на любом другом сайте, мы снизим цену. гарантировано.

Обновите свой план с надстройками

Примечание: надстройки могут увеличить время обработки

2×4 Наружные стены (по умолчанию) 2×6 Наружные стены + 250 долл. США Подвальный фундамент (по умолчанию) Плитный фундамент + 250 долл. США Фундамент Crawlspace + 250 долл. США Выходной фундамент + 250 долл. США Обычное чтение (по умолчанию) Правильное чтение в обратном направлении + 250 долл. США Без файлов САПР С файлами САПР + 500 долл. США Только цифровой PDF PDF и переплетенный Физические отпечатки + 50 долларов США/комплектЛицензия на одну сборкуНеограниченная лицензия на сборку + 500 долларов СШАБез списка материаловДобавить список материалов + 150 долларов США

Мгновенная оценка стоимости строительства™

Узнайте, сколько будет стоить создание этого плана. Наша смета включает в себя все, поэтому вы будете иметь хорошее представление о том, сколько бюджета.

Почтовый индекс

Включить готовый подвал? НетДа

Качество отделки Отделка строительного класса – самое низкое качествоЭкономичная отделка – более низкое качествоСредняя отделка – хорошее качествоВысококачественная отделка – отличное качествоЭкзотическая отделка – потрясающее качество

Как генерируется эта оценка?

Powered By Advanced House Plans ©

Посмотреть похожие планы

Колетт | 30093

Фонтенель | 29761

Миллер Парк | 29760

Теги плана

Нажмите на тег плана, чтобы найти планы с похожими тегами.

крытая веранда

крытая терраса

спецификация

спец-сборка

коттедж

план небольшого дома

мастер

узкий план

открытая планировка

кухонный остров

2 спальни

Гараж с фронтальной загрузкой

Гараж на 2 машины

прямые лестницы

столовая

универсальный

двускатная крыша

коническая колонна

металлическая крыша

односкатная крыша

степные окна

планы дома в стиле ранчо

маленький

белый гараж

серый

белая дверь

сидения на открытом воздухе

черная отделка окна

сайдинг

двойные туалетные столики

2 спальни

душевая кабина

1 этаж

почтовый ящик

осень

деревьев

Преимущества и недостатки двускатной крыши

Преимущества и недостатки двускатной крыши

Design Pics / David Chapman via Getty Images Hurricane Alley

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже, чтобы подобрать лучших профессионалов рядом с вами.

Вспомните, когда вы рисовали дома в начальной школе. Если вы помните, что нарисовали треугольник поверх квадрата и добавили небольшой дымоход, вы изобразили двускатную крышу, даже не осознавая этого. Двускатные крыши, как наиболее распространенный стиль крыши на севере Соединенных Штатов, имеют как свои преимущества, так и недостатки, и лучше всего рассмотреть обе стороны, прежде чем покупать дом или начинать строительство.

Что такое двускатная крыша?

Стиль двускатной крыши пришел к нам от древних греков, но с тех пор он выдержал испытание временем во всем мире. Этот прочный, практичный и простой в сборке архитектурный элемент теперь вплетается в некоторые из наиболее распространенных сегодня стилей дома. Колониальные дома, ранчо и дома ремесленников имеют различные двускатные крыши.

По сути, двускатная крыша или двускатная крыша соединяется в самой высокой точке с коньком и скатывается с обеих сторон. Когда вы смотрите на сторону, где сходятся два ската, фасад образует треугольник. Для сравнения, вальмовые крыши также сходятся на коньке, но имеют наклон вниз со всех четырех сторон.

Двускатные крыши сегодня являются предпочтительными крышами в районах страны, где нет угрозы частых ураганов или торнадо, включая большую часть северной половины США. , или даже сложить друг на друга для дополнительного стиля.

Двускатные крыши подходят не для каждого дома.

«Владельцы недвижимости должны учитывать свое географическое положение, а также рекомендации авторитетного подрядчика при принятии решения о том, стоит ли им приобретать недвижимость с двускатной крышей», — говорит Эрик Гонсалес, член экспертного совета Angi и президент отдела коммерческой кровли в регионах. .

Давайте рассмотрим плюсы и минусы выбора этого популярного сорта.

Pro: двускатная крыша не боится дождя и снега

У двускатных крыш гораздо более крутой уклон, чем у других популярных конструкций крыш. Этот стиль естественным образом скатывает воду, снег и другой мусор по крыше, что имеет решающее значение для долговечности крыши. Чем меньше времени вода остается на вашей крыше и в водосточных желобах после урагана, тем меньше у нее шансов повредить черепицу, вырастить плесень или привлечь вредителей.

Против: не так сложно в экстремальную погоду

С другой стороны, вы не увидите столько двускатных крыш на Аллее Торнадо или в районах, подверженных ураганам, и на то есть веские причины. Двускатные крыши обычно включают в себя более длинные карнизы, расположенные под большими углами по сравнению с основанием дома. Сильный ветер может попасть под крышу и либо повредить, либо вообще снести крышу.

В этих регионах вы, скорее всего, найдете вальмовые крыши из прочных материалов, таких как глиняная черепица, металл и стекловолокно. Самое главное, они, как правило, имеют меньший выступ, чтобы не допустить ветра.

Pro: Экономичное строительство

jhorrocks / E+ via Getty Images

В то время как цена на крышу широко варьируется в зависимости от используемого материала, двускатные крыши относительно дешевле в строительстве. Их простая конструкция делает их более быстрыми и менее затратными в сборке, чем вальмовые крыши.

Против: может обрушиться при плохой конструкции

Высокий наклон крыши и необходимая прочность конька крыши или верхней части крыши, где сходятся две стороны, делают этот вариант опасным при неправильной постройке. Хотя конструкция довольно проста, более важно, чем другие проекты, работать с высококвалифицированным архитектором в вашем районе. При неправильной поддержке остроконечные крыши могут рухнуть сами по себе.

Pro: Предоставляет место для хранения (и дополнительный контроль температуры)

Чердаки — это гораздо больше, чем место для хранения старых праздничных украшений. Двускатные крыши предлагают дополнительное пространство для чердака и часто включают коньковые вентиляционные отверстия, которые специально разработаны для контроля влажности и температуры в вашем доме. При правильной вентиляции чердаки помогают контролировать общую температуру дома, удерживая горячий воздух вдали от жилого помещения летом и удерживая его внутри зимой.

Против: Создает похожее на пещеру жилое пространство

Однако, вот еще один сценарий для списка недостатков. Допустим, вы хотите отделать свой чердак, чтобы превратить его в дополнительную спальню, домашний офис или даже сдаваемую внаем квартиру. Двускатная крыша добавит наклонные потолки на верхний этаж, гораздо больше, чем крыши с менее сильным уклоном. Наклонные потолки могут иметь непреднамеренное ощущение пещеры, и вы рискуете удариться головой о наклонные стены.

Добавление слуховых окон или установка мансардных окон могут увеличить пространство.

Персонализация — одно из главных преимуществ двускатной крыши. Есть причина, по которой вы увидите фронтоны на всем, от викторианских домов до современных ранчо. Во-первых, фронтон или треугольник под коньком может смотреть в одном из нескольких разных направлений. Например:

• Фронтоны фасада выходят на улицу, причем обе стороны имеют уклон в сторону.

• Боковые фронтоны размещают одну из скатных крыш, выходящую на улицу фронтонами в сторону.

• Крестообразные двускатные крыши включают более одного из этих вариантов, при этом два пересекаются перпендикулярно.

• Коробчатые фронтоны отделяют крышу от остальной части дома, завершая нижнюю часть треугольника или в некотором смысле «запирая его».

Вы также можете выбрать из широкого ассортимента черепицы для двускатной крыши. Однако из-за уязвимости типа крыши к сильным ветрам лучше всего выбрать черепицу, устойчивую к суровым погодным условиям, например, асфальт с высоким рейтингом.

Минусы: более частый ремонт

Поскольку остроконечные крыши более подвержены повреждению ветром, вам может потребоваться чаще обращаться к местному кровельщику, чем в случае с плоской или вальмовой крышей. Даже если вы живете в районе, где нет сурового сезона ураганов, случайный шторм может привести к более частой замене гонта, повторной герметизации вокруг слуховых окон и дымоходов и трещинам.

Итак, каков вердикт? Двускатная крыша – лучший вариант для вашего дома? Их многочисленные преимущества делают их обычным выбором по определенной причине. Важно отметить их случайные недостатки, такие как повреждения, связанные с погодными условиями, и угрозу плохой конструкции, особенно если вы планируете переехать в район с сильным ветром.

Если вы приступаете к новому строительству, поговорите со своими кровельными подрядчиками об уникальных возможностях двускатных крыш, независимо от того, какой вид вы предпочитаете.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 6 советов, как правильно рассчитать стоимость кровли

  Автор Rochel Maday • 18 ноября 2021 г.0008 Скотт Дилан Вестерлунд • 7 марта 2022 г.

• Что делать, если ветер повредил вашу крышу

  Хосе Р. Мендоса • 1 марта 2022 г.

Покрытие для приютов под открытым небом?

Перейти к содержимому

Предыдущий Следующий

Как домовладелец, вы хотите получить больше от инвестиций в недвижимость, чем просто создать приятное первое впечатление . И причина в том, что реальная стоимость вашей собственности гораздо более существенна, чем приятные ароматы и эстетические фасады. Теневые навесы с деревянным каркасом дают вам более управляемый ландшафт, который принесет жизненно важную и значительную пользу вашей семье, а также вашим друзьям. Вот почему теперь вы планируете установить павильонный комплект ShadeScape®.

Венцом архитектурных теневых конструкций: беседки, беседки, павильона или перголы является верхнее покрытие.

Из всего многообразия конструкций крыш двускатная является классикой и служит архитектурным эталоном. В некоторых регионах эта закономерность не просто нетипична; это требуется кодом в некоторых областях.

«Традиционная» двускатная крыша состоит из двух плоскостей, наклон которых образует две трети треугольника вдоль одной горизонтальной стороны, образуя конек вершины.

Крутой уклон остроконечного покрытия отлично подходит для отвода дождевой воды, а снег легче соскальзывает, предотвращая скопление больших количеств.

Двускатная крыша служит архитектурным эталоном. В регионах, где двускатная крыша является обязательным требованием для соблюдения строительных норм, это обычно связано с сильным снегопадом в этом месте. Двускатные крыши обеспечивают отличный отвод воды.

Как и любая крыша, двускатная крыша должна нести как живую, так и собственную нагрузку; например люди на крыше, оборудование и материалы, которые будут нести вес и движения в процессе монтажа кровли — действие ветра, снеговые нагрузки и т. д.

Являются ли остроконечные крыши лучшим покрытием для навеса под открытым небом?

И если это лучший,

, почему некоторые говорят, что у остроконечной крыши есть обратная сторона?

Несмотря на популярность остроконечных крыш, некоторые говорят, что основная функция двускатной крыши имеет один недостаток. Имея более крутой уклон, чем другие типы строительных покрытий, остроконечная крыша более подвержена повреждениям от ветра.

Один архитектурный критик, отстаивая недостатки этой конструкции покрытия здания, добавил следующее: Кроме того, если каркас не поддерживает крышу должным образом, может возникнуть опасность ее обрушения . Утверждение очевидного заставляет меня смеяться, но они правы; это очень верно. В любом здании фундамент имеет первостепенное значение для целостности конструкции.

Однако в убежище под открытым небом конструкция крыши так же важна для инфраструктуры , как и система поддержки.

Мы заменили множество разрушенных и поврежденных виниловых, алюминиевых, металлических и тканевых конструкций. На фото пергола, армированная алюминием, которую снесло ветром.

Мы изготавливаем комплекты для павильонов с двускатной крышей с закрытым или частично закрытым концом или концами. Однако павильоны с открытой двускатной крышей не выдержат таких же ударов во время урагана, как двускатная крыша с закрытыми концами.

Несколько лет назад я видел павильон с двускатной крышей, и на открытых концах двускатной крыши были установлены кем-то толстые прозрачные панели, закрывающие всю крышу.

На вопрос домовладельца, почему, она сказала мне, что это из-за того, что у них была двускатная крыша и дул такой сильный ветер.

Вместо того, чтобы решить то, что она считала проблемой, он готовит почву для того, чтобы придать ветру более сильный «подъём» — как раз то, от чего она хотела защититься.

Добавление сплошной стены на конец или концы двускатной крыши снижает ее ветровую устойчивость.

Семья Кингхорн заказала комплект павильона «сделай сам» с 3 фронтонами, чтобы построить потрясающий новый солярий. С набором павильона «Сделай сам» это был простой и надежный способ построить солярий, установив его всего за один день. (Стены возводятся позже.)

Солярий может быть отдельно стоящим, пристроенным или, как было на этом плане павильона, интегрированным в основную резиденцию.

Когда все закрыто, ветровая нагрузка выше, чем когда все открыто со всех сторон. Стены и преграды заставляют ветер подниматься вверх.

В архитектуре — беседки, павильоны, перголы — неповторимы, непохожи ни на один другой тип строений. Аэродинамическое воздействие ветра на уличное укрытие имеет иную передачу ветровой нагрузки, чем на здания со сплошными стенами.

Двускатная крыша с деревянным каркасом будет прочнее, чем обычные двускатные крыши. Что касается того, является ли двускатная крыша лучшим видом покрытия для летнего навеса, это все зависит — , а не от ветра .

Двускатная крыша является нашим самым популярным кровельным покрытием и имеет хороший структурный дизайн.

Вопрос в том, подходит ли он для вашего комплекта павильона? У вас много снега или дождя? Это взгляд, который ты любишь? Соответствует ли он вашему ландшафтному стилю и расположению? Как вы планируете использовать свое пространство? Это всего лишь несколько факторов, которые следует учитывать.

Как указывалось ранее, крутой уклон остроконечной крыши отлично подходит для отвода дождевой воды, а снег легче соскальзывает, предотвращая скопление больших объемов. Сводчатый потолок также обеспечивает повышенную вентиляцию, а дополнительное пространство визуально впечатляет. Но все это может измениться в той или иной степени — буквально . Степень уклона крыши может варьироваться по личному выбору.

Семейство Лейлитер начинало с высокой двускатной крыши павильона, а потом мы построили для них двускатную крышу с более низким скатом. Это уникальная возможность увидеть разницу между наклоном остроконечной крыши и той же конструкции .

В этом районе бывают суровые зимы. С высокой остроконечной крыши снегу было бы легче соскальзывать, но что касается эстетики — для семьи Лейлитер — она напоминала горное уединение. И я согласен.

Низкая двускатная крыша придавала семье Лейлитер вид, напоминающий пляжный отдых.

Вид снизу, безусловно, создает уютную семейную атмосферу; который любит семья Лейлитер!

ПРИМЕЧАНИЕ: Крыша с малым уклоном ограничивает тип материала, который можно использовать для кровли. Установка малоскатной или малоскатной крыши обычно обеспечивает лучшее охлаждение и обогрев по сравнению с более крутым скатом или остроконечной крышей.

Павильонные комплекты ShadeScape® рассчитаны на сильные снегопады, сейсмические сдвиги и сильный ветер. Подробнее о навесах с деревянным каркасом, которые спроектированы и построены так, чтобы противостоять ветровым нагрузкам, читайте далее. А также дополнительная информация о стилях крыш и планах павильонов с вариантами двускатных крыш.

Чаще всего нам задают вопрос:
Насколько хорошо наши деревянные каркасные конструкции выдерживают ветер?

Это отличный вопрос, на который мы с нетерпением ждем ответа, потому что он дает нам возможность рассказать о нашей страсти: строить архитектурные шедевры — деревянные каркасные конструкции, которые будут служить будущим поколениям.

Навесы ShadeScape® — беседки, беседки, павильоны и перголы — поставляются в регионы по всей территории США и в Канаду. Канадцы переживают одни из самых экстремальных зимних погодных условий в мире.

Хорошо известно, что прибрежные районы, такие как Техас, Флорида и Мэн наиболее подвержены сильным ветрам и ураганам.

В августе 1992 года ураган Эндрю стал самым сильным, самым разрушительным и самым дорогостоящим ураганом, когда-либо обрушившимся на Флориду, пока 25 лет спустя его не превзошел ураган Ирма.

Пергола ShadeScape® выдержала ураган «Ирма»

«Вы шутите? Эта беседка уже пережила свой первый ураган: Ирма. Она стояла высокая и гордая и никогда не колебалась. Наши соседи с нами сидели под ней и смотрели, как мужчины из Техаса рубили деревья с линий и восстанавливали нашу электроэнергию. Спасибо за ваш замечательный продукт, которым она подарила нашим соседям оттенок, когда его не было. Гордитесь своим продуктом. Спасибо!»
– Кеннет Бейкер

Ураган Ирма был категории 5, бушующей со скоростью более 155 миль в час. Сильные ветры урагана Ирма — один из самых сильных штормов в истории человечества. Стандартные комплекты ShadeScape® спроектированы таким образом, чтобы выдерживать ветер со скоростью 120 миль в час.

Флорида отреагировала на это, немедленно приняв стандарты Американского общества инженеров-строителей с Программой одобрения оценки продукта для инженеров-архитекторов, инженеров-конструкторов и инженеров-механиков. Из-за зон с высокой скоростью ураганов во Флориде исключается всякое строительство каркасных домов в этих регионах.

Укрытия Western Timber Frame™ ShadeScape® Превышают
Высочайшие стандарты строительных норм и правил по ветровой безопасности

Каркас на стойках не имеет ничего общего с деревянным каркасом старого мира с соединениями «дерево-дерево». Это характеристики хорошо выдержанной древесины в сочетании с отличительной чертой Western Timber Frame The Dovetail Difference®. Dovetail Difference® — это запатентованная система соединения врезных и шиповых соединений, которая обеспечивает лучшую устойчивость деревянного каркаса к сейсмическим и ветровым нагрузкам, а также долговечность, по сравнению даже с обычными укрытиями с деревянным каркасом.

Ласточкин хвост Difference® создает архитектурно ответственную структуру, позволяя дереву вести себя так, как задумано природой, расширяясь и сжимаясь, сохраняя при этом плотное соединение и неотъемлемую часть древесины, как показано ниже. Нет видимых металлических деталей, болтов, винтов, вешалок или других механических креплений, если только они не носят декоративный характер.

В стандартном традиционном деревянном каркасе целостность конструкции нарушается из-за вырезания сердцевины центральной балки.

Двигайте стрелку вперед и назад, и вы должны увидеть рисунок, показывающий, как шип скользит вниз в углубление.

На ласточкином хвосте пазы и шипы также расположены под углом по всему краю полостей и удлинителей. Таким образом, древесина будет расширяться и сжиматься, как это делает древесина естественным образом, без ущерба для соединения. Соединения останутся более плотными и прочными в течение всего сезона.

Независимое проектирование показало, что запатентованная конструкция соединения «ласточкин хвост Difference®» на 500 % выше по прочности и грузоподъемности по сравнению с традиционными подвесками.

Ласточкин хвост Difference® — это система соединения, которую мы используем на протяжении всего процесса строительства деревянного каркаса. Это создает прочные, жесткие суставы — здесь изображено испытание сустава, который не поддавался, пока не набрал более 11 000 фунтов! Это поразительно!!!!

Стандартный врезной и шиповой шарнир:
Растрескивание всего через 18 месяцев!

Запатентованная конструкция Western Timber Frame™, The Dovetail Difference®:
Герметичные соединения через 18 месяцев!

Основная причина использования НЕ неприглядных кронштейнов, гвоздей, клея или подвесок для бревен заключается в том, что они создают большую устойчивость к давлению ветра .

Древний пример того, как функционирует The Dovetail Difference®

Прекрасным примером того, как это работает, является храм Хорю-дзи, построенный в Японии более 1400 лет назад. Япония известна своими периодическими проливными дождями, тропическими штормами и сейсмической нестабильностью, однако пагоды традиционно строились из камня; который не очень хорошо сохранился.

В шестом веке строители начали экспериментировать, надеясь лучше приспособиться к своим зыбким условиям. Они обнаружили, что конструкция из бревен и разъединенных перекрытий оказалась прочной и устойчивой. Эти разъединенные бревна работают по тому же принципу, что и традиционный европейский деревянный каркас, используя старинные столярные изделия с шипами и врезной метод.

Поскольку древесина не была прибита гвоздями или склеена, это позволяло древесине плавно скользить по сейсмической волне, сохраняя свою интегральную прочность и устойчивость.

Храм Хорю-дзи пережил сильное сотрясение 46 землетрясений магнитудой 7,0 или выше благодаря системе врезных и шиповых конструкций.

Флорида имеет самые строгие строительные нормы из всех штатов, подверженных ураганам. Навесы ShadeScape® соответствуют всем стандартам строительных норм и правил Флориды.

Крыша обеспечивает защиту людей (или животных) от дождя, снега, жары, ветра и солнечного света. Форма крыши также часто является отличительной чертой; например отличить беседку от беседки.

Существует множество стилей крыш павильонов: двускатная крыша, односкатная крыша, пирамидальная шатровая крыша, голландская двускатная крыша и т. д. Для простоты мы выделим три самых популярных стиля крыш павильонов: односкатная крыша, крыша с низким наклоном, и двускатная крыша. Односкатная крыша представляет собой односкатную крышу. Одним из преимуществ односкатной крыши является возможность расширения назад, что устраняет необходимость во внутреннем желобе.

#DIYPavilionKit #TrainStation #EvermorePark #PleasantGroveUtah
Фронтоны могут создавать множество уровней контраста, отражений, теней и текстур. Это сделало запечатление деталей этого старомодного железнодорожного вокзала, как картину Рембрандта на холсте, одним щелчком мыши.

Стандартный павильон с двускатной крышей представляет собой прямую А-образную крышу. С другим углом с каждой стороны вы также можете получить голландский остроконечный вид.

Павильон для развлечений на свежем воздухе, устанавливаемый у бассейна.

Какой бы красивой ни была двускатная крыша, из-под нее открывается потрясающий и обширный вид на потолок, от которого захватывает дух. Если вы хотите с готовностью продемонстрировать классическую теплоту взаимосвязанных бревен Старого Света, рассмотрите двухцветную крышу.

Двухцветная крыша более светлого цвета осветлит помещение, а более темная крыша создаст более уютную атмосферу. №

Дополнительная двускатная крыша – сложный, элегантный и привлекательный вариант дизайна. Это создает определяющий вход, который также сбрасывает воду и снег с обозначенного прохода . Третий фронтон продемонстрирует потолок вашего павильона снаружи, давая вам представление о впечатляющем и захватывающем дух тепле взаимосвязанных деревянных ферм старого мира.

Четырехскатная крыша, технически называемая крестообразной двускатной крышей, позволяет войти с любой стороны. Поперечные фронтоны имеют две или более линий двускатной крыши, которые пересекаются. Крестообразная двускатная крыша — отличный дизайн крыши для павильонов с отдельными крыльями или для акцентирования разных частей вашего комплекта павильона. Он особенно идеально подходит для акцентирования домов в стиле Тюдор.

План павильона своими руками #CrossGablePavilionPlan

Когда консультант по дизайну из Western Timber Frame® рассматривает «общую картину» проекта, он продумывает, как павильон будет расположен на участке, люди, которые будут взаимодействовать в пространстве, и мебель и т. д. Архитектурная композиция состоит не только из тени, они заставляют ее динамично собираться, поэтому, когда вся композиция правильная, в этот момент вы испытываете неоспоримое чувство «это дом».

Объединение стандартных архитектурных шаблонов в большую композицию вдохновляет на создание творческих проектов, которые не только красивы, но и функциональны. Приведенный выше план беседки ShadeScape® с башенной крышей органично объединяет два комплекта остроконечных павильонов.

Еще один план павильона, который объединяет две половины беседки на каждом конце с поперечным фронтоном наверху в центре. Благодаря разным схемам в структуре также легче разделить наружное жилое пространство на определенные области, например. кухня, гостиная, джакузи и т. д.

Консультанты по дизайну Western’s учитывают пропорции и масштаб. Имея представление о размерах, высотах и ​​просветах, они врожденно чувствуют, как это повлияет на жилую площадь или используемое здание.

Помимо того, что мы просто придерживаемся кода, мы уважаем и знаем, что то, что мы создаем, будет существовать долгое время; мы создаем пространство для вас, вашего индивидуального опыта и того, что вы надеетесь получить от него.

Материалы для кровли: Двускатная крыша может быть покрыта многими типами материалов, напр. металл, асфальт, кедровая крошка, глиняная или терракотовая плитка и бетонная плитка. От того, какой кровельный материал вы используете, зависит, как долго он прослужит до замены:

Покрытие асфальтового рулона: 5–10 лет
Cedar Shake Shingle Coversing: 35 до 40 лет
Глэй -плито 100+ лет
Металлическое покрытие со стоячим фальцем: От 30 до 50 лет
Покрытие из деревянной черепицы: до 25 лет

Черепичная крыша имеет некоторые преимущества при установке в подходящем климате. Здесь, в Аризоне, черепичная крыша может прослужить более ста лет. Как и деревянный каркас из цельного дерева, черепичные крыши также лучше противостоят огню, граду и сильному ветру и имеют рейтинг класса А.

Подставка TimberVolt™ Power Post с предварительно подключенным кабелем идеально подходит для зарядки смартфонов, планшетов и других USB-устройств. Он также обеспечивает отличный доступ для освещения, вентиляторов и других аксессуаров на крыше.

Наружное освещение создает уютную и спокойную атмосферу. Есть несколько простых способов придать светящийся атмосферный блеск вашей открытой жилой зоне. Например, дать новую жизнь старому светильнику, такому как выброшенная люстра или подвесной светильник с лампочками или свечами на батарейках. Белые рождественские огни, если их правильно применить, могут создать удивительный источник света, протянутый через внутренний дворик или вокруг дерева, для наружной комнаты. Бумажные фонарики могут добавить цвета радуги, бывают разных размеров и могут добавить немного тепла. Для органичного, повседневного образа подвесной горшок или кувшин со свечами и/или суккулентными растениями может добавить очень много с очень небольшими усилиями.

Стационарное наружное электроснабжение и освещение

Инновационная конструкция от Western Timber Frame™ — сверла серии Drill for Power и TimberVolt®, предварительно смонтированные и готовые к работе. Беседки, беседки, павильоны и перголы ShadeScape® могут быть предварительно просверлены для удовлетворения любых ваших потребностей в электричестве и освещении.

Остроконечная крыша идеально подходит для наружного верхнего освещения. Если вам нужно постоянное освещение, поговорите со своим консультантом по дизайну, чтобы обсудить ваши идеи.

Являются ли остроконечные крыши лучшим покрытием для навеса под открытым небом?

Вы ищете надежную крышу для павильона. Существует множество примеров остроконечных крыш с деревянным каркасом, которые все еще используются сегодня спустя несколько сотен лет.
