Технические требования

  Соединения безрезьбовые предназначены для соединения арматур и труб, соединения приборов и труб и труб между собой без нарезки резьбы на трубах.
  Условия эксплуатации: интервал рабочих температур окружающего воздуха, не нарушающий работоспособность соединений безрезьбовых от -600С до +600С.
  Соединения безрезьбовые должны сохранять работоспособность после кратко-временного (4 часа) воздействия температуры 1200С.

  Назначенный срок службы соединений безрезьбовых 20 лет. Назначенный срок службы уплотнительных элементов 6 лет.
  Должна быть обеспечена герметичность материалов деталей при затяжке накидных гаек моментом, указанным в таблице 1, при максимальном рабочем давлении 1,0±0,02 МПа.

Наименование соединения	Номер соединения	Наружный диаметр присоединяемых труб, мм	Момент затяжки накидных гаек соединений безрезьбовых, Н·м	Применяемость
				Соединение труб с резервуаром №295 воздухораспределителя грузового вагона
				Соединение труб с разобщительным краном грузового вагона, запасным резервуаром, тормозным цилиндром, авторежимом
Штуцер в сборе				Соединения трубопровода тормозной магистрали с концевым краном
				Соединение трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением с отводом к воздухораспределителю
Тройник в сборе				Соединение трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением с разобщительным краном
				Соединение тройника с разобщительным краном грузового вагона
				Соединение труб между собой
				Соединение труб между собой

На корпусах, штуцерах и ниппеле должны быть нанесены ударным способом и отлиты:

• товарный знак завода-изготовителя;
• номер соединения безрезьбового;
• номер месяца и две последние цифры года изготовления.

  Знаки маркировки должны сохраняться в течение всего срока службы соединения безрезьбового.
  Не допускается повторное использование демонтированных после эксплуатации уплотнительных элементов.
  Гарантийный срок эксплуатации и хранения – 6 лет с даты выпуска безрезьбового соединения.

Требования безопасности

  Монтаж и демонтаж соединений безрезьбовых на подвижном составе необходимо производить при отсутствии давления воздуха в тормозной сис-теме.
  При пропуске воздуха в атмосферу в безрезьбовом соединении допуска-ется подтяжка гайки накидной без снятия соединения с тормозной магистрали моментом, указанным в таблице 1.
  Не допускается эксплуатировать соединения безрезьбовые, имеющие утечки сжатого воздуха или видимые повреждения деталей.

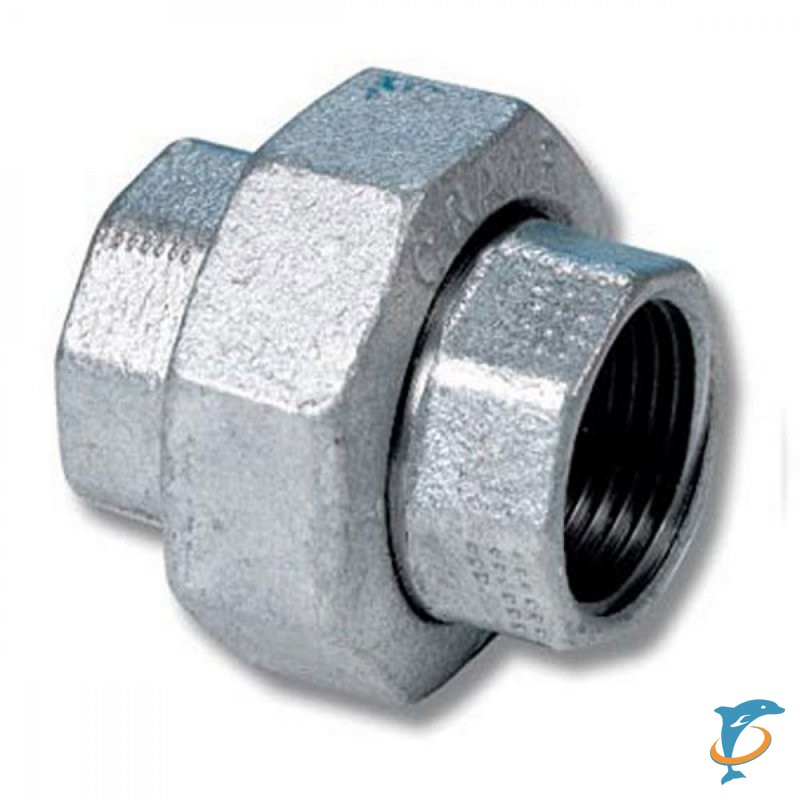

Соединение Гебо.

Уважаемые покупатели! Нередко возникают ситуации, когда применение сварки или резьбового соединения по какой-либо причине затруднительно. Например, в квартире необходимо отремонтировать трубную разводку отопления или водоснабжения, которая проходит вплотную к стене или к другой трубе. Выполнить круговую сварку стыка такой трубы или нарезать на ней резьбу невозможно. В этом случае остро встаёт задача, как произвести соединение труб без сварки и резьбы. И решение этой задачи имеется. В нашей сети магазинов Вы можете приобрести фитинги для таких соединений.

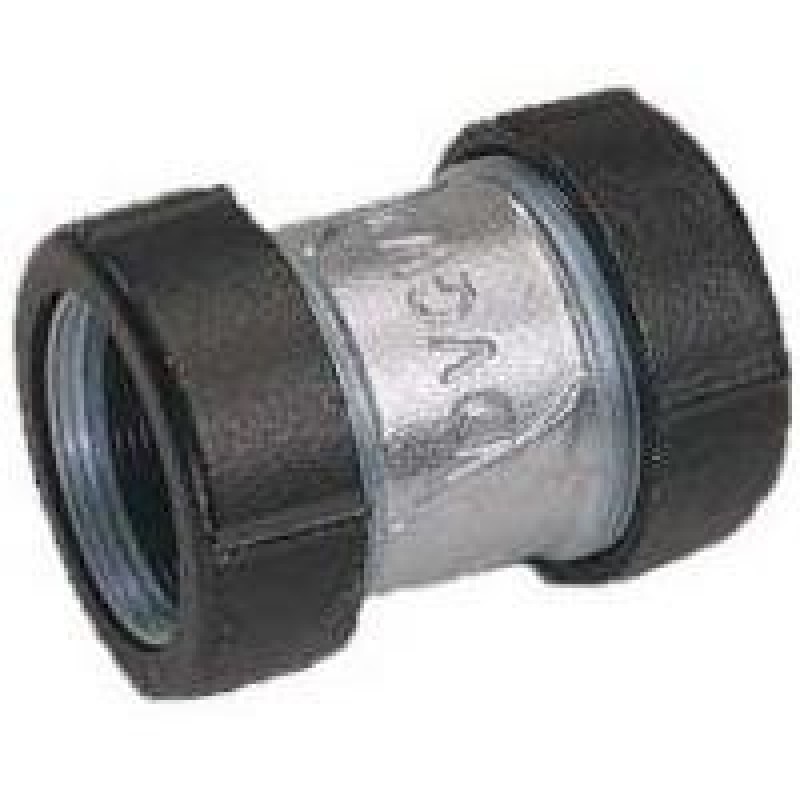

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. ФитингиГебопредставляют собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.
Основные этапы крепления Гебо:
• Подготовка торцов предусматривает:
— выравнивание среза;
— зачистку заусениц;
— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (фитинг предохраняет соединение от окисления).
• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку фитинга Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Фитинг сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.Использование фитингов  Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Изделия отличаются:
• абсолютной герметичностью;
• надежностью. Благодаря зубцам, изделие врезается в соединяемый стояк, в результате чего создается требуемая жесткость и герметичность;
• оперативностью и простотой монтажа. Применяя безрезьбовое соединение, значительно облегчается и ускоряется устранение течи. Выполнить работы по установке зажимного элемента может человек без особых знаний, навыков в данной отрасли;
• оригинальностью конструкции, благодаря чему в системе отсутствует напряжение, а металл «не устает»;
• долгим сроком эксплуатации (до 10 и больше лет).
Из чего производят
В качестве материалов, для производства изделий используют оцинкованную сталь, ковкий чугун, нержавейку. Благодаря высокой прочности, твердости, антикоррозионной стойкости, иным положительным свойствам указанных материалов, элементы для стыковки служат надежно на протяжении длительного промежутка времени.

Сферы применения
С помощью муфт обжимного типа легко устраняются любые течи, которые могут образоваться в результате замерзания жидкости в трубе, под воздействием коррозии, или типичного повреждения механического характера. Детали монтируют на промышленных трубах, а также стояках отопительных систем, водопроводов, газопроводов, диаметром от 15 до 50мм.
Касательно конструкции отопления, существует 2 мнения специалистов: одни считают, что изделия нельзя использовать для ремонта, поскольку они рассчитаны на функционирование при температурах до +80℃. Мнение других: обжимные элементы качественно выполняют свою функцию и при более высоких температурных показателях.

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ Июнь 2014 СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ НАЗНАЧЕНИЕ

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ Июнь 2014

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ НАЗНАЧЕНИЕ 1. Соединения безрезьбовые предназначены для соединения арматуры и труб, соединения приборов и труб между собой без нарезки резьбы на трубах. Соединения безрезьбовые предназначены для соединения труб по ГОСТ 8734 -75. 2. Область применения: подвижной состав железных дорог. 3. Условия эксплуатации: климатическое исполнение У 1 по ГОСТ 15150 -69. Особые условия эксплуатации – интервал рабочих температур окружающего воздуха, не нарушающий работоспособность соединений безрезьбовых от минус 60 до 60°С. Допускается кратковременное (4 часа) воздействия температуры 120ºС. УСТРОЙСТВО И РАБОТА При затягивании накидной гайки кольцо зажимает трубу, предварительно вставленную в соединение безрезьбовое, при этом шайба поджимает к трубе кольцо уплотнительное. В результате деформации кольца уплотнительного, достигается герметичность соединения безрезьбового с подводящей трубой.

2

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ МОНТАЖ 1. В процессе монтажа на подвижном составе исключить попадание на подводящую трубу в зоне установки кольца уплотнительного и на само кольцо инородных частиц, которые могут повредить уплотнительное кольцо. Также на подводящей трубе в зоне установки кольца уплотнительного не должно быть ржавчины, механических повреждений в виде рисок, царапин и т. д. Шероховатость поверхности должна составлять Rа 6, 3 и на конце трубы должна быть притуплена наружная острая кромка. 2. Перед установкой соединений на подвижной состав произвести внешний осмотр. Не должно быть повреждений деталей соединений безрезьбовых 3. При монтаже безрезьбовых соединений на подвижном составе значения размеров, определяющих положение концов труб внутри безрезьбовых соединений должны быть не менее минимальных значений, указанных на рисунках 1 -6. Накидные гайки должны быть затянуты необходимым моментом. 3

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ СОСТАВ ИЗДЕЛИЯ Соединения безрезьбовые состоят из следующих основных деталей (рисунок 1 — 7): 1 – штуцера (ниппеля или корпуса), 2 – гайки накидной, 3 – шайбы, 4 – кольца, 5 – кольца уплотнительного.

В состав изделия 4370 также входят следующие единицы и детали: 6 – колпачок, 7 – ниппель, 8 – прокладка. В состав 4375 — 01 входит 9 – ниппель 4378, предназначенный для соединения тройника с разобщительным краном. ШТУЦЕР 4370 РИСУНОК 1 4

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ НИППЕЛЬ 4371 РИСУНОК 2 5 ШТУЦЕР В СБОРЕ 4374 РИСУНОК 3

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ ТРОЙНИК 4375 РИСУНОК 4 6

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ ТРОЙНИК 4375 -01 РИСУНОК 5 7

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ МУФТА 4379, 4379 -01 РИСУНОК 6 8

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ ДЕМОНТАЖ СОЕДИНЕНИЯ 9

СОЕДИНЕНИЯ БЕЗРЕЗЬБОВЫЕ ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И УКАЗАНИЯ ПО УСТРАНЕНИЮ Неисправность Возможные причины Указания по устранению 1 Негерметичность соединения безрезьбового 2 Не затянута накидная гайка Негерметичность соединения безрезьбового Негерметичность штуцера 4370 10 Повреждение уплотнительного кольца и наличие инородных частиц Наличие механических повреждений на подводящей трубе Повреждена прокладка в штуцере 4370 неисправностей 3 Затянуть накидную гайку, c необходимым моментом Заменить уплотнительное кольцо и удалить инородные частицы Удалить механические повреждения на подводящей трубе Заменить прокладку
