Буржуйка в гараж своими руками + видео

Содержание

• Преимущества печи буржуйки
• Инструменты для изготовления буржуйки в гараж
• Материалы для изготовления буржуйки в гараж
• Установка дымохода
• Печь на отработке
• Порядок изготовления буржуйки в гараж
• Буржуйка из газового баллона
  • Горизонтальная буржуйка в гараж
  • Вертикальная печь-буржуйка
• Печь-буржуйка из старой бочки

Для многих автолюбителей гараж — это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

• Быстрый обогрев;
• Возможность использования как жидкого, так и твердого топлива;
• Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
• Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

• Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
• Маска и костюм для сварки;
• Специальный молоток для отделения шлака;
• Болгарка;
• Стандартный молоток, плоскогубцы и зубило;
• Стальная щетка;
• Дрель со сверлами;
• Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

Основной компонент для изготовления – лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

• После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
• После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
• Когда верхний бак готов, к нижней части приваривается труба.
• После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое – по центру, которое будет соединять. Второе – в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
• После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

• Вертикальный;
• Горизонтальный

Для гаража одинаково подойдут оба варианта.

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

• Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
• Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
• Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
• Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
• Полученная конструкция приваривается к баллону.
• Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

чертеж самодельной горизонтальной и вертикальной самодельной печки из 530мм диаметра

Если у Вас уже есть дом с участком, то рано или поздно встанет вопрос о строительстве бани. Это не просто место для купания, это традиционное русское место для отдыха, общения, расслабления.

Но не все могут или хотят заказать и получить готовую баньку «под ключ», многие строят баню сами. Если Вы, наш дорогой читатель, не боитесь мастерить самостоятельно, то эта статья поможет Вам своими руками изготовить несложную, но практичную печь из трубы для бани.

Вертикальный или горизонтальный формат?

Один из ключевых вопросов, который вам придется решить, если вы намереваетесь сделать печь для бани из трубы. Разумеется, он напрямую зависит от размеров парной.

Вертикальная — идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов. Споры о том, какая печь лучше всего подходит для бани, лучше обходить стороной: принимайте решение исходя из вашей конкретной ситуации.

Горизонтальная — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки. Часто для практичности его часть заходит в предбанник, что позволяет ускорить довольно утомительный подчас процесс растопки.

Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.

Сделать самому или заказать

Перед выбором – купить бюджетную заводскую модель, прибегнуть к услугам мастера или сделать печь-каменку самому – нужно трезво оценить свои навыки домашнего мастера и силу желания.

Если Вы хоть мало-мальски умеете варить и немного работали с металлом, у Вас имеется сварочный агрегат или есть возможность взять напрокат – можно смело браться за работу самому. Услуги мастера с его оборудованием обойдутся в кругленькую сумму.

Поэтому стоит взвесить все плюсы и минусы, прежде чем взяться за работу.

Готовим основание

1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
6. тщательно выровняйте основание при помощи строительного уровня;
7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

• сварочный аппарат;
• металлорежущий инструмент (болгарка и/или ножницы по металлу).

Рисунок 3. Приваривание боковин к печной трубе

• обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
• ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
• 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
• металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
• 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
• 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Горизонтальная печь — пошагово

1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
2. проведите скрупулезную зачистку всех краев;
3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
5. оформите из металлического листа топку выносного типа и сделайте вырезы;
6. приварите этот фасад к базовой трубе;
7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
10. все, что остается — это установить дверки для топочного отсека и поддувала;
11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

• труба на 426 мм при толщине стенки от 5 мм;
• 5-миллиметровый листовой прокат;
• небольшие по длине отрезки труб;
• 2-миллиметровый лист из стали;
• металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Чертежи и фото горизонтальной печи из трубы 530

Очень часто для изготовления печи для бани используется труба 530 диаметра. Она позволяет обеспечить более долгое сгорание дров, заметно повышает производительность печи, да и в целом более удобна для работы. Поэтому фото и чертежи печи для бани из трубы 530 в горизонтальном формате пригодятся вам, если вы решились на строительство именно такого типа. Ниже мы предлагаем вам популярные варианты, прошедшие испытания на практике.

А как насчет кухни?

Труба как заготовка для кулинарных печей вообще говоря, подходит мало. Для летних варочных переносных она слишком тяжела, а для приготовления истинно печных деликатесов не годится однозначно, т.к. не кирпичная и не глиняная. Однако делать печь для казана из трубы имеет полный смысл: тяжелая основа придаст всему сооружению дополнительную устойчивость.

Вертикальная конструкция подойдет для большого котла, а горизонтальная – для нескольких меньших сразу. Последнее пригодится в животноводческом хозяйстве. Напр., для подмывания вымени коров и лап домашней птицы горячая вода нужна в небольших количествах, но достаточно долгое время. 2-3 сменяемых котелка обеспечат ее непрерывный поток, в т.ч. и на летнем выгоне/выпасе: печку из трубы такого размера можно возить в багажнике.

Видео: пример простейшей уличной кулинарной печи из трубы

Вертикальная печь — пошагово

1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Вам в помощь — чертежи и фото, которые помогут самостоятельно сделать печь для бани из трубы в полном соответствии со всеми нормами безопасности. Кстати, не забудьте сделать первый прогрев на свежем воздухе — так вы избежите попадания в дыхательные пути испарений от краски, которую использовали. Ведь многие полимерные соединения откровенно вредят вашему здоровью. Помните, что железную печь, выполненную из трубы, лучше всего обложить кирпичом. Так будет лучше сохраняться тепло в парной, а воздух будет защищен от тех веществ, которые выделяются в него с прогревом железа.

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

Этап II

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Этап III

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Этап IV

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Чертежи и фото вертикальной печи из трубы 530

Как и для горизонтального формата, труда с диаметром 530 идеально подходит для использования, если вы делаете печь самостоятельно, а не прибегаете к помощи специалистов. Печь для бани из трубы 530 вертикально помогут сделать чертежи со всеми необходимыми разметками. Стоит ли говорить о том, что это заметно облегчает вам работу, ведь самое сложное — это сделать необходимую разметку. Разумеется, предложенные варианты — не аксиома. Вы также вольны вносить в них необходимые изменения. С одним условием — если действительно знаете, что делаете!

Монтаж трубчатого агрегата в парилке

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

• Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
• Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
• Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
• Монтируют гидробак и ёмкость для камней.
• Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
• Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
• Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

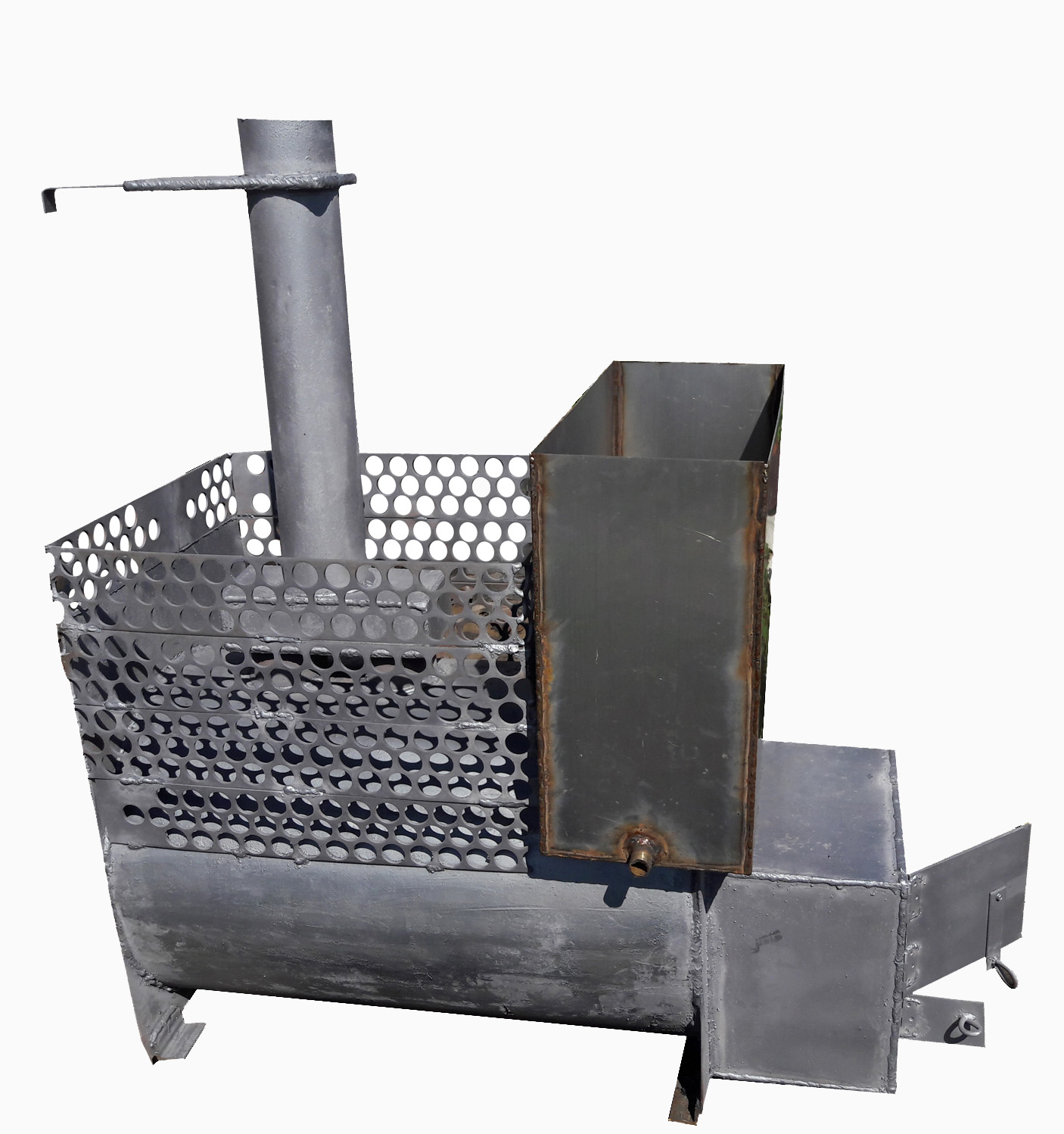

Рисунок 6. Готовая горизонтальная печка

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

• вертикальные;
• горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

• корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
• колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
• зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
• топочной камеры. Сюда закладываются дрова или уголь;
• для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
• над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
• дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
• самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Общая высота	900 мм.
Длина отрезка трубы	650 мм.
Наружный диаметр	550 мм.
Размер верхней части с конфоркой и выходом дымохода	700/360 мм.

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

• стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
• для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
• передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
• для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
• для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
• для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
• наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
• из профиля 40 мм готовим 4 ножки длиной 400 мм;
• петли приобретаем готовые или можно сделать самим из профиля и прутка;
• для дверки из листа вырезаем заготовку 340/340 мм;
• 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

Инструменты и оборудование

Нам понадобятся:

• набор слесарных инструментов;
• сварочный аппарат с одеждой и защитой глаз и рук»
• болгарка с зачистным и запасом отрезных дисков;
• верстак с тисками;
• песок для засыпки дна печи.

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.

2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.

4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:

5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.

6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.

7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.

8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.

9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.

10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

• расстояние до деревянных стен и потолка должно быть не менее 1 м;
• расстояние до пола из дерева – минимум 400 мм;
• при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

Что можно сделать из буржуйки. Горизонтальная буржуйка из трубы своими руками. Буржуйка из трубы

Печка-буржуйка – верный товарищ дачников, охранников, и любителей ремонтировать автомобили в собственном гараже. Владельцы маленьких частных домов тоже часто используют данный вариант отопления как наиболее экономичный и мобильный.

Такая печка вполне способна обогреть небольшое помещение в считаные минуты, а благодаря современным дизайнерским решениям, она ничуть не испортит интерьер загородного дома. Сделать буржуйку своими руками под силу практически каждому, кто задастся такой целью. Как это сделать мы рассмотрим в этой статье.

Для того чтоб изготовление отопительного прибора заняло у вас минимальное количество времени, необходимо подготовить следующие инструменты:

Сварочный аппарат (не менее 200А)
Электроды и защитная маска для сварки
Болгарка
Отрезные и шлифовальные круги для металла
Молоток-шлакоотделитель
Щетка по металлу
Пассатижи, простой молоток, долото
Дрель со сверлами
Измерительный прибор (рулетка, метр)

Внешний вид и технические характеристики печки-буржуйки могут быть разными. Для каждого помещения подойдет своя печь, которая сможет и обогреть его и гармонично вписаться в интерьер. За основу будущее печки можно взять листы металла или применить уже готовое изделие: металлическую трубу среднего размера, бочку, газовый баллон или бак. В любом варианте, толщина стенок не должна быть менее 3-5 мм.

Если вам необходимо обогреть гараж, то подойдет практически любой вариант, так как от такой печки требуется лишь отопление небольшого помещения.

Для буржуйки, которая будет находиться в доме, важна и эстетическая сторона – внешний вид агрегата, поэтому от некоторых вариантов лучше сразу отказаться. Важным моментом является также вид топлива, который используется

Это вариант, который как раз не подходит для отопления жилых помещений. Из-за резкого запаха, который выделяется во время сгорания отработки масла, находиться долгое время в таком помещении не очень приятно. Даже если работает хорошая вытяжка, все вещи в доме пропитаются этим специфическим «ароматом». Эта печка прекрасно подходит для отопления гаража и других нежилых помещений.

Для ее изготовления вам понадобится металлический лист 4-5 мм, который будет разрезаться на куски, и труба для дымохода. Вырезаются все элементы печки с помощью шлифмашинки. Края кусков зачищаются. Прежде чем вырезать, необходимо сделать правильную разметку всех деталей, согласно чертежу.

В трубе нужной длины делаются круглые отверстия. Эта труба предназначена для соединения верхнего и нижнего бака буржуйки. В верхнем баке также необходимо просверлить два круглых отверстия: одно для трубы дымохода (вверху слева), второе для соединительной трубы (снизу справа). Нижний бак печки делается аналогично, только вырез для трубы делается по центру емкости. Для заливания топлива необходимо предусмотреть заливную горловину, которая оборудуется сдвижной крышкой.

Нижняя часть бака делается плоской, на нее привариваются четыре или три ножки. Для того чтоб нижняя и верхняя часть не расшатывались, их укрепляют дополнительными кронштейнами жесткости. Сварные швы необходимо тщательно зачистить, а печь покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает такая печь?

Буржуйка производит тепло следующим образом: длинной тонкой палочкой или скрученной бумагой поджигается отработанное масло в нижней емкости. Когда отработка загорелась, заливную крышку следует закрыть. Воздух для горения будет поступать через трубу, которая соединена с верхним баком. Поднимаясь вверх, горячий воздух нагревает верхнюю часть печки до высокой температуры. Она становится настолько горячей, что на ней можно даже подогреть чайник.

Такая печка – идеальный вариант для гаража, так как с успехом отапливает небольшую площадь, а отработанные материалы для топки всегда найдутся у владельцев автомобиля.

Если вы задумали сконструировать отопительный прибор из трубы или бочки, необходимо подобрать подходящий диаметр. Он напрямую зависит от размеров помещения, которое нужно обеспечить теплом.

Буржуйку из бочки можно применять и в жилом помещении, при условии, что сделана она будет аккуратно и правильно. Такой вид наиболее популярен для отопления дачных домиков.

В бочке прорезаются два прямоугольных отверстия, которые будут соединяться с топкой и зольником. Вырезанные куски используют для дверец. Их вырезают до нужного размера, обрамляют полосами металла и приделывают к таким импровизированным дверцам ручки и задвижку.

Внутри бочки (трубы) приваривают два кронштейна в форме уголка. Это держатели для колосника, которые располагаются чуть ниже дверец. В качестве колосника можно использовать сварную арматуру или купить готовый в магазине.

Кусок трубы заваривается наглухо, а к нижней его части привариваются опоры. Сверху трубы вырезается отверстие для дымохода, в которое вставляется и приваривается труба.

Только после этого устанавливаются дверцы. Их крепят на дверные петли и устанавливают крюк для щеколды, замерив предварительно нужный уровень.

Чтобы придать печке эстетичности, необходимо хорошо зачистить сварочные швы и покрасить изделие жаростойкой эмалью. Если сделать все аккуратно, такой отопительный прибор будет выглядеть не хуже заводского аналога. После того как краска высохнет, печку подключают к трубе дымохода, которая входит на улицу.

Это наиболее легкий в исполнении и практичный вариант. Несмотря на то, что такая буржуйка занимает довольно много места, ее используют для обогрева чаще других моделей. Очень удобно и то, что на поверхности бака можно подогревать воду в чайнике или кастрюле, а также сушить белье.

Использованный газовый баллон очень хорошо подходит для печки. Это практически готовая форма для буржуйки, которая требует минимальных доработок.

Верхняя часть баллона, где находится кран, срезается, а на ее место вваривается заглушка. В днище баллона делается квадратный вырез – это будет топка. Вырезанный кусок необходимо превратить в дверцы топки. Для этого его обваривают металлом и приделывают к нему ручку для открывания. Впоследствии вы должны будете приварить к отверстию металлические петли, на которые будет одеваться дверца. Устанавливать само дверное полотно лучше в самом конце, когда буржуйка уже будет полностью готова.

Для того чтоб в топку поступал воздух, в днище баллона просверливают несколько отверстий. Они будут давать тягу, и служить колосниками. Для того, чтоб прогоревшие дрова не падал на пол ко дну баллона приваривают металлический короб – зольник. Его можно сделать из более тонкого листового металла. Зольник также оборудуется дверцами.

После этого к баллону приделываются ножки из металлического уголка или обрезков трубы.
В задней части печки будет размещаться труба для отвода дыма. Для этого необходимо в верхней части вырезать круглое отверстие, совпадающее с диаметром трубы, и приварить ее туда.
Сверху можно обустроить импровизированную плиту для готовки. Ее можно сделать из металлической решетки или арматуры, приварив рамку к верхней части баллона.

Такая буржуйка – прекрасный вариант для отопления дачи, гаража или бытовки. Она универсальна и не занимает много места в помещении.

Из всех возможных вариантов, такая печка – наиболее компактный и аккуратный вид. Его применяют в жилых помещениях, где благодаря прямоугольной форме, печку легко задекорировать и сделать практически незаметной.

Наиболее популярна заводская модель «Гном». Ее строение довольно простое, а теплоотдача очень эффективна.

Состоит данная печка всего из нескольких элементов: топи, зольника и дымохода. Устанавливается печка на четырех ножках. На втором рисунке изображена более сложная конструкция топки, которая сохраняет тепло продолжительное время.

Такую конструкцию вполне можно соорудить самостоятельно. Рассмотрим подробнее, как это сделать

Для этого вам понадобятся такие расходные материалы: лист металла, толщиной не менее 4 мм, труба для дымохода и стальной уголок. Кроме этого, необходимо приобрести крышку для конфорки.

Вырезать необходимо четыре стенки, дно и верхнюю варочную поверхность. Для того чтоб топливо полностью сгорало в топке, необходимо использовать специальные пластины, которые располагаются внутри печки. Таким образом, в камере сгорания будет производиться больше тепла.

Отверстия для топки и поддувала вырезаются в передней части конструкции. Впоследствии на них будут крепиться дверцы на петлях, с ручками и замками.
Сверху вырезается проем для конфорки, соответствующий размерам детали, и отверстие для трубы, по которой будет выходить наружу дым.

Ко дну печки привариваются ножки из подготовленного уголка.
Место, где будет лежать колосник размечают на боковых панелях. Сюда приваривают отрезки из уголков, которые будут служить опорами колосника. Колосник можно изготовить самостоятельно. Для этого необходимо просверлить большое количество отверстий в стальном листе, чтоб оно стало как решето, или сварить решетку из стальных прутьев.

На небольшом расстоянии (не менее 15 см) от варочной поверхности в верхней части буржуйки, приваривается пластина. Она должна соответствовать размеру печки, но не доходить до ее конца 8-9 см.Вторую такую же пластину размещают чуть ниже. Она также должна не доходить до конца емкости, только в передней ее части. Эти пластины образуют дополнительные лентообразные ходы внутри печки.Тепло от сгорающего топлива будет заходить в образовавшийся коридор и нагревать пластину. Таким образом, больше тепла будет оставаться внутри бака, а не вылетать прямиком в трубу.

Правила пожарной безопасности очень важны при использовании самодельного отопительного прибора. Чтобы буржуйка приносила в помещение тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Размещать печку необходимо на огнеупорном основании. Это может быть кафельная плитка, лист металла или кирпичная кладка. Стены вблизи от печки также необходимо обезопасить от перегревания. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Располагать мебель любые другие горючие предметы возле печки ни в коем случае нельзя.

Малейшая искра или слишком высокая температура поверхности буржуйки может стать причиной возгорания.

Для того чтоб исключить возможность скопления продуктов сгорания в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржуйка, и как можно обеспечить приток свежего воздуха в помещение, и отток угарного газа из него.

Устанавливайте печку в таком месте, где меньшая проходимость людей, не разрешайте детям устраивать игры вблизи прибора. Соблюдая эти простые правила, вы обеспечите себя недорогим теплом в холодное время года.

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
• Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
• Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
• Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
• Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Кроме того, используются такие элементы, как:
• Погонажные профили;
• Квадратной формы труба;
• Специальные уголки;
• Арматура;
• Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

• Для топки 250 на 250 мм.
• Для поддувала — высота 100 мм и ширина 250 мм.
• Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево . Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты , часто печки делают самостоятельно.

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5— 3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес .

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

• Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
• Аппарат для сварки, мощностью 200 А , и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
• Щетка металлическая.
• Молоток-шлакоотделитель .
• Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
• Плоскогубцы, молоток, зубило.
• Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

• С использованием одного баллона с вертикальным или горизонтальным его расположением;
• С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления печи потребуется:

• Стальной лист т олщиной не менее 3 мм — из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
• Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
• Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
• Труба для дымохода диаметром в 90 — 100 мм.
• Арматурный прут диаметром в 12 — 15 мм или стальной уголок для изготовления колосника и ножек. из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких — это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость не новая , а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости , так как проводить работы будет крайне опасно.

Подготовка проводится в такой последовательности:

• Первым делом откручивается вентиль, который расположен сверху баллона, освобождается отверстие, в которое он установлен. Емкость оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее до верха водой.
• По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно поодаль от жилья.
• Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

• Первым шагом подготовленный баллон размечается — на нем обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка — благодаря ее достаточно жесткой , но эластичной ленте можно вымерить и расчертить места расположения дверец.

• Следующим этапом идет аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.

Вырезание проемов под дверцы топки и зольника

• Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
• Далее измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
• Затем, намечается уровень установки колосника. Решетка должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии друг от друга 8 ÷10 мм.

• К одной из сторон отверстия топки привариваются петли, закрепленные на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались и открывались .

• На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно держать дверцу закрытой в то время, когда топится печь.
• Таким же образом закрепляется и дверца на поддувале-зольнике.
• Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
• Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь должна быть расположена на расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании , в вертикальной части печи вполне возможно устроить водогрейный бак, если внутрь установить герметично заваренную емкость , вывести наружу кран и врезать патрубки для подачи и отбора воды.

• Первым шагом идет подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 – 35 мм м еньше внутреннего диаметра баллона.

• В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном случае служить своеобразной колосниковой решеткой .

• Под этим «колосником» приваривается металлический короб — это будет зольник-поддувало . На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться в данной модели не будет.
• Рядом с зольником привариваются ножки из уголков или арматуры.

• Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

• Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно закрывать окно топочной камеры и минимизировать подсасывание воздуха.

• Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, которая идеально подойдет для надевания и приваривается к горизонтальному корпусу.

• В данном случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е . дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.

• Для этого внутри вертикального корпуса ввариваются на определенном расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на первой перемычке должно быть расположено на противоположной стороне от от верстия на второй перемычке и так далее. Оптимальным вариантом в данном случае будет монтаж трех подобных перемычек, расположенных равноудалённо друг от друга.
• Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения .

Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых элементов.

• Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной трубы.

• Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы . Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей — иногда они идеально подходят для буржуйки из баллона.

• Можно сделать дверцу и из вырезанной из баллона прямоугольной части. Она по размеру сторон хорошо подойдет для получившегося отверстия, но посередине нее останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
• И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 — 8 мм, сгибается прямоугольник, который приваривается на емкость , создавая небольшую, но достаточно ровную поверхность.
• Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100— 150 мм.

Вертикальная буржуйка

• Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50мм.
• Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
• Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
• В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
• Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
• Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
• Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
• Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
• Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться , а задвижка свободно входить в устроенный крючок держатель.
• В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
• После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

• В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок .

• Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
• Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.

• Следующим этапом идет изготовление колосника из металлического листа толщиной в 3— 4 мм. Сначала осуществляется замер площади и по по лученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом , чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.

• Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок .

Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра — ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции , но обычно ограничиваются 300 – 450 мм.

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

• Подготавливаются отдельные элементы будущей печки — два диска, отрезок трубы, металлический лист и труба для дымохода.
• Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

• Далее, на трубе размечается проем под топку и вырезается шлифмашинкой .
• Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
• Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100— 120 мм по ширине и высоте.

• С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
• Рекомендовано на верхний диск сд елать варочную панель из стального листа толщиной в 4 — 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
• То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер , и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов — это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная . Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками — пластинами , тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 — 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

• Опираясь на чертеж , на металлических листах вычерчивают детали буржуйки: панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
• В передней панели вырезаются прямоугольные отверстия для топки и поддувала.Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
• На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
• После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
• В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
• К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
• Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки .
• В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка . Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки .
• Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
• Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
• Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно будет приносить в дом или хозяйственные постройки тепло и у ют, не доставляя при этом проблем, только в том случае, если при ее установке будут соблюдены правила техники безопасности.

• Поверхность, на которую устанавливается печь, должна быть жесткой и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который сверху покрывается металлическим листом.
• Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет облицовка стен керамической плиткой или кирпичом.
• Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
• Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
• Очень важно для безопасности обустроить надежную вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
• Чтобы печь работала долго и эффективно для ее изготовления нужно выбирать только качественный материал.
• Перед установкой буржуйки на ее постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

1. Если вы проводите в гараже немного времени (1-3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано , второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55-60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40-50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Приложив совсем немного усилий и смекалки вы вполне можете соорудить компактную печь буржуйку для дачи своими руками, а мы поможем вам разобраться в деталях строительства и учесть все необходимые мелочи. Если вы будете четко следовать нашим инструкциям — у вас может получиться довольно таки симпатичная печка, такая как на фото ниже:

Это изобретение из металла известно уже очень давно, но и сегодня не потеряло своей актуальности. Любимые многими дачные участки не всегда снабжены газом, а электроэнергия сегодня стоит недешево . Проводя за городом весенние и осенние дни, когда ночи стоят холодные, волей-неволей задумываешься об изготовлении отопительного прибора, который сможет согреть комнату дачи и вскипятить чайник. Вот и приходит на помощь такое изобретение человечества, как печка-буржуйка.

Это тем более актуально, если рядом с вашим участком находится лес или большая посадка деревьев, где можно найти сухие ветки -вы всегда будете обеспечены экологически чистым топливом.

Ее конструкция может быть самой разной – от совсем простой или более сложной. Чтобы знать, какие бывают буржуйки, и из чего их можно сделать, нужно рассмотреть несколько вариантов.

Такую печку можно изготовить из любых металлических емкостей или толстостенного металла. Естественно, вам обязательно понадобятся инструменты , которые помогут справиться с этой нелегкой , но творческой работой. Для изготовления буржуйки хорошо подойдет старый газовый баллон или два баллона, в зависимости от модели печи, двухсотлитровая бочка, трубы диаметром 50 см или просто листы металла толщиной 3— 5 мм и уголок.

• Эта модель буржуйки выполнена из металлической бочки, к которой приварены ножки.
• Затем вырезана в виде прямоугольника часть дна и посаже на на петли — так получилась дверца топки.
• В конце перевернутой набок емкости устроено круглое отверстие, к которому приварена дымовая труба.
• На дно печки, необходимо уложить решётку-колосник , чтобы оно не прогорало, и печь сохраняла тепло как можно дольше.
• Сверху бочки приваривается толстая стальная проволока для того, чтобы можно было поставить кастрюлю или чайник — таким образом, получается варочная панель. Это самый простой и доступный способ сделать буржуйку.

Еще одна модель, которую можно изготовить как из трубы, так и из бочки. Она несколько сложнее предыдущей, но и КПД этой печки будет гораздо выше.

• На емкости делаются надрезы и изымаются участки, из которых будут сделаны дверцы для топки и поддувала. Привариваются петли и на них вешают дверцы с затворками.
• Внутри емкости устраиваются подставки для колосника.
• Если печь делается из большой по диаметру трубы, у нее заваривается дно, и к нему закрепляются ножки. Также заваривается ее верх – получается своеобразная варочная панель, в которой делается круглое отверстие для дымохода.
• Если печь устраивается из бочки, она уже имеет дно и варочную поверхность. К ней также привариваются ножки и дымоход.

Труба для изготовления буржуйки предпочтительнее, чем бочка, так как ее срок службы будет более долгий. КПД печи, сделанной из трубы, имеющей более толстые стальные стенки, гораздо выше, чем у буржуйки из бочки.

Такая печь отлично подойдет для дачи, но так же , как и любая буржуйка, требует при ее эксплуатации соблюдения техники безопасности и изоляции от горючих предметов, деревянных полов и стен.

Этот вариант буржуйки выполнен из газового баллона. Он не имеет варочной плиты, что сокращает функции печки до одной — отопление помещения.

• В дне будущей печки высверливаются отверстия для сброса золы в приваренный под импровизированной решеткой зольник, который делают из металлического листа. Зольник играет роль и поддувала — для его закрывания устраивается небольшая дверца. Далее к нижней части буржуйки с помощью сварки закрепляются ножки.
• Из дна баллона, ставшего теперь передней стенкой печи, также вырезается часть, которая будет служить дверцей, затем она устанавливается на приваренные петли. В противоположной стороне от топки приваривается труба. Она может быть установлена сверху баллона или находиться сзади печи.

Это тоже достаточно простая конструкция буржуйки, которая может быть выполнена самостоятельно.

Особое удобство — широкая варочная поверхность

Другой вариант печки-буржуйки из газового баллона делается следующим образом:

• Обрезается его верхняя часть, где будет находиться дверца, и боковая часть — для устанавки варочной панели.
• Далее к будущей печке привариваются ножки, и устанавливается дверца.
• В варочной панели вырезается круглое отверстие для дымоходной трубы.
• Лучше всего в донной части печи сделать отверстия и предусмотреть зольник.
• Для безопасной эксплуатации буржуйку нужно обязательно установить на негорючий материал, а если стены здания деревянные, то без их изоляции тоже не обойтись.

Эта модель достаточно проста в исполнении и хорошо подойдет для использования на дачном участке или в гараже. Варочная панель имеет достаточную площадь, чтобы на нее можно было поставить одновременно чайник и кастрюлю или сковороду.

Можно и несколько усложнить задачу, подняв при этом эффективность своего изделия. Так, для дачи своими руками делают и из двух баллонов, как, например, показано на приложенном видеоролике:

Видео — Процесс создания печи буржуйки своими руками

Более сложный вариант буржуйки из куска металлической трубы, в нижней части, которой в виде дна закрепляется решетка .

Верхняя часть вырезанный из листа металла круг, в нем проделывается отверстие, затем в него вваривается труба дымохода. Вся эта конструкция вмуровывается в сложенный из четырёх-пяти рядов кирпичный короб, который будет выполнять роль поддувала. Его высота рассчитывается по ширине поддувальной дверцы. Печь устанавливается стационарно, дымоход может быть выведен через стену или крышу.

Существует и такой вариант, как буржуйка, работающая на отработанном масле, которое заливается в нижний бак и поджигается. Есть у этой печки несколько недостатков — это то , что она способна согреть совсем небольшое помещение, и то, что ее работа может привести к появлению запахов от сгорания топлива. Нужно сразу отметить, что этот вариант больше подойдет для гаража или подсобки, нежели для жилого помещения, но на заметку его взять нужно, так как на дачном участке тоже может присутствовать гараж.

• Из железного листа вырезаются необходимые элементы – (форма может быть круглой или прямоугольной), и из них изготавливается бак для топлива.
• В верхней части бака прорезаются два отверстия для трубы и для заправки топливом. Второе должно иметь сдвижную крышку.
• К получившемуся баку привариваются ножки.
• В большое отверстие вваривается труба с маленькими круглыми прорезями, через которые происходит попадание внутрь воздуха.
• Затем делается верхний бак — камера вторичного сгорания, которая приваривается к трубе с прорезями.
• В верхнем баке крышка должна быть съемной , и в ней должно быть отверстие для дымохода, который выводится на улицу.

После полной сборки можно приступать к испытаниям этого вашего проекта.

Эта модель печки-буржуйки — хороший выбор для использования ее на даче. Аккуратная форма делает ее приемлемой для любого дачного интерьера. Она поможет не только согреть помещение, но и приготовить пищу, так как имеет достаточно большую варочную панель. В конструкции все очень хорошо продумано, в том числе и величина внешних поверхностей и топки, в которой достаточно места для заполнения ее дровами. Эти качества речи позволят быстро нагреть холодную комнату.

• Для изготовления понадобятся листы толстого металла в 3— 5 мм, уголок и труба для дымохода.
• Сначала готовятся все части конструкции по заранее приготовленной схеме.
• Плоскости соединяют металлическими уголками с помощью сварки — они же будут служить и ножками для печки. С нижнего торца ножек необходимо укрепить пластины из металла, примерно 10×10 см для большей устойчивости.
• Топку от поддувала-зольника должна отделять решётка-колосник . Далее на петли закрепляются дверцы топки и поддувала.
. По форме и материалам она, казалось бы, ненамного отличается от предыдущей модели, но внутренняя ее конструкция несколько иная. Это помогает печи остывать намного дольше и больше отдавать тепла в комнату, а не выпускать его в трубу. Таких эксплуатационных качеств помогают добиться две металлические пластины, которые закрепляют в верхней части печи около дымохода. Они создают препятствия быстрому выходу горячего воздуха напрямую в трубу. Одна из пластин приваривается к передней внутренней части буржуйки, вторая к внутренней задней стенке. Таким образом, созданный «лабиринт» ждя продуктов сгорания заставляет их огибать эти пластины, и в созданных верхних камерах осуществляется дожиг газов. Буржуйка такого типа может оставаться горячей до 11— 12 часов. Мало того, на варочной панели есть съемная крышка конфорки, которая позволит быстро нагреть воду в чайнике.

КПД такой буржуйки доходит до 70% , в среднем теплоотдача составляет 1360 Ккал /ч. Варочная панель нагревается до 150— 160 градусов, боковая панель — до 100— 110 градусов.

Не нужно сомневаться в том, что печь-буржуйка пригодится на дачном участке — около нее приятно посидеть в дождливую погоду или холодным вечером, слушая, как закипает на плите чайник.Если есть возможность и умение, обязательно сделайте ее самостоятельно — тем самым вы сэкономите достаточно большую сумму денег.

видео-инструкция как сделать своими руками, диаметр, цена, фото

Несмотря на то, что сегодня для обогрева жилых и промышленных помещений используются современные отопительные приборы, такое изделие, как горизонтальная буржуйка из трубы или из бочки, например, не утратило актуальности.

Фото стандартной буржуйки

Преимущества буржуйки

И это понятно, ведь печка такого типа обладает следующими преимуществами:

1. Мобильностью. Устройство можно легко транспортировать и устанавливать там, где это нужно в конкретный момент.
2. Компактностью. Небольшие габариты конструкции позволяют выделять под установку минимум пространства. Часто для этого требуется не более одного метра площади.
3. Высоким уровнем КПД. То есть, попросту говоря – печка очень эффективно обогревает помещение.
4. Ее себестоимость довольно низкая, благодаря тому, что цена всех элементов, которые нужны для сборки – очень доступная.

Обратите внимание!
Эффективность обогрева тут напрямую зависит от того, насколько хороший уровень теплоизоляции стен, потолка и т.п.
Если у вас ангар, обшитый профнастилом без применения утеплителей, то печь давать тепло возможно и будет, только вот топлива уйдет «вагон».
Поэтому помните, что организация отопления – это процесс комплексный.

Отопление буржуйкой производственного помещения

Большим преимуществом является и простота конструкции – сделать печь вполне реально самостоятельно, без привлечения специалистов.

Однако тут важно понимать, что хорошо работающая печка – это печь, в которой отвод дыма устроен правильно! То есть речь идет о том, что грамотно спроектированный дымоход является залогом безопасности, а также немаловажным условием для высокого КПД.

В этой статье мы вкратце рассмотрим, как делается буржуйка из трубы своими руками, а также из металлической бочки. Это самые популярные варианты ее монтажа. Кроме того разберемся подробно в таком важном моменте, как устройство вентканала.

Давайте сначала ознакомимся с примерной схемой конструкции.

Как устроена конструкция

Схема устройства печи

На самом деле все довольно просто. Печь состоит из нескольких элементов.

Название элемента:	Назначение и особенности:
Камера сгорания и решетка-колосник.	Внутрь камеры закладываются дрова, которые держаться на плоскости решетки. При этом сгоревшие мелкие частицы как бы проваливаются между прутьями решетки и попадают в «зольник».
Зольный ящик.	Это своеобразная емкость, в которую попадает основная часть сгоревшей древесины.
Дымоход.	Представляет собой прямую или изогнутую трубу, которая выходит напрямую на улицу или же подсоединяется к центральному вентиляционному каналу. Элемент нужен для вывода дыма, а также для регулировки мощности горения.

Как видите, система устроена действительно просто.

Стандартная печь собирается примерно по такой схеме:

1. Берется металлическая бочка или труба. Дно цилиндра закрывается сталью.

Бочка для создания печи

2. Посередине бочки делается надрез для крышки камеры сгорания. На уровне нижней линии крышки крепится решетка-колосник.

Решетка и дверца топочной камеры

3. На плоскости металла, как бы между дном бочки и решеткой – делается отверстие для вставки зольного ящика.
4. На отверстие для зольника крепится крышка – она также служит и поддувалом. То есть помогает регулировать мощность пламени.

Крышка поддувала и камеры сгорания

5. Верх бочки закрывается стальной крышкой. В крышке проделывается круглое отверстие – оно нужно для того, чтобы в него затем вставилась труба для печки буржуйки.

Работа с крышкой

В общем-то, таков принцип сборки данного прибора.

Обратите внимание!
Буржуйка стандартного типа не предназначена для сжигания угля или пеллет!
Если «заправлять» ее таким топливом, то сталь корпуса очень быстро прогорит.
Так получится потому, что уголь и пеллеты во время горения выделяют более высокую температуру, чем дрова.

Теперь давайте остановимся детально на очень важном моменте – рассмотрим, как сделать трубу для буржуйки, то есть вентканал.

Устройство дымохода своими руками

Стоит отметить, что для изготовления этого элемента могут применяться трубы из разного материала:

Уникальное высокоэффективное средство, для прочистки канализационных труб, устраняющее любые засоры. Средство представляет собой концентрированную смесь ферментов, которые легко расщепляют и перерабатывают скопления жира и любые отложения органического происхождения. Одной упаковки Saniclean хватит на целый год!
Узнать подробнее…

1. Из оцинкованной стали. Данный вариант хорош тем, что изделия мало весят, не боятся коррозии и обладают хорошей прочностью.

Система из нержавейки

2. Из асбоцемента. Изделия прочные, не боятся атмосферных и температурных воздействий, однако имеют большой вес. Поэтому их в ряде ситуаций либо тяжело устанавливать, либо попросту невозможно из-за малой несущей способности стен или кровли, например.

Асбоцементное изделие

Что же касается того, какой должен быть диаметр трубы для буржуйки стандартного типа, то, как правило, оптимальным размером считается диаметр 100 мм. (См. также статью Диаметр канализационной трубы: особенности.)

Обратите внимание!
Для хорошей тяги немаловажно и то, какова высота вентканала.
Правило тут очень простое – чем выше будет конструкция, тем сильнее будет тяга, то есть сила, мощность горения.

Получается, что оптимальное решение – это применение материалов из оцинкованной стали. Давайте разберемся, как монтировать эту часть системы.

Оптимальная конструкция трубы и пошаговая схема монтажа

Для работы понадобятся не только стальные магистрали, но и также такие дополнительные элементы:

1. Тройник с заглушкой.
2. Два колена.
3. Насадка «грибок», которая применяется для закрытия верхней части канала от попадания дождя и снега.
4. Утеплитель минеральная вата.
5. Рулон пленки.
6. Прочная веревка.
7. Монтажная пена.

Это что касается материала. Из инструмента же придется запастись ножницами по металлу, рулеткой, болгаркой и перфоратором.

Ну а сама инструкция по сборке системы примерно такая:

1. Соединяем первое колено с отверстием в крышке печи. Обычно это делается таким образом – к отверстию приваривается кусок обычной стальной трубы соответствующего диаметра, а уже на этот кусок надевается колено.

Пример приваренного к крышке куска трубы

2. На плоскости стены на уровне высоты колена с помощью перфоратора проделываем отверстие, диаметр которого должен быть немного больше, чем диаметр вентканала. Если же стена сделана из профнастила или других металлических панелей, то отверстие делается болгаркой.
3. Вставляем в колено (по горизонтали) отрезок трубы. Тут получается, что один конец изделия будет соединен с коленом на крышке, а второй выйдет на улицу. То есть получается, что это своеобразный переходник. (См. также статью Соединение труб: особенности.)

   Горизонтальная линия дымоходного канала

4. Теперь нужно на конец (со стороны улицы) переходника надеть тройник таким образом, чтобы два оставшихся конца фитинга смотрели как бы вверх и вниз.

   Схема крепления тройника

4. В тот конец, который «смотрит» вверх, вставляем основную часть магистрали. Скручиваем все металлические элементы между собой с помощью небольших саморезов.
5. На конец тройника, который направлен вниз, крепим круглую крышечку. В крышечке тоненьким сверлом нужно проделать несколько отверстий. Эта часть системы служит для выхода конденсата из дымохода.
6. На верхнюю часть линии закрепляем защитный «грибок».

Грибок

В принципе получается, что основная часть дымоходной системы собрана. Теперь нужно обработать силиконом все соединения, а также задуть монтажной пеной все свободное пространство между стеной и переходником.

Что еще можно сделать, так это утеплить наружную часть магистрали – в этом случае больше тепла будет оставаться внутри помещения.

Выполняется это просто:

• Металл оборачивается минеральной ватой, а затем затягивается сверху веревкой.
• После этого все закрывается пленкой, которая тоже закрепляется с помощью веревки.

Утепление системы

Обратите внимание!
Если сделать все то же самое, но только с применением двух параллельно идущих труб, а не одной, то тяга будет гораздо мощнее.
То есть увеличиться скорость горения дров и соответственно выхода дыма.

Вывод

Мы подробно разобрались в том, из каких элементов состоит буржуйка, рассмотрели краткую схему сборки такой печи. Кроме того изучили и то, как собирается одна из самых важных частей системы – дымоход.

Хочется думать, что информация вам пригодится, и вы сможете воспользоваться предоставленной инструкцией на практике. Если же сведений показалось недостаточно, то советуем обратить внимание еще и на видео в этой статье.

Печь буржуйка из бочки своими руками — вертикальная и горизонтальная. Печь из бочек Как сделать из 200 литровой бочки

Поддувало размером 50 на 300 мм. Топка 300 на 300 мм. Необходимо учитывать разницу в высотах бочек и высоту основания, которое будет размещено во внешней бочке;

3. 100-литровая бочка заваривается сверху стальным листом;

4. В стальном листе прорезается отверстие для дымохода, учитывается диаметр имеющейся трубы;

5. Выкладывается постамент на месте установки буржуйки из кирпича;

6. В 200-лит. бочке смесью щебня и глины, с использованием кирпича выкладывается основание для 100-литровой бочки;

7. Основание тщательно утрамбовывается;

8. 100-литровая бочка устанавливается на готовое основание;

9. Отверстия топки и поддувала бочек совмещаются и завариваются;

10. Из стального листа вырезается дверца;

11. Изготавливается засов из стального листа, нарезанного пластиной.

12. Один конец пластины загибается в виде буквы «О» для рукояти.

13. На дверцу и стенку буржуй привариваются петли из пластины металлического листа в виде буквы «П», ножками на стенки. На дверцу 2-е штуки – по ним будет скользить засов. На стенку бочки 1. Она будет удерживать дверь при вставленном засове;

14. Привариваются петли дверцы;

15. Приваривается дверца топки;

16. Труба под дымоход отрезается необходимой длины. Чем длиннее, тем сильнее тяга.

17. Приваривается труба дымохода. Необходима сварка без зазоров, чтобы дым выходил только в трубу.

18. Свободное пространство между бочками заполняется смесью глины и щебня.

19. Загнутые края 200-литровой бочки привариваются к краям 100-литровой.

При раскройке отверстий и деталей, необходимо учитывать, что металл при нагревании расширяется. Поэтому зазоры дверцы и других деталей необходимо оставлять достаточными для нормального функционирования.

Между поддувалом и топкой для облегчения удаления золы, можно поставить решётку, собранную из металлических уголков.

2. Печь-буржуйка из 2 одинаковых бочек

Печь-буржуйку можно соорудить из двух 200-литровых бочек. Она применяется как для обогрева, так и для приготовления пищи. Часто её применяют для копчения. Дополнительно потребуется:

· Угол металлический;

· Дополнительная труба, несущая всех деталей конструкции и дымоход из нижней части печки в верхнюю;

· Скобы строительные;

· Заклёпки стальные.

2.1. Изготовление печи-буржуйки

1. В одной верхней бочке устанавливается решётка. Ее будем использовать для приготовления пищи, гриля и копчения. Её монтируют из стальных уголков, размером 20х20 мм.

2. Вырезаются отверстия под поддувало, топку, доступа к решётке

3. Детали печи соединяются стальной трубой (вполне можно применять 3-литровые консервные банки). Края металлической трубы (банки) надрезаются на 2 сантиметра. Труба вставляется в бочку и загибаются по принципу «ромашки». Края труб сверлятся вместе с основанием бочек. Обе бочки скрепляются стальными заклёпками или болтами.

Усовершенствованная схема буржуйки

4. Изготавливается задвижка для интенсивности горения (регулировка). Из металла вырезается круг (диаметром меньший диаметра трубы, скрепляющей бочки между собой). К задвижке привариваются скобы. Сверлится отверстие в трубе, по геометрическому центру. Металлическим прутом устанавливаем задвижку на место.

5. Из стального листа вырезается дверца, детали засова. Монтируются петли на отверстие топки. Монтируется дверка.

6. Для придания конструкции жёсткости и устойчивости, она укрепляется металлическими уголками. Крепятся они на стальные заклёпки, болты или закрепляются сваркой.

Мангал из 2 бочек

7. Для предотвращения попадания продуктов горения на приготовляемую пищу, щели в конструкции конопатятся асбестом и накрываются частями консервных банок.

Изготовление печи-буржуйки из бочек не занимает много времени, не предполагает проведение сложных работ. Для удешевления конструкции, можно использовать материалы, бывшие в употреблении. Это не скажется на качестве готовой печки.

Печки – практически бесплатный или очень дешевый материал, а в то же время из них могут получиться большие печи, в том числе длительного горения.

Ход работы по изготовлению.

Сначала удаляем верхнюю часть бочки, затем прорезаем боковину для дверцы.

Берем сварку и приделываем дверцу будущей печки. Отмеряем 200 мм от дна и ставим колосники.

Под зольник желательно установить еще дверцу для управления тягой.

Понадобится огнеупорный кирпич для защиты стенок. Выкладываем их изнутри.

Для кирпичей дымохода устанавливаем сооружение, как на рисунке ниже.

Кирпичи выкладываются на печной раствор. Состав печного раствора – 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов для кладки не должна превышать 5 мм.

Чтобы повысить теплоотдачу печи, можно установить сверху ещё одну бочку. Под дымоход нужно сделать отверстие в бочке и приварить кусок трубы под дымоход.

Печь из двух бочек

Одна из самых качественных печей из бочек, сделанных собственными руками, на основе доступных нам больших емкостей. Состоит печь для растопки дров из двух бочек: одна на 200 литров, вторая на 100 литров. Определенная новизна, до которой не каждый додумается, состоит в увеличении теплоотдачи за счет дополнительной емкости, стенки которой нагреваются горячим воздухом, поднимающимся вверх к трубе. Во второй бочке происходит также догорание топлива.

Труба из нержавеющей стали сделана из выхлопа от грузового автомобиля. Труба специально сделана изогнутой для повышения передачи тепла в помещение.

Глядя на предыдущее видео, возникает мысль: а что если использовать вторую дополнительную бочку как духовку? В следующей модели как раз реализована такая возможность!

Печь для готовки еды из трех бочек

Печь для приготовления пищи на улице составлена уже из трех бочек. На видео вы увидите, как в одной из этих бочек печется хлеб.

Сделали печку для сжигания мусора на даче

Еще одна печь для сжигания листьев, дров на даче, а заодно на ней можно готовить пищу. Эта печь намного проще выше описанных, но простота в изготовлении в некоторых случаях просто необходима, и это ее достоинство.
Есть большое преимущество сжигания мусора в бочке. Это удобно, безопасно. Для печи использована отечественная бочка на 200 литров. Верх ее на 16 см срезан. В поддувало закладываются и разжигаются дрова, а потом через верх забрасываются листья. Автор сделал для топки специальное дно из арматуры и обруча от бочки. Дно ставится на выступы-уголки для того, чтобы приблизить огонь от дров к верху печи. Наверх ставится крышка с трубой. Можно готовить пищу.

Печь, называемая буржуйкой, устанавливается в различных помещениях. Ее главное преимущество в скорости нагрева. Печь быстро нагревает воздух помещения, в котором установлена, так же быстро происходит и остывание печи за счет свойств металла. Модели печи бывают разными.

Все зависит от желания заказчика или изготовителя. Самый популярный вариант – буржуйка из бочки . Ее легко сделать своими руками. Потребуется обычный, чаще всего, имеющийся в наличии практичного мужчины инструмент, лист железа, несколько штук кирпичей. Из сложного оборудования , которое не всегда есть в хозяйстве – сварочный аппарат. Его можно взять напрокат или найти у друзей.

Суть классической буржуйки

Классическая модель печи состоит из чугунного бункера (емкости). Монолитная емкость имеет топку и патрубок для выхода дыма. Такие печи пользовались популярностью весь 20 век. На сегодняшний день она не потеряла своей востребованности. Главные достоинства оценены многими застройщиками.

Чем привлекает печь?

• Работа на : дрова, опилки, уголь, щепки .
• Топливо быстро разгорается, нагревает металл, который отдает тепло помещению.
• Быстро остывает, не требуя дополнительного усилия или приспособления для прекращения горения.
• Печь небольшая по размерам, не занимает значительной площади .
• Легкий контроль над разогревом.

Составные части буржуйки:

• корпус;
• топка;
• решетка колосника;
• поддувало;
• бочка объемом 200 литров, которая будет являться кожухом печи.

Разновидности печей

Чаще всего из бочки можно сделать своими руками 2 простые модели.

Вертикальная модель

Бочка устанавливается на ножки вертикально.

• Для дверцы советуют использовать вырезанную часть бочки. Она устанавливается на петли, которые прикрепляются к бочке и к дверце. Петли заклепываются следующим образом: одна часть на бочку, другая – на дверцу. Причем петли располагаются снаружи. Защелка для дверцы готовится из двух деталей: на дверку приваривается ручка, на бочку – задвижка, сделанная из уголка .
• Затем идет установка колосников: металлической пластины с дырками. Для их закрепления подойдут обычные уголки. Поддувало следует сделать из плотной трубы, в которую вставлена заслонка. Она должна двигаться , но не выниматься полностью. Заслонка регулируется болтами, с поворотом на четверть оборота. Поддувало открывается на максимум при разжигании. На ночь заслонку закрывают практически до минимума , тогда печь просто греет, но не тухнет и не усиливает силу огня.
• В верхней части бочки вырезается круглое отверстие, туда приваривается труба для дымохода . Лучше отверстие нарезать в виде треугольников, идущих углами от центра к началу выреза. При их отгибании появится и отверстие, и остается металл для заклепывания.
• Внутрь бочки устанавливается . Она нужна для сохранения целостности дна. Колосник помешает ему прогореть и поможет удерживать тепло длительное время.

Читайте также: Советы по изготовлению дымохода для буржуйки

Дополнительно сверху бочки приваривается стальная проволока. Она будет исполнять роль варочной панели . Можно будет вскипятить чайник, разогреть или приготовить пищу. Вертикальная модель достаточно проста в изготовлении и имеет много вариантов использования: на даче, в частном жилом доме, на летней кухне, в охотничьем или рыбацком домике.

Размер дров подбирается под размер топки . Весь процесс изготовления показан на видео. Мастер показывает все этапы и раскрывает возможные нюансы, возникающие при работе. На видео показано, как бочка, имевшая цвет, теряет его. Он выгорит достаточно быстро, практически сразу после первой топки. Печь станет иметь . Для усиления передней части можно приварить металл сверху, дверцу сделать из плотного куска металла.

Горизонтальная модель

Бочка объемом 200 литров устанавливается горизонтально поверхности, в положении лежа. Рекомендуется сразу установить будущую печь на ножки или на другую опору. Высоту стоек, на которую будет установлена бочка, выбирает изготовитель . Он ориентируется на размеры помещения, где будет использоваться . Как сделать данную модель своими руками, рассказано и показано на видео . Практически большинство этапов сходно с вертикальным способом.

• В дне будущей печи высверливаются отверстия для золы .
• Из металлического листа выгибается емкость под золу – зольник, и приваривается в нижней части бочки. Размер зольника составляет, примерно, 1/3 от высоты бочки.
• У емкости под золу должна обязательно быть дверца для чистки золы, она будет влиять на силу огня в печи.
• Дверцы для топки печи изготавливаются из вырезанного днища бочки .
• Трубу дымохода устанавливают на задней стенке бочки или на верхней. Если для врезки трубы дымохода выбрали верх бочки, то ее лучше располагать ближе к задней стене.

Все сложные моменты или вопросы установки горизонтальной модели можно также рассмотреть на видео. Ее часто стремятся сделать своими руками для установки в . Кроме этого, печь легко топить в машине с открытым тентом, на улице. Такая буржуйка обогреет площадь примерно в 30 кв. м . Хороша модель для походной бани, для длительного нахождения в лесу.

Читайте также: Делаем ракетную печь

Другие варианты печей

Есть возможность сделать своими руками печь-буржуйку из бочки более сложной конструкции, к ним относится шестигранная буржуйка. Для ее основы берется та же бочка в 200 литров . В нее вставляется шестигранник из составных частей будущей буржуйки.

Если описывать устройство печи снизу вверх, то порядок расположения будет следующим :

1. Войлочная прокладка для мягкости и устойчивости конструкции.
2. Асбест, или другой негорючий материал , предохраняющий от пожара.
3. Металлический лист. Он защищает пол от возможного возгорания и нагрева.
4. Опорные кирпичи. Они являются ножками буржуйки.
5. Поддувальный отсек . Это место скопления золы.
6. Топливник. Место для разжигания дров, угля и другого выбранного топлива.
7. Заслонка.
8. Духовой шкаф . Место для приготовления пищи, нагрева воздуха.
9. Футеровочный отсек.
10. Выходная труба для дымохода.

Все части шестигранника вставляются в бочку. На переднюю панель (часть) бочки привариваются или заклепываются дверки для поддувочного отсека, духового шкафа, футеровочного отсека.

Порядок сборки печи

Из видео фильма можно понять, как правильно провести сборку буржуйки.

1. Приготовить шаблон изделия из картона в натуральную величину. Шаблон представляет собой шестигранник .
2. Собрать все детали в соответствии с чертежом .
3. Провести сварку составных частей печи. Их в составе конструкции 3: духовой шкаф, футеровочный и поддувальный отсеки.

Футеровочный отсек складывается из задней стенки, двух боковин, днища и диагональных вставок, соединяющих заднюю стенку с боковинами. Духовой шкаф имеет короб и 4 опоры.

Поддувальный отсек – более сложная часть печи. Она состоит из следующих частей :

• 2 боковые стены;

В этой статье представлен интересный и несложный способ создания печки на основе железной бочки. Данная печь создавалась для использования в целях отопления помещения гаража в холодное время года. Конструкция этой печи настолько проста и эффективна, что печь сможет прослужить долгое время без каких либо доработок и ремонта, и будет выполнять все необходимые функции.

Материалы:
-железные бочки
-кирпичи
-арматура
-печная дверца
-труба

Описание и этапы изготовления данной печи.

Шаг первый: Наброски, подготовка бочек.
Ниже можно увидеть схематичное изображение конструкции будущей печи. Как видно автор хочет сделать ее многокамерной, что позволит горячему воздуху дольше задерживаться в печи, и, следовательно, печь будет более эффективно нагревать помещение.

Основой для печи послужат две железные бочки соединенные вместе. Поэтому для начала автор разрезал так, чтобы в последующем их можно было удобно сварить и собрать удобную конструкцию. Так же в боковых бочках были вырезаны специальные отверстия под дверцы печи, и приварено крепление.

После того, как основные работы по бочкам были выполнены, автор произвел примерку обеих частей будущей бочки. Затем были произведены доработки по установке в нижнюю часть печи поддона, на котором в последующем будут расположены кирпичи. Так как данная печь планируется к использованию на древесном топливе, а точнее автор планирует топить ее поленьями, то основание поддона крепится чуть выше основания бочки, а по центру поддона предварительно были сделаны отверстия, через которые будет уходить зола.

Шаг второй: обкладывание кирпичом внутренней стенки бочки.
Далее автор стал укладывать кирпичи на поддон и затем по внутренней стороне бочки.

При переходе на следующий ряд кирпичей была добавлена подпорка в виде сваренной конструкции из арматуры. Как показано на фотографиях она служит для поддержки второго ряда кирпичей и создания камерности.

Затем то же самое было сделано со следующим рядом, таким образом, вся нижняя часть печи была полностью обложена кирпичами.

Шаг третий: Завершающий этап постройки.
Одев верхнюю бочку на нижнюю, автор получил готовую замкнутую конструкцию печи. Для того чтобы выводить дым из помещения в верхней части печи было сделано отверстие к которому была закреплена труба, выведенная наружу.

Чтобы дым оставался в печи, автор снабдил окно для закладывания дров железной дверцей. Сама же печь была установлена на железные подпорки, все пространство вокруг печи была выстелено мелким гравием, в целях пожарной безопасности.

Шаг четвертый: испытания.

Далее автор приступил к полномасштабным испытаниям этой печи. После нескольких протопок не было выявлено никаких недостатков. Данная печь способна хорошо отапливать помещение около 60 кв.м.

» сегодня мы с вами рассмотрим подробную инструкцию по созданию простой печи из 200 литровой бочки своими руками для обогрева гаража, производственного помещения, дачного домика или же прогрева воды в бассейне. Данная печь была сделана непосредственно для обогрева гаража, а так же прогрева воды в бассейне за счет системы труб и змеевика, печь переносная тоесть ее можно эксплуатировать как в помещении так и на улице.

Сделать печь из бочки не так сложно, тем более сегодня можно купить комплект для печки-буржуйки, в него входит дверца, ножки, основание дымохода с регулируемой заслонкой. Или все сделать самостоятельно, что будет намного бюджетнее и экономичнее.

Понадобится пустая 200 л бочка, в передней торцевой части проделывается технологическое отверстие под установку топки, в верхней части проделываем отверстие под основание дымохода с заслонкой. Внутри необходимо разместить колосниковую решетку, так же для более длительного срока службы металла можно нижнюю часть выложить огнеупорным кирпичом, или же обычным красным керамическим (за неимением первого) Ножки можно сделать стационарными, съемными, или же придумать отдельную станину.

Материалы

1. 200 литровая бочка
2. комплект: дверца, основание дымохода с заслонкой, ножки
3. огнеупорный кирпич
4. колосник
5. труба

Инструменты

1. УШМ (болгарка)
2. дрель
3. отвертка
4. молоток
5. линейка и маркер

Пошаговая инструкция по созданию печи из 200 литровой бочки .

Можно использовать уже готовый и имеющийся в продаже комплект для печей из бочек, или сделать все самостоятельно.
На сегодняшний день 200 литровую бочку можно можно приобрести за небольшие деньги, или достать где то по знакомству.
УШМ (болгаркой) пропиливаем отверстие в торцевой части под установку дверцы топки.
В верхней части бочки устанавливается основание дымохода с регулируемой заслонкой.
Интенсивность горения регулируется вот такой вот заслоночкой.
Печь желательно окрашивать термостойкой краской для печей или же автомобильной для коллекторов. Главное чтоб выдерживала высокую температуру. Так же окрашенная печь выглядит эстетично и не ржавеет.
Внутри печи следует сделать колосник из арматуры или трубы, стальной сетки.
А лучше всего выложить днище печи огнеупорным кирпичом, таким образом металл прослужит намного дольше и не прогорит.
Аккуратно выкрашенная печь смотрится вполне солидно, под нее можно сделать подставку или станину, так помещение будет прогреваться намного быстрее.
Так же печь из 200 литровой бочки можно использовать для прогрева воды в бассейне, для чего необходимо сделать несколько витков металлической трубы вокруг корпуса бочки и закольцевать с бассейном. Вода будет циркулировать естественным образом по трубе и прогреваться. Вот таким нехитрым образом можно сделать простую печь из 200 литровой бочки своими руками. Надеемся представленный материал вам был полезен. Спасибо за внимание!

Печи для бани из 530 трубы (140 фото) — фото

Жара Малютка 500 у с топочным коробом

Банная печь из трубы вертикальная

Печи для бани с трубы 426

Печь для бани из 530 трубы горизонтальная чертеж

Котел из 530 трубы для бани

Котел печка продажа Ангарск

Банная печь с плитой

Печь для бани из 585 трубы

Печь для бани из 530 трубы колосник

Банная печь » Варвара Паленица»

Банная печь 530 труба

Дровяная банная печь Башпечи горизонтальная 426

Ульяновых, 65к13 баш печи

Печь для бани из трубы 600 мм топка из предбанника вертикальные

Банная печь Горыныч 2

Печь банная «забава» 8мм (10-15 куб. м)

Толстостенные банные печи

Печь банная жара Экстра 400у Экстра

Банная печь Горыныч 2

Печь банная бп10 с баком для воды

Печь для бани из 530 трубы колосник

Теплодар печи для бани с баком

Печь с трубы 530 с теплообменником

Печь из трубы 600 мм

Котлы для бани из трубы горизонтальные

Металлические банные печи чертежи

Котёл для бани с баком для воды из 530 трубы

Печь в баню из трубы 700 мм

Печи для бани сварные самодельные

Дровяная банная печь Жарсталь Синара скала порта 2014

Печь для бани с 530 трубы

Печь банная Варяг Пересвет

Печь банная Варяг Пересвет

Печь для бани из 530 трубы колосник

Печь с трубы 530 с теплообменником

Теплообменник для банной печи на 530 трубу

Печь Горыныч 1

Печь в баню из 325 трубы

Печь Горыныч 3 с закрытой каменкой

Вертикальная банная печь из трубы 530 чертежи

Печка для бани из трубы 530

Печь для бани с520 трубы

Схема печи для бани из трубы Ду 500

Печь банная финка 426

Дровяная банная печь тройка №05 с баком

Печка в баню из газовой трубы

Печь из трубы сварка

Печь в баню из трубы 500

Печи банные от Карпова Енисей

Печь для бани из 530 трубы горизонтальная с баком для воды чертеж

Печь для бани сталь 8мм 10квт

Печь для бани из трубы 530

Авито Ишимбай печи для бани

Буржуйка из трубы 530 горизонтальная

Печь банная из трубы 530 вертикальная

Печь из трубы 530 с закрытой каменкой

Печь для бани из трубы 530 вертикальная

Банная печь паровозик 750

Чертеж банной печи из трубы 530

Котел из трубы 530

Печь для бани из трубы 600 мм вертикальная

Печь в баню из трубы 500

Печь банная стандарт бак полимер.

Печь горизонтальная 530-1м

Банная печь тройка 05 с баком для воды

Печь из трубы 425 мм

Печь из металлической трубы

Печь банная Горыныч-3 с баком на 3 помещения

Печи для бани с баком для воды из труб 600 мм

Печь из трубы 500 горизонтальная

Б/У трубы для печей

Котел в баню из трубы

Печь для бани из трубы 530 вертикальная

Печь эконом 60 банная с баком

Печь для бани из трубы с баком для воды

Котел из 530 трубы для бани

Печь для бани из трубы 530 вертикальная с теплообменником

Печь Грация Башпечи

Печь из 530 трубы с выносной топкой

Печь для бани из трубы 510мм

Печь банная 900х350х650 бак 64л металл 3мм

Металлическая печь для бани

Банная печь из трубы 530 горизонтальная

Печи для бани из трубы в Томске

Котел твердотопливный для бани из трубы

Печи для бани с баком для воды из труб 600 мм

Печь Башкирская 530 с выступом

Жара печь банная жара-Малютка 500у

Банная печь тройка 05 с баком для воды

Печь банная труба 530 мм

Печка из трубы 650мм

Печь для бани Кеннет пропар 18п

Печи из трубы 530 горизонтальные

Печь из трубы 530 с закрытой каменкой

Печь отопительная с камерой вторичного дожига

Печь для бани из 530 трубы горизонтальная с дымоотводом

Печка из трубы в 500мм диаметре для бани

Банная печь из трубы 530

Печь из трубы 530 с закрытой каменкой

Печь Колибри Башпечи

Печь для бани Каменка 2 с баком для воды

Печь банная с баком Уфимская на 3 помещения

Печь для бани из 530 трубы горизонтальная с баком для воды

Котёл для бани с баком для воды из 530 трубы

Печь для бани металлическая 26 КВТ

Печь Тобол 24м3

Дровяная банная печь жара Малютка 700пу с баком для воды 50л

Печь горизонтальная 426 Башпечи

Царь печь ЛЮБАНЯ

Печи для бани круглые вертикальные

Печь батыр Башпечи

Самодельные печи для бани из трубы

Банная печь Катунь

Печь для бани на дровах ширина 300мм

Печь из металлической трубы

Печь из трубы 530 с закрытой каменкой

Печь для бани из 530 трубы горизонтальная с баком для воды

Печь банная Варвара Паленица навесной бак 55л универсальная топка 160мм

Печь для бани Малютка 750у

Самодельные печи для бани из трубы

Банная печь тройка чертеж

Печи для бани ПФ 201008 С круглым баком

Банная печь Горыныч 2

Печи для бани из трубы 12мм

Печь Гекла Термофор

Печь банная уфимка 530 с выступом + бак нерж

Печь батыр Башпечи

Печь для бани из 530 трубы колосник

Каменка из трубы 530 мм с выносным топливником

Башпечи печь на 3 помещения

Печь банная труба 530 мм

Котёл для бани с баком на70литров из трубы с размерами

Печь банная горизонтальная 426 с/в

Печь для бани из трубы 530 с баком для воды

Печи для бани из металла из 600 трубы дымохода

Печь из 520 трубы

Печь банная бп10 с баком для воды

Печь для бани из трубы 600 мм вертикальная с закрытой каменкой

Печка для бани из трубы 426мм

Прогон горизонтальный на печной трубе

• 18 апреля 2006 г.

• #1

Я устанавливаю Quad 5700 в готовом подвале и хочу использовать существующий в доме дымоход. Это примерно 35-футовый дымоход, 12 дюймов в диаметре, внутренняя часть и кладка — неиспользуемый дымоход, который, я думаю, использовался для вентиляции старой угольной горелки. Он в хорошем состоянии и имеет большую тягу зимой. Моя проблема в том, что дымоход чтобы добраться до дымохода, он должен пройти через маленькую топочную комнату. Он должен пройти расстояние около 10 футов по горизонтали с подъемом на 2 фута. Чтобы сохранить тепло, я использую класс А для этого пробега. ‘ заключается в том, что это не прямой выстрел — я должен пройти по диагонали через помещение с топкой, а это значит, что мне нужно сделать изгиб после прохода через ближнюю стену и второй изгиб, чтобы попасть в дымоход.0016

Я позвонил в Quadrafire, и они подумали, что все будет в порядке, если горизонталь составляет менее 1/3 вертикали дымохода. Тем не менее, это не было специально рассмотрено в руководстве.

Вероятно ли, что это сработает? Можно ли использовать класс А для горизонтального дымохода или только для вертикального дымохода? Duratech описывает определенные минимальные уклоны на своем веб-сайте, но это, похоже, для дымоходов.

Будем признательны за любую помощь. Я искал вопросы и ответы, но не смог найти это, как ранее.

счет



• 18 апреля 2006 г.

• #2

У Quadra fire не было проблем с подключением к существующему каменному дымоходу? Насколько я знаю, этот блок указан только для дымохода sl300 или duraplus. 10 футов по горизонтали никогда не будут означать хорошую тягу, особенно если вы собираетесь сбрасывать ее в глиняный дымоход 12×12. Плохая идея на мой взгляд. Кроме того, в классе А вы найдете только отводы 30* и 15*. У меня нет своих карт здесь дома, но это был бы адский подъем для бега на 10 футов.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 18 апреля 2006 г.

• #3

Похоже, что двойных стенок будет достаточно, и с ними будет удобнее работать, если соблюдается расстояние до горючих материалов и труба хорошо закреплена. Но я подожду, пока профессионалы и инспектор вынесут окончательное решение.



Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть — это тот, который управляет печью.

• 18 апреля 2006 г.

• #4

вы не можете подняться на 2 фута с 10 футами по горизонтали с локтем 30* или 15*. Класс А не подходит для 45* и 90*. Двойная стена была бы достаточно безопасной, но я думаю, что вы будете здесь этой зимой и спросите, почему ваш 7100 дымит в доме.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 18 апреля 2006 г.

• #5

30-футовый локоть не будет указывать вверх — он будет указывать в сторону (и немного вверх), так как я должен резать комнату по диагонали. Я пересекаю узкую печь, и мне нужно пройти почти по диагонали из одного угла в другой.

Я знаю, что вы не можете соединить два колена на дымоходе (т.е. сделать 45 футов, чтобы обойти стропила или что-то в этом роде), но могу ли я сделать это, если мне нужен более крутой поворот, чтобы пройти через комнату? Мне может понадобиться 60-футовый вход в комнату и 60-футовый, чтобы попасть в дымоход —

Согласно инструкции, 5700 подходит для кладки дымохода. И дымоход может быть 12 х 8 — я должен перепроверить это.

купюра



• 18 апреля 2006 г.

• #6

Билл, правильно на 5700, я прочитал это как на 7100. Мой плохой. Я позволю другим комментировать дымоход. Мое мнение остается прежним. Возможно, это можно сделать, но я не думаю, что у вас будет хорошая тяга, а чистить будет сложно.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Древесина, сертифицированная NFI
Древесина Hearthstone Shelburne
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, а другой Komodo Round

Home .

• 18 апреля 2006 г.

• #7

Передумал. Делаем небольшой расчет.



Переключить подпись

Два Englander 30-NCL Heat Redefined (один запасной в ожидании), Englander 25-PDVC
Poulan Pro 405+ 65cc, 2 Husky 142, Chusky 5200, Poulan 1975, 1988 г. Дюрр Сплиттер

Многие делают их. Многие люди продают их. Hearth.com покажет вам, как их использовать.
Все посты теперь не содержат глютена и трансжиров.

• 18 апреля 2006 г.

• #8

Мне было бы любопытно, что вам сказал местный установщик/дилер. Не забывайте, что подвалы обычно находятся под отрицательным давлением. Это не поможет. Независимо от того, насколько строго вы следуете правилам, в подвалах несколько сложнее обеспечить хорошую тягу. Если возможно, я бы держал вашу трубу как можно более прямой и с как можно меньшим количеством колен. Теперь, многие мои советы здесь исходят из высокогорной точки зрения. Ваша установка даже не будет рассматриваться здесь. Поэтому я склонен быть немного консервативным.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 18 апреля 2006 г.

• #9

Сначала дилер думал, что мне придется подниматься на 2 фута за каждый фут (под углом 60 футов на «горизонтальном» участке), но затем понял, что не учитывает вертикаль дымохода. Он думает, что это будет коснуться и уйти. Установщик считает, что это должно работать. Он подумал, что внутренний дымоход уже прогрет, и стоит того, чтобы добраться до него. Он говорит, что если потребуется больше тяги, всегда можно добавить вкладыш в дымоход.

Я буду подавать воздух для горения снаружи.



• 18 апреля 2006 г.

• #10

еще одно предупреждение, с этим комплектом наружного воздуха можно получить обратную тягу. Вот сценарий, у тебя труба холодная, ты разжигаешь огонь. Дымоход в любом случае имеет много ограничений из-за длинной горизонтальной линии и колен. Поднимается небольшой ветер и переворачивает ничью. Жара и дым пойдут по пути наименьшего сопротивления. Я бы порекомендовал пассивную систему, типа кондара АСВ-90. http://www.condar.com/asv.html Вы пытаетесь уравновесить давление в подвале как можно лучше. Это не проблема воздуха для горения, это проблема давления. Ваш дом в основном представляет собой большой дымоход, чердак положительный, почтовый уровень нейтральный, а подвал отрицательный. Это связано с естественной тягой дома. Вы хотите, чтобы эта чистая линия была как можно ниже в доме.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• #11

в соответствии с вашим руководством по умолчанию должно быть NFPA211 или листинг производителя вентиляционных отверстий или и то, и другое
Ни код, ни вручную не перечислите раздел, где, как я думаю, он будет работать? Вот прям паста из твоего мануала

СОЕДИНИТЕЛЬ ДЫМОХОДА ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО В ПОМЕЩЕНИИ, МЕЖДУ ПЕЧЬЮ И ПОТОЛКОМ ИЛИ
СТЕНОЙ. СВЯЗАННОЕ СКРЫТОЕ ПОМЕЩЕНИЕ,
Не вижу упоминания, где разрешено проходить через котельную. На самом деле можно сделать вывод, что это не разрешено.
Я не вижу упоминания об увеличении шага разъема в коде или спецификациях производителя. Я бы предположил, что это в разделе
, думаю, это сработает.

Для обеспечения оптимальной производительности для вентиляции используются каменные дымоходы 9Устройство 0049 должно быть футеровано 6-дюймовым (152 мм) вкладышем из нержавеющей стали
. Установка в глиняный дымоход без вкладыша из нержавеющей стали
может снизить тягу, что повлияет на производительность, приведет к потемнению стекла
и выделению чрезмерного количества креозота.

К сожалению Компания Qudrafire не ознакомилась с редакцией норм NFPA 2003, касающихся требований к поперечному сечению дымохода. для выполнения кода 9 требуется полный вкладыш0078

Лучше всего доверить осмотр дымохода специалисту
, и обязательно очистить дымоход до

Опять же, это требуется кодом, а не опцией. Мой пост здесь не для того, чтобы обескуражить кого-то, но для того, чтобы печь работала безопасно, она должна быть установлена ​​правильно. Маргинальный Я думаю, что это нормально, не проверенные подходы — это не путь. Зачем тратить деньги на плиту, которая в лучшем случае может работать незначительно? и является сомнительной установкой, совместимой с кодом.



• #12

лось, я думаю он имел в виду прохождение класса А через котельную, а не коннектор. Я согласен с площадью поперечного сечения, если бы у меня были все эти странности, происходящие в котельной, я бы обязательно выровнял дымоход.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• №13

ооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооо бы.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 18 апреля 2006 г.

• №14

StoveGuy — Я проверил ссылку для системы пассивной вентиляции (спасибо). Я не уверен, что он нужен этому дому — он был построен в 1920 году и совершенно не запечатан. Однако я, конечно, не эксперт. Я вентилировал снаружи только для эффективности. Я понимаю вашу точку зрения о риске обратной тяги.

Я только что побежал домой за обедом и измерил дымоход — он примерно 11 дюймов x 6,5 дюймов или 7 дюймов. Кажется, это соответствует указаниям руководства [«Дымоход следует проверить, чтобы убедиться, что он не слишком большой для печки. NFPA 211 допускает, чтобы площадь поперечного сечения дымохода не превышала более чем в 3 раза площадь поперечного сечения воротника дымохода печи (28 x 3 = 84 квадратных дюйма).»] если я правильно измеряю. Они рекомендуют вкладыш для дымоходов больше 6 дюймов, и он мне может понадобиться. Однако, как я уже говорил, это внутренний дымоход, поэтому он теплый.

Кажется, для этого может быть уравнение, например, я должен быть в состоянии сказать, прежде чем оно будет установлено, будет ли оно работать или при каких температурах снаружи оно будет работать. Я живу в северной Миннесоте, поэтому зимой воздух холодный и плотный, как на уровне моря.

Лось, я тоже ценю твой вклад. Я с вами полностью согласен, что установка должна быть сделана правильно и по коду. Я не хочу, чтобы моя семья подвергалась риску из-за небрежной работы. (Почему я нанял установщика.)



• 18 апреля 2006 г.

• №15

Больше для выравнивания атмосферного давления возле печи, чтобы дымоход не становился притоком воздуха в подвал. Что касается комплектов наружного воздуха. Обычно я не рекомендую их, если только вы не живете в передвижном доме, и только тогда, потому что это федеральный закон. Они могут быть опасны, особенно в подвале. Я уверен, что другие прокомментируют это. Каким бы негерметичным ни был ваш дом, давление в подвале меньше, чем на чердаке, что создает среду для сквозняков. Слушайте местного профессионала, который находится у вас дома, и вы можете точно видеть, что он делает. И, прежде всего, получите еще 2 мнения от местных установщиков. Совершенно законная установка, которая безопасна, не означает, что она будет сквозняком. Дайте нам знать, как это происходит.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 18 апреля 2006 г.

• №16

БиллД сказал:

Это, вероятно, сработает? Можно ли использовать класс А для горизонтального дымохода или только для вертикального дымохода? Duratech описывает определенные минимальные уклоны на своем веб-сайте, но это, похоже, для дымоходов.

Будем признательны за любую помощь. Я искал вопросы и ответы, но не смог найти это, как ранее.

купюра

Нажмите, чтобы развернуть…

Если бы оригинальный дымоход был облицован, это очень помогло бы — на самом деле, он должен быть облицован в соответствии с нормами поперечного сечения. Горизонтальный разъем, вероятно, должен быть упакован (не с воздушным охлаждением) класса A. Высота может быть не так важна, пока вы наклоняете ее как можно больше. Может не требовать погони в ситуации типа котельной.

Должны быть установлены для легкой очистки как горизонтальных, так и вертикальных дымоходов…. без снятия вкладыша или класса А.

Это мои первые мысли, и они отражают то, что упоминали некоторые другие.



Переключить подпись

• 19 апреля 2006 г.

• # 17

накладная какая общая длина горизонтального пробега и сколько поворотов. Это правда, чем больше поле, тем больше шансов на драфте 9.0016

При такой длине пробега, как сказал Крейг, двойные стены класса А изолированы заполнены. и получить пару мнений

Билл Я не пытался быть негативным, а чтобы заставить вас обдумать вашу ситуацию. Вы потратите приличную сумму денег.



• 19 апреля 2006 г.

• # 18

Лось, я отрываюсь от печи вертикально с двухстенной дымоходной трубой длиной 1 фут, затем 90 изгиб и 1 фут по горизонтали (на самом деле небольшой наклон) в стену из шлакоблока (которая обрамлена стеной со стороны печи в комнате, так что есть наперсток). Класс А поднимается там, где он переходит в стену толщиной около фута, затем я отрываюсь от нее с, вероятно, 60-градусным поворотом влево (и немного вверх для наклона), бегу 10 или 11 футов прямо до другого изгиба 60*, который уходит в дымоход на дальней стене комнаты.

Я должен поговорить с установщиком о том, как он предлагает сделать это доступным для очистки. Я думаю, что он рассматривал Т для очистки, но чувствовал, что избегая 90* из этого обеспечит лучшую тягу.

купюра



• 19 апреля 2006 г.

• # 19

Горизонтальный поворот? Я буду поражен, если это сработает. С тягой, обеспечиваемой 35-футовым дымоходом, это может сработать. Должен честно сказать, судя по тому, что вы объясняете, я бы не стал браться за вашу работу, слишком большой риск, что она не сработает.



• 19 апреля 2006 г.

• #20

Есть ли способ вычислить ответ, или это должно быть «попробуй и увидишь»? Кажется, мощность печи должна быть известной величиной, возможно, основанной на температуре горения, а тяга дымохода должна быть чем-то, что можно довольно точно оценить (с влиянием ветра, вероятно, трудно учесть). Я где-то видел упоминание о том, что горизонталь не должна превышать 1/3 высоты дымохода, и что каждый изгиб на 90° уменьшает эффективную высоту дымохода на 5 футов — так что некоторые из этих вещей были определены количественно. Единственная другая переменная — это температура наружного воздуха (влияющая на плотность воздуха), и я полагаю, что чем холоднее снаружи, тем сильнее тяга из нагретого дымохода (?).

Кроме того, при горизонтальном беге большое ли значение имеют повороты выше и вне общей длины горизонтали? Разве вся тяга не исходит от вертикальной трубы и компенсируется «сопротивлением» движения большой горизонтальной трубы воздуха?



• 19 апреля 2006 г.

• # 21

простое правило: колена стоимостью 90 * стоят вам 5 футов вертикального дымохода. пример: дымоход 10 футов с 2 90* — это как отсутствие дымохода. [в игре]



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

• 20 апреля 2006 г.

• # 22

Горизонтальное колено — плохая новость. Сколько дюймов водяного столба у вас есть на существующем дымоходе? Я не хочу показаться критичным, но это много 90 изгибов поверх горизонтального 60-градусного левого поворота (если я правильно читаю ваш пост), что вызовет всевозможное сопротивление. Я бы предположил, что такой горизонтальный поворот уберет около 10 футов высоты вашего дымохода.



• 20 апреля 2006 г.

• # 23

Хотел бы я нарисовать картину. Сейчас у меня нет горизонтальных 90-х. Он отрывается от печи и превращается в стену, проходя сквозь нее. Допустим, что указывает на север. Затем он делает горизонтальный поворот под углом 60° на северо-запад; на этом участке есть уклон. Когда он достигает дымохода, есть еще один изгиб 60 *, чтобы снова направить трубу на север, и он идет прямо в дымоход.



• 20 апреля 2006 г.

• # 24

Шейн — Я рассчитал тягу в моем дымоходе, исходя из температуры выхлопа в 500 градусов, и получил 0,234 дюйма — но у меня нет инструмента для ее измерения.

купюра



• 20 апреля 2006 г.

• # 25

Вам не нужно что-то около 0,08? это задано как вопрос, потому что я не слишком часто читаю тексты.



Переключить подпись

Территориальный менеджер по PE, Enviro, Town and Country и другим компаниям.

Сертифицированная древесина NFI
Hearthstone Shelburne Wood
Hearthstone Tucson Gas

Husky 372XP
2 керамических гриля Primo, один XL, другой Komodo Round

Home .

Можно ли жечь дрова стоя вертикально

• 7 августа 2008 г.

• #1

. Я новичок в этой форме. Я только что купил печь примерно 1890 года, которую я полностью отремонтировал. (См фото). Картинка не передает печке должное. Я планирую использовать его для обогрева первого этажа своего дома. Изначально печь была предназначена для сжигания угля, но может работать и на дровах. У него есть решетка, которую вы надеваете на угольные решетки для дров. У меня много свободной древесины с моего участка, так как мы владеем большим количеством лесной собственности и поэтому не хотим платить за уголь. Я всегда топил свой камин Rumford, но по понятным причинам это не лучший способ обогрева. Мы сжигаем около 1500 галлонов нефти, чтобы обогреть дом, и мы больше не можем себе этого позволить. Во всяком случае, мой вопрос таков: бочка, куда идет топливо, имеет диаметр около 12 мм внутри огнеупорного цемента. Тем не менее, его высота составляет около 30 дюймов, и есть две сложенные друг на друга передние дверцы для загрузки. Могу ли я сжигать, ставя дрова вертикально, а не горизонтально, как это обычно делается? Если да, я могу вместить 18-дюймовые куски. Есть ли какие-либо недостатки при сжигании в вертикальном положении? Единственный другой способ — разрезать древесину длиной около 10 дюймов, и у меня уже есть около 12 шнуров, разрезанных и разделенных длиной от 16 до 18 дюймов. Спасибо за любую помощь



• 7 августа 2008 г.

• #2

Вау, это невероятная печь!

Я не думаю, что есть проблема с тем, чтобы поставить их для горения, хотя это может сгореть быстрее, так как при таком расположении больше прямых воздушных каналов. Эти старые печи неэффективны — используйте самые сухие дрова, какие сможете найти, чтобы получить от них максимальную отдачу.

я завидую



Переключить подпись

The Saw is family
«Успех не является результатом самовозгорания. Вы должны поджечь себя.» -Arnold H. Glasow
Мой веб-сайт
Мои обожающие фанаты Facebook

• 7 августа 2008 г.

• #3

Вау! Она красавица. Вам может быть трудно получить разрешение на старую буржуйку. Я не знаю, можете ли вы, если только он не внесен в список UL, и я сомневаюсь, что это так. Со страховкой тоже могут быть проблемы.



Переключить подпись

Jotul F45 V2
Jotul 602 CB
Nippa WB22

• 7 августа 2008 г.

• #4

Симпатичная печка.

Единственным недостатком сжигания дров в вертикальном положении, который я вижу, является стабильность частично сгоревшей загрузки дров. Значение: если у вас горит огонь и вы открываете двери, вполне возможно, что вы можете получить «обвал» дерева, частично прогоревшего насквозь. Это может вызвать искры и осколки там, где они вам не нужны.

Помимо очевидных проблем с этой печкой (маленькая топка, постоянная подпитка, не-эпа, дымящийся дракон), эта штука наверняка выглядела бы мило, если бы располагалась в надлежащем месте.

Имейте в виду, что большинство угольных печей плохо сжигают дрова. Они просто спроектированы по-другому.

О, и добро пожаловать на сайт.



Переключить подпись

Quad — Isle Royale — 480 фунтов чугунной красоты. (с 2002 г.).
Полное зубило Stihl MS-361 — штанги 18 и 25 дюймов, Самодельный дровокол с подъемником для бревен.
Небольшой сплиттер: http://www.hearth.com/talk/threads/jags-splitter-build-pic-heavy.83540/
Сарказм — Еще одна услуга, которую я предлагаю.

• 7 августа 2008 г.

• #5

Боже, я не думаю, что хотел бы сгореть в этой штуке, это то, что вы должны держать в качестве выставочного образца. Я бы купил Englander 30-NC, чтобы обогревать дом, а эту великолепную угольную печь оставил топить как-нибудь в другой раз.

Кстати… Кто-то очень хорошо поработал над реставрацией!



• 7 августа 2008 г.

• #6

Джагс сказал:

Имейте в виду, что большинство угольных печей плохо сжигают дрова. Они просто спроектированы по-другому.

Нажмите, чтобы развернуть…

Эй, смотри!



• 7 августа 2008 г.

• #7

Привет Всем, Спасибо за быстрые ответы. Меня интересует одна вещь. Почему они неэффективны? Реставратор предположительно загерметизировал печь, чтобы она была относительно герметичной. Хотя уплотнителей на дверях нет. Воздухозаборники являются винтовыми типами, поэтому их можно полностью закрыть. Вы имеете в виду, что они будут сжигать больше дров, чем современная печь? Почему мы не можем просто больше закрыть эфир? Продавец / реставратор сказал нам, что эти большие круглые чугунные печи выделяют много тепла, хотя я должен признать, что сначала мы купили их из-за внешнего вида, а не из-за эффективности. Дополнительный нагрев был второстепенной причиной, хотя мы надеемся снизить расход масла.

Я дизайнер / строитель, и мы разработали красивую кирпичную рамку, имитирующую наш камин Румфорд. Все стены из каменной кладки без горючих материалов и 8-дюймовый каменный / бетонный пол на стальных поддонах и балках. Он не соответствует рейтингу UL, поэтому я перестарался с дизайном, чтобы в пределах 3 футов не было горючих материалов. Всю работу сделал сам из-за стоимости. сказал, что это было больше для красоты, но теперь, когда стоимость нефти стала такой высокой, так как мы начали этот проект, это становится больше из-за тепла

Еще раз спасибо за все быстрые ответы.



• 7 августа 2008 г.

• #8

Я сжигаю один из них, когда охотился на оленей в Кентукки, они быстро и яростно едят древесину. Большая проблема заключается в том, что вы пытаетесь откачать тепло и наполнить печь, а они имеют тенденцию перегорать, или вы открываете дверь, и могут выйти горячие угли.



Переключить подпись

MS361 Stihl с кейсом
Sadley до одного 029 Super Farm Boss и кейса.
Spee Co. 22-тонный сплиттер
Измельчитель 1 топор
Пара тракторов Simplicity Sovereign, Ford Ranger и трейлер
Жена, 2 детей, 1 черный лабрадор и 2 кошки.
Один усталый сукин сын.
Ах да, вставка Hampton HI300!

• 7 августа 2008 г.

• #9

ScottF сказал:

Почему они неэффективны?

Нажмите, чтобы развернуть…

Новые печи спроектированы с использованием метода «дожигания» отходящих газов, заданных начальной точкой возгорания огня. Это означает, что они повторно сжигают дым, который вырвался бы вверх по трубе с печью без EPA.



Переключить подпись

Quad — Isle Royale — 480 фунтов чугунной красоты. (с 2002 г.).
Полное зубило Stihl MS-361 — штанги 18 и 25 дюймов, Самодельный дровокол с подъемником для бревен.
Сборка малого сплиттера: http://www.hearth.com/talk/threads/jags-splitter-build-pic-heavy.83540/
Сарказм — Еще одна услуга, которую я предлагаю.

• 7 августа 2008 г.

• #10

Burntime- твой так же богато украшен, как этот? Я хотел бы вернуться с охоты и получить один из тех, кто ждет меня… а также 6 пива Smuttynose и Скарлет Йохансен…



Переключить подпись

The Saw is family
«Успех не является результатом самовозгорания. Вы должны поджечь себя.» -Arnold H. Glasow
Мой веб-сайт
Мои обожающие фанаты Facebook

• 7 августа 2008 г.

• #11

Сейчас!! Если бы производители печей могли создавать новые печи EPA, такие как печь Скотта, я бы купил ее с большим удовольствием. Мне нравится работа над этой печью



Переключить подпись

Harman Exception FA200 Вставка для дровяной печи с 25-футовым вкладышем из нержавеющей стали, запечатанным сверху и снизу. 18-дюймовая цепная пила Sears craftsmen, колющий клин и топор.
Stan the woodburner

• 7 августа 2008 г.

• #12

Это совершенно красивая старая печь, и я хотел бы увидеть фотографию места, которое вы построили для нее, как вы описали. Но что касается вашего исходного вопроса в теме ветки, могу ли я топить дрова стоя вертикально, почему да, могу… хотя иногда я действительно предпочитаю лежать, пока топлю дрова. Рик



Переключить подпись

Lopi Liberty в доме, Century Hearth FW240007 в мастерской. Куча прочего хлама. Тебе все равно все равно.

• 7 августа 2008 г.

• №13

Лежа на диване с пивом в руке, лучше всего топить дровами. Не вертикально.

Красивая печь.



Переключить подпись

Дымоход черного лося
NH Blaze King Stove Dealer
Regency — Hampton Dealer
www.blackmoosechimney.com
BK Princess Ultra
Vermont Castings Vigilant II ок. ’84

• 7 августа 2008 г.

• №14

Да, есть даже новые современные печи, такие как Rais, которые топятся дровами вертикально.
http://www.rais.com/Default.aspx?ID=56&M=Shop&PID=58&ProductID=88

И были печи Godin, которые, я думаю, тоже, но не уверен, поскольку у меня никогда не было ни одной.
http://cgi.ebay.com/Rare-Godin-coal-wood-stove_W0QQitemZ230277497199QQcmdZViewItem



Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть — это тот, который управляет печью.

• 8 августа 2008 г.

• №15

Годины у меня были в начале 80-х, когда я топил уголь и дрова. Они правильно поняли часть «облицованной топки», но остановились на этом. Это действительно угольные печи, в которых вы можете топить дровами, если нужно, но они ужасно неэффективны при этом. Они богато украшены, но в дымоход уходит много тепла (и креозота). Нет реального контроля над скоростью горения.



Переключить подпись

Kent Tile Fire (модифицированный), Nestor Martin X33
Бензопилы Dolmar PS420 и PS401, электропила Makita UC4000
Разветвитель Task Force

• 8 августа 2008 г.

• №16

Стэнлиджон сказал:

Сейчас!! Если бы производители печей могли создавать новые печи EPA, такие как печь Скотта, я бы купил ее с большим удовольствием. Мне нравится работа над этой печью

Нажмите, чтобы развернуть…

Вот и да!

www.thelinco.com



Переключить подпись

Jotul F45 V2
Jotul 602 CB
Nippa WB22

• 8 августа 2008 г.

• # 17

Скотт просто спилил часть твоего дерева и сжег его, положив дрова горизонтально. Эта печка будет гасить тепло, но в конечном итоге вы станете ее рабом. С древесиной в вертикальном положении будет невозможно своевременно перезарядить … что в основном происходит каждый раз, когда вы смотрите на нее. Кстати … красивая печь, хорошая работа по восстановлению, но горящие дрова стоят прямо = FUBAR .



Переключить подпись

«Как вам эти яблоки?» Капитан Янкс

QF 4300ST

• 8 августа 2008 г.

• # 18

Я бы тоже оставил этот разговор таким, какой он есть, и купил бы новую плиту EPA. Она красавица!



Переключить подпись

St. Croix Prescott EXP, Hampton I300 и Jotul Oslo (ожидает своего места)
Stihl MS310, MS362, топор-колун Fiskars и американский дровокол AM25
’05 F250SD, ’15 F350SD, 16′ Прицеп и кейс Погрузчик/экскаватор 680H
1 Боль в спине

• 8 августа 2008 г.

• # 19

Спасибо за прекрасную информацию. Какой отличный сайт.
Уже 10 лет мы дополняем тепло (только ночью и по выходным) камином Rumford. Мы не можем оставить это в прошлом по понятным причинам. (Безопасность на первом месте). Мы подумали, что хотя эта печь неэффективна, она была бы лучше, и мы должны сжигать меньше дров, чем открытый камин.

У меня есть пара вопросов, касающихся улучшения расхода древесины и постоянного наполнения, которые, кажется, являются консенсусом среди ответов.

1) Дилер загерметизировал все металлические соединения, но дверцы не были загерметизированы. Могу ли я нанести какой-нибудь клей на прокладку на две двери, чтобы повысить эффективность или, по крайней мере, сократить время между заливками? Если я могу сократить (или перекрыть) воздух, почему я не могу замедлить горение? При этом не будет ли единственной разницей между этой печкой и новой печью каталитическим горением?

2) Продавец/реставратор сказал, что мы должны установить на дымоходе ручную заслонку, чтобы контролировать горение? Я читал противоположные мнения на этом сайте. Должен ли я установить один или нет? Поможет ли это снизить скорость горения? Это опасно.

3) лежать горизонтально, ставя дрова вертикально, или стоять, рубя дрова и класть их в печь горизонтально? Теперь я в замешательстве

Я хотел бы получить эффективную плиту и использовать ее в качестве дисплея, но вся кухня была спроектирована вокруг этой плиты. Мне некуда поставить эффективную печку. Мы строим дымоход в том месте, где этот будет установлен.

Кроме того, начальник пожарной охраны сказал мне, что если я буду топить его по-настоящему горячим некоторое время каждый день и чистить дымоход раз в год, мне никогда не придется беспокоиться о пожаре в дымоходе. У меня пока нет фотографии окружения, потому что мы все еще строим. Я опубликую один, когда закончу.

Если ничего не помогает, мы всегда можем просто сжечь уголь, но в моем районе это стоит 300 долларов за тонну, а дрова у меня бесплатные. Я много работаю по дереву уже год и уже нарезал и расколол 12 шнуров. Все свободное время я посвящаю этому.

Еще раз спасибо за все советы. Кажется, в этой группе много людей.



• 8 августа 2008 г.

• #20

ScottF сказал:

. ..3) лежать горизонтально, ставя дрова вертикально, или стоять, рубя дрова и кладя их в печь горизонтально? Я запутался…

Нажмите, чтобы развернуть…

Хм, я тоже теперь запутался… но я настоятельно рекомендую никогда не резать дерево, лежа горизонтально. :bug: Рик



Переключить подпись

Lopi Liberty в доме, Century Hearth FW240007 в мастерской. Куча прочего хлама. Тебе все равно все равно.

• 8 августа 2008 г.

• # 21

Что ж, Скотт, я должен согласиться, что твоя плита прекрасна. Несмотря на то, что печь Thelin нова, есть разница между богато украшенным чугунным литьем и блестящим листовым металлом. Преимущество сжигания дерева по сравнению с углем заключается в том, что первое должно вызывать гораздо меньшую коррозию железа, поэтому оно должно прослужить намного дольше.

Судя по деревенским реликвиям по краям фотографии печи, вы цените старинное мастерство. Будет здорово позволить этой старой красоте делать то, для чего она была создана (почти!) и обогревать пространство самым привлекательным образом.

Похоже, вы согласны с тем, что он может сжигать больше дров, и в этом случае это не проблема, просто положите больше дров.



• 8 августа 2008 г.

• # 22

Скотт, эта печь не будет дожигать несгоревшие газы, как это делают современные печи. По сути, он поднимается в трубу в виде дыма. Вы можете разжечь горячий огонь меньшего размера и содержать его в чистоте, но это не то же самое, что печь, одобренная EPA. Перекрытие подачи воздуха перед стадией древесного угля просто позволит ему тлеть.

В новой печи есть несколько способов дожигания. Катализатор — это один из способов, но это не обязательно должна быть каталитическая печь. Зайдите в магазин печей и посмотрите на внутреннюю часть их печей. На некоторых моделях вы увидите ряд труб или коллектор из нержавеющей стали с отверстиями в верхней части топки. Здесь подается воздух для дожигания. Именно это вторичное сгорание (повторное сжигание несгоревшего древесного газа) делает эти печи более эффективными, чистыми и лучшими обогревателями, чем печи прошлого. Вы также увидите упомянутые здесь печи с нисходящим потоком. Они используют камеру дожигания, обычно в задней части печи, для достижения вторичного сгорания.

Вот несколько хороших статей, посвященных технологии новых печей:

http://www. woodheat.org/technology/woodstoves.htm
http://chimneysweeponline.com/horeburn.htm



Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть — это тот, который управляет печью.

• 8 августа 2008 г.

• # 23

AHH теперь я понимаю, почему это не так эффективно. Мы любим мастерство Старого Света. Настолько, что я изготавливаю старинную мебель в качестве хобби. Вот несколько примеров двух из многих вещей, которые я построил за эти годы.

Мы просто оценим печку такой, какая она есть, и накормим побольше дров. Я также установлю демпфер, как было предложено, чтобы помочь контролировать горение.

Спасибо за все те знания, которые вы нашли для нас. Отличный форум



• 8 августа 2008 г.

• # 24

ВАУ! Безумно красивый Скотт. Оглушительный.



Переключить подпись

Quad — Isle Royale — 480 фунтов чугунной красоты. (с 2002 г.).
Полное зубило Stihl MS-361 — штанги 18 и 25 дюймов, Самодельный дровокол с подъемником для бревен.
Малый сплиттер: http://www.hearth.com/talk/threads/jags-splitter-build-pic-heavy.83540/
Сарказм — Еще одна услуга, которую я предлагаю.

• 8 августа 2008 г.

• # 25

Мне нужен спальный гарнитур……



Переключить подпись

Требования к заслонке угольной печи ?

• 11 октября 2013 г.

• #1

Гуни сказал:

Хит там. У меня есть 1980-й папа-медведь вырвался наружу и поднялся вверх по моей внешней стороне.
Высота дымохода около 19 футов. Хочу ли я установить перегородку или это сильно снизит температуру дымовых газов?
спасибо.

Нажмите, чтобы развернуть…

если вы топите дровами, вы можете использовать заслонку в дымоходе, выхлопной дым не так смертелен, как уголь, и вы можете замедлить/извлечь немного больше тепла из огня

если вы топите углем, I Рекомендую НЕ использовать демпфер. Мой собственный опыт работы с заслонками и угольными печами показывает, что поток выхлопных газов угольной печи является CO и СМЕРТЕЛЬНЫМ, это не то, что вы хотите каким-либо образом ограничить, и рискуете попасть в дом и жилые помещения, где вы спите и т. д.

У меня в печке нет заслонки, новая высокоэффективная. герметичный Harman с огнеупорными кирпичами и вентилятором, а также дымоход из нержавеющей стали с двойными стенками высотой более 20 футов и выходом через сводчатый потолок. В некоторых погодных условиях даже эта установка пытается вернуть в дом часть дыма, а печь и дымоход были профессионально установлены командой из 5 техников и стоили 2600 долларов. В предыдущей печи, которую установил предыдущий домовладелец, не было заслонки. Я сжигаю уголь с 1960-х годов и рекомендовал бы не использовать заслонку дымохода с углем. Мы живем на северо-востоке Пенсильвании, где находятся самые большие запасы антрацитового угля в мире, и когда-то, до появления нефти, мы были Саудовской Аравией угольной энергии для всего мира.

наличие там заслонки дымохода, которая случайно закрыта или оставлена ​​закрытой при изменении атмосферного давления, может быть опасным не о чем беспокоиться. В старые времена угольные печи не были герметичными и не имели веревочных прокладок вокруг дверей, поэтому они пропускали тягу в огонь, даже если все регуляторы тяги были закрыты. В этом случае они использовали заслонку дымохода в качестве конечного дросселя на печи и управляли им, используя это, если все вентиляционные отверстия были закрыты, и заслонка дымохода также была закрыта, это было самое низкое положение на печи

Я бы не рекомендовал сегодня с герметичной герметичной печкой с дверными уплотнителями.

однажды наша крышка дымохода заржавела, упала и заблокировала выпускное отверстие, и мы все проснулись с головными болями и немного странным чувством – угарный газ – это не то, с чем можно возиться, блокировать или препятствовать потоку, каким-либо образом



• 11 октября 2013 г.

• #2

Добро пожаловать на форум угольщиков; (перенесено с форума Фишера)
Папа Медведь — это только дровяная печь. Вопрос заключался в том, может ли он использовать перегородку дымовой полки, разработанную для двухдверных печей Fisher, которая не была оборудована на заводе в однодверных печах с установленным дымоходом. Ответ таков: он, безусловно, может и должен. При разработке Papa Bear не требовался клапан, но тогда не существовало изолированных дымоходов, поэтому клапан не требовался и не упоминался в руководстве. С появлением лучших дымоходов это становится необходимым.

Ключевое слово для безопасного демпфера, которое следует использовать на всех уголь плита барометрическая . Они требуются большинству производителей для поддержания постоянной и точно контролируемой тяги. Они регулируются и устанавливаются на печку Mfg. рекомендуемое давление водяного столба. (вакуум) Это поддерживает надлежащий поток воздуха через топку.
Вы правы, не использовать ручную заслонку, так как, когда огонь гаснет или теряется тяга, она не может открыться сама. У старинных заслонок было отверстие большего размера в центре для дозированного потока в закрытом состоянии. Замена заслонки на старинной печи заслонкой более нового типа также слишком сильно закроет ее. Барометрическая заслонка не перекрывает дымоход. Он открывает воздухозаборник (заслонка), когда тяга слишком сильная (через топку), позволяя внутреннему воздуху охлаждать дымоход, уменьшая тягу. Открытие наружных дверей, ветер и изменения атмосферного давления влияют на поддержание правильной тяги. Механические вытяжные вентиляторы, такие как сушилки, центральные пылесосы, ванные и кухонные вентиляторы, могут подавлять тягу, вызывая также попадание CO, поэтому следует использовать детектор CO. (также с природным газом и пропаном)

Вам повезло, что вы вообще проснулись, когда колпак дымохода упал в дымоход. Вот почему детектор угарного газа должен быть в комнате с каждой угольной печью, и точка.

Чтобы не захватить резьбу OP, я нахожусь в антрацитовом угольном поясе и использую его много лет. (Surdiac, Gibralter и Hitzer. Все с барометрическим демпфером). Если вы когда-либо использовали его, вы чувствуете то же, что и я, когда речь идет об угле Блащак? Кажется, оставляет больше золы, меньше BTU и более агрессивно, чем Old Company Lehi. ? Я использовал оба варианта при тестировании конструкции топки. (преобразование дровяных печей и старинных машин на уголь) У меня всегда проблемы с Блащаком во время летних испытаний и паровыми двигателями без воздуходувок. Некоторые (дилеры) клянутся этим.



Переключить подпись

Fisher Stoves Идея, к которой готовится Америка.

Кухонная королева 480

• #3

У меня есть (2) детектора угарного газа с цифровым считыванием, которые сообщают PPM о присутствии угарного газа в любое время, по одному в каждой спальне, рядом с кроватью, подключенные ко всем розеткам на 120 В переменного тока. У них также есть батареи постоянного тока 9 В, поэтому, если питание отключится, они будут активны на резервном питании батареи. Кроме того, у меня есть (1) детектор CO с батарейным питанием на кожухе над плитой с (4) перезаряжаемыми батареями NICAD AA.

ни один из них не сработал, когда колпак дымохода упал на дымоход.

маленький грязный секрет о ДЕТЕКТОРАХ СО в том, что они сработают, только если вы будете на грани смерти, я имею в виду действительно серьезную высокую концентрацию.

оба цифровых детектора обычно показывают от 5 до 12 частей на миллион или выше при работе печи в нормальных условиях слабого горения зимой, БЕЗ ЗАСЛОНКИ ДЫМОХОДА. Это потому, что в конечном итоге любой дымоход будет испытывать небольшой нисходящий поток и выходить в дом, а герметичная печь не может быть на 100% герметичной. Это с высоким 22-футовым дымоходом. Печь стоила 1250 долларов, дымоход 1350 долларов, и это двойная труба с внутренней облицовкой из нержавеющей стали.

представьте, если бы у меня была заслонка дымохода и я ее закрыл, какие были бы показания CO. Они непреднамеренно должны быть ВЫШЕ, потому что заслонка сдерживает газы.

то, что большинство людей не хотят признавать, если вы сжигаете уголь, у вас в доме есть небольшое количество CO, и от этого никуда не деться. Просто откройте дверцу, чтобы сгрести ее, и подсыпьте угля в огонь, и появится CO.

, это современная герметичная печь. Имейте в виду, что газы CO выбрасываются из вашего дымохода и спускаются по уровню земли вашего дома, а крошечные сквозняки втягиваются обратно в ваш подвал и жилое пространство. Если у вас нет 50-футового дымохода, это невозможно.

Проблема с барометрической заслонкой заключается в том, что она открывается до комнатного давления и вытягивает нагретый воздух из помещения, если в ветреную ночь восходящий поток дымохода становится чрезмерным. Конечно, он регулирует тягу в печи, но он также высасывает нагретый воздух из комнат прямо в дымоход.

Ручной демпфер и барометрический демпфер — это две совершенно разные вещи, и я бы не рекомендовал барометрический демпфер на ЛЮБОЙ дровяной или угольной печи.

Проблема с использованием барометрического демпфера на дровяной печи заключается в том, что если в дымоходе образуется скопление креозота и возникает пожар, барометрический демпфер реагирует на сильный восходящий поток, полностью закрывая и открывая дымоход для комнатного воздуха. , давая огню свежий воздух для продолжения горения, эффективно превращая ваш дымоход в турбореактивный двигатель. И сжечь твой дом.

Ручная заслонка проста и ею легче управлять, но если у вас 6-дюймовая дымоходная труба и вы запускаете печь с закрытой, то зачем начинать с 6-дюймовой дымоходной трубы. Он эффективно закрывает его до размера дымохода 2 дюйма.

Эти типы заслонок требовались в те времена, когда печи не были герметичными, ручная заслонка была изобретена примерно в 1810 году. и дверцы зольника. Вы можете полностью закрыть их и полностью перекрыть подачу воздуха. Если я завожу свой Harman чуть более туго, чем на 3/8 оборота от полностью закрытого положения, угольный костер просто гаснет.

При такой точной регулировке дымохода и/или зольника заслонка дымохода действительно неэффективна.

Если печь не работает с чрезмерным восходящим потоком, может помочь демпфер трубы, но я еще не видел ни одной печи в своей жизни, где у печи была бы слишком большая тяга. Все проблемные печи, с которыми я сталкивался, плохо топили, страдали от недостаточной тяги. Эти трубчатые демпферы стоят немного денег, лучший ручной тип двойной толщины стоит около 80 долларов, а дешевые — 30-50 долларов. Барометр еще больше.

Это просто еще один расход на то, что не нужно.

Эти заслонки также покрываются креозотом на дровяной печи, и это закрывает оставшееся отверстие.

Я отапливаю свой существующий дом почти 20 лет с помощью 2 разных угольных печей без заслонок, и моя печь будет поддерживать уголь в течение 36 часов после полной загрузки. Это самая маленькая плита Harman, когда я ее купил. От демпфера он ничего не выиграет, а когда я его купил, установщик сказал мне не ставить на него демпфер. Если память не изменяет, в инструкции по эксплуатации также говорилось, что не используйте демпфер.

В современных угольных и дровяных печах дым циркулирует по контуру внутри печи, чтобы извлечь из нее максимальное количество тепла. Они имеют внутреннюю перегородку, а также имеют фиксированные крошечные фиксированные вентиляционные отверстия для противопожарной двери над / под стеклом, которые позволяют находящемуся сверху воздуху для сжигания сжигать любые побочные газы, такие как метан из угля. В современной печи столько технологий и инженерии, что им больше не нужен клапан трубы печи.

Испытания, проведенные пользователями заслонок дымовых труб с помощью термометров, покажут такую ​​же или чуть более высокую температуру печи при закрытой заслонке и более низкую температуру дымохода по сравнению с открытой заслонкой.

Прохладная температура дымохода – это то, чего вам НЕ нужно при использовании дровяной печи, поскольку она создает больше креозота. Худшее, что вы можете сделать для накопления креозота, — это завалить дровяную печь поленьями, затем закрыть заслонку дымохода и уйти на ночь. Это помогает заткнуть дымоход креозотом.



Последний раз редактировалось модератором: 12 окт. 2013 г.

• 12 октября 2013 г.

• #4

Договорились не использовать баро на дровяной печи из-за подачи воздуха во время пожара в дымоходе. Уголь и нефть, большинство производителей рекомендуют.

Думаю, пришло время откалибровать ваш тягомер. Мой манометр показывает много дымоходов с овердрафтом. (выше 0,06 водяного столба) Harman рекомендует проверить тягу выше барометрической заслонки для тяги дымохода и ниже барометрической заслонки для проверки тяги через топку. Руководство для Mark I, II и III также предлагает измерение этого типа. Не уверен, какая у вас модель. Дейн может присоединиться, если увидит ваш пост. Он первый строитель Harman здесь, в Пенсильвании. (и его фамилия) Продав несколько лет назад, он все еще работает в компании, производящей печи.

Вы правы насчет барометрической заслонки, которая расходует нагретый воздух в помещении. К сожалению, в настоящее время это единственный известный способ автоматического охлаждения дымохода. Мне потребовалось много времени, чтобы понять, что количество угля, используемого для нагрева воздуха, выходящего из дымохода, намного меньше, чем количество угля, используемого в условиях перегрева. Моя нынешняя угольная печь представляет собой бункерную подачу Hitzer с термостатом и ручным ползунком для «низкого горения», когда дверца термостата закрыта, не требуя тепла. Заслонка заслонки слегка приоткрывается при слабом горении, но полностью открывается, когда открывается термостат, пытаясь замедлить тягу. Это показывает, сколько отходов во время работы термостата, поэтому мы стараемся держать эту дверцу термостата закрытой и поддерживать тепло в доме при слабом горении. Если бы я держал заслонку закрытой, как будто в системе не было заслонки, сильная тяга через огонь сильно перегревала бы дымовую трубу. Так что это определенно необходимо в моем дымоходе с металлической изоляцией Dura-vent. Нормальная температура дымовых газов над заслонкой составляет от 150 до 200. Это был ЕДИНСТВЕННЫЙ источник тепла в доме площадью 1880 квадратных футов. Никогда не использовал более двух тонн каштанов за сезон. И одеваемся в летнюю одежду круглый год. Печь все еще подключена и готова, но теперь у нас достаточно площади, чтобы поставить дрова для дровяной печи Kitchen Queen, которая обеспечивает все наши приготовления, выпечку, горячее водоснабжение и отопление. Я скучаю по чистому дымоходу и простоте разведения и поддержания огня. Наша угольная печь зажглась примерно в начале ноября и продолжала работать до тех пор, пока весной в ней не отпала необходимость. Никогда не терял огонь и не имел проблем. А вот уголь здесь сейчас за 200/тн, забрал оптом у дилера.



Переключить подпись

Fisher Stoves Идея, к которой готовится Америка.

Кухонная королева 480

• 5 декабря 2013 г.

• #5

угольный сказал:

Добро пожаловать на форум угольщиков; (перенесено с Форума рыбаков)
Папа Медведь — это только дровяная печь. Вопрос заключался в том, может ли он использовать перегородку дымовой полки, разработанную для двухдверных печей Fisher, которая не была оборудована на заводе в однодверных печах с установленным дымоходом. Ответ таков: он, безусловно, может и должен. При разработке Papa Bear не требовался клапан, но тогда не существовало изолированных дымоходов, поэтому клапан не требовался и не упоминался в руководстве. С появлением лучших дымоходов это становится необходимым.

Ключевое слово для безопасного клапана, который следует использовать на всех угольных печах: барометрический . Они требуются большинству производителей для поддержания постоянной и точно контролируемой тяги. Они регулируются и устанавливаются на печку Mfg. рекомендуемое давление водяного столба. (вакуум) Это поддерживает надлежащий поток воздуха через топку.
Вы правы, не использовать ручную заслонку, так как, когда огонь гаснет или теряется тяга, она не может открыться сама. У старинных заслонок было отверстие большего размера в центре для дозированного потока в закрытом состоянии. Замена заслонки на старинной печи заслонкой более нового типа также слишком сильно закроет ее. Барометрическая заслонка не перекрывает дымоход. Он открывает воздухозаборник (заслонка), когда тяга слишком сильная (через топку), позволяя внутреннему воздуху охлаждать дымоход, уменьшая тягу. Открытие наружных дверей, ветер и изменения атмосферного давления влияют на поддержание правильной тяги. Механические вытяжные вентиляторы, такие как сушилки, центральные пылесосы, ванные и кухонные вентиляторы, могут подавлять тягу, вызывая также попадание CO, поэтому следует использовать детектор CO. (также с природным газом и пропаном)

Вам повезло, что вы вообще проснулись, когда колпак дымохода упал в дымоход. Вот почему детектор угарного газа должен быть в комнате с каждой угольной печью, и точка.

Чтобы не захватить резьбу OP, я нахожусь в антрацитовом угольном поясе и использую его много лет. (Surdiac, Gibralter и Hitzer. Все с барометрическим демпфером). Если вы когда-либо использовали его, вы чувствуете то же, что и я, когда речь идет об угле Блащак? Кажется, оставляет больше золы, меньше BTU и более агрессивно, чем Old Company Lehi. ? Я использовал оба варианта при тестировании конструкции топки. (преобразование дровяных печей и старинных машин на уголь) У меня всегда проблемы с Блащаком во время летних испытаний и паровыми двигателями без воздуходувок. Некоторые (дилеры) клянутся этим.

Нажмите, чтобы развернуть…

Извините, я отсутствовал на некоторое время, приношу свои извинения, я думал, что вы обсуждаете заслонку дымохода. Да, безусловно, любая печь должна иметь внутреннюю ПЕРЕГОРОДКУ или полку, чтобы замедлить поток выхлопных газов и дать ему окольный путь внутри печи для извлечения большего количества тепла. Что я обнаружил, так это то, что печь Harman I имеет такую ​​большую перегородку с узким отверстием, открытым для огня, что заслонка дымохода не нужна. В основном Harman I фиксируется внутри демпфирующей перегородкой, поэтому он выполняет 2 функции. Поворот переднего регулятора тяги всего на 1/4 оборота в любую сторону даст немедленную регулировку пламени над угольной печью, делая пламя выше или ниже, насколько это точно — и если тяга закрывается более чем на 3/8 оборота от полностью закрытое положение, угольный огонь погаснет. Если можно получить эту меру регулировки от передней тяги, нет необходимости в заслонке дымохода, т. Е. Регулирование тяги и внутренняя перегородка, действующие вместе, могут замедлить тягу до такой степени, что не будет возгорания. Добавление заслонки дымохода в этой точке не принесет пользы, потому что закрытие заслонки дымохода потребует ОТКРЫТИЯ переднего регулятора тяги за пределами обычной точки регулировки, чтобы поддерживать огонь, конечный результат в любом случае будет той же скоростью горения. .

Если внимательно присмотреться к старым печам со встроенными клапанами дымохода, я заметил, что у печей со встроенными клапанами дымохода перегородки в самой печи обычно не было. Таким образом, демпфер просто действовал как перегородка и вспомогательный. регулятор тяги, далее по контуру дымохода.

Что касается конкретного используемого угля, я сжигал уголь Jeddo, Hazleton Shaft и Coal Contractor в течение 20 лет, все полосы добывались в пределах 2 или 3 миль друг от друга. На самом деле последние 2 находятся через дорогу друг от друга. Но в этом году Jeddo закрылась и продает только старые запасы, Hazleton Shaft работала только 2 дня в неделю и не имела орехового угля, а Coal Contractors была единственной, которая все еще работала. Администрация Обамы. Яростно напал на угольную промышленность здесь, потому что она конкурирует с нефтегазовыми компаниями, которые финансировали последние 2 кампании Обамы. Эти нефтегазовые компании также находятся в ИНОСТРАННОЙ СОБСТВЕННОСТИ таких людей, как британские и голландские члены королевской семьи (BP и голландская Royal Shell) и банковская династия Ротшильдов, а также местные владельцы, такие как Рокфеллеры. Конкуренция для них — грех, поэтому они пытаются вытеснить уголь из бизнеса.



• 5 декабря 2013 г.

• #6

угольный сказал:

Принято решение не использовать баро на дровяной печи из-за подачи воздуха во время пожара в дымоходе. Уголь и нефть, большинство производителей рекомендуют.

Думаю, пришло время откалибровать ваш тягомер. Мой манометр показывает много дымоходов с овердрафтом. (более 0,06 WC)
Договорились не использовать баро на дровяной печи из-за подачи воздуха во время пожара в дымоходе. Уголь и нефть, большинство производителей рекомендуют.

Думаю, пришло время откалибровать ваш тягомер. Мой манометр показывает много дымоходов с овердрафтом. (выше 0,06 водяного столба) Harman рекомендует проверить тягу выше барометрической заслонки для тяги дымохода и ниже барометрической заслонки для проверки тяги через топку. Руководство для Mark I, II и III также предлагает измерение этого типа.

Вы правы насчет барометрического демпфера, который расходует нагретый воздух в помещении. К сожалению, в настоящее время это единственный известный способ автоматического охлаждения дымохода. Мне потребовалось много времени, чтобы понять, что количество угля, используемого для нагрева воздуха, выходящего из дымохода, намного меньше, чем количество угля, используемого в условиях перегрева. Моя нынешняя угольная печь представляет собой бункерную подачу Hitzer с термостатом и ручным ползунком для «низкого горения», когда дверца термостата закрыта, не требуя тепла. Заслонка заслонки слегка приоткрывается при слабом горении, но полностью открывается, когда открывается термостат, пытаясь замедлить тягу. Это показывает, сколько отходов во время работы термостата, поэтому мы стараемся держать эту дверцу термостата закрытой и поддерживать тепло в доме при слабом горении. Если бы я держал заслонку закрытой, как будто в системе не было заслонки, сильная тяга через огонь сильно перегревала бы дымовую трубу. Так что это определенно необходимо в моем дымоходе с металлической изоляцией Dura-vent. Нормальная температура дымовых газов над заслонкой составляет от 150 до 200. Это был ЕДИНСТВЕННЫЙ источник тепла в доме площадью 1880 квадратных футов. Никогда не использовал более двух тонн каштанов за сезон. И одеваемся в летнюю одежду круглый год. Печь все еще подключена и готова, но теперь у нас достаточно площади, чтобы поставить дрова для дровяной печи Kitchen Queen, которая обеспечивает все наши приготовления, выпечку, горячее водоснабжение и отопление. Я скучаю по чистому дымоходу и простоте разведения и поддержания огня. Наша угольная печь зажглась примерно в начале ноября и продолжала работать до тех пор, пока весной в ней не отпала необходимость. Никогда не терял огонь и не имел проблем. А вот уголь здесь сейчас за 200/тн, забрал оптом у дилера.

Нажмите, чтобы развернуть…

отличная информация. Да, я всегда хотел проверить тягу манометром, ремонтируя электронику, автомобили, огнестрельное оружие в течение десятилетий, очевидно, что доказательство в измерении. «Хорошая тяга», «сильная тяга» или «отсутствие тяги» — все это относительные, субъективные термины — насколько она сильна? Единственный способ сравнить — это измерить. Как ни странно, у большинства здешних продавцов и установщиков печей нет тягомера! Устанавливают печь и дымоход, и понеслось. Возможно, потому что они используют эмпирическое правило, если труба достаточно большого диаметра и достаточно высока, она будет иметь сквозняк. Мой нынешний дымоход имеет высоту около 21–22 футов. У него гораздо больше тяги, когда ручка открыта, чем мне когда-либо понадобится сжигать что-либо. Это Harman I. Ручка тяги поворачивается на 6,5 оборота от закрытого до полного открытия, и мне никогда не приходилось открывать ее более чем на 3/4 оборота от закрытого для постоянного, устойчивого горения. Фактическая регулировка: открытие на 3/8 оборота от полностью закрытого для «низкого уровня» и открытие на 3/4 оборота от полностью закрытого для «максимального высокого». Кроме того, это было бы состоянием пережога. Но он по-прежнему имеет превосходное точное управление огнем, так как закрытие более чем на 3/8 дюйма от полного закрытия приведет к тому, что угольное пламя погаснет.0016

Если бы я закрыл его до конца, а он все еще горел, то я бы поставил какой-нибудь демпфер дымохода или демпфер барометра.

Я тоже зарабатываю около 2 тонн угля в год, чтобы обогреть свой дом. На другом форуме ведутся оживленные дебаты об угольной печи, требующей от 5 до 8 тонн в год для обогрева дома площадью в среднем 2000 квадратных футов. И вы, и я можем согласиться с тем, что эффективная печь сожжет только половину этого количества или меньше. Ключ в эффективности. Мало того, что я ношу футболки с коротким рукавом зимой в своем доме, если на улице становится выше 40 градусов, я открываю окна, чтобы выпустить тепло. 2 года назад я топил только ОДНОЙ ТОННОЙ угля, потому что это была мягкая зима, а уголь поступал из шахты Хэзлтон и имел ОЧЕНЬ ВЫСОКОЕ содержание БТЕ, я смог уменьшить тягу до минимального открытия 3/8 оборота, и это нагревается, как и другой уголь, при открытии на 1/2 или более. Он просто отбрасывал больше тепла, но горел медленнее.

Отопление с помощью ручного обогревателя – это скорее утраченное искусство или черная магия, чем просто отопление дома. Это того стоит, потому что экономия средств велика. Позвольте мне сказать, что альтернативное отопление дровами и углем в Па. Это тест на IQ, если кто-то этого не делает, они проваливаются! Когда я слышу о друзьях и семьях, которые тратят на месячный счет за отопление газом, мазутом или пропаном больше, чем я трачу за весь год, я просто удивляюсь, почему они не поумнеют. У меня был член семьи, который тратил 1000 долларов в месяц на январь на отопление мазутом, тогда как он отапливал мой дом углем в течение 2,5 лет. Теперь они перешли на природный газ и по-прежнему тратят 450 долларов на самый холодный месяц, а также на горячее водоснабжение.



• 5 декабря 2013 г.

• #7

Для некоторых печей требуется ручная трубная заслонка, для некоторых требуется барометрическая заслонка, для некоторых не требуется ни то, ни другое. Мой Hitzer 30-95 не требует демпфера. Мой Harman mark 1 тоже этого не сделал. Моему теплому утру 523 1980-х годов требовался ручной или барометрический демпфер. Когда дело доходит до того, что вы делаете и не нужно для какой-либо печи, посмотрите, что ГОВОРИТ РУКОВОДСТВО.
Если бы в моей теплой утренней печке не было ручного глушителя, я бы, наверное, перетопила его или быстро сожгла груз. Аргумент о том, что угольные газы более вредны, нем. Выбросы дровяных печей столь же опасны, и ими нельзя дышать.
Если вашей плите нужна заслонка, потребуется некоторое время, чтобы понять, насколько она вам нужна, чтобы закрыть ее. Если у вас правильно установленный дымоход с хорошей тягой, вы не будете заходить в дом.

См. руководство по эксплуатации вашей печи.



Переключить подпись

Вставка Drolet 1800i
Разделитель Countyline 22 тонны (значительно ниже номинала).

• 5 декабря 2013 г.

• #8

Древесные газы не так опасны, как угольные газы. За последние 4 десятилетия я топил 9 разных печей в 4 разных домах. Иногда в этом районе людей забирают из домов из-за удушья угарным газом, это будет в новостях — это всегда из-за угольных пожаров, а не дров. Опасность лесных пожаров заключается в возгорании дымохода из-за накопления креозота. Я говорю о практических опасностях и о том, что происходит на самом деле, а не о домыслах.

Настаивать на использовании руководства нецелесообразно, потому что существует больше СТАРЫХ ПЕЧЕЙ, изготовленных до 1950, чем я могу сосчитать, и инструкций давно нет, как и компаний, которые их производят, и многие печи не указали, нужен им клапан дымохода или нет. У меня есть инструкция от старого топочного котла, и там вообще ничего не сказано ни о дымоходе, ни о барометрической заслонке.

Вы предполагаете, что все покупают современную плиту с инструкцией, как только печь попадает на рынок подержанных, или кто-то использует старинную печь, и многие их восстанавливают — инструкции нет.

Тогда это метод проб и ошибок, здравый смысл и некоторые технические ноу-хау.

Вы правы, мой Harman Я прямо в инструкции указал при первой покупке, что заслонка дымохода не нужна.

Но давайте очистим эту луковицу и спросим, ​​почему — потому что Harman I ВНУТРЕННЕ Озадачен и сказал, что перегородка также действует как ДЕМПФЕР. Неважно где находится дроссель в потоке выхлопа, он может быть в трубе, или в печке вваренной и нерегулируемой. Это тот же принцип.

Итак, причина, по которой вашим новым печам не нужен клапан, заключается в том, что он встроен в конструкцию.

Я хочу знать больше, чем просто то, что написано в руководстве. Я реставрировал кузова многих старых автомобилей без рамы, а инструкции для этого нет. В руководстве по эксплуатации автомобиля рассказывается, как заводить двигатель, как управлять им, а также как включать фары.

Шимпанзе может читать и делать это. Я предпочитаю более технический подход. Не только как управлять механизмом, но и как он работает внутри и почему. В противном случае, когда он сломается, единственным решением будет купить новый, а не знать, как он работает, и иметь возможность модифицировать, ремонтировать, улучшать его.

Вы можете установить перегородку в печь «Теплое утро» и вообще не нуждаться в заслонке дымохода.



• 5 декабря 2013 г.

• #9

Если вы идете и покупаете печь, сделанную в 50-х годах, скорее всего, вы не новичок в области горения, есть исключения. Выбросы дровяных печей вредны. Большую часть времени вы замечаете вредные выбросы задолго до того, как они станут опасными. Выбросы угольных печей труднее уловить по запаху по сравнению с выбросами дровяных печей. Я топил и дровами, и углем. Моя угольная печь никогда не запирается в доме.
Доступны инструкции для печей. Инструкция к плите – это то, на что следует обратить внимание, если вы новичок. Я почти уверен, что люди, разработавшие печь, лучше знают, что ей нужно для правильной работы.
Указанное руководство не только расскажет вам, какой тип внешней заслонки рекомендуется, но также расскажет о надлежащих требованиях к дымоходу. Это не та информация, с которой люди рождаются. Несоблюдение обоих требований будет означать, что плита не работает должным образом.
Я смог найти в Интернете руководство для моей теплой утренней печи, которой 30 лет, а не современной.
Если бы у него было достаточно знаний, чтобы перепроектировать установку, то, возможно, он не задавал бы здесь вопросов….
до тех пор, первое, что я бы порекомендовал, это раскопать документы и следовать им.



Последнее редактирование: 5 декабря 2013 г.

Переключить подпись

Вставка Drolet 1800i
Разделитель Countyline 22 тонны (значительно ниже номинала).

• 5 декабря 2013 г.

• #10

Да, это тот же принцип, что и при контроле тяги с помощью внутренней перегородки, но перегородку нужно установить на дымоход и постоянно перемещать, чтобы поддерживать постоянную тягу.

Поскольку каждая печь устроена одинаково, переменными являются дымоход и погодные условия.

Преимущество барометрического демпфера заключается в том, что он приспосабливается к атмосферным условиям (низкое или высокое давление и температура) и условиям пожара. Он поддерживает силу тяги дымохода в соответствии с настройками, указанными на регулируемой шкале. Если у вас нет тягомера, убедитесь, что барометрический демпфер установлен вертикально и ровно. Это влияет на точность. Тогда можно с уверенностью предположить, что осадка близка к выбранной настройке. Установка регулятора тяги на барометрическом демпфере на настройку, предложенную производителем, обеспечивает надлежащее поступление кислорода через огонь и постоянно настраивается, чтобы оставаться постоянным.
Если потребность в тяге неизвестна, установка регулировки заслонки при данной настройке всасываемого воздуха отрегулирует скорость горения до желаемого значения при этой настройке воздуха. Если регулировка заслонки изменена, требуется время, чтобы огонь, температура печи и температура дымовых газов отреагировали.



Переключить подпись

Fisher Stoves Идея, к которой готовится Америка.

Кухонная королева 480

• 5 декабря 2013 г.

• #11

Доступны инструкции для печей. Инструкция к плите – это то, на что следует обратить внимание, если вы новичок. Я почти уверен, что люди, разработавшие печь, лучше знают, что ей нужно для правильной работы.
Указанное руководство не только расскажет вам, какой тип внешней заслонки рекомендуется, но также расскажет о надлежащих требованиях к дымоходу. Это не та информация, с которой люди рождаются. Несоблюдение обоих требований будет означать, что плита не работает должным образом.
Я смог найти в Интернете руководство для моей теплой утренней печи, которой 30 лет, а не современной.
Если бы у него было достаточно знаний, чтобы перепроектировать установку, то, возможно, он не задавал бы здесь вопросов….
до тех пор, первое, что я бы порекомендовал, это раскопать документы и следовать им.

Нажмите, чтобы развернуть…

многие люди идут и покупают печи намного старше этого, на северо-востоке и в Новой Англии возникла кустарная промышленность, восстанавливающая старые печи и обогревающая их. При разработке этих старых печей использовались передовые технологии, а качество сборки было на высшем уровне, чаще всего они были лучше, чем новые печи. С более чем 100-летним технологическим прогрессом они поняли это правильно. Вместо того, чтобы платить 2000 долларов за новый Harman Mk I, отличная альтернатива — старая плита. Почему ? Недавно я бесплатно получил пузатую угольную печь Washington и Lehigh Oak 18. Оба нуждались в новом огнеупорном кирпиче, который я установил сам. На распродаже я нашел еще один Sears Roebuck 19.40-х? старинная печь для гостиной, цена 25 долларов. Как вы можете видеть, экономия на бесплатной печи или печи за 25 долларов означает, что вы можете обогревать свой дом в течение примерно 5 лет за счет экономии затрат на новую печь.

http://stovehospital.com/

Вам будет трудно найти руководство по эксплуатации буржуйки Washington или Lehigh Oak 18. Они были изготовлены до Второй мировой войны. Я считаю, что Lehigh был сделан в 1920-х годах. В жизни есть дела, для которых нет руководств. Лично я предпочитаю открывать новые горизонты, экспериментировать и учиться, а не просто покупать. Это делает его более интересным. Если деньги не проблема, то почему бы просто не заплатить за газовый плинтус или электрический и покончить с этим.

Часто спрашивая в Интернете на форуме, можно получить более быстрые ответы и информацию, чем пытаться найти руководство. Конечно, инструкция никогда не помешает, но сжигание дров и угля — не высшая математика. Нет ничего загадочного в том, чтобы разжечь уголь в печи, люди делали это в 1800-х годах, когда средний человек не имел 8-го класса образования. Сейчас существует множество самодельных угольных и дровяных печей с планами, и даже самодельные горелки на отработанном масле, переделанные из угольных и дровяных печей.

К сожалению, я отвергаю предположение, что вам нужно руководство по эксплуатации, чтобы установить угольную или дровяную печь и топить ее, или модифицировать, улучшить, обслуживать, ремонтировать ее. Единственной печью, к которой у меня когда-либо было руководство, была моя новая Harman I. На всех других печах, которые я топил, инструкций давно нет. У одной кочегарной печи к печи был прикреплен двухстраничный лист направления, но это мало что дало бы новичку, пытающемуся разжечь это устройство. Есть кривая обучения, связанная с тягой дымохода, расположением и топливом, поставьте одну и ту же печь в 10 разных домах с региональными вариациями угольного топлива, ни один из них не будет работать одинаково. Новичок несколько раз заставит огонь погаснуть за ночь и, возможно, также несколько раз слегка пережарит его. Где приходит здравый смысл, так это то, как человек реагирует.

Самое интересное в том, чтобы чинить старые, модифицировать их и снова запускать.

Проверьте эту ссылку под названием Stove Hospital. Вот этот парень уже 30 лет восстанавливает печи. Если бы ему пришлось отложить все без руководства, у него бы вообще не было бизнеса. Он привозит их домой грузовиками по 6 за раз. Прочтите веб-страницу, и вы поймете, что 1950-е годы — это НОВОЕ время для угольных печей, потому что к тому времени нефть захватила большую часть рынка, и они производили меньше угольных печей. Расцвет угольной печи пришелся на 1850-19 гг.50 эра. Когда в 1950-х годах цена на нефть достигла 10 центов за галлон, семья могла отапливаться нефтью за 30 долларов в месяц. Уголь устарел. Но и те времена тоже прошли, так что теплоэнергетика находится в разгаре перехода на уголь, запасы которого на внутреннем рынке в избытке.

http://stovehospital.com/

То же самое относится к антикварным ружьям, стереосистемам, фонографам, автомобилям, фотоаппаратам. Все, что требуется, — это базовое понимание того, как работает машина, и любой, у кого есть какие-то способности к механике и здравый смысл, может понять это.

Сказав все это, продолжая тему, ИМХО внутренняя перегородка должна быть. С хорошей перегородкой внутри печи практически нет необходимости в заслонке дымохода. Настоящим испытанием угольной печи является то, насколько она может быть выключена на тяге, и при этом поддерживать огонь и не гаснуть. Любая печь будет гореть при открытой тяге или открытой дверце зольника. Так же как и открытый огонь в кемпинге, ничего страшного. «Лучшие» печи предлагают высокую степень контроля и отклика даже на малейшую регулировку тяги и значительно экономят топливо, будь то дрова или уголь.

Что касается демпферов дымохода или барометрических демпферов, ИМХО идея блокирования потока газов CO после того, как они покидают саму печь, должна быть сделана очень осторожно, а лучше вообще не делать этого. Я лучше потеряю еще несколько% эффективности в дымоходе, чем препятствую потоку газов CO. Возможно, у вас еще не было печей в доме, но ключевое слово здесь «пока». Моя мама закрыла заслонку барометра на своей масляной горелке и наполнила подвал масляными парами. Это единственный раз за 40 лет эксплуатации печи, но бывает. Ни одна система отопления не бывает на 100% безотказной – достаточно посмотреть на все дома, которые горят каждую зиму, от неисправных газовых и жидкотопливных печей – и это современные печи.



Последнее редактирование модератором: 5 декабря 2013 г.

• 6 декабря 2013 г.

• #12

Это очень длинный пост.



Переключить подпись

Вставка Drolet 1800i
Разделитель Countyline 22 тонны (значительно ниже номинала).

Реакции:

crzybowhntr и уголь

• 6 декабря 2013 г.

• №13

эта тема требовала обстоятельного ответа, это вопрос философии, тут много всего. Любой может сказать «да» или «нет». Требуется некоторое время, чтобы объяснить «почему».

короткий ответ:

У автомобилей Yugo и Vega также были инструкции по эксплуатации. Это не делало их хорошими машинами. Чтение их не решило бы проблемы, и руководство не говорило вам, что машины были лимонами. Если вы собираетесь владеть и использовать эти искусственные изобретения, лучше всего выяснить, как они работают, чтобы вы могли отличить хороший дизайн от плохого. В противном случае, после того как вы закончите читать руководство, техник или продавец заставит вас дорого заплатить, чтобы починить или заменить его.



• 30 августа 2014 г.

• №14

Я слышу уголь, я занимаюсь восстановлением печи с боковой загрузкой Sierra 200, добавляю к ней лучшую перегородку и тому подобное. Много места, так как передняя оконная рама легко снимается. Я хотел бы пройти весь путь до вторичного воздуха и промывки стекла воздухом. Я продолжаю пытаться сосредоточиться на дымоходе и на том, как он взаимодействует с боковой тягой. я почти чувствую, что промывка воздухом и вторичный воздух немного упростили бы ситуацию. Я знаю, что это старая тема, но для тех, кто ее читает, я пытаюсь.



Внутренняя чистка труб печки | Форумы Hearth.com Главная

• 14 октября 2011 г.

• #1

Здравствуйте, участники Hearth.com!

Я давно читаю этот сайт, хотя и не очень часто публикую сообщения. На прошлой неделе я чистил дымоход с помощью верного пожирателя сажи. У меня дымоход через стену и вверх по стене дома. У меня 21 фут класса А. Я убираю снизу вверх. Я очень удивилась, что так мало получила от уборки. У меня едва была легкая пыль в сумке, которую я приклеил к очистке! Несколько хлопьев оторвались от экрана в верхней части. Кроме того, я чистил в середине сезона в прошлом году, так как это был мой первый год с этим домом/печью/дымоходом. На тот момент мне досталось примерно столько же, не много. Я стараюсь иметь хорошую практику горения и сжигать хорошие дрова. Теперь на мой вопрос;

Есть ли смысл разбирать внутреннюю трубу печи с двойными стенками и чистить ее? У меня, наверное, 3 фута, 90-градусный локоть, еще 18 дюймов, а затем я попал в класс А. Было бы несложно разобрать его. Я чувствую, что из-за отсутствия креозота в классе А я бы почти потратил свое время на чистку печной трубы. Я хорошо осмотрел / почистил печь, и все выглядит хорошо. Что все думают?

Спасибо!



Переключить подпись

Jotul Oslo (F-500) — Дом
Drolet Legend — Кабина

• 14 октября 2011 г.

• #2

У меня есть аналогичная установка, и я снимаю свой, чтобы почистить его, в основном потому, что, по моему мнению, пожар в дымоходе начнется там, где самые высокие температуры, которые будут ближе всего к печи.



• 14 октября 2011 г.

• #3

Спасибо за ответ, Четт. Это не тот ответ, который я хотел услышать! Это кажется разумным при таком чистом дымоходе, откуда может быть креозот в печной трубе. Я тоже люблю спокойствие, так что лучше завтра разберу…

Еще раз спасибо!



Переключить подпись

Jotul Oslo (F-500) — Дом
Drolet Legend — Кабина

• 14 октября 2011 г.

• #4

Голосую за проверку в этом году, чтобы можно было сравнить чистоту с дымоходом.

Если он выглядит нетронутым, то вы будете знать наверняка и сможете соответствующим образом скорректировать его в будущем. Однако без проверки вы (и мы) летите вслепую.

ручка



Переключить подпись

— У меня полный холодильник пива, полпачки сигарет, дровяная печь крутится, и я ношу солнцезащитные очки.
— Использование Englander-30 для сжигания дерева и предплечий.

• 15 октября 2011 г.

• #5

Щетку из змеиного стержня делают? Я имею в виду стержень, который может легко пройти через 90?



• 15 октября 2011 г.

• #6

Я не могу провести 6-дюймовую щетку от трубы дымохода до печи из-за одной 45-дюймовой щетки на двойной стене прямо над печью. Что я сделал, так это купил меньшую щетку для пеллетной печи и провел ее вверх изнутри печи. печка,работает отлично.Еще один плюс Jotul Rangely с вертикальной загрузкой.



Переключить подпись

Jotul Rangeley 50 TL
VZ Potbelly (в отставке)
Jotul F600 (планирование)
Разветвитель DR RapidFire
Sawz and Axemen
OCD для дров CSS

• 15 октября 2011 г.

• #7

В зависимости от печи вы также можете воспользоваться магазинным пылесосом и воткнуть его в дымоход, чтобы собрать что-нибудь. Обычно там только летучая зола, но ее все равно приходится время от времени чистить. Обычно вы найдете больше всего мусора в верхней части дымохода, но если у вас есть утечка, вы получите немного креозота в месте утечки.



Переключить подпись

Отопление дровами более 50 лет; Вудсток Файрвью; Штиль Farm Boss 290 Штиль 180; 20-тонный сплиттер MTD
Одна сварливая жена.

• 15 октября 2011 г.

• #8

Как насчет Пожирателя сажи? Я купил один и сделал свой дымоход (новая установка, я хотел попрактиковаться в предстоящем сезоне / чем быстрее, тем лучше). Это установка в подвале с 4 футами по вертикали, 90 *, 3 фута по горизонтали, Clean-out T и 18 футов с тройной стенкой класса A. Лучшие деньги, которые я потратил на чистящий инструмент для дровяной печи. Я бы купил модель печи на пеллетах для своих печей на пеллетах, но у меня есть Lint-Eater, и он отлично с ними работает. Действительно легко и прямо вперед.



• 15 октября 2011 г.

• #9

стратавискпа сказал:

Здравствуйте, участники Hearth.com!

Я давно читаю этот сайт, хотя и не очень часто публикую сообщения. На прошлой неделе я чистил дымоход с помощью верного пожирателя сажи. У меня дымоход через стену и вверх по стене дома. У меня 21 фут класса А. Я убираю снизу вверх. Я очень удивилась, что так мало получила от уборки. У меня едва была легкая пыль в сумке, которую я приклеил к очистке! Несколько хлопьев оторвались от экрана в верхней части. Кроме того, я чистил в середине сезона в прошлом году, так как это был мой первый год с этим домом/печью/дымоходом. На тот момент мне досталось примерно столько же, не много. Я стараюсь иметь хорошую практику горения и сжигать хорошие дрова. Теперь на мой вопрос;

Есть ли смысл разбирать внутреннюю трубу печи с двойными стенками и чистить ее? У меня, наверное, 3 фута, 90-градусный локоть, еще 18 дюймов, а затем я попал в класс А. Было бы несложно разобрать его. Я чувствую, что из-за отсутствия креозота в классе А я бы почти потратил свое время на чистку печной трубы. Я хорошо осмотрел / почистил печь, и все выглядит хорошо. Что все думают?

Спасибо!

Нажмите, чтобы развернуть…

Sooteater должен вращаться вокруг 90 градусов — если вы можете протащить его туда через печь, это может быть вариантом для вас.



Переключить подпись

Jotul F600 Fired Up
VC Vigilant (1978) — отправлено в райскую печь
Stihl MS310
4–5 шнуров в год
Кленовый сироп заставляет меня улыбаться

• 17 октября 2011 г.

• #10

spanaviscpa сказал:

Здравствуйте, участники Hearth.com!

Я давно читаю этот сайт, хотя и не очень часто публикую сообщения. На прошлой неделе я чистил дымоход с помощью верного пожирателя сажи. У меня дымоход через стену и вверх по стене дома. У меня 21 фут класса А. Я убираю снизу вверх. Я очень удивилась, что так мало получила от уборки. У меня едва была легкая пыль в сумке, которую я приклеил к очистке! Несколько хлопьев оторвались от экрана в верхней части. Кроме того, я чистил в середине сезона в прошлом году, так как это был мой первый год с этим домом/печью/дымоходом. На тот момент мне досталось примерно столько же, не много. Я стараюсь иметь хорошую практику горения и сжигать хорошие дрова. Теперь на мой вопрос;

Есть ли смысл разбирать внутреннюю трубу печи с двойными стенками и чистить ее? У меня, наверное, 3 фута, 90-градусный локоть, еще 18 дюймов, а затем я попал в класс А. Было бы несложно разобрать его. Я чувствую, что из-за отсутствия креозота в классе А я бы почти потратил свое время на чистку печной трубы. Я хорошо осмотрел / почистил печь, и все выглядит хорошо. Что все думают?

Спасибо!

Нажмите, чтобы развернуть…

В прошлом году и в этом году я разобрал печную трубу. . . и обнаружил очень мало накоплений внутри. Исходя из этого, я думаю, что следующей осенью я пропущу год. . . что говорит кое-что от парня вроде меня, который усердно проверяет и чистит дымоход раз в месяц зимой, даже при очень небольшом накоплении креозота.

Для собственного спокойствия в этом году можно хотя бы осмотреть печную трубу. . . но если у вас все хорошо и дымоход все еще остается чистым, то можно пропустить чистку в следующем году.



Переключить подпись

Jotul Oslo, MTD 27-тонный дровокол
Бензопила Jonsered 555
2010 Nissan Titan . . . с прицепом
2017 Yamaha Kodiak 700 EPS с прицепом Saab Wood Hauling Trailer

• 17 октября 2011 г.

• #11

Я думаю (другие могут меня поправить), что самое большое скопление креозота обычно происходит там, где труба самая холодная, так как это конденсирует креозот.



Переключить подпись

Hearthstone Shelburne (чугун с коричневой эмалью, теплозащитный экран и воздуходувка) в хижине на границе Западная Вирджиния и Вирджиния в Национальном лесу Джорджа Вашингтона.
7-тонный электрический дровокол Pow’R ​​Kraft с 10-м калибром, 25-футовым шнуром
Stihl MS250, 18-дюймовая шина (основная)

Горизонтальная банная печь из трубы своими руками • ICECCO.ORG

Содержание

Как сделать печь для бани из трубы

своими руками

Наконец, третья область применения, где трубные печи на своем месте. отопление птичников и скотных дворов; кроме перепелятников и др. для содержания теплолюбивых видов. Здесь не подходят печи-обогреватели типа Булерьяна. Они хороши для обогрева теплиц с парниками, а тепличные условия противопоказаны промысловым питомцам при зимнем содержании: от сквозняков живность простудится и погибнет. В буллерах конвекторы включаются только при достаточно интенсивной топке; если топить печь-каменку щепой, то вообще не будет греть.

Оптимальный вариант в этом случае — чугунная буржуйка. При мало- или среднеинтенсивной топке ее эффективность оказывается вполне приемлемой даже без специального дымохода. Но, из-за довольно высокого спроса и архаичной технологии (детали заливают в землю, как при Демидовых, и собирают в изделие вручную), чугунные буржуйки достаточно дороги. более того, производители мудрят на дизайн и, естественно, берут деньги за элегантный современный вид, как Мерседес за звездочку.

Обмуровка буржуйки печи из трубы для повышения КПД

В этом случае можно, и не сложно, сделать буржуйку самостоятельно из трубы (500 530) х (10 12), благодаря толстые стенки он будет достаточно прочным и в химически достаточно агрессивной среде. Правда, из-за меньшей, чем у чугуна, теплоемкости и большей теплопроводности стали КПД печи упадет, но с этим можно бороться.

Самый простой выход — замуровать нижнюю треть печи в кирпич, см. рис. справа, удлиняющий поддувал (профилированная труба 130х60х2). Футеровка обеспечит подогрев поступающего в топку воздуха и в некоторой степени оптимизирует температурный режим в ней. Дымовая труба. труба 100 120 мм.

Кто предпочитает металл камню и не боится приложить руки к печке, может из той же 530 трубы сделать буржуйку с КПД почти как у буллера, да-да! Как? Путем подачи вторичного воздуха в топку для дожигания. В прямоугольных буржуйках из листа такой Фокус не получится, правильная внутренняя циркуляция не получится из-за углов. И в раунде. пожалуйста.

Чертежи такой буржуйки из трубы даны на рис. ниже. Кроме всего прочего, он мобильный, т.к. не замурован. Отверстие для укладки колосника образовано 2 круглыми отрезками листовой стали 4-8 мм, см. врезку справа внизу рис. Топить эту печь можно, кроме дров и угля, еще и пеллетами. Правда, при сжигании они не дают много золы в специальной горелке, но они дешевы, а зола годится на удобрение. Бытовые буржуйки из труб имеют еще одно преимущество по сравнению с чугунными: на их конфорке можно быстро разогреть пищу помоями даже при слабой топке.

Буржуйка из трубы 530 с подачей вторичного воздуха

Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями под топку и зольник и приваренным сверху дымоходом. Существует два основных варианта трубчатых печей:

Горизонтальные модели подходят для бань и производственных помещений, так как в их конструкции предусмотрена установка бака для нагрева воды и других аксессуаров.

На «лежачих» буржуйках устанавливаются мангалы и мангалы-барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на небольших дачных кухнях.

Ссылка. В вертикально расположенной печи дрова прогорают быстрее и дают больше тепла, а горизонтальные конструкции плавятся медленнее, но позволяют дольше сохранять тепло при меньшем расходе топлива.

Уровень осевого или бокового наклона горизонтального корпуса , как правило, не влияет на работу печи в ванне, поэтому особых требований и условий для его установки в помещении нет. Для устранения металлического запаха в ванне поверхность можно покрыть одним из высокотемпературных составов на основе порошкового алюминия и кремния. Но чаще поверхность в ванне просто выгорает до темно-красного цвета окиси железа и дальше не окисляется.

Банная печь из трубы (59 фото): делаем Банная печь из трубы (59 фото): делаем Банная печь из трубы (59фотографии): мы делаем.

• Сделай сам Чистка дымохода
• Своими руками домашняя мини сауна в квартире
• Как высушить подвал и погреб от сырости
• Как вывести плесень в квартире

Общие правила приготовления пищи

Русская печь представляет собой массивную конструкцию, занимающую очень большую часть. Между печкой и стеной дома стоит кровать, или кушетка, на которой спали деревенские дети. Приготовление пищи – одна из основных функций духовки, помимо обогрева. Из-за вялости процесс может быть длительным по времени. Зато полезные вещества сохраняются максимально.

Чтобы процесс приготовления и его результат не разочаровали, нужно соблюдать простые правила:

• Перед приготовлением духовку необходимо предварительно разогреть. Идеальное состояние. горячие стены и горящие угли.
• После разогрева у хозяйки есть не более 4 часов на приготовление блюд. Если печь остыла, то ее топят 1-2 часа. Если планируете жарить, то за этот период нужно успеть приготовить.
• Еда достается из духовки вилкой. Если таковой нет, то подойдет и обычная деревянная лопата. Но лучше отработать эти маневры заранее. Как и в любом другом необычном деле, здесь нужна сноровка.
• Блюда одновременно томятся в духовке. Исключение составляет батон. Его всегда пекут отдельно. Пищу, требующую длительного томления, помещают в самую глубину.

Выбор конструкции самодельной печи

Металлические самодельные печи для бани свариваются не только из труб или баллонов, но и из листовой стали. что у кого есть в наличии. Из листов обычно варят прямоугольный корпус, уступающий цилиндрическому по следующим критериям:

• Сложность изготовления. Железная труба – это почти готовая топка, а листовой металл еще нужно распилить, разрезать на заготовки и собрать в одно целое с помощью сварки.
• По той же причине цена круглого изделия будет меньше, если только вы не сделаете всю работу самостоятельно.
• Цилиндрическая форма банной печи из трубы лучше с точки зрения теплообмена с окружающим воздухом.
• Круглое сечение всегда предпочтительнее прямоугольного с точки зрения расхода дымовых газов.
• Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины из той же марки стали.

Задачу изготовления печи из трубы или газового баллона обычно решают 2 способами: сделать корпус горизонтальным или вертикальным. Оба варианта имеют право на жизнь и имеют свои плюсы и минусы. Вертикальная печь для бани компактнее горизонтальной и уместна в парилке небольших размеров, где на счету каждый квадратный метр. Но уступает по времени горения и эффективности теплоотдачи, что немаловажно.

Теплообменник своими руками для банной печи. Сделай сам

Подробнее о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

При сгорании большая часть тепла поднимается вверх, боковые стенки прогреваются не так сильно. А наверху площадь поверхности обмена небольшая, но есть выход наружу через дымоход, где жаром кипит радость. Не так обстоят дела в горизонтальная конструкция печи, где труба дымохода находится далеко и на пути к ней горячие газы будут отдавать часть тепла полукруглому своду корпуса.

Готовая печь с сеткой для камней и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, всегда будет несколько выше вертикальной.

Аналогичная ситуация с дровами. Внутри вертикальной топки пламя охватывает весь массив топлива, если подача воздуха не перекрыта дверкой зольника. Но баню так топить нельзя, ведь задача источника тепла – отдать много тепла за короткий промежуток времени. В вытянутой в длину топке пламя движется от передней части к задней, постепенно и более эффективно сжигая дрова. Один нюанс: такая каменка занимает больше места и подойдет не для каждой парилки.

Какой проект банной печи выбрать

Сразу же хочется отметить, что в большинстве случаев самодельные печи из металла не отличаются стильным оригинальным внешним видом или какими-либо дизайнерскими изысками, но при этом полностью выполняют свое функциональное назначение, и позволяют быстро и качественно оформить помещение с парой до 20 м.куб.

Схема дровяной печи в разрезе.

По своей конструкции печи металлические трубные банные можно разделить на два типа, каждый из которых имеет свои положительные и отрицательные стороны, поэтому выбор окончательного проекта каменки должен зависеть от размеров и планировки парилки , а также от собственных предпочтений владельца бани.

• Печь банная вертикальная имеет внешнее сходство с обычной буржуйкой, но главное отличие состоит в том, что в ее конструкции помимо топочного отсека имеется дополнительная емкость для укладки камней, и водяной бак для нагрева воды . Эта модель выглядит более компактно и занимает меньшую площадь помещения, поэтому ее можно использовать для небольшой парилки, однако следует учитывать, что она имеет меньшую тепловую эффективность, а ее главный недостаток в том, что дверцы топки и поддувала будет располагаться в парилке. номер;
• Горизонтальная печь-каменка также имеет отсек для кладки камней и емкость для нагрева воды, однако в данной конструкции дверцы топки и поддувала расположены на конце трубы , что позволяет их вынести вне парной, в предбаннике или на улице. В отличие от предыдущей модели, горизонтальная каменка занимает немного большую площадь пола, но за счет низкого расположения печи и большей длины топки площадь нагрева камней значительно увеличивается, а естественная конвекция нагретого воздуха в парилке улучшается, следовательно, если размер и внутренняя планировка 9Ваз 2109 сауна позволяют, я бы предпочел этот вариант.

Банная металлическая печь с горизонтальной трубой .

Достоинства и недостатки трубчатых печей

Среди основных технических требований к материалам для изготовления банных печей в первую очередь я бы выделил теплостойкость, высокую механическую прочность, долговечность и высокую коррозионную стойкость, способность выдерживают резкие перепады температуры, а также высокое значение теплоемкости и теплопроводности.

Несмотря на то, что черный металл нельзя считать абсолютно устойчивым к коррозии, во всем остальном наиболее приемлемым вариантом в данном случае является толстостенная стальная труба диаметром 500-600 мм, а дальше попробую поясните почему:

• Черный металл обладает достаточной механической прочностью, хорошо выдерживает многократные значительные перепады температур, кроме того, имеет низкий коэффициент линейного теплового расширения и высокий коэффициент теплоотдачи;

Схема распределения тепловых потоков в горизонтальном нагревателе.

• Благодаря большой толщине стенки (не менее 8 мм) такая печь обладает достаточной теплоемкостью, поэтому может некоторое время сохранять тепло даже после выгорания топлива, а кроме того, толстостенная труба не так быстро разрушается под действием воды и температурной коррозии, поэтому при правильной эксплуатации может прослужить не один десяток лет;
• За счет круглого внутреннего сечения трубы боковые стенки и кровля топочного отделения имеют цилиндрическую или куполообразную форму, что обеспечивает наиболее эффективное распределение и отвод тепла от горящего топлива, способствует созданию хорошей естественная тяга в топке;

Распределение тепловых потоков в печи горизонтальной с вторичной камерой и баком для воды на задней стенке.

• Изготовление обогревателя из круглой трубы позволяет минимизировать количество прямых углов и общую длину сварных швов, которые, как известно, являются самым первым очагом коррозии, а также наиболее вероятным местом задымления и угарный газ просачиваться в помещение при отсутствии нормальной тяги в дымоходе;
• Несмотря на то, что в настоящее время цена на черный металл значительно выросла, этот вариант по-прежнему остается самым дешевым. Кроме того, я считаю, что не стоит покупать новую стальную трубу на металлобазе как товарный товар, а попробовать поискать подходящий б/у кусок в пунктах приема вторичного черного металла, либо договориться о покупке на приемлемая цена от мастера, непосредственно на месте строительных работ или прокладки магистральных трубопроводов.

Если труба имеет один прямой сварной шов, он должен быть установлен так, чтобы он был направлен вниз к воздуходувке.

Для изготовления банной печи предлагаю попробовать найти горячедеформированную бесшовную трубу , однако, как вариант, можно использовать и электросварную прямошовную трубу с одним продольным швом по центральной линии. Более дешевые спиральношовные трубы с винтовым швом использовать для этих целей не рекомендую, так как они могут деформироваться под сильным нагревом.

Где я могу использовать плиту?

Кустарные печи, работающие в основном на твердом топливе (дрова, уголь, пеллеты, брикеты) или на отработанном машинном масле, имеют широкий спектр применения. Как правило, применяются такие конструкции:

• в банях. Банная печь не обязательно должна быть большой, так как за поддержание температуры обычно отвечают раскаленные камни, заложенные в специальный ящик. Именно по этой причине изделие может быть достаточно простым и компактным. главное, чтобы его конструкция обеспечивала герметичность и высокую эффективность обогрева.
• В гаражах. Печь из гаражной трубы может работать как на твердом, так и на жидком топливе. Использование такой печи позволяет поддерживать оптимальную температуру в неотапливаемом помещении, что иногда критично и при выполнении длительного ремонта, и при попытке запуска на морозе.
• В теплицах. Для обогрева небольшой теплицы жалко покупать профессиональную дровяную или угольную печь. слишком высокая цена. А вот простое изделие из стальных труб, в котором можно сжигать любые древесные отходы, прекрасно справляются с обогревом защищенного грунта и рассады от весенних заморозков.

Самая простая модель для обогрева теплицы

• На кухнях загородных домов. Для дачи или загородного дома, в котором вы проживаете постоянно, лучше купить печь чугунную с промышленной печью, либо сложить постоянную конструкцию из кирпича. А вот загородный дом можно оборудовать самоделкой: в теплое время года мы будем использовать ее для приготовления пищи, а весной и осенью она еще и достаточно эффективно согреет дом.

Кроме того, такие обогреватели простейшей конструкции часто используются для обогрева производственных помещений. склады, мастерские и т.д. Конечно, по эффективности они уступают тепловым пушкам и булерьянам, но если есть обилие дров, и вся задача в том, чтобы рабочий в утепленной куртке не замерз и пальцы не прилипали к металлу , то они справляются с заданием.

При необходимости можно заварить чай!

Чертежи банных печей из трубы

Банная печь состоит из нескольких элементов, последовательно соединенных друг с другом посредством электро- или газосварки:

• От корпуса. Имеет поддувал с крышкой, портал для булыжников, топку, колосники.
• Из емкости (бака) для нагрева воды. Иногда его делают не как отдельный элемент, а как продолжение корпуса.
• Из трубы.
• От искрогасителя, установленного на дымоходе.

Вода поступает по переливным трубам внутрь бака и отводится по трубам холодного и горячего водоснабжения.

Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Установка и эксплуатация трубчатых печей

Эксплуатация металлических печей связана с риском ожогов и пожара. Поэтому при их установке необходимо соблюдать следующие правила:

• Установка выше уровня пола на бетонном или кирпичном основании высотой 20 см и более.
• Поместите металлический лист перед дверцами поддувала и топки.
• Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Резервуар для воды должен быть заполнен перед запуском сауны . В сухую джакузи нельзя наливать воду, так как может произойти паровой удар, ведущий к ожогам.

Посмотрев видеоинструкцию и разобравшись с чертежами, вы сможете сделать печь для бани из трубы своими руками. Эта задача будет действительно легкой. Конструкция получится с высоким КПД и при правильном монтаже и эксплуатации совершенно безопасна. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

Источники:

https://waysi.ru/domik/dlya-doma/pec-dla-bani-iz-truby-tonkosti-izgotovlenia.html https://ogon.guru/stroitelstvo-svoimi-rukami/ печь/види-печей/для-дачи/из-труби.html https://intelligent88.ru/дачный-домик/банная-печь-из-трубы-горизонтальная-своими-руками https://intelligent88.ru/дачный- домик/как-самому-сделать-печку-для-бани-из-металлической-трубы https://otivent.com/kak-svarit-pech-dlya-bani-iz-truby-ili-ballona https://obustroeno. клуб/строительство/постройки/баня/30150-банная-печь-из-трубы https://obustroeno. club/instrum-i-material/truby/30152-печ-из-трубы https://ogon.guru/stroitelstvo- своими руками/печь/види-печей/для-бани/из-труби.html https://bane.guru/pechi/samodelnye-bannye-pechi-iz-truby-530-chertezhi-video-instrukciya.html

Буржуйка из газового баллона своими руками: инструкция по изготовлению

У многих частных домовладений есть старый баллон сжиженного газа. Из этого предмета можно сделать много полезных вещей, например, простой отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйку из газового баллона своими руками можно сделать без проблем. Конечно, понадобятся дополнительные материалы.

Содержание статьи:

• Принцип работы печи-буржуйки
• Рекомендации по изготовлению
  • Этап №1 – выбор и подготовка баллона
  • Этап №2 – изготовление и заливка корпуса
  • Этап №3 – изготовление дверцы и зольника
• Пошаговая фотоинструкция
• Как повысить эффективность?
• Выводы и полезное видео по теме

Принцип работы печи-буржуйки

Буржуйка — примитивный вариант из металла. Работает такое устройство предельно просто: в топку закладываются дрова, они горят, тело печи нагревается и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола через колосник ссыпается в зольник, который следует периодически очищать.

Одним из главных достоинств буржуйки является простота конструкции. Строгих размеров нет, главное, чтобы корпус выдерживал жару и дымоход исправно работал. Такую печь опытный мастер сделает всего за пару часов. И сжигать в ней можно практически любое сухое дерево: и бревна, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовыми отходами и т.д. При желании на такой печке можно вполне успешно готовить. Этот момент следует учитывать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой толстую металлическую камеру сгорания с загрузочной дверкой, дымоходом, колосниковой решеткой и поддувалом. В качестве случая можно использовать старый газовый баллон

Но следует считаться с недостатками такого отопительного решения. Во-первых, это высокий риск ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнеупорными материалами. Желательно, чтобы она стояла с той стороны, где никто случайно не коснется тела и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлоконструкция немало, поэтому ни о какой мобильности устройства не может быть и речи. Передвигать буржуйку для обогрева разных помещений будет сложно.

Хозяйственные помещения, в которых нет электричества или куда оно поступает с перебоями: гараж, сарай, мастерская и т.д.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать улучшенный вариант буржуйки печь, позволяющая сберегать больше тепла и получать высокую отдачу при сжигании топлива

Еще одной проблемой является низкий КПД, так как часть тепловой энергии при сгорании дров буквально улетает в дымоход. Существуют различные способы сохранить тепло и немного видоизменить буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошей вентиляции помещения, в котором установлена ​​буржуйка, так как такой прибор при работе сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно «приглашают» старый газовый баллон. В корпусе необходимо сделать две двери: большую и маленькую. Первый служит для загрузки топлива, второй нужен как нагнетатель, через который из камеры сгорания поступает воздух для обеспечения процесса горения и тяги.

Чертеж печи-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и расчетной мощностью, но такой точности не требуется

Внизу, на некотором расстоянии от низа конструкции, следует колосник быть сварены. Его можно сделать из толстой проволоки или просто взять лист толстого металла и вырезать в нем длинные прорези. Расстояние между стержнями колосника должно быть таким, чтобы дымовой материал не просыпался в зольнике.

Если буржуйка топится только дровами, колосниковые щели делают большими, а когда предполагается использование щепы, колосник следует делать более частым.

Изогнутый металлический дымоход, монтируемый на буржуйку из газового баллона, позволяет сохранить больше тепла в помещении и повысить КПД конструкции

Зольник можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивого к сильному нагреву. Некоторые люди предпочитают вообще обходиться без зольника; они просто удаляют золу из нижней секции по мере необходимости, хотя это и не очень удобно. Обычно подводят, чтобы обеспечить необходимую тягу.

Стандартную конструкцию газовой баллонной плиты можно усовершенствовать, увеличив производительность, превратив твердотопливный обогреватель в обогреватель или варочную поверхность:

Галерея изображений

Фото

Фиксируется на корпусе

Крепление к баллону отопления трубы

Воздухонагреватель

Мармиты

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость может располагаться горизонтально или вертикально. Вам нужно выбрать чехол подходящего размера, а затем правильно его использовать.

Вам понадобится лист стали, устойчивый к длительному нагреву, толстая проволока для колосника, уголок для ножек и т. д. В процессе изготовления следует учесть ряд нюансов, чтобы печь получилась удобной и эффективный.

Этап №1 — выбор и подготовка баллона

Газовые баллоны бывают самые разные. Для буржуйки лучше всего подойдет емкость для сжиженного газа на 50 или 40 литров. Если вам нужна небольшая духовка, вы можете взять баллон на 12 или 27 литров.

Но это будет устройство для обогрева небольших подсобных помещений. Подобные емкости на пять литров практически бесполезны. Такая маленькая буржуйка быстро нагреется, но скоро остынет, поэтому эффект обогрева от нее будет очень незначительным.

Интересный вариант самодельной буржуйки – емкость из-под фреона. Такой цилиндр имеет толстые стенки и удлиненное тело. Емкость необходимо обрезать так, чтобы длина тела была около 70 см. Толстые стены, конечно, утяжеляют конструкцию, но лучше сохраняют тепло. Буржуйка будет долго прогреваться, но в то же время и греть будет дольше.

Перед началом работы необходимо правильно подготовить газовый баллон: удалить из него остатки газа, слить конденсат и заполнить бак водой, которую затем можно залить

Когда баллон выбран, необходимо подготовить сварочный аппарат и помните правила техники безопасности. Даже в очень старом баллоне всегда есть остатки горючего газа. Если сразу начать резать его сваркой, почти гарантирован опасный для жизни взрыв. Тем, кто еще не пользовался сварочным аппаратом, рекомендуем прочитать.

Для начала рекомендуется открыть баллон и выпустить остатки газа. Разумеется, делать это нужно на улице, а не в помещении. Затем нужно слить из баллона остатки сконденсировавшейся внутри жидкости. Это вещество обычно имеет резкий и неприятный запах, поэтому лучше заранее приготовить для него небольшую емкость с крышкой, чтобы сразу упаковать и аккуратно выбросить.

К конструкции печи буржуйки не предъявляются особо жесткие требования по параметрам. Чем больше камера сгорания, тем просторнее помещение может обогреть агрегат

Если случайно пролить конденсат на пол комнаты, то специфический аромат может сохраняться очень долго. После всех этих операций баллон еще не готов к контакту со сварочным аппаратом, потому что внутри остаются пары остаточных газов.

Необходимо заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого вода сливается, теперь цилиндр можно без проблем разрезать.

Этап №2 — изготовление и заливка кузова

Далее необходимо выбрать тип буржуйки из баллона, будет ли расположен цилиндрический корпус горизонтально или вертикально.

Фотогалерея

Фото

Печь-буржуйка с горизонтально расположенным корпусом занимает больше места в помещении. По теплотехническим характеристикам ничем не отличается от вертикально ориентированного агрегата того же объема

Загружать дрова в горизонтальную печь-камин проще и удобнее из цилиндра, не надо их на короткую рубить колодки

Печь из вертикально установленного баллона в гараже или бане займет минимум места, не будет мешать передвижению и создавать ожоги

Из баллона емкостью до 27 л можно сделать передвижную буржуйку с вертикальным корпусом, который можно переносить в сад, теплицу, возвращать в гараж

Горизонтальный корпус печи

Преимущества загрузки дров в горизонтальном корпусе

Минимальное пространство для установки печи

Переносная буржуйка из мини-баллона

Все остальные операции выполняются с учетом данной ориентации. Если выбрано горизонтальное положение, то один из концов баллона будет служить задней стенкой, а на другом нужно установить загрузочную дверку и поддувал.

Если планируется сделать вертикальную буржуйку из газового баллона, то потребуется сделать два отверстия: для загрузки топлива и для поддува зольником

Для колосника можно использовать толстую арматурную проволоку. Чтобы не сварить из нее решетку, можно согнуть ее частым зигзагом, «змейкой». Эта конструкция приваривается к внутренним стенкам металлического кожуха.

Передняя стенка изготовлена ​​из металлического листа следующим образом:

1. Металл должен быть нанесен на переднюю часть печи, чтобы отметить ее.
2. По маркировке должна быть вырезана круглая деталь.
3. Нанесите на него другую маркировку: для прямоугольной двери и поддувала.
4. Вырезать отверстия по маркировке.
5. Сделать двери.
6. Приварить петли, замки к передней стенке и навесить двери.
7. Приварить к кузову стенку с дверьми.

Обе двери должны быть уплотнены асбестоцементным шнуром по контуру так, чтобы они плотно прилегали к корпусу. Задняя стенка в такой печи обычно не нужна; его роль играет дно цилиндра. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие для дымохода.

Трубу необходимо брать из толстого металла, так как нижняя часть дымохода будет соприкасаться с нагретыми дымовыми газами. Тонкий металл в этом месте быстро выгорит. Теперь к днищу печки приваривают сплошные ножки из арматуры, куски металла или куски металлического уголка. Они должны выдерживать как вес самой конструкции, так и топлива, которое будет в нее загружено.

Примерно по такой же технологии изготавливается вертикальная буржуйка из воздушного шара. Нижняя часть цилиндра станет нижней частью конструкции, вверху нужно сделать цилиндрическую «крышу» с отверстием для дымохода. Обычно верхняя часть баллона отрезается. По окончании установки можно будет приварить обратно. Двери — для загрузки и поддува — выполнены в передней части корпуса цилиндра.

Такая буржуйка займет меньше места, чем горизонтальный вариант, к тому же она будет выше. Если предполагается не только обогревать помещение, но и готовить пищу, то необходимо будет с учетом этого отрегулировать высоту плиты и обеспечить ровную варочную поверхность.

Но обычно диаметр емкости недостаточно велик, чтобы обеспечить полноценную возможность приготовления пищи. Хотя вскипятить чайник — задача выполнимая.

Данный чертеж позволяет получить представление об устройстве горизонтального варианта буржуйки из баллона, к низу которого крепится зольник

Решётку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Он вваривается между отверстиями для загрузки и выдувания.

Некоторые пытаются сократить объем сварочных работ, оставляя верхнюю часть бака практически нетронутой. Но тогда вся остальная работа будет сложнее.

В горизонтальной буржуйке можно не вваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и прикрепив снизу зольник

Например, колосник придется вставлять не сверху, а заталкивать в топочную дверцу и как-то удерживать в правильном положении. Теперь нужно сделать дверцы с петлями и замками и приварить их к корпусу буржуйки, предварительно уплотнив асбестоцементным шнуром. Осталось вверху установить дымоход, а внизу приварить ножки.

Этап №3 — изготовление дверцы и зольника

Двери для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним привариваются петли и защелки. Это простые элементы. Петли можно делать даже из звеньев толстой цепочки. Второй, более дорогой вариант – приобретение готовых литых металлоконструкций.

Для установки готовой лепной дверцы на самодельную печь к загрузочному отверстию следует приварить рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую для поддувала. Но есть и комплекты, в которых такие двери объединены в единую конструкцию.

Отверстия для таких дверей необходимо вырезать точно по размеру. После этого нужно приварить раму от угла к краям проемов.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки из цилиндра

Каркас литых дверей крепится к полученному каркасу болтами. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась плотно.

В маленьких буржуйках при желании можно совсем обойтись без колосника.

Слева перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа общий вид. Зольник выдвигается для регулирования подачи кислорода, поддув в такой модели делать не нужно

Ей трудно найти место, если делать печь небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве не производится продувка, подача воздуха осуществляется с помощью загрузочной дверки, которая просто открывается. Из арматуры легко сделать колосники, но они не отличаются особой надежностью.

Со временем клапан прогорает, его необходимо заменить. Альтернативой может стать кусок листового металла, в котором вырезаны прорези или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте печи из баллона можно установить в нижнюю часть в комплекте с зольником, так как для облегчения монтажа нижнюю часть корпуса придется разрезать.

Пошаговое фото-руководство

Для изготовления самодельной печи потребуется один отожженный пустой газовый баллон, труба Ø 108 мм для дымохода (метр зависит от конкретных характеристик), обрезки стальной полосы и уголка , три петли для навешивания дверей.

Построение корпуса будущей печки выполняется в следующей последовательности:

Фотогалерея

Фото

Шаг 1: Вырезание отверстия дымохода

Шаг 2: Разметка дверей зольника и топки

Шаг 3: Вырезание корпуса цилиндра по разметке

Шаг 4: Зачистка Удаление заусенцев

Шаг 5: Сборка колосниковой заготовки

Шаг 6: Вычерчивание контура колосника

Шаг 7: Обрезка колосника

Шаг 8: Закрепление колосника внутри корпуса

Печь-буржуйка из пустой газовый баллон почти готов: остались последние штрихи:

Фотогалерея

Фото

К прорезанному вверху отверстию привариваем трубу, к которой будет крепиться дымоход

Со стороны, удобной для предстоящего использования, привариваем петли и навешиваем дверцы зольник и печь. Обе дверки желательно перед установкой приварить металлической полосой по периметру. Это непростая работа, но она уменьшит поступление дыма из печи в помещение при сбросе тяги

Сначала собираем дымоходный канал на полу в гараже, чтобы измерить фактические расстояния и при необходимости скорректировать

Собираем дымоход, закрепляем его элементы сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через конструкцию здания и плавим печь

Шаг 9: Крепление дымохода

Шаг 10: Крепление петель и навешивание дверей

Шаг 11: Предварительная сборка дымохода

Шаг 12: Сборка дымохода и запуск печи

Высота дымохода зависит от формы крыши и наличия ряда предметов, которые могут мешать тяге. Он должен быть не менее 0,5 м над плоской и малоскатной крышей. Если рядом есть высокие деревья или постройки, то устье трубы необходимо устроить над ними.

Как повысить эффективность?

Чтобы сделать работу буржуйки более эффективной, есть несколько простых способов. Во-первых, следует утеплить дымоход, чтобы сохранить часть тепла, уходящего с дымовыми газами. Для увеличения площади контакта нагретого металла с окружающим воздухом можно использовать различные методы.

Значительно улучшить теплотехнические качества буржуйки, сконструированной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Фотогалерея

Фото

Если ваша самодельная буржуйка не справляется с обогревом помещения, имеет смысл повысить ее КПД самым простым способом — устроить колпак

Все твердотопливные печи работают по единому принципу . Увеличить теплоотдачу можно, устроив дополнительную камеру. Изготовим из баллона меньшего литража

В камере, смонтированной на основном корпусе из меньшего газового баллона, дымовые газы задерживаются и «вертятся» внутри бака

Поднимаясь сначала, затем опускаясь по колпаку, дымовые газы задерживаются в баке, отдают тепло стенкам этой камеры, а она отдает тепловую энергию в помещение

Обычная печь-баллон в гараже

Подготовка баллона меньшего рабочего объема

Установка камеры дымохода

Устройство для увеличения теплоотдачи

Некоторые мастера рекомендуют делать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла возвращаться в помещение. Но следует помнить, что сложная конструкция дымохода может негативно сказаться на тяге, поэтому не стоит увлекаться чрезмерными изгибами.

Иногда к корпусу печки приваривают металлические крылья, например, из уголка или любой подходящей полосы металла. Если размеры печи позволяют, можно сверху приварить горизонтальный лист металла и сделать в нем дополнительное отверстие не для дымохода, а для чайника или чайника.

Отверстие закрыто специальной составной крышкой из нескольких концентрических окружностей. Убирая или добавляя кружочки, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – корпус из кирпича. Кладку выполняют вокруг печи, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обмотать дымоход металлической сеткой, а в образовавшийся зазор положить камни, можно повысить эффективность обогрева. Даже после того, как дрова прогорят, камни еще какое-то время будут отдавать тепло.

Альтернативный вариант этой модернизации – металлическая сетка вокруг дымохода, в которую уложены куски кирпича или камня. Это популярное решение для печей, устанавливаемых в бане, разновидность буржуйки. Но следует помнить, что для этого подходит только речная «голая» рыба однородного цвета и без вкраплений. Если камень состоит из слоев разного типа, он может лопнуть под воздействием высоких температур.

Если вам нужна печь солидных размеров, в распоряжении мастера есть два газовых баллона, их можно объединить в одну конструкцию. Один из них устанавливается горизонтально, а второй ставится вертикально как труба для дымохода. Площадь обогрева увеличивается, такая печь будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость обогрева помещения, но для достижения этого эффекта потребуется электричество

Наконец, можно вставить внутрь верхнюю часть корпуса трубы, по которой будет циркулировать воздух. Если на конце этих труб поставить вентилятор, воздух будет двигаться быстрее. Такой равноценный тепловентилятор позволит за несколько минут прогреть все помещение и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Вот рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказывается о порядке изготовления газовой баллонной плиты:

Оригинальная буржуйка с функцией пиролизного дожигания топлива может быть изготовлена ​​из двух газовых баллонов:

Буржуйка представляет собой простое устройство, не сложное в изготовлении и имеющее достаточно широкое применение. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить довольно долго.

Пишите комментарии к статье, задавайте вопросы, делитесь опытом, если вам уже приходилось собирать буржуйку из подручных материалов.
