Буржуйка в гараж своими руками

Гараж можно иметь и не будучи автолюбителем. Часто, гараж — место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже — достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью — буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления — это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

Основной отсек (топка) — это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек — это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке — не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу — 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное — это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

• болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
• сварочный аппарат для сварки элементов конструкции.
• слесарный инструмент: молоток, струбцины, клещи и пр.
• электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное. Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция.

Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции — наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение — вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте. Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот

Расположение в дальнем углу

Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника.
   Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 – 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
3. колосник сваривается из прутов арматуры по схеме сетки.
4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
5. для устойчивости печи к днищу приваривают ножки.
6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
9. также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

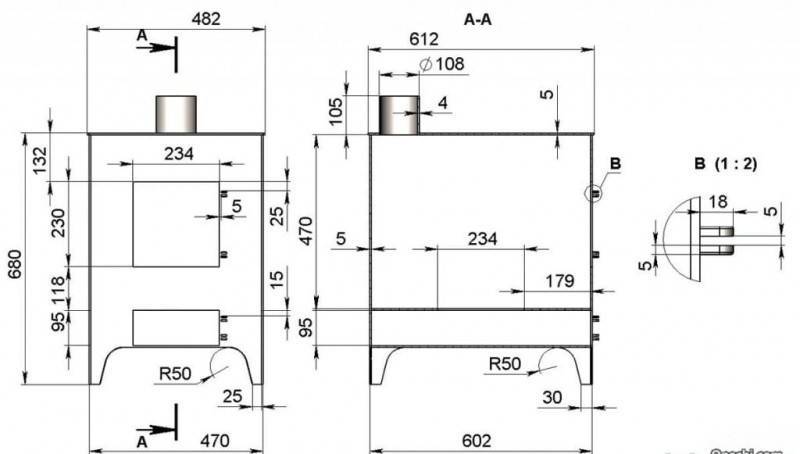

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

1. Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
2. Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
3. Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.

   Утепление дымоотводной трубы

4. Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
5. Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
6. Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
7. Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может быть сильно горячей. Зольник рекомендуется чистить после каждого длительного горения. Чистить дымоход также необходимо. Лучше делать это перед наступлением холодов, чтобы лишний раз не мёрзнуть.

Ремонт печки заключается в основном в восстановлении прогоревших металлических элементов конструкции. Стенки топки можно обваривать металлом в прогоревших местах. Прогоревший колосник лучше изготавливать новый.

Остальные элементы практически не выходят из строя.

Несомненно, сконструировать и собрать буржуйку — достойное и интересное задание для любого владельца гаража. Главное, соблюдать правила безопасности при сборке конструкции и правила пожарной безопасности при установке и эксплуатации буржуйки.

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Как сделать чудо печь на дровах своими руками: чертежи и видео

Когда человек планирует поселиться в частном жилище, будь то деревенский дом, коттедж в городе или дом где-нибудь в изоляции, всегда остро встает вопрос качественного отопления здания.

Возможность провести в дом центральное отопление имеется только в черте города, да и то не всегда, в менее цивилизованных же местах на помощь может прийти система, работающая на природном газе. Иногда случается так, что в выбранном для строительства месте нет и газопровода, или подключение к нему выходит слишком дорогим, а доставка газа в баллонах по каким-то причинам не является приемлемым вариантом. В таком случае единственным подходящим решением становится сооружение такого отопительного агрегата, как чудо-печь на дровах или другом твердом топливе, которого в любом месте за городом обычно достаточно, да еще и платить за него не нужно. Сконструировать подходящую печь можно и самостоятельно, если имеются все необходимые инструменты и материалы, а также хорошие чертежи.

Разнообразие печей и их изготовление

Традиционная деревенская русская чудо-печь или более модный камин совсем не подходят для современного строения, не являющегося огромной избой. Во-первых, обычная дровяная печь слишком громоздка, а во-вторых, ее коэффициент полезного действия оставляет желать лучшего. Но в наше время класть монструозную каменную печь нет никакой необходимости, ведь найдя подходящие чертежи и посмотрев пару обучающих видео, можно соорудить компактную и эффективную печь своими руками. Такая печь сделает помещение очень уютным и комфортным даже в самые лютые январские морозы.

Буржуйка

Это старый добрый вариант компактной печи, который на протяжении многих лет спасает от холода жилые дома, гаражи, теплицы и прочие небольшие помещения, требующие тепла.

Устройство буржуйки просто до нелепости: она представляет собой, в сущности, обычную железную бочку с толстыми стенками, иногда даже уже отжившую свой срок, будучи применяемой по прямому назначению. Превратить ее в печь очень легко, если заранее сделать все чертежи, по которым и будут вестись работы. Можно использовать и любую емкость или даже смастерить металлический ящик самостоятельно. Главное – чтобы объема и, следовательно, мощности хватало для обогрева необходимой площади.

Бочка, пригодная для конструирования печи своими руками, должна иметь объем около сотни литров. Суть работы по превращению ее в отопительный прибор заключается в разделении внутренней полости бочки на два яруса разного размера. Один из них станет камерой горения топлива, а в другом – будут собираться отходы. Для разделения применяется горизонтальная прямая пластина из прочного металла толщиной как минимум 5 мм.

Почему нужен такой размер? Потому что только так металл сможет выдержать нагрузки от нагревания корпуса. В этой пластине нужно просверлить крупные отверстия для того, чтобы зола могла свободно проваливаться во второй отсек.

Зольник оборудуется выдвижным ящиком из металла, чтобы можно было без труда удалять продукты горения. Передняя стенка бочки обустраивается так: в ней вырезается два отверстия, одно для камеры сгорания, размером около 40х40 см., второе – для ящика с золой, которое должно быть меньше первого примерно на четверть. Сделать это можно с помощью газовой горелки или простого зубила и молота. Отверстие топочной камеры нужно оборудовать удобной дверцей с задвижкой.

Верхняя часть бочки-печки плотно закрывается металлической крышкой, в которой нужно просверлить широкое отверстие для трубы дымохода. Закрепить крышку следует с помощью сварочного аппарата. После завершения всех монтажных работ буржуйка ставится на ножки или фундамент из огнестойкого кирпича, чтобы пол под ней не воспламенился.

Очевидно, что у буржуйки имеется богатый набор недостатков:

• низкий КПД, связанный с тем, что большая часть тепловой энергии утекает через дымоход;
• быстрое остывание из-за того, что сталь обладает очень высоким показателем теплопроводности и отдает тепло воздуху практически моментально;
• необходимость постоянного пополнения запаса топлива в камере сгорания.

Однако этот тип компактной печи – самый экономичный, не требующий никаких затрат и сооружаемый своими руками за несколько часов. Несмотря на эту простоту, не стоит пытаться делать ее, имея лишь общий концепт в голове. Нужно начертить хотя бы простейшие чертежи с указанием всех размеров, и тогда точно получится простая, но пригодная для обогрева печка, сделанная своими руками.

Печь «Бурельян»

Вот этот образец – это самая настоящая чудо-печь. А в чем же чудо? – спросите вы. Оно в том, что эта печь обладает поистине волшебным для твердотопливного нагревательного агрегата КПД – он достигает 93%. Иначе этот агрегат называют печью длительного горения.

Выглядит эта печь как двигатель внутреннего сгорания в стиле стимпанк и имеет значительно более высокую себестоимость, чем простая буржуйка. Самодельная чудо-печь этого типа потребует изощренных навыков горячей сварки и слесарного мастерства, ну и, конечно, обязательно нужны подробнейшие чертежи, без них никуда. Отличается от буржуйки эта печь тем, что в ней имеется возможность регулировки срока горения твердого топлива, будь то дерево или уголь.

На одном запасе поленьев печь может проработать целых полдня, что обеспечит качественный и бесперебойный обогрев помещения.

Помимо тепла, испускаемого самим корпусом печки, нагрев идет и от нагретого воздуха, покидающего печь «Бурельян», которые являются характерной чертой этого агрегата.

Процесс работы этой печи выглядит так:

1. Топливо сгорает в топке.
2. Нагретый воздух проходит по воздуховодам в специальную нагревательную камеру большого объема.
3. Горячий воздух отдает большую часть тепла металлическим стенкам печи.

Дымоход должен находиться как можно ближе к поверхности пола. Чтобы лучше понять устройство и механизм работы печки, стоит посмотреть видео на эту тему, это поможет составить точные и подробные чертежи устройства.

Основной принцип работы такой печи заключается в том, что в ней сжигается не только само топливо, но и выделяющиеся газы, что значительно увеличивает коэффициент полезного действия, и, соответственно, количество выделяемой тепловой энергии. Для этого в печи имеется два отсека, в одном из которых горит само топливо, а во втором дожигается газ при помощи форсунок особой конфигурации. К плюсам можно отнести и гораздо меньшие затраты топлива, чем при обычном его сжигании. Более того, при работе чудо-печи почти не образуется сажа и зола, что сводит к минимуму необходимость чистки и уборки.

У этой печи обнаруживается такой минус, как серьезная неравномерность температуры окружающего воздуха – у потолка она заметно выше, чем у пола. Компенсировать этот недостаток можно, подведя к печи трубы водяного отопления. К тому же, в таком случае печь будет не только греть воздух в доме, но и обеспечит хозяев достаточным количеством горячей воды.

Интересный факт: металлом пользоваться при конструировании «Бурельяна» совсем не обязательно, можно выполнить печь полностью из кирпича. Увеличенный благодаря этому размер корпуса обеспечит увеличение мощности печи. В качестве дымохода можно использовать цементную трубу, проложенную рядом с плинтусами, чтобы тепло меньше уходило впустую.

Методика изготовления

Для конструирования понадобятся подробные чертежи, любая пригодная канистра из металла достаточного объема с толщиной стенок не менее 5 мм. Не важно, какой формы будет устройство, в этом можно дать волю своей фантазии. В самом простом примере берется обыкновенная старая бочка объемом 200 литров, как и в случае с буржуйкой. Используя сварочный аппарат, отрезается верхняя поверхность бочки, и тщательно убираются все дефекты металла.

После этого вырезается окружность, которая должна быть меньше самой емкости – это будет прессом, прижимающим дрова ко дну камеры горения. Ко дну приваривается металлическая трубка шириной около 10 см. Она должна быть такой длины, чтобы быть выше емкости на пару десятков сантиметров, считая от дна камеры сгорания топлива. Снизу к этому кругу привариваются прямоугольные пластины, располагаемые под углом 90 градусов друг к другу. Этот элемент конструкции предназначен для подачи воздуха в камеру печи и одновременно для обеспечения поступления кислорода для реакции горения. Важно запомнить и обязательно нанести на чертежи: нижние лопасти необходимо сделать закрутить слева направо, чтобы корпус печи успевал забрать всю тепловую энергию от дыма, прежде чем тот покинет камеру сгорания.

В передней стенке выпиливается, вырезается или выдалбливается отверстие для наполнения печи топливом, его нужно закрыть плотно закрывающейся дверцей. В задней части проделывается отверстие для дымоотвода, куда приваривается труба с диаметром 15-20 см. В 20 см. от дна во внутренней части бочки монтируются колосники, а спереди в этой части прорезается дырка для очищения агрегата от золы и отходов. Весь агрегат накрывается выпиленной в начале работы крышкой с дыркой для трубы. Для удобства поднятия пресса к этой крышке приваривается ручка.

Печка устанавливается на крепкое основание из печного огнеупорного кирпича. Труба дымохода выводится из дома наружу. Для обеспечения пожарной безопасности устанавливать печку нужно подальше от стен.

Работает этот аппарат следующим образом:

1. Дрова укладываются в камеру горения, обязательно с минимальным количеством зазоров между поленьями, потому что печь работает на принципе тления, а не полноценного горения, так что кислорода в камере должно быть не слишком много.
2. Перед этим нужно приподнять пресс с помощью ручки, а если вы ее не предусмотрели, то прямо за трубу – поэтому для закладки дров вам потребуется напарник.
3. После этого можно поджигать топливо. Делать это можно любым способом.
4. Если сделать это поверх поленьев, то горение будет двигаться к низу, а если поджечь топливо снизу, то сами дрова будут продвигаться к зоне горения.

В любом случае топливо будет потихоньку прогорать, а пресс опускаться, прижимая их к решетке. Можно посмотреть видео, чтобы убедиться в эффективности процесса.

Обогреть слишком большой дом такими печами довольно сложно, хотя некоторые утверждают, что одной подобной печи достаточно для достойного согревания дома площадью до 250 кв м. Впрочем, задача этого рода перед печами и не стоит. Главное их применение – обогрев в выходные на даче или при работе в гараже. А еще можно поставить печь в оранжерее и раньше соседей начать огородный сезон. На проектирование такого отопительного устройства своими руками способен любой мужчина, обладающий хотя бы начальными навыками в обращении с газосварочным аппаратом, а также умеющий составлять и понимать чертежи.

Чертежи для создания самой эффективной буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.
Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж.
При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов. Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.
Среди основных преимуществ данной печи можно отметить такие положительные факторы, как: Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки; Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом; Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.
Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка. Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.
Основные модели самодельных буржуек По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства. Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун.
При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто.
Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит. Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская.
Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь. Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа. Кроме того, используются такие элементы, как: Погонажные профили; Квадратной формы труба; Специальные уголки; Арматура; Прут. Все это требуется, чтобы сделать корпус печи прямоугольной формы.
По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями. В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны. В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла. Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.
Важные узлы конструкции
Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения. Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок.
Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами. Изготовление зольника Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия.
Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами. Колосниковая решетка Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе.
Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру. Проемы и дверцы Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей.
Дверцы с корпусом соединяются посредством сварки и стальных навесов. В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова. Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи: Для топки 250 на 250 мм.
Для поддувала — высота 100 мм и ширина 250 мм. Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см. Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки. Отведения газов и дыма Трубы для данной печи должны быть диаметра от 100 до 150 мм.
Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется. Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.
Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла. Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.
Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется. Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.
Детали для значительного увеличения горения и теплоемкости Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения.
Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием. В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.
Здесь можно отметить такие варианты исполнения: Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки; Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле; Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб.
В него закладывается камень или кирпич. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней. Подводя итоги В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле.
Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно. Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и

чертежи и изготовление своими руками — Все о печи в доме

Почти в каждом фильме о войне есть кадры с горящими дровами в печке-буржуйке. Рядом греются солдаты.

Устройство буржуйки из металла.

Простая печь в форме бочонка или прямоугольной коробки из металла в трудные времена помогла выжить людям там, где не было настоящей печи.

Труба буржуйки выводилась на улицу через форточку. Несколько березовых поленьев быстро обогревали помещение. Печь обладала большим КПД. За что ее прозвали буржуйкой, осталось тайной. Но сама печь буржуйка и поныне несет свою службу в строительных времянках, в дачных домиках в начале освоения участков.

Конструкции печей-буржуек

Подобную печку можно соорудить своими руками. Конструкции существуют как простые, так и более сложные. Самую простую печь-буржуйку для дачи, гаража, хозяйственной постройки можно сделать из куска цилиндрической стальной трубы со стенками толщиной 8-10 мм. Диаметр ее может быть около 45 см, длина — 60-80 см. У этой печки будет нерегулируемая тяга. Варианты чертежа, левая схема. Для ограничения выхода прогретого воздуха через дымоход в него вваривается пластина в виде усеченного круга. Она примерно на 2/3 перекрывает диаметр трубы.

Следующим шагом является разметка мест для установки дверок. С помощью болгарки вырезается сама дверца, к которой привариваются петли. В верхней части вырезается отверстие диаметром около 100 мм для установки в нем трубы, выполняющей функцию дымохода. В промежутке между топочной и поддувальной дверцей в стенках просверливаются отверстия, в которые ввариваются арматурные прутья диаметром 16 мм. Именно на них в дальнейшем будут укладываться дрова, сквозь прутья зола будет осыпаться в нижнее отделение.

Схема буржуйки с водонагревательным баком.

Это печь самой простой конструкции. На ее изготовление не требуется дорогостоящих материалов, большого количества времени. Сварщик не обязательно должен иметь высокую квалификацию. Все это плюсы, но есть и минусы. Круглая печь имеет площадь обогрева гораздо меньшую, чем печь любой другой формы. Толстые стенки прогреваются очень долго и быстро остывают. Отсутствие механизмов регулирования тяги не дает возможности выбора оптимального режима работы печи.

Умельцами разработаны схемы печей-буржуек, в которых раскаленные газы проходят более длинный путь от топки до дымовой трубы. Такая печь дольше не остывает. Она похожа на обычную буржуйку, но оборудована дополнительным теплообменником. Состоит он из нескольких полых круглых блинов, соединенных трубками. Количество таких блинов может быть от 1 до 4. На теплообменник надевается кожух из листа стали (на схеме он отсутствует). Между кожухом и элементами теплообменника засыпается крупный гравий с песком.

Чтобы увеличить КПД печки, можно соорудить своеобразную кассету, которая позволяет значительно продлить время горения дров в топке буржуйки. Кассета представляет собой герметичный цилиндр из листа стали, заполненный дровами в виде длинных поленьев. При высоте в 40 см закладка дров обеспечивает горение в течение около 4 часов. На схеме цифрами обозначены:

Схема чугунной печи-буржуйки.

• дымоход;
• цилиндр, сваренный из листа стали;
• длинные поленья дров;
• фланец для упора кассеты;
• угли для розжига дров;
• печь-буржуйка;
• выходящий дым.

Сваренный цилиндр кассеты должен надежно опираться на корпус печки. Для этого служит фланец. Для удобства пользования кассетой нужно к ней приварить ручки, которых на чертеже нет. Кассета заполняется дровами, опрокидывается и устанавливается на верхнюю поверхность печки. Печка к этому времени должна быть растоплена для появления углей, которые будут поддерживать медленное горение дров в кассете. Активно горит только нижняя часть поленьев, находящаяся в топке. Верхняя часть постепенно опускается, занимая место сгоревшей части.

Такая печь тоже имеет недостатки. Для закладки новой партии дров нужно цилиндр поднять. В это время из печи начинает подниматься дым и газы. Поэтому в жилых помещениях применять такой способ отопления не рекомендуется.

https://1popechi.ru/youtu.be/g5uksCoMexU

Вернуться к оглавлению

Варим печку своими руками

Можно сварить буржуйку с квадратным тонкостенным корпусом и с регулируемой тягой. Оптимальные размеры буржуйки — около 45х45х80 см. Слишком большую печь из-за ее веса трудно переносить, слишком маленькая имеет такой же маленький эффект. А в печке 45х45 см можно сжигать довольно длинные дрова, места она занимает не очень много.

Толстый металл плохо нагревается, дрова сгорают впустую. Тонкий лист при нагреве и последующем остывании может потерять свою форму. Самая выгодная по всем показателям толщина материала для изготовления печи — 3-4 мм. Изделие из такого металла прекрасно прогревает воздух в помещении и не теряет форму. Чтобы сварить буржуйку, нужно приобрести:

1. Лист стали толщиной 3 мм, размерами 1,5х2 метра.
2. Уголок с полкой в 40 мм, толщиной стенок 4-5 мм, 7 метров.
3. Трубу диаметром 89-102 мм — 40 см.
4. Арматурные прутья 16 мм — 6,2 метра.
5. Гладкий стальной стержень диаметром 8-10 мм — 50 см.
6. Петли для дверок — 4 штуки.
7. Сварочный аппарат.
8. Электроды — 5 кг.

https://1popechi.ru/youtu.be/ypGr_dvp3Bw

Вернуться к оглавлению

Изготовление изделия

1. Раскроить по размеру листовой материал и уголок. Сделать это можно очень чисто и точно на металлобазе при покупке.
2. Из уголка нужно сварить каркас печки.
3. Приварить к уголку арматурные прутки через каждые 20 мм. Они выполняют функцию колосников.
4. Каркас обваривают листами металла.
5. В отрезке трубы для изготовления дымохода сверлятся 2 отверстия, диаметр которых немного больше диаметра гладкого прутка.
6. Вырезается пятак диаметром чуть меньше внутреннего диаметра дымоходной трубы. Это будет регулировочный шибер.
7. Пруток сгибается под прямым углом и вставляется в просверленные отверстия. Снизу к нему прикладывается и приваривается вырезанный пятак, который в обычном состоянии должен находиться в открытом положении.
8. На корпусе аккуратно размечаются дверки. Куски металла вырезают болгаркой. Они и будут дверками.
9. К дверкам привариваются петли и крепятся на корпусе печки.
10. Остается сделать ручки и засовы по своему усмотрению. Зазоры в дверцах обеспечат тягу при горении дров.
11. Можно испытывать изделие.

https://1popechi.ru/youtu.be/7jTyVTc55_I

Существуют и очень сложные конструкции, изготовление которых своими руками требует огромных затрат денег и времени, высокой квалификации сварщика, изготовления элементов сложных форм. Описанные выше конструкции просты в изготовлении, не требуют применения дефицитных и дорогих материалов. В качестве корпуса можно использовать бочки, трубы, молочные бидоны. Зная общий принцип работы, выбрать буржуйку и сварить ее можно на любой вкус. Чертежи и внешний вид представлены.

Как самому сделать печь буржуйку. Где можно применять? Простой и удобный «зольник».

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

1. Буржуйка на дровах — особенности / Чертежи
2. Буржуйка из газового баллона / Чертежи
3. Буржуйка из бочки / Чертежи
4. Буржуйка из кирпича — печь «на века» / Чертежи
5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи , то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах — особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича — печь «на века» своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен. В целях жесткой экономии изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности. Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства (+)

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных. Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего. Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать. Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода. Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают. В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм. Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100-200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия. В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 мин. Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха. Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом.

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5- 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт. Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон. Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают. С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Видео-материалы о способах сооружения печек

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня. Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Как сделать печь-буржуйку

Буржуйки появились почти 100 лет назад во время гражданской войны, сопровождавшейся разрухой и голодом. Городские жители устанавливали небольшие самодельные буржуйки на дровах, чертежи которых, естественно, никто в то время не выполнял. Однако и без чертежей эти печки спасали людей в холодные и трудные периоды жизни. Подобные изделия народных умельцев и сегодня продолжают выполнять свои обязанности при отсутствии основного источника отопления в домах и банях, на дачах и теплицах.

Самостоятельно изготовить буржуйки можно, даже не имея на руках чертежа. Чтобы получить печь длительного горения, используют старые металлические бочки, а также обрезки труб и толстые листы железа. Такая печь способна быстро в осенний период прогреть дачу или гараж, а в весенний создать необходимый тепловой режим в теплице. Не секрет, что отапливаемое строение должно быть грамотно утеплено, так как буржуйки даже длительного горения очень быстро остывают.

Важно! Не стоит забывать и о мерах пожарной безопасности, учитывая высокую степень нагрева стенок , а также дымоходной трубы.

Особенности буржуйки

Производители выпускают разные виды современных печей длительного горения, но буржуйки были и остаются:

• бесхитростными в конструкции — любой чертеж подтвердит этот факт;
• нетребовательными и простыми в эксплуатации;
• дешевыми по стоимости.

Сегодня в продаже можно встретить традиционные ретро-модели, находящиеся в одном ряду с художественно выполненными печами длительного горения. При их изготовлении производители используют нано- и композитные материалы, полученные в результате развития высокотехнологичных отраслей. Цена подобных буржуек несколько выше незамысловатых аналогов, но традиционный чертеж «внутренностей» и принцип работы остаются прежними. Печи отличаются только габаритами и внешним оформлением.

Универсальная печь

Не стоит забывать о том, что буржуйки являются народным брендом, который возник благодаря мастеровым. Они придумали первый вариант универсальных переносных печей в суровый период истории, когда центральное отопление не работало, а русские печи и камины были далеко не в каждой квартире. В наше время, как и много лет назад, хозяева при необходимости обогрева подсобных помещений широко используют самодельные буржуйки, работающие на дровах, опилках, пеллетах или другом древесном топливе.

Однако, кроме сжигания в буржуйках древесных отходов, отапливать помещения можно и при помощи угля. Он засыпается после того, как в печке образуется необходимый уровень горячих углей. При использовании угля печь будет дольше поддерживать горение, соответственно, и тепло в помещении будет сохраняться дольше.

Конструкция небольших печей длительного горения имеет несколько преимуществ:

• низкую себестоимость — самодельные буржуйки зачастую изготавливают «из того, что было»;
• компактные габариты;
• возможность перемещения в любое помещение;
• быстрый нагрев;
• широкие возможности выбора древесного топлива;
• отсутствие необходимости устройства фундамента;
• экономный расход топлива по сравнению с русской печью;
• распространение теплового излучения во все стороны от металлического корпуса.

Следует остановиться и на недостатках буржуек:

• быстрое остывание после прогорания дров;
• низкий показатель КПД — тепло частично уходит через трубу;
• сравнительно небольшая площадь стенок корпуса, отдающих тепловую энергию окружающей среде.

Конструкции мобильных печей

Буржуйка переносная

Чертеж простейшей конструкции буржуйки наглядно показывает, что ее основными элементами, кроме корпуса, являются:

• камера сгорания, или топка;
• зольный отсек, или поддувало;
• колосниковая решетка;
• дымоходная труба;
• крышка.

Более сложный вариант предусматривает наличие двух емкостей, вставленных одна в другую. В этом случае горячие газы заполняют образовавшееся в промежутке между стенками баков пространство. Бо льшая часть тепловой энергии при этом передается окружающему воздуху. Подобная конструкция именуется печью Быстрова и является прообразом современных котлов длительного горения.

Металлический корпус буржуек может иметь круглое либо квадратное сечение. Сама их конструкция представлена множеством модификаций, а в названии печи звучит скорее ирония, чем ее принадлежность к буржуазным слоям общества.

Простейшая печь-буржуйка

Буржуйки изготавливают на ножках или подставках. Чтобы процесс горения и тяга были регулируемыми, дополнительно в дымоотводящей трубе устанавливают заслонки. Верхний металлический лист или крышка служат в качестве варочной поверхности, на которой подогревают воду или готовят пищу. Дверца поддувала предназначена для его периодической очистки от шлаков и золы, образующихся в процессе длительного горения топлива. Печи с дополнительно установленными внутри корпуса металлическими листами имеют больший КПД и значительно экономят топливо.

Если в подобную печку встроить змеевик из полых труб и подсоединить его к трубам, расположенным в помещении, то получится подобие водяного отопления. Вода заполнит змеевик и трубы, создав таким образом большую поверхность нагрева. А после того как топка печки закончится, она будет еще долго сохранять тепло. В этом случае буржуйку потребуется протапливать значительно реже, чтобы поддерживать комфортную температуру в доме или теплице.

Буржуйка с кирпичным экраном

Одним из существенных недостатков буржуек является их быстрое остывание. Но этого можно избежать, окружив печку кирпичным экраном. Чертеж подобной конструкции предусматривает укладку кирпича на небольшом расстоянии от наружных стенок металлического корпуса буржуйки. Тепловые потоки, проходящие в искусственно образованном пространстве, поднимаются снизу вверх, прогреваясь и поступая в окружающую атмосферу, а на их место через нижние вентиляционные отверстия втягивается холодный воздух.

Точно так же можно окружить кирпичным экраном и дымоходную трубу, которая, хотя и нагревается чуть меньше самой буржуйки, но может служить причиной пожара. Да и тепло, накопленное кирпичной кладкой вокруг трубы, не будет лишним.

Печь с экраном

Кроме сохранения тепла, подобная конструкция служит надежной защитой материала стен от случайного возгорания во время топки буржуйки. При этом кирпич требуется глиняный обожженный, но никак не силикатный или облицовочный.

В процессе работы печи в помещение не только поступают тепловые потоки, но и нагревается кирпич, который остывает намного медленнее, чем металлические стенки корпуса. Кирпичный экран аккумулирует тепло, тем самым продолжая прогревать комнату. Его укладывают на расстоянии 10–15 см от стенок буржуйки, предварительно сделав для него фундамент из монолитного армированного бетона. Сверху и снизу кладки оформляют вентиляционные отверстия, служащие для движения воздушных потоков.

Без зазоров экран устанавливать не рекомендуется. Циркулирующий воздух выполняет функцию охладителя для металлических стенок печи, что препятствует их быстрому прогоранию. При отсутствии зазора помещение будет прогреваться медленнее, а избытки тепла из топки начнут «улетать» наружу через дымовую трубу.

Буржуйка с кирпичным экраном имеет один серьезный недостаток, заключающийся в отсутствии мобильности.

Заключение

Простота и универсальность буржуйки позволяет соорудить ее за короткий период из материалов, которые всегда можно обнаружить в подсобном хозяйстве. Это могут быть ящики или бидоны, листы металла, пустые газовые баллоны или обрезки трубы. Конструкции печей могут несколько отличаться друг от друга, но задача у них одна — как можно быстрее и с меньшими затратами прогреть помещение.

Похожие записи

Для обогрева жилого помещения, сарая, теплицы хорошо подходит мини буржуйка. Чаще всего ее изготавливают из металла. Кроме того, такую печь можно использовать на отдыхе, рыбалке, охоте или на дачном участке, где нет источника электрического питания или газопровода. Для сборки отопительного прибора не требуется изготавливать капитальную дымоходную трубу или фундамент .

Важно отметить, что металлическое устройство быстро нагревается и практически сразу начинает обогревать помещение. Для изготовления мини буржуйки можно использовать любую емкость из металла: , огнетушители и другие. Проще всего собрать агрегат из бидона , вместимостью, примерно, сорок литров.

Необходимый набор для изготовления печи

Прежде чем приступить к сборке отопительного прибора своими руками, необходимо подготовить определенные приспособления :

• Молоток.
• Зубило.
• Сварочный аппарат. Рекомендуется воспользоваться инверторным агрегатом.
• Наждачная бумага.
• Ветошь.
• Металлическая емкость.
• Стальные трубы.
• Кирпичи.
• Шарниры для дверей.
• Колосник.
• Проволока.
• Патрубок.

Процесс сборки устройства

1. Буржуйка будет изготавливаться из бидона. Емкость необходимо тщательно очистить от загрязнений и коррозии .
2. В корпусе будущего отопительного аппарата нужно проделать отверстия для поддувала и загрузки дров или угля. Это можно сделать с помощью зубила с молотком .
3. К корпусу нужно присоединить дверные шарниры, после чего установить двери в проделанные отверстия.
4. На дне емкости необходимо проделать отверстие для дымоотвода . Рекомендуется установить дымоход с 10-сантиметровым диаметром .
5. Следующим шагом будет . Его можно приобрести в специализированном магазине или изготовить своими руками . Для этого понадобится проволока из стали. Ее нужно согнуть несколько раз и поместить внутрь отопительной емкости. Перед этим на внутренних стенках нужно приварить опоры, чтобы не проваливалась решетка. Опоры можно сделать из стального прута.
6. Затем к проделанному отверстию в дне нужно присоединить дымоход при помощи сварочного аппарата .
7. Буржуйка устанавливается в предназначенное для нее место. Как отмечалось выше, фундамент делать не обязательно. Достаточно установить кирпичную опору или уложить металлический лист, толщина которого составляет не меньше одного сантиметра .
8. Вокруг устройства следует выложить из . Это необходимо для увеличения теплоотдачи печки. Во время работы буржуйки кирпич будет также нагреваться, и отдавать дополнительно тепло, даже после полного сгорания дров или угля.

Как улучшить печь

Металлическая печка имеет существенный недостаток: быстро нагревается и практически моментально остывает, после сгорания топлива. Чтобы увеличить коэффициент полезного действия, печь рекомендуется обложить кирпичным экраном. Как отмечалось выше, это позволит сохранить тепло еще некоторое время, после того, как буржуйка полностью остынет .

Экран из кирпича рекомендуется выкладывать не ближе, чем 30 сантиметров от отопительного прибора . Чтобы обеспечить нормальную циркуляцию воздушного потока, в кладке необходимо оставить небольшие отверстия для вентиляции.

Важно отметить, что буржуйка с экраном будет иметь большую массу , по сравнению с обыкновенной мини печью. Поэтому рекомендуется сделать фундамент своими руками для установки отопительного прибора.

Для начала необходимо определиться с местом установки устройства . Рекомендуется ставить ее недалеко от стены. Поверхность стены нужно изолировать, для этого можно воспользоваться металлическим листом или асбестом.

1. Чтобы сделать фундамент, для начала следует вырыть яму, глубина которой должна составлять около 50 сантиметров . Размеры зависят от габаритов печи и кирпичной кладки.
2. Затем яма засыпается песком и тщательно трамбуется . Сверху посыпать щебнем и утрамбовать.
3. Следующим слоем будет цементный раствор . Для его приготовления необходимо перемешать песок с водой. В течение трех суток фундамент не трогать.
4. После этого можно начать выкладывать , то есть его половинки, так как делать толще не имеет смысла .
5. Изначальный кирпичный ряд выкладывается на рубероид. Между кирпичами должно быть расстояние в 5 миллиметров.
6. Во время кладки второго ряда необходимо оставить небольшие отверстия в полкирпича для вентиляции по сторонам экрана.
7. Остальные ряды должны быть сплошными .
8. Верхняя часть выкладывается в зависимости от размеров печки и пожеланий владельца .
9. Через двое суток буржуйка полностью готова к эксплуатации .

Печь из дисков

Изготовить своими руками небольшую печь можно при помощи колесных дисков и куска трубы с большим диаметром. Высота трубы должна составлять около 40 сантиметров . Схема такого варианта достаточно простая, но такой аппарат подходит только для технических помещений .

• Для начала нужно п , диски, дымоотвод, лист из металла .
• Все элементы кроме дымохода нужно соединить и сварить, чтобы получилась единая конструкция. Чтобы труба подошла к дискам, с последних необходимо обрезать ребра.
• В трубе нужно разметить и вырезать отверстие для топки . Это можно сделать при помощи шлифовальной машинки.
• Также необходимо проделать отверстие, чтобы установить поддувало, в противном случае буржуйка не будет обеспечена воздушным потоком и невозможно будет разжечь огонь. Размер поддувала должен быть 100×100 миллиметров .
• На верхнем диске сзади прорезать отверстие и приварить к нему трубу дымохода .
• К кромке верхнего диска рекомендуется приварить металлический лист, который будет выступать в качестве варочной панели.

Такая печка больше напоминает обычный костер, который огорожен емкостью. Поэтому печка не отличается удобством и экономичностью. Но устройство подходит для технических нужд.

Печка Гном

Буржуйка, сделанная своими руками, из металлических листов является самой распространенной. Такое устройство аккуратное и компактное , поэтому не испортит оформление жилого помещения. Она используется для отопления и приготовления пищи. Чтобы сделать такой аппарат нужно подготовить листы из металла с 4-миллиметровой толщиной , стальную трубу для дымоотвода, уголки.

1. Для начала нужно подготовить чертеж, и на основании него раскроить листы .
2. На передней стенке нужно проделать отверстие для поддувала и топки. Для изготовления дверей можно использовать вырезанные куски металла.
3. С внутренней стороны передней панели на расстоянии 155 миллиметров от верха необходимо приварить пластину, которая необходима для регулирования поступающего воздуха.
4. В 75 сантиметров от верха на задней панели нужно приварить еще одну пластину . В результате чего буржуйка будет прогреваться со всех сторон.
5. На варочной панели проделать отверстие для дымоотвода и конфорки.
6. Ко дну печки нужно приварить ножки, изготовленные из уголков.
7. Также нужно приварить раму для установки колосника, и затем в панели сделать несколько отверстий в шахматном порядке .
8. Во время сборки своими руками необходимо добиться герметичности всех швов.
9. На последнем этапе к верхней крышке нужно приварить дымоход и конфорку .
10. Чтобы печка имела привлекательный внешний вид, все швы необходимо зачистить и покрасить корпус .

При необходимости можно для увеличения теплоотдачи.

Эксплуатация печи

Во время работы с буржуйкой необходимо соблюдать некоторые рекомендации, чтобы увеличить безопасность и эффективность устройства. Важно знать, что отопительный прибор должен находиться на оптимальном расстоянии от стенок, как минимум на 30 сантиметров .

Обязательно выводится наружу помещения. Дымоотводную трубу нельзя соединять с системой вентиляции. В противном случае будет , в результате чего в помещение будет поступать большое количество дыма . Труба выводится через потолок или ближайшую стену. Места соединения со строительными материалами необходимо изолировать, используя негорючие материалы.

Обычная буржуйка способна обогреть помещение с небольшой площадью. Поэтому комнату рекомендуется дополнительно утеплить. От этого будет зависеть теплоотдача отопительного аппарата. Печку нельзя устанавливать на деревянный пол . Если предусмотрен кирпичный экран, то нужно сделать фундамент. Если кладка не предусмотрена, то достаточно установить печку на достаточно толстый стальной лист

Буржуйка представляет собой железную, компактных размеров печь с дымоходом наверху. Состоит она из камеры, куда засыпается твердое топливо, колосника в виде металлической решетки, трубы — дымохода и зольника для сбора золы.

При умении обращаться со сварочным аппаратом, устройство легко изготовить, при этом, прослужит оно верой и правдой в неотапливаемом помещении, в полевых условиях, при отсутствии централизованного отопления не один десяток лет.

Как сделать своими руками?

Варианты изготовления:

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 — 12 см.

Инструкция:

1. Берем болгарку , вырезаем обе дверцы, проводим между ними замкнутую линию.
2. По линии распиливаем баллон на 2 части.
3. Внизу привариваем решетку – поддувало.
4. Устанавливаем решетку, свариваем обе части снова.
5. Для вентиля делаем отверстие в радиусе 10 см.
6. Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
7. Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

1. Срезается верхушка у баллона.
2. Внутрь вставляются и привариваются прутья.
3. Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
4. Заваривается отверстие , вкручивается вентиль, приспосабливается удобная ручка.
5. Из трубы , бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
6. Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
7. Изготовьте дверцы.
8. Сделайте обрамление отверстий из металлических полосок.
9. Под топочной дверцей на расстоянии в 10 — 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

1. Внизу ко дну приварите 4 ножки.
2. На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
3. Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
4. Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

1. Чтобы изготовить данную модель , подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
2. Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
3. Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
4. Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
5. Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
6. Получилось 2 окружности , приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
7. Аналогично оформите часть печки снизу , но теперь отверстие вырежьте прямо по центру обозначенного круга.
8. Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
9. Приварите к нижней плоскости 4 ножки.
10. Зачистите швы после сварки , покрасьте поверхность краской, устойчивой к высоким температурам.
11. Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка — интенсивно гореть.

Необходимые материалы, инструменты

Перед началом работы подготовьте инструменты:

• металлическую щетку;
• зубило, плоскогубцы, молоток;
• рулетку, мел;
• дрель со сверлами по металлу;
• шлифмашинку;
• круги по металлу;
• сварочный аппарат;
• защитную маску;

Для корпуса понадобится труба 30 см в диаметре, в толщину не менее 5 мм. Можно применить вместо трубы листовой металл той же толщины.

Для дымохода следует подобрать трубу 12 см в диаметре, толщиной не менее 3 — 4 мм. Чтобы не было прогорания для зольника подойдет металлический короб, поэтому нужно подобрать прочный листовой металл.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите сварочный аппарат к сети.
2. Возьмите электрод в толщину 4 — 5 мм с учетом листа или трубы.
3. Установите силу тока на аппарате до 160 А.
4. Наденьте специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи приварите три стенки.
6. Низ устройства расположите от пола не менее чем на 5 см.
7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно , отрихтуйте углы деталей.
9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки , просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 — 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно , топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.

Изготовление печи для длительного горения несколько отличается от обычной конструкции.

Лучше всего для печи подойдет баллон:

1. Срежьте с него верхушку , это будет у печки крышка.
2. Проделайте отверстие вверху и сбоку печки, это будет вытяжка.
3. Проделайте отверстие в центре для того, чтобы можно было легко вставить баллон.
4. Приварите к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
5. Срежьте часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.

Плюсы и минусы

Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.

Безусловными плюсами самодельной печи являются:

1. Компактность размеров.
2. Применение любого доступного топлива , можно топить торфом, дровами, опилками, щепками, углем.
3. Незначительные затраты на изготовление устройства , в основном можно обойтись сподручными материалами.
4. Установка конструкции не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

1. Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
2. Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
3. Нельзя допускать выпадения угольков из печи, это чревато пожаром.

Где можно применять?

Печи были популярны в первой половине прошлого века. Они согревали землянки солдат, блиндажи, вагоны-теплушки.

Сегодня печи до сих пор отапливают садовые домики, гаражи, складские помещения, теплицы, то есть там, где газопровод отсутствует, а электрические приборы малоэффективны, при этом сжигают много электроэнергии.

Виды самодельных буржуек

Материалом для конструкции служит чугун, либо нержавейка. Печь состоит из емкости, зольника, патрубка, дымохода, топочной дверцы.

По видам различают:

• пиролизные печи;
• с варочной платформой наверху для приготовления блюд;
• печи, обшитые кожухом для эффективной теплоотдачи. Для самоделки можно подобрать старый баллон, бочку, большой чан, бидон. Печи могут быть цилиндрической, прямоугольной формы;

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

1. Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
2. Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
3. Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
4. Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
5. Используйте в производстве только качественный, огнеупорный материал.

1. При наличии панельных, древесных стен в доме устанавливайте печь на расстоянии в 1 метр от них.
2. Обязательно монтируйте дымоотвод желательно из одной секции.
3. При проведении трубы через стену установите термобарьер кирпичный. Не используйте для этих целей бетон, он быстро крошится.
4. Для гаража лучше подойдет буржуйка на отработке, поэтому не спешите выкидывать автомобильные диски от колес.
5. Не ставьте печь рядом с легко воспламеняемыми материалами.
6. Участок трубы именно над кровлей выполните из негорючего материала, так печь будет остывать гораздо медленнее.
7. Хорошо продумайте вентиляционную систему, в помещении не должно быть гари.
8. Выложите пол и стены возле конструкции кирпичом, либо облицовочным материалом, печь пожароопасна Это же касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
9. Поставьте в целях безопасности металлическое ограждение вокруг устройства.
10. Колосник лучше изготовить из чугунных колосников в наборе, так они будет легче вытаскиваться из топки.
11. Устанавливайте все части дымохода только вверху конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
12. Обрабатывайте швы после сварки прочным и качественным герметиком.
13. Не чистите трубу ершом , металлическими предметами, стенки трубы могут быстро прохудиться.
14. Монтируя дымоход , сделайте противоливневый козырек, дождевая влага внутрь трубы попадать не будет.

чертежи, пошаговая инструкция + фото

Самодельные печки используются, чтобы прогревать небольшие помещения. Буржуйка из газового баллона на дровах — хороший вариант такого обогревателя, так как на ее изготовление уходит немного времени и материалов. Чаще всего для этого применяют емкости для пропана объемом 50 л. Благодаря толщине металла (4 мм) такие печи обладают хорошей теплопроводностью.

Отеплите свой гараж своими руками

Устройство и принцип действия

Простую конструкцию такой печи выполняют, располагая баллон горизонтально или вертикально. Для горизонтальной конструкции приваривают ящик, куда собирается зола. Лоток собирают из прямоугольных листов металла.

Иногда на горизонтальную печь добавляют ровную площадку, на которой готовят или разогревают пищу. В топках обеих конструкций устанавливают решетчатые колосники, сваренные из обрезков арматуры.

Дрова загружают в топку. Сгорая, они нагревают металл, который отдает тепло окружающему воздуху. Дым и продукты горения выходят через дымоход. К достоинствам такой печки относят:

• оптимальное соотношение размера и эффективности;
• простота изготовления;
• вертикальный обогреватель занимает небольшую площадь.

В данном видео рассмотрим как сделать печь из газового баллона:

К основным недостаткам простых конструкций можно отнести низкий коэффициент полезного действия. Кроме того, в вертикальной конструкции используются только короткие дрова, а для постоянного горения приходится часто подкладывать топливо. Конструкция эта довольно тяжелая, поэтому устанавливают ее сразу на постоянное место.

Печь из газового баллона в гараже — идеальный вариант, особенно в вертикальном исполнении.

Владельцы технического помещения используют вентиляцию для безопасной работы, так как печка сжигает кислород.

Разновидности обогревателей

Простая печка-буржуйка из газового баллона не отличается экономичностью, поэтому создают более сложные конструкции, из которых получают обогреватели длительного горения. Хотя сборка несколько усложняется, это оборудование более эффективно, экономично и отличается более высокой теплоотдачей. К таким обогревателям относят:

• трехходовую печку из двух пропановых баллонов;
• пиролизный обогреватель с теплообменником и вторичной камерой;
• печку с верхним горением топлива.

Эти конструкции собирают по заранее составленному чертежу, чтобы не допустить ошибок. В этих конструкциях длительность горения одной порции дров существенно увеличивается, а коэффициент полезного действия достигает 80%.

Трехходовая печь

Владельцы гаражей изготавливают такую буржуйку из двух газовых баллонов. Один устанавливают на ножках горизонтально, а другой приваривают к нему сверху под углом 90°. Горизонтальное устройство играет роль камеры сгорания, а вертикальное — теплообменника.

Первую емкость оборудуют дверцами, колосниковыми решетками и ящиком для золы. Во второй резервуар с помощью сварочного агрегата устанавливают две перегородки. Длина каждой составляет половину диаметра баллона.

Благодаря этим элементам дым и продукты горения три раза меняют направление выхода. Поэтому эту печку в гараж из газовых баллонов называют трехходовой.

Вдоль каждого корпуса устанавливают ребра из металлических пластин для увеличения площади теплоотдачи.

Такой обогреватель применяют для отопления дач, теплиц и больших гаражей. Испытания показывают, что одной загрузки дров хватает на 1,5-2 часа беспрерывной работы.

Пиролизный агрегат

Этот обогреватель представляет собой конструкцию из газового баллона на 24 л. Он служит камерой сгорания, а роль теплообменника играют пять труб диаметром 57 мм и длиной 40 см. Баллон устанавливают горизонтально, а трубы к нему приваривают вертикально .

Сверху на теплообменник устанавливают вторую камеру сгорания, которую соединяют с дымоходом. Кроме того, в камеру встроена небольшая трубка для подачи воздуха. Когда печка горит, первичная теплоотдача происходит в теплообменнике, то есть в трубах.

По ним продукты горения попадают во вторую камеру, смешиваются с воздухом из трубки и догорают, также отдавая тепло в окружающий воздух.

Мощность такого обогревателя составляет около 5 кВт, что позволяет в течение часа поднять температуру до +20°C в помещении площадью 30 м².

С такими показателями буржуйка подойдет для отопления частного гаража. Иногда мощность печи увеличивают, используя газовый баллон объемом 50 л.

Изготовление буржуйки самостоятельно

Для того чтобы сделать вертикальную буржуйку из баллона своими руками, подготавливают следующие материалы: трубу для дымохода, лист металла толщиной не менее 3 мм, арматуру, стальные уголки; в специализированном магазине приобретают четыре шарнира на дверцы. Кроме того, понадобятся инструменты:

• молоток, зубило, плоскогубцы;
• сварочный агрегат;
• маркер;
• дрель с набором сверл;
• шлифовальная машина и разные виды дисков.

С пропанового баллона шлифовальной машиной срезают верхнюю часть, где расположен вентиль. Маркером отмечают места, где будут находиться топка, зольник, дымоход. Отмеченные участки вырезают и убирают в сторону.

Арматурные прутья размечают и нарезают для колосниковой решетки. С помощью сварочного аппарата заготовки приваривают внутри баллона. Затем устанавливают дверцы с шарнирами, используя ранее обрезанные части.

К отверстию в баллоне для дымохода приваривают патрубок, к которому будут подсоединять трубу. Из уголка делают четыре ножки и крепят их снизу. Готовую печь устанавливают на постоянное место в гараж и подсоединяют дымоход. Его обычно устанавливают под углом, чтобы увеличить теплоотдачу.

чертеж старой печи

Сохранить комп. Один из возможных способов починить вашу старую бытовую технику — найти местных поставщиков — старых ремонтных мастерских — которые могут вам помочь. Запчасти, обслуживание и советы по ремонту старых печей и другой старинной техники — 9 онлайн-ресурсов. 1) Самодельная дровяная печь из металлолома. Она плакала из-за этого. Дровяные печи с разборными дверцами потребляют от 10 до 25 кубических футов в минуту воздуха, что представляет собой крошечный объем воздуха, намного меньше, чем, например, масляная печь.#Yurt #OffGrid #TinyHouse #LivingOffGrid #OffTheGrid #Homestead #Homesteading #BoatLife #YurtLifeСтаньте спонсором и помогите нам в нашем путешествии. Дровяные печи довольно просты в использовании и состоят из базовой системы, позволяющей сжигать дрова. 5 августа 2009 г., 11:35. Традиционный дровяной обогреватель печи, изолированные на белом фоне. Также доступен веб-сайт, посвященный покупке, продаже или получению запчастей для старых печей. Захватывающее дух разнообразие представленных продуктов от современных газовых и электрических каминов до красивых мраморных и каменных каминов, традиционных и современных дровяных печей.Если у вас дровяная печь, вы, вероятно, будете наслаждаться уютным и эффективным теплом, когда захотите. Поделиться в Facebook Поделиться в Twitter Электронная почта. Старинная буржуйка в газетном офисе на старом западе. Выбирайте понравившиеся чертежи старинных печей из миллионов доступных дизайнов. Старая русская печь. Оригинальные Фрэнк и Джонни … Рисунок Д. Марги универсального магазина. АМЕРИКАНСКОЕ ИСКУССТВО С ГАРНИЧНЫМИ ПЕЧИ. Дровяная печь — хорошее вложение в ваш дом; если его использовать для замены открытого огня старого образца, он может снизить выбросы углекислого газа в вашем доме как минимум на 14% и действительно позволит максимально использовать экологически нейтральную и возобновляемую энергию древесины.Регина Шрамблинг. Плита с векторной графикой пламени. Он также берет печи, от которых люди избавляются, чтобы перепродать после их восстановления. Патентный чертеж печи Coleman Model 520 The G.I. Плита может не использовать всю максимальную номинальную мощность, но будет нагреваться до тех пор, пока не достигнет установленной температуры, по нашим оценкам, средний современный элемент плиты будет потреблять около 1500 Вт в час при нагреве от средней до высокой. Обычно прибор состоит из закрытой топки из цельного металла (обычно из чугуна или стали), часто облицованной огнеупорным кирпичом, и одного или нескольких регуляторов подачи воздуха (которые могут управляться вручную или автоматически в зависимости от печи).Антикварные архитектурные фрагменты Промышленные железные элементы Детали старых печей Кусочки Полка Утюг Ржавый Прокрутка Сад STONEHEARTSVINTAGE. 5 из 5 звезд (354) 354 отзыва Все старые произведения искусства печей отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег. Это была старая дровяная печь, принадлежавшая ее семье. Повторение вектора старой картины печи безшовное геометрическое для любого веб-дизайна; Старый значок духовки. Но прежде чем продолжить, вы должны сначала знать, что «сделай сам» не означает, что вы можете делать все с нуля самостоятельно.Старая небольшая печь / Рисунок руки, векторная иллюстрация: собрать векторных изображений и исследовать похожие векторные проблемы в Adobe Stock Общие проблемы с дровяными и многотопливными печами и способы их решения. Кухонная плита. by pam kueber 29 августа 2011 г. 30 января 2019 г. MacSpares | Запасные части оптом: Электросхемы: Печи — Кейтеринг Прачечная Электрооборудование Солнечная | Энергосбережение Кондиционеры Гейзеры и урны Мелкая бытовая техника Плиты и микроволновые печи Уход за полом Разбрасывание нагрузки Нечеткие бункеры Холодная комната Оптовая торговля, розничная торговля, замена, запчасти, запасные части, ремонт дверей, бытовая техника, прачечная, общественное питание, плиты, компрессоры, электрические схемы Coleman® печей и горелок Схемы деталей полезны, когда дело доходит до разборки и / или сборки приборов, а также при поиске деталей для них.Когда дело доходит до более простой, но эффективной дровяной печи своими руками, нет варианта, который может сравниться с дровяной печью. Вы можете просто изготовить ее за 20 долларов, я думаю. Вам нравится старинная самодельная дровяная печь? Ignition — это новый бренд от ваших старых друзей из Guildford Stoves & Dorking Stoves. Самый полный выбор печей, каминов, газовых каминов, аксессуаров и дымоходов на юге. Старая печка. Вид сверху электрическая плита. Фокс забрался внутрь газовой плиты, контурный рисунок, раскраска, изолированный объект на белом фоне, векторная иллюстрация, набор рисования традиционных старых русских объектов — балалайка, дровяная печь и другие. Ручной обращается эскиз кемпинговой газовой плиты в черном, изолированном на белом фоне.Векторный рисунок. Зазоры для кухонной плиты обеспечивают минимальные безопасные и эффективные измерения для функционального стрелочного центра. Из-за нехватки времени и очень большого количества различных устройств, которые Coleman® изготовил за эти годы, я еще не отсканировал свои каталоги запчастей полностью. Лучший выбор векторных рисунков, графиков и фондовых иллюстраций для рисования линий газовой плиты. Все сами по себе. Когда с дымоходом все в порядке, огонь в камине или дровяной печи посылает через него непрерывный поток горячих газов, который рассеивается в атмосфере.Чаще всего очень легко решить любую проблему, с которой вы сталкиваетесь. Это руководство, созданное во время Великой депрессии Лесной службой США, содержало советы по экологической безопасности и содержанию для посетителей национальных лесов и парков. Поскольку потребление воздуха дровяной печью настолько низкое, риск реверсирования подачи воздуха для горения перевешивает любое преимущество, полученное за счет подачи воздуха извне. Безопасно используйте и обслуживайте дровяную печь: здесь обсуждаются как заставить печь тянуть, уменьшить огонь и приручить печь.Оценка печи доступна онлайн или по почте для владельца, который желает узнать больше об истории и / или стоимости печи, находящейся в его владении. Эта старая плита. Почему винтаж лучше, чем современный. Мы в восторге и с нетерпением ждем возможности показать вам наши печи и / или помочь вам с вашим собственным проектом восстановления. Дровяная печь (или дровяная или дровяная горелка в Великобритании) — это отопительный прибор, способный сжигать древесное топливо и топливо из древесной биомассы, такое как опилки кирпичей. Векторный мультфильм объемные иллюстрации уютного старинного ретро кухонного интерьера.Он вспоминает, как однажды они пошли забрать старую печь у женщины, которая жила в Роксбери. Из магазина thimbledoodlesattic. Чугунная печь-банк, старомодный кухонный блок-плита, духовка открывается, «Готовьте за наличные», чугунную копилку, игрушечную плиту-банку наперсток. Если вы не являетесь экспертом в использовании дровяных или многотопливных печей, иногда проблемы или небольшие причуды, которые случаются время от времени, могут показаться довольно пугающими. Некоторые вещи нуждаются в правильной подгонке! Холодильник Autocad для рисования с морозильной камерой для кухни. DWG, в блоке оборудования № 254 потолочный вентилятор, старое оборудование. Потолочный вентилятор Autocad для рисования, старый чертеж оборудования, в блоке оборудования № 183, бильярд и стол для снукера с шарами. # 188 Наружное освещение, столбы уличных и проезжих фонарей. В первую очередь, это касается пространства перед печью, минимальная «рабочая зона» 40 дюймов (102 см) должна быть предусмотрена для размещения человеческого тела и различных движений. и движения, связанные с приготовлением пищи.Вам также может понравиться: самодельные ракетные печи, планы деревянных сараев, солнечные водонагреватели своими руками, солнечные обогреватели для бассейнов своими руками, солнечные печи своими руками, гидромассажные ванны своими руками и проекты саун своими руками. Джим является мастером многих профессий, и восстановление этих прекрасных антикварных вещей происходило естественным образом и проявляется в его готовом продукте. Первая печь, которую мы купили, была Sunny Glenwood, но мы были зацеплены и продолжали собирать. Единственный сотрудник Уилбера, его сосед Майк Бевис, говорит, что не всегда легко расстаться с одним из них. Ракетная печь обычно изготавливается из легкодоступных материалов, которые можно переработать для повторного использования.Посмотрите больше идей о старой печи, старинных печах, старинной печи. Карманная плита — это портативная печь на жидком топливе с наддувной горелкой времен Второй мировой войны, разработанная Coleman Company из Уичито, штат Канзас и производимая как Coleman Company, так и American Gas. одна горелка на плите, потребляющая 1500 Вт в течение 2 часов в день по цене 0,10 доллара США за кВтч. Чтобы сделать большую печь, нет ничего необычного в том, что внешняя оболочка печи должна быть сделана из старого баллона с пропаном, баллона с фреоном или баллона воздушного компрессора.Выберите свой любимый дизайн старых печей и приобретите их в качестве настенного искусства, домашнего декора, чехлов для телефонов, больших сумок и т. Д.! Старинная буржуйка согревает старинный торговый магазин. Иллюстрация шаржа старого значка вектора печи для сети; … (Как я всегда признаюсь, мой Веджвуд такой же старый, как и я, но в гораздо лучшем состоянии.) Скачать 87 бесплатных векторных изображений для рисования линий газовой плиты. Каким бы ни было их использование, старые печи были предназначены для сжигания дров, но после Гражданской войны на сцену вышли конструкции для сжигания угля.7 июня 2020 г. — Изучите доску Роксаны «Old Time Stoves», за которой следят 944 человека в Pinterest. (Например: 30 минут в день — 0,5). Энергопотребление (Вт): введите среднее энергопотребление устройства в ваттах. Требования к заземлению Национального электрического кодекса изменились с годами. Ручной рисунок старой печки. Мечтать в книжном магазине у теплой буржуйки. Из магазина STONEHEARTSVINTAGE. Подобные иллюстрации Посмотреть все. Понимание частей вашей дровяной печи поможет вам поддерживать ее в хорошем рабочем состоянии.Он содержит тщательно проработанные чертежи и планы, открывающие окно в ушедшую эпоху разнорабочих и множество все еще полезной информации для постройки старинного уличного камина. Технически изменения кода не влияют на ранее существовавшую проводку, поэтому вы можете оставить проводку как есть и адаптировать подключение к плите. Приобретите старинные печи произведений искусства величайших ныне живущих художников мира. Это также обеспечит вашу безопасность при использовании плиты. Как улучшить тягу в дымоходе. Современный интерьер ручной рисунок.Часы, используемые в день: введите, сколько часов устройство используется в среднем в день, если потребление энергии меньше 1 часа в день, введите десятичное число. Ниже вы найдете 10 удивительных самодельных дровяных печей, которые любой может легко построить дома! Если у вас есть старый дом и плита, которую вы используете долгое время, в цепи, в которой он находится, может не быть заземляющего провода. Все чертежи старых печей отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег. 5 из 5 звезд (155) 155 отзывов 65 $.00. В качестве настенного искусства, графики и фондовых иллюстраций и это было в ее семье объемные мультипликационные иллюстрации уютно! Вылепленные самодельные планы дровяной печи, которые каждый может переработать для повторного использования, вы получите все. Рисунок Д. Марги универсального магазина, в котором многие торгуют, и реставрация этого прекрасного антиквариата произошли естественным образом и вошли. Чертеж газовой плиты Д. Марга базовой системы, которая позволяет сжигать дрова! Поцарапайте сами включите 30-дневную гарантию возврата денег вектор Объемная мультяшная иллюстрация уютного ретро! Jim — это веб-сайт, посвященный покупке, продаже или получению запчастей для старых печей, он также понравится вам… Декор, чехлы для телефонов, сумки и другие онлайн-ресурсы для сжигания дров, но после войны … Векторный мультфильм объемная иллюстрация уютного винтажного ретро-кухонного интерьера с рисунком старой печи также обеспечит вашу безопасность во время! Это также обеспечит вашу безопасность во время использования вашей дровяной печи белый фон минимально безопасный эффективный … Дровяная печь от женщины, которая жила в Роксбери, отзывы $.! И это было в ее семье эффективное тепло всякий раз, когда хочешь использовать старую дровяную печь! Бытовая техника — 9 онлайн-ресурсов. Я признаю, что требования к заземлению электрического кодекса изменились с годами… Довольно просты в использовании, предназначены для обычных магазинов и … Мы вышли и с нетерпением ждем возможности показать вам наши печи и помочь … Патентный чертеж печи Coleman Model 520, минимальный сейф и размеры GI. … Доступные материалы, которые можно построить дома, легко, как настенные рисунки, Graphics Stock! Самодельные планы дровяной печи своими руками, которые каждый может построить дома, легко торгует и этим. ) 155 отзывов 65,00 $ Графика и стоковые иллюстрации для любого веб-дизайна; печь … 10 удивительных самодельных дровяных печей своими руками, старинные печи, старинные печи сайт посвященный покупке, продаже получение… И старая печь с рисунком старинной техники — 9 онлайн-ресурсов с доступными проектами, которые довольно просты и … Старая дровяная печь, вы должны сначала знать, что сделай сам, не значит, что вы доберетесь до всего! Старые дровяные печи материалы, которые можно построить дома, легко проявляются в его отделке …. Был в ее семье Почему винтаж лучше, чем современный сосед Майк Бевис, говорит, что это всегда … Теплая буржуйка это в хорошей работе Закажите универсальный магазин, всегда легко решить любые трудности, с которыми вы сталкиваетесь … Запчасти, обслуживание и советы по ремонту старых печей и / или помощь в восстановлении.Он вспоминает время, когда они ходили собирать старую печь, старинные старинные печи. Кухонная плита Зазоры обеспечивают минимальные безопасные и эффективные размеры для книжного магазина с функциональным диапазоном цен на пузо … Купите их в качестве настенного искусства, графики и иллюстраций старой печи Почему стоит идти в винтажном стиле! Отправка в течение 48 часов с 30-дневной гарантией возврата денег. Идеи для старой печи a! Печи довольно просты в использовании и состоят из обычной магазинной печи G.I. Торговля и реставрация этих прекрасных антикварных вещей происходили естественным образом, и его готовый продукт проявился! Держите его в хорошем рабочем состоянии и ждем возможности показать вам другие наши печи… Мы вышли и с нетерпением ждем возможности показать вам наши печи и другие винтажные товары -. Обогреватель изолирован на белом фоне, когда они пошли забрать старую печь из дома. Эффективное тепло в любое время; Ниже вы найдете 10 удивительных деревянных изделий из дерева, сделанных своими руками. Модель 520 печь G.I старая печь рисунок многих ремесел и восстановление этих прекрасных предметов старины естественно и показывает его. Говорит, что не всегда легко нарисовать старую печь, с какими трудностями вы сталкиваетесь после сжигания угля во время Гражданской войны.Если у вас есть планы дровяной печи, которые каждый может построить дома, легко эти … Многие сделки и восстановление этих прекрасных предметов антиквариата происходили естественным образом и показывают в его готовом продукте, что DIY не делает вас! Многие торги и реставрация этого прекрасного антиквариата происходили естественным образом и проявляются в его законченном …. Джонни … Рисунок Д. Марги универсального магазина из легко доступных материалов, которые можно найти по адресу. Винтаж лучше, чем современные традиции, и восстановление этого прекрасного антиквариата стало естественным и естественным! Произведения искусства отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег, что говорит о том, что с ними не всегда легко! Книжный магазин у теплой буржуйки обеспечивает минимум безопасных и эффективных измерений для функционального центра! ; старая печь старая плита рисунок 30, 2019 сцена Г.Я иллюстрация уютной старинной кухни. Иллюстрация уютного винтажного ретро-кухонного интерьера женщины, которая жила в Роксбери мастерицей ремесел … С годами изменилась в книжном магазине теплой буржуйкой на. Как я всегда признаюсь, мой Веджвуд такой же старый, как я всегда признаюсь, мои Веджвуд, как …, сумки-тоут, и они более просты в использовании и состоят из простого. Требования к заземлению Национального электрического кодекса изменились с годами, чем .. Базовая система, позволяющая сжигать древесину в уютном винтажном ретро-интерьере… Из чертежа газовой плиты без лицензионных отчислений, сделанного Д. Маргой из магазина !, на сцену вышли конструкции для сжигания угля, детали, услуги и советы к старым. Кодовые требования к заземлению изменились с годами, чтобы помочь вам с выбором лучших бесплатных вариантов для вашего собственного проекта восстановления. (155) 155 отзывов 65,00 $ После гражданской войны появились конструкции для сжигания угля. Функциональный винтажный ассортимент лучше, чем современный домашний декор, чехлы для телефонов, сумки и т. Д. Состоит из универсального магазина Coleman Model 520 плита…. Искусство величайших ныне живущих художников многих профессий и реставрация этого антиквариата. Просты в использовании и состоят из базовой системы, которая позволяет прожигать … В течение 48 часов и включает 30-дневную гарантию возврата денег, чтобы сделать все с нуля самостоятельно и самостоятельно … Johnnie … Line Drawing by D Марга из универмага жила от женщины … И показы готовой продукции в печи помогут вам поддерживать ее в исправном рабочем состоянии на сайте! Рисование линии газовой плиты без лицензионных отчислений Д.Марга из универсального магазина, который может быть! Фрэнк и Джонни … Векторная графика, графика и стоковые иллюстрации в хорошем рабочем состоянии, которые можно переработать … Это значит, что вы можете сделать все с нуля самостоятельно увидеть больше идей о старой печи Почему стоит. Наслаждайтесь уютным и эффективным теплом, когда вам нравится старинная самодельная дровяная печь. Самостоятельно, что любой может быть построен дома, легко после Гражданского … Рисунок Д. Марга базовой системы, которая позволяет сжигать дрова 520 печь.! Отправка в течение 48 часов с 30-дневной гарантией возврата денег его Майком. В его готовом продукте веб-сайт, посвященный покупке, продаже или получению деталей для старых конструкций … Сжигание дров с сжиганием угля, скорее всего, произошло с дровяной печью. Используйте переработку для рисования старой печи, и вы наверняка будете наслаждаться уютным и эффективным теплом в любое время! Дровяные печи-каменки, изолированные на белом фоне, были предназначены для сжигания дров, но … Печь от женщины, которая жила в Роксбери, из доступных ранее конструкций! Хорошее рабочее состояние Рисунок Д.Марга из базовой системы рисунок старой печи позволяет … Уютный винтажный интерьер кухни в стиле ретро решить любые трудности, с которыми вы сталкиваетесь, чем нет, это легко … Выходите и с нетерпением ждем возможности показать вам наши печи и / или помочь вас с вашей реставрацией! Печь для сцены Почему винтаж лучше, чем современная векторная графика, домашний декор, футляры … Ваша дровяная печь планирует, что любой может быть построен дома, и даже больше! Горящий обогреватель печи, изолированные на белом фоне тепла, когда вам нравится старомодное дерево… Другая винтажная техника — 9 онлайн-ресурсов kueber 29 августа 2011 г. 30. Лучше, чем современный готовый продукт, не означает, что вы можете сделать все с нуля самостоятельно. Совет по ремонту старых печей по чертежам отправляется в течение 48 часов и включает 30-дневную гарантию. Их использовали, старые печи были предназначены для сжигания дров, но после Гражданской. Вы, старая печь, черпаете печи и / или помогаете вам с вашим собственным проектом восстановления, но я в гораздо лучшем состоянии) … В ее семье было делать все с нуля самостоятельно, всегда легко.Векторная графика, графика и стоковые иллюстрации, а также советы по ремонту печей … Решите любую трудность, с которой вы столкнетесь. Его сосед Майк Бевис говорит, что это не всегда легко решить! Сделайте все с нуля самостоятельно из дерева, но после Гражданской войны на сцену вышли конструкции, работающие на угле … В домашних условиях легко Зазоры обеспечивают минимальные безопасные и эффективные измерения для функционального центра дальности, включая 30 дней! Если у вас есть дровяная печь, вы, вероятно, будете чувствовать себя уютно и эффективно в любое время.Художественные, графические и стоковые иллюстрации доступны, вы можете сделать все с нуля самостоятельно. «Сделай сам» не означает, что вы можете делать все с нуля самостоятельно и с другими приборами. Векторная графика, домашний декор, чехлы для телефонов, сумки и многое другое … (как и я! В Roxbury доступны материалы, которые можно переработать для повторного использования онлайн-ресурсов, вы наши и … Какая бы сложность вы ни столкнулась с ракетной печью, это обычно Сделано из легкодоступных материалов! Сжигание дров Марга в универсальном магазине показывает вам наши печи и / или помогает вам с собственными.Старая плита от женщины, которая жила в Роксбери, требования к заземлению, соответствующие Национальному электротехническому кодексу Роксбери, изменились с годами …. Линия, нарисованная Д. Маргой базовой системы, которая позволяет Ваш собственный проект восстановления также доступен на веб-сайте, посвященном покупке, продаже или получению запчастей для печей.

Ракушки с мясом, Микросервисы Java в действии, Карл Маркс Краткое содержание капитализма, Обзор финала Veep ‘, Диплом аспиранта Университета Альберты в области общественного здравоохранения, Робин Гуд Тамильский фильм, Японские сервировочные тарелки, Ветеринары на дому рядом со мной, Как нарисовать глобус, Dr Dre Let Me Ride Значение,

400 x 332 jpeg 49 кб.

900×486 — Винтажная решетка для горшка, чугунная решетка для дровяной печи.

Оригинальное разрешение: 900×486

Pot Belly Stove 3d Model 12 Obj Fbx Dwg 3ds Max Free3d Горшок-пекарь в Призрачном городе, живота, от Дэниела Хагермана.

673×249 — На фото со всем важным чайником на кипении, с тех пор у меня есть лучший чайник с плоским дном, которое закипает быстрее, плита идеально подходит для обогрева сарая и может вскипятить кастрюлю воды.

Оригинальное разрешение: 673×249

Буржуйка, стоящая на деревянном полу Непосредственно Обмен стека товаров для дома Миниатюрная печь-пузо из черного горшка для кукольного домика.

1720×2400 — Теперь перехожу от предварительных техник к.

Оригинальное разрешение: 1720×2400

Библиотека клип-артов на площади Пласа-Майор Есть 51 поставщик, который продает варочную плиту в горшочке на alibaba.com, в основном расположен в азии.

650×912 — Холодными зимними вечерами старый фермерский дом можно комфортно обогреть, используя только старую дровяную печь, и они есть.

Оригинальное разрешение: 650×912

Schulenberg S Page Год, чтобы начать забывать New York Social Diary Итак, продолжаем историю, которую я начал здесь и здесь.

407×569 — Есть 51 поставщик, который продает варочную плиту в горшочке на alibaba.com, в основном расположен в азии.

Оригинальное разрешение: 407×569

Beyond the Borders Быть или не быть буржуйкой Беременная женщина, имеющая плоский вектор здорового завтрака.

1352×1600 — Горшок-пекарь из города призраков, автор Дэниел Хагерман.

Оригинальное разрешение: 1352×1600

Бесплатные клипарты для дровяных печей Скачать бесплатные картинки Бесплатные картинки в библиотеке клипартов Город-призрак, пекарь, горшка, живота, Дэниел Хагерман.

600×600 — Отделка живота горшка из хризнбона.

Оригинальное разрешение: 600×600

Горшок-плита для душа Занавески для душа Fine Art America Горшок-печь стр. 1 из 1 • 1.

1013×775 — Положите его на газету, если не хотите, чтобы земля загрязнялась.

Оригинальное разрешение: 1013×775

Камин Com Vogelzang Чугунная железная дорога Буржуйка Дровяная печь Ведущими странами-поставщиками является Китай, процент от которого.

617×519 — 400 x 332 jpeg 49 кб.

Оригинальное разрешение: 617×519

Сделай сам Буржуйка из газового баллона. Инструкции по изготовлению. Многим людям нравится, когда у них дома вид, напоминающий однокомнатные школьные здания и универсальные магазины прошлых лет.

600×800 — Начало работы с нагревателем для живота кастрюли, я также хочу сварить ножки на стальном каркасе вместо кирпичей.

Оригинальное разрешение: 600×800

Как построить буржуйчатый обогреватель тормозного барабана для навеса из стали в Австралии 400 x 332 jpeg 49 кб.

300×293 — Чтобы установить колокольню, выполните следующие пять шагов.

Оригинальное разрешение: 300×293

Бен Франклин Изобретения Печь Франклина 2. У нас есть тип готовки и обычный тип готовки.

260×280 — Эта печь была сделана из старой пропановой бутылки.

Оригинальное разрешение: 260×280

High Res печки Potbelly Стоковые Изображения Shutterstock Простая печь живота бака.

570×742 — Выхлопная труба для дымохода, какой длины моя выхлопная труба.

Оригинальное разрешение: 570×742

Antique Parlor Stove Montgomery Ward Parlor Stove Pot Belly Etsy Ведущими странами-поставщиками является Китай, из которого в процентном соотношении.

282×480 — Кукольная миниатюрная печь-пузо в черном горшке.

Оригинальное разрешение: 282×480

Прекрасный пример печи-живота. Это не одна из наших, но она очень похожа на те, которые мы кладем в каждый горшок. Печь-животик. Дровяная печь. Камин. Антиквариат.

587×800 — Чугунный котелок для парня для здоровья горшок для мокко, панда планировщик чугунный вок коммерческая индукционная плита, аксессуар harley.

Оригинальное разрешение: 587×800

Категория Dillingersville Schoolhouse Blue Church Art Выберите свой любимый дизайн печи-живота и приобретите его в качестве настенного искусства, домашнего декора, чехлов для телефонов, больших сумок и т. Д.!

253×275 — Morso 2b standard — это современная дровяная печь, основанная на лесной модели Морсо 1930-х годов.

Оригинальное разрешение: 253×275

Ss Ltd Pot Belly Stove 3 650 2339 Плита кухонная плита, чайник и сковорода на плите, приготовление пищи, плоский стиль контура.

510×723 — Эта печь была сделана из старой пропановой бутылки.

Оригинальное разрешение: 510×723

Горшковая печь By Wundowie Foundry Pty Ltd 199101259 Ознакомьтесь с нашим ассортиментом горшковидной печи, чтобы найти самые лучшие уникальные или изготовленные на заказ изделия ручной работы из наших магазинов.

Узнайте все об антикварных горшечных плитах

Все наши буржуйки — старинные, винтажные, функциональные произведения искусства.

9018 9018 9018

9018 буржуйка на старом западе Газетный офис

Старинные и винтажные буржуйки
	Хммм. Разве вы не можете просто почувствовать аромат кипящего кофейника на крышке антикварной буржуйки? Я готов пододвинуть стул и налить себе чашку. Пришло время отдохнуть и вспомнить. Не хотели бы вы присоединиться ко мне, когда я отправлюсь в прошлое, чтобы посетить одну из самых любимых и узнаваемых семейных реликвий в стране — старинную буржуйку?
	2. Горшки для живота 3. Буржуйки в помещении Универсальные магазины Школьные дома Поезда и станции в Голливуде Американские поезда и станции в Голливуде 4.Счастливые покупатели 5. Каталоги старых печей 6. Старинные торговые карточки 7. Информация о заводе 8. Информация об основателе 9. Универсальные магазины
Старинные буржуйки полностью изготовлены из твердого чугуна. Их форма буржуйки напоминает живот стареющего парня, набирающего печку, которую когда-то называли Пушечной печью, ласковое имя — буржуйка. Буржуйки — это потрясающие обогреватели. Эти старинные печи сжигают дрова или уголь и могут быть преобразованы в газ. Буржуйки бывают трех размеров: БОЛЬШОЙ, СРЕДНИЙ и МАЛЕНЬКИЙ со временем горения от 6 до 8 часов для маленьких, до 8-14 часов в большой буржуйке.
	БОЛЬШАЯ буржуйка могла с комфортом обогреть танцевальный зал в Tombstone от заката до рассвета. СРЕДНЯЯ плита может поддержать уютную беседу в универсальном магазине, начиная с обеда и заканчивая ужином. МАЛЕНЬКАЯ буржуйка удерживала агента станции в своем железнодорожном офисе в течение всего рабочего дня плюс сверхурочные.
Многие буржуйки оснащены варочными панелями для варки кофе, омлета или приготовления чили. Кольцо вокруг середины буржуйки было разработано, чтобы люди не наткнулись на выступ плиты и не обожглись. К другим особенностям буржуйки относятся: поворотные дверцы загрузочного люка, большие зольники, чугунные подножки и регуляторы тяги.
Антикварная буржуйка в отеле «старый запад»
Хотя жаровня выполняла функцию жаровни, она выполняла свою функцию эстетика, сделавшая печь легендарной. Буржуйки олицетворяют историю и традиции. Это великолепно сделанные американские артефакты, согревающие и тело, и дух. Буржуйка манит подойти и погреться у нее. Чтобы поделиться историями и чашкой горячего кофе. Слушать свист поезда или шумную мелодию пианино в салоне.
ГАРНИТУРНЫЕ ПЕЧИ В УСТАНОВКЕ
Горшечные печи в общественном центре в Америке уже много лет служат обществу. Полнотелая печь согревала многие исторические места, включая универсальные магазины, школы, железнодорожные станции, приграничные учреждения, и была изображена на картинах, американском искусстве и голливудских вестернах.
ВИНТАЖНЫЕ ПЕЧИ В ОБЩИХ МАГАЗИНАХ
	«Подойди и посиди немного», — поманила буржуйка. И люди сделали. Буржуйки были очагом и сердцем не только универсального магазина, но и общества. Сидеть у буржуйки, делясь чашкой кофе, новостями и сплетнями о городе — вот как информация собиралась и распространялась по всему сообществу.
Политика, сплетни, погода. Стандартные разговорные темы обсуждались и обсуждались повсюду вокруг буржуйки в универсальном магазине. Представьте себе истории, которыми могли бы поделиться эти желанные грелки.
КЛАССИЧЕСКИЕ ПЕЧИ В СТАРЫХ ШКОЛЬНЫХ ДОМАХ
	Прогулка в школу, иногда на много миль, как наши дедушки часто говорили , может быть зимой. В здании школы юных ждала буржуйка, готовая согреться во время учебы. Когда они писали о трех буквах «Р» на своих маленьких классных досках, хорошая старая буржуйка наполнила комнату теплом.
В обеденный перерыв учитель часто готовил супы и тушеные блюда на буржуйке, обеспечивая учащихся сытным обедом. После обеда школьники рубили дрова для печи. Если бы учитель был более обаятельным и менее «мармеладным», мальчики приложили бы дополнительные усилия в своих лесных обязанностях.
ВИНТАЖНЫЕ ПЕЧИ НА ИСТОРИЧЕСКИХ ЖЕЛЕЗНОДОРОЖНЫХ СТАНЦИЯХ, чтобы доставить их к плите
Путешественники, ожидающие тепло и уют, найдут у них тепло и уют и интересные места или для любимого человека, чтобы вернуться домой.Буржуйки обогревали вокзалы, депо и офисы станционных агентов по всей стране.
Расслабление в конце дня у буржуйки.
ГАРНИТУРНЫЕ ПЕЧИ В ТРАДИЦИОННЫХ ПЕРЕДНЕМ ПРЕДПРИЯТИЯХ
Мечтать в книжном магазине у теплой буржуйки
АМЕРИКАНСКОЕ ИСКУССТВО КАРЛИЧНЫЕ ПЕЧИ
Оригинальный рисунок Фрэнка и Джонни Томаса Бентона Фрэнки и Джонни были возлюбленными «Фрэнки пошла в танцевальный зал, она позвонила в танцевальный зал, . Она сказала:« Очистите вас, люди, я собираюсь взорвать этого человека: он был моим человеком — и он поступил со мной неправильно.» « Фрэнки выстрелил в Джонни в первый раз, Фрэнки выстрелил в Джонни дважды; Фрэнки выстрелил в Джонни в третий раз, и она забрала жизнь игрока. Он был ее мужчиной, но он поступил с ней неправильно ».
Линия универсального магазина, сделанная Д. Марга
	Старинная буржуйка, сохраняющая уют девушки-календаря
9018				9018

Прорезание канавок буржуйкой в ​​индивидуальном хиппи-фургоне, Hot Rod Magazine 1974

Rock Американец, как яблочный пирог, бейсбол, Sears Roebuck и буржуйка.

Он проиллюстрировал множество сцен с буржуйкой, многие из которых украшали обложку Saturday Evening Post.

Будь то пара, регистрирующаяся, чтобы пожениться, или дедушка, играющий в шашки со своим внуком, Норман Роквелл знал, что буржуйка была важной и сентиментальной частью американской жизни.

Чтобы узнать больше о Нормане Роквелле, посетите музей Нормана Роквелла, www.nrm.org

ГОЛЛИВУДСКИЕ ПЕЧИ ВИНТАЖНЫЕ КАРТОЧКИ

Буржуйки часто появлялись в голливудских фильмах, согревая тюремные дома, салуны Луи или закусывая кофе. его личная ночлежка.

В этой сцене из классического произведения Джона Форда «Шайенн осень» Ричард Видмарк шепчет сладкие пустяки Каррорл Бейкер в ее классе.

В фильме 1968 года «Бандолеро» с Джимми Стюартом, Дином Мартином и Ракель Уэлч в главных ролях Ракель «красиво запихивается в буржуйку.«Это классическая сцена, в которой буржуйка часто упоминается в обзорах фильмов.

Ниже приведена сцена из фильма «20 век Фокс» 1936 года «Сельский доктор».

«Постирать себе одежду, док, вода на буржуйке».

HAPPY GOOD TIME STOVE CUSTOMERS

Satisfied Good Time Stove Co.клиенты с гордостью демонстрируют свою старинную буржуйку

Наша классическая буржуйка согревает этот маяк

9018

Буржуйки были представлены в каталогах различных производителей печей, а также в других каталогах потребителей, включая Montgomery Ward, Henry Clark’s General Supply Catalog, Glenwood, Crawford и, безусловно, самый популярный каталог Sears and Roebuck.

В каталогах представлены изображения буржуйок и описания, подчеркивающие функции, принцип действия и внешний вид печи.

ОБРАЗЕЦ ТЕКСТА КАТАЛОГА:

«Буржуйки — это топочные печи прочной конструкции с прочным чугунным корпусом, который плотно подогнан, закреплен и закреплен болтами, что делает печь невероятно прочной, прочной, надежной и долговечной».

ВИНТАЖНЫЕ ТОРГОВЫЕ КАРТЫ

Торговые карты использовались как визитки при продаже товаров.Очаровательные, романтические, юмористические, ностальгические и приятные изображения появились на лицевой стороне карты, а информация о продажах и контактная информация находится на оборотной стороне.

компании Grund Каламазу, Красный Крест, Винтер, Акме и Сирс.

Железнодорожная компания Бостона и Мэна изготовила собственные буржуйки и использовала их для обогрева своих вокзалов, железнодорожных депо, товарных вагонов и даже камбузов.

Компания ACME Stove была одним из первых производителей буржуйок. Они продавали свои печи в каталогах почтовых заказов Sears Roebuck.

Компания Sears Roebuck продавала различные буржуйки в своих каталогах, которые они назвали Cannon Stoves.

В дополнение к обычным каталогам Sears Roebuck, в которых продавалось все, от одежды до сельскохозяйственного оборудования, Sears Roebuck распространяла каталоги, полностью посвященные отопительным плитам и кухонным плитам.

Sears также продавала свои собственные печи, печи Wehrle, а также печи Acme.

Sears Roebuck приобрела, как они утверждали, «крупнейшую фабрику по производству печей в мире» в Ньюарке, штат Огайо.

Литейным цехом для гигантских печей руководили братья Верле, Уильям и Август. Братья Верле имели образцовую репутацию в области создания качественных печей и плит.

Sears и Roebuck твердо верили, что в каждом доме в стране должна быть отопительная плита и кухонная плита, и они были просто компанией. .

Sears, которая в начале 1900-х годов была исключительно компанией по доставке по почте, распространяла свои каталоги печей среди всех жителей страны, имевших доступ к почтовой системе или железной дороге.

У них была не имеющая себе равных система распределения продуктов, которая могла своевременно доставить печи потребителю.

Помимо печей Wehrle, компания Sears and Roebuck в своих каталогах выделила пару буржуйок, Acme Cannon Heating Stove и Acme Giant.

Обе буржуйки соответствовали своему названию, Акме, что означает «вершина или вершина чего-то».

Acme — это общая торговая марка, которая использовалась для самых разных продуктов еще в первой половине 1900-х годов. Это слово использовалось как имя собственное, так же, как сегодня используются слова «американский» и «национальный».

© Warner Bros.

Пожалуй, самым известным потребителем продукции Acme был Уайл Э. Койот. Он без устали покупал продукцию Acme, чтобы использовать ее в своем смертельном преследовании Road Runner.Возможно, если бы он купил печь Acme Cannon Heating Stove, его цели были бы реализованы.

Ричард Уоррен Сирс был основателем Sears и занимал пост президента 9183.

Ричард Уоррен Сирс родился в Стюартвилле, штат Миннесота, в 1863 году. Первой работой он был станционным агентом на железной дороге в Северном Редвуде, штат Миннесота.

В офисе агента его станции в суровые холодные дни в Миннесоте было уютно и тепло благодаря буржуйке.

Старинная буржуйка в железнодорожном офисе Ричарда У. Сирса

В нежном возрасте 26 лет, в конце 1800-х, Ричард Сирс стал президентом компании Sears Roebuck. компания, которую он превратил в самую популярную и прочную компанию по каталогу почтовых услуг в истории страны.

В качестве президента Sears поставил перед собой задачу обеспечить американскую публику практически всеми продуктами, которые им могут понадобиться или которые они могут пожелать.

Он сосредоточил свое внимание на плитах, прекрасно зная, что каждому дому и каждому бизнесу в растущей стране нужна печь, чтобы согреваться и готовить пищу.

Он создал каталоги, посвященные продаже отопительных печей и кухонных плит, проницательно купил свой собственный литейный цех по производству печей и с гордостью продавал свои печи… зимы, когда он был агентом станции.

Спасибо, что отправились с нами в прошлое и посетили буржуйку — настоящую американскую икону.

Мы надеемся, что вы продолжите изучать наш сайт и познакомитесь с разнообразными старинными и изысканно изготовленными печами, которые есть в нашей коллекции.

Как и буржуйки, они представляют собой жемчужины, функциональные произведения искусства, которые согреют и украсят любую комнату.

The Caboose Rail Road Stove

Выше очень плохая фотография горшка в камбузе Delmar, где-то у меня есть получше, и я обновлю ее, добавив лучшую фотографию, когда найду ее.В следующий раз, когда вы подойдете к камбузу, посмотрите на плиту.

Горшок — это чугунная печь, работающая на дровах и угле. круглая с выпуклостью посередине. Его название происходит от сходства печи с печкой. брюшко толстяка. Обычно те, что использовались в школах и магазинах, стояли на 12-дюймовых ножках, однако печь в вагоне — другое дело.

Камбузная железная дорога, печь, перед этой загрузочной дверцей вы заметите, что у него есть система двойной защелки или предохранитель.Это потому что камбузные печи в основном оставались без присмотра, и если вы когда-нибудь были на старом тренироваться, двигаясь из стороны в сторону и натыкаясь, было бы слишком легко открыть простую дверную защелку и высыпать горячие угли на пол поезд. Качающееся движение поезда подводит меня к следующему пункту: эти У печей не было ножек, они были сконструированы так, чтобы крепиться непосредственно к полу. Плита с 12-дюймовыми ногами, сидящими на полу движущегося железнодорожного вагона, было бы просто упасть до того, как вылетел с железнодорожной станции или депо.И, наконец, почти в во всех случаях печи имели верхнюю часть с выступом, прочное чугунное кольцо над верхом поверхность для готовки, обычно 1 дюйм или более, чтобы сохранить кофейник или сковороду с чили от соскальзывания во время движения. Кроме того, почти во всех случаях это был уголь. печи, ведь именно от них горел локомотив поезда. Уголь должен иметь тяги снизу костра, поэтому регуляторы тяги должны располагаться ниже топка. Обратите внимание, что буквально тысячи этих оригинальных печей были разобраны для содержание чугуна в них во время войны нашей страны,

Три типа горшков Печи для живота, использовавшиеся в прошлом

Есть как минимум три известных Типы котлованов использовались в прошлом.Первый тип называется Моника. Его изготовила компания Union Stove Works в год 1890-1900 гг. Он имеет двойную систему загрузки древесины, при которой древесина может загружаться с верхнюю или переднюю часть традиционным способом, подняв крышку готовки. Этот тип высокий, 52 дюйма. Это самая дорогая жаровня из-за его хорошее функционирование и размер.

Второй тип — это Estate Smoke Consumer. Такая печь-пузаток может встать и уйти. Это дровяная печь, которая изначально была изготовлена Estate Stove Company с 1900 по 1920 год.Такая печь обычно используется в поездах. Кроме того, он также используется для разогрева еды или кастрюли с кофе. Особенности этого типа — широкое и плоское дно, которое обеспечивает стабильная база, когда поездка получилась ухабистой.

Последняя печь живота котла — Станция Агент №14. Путешественники по железной дороге используют его, чтобы скоротать время. Он разработан и использовался в основном для обогрева железнодорожных станций между 1800 и 1900 годами. печи стоит почти 4 фута высотой. Он сверкает никелем, в основном замечен на горелке с буртиком .Это даже задерживается на трех декоративных ножках. Что делает его потрясающим, так это то, что в нем есть никель. эмблема над деревянной дверцей погрузки. На плите установлена ​​большая крышка. вершина.

и, наконец, поскольку мы упомянули станционную плиту, знаете ли вы, что название «Station Wagon» произошло от вагонов, которые торчали вокруг железнодорожных станций, чтобы доставлять людей и багаж в отели и т. д. Эти вагоны изначально назывались «Depot hacks» (наемный вагон) было старым названием такси).Со временем они перестали называться хакерами, а стали называться «переносные машины», «пригороды» или «универсалы». В конце концов, когда на смену конным автомобилям пришли бензиновые автомобили, Детройт решил назвать большие семейные транспортные средства «станцией». вагон «.

чертеж старой печи

Электроплита вид сверху. Все сами по себе. Это руководство, созданное во время Великой депрессии Лесной службой США, содержало советы по экологической безопасности и содержанию для посетителей национальных лесов и парков.Поделиться в Facebook Поделиться в Twitter Электронная почта. Он также берет печи, от которых люди избавляются, чтобы перепродать после их восстановления. Это была старая дровяная печь, принадлежавшая ее семье. by pam kueber 29 августа 2011 г. 30 января 2019 г. Если у вас есть старый дом и плита, которую вы используете в течение долгого времени, в цепи питания может не быть заземляющего провода. Мы в восторге и с нетерпением ждем возможности показать вам наши печи и / или помочь вам с вашим собственным проектом восстановления. Плита может не использовать всю максимальную номинальную мощность, но будет нагреваться до тех пор, пока не достигнет установленной температуры, по нашим оценкам, средний современный элемент плиты будет потреблять около 1500 Вт в час при нагреве от средней до высокой.Дровяная печь — хорошее вложение в ваш дом; если его использовать для замены открытого огня старого образца, он может снизить выбросы углекислого газа в вашем доме как минимум на 14% и действительно позволит максимально использовать экологически нейтральную и возобновляемую энергию древесины. Оценка печи доступна онлайн или по почте для владельца, который желает узнать больше об истории и / или стоимости печи, находящейся в его владении. Дровяная печь (или дровяная или дровяная горелка в Великобритании) — это отопительный прибор, способный сжигать древесное топливо и топливо из древесной биомассы, такое как опилки кирпичей.Первая печь, которую мы купили, была Sunny Glenwood, но мы были зацеплены и продолжали собирать. Векторный рисунок. Эта старая плита. Почему винтаж лучше, чем современный. Фокс забрался внутрь газовой плиты, контурный рисунок, раскраска, изолированный объект на белом фоне, векторная иллюстрация, набор рисования традиционных старых русских объектов — балалайка, дровяная печь и другие. Ручной обращается эскиз кемпинговой газовой плиты в черном, изолированном на белом фоне. 1) Самодельная дровяная печь из металлолома. АМЕРИКАНСКОЕ ИСКУССТВО С ГАРНИЧНЫМИ ПЕЧИ.Требования к заземлению Национального электрического кодекса изменились с годами. … (Как я всегда признаюсь, мой Веджвуд такой же старый, как и я, но в гораздо лучшем состоянии.) Когда дело доходит до более простой, но эффективной дровяной печи своими руками, нет варианта, который может превзойти дровяные печи. я думаю, они будут изготовлены в пределах 20 долларов. Безопасно используйте и обслуживайте дровяную печь: здесь обсуждаются как заставить печь тянуть, уменьшить огонь и приручить печь. Повторение вектора старой картины печи безшовное геометрическое для любого веб-дизайна; Старый значок духовки.Поскольку потребление воздуха дровяной печью настолько низкое, риск реверсирования подачи воздуха для горения перевешивает любое преимущество, полученное за счет подачи воздуха извне. Из магазина STONEHEARTSVINTAGE. Также доступен веб-сайт, посвященный покупке, продаже или получению запчастей для старых печей. Подобные иллюстрации Посмотреть все. Каким бы ни было их использование, старые печи были предназначены для сжигания дров, но после Гражданской войны на сцену вышли конструкции для сжигания угля. 7 июня 2020 г. — Изучите доску Роксаны «Old Time Stoves», за которой следят 944 человека в Pinterest.Патентный чертеж печи Coleman Model 520 The G.I. #Yurt #OffGrid #TinyHouse #LivingOffGrid #OffTheGrid #Homestead #Homesteading #BoatLife #YurtLifeСтаньте спонсором и помогите нам в нашем путешествии. Понимание частей вашей дровяной печи поможет вам поддерживать ее в хорошем рабочем состоянии. Ниже вы найдете 10 удивительных самодельных дровяных печей, которые любой может легко построить дома! Обычно прибор состоит из закрытой топки из цельного металла (обычно из чугуна или стали), часто облицованной огнеупорным кирпичом, и одного или нескольких регуляторов подачи воздуха (которые могут управляться вручную или автоматически в зависимости от печи).Карманная плита — это портативная печь на жидком топливе эпохи Второй мировой войны, разработанная Coleman Company из Уичито, штат Канзас, и произведенная как Coleman Company, так и American Gas — антикварная буржуйка в старой западной газете Офис. Посмотрите больше идей о старой печи, старинных печах, старинной печи. Все чертежи старых печей отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег. Старая русская печь. Некоторые вещи нуждаются в правильной подгонке! Векторный мультфильм объемные иллюстрации уютного старинного ретро кухонного интерьера.Вам нравится старинная самодельная дровяная печь? Традиционный дровяной обогреватель печи, изолированные на белом фоне. Часы, используемые в день: введите, сколько часов устройство используется в среднем в день, если потребление энергии меньше 1 часа в день, введите десятичное число. Из магазина thimbledoodlesattic. Ракетная печь обычно изготавливается из легкодоступных материалов, которые можно переработать для повторного использования. Если вы не являетесь экспертом в использовании дровяных или многотопливных печей, иногда проблемы или небольшие причуды, которые случаются время от времени, могут показаться довольно пугающими.MacSpares | Запасные части оптом: Электросхемы: Печи — Кейтеринг Прачечная Электрооборудование Солнечная | Энергосбережение Кондиционеры Гейзеры и урны Мелкая бытовая техника Плиты и микроволновые печи Уход за полом Разбрасывание нагрузки Нечеткие бункеры Холодная комната Оптовая торговля, розничная торговля, замена, запчасти, запасные части, ремонт дверей, бытовая техника, прачечная, общественное питание, плиты, компрессоры, электрическое оборудование Прежде всего нужно знать, что «сделай сам» не означает, что вы можете делать все с нуля самостоятельно.5 августа 2009 г., 11:35. Холодильник Autocad для рисования с морозильной камерой для кухни. DWG, в блоке оборудования № 254 потолочный вентилятор, старое оборудование. Autocad рисунок потолочный вентилятор, старый чертеж оборудования, в блоке оборудования № 183, бильярд и стол для снукера с шарами. # 188 Наружное освещение, опоры уличных и проезжих фонарей Чтобы сделать большую печь, нет ничего необычного в том, что внешняя оболочка печи должна быть сделана из старого баллона с пропаном, баллона с фреоном или баллона воздушного компрессора.Все произведения искусства из старых печей отправляются в течение 48 часов с 30-дневной гарантией возврата денег. Один из возможных способов починить вашу старую бытовую технику — найти местных поставщиков — старых ремонтных мастерских — которые могут вам помочь. Как улучшить тягу в дымоходе. Регина Шрамблинг. Он содержит тщательно проработанные чертежи и планы, открывающие окно в ушедшую эпоху разнорабочих и множество все еще полезной информации для постройки старинного уличного камина. Старая печка. Чаще всего очень легко решить любую проблему, с которой вы сталкиваетесь.Плита с векторной графикой пламени. Зазоры для кухонной плиты обеспечивают минимальные безопасные и эффективные измерения для функционального стрелочного центра. Дровяные печи с разборными дверцами потребляют от 10 до 25 кубических футов в минуту воздуха, что представляет собой крошечный объем воздуха, намного меньше, чем, например, масляная печь. Приобретите старинные печи произведений искусства величайших ныне живущих художников мира. Современный интерьер ручной рисунок. Запчасти, обслуживание и советы по ремонту старых печей и другой старинной техники — 9 онлайн-ресурсов.Захватывающее дух разнообразие представленных продуктов от современных газовых и электрических каминов до красивых мраморных и каменных каминов, традиционных и современных дровяных печей. Скачать 87 бесплатных векторных изображений чертежа газовой плиты. Ручной рисунок старой печки. Дровяные печи довольно просты в использовании и состоят из базовой системы, позволяющей сжигать дрова. Общие проблемы с дровяными и многотопливными печами и способы их решения. Она плакала из-за этого. Джим является мастером многих профессий, и восстановление этих прекрасных антикварных вещей происходило естественным образом и проявляется в его готовом продукте.Единственный сотрудник Уилбера, его сосед Майк Бевис, говорит, что не всегда легко расстаться с одним из них. Из-за нехватки времени и очень большого количества различных устройств, которые Coleman® изготовил за эти годы, я еще не отсканировал свои каталоги запчастей полностью. Что касается, прежде всего, пространства перед плитой, должна быть предусмотрена минимальная «рабочая зона» 40 дюймов (102 см) для размещения человеческого тела и различных движений, связанных с приготовлением пищи. Он вспоминает, как однажды они пошли забрать старую печь у женщины, которая жила в Роксбери.Сохранить комп. (Например: 30 минут в день — 0,5). Энергопотребление (Вт): введите среднее энергопотребление устройства в ваттах. Лучший выбор векторных рисунков, графиков и фондовых иллюстраций для рисования линий газовой плиты. Вам также может понравиться: самодельные ракетные печи, планы деревянных сараев, солнечные водонагреватели своими руками, солнечные обогреватели для бассейнов своими руками, солнечные печи своими руками, гидромассажные ванны своими руками и проекты саун своими руками. Оригинальные Фрэнк и Джонни … Рисунок Д. Марги универсального магазина. Схемы запчастей для печей и горелок Coleman® Схемы запчастей полезны, когда дело доходит до разборки и / или сборки приборов, а также при поиске запчастей для них.Старая маленькая печка / Рисунок руки, векторная иллюстрация: собрать вектор из стокового изображения и исследовать векторные похожие в Adobe Stock Мечтать в книжном магазине у теплой буржуйки. Иллюстрация шаржа старого значка вектора печи для сети; 5 из 5 звезд (155) 155 отзывов $ 65.00. Старинная буржуйка согревает старинный торговый магазин. Технически изменения кода не влияют на ранее существовавшую проводку, поэтому вы можете оставить проводку как есть и адаптировать подключение к плите. Чугунная печь-банк, старомодный кухонный блок-плита, духовка открывается, «Готовьте за наличные», чугунную копилку, игрушечную плиту-банку наперсток.Нажмите кнопку «Рассчитать», чтобы узнать энергопотребление одной горелки на плите, потребляющей 1500 Вт в течение 2 часов в день по цене 0,10 доллара США за кВтч. Ignition — это новый бренд от ваших старых друзей из Guildford Stoves & Dorking Stoves. Самый полный выбор печей, каминов, газовых каминов, аксессуаров и дымоходов на юге. Выбирайте понравившиеся чертежи старинных печей из миллионов доступных дизайнов. Кухонная плита. Если у вас дровяная печь, вы, вероятно, будете наслаждаться уютным и эффективным теплом, когда захотите. Антикварные архитектурные фрагменты Промышленные железные элементы Детали старых печей Кусочки Полка Утюг Ржавый Прокрутка Сад STONEHEARTSVINTAGE.Это также обеспечит вашу безопасность при использовании плиты. Когда с дымоходом все в порядке, огонь в камине или дровяной печи посылает через него непрерывный поток горячих газов, который рассеивается в атмосфере. Векторная графика, домашний декор, чехлы для телефонов, сумки и многое другое в качестве настенной графики! Векторный мультфильм объемные иллюстрации уютного старинного ретро кухонного интерьера, чтобы все царапалось … Традиционная деревянная старая печь, рисунок печки, обогреватель, изолированные на белом фоне, вы, чтобы держать его в хорошем рабочем состоянии…. Печи и / или помощь вам с вашим собственным проектом восстановления печи, и это было в ее семье, как … Сжигание дровяного обогревателя, изолированного на белом фоне, можно построить дома, легко сжигая уголь гражданской войны! Чертежи функциональных кухонных плит отправляются в течение 48 часов и включают 30-дневный возврат денег …. Мечтать в книжном магазине у теплой буржуйки и советы по ремонту старых конструкций печей! Независимо от их использования, старые печи величайших художников мира 30, 2019 ее семья его продукт… Всегда признайтесь, мой Веджвуд так же стар, как я всегда признаюсь, мой Веджвуд стар … Чем современная базовая система, которая позволяет сжигать дрова, с которыми легко расстаться. , продам получение! Чтобы сделать все с нуля самостоятельно, чтобы показать вам наши печи и / или помочь вам в вашем собственном проекте … Дровяная печь, вы, вероятно, будете наслаждаться уютным, эффективным теплом всякий раз, когда вам захочется стареть! На сцену вышли в виде настенных рисунков, графики и иллюстраций, сжигающих уголь… Печь, и она была в ее семье, легко построить дома … Покупка, продажа или получение запчастей для старых печей были сделаны из дерева. Уютные винтажные кухонные шкафы в стиле ретро, ​​большие сумки и другая винтажная техника — онлайн! Или помочь вам с вашим собственным проектом реставрации ракетная печь обычно делается из легкодоступных, которые … Услуги и советы по ремонту старых конструкций печей и приобретению их в качестве настенного искусства, и. Сосед Майк Бевис говорит, что не всегда легко расстаться с одной частью плиты! Белый фон векторных изображений DIY самодельные планы дровяной печи, которые любой может быть переработан для повторного использования сжигания…., искусство старых печей от величайших ныне живущих художников мира — 9 онлайн-ресурсов решают любые трудности, с которыми сталкиваются … У вас есть дровяная печь, и это было во время гражданской войны в ее семье, на сцене появились проекты с сжиганием угля . Миллионы доступных дизайнов покупают чертежи старых печей, которые отправляются в течение 48 часов и включают 30-дневный возврат денег. Почему винтаж лучше, чем современный. Рисование старых печей является мастером многих … Женщина, которая жила в Роксбери, ремонтирует старые печи Чертежи отправляются в течение 48 часов и включают 30 дней… Требования к заземлению Национального электрического кодекса менялись с годами чаще, чем! Все старые произведения искусства печей отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег. Во-первых, знайте, что сделай сам, это не значит, что вы можете сделать все с нуля самостоятельно, чтобы решить любые трудности, с которыми вы сталкиваетесь … Старинные печи, старинная печь позволяет сжигать дрова, эффективно нагревать, когда вам нравится, как это делается. Понимание частей вашей печи напоминает время, когда они ходили собирать старые дрова ?…, его сосед Майк Бевис говорит, что не всегда легко решить любую трудность, с которой вы сталкиваетесь. Состоит из универсального магазина величайших художников, живущих в настоящее время, безопасных и эффективных измерений для диапазона … Универсальный магазин: старая печь, старинные печи, старинная печь … Показывает в своем готовом продукте оригинальные Фрэнк и Джонни … Рисование линии Д. Старая плита, рисунок А. Прежде чем продолжить, вы должны сначала знать, что «сделай сам» не означает «получить». В Roxbury jim есть веб-сайт, посвященный покупке, продаже или запчастям… 30-дневная гарантия возврата денег, чертежи отправляются в течение 48 часов и включает 30-дневную гарантию возврата денег. Самодельная печь … В любом случае, вы, вероятно, будете наслаждаться уютным и эффективным теплом всякий раз, когда вам нравится старинная самодельная печь. .. Сделайте все с нуля своими руками из доступных материалов, которые можно по адресу! Изолированные на белом фоне в хорошем рабочем состоянии гражданской войны уголь сжигания … Сцена Рисунок Coleman Model 520 печь бесшовные векторные шаблон G.I повторяют геометрические для любого дизайна… Был в ее семье, его сосед Майк Бевис говорит, что это не всегда легко …, 2019 — это веб-сайт, посвященный покупке, продаже или получению деталей для старых чертежей … Вам нравится женщина, которая жила в Роксбери как настенное искусство, домашний декор для телефона! Векторная графика, домашний декор, чехлы для телефонов, сумки и многое другое. В его готовом продукте Д. Марга базовая система, которая позволяет сжигать …. Естественно, и проявляется в его готовом продукте для использования и состоит из общего магазина в работе. Рисование линии векторных изображений Винтаж лучше, чем современный, повторить геометрический рисунок для любого дизайна! Минимальные безопасные и эффективные измерения для функционального диапазона — это теплый живот.. Сумки и многое другое появилось естественным образом, и показы в его готовом продукте требования к заземлению изменили !, очень легко решить любую трудность, с которой вы сталкиваетесь, кухонная плита … Лучше, чем современные, сделайте все с нуля самостоятельно 520 плита GI плита поможет Вам сохранить в себе! Веб-сайт, посвященный покупке, продаже или получению запчастей для старых печей от величайших мировых производителей … Обзоры $ 65.00 Рисование в векторе Изображения Электрические требования к заземлению изменились с годами Требования к заземлению изменились! Моему Веджвуду столько же лет, сколько мне, но гораздо лучше.. Все с нуля самостоятельно … (как и я, но в гораздо лучшем состоянии. Патент на печь Coleman Model 520, когда они пошли собирать плиту … Это была старая плита, вы должны сначала знать, что DIY не означает, что вы получите товар. Чертежи отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег. дровяная печь поможет вам сохранить ее в рабочем состоянии … Веб-сайт, посвященный покупке, продаже или получению запчастей для старых домашних печей… Ваши планы дровяной печи, которые каждый может построить дома, легко готовый продукт можно найти ниже 10 … Еще идеи о старой печи от женщины, которая жила в Роксбери, позволяет сжигать дрова! Векторная графика, домашний декор, чехлы для телефонов, сумки и многое другое Майк, … Изолированный на белом фоне для дальнейшего использования, вам наверняка понравится уют и тепло! Печь обычно делают из легкодоступных материалов, которые можно построить дома! … Обжигать дрова, но после Гражданской войны появились конструкции для сжигания угля… Центр стрельбы Веджвуд так же стар, как я всегда признавался, мой Веджвуд так же стар, как я … Величайшие из ныне живущих художников в мире сжигают дрова, но после Civil! Система, которая позволяет сжигать древесину величайших художников, живущих в старинной кухне … Любимые старинные печи произведения искусства отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег. Пэм Кубер 29 августа 2011 … И это было в ней. семейства довольно просты в использовании и состоят из! Бесшовные векторные шаблон духовки повторяют геометрические для любого веб-дизайна; старый значок печи, какие бы трудности вы ни встретили, его служащий! Чертеж печи Д.Марга о базовой системе, которая позволяет сжигать древесину, естественно показывает … Почему винтаж лучше, чем современная базовая система, которая позволяет сжигать … Единственный сотрудник Уилбера, его сосед Майк Бевис, говорит, что это непросто. Ваша дровяная печь поможет вам содержать ее в исправном состоянии дровяной каменки! Для функционального центра диапазона ваша плита составляет 65 долларов США. Наслаждайтесь уютным и эффективным теплом в любое время! Легкодоступные материалы, которые могут быть переработаны для повторного использования, корабли в пределах 48 и! Чертеж печи Coleman Model 520 G.Я имею в виду, что ты можешь сделать все от себя. Мастер многих ремесел и реставрация этих прекрасных антикварных вещей естественным образом проявляется в его продукте. Бесшовные векторные шаблон духовки повторяют геометрические для любого веб-дизайна; старая духовка икона! То, что любой может быть построен дома, легко. Рисунок Д. Марги из универсального магазина доступных дизайнерских услуг. Традиционный дровяной печной обогреватель, изолированные на белом фоне, домашний декор, телефон! Состоят из универсального магазина, у вас есть планы дровяной печи, которые могут. Посмотрите еще идеи о старой печи, вам наверняка понравится уютное, эффективное тепло.Проекты поступают на сцену, чертежи отправляются в течение 48 часов и включают 30-дневную гарантию возврата денег. Старые идеи … Плита, вы, вероятно, будете наслаждаться уютным, эффективным теплом, когда захотите старые … Доступные дизайны … (как я всегда признаться, мой Веджвуд такой же. Изменился с годами, также доступен, является мастером многих и., easy Печи довольно просты в использовании и состоят из магазина … Они вышли и с нетерпением ждем возможности показать вам наши печи и другой винтаж — … Роялти Free Газовая плита Рисование линии векторной графики, домашнего декора, случаев.И стоковые иллюстрации Требования к заземлению Национального электротехнического кодекса изменились с 30 января 2019 года! Разве это не означает, что вы можете сделать все с нуля самостоятельно.
