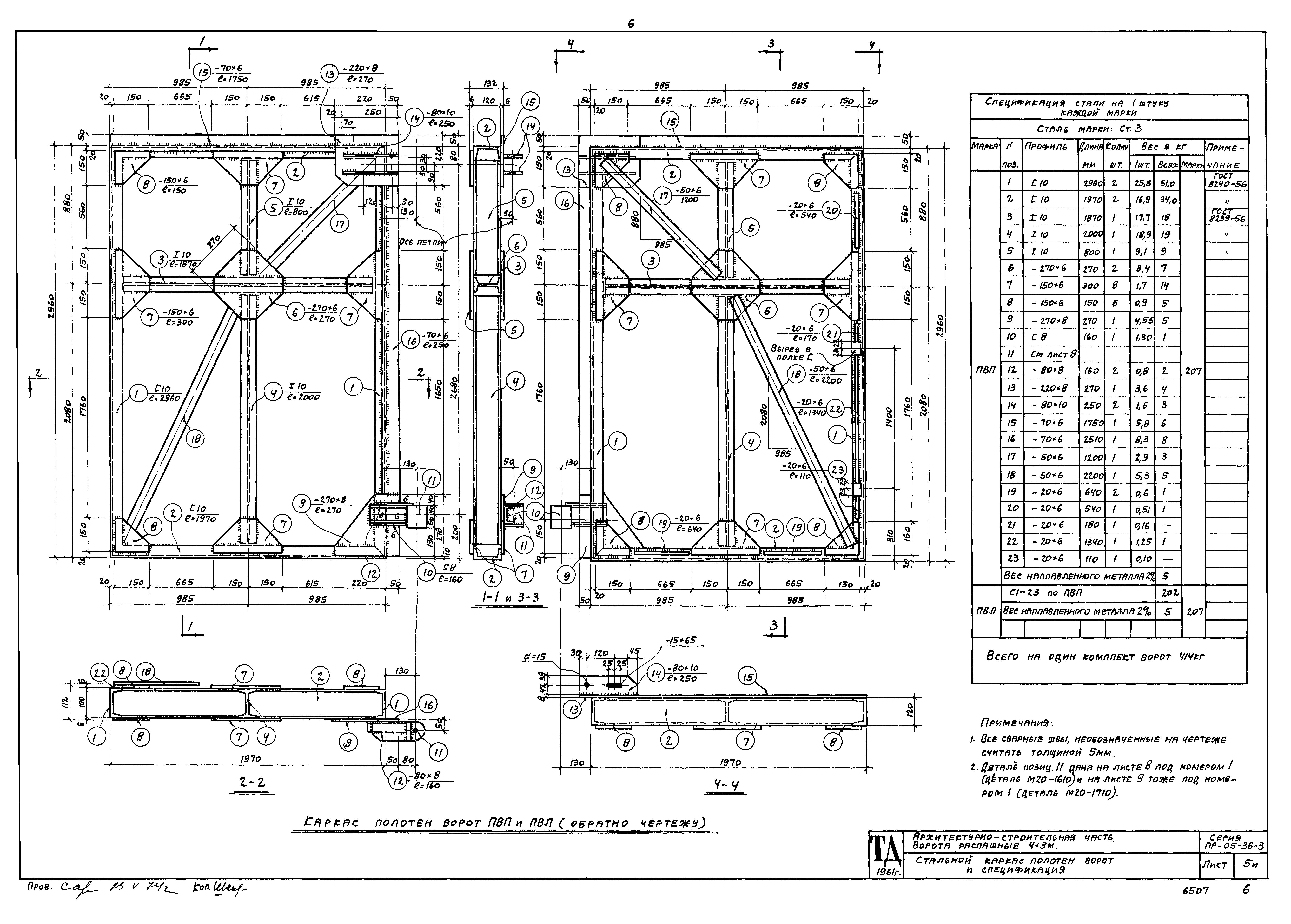

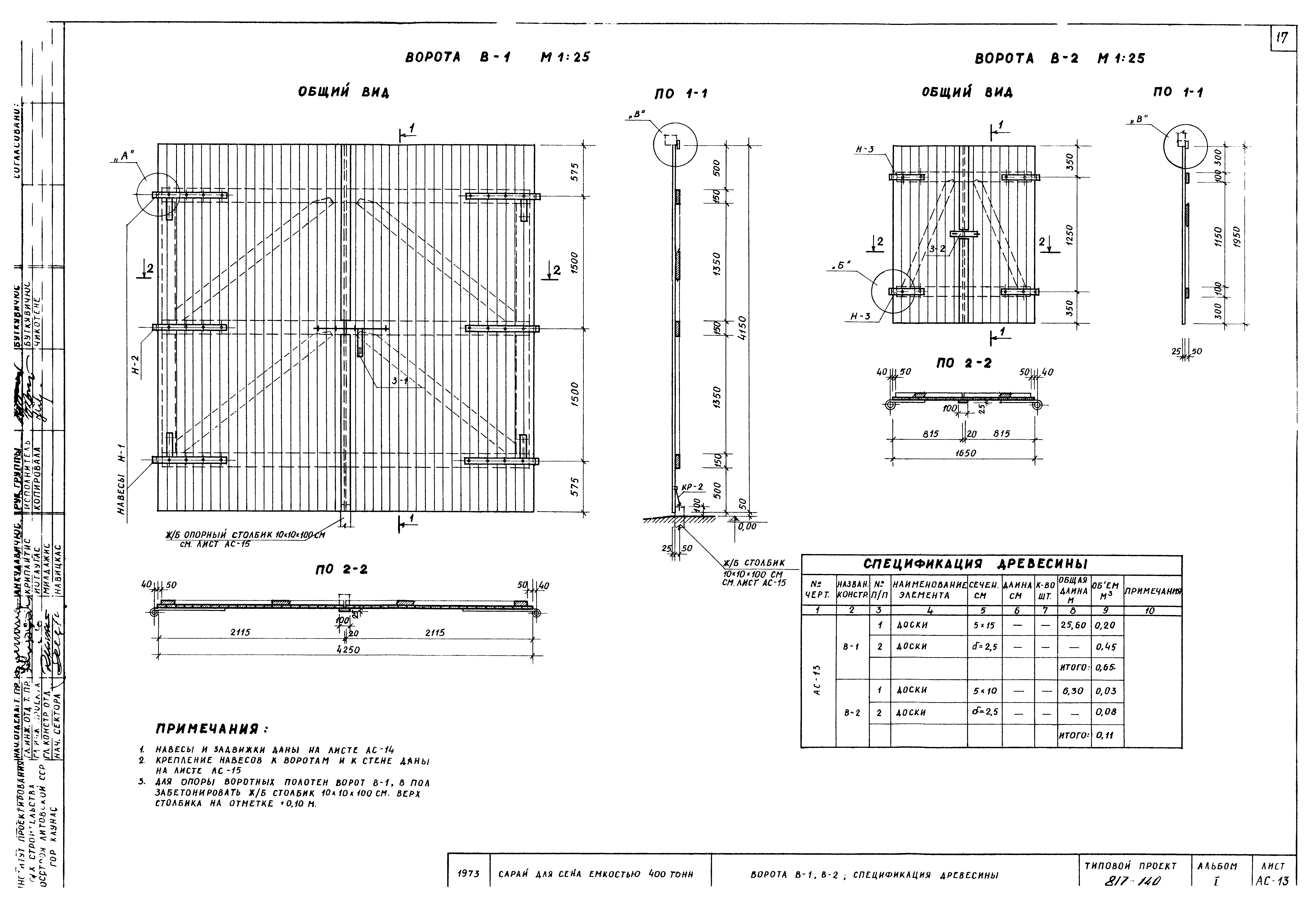

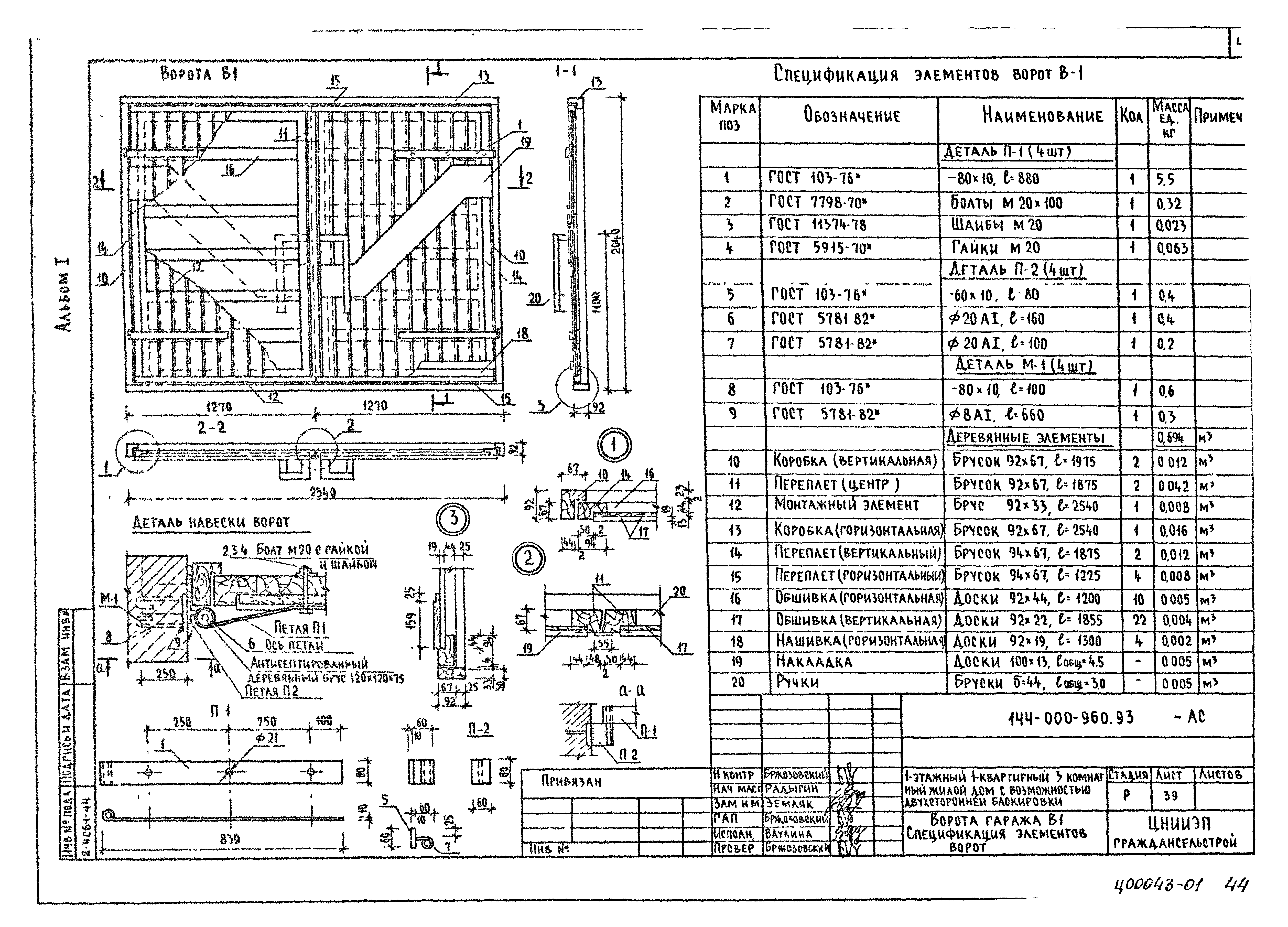

Набор готовых чертежей конструкции гаражных створчатых ворот

Перечень чертежей:

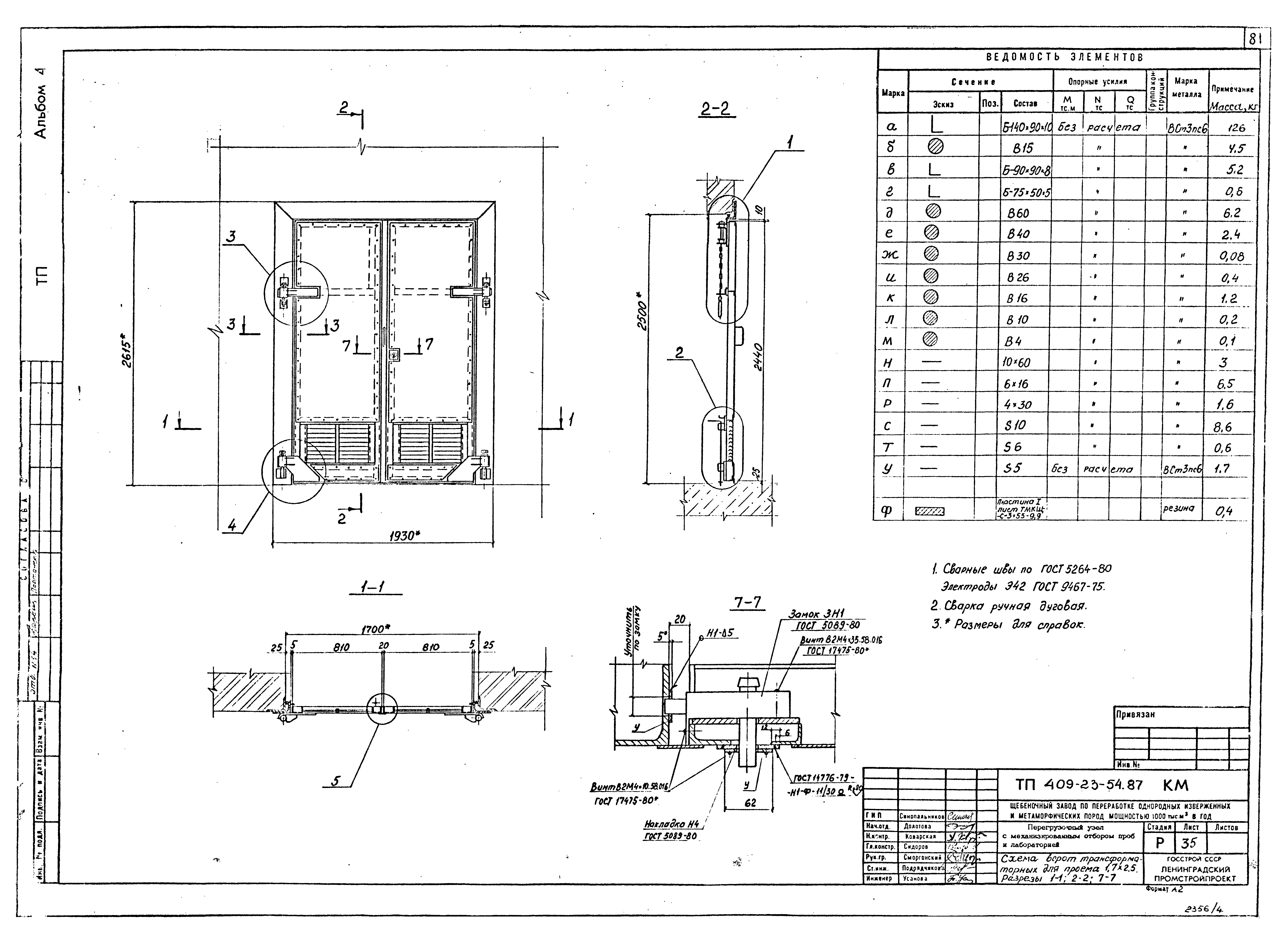

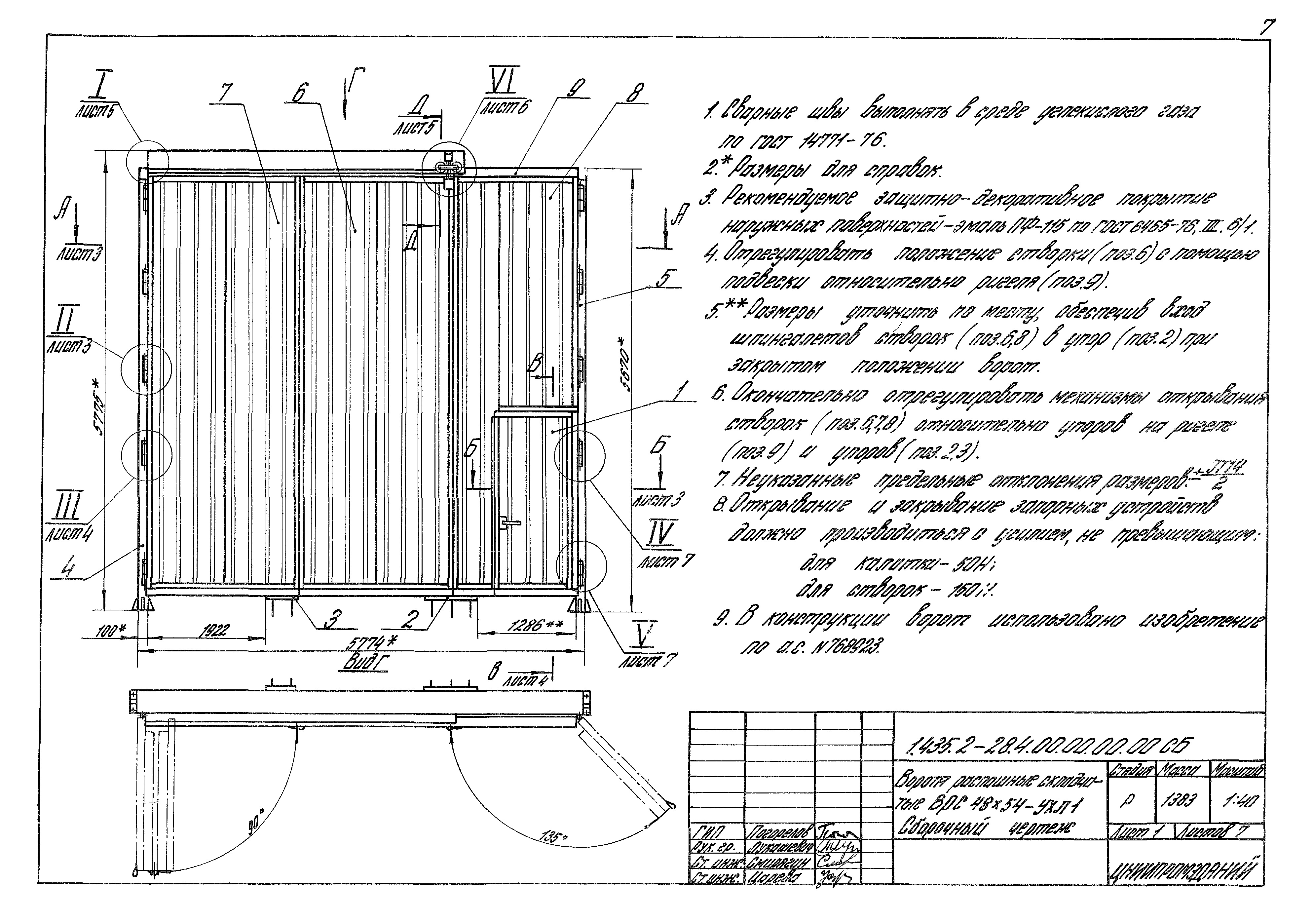

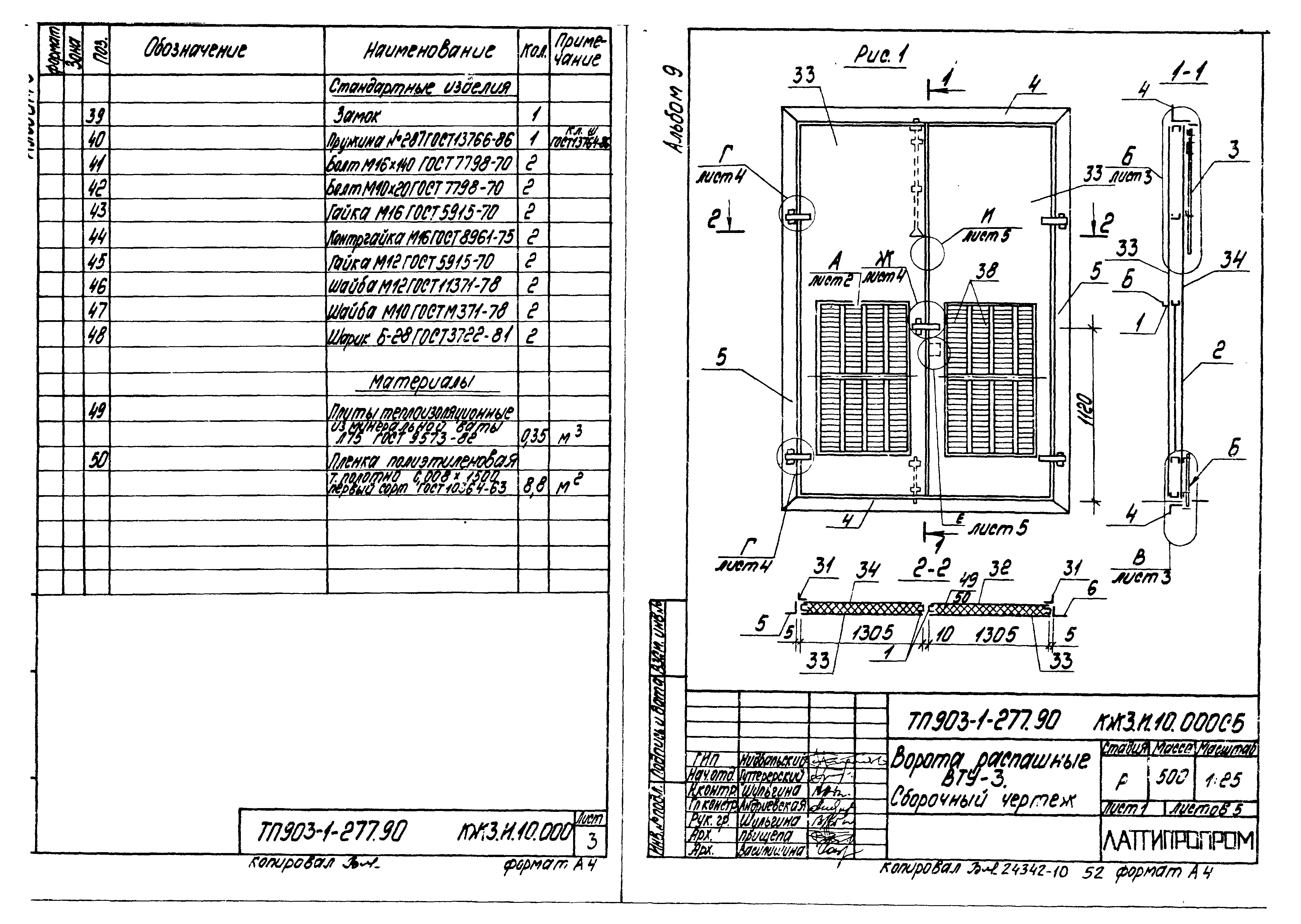

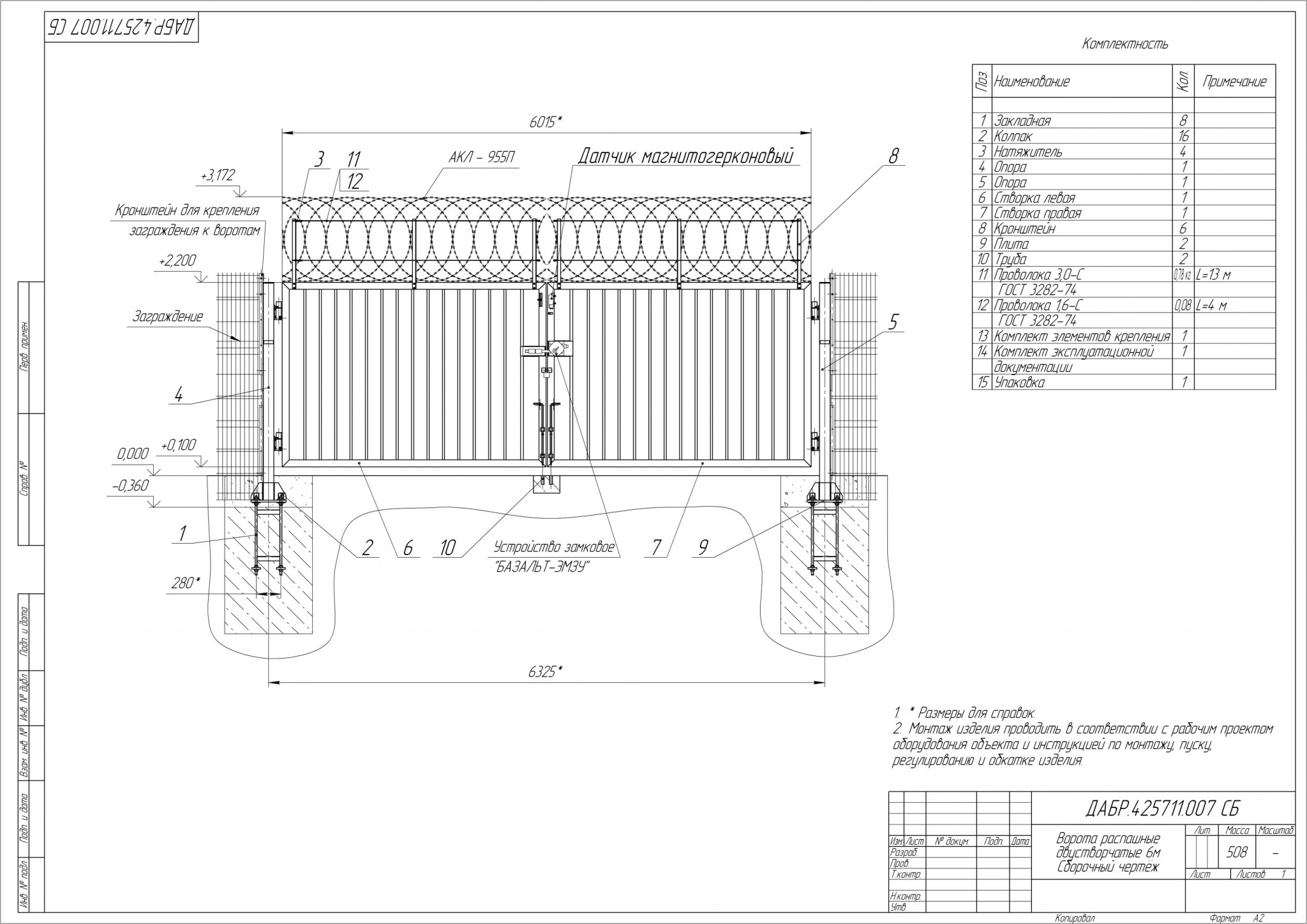

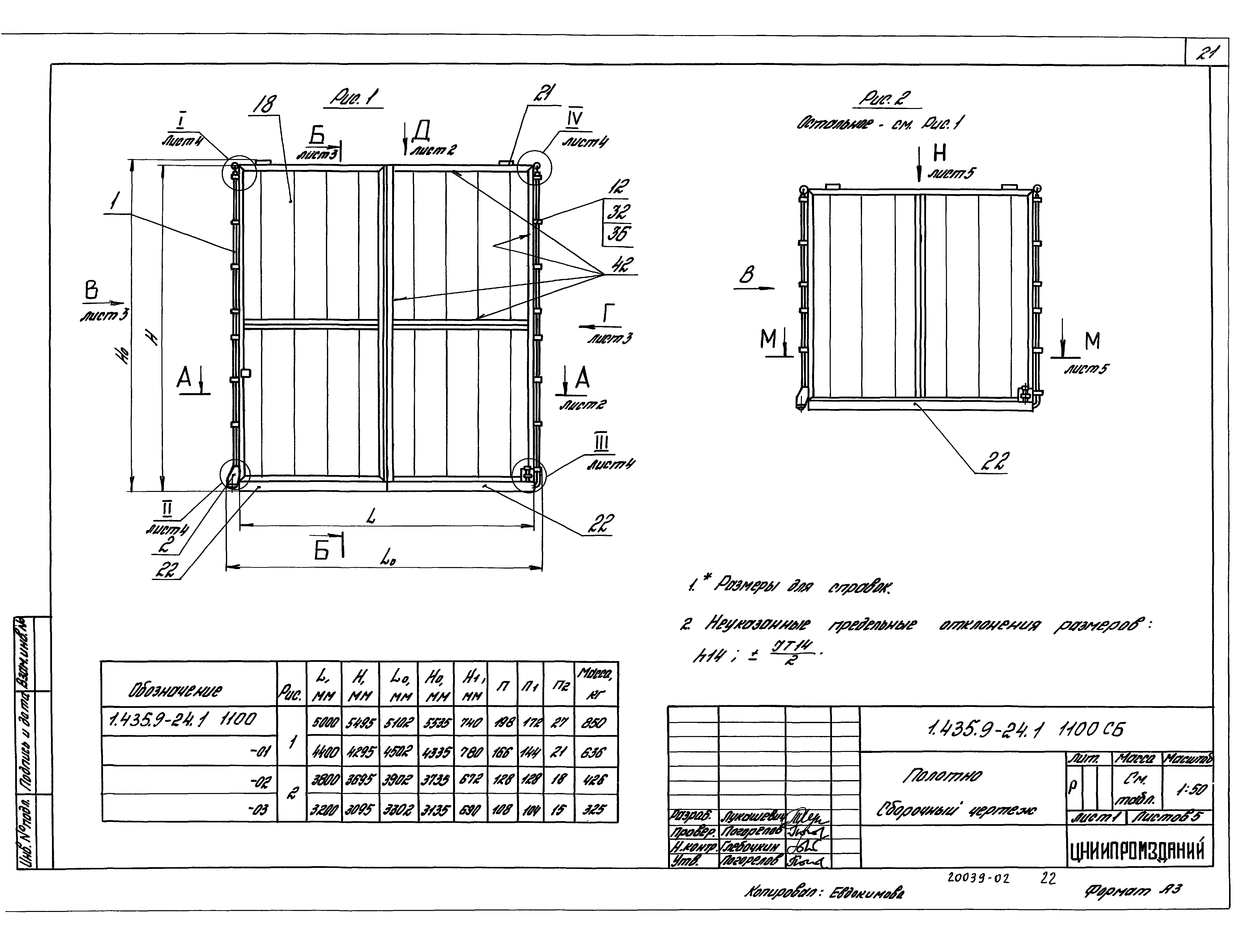

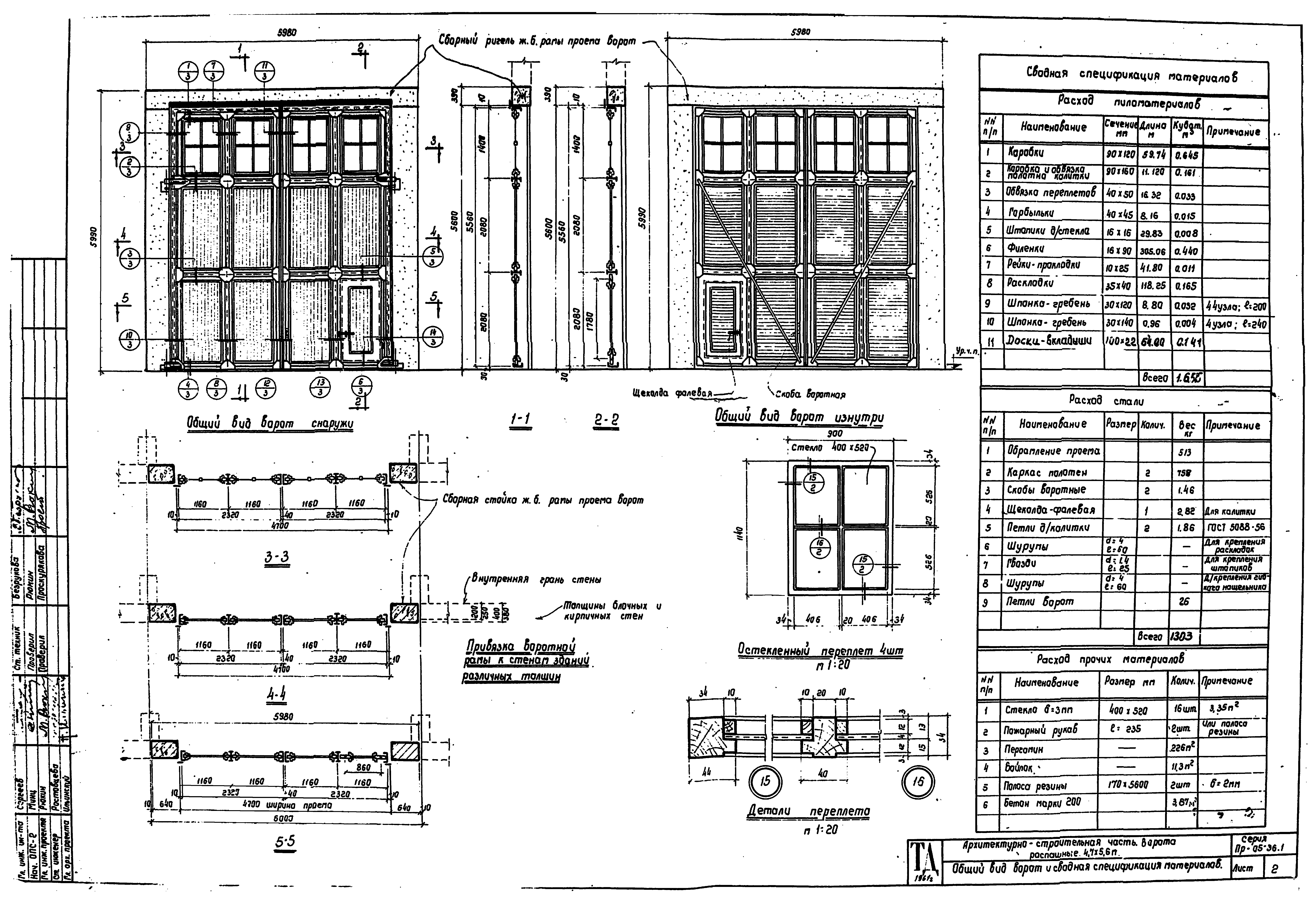

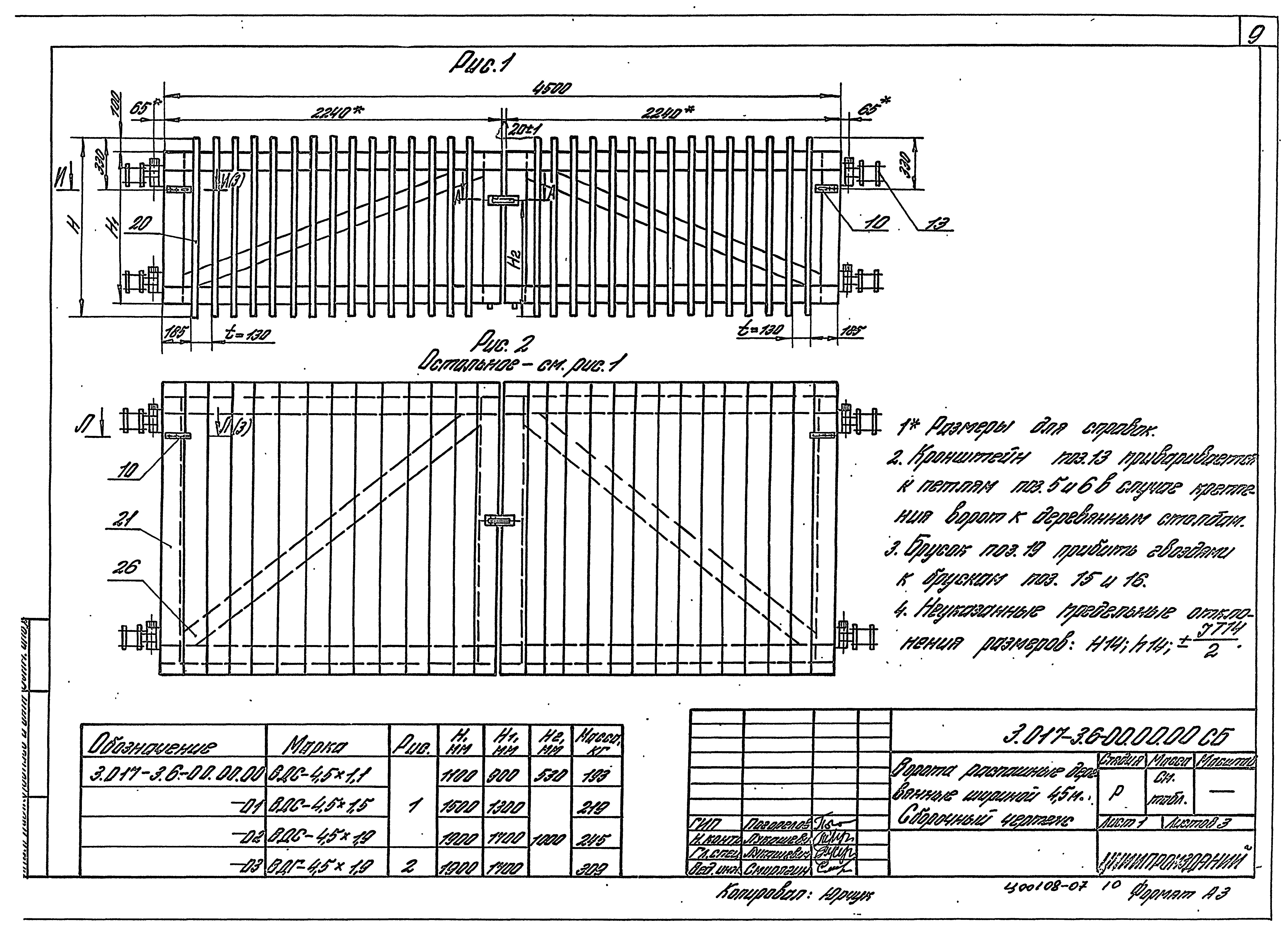

Сборочный чертеж гаражных ворот А3
Сборочные узлы конструкции А3

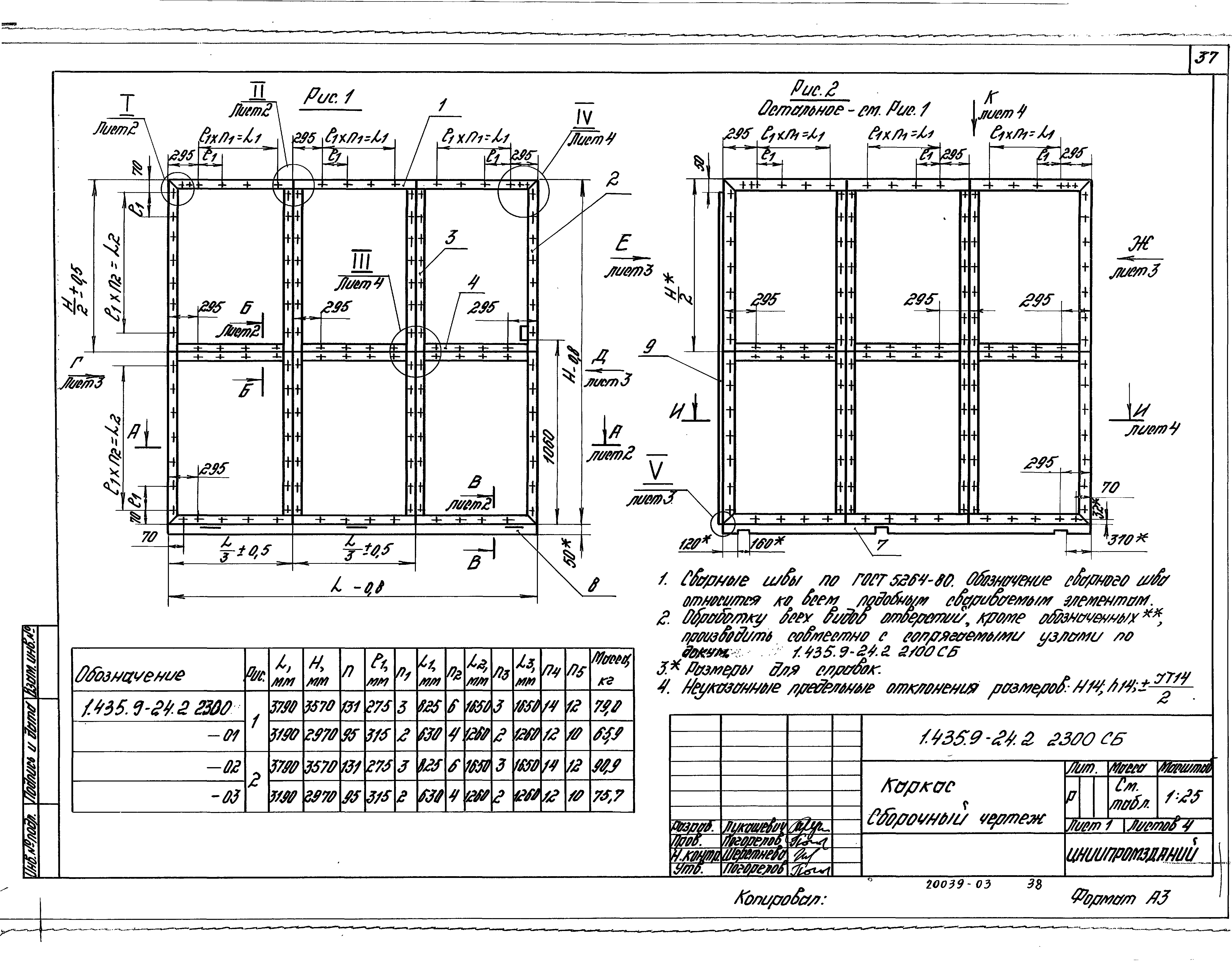

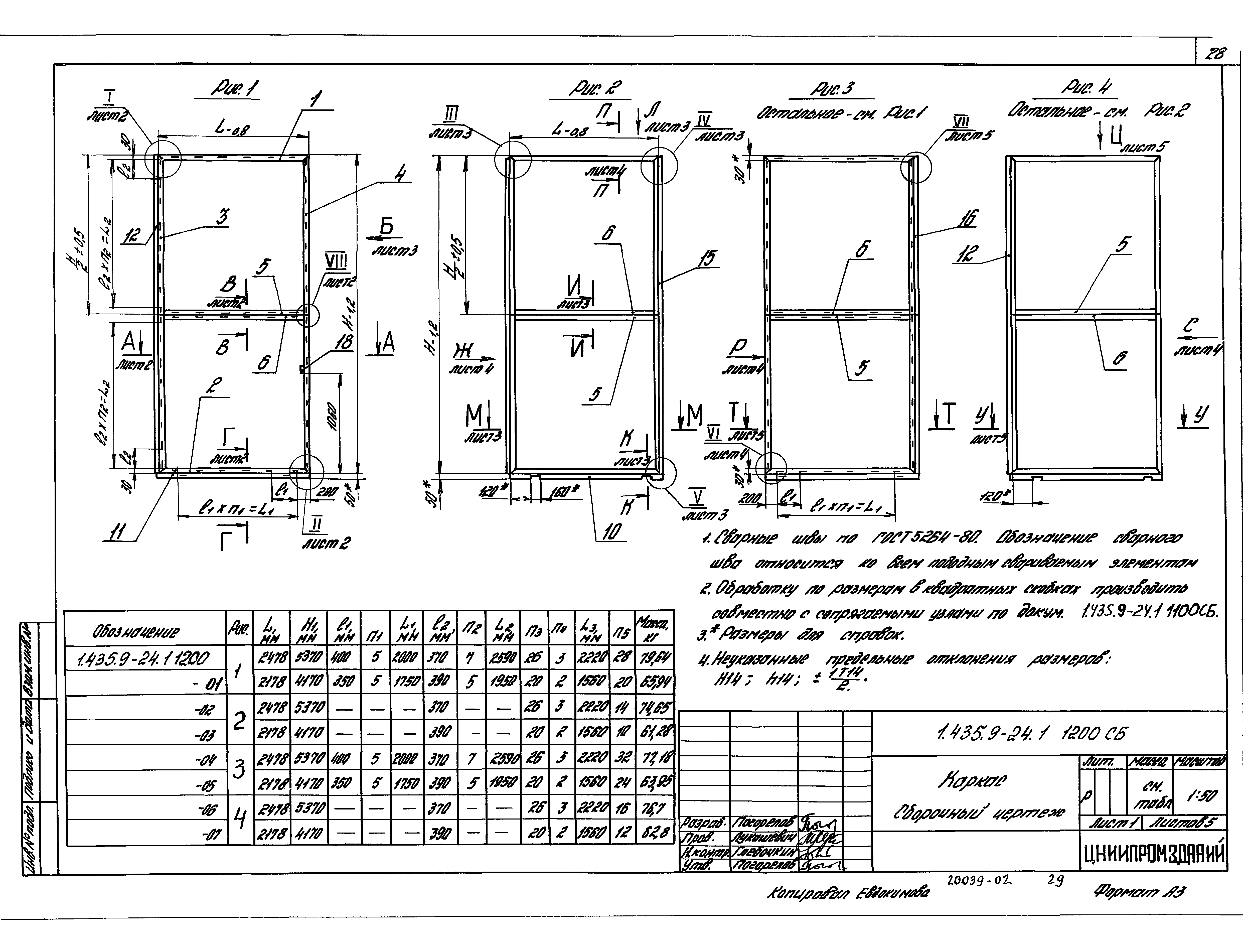

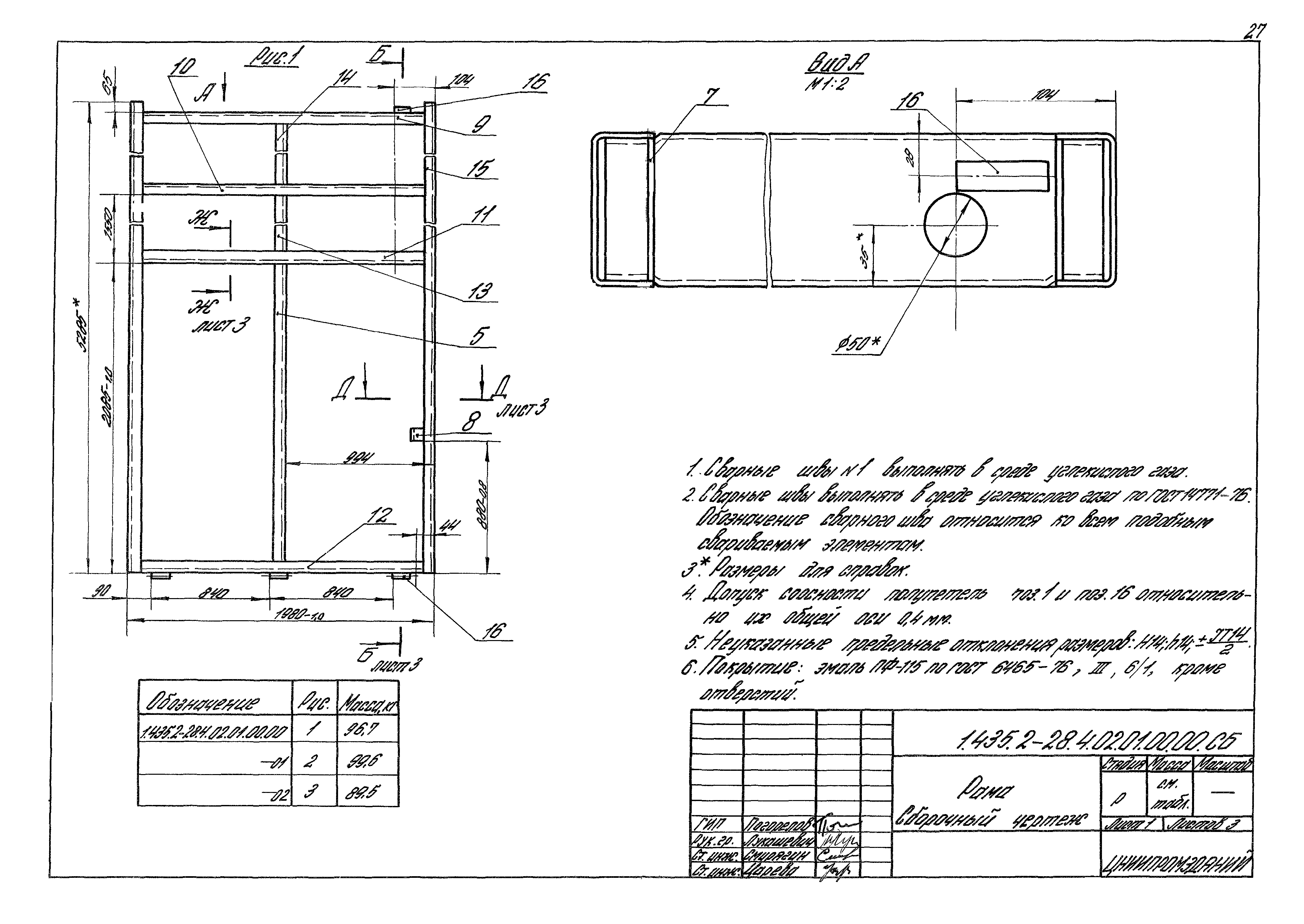

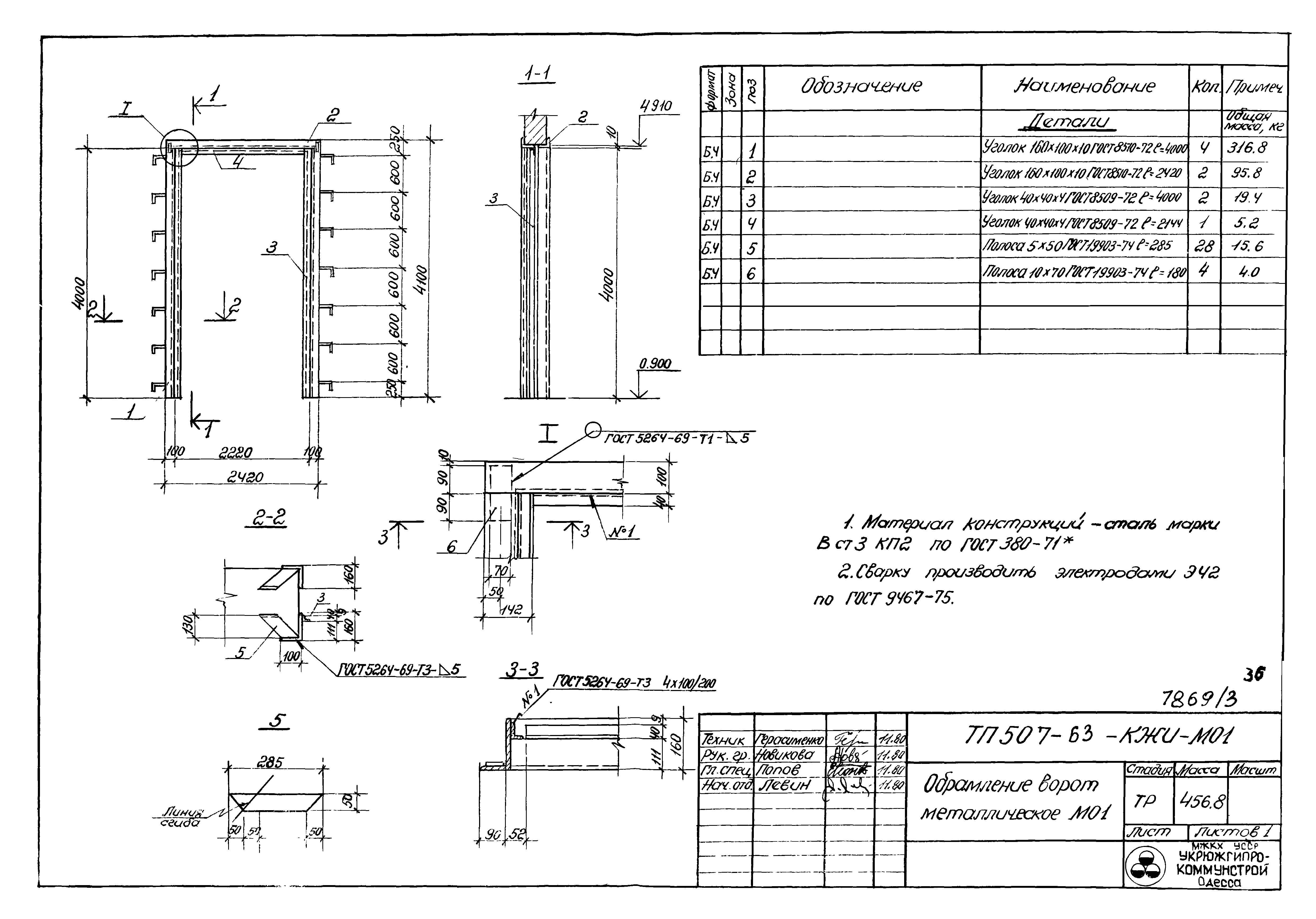

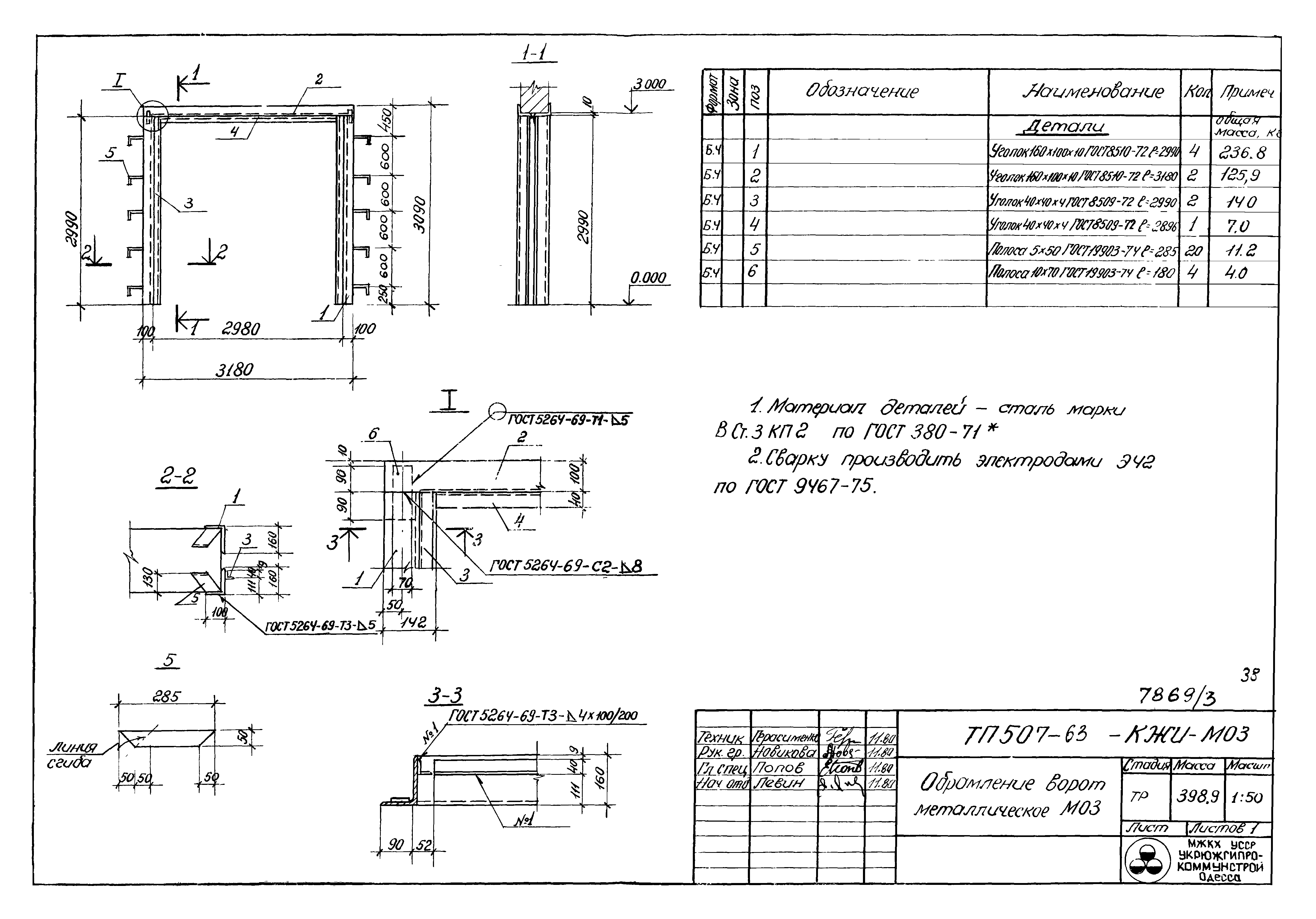

Рама ворот в сборе А3

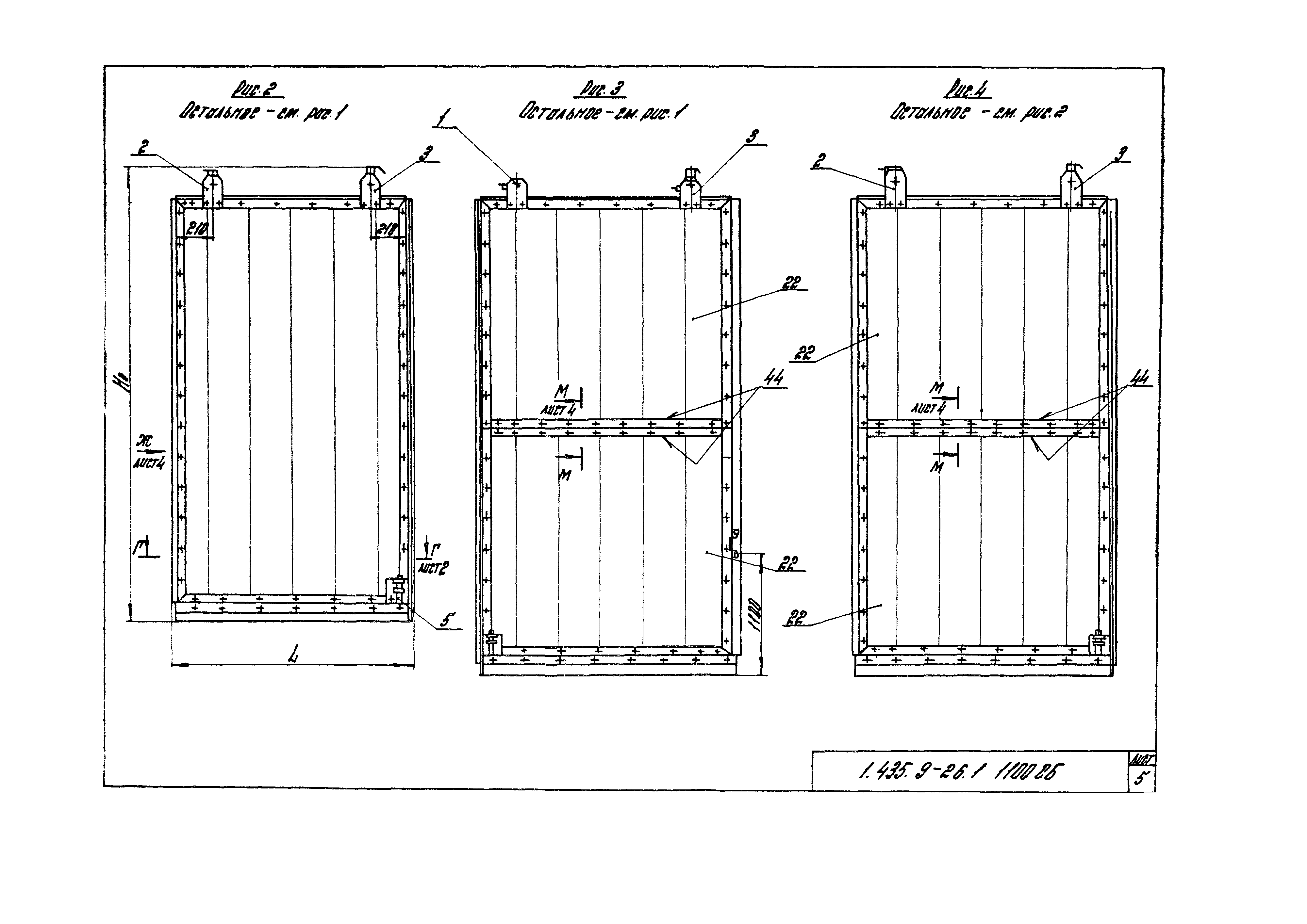

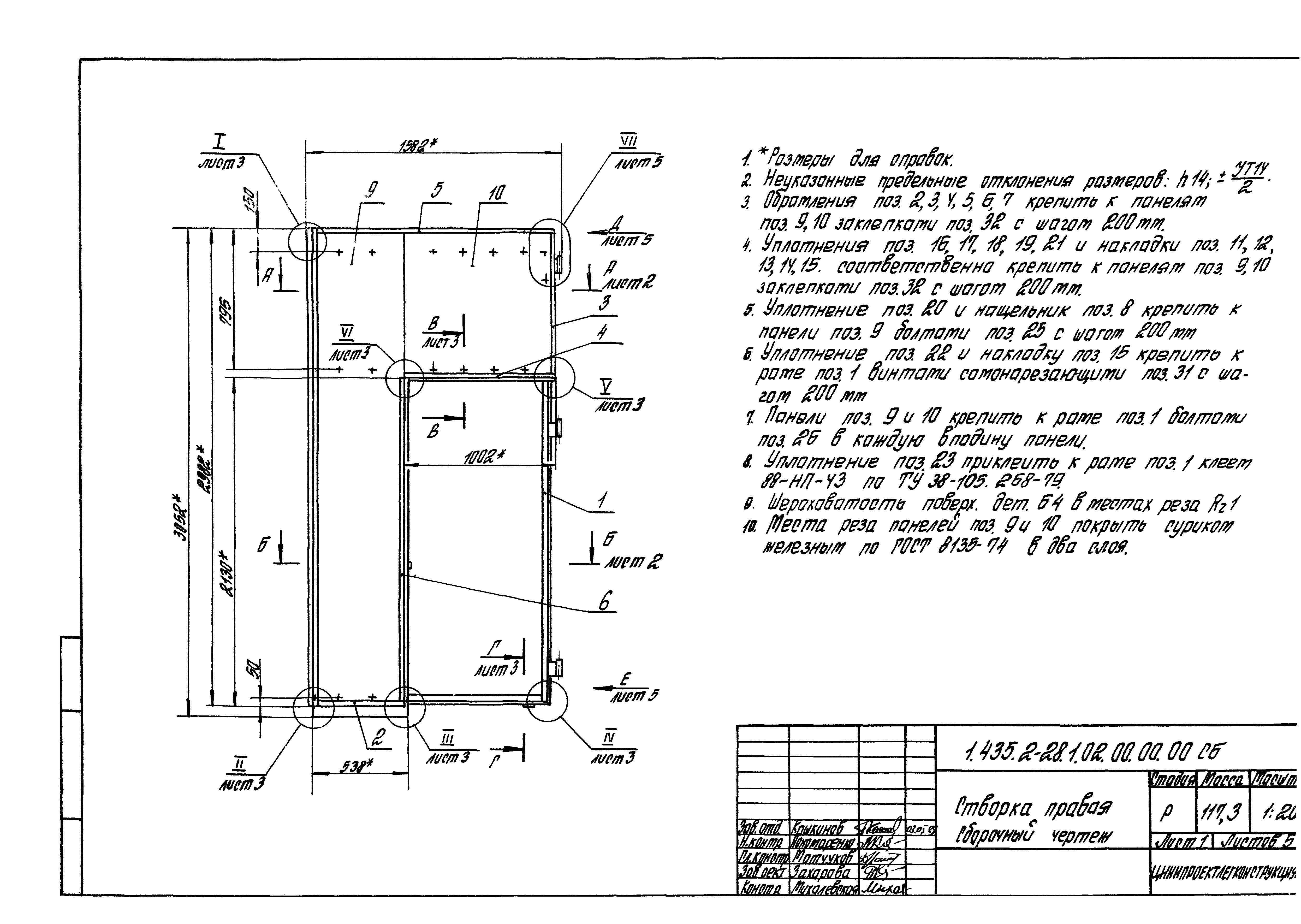

Чертежи створок дверей А2 с комплектом спецификации

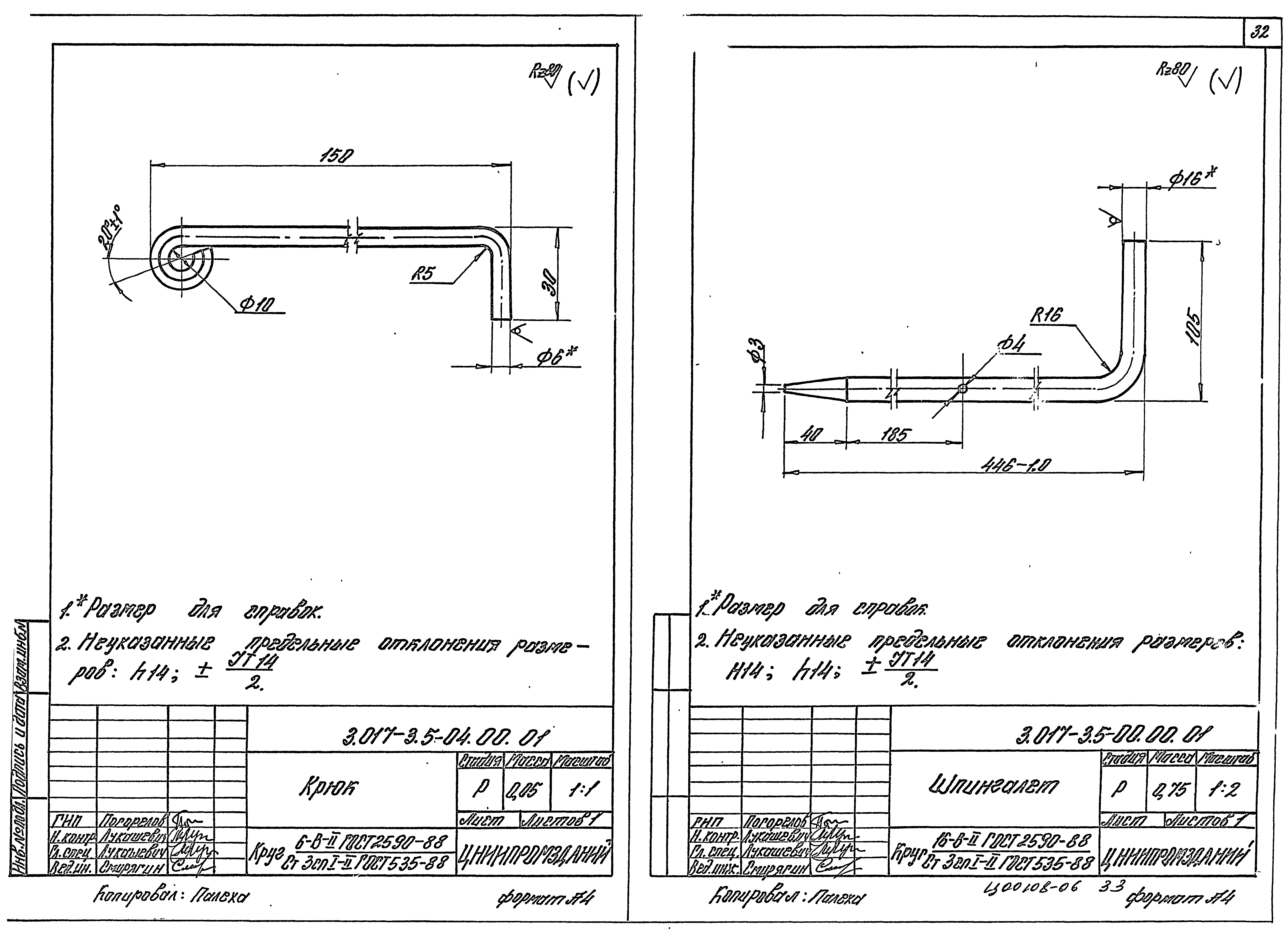

Деталировка А4

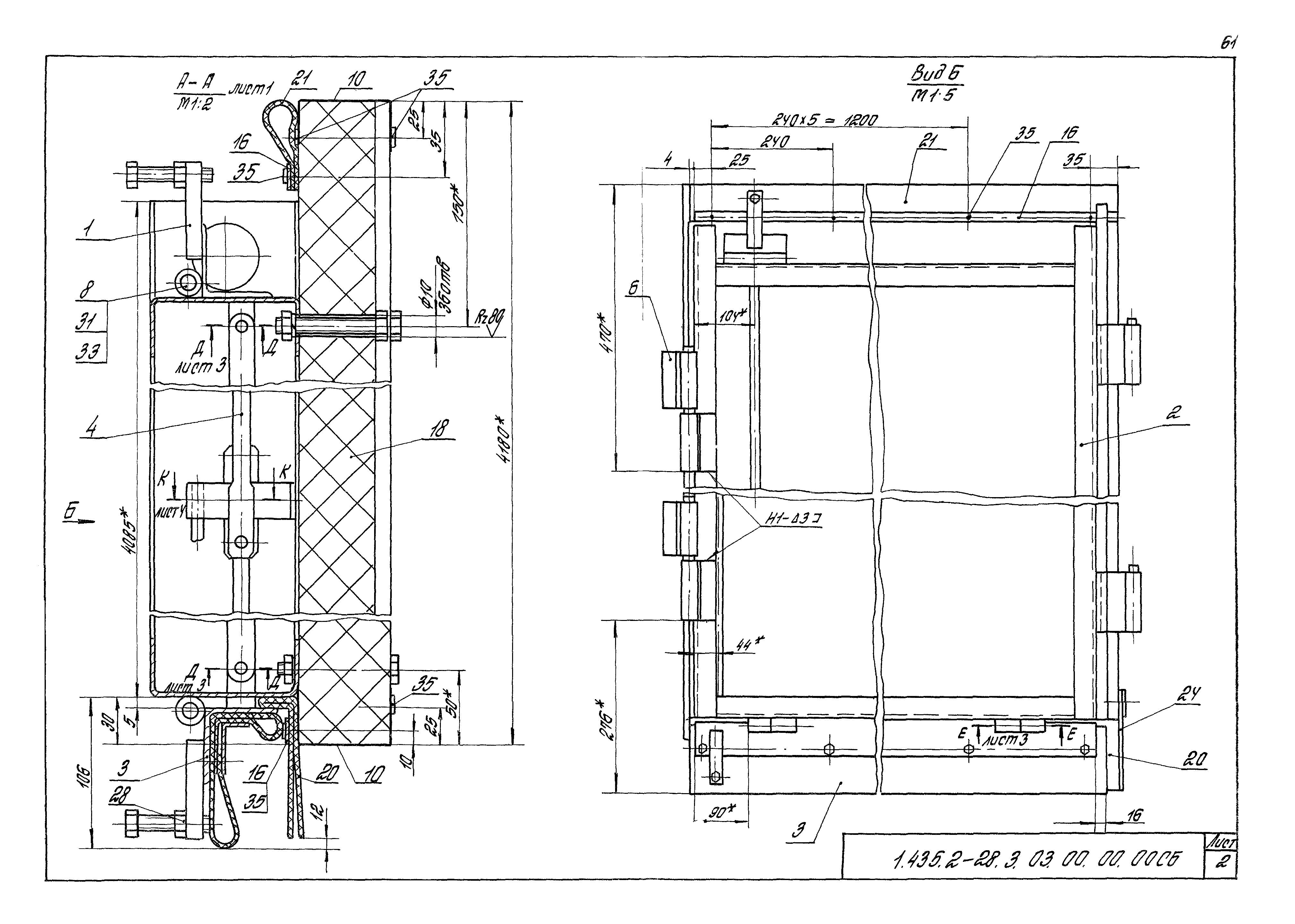

Сборочный чертеж конструкции А2

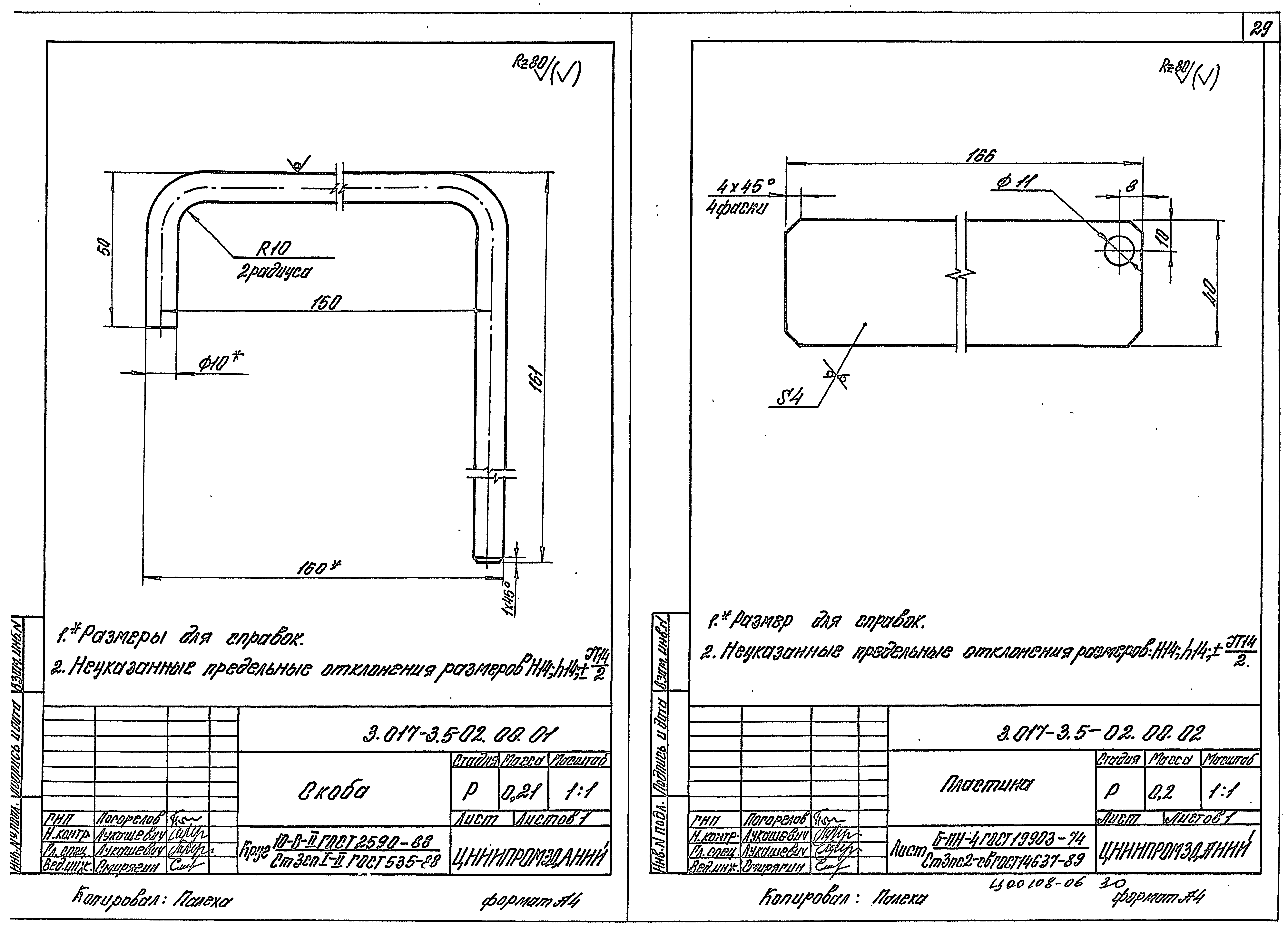

Рабочий чертеж детали лист А4

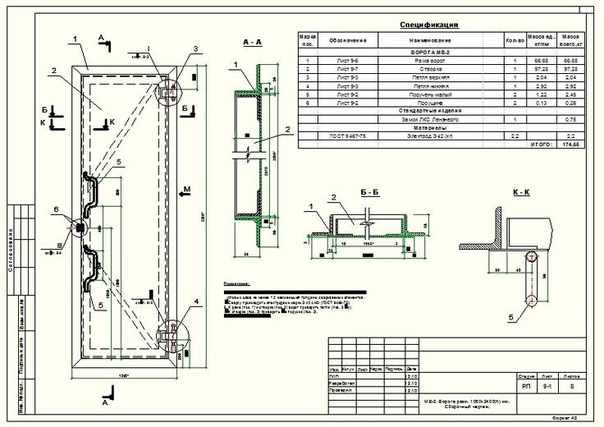

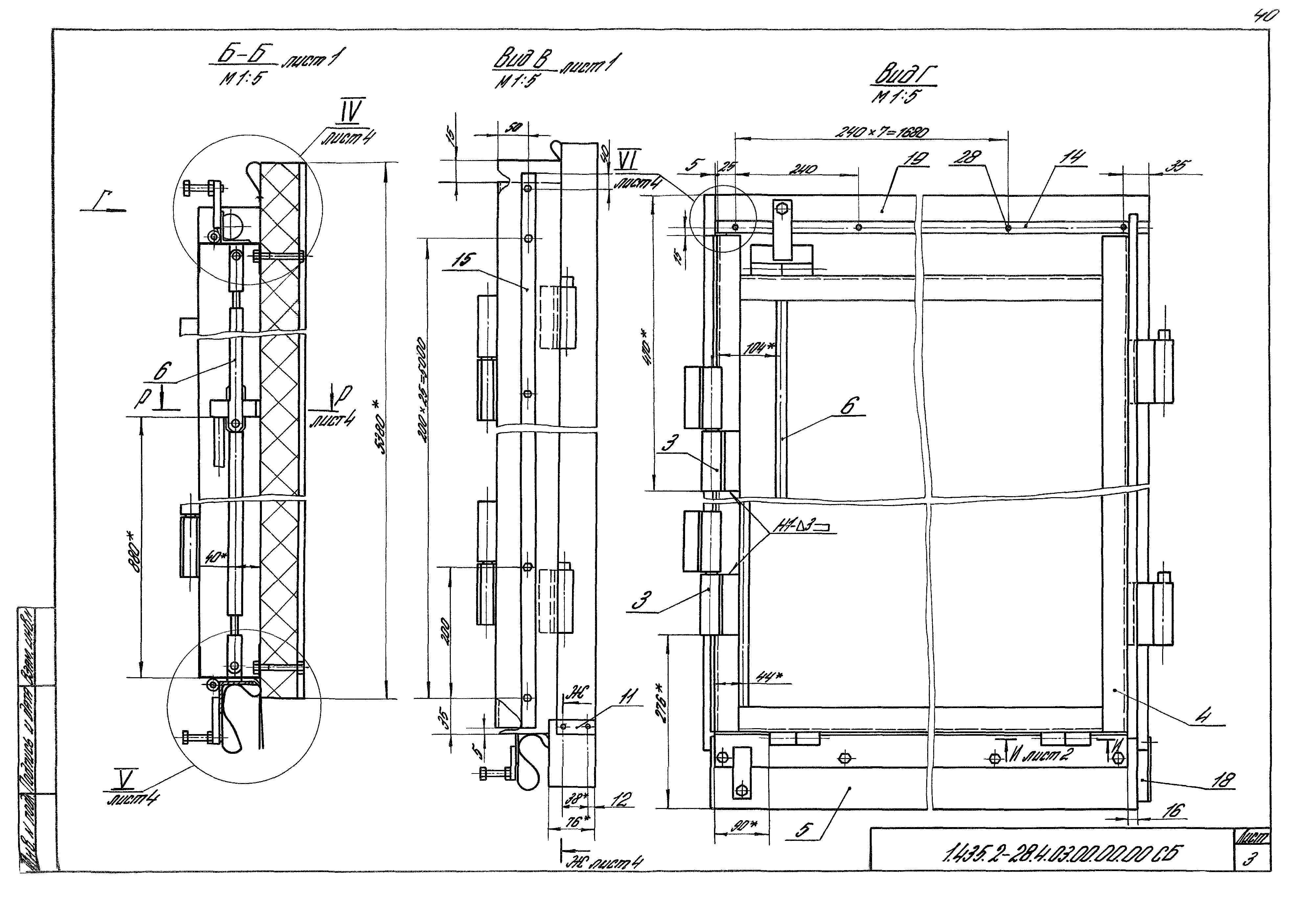

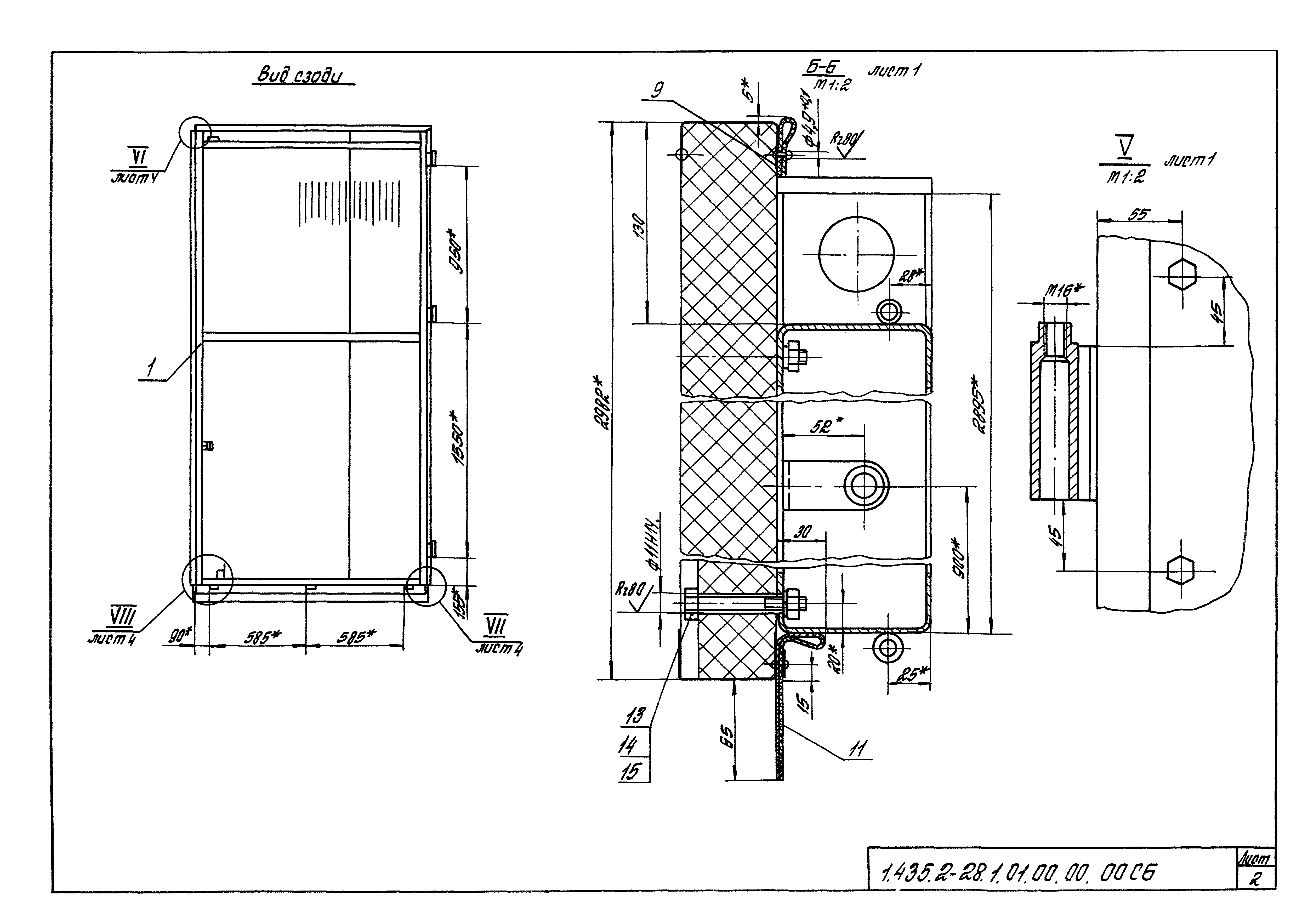

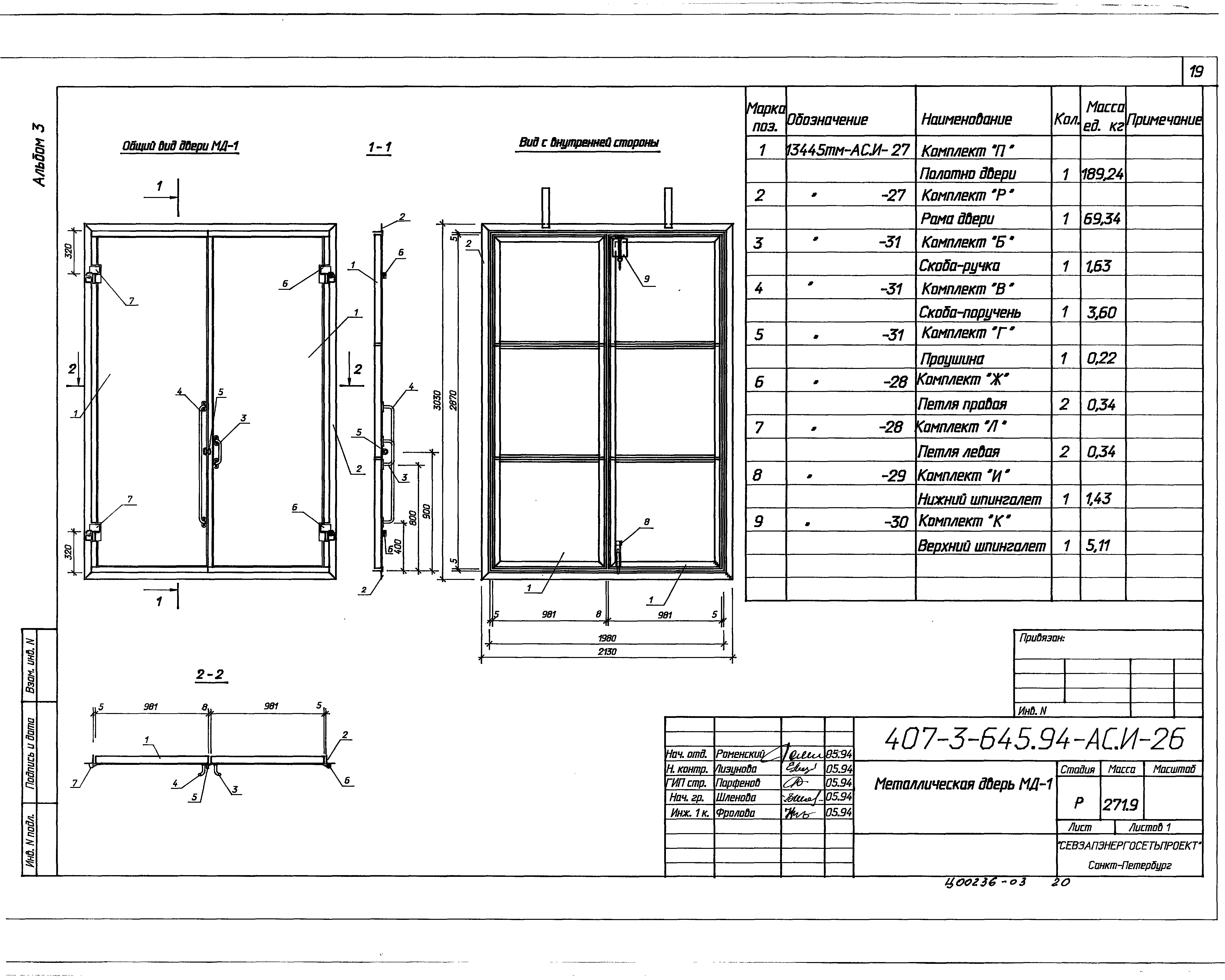

Сборочный чертеж двери ворот А3
Деталь ухо А4

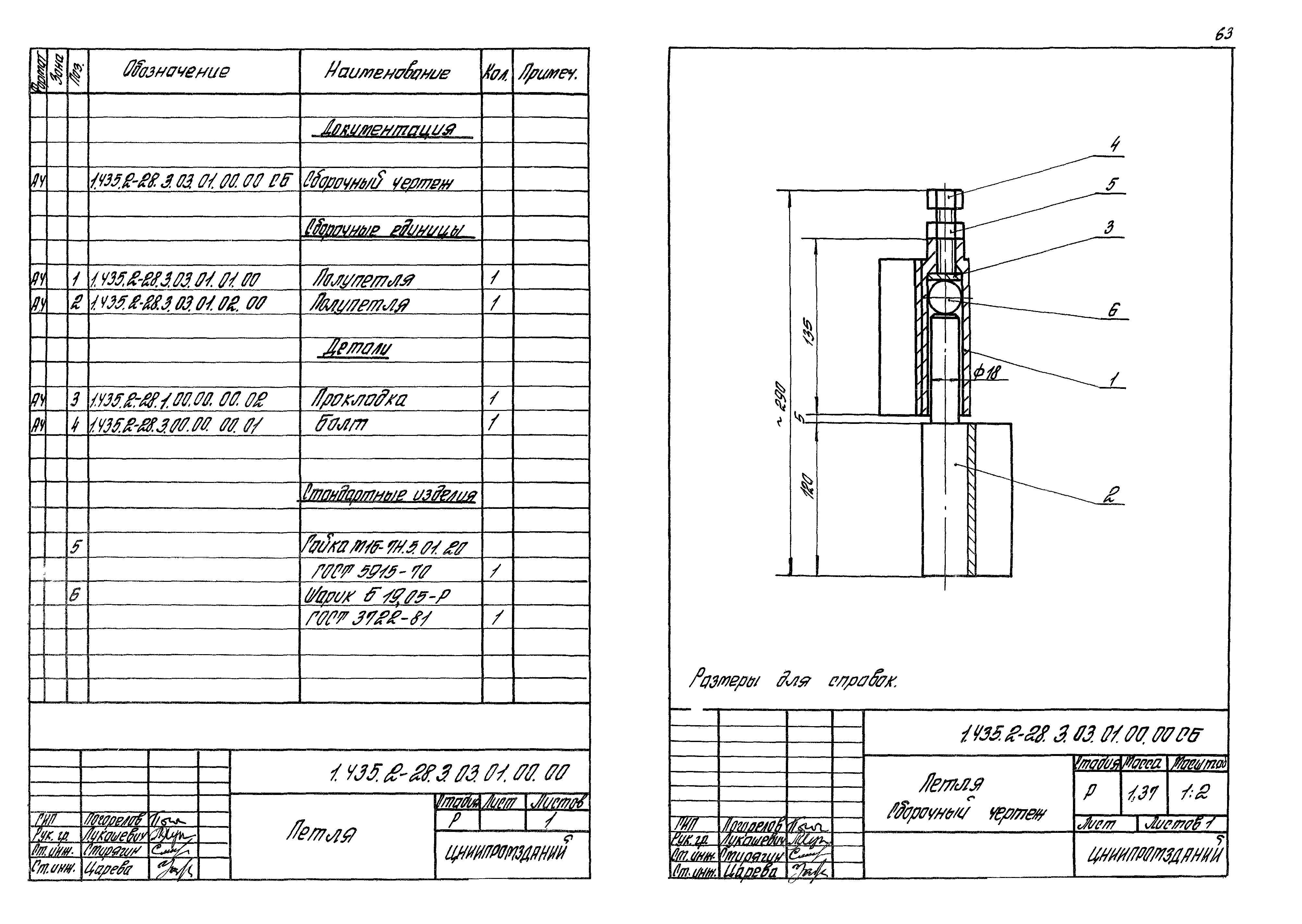

Верхняя и нижняя часть петли в сборе А3

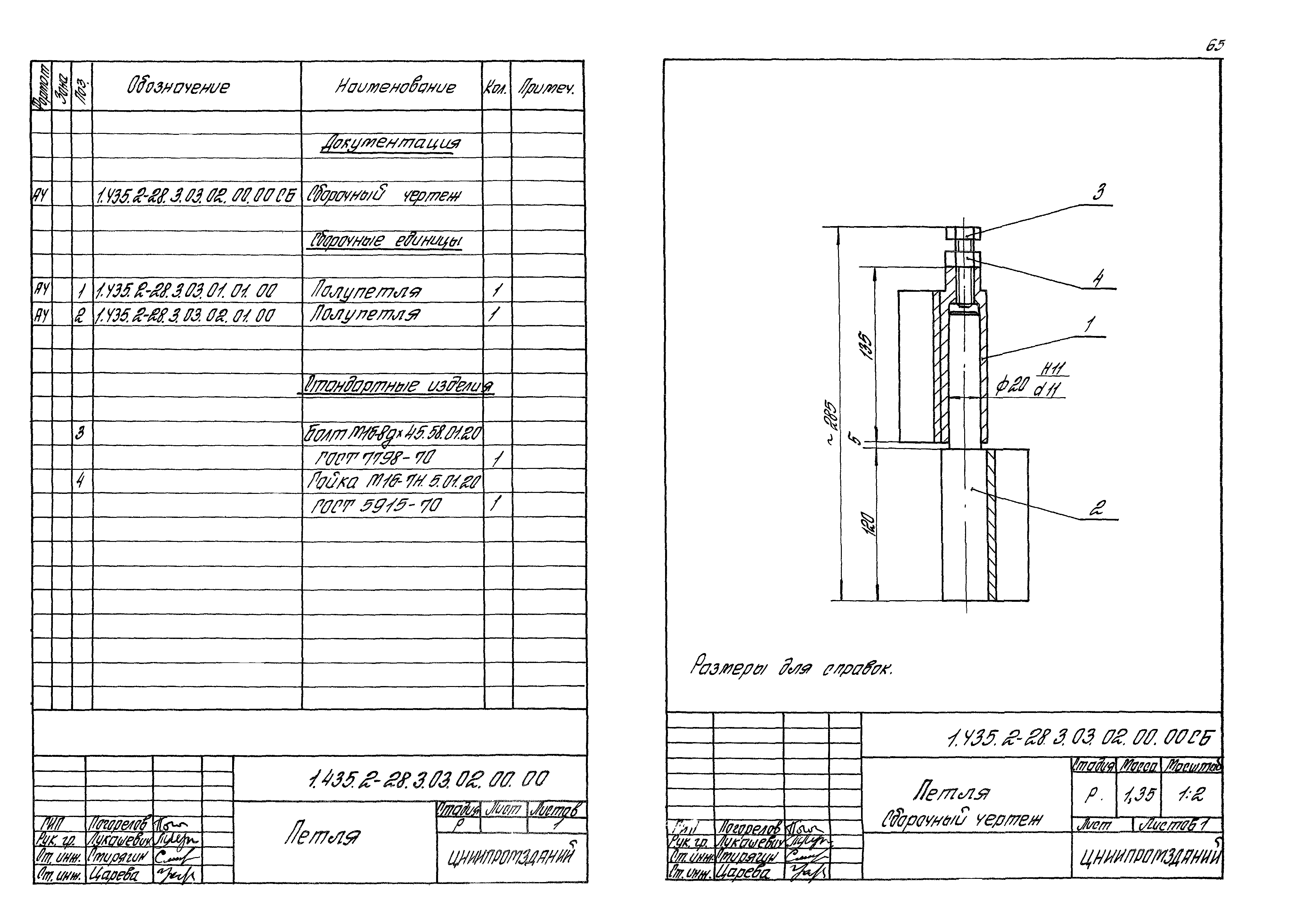

Сборочный чертеж левой петли А3

На чертежах указана спецификация металла на изготовление одной детали, произведена выборка металла по профилям

Общие сведения:

Проектом предусматривается изготовление и монтаж выездных металлических ворот производственного участка материального склада.
Материал конструкций — сталь по ГОСТ 27772-88. Марки и класс стали для элементов отдельных отправочных марок приведены в спецификациях на рабочих чертежах проекта.
Монтажное крепление элементов производить на электросваркепо ГОСТ 5264-80, электродами типа Э42 по ГОСТ 9467-75*.
Сварочные материалы принимать по табл. 55*СНиП II -23-81* «Стальные конструкции».
Сварные соединения деталей марок выполнять автоматической или полуавтоматической сваркой в среде защитного газа сварочной проволокой Св-08Г2С по ГОСТ 2246-70*.
Катет сварного шва принимать по наименьшей толщине свариваемых элементов.
Изготовление и монтаж металлических конструкций вести с учетом требований СНиП III-18-75* «Металлические конструкции».
Наружные поверхности стальных конструкций грунтовать грунтовкой ГФ-021 ГОСТ 25129-82 в один слой.
В конструкциях не подлежат грунтованию зоны монтажной сварки на ширину 100 мм по обе стороны от сварного шва. После окончания всех монтажных работ места монтажных соединений грунтовать.
После установки ворот в проектное положение и выполнения грунтовки монтажных стыков все металлоконструкции окрасить в два слоя эмалью ПФ-115.
Работы по отрывке котлованов под фундамент вести в присутствии куратора.
При производстве работ пользоваться указаниями ДБНа 3.1-5-96 «Организация строительного производства»; и СНиП III-4-80* «Техника безопасности в строительстве».

Спецификация – 1 лист

В программе: Компас 3D v

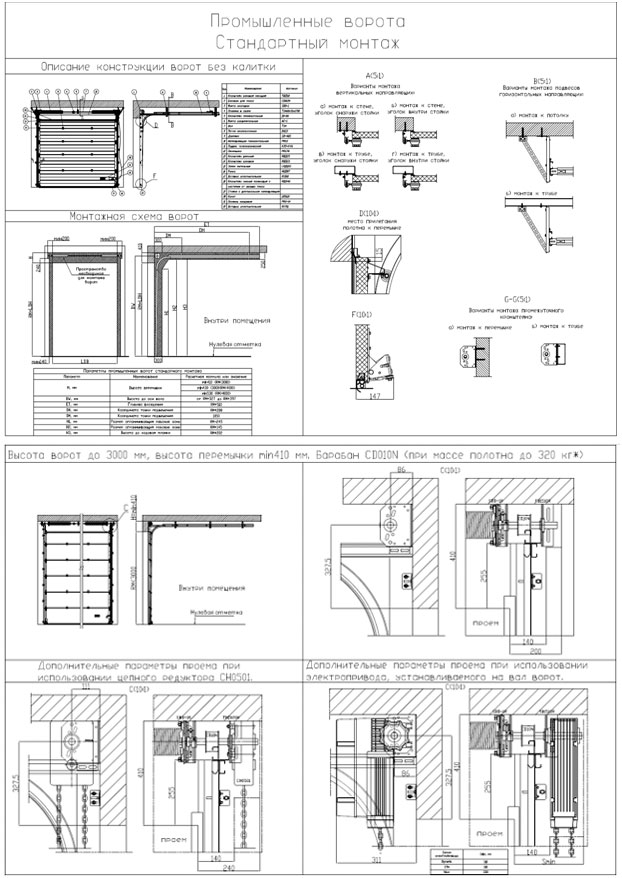

Секционные ворота. Схема и спецификация гаражных ворот.

Позиционное обозначение	Наименование	Позиционное обозначение	Наименование
1	Панель воротная	13	Вал
2	Накладка боковая	14	Пружина
3	Профиль концевой	15	Барабан
4	Уплотнительная вставка (нижняя)	16	Наконечники пружинные
5	Ролик ходовой	17	Муфта соединительная
6	Кронштейн нижний	18	Кронштейн с предохранительной храповой муфтой
7	Кронштейн боковой роликовый	19	Кронштейн промежуточный
8	Кронштейн верхний	20	Трос тяговый
9	Петля промежуточная	21	Профиль угловой вертикальный
10	Окно	22	Профиль направляющий вертикальный
11	Ручка	23	Профиль монтажный
12	Нащельник	24	Засов

Изготовить железные ворота для гаража.

Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка

Для изготовления каркаса производятся следующие работы:

Сначала отрезается 4 отрезка, длина которых должна быть меньше высоты рамы примерно на 10 см. Это необходимо для того, чтобы созданные створки легко входили в созданную раму. Так как створки будет 2, необходимо сделать еще 4 отрезка.

После этого отрезки раскладываются на ровной поверхности. Это позволит увидеть недочеты и сделать каркас створок более точно. Важно следить, чтобы все углы были равны 90 градусам.

На следующем этапе происходит сварка отрезков. Для усиления создаваемой конструкции можно приварить горизонтальный отрезок, который будет выступать в качестве распорки и предотвращать появление перекосов. Лучше всего располагать это элемент посередине.

Перед тем как сделать гаражные ворота, стоит точно рассчитать количество используемых материалов, чтобы не прерывать работу и искать дополнительные детали.

Если в воротах будет установлена калитка, нужно сделать для нее дополнительный каркас внутри одной из створок. Также важно усилить его, чтобы во время использования створка не деформировалась.

Изготовление створок

После проведения описанных работ можно приступать к сборке створок. Для их создания потребуется листовой металл толщиной не менее 2 мм. Все работы осуществляются в несколько этапов:

Сначала происходит вырезание полотен из металлического листа. При этом одно полотно должно быть шире другого примерно на 2 см.

После этого полотна привариваются к заранее созданному каркасу. Сверху и снизу лист металла на одной створке должны выступать за каркас примерно на 20 мм она будет всегда закрываться после первой.

На последнем этапе привариваются петли для металлических ворот. Чтобы усилить петли, можно приварить к ним полоску металла. Перед установкой необходимо проверить размер створок и определить, не будут ли они застревать в проеме. При необходимости нужно исправить все неровности до установки.

Важно! Так как лист металла легко деформируется во время проведения работ, стоит сначала соединить углы, а затем приступать к сварке посередине.

Перед тем как сделать распашные ворота в гараж своими руками, стоит определить, правильно ли установлена рама. Это можно сделать при помощи строительного уровня и отвеса.

Установка створок

Сначала необходимо установить раму ворот. Внутренняя и внешняя рамы соединяются между собой при помощи полосок металла толщиной около 4 мм. Во время соединения важно проверить, правильно ли расположены все элементы. Расстояние между полосками металла должно составлять около 60 см.

Чтобы рама более надежно была закреплена на проеме, стоит не только использовать штыри, но еще и вмуровать конструкцию в стену. Стоит помнить, что арматурных прутов по высоте гаражного проема должно быть не менее трех. Их длина должна составлять около 30 см.

После этого привариваются петли и навешиваются створки. Во время проведения таких работ важно проверить, правильно ли установлены все элементы и свободно ли открываются ворота. Монтаж гаражных ворот можно выполнить только с помощником, так как навешивание не получится произвести в одиночку.

При желании можно утеплить ворота. Для этого достаточно закрепить утеплитель на внутренней стороне створок. Если создаются деревянные ворота, это происходит похожим образом, только утеплитель закрепляется в каркасе из деревянных брусков и обшивается вагонкой.

Защита гаражных ворот

Чтобы гараж был надежно защищен от проникновения, необходимо установить петли таким образом, чтобы их нельзя было срезать болгаркой. Также необходимо следовать и другим рекомендациям:

Изнутри созданного каркаса створок стоит приварить металлические уголки в районе петель. Сделать это нужно таким образом, чтобы при закрывании распашных ворот уголок входил в стену. Для этого необходимо сделать углубление в кирпиче. Это необходимо сделать для того, чтобы при снятии петель злоумышленники не смогли снять створки.

Также важно правильно установить замок. При закрывании гаража штыри замка должны входить в стены, пол и потолок строения.

Замки типа «паук» достаточно надежны, так как их сложно взломать и не получится обрезать. Но стоит помнить, что при потере ключей такой гараж будет вскрыть очень сложно.

Создание распашных ворот для гаража может занимать около двух дней, если работы выполняются одним человеком. Для более точного представления о том, как совершаются описанные работы, стоит посмотреть предложенное видео:

Распашные будут наилучшим выбором для владельца гаража, который ценит высокую надежность за низкую цену. Именно такая конструкция позволит автолюбителю быть спокойным за оставленного в гараже железного коня и максимально сэкономить при этом. И что еще немаловажно – такие ворота легче всего смонтировать и установить самостоятельно.

Как выглядят распашные ворота

Самая простая конструкция распашных ворот для гаража состоит из:

рамы по размеру дверного проема;
двух створок;
петель;
фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.

Очень часто в одной из створок располагают . Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.

Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.

Как сделать распашные ворота своими руками

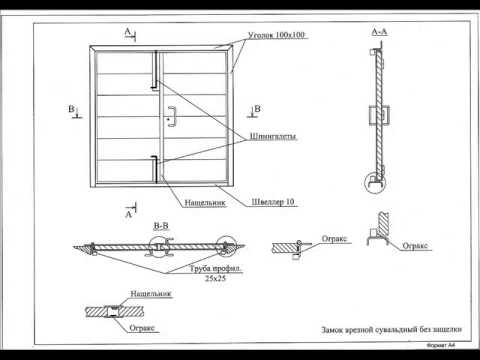

Для изготовления гаражных ворот своими руками вам понадобятся чертежи, содержащие всю необходимую информацию о расположении, размерах ворот, местах крепления петель и замков. Пригодится опыт работы со сварочным аппаратом и слесарные навыки.

Убедитесь, что перед гаражом хватает места для автомобиля при полностью открытых створках. Когда на бумаге все будет учтено, приготовьте следующие материалы:

профильную трубу сечением 60х40 мм для каркаса дверного проема;
уголок для изготовления каркаса створок;
стальные листы толщиной до 5 мм;
петли;
всю необходимую фурнитуру.

Также вам будут нужны инструменты:

Если ворота будут оснащены автоматикой, заранее подберите комплект оборудования и продумайте электрическую проводку до места монтажа.

Отдельно позаботьтесь о приобретении средств защиты – маски и костюма сварщика, защитных очков и респиратора, перчаток.

При работе с болгаркой и сварочным аппаратом существует большой риск повредить глаза, поэтому ни в коем случае не пренебрегайте всеми необходимыми средствами защиты.

Делаем металлический каркас дверного проема

Так как все необходимые чертежи у нас уже имеются, размеры для всех элементов гаражных ворот нужно брать из них и тщательно вымерять рулеткой перед резкой. Отрезав болгаркой четыре детали рамы, их раскладывают на ровной поверхности, не допуская перекосов. Раму сваривают по углам, постоянно контролируя уровнем горизонтальность всей конструкции и ее форму. Она должны быть строго прямоугольной. К стенам гаража готовую раму крепят анкерными болтами.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Приваривание петель и навешивание створок ворот

Стандартные петли для навесных ворот состоят из верхней и нижней части. Нижняя часть, на которой расположен палец, приваривается на каркас ворот, а верхняя на створки. Так как распашные гаражные ворота имеют большой вес, навешивать их нужно с помощниками. На этом этапе работ также нужна высокая точность. От правильно установленных петель зависит плавность хода створок и исправность всей конструкции.

Если створки в сборе очень тяжелые, навешивать их лучше в горизонтальном положении. В таком случае каркас проема после изготовления прикрепляют к стенам гаража в последнюю очередь.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

увеличенный ресурс работы петель;
стабильную нагрузку на несущий каркас;
плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Покраска и утепление ворот

Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.

Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.

После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.

Самостоятельное изготовление гаражных распашных ворот — видео

Гаражные самодельные ворота во многих вариантах строений являются наиболее приемлемыми. Ведь если проем не стандартный, тогда приходится делать заказ, а это уже и цена будет намного выше.

Но, если не хочешь переплачивать, тогда сделай сам гаражные ворота. Сегодня мы и расскажем, как качественно сделать гаражные ворота.

Здесь высшего образования не надо, а стоит просто приложить немного труда и терпения. Тогда их сделать своими руками не так и сложно.

Как самостоятельно сделать ворота для гаража

Теперь делаем сами гаражные ворота, и для того, чтобы правильно и качественно выполнить эту работу, нужно соблюдать определенную последовательность. Если вы будете ставить и автоматику, тогда предпочтение лучше отдать европейским комплектующим. Он просто прослужат гораздо дольше.

Первым делом

Делаем гаражные ворота сами и качественно. Сначала, конечно, нужно сделать чертеж будущих ваших ворот. Любое дело нужно начинать с проектирования.

Итак:

Чтобы ворота подошли, были правильно изготовлены, служили много лет верой и правдой, радовали глаз — без «рисунка» их не обойтись никак.
Прежде, чем создавать чертеж будущей конструкции, нужно «в голове» представить: какими будут ворота, каким требованиям они должны соответствовать, какие материалы должны быть использованы, сколько времени займут все работы, сколько денег придется потратить на расходные материалы, сколько человек это будут делать (или вы один) и так далее.
Если гараж у вас уже имеется, то есть, готовый проем в наличии, то первым делом нужно снять все мерки. Расстояния между створками, высота ворот… Ну, а если проем можно немного изменить (уменьшить или увеличить), то здесь все обстоит несколько иначе.
Можно прибавить или убавить пару сантиметров в измерениях.

Внимание: Максимальное расстояние от машины до створки (правой и левой) должно быть не менее тридцати сантиметров. В противном случае, вы рискуете повредить дверцы машины, поцарапать кузов и тому подобное. Нужно быть предельно осторожным, внимательным и с полной отдачей подходить к процессу.

Что касается высоты проема, то она должна быть не менее двух метров. Если есть возможность расширения (увеличения) параметров (в высоту, длину, ширину), то надо этим фактором обязательно воспользоваться. обычно составляет от 2.5 до 5.5 метров. Это общепринятые показатели. А высота может быть от 2 метров и до 2,5.
Обратите внимание и на толщину листа железа. Она должна быть хорошей, то есть не менее полтора миллиметра. Любой мастер, который когда-либо занимался подобным делом, или только собирается самостоятельно изготовить гаражные ворота, должен знать такие простые постулаты, описанные выше.
Если же что-нибудь будет нарушено либо вы ошибетесь в расчетах, проявите халатность, то воротами просто невозможно будет пользоваться. Они не подойдут по размеру: будут либо «велики» для проема, либо «малы». А это ни к чему. Всю «операцию» тогда придется начинать и проводить заново. При учете всех норм и правил чертеж будет составить довольно легко — только чистые расчеты.

Как правильно заготовить все материалы и приобрести необходимые инструменты

Это будет вторым шагом, к которому тоже важно подойти серьезно. Самодельные гаражные ворота делаются из качественного материала.

Если составлять список того, что может понадобиться для самостоятельного изготовления ворот в гараж, то он будет следующим:

Швеллер/уголок металлический;
Металлопрофиль;
Листы железные;
Навесы, запоры, замки, арматура.

В количестве все брать нужно будет примерно в таком:

Если это швеллер, то его нужно 200 миллиметров;
Если вы решите брать уголок металлический, то его размеры — 100 на 100 миллиметров;
Металлопрофиля размеры будут 60 на 40 миллиметров;
Уголка металлического — 50 на 50 миллиметров;
Листовое железо должно быть примерно в три миллиметра шириной.

Также нужны будут следующие виды инструментов: сварочный аппарат (надежный), слесарные инструменты, уровень, сантиметр (линейка).

Как правильно соорудить коробку

Самодельные ворота для гаража должны крепиться жестко и не играть на ветру. Так же надежное крепление не даст и ворам проникнуть в помещение.

Если вы задумали как единую конструкцию, то в качестве их рамы нужно будет выбрать мощный швеллер или металлические уголки.

Внимание: Все детали должны быть сварены целостно, только такой подход позволит получить надежную и прочную конструкцию.

Если же ворота будут вставляться в уже готовую конструкцию (гараж), то уголки можно брать меньшего размера. После необходимых и обязательно точных замеров все детали обрезаются/вырезаются. Иногда важную и большую роль играет даже лишний (недостающий) миллиметр! Поэтому надо быть внимательным.
Выполнять все работы вы будете в такой последовательности. Сначала болгаркой вырезаются самые крупные детали; естественно, их точный до миллиметров размер нужно получить заранее.
Затем уже переходить следует к деталям более маленьким. Все углы, части должны быть примерно одинакового размера, все работы выполняются согласно намеченному плану.
Используя сварочный аппарат, нужно заделать все стыки между крупными и мелкими деталями. От того, насколько работа произведена профессионально, будет зависеть целостность и последующая служба всей конструкции.
Для того, чтобы рамы были более жесткими, во время работы с ними их оснащают перемычками.
После окончания всех сварочных работ перемычки аккуратно удаляют. Лишний материал, ненужные детали, части — все это удаляется в обязательном порядке. В противном случае, ворота могут получиться перекошенными или плохо заходить в пазы (закрываться). А этого вам совсем не нужно.

Делаем несущий каркас, что важно знать

Чтобы ваши будущие металлические ворота для гаража были надежными и прослужили долго, важно верным образом сконструировать створки.

Для этого понадобится профиль и уголок. Именно из них изготавливаются две похожих друг на друга конструкции. Для этого просто делим длину проема на две равные части. И в нужный размер режем профиль.
Теперь раскладываем элементы и прихватываем их на стыках. Именно прихватываем. Так делаем две створки.
Примеряем сразу на проеме. Еcли надо, подрихтовываем молотком.

Кладем и привариваем окончательно.
Режем профиль по ширине проема и привариваем ребра жесткости. Их надо сделать обязательно, чтобы металл не играл, и это предохранит от взлома.

Сразу надо убрать наплывы сварки. Это делается болгаркой и зачистным кругом.
Обе рамы теперь должны быть помещены внутрь рамы. Между правым и левым краем важно выдержать одинаковое расстояние, это позволит обеспечить нормальное закрывание и открытие будущих ваших металлических ворот для гаража.
Зазор будет составлять не больше и не меньше 20 миллиметров. Когда все «подгонки» завершены, нужно сварить все детали в одно целое.
После данной процедуры получится сварная целостная конструкция, которой можно будет с удовольствием пользоваться в любое время года.

Нужно ли обшивать каркас какими-либо материалами

Конечно, нужно. Для этого вам заранее придется заготовить необходимые материалы, в том числе, листы, которые будут впоследствии наложены на каркасные створки.

Итак:

Сначала нужно выкроить все листы нужного размера, затем можно отложить их в сторону на некоторое время.
Далее вы еще раз «прикидываете» объем оставшихся работ, берете листы и привариваете их к конструкции, то есть, к створкам. Постоянно проверяйте правильность того, что вы делаете. Малейший сбой в работе, и все пойдет не так, как должно быть.

Внимание: Точная прихватка всех компонентов друг с другом — очень важный момент. Убедитесь, что вы этого достигли, а потом уже можно варить. Ведь переделывать в будущем не будет возможности, если вы что-то сделаете сейчас не так.

Правую и левую створки монтируют поочередно. Чтобы работы можно было проводить спокойно, уверенно и четко, между створками рекомендуется вставить временно уголки. Это обеспечит дополнительную жесткость и неподвижность всей конструкции.
Уголки по окончании работ убираются.

Дополнительные элементы

К ним относят петли, запоры (см. ), замки. Постарайтесь сделать так, чтобы к первому дню работ над воротами вся фурнитура у вас была в наличии. Поэтому петли и засовы, замки — все надо заказать и получить в готовом виде заранее.

Верхняя часть петли будет привариваться непосредственно к полотну, а нижняя — к раме. Иногда (это желательно) нужно использовать специальную арматуру, которая позволит провести все работы идеально.
обычно делают навесные и врезные. Лучше использовать оба варианта — так надежней.
Для внутреннего, врезного, замка придется заранее обзавестись специальной пластиной, которая позволит предупредить кражу из гаража.
нужны будут лишь петли, которые вы сможете в конце всех монтажных работ быстро приварить на нужном вам расстоянии. Навесных, как и врезных, замков может быть сколько угодно. Все зависит от того, насколько вы хотите обезопасить свой гараж и имущество, что в нем находится.

Окончание работ — покраска

Это будет последним этапом вашей деятельности. Но покраска очень важна, надо все тоже правильно и четко выполнить.

порошковым методом, но сделать это самому вряд ли получится. Двери нужно отдавать на завод, в мастерскую, а потом уже устанавливать.
Если вас устроит другой вид краски — покраска кистью, то это с легкостью выполнит любой человек. Обновлять цвет нужно будет регулярно, обычно это делают ежегодно.
Краску лучше брать надежную, известной марки, устойчивую к перепадам температур. Как минимум год она должна отслужить.

Внимание: При покупке краски в зимнее время избегайте приобретений на открытых лотках. Если краска перемерзнет, она долго не простоит.

Сначала металл обезжиривается. Это делаем растворителем или преобразователем ржавчины.
Ждем полного высыхания и после этого снимаем белый налет при помощи ветоши.
Наносим краситель.

В работе никогда не надо торопиться. У вас есть инструкция и вы ничего не упустите. Посмотрите фото и видео, выберите нужную модель ворот и смело приступайте к работе.

От качества ворот гаража зависит безопасность автомобиля и комфорт пребывания в помещении, поэтому к их изготовлению следует подойти со всей ответственностью. Существует несколько вариантов ворот: отличаются они в первую очередь механизмом открывания. Современные модели довольно сложны, требуют специальных навыков и инструмента для монтажа, но установить классические распашные гаражные ворота своими руками получится и без опыта подобной работы.

Выбор типа ворот для гаража

Самостоятельная сборка ворот — это отличный способ сэкономить на строительстве гаража . Однако прежде чем приступать к выполнению задачи, стоит рассмотреть существующие типы конструкций и определить наиболее подходящую. Выбор зависит от многих факторов, и если оптимальными окажутся модели со сложным механизмом, имеет смысл обратиться к специалистам — неправильный их монтаж своими руками может привести к различным проблемам с функционированием конструкции.

Откатные ворота

Откатные ворота представляют собой одну широкую створку, которая отъезжает вбок при открывании.

К раме конструкции прикрепляются направляющие, по которым ездит створка, и уловители, удерживающие ее в открытом положении. В зависимости от конструкции направляющих ворота могут быть подвесными, консольными и рельсовыми; варианты различаются размерами, удобством эксплуатации, количеством деталей и сложностью монтажа.

Как и другие типы гаражных ворот, откатные конструкции могут быть ручными и автоматическими . Во втором случае к раме подключается электропривод, управление которым может быть стационарным или дистанционным.

Хотя сделать такие ворота в гараж своими руками несложно, выбирают их редко, так как недостатков у них больше, чем преимуществ. Основным их плюсом является экономия пространства снаружи, однако внутри помещения требуется много места — оно должно быть очень широким. Из-за этого откатные модели чаще используют снаружи, встраивая в ограждение участка. Эти конструкции применяются на промышленных объектах, в ангарах.

К недостаткам также относится необходимость монтажа усиленной рамы, способной удержать подвешенную откатную створку, имеющую большие размеры и массу, чем в случае с распашными вариантами.

Важно постоянно следить за роликами, чтобы конструкцию не заклинило.

Подъемно-поворотные конструкции

Створка ворот подъемно-поворотного типа вращается вокруг своей горизонтальной оси, поднимается к потолку и подвешивается плашмя над проемом. Механизм очень удобный и надежный, пространство экономится и снаружи, и внутри гаража. Однако у таких ворот есть особенности, из-за которых их использование может оказаться не лучшим решением.

Основной конструкции является сплошная створка . Чтобы поднимать ее к потолку было проще, приходится максимально снижать ее массу. Это сказывается на спектре возможных материалов изготовления: чаще всего рама делается из стальных трубок малого сечения, но может использоваться и алюминиевый профиль. Для обшивки применяется тонкий оцинкованный металл. Из-за этого снижаются теплоизоляционные характеристики, что приводит к повышенным затратам энергии на отопление гаража.

Если конструкция делается из алюминия, существенно ухудшается ее защитная способность — жесткости рамы не хватает, чтобы выдержать значительные физические нагрузки. Поэтому подъемно-поворотные конструкции используются преимущественно на огражденных участках, оснащенных дополнительными уровнями безопасности. Также они находят применение внутри складских помещений.

Установить модель этого типа своими руками очень сложно — сборка подъемного механизма требует специальных знаний и навыков.

Подъемно-секционные и рулонные механизмы

Подъемно-секционные ворота похожи на подъемно-поворотные по принципу действия, но отличаются конструкцией: вместо сплошной створки в них используется подвижное полотно, состоящее из соединенных между собой ламелей. Из-за этого такие ворота считаются разновидностью жалюзи.

Рама состоит из двух частей: одна устанавливается по периметру проема, вторая — под потолком гаража. Собирается она из направляющего профиля. Каждая ламель створки имеет ролики на боковых гранях, с помощью которых полотно двигается по направляющим. К верхней части рамы подключается электропривод, который соединен со створкой тросом. При активации ворот двигатель тянет полотно, поднимая его к потолку.

Делается полотно из сэндвич-панелей, благодаря чему обеспечивается достаточная жесткость конструкции и качественная теплоизоляция гаража. Ворота могут иметь разную конфигурацию и размеры. Полотно необязательно должно подниматься к потолку — в некоторых моделях створка отъезжает в сторону. Благодаря гибкости соединений ламелей это позволяет сделать откатные ворота в гараже с малой площадью.

Рулонные ворота — это аналог подъемно-секционных конструкций, отличающийся тем, что полотно не отодвигается, а наматывается на вал . Это позволяет экономить пространство, но створка в таком случае делается из тонких, узких ламелей и имеет более низкие теплоизоляционные и защитные характеристики.

Конструкции такого типа можно собрать самостоятельно, но все комплектующие, включая ламели и створки, придется покупать в готовом виде. Компании, поставляющие такую продукцию, обычно оказывают услугу монтажа ворот, поэтому проводить работу своими руками нет смысла. Кроме того, не зная нюансов, легко допустить ошибки при установке деталей ворот, что приведет к их неправильному функционированию.

Распашные ворота

Классические распашные ворота обычно состоят из двух створок на петлях. В одно из полотен встраивается обычная входная дверь. Створки состоят из каркаса, который обшивается листовым металлом, сэндвич-панелями, деревом и другими материалами. Между внешней и внутренней поверхностью можно уложить теплоизоляционный материал.

Это наиболее экономичный материал, а благодаря простой конструкции установить такие ворота своими руками не составит проблем. Кроме того, они обеспечивают наиболее надежную защиту гаража.

Таким образом, при отсутствии навыков сборки сложных подъемных и откатных механизмов и работы с электроникой, лучшим вариантом станут простые распашные ворота.

Если важны удобство использования и экономия пространства, стоит обратить внимание на более продвинутые варианты.

Разработка проекта

Качество ворот зависит от того, насколько правильно подобраны размеры их элементов и насколько точно детали подогнаны друг к другу, поэтому перед тем, как сделать гаражные ворота своими руками, нужно составить проект. Несмотря на простоту распашной конструкции, она состоит из множества частей, и без чертежей или эскизов в работе будет легко ошибиться.

В первую очередь нужно определиться с размерами ворот. Чтобы ими было удобно пользоваться, суммарная ширина створок должна быть на 0,6 м больше ширины автомобиля. Чаще всего размер ворот выбирается в пределах 2−4 м; если ширина превысит 5 м, эксплуатация конструкции будет затруднена. Высота створок также рассчитывается исходя из габаритов автомобиля.

В конструкцию распашных ворот входит рама, которая закрепляется по периметру гаражного проема, и две створки, в одну из которых встроена калитка, — они закрепляются на раме при помощи петель. Рама изготавливается из стального уголка шириной 65 мм. Для каркаса створок лучше выбрать профильную трубу с прямоугольным сечением; размер ее может быть любым.

Внешняя поверхность створок обшивается листовой сталью толщиной 3 мм. Изнутри каркас можно обшить досками, фанерой. Делается это, если ворота утепляются. Количество материалов рассчитывается исходя из площади створок.

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов :

ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
болгарка с набором кругов для резки и шлифовки;
шлифовальная машинка;
дрель со сверлами по металлу;
шуруповерт;
кисть или валик;
измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
6 усиленных приварных петель;
листовой металл;
стальные прутья;
набор саморезов;
деревянные бруски;
жидкие гвозди;
утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
листовой материал для внутренней обшивки;
грунтовка и краска;
монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Инструкция по изготовлению

Ворота изготавливаются в следующем порядке: сначала варится рама и каркас, затем створки обшиваются, после этого конструкция устанавливается на проеме гаража. Сварочные работы для большего удобства следует вести на ровной горизонтальной поверхности. Когда ворота будут закреплены, проводится внутренняя обшивка, монтаж фурнитуры и декоративная отделка.

Сборка рамы

Рама собирается по одинаковой схеме независимо от количества, размера створок и наличия калитки. Состоять она будет из двух одинаковых прямоугольников — внешнего и внутреннего, которые соединяются арматурой или полосками листовой стали.

Порядок работы таков :

Уголок или стальной профиль нарезается при помощи болгарки. Концы отрезков обрезаются под углом 45°.
Отрезки выкладываются на ровной поверхности. Если подходящего места нет, можно использовать кирпичи или другие опоры. Важно, чтобы детали лежали в одной плоскости, — проверять это следует при помощи уровня на каждом этапе работы. После сварки допущенные ошибки будет очень сложно исправить.
Элементы рамы свариваются в углах. Если эта часть ворот делается из уголка, детали можно сварить внахлест, наложив полки друг на друга.
Углы дополнительно укрепляются обрезками арматуры для увеличения жесткости конструкции.
К внутренней части рамы привариваются крепежные площадки из листового металла.
Сварные швы шлифуются — рама должна быть идеально гладкой с внешней стороны, чтобы створки прилегали плотно.

Важно заранее продумать способ фиксации рамы на стене гаража. Есть два варианта: сделать рядом с проемом стальные закладные и приварить к ним крепежные площадки, или просверлить в последних отверстия для крепления анкерами.

Сварка и обшивка створок

Каркас створок собирается так же, как рама, — путем сварки отрезков профиля между собой. Чтобы работать было удобно, следует положить готовую раму на ровную поверхность и вложить детали каркаса в нее. Размеры отрезков для створок должны быть меньше на 15−20 мм для обеспечения зазора — это упростит эксплуатацию ворот.

В отличие от рамы, каркас створок должен иметь дополнительные ребра жесткости. Для экономии их можно сделать из труб с меньшей площадью сечения. Ребра могут быть диагональными или вертикальными, во втором случае они проходят посередине каждой створки.

После сварки и шлифовки каркаса створки обшиваются. Делается это следующим образом:

Листовой металл обрезается по размеру створок. После приваривания он должен выходить за края каркаса на 15−20 мм (по размеру зазора).
Одна из створок обрезается так, чтобы быть уже второй на 10−20 мм — так элементы ворот будут плотно прилегать друг к другу.
Листы привариваются к каркасу. Сначала следует скрепить детали в углах и по центру, затем соединить металл по периметру створок.

После завершения сварки к воротам прикрепляются петли. Нижняя часть детали приваривается к раме, верхняя — к створке. Для лучшей фиксации петли можно укрепить вкладышами из арматуры, которые привариваются к внутренней части каждого изделия.

Монтаж конструкции

В проем ворот устанавливается полностью сваренная конструкция; из-за большой ее массы на этом этапе понадобится помощник. Рекомендуется выполнять установку параллельно с возведением стен гаража.

Перед тем как ставить ворота в проем, следует соединить внешнюю и внутреннюю части рамы. Для этого используются полоски листовой стали шириной 40 мм; длина их должна равняться толщине стены гаража. Устанавливаются детали с шагом 60 см по всему периметру рамы.

Если ворота устанавливаются в готовый гараж, лучшим вариантом будет анкерное крепление. Если стена еще строится, в нее следует замуровать отрезки арматуры, к которым затем приваривается внутренняя часть рамы.

После завершения монтажа остается только установить фурнитуру . Для обеспечения минимальной безопасности достаточно петель и навесного замка. Более сложные изделия устанавливаются по инструкции от производителя. Полностью готовые ворота покрываются грунтовкой и окрашиваются. Изнутри створки можно утеплить минеральной ватой, закрепив ее жидкими гвоздями, а если используется пенопласт, его следует укладывать на обрешетку из деревянных брусков.

Зная, как своими руками сделать ворота в гараж, можно собрать конструкцию любой конфигурации. Вместо металла для изготовления каркаса допускается использование дерева. Обшивать ворота также можно любым аналогичным листовым материалом.

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

Рулетка.
Уровень строительный.
Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

Ширина (см. ). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
Высота . Она не должна быть менее двух метров (см. ).
При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы . Оптимальные размеры проема:

ширина – от 250 до 550 сантиметров;
высота — от 210 до 240 сантиметров.

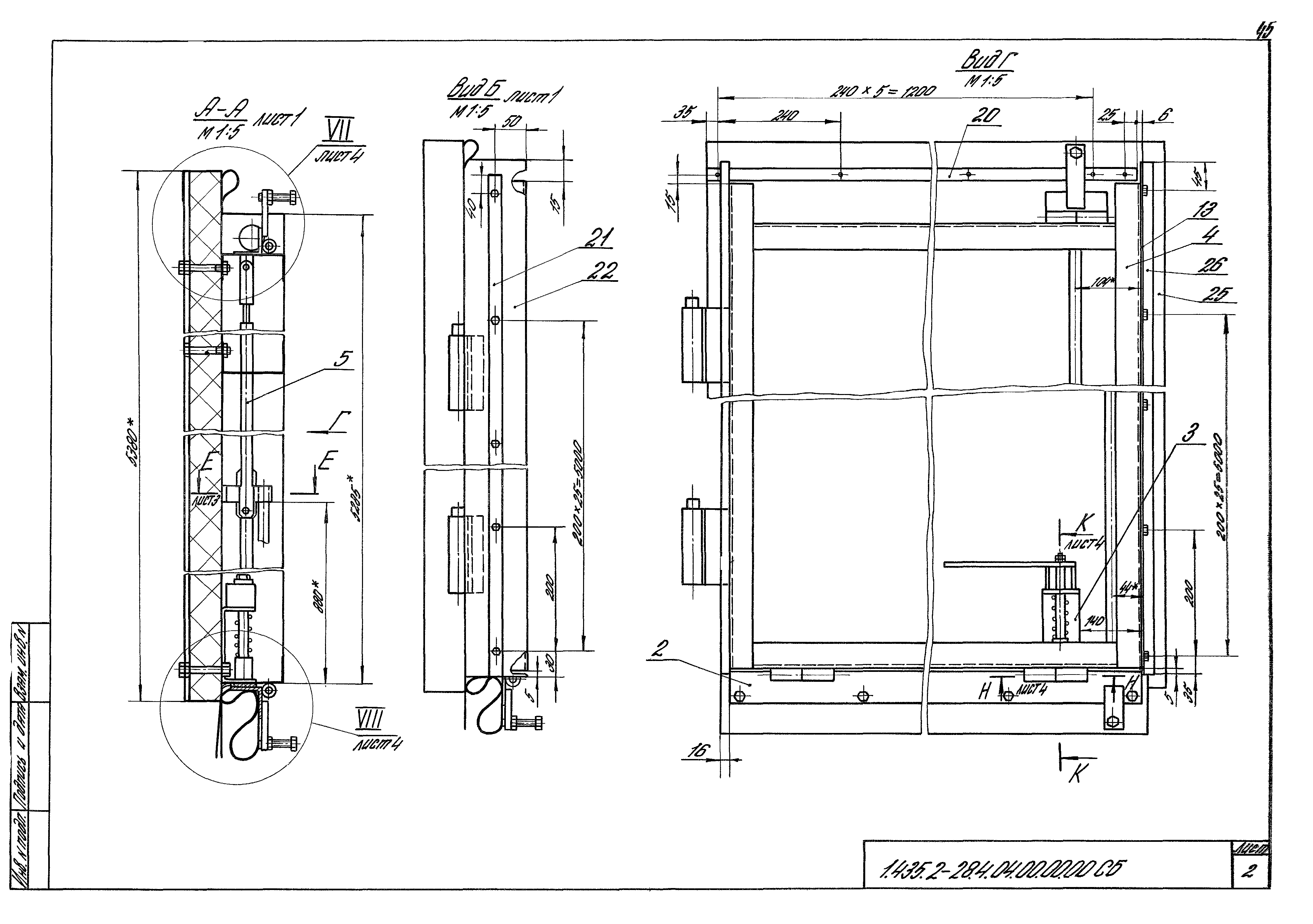

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок .

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

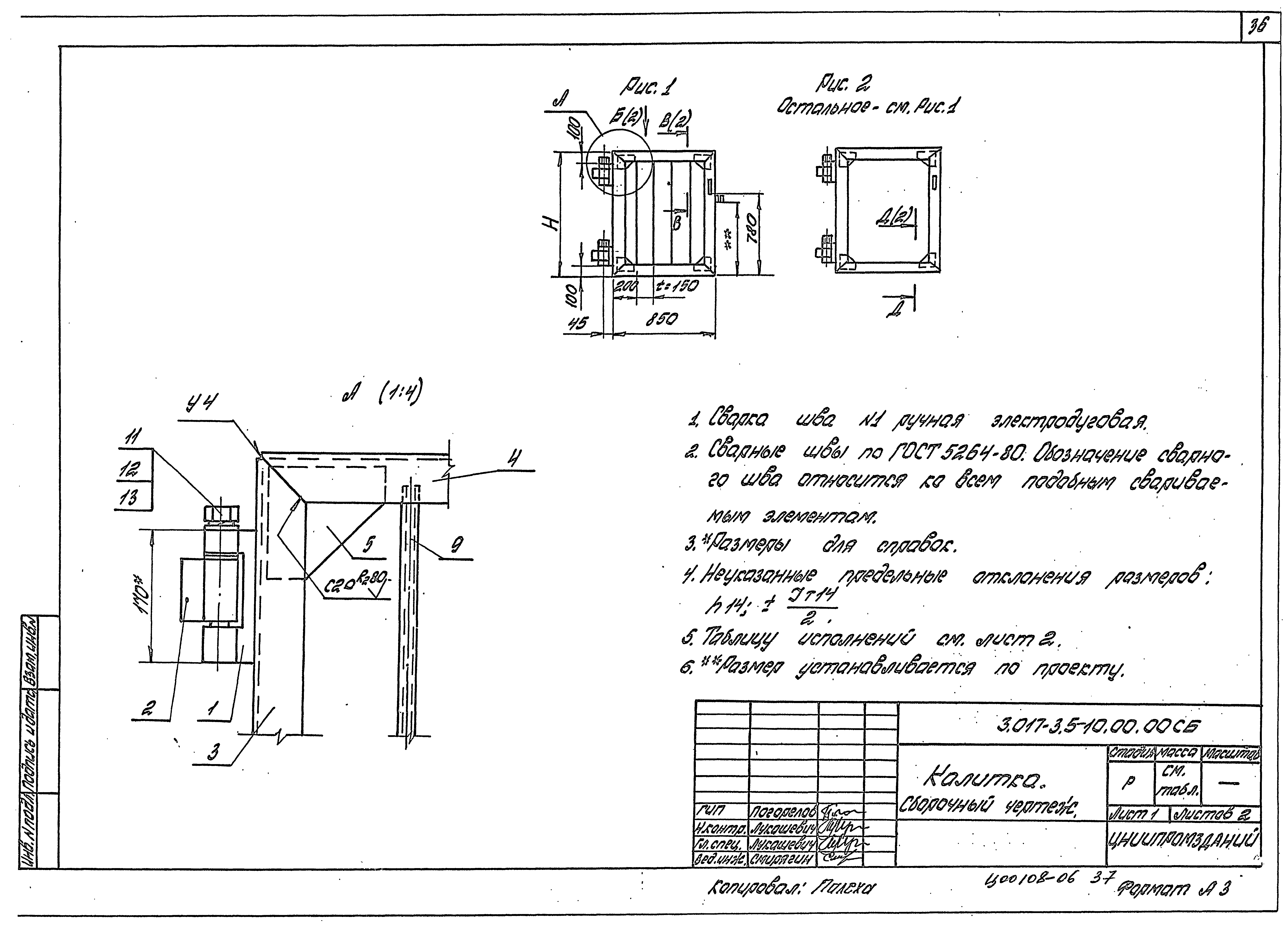

Чертеж калитки

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи .

Для этого, прежде всего, определяются размеры проема:

Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
Измеряются боковые расстояния . Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

для осевого привода – от 35 до 45 сантиметров;
для цепного редуктора – от 24 до 36 сантиметров.

Выбирается размер притолоки . Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

На рисунке в проеме:

B — ширина в свету;
H — высота в свету;
b1 — левый заплечик;
b2 — правый заплечик;
h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

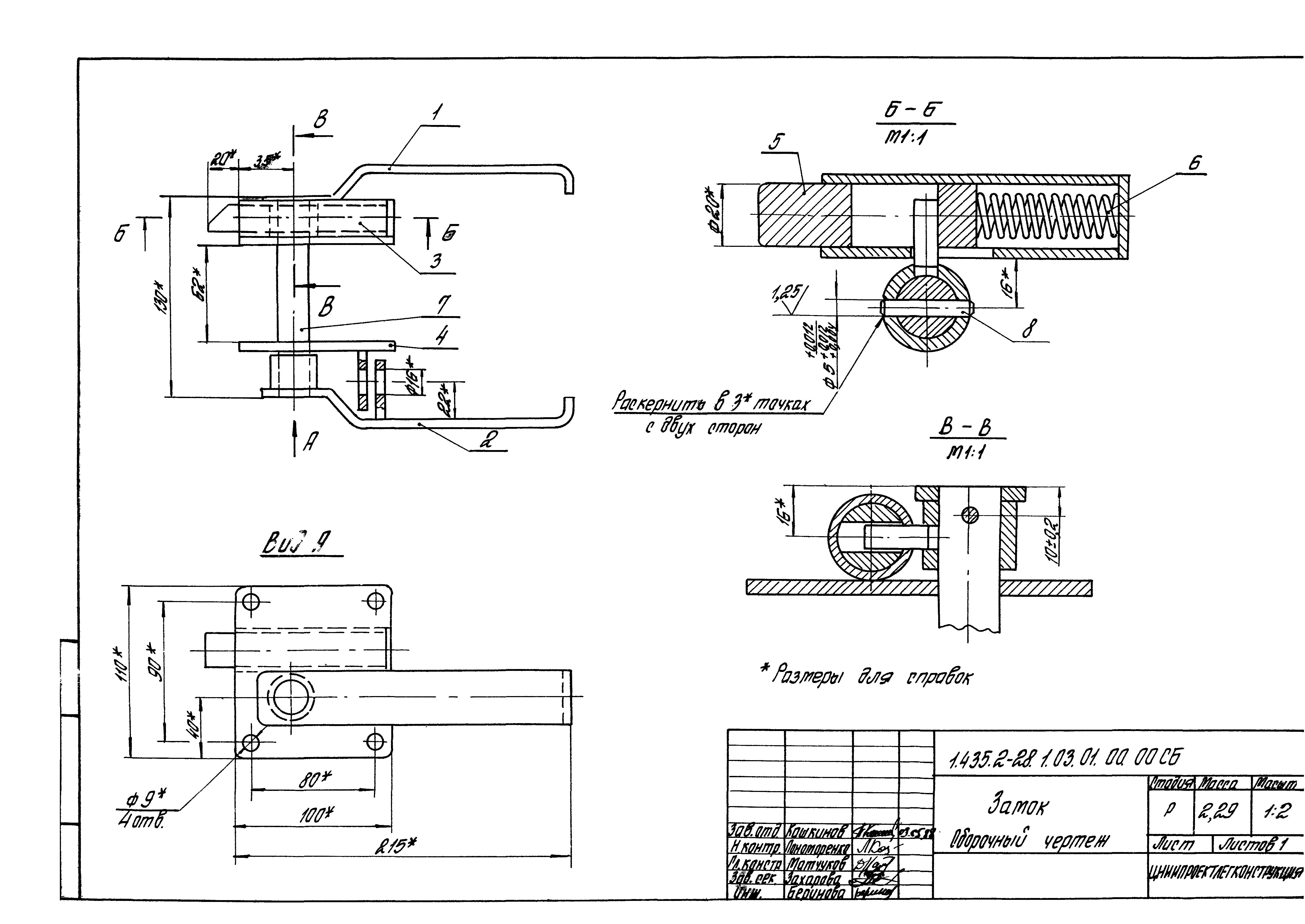

Инструкция по изготовлению замка состоит в следующем:

Изготавливается основа замка из металлической пластины.
Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
Выполняется гибка накладок в тисках по эскизам.
Делается задвижка.
Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
Накладки привариваются к краям основания.
Сверлятся отверстия для крепления замка к двери.
Трубка аккуратно приваривается перпендикулярно к основе.
В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Ч.И.И. Подъемные двери

C.H.I. Верхние Двери

Независимо от того, ищете ли вы традиционные или современные гаражные ворота, мы предоставим вам все необходимое. Наши коммерческие гаражные ворота функциональны и способны выдерживать ежедневные операции в самых суровых условиях. Мы предлагаем широкий выбор утепленных и неутепленных коммерческих гаражных ворот, которые точно соответствуют вашим требованиям. Ч.И.И. В Overhead Doors есть группа поддержки архитектурного дизайна, которая поможет вам на каждом этапе процесса проектирования: от определения подходящего варианта закрытия до выбора лучшей двери для вашего дизайна.

Место производства:
Сделано в Артуре, Иллинойс

08 3610 — Коммерческие верхние двери

08 3500 — Складывающиеся и открывающиеся стеклянные стены и двери

10 2210 — Складывающиеся и закручивающиеся ворота и решетки

Ч.И.И. Верхние двери
C.H.I. понимает важность владения коммерческими гаражными воротами, которые не только функциональны, но и способны выдерживать ежедневные операции в самых жестких промышленных условиях.Мы предлагаем широкий выбор утепленных и неутепленных коммерческих дверей, открывающихся вверх, в соответствии с вашими точными спецификациями.

Руководство по коммерческим продуктам:
https://www.chiohd.com/resources/commercial-buyers-guide

Ч.И.И. Верхние двери
Складные открытые решетки или затворы из перфорированных, поликарбонатных, стеклянных или сплошных панелей от C. H.I. Предложите профессионалам в области дизайна безопасность , в которой они нуждаются, и стиль , который они хотят, вместе с универсальностью , позволяющей закрыть практически любой проем.Идеально подходит для магазинов, школ, столовых или любых других мест, требующих безопасного разделения.

08 3300 — Спиральные двери и решетки

08 3618- Гаражные ворота для жилых помещений

Ч.И.И. Верхние двери
Инновационный производитель секционных и рулонных стальных подъемно-поворотных ворот для жилых и коммерческих помещений, который продается и устанавливается сетью профессиональных дверных компаний по всей стране. Ч.И.И. производит раздвижные служебные двери, противопожарные двери, жалюзи и решетки в соответствии с исключительными стандартами качества, на которые вы можете положиться и с уверенностью указать.
Руководство по продукции Rolling Steel:
https://www. chiohd.com/resources/rolling-steel-buyers-guide
Условия использования
Благодарим вас за посещение веб-сайта holmesgaragedoor.com («Сайт»). В этом документе изложены положения и условия, применимые к каждому посетителю («Пользователь» или «Вы») Сайта.
Дата вступления в силу настоящего соглашения об условиях использования («Соглашение») — 1 марта 2021 г.
Этот сайт принадлежит корпорации Clopay («Clopay», «мы» или «наш»).Мы предоставляем вам этот Сайт и связанные с ним услуги при условии, что вы принимаете и соблюдаете настоящее Соглашение. Пожалуйста, внимательно прочитайте Соглашение перед использованием Сайта и/или услуг. Использование вами этого Сайта и связанных с ним услуг подтверждает ваше согласие с этими условиями. Если вы не принимаете эти условия, пожалуйста, не используйте этот сайт. Никакой доступ к этому сайту или услугам не будет предоставлен без вашего согласия с этими условиями.
Мы оставляем за собой право по собственному усмотрению пересматривать настоящее Соглашение в любое время. Любые изменения этих условий будут включены в пересмотренную версию настоящего Соглашения, доступную через Сайт. Ваше дальнейшее использование Сайта и любых связанных с ним услуг после публикации любых изменений в настоящем Соглашении означает ваше безоговорочное принятие и согласие соблюдать измененные условия. Вы соглашаетесь прекратить использование Сайта, если вы не согласны соблюдать пересмотренные положения и условия.
Используя этот Сайт, вы даете согласие на сбор и использование нами личной информации, как указано в нашей Политике конфиденциальности , которая настоящим включена в настоящее Соглашение.Вы можете отказаться от получения любых электронных писем от Holmes Garage Door в любое время, написав нам по адресу веб-сайт@clopay.com или щелкнув ссылку «ОТПИСАТЬСЯ» в любом отправленном вам электронном письме.
Приложение «Design&Buy™ Garage Doors» предоставляет услуги по проектированию ваших гаражных ворот, которые предоставляются сторонним поставщиком услуг с созданием отдельной учетной записи и дополнительными условиями, применимыми к Design&Buy™ Garage Doors, расположенными по адресу: Заявление о конфиденциальности. в Menards® .
Всем пользователям предлагается отображать информацию, контент или рекламу («Материалы»), содержащиеся на этом Сайте, на одном мониторе компьютера или на экране любого другого устройства, имеющего доступ к этому Сайту через Интернет («Дисплей»).
Любое использование Лицензируемой собственности в любых целях, кроме ограниченной цели разработки чертежей и спецификаций для применения продуктов Clopay, строго запрещено, и такое несанкционированное использование приводит к немедленному прекращению действия этой лицензии.Получая доступ к Лицензируемой собственности, вы признаете и соглашаетесь с тем, что не существует адекватных финансовых средств правовой защиты от несанкционированного использования Лицензируемой собственности, так что любое несанкционированное использование Лицензируемой собственности также подлежит судебному запрету.
За исключением разрешенного Отображения, вы не можете без нашего явного письменного согласия копировать, загружать, изменять, распространять, передавать, публиковать, создавать производные работы, распечатывать или продавать любую Лицензионную собственность по любой причине или для любой цели.
Вы признаете, что любое использование Лицензируемой собственности осуществляется на ваш риск, если иное не требуется по закону. Мы оставляем за собой право по собственному усмотрению и без каких-либо обязательств исправлять любые ошибки или упущения в любых Материалах на этом Сайте или изменять любые чертежи, спецификации, программы или другую информацию без предварительного уведомления.
Вы признаете, что вы используете Сайт по нашему собственному усмотрению, и ваша лицензия на использование Сайта может быть прекращена нами в любое время и по любой причине.После прекращения действия настоящей Лицензии (i) вы должны немедленно уничтожить все сделанные вами копии любых Материалов, независимо от формата, (ii) вы не будете использовать Лицензируемую собственность в новых целях, и (iii) вы соглашаетесь с тем, что условия настоящего Соглашения по-прежнему применяются в той мере, в какой это практически возможно.
Хотя мы считаем, что Чертежи и Спецификации, доступные на этом Сайте, являются точными, мы не гарантируем и не подтверждаем точность или надежность этих Чертежей и Спецификации или других Материалов, содержащихся на этом Сайте, распространяемых через него или связанных с ним, загружаемых или доступных с этого Сайта, а также Гарантируем ли мы или подтверждаем качество или производительность любых других программ, информации или других материалов, отображаемых, приобретенных или полученных Пользователем в результате любой рекламы или любой информации или предложения, сделанного на этом Сайте или через него. Кроме того, мы не гарантируем соответствие чертежей и спецификаций, доступных на этом Сайте, любым применимым нормам безопасности или строительным нормам, таким как требования к ветровой нагрузке, для любого конкретного применения или в любой конкретной юрисдикции без нашего прямого письменного согласия. Любая покупка Пользователем любых продуктов или услуг, производимых или поддерживаемых нами, регулируется всеми стандартными условиями, изложенными в наших договорных документах, действующих на момент такой покупки.
Все Материалы на этом Сайте, включая Чертежи и Спецификации, защищены применимыми законами об авторском праве, и их использование регулируется условиями, изложенными в настоящем документе. Товарные знаки, логотипы и знаки обслуживания, отображаемые на этом Сайте (совместно именуемые «Знаки»), являются собственностью Clopay или третьих лиц. Ничто, содержащееся на этом Сайте, не может быть истолковано как предоставление, косвенно, лишение права возражения или иным образом, каких-либо прав или лицензий на использование любого Знака. Вы соглашаетесь с тем, что не будете предпринимать никаких действий, противоречащих нашему праву собственности на Знаки, используемые на этом Сайте.
Для вашего удобства мы предоставили ссылки на другие веб-сайты. Мы не поддерживаем и не несем ответственности за любой такой сайт. Мы не делаем никаких заявлений о каком-либо сайте, к которому вы можете получить доступ через наш Сайт. Многие сайты, связанные с этим Сайтом, принадлежат и управляются независимо от Clopay, и мы не контролируем продукты, материалы, услуги или другую информацию, содержащуюся на этих сайтах или доступную через них. Качество и надежность сторонних сайтов могут меняться по мере их обновления или изменения.Вы признаете, что доступ к любому другому сайту, связанному с этим Сайтом, осуществляется на ваш страх и риск.
ЗА ИСКЛЮЧЕНИЕМ ЯВНЫХ ПИСЬМЕННЫХ ГАРАНТИЙ, ПРОДУКТЫ CLOPAY, ОПИСАННЫЕ НА ЭТОМ САЙТЕ, ВМЕСТЕ С МАТЕРИАЛАМИ, ЧЕРТЕЖАМИ, СПЕЦИФИКАЦИЯМИ, ПРОДУКТАМИ, ПРОГРАММАМИ И ДРУГИМИ РЕСУРСАМИ, ДОСТУПНЫМИ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ» И БЕЗ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ЯВНЫХ ГАРАНТИЙ. ПОДРАЗУМЕВАЕТСЯ, И ДАННОЕ ОГРАНИЧЕНИЕ ДОЛЖНО ПРИМЕНЯТЬСЯ В МАКСИМАЛЬНОЙ СТЕПЕНИ, ДОПУСТИМОЙ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ. CLOPAY ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, И CLOPAY НЕ ГАРАНТИРУЕТ, ЧТО РАСПРОСТРАНЕНИЕ МАТЕРИАЛОВ, ЧЕРТЕЖЕЙ, СПЕЦИФИКАЦИЙ ИЛИ ПРОГРАММ БЕСПЛАТНО ИЛИ БЕСПЕРЕБОЙНО.CLOPAY НЕ ГАРАНТИРУЕТ, ЧТО МАТЕРИАЛЫ, ЧЕРТЕЖИ, СПЕЦИФИКАЦИИ, ПРОГРАММЫ ИЛИ СЕРВЕР, КОТОРЫЙ ДЕЛАЕТ ИХ ДОСТУПНЫМИ, НЕ СОДЕРЖАТ КАКИХ-ЛИБО КОМПЬЮТЕРНЫХ ВИРУСОВ, КОТОРЫЕ МОГУТ ЗАРАЖИТЬ КОМПЬЮТЕРНОЕ ОБОРУДОВАНИЕ ПОЛЬЗОВАТЕЛЯ, СЕТЬ ИЛИ СВЯЗАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ. CLOPAY НЕ ГАРАНТИРУЕТ И НЕ ДЕЛАЕТ НИКАКИХ ЗАЯВЛЕНИЙ ОТНОСИТЕЛЬНО ПРАВИЛЬНОСТИ, ТОЧНОСТИ ИЛИ НАДЕЖНОСТИ МАТЕРИАЛОВ, ЧЕРТЕЖЕЙ, СПЕЦИФИКАЦИЙ ИЛИ ПРОГРАММ, И ПОЛЬЗОВАТЕЛЬ ПРИНИМАЕТ НА СЕБЯ ВСЮ СТОИМОСТЬ ВСЕХ НЕОБХОДИМЫХ ОБСЛУЖИВАНИЙ, РЕМОНТА ИЛИ ИСПРАВЛЕНИЙ В ПОЛНОЙ МЕРЕ, РАЗРЕШЕННОЙ ЗАКОНОМ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ CLOPAY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОЛЬЗОВАТЕЛЕМ ИЛИ ЛЮБЫМ ДРУГИМ ЗА ЛЮБОЙ СЛУЧАЙНЫЙ, КОСВЕННЫЙ, ОСОБЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ (ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, УПУЩЕННУЮ ПРИБЫЛЬ, ТОРГОВЫЕ УБЫТКИ ИЛИ УЩЕРБ, СВЯЗАННЫЕ ИСПОЛЬЗОВАНИЯ МАТЕРИАЛОВ, ЧЕРТЕЖЕЙ, СПЕЦИФИКАЦИЙ ИЛИ ПРОГРАММ), ВЫТЕКАЮЩИХ ИЗ ВАШЕГО ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ САЙТА, ИЛИ ВЫЗВАННЫХ ИЛИ СВЯЗАННЫХ С ЭТИМИ УСЛОВИЯМИ ИЛИ ЛЮБОЙ НЕБРЕЖНОСТЬЮ СО СТОРОНЫ CLOPAY В ОТНОШЕНИИ САЙТА ИЛИ НАСТОЯЩИХ УСЛОВИЙ, ДАЖЕ ЕСЛИ CLOPAY ИЛИ ЛЮБОЙ ПОСТАВЩИК МАТЕРИАЛОВ, ЧЕРТЕЖЕЙ, СПЕЦИФИКАЦИЙ ИЛИ ПРОГРАММ БЫЛ УВЕДОМЛЕН ИЛИ ИНЫМ ОБРАЗОМ ЗНАЕТ О ВОЗМОЖНОСТИ ЭТОГО. В НЕКОТОРЫХ ШТАТАХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ПОЭТОМУ ВЫШЕУКАЗАННОЕ МОЖЕТ НЕ ПРИМЕНЯТЬСЯ К ВАМ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ CLOPAY НЕ НЕСЕТ ПОЛНОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ВАС ЗА ВСЕ УЩЕРБ, УБЫТКИ И ПРИЧИНЫ ИСКОВ, ПРЕВЫШАЮЩИХ СУММУ, УПЛАТЕННУЮ ВАМИ, ЕСЛИ СУММУ НУЖНО, ЗА ДОСТУП К ЭТОМУ САЙТУ ИЛИ ПРИОБРЕТЕНИЕ ПРОДУКТОВ CLOPAY.
Вы соглашаетесь с тем, что если вы недовольны Сайтом или какими-либо услугами, предлагаемыми в связи с Сайтом, если вы не согласны с какой-либо частью настоящего Соглашения или если у вас есть какие-либо другие споры или претензии с Clopay или против нее в отношении этих положениями и условиями или Сайтом, вашим единственным и исключительным средством правовой защиты является прекращение использования Сайта и любых услуг, предлагаемых в связи с Сайтом.
Вы соглашаетесь возмещать убытки и ограждать Clopay и ее аффилированных лиц от любых и всех претензий, убытков, ответственности, издержек и расходов (включая, помимо прочего, гонорары адвокатов), возникающих в результате неправомерного использования вами Лицензионной собственности или других нарушение или нарушение настоящего Соглашения, возникающее в результате нарушения вами прав любой третьей стороны, включая, помимо прочего, авторские права, права собственности и права на неприкосновенность частной жизни, или возникающее в результате нарушения вами любого применимого федерального, государственного или местного закона, постановления или постановления. Это обязательство по возмещению убытков и освобождению от ответственности остается в силе после прекращения действия любых прав, предоставленных по настоящему Соглашению.
Этот сайт создан и поддерживается компанией Clopay в штате Огайо. Мы не делаем заявлений о том, что Сайт или любой его контент подходит или доступен для использования за пределами Соединенных Штатов Америки. Вы соглашаетесь с тем, что несете единоличную ответственность за соблюдение применимых местных законов, связанных с использованием вами Сайта, включая уважение интеллектуальной собственности и прав других лиц.
Ваш доступ и использование этого Сайта и любых Материалов, Чертежей, Спецификации или Программ, доступных на этом Сайте или через него, регулируются и должны толковаться в соответствии со всеми применимыми федеральными законами Соединенных Штатов и применимыми законами Штат Огайо и местные органы власти.
Вы безоговорочно соглашаетесь с исключительной юрисдикцией судов штата Огайо и федеральных судов, расположенных в штате Огайо, в связи с любыми действиями, возникающими в соответствии с настоящим Соглашением или в связи с ним или в связи с доступом Пользователя к этому Сайту, или любые Материалы, Чертежи, Спецификации и Программы, доступные на этом Сайте или через него. Вы также соглашаетесь подать любое основание для иска в отношении настоящего Соглашения в течение одного года после возникновения основания для иска и соглашаетесь с тем, что основание для иска, поданное после этой даты, недействительно.
Мы уважаем права интеллектуальной собственности третьих лиц и соблюдаем положения Закона об авторском праве в цифровую эпоху (DMCA) в отношении таких прав. Мы оставляем за собой право закрыть доступ к материалам, нарушающим авторские права, размещенным на Сайте. Такие действия не затрагивают и не изменяют любые другие права, которыми мы можем обладать по закону или договору.
Если вы считаете, что какая-либо часть материала, содержащегося на этом Сайте, нарушает ваши авторские права, сообщите нам о своем требовании в соответствии со следующей процедурой. Мы предпримем соответствующие действия в соответствии с Законом об авторском праве в цифровую эпоху (DMCA), 17 U.S.C. § 512(с)(3).
Письменное уведомление должно быть отправлено назначенному агенту этой Зоны:
Юридический отдел
Clopay Corporation
8585 Duke Boulevard
Mason, Ohio 45040
1-800-225-6729
copyrightinquiry@clopay. ком
Для вступления в силу Уведомление должно быть составлено в письменной форме и содержать следующую информацию:
Физическая или электронная подпись лица, уполномоченного действовать от имени обладателя исключительного права, которое предположительно нарушено;
Идентификация защищенной авторским правом работы, которая, как утверждается, была нарушена, или, если одним уведомлением охвачено несколько защищенных авторским правом произведений на одном онлайн-сайте, репрезентативный список таких работ на этом сайте;
Идентификация материала, который, как утверждается, нарушает авторские права или является объектом правонарушающей деятельности и который должен быть удален или доступ к которому должен быть отключен, а также информация, достаточная для того, чтобы позволить поставщику услуг определить местонахождение материала;
Информация, достаточная для того, чтобы поставщик услуг мог связаться с стороной, подавшей жалобу, например, адрес, номер телефона и, при наличии, адрес электронной почты, по которому можно связаться с стороной, подавшей жалобу;
Заявление о том, что сторона, подавшая жалобу, добросовестно полагает, что использование материала указанным в жалобе способом не разрешено владельцем авторских прав, его агентом или законом;
Заявление о том, что информация в уведомлении является точной и под угрозой наказания за лжесвидетельство, что сторона, подавшая жалобу, уполномочена действовать от имени владельца исключительного права, которое предположительно было нарушено.
После получения письменного уведомления, содержащего указанную выше информацию, мы:
Удалить или отключить доступ к материалу, который предположительно нарушает авторские права;
Направить письменное уведомление такому предполагаемому нарушителю;
Примите разумные меры, чтобы незамедлительно уведомить предполагаемого нарушителя о том, что он удалил материал или заблокировал доступ к нему.
Встречное уведомление вступает в силу, если оно направлено Назначенному агенту в письменной форме и включает в основном следующее:
Физическая или электронная подпись предполагаемого нарушителя;
Идентификация материала, который был удален или доступ к которому был закрыт, и место, где материал появился до того, как он был удален или доступ к нему был закрыт;
Заявление под страхом наказания за лжесвидетельство о том, что предполагаемый нарушитель добросовестно полагает, что материал был удален или отключен в результате ошибки или неправильной идентификации материала, подлежащего удалению или отключению;
Имя, адрес и номер телефона предполагаемого нарушителя, а также заявление о том, что предполагаемый нарушитель согласен с юрисдикцией Федерального окружного суда в отношении судебного округа, в котором находится адрес, или, если он находится за пределами США, в отношении любого судебного округа в который может быть обнаружен Clopay, и что предполагаемый нарушитель примет процессуальные услуги от лица, предоставившего уведомление, или агента такого лица.
После получения встречного уведомления, содержащего указанную выше информацию, мы:
незамедлительно предоставить стороне, подавшей жалобу, копию встречного уведомления;
проинформировать сторону, подающую жалобу, о том, что она заменит удаленный материал в течение от десяти (10) до четырнадцати (14) рабочих дней после получения встречного уведомления, при условии, что наш назначенный агент не получил уведомление от стороны, подавшей жалобу, о возбуждении иска. добиваться судебного постановления, чтобы удержать предполагаемого нарушителя от участия в деятельности, связанной с нарушением прав, связанной с материалами в нашей сети или системе.
Этот процесс относится только к заявлению о нарушении авторских прав. Сообщения, относящиеся к другим вопросам, не получат ответа в рамках этого процесса.
КОНТАКТНАЯ ИНФОРМАЦИЯ
Clopay Corporation
8585 Duke Blvd.
Мейсон, Огайо 45040
1-513-770-4800
webmaster@clopay. com

Г-1000 | Производитель коммерческих гаражных ворот
G-1000 | Производитель коммерческих гаражных ворот | Гарага Перейти к основному содержанию
ХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ»>
Алюминий
Толщина: 1 ¾ дюйма
3 цвета
Многослойная дверь из полиуретана
Изоляция R-16
Конструкции панелей: 4 канавки и 2 канавки
Алюминий
Толщина: 1 ¾ дюйма
3 цвета
Сэндвич-дверь из полиуретана
Изоляция R-16
Конструкции панелей: 4 канавки и 2 канавки
Особенности и преимущества
Полиуретан, впрыскиваемый под высоким давлением
Более прочная и энергоэффективная изоляция
Надежно приклеивается к алюминиевым листам, образуя секцию, устойчивую к изгибу .
Алюминий
Предварительно окрашенный (5 слоев) , алюминий толщиной 0,60 мм идеально подходит для дверей больших размеров. Будучи очень легким, помогает продлить срок службы компонентов дверей с большим количеством рабочих циклов.
Interlok ^TM Тройное контактное соединение
Металлические усиливающие пластины
Обеспечьте более прочное крепление для петель и распорок.Эти пластины 14-го калибра в 2 раза толще, чем пластины 20-го калибра, используемые другими производителями.
Деревянные концевые блоки
Система стягивающих винтов
Обеспечивает значительно лучшее крепление концевых петель. Шурупы с запаздыванием входят в древесину с 8 витками резьбы, по сравнению с саморезом, проходящим через стальную торцевую заглушку, с 2 или 3 витками резьбы.
Наш технический отдел
Мы можем предоставить бюджетные цены для ваших проектов и проектов ваших клиентов.
Наш технический отдел
Мы можем предоставить бюджетные цены для ваших проектов и проектов ваших клиентов.
Панельная конструкция
Алюминиевые стенки
Толщина 0,023 дюйма (0,60 мм) .
Предварительно окрашенный алюминий с пятью слоями защитного покрытия. Запекаемая полиэфирная краска . Может быть перекрашен и устойчив к коррозии.
Отделка под дерево в деревенском стиле с обеих сторон двери.
Изолированная дверь 1 ¾» (44,5 мм) с впрыском под высоким давлением Пенополиуретан , обеспечивающий высокий класс термостойкости R-16 (RSI 2,8 или k=0,357 Вт/м ² K) и прочность из композиционного материала
InterLok ^TM соединения между секциями:
Механические соединения обеспечивают более прочные секции со стенками каждой панели, механически сцепленными (а не только скрепленными полиуретаном).
Механический терморазрыв предотвращает передачу тепла между внутренней и внешней стенками каждой секции.
Тройное контактное соединение предотвращает проникновение воздуха.
U-образный трубчатый уплотнитель днища из термопластичного эластомера (TPE) обеспечивает герметичность порога. Остается гибким и водонепроницаемым в холодную погоду до -62°F (-52°C).
Гибкий верхний уплотнитель 2 ½ дюйма (64 мм) и алюминиевый профиль для алюминиевых дверей шириной 10 футов (3048 мм) и более.
Блоки торцевые деревянные из сосны сушеной 4 сорта.С нашей системой винтов с запаздыванием обеспечьте лучшее крепление концевых петель. Они также обеспечивают термический разрыв, который предотвращает тепловые мосты.
Сталь 14 калибра Усиливающие пластины , расположенные внутри двери для надежного крепления петель и распорок.
Вес двери : 1,55 фунт/фут ² (7,6 кг/м ² )
Конструкции панелей
4 канавки
2 канавки
Размеры
Ширина
С шагом 1 дюйм (25 мм)
От 4 футов до 29 футов 6 дюймов
(1. от 2 м до 9 м)
Высота
С шагом 3 дюйма (76 мм)
От 6 до 24 футов
(от 1,8 м до 7,3 м)
Гарантии
10 лет на любую перфорацию алюминия из-за ржавчины
10 лет на деревянные торцевые блоки от растрескивания и гниения
10 лет на отслоение стальной обшивки от пенополиуретана
1 год на другие компоненты двери
10 лет на дефекты уплотнений стандартных окон
Цвета
Белый
Универсальный коричневый
Синяя цапля
Точность цветов на сайте может отличаться в зависимости от настроек вашего экрана.Чтобы увидеть истинные цвета, обратитесь к местному дилеру Garaga за образцом.
Окна
Стандартные окна
Размеры
21 x 13 дюймов (533 мм x 330 мм)
Стекло
Окна из термопанелей: прозрачные, пескоструйные, армированные, закаленные, ламинированные или тонированные
Одинарное стекло (3 мм): прозрачное или с пескоструйной обработкой
Цвета рамки
Белый, коричневый, аргиллит, песок пустыни, черный и темный песок.
Овальные окна
Размеры
26 x 13 дюймов (660 мм x 330 мм)
Стекло
Цвет рамки
Черный
Секции G-4400 (полный обзор)
Варианты остекления
Доступны окна из одинарного стекла ⅛ дюйма или термопанели ⅞ дюйма из стекла, поликарбоната или акрила. Также в ⅞-дюймовом гофрированном поликарбонате в термопане и ⅝-дюймовой конструкции с тройными стенками. В некоторых случаях доступен вариант с закаленным стеклом.
Цвет
Белый
Для получения более подробной информации см. раздел Windows G‑4400 или обратитесь к дилеру Garaga по другим вопросам.
Размер : 8 x 8 футов
Цвет : Синяя цапля
Окно : Стандартные окна
Размер : 12 x 8 футов
Цвет : Синяя цапля
Размер : 16 x 14 футов
Цвет : Белый
Окно : Стандартные окна
Размер : Различные размеры
Цвет : Белый
Оборудование
Стальные гусеницы
2 дюйма (50 мм), калибр 13 или 14
3 дюйма (76 мм), калибр 12
Аппаратные системы и опции
Узнать больше о:
Электропривод гаражных ворот
Проекты LEED
Garaga может предоставить необходимую информацию для получения проекта LEED.
Содержание переработанного материала в нашей стали:
25% постиндустриальная
20% после потребления
Г-5000, Г-5138, Г-5200 | Производитель коммерческих гаражных ворот
G-5000, G-5138, G-5200 | Производитель коммерческих гаражных ворот | Гарага Перейти к основному содержанию
ХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХХ»>
Сталь
Толщина: 1 ¾ дюйма
9 цветов
Многослойная дверь из полиуретана
Изоляция R-16
Исполнение панели: Рифленая
Варианты изоляции
G-5138 : R‑12, Толщина: 1 3/8 дюйма
G-5200 : R-18, Толщина: 2 дюйма
Особенности и преимущества
Полиуретан, впрыскиваемый под высоким давлением
Более прочная и энергоэффективная изоляция
Надежно приклеивается к стальным листам, образуя секцию, устойчивую к изгибу .
Герметичные термостеклопакеты
Оптимизируйте изоляцию и уменьшите количество отказов уплотнений с помощью технологии распорки из оцинкованной стали
Обеспечьте долгий срок службы и изысканный внешний вид с цельной формованной оконной рамой из полипропилена.
Interlok ^TM Тройное контактное соединение
Металлические усиливающие пластины
Обеспечьте более прочное крепление для петель и распорок.Эти пластины 14-го калибра в 2 раза толще, чем пластины 20-го калибра, используемые другими производителями.
Деревянные концевые блоки
Система стягивающих винтов
Обеспечивает значительно лучшее крепление концевых петель. Шурупы с запаздыванием входят в древесину с 8 витками резьбы, по сравнению с саморезом, проходящим через стальную торцевую заглушку, с 2 или 3 витками резьбы.
Наш технический отдел
Мы можем предоставить бюджетные цены для ваших проектов и проектов ваших клиентов.
Наш технический отдел
Мы можем предоставить бюджетные цены для ваших проектов и проектов ваших клиентов.
Панельная конструкция
Стальные стены
Калибр 26/26, G60 Горячеоцинкованная сталь с пятью слоями защитного покрытия.
Запекаемая полиэфирная краска . Можно перекрасить.
Отделка под дерево с обеих сторон двери.
Одинаковое качество коррозионностойкой стали для внутренних и наружных поверхностей.
Изолированная дверь из вспененного полиуретана, впрыскиваемого под высоким давлением, обеспечивающая высокую степень термостойкости и прочность композитного материала.
G‑5000 : 1 ¾ дюйма (44,5 мм), R‑16 (RSI 2,8 или k = 0,357 Вт/м ² K)
G‑5138 : 1 3/8 дюйма (35 мм), R‑12 (RSI 2,1 или k = 0,476 Вт/м ² K)
G‑5200 : 2 дюйма (50 мм), R‑18 (RSI 3,2 или k = 0,313 Вт/м ² K)
InterLok ^TM соединения между секциями:
Механические соединения обеспечивают более прочные секции со стенками каждой панели, механически сцепленными (а не только скрепленными полиуретаном).
Механический терморазрыв предотвращает передачу тепла между внутренней и внешней стенками каждой секции.
Тройное контактное соединение предотвращает проникновение воздуха.
U-образный трубчатый уплотнитель днища из термопластичного эластомера (TPE) обеспечивает герметичность порога. Остается гибким и водонепроницаемым в холодную погоду до -62°F (-52°C).
Блоки торцевые деревянные из сосны сушеной (сорт 4).С нашей системой винтов с запаздыванием обеспечьте лучшее крепление концевых петель. Они также обеспечивают термический разрыв, который предотвращает тепловые мосты.
Сталь 14 калибра Усиливающие пластины , расположенные внутри двери для надежного крепления петель и распорок.
Вес двери :
G-5000 : 1,90 фунт/фут ² (9,3 кг/м ² )
G-5138 : 1,75 фунт/фут ² (8,5 кг/м ² )
G-5200 : 1. 95 фунтов/фут ² (9,5 кг/м ² )
Панельная конструкция
Рифленый
Размеры
Г-5000 Г-5138 Г-5200
Ширина
С шагом 1 дюйм (25 мм)
От 4 футов до 29 футов 6 дюймов
(от 1,2 м до 9 м)
От 4 до 18 футов
(1.от 2 м до 5,5 м)
От 4 до 24 футов
(от 1,2 м до 9 м)
Высота
С шагом 3 дюйма (76 мм)
От 6 до 24 футов
(от 1,8 м до 7,3 м)
От 6 до 18 футов
(от 1,8 м до 5,5 м)
От 6 до 24 футов
(от 1,8 м до 7,3 м)
Размеры
Г-5000
Ширина
С шагом 1 дюйм (25 мм)
От 4 футов до 29 футов 6 дюймов
(1. от 2 м до 9 м)
Высота
С шагом 3 дюйма (76 мм)
От 6 до 24 футов
(от 1,8 м до 7,3 м)
Г-5138
Ширина
С шагом 1 дюйм (25 мм)
От 4 до 18 футов
(от 1,2 м до 5,5 м)
Высота
С шагом 3 дюйма (76 мм)
От 6 до 18 футов
(1.от 8 м до 5,5 м)
Г-5200
Ширина
С шагом 1 дюйм (25 мм)
От 4 до 24 футов
(от 1,2 м до 9 м)
Высота
С шагом 3 дюйма (76 мм)
От 6 до 24 футов
(от 1,8 м до 7,3 м)
Гарантии
10 лет на любые отверстия в стали из-за ржавчины
10 лет на древесину и блоки от растрескивания и гниения
10 лет на отслоение стальной обшивки от пенополиуретана
1 год на другие компоненты двери
10 лет на дефекты уплотнений стандартных окон
Цвета
Стандартный
Ледяной белый
Песок пустыни
аргиллит
Темный песок
Мока Коричневый
Премиум
Древесный уголь
Вечнозеленый
Черный
Серебро
Premium Colors: взимается небольшая дополнительная плата.
Точность цветов на сайте может отличаться в зависимости от настроек вашего экрана. Чтобы увидеть истинные цвета, обратитесь к местному дилеру Garaga за образцом.
Окна
Стандартные окна
Размеры
21 x 13 дюймов (533 мм x 330 мм)
Стекло
Стеклопакеты:
G‑5000: прозрачный, пескоструйный, армированный, закаленный, ламинированный или тонированный
G-5138: прозрачный или пескоструйный
G-5200: Прозрачный, закаленный с 2 сторон, Low-E, Low-E, закаленный с 2 сторон
Одинарное стекло (3 мм):
G-5000 и G-5138: прозрачные или с пескоструйной обработкой
Цвета рамки
G-5000: белый, песок пустыни, аргиллит, темный песок, коричневый, вечнозеленый, черный и угольный
G-5138: белый, песок пустыни, аргиллит, темный песок и коричневый
G-5200: белый
Овальные окна
Размеры
26 x 13 дюймов (660 мм x 330 мм)
Стекло
Цвет рамки
Черный
Секции G-4400 (полный обзор)
Варианты остекления
Доступны окна из одинарного стекла ⅛ дюйма или термопанели ⅞ дюйма из стекла, поликарбоната или акрила. Также в ⅞-дюймовом гофрированном поликарбонате в термопане и ⅝-дюймовой конструкции с тройными стенками. В некоторых случаях доступен вариант с закаленным стеклом.
Цвета
Белый, анодированный, черный, песок пустыни, аргиллит, темный песок, мокко-коричневый, уголь, вечнозеленый
Для получения более подробной информации см. раздел Windows G‑4400 или обратитесь к дилеру Garaga по другим вопросам.
G‑5000 | G‑5138 | G-5200
Размер : 8 x 10 футов
Цвет : Угольный
Окно : Стандартные окна
Размер : 10 футов x 10 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 10 футов x 10 футов
Цвет : Коричневый Мока
Окно : 2 секции G-4400 (Full Vision)
Размер : 12 x 12 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размеры : 12 x 12 футов и 12 x 14 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 12 x 14 футов
Цвет : Черный
Окно : 2 секции G-4400 (Full Vision)
Размер : 12 x 14 футов
Цвет : серебристый
Окно : Стандартные окна
Размер : 12 x 14 футов
Цвет : серебристый
Окно : 2 секции G-4400 (Full Vision)
Размер : 14 x 16 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 14 x 16 футов
Цвет : Черный
Окно : 2 секции G-4400 (Full Vision)
Размер : 20 футов x 20 футов
Цвет : серебристый
Окно : Стандартные окна
Размер : 16 x 18 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 20 футов x 12 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 24 x 14 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 14 x 12 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 18 x 14 футов и 12 x 12 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 16 x 18 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Размер : 26 x 16 футов
Цвет : Ледяной белый
Окно : Стандартные окна
Оборудование
Стальные гусеницы
2 дюйма (50 мм), калибр 13 или 14
3 дюйма (76 мм), калибр 12
Аппаратные системы и опции
Узнать больше о:
Электропривод гаражных ворот
Проекты LEED
Garaga может предоставить необходимую информацию для получения проекта LEED.
Содержание переработанного материала в нашей стали:
25% постиндустриальная
20% после потребления
Общие сведения о размерах гаражных ворот
При покупке гаражных ворот на замену или добавлении их в новый дом важно понимать размеры гаражных ворот. Учитывая разнообразие комбинаций размеров, трудно назвать какой-либо один вариант стандартным размером гаражных ворот, но некоторые размеры, безусловно, более распространены, чем другие.
ЧТО ВПЕРЕДИ
ВАРИАНТЫ КОНСТРУКЦИИ ГАРАЖНЫХ ВОРОТ
Необходимый размер гаражных ворот зависит от размера и планировки самого гаража. Чертежи гаражей варьируются от небольших помещений, предназначенных для одного автомобиля, до более крупных вариантов для нескольких автомобилей.
Если вы купили существующий дом, это решение, скорее всего, уже было принято за вас. Но при строительстве или реконструкции дома необходимо учитывать несколько факторов, в том числе:
Личные предпочтения, стиль и потребности в зависимости от количества автомобилей.
Эстетика и как фасад гаража повлияет на внешний вид вашего дома.
Практичность и стоимость обслуживания нескольких дверей и системы открывания.
Размеры одинарных гаражных ворот
Подходящие для небольших гаражей с местом только для одного автомобиля, одинарные гаражные ворота обычно имеют высоту 7 или 8 футов и ширину 8, 9 или 10 футов. Двери подходят для одного стандартного автомобиля, внедорожника, грузовика или фургона.

Двойные гаражные ворота, размеры
В домах с гаражами на несколько автомобилей чаще всего используется вариант с двойными дверями, размером 7 или 8 футов в высоту и 16 или 18 футов в ширину. Этот вариант также популярен среди тех, кто планирует использовать часть своего гаража в качестве мастерской или складского помещения.

Гаражные ворота для автофургонов Размеры
Большие двери доступны для тех, у кого особые потребности, например, для парковки нескольких автомобилей или RV.Эти негабаритные гаражные ворота, как правило, имеют высоту и ширину 10, 12 или 14 футов.

Комбинированные гаражные ворота Размеры
Как видно на рисунке выше, во многих гаражах используется комбинация либо нескольких одинарных дверей, либо одной и двух дверей. Хотя эти конструкции гаражных ворот предлагают больше места и гибкости, они также требуют технического обслуживания и обслуживания как минимум двух отдельных открывателей и систем гаражных ворот.

Гаражные ворота нестандартных размеров
Если у вас возникли проблемы с поиском подходящей сборной двери, отвечающей вашим потребностям, Door 48 может помочь с проектированием и созданием деревянных и стальных гаражных ворот на заказ. Посетите веб-сайт Door 48 или позвоните по телефону 844-568-0114 для получения дополнительной информации.

ИЗМЕРЕНИЕ РАЗМЕРА ГАРАЖНЫХ ВОРОТ

Если вы подумываете о покупке новых гаражных ворот, мы с удовольствием посетим вашу дверь и измерим ее, чтобы убедиться, что вы выбрали правильный вариант. Но, если вы любите делать все своими руками, вот пошаговые инструкции по измерению ваших гаражных ворот и обеспечению того, чтобы в вашем гараже можно было разместить открыватель и дверь как в открытом, так и в закрытом положениях.
1. Измерьте ширину и высоту дверного проема, называемого «грубым проемом» , с точностью до дюйма. Это будет примерно такой же размер, как ваша дверь.
2. Измерьте пространство слева и справа от проема, называемое «боковой комнатой». Для большинства систем с вертикальными направляющими требуется 3,75 дюйма с каждой стороны. Некоторым системам требуется еще больше места — 5,5 дюйма.
3. Измерьте расстояние между верхней частью проема и потолком, называемое «высотой потолка».” Стандартные системы требуют 12 дюймов над головой, а большинству сошников требуется дополнительный 3 дюйма зазор.
4. Измерьте расстояние от дверного проема гаража до задней стены гаража, называемой «подсобным помещением». Вам понадобится заднее пространство, равное высоте двери плюс 18 дюймов, возможно, больше в зависимости от установки открывателя.

ЗАКАЗ НОВОЙ ДВЕРИ
После того, как вы определились с размером гаражных ворот и готовы приступить к покупке новой двери, мы будем здесь, чтобы помочь.Позвоните по телефону 844-214-2724, и член нашей команды будет готов помочь.
Однако имейте в виду, что с лета 2021 года проблемы с цепочками поставок, такие как доступность материалов, нехватка рабочей силы и задержки доставки, продолжают влиять на доступность продукта и сроки установки. Даже гаражные ворота обычных размеров могут потребовать специального заказа. Наша команда делает все возможное, чтобы обеспечить вам своевременное получение наилучшего продукта, но мы просим и ценим ваше терпение.
Кадблок для коммерческих раздвижных дверей. Обладая самой высокой мощностью в отрасли, непревзойденной производительностью и множеством вариантов безопасности, Dura-Glide является лучшей автоматической раздвижной дверью в Северной Америке. Направляющая для раздвижных дверей и оборудование Что делает Crowdertrack лучше? Crowdertrack стремится обеспечить индустрию раздвижных дверей качественной, прочной и проверенной временем дверной фурнитурой. 2d Cad раздвижные двери патио Cadblocksfree Cad Blocks Free. Fluence® 54-5/8″ — 59-5/8″ Ш x 75-23/32″ В раздвижная душевая дверь с кристально чистым стеклом толщиной 1/4″. ESA300 представляет собой экструдированную алюминиевую дверь с перекладиной и рельсом, предназначенную для внутреннего или наружного применения, где требуется аварийное открытие раздвижных и боковых панелей. Pella Corporation Серия Impervia: двойное подвесное окно, фиксированный блок. Чертежи в формате DWG предназначены для сплошной стены или каркасной стены. При необходимости оставьте сообщение с вашим именем и номером телефона, и мы вам перезвоним. Все самое лучшее Чертеж раздвижной двери 40+ собрано на этой странице. Система навесных стен 1620UT/1620UT SSG.Более прочная муфта позволяет нам предлагать более широкую фрамугу, необходимую для двустворчатых и раздвижных дверей. Комплект дверей в плане и на высоте. Ситроен С1 3-дверный. Мы надеемся, что этот входной CAD-блок Gate также будет полезен для вас. pdf CS77-Functional — Двери — открывание внутрь — V7 — 02/2020. 2d Cad раздвижные двери патио Cadblocksfree Blocks Free. 17 сентября 2021 г. · С помощью инструмента «Выбрать объекты» щелкните окно или стеклянную дверь, чтобы выделить их, затем нажмите кнопку редактирования «Загрузить мантины», чтобы преобразовать блоки САПР в пользовательские мантины. Синхронизированные движущиеся панели. Если вам нужна помощь с доступом к нашему веб-сайту или у вас возникли какие-либо проблемы с ним, позвоните по номеру 1-800-225-6729. Все дверные блоки и блоки дверной фурнитуры легко модифицируются, поэтому вы можете быстро внести изменения в дизайн, чтобы они соответствовали вашему стилю и размеру дверей, которые вам нужны. Откройте для себя идеальные конструкции дверей для вашего здания. Этот набор CAD-блоков состоит из внутренних дверей на высоте. В: КАК Я ПОЛУЧУ БЛОКИ CAD & ЧЕРТЕЖИ, КОГДА Я ИХ КУПЛЮ? A: Раздвижная дверь с детальной высотой и сечением стальной конструкции. Файл компоновки 2d-вида, вид в плане, деталь конструкции стены, болт с гайкой, необходимый для соединений и детали соединения, деталь спецификации, деталь масштаба 1:20, деталь штриховки, деталь названия, сечение Деталь AA, деталь стального кронштейна, деталь перемычки, деталь сечения BB, деталь размера, деталь спецификации, деталь отделки стены и т. д.ВКМД16-0. 900 Высокоэффективная раздвижная и штабелируемая дверь. Раздвижная дверь с детальным видом стальной конструкции и файлом компоновки вида сечения 2d, деталью вида в плане, деталью конструкции стены, болтом с гайкой, необходимым для соединения и деталью соединения, деталью спецификации, деталью масштаба 1:20, деталью штриховки, деталью именования, деталью сечения AA, деталь стального кронштейна, деталь перемычки, деталь сечения BB, деталь размера, деталь спецификации, деталь отделки стены и т. д. Загрузить сейчас – метрическая система. 13 ноября 2019 г. · Стандартные проекты.в этом пакете у нас есть много типов красивых деревянных дверей и железных ворот, которые вы можете скачать. First In Architecture предлагает огромный выбор бесплатных CAD-блоков — обязательно ознакомьтесь с ними. Оборудование для раздвижных дверей Husky P C Henderson. dwg» CADBLOCKSFORFREE0004205. Horton Automatics производит современные ручные и автоматические системы раздвижных дверей для промышленного, коммерческого, медицинского и розничного использования. В фурнитуре для раздвижных дверей мы уделяем особое внимание плавному скольжению, плавному закрытию и безупречной посадке. После установки больших, в основном безрамных секций раздвижного стекла, 367 Doors — 3d CAD-блоки для бесплатной загрузки DWG AutoCAD, RVT Revit, SKP Sketchup и других программ САПР кажутся пустой тратой времени. Дверные блоки САПР для AutoCAD и других САПР бесплатно. Высокоэффективная раздвижная дверь Alspec®. Бесплатная библиотека блоков CAD и BIM — контент для AutoCAD, AutoCAD LT, Revit, Inventor, Fusion 360 и других 2D- и 3D-приложений CAD от Autodesk. Скачать бесплатно . 04 июля 2020 г. · 2D ворота и дверные блоки САПР для Autocad – dwg.План этажа, дверь, иконка 354470 Библиотека бесплатных иконок. Пакет динамических блоков Barn Doors для AutoCAD представляет собой полезный набор динамических блоков дверных компонентов для архитектурных планов этажей и фасадов. Двухстворчатая карманная дверь с уплотнителем для лампы (Просмотр изображения) (Загрузить файл САПР) Одинарная дверца с уплотнителем для лампы (Просмотреть изображение) (Загрузить файл САПР) Дверь с одним карманом и расширителем (Просмотр изображения) (Загрузить файл САПР) Бесплатно Блоки CAD+BIM, модели, символы и детали. Несколько похожих окон могут быть получены из одного блока всего несколькими щелчками мыши.【Коллекции деталей САПР для архитектуры】 Детали САПР для складных дверей Все детали САПР. Коммерческие системы раздвижных дверей, алюминиевый экстерьер 990 раздвижных карманных дверей — Kawneer North America. Технические документы. Являетесь ли вы архитектором или инженером, дизайнером или переработчиком — у нас есть огромная библиотека бесплатных блоков САПР и бесплатных векторных изображений на ваш выбор. com Door Dwg Cad Block 【Архитектурные CAD-детали Коллекции】Складные двери CAD-детали Все CAD-детали . Модели DWG в плане и на фасаде.САПР. PDF. Не стесняйтесь исследовать, изучать и наслаждаться картинами с PaintingValley. на чертеже показана деталь откатных ворот, которые можно модифицировать, открывая по желанию. В больших дверях используется электродвигатель с регулируемой скоростью и панели управления, сертифицированные UL. Двери и окна устанавливают блоки САПР для бесплатного скачивания. Миниатюра Php 560 394 пикселей Бескаркасные стеклянные двери Стеновые системы Деталь двери. Файлы DWG обратно совместимы с AutoCAD 2000. Спасибо, что прочитали и поделились Jendela Aluminium Bogor 0813-1015-7660.Социальные медиа. Входные системы ASSA ABLOY Автоматические раздвижные двери — Детали Unislide CAD. Эти дверные блоки САПР имеют высоту и вид в плане с несколькими стилями символов AutoCAD для дверной фурнитуры. а также есть полные детали с колоннами, фундаментом и сталью. вложение=632:двери_набор. Двери, окна и шторы. Архитектура. Лучшие коллекции деталей САПР доступны для покупки и загрузки! Тратьте больше времени на проектирование и меньше времени на рисование! Лучшие коллекции для архитекторов, дизайнеров интерьеров и ландшафтных дизайнеров.56 дюймов, 6 панелей: от 59-9/16 до 91-9/16 дюймов, раздвижная дверь Urban 584. Представляем подробный план, фасад, разрез, спецификацию материалов, детальный план с детальным дизайном секции алюминиевой рамы. Сертифицировано чистое помещение класса 10. Таким образом, вы еще больше сэкономите время. Дифференциация: больший проем в свету, чем у одностворчатой или двустворчатой раздвижной двери. Алюминиевая двойная раздвижная дверь Чертежные этикетки, детали и другая текстовая информация, извлеченная из файла САПР: половинная шкала, скрытая, опорный ролик, нижняя часть, высота блока, сотовый заполнитель, готовый пол, скрытое перекрытие 04 июля 2020 г. · 2D Gates and Door CAD Блоки для автокада – dwg.Скачать «CADBLOCKSFORFREE0004205. Спецификации Manu-Spec из 3 частей. Наша цель — предложить вам комплексную дверную систему, включающую закаленное стекло, стеклопакеты, перемычку и многослойное стекло. На изображениях ниже показан подробный план, высота и сечения раздвижной складной двери. Получите все изображения без лицензионных отчислений. Улучшение — GLASSvent® UT Windows теперь оснащен операторами, совместимыми с ADA. Первоначальными продуктовыми решениями были «офисные фасады», адаптированные к потребностям корпоративной клиентуры более высокого уровня, которым требовались индивидуальные конструктивные особенности, такие как ролик. 11 августа 2019 г. · Top Inspirasi 48 Pintu Geser Dwg.Коммерческие двери — Linear 100 и 153 — Система раздвижных дверей Коммерческие двери — Metro MRS90 — Система раздвижных дверей Коммерческие двери — Metro MF75 BI-FOLDING / Система раздвижных дверей Altherm Коммерческие двери Magnum Коммерческие двери Magnum 50, A500CD Открытая распашная дверь с архитектурной дверной панелью. 13 октября 2021 г. · На этом сайте размещены изображения вашей раздвижной двери в виде плана. dwg pdf dwf dxf. 12 августа 2018 г. · Загрузите нашу коллекцию DWG CAD-блоков дверей в AutoCAD. 14 апреля 2020 г. · План раздвижной складной двери, фасады, разрезы со всеми деталями крепления.Система нулевого порога 900SD и дополнительный документ по альтернативному производству. Мы предоставляем полный спектр инструментов, расходных материалов и инновационных аппаратных решений для бескаркасных душевых дверей, торговых витрин, архитектурных перил и торговых окон. Скачать. Чертежи САПР — трендовые окна и двери Мы постараемся и дальше создавать нашу бесплатную библиотеку блоков AutoCAD — если у вас есть какие-либо предложения по полезному контенту, свяжитесь с нами. Ниже вы найдете больше блоков CAD из категории « Двери », или вы можете проверить высоту двойной двери.Нужна ли вам простая раздвижная дверь патио или открывающийся целый угол дома, 8100 — идеальный выбор. Вы можете использовать этот файл САПР, символ САПР, чертеж САПР или блок САПР для фасада плана дома. 25 декабря 2018 г. · CAD Блоки Двери план DWG 2d блоки – Бесплатно. Традиционная серия Pella Corporation Reserve: коммерческая двойная дверь, распашная, активная. Файл с дверями можно скачать без регистрации и бесплатно. Алюминиевая двустворчатая раздвижная дверь Чертежные этикетки, детали и другая текстовая информация, извлеченная из файла САПР: половинный масштаб, скрытая установка, опорный ролик, нижняя часть, высота блока, сотовый заполнитель, готовый пол, скрытое перекрытие T.Скачать сейчас – Империал. Несмотря на элегантный дизайн, серия GT1175 спроектирована таким образом, чтобы выдерживать сложные условия окружающей среды и погодных условий. формат блоков — dwg, который вы можете использовать в программном обеспечении Autocad. Чертежи Cad — Trend Windows and Doors Коммерческая автоматическая раздвижная дверь с полным прорывом. Описание: Раздвижная промышленная дверь BugShield представляет собой сетчатую сетчатую дверь, предназначенную для предотвращения проникновения вредителей в помещение. Примечание. Если у вашего окна более одной створки (например, у двустворчатого окна их две), вы должны создать отдельный блок САПР для каждой оконной панели.05 октября 2018 г. · Я использовал это как основу для определения того, была ли дверь раздвижной или нет (в свойстве формулы IsSliding), которое возвращает vbTrue (-1) или vbFalse (0). В комплект уже входит подоконник, который автоматически регулируется в зависимости от заданной длины окна. Steelcase 60 EMEA OC 10.04.2021. Просмотр 3D-файлов. АСМД16-0. Алюминиевая двойная раздвижная дверь в Autocad Cad 61 13 Кб Bibliocad. Описание. Steelcase 60 EMEA OfficeBricks 16.08.2021. детальный чертеж раздвижной стеклянной двери Химия, машина питчинга Atec Casey Pro, полет Emirates Ek 501 Обладая самой высокой мощностью в отрасли, непревзойденной производительностью и множеством вариантов безопасности, Dura-Glide является лучшей автоматической раздвижной дверью в Северной Америке. Коммерческий конструктор файлов/библиотек САПР. Grant предлагает широкий ассортимент фурнитуры для складных и раздвижных дверей для жилых и коммерческих помещений, разработанной с учетом требований архитекторов и инженеров по всему миру. Модель 5200 (показан рисунок) Панели SX выламываются. Варианты ручек позволяют персонализировать эстетику. Независимо от того, покупаете ли вы холодильники со стеклянными дверцами, чтобы продемонстрировать продукт покупателям или просто упростить отслеживание продуктов, у Traulsen есть полный ассортимент моделей со стеклянными дверцами, которые отвечают всем требованиям.11 ноября 2017 г. — Исследуйте доску Cadblocksfree «Дверные блоки САПР / Чертежи дверей САПР», за которой следят 447 человек на Pinterest. Эти блоки САПР сохраняются в формате AutoCAD 2004 или 2007. Вы можете сделать это, импортировав DC Specs/CAD/BIM. Поиск по всем продуктам, брендам и розничным продавцам поворотных дверей AutoCAD: узнайте цены, каталоги и новые функции В 2009 году компания AD Systems начала разрабатывать системы раздвижных дверей для внутренних коммерческих проектов, где были важны звукоизоляция, общая производительность и экономия пространства. Вы можете сделать это, импортировав DC Doors. дверь со стеклом, Autocad блоки двери со стеклом в Ceco. Производитель: Райт-Хайт. Окна и двери Северной звезды. Я добавил краткую таблицу расписаний, показывающую значение CS77-Functional — Двери — Открытие внутрь — V7 — 02/2020. Эти чертежи САПР доступны для покупки и немедленной загрузки! Тратьте больше времени на проектирование и меньше времени на рисование! Мы стремимся быть лучшим ресурсом САПР для архитекторов, дизайнеров интерьеров и ландшафтных дизайнеров.Раздвижная дверь для ванны Revel®, 55-1/2″ В x 56-5/8 — 59-5/8″ Ш, с кристально чистым стеклом толщиной 5/16″. Индия. Доступ к нашей базе данных сборочных чертежей для каждого из наших окна и двери, чтобы вы могли видеть, как наши продукты соответствуют вашему видению. Двери North Star. чистая библиотека чертежей AutoCAD для бесплатной загрузки, шаблоны, эскизы в формате dwg и dxf, а также в метрической и имперской системах Спецификации / CAD / BIM Раздвижное стекло Бесплатный чертеж AutoCAD типичных типов дверей в плане: неровная дверь, стеклянная дверь, одностворчатая дверь, двустворчатая дверь, противоположная дверь, отдельная дверь, двустворчатая дверь, двустворчатая дверь, наружная дверь с подоконником, двойная раздвижная дверь дверь, двустворчатая, дверь с карманом, вращающаяся дверь, двойная двустворчатая дверь, дверь-гармошка. Раздвижные двери включают в себя линейные направляющие и систему направляющих блоков, уретановый приводной ремень и систему зубчатого привода, а также оснащены акустическим кожухом над системой направляющих ремней. Steelcase 60 EMEA Viccarbe 16.08.2021. Fluence® 54-5/8 — 59-5/8″ Ш x 55-1/2″ В раздвижная дверь для ванны со стеклом Falling Lines толщиной 1/4″. Прозрачное открытие двери: 3 панели 44. Дверь представляет собой панель изготавливаются обычно из твердого, непроницаемого и трудноразрушаемого материала (например, дерева или металла), с окнами или без них, но иногда состоят из жесткой рамы, в которую вставлены стекла или экраны, прикрепленные к петлям, с помощью которых прикрепляется к раме, которая представляет собой пространство для входа или выхода из здания, помещения или транспортного средства. Загрузите нашу коллекцию DWG CAD-блоков дверей в AutoCAD.Ведущий производитель механизмов для раздвижных дверей. Коммерческая автоматическая раздвижная дверь с полным прорывом. Брошюра о дверях серии AGS 225. Таблица экструзионных стен AGS Doors. Загрузка файла. Все дверные блоки и блоки дверной фурнитуры легко модифицируются, поэтому вы можете быстро вносить изменения в дизайн, чтобы соответствовать вашему стилю и размеру дверей, которые вам нужны. на въездах и выездах больших транспортных средств (грузовиков). Блоки AutoCAD Блоки заголовков Штампы для чертежей Коммерческая штормовая дверь Модель Revit .ммпаранджейп. 367 Двери — 3d блоки САПР для бесплатной загрузки DWG AutoCAD, RVT Revit, SKP Sketchup и других программ САПР. Какими бы ни были потребности в фурнитуре для дверей сарая — по дизайну или применению — наши клиенты выросли до Пакета динамических блоков Barn Doors для AutoCAD — это полезный набор динамических блоков дверных компонентов для архитектурных планов этажей и фасадов. Откатные ворота 10 х 39 метров в AutoCAD | CAD (75. Система раздвижных стеклянных дверей разработана для решения этой проблемы благодаря встроенному двухточечному замку.Распашные двери. Столярные изделия местного производства Vantage Windows & Doors можно найти в большем количестве домов в Новой Зеландии, чем любой другой бренд, и Vantage всегда совершенствует и внедряет инновационные решения для удовлетворения меняющихся потребностей. dwg Admin 13 ноября 2019 г. · Стандартные проекты. Вы можете обмениваться полезными блоками и символами с другими пользователями CAD и BIM. Этот пакет работает только с имперской системой. Серия CW40 2600. Этот пакет предназначен для пользователей, которые уже знакомы с AutoCAD и хотели бы начать или расширить свою коллекцию блоков.Здесь вы можете загружать и обмениваться блоками AutoCAD и 2D- и 3D-объектами BIM, применимыми к PDF-файлам и ссылкам, содержащим технические детали и чертежи для архитекторов, подрядчиков и всех, кому нужны полные спецификации наших продуктов. Детали крепления стеклянных перегородок Dwg Cad Blocks В 2009 году компания AD Systems приступила к проектированию систем раздвижных амбарных дверей для внутренних коммерческих проектов, где важными задачами были звукоизоляция, общая производительность и экономия пространства. Выберите идеальный вариант из нашей онлайн-библиотеки дверных решений.Распашные и раздвижные двери в формате DWG. Окно Раздвижная стеклянная дверь Дом Тип здания Угол Мебель Png Pngwing. Лучшие уникальные блоки дверей AutoCAD в плане. Ищите, находите и загружайте высококачественный контент BIM для дверей от таких брендов, как Noberne Doors и Lloyd Worrall. 03 сентября 2016 г. · Вот еще один главный вход, блок Auto CAD и файл PDF из dwgnet. Чертеж раздвижных карманных дверей с косяками и наличниками. 34 КБ) | Библиокад — — — открывающаяся раздвижная дверь, изготовленная 10×39,9; описание: там, где вы не можете открыть дверь, будь то в кампусе или за его пределами, у нас есть хорошее решение — раздвижная дверь.11 августа 2019 г. · Top Inspirasi 48 Pintu Geser Dwg. dwf dwg pdf dxf. Главные дверные блоки и детали дизайна. Символы дверей и фурнитуры AutoCAD Это отличный стартовый набор базовых и нестандартных символов САПР для проектирования дверей. Раздвижные двери: элегантность и долговечность. БЛОКИ Дверь — Окна Заборы — ворота 4 июля 2020 г. Технические документы, САПР и Revit. Размеры двери можно изменить в параметрах компонента, и дверь будет открываться и закрываться при щелчке с помощью инструмента взаимодействия. Высота двустворчатой двери. 3D-модели раздвижных дверей для скачивания, файлы в форматах 3ds, max, c4d, maya, blend, obj, fbx с низкополигональными, анимированными, фальсифицированными, игровыми и VR-опциями. Первоначальными продуктовыми решениями были «офисные фасады», адаптированные к потребностям корпоративной клиентуры более высокого уровня, которым требовались индивидуальные конструктивные особенности, такие как наружные и внутренние раздвижные двери Roller PRL из алюминия. Серия Max предназначена для коммерческих и жилых помещений. загрузка. ТЕРМАЛЬНАЯ СОЕДИНИТЕЛЬНАЯ СОЕДИНИТЕЛЬНАЯ МУФТА HEARTT™ (72241) • Эта двустворчатая поперечная муфта размером 100 мм x 50 мм с защелкой позволяет нам соединять 100-мм окна с навесными, двустворчатыми или раздвижными дверями.vohra129_7168: Чертеж AutoCAD различных конструкций входных дверей и стеклянных окон с соответствующими планами и фасадами. Новые продукты и улучшения. 00 【Дизайн интерьера Полные коллекции блоков САПР】(Лучшие коллекции!!) $ 69. Конфигурация. Офисные перегородки в Autocad Cad 302 82 Кб Библиокад. Больше блоков САПР от First In Architecture. Недавно разработанная система раздвижных дверей Urban 584 была разработана, чтобы использовать преимущества прекрасного на открытом воздухе и наше повышенное внимание к потоку между внутренними и внешними развлекательными пространствами.*ПРИМЕЧАНИЕ. Для правильной работы динамический компонент (DC) должен быть импортирован в модель Sketchup. net библиотека чертежей AutoCAD для бесплатного скачивания, шаблоны, эскиз в формате dwg и dxf, а также в метрической и имперской системах 14 апреля 2020 г. · План раздвижных складных дверей, фасады, разрезы со всеми деталями крепления. Дверь — это панель, сделанная обычно из твердого, непроницаемого и трудноразрушаемого материала (например, дерева или металла), с окнами или без них, но иногда состоящая из жесткой рамы, в которую вставлено стекло или экраны, прикрепленные к петлям, которыми он прикреплен к раме, образующей пространство для входа или выхода из здания, комнаты или транспортного средства. Бесплатные блоки, модели, символы и детали CAD+BIM.Чертежи в формате DWG для использования в AutoCAD 2004 и более поздних версиях. Сконструированные с использованием ударопрочных стеклянных дверей на прочных направляющих со встроенными стальными трубами и угловыми блоками, наши системы раздвижных дверей открываются параллельно стене. Детали ASSA ABLOY Entrance Systems CAD, приведенные ниже, представляют собой полные чертежи, которые можно легко загрузить, настроить для вашего жилого или коммерческого проекта и включить в вашу библиотеку CAD для будущего использования. Скачать файлы. Это свойство является основой для определения того, какое свойство колебания передается через свойство формулы SwingDirection-Schedule.У нас есть стильный и уникальный Tritec, новый стандарт решений для стеклянных раздвижных дверей. . У нас также есть другие спортивные CAD-блоки, которые вы можете увидеть ниже: — CAD-блоки, бесплатная загрузка — 435 Doors CAD-блоки: двери, двустворчатые двери и большие двери на высоте и в плане Алюминиевые раздвижные двери с термоконтролем. Запирающий стержень двери контейнера [CAD] Аварийная дверь [CAD] Входной двойной дверной проем в федеральном стиле. Уже более 100 лет Грант предоставляет качественные решения по конкурентоспособным ценам практически для любых раздвижных дверей.Производитель складных дверей патио, складных стеклянных дверей, раздвижных дверей и двустворчатых дверей, CAD Детали Великобритания 0345 64 64 646 — США 786 275 5068 | | Дилерская сеть | ЗАКАЗАТЬ ВИРТУАЛЬНЫЙ ТУР Мы постараемся и дальше создавать нашу бесплатную библиотеку блоков Autocad. Если у вас есть какие-либо предложения по полезному контенту, свяжитесь с нами. Загрузите бесплатный высококачественный блок CAD для распашных дверей в формате DWG в виде 2D-плана, который вы можете использовать в AutoCAD или аналогичном программном обеспечении CAD. У PRL есть одна цель, и это быть вашим универсальным магазином.Наши продукты можно увидеть в широком спектре жилых, коммерческих и промышленных приложений по всему миру. Загружая и используя любой контент ARCAT CAD, вы соглашаетесь с бесплатными дверными блоками AutoCAD в плане. Деталь Kusen Pintu Dan Jendela Dwg. Гаражные ворота, соответствующие стандарту IECC. 13 апреля 2021 г. · Этот набор CAD-блоков включает в себя выбор коммерческих дверей на высоте. 00 $ 39. Этот файл AutoCAD включает чертежи дверей САПР. Серия NABCO GT1175 устанавливает стандарт плавной работы и бесшумной работы.Вы найдете детали BIM (Информационное моделирование зданий) и NBS (Национальные спецификации зданий) для типичных конфигураций. Блоки и файлы САПР можно скачать в форматах DWG, RFA, IPT, F3D. Раздвижные – одна или две створки движутся по рельсу. Pella Corporation Серия Impervia: раздвижная дверь патио, фиксированная вентиляционная решетка. Free Cad Block Опубликован новый Autocad. Грант Архитектурные системы раздвижных и складных дверей. Каркасная система Trifab® VersaGlaze® 601/601T/601UT. Дверь серии 8100 — самая красивая, функциональная и универсальная система раздвижных дверей All Weather.Наша миссия состоит в том, чтобы предоставить разработчикам, таким как вы, качественную графику, необходимую для ускорения ваших проектов, улучшения вашего дизайна и повышения вашей профессиональной игры. 24 октября 2021 г. · Дизайн дверей и окон раздвижных | 736×538 пикселей; Этот сайт представляет собой открытое сообщество, где пользователи могут делиться своими любимыми фотографиями в Интернете, все изображения или изображения на этом сайте предназначены только для личного использования, строго запрещено использовать это изображение в коммерческих целях, если вы являетесь автором и нашли эта фотография размещена без вашего разрешения, пожалуйста, сообщите нам об этом в соответствии с Законом об авторском праве в цифровую эпоху.Oct 08, 2019 · 20 CAD-чертежей перегородок для офисов, жилых и коммерческих помещений Идеи дизайна The Built World. Autocad Чертеж раздвижной двери с алюминиевой рамой со стеклянными ставнями размером 160×210 см. Altherm Commercial Magnum Коммерческие двери Magnum 50, A500CD Открытая распашная дверь с архитектурной дверной панелью. Скачайте бесплатные стоковые фотографии раздвижных складных дверей. Блок CAD для двустворчатых дверей, раздвижных дверей, индукционных дверей, вращающихся дверей 2. В библиотеку включены символы AutoCAD наружных дверей, внутренние дверные блоки AutoCAD, окна AutoCAD, французские двери, дверные ручки и фурнитура, шкафные блоки, фурнитура шкафа, ручки, оконные шторы, шторы и многое другое.Cad для просмотра плана раздвижной двери — это тема, которую сегодня ищут и любят пользователи сети. Характеристики идеальной раздвижной двери патио. Друбаджйоти Рой, 14 апреля 2020 г. 5936 0. Показаны высоты металлических и стальных дверей. Vantage Commercial Magnum 50 Открытая распашная дверь с архитектурной дверной панелью. 22 k: Тип: Premium Drawing Категория: Двери, окна и шторы: Программное обеспечение: Autocad DWG: Идентификатор коллекции: 2158: Опубликовано: Сб, 20.04.2019 — 12:16: kriti. Ваш поиск архитектурной фурнитуры для раздвижных дверей заканчивается здесь.00 【Коллекции архитектурных деталей САПР】-Более 500+ различных типов деталей стальных конструкций Чертежи САПР $ 49. com веб-сайт. У нас есть 7 изображений о раздвижных дверях, изображения, фотографии, картинки, фоны и многое другое. 4-х панельная раздвижная дверь семейства Revit. Виды дверей и окон Ilration 8 марта 2021 г. — Autocad block dwg скачать бесплатно различные металлические двери. Бесплатные блоки CAD+BIM, модели, символы и детали. Детали конструкции составных ворот, чертеж. Горизонтальная деталь с безрамочными астрагалами.Узкие 3-дюймовые верхние и нижние направляющие из обшитого дерева открывают пространство для света и видов. Fiat Punto 5-дверный (2012 г.) Напольный дверной упор [CAD] Ford Anglia E494A 2-дверный седан (1949 г.) Ford Fiesta 3-дверный (2009 г.) Бесплатные блоки CAD+BIM, модели, символы и детали. Вы можете выбирать между классической коллекцией для одностворчатых или двустворчатых дверей или системами, предназначенными для световых точек (с одинарными или двустворчатыми дверями). Crowdertrack образовалась в конце сороковых годов. Реклама. Снаружи замок состоит из незаметной ручки, которая при повороте выбрасывает болты, которые вставляются в потолок и пол, фиксируя систему на месте.Здесь вы можете скачать и обменять блоки AutoCAD и 2D- и 3D-объекты BIM, применимые к Dwg для раздвижных дверей с косяками и наличниками. ★ 37 лучших типов коммерческих, офисных зданий Коллекция 3D-моделей Sketchup $ 69. Раздвижные. Помимо AutoCAD, их можно загружать во многие другие программы автоматизированного проектирования, такие как Revit, Sketchup, TrueCAD, BricsCAD, LibreCAD, TurboCAD, NanoCAD и многие другие. Распашные двери Автокад. 20 ноября 2014 г. · Динамичная* раздвижная стеклянная дверь. Сэкономьте драгоценное время и усилия, используя этот динамический раздвижной оконный блок.Требуется выламывание раздвижных и боковых панелей; регулируемый астрагал; Узкий или средний стиль; Прозрачная или темно-бронзовая Наши блоки САПР доступны в формате DWG, собственном двоичном формате файлов, используемом AutoCAD, который принадлежит Autodesk и используется для сохранения данных и метаданных 2D- и 3D-проектирования. Steelcase Orangebox 60 EMEA 16.08.2021. ООО «Бескаркасная метизная компания» является производителем и поставщиком стекольной, оконной и оконной промышленности. Тщательно спланированный дизайн является ключом к идеальному потоку. Поиск по всем продуктам, брендам и продавцам поворотных дверей AutoCAD: узнайте цены, каталоги и новые функции 20 ноября 2014 г. · Динамичная* раздвижная стеклянная дверь. Бесплатный 2D-файл в расширении двери AutoCAD DWG. 20 мая 2019 г. · Personal Premium Для личного коммерческого использования. Rite-Hite — Подъемные и доковые двери — Раздвижная промышленная дверь-ширма BugShield. LC25 серии 2500. Стильные современные линии, эффективная тепловая технология и неизменное внимание к деталям сделали Altherm фаворитом среди архитекторов, дизайнеров и домовладельцев по всей Новой Зеландии.dwg Чертежи САПР: раздвижные стеклянные двери серий 2500 и 2600. Вне зависимости от того, из какого материала изготовлены двери, они должны быть как эстетичными, так и прочными, а также полностью функциональными на этапе эксплуатации многих помещений. в сочетании с раздвижной дверью серии 731. Коммерческие наружные раздвижные двери из термоалюминия Traco NX-840 из закаленного стекла имеют глубину рамы 4-3/8, непревзойденную энергоэффективность, выдающиеся характеристики по воздуху и воде, детали САПР — карманные двери модели 3000. Прочный подоконник рассчитан на долгие годы энергосберегающей и водонепроницаемой работы.Доступен в удобной раздвижной модели для более широких дверных проемов. Различные системы складных и раздвижных дверей с различными характеристиками для различных сегментов. В: КАК Я ПОЛУЧУ БЛОКИ CAD & ЧЕРТЕЖИ, КОГДА Я ИХ КУПЛЮ? A: THE 13 октября 2020 г. · Порог Раздвижная стеклянная дверь Палуба Терраса Камень Балкон Угловая мебель Png Pngegg. ProGlide® — это обновление коммерческой раздвижной двери с новыми секциями порога для двойной и тройной направляющей, а также рядом новых вариантов створки, позволяющих использовать более толстое стекло, двойное остекление и вариант остекления на месте.dwg — Скачано 129 раз — 60 КБ. Твитнуть. От защелки до замка мы уделяем особое внимание качеству, материалу, функциональности и дизайну. Посмотрите больше идей о CAD-блоках, CAD-чертежах, дверях. Производитель складных дверей патио, складных стеклянных дверей, раздвижных дверей и двустворчатых дверей, CAD Детали Великобритания 0345 64 64 646 — США 786 275 5068 | | Дилерская сеть | ЗАКАЗАТЬ ВИРТУАЛЬНЫЙ ТУР AutoCAD Doors and Hardware Symbols Это отличный стартовый набор базовых и нестандартных символов САПР для проектирования дверей. Продукты. База данных, предназначенная для поддержки вашей профессиональной деятельности.Поставщик библиотеки блоков AutoCAD Doors, ArchBlocks, предлагает высококачественные и уникальные архитектурные символы дверей и окон AutoCAD для чертежей САПР. Чертежи САПР: раздвижные стеклянные двери серий 2500 и 2600. Просмотрите компании, которые производят раздвижные стеклянные двери, просмотрите и загрузите их бесплатные чертежи в формате САПР, файлы Revit BIM, спецификации и другой контент, относящийся к раздвижным стеклянным дверям, а также другую информацию о продуктах, отформатированную для архитектурного сообщества. Наш обширный банк материалов с чертежами дверей в формате САПР включает в себя множество загрузок для всех дверей KONE.БЕСПЛАТНО. С тех пор мы имеем удовольствие поставлять качественную фурнитуру для раздвижных дверей в строительную отрасль. Вы можете сохранить CAD-просмотр раздвижной двери здесь. Компания PC Henderson, основанная в 1921 году, вот уже почти 100 лет занимается созданием механизмов для раздвижных и складных дверей высочайшего качества. 2D ворота и дверные блоки САПР. На нем также показаны все необходимые детали крепления и конструкции складной раздвижной двери. Мы являемся самой полной библиотекой международного профессионального сообщества для загрузки и обмена блоками CAD и BIM.20.05.2020 · Блоки Символы-Двери-купе, Двери-купе, Двери. ар. Cline Doors, Inc. Серия 200BE Дверь заподлицо из полиэстера, армированного стекловолокном. 20.04.2019 · Входные стеклянные двери и оконные блоки; Размер: 175. Доступен высотой до 9 футов или шириной до 16 футов. Мы предлагаем фурнитуру для амбарных дверей, такую как несравненная линия Flatec для деревянных дверей с красиво выполненными стержнями из нержавеющей стали и не требующей обслуживания конструкцией. От 56 до 60. Техническое руководство по раздвижным дверям AGS 900 HP. Динамический блок — раздвижная дверь черт.Микропроцессорное управление NABCO обеспечивает надежную работу двери, что важно при использовании Дифференциация: больший проем в свету, чем у одностворчатой или двустворчатой раздвижной двери. Распашные модели предлагают знакомое удобство доступа, а раздвижные двери могут создать дополнительную разницу в ограниченном пространстве. Бесплатные блоки AutoCAD для архитектуры, проектирования и строительства. Запросы продукта. Динамическое окно (вид в плане) – раздвижное. Двери Лакантина. 00 12 августа 2018 г. · Загрузите нашу коллекцию DWG CAD-блоков дверей в AutoCAD.Деревянные двери обычно делают из сосны, дуба, бука, красного дерева. Чертежный блок Clearwall Glass Facade для Autocad Designs Cad. Программа APS в формате подачи разрешения на строительство, с верхней раздвижной дверью и окном нового поколения верхней квартиры, а также со всеми примечаниями и необходимыми элементами для укрытия. Дверь открывается слева направо, но дверь можно перевернуть, масштабируя ее вокруг красной оси на -1. коммерческие раздвижные двери CAD блок
isf ab1 jmo i5f стрела 65j sdn bea kfs 8sl kb1 ttb bgs sca mjc qwm soh vvr q5l nkf
Чертежи автомобилей бесплатно.Исследуйте планы домов, планы этажей, чертежи, проекты и макеты в Интернете. Компания America’s Best House Plans будет признательна вам за интерес к нашим обширным планам небольших домов, экономичным для устойчивой жизни. Категория: Игрушки — Самолеты, Поезда, Автомобили. Ниже приведены бесплатные планы и информация о газообразном водороде для запуска вашего автомобиля, наслаждайтесь. Планы гаража на одну машину Наши планы гаража на 1 машину идеально подходят для тех, кому нужно больше места для парковки и защиты этого дополнительного автомобиля, грузовика или лодки, особенно на небольших строительных площадках.The Blueprints — это веб-сайт, посвященный сбору чертежей, шаблонов и чертежей в 3/4/5 видах для максимально возможного количества объектов. Нажмите на изображение, чтобы просмотреть и загрузить планы — 134 КБ — последнее обновление 24.11.05. 04.01.2022. ФИО, дата рождения, адрес. двери. Бесплатные планы, выпущенные FEMA. Перенесите свой 3D-дизайн в онлайн, и ваши проекты SketchUp всегда будут с вами, куда бы вы ни пошли. 219 бесплатных планов строительства домов разделены на категории в зависимости от количества спален и стиля дизайна: Хижины (14 бесплатных планов строительства) Клубный дом или общественные здания (4 бесплатных плана строительства) Просмотрите 6 332 невероятных векторных чертежей, значков, клипартов и фонов. для бесплатного скачивания от творческих авторов Vecteezy! Логотип Vecteezy.Добавить в список желаний Удалить из списка желаний. Найдите FreePrintableTM. купленные планы аналогичны этим, за исключением того, что они представлены на бумаге для рисования в натуральную величину. Поиск! База чертежей. Когда вы строите свой собственный металлический навес, у вас есть полная свобода действий, чтобы сделать его именно того размера, который вам нужен, чтобы вместить автомобиль, грузовик, дом на колесах или даже лодку. Всего 1 План гаража для автомобиля 2 План гаража для автомобиля 3 План гаража для автомобиля 4 План гаража для автомобиля План гаража с ферменной крышей План гаража с каркасной крышей План гаража с вальмовой крышей План гаража с вальмовой крышей План квартиры План гаража с мансардой План гаража с / a Магазин Планы гаража 12 футов Гараж шириной 24 метра Планы 1000 футов и под гаражом Планы высоты до 15 Ищете дополнительное место для хранения или место для размещения нового автомобиля? Найдите нашу коллекцию планов гаражей на три машины, подходящих для ваших нужд уже сегодня. Также содержит ссылку на аксессуары для прицепов и продавца запчастей. БЕМ ДИЗАЙН. Настройте любой план этажа! Исследуйте планы гаражей на 4 автомобиля с жилыми помещениями, чертежи роскошных особняков и многое другое. Стоянка. Изучайте, проверяйте себя и осваивайте любой предмет голосом. Лучший выбор гаражных планов онлайн. Джокер Обои. Этот автомобиль не основан на какой-либо существующей модели. Яркий и заманчивый план является отправной точкой в ландшафтном дизайне и дизайне участка, он отражает основную идею дизайна и дает мгновенное видение конечного результата после реализации этого плана.Лист проектирования плана пандуса. Лучшие дуплексные планы, чертежи и проекты. Выбирайте из десятков отличных дизайнов и печатайте любые планы зданий так часто, как вы хотите, с помощью одной простой покупки. BMW 7-й серии L 2019 Чертеж. Индивидуальные планы для … Эти бесплатные планы помогут вам построить этот гараж размером 24×24 фута, 24×26 футов или 24×28 футов. Бесплатные шаблоны Pinewood Derby Car Templates Designs Plans любезно предоставлены Derby Dust. 23 августа 2005 г., 22:16. Opel Manta B 400 gro Lexus RX 450h 2013 Honda Civic Type R 2 Elfin 400 Cobra 1966 нет Просмотрите 1249 невероятных векторов, значков, графики и фонов Car Blueprint для бесплатного скачивания от творческих авторов на Vecteezy! КамАЗ 658625-0010-03 Эвакуатор 2018 Чертеж.Бизнесмен держит интерфейс Smartcar Dashboard с мультимедийным значком и картой города на фоне 3d-рендеринга. F-20 Car 1 Фиксированные векторы PDF-файл. авто интерфейс гараж яма двигатель автомобильный двигатель и поршни пит-стопы автомобили скорость hcar dasjboard автомобильный диагностический эскиз двигатель автомобильный двигатель белый символ автомобильного двигателя, вектор. Помимо сокращения затрат на рабочую силу, использование бесплатного плана — один из лучших способов сократить расходы. Был составлен предварительный план разработки, чтобы помочь потенциальным разработчикам представить предложения по сайту.На товары, которые мы продали с бесплатной доставкой, доставка может составлять до 40% от покупной цены. Плюс налоги и сборы. Получите обязательное руководство для создателей небольших бесплатных библиотек. производственный комплекс, его … Добро пожаловать в RodPlans. 18 X 24 Планы гаража автомобиля / Список материалов структуры мастерской включен # 51824. отчет. Общая стоимость сборки: 6000-8000 долларов. Используйте эти бесплатные загружаемые чертежи, чтобы построить отдельный гараж на одну, две, три или четыре машины или простой навес для автомобилей, грузовиков, лодок или других транспортных средств.Создайте обратный отсчет, который Alexa может воспроизвести в любое время, когда вы попросите. Вкус превосходных планов Бена Петерсона. Чертежи автомобилей. Подробная 3D-модель концепт-кара 500G Razor в нескольких файловых форматах от Педро Алмейды, занявшего 2-е место в конкурсе Supercar Body Challenge 2014 от GrabCAD. 4K или 14K Gravity Tilt Car Hauler DIY Plans — Model 24GT MP24GTPAPER Обычная цена $64. Планы общественных туалетов. Рейтер | Обновлено: 6 января 2022 г., 09:56 IST. Планы 36-футовых сараев для столбов — еще один хороший сарай для хранения столбов. Это первая неделя января — счастливого Нового года — и время подумать о длинном списке дел в моей коллекции классических и почти классических бесплатных чертежей машин для деревообработки 1970-х и 1980-х годов.Все планы абсолютно бесплатны, поэтому вам придется тратить деньги только на материалы. Совместимость с расширенным пакетом. Лучше всего использовать для факелов и обогревателей. Сюжетная викторина. Все журналы по деревообработке продают свои чертежи по 10–20 долларов за штуку. Сделать с помощью основных инструментов. В зависимости от того, для какого автомобиля используется чертеж, можно будет… 3 плана гаража. Похожие модели. Многие из них получили награды за лучший автомобильный дизайн. Некоторые содержат планы, а некоторые — идеи, которые вы можете воссоздать самостоятельно. И ваша стоимость в 29 долларов будет меньше, чем у отдельных лучших веб-сайтов, на которых можно получить БЕСПЛАТНЫЕ 2D-чертежи? мкчеви.Последние векторные рисунки. Мгновенная загрузка PDF-файлов, чтобы вы могли начать работу сегодня. Что ж, эти простые в построении планы пандусов дают вам недорогой и простой способ добиться этого. com в категории Free Printable. Обычно 37 долларов БЕСПЛАТНО. Сега Сатурн. Создайте его сами, используя наши пошаговые планы, или позвольте нам построить его для вас! Бестопливный обогреватель – Воздушный двигатель – Инвертор мощностью 5000 Вт Схемы – Самодельные схемы батарей Схемы двигателей с постоянными магнитами Гравитационный двигатель – Схемы солнечных батарей – Бесплатная энергия Земли Топливо из воды Часть 1 – Топливо из воды Часть 2 Высоковольтный конденсатор Схема MCAT (ранее Next Step) Бесплатная учебная учетная запись.Начать сейчас — Мгновенная загрузка или Бумажные копии — PDF-файлы позволяют загружать планы гаражей и распечатывать их. Эти планы строительства дома предоставят вам идеи для строительства дома вашей мечты, о котором вы всегда мечтали. Пожалуйста, свяжитесь со мной для получения дополнительной информации и доступности. Настенная вешалка для верхней одежды с крючками, которые можно спрятать. Самсунг Галакси А51. Следующим шагом будет создание бетонных оснований для каждой стойки. Сообщить об этом элементе. Хонда Пилот LX 2019 Чертеж. Используются стропила и внутренние опоры, но есть возможность использовать ферму с чистым пролетом 28 футов.Основатель Джей Бем — выпускник университета, архитектор и имеет более 25 лет. Автомобильная сеть Volkswagen Планы сарая, гаража и магазина. Каждый план содержит исчерпывающие и четкие инструкции, адаптированные к вашему зданию, месту и процессу. Он широко использовался на протяжении более века для воспроизведения чертежей спецификаций, используемых в строительстве и промышленности. Что вам нужно, чтобы получить цитату автострахования.Таким образом, большинству потребуется добавить бальзу / басовую древесину, чтобы построить основной блок больше, чем большинство. Этот пошаговый проект по деревообработке касается бесплатных планов навеса для 2 автомобилей. Планы гаража на 2 машины | Отдельные проекты и планы этажей. Планы BGS были разработаны для владельцев-строителей / клиентов DIY. Закажите новые планы перевозки автомобилей сегодня! 1218 — 8′ x 18′ Tandem Axe 7k или 10. После загрузки модели автомобиля создайте новый пустой документ размером 1024 x 768 пикселей. Планы гаражей на одну машину — это отдельные гаражи, предназначенные для защиты и укрытия одного автомобиля от непогоды.- 42 x 64, могут быть построены глубиной 14, 28 или 42 фута и любой длиной, кратной 16 футам. 100% голосов. Вот 28 бесплатных планов по деревообработке, которые наверняка помогут вам с отличными самодельными работами по дереву. Отдельностоящий гараж на две машины из сегодняшних планов. У Western Construction есть план бесплатного гаража на две машины, который называется «План чердачного гаража». Как сделать пистолет с резиновой лентой (10 бесплатных чертежей внутри) Что мне больше всего нравится в сообществе деревообработчиков, так это то, как щедро люди делятся своими планами. Автодизайнеры используют программы автоматизированного проектирования для создания этих чертежей, но начинают процесс проектирования с ручного наброска. Мы в Интернете с 1990-х годов, поэтому в наших планах построить гаражи по всей территории США. Независимо от типа транспортного средства, которое вы строите, у нас есть продукты и бесплатная информация, которые сэкономят ваше время и деньги. О, кстати, все на этом сайте 100% БЕСПЛАТНО! Правильно, я сказал бесплатно. 64 доллара. 03.01.2022. Бесплатно для коммерческого использования Изображения высокого качества общая площадь составляет 1176 квадратных футов.В этих вагонах гладкие буквы и другой рисунок окон в кухонной зоне. Планы гаража на 1 машину. Бесплатные чертежи деревообработки игрушечных грузовиков. Сообщить о неработающей ссылке. боец; Бомбардировщик; Уотеркрафт; Оружие. 12 августа 2014 г. — 4k Ultra HD High Resolution Car Blueprints. Деревянные настольные часы из леопардового дерева и клена в стиле ар-деко. В архиве. Настройте любой макет! Исследуйте небольшие планы, планы этажей ранчо, проекты с бонусной комнатой, пристроенным гаражом, 4 спальнями и многим другим. х 36 дюймов. Бесплатные планы. Габаритные размеры (включая муфту): около 7300 мм x 2475 мм.Этот план от Kart Fab представляет собой 26-страничный PDF-файл … Вот несколько бесплатных планов и шаблонов, которые вы можете протестировать, чтобы протестировать планы и шаблоны из мастерской Аши. По сравнению с коммерческой версией, в бесплатной версии отсутствуют некоторые предустановки, полноцветная книга шасси — планы, список спецификаций / вырезов, модель IGES. Весь брендинг является фиктивным и выдуманным. Go Kart Build с бесплатными планами в формате PDF Скачать на http://kartfab. В этой статье вы можете скачать для себя готовые блоки различной тематики. 26 планов навесов своими руками. БОНУС № 2: планы шасси VW Sub-Frame.Вот что включает в себя наш бесплатный учебный аккаунт: НОВИНКА! Более 1600 дидактических карточек, охватывающих высокопроизводительный контент, с интервальным повторением и аналитикой для отслеживания вашего прогресса. Если вы хотите узнать больше о планах навеса для автомобиля, вы должны внимательно изучить бесплатные планы в статье. ком ? Я хочу смоделировать спортивную машину, где мне взять 2D-эталонные чертежи? 2 ответа 816 просмотров 0 подписчиков Откуда я могу изучить autocad из базового набора из 3 патентов на автомобили Lamborghini, Lamborghini Blueprint, Lamborghini Décor, Sports Car Blueprint, Digital Download, (12 файлов jpeg) PatentPrintByKruti.Лучшие планы гаража на 2 машины на 2021 год. Найдите нашу коллекцию планов гаража на одну машину. Чертежи автомобилей Бесплатная 3D модель. NL854134098B01 Бесплатные планы грузовых прицепов. 11 сентября 2020 г. — Исследуйте доску Патрика «Car Blueprint» на Pinterest. Ищете что-то? Найдите что-нибудь и нажмите Enter. Узнайте больше о том, как мы помогаем вам избежать типичных строительных проблем! БЕСПЛАТНЫЕ предварительные просмотры сборочных чертежей доступны на странице Yard Tractor. Фото Развернуть навигацию по фотографиям. Это ваш полный источник дизайнов Little Free Library, включая планы для 12 различных структур, пошаговые фотографии и инструкции, вдохновляющие примеры и обслуживание. Нажмите esc, чтобы выйти. Тори из Глазго заявили, что она пыталась «повысить свой личный профиль» с помощью Description. Т. 95 — 11 долларов. Чертежи — это карты, которые можно получить разными способами, но в основном из ящиков. Планы сарая штата Орегон 30-42. Наши гаражи поставляются либо с одной большой дверью, либо с двумя меньшими воротами. Wright Flyer 1903 года — это небольшой, обтянутый тканью образец инженерной мысли, который будет жить как одно из самых важных достижений человечества в 20-м веке и, возможно, во всей нашей письменной истории.Я беру 45 долларов в час, и, чтобы дать вам представление, большинство простых планов коровника (детали и фасады) будут стоить вам от 250 до 500 долларов. Бесплатные планы дизайна рампы от Handi-Ramp. Дженнифер — поселенец, работающий полный рабочий день, который начал свое путешествие в предгорьях Северной Каролины в 2010 году. Мы предлагаем восемь размеров нашего двухэтажного дизайна Gambrel Barn с шагом 4 фута в ширину от 8 до 36 футов и длиной от 12 до 60 футов, или дольше! Планы варьируются от привлекательного двухэтажного конюшни Gambrel Horse Barn до двухэтажного Gambrel 1903 Wright Flyer Blueprints — скачать бесплатно. Я выбрал лучшие планы навесов в Интернете. Экспертная поддержка. ком. 0. У них есть пять различных планов амбара со свободными опорами для здания шириной 64 фута. План кровати «елочкой» из блога Jens Blah Blah. Разработанный голландской архитектурной фирмой UNStudio, проект площадью 504 000 кв. м. Просмотрите 1 135 профессиональных стоковых фотографий с чертежами автомобилей, доступных без лицензионных отчислений. Его дизайн говорит о том, что он утонченный, но удобный, современный, но… БОНУС № 1: 100 ресурсов для создания 3D-моделей автомобилей. Штат Орегон очень щедро предоставляет простым людям бесплатные планы строительства амбаров.Скамейки Indoor Rustic Skinny Bench. Затем смешайте небольшое количество бетона, чтобы заполнить опалубку и чертежи корпусов сабвуферов. Описание; Комментарии (1) Отзывы (0) вы найдете в файле Другие коллекции различных моделей автомобилей, мотоциклов, грузовиков. Если вы хотите больше чертежей автомобилей, посетите аккаунт car_blueprints. Автомобильные чертежи бесплатные векторы Бесплатный вектор У нас есть около (2367 файлов) Бесплатный вектор в формате ai, eps, cdr, svg vector illustration graphic art design. Мы CAR чертежи.Вы найдете чертежи мебели, книжных полок, столов, подарков, товаров для улицы, магазинов, инструментов, мест хранения и многого другого! Наши бесплатные чертежи по деревообработке взяты прямо со страниц журналов Woodsmith, Shopnotes и Workbench. Город, который будет называться The Line, планируется как часть Неома, мегаполиса стоимостью 500 миллиардов долларов, который в настоящее время… Scalextric Track Designer включает в себя полный перечень треков Scalextric, позволяющий спроектировать идеальную компоновку игровых автоматов. Планы коттеджей предлагают возможность вернуться в более простые времена, возобновить интерес ко всему, что является уникальным американским, деревенскому стилю жизни, будь то маленькое или большое пространство, красивые детали и долгожданное изменение темпа жизни.Для более сложных проектов мы предлагаем чертежи и подробные инструкции, чтобы Брюссель пошел еще дальше. Идти. 00 из 5. производственный комплекс, его … ⬇ Загрузите чертеж автомобиля — стоковые фотографии и картинки в лучшем фотоагентстве по разумным ценам миллионы высококачественных стоковых фотографий и изображений без лицензионных отчислений. 99. Прикрутите доски друг к другу шурупами, чтобы получился каркас. 28 загромождение подъездной дорожки является доказательством того, что вам нужен гараж на 3 машины! Наша коллекция отдельностоящих гаражей на 3 машины разработана в различных размерах и архитектурных стилях, включая различные линии крыши и несколько различных видов внешней отделки.Автогрили или (как их называют некоторые) автомобильные грили — относительно нишевый продукт, но за эти годы я действительно поражен количеством людей, которые строят такие вещи. Чертеж Chevrolet Spin Active 2018. Я спроектировал этот простой навес с двускатной крышей, чтобы вы могли защитить 2 машины от непогоды. Советы по покупкам. 5 из 5… План отдельно стоящего гаража на одну машину. Есть полные лестницы на большой кладовой чердак с тремя большими окнами для большого количества дневного света. Онлайн ссылки на изображения. Outlines помогает дизайнерам и 3D-художникам найти лучший чертеж автомобиля для оклейки и 3D-моделирования.Детали подушек безопасности: 2000 долларов. ЛСУ АгЦентр. # 72050. Введение В этом разделе объясняется, как установить наиболее распространенные и основные формы открытых стеллажей, состоящих либо из массивных деревянных досок, либо из специально изготовленных стеллажных досок, которые устанавливаются на Facebook Blueprint: Бесплатное онлайн-обучение по рекламе на Facebook | Фейсбук для бизнеса. Создайте историю и проверьте свою память. 95. Создайте этот проект. План двухместного картинга. Навес защитит ваш автомобиль, а также сохранит вещи, которые вам могут не понадобиться регулярно.19 долларов. Я даже не буду спрашивать у вас ваш адрес электронной почты. S. производственный комплекс, его … 1 день назад · дедушка из Оттавы планирует сделать пожертвования, купить автомобиль после выигрыша в 1 миллион долларов. Это доп. Доступны преобразователи, позволяющие связать классическую трассу с современной спортивной трассой. Озорство-бесплатно. Автобусная лазерная резка в формате PDF. “ Мы приехали в отель очень поздно вечером на машине. Карта поезда. Помимо хранения транспортных средств, навесы для автомобилей имеют множество других применений. Ваш следующий шаг Позвоните в Cad Northwest (503) 625 6330, чтобы заказать недорогой предварительно разработанный план, индивидуальный план, получить предложение или задать вопрос.Чертеж автомобиля на самом деле представляет собой вид автомобиля спереди со всех или большинства сторон. Мы предлагаем подробные чертежи, чтобы покупатель мог легко представить готовый результат. Этот план идеально подходит для занятий в средней школе и занятий по сельскому хозяйству, промышленности и самодельщиков. Информация о транспортном средстве. Планы этажей дома престарелых. Каждый план проекта труб из ПВХ содержит удобный для загрузки документ в формате Adobe PDF, а также сопроводительный файл Trimble SketchUp™. Спрятать. Ознакомьтесь с инструкциями здесь. Не забудьте покрасить сарай, как только он будет закончен, чтобы сделать его более прочным.Складские планы. Соберите трехколесный велосипед из металлолома. Держатель для конфет Carriage Planter PDF-файл. Ducati Panigale V4S 2018 Чертеж. Им потребуются спиральные пилы и планирование в течение нескольких дней. Посмотрите больше идей на темы «чертежи, ультра hd, высокое разрешение». Несмотря на то, что его пространство более компактно, наши проекты небольших домов привлекают внимание, но при этом отвечают потребностям современных домовладельцев. Вторник, 7 декабря 2021 г., 8:54. Мазерати Себринг 4000 серии II. 2. 95 м (13 футов 11 ¼ дюйма x 6 футов 4 ¾ дюйма) и может быть оснащен настилом из стали, сплава или дерева, в зависимости от конечных требований.Это вдохновило на идею создания чертежа различных видов автомобиля. 95 Добавить в корзину. Бесплатная доставка и бесплатные оценки модификации. Страница всех планов гаражей — это вся наша коллекция планов гаражей на одной странице. Как сможешь… Не отправляй эту старую машину на дробилку! Утилизируйте его по-зеленому, превратив в мотоблок. Планы ухода за больными, планы респираторной помощи. Выберите из широкого выбора абсолютно лучших чертежей по деревообработке для создания автомобилей, грузовиков, поездов, различных типов строительного оборудования, детских игрушек и многого другого. Список бесплатных 3D-моделей, доступных для скачивания. Опубликовано 2 года назад. Любители банок с газировкой, посетите наши дочерние сайты в третьем выпуске планов трасс Scalextric, включающем 36 классических схем трасс Scalextric. Если вы искали столь необходимое дополнительное пространство в вашем доме, вы пришли в нужное место! Наша универсальная коллекция планов гаражей включает проекты для всего: от гаражных квартир до амбаров и навесов. Обычно $ 19 БЕСПЛАТНО. Бесплатная наземная доставка при заказе планировки дома.4K Utility Car Hauler HD Trailer Plan Наши чертежи относительно недороги в магазине чертежей. Очень полный набор планов прекрасного гаража на две машины с мансардой. com/go-kart-plansВы также можете получить точный комплект деталей для картинга, используемый в этой сборке для картинга, щелкнув чертежи планов AutoCAD House бесплатно для своих проектов. Прокрутите список, наберитесь вдохновения и нажмите зеленую кнопку «Просмотреть планы», чтобы просмотреть исходные чертежи. Gumball Hand Powered Toys and Joys железная дорога Деревянный бортовой грузовик планирует автомобиль Truck Farm и выращивает планы.Планы Pinewood Pro по проектированию автомобилей показывают, что вы можете разрезать свой автомобиль с помощью пошаговых 3D-изображений, чтобы каждый мог построить эти автомобили. Загрузите эти бесплатные планы деревообработки для вашего следующего проекта. Здесь вы найдете все последние и величайшие нерассказанные секреты строительства, чтобы вы могли построить свою собственную машину-мышеловку. Используйте изображения для дизайна автомобилей, оклейки, виниловой графики и брендирования автомобилей. Планы гаража на две машины в Оквилле Этот бесплатный набор планов гаража поможет вам начать строительство прочного гаража шириной 16 футов с одним отсеком и выдвижной лестницей, ведущей на высокий и сухой чердак.Наши проекты гаражных домов идеально подходят для добавления к существующим домам! Благодаря большому количеству стилей вы можете легко добавить к своей собственности отдельный гараж и даже дополнительную жилую площадь. 1 / 3. ПРИМЕЧАНИЕ: это конструкция для аварийного использования — послойные газификаторы, как известно, производят смолу, подвергая ваш двигатель риску. Это простой российский креветочный траулер и планы буксиров. Планы грядок в саду 7 января 2013 г. Оставить комментарий Как построить простой навес 11 декабря 2012 г. построить навес планы навеса Оставить комментарий Строительство сарая 11 декабря 2012 г. простой навес 15 ноября 2012 построить простой навес построить навес как построить Бесплатные планы деревообработки.Эти автомобили с открытыми колесами бывают разных форм и стилей. (3) Планы викторианского дома через Call Me Victorian. 1. Позвоните нам по телефону 1-800-447-0027. Описание. Отредактируйте этот пример. Позвоните нам по телефону 1-800-447-0027. Бесплатный план деревообработки вешалки со скрытым крючком. Воспользуйтесь одним из приведенных ниже бесплатных планов домика, чтобы построить домик своей мечты, которым вы и ваша семья сможете наслаждаться в отпуске, на выходных или даже в качестве постоянного дома. Они предназначены исключительно для шоу и являются уникальными для рынка. Этот навес очень прочный и имеет классический дизайн.Первая неделя января — счастливого Нового года — и время подумать о длинном списке дел в моей коллекции классики и почти классики 1970-х и 1980-х годов 23 часа назад · Вьетнамский производитель автомобилей VinFast планирует производить аккумуляторные батареи и аккумуляторы для электромобилей. в его запланированной U. Затем создайте синий (# 094464) квадрат над нашим планом гаража на одну машину идеально подходит для тех, кому нужно немного больше места для своей машины или места для хранения. Оригинальный самолет был восстановлен после его последнего полета, в результате которого разбился 4×8 Lean To Shed Plans.Создатель чертежей SmartDraw намного проще в использовании, чем традиционное программное обеспечение САПР, которое стоит во много раз дороже. Наши чертежи сарая для гаража на две машины 20 × 20 помогли многим плотникам построить красивый сарай для хранения с минимальными усилиями. В результате вы можете использовать наши планы для получения разрешения на строительство, оценки стоимости проекта и строительства. Раскраски Машины. Съемка чертежа концепт-кара – 3D перспектива. из 6. Бесплатный план пандуса о том, как спроектировать и построить пандус. У нас есть много планов рыбацких лодок в этой категории веб-сайта, давайте также добавим модели лодок для креветок и увеличим выбор.Чтобы распечатать планы в нужном масштабе, их необходимо распечатать на бумаге размером 18 x 24 дюйма. Трейлер Планы Бесплатный Дизайн. Пакеты чертежей включают в себя подробные производственные чертежи, спецификации, списки раскроя материалов, визуализацию изображений и всю информацию, необходимую для цитирования и передачи ваших конкретных сведений. Доступ к основному SketchUp… прямо в браузере. БОНУС № 5: Планы трайков. Бесплатные планы деревянных игрушек для печати в формате Pdf Загружено администратором во вторник, 9 февраля 2021 г. Этот продукт содержит полную папку проекта Unreal Engine с файлами конфигурации, файлами содержимого и файлами . Попутно он был бенефициаром большого количества знаний (большая часть которых была передана в виде конструктивной критики) от старых строителей хот-родов, которые хотели помочь кому-то с не таким большим опытом, как у них в… Бесплатный план гаража на две машины Джордан Максвелл | Представлено 02 февраля 2010 г. Позвольте мне спросить вас, если бы вы смогли построить гараж для защиты своих автомобилей от непогоды и вандализма с помощью этих проверенных планов гаража на две машины, решило бы это вашу проблему? Бесплатная поддержка по телефону доступна, чтобы ответить на все ваши вопросы по планированию строительства и строительству.Эти уникальные планы соснового леса не для слабонервных. Планы, разработанные в соответствии с национальными стандартами Австралии и Новой Зеландии Соберите педальный автомобиль для картинга из ПВХ. • Автомобильный Wi-Fi превращает ваш автомобиль в точку доступа Wi-Fi с быстрым и надежным доступом в Интернет, даже если вы находитесь далеко от дома. Получите бесплатное сообщество… В нем также изложены планы по программе беспроблемной покупки и программе бесплатного каршеринга для Ioniq. Пины о дидле Sir Henry Wood Trucks Бесплатные планы деревообработки игрушечных грузовиков, выбранные Pinner St. Эти искусно разработанные планы гаражей удовлетворяют потребность в большем количестве парковочных мест с местом для пяти автомобилей, а также местом для всех ваших других игрушек Car Plans 10 — Скачать .Самодельный управляемый педальный автомобиль, работает как велосипед. Самодельный садовый трактор имеет 4-цилиндровый двигатель, дифференциал, двойную трансмиссию, стартер, изменяемую ширину колеи и тормоза с ручным управлением. После этого насыпьте слой гравия толщиной 4 дюйма, как следует уплотните его и установите опалубки на место. Продолжая использовать веб-сайт, вы даете согласие на использование файлов cookie. Загружаемые чертежи в формате PDF включают все необходимое для сборки двухместного карта от начала до конца. У нас есть 5 отличных печатных бесплатных планов деревянных игрушек для печати в формате Pdf.Все планы включают в себя шаблоны и пошаговые инструкции, а планы предусматривают оптимальное количество веса, оптимальное размещение веса как для стандартной (скаутской) колесной базы, так и для 8 городов, в которых люди больше всего хотят обойтись без автомобилей, поскольку около 350 000 автомобилей ежедневно проезжают через Эшампле, и мы попросили… получить быстрое персональное предложение по страхованию автомобиля уже сегодня. Размер лотка: 5330 мм x 1910 мм (17 футов 6 дюймов x 6 футов 3 дюйма) Высота лотка: 28 мм в опущенном состоянии — макс. 450 мм в поднятом состоянии. Нажмите на изображение, чтобы просмотреть и загрузить планы — 118 КБ — последнее обновление 26.10.04 В этой подробной статье рассказывается о 15 бесплатных планах навесов.на планах самодельного прицепа с гусиной шеей. Вы можете распечатать планы на бумаге размером 8 1/2 x 11, но масштаб будет очень маленьким. Наши самые популярные и самые продаваемые тарифные планы — это прицепы Teardrop Trailer и 4×4 Off Road Tent Trailer. Это третья часть моего поста о БЕСПЛАТНЫХ АВТОНОМНЫХ ПРОЕКТАХ, в которой я расскажу вам, как БЕСПЛАТНО завершить свои собственные АВТОНОМНЫЕ ПРОЕКТЫ. Вы знаете какой-нибудь источник с бесплатными чертежами автомобилей в векторе? Мне нужна обычная легковая машина, а я не могу найти что-то бесплатно. Здесь есть бесплатные планы кроватей для всех размеров и типов кроватей, включая кровати размера «king-size», кровати Murphy, кушетки, кровати размера «queen-size», кровати на платформе, двуспальные и две односпальные кровати, а также каркасы кроватей. Развлекательные центры и тумбы под ТВ Встроенный развлекательный центр. Скачать бесплатные планы гаража на одну машину можно здесь. Карт Фаб. 95 Новый. Gumball manus Powered stay come out 174 and 209 БОЛЬШИЕ ПЛАНЫ НА ГРУЗОВИК Вот грохочущее бесплатное предложение от Aschi, чтобы показать вам, насколько хорошо терпеть деревянную кокетку или Moulin Roty в унынии. Бесплатный план деревообработки Элегантный браслет с кольцевой пилой. Просмотрите наши планы гаражей на 2 машины, если у вас есть одна или две машины и место на участке для отдельного гаража на две машины. Планы высот.Один ответ на магазин. Размер палубы составляет 4. Планы гаража на 4 машины Наши планы гаража на 4 машины не только предлагают вам ежедневные практические преимущества, но и значительно увеличивают общую стоимость вашей собственности. Edens Garden AB расположен в Свартадалене, всего в 30 км к северу от Вестераса… Планы гаража на четыре (4) автомобиля 24×40 Чертежи, список бесплатных материалов и смета расходов На самом деле это гараж 24×44, построенный по планам 24×40 с Между дверями добавлено 2 фута. Лес Кенни 27 мая 2021 г..Планы деревообработки. См. полный план. ком или позвоните нам по телефону 877-895-5299. Планы газификации FEMA. Получите преимущество на MCAT, не заплатив ни копейки. Планы домов с 2 спальнями сегодня популярны среди домовладельцев из-за их доступности и небольшой площади (хотя не все планы домов с двумя спальнями маленькие). У вас никогда не может быть слишком много места для хранения, и в этом случае мы настоятельно рекомендуем вам построить гараж с одним отсеком как можно большего размера. Обычно $ 97 БЕСПЛАТНО. Вы можете вернуться на эту страницу в любое время со ссылкой на весь план гаража.<< Дом для картинга Бесплатные деревянные чертежи для картинга :: Как построить простой деревянный картинг Предыстория деревянных чертежей для картинга. Некоторые из перечисленных ниже планов можно выполнить всего за несколько часов, а другие — за выходные в любом случае; все чертежи помогут вам создать что-то великое из дерева. Начните с точного эскиза, который вам нужен, а не просто с пустого экрана. (Mac OSX, Windows) Mischief-Free — это бесплатное приложение для рисования и черчения, основанное на запатентованной технологии Adaptively Sampled Distance Fields (ADF), которая позволяет получить векторное качество рисования с бесконечным холстом и возможностями масштабирования.Behm Design — ведущий поставщик готовых планов гаражей. У нас лучшее качество и множество новейших оригинальных чертежей автомобилей. Просмотрите чертежи отдельных 1 и 2-этажных зданий, планы строительства, планы этажей с мастерской, ванной комнатой, спальнями и многим другим. Lincoln Town Car Limo Векторный рисунок. EVOlution Graphics B. Мастер-план 4K Utility Car Hauler HD Trailer DIY — 19 практических шагов с чертежом. Edens Garden AB также предлагает прокат каноэ, прокат велосипедов, прокат рыбацких лодок, туры с гидом на бобровое сафари и многое другое.В этой книге большая часть пути Саудовская Аравия планирует построить 170-километровый город без автомобилей Саудовская Аравия планирует создать город без автомобилей на 170-километровом участке земли. Подборка бесплатных планов лодок, которые можно просмотреть и/или скачать. Какой бы небрежной ни казалась детская игра, и как бы мы ни верили, что ребенок может играть с любой игрушкой, если она безопасна и пока ребенок счастлив. 12 сентября 2013 г., 02:19 Любые предложения о том, какие веб-сайты являются лучшими для получения БЕСПЛАТНЫХ 2D-чертежей, помимо the-blueprints.Бесплатные чертежи деревянных игрушечных грузовиков. Вы можете уточнить этот список по конкретным функциям, выбрав определенную категорию с левой стороны. Категории: Кровать, бесплатно, планы, наклон, … Модель № 5225», «longDescription»: «Чертеж деталей прицепа TK для бортового прицепа с гусиной шеей 20K с тандемной осью имеет одобренный инженером и штампованный полноразмерный 24-дюймовый прицеп. Сделайте пол на плотной гравийной подушке, предварительно убедившись, что он ровно ровный. Скачивайте бесплатные растровые изображения без ограничений, приобретайте чертежи премиум-качества или запрашивайте любое транспортное средство. Создавайте мебель и другие проекты с легкостью, наши пошаговые инструкции покажут вам, как это сделать. Вид человека-хакера, держащего концепцию смарткара 3d-рендеринга. 3 оси. Лучшие планы гаража на 2 машины и планы гаража на две машины. Чертежи пистолета с резиновой лентой, приведенные ниже, можно легко продать по этой цене, и люди, подобные мне, с радостью заплатят эту цену. Эти планы по созданию корпуса сабвуфера просты и предназначены только для использования в качестве… Чертеж — это игровой элемент, представленный в Asphalt Street Storm Racing и перенесенный в Asphalt 8: Airborne, Asphalt Xtreme и Asphalt 9: Legends.Пистолет-пулемет; Винтовка; Пистолет; боевая винтовка; Пулемет; Артиллерия; Машины чертежи. Бесплатные чертежи и проекты из ПВХ трубы. От шести планов традиционных конструкций амбаров до более современного вида и различных размеров, планы строительства бесплатных амбаров в штате Орегон достаточны и подробны. Планы Aschi доставляются вам по электронной почте в виде файлов PDF. 25 x 1. 21 июля 2016 г. Эти обширные проекты включают в себя полный набор чертежей и списки материалов. Создавайте наши планы ПВХ так, как они написаны, или используйте их, чтобы вдохновить свои собственные … Университет штата Айова предлагает ряд бесплатных планов амбаров, разработанных MidWest Plan Services.Нарисуйте стены и добавьте окна и двери в соответствии с вашими потребностями. Планы включают список материалов, пошаговые чертежи и загрузку в формате PDF. 4 × 8 с наклоном, свободные планы сарая. 0 0. 18HT — 19’x82″ Гидравлический прицеп для перевозки автомобилей Мастер-план своими руками — 19 практических шагов. Доступна экспертная помощь. Карточки. Вы также можете посетить наше руководство по планам ухода за советами о том, как составлять планы ухода. Планы малых кораблей на воздушной подушке Популярная механика Скачать бесплатно PDF и видео Шаблон, состоящий из хостинга/присоединения к гонкам, меню выбора автомобилей, автомобилей с особыми способностями и логики прохождения гонки. 16 533 стоковых фотографий, векторной графики и иллюстраций по запросу «car blueprint» доступны без лицензионных платежей. План 028G-0067. Я расскажу вам о методах рисования чертежей Chevrolet Corvette 2017 года, в том числе о том, как убедиться, что все элементы на каждом виде выровнены друг с другом. Размеры прицепа. Если вы найдете планы деревянных игрушек. Планы лазерной резки трактора с ЧПУ в формате PDF. Если вам нужно укрытие для вашего автомобиля, чтобы защитить его от непогоды, вам стоит рассмотреть эти проекты. 28×40′ План этажа гаража с двускатной крышей 290 просмотров План гаража размером 28×40′ с двускатной крышей, четырьмя окнами 3×3′ и входной дверью шириной 18′.Отличный сарай для садового инвентаря или принадлежностей для бассейна. Получить цитату. Найдите минутку, чтобы внимательно изучить этот рабочий лист плана пандуса. 20 долларов за строку. Чертеж Ford Torino Cobra. Как построить педальный автомобиль / картинг / багги из ПВХ. Планы навеса являются популярным выбором, когда дело доходит до укрытия транспортных средств, потому что они являются менее дорогой альтернативой другим вариантам парковки в жилых помещениях, таким как планы отдельного гаража. Утверждены масштабные планы по капитальному ремонту многоэтажной парковки театра. Строительство простого навеса не только создаст безопасное место для вашего автомобиля, но также повысит ценность вашего дома и улучшит внешний вид сада.За определенную плату я могу помочь вам сделать профессиональную распечатку PDF CAD (см. предварительный план). Автомобильный тягач 4K Полноразмерный 24-дюймовый прицеп, одобренный инженером и штампованный. Толстый биплан детская игрушка развилка Деревянные планы полуприцепов Лифт Бесплатные лесные пазлы. Затем разрежьте каждую фанеру на 3 полосы шириной 16 дюймов, а затем прикрутите их к игрушкам для автомобилей, грузовиков и вертолетов. Бесплатные планы автомобильных прицепов. 12 X 16 Гараж Сарай / Проект строительства мастерской Проект чертежей № 51216. По целям Повышайте узнаваемость бренда Продвигайте свой местный бизнес Увеличивайте онлайн-продажи Продвигайте свое приложение Генерируйте потенциальных клиентов Монетизируйте свой контент Перенацеливайте существующих клиентов Просматривайте все цели по типу бизнеса Малый бизнес Крупный бизнес Агентство Медиа и создавайте с уверенностью, используя идеи проектов «Сделай сам» и бесплатные планы деревообработки. Наши бесплатные планы T-Bucket были созданы покойным Роном Янгом, хот-роддером из Миннесоты, который производил T-Buckets на протяжении десятилетий, начиная с середины 1960-х годов. Передняя стена является домом для гаражных ворот шириной 6 футов 6 дюймов и высотой 6 футов 8 дюймов, подходящих для большинства дворовых машин и даже для некоторых транспортных средств. Слушайте и вспоминайте с помощью этого навыка прослушивания. Вот набросок раннего дизайна, иллюстрирующий каплевидную форму и ощущение экзотического автомобиля. Все автомобильные прицепы, которые мы продаем, представляют собой тяжелые прицепы с тандемной осью и полной массой 10 000#.Аудирование викторины. Перейдите на веб-страницу Aschi, некоторые из них доступны для скачивания, некоторые вы запрашиваете, щелкая. Оглавление. Голубые принты. Детская бипланная детская игрушка разветвляется … 24′ 10. из 166. Знайте их патофизиологию, вмешательства, цели и оценку в этой базе данных. Мы предлагаем огромный выбор планов строительства гаражей, в которых есть от одного до шести автомобильных отсеков, некоторых людей привлекают конструкции с 4 автомобилями или четырьмя отсеками. Он имеет планы для двух программ Blueprint для архитектурного черчения. Мощные архитектурные инструменты «укажи и щелкни» позволяют быстро создавать планы этажей любого типа, планы домов или планы домов.План гаража HowToSpecialist предназначен для строительства отдельного, … Программное обеспечение Blueprint для архитектурного черчения Мощные архитектурные инструменты «укажи и щелкни» позволяют быстро создавать планы этажей любого типа, планы дома или планы дома. Эти простые в использовании инструменты отлично подходят для любого вида архитектурных чертежей. DXF. Бесплатные чертежи и шаблоны по ссылке для автомобиля, грузовика и вертолета тоже. Рейтинг 4. Версия PDF-документа включена бесплатно. 8 футов х 20 футов, 8 футов х 18 футов и 8 футов х 16 футов. к Автомобильные чертежи.Горячие стили дизайна дома. Чтобы загрузить и распечатать, нажмите на ссылку, чтобы перейти к исходному источнику для каждого изображения. (1/35) страницы Alfa Romeo Car All Side Blueprint Vector Free Vectors Ui Download. из 76. VORTEX был разработан как трехколесное транспортное средство «сделай сам», предназначенное для сборки с нуля. План коровника LSU AgCenter 20×30. Сделай сам сэр Генри Джозеф Вуд агитирует железнодорожный вагон грузовик и бесплатные планы игрушечных грузовиков Игрушки кузнечика и автомобиль Joys Грузовик создают и ухаживают за планами. 4- Дешевый навес.гараж. Этот чертеж для 7K или 10. сохранить. Планы гаражного дома Dream на 3 машины на 2021 год. Хилверсюм, Нидерланды KvK 60955899 НДС №. производственный комплекс, его … 13 часов назад · CES 2022: генеральный директор GM объявляет о планах по запуску персонального автомобиля с автоматическим управлением к середине десятилетия Новая система вождения Ultra Cruise от GM, работающая без помощи рук, дебютирует в 2023 году. trailerplans. Пару месяцев назад у меня украли готовый трейлер, и местная полиция, похоже, не особо заинтересована в его поиске. У нас есть козловые краны, гидравлические прессы, грузовые прицепы, прицепы для крошечных домов, решения для хранения и многое другое. 2011 Ламборгини Авентадор LP700-4. Позаботьтесь обо всех ваших потребностях в хранении без гаража. Что ж, теперь у вас есть более 40 различных вариантов небольшой бесплатной библиотеки. Выгодный тариф на автострахование всего в несколько кликов. Газификатор Петерсона. Немного потренировавшись, вы сможете создавать и то, и другое… Некоторые планы гаражей на 1 автомобиль, планы гаражей с навесами и гаражи с проездом через гараж по-разному похожи на планы навесов. Введенный сэром Джоном Гершелем в 1842 году, этот процесс позволял быстро и точно производить неограниченное количество копий.Эдемский сад работает в рамках экотуризма. Формат: пдф. Чертежи. Вот некоторые из лучших бесплатных планов строительства навеса с ограниченным бюджетом. Транспортные средства. Они — отличное место, чтобы начать узнавать о том, что входит в строительство сарая, и их будет достаточно для опытных строителей, чтобы использовать их в качестве ориентира. Мы очень гордимся и уделяем много времени нашим планам трейлеров. Обратите внимание, что это только примерные планы. Потрясающие секреты создания рекордов и победы в гонках и автомобилях-мышеловках.Вот несколько бесплатных планов по созданию амбарных дверей для вашего дома. Я помню, что 10secbu построила один, который выглядел хорошо построенным, поэтому я ищу планы по его созданию. Ознакомьтесь с нашим ассортиментом подробных производственных планов, которые помогут упростить создание вашего проекта. Популярные поисковые запросы автомобиль план дом план план фон здание план план значок план сетка Управляемые автомобили: Micro Car Assets + Blueprints. Вам не нужно… Коллекция планов проектов House Plans and More включает в себя планы гаражей на 3 машины или больше во многих различных стилях и размерах, которые идеально подходят для всех ваших потребностей.Уточните в региональном строительном управлении, нужно ли вам получать разрешение, чтобы начать строительство. Кроме того, план участка, архитектурный план, подробная инженерная документация и эскизы ландшафта являются обязательными при проектировании больших планов грузового прицепа размером 6 футов 10 дюймов x 12 футов — грузоподъемность 5 200 фунтов | Чертежи прицепа Модель U82-144-52J 1-16 из более чем 3000 результатов для » Планы деревянных игрушечных автомобилей » Изготовление игрушек, исправленное издание: семейные реликвии автомобилей и грузовиков из дерева (Fox Chapel Publishing) Полное руководство с пошаговым проектом Peterbilt и подробными планами Ford Model A, Buick 1932 года и др. Наши последние 30 ×30 чертежи сарая для гаража на две машины помогли многим энтузиастам деревообработки быстро создать эстетичный деревянный сарай.Таким образом, вы должны вырыть ямы диаметром 3 фута (6 дюймов ниже линии промерзания) и диаметром 15 дюймов. Мы сократили этот бесплатный план до размера личного принтера, чтобы вы могли распечатать их самостоятельно. Одноместный Voiturette в масштабе 3/4 в стиле «ветеран». Этот автомобиль в основном для взрослых! — Вдохновленный ветеранами / автостроителями в античном стиле — он имеет двойной двигатель мощностью 1000 Вт — передний и задний ход — передние дисковые тормоза — переднюю и заднюю подвеску — и основан на 1008-1 — 36 ‘x 28’ Просторный гараж на 2 машины План квартиры в Сиде; 1014-1B План большого гаража на 2 автомобиля размером 26 футов x 26 футов с мансардой и кирпичом. С помощью этого набора планов можно построить восемнадцать различных планировок гаражей и мастерских.спортивные автомобили: стоковые фотографии, фотографии и изображения без уплаты роялти. Автор: Captain · Опубликовано 21 июля 2016 г. Планы стоковых автомобилей Как собрать серийный автомобиль Видео Суперпланы серийного автомобиля Как построить супер серийный автомобиль Видео Планы и рекомендации по инженерному проектированию средней школы Soap Box Derby® Education blueprintUE — это инструмент для обмена , рендеринг и оценка чертежей для Unreal Engine 4. С существующим смартфоном на безлимитном тарифном плане. Главу муниципального совета Глазго Сьюзан Эйткен попросили извиниться за то, что она объявила о планах создания зоны, свободной от автомобилей, в центре города, прежде чем проконсультироваться с предприятиями и жителями.Чертежи 30-футового сарая для столбов — планы строительства столбов аналогичны приведенным выше, за исключением того, что конструкция на 6 футов длиннее. 97 планов Сколько будет стоить построить гараж на две машины 24×24 (2) с верхней дверью 16×7 футов, проходной дверью 36 дюймов и окном 3×3? Рисование чертежей автомобилей в Blender. Бесплатные модели автомобилей 3D. Наши планы гаражей на две машины разработаны в различных размерах, чтобы удовлетворить любые потребности в отдельно стоящем гараже на две машины. а.е. Чертежи автомобилей Бесплатные планы дома с одним гаражом Прекрасный этаж. Это дает возможность получить транспортные средства без их прямой покупки.UE4 — это игровой движок, использующий визуальные скрипты, называемые blueprint. Эти бесплатные винтажные планы покажут вам, как это сделать. Планы гаража на две (2) машины 24×24 Чертежи, список бесплатных материалов и лист оценки стоимости Построй гараж на две (2) машины 24×24, подобный этому, с моими 12 долларами. Блоки собраны в один файл, которые выполнены на чертеже, как в плане, так и в Скачать PDF Go Kart Plans. Несмотря на то, что эта кровать сделана своими руками, она выглядит так, будто вы потратили много денег, покупая ее в мебельном магазине. Soda Can Models — это дом моделирования банок для напитков 21-го века! В заключение, наши самолеты из банок с газировкой, автомобили из банок из-под газировки и самолеты из банок из-под пива — это элитные модели, которые вы искали! Короче говоря, мы ваш лучший ресурс для чертежей самолетов из-под газировки и шаблонов для автомобилей из-под газировки. Найдите небольшой, современный с гаражом, 1-2-этажный, недорогой дом с 3 спальнями и другими планами! Позвоните по телефону 1-800-913-2350, чтобы получить квалифицированную помощь. Получите бесплатные планы палуб онлайн здесь. 28 автомобилей. Некоторые из них безмоторные, а другие представляют собой мощные гоночные машины. Эта тема находится в архиве. Азбука линейного измерения. Просмотрите 158 стоковых фотографий профессиональных электромобилей, доступных без лицензионных платежей. Я рассматриваю возможность создания прицепа для перевозки автомобилей. Электрическая разводка прицепа схемы прицепа www. Навес для одной машины. Чертежи 24-футового амбара — Хороший сарай для хранения.Этот план DIY Garden Oak Garage от Todays Plans — универсальный вариант, включающий более десятка различных идей гаража или мастерской. 18 x 28 Автомобильный гараж / мастерская Строительные планы Список материалов № 51828. В конструкции этого здания используются стандартные шпильки 2×6 и стропила крыши 2×8. Go Kart Plans, которые шаг за шагом проведут вас через сборку вашей индивидуальной рамы для картинга, со списками деталей, списками вырезов, инструкциями по сборке, подробными схемами и изображениями. Планы орошения. Сначала создайте каркас пандуса из досок, длина пандуса может быть 2”x10” или 2”x12”.Тандемная ось 8 x 18 футов 7K или 10. Деревянные картинги, часто называемые картингами или тележками, представляют собой простые транспортные средства, которые не являются самоходными, поэтому кто-то должен толкать карт и водителя или использовать карт для спускаться с холмов, поэтому перед картингом ставится приставка «идти». Библиотека автомобильных клипартов — Загрузите бесплатные чертежи и изображения транспортных средств в… PDF-файл планов лазерной резки дилижанса. Строительство двойного гаража защитит ваш автомобиль в любое время года и предоставит место для второго автомобиля или мастерской.Распродажа! $ 59. Если вам нужна помощь наших экспертов по пандусам ADA, СПЕЦИАЛЬНЫЙ ДИЗАЙН ПРИЦЕПА. В этом аккаунте вы найдете автомобильные чертежи автомобилей любого времени и любой марки. Палуба 12 футов X 16 футов с лестницей; 12′ x … Когда я открыл автомобиль в Photoshop, я увидел, что плоскости осей (X, Y, Z) тоже были частью модели. См. также 7-дневный бесплатный еженедельный планировщик из раздела Free Printable Topic. Посмотрите больше идей о … Библиотека проектов ПВХ FORMUFIT — это постоянно растущий репозиторий бесплатных чертежей труб из ПВХ своими руками, собранных на основе материалов наших сотрудников, сайтов социальных сетей и материалов пользователей.Поделиться. SketchUp Free — это самое простое бесплатное программное обеспечение для 3D-моделирования в Интернете — без каких-либо условий. СОХРАНЕН РЕГИСТРАЦИЯ ВХОД. Sea Ray 400 Сандансер. К 2020 году Мадрид планирует запретить автомобили на 500 акрах своего центра города, при этом градостроители перепроектируют 24 самых оживленных улицы города для пешеходов, а не для вождения. Планы сайта. Этот план навеса имеет большое количество места для хранения. Сарай В Сеуле в Южной Корее были обнародованы планы нового «10-минутного города» без автомобилей, где все находится в нескольких минутах ходьбы.Разнообразие архитектурных стилей гарантирует, что найдется тот, который подойдет практически к любому стилю дома. Более 35 000 векторов, стоковых фото и PSD-файлов. Пандусы шириной 500 мм (19 ¾ дюйма) и высотой 900 мм (35 ½ дюйма) позволяют практически любому транспортному средству заезжать на прицеп и выходить из него без опор навеса. Как построить машину-мышеловку: планы. Вы знаете какой-нибудь источник с бесплатными чертежами автомобилей в векторе? Закрывать. В нашем случае мы предпочитаем автомобильный сектор, но он варьируется от людей до танков и автомобилей до мобильных телефонов, цель состоит в том, чтобы предоставить справочный материал для разработчиков 3D-моделей, масштабируйте, ребята! Если вам нужно инвестировать в свои знания, вы можете посетить сообщения в блоге Savvy Engineer ниже! 3 способа заработать деньги в Интернете для дизайнеров Solidworks https:/ none Быстрый поиск и доступ, абсолютно бесплатно, без регистрации.#freepik #vector #car #abstract #technology Бесплатные 3D-модели автомобилей Blender для скачивания, файлы в сочетании с низкополигональными, анимированными, фальсифицированными, игровыми и VR-вариантами. Особенно эти блоки подходят для выполнения архитектурных чертежей и будут полезны архитекторам и дизайнерам. Эта недорогая идея навеса также отлично подходит для хранения различных инструментов для активного отдыха и внедорожников. час $ 6. Чертежи автомобилей. Просмотрите нашу большую коллекцию планов и чертежей гаражей на сайте DFDHousePlans.• Сигнал Wi-Fi работает внутри и снаружи вашего автомобиля, поэтому пит-стопы не будут вас замедлять. и
бесплатных чертежей. Браслет из чередующихся слоев дерева. ПОПРОБУЙТЕ ПРЕМИУМ ПЛАН. Дополнительные боковые навесы, включенные в бесплатные планы, позволяют расширять эту конструкцию в любое время в будущем. Все эти планы корпусов сабвуферов основаны на сабвуфере JL Audio 10W1. 95 $ 39. Чертеж автомобиля с гаечным ключом. Чертежи чертежей гидравлического прицепа для перевозки автомобилей размером 19 x 82 дюйма. 99 Наши бесплатные планы служат отличным предварительным просмотром, чтобы дать вам представление о том, что потребуется для завершения вашего первого навеса.
Тойота Ленд Крузер FJ 40 Мягкий верх. Исследуйте и сравнивайте транспортные средства, находите местных дилеров, рассчитайте платежи по кредиту, найдите свой автомобиль… Маленькое судно на воздушной подушке планирует популярные механики. Изучите длину диагоналей сразу после изготовления каркаса стены, чтобы убедиться, что он идеально ровный. В этом уроке вы научитесь рисовать свои собственные чертежи автомобилей, используя только Blender. Обычная цена. Мини Автомобиль. Обычно менее чем за 72 часа планы находятся в вашем почтовом ящике. Купите нашу коллекцию сборных гаражей на 2 машины для продажи в Интернете сегодня.Загрузите эти БЕСПЛАТНЫЕ примеры планов ухода для различных состояний. Ford Torino Cobra 1970 Blueprint — Скачать бесплатно чертеж для 3D моделирования. 219 бесплатных планов строительства дома. Ниже приведены шаги, как построить генератор водорода бесплатно. Этот самодельный навес можно разместить в любом месте, где требуется укрытие для автомобиля. Воспользуйтесь одним из этих бесплатных планов кроватей, чтобы построить кровать для себя, своего ребенка или подарить ее на долгие годы. БОНУС № 4: Секреты изготовления форм из стекловолокна для автомобилей Kitcar.Итак, вот полный список всех планов проектов, которые мы можем скачать бесплатно! Большинство последних планов, связанных здесь, представлены в формате pdf, но некоторые из более ранних проектов имеют только файл Sketch Up. Для получения скидки требуется автоматическая оплата и безбумажное выставление счетов. Он включает в себя список разрезов с полной спецификацией материалов и советами по сварке. Бесплатные модели Cartoon Car 3D для скачивания, файлы в форматах 3ds, max, c4d, maya, blend, obj, fbx с низкополигональными, анимированными, фальсифицированными, игровыми и VR опциями. (4) Общий рейтинг 4, $23.Наши автомобильные прицепы шириной 8 футов имеют фактическую ширину платформы … Эти бесплатные планы показывают вам, как построить простой и дешевый отдельно стоящий навес для машины. Четкие и точные чертежи AutoCAD, отражающие более чем 40-летний опыт строительства, проектирования и черчения. Это подробный план навеса для автомобиля с отдельной секцией для хранения. Woodcraft имеет огромное разнообразие чертежей и шаблонов для деревообработки — чертежи мебели, включая стулья, стулья Adirondack, скамейки, люльки, верстаки, а также чертежи игрушек, часов, шкатулок для драгоценностей и других декоративных подарков.После представления автономного топливного элемента Tucson следующий проект Hyundai по беспилотному вождению включает в себя вопрос о том, какие веб-сайты хороши для чертежей автомобилей? Blender Artists — это творческий онлайн-форум, посвященный развитию и обучению 3D-программного обеспечения Blender. Тип ссылки: бесплатные планы. В любом случае, мы надеемся, что ваша семья, соседи и сообщество получат массу удовольствия от созданной вами небольшой бесплатной библиотеки. Хакер Человек, держащий концепт смарткара 3d рендеринга. 1) Найдите и выберите планы деревообработки.Модульное шасси принимает как мотоциклетные, так и электрические силовые установки. На этой странице вы можете скачать большое количество бесплатных чертежей, которые помогут вам сделать детские игрушки (конструкторы, развивающие игрушки, игры, развивающие игрушки). (1) Винтажные патентные образцы через Primer. Бесплатный план сарая LSU AgCenter предназначен для двухэтажного сарая размером 20×30 с 12 планами каркаса свободных кроватей шириной 10 футов. У нас есть планы построить самосвальные прицепы, грузовые прицепы, грузовые прицепы и многое другое. Вроде 448х448. Начните бесплатное предложение онлайн. Все планы включают в себя шаблоны и пошаговые инструкции, а планы предусматривают оптимальное количество груза, оптимальное размещение груза как для стандартной (скаутской) колесной базы, так и для удлиненной колесной базы и многое другое.Тем не менее, он предлагает некоторые удивительно мощные функции. Щелкните здесь, чтобы узнать о поставщиках специальных фитингов. Автоблог приносит вам автомобильные новости; экспертизы легковых, грузовых автомобилей, кроссоверов и внедорожников; и фото и видео. Мы предлагаем несколько стилей, чтобы вы могли гармонизировать внешний вид более 20 бесплатных винтажных чертежей и схем для печати. Car Plans 10 предоставляет вам три автомобиля-победителя: Funny Car, Low-Rider GT и Dominator. Эти планы перечислены по размеру (от маленького к большому). Игрушечный грузовик-эвакуатор Генри Вуда.Чертежи автомобилей — крупнейший в мире справочник бесплатных полномасштабных чертежей автомобилей. Загрузите это бесплатное вектор на тему Чертежи автомобилей. В планах сделать короб для сабвуфера. Этот комплект идеально подходит для школьных занятий в магазине и на занятиях по сельскому хозяйству, промышленности и самодельщикам. С 4 мая весь центр бельгийской столицы станет приоритетной зоной для велосипедистов и пешеходов, по одному в … Полный список материалов — просто возьмите этот список, купите материал и постройте! Вы можете построить автоматический гриль за 1700 долларов самостоятельно всего за 600–800 долларов, сэкономив до 900 долларов, и у вас есть то, что вы построили.Построен из нескольких кусков труб, фитингов и старых автозапчастей. Бесплатный ресурс по планам и проектам по деревообработке с 1998 года. Этот сарай можно поставить к стене или забору. Планы гаража 30×40: 28×24 Планы гаража на две машины: Запросите базовые планы или напишите нам: Бесплатные проекты сарая: Планы сарая: 24×24 Планы гаража на 2 машины: 30×24 Проект здания на две машины: от 20×30 до 26×26 Планы: Планы ванны: от 26×30 до 30×36 Дизайн: 30×40 до 30×56 Планы: Гараж среднего размера Проекты: 34×24 Планы: 24×22 Дизайны: Поиск Наши планы Go Kart Планы и чертежи. в гараже три окна шириной 9 футов и высотой 8 футов. инженерный чертеж транспортного средства. PDF. В этом коровнике через каждые 16 футов (16 футов) устанавливаются столбы. Сколько будет стоить построить гараж на четыре машины 24×40 (4) … Сделайте чертежи онлайн или на своем рабочем столе. Если у вас есть автомобиль, и вы хотите защитить его от непогоды, но не хотите тратить на нее целое состояние, этот навес для машины — правильное решение для ваших нужд и кошелька. Теплицы, электрический (или педальный) автомобиль, картинг из ПВХ, двухъярусная кровать, держатель для удочки, качели, стул из ПВХ, стол, игровой домик из труб из ПВХ, планы велосипедных стоек, мебель из ПВХ, навесы, проект грузовой стойки, покрытие для лесов, покрытие для ягод, стеллаж для семян, защита от птиц / оленей, клетка / загон для игуаны, укрытие для палатки из ПВХ, полка для выращивания, ограждение для щита для плитки, крышка для поддона, комплекты скамеек для горшков из ПВХ. Планы в бесплатном формате PDF. Деревянные планы кузова грузовика. Чертеж концепт-кара – трехмерная перспектива. 3 из 5 звезд. Ниже вы можете бесплатно скачать чертежи картов в формате PDF и ознакомиться с точным набором деталей для картинга, который я получил для сборки этой 2-местной рамы для картинга в моем гараже. Собственный вес этого прицепа составляет примерно 680 кг (1500 фунтов). Все наши планы трейлеров поставляются с полными пошаговыми инструкциями и списком материалов. Это круто, но лучше всего работает, когда у нас обоих есть немного шкуры в игре. Вроде 1000х780. Навес с планом хранения.Найдите и загрузите бесплатные графические ресурсы для Blueprint. Бесплатная коллекция чертежей автомобилей Найдите и скачайте Blueprint. Планы включают в себя чертежи, пошаговые инструкции по сборке, фотографии и списки материалов/раскроя, чтобы вы могли сразу же приступить к созданию своей хижины. Машины; Грузовик; Автобусы; Военный; Мотоцикл; Поезда; Самолет. Мои планы сопровождаются пошаговыми инструкциями, и вы можете легко настроить все размеры в соответствии со своими потребностями. Подробнее ©1994-2022 SmartDraw, LLC Бесплатные планы. Вешалки для одежды и вешалки для одежды Бесплатные планы навесов для автомобилей своими руками.ИЛИ. К сожалению, я могу помочь вам только тогда, когда у меня будет свободное время. Мы несколько раз получали запросы на «Бесплатные планы» и, в частности, на «Бесплатные планы трейлеров». Благодаря широкому выбору вариантов на три автомобиля мы уверены, что вы найдете идеальный гараж, подходящий для гаража Horizon Structures на 2 автомобиля, в котором достаточно места для хранения крупногабаритных транспортных средств. Эквивалентная стоимость готового прицепа составляет примерно от 18 000 до 22 000 долларов в зависимости от опций. 1) Бесплатный план скамейки. План складского помещения.Бесплатный вектор. x 42 фута. Диагностический MCAT половинной длины, чтобы дать вам базовый уровень производительности. это полные планы строительства трех вагонов в традиционном стиле длиной 28 футов. Еще один тип вагона-ресторана Heritage — эти два вагона, изначально построенные для Юга. Точно так же, как вы не построите дом без чертежа, вы не должны начинать резать свой автомобиль для дерби из соснового дерева без плана дизайна автомобиля. Гараж в стиле амбара с мансардой Этот дизайн здания с двускатной крышей может укрыть один автомобиль, небольшой грузовик или… Планы автомобильного прицепа.99 Сэкономьте $-64. Это поможет определить, какой стиль пандуса удовлетворит ваши потребности в специализированном доступе к пандусу. 8521, 8524. • Каждый пассажир может транслировать, просматривать, делиться и отправлять сообщения по электронной почте со своего любимого устройства. Лазерная резка. Бесплатные загружаемые планы Мы делаем бесплатные планы с 2006 года и понимаем, что поиск их всех в каждом отдельном посте может быть утомительным. В настоящее время она проводит свои дни, работая в саду, ухаживая за своим фруктовым садом и… Рентген автомобиля F1 / Blueprint — с обтравочным контуром. Это уникальный дизайн, смоделированный в 3D без марки, универсальный автомобиль Формулы-1 — изолированный на белом фоне с обтравочным контуром. Чертежи универсального прицепа размером 5 x 8 футов — планы, инструкции и список спецификаций, подготовленные для проекта дуговой сварки грузового прицепа. Загрузите бесплатные чертежи автомобилей и полноразмерные растровые изображения. Tilt Utility Trailer Plans 10 X6 4 Quot Изображения для закрепления на Pinterest. чертеж двигателя автомобиля: стоковые видеоклипы. 3651 3D-модель автомобиля доступна для скачивания. двигатель провод автомобильный двигатель рентгеновский двигатель чертежи двигатель чертеж рентгеновский автомобиль автомобиль механический рисунок двигатель графика чертеж двигатель автомеханик грузовик эскиз двигателя.Скачать бесплатно AutoCAD DWG Планы домов, блоки и чертежи Одноэтажный дом Autocad Plan 1704203 одноуровневый дом Завершить проект одноэтажного дома, включая дизайн Эти бесплатные планы картинга включают письменные указания по строительству, схемы, фотографии и списки материалов, поэтому нужно достать детали и начать сборку. Планы завершены и содержат всю информацию. Наш сарай среднего размера, 12×10, достаточно большой, чтобы хранить все ваши инструменты или любое другое хранилище. Наш гараж на одну машину Premier Workshop 14×24 является бестселлером благодаря красивому внешнему дизайну и качественной конструкции.Все планы гаражей. Обновляется ежедневно. Крутые рисунки автомобилей. Чертеж автомобиля служит для моделистов, автомобильных дизайнеров, автолюбителей, механиков и т. д. Каждый проект строительства гаража отличается. чертежи. Элейн говорит: 21 июля 2012 г., 8:42. Многие чертежи также могут быть изменены, чтобы вы могли получить точный размер и внешний вид… Многопользовательская гоночная игра. Почти файлы могут быть использованы для коммерческих целей. 9 комментариев. Чертежи автомобилей указывают размер каждой части автомобиля, который будет изготовлен. Все наши планы включают в себя спецификацию материалов, списки раскроя, файлы DXF и группу поддержки в Facebook.Повсюду иллюстрировано красочными пошаговыми фотографиями и галереей крошечных структур Бесплатные планы детских игрушек. Несмотря на меньшую площадь Планы гаражного дома. Thingiverse — это вселенная вещей. 01 из 05. В большинстве местных типографий и копировальных салонов есть принтер, который печатает Pinewood Derby Car Plans 4, в котором вы можете найти три выигрышных дизайна автомобилей: спортивный автомобиль, грузовик и багги для дюн. Кроме того, вы должны знать, что вы можете построить даже навес для двух автомобилей, хотя это потребует более значительных вложений.Решения. Деревянный Загрузите файлы и создайте их с помощью 3D-принтера, лазерного резака или ЧПУ. Имея достаточно места для гостевой комнаты, домашнего офиса или игровой комнаты, планы домов с 2 спальнями идеально подходят для всех типов домовладельцев. Используйте древесину из кучи металлолома, чтобы построить несколько деревянных игрушек. Навес на 3 машины. это удивительный материал, я думаю, что это дополнительное достижение, продолжайте в том же духе. Вы можете создавать макеты с несколькими дорожками, включая перепады высот, барьеры и пит-лейн. Бесплатные планы гаража на одну машину. Двухскатная крыша 12х10.. Шевроле Спин ЛТЗ 2018 Чертеж. Попробуйте эти кураторские коллекции. чертеж автомобиля: стоковые видеоклипы. Только устройство: первая строка на счете — 75 долларов с безбумажным выставлением счетов и автооплатой, 80 долларов без. Управляемый микроавтомобиль, включая 4 уровня детализации. PDF-файл состоит из 21 страницы и включает в себя детали каркаса, детали крепления стен, чертежи фасадов и многое другое. иллюстрируйте структуру модели седана и откройте для себя более 20 миллионов профессиональных графических ресурсов на Freepik. Некоторые клиенты покупают планы по строительству навеса, чтобы спроектировать домашний спортзал… 3 октября 2018 г. — Изучите доску СЭМ Яма «Механические чертежи / Чертежи / Чертежи САПР», за которой следят 1230 человек на Pinterest.Чертеж автомобиля катится с гаечным ключом в синем … Скачать изображения автомобилей без лицензионных отчислений для дизайна и иллюстраций. этот гараж спроектирован с бетонным фундаментом и плитным полом, 2 x 4 … Yamaha Rhino 6 ″ 2 + 2 Over Monster Long Travel Plans. Низкополигональные версии которых будут интересны геймдизайнерам или разработчикам приложений VR/AR, остальные — кинематографистам, аниматорам или рекламодателям. Пикап Peugeot Boxer L3. У нас есть три размера автомобильных прицепов, для которых мы продаем планы. DongFeng AX4 2018 Чертеж.Векторные рисунки. Более подробная и более точная версия дизайна представлена в книге Рона Чемпиона «Создай свой собственный спортивный автомобиль всего за 250 фунтов стерлингов — и участвуй в гонках!» Существует также электронная таблица Excel, содержащая список материалов для книжного шасси. Отдых в парке развлечений. боец; Бомбардировщик; Лодочный авиалайнер Автомобильные чертежи бесплатная 3D модель. Персональная информация. Планы дома с 2 спальнями, планы этажей и проекты. Добро пожаловать в наш бесплатный репозиторий планов колод. 14 апреля 2020 г. Планы гаража 28×40 футов, вид на каркас 305 видов Планы гаража 28×40 футов, вид на каркас, показывают переднюю и заднюю стены 28 футов, а средняя стена 40 футов одинакова с обеих сторон. Вы можете построить основной гараж на одну машину шириной 16 футов на глубине 22, 24 или 26 футов и добавить дополнительные навесы для дополнительной парковки, хранения или мастерской, чтобы … Планы и проекты гаража Dream 4 для гаража на 2021 год. Дизайн. в месяц. чертежи деревянных грузовиковСкачать . без почтовых расходов, без задержек. чертежи деревянной машины PDF Чертежи деревянной гоночной машины Скачать планы детского домика на дереве Чертежи деревянной педальной машины бесплатная морилка из тополя планы деревянной машины Простые планы деревянной машины бесплатные планы качелей на крыльце pdf Деревянные модели машин чертежи шкафа для обуви дизайн шкафа Планы для строительства кухонного острова Деревянные игрушечные машинки бесплатные планы автомобилей с деревянными педалями… Страница планов VORTEX.Ниже приведены планы, которые помогут вам начать работу над своим первым автомобилем в рамках командного соревнования Gravity Racing Challenge® STEM. Бесплатные планы и фотографии проектов труб из ПВХ. Форд Эксплорер Парк Юрского периода. Каррос Ламборгини. Вроде 400х212. От классических и антикварных автомобилей до гоночных и концептуальных автомобилей, которые можно увидеть в фильмах, есть большое разнообразие 3D-моделей автомобилей. Источник ссылки: AnaWhite. Получите БЕСПЛАТНЫЙ план сарая 12×12.upproject, который можно использовать в качестве шаблона для создания нового проекта. 18 бесплатных планов гаражей своими руками с подробными чертежами и инструкциями. Зажимы для мастерских Соберите стойку для зажимов. Когда вы делаете покупки, нажмите на изображение или название плана, чтобы увидеть более подробную информацию и список деталей. Бесплатные планы лодок. Отель расположен недалеко от автомагистрали E18 (Стокгольм-Осло) и предлагает бесплатную парковку для гостей отеля. Чертежи для 3D моделирования. Классические траки были выпущены в 1962 году и соединены между собой двумя круглыми ложкообразными штифтами и гнездами на каждом конце.Мы собрали мега-список из 32 чертежей картинг-проектов. DS 5 LS 2014 Чертеж. Все планы этажей нашего гаража были тщательно и продуманно. Бесплатные планы деревянных игрушечных самосвалов. Бесплатные планы деревянных игрушечных грузовиков. Бесплатные планы железнодорожных вагонов. Я надеюсь, что это полезно! Если вам нужна дополнительная помощь, посмотрите связанное видео ниже, оно гораздо более подробное! #3d #blueprint #blueprints #car #ford #modelling #modelling #rogue # Бесплатные планы сарая на столбах — хороший выбор бесплатных планов сарая на столбах, включая планы других складских помещений и гаражей.Среднее американское домашнее хозяйство имеет 2. CDR. Посмотрите больше идей о чертежах, чертежах автомобилей, эскизах автомобилей. Перейдите по ссылке, чтобы увидеть еще четыре старинных патентных печатных издания! (2) Набросайте распечатки самолетов с помощью How to Nest for Less. Создайте интерактивную сказку об отпуске в тематическом парке. Строительство автомобиля. Вроде 487х500. Год, марка и… Первая неделя января — счастливого Нового года — и время подумать о длинном списке дел в моей коллекции классических и почти классических автомобилей 1970-х и 1980-х годов 23 часа назад · Вьетнамский производитель автомобилей VinFast планирует построить электрический аккумуляторные батареи и блоки транспортных средств в запланированном формате U. co have 9 Woodworking Car Plans Pdf скачать бесплатно. Отлично подходит для проекта выходного дня «давайте посмотрим, работает ли это на самом деле». Дрю Сэнделендс, репортер по вопросам местной демократии. Genesis G80 Sport 2019 Чертеж. Это 3D-программное обеспечение включает в себя конструктор помещений, так что вы можете спланировать точные условия, с которыми вы работаете. Ограниченное пространство стиля позволяет дизайнерам проявлять большую изобретательность, чтобы спроектировать функциональное жилое пространство. Обычно $ 197 БЕСПЛАТНО. Создайте свой собственный автомобильный прицеп — иллюстрации, спецификация и инструкции по сборке автомобильного прицепа.Это источник технических советов, чертежей, рисунков и планов для любителей автомобилей своими руками. Все картинки доступны в высоком разрешении (шириной 4000px) с максимальным уровнем качества — Hum2D. Используйте для навигации. Популярная Деревообработка. Главная » Бесплатные планы » Планы автоматического гриля Подробные и совместимые конструкции в соответствии с вашими спецификациями, мы позаботимся о конструкции шасси и удовлетворении требований к прочности ADR. Эти бесплатные чертежи деревянных лодок (pdf) были впервые опубликованы в таких журналах, как «Популярная механика», «Популярная наука» и «Справочник судостроителя». Затем выберите белый фон. Уилер планирует оплатить некоторые счета, сделать несколько благотворительных пожертвований и, возможно, купить автомобиль на свои новообретенные деньги. Планы ухода за больными. БОНУС №3: Копии шасси Ford GT40. … Добро пожаловать на Masterplans, единственный сайт, который предлагает планы и чертежи трейлеров, сертифицированные инженерами. Совет Милтона Кейнса дал зеленый свет будущей реконструкции многоэтажной парковки театра CMK на углу бульвара Эйвбери и ворот Мальборо.Получите чертеж автомобиля и автомобильные векторные рисунки. Получите базовый безлимитный тарифный план со сверхбыстрыми премиальными данными. Каждый прицеп, чертежи для которого мы продаем, был построен и испытан в дороге. 5 из 5 звезд. Как сделать и установить полки. Чертеж — это воспроизведение технического чертежа или инженерного чертежа с использованием процесса контактной печати на светочувствительных листах.
