* — возможно изготовление высоты свыше 4000 до 7000 мм под заказ

Стеллажи МК (350 кг на полку)

Складские стеллажи на зацепах.

Данная конструкция позволяет использовать ее для хранения шин в вертикальном положении. В этом случае фанерный настил не используется.

* — полки 1845х1845 мм не выпускаются

Стеллажи МКФ (300 кг на полку)

Аналог серии МК.

Облегченная конструкция и цветовая гамма вот основное отличие. Стойки данной модели окрашены порошковой краской по RAL 5015, стяжки же имеют светло-серый цвет (RAL 7035). Как и модели МК, МКФ комплектуются фанерым настилом толщиной 10 мм. Некоторые различия имеются и в габаритных размерах конструкции. Нагрузка на полку данной модели составляет 300кг, нагрузка на секцию не должна превышать 2100 кг. Стойки имеют перфорацию каждые 50 мм.

По желанию заказчика модели МК и МКФ могут комплектоваться шлифованным фанерным настилом. Это позволяет применять их для хранения тканевых материалов. Большие габаритные размеры (

Среднегрузовые стеллажи СГР (500 кг на полку)

Среднегрузовые полочные стеллажи серии СГР. Стойки стальные оцинкованные, балки окрашены краской красного цвета. Благодаря перфорации стоек по всей длине имеется возможность установки полок на любой высоте. Балки крепятся к стойкам при помощи зацепов, что позволяет при необходимости легко перевешивать полки на нужную высоту. Благодаря устанавливаемому фиксатору отсутствует возможность выпадания зацепа. Есть возможность использования в качестве настила на полках различных материалов (металл, фанера, ДСП).

В конструкции данной модели предусмотрено крепление к полу при помощи анкерных болтов. В случае неровных полов на складе дополнительно применяются выравнивающие пластины для правильной установки стеллажа.

Стеллажи грузовые (1500 кг на полку)

Грузовые полочные стеллажи. Стойки стальные оцинкованные, балки окрашены краской синего цвета. Благодаря перфорации стоек по всей длине имеется возможность установки полок на любой высоте. Балки крепятся к стойкам при помощи зацепов, что позволяет при необходимости легко перевешивать полки на нужную высоту. Благодаря устанавливаемому фиксатору отсутствует возможность выпадания зацепа. Производство данной модели возможно под заказ в практических любых размерах. Также есть возможность использования в качестве настила на полках различных материалов (металл, фанера, ДСП).

В конструкции данной модели предусмотрено крепление к полу при помощи анкерных болтов. В случае неровных полов на складе дополнительно применяются выравнивающие пластины для правильной установки стеллажа.

Паллетные стеллажи

Предназначены для установки на них поддонов. Именно размерами поддона определятся размер нужной конструкции. Так же часто данные стеллажи используются в качестве мезонинных конструкций, моделей для рулонов и т.д.

Для стандартных поддонов (800х1200мм) применяются следующие длины секций: 1800, 2700, 3600 мм. Под 2, 3 и 4 поддона соответственно. Для финских поддонов (1000х1200мм) применяются секции 2200 и 3300 мм длиной. Глубина стеллажа при этом варьируется от 1000 до 1100 мм.

Если в  данном материале вы не нашли наиболее подходящие размеры металлических стеллажей, свяжитесь с нами наиболее удобным для вас способом и наши менеджеры вас обязательно проконсультируют.

Стеллажи — Схема — Энциклопедия по машиностроению XXL

Приспособление состоит из измерительного блока и стеллажа с 50-ю ячейками, соответственно количеству размерных групп. Схема измерения показана на фиг. 163. Деталь базируется на двух ножевых наконечниках I. В заданном сечении напротив одного из базовых наконечников 1 расположен измерительный наконечник 2,  [c.162]

Недостаток подвесных конвейеров — это необходимость значительных затрат труда на загрузку их. Рациональное техническое решение механизации этих работ найдено на одном из заводов, где детали на участке сборки транспортируются по следующей схеме. Из механических цехов готовые детали поступают на склад в стандартной таре и с помощью погрузчика-штабелера устанавливаются в стеллажи. Этот же штабелер при необходимости подачи на сборку тех или иных деталей вынимает их из стеллажа и устанавливает на подъемный стол, откуда ящики захватываются подвесным конвейером и транспортируются на участки сборки, где автоматически сгружаются. Наряду с использованием подвесных транспортных конвейеров на ряде заводов применяют также эстакадные транспортеры.  [c.591]

Сварочные станки для круговых швов 8 — 217 Сварочные станы для труб 8 — 872 —- непрерывные — Оборудование — Схемы расположения 8 — 873 Сварочные стеллажи — Опоры роликовые  [c.255]

Прошедшая техническую приемку и контрольные испытания коллекторная труба поступает на разметочный стеллаж (фиг. 125). Предварительно, исходя из длины имеющихся в наличии труб и длины изготовляемого коллектора, составляют схему раскроя труб данной партии, чтобы путем выбора трубы-заготовки наиболее выгодной длины получить высокий коэффициент использования труб, т. е. возможно меньше отходов.  [c.191]Схема поточной линии изготовления браслет изображена на рис. 2.16. Раскроенный на диагонально-резательной машине 1 обрезиненный корд поступает на отборочный транспортер 8 и подается к питателям браслетных станков 2, 7, 9. Собранные готовые браслеты заворачиваются в прокладку на станках 3, 6, 10, укладываются на стеллажи или на специальные люльки подвесных конвейеров либо на транспортеры и транспортируются к сборочным станкам.  [c.59]

Завод проектировался по следующей технологической схеме (рис. 10.15) большая часть топлива будет доставляться на завод в 120-тонных транспортных контейнерах. Время выдержки в бассейнах на АЭС —до трех лет. Вместо применяемой до сих пор выгрузки топлива под водой предполагается использовать сухую выгрузку, что позволит избежать дорогостоящей операции очист ки внешней поверхности контейнеров. Сборки будут размещаться в бассейнах на специальных стеллажах. Два бассейна на 700 т урана каждый рассчитаны на максимальные поставки топлива с учетом перерывов в эксплуатации завода. Предусмотрено строительство еще двух бассейнов (вместимостью 1050 т урана каждый) для хранения отработавшего топлива и его накопления до начала эксплуатации завода. При максимальной загрузке бассейна общая активность продуктов деления составит около 8-10 Ки ( 3-10 расп./с). Выделяемое при этом тепло будет отводиться с помощью охлаждающих установок.  [c.365]

На рис. 7.6 представлена примерная схема организации рабочего места шлифовщика, обслуживающего плоскошлифовальный станок. Перед станком 1 расположена решетка (подставка) под ноги 3 и стул 4 для отдыха. Слева от него установлен контрольный столик 2 для измерительного инструмента, а справа — приемный стол 5 и стеллаж 6 для приспособлений с выдвижной платформой. Сверху стеллажа установлена кассета 7 для хранения абразивного инструмента. Справа от станка размещена гидростанция 8 и электрический шкаф 9, а слева — бак 10 для СОЖ.  [c.255]

На рис. 25 показана схема комплекса, в состав которого входят механизированный стеллаж /, газовая печь 2, автоматизированный роликовый конвейер 3 с механизмом перекладки по ручьям и досылателем отрезаемых концов прутков, ножницы 4 с механизмом отбраковки немерных концов, устройством механизированной смены ножей и счетчиком заготовок.  [c.197]

Стекло органическое конструкционное 63 Стеллажи — Схема 325  [c.566]

Очень продуманной должна быть организация рабочих мест цеховых комплексных ремонтных бригад, закрепленных (при децентрализованной системе ремонта) за производственными участ ками или группами однородного оборудования. На рис. 37 пока зана типовая схема организации рабочего места комплексной брига ды в ремонтной мастерской. Здесь устанавливаются разметочная плита /, настольно-сверлильный станок 2, поворотный кран 3 грузоподъемностью 0,5 Т, слесарный верстак 4, ванна для подогрева подшипников 5, шкаф 6 для хранения запасных деталей, ящик 7 для грязных концов, ящик 8 для обработанных деталей, стеллаж 9, промывочная ванна 10 и наковальня 11,  [c. 98]

Научно-исследовательским институтом технологии автомобильной промышленности для завода им. И. А. Лихачева разработана система принудительной замены инструмента на автоматической линии с применением сигнализации контроля смены инструмента и его запасов [181. Схема движения инструмента при использовании такой системы показана на рис. 6. В инструментальном шкафу, на стеллажах, где разложены инструменты одинаковой стойкости, монтируются счетчики, настраиваемые на соответствующее данной величине стойкости количество циклов обработки. Стрелка счетчика, связанного с автоматической линией, после обработки каждой детали передвигается на определенное число деталей. Когда количество деталей, соответствующее стойкости данного инструмента, будет обработано, на счетчике замкнутся контакты и включится сигнализация. Если в отведенное время замена инструмента не будет осуществлена, то станок или вся автоматическая линия выключится по сигналу от счетчика. Заменив затупившийся инструмент, наладчик возвращает стрелки счетчиков в исходное положение и включает линию для дальнейшей работы.  [c.93]

На рис. УГП.И показана комплексная автоматическая линия, основанная на базе двухкривошипного вертикального многопозиционного автоматического пресса. Автоматическая линия предназначена для изготовления поковок подшипниковых колец наружным диаметром до 300 мм. Процесс изготовления поковок в автоматической линии протекает по следующей схеме. Прутки 1 диаметром до 60 мм и длиной до 6 м подаются мостовым краном на стеллаж 3. Со стеллажа прутки поочередно передаются на приводной рольганг 2, который транспортирует их в зону действия индукционного нагревателя 4. В индукционном нагревателе пруток 5 нагревается до температуры 1050° С и при помощи подающего механизма поступает в зону действия специальных ножниц , где в горячем состоянии пруток разрезается на заготовки мерной длины. Ножницы могут быть установлены отдельно или встроены в штамповочный пресс. Отрезанная заготовка по лотку 7 подается в штамповое пространство пресса 8, где производится штамповка в три операции. От-пресса полуфабрикат при помощи транспортирующего устрой-  [c.164]

Выбор системы управления — местной или централизованной — определяется принятым способом комплектования. Если комплектование осуществляется оператором в кабине путем заполнения ячеек комплектовочных контейнеров, каждая из которых снабжена шифром деталей с указанием количества и закрепленного адреса этой детали, то и система управления принимается местная — с пульта управления, размещенного в кабине. При такой системе комплектования должна быть тщательно продумана схема расположения ячеек с деталями, входящими в определенный комплект, чтобы с одной стоянки оператор мог полностью скомплектовать несколько комплектовочных контейнеров для узловой или обшей сборки и доставить их на пункт выдачи со склада для отправки к месту назначения. Система местного управления должна быть построена таким образом, чтобы кабина при убранных захватах могла возвращаться в пункт приема-выдачи нажатием оператором только одной кнопки возврат . При местном управлении из кабины наиболее удобным для оператора является двухрежимное ключевое управление тремя движениями крана-штабелера с блокировкой, допускающей совмещение двух движений — по вертикали и вдоль стеллажей — только при нахождении двигающегося в поперечном направлении захвата в нулевом положении. При одном режиме управление каждым из трех движений осуществляется вручную отдельным ключом. При втором — автоматическом режиме — адрес задается набором его на диске, а возврат к приемно-отправочному пункту — нажатием одной кнопки. При комплектации на столах возле приемно-отправочного пункта управление должно быть централизовано и производиться с размещенного на этом пункте пульта полуавтоматического управления одним циклом или пульта автоматического управления с заданной последовательностью циклов,,  [c.279]

На рис. 144 представлена схема полевого передвижного стенда для сварки секций труб диаметром 159 мм и более. Трубы подают на стеллаж для оборки и прихватки. Стеллаж 1 может быть инвентарным, изготовленным из металлопроката, и собираться на болтах либо на месте из труб, предназначенных в> дальнейшем для изготовления секций.  [c.167]

На рис. 145 приведена схема технологии изготовления секций на стационарном стенде, построенном по принципу стык к сварщику , с совмещением операций сборки и сварки. Трубы поступают на приемный стеллаж-накопитель 1, размер которого позволяет иметь определенный запас труб (примерно на одну смену). Стеллаж имеет небольшой (до 5°) уклон, обеспечивающий перекатывание труб по стеллажу под действием собственного веса. Для остановки труб и регулирования их поступления на приемный рольганг служит упор-отсекатель 2, закрепляемый на стеллаже. Конструкция стеллажей различна, однако наиболее рациональна конструкция из железобетонных опор с настилом из профильного проката. С помощью сбрасывателей 3 трубы по одной перемещаются на приемный рольганг 4, который подает  [c. 168]

Схема комплексной механизации ножниц на участке резки сортового проката представлена на рис. 8 [81. Захватным устройством крана 1 с кабиной 2 прокат подают со склада 10 на механизированный стеллаж 11, управляемый с пульта. Со стеллажа он поступает на приводной рольганг 3. Приводной транспортер, управляемый с пульта резчика, периодически подает штангу под ножи ножниц 4 до упора. В процессе резки штанга прижимается гидравлическим прижимом 9, а отрезаемая заготовка для сохранения перпендикулярности среза удерживается гидравлическим устройством 8.  [c.16]

Чаще всего поэтому при крупных грузопотоках металла железнодорожный путь и приемные площадки располагают вдоль складского пролета на расстоянии 2,5—3,0 м от наружной стены. На существующих заводах склады сортового металла оборудованы мостовыми крюковыми кранами с укладкой принятых пачек тяжелых профилей в стоечные, а легких — в консольные стеллажи. В новых прицеховых складах применяют выгрузку металла на изолированных от остальной площади участках магнитными кранами с укладкой пачек в кассеты, заталкиваемые или захватываемые каретками напольных крансв-штабе,черов с торцовой загрузкой 3 соответствии с сортаментом в ячейки клеточных стеллажей. Такая схема организации больших складов сортового металла позволяет резко сократить строительные затраты на сооружение склада благодаря повышению коэффициента использования объема, а также осуществить комплексную механизацию и автоматизацию ПРТС работ на складе металла.  [c.257]

На рис. 30 показана примерная схема раскладки абразивных инструментов на стеллажах. Общая площадь центрального абразивного склада и соответствующих участков в ИРК определяется по нормам удельных нагрузок на 1 площади пола. В табл. 48 приведены рекомендуемые удельные нагрузки шлифовальных кругов (по данным института Гипростанок ),  [c.147]

Характеристика услозиИ хранения, схема стеллажа и его габариты  [c. 435]

Схема организации работ по изготовлению полуформ, сборке, заливке и выбивке форм на конвейере для крупносерийного производства приведена на рис. 12.15. Пустые опоки подают тележками 2 литейного конвейера 1 и сталкивают на ленточный транспортер 3, откуда их с помощью пневматических подъемников и монорельсов 4 снимают и устанавливают на формовочные мащины верха 5 и низа 6. Нижняя полуформа устанавливается на промежуточный сборочный конвейер 7, в нее укладывают стержни, которые заблаговременно запасены на стеллаже 8, и закрывают полуформой верха, которую подают по монорельсу 4. Собранную форму сталкивают на одну из тележек 2 конвейера, подающего формы на заливочную площадку 9. В торцевой части кондайера расположен стенд с раздаточным ковшом 11, из которого металл заливают в разливочные ковши, подаваемые по монорельсу 10 на заливочную площадку. Залитые из разливочного ковша формы проходят через тоннель, облегчающий улавливание и удаление выделяющихся из формы газов, и поступают на выбивную решетку 12, где из них удаляют отливки и формовочную смесь, после чего опоки поступают на следующий цикл изготовления и заливки форм.  [c.226]

На рнс. 25 показана типовая схема автоматизированного комплекса отрезки во втулочных штампах легированных сталей с подогревом до 450 °С. Штанги укладывают иа автоматизированный стеллаж 1 с отсекателем 3. Когда конец предшествующей штанги проходит ролики 6 подающего устройства, включается клапан подачи сжатого воздуха в пневмоцилиндр 2 и очередная штанга перемещается на линию подачи. Клещевой захват 5 подводится к штанге от штока пневмо-цилиндра 4 и при обратном ходе вводит ее в зону действия роликов 6. Ролики б и S двухклетьевой валковой подачи непрерывно вращаются от электродвигателя 11 через червячный редуктор 10, цепные передачи 8 и зубчатые переборы 7. Верхние ролики подпружинены и при достижении штангой упора втулочного штампа 14 проскальзывают относительно штанги, что упрощает конструкцию подачи и исключает отскок штанги от упора.  [c.354]

Хранение материалов. Одной из важнейших задач работников складов является правильное размещение материалов по местам и их хранение. Правильное размещение материалов значительно упрощает работу складов. Для этого рекомендуется маркировать места хранения. (стеллажи, полки, ячейки и т. д.) условными обозначениями. На складах должны быть развернутые схемы размещения стеллажей с их маркировкой, вывешенные на видном месте. Хранение материалов на складе должно обеспечивать их качественную и количественную сохранность, т. е. предупреждение механических повреждений, загрязнения, воздействия одних на другие, изменения физико- сйМических свойств и воздействия атмосферных осадков. Для этого складские работники должны, хорошо знать свойства материалов и выполнять все требования условий (температура, влага, свет и т.д.) и техники (порядок и способы укладки и хранения материалов) хранения их.  [c.479]

Для больщнх складов в целях облегчения работы рекомендуется иметь развернутые схемы размещения стеллажей с их маркировкой.  [c.135]

На рис. 56 показана схема автоматического выполнения краном-щтабелером загрузки и разгрузки стеллажей.  [c.136]

На рис. 89, а приведена схема планировки цехового склада готовых деталей с механизацией подъемно-транспортных операций. Готовые детали доставляются на склад в таре электрокаром 1 и здесь разгружаются крупногабаритные — мостовым краном 2 на место штабелирования 3, остальные — крано м-штабелером 4 на площадку приема 5. С площадки приема грузы устанавливают на циферблатные весы 6 при помощи консольного поворотного крана 7. После взвешивания тара с деталями краном-штабелером устанавливается в соответствующие стеллажи 8—11.  [c.189]

На рис. 111 представлена схема компоновки сборочного цеха на базе напольных пульсирующих конвейеро1в с механизированным складом. Такая схема может быть рекомендована как типо вая для моторостроительных заводов. По схеме для сборки двигателей приняты три напольных пульсирующих конвейера 12, 15 и 17, а также донолнительно вводятся подвесной толкающий конвейер и механизированный комплектовочный оклад, которые предназначаются для хранения задела метизов, общих мащиностроительных деталей и узлов массой до 15 кг и комплектования их в шециальязто тару с транспортированием ее на рабочие позиции главного конвейера и отдельных линий, предназначенных для сборки крупных узлов. С введением нового подвесного конвейера функции подвесного толкающего конвейера 11 несколько меняются и ограничиваются сбором необходимой номенклатуры изделий с участков 21, 22, 23 я 24 и иранспортированием их в склады. Тяжелые изделия должны поступать в склад 8 и храниться на тележках конвейера, а более мелкие — в комплектовочный склад и передаваться на многоэтажные стеллажи 1 я 2, оборудованные специальными тележками-подъемниками 3.  [c.235]

Для грузов, не поддаюшихся штабелированию, с целью наиболее эффективного использования складской площади применяются стеллажи. Схема их размещения в складе показана на рис. 93.  [c.139]

Схема механизации процесса штамповки коленчатого вала моотра КДМ-46 приведена на рис. 157. Механизированная линия состоит из методической печи 2, манипулятора /, рельсового пути 3, молота 4, камерной печи 5, штамповочного молота 6, обрезного пресса 7, стеллажа 8, монорельса 9, кривошипного пресса 10, ограждения // и шланга токоведущих проводов 12.  [c.258]

Деревянный стеллаж своими руками схема. Как сделать стеллаж своими руками: варианты и схемы

В любой из квартир есть такие места, которые не используются. Одним из таких является пространство по обе стороны от двери. Его можно использовать рационально, поставив здесь высокий стеллаж для книг и прочих мелочей. Таким образом, все необходимое у вас будет под рукой и, в то же время, каждая вещь будет находиться на своем месте. Давайте рассмотрим, как сделать стеллаж из дерева своими руками.

Порядок изготовления и сборки стеллажа

Как показывает практика, для того, чтобы сделать деревянный стеллаж своими руками, необходимы будут следующие материалы и инструменты:

• доска толщиной 4 см;
• деревянная фанера толщиной 12 мм;
• ДСП, ламинированное под дерево;
• саморезы;
• струбцина;
• фрезер;
• морилка;
• столярный клей.

1. Вначале собираем основание стеллажа. Для этого из доски выпиливаем детали будущего стеллажа по необходимым вам размерам и скрепляем их саморезами длиной 30 см. Для более прочного соединения перед скреплением саморезами необходимо все места проклеить столярным клеем. Помните, что через каждый метр в основании необходимо прикреплять поперечную балку, которая не даст полкам провиснуть при любой нагрузке. Углы основания усиливаем дополнительными деревянными укосинами.
2. Из фанеры вырезаются вертикальные боковые части стеллажа. При помощи фрезера делаем в боковинах пазы для горизонтальных полочек.
3. Их этой же фанеры надо вырезать полочки, вставить их в пазы и прикрутить саморезами. Высота полочек должна быть от 24 до 42 см, тогда на них свободно поместиться любая книга или журнал.
4. Ставим стеллаж на основание и скрепляем их между собой. Если есть возможность, прикрепляем основание к стене.
5. Для придания эстетического вида нашему стеллажу, облицовываем его ДСП, ламинированной под дерево. Для этого прикрепляем по шесть кусочков фанеры на каждую вертикальную панель стеллажа. Они обеспечат надежность монтажа отделочной панели на фасаде стелажа.
6. На эту фанеру крепим ДСП. Так же декорируем и все полочки. Для удобства работы можно воспользоваться струбциной.
7. Украшаем верхнюю часть стеллажа, примыкающую к

• Основные виды
• Делаем металлический аналог
• Материалы
• Порядок проведения работ

Приходит время, когда для инструментов и разных подручных материалов критически не хватает места в мастерской или том же гараже. Первое, что приходит в голову каждому мужчине, — сделать ревизию и выкинуть в мусор ненужный хлам. Ну не тут-то было, ведь, когда дело доходит принять решение, что нужно оставить, а что — выкинуть, верх берет не здравый смысл, а запасливость русского мужика, въевшаяся на генетическом уровне в его натуру. Подумав немного, большинство мужчин останавливаются на мысли, как сделать стеллаж своими руками.

Приходит время, когда для инструментов и разных подручных материалов критически не хватает места в мастерской или том же гараже. Именно стеллаж — идеальный выход из сложившейся ситуации, который даст возможность освободить немного пространства в помещении.

Именно стеллаж — идеальный выход из сложившейся ситуации, который поможет сберечь все, что нажито непосильным трудом, и даст возможность освободить немного пространства в помещении.

Основные виды

Стеллаж из металлического уголка обладает повышенной прочностью, так как каркас изготовлен из прочного металла и в состоянии выдержать большой вес.

1. Сборный является наиболее простым вариантом, который позволяет собрать его конструкцию самому за считанные часы. В наше время на рынке представлено множество сборных стеллажей разных габаритов от различных производителей. Основные преимущества заключаются в том, что они изготовлены из специально обработанных материалов (оцинкованная сталь, дерево), за счет чего увеличивается их срок службы. Кроме того, поставляемые в комплекте полки можно монтировать на разной высоте с последующей перестановкой.
2. Стеллаж, изготовленный из металлического уголка (профиля) с деревянными (металлическими) полками. Такой обладает повышенной прочностью, так как каркас изготовлен из прочного металла и в состоянии выдержать большой вес. Благодаря тому что изготавливается стеллаж своими руками, то его габариты можно подогнать под фактические размеры помещения, смонтировать его вдоль одной из стен, вплоть до потолка.
3. Деревянный. Такой стеллаж изготавливают по такой же конструктивной схеме, как и металлический. За исключением того, что для основных стоек используются бруски из дерева, а не металлический профиль. К изготовлению, как правило, прибегают тогда, когда ограничен бюджет. Потому как деревянные бруски намного дешевле металлического профиля. Единственное, на что нужно обратить внимание, — это на то, что грузоподъемность такого стеллажа намного меньше, в отличие от металлического собрата. Да и срок службы уступает второму типу.

Вернуться к оглавлению

Делаем металлический аналог

Перед тем как начинать работы, необходимо подготовить средства защиты: руки должны быть в перчатках, а глаза – защищены специальными очками.

Перед тем как начинать работы, необходимо подготовить средства защиты: руки должны быть в перчатках, а глаза — защищены специальными очками. Если правила техники безопасности выполнены, приступаем к изготовлению.

В большинстве случаев, обдумывая варианты, выбор падает на стеллаж на основе металлического каркаса с деревянными полками.

В зависимости от помещения и места размещения, не трудно рассчитать необходимое количество материалов для его изготовления. При подготовке материалов необходимо учитывать следующие нюансы:

1. Общая длина не должна равняться длине стены, вдоль которой он будет стоять, а должна быть меньше на 10-15 см. Рекомендуется придерживаться этого условия, иначе установка на выбранное место будет затруднительной.
2. Высота ограничивается потолком и высотой профиля, если он не заготавливается специально, а имеется уже в наличии.
3. Перед тем как готовить материал для полок, необходимо учесть максимальный вес груза, который предполагается размещать на них. Размер полок нужно выбирать с учетом того, что максимальные размеры не должны превышать 1 м.
4. Делая стеллаж, нужно сохранить его универсальность с учетом того, что на нем будет храниться не только ручной инструмент. Исходя из этого, глубина полок должна быть в пределах 40-60 см.
5. Высота полок должна соответствовать высоте тех предметов, которые планируется хранить на стеллаже. Обычно высота полок соответствует 30-50 см. Нижняя полка, как правило, выше последующих в два раза.

Вернуться к оглавлению

Материалы

1. Для изготовления стоек каркаса в основном применяется уголок 30х50 мм. В то же время альтернативной его заменой является профилированная труба 20х50 мм.
2. Для того чтобы надежно закрепить полки, из уголка 15х25 мм изготавливается для них каркас.
3. Так как для полок выбранным материалом является дерево, то понадобится доска толщиной 15х25 мм. Доску перед монтажом полок необходимо будет дополнительно обработать, покрасить или промаслить.

Общий метраж материалов рассчитывается простым суммированием длин составных частей в соответствии с чертежом. Могут понадобиться расходные материалы, такие как болты с резьбой на 10.

Необходимые инструменты:

1. Сварочный аппарат (за неимением дрель).
2. Пила по дереву.
3. Болгарка.
4. Электроды — 1 кг.
5. Набор сверл.
6. Рулетка.
7. Уровень.
8. Эмаль ПФ-115 — 0,5 кг.
9. Грунтовка — 0,5 кг.
10. Отрезные круги — 2 шт.
11. Мел (чертилка).
12. Саморезы — 1 уп.

Вернуться к оглавлению

Порядок проведения работ

Необходимо, в соответствии с чертежом, изготовить каркас, надежно сварив стыки в местах соединения. Это наиболее ответственный момент.

С помощью рулетки размечаем необходимую длину на заготовленном заранее профиле. Далее нужно с помощью болгарки нарезать все необходимые составные части. Подрезку профиля можно заказать непосредственно там, где покупается профиль, но в таком случае увеличивается стоимость самого стеллажа, так как эта услуга, как правило, платная.

С помощью сварки необходимо, в соответствии с чертежом, изготовить каркас, надежно сварив стыки в местах соединения. Это наиболее ответственный момент, так как основная конструкция стеллажа с вертикальными стойками должна быть прочной и выдерживать достаточно большой вес. Делая каркас, необходимо постоянно контролировать уровень всей конструкции, чтобы она не получилась неровной.

Следующий этап — подготовка каркаса для будущих полок. Также проводится с помощью сварки уголков с меньшей высотой полочки.

Далее необходимо точно измерить и отметить мелом (чертилкой) места, где будут крепиться полки к вертикальным стойкам. В этих местах каркас для полок приваривается к стойкам, параллельно контролируется их горизонталь. В случае если полки получатся негоризонтальными, то инструмент будет просто скатываться с них.

Для большей универсальности каркас можно крепить к стойкам с помощью болтов, для этого необходимо предварительно разметить места сверления на стойках и каркасе, чтобы при монтаже они совпали и в них вошел болт.

Также для большей универсальности каркас для пола можно крепить к стойкам с помощью болтов, для этого необходимо предварительно разметить места сверления на стойках и каркасе, чтобы при монтаже они совпали и в них вошел болт. Хотя такой способ, в отличие от сварки, имеет преимущество, а именно высота полок может регулироваться, если, конечно, насверлить дополнительные отверстия, но в то же время он требует больше усилий.

Далее можно приступать к изготовлению полок. Делать полки можно не только из досок, но и из ДВП. Перед тем как нарезать для этого подготовленный материал, необходимо учесть то, что для придания большей прочности нарезать доски (ДВП) необходимо не вдоль, а поперек стеллажа. Таким образом они будут меньше прогибаться и, соответственно, выдержат больший вес. После того как заготовки для полок нарезаны, нужно их примерить, и, если все хорошо подходит, они не ходят в каркасе, приступить к их обработке. В большинстве случаев будет достаточно их покрасить.

Как только полки высохнут, необходимо прикрутить их к каркасу. Для этого, как правило, используются саморезы по металлу.

Для того чтобы стеллаж был более устойчивым, его можно прикрепить с помощью кронштейнов или распорок в стене.

Исходя из вышесказанного, получен ответ на вопрос: как сделать стеллаж самому? Проанализировав все, легко заметить, что изготовление стеллажа не требует существенных затрат и усилий.

Как часто бывает, что вещей в доме становится все больше, а мест для их хранения не находится. Тогда мы начинаем придумывать самые немыслимые варианты – складываем вещи в коробки, пакеты и прячем подальше от глаз. А на самом деле всего-то нужно обзавестись стеллажом.

Тот же принцип действует и в теплицах – рассада и саженцы нуждаются в надлежащем уходе и быстром доступе, который можно обеспечить, сделав стеллаж из брусков самостоятельно.

Теплица нужна для того, чтобы даже в холодное время года можно было выращивать овощи и фрукты, зелень и даже цветы. Температура в теплице может быть такой как в субтропиках, а значит, при надлежащем уходе можно вырастить даже ананасы!

Но в основном в теплицах выращивают более простые овощи и фрукты, которые встречаются на рынках и полках магазинов в любое время года. На стеллажах же удобно выращивать зелень, цветы, некоторые виды саженцев и рассады.

Рассмотрим подробнее несколько видов тепличной деятельности:

• Зелень (см. ) – стоимость пучка зелени, конечно, не слишком высока, тем не менее, этот вид продукции востребован ежедневно, на протяжении всего года.

Выращивая зелень в теплице, вам следует знать, что она не привередлива к условиям, достаточно будет поддерживать температуру до 19 С О и дополнительно подсвечивать до 14 часов в сутки. Период времени, за который зелень полностью созревает, достаточно мал, а это означает, что при поддержании правильных условий за год можно собрать около 10 урожаев.

Еще одним плюсом является то, что зелень выгодно выращивать на стеллажах, ведь ее можно сажать плотно друг к другу и размещать в несколько ярусов, что позволит экономить пространство и выращивать продукт в больших количествах.

• Цветы (см. ) – в теплице можно выращивать садовые или комнатные. Садовые менее требовательны, но после срезки у них очень короткий срок реализации.

Так же стоит заранее подумать о том, кто будет реализовывать вашу продукцию – займетесь вы этим самостоятельно или продадите перекупщикам. На разных стеллажах можно разместить сразу несколько видов растений, к примеру – один стеллаж полностью отведен под фиалки, а другой под цветочную рассаду.

• Саженцы и рассаду очень удобно размещать на стеллажах, но нужно знать, что у таких стеллажей должны быть высокие борта для пикировки.

Строим стеллаж в теплицу

Для того, чтобы изготовить стеллаж из бруса своими руками не нужен большой багаж знаний и огромный опыт работы с мебелью. Будет достаточно иметь под рукой все необходимые материалы и инструменты, и следовать алгоритму действий.

Такой стеллаж позволяет экономить финансы, ведь цена материалов, которые нужны для самостоятельного изготовления, значительно ниже, чем уже готовая фабричная мебель.

Нам понадобятся:

• Деревянный брус квадратного сечения не менее чем 30 на 30 мм.
• Деревянные рейки для дополнительно укрепления конструкции.
• Доски ДСП, фанера, натуральное дерево, в общем все, из чего можно сделать полки.
• Отвертка, шурупы и дюбеля.
• Рулетка, карандаш.
• Ватерпас (уровень).
• Ножовка по дереву или электрический лобзик для большего удобства.

Важно! Подбирая материал, не забывайте, что стеллаж будет находиться в теплице, под воздействием света, воды и температуры, а значит, он должен быть крепок и долговечен. Как вариант – на деревянные детали можно нанести защитное покрытие.

В этой статье вы имеете возможность ознакомиться с несколькими фото того, как должна выглядеть подготовка к работе.

Создавая чертеж нужно вооружиться рулеткой и простым карандашом, чтобы выбрать подходящие для вашей теплицы размеры будущего стеллажа. Ширина полок может варьироваться в различных пределах, но так как на этих полках будут стоять растения, то достаточно будет 60-70 см.

Длину следует подбирать в зависимости от того, сколько рассады вы планируете расположить на одной полке. Если ее вес будет слишком велик, то длинные полки будут прогибаться, чтобы этого не случилось, придерживайтесь рекомендуемой длины 80-90 см.

Рассчитать высоту предполагаемой конструкции можно измерив рабочие поверхности в доме, это делается для того, чтобы ряд, на котором вы планируете пересаживать, шевелить или удобрять растения соответствовал вашему росту.

Обычно нижнюю полку делают на такой высоте, чтобы под нее можно было поставить необходимые в теплице вещи, например удобрения, перчатки и прочий садовый инвентарь. Если на стеллаже планируется ставить цветы, то лучше сделать низкие борта, это значительно упростит к растениям.

После того как все пожелания учтены, а параметры сопоставлены делают чертеж. Обычно схематического рисунка с указанием всех размеров вполне достаточно.

Переходим к основному процессу

Дальнейшая инструкция не представляет особой сложности. Начнем с монтажа – несущую опору делаем из деревянного бруса, это даст гарантию, что основание стеллажа будет прочным.

Для того, чтобы зафиксировать брусья с досками основания лучше всего подойдут саморезы размером 3 см. В процессе монтажа нужно помнить, что несущие опоры должны размещаться только вертикально.

Когда окончательно готово основание стеллажа переходят к установке коробки. Подготовленный для этой цели материал крепят к брусьям внизу, вверху и по бокам. В итоге получается коробка, но без задней стенки.

После того как коробка готова переходят к установке полок. Для точности и удобства следует сделать небольшие пометки на боковых сторонах коробки, они будут указывать те места, где расположатся полки. Полки закрепляются так же при помощи саморезов, но можно выбрать, к примеру, металлические уголки.

Сверху к ним прикрепляют поперечные бруски, на которые будет приходиться опора полок. Самая большая нагрузка обычно приходится на полки, расположенные в средине, поэтому возможно ее следует дополнительно укрепить.

Совет! Стоит обратить внимание, что саморезы, которые используются для соединения полки и бруса, необходимо брать на 5-6 мм больше, чем толщина полки.

Так как стеллаж будет установлен в теплице, то дополнительная отделка ему не требуется, разве что для более длительной эксплуатации следует покрыть конструкцию защитными средствами. В целом, на прикрепленном видео в этой статье доступно показан процесс создания стеллажа из бруса, который делается в несколько этапов.

Как правильно разместить стеллажи в теплице

Между стеллажами обязательно должны быть проходы, он может быть один или несколько. Ширина прохода зависит от того, будете ли вы пользоваться дополнительным инвентарем, например тачкой.

Для обычной ходьбы достаточно 50 см, а для тачки – около 60 см. Так же расставляя стеллажи, стоит учитывать систему полива, которой нужен доступ к растениям, и размещение дополнительного освещения.

Обычно для таких нужд выделяют одну полку на стеллаже, куда должно помещаться не больше 3-4 растений. Ее со всех сторон дополнительно ограждают стеклом, и следят, чтобы освещение в карантинной зоне не было слишком сильным. Если отрицательных изменений в новых растениях не происходит, то через несколько недель их можно пересаживать на основные стеллажи.

И в заключении

Как видно, процесс изготовления стеллажей из дерева довольно прост, и выполнить его под силу даже человеку, никогда ранее не сталкивавшемуся с подобными работами.

Главное – это помнить несколько нехитрых правил:

• Выбирайте только тщательно просушенный лес , с минимальным количеством влаги.
• Сучки на деревянных брусках, самые слабые места, поэтому, чем их меньше, тем прочнее и надёжнее будет конструкция.
• Используйте дополнительные пропитки для дерева . Они уберегут дерево от появления плесени и жучков.
• Каждая планка должна быть закреплена минимум на двух саморезах . Только так можно получить прочую конструкцию, которая не будет шататься.

Вот в принципе и всё, можно покупать все необходимые материалы, готовить инструмент и вперёд, к высокому званию домашнего мастера.

После постройки гаража, его пространство остается свободным буквально считанные дни. После чего в нем начинаю появляться различные предметы, которые до этого свободно размещались в другом месте. Чтобы не превратить помещение в свалку, лучше всего использовать стеллажи вдоль стен, которые и места не займут много, и позволят упорядочить скопившиеся на полу вещи.

Изготовить конструкцию можно из металла, пластика или дерева, и сегодня мы будем говорить о последнем варианте. Вы узнаете об их разновидностях, характеристиках и как лучше всего сделать так, чтобы их функциональность использовать на все 100%. Сразу хотим предупредить, что стеллаж из дерева не представляет какую-то сложность для среднестатистического мужчины, все можно выполнить своими руками за короткий срок.

Виды деревянных стеллажей

Рассмотрим основные варианты, которые чаще всего используют владельцы гаражей:

Стационарный	Конструкция состоит из стоек и перекладин, которые служат опорой для полок. Увеличить ее надежность можно прикреплением стеллажа к стене. Изготавливают также и пристенные варианты.
Передвижной	Отличается тем, что для передвижения по полу у него есть колесики. Их размер зависит от самой конструкции, чем она массивнее, тем они должны быть больше. Используют варианты на резиновом или пластмассовом ходу, цена последних ниже.
Вращающийся	Удобен тогда, когда вам требуется иметь постоянный доступ во время работы к различным мелким предметам. К примеру, во время ремонта автомобиля будет практично иметь под рукой именно такой стеллаж.
Навесной	Назвать такую конструкцию стеллажом можно с некоторой натяжкой, так как батарея полок не имеет внизу опоры, а размещается непосредственно на стене. Удобен такой способ тем, что такие полки-стеллажи можно разместить именно там, где необходимо или есть свободное место.

Подготовка к работе

Теперь узнаем, как сделать деревянный стеллаж своими руками.

Весь процесс будет производиться только с древесиной, лишь в некоторых местах для усиления будут применяться металлические элементы:

1. Приготовьте доски, можно также использовать ДСП (только в пределах разумного, так как материал не слишком надежный) или фанеру. Толщина первого и второго материала – до 25 мм, третьего – можно и 10-20 мм.
2. Для стоек и перекладин понадобятся деревянные бруски сечением 50х100 мм или 100х100 мм. Фактически можно варьировать размером, если не предполагается на стеллажах размещать слишком тяжелые предметы.

Совет: если использовать дополнительные стойки посередине полок, можно уменьшить.

1. Металлические уголки помогут добавить надежности.
2. Из инструментов вам пригодятся:

• шуруповерт, заменить можно электродрелью;
• ножовка по дереву, заменить можно ручной циркулярной пилой или деревообрабатывающим станком;
• плоскогубцы.

1. Крепеж – саморезы, болты и гайки.
2. Для обработки древесины:

• грунтовка по дереву, лак или краска;
• валик или кисти;
• шпатель;
• наждачная бумага или шлифовальная машинка.

1. Для разметки простой карандаш и рулетка.

Изготовление каркаса

Инструкция следующая:

1. Решите, для каких вещей вам необходим стеллаж – определите их габариты и массу . Именно это будет влиять на размер высоты между полками, а также на их ширину.
2. Измерьте место, куда вы хотите установить стеллаж и оцените его под свои потребности . Для этого используйте рулетку или измерительную ленту. Запишите размеры в тетрадь.

1. Подготовьте предварительный чертеж , достаточно просто эскиз от руки, с размерами конструкции.
2. Используйте ножовку по дереву, циркулярную ручную пилу или деревообрабатывающий станок с циркуляркой , чтобы на отрезки нужного размера.
3. Отшлифуйте заготовки наждачной бумагой , убрав заусенцы и острые углы.
4. Возьмите карандаш и рулетку, отметьте с их помощью места установки полок .
5. Прикрутите к стойкам металлические уголки на разметке , используя саморезы и шуруповерт.

Совет: вместо уголков можете установить куски бруса сечением 50х50 мм.

1. Присоедините с другой стороны к уголкам поперечные бруски , которые станут основой для полок.
2. Нанесите на каркас водоотталкивающий состав , грунт, а после высыхания краску или лак.
3. Поставьте каркас на выбранное в гараже место .

Совет: если конструкция рассчитывалась для массивных предметов, прикрепите ее к стене.

Делаем полки

1. Нарежьте полки длиной 1 м, максимум 1,5 м, чтобы не было провисаний. Их глубина не должна превысить 500-600 мм, иначе будет неудобно доставать что-либо. Высота – 250-600 мм, нижняя – 800-1000 мм.
2. Нанесите краску на заготовки полок и подождите, пока она высохнет.
3. Установите их на горизонтальные бруски и зафиксируйте саморезами.

Совет: планируя ширину стеллажа, делайте ее на 50-100 мм, чтобы можно было удобно его устанавливать возле стены.

1. Произведите монтаж конструкции в горизонтальной плоскости, после чего установите ее вертикально.

Вывод

Сегодня мы рассмотрели самый примитивный вариант стеллажа из дерева, стоимость которого зависит от цены материалов. Однако данную конструкцию можно смело считать универсальной, так как ее можно установить не только в гараже, но и в кладовой дома или квартиры. По такой же схеме изготавливают и угловой стеллаж, когда две его части соединяются под прямым углом. Видео в этой статье позволит получить дополнительную информацию по вышеуказанной теме.

Все, что хорошо сложено, никогда не теряется и быстро находится. К этой народной мудрости можно добавить, что правильное хранение вещей экономит место и украшает интерьер.

Все эти доводы – отличный повод для того, чтобы сделать самодельный стеллаж и дать решительный бой домашнему хаосу и беспорядку. Его конструкция настолько простая, что не станет камнем преткновения для новичка. Парочка вертикальных рам-стоек с поперечинами, полки из досок, фанеры или ДСП – вот и все элементы стандартной стеллажной системы.

Поскольку мест для установки стеллажей (в доме, подвале, веранде, гараже) найдется немало, то и вариантов их конструкций разработано множество.

В нашем обзоре мы рассмотрим самые интересные из них и дадим практические советы о том, как быстро и с минимальными затратами изготовить подобное сооружение.

Оригинальные варианты стеллажных конструкций

Тот, кто полагает, что стеллаж – грубая рама с полками, глубоко ошибается. Действительно, для подвала и гаража можно особо не фантазировать. Прочность, долговечность и функциональность – вот главный лозунг для этих помещений.

Для домашнего интерьера, напротив, хочется сделать нечто особенное и нетривиальное. Поэтому мастера-самодельщики не жалеют времени и сил, чтобы поразить наше воображение. Пара дубовых досок и несколько стеклянных бутылок – вот и все, что нужно для создания оригинальной конструкции.

Фото №1 Стеллаж из бутылок и досок

Несмотря на простоту, прочность такого стеллажа достаточно высокая. На ней можно хранить не только книги, но и использовать для раскладки коллекции вин.

Тот, кто имел дело с высокими полочными конструкциями, знает, что без хорошей лестницы добраться до их верхнего яруса невозможно. А почему бы не использовать полки в качестве ступенек – подумал находчивый человек и создал вот такую оригинальную систему.

Фото №2 Стеллаж-лестница

Классический каркасный стеллаж опирается на пол, а для установки веревочного нужно только два крюка в стене. Конечно, тяжелые банки с консервацией на нем хранить не получится, зато для книг, фотографий и сувениров он прекрасно подойдет.

Фото №3 Подвесной веревочный стеллаж

Сделать стеллаж своими руками так, чтобы окружающие оценили вашу творческую натуру можно, используя стальные водопроводные трубы и фитинги. Такая конструкция идеально смотрится в интерьере, выдержанном в индустриальном стиле. Кроме этого, она вполне уместна и в обычной квартире.

Обратите внимание на оригинальный способ монтажа полок. Они насаживаются на стойки по принципу детской «пирамидки» ярус за ярусом.

Фото №4 Стеллаж из водопроводных труб

Задних опорных стоек у этого стеллажа нет. Высокая жесткость стальной трубы, усиленной тройниками, позволяет отказаться от них. Такую конструкцию можно разместить где угодно: в квартире, на веранде, в мансарде или погребе.

Если в вашем доме есть лестница, ведущая на второй этаж, то свободное пространство под ней можно приспособить под стеллаж. Получится функционально и красиво, как на фото № 5.

Фото №5 Стеллаж под лестницей

Изучив оригинальные варианты самоделок, рассмотрим последовательность проектирования и сборки деревянных и металлических стеллажей.

Проектируем стеллаж самостоятельно

Перед началом этой работы очень желательно попробовать себя в роли инженера-конструктора. Любой металлический или деревянный стеллаж состоит из несущей рамы и полок. Главные параметры, которые должен учесть рабочий чертеж, – размеры предметов, которые будут храниться на полках и их общий вес. Выбор материала будет зависеть от величины нагрузки и от уровня влажности в помещении.

Дерево хорошо держит достаточно большой вес. К сожалению, противостоять сырости даже при условии антисептической обработки этот материал долго не может. Поэтому для сухих помещений нашим выбором будет древесина, а для влажных (гараж, подвал, балкон) лучше использовать металл.

Фото №6 Металлический стеллаж – лучшее решение для гаража и подвала

Перед тем, как начертить схему стеллажа, нужно обмерить предметы, которые будут на нем храниться и не забыть оставить между ними зазоры (5-10 см), необходимые для установки и снятия с полок.

Второй шаг – рациональное распределение нагрузки. Классический принцип – раскладка на нижних полках самых тяжелых и громоздких грузов. На центральном ярусе ставят предметы средней массы и размера. Верхние уровни отводят для объемных, но легких вещей (ящиков с одеждой, коробок).

Если на стеллаже будет размещены книги или домашняя консервация, то его стойки не следует раздвигать слишком широко. 50-60 см – оптимальный шаг деревянных рам такой конструкции. Для металлического уголка 50х50 мм это расстояние можно увеличить до 80-100 см (схема №1).

Такие же габариты нужно соблюсти, делая эскиз стеллажной конструкции, предназначенной для хранения большого количества инструментов.

Комплект колес для автомобиля можно просто сложить «горкой» под нижней полкой стеллажа.

Фото №7 Колеса под стеллажом – компактно и просто

Если же покрышек с дисками у вас много, то лучше всего сделать для них специальную стеллажную конструкцию без полок. Два горизонтальных уголка связывающих между собой рамы-стойки надежно зафиксируют колеса от падения (схема №2).

Общую длину такого стеллажа выбирают, исходя из ширины одной покрышки, умноженной на их общее количество плюс по 6-8 см с каждой стороны для удобства доступа.

Сборка деревянного и металлического стеллажей

Оптимальный материал для деревянной стеллажной конструкции – строганные бруски сечением 5х5 см и плита OSB.

Алгоритм изготовления такого стеллажа состоит из следующих операций:

• Нарезаем брусок для стоек и поперечин по размерам чертежа.
• Уложив стойки на ровную горизонтальную поверхность, соединяем их с поперечинами (используем молоток и гвозди или же шуруповерт и саморезы).
• Фиксируем полученные опорные рамы к стенам помещения через металлические пластины.
• Нарезаем полки из плиты OSB.
• Монтируем полки в каркас и фиксируем их саморезами.

Фото №8 Опорные рамы стеллажа (молоток – хорошо, а шуруповерт – лучше!)

Самый простой вариант сборки боковин стеллажа вы видите на фото №8. Отметим сразу, что гвоздевое соединение не самое надежное, поскольку не так прочно держит древесину, как саморезы или конфирматы.

Фото №9 Небольшой деревянный стеллаж-стойка, состоящий из двух боковин

Более эстетично выглядит рама стеллажа, у которой поперечины стоят заподлицо со стойками, как на монтажной схеме № 3.

Если шаг опорных рам невелик (50-60 см), то можно обойтись без установки продольного бруска. Его полноценно заменит плита ОСП толщиной 18-20 мм. На небольшом пролете жесткости у нее хватит для того, чтобы выдержать большой вес без прогиба.

Если же вы купили тонкую плиту или трехслойную фанеру, то продольный брусок на каждом ярусе стеллажа установить придется. Он свяжет рамы и будет служить боковой опорой для полок. Для повышения пространственной жесткости такой конструкции на ее задней стенке можно закрепить несколько диагональных стяжек из брусков.

Если у вас есть сварочный аппарат, то сделать стеллаж из металлического профиля, будет проще, чем деревянный. Если же сварки нет, то придется взять электродрель, сверла по металлу, запастись болтами и гайками.

Последовательность изготовления металлического стеллажа из уголка или профильной трубы принципиально не отличается от монтажа деревянного каркаса. Здесь также сначала изготавливают рамы, которые затем выравнивают по уровню в вертикальной плоскости и фиксируют к стене. При использовании для полок толстой плиты ДСП или доски толщиной 30-40 мм стеллаж можно не связывать продольным профилем.

В этом случае полки опираются непосредственно на поперечины рам и крепятся к ним саморезами по металлу. Если конструкция будет нести серьезную нагрузку, то продольный пояс жесткости под полки не будет лишним.

Отметим, что работать с профильной трубой удобнее и проще, чем с уголком. Учтите это при покупке металла. Оптимальный по цене и прочности размер сечения для квадратного трубчатого профиля – 25х25 мм, стенка 2 мм. Уголок лучше купить равнополочный размером 40х40 мм.

Облегченный вариант конструкции можно изготовить, используя опорные кронштейны из металла. Их крепят дюбелями к стене, а сверху ставят полки из доски или плиты ОСП.

Такое решение позволяет сэкономить место под стеллажом для установки крупногабаритных предметов.

Стеллаж своими руками — изготовление стеллажа

Многие сталкиваются с проблемой отсутствия места для хранения вещей. В этом случае идеальным вариантом является стеллаж, который ко всему прочему еще может и играть роль перегородки для зонирования пространства. Стеллаж является идеальным вариантом для разделения комнаты, поскольку не загромождает излишне пространство и при этом используется для размещения книг. Для изготовления этой конструкции вам потребуется набраться терпения и владение минимальными навыками работы с инструментами.

Выбор необходимого материала

Проектирование стеллажа

Процесс изготовления начинается с подбора оптимальных материалов необходимых для работы. Как сделать стеллаж не только функциональным, но и красивым. Для этих целей можно использовать красное дерево, которое отличается не только долговечностью, но и экологической чистотой, что делает его применение возможным для любых помещений. Прежде чем приступать к работе, тщательно спроектируйте будущую конструкцию, предусмотрев в ней полки с высотой не менее 21 и 42 см. Это необходимо для придания шкафу максимальной вместительности для различных печатных изданий, сувениров и дорогих сердцу вещей.

Основание

Основание стеллажа

Сборка стеллажа начинается с монтажа надежной основы, которая будет опираться на деревянные доски с большой толщиной. Для их фиксации стоит воспользоваться саморезами с длиной 3 см. Каждый метр доски должен дополнительно крепиться с помощью поперечных досок, которые не позволят полкам прогнуться даже при воздействии больших тяжестей.

Обратите внимание! Благодаря поперечным боковым укосинам конструкция обеспечится дополнительной жесткостью, что немаловажно для основы любого типа.

Подготовка вертикально расположенных досок

Сборка стеллажа

Изготовьте прорези для установки полок. В качестве материала используйте фанерные листы с большой толщиной, на поверхности которых сделайте необходимые разметки. Согласно нанесенным линиям, сделайте поперечные сечения штроборезом под фиксацию горизонтально укладываемых полок. Штробы должны быть расположены лишь на одной стороне досок, так как весь стеллаж состоит из трех частей, надежно скрепленных друг с другом с помощью крепежных элементов.

Сборка полок и их крепеж к конструкции

Установка боковых стенок

Для того чтобы выполненное крепление было максимально надежным, необходимо места стыков двух деталей смазать столярным клеем и дополнительно зафиксировать с помощью трех саморезов, располагая их с обеих сторон. Таким образом, полученная конструкция будет достаточно прочной.

Первоначально закрепите боковины по одну сторону несущих полок, а затем — по другую. При этом важно следить за тем, чтобы угловые соединения располагались строго под прямым углом.

Обратите внимание! Если высота вашей комнаты стандартная и составляет 2,7 метра, то целесообразно оборудовать стеллаж 6 функциональными полками, которые разместят на своей поверхности все необходимые вам предметы.

Сборка полок и их крепеж

Закончив сборку стеллажных полок из дерева и надежно зафиксировав их на основании, приступайте к монтажу специальных полосок на торцевую часть полученного сооружения. После их крепежа установите декоративные накладки. Каждый вертикальный элемент должен быть отделан 6 аналогичными элементами для придания конструкции надежной установки отделочной панели.

Закрепление подпорок для деревянных полок

Собранный стеллаж

Закончив вышеописанные действия необходимо закрепить декоративную панель с внутренней стороны конструкции, используя для этого шуруповерт. Надежно зафиксируйте полку в одном положении с помощью сильного фиксатора. Этот процесс выполняется со всеми открытыми сторонами будущего шкафа для книг.

Следующим этапом станет крепеж лицевой панели, осуществляемый с помощью специальных фиксаторов овальной формы и столярного клея. Используя прорезиненный молоток небольшого размера, осторожно простукайте панель до тех пор, пока она полностью не войдет в предназначенные для нее отверстия.

Завершающими шагами является фиксация наличников, как внизу, так и наверху шкафа, она осуществляется небольшими гвоздиками для придания сооружению красивого и завершенного вида.

Пожалуй, следует сказать о том, что в изготовлении стеллажа нет ничего невыполнимого, единственным условием является наличие подходящих материалов и небольшого опыта в плотницком деле, получить который можно изготовив несколько табуреток для своей семьи. Не стоит приступать сразу к изготовлению слишком сложной конструкции с множеством сложных элементов. На первый раз вполне достаточно будет простейшей конструкции, главной задачей которой будет хранение книг. В дальнейшем же, при желании, вы сможете выполнить более интересные и сложные модели, которые отлично впишутся в ваш интерьер и будут украшать его в течение многих лет.

Видео

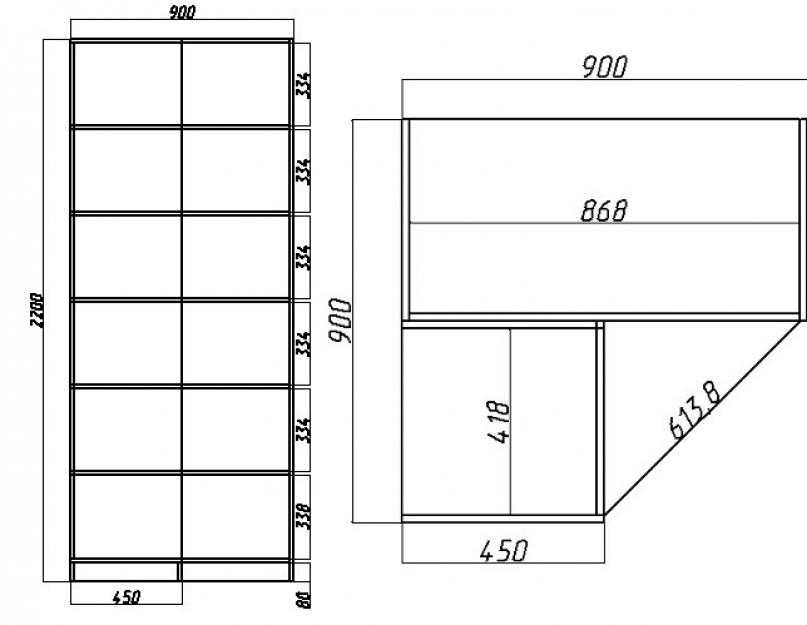

Стеллаж угловой своими руками чертежи и схемы. Стеллаж своими руками: универсальная мебельная конструкция. Использование стеллажей: основные разновидности

Все фото из статьи

После постройки гаража, его пространство остается свободным буквально считанные дни. После чего в нем начинаю появляться различные предметы, которые до этого свободно размещались в другом месте. Чтобы не превратить помещение в свалку, лучше всего использовать стеллажи вдоль стен, которые и места не займут много, и позволят упорядочить скопившиеся на полу вещи.

Изготовить конструкцию можно из металла, пластика или дерева, и сегодня мы будем говорить о последнем варианте. Вы узнаете об их разновидностях, характеристиках и как лучше всего сделать так, чтобы их функциональность использовать на все 100%. Сразу хотим предупредить, что стеллаж из дерева не представляет какую-то сложность для среднестатистического мужчины, все можно выполнить своими руками за короткий срок.

Виды деревянных стеллажей

Рассмотрим основные варианты, которые чаще всего используют владельцы гаражей:

Стационарный	Конструкция состоит из стоек и перекладин, которые служат опорой для полок. Увеличить ее надежность можно прикреплением стеллажа к стене. Изготавливают также и пристенные варианты.
Передвижной	Отличается тем, что для передвижения по полу у него есть колесики. Их размер зависит от самой конструкции, чем она массивнее, тем они должны быть больше. Используют варианты на резиновом или пластмассовом ходу, цена последних ниже.
Вращающийся	Удобен тогда, когда вам требуется иметь постоянный доступ во время работы к различным мелким предметам. К примеру, во время ремонта автомобиля будет практично иметь под рукой именно такой стеллаж.
Навесной	Назвать такую конструкцию стеллажом можно с некоторой натяжкой, так как батарея полок не имеет внизу опоры, а размещается непосредственно на стене. Удобен такой способ тем, что такие полки-стеллажи можно разместить именно там, где необходимо или есть свободное место.

Подготовка к работе

Теперь узнаем, как сделать деревянный стеллаж своими руками.

Весь процесс будет производиться только с древесиной, лишь в некоторых местах для усиления будут применяться металлические элементы:

1. Приготовьте доски, можно также использовать ДСП (только в пределах разумного, так как материал не слишком надежный) или фанеру. Толщина первого и второго материала – до 25 мм, третьего – можно и 10-20 мм.
2. Для стоек и перекладин понадобятся деревянные бруски сечением 50х100 мм или 100х100 мм. Фактически можно варьировать размером, если не предполагается на стеллажах размещать слишком тяжелые предметы.

Совет: если использовать дополнительные стойки посередине полок, можно уменьшить.

1. Металлические уголки помогут добавить надежности.
2. Из инструментов вам пригодятся:

• шуруповерт, заменить можно электродрелью;
• ножовка по дереву, заменить можно ручной циркулярной пилой или деревообрабатывающим станком;
• плоскогубцы.

1. Крепеж – саморезы, болты и гайки.
2. Для обработки древесины:

• грунтовка по дереву, лак или краска;
• валик или кисти;
• шпатель;
• наждачная бумага или шлифовальная машинка.

1. Для разметки простой карандаш и рулетка.

Изготовление каркаса

Инструкция следующая:

1. Решите, для каких вещей вам необходим стеллаж – определите их габариты и массу . Именно это будет влиять на размер высоты между полками, а также на их ширину.
2. Измерьте место, куда вы хотите установить стеллаж и оцените его под свои потребности . Для этого используйте рулетку или измерительную ленту. Запишите размеры в тетрадь.

1. Подготовьте предварительный чертеж , достаточно просто эскиз от руки, с размерами конструкции.
2. Используйте ножовку по дереву, циркулярную ручную пилу или деревообрабатывающий станок с циркуляркой , чтобы на отрезки нужного размера.
3. Отшлифуйте заготовки наждачной бумагой , убрав заусенцы и острые углы.
4. Возьмите карандаш и рулетку, отметьте с их помощью места установки полок .
5. Прикрутите к стойкам металлические уголки на разметке , используя саморезы и шуруповерт.

Совет: вместо уголков можете установить куски бруса сечением 50х50 мм.

1. Присоедините с другой стороны к уголкам поперечные бруски , которые станут основой для полок.
2. Нанесите на каркас водоотталкивающий состав , грунт, а после высыхания краску или лак.
3. Поставьте каркас на выбранное в гараже место .

Совет: если конструкция рассчитывалась для массивных предметов, прикрепите ее к стене.

Делаем полки

1. Нарежьте полки длиной 1 м, максимум 1,5 м, чтобы не было провисаний. Их глубина не должна превысить 500-600 мм, иначе будет неудобно доставать что-либо. Высота – 250-600 мм, нижняя – 800-1000 мм.
2. Нанесите краску на заготовки полок и подождите, пока она высохнет.
3. Установите их на горизонтальные бруски и зафиксируйте саморезами.

Совет: планируя ширину стеллажа, делайте ее на 50-100 мм, чтобы можно было удобно его устанавливать возле стены.

1. Произведите монтаж конструкции в горизонтальной плоскости, после чего установите ее вертикально.

Вывод

Сегодня мы рассмотрели самый примитивный вариант стеллажа из дерева, стоимость которого зависит от цены материалов. Однако данную конструкцию можно смело считать универсальной, так как ее можно установить не только в гараже, но и в кладовой дома или квартиры. По такой же схеме изготавливают и угловой стеллаж, когда две его части соединяются под прямым углом. Видео в этой статье позволит получить дополнительную информацию по вышеуказанной теме.

Cтеллаж из бруса своими руками делают многие люди, это пожалуй самый распространенный вариант. Здесь не потребуется сварка и инструмент найдется практически у любого хозяина. Так же и цена комплектующих не высокая. Сегодня мы расскажем, как делаются стеллажи из бруса и что при этом надо будет учесть.

Классификация деревянных стелажей

Существует общепринятая классификация стеллажей, изготовленных из дерева:

• Навесной стеллаж представляет собой совокупность нескольких полок, которые являются единой конструкцией. Подобное решение позволяет наиболее рационально использовать доступное пространство.
• Вращающийся стеллаж предназначен в основном для вещей небольших размеров, которым находят применение каждый день. Это могут быть как предметы личного пользования, так и кухонная посуда.
• идеально подходит для людей, которые окончательно не определились с местоположением данной конструкции. Наличие колёсиков позволяет перемещать стеллаж без предварительной выгрузки его содержимого.
• Стационарный стеллаж представляет собой вертикальные стойки с поперечными перекладинами и закрепленными на них полками. Для придания дополнительной прочности конструкция может быть прикреплена к стене.

Изготовление деревянного стеллажа

Предварительная подготовка чертежа играет важную роль в сооружении конструкции, которая отличается удобством и прочностью.

Итак:

• Прежде всего, необходимо определиться с местоположением стеллажа и произвести соответствующие измерения. Если его предназначение будет ограничиваться хранением различных инструментов, книг, банок с консервацией, то задача значительно упрощается: необходимо лишь рассчитать высоту будущей конструкции.
• Если же стеллаж будет использоваться в гараже (см. ), то наиболее оптимальным выбором будет его высота до потолка. Ширина полок подбирается с учётом характера предметов, которые будут на них храниться.
• Для хранения малогабаритных предметов достаточно ширины до 25 см. Полки большего размера подойдут для различного рода инструментов.

Внимание: Длина стеллажа высчитывается в зависимости от веса предметов, которые в дальнейшем будут на нём располагаться.

• Для легковесных предметов полутора метров будет достаточно. Что касается книжных полок, их максимальная длина не должна превышать 90 см. В противном случае они могут деформироваться или сломаться.
• Для хранения достаточно тяжёлых инструментов потребуется дополнительное укрепление каркаса профилем из металла.

Конструирование чертежа требует соблюдения следующих правил:

• Ширина свободного пространства у стены определяет ширину будущего стеллажа . Вычитание из полученного размера 5-10 см обеспечивает дополнительное удобство в процессе установки.
• Длина полок, не превышающая 1,5 м , позволит предотвратить их возможное нарушение целостности или деформацию древесины.
• Оптимальная ширина не должна выходить за рамки 50 см. Полки большей глубины могут вызвать затруднение при попытке достать предметы из дальних углов.
• Значение высоты полок рекомендуется выбирать из диапазона 30-60 см. Для хранения более габаритных вещей следует использовать полку в нижней части стеллажа, предварительно подняв её на несколько сантиметров.

При расположении стеллажной конструкции в любой из комнат, которые посещаются гостями наиболее часто, постарайтесь сделать особый акцент на форме и способе отделки стеллажа.

Изготовление стеллажной конструкции

Самостоятельно сконструировать стеллаж под силу почти каждому человеку, следует лишь иметь в своём распоряжении чертёж будущей конструкции, требуемые древесину, крепления и инструменты.

Как правильно выбрать материал

Натуральная древесина представляет собой наиболее подходящий материал для изготовления стеллажных конструкций различных типов. При их конструировании предпочтительнее делать выбор в пользу сосны, дуба или красного дерева.

Внимание: Использование древесно-стружечных плит нежелательно, поскольку для них нехарактерен должный уровень надёжности.

При выборе древесины следует обратить внимание на её влажность. Стандартные показатели обычно не превышают 10-15 %. Прежде чем приступить к сборке стеллажа, следует провести антисептическую обработку материала, после чего выдержать его в тёплом помещении на протяжении нескольких суток.

Для сборки стеллажа обязательным является наличие следующих инструментов:

• Карандаш;
• Измерительная лента;
• Электрический лобзик;
• Машинка для шлифования поверхности стеллажа;
• Молоток;
• Дрель.

Что касается используемого материала, он ограничивается следующими пунктами:

• Фанерная плита;
• Деревянные брусья;
• Кронштейны;
• Металлические уголки;
• Самонарезающие шурупы;
• Мебельные ножки с мелким зубом.

Для скрепления отдельных деталей стеллажной конструкции зачастую используют клей. Последний же этап конструирования стеллажа заключается в покрытии его поверхности лаком.

Подготовка основных элементов к сборке

Работу следует начать с изготовления основания стеллажа. Для этого необходимо использовать толстую доску.

• Длина основания должна быть равной длине всей конструкции. Поперечные брусья прибиваются к нижней поверхности доски, что позволит укрепить конструкцию, сделав ее более устойчивой и прочной.
• Для изготовления боковых деталей рекомендуется использовать многослойную фанеру или натуральное дерево.
• Следующий этап — нанесение разметки. На боковинах необходимо отметить уровни, на которых будут закреплены полки шириной, соответствующей глубине стеллажа.
• Для изготовления полок следует выбирать доску толщиной не менее 25 мм.
• Для дополнительного укрепления конструкции некоторые мастера рекомендуют использовать поперечные бруски, прикрепив их к нижней стороне полок.

Внимание: При желании или необходимости возможен монтаж задней стенки, сделанной из древесноволокнистой плиты или фанеры, изготовленной с учётом размеров стеллажа.

Сборка элементов конструкции

Существуют различные способы скрепления отдельных элементов стеллажа в единую конструкцию. Чаще всего для этого используются кронштейны, металлические уголки, гвозди, самонарезающие шурупы. Некоторые мастера пользуются обычным столярным клеем.

Один из вариантов сборки предполагает первоначально соединить заднюю стенку и основание при помощи саморезов. После этого фиксируются боковые стенки.

Затем в местах разметки для полок прикрепляются специальные кронштейны, на которые устанавливаются сами полки. Иной вариант сборки предусматривает фиксацию полок непосредственно к боковым стенкам самонарезающими шурупами без использования кронштейнов.

Он заключается в последовательном соблюдении следующих этапов:

• При помощи шурупов полки крепятся к боковинам, а вся конструкция, в свою очередь, фиксируется к основанию. Рекомендуется обрабатывать отверстия под самонарезающие шурупы столярным клеем. Данная процедура позволяет достичь большей надёжности крепления.
• Следует обеспечить высокий уровень прочности стеллажной конструкции путём дополнительной установки металлических уголков.
• Во избежание деформации конструкции в процессе сборки используются строительные уголок и уровень.
• После изготовления основной части стеллажа следует закрепить над верхней полкой так называемую «крышу». Её наличие позволяет защитить полку от скопления пыли на вещах, которые хранятся на ней.
• Прикреплённые ножки с колёсиками позволяют обеспечить перемещение стеллажной конструкции без предварительной выгрузки имеющихся в ней предметов.
• Для завершения работы следует покрыть лаком всю поверхность стеллажа.

Изготовить стеллаж из брусков достаточно просто. Поверхности стеллажа можно отшлифовать при помощи специальной машинки, выкрасить в определённый цвет или покрыть блестящим лаком.

Отдельные умельцы предпочитают декупаж и роспись по дереву. Главным условием отделки стеллажной конструкции является соблюдение общего стиля в интерьере апартаментов для того, чтобы данный предмет мебели смотрелся гармонично. Вы можете посмотреть видео в этой статье и выбрать нужный вариант, а инструкция поможет вам не допустить ошибок.

Навести порядок даже в небольшом помещении не так просто, как кажется. Особенно если оно захламлено большим количеством вещей. Расчистить место и упорядочить хаос помогут вместительные стеллажи. Конструкция универсальна по своей сути — ее можно установить в любой комнате, и она будет смотреться органично. Чтобы узнать, как сделать стеллаж своими руками, нужно разобраться с типами и материалами этой конструкции.

При слове стеллаж многие представляют металлическую незатейливую конструкцию, использующуюся преимущественно в складских помещениях. Но подобная мебель используется только в производственных масштабах или гаражах. Они должны соответствовать следующим показателям:

• высокий функционал : чем больше вместительность — тем лучше;
• прочность — лучшие стеллажи для кладовок и гаражей металлические, они долговечны и неприхотливы;
• простой уход — мебель из пористых материалов или с дорогим красящим покрытием требует деликатного обращения, поэтому в технических помещениях лучше использовать древесину и подобные материалы.

Однако стеллажи в жилые комнаты хочется сделать более оригинальными. Не стоит ограничивать фантазию при создании таких конструкций. Ведь помимо основной функции стеллаж может стать достойным украшением всего помещения.

Бутылочный стеллаж

Если вы хотите соорудить стеллаж на кухню — стоит присмотреться к бутылочной конструкции. Она придется по душе коллекционерам и ценителям алкоголя. Для создания стеллажа используют цельный массив дерева и одинаковые по форме и высоте бутылки. Чтобы придать древесине благородный оттенок — применяют различные пропитки и морилки.

Обратите внимание! Темное дерево очень благородно смотрится с бутылками из зеленого стекла. А придать древесине винтажную нотку можно при помощи искусственного старения и обжига.

Стеллаж-лестница

В больших домах или двухэтажных квартирах большое пространство занимают лестницы. Для экономии полезного пространства эту деталь интерьера можно объединить со стеллажом. Полые ящички из массива или стружечных материалов вместят очень много нужных мелочей. Многие книголюбы хранят в таких шкафчиках свои любимые тома. А лестницу используют в качестве уютного сидения при чтении. Для большей функциональности ящички можно дополнить оригинальными дверцами.

Если лестница в вашем доме уже есть, и вы не намерены ее переделывать — то стеллаж можно расположить прямо под ней. Создайте конструкцию, повторяющую очертания ступеней. Расстояние между вертикальными стойками каркаса должно ровняться ширине ступеней. Это создаст органичную композицию.

Подвесная конструкция

Тем, кто не хочется тратить на стеллаж много времени и средств подойдет подвесная конструкция. Она представляет собой полки, нанизанные на бечевку. Для хранения тяжелых предметов ее не используют, а вот для мелких безделушек — вполне.

В подобном стиле очень интересно смотрятся стеклянные стеллажи. Полки из цветного и прозрачного стекла нанизывают на металлические тросы, а на расстояние между ними нанизывают бусины или декоративные подпорки.

Мебель в стиле стимпанк

Поклонники стиля стимпанк оценят стеллаж из водопроводных труб и фитингов. Из них собирают каркас конструкции, а для полок используют цельный массив. Стеллаж органично впишется в интерьеры в стиле:

• лофт;
• стимпанк;
• индастриал и др.

Однако, если выдержать мебель в сдержанных тонах, то она отлично дополнит как кухню, так и гостиную. Стеллаж подобного типа отлично экономит место еще и за счет отсутствия задних стоек. Конструкция крепится на одну планку сверху и к полу. Полки нанизываются на стойки поочередно. Собрать такой стеллаж своими руками сможет даже неподготовленный человек.

Обратите внимание! Если вы хотите создать конструкцию в стиле стимпанк — используйте медную краску для каркаса.

Создание проекта

Прежде чем приступать к работе — наметьте внешний вид и параметры будущей конструкции. Для этого подойдет листок бумаги или редакторы для проектирования. Перед построением чертежа необходимо учесть следующие параметры:

• высота и ширина комнаты, в которой будет стоять стеллаж;
• размер и вес предметов, отданных под хранение;
• уровень влажности помещения.

Конструкция стеллажа очень проста: она состоит из каркаса и полок. В качестве внешней рамы чаще всего используют дерево и металл. Если стеллаж будет располагаться в комнате с повышенной влажностью — для полок используют влагостойкие породы древесины, пластик или стекло. Металлическую раму для защиты от ржавчины покрывают антикоррозийными составами.

Важно! В комнатах, где не избежать контакта со влагой, не рекомендуется использовать для каркаса древесину.

Когда вы определились с назначением и местом расположения будущего стеллажа можно приступать к замерам. Измеряют высоту предметов, которые планируется хранить на полках, и прибавляют к величине еще 7-10 см.

Учитывайте правильное распределение веса. На нижних полках помещают самые тяжелые и объемные предметы. Чем выше полка — тем легче должны быть вещи, хранимые на ней. На самый верх ставят различные ящички, коробки и прочее.

У стеллажей, на которых планируется хранение книг или банок с заготовками, ножки должны быть поставлены близко (полметра ± 10 см). Если для каркаса используется металлопрофиль, шаг увеличивают до метра.

Создание простого стеллажа из дерева и металла

Если вам нужны простые и вместительные стеллажи для гардеробной или кладовой — используйте простую конструкцию из дерева и ОСБ. Для каркаса подойдет брус с квадратным сечением стороной от 5 см. Если вы готовы потратить на конструкцию больше средств — ОСБ плиты замените на массив.

Этапы сборки

Инструкция создания стеллажа включает в себя следующие этапы:

• нарезка бруса — материал режут для каркаса согласно чертежу;
• при помощи саморезов или гвоздей собирается прямоугольный каркас, сборку начинают с нижнего угла;
• каркас крепится к стене при помощи металлических крепежных элементов и саморезов;
• размечают и пилят плиты ОСБ для будущих полок;
• полки укладывают на поперечины каркаса и крепят на гвозди или саморезы.

Обратите внимание! Саморезы являются более долговечными крепежами.

Расположение поперечин

В случае если вертикальные стойки располагаются недалеко друг от друга, в конструкции не нужны поперечины. Эту функцию выполнит толстая ОСБ плита. Если вы хотите создать более устойчивую конструкцию — без поперечин не обойтись. Для этого нужно установить под каждой полкой продольные перекладины. Можно обойтись одной, но чаще всего используют пару поперечин.

Важно! Чтобы повысить прочность конструкцию, на задней стенке крепят диагональные балки.

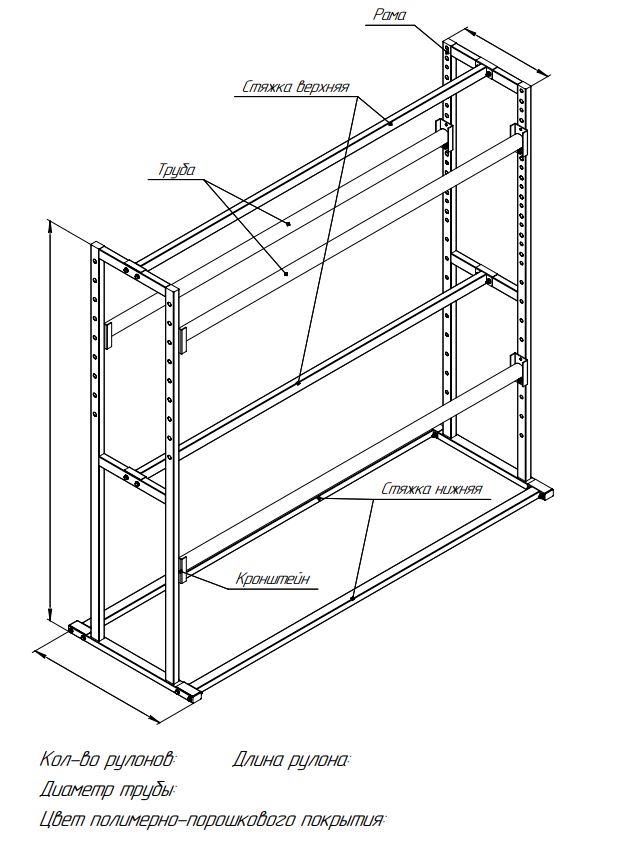

Металлический стеллаж

Для сборки металлического стеллажа понадобиться сварочный аппарат или электродрель. Сварная конструкция смотрится аккуратнее, к тому же она надежнее сборной. Если у вас нет подобных инструментов — лучше отдать предпочтение деревянной мебели.

Инструкция по сборке металлического стеллажа практически не отличается от изготовления деревянного. Первый этап состоит из сборки рамы и крепления конструкции к стене. Если для полок используют увесистые материалы, то поперечины не нужны.

Обратите внимание! Для создания стеллажа лучше приобрести металлопрофиль, а не уголок. Он более удобен в сборке и уходе.

В качестве материала для рабы используют трубчатый металлопрофиль квадратного сечения со стороной от 25 мм и толщиной металла от 2 мм. Если используется уголок, оптимален размер 40 на 40.

Для изготовления легкой конструкции используют опорные металлические кронштейны. В качестве крепежей применяют дюбеля или саморезы. Поверх кронштейнов укладывают полки.

Облегченный вариант конструкции можно изготовить, используя опорные кронштейны из металла. Их крепят дюбелями к стене, а сверху ставят полки из доски или плиты ОСП.

Если вы хотите узнать подробности об изготовлении стеллажа — смотрите видеоинструкцию. Из нее вы узнаете хитрости строительства и сможете собрать долговечную и функциональную конструкцию.

Шкафы, шкафчики, полочки, ящики, тумбочки – все эти предметы мебели призваны помочь человеку упорядочить свое жизненное пространство. Сегодня рассмотрим стеллажи деревянные, их разновидности, особенности и назначение.

Собственно, назначение у всех стеллажей одно – разместить нужные предметы упорядоченно, но доступно. Так, чтобы не приходилось переворачивать кучу хлама в поисках нужной вещи.

Кроме того, деревянный стеллаж – довольно простая конструкция, которую легко соорудить своими руками.

Какими могут быть деревянные стеллажи для дома

• Стационарный стеллаж. Эти стеллажи представляют собой основу из стоек и поперечин, и полок, уложенных на эту основу. Для увеличения прочности такой конструкции, зачастую, каркас прикрепляется к стенке. К стационарным можно отнести и стеллаж пристенный деревянный.

• Передвижные. Этот тип конструкций предполагает наличие колесиков для свободной смены их расположения без обязательной выгрузки содержимого.

• Вращающиеся. Очень удобно для размещения мелких вещей, которые все время нужны под рукой.

• Навесные стеллажи полочные деревянные. Эти сооружения с натяжкой можно назвать стеллажами, скорее полками. Но их применение оправдано там, где все напольное пространство занято, а пусто только под потолком. Разрозненные полки-стеллажи могут быть размещены в нескольких частях комнаты, там, где есть свободное место.

Что понадобится для производства деревянных стеллажей

1. Заготовки из досок толщиной 15-25 мм, ДСП, фанеры для полок.
2. Бруски из дерева толщиной 100 мм для вертикальных стоек и горизонтальных поперечин.
3. Уголки металлические.
4. Шуруповерт и саморезы (или дрель и сверла).
5. Плоскогубцы.
6. Болты и гайки.
7. Краска или лак.
8. Грунтовка для дерева.
9. Шпатель.
10. Кисти или валик.
11. Наждачная бумага или шлифовальная машинка.
12. Рулетка и карандаш для разметки.

Как сделать деревянный стеллаж

1. Определитесь, каких размеров и какой массы будут предметы, для которых делается стеллаж. От этого будет зависеть высота и ширина полок.
2. Оцените имеющееся пустое пространство, соизмеряя его с вашими потребностями. Самыми высокими обычно делают нижние отделения, планируя там размещать наиболее габаритные и тяжелые предметы. Например, решая задачу, как сделать стеллаж в гараже, необходимо предусмотреть высокую нижнюю полку для хранения канистр, покрышек и емкостей с маслами.
3. Произведите необходимые замеры при помощи рулетки и карандаша.
4. Сделайте чертеж с указанием размеров. Тут не надо быть великим чертежником, достаточно изобразить примерный рисунок-план.
5. Нарежьте бруски на части необходимой длины (согласно замерам) и отшлифуйте.
6. Карандашом отметьте расположение будущих полок.
7. В местах разметки к вертикальным стойкам прикрутите металлические уголки саморезами при помощи шуруповерта.
8. С другой стороны к уголкам приделайте поперечные бруски, на которых будут держаться полки.
9. Обработайте каркас водоотталкивающим составом, прогрунтуйте и покрасьте.
10. Установите каркас на место.
11. При необходимости (если стеллаж задуман для хранения очень массивного содержимого), прикрепите вертикальные направляющие прямо к стене.
12. Покрасьте заготовки полок, дайте им высохнуть.
13. Уложите полки на горизонтальные бруски, прикрутите их саморезами.

На что следует обратить внимание, планируя изготовление деревянных стеллажей

1. Ширина стеллажа должна равняться ширине пустого пространства у стены за вычетом 5-10 см, для удобства установки.
2. Полки делайте не длиннее 1,5 м, чтобы избежать провисаний и деформаций. Оптимальный размер – 1 м.
3. Глубина полок не должна быть больше, чем 0,5-0,6 м, иначе затруднительно будет доставать содержимое из недр.
4. Оптимальная высота полок 0,25-0,6 м. Нижнюю полку можно соорудить высотой 0,8-1 м, если подумываете хранить на ней крупные вещи.
5. Монтаж стеллажа комфортнее производить в горизонтальной плоскости, а потом установить вертикально.

Это, конечно, наиболее примитивный пример деревянного стеллажа, цена которого будет равна стоимости расходных материалов, затраченных на его производство. Такие будут уместны в кладовке, в гараже или подвале. Кстати, как вариант для стесненных условий, можно сделать деревянный угловой стеллаж. В таком случае, два стеллажа стыкуются под углом в 45⁰, что должно быть отражено в плане-чертеже. Соответственно, конфигурация угловых заготовок для полок и длина поперечин будет отличаться от стандартного варианта.

Разработка и создание стеллажей – это обширное пространство для проявления фантазии и воображения. Деревянные стеллажи, представленные на фото ниже, легко могут выполнять не только задачу по размещению предметов, но и декоративную функцию.

В основе создания стеллажа из дерева может лежать любой метод соединения полок между собой. Будь то крепление с помощью металлических уголков, саморезов, болтов и гаек, специального клея, и, даже, веревки, главное – помнить, на какой вес рассчитана конструкция. Что касается, оформления и декорирования, тут тоже масса вариантов. Стеллаж можно просто отшлифовать и вскрыть морилкой или лаком, можно покрасить. Роспись, кракелюр, декупаж – все это может быть уместно. Важно, чтобы такой декор не «выпадал» из общей картины.

Фантазируйте и дерзайте! Может и у вас получится нечто шедевральное?!

Если в вашем доме отсутствует место хранения для какой-либо группы предметов, будь то книги, рабочие инструменты и т.д., то наверняка вам пришлось столкнуться с тем, что по мере увеличения их количества квартира начинала постепенно захламляться. На первый взгляд, достаточно просто обустроить кладовку или дополнительный шкаф, однако у владельцев малогабаритны квартир не всегда есть такая возможность в виду нехватки свободного пространства. Как упорядочить вещи в этом случае? Наиболее простым и практичным решением этой проблемы станет обустройство деревянного стеллажа своими руками. Но это далеко не единственный случай, когда стеллажи для дома, деревянные в том числе, могут быть полезны. Использование стеллажа уместно и в гараже, который без должной систематизации пространства зачастую превращается в свалку вещей, и на балконе, где он поможет наиболее компактно разместить рассаду или комнатные растения. Также с помощью стеллажа можно осуществить зонирование пространства. Несмотря на то, что обустройство стеллажа не вызывает трудностей и доступно даже новичку, в настоящей статье мы подробно расскажем, как сделать деревянный стеллаж своими руками.

Использование стеллажей: основные разновидности

Деревянный стеллаж представляет собой вместительную конструкцию из древесины, состоящую из большого количества полок, которые закреплены на специальных стойках. При этом количество ярусов зависит только от индивидуальных предпочтений владельца. Стеллаж сборный деревянный может использоваться для хранения различных предметов: книг, посуды, инструментов и т.д. Он идеально впишется практически в любой интерьер, будь то кантри или классика. Функциональное назначение помещений, в которых будет уместен деревянный стеллаж, также многообразно.

• Наиболее гармонично они будут смотреться в детской комнате, где благодаря наличию открытых полок, дети смогут удобно разместить свои игрушки и впоследствии иметь к ним свободный доступ;
• Функционал рабочего кабинета или библиотеки также может быть расширен за счет деревянных стеллажей, которые могут использоваться для хранения книг, документов и каких-либо важных мелочей;

• Зачастую стеллаж дополняет и интерьер кухни, где некоторые хозяйки размещают посуду, крупы или специи, использование которых происходит ежедневно.
• Неотъемлемым пунктом использования деревянных стеллажей является их использование под расстановку комнатных растений и рассады. В этом случае необходимо знать небольшую хитрость, известную профессионалам. Известно, что большинство комнатных растений, как и рассада, нуждается в едва ощутимом подогреве почвы, который будет способствовать эффективному росту и жизнедеятельности. Современные производители предлагают для реализации этого принципа дорогостоящие стеллажи с автоматикой, которые легко можно заменить, застелив деревянные полки стеллажей пенопластом. Этот уникальный материал, будучи эффективным теплоизолятором, способен отражать тепловое излучение, которое образуется во влажной почве, возвращая его в горшок и тем самым реализуя принцип минимального подогрева.

Конструктивные разновидности деревянных стеллажей:

• Стационарный стеллаж . Его конструкция представляет собой каркас, состоящий из стоек и поперечин, на котором закреплено достаточное количество полок. Чтобы повысить надежность и прочность стационарного деревянного стеллажа своими руками, фото которого представлено ниже;
• Передвижные стеллажи — конструктивный вариант, наиболее подходящий для тех, кто не может определиться с местом их расположения. Благодаря тому, что такие стеллажи оснащены колесиками, в процессе их передвижения нет необходимости выгружать содержимое;
• Вращающиеся стеллажи — конструкция, которая подойдет для хранения различных мелких вещей, необходимых в хозяйстве: специй, посуды, предметов гигиены, используемых ежедневно;
• Навесные стеллажи — конструкция, позволяющая оптимизировать пространство и в дальнейшем рационально его использовать. Она состоит из нескольких полок, объединенных в единую конструкцию.

Оригинальные варианты монтажа деревянных стеллажей

Многие полагают, что стеллаж — достаточно примитивная конструкция, представляющая собой грубую рамку с полками. Однако подобные варианты используются преимущественно на балконе, в подвале или гараже, где эксплуатируемая мебель должна быть прочной и практичной, тогда как для жилых помещений специалисты рекомендуют отдавать предпочтение более оригинальным конструкциям. Например, достаточно нетривиальной конструкцией для домашнего интерьера станет стеллаж, состоящий из пары дубовых досок и нескольких стеклянных бутылок, установленных так, как показано на фото ниже. И если, на первый взгляд, конструкция покажется вам недостаточно устойчивой, отбросьте все сомнения и смело эксплуатируйте ее по максимуму, храня не только книги, но и раскладки коллекционных вин.

Не менее оригинальны и веревочные стеллажи, для крепления которых, в отличие от традиционных каркасных конструкций, потребуется только два крюка на стене. Конечно, тяжелые банки с заготовками на зиму вы хранить на них не сможете, однако фотографии, сувениры, книги, посуду и другие мелочи с легкостью расставите. Веревочные стеллажи, будучи временными конструкциями, пойдут и для помещений, подлежащих ремонту. В этом случае достаточно смастерить конструкцию из обрезков осок или ламината, закрепленных на веревочном подвесе. Закрепление конструкции облегчится в том случае, если в помещении, где она будет расположена, под потолком пролегает труба отопления — достаточно будет привязать к ней веревку.

Руководствуясь следующим советом, вы сможете изготовить не менее оригинальный стеллаж деревянный без задней стенки, который станет удачным дополнением интерьера в индустриальном стиле. Для его изготовления вам потребуются не только деревянные доски, но и пара водопроводных труб, а также фитинги. Необходимо обратить внимание на оригинальный способ монтажа полок — в этом случае они «насаживаются» на трубы по типу детской пирамидки. Благодаря высокой жесткости водопроводных труб, усиленных тройниками, мы получили возможность отказаться от задних опорных стоек, необходимых в случае монтажа традиционных конструкций.

Если вы решили оптимизировать жилую площадь в частном доме, где есть лестница, ведущая на второй этаж, пространство под ней можно использовать для обустройства стеллажа, как показано на фото.

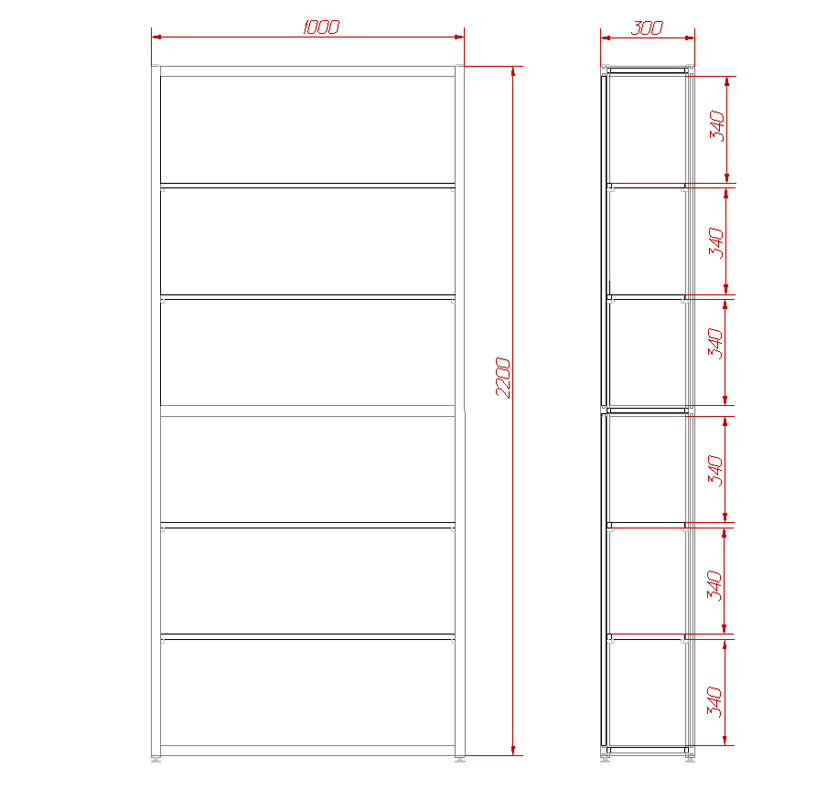

Разработка чертежа деревянного стеллажа: общие требования

Разработка чертежа — обязательный этап и залог обустройства удобного и практичного стеллажа. Чтобы сделать чертеж в соответствии со всеми требованиями, в первую очередь, нужно точно измерить место, где впоследствии будет располагаться стеллаж. Если вы планируете использовать конструкцию для хранения рабочих инструментов или банок с зимними заготовками, специалисты рекомендуют отдавать предпочтение простым формам. В этом случае будет достаточно определить высоту изделия, которая зависит от высоты помещения и индивидуальных предпочтений владельца. Что касается установки деревянного стеллажа в гараже своими руками, то его рекомендуют делать во всю высоту стены. Ширина полок стеллажа зависит от того, какие предметы на них будут храниться — чтобы расставить банки или книги, подойдут полки шириной 25-40 см, полки для хранения рабочих инструментов монтируются с учетом их габаритов. Длина полок — еще один параметр, зависящий от предназначения стеллажа. Если для хранения игрушек, статуэток и других мелочей подойдут полки длиной 1,5 метра, то для тяжелых книг необходимо выбирать полки, длина которых не превышает 90 см, что позволит предотвратить их прогиб.

Подводя итоги, кратко рассмотрим общие рекомендации, которые необходимо соблюдать в процессе разработки чертежа:

• Ширина стеллажа рассчитывается с учетом свободной площади — его ширина соответствует ширине свободного пространства, однако для удобства монтажа полученную цифру уменьшают на 5-10 см;
• Ширина полок стеллажа должна быть не больше 1,5 м, что позволит предотвратить их деформацию;
• Что касается глубины полок, то здесь наиболее оптимальным значением считается 50 см. Если, несмотря на рекомендации специалистов, вы увеличите эту цифру, будьте готовы к тому, что возникнут трудности при доставании предметов с дальних полок;
• Наиболее оптимальная высота полок — 30-60 см, при этом нижняя полка может быть немного глубже, что особенно актуально, если вы планируете хранить на стеллаже крупногабаритные вещи;
• В процессе разработки чертежа необходимо произвести приблизительную прикидку размеров предметов, которые будут размещены на полках стеллажа, и с учетом зазоров в 10-15 см, необходимых для свободной расстановки и снятия предметов со стеллажа, рассчитать длину его полок;
• Не забывайте и про правило рационального распределения нагрузки. На нижних полках стеллажа предпочтительно размещать наиболее тяжелые и громоздкие предметы, на средних — предметы средней массы и размеров, на верхних — объемные, но легкие вещи (коробки, одежду).

Важно! Если вы планируете обустроить конструкцию для хранения вещей в небольшом помещении, наиболее подходящим вариантом для вас станет стеллаж угловой деревянный. Его монтаж подразумевает стыковку двух стеллажей под углом 45 градусов, что необходимо отразить в чертеже.

Материалы и инструменты для изготовления стеллажа

Прежде, чем приступить к изготовлению стеллажа, подготовьте необходимые материалы и инструменты:

По мнению специалистов, чтобы изготовить качественный стеллаж, целесообразно использовать доски из натуральной древесины. Наиболее предпочтительными, в данном случае, будут сосна, дуб или красное дерево. Не рекомендуется использовать доски, произведенные на основе древесной стружки, так как они являются непрактичным материалом с коротким эксплуатационным сроком. Выбирая древесину для изготовления стеллажа, важно следить за тем, чтобы ее влажность не превышала 12 %. Перед изготовлением стеллажа используемый материал необходимо подготовить — обработать антисептическими растворами и специальными пропитками, после чего доски должны несколько дней полежать в помещении, где будет осуществляться монтаж.

Помимо деревянных досок, для изготовления стеллажа потребуется следующий набор материалов и инструментов:

• держатели для полочек;
• металлические уголки;
• деревянные бруски, с помощью которых будет осуществляться поперечная фиксация полок;
• мебельные ножки на колесиках;
• фанера;
• саморезы;
• лак для дерева и кисть;
• столярный клей;
• электрический лобзик и шлифовальная машина;
• дрель;
• молоток;
• рулетка и карандаш, которые понадобятся для проведения разметки.

Как сделать деревянный стеллаж?

• Первый этап монтажных мероприятий — выбор нижнего основания. Для его изготовления подбирают толстую доску (ее толщина подбирается с учетом того, чтобы в нее свободно входил саморез длиной 3 см). Что касается остальных расчетных параметров, то длина и ширина доски равны максимальной длине и ширине стеллажа, подбираемых вами самостоятельно. В нижней части основания с шагом, равным одному метру, специалисты рекомендуют прибивать поперечные бруски, длина которых равна их ширине. Это позволит придать конструкции дополнительную прочность.
• Следующий шаг — работа над боковыми стенками стеллажа. Чтобы уменьшить стоимость конструкции, вместо досок можно использовать толстую фанеру, разметив ее таким образом, чтобы ее ширина была равна ширине основания. Высота фанеры выбирается произвольным образом. Вырезав боковые стенки нужных размеров, сделайте на их внутренней стороне отметки для полок. При этом помните, что чаще всего высота полок составляет 21 и 42 см. Эти два значения можно чередовать, что позволит оборудовать стеллаж вместительными и, вместе с тем, аккуратными полками.

• Далее вырезают полки из дерева. Их длина должна соответствовать внутренней части стеллажа таким образом, чтобы они плотно и, в то же время, свободно входили в стеллаж. Ширина полок соответствует глубине стеллажа. Что касается толщины полок, то она должна быть не менее 2,5 см, но специалисты рекомендуют фиксировать их поперечными брусками, что позволит придать им дополнительную прочность. Чтобы прибить бруски, можно использовать обычные маленькие гвоздики.
• После того, как вы вырезали полки, можно приступать к изготовлению задней стенки. Чтобы упростить задачу, специалисты предлагают отказаться от монтажа задней стенки, но это только в том случае, если вас полностью устраивает фактура и цвет стены, к которой примыкает стеллаж. Если монтаж задней стенки необходим, ее вырезают из обычной фанеры в соответствии с размерами стеллажа.

Сборка стеллажа: пошаговая инструкция

• После того, как все детали подготовлены, необходимо приступать к следующему ответственному этапу изготовления деревянного стеллажа — сборке конструкции. На данном этапе важно использовать различные виды креплений: от столярного клея до саморезов и гвоздей.
• На первом этапе берут самую нижнюю полку, которая будет использоваться в качестве основания, и крепят к ней заднюю стенку стеллажа, используя саморезы. Если конструкция вашего деревянного стеллажа для балкона или другого помещения не предусматривает наличие задней стенки, сразу приступайте к работе с боковыми стенками. Ранее вами уже были сделана разметка для крепления полок, что облегчит последующие этапы сборки стеллажа.

• На каждой из отметок параллельно друг другу необходимо закрепить специальные металлические или пластиковые (в зависимости от предполагаемой нагрузки на полки стеллажа) держатели, на которые впоследствии будут ставиться полки. Затем с помощью саморезов боковые стенки монтируют к нижнему основанию, соблюдая при этом ровность всех углов. Чтобы повысить надежность конструкции в качестве дополнительных фиксирующих элементов рекомендуется использовать металлические уголки.

• Выше мы описали один из распространенных вариантов крепления полок. Он является не единственным и по своей надежности уступает способу, который будет рассмотрен далее. Другой, более основательный способ крепления полок стеллажа не предполагает монтаж держателей, так как полки крепятся непосредственно к боковым стенкам. В первую очередь с помощью саморезов боковые стенки монтируют к основанию. Затем, чтобы эффективно справиться с поставленной задачей, вам понадобится помощь напарника, который будет полку внутри стеллажа в соответствии с ранее сделанной разметкой, тогда как вы будете крепить их к боковинам с внешней стороны с помощью саморезов. Чтобы повысить надежность крепления, из-под низа полки целесообразно дополнительно фиксировать металлическими уголками. Отдавая предпочтение данному способу крепления полок, важно помнить, что наряду с большей надежностью он считается более сложным и требует осуществления идеальных замеров длины полок. В процессе монтажа важно не допускать даже минимальных перекосов, так как они могут полностью испортить конструкцию стеллажа. Чтобы предотвратить это, с самого начала необходимо пользоваться строительным уровнем.

Подготовив основную часть конструкции, приступайте к закреплению крышки, которая придаст будущему стеллажу законченный вид и предотвратит попадание пыли на верхнюю полку. В процессе крепления также используют саморезы.

Еще один способ повышения надежности стеллажной конструкции подразумевает промазывание дырочек после сверления столярным клеем, что обеспечит дополнительную прочность. В качестве ножек будущего стеллажа рекомендуется использовать мебельные ножки на колесиках, что позволит сделать перемещение конструкции более удобным и, в то же время, будет предотвращать перекосы стеллажа при воздействии высоких нагрузок.

Если для изготовления стеллажа вы использовали плиты ДСП или МДФ, придать готовой конструкции более эстетичный и законченный внешний вид вы сможете, наклеив на все торцы деталей меламиновую пленку, что можно произвести с помощью обычного утюга. Кромку укладывают на торец, предварительно обработанный мелкозернистой наждачной бумагой, и приглаживают раскаленным утюгом. Если остались лишние края кромки, их удаляют с помощью канцелярского ножа.

Чтобы добавить стеллажу оригинальности, некоторые полки можно закрыть дверцами или даже превратить его в целый шкаф-купе. Дополнительное оформление стеллажа, которое придаст ему декоративность, можно осуществить, прокрасив его морилкой или лаком, осуществив декупаж или кракелюр. Последнее зависит только от вашей фантазии и индивидуальных предпочтений.

Деревянный стеллаж своими руками видео

стойка / request.rb на главном сервере · стойка / стойка · GitHub

стойка / request.rb на главном сервере · стойка / стойка · GitHub Постоянная ссылка

В настоящее время невозможно получить участников

	# frozen_string_literal: true
	Модуль Стойка
	модуль Auth
	класс AbstractRequest
	def инициализация (env)
	@env = env
	конец
	запрос по умолчанию
	@request || = Запрос. новый (@env)
	конец
	def предоставляется?
	! Authorization_key.nil? && действительный?
	конец
	def действителен?
	! @Env [authorization_key].ноль?
	конец
	def частей
	@parts || = @env [authorization_key] .split (», 2)
	конец
	def схема
	@scheme || = части. первый и нижний регистр
	конец
	параметры def
	@params || = parts.last
	конец
	частный
	AUTHORIZATION_KEYS = [‘HTTP_AUTHORIZATION’, ‘X-HTTP_AUTHORIZATION’, ‘X_HTTP_AUTHORIZATION’]
	def authorization_key
	@authorization_key || = AUTHORIZATION_KEYS.обнаружить {| ключ | @ env.has_key? (ключ)}
	конец
	конец
	конец
	конец

Вы не можете выполнить это действие в настоящее время. Вы вошли в систему с другой вкладкой или окном. Перезагрузите, чтобы обновить сеанс. Вы вышли из системы на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс.

3 RackUnit API

3 RackUnit API

3.1 Обзор RackUnit

В RackUnit есть три основных концепции:

• Проверка — это основная единица теста. Как имя подсказывает, проверяет, выполняется ли какое-то условие.

• Контрольный пример — это группа проверок, которые составляют одну концептуальная единица.Если какая-либо проверка в рамках дела не удалась, все дело терпит неудачу.

• Набор тестов — это группа наборов тестов и наборов тестов. у которого есть имя.

scrbl")» x-source-pkg=»rackunit-doc» x-part-tag=»"Checks"»> 3.2 Проверки

Проверки являются основным строительным блоком RackUnit. Проверка проверяет какое-то условие и всегда оценивается как (недействительно). Если условие не выполняется, check сообщит об ошибке, используя текущий стек контрольной информации (см. current-check-handler для настройки обработки сбоев).

Хотя проверки реализованы в виде макросов, необходимы для получения исходных местоположений (см. Пользовательские проверки), они концептуально функции (за исключением проверки соответствия ниже).Это означает, например, что проверки всегда оценивают их аргументы. Вы можете использовать чек как первый класс функция, хотя это повлияет на исходное местоположение, которое захватывает проверка.

3.2.1 Основные проверки

Ниже приведены основные проверки, которые выполняет RackUnit. Ты можете создавать свои собственные проверки с помощью define-check.

Проверяет, что v1 равно (или не равно) v2, используя eq ?, eqv? или равный? соответственно. В необязательное сообщение включается в вывод, если проверка терпит неудачу.

Например, все следующие проверки терпят неудачу:

> (check-eq? (List 1) (list 1) «выделенные данные не eq?»)

—— ————— ОТКАЗ имя: check-eq? расположение: eval: 3: 0 сообщение: «выделенные данные не эквалайзер?» фактическое: ‘(1) ожидаемое:’ (1) ———————

> (check-not-eq? 1 1 «фиксированные числа равны?»)

—————— — ОТКАЗ имя: check-not-eq? расположение: eval: 4: 0 params: ‘(1 1) сообщение: «fixnums are eq?» ———————

> (check-eqv? 1 1. 0 «not eqv?»)

——————— ОТКАЗ имя: чек-экв? расположение: eval: 5: 0 сообщение: «not eqv?» фактическое: 1 ожидаемое: 1.0 ———————

> (check-not-eqv? 1 1 «целые числа равны eqv?»)

——————— ОТКАЗ имя: check-not-eqv? расположение: eval: 6: 0 params: ‘(1 1) сообщение: «целые числа равны eqv?» ———————

> (чек-равен? 1 1.0 «не равно?»)

——————— ОТКАЗ имя: чек-равный? расположение: eval: 7: 0 сообщение: «не равно?» фактическое: 1 ожидаемое: 1. 0 ———————

> (проверить-не равно? (Список 1) (список 1) «равно?»)

——————- — ОТКАЗ имя: проверить-не равно? расположение: eval: 8: 0 params: ‘((1) (1)) сообщение: «равно?» ———————

Проверяет, что pred возвращает значение, отличное от #f, когда применительно к v.Необязательное сообщение включено в вывод, если проверка не удалась. Значение, возвращаемое успешным check — это значение, возвращаемое функцией pred.

Например, проходит следующая проверка:

Следующая проверка не выполняется:

> (номер предварительной проверки? «Я не справлюсь»)

——————— FAILURE name: check-pred location: eval: 10: 0 params: ‘(# «I fail») ———————

Проверяет, что v1 и v2 являются числами внутри эпсилон друг друга. Необязательный сообщение включается в вывод, если проверка терпит неудачу.

Например, следующие проверки пройдены:

> (check- = 1.0 1.01 0.02 «Я работаю»)

Следующая проверка не прошла:

> (check- = 1.0 1.01 0.005 «Я не справлюсь»)

——————— ОТКАЗ имя: check- = расположение: eval: 12: 0 params: ‘(1.0 1.01 0.005) сообщение: «Я не могу» ———————

Проверяет, что v1 и v2 равны? для каждого другое, позволяя числам внутри них отличаться на максимум эпсилон друг от друга. Если (равно? V1 v2) назвать равным? для частей, которые являются числами, тогда эти числа считается «достаточно хорошим», если они находятся в пределах эпсилона.

Например, проходят следующие проверки:

И следующие проверки не проходят:

> (регистрация (список 6e + 23 10.0) (список 6.02e + 23 9.8) 0,05)

——————— ОТКАЗ имя: check-within расположение: eval: 16: 0 фактическое: ‘(6e + 23 10.0) ожидается:’ (6.02e + 23 9.8) ———————

> (проверка внутри (хэш ‘C 18’ F 64) (хэш ‘C 25’ F 77) 10)

——————— ОТКАЗ имя: проверка внутри расположение: eval: 17: 0 фактическое: ‘#hash ((C.18) (F. 64)) ожидается: ‘#hash ((C. 25) (F. 77)) ————- ——-

Добавлено в версии 1.10 пакета rackunit-lib.

Проверяет, что v равно #t, равно #f или нет #f соответственно. Необязательное сообщение включено в выводе, если проверка не удалась.

Например, все следующие проверки терпят неудачу:

> (проверка — верно 1)

——————— ——————- — FAILURE name: check-true location: eval: 18: 0 params:

> (проверка-ложь 1)

——- ————- ОТКАЗ имя: check-false расположение: eval: 19: 0 params: ‘(1) ———————

> (check-not-false #f)

——————— ОТКАЗ имя: check-not- false location: eval: 20: 0 params: ‘(#f) —————— —

Проверяет, что преобразователь вызывает исключение и что либо exn-predicate возвращает истинное значение, если это функция, или что он соответствует сообщению в исключении, если exn-predicate это регулярное выражение. В последнем случае возникшее исключение должно быть exn: fail ?. Необязательное сообщение включено в вывод, если проверка не удалась. Распространенной ошибкой является использование выражения вместо функции без аргументов для преобразователя. Помнить что проверки концептуально являются функциями.

Например, следующие проверки прошли успешно:

Следующая проверка не прошла:

——————— ОШИБКА имя: check-exn расположение: eval: 23: 0 params: ‘(# : Exn ) пользовательский перерыв ———————

Следующий пример — распространенная ошибка.Призыв к ошибке не находится в лямбде, поэтому он обходит проверку-exn полностью.

; Забыл обернуть выражение в танк. Не делай этого!

——————— ОШИБКА имя: check-exn расположение: eval: 24: 0 привет: есть ———————

Проверяет, что преобразователь не вызывает никаких исключений.Необязательное сообщение включается в вывод, если проверка не удалась.

> (check-not-exn (λ () 1))

> (check-not-exn (λ () (car ‘())))

——————— ОТКАЗ имя: check-not-exn расположение: eval: 26: 0 params: ‘(# ) сообщение: «Исключение возбуждено» сообщение-исключение: «автомобиль: нарушение контракта \ n ожидается: пара ? \ n given: ‘() « исключение: # (struct: exn: fail: contract» car: нарушение контракта \ n ожидается: пара? \ n given:’ () «# ) ———————

> (ch eck-not-exn (λ () (/ 1 0)) «не делить на 0»)

—————— — FAILURE name: check-not-exn location: eval: 27: 0 paracedure: ‘(#procedure>) сообщение: «не делить на 0» сообщение-исключение: «/: деление на ноль» исключение: # (struct : exn: fail: contract: деление на ноль «/: деление на ноль» # ) —————- —-

Проверяет соответствие регулярного выражения строке.

Например, следующая проверка прошла успешно:

Следующая проверка не удалась:

> (check-regexp-match «a + bba» «aaaabbba»)

— —————— FAILURE name: check-regexp-match location: eval: 29: 0 params: ‘(«a + bba» «aaaabbba») ———————

Проверка совпадения шаблона с тестовым значением.Соответствует контрольному значению v против шаблона в качестве предложения соответствия. Если нет pred предоставляется, тогда, если совпадение будет успешным, вся проверка удается. Например, это использование успешно:

Эта проверка не соответствует:

> (проверка соответствия (список 1 2 3) (список _ _ 4))

—- —————- ОТКАЗ имя: контрольное совпадение расположение: оценка: 31: 0 фактическое: ‘(1 2 3) ожидаемое:’ (список _ _ 4) —————— —

Если указано pred, оно оценивается с привязками из шаблон соответствия. Если он дает #t, вся проверка завершается успешно, в противном случае это не удается. Например, это использование успешно, привязка x в предикате:

Эта проверка не выполняется из-за ошибки предиката:

> (контрольное соответствие 6 x (нечетное? x))

——— ———— ОТКАЗ имя: контрольное совпадение расположение: оценка: 33: 0 фактическое: 6 ожидается: ‘x ———————

Эта проверка не выполняется, потому что несоответствия:

> (контрольное соответствие (список 1 2) (список x) (нечетное? x))

———— ——— ОТКАЗ имя: контрольное совпадение расположение: eval: 34: 0 фактическое: ‘(1 2) ожидаемое:’ (список x) ————- ——-

Самый общий чек. Успешно, если op применен к v1 и v2 не #f, иначе возникает исключение типа exn: test: check. Необязательный сообщение включается в вывод, если проверка не удалась.

Например, следующая проверка прошла успешно:

Следующая проверка не прошла:

> (проверьте memq ‘сосна’ (яблоко апельсин груша))

——- ————- ОТКАЗ имя: проверить расположение: eval: 36: 0 параметры: ‘(# сосна (яблоко апельсин груша)) ———————

Эта проверка безоговорочно не выполняется.Подходит для создания тестовых заглушек, вы собираетесь заполнить позже. Необязательное сообщение включены в вывод.

3.

2.2 Дополнение информации о неудачной проверке

Если проверка не удалась, она может добавить информацию о сбой в стеке контрольной информации RackUnit. Дополнительная информация может быть сохранена с помощью with-check-info * функция и макрос with-check-info.

В структуре контрольной информации хранится информация связанный с контекстом выполнения проверки. Значение обычно записывается в сообщении об ошибке проверки с помощью записи, но Библиотека Rackunit предоставляет несколько специальных оболочек форматирования это может повлиять на то, как печатается значение контрольной информации.

Изменено в версии 1.6 пакета rackunit-lib: изменено с непрозрачного на прозрачный

#: transparent)

value: string?

Специальная оболочка вокруг строки для использования в качестве значения контрольной информации. Когда отображается в сообщении об ошибке проверки, значение отображается без цитаты. Используется для печати сообщений вместо записи значений.

> (строка-информация-проверка)

——————— ОТКАЗ name: string-info-check location: eval: 38: 0 params: ‘() hello world value: » сообщение: hello world ———————

Добавлено в версии 1.2 из пакета rackunit-lib.

Специальная оболочка вокруг списка контрольной информации для использования в качестве значение контрольной информации. Контрольная информация, значение которой является вложенной информацией, отображается в виде подпоследовательности информации с отступом. Вложенная информация может быть размещена внутри вложенной информации, что дает больший отступ.

> (nested-info-check)

:0008 foo: «foo» ——————— ОТКАЗ имя: nested-info-check расположение: eval: 40: 0 params: ‘() bar: «bar» ———————

Добавлено в версии 1.7 из пакета rackunit-lib.

#: transparent)

proc: (-> any / c)

Специальная оболочка для процедуры, которая производит значение для чек-информация. Когда в проверочной информации отображается динамическая информация stack вызывается proc, чтобы определить, какое значение отображать.

——————— ОТКАЗ current-dir: # имя: проверить-равно? расположение: оценка: 41: 0 фактическое: 1 ожидаемое: 2 ————- ——- ——————— ОТКАЗ current-dir: # name: check-equal? расположение: оценка: 41: 0 фактическое: 1 ожидаемое: 2 ————- ——-

Значение, возвращаемое процедурой, может само быть специальным значением форматирования например, вложенная информация (или даже другая динамическая информация), в которой если это значение отображается так, как если бы оно не было заключено в динамическая информация.

> (определить current-foo (make-parameter #f))

——————— ОТКАЗ foo: #f name: check-equal? расположение: оценка: 43: 0 фактическое: 1 ожидаемое: 2 ————- ——- ——————— ОТКАЗ foo: nested: foo name: check-equal? расположение: оценка: 43: 0 фактическое: 1 ожидаемое: 2 ————- ——-

Добавлено в версии 1.9 из пакета rackunit-lib.

Это несколько предопределенных функций, которые создают контрольную информацию структуры с предопределенными именами. Это позволяет избежать ошибки орфографии:

Помещает данную информацию в стек контрольной информации для продолжительность (динамический масштаб) выполнения thunk

——————— ОТКАЗ время: 1626420905 имя: проверка расположение: eval: 44: 0 параметры: ‘(# 1 2) —— —————

Если эта проверка не удалась, появляется сообщение

время:

печатается вместе с обычной информацией об ошибке проверки.

Макрос with-check-info подталкивает заданный информация в стек контрольной информации на время исполнения телодвижений. Каждое имя должно быть символ в кавычках, и каждый val должен быть значением.

——————— ОТКАЗ токовый элемент: 8 имя: check-pred расположение: eval: 45: 0 params: ‘(# 8) — ——————

Когда этот тест не проходит, отображается сообщение

вместе с обычной информацией об ошибке проверки.

——————— ОТКАЗ имя: имя расположение: eval: 46: 0 params: ‘(#f) —————— —

Сообщение об ошибке выше должно включать «имя, но не ‘фамилия.

3.2.3 Пользовательские проверки

Пользовательские проверки могут быть определены с помощью define-check и его варианты. Для эффективного использования этих макросов полезно чтобы понять некоторые подробности об оценке чека модель.

Во-первых, чек следует рассматривать как функцию, даже хотя в большинстве случаев это макросы. В частности, чеки всегда оценивайте свои аргументы ровно один раз перед выполнение любых выражений в теле проверок. Следовательно если вы хотите написать проверки, которые оценивают определенный пользователем код этот код должен быть заключен в преобразователь (функция не аргументы) пользователем.Предопределенный check-exn является примером этого типа проверки.

Во-вторых, проверки добавляют информацию в стек проверочной информации: внутренний список структур контрольной информации, которые RackUnit интерпретирует в сообщения об ошибках сборки. Базовые проверки рассматривают стек как источник необязательных аргументов; если в стеке отсутствует какая-то информация, то проверка может предоставить значение по умолчанию. Например, чек-равен? добавляет местоположение источника по умолчанию, если стек чек-информации не содержит чек-инфо с именем ‘место (см. место проведения проверки).

Макрос define-simple-check создает проверку названное имя, которое принимает параметры и необязательный сообщение в качестве аргументов и оценивает тела. В проверка не удалась, если результат последнего тела #f. В противном случае проверка будет успешной.

Простые проверки не могут предоставить дополнительную информацию с помощью с проверкой информации внутри их тела.

Например, следующий код определяет контрольный чек-нечет?

Мы можем использовать эти чеки обычным способом:

> (чек-нечет? 3)

> (чек-нечет? 2)

—- —————- ОТКАЗ имя: чек-нечет? расположение: eval: 49: 0 params: ‘(2) ——————- —

Макрос define-binary-check создает проверку который проверяет бинарный предикат. Он добавляет фактические и ожидаемые значения к стек чек-информации. Первая форма define-binary-check принимает двоичный предикат и проверяет, выполняется ли предикат для данного ценности. Вторая форма проверяет, действительно ли последнее тело оценивается как не ложное значение.

Вот первая форма, в которой мы используем предопределенный предикат для построения бинарной проверки:

Используется:

Если выражение более сложное, вторая форма должна использоваться. Например, ниже мы определяем двоичную проверку, которая проверяет, находится ли число в пределах 0.01 ожидаемого значения:

Макрос define-check аналогичен define-simple-check, за исключением того, что проверка завершается неудачно если в теле проверки вызывается fail-check. Это позволяет проводить более гибкие проверки и, в частности, более гибкие. варианты отчетности.

> (чек? 0)

> (чек? 1)

————— —— НЕИСПРАВНОСТЬ имя: чек-ровный? расположение: eval: 55: 0 params: ‘(1) ——————- —

Проверки, определенные с помощью define-check, добавление исходного местоположения и источника синтаксис на месте их использования в стек контрольной информации, если только стек уже содержит значения для ключей ‘location и’ выражения.

> (проверка-равно? 0 1)

——————— ОТКАЗ имя: чек-равно? расположение: оценка: 56: 0 фактическое: 0 ожидаемое: 1 ————- ——-

——————— ОТКАЗ расположение: custom: 6: 1 имя: check-equal? фактический: 0 ожидаемый: 1 ———————

Изменено в версии 1.9 из пакета rackunit-lib: документирован протокол для добавления информации о «местоположении и» выражении.

scrbl")» x-source-pkg=»rackunit-doc» x-part-tag=»"Compound_Testing_Forms"»> 3.3 Формы комплексного тестирования

3.3.1 Тестовые примеры

По мере того, как программы усложняются, единица тестирования вырастает за пределы единственной проверки. Например, это может быть случай что если одна проверка не удалась, нет смысла запускать Другая. Для решения этой проблемы можно использовать составные формы тестирования. использоваться для группировки выражений. Если какое-либо выражение в группе терпит неудачу (вызывая исключение) оставшиеся выражения не будет оцениваться.

Форма начала тестирования группирует участников в единичный блок. Если какой-либо expr не работает, следующие не оцениваются.

Например, в следующем коде мир не уничтожен, поскольку предыдущая проверка не удалась:

Как test-begin, за исключением того, что имя связано с тела. Имя будет сообщено, если тест не проходит.

Вот пример выше, переписанный для использования тестового примера. так что можно назвать тест.

(тестовый пример

«Пример теста»

(check-eq? ‘A’ b)

; Эта строка не будет запущена

(уничтожить- the-world))

Истинно, если obj является тестовым случаем, и ложно в противном случае.

3.3.1.1 Ярлыки для определения тестовых случаев

Создает тестовый пример с заданным именем, который выполняет соответствующий чек. Например,

эквивалентно

3.3.2 Наборы тестов

Тестовые наборы сами могут быть сгруппированы в наборы тестов. А набор тестов может содержать как тестовые наборы, так и наборы тестов. В отличие от проверки или тестового примера, набор тестов не сразу бег. Вместо этого используйте одну из функций, описанных в Пользовательские интерфейсы или программный запуск тестов и проверка результатов.

(имя набора тестов-выражение возможно-до, возможно, после теста …)

00 00 может быть до = | #: до, до-thunk возможно-после = 9 #: after-thunk

Создает набор тестов с заданным именем и тестами. Тесты могут быть проверками, тестовыми примерами, построенными с использованием test-begin или test-case или другие наборы тестов.

Пре-преобразователь и преобразователь после необязательные преобразователи (функции без аргументов). Они бегут до и после запуска тестов соответственно.

В отличие от проверки или тестового примера, набор тестов не сразу бег. Вместо этого используйте одну из функций, описанных в Пользовательские интерфейсы или программный запуск тестов и проверка результатов.

Например, вот тестовый набор, который отображает До перед запуском любых тестов и после, когда тесты законченный.

Создает набор тестов с заданным именем, содержащий данные тесты. В отличие от формы набора тестов, тесты представлены в виде списка тестовых значений.

Верно, если obj — это набор тестов, иначе false

3.

3.2.1 Утилиты для определения наборов тестов

Есть несколько макросов, которые упрощают общие случаи определение наборов тестов:

Форма define-test-suite создает набор тестов с заданное имя (преобразованное в строку) и проверяет, и связывает это с тем же именем.

Например, этот код создает привязку для имени example-suite, а также создание набора тестов с имя «example-suite»:

3.4 Поток управления тестом

До, после и вокруг макросы позволяют указать код, который всегда запускался раньше, после или вокруг выражений в тестовом примере.

(before before-expr expr-1 expr-2 …)

Всякий раз, когда элемент управления входит в область действия, выполните before-expr перед выполнением expr-1 и expr-2…

(после expr-1 expr-2 … after-expr)

Каждый раз, когда элемент управления выходит из области действия, выполните after-expr после выполнения expr-1 и expr-2 … After-expr — это выполняется, даже если управление завершается через исключение или другими способами.

(около before-expr expr-1 expr-2 … after-expr)

Всякий раз, когда элемент управления входит в область действия, выполните before-expr перед выполнением expr-1 expr-2…, и выполнять after-expr всякий раз, когда элемент управления покидает область видимости.

Пример:

Приведенный ниже тест проверяет, что файл test.dat содержит строка «foo». Действие до записывает в это файл. Действие after удаляет его.

Этот довольно любопытный макрос оценивает данные тесты в context, где current-test-case-around — это параметризован как test-suite-test-case-around. Этот был полезен при тестировании RackUnit. Это может быть полезно для вас, если вы создаете тестовые примеры, которые создают тестовые примеры.

3.

5 Прочие утилиты

Макрос require / expose позволяет получить доступ к привязки, которые модуль не предоставляет. Это полезно для тестирование приватных функций модулей.

Требуется идентификатор из модуля в текущий модуль. Это не имеет значения, предоставляет ли исходный модуль привязки или нет; require / expose все еще может добраться до них.

Обратите внимание, что require / expose может быть немного хрупким, особенно при смешивании с скомпилированным кодом. Используйте на свой риск!

В этом примере выполняется тест на сбой сборки, который определен в тесте RackUnit:

(требуется / выставить стоечное устройство / частный / проверочный тест (тест на сбой))

3.6 Пользовательские интерфейсы

RackUnit предоставляет текстовый и графический пользовательский интерфейс

scrbl")» x-source-pkg=»rackunit-doc» x-part-tag=»"Textual_User_Interface"»> 3.6.1 Текстовый пользовательский интерфейс

Текстовый пользовательский интерфейс находится в модуле стойки / текстового пользовательского интерфейса. Он запускается через функцию run-tests.

Данный тест запущен и результат его выполнения вывод на порт текущего вывода, если все тесты пройдены, и на current-error-port при неудачных тестах. Вывод совместим с командой (X) Emacs next-error (как используется, например, функцией компиляции (X) Emacs).

Необязательное многословие — «тихо, «нормальный» или «подробный». Тихий выход отображает только количество успехов, неудач и ошибок. Обычная отчетность подавляет некоторую постороннюю проверку информация (например, выражение). Подробные отчеты обо всех Информация.

run-tests возвращает количество неудачных тестов.

3.

6.2 Графический интерфейс пользователя

RackUnit также предоставляет средство запуска тестов с графическим интерфейсом, доступное на модуль стойки / графического интерфейса.

Создает новое окно графического интерфейса пользователя RackUnit и запускает каждый тест.В Графический интерфейс обновляется по мере завершения тестов.

Когда ждать? верно, test / gui не возвращается, пока окно тестового запуска было закрыто.

Для следующей программы графический интерфейс RackUnit будет выглядеть, как показано ниже:

Создает новое окно графического интерфейса RackUnit и возвращает процедуру, которая при применен, запускает указанные тесты и отображает результаты в графическом интерфейсе.

Стойка коммутатора, Стойка компьютерного сервера, в схеме № 140, Индор, Madnix International Стойка коммутатора

, Стойка компьютерного сервера, в схеме № 140, Индор, Madnix International | ID: 18633563230

Спецификация продукта

Тип сети	LAN, MAN, WAN
Портативный	Да
Минимальное количество заказа	1

Описание продукта

Стойки для переключателей доступны во всех типоразмерах

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания 2017

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Участник IndiaMART с января 2018

Madnix International учреждена в 2017 по адресу Индор, Мадхья-Прадеш. Мы — самое надежное имя в этой области. производит широкий спектр товаров, таких как камеры видеонаблюдения, система EPBAX, мобильный видеорегистратор Hikvision DS-M5504hmi, система отслеживания GPS для школьных автобусов и многое другое. В дополнение к этому, наши уважаемые профессионалы также оказывают услуги по установке системы видеонаблюдения .

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Схема IP вне стойки не соответствует требованиям

Цель схемы — побудить компании основывать свои исследования и разработки в области медицины и биотехнологии, коммерциализировать свои открытия и сохранить связанную с ними прибыль от патентов в Австралии.

Такие программы действуют примерно в 20 странах, включая Великобританию, Сингапур и несколько европейских стран. Однако использование готовой схемы, которая работала в одной стране, не означает, что она будет работать в другой, сказал доктор Мосс.

Долгосрочный характер патентных ящиков сделал их идеальными для стран со зрелыми и сложными системами исследований и инноваций, но они не подходили для Австралии.

Дополнительные стимулы

В качестве примера он указал на Гардасил.UniQuest зарегистрировал патенты на вакцину против рака шейки матки в 1991 году. Потребовалось 15 лет, чтобы получить одобрение Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США и получить ее первые коммерческие продажи.

«Это долгое время для компании, чтобы инвестировать в исследования и разработки, подавать заявки и патенты, а затем ждать налоговых льгот», — сказал д-р Мосс. «Это не изменит положение компаний, которые хотят инвестировать в НИОКР».

В своем представлении на консультацию по утверждению патентной коробки Группа восьми заявила, что коммерческая жизнеспособность идеи требует инвестиций по «длительному спектру деятельности от подтверждения концепции до масштабной коммерциализации».

Go8 также утверждает, что без дополнительных стимулов и помощи патентный ящик не может даже удерживать патентообладателей, дочерние предприятия и стартапы от поиска более готовых, более существенных инвестиций и поддержки со стороны зарубежных транснациональных компаний.

«Эти компании, кажется, могут лучше поддерживать свои инновации, чем австралийские компании и инвесторы», — говорится в сообщении.

Схема также подверглась критике за то, что нацелена только на медицинские и биотехнологические НИОКР.

«Это слишком узкий вопрос с акцентом на биотехнологии и медицину», — сказал д-р Мосс.«Много инноваций будет в цифровом пространстве, и мы также можем ожидать много патентов, поданных в области инженерии, и ни один из них не будет иметь права».

В материалах консультации, завершившейся на прошлой неделе, также спрашивался, следует ли распространить схему на технологии с низким уровнем выбросов.

Какие данные необходимы для разработки схем стеллажа для поддонов

Какие данные необходимы для разработки схем стеллажа для поддонов

Для разработки схемы стеллажа для поддонов компании Jracking необходимы следующие данные:

1. Способы хранения товаров

Стеллажи для поддонов хранят груз на поддонах, нам необходимо знать некоторые данные, связанные с поддоном, такие как размер поддона, направление поддона в вилку, высоту поддона и груза.

2. Вес груза

Jracking необходимо знать вес товара, то есть нагрузку на каждый уровень стеллажа для поддонов. При проектировании стеллажей мы спроектируем стеллажи в соответствии с нагрузкой, требуемой клиентами, и выберем подходящие материалы, которые не только обеспечивают безопасность и устойчивость стеллажей, но также экономят затраты клиентов и не тратят зря деньги.

3. Высота подъема вилочного погрузчика

Стеллажи для поддонов обычно используют вилочные погрузчики для хранения товаров, поэтому Jracking необходимо знать высоту подъема наших существующих складских вилочных погрузчиков, чтобы рационально спроектировать высоту стеллажа, чтобы избежать вилочных погрузчиков. не может подобрать ситуацию.

4. Требования компании к безопасности и защите

Как правило, Jracking выберет балку и вертикальную форму обычной стеллажа для поддонов, но для некоторых из более высоких требований к безопасности, защиты складов, возможно, потребуется добавить некоторые вспомогательные аксессуары.Покупатель также должен попросить об этом Jracking, чтобы он смог спроектировать хороший стеллаж для поддонов.

BHD Vietnam специализируется на производстве различных стеллажей для поддонов, консольных стеллажей, электрических мобильных стеллажных систем хранения, антресолей и платформ, автоматических складских систем для челночных вагонов, стеллажа с отодвиганием назад, длиннопролетных стеллажей, стеллажа для заклепок, стеллажа с приводом, стеллажа для картонных коробок, штабелирования. стеллажи и другое сопутствующее складское оборудование.

BHD Vietnam строго соблюдает стандарты ISO9001, FEM10.2.02, SEMA и AS4084-1993 во всех операциях.BHD Vietnam предлагает широкий ассортимент продукции для удовлетворения всех ваших потребностей в выполнении заказов и погрузочно-разгрузочных работах: стеллажи для поддонов Teardrop, стеллажи для поддонов Dexion, европейские стеллажи для поддонов и другое рабочее оборудование. Если вы хотите заполнить весь склад или вам требуется отдельное оборудование, у BHD Vietnam есть решение для вас.

Условные обозначения кабелей в стойке VCV | заметка о пользовательском интерфейсе | автор: Myk Eff

Image Source

Фотографии модульных синтезаторов изобилуют цветными клубками высокой плотности десятков кабелей, используемых для создания сложных патчей, например.грамм.

Image Source

В самом начале вашего обучения патчи не будут очень сложными, но в конечном итоге вы захотите разработать стратегию управления кабелем (пользовательский интерфейс) . В Rack вы можете подключить несколько кабелей к одному выходу — щелкнув CMD (Mac) или CTRL (ПК) на выходе — что может добавить к визуальному раздражению, и для этого есть аппаратные аналогии. На изображении выше вы можете увидеть типы разъемов, в которых к разъему можно подключить несколько (называемых стекируемых ) кабелей, а также более типичный вид, где возможно только одно кабельное соединение.

Две ключевые стратегии для управления возможным визуальным беспорядком: цветовой код кабелей и использование мультов , таких как модуль от Bog Audio. Хорошим модулем для систематизации цветов кабелей является палитра кабелей от Count Modula. Это один из самых простых в использовании инструментов, который, безусловно, проще и быстрее, чем использование файлов JSON VCV Rack для визуального представления и изменения кода.

Чтобы использовать палитру , просто щелкните цвет, и следующий созданный вами кабель будет этого цвета — конечно, это поможет, если вы уже выбрали цветовую схему: ~) Вы можете использовать ПРИМЕЧАНИЯ модулей в качестве цветовой легенды для вашей схемы кодирования.

Вы можете напомнить себе о своей цветовой гамме с NOTES .

Щелчок правой кнопкой мыши на одной из кнопок палитры позволяет добавить больше цветов, вплоть до максимума радуги (и среднего значения кратковременной памяти) до 7. Если 7 вам недостаточно, вы, конечно, можете добавить больше модулей палитры , но тут точка цветовой кодировки кабелей начинает проигрывать!

Модуль палитры Count Modula для управления цветами кабеля

Не существует универсального соглашения для цветового кодирования различных типов сигналов, используемых в модульном синтезе.Омри Коэн любит красный для Audio , синий для Clk / Trg / Gate , желтый для V / Oct и зеленый для модуляции . Если вы следуете последовательностям видеоуроков кого-то, кто использует цветовое кодирование, возможно, вы захотите следовать их соглашениям, чтобы ваши патчи больше походили на их. По умолчанию настройка в палитре предусматривает переключение на следующий цвет после создания каждого кабеля, но удобная кнопка LOCK не позволит выбранному цвету измениться, пока вы не разблокируете его для создания нового типа цвета кабеля.

Другая стратегия пользовательского интерфейса для устранения путаницы с кабелями — использовать MULT вместо подключения нескольких кабелей к одному и тому же выходу. Мульт обычно представляет собой очень тонкий модуль, который не занимает много места в стойке и может помочь вам избежать визуальной боли, связанной с прослеживанием обратных кабелей до их исходных точек, где эти исходные точки имеют несколько пунктов назначения. В Bog Audio MULT , показанном ниже, вы можете иметь либо 2 входа с 3 клонами сигнала каждого, либо один вход, где вторая группа из 3 выходов нормирована на верхний вход, давая вам 6 клонов сигнала в общий.Обычно (я думаю) такие множители имеют максимальную полезность, когда они размещаются как можно ближе к выходам, которые они умножают, по крайней мере, если вы используете их для целей пользовательского интерфейса.

Ниже моно выход MIXER отправляется на MULT для обеспечения двух выходов для входов модуля CF MASTER (который является отличным модулем для быстрого включения и выключения звука, а также обеспечения усиления , варианты измерения и прямого выхода). Затем MASTER отправляет последние 2 канала звука в аппаратную коммутационную панель USB.Поскольку все нижеприведенные сигналы являются звуковыми, все они одного цвета.

Мультимедиа помогает нам избавиться от привычки отправлять несколько кабелей с одного и того же выхода.

Рабочий процесс и эстетические предпочтения у всех, конечно, различаются, но если вас раздражает визуальный беспорядок, связанный с визуальным гуляшем ваших кабелей, посмотрите, могут ли Palette и MULT облегчить боль в глазах.

Rack Project Rack: список уязвимостей безопасности

CVE является зарегистрированным товарным знаком корпорации MITER, и авторитетным источником содержания CVE является Веб-сайт MITRE CVE. CWE является зарегистрированным товарным знаком корпорации MITER, и авторитетным источником контента CWE является Веб-сайт MITRE CWE.

Share :

	# CVE ID CWE ID # эксплойтов Тип (ы) уязвимости Дата публикации Дата обновления Счет Полученный уровень доступа Доступ Сложность Аутентификация Конф. Интег. Доступен. 1 CVE-2020-8184 20 2020-06-19 2020-10-05 5,0 Нет Пульт Низкая Не требуется Нет Частично Нет В стойке 2 CVE-2020-8161 22 Реж. Trav. 2020-07-02 2020-10-05 5,0 Нет Пульт Низкая Не требуется Частично Нет Нет В стойке 3 CVE-2019-16782 200 + Инфо 18. 12.2019 2020-01-18 4,3 Нет Пульт Среднее Не требуется Частично Нет Нет В Rack (стойка RubyGem) есть возможная уязвимость утечки информации / перехвата сеанса.Эта уязвимость исправлена ​​в версиях 1.6.12 и 2.0.8. Злоумышленники могут находить и перехватывать сеансы с помощью временных атак, нацеленных на идентификатор сеанса. Идентификаторы сеанса обычно хранятся и индексируются в базе данных, которая использует какую-то схему для ускорения поиска этого идентификатора сеанса. Тщательно измеряя время, необходимое для поиска сеанса, злоумышленник может найти действительный идентификатор сеанса и захватить сеанс. Сам идентификатор сеанса может быть сгенерирован случайным образом, но способ индексации сеанса резервным хранилищем не использует безопасное сравнение. 4 CVE-2018-16471 79 Обход XSS 13.11.2018 2019-06-13 4,3 Нет Пульт Среднее Не требуется Нет Частично Нет Возможна XSS-уязвимость в Rack до 2.0.6 и 1.6.11. Тщательно составленные запросы могут повлиять на данные, возвращаемые методом «scheme» в «Rack :: Request». Приложения, которые ожидают, что схема будет ограничена http или https и не ускользнет от возвращаемого значения, могут быть уязвимы для атаки XSS. Обратите внимание, что приложения, использующие обычные механизмы экранирования, предоставляемые Rails, могут не затронуты, но приложения, которые обходят механизмы экранирования или не используют их, могут быть уязвимыми. 5 CVE-2018-16470 400 13. 11.2018 2019-10-09 5.0 Нет Пульт Низкая Не требуется Нет Нет Частично Возможна DoS-уязвимость в составном парсере в Rack до версии 2.0.6. Специально созданные запросы могут привести к тому, что составной синтаксический анализатор перейдет в патологическое состояние, в результате чего синтаксический анализатор будет использовать ресурсы ЦП, непропорциональные размеру запроса. 6 CVE-2015-3225 19 DoS 26.07.2015 30.10.2018 5.0 Нет Пульт Низкая Не требуется Нет Нет Частично lib / rack / utils. rb в Rack до 1.5.4 и 1.6.x до 1.6.2, используемый с Ruby on Rails 3.x и 4.x и другими продуктами, позволяет удаленным злоумышленникам вызывать отказ в обслуживании (SystemStackError ) через запрос с большой глубиной параметра. 7 CVE-2013-0263 Exec-код + Priv 08.02.2013 13.08.2018 5.1 Нет Пульт Высокая Не требуется Частично Частично Частично Rack :: Session :: Cookie в Rack 1.5.x до 1.5.2, 1.4.x до 1.4.5, 1.3.x до 1.3.10, 1.2.x до 1.2.8 и 1.1.x до 1.1.6 позволяет удаленные злоумышленники могут угадать файл cookie сеанса, получить привилегии и выполнить произвольный код с помощью временной атаки с использованием функции сравнения HMAC, которая не выполняется в постоянное время. 8 CVE-2013-0262 22 Реж. Trav. 08.02.2013 13.08.2018 4,3 Нет Пульт Среднее Не требуется Частично Нет Нет стойка / файл.rb (Rack :: File) в Rack 1.5.x до 1.5.2 и 1.4.x до 1.4.5 позволяет злоумышленникам получать доступ к произвольным файлам за пределами предполагаемого корневого каталога через созданную переменную среды PATH_INFO, возможно, это уязвимость обхода каталога, которая является удаленной эксплуатируемый, он же «обход пути символьной ссылки». 9 CVE-2013-0184 DoS 01.03.2013 31.10.2013 4.3 Нет Пульт Среднее Не требуется Нет Нет Частично Неуказанная уязвимость в Rack :: Auth :: AbstractRequest в Rack 1. 1.x до 1.1.5, 1.2.x до 1.2.7, 1.3.x до 1.3.9 и 1.4.x до 1.4.4 позволяет удаленным злоумышленникам вызвать отказ в обслуживании через неизвестные векторы, относящиеся к «символизированным произвольным строкам». 10 CVE-2013-0183 119 DoS-переполнение 01.03.2013 13.08.2018 5.0 Нет Пульт Низкая Не требуется Нет Нет Частично multipart / parser.rb в Rack 1.3.x до 1.3.8 и 1.4.x до 1.4.3 позволяет удаленным злоумышленникам вызывать отказ в обслуживании (потребление памяти и ошибка нехватки памяти) через длинную строку в Multipart HTTP пакет. 11 CVE-2012-6109 DoS 01. 03.2013 13.08.2018 4.3 Нет Пульт Среднее Не требуется Нет Нет Частично lib / rack / multipart.rb в Rack до 1.1.4, 1.2.x до 1.2.6, 1.3.x до 1.3.7 и 1.4.x до 1.4.2 использует неправильное регулярное выражение, что позволяет удаленным злоумышленникам вызывать отказ в обслуживании (бесконечный цикл) через созданный заголовок Content-Disposion. 12 CVE-2011-5036 310 DoS 30.12.2011 31.10.2013 5.0 Нет Пульт Низкая Не требуется Нет Нет Частично Rack до версии 1. 1.3, 1.2.x до 1.2.5 и 1.3.x до 1.3.6 вычисляет хеш-значения для параметров формы без ограничения возможности предсказуемого инициирования хэш-коллизий, что позволяет удаленным злоумышленникам вызывать отказ в обслуживании (CPU потребление), отправив множество созданных параметров. Общее количество уязвимостей: 12 Страница : 1 (Эта страница)

Как сделать стеллаж своими руками

Вам нужно упорядочить личные вещи? У вас нет конкретного места для их хранения? Тогда вам нужен стеллаж. Это наиболее простой и практичный способ решения этой проблемы. Стеллаж будет полезным не только в кладовой, как полагают многие. Его использование практично и в гараже, и в библиотеке, и в кабинете, и даже в жилых комнатах. Для того чтобы смастерить стеллаж, не нужны сверхспособности, да и особенные инструменты вам тоже не понадобятся. Если ваши средства ограничены, то вы можете изготовить стеллаж из тех материалов, которые есть у вас дома.

Содержание

1. Разработка чертежей
2. Изготавливаем основание конструкции
3. Устанавливаем коробку и полочки
4. Близимся к финишу. Крепим лицевые панели
5. Фото

Разработка чертежей

Для удачной разработки чертежа вам следует точно измерить место, на котором в будущем должен располагаться стеллаж. Если вам нужно сделать его для хранения инструментов или консервации, то изощряться с формами не стоит. Он должен иметь стандартную высоту, которую позволяет вам сделать пространство кладовой или гаража. Для удобства его лучше сделать до потолка. Ниже на фотографии показан пример, как может выглядеть типичный чертеж стеллажа для гаража или кладовой.

Что касается ширины полок, то все зависит от тех предметов, которые вы планируете на них хранить. Если речь идет о хранении банок и книг, то вам будет достаточно ширины в 25-30 см. Что касается хранения инструмента, то тут уж следует отталкиваться от его объема, ширина полок должна ему соответствовать.

Схема простого стеллажа

Длина полок, как и их ширина, также зависит от тех предметов, которые на них будут храниться. Например, если предметы будут легкими, то одна полка может достигать до 1,5 м, а если вам нужна книжная полка, то ради длительного сохранения целостности стеллажа, каждая полка не должна превышать длины в 90 см. Если вы планируете хранить на стеллажах тяжелый инструмент, то лучше сделать проект с учетом этого факта. В процессе изготовления стеллажа, вам будет нужно усилить каркас профилем из металла.

Выбираем необычную форму

Иногда стеллаж используется для хранения разных предметов в жилых помещениях. В таком случае лучше позаботиться о создании интересной формы этой конструкции. Так, вы сможете и украсить интерьер новым предметом мебели и функционально заполнить пространство.

Для балкона

Материалы и инструменты для изготовления:

1. Рейки для изготовления перекладин и планок.
2. Брус, используемый как временная подпорка.
3. Полки – в их качестве может служить плита МДФ или ДСП, фанера.
4. Дюбеля и шурупы.
5. Отвертка, а лучше шуруповерт.
6. Уровень.
7. Рулетка.
8. Мел.

Если вы решили в качестве полок использовать плиту ДСП или МДФ, то вам нужно заранее позаботиться о том, чтобы она была порезана на нужный размер. Часто такие услуги предоставляются в специализированных магазинах.

Изготавливаем основание конструкции

Стеллаж из деревянного бруса окрашенный

Первое, что вам следует сделать, прежде чем приступить к монтажу любого стеллажа – это разметить стену. Деревянные брусья лучше всего подходят для сооружения несущих опор. Залогом успеха будет установка прочного основания стеллажа. Если стеллаж рассчитан на всю высоту помещения, то основание важно закрепить и к полу, и к потолку. Если говорить о брусьях деревянных, то они могут быть либо квадратной, либо прямоугольной формы. Тут все упирается в размер готовой конструкции, глубину и ширину полок.

Книжный стеллаж

Каркас необходимо скрутить саморезами, а углы усилить специальными планками. Замечательно, если основание можно закрепить и к стене, тогда стеллаж будет особенно устойчивым, но в таком случае не будет возможности установить заднюю стенку на само сооружение.

Очень важно следить, чтобы в процессе монтажа несущие опоры всегда располагались вертикально. Боковые поперечные раскосы обеспечивают большую надежность стеллажа, что делает сооружение более жестким. Особенно важно учитывать эти факторы, если стеллаж будет подвергаться большим нагрузкам.

Устанавливаем коробку и полочки

Схема сборки стеллажа

На этом этапе стеллаж можно обшить заранее подготовленными плитами ДСП или МДФ, которые должны крепиться к брусьям – снизу, сверху и по бокам. Результатом работы будет готовая коробка без задней стенки. Но, если у вас есть желание, то вы можете сделать конструкцию с задней стенкой, тут уж можно руководствоваться собственными пожеланиями или целями применения стеллажа. В целом самая простая конструкция может состоять только из брусьев и полочек. Бруски и полочки можно покрасить.

При стандартной высоте помещения наиболее практично устанавливать 6 поперечных полок. Их высоту вы можете определить самостоятельно. В последнее время популярностью пользуются стеллажи с ассиметричным расположением полочек. Наибольшим нагрузкам подвержена средняя полка, поэтому она должна быть особенно прочной. Для лучшего закрепления полок нужно использовать уголки из металла.

Еще одна важная деталь: толщина полок должна быть на 4-6 мм меньше, нежели длина самого самореза, которым полку с бруском соединяют между собой.

Конструкция выдержит даже большие нагрузки, если надежно зафиксировать уголки. Для достижения наилучших результатов важно проверять уровень каждой полки, перед тем как ее окончательно зафиксировать. Угловые соединения должны быть строго под углом в 90ᴼ.

Близимся к финишу. Крепим лицевые панели

Меламиновая кромка

Если вы обшивали стеллаж плитой МДФ или ДСП, то по завершении обшивки, вам нужно наклеить на все торцы деталей специальную меламиновую кромку. Совершить это удастся при помощи обыкновенного утюга. Укладываете на обработанный наждачной бумагой (мелкозернистой) торец кромку и приглаживаете ее раскаленным утюгом. Лишние края обрезаете канцелярским ножом.

Некоторые полки можно закрыть, прикрепив к ним красивые дверцы. Такой тип стеллажа можно использовать каждый день, а его аккуратный внешний вид станет удачным и оригинальным украшением любой жилой комнаты.

Фото

С выдвижными ящиками

Стеллажи для дома

Стеллаж с дверками

Стеллаж для гаража

Необычный для игрушек





Помогла ли вам статья?

В Масштабе. Чертежи, 3D Модели, Проекты

Рейтинг: 100

Софт: КОМПАС-3D v20

Состав: СБ стеллажа, СБ Стойка нижняя, СБ Стойка верхняя, СБ Опора регулируемая, деталировка (Втулка, заглушка, листы, направляющая, винт, пятак), 3D-модели.

0   0   0

Стеллаж-купе

12345678910…20…→ 20

Вы искали

В категории Во всех категорияхCAE расчёты и симуляцияАвтоматизация и управление   SCADA   Автоматизация проектирования   Датчики   Метрология (МСС)   Промышленные роботы и робототехникаБесплатноГОСТы   ЕСКДИнженерные системы   Вентиляция и кондиционирование   Газоснабжение   Кабельные системы, связь, СКС   Пожарные и охранные системы   Системы водоснабжения и канализации   Теплоснабжение   Хладотехника и холодильные установки   Электроснабжение и освещениеКонкурсы   Cделай это сам / DIY   Будущие АСы КОМПьютерного 3D-моделирования   МАСТЕР 3D   Эксперт и ЗачётМашиностроение и механика   Гидравлика и пневматика      Клапан   Двигатели      ДВС      Реактивные двигатели   Детали машин      Передачи      Редукторы      Соединения   Металлорежущие станки и инструменты      Гибочные станки      Детали и узлы станков      Зубообрабатывающие станки      Режущий, станочный инструмент      Сверлильные и расточные станки      Токарные станки      Фрезерные станки      Шлифовальные станки   Оборудование   Подъемно транспортные установки (ПТУ)      Конвейеры      Краны      Лифты      Такелаж   Приборостроение      Бытовая техника      Электронные компоненты   Сварочное производство   Теория механизмов и машин   Теплотехника      Котлы      Теплообменники      Турбины   Технология машиностроенияМодели для станков ЧПУНачертательная геометрия и Инженерная графикаОружие   Огнестрельное оружие   Холодное оружиеПромышленность   Добывающая, горная промышленность   Инженерная Экология   Лёгкая промышленность   Лесное хозяйство и деревообработка      Деревообрабатывающие станки   МАПП      Гранулирование      Дозирование      Измельчение      Кондитерское      Кристаллизация      Молочное      Общественное питание      Очистка и сепарирование      Сушка   Медицинская промышленность   Металлургия      Литейное производство и пресс-формы      Обработка металлов давлением   Нефть и Газ   Промышленность строительных материалов   Химическая промышленность (ПАХТ и ПАПП)   ЭнергетикаРазноеСельское хозяйство   Механизация сельского хозяйства   Технология животноводства   Технология производства и переработки сельскохозяйственной продукцииСтатьиСтроительство   Архитектурные формы   Игровое оборудование, тренажеры, спорт   Интерьер и мебель   Конструкции из дерева и пластмасс   Лестницы   Металлоконструкции   Мосты, тоннели, дороги   Планы и благоустройство   Проекты домов      Здания социально-бытового назначения      Коттеджи и частные дома      Многоэтажные жилые дома      Промышленные здания   Проекты Производства Работ и Технологические Карты   Торговое оборудование и рекламные конструкцииСхемы   Кинематические схемы   Структурные схемыТранспорт   Авиация   Автомобили грузовые   Автомобили и автомобильное хозяйство (Автосервис)   Автомобили легковые   Бронетехника и военный автотранспорт   Водный транспорт и судостроение   Детали и узлы автомобилей   Железнодорожный транспорт   Космические системы и ракетостроение   Пассажирский автотранспорт   Прицепы и полуприцепы   Строительные, специальные и дорожные машиныЭлектрические машины   Генераторы   Трансформаторы   ЭлектродвигателиАтласыБиблиотекиКнигиСАПР CAD форматыУроки построенияВо всех категорияхCAE расчёты и симуляцияАвтоматизация и управление   SCADA   Автоматизация проектирования   Датчики   Метрология (МСС)   Промышленные роботы и робототехникаБесплатноГОСТы   ЕСКДИнженерные системы   Вентиляция и кондиционирование   Газоснабжение   Кабельные системы, связь, СКС   Пожарные и охранные системы   Системы водоснабжения и канализации   Теплоснабжение   Хладотехника и холодильные установки   Электроснабжение и освещениеКонкурсы   Cделай это сам / DIY   Будущие АСы КОМПьютерного 3D-моделирования   МАСТЕР 3D   Эксперт и ЗачётМашиностроение и механика   Гидравлика и пневматика      Клапан   Двигатели      ДВС      Реактивные двигатели   Детали машин      Передачи      Редукторы      Соединения   Металлорежущие станки и инструменты      Гибочные станки      Детали и узлы станков      Зубообрабатывающие станки      Режущий, станочный инструмент      Сверлильные и расточные станки      Токарные станки      Фрезерные станки      Шлифовальные станки   Оборудование   Подъемно транспортные установки (ПТУ)      Конвейеры      Краны      Лифты      Такелаж   Приборостроение      Бытовая техника      Электронные компоненты   Сварочное производство   Теория механизмов и машин   Теплотехника      Котлы      Теплообменники      Турбины   Технология машиностроенияМодели для станков ЧПУНачертательная геометрия и Инженерная графикаОружие   Огнестрельное оружие   Холодное оружиеПромышленность   Добывающая, горная промышленность   Инженерная Экология   Лёгкая промышленность   Лесное хозяйство и деревообработка      Деревообрабатывающие станки   МАПП      Гранулирование      Дозирование      Измельчение      Кондитерское      Кристаллизация      Молочное      Общественное питание      Очистка и сепарирование      Сушка   Медицинская промышленность   Металлургия      Литейное производство и пресс-формы      Обработка металлов давлением   Нефть и Газ   Промышленность строительных материалов   Химическая промышленность (ПАХТ и ПАПП)   ЭнергетикаРазноеСельское хозяйство   Механизация сельского хозяйства   Технология животноводства   Технология производства и переработки сельскохозяйственной продукцииСтатьиСтроительство   Архитектурные формы   Игровое оборудование, тренажеры, спорт   Интерьер и мебель   Конструкции из дерева и пластмасс   Лестницы   Металлоконструкции   Мосты, тоннели, дороги   Планы и благоустройство   Проекты домов      Здания социально-бытового назначения      Коттеджи и частные дома      Многоэтажные жилые дома      Промышленные здания   Проекты Производства Работ и Технологические Карты   Торговое оборудование и рекламные конструкцииСхемы   Кинематические схемы   Структурные схемыТранспорт   Авиация   Автомобили грузовые   Автомобили и автомобильное хозяйство (Автосервис)   Автомобили легковые   Бронетехника и военный автотранспорт   Водный транспорт и судостроение   Детали и узлы автомобилей   Железнодорожный транспорт   Космические системы и ракетостроение   Пассажирский автотранспорт   Прицепы и полуприцепы   Строительные, специальные и дорожные машиныЭлектрические машины   Генераторы   Трансформаторы   ЭлектродвигателиАтласыБиблиотекиКнигиСАПР CAD форматыУроки построения

3D модель?

Да Нет Не важно

Студенческая работа?

Да Нет Не важно

Формат файла ЛюбойКОМПАС-3DAutoCADAutoCAD ElectricalSolidWorksInventorT-Flex CADArchiCADRevitSketchUp3ds MaxBlenderRhinoFusion 360CATIACreoNXParasolidPowershapenanoCADPro/EngineerMicrosoft VisioArtCAMDXFCorelDRAWSTEP / IGESSTLДругая

из фанеры и досок, чертеж и как сделать его своими руками

В статье я поговорю об особенностях стеллажа из дерева своими руками. Особое внимание уделю роли конструкции в интерьере. Опишу основные разновидности стеллажей. Рассмотрю пошаговую инструкцию по изготовлению самодельного стеллажа. Уточню, какие пригодятся материалы и инструменты, крепеж и фурнитура мебели. Назову методики проведения сборки конструкции.

Особенности деревянного стеллажа

Отличительной чертой такой конструкции и главным его отличием от полочницы встроенной в шкаф считается отсутствие задней стенки.

Благодаря конструкции достигается визуальное расширение пространства.

Помещение с несколькими такими стеллажами не кажется загроможденным. Ему присуща интерьерная легкость и практичность. Ведь на полки стеллажа можно положить много вещей.

Основными достоинствами деревянного стеллажа считаются:

• долговечность. Может прослужить не одному поколению хозяев, особенно если речь идет о массиве дерева;
• практичность. Возможность грамотно использовать полезное пространство. Благодаря большому количеству полок стеллаж может разместить много книг, журналов и других вещей;
• безопасность. Древесина – экологически чистый материал, а поэтому стеллаж, выполненный из нее, абсолютно безвреден для человеческого организма;
• простота. Конструкция  до воли таки проста, поэтому сделать такую мебель сможет любой мужчина при наличии минимального количества инструментов;
• прочность. Отличается высокой прочностью. Он может выдержать на своих полках большие нагрузки;
• визуальное расширение пространства. Не загромоздят помещение. Более того, они позволят его зонировать. Даже телевизор можно разместить в стеллаже;
• эстетика. Гармонично впишутся в практически любой интерьер и могут стать его изюминкой.

Конструкция деревянного стеллажа отличается обилием одинаковых сквозных открытых полок

К недостаткам стоит отнести постоянное скапливание пыли на полках. А их зачастую большое количество. Чтобы устранить проблему нужно дважды в неделю вытирать пыль.

Есть некоторая опасность в пожарном отношении.

Поскольку древесина легко воспламеняется и быстро сгорает.

Разновидности конструкции из дерева

Стеллажи подразделяются на:  универсальные и специальные. Первые позволяют хранить предметы и детали в таре и без нее прямо на полках. Вторые предназначены для хранения металлов.

По функциональному назначению и характеру хранения груза подразделяются на:

• домашнего пользования;
• офисные;
• торговые;
• складские;
• архивные.

Деревянный стеллаж для домаСтеллаж из дерева в офисТорговые деревянные стеллажи

Деревянные стеллажи чаще используют в офисах и в быту, реже для складских помещений.

По конструктивным особенностям бывают:

• паллетными – хранение товаров производится на специальных поддонах – паллетах;
• полочные – самые распространенные. Используются в офисах, быту и торговле;
• консольные – используют для хранения крупных длинномерных грузов;
• мобильные – выполнены в виде поставленных на тележки спец поддонов.

Стеллаж из паллетов и поддоновПолочный стеллаж из брусков и дереваМобильный стеллаж для игрушек

Как собрать своими руками

Чтобы самостоятельно собрать деревянный вариант необходимо предварительно выполнить чертеж конструкции с указанием размеров. И только потом в зависимости от назначения данного элемента мебели и задуманного исполнения можно приступать к выбору подходящего материала.

Чтобы чертеж получился точным, рекомендуется правильно замерить место, где он будет стоять. Если это будет конструкция для хранения консервации или инструментов, то лучше отдать предпочтение простым и надежным формам. Чаще делается во всю высоту стены. Тогда как ширина полок будет зависеть от его наполнения. Длина полок зависит также от того, что будет на них храниться. Если это тяжелые предметы и нужно выдерживать большую нагрузку она должна составлять не более 0,9 м. Тогда как для легких вещей длина полки может составлять около 1,5 м.

Чертеж стеллажа

Нередко деревянные модели выполняются для декорирования помещения. Вот здесь включается фантазия и формы, линии и воплощение конструкции может быть разным.

Подготовка материалов и инструментов

Специалисты советуют, что  бы собирать конструкцию, использовать натуральную древесину, к примеру, сосну, дуб или красное дерево.

Запрещается использовать для создания стеллажей доски из древесной стружки. Поскольку этот материал недолговечен.

Полки не выдержат существенных нагрузок.

Особенности выбора материала:

1. Для нижней части конструкции важно взять толстую доску или мебельный щит, в которую бы входил саморез длиною 30 мм.
2. Для боковых стенок можно купить листы фанеры. Это существенно удешевит изделие.
3. Для полок нужны доски толщиной не менее 25 мм.
4. Заднюю стенку также можно выполнить из фанеры. Или же вовсе обойтись без нее, если вас устраивает вид стены позади.

Необходимые инструменты

Из инструментов и вспомогательных материалов нам понадобятся:

• металлические уголки;
• брус из дерева для фиксации полок;
• саморезы;
• дрель;
• молоток;
• рулетка и карандаш.

Крепеж и фурнитура

Для крепежа понадобятся различные крепежи и фурнитура. Каждый этап сборки требует разных средств: от столярного клея и до саморезов. Плюс все зависит от способа сборки конструкции. Рассмотрим популярные варианты такого монтажа дальше.

Методики проведения сборки

Как только все заготовки будут вырезаны согласно чертежу, можно приступать к сборке.

Итак:

1. К нижней полке посредством саморезов крепится задняя стенка конструкции. Если же вы делаетедля балкона или кладовой, где задняя стенка не предусмотрена по чертежу, крепление основания производится к боковым стенкам.
2. На боковых стенках параллельно друг к другу производится крепление держателей. Они могут быть выполнены из пластика или металла. Все зависит от прочности, на его полках будут вещи храниться.

Вариант сборки деревянного стеллажаСхема сборки стеллажа

При желании можно использовать другой метод крепления полок, который не предусматривает использование держателей. В данном случае полки фиксируются непосредственно на боковых стенках стеллажа. Для повышения надежности крепления можно дополнительно использовать металлические уголки.

Если в качестве расходного материала использовать листы ДСП или МДФ их нужно на завершающем этапе декорировать.

Легкий и простой вариант – наклеить на торцевые части конструкции меламиновую пленку. Лучше это делать с помощью утюга. Остатки кромки удаляются канцелярским ножом.

Изготовить своими руками несложно. Для этого потребуется минимум материалов и элементарные инструменты, которые есть у любого мужчины в чулане. Главное, задаться целью и следовать рекомендациям нашей статьи.

чертежи и схемы, деревянный либо из ДСП, металлический или из фанеры

Многие сталкивались с такой проблемой в доме, как неправильное распределение вещей в местах их хранения. Это может создавать беспорядок. Чаще всего это возникает из-за отсутствия полок и шкафов, где все нужные предметы могут поместиться. И тут возникает вопрос: «как сделать стеллаж своими руками?».

Сделав стеллаж своими руками можно организовать пространство в доме или гараже.

Если правильно подойти к процессу, выбрать нужный материал и знать порядок действий, тогда можно самостоятельно сделать самодельный шкаф, форма и конструкция которого будет соответствовать желаниям и потребностям мастера.

Вы можете сконструировать шкаф, который будет отвечать всем вашим требованиям.

• Какие материалы можно использовать для изготовления (дерево, металл, фанеры и другие)
• Необходимые инструменты
• Разновидности стеллажей
  • Каркасные
  • Балочные
  • Модульные
  • Консольные
  • Веревочные
  • Стеллажи свободнонесущего строения
  • Мостовая схема
• Как сделать полки для стеллажей
• Технология изготовления основы
• Как собрать стеллаж полностью
• Видео: как сделать стеллаж своими руками
• Идеи стеллажей для изготовления своими руками

Какие материалы можно использовать для изготовления (дерево, металл, фанеры и другие)

Самый распространенный, доступный материал – это дерево. Стоимость его доступная, можно купить уже обработанные доски. Самое главное, что следует учитывать, если это изделие будет делаться впервые, то из этого материала его удобно делать, можно избежать погрешностей.

Дерево – это наиболее распространенный материал для стеллажа.

Если модель стеллажа не имеет сложной конструкции, тогда стоит выбирать брус 5*5 струганного типа и подходящие по размерам доски, из которых будут изготовляться полки. Последнее можно также сделать из фанеры или ДСП.

Металл – этот материал также используется для изготовления такого шкафа. Но стоит учитывать, что для работы с ним, нужно иметь базовые умения. В металлическом каркасе нужно будет сверлить отверстия, а это следует доверить знающим людям по причине прочности этого материала. Но если навыки имеются, тогда металл – это хорошая основа для стеллажа, полки в котором можно сделать деревянные. Этот материал долговечен и имеет красивый внешний вид.

Чтобы сделать металлический стеллаж потребуются определенные навыки.

Для изготовления этого изделия понадобится:

• Для стоек – деревянный брусок или профильная труба.
• Для рамы – рейка или профиль.
• Для полок – доски, ДСП.

Подготовьте материалы для изготовления стеллажа.

Необходимые инструменты

Перед тем как приступить к работе, следует закупить металлические уголки, кронштейны, которые могут понадобиться для монтажа, саморезы, дюбеля, гвозди, подготовить нужный инструмент:

• Лобзик или ручная пила.
• Дрель.
• Шлифовочная машина с различными насадками, кольцами с разной жесткостью.
• Шуруповерт.
• Молоток.
• Уровень.
• Рулетка.
• Карандаш, мел.
• Отвертка крестовая.
• Шкурки с разной шлифовочной поверхностью.
• Кисточки.

Понадобится довольно много инструментов.

Если будет изготовляться деревянное изделие, следует купить жидкости для обработки поверхности, лаки, морилки, краску.

Разновидности стеллажей

Перечень видов с описанием — ниже.

Каркасные

Для этих изделий нужна несущая основа в виде деревянной рамы или из металла. На нее крепиться нужное число полок. Это самый удобный в монтировании вариант.

Каркасный стеллаж – самый простой в сборке.

Балочные

По схеме они напоминают первый способ изготовления, но имеют более сложную конструкцию, большего количества материалов. Подходят для хозяйственных нужд.

Балочные стеллажи часто используют для хозяйственных нужд.

Модульные

Это стеллажи, состоящие из лесенки, короба, решетки. Могут быть различных форм, крепиться к стене, иметь отдельно-стоящую конструкцию.

Модульные стеллажи часто состоят из коробов.

Консольные

Этот вид изделий не имеет боковых стенок, при этом полки крепятся к задней стенке. Идеальные для прихожих и кладовок.

Консольный стеллаж не имеет боковых стенок.

Веревочные

В ней тоже не должно быть боковин. Это декоративный вид стеллажа, в котором полки крепятся на канаты. В этой конструкции не стоит хранить тяжелые вещи. Можно использовать для детской, с целью подставки под сувениры, игрушки.

В веревочном стеллаже используются канаты вместо боковин.

Стеллажи свободнонесущего строения

Их сложно сделать самостоятельно. Они имеют изогнутую форму. Могут выполнять декоративную функцию. Не могут выдерживать большие нагрузки.

Стеллажи свободнонесущего строения выполняют декоративную функцию.

Мостовая схема

Этот вид конструкции не так практичен дома. В основном он применяется на производстве. Внутри него располагаются перестенки, которые изготовляются из досок, аналогичным полкам.

Мостовая схема используется на производстве.

Как сделать полки для стеллажей

Для того чтобы понять, как самому сделать своими руками стеллаж из дерева, нужно определить где его потребуется размещать, для хранения чего он необходимый. Нужно составить чертеж, на котором требуется обозначить каждый элемент, продумать дизайн изделия, способ его сборки.

Для начала нужно составить чертеж будущего изделия.

В самом начале подготовки потребуется измерять пространство, где будет располагаться стеллаж. Для этого потребуется рулетка. Высота и ширина конструкции должна быть приемлемой, удобной для использования этой конструкции, в зависимости от предметов, которые потребуется разложить на полочках.

Для консервации или книг нужно выбирать доски шириной 25-45 см. Для стеллажа, где будут храниться инструменты нужно выбирать более широкие полки. Длина полочек для детских вещей, игрушек, сувениров не обязана быть большой. 1.5 метра будет достаточно.

Для игрушек и сувениров можно обойтись узкими и недлинными полками.

Если планируется собрать кухонный стеллаж, тогда длина должна быть до метра. Если пренебречь этой технологией под тяжелыми предметами доски начнут прогибаться. Ширина соответствует глубине стеллажа, длина должна быть такой, чтобы доски достаточно плотно входили в каркас.

После определения длины и ширины нужно перейти непосредственно к заготовке полок. Толщина доски обязана быть не менее 2. 5-3 см. Можно произвести фиксирование полочек поперечными брусками – это придаст им дополнительную прочность. Прикрепить такой брусок можно небольшими гвоздями.

Важный этап – заготовка полок.

Технология изготовления основы

Второй этап работ – это подготовка основания. Перейдем к его нижней части. Пригодиться толстая доска, равна по ширине и длине размерам стеллажа. Чтобы добавить в этом месте нужную прочность, можно также прибивать поперечные бруски.

Основание состоит из вертикальных и поперечных реек.

Переходим к боковым стенкам если их наличие предполагает конструкция. Если бюджет ограниченный, можно заменить деревянные доски на фанеру приемлемой толщины. Ее ширина должна соответствовать нижнему основанию. Высота должна быть согласно разработанному чертежу.

Заготовив боковушки, нужно при помощи карандаша или мела отметить место прикрепления полок. Высота их может быть разной, в зависимости от предметов, нуждающихся в размещении в данной конструкции. Специалисты советуют расстояние между полками делать около 20 и 40 см. Можно применить эти два показателя, чтобы компактно разместить каждую вещь, сделать его универсальным.

Расстояние между полками может варьироваться.
Еще один этап – это заготовка задней стенки. Некоторые мастера не используют эту часть, фактура поверхности стены их устраивает. Но если конструкция предполагает эту деталь стеллажа, тогда ее также можно изготовить из толстой фанеры.

Как собрать стеллаж полностью

Этапы сборки:

1. Начинать монтироваться стеллаж должен снизу. К нижней полке крепятся боковые части и задняя стенка (если она присутствует). В боковушки в отмеченных местах можно прикрепить металлические, пластиковые уголки или другие крепления.
2. На держатели ставятся полки, фиксируются саморезами. Эти действия удобно выполнять вдвоем с помощником. Следует пользоваться уровнем.
3. Поочередно, продвигаясь вверх фиксируются все доски на отмеченной высоте.
4. По окончанию сборки можно произвести покрасочные работы.

Можно на примере рассмотреть чертеж металлического стеллажа.

Чертеж металлического стеллажа.

Угловая конструкция имеет небольшие отличия, ее труднее собирать. Для нее требуется соединить при помощи брусьев две боковые стенки под нужным углом.

Угловой стеллаж немного сложнее по изготовлению.

Если следовать инструкции, правильно выполнять все требуемые этапы, тогда через время можно воплотить свою идею в жизнь, похвастаться сделанным своими руками специальным стеллажом, в который можно убирать любые вещи, требующиеся для хранения.

Видео: как сделать стеллаж своими руками

Идеи стеллажей для изготовления своими руками

Делаем стеллаж своими руками — ОДО «Белплита»

Наш готовый стеллаж

Эта статья написана, чтобы поделиться деталями нашего первого шага в самостоятельном создании мебели, чтобы вы могли воссоздать такой же стеллаж своими руками у себя дома. Конечно, комнаты и их размеры будут другими, но если вы сможете вынести что-то для себя, то будете готовы взяться за такой же проект! Мы с мужем обсуждали, что люди сами строят дома, значит мы, тем более, сможем сделать мебель?! И мы сделали её, хотя очень осторожно и медленно. Нас бы точно уволили, если бы наняли для работы над настоящим домом.

ДЕЛАЕМ СТЕЛЛАЖ СВОИМИ РУКАМИ, ИЛИ ЛИЧНЫЙ ОПЫТ ОДНОГО ЗАКАЗЧИКА

Свой проект мы начали с того, что сами сделали чертеж от руки одного шкафа, потом высчитали его размеры с учетом того, что от стены до стены у нас должно разместиться 4 таких шкафа. Заказали в распил, а потом собрали.  Но эту часть работы мы делали не намереваясь поделиться нашим успехом с другими. После того, как основные шкафы нижнего ряда были готовы, мы занялись вопросом стеллажа, который должен был стоять на шкафах. И тут пришла идея поделиться тем, что у нас получилось. Написать, как мы это делали и запечатлеть на память сам процесс.

Когда дело доходит до самых больших задач, всегда лучше разбить их на более мелкие. Поэтому мы делали все постепенно. И первым был дизайн!

Чертеж стеллажа из SketchUp

ЧЕРТЕЖ СТЕЛЛАЖА

После некоторых обсуждений мы пришли к определенному дизайну. Сначала рисовали на бумаге, а потом я решила попробовать сделать чертеж в SketchUp, так как я неплохо владею компьютером. Оказалось, что эта программа не только позволяет чертить мебель, но и сама делает расчет размеров, что очень удобно.

Вы можете видеть цифры размеров на чертеже. Я не смогла нарисовать в программе верх стеллажа, но зато легко определила размер глубины этой детали инструментом “Рулетка”. Признаюсь, если бы не SketchUp, я бы и не знала как подсчитать глубину верхней детали (которая = скошенной стороне боковой стенке), так как школу я закончила уже давно.

Глубину полок мы взяли равной 30 см. И нам нужно было 40 см пространства между полками или около того.

Так как у нас сводчатый потолок, нам было нужно, чтобы стенки стеллажа повторяли угол наклона потолка. Поэтому стенки с одной стороны должны идти под углом. А чтобы сделать такой срез, мы измерили высоту у стены, а затем высоту в 32 см от стены.

После чертежа я выписала все детали и умножила всё на 4, так как у нас должно быть четыре одинаковых стеллажа. Когда мы делали первые шкафы, мы немного запутались с размерами и кромкой. Поэтому, в этот раз я сначала сделала список деталей без кромки. И вот что у меня получилось:

Деталь	Размеры, мм	Кол-во штук	Примечание
Задняя стенка	1604х698	4
Боковая стенка	1764х300	8	Нужно срезать 1 угол с 1764 мм до 1604 мм
Полка	663х300	12
Верх	663х340*	4

* – размер взят с инструмента “Рулетка” в SketchUp – 340 мм. И мы отняли 10 мм, чтобы часть торца детали не вылезала за стенки. Это могло бы произойти, так как верх стеллажа крепился по линии скоса боковой стенки.

СЛЕДУЮЩИЙ ЭТАП – КРОМКА

Так как мы выбрали ЛДСП с рисунком светлого дерева, на нем четко видны продольные полосы.  Прикинув, мы решили, что эти полосы пойдут у нас по вертикали на всех стенках стеллажа (то есть по длине детали). Для самих полок мы решили, что это не важно. Поэтому, в свою таблицу я только добавила столбец “Направление линий” (примечание “Белплита”: что такое направление линий рисунка можно узнать здесь).

Деталь	Размеры, мм	Кол-во штук	Направление линий рисунка	Примечание
Задняя стенка	1604х698	4	Y
Боковая стенка	1764х300	8	Y	Нужно срезать 1 угол с 1764 мм до 1604 мм
Полка	663х300	12	N
Верх	663х340	4	Y

После этого, я заполнила заявку, которую взяла здесь, и мы сделали заказ.

Угловые зажимы

СБОРКА СТЕЛЛАЖА

Как только мы получили наши детали, мы с мужем приступили к их сборке. Каждый стеллаж собирали отдельно. Потом ставили на шкаф и крепили к стене по задней стенке. Следующий стеллаж сначала прикрепляли к предыдущему стеллажу, а потом снова к стене. Но сначала, мы проверили срез угла, поставив одну стенку в нескольких местах. В левом углу, где мы делали замеры, она вошла идеально. Но вот в правом углу, между стенкой и потолком остался совсем маленький, но зазор. Видимо потолок у нас оказался не таким уж ровным. Муж конечно расстроился, но мы решили ничего уже не менять, со временем всё-равно все забывается.

Чтобы собрать стеллаж я простым карандашом отметила по рулетке места крепления для каждой полки. Отметки я ставила с обеих сторон на каждой стенке стеллажа. Затем мы совмещали полку со стенкой и закрепляли полку угловым зажимом, чтобы удержать ее на месте во время сверления.

Эти угловые зажимы муж заказал на Aliexpress, так как в планах у нас еще не один проект, а с этим инструментом работать действительно проще и быстрее. Честно говоря, я не знаю, как бы мы справились без них. Они создают идеальный угол 90 градусов и надежно удерживают полки на месте, чтобы можно было ровно закрепить их.

Вид стеллажей с верхом

МОЛДИНГ

Последним этапом на сборке стеллажа было скрепление его с верхом. Деталь мы разместили на 5 миллиметров ниже скоса боковых стенок. И так как верхняя часть стеллажа смотрелась не совсем красиво, мы решили скрыть весь верх потолочным молдингом, который был установлен в этой комнате и как раз был в остатках в достаточном количестве.

Мы добавили молдинг на самый верх книжных полок, чтобы создать законченный вид. Молдинг мы прикрепили на клей.

Работа была завершена!

Не буду врать, это была трудоемкая работа. Я предполагаю, что нам в общем потребовалось две с половиной недели, чтобы спланировать, заказать и собрать наш стеллаж своими руками. Мы двигались медленно и допустили несколько ошибок, но я даже не могу вам передать, насколько приятно было закончить этот проект.

Статья предоставлена Сидор Аленой В., г. Брест.

ОДО “Белплита” выражает огромную благодарность Алене В. за данную статью.

---

Смотрите другие статьи на тему самостоятельного изготовления мебели:

• Об услуге распила и оклейки кромкой в Бресте и Гродно;
• Как сделать полки самостоятельно;
• Как заказать мебельные детали в распил.

полок | Размеры и чертежи стеллажей

Светильники

>

Типы приспособлений

Стеллаж — это система хранения, в которой используются плоские горизонтальные приподнятые поверхности (полки ) для демонстрации, удержания или предложения предметов дома или в коммерческих условиях. Стеллажные системы требуют надежной установки на поверхности стен, которые могут противостоять обрушению и перегрузке. Конструкция стеллажных систем варьируется от отдельных отдельных полок до комбинаций полок и/или компонентных систем на основе модулей, которые обеспечивают большую гибкость и возможности организации.

Как повесить полку?

Чтобы повесить полку, необходимо найти шпильки в стене. Важно просверлить шпильку, чтобы закрепить полку на стене. Прикрепите кронштейн к просверленному отверстию и используйте уровень, чтобы установить второй кронштейн в соответствующем месте.

Как вы украшаете полки?

Полки могут быть способом организации, демонстрации и демонстрации своих интересов. На полках могут быть стопки книг, рамы для картин, художественные репродукции, лампы, свечи и растения. Личные безделушки также могут быть добавлены для сентиментального украшения.

Как построить полку?

Для основной полки, которая опирается на пол, можно положить кусок фанеры поверх двух кирпичей или двух блоков с обоих концов. Если вы хотите, чтобы полка была на стене, установите кронштейн и просверлите отверстия. Пара вертикальных металлических стержней с прорезями также может использоваться, чтобы повесить полку на стену.

Справочники по полкам

Просмотрите наши справочники по полкам, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и историях полок. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

77,5” | 196,9 см

—

18,125 дюйма | 46 см

—

16,125” | 41 см

—

—

—

—

—

IKEA Algot Wall System — 18 ” — TALL

196,900

46.000

41.000

4400

. e/Pl5v5

77,5” | 196,9 см

—

25,625 дюйма | 65,1 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 26 ” — корзины

196,900

65.100

41.000

4400

HTTPS/HTTPS/HTTPS/HTTPS/HTTPS/HTTPS/HTTPS/HTTPS/HTTP3

41000 3

4400

e/ajTUk

77,5” | 196,9 см

—

26 дюймов | 66 см

—

24 дюйма | 61 см

—

—

—

—

—

IKEA Algot Wall System — 26 ” — Глубокая

196. 900

66.000

61.000

4400

HTTPS://p3d.in/e/fniuc

HTTPS://P3D.IN/FNIUC

HTTPS://P3D.IN/FNIUC

. 196,9 см

—

26 дюймов | 66 см

—

16,125 дюйма | 41 см

—

—

—

—

—

Настенная система ИКЕА Альгот — 26 дюймов — Стеллаж для сушки

196.000

3

4 41.000

4400

https://p3d.in/e/FbYJG

77,5” | 196,9 см

—

26 дюймов | 66 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 26 ” — полки

196,900

66.000

41.000

4400

9000.000. e/uIx3J

33,5 дюйма | 85,1 см

—

33,875 дюйма | 86 см

—

16,125” | 41 см

—

—

—

—

—

IKEA Algot Wall System — 34 ” — Short

85. 100

86.000

41.000

44009

9000.000. e/ZEBnK

77,5” | 196,9 см

—

33,875 дюйма | 86 см

—

16,125” | 41 см

—

—

—

—

—

Настенная система ИКЕА Альгот — 34 дюйма — высота

196.900

86.000

41.000

4400

https://p3d.in/e/LzNpG

77.125” | 195,9 см

—

35,375 дюйма | 89,9 см

—

24 дюйма | 61 см

—

—

—

—

—

IKEA Algot Wall System — 35 ” — Глубокая

195.900

89.900

61.000

4400

HTTTSTM. e/5hDr7

33,5” | 85,1 см

—

50” | 127 см

—

16,125 дюйма | 41 см

—

—

—

—

—

Стеновая система Algot IKEA — 50 ” — Short

85.100

127.000

41.000

44009

. e/d5G11

70,875” | 180 см

—

50” | 127 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 50 ” — высокий

180. 000

127.000

41.000

4400

https://p3d.in/e/foj6c

78.375” | 199,1 см

—

52 дюйма | 132,1 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 52 ” — корзины

199.100

132.100

41.000

44003

0004 https://p3d.in/e/DSzq1

78,375” | 199,1 см

—

52 дюйма | 132,1 см

—

16,125 дюйма | 41 CM

—

—

—

—

—

Стены Algot IKEA — 52 ” — Drying Rick

199,100

132.100

41.000

400

41.000

00

:000 41.000

9000 4400

41.000

003

:000 41.000

003

41.000

9000 40003

/e/2Gs8d

77,5” | 196,9 см

—

52 дюйма | 132,1 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 52 ” — ROD

196. 900

132.100

41.000

44009 9000 9000. xkwHe

78,375” | 199,1 см

—

52 дюйма | 132,1 см

—

16,125 дюйма | 41 см

—

—

—

—

—

Стенка Альгот ИКЕА — 52 дюйма — Полки

199,100

132.100

41.000

4400

https://p3d.in/e/0Oppe

77.125” | 195,9 см

—

60,625 дюйма | 154 см

—

15,75” | 40 см

—

—

—

—

—

IKEA Algot Wall System — 61 ” — TALL

195.900

154.000

40.000

4400

.000 3

40.000

4400

9000. e/vl065

34,25” | 87 см

—

69,25” | 175,9 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 69 ” — Short

87.000

175.900

41.000

4400

HTTTM3. e/FausZ

78,375” | 199,1 см

—

69,25” | 175,9 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 69 ” — высокий

199,100

175. 900

41.000

4400

https://p3d.in/e/89gva

66.875” | 169,9 см

—

74,375 дюйма | 188,9 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 74 ” — L -Shape

169,900

188.900

41.000

400

900

41.000

9000 4009 9000.

04 https://p3d.in/e/EEytH

22,5”-77,5” | 57,2–196,9 см

—

74,375 дюйма | 188,9 см

—

16,125 дюйма | 41 cm

—

—

—

—

—

IKEA Algot Wall System — 74” — Stepping

196.900

188.900

41.000

0.000

4400

https://p3d .in/e/C0UvU

22,5–77,5 дюйма | 57,2–196,9 см

—

74,375 дюйма | 188,9см

—

16,125” | 41 см

—

—

—

—

—

IKEA Algot Wall System — 74 ” — Stepping, смешанный

196,900

188. 900

41.000

444400

8.900

4 41.000

444400 9000 48.900

4 41.000

444400 9000 48.900

4 41.000 9000.9004 40004 188.900. в/е/4wf9g

34,25” | 87 см

—

74,75” | 189,9 см

—

16,125 дюйма | 41 см

—

—

—

—

—

Стенка ИКЕА Альгот — 75 дюймов — короткая

87.000

189.900

41.000

4400

https://p3d.in/e/htN6f

77,5” | 196,9 см

—

82,625 дюйма | 209,9 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 83 ” — TALL

196,900

209.900

41.000

4400

HTTTST. e/n79nS

100” | 254 см

—

90,5” | 229,9 см

—

16,125–24 дюйма | 41-61 CM

—

—

—

—

—

Стены Algot IKEA — 91 ” — L -Shape

254.000

229.900

61. 000

009

229.900

61.000

44009

229.900

61.000

44009

229.900

61.000

44009

229.900

61.000

44009

229.900

61.000 p3d.in/e/gNMlM

78,375” | 199,1 см

—

95,25” | 241,9 см

—

16,125 дюйма | 41 см

—

—

—

—

—

IKEA Algot Wall System — 95 ” — U -Shape

199,100

241.900

41.000

4400

HTTPS://p3d.in/e/2miny

Связанные коллекции

Связанные

40004 Связаны

40004 Связанные

400044

.

Fixtures

View the CategoryMore

Drawing Of Books On Shelf — Illustrationen und Vektorgrafiken

2.343Grafiken

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 2.

343 рисунок книг на полке lizenzfreie Stock- und Vektorgrafiken. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

bibliothek buch regal innen grafik skizze schwarz weiß illustration vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Bibliothek Buch Regal Innen Grafik Skizze schwarz weiß…

regale legen grafik schwarz weißen isoliert skizze abbildung vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole tisch voller bücher, hand auf wange — рисунок книг на полке, графика, -клипарт, -мультфильмы и -symbole

Томас Эдисон в сейнерской библиотеке, sitzt an einem Tisch voller Bü

skizziere kleinen mann mit vielen büchern. — рисунок книг на полке сток-график, -клипарт, -мультики и -символ

Skizziere kleinen Mann mit vielen Büchern.

Skizziere den kleinen Mann mit vielen Büchern. Kritzeln Sie eine niedliche Miniaturszene über das Lesen. Handgezeichnete Cartoon-Vektor-Illustration for Bildungsdesign.

bücherregal mit sitzen hand gezeichnet fantasy weiße Katze buch zu lesen. — рисование книг на полке — графические изображения, -клипарты, -мультфильмы и -символы

Bücherregal mit sitzen Hand gezeichnet Fantasy weiße Katze Buch…

Bücherregal mit sitzendem handgezeichnetem Fantasy-Lesebuch für weiße Katzen. Verschiedene Farbbücher mit Ornament im Regal auf dunkelblauem Hintergrund. Векториллюстрация.

mobiler buchhändler sitzt draußen auf einem felsvorsprung und wartet auf kunden — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole Skizze abbildung vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Regale legen Grafik schwarz weißen isoliert Büro Skizze…

bibliothek regal grafik schwarz-weiß-innenausstattung illustration vektor — рисунок книг на полке стоковые графики, клипарты, мультфильмы и символы

Bibliothek Regal Grafik Schwarz-Weiß-Innenausstattung. ..

wohnzimmer. zwei sessel mit kaffee teble und einem bücherregal вектор-иллюстрация — рисунок книг на полке сток-графика, -клипарт, -мультфильмы и -символ

Wohnzimmer. Zwei Sessel mit Kaffee Teble und einem Bücherregal…

der schüler im mittelalter, mit großen offenen büchern und seinen notizen in der bibliothek — рисунок книг на полке, графика, клипарт, мультфильмы и символы

Der Schüler im Mittelalter , mit großen offenen Büchern und…

Lesen und schreiben doodle set. bücher, zeitschriften, zeitungen, Briefe, Stapel von Büchern, bibliothekskatalog, bücherregal, schreibmaschine. — рисунок книг на полке сток-графика, -клипарт, -мультфильмы и -символ

Lesen und Schreiben doodle set. Bücher, Zeitschriften, Zeitungen,

ручной gezeichnetbuch. черно-белая монохромная печать в стиле ретро-skizze. bibliotheks- und buchhandlungselemente, stapel alter bücher vektorset — рисунок книг на полке — графика, -клипарт, -мультфильмы и -символ

Ручной gezeichnetbuch. Retro-Skizze Gravur, монохромный Notizbücher. …

Handgezeichnetes Buch. Монохромные блокноты Retro-Skizze Gravur. Bibliotheks- und Buchhandlungselemente, Stapel alter Bücher Vektor Vintage graviert skizziertes Wörterbuch oder Zeitschriftenset

bücherregal grafik schwarz weiß isoliert skizze illustration vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Skizzeschwarzert Illustration is …

Wohnzimmer Grafik schwarz weiß haus innenskizze illustration vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Wohnzimmer Grafik schwarz weiß Haus Innenskizze Illustration… — рисунок книг на полке стоковая графика, -клипарт, -карикатуры и -символ

Ernst Curtius, deutscher Klassischer Archäologe und…

welttag des buches — рисунок книг на полке стоковая графика, -клипарт, -мультфильмы и — символ

Welttag des Buches

Stapel von Büchern Skizze. zeichnungen gravieren haufen von alten jahrgang wörterbuch und studie forschung buch вектор-иллюстрация — рисунок книг на полке, графика, -клипарт, -мультфильмы и -символ

Stapel von Büchern Skizze. Zeichnungen gravieren Haufen von…

Stapel von Büchern skizzieren. Zeichnungen gravieren Stapel von alten Vintage-Wörterbuch und Studie Forschungsbuch Vektor Doodle Bildung gestapelte Bibliothek Literatur Illustration

bücherregal mit schlafen katze (nahtlosehintergrund — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole) -clipart, -cartoons und -symbole

Salongelehrter mit Enkelin im Arbeitszimmer

bunte bücher zeichnung library-kollektion — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Bunte Bücher Zeichnung Library-Kollektion

Großer Satz handgezeichneter, farbenfroher Literatur deckt die Иллюстрация ab.

Satz von handgezeichneten buch doodle elemente — рисунок книг на полке, графика, клипарт, -cartoons und -symbole

Satz von handgezeichneten Buch Doodle Elemente

Handgezeichneter Satz von Buchkritzeleienelementen, Bildungssymbolen. Векторные иллюстрации для Buchhandlung, Leseclub, Lernen, Bibliotheksbanner-Konzeptgestaltung. Doodle-Skizzenrahmen für Text mit Kopierraum

stapel von büchern auf bücherregalen bunte illustration — рисунок книг на полке — графика, -клипарт, -мультфильмы и -символ

Stapel von Büchern auf Bücherregalen bunte Illustration

Stapel Bücher in Bücherregalen bunte Illustration Handgezeichnete Skizze isolieren Doodle-Stil auf weißem Hintergrund

arztliest ein buch und hält seine hände auf dem kopf — рисунок книг на полке, stockcliken, -cartoons und -symbole

Arzt liest ein Buch und hält seine Hände auf dem Kopf

verschiedene bücher doodle illustration — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Verschieden Bücher Doodle Illustration

Бесплатно — рисование книг на полке — графика, -клипарт, -мультфильмы и -символ

Tiere lesen Buch.

Bibliothek von Vergennes в Версале — чертежи книг на полке, графика, клипарт, мультфильмы и символы

Bibliothek von Vergennes в Версале

bücher stapeln handgezeichnete set. леере лербюхер хауфен. в твердом переплете mit leeren seiten auf weißemhintergrund. enzyklopädie auf bibliothek regale vektor isoliert e-illustration symbol-set — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Bücher stapeln handgezeichnete Set. Leere Lehrbücher Haufen….

stapel bücher illustration, zeichnung, gravur, tinte, strichzeichnungen, vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Stapel Bücher Illustration, Zeichnung, Gravur, Tinte, …

wohnzimmer innen umriss skizze. line-stil möbel: диван, bücherregal, tv-regal, blumentopf, bilder an der wand. вектор-иллюстрация. — рисунок книг на полке сток-график, -клипарт, -мультики и -символ

Wohnzimmer Innen umriss Skizze. Line-Stil Möbel: Sofa, Bücherregal

französische buchhandlung, 18. jahrhundert — рисунок книг на полке, графика, -клипарт, -мультфильмы и -символ

Französische Buchhandlung, 18. Jahrhundert

handgezeichnete skizzenstapelbücher isoliert auf weiveßem книги на полке графика, клипарт, мультфильмы и символы

handgezeichnete Skizzenstapelbücher isoliert auf weißem. ..

Handgezeichnete Skizzenstapelbücher, die auf weißer Hintergrund-Vektorillustration isoliert sind.

hand gezeichnet wohnzimmer interieur — рисунок книг на полке, графика, клипарт, -мультфильмы и символы

hand gezeichnet Wohnzimmer Interieur

stapel von papierbüchern, hausbibliothek, bücherregal im doodle-stil. handgezeichneter satz von zu lesendem objekt — рисунок книг на полке, графика, клипарт, мультфильмы и символы

Stapel von Papierbüchern, Hausbibliothek, Bücherregal im Doodle-St

handgezeichnete doodle Laptop und buchillustration in kontinuierlicher linienzeichnung vektor isoliert — drawing of книги на полке сток-графика,-клипарт,-мультфильмы и-символ

handgezeichnete Doodle Laptop und BuchIllustration in…

die buchhandlung im inneren, 18. jahrhundert, langer schreibtisch — рисунок книг на полке, графика, -клипарт, -мультфильмы и -символ

Die Buchhandlung im Inneren, 18. Jahrhundert, Langer Schreibtisch

книга-скиззе-вектор-иллюстрация. isolierte handgezeichnete lern- und bildungssymbole. bibliotheks- oder buchhandlungsdesignelemente — рисунок книг на полке стоковая графика, -клипарт, -мультфильмы и -символ

Buch-Skizze-Vektor-Illustration. Isolierte handgezeichnete Lern-…

Papierbuch Skizze Vektorillustration. Isolierte handgezeichnete Lern- und Bildungssymbole. Offene und geschlossene Büchersammlung im Bücherregal. Bibliothek Oder Buchhandlung Vintage-Designelemente.

buch-skizzen-sammlung — рисование книг на полке stock-grafiken, -clipart, -cartoons und -symbole символ, bürotisch, textphrasen, liebesherzen, kaffeebecher flecken. изолированный элемент клипарта. — рисунок книг на полке сток-график, -клипарт, -мультики и -символ

Aquarell-Illustration-Sammlung von vielen roten Büchern, Holz Büch

georg ebers, deutscher schriftsteller, sitzt in seinem arbeitszimmer am schreibtisch — рисунок книг на полке сток-графика, -клипарт, -мультфильмы и -символ

Георг Эберс, немецкий , sitzt in seinem. ..

bücher set — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Bücher set

Handgezeichnetes Kritzeln Bücher und Leseset Vektorillustration Skizzenhafte Buchsymbole Lesebuchelemente Satz von Büchern Vektorsymbundole des Buchclub-Illustration, Bildungslogo-Element

бух хендгезейхнет. монохромный notizbuchskizze. bibliotheks- und buchhandlungszeichnungselemente. gravurstapel фон lehrbüchern. книга в твердом переплете или энциклопедия. vektorliteratur publikationsset — рисунок книг на полке — графика, -клипарт, -мультфильмы и -символ

Buch handgezeichnet. Монохромный Notizbuchskizze. Bibliotheks-…

Buch von Hand gezeichnet. Монохромный Notizbücher skizzieren. Vorlage für Bibliotheks- und Buchhandlungselemente. Isolierter Gravurstapel von Lehrbüchern. Твердый переплет-Tagebuch oder Enzyklopädie. Векторлитература-Публикациинабор

Wohnzimmer Grafik schwarz weißen wohngebäude skizze abbildung vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole bücher — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Eine Buchhandlung im Inneren, 17. Jahrhundert, Lieferung neuer Büc

stift zeichnen ein haufen bücher — рисунок книг на полке stock-grafiken, -clipart , -мультики и -символ

Stift zeichnen ein Haufen Bücher

Vektor-Handstiftzeichnung des Bücherstapels

vektorabbildung eines gemütlichen wohnzimmers mit диван, sukkulente, regalen. Lampe und zwei katzen — рисунок книг на полке графика, клипарт, мультфильмы и символы

Vektorabbildung eines gemütlichen Wohnzimmers mit Sofa,…

Vektorillustration eines gemütlichen Wohnzimmers mit Sofa, saftigen Regalen. Lampe und zwei schwarze Katzen

neugotisches bücherregal aus holz, 1851 — рисунок книг на полке, графика, клипарт, мультфильмы и символ

Neugotisches Bücherregal aus Holz, 1851 иллюстрация вектор isoliert — рисунок книг на полке графика, клипарт, мультфильмы и символы

Durchgehende Linienzeichnung geöffnetes Buch Иллюстрация вектор…

Skizze bücherregal. sammlung stehende liegenbücher вектор — рисунок книг на полке сток-графика, -клипарт, -мультфильмы и -символ

Skizze Bücherregal. Sammlung stehende liegenbücher Vektor

Junge spielt gitarre in seinem zimmer cartoon malvorlage — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Junge spielt Gitarre in seinem Zimmer Cartoon Malvorlage

bücherliebhaber mit narrenmütze staubt seine bücher книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Bücherliebhaber mit Narrenmütze staubt seine Bücher ab

bibliothek interieur grafik schwarz weiß moderne skizze illustration vektor — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -символ

Bibliothek Interieur Grafik Schwarz Weiß Moderne Skizze…

Lineares offenes magazin lügt. publikationen auf den seiten lesen, neues lernen und spaß haben. зимний хюгге. векторная иллюстрация в скандинавском, северном стиле. handgezeichnete linienkunst. — рисунок книг на полке — графика, -клипарт, -мультфильмы и -символ

Lineares offenes Magazin lügt. Publikationen auf den Seiten lesen,

волшебный волшебник hexenraum personal arbeitsplatzkonzept. vector flache grafikdesign-illustration — рисунок книг на полке сток-графика, -клипарт, -мультфильмы и -символ

Magic Wizard Hexenraum Personal Arbeitsplatzkonzept. Vector…

zwei ältere gelehrte, die bücher studieren und sprechen — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole objekten aquarell — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Bücherregal mit Büchern, Blumentöpfen und anderen Objekten…

wohnzimmer grafik schwarz weiß innenskizze illustration vektor — рисунок книг на полке stock-grafiken, -клипарт, -мультфильмы и -символ

Wohnzimmer Grafik schwarz weiß Innenskizze Illustration Vektor

Welttag des buches. verschiedene bücher в стиле каракулей. stapel bücher, bücher, die vertikal isoliert auf blauemhintergrund stehen. — рисунок книг на полке — графика, -клипарт, -мультфильмы и -символ

Welttag des Buches. Verschiedene Bücher im Doodle-Stil. Stapel Büc

modernes esszimmer — рисунок книг на полке stock-grafiken, -clipart, -cartoons und -symbole

Modernes Esszimmer

unterschiede spiel mit cartoon boy mit gitarre in seinem zimmer — рисунок книг на полке stock-grafiken, -clipart, -мультики и -символ

Unterschiede Spiel mit Cartoon Boy mit Gitarre in seinem Zimmer

фон 40

Создать схему стойки

Видио

Диаграммы

Сеть, программное обеспечение, база данных

Сеть, программное обеспечение, база данных

Создать схему стойки

Visio Plan 2 Visio профессиональный 2021 Visio профессиональный 2019 Visio профессиональный 2016 Visio профессиональный 2013 Visio 2010 Visio 2007 Больше… Меньше

Схема стойки помогает быстро спроектировать и задокументировать стойку сетевого оборудования. При покупке оборудования схемы стоек помогут определить, какое оборудование и стойки покупать.

С помощью Microsoft Visio вы можете быстро построить схему стойки из форм оборудования, соответствующих стандартным размерам. Формы спроектированы так, чтобы точно подходить друг к другу, а их точки соединения позволяют легко защелкнуть их на месте.

Вы также можете хранить данные, такие как серийный номер и местоположение, с фигурами оборудования и создавать подробные отчеты на основе этих данных.

Что ты хочешь сделать?

• Создайте схему стойки

• Формировать отчеты по оборудованию

Создание схемы стойки

1. В меню Файл выберите Новый , выберите Сеть , а затем щелкните Схема стойки .

2. Из Rack-mounted Equipment перетащите фигуру Rack на страницу документа. Чтобы скрыть высоту U, щелкните фигуру правой кнопкой мыши и выберите Скрыть размеры U в контекстном меню.

3. Найдите фигуру оборудования, которую вы хотите добавить на чертеж, и перетащите ее на фигуру Rack .

   Точки соединения в нижних углах формы оборудования приклеиваются к точкам соединения на фигуре Rack . Когда форма оборудования правильно соединена с формой стойки , точки соединения окрашиваются в другой цвет, указывая на то, что они склеены.

   Примечания:

   • Точки подключения становятся зелеными в Visio 2016 и более поздних версиях.

4. Чтобы добавить текст к фигуре оборудования, щелкните фигуру и введите текст. Чтобы переместить текст, перетащите управляющий маркер.

   Примечания:

   • В Visio 2016 2016 и более поздних версиях дескриптор управления: .

5. Чтобы сохранить данные вместе с фигурой, щелкните фигуру правой кнопкой мыши, выберите Данные в контекстном меню, а затем щелкните Данные фигуры .

6. В диалоговом окне Shape Data введите значения для данных, которые вы хотите сохранить.

   Верх страницы

Создание отчетов об оборудовании

1. В меню Review выберите Shape Reports .

2. В списке Reports щелкните имя определения отчета, которое вы хотите использовать.

   Совет:  Если вы не видите нужное определение отчета, снимите флажок Показать только отчеты, относящиеся к чертежам , или нажмите Обзор и перейдите к расположению определения отчета.

   Примечания:

   • Чтобы изменить существующее определение отчета перед созданием отчета, выберите определение отчета, щелкните Изменить и следуйте инструкциям мастера определения отчета.

   • Чтобы создать новое определение отчета, щелкните New и следуйте инструкциям мастера определения отчета.

3. Щелкните Запустить , а затем в диалоговом окне Запустить отчет выберите нужный формат отчета:

   • Чтобы сохранить отчет в виде веб-страницы, щелкните HTML .

   • Чтобы создать отчет на листе Microsoft Office Excel, щелкните Excel .

   • org/ListItem»>

     Чтобы сохранить отчет в виде листа Excel, встроенного в фигуру на чертеже, щелкните Фигура Visio .

   • Чтобы сохранить отчет в виде XML-файла, щелкните XML .

     Примечание. У вас должен быть установлен Microsoft Office Excel, чтобы сохранить отчет в виде рабочего листа Excel или встроенной фигуры в чертеже.

4. Выполните одно из следующих действий:

   • Если вы сохраняете отчет в виде фигуры Microsoft Office Visio на чертеже, выберите, следует ли сохранить копию определения отчета вместе с фигурой или создать ссылку на определение отчета.

     Совет:  Если вы собираетесь поделиться своим рисунком с другими, выберите Копировать определение отчета , чтобы другие могли видеть отчет.

   • Если вы сохраняете отчет в виде файла HTML или XML, введите имя для определения отчета.

5. Нажмите OK .

Верх страницы

Книжные шкафы и стеллажи | BLICK Art Materials

17 продуктов

Отображает продукты в виде сетки

Отображает продукты в подробном виде

Категория:

Мебель для дома и офиса

Результаты фильтрации:

Книжные шкафы и стеллажи5 По типу: 9021 (6) Книжные шкафы и стеллажи (11)

Марка:

Atlantic (1)Design Ideas (3)MultiMaster (1)Nielsen Bainbridge (2)Safco (1)Sandusky Lee (2)Walnut Hollow (1)

• Design Ideas Стеллажи MeshWorks

  Артикул №: 52332

  4

  из 5 звезд

  (2)

  $ 80,00 — 225,00

  . Эти многоярусные блоки также пригодятся на кухнях, в кладовых, д…

  Choose Options

  $80.00 — $225.00

• Design Ideas MeshWorks Utility Units

  Item #: 52332

  4

  out of 5 stars

  (2)

  225,00 $

  Утилита Design Ideas MeshWorks Utility — это функциональная и привлекательная рабочая станция для вашего офиса, студии или мастерской. Съемный деревянный верх пр…

  Выбрать варианты

  225,00 $

• Стальные безболтовые стеллажи Safco

  Артикул №: 50829

  189,70 $

  Эти гибкие стеллажи без болтов сделают ваш класс, художественную комнату или студию универсальными. Единицы собираются за считанные минуты с …

  Выберите варианты

  $ 189,70

• Sandusky Lee Мобильный книжный шкаф

  #: 51289

  $ 706,41 — $ 872. 61

  СТАЛИ СТАЛЬНАЯ СТАЛИ. около 80 фунтов и имеют устойчивое к сколам покрытие с порошковым покрытием. Полки 3…

  Выберите варианты

  $ 706,41 — $ 872,61

• Walnut Hollow Bark Boards

  Предмет №: 80683

  $ 14,99 — 29,99

  . Made of kiln-dried, sanded basswood, these ready-to-use boa…

  Choose Options

  $14.99 — $29.99

• Etagere Displays

  Item #: 50820

  $315. 00 — $393.00

  Быстро и легко создавайте специальные экспозиции с помощью наших переносных этажерок. Они собираются за считанные секунды — никаких инструментов не требуется! Просто поверните ногу …

  Выберите варианты

  $ 315,00 — $ 393,00

• Sandusky Lee Elite Series Series. Сварной книжный шкаф Series — надежный выбор для классной комнаты или художественной студии. Подвижная ш…

  Выберите опции

  $304,00 — $470,21

• Atlantic Metal Mobile Bookcase

  Артикул #: 51247

  $422,00 — $521,43

  Эти мобильные книжные шкафы изготовлены из тяжелой стали. Каждый из них выдерживает нагрузку 200 фунтов и имеет порошковое покрытие, устойчивое к сколам и…

  Выберите опции

  $422,00 — $521,43

• Мобильный книжный шкаф Sandusky Lee

  Артикул #: 51289

  3

  $872,61

  Изготовленные из толстой мебельной стали, эти книжные полки могут выдерживать около 80 фунтов каждая и имеют устойчивое к сколам покрытие с порошковым покрытием. Полки 3 …

  Выберите варианты

  $ 706,41 — 872,61 долл. США

• Safco Boltless Steelling Antif безболтовые стеллажи от Safco. Блоки собираются за считанные минуты без…

  Выберите опции

  189,70 $

• Дисплеи Etagere

  Артикул №: 50820

  315,00 $ — 393,00 $

  Легко и быстро создавайте специальные портативные дисплеи. Они собираются за считанные секунды — никаких инструментов не требуется! Просто поверните ногу…

  Выберите опции

  315,00–393,00 $

• Галерея решений Nielsen Bainbridge Выступы

  Артикул №: 17383

  9 8 10006

  6

  7

  7

  61007

  4

  из 5 звезд

  (1)

  19,79–53,12 долл. США . Используется отдельно или в группах…

  Выберите варианты

  19,79 $ — 53,12 $

• Решения Nielsen Bainbridge Gallery Solutions Декоративные настенные кубики

  Артикул №: 17384

  900 . Идеально подходит для демонстрации фотографий, статуэток или небольших произведений искусства, Nielsen Bainbrid…

  Choose Options

  $41.60

• Design Ideas MeshWorks Locker

  Item #: 52332

  5

  out of 5 stars

  (2)

  $160. 00

  Спрячьте расходные материалы, личные вещи и многое другое в шкафчике дизайнерских идей MeshWorks. Изготовлен из прочной сетки, имеет два выдвижных ящика и запираемый …

  160,00 $

• Design Ideas MeshWorks Shelving Units

  Item #: 52332

  4

  out of 5 stars

  (2)

  $80. 00 — $225.00

  Organize your studio, мастерская или офис со стеллажами Design Ideas MeshWorks. Эти многоярусные блоки также используются на кухнях, в шкафах,…

  Выберите варианты

  $80,00 — $225,00

• Кромочные доски из полой коры ореха

  Артикул №: 80683

  $14,99 — $29,99

  Персонализируйте доски с полой корой грецкого ореха для создания полок, вывесок, настенного декора и многого другого. Сделано из высушенного в пешечной шлифовании в пелках.

4

из 5 звезд

(2)

225,00 $

Утилита Design Ideas MeshWorks Utility Unit — это функциональная и привлекательная рабочая станция для вашего офиса, студии или мастерской. Съемная деревянная столешница пр…

Выберите опции

225,00 $

Книжный шкаф и книжная полка идеи и дизайны

Перейти к основному содержанию

Все продукты выбираются нашими редакторами независимо друг от друга. Если вы что-то покупаете, мы можем заработать партнерскую комиссию.

Украшение

Идеи книжных шкафов для любого бюджета и пространства — от отдельно стоящих и модульных до изготовленных на заказ и сделанных своими руками

Автор Charlotte McCaughan-Hawes

12 апреля 2022

Нет такой очаровательной мебели, как книги, даже если вы никогда откройте их или прочтите хоть одно слово», — говорил писатель девятнадцатого века Сидней Смит. Полка, заполненная книгами, мгновенно добавит привлекательности любой комнате, будь то столярные изделия на заказ или отдельные полки. Мы прошли House & Garden , чтобы найти самые вдохновляющие дизайны книжных полок в гостиной, спальне или кабинете. От современного дизайна до классики середины века и номеров шпионских романов, которые скрывают скрытые двери, в этой галерее есть книжные полки любого типа, которые вдохновляют на что-то столь же интригующее, как и тома, которые их заполняют.

Идеи для книжных полок

• Майкл Синклер

  Native Share

  Дизайнер интерьеров Паллас Каламотусис из Studio Krokalia сама спроектировала столярные изделия для своих книжных полок. Пространство вверху искусно сохранено для демонстрации коллекции горшков.

• Оуэн Гейл

  Native Share

  Джордж Самарес Смит сам спроектировал свои книжные полки так, чтобы они были точно такими же, как его книги, и заполнил их книгами по архитектуре. Кресло Howard стоит перед камином, поверх французского ковра, принадлежавшего бабушке и дедушке Джорджа.

• Пол Мэсси

  Native Share

  Книжные шкафы в доме технологического предпринимателя Роуз Халс были спроектированы Роуз и изготовлены Брайаном Пернеллом из компании Distinctive Country Furniture. Стены из «Mossy Stone» от Dulux создают изысканный фон. Картина над камином была куплена в Гамбурге, где у мужа Розы Джорджа есть офис.

• Алекс Джеймс

  Native Share

  Есть что-то очаровательное в обилии книг. Избегая тенденции к идеально гармоничной цветовой гамме, кабинет в этом семейном доме, спроектированный архитектором Крисом Дайсоном, максимально использует необычные стеллажи, от винтажного датского стола из The Conran Shop до штабелируемой полки (на фото справа).

• Lucas Allen

  Native Share

  Стены, потолок и деревянные элементы этого уютного уголка для чтения в доме от Rose Uniacke окрашены в специально подобранный оттенок синего с текстурированной отделкой. Темный цвет позволяет краске на книгах выделяться.

• Александр Джеймс

  Native Share

  Столярные изделия по всей квартире Baron’s Court от Studio Peake были выполнены Кэти Каллинан из столярной мастерской Richard Cullinan, которая изготовила панели, книжные шкафы и шкафы по эскизам Сары.

• Саймон Аптон

  Родная Акция

Самый популярный

• . комнату», и я добавил стенку с книжными полками и раздвижную дверь. Как ни странно, я думаю, что это заставляет дом чувствовать себя больше. Стены светлые, но бутылочно-зеленый оттенок внутри книжных полок добавляет глубину и загадочность».

• Paul Massey

  Native Share

  «В доме никогда не бывает достаточно места для хранения вещей», — говорит Эйприл Рассел, которая оборудовала ниши книжными полками в своей гостиной. Их интерьеры, выкрашенные Бенджамином Муром в зеленый цвет «Долларовая купюра», служат постоянным акцентом нейтральных стен в библиотеке/телевизионном конце комнаты.

• Хьюго Ритсон Томас

  Native Share

  Кто сказал, что квадратный колышек нельзя вставить в круглое отверстие? Этот изящный дизайн книжной полки в Beckside House идеально вписывается в неоклассический стиль комнаты, с нишей наверху с тремя прекрасными вазами.

• Андреас фон Эйнзидель

  Native Share

  В библиотеке дома куратора цветов Farrow & Ball Джоа Стадхольм книжные полки и потолок под галереей были окрашены в «Перила» Farrow & Ball, чтобы создать драматический контраст с зажигалкой. внешний вид основного жилого помещения. Коврики от Bluebellgray.

Самые популярные

• Paul Massey

  Native Share

  В гостиной дома Сьюзен Делисс во Франции синие стены, смягчающие эффект оригинальной напольной плитки. Большой старинный шкаф обеспечивает стильное хранение книг.

• Саймон Аптон

  Native Share

  После реставрации георгианских деталей в этой квартире в Мэрилебон ее владелец-декоратор Дуглас Маки добавил мебель с французским уклоном и произведения искусства двадцатого века, чтобы создать элегантный, утонченный ансамбль. Множество различных текстур можно увидеть на фоне льняной ткани на бумажной основе от Уорриса Вианни в гостиной. Большой асимметричный книжный шкаф, разработанный Дугласом, сделан из мореного дуба, латуни и инкрустированной соломы. Два кресла Теренса Робсджон-Гиббингса обиты тканью, изготовленной на заказ компанией Toyine Sellers.

• Native Share

  Кейт Аслангул из Окли Мур украсила эту залитую светом библиотеку на втором этаже парижского дома, в котором архитектор Паскаль Колланж встроил книжную полку в лестницу в фирменном стиле. Комната окрашена в цвет New White от Farrow & Ball, а подвесные светильники — от Mullan. Изготовленные на заказ металлические шпиндели создают ощущение декоративно-прикладного искусства вместе с полосатой дорожкой от Hartley Tissier, англо-французской ковровой компании.

• Yuki Sugiura

  Native Share

  В новом доме Матильды Гоуд на севере Лондона гостиная украшена тростниковыми столярными изделиями, спроектированными мужем Матильды Томом и построенными его компанией Blockhouse Build. Он скрывает радиатор и окружен глубокими ящиками с обеих сторон. Цвет краски — «Жук-орех» из библиотеки красок и бумаги. Матильда добавила латунные ручки в форме лука от Беаты Хойман.

Самые популярные

• Paul Massey

  Native Share

  Изготовленные на заказ стеллажи обрамляют двойные двери и искусно скрывают два радиатора в этом проекте скандинавского дизайнера Эббы Тотта. Шикарная лестница для сбора яблок, созданная магазином Sigmar в Ноттинг-Хилле компании Ebba, обеспечивает доступ к верхним полкам.

• Джеймс Феннелл

  Native Share

  Библиотека в Боухилле, величественном доме, представляет собой «часто используемую семейную комнату» с книжными полками на каждой доступной части стены. В соответствии с эстетикой дома книги в основном представляют собой первые издания с золотым переплетом, а не современные тома.

• Natalie Dinham

  Native Share

  Тара Крейг спроектировала эту гостиную в лондонском доме, найдя идеально пропорциональный книжный шкаф для гостиной. Форма придает пространству интерес и отражает линии карниза.

• Paul Massey

  Native Share

  В жилой зоне открытой планировки дома Брайди Холл в Северном Лондоне полки расписаны красками «Китайский император» библиотеки Paint & Paper и заполнены книгами, безделушками и декоративными предметами.

Самый популярный

• Rachel Whiting

  Carty Share

  Pandora Sykes является Free -Journaling Journalist и Podcaster Studial и Podcaster, а также Podcaster, и Podcaster, и Podcaster. На встроенной книжной полке есть удобное кресло для чтения, аккуратно расположенное перед книгами с цветовой кодировкой.

• Paul Massey

  Native Share

  Беата Хьюман работала над коттеджем в Сассексе, придав ему современный загородный вид. Столовая с ковровым покрытием имеет стену с книжными полками успокаивающего бирюзового цвета, разделенную центральной парой французских дверей, через которые льется свет.

• Саймон Браун

  Native Share

  У нашего бывшего редактора Сью Крю привлекательная красная столовая со стеной из полок, обрамляющих портрет, который выходит на стол.

• NGOC MINH MGO

  Native Share

Наиболее популярные

• Simon Brown

  Compense Carem Take
  Casement Brown
  . СОЗДАТЕЛЬНАЯ ИДЕРИЯ. просторный и просторный дом с интерьерами, соответствующими потрясающим видам. В большой гостиной открытой планировки находится библиотека с изготовленными на заказ книжными шкафами, которые привлекают внимание к высоким потолкам, добавляющим комнате высоты.

• Сара Хоган

  Native Share

  Дизайнер интерьеров Джейн Тейлор взяла уголок столовой в своем лондонском доме неудобной формы и спрятала его за книжной полкой, превратив его в миниатюрный кабинет для своего мужа Саймона, содержащий письменный стол и полки. Высота была использована с полками до самого потолка, доступ к которым осуществляется с помощью складной стремянки.

• Paul Massey

  Native Share

  Этот сарай восемнадцатого века был переделан в стильную гостиную-гостевой коттедж его владелицей Эммой Бернс, старшим декоратором Sibyl Colefax & John Fowler. Эмма адаптировала внутреннюю конфигурацию, чтобы создать поразительный способ демонстрации своей книжной коллекции. Встроенный книжный шкаф с лестницей также служит потайной дверью в скрытую ванную комнату.

• Крис Таббс

  Native Share

  Дизайнер Адам Брей преобразовал это типичное переоборудование восьмидесятых в восточном Лондоне для молодого клиента, чтобы создать «темную, захватывающую и сексуальную» обстановку, убрав неоригинальные богато украшенные карнизы и заменив их более простая архитектурная детализация. Задняя гостиная была переосмыслена как библиотека, с книжными полками, искусно интегрированными в наддверные полки.

Самые популярные

• Пол Мэсси

  Native Share

  Хью Генри, директор Mlinaric, Henry and Zervudachi, разбавил книги в этом книжном шкафу своеобразной смесью керамики. «Семья любит посещать Африку, и в их коллекции было несколько африканских произведений искусства, которые мы затем расширили. В библиотеке мы выставили их вместе со смелыми итальянскими керамическими изделиями пятидесятых годов, чтобы создать интерес и украсить ряды книг».

• Michael Sinclair

  Native Share

  Краска Farrow & Ball «Black Blue» добавляет темной мрачной атмосферы в этом кабинете в доме священника в Хэмпшире.

• Майкл Синклер

  Native Share

  Картина Сидни Сайма висит на книжных полках над письменным столом в стиле неоготики в лондонском доме Гая Тобина. «Я поместил его здесь отчасти из-за нехватки места на стене, но также и потому, что на нем изображена пьеса Шекспира, поэтому кажется уместным разместить его над библиотекой», — говорит Гай. Для вешалки для картин, которая могла бы воссоздать этот образ, попробуйте Пола Картера в Phoenix Fine Art (020-8319).3527), а чтобы узнать больше о подвешивании картин и обрамлении, посетите сайт houseandgarden.co.uk/picturehanging.

• Simon Brown

  Native Share

Самый популярный

• Michael Sinclair

  Carpy Share

• Michael Sinclair

  . Патрик Уильямс тщательно превратил его в гостеприимный дом. Библиотека, которая потеряла свою первоначальную отделку панелями, обрела свою значимость благодаря новым книжным шкафам, созданным из тростниковых стоек и наличников георгианской эпохи и наполненным подобранными по цвету произведениями Penguin Classics. Бюст герцога Веллингтона.

• Майкл Синклер

  Native Share

  В гостиной лондонского дома леди Уэйкфилд камин обрамлен традиционными книжными шкафами, в которых хранится бесценная коллекция художественной литературы и керамики из Ирана.

• Пол Мэсси

  Native Share

  Углубленный книжный шкаф с более глубокими полками для больших фолиантов и местом над выступом для книг меньшего размера в запасной спальне таунхауса Джайлза Винсента в западной части Лондона, богатого унаследованным и собранным антиквариатом. Темная красивая деревянная мебель перед ней превращает пространство в сплошную учебную зону.

• Оливер Пилчер

  Native Share

  Гостиная на первом этаже [link url=»https://www.houseandgarden.co.uk/gallery/vanessa-bransons-marrakech-hotel-and-london-home] В доме Ванессы Брэнсон в Холланд-парке[/link] справа от камина встроены изящные полки того же цвета, что и каминная полка, над которой висит произведение искусства Хасана Хаджаджа.

• Native Share

  Прихожая прибрежного загородного дома Cadland House украшена фиолетовыми геометрическими обоями, выбранными Дэвидом Хиксом. Фиолетовые геометрические обои Hicks, никогда не известные использованием спокойных цветов или уединенных узоров в прихожей.

  Под встроенным стеллажом находится удобная скамья и уголок для верхней одежды с прищепками и местом для обуви. В пространстве также установлены различные отдельно стоящие книжные полки.

• Саймон Браун

  Native Share

  В элегантном георгианском доме дизайнера интерьеров Ванессы Макдональд большой книжный шкаф с тростниковыми стойками в георгианском стиле и элегантным наличником занимает всю стену и служит как для хранения книг, так и для шкафа. Детали, которые, кажется, были здесь всегда — дань ее чувству меры.

• Майкл Синклер

  Native Share

  На стенах гардеробной в лондонском доме архитектора и дизайнера Чарльза Резерфорда есть деревянный книжный шкаф и выдвижной ящик. Колонна полочного пространства между органом и комодом использует доступное пространство и создает атмосферу очаровательного антикварного книжного магазина.

• Paul Massey

  Native Share

  Желтый диван добавляет ярких красок перед книжным шкафом в этой переделанной часовне в Сомерсете, которую художники Лаура Стоддарт и Джонатан Делафилд Кук теперь называют домом. Сама комната выглядит как идеальное место, чтобы свернуться калачиком с хорошей книгой, с ее уютными ковриками в марокканском стиле и покрывалом.

Самый популярный

• Simon Brown

  Share

  с тех пор, как она переехала в Farmouse, с учетом «Университет», с поправкой на Farmouse, и порабоклял, и он был по программированию, с учетом «Университет», а также «Университет», и в «Университете», и по программированию, с учетом «Университет», и по программированию, с учетом «Университет», и по программированию «Университет», а также «Университет», а также «Университет», а также «Университет», а также «Университет», а также «Университет» — «Университет» — по -прежнему. — Университет. Книжный шкаф вмещает старинные тома в гостиной, создавая уютный уголок для книг.

• Michael Sinclair

  Native Share

  Безвременье в сочетании с простотой и изысканностью характеризует коллекцию отелей Арно Заннье и дом его семьи. Элегантная сельская вилла недалеко от Алтера, между Гентом и Брюгге, оформлена с использованием множества органических материалов, придающих ей глубину и теплоту. Эта зона библиотеки примыкает к гостиной, в которой много стеллажей для книг и семейных фотографий.

• Александр Джеймс

  Native Share

  Книжные шкафы в Викторианской столовой | Bookshelf Ideas

  Книжные шкафы в этой столовой в викторианском стиле были спроектированы Любошем Крачмаром и окрашены в серый цвет, чтобы соответствовать дверным проемам. Этот цвет краски также дополняет стены в стиле гризайль, расписанные Джессикой Флетчер.

  После 40 лет работы в Colefax & Fowler Венди Николлс четко понимает, что такое хороший интерьер, и декор ее лондонского дома отражает стиль, который она оттачивала как лично, так и профессионально.

• Эндрю Монтгомери

  Native Share

  Встроенные книжные полки из светлого дерева | Bookshelf Ideas

  Встроенные книжные полки из светлого дерева сочетаются с панелями вокруг комнаты в библиотеке в поместье Уордингтон в Оксфордшире. Пространство удваивается как жилая зона, а лестница ведет в рабочую студию дуэта дизайнеров садов The Land Gardeners, одна из которых, Бриджит Элсуорти, занимает поместье в качестве своего семейного дома.

Самые популярные

• Paul Massey

  Native Share

  В библиотеке в тюдоровском крыле этого неоклассического английского загородного дома есть книжные шкафы из разрушенного дома Лэнгфорд-Гроув, также спроектированного Джоном Джонсоном. Бюст Дарси Джон работы Шейлы Арбатнот.

• Simon Bevan

  Native Share

  Маленькая розовая гостиная с книжным шкафом в нише | Bookshelf Ideas

  Гостиная бывшей квартиры Бена Пентрита в георгианском здании на Грейт-Ормонд-стрит имеет оригинальный мраморный камин. Стены окрашены в нежно-розовый цвет и украшены множеством произведений искусства. Стопка старинных книг Observer и научная модель головастика украшают книжный шкаф в нише.

• Native Share

  Уютные традиционные деревенские кресла | Идеи дизайна гостиной

  Библиотека дома художницы Анны Мэсси уютна и эклектична. В то время как узорчатые стулья, множество картин и великолепный ковер добавляют цвет и визуальный интерес к комнате, обшитой деревянными панелями; большая книжная полка — настоящая звезда шоу!

• Саймон Аптон

  Native Share

  В библиотеке Bowood House вазы Веджвуда в этрусском стиле, датированные 1813 годом, стоят на книжных шкафах под кессонным потолком, оба из которых были спроектированы Чарльзом Кокереллом в 1821 году. собраны 3-м маркизом Лэнсдауном. Через двойные двери гостиная.

Самые популярные

• Саймон Браун

  Native Share

  Гостиная этой студии художника Holdaway with Native Share

  Огонь мерцает в каменном дымоходе, а в широких высоких нишах по обеим сторонам дымохода книжные полки поднимаются к вершине наклонного потолка двойной высоты. Вокруг огня два пухлых дивана и два массивных кресла предлагают непреодолимое искушение опуститься на землю, снять обувь и устроиться за чтением или долгой беседой, любуясь видом на деревья, птиц и небо через возвышающееся окно студии. . Картина, висящая над камином, принадлежит Джону Беллани.

• Davide Lovatti

  Native Share

  В библиотеке Carskiey Estate, возвращенной на первый этаж владельцем Томом Хельме, есть диван B&B Italia и оттоманка Maxalto, покрытые постельным бельем Fermoie «Silver Something». Книжные шкафы являются оригинальными для дома и были сделаны Уайтоком и Ридом.

• Саймон Браун

  Native Share

  Восстановленные потолочные балки были выдолблены, чтобы скрыть стальные конструкции в кабинете Робина Мьюира, где вид книг на полках отражается в полосатом ковре.

• Шарин Кэрнс

  Native Share

  Миссис Уайт в библиотеке | Bookshelf Ideas

  На лестничной площадке этого дома, спроектированного Рабихом Хаге, в кабинете есть сделанные на заказ встроенные стеллажи, чтобы выставить не только большое количество книг владельцев, которые собрала пара, но и китайские артефакты и датские сине-и- белый фарфор, которым они владеют. Белый диван приподнимает красиво темную комнату.

Самые популярные

• Simon Upton

  Native Share

  Коридор или лестничная площадка — отличное место для книжного шкафа от пола до потолка. «Никогда не бойтесь расширяться; комнаты могут быть театральными и в то же время удобными», — говорит Эмма Бернс, один из ведущих директоров по дизайну интерьеров в Sibyl Colefax & John Fowler. Урок был получен от легендарного дизайнера Роджера Бэнкс-Пая и воплощен в «Голубятне», загородном доме Эммы.

• Собственная акция

  Если у вас есть глухая стена, что может быть лучше, чем оживить ее крепкими встроенными книжными полками, как в доме галериста Ребекки Хоссак. Обратите внимание на то, как размер полок немного увеличивается, так что маленькие легкие книги плотно заполняют верхнюю часть, а самые большие и тяжелые тома имеют достаточно места внизу.

• Рэйчел Уайтинг

  Native Share

  Книжные полки уже стояли на месте, но были перекрашены Марией Спик для владельцев этой квартиры в Барбикане, высоко в одной из башен бруталистского памятника семидесятых, внесенного в список II категории. Мария создала раздвижную дверь, чтобы гостиную можно было отгородить от холла для дополнительного тепла. Мария вместе со своим мужем Адамом Хиллзом управляет компанией по мелиорации Retrouvius.

ТемыКниги для чтенияИдеи дизайнаГостинаяУкрашение

Подробнее

Спецификации металлических стеллажей для библиотек| 866-328-5066

Металлические стеллажи для библиотек Технические характеристики

СЕКЦИЯ 105613 (10675) – МЕТАЛЛИЧЕСКИЕ БИБЛИОТЕЧНЫЕ СТЕЛЛАЖИ (корпусные)

ЧАСТЬ 1 – ОБЩИЕ ПОЛОЖЕНИЯ

1.1 СОПУТСТВУЮЩИЕ ДОКУМЕНТЫ

A. К данному разделу применяются чертежи и общие положения контракта, включая общие и дополнительные условия и соответствующие разделы спецификаций.

1.2 ОБЗОР

A. Этот раздел включает следующее:

Металлические стеллажи для библиотек

1.3 ССЫЛКИ

A. Стандарты Американского национального института стандартов (ANSI)

B. Стандарты Американского общества испытаний и материалов (ASTM)

1.4 ОПИСАНИЕ
A. Общие сведения: металлические стеллажи корпусного типа

Б. Отделка:

1. Металлические компоненты и аксессуары. Все компоненты стеллажей, включая аксессуары, должны быть покрыты электростатическим порошковым покрытием Gloss-Tek™, как указано в Разделе 2.5 A и B.

2. Торцевые панели и столешницы из ламината: выберите стандартную отделку ламината высокого и низкого давления производителя, как указано в Разделе 2.5 C.

C. Размеры: В соответствии со стандартным предложением производителя, как указано в Разделе 1.5.

1.5 ТРЕБОВАНИЯ К РАБОТЕ

A. Требования к конструкции:

1. Минимум _____ погонных дюймов полки должен быть обеспечен. Обратитесь к чертежу для получения сведений о виде в плане и высоте.

2. Предлагается со стандартной высотой 40-1/4 дюйма (1022 мм), 64-1/4 дюйма (1632 мм), 76-1/4 дюйма (1937 мм), 85-1/4 дюйма (2165 мм). ), 88-1/4 дюйма (2242 мм), 97-1/4 дюйма (2474 мм), 100-1/4 дюйма (2546 мм) и 121-1/4 дюйма (3080 мм). Другие высоты должны быть доступны с шагом 1-1/2 дюйма (38 мм) в соответствии с потребностями применения.

3. Предлагается с номинальной шириной 24 дюйма (610 мм), 30 дюймов (762 мм), 36 дюймов (914 мм), 42 дюйма (1067 мм) и 48 дюймов (1219 мм).

4. Предлагается с номинальной глубиной 9 дюймов (229 мм), 10 дюймов (254 мм), 12 дюймов (305 мм), 13 дюймов (330 мм), 15 дюймов (381 мм), 16 дюймов (406 мм), 18 дюймов (457 мм), 20 дюймов (508 мм), 24 дюйма (610 мм), 26 дюймов (660 мм) и 30 дюймов (762 мм).

B. Сейсмостойкость. Обеспечьте металлические стеллажи корпусного типа, способные выдерживать воздействие движения при землетрясении в соответствии с применимыми строительными нормами.

1.6 ПРЕДСТАВЛЕНИЕ

A. Данные о продукте: Предоставьте документацию производителя по продукту и инструкции по установке.

B. Чертежи: Предоставьте расположение стеллажей, включая обозначения и описания. Предоставьте габаритные чертежи всех указанных стеллажей.

C. Образцы для первоначального выбора: Для первоначального выбора цветов и текстур предоставьте цветовую карту (таблицы) производителя, в которой показан полный диапазон доступных цветов и текстур.

D. Образцы: (необязательно) Предоставьте квадратный образец размером не менее 3 дюймов (76 мм) каждого выбранного цвета и текстуры.

E. Гарантия: Предоставьте копию гарантии производителя.

F. Данные по техническому обслуживанию: предоставьте инструкции производителя по уходу и очистке покрытия. Предоставьте инструкции производителя по перемещению полок и/или регулировке расстояния между ними.

G. Справочный список: Предоставьте список недавно установленных стеллажей аналогичного типа.

1.7 ОБЕСПЕЧЕНИЕ КАЧЕСТВА

A. Квалификация производителя: Привлеките опытного производителя, который непрерывно производит стеллажи этого типа на одном и том же месте в течение не менее 50 лет.

B. Требования к производству: нанять опытного производителя, внутренние процессы которого соответствуют требованиям ISO 9001 или превосходят их.

C. Квалификация установщика: наймите опытного установщика, уполномоченного производителем на установку стеллажей корпусного типа и занимающегося этим не менее одного года.

1.8 ДОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ

A. Следуйте инструкциям и рекомендациям производителя по доставке, хранению и обращению.

1.9 УСЛОВИЯ ПРОЕКТА

A. Полевые измерения: Перед изготовлением проверьте количество шкафных стеллажей. Указать поверенные размеры на рабочих чертежах. Координируйте изготовление и доставку, чтобы гарантировать отсутствие задержек в ходе работ.

B. Установленные размеры: Если полевые измерения не могут быть выполнены без задержки работ, установите размеры и приступайте к изготовлению шкафных стеллажей без полевых измерений. Согласовать конструкцию, чтобы фактические размеры соответствовали установленным размерам.

1.10 ПОСЛЕДОВАТЕЛЬНОСТЬ И ПЛАНИРОВАНИЕ

A. Последовательность шкафных стеллажей с прилегающей работой, чтобы свести к минимуму возможность повреждения и загрязнения в течение оставшегося периода строительства.

B. Запланировать установку указанных шкафных стеллажей после окончания работ; включая покраску завершены.

C. Доставка, хранение и обращение: Соблюдайте все инструкции и рекомендации производителя или представителя производителя в отношении требований к доставке, хранению и обращению.

D. Конференция перед установкой: запланируйте и проведите конференцию на объекте для рассмотрения методов, процедур и деталей логистики для установки стеллажей корпусного типа.

Рекомендовать участников:

1. Представитель владельца

2. Генеральный подрядчик или представитель

3. Архитектор, инженер или лицо, ответственное за планировку

4. Представитель производителя

5. Субподрядчики или установщики, работа которых может повлиять или на которую может повлиять установка этого стеллажа

1.11 ГАРАНТИЯ

A. Предоставить письменную гарантию, оформленную подрядчиком, установщиком и производителем, соглашаясь отремонтировать или заменить блоки, которые вышли из строя по материалам или качеству изготовления в течение установленного гарантийного периода. Настоящая гарантия является дополнением, а не ограничением других прав, которые владелец может иметь в соответствии с общими положениями договорных документов.

B. Ограниченная пожизненная гарантия: В соответствии с условиями письменной гарантии мы гарантируем первоначальному покупателю исключительно то, что изготовленные им стеллажи не будут иметь дефектов материалов и изготовления в течение всего срока службы стеллажей корпусного типа.

ЧАСТЬ 2. ПРОДУКЦИЯ

2.1 ПРОИЗВОДИТЕЛИ

A. Общие сведения: Продукты основаны на книжных полках Quik-Lok™, поставляемых компанией NationWide Shelving, 2180 S. Construction Blvd., Солт-Лейк-Сити, Юта 84119, (800) 326-4403, факс: (801) 886-2530.

2.2 ОСНОВНЫЕ МАТЕРИАЛЫ

A. Общие положения: Предоставление материалов и качество изготовления, которые соответствуют или превышают установленные отраслевые стандарты для указанной продукции. Используйте листовой металл мебельного качества, деревянные панели, пластиковый ламинат и крепежные детали для изготовления компонентов, если не указано иное. Толщина материала/размеры выбираются производителем, если не указано иное.

2.3 ПРОИЗВОДИМЫЕ КОМПОНЕНТЫ

A. Дизайн:

1. Библиотечные стеллажи корпусного типа, состоящие из стоек, полок, опор для полок и опор Quik-Base™, предназначенные для сборки без застежек или зажимов. Полки (за исключением прорезей для установки разделителей, где это применимо) и вертикальные стойки не должны иметь отверстий на каких-либо открытых поверхностях. Недопустимы любые крестовые связи. Передние и задние стенки полок должны быть на одном уровне с внешними поверхностями вертикальных стоек. Задние панели, когда это необходимо, должны быть заподлицо с лицевой стороной стойки и не требуют дополнительных инструментов или оборудования для установки. Конструкция должна позволять регулировку или снятие отдельных полок в любом месте по всей высоте стеллажа. Для установки или регулировки стеллажей не требуется никаких инструментов, включая перемещение или удаление отдельных полок.

B. Материалы и качество изготовления:

1. Изготовьте узлы из холоднокатаного листа или рулонной стали товарного сорта ASTM класса 1 со всеми изгибами и радиусами, согласованными и правильными. На стеллажах не должно быть острых краев, неровных швов, масляных банок, вмятин или каких-либо искажений.

C. Стойки:

1. Изготовлен из стального листа для трубчатых Т-образных стоек для промежуточных опор и трубчатых Г-образных (угловых) стоек для концевых опор. Стойки должны иметь замочные скважины только на внутренней стене и должны иметь встроенные двойные стенки из конструкционной стали 24 калибра, приваренные между стойками. Количество, размеры и типы стоек определяются видом в плане и высотами.

2. Типы:

а. Отдельные (начальные) и/или конечные стойки ряда стеллажей должны состоять из двух стоек из холоднокатаной стали шириной 1 дюйм (25 мм) калибра 18, прокатанных в трубчатую форму «L». Прорези для замочной скважины должны быть пробиты на внутренней стенке только на расстоянии 1-1/2 дюйма (38 мм) от центра. На наружной поверхности стоек не должно быть отверстий. Передние и задние стойки должны быть соединены путем сварки двух полноразмерных панелей 24 калибра на номинальную глубину полки, чтобы создать конструкционную стойку требуемой глубины и высоты. Стойки корпусного типа «L» (угловые) должны изготавливаться до указанной высоты.

б. Промежуточные (суммирующие) стойки, расположенные между секциями полок и соединяющие их в пределах ряда стеллажей, должны состоять из двух стоек из холоднокатаной стали шириной 2 дюйма (51 мм) калибра 18, скрученных в трубчатую форму «Т». Т-образные стойки должны использоваться как общие стойки между блоками. Прорези для замочной скважины должны быть пробиты на внутренней стенке только на расстоянии 1-1/2 дюйма (38 мм) от центра. На наружной поверхности стоек не должно быть отверстий. Передние и задние стойки должны быть соединены путем сварки двух полноразмерных панелей 24 калибра на номинальную глубину полки, чтобы создать конструкционную стойку требуемой глубины и высоты. Стойки корпусного типа «Т» (Т-образные) должны изготавливаться до указанной высоты.

D. Полки:

1. Полка должна быть изготовлена ​​из холоднокатаной листовой стали калибра 22 с фланцами 5/8 дюйма (16 мм) со всех сторон и возвратной кромкой на переднем и заднем фланцах для глубины полки 9 дюймов (229 мм), 10 дюймов. (254 мм), 12 дюймов (305 мм) и 13 дюймов (330 мм). Полка должна быть изготовлена ​​из холоднокатаной листовой стали 18 калибра с фланцами 5/8 дюйма (16 мм) со всех сторон и возвратной кромкой на переднем и заднем фланцах для глубины полки 15 дюймов (381 мм), 16 дюймов (406 мм). ), 18 дюймов (457 мм), 20 дюймов (508 мм), 24 дюйма (610 мм), 26 дюймов (660 мм) и 30 дюймов (762 мм). Полки должны регулироваться независимо друг от друга с шагом 1-1/2 дюйма (38 мм). При наличии прорезей полки с одинарным входом должны иметь два ряда, а с двойным входом — 4 ряда слотов для размещения язычков разделителя файлов. Если полка гладкая, на поверхности полки не должно быть отверстий, если полка глубиной менее 18 дюймов (457 мм).

E. Навесы:

1. Верхняя часть должна быть изготовлена ​​из холоднокатаной листовой стали калибра 22 с фланцами размером 5/8 дюйма (16 мм) с возвратной кромкой на передней и задней сторонах. Должна быть гладкой, без отверстий на поверхности и выступать за вертикальную стену, закрывая зазор между двумя вертикальными панелями, предотвращая тем самым попадание мусора и нежелательных предметов между вертикальными стенами.

F. Полкодержатели:

1. Изготовлен из толстолистовой стали. 24 дюйма (610 мм), 30 дюймов (762 мм) и 36 дюймов (914 мм) должны быть сформированы из 14 калибра, а 42 дюйма (1067 мм) и 48 дюймов (1219 мм) должны быть сформированы из горячекатаной травленой стали 11 калибра до указанной ширины x 3/4 дюйма (19 мм) или опционально 1 -1/4 дюйма (32 мм) в высоту с двумя дополнительными возвратными фланцами для формирования структурного канала. Фланец размером 13/16 дюймов (21 мм) на каждом конце должен быть оставлен неформованным для установки двух заклепок с буртиком. Заклепки должны быть диаметром 7/16 дюйма (11 мм) в головке, из твердой стали и расположены на расстоянии друг от друга, чтобы входить в замочные скважины на внутренней стенке вертикальной стойки.

Г. Номинальные размеры полки:

1. Ширина: как указано на чертеже(ах). 22 дюйма (559 мм), 28 дюймов (711 мм), 34 дюйма (864 мм), 40 дюймов (1016 мм) и 46 дюймов (1168 мм) в соответствии с требованиями, чтобы максимально соответствовать доступной площади помещения и размерам носителя.

2. Глубина: как указано на чертеже(ах). 9 дюймов (229 мм), 10 дюймов (254 мм), 12 дюймов (305 мм), 13 дюймов (330 мм), 15 дюймов (381 мм), 16 дюймов (406 мм), 18 дюймов (457 мм), 20 дюймов (508 мм), 24 дюймов (610 мм), 26 дюймов (660 мм) и 30 дюймов (762 мм).

3. Вертикальный профиль края полки: максимум 3/4 дюйма (19 мм).

4. Шаг регулировки по вертикали: 1-1/2 дюйма (38 мм)

5. Ширина промежуточных стоек: 2 дюйма (51 мм)

6. Расстояние между стойками: номинальная ширина секции полки минус 2 дюйма (51 мм)

7. Ровность готовых стеллажей: Максимум 1/8 дюйма (3,2 мм) сверху вниз, измерено на любой стойке.

8. Количество вертикальных полок: как указано на чертежах.

9. Вертикальное расстояние между полками: как указано на чертежах.

H. Допустимая нагрузка:

1. Предусмотрите стеллажи, способные выдерживать минимум 40 фунтов на линейный фут (18 кг на 305 мм) с максимальным прогибом L/140. Полки не должны иметь постоянного прогиба при полной нагрузке.

I. Аксессуары: (дополнительно)

1. Предоставьте стандарт производителя. Расположение и количество согласно чертежам.

а. Эталонные полки

б. Разделители файлов

с. Задние упоры

д. Центральные остановки

эл. Распашные двери

ф. Раздвижные двери

г. Роллетные (тамбурные) ворота

ч. Навесная полка для периодических изданий (дверь магазина)

я. Фиксированные периодические полки (наклонная полка)

Дж. Полки для СМИ

тыс. Газетница и палочки

л. Держатели этикеток

м. Проволочные книжные опоры

н. Магнитные концы книг (Магнитный разделитель)

о. Стяжки для проходов

р. Настенные стяжки

кв. Выравнивающие ножки

2.4 ИЗГОТОВЛЕНИЕ

A. Общее: Координация всех сторон для обеспечения своевременного выполнения этого проекта и связанных с ним работ.

2.5 ОТДЕЛКИ

A. Цвета:

1. Выбирается из стандартных доступных цветов производителя. Минимум 29стандартные цвета производителя должны быть предложены без дополнительной оплаты, и минимум 3 стандартных цвета металлик должны быть предоставлены с дополнительной оплатой, не превышающей 15%. Доступное пользовательское соответствие цветов не является обязательным. Все компоненты должны быть покрыты электростатическим порошковым покрытием.

B. Порошковое покрытие:

1. Нанести электростатическим методом порошковое покрытие Gloss-Tek™. Отделка должна состоять из небликующей рельефной поверхности, обеспечивающей защиту от отпечатков пальцев. Отделка должна представлять собой гибридное порошковое покрытие, не выделяющее летучих органических соединений, которое соответствует или превосходит критерии испытаний ASTM в отношении адгезии, гибкости, твердости и влагостойкости.

2. (дополнительно) Антимикробное порошковое покрытие, препятствующее росту грамположительных и грамотрицательных бактерий. Это также должно включать плесени и дрожжи. Антимикробные свойства должны присутствовать и быть полностью активными в течение всего срока службы отделки. Применяются все остальные характеристики порошкового покрытия Gloss-Tek™.

3. (дополнительно) Порошковое покрытие ESD, рассеивающее электростатический заряд. Свойства рассеяния электростатического заряда должны присутствовать и быть полностью активными в течение всего срока службы отделки. Доступность должна быть ограничена черным или гранитным цветом. Применяются все остальные характеристики порошкового покрытия Gloss-Tek™.

C. Отделка ламинатом:

1. Отделка ламинатом высокого давления: Выбирается из стандартных цветов и рисунков WilsonArt™, доступных для печати под высоким давлением.
а. (опционально) Выбор цвета и рисунка других производителей ламината.

2. Отделка ламинатом низкого давления: Выбирается из стандартных покрытий ламината низкого давления Thermal Fused.

ЧАСТЬ 3. ВЫПОЛНЕНИЕ

3.1 ПРОВЕРКА

A. При установке стационарных стеллажей в присутствии монтажника осмотрите поверхности пола, на которых будут располагаться стеллажи, на соответствие требованиям производителя к стационарным стеллажам.

B. При установке мобильных стеллажей в присутствии установщика осмотрите мобильные тележки на предмет надлежащего размера, правильного размещения опорных элементов стеллажа и убедитесь, что монтажная поверхность является ровной и ровной.

C. Для всех установок установщик должен знать и выполнять все этапы установки в соответствии с местными строительными нормами.

3.2 УСТАНОВКА

A. Общие сведения: Следуйте задокументированным инструкциям и процедурам производителя.

3.3 КОНТРОЛЬ КАЧЕСТВА В ПОЛЕВЫХ УСЛОВИЯХ

A. Убедитесь, что все стойки, полки, компоненты и аксессуары установлены вертикально и горизонтально. Исправьте, если необходимо.

B. Замените поцарапанные, помятые или каким-либо образом поврежденные компоненты новыми от производителя. Поверхностные царапины можно заделать, но ремонт должен быть полным и неразличимым.

3.4 РЕГУЛИРОВКА

A. Отрегулируйте все компоненты и принадлежности, чтобы обеспечить плавную работу и правильное выравнивание.

3.5 ЧИСТКА

A. По завершении установки очистите все компоненты и поверхности. Удалите весь упаковочный материал, мусор и мусор, возникшие в результате установки, сразу после завершения работы и оставьте место(я) установки в аккуратном, чистом состоянии.

3.6 ДЕМОНСТРАЦИЯ/ОБУЧЕНИЕ

A. Запланируйте и проведите демонстрацию регулировки полки корпуса производителем или уполномоченным представителем дилера. Проверьте характеристики и правильную работу принадлежностей с персоналом владельца.

B. Запланируйте и проведите обучение по техническому обслуживанию с обслуживающим персоналом владельца. Учебное занятие должно включать демонстрацию регулировки полки ящика и надлежащих процедур очистки и консервации поверхности, которые обычно выполняет персонал конечного пользователя.

3.7 ЗАЩИТА

A. Защитите систему от повреждений в течение оставшегося периода строительства. Сообщите владельцу о дополнительной защите, необходимой для гарантии того, что система не будет повреждена во время выполнения оставшихся работ в этом районе.

КОНЕЦ РАЗДЕЛА

В NationWide Shelving мы предлагаем продукты и услуги высочайшего качества, а также самые лучшие цены в нашей отрасли. Кроме того, наши специалисты по продажам и установке являются профессионалами, прошедшими обучение для предоставления самой точной информации и самого высокого качества услуг по установке в отрасли.
