Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем

Современные виды сварки открывают множество возможностей перед мастером, позволяя профессионалам и любителям воплотить свои задумки. С помощью аргонодуговой сварки можно соединить разнородные металлы, а с помощью бюджетного инвертора — сварить забор на даче. Но порой сварочного оборудования и комплектующих к ним недостаточно для полноценной работы, важно научиться делать и понимать сварочные чертежи. В них вы сможете узнать всю исчерпывающую информацию о металле, который нужно сварить, его толщине, характеристиках и местах будущих стыков.

Чертеж — это полноценный документ, выдаваемый на одну конкретную деталь или целую металлоконструкцию. Он содержит всю информацию, которая может понадобиться сварщику. Профессиональное чтение сварочных чертежей — обязательный навык для любого сварщика, желающего построить карьеру в этой профессии. В нашей статье вы узнаете, что необходимо для расшифровки швов в чертежах и какие знаки используются для этого, также мы приведем несколько примеров.

Сварочный чертеж: типы швов и их расшифровка

ГОСТы по ручной дуговой сварке и сварке в среде защитного газа выделяют различные типы сварных швов и их расшифровки.

Виды сварных соединений обозначаются буквами для более удобной записи и экономии места. Есть стыковой шов (обозначается буквой «С»), торцевой (тоже буква «С»), нахлесточный («Н»), тавровый («Т») и угловой («У»).

Давайте подробнее остановимся на каждом типе соединения.

Стыковое сварное соединение выполняется по смежным торцам, а свариваемые детали находятся в одной плоскости. Такой тип шва наиболее прочный и долговечный, он широко применяется при сварке особо ответственных металлических конструкций.

Перед сваркой стыкового соединения необходимо тщательно подготовить поверхность металла и убедиться, что все детали будут сварены в соответствии со сварочным чертежом.

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 21

Торцевое соединение

Торцевой шов, понятно по названию, формируется по торцам деталей. Боковые поверхности деталей надежно соединяются друг с другом. Торцевой шов зачастую используется при сварке тонких металлов.

Нахлесточный шов менее требовательный к качеству работы, чем предыдущие. Но при этом он не обладает такими хорошими прочностными характеристиками и хуже переносит нагрузки.

Чтобы сделать нахлесточный шов расположите детали параллельно, но с небольшим смещением в сторону и частичным перекрыванием друг друга.

Нахлесточный шов

Тавровое сварное соединение — одно из самых жестких и долговечных, но плохо переносящих нагрузки на изгиб. Чтобы сделать тавровый шов расположите одну деталь горизонтально, а вторую вертикально и сварите с первой торцом к поверхности.

Тавровое соединение

Угловой шов используется не так часто, как другие типы соединений. Такой шов относительно надежный и долговечный. Одна деталь относительно другой может быть повернуть торцом и располагаться под разным углом, в зависимости от чертежа.

Угловой шов

Любые сварные соединения, вне зависимости от их типа, могут быть односторонними (или как их еще называют «SS»; эта аббревиатура используется в чертежах по всему миру) или двусторонними (аббревиатура «BS»).

Односторонние швы получаются при сварке с одной стороны детали, а двусторонние — при сварке с обеих сторон.

Если вам нужно сварить детали методом плавления, то необходимо разделать кромки. Существует множество форм раздела кромок, они характеризуются разными показателями угла, величины зазора и так далее.

Выбор формы разделки зависит от толщины металла и метода сварки. Мы привели некоторые примеры раздела кромок на изображении. Вы можете использовать любой, как на картинке ниже.

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 22

Стоимость сварных металлоконструкций

Один из приоритетов нашей компании: лояльная к клиентам ценовая политика. Итоговая сумма в договоре зависит от объема сварочных работ, типа и габаритов изготавливаемой конструкции, выбранного материала. Также на нее влияет комплектация услуг — мы работаем по готовым чертежам, проектируем изделия с нуля, выполняем монтаж на объекте заказчика и т.д.

Среди преимуществ компании, мы хотим обратить ваше внимание на следующие плюсы:

• готовность к изготовлению как типовых, так и нестандартных сварных металлоконструкций;
• опытный коллектив — все специалисты в совершенстве владеют навыками выполнения качественного сварного шва;

• длительная гарантия на изготовленные нами конструкции, а также на оказанные услуги.

Остались вопросы? Воспользуйтесь бесплатной консультацией! Специалист предоставит подробную информацию и примет заказ на изготовление необходимых вам металлоизделий. Звоните по телефону в Москве.
Заказать услугу сейчас

Сварочный чертеж: изображение швов

Теперь перейдем к условным обозначениям и знакам, которые характеризуют швы на сварочных чертежах.

Сварные соединения могут быть видимыми и невидимыми.

Если шов невидимый, то он показывается штриховой линией. Если видимый — сплошной линией. Невидимым называют шов, который расположен с обратной стороны детали, а видимым — шов на лицевой поверхности.

• Если шов двусторонний, то лицевым считается то соединение, которое было сделано первым.

• Если шов односторонний и сварка производится швом наверх, то такое соединение тоже называется лицевым.

• Если кромки симметричны, то любая из сторон может быть названа лицевой.

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 23
Односторонняя стрелка показывает, где линия шва. На самой стрелке может быть специальная «полка», где указывается вспомогательный знак или буква обозначения шва.

Где располагать обозначения — под «полкой» или над ней?

Это также зависит от типа шва. Если шов невидим, то под полкой, и, соответственно, над ней, если видим.

Геометрические характеристики

Как уже было сказано выше, геометрия швов зависит от вида соединения. Основные геометрические размеры сечений стыковых и угловых сварочных швов представлены на следующем рисунке:

Геометрические характеристики

• где S – толщина деталей;
• е – ширина сварного шва;
• g – выпуклость;
• m – вогнутость;
• h – глубина проплавления;
• t – толщина сварного шва;
• b – зазор в соединении;
• k – катет углового шва;
• p – высота;
• a – толщина.

Сварочный чертеж: вспомогательные знаки

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 24
Помимо стрелок и букв в сварочный чертеж могут добавляться вспомогательные знаки для обозначения сварных швов.

Ниже вы можете видеть стандартную структуру условного обозначения, его «скелет», на котором затем должны появиться «мышцы» в виде букв или иных знаков.

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 25

К вспомогательным знакам на сварочных чертежах относятся буквенно-числовые комбинации, которые содержат в себе информацию о типе шва и виде соединения.

Звучит довольно запутанно, но вот небольшой пример: у нас есть обозначение С1 и оно обозначает «стыковой шов односторонний». С — буква, обозначающая тип шва, а 1 — цифра, указывающая на сторону сварки. Двусторонняя сварка обозначается цифрой 2.

Ниже вы можете видеть условные обозначения швов и соединений для некоторых способов сварки.

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 26

Также свое условное обозначение есть и у способов сварки. Они тоже маркируются буквой.

Условное обозначение указывается в нормативных документах. Опираясь на нормативы как раз и выполняется указанный на сборочном чертеже процесс сварки.

Ниже вы можете видеть основные способы сварки и их обозначение:

• Автоматическая сварка под флюсом, без использования флюсовых подушек и подкладок во время работы (обозначается буквой «А»).
• Автоматическая сварка под флюсом с применением флюсовой подушки («Аф»).
• Сварка в среде защитного газа с использованием вольфрамовых стержней и без проволоки («ИН»).
• Сварка в среде защитного газа с использованием вольфрамовых стержней и с использованием проволоки (ИНп).
• Сварка в среде защитного газа с использованием плавящихся стержней («ИП»).
• Сварка плавящимися стержнями в среде углекислого газа («УП»).

Урок 12. Чертеж сварного соединения

Здравствуйте друзья! Мы продолжаем тему о создании сборок в Компасе, и сегодня создадим сборочный чертеж сварного соединения изделия Опора.

Исходное задание возьмем из учебника Боголюбова, 1985 год, стр. 285.

Создание сборки

Для создания сборки, необходимо выполнить 3d модели всех деталей, входящих в нее.

Детали можно создать самостоятельно или скачать по ссылке в конце статьи.

Желательно все документы, относящиеся к сборке сохранять в одной папке.

Для каждой детали добавляем объект спецификации: Спецификация→Добавить объект→Детали→Создать.

Создаем сборку: ориентация XYZ, первой вставляем Плиту, затем Цилиндр и Ушко. Подробнее о создании сборки и наложении сопряжений.

Затем создаем объекты спецификации для сборки: Спецификация→Создать объекты спецификации.

Теперь в папке с документами на сборку появился новый документ — спецификация, содержащая сведения о компонентах сборки.

Сборочный чертеж сварного соединения

Создадим ассоциативный сборочный чертеж изделия Опора.

Отключаем вид слева изделия и вставляем два вида в поле чертежа формата А4.

Как видите, виды слишком громоздки, поэтому установим для них масштаб 1:2. Выделяем их, в контекстном меню (ПКМ) выбираем команду Масштаб, выбираем 1:2.

Вид спереди должен быть заменен фронтальным разрезом, поэтому удаляем его.

Создаем разрез.

Этот разрез необходимо откорректировать, т. к. ушко не должно быть заштриховано.

Вызываем окно Дерево чертежа: Вид→Дерево чертежа. Добираемся до компонента Ушко и в Контекстном меню выбираем команду Не разрезать. Перестраиваем сборку

Также необходимо удалить буквенное обозначение разреза и следа секущей плоскости. Для этого создаем невидимые слои, на которые переносим эти обозначения.

Работа со спецификацией

Теперь расставляем позиции деталей на чертеже произвольно, мы их отредактируем позже.

Чтобы отредактировать позиции на чертеже сварного соединения нужно связать его с файлом спецификации. Открываем спецификацию, вызываем окно Управление сборкой →жмем «+» Подключить документ и добавляем ссылку на сборочный чертеж.

Синхронизируем позиции

Для того, чтобы позиции на чертеже и спецификации были одинаковыми синхронизируем их.

Оставляем открытыми только файлы чертежа сварного соединения и спецификации на него. В меню Окно выбираем расположение окон Мозаика вертикально. На сборочном чертеже выделяем позицию Ушка и в спецификации выделяем соответствующую строку. Далее нажимаем на кнопку Редактировать состав объекта→выбираем сборочный чертеж→Добавить.

Повторяем процедуру для всех позиций, при этом позиции на чертеже перенумеровываются автоматически.

В спецификацию необходимо добавить раздел Документация, а в него сборочный чертеж. Нажимаем кнопку Добавить раздел, выбираем раздел Документация- Создать. На панели свойств выбираем вкладку Документы и загружаем сборочный чертеж. Соглашаемся взять данные из основной надписи.

Сделаем еще одно важное дело — добавим к позициям спецификации ссылки на созданные нами модели деталей. После добавления, указывая позицию детали в спецификации, Компас будет подсвечивать эту деталь на чертеже. Это очень удобно при работе с большими сборочными чертежами.

Для этого выделяем позицию плиты в спецификации→на панели свойств жмем вкладку Документы→ «+» Добавить документ→выбираем файл с моделью плиты→добавляем ссылку. Для остальных деталей поступаем аналогично.

Теперь, нажав на кнопку Показать состав объекта и выделив строку с позицией детали, эта деталь будет подсвечена зеленым на чертеже.

На этом работу над спецификацией можно закончить.

Остается дооформить сборочный чертеж сварного соединения опоры.

Проводим осевые, проставляем размеры, шероховатость поверхности и обозначаем сварные швы.

Обозначение сварных швов на чертеже.

Цилиндр, ушко и плита соединены стандартным сварным тавровым швом, когда торец одной детали соединяется с боковой поверхностью другой детали.

Для обозначения такого шва применяется выноска со стрелкой, имеющей одну засечку. Обозначение включает в себя ГОСТ на шов, вид шва, знак , обозначающий размер катета и сам размер.

На условном изображении шва, соединяющего цилиндр с плитой добавляется знак шва по замкнутой линии.

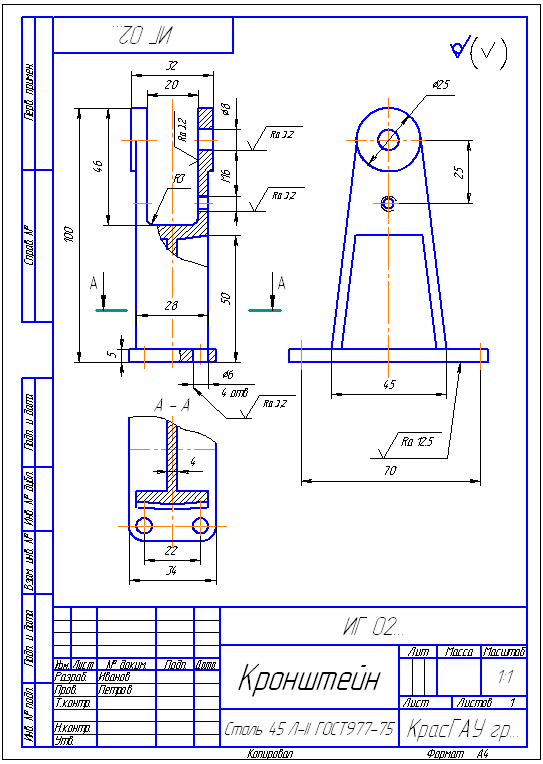

Окончательно чертеж сварного соединения выглядит так.

Смотрите подробный видеоурок по теме.

Скачать бесплатно модели, сборку, чертеж и спецификацию можно здесь

Сварочный чертеж: примеры условных обозначений

Чтобы вам было понятнее, и вы смогли быстрее разобраться во всех обозначениях, мы приведем несколько простых и наглядных примеров. Итак, начнем.

Сварочный чертеж №1

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 27
Сварочный чертеж выше указывает на стыковой шов, у которого одна кромка имеет криволинейный скос. Само соединение двустороннее, сделано методом ручной дуговой сварки. С обеих сторон нет усиления. С лицевой стороны шероховатость шва равна Rz 20 мкм, а с оборотной —Rz 80 мкм.

Сварочный чертеж №2

Здесь вы можете видеть, что сварочный шов угловой и двусторонний, у него нет ни скосов, ни кромок. Это соединение выполнено автоматической сваркой и с использованием флюса.

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 28

Сварочный чертеж №3

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 29
Тут у нас снова стыковой шов, но уже без скосов или кромок. Соединение одностороннее, с подкладкой. Выполнен шов с использованием нагретого газа и сварочной проволоки.

Сварочный чертеж № 4

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 30

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 31
В четвертом примере шов тавровый, не имеет скосы или кромки. Он прерывистый и выполнен двусторонним методом. Шов как бы в шахматном порядке. Работа выполнена с помощь РДС в среде газа и с использованием неплавящегося металлического стержня. Катет шва равен 6 миллиметров, а длина шва составляет 50 миллиметров, с шагом в 100 миллиметров (обозначается буквой «Z»). t ш — это протяженность шва, а t пр — протяженность шага прерывистого соединения.

Сварочный чертеж № 5

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 32
В нашем последнем примере шов выполнен нахлестом, не имеет скосов и кромок. Он также односторонний и выполняется ручной дуговой сваркой в среде защитного газа и с применением плавящегося стержня. Сварное соединение выполнено по незамкнутой линии. Катет шва равен 5 миллиметрам.

Виды сварки и ее достоинства

Сварка — это технология, которая обеспечивает неразъемное соединение различных металлических деталей. На данный момент существует более полутора сотен видов сварочных процессов. А наиболее популярными и востребованными являются следующие способы сварки:

• газовая;
• электродуговая;
• лазерная.

Металлоконструкции, сваренные с помощью этих технологий, активно используют в промышленности, в ЖКХ, в строительстве, в сельском хозяйстве, а также в других сферах деятельности.

Широкая область применения сварки обусловлена множеством ее преимуществ. К примеру:

• прочность и надежность сварных соединений;
• экономичность по сравнению с ковкой
• применимость к изделиям, изготовленным из различных сплавов;
• возможность соединения элементов толщиной от 1 миллиметра до нескольких сантиметров.

И это не полный перечень аргументов в пользу сварки. Переоценить ее значение для человека невозможно, поскольку так или иначе эта технология задействуется во всех отраслях промышленности.

В Масштабе. Чертежи, 3D Модели, Проекты

Рейтинг: 200

Софт: AutoCAD 2007

Состав: Изделие, Маршрут технологии, Расчётная схема, Исследовательская часть, Общий вид — наружный шов, Общий вид — внутренний шов, Сборочно-сварочный стан, Автомат, Горелка, Деталировка

0   3   123

Сварочная горелка для тандемной сварки

Рейтинг: 300

Софт: КОМПАС-3D 7

Состав: Отвод (СБ), таблица экономического обоснования процесса производства, Деталирование (взаимное расположение редукторов в разрезе), Чертеж сварочного и вспомогательного оборудования в компановке, Спецификация, ПЗ

0   10   58

Технология сборки и сварки отвода.

Сварочный манипулятор Т-25М

Рейтинг: 50

Софт: AutoCAD 12 SP1

Состав: Пояснительная записка; ЛИСТ 1/2: план цеха, експликация оборудования, разрез 1-1; ЛИСТ 2/2: аксономентрическая схема вытяжной вентиляции, аксономентрическая схема приточной вентиляции, план приточной камеры, разрез 3-3, разрез 2-2.

0   12   183

Вентиляция сварочного цеха

Рейтинг: 20

Софт: КОМПАС-3D 16

Состав: Пояснительная записка, содержание, заключение, литература, конструкторский чертёж «Проектирование сварочного отделения», спецификация

0   13   83

Курсовой проект » Проектирование сварочного отделения»

12345678910. ..2030…→ 33

Вы искали

В категории Во всех категорияхCAE расчёты и симуляцияАвтоматизация и управление   SCADA   Автоматизация проектирования   Датчики   Метрология (МСС)   Промышленные роботы и робототехникаБесплатноГОСТы   ЕСКДИнженерные системы   Вентиляция и кондиционирование   Газоснабжение   Кабельные системы, связь, СКС   Пожарные и охранные системы   Системы водоснабжения и канализации   Теплоснабжение   Хладотехника и холодильные установки   Электроснабжение и освещениеКонкурсы   Cделай это сам / DIY   Будущие АСы КОМПьютерного 3D-моделирования   МАСТЕР 3D   Эксперт и ЗачётМашиностроение и механика   Гидравлика и пневматика      Клапан   Двигатели      ДВС      Реактивные двигатели   Детали машин      Передачи      Редукторы      Соединения   Металлорежущие станки и инструменты      Гибочные станки      Детали и узлы станков      Зубообрабатывающие станки      Режущий, станочный инструмент      Сверлильные и расточные станки      Токарные станки      Фрезерные станки      Шлифовальные станки   Оборудование   Подъемно транспортные установки (ПТУ)      Конвейеры      Краны      Лифты      Такелаж   Приборостроение      Бытовая техника      Электронные компоненты   Сварочное производство   Теория механизмов и машин   Теплотехника      Котлы      Теплообменники      Турбины   Технология машиностроенияМодели для станков ЧПУНачертательная геометрия и Инженерная графикаОружие   Огнестрельное оружие   Холодное оружиеПромышленность   Добывающая, горная промышленность   Инженерная Экология   Лёгкая промышленность   Лесное хозяйство и деревообработка      Деревообрабатывающие станки   МАПП      Гранулирование      Дозирование      Измельчение      Кондитерское      Кристаллизация      Молочное      Общественное питание      Очистка и сепарирование      Сушка   Медицинская промышленность   Металлургия      Литейное производство и пресс-формы      Обработка металлов давлением   Нефть и Газ   Промышленность строительных материалов   Химическая промышленность (ПАХТ и ПАПП)   ЭнергетикаРазноеСельское хозяйство   Механизация сельского хозяйства   Технология животноводства   Технология производства и переработки сельскохозяйственной продукцииСтатьиСтроительство   Архитектурные формы   Игровое оборудование, тренажеры, спорт   Интерьер и мебель   Конструкции из дерева и пластмасс   Лестницы   Металлоконструкции   Мосты, тоннели, дороги   Планы и благоустройство   Проекты домов      Здания социально-бытового назначения      Коттеджи и частные дома      Многоэтажные жилые дома      Промышленные здания   Проекты Производства Работ и Технологические Карты   Торговое оборудование и рекламные конструкцииСхемы   Кинематические схемы   Структурные схемыТранспорт   Авиация   Автомобили грузовые   Автомобили и автомобильное хозяйство (Автосервис)   Автомобили легковые   Бронетехника и военный автотранспорт   Водный транспорт и судостроение   Детали и узлы автомобилей   Железнодорожный транспорт   Космические системы и ракетостроение   Пассажирский автотранспорт   Прицепы и полуприцепы   Строительные, специальные и дорожные машиныЭлектрические машины   Генераторы   Трансформаторы   ЭлектродвигателиАтласыБиблиотекиКнигиСАПР CAD форматыУроки построенияВо всех категорияхCAE расчёты и симуляцияАвтоматизация и управление   SCADA   Автоматизация проектирования   Датчики   Метрология (МСС)   Промышленные роботы и робототехникаБесплатноГОСТы   ЕСКДИнженерные системы   Вентиляция и кондиционирование   Газоснабжение   Кабельные системы, связь, СКС   Пожарные и охранные системы   Системы водоснабжения и канализации   Теплоснабжение   Хладотехника и холодильные установки   Электроснабжение и освещениеКонкурсы   Cделай это сам / DIY   Будущие АСы КОМПьютерного 3D-моделирования   МАСТЕР 3D   Эксперт и ЗачётМашиностроение и механика   Гидравлика и пневматика      Клапан   Двигатели      ДВС      Реактивные двигатели   Детали машин      Передачи      Редукторы      Соединения   Металлорежущие станки и инструменты      Гибочные станки      Детали и узлы станков      Зубообрабатывающие станки      Режущий, станочный инструмент      Сверлильные и расточные станки      Токарные станки      Фрезерные станки      Шлифовальные станки   Оборудование   Подъемно транспортные установки (ПТУ)      Конвейеры      Краны      Лифты      Такелаж   Приборостроение      Бытовая техника      Электронные компоненты   Сварочное производство   Теория механизмов и машин   Теплотехника      Котлы      Теплообменники      Турбины   Технология машиностроенияМодели для станков ЧПУНачертательная геометрия и Инженерная графикаОружие   Огнестрельное оружие   Холодное оружиеПромышленность   Добывающая, горная промышленность   Инженерная Экология   Лёгкая промышленность   Лесное хозяйство и деревообработка      Деревообрабатывающие станки   МАПП      Гранулирование      Дозирование      Измельчение      Кондитерское      Кристаллизация      Молочное      Общественное питание      Очистка и сепарирование      Сушка   Медицинская промышленность   Металлургия      Литейное производство и пресс-формы      Обработка металлов давлением   Нефть и Газ   Промышленность строительных материалов   Химическая промышленность (ПАХТ и ПАПП)   ЭнергетикаРазноеСельское хозяйство   Механизация сельского хозяйства   Технология животноводства   Технология производства и переработки сельскохозяйственной продукцииСтатьиСтроительство   Архитектурные формы   Игровое оборудование, тренажеры, спорт   Интерьер и мебель   Конструкции из дерева и пластмасс   Лестницы   Металлоконструкции   Мосты, тоннели, дороги   Планы и благоустройство   Проекты домов      Здания социально-бытового назначения      Коттеджи и частные дома      Многоэтажные жилые дома      Промышленные здания   Проекты Производства Работ и Технологические Карты   Торговое оборудование и рекламные конструкцииСхемы   Кинематические схемы   Структурные схемыТранспорт   Авиация   Автомобили грузовые   Автомобили и автомобильное хозяйство (Автосервис)   Автомобили легковые   Бронетехника и военный автотранспорт   Водный транспорт и судостроение   Детали и узлы автомобилей   Железнодорожный транспорт   Космические системы и ракетостроение   Пассажирский автотранспорт   Прицепы и полуприцепы   Строительные, специальные и дорожные машиныЭлектрические машины   Генераторы   Трансформаторы   ЭлектродвигателиАтласыБиблиотекиКнигиСАПР CAD форматыУроки построения

3D модель?

Да Нет Не важно

Студенческая работа?

Да Нет Не важно

Формат файла ЛюбойКОМПАС-3DAutoCADAutoCAD ElectricalSolidWorksInventorT-Flex CADArchiCADRevitSketchUp3ds MaxBlenderRhinoFusion 360CATIACreoNXParasolidPowershapenanoCADPro/EngineerMicrosoft VisioArtCAMDXFCorelDRAWSTEP / IGESSTLДругая

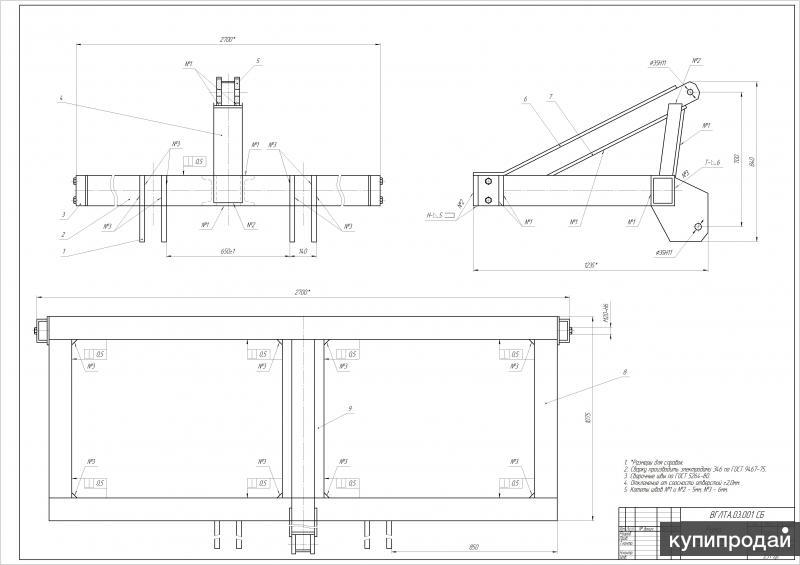

Ваш первый чертеж сварного изделия — Шесть советов для начала работы — Специалисты по сварочным приспособлениям

Не паникуйте, сварное изделие может быть легко детализировано, если вы просто выучите несколько указателей и сделаете его простым.

Указатель 1 — Узнайте из доступных вам ресурсов о символах сварки.

Во-первых, знайте, что существует множество ресурсов для изучения. Например, вы можете не знать много о сварке и сварке, но поищите в сети, и вы найдете всевозможные сайты, которые помогут вам бесплатно. И всегда есть Справочник производителя.

Символы сварки можно найти на этом замечательном веб-ресурсе. На этом сайте показаны символы сварки и то, как они выглядят. Понимание того, какие символы сварки и где размещать, требует времени.

Символы угловых сварных швов

В конструкции машин обычно сварные детали имеют угловые сварные швы;

ИЛИ когда одна сторона плоская, а одна сторона изогнута, как приваривание трубы к пластине;



ИЛИ когда обе стороны изогнуты, например, при сварке двух стальных труб.



Видите, как легко учиться по изображениям и тексту в сети? Отлично!



Указатель 2 — Для каждой детали сварного изделия подумайте о том, что обрабатывается перед сваркой и что делается после того, как она сварится.

Например, при детализации сварной детали могут быть элементы, сваренные вместе с помощью угловых разрезов, например, на конце трубы или фаске на косынке. Эти надрезы делаются перед сваркой. Таким образом, это упростит рисунок, если вы детализируете эти части отдельно.





Это облегчает мастеру чтение сложного чертежа сварки и помогает выполнять вырезы на некоторых деталях перед их сваркой. Обязательно отметьте на основном чертеже сварного изделия, что есть дополнительные детали и где их найти. (т.е. следующий лист или отдельно)



Указатель 3 — Никогда не располагайте деталь в сварном соединении с готовой поверхности!

На чертеже сварной детали сначала найдите каждую деталь. И помните, что готовой поверхности не будет до тех пор, пока они не сварят ее вместе!

На этом изображении следует использовать размер .50, а не размер .12, который относится к готовой поверхности. Отделка не существует до тех пор, пока детали не будут сварены вместе. Затем добавляются отделки и отверстия.



Указатель 4 — Помните, что только обработанные поверхности могут иметь критические размеры.



Обратите внимание, что только готовая поверхность получает трехзначный размер. Невозможно приварить деталь к 3-местному размеру. Таким образом, установочные размеры должны занимать 2 места на чертеже в дюймах (1 место на чертеже в метрических единицах). Проверьте стандарты вашей компании.



Указатель 5 — После того, как вы найдете детали, укажите габаритные размеры деталей.

Если у Вас нет отдельной детали детали, необходимо указать ее размеры (Толщина, Высота, Глубина/xyz).



Указатель 6 — Определите размеры механической обработки, которая выполняется после сварки деталей.

Теперь можно определить размеры отверстий и другой обработки. Если сварка большая и сложная, рекомендуется начать с новых видов сварки, возможно, на новом листе. Эти виды будут иметь размеры только для обработки, выполненной после того, как детали будут сварены вместе. Это облегчает чтение и понимание чертежа сварного изделия.

Теперь вы на пути к созданию отличных чертежей сварных конструкций. Главное просто продолжать учиться.

До следующего раза,

Королева

Геометрия стыкового шва | Сварочные символы | Типы сварных соединений

На этом техническом чертеже показаны различные типы геометрии стыковых сварных швов.
«Сварные швы могут быть геометрически подготовлены различными способами. Пять основных типов сварных соединений — это стыковое соединение, соединение внахлестку, угловое соединение, краевое соединение и Т-образное соединение (разновидностью последнего является крестообразное соединение). Другое также существуют вариации — например, разделочные швы двойной V характеризуются двумя кусками материала, каждый из которых сужается к единой центральной точке на половине их высоты. Имея прямые края, такие как одинарные V-образные и двойные V-образные подготовительные швы, они изогнуты, образуя форму буквы U. Соединения внахлест также обычно имеют толщину более двух частей — в зависимости от используемого процесса и толщины материала, многие детали могут быть сварены вместе в геометрии соединения внахлест». [Сварка. Википедия]

Этот пример инженерного чертежа был переработан с использованием программы для построения диаграмм и векторной графики ConceptDraw PRO из файла Wikimedia Commons: Butt Weld Geometry.GIF.
[commons.wikimedia.org/ wiki/ File:Butt_ Weld_ Geometry.GIF]
Пример инженерного чертежа «Геометрия стыкового сварного шва» включен в решение «Машиностроение» из области «Инженерное дело» в парке решений ConceptDraw.

Схема сварного соединения

Используемые растворы

Инжиниринг >

Машиностроение

На этом техническом чертеже представлены обозначения типов сварных швов и обозначения угловых сварных швов.
Символ типа сварного шва обычно размещается выше или ниже центра контрольной линии, в зависимости от того, на какой стороне соединения он находится.

Символ интерпретируется как упрощенное поперечное сечение сварного шва.
«Угловая сварка относится к процессу соединения двух кусков металла вместе, независимо от того, расположены ли они перпендикулярно или под углом. Эти сварные швы обычно называются тройниковыми соединениями, которые представляют собой два куска металла, перпендикулярные друг другу, или соединениями внахлестку, которые состоят из двух частей. из металла, которые перекрываются и свариваются по краям.Шов имеет эстетически треугольную форму и может иметь вогнутую, плоскую или выпуклую поверхность в зависимости от техники сварщика.Сварщики применяют угловые швы при соединении фланцев с трубами, сварке поперечных сечений объектов инфраструктуры, и при недостаточно прочном креплении металла болтами». [Угловой шов. Википедия]
Пример инженерного чертежа Символы сварки включены в решение «Машиностроение» из области «Инженерное дело» в парке решений ConceptDraw.

Символы сварных соединений

Используемые решения

Инжиниринг >

Машиностроение

«Сварочный шов — это точка или кромка, где два или более куска металла или пластика соединяются вместе. Они образуются путем сварки двух или более заготовок (металла или пластика) по определенной геометрии. Пять типов соединений упоминаемые Американским обществом сварщиков: встык, угол, кромка, нахлест и тройник. Эти конфигурации могут иметь различные конфигурации в стыке, где может происходить фактическая сварка ». [Сварное соединение. Википедия]
Пример инженерного чертежа «Типы сварных соединений» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения «Машиностроение» из области «Инженерное дело» ConceptDraw Solution Park.

Сварные швы

Используемые растворы

Инжиниринг >

Машиностроение

«Символы и условные обозначения, используемые в документации по сварке, указаны в национальных и международных стандартах, таких как ISO 2553 Сварные и паяные соединения. Символическое изображение на чертежах и ISO 4063 Сварка и родственные процессы. Стандартные символы США определены Американским национальным институтом стандартов и Американским обществом сварщиков и отмечены как «ANSI/AWS».
На технических чертежах каждый сварной шов обычно обозначается стрелкой, указывающей на свариваемое соединение. Стрелка снабжена буквами, цифрами и символами, которые указывают точную спецификацию сварного шва. В сложных приложениях, таких как сплавы, отличные от низкоуглеродистой стали, может потребоваться больше информации, чем можно указать с помощью одних только символов. В этих случаях используются аннотации». [Символы и условные обозначения, используемые в документации по сварке. Википедия]
Пример диаграммы «Элементы символа сварки» переработан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO из файла Википедии: Элементы символа сварки.PNG.
[en.wikipedia.org/ wiki/ File:Elements_ of_ a_ welding_ symbol. PNG]
Пример диаграммы «Расположение элементов символа сварки» содержится в решении «Машиностроение» из области «Инженерное дело» в парке решений ConceptDraw.

Таблица символов сварных соединений

Используемые решения

Инжиниринг >

Машиностроение

Этот образец был создан в программном обеспечении для построения диаграмм и векторной графики ConceptDraw DIAGRAM с использованием решения Flowcharts из области Diagrams в ConceptDraw Solution Park.
В этом образце показана блок-схема, отображающая процессы сварки в твердом состоянии, виды сварки.

Библиотека векторных трафаретов «Сварка» содержит 38 обозначений сварных соединений для обозначения галтелей, контуров, контактных швов, пазов, наплавок и подкладок.
Используется для обозначения сварочных операций на рабочих чертежах.
«Сварка — это производственный или скульптурный процесс, который соединяет материалы, обычно металлы или термопласты, вызывая коалесценцию. Это часто делается путем плавления заготовок и добавления наполнителя для формирования ванны расплавленного материала (сварочная ванна), которая охлаждается до стать прочным соединением, при котором давление иногда используется в сочетании с теплом или само по себе для создания сварного шва, в отличие от пайки и пайки твердым припоем, которые включают расплавление материала с более низкой температурой плавления между заготовками для образования связи между ними. их, не расплавляя заготовки.
Для сварки можно использовать множество различных источников энергии, включая газовое пламя, электрическую дугу, лазер, электронный луч, трение и ультразвук.
Сварные швы могут быть геометрически подготовлены различными способами. Пять основных типов сварных соединений — это стыковое соединение, соединение внахлестку, угловое соединение, краевое соединение и Т-образное соединение (вариантом последнего является крестообразное соединение). Существуют и другие варианты — например, двойные V-образные подготовительные швы характеризуются двумя кусками материала, каждый из которых сужается к одной центральной точке на половине своей высоты. Одиночные U-образные и двойные U-образные подготовительные швы также довольно распространены — вместо того, чтобы иметь прямые края, как у одинарных V-образных и двойных V-образных подготовительных швов, они изогнуты, образуя форму U. Соединения внахлест также обычно имеют более двух толстые детали — в зависимости от используемого процесса и толщины материала многие детали могут быть сварены вместе в геометрии соединения внахлест.» [Сварка. Википедия]
Пример формы «Элементы дизайна — сварка» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения «Машиностроение» из области «Инженерное дело» ConceptDraw Solution Park.

Символы сварных соединений

Используемые решения

Инжиниринг >

Машиностроение

Наука и техника стремительно развиваются в современном мире. Электронные устройства, компьютеры и различное программное обеспечение сейчас очень популярны. Программное обеспечение для технического черчения уже сегодня является необходимостью. ConceptDraw DIAGRAM — это новое программное обеспечение для делового и технического черчения. Он предлагает мощные инструменты для всех видов технического рисования с предварительно нарисованными формами, бесплатные образцы бизнес-чертежей и блок-схем, поддержка многих графических форматов позволяет пользователям визуально разрабатывать свои технические чертежи, диаграммы, схемы и диаграммы в любой комбинации рисунков, диаграмм и блок-схемы.

Решение для машиностроения — доступны 8 библиотек с 602 часто используемыми символами для чертежей в машиностроении, включая библиотеки под названием «Подшипники» с 59 элементами роликовых и шарикоподшипников, валов, шестерен, крюков, пружин, шпинделей и шпонок; Определение размеров и допусков с 45 элементами; Гидроэнергетическое оборудование, содержащее 113 элементов двигателей, насосов, воздушных компрессоров, счетчиков, цилиндров, приводов и датчиков; Гидравлические силовые клапаны, содержащие 93 элемента пневматической и гидрораспределительной арматуры (распределители, регулирующие поток, регулирующие клапаны) и электрогидравлической и электропневматической арматуры; а также многие другие сложные символы и шаблоны для вашего использования.

Блок-схемы имеют одну или несколько начальной и конечной точек. Геометрические фигуры на блок-схемах представляют этапы процесса и соединены стрелками, которые показывают последовательность действий. Блок-схемы могут быть ориентированы вертикально или горизонтально.
ConceptDraw DIAGRAM — мощное программное обеспечение для быстрого и простого создания профессиональных блок-схем. Для этой цели вы можете использовать решение «Блок-схемы» из области «Диаграммы» в парке решений ConceptDraw.

Деятельность любой организации представляет собой более или менее разветвленную сеть процессов. Описание этих процессов является сложной технической задачей, требующей определенной методологии и стандартов.
Согласно стандарту IDEF0 любой процесс может быть описан в виде блока (Activity Box), который имеет входы и выходы. Процесс заключается в преобразовании входов в выходы под влиянием руководства и при наличии необходимых ресурсов. Выходы данного процесса в дальнейшем могут быть либо входами для следующего процесса или ресурсов, либо средствами управления.

Это решение расширяет возможности программного обеспечения для черчения ConceptDraw DIAGRAM.9 (или более поздней версии) образцами символов для механических чертежей, шаблонами и библиотеками элементов дизайна для помощи при составлении чертежей машиностроения или деталей, сборки, пневматики,

На данном техническом чертеже показана сборка деталей машины с помощью соединения резьбовыми соединениями.
«Сборка (соединение деталей) осуществляется сваркой, соединением клеями, клепками, резьбовыми соединениями или даже сгибанием в виде гофрированного шва. Конструкционная сталь и листовой металл являются обычными исходными материалами для изготовления, наряду со сварочной проволокой, флюсом и крепежом, который будет соединять отрезанные детали. Как и в других производственных процессах, обычно используется как человеческий труд, так и автоматизация. Продукт, полученный в результате изготовления, можно назвать изготовлением. Магазины, специализирующиеся на этом типе металла работы называются заводскими цехами. Конечные продукты других распространенных видов металлообработки, таких как механическая обработка, штамповка металлов, ковка и литье, могут быть похожи по форме и функциям, но эти процессы не классифицируются как изготовление ». [Изготовление металлов. Википедия]
Этот пример чертежа машиностроения был разработан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением для машиностроения из инженерной области ConceptDraw Solution Park.

Использованные растворы

Инжиниринг >

Машиностроение

Этот образец был создан в программном обеспечении для построения диаграмм и векторной графики ConceptDraw DIAGRAM с использованием библиотеки диаграмм классов UML Rapid UML Solution из области разработки программного обеспечения ConceptDraw Solution Park.
В этом образце показаны сопоставления транспортных протоколов для SNMP (простой протокол управления сетью), классы транспортной системы и отношения между ними, используемые в IP-сети.

Вы мечтаете нарисовать блок-схему без усилий? Программное обеспечение ConceptDraw DIAGRAM для построения диаграмм и векторного рисования, расширенное с помощью Flowcharts Solution из области «Диаграммы» ConceptDraw Solution Park, поможет вам!

Что такое учетный цикл? Учетный цикл представляет собой последовательность шагов, происходящих в отчетном периоде и включающих в себя процессы выявления, сбора, анализа документов, регистрации операций, классификации, обобщения и представления финансовой информации организации.
