Переделка железной печки-буржуйки в кирпичную своими руками – фото, чертежи и устройство | Своими руками

Железная печка, так уж повелось, в народе чаще всего ассоциируется с эдакой революционной печкой-буржуйкой, или теплушкой, конструкция которой проста и в фильмах про разруху многие ее видели. Но, несмотря на «дореволюционность» этого изобретения, газификации в России подверглись еще далеко не все населенные пункты и у многих на дачах печка с таким простейшим устройством присутствует. Минусов у нее всего два, но оба они настолько большие что они полностью оправдывают «временность ее использования». Первый это высокая пожароопасность из-за железной трубы, второе это то что в доме ,комнате тепло пока топишь и подкладываешь дрова – прекратил топить и сразу комната остыла.

За последние 20-30 лет производители постарались разрушить этот не очень привлекательный образ железной печки. В продаже сегодня есть очень аккуратные агрегаты, которые вполне могут вписаться в современный интерьер и способны обогреть как небольшие, так и просторные помещения.

Сделано много и для того, чтобы увеличить длительность теплоотдачи такого очага. Главное направление здесь — переход к тлеющему горению, применение которого позволяет получать тепло от печи в течение нескольких часов при одной закладке дров.

Но использование режима медленного горения связано с существенными проблемами. И главной из них является понижение температур отходящих газов, что ведёт к увеличению образования конденсата в трубах. Таким печам обычная труба уже мало подходит — нужны специальные системы дымоудаления, способные справляться с этой задачей.

Улучшить теплотехнические параметры железной печи можно и увеличением теплоёмкости конструкции. Обычно для этой цели дым из печи направляют в специально построенный щиток, в котором дым отдаёт избыток тепла, не остывая, однако, ниже критических для выпадения конденсата температур. Нужно лишь иметь в виду, что печь можно подключать к щитку только в обычном режиме. При подключении к нему печи, работающей в режиме тления, тяга значительно ослабнет, и печь начнёт дымить.

А в самом щитке будет происходить интенсивное отложение сажи.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Но если всё это учтено, то сооружение щитка может быть наиболее приемлемым вариантом превращения современной буржуйки в полноценную печь.

Ее в этом случае достаточно топить, как кирпичную, — один или два раза в день. При этом под щитком понимают объём любой формы, в который попадает дым и который в состоянии воспринимать тепло.

Примером такого щитка может служить конструкция, построенная в частном доме недалеко от г. Остравы (Северная Моравия) как дополнение к металлической печи. Хозяйка дома, Даша, — специалист по концептуализму, преподаёт в местном университете. Щитки строил её сын — это его второе сооружение подобного типа.

Железную печь установили в качестве дополнительного источника отопления на случай проблем с основным — в доме организовано центральное отопление с водяным котлом, работающем на газе.

Газ — наш, российский, преодолевающий слишком длинный путь до хозяйского дома. К тому же он недёшев — газ обходится дороже дров. Это и побуждает многих жителей здесь экономить и подстраховываться на случай непредвиденных осложнений с поставками.

На рис. 1 показана схема работы агрегата и направления движения дымовых газов при различных режимах топки.

Фото 1: Переделываем печь буржуйку в домашнюю печку – Схема расположения щитков и движения в них дымовых газов.

На чертеже цифрами обозначены

1-2.Стенная труба

3.Ход в перегородке, соединяющий два щитка

4. Горизонтальная перегородка, делящая первый щиток на верхнюю и нижнюю части

5. Железный патрубок, соединяющий второй щиток со стенной трубой

6. Второй щиток

Щиток разделён на два объёма, которые расположены в соседних комнатах. Дым из железной печи попадает в первый щиток, разделённый горизонтальной перегородкой. Часть этой перегородки составляет дно духового шкафа.

Из этого первого щитка дым может поступать или по летнему дымоходу напрямую в стенную трубу, или же, при закрытой задвижке летнего хода, — во второй щиток, расположенный в соседней комнате. Щитки соединены дымоходом, проведённым сквозь стену, разделяющую комнаты. Дымовые газы поступают во второй щиток в его верхней части, а выходят в трубу через участок железного дымохода — в нижней. Таким образом, этот щиток представляет собой колпак с равномерным прогревом всех поверхностей.

Также по теме: Ремонт печки своими руками (топливника) и очистка сажи (бороды)

В духовом шкафу при работающей железной печи можно печь пироги или готовить горячие блюда. После окончания топки духовка в основном используется для подогрева пищи, а также годится для сушки плодов и грибов. В первой комнате, кроме самого щитка, выложен защитный экран из кирпича на ребро.

Щиток во второй комнате сделан в виде кресла с подогревом — на нём можно удобно устроиться и понежиться в прохладную погоду.

Оба щитка сложены из кирпича на плашку и обладают довольно большими массой и теплоёмкостью, чтобы сохранять тепло в течение суток. В щитках отсутствуют как таковые дымоходы, что способствует уменьшению сопротивления движению дыма внутри них и улучшению тяги.

Читайте также: Русская печка своими руками- порядовки, кладка, фото и чертежи

Щиток во второй комнате оштукатурен и частично облицован плиткой. Печь работает уже несколько лет и вполне удовлетворяет хозяйку.

Автор. Н.Бубнов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Содержание статьи:

Принцип действия печки-буржуйки
Рекомендации по изготовлению
- Этап №1 — выбор и подготовка баллона
- Этап №2 — изготовление и наполнение корпуса
- Этап №3 — изготовление дверцы и зольника
Пошаговое фото-руководство
Как повысить КПД?
Выводы и полезное видео по теме

Принцип действия печки-буржуйки

Буржуйка — примитивный вариант металлической . Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки — простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления .

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

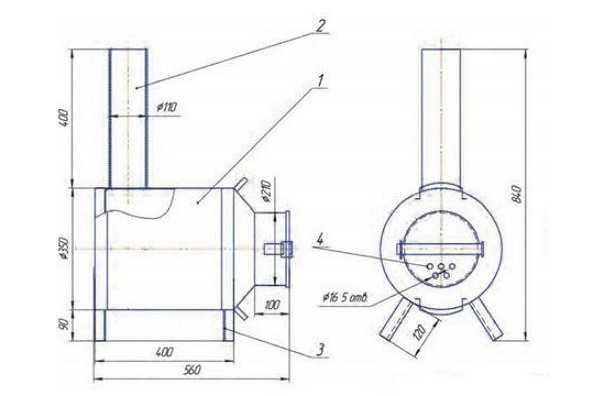

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Если к корпусу горизонтальной буржуйки приварить дополнительный зольник, существенно увеличится объем топочной камеры. При этом в днище корпуса нужно прорезать продольные отверстия или установить решетку вместо вырезанной из баллона части

Прикрепив к корпусу буржуйки из баллона трубы водяного отопления, самоделку можно эксплуатировать в организации водяного отопления небольшого помещения

Устройство в корпусе печки воздушного теплообменника из круглых или профильных труб превратит простейший агрегат в калорифер, поставляющий теплый воздух

Газовый баллон можно оснастить всевозможными приспособлениями, позволяющими готовить и разогревать блюда как на свежем воздухе, так и в помещении

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Прорезка отверстия под дымоходную трубу

Шаг 2: Разметка дверок зольника и топливника

Шаг 3: Резка корпуса баллона по разметке

Шаг 4: Зачистка заусенцев по срезу

Шаг 5: Сборка заготовки колосника

Шаг 6: Вычерчивание абриса колосника

Шаг 7: Обрезка колосника по шаблону

Шаг 8: Фиксация колосника внутри корпуса

Печка-буржуйка из пустого газового баллона практически готова: остались завершающие «штрихи»:

Галерея изображений

Фото из

К прорезанному в верхушке отверстию привариваем патрубок, к которому будет крепиться дымоотводная труба

С удобной для предстоящего использования стороны привариваем петли и навешиваем дверки зольника и топки. Желательно перед установкой обварить обе дверцы металлической полосой по периметру. Это непростая работа, но она сократит поступление дыма из печки в помещение при падении тяги

Собираем дымоходный канал сначала на полу в гараже, чтобы промерить расстояния по факту и скорректировать при необходимости

Собираем дымоотвод, фиксируем его составные части сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через строительную конструкцию и растапливаем печку

Шаг 9: Фиксация патрубка для дымохода

Шаг 10: Фиксация петель и навешивание дверок

Шаг 11: Предварительная сборка дымоходного канала

Шаг 12: Сборка дымохода и запуск печки

Высота дымоходной трубы зависит от формы крыши и наличия рядом объектов, способных препятствовать тяге. Она должна быть как минимум на 0,5 м выше плоской и низкоскатной крыши. Если рядом есть высокие деревья или постройки, то устье трубы надо устроить выше их.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Существенно повысить теплотехнические качества буржуйки, сооруженной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Галерея изображений

Фото из

Если ваша самодельная буржуйка не справляется с обогревом помещения, есть смысл повысить ее КПД простейшим способом — устроить колпак

Все твердотопливные печки работают по единому принципу. Повысить теплоотдачу можно, устроив дополнительную камеру. Ее мы сделаем из баллона меньшего литража

В установленной на основной корпус камере, сделанной из меньшего газового баллона, дымовые газы задерживаются и «оборачиваются» внутри емкости

Поднимаясь сначала вверх, потом опускаясь вниз колпака дымовые газы задерживаются в емкости, отдают тепло стенкам этой камеры, а она передает тепловую энергию в помещение

Обычная печка из баллона в гараже

Заготовка баллона меньшего литража

Установка камеры для дымооборота

Приспособление для увеличения теплоотдачи

Некоторые мастера рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки — кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации — металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

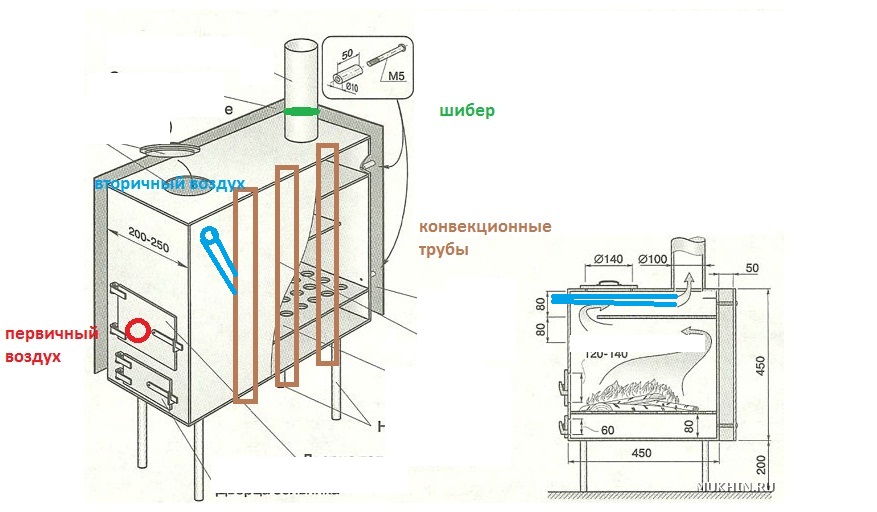

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка — это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите комментарии к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.

Печь буржуйка своими руками — инструкция с чертежами и видео

История возникновения первых конструкций печи буржуйки начинается во времена революционных действий в России. Неработающее центральное отопление заставило мастеровых людей придумать первый вариант компактной переносной печи. Бочкообразная форма с небольшой дверцей топки и стальным дымоходом – такой она запомнилась нам из фильмов о той суровой эпохе. Но и сегодня этой по-своему универсальной конструкции можно найти практическое применение.

Содержание

Преимущества и недостатки
Модели
Конструкция Быстрова
Поэтапный принцип работы печи Быстрова:
Альтернативный вариант

Преимущества и недостатки

Несмотря на появление новых конструкций небольших отопительных приборов, печи буржуйки обладают рядом неоспоримых преимуществ:

Минимальная себестоимость изготовления. В большинстве случаев используются подручные материалы – металлолом и ненужные стальные конструкции.
В процессе работы обогрев помещения происходит от стенок конструкции, т.е. тепловое излучение распространяется во все стороны от печи.
Возможность установки практически в любом месте помещения. Главное – соблюдение правил пожарной безопасности.
В качестве топлива используют деревянные поленья, опилки, древесный мусор. В этом плане печь «всеядна».
Для монтажа не нужно обустраивать отдельный фундамент.

Недостатки:

Низкий КПД. Часть тепловой энергии расходуется на нагрев поверхности, некоторое количество уходит с дымовыми газами через дымоход.
Большой расход топлива.
После прогорания всего топлива происходит быстрое остывание поверхности конструкции.

Но несмотря на все отрицательные стороны классическая буржуйка, которую несложно сделать своими руками, станет оптимальным вариантом обогрева гаража, складского или производственного помещения.

Модели

Самый простой вариант конструкции печи буржуйки показан на рисунке.

Она состоит из следующих элементов:

Камера сгорания, расположенная в нижней части печи.
Колосник.
Труба дымохода

Для круглого каркаса рекомендуется использовать стальной цилиндр, с толщиной стенки минимум 4 мм. Нередко для этого используют старые газовые баллоны, в котором с помощью болгарки вырезают отверстия.

Для увеличения эффективности работы печи дымовая труба располагается непосредственно над камерой сгорания. Это позволяет увеличить время прохождения дымовых газов в дымоход, чтобы улучшить показатель КПД.

Конструкция Быстрова

Печь Быстрова – это более сложный, но и эффективный вариант конструкции буржуйки. Это один из самых первых прототипов котлов длительного горения. Конструктивно печь состоит из двух цилиндров, установленных один в другой.

Размеры конструктивных элементов печи:

Наружный цилиндр. Высота – 60 см, диаметр – 43 см. Рекомендуемая толщина – 4 мм.
Внутренний цилиндр. Высота – 57 см, диаметр – 37 см. Толщина стали – 1,5-2 мм.
Зольный ящик. Может быть произвольной формы и размеров. Главное требование – наличие загрузочной дверцы с отверстиями для поступления воздуха в камеру сгорания.
Верхняя крышка изготавливается из толстого листа стали – минимум 5 мм.

На поверхности внешнего цилиндра вырезается отверстие для дымового канала, в которое устанавливается дымоходный патрубок. В нижней части печи изготавливают отверстие диаметром 5 см. Оно обрамляется приваренным кольцом изнутри печи, с высотой кромки 10 мм.

[box type=»success» ]Для эффективной работы конструкции в местах соприкосновения крышки и наружной делают газовый замок, который будет пропускать наружу теплый воздух, задерживая дымовые газы.[/box]

Поэтапный принцип работы печи Быстрова:

Загрузка опилок во внутреннюю камеру.
В зольный ящик помещают щепы и поджигают их.
Начинается процесс медленного горения опилок, начиная от дна. Этот процесс поддерживается поступающим от дверцы зольного ящика воздухом.
Постепенно горячие дымовые газы наполняют пространство между цилиндрами, отдавая большую часть тепловой энергии помещению.

Такая конструкция может обеспечить до 9 часов автономной работы печи.

Альтернативный вариант

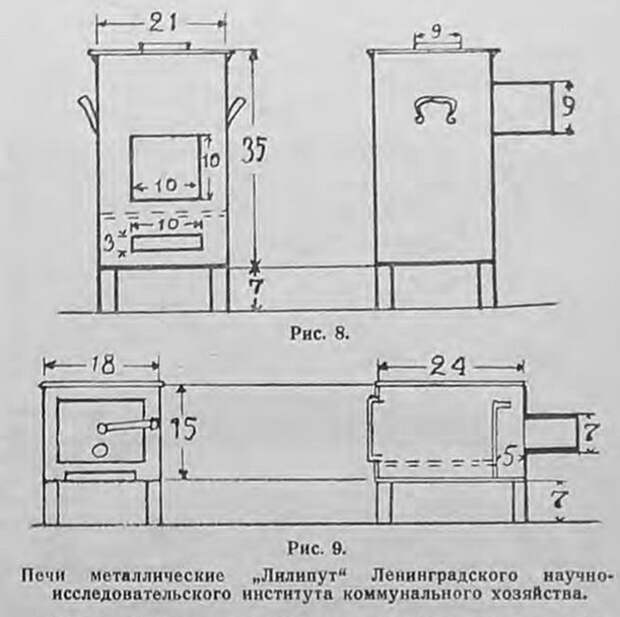

Помимо цилиндрической формы можно встретить буржуйки прямоугольной формы.

Существует несколько вариантов изготовления этой конструкции:

a) Самый простой и доступный способ изготовить буржуйку – взять стальной ящик, установить его на стальные ножки, вырезать отверстие для дверцы и установить дымоход. Но при этом эффективность работы печи будет минимальная.

b) В этой модели уже есть разделение на камеру горения и зольный отсек.

c) Вариант с установленным листом в камере сгорания позволяет задержать горящие газы печи для лучшей теплоотдачи.

d) На верхнюю горизонтальную поверхность устанавливается варочная поверхность.

Все вышеописанные варианты печи буржуйки являются лишь малой частью большого разнообразия конструкций. Нередко в процессе изготовления рождаются новые идеи, которые впоследствии ложатся в принцип работы новейших отопительных приборов.

Поделиться с друзьями

Самая эффективная буржуйка своими руками, чертежи, фото, советы — Своими руками на даче

Если ваш гараж или дача нуждается в эффективном отоплении, однако тратиться при этом нет особенного желания, отличным решением могут стать буржуйки длительного горения.

Такую компактную конструкцию можно изготовить самостоятельно. Для этого пригодятся только лишь металл, некоторые инструменты, а также желание.

Печь можно изготовить из подручных материалов, для этого отлично подойдет толстостенная бочка или обычный бидон. На практике оказалось, что использование толстого металла, толщина которого составляет 8 миллиметров, не очень хорошо для печи, поскольку его достаточно сложно прогреть. Это снижает коэффициент полезного действия, и значительная часть тепла идет вовсе не на отопление.

Не стоит выбирать и слишком тонкий металл, так как под воздействием высоких температур он начнет деформироваться и утратит свою первоначальную форму. Одним из лучших вариантов считается толщина в пределах 4 миллиметров.

Материалы и инструменты

В процессе изготовления буржуйки длительного горения необходимо определиться на первом этапе, какими конструктивными особенностями и размерами будет обладать оборудование.

Конструкция может быть прямоугольной, а также обладать отражателем. Для этого понадобится листовой металл, количество которого будет зависеть от предполагаемых габаритов будущей печи.

Запаситесь металлическими уголками, толщина которых равна 5 миллиметрам, также будет нужна стальная трубка диаметром 30 миллиметров и 180-миллиметровая труба.

Позаботьтесь о наличии электрического инструмента, сварочного аппарата, без которого в ходе проведения манипуляций будет не обойтись.

Технология проведения работ

При изготовлении буржуйки длительного горения важно понять, какими конструктивными особенностями будет обладать печь. В данном примере рассмотрен вариант прямоугольника, листы которого свариваются между собой. Для начала нарезаются заготовки для пяти главных плоскостей, среди них можно выделить заднюю, а также боковые стенки, верхнюю часть и дно. На лицевой панели следует расположить дверку для топочной камеры и поддувало, однако над данными элементами предстоит работать позже. Когда мастерами изготавливаются буржуйки длительного горения, первоначально следует приварить ко дну боковые поверхности. При этом важно проследить за тем, чтобы элементы располагались строго вертикально, для этого следует воспользоваться строительным уровнем или угольником. Составляющие следует располагать только лишь под прямым углом. Прихватив шов в трех местах, нужно убедиться в правильности расположения заготовок, только после этого можно приступать к окончательному провариванию.

Советы по выполнению работ

На следующем этапе мастер может приступать к привариванию задней стенки. Внутреннее пространство должно быть поделено на 3 отсека, а именно: топку, зольник и дымооборот.

Первый и второй отсеки разделяются колосниковой решеткой, на которую укладывается топливо. Ее можно изготовить следующим образом.

По бокам, изнутри, на определенной высоте, которая, как правило, составляет 15 см, нужно приварить уголки, расположив их по всей длине.

Для решетки подготавливаются полоски, выполненные из толстолистовой стали. Их ширина должна составить 30 миллиметров. Длину нужно подобрать таким образом, чтобы она соответствовала ширине будущей конструкции.

Шаг между пластинами должен составить примерно 5 сантиметров. Полоски привариваются к двум стальным прутьям, диаметр которых составляет 20 миллиметров.

Сделать это необходимо с максимальной надежностью. Это обусловлено тем, что данные элементы станут выполнять роль ребер жесткости. В процессе изготовления буржуйки на дровах длительного горения вовсе нет необходимости прикреплять решетку к внутренним уголкам методом сварки.

Если возникнет необходимость в ремонте или чистке буржуйки, то элемент с легкостью можно будет извлечь. Через определенное время некоторые пластины могут перегореть, тогда их нужно будет заменить. Названные причины можно дополнить, ведь извлечь решетку возникает необходимость довольно часто.

Дополнение печи отражателем

В процессе выполнения буржуйки на дровах длительного горения на следующем этапе сверху нужно приварить два стальных прута, на них будет держаться отражатель.

Последний представлен стальным листом, который служит для разделения топки и дымооборота. Его необходимо сделать съемным.

Мастер должен расположить этот элемент таким образом, чтобы в передней части образовался канал, обеспечивающий возможность выхода дыма. Эта поверхность будет разогреваться больше остальных, поэтому ее нужно изготовить из особо толстого металла в 16 мм.

Заключительные работы

В процессе изготовления буржуйки длительного горения своими руками на заключительном этапе нужно приварить крышку конструкции. Заблаговременно рекомендуется предусмотреть отверстие для установки дымоходной трубы. После этого вырезается и приваривается перемычка, которая станет располагаться сверху. Понадобится и более узкая перемычка, которая станет располагаться на уровне колосника. Ее устанавливают на следующем этапе. Этот элемент будет разделять зольник и дверцы колосниковой решетки.

Пожарная безопасность

В ходе изготовление буржуйки длительного горения своими руками необходимо подумать и о пожарной безопасности, которая обеспечивается за счет наличия ножек. Они монтируются только после того, как готовая конструкция окажется собрана.

Данные элементы выполняются из стальной трубки в 3 см. Ее диаметр должен составить от 8 до 10 см. К заготовке привариваются гайка и болт. Это позволит изменять высоту конструкции в процессе эксплуатации. Однако не стоит этого делать до тех пор, пока печь находится в рабочем состоянии, это может стать причиной получения травм. Необходимо дождаться полного прогорания топлива.

Дымоход для печи

Печка-буржуйка длительного горения обязательно должна иметь дымоход. Он изготавливается из 18-сантиметровой трубы. Ее предстоит вывести наружу с помощью отверстия, проделанного в стене. Изгибы должны составить 45 градусов. Важно исключить горизонтально ориентированные участки.

Самодельные буржуйки длительного горения снабжаются дымоходом, на нижней части которого нужно предусмотреть наличие вращающейся заслонки. Для нее из металла следует вырезать окружность, диаметр которой окажется меньше данного параметра, свойственного трубе.

В окружности проделывается отверстие под ручку, предназначенную для вращения. Последняя изготавливается из стального прутка.

Самодельные буржуйки длительного горения изготавливаются таким образом, чтобы дымоходная труба находилась на гильзе высотой в 20 см. Она изготавливается из металла, при этом заготовке нужно придать диаметр меньше дымоходной трубы. Этот элемент следует приварить по отверстию крышки.

Чертежи для создания самой эффективной буржуйки.

Это интересно

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж.

При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов. Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

Среди основных преимуществ данной печи можно отметить такие положительные факторы, как: Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;

Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки; Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом; Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка. Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства. Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун.

При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто.

Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит. Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская.

Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь. Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа. Кроме того, используются такие элементы, как: Погонажные профили; Квадратной формы труба; Специальные уголки; Арматура; Прут. Все это требуется, чтобы сделать корпус печи прямоугольной формы.

По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями. В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны. В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла. Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения. Изготовление топочной камеры

Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок.

Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами. Изготовление зольника Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия.

Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами. Колосниковая решетка Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе.

Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру. Проемы и дверцы Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей.

Дверцы с корпусом соединяются посредством сварки и стальных навесов. В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова. Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи: Для топки 250 на 250 мм.

Для поддувала — высота 100 мм и ширина 250 мм. Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см. Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки. Отведения газов и дыма Трубы для данной печи должны быть диаметра от 100 до 150 мм.

Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется. Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла. Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется. Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения.

Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием. В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения: Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки; Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле; Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб.

В него закладывается камень или кирпич. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней. Подводя итоги В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле.

Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно. Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

Всем удачного строительства!

Подпишись на канал и вы узнаете все тонкости строительства вашего дома! Понравилась статья ставьте ?

Вам может быть полезна статья:

А ВЫ ЗНАЛИ, ЧТО КАЖДОМУ РОССИЯНИНУ ПО ЗАКОНУ ПОЛАГАЕТСЯ 150 КУБОВ ЛЕСА БЕСПЛАТНО?

Вывод канализации из дома: сделаем дом комфортным.

Инфракрасный теплый пол под ламинат или линолеум. Своими руками.

Особенности планировки при проектировании. Советы нашего архитектора.

Отличие монолитной плиты пола по грунту от сборной железобетонной. Опыт от ведущей строительной компании.

Потолок в парилке: заставим пар остаться в бане.

Официальный сайт надежного застройщика в Казани ООО «СТРОЙ ИНВЕСТ»

Интересно узнать ваше мнение✅ пишите в комментариях, давайте обсудим ?

Новое на сайте

Буржуйка с водяным контуром своими руками: чертежи и этапы создания

Для многих городов отопление является важнейшей частью жизнеобеспечения, и в частных домах оно формируется чаще всего с использованием печей. Одним из самых популярных видов является буржуйка с водяным контуром, включающая в своей конструкции радиаторные батареи, позволяющие обогревать весь дом. Приобретение такой конструкции многим может оказаться не по карману, однако сформировать водяное отопление от буржуйки можно и своими руками.

Достоинства использования буржуйки с водяной рубашкой

Печь с полостью для подогрева теплоносителя устроена так, что горячие испарения омывают емкость со всех сторон, что позволяет долго поддерживать высокую температуру. Помимо прочего, подобная буржуйка отличается следующим:

Печь буржуйка с водяным контуром обеспечивает высокую производительность. Стоимость создания и эксплуатации будет значительно меньше по сравнению с другими печами.

Буржуйка с водяным контуром может создаваться из бросового материала, что также обеспечивает экономию средств.

Для розжига печи можно использовать доступное топливо: уголь, дрова и различные растительные отходы.

Буржуйка с водяной рубашкой не требует подвода электричества. Она работает по принципу естественной циркуляции.

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Рекомендуем также изучить статью: Водяное отопление от печи на нашем сайте!

Формирование печи-буржуйки

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата.

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Важно: Низ печи лучше устанавливать на уровне 25-30 см от пола. Таким образом, с помощью сконструированных металлических ножек можно снизить влияние нагрева на покрытие пола.

В пространство между топкой и поддувалом приваривается перегородка. В ней необходимо просверлить несколько продольных отверстий, через которые будет удаляться зола.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

Корпус готовой печи.
Радиаторы.
Трубы.
Металлические листы.

Советуем прочитать про водяное отопление от печи на нашем сайте.

Монтаж системы производится так:

В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Важно: Двухтрубная конструкция является более предпочтительной, поскольку позволяет изменять температуру с помощью установленных кранов и обеспечивает равномерный прогрев в отличие от однотрубной. Коллекторная же является достаточно сложной для самостоятельного возведения.

Следующим этапом производится последовательное соединение патрубков с радиаторами по всему дому.

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

Пример буржуйки с расширительным баком

При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

мастер-класс по изготовлению буржуйки из стального листа

Буржуйка, пожалуй, самый простой вид бытовых отопительно-варочных печей. И, наверное, самый дешевый и неприхотливый в эксплуатации. В продаже имеется множество видов буржуек – от чисто утилитарного вида до ретро в художественном исполнении и современного хай-тека, созданного с использованием композитов и наноматериалов, см. рис.

Цель данной статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью народной марки, рекламщики и маркетологи называют их просто буржуйками. Можно даже встретить такие названия, как «буржуйка-буржуйка-булерьян». Надо думать, скоро начнут предлагать соленый сахар, сушеные арбузы или аркто-тропические курорты. ..

Во-вторых, в помощь желающим сделать буржуйку своими руками. Буржуйка — это не собирательное название чего-то технически аморфного, а конструкция, созданная для конкретной цели с соблюдением четких принципов.

В-третьих, развенчать некоторые предрассудки в отношении буржуазных женщин. Считается, что они прожорливы, как жадный буржуй, придирчивы к топливу, как гурманы к меню в дорогом ресторане, пожарны и травмоопасны. Между тем, буржуйка родилась в условиях, требующих прямо противоположных качеств. И создана она отнюдь и отнюдь не глупыми дилетантами…

Родословная с историей

Печь-буржуйку изобрели недобитые революцией буржуи; в терминологии победившего пролетариата — «бывший». Только не спекулянты-эксплуататоры. Еще в годы столыпинского подъема перед мировой войной они перенесли свои капиталы в тогдашние офшоры, а при Брусиловском прорыве («казаки в пяти переходах от Берлина!»), при нежном, но сильном содействии агентуры царицы и Гришки Распутина, захлебнувшись, массово устремились в Париж, Лондон, Бруклин.

Остальные «бывшие» в основном были высококвалифицированными специалистами различных отраслей и глубоко порядочными людьми. За это пролетарии жаловались на них не больше, чем на Полиграфа Полиграфича Шарикова — профессора Преображенского. Они использовали его, но при военном коммунизме продовольствие и топливо выделялись только по наказу, подписанному лично Лениным.

К счастью, студенты и более молодые коллеги подходящего происхождения не дали погибнуть «бывшему». В фильме об А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит дрова с другим будущим великим авиатором — Н. Н. Поликарповым — на квартире отца аэродинамики Н. Е Жуковского, в парке украли дерево, и сразу буржуйка лопнет от жара.

Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славится своим печным делом. Посетившие его иностранцы как один восхищались совершенством Олеария и Казановы и забирались в них, чтобы осмотреть устройство. Казанова пишет в своих мемуарах: «Умение русских строить печи превосходит умение венецианцев строить искусственные водоемы». Из уст венецианца это необыкновенная похвала.

Отсюда сразу становится понятно, что прожорливость буржуев просто следствие неправильной конструкции и/или эксплуатации. Нельзя просто так украсть дерево или забор, ЧК не дремлет вплоть до расстрела на месте. Печь надо было сделать так, чтобы венского гарнитура хватило хотя бы на зиму. А в теплотехнике и других науках, необходимых для печного дела, «бывшие» знали толк.

С началом НЭПа и возвышением СССР отношение к «бывшим», по крайней мере, наверху, коренным образом изменилось. Но буржуйка за ненадобностью не исчезла. Еще при Ленине рабочие стали раздавать земельные участки в Подмосковье под, как тогда говорили, дачные огороды. Которые есть не что иное, как настоящие дачи. И буржуйка, экономичная, элементарно простая и незатейливая, подошла в самый раз. В каком качестве он наиболее часто используется сегодня.

Именно тогда было начато промышленное производство печей-буржуй. Правда, не для рабочего класса, а для защитников революции — Красной Армии. При этом ее конструкция была доведена до полного совершенства, и она оказалась настолько удачной, что художественно оформленные буржуйки в значительных количествах экспортировались, доставляя валюту в СССР, в обход тогдашних санкций.

Вдали от родины буржуйка не осталась незамеченной местной буржуазией. Финны первыми наладили его промышленное производство за границей, еще в 20-х годах. И сейчас на печном рынке уверенно держатся канадские, шведские, финские буржуйки, см. рис. на правом. В первую очередь благодаря очень умеренной цене и простоте использования по сравнению с сопоставимыми печами других конструкций.

О цене и качестве

Здесь уместно сразу поставить вопрос: что лучше — купить или построить? Скажем сразу — решайте сами, в зависимости от имеющихся средств, навыков и способностей к техническому творчеству. Стоимость сборки собственной буржуйки вряд ли будет меньше, чем покупка готовой. . Но с другой стороны, в буржуйке легче реализовать и опробовать новые печные идеи.

Буржуйка «Гномик»

Например, показанная на рис. самая простая печь «Гном» стоит что-то около 6000 рублей. А на рис. выше — уже 20-25 тыс. руб. И это того стоит, если использовать его как ; об этом будет отдельный раздел позже.

Если есть деньги на покупку печи, то лучше брать чугунную. Чугунная буржуйка по своим качествам предпочтительнее всех остальных. «Военные» буржуйки, о которых тоже пойдет речь отдельно, в большинстве своем чугунные. Желающим приобрести буржуйку также стоит обратить пристальное внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже самых простых сварных новых, см. рис. ниже. За печь явно антикварного вида в идеальном состоянии просят соответственно до 100 000 руб. и больше, но «чугун» ржавый, а с художественным литьем и двухконфорочной варочной панелью «тянет» на 7-8 тыс. км.

Устройство и принцип работы

А теперь объясним тем, кто хочет сделать буржуйку, чем она хороша. Устройство, так сказать, первозданной буржуйки схематично показано ниже. рис. на правом. Похоже на примитивную печь с глухим подом, с КПД 5-10% Но требовалось «бывшее», при сохранении простоты конструкции (ведь все в руинах, гвоздя не найдешь ) для достижения КПД до 60% и более. Более низкое значение может стоить жизни при обогреве венскими гарнитурами. Как буржуазия добилась этого?

Труба

Первая изюминка буржуйки — труба. Точнее, его диаметр. Мощность дымохода должна быть меньше мощности дымовых газов печи. Тогда они не смогут сразу войти в трубу, а сделают несколько оборотов в вертикальной плоскости внутри топки, засасывая при этом воздух, необходимый для полного сгорания топлива. Газы будут выжиматься в дымоход, когда они уже совсем остынут.

Требуемое газораспределение обеспечивается точным расчетом диаметра трубы. Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, если считать в литрах. Например, показанный выше «Гном» имеет объем топки около 40 литров. Тогда оптимальный диаметр трубы 106 мм. В реальной конструкции — 110, что говорит о его хорошей продуманности.

Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. ниже, то высота топки считается от верха колосника до низа перегородки первого канала. Диаметр дымохода можно взять в пределах 2,5-3 объемов топки, чтобы вписаться в стандартный ряд размеров; соотношение то же, миллиметры-литры. Для справки: 2,7 — это округленное значение основания натурального логарифма е = 2,718281828…

Экран

Раскаленные газы, просто крутящиеся в железной коробке, будут слишком быстро остывать. И они должны не просто остыть, а догореть. А топливо должно гореть в режиме частичного пиролиза, что также требует высокой температуры. От сухой, как порох, венской мебели самого экономичного полного пиролиза не добьешься. Иногда удается разжиться углем, но для пиролиза он не годится, поэтому сама печка должна плавно переключаться с режима на режим и тоже работать на тление.

Отсюда — второй секрет буржуйки: металлический экран с трех сторон, по бокам и сзади. То есть половина площади поверхности печки закрыта экраном. Половина здесь тоже взята не наобум, а в результате сложных расчетов и точных расчетов.

Экран должен располагаться на расстоянии 50-70 мм от корпуса печи. При этом он будет отражать обратно к себе более половины ИК-излучения. Это даст как раз нужную температуру внутри печи, и в то же время снизит риск ожогов или возгорания. Кроме того, зазор между экраном и корпусом печи необходим для того, чтобы еще больше увеличить ее КПД в начале топки, см. ниже.

Конвекция

Высокоэнергетические виды топлива (сухая древесина, уголь) выделяют много тепла в начале сгорания. Даже если немного растопить печку, она вылетит в дымоход, что никак не нужно «бывшему» мерзнущему в бобровой шубе. К тому же запас топлива ограничен, а возможность его регулярного пополнения весьма проблематична. Отсюда — нужно как-то очень быстро передать первоначальную вспышку тепла в помещение.

Физически способ есть: самый быстрый механизм теплопередачи — конвекция. Нужно только не давать наружному воздуху возле топки сразу «разлететься в стороны», а задержать его возле горячей поверхности и пропустить через нее небрежно. Это то, что делает экран. Так что его расстояние 50-70 мм от корпуса тоже не от потолка. Кто разбирается в аэродинамике, подумайте, не выйдет ли число Рейнольдса за пределы ламинарности в нормальных условиях? Отсюда же видно, что горизонтальные поверхности загораживать экраном нет смысла, а передняя все равно очень слабо греется и не усилит конвекцию, только нужен лишний материал и пользоваться печкой будет неудобно.

Подстилка

Под буржуйкой умеренно греется по сравнению со стенами, но все же интенсивно излучает ИК вниз. Это не снижает эффективности печи, но при установке на деревянный пол она недалеко от пожара. Поэтому монтаж буржуйки следует производить на металлический лист с выносом не менее 350 мм по контуру топки (в идеале — от 600 мм), уложенный, в свою очередь, на лист асбеста или современный , полностью безопасный для здоровья материал — базальтовый или каолиновый картон толщиной не менее 6 мм. Теперь это повысит еще и КПД буржуйки: во времена «прежних» бетонные полы были редкостью.

Дымоход

Наконец, буржуйка еще не полноценная, и при всех вышеописанных ухищрениях газы идут в дымоход еще очень горячими и не до конца прогоревшими. Чтобы выжать из них все тепло, нужно было серьезно заняться дымоходом.

Дымоход для буржуйки строится следующим образом: сначала идет вертикальная часть высотой не менее 1-1,2 м. Желательно обмотать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в нем образуется газовый экономайзер, более слабый, чем в, но все же достаточно активный.

Затем — боров, горизонтальная или слегка наклоненная (плюс-минус 10 градусов) труба того же диаметра. Именно в кабанчике догорают остатки дымовых газов, и он отдает до четверти тепла от печки в помещение. Минимальная длина борова – 2,5 м, а наилучшая – 4,5 м и более. В буржуазных квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль кабана была забыта.

Кабанчик должен находиться на расстоянии не менее 1,2 м от потолка и стен, оштукатуренных обычной нетермостойкой штукатуркой. Это связано не только с требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро набухнет и отслоится. Бур должен находиться на расстоянии не менее 1,5 м от деревянной стены.

По требованиям безопасности от низа кабанчика до пола должно быть не менее 2,2 м, чтобы высокий человек в головном уборе не ударился головой о раскаленную трубу. Буржуйские потолки в 3,5 — 4 м сейчас тоже редкость, поэтому в современном жилье желательно окружить боровов защитным забором в виде металлического сетчатого цилиндра.

Развитие и усовершенствование

«Буржуазная» буржуйка была рассчитана больше всего на сухие дрова или торф: она родилась, когда беляки теснили Советскую Россию со всех сторон. Все районы угледобычи и леса, пригодные для освоения, оказались в руках врага. Лишь позже, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Для этого пришлось сделать совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала оригинальная буржуйка. Поэтому появилась возможность оборудовать там печь горелкой, превратив ее в отопительно-варочную печь. Если трубу вывести хотя бы на 1,5 м выше конька крыши и снабдить аэродинамическим грибком-зонтом, то, не опасаясь интоксикации, такую буржуйку можно сделать и двухконфорочной. Чертеж усовершенствованной буржуйки показан на левом поз. рис.

С развитием теплотехники они получили все большее распространение, очень экономичны и просты в использовании. Буржуйка оказалась пригодной для такого режима работы печи: оказалось достаточно снять колосниковую решетку, вернувшись к глухому поду, и снабдить поддувал воздушным дросселем, регулирующим режим горения и теплоотдачу. На правой поз. рис. показана буржуйка с удобным и технологичным регулятором воздуха В. Логинова.

О решетке и поддувале

Чтобы превратить буржуйку из обычной печки в медлительную, необходимо снять решетку. Медленное горение обеспечивается за счет подачи воздуха к топливу сверху, чтобы тлеющая масса сама всосала столько, сколько ей нужно. При подаче воздуха снизу через колосник либо верхний слой топлива сгниет, а нижний останется целым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: надо дунуть на угли, потом потушить разгоревшиеся.

Поэтому колосник в многорежимной буржуйке надо делать не цельный из стального листа, ведь через топочную дверцу его не вытащишь, а наборный из отдельных чугунных колосников. Подпирать их можно стальными уголками, приваренными изнутри к стенкам топки или (лучше) кусками арматурных стержней диаметром 10-15 мм.

Но в любом случае поддувал должен быть сделан круглым, как в логиновской печке, и снабжен трубой М60х1, закрепленной на винтах или заклепках. От сварки резьба поведет полностью, а метчики, как известно, не пропускают большую резьбу, только на станке.

Буржуйка с круглым нарезным поддувалом становится поистине универсальной:

Поддувал полностью открытый — буржуйка, уголь, торфяные брикеты, пеллеты.
Дроссель Логинова накручивается на поддувал, снимаются колосники — медленно горящая буржуйка на опилках, щепе, бумажных/картонных отходах и другом отработанном топливе.
Колосники установлены, выходной патрубок газификатора введен в поддувал (см. ниже) — буржуйка на отработке, темный печной мазут.

Вода

Комнаты в мещанских квартирах (те, кто драпировались, жили в особняках) были, по нынешним представлениям, очень большими. Поэтому в стационарном режиме горения ИК от экрана играло существенную роль в их нагреве. В нынешнем жилье достаточно конвекционного обогрева, тепловое излучение будет только перегревать стены, увеличивая потери тепла наружу.

Избыток ИК-лучей лучше использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Он не будет сбивать режим горения в печке, т.к. ИК отражается внутренним поверхностным слоем металла экрана, и его отражательная способность практически не зависит от температуры поверхности.

Доля ИК от экрана наружу составляет 1/5-1/7 часть его тепловой мощности для буржуйки, поэтому водяная буржуйка будет давать только горячую воду с накопительным баком. А вот для дачи или загородного дома это уже находка.

Армеи и чугуны

Соотношение теплоемкости и теплопроводности чугуна таково, что экран, отлитый из него, для буржуйки не нужен. Это качество первыми оценили военные: подумайте, сколько прослужит тонкий экран на колышках в казарме, где деды празднуют дембели, да и вообще, мало ли что бывает в солдатской жизни.

Сейчас в продаже армейские буржуйки. Предлагают в основном круглые бараки, чугунные, от монументальных сооружений времен Чапаева и Петьки (слева на рис. ниже) до современных со складов НЗ, бережно законсервированных (посередине на том же рисунке). Впрочем, на сайтах, предлагающих военную технику, можно найти и прямоугольные разных размеров, от палаток на 7-12 кВт (справа на рисунке), до миниатюрных, обогревающих небольшие диспетчерские вроде радиорелейной станции Р-405.

Принимая решение о покупке «военной» буржуйки, необходимо учитывать следующее:

«Армии» отличаются высокой прочностью и теплоэффективностью.
Могут работать на любом твердом топливе без переналадки и переборок.
Цена выше, чем у гражданского аналога.
Оснастить армию водяным контуром отопления невозможно.

Первое и второе объясняются тем, что конструкция армейского буржуя тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта, чтобы подвезти боеприпасы, воду, продукты, медикаменты и перевязочные материалы на передовую, а потом еще и дрова/уголь, так что армия должна быть всеядной. И топлива на месте может быть мало, но замерзший истребитель — не истребитель. Кроме того, дым из трубы – это не только показатель улетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому в плане экономии из печки надо выжимать все возможное и невозможное.

Почему с водонагревателем в чугунной армии ничего не получится понятно. Раз экрана нет, то и котел поставить некуда, а если отводить лишнее тепло от топки или дымохода, КПД упадет, пойдет дым. Но и окружать прямоугольную армию котлом тоже нет смысла: их делали из специальных сталей, близких по термическим свойствам к чугуну. Автор помнит проделку для санитаров-салажатов: в казарменной армии без горелки с утра кипятить чайник. Кто поумнее, так и пошли на кухню закипятить воду перед тем, как встать.

Вообще армейская буржуйка плохо вписывается в дом, она не предназначена для хозяйственных нужд. Лучше всего подходит для подсобных помещений с различного рода миазмами в воздухе: коровник, свинарник, птичник, теплица. Там его «дубовость» обеспечит длительное использование без хлопот.

Самодельные

Самодельные буржуйки можно разделить на три группы:

Хорошо продуманные с полезными идеями.
Работает, но недоразвит.
Просто любопытство.

Хорошие

Из хороших прежде всего хотелось бы отметить буржуйку из кирпича для бани, схема которой представлена на рис. на правом. Вообще говоря, для буржуйки она противопоказана, на нее изначально рассчитана. Но в данном случае автор успешно решил все проблемы, создав печь, которая намного проще в исполнении и требует меньше материала, чем . Правда, ее КПД из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

Вторая конструкция — уже упомянутая буржуйка в действии. Его схема показана на рис. слева внизу. Казалось бы, что проще — загнуть верхний конец газификатора и всунуть его в поддувал буржуйки под колосник, который в этом случае станет дожигателем (дожигателем)? Решетка будет играть роль дросселя горячего газа, аналогичного неполной перегородке в форсажной камере.

Но не все так просто. Если газообменные отверстия в криволинейном газификаторе распределить, как и в прямом вертикальном, равномерно по его образующей, то газовый столб в нем будет сходиться в стремительный пульсирующий пучок. Это аварийный режим, чреватый пожаром и даже взрывом.

Механизм этого явления сложен, причин несколько, в том числе нескомпенсированные силы Кориолиса, возникающие при вращении Земли. А вот принципы построения масленки к буржуйке просты:

Общее количество и диаметр отверстий в газификаторе остаются неизменными.
От четверти до трети из них равномерно распределены по окружности на ее горизонтальной части.
Остальные сверлятся в два ряда на боковой поверхности криволинейной и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

Неизвестно, пришел ли автор показанной на следе конструкции. рис. справа — к тем же выводам путем рассуждений и расчетов или путем ряда опытов; Надо сказать, довольно рискованно. Но, судя по характеру горения, видимому на снимке, его продукт вполне работоспособен и дает хороший КПД.

Буржуйка в работе в действии

Хочу добавить только одно: в целях экономии места, особенно, топливный бак целесообразно ставить под буржуйкой. Для этого необходимо, во-первых, удлинить его ножки до 400-450 мм, соответственно уменьшив вертикальную часть дымохода. При стрельбе отработкой эффективность от этого не ухудшится.

Во-вторых, при этом заманчиво расположить заправочное отверстие (он же воздушный дроссель) рядом с газификатором, чтобы не засовывать руку под раскаленную плиту. Ни в коем случае нельзя этого делать! Иначе сгорание масла в баке станет нестабильным, его могут выбросить в газификатор, а это 100% пожар рядом с машиной и ГСМ.

Заправочное отверстие должно располагаться в самом дальнем от газификатора углу бака. Правый или левый – не важно, в зависимости от расположения плиты на месте. Для добавления топлива (печь нельзя выключать, пока не выгорит все масло и печь не остынет) необходимо использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

Видео: описание самодельной сварной буржуйки

рабочие, средние

Обычная самодельная буржуйка — из бочки. На первый взгляд неплохо: типичная 200-литровая топливная бочка имеет диаметр 600 мм. В такую окружность вписывается шестигранник со стороной 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных приборов. Однако КПД бочковой буржуйки получается не более 15%, а при попытке повысить его экранированием печь прогорает менее чем за сезон при обычном огне.

Причина не столько в тонком металле, сколько в слишком большой высоте ствола: 850 мм. Высота топки буржуйки должна быть в 1,3-1,5 раза меньше ее глубины. Если поднять колосник и сделать высокий поддувал, то нижняя часть топки будет отводить от топки и отдавать воздуху тепло, необходимое для правильной газодинамики буржуйки. Здесь есть две возможности:

Замкните бочку на треть или половину высоты кирпичом, как показано на рис. на правом.
В верхней трети топки оборудовать печь, футерованную огнеупором, через которую будет проходить дымоход.

В обоих случаях работа усложняется, и печь прослужит лет 5, не больше, за счет того же тонкого металла. И КПД получится не выше 20%, здесь уже играет роль другое соотношение размеров: глубина топки должна быть примерно в два раза больше ширины, иначе внутренний газовый вихрь не сможет сформироваться должным образом.

Второй популярный вариант — буржуйка. Индустриальный, узкий и высокий, однозначно не пойдет. Можно ли вырезать большую часть его середины и сделать мини-буржуйку. Но при этом будут проявляться и другие факторы, см. ниже.

Бытовой газовый баллон больше подходит по размеру. Для буржуйки приходится класть на бок: если использовать обычную горловину под дымоход, то КПД больше пресловутых 5-7% не получится. Дымоход буржуйки должен располагаться в дальней части топки. А в буржуйке из баллона на бок очень сложно поставить/снять колосник и приспособить к нему воздушный дроссель, так что для медленного горения толку от него мало.

В обоих случаях дно и свод печи имеют криволинейную, цилиндрическую или сферическую форму. И то, и другое буржуям противопоказано. Вся его газодинамика изначально рассчитана на плоское днище и свод. Скругленные в одной-двух плоскостях, они собьют в жгут широкий газовый вихрь, который, не успев как следует прогореть, унесет с собой тепло в трубу. Боров на дымоходе не поможет, чтобы жгут в нем успел размотаться, прогореть и остыть, длина его около 12 м.

Видео: самодельная буржуйка из газовых баллонов

редкости

Из любопытных конструкций, воплощенных в металле, самой заметной является газовая плита. Вставьте в топку пропановую горелку — и готово. Горит, но газовый баллон такое «улучшение» съедает быстрее, чем тепловая пушка. Причина в том, что буржуйка никак не рассчитана на газ. Все должны иметь, независимо от конструкции горелки, развитую внутреннюю поверхность теплообмена: ребра, водогрейный регистр и т. д. Газ — чрезвычайно энергоемкое топливо, продукты сгорания очень легкие и быстро проскальзывают в трубу. В буржуйке нет ничего, что могло бы задержать их до выделения тепла. В плане дизайна хорошая газовая плита и буржуйка — антагонисты.

Как говорится, для прикола стоит упомянуть буржуйку. .. из алюминиевой 40-литровой молочницы! В источниках есть только схемы, что вполне понятно: чем бы «авторы» топили печь из материала с температурой плавления 660 градусов по Цельсию?

Видео: необычная, не совсем буржуйка из автомобильных дисков

Буржуйка в интерьере

Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значительным и даже Доминантный элемент его дизайна. Буржуйка-камин – один из самых востребованных продуктов в своей сфере. Его можно сделать как под старину, так и стильно на современный лад (см. рис.) В любом случае, в основе его лежит готовая каминная топка на биотопливе. По сути, это просто передвижной мини-камин, именуемый буржуйкой.

А вот старая, отреставрированная дровяная буржуйка в художественном оформлении прекрасно сыграет роль камина в городской квартире, если у нее будет отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовые водонагреватели, современные квартиры свободной планировки в монолитных домах). Самое главное его преимущество в этом качестве в том, что можно обойтись без разрешения пожарных (!). Почему? И это не стационарное отопительное устройство. Кто и когда требовал разрешения хранить на балконе или в чулане? Юридически переносная буржуйка на ножках — то же самое.

Второе преимущество — цена. До 20 тыр за новый, хороший, красивый — в каминном деле куры смеются. Только проект стационарного камина в городе даже без согласования будет стоить дороже. Конечно, если пожар возник по вине хозяина камина-буржуйки, полностью избежать ответственности он не может. Но налагать штраф за буржуйку юридически настолько хлопотно, что пожарным проще закрыть на это глаза.

Примечание: сказанное выше не относится к армейским буржуйкам, в т.ч. и до небольших прямоугольных. Все они имеют лапы с отверстиями под болты в фундаменте, а значит, устройство стационарное. Точно так же — готовые заводские печи с лапками для болтов.

Чем топить буржуйку?

Буржуи, изобретавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка показала все свои преимущества, необходимо определить минимальные и максимальные закладки для каждого вида топлива. Тепло от перекормленной/недопитой буржуйки будет улетать в трубу из-за того, что в топке не образуется циркуляция. В первом случае избыток газов просто не оставит для него места, а во втором не хватит самих газов.

К счастью, буржуйка и здесь неприхотлива: диапазон массы топлива, при котором сохраняется КПД, очень широк. Определить сразу можно так:

Приготовить ведро топлива.
Горсть буквально закладываем, разжигаем.
Вкладываем понемногу, пока в начале кабанчика не засветится вишня.
Смотрим сколько взято из ведра, это минимальная закладка.
Кладем больше, большими порциями, пока 1/5-1/6 дальней части борова не останется темным.
Смотрим сколько сейчас выделено, это максимальная закладка.

Примечание: необходимо определять в пасмурный зимний день или при слабом рассеянном освещении той же силы.

На качественном топливе (антрацит, пеллеты) бор может нагреваться кольцом, изменяющимся по ширине и «гуляющим» по длине. В этом случае понадобится несколько печей для определения объема/массы закладок. По мере выгорания топлива кольцо будет сужаться и двигаться к началу борова. При максимальной закладке, в начале топки, она будет занимать до трети ее длины в дальнем конце, а при минимальной — появится в середине ее и будет шириной в 3-4 ладони.

У большинства людей слово «гараж» ассоциируется просто с ящиком для хранения автомобиля. Однако есть достаточно большая категория автовладельцев, для которых гараж действительно является «вторым домом». Они готовы проводить в нем все свое свободное время — благо, работа здесь обязательно найдется всегда. Кроме того, за гаражами справедливо закрепилась устойчивая репутация своеобразного «мужского клуба», куда не рекомендуется входить непосвященным, особенно женщинам.

Но только зима пытается внести свои коррективы в активную гаражную жизнь — работать в промерзшем помещении крайне неудобно, а просто общаться с друзьями очень неудобно. Однако находчивые умельцы всегда находят выход – устанавливают самодельные печи, сконструировав их самостоятельно или воспользовавшись советами товарищей, как сделать буржуйку в гараже.

Мы также внесем свой вклад в дело этого благородного человека. В публикации будет рассмотрено несколько способов изготовления буржуйки своими руками.

Буржуйки дровяные из подручных материалов

Принципиальная конструкция простейшей твердотопливной печи очень проста. По сути, это толстостенный металлический контейнер, разделенный на два основных отсека.

В верхней — закладывается топка, дрова или другое топливо, для чего должна быть предусмотрена загрузочная дверца. Колосник отделяет топку от нижнего отсека, гораздо меньшего – зольника, который тоже часто играет роль поддувала. Также рекомендуется установить соответствующую дверцу, через которую буржуйку регулярно очищают от золы. Кроме того, приоткрыв дверцу на определенную ширину, можно регулировать поступление воздуха в камеру сгорания, а значит, и интенсивность горения дров. В верхней камере сгорания приварен патрубок для отвода продуктов сгорания в дымоход.

Такая схема дает простор для самостоятельного конструирования простых буржуек, а в качестве заготовок используются самые разнообразные материалы или предметы и приспособления, отслужившие свое назначение. Учиться варить буржуйку в гараже, наверное, не нужно, пожалуй, и не нужны настоящие мастера — лучше, наверное, просто дать ряд интересных идей, которые можно взять за основу и дополнить своими доработками , исходя из ваших возможностей и предпочтений.

1. Один из самых простых вариантов — буржуйка из старой металлической бочки .

Конструкция, показанная на рисунке, упрощена до предела. Мастер-изготовитель решил отказаться от двух отдельных дверей, объединив их в одну общую. Сверху на бочку приваривается металлический каркас, позволяющий укладывать на него металлический лист, который становится своеобразной «варочной панелью» — на ней можно, например, греть воду.

Буржуйка из бочки — конструкция простая, но с массой недостатков

Преимущество такой конструкции, пожалуй, только в одном — простота и скорость изготовления, доступная практически каждому. Недостатков гораздо больше.

Во-первых, сама бочка не лучший вариант для буржуйки — стенки тонкие, теплоемкость у них низкая, да и прослужат они недолго — быстро прогорят.
Во-вторых, довольно сложно регулировать интенсивность горения.
В-третьих, конструкция громоздкая и занимает много места. Можно, конечно, рассмотреть и вертикальное расположение, но главная проблема — тонкость стен, этого все равно не устранить
И, в-четвертых, такая буржуйка очень небезопасна с точки зрения пожарной безопасности.

Такую печь лучше иметь не в гараже, а где-нибудь на улице, для утилизации мусора.

2. Нечто подобное, с теми же основными недостатками, но более компактное, можно сделать из стандартной 40-литровой канистры .

Объем работ, в том числе сварочных, здесь еще меньше. Фактически к корпусу (1) приварены только ножки (3) и дымоход (2). Дверь уже готова — она остается стандартной, только в ней просверлены два ряда отверстий (4) для доступа воздуха. Внутрь укладывается самодельная решетка из металлического прута, условно разделяющая банку на два отсека – и мини-буржуйка готова.

3. Использование старых газовых баллонов . Эти сосуды имеют толстые жирные стенки, которые легко свариваются и сами по себе обладают хорошей теплоемкостью.

Основная сложность заключается в правильной подготовке баллона к дальнейшей работе, так как даже при снятой горловине в нем могут оставаться пары взрывоопасной концентрации. Можно встретить совет наполнить баллон водой на ночь, а потом, слив жидкость, приступить к его разрезанию. Однако, как показывает практика, это не дает полной гарантии безопасности работ. В этом свете оптимальным представляется следующий подход:

Вкопайте вертикально поставленный цилиндр в землю так, чтобы он надежно зафиксировался для резки болгаркой.
Залить водой под самое горлышко, дать постоять 2-3 часа.
Нарисуйте линию, обозначающую будущую вырезку по окружности.
Начинайте резать по отмеченной линии, пока не появится сквозное отверстие. Вода начнет вытекать. Необходимо дождаться, пока его уровень опустится до уровня среза, а затем осторожно продолжить работу болгаркой и полностью снять крышку.
Теперь воду можно слить и продолжить дальнейшие работы — баллон больше не будет представлять никакой опасности.

Вариантов печек-буржуек из баллонов очень много.

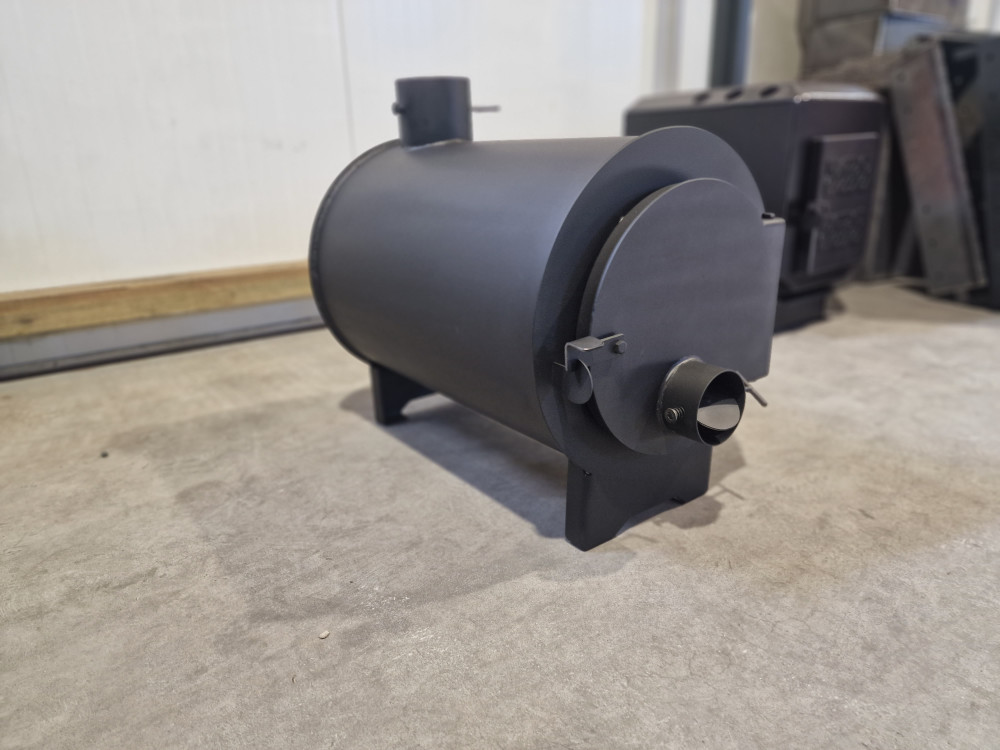

— Часто изготавливается в горизонтальном исполнении. Сам рабочий объем цилиндра – это, по сути, готовая камера сгорания. Разделять его на два при такой ориентации нерационально, лучше сделать из листового металла и приварить коробчатый зольник-поддуватель с собственной дверцей.

В этом случае решетка может иметь ряды отверстий, просверленных в корпусе цилиндра:

Если вы нашли настоящий чугун соответствующего размера, то можно поступить иначе — вырезать в стенке цилиндра окно, которое обеспечит плотное прилегание этой детали:

Другой вариант — окно для установки обычная чугунная решетка

Топочную дверцу можно сделать самостоятельно, используя фрагмент, вырезанный для топочного окна, либо приварить готовую деталь, которую можно приобрести в строительном магазине.

Конструкция устанавливается на их приваренные трубы или уголок ножки на удобной для эксплуатации высоте. Сзади врезается труба для подключения к дымоходу.

— Для экономии места в гараже цилиндр также можно разместить вертикально. В этом случае она делится на две камеры, внутри привариваются кронштейны, на которые укладывается самодельная круглая решетка, изготовленная из стального прутка диаметром 10 – 12 мм. Изготовлены две две рцы — топочная и поддувальная.

Верхнюю срезную часть можно заглушить — в этом случае появится подобие варочной поверхности. Другой вариант – приобрести чугунный казан нужного диаметра, который подойдет именно как «заглушка» и превратится в емкость для нагрева воды или даже для приготовления разнообразных блюд.

Оригинальное решение — вместо верхней крышки используется хорошо подогнанный котел

Для выхода продуктов сгорания сзади приваривается стандартный 90-градусный выпуск диаметром 100 или 110 мм, а затем вертикальный к нему присоединяется часть дымохода.

Другой мастер предлагает оригинальный дизайн. В качестве готовой детали для буржуйки использовал пневмобак-ресивер от тормозной системы грузового автомобиля.

Мастер не установил обычные двери. Для поддувала вваривается патрубок, снабженный регулируемой заслонкой, ограничивающей поток воздуха. На боковой стенке буржуйки также отсутствует загрузочный люк – здесь используется принцип верхней загрузки твердого топлива. Верхняя крышка откидная, для удобства оснащена дугообразной ручкой.

Внутреннее пространство цилиндра разделено на топку и зольник самодельной решеткой:

Сама конструкция проста в изготовлении, но в процессе эксплуатации требует осторожности при закладке дров. Кроме того, процесс чистки такой буржуйки от скопившейся золы тоже будет не очень удобным.

Буржуйки аналогичные по конструкции могут изготавливаться также из обрезков толстостенных труб диаметром 300 — 500 мм.

4. Стальной лист – отличный материал, из него можно сделать буржуйку своими руками, чертежи которой легко найти в интернете.

Например, можем дать чертеж эффективной твердотопливной печи, для которой нужен листовой металл толщиной не менее 4 мм (более тонкие стенки просто быстро прогорят).

Все размеры указаны на представленном вашему вниманию чертеже, и любому мастеру не составит труда врезать необходимые для работы детали. Главной «изюминкой» данной конструкции является наличие двух перегородок (1). Они создают своеобразный лабиринт для выхода продуктов горения, которые не летят сразу в дымоход, а обеспечивают максимальную теплоотдачу от буржуйки.

В качестве решетки используется металлическая пластина (2) с рядами отверстий диаметром 12–15 мм.

Буржуйку целесообразно «одеть» в металлический кожух, используя для этого листовой металл толщиной 2 мм. Пластины (3) вырезаются по размерам боковой и задней стенок и крепятся к корпусу печи либо на резьбовых стойках, либо с помощью втулок длиной 50 мм (4).

Такое дополнение к конструкции буржуйки решит сразу три проблемы:

Снизится вероятность случайных ожогов от горячих стенок буржуйки.
Снизится воздействие жесткого инфракрасного излучения от него, что далеко не всегда приятно и нужно.
Образовавшийся зазор в 50 мм между стенками буржуйки и экранами создаст мощный конвекционный поток нагретого воздуха, благодаря чему гараж будет прогреваться быстро и равномерно.

Это далеко не все возможные варианты твердотопливных гаражных печей. а подробную технологию их изготовления можно найти на других страницах нашего портала, посвященных этому вопросу.

Видео: самодельная гаражная печь из листового металла

Теперь, наверное, имеет смысл ознакомиться с конструкцией печи, в которой используется такой распространенный в гаражах, практически «мусорный» материал, как отработанное моторное масло.

Узнайте, а также изучите пошаговый процесс, понятный даже новичкам, из нашей новой статьи.

Как сделать буржуйку на работе

На самом деле иметь в гараже запас дров для топки буржуйки далеко не всегда удобно. Но майнинг доступен практически постоянно или его легко найти. Особенно актуально это становится в крупных гаражных кооперативах, где нередко устанавливаются специальные емкости для слива старого масла, или в автомастерских. Так почему бы не воспользоваться возможностью использовать для отопления практически бесплатное топливо?

Конструкция таких печей и их компоновка также могут быть самыми разнообразными – от компактных буржуйских печей, рассчитанных на маленькое помещение, до крупных и громоздких приборов с высокой тепловой мощностью, способных отапливать уже большие площади.

Тем не менее, принцип работы и основные конструктивные элементы у всех у них схожие. Они состоят из двух контейнеров. Нижний предназначен для заливки отработанного масла – оно там поверхностно прожигается и доводится до кипения. Пары масла поднимаются вверх по трубе, перфорированной для доступа кислорода. Здесь начинается процесс дожигания поднимающихся паров, а их окончательное окисление и сгорание происходит в верхней камере, которая уже подключена к системе дымохода.

Если посмотреть на фотографию работающего, то очень хорошо видно распределение температуры в этом обогревателе по интенсивности пятен инфракрасного излучения. Нижняя емкость с маслом сильно не нагревается: светлое пятно — это лишь видимый участок открытого пламени на поверхности горящего масла. Основное дожигание начинается в верхней трети вертикальной перфорированной трубы, а пиковых значений температура достигает в верхней камере — даже ее толстостенный корпус буквально раскален докрасна. Именно эта часть буржуйки дает максимальный теплообмен с воздухом в помещении.

Необходимо знать принцип работы такой печи. Это поможет правильно определить материалы, необходимые для его изготовления – очевидно, что наиболее термостойкими должны быть части вертикальной трубы и верхней камеры.

Ниже представлены чертежи буржуйки своими руками, работающей по такой схеме. В них указаны практически все размеры, но тем не менее для изготовления такого утеплителя требуется ряд пояснений, рассмотрев этот процесс подробнее.

Итак, работа по изготовлению такой печки начинается с подбора материалов. В первую очередь необходимо иметь два отрезка трубы для корпусов нижней и верхней камеры (поз. 2 и 8). На чертеже указан диаметр 352 мм и 344 мм, но такого стандарта просто не существует. Проще немного изменить данные и применить отрезки трубы 355,6×6 или 325×6 мм.

Толщина стальных листов, применяемых для изготовления остальных деталей, 4 мм, за исключением верхней крышки (поз. 10) и перегородки (поз. 9), для которых требуется металл толщиной 6 мм.

Для вертикальной камеры используется труба диаметром 100 мм с толщиной стенки не менее 4–5 мм. Такая же труба требуется для трубы дымохода.

Процесс можно начинать с изготовления нижней камеры. Для этого к отрубу трубы 355 мм высотой 115 мм (поз. 2) приваривают вырезанное по окружности дно (поз. 1). Все швы в конструкции печи должны быть абсолютно герметичными.

Верхняя часть этого контейнера должна быть съемной. Это значит, что необходимо иметь цилиндр (поз. 3), который бы плотно, почти без зазора подходил к нижнему. Подобрать его по стандартным размерам труб не получится, а значит, придется делать его самостоятельно. Выкраивается металлическая полоса шириной 60 мм, которая с помощью нагрева газовой горелкой и с помощью хомутов огибает корпус нижнего бака, а затем проваривается вертикальным швом.

Теперь по получившемуся кольцу можно точно измерить и вырезать для него чехол (поз. 4). На нем вырезаются сразу два отверстия — центральное Ø 100 мм (поз. 4.1) для приваривания вертикальной перфорированной трубы, и смещенное к краю, Ø 60 мм — оно будет использоваться для заправки, розжига и регулировки подачи первички воздух для сжигания масла. Готовится сдвижная крышка (поз. 4.3), которая будет зафиксирована в отверстии (поз. 4.4) заклепкой или болтом (поз. 4.5).

Затем готовая крышка приваривается к кольцу.

Отрезок трубы 100×5 мм длиной 360 мм размечают для сверления в нем отверстий. Верхний ряд должен отстоять от края на 55 мм, нижний ряд – на 20 мм. Необходимо разместить ровно 6 рядов по 8 отверстий в каждом так, чтобы они располагались в шахматном порядке. Диаметр отверстия – 9 мм. Оба конца трубы сразу же снимают фаску для дальнейшей сварки при сборке.

Следующим шагом является установка верхней камеры. Для начала подготавливаются две крышки, которые имеют одинаковые размеры, но отличаются толщиной металла — нижняя (поз. 7) 4 мм, а верхняя (поз. 10) 6 мм. В каждом из них прорезается отверстие Ø 100 мм – так, как показано на чертеже. Диаметр этих крышек, разумеется, должен точно соответствовать диаметру используемой толстостенной трубы, из которой вырезается цилиндр высотой 100 мм (поз. 8).

Сразу необходимо подготовить перемычку (поз. 9), которая будет служить для более полного сгорания поднимающихся паров, не давая им быстро выйти в дымоход, создавая тем самым дополнительную камеру дожигания.

Сборка начинается с приваривания к цилиндру верхней, более толстой крышки.

После выполнения герметизирующего шва устанавливается перемычка с максимальным ее смещением к дымоходному отверстию, проваривается с трех сторон.

Теперь можно приварить нижнюю крышку. Его отверстие должно располагаться строго диаметрально к вершине.

Очень точно ориентируясь на угольник, добиваясь перпендикулярности во всех плоскостях, устанавливают, прихватывают, а затем приваривают к нижней крышке перфорированную трубу.

Патрубок дымохода (поз. 11) затем можно приварить к соответствующему отверстию в верхней крышке.

Труба дымоходная сварная

С противоположного конца перфорированной трубы также перпендикулярно приваривается крышка нижнего топливного бака.

Это уплотнительное кольцо затем приваривается к дну бака.

… и ее фиксация к стенкам «котла»

По сути, осталось только приварить ножки (поз. 6) и печь можно считать готовой. Для большей устойчивости печи можно приварить стойку (на схеме — III), что добавит жесткости конструкции.

При желании можно после зачистки покрыть термостойкой краской и смело эксплуатировать.

Заливать можно через горловину нижнего контейнера, однако безопасно это можно делать только при полном выгорании ранее залитого масла. Чтобы избежать подобных неудобств при эксплуатации, такую буржуйку для испытаний рекомендуется дополнить еще одной «опцией» — устройством контроля уровня масла в камере сгорания и безопасной заправки во время работы.

Для этого вам нужно будет сделать еще одну открытую емкость, примерно такой же высоты, как нижняя «кастрюля». Форма этого сосуда не имеет большого значения. Оба этих контейнера будут располагаться на общей подставке из двух параллельных металлических уголков.

Обе емкости приварены к направляющим — уголкам…

В днище обеих емкостей вырезаны отверстия одинакового диаметра, которые соединяются изогнутой трубкой.

… и соединены трубкой

Итак, получилось два сообщающихся сосуда. По законам физики уровень жидкости в обоих всегда одинаков. Таким образом, владелец печки всегда видит уровень масляных отходов, оставшихся в камере сгорания, и может без проблем пополнить запас топлива, перелив его в открытую емкость.

Правда, для большей безопасности также лучше предусмотреть защитный экран, который будет прикрывать открытый сосуд от прямого теплового излучения камеры сгорания.

Теперь можно с полной уверенностью сказать, что мы готовы. Остается только установить его на место, подключить к дымоходу, заправить топливом и провести пробный розжиг.

Для розжига обычно используют жидкость для каминов (печей), заливают около 100 мл масла в заливную горловину. Туда же опускают зажженный фитиль их тряпок или бумаги, смоченной в той же жидкости. Должно начаться поверхностное горение, которое через несколько минут приведет к закипанию масла, образованию паров и переходу всей буржуйки в «обычный» режим работы — обычно это сопровождается характерным гулом.

В рассматриваемой модели использовались готовые детали — обрезки толстостенных труб. Если их не удалось найти, то вполне такую же печь можно сделать из стального листа, с коробчатыми камерами заправки и дожигания, просто соблюдая определенные пропорции их объема по отношению к параллелепипеду. КПД печки от этого ничуть не пострадает. Толщина используемого материала одинаковая, 4 и 6 мм.

Видео: шахтная печь с коробчатыми камерами

Цены на популярные модели сварочных аппаратов

Сварщики

А что делать тем владельцам гаражей, у которых уже есть обычная твердотопливная печь, но интересует возможность использования нефтяной добычи в качестве топлива? Ничего страшного — и для них есть приемлемый выход. Можно сделать специальную «приставку», которая сделает буржуйку универсальной.

Такая «приставка» сможет превратить обычную буржуйку в работающую на отработанном масле.

По сути это нижняя емкость шахтной печи, тоже с перфорированной трубой, но только изогнутой под углом 90 градусов (путем сварки в штатной розетке).

Она с другой точки зрения.

Но вместо камеры дожигания используется обычная дровяная буржуйка, где эта изогнутая труба подключается с помощью адаптивного устройства. Например, в обычной буржуйке можно сделать дверцу топки съемной и сменной. Одну, обычную, будем устанавливать с помощью дров, а другую, имеющую соответствующее отверстие для ввода трубы, при использовании «приставки» для отработки.

В качестве «переходника» в этом случае используется круглая заглушка с отверстием для ввода трубы. Дверца штатной топки просто откидывается в сторону

Еще вариант — приварить трубу сбоку, в стенку буржуйки — тогда печка вообще получится универсальной. Надо только предусмотреть заслонку, чтобы при использовании дров пламя не распространялось, а зола из топки не попадала в перфорированную трубу и маслобак.

Преимущества и недостатки мещан на работе

Для того чтобы эксплуатация буржуйки на отработке не доставляла особых хлопот, необходимо знать ее особенности, преимущества и недостатки, которые необходимо учитывать при ее использовании.

К достоинствам можно отнести следующие качества:

Печка неприхотлива, не требует вмешательства в свою работу — главное правильно отрегулировать воздушный зазор на заливной горловине (обычно он составляет 10 — 15 мм). Обладает хорошей теплоотдачей, способен быстро обогреть закрытое помещение.
При правильной эксплуатации такая буржуйка не дымит, из дымохода не идет гари.
До известной степени печь можно считать пожаробезопасной в том смысле, что само топливо (отработка) никогда не горит в нормальных условиях, а в камере происходит только догорание выделяемых им паров.

Однако у такой схемы много недостатков:

О шуме печки уже говорилось. Кроме того, вы не сможете избавиться от характерного запаха. Впрочем, для гаражных условий это не должно иметь большого значения. Иногда мастера находят другое решение подобной проблемы. Например, на верхнюю камеру устанавливается дополнительный воздушный теплообменник, по которому с помощью вентилятора циркулирует воздух, нагревая соседнее помещение.

Как камера сгорания (перфорированная труба), так и дымоход быстро зарастают отложениями продуктов сгорания и требуют частой профилактической чистки.
Горящее масло в нижней камере всегда оставляет закоксованный слой, очистить который довольно сложно.

Видео — Плита в работе

При эксплуатации печи необходимо соблюдать ряд обязательных правил:

Не допускается использование отработки нефтепродуктов с горючими примесями, например бензина. Отработку необходимо обязательно фильтровать, чтобы в ней не было твердых взвесей.
Работа с водой также опасна — это может привести к закипанию жидкости и разбрызгиванию масла с возможным воспламенением. Сбор отработки для дальнейшего использования в качестве топлива должен производиться в условиях, исключающих попадание воды.
Такую печь ни в коем случае нельзя ставить на сильный сквозняк – это может привести к тому, что пламя будет отбрасываться на окружающие предметы. Рядом с печью никогда не должно быть легковоспламеняющихся веществ или материалов. Обязательно предусмотреть надежную теплоизоляцию стен помещения.
В помещении обязательно должна быть надежная вентиляция, так как работа печи связана с интенсивным поглощением кислорода из воздуха и выделением опасного для здоровья и жизни угарного газа.
Категорически запрещается использовать в качестве топлива любые другие легковоспламеняющиеся жидкости — это может привести к взрыву в верхней камере или дымоходе.
Никогда не оставляйте такую буржуйку без присмотра. Категорически запрещается ложиться спать в комнате с работающей печкой. Перед отъездом следует убедиться, что масло полностью выгорело, завершился процесс дожигания его паров.
Запрещено обливать плиту водой для ее охлаждения, использовать воду для тушения огня — это только усугубит опасную ситуацию.
не должны иметь горизонтальных секций. Наклонный участок допускается менять направление под углом 45 градусов. Минимальная длина трубы дымохода должна быть 4 м, а рекомендуемая длина от 5 до 7 м.
Рекомендуемый уровень заполнения при первоначальном заполнении печи до ⅔ объема нижнего бака.
При использовании такой буржуйки в гараже рядом должен быть порошковый огнетушитель или ящик с песком.

Итак, изготовить буржуйку в гараже сможет, наверное, каждый, кто имеет стабильные навыки и слесарное дело. Достаточно проявить фантазию или воспользоваться чертежами готовых разработок — и все должно получиться. Главное, как при изготовлении, так и при эксплуатации таких печей – постоянное соблюдение элементарных мер безопасности, чтобы обогреватель не доставлял больших хлопот.

Иногда возникают ситуации, когда необходимо без значительных материальных затрат максимально эффективно и быстро обогреть малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка своими руками, для создания которой требуется смекалка, желание, инструменты и металл.

Простую буржуйку можно построить из подручных материалов. Можно использовать обычную банку или толстостенную бочку. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогревается. Таким образом, снижается КПД и большая часть тепла не используется для обогрева.

Если металл слишком тонкий, под воздействием высоких температур он начнет деформироваться и быстро потеряет первоначальную форму. Лучший из вариантов – стенки около 3-4 мм.

Ознакомительный ролик по работе печи

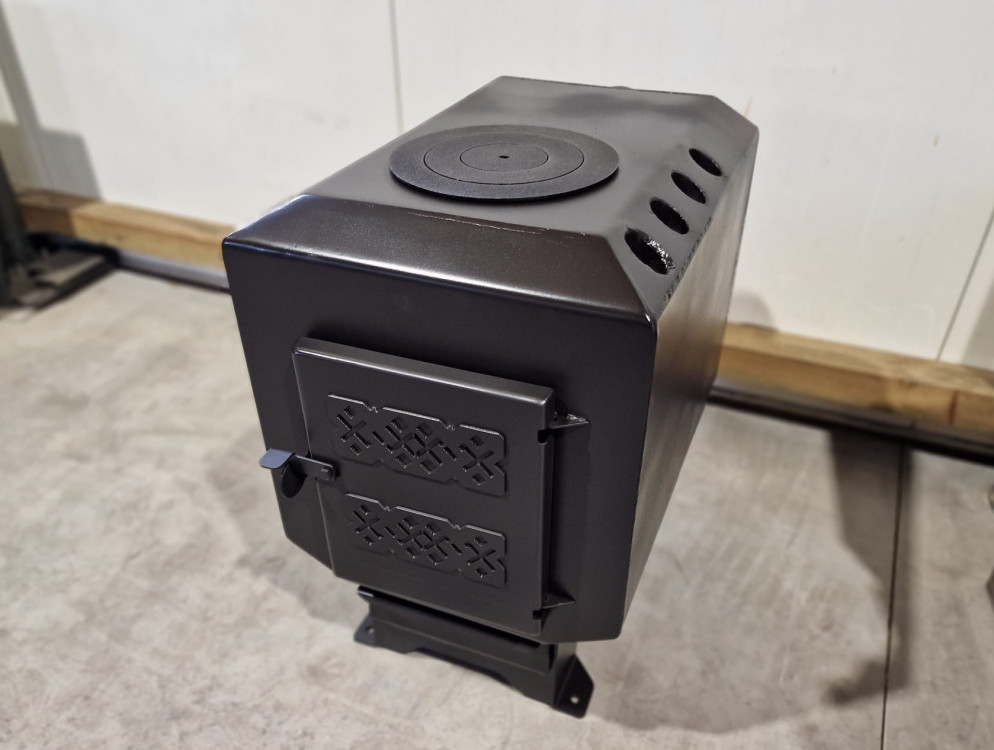

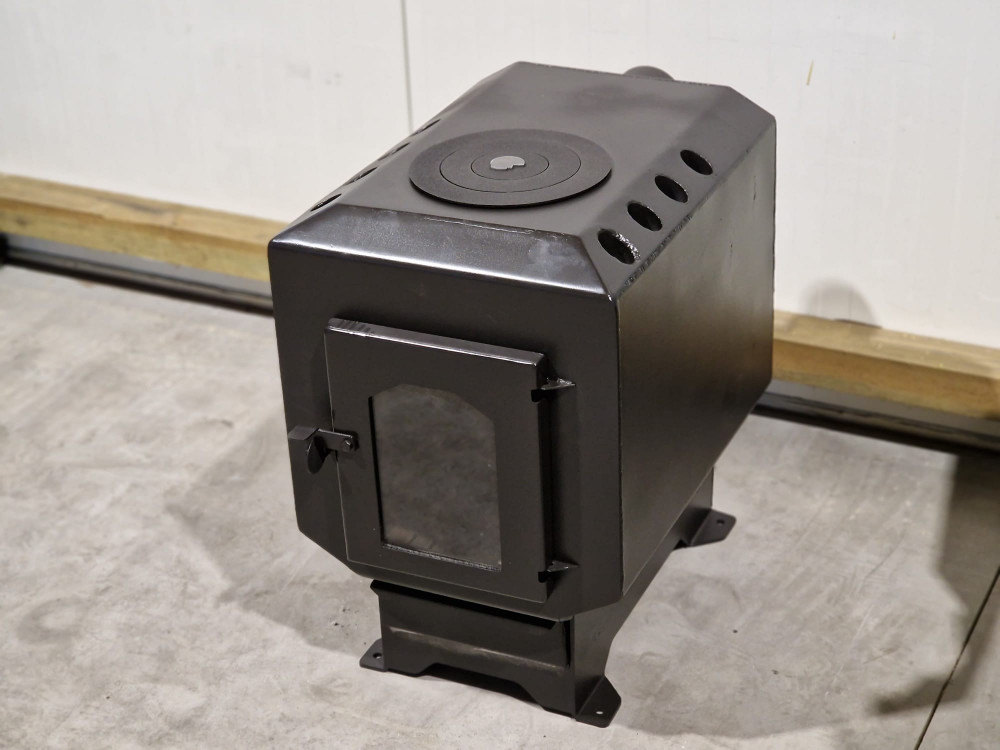

Буржуйка прямоугольная с рефлектором

Решать, какую форму и размеры должна принять готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

Эскизы и простой чертеж конструкции с указанием всех основных размеров
Листовой металл (его количество зависит от желаемых размеров печи)
Уголки стальные (толщина 4-5 мм)
Металлическая трубка 25-30 мм
Труба 180 мм
Сварочный аппарат
Ручные рабочие и электрические инструменты

Корпус печи будет выполнен в виде прямоугольника со стальными листами, сваренными встык. Необходимо вырезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На передней панели будет поддувал и дверца для топки, так что решить вопрос с ней можно будет позже.

Сначала боковые поверхности привариваются к днищу. Нужно следить, чтобы они располагались строго вертикально, используя уровень или угольник, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и заканчиваем сварку.

После сварки задней стенки. Все внутреннее пространство должно быть разделено на три части:

циркуляция дыма
Топка
Зольник

Два последних должны быть разделены решеткой, на которую будет укладываться твердое топливо (торф, дрова). Делается так:

Изнутри по бокам на определенной высоте (10-15 см) на всю длину привариваются уголки
Для колосника необходимо подготовить полосы шириной 25-30 мм из толстой листовой стали и длиной, соответствующей ширине буржуйки

Расстояние между пластинами около 5 см
Полосы привариваются к двум металлическим стержням диаметром 15-20 мм максимально надежно, так как они выполняют еще одну роль — ребер жесткости

Нет необходимости приваривать решетку к внутренним углам. При необходимости (чистка буржуйки, ремонт) ее можно легко достать. Через некоторое время некоторые пластины могут перегореть и их нужно будет заменить. Есть еще много причин оставить решетку съемной.

На следующем этапе необходимо приварить сверху два металлических стержня, на которых будет располагаться отражатель. Последняя представляет собой металлический лист, разделяющий дымоход и топку. Отражатель съемный.

Рефлектор необходимо расположить так, чтобы впереди образовывался канал, через который дым выходит. Он будет греться внутри больше всего, поэтому сделан из очень толстого металла (12-16 мм).

Пришло время приступить к завершающим этапам работы. Сначала сваривается буржуйка. Не лишним будет заранее предусмотреть отверстие для дымохода. Затем вырезают и приваривают верхнюю перемычку, затем более узкую, располагаемую на уровне колосника и разделяющую дверцы колосника и зольника.

Не беспокойтесь о размере дверей. Главное, чтобы через них было удобно дрова подкладывать и пеплом убирать. Дверку для топки делают, как правило, почти во всю ширину, чтобы можно было убрать отражатель и колосник, для зольника – поуже.

Собрав все воедино, пора подумать, как установить готовую конструкцию на ножки. Их рекомендуется делать из металлической трубки диаметром 2-3 см и длиной 8-10 см с приваренной на конце гайкой и ввернутым болтом. Это позволит регулировать высоту. Многим этот шаг может показаться странным, но в процессе установки все станет ясно.

Самое время подумать о дымоходе, который будет сделан из трубы диаметром 15-18 см. При этом вывести его следует через отверстие в стене. Изгибы делаются под углом 45 градусов, участков, расположенных горизонтально, быть не должно.

На нижнем конце дымохода должна быть предусмотрена вращающаяся заслонка. Для него из листового металла вырезается круг, диаметром чуть меньше, чем у трубы, в котором просверливается отверстие под ручку для вращения. Последний можно сделать из металлического прутка.

Трубу дымохода необходимо разместить на рукаве высотой 15-20 см. Изготавливается из изделия диаметром чуть меньше трубы дымохода и приваривается по отверстию к верхней крышке. Пришло время установить буржуйку, отрегулировать высоту и все – можно отапливать помещение.

Простая буржуйка из консервной банки

Простейшая буржуйка своими руками делается из обычной консервной банки. О долговечности такой конструкции говорить не приходится, зато она быстро возводится, проста в монтаже и дает достаточно тепла.

Все работы заключаются в монтаже ножек, обустройстве выпускной трубы и некоторых косметических операциях. Для работы нужно:

банка
Труба дымохода
Проволока для решетки
Сварочный аппарат
Инструменты

Начало работы

Устанавливаем банку горизонтально и отмечаем, где будет находиться поддувал, имеющий форму прямоугольника или серпа. Положите его под крышку
В стенке или дне бака прорезается отверстие, равное диаметру трубы дымохода
Чтобы сделать решетку, нужно запастись стальной проволокой. Его сгибают, проводят внутрь через крышку и аккуратно разгибают, чтобы зигзаг находился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т.п.
Банку необходимо закрепить на ножках, которые вырезаются из труб или уголков и привариваются
Дымоход сварной

Снаружи бака можно установить отражатель, благодаря которому будет уходить меньше тепла. Приварив ручки с боков, конструкцию можно перенести в любое другое место.

Плюсы и минусы самоделки буржуйки

Среди множества достоинств такой невзрачной, но полезной установки можно отметить:

Полная автономность и энергонезависимость
Работа на любом твердом топливе, в том числе на растительных остатках — это экономит много денег
Универсальность конструкции, которую можно не только устанавливать в различных помещениях, но и использовать для приготовления пищи
Простая конструкция, которую можно построить своими руками из доступных в гараже материалов
Нет необходимости возводить монолитный фундамент и устанавливать капитальный дымоход

Но несмотря на существенные и многочисленные достоинства, можно выделить ряд минусов буржуев:

Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию топки.
При недостаточной толщине стенок они вскоре начнут прогорать и печь выйдет из строя.
Нужно следить за процессом горения и вовремя подбрасывать дрова, контролировать тягу
Смолистые и влажные бревна вызывают трудноудаляемую сажу в дымоходе

Видео — еще один вариант изготовления печи

На страже

Самодельная буржуйка — надежный и работоспособный помощник в холодном цеху или собственном гараже. Его изготовление не представляет сложности, а для начала работы не требуется больших материальных вложений.

Буржуйка — идеальное решение в условиях, когда необходимо обеспечить отопление малогабаритных помещений (гараж, подсобное помещение, отопление бани), затрачивая при этом минимальные денежные средства. Сэкономить можно за счет использования материалов, которые есть почти у каждого, а также за счет простоты выполнения своими руками. Далее рассмотрим, из чего можно сделать буржуйку и приведем конкретные чертежи.

Какой инструмент нужен?

Независимо от выбранного чертежа или конструктивных особенностей буржуйки, для проведения работ по ее изготовлению, помимо материалов, необходимо подготовить следующие инструменты и приспособления:

Молоток.
Болгарский.
Сварка.
Дрель.
Дрель.
Щетка.
Долото.
Плоскогубцы.
Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выберите вид и приступайте к работе

Буржуйку можно изготовить своими руками из:

Листов металла.
Трубы.
Кан.
Газовый баллон.

Тип выбирается из наличия материалов, а также предпочтительной сложности выполняемых работ.

Буржуйка из листов металла

Вот особенности изготовления печи из листов металла, которые используют для отопления разное сырье: добычу и дрова.

Печь в производстве

Для начала работы своими руками подготавливается металлический лист около 5 мм (именно такая ширина позволяет печи быстро прогревать и эффективно обогревать гараж) и трубы (нужны для дымохода и некоторые другие элементы). Для более точного понимания принципа изготовления смотрите чертеж:

Приступим:

По заданным размерам необходимо вырезать из листа элементы, из которых будет изготовлена печь. Старайтесь как можно лучше зачищать обрезанные края.
Готовится деталь для крепления составных частей буржуйки — труба с отверстиями.
Части верхнего бака готовятся к монтажу трубы дымохода. Для этого по данным, приведенным на чертеже, сделайте отверстие, смещенное влево по отношению к центру. Также на дне бака сделано еще одно отверстие (смещено вправо) — оно предназначено для установки соединительной трубы.
Составные части свариваются вместе и получается готовый бак.
Таким же образом приваривается нижний бак. Делается только отверстие для установки трубы по центру. Также нужно сделать еще одно отверстие с небольшим смещением – в него будет заливаться обработка. Над заправочным отверстием сделана специальная сдвижная крышка.
Нижний бак крепится к верхнему (они приварены к патрубку). Прочность конструкции следует придавать скобами.
Не забудьте приварить ножки к нижнему баку.
Для увеличения срока службы печь очищают и красят.

Прикрепите буржуйку к дымоходу и попробуйте обогреть гараж. Для этого залейте топливо в нижний бак и подожгите его. Когда он разгорелся, нужно закрыть отверстие для обработки сдвижной крышкой.

Важно: Для окраски конструкции используйте специальные термостойкие краски.

Прямоугольная дровяная печь

Этот вариант подходит, когда нужно обогреть гараж или сауну, предназначенную для отдыха.

Особенности модели, изготовление которой своими руками мы опишем далее, заключается в высокой теплоотдаче и возможности регулировать силу тяги.

Наша печь имеет размеры 45x45x80. Таких габаритов достаточно для обогрева средней комнаты. В него поместятся длинные дрова, и его легко перемещать.

В данном случае мы не будем приводить конкретный чертеж, а постараемся максимально подробно объяснить словами. Перед началом работы покупаем:

Сталь толщиной 3-4 мм. Листа полтора на два метра будет достаточно.
Кусок трубы. Выбирайте из диаметров от 90 до 100 мм. Длина: 0,4 м.
Арматура 16 мм. Вам нужно ровно 6,2 м.
Пять килограммов электродов.
Четыре дверные петли.
Стальной стержень длиной полметра и диаметром около 10 мм.
Семь метров уголка с полкой 40 мм. Стенки должны быть толщиной 5 мм.

Когда все необходимое подготовлено, начинаем работать своими руками в такой последовательности:

Из листов вырезаются будущие стены строения.
Уголок приваривается таким образом, что получается каркас. При выполнении этого и первого пункта нужно помнить о вышеуказанных размерах печки (45х45х80).
Арматура нарезается и приваривается к раме с интервалом 2 см.
Готовая рама обваривается жестью.
По диаметру гладкого бруска на участке трубы, который будет дымоходом, необходимо сделать 2 отверстия. Труба приваривается к раме (перед этим нужно сделать под нее отверстие).
В отверстия дымохода вставляется изогнутый стержень. Он должен быть в форме прямого угла. К нему приваривается кусок круглой жести, размером чуть меньше внутреннего диаметра дымохода – он будет использоваться для регулировки.
Буржуйка должна иметь дверцы. Их вырезают прямо из тела. На снятый кусок металла привариваются петли, с помощью которых они крепятся к топке.
На двери устанавливаются засовы и ручки, которые могут быть изготовлены любого удобного типа. Главное, они гарантируют максимальную фиксацию двери (если вы не хотите спалить гараж).
Когда работа закончена, можно проверить результат работы своими руками и приступить к отоплению гаража.

Важно: Для обеспечения сцепления двери крепятся с небольшими зазорами.

Буржуйка из трубы

Этот вариант подразумевает простоту выполнения работы своими руками и эстетичный внешний вид, что позволит отапливать не только гараж, но и небольшие помещения на даче.

Алгоритм работы:

Труба берется и отрезается на нужную длину.
В боковой части прорезаются 2 отверстия: для зольника и топки. Расстояние между ними примерно 15 см.
Вырезанные детали из металла послужат дверьми. Их размер увеличивается с помощью приварки сверху металлических полос. Также нужно сразу установить ручки, которыми крепится дверь.
Угловые кронштейны привариваются внутрь будущей печи (на них будет держаться колосник, сваренный своими руками из арматуры или купленный в магазине).
Решетка установлена.
В круге металла, который будет закрывать отверстие трубы (верхняя часть буржуйки), нужно сделать отверстие для крепления трубы (дымохода).
Дно и верх печки заварены.
Труба сварная.
Петли приварены и двери установлены.
Печь в местах сварных швов зачищена и окрашена специальной краской.
Последний этап – подключение к дымоходу, выведенному за пределы помещения.

Если все сделать правильно, буржуйка сможет полностью обогреть гараж или другое небольшое помещение.

Печь консервная

Из любой старой банки буржуйку можно сделать своими руками. Для этого вам понадобится:

Кан.
Кусок трубы.
Арматура или проволока.

Приступим:

На банке, установленной в горизонтальном положении, отмечаем расположение прямоугольного обдува. Его необходимо разместить под крышкой.
Вырежьте отверстие для дымохода. Он может быть в дне или стене.
Делаем решетку. Его проще сделать из стальной проволоки, которую в согнутом виде заводят в середину будущей печки и расправляют. Устроить зигзаг нужно таким образом, чтобы буржуйку было удобнее всего набивать дровами.
Прикрепляем ножки.
Привариваем дымоход.

Конструкция подразумевает минимум производственных затрат и не требует наличия профессиональных навыков для выполнения работ. С его помощью можно безопасно отапливать гараж и другие подсобные помещения.

Плита из газового баллона

Если у вас на участке завалялся газовый баллон, используйте его для создания буржуйки.

Последовательность работ:

Отрезать кран и сделать заглушку.
Вырежьте отверстие в нижней части для двери. Из получившегося куска днища, с помощью обваривания его полосой металла, делают дверцы.
Замок-ручка крепится к дверям и крепится к цилиндру с помощью приваренных петель.
В той части баллона, которая будет дном, нужно сделать решетку. Для этого достаточно сделать отверстия.
Под отверстия в днище приваривается жестяной короб, в который будет попадать сажа и отходы. Дверцы также нужно сделать перед коробкой – они будут использоваться для регулировки тяги.
Печь необходимо поднять с земли с помощью ножек. Для их изготовления подойдет обычная труба.
В верхнюю часть цилиндра вварен дымоход.
При необходимости на поверхности конструкции можно расположить варочную панель.

Такая печь обогреет гараж или небольшой домик на даче.

Буржуйка — достаточно простое устройство для обогрева помещений. При выполнении работ помните, что печь должна не только греть, но и соответствовать минимальным требованиям пожарной безопасности.

Часто домовладельцы предпочитают собирать простые и полезные поделки из подручных и ненужных материалов, вместо того, чтобы покупать готовые. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки в том, что она нагревается так же быстро, как и остывает. Поэтому сфера его использования сужается в основном до тех помещений, где необходимо обеспечить быстрый обогрев, при этом внешний вид устройства для пользователя зачастую совершенно неважен.

Печь-буржуйку своими руками можно изготовить, а при желании модернизировать для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начать? Мы поможем вам в реализации задачи – в статье описан порядок сборки различных вариантов самодельной печи, даны чертежи и схемы.

Также подробно рассмотрены способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал используется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, имеющий разную температуру и характер горения, диктует принципы создания различных модификаций устройства.

Форма буржуйки может быть разной, часто это зависит от наличия подходящего материала. Это может быть старая банка, газовый баллон, металлическая емкость – все, что окажется под рукой. Главное при его выборе – толщина металла и форма, которая требует минимум переделок.

Галерея изображений

В нижней части камеры из колосника ставится колосник (можно сварить из арматуры), под которым будет скапливаться зола. Также можно организовать варочную поверхность. Легче это сделать на горизонтально расположенном цилиндре, приварив к нему с двух сторон уголки.

Хорошо, если у бочки изначально есть ножки. Если нет, то нужно их сварить или установить печь на кирпичи.

Буржуйка из газового баллона так же может быть использована как основа для дальнейшего строительства водогрейной колонки, как ее еще называют — «Титан». Для этого сверху на печь устанавливается емкость из нержавеющей стали, через которую проходит труба дымохода.

Вода в дровяном котле нагревается быстро, а дров расходуется мало — летом достаточно одной закладки в небольшую топку.

Металлическая емкость со стенками толщиной не менее 3 мм подойдет и для буржуйки. Открытый верх емкости закрывается кругом из металлического листа и заваривается.

В крышке или стенке вырезается отверстие для дымохода. Его диаметр должен быть не менее 100-150 мм. Крышка в такой буржуйке будет нагреваться настолько сильно, что на ней можно будет готовить пищу и нагревать воду.

Также на нашем сайте есть более подробная инструкция со схемами и чертежами для изготовления.

Особенности печи на опилках

Если в хозяйстве нет дефицита опилок, то этот вид топлива полностью оправдает свое использование. Такая буржуйка не требует частой загрузки – уплотненные внутри опилки не горят, они медленно тлеют, постепенно выделяя тепловую энергию и надолго обеспечивая тепло.

Буржуйка на опилках своими руками работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не улетает мгновенно в дымоход, нагревая атмосферу

Основой печи может быть металлическая бочка с открытым верхом (если емкость герметичная, то верх срезается) или труба диаметром от 300 до 600 мм.

Затем из листа вырезается металлический круг толщиной три и более миллиметров, который должен быть меньше внутреннего диаметра ствола. В его середине вырезается отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовка приваривается к стенкам бочки. С помощью этого круга отгораживают зольник – в нем с помощью щепок или щепок будет осуществляться розжиг. Высота зольника должна быть 100-200 мм.

Ниже сваренного круга вырезается окно, которое будет служить поддувалом. К вырезанному куску металла приваривают шторки, делая по такому же отверстию дверцу.

В крышке контейнера сделать выход в дымоход. Крышка должна плотно прилегать к буржуйке и быть изготовлена из достаточно толстого листа, иначе она быстро прогорит.

Чтобы опилки сгорали постепенно, необходимо обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразную сердцевину, вокруг нее насыпают опилки и утрамбовывают. Конус осторожно снимают, прокручивая, надевают на бочку крышку

Вы можете улучшить ту же модель, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками будет служить для сжигания газов и увеличения площади нагрева. В этом варианте выход дымовых газов устроен в нижней части печи.

Как можно улучшить буржуйку?

Обыкновенная буржуйка имеет массу положительных качеств, но имеет и множество существенных недостатков. Она не способна накапливать тепло и обогревает помещение, пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 минут.

Кроме того, большое количество тепла улетает через дымоход в атмосферу без пользы. Именно поэтому работы по совершенствованию буржуйки ведутся без остановки.

Стандартная конструкция буржуйки имеет множество модернизированных конструкций, позволяющих:

экономить топливо;
повысить КПД печи;
увеличить теплоемкость;
уменьшить частоту заправок.

Наиболее распространенными методами повышения КПД буржуйки являются создание режима медленного горения, системы дожигания газа, установка термостойкой облицовки внутренних стенок.

Улучшить качественные показатели печки можно также за счет увеличения площади теплообмена с помощью сварных труб и установленного вентилятора, который будет гонять по ним потоки воздуха.

Промышленный образец такой буржуйки называется «Булерьян», но кроме него существует еще множество различных конструкций, выполненных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению.

Время теплопередачи можно увеличить, обложив печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и отдавать тепло будет дольше, поддерживая температуру в помещении некоторое время после того, как огонь погаснет.

Вас интересует кирпичная кладка? У нас на сайте есть подробная инструкция по изготовлению своими руками со схемами и чертежами.

Вариант №1 — печь с увеличенной загрузкой топлива

Данная модель предназначена для увеличения КПД и времени непрерывного горения. За основу берут горизонтальную прямоугольную буржуйку с массивными устойчивыми ножками и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают его эффективность.

К кассетному цилиндру приварен фланец высотой около 400 мм. После установки баллона в отверстие горелки его край должен опускаться ниже плиты на 5-10 мм. Чтобы было удобно устанавливать и снимать баллон, к его корпусу приварены ручки.

Баллон наполняется дровами таким образом, что между ними остается некоторое пространство и при установке на печь они сразу могут падать на горящие угли

Как работает буржуйка:

Нижняя часть дров, упав на угли предварительного розжига, разгорается. В этом случае верхняя часть, расположенная в кассете, не сгорит из-за недостатка кислорода, а подсохнет под действием горячего дыма.
Под тяжестью собственной массы и по мере горения дрова постепенно опускаются в топку.
Горячий газ, находящийся некоторое время в баллоне, отдает ему тепло, тем самым увеличивая площадь теплообмена в помещении. В этом случае крышка цилиндра может служить варочной поверхностью.
При этом снижается температура выходящего дыма, а значит, увеличивается теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использования печи.

Вариант №2 — буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Одним из способов его повышения является замедление процесса горения за счет ограничения поступления воздуха в камеру сгорания. Это усовершенствование можно найти в таких печах, как «Бубафоня», «Филипинка».

Используйте данную модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно одной закладки мелких дров, щепы, опилок. В этой модели отопительного прибора нельзя использовать крупно нарезанные и сырые дрова.

Буржуйка может быть создана из любой металлической емкости. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление осуществляется в следующей последовательности:

Из доступной цилиндрической емкости изготавливается камера сгорания, в верхней части которой вырезается отверстие для дымохода.
Из металла (толщиной не менее 10 мм) вырезается круг, чуть меньше внутреннего диаметра ствола.
В центре круга делается отверстие диаметром 100-150 мм (точный размер зависит от диаметра трубы, используемой для стержня).
Ребра высотой до 50 мм приварены к одной из плоскостей окружности.
К центру круга приваривается труба. Его длина рассчитана таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой бака примерно на 100 мм. Если оставить трубу дольше, чем нужно, в ней появится сквозняк, она начнет дымить.
Далее сооружают крышку, которая будет плотно прилегать к стволу и вырезают в ней отверстие, подходящее для патрубка поршня

Еще больше повысить КПД данной модели можно, организовав приток воздуха в топку с улицы. Таким образом, нагретый воздух из помещения не будет вылетать в дымоход.

Вариант №3 — Филипинская вторичная камера дожигания

При эксплуатации печи применялись два метода повышения ее КПД, основанные на принципах длительного горения и пиролиза. Для его изготовления вам потребуются два газовых баллона, которые будут служить камерами первичного и вторичного сгорания.

Последовательность действий по изготовлению буржуйки следующая:

Баллоны готовят к работе, выпуская из них остатки газа и заливая их водой. Без этой процедуры резать их категорически нельзя, иначе образующиеся при работе болгарки искры могут спровоцировать взрыв газа, часть которого всегда остается в цилиндре.
В первом цилиндре, который будет служить камерой для топки и зольника, вынимается кран и отрезается верх (из него делается дверца), вырезается отверстие для установки дымохода.
Напротив отверстия для дымохода приваривается труба, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
На выходе патрубка из первого цилиндра приварено металлическое кольцо, оно будет служить опорой для установки верхнего цилиндра. В нем просверлены отверстия.
Ко второму цилиндру также приваривают металлическое кольцо в месте среза верха, в котором отмечают отверстия, ориентируясь на уже проделанные отверстия в первом кольце.
Перед окончательной установкой второго цилиндра в него вставляется патрубок подачи воздуха.
Верхнюю камеру надевают на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут и фиксируют соединение винтами.
Выход дымохода выполнен снизу камеры вторичного дожигания.

Для получения устойчивой конструкции к нижней камере привариваются надежные ножки. Установить тентовые двери. Его можно дополнительно улучшить, добавив возможность регулирования воздуха, поступающего в топку.

Настенная живопись на дровяной плите на продажу

Теги:

кухонная ведьма, ведьма, кухонное колдовство, кухня ведьм, ведьмин варево, старинная печь, дровяная печь, ступка и пестик, чайник, чашка, травяной чай, специи, лаванда, свеча, мед

Кухонная ведьма Эстетическая иллюстрация акварелью

Автор Regan Ralston

От €18,66

Теги:

чай, время чая, любитель чая, уют, дом, чайник, чайник, послеобеденный чай, коттеджкор , причудливый, дровяная печь, чашки, цветочный, цветы, интроверт, мирный, любитель чая, рукописный ввод, чайная цитата, цитаты, ohjessmarie, oh jess marie

Дом там, где чай Фотографическая печать

By ohjessmarie

13,45 €

Теги:

печь, дровяная печь, дрова, дровяная печь, старая, старинная, старинная печь, старинная дровяная печь, железо, железная печь , старая плита, Старая дровяная печь, lois bryan, Bedford, Bedford Village, годовых, Пенсильвания, Old Bedford Village, ностальгия, Ностальгический, марочный, ржавчина, Ржавый, Ржавый, Ржавая печь, Огонь, магазин, Исторический, Исторический магазин, Исторический Бедфорд Виллидж

Плакат Liberty Wood Stove

By Lois Bryan

€32. 16

Tags:

yorkie, yorkshire terrier, terrier, dog, woodstove, wood stove, wood, stove

Yorkie Yorkshire Terrier by the Woodstove Framed Art Print

By NLPapadopoulos

€ 81.26

Теги:

старинная дровяная печь, дровяная печь, винтажная кухня, кухня, белая уорнерская печь, дровяное отопление, дровяная печь, винтаж, винтажная реклама, винтажный американец, американа, тотон массачусетс, винтажный дизайн, винтажное изображение, исторический образ, исторический образ, викторианский, деревенская жизнь, дома, мать и дети, кулинария

19th C. White Warner Woodstoves Art Print

Автор: historyimage реклама, старинная российская империя, старинная русская, старинная русская печь, русская печь, российская империя, российская империя, русская империя, русская, россия, старинная русская типография, русская типография, старинная печь, старая печь, старинная печь

Старинная русская печь Рекламный плакат Плакат

От Orca-Posters

22,50 €

Теги:

чугун, домашний уют дерево, угольная печь, салонная печь, печь, уют, кухня, текстура, железо, винтаж, антиквариат , старая, цвета, цвет, старая печь, металл, натюрморт, огонь, тепло, пузико, печь, гостиная, дрова, уголь

Old Stove Poster

By Savannah Gibbs

19,78 €

Теги:

печь , кухня, дровяная печь, духовка, джим стоу, внезапно джим

Дровяная печь, Как это было сделано Плакат

By SuddenJim

108,36 €

Теги:

антиквариат, огонь, камин, очаг, жизнь, бревна, каминная доска, каминная полка, комната, деревенский, натюрморт, камень, печь, зима, дерево, дровяная печь

Очаг мудреца Плакат

By RC deWinter

24,12 €

Теги:

плита, дровяная печь, печь для сжигания, горшок, эмалированный горшок, приготовление пищи, абстрактный, концептуальный

дровяная печь, огонь, угли

Внутри дровяной печи Печать на холсте

By austinbrunk

85,80 €

Теги:

дровяная печь, дровяная печь, уютный, аляскинский, камин, огонь, печь, у камина, очаг, у очага , пылать

Уютная аляскинская деревянная печь фотографическая печать

от страсти

€ 13,45

Теги:

Пожарная плита, дерево, пожарная, 35 -мм, пленка, антикварная

. От €9,42

Метки:

jotul, logo, норвегия, печь, 1853, железная печь, огонь, камин, jotul logo, дровяной обогреватель, чугун, тепло, грелка, дровяные печи, компания

Elegant Jotul Design Poster

от imabelle

€ 22,51

Теги:

Офис, адвокат, деревянная печь

Адвокат офисной принт

от Dottiedeedes

€ 13,45

Теги:

, word, word, word, word, word, word, word, word, word, word, word, word, word, word, word, word, word, word, word, word

. огонь Печать на холсте

Марсель Андраде

85,80 €

Теги:

маяк, кухня, стекло, окна, металлические инструменты, дровяная печь, дровяная печь, кухонная мойка, эмаль, полки, атмосфера, ткань, шторы, столы , стулья, атмосфера

Кухонное окно. .. Маяк в заливе Якина. New Port, Ore. Metal Print

By Diane Arndt

115,57 €

Теги:

деревенский дом деревенский сарай рокер дровяная печь, деревенский дом, деревенский, городской деревенский шик, сарай, дровяная печь, деревенская жизнь, качание стул, дровяная печь, кабина, пещерное искусство человека, для любителей страны, жизнь на ферме, экспресс-слоган, старинный амбар, искусство фермерского дома, сельская америка, сарая

Farmhouse Country Rustic Barn Rocker Wood Burning Stove Framed Art Print

By SloganExpress

74,42 €

Теги:

ностальгический, винтаж, антиквариат, история, печь, печь, кухня, выпечка, кабина, дровяная печь, пионеры, прошлое, бабушки и дедушки

Days Gone By Metal Print

By JoeGodai

106,68 €

Теги:

чугун, домашний уют, дерево, угольная печь, салонная печь, печь, комфорт, кухня, текстура, железо, винтаж, антиквариат, старый, цвета, цвет, старая печь, металл, натюрморт жизнь, огонь, высокая температура, пузико, печь, салон, дерево, уголь, плита хардвик, пузико, виктор, 21, ретро, нет 21, нет 21 победитель, черный

Pot Belly Parlor Photographic Print

By Savannah Gibbs

13,79 €

Теги:

школа, школьный дом, однокомнатный школьный дом, учитель, образование, ученик, печь, дровяная печь, Сьюзан Савад

Однокомнатный школьный дом с

By Susan Savad

96,46 €

Теги:

sabi, wabi sabi, дровяная варочная печь

дровяная варочная печь Poster

By TerrillWelch

9 3

€1150 Теги:

огонь, дрова, ночь, пепел, пламя, зима, костер, twaira_101, kindle, дровяная печь

Поселенец, жилплощадь, дровяная печь, прялка

Немецкая гостиная 1710 Америка. Плакат

By Kenneth Hoffman

19,29 €

Теги:

резьба по дереву, узоры, инструменты, дерево, печь, тяга

Резьба по дереву. Древесина. Плакат

от fariddesignshop

€ 19,29

Теги:

Woodwove, Plase, Christina, Wyeth

Плака , патина, кемпинг, на открытом воздухе, дерево, дровяная печь, стопка

Colorado Tin Roof Poster

By Christopher Lyons

19,29 €

Фотопринты

Печать на холсте

плакаты

монтируемые принты

металлические принты

Отпечатки в рамке

Арт Печать

Печать художественной доски

Теги:

, старый, ржавчина, выдержанная, печь, плита, Sicilian

Как мы использовали для поваренных . ……. Фотопечать

By diLuisa Photography

17,37 €

Теги:

печь, старомодная, в помещении, горшок, металл, дрова

Плакат с дровяной печью

Автор: ctheworld

€ 24,12

Теги:

Акварера, Калифорния, Серенисея, Плита, Древесина, сжигание, пожар, камин

Серенисеа Печь в Калифорнийской металлической печати

от Joelkeyart

€ 106.68 9000 3 9000. огонь, бревна, фотоискусство, doug canning

Wood Stove Canvas Mounted Print

By Doug Canning

42,79 €

Теги:

дрова, печь, огонь, горение, жарко, тепло, тепло, бревно

Wood Stove Огненная фотопечать

от CSM-UK

€ 13,45

Теги:

, старая, кухня, страна, дерево, тепло, плита, стул, удобный

Старый кухонный металлический принцип

от TheOthershore

€ 106,68

дровяная печь, дровяная печь, старинная печь, буржуйка, буржуйка, старинный кофейник, старинный кофейник, старый кофейник, плита, чугунная печь, чугун, военные, военные казармы, казармы, армия, солдаты, форт стантон, форт Стэнтон Нью-Мексико, Нью-Мексико, Старые военные казармы, Исторические военные казармы, Исторические военные, Исторический, История, военная история, Коричневый, шоколад, Коричневые тона, Тона сепии, Историческая фотография, Историческая фотография, Историческая фотография, Путевая фотография, Путевая фотография, военная фотография, путешествие, образ жизни, военная жизнь

Кофейник на чугунной плите в сепии — Fort Stanton New Mexico Metal Print

By Colleen Cornelius

155,58 €

Теги:

кухня, старомодный, дровяная печь, кабина, зимний дом, маммагризарт

3 Кухонный постер

By MaeBelle

19,29 €

Теги:

пожар, опасность, дерево, дым, камин, печь, красный, оранжевый, желтый0

Теги:

старый, дерево, труба, газ, падение, печь, прерия, гипс, лепнина

Плакат «Когда ужинает»

Awaiting A Meat Pie Metal Print

By Игорь Зенин

€124. 46

Теги:

винтаж, старый, сепия, черно-белый, отель, столовая, стол, стулья, сервировка стола, буфет, антиквариат, дровяная печь, печь, рушится, тлен

Закрыто для реконструкции плакат

по проекту judy

€ 24,12

Теги:

Печь, лагерь, разведчики, разведчики, Баден Пауэлл, пожар, пожар

. Пастер

. :

зима, южная африка, огонь, пламя, печь, дерево, элизабет кендалл

Winterwarmte Framed Art Print

Элизабет Кендалл , осень, цветок, маргаритка, подсолнух, чай, чайник, тыква, волшебство, magick, черная кошка, кот, тепло, уютно, осень, дерево, плита, дровяная печь, дровяная печь, листья, падающая, коттеджкор, коттедж, ядро , мышка, лягушка, лесбиянка, фамильяр

Wood Burning Stove Framed Art Print

Автор: Амелия Камило , министерство магии, из леса, камфорные опилки, подкаст по деревообработке, установка дровяной печи, токарная обработка, чарли и шоколадная фабрика, токарная обработка чаши, обработка металла, жизнь в панаме, дровяная печь, зарабатывать деньги в дороге, ракетная печь , горный столяр, деревообрабатывающий инструмент, деревообрабатывающие инструменты

Я люблю запах опилок по утрам Столярный плакат

By domdesigns468

19,29 €

Теги:

печь, печь, дрова, циферблат, ржавый, ржавчина, старый, гниение, засохший

9031 Распечатать

By Bami

От €22,81

Теги:

хижина, мобильная, деревянная, hdr, пастух, печь, переносная, йоркшир, уолдс, койка €22,51

Теги:

bar u ranch, деревенский, чау, палатка для приготовления пищи, печь, дерево, палатка

Chow Tent Art Print

By Al Bourassa

От €27,36

Теги:

печь, печь, берлога, праздники, зима, рождество

Cosy Wood Stove Living Room Art Board Print

By Myracle Dorsett

От €11,42

Метки:

металл, ржавчина, ржавчина, обогреватель, дровяная печь, дым , зима, тепло

Ржавая металлическая дровяная печь с дымовыми трубками. Art Print

By OnaCreates

От €20,97

Теги:

огонь, камин, свет огня, дрова, дрова, горение дров, дым, пламя, оранжевое пламя, горящее дерево, медленный затвор, треск огня, дровяная печь

Пламя в дровяной печи Плакат

Скотт Антонуччи рождение издольщика, рабочие, чернорабочие, палатка, дровяная печь, высокое разрешение, artshapeshift

Джеймс Б. Тернбулл | Рождение Издольщика | Деревянный принт

от ArtShapeshift

€ 34.22

Теги:

Буш, пожар, печь, кулинария, на открытом воздухе, пешеходные, природу, каяк-коббер

Теги:

дом, дом, уют, любовь, животные, коты, дровяная печь, домик, тепло

Дом там, где я с тобой Фотографический принт

By thesadsquatch

14,02 €

Теги:

снеговик, снег, лед, печь, холод, тепло, веники, иглу, дом, комната, кубик льда, палочки, коттедж, тишина, тепло, ребенок, тедди, обогрев, дровяная печь, печь, дымоход

снеговик дома фотопечать

By NafetsNuarb

15,14 €

Теги:

обрезка, топка, дрова, куча дров, сад, садовник, обогреватель, дрова, дровяной, дрова печь, нейтральная, экологически, копить, тепло, колотить, дрова рубить

Колотые дрова в саду Metal Print

By Yven-Dienst

106,68 €

Теги:

обрезка, топка, дрова, куча дров, сад, владелец сада, обогреватель, дрова, сжигание дров, дровяная печь, нейтральный, экологический, сохранить, тепло

Куча дров на лугу Poster

By Yven-Dienst

19,29 €

Теги:

дрова, куча дров, обрезка, сжигание, куча дров, сад, владелец сада , обогреватель, дрова, дровяная печь, нейтральный, экологический, экономить, тепло

Куча дров в саду Постер

By Yven-Dienst

19,29 €

Теги:

винтажные кухонные печи, дровяные печи, ретро кухня, коттеджкор, коттеджный сердечник, коттеджная кухонная плита, старомодные печи, викторианский стиль приготовление пищи, эмалированные кастрюли и сковородки, кастрюли, приготовление пищи, приготовление ужина, старинная плита, деревенская кухня, ретро-дизайн 50-х годов, середина века, синяя эмаль из утиного яйца, дровяная печь, газовая духовка, электрическая духовка

Vintage Enamel Kitchen Stove Metal Духовка Распечатать

By TinCanGarden

115,57 €

Теги:

ведьма, ведьма, колдунья, домик, дом, домашний, осень, цветок, ромашка, подсолнух, чай, чайник, тыква, магия, магия, шитье, тепло, уютно, осень, дерево, печь, дровяная печь, дровяная печь, листья, коттедж, коттедж, ядро, мышь, лягушка, сапфический, знакомый, наперсток, clairo, инди, lgbt, странный, мыши, милый

Cozy Quilt Mouse Poster

Автор Амелия Камило

24,12 €

Теги:

роберт фрост, огонь, дрова, дровяная печь, тепло, тепло, узоры, потолок, стены, свет, покачивания, танец, поэзия, стихотворение, стих

Танцующий огонь Печать на холсте

By dosankodebbie

107,25 €

Теги:

огонь, черный, на, горячий, печь, красный, дерево, в огне, теплый, взрыв

в огне Плакат

0 picide 9000

19,29 €

Теги:

бревно, прибытие, зима, 2022 23, барда, румыния, сарай, деревья, дрова, печь

Бревно прибытие готово к зиме 2022/23 в Барде, Румыния Art Board Print

Автор: DMArtful

От €9. 42

Теги:

бревно, огонь, дровяная печь, ракетное бревно, кемпинг, дрова, лес, лес, природа, веселье

Горячее бревно! Плакат

By Mayapple Magazine

19,29 €

Теги:

Bushcraft Woodcraft Compinging Wild Camping Wildcamping Outdoor Hot Tent Hottent lavvu дровяная печь 1, печь огонь ложка резьба sloyd деревообработка резьба по дереву резьба по оленьей шкуре оленьей шкуре 2, изготовление стола ночная поездка в бушкрафт ночная поездка в бушкрафт зима дания скандинавия ниже точки замерзания свечи 3

bertram> лодка 1,bertram>bertram2, trip> bertram boats 3 Metal Print

By singoleo

94,11 €

Теги:

зима, вязание, дама, предчувствие, россия, лампа, фонарь, прожектор, тепло, холод, осень, осень, дача, русская, женщина, дом, дом, домашний, домашний, стул, свет, кресло, печь, дровяная печь

Предчувствие зимы Art Board Print

By Linandara

От €9,42

Теги:

Bushcraft Woodcraft Выживание Comping Wild Camping Wildcamping Горячая палатка на открытом воздухе hottent lavvu дровяная печь 1, печь резьба по ложке огня sloyd деревообработка резьба по дереву резьба по дереву оленьей шкуре оленьей шкуре 2, изготовление стола ночная поездка в бушкрафт поездка в бушкрафт с ночевкой зима Дания Скандинавия ниже нуля свеча 3

bertram> лодка 1,bertram>bertram2, trip> bertram boats 3 Photographic Print

By olisipakp

14,58 €

Теги:

Bushcraft Woodcraft Comping Wild Camping Wild Camping Outdoor Hot Tent Hottent 1, Дровяная печь резьба по ложке sloyd деревообработка деревообработка деревообработка резьба по оленьей шкуре оленьей шкуре 2, изготовление стола ночная поездка в бушкрафт ночная поездка в бушкрафт зима дания скандинавия ниже нуля свеча 3

bertram> boat 1,bertram>bertram2, trip> bertram boats 3 Poster

По favidyateg

22,51 €

Теги:

чайник, чайники, дровяная печь, дровяные печи, печь, печи, винтаж, деревенский, американский, ностальгия, ностальгический, лучший художник, самый популярный, самый просматриваемый, лидер продаж, бестселлер, заброшенный, старый, антиквариат, антиквариат, ржавчина, ржавый, ржавый, ржавчина, кухня, кухни, дом, фермы, сельский, страна, дружба, Вирджиния

Чайник на плакате

By Jim Love

27,34 €

Теги:

огонь, угли, оранжевый, кемпинг, дрова, печь, огненное кольцо, костер, жарко, пламя, гореть, горение

22,51 €

Теги:

дом, здоровый, усадьба, усадьба, дровяная печь, крошечный дом, крошечный дом, автономная, кухня

H is for Homesteading Metal Print

дрова, огонь, дрова, стопка, сложенные, солнце, тепло, костер, горение, печь, сжигать, свет, спичка, камин

Дрова сложенные в кучу — дрова Framed Art Print

By Designbyfia

81,26 €

Теги:

изразцовая печь, гибрид, собака, ребенок, зима, холод, печь, тепло, свечи, романтика, черно-белый рисунок, гравюра на меди, художники, резчик по меди, деревянная скамья, дровяная печь, бревна ностальгические, винтаж

Мальчик и его собака спят у изразцовой печи Плакат

By Schulbrot

19,29 €

Теги:

черный, сжигать, огонь, пламя, тепло, горячий, бревно, металл, серебро, дым, печь, белый, дерево

Дровяная печь Canvas Print

By Jimmy Ostgard

€ 110,82

Теги:

Australia, история, воспоминания, деревянная, прошлое, плита, повар, Bellavista2

Старая деревянная печь фотография

от Bellavista2

€ 14. 01

. шашки, настольная игра, настольные игры, лоис брайан, универсальный магазин, дровяная печь, универсальные магазины, дровяные печи, ностальгия, ностальгический, игра, игры, исторический

Drafts Framed Art Print

By Lois Bryan

135,44 €

Теги:

дровяная печь, дрова, печь, огонь, костер, дрова, кемпинг, природа, деревья, жевать, разбивать, монстр, на открытом воздухе, смешно Woodstove Tree Chomp Poster

By Sagebrush Buttercup

19,29 €

Теги:

шкафы, мрамор, плита, холодильник, посудомоечная машина, пол, столешницы, коричневый, белый, электрика, современный, остров, дерево, сантехника, обрамление

Хорошая кухня Фотопринт

By Vzuraekboy

13,45 €

Теги:

дрова, отопление, натуральное, твердая древесина, сосна, клен, береза, дуб, деревья, дрова, огонь, дрова, дровяная печь, камин , зима, сложенные, пиломатериалы, жара, раскол, костры, бензопила, кувалда, дровокол

Dean’s Infinite Woodpile Poster

By MidcoastMisc

€18,01

Теги:

примитив, 1840-е, повар, повар, пекарь, 1840-е кухня, кафе, ресторан, принимать пищу, Готовка, выпечка, Гурман, Закусочная, Викторианская эпоха, окно, Кастрюли, сковородки, плита, дровяная печь, дровяной печью, Банки, Глиняная посуда, лестница, ступеньки, Шкаф, Полки, Полка, Фермерская кухня , сельская кухня, сельский, кабинет, казан, медный, кирпичный, солнечный, теплый, веселый, savad, mike savad, msavad, hdr, загородные сцены, винтаж, антиквариат, ностальгический, доступный, комнатный, каркасный, офис

Кухня — Металлический принт в стиле 1840-х годов

By Michael Savad

266,71 €

Теги:

природа, деревья, рубленые, усадьба, камин, разделенный, сложенный, кемпинг, на открытом воздухе, горы, прочный, страна, печь , пиломатериалы

Wood Pile Poster

By AJubie

20,10 €

Теги:

старый, жизнь, натюрморт, повар, печь, mamagrizart, исторический, полезный, надежный0003

19,29 €

Теги:

гитара, акустическая гитара, тепло, красный, черный, горячий, музыка, музыкант, атмосфера, блюз, огонь, дерево, инструмент, печь

Акустическая гитара и керосин Плакат

By LSPixel

19,29 €

Теги:

австралия, джилонг, виктория, минья, винодельня минья, ржавый, плита, горшок, запеканка, деревенский, дровяная печь, античный, кулинарный, сонтри кулинарный аспект, железо, древесина, фил томсон ипа, филт, acdsee про5, пентакс к5

Плакат «Деревенский кулинарный аспект»

Автор Phil Thomson

26,54 €

Теги:

дрова для печи, дрова для камина, аренда, дрова, бензопила, идея, рождество, лесник, сад, лес, дровосек, печь, пейзаж садовник, хобби садовник, пилы, день рождения, дымоход, лесник, рождество, бревно, сырая древесина, рубить дрова

Дрова Аренда дров Фермерские дрова Печать на дровах

By Renergie

37,08 €

Теги:

тюрьма, дерево плита, Миссури, исторический, калдония, дровяная печь, американский флаг, марочный, античный, окно, бары, бары на окнах

Печать на холсте Ye Olde Jailhouse

By FrankieCat

85,80 €

Теги:

выжигание по дереву, любовь, любовник, дерево, сжигание, любители, новичок, эксперт, профессионал, пирография, печь, пирогравюра, художник, украшать, сжигать , pokerwork

I Love Woodburning Art Print

By Design-Co

От 26,44 €

Теги:

дрова, аренда, дрова, бензопила, идея, рождество, лесник, сад, лес, дровосек, печь, ландшафтный дизайнер, хобби-садовник, пилы, день рождения, камин, лесник, рождество, бревно, необработанная древесина, рубка дров

Firewood Hire Farmer Vintage Firewood Canvas Mounted Print

By Renergie

37,08 €

Теги:

зима, кемпер, кемпинг, на открытом воздухе, снег, палатка, горячая палатка, дровяная печь, природа, охота, лед, подледная рыбалка , рыбалка

Winter Camper Poster

By rodmacpherson

18,50 €

Теги:

топор, дрова, огонь, дрова, лес, сожги, лесник, большой кот, вырубка леса, камин, бревна, дрова, печь

топор для дров make itburn Metal Print

By Perfunctory77

106,68 €

Теги:

кабина, релакс, жизнь прекрасна, мышь, сыр, тапочки, бревенчатый домик, огонь, дровяная печь, камин, горы, зима

Cabin Life Poster

Автор delowen-designs

19,29 €

Теги:

дрова, прокат, дрова, бензопила, идея, рождество, лесник, сад, лес, дровосек, печь, озеленитель, садовод-любитель, пилы, день рождения , камин, лесник, рождество, бревно, необработанные дрова, рубить дрова

Дрова в аренду Фермер Старинные дрова Печать на холсте

By Renergie

37,08 €

Теги:

дрова, прокат, дрова, бензопила, идея, рождество, лесник, сад, лес, дровосек, печь, ландшафтный дизайнер, хобби садовник , пилы, день рождения, камин, лесник, рождество, бревно, сырое дерево, рубить дрова

Дрова в аренду Фермер Старинные дрова Печать на дровах

By Renergie

37,08 €

Теги:

дверь, двери, дверной проем, дверные проемы , заброшенный, архитектура, печь, печи, дровяная печь, дровяные печи, лучший художник, самый популярный, самый просматриваемый, лучший продавец, бестселлер, старый, сельский, страна, дом, фермы, дом, дома, ностальгия, ностальгический, текстуры, живописный, абстрактный, импрессионизм, импрессионистический, настроение, настроения, угрюмый, оттенок, тень, тени, дружба, вирджиния

Just Inside The Backdoor Art Board Print

By Jim Love

От €10,61

Теги:

дрова, прокат, дрова, бензопила, идея, рождество, лесник, сад, лес, дровосек, печь, ландшафтный дизайнер, хобби садовник, пилы, день рождения, камин, лесник, рождество, бревно, дрова, рубка дров

Firewood Hire Farmer Vintage Firewood Wood Mounted Print

By Renergie

37,08 €

Теги:

дрова, дымоход, дрова, аренда, дрова, бензопила, идея, рождество, лесник, сад, лес, дровосек, печь, ландшафтный садовник, садовник-любитель, пилы, день рождения, дымоход, лесник, рождество, бревно, сырое дерево, рубить дрова

Дрова Прокат дров Фермер Дрова Печать на холсте

By Renergie

37,08 €

Теги:

дрова для камина, дрова, аренда, дрова, бензопила, идея, рождество, лесник, сад, лес, дровосек, печь, ландшафтный садовник, садовник-любитель, пилы, день рождения, дымоход, лесник, рождество, бревно, необработанная древесина, рубить дрова

Дрова Прокат дров Фермер Дрова Печать на холсте

By Renergie

37,08 €

Теги:

я и мой, я и мой лес, holzi, дерево, дровосек, лесоруб, дрова, печь дрова, топливо, на открытом воздухе, выживание настоящих мужчин, настоящий мужчина, день отца, лорд 39-й день, мачо, сделать

By Spasprediger

От €9,42

Теги:

сжигание, классика, медь, висит, дом, дом , интерьер, кухня, особняк, старый, витиеватый, кастрюли, кастрюли, ретро, печь, винтаж, дерево

Antique Kitchen Canvas Print

By dbvirago

143,00 €

Теги:

горение, классика, медь, висит, дом, дом, интерьер, кухня, особняк, старый, богато украшенный, кастрюли, кастрюли, ретро, плита, винтаж, дерево

Antique Kitchen Photographic Print

By dbvirago

22,42 €

Теги:

мило, кухня, плита, шкаф, раковина, вода, пламя, свет, деревянный пол, ваза, посуда, стеклянные двери, фартук , мультфильм, миска, тарелка

Cute Kitchen Poster

By 3dSplendors

19,29 €

Теги:

трудолюбие, joual, quebec, quebec french, кодекс поведения, дальний запад, вокруг дровяной печи, юмор, история, исторический

90 in diligence Poster

By MatantePoele

18,82 €

Теги:

дерево, нло, инопланетянин, террасная доска, токарный станок по дереву, текстура дерева, тиковое дерево, пиломатериалы lowes, деревянные панели, дуб, деревянный дом, окаменелое дерево, корд, ландшафтный брус, деревянный фон, деревянный наполнитель, деревянный ящик, клен, деревянные поддоны, строгальный станок, строгание древесины, древесина акации, измельчитель веток, деревообработка, дровяная печь, красное дерево, деревянный настил, деревянный, лес

Wood Framed Art Print

By pranata99

71,11 €

Теги:

fara, печь, ирландия, донегал, деревенский, красный, ржавчина, дерево, ящики, горшки, синий, камень, старые, растения, зеленый, гравий, общежитие, окно

The Old Rusted Stove Poster

By Fara

19,29 €

Теги:

кухня, антиквариат, чайник, текстуры, горшок, латунь, па, пенсильвания, чайник, лоис брайан, дровяная печь , старая деревня Бедфорд, старый, металл

Положите чайник на холст, печать

By Lois Bryan

143,00 €

Теги:

плита, юрта, кухня, вне сети, приготовление пищи, шеф-повар, смешно, повар, кулинарный, еда, духовка, милый, кемпинг, приготовление еды, ресторан, магазин, цитата , пеший туризм, горячий, чай, Коттедж, дровяная печь, Питание, Приготовление еды, Мировой повар, Лучший повар, Поставщик провизии, Су-шеф, Звездный повар, кладовая, Начинка для плиты, Начинка, Верхняя плита для индейки, Турецкий верхний материал, Вещи из индейки, начинка из кукурузного хлеба, игрушка для собак без начинки, начинка для животных, начинка для колокольчиков

Начинка для плиты Фотографическая печать

By TheAyanStore

13,45 €

Теги:

деревня, женщина, индия, индианка, тамилнад, каванур, дрова, огонь, печь, горшки, овощи, традиционный, сари, подхури , глиняная печь, indiafrankk

Приготовление ужина Poster

By indiafrankk

20,10 €

Теги:

гора, озеро, берег, домик, закат, вода, дрова, печь, дым, каноэ, рыбалка, лагерь, лес, природа, исследовать, приключение, лесной, огонь, небо

домик на берегу горного озера с закатом Art Board Print

By KorraCreations

From €9. 82

Теги:

выжигание по дереву, любовь, любовник, счастливый, счастье, наслаждайтесь, дерево, сжигание, любители, новичок, эксперт, профессионал, пирография, печь, выжигание, художник, украшение, ожог, покер

Счастье — это дровяной плакат

Автор Design-Co

23,32 €

900+ Роялти-фри Дровяная печь Клип Арт

76 — 150 из 926 изображений

Дровяная печь Стоковые фотографии Дровяная печь стоковые иллюстрации

Ориентиры:

чистый Горизонтальный Панорамный Горизонтальный Панорамный вертикальный Площадь Вертикальный

Переключить субтитры

Макет

GridTitles

Результаты

5075100150250

Буржуйка с горящим огнем и стеллажом для дров с дровами для разжигания огня в печи.
Древний кирпичный очаг с огнем
Набор элементов дизайна каминов и очагов
Дровяная уличная печь на зеленой лужайке. Фермерская каменная печь с горящими дровами, деревянной лопаткой. Мультфильм векторный дизайн
Иконка «Плита»
Пицца на дровах Классический дизайн логотипа
Камин с украшением вазы Кресла Интерьер
Дом с дровяным котлом на белом фоне
Старинная русская печь. Векторный рисунок
Векторный черно-белый клипарт набор печей с горящим огнем
Камин. Ретро газовая плита пламя украшение в интерьере векторные плоские картинки камины
Домашний камин с горящим огнем, вектор
барбекю, барбекю, угольный гриль, мясной стейк и дрова
Внутренний камин с камином и векторной иллюстрацией пламени изолированы.
Домашний интерьер кирпичный камин с горящим огнем
Металлический камин с горящим огнем. Железная черная плита с дымоходом на белом фоне, современная система в помещении
Дровяная кирпичная печь с горящим пламенем огня для векторной иллюстрации приготовления пиццы. традиционная каменная печь в пиццерии.
Мультяшная дудл-горшок
Современный интерьерный камин с горящим огнем
Дровяная кирпичная печь с горящим пламенем огня для векторной иллюстрации приготовления пиццы. традиционная каменная печь в пиццерии.
Кухонный ящик деревянный с плитой и холодильником
Рождественский кирпичный камин с праздничными украшениями
Векторная кирпичная печь с горящим огнем
Классическая коллекция каминов, домашний камин из кирпича, натуральный камень, гипс с векторной иллюстрацией горящего пламени
Иконы камина и огня, дизайн интерьера
Векторный набор домашних каминов с огнем.
Пицца на дровах Классический дизайн логотипа
Камин с длинным дымоходом, вымощенным камнем Icon
Кухонный ящик деревянный с плитой и холодильником
Коллекция аксессуаров для камина, домашний камин с горящим пламенем, зажигалка, спички, векторная иллюстрация кресла
Камин крупным планом Горящие дрова внутри печи
Домашние камины с камином, дизайн интерьера
Набор иконок камина, изолированных на белом.
Значок концепции дровяных и газовых плит
Крошечный персонаж бизнесмена, держащий стопку долларов в огромной копилке и деревянных бревнах. Биологическое альтернативное топливо
Набор домашних каминов, дровяной уютный огонь в доме, декоративный орнамент, векторная иллюстрация в стиле мультфильма, изолированная на белом .
Домашний камин или очаг с горящим пламенем
Векторная черная иконка газовой плиты на белом фоне
Твердотопливный котел — значок пеллетной печи, векторная иллюстрация, черный знак на изолированном фоне
Концепция изометрического дизайна камина
Установите вентиляцию, электронные весы, газовую плиту и скалку на бесшовном рисунке. Вектор
Кухонная плита и ящики, на белом фоне
Классический каменный камин с огненным пламенем внутри очага, плоская векторная иллюстрация на белом фоне .
Набор иконок камина, изолированных на белом.
Кухонный ящик деревянный с плитой и холодильником
Значок электрической плиты, простой стиль
Старинная русская печь. Векторный рисунок
Цифровой векторный каминный зал с горящими дровами
Теплая градиентная линия, рисующая мультяшную горшок
Старинная русская печь. Векторный рисунок
Набор иконок камина, изолированных на белом.
Современный внутренний камин с дровами
Камин или дымоход из кирпича Монохромная векторная иллюстрация изолирована.
Векторный набор домашних каминов.
Set Line Cookbook, разделочная доска и значок газовой плиты. Вектор
Векторная черно-белая печь
Человек, сидящий перед маленькой дровяной печью или обогревателем, векторный рисунок из мультфильма
Набор иконок для каминов
Традиционный камин в плоском стиле
Романтический ужин со стейком на гриле, овощами и вином в ресторане
Камин с горящими дровами — векторная полноцветная иллюстрация. Пылающий очаг. Зажженный камин, каминная полка, декоративная кладка. Горящее дерево, огонь. Огонь.
Иконка каминной печи в векторе на белом фоне
Значок газовой плиты, стиль контура
Древний кирпичный очаг с огнем
Сауна Пустая комната со стеклянными дверями Деревянная баня
Рождество и камин в уютной комнате.
Старинная русская печь. Векторный рисунок
Векторный клипарт Набор печей с горящим огнем и пиццей
Традиционная икона камина в черном силуэте, векторная иллюстрация на белом фоне.
Каминные печи в старинном стиле с горящими дровами, набор
дровяная печь значок в монохромном стиле, изолированные на белом фоне. Пицца и пиццерия символ фондового векторные иллюстрации.
Шаблон целевой страницы альтернативного биоугля. Семейные персонажи Отопление дома биологическим углем и пеллетами для печи
Плита для пикника Лагерь Мультяшная векторная иллюстрация
Пеллет с пламенем на белом фоне
Дом Классический каменный камин с дровами

Следующая страница

Отдельностоящие газовые плиты | Магазин Потт Белли

Эркер Northfield™

Эркер Berkshire™

Эркер Northfield™

Чугунная газовая плита Northfield™ — настоящее произведение искусства. Его классический раннеамериканский дизайн и трехсторонний эркер больше напоминают предмет изысканной мебели, чем газовую плиту. И, несмотря на свой размер, Northfield™ может похвастаться невероятно большим керамическим стеклом площадью 283 квадратных дюйма, которое подчеркивает реалистичный дровяной огонь под любым углом в комнате.

Маленькая роскошная плита
Горелка Ember-Fyre
До 22 000 БТЕ
Отапливается до 850 кв.м. футов
3-стороннее стекло
Новое железо, бронзовая патина или коричневая эмаль
22 000 БТЕ

Подробнее

Northfield™ Radiant MV

Эркер Berkshire™

Эркер Northfield™

Northfield™ MV — это самая маленькая модель недорогой газовой плиты Lopi серии Standing Pilot Millivolt. Эта печь отличается элегантным дизайном, полностью чугунной конструкцией изысканного качества и высокотемпературным керамическим стеклом. Northfield™ MV обеспечивает комфортное лучистое тепло плюс естественную конвекцию, обеспечивая оптимальное тепло в жилых помещениях площадью до 850 квадратных футов.

С Northfield™ MV вы получаете БОЛЬШЕ ТЕПЛА ЗА МЕНЬШИЕ ДЕНЕГ; это на
больше функций и преимуществ, чем у любой другой небольшой газовой плиты, доступной в этом классе, что делает ее красивым и экономичным способом обогреть ваш дом!

Маленькая основная плита
Горелка Танцующего Пламени
Постоянный пилот Милливольт (MV)
До 22 000 БТЕ
Отапливается до 850 кв.м. футов
от 12 500 до 22 000 БТЕ

Узнать больше

Эркер Berkshire™

Berkshire™ GreenSmart™ 2 — газовая плита Lopi среднего размера, которая может нагревать до 50 кв. ноги. Он идеально подходит для средних и больших жилых помещений и отлично подходит для целей зонального отопления. Прекрасная детализация актеров и большой вид на открытый огонь делают Berkshire потрясающим фокусом в любой комнате. Эта печь оснащена отмеченной наградами горелкой Ember-Fyre, внутренним акцентным освещением и керамическим стеклом высокой прозрачности, которое входит в стандартную комплектацию невидимого защитного экрана, соответствующего стандарту ANSI 2015 года.

Плита среднего размера Deluxe
Горелка Ember-Fyre
До 31 000 БТЕ
Отапливается до 1500 кв. футов
3-стороннее стекло
Новое железо, бронзовая патина или коричневая эмаль
31 000 БТЕ

Узнать больше

Berkshire™ Radiant MV

Эркер Greenfield™

Эркер Berkshire™

-Набор журналов Fyre™.

Этот блок постоянного пилота (MV) не требует ПИТАНИЯ для запуска или работы, что делает его надежным источником тепла для любого дома, даже во время перебоев в подаче электроэнергии! Berkshire™ MV спроектирован так, чтобы обеспечивать комфортное лучистое тепло и превосходную естественную конвекцию, обеспечивая оптимальное тепло по всему дому. Для этого устройства доступен дополнительный вентилятор на 130 кубических футов в минуту, который еще больше улучшает естественную циркуляцию нагретого воздуха в помещении. Пульт дистанционного управления GreenSmart® Basic также доступен в качестве опции для этого устройства.

Плита среднего размера
Горелка Танцующего Пламени
Постоянный пилот Милливольт (MV)
До 31 000 БТЕ
Отапливается до 1500 кв. футов
от 17 500 до 31 000 БТЕ

Подробнее

Эркер Greenfield™

Greenfield™ — самая большая чугунная газовая плита Lopi. Этот мощный нагреватель производит до 40 000 БТЕ и обогревает до 2000 квадратных футов. Особенностью Greenfield номер один является его массивная трехсторонняя зона наблюдения за огнем из керамического стекла, которая стандартно поставляется с невидимыми защитными экранами, соответствующими стандарту ANSI 2015 года. Еще одной удивительной особенностью Greenfield является направленный вниз регулируемый акцентный свет, который красиво выделяет отмеченную наградами горелку Ember-Fyre и внутреннюю часть печи, независимо от того, включена она или нет.

Большая роскошная плита
Горелка Ember-Fyre
До 40 000 БТЕ
Отапливается до 2000 кв. футов
3-стороннее стекло
Новое железо, бронзовая патина или коричневая эмаль
40 000 БТЕ

Подробнее

Greenfield™ Radiant MV

Эркер Greenfield™

Greenfield™ MV — это самая крупная модель из линейки чугунных газовых плит Lopi Millivolt по умеренной цене! Greenfield™ MV отличается элегантным дизайном, полностью чугунной конструкцией изысканного качества и большой зоной обзора из высокотемпературного керамического стекла. Эта печь обеспечивает комфортное лучистое тепло и естественную конвекцию, чтобы обеспечить оптимальное тепло по всему дому.

С Greenfield™ MV вы получаете БОЛЬШЕ ТЕПЛА ЗА МЕНЬШИЕ ДЕНЕГ; это больше возможностей и преимуществ, чем у любой другой большой газовой плиты по умеренной цене, что делает ее красивым и экономичным способом обогреть ваш дом!

Большая основная плита
Горелка Танцующего Пламени
Постоянный пилот Милливольт (MV)
До 40 000 БТЕ
Отапливается до 2000 кв. футов
от 18 000 до 40 000 БТЕ

Узнать больше

Газовая плита с прямой вентиляцией для салона

Газовая плита с прямой вентиляцией для гостиной

Классическая газовая плита с прямой вентиляцией для гостиной Теплообмен. Керамическая горелка Ember с керамическими бревнами обеспечивает реалистичный эффект дровяного огня. Ваша каминная плита добавит дизайнерский штрих, выбрав собственные цвета и акценты из никеля или золота.

Простая вентиляция через стену делает эту печь идеальной для использования в существующих домах, где вертикальная вентиляция может быть невозможна. К общей ценности и эффективности добавляется система обогрева и циркуляции воздуха в помещении с помощью вентилятора с регулируемой скоростью.

Газовые плиты Thelin™ предназначены для резервного обогрева на случай отключения электроэнергии. В регулируемой системе управления подачей газа используется пилотная лампа, для работы которой не требуется электричество. Удобный кнопочный воспламенитель упрощает поджигание, поэтому запальник можно отключить, когда он не используется.

Подробнее

Эркер Cypress™

Газовая плита Cypress™ предлагает уникальную и вневременную презентацию огня с четкими линиями и элегантным стилем. Эта печь имеет открытую трехстороннюю конструкцию с большой зоной наблюдения за огнем из керамического стекла, что позволяет вам наслаждаться красотой отмеченного наградами дровяного набора Ember-Fyre® под любым углом в комнате. Стандартное верхнее акцентное освещение еще больше усиливает эффект огня, обеспечивая теплое свечение, которым можно наслаждаться как с включенным пламенем, так и без него.

Cypress™ — это мощный домашний обогреватель, обеспечивающий как лучистым, так и конвективным теплом жилые помещения площадью до 2000 квадратных футов. Этот полностью укомплектованный блок GreenSmart® в стандартной комплектации поставляется с конвекционным вентилятором и беспроводным пультом дистанционного управления GreenSmart® Remote, который включает в себя такие функции, как Comfort Control™, который позволяет вам сжигать меньше топлива в теплые дни, при этом наслаждаясь красивым изображением огня.

Мощность обогрева: до 2000 квадратных футов
Максимальная входная мощность БТЕ: 40 000 (NG/LP) БТЕ/час
Эффективность в установившемся режиме (высокая) *: до 79,05 % (NG), 81,78 % (LP)
Рейтинг эффективности EnerGuide: до 70,37 % (NG), 71,95 % (LP)
AFUE: до 72,1% (NG), 75,6% (LP)
Вентилятор: стандартный
Вентиляция: Верхнее или заднее вентиляционное отверстие
Вес: 280 фунтов
Система горелки: Ember-Fyre™
Площадь обзора стекла: керамическое стекло, 23-1/8″ Ш x 14-1/4″ В (ПЕРЕДНЯЯ ЧАСТЬ), 745 кв. Дюймы

Подробнее

Вектор буржуйка векторов скачать бесплатно графический дизайн

Расширенный поиск Запросить дизайн

[ Векторы ] электрическая плита ( ai, eps 1.20MB )

Скачать бесплатно.com

[ Векторы ] кухонная посуда ( 760.43KB )

[ Векторы ] кулинария ( 35.25KB )

Джей Альварес / rootworks

[ Векторы ] газовая печь вектор ( 175.98KB )

3lian.com

[ Векторы ] различные элементы векторного силуэта образа жизни 145 элементов ( 4. 39MB )

zcool.com.cn

[ Векторы ] Кухонная печь ( ai , eps 1.51MB )

Скачать бесплатно.com

[ Векторы ] Кухонная газовая плита ( 1.77MB )

All-free-download.com

[ Векторы ] плита ( 59.97KB )

www.brandsoftheworld.com

[ Векторы ] красивые рождественские колокола фон вектор печь ( 6.41MB )

3lian.com

[ Векторы ] ретро посуда 02 вектор ( 11. 13MB )

zcool.com.cn

[ Векторы ] Газовая горелка ( ai, eps 2.62MB )

Скачать бесплатно.com

[ Векторы ] Набор крупной бытовой техники ( ai , eps 1.09MB )

Скачать бесплатно.com

[ Векторы ] Кастрюля на плите ( 11.38KB )

палимпсест / палимпсест

[ Векторы ] вектор газовая плита оригинал ( 462.95KB )

zcool.com.cn

[ Векторы ] векторная газовая плита ( 174. 47KB )

3lian.com

[ Векторы ] синее пламя вектор ( 7.57MB )

zcool.com.cn

[ Векторы ] набор иконок для домашних устройств (ai, eps 886.55KB)

Скачать бесплатно.com

[Векторы] Кастрюли ( 146.35KB )

Никкерс

[Векторы] Печь старого стиля картинки ( 46.20KB )

www.openclipart.org

[ Векторы ] векторная кухня ( 482.65KB )

zcool. com.cn

[Векторы] красивый новогодний фон 05 вектор ( 6.41MB )

zcool.com.cn

[Векторы] Цветные иконки для посуды (ai, eps 1.11MB)

All-free-download.com

[Векторы] Набор иконок бытовой техники (ai, eps 1.05MB)

Скачать бесплатно.com

[ Векторы ] Кастрюля картинки ( 135.29KB )

www.openclipart.org

[ Векторы ] ретро посуда 01 вектор ( 11.82MB )

zcool. com.cn

вектор вектор плита газовая плита печь плита вектор тигры вектор свободный вектор студент вектор вектор рот векторов свободный вектор вектора старая плита свободный вектор вектор парень печь дрова плита плита свободный вектор свободный вектор мотоцикл вектор плита газовая плита свободный вектор вектор

Загрузка дополнительных элементов, пожалуйста, подождите…

Идет загрузка дополнительных элементов, пожалуйста, подождите…

Критерий поиска:

Тип поиска:

Совпадение с любымСовпадение со всеми

Искать в:

ВекторыИконкиФотоШрифтыШаблоны сайтовPSD

Лицензия:

Все лицензииРазрешить коммерческое использование

Результат сортировки:

Сначала лучшее совпадениеСначала новыеСначала много загрузокСначала меньше загрузок

Дом
Лицензии
Срок
Конфиденциальность
О
Связаться с

Чертеж буржуйки на воде своими руками.

Как повысить КПД буржуйки без помощи специалиста и серьезных финансовых вложений

Буржуйка своими руками отлично подходит для обогрева гаражей. С его помощью можно организовать отопление дачного участка, в котором живут наездами, он может выполнять роль временного теплового узла, пока не будет установлено основное отопление.

С помощью такой конструкции можно не только обогревать различные помещения, но и готовить еду. И одно из ключевых преимуществ этой печи в том, что при большом желании почти каждый человек может правильно сварить буржуйку, сделав все сам и сэкономив на услугах сторонних мастеров.

Сделать буржуйку своими руками можно практически из любых подручных металлических изделий. Для этого подойдет старый бидон из-под молока, кусок трубы, бочка, листовой металл и т.п. Правильно сделанная буржуйка довольно быстро прогревается. При этом он быстро остывает, но для устранения этого недостатка обычно достаточно более тщательно утеплить помещение.

Пошаговая инструкция по сборке буржуйки из консервной банки

Чтобы правильно сварить буржуйку, необходимо предварительно подготовить подходящий чертеж. Имеются чертежи агрегатов прямоугольного и круглого сечения. Итак, сделать буржуйку своими руками можно даже из обычного молочного бидона. Схема такой конструкции показана на рис. 1.

Рисунок 1. Буржуйка из консервной банки.

Чтобы сварить такую буржуйку своими руками, вам не потребуются никакие дорогие и труднодоступные материалы и инструменты. Достаточно будет:

Металлический стержень диаметром 0,6 мм.
Старый молочный бидон.
Дымоход. При большом желании и соответствующих навыках его можно сделать своими руками.
Файл.
Зубила.
Молоток.

Некоторые из обсуждаемых ниже вариантов требуют использования сварочного аппарата. При желании можно обойтись и без него. А вот сварка позволяет получить более прочную конструкцию. Каких-то конкретных размеров приводить не буду, потому что в случае с буржуйкой все сугубо индивидуально. Кроме того, размеры зависят от вашей емкости.

Работа начинается с подготовки воздуходувки. Для этого в банке нужно прорезать отверстие чуть ниже горлышка. Придайте ему прямоугольную форму. Обработайте края получившегося отверстия напильником. Вырежьте отверстие в дне вашей банки, чтобы в дальнейшем дымоходная труба входила в него довольно плотно. Сделать это предельно просто:

Для начала подготовьте разметку на дне вашей банки, где в дальнейшем будет проходить дымоход. Диаметр отверстия сделайте примерно на 1,5-2 мм меньше диаметра будущей дымоходной трубы.
Возьмите молоток и долото. С их помощью сделайте отверстие по заранее подготовленной разметке.
Возьмите напильник и расправьте образовавшееся отверстие. Удобнее всего для этого использовать напильник с круглым сечением.
Плотно вставьте дымоход в отверстие. Если не войдет, придется еще поработать напильником над дыркой. Трубка должна входить довольно туго.

Рисунок 2. Буржуйка из бочки.

Далее вам нужно будет взять металлический стержень и согнуть его в змейку. В дальнейшем змейка будет служить решеткой. Согните готовую решетку так, чтобы потом ее можно было вставить в горловину. Выровняйте вставленную решетку уже внутри контейнера. На этом буржуйка своими руками готова.

При желании можно сделать для него надежную подставку. А если сделать заслонку поддувала, получится буржуйка своими руками с возможностью регулирования тяги. Затвор предельно прост.

Таким образом, сделать самую простую буржуйку своими руками можно без особых проблем. Для этого не требуется никаких специальных материалов и инструментов. Вам останется только установить самодельную печь там, где она вам нужна, и подключить дымоход. Такой самодельный агрегат будет исправно обогревать помещение до тех пор, пока вы не захотите заменить его на более совершенную систему.

Руководство по изготовлению буржуйки из трубы

Этот вариант потребует использования сварки. Собирается такая буржуйка своими руками из куска металлической трубы. Схема установки показана на рис. 2.

При желании его можно сделать и из старой бочки. Все делается аналогичным образом. Для начала нужно взять арматуру, сделать из нее решетку и приварить к корпусу. На схеме выше видно, что эта буржуйка оснащена двумя дверцами для топочной камеры и поддувала своими руками. Такую печь можно использовать не только для быстрого и качественного обогрева помещения, но и для приготовления пищи.

Рисунок 3. Кирпичный экран.

Именно очень быстрый разогрев – одно из важнейших преимуществ таких печей. Однако из этого вытекает их главный недостаток – они довольно быстро остывают. Металл — не лучший аккумулятор тепла. Впрочем, этот недостаток можно легко устранить. Нужно просто обложить буржуйку кирпичом своими руками. Этот материал, в отличие от металла, очень хорошо аккумулирует тепло и долго сохраняет его.

Единственный недостаток конструкции в том, что прогревать помещение придется долго. Но от этого недостатка можно легко избавиться. Вам просто нужно создать специальный кирпичный экран с вентиляционными отверстиями. Такие системы используются в банях. Ознакомиться со схемой такого кирпичного экрана вы можете на рис. 3.

На приведенной выше схеме видно, что установка кирпичного экрана осуществляется на определенном расстоянии от корпуса печи. Это не случайное и разумное решение. Такая конструкция обеспечивает наиболее эффективное и рациональное использование тепла, выделяемого печью.

Инструкция по установке экрана

Правильно изготовив кирпичный экран, вы убережете свою самодельную буржуйку от недостатка быстрого охлаждения. При работе печь будет выделять тепло, оно будет нагревать кирпич, а кирпич, как известно, способен накапливать тепло и сохранять его длительное время. В результате вы уже выключите плиту, а в комнате будет тепло еще довольно долго.

Рисунок 4. Буржуйка с дымоходами.

Кладку следует возводить на расстоянии около 10-15 см от стен буржуйки. Сверху и снизу кладки должны быть вентиляционные отверстия. Воздух будет циркулировать внутри кирпичного экрана. Теплое будет отводиться в отапливаемое помещение, а холодное – охлаждать стенки топки, предохраняя их от быстрого прогорания.

Иногда вокруг буржуйки кирпич выкладывают в шахматном порядке или без зазора. Такой подход абсолютно неверен, забудьте об этом. Если делать кладку без зазора, то эффективность обогрева помещения значительно снизится, а лишнее тепло будет буквально улетать в трубу. Шахматный порядок плох тем, что при его наличии воздух не может нормально циркулировать. Площадь кирпичей намного меньше полнотелых.

В результате он очень быстро остынет. Тепло от буржуйки будет просто проходить сквозь кладку, как сквозь сито. Потери тепла в такой ситуации составляют 50% и более. Комната, конечно, прогревается довольно быстро. Но он также будет остывать на очень высокой скорости. Этот способ хорошо подходит для новостроек, в которых еще нет основного отопления, но помещение нужно прогревать. В готовых постройках от него лучше воздержаться.

Если совсем нет денег, то кирпич можно не покупать, а даже использовать битые изделия. Но этот вариант сгодится только для временного использования.

Усовершенствованная конструкция самодельной буржуйки

При желании можно сделать буржуйку более сложной конструкции, используя для этого металлические короба или листовой металл. Получите хороший агрегат прямоугольной формы. Схема прямоугольной печи показана на рис. 4.

Данная конструкция предполагает наличие циркуляции дыма. Благодаря такому решению значительно снижается расход топлива. Возможна установка дверей с защитой от сквозняков. Это сэкономит еще больше топлива. Заслонки и дымоходы обеспечивают максимально эффективную работу буржуйки и позволяют существенно сэкономить на топливе.

Таким образом, историческое название этой печи не имеет абсолютно никакого отношения к действительности, так как перерасхода топлива при работе просто нет.

Название «буржуйка» закрепилось за этой красивой печуркой только по неверному толкованию.

Важно уметь не только правильно готовить буржуйку, но и знать особенности ее установки и эксплуатации.

Если стены дома деревянные или панельные, то печь следует устанавливать не ближе 1 м к ним. Правила безопасной эксплуатации такого рода агрегатов предусматривают обязательную установку трубы для отвода дыма. Он должен состоять из одного раздела.

При необходимости можно, конечно, собрать трубу более чем из одной секции. Но здесь важно соблюдать правило, по которому одна секция конструкции должна плотно входить в другую. При этом нижнее нужно вводить в верхнее. Если трубу необходимо провести через стену, в месте прохода необходимо установить термобарьер. Обычно изготавливается из кирпича. Бетон лучше не использовать. При постоянных перепадах температур он довольно быстро рассыплется.

При желании можно купить или изготовить дополнительные аксессуары для хранения топлива. В целях безопасности их необходимо устанавливать на определенном расстоянии от плиты. Современный агрегат сможет не только качественно прогреть помещение всего за 15 минут, но и станет отличным украшением интерьера. Успешная работа!

Иногда возникают ситуации, когда необходимо без значительных материальных затрат обогреть малогабаритное помещение (гараж, мастерскую или склад) максимально эффективно и быстро. Отличным решением проблемы станет компактная буржуйка своими руками, для создания которой требуется смекалка, желание, инструменты и металл.

Простую буржуйку можно построить из подручных материалов. Можно использовать обычную банку или толстостенную бочку. Многолетний опыт показал, что очень толстый металл (более 8 мм) тоже плохо прогревается. Таким образом, снижается КПД и большая часть тепла не используется для обогрева.

Ознакомительный ролик по работе печи

Буржуйка прямоугольная с рефлектором

Решать вопрос, какой формы и размеров должна быть готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

Эскизы и простой чертеж с указанием всех основных размеров
Листовой металл (его количество зависит от желаемых размеров печи)
Уголки стальные (толщина 4-5 мм)
Металлическая трубка 25-30 мм
Труба 180 мм
Сварочный аппарат
Ручные рабочие и электрические инструменты

Корпус печи будет выполнен в виде прямоугольных стальных листов, сваренных встык. Необходимо вырезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На передней панели будет поддувал и дверца для топки, так что решить вопрос с ней можно будет позже.

Приварены первые боковые поверхности к днищу. Нужно следить, чтобы они располагались строго вертикально, используя уровень или угольник, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и заканчиваем сварку.

После сварки задняя стенка. Все внутреннее пространство должно быть разделено на три части:

циркуляция дыма
Топка
Зольник

Изнутри по бокам на определенной высоте (10-15 см) на всю длину привариваются уголки
Для колосника необходимо подготовить полосы шириной 25-30 мм из толстой листовой стали и длиной, соответствующей ширине буржуйки

Расстояние между пластинами около 5 см
Полосы привариваются к двум металлическим стержням диаметром 15-20 мм максимально надежно, так как они выполняют еще одну роль — ребер жесткости

Рефлектор необходимо расположить так, чтобы впереди образовывался канал, позволяющий дыму выходить. Он будет греться внутри больше всего, поэтому сделан из очень толстого металла (12-16 мм).

Дымоход необходимо разместить на рукаве высотой 15-20 см. Он делается из изделия диаметром чуть меньше дымохода и приваривается через отверстие к верхней крышке. Пришло время установить буржуйку, отрегулировать высоту и все – можно отапливать помещение.

Простая буржуйка из консервной банки

банка
Труба дымохода
Проволока для решетки
Сварочный аппарат
Инструменты

Начало работы

Устанавливаем банку горизонтально и отмечаем, где будет находиться поддувал, имеющий форму прямоугольника или серпа. Положите его под крышку
В стенке или дне бака прорезается отверстие, равное диаметру трубы дымохода
Чтобы сделать решетку, нужно запастись стальной проволокой. Его сгибают, проводят внутрь через крышку и аккуратно разгибают, чтобы зигзаг находился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т.п.
Банку необходимо закрепить на ножках, которые вырезаются из труб или уголков и привариваются
Дымоход сварной

На внешней стороне бака можно закрепить отражатель, благодаря которому будет уходить меньше тепла. Приварив ручки с боков, конструкцию можно перенести в любое другое место.

Плюсы и минусы самоделки буржуйской

Среди множества достоинств такой невзрачной, но полезной установки можно выделить:

Полная автономность и энергонезависимость
Работа на любом твердом топливе, в том числе на растительных остатках — это экономит много денег
Универсальность конструкции, которую можно не только устанавливать в различных помещениях, но и использовать для приготовления пищи
Простая конструкция, которую можно построить своими руками из доступных в гараже материалов
Отсутствие необходимости возведения монолитного фундамента и установки капитальной трубы дымохода

Но несмотря на существенные и многочисленные достоинства, можно выделить ряд минусов буржуев:

Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию топки.
При недостаточной толщине стенок они вскоре начнут прогорать и печь выйдет из строя.
Нужно следить за процессом горения и вовремя подбрасывать дрова, контролировать тягу
Смолистые и влажные бревна вызывают трудноудаляемую сажу в дымоходе

Видео — еще один вариант изготовления печи

На страже

Проблема обогрева хозяйственных построек, вроде сараев или гаражей, решить не так просто, как кажется. Ведь магистральный газ не всегда есть, а использование электроприборов для таких целей – удовольствие не из дешевых. Одним из вариантов, хорошо зарекомендовавших себя на практике, является буржуйка. Несмотря на не слишком высокий коэффициент полезного действия, это устройство получило широкое распространение.

Простота в эксплуатации, никаких сложных навыков не требуется.
Нетребователен к используемому топливу, в качестве которого можно использовать дрова, уголь и даже торф.
Достаточно высокая пожарная безопасность, обеспечиваемая правильно изготовленной и установленной печью.
Возможность изготовить такое устройство самостоятельно, если есть под рукой все необходимые материалы и инструменты.

Все это можно отнести к достоинствам буржуйки. А так как не всегда есть возможность приобрести такую печь, многие ищут информацию, как сделать ее своими руками.

Вариантов самостоятельного изготовления буржуйки множество. Но не все из них дают удовлетворительные результаты. К решениям с сомнительными техническими и эксплуатационными достоинствами относятся:

Конструкции из обычных металлических бочек. Несомненно, такой материал вполне доступен и дешев. Однако стенки таких контейнеров слишком тонкие. Они просто быстро перегорают, сводя на нет усилия, затраченные на их изготовление. Ресурса, в большинстве случаев, хватает на один сезон.
. Прочность их стен вполне достаточна. Но объем сравнительно невелик, так что полученная печка сможет обогреть лишь небольшое помещение.
Бытует мнение, что цилиндрические буржуйки не слишком удачный вариант, так как, по сравнению с прямоугольными конструкциями, они имеют меньшую площадь поверхности и хуже теплообмен. Сторонники таких конструкций забывают, что в цилиндрической топке более благоприятные условия для создания тяги и конвекции потоков горячего воздуха.

Не зря цилиндрические буржуйки получили наибольшее распространение. Рассмотрим вариант изготовления такой печи. Но, в первую очередь, следует отметить, что особо строго соблюдать указанные размеры и рекомендации не следует. Не бойтесь и экспериментируйте. В конечном итоге все будет зависеть от подручных материалов и изобретательности мастера.

Что потребуется для работы

Для того чтобы приготовить буржуйку своими руками по рекомендованной схеме, вам потребуется:

Сварочное оборудование. Поскольку работать придется с металлом значительной толщины, полуавтомат с такой задачей не справится. Лучше отдать предпочтение обычной электродной сварке. Газовая сварка также может справиться с поставленной задачей.
Болгарка, которой приходится резать имеющийся в вашем распоряжении материал, если вы не хотите резать его сварочным аппаратом.
Инструменты для работы с металлом — молотки, клещи, плоскогубцы, металлические щетки и напильники.
Труба горячедеформированная сварная. Представленный вариант подразумевает использование стандартной трубы с внешним диаметром 426 мм и толщиной стенки 10 мм. Металла такой толщины будет достаточно, чтобы готовая конструкция прослужила долго.
Небольшой, длиной около 100 мм, отрезок стандартной стальной трубы диаметром 106 мм и толщиной стенки 5 мм.
Листовой металл. Желательно, чтобы его толщина была не менее 4 мм.
Уголок стальной с полкой шириной около 40 мм.
Решетка. Можно обойтись и без него, но тогда КПД печи будет намного меньше. Тем более, что в продаже есть уже готовые решетки и цена на них не слишком высока. В рассматриваемой конструкции предусмотрена установка двух съемных колосников модели PISLA HTT 1D с наружным размером 135 х 250 мм. Они должны быть съемными, чтобы их было легче очищать от грязи. Если нет желания покупать готовое изделие, можно сделать решетку самостоятельно из металлического прутка подходящего сечения. А вот стальная будет служить хуже, чем чугунная решетка.
Пара достаточно мощных дверных петель.

Если все это есть под рукой, то можно начинать. Что хотелось бы получить в результате показано на чертеже.

Последовательность операций

Для того, чтобы получить что-то подобное, прежде всего, необходимо отрезать кусок трубы нужного размера. Как уже было сказано, совсем не обязательно в точности придерживаться указанных значений. Главное стараться соблюдать пропорции. Затем необходимо сделать в нужных местах отверстия для топки и зольника. Ведь в топку приходится закладывать дрова, а из зольника выгребать золу и золу, скапливающуюся там. Далее действуем в следующем порядке.

Вырежьте из металлических круглых заготовок два куска, диаметр которых точно соответствует внешнему диаметру топки. Это будет его дно и крышка.

Из этого же материала делаем несколько круглых блинов, с внешним диаметром, соответствующим внутреннему диаметру трубы. Полученные заготовки должны зайти внутрь будущей печи, но без слишком больших зазоров – ведь их предстоит приварить к стенкам.
В одной из заготовок небольшого диаметра вырезаем квадратное отверстие, в которое будет помещаться решетка. Привариваем два уголка по бокам. Они станут удерживающими полками.
Остальные заготовки отрезаем с одного края, примерно придерживаясь размера, указанного на чертеже. Это будут внутренние перегородки. Из них необходимо создать своеобразный лабиринт, по которому будут двигаться нагретые огнем газы. В рассматриваемой конструкции предусмотрено необходимое минимум два барьера. Их может быть и больше, но здесь нельзя перебарщивать, так как может ухудшиться тяга.
Из куска трубы, использованной для изготовления корпуса, вырезаем дверцы топки зольника. Их размер должен быть несколько больше размера отверстий в стене топки. Чтобы дверцы лучше прилегали к поверхности буржуйки, их придется расправить, уменьшив кривизну.
В крышке будущей печи прорезаем отверстие под трубу меньшего диаметра, которая станет началом дымохода.

Когда все готово, приступаем к собственно сварке, устанавливая детали так, как показано на схеме. Вы можете рассмотреть этот процесс на видео, которое в изобилии выложено в сети. Правильно будет начать с деталей, расположенных в глубине. В последнюю очередь привариваются крышка, дно и дверцы вместе с петлями.

Чтобы было удобно открывать двери, стоит сделать ручки, используя для этого кусочки имеющегося уголка. Топливо в буржуйку будет подаваться через верхний люк, а нижний использовать для удаления золы и как поддувал, регулирующий доступ воздуха, поступающего в топку.

Полученное тело не должно иметь зазоров. В этом можно убедиться, сварив швы водой, или проведя более тщательную дефектоскопию. Вставляем решетки, и можно считать, что сама буржуйка готова. Но есть еще ряд вещей, которые нужно сделать.

Установка печи

Ставить печь на пол — не самая лучшая идея. Из уголка, пошедшего на изготовление опорных полок колосника, можно сделать ножки, приварив их к корпусу печи, или опорной раме. Здесь главное, чтобы печь была максимально устойчивой.

Важным моментом является выбор правильного места расположения буржуйки. Чтобы ее раскаленные металлические стены не вызвали пожара, пол и стены рядом с печкой необходимо утеплить кирпичом или войлоком, пропитанным глиной, и покрыть листами металла. Пространство должно быть ограждено на 35 – 40 см по периметру. Со стороны дверей рекомендуется добавить еще десять сантиметров. Это предотвратит падение летящих искр на окружающие предметы.

Дымоходное оборудование

С большой ответственностью следует подойти к кладке дымохода. Во-первых, его вертикальная часть должна выходить на высоту не менее 1,2 метра. Затем под углом 90 градусов к вертикали в сторону должна отходить горизонтальная ветвь. Иногда его называют «кабанчиком» или «кабанчиком». Длина такой ветки должна быть 2,5 метра и более, так как именно здесь происходит сжигание горячих газов и содержащихся в них частиц топлива.

Наличие «кабана» обязательно, так как такое устройство значительно увеличивает КПД печи. Затем, чтобы изменившийся ветер не загнал дым в помещение, придется установить еще один вертикальный отрезок трубы. Дымоход должен находиться вдали от кирпичных или бетонных стен на расстоянии 1,2 метра. Для деревянных конструкций расстояние придется увеличить до 1,5 метров. Во избежание случайных ожогов рекомендуется установить дополнительную защиту. Если нет желания пробивать дыру в стене, трубу можно выпустить прямо в окно, позаботившись о его теплоизоляции.

Выделение

Полученная печь может работать не только как обогреватель. Она также может служить плитой, ведь на ее плоской верхней поверхности легко разместиться чайник с водой, кастрюля или сковорода. Это одна из причин, почему стоит использовать вертикальную, а не горизонтальную компоновку ствола. Есть и другие преимущества — при вертикальной компоновке тяга лучше и КПД устройства выше.

Свобода творчества

Как упоминалось выше, эти размеры используются не в качестве жесткого ориентира, а в качестве примера пропорций. При желании размеры базы могут измениться по разным причинам. На это могут повлиять:

Размеры отапливаемого помещения. В соответствии с ними буржуйку можно сделать больше или меньше. Ведь вовсе не обязательно размещать громоздкую печь в тесной комнате, занимающей значительную часть пространства.

Буржуйка представляет собой железную малогабаритную печь с дымоходом наверху. Он состоит из камеры, куда засыпается твердое топливо, колосника в виде металлической решетки, трубы – дымохода и зольника для сбора золы.

При возможности обращения со сварочным аппаратом устройство простое в изготовлении, при этом будет служить верой и правдой в неотапливаемом помещении, в полевых условиях, при отсутствии централизованного отопления не один десяток лет.

Как сделать самому?

Варианты изготовления:

Прямоугольная печь

Представляет собой металлический короб, можно самостоятельно сварить конструкцию из стальных листов. Для прямоугольной буржуйки отлично подойдет старый автомобильный бак, ящик.

Обычно эту форму выбирают, когда необходимо приготовить пищу на плите.

На вместительной платформе можно поставить сразу 2 большие кастрюли или емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверцы для закрытия поддувала и камеры сгорания, делается отверстие для дымохода, продукты горения должны своевременно выходить из помещения, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный тип буржуйки. Цилиндры имеют толстые стенки, топка прочная, мобильная, пожаробезопасная.

Сначала рисуется чертеж, делается разметка. Дверца камеры сгорания будет располагаться в центре цилиндра. Подул в той же плоскости, только на 10-12 см ниже.

Инструкция:

Берем болгарку , вырезаем обе двери, проводим между ними замкнутую линию.
По линии разрезаем шарик на 2 части.
Внизу Привариваем решетку — поддувал.
Установить решетку , снова сварить обе части.
Для клапана сделайте отверстие радиусом 10 см.
для капота вставляем отверстие в трубу, сваркой привариваем предметы.
простая печка из баллона готова, можно пользоваться, закидывать топливо и проверять ее работу.

Для приготовления пищи на плите конструкция немного другая:

отрезать верхушку баллона.
Вставленные внутрь и приваренные стержни.
Боковая верхняя часть вырезать отверстие для трубы. Вы можете разогревать и готовить еду одновременно.
Сварное отверстие , клапан вкручивается, удобная ручка адаптируется.
Из трубы , бочки тоже можно сделать духовку. Бочку или трубу нужно выбирать по диаметру.
В нижней части бочки трубы прорезать 2 отверстия под топку и зольник.
Сделать двери.
Do обрамление отверстий в металлической полосе.
Под топочную дверку на расстоянии 10 — 12 см внутри бочки приварить по углам кронштейны, на них будет лежать колосник, приварить его сначала из любой арматуры.

При изготовлении печи из трубы приварите к ней дно, а также часть сверху:

К низу приварить 4 ножки.
На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
Приварить петли к ранее вырезанным отверстиям, установить двери. Также отметьте и прикрепите крючок, чтобы дверцы плотно запирались.
Для эстетики дизайна обработайте все сварные швы, зачистите их 10. Окрасьте прибор снаружи термостойкой краской. Каким бы ни был фабричный продукт, его можно продать или с успехом использовать самому.

Печь рабочая

Вариант отличается специфическим запахом, который при сгорании топлива будет выделять добыча нефти даже с вытяжкой.

Инструкция:

Для изготовления данной модели подберите листовой материал толщиной не менее 4 мм, трубу дымохода, отдельные мелкие элементы конструкции.
Сделайте на листе точную разметку всех элементов, предварительно начертив чертеж.
зашлифовать все элементы болгаркой, зачистить края деталей. Просверлите отверстия круглой формы в трубе.
Верхняя часть резервуара прорежьте отверстие трубы не по центру влево.
Сместив вправо по окружности просверлить отверстие для соединительной трубы.
Получил 2 круга , привариваем их к трубе, толщина верхнего бака будет зависеть от его сегмента.
Таким же образом декорируйте нижнюю часть печи. , но теперь вырежьте отверстие прямо в центре отмеченного круга.
прорежьте следующее второе отверстие, прикрепите к нему сдвижную крышку.
Приварить к нижней плоскости 4 ножки.
Очистите швы после сварки , покрасьте поверхность термостойкой краской.
Подсоедините дымоход к духовке. Обработка будет выливаться в нижнюю часть бака, после воспламенения бумаги сдвижная крышка закрывается, и отработка начинает гореть. Через отверстия будет проникать кислород, отработка будет интенсивно гореть.

Необходимые материалы, инструменты

Перед началом работы подготовьте инструменты:

Щетка металлическая;
долото, плоскогубцы, молоток;
рулетка, мел;
со сверлами по металлу;
;
круги по металлу;
;
защитная маска;

Для корпуса понадобится труба диаметром 30 см, толщиной не менее 5 мм. Вместо трубы можно использовать листовой металл такой же толщины.

Для дымохода следует выбирать трубу диаметром 12 см, толщиной не менее 3 — 4 мм. Во избежание прогорания для зольника подходит металлический короб, поэтому нужно выбирать прочный листовой металл.

Прохождение

Для начала нужно распилить металл, учитывая толщину и длину нужных заготовок.

С деталей снять фаску, прикосновение к печи будет безопаснее, а сварные швы прочнее:

Проверьте правильность маркировки деталей перед тем, как начать их резать. При раскрое учитывайте толщину стенок печи, а также окружность.
Срежьте фаску с подготовленных деталей, чтобы предотвратить случайный контакт с горячим устройством.
Проверьте маркировку всех деталей.

Конструкция устанавливается в следующей последовательности:

Подключить сварочный аппарат к сети.
Берут электрод толщиной 4 — 5 мм с учетом листа или трубы.
Установка силы тока на устройство до 160 А.
наденьте специальные очки и комбинезон, руки защитите гетрами.
К дну печи приварить три стенки.
Нижняя часть устройства размещается на расстоянии не менее 5 см от пола.
Соедините детали под прямым углом. Проверьте их перпендикулярность уровнем.
Где нужно , выпрямить углы деталей.
сварка деталей и стыков относительно уровня пола, под углом 45 гр.
приварить перегородку между поддувалом и топкой, предварительно прорезав отверстия, чтобы не скапливалась зола.
выдерживают расстояние между отверстиями не менее 5 см от стенок печи. Расстояние между перегородкой и низом конструкции должно оставаться не менее 10 см.
В последнюю очередь сваркой вырезаем отверстия для установки дымохода с обратной стороны самодельной печи.
Сделать разметку , просверлить прямоугольные отверстия в местах, предназначенных для топки и поддувала.
Совместите с перегородкой во всех нижних отверстиях. Расстояние между стенками топки и верхними боковыми гранями должно быть не менее 3 – 5 см. Отверстие для поддувала немного меньше, но не более 5 см.
Болгарка вырезаем из металла два отверстия, формируем дверцы. Приварите их на навесы, поддувало максимально поднимите до верха проема плиты, чтобы они не провисали дальше под воздействием высоких температур.
К дверям приварить болты , они должны открываться и закрываться легко, без препятствий.

После всех сварочных работ проверить качество швов, обметать их. Если есть дефекты, исправьте их немедленно. В конце работы приварите верхнюю часть устройства.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло, не подбрасывая очередную порцию дров, не прогорала быстро, можно, топливо не горело, а тлело, процесс топки без подкладки дров можно растянуть на несколько часов.

Изготовление печи длительного горения немного отличается от обычной конструкции.

Лучше всего для топки подойдет баллон:

Отрежьте у него верх , это будет крышка печки.
Пробейте отверстие сверху и сбоку печи, это будет колпак.
Проделайте отверстие в центре, чтобы можно было легко вставить баллон.
приварить к вырезанному отверстию блинной трубы, чуть длиннее цилиндра. Труба будет служить поддувалом, а в топку будет поступать кислород, топливо не будет тлеть, но и не гореть.
отрезаем часть баллона по центру, вставляем трубу в отверстие как поддувало. Принцип работы буржуйки длительного горения заключается в создании давления внутри камеры. После того, как дрова разгораются, тяжелый металлический круг опускается внутрь, начинает давить на топливо, создает на него давление, топливо начинает испытывать недостаток кислорода и медленно тлеть. Дым, направляясь вверх, выходит через трубу, помещение не будет прокуренным.

Преимущества и недостатки

Как и любое другое отопительное устройство, печь имеет как плюсы, так и минусы.

Несомненными достоинствами самодельной печи являются:

Компактные размеры.
Использование любого доступного топлива , топить можно торфом, дровами, опилками, щепой, углем.
Незначительные затраты на изготовление прибора , в основном можно обойтись подручными материалами.
Строительный монтаж не требует закладки фундамента, дымохода.

К недостаткам печи можно отнести:

Довольно большой расход топливного материала, принцип такой: пока топишь, тепло. Чтобы в помещении было прохладно, нужно чаще подбрасывать топливо, иначе можно просто замерзнуть.
Стенки печи сильно нагреваются и могут привести к ожогам при прикосновении.
Нельзя допускать выпадения углей из печи, это чревато пожаром.

Где можно применять?

Печи были популярны в первой половине прошлого века. Ими обогревали солдатские землянки, блиндажи, обогреватели.

Сегодня печи по-прежнему отапливают садовые домики, гаражи, склады, теплицы, то есть там, где нет газопровода, а электроприборы малоэффективны, при этом сжигая много электроэнергии.

Виды домашней буржуйки

Материал конструкции – чугун или нержавеющая сталь. Топка состоит из емкости, зольника, патрубка, дымохода, топочной дверки.

Различают типы:

печи пиролиза;
с варочной площадкой вверху для приготовления пищи;
обшиты кожухом для эффективной теплопередачи. Для самоделки можно выбрать старый воздушный шар, бочку, большой чан, жестяную банку. Печи могут быть цилиндрическими, прямоугольными;

Правила техники безопасности при установке

Любое самодельное отопительное устройство предназначено для обогрева помещения, делая его более комфортным, но наряду с этим такие устройства далеко не безопасны, чреваты воспламенением, пожаром.

При монтаже конструкции очень важно соблюдать правила безопасности:

Печь необходимо устанавливать на огнеупорную поверхность, иначе пол может прогореть. Для этого на пол хорошо положить кирпичи и плитку.
Стенки печи не должны сильно перегреваться; для этого при изготовлении используется специальный гипсокартон или другой негорючий материал.
Быстровоспламеняющиеся материалы не класть рядом с топкой, они могут загореться.
позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выделяться, а не накапливаться внутри помещения.
использование в производстве только качественный, огнеупорный материал.

При наличии панельных, деревянных стен в доме установить печь на расстоянии 1 метра от них.
Обязательно монтировать дымоход желательно из одной секции.
При прокладке трубы через стену установить теплоизоляцию из кирпича. Не используйте для этих целей бетон, он быстро крошится.
для гаража лучше подойдет буржуйка на отработке, так что не спешите выбрасывать диски от колес.
Не ставьте печь рядом с легковоспламеняющимися материалами.
Участок трубы чуть выше крыши, сделайте его из негорючего материала, так печь будет остывать гораздо медленнее.
Хорошо продумайте систему вентиляции , в помещении не должно гореть.
Выложить пол и стены возле строения кирпичом, либо облицовочным материалом, печь пожароопасна То же самое касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
В целях безопасности установите металлический кожух вокруг устройства.
решетка лучше сделать из чугунных решеток в комплекте, так их будет легче вытаскивать из топки.
Все части дымохода устанавливайте только в верхней части конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
Обработайте швы после сварки прочным и качественным герметиком.
Не чистите трубу щеткой , металлические предметы, стенки труб могут быстро протечь.
Монтаж дымохода , сделать козырек от дождя, дождевая влага не будет попадать внутрь трубы.

Конструкция буржуйки, получившая распространение в 19 веке, не утратила своей актуальности и в настоящее время. На заре прошлого века она служила основным способом обогрева жилых помещений, где не было возможности установить стационарную печь. С появлением центрального отопления популярность буржуйки пошла на убыль, но во время войны, да и просто в армейско-полевых условиях помощь такой печки незаменима.

Виды самодельной печи

Выбор наиболее подходящей конструкции буржуйки зависит от места и цели ее эксплуатации. Гараж – ваш второй дом, и вы проводите в нем все свободное время, вне зависимости от погоды на улице? Оптимальным решением будет изготовление печи на отработанном топливе. Решили обзавестись буржуйкой на даче? Тогда лучше предусмотреть вариант с возможностью приготовления пищи. Если вы планируете эксплуатировать печь на открытом воздухе, внешний вид особого значения не имеет, а вот для дома желательно сделать красивый источник отопления. В зависимости от назначения буржуйки можно классифицировать на следующие виды:

устройства, оборудованные варочной поверхностью;
печи длительного горения;
конструкция с повышенным эффектом рассеивания тепла.

Зачастую изготовление буржуйки не требует значительных финансовых затрат на приобретение материалов. Умельцы предлагают изготовить печь из следующих подручных материалов:

металлический ящик;
газовый баллон;
бидон из-под молока или другой металлический предмет цилиндрической формы;
подходят листы металла.

В состав стандартных элементов буржуйки входят:

камера сгорания топлива;
решетка;
зольник;
дымоход.

Индивидуальные конструкции буржуек могут отличаться от обычных образцов, быть усовершенствованы и дополнены отдельными элементами.

Устройство на отработанном топливе

Изготовление буржуйки в гараже своими руками с использованием отработанного топлива для отопления – двойная выгода. Получая нужное тепло, владелец печи одновременно избавляется от отходов. В устройство аналогичной конструкции входят два бака, соединительная трубка и дымоход. Баки буржуйки могут быть выполнены цилиндрическими или прямоугольными. Любому строительству предшествует подготовительный этап, в том числе и проектирование будущей печи.

Размеры баков зависят от объема предполагаемого топлива. Необходимо сделать соединительную трубку с соблюдением определенных пропорций: 10 см – минимальный диаметр, длина превышает диаметр в 4 раза. По всей окружности и длине соединительной трубки требуется сделать отверстия в количестве 50 штук. Он расположен между двумя контейнерами. Высота дымохода печи не менее 4 метров.

Что еще нужно сделать для такой буржуйки? Нижний бак снабжен крышкой с двумя отверстиями – для подвода масла и воздуха, снизу крепятся ножки. После этого все части печи (2 бака и соединительная трубка) тщательно свариваются.

Принцип работы буржуйки при отработке следующий:

отработавшее топливо высыпается в холодную топку через горловину в нижний бак;
затем в это же отверстие подается растопочный материал;
Во время работы слышно легкое гудение — это нормальный процесс.

Если сделать емкости достаточного размера, верх можно использовать для подогрева пищи или воды.

Важно! Уровень топлива в печи не должен доходить до крышки бака, обязательно оставлять свободное место.

Газобаллонная конструкция

Будучи владельцем газового баллона, сделать из него буржуйку своими руками — правильное решение. Толстые стены позволят сделать мобильную и прочную конструкцию. Предлагается сделать печь в двух вариантах — с размещением цилиндра горизонтально или вертикально. Рассмотрим подробно второй вариант буржуйки. Изготовление происходит в несколько этапов:

в центре цилиндра маркируется вход в камеру сгорания;
отступая вниз 10 см, наносится контур поддувала;
можно сделать отверстия болгаркой;
между двумя створками проведена замкнутая линия, по которой баллон разрезается на две части автогеном;
к нижней опалубке топки в районе выреза приваривается колосник, через который зола от сгоревших дров будет попадать в поддувал;
после крепления решетки газовый баллон снова соединяется сваркой;
вокруг вентиля правильной работы духовки необходимо сделать отверстие диаметром около 20 см, в которое устанавливается патрубок, выполняющий роль вытяжного;
осталось сделать ножки для буржуйки, и основная часть работы выполнена.

Если вы считаете себя эстетом и хотите поразить своей аккуратностью друзей, пришедших в гости к огню, вы можете вскрыть конструкцию термостойкой краской.

Такая буржуйка пригодна исключительно для обогрева. Если в ваши задачи входит разогрев или приготовление пищи, то вам необходимо внести некоторые коррективы в верхнюю часть духовки. Для этого вместо срезанного верха внутрь ввариваются стержни, чтобы можно было установить посуду. Обязательное для любой буржуйки отверстие для трубы необходимо сделать сбоку в верхней части устройства. В тех случаях, когда буржуйка используется только для обогрева, решетку для посуды закрывают крышкой, изготовленной из отрезанной части цилиндра.

Совет ! Не забудьте снабдить крышку печи удобными ручками для легкого снятия при нагреве металла и заварить отверстие, где располагался вентиль.

Буржуйка прямоугольная

Для загородного дома Лучше прямоугольная. Для эффективного и длительного использования очень важно изготовить утеплитель из металлических листов нужной толщины. излишне тонкий материал быстро прогорит и буржуйка выйдет из строя в кратчайшие сроки, а если делать печь из слишком толстых листов, то долгий прогрев значительно снизит ее КПД. Оптимальная толщина стенового материала — от 4 мм. Перегородки лучше всего делать из металла толщиной более 10 мм. Для прямоугольной буржуйки также понадобятся колосник, выхлопная труба и уголки для подставки. Правильная конструкция обеспечит экономичный расход топлива и возможность регулировки подачи воздуха.

Можно сделать печь похожую на газовый баллон с вертикальным расположением, но лучше модернизировать устройство, чтобы повысить КПД. В этом случае помимо корпуса необходимо изготовить перегородки из металла большей толщины, предназначенные для установки в верхней части топливного отсека. Небольшое усовершенствование создает своеобразный лабиринт для дыма, замедляя процесс остывания буржуйки. Вверху, помимо отверстия для дымохода, рекомендуется сделать еще одно отверстие, позволяющее готовить пищу.

Совет ! Приваривая боковые стенки буржуйки к днищу, используя уровень, следят за строгим соблюдением вертикальных линий.

Внутреннее пространство топки разделено на 3 части — зольник, топку и «лабиринт» для дыма. Между первыми двумя устанавливается колосник, на который укладывается твердое топливо. Если вы хотите изготовить его самостоятельно, позаботьтесь о наличии толстой листовой стали. Полосы шириной 2,5-3 см и длиной, соответствующей размерам буржуйки, приваривают к металлическим прутьям диаметром 1,5-2 см на расстоянии 5 см друг от друга. Специалисты рекомендуют делать съемную решетку, чтобы ее можно было почистить или заменить. Для крепления внутри буржуйки сначала привариваются уголки по всей длине.

Следующим шагом будет изготовление опорных планок, приваренных к боковым стенкам топки, и можно приступать к изготовлению дверок для топки и зольника. Навесные петли помогут закрепить их на основной конструкции буржуйки. В завершение следует сделать трубу дымохода.

Печи длительного горения

Дрова в стандартных устройствах быстро прогорают и требуют регулярной подсыпки. А вот умельцы предлагают сделать буржуйку длительного горения, что особенно необходимо для отопления дачи. Его конструкция принципиально отличается от типов, описанных в предыдущих разделах. Для изготовления понадобится цилиндрическая емкость из металла подходящей толщины. Процесс создания буржуйки длительного горения включает следующие этапы:

отрезается верхняя часть, в дальнейшем она выполняет роль крышки;
в верхней части буржуйки сделать отверстие для колпака;
дрова закладываются через верхнее отверстие, а не через боковые дверцы как в стандартных печах;
затем нужно изготовить металлический круг, диаметром чуть меньше буржуйки имеющий отверстие в центре;
в подготовленный проем вставляется труба, превышающая топку по высоте и выполняющая функцию поддувала, для поддержания процесса горения за счет подачи кислорода;
в завершение требуется сделать отверстие в крышке буржуйки, обеспечивающее свободный, но плотный проход трубы поддувала.

Примечание! Буржуйка длительного горения предназначена исключительно для целей отопления и не позволяет организовать процесс приготовления пищи.

В готовом устройстве топливо загружается первым. Когда дрова хорошо разгорятся, сверху погружают диск с выхлопной трубой, затем закрывают крышку. Принцип работы конструкции печи заключается в недостаточном снабжении кислородом, в результате чего дрова не прогорают быстро, а медленно тлеют, обеспечивая тепло в течение 8 часов.

Особенности изготовления

Для повышения КПД буржуйки целесообразно сделать выхлопную трубу, максимально проходящую через помещение. Горизонтальное расположение вытяжки на определенной площади позволит дыму дополнительно обеспечить тепло, а не погаснуть мгновенно.

Заботясь о мерах безопасности, специалисты рекомендуют делать короб вокруг буржуйки, чтобы исключить риск ожогов. Для этого потребуется установить дополнительные плиты на расстоянии 5-10 см от топки. Воздушный зазор не допустит значительного нагрева бокса и обеспечит комфортные ощущения при нахождении рядом с буржуйкой. Подобную защиту лучше делать для прямоугольной печи, при цилиндрической форме конструкция неуместна.

Некоторые умельцы приспосабливают буржуйку под два вида топлива. Добавление в конструкцию инфракрасной горелки позволяет сделать универсальную печь, работающую на дровах и газе. Проявив фантазию, некоторые создают модели, служащие оригинальным украшением дачи или способные нагревать воду в баке, расположенном рядом с печкой.

Достоинства и недостатки буржуйки

Изучив достоинства и отрицательные стороны конструкции, можно сделать вывод, нужно или нет делать буржуйку своими руками. Основные преимущества заключаются в следующем:

возможность использования недорогого сырья: для отопления подходят опилки, дрова, торф или уголь;
небольшие финансовые затраты на изготовление устройства, покупка готовой печи обойдется намного дороже;
компактные размеры;
возможность эксплуатации буржуйки без капитального дымохода;
легко переносятся в другое место.

К минусам относятся:

обязательная защита на полу от падения углей;
качественная теплоизоляция поверхности стены, расположенной возле буржуйки;
горячие стены являются источником риска ожогов;
быстрый расход топлива, подогрев осуществляется только при штатной доливке.

Чертежи печь буржуйка: Чертежи печи-буржуйки для гаража | Ракетные печи, Самодельные уличные печи, Гараж

Переделка железной печки-буржуйки в кирпичную своими руками – фото, чертежи и устройство | Своими руками

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Принцип действия печки-буржуйки

Рекомендации по изготовлению

Этап №1 — выбор и подготовка баллона

Этап №2 — изготовление и наполнение корпуса

Этап №3 — изготовление дверцы и зольника

Пошаговое фото-руководство

Как повысить КПД?

Выводы и полезное видео по теме

Печь буржуйка своими руками — инструкция с чертежами и видео

Преимущества и недостатки

Модели

Конструкция Быстрова

Поэтапный принцип работы печи Быстрова:

Альтернативный вариант

Самая эффективная буржуйка своими руками, чертежи, фото, советы — Своими руками на даче

Материалы и инструменты

Технология проведения работ

Советы по выполнению работ

Дополнение печи отражателем

Заключительные работы

Рекомендации специалиста

Пожарная безопасность

Дымоход для печи

Чертежи для создания самой эффективной буржуйки.

Буржуйка с водяным контуром своими руками: чертежи и этапы создания

Достоинства использования буржуйки с водяной рубашкой

Создание буржуйки с водяным контуром своими руками

Формирование печи-буржуйки

Добавление водяного контура в буржуйку

мастер-класс по изготовлению буржуйки из стального листа

Родословная с историей

О цене и качестве

Устройство и принцип работы

Труба

Экран

Конвекция

Подстилка

Дымоход

Развитие и усовершенствование

О решетке и поддувале

Вода

Армеи и чугуны

Самодельные

Хорошие

Видео: описание самодельной сварной буржуйки

рабочие, средние

Видео: самодельная буржуйка из газовых баллонов

редкости

Видео: необычная, не совсем буржуйка из автомобильных дисков

Буржуйка в интерьере

Чем топить буржуйку?

Видео: самодельная гаражная печь из листового металла

Видео: шахтная печь с коробчатыми камерами

Цены на популярные модели сварочных аппаратов

Видео — Плита в работе

Ознакомительный ролик по работе печи

Буржуйка прямоугольная с рефлектором

Простая буржуйка из консервной банки

Видео — еще один вариант изготовления печи

Какой инструмент нужен?

Выберите вид и приступайте к работе

Буржуйка из листов металла

Печь в производстве

Прямоугольная дровяная печь

Буржуйка из трубы

Печь консервная

Плита из газового баллона

Особенности печи на опилках

Как можно улучшить буржуйку?

Вариант №1 — печь с увеличенной загрузкой топлива

Вариант №2 — буржуйка длительного горения «Бубафоня»

Вариант №3 — Филипинская вторичная камера дожигания

Настенная живопись на дровяной плите на продажу

900+ Роялти-фри Дровяная печь Клип Арт

Отдельностоящие газовые плиты | Магазин Потт Белли
