Чертежи теплицы с двускатной крышей из профильной трубы: Двухскатная теплица из профильной трубы: чертеж и инструкция

Posted on By alexxlab

Содержание

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Содержание

  1. Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу
  2. Чертежи теплиц с размерами. Древесина
  3. Двускатная теплица чертеж. Чертежи каркаса теплицы с двускатной крышей
  4. Расчет теплицы 3 н. Особенности теплиц из поликарбоната
  5. Видео каркас теплицы из профильной трубы чертежи

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Чертежи теплиц с размерами. Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Из бруса чаще всего делают теплицу из поликарбоната домиком
Усиление стропил тепличной крыши
Общее устройство теплицы домиком
Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей
Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната
Чертеж с размерами: односкатная теплица
Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть, про односкатные —.

Двускатная теплица чертеж. Чертежи каркаса теплицы с двускатной крышей

Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.

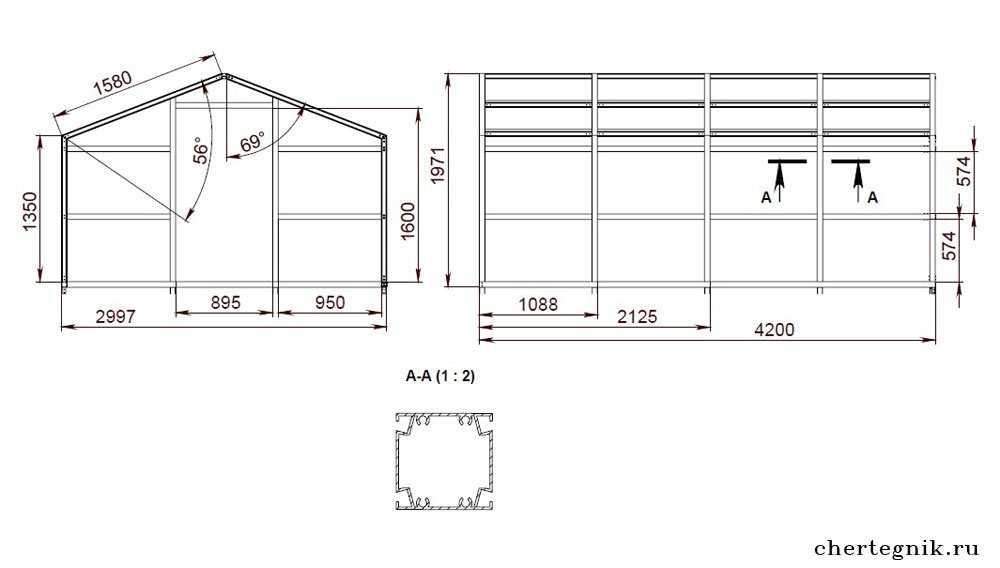

Чертеж теплицы с каркасом из профильной трубы и двускатной крышей

В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.

Теплица из прозрачного поликарбоната с двускатной крышей

Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.

Проекты теплиц с двускатной крышей предусматривают изготовление каркаса из профильной трубы 40х20 мм

В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль. Стропила также располагают на расстоянии не более одного метра друг от друга.

Теплица с двускатной крышей может использоваться для культивирования растений различной высоты

Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.

Расчет теплицы 3 н. Особенности теплиц из поликарбоната

Качественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

  1. По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
  2. Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
  3. Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
  4. Высокая светопроницаемость — свет беспрепятственно проходит через материал.
  5. Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.

Эксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры.

Как правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками.

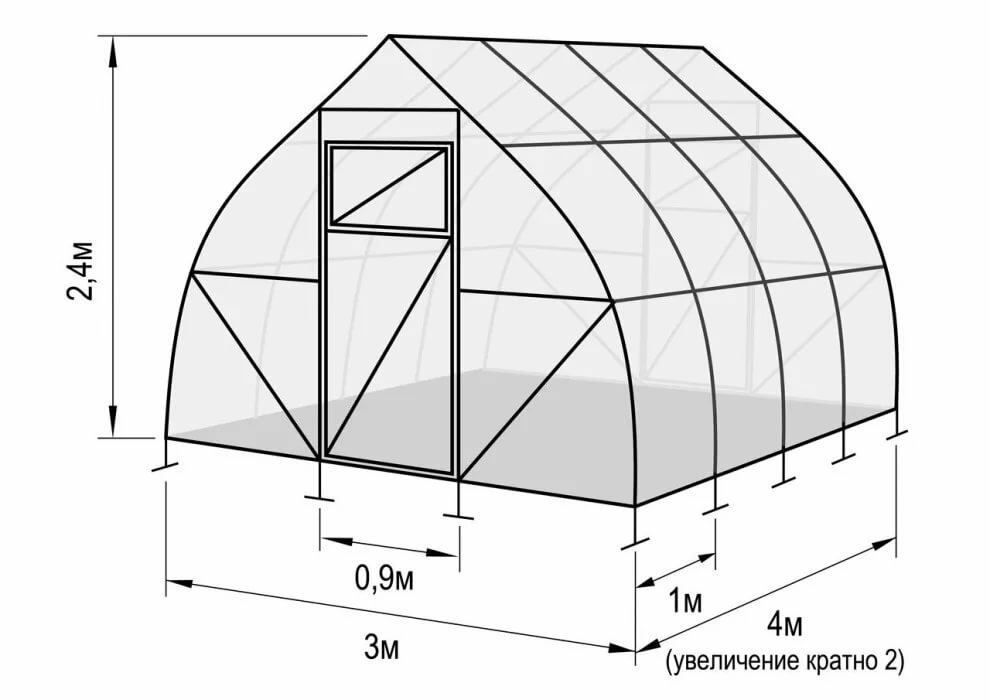

  1. Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.

Арочная теплица

  • Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера , известную своей эффективной системой вентиляции.

    • Двускатная теплица

  • Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).

    • На фото пристенная односкатная конструкция

  • Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.

    • Теплица-хлебница

  • Купольная теплица , также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.

    • Видео каркас теплицы из профильной трубы чертежи

    Двухскатная крыша теплицы из профильной трубы своими руками

    На рынке представлены теплицы разных типов. У каждого есть отрицательные, положительные стороны. От материалов, используемых в качестве обшивки, зависит срок службы всего строения, эффективность его использования. Потому важно заранее создать качественный чертеж теплицы из поликарбоната с двускатной крышей.

    Прямоугольную в плане теплицу с двускатной кровлей можно сделать

    Летние теплицы используются только в летний сезон, когда выращивать огородные культуры можно без дополнительного отопления. Зимние теплицы предназначены для круглогодичного выращивания. Они хорошо утеплены, остеклены или покрыты поликарбонатом и имеют отопление и освещение.

    Летняя теплица может быть стационарной и разборной. Стационарную модель устанавливают один раз, разборную придется собирать в начале сезона и убирать в конце.

    Однако разборный вариант может быть оправдан, если вы бываете на даче только летом и боитесь, что парник украдут в ваше отсутствие.

    С одной стороны, разборная теплица зимой не подвергается снеговым нагрузкам, с другой стороны, каждый монтаж-демонтаж уменьшает ее прочность.

    Это интересно: Фундамент под сарай: советы экспертов

    На что нужно обратить внимание при проектировании

    Чтобы правильно рассчитать, сколько потребуется материала, сперва составляют чертеж теплицы с двухскатной крышей.

    Можно скопировать чертеж, представленный в интернете, а можно придумать свой вариант.

    Разрабатывая свой проект строительства, рекомендуется рассчитывать количество материала, опираясь на стандартную длину профилей.

    Размеры теплицы выгоднее делать такими, чтобы при нарезке оставалось как можно меньше отходов.

    Разрабатывая чертежи своей теплицы, нужно учитывать следующие нюансы:

    • размеры стандартных листов поликарбоната и их раскрой;
    • увеличение материала под действием жары;
    • способность выдерживать возможные внешние нагрузки;
    • края листов поликарбоната должны размещаться на опорах из профиля;
    • наличие ряда комплектующих: перфорированные ленты, термические шайбы, саморезы и т. д.

    В чертежах не забудьте предусмотреть определенное количество соединений, чтобы обеспечить надежное крепление листов поликарбоната к каркасу и между собой. Отверстия под саморезы должны быть с учетом термического расширения материла.

    Если это не учесть, то поликарбонат может покоробиться под действием высокой температуры летом, а при морозе возможно растрескивание пластика.

    Важно также правильно размещать листы сотового поликарбоната. Их нужно устанавливать так, чтобы ячейки располагались вертикально, и конденсат беспрепятственно стекал по каналам листа наружу.

    Создавать теплицу, которая будет стоять не один сезон, необходимо из качественных материалов. Для работы нужно подготовить:

    • Профилированный брус. Элементы должны иметь сечение 50х50 мм.
    • Стальной уголок с оцинкованным покрытием.
    • Саморезы – для соединения деталей конструкции.

    Если говорить о поликарбонате, в строительных магазинах можно найти листы разных размеров, исходя из площади своей теплицы. Обычно панели имеют длину 2, м. Их ширина равняется 2,1 м.

    Толщина поликарбоната – отдельная тема. Ее минимальное значение – 6 мм. Обычно такие листы укладываются при устройстве летних конструкций. Зимние теплицы оборудуются панелями толщиной 15 мм. Листы с такой толщиной способны выдерживать вес выпавшего снега и при этом отлично сгибаются.

    Совет! Не следует доверять продавцу без оговорок. Необходимо проверять поликарбонат перед покупкой на качество.

    Как собрать теплицу из поликарбоната своими руками

    Сборка двускатной теплицы подразумевает составление чертежа, выбор фундамента, сборку торцевых сторон, сборку и обшивку каркаса.

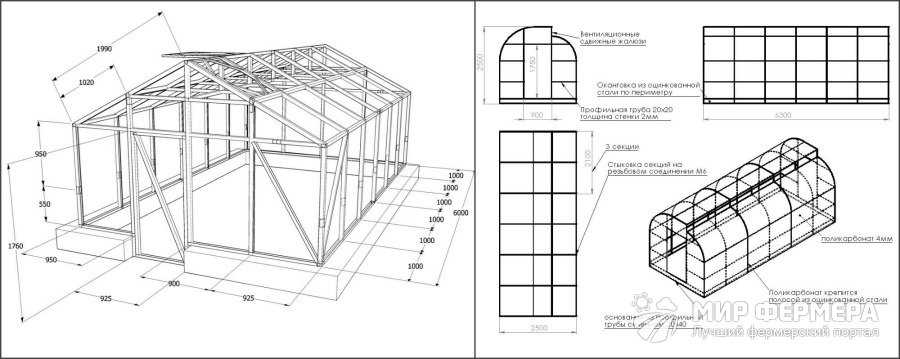

    Как основу для будущей работы можно выбрать следующие чертежи:


    Выбор фундамента

    Поликарбонатные теплицы можно устанавливать без фундамента. Каркас крепится к земле при помощи ножек в форме буквы Т. Также подобное крепление подходит для плёночных парников.

    Однако для лучшего закрепления конструкции лучше предварительно подготовить фундамент. Самый простой вариант для новичков — основа из бруса. Сначала необходимо подготовить крепления. Это могут быть винтовые опоры или бетонные столбики. Их вбивают в землю по периметру парника.

    Для двускатного варианта достаточно 10 креплений: 4 по углам строения, по 1 по центру торцевых стенок и по 2 на боковые. На установленные опоры необходимо прикрепить раму из бруса по размеру парника.

    Сборка торцевых сторон

    Первым делом желательно собрать торцевые стороны. Сборку каркаса и обшивку для них проводят отдельно от остальных деталей. Для этого по чертежу скрепляют детали каркаса из оцинкованного профиля или профилированного бруса. При этом учитывают дверные проёмы и форточки для вентиляции.

    Конструируя каркас, уложите торцевую стену так, чтобы проём открывался кверху. Торцевая стена также включает в себя верхнюю треугольную часть, которая станет основой для скатов крыши. Выполняйте все действия согласно чертежу, чтобы сохранялся намеченный угол наклона. Торцевые стены прикрепляют к фундаменту при помощи крепёжных элементов.

    Сборка каркаса

    После сборки и установки каркаса торцевых стен, можно приступать к сборке остального каркаса. Его изготавливают из того же материала, профилированного бруса или оцинкованного металлопрофиля.

    Сначала необходимо по чертежу скрепить профили для боковых стен. После того, как «коробка» теплицы будет готова, можно приступать к сборке крыши. Для этого верхние части торцевых стен скрепляют так, чтобы получился конёк крыши. Конёк по намеченным в чертежах размерам прикрепляют к боковым стенам. Для поддержки крыши устанавливают балки.

    Обшивка каркаса

    Каркас обшивают поликарбонатом. Для этого листы необходимо разметить по чертежу и разрезать при помощи строительных ножниц или электролобзика. Место среза нужно отчистить от стружки.

    Дополнительно также его можно загерметизировать при помощи перфорированной ленты. Нарезанные листы закрепляют при помощи крепёжных саморезов на каркас. Таким образом обшивают стены и крышу.

    Важно! Чтобы лист поликарбоната не сломался, саморез заводят минимум на 40 мм от края листа.

    Проект двускатной теплицы: рекомендации по составлению

    Предварительные проекты и чертежи двускатной теплицы из поликарбоната составляются в несколько этапов:

    1. Определение места расположения;
    2. Выбор конкретных размеров для парника;
    3. Определение с формой;
    4. Выбор подходящих материалов;
    5. Выбор фундамента;
    6. Расчёт окон с дверями для вентиляции;
    7. Формирование чертежа. Тогда двускатная теплица будет завершённой.

    Выбор подходящего места для парника опирается на несколько факторов:

    • Распределение света от солнца;

    Идеальный вариант – когда солнечный свет озаряет любую сторону парника, с утра до вечера. Нежелательно ставить строение, чтобы другие объекты на территории затеняли его. Если условие невозможно выполнить – стремиться надо к тому, чтобы свет падал с 12-13 часов дня до 6-8 вечера.

    Для теплицы рекомендуют выбирать ровные места. Наличие уклона делает обязательным проведение террасирования.

    • Ориентация на стороны света;

    Длинные стороны теплицы идеально направляются на север и юг. Соответственно, торцевая часть смотрит на восток и запад. Со стороны юга монтируют вентиляционные окна.

    Не рекомендуют ставить парники там, где всё время ветрено. Склоны холмов на севере для постройки не подходят.

    Низины, торфяные почвы так же не относятся к оптимальным вариантам для создания парников. На растения влияет температура в таких местах, она ниже нормы.

    По размерам сделать выбор просто, опираясь на следующие показатели:

    1. Цели, поставленные перед владельцем участка;
    2. Бюджет на постройку;
    3. Площадь имеющейся земли.

    Стандартная форма парника – вытянутый прямоугольник. Исключение – куполовидные конструкции. Грядки и сельскохозяйственные культуры высаживаются по краям. В середине прокладывают дорожку. При постройке широкой теплицы дорожек и рядов с грядками бывает больше.

    Для грядки оптимальная ширина – 100 см, в случае с дорожками – 60-70. С меньшими значениями работа в теплице не будет удобной. Для вычисления ширины постройки предлагается выполнять такие действия:

    • Складывание ширины всех дорожек и грядок;
    • К полученной цифре прибавляется 10-15 см;
    • Итоговый результат и применяется на практике.

    2,5-6 метров – стандартные значения, когда создаётся двускатная теплица .

    Это интересно: Панели МДФ для внутренней отделки стен

    Фото

    • Смотрите ниже: теплица домиком фото

    Основные этапы постройки

    Зимние двускатные теплицы относятся к капитальным постройкам, с серьёзным весом.

    План работ будет иметь следующее описание:

    • Сначала возводится фундамент;

    Ленточные разновидности фундамента, либо основание из бутового камня – минимальные требования для подобных конструкций. По всему периметру применяется сечение до 40 на 40 см.

    • Обвязка из бруса идёт поверх фундамента. На неё в дальнейшем монтируется каркас;

    Для брусьев важна дополнительная обработка, с использованием грунтовок, антисептиков. Деревянным изделиям всегда угрожает гниение.

    • Один из вариантов – когда монтаж обрешётки каркаса осуществляется целиком. Сразу крепить элементы изделия не нужно. Целая конструкция собирается на строительной площадке, недалеко от фундамента. Остаётся перенести эту часть на место, закрепить обвязку. Металлические уголки и саморезы применяются при креплении;
    • Есть и второй вариант – когда вертикальные стойки ставятся по всему периметру, через каждый метр. Это надо сделать до того, как будет залит фундамент. Тогда при завершении заливки фундамента основание обрешётки уже готово. Потом устанавливаются поперечные балки, закрепляются саморезами. На этом двускатная теплица не закончена;

    Каркас надо планировать таким образом, чтобы размер ячеек не превышал 50 на 50 см. Тогда вся конструкция сохранит устойчивость, кровельный материал не будет портиться.

    • Крышей занимаются после окончания работ с обрешёткой. Поперечную балку прикручивают саморезами, либо приваривают по центру теплицы;
    • Стропила и стойки устанавливаются под углом, предусмотренным созданным проектом;
    • Раскройка, закрепление поликарбонатных листов – одни из завершающих этапов. Получившиеся швы заделывают, используя алюминиевую ленту;

    Каркас обшивают в направлении сверху вниз. К проёмам для окон и дверей переходят в конце.

    • Теплицу не рекомендуют монтировать при температуре ниже 10 градусов выше ноля. В противном случае в процессе резки коробятся листы поликарбоната. Резка предполагает применение специальных строительных ножниц, электрического лобзика. Резка низкого качества губит материал.

    Советы по уходу и эксплуатации теплицы

    Важный нюанс в эксплуатации строения — регулярная дезинфекция всех элементов. В теплице из-за высокой влажности и температуры вероятно распространение инфекций, поэтому обеззараживание относится к мерам обязательной профилактики. Для дезинфицирования используйте 1% раствор марганцовки. Лучше всего проводить процедуру осенью, перед наступлением зимних морозов.

    В период вегетации растений особое внимание обращайте на вентиляцию. Теплицу можно проветривать, периодически открывая форточки и двери. Профессиональные фермеры оборудуют строения системами автоматической вентиляции. Таким образом удобно контролировать микроклимат и не допускать перегрева или переувлажнения воздуха.

    Перед постройкой теплицы с двускатной крышей важно грамотно прорисовать чертёж. От этого зависит успех всего дела. С правильно начерченным планом работ намного проще подсчитать количество необходимого материала и соорудить каркас. Чтобы сооружение долго служило, обращайте внимание на все нюансы его постройки.

    Преимущества создания теплицы на крыше

    Многие владельцы загородных участков хотят более эффективно использовать свой участок. Теплицы тоже попадают под эту цель. Такие постройки могут иметь довольно большую площадь. Поэтому многие огородники решают устраивать их на крышах различных построек – гаражей и сараев.

    Важно! При выборе такого решения учитываются некоторые особенности эксплуатации таких конструкций – нагрузки на фундамент, особенности обслуживания, гидроизоляция.

    Установка теплиц на крыше дома может выполняться по таким технологиям:

    • Применение горшков. Такой способ входит в число самых простых. При его выборе можно существенно сократить площадь размещения теплицы. Конструкция в этом случае получается многоярусной. Используется подобная технология для растений декоративного назначения. С ее помощью может выращиваться перец, зелень и томаты. К недостаткам этого способа можно отнести тот факт, что при разделении почвы горшками нарушается ее структура.
    • Нанесение плодородной почвы. Благодаря такому решению создаются условия, очень схожие с природными. Однако такой слой грунта должен иметь высоту не меньше 20 см. при этом важно провести работы по тепло- и гидроизоляции, а также рассчитать нагрузку, создать дренажный слой.
    • Гидропоника. Такой метод тоже не отличается сложностью. В этом случае уход за растениями требуется минимальный. Однако есть и некоторые минусы: используется довольно много минеральных удобрений, поэтому экологичность технологии сводится на нет.

    При выборе таких технологий можно устроить теплицу на крыше максимально просто.

    Как продлить срок службы теплицы из поликарбоната

    Чтобы теплица прослужила вам долгие годы, следует выполнять следующие рекомендации:

    • протирайте поверхности поликарбоната только мягкими моющими средствами, не следует использовать абразивные или слишком едкие средства; помните, что данный материал защищает растения от ультрафиолетовых лучей;
    • не разводите костер около конструкции, огонь может ее оплавить;
    • не применяйте острые предметы для очистки кровли из поликарбоната от снега и льда.

    Используя вышеуказанные рекомендации, вы сможете построить теплицу по своему вкусу, которая будет приносить вам богатый урожай круглый год.

    При создании теплицы на крыше дома очень важно уделять внимание поливу растений. Немаловажно и правильно устроить систему вентиляции. Такие конструкции необходимо оборудовать системами капельного полива.

    Благодаря этой технологии растения получают достаточно влаги, а почва не размывается. Вода расходуется при этом в минимальном количестве.

    Это очень важно, ведь при создании проекта теплицы с двускатной крышей нужно учесть, как исключить попадание воды через перекрытие.

    Обеспечивается это при создании особенного кровельного пирога. Почву не следует увлажнять. Опытные огородники устанавливают в теплицах датчики давления и влажности. Без них осуществить оптимальный полив теплицы невозможно.

    Система вентиляции выполняется естественного или принудительного типа. На выбор влияет форма и размеры теплицы. Учитываются и условия микроклимата в теплице. Часто для парников, которые устраиваются на крыше, используют специальные автоматические форточки. Они открываются согласно заданному алгоритму.

    Теплица своими руками из профильной трубы

    Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок. В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

    Invalid Displayed Gallery

    Профильная труба для постройки теплицы – все «за и против»

    Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

    • горяче- и холоднодеформированные;
    • электросварные, электросварные холоднодеформированные.

    Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ.

    Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые.

    Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы. Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас.

    Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

    • тщательно зачистить жесткой щеткой от окалины;
    • обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
    • промыть растворителем;
    • загрунтовать;
    • покрасить.

    Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

    Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками. Основные виды профтруб для изготовления теплиц

    Целесообразность и выбор размера профтруб

    Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал.

    Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

    Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами. Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

    Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

    Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

    • Пристроенная к дому с односкатной или ассиметричной овальной крышей.
    • Отдельно стоящая арочная конструкция.
    • Теплица домиком из профильной трубы с двускатной кровлей.

    Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

    Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

    Каркас теплицы из профильной трубы – чертежи и расчеты

    Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм. Подробный чертеж арочной постройки Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам. Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м. Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька. Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение: в=х, следовательно, с=2х, отсюда (2х)2 = 22+х2, 4х2 = 4+х2, 3х2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м. Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

    Про вход

    Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

    Invalid Displayed Gallery

    Как согнуть профильные трубы для теплицы

    Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра.

    Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно. Существует народная технология, как самому согнуть профильную трубу и не деформировать ее.

    Потребуется радиусный шаблон, следует изготовить заранее.

    Способ первый – в любое время года

    Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

    Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой.

    С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

    Способ второй – зимний

    Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

    Способ третий – просто, но потребуется оборудование

    Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

    Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера. Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

    Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

    Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

    Фундамент для теплицы из профтрубы

    Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание. Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм.

    Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем. Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели.

    Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели. Схема устройства фундамента и способ прикрепить каркас

    Как сварить теплицу из профильной трубы своими руками

    По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм.

    С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами. На фото, как собрать каркас теплицы из профильной трубы 20х40 мм Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах. В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены. Обвязка, усиление, стропильная система, покраска.

    Вам также может понравиться

    Двухскатная теплица из профильной трубы своими руками — чертежи, размеры, фото, инструкции

    Теплица с двухскатной крышей – не редкость на приусадебных участках. Сделать её на каркасе из профильной трубы своими руками по силам каждому мужчине. Для успешной реализации проекта можно взять готовые опубликованные чертежи или изменить их размеры. Если нет большого опыта в строительстве, большим подспорьем в работе станут подробные инструкции для всех этапов с фото.

    Преимущества и особенности конструкции

    Двухскатные теплицы хорошо показали себя в разных климатических условиях. По целому ряду причин они хороши для выращивания самых разных сельскохозяйственных и декоративных культур в умеренном климате.

    1. Устойчивы против ветра и осадков.
    2. Достаточная высота для обслуживания и выращивания высокорослых культур, зелени и цветов в несколько ярусов.
    3. Пространство внутри лишено неудобных и непригодных для размещения растений участков.
    4. При той же занимаемой площади объём внутри больше, чем у конструкций другой формы – большее количество воздуха обеспечивает хороший микроклимат, равномерное изменение температуры и влажности.
    5. Хорошо прогревается и освещается, при достаточной теплоизоляции может использоваться в течение всего года.
    6. Легко рассчитать и спроектировать с минимальным количеством обрезков материала для каркаса и покрытия.
    7. Для сборки не нужно редкого оборудования – трубогибочного станка. Даже без сварочного аппарата можно обойтись.

    Главная особенность двухскатной теплицы – возможность изменить высоту конька. Обычно наклон крыши около 30-40 градусов. Если зимы снежные и очищать крышу нет возможности – её лучше сделать более крутой, чтобы снег не накапливался, а сползал под собственным весом. При более тёплом климате и малоснежных зимах в крыше удобно устанавливать вентиляционные форточки.

    Покрытием теплицы в виде домика может быть:

    • стекло или готовые металлопластиковые конструкции со стеклопакетами;
    • полиэтиленовая плёнка – для временных сезонных конструкций и лёгких парников;
    • ПВХ-плёнка – более прочная и современная;
    • наиболее популярный вариант покрытия – поликарбонат – благодаря отличным светопропускающим и теплоизолирующим характеристикам при умеренной цене.

    Характеристики профильной трубы

    Профильная труба – это вид металлопроката из высокоуглеродистой стали, сформированный с гранями стандартной ширины и швом по всей длине. Главные качества профильной трубы – устойчивость к коррозии и нагрузкам при небольшом весе. Конструкции из неё можно собирать как при помощи сварки, так и с использованием обычного крепежа – болтов с гайками, шурупов, скоб. Монтаж под силу одному человеку, готовую конструкцию можно перемещать по участку.

    На заметку!

    В продаже встречается профильная труба с оцинкованным покрытием, предназначенная для монтажа безсварочным способом.

    Из профильной трубы можно собрать сезонную разборную теплицу и стационарную зимнюю. Для монтажа небольшой теплицы с покрытием из популярного поликарбоната достаточно трубы с размерами 20х20 или 20х40 мм и толщиной стенок 1,5 мм.

    Для каркаса основания лучше взять более толстую трубу с квадратным сечением – 40х40 мм и толщиной стенок 2-2,5 мм.

    Если планируется обшивать каркас более тяжёлым материалом, то нужно либо взять более толстую трубу, либо сделать больше рёбер жёсткости.

    Нужно ли делать фундамент?

    Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

    1. В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части.
    2. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса. Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре.
    3. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой.
    4. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

    Особенности сборки каркаса х2

    Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

    1. Собирать нужно начинать с задней торцевой стенки.
    2. Затем собрать переднюю торцевую стену.
    1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
    2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
    3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
    4. После скрепить коньком верхушку крыши.
    5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

    Как согнуть трубу?

    Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков.

    Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие.

    Сгиб следует закрепить сваркой.

    Сварочные работы

    Сварной каркас прочнее собранного при помощи крепежа. Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

    После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

    Важно!

    Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

    Накрытие теплицы

    Теплицу из профильной трубы можно укрыть временными или постоянными материалами. Полиэтиленовая и ПВХ-плёнки не выдержат нагрузки от осадков в зимнее время, поэтому годятся только для временных сезонных теплиц. Поликарбонат хорош для всесезонного использования, поэтому разумно накрывать каркас именно им. Перед монтажом поликарбоната следует тщательно герметизировать все стыки и торцы.

    Сотовый поликарбонат крепится камерами вертикально для естественного отведения конденсата. Все стыки должны быть совмещены с деталями каркаса. Чтобы предотвратить повреждение покрытия от термических деформаций, для крепления следует использовать болты с термошайбами. После завершения монтажа, места крепления также следует обработать клеем-герметиком.

    Двухскатная теплица – простое и универсальное сооружение для выращивания овощей, зелени, цветов, подготовки рассады. Она достаточно просторна и удобна для выполнения огородных работ.

    Каркас из профильной трубы и прочное термоизолирующее покрытие делает её пригодной к эксплуатации летом и зимой в условиях средней полосы.

     Сделать её своими руками можно не имея редкого дополнительного оборудования или инструмента.

    Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите «Подписаться на канал», чтобы читать Otomatah.ru в ленте «Яндекса»

    Арочная теплица из профильной трубы чертеж

    Главная » Разное » Арочная теплица из профильной трубы чертеж


    Теплица своими руками из профильной трубы

    Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

    В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

    Профильная труба для постройки теплицы – все «за и против»

    Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

    • горяче- и холоднодеформированные;
    • электросварные, электросварные холоднодеформированные.

    Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

    Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

    • тщательно зачистить жесткой щеткой от окалины;
    • обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
    • промыть растворителем;
    • загрунтовать;
    • покрасить.
    Полезно знать:  Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

    Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

    Основные виды профтруб для изготовления теплиц

    Целесообразность и выбор размера профтруб

    Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

    Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

    Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

    Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

    Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

    • Пристроенная к дому с односкатной или ассиметричной овальной крышей.
    • Отдельно стоящая арочная конструкция.
    • Теплица домиком из профильной трубы с двускатной кровлей.

    Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

    Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

    Каркас теплицы из профильной трубы – чертежи и расчеты

    Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

    Подробный чертеж арочной постройки

    Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

    Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

    Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

    Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

    Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение:

    в=х, следовательно,

    с=2х, отсюда (2х)2 = 22+х2, 4х2 = 4+х2, 3х2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

    Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

    Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

    Про вход

    Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

    Как согнуть профильные трубы для теплицы

    Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

    Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

    Способ первый – в любое время года

    Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

    Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

    Способ второй – зимний

    Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

    Способ третий – просто, но потребуется оборудование

    Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

    Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

    Как сварить теплицу из металлических профильных труб – пошаговая инструкция

    Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

    Важно:  Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

    Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

    Фундамент для теплицы из профтрубы

    Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

    Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

    Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

    Схема устройства фундамента и способ прикрепить каркас

    Как сварить теплицу из профильной трубы своими руками

    По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

    На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

    Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

    В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

    Обвязка, усиление, стропильная система, покраска.

    Сделай сам: арочные теплицы | Home Guides

    Благодаря замечательной структурной прочности и устойчивости базовой арки, каркас теплицы, состоящий из ряда арок, максимально упрощает простую конструкцию, которую легко построить. Использование таких материалов, как трубы из ПВХ и легкая тепличная пленка, превращает арочную теплицу в проект, который можно завершить за выходные.

    Теплицы из ПВХ

    Теплица с арочной крышей, сделанная из простого каркаса из ПВХ, представляет собой относительно простой проект теплицы «сделай сам». Вбитый в землю арматурный стержень из железобетона служит якорем для сторон теплицы. После того, как вы через равные промежутки времени вбиваете арматурный стержень в землю в том месте, где должны быть стороны теплицы, наденьте отрезки трубы из ПВХ на арматурный стержень, чтобы сформировать серию арок, определяющих контур теплицы. Секции ПВХ, прикрепленные к аркам по вершинам, обеспечивают устойчивость конструкции, а деревянные подоконники, проходящие вдоль основания арок на уровне земли, добавляют устойчивости и служат в качестве поверхности для крепления гвоздей для покрытия теплицы.

    Gothic Arch Greenhouse

    Готическая арка имеет острие на вершине, в отличие от полукруглой арки, которая закруглена на вершине. Из-за более крутых сторон и более высокого пика теплица с готической аркой имеет больше места для головы, чем теплица с полукруглой аркой. Чтобы создать готическую арку с простым каркасом из трубы, вам нужно сформировать арку из двух сегментов трубы и соединить их на вершине с помощью углового фитинга. Если идея спроектировать и изготовить арки вам не нравится, вы можете купить комплекты для теплиц с готической аркой и с закругленной аркой, в которые входят все материалы и фурнитура.Вы также можете купить комплекты теплиц с металлическим каркасом, которые иначе было бы сложно построить самостоятельно.

    Торцевые стены

    Сделайте торцевые стены и дверные проемы вашей арочной теплицы, сделав деревянный каркас из бруса размером два на четыре. Чтобы сделать стены более прочными, вы можете установить стойки четыре на четыре примерно на 3 фута в землю и использовать их в качестве анкеров для каркаса размером два на четыре. Оберните торцевые стенки тепличным пленочным покрытием и прикрепите его к деревянному каркасу. Это создает герметичное уплотнение и помогает дополнительно стабилизировать арочную раму.

    Покрытие

    После того, как вы построили каркас, накрытие теплицы — это простой вопрос, надев полиэтиленовую пленку для теплицы по аркам и закрепив ее по краям каркаса. Вместо того, чтобы прибивать пленку непосредственно к раме торцевой стены и пластинам подоконника, оберните пленку вокруг деревянной планки, а затем прибейте планку к раме. Использование пленки для теплицы, которая была изготовлена ​​для защиты от износа, вызванного УФ-излучением, поможет покрытию прослужить дольше.

    .

    ангар | Своими руками

    Как сделать своими руками теплицу из труб — арочный вид из пленки Теплица ангарного типа, для цоколя использована профильная труба. Длина моей теплицы 22 м, а ширина 6 м. Это дало возможность не делать сложных арок, а растения на такой ширине расставлять и обрабатывать удобно. ВАЖНЫЙ. Чем больше площадь теплицы, тем ниже стоимость каждого квадратного метра. …

    Своими руками — подробнее… Теплица своими руками из профильной трубы — фото и чертежи.

    Теплицы из ПВХ своими руками | Home Guides

    Теплицы, построенные на каркасах из ПВХ-пластика, легкие, их легко перемещать и относительно недорого строить. Более того, конструкции теплиц из ПВХ хорошо подходят для самостоятельных проектов, что делает их хорошим выбором, если вы хотите построить собственное здание.

    Парник с арочной крышей

    Теплица в стиле обруча — это относительно несложный проект своими руками, который можно вылепить из трубы ПВХ. Каркас теплицы состоит из арок из ПВХ-труб, надетых на отрезки железобетонного арматурного стержня, которые вбиты в землю по сторонам конструкции.Вдавите арматурный стержень в землю на глубину примерно 2 фута и оставьте примерно 4 фута арматурного стержня над уровнем земли. Надев 20-дюймовые куски ПВХ на арматуру перед сооружением арок с 20-футовыми трубами, вы сделаете конструкцию более удобной по высоте и ширине, в то время как 4-футовые отрезки ПВХ, прикрепленные с помощью проволоки между арками на их вершине обеспечивают устойчивость конструкции. Подоконник размером 2 на 6, проходящий на уровне земли вдоль основания арок, обеспечивает поверхность для крепления гвоздей для крепления покрытия, а торцевые стены и дверные коробки из древесины завершают конструкцию.

    Теплица с остроконечной крышей

    Конструкция из ПВХ с остроконечной крышей — более сложный проект, но он все еще находится в сфере самостоятельного проекта. В этой конструкции ребра конструкции выполнены из четырех отдельных отрезков ПВХ, прикрепленных друг к другу с помощью фитингов из ПВХ, образующих пик со слегка наклонными сторонами. Прикрепите ребра друг к другу с помощью хребтовой балки из ПВХ, прикрепленной к ребрам с помощью зажимов для кабелепровода, а также с помощью деревянных подпорок и прогонов, которые прикреплены к ребрам посередине стены.Подоконники и прогоны крепятся к ребрам шурупами для гипсокартона. Прикрепите пороги к земле анкерами из арматуры, как и в конструкции теплицы с арочной крышей, и сформируйте торцевые стены из бруса.

    Покрытие

    Используйте пластиковую пленку для теплиц для покрытия арочных или остроконечных теплиц. Купите УФ-стабилизированную пленку, которая прослужит дольше, чем необработанная. В арочной конструкции просто натяните пленку на конструкцию и оберните концы пленки вокруг деревянных реек.Затем прибейте планку к подоконникам и торцевым стенкам. Процесс покрытия остроконечной конструкции аналогичен, хотя покрытие также можно прикрепить посередине стены, поместив его между прогонами и отрезком обрешетки.

    Комплекты теплицы из ПВХ

    Если вам нужен еще более простой проект теплицы из ПВХ, комплекты теплицы предлагают те же преимущества, что и конструкции, созданные с нуля, но их проще и быстрее построить. В комплекты входят предварительно вырезанные детали и фитинги, а также инструкции, которые исключают догадки и ускоряют строительство.

    .

    чертеж теплицы в GetDrawings | Бесплатно скачать
