Чертежи гаражных ворот, видео как сделать самому

Гараж – это своеобразный дом для каждого автомобиля. В гараже мы не только храним наш автомобиль, но и проводим ремонт машины, складируем различные запчасти и другие вещи и предметы. Покупка или же строительство собственного гаража является достаточно дорогим удовольствием, поэтому перед тем как приступать к работе, вам необходимо подробно продумать все элементы гаража.

Где найти готовые чертежи гаражных ворот

Если вы занимаетесь самостоятельным строительством гаража вам необходимо разработать максимально подробный план строительства. Чертежи гаражных ворот вы с легкостью найдете в сети интернет.  Гаражные ворота – важнейший элемент строения.

Именно от их конструкции зависит безопасность и удобство эксплуатации гаража.  Существуют несколько распространенных конструкций ворот, выбор которых зависит в большей степени от наличия свободной площади перед гаражом.

В том случае если вы строите гараж на частном участке, вы можете выбрать распашные ворота. Такие  конструкции отличаются простотой и доступной стоимостью.

Их недостаток – необходимость наличия свободной площади перед открывающимися створками ворот. В условиях тесных проездом в гаражных кооперативах использовать такие конструкции проблематично. В данном случае мы можем посоветовать вам использовать сдвижные и подъемные конструкции ворот. Эти ворота отличаются несколько большей стоимостью и имеют сложную конструкцию. При этом они позволяют экономить пространство перед гаражом, что позволяет подъезжать на автомобиле к самым дверям в гараж.

Как сделать чертеж ворот самостоятельно

Подробный чертеж гаражных ворот позволит вам качественно спланировать размеры возводимого строения. Строительным материалом для возведения гаража может стать силикатный кирпич, пеноблоки, и бетонные блоки перекрытий. В прошлом большой популярностью пользовались металлические конструкции гаражей, однако сегодня они не пользуются необходимым спросом и постепенно отходят в прошлое.



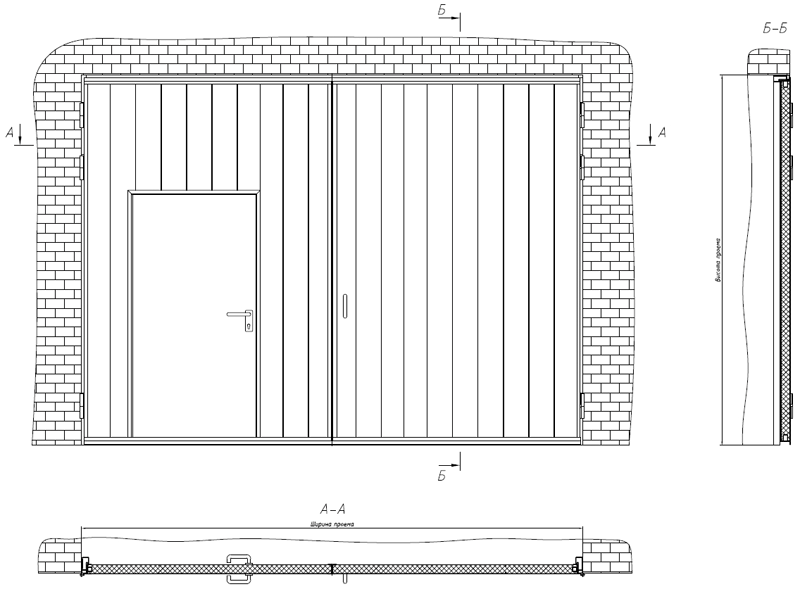

Чертеж гидроизоляции гаражных ворот

При строительстве вам необходимо позаботиться о надежной гидроизоляции строения. Капающая с крыши вода может спровоцировать увеличение влаги в помещении, что в свою очередь приведет к образованию коррозии на автомобиле. Причем производить гидроизоляцию необходимо как с крыши, так и с подвала, если таковой имеется. Сам подвал, или как его еще называют смотровая яма, позволяет существенно расширить функциональное назначение гаража.

В таком гараже с ямой вы сможете с легкостью производить ремонт подвески автомобиля и других частей, расположенных в нижней части транспортного средства. В самом подвале гаража можно хранить зимние покрышки, картошку, разнообразные соленья и маринады на зиму. Подвал может выполняться как на всю ширину и длину гаража, так и на метра ширины и три-четыре метра длинны. В последнем случае смотровая яма используется исключительно для ремонта и диагностики автомобиля, так как хранить в таком подвале предметы попросту невозможно.

Видео составления чертежа гаражных ворот

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 142

Как сделать гаражные ворота своими руками: чертежи, изготовление, установка и эксплуатация

Изготовить ворота своими руками намного дешевле, чем купить готовые или заказать соответствующие размерам дверного проема. В статье будет описано, как сделать распашные ворота в гараж своими руками, так как их изготовление самое простое и дешевое.

Ворота для гаража — какие выбрать для установки своими руками

Можно изготовить гаражные ворота своими руками нескольких типов. Их различие заключаются в конструкции механизма и в правилах эксплуатации. Они могут быть:

Ниже описано, как сделать распашные ворота для гаража своими руками. Такие ворота наиболее просты в эксплуатации, требуют наименьшего количества времени и средств на их эксплуатацию. Для их монтажа нет необходимости в специальных крепежных элементах.

Раздвижные ворота своими руками: особенности создания и установки

Как сделать ворота в гараж: пошаговая инструкция и рекомендации

Перед изготовлением ворот измеряется проем и изготавливается чертеж. Следование указанным в чертеже размерам — залог успешного окончания дела.

Чертежи

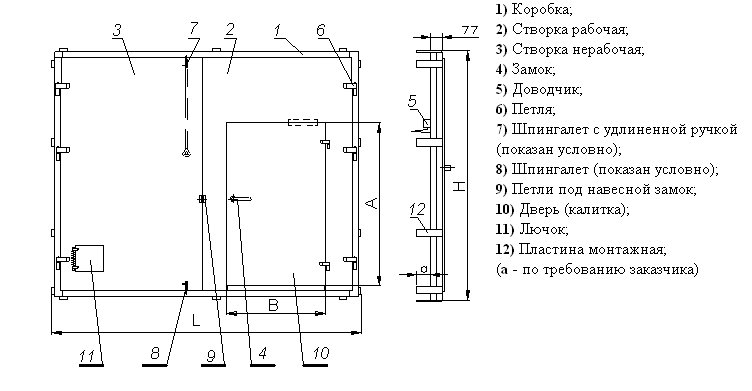

Ниже приведены чертежи наиболее популярных размерных видов распашных ворот. На их основе можно изготовить нужный по размеру или делать монтаж, опираясь на приведенные в них данные.

Рамы

Пошаговое описание процесса изготовления крепежной рамы:

1. Размер крепежной рама зависит от размеров проема. Необходимо измерить его ширину и высоту (указано в чертеже).
2. Чтобы сварить раму используют уголок с квадратным сечением. Сторона 160-200 мм.
3. Из неё вырезаются заготовочные элементы.
4. На ровной плоскости раскладывается элементы по уровню, придерживаясь прямого угла.
5. В таком положении детали ровно свариваются.

Откатные ворота своими руками легко и недорого

Каркас

Как сделать каркас для ворот для гаража своими руками:

1. Каркас изготавливается из профиля 60*20 мм.
2. Все работы выполняются на горизонтальной ровной плоскости. Для этого можно использовать полы в гараже или забетонированную плоскость.
3. Рама трубы укладываются лицевой стороной вверх. Перед свариванием необходимо выровнять положение каждой стороны при помощи уровня и рулетки.
4. Между каркасом и рамой делается зазор не более 2 см. Для этого дела используют вкладыши. Это обеспечивает свободное движение створок.
5. После этого детали рамы привариваются к направляющему профилю.

Створки

Створки изготавливаются либо из оцинкованного железа, либо из металлопрофиля. Листы железа привариваются к раме, металлопрофиль прикручивается саморезами по металлу.

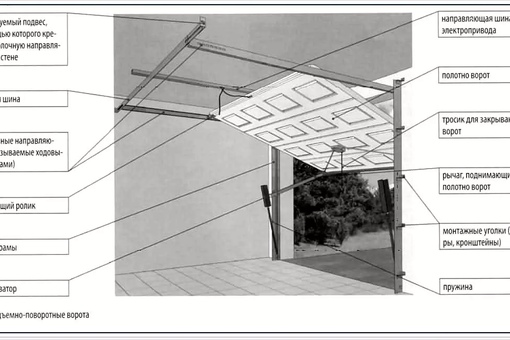

Подъемные ворота своими руками — инструкция и чертежи

Листы укладывается с расчётом, что левая створка на 1-2 см закрывает правую. Листы укладываются немного внахлест.

Установка ворот для гаража своими руками

Для соединения каркаса и рамы используются петли. Нижние части петель привариваются к раме, а верхние части — к створкам вверху. После этого рама со створками одевается на каркас.

Врезание замков и запоров

Для гаражных ворот используют либо врезные, либо навесные замки. Засовы устанавливается внутри, что позволяет закрывать ворота гаража если внутри кто-то находится.

Кроме установки замки нуждается в бережной эксплуатации и защите от влаги и замерзания. Для этого нужно использовать жидкости либо порошки «антизамерзайка» для замочных скважин.

Утепление и теплоизоляция

Как утеплить ворота:

1. К металлическим створкам крепится деревянная обрешетка.
2. Внутрь обрешётки устанавливается утеплитель (пенополистирол, стекловата, либо минеральная вата). 5 см утеплителя достаточно.
3. Обрешетка закрывается облицовочными плитами либо затягивается брезентовым тентом.

Как защитить гаражные ворота, установленные своими руками, от взлома

Лучшая защита от взлома — установка сигнализации. Однако для монтажа придется прибегнуть к привлечению специалистов, также затратить немалую сумму денег.

Интересные факты

• Утепление позволяет сэкономить до 60% тепла в гараже.
• В качестве смазки для замка можно использовать графитный порошок из стержня карандаша. Он растирается в пыль и вдувается в скважину.
• После сварки каркаса и рамы швы нужно зашлифовать с помощью болгарки.
• Как видно из описанной в этой статье информации, изготовить самостоятельно ворота в гараж возможно, при наличии качественного чертежа и полного следования ему во время строительства.

как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:

• высокая скорость изготовления;
• качественная работа специалистов;
• широчайший ассортимент продукции;
• возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию.

Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки. Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:

1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

• рулетка;
• болгарка и сварочный аппарат;
• уровень и угольник.

Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки. Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.

И несколько советов по безопасности:

• установите замки с внутренним стержнем;
• используйте металлические пластины для приварки петель;
• установите внутренний замок в калитку;
• усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.

Гаражные ворота своими руками — ворота в гараж

Если вы решились сделать гаражные ворота своими руками, то вам необходимо учесть два важных момента:

1. Ворота необходимо делать так, чтобы они плотно запирались.
2. Они обязаны обеспечить постоянный микроклимат, который необходим для хранения авто.

Гаражные ворота по виду конструкции можно разбить на 4 типа:

• Распашные
• Откатные
• Секционные
• Подъемные

Наиболее простыми в изготовлении окажутся распашные ворота. Главное — определитесь с типом ворот до постройки гаража, не забывая, что от этого зависит его надежность. Не забудьте предусмотреть способы защиты от заклиниваний и взлома.

Распашные

Если смотреть с точки зрения технологии, то становится понятным, что изготовить гаражные ворота свои руками практически совсем не сложно. Главные плюсы этого выбора заключаются в экономии и быстроте. Процесс выполнения работы не трудоемкий, для него не требуются дорогостоящие материалы и комплектующие. Главные составляющие — уголки из стали, металлические листы и различные профили. Процесс работы по изготовлению ворот разбит на несколько этапов.

Изготовление рамы для ворот

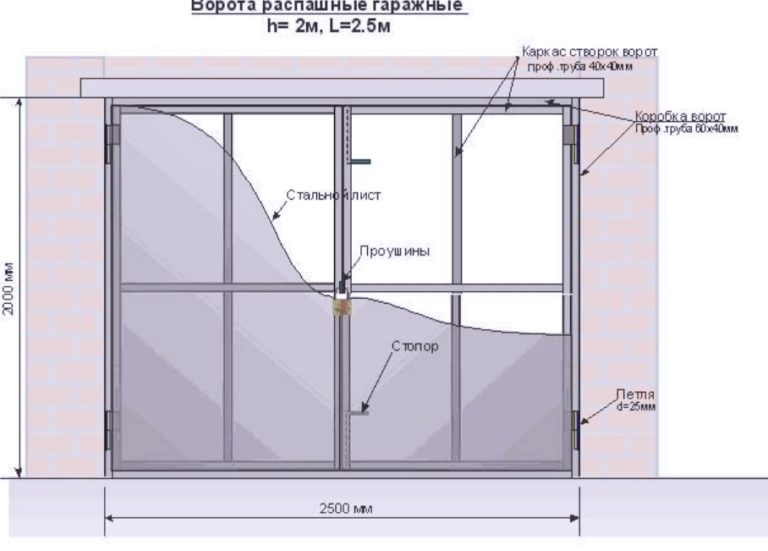

Чертеж распашных ворот

На первом этапе необходимо изготовить несущую раму, которая состоит из двух основных частей – наружной и внутренней.

Для изготовления каркаса вам будут необходимы следующие материалы и инструменты:

• стальной профиль, уголок или труба;
• сварочный аппарат;
• болгарка;
• длинная линейка из металла и рулетка;
• 2-метровый строительный уровень.

Для начала измерьте высоту и ширину проема входа в гараж. Главное, чтобы все измерения были проведены точно, от этого зависит успех монтажа. Затем отмерьте и нарежьте уголки. Потом разложите их на подходящую ровную поверхность, выставите по уровню горизонтальность и выровняйте углы. Измерив диагонали, выставите все прямые углы, а затем сварите раму. Если длины диагоналей равны, значит, конструкция собрана правильно. Каждый сварочный угол отшлифуйте и обработайте антикоррозийным средством. Для прочности конструкции изготавливаются две рамы, которые затем свариваются между собой.

Металлический каркас

Распашные гаражные ворота

В состав каркаса таких ворот входят две распахивающиеся створки. Для их изготовления можно использовать уголок или профтрубу. Дальше в раму вставляем направляющие и выравниваем их по вертикальной и горизонтальной осям. Обязательно предусмотрите, чтобы между створками был зазор в один-два миллиметра. Это способствует легкости хождения створок. После того как все это будет проделано, проверьте прямые углы и варите — получится обрешетка для ваших будущих ворот.

Обшивка каркаса металлическими листами

После того, как вы изготовите обрешетку, можно приступить к сварке ворот и укреплять их. Для этого надо выкроить из металлического листа (толщина 2-3 мм) створки нужных размеров, правое полотно необходимо сделать более широким, чем левое (на 20-30 мм), потому что правая створка будет накладываться на левую. Крепить листы к каркасу нужно сваркой.

Петли

Петли гаражные

Для надежности функционирования ворот производится установка силовых петель. Варить петли нужно так, чтобы верхушка петель получалась приваренной к наружной створке, а их нижнюю часть надо закрепить на раме самого гаража. Чтобы сварочное крепление было надежным, его необходимо усилить полоской металла (толщина 7-10 мм). Приварите ее к верхушке петель и к створкам ворот. Для того чтобы укрепить внутри, используйте вкладки из простой арматуры.

После того как вы установите петли, установите засов. В качестве него используются вертикальные штыри. Изготовить такую конструкцию не так уж и сложно, вдобавок она будет очень надежной. Для ее фиксации надо в потолке и в полу проделать неглубокие отверстия (диаметр 2,5-3 см).

Установка

Окрашивание гаражных ворот

Каждую часть ворот интенсивно загрунтуйте и затем покрасьте. Это понадобится для защиты ворот от коррозии. После этого можно начать монтаж, при этом учитывайте, что от качества монтажа зависит легкость движения каждой створки ворот.

Сначала устанавливается рама, которая крепится к откосам штырями длиной до 20 см. Концы штырей обрезаются и обвариваются, а затем шлифуются. На раму навешиваются створки. Остается только установить замки и другие запорные механизмы.

Утепление

Утепление ворот Через ворота из гаража теряется около 60% тепла. Для теплоизоляции можно использовать пенополиуретановые плиты толщиной 5 см. Они крепятся на створки ворот и обшиваются деревянной обрешеткой. Важно не оставлять между плитами зазоров, чтобы через них не уходило тепло. На обрешетку можно нашить плиту ОСБ, тогда ворота будут иметь более эстетичный вид.

чертежи для изготовления своими руками

Зачем нужно утеплять вход в гараж

Как правило, входные двери делаются из листового железа и стальных уголков. Металл обладает высокой теплопроводностью, что приводит к образованию снежной шубы и конденсата при перепадах температуры. Это не просто неудобно или неприглядно — излишки влаги могут доставить владельцу недвижимости и автомобилю массу неприятностей.

Утеплять гаражные ворота нужно по таким причинам:

1. В зимнее время образовавшаяся наледь намертво сковывает дверки. Открыть их весьма затруднительно, потребуется потратить немало времени и сил, чтобы отогреть металл или сколоть лед. При этом имеется риск повреждения конструкции ворот.
2. Сталь, покрытая льдом и конденсатом, ржавеет намного быстрее, чем утепленный материал. Не поможет ни грунтовка, ни самая качественная краска. Влага уничтожит всю защиту буквально за один сезон.

3. Изморозь является предпосылкой повышенной влажности в закрытом помещении. Из-за этого в нем образуется грибок и плесень. Стены сыреют, темнеет штукатурка, краска отстает от основания. Ржавчиной покрываются инструменты и оборудование. Страдает и авто: коррозия портит контакты, разъедает днище и кузов.
4. Довольно часто мужчины ночуют в гараже. В холодном и сыром помещении находиться крайне некомфортно и вредно для здоровья. После проведения утепления входной группы в гараже можно выполнять различные работы в условиях зимы, практически не тратя средства на отопление помещения.

Определившись с тем, что ворота в гараж нужно утеплять, необходимо ознакомиться с правилами выполнения этого процесса.

Строим подъемно-секционные ворота своими руками

Любое строительство начинается с разметки будущей территории для строительства. Если вы планируете купить готовый комплект подъемно-секционных ворот, то прежде чем пытаться поставить секционные ворота своими руками, необходимо промерить параметры дверного проема, боковых простенков, притолоки и глубины гаражного пространства.

Для покупных моделей ворот перед составлением заказа потребуется измерить:

• Кратчайшее расстояние от вертикальной стойки дверного проема до боковой стены должно составлять не менее 12 см;
• Притолока, или расстояние от верхней перемычки дверного проема до балки потолочного перекрытия, должно составлять 35-40 см, в нестандартных случаях за отдельную плату можно заказать механизм привода для низкопрофильных гаражных крыш, у которых притолока составляет всего 9-10 см;
• Максимальная ширина подъемно-секционных конструкций ограничивается только возможностями гаражного пространства. Нередко из-за специфически большого уклона односкатной крыши гаражные ворота приходится ограничивать высотой в 200 см.

Для изготовления домашней конструкции подъемно-секционных ворот можно использовать следующие параметры: притолока – 400 мм, боковые ниши – не менее 300 мм, оптимальные размеры секции для полотна ворот 350х2500 мм.

Следует помнить, что после установки горизонтальных направляющих полезный потолок гаражного пространства уменьшится до 210-220 см, поэтому, возможно, придется изменить расположение вещей в гаражном пространстве и, прежде всего, автомобиля.

Вариант секций и направляющих для самодельных подъемно-секционных ворот

Первоначально потребуется изготовить и собрать само полотно. В промышленных моделях подъемно-секционных ворот секции штампуют стандартного размера — толщина 40 мм, высота 400 мм. Для самодельной конструкции высоту секций лучше всего уменьшить до 300 мм, для подъемно-секционных ворот со стандартной высотой проема потребуется 7 панелей.

Проще всего изготовить панели из тонкого оцинкованного металла толщиной 1,5-2 мм. Для этого первоначально нарезают полосы шириной 350 мм и длиной, равной ширине гаражной двери. По бокам полос молотком отгибают бортики высотой по 20 мм.

Готовые секции соединяют между собой с помощью обычных дверных или гаражных навесов. Петли можно приварить, но лучше всего закрепить с помощью заклепок, болтов и гаек. Болтовое соединение позволит подкорректировать расположение навесов, для того чтобы собранное полотно сгибалось абсолютно одинаково на каждом шарнире. Для соединения двух секций гаражных подъемно-секционных ворот потребуется как минимум три навеса.

Далее, к осям петель необходимо приварить концевые оси длиной 35-40 мм для крепления пластиковых роликов. В качестве опор качения лучше всего подойдут детали от роликовых коньков.

На следующем этапе предстоит изготовить вертикальные и горизонтальные направляющие для гаражных секционных ворот. Можно использовать тот же металл, что и для изготовления секционных панелей. Для изготовления вертикальных направляющих вырезаются две полоски металла, ширина полосы выбирается, исходя из размеров ролика, чаще всего для подъемных воротных конструкций используется ролик с наружным диаметром 50 мм и шириной 22 мм. В этом случае ширина заготовки составит 95-100 мм.

Заготовку сгибают на оправке так, чтобы получился прямоугольный профиль с разрезом на боковой стенке. Роликовая опора должна входить вовнутрь профилированной направляющей относительно свободно, с небольшим зазором в 1,0- 1,5 мм. Аналогичным способом изготавливается вторая пара – горизонтальные направляющие.

Самым сложным является изготовление переходных дуг, соединяющих обе пары направляющих. Для секции высотой в 35 см нужно будет изготовить кривой профиль с радиусом кривизны 45 см.

Предварительную сборку гаражных подъемно-секционных ворот начинают с установки вертикальных планок. Направляющие одевают на ролики полотна, устанавливают в дверном проеме и фиксируют временным креплением. Далее одевают переходные дуги и примеряют горизонтальные планки. По результатам измерения изготавливается и устанавливается крепление для дуг и второй пары направляющих. Наибольшей проблемой в изготовлении направляющего механизма для гаражных подъемно-секционных ворот является подбор кривизны переходной дуги. Поэтому дуги делают нескольких вариантов, и методом проб и ошибок определяют наиболее подходящий вариант.

Привод для гаражных подъемно-секционных ворот

Автоматика и электропривод для гаражных ворот составляют самую затратную часть сметы постройки подъемно-секционной конструкции. В самом примитивном варианте для изготовления электропривода используется стартер от легкового автомобиля с насаженной звездочкой от распредвала и двухрядной цепью. Мощности самодельного привода хватает, чтобы открывать подъемно-секционную конструкцию до 300 кг весом. Но скорость подъема получается излишне большой, даже с учетом установки регулятора напряжения.

Кроме того, для питания стартерного электродвигателя потребуется мощный трансформатор с выходом постоянного тока не менее 10В. Многие самодельщики предпочитают запитывать привод с помощью старого автомобильного аккумулятора, подключенного к зарядному устройству.

Для того чтобы подъемно-секционные ворота можно было открыть руками без привода, необходимо разгрузить тяжелое полотно гаражных дверей с помощью пружины, или, чаще всего, пружины и дополнительного груза. Подбирать параметры разгрузки приходится в индивидуальном порядке.

Принципы утепления гаражных ворот

Чтобы провести теплоизоляцию гаража качественно, необходимо придерживаться определенных норм, которые установлены для работы с каждым конкретным материалом. Не следует забывать и о соблюдении технологии проведения ремонтных и строительных работ.

Планируя теплоизоляцию гаражных ворот, нужно соблюдать такие правила:

1. Необходимо тщательно просчитать потребность в строительных материалах. Их следует приобретать с запасом в 15-20 % на ошибки и обрезки.
2. Выбор нужно делать в пользу утеплителя, который имеет минимальный коэффициент теплового расширения, устойчивость к влаге, высокой и низкой температуре.
3. Теплоизоляцию нужно проводить при положительной температуре воздуха, в отсутствие осадков. Не следует выполнять этот процесс зимой. Холодная сталь обладает плохой адгезией. На ней может образоваться конденсат еще до полимеризации клеящего состава.
4. Нужно выбирать такую теплоизоляцию, которая отличается тепловой инерцией. Такой материал удерживает тепло внутри помещения, не давая холоду проникнуть извне.

Немаловажное значение имеет и вес теплоизоляции. Материал нужно выбирать самый легкий, чтобы предотвратить деформацию ворот под чрезмерным грузом. Остановимся на вариантах утепления гаражных ворот собственными силами.

Даже самое качественное утепление не даст желаемого эффекта, если между створками и косяком будут большие щели. В сильный мороз достаточно даже мельчайшей нестыковки, чтобы быстро выстудить строение.

Заделать щели в воротах гаража можно такими материалами:

1. Листовой армированной резиной. Следует выбирать резину, которая обладает максимальной мягкостью. Полосы должны сохранять эластичность даже при экстремально низких температурах. Так прокладки будут обеспечивать герметичность помещения.
2. Старыми матрацами и одеялами. Эти изделия содержат волокна натурального происхождения. Чтобы избежать появления сырости и преждевременного выхода утеплителя из строя, его нужно обработать гидрофобной пропиткой.
3. Полосами плотного полиэтилена. Если этот материал сложить в несколько раз, то он приобретает достаточную плотность и упругость. Слои воздуха между полосами будут отличной теплоизоляцией. Но менять полиэтилен придется ежегодно, так как материал быстро теряет презентабельность и целостность.

Определившись со способом заделки щелей, можно переходить к выбору материала для утепления плоскости ворот. Рассмотрим варианты, к которым чаще всего прибегают автолюбители.

Изготовление

Как изготовить секционные ворота для гаража своими руками? Самым простым для собственноручного изготовления подъемных ворот вариантом является шарнирно-рычажный механизм. Как и в случае с монтажом уже готовых изделий, первым шагом станет создание чертежей и проведение замеров.

Секционные ворота для гаража — размеры:

После определения габаритов приступают к созданию каркаса. Для этого берут металлические профили и выкладывают из них прямоугольник, углы сваривают. На каркас укладывают листы, которые станут полотном ворот, листы приваривают к каркасу. Затем занимаются направляющими шинами. В проеме их закрепляют при помощи дюбелей.

Если же рама выполнена из металла, то используют сварку. После этого необходимо установить пружинно-рычажные механизмы. Еще один, рычажный кронштейн монтируют в середине верхней части створки. Последним шагом станет установка привода. Его прикрепляют к потолку и проводят сквозь него трос. Второй конец троса крепят к рычажному кронштейну.

Использование минеральной ваты

Делая выбор в пользу материалов этой группы, следует остановиться на базальтовых плитах. При относительно небольшом удельном весе они имеют низкую теплопроводность и сохранение рабочих характеристик при намокании. Но впитывание влаги приводит к значительному увеличению веса каменной ваты. Их рекомендуется покрывать гидроизоляцией, что ведет к увеличению веса и объема ворот. Не стоит забывать и о немалой цене плит из базальтового волокна.

Маты приклеиваются к створкам ворот специальным клеем. После этого поверх теплоизоляции закрепляется полиэтиленовая пленка или клеенка. Поскольку эти материалы не отличаются достаточной прочностью, проводится их обшивка водостойкой фанерой, ДВП или ОСП. Все это добавляет веса воротам. Выходом является обустройство роликовой системы направляющих и дополнительных фиксаторов по верху створок.

Характеристики и особенности конструкции

В сравнении со стандартными распашными моделями откатные ворота имеют ряд конструктивных особенностей. На нижней и верхней частях проема отсутствуют направляющие, что позволяет загонять в гараж с откатной конструкцией транспорт любых размеров. Цельное полотно движется по роликовым элементам, которые фиксируются на фундаменте.

Подвижные детали конструкции производятся из подшипников с металлическим корпусом. При надлежащих условиях использовать раздвижной механизм можно более 50 тысяч раз. Для дополнительной защиты допускается обшить ворота профнастилом, сайдингом, деревом и другими материалами. Большой интерес владельцев гаражей к откатным конструкциям также обусловлен следующими характеристиками:

• возможность оснащения электроприводом для дистанционного управления;
• безопасное открытие и закрытие при отсутствии электроэнергии;
• плавная работа механизма без периодического смазывания;
• продолжительный период эксплуатации.

Утепление ворот пенопластом

Пенопласт является самым популярным материалом, который используется для теплоизоляции жилых, административных и хозяйственных строений. Он обладает небольшим удельным весом и низкой теплопроводностью. Пенопласт имеет доступную стоимость, с ним легко и просто работать. Немаловажным фактором является и то, что плиты устойчивы к влаге, грибку и плесени. Современные технологии значительно увеличили огнеупорные свойства этого материала.

Чтобы снизить вес теплоизолирующего слоя, пенопласт следует приклеивать к створкам на жидкие гвозди или каучуковый клей. Неизбежные щели заполняются обрезками плит или монтажной пеной. Несмотря на то что поверхность пенопласта достаточно прочная и плотная, ее необходимо обшить твердыми плитами. Для этого подойдет фанера или пластик.

Необходимые инструменты для металлоконструкции

Перед тем как сварить ворота на гараж, следует позаботиться о наличии необходимого оборудования. Учитывая крупные размеры будущей конструкции, лучше всего изготовить её на ровном сварном столе, а потом доставить её на место монтажа. Для создания ворот потребуется:

• сварочный аппарат;
• строительный уровень;
• угольник;
• сварочные электроды;
• болгарка;
• отрезные и шлифовальные круги;
• рулетка;
• разметочный инструмент.

Сварочный аппарат – самый важный инструмент для создания металлоконструкций Источник a.d-cd.net
Основной инструмент для работы – сварочный аппарат. Он может быть как электрическим, так и газовым. Самое важное требование – достаточная мощность для комфортной работы с электродами толщиной в 3,5-4 мм.

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже металлоконструкций

Материалы для распашных гаражных ворот

Собрав необходимый инструментарий, можно переходить к покупке железа для изготовления финальной конструкции. Основа каркаса – металлические профильные трубы. Минимально возможным размером считается 20х40 мм при толщине металла не менее 2 мм. Массивные трубы обеспечат большую устойчивость, но потребуют мощного каркаса и опыта работы со сварочным аппаратом.

Для каркаса потребуется облицовочный материал. Наиболее популярным вариантом выступают металлические листы толщиной в 3-4 мм. Их украшают коваными элементами и окрашивают баллончиком. В качестве обшивки могут выступать профнастил, дерево или ПВХ панели.

Металлические гаражные ворота Источник dostup-zabor.ru

Готовые створки вешают на открытые или потайные петли, закреплённые на несущей раме. Её изготавливают из уголка размером не менее 75 мм и толщиной в 3 мм. В комплект ворот также входят задвижка и замок для закрывания помещения.

Утепление ворот монтажной пеной

Пенополиуретан (пеноизол) является отличным теплоизолирующим материалом. Он устойчив к открытому огню и влаге. На его поверхности и в массиве никогда не появится плесень и грибок. Считается, что для нанесения пены на ворота нужно приглашать бригаду со специальным оборудованием. Это дорого и долго. Намного проще купить монтажную пену в баллонах и выполнить утеплительные работы самостоятельно. Для того чтобы обработать ворота с габаритами 400 х 200 см потребуется всего 10 баллонов монтажной пены. Важным достоинством такого решения является то, что после полимеризации монтажную пену не нужно обшивать твердыми плитами. Ее поверхность достаточно прочная, чтобы выдержать сильное давление и случайные удары. Чтобы утепленные монтажной пеной створки ворот выглядели презентабельно, их нужно покрасить акриловой краской.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

• Рулетка.
• Уровень строительный.
• Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

• Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
• Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
• При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:

1. ширина – от 250 до 550 сантиметров;
2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

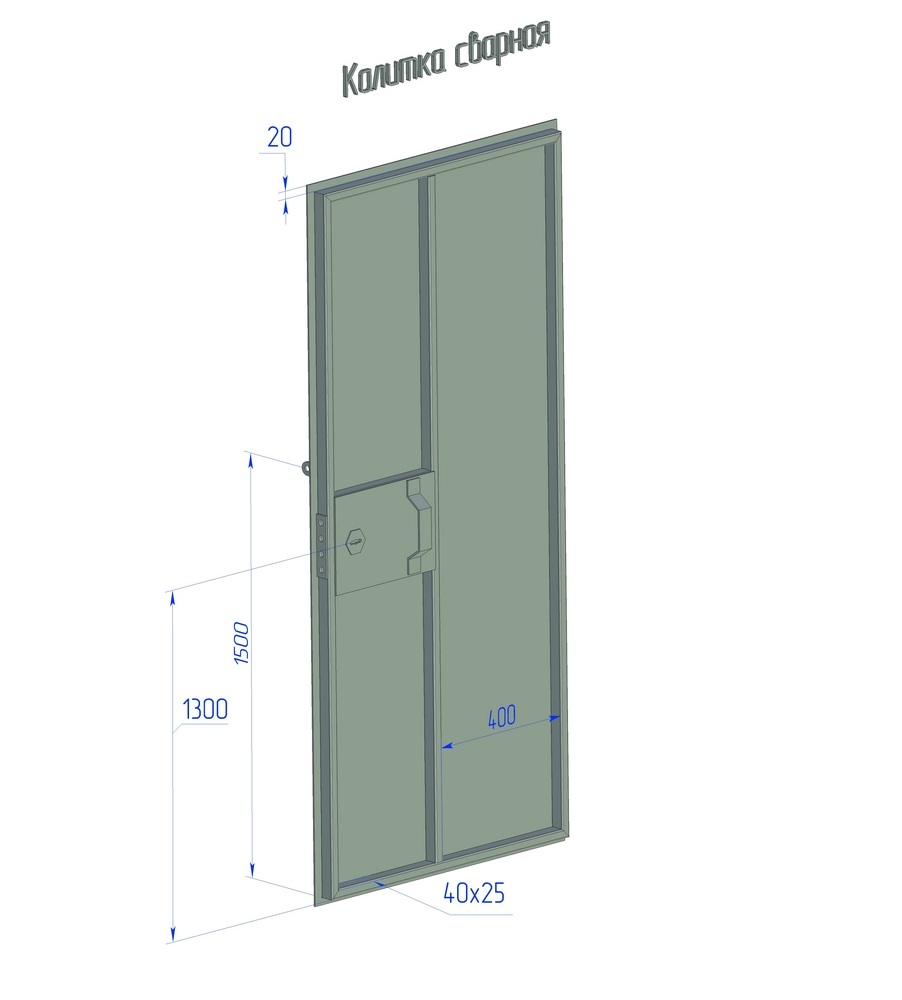

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

• Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
• Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

1. для осевого привода – от 35 до 45 сантиметров;
2. для цепного редуктора – от 24 до 36 сантиметров.

• Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

• B — ширина в свету;
• H — высота в свету;
• b1 — левый заплечик;
• b2 — правый заплечик;
• h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Применение фасадной штукатурки

Речь идет о смеси, в состав которой входят полимеры и пластификаторы. Раствор наносится на створки с помощью стального шпателя. Застывший состав имеет малый удельный вес и очень низкую теплопроводность. Проникая во все полости, раствор устраняет все мостики холода. Наличие в составе смеси пластификаторов делает ее устойчивой к вибрации и ударам. После того как раствор застынет, проводится шлифовка и полировка поверхности. Окончательное укрепление штукатурки проводится путем наложения монтажной сетки и окрашивания устойчивой к внешним факторам акриловой краской.

Виды откатных ворот

Гаражи имеют разные конструкции и местоположения, поэтому ворота необходимо подбирать с учетом всех особенностей. Существуют следующие разновидности откатных конструкций:

1. Раздвижная. Данная конструкция подходит для установки на въездах в промышленную зону. В верхней части полотна устанавливается профиль, вдоль которого двигаются роликовые опоры. Рельсу изготавливают из прочного металла, чтобы она смогла удерживать вес ворот.
2. Сдвижная. Отличительной чертой является отсутствие верхней балки. Высота ворот определяется в зависимости от предполагаемого давления на фундамент. Полотно сдвигается благодаря 3 роликам, 2 из которых фиксируются на створке.
3. Раскладная. Разновидность консольного типа при открытии складывается и остается в верхней части гаража. Для раскладных ворот не требуется монтировать отдельное основание.

Чертежи гаражных ворот своими руками

Чертеж гаражных ворот

Перед возведением гаража, оптимально продумывать гаражные ворота заранее. Среди их разновидностей выделяют подъёмные и распашные, поэтому чертёж будет зависеть от выбранного типа. Откатные не ставятся в гаражи, потому как для функционирования откатных ворот нужно пространство, как минимум вдвое превышающее по ширине фронтальную стенку стандартного придомового гаража.

Подъёмные ворота ещё далее подразделяются на такие подтипы:

• секционные;
• подъёмно-поворотные;
• роллетные.

Чертёж гаражных ворот стоит выполнять до начала возведения стен гаража, поскольку установка уже готовой конструкции в фасад строения должна начаться при готовности стен уровнем 50-60 сантиметров от земли.

Гаражные ворота своими руками – чертежи

Возьмите лист бумаги, ручку или карандаш. Замерьте ширину вашей машины в самом широком месте и добавьте 60-80 сантиметров к общей длине – и получите ширину гаражных ворот. Высота измеряется аналогичным образом с той разницей, что к высоте авто стоит прибавлять 30-40 см (вдвое меньше чем к ширине). Если на вашем авто имеются несъёмные антенны и имеется риск их сломать, заезжая в слишком низкие ворота, то высота вашей конструкции должна учитывать и их.

Наиболее простыми воротами в установке, которые можно даже сделать своими руками при наличии материала и сварочного аппарата, являются распашные. Их чертежи состоят из прямоугольников различных длины и ширины. С другими видами сварка (почти) не потребуется, но там будут устанавливаться подъёмные механизмы.

Рисуя распахивающиеся ворота, вы должны для начала определиться с их конфигурацией: сколько они будут иметь створок (1 или 2), будет ли предусмотрена дверь для входа человека.

Если чертежи подъемных и распашных ворот выполняются вами с целью изготовить ворота своими руками, то рисуйте исходя из габаритов имеющегося или покупного материала, который вы будете использовать:

• лист ворот;
• поперечные, продольные и другие уголки прочности;
• раму;
• петли и т.п.

К примеру, если рама будет изготавливаться из уголка в 10 см шириной с каждой из сторон, то вам может потребоваться больше основного и расходного материала, чем при уголках меньшей шириной.

как провести монтаж самостоятельно — Статьи dinal.biz

Содержание:

1. Виды монтажа секционных ворот: чертежи и схемы
2. Сборка секционных ворот своими руками
3. Секционные ворота для гаража своими руками: дополнительные рекомендации

Секционные ворота проверенный и надежный вариант ворот для гаража. Они могут оснащаться электрическими приводами, поэтому даже в лютый сибирский мороз не нужно выходить из машины, чтобы поставить ее в гараж. Достаточно нажать кнопку на пульте управления.

Установка таких ворот требует сноровки и опыта, поэтому приглашайте на замер и установку секционных ворот специалистов, которые знакомы с тонкостями этой процедуры.

Если вы все – таки решили, что установка секционных гаражных ворот вам по силам, внимательно прочитайте эту статью с рекомендациями.

У профессиональных монтажников на установку одних ворот уходит около четырех часов, будьте готовы, что у вас этот процесс может занять порядка 6-7 часов.

Некоторые манипуляции при монтаже, например, установку воротного полотна и регулировку, удобнее делать вдвоем, поэтому найдите себе помощника.

Выбор материалов для секционных ворот своими руками

Уже много лет компания «Динал» сотрудничает с минским производителем гаражных ворот «Алютех». Мы рекомендуем эти секционные ворота, потому что они долговечны – ресурс пружин рассчитан на 25 000 циклов. Конструкция устойчива к коррозии, ворота хорошо сохраняют тепло, особенно серия ворот «Prestige» с панелями по 45 мм. У производителя широкая размерная линейка. Более подробно про преимущества секционных ворот вы можете прочитать в нашей статье Секционные ворота для гаража: размеры, цены, виды и особенности.

Перед заказом удостоверьтесь в правильности проведенного замер. Кроме стандартных показателей-широта, высота проема, вам потребуется измерить высоту перемычки, глубину вхождения помещения, и расстояние от края проема до боковой стены. Эти параметры будут определяющими не только для размера ворот, но и определят способ их монтажа. Подробнее разберем это в следующем разделе статьи.

Для работы вам потребуются вот эти инструменты:



Виды монтажа секционных ворот: чертежи и схемы



Есть несколько вариантов монтажа секционных ворот: низкий, стандартный и высокий монтаж. Каким именно способом производить монтаж специалисты решают, ориентируясь на замер перемычки проема гаража (на схеме замеров она обозначена буквой H), наличия калитки в полотне и как предусмотрена система управления.

Для ворот без калитки, с ручным приводом, в комплекте с торсионными пружинами подойдет низкий монтаж, при минимальной высоте перемычки – 100 мм.

Для таких же ворот, но с электроприводом низкий монтаж показан при минимальной высоте перемычки 130 мм.

Минимальное боковое пространство (на схеме замеров обозначенное буквой S) не может быть меньше указанного в монтажной схеме.

Мы приготовили для вас таблицу с размера, чтобы вам было проще определиться с вариантом установки.

Характеристика	управление	Размер перемычки	Вариант установки
Секционные гаражные сплошные	ручное	100	Низкий
	электрическое	130
Секционные гаражные с дверью	ручное	100
	электрическое	150
Секционные для гаража	Не имеет значения	210	Стандартный
Секционные для гаража	Не имеет значения	500	Высокий



Ворота с пружинами растяжения:

Характеристика	Управление	Размер перемычки (мин. )	Размер перемычки (мах.)
Секционные гаражные сплошные	ручное	100	900
	электрическое	130



Рассмотрим варианты установки секционных ворот на монтажной схеме.

Стандартный вариант монтажа ворот с калиткой, параметры:

Низкий монтаж ворот без калитки, параметры:

Высокий монтаж ворот без калитки, параметры:



Перед тем как приступить к сборке монтажу, внимательно изучите проем гаража. Он должен быть без шероховатостей, не имеет трещин и наплывов штукатурки. Одно из главных требований-ровная поверхность. Погрешность проверяйте строительным уровнем. Если перепад больше 1,5 мм/м – сначала выроните стены, и только потом приступайте к монтажу.

Относительно вертикальной оси проема ворота должны быть расположены симметрично. Устанавливая опорные стойки сверяйтесь с показателями строительного уровня. Стойки должны быть выставлены относительно вертикальных плоскостей.

При монтаже правильно выбирайте тип крепежных элементов. Ориентируйтесь при выборе на характеристики материала стен.

Для креплений в полноценную стену, допустим из бетонных блоков или полнотелого кирпича, используйте распорные металлические анкерные дюбели.

Удлинёнными дюбелями из пластмассы с вворачиваемыми винтами длиной 160 мм крепитесь к стенам из ячеистых бетонов.

Наружный диаметр анкера 10 мм.



Сборка секционных ворот своими руками

В каждом комплекте секционных ворот есть подробная инструкция по установке. Соблюдайте последовательность и все рекомендации производителя. Некорректный монтаж может вывести изделия из строя.

Внимание: не используйте при монтаже ворот монтажную пену и деревянные дощечки.

Весь процесс монтажа можно разделить на несколько этапов.

1. Сборка каркаса секционных ворот

Каркас секционных ворот состоит из опорных стоек и вертикальных направляющих, радиусных профилей, горизонтальных направляющих, боковых кронштейнов и задней перемычки. Эти элементы соединяются между собой в последовательности описанной в инструкции производителя.

– Сначала проводят сборку вертикальных направляющих и крепят направляющие к проему.

В процессе сборки опорных стоек проклейте поверхность стойки, со стороны соприкосновения со стеной, уплотнителем «Псул». Это позволит избежать продувания по всей длине примыкания стоек к стене. При установке не допускайте наличие зазоров между конструкцией и стеной более 5 мм.

– Следуя инструкции, соберите горизонтальные направляющие и закрепите их к уже смонтированному в проеме каркасу вертикальных стоек. Дополнительно зафиксируйте конструкцию к поверхности потолка. Как показано на рисунке.

2. Сборка торсионного вал

– Следуя инструкции производителя соберите обе конструкции вала (левую и правую) и закрепите их.

– Торсионный вал разместите в проеме. Используйте строительный уровень, чтобы избежать перекосов.

– Стопорные кольца установите к внутренним обоймам подшипников боковых кронштейнов. Зафиксируйте винтами.

3. Сборка секционного полотна

Ламели в комплекте идут по отдельности. Их необходимо собрать в проеме, соблюдая последовательность.

– Выставите в проеме по строительному уровню первую панель.

– Установите роликовые кронштейны.

– Соедините секцию с подъёмным механизмом с помощью троса.

– Скрепите секции, выставленные поочередно друг на друга, боковыми и промежуточными петлями.

– Проверьте, полотно должно плотно прилегать к перемычке проема.

4. Регулировка полотна

– Следуя рекомендациям производителя отрегулируйте трос и пружины.

– Зафиксируйте ворота в полуоткрытом состоянии. Если не получается – и ворота самопроизвольно двигаются вверх или вниз – отрегулируйте обороты пружины. возможно вы недостаточно затянули их, или наоборот, перетянули. После регулировки повторите процедуру.

5. Установка аксессуаров

– Ручки, замки и задвижки надежно зафиксируйте на воротном полотне.

6. Установка автоматики

Привод не должен подвергаться воздействию влаги, а также механическому воздействию. Обычно его устанавливают на потолке. Крепления на приводе фиксируются финтом, на стене-шурупами.

– Установите основные и защитные элементы согласно инструкции. Следуя рекомендациям производителя соберите и установите элементы электропривода. Проверьте автоматику и корректность работы режимов.

Основные этапы сборки гаражных воротных ворот вы можете посмотреть в нашем ролике.



Секционные ворота для гаража своими руками: дополнительные рекомендации

Важно соблюдать все рекомендации производителя не только по последовательности сборки, но и размещению креплений, и количеству крепежа. В первую очередь, ворота должны быть безопасны и не представлять угрозу человеческой жизни.

Мы советуем доверить установку гаражных ворот профессиональным монтажникам. Это дает вам гарантии, что трудоемкий процесс установки пройдет по всем нормативам.

Напоминаем, в компании «Динал» можно заказать ворота «под ключ» с последующим гарантийный обслуживанием.



Чертежи гаражных ворот, видео как самому

Гараж — это своеобразный дом для каждого автомобиля. В гараже мы не только храним наш автомобиль, но и проводим ремонт машины, складируем различные запчасти и другие вещи и предметы. Покупка или же строительство собственного гаража является достаточно дорогим удовольствием, поэтому перед тем как приступать к работе, вам необходимо подробно продумать все элементы гаража.

Где найти готовые чертежи гаражных ворот

Если вы занимаетесь самостоятельным строительством гаража вам максимально максимально подробный план строительства. Чертежи гаражных ворот вы с легкостью найдете в сети интернет. Гаражные ворота — важнейший элемент строения.

Именно от их конструкции зависит безопасность и удобство эксплуатации гаража. Существуют несколько распространенных конструкций ворот, выбор которых зависит в большей степени от наличия свободной площади перед гаражом. В том случае если вы строите гараж на частном участке, вы можете выбрать распашные ворота. Такие конструкции отличаются простотой и доступной стоимостью.

Их недостаток — необходимость наличия свободной площади перед открывающимися створками ворот. В тесных условиях проездом в гаражных кооперативах использовать такие конструкции проблематично. В данном случае мы можем посоветовать вам использовать сдвижные и подъемные конструкции ворот. Эти ворота отличаются несколько большей стоимостью и имеют сложную конструкцию. При этом они позволяют экономить пространство перед гаражом, что позволяет подъезжать на автомобиль к самым дверям в гараж.

Как сделать чертеж ворот самостоятельно

Подробный чертеж гаражных ворот позволит вам качественно спланировать размеры возводимого строения. Строительным материалом для возведения гаража может стать силикатный кирпич, пеноблоки, и бетонные блоки перекрытий. В прошлом большой популярностью пользовались металлические конструкции гаражей, однако сегодня они популярны спросом и постепенно отходят в прошлое.

Чертеж гидроизоляции гаражных ворот

При строительстве вам необходимо позаботиться о надежной гидроизоляции строения.Капающая с крыши вода может спровоцировать увеличение влаги в помещении, что в свою очередь приведет к образованию коррозии на автомобиле. Причем требовать гидроизоляцию необходимо как с крыши, так и с подвала, если таковой имеется. Сам подвал.

В таком гараже вы сможете легко выполнять ремонт подвески автомобиля и других частей, используя в нижних частях транспортные средства.В самом подвале гаража можно хранить зимние покрышки, картошку, разнообразные соленья и маринады на зиму. Подвал может быть как на всю ширину и в длину гаража, так и на метра ширины и три-четыре метра длинны. В последнем случае смотровая яма используется исключительно для ремонта и диагностики автомобиля, так как хранить в таком подвале предметы попросту невозможно.

Видео составления чертежа гаражных ворот

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 142

Как сделать гаражные ворота своими руками: чертежи, изготовление, установка и эксплуатация

Изготовить ворота своими руками намного дешевле, чем купить готовые или заказать соответствующие размерым дверного проема. В статье будет описана, как сделать распашные ворота в гараж руками, так как их изготовление самое простое и дешевое.

Ворота для гаража — какие выбрать для установки своими руками

Можно изготовить гаражные ворота своими руками типов.Их различие заключаются в конструкции механизма и в правилах эксплуатации. Они могут быть:

Ниже описано, как сделать распашные ворота для гаража своими руками. Такие ворота наиболее просты в эксплуатации, требуют наименьшего количества времени и средств на их эксплуатацию. Для их монтажа нет необходимости в специальных крепежных элементах.

Раздвижные ворота своими руками: особенности создания и установки

Как сделать ворота в гараж: пошаговая инструкция и рекомендации

Перед изготовлением ворот измеряется проем и изготавливается чертеж.Следование указанным в чертеже размерам — залог успешного окончания дела.

Чертежи

Ниже приведены чертежи самых популярных видов распашных ворот. На их основе можно изготовить нужный по размеру или делать монтаж, опираясь на приведенные в них данные.

Рамы

Пошаговое описание процесса изготовления крепежной рамы:

1. Размер крепежной рама зависит от размеров проема. Необходимо измерить его ширину и высоту (указано в чертеже).
2. Чтобы сварить раму использовать уголок с квадратным сечением. Сторона 160-200 мм.
3. Из неё вырезаются заготовочные элементы.
4. На ровной плоскости раскладывается элементы по уровню, придерживаясь прямого угла.
5. В таком положении детали ровно свариваются.

Откатные ворота своими руками легко и недорого

Каркас

Как сделать каркас для ворот для гаража своими руками:

1. Каркас изготавливается из профиля 60 * 20 мм.
2. Все работы выполняются на горизонтальной ровной плоскости. Для этого можно использовать полы в гараже или забетонированную плоскость.
3. Рама трубы укладываются лицевой стороной вверх. Перед свариванием необходимо выровнять положение каждой стороны при помощи уровня и рулетки.
4. Между каркасом и рамой делается зазор не более 2 см. Для этого дела используйте вкладыши. Это обеспечивает свободное движение створок.
5. После этого детали рамы привариваются к направляющему профилю.

Створки

Створки изготавливаются либо из оцинкованного железа, либо из металлопрофиля. Листы железа привариваются к раме, металлопрофиль прикручивается саморезами по металлу.

Подъемные ворота своими руками — инструкция и чертежи

Листы укладывается с расчётом, что левая створка на 1-2 см закрывает правую. Листы укладываются немного внахлест.

Установка ворот для гаража своими руками

Для соединения каркаса и рамы используются петли.Нижние части петель привариваются к раме, а верхние части — к створкам вверху. После этого рама со створками одевается на каркас.

Врезание замков и запоров

Для гаражных ворот используют либо врезные, либо навесные замки. Засовы внутри, что позволяет закрывать ворота гаража, если внутри кто-то находится.

Кроме установки замки нуждается в бережной эксплуатации и защите от влаги и замерзания. Для этого нужно использовать жидкость либо порошки «антизамерзайка» для замочных скважин.

Утепление и теплоизоляция

Как утеплить ворота:

1. К металлическим створкам крепится деревянная обрешетка.
2. Внутрь обрешётки устанавливается утеплитель (пенополистирол, стекловата, либо минеральная вата). 5 см утеплителя достаточно.
3. Обрешетка закрывается облицовочными плитами либо затягивается брезентовым тентом.

Как защитить гаражные ворота, установленные своими руками, от взлома

Лучшая защита от взлома — установка сигнализации.Однако для монтажа придется прибегнуть к привлечению специалистов, также затратить немалую сумму денег.

Интересные факты

• Утепление позволяет сэкономить до 60% тепла в гараже.
• В качестве смазки для замка можно использовать графитный порошок из стержня карандаша. Он растирается в пыль и вдувается в скважину.
• После сварки каркаса и рамы швы нужно зашлифовать с помощью болгарки.
• Как видно из описанной в этой статье информации, изготовить самостоятельно ворота в гараж возможно, при наличии качественного чертежа и полного следования ему во время строительства.

как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создать вещь, видеть, как она меняется, и результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станет предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть самый быстрый способ установки — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого метода множество преимуществ:

• высокая скорость изготовления;
• качественная работа специалистов;
• широчайший ассортимент продукции;
• возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственный минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предоставляют наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно предлагаете в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает неограниченные возможности. Ведь вы максимально экономите на работе мастеров, а значит, можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществить небольшой ремонт или модернизировать конструкцию.А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использование автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем створки. Следует руководствоваться правилами:

.

1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем вас появится новый автомобиль с большими габаритами.
2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете пользоваться ими. Если эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

• рулетка;
• болгарка и сварочный аппарат;
• уровень и угольник.

Работа начинается с создания рамы.Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм.Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на самое 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ.К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления использует арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас будет калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными.Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это открывает двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первая наносят грунтовку. После высыхания полотно покрывают покрытые слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки.Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным: минеральной ватой или пенополистиролом.Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься ремонтом без посторонней помощи.

И несколько советов по безопасности:

• установите замки с внутренним стержнем;
• — металлические пластины для приварки петель;
• внутренний замок в калитку;
• усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем ваших комментариев.

Гаражные ворота своими руками — ворота в гараж

Если вы решились сделать гаражные ворота своими руками, то вам необходимо учесть два важных момента:

1. Ворота необходимо делать так, чтобы они плотно запирались.
2. Они обязаны обеспечить постоянный микроклимат, который необходим для хранения авто.

Гаражные ворота по виду конструкции можно разбить на 4 типа:

• Распашные
• Откатные
• Секционные
• Подъемные

Наиболее простыми в изготовлении жесткости распашные ворота.Главное — определитесь с типом ворот до постройки гаража, не забывая, что от этого зависит его надежность. Не забудьте посмотреть способы защиты от заклиниваний и взлома.

Распашные

Если смотреть с точки зрения технологии становится понятным, что изготовить гаражные ворота своими руками практически совсем не сложно. Главные плюсы этого выбора заключаются в экономии и быстроте. Процесс выполнения работы не трудоемкий, для него не требуются дорогостоящие материалы и комплектующие.Главные составляющие — уголки из стали, металлические листы и различные профили. Процесс работы по изготовлению ворот разбит на несколько этапов.

Изготовление рамы для ворот

Чертеж распашных ворот

На первом этапе необходимо изготовить несущую раму, которая состоит из двух основных частей — наружной и внутренней.

Для изготовления каркаса вам будут необходимы следующие материалы и инструменты:

• стальной профиль, уголок или труба;
• сварочный аппарат;
• болгарка;
• длинная линейка из металла и рулетка;
• 2-метровый строительный уровень.

Для начала измерьте высоту и ширину проема входа в гараж. Главное, чтобы все системы были точно выполнены. Затем отмерьте и нарежьте уголки. Потом разложите их на подходящую ровную поверхность, выставите по уровню горизонтальность и выровняйте углы. Измерив диагонали, выставите все прямые углы, а затем сварите раму. Если длина диагоналей равны, значит, конструкция собрана правильно. Каждый сварочный угол отшлифуйте и обработайте антикоррозийным средством.Для прочности конструкции изготавливаются две рамы, которые затем свариваются между собой.

Металлический каркас

Распашные гаражные ворота

В состав каркаса таких ворот входят две распахивающиеся створки. Для их изготовления можно использовать уголок или профтрубу. Дальше в раму вставляем направляющие и выравниваем их по вертикальной и горизонтальной осям. Обязательно предусмотрите возможность проверки между створками миллиметра. Это возможность легкости хождения створок.После того как все это будет проделано, проверьте прямые углы и варите — обрешится обрешетка для ваших будущих ворот.

Обшивка каркаса металлическими листами

После того, как вы изготовите обрешетку, можно приступить к сварке ворот и укреплять их. Для этого надо выкроить из металлического листа (толщиной 2-3 мм) створки нужных размеров, правое полотно необходимо сделать более широким, чем левое (на 20-30 мм), потому что правая створка будет накладываться на левую. Крепить листы к каркасу нужно сваркой.

Петли

Петли гаражные

Для надежности функционирования ворот производится установка силовых петель. Варить петли нужно так, чтобы верхушка петель получалась приваренной к наружной створке, а их нижнюю часть надо закрепить на раме самого гаража. Чтобы сварочное крепление было надежным, его необходимо усилить полоской металла (толщиной 7-10 мм). Приварите ее к верхушке петель и к створкам ворот. Для того чтобы укрепить внутри, используйте вкладки из простые арматуры.

После того как вы установите петли, установите засов. В качестве него используются вертикальные штыри. Изготовить такую ​​конструкцию не так уж и сложно, вдобавок она будет очень надежной. Для ее фиксации надо в потолке и в полу проделать неглубокие отверстия (диаметр 2,5-3 см).

Установка

Окрашивание гаражных ворот

Каждую часть ворот интенсивно загрунтуйте и затем покрасьте. Это понадобится для защиты ворот от коррозии. После этого можно начать монтаж, это при учитывайте, что от качества монтажа зависит легкость движения каждой створки ворот.

которая крепится к откосам штырями длиной до 20 см. Концы штырей обрезаются и обвариваются, а затем шлифуются. На раму навешиваются створки. Остается только установить замки и другие запорные механизмы.

Утепление

Утепление ворот Через ворота из гаража теряется около 60% тепла. Для теплоизоляции можно использовать пенополиуретановые плиты толщиной 5 см. Они крепятся на створки ворот и обшиваются деревянной обрешеткой.Важно не оставлять между плитами зазоров, чтобы через них не уходило тепло. На обрешетку можно нашить плиту ОСБ, тогда ворота будут иметь более эстетичный вид.

Чертежи откатных ворот своими руками схемы эскизы конструкции — Ворота Центр

Что дает правилный чертеж откатных ворот?

Даже если хорошо постараться в интернете вы ненайдете толковых чертежей раздвижных ворот для дома и дачи, так как производители не охотно делятся ими, но как найти то, что вам нужно?

В первую очередь вы должны понимать, что правильный чертеж позволит совершить закупку профильных в нужном количестве.Также вам не нужно будет делать расчеты, как в чертежах с деталями должно быть указано количество деталей в соответствии с указанным градусом порезки отдельных элементов под индивидуальный проем и тд.

Как выглядит чертеж-детализация — эскиз?

Давайте рассмотрим эскиз чертежа откатных ворот для дачи и дома ниже

Именно так и выглядит чертеж раздвижных ворот . Как вы видите последовательность при сваривании и определить нахлест и место нахождения каждой детали.

Фото1

Далее детализация. часть чертежа указывает сечение труб, сколько и каких деталей вам потребуется. Также общее количество профильных труб (в метрах).

Вы конечно можете сделать и вручную самостоятельно , но часто бывает так, что, когда упускаешь мелочь — это может повлечь за собой целую несоответствий. Советуем не рисковать. Тем более, когда можно получить ИНИВИДУАЛЬНЫЙ ЧЕРТЕЖ СОВЕРШЕННО БЕСПЛАТНО!

Фото2

Как бесплатно получить такой чертеж-детализацию?

Стоимость подобных чертежей откатных ворот составляет в районе 800 грн , мы точно знаем.

Почему мы даем чертеж БЕСПЛАТНО? Первое мы точно знаем, что те, кто хочет сделать откатные ворота своими руками, чаще делают их не потому, что так дешевле, а потому, что это как вызов себе. Всегда приятнее, когда что-то сделано своими руками. Это как хобби и показатель «очумелости», которые все оценят и друзья ну а в первую очередь жена. Мы сами с этого начинали.

Мы то понимаем, что без фурнитуры и комплектующих не обойтись, и считаем, что будет честно делать чертеж под каждого клиента, который захочет купить фурнитуру для откатных ворот у нас.Тем более, что у нас фурнитура для людей, без непонятных ценников. 5 лет гарантии мы считаем хорошим показателем и качества, и уверенности в товаре.

Другие статьи по этой теме:

Как установить закладную

Схема и чертеж, фундамента откатных ворот

Размеры фундамента под откатные ворота 4,5,6 метров

Закладная (швеллер) для откатных ворот, чертеж, фото

Как установить закладные для столбов ворот

Откатные ворота своими руками — чертежи, схемы, конструкция. Фурнитура и автоматика для откатных ворот

Откатные ворота своими руками

Читати українською

Мы рады приветствовать Вас в нашем интернет-магазине « Делаем Ворота» посвященным комплектующим для самостоятельного изготовления откатных ворот консольного типа.
У нас Вы найдете все необходимое для самостоятельного изготовления откатных ворот своими руками — фурнитуру и комплектующие для откатных ворот, автоматику для откатных ворот, 100% бесплатные чертежи откатных ворот и многое другое.

Почему покупают у нас.

— Наша компания работает на рынке систем для откатных ворот более 10 лет, с 2006 года. Наш магазин позиционирует у истоков, а сегодня является флагманом широкого распространения и популяризации откатных ворот в Украине.

— Мы заботимся о своей репутации и всегда предлагаем клиенту только высококачественный, проверенный временем и отлично зарекомендовавший себя товар. Предоставляем длительную гарантию (5 лет) и честноем свои обязательства. Довольные клиенты рекомендуют нас друзьям и знакомым, и нам это выгодно.

— Наш магазин является подразделением завода фурнитуры для откатных ворот. Поэтому наши цены самые низкие на рынке при более высоком качестве нежели у конкурентов.

— Мы не продаем Вам иллюзии и фантазии в виде «книжек», «чертежей», «откровений воротного гуру» итд.Некоторые товарные позиции мы доставляем бесплатно.
Всю информацию о том как сделать откатные ворота своими руками пошагово мы предоставляем вам прямо сейчас, еще до покупки. С нами Вы экономите свои деньги.

• — Мы продаем на всю Украину и оперативная отправка комплектующих наш приоритет. Отправка происходит в день заказа, без предоплат. Товар Вы оплачиваете только после осмотра и полного им удовлетворения.Вы абсолютно ничем не рискуете.

Наш ресурс в первую очередь для тех кто хочет сделать откатные ворота, забор, калитку распашные ворота своими руками. Если раньше изготовление откатных автоматических ворот было прерогативой исключительно воротных фирм — в то время конструкции ворот не было, а комплектующие и автоматику достать простому смертному было затруднительно, теперь откатные ворота может невозбранно сделать каждый желающий информацию и комплектующим с нашим сайтом.
Наш сайт будет также полезен для тех, кто собирается заняться бизнесом в регионах — благо сейчас откатные ворота завоевывают популярность по всей Украине. См. Фотогаллерея откатных ворот и Откатные ворота — видео.
Здесь мы приводим подробные инструкции по изготовлению и монтажу ворот, автоматики и аксессуаров, а также экономические расчеты и обоснования. Наш ресурсан облегчить поиск нужной информации касательно конструкции ворот, установки автоматики, заливки фундамента для откатных ворот, схемы электропроводки дабы избавить вас от необходимости шерстить интернет-форумы выискивая нужную информацию по крупицам.
Кроме сложного математического аппарата и с большим количеством иллюстраций и видео, все пояснения проходят в форме увлекательных беседы доброго, искрометного житейского юмора, что делает излагаемый материал более понятным и усвояемым.

Изготовление своими руками подъемно-поворотных ворот для гаража

Самостоятельное изготовление ворот для гаража осуществляется в соответствии с традиционными чертежами.

Необходимо сделать секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раму, имеющей Г-образную форму и оснащенную криволинейной направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи соответствуют требованиям ГОСТ 3174-2003 . Данные требования регламентируют сферу производства металлических ворот, которые сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько способов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, которые вносят несущественные изменения, соответствующие ситуации, например, характеристики материалов, габаритные размеры.

обязательной установки при составлении чертежа является определение габаритов будущей конструкции, а именно — ширины и высоты . Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелно изготавливать конструкцию шириной более 5 метров , в большинстве случаев этот показатель 2,5–3 метрам. Также следует учесть, что должно быть не меньше 80 см до воротной рамы.

Высота также выбирается из габаритов авто, обычно она меняется в пределах 2–2,2 метра . Основным конструкцией будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена ​​рамная конструкция из металлического угла 65 мм, для каркаса и створок подойдет стальной профиль 50 мм . Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из представленных в чертеже, ориентируясь на габариты конструкции.

Подъемно-поворотные гаражные ворота — изготовление своими руками

Работа будет проводиться в несколько этапов, на каждом из которых обязано изготавливать один из элементов конструкции:

• сваривание рамы;
• создание каркаса со створками;
• монтаж ворот;
• установка замково-запорный механизм.

Изготовление рамы

Первоначально изготавливается рама. Выполнить задачу можно, пользуясь следующими материалами:

• уголки из стали — 65 мм;
• полоса из металла — ширина 30 мм, толщина 4 мм;
• арматурный прут из стали — он используется для фиксации рамы в проеме.

Чтобы маркизы своими руками придется хорошо постараться, но можно будет сэкономить по сравнению с покупными моделями.

В нашей статье примерные цены на турникеты ПЕРКо.

Выполняется работы с использованием специального инструмента, такого как аппарат для сварки и «болгарка». Кроме этого, потребуются рулетка с уровнем и угольником.

Используя «болгарку», надо нарезать уголок . Требуется всего 8 отрезков: 4 из них по ширине проему ворот, остальные будут иметь длину, сравнимую с высотой проема.

Углы свариваются вместе, таким образом, получается каркас, при этом соединение может осуществляться внахлест или встык . Наружный сегмент рамы тщательно отшлифовывается, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с применением угла, однако прекрасно подойдет и профиль из металла.

Необходимо сделать 8 отрезков — по 4 для каждой из створок . По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они могут быть легкими заходить в проем.

Четыре из полученных отрезков будут горизонтальные, по ширине они на 35 см меньше половины рамы.

Следующим шагом является сваривание каркаса , который усиливается при помощи горизонтальных полосок, выполняющих функцию распорок и необходимых для предотвращения искривления геометрии.

Важно! Усиливающий элемент конструкции следует прикреплять в среднем сегменте каркаса.

Материалом для изготовления створок является листовой металл толщиной 2 мм .Предполагается, что будет вырезано 2 полотна на 4 см выше проема. Ширина с одной из сторон на 2 см больше, а с другой — на такое же расстояние меньше.

Приваривается полотно к каркасу по особой технологии. Отметим, что оно с верхней и нижней стороны на 2 см выходит за тело каркаса одной створки, при этом его ширину надо сделать на 1 см меньше.

Благодаря этой другой створке будет плотно соприкасаться с полотном полотно, чтобы оно на 4 см выходило за пределы каркаса.

Следует учитывать, что листовой металл имеет ненадежную структуру, в связи с чем рекомендуется укрепить углы и сердцевину . Только после этого с шагом 15 см приступают к привариванию всего листа.

Когда работы завершены, в уголках сварка срезается, так как в будущем она может стать причиной деформации всей конструкции.

Надежность крепления обеспечивается специальными усиленными петлями, для этого нижний сегмент сваривается с рамой, а верхняя часть скрепляется со створкой.

Усилить сцепление можно посредством наваривания на петли металлических полосок и арматуры. Надо взять полоску толщиной до 7 мм и, изогнув ее, сварить со створкой и верхней частью петли, после чего с внутренней стороны приваривается арматурная вкладка.

Монтаж ворот

Процесс изготовления гаражных ворот можно считать завершенным, наступило время монтажа. Первоначально установить воротную раму — как внешнюю, так и внутреннюю сторону .

Внимание! Установка конструкции в проем осуществляется на этапе возведения гаража, когда в стадии готовности примерно 50 см капитальной стены.

Соединение рам между собой осуществляется при помощи металлических полосок, имеющей ширину 4 см. При сваривании их с конструкцией следует соблюдать шаг 60 см.

После этого необходимо завершить кладкуальной стены гаражной стены, при этом кирпичи должны заполнить пространство, которое возникло между рамами. Выполняя кладку, следует одновременно вмуровывать раму.

Делается это посредством приваривания арматуры. Нужно к верхнему рамному сегменту прикрепить балку, которая служит перекрытием и делается из бетона или металла.

Подъемно-поворотные механизмы

Функционировать ворота благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться при помощи специальных направляющих, которым благодаря полотно меняет свое положение, перемещаясь из горизонтальной в вертикальную плоскость.

Поворотные подъемные ворота будут открываться потолочным направляющим и специальному механизму . Важно уделить внимание пружинам, которые требуется отрегулировать, добившись тем самым поднятия полотна с мизерными усилиями и без соскальзывания.

Выставление направляющих осуществляется строго в горизонтальной плоскости . Для выравнивания положения применяются прокладки, которые монтируются в промежутке, образующемся между рамой и балкой.

Особое внимание следует уделить запорно-замковой системе, а именно — типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в данном случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно отрегулировать пружины и выставить направляющие таким образом, чтобы они находились в вертикальной плоскости, так как в состоянии щит будет застревать.

Можно использовать подъемный механизм на противовесах : его конструкция состоит из троса, закрепляемого в нижнем сегменте рамы и пропускаемости через блок. Противовес необходимо закрепить на противоположном краю лебедки.

Важно! Подобный механизм будет существенную нагрузку на каркас ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче, используя композитные полупрозрачные материалы . Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи защитных приспособлений, способных предотвратить взлом.Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, окантовочный профиль из резины сделает конструкцию максимально устойчивой .
