Чтение сварочных чертежей — Вопросы новичков о сварке

#1 nikpoman

Отправлено 14 October 2013 14:48

Скажите пожалуйста, можно ли самому научится читать сварочные чертежи?
То есть по книжной литературе, если да то помогите пожалуйста

Наверх
Вставить ник

#2 Рудольф Шнапс

Отправлено 14 October 2013 15:11

Можно и нужно научиться. Всё расписано и разжёвано. Вам нужна такая книга? По-моему, во всех учебниках по сварке есть соответствующий параграф.

Наверх
Вставить ник

#3 G_Kar

Отправлено 14 October 2013 16:39

Сварочных чертежей не бывает, есть машиностроительное черчение и есть ЕСКД (единая система конструкторской документации), где все досконально разложено по полочкам относительно обозначений. Если есть не понятные обозначения — читайте данный нормативный документ в соответствующем разделе, благо сейчас он в свободном доступе в интернете.

Мои работы в инстаграм: @MOV_engineering
Тел./Вацап.:+7-999-62O-1O-3O

Наверх
Вставить ник

#4 Gurof

Отправлено

14 October 2013 19:27

Чертежи чертежи — ребят, а вы реально смотрели чертежи от технологов или конструкторов ??? Мне так хочется взять такой электродик большой и засунуть эмм… засунуть поглубже. Такого поначертят , что хоть вешайся, чего стоит хотябы тип электрода вместо марки, нах мне надо (сварщику) искать какой тип и куда, ты мне марку укажи.

Наверх
Вставить ник

#5 АВН

Отправлено 14 October 2013 20:40

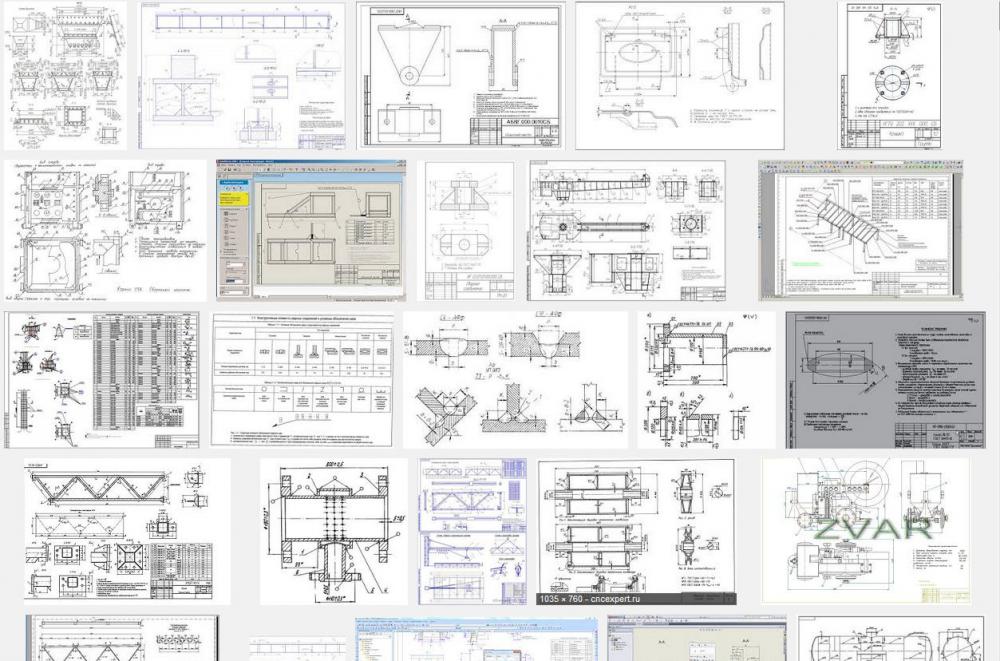

Наверх
Вставить ник

#6 ЛехаКолыма

Отправлено

14 October 2013 21:22

Чертежи чертежи — ребят, а вы реально смотрели чертежи от технологов или конструкторов ??? Мне так хочется взять такой электродик большой и засунуть эмм. .. засунуть поглубже. Такого поначертят , что хоть вешайся, чего стоит хотябы тип электрода вместо марки, нах мне надо (сварщику) искать какой тип и куда, ты мне марку укажи.

Ни ошибается тот кто ничего ни делает,все когда через это проходят другой вопрос кто-то учится и не допускает в дальнейшем ошибок,а кто и дальше не понимает что он делает,а насчет сварочных материалов вы технологов пытайте))))

Наверх
Вставить ник

#7 G_Kar

Отправлено 15 October 2013 05:57

Gurof, думаю дело не в конструкторах, а в оплате их труда. У нас в городе на одном из градообразующих предприятий у главного конструктора ЗП — 45 тысяч, а у рядовых конструкторов максимум 30, новеньким ставят оклад от 12. Кто за такие деньги пойдет туда работать? Если специалист хороший, то он лучше пойдет мастером или даже сварщиком с нормальной ЗП. Не знаю как у вас обстоят дела, но думаю не лучше.

Мои работы в инстаграм: @MOV_engineering
Тел./Вацап.:+7-999-62O-1O-3O

Наверх
Вставить ник

#8 Менгон

Отправлено 15 October 2013 06:27

nikpoman, http://www.propro.ru…/gost/2_312.htm

Наверх
Вставить ник

#9 Ferio

Отправлено 15 October 2013 11:32

чего стоит хотябы тип электрода вместо марки, нах мне надо (сварщику) искать какой тип и куда, ты мне марку укажи.

Законное требование среднего сварщика, правда не к коструктору, а к своему мастеру или технологу. Конструктор не обязан знать номенклатуру сварочных материалов. хранящихся на Вашем складе. Лично у меня, сварщики не умеющие подобрать марку электрода по типу вызывают лёгкоё разочарование, но ни в коем случае не желание засунуть электродик куда-либо. (Может потому-что не увлекаюсь подобными играми?)

Сообщение отредактировал Ferio: 16 October 2013 09:38

Наверх
Вставить ник

#10 Gurof

Отправлено 15 October 2013 20:47

Ой… Тема в оффтоп сваливается, да простят меня модераторы, но ведь интересно….
Ferio, я с вами соглашусь, если идёт речь о больших предприятиях, где на одного рабочего три начальника.

Мне гораздо проще дать премию толковому конструктору чем держать мастера, технолога, контролёра итд…
На мой взгляд конструктор может посмотреть какая марка есть на складе или заказать её в снабжении, на конкретное изделие , а не просто отдать чертёж со словами — ааа сварят как ни буть… Лучшая пара это конструктор + сварщик исключающая всякие промежуточные звенья, по деньгам в том числе.
А про электродик это был сарказм, не надо так переживать.
Или вот ещё случай из практики — Принесли чертёж газорезчику (пропан+кислород), обычный такой резак. В чертеже — порезать двутавр в размер
738,7. !!!! Вот как КАК резаком поймать эти сотки ??? Я понимаю конструктора, он в каком ни буть «КОМПАСЕ» сделал чертёж и размеры поставил автоматически… А главное правило рабочего — Чтобы не было пиз***жу — работай по чертежу! Вот и ловите сотки резаком.

Наверх
Вставить ник

#11 Ferio

Отправлено 16 October 2013 06:56

Мне гораздо проще дать премию толковому конструктору чем держать мастера, технолога, контролёра итд. ..

Тем более, в этом случае сварщик просто обязан разбираться в сварочных материалах, термообработке, способах контроля и т.д. Тем более, если из специалистов остался только он и «конструктор». да и тот сабжением занят. Тем более, если руководству проще сэкономить на персонале.
А по поводу «…где на одного рабочего три начальника» — Вы, видимо, давно на больших предприятиях не работали.

Второй пример конечно явный и «обычный» косяк конструктора, но, думаю, это ничуть не напрягло «сурового» резчика и «вешаться» из за этого он не пойдёт. (В крайнем случае напильником доработает
P.S. Тема пустая, отсюда и флуд. (для очистки совести добавлю пост по теме)

Наверх
Вставить ник

#12 Ferio

Отправлено 16 October 2013 09:45

. .. можно ли самому научится читать сварочные чертежи?

Задал этот вопрос одному «старому » конструктору, он сказал: «Конечно можно, но только после того, как их (сварочные чертежи) изобретут».

Наверх
Вставить ник

#13 saper24

Отправлено 16 October 2013 19:49

Хороший чертеж щас на вес золота и большая редкость. Так что бы спецификации, узлы, пояснительные записки. По такому хоть варить хоть строить одно удовольствие. В проектных институтах в перестройку народу грамотного поубавилось, оттуль щас не чертежи а ужас какой то приносят. Грамотные люди работают на себя, но и они точностью не блещут. Принесут тощий альбомчик и дадут телефон, звоните мол коли что.

А если чертеж по всем правилам — там все описано.
Вот у нас щас горе. Жена работодателя вдруг решила сама проект нарисовать. причем к строительству отродясь отношения не имела. Принесла свои письмена — дикий ужас.

Наверх
Вставить ник

#14 psi

Отправлено 03 February 2014 16:48

есть разница между машинистами и строителями это я вам точно скажу+) хотя многие пользуются одной строительной фишкой так как она практичнее чем машиностроительная+))

Наверх
Вставить ник

#15 Васо_29

Отправлено 18 February 2014 21:43

Люблю в чертежах копаться. …

Наверх
Вставить ник

#16 saimonvik

Отправлено 04 March 2014 08:42

Чтобы научиться читать чертежи их нужно иметь на рабочем месте и смотреть на них, задаваясь вопросом «что это такое, из чего состоит и как собирается». Последний вопрос вы смотрите в технологии изготовлении-сварки на эту сборку.

Случайно довелось присутствовать при приёме слесаря на работу с опытом работы 2 года. Чертёж на столе, Вопрос: Что изображено на чертеже?… 1 минута молчания и больше нечего сказать… Что бы ответить на этот вопрос достаточно посмотреть в правый нижний угол и прочитать в рамочке название сборки. И таких ооочень много!!!

Наверх
Вставить ник

#17 АВН

Отправлено 04 March 2014 20:26

. ..смотреть на них, задаваясь вопросом «что это такое, из чего состоит…

saimonvik, что Bы можете сказать, глядя на фото в #5?

Наверх
Вставить ник

#18 blazen79

Отправлено 04 March 2014 20:45

«что это такое, из чего состоит и как собирается».

Вы сварщик? Пофиг как это собирается (из чего состоит важно) Пофиг как собирается, главное сварить качественно(или отругать за сборку и всёравно варить)

Наверх
Вставить ник

#19 saimonvik

Отправлено 04 March 2014 23:30

saimonvik, что Bы можете сказать, глядя на фото в #5?

АВН , Деталь поз. 28 приваривается односторонним швов по замкнутому контуру, катет шва- 3+1мм.

Вы сварщик? Пофиг как это собирается (из чего состоит важно) Пофиг как собирается, главное сварить качественно(или отругать за сборку и всёравно варить)

blazen79, Я не сварщик, я технолог по сварке. Человек хочет научиться читать чертежи и последовательность сборки не помешало бы изучить.

Наверх
Вставить ник

#20 АВН

Отправлено 04 March 2014 23:34

односторонним швов по замкнутому контуру, катет шва- 3+1мм.

Каким способом, ГОСТ? Материалы? Почему решили что замкнутый контур? Поз. 27 не приваривается?

Наверх
Вставить ник

Чтение сварочных чертежей. ТЕСТ «Чтение чертежей и технологической документации электросварщика»

ГлавнаяРазноеЧтение сварочных чертежей

Как научиться читать чертежи металлоконструкций?

Любое производство, любое строительство металлических конструкций нереально без предварительной разработки технической документации – монтажных схем, чертежей металлоконструкций. Практически все, что создал человек – одежда, которую носим, автомобили, в которых ездим, уличные фонари, которые освещают дороги, дома, в которых живем, здания из металлических конструкций – все это разрабатывали по схемам и чертежам.

Преимущества употребления кофе

Влюблен ли в вас мужчина: 10 признаков

Выживаем в мегаполисе: как быть здоровым круглый год?

Схемы и чертежи передают идеи проектировщиков точно также как текст – мысли писателей. Чертежи конструкций из металла нельзя по-разному читать, их должны знать, как читать и понимать, одинаково все люди, которые берут участие в изготовлении изделий по чертежам, ремонте оборудования, его эксплуатации. Разрабатывать и оформлять чертежи КМД нужно с учетом правил оформления чертежей по ГОСТ, с учетом строительных норм и правил (СНиП), по требованиям «Системы проектной документации для строительства» — СПДС, по требованиям «Единой системы конструкторской документации» – ЕСКД, а также с условными обозначениями.

Поэтому данный чертежи проектируются конструкторским бюром КБ. В проектной документации должна быть графическая часть рабочих проектов и пояснительная текстовая записка. Текстовая записка состоит из результатов расчетов, которые обосновывают принятые решения, технических и нормативных документов, которые используются во время подготовки проектной документации, ссылок на ГОСТЫ, а также описания принятых технических решений и их пояснения. Графическая часть отображает принятые технические решения и делается в виде подробных планов, установочных чертежей, больших монтажных, сборочных схем металлоконструкций, исполнительных схем и чертежей. Так, на каждый объект строительства разрабатывают рабочую документацию, которая состоит из спецификаций изделий и оборудования, рабочих чертежей узлов и из документов в текстовой форме.

13 признаков, что вы тратите жизнь впустую, но не хотите признавать этого

В какой позе лучше спать

Выживаем в мегаполисе: как быть здоровым круглый год?

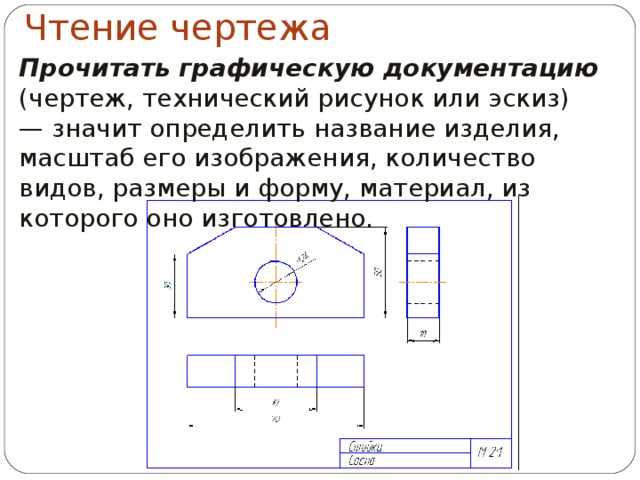

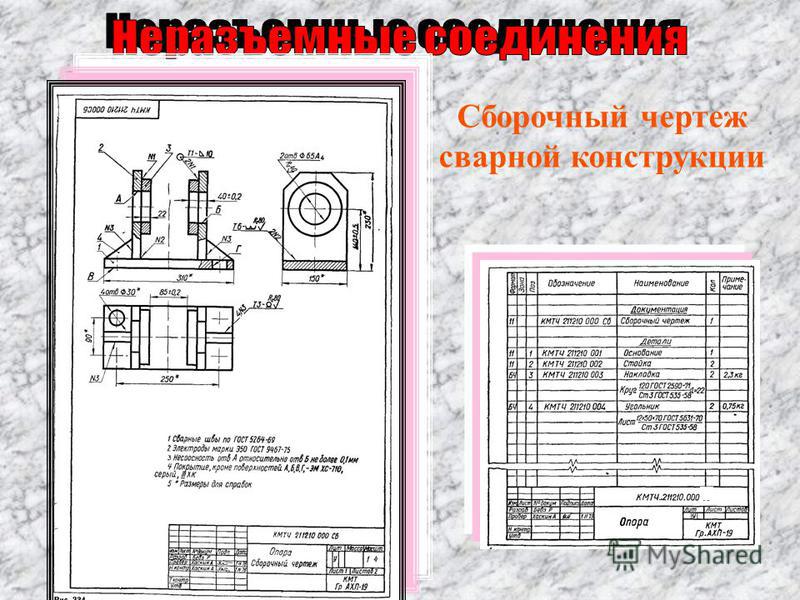

Как научиться читать чертежи

1. Начинать читать чертеж нужно с изучения основных методов, правил, видов нанесения на бумагу предметов всевозможного размера и формы на плоскости, а также стандартов и условных обозначений, которые должны быть на любом чертеже, когда его оформляешь. Следует обучиться технологии обработки соответствующих изделий.

2. Чтобы правильно читать чертежи, необходимо придерживаться такой последовательности:

Изучите содержания главной надписи на чертежах. При помощи нее вы узнаете масштаб чертежа, материал, который используется для их изготовления, а также название деталей.
Определите изображения, с помощью которых представили детали чертежей.
Проанализируйте изображения чертежа. Представленные формы изделия или детали. Если сразу не сможете увидеть деталь, можете ее мысленно разделить на пару частей и постараться представить их геометрическую форму.
Изучите размеры детали – представленные ее величины.

Ознакомления с чертежом поможет представить детали, изображенные на нем: по каким принципам расположены, как взаимодействуют и прочее. Внимательное чтение чертежей поможет не только рассмотреть на нем детали, позволяющие точно представить будущую форму изделия уже в готовом виде, но и узнать массу изделия, количество одинаковых деталей, название, а также рассчитать масштаб, учитывая все стандарты и требования.

3. После этого подробно ознакомьтесь со всеми размерами, изображенными на чертеже, дабы узнать допустимое отклонение от установленных размеров.

4. В конце, нужно установить тип чистоты поверхности каждого элемента, дабы в будущем на основании информации, полученной в процессе прочтения чертежа, представить каждый этап обработки и производства изделия на всех циклах, а также проанализировать, как эта деталь или изделие будет применено в конечном продукте или узле, по какому принципу будет работать, в каких условиях будет эксплуатироваться, и, какое предназначение будет исполнять.

Видео уроки

uchieto.ru

Т36: Чтение сварочных чертежей

Металлы и Сварка Т36: Чтение сварочных чертежей

Количество просмотров публикации Т36: Чтение сварочных чертежей — 988

Наименование параметра	Значение
Тема статьи:	Т36: Чтение сварочных чертежей
Рубрика (тематическая категория)	Металлы и Сварка

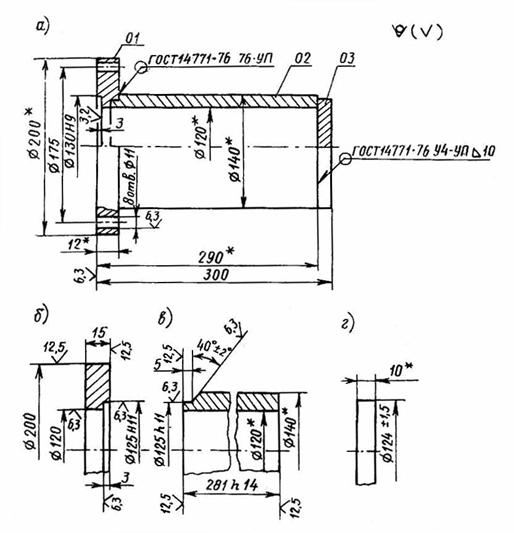

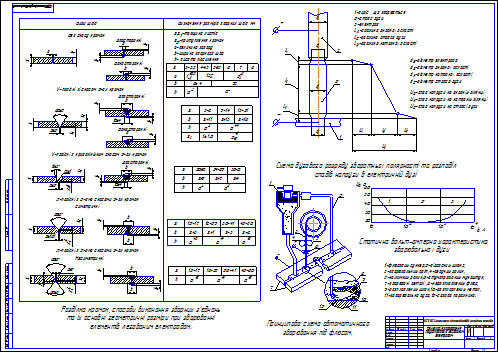

Условные изображения св. швов на чертежах.

Стандартные св. соединения по ГОСТ 2.312 — 72, имеют условные обозначения вынесенные над стрелкой высокой, в случае если шов является видимым, а если же невидимым то под ней.

1) вспомогательные знаки

а) — шов по замкнутому контуру

б) — монтажный шов

2) ГОСТ сварки (типы и конструктивные элементы св. швов)

а) 5264-80 – PДС б) 16037-80 — швы св. соединений трубопроводов

в) 14771-76 — сварка в среде зашитых газов.

3) буквенное цифровое обозначение соед. по стандарту

а) С1 – стыковое в) Н2 — нахлесточное

б) У2 – угловое г) Т1 — тавровое

4) условное обозначение степени механизации сварки

а) Р – ручная б) П – полуавтоматическая в) А – автоматическая (могут не указываться)

5) знак и цифра — размер катета углового шва (мм)

6) Для прерывистого шва размер провариваемого участка 50/100 шаᴦ.

а) / — шов прерывистый цепной

б) — прерывистый в шахматном порядке

7) Вспомогательные знаки

а) — усилие шва снять

б) — наплывы и неровности обработать

в) — шов по незамкнутому контуру

8) — указывается шероховатость механической обработки швов

Т36: Чтение сварочных чертежей — понятие и виды. Классификация и особенности категории «Т36: Чтение сварочных чертежей» 2014, 2015.

referatwork.ru

Как читать чертежи металлоконструкций

Здравствуйте, уважаемый читатель блога, в статье как читать чертежи металлоконструкций разберемся с данными чертежами и поймем где, что стоит и как крепиться. Заодно узнаете, как продвигается стройка в Мытищах, что мы сделали и какие ближайшие цели на выполнение.

Как вы знаете из моих новостей со стройплощадке в Мытищах, установили все металлоконструкции это фахверковые колонны, балки, прогоны, ферма, связи нижнего и верхнего пояса.

Железобетонные колонны не относятся к металлическим конструкциям, но на них устанавливаются балки весом около 3,5 тонн.

В данной статье я покажу чертежи и фото установленных конструкций согласно проекту.

Знакомство с чертежами металлоконструкций начинается с общих указаний на первом листе и с содержанием проекта, в котором указаны номера чертежей и их названия.

Советую внимательно прочитать общие указания, кроме того что там написано согласно каким снипам сделан проект, так же вы узнаете какие болты следует использовать, какие шайбы и сколько необходимо ставить, в каких условиях и чем следует производить антикоррозийную защиту.

В общих указаниях есть еще одна важная деталь, указывают марку электродов, с которыми должны производится сварные работы. Вы должны будете применять именно эти электроды и сертификат их качества приложить к актам скрытых работ, журналу сварочных работ.

У меня на одном объекте было прописано, что антикорозию следует наносить в заводских условиях. На площадку конструкции прибыли в загрунтованном виде и эмаль мы хотели нанести после их установки.

Технадзор запретил монтировать данные конструкции из-за этой рекомендации, сказал прописано, в заводских условиях красить везите их обратно, на заводе покрасьте и потом монтируйте.

После того как ознакомились с указаниями смотрим схемы расположения колонн, балок, связей и т.д. Если здание имеет несколько этажей, то у вас будут чертежи с расположением металлоконструкций на разных отметках.

В Мытищах склад и показана схема расположение колонн на отметки 0.000. В другом проекте здание имеет несколько отметок и схемы показаны на разных отметках. Далее смотрим, как и чем между собой связанны колонны, это могут быть балки, связи, прогоны.

В схемах указаны разрезы с указанием, на каких листах они расположены. На этих разрезах показаны узлы связей между колонами, балками, ригелями и т.д.

Что самое сложное, по крайней мере для меня, не сразу разберешься с узлами крепления балок, связей, ферм. После того, как все это построишь, кажется, что все просто, но при выяснение узлов крепления лично у меня возникают трудности.

В местах соприкосновения допустим колонны с балкой показано две цифры в кружке, верхняя обозначает номер узла и нижняя номер листа, на котором он начерчен.

Детали металлоконструкций (колоны, балки, прогоны, фахверковые колоны, фермы и т.д.) производят на заводе изготовления металлоконструкций, по созданным своими проектировщиками чертежи кмд.

Кмд создают по км и расписывают подробную деталировку с указанием наименование детали и их установки. При приемки деталей металлоконструкций на строительной площадки вам так же завод отдаст свои чертежи кмд. По кмд вы и будете монтировать детали металлоконструкций.

После общего ознакомления с чертежами км и кмд я советую решать проблемы по мере их поступления. Допустим сегодня, вы монтируете колонны, то перед монтажом изучаете схему расположения колонн, на какой отметки должна стоять пятка колонн, какой толщины должна быть подливка под базу колон.

Завтра вам предстоит монтировать балки, соответственно изучаете узлы соприкосновения балки с колонной и так далее. Я не изучаю чертежи металлоконструкций сразу, а разбираюсь с узлами по мере выполнения работ.

Небольшое видео со стройплощадки в Мытищах 30.07.15г

На стройплощадке в Мытищах сделали планировку основания под бетонный пол с упрочненным верхним слоем толщиной 300 мм (результаты планировки можно увидеть в видео расположенном ниже), производим работы по устройству мягкой кровли на крыше.

С уважением Олег Клышко

klyshko.ru

Как правильно читать чертежи металлоконструкций

Чертежи по ЕСКД

Конструктор, технолог, нормировщик и рабочий должны одинаково читать чертёж металлической конструкции, что достигается выполнением его в соответствии с требованиями ЕСКД. Выполнение чертежей по единым правилам позволяет заказать изготовление металлоконструкций на любом предприятии, независимо от местонахождения разработчика.

Для того, чтобы научиться правильно читать чертежи металлоконструкций, следует изучить:

Требования ЕСКД;
Условные обозначения, применяемые в конкретной отрасли. Как минимум, профили металлопроката и особенности обозначения сварных швов;
Допустимые упрощения в изображении металлоконструкций. Например, правила допускают сплошностенчастые конструкции (колонна, балка) вычерчивать не соблюдая масштаб, но с сохранением взаимного расположения деталей и отверстий;
Но самое главное, нельзя научиться быстро и хорошо читать чертежи без практического сопоставления изображения с реальными деталями и сборными конструкциями.

Как правило, цена на металлоконструкции определяется на основе полного комплекта конструкторской документации, что требует от технолога, нормировщика и экономиста определённых навыков в чтении чертежей.

Анализ металлической конструкции любой сложности начинается с чтения сборочного чертежа и его спецификации. Этот основные конструкторские документы, позволяющие получить представление о назначении и конструктивных особенностях изделия.

Иногда для ознакомления могут потребоваться чертежи крупных узлов, но в большинстве случаев, грамотно выполненный сборочный чертёж предоставляет достаточный объём информации для получения представления об изделии. На большинстве предприятий и в конструкторских бюро имеются ограничительные перечни, позволяющие уменьшить число оригинальных деталей в металлоконструкциях. С таким перечнем желательно ознакомиться перед изучением комплекта конструкторской документации.

www.zavodsz.ru

ТЕСТ «Чтение чертежей и технологической документации электросварщика»

бюджетное образовательное учреждение Омской области

начального профессионального образования

«Профессиональное училище № 65».

ТЕСТ

Чтение чертежей и технологической документации электросварщика

МДК 02.01. Оборудование, техника и технология электросварки

ПМ.02. Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях

по профессии 150709.02 Сварщик (электросварочные и газосварочные работы)

Составил: Баранов Владимир Ильич мастер производственного обучения

Седельниково, Омская область, 2013

Чтение чертежей и технологической документации электросварщика.

Тест.

Каждый вопрос имеет один или несколько правильных ответов. Выберите верный ответ.

К конструкторским документам относятся:

а) чертеж детали;

б) технические требования;

в) карта технологического процесса.

На сборочном чертеже указывают:

а) технические требования;

б) химический состав свариваемого материала;

в) изображение сборочной единицы.

Разрез — это:

а) изображение предмета, мысленно рассеченного одной или несколькими плоскостями;

б) изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями;

в) вид спереди.

Предельные отклонения размеров детали указываются:

а) условными обозначениями полей допусков;

б) числовыми значениями предельных отклонений;

в) условными обозначениями полей допусков с указанием справа в скобках числовых значений предельных отклонений.

К допускам формы относятся:

а) допуск прямолинейности;

б) допуск плоскостности;

в) допуск перпендикулярности.

При чтении рабочего чертежа в первую очередь определяют:

а) требования по шероховатости поверхности;

б) габариты изделия;

в) тип сварного соединения, вид и размеры сварного шва.

К технологической документации относятся:

а) спецификация;

б) технологическая инструкция;

в) карта технологического процесса.

В карте технологического процесса указывают:

а) данные о режимах сварки;

б) паспортные данные оборудования;

в) приспособления и инструменты.

9. Технологическая инструкция содержит:

а) описание приемов работы;

б) описание физических и химических явлений;

в) данные о режимах сварки.

10. По карте технологического процесса можно определить:

а) необходимое сварочное оборудование;

б) время на выполнение операции;

в) средства пожаротушения.

Эталон ответа:

вопрос	1	2	3	4	5	6	7	8	9	10
ответ	а, б	в	а	а, б, в	а, б	б, в	б, в	а, б, в	а, б	а, б

Критерии оценок тестирования:

Оценка «отлично» 9-10 правильных ответов или 90-100% из 10 предложенных вопросов;

Оценка «хорошо» 7-8 правильных ответов или 70-89% из 10 предложенных вопросов;

Оценка «удовлетворительно» 5-6 правильных ответов или 50-69% из 10 предложенных вопросов;

Оценка неудовлетворительно» 0-4 правильных ответов или 0-49% из 10 предложенных вопросов.

Список использованной литературы

Галушкина В.Н. Технология производства сварных конструкций: учебник для нач. проф. образования. – М.: Издательский центр «Академия», 2012;
Овчинников В.В. Технология ручной дуговой и плазменной сварки и резки металлов: учебник для нач. проф. образования. – М.: Издательский центр «Академия», 2010;
Маслов В.И. Сварочные работы6 Учеб. для нач. проф. образования – М.: Издательский центр «Академия», 2009;
Овчинников В.В. Оборудование, техника и технология сварки и резки металлов: учебник – М.: КНОРУС, 2010;
Куликов О.Н. Охрана труда при производстве сварочных работ: учеб. пособие для нач. проф. образования – М.: Издательский центр «Академия», 2006;
Виноградов В.С. Электрическая дуговая сварка: учебник для нач. проф. образования – М.: Издательский центр «Академия», 2010.

videouroki.net

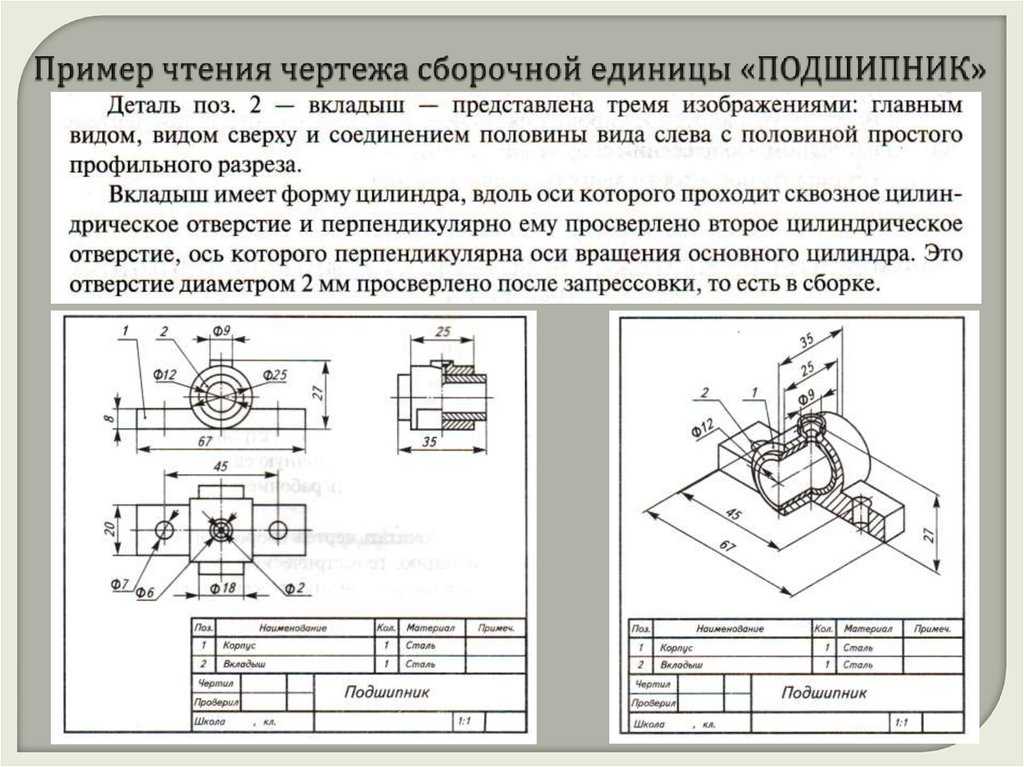

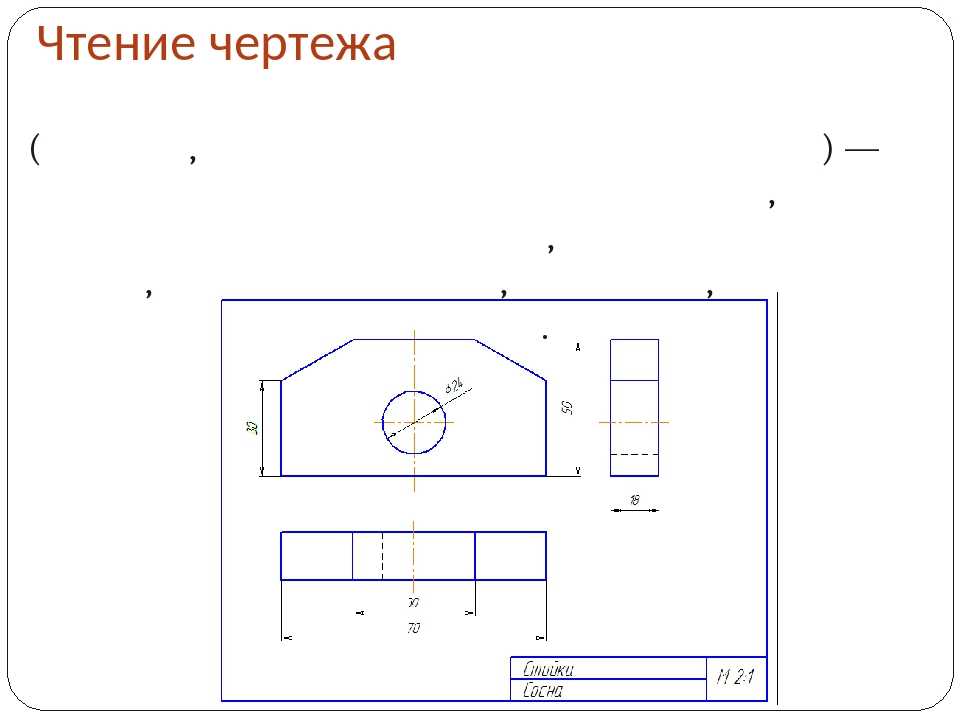

Как читать чертежи?

Если произошло так, что перед вами остро встал вопрос, как читать чертежи, да и делать это профессионально и правильно, то скорее всего вам придется потратить на обучение некоторое время. Долгий путь будет выстлан перед вами в образе чтения огромного количества зачастую ненужной литературы, переходов по Интернет-ссылкам учебников и тому подобного.

Короткий вариант того, как научиться читать чертежи представляется в непосредственной работе с чертежами под руководством опытного инженера. Для некоторых людей, хоть немного знакомых со строительной областью будет достаточным ознакомление с ГОСТами, электронной версией составления чертежей или самоучителя «Черчения для чайников». Главным, для правильного понимания чертежа остается неизменный показатель – обладать отличным пространственным воображением, иначе никакие знания и опыт не принесут должного результата.

Умение читать чертежи необходимо для ряда строительных профессий: слесарей, сметчиков, каменщиков, бетонщиков, иногда монтажников, сварщиков и так далее. Чтобы понять, как правильно читать чертежи, в первую очередь необходимо непосредственно с ними работать. Если у вас нет соответствующего высшего образования по промышленному или гражданскому строительству, то для чтения чертежа необходимо знать установленные стандарты, правила, условности и упрощения, характерные именно для интересующей вас области (чертеж детали или чертеж строительства загородного дома). Общими правилами помогающими понять суть того, как научиться читать чертежи служат:

Ознакомление с заглавной надписью чертежа. Именно ее изучение, позволяет узнать, из какого материала изготовлена изображенная деталь, её название и масштаб чертежа.
Обозначение изображений, которые послужили прообразом представленной детали чертежа.

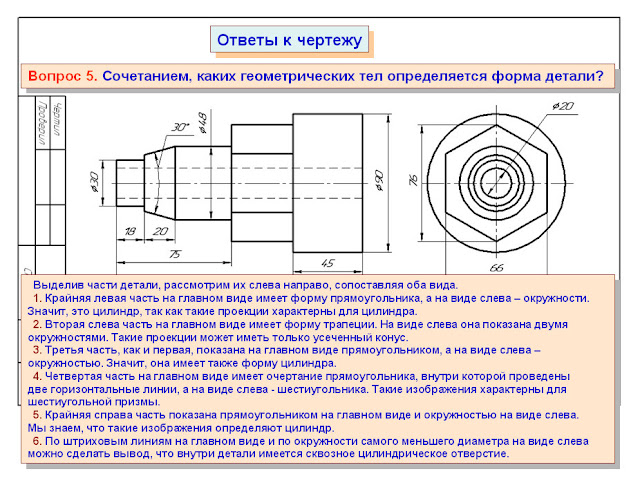

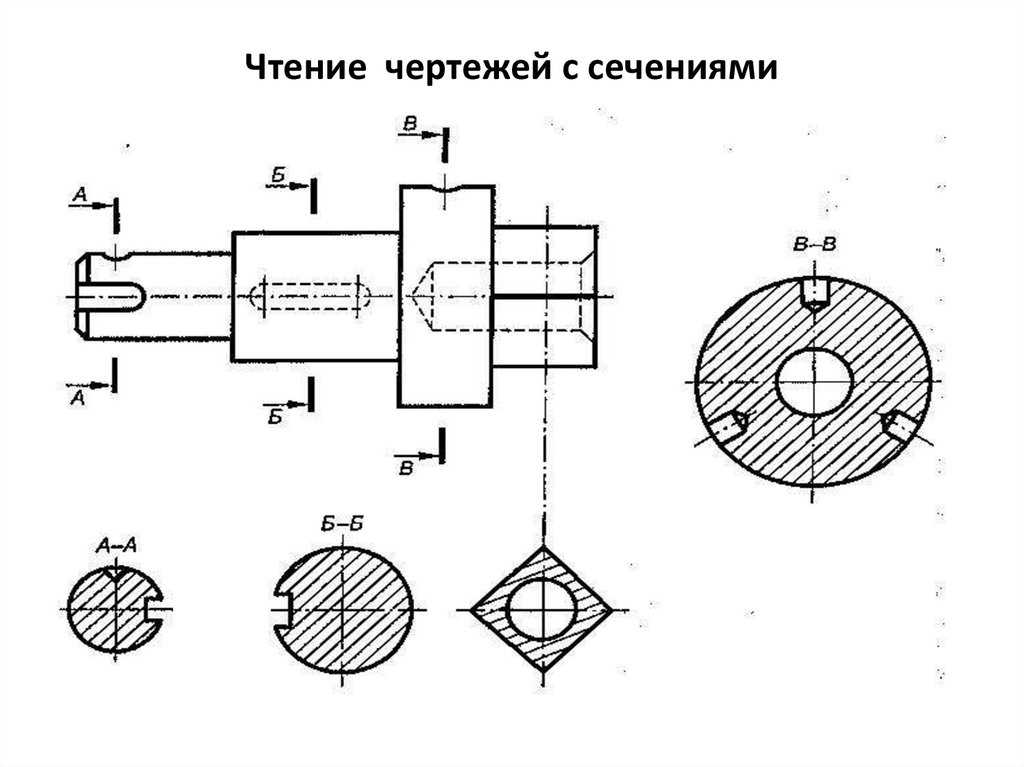

Проведение анализа чертежного изображения. Именно представление формы изделия или детали помогает лучше понять суть внесенных в чертеж данных. Если же не получается воссоздать в воображении всю деталь целиком, постарайтесь разделить ее на несколько частей и представить их геометрическую форму.
Когда вы представите себе модель изделия или объекта, можете уже точно изучать в чертеже её размеры ( точ

elhow.ru

Первая помощь при ожогах сваркой глаз
Первая помощь при ожогах сваркой глаз
Что такое тиг
Что такое тиг
Шов сварочный фото
Шов сварочный фото
Сварка в ювелирном производстве
Что такое инвентор сварочный
Как пользоваться правильно резаком
Резка металла проволокой
Что это дуга

2.

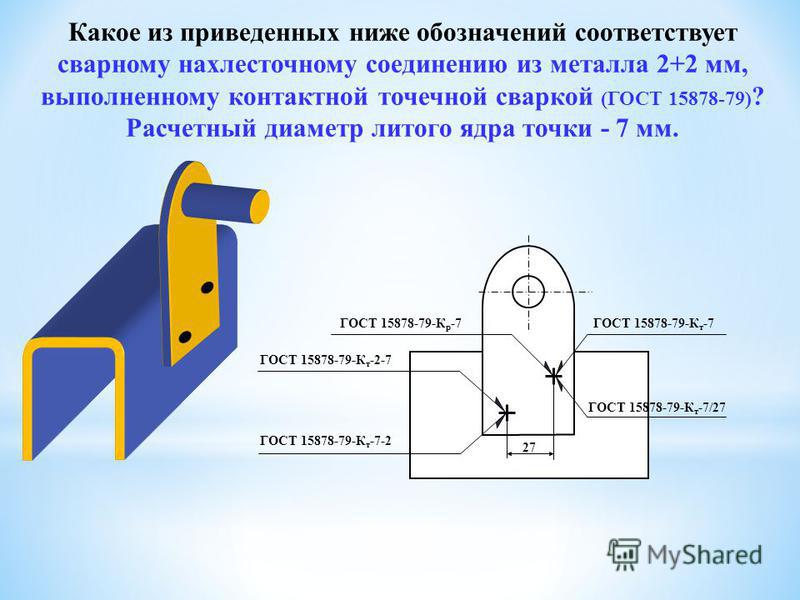

Условное обозначение швов сварных соединений, чтение чертежей

 на чертеже

Структура условного обозначения

1 – обозначение стандарта на типы и конструктивные элементы швов;

2 – буквенно-цифровое обозначение шва;

3 – условное обозначение сварки;

4 – знак и размер катета для швов соединений угловых, тавровых и нахлесточных соединений;

5 – размеры шва;

6 – вспомогательные знаки;

7 – порядковый номер одинаковых швов;

8 – количество одинаковых швов;

9 – обозначение контрольного комплекса.

Вспомогательные знаки

Вспомогательный	Значение вспомогательного	Расположение
знак	знака	с лицевой стороны	с обратной стороны
1	2	3	4
	Усиление шва снять
	Наплывы и неровности шва обработать с плавным переходом к основному металлу
	Шов выполнить при монтаже изделия, т. е. при установке по монтажному чертежу

Продолжение таблицы

1	2	3	4
	Шов прерывистый ли точечный с цепным расположением
	Шов прерывистый ли точечный с шахматным расположением
	Шов по замкнутой линии
	Шов по незамкнутой линии. Знак применяют, если расположение шва ясно из чертежа

Применяемые стандарты:

ГОСТ 5264-80 ручная дуговая сварка;

ГОСТ 8713-79 сварка под флюсом;

ГОСТ 14771-76 сварка в защитных газах;

ГОСТ 16037-80 соединения сварные стальных трубопроводов.

Буквенно-цифровое обозначение берется из соответствующего ГОСТа:

С, У, Т, Н (например С19).

Каждый вид сварки имеет несколько способов исполнения (кроме ручной дуговой), например, Афс, Кт, и. т.д.

Обозначения прерывистого шва: 50/100, 50Z100, где 50 – длина проваренного участка, 100 – шаг.

Нестандартные сварные соединения изображаются на чертеже с указанием размеров всех их конструктивных элементов.

Упрощения в обозначении сварных швов.

1. Если на чертеже имеются группы однотипных швов, то разрешается на обозначении одного из сварных швов нанести полное условное обозначение, например , а на других: .

2. Если все швы на чертеже одинаковы, то ставится обозначение , и в технических требованиях приводятся все необходимые сведения о выполнении сварного соединения.

Основные параметры сварных швов

e – ширина шва;

g – высота усиления шва;

H – глубина проплавления (для одностороннего часто равна толщине свариваемого изделия)

К – катет углового шва

Как читать чертежи сварки — WeldingBoss.

com

В целях прозрачности мы хотели бы, чтобы вы знали, что как партнер Amazon мы зарабатываем на соответствующих покупках, сделанных на нашем веб-сайте через ссылки и рекламу.

Если вам когда-либо давали задание на сварку для большого проекта, вам, вероятно, давали чертеж сварки. Чтение чертежей сварки — сложная задача, с которой не все сварщики имеют опыт, но чтение чертежей необходимо для обеспечения качественного выполнения работ своевременно, в соответствии с требованиями и безопасным образом.

Как читать чертежи сварки? Типичный план сварки будет иметь вид проекта сверху, спереди и справа. В этих представлениях вы увидите множество символов сварки, которые сообщают вам, какие сварные швы вам нужно сделать и где их нужно сделать, чтобы выполнить проект с точностью.

Когда сварщик смотрит на чертеж, он точно показывает, каковы ожидания от данного проекта. Чтобы гарантировать соответствие ожиданиям, сварщик должен знать различные части плана сварки. В этой статье вы узнаете части схемы сварки, используемые символы и их значение. Читай дальше, чтобы узнать больше!

Какие части чертежа сварки?

Рекламные ссылки Прежде чем вы сможете начать интерпретировать множество букв и символов на чертеже сварки, важно знать компоненты или части чертежа сварки. Хотя это может показаться беспорядочным набором линий, стрелок и букв, каждая часть важна.

В соответствии со статьей Символы сварки чертеж сварки обычно состоит из шести частей:

Блоки ревизий
Номера чертежей
Номера ссылок и номера штрихов
Спецификация материалов
Масштаб
Блоки заголовков

Компоновка очень похожа на рабочие планы, которые вы, вероятно, видели раньше. Вот пример:

Изображение предоставлено

Каждый компонент чертежа жизненно важен для выполняемой работы, поэтому сварщик должен уметь его читать.

Блок ревизий: При составлении чертежей часто необходимо внести изменения в процессе сборки или заранее. Когда в проект вносятся изменения, их необходимо документировать. Эта документация будет находиться в блоке ревизий. Это может быть просто дата, указывающая, когда была сделана редакция, или он может содержать номер, указывающий на область, в которой были внесены изменения. Этот блок типичен для большинства чертежей, но может присутствовать не всегда.

Номер чертежа: Как и в книге, многие чертежи, особенно для крупномасштабных работ, содержат несколько страниц для ссылок. Чтобы убедиться, что все части плана учтены и используются правильно, каждому чертежу присвоены номера.

Справочные номера и тире: Эти номера используются для организации процесса. Иногда может потребоваться обработка нескольких частей чертежа; для обеспечения преемственности будут использоваться ссылка и номер тире. Если процесс используется только в одной части работы, вы, скорее всего, найдете только ссылочный номер.

Рекламные объявления Ведомость материалов: Это часть чертежа, где будут перечислены все материалы, необходимые для выполнения задания. Это чрезвычайно подробная часть плана с размерами и количеством для каждого элемента.

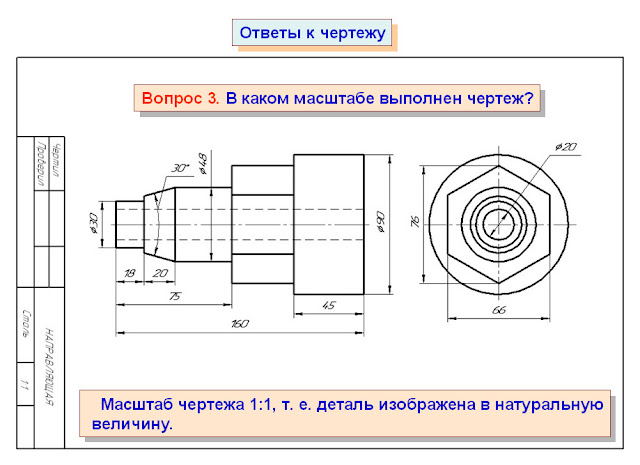

Масштаб: Сварщик будет смотреть на эту часть чертежа, чтобы определить точный размер фактического проекта, вместо того, чтобы измерять чертеж, который, возможно, был напечатан в меньшем масштабе, чтобы поместиться на листе. Это гарантирует, что строящийся элемент имеет надлежащий размер.

Основная надпись: Название этой части говорит само за себя, так как это идентифицирующая часть чертежа. Он может иметь название проекта или номер, связанный с чертежами проекта. Если вы работаете над проектом с несколькими деталями и чертежами, это поможет сварщику отслеживать, для какого проекта требуется конкретный чертеж. Это очень похоже на название книги.

Рекламные ссылкиКак видите, чертежи сварки хорошо организованы и чрезвычайно подробны. Даже если все части схемы понятны для вас, расшифровать смысл всех стрелок, линий и букв, составляющих реальный план, может быть непросто.

Что означают буквы на символах сварки?

Схемы сварки могут быть чрезвычайно сложными, если смотреть на них неподготовленным глазом. Сварщики используют множество различных букв и кодов, которые могут определить только сварщики, имеющие опыт расшифровки кодов и символов чертежей. Из-за этого сварщики, занимающиеся крупномасштабными инженерными проектами, должны быть обучены чтению схемы сварки.

Есть одиннадцать букв, которые чаще всего встречаются на чертежах, которые помогают сварщику ориентироваться во время сборки.

90 Количество сварных швов или выступов0083

A	Angle of countersink
C	Chipping finish
F	Finish symbol
G	Grinding finish
L	Длина сварного шва
M	Чистота обработки
N
P	Шаг сварных швов (межцентровое расстояние)
R	Корневое отверстие; глубина заполнения
S	Глубина препарирования; размер прочности
T	Спецификация процесса

как большие, так и маленькие.

Глядя на эти буквы, вы заметите, что каждая из них предназначена для сварщика по-своему, поэтому им нужно точно следовать. Наряду с буквами на диаграмме они будут объединены с символами сварки. При просмотре чертежей вы увидите два разных символа: символы сварки и символы сварки. Каждый из этих символов явно отличается, хотя и звучит одинаково.

Символы сварки: Символы сварки — это символы, указывающие сварщику, какой тип сварки ему необходимо выполнить.

Символы сварки: Объясните метод сварки, который необходимо использовать для выполнения сварочного задания.

Какие символы сварки наиболее распространены?

Сварщик должен знать много разных символов сварки. Согласно статье Универсальных технических институтов, Символы чертежей сварки: что это такое и как их читать? наиболее распространенные символы:

Угловые сварные швы: Угловые сварные швы используются для изготовления угловых, нахлесточных и тавровых соединений.
Сварные швы с разделкой кромок: Существует множество различных типов сварных швов с разделкой кромок, с которыми вам необходимо ознакомиться при чтении чертежей. Обычно они возникают при соединении двух ребер, также называемых соединениями ребер к ребрам.
Пробковая и щелевая сварка: Этот тип сварки немного сложнее, так как требует сверления и заполнения отверстий при соединении материалов, которые могут перекрываться.
Точечная или выступающая сварка: Точечная сварка является чрезвычайно распространенным типом сварки, при котором используется минимальное количество сварных швов. Этот метод используется, когда два предмета соединяются с помощью небольшой точки сварочного материала.
Шовная сварка: При шовной сварке вы фактически создаете шов между двумя сплавляемыми металлическими частями.
Обратная сварка: Согласно определению Американского общества сварщиков (AWS), обратная сварка используется на задней стороне сварного шва с одинарной разделкой.
Сквозные сварные швы: При использовании этого процесса сварной шов находится только на одной стороне металла, но вы можете видеть, где он проплавляется на другой стороне.
Поверхностные сварные швы: Обычно эти сварные швы используются при застройке участка. Он часто используется не для соединения кусков металла, а для их подготовки к соединению.
Флажок, направленный к хвостовой части Сварочный шов: Этот символ используется для указания направления, когда сварка должна быть выполнена в двух местах. Часто сварочные работы необходимо начинать в гараже или мастерской, прежде чем переместить их к месту назначения. Когда возникает такая ситуация, используется этот тип сварного шва, который помогает указать, где сварка должна начаться после того, как она достигнет места назначения.
Фланцевый сварной шов: Согласно Science Direct в статье «Соединения для технологических трубопроводных систем», фланцевый сварной шов чаще всего используется для труб. Фланец представляет собой плоскую часть на конце трубы, которая либо прилегает к другой трубе, либо к плоской поверхности.
Контурная сварка: Контурная сварка — это усовершенствованная форма сварки, которая обычно используется для инженерных или строительных работ и является одним из окончательных процессов сварки, поскольку это будет сварной шов, который можно увидеть на поверхности. Согласно книге Interpretation of Metal Fab Drawings, используются три специальных контурных сварных шва: заподлицо, выпуклые и вогнутые .
- Флеш: символ флеша или флэта обозначается прямой линией.
- Выпуклая : этот метод демонстрируется с использованием символа смайлика нахмуриться, но это простой способ визуализировать, как выглядит каждый символ, если вы не знакомы с терминами «выпуклый» и «вогнутый».

Когда эти специальные символы сочетаются с буквами сварки, это дает сварщику своего рода дорожную карту для успешного выполнения работы. Для неподготовленного человека в этих списках есть много запутанных терминов, которые просто не имеют смысла, но для обученного сварщика эти буквы и символы позволяют им начать понимать проект перед ними.

Все ли сварщики могут читать чертежи?

Было бы здорово крикнуть на этот ответ однозначное «да», но это не тот случай. Не все сварщики умеют читать сварочные чертежи. Многие сварщики никогда не проходят официальное обучение перед тем, как приступить к работе. Некоторые люди превращают хобби сварки в работу без образования или сертификации. Хотя в этом маршруте нет ничего плохого, он часто приводит к тому, что сварщики могут быть не знакомы с используемыми терминами или символами.

Объявления Когда сварщик заканчивает свои курсы обучения, нет необходимости посещать занятия по чтению чертежей. Большинство сварщиков не планируют работать над проектами, требующими чтения чертежей, поэтому им не имеет смысла платить за курсы чтения чертежей и проходить их. Однако, если есть сварщик, который планирует работать в области машиностроения со своим сертификатом сварщика, необходимо пройти курсы, чтобы научиться читать чертежи.

Если сварщик решит не проходить курс чтения чертежей во время базового обучения сварке, компания, в которой он работает, скорее всего, оплатит курс, если он требуется для его должности. Это было бы особенно актуально, если сварщик перемещается по служебной лестнице на своей должности.

Почему важно уметь читать чертежи?

Если для обучения чтению сварочных чертежей не требуется специальный курс, вы можете задаться вопросом, почему это вообще важно. Подумайте об этом: если у вас есть сварщик, работающий в большом офисном здании или даже в жилом доме, который не знает, что означают основные символы сварки, будете ли вы чувствовать себя в безопасности, входя в здание, которое они помогли построить?

Вы хотите, чтобы посредственный сварщик работал над созданием кузова автомобиля? Это два примера случаев, когда сварщику необходимо знать, как правильно читать чертеж. Другими причинами, по которым сварщик должен уметь читать чертежи, являются:

Качество работы: Если человек точно знает ожидания от конкретной работы, которую он выполняет, акцент в работе может сместиться на качество, а не на количество. . Когда у человека есть руководство, которому он может следовать, независимо от того, какая у него работа, качество его работы, скорее всего, улучшится.

Сокращение периода работы: Как и в любой работе, когда у вас есть подробный план действий с конкретными шагами, которые необходимо выполнить, не только улучшается качество работы, но и сокращается время, необходимое для ее выполнения. Работа. Время часто сокращается, потому что вам не нужно создавать план действий, а все шаги и материалы выписаны за вас.

Экономит деньги: Когда человек может точно читать планы, время сокращается, качество повышается, а деньги экономятся как за счет оплаты времени, так и за счет использования материалов.

Меньше ошибок: Когда задание четко определено планом, это исключает возможность возникновения ошибок. Помните, что ошибки являются частью человеческой натуры, но их можно значительно уменьшить, если сварщик сможет точно читать чертежи и следовать им. Этот предел ошибок также является способом сэкономить деньги на проектах.

Есть много преимуществ в том, чтобы читать чертежи сварки с точностью . Хотя многие компании не требуют этого навыка, некоторые зависят от способности сварщика читать чертежи с высокой точностью.

Все ли сварщики знают, что означают сварочные символы?

Image Credit

Точно так же, как все сварщики не умеют читать чертежи, не все сварщики, вероятно, знают, что означает каждый символ сварки. Знание символов сварщиком будет основываться на его основной области работы . Если они выполняют простые сварочные работы, они могут не знать некоторые из более сложных сварочных символов.

Когда сварщик поступает в профессиональную школу, он знакомится со многими символами сварки, но может не запомнить информацию или забыть ее, потому что нечасто использует сварку в своей работе.

Одной из проблем, которая возникает у тех, кто обучается сварщику (и многим другим профессиям в этом отношении), является отсутствие внимания к книгам и материалам для чтения, где эти предметы должны быть выделены и объяснены.

Многие люди проходят все обучение сварке, не уделяя особого внимания книгам или письменным материалам, потому что они знают, что им вряд ли понадобится использовать информацию при чтении. Из-за этого многие сварщики не знают всех значений сварочных обозначений.

Насколько сложно выучить символы сварки?

Вам может быть интересно, насколько сложно было бы выучить все символы и буквы сварки. Как и в любой профессии, вы можете научиться чему угодно из книги или прослушивания в классе, но лучший учитель — это опыт.

Хотя многие сварщики хорошо разбираются в символах и кодах, они могут не стать настоящими экспертами, пока не попрактикуются в профессии и не отточат свои навыки. Многие сварщики проходят дополнительные курсы после получения сертификата сварщика, чтобы отточить свое мастерство.

В статье «Как читать чертежи сварки как профессионал» Пьер Янг объясняет, что искусство чтения чертежей сварки требует времени и практики. Хотя человек может пройти курсы для изучения основ, он может быть не полностью готов к чтению сложных чертежей. Даже экспертам сложно читать самые подробные чертежи.

Какие сварочные работы требуют чтения чертежей?

Когда вы думаете о чертежах, вы, скорее всего, думаете о подрядчике, использующем чертежи для строительства дома. Хотя это правда, есть чертежи для многих других работ, включая сварку.

Некоторые задания, которые требуют от сварщика для чтения и понимания чертежей:

Механические сварщики
Роботизированные сварщики
Строительный сварщик
Производство мостового производства
Supersor Supersor
Инспектор по сварке

Этот список не является обширным списком сварочных работ, требующих знания чертежей, но, как вы можете видеть, он довольно обширен и объединяет несколько различных областей в области сварки. В прошлом чтение чертежей считалось дополнительным навыком, которым обладали некоторые сварщики; однако в настоящее время работодатели все чаще рассматривают его как необходимый навык.

Если вы хотите стать торговым представителем промышленных или производственных сварочных инструментов и изделий, очень важно, чтобы вы могли точно читать сварочные чертежи. Это поможет вам направлять потенциальных клиентов к лучшим машинам и материалам для их проектов. Хотя это не является обязательным требованием, это сделает вас более квалифицированным и уважаемым представителем компании, с которой вы работаете. Это также поможет покупателям больше доверять вам и компании, в которой вы работаете.

Можете ли вы пройти обучение чтению чертежей на рабочем месте?

Если компании предпочитают сварщиков, умеющих читать чертежи, вам может быть интересно, проводят ли они обучение навыкам без отрыва от производства. Согласно статье 9 «Основные шаги для чтения сварочных обозначений», , многие компании не могут сделать чтение чертежей обязательным, поскольку это ограничило бы пул кандидатов из-за отсутствия квалифицированных сварщиков.

Некоторые компании могут предоставить инструктора или ресурсы, чтобы помочь сварщикам получить этот сертификат после их приема на работу. Однако во многих компаниях нет человека, которого они могли бы выделить для работы по обучению, поэтому могут быть проблемы, когда у человека есть желание научиться читать чертежи.

Стоит ли пройти курс обучения чтению чертежей?

В начале карьеры обычно присутствует желание зарабатывать деньги, а также фактор удовольствия . Если ваш план как сварщика состоит в том, чтобы продвигаться по служебной лестнице, было бы полезно пройти курс, чтобы научиться точно читать чертежи. Это не только сделает вас более осведомленным, поскольку вы будете оттачивать свое мастерство, но также сделает вас более привлекательным для работодателей и выделит вас среди многих других соискателей.

Как называется курс?

Согласно AWS, курс, который вам нужно пройти, называется Одобрение Чтение структурных чертежей . Этот курс проведет вас через процесс чтения и понимания сварочных чертежей. Когда вы решите принять это одобрение, вам могут потребоваться предварительные условия, поэтому важно проверить их перед регистрацией.

Стоимость

Одним из факторов, который играет огромную роль в решениях, принимаемых при выборе одобрения, является стоимость одобрения. Стоимость этого одобрения недешева, но это поможет вам в долгосрочной перспективе, когда вы отправитесь на поиски работы, которая оплачивается лучше, чем большинство вакансий сварщика. При регистрации вы можете рассчитывать на оплату от 300 до 600 долларов. Стоимость варьируется в зависимости от вашего статуса членства в Американском обществе сварщиков. Если вы являетесь участником, стоимость будет ниже.

Где пройти курс?

Многие курсы по сварке предлагаются онлайн или на семинарах, но похоже, что онлайн-работа не подходит для этого одобрения. Согласно справочнику, это полностью независимое исследование. Поскольку объем охваченного контента настолько обширен и глубок, может быть полезно найти партнера по обучению или наставника, который поможет вам подготовиться к оценке.

Сдавать ли мне тест?

По окончании курса вам предстоит пройти тест по изученному материалу. Согласно AWS, вы должны набрать 72%, чтобы получить одобрение. Оценка закрыта и должна быть завершена в течение двух часов.

Одобрение навсегда?

Многие сертификаты сварщиков требуют определенного времени для обновления или повторной сертификации. Хорошей новостью является то, что это одобрение не требует какого-либо продления или повторной сертификации. Будет важно следить за новыми мандатами и обновлениями через AWS, чтобы гарантировать, что это не изменится. Последнее, чего вы хотите, — это остаться без одобрения, ради которого вы так усердно работали.

Хотя одобрение в чтении чертежей не обязательно означает, что вы сразу же получите высокооплачиваемую работу по сварке, это не повлияет на ваши шансы получить работу, которую могут желать многие другие сварщики.

Сколько времени это займет?

Поскольку это курс для самостоятельного обучения, вы можете заниматься столько времени, сколько вам нужно для подготовки к экзамену . Важно помнить, что вам нужно работать в своем собственном темпе, и вам нужно убедиться, что вы полностью усвоили материал, прежде чем пытаться пройти тест по материалу.

Вы можете пройти тест более одного раза, но было бы меньше разочарований, если бы вам нужно было пройти его только один раз. Поэтому крайне важно не торопиться и соответствующим образом подготовиться к оценке.

Советы и рекомендации по чтению чертежей сварки

Если вы ищете понимания, когда дело доходит до, казалось бы, сложной задачи чтения чертежей, выполните следующие действия:

Убедитесь, что знаете, что означают символы сварки.
Определите размеры и углы, необходимые для работы.
Самое важное: Не торопитесь, чтобы полностью прочитать и понять чертеж перед началом работы. Потратив время на это заранее, вы сэкономите много времени и нервов во время проекта.

Хотя эти три вещи не обязательно помогут вам разобраться в сварочных чертежах, они, безусловно, помогут вам начать работу.

Заключительные мысли

Если вы сварщик и сомневаетесь в важности прохождения курса чтения чертежей, это, вероятно, принесет пользу вашей карьере в долгосрочной перспективе и будет хорошим использованием вашего времени и денег. Сварочные символы и чертежи могут быть чрезвычайно громоздкими и запутанными, если вы не имеете профессиональной подготовки.

Даже после прохождения обучения вы, скорее всего, не будете знать всего, но это даст вам преимущество, когда вы войдете на рабочее место и окажетесь в ситуации чтения сварочных чертежей. С практикой и необходимой курсовой работой вы будете на пути к чтению и пониманию сварочных чертежей.

Содержание

Схемы сварки 101: как их читать

Мы собираемся подробно рассмотреть вещи, которые вам необходимо знать, когда вы учитесь читать схемы сварки. Если вы уже некоторое время работаете сварщиком, но так и не научились правильно читать чертежи, вы можете удивиться, узнав, что вы не одиноки. Довольно часто опытные сварщики практически не умеют читать чертежи. Если вы готовы вычеркнуть себя из этого списка, вы попали по адресу — читайте дальше.

Вариант 1: Внутреннее обучение

Если вы являетесь владельцем среднего или крупного бизнеса, специализирующегося на сварочной промышленности, или если у вас есть подразделение со сварочным цехом, всегда полезно подумать о вашем варианты помощи вашим штатным сварщикам в повышении их знаний и навыков.

Иметь штатного инструктора — отличная идея, если у вас работает значительное количество сварщиков. Воспользовавшись услугами внутреннего инструктора, вы можете помочь своим сотрудникам повысить квалификацию, когда позволяет время, не нарушая свой рабочий график.

Вариант 2: Помощь со стороны

Для малого бизнеса наем специального инструктора может не иметь большого финансового смысла. Это не означает, что вы не должны помогать своим штатным сварщикам заполнять любые пробелы, которые могут возникнуть, когда дело доходит до чтения чертежей. Всегда полезно помочь сотрудникам пройти обучение, чтобы они могли лучше выполнять свою работу.

Решение состоит в том, чтобы привлекать помощь извне, когда это необходимо, или предлагать стимулы и помощь сварщикам в прохождении курсов по сварке для достижения карьерных целей и помощи в росте компании.

Плакаты, видеоролики и литература на рабочем месте

Даже сварщики, умеющие читать чертежи, могут не помнить все символы сварочных чертежей — это не должно вызывать удивления, поскольку их много. Простой способ обойти это — убедиться, что на вашем рабочем месте есть справочники, коллекция доступных видеороликов и стратегически расположенные плакаты, которые помогут штатному сварщику отследить символ, с которым он не знаком.

3 основных вида или точки зрения в сварочных чертежах

Неважно, решите ли вы предложить обучение чертежам на месте, обратитесь за помощью к сторонним специалистам или решите пройти обучение самостоятельно — основы того, как читать чертежи для сварки, остаются прежними. Во-первых, давайте взглянем на вид или перспективу, которую вы можете ожидать от сварочных чертежей.

Их три:

Спереди
Сверху
Вид справа

Если есть одна область понимания сварочных чертежей, которая не требует много объяснений, так это этот раздел. Здесь нет языка уловок — вид спереди показывает изображение объекта, который нужно сварить, с передней стороны объекта. Вид сверху выглядит как вид с воздуха, если вы стоите над объектом, а вид справа показывает объект или объекты с точки зрения справа.

Понимание общих символов

Итак, теперь, когда мы знаем, с каких точек зрения можно рисовать чертежи, на следующем шаге мы более подробно познакомимся с различными символами, нарисованными на чертеже сварки. Их огромное количество, поэтому ранее мы предлагали хранить справочный материал на рабочем месте.

Мы рассмотрим некоторые из наиболее распространенных символов и способы их использования, чтобы вы могли использовать этот документ в качестве отличной отправной точки.

На изображении ниже вы заметите изображение горизонтальной линии со стрелкой, направленной вниз под углом в конце линии. Схема может показаться немного перегруженной, но она хорошо описывает основы чтения чертежей сварки.

Изображение предоставлено: Pinterest

Стрелка и линия выноски

Стрелка указывает на область на чертеже, где должен применяться сварной шов. Если у вас нет набора базовых чертежей, ваш документ, вероятно, будет иметь число или стрелки, указывающие на несколько различных областей, которые необходимо сварить. Каждая стрелка приведет к набору инструкций, и мы поговорим об этом ниже. Линия выноски — это просто линия, соединяющая стрелку с горизонтальной опорной линией.

Базовая линия

Справочная строка является сердцевиной информации на чертеже сварки. В середине линии всегда будет фигура, например, треугольник, буква V или параллельные линии. Эти символы указывают, какой тип сварки должен быть выполнен на соединении.

Если форма расположена на нижней стороне опорной линии, это означает, что сварной шов должен быть наложен на той стороне соединения, на которой расположена стрелка. В качестве альтернативы, если фигура расположена в верхней части опорной линии, сварку следует выполнять на противоположной стороне соединения.

Также возможно, что вы увидите одинаковый символ как вверху, так и внизу линии отсчета — это говорит человеку, читающему чертежи, что необходимо применить один и тот же сварной шов с обеих сторон соединения.

Хвост

В большинстве случаев вы не найдете стрелку, оканчивающуюся хвостиком — обычно это только стрелка, линия выноски и опорная линия. Когда вы видите хвост, используемый на чертежах сварки, они используются для указания на то, что есть специальные инструкции, о которых вам нужно знать. Это может быть просто для того, чтобы сообщить вам, какой тип сварки следует использовать для рассматриваемого типа металла или чего-то еще, чего нет в контрольной строке.

Наиболее распространенные символы, используемые на контрольной линии

Изображение предоставлено: Welding Insider

На приведенной выше диаграмме представлен большой обзор наиболее распространенных символов, используемых на контрольной линии сварочных чертежей. Мы кратко рассмотрим каждый из них ниже.

Две параллельные линии

Если ваш сварной шов показывает две параллельные линии на опорной линии, это указывает на необходимость квадратного стыкового шва. По сути, два куска металла размещаются спиной к спине с минимальным расстоянием между ними, и сварка наносится так, чтобы они упирались друг в друга.

Две параллельные линии

V-образная форма

Когда указан V-образный сварной шов, два куска металла, которые должны быть соединены вместе, будут иметь наклонный конец. Когда две части соединены вместе, область, которую нужно заполнить сварным швом, имеет форму буквы V.

«V» со стержнем

Когда вы видите символ, похожий на букву V со стержнем внизу, каждый свариваемый кусок металла начинается с прямой линии, а затем идет под углом влево или Правильно. Когда вы соединяете два куска металла вместе, соединение, которое будет сварено, выглядит как буква V с прямым стержнем внизу.

Прямая линия с прилегающей наклонной линией

Уникальный вариант V-образного сварного шва больше половины V. Один из двух прилегающих кусков металла имеет прямую вертикальную кромку, другой наклонен влево или вправо в половина V шаблон. В приведенной выше таблице это называется стыковым соединением с одинарным скосом.

Прямая линия с прилегающей наклонной линией, приподнятой на стержне

При добавлении стержня в нижней части стыкового соединения с одинарным скосом это указывает на сварной шов с прямым горизонтальным краем, отходящим вправо или влево на конце ствола. Другой кусок металла будет иметь прямой горизонтальный край. При чтении сварочных чертежей этот тип сварного шва известен как стыковой шов с одинарным скосом и широкой передней поверхностью.

U-образная форма на стержне

Символ U, размещенный на коротком горизонтальном стержне, известен как одинарный U-образный стык. Каждый кусок металла, который будет соединен вместе, характеризуется половинкой U и прямым горизонтальным стержнем.

Приподнятая буква «J», ответвляющаяся от прямой линии

Последний символ на нашей полезной диаграмме выше — одиночный J-стык. Здесь вы заметите символ с прямым горизонтальным краем с одной стороны и буквой J, которая ответвляется примерно на 1/4 пути вверх по стеблю.

Другая информация, которую следует искать в справочной строке

Мы только немного коснулись того, как читать сварочные чертежи. Все в вашей организации, которые отвечают хотя бы за некоторые задачи по сварке, теперь должны иметь хотя бы базовое представление о том, как читать чертежи сварки. Тем не менее, есть пара других символов, о которых тот, кто учится читать чертежи, должен знать в начале своего образовательного пути.

Символ полевого сварного шва

Если вы видите символ флажка на конце шеста на стыке Лидерной линии и Контрольной линии, вы должны следовать его инструкциям, прежде чем двигаться вперед. Это потому, что этот символ указывает на то, что сварку следует выполнять в полевых условиях, а не в цехе. Вам нужно будет подождать, пока вы не окажетесь на рабочем месте, прежде чем выполнять эту задачу.

Символ «Сварка по всему периметру»

Если вы видите круг на стыке линии выноски и опорной линии, это означает, что вы должны сварить по всему стыку. Вы не будете видеть это часто, но вы будете видеть это часто, если будете сваривать трубы или другие подобные объекты.

Когда символы в верхней части опорной линии смещены относительно тех, что внизу сварные швы с промежутком между ними должны быть нанесены с обеих сторон соединения. Это обычно используется при работе с более легкими металлами.

Понимание нумерации

На контрольных линиях схемы сварки вы также обычно видите числа. Они используются для обозначения глубины сварного шва, ширины, а также соответствующего угла, который будет использоваться на стыке. Обычно вы найдете характеристики ширины слева и глубины справа.

Что дальше?

Как мы уже указывали выше, эта статья не является исчерпывающим пособием по чтению сварочных чертежей. Он предназначен для использования в качестве вводного инструмента для сварщиков с некоторым опытом, но по той или иной причине так и не научился читать сварочные чертежи. При использовании в качестве трамплина в сочетании с внутренней литературой и регулярным обучением это может стать отличным элементом головоломки, помогающим научиться читать сварочные чертежи.

Символы сварки на чертежах — 1-е издание

Select country/regionUnited States of AmericaUnited KingdomAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDemocratic Republic of the CongoDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas )Фарерские островаФедеративные Штаты МикронезииФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяG uinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaoLatviaLesothoLiberiaLibyaLiechtensteinLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRwandaSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint Martin (French part)Saint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Dutch part)SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia и Южные Сандвичевы острова Южная Кор eaSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUruguayUS Virgin IslandsUzbekistanVanuatuVatican CityVenezuelaVietnamWallis and FutunaWestern SaharaYemenZambiaZimbabwe

Варианты покупки

Электронная книга $141,00

Налог с продаж рассчитывается при оформлении заказа

Бесплатная доставка по всему миру

Нет минимального заказа Institution 1980), ISO 2553 (Международная организация по стандартизации, 1979) и стандарты ANSI/AWS A2. 4 (Американское общество сварщиков, 1979). Эти стандарты претерпели многочисленные изменения за последние несколько лет; и действующие стандарты: ISO 2553 1992, BSEN 22553 1995 г. и ANSI/AWS A2.4 1998 г. Американская система символов в настоящее время используется примерно в половине мировой промышленности. Большинство остального мира используют ISO. Британская система была стандартизирована в 1933 г., а последняя из пяти редакций была опубликована в 1995 г. как BSEN 22553, который идентичен ISO 2553. В течение многих лет комитет ISO работал над объединением ISO и AWS для создания объединенного всемирного стандарта, но пока продолжаются дискуссии, для достижения этого может потребоваться много лет. Эта современная книга содержит актуальный обзор применения стандартов ISO и AWS и их сравнение. В настоящее время используются многие тысячи инженерных чертежей, которые имеют символы и методы представления из замененных стандартов. Действующие европейские стандарты и стандарты ISO, а также американский стандарт по существу аналогичны, но стандарт ANSI/AWS включает некоторые дополнительные символы, а также символы для неразрушающего контроля. Хотя символы в разных стандартах одинаковы, а стрелки, показывающие расположение сварных швов, разные, эти важные различия объясняются. ISO содержит ограниченную информацию о паяных соединениях, которые рассматриваются в ANSI/AWS. Также включены некоторые примеры применения символов сварки.

Основные характеристики

Объяснены важные отличия символов сварки для разных стандартов
Содержит актуальную информацию о стандартах ISO и AWS и их сравнение
Содержит примеры применения символов сварки

Читательский круг

Дизайнеры инженеры и все, кто работает в области сварки конструкций

Содержание

Стандарты; Сфера; Терминология; Необходимость указания сварных швов; Преимущества символов; Обозначения сварки: Стыковые/раздельные сварные швы; Символы сварки: угловой шов; Символы сварки: точечные сварные швы; Расположение символов 1: стыковые сварные швы; Расположение символов 2: Угловые сварные швы; Дополнительные символы; Размер 1: сварка встык/разделка; Размер 2: Угловые швы, поперечные; Размеры 3: угловые швы, продольные; Точечная и шовная сварка; шпильки; Наплавка; Идентификация процесса; Символы неразрушающего контроля, AWS; Упражнения в использовании символов; Термины и определения для обозначения сварки.
