Что такое фланцы и зачем они нужны?

Главная Блог Ижевска Строительство. Ремонт Что такое фланцы и зачем они нужны?

Автор: iforget • Дата публикации: 04.08.2021

Использование сварочных технологий, для соединения компонентов трубопровода, позволяет получить жесткую неразъемную конструкцию, что может несколько ограничить возможности обслуживания и ремонта магистрали. Фланцы же, навариваемые на окончания труб и стягиваемые болтами с гайками, позволяют получить быстроразъемное соединение.

Что называется фланцем?

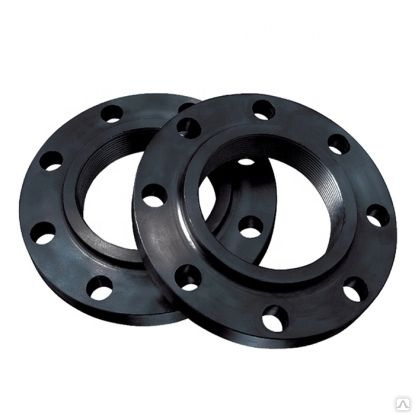

Фланец – плоское металлическое круглое, реже квадратное либо прямоугольное изделие, с отверстием в центре, для коммутации с торцом трубы, и несколькими отверстиями для крепежа, расположенными по периметру. Герметизацию соединения обеспечивает специальная прокладка, которая может быть в разном исполнении и выполняться из разных материалов.

Фланцевое соединение формируется из пары таких элементов, соединяемых крепежом.

Фланцы используются, как для стыковки трубной арматуры, так и для соединения компонентов трубопровода с различным оборудованием приборами и резервуарами.

Поскольку соединения имеют разъемную конструкцию, они легко демонтируются, для выполнения ремонта, профилактики либо модернизации магистрали.

Основные типы фланцев

Изготовление, области применения и условия эксплуатации фланцев регламентируют действующие госстандарты:

ГОСТ 12815-80 для компонентов трубопроводов;
ГОСТ 28759. 1(2,3,4) -90 для оборудования и емкостей.

Согласно ГОСТ 12815-80, выпускаются изделия:

литые, выполняемые из стали, способные работать при температуре от -253 до +600 градусов и давлении до 20 Мпа, серого или ковкого чугуна, которые выдерживают нагрузки до 4 Мпа и температуру до +400 градусов;
привариваемые плоские стальные, в том числе, глухие, предназначенные для работы в температурном диапазоне от – 70 до +300 градусов, под нагрузкой до 2,5 Мпа;
стальные воротниковые, привариваемые встык, используемые при температуре среды от -253 до +600 градусов и давлении до 20 Мпа;
с привариваемым кольцом и свободно вращающимся фланцем. Выполняются из стали и могут использоваться при температуре транспортируемых сред от -30 до +300 градусов, с нагрузкой до 2,5 Мпа.

ГОСТ 28759. 1(2,3,4) -90 регламентирует выпуск стальных фланцев:

плоских приварных, под емкости и аппараты, диаметром 400-4000 миллиметров, работающих в температурном диапазоне от -70 до +300 градусов и давлении до 1,6 Мпа;
воротниковые, привариваемые встык, для оборудования и емкостей, с внутренним диаметром 400-4000 миллиметров, с показателем условного давления до 6,3 Мпа и температурой рабочей среды от -70 до -540 градусов;
привариваемые встык, под восьмиугольный уплотнитель, для емкостей и аппаратов, диаметром 400 -1600 миллиметров. Способны работать под нагрузкой до 16 Мпа, при температуре среды от -70 до 540 градусов.

Изделия характеризуются вариантом исполнения стыкуемой поверхности, материалом изготовления, геометрическими размерами, весом, рядностью и показателем условного прохода.

Эти показатели также полностью регламентируются действующими госстандартами.

Особенности соединения труб фланцами

Особенности монтажа фланца определяются его конструкцией. Так:

плоское изделие надевается на торец и приваривается двумя швами по окружности, что обеспечивает максимально надежное соединение;
фланец воротниковый стыкуется воротником с торцом трубы и приваривается одним швом, также по окружности;
у модели с кольцом, приваривается именно кольцо, а фланец остается свободным и может вращаться, что существенно упрощает совмещение его крепежных отверстий с отверстиями парного изделия в труднодоступных местах.

Оставьте первый комментарий

Ждем ваш первый комментарий

Фланцы как деталь соединения трубопроводов

Что такое фланец? Особенности конструкции и составляющие
Воротниковые и плоские фланцы для трубопровода
Важность качества при изготовлении и монтаже фланцев
Применение фланцев для соединения трубопроводов

Фланцевое соединение труб стало одним из самых распространенных при монтаже магистралей различного назначения. Популярность обусловлена простотой установки соединительных элементов и возможность демонтажа при необходимости.

Фланцы как деталь соединения трубопроводов пользуются спросом еще и благодаря прочности стыковки компонентов: магистраль может работать в условиях высокого давления рабочей среды.

Что такое фланец? Особенности конструкции и составляющие

Фланец – это металлический диск с плоским профилем и симметрично расположенными отверстиями для установки монтажных деталей. В качестве крепежных элементов используются болты или шпильки с гайками, они могут дополняться шайбами различных типов для повышения прочности соединения. Между дисками помещаются уплотнительные прокладки – они обеспечивают герметичность соединений после затягивания.

Фланцевый соединительный элемент может быть изготовлен из различных типов материалов – выбор зависит от условий эксплуатации. Для соединения двух дисков между собой могут использоваться следующие виды крепежа:

Болты – стальные стержни с резьбой и головкой.
Резьба может быть метрической или дюймовой.
Шпильки – стержни с резьбой на обоих концах. Шпильки устанавливаются в отверстия фланцев и фиксируются гайками с двух сторон для прочного соединения.
Гайки. Многогранники с внутренней резьбой применяются совместно с болтами и шпильками для прочного затягивания соединения.
Гравер – это специальная стальная шайба, которая ставится между гайкой и плоской шайбой для противодействия раскручиванию соединения.

Фланцевое соединение является разборным: это значительно упрощает демонтаж и обслуживание трубопроводов. При необходимости можно легко демонтировать и поменять поврежденный участок, это позволяет ускорить ремонт и вернуть трубопровод в эксплуатацию.

Воротниковые и плоские фланцы для трубопровода

Фланцы различаются между собой по способу монтажа к трубе для последующего соединения двух участков. Одним из самых распространенных

видов стал воротниковый фланец – он снабжается соединительным элементом – воротником, который присоединяется к трубопроводу встык при помощи сварки.

Для соединения используется сварка однократным швом. Фланцы такого типа изготавливаются в соответствии с требованиями ГОСТ 12821-80.

Другой тип фланцев – плоская деталь, которая «надевается» на трубу и приваривается по ее контуру. Производство плоских приварных фланцев регламентировано стандартом ГОСТ 12820-80. Особенностью этого типа является высокая прочность монтажа, однако она является и наиболее трудоемкой.

При выборе фланца необходимо обратить внимание на следующие основные параметры:

Условный проход. Он важен при выборе плоской приварной детали и указывает на разницу диаметра трубы и соединительного фланца. В маркировке используется обозначение ДУ с индексами А и Б: первый показывает диаметр фланца, второй – диаметр трубы.

Условное давление. Это один из самых важных параметров: он показывает, какой уровень давления может выдержать соединение без возникновения протечек. Этот показатель будет зависеть от типа используемого фланца, материала, типа соединения, также на него будет влиять ширина стыковочной поверхности.
Допустимая рабочая температура среды в трубопроводе. Этот параметр также влияет на максимально допустимое давление.
Рядность отверстий. Параметр указывает на их расположение и размеры в миллиметрах.

Требования к выбору фланцев отражены в ГОСТах: стандарты помогают установить оптимальное соотношение температуры и давления для максимальной надежности соединения.

Важность качества при изготовлении и монтаже фланцев

Фланцевые соединения различных типов доказали свою эффективность и активно используются на трубопроводных сетях. Качество изготовления, правильность выбора и установки фланцев во многом влияют на безопасность эксплуатации трубопроводных линий. Поскольку магистрали часто работают в условиях высокого давления и температуры, необходимо строго соблюдать требования к установке, а производители должны ответственно относиться к изготовлению соединений – от этого будет зависеть жизнь рабочих. Нарушения герметичности трубопроводов и связанные с этим аварии могут привести к тяжелым экологическим последствиям.

Для обеспечения прочности соединения в технологии монтажа присутствуют следующие важные этапы:

Предварительный этап. Перед установкой фланец и крепежные элементы проверяются на наличие вмятин, механических повреждений, коррозии. Элементы соединения подгоняются по резьбе, она обязательно смазывается.
Пробная установка с использованием прокладке. Если фланец устанавливается повторно, прокладка требует замены на новую.
Затяжка болтов для обеспечения прочности фиксации системы.

Гайки затягиваются ручными или гидравлическими ключами, необходимо обеспечить баланс между креплением со всех сторон.

Применение фланцев для соединения трубопроводов

Установка стальных фланцев стала одним из самых востребованных способов крепежа благодаря обеспечению прочности конструкции. Фланцевые соединения применяются в следующих сферах:

Прокладка магистральных трубопроводов большого диаметра в системах водоснабжения, теплоснабжения и т. д. Фланец способен выдерживать постоянные высокие нагрузки.
Прокладка нефте- и газопроводных магистралей. Такое соединение обеспечивает герметичность при транспортировке различных сред.
Монтаж промышленных трубопроводов на предприятиях.

Фланцы, изготовленные в соответствии с ГОСТами, рассчитаны на длительное использование при условиях правильной установки. Если возникает необходимость заменить поврежденной участок трубопровода, болты раскручиваются, соединение разъединяется с возможностью повторной сборки. Такая конструкция оказалась недорогой и удобной в использовании, что обеспечило ей широкое применение.

Читайте также другие полезные статьи:

Монтаж чугунных задвижек
Запорная арматура: как сделать правильный выбор?
Новые задвижки от dendor
Плакирование металлов

Типы фланцев: плоские, воротниковые, свободные

15 марта 2022, 12:09

Что такое фланцы? Фланец — это стальной диск или стальное кольцо со сквозным центральным отверстием для прохождения внутреннего потока среды. В равном удалении от центра расположены отверстия для крепежа. Применяют для соединения линий магистрального и проходящего трубопровода между собой, для присоединения к арматуре, а также для того, чтобы соединить трубопровод с каким-либо оборудованием.

Стальные фланцы делятся на 6 видов по ГОСТ 33259-15. Согласно нормативу, каждый содержит четкие и утвержденные наименования. Однако, в обычной жизни, при заказе и реализации трубопроводных проектов, используют сокращенные варианты. Ниже вы увидите «разговорный» вариант в качестве основного и «нормативный» в скобках. Каждый тип фланца имеет числовое обозначение. Виды фланцев можно разделить на три типа — плоский, юбочный и свободный, где некоторые из них имеют еще несколько подгрупп.

Какие существуют типы фланцев?

➤ Плоские фланцы

Тип 01 — плоские фланцы (ф. стальной плоский приварной).
Перейти в каталог

Один из наиболее часто используемых фланцев для трубопроводных систем низкого давления и средней температуры. Фланцы типа 01 надеваются на трубу внахлест и имеют чуть больший внутренний диаметр, чем диаметр трубы. Соединение с трубой происходит при помощи двойного сварного шва. В основном используются для жидких сред с низким давлением. Сегодня эти фланцы очень часто можно найти в трубопроводах водоснабжения, систем с сжатым воздухом низкого давления, в технологических линиях для таких веществ, как пар, масло, газ, нефтепродукты и т.д.

➤ Свободные фланцы

Тип 02 — фланец на приварном кольце (ф. стальной плоский свободный на приварном кольце).
Тип 03 — фланец на отбортовке (ф. стальной плоский свободный на отбортовке).
Тип 04 — фланец на хомуте под приварку (ф. стальной плоский свободный на хомуте под приварку).

Такой тип фланцев представляет собой две отдельных детали: свободное кольцо с отверстиями для крепежа и приварное кольцо меньшего диаметра. Сперва на трубу устанавливают более крупный диск, а после к трубе приваривают кольцо. Если фланец остается неизменным, то приварное кольцо можно заменить при проведении ремонтных работ. Изготавливаются методом резки. Свободные фланцы поставляют в виде полного комплекта (фланец+кольцо) или частично. В отличии от других типов, свободные могут быть выполнены только в одном исполнении, тогда как кольцо можно переточить в исполнения A-M. Кольцо выступает в роли уплотнительной поверхностью для ответной стыковки. Встречаются также свободные фланцы на отбортовке и хомуте. Фланцы типов 02-04 незаменимы при частом ремонте или регулярных проверках соединения трубопроводной линии.

➤ Юбочные фланцы

Тип 11 — воротниковый фланец (ф. стальной приварной встык)
Тип 21 — фланец арматуры (ф. корпуса арматуры)
Перейти в каталог

Воротниковые фланцы называют также юбочными, приварными встык или фланцами с горловиной. Воротник выступает над окружностью, обеспечивая надежную механическую прочность. Существует две конструкции фланцев с приварной горловиной: для стыковки с трубопроводом и корпусом арматуры. Во время монтажа фаска сварного шва соединяется с концом трубы. Каноническая форма воротника обеспечивает более плавное распределение сил давления вдоль перехода от трубы к основанию фланца, помогая выдерживать более высокое давление и более высокую температуру.

Применяемость типов фланцев: соотношение доступных диаметров и давления.

Разделение фланцев по типам упрощает выбор. Каждый тип закрывает потребность в определенном сценарии дальнейшего использования. Можно сказать, что разделение происходит по категориям, с разделением на выбор рабочей среды, деталей для использования. Например для агрессивных внешних условий идеально подходят воротниковые фланцы, они же выдерживают и максимальные показатели по доступному условному давлению. А если требуется частые взаимодействия с фланцевым соединением — подойдут типы свободных фланцев.

Вывод

Некоторые фланцы имеют ограничения по допустимым условным диаметрам — этот фактор тоже стоит учитывать. Например, плоские стальные фланцы бывают только до 2400 мм, тогда как тип 11 и тип 21 встречаются до 4000 мм. Воротниковые фланцы существуют с расширенными предложениями по давлению и воротники можно изготовить с большим диаметром. Обратите внимание, что тип 21 выполняют трех видов: стальные литые, литые из серого или ковкого чугуна. К примеру, у фланцев арматуры диапазон диаметра из серого чугуна будет выше, чем из стали. А ковкий чугун наименее богат диаметрами, чем его другие виды.

Обратитесь к менеджерам отдела продаж, чтобы грамотно подобрать необходимый тип фланцев для вашего трубопроводного проекта. Отправьте заявку по электронной почте.

➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-менеджер «ОНИКС»

Фланцы | Inspectioneering

Фланцы представляют собой внешние выступы на балках или трубах, которые позволяют прикреплять их к другим объектам. В обрабатывающей промышленности фланцы чаще всего важны в контексте трубопроводов и трубопроводов . Отрезки трубы можно соединять болтами или сваркой на этих фланцах; что упрощает транспортировку, сборку, установку и / или разборку, чем если бы они были сконструированы как одна большая секция. Упрощая их разборку, техническое обслуживание , осмотр и работы по очистке могут проводиться без воздействия на большие участки системы трубопроводов.

Некоторыми из наиболее распространенных типов фланцев в промышленности являются фланцы с приваркой встык, фланцы с накладкой, фланцы с приваркой внахлест, фланцы с соединением внахлестку, фланцы с резьбой и глухие фланцы. Они могут быть изготовлены из различных материалов, таких как нержавеющая сталь, чугун, алюминий, латунь, бронза или пластик. Обычно материал фланца такой же, как и сама труба.

Место соединения двух труб фланцем называется фланцевым соединением. Это критическая область для управления целостностью системы трубопроводов. Утечки могут задержать запуск производства, вызвать незапланированные остановки или привести к серьезным нарушениям безопасности. Все это может существенно повлиять на бюджет. Вот почему так важны эффективные методы совместного управления целостностью .

Соответствующие ссылки

Инструменты темы

Поделиться этой темой

Внести вклад в определение

Мы приветствуем обновления этого определения Integripedia от Inspectioneering. сообщество. Нажмите на ссылку ниже, чтобы отправить любые рекомендуемые изменения для Inspectioneering. команда редакторов для проверки.

Вклад в определение

Статьи о фланцах

Осмотр и передовой опыт замены одиночной шпильки

Май/июнь 2021 г. Журнал инспекций

Мышление, ориентированное на безопасность, и осознание опасностей, связанных с процессом, окружающей средой и связанными задачами, посредством планирования и выполнения имеют важное значение для безопасного завершения одной кампании по замене шпилек.

Авторов: Томас Лэмб, Ян Томпсон

Использование TFM/FMC для обнаружения коррозии поверхности фланца

Май/июнь 2020 г. Журнал инспекций

В этой статье показано, как использование TFM/FMC может быть эффективным методом проверки потенциально проблемных фланцев перед запланированным остановом и может быть очень полезным инструментом при планировании того, какие фланцы требуют дальнейшей оценки.

Авторов: Марк Шрамм

Разработка подхода пригодности к эксплуатации для трубопроводов, фланцев и фитингов из углеродистой стали пониженной прочности

Май/июнь 2018 г. Журнал инспекций

В отрасли обеспокоены недавними выводами о том, что фитинги и фланцы с пониженной ударной вязкостью подвержены риску хрупкого разрушения. В этой статье представлен обзор; возможные участники; приняты меры по устранению; и предлагаемый подход FFS для решения…

Авторов: Доктор Каннан Субраманиан, доктор философии, PE, Джон Норрис, PE, Ральф Э. Кинг PE, Дэниел Айева, PE

Проблема управления целостностью трубопроводов

Журнал инспекций за март/апрель 2017 г.

Мифы, проблемы и передовой опыт, связанные с мероприятиями по управлению целостностью технологических трубопроводов, которые помогают менеджерам по инспекции и техническому обслуживанию принимать правильные решения для разработки экономически эффективных планов инспекции трубопроводов без ущерба для…

Авторов: Фернандо Висенте, Лаза Крстин

Общие совместные проблемы добросовестности в проектах CAPEX

Май/июнь 2016 г. Журнал инспекций

Крупномасштабные капитальные проекты создают множество проблем для владельцев-пользователей в нефтегазовой и нефтехимической промышленности. Бюджеты постоянно растягиваются, а сроки проектов часто превышаются. Одна область, которая заслуживает внимания со стороны всех…

Авторов: Нил Фергюсон

Система контроля печных труб FTIS™

Контент партнера

Наша запатентованная система контроля печных труб FTIS представляет собой технологию ультразвукового контроля, позволяющую проводить быструю автоматическую проверку змеевиков нагревателей на нефтеперерабатывающих заводах. Данные, собранные нашей системой контроля печных труб,…

Совместные проверки добросовестности третьей стороной: соответствие требованиям и отсутствие утечек

Журнал инспекций за июль/август 2015 г.

В условиях растущего спроса на нефть, газ и продукты нефтехимии на высококонкурентном рынке продукты и услуги независимо от их происхождения должны удовлетворять требованиям качества потребителей. Кроме того, необходимо обеспечить контроль качества и…

Авторов: Нил Фергюсон

Циклические напряжения и поведение болта

Блог

Одна проблема, с которой столкнулись почти все в отрасли, заключается в том, что в определенных ситуациях затянутый болт будет работать правильно, а незатянутый болт выйдет из строя. Это происходит из-за двух основных типов нагрузок, с которыми может столкнуться болт:…

Путь к ASME PCC-1 2013 Приложение A Соответствие и его критическая важность

Май/июнь 2014 г. Журнал инспекций

В ноябре 2013 года ASME выпустила свои обновленные рекомендации PCC-1 для фланцевых соединений с болтовым соединением на границе давления. В документе содержится Приложение A, которое представляет собой существенное изменение по сравнению с предыдущей версией 2010 года и считается. ..

Авторов: Нил Фергюсон

Новые стандарты контроля качества и обеспечения фланцев с болтовым креплением

Журнал инспекций за январь/февраль 2014 г.

Если потребность — мать изобретения, то Американское общество инженеров-механиков (ASME), Управление по охране труда и здоровья (OSHA) и Агентство по охране окружающей среды (EPA) являются родителями руководств, стандартов,…

Авторов: Нил Фергюсон

Готовы ли вы к цифровой трансформации?

Контент партнера

Интеграция новой цифровой технологии, которая сочетает анализ и хранение данных на основе данных с инновационной мобильностью, может обеспечить новый уровень подключенного интеллекта. Цифровизация может улучшить рабочий процесс, повысить производительность труда и улучшить. ..

Интервью с Дэйвом Годфри, INTEGRA Technologies

Онлайн артикул

Проблемы, связанные с утечками в болтовых соединениях, являются постоянной проблемой практически для всех предприятий химической, нефтехимической и нефтеперерабатывающей промышленности. От обнаружения утечек до предотвращения утечек, операторам нужны знающие и опытные технические специалисты, которые…

Авторов: Иеремия Вутен

Оценка фланца теплообменника

Журнал инспекций за июль/август 2012 г.

На большинстве действующих объектов значительное количество времени, усилий и денег тратится на проблемные фланцевые соединения, которые постоянно дают течь. Соединения, которые неоднократно подтягивались в режиме онлайн, требуют установки хомутов или которые привели к…

Авторов: Роберт С. Дэвис

Обеспечение герметичности болтового соединения путем возврата к основам

Журнал инспекций за сентябрь/октябрь 2009 г.

Утечка из сосудов высокого давления и болтовых соединений трубопроводов на нефтеперерабатывающих заводах представляет собой ненужную опасность с высокими сопутствующими затратами, которую можно легко устранить с помощью доступных в настоящее время технологий. В последнее время были достигнуты успехи в технологии испытаний прокладок…

Авторов: Уоррен Браун, Уэйн Маккензи, Шейн Райан

Проверка поверхности фланца на коррозию

Журнал инспекций за июль/август 2009 г.

В текущих экономических условиях возрастает давление на нефтехимические заводы и системы доставки, чтобы они были более производительными и сводили к минимуму незапланированные остановки из-за утечек. Утечка может произойти как из самого трубопровода, так и из…

Авторов: Willis Perry

Загрузки и ресурсы, связанные с фланцами

Для чего используются фланцы?

Несмотря на то, насколько распространена вакуумная технология, может быть трудно понять, какие фитинги и детали необходимы для создания идеальной вакуумной среды. Здесь мы рассмотрим, что такое вакуумные фланцы и для чего они могут использоваться. Давайте начнем с рассмотрения того, как фланцы используются для создания вакуумных систем.

Что такое вакуумные фланцы?

Фланцы соединяют компоненты. Например, фланцы используются для соединения объективов с камерами или для соединения труб в стене. В вакуумных системах фланцы представляют собой фитинги, соединяющие вакуумные камеры, насосы и трубки.

Хотя фланцы предназначены для удержания частей системы на месте, они также позволяют собирать и разбирать систему. Это полезно для экспериментов с вакуумом, которые требуют регулярной перестановки системы или установки дополнительных деталей. Возможность разборки вакуумных компонентов особенно полезна при обслуживании, очистке и мониторинге вашей системы. Хотя постоянное техническое обслуживание полезно для сокращения времени простоя системы, оно также является одним из ключевых правил работы в условиях высокого и сверхвысокого вакуума.

Существуют ли различные типы фланцев?

Существует множество стандартов фланцев, размеров и механизмов крепления, причем каждый тип подходит для различных вакуумных режимов. Но поиск нужного фланца усложняется тем, что разные производители используют свои собственные схемы именования своих фланцев. К счастью, знание различных стандартов поможет вам понять эти различия в наименованиях производителей. Мы распаковываем следующие стандарты фланцев:

Фланцы KF/QF

Вакуумные фланцы Klein Flansche (KF) или Quick Flange (QF) представляют собой быстросъемные фланцы стандарта ISO. Эти фланцы также могут называться фланцами NW или DN.

Принятый ISO, DIN и Pneurop, фланец KF имеет скошенную заднюю поверхность, которая прилегает к эластомерному уплотнительному кольцу. Фланцы KF закрыты и крепятся с помощью круглого зажима и металлического центрирующего кольца, которое фиксирует объекты на месте. Ассортимент KF также определяется размером диаметра, который варьируется от 10 мм до 50 мм. Размеры фланцев KF 10, 20 и 32 мм не распространены, так как это числа Ренара.

Для обеспечения универсальности эти фланцы могут иметь общие зажимы с другими размерами в рамках стандарта KF. Это позволяет соединять фланцы KF различных размеров одним и тем же хомутом и с помощью адаптера.

Фланцы ISO

Стандарт ISO на большие фланцы также называется LF, LFB или MF. Стандарт ISO использует эластомерное уплотнительное кольцо, центрирующее кольцо и зажим. Фланцы ISO оснащены дополнительным подпружиненным круглым зажимом, который фиксирует большие уплотнительные кольца на месте во время монтажа. Фланцы ISO больше, чем фланец KF, поддерживают трубы диаметром от 63 мм до 500 мм.

Фланцы ISO бывают двух основных типов. Первый называется ISO-K или ISO LF, и он оснащен зажимами с двумя захватами, в которых используется канавка. ISO-F или ISO LFB, второй тип, использует отверстия и болты для надежного соединения. Но оба эти типа ISO могут быть соединены с помощью однокулачковых зажимов на стороне ISO-K и болтов на стороне ISO-F.

Фланцы CF

Фланцы CF или Conflat («ConFlat») используются для уплотнений сверхвысокого вакуума и выпускаются размером от 10 мм до 250 мм в Европе и Азии. В Северной Америке размер фланца CF измеряется в дюймах и варьируется от одного до 16,5 дюймов.

Во фланцах CF используются бескислородные медные прокладки с высокой теплопроводностью и остроконечный фланец для создания воздухонепроницаемых уплотнений. Это уплотнение металл-металл намного прочнее других типов уплотнений, потому что металлическая прокладка деформируется вокруг режущей кромки фланца. Это обеспечивает рабочий диапазон до 10 ^-13 мбар.

Для защиты режущей кромки фланец CF утапливает его в канавку с каждой стороны. Это удерживает прокладку на месте и помогает выровнять два фланца при соединении. Это также уменьшает расширение прокладки во время работы, а температура до 450 градусов Цельсия возможна при правильном выборе материала прокладки. Преимущество фланцев CF заключается в том, что они взаимозаменяемы, особенно потому, что они не имеют ориентации с внутренней или наружной стороны.

Фланцы Quick CF

Quick CF, также называемые фланцами QCF, сочетают в себе принцип острого крепления CF с простотой зажимных цепей. Этот фитинг хорошо подходит для крепления насосов в условиях сверхвысокого вакуума. В отличие от сложного процесса крепления CF, фланцы и крепления QCF можно собирать быстрее. Фланцы Quick CF также меньше по размеру и с ними проще работать, чем с фланцами CF, а компоненты QCF можно подключать к любой вакуумной системе с помощью адаптеров. Это делает их универсальными вакуумными фланцами.

Фланцы Wheeler и ASA

Фланцы Wheeler представляют собой большие фланцы с проволочным уплотнением, которые обычно используются в больших вакуумных камерах.

В связи с изменением названия организации фланец Американской ассоциации стандартов (ASA) также называется фланцем Американского национального института стандартов (ANSI). Хотя это один и тот же фланец, стандарт ANSI измеряет размеры фланцев по внутреннему диаметру — они варьируются от одного до 10 дюймов. И наоборот, стандарт ASA измеряет внешний диаметр фланца в диапазоне от 4,25 до 16 дюймов.

Почему прокладки имеют решающее значение для работы фланцев

Ни один фланец не будет работать без правильной прокладки. Эти прокладки обеспечивают герметичность фланцев после соединения. Вакуумные прокладки обычно изготавливаются из тефлона, силиконового каучука, фторполимера витона или бунакаучука. Прокладки удерживаются на месте центрирующим кольцом, канавкой или удерживаются на месте отдельными металлическими кольцами.

Когда необходим сверхвысокий вакуум, прорезиненная прокладка заменяется прокладкой из мягкого металла, которая скрепляет соединительные фланцы с помощью остроконечных краев. Во фланцах CF эта металлическая прокладка изготовлена из меди, хотя другие металлические прокладки могут быть изготовлены из золота или индия.

Узнайте больше о вакуумных системах

В этом посте мы подчеркнули ключевую роль фланцев в соединении вакуумной системы. Но всегда есть что узнать о вакуумных технологиях.

Как и в случае с фланцами, правильный выбор насоса является решающим фактором в обеспечении оптимальной производительности вакуумной системы. Поскольку эти насосы бывают разных форм, мы написали бесплатное руководство, чтобы разобраться в различных типах вакуумных насосов. В ней обсуждаем:

Наиболее распространенные типы вакуумных насосов
Преимущества и недостатки различных типов вакуумных насосов
Как правильно выбрать вакуумный насос для вашего применения
Влияние вакуумных насосов на вакуумные процессы и применение

Нажмите на ссылку ниже, чтобы получить копию:

Руководство по фланцам | Центр знаний

18 минут | 17 июня 2022 г.

Это руководство отвечает на этот вопрос и охватывает другие темы, такие как:

Что такое облицовка фланца?
Защитные фланцы
Материалы фланцев
Уплотнительные материалы
Размер фланца

Фланец представляет собой выступающий край, который позволяет трубам, клапанам и другому оборудованию образовывать соединение. Фланцы также увеличивают прочность соединения. Они позволяют создавать трубопроводную систему, а также позволяют быстро разбирать ее. Предоставляя точки доступа, проверки или модификации могут быть выполнены с относительной легкостью.

Способы выполнения соединения труба-фланец различаются. Это зависит от типа и требований вашей системы трубопроводов. Некоторые из них представляют собой приварной фланец трубы, а другие могут быть привинчены. Тип фланца, который вы выберете, также будет зависеть от таких факторов, как допустимое давление и область применения. Но сначала давайте посмотрим на распространенные типы фланцев.

Трубно-фланцевые типы

Хотя доступны специальные фланцы для труб, существует шесть основных типов. Вот они, вместе с тем, как закрепить фланец на трубе.

Резьбовые фланцы

Используются в системах низкого давления на небольших трубах с толстыми стенками. Они также упрощают подключение и отсоединение систем трубопроводов без нарушения работы всей системы для обслуживания или внесения изменений. Для крепления фланца к трубе внутренняя резьба отверстия навинчивается на наружную резьбу трубы. Эти фланцы не привариваются.

Типичное использование :

Легковоспламеняющиеся, опасные или взрывоопасные среды, где сварка опасна
Идеально подходит для ограниченного пространства, где невозможно выполнить приварку фланца к трубе

Фланцы под приварку враструб

Простая конструкция предназначена для небольших трубопроводов высокого давления, по которым не перекачивают высококоррозионные жидкости. Фланцы с раструбным приваром прикрепляются путем вставки трубы в раструб и наложения одного углового сварного шва вокруг внешней стороны фланца. Сначала труба вставляется в раструб фланца. Когда он достигает

в нижней части фланца, труба слегка приподнимается на 1/16 дюйма (1,5 мм) и заваривается. Этот зазор допускает тепловое расширение , создаваемое сваркой , , сводя к минимуму вероятность растрескивания сварного шва. Не подходит для сильно эрозионных или коррозионных сред, так как зазор между концом трубы и буртиком раструба подвержен коррозии

Типичное применение :

Гидравлические трубы

Фланцы для соединения внахлестку

Надевается на трубу и используется с заглушкой. Также известны как фланцы со свободным кольцом и резервные фланцы. Эти фланцы используются на трубопроводах, оснащенных трубой внахлестку или патрубками с соединением внахлестку. Фланец с врезным концом обычно используется в системах, требующих частого демонтажа для осмотра и очистки. Еще одним преимуществом является возможность поворота и совмещения с отверстиями для болтов. Поскольку фланец никогда не соприкасается с жидкостью, он очень прочен и может использоваться повторно.

Не рекомендуется при экстремальных температурах или при высоких температурах.

Типичное использование :

Системы низкого давления
Когда фланец требует частого демонтажа для технического обслуживания

Накидные фланцы

Эти фланцы низкого давления тоньше большинства других фланцев. При внутреннем диаметре, немного превышающем внешний диаметр трубы, фланец надевается на трубу. Угловой сварной шов применяется в верхней части фланца и в нижней части. Сварные швы повышают прочность и предотвращают утечку. Также известны как ступичные фланцы. Установка накладных фланцев трубы проста и, следовательно, недорога.

Скорость установки фланца на трубу снижает затраты, но эта экономия снижается из-за дополнительных затрат на два угловых сварных шва, которые необходимы для правильной установки.

Типичное использование :

Водопроводы охлаждения и пожаротушения
Технологические линии для нефти, газа и пара

Глухие фланцы

Отсутствие внутреннего отверстия позволяет использовать глухие фланцы для герметизации концов систем трубопроводов, предотвращая поток. Это упрощает и удешевляет проведение испытаний под давлением. Глухое фланцевое соединение также является идеальным фланцем трубопровода. Вы можете остановить поток жидкости и безопасно добавить новые трубы или новые линии в трубопровод.

Без глухих фланцев остановы и ремонты были бы невероятно сложными. В то время как запорные клапаны решают проблему остановки потока, расположение клапана может быть проблемой. Например, если клапаны находятся в миле или двух от них, то вы видите значительное количество потраченной впустую жидкости.

Глухие фланцы крепятся болтами, поэтому их также легко снять.

Типичное использование :

Проверка давления в трубопроводе
Создание точек доступа к трубопроводным системам
Временно герметизировать систему трубопроводов для ремонта или навсегда

Фланцы с приваренной горловиной

Также известны как фланцы со сварным изгибом. Их длинные шеи приварены к трубе встык. Отверстие фланца соответствует диаметру трубы, что снижает турбулентность и эрозию. Это фланцевое соединение переносит напряжение на трубы, обеспечивая снижение концентрации высоких напряжений в нижней части фланца. При установке фланцы приварной горловины должны располагаться параллельно во время монтажа. Фланцы на противоположных концах трубы, как правило, также должны иметь одинаковое направление отверстий под болты.

Типичное использование :

Системы трубопроводов с повторяющимися изгибами
В условиях больших колебаний температуры и давления
Летучие и опасные жидкости

Типы фланцев: обзор

Тип	Напорная способность	Размер трубы	Использовать для
Резьбовой	Низкий	Маленький	Крепление без сварки
Соединение внахлестку	Низкий	Все	Системы, требующие частой разборки
Слипоны	Низкий	Все	Низкая стоимость установки; легкая сборка
Шторка	Очень высокий	Все	Испытание давлением потока; закрытие труб
Сварная горловина	Высокий	Все	Системы высокого давления; экстремальные температуры

Что такое фланцевая облицовка?

Поверхность фланца — это область на головке, куда будет вставляться прокладка. Три наиболее распространенных типа:

С выступом (RF)
Соединение кольцевого типа (RTJ)
Плоское соединение (FF)

Фланцы с разными поверхностями не должны сопрягаться. Например, фланцевое соединение с приподнятой поверхностью и плоской поверхностью приведет к утечке из соединения в соответствии с кодом ASME B31.3.

Фланцы с выступом

Наиболее распространенным типом является фланец с выступом. Его название происходит от приподнятой поверхности прокладки над поверхностью круга болтового соединения. Приподнятая поверхность концентрирует большее давление на меньшей площади прокладки. В свою очередь, это увеличивает способность соединения выдерживать давление.

Высота выступа определяется номинальным давлением фланца. Аналогичным образом, чем выше номинальное давление, тем больше диаметр фланца, тем больше требуется болтов и тем толще фланец.

Плоский фланец

Фланец с выступающей поверхностью или фланец с плоской поверхностью, также называемый полнопроходным фланцем, не является проблемой. Они играют разные роли. Вместо поднятой грани это плоская поверхность. Следовательно, поверхность прокладки находится в той же плоскости, что и затворная рама, охватывая фланец от его внутреннего диаметра до наружного диаметра.

Полная поверхность предназначена для предотвращения изгиба фланцев при затяжке болтов.
может сломаться во время этого процесса, поэтому этот материал часто используется для изготовления фланцев с плоской поверхностью. Конструкция предотвращает возникновение этой проблемы.

Фланец с кольцевым соединением

Фланцы для высоких температур и высокого давления или, точнее, фланцы, используемые в экстремальных условиях, имеют соединительную поверхность кольцевого типа. Эти фланцы часто имеют приподнятую поверхность с выточенной в ней кольцевой канавкой. Они также могут иметь канавки, прорезанные на их поверхностях, со стальными кольцевыми прокладками. Фланцы герметизируются при затягивании болтов, вдавливая прокладку между фланцами в канавки.

Фланец с кольцевым соединением и выступом

Целью фланца с выступом является концентрация большего давления на меньшей площади прокладки, что повышает способность соединения выдерживать давление. В торцевых фланцах с кольцевым соединением прокладки не используются. Канавка во фланце позволяет кольцу центрироваться при затяжке болтов. По мере увеличения технологического давления увеличивается и давление уплотнения.

Торцевые фланцы: краткий обзор

Обычно используется:	Фланец с выступом	Плоский фланец	Кольцевая соединительная поверхность
Технологические установки (химические и т. д.)	л
Нефть и газ	л		л
Клапаны		л
Чугунное оборудование		л
Системы водопровода низкого давления		л
Тяжелые условия эксплуатации: высокое давление и высокая температура (до 1382⁰F/750⁰C)			л

Защитные фланцы

Поверхность фланца трубы может быть повреждена во время погрузочно-разгрузочных работ и транспортировки, поэтому необходимо подумать о крышках фланцев. Показанная здесь крышка фланца изготовлена из прочного и гибкого полиэтилена. Он защищает как выступающие, так и плоские фланцы, а также полнопроходные прокладки.

также имеют решающее значение. Шипованная полнолицевая защита фланца здесь также изготовлена из полиэтилена и обеспечивает полное покрытие, надежно вставляя проушины в отверстия для болтов.

Показанный здесь протектор фланца с выступом имеет клейкую основу для быстрого нанесения.

Вы можете узнать больше о защите фланцев в разделе Защита труб и фланцев: краткое руководство покупателя.

Материалы фланцев

Будь то стальные фланцы для труб или пластиковые фланцы, выбор материала должен основываться на его применении. Как правило, материалы должны соответствовать материалу вашей трубы, но опять же, это зависит от вашего применения. Например, если ваша система трубопроводов используется для воздуха или других неагрессивных сред, то ваши фланцы и трубы могут не обязательно изготавливаться из того же коррозионно-стойкого материала, что и кислотные или едкие жидкости.

В противном случае, если вас интересуют, скажем, накидные фланцы из углеродистой стали, вам необходимо подобрать марку стали, которую вы выбрали, к трубе. Общие материалы фланцев включают:

Углеродистая сталь

Фланцы из углеродистой стали в основном легированы углеродом. Углеродистая сталь обладает высокой твердостью и прочностью, которая увеличивается с содержанием углерода, но снижает пластичность и температуру плавления. Углеродистые стали варьируются от мягких и низкоуглеродистых с содержанием углерода 0,16–0,29% до сверхвысокоуглеродистых сталей с содержанием углерода около 1–2%. Стали с содержанием углерода выше 2% считаются чугуном.

Легированная сталь

Так же, как вы можете улучшить свойства пластмасс с помощью добавок, вы можете легировать стали другими элементами, чтобы улучшить свойства выбранной вами стали. Обычные сплавы включают молибден и хром. С помощью различных элементов вы можете повысить прочность, пластичность, коррозионную стойкость и обрабатываемость стали.

Нержавеющая сталь

Нержавеющая сталь легирована хромом в количестве более 10%. Именно хром придает нержавеющей стали более высокую коррозионную стойкость, чем углеродистая сталь, которая легко окисляется от воздействия воздуха и влаги. Нержавеющая сталь идеально подходит для агрессивных сред, где также требуется высокая прочность. Различные марки нержавеющей стали дают разные результаты. Вы можете узнать больше в нашем руководстве «Знакомство с марками нержавеющей стали».

Чугун

При сплавлении железа с углеродом, кремнием и другими сплавами получается чугун. Чугуны обладают хорошей текучестью, литьем, обрабатываемостью и износостойкостью. Они имеют тенденцию быть хрупкими до степени с низкой температурой плавления.

Алюминий

Это металл низкой плотности со средней прочностью. Ковкий и пластичный, он более устойчив к коррозии, чем обычные углеродистые и легированные стали. Алюминий подходит для фланцев, которым требуется прочность и малый вес, например, для ирригационных систем.

ПВХ

Фланец из ПВХ недорог и долговечен. Фланцы труб из ПВХ также обладают преимуществом химической и коррозионной стойкости. Добавки могут сделать ПВХ более гибким и мягким. Фланцевые соединения из ПВХ могут обеспечить дополнительную защиту нижележащих труб. Они также популярны в процессах очистки воды, используются в сельском хозяйстве и используются в сантехнике. Легкие и простые в установке фланцы из ПВХ идеально подходят для трубопроводных систем из ПВХ.

Прокладочные материалы

Для всех типов фланцев, за исключением кольцевых соединений, вам потребуются прокладки. Выбирайте их на основе таких факторов, как рабочая температура, жидкость, транспортируемая по трубопроводу, тип фланца, размер, класс давления или номинальное значение и другие характеристики. Однако сначала вам необходимо знать свойства материала, которые можно улучшить с помощью добавок.

Подходит для	ЭПДМ	Натуральный каучук/SBR	Неопрен	Нитрил	Бутил	Силикон
Keytones	л
Горячая и холодная вода	л
Щелочи	л
Кислоты и основания		л		л
Тепло	л			л
Масла				л
Горячие масла				л
Озон	л		л		л
Устойчивость к атмосферным воздействиям	л		л		л
Стойкость к истиранию		л		л
Низкая влагопроницаемость					л
Низкая газопроницаемость			л		л
Применение морской воды			л			л
Высокие температуры						л
Низкие температуры						л
Подавление вибрации						л
Общая химическая стойкость					л
Животные жиры				л

Размеры фланцев

Размеры фланца F определяются номинальным размером трубы (NPS) и классом давления, который требуется для вашего применения. Чем выше номинальное давление класса, тем выше размер и размеры фланца. Как правило, фланец трубы 1/2 дюйма относится к классу давления 150 фунтов. Для фланца с резьбой фланец трубы 4 дюйма является самым большим доступным размером.

Фланцы большого диаметра относятся к более высоким классам давления. Ниже приведены различные классы:

Классы давления

150 фунтов
300 фунтов
400 фунтов
600 фунтов
900 фунтов
1500 фунтов
2500 фунтов

Размеры

Типы и размеры фланцев различаются, но они изготавливаются в соответствии со стандартами, установленными организациями. Например, длинный приварной фланец ASME B16.5 соответствует стандартам ASME и может немного отличаться от другого стандарта. Размеры поворотного фланца ASME B16.5 — типа фланца с приварной горловиной — имеют эквиваленты в стандартах EN и MSS.

(Если вы видите, например, размеры поворотного фланца ANSI 150, это неверно. ANSI в свое время опубликовал стандарты и начал работать с ASME в 1988 году. В то время стандарты появились как ANSI/ASME, но к 1996 году ASME принятые стандарты.)

Итак, ваша первая задача — определить стандарт, по которому вы будете работать, который, скорее всего, будет соответствовать тому, что обычно используется в вашем регионе.

Стандарты размеров устанавливаются для каждого класса давления.

Примером здесь является фланец с резьбой, как с выступом, так и с плоской поверхностью, в соответствии с ASME B16.5. Класс давления 150.

Размеры: дюймы

Фланец NPS	И.Д.	Н.Д.	Болт круг (ВС)	Выступ (R)	Рифленое лицо (РФ)	Ч	Толщина выступающей поверхности (T)	Т1	Толщина плоской поверхности (Т2)	Отверстие под болт (B)	Количество отверстий под болты
½	0,93	3,50	2,38	1,38	. 063	1,19	.62	.38	.56	.62	4
¾	1.14	3,88	2,75	1,69	.063	1,50	.62	.44	.56	.62	4
1	1,41	4,25	3.12	2,00	.063	1,94	.69	.50	.63	.62	4
1 ¼	1,75	4,62	3,50	2,50	.063	2,31	.81	.56	. 75	.62	4
1 ½	1,99	5,00	3,88	2,88	0,63	2,56	.88	.62	.82	.62	4
2	2,50	6,00	4,75	3,62	0,63	3,06	1,00	.69	.94	.75	4
2 ½	3,00	7,00	5,50	4.12	0,63	3,56	1.12	.82	1,06	.75	4
3	3,63	7,50	6,00	5,00	0,63	4,25	1,19	. 88	1.13	.75	4
3 ½	4.13	8,50	7,00	5,50	0,63	4,81	1,25	.88	1,19	.75	8
4	4,63	9,00	7,50	6.19	0,63	5,31	1,31	.88	1,25	.75	8
5	5,69	10.00	8,50	7,31	0,63	6,44	1,44	.88	1,38	.88	8
6	6,75	11. 00	9,50	8,50	0,63	7,56	1,56	.94	1,50	.88	8
8	8,75	13.50	11,75	10,62	0,63	90,69	1,75	1,06	1,69	.88	8
10	10,88	16.00	14,25	12,75	0,63	12.00	1,94	1.13	1,88	1,00	12
12	12,94	19.00	17.00	15.00	0,63	14,38	2. 19	1,19	2.13	1,00	12
14	14.19	21.00	18,75	16,25	0,63	15,75	2,25	1,32	2.19	1.12	12
16	16.19	23,50	21.25	18.50	0,63	18.00	2,50	1,38	2,44	1.12	16
18	18.19	25.00	22,75	21.00	0,63	19,88	2,69	1,50	2,63	1,25	16
20	20. 19	27,50	25.00	23.00	0,63	22.00	2,88	1,63	2,83	1,25	20
22	22.19	29,50	27,25	25,25	0,63	24.25	3.13	1,75	3,07	1,38	20
24	24.19	32.00	29,50	27,25	0,63	26.12	3,25	1,82	3.19	1,38	20

Загрузите бесплатные САПР и попробуйте их перед покупкой

Бесплатные CAD доступны для большинства решений, которые вы можете скачать. Вы также можете запросить бесплатные образцы, чтобы убедиться, что вы выбрали именно то, что вам нужно. Если вы не совсем уверены, какая шайба лучше всего подойдет для вашего применения, наши специалисты всегда рады проконсультировать вас.

Какими бы ни были ваши требования, вы можете рассчитывать на быструю отправку. Запросите бесплатных образцов или загрузите бесплатных САПР прямо сейчас.

Вопросы?

Напишите нам по телефону [email protected] или свяжитесь с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашей области применения 800-847-0486 .

Делиться
Твитнуть
Делиться

Отрасли:

Решения:

Материалы:

Применение фланцев

Фланец — это метод соединения труб, клапанов, насосов и другого оборудования для образования системы трубопроводов. Он также обеспечивает легкий доступ для очистки, осмотра или модификации. Фланцы обычно привариваются или привинчиваются.

Во многих случаях инженерам необходимо найти способ надежно закрыть камеру или цилиндр, обычно потому, что вещество внутри должно отличаться от вещества снаружи по составу или давлению.

Они делают это, скрепляя два куска металла или другого материала вместе с кругом болтов на кромке. Эта «губа» представляет собой фланец.

Сантехника

Две секции металлических труб можно соединить пайкой или сваркой, но соединенные таким образом трубы очень подвержены разрыву при высоком давлении. Один из способов более надежного соединения двух секций трубы — это фланцевые концы, которые можно соединить болтами. Таким образом, даже если газы или жидкости накапливаются внутри трубы под высоким давлением, она часто без проблем удерживается.

Механика

Для соединения двух секций большой закрытой площади лучше всего использовать фланцы и болты. Примером этого является связь между двигателем и трансмиссией в автомобиле. В этом случае и двигатель, и трансмиссия содержат ряд движущихся частей, которые можно легко повредить, если внутрь попадет пыль или другие мелкие предметы. Соединив таким образом внешние кожухи двигателя и трансмиссии, инженеры защищают внутреннюю работу обоих.

Электроника

Фланцы имеют особое назначение в камерах и других электронных устройствах. Хотя фланцы в таких изделиях обычно не должны выдерживать высокое давление, они должны крепко держаться, чтобы не допустить проникновения вредных частиц. Эти фланцы обычно соединяют два разных материала, например, стекло объектива и остальную часть корпуса камеры.

Применение фланцев с длинной приварной шейкой ANSI

Приварные фланцы с горловиной чаще всего используются в приложениях, связанных с высоким давлением и потребностью в длинной и конической ступице. Указание графика труб, для которых они будут использоваться, имеет первостепенное значение при заказе. Этот тип фланца отлично подходит для использования в условиях экстремальных температурных колебаний, чрезмерного обращения и изгиба.

Применение фланцев с длинной приварной горловиной

Фланцы с длинной приварной горловиной используются в основном на судах, где требуется удлиненная горловина. Фланцы с длинной приварной горловиной (LWN) используются преимущественно на судах, где требуется удлиненная горловина. Это считается специальным фланцем из-за выступающей шейки или ступицы, которая действует как удлинитель расточки.

Коническая шейка помогает уменьшить толщину стали и выглядит как продолжение трубы. Стальные фланцы LWN в основном используются в химической и нефтяной промышленности, а также в коммерческих и жилых зданиях, которые подвергаются высоким уровням нагрузки и колебаниям температуры.

Два типа фланцев с приварной шейкой

Существует два типа фланцев с приварной шейкой: стандартные и удлиненные. Стандартные фланцы с приварной горловиной используются в фитингах для стыковой сварки. Длинные фланцы с приварной горловиной используются с патрубками и оборудованием сосудов. Фланцы изготавливаются в соответствии с внутренним диаметром трубы или фитингом. Причина, по которой он скучен, заключается в том, что он уменьшает коррозию и турбулентность, происходящие внутри трубы.

Применение очковых жалюзи

Очковый фланец состоит из соединенного кольца (распорки) и пластины (лопасти).

Очковые шторки обычно используются для постоянного разделения систем трубопроводов или просто для соединения друг с другом. Очковая шторка представляет собой стальную пластину, разрезанную на два диска определенной толщины.

ОЧКОВАЯ ШТОРКА В ОТКРЫТОМ ПОЛОЖЕНИИ

ОЧКОВАЯ ШТОРКА В ЗАКРЫТОМ ПОЛОЖЕНИИ

Лопатки и прокладки для колец в основном такие же, как и очковые шторки, за исключением того, что они не прикреплены друг к другу.
Лопаты и распорки могут применяться в системах, где техническое обслуживание часто не требуется, или в системах с трубами большого диаметра. В зависимости от размера фланца и класса давления лопаты могут весить сотни фунтов. Чтобы избежать излишнего веса фланцевых соединений, обычно выбирают не очковую шторку, а 2 отдельные части.

ПРОСТАВКА ДЛЯ КОЛЬЦА

Как и в случае с уже описанной заглушкой для очков, техническое обслуживание трубопроводной системы может быть причиной для временной замены прокладки для кольца на лопатке. Ослабив все болты и временно удалив половину болтов, можно установить лопату или прокладку. После замены прокладок (рекомендуется использовать новые прокладки) болты можно собрать и затянуть.
Небольшая проблема в том, что мы в принципе не можем видеть ни лопату, ни проставку, установленную между фланцами. Поэтому ручки часто имеют специальную маркировку или обе имеют разный дизайн; заказчик часто предоставляет собственную спецификацию.

Никогда не должно быть недостатка в том, что на рукоятке выгравированы диаметр и класс давления лопаты или распорки; это относится и к очковым шторкам.

Поверхности — Размеры — Материал

Уплотнительные поверхности очковых заглушек, лопаток или проставок для колец обычно выполняются в соответствии с отделкой поверхности фланца. Диаметр всегда немного больше выступа фланца; при правильной сборке болты просто не касаются заглушки или проставки.
Их диаметр зависит от размера фланца, а толщина от класса давления фланца.

Размеры очковых шторок, лопаток и кольцевых проставок вы найдете в главном меню «Фланцы». размеры NPS 1/2 — NPS 24 для установки между фланцами ASME B16.5 в классах давления 150, 300, 600, 900, 1500 и 2500.
Очковые шторки, лопатки и прокладки для колец должны быть изготовлены из листа или поковки, одобренной для использования ASME B31.3, и иметь по существу тот же химический состав, что и сопряженные фланцы и трубопроводы.

Для чего нужен глухой фланец?

ГЛУХОЙ ФЛАНЕЦ В СОЗДАТЬ СТОПОР

Глухой фланец устанавливается на конце трубы или на стыке, который, возможно, будет расширением в этом направлении в будущем.

ГЛУХОЙ ФЛАНЕЦ В ПЕРЕКРЫТЬ ТРУБОПРОВОД

Глухой фланец представляет собой круглую пластину со всеми соответствующими отверстиями, кроме центрального отверстия, и из-за этой особенности глухой фланец обычно используется для закрытия концов систем трубопроводов и отверстий сосудов под давлением. Он также обеспечивает легкий доступ к внутренней части трубопровода или сосуда после того, как он был запечатан и должен быть вновь открыт.

Часто глухой фланец вставляется в трубопровод, когда требуется ремонт выше по линии. Это позволяет отсоединять фланцы ниже по потоку, не опасаясь потери жидкости. Часто этот тип блокировки используется при добавлении еще одной линии к существующему трубопроводу или при добавлении нового клапана. Эта блокада также используется для отключения линии, когда она больше не нужна.

Материалы для фланцев в зависимости от области применения

Фланцы стальных труб имеют плоское ребро, воротник или обод, которые используются для направления или усиления при соединении двух труб друг с другом. Материалы, размеры и размеры отверстий варьируются в зависимости от областей применения, для которых предназначены фланцы, и включают резьбовые, раструбные и накладные стили.

Фланцевое соединение

Существует множество способов соединения фланцев, включая резьбу, сварку или болтовое соединение. Резьбовой фланец лучше всего подходит для трубопроводов низкого давления или небольших трубопроводов, поскольку он может сохранять герметичность. Если ваш трубопровод имеет большие размеры или высокое давление, предпочтительным является приварной фланец. Котельная — это одно из мест, где могут использоваться приварные глухие фланцы из-за высокого давления.

Фланцевые соединения: фланцы, болты, гайки и прокладки

Фланец – это внешнее ребро на конце труб, клапанов и других расходных устройств для их сборки.

Размеры фланцев соответствуют конкретным стандартам: DIN, ANSI, AS, BS, JIS

Для фланцевого соединения требуется два фланца («основной» и «сопутствующий»), набор болтов и гаек (количество которых зависит от диаметра и класса фланца) и двух уплотнительных прокладок. Фланцевые соединения должны выполняться и контролироваться обученным персоналом, так как качество соединения имеет решающее значение для работы трубопроводной системы/трубопровода (стандарт TSE — TS EN 159).1 Часть 1-4 «Фланцы и их соединения» определяет ряд требований к выполнению надлежащих фланцевых соединений). Хотя все элементы соединения имеют решающее значение, опыт показывает, что большинство утечек возникает из-за неправильной установки уплотнительных элементов, т. е. прокладок.

Типичные соединения трубы с фланцем сварные или резьбовые. Приварные фланцы применяются для трубопроводов и трубопроводных систем с высокими давлениями и температурами и диаметром более 2 дюймов.

Резьбовые соединения вместо этого используются для установок меньшего диаметра и не подвержены серьезным механическим воздействиям, таким как расширение, вибрация, сжатие, колебание (силы, которые могут расколоть резьбовое соединение). Во всех этих критических случаях рекомендуется сварка встык.

Тип торцевых фланцев

Существуют различные профили фланцев.

Фланец с выступом RF Фланцы с выступом (RF):

Фланцы RF уплотняются плоской прокладкой, предназначенной для установки между выступами двух сопряженных фланцев (оба с выступами). Рельефные поверхности имеют заданную текстуру для увеличения силы захвата и удержания этой плоской прокладки. Некоторые пользователи фланцев с выступом рекомендуют использовать спирально-навитые прокладки.

Кольцевое соединение с торцом RTJ Кольцевое соединение фланцев (RTJ) или кольцевое соединение с торцом (R-JF):

На торцах фланцев RTJ прорезаны канавки, в которые вставляются стальные кольцевые прокладки. Фланцы RTJ уплотняются, когда затянутые болты сдавливают прокладку между фланцами в канавки, деформируя (или «чеканя») прокладку, чтобы обеспечить тесный контакт внутри канавок, создавая уплотнение металл-металл.
Фланец RTJ может иметь приподнятую поверхность с прорезанной в нем кольцевой канавкой. Эта выступающая поверхность не служит какой-либо частью уплотнительного средства. Для фланцев RTJ, которые уплотняются кольцевыми прокладками BX, выступы соединенных и затянутых фланцев могут соприкасаться друг с другом. В этом случае сжатая прокладка не будет нести дополнительную нагрузку, кроме натяжения болта, вибрация и движение не смогут еще больше раздавить прокладку и уменьшить натяжение соединения.

Типы соединений фланцев

Типы соединений фланцев обычно можно разделить на пять видов: плоская сварка, стыковая сварка, сварка враструб, свободные и резьбовые.

Фланец удобен в использовании, способен выдерживать большее давление. Ниже приведено подробное описание первых четырех видов:

Плоская сварка: только для сварки внешнего слоя, сварка внутреннего слоя не требуется; обычно он часто используется в трубах среднего и низкого давления. Номинальное давление трубы ниже 2,5 МПа. Уплотнительная поверхность плоских приварных фланцев бывает трех видов: гладкая, вогнуто-выпуклая и шпунтовая. Среди них гладкий тип является наиболее широко используемым и экономически выгодным.
Стыковая сварка: необходимо приварить как внешнюю, так и внутреннюю часть фланца. Обычно он широко используется в трубах среднего и высокого давления. Номинальное давление трубы находится в пределах: 0,25-2,5 МПа. Уплотнительная поверхность соединения фланца встык — вогнуто-выпуклого типа со сложной установкой. Поэтому стоимость рабочей силы, метода установки и вспомогательного оборудования немного высока.
Сварка в раструб: обычно используется при номинальном давлении ниже 10,0 МПа. Номинальный диаметр меньше или равен 40 мм трубы.
Сыпучий: обычно используется в трубах с невысокой и слабокоррозионной средой. Поэтому этот вид фланцев устойчив к коррозии. Материал в основном нержавеющая сталь.

Применение анкерного фланца

Как мы знаем, система стальных трубопроводов может двигаться и трястись, когда жидкость течет по трубе, особенно когда система трубопроводов поворачивается в некоторых местах, жидкость толкает поворот в направлении жидкости текут. Другое применение анкерного фланца может привести к деформациям при изменении температуры в системе трубопроводов.

Анкерный фланец по индивидуальному заказу

Анкерный фланец устойчив к коррозии и имеет широкий спектр применения. У нас есть различные фланцы с резьбой, фланцы с приварной горловиной и накладные фланцы, и, конечно же, мы можем изготовить стальные фланцы на заказ в соответствии с вашими спецификациями.

Фланцы с соединением внахлестку

Фланцы с соединением внахлест (LJ-фланцы) используются на трубопроводах, оснащенных трубой с соединением внахлестку или патрубками с соединением внахлестку. Суммарная первоначальная стоимость двух элементов примерно на треть выше, чем у сопоставимых фланцев с приварной горловиной.

Боковая звездочка 90° R500 DN150 Экспорт в Филиппины с фланцами с соединением внахлестку

90-градусный отвод с керамической футеровкой Экспорт в Филиппины с фланцами с соединением внахлестку

Наша команда имеет высокую квалификацию и опыт в обслуживании и производстве всех видов стальных материалов.

Стандарты
Процесс
Материал
Приложения
АСТМ А234 ВПБ
АСТМ А213
АСТМ А333
АСТМ А335
АСТМ А78/А178М

Компенсаторы с керамическим покрытием
Боковой тройник с керамической футеровкой
A335 Хроммолибденовая труба
A333 Низкотемпературная труба
Износостойкий elobw
Ребристая труба, котельные трубы
Труба с керамическим кольцевым покрытием
Противоэрозионные экраны для труб
Стальная пластина
Трубы из легированной стали склад

Что такое фланцы?

Фланцы являются очень распространенным соединительным элементом в мире промышленного оборудования .

Они используются во многих различных областях , даже в повседневном бытовом водопроводе.

Мы часто слышим о них, но за исключением тех технических сред, где они производятся , трудно иметь представление о том, насколько они распространены как промышленные элементы и прежде всего насколько они важны .

Узнаем вместе?

Фланцы

Фланцы представляют собой не что иное, как соединительно-сварочный элемент из нескольких металлических профилей .

Проще говоря: кольца, соединяющие трубки .

Монтажное пространство , ограниченное фланцем вдоль трубы, называется золотником .

Производство фланцев

Мы склонны думать что фланец обработка что-то элементарное , имеющее простую функцию сборки.

Нет ничего более неправильного .

Только подумайте, сколько многих металлических элементов нужно сварить , подумайте о множестве применений в промышленности , в дополнение к бытовым воздуховодам, собранным из этих элементов?

Можете ли вы представить, сколько их?

Виды обработки

В целом можно выделить два разных метода обработки для ковка :

Микроплавка : классический метод который заключается в плавлении металла и его последующей отливке в специальные формы. Преимущество состоит в том, чтобы получить заданных и регулярных поверхностей ;
Горячая ковка : i В этом случае блок металла доводится до температуры , которая не настолько высока, чтобы способствовать плавлению, но все же достаточна для обеспечения определенной пластичности и формуемости с помощью гидравлического пресса .

Какой процесс лучше?

Вопрос о том, какая из двух технологий предпочтительнее при обработке этих элементов, возникает спонтанно и вынужденно.

Если вы думали, что правильным ответом будет литье по выплавляемым моделям, боюсь, вы будете разочарованы.

Правда горячая поковка получается у вас существенно меньше готовых фланцев, но 9Металл 0003 приобретает структуру и плотность ., характеристики, которые не сохраняются при литье по выплавляемым моделям.

С последними легко возникают проблемы с включением, что может привести к утечке жидкости в последующем и при наличии высоких давлений.

Различные фланцы в зависимости от назначения

Для каждого сварного шва требуется специальный фланец и специальный металл .

Металл состоит из сплава, который имеет специфическую характеристику s с относительно технологической функции фланца .

Только подумайте сколько типов жидкостей можно перевозить .

Вы можете себе представить температура , давление и природа из эти элементы ?

Газ, нефть, вода, пар: для каждого из этих материалов потребуется специальный фланец, выкованный и синтезированный из наиболее подходящего металла.

Стандарты и классификация

Именно на основе этих характеристик фланцы строго стандартизированы и .

Классификация учитывает их минимальное давление (т.е. какое давление фланцы могут безопасно выдерживать при комнатной температуре).

Существуют условия, при которых фланцы подлежат более специальной классификации, но в целом повторяющаяся классификация состоит из из:

ANSI/ASME B16.5 и B16-47 широко используются в США, особенно в нефтяной промышленности:
EN 1514 EN 1092 , используется в остальном мире.

Две классификации фланцев

Классификация , которая является ссылкой из Anglo-Saxon Culture e, включает фланцы и фланцевые фитинги.

Учитывает аспекты , такие как давление и температуры , которые очень важны на этапе проектирования.

Также учитываются материалы, допуски, маркировка и все остальное, что важно для прохождения теста на соответствие .

С другой стороны, EN 1514 и EN 1092 относятся к различным типам фланцев с указанием размеров , допусков и возможных резьб.

Также оценивает материалы и необходимая ценовая маркировка .

Различные типы фланцев

Вообще говоря, мы можем выделить шесть различных моделей , дизайн которых соответствует конкретному технологическому использованию, для которого они предназначены.

Сегодня различные модели позволяют использовать фланцы при любой температуре и в любых условиях окружающей среды, в различных и поперечных секторах .

Для того, чтобы различать их более конкретно, мы можем разделить фланцы на следующие категории :

накладные или плоские
приварная горловина
сварка враструб
соединение внахлест и вертлюг
резьбовой
слепой

Какие металлы?

количество сплавов металла из которых изготовлены фланцы огромное .

Обычно фланцы изготавливаются из стали , но более конкретно, в зависимости от применения и транспортируемый материал , мы можем различить металл, используемый в семи макрообластях :

углеродистая сталь
высокопрочные стали
нержавеющая сталь
дуплекс/супердуплекс
суперсплавы
Медные сплавы

Фланцы Pantalone

Понравилась ли вам статья о фланцах?

Рынок фланцев – это рынок , который нас больше всего касается и отличает нашу реальность в качестве предлагаемой продукции.

У нас есть очень большой запас фланцев как европейского, так и неевропейского происхождения.

Многие фланцы, подходящие для любого использования, изготавливаются из самых разных стальных сплавов, от самых маленьких и наиболее распространенных диаметров до больших диаметров.

Посетите нашу контактную страницу, чтобы узнать больше.

Кроме того, чтобы не пропустить других любопытных фактов о секторе промышленного оборудования , следите за нашим блогом.

Полезные фланцы Информация/Типы фланцев/Тип материалов фланцев/Стандартный тип фланца/Размер Тип фланца

Информация о полезных фланцах, Типы фланцев, Тип фланцев, Тип фланца, Типы фланцев, Тип фланца, Все типы фланцев, типы фланцев с изображениями, типы поверхностей фланцев

Доступны все типы фланцев, типы глухих фланцев, типы и названия фланцев, различные типы фланцев, различные типы трубных фланцев, производитель в Индии, фланцы по лучшей цене с высоким качеством

ASME B16,5 Фланга

ASME B16. 47 Фланки

Типы ASME B16,5 Класс 150449900 9005

.
Приварные фланцы
Глухие фланцы
Заглушки для очков
Накидные фланцы
Фланцы с диафрагмой
Фланцы с высокой ступицей
Приварные фланцы
Плоские фланцы
Свободные фланцы
Квадратные фланцы
Фланцы с резьбой
Фланцы с кольцевым соединением
Фланцы SORF
BLRF Фланцы
Фланцы с канавкой и язычком
Расширительные фланцы

Kamlesh Metal (Индия) — это динамично развивающаяся группа, которая была создана более десяти лет назад для удовлетворения растущего спроса на фланцы, такие как фланцы с приварной горловиной, фланцы с накидными фланцами, фланцы с резьбой, фланцы с приваркой внахлест, глухие фланцы и т. д. все материалы, такие как нержавеющая сталь, углеродистая сталь и сплавы с высоким содержанием никеля. Мы производим, экспортируем и поставляем фланцы, соответствующие национальным и международным стандартам качества.

Общая информация:

Стандарт качества для фланцев

Все высококачественные фланцы производятся и контролируются в соответствии с соответствующими стандартами, такими как: ASME, ASTM, BS и DIN/WERKSTOFFE.

Размеры для фланцев

Все клапаны доступны в размерах от 1/4” до любого размера.

Толщина стенки для фланцев

От Schedule 5s до Schedule XXS и выше.

Размеры и номинальное давление для фланцев:

— ANSI, MSS-SP-44, BS3293, API 605 от 150 фунтов до 2500 фунтов
— Фланцевые накладки: Выступ, кольцевое соединение, большой гребень и канавка, малый гребень и канавка
— BS4504 — PN6, 10 , 16, 25, 64
— BS10 — Таблица D, E, F и H
— Стандарты DIN

Типы стандарта
Типы поверхностей фланцев
Типы фланцев ASME B16. 5
Типы фланцев ASME B16.47
Типы фланцев ASME B16.48
Типы фланцев ASME B16.36
Типы фланцев DIN
Типы фланцев JIS
Типы фланцев BS 4504
Типы фланцев BS 10
Типы фланцев EN1902-1
Типы фланцев класса 150
Типы фланцев класса 300
Типы фланцев класса 600

ТИПЫ ТРУБНЫХ ФЛАНЦЕВ
Трубный фланец представляет собой диск, манжету или кольцо, которое крепится к трубе с целью обеспечения повышенной прочности, перекрытия трубопровода или осуществления крепления большего количества элементов. Фланцы труб обычно привариваются или привинчиваются к концу трубы и соединяются болтами. Между двумя сопрягаемыми фланцами вставлена прокладка для обеспечения более плотного прилегания. Фланцы труб изготавливаются либо на заказ с размерами, предоставленными заказчиком, либо изготавливаются в соответствии с опубликованными спецификациями. Несколько организаций и ассоциаций опубликовали спецификации, содержащие информацию о размерах, а также характеристики давления при различных температурах. Kamlesh Metal Поставки и склад 6 основных типов трубных фланцев.
Что такое фланцы и типы фланцев
Фланец представляет собой кованое или литое кольцо из стали, предназначенное для соединения секций трубы или соединения трубы с сосудом под давлением, насосом или любым другим сборочным фланцем.
Фланцы соединяются друг с другом с помощью болтов и присоединяются к системе трубопроводов с помощью сварки или резьбы.
Основные типы фланцев; Накладные, слепые, приварные, с резьбой, приварные внахлест, внахлестку и с отверстием.
Фланцы
рассчитаны на следующие номинальные значения давления; 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов и 2500 фунтов.
Наиболее распространенными поверхностями, обрабатываемыми на фланцах, являются:
(a) Приподнятая поверхность, 1/16 дюйма для 150 фунтов и 300 фунтов, ¼ дюйм для 400 фунтов и тяжелее.
(b) Плоская поверхность, только для 150 фунтов и 300 фунтов, другие могут быть плоскими по запросу.
(c) Соединение кольцевого типа может применяться для всех номинальных давлений.
ТИПЫ ФЛАНЦЕВ И ПРИМЕНЕНИЕ
Накидной фланец
Фланец надевается на трубу, а затем приваривается как внутри, так и снаружи, чтобы обеспечить достаточную прочность и предотвратить утечку. Этот фланец используется многими пользователями вместо приварных горловин из-за его более низкой стоимости и того факта, что при резке трубы по длине требуется меньшая точность.
Глухие фланцы
Это фланец без отверстия, который используется для перекрытия трубопроводной системы или отверстия сосуда. Он также обеспечивает легкий доступ к сосудам или системам трубопроводов для осмотра. Глухой фланец может поставляться со ступицами или без них по выбору производителя.
Фланец с приваренной горловиной
Предназначен для соединения с трубопроводной системой сваркой встык. Он относительно дорог из-за длинной шейки, но предпочтителен для приложений с высокими нагрузками. Шейка или ступица передает напряжения на основание ступицы на толщину стенки в месте стыкового сварного шва, обеспечивая важное усиление фланца. Отверстие фланца соответствует отверстию трубы, уменьшая турбулентность и эрозию.
Резьбовой фланец
По форме похож на вставной фланец, но отверстие имеет резьбу, что позволяет выполнять сборку без сварки. Это, очевидно, ограничивает его применение в трубопроводных системах относительно низкого давления. Фланец может быть приварен вокруг соединения после сборки, но это не считается удовлетворительным методом расширения его применения.
Фланцы с приваркой враструб
По очертаниям похож на вставной фланец, но отверстие имеет раззенковку для установки трубы. Диаметр оставшегося отверстия равен внутреннему диаметру трубы. Фланец крепится к трубе угловым сварным швом вокруг ступицы фланца. Дополнительный интервальный шов может быть применен в приложениях с высокими нагрузками. Он чаще всего используется в системах высокого давления, таких как гидравлические и паровые линии.
Очковые фланцы
Это удерживающая давление пластина с одним твердым концом и одним открытым концом, соединенным с перемычкой или перемычкой. При нормальной работе открытый конец образует уплотнение между двумя фланцами и обеспечивает нормальный поток жидкости через трубопровод. Если твердый конец поворачивается в нужное положение, он эффективно перекрывает трубу и останавливает поток.
Фланцы с соединением внахлестку
Это снова похоже на вставной фланец, но он имеет радиус на пересечении отверстия и поверхности фланца для размещения внахлестку. Поверхность на втычном конце образует поверхность прокладки на фланце. Этот тип фланца используется в тех случаях, когда необходимо быстро и легко демонтировать секцию трубопроводной системы для осмотра или замены.
Фланцы с диафрагмой
Фланец с диафрагмой предназначен для доступа к линии измерения газов или жидкостей. Диафрагменная шайба зажимается между парой фланцев при установке на линию, и вся сборка называется фланцевым соединением диафрагмы. Винтовые домкраты в узле облегчают снятие диафрагмы. Диафрагма, дозирующее устройство, состоит из тонкой пластины с концентрическим квадратным краем и круглым отверстием в центре. В каждом фланце просверлены два отверстия для измерения давления для измерения перепада давления через отверстие.
Фланцы с канавкой и гребнем
Поверхности канавки и гребня этих фланцев должны совпадать. Одна поверхность фланца имеет приподнятое кольцо (язычок), выточенное на поверхности фланца, в то время как сопрягаемый фланец имеет соответствующую выемку (канавку), выточенную на поверхности. Накладки пазогребневые стандартизированы как крупного, так и мелкого типов. Они отличаются от пазогребневых тем, что внутренние диаметры пазогребневого шпунта не заходят в основание фланца, благодаря чему прокладка сохраняется на ее внутреннем и внешнем диаметре. Их обычно можно найти на крышках насосов и крышках клапанов. Соединения «шип-паз» также имеют преимущество в том, что они самовыравниваются и служат резервуаром для клея. Шарфовое соединение удерживает ось нагрузки на одной линии с соединением и не требует серьезной механической обработки. Общие поверхности фланцев, такие как RTJ, T&G и F&M, никогда не должны соединяться болтами. Причина этого в том, что контактные поверхности не совпадают, и нет прокладки, которая имеет один тип с одной стороны и другой тип с другой стороны.
Фланцы с длинной шейкой
Благодаря нашему богатому промышленному опыту, мы предлагаем широкий ассортимент фланцев с длинной шейкой. Профессионалы нашей организации поставляют эти фланцы шеи от продавцов, которым доверяют. Эти фланцы уникальны благодаря простому соединению с другими трубами. Кроме того, наши продукты экстенсивно используются в перерабатывающих отраслях промышленности для связывания целей. Наши уважаемые покровители могут помочь этому качественному диапазону фланцев от нас по ведущим в отрасли ценам.
Фланцы с плоской поверхностью
Фланец с плоской поверхностью (FF) имеет поверхность прокладки в той же плоскости, что и круговая поверхность болтового соединения. Часто применяются фланцы с плоской поверхностью, в которых ответный фланец или фланцевый фитинг изготавливаются из литья. Фланцы с плоской поверхностью никогда нельзя прикручивать болтами к фланцу с выступом. ASME B31.1 говорит, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо снять выступ на фланце из углеродистой стали и что требуется прокладка по всей поверхности. Это делается для того, чтобы тонкий, немного зазубренный чугунный фланец не попал в зазор, образованный приподнятой поверхностью фланца из углеродистой стали.
Фланцы с выступом
Фланцы с выступом (RF) наиболее часто применяются, и их легко идентифицировать. Это называется рельефной поверхностью, потому что поверхности прокладки приподняты над поверхностью окружности болтового соединения.
Спецификации, касающиеся производства и размеров фланцев:
СПЕЦИФИКАЦИИ ASTM
Спецификации ASTM регулируют утвержденное сырье, из которого могут быть изготовлены фланцы, и спецификации.
Для фланцев из нержавеющей стали:
ASTM A.182 — Кованые или катаные фланцы и фитинги для труб из легированной стали для работы при высоких температурах.
СПЕЦИФИКАЦИИ ANSI И MSS
Стандарты регулируют размеры и допуски, в соответствии с которыми изготавливаются фитинги:
ANSI B. 16.5 — Фланцы стальных труб и фланцевые фитинги (номинальный диаметр ½ от дюймов до 24 дюймов)
MSS SP.6 — Фланцевые накладки
МСС СП.25 — Маркировка фланцев
ПСС СП.39- Болты и гайки для фланцев
MSS SP.44 — Фланцы для трубопроводов большого диаметра. (диаметр более 24 дюймов)
API-605 — Фланцы большого диаметра для использования в нефтяной промышленности. (диаметр более 24 дюймов)
Кодекс ASME не является стандартом как таковым, но в разделе VIII приводится процедура расчета размеров
Для всех фланцев сосудов под давлением.
Нижеследующее не является спецификацией фланца, но влияет на изготовление фланца из кованой стали
ANSI B. 31.10 — Код для напорного трубопровода
ANSI B. 31.3 — Трубопровод нефтеперерабатывающего завода
ANSI B. 31.4 — Трубопровод для транспортировки нефти
ANSI B. 31.5 — Системы трубопроводов охлаждения
ANSI B. 31.7 — Трубопроводы атомной энергетики
ANSI B. 31.8 — Трубопроводные системы передачи и распределения газа
ANSI B. 36.10 — Стандарт для труб из кованой стали
АНСИ Б. 36.19- Стандарт для труб из нержавеющей стали
ANSI B. 16.10 — Размеры клапана по торцу и торцу
ANSI B. 16.11 — Кованые фитинги, приварные и резьбовые
Марки материалов для фланцев: Доступны типы фланцев из следующих марок материалов:
Материал и марки фланцев:
Фланец из нержавеющей стали: ASTM A 182, A 240 F 304, 304L, 304, 316, 316, 316, 316, 316, 316, 316, 316, 316, 316, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L Фланец
Фланец из дуплексной и супердуплексной стали: ASTM A182 / ASME SA182 F44, F 45, F51, F 53, F 55, F 60, F 61 Фланец
Фланец из углеродистой стали : ASTM A105 / ASME SA105 ASTM / ASME A 350, ASTM A181 LF2 / A516 Gr. 70 A36, A694 F42, F46, F52, F60, F65, F706 Фланец
Низкотемпературный фланец из углеродистой стали : ASTM A350, LF2, LF3 Фланец
Фланец легированной стали
: ASTM A182/ASME SA182 & A387 F1, F5, F9, F11, F12, F22, F91 Фланец
медный фланец из легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS № C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS № C 10100, 10200, 10300, 10800, 12000, 12200
Фланец из никелевого сплава: ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS № N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500) , Инконель 800 (UNS № N08800), Инконель 825 (UNS № N08825), Инконель 600 (UNS № N06600), Инконель 625 (UNS № N06625), Инконель 601 (UNS № N06601), Hastelloy C 276 ( UNS № N10276), сплав 20 (UNS № N08020) Фланец

Технические характеристики фланцев
ASME/ANSI B 16,5 Фланец с приварной горловиной, накидной фланец, глухой фланец, глухой фланец с высокой ступицей, фланец под приварку внахлест, фланец с нахлестным соединением, фланец с резьбой, фланец с кольцевым соединением
КЛАСС ДАВЛЕНИЯ 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов
ASME/ANSI B 16. 47 Фланец с приварной горловиной, глухой фланец [Серии A и B]
КЛАСС ДАВЛЕНИЯ 75 фунтов, 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов
ASME/ANSI B 16.36 Фланец с приварной шейкой, накидной фланец, резьбовой фланец
КЛАСС ДАВЛЕНИЯ 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов
БС 4504 СЕК 3.1 Фланец с приварной шейкой, Накидной фланец с ступицей, Фланец с ступичной резьбой, Фланец с притертым концом трубы, Плоский фланец, Свободный фланец с пластиной, Свободная пластина с фланцем с приварной шейкой, Пустой фланец
КЛАСС ДАВЛЕНИЯ PN 2,5 ДО PN6, PN10, PN16, PN25, PN40
BS 4504 [ЧАСТЬ 1] Фланец с приварной горловиной, втулка с надвижной втулкой с резьбой, плоский фланец, свободная пластина с приварным фланцем, пустой фланец
КЛАСС ДАВЛЕНИЯ PN 2,5 PN6, PN10, PN16, PN25, PN40 ДО PN 400
БС 1560 БОСС Фланец с приварной горловиной, фланец с муфтой под приварку, накидной фланец, глухой фланец, фланец с резьбовой бобышкой, фланец внахлестку
КЛАСС ДАВЛЕНИЯ 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов
БС10 Фланец с приварной горловиной, пластинчатый фланец с накидной головкой, фланец с резьбовой втулкой, фланец с надвижной втулкой, глухой фланец
СТОЛ Таблица D, Таблица E, Таблица F, Таблица H
ФЛАНЦЫ DIN DIN 2527, 2566, 2573, 2576, 2641, 2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2635, 2636, 2637, 2638, 2673 9073
КЛАСС ДАВЛЕНИЯ PN6, PN10, PN16, PN25, PN40 ДО PN 100
Мы экспортировали фланцы для труб в более чем 60 стран, включая ОАЭ, Объединенные Арабские Эмираты, Великобританию, Иран, Ирак, Катар, Бахрейн, Оман, Йемен, Ливан, Иорданию, Саудовскую Аравию, Малайзию, Индонезию, Сингапур, Австралию.

Что такое фланцы: Фланец | это… Что такое Фланец?

Что такое фланцы и зачем они нужны?

Что называется фланцем?

Основные типы фланцев

Особенности соединения труб фланцами

Похожие материалы

Фундамент с подвалом для дома — особенности

Машинная штукатурка стен от компании ПетроСтрой

Машинная штукатурка фасадов от компании ПетроСтрой

Как работать с листовым металлом

Капитальный ремонт дизельного двигателя автомобиля: когда нужен и как проводится

Фланцы как деталь соединения трубопроводов

Фланцы как деталь соединения трубопроводов

Что такое фланец? Особенности конструкции и составляющие

Воротниковые и плоские фланцы для трубопровода

Важность качества при изготовлении и монтаже фланцев

Применение фланцев для соединения трубопроводов

Типы фланцев: плоские, воротниковые, свободные

Какие существуют типы фланцев?

➤ Плоские фланцы

➤ Свободные фланцы

➤ Юбочные фланцы

Применяемость типов фланцев: соотношение доступных диаметров и давления.

Фланцы | Inspectioneering

Похожие темы

Соответствующие ссылки

Инструменты темы

Поделиться этой темой

Внести вклад в определение

Для чего используются фланцы?

Что такое вакуумные фланцы?

Существуют ли различные типы фланцев?

Почему прокладки имеют решающее значение для работы фланцев

Узнайте больше о вакуумных системах

Руководство по фланцам | Центр знаний

Трубно-фланцевые типы

Типы фланцев: обзор

Что такое фланцевая облицовка?

Торцевые фланцы: краткий обзор

Защитные фланцы

Материалы фланцев

Прокладочные материалы

Размеры фланцев

Загрузите бесплатные САПР и попробуйте их перед покупкой

Применение фланцев

Применение фланцев с длинной приварной шейкой ANSI

Два типа фланцев с приварной шейкой

Применение очковых жалюзи

Для чего нужен глухой фланец?

Фланцевое соединение

Применение анкерного фланца

Анкерный фланец по индивидуальному заказу

Фланцы с соединением внахлестку

Что такое фланцы?

Две классификации фланцев

Полезные фланцы Информация/Типы фланцев/Тип материалов фланцев/Стандартный тип фланца/Размер Тип фланца

ТИПЫ ТРУБНЫХ ФЛАНЦЕВ

Что такое фланцы и типы фланцев

Накидной фланец

Глухие фланцы

Фланец с приваренной горловиной

Резьбовой фланец

Фланцы с приваркой враструб

Очковые фланцы

Фланцы с соединением внахлестку

Фланцы с диафрагмой

Фланцы с канавкой и гребнем

Фланцы с длинной шейкой

Фланцы с плоской поверхностью

Фланцы с выступом

Марки материалов для фланцев: Доступны типы фланцев из следующих марок материалов:

Материал и марки фланцев:

Технические характеристики фланцев

Добавить комментарий Отменить ответ
