Фланцевое соединение газовых труб

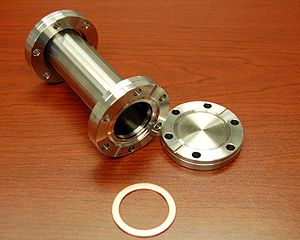

Труба с фланцем, фланцевая заглушка, уплотнительное кольцо.Фланец (от нем. Flansch) — плоское или прямоугольное кольцо с равномерно расположенными отверстиями для болтов и шпилек, служащие для прочного и герметичного соединения труб, СВЧ волноводов и трубопроводной арматуры, присоединения их друг к другу, к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланцы используют попарно (комплектом).
Фланцы различаются по размерам (бывают плоские и воротниковые фланцы), способу крепления и форме уплотнительной поверхности.
Воротниковые фланцы могут иметь следующее исполнение: фланец воротниковый с соединительным выступом, с выступом, с впадиной, с шипом, с пазом. Фланец под линзовую прокладку, под прокладку овального сечения, с шипом под фторопластовую прокладку, с пазом под фторопластовую прокладку.
Фланцы могут быть элементами трубы, фитинга, вала, корпусной детали и т. п. Фланцы в виде отдельных деталей чаще всего приваривают или привинчивают к концам соединяемых деталей. Форма уплотнительной поверхности фланца в трубопроводах зависит от давления среды, профиля и материала прокладки. Гладкие уплотнительные поверхности с прокладками из картона, резины и паронита применяются при давлениях до 4 МПа (40 бар), поверхности с выступом на одном фланце и впадиной на другом с асбо-металлическими и паронитовыми прокладками — при давлениях до 20 МПа (200 бар), фланец с конической уплотнительной поверхностью — при давлениях выше 6,4 МПа (64 бар).
Фланцы изготавливаются по нормативным документам: плоские фланцы — ГОСТ 12820-81; воротниковые фланцы — ГОСТ 12821-81, также воротниковые фланцы могут изготавливаться по стандартам DIN 2633, с конструкциями и размерами по DIN 2633; свободные фланцы на приварном кольце — ГОСТ 12822-80. [1]
Для разгонки фланцев при замене уплотнений часто используют подручные средства (лом, клин). Однако, относительно недавно, был разработан специальный инструмент для разгонки фланцев — разгонщик фланцев.
В СВЧ фланцах могут быть четвертьволновые канавки.
Примечания
См. также
Назначение и классификация фланцев
Назначение фланцев
Итак, разберёмся, что такое фланец, для каких целей его используют? Какие типы фланцев бывают?
Фланец – это металлическая деталь различной геометрической формы, используемая в трубопроводных арматурах для герметичного и прочного присоединения элементов трубопроводов друг к другу и к специальному оборудованию. Равномерно по периметру фланец имеет отверстия для обеспечения прочного соединения деталей с помощью шпилек, болтов и других крепежных элементов. В настоящее время производят 9 вариантов фланцев разной формы и размеров площади стыка.
Фланцы любого типа и назначения в большинстве случаев изготавливают из стали широкого ряда марок. Выбор материала определяется рабочей средой, для использования в которой предполагается фланец.
В настоящее время наибольшее распространение в производстве фланцев получили марки стали:
- углеродсодержащая конструкционная сталь 20 (ст.20). Фланцы из данной марки стали в основном используют при монтаже трубопроводов с жидкой и газовой рабочей средой (пар, вода и др.) при температурах носителя и окружающей среды от минус 40 до плюс 475°С;
- низколегированная конструкционная сталь 09г2с (ст. 09Г2С), широко применяемая для сварных конструкций. Такие фланцы могут выдерживать рабочий диапазон температур от минус 70 до плюс 475°С и предназначены для трубопроводных магистралей нефтеперерабатывающей и газоперерабатывающей промышленности;
- криогенная конструкционная сталь 12Х18Н10Т для фланцев, применяемых в трубопроводных конструкциях для агрессивных сред в химической промышленности с рабочим диапазоном температур от минус 196 до плюс 350°С;
- коррозионно-стойкая сталь 10Х17Н13М2Т работоспособна в рабочих средах повышенной агрессивности, имеет продолжительные сроки эксплуатации. Обладает высокой устойчивостью к воздействию коррозии различной природы (электрохимической, химической, межкристаллической, коррозии под напряжением и др.) в интервале температур от минус 196 до плюс 600°С;
- жаропрочная легированная сталь марки 15Х5М применяется для изготовления соединяющих элементов трубопроводов с повышенной устойчивостью к окислительным процессам в температурных условиях до
600-650°С.
Нормативная отраслевая документация
Способы производства фланцев, используемые материалы, технические характеристики, рекомендуемые области их назначения в Российской Федерации регламентированы государственными и межгосударственными отраслевыми стандартами.
Таблица 1 — Типы фланцев и соответствующие им ГОСТы
На современном этапе существует 2 подхода к классификации фланцев: по типу соединения и способу изготовления.
Типы фланцев по способу соединения
Данный тип фланцев предназначен для эксплуатации в температурном диапазоне от минус 253 до плюс 600°С в конструкциях с чрезвычайно высоким давлением. Он имеет конусообразное исполнение, что позволяет обеспечить работоспособность арматуры в указанных условиях. Сглаженный переход воротникового фланца в корпус трубопровода достигается за счёт внедрения конуса фланца, его наибольший диаметр должен соответствовать диаметру корпуса трубопровода. Конструкция фланца эффективно снижает появление возможных препятствий при прохождении рабочей среды, турбулентности потока и способствует распределению возникающих напряжений в трубопроводе.
- Свободный (накидной)
Фланцы данного типа разработаны в таком исполнении, что они свободно вращаются и перемещаются вдоль каркаса трубопровода, что упрощает устройство выемок для крепежных элементов. Их не требуется приваривать или жестко фиксировать. Соединение трубопроводов осуществляется двумя сварными швами по углам на внешней и внутренней поверхностях. Данные фланцы не имеют выпуклой поверхности. Радиус поверхности стыка обычно стандартный и совпадает с радиусом трубы и остальных используемых фланцев. Часто используются в комплекте с фланцами других типов.
Предназначены для невысоких рабочих давлений и температурного диапазона от минус 30º до плюс +300°С. Имеют небольшие сроки службы и не применяется в трубопроводах с жидкой рабочей средой. Тем не менее, сделанный из качественной углеродистой стали, фланец свободного типа эффективен как бюджетный вариант исполнения для применения в коррозийно-устойчивых трубопроводах.
Исторически фланцы раструбного типа были предназначены для труб малого диаметра с высоким рабочим давлением. Сроки их службы по сравнению с фланцами свободного типа значительно выше. В настоящее время используются для соединений арматуры, работающей в температурном диапазоне от минус 20 до плюс 70°С. Соединение с каркасом трубы достигается сваркой с одного угла на внешней поверхности фланца. Недостатком фланца данного типа является высокая вероятность разрыва, особенно в коррозионно-неустойчивых трубопроводах, поэтому их использование ограничено.
- Приварной плоский
Фланцы данного типа применимы в диапазоне рабочих температур от минус 70º до плюс 450ºС и максимальных давлений до 2,5 МПа. Являются наиболее распространенными, просты в изготовлении и имеют относительно низкую стоимость. Обычно, имеют конструкцию различной геометрической формы с отверстием под заданный диаметр арматуры и отверстиями под крепежные элементы.
При стягивании фланцев данного типа болтами или шпильками получается косвенное бесконтактное соединение только за счёт уплотнительной прокладки. Могут применяться, в том числе, и в качестве опорных элементов для трубных конструкций различных технических объектов. Приварные плоские фланцы обеспечивают прочное присоединение опор к основанию и хорошо подвергаются демонтажу путем открепления болтов или шпилек.
Резьбовые фланцы предназначены для объектов, эксплуатируемых в специфических условиях. Главное преимущество состоит в возможности их фиксирования на трубе без применения сварочных работ, только за счёт резьбового соединения, в редких случаях их совмещением. Резьбовые фланцы часто используются в трубах небольшого диаметра и не применимы для конструкций, выполненных из труб малой толщины, так как нет возможности нанести на них резьбу.
Глухой фланец (заглушка) представляет собой плоскую деталь без центрального отверстия под трубопровод, но с отверстиями по диаметру под крепежные элементы. Цель его применения – временное или постоянное перекрытие («заглушка») рабочего потока на торцевых концах каркаса трубы.
Широкое распространение заглушки получили в газопроводах, холодных водопроводных магистралях, системах ливнестоков и др. Температурный диапазон применения достаточно широк: от минус 70 до плюс 600°С.
Классификация по способу изготовления
Данная классификация основывается на промышленных способах изготовления металлических фланцев.
Ковка. Способ ковки металлических деталей основывается на пластичных свойствах металла. Заключается в многократной обработке металлической заготовки под давлением, за счёт чего достигаются требуемые конструкторской документацией технические параметры изделия.
Центробежное электрошлаковое литье (ЦЭШЛ). Сырье (металлы, сплавы металлов) для таких деталей подвергается электрошлаковой переплавке. После чего отправляется в форму для создания заготовки. Такой метод позволяет создавать заготовки с минимальными припусками, которые удаляются при помощи резки. Данная технология позволяет изготавливать фланцы больших диаметров.
Горячая штамповка. Штамповка – достаточно производительный технологический способ и представляет многостадийный процесс, осуществляемый в 4 этапа: осадка, формообразование, прошивка, обрезка. Данным методом получают заготовки заданной формы и размеров. Штампованные заготовки, как и литьевые, подвергаются механической доработке до заданных размеров чаще всего методом резки.
Изготовление из раскатных колец. Данный метод основывается на изготовлении заготовок путем раскатки из металлических колец, после чего деталь подвергается механической обработке. Подходит для изготовления фланцев больших размеров.
Резка. Способ, используемый для обработки металлических заготовок, при котором с детали снимаются шероховатости и припуски. Осуществляется на металлорежущих станках. В настоящее время существуют разновидности резки: электроискровая, лазерная, ультразвуковая, химическая и др. В результате получают изделия с требуемыми техническими характеристиками.
Как мы убедились, типов, вариантов исполнений и способов изготовления фланцев достаточно много. При выборе фланца, как составляющей трубопроводной арматуры, должное внимание следует обратить на материал, производителя, соотношение цена-качество изделия. Правильно выбранный фланец поможет обеспечить надежность и работоспособность всей трубопроводной технической конструкции.
Фланец — это… Что такое Фланец?
Это название присваивается в машиностроении металлическим дискам, служащим для взаимного скрепления встык труб, цилиндров, сальников, вообще пустотелых (цилиндрических и иных форм) предметов, в частных же случаях также для взаимного скрепления листов (в котлах, резервуарах и т. п.), причем Ф. уже не имеют дисковой формы. Ф. не играют роли скрепляющих частей, а служат лишь опорой головкам и гайкам скрепных болтов или заклепок. Форма дисковых Ф. преимущественно круглая или овальная; употребляются, впрочем, и четырехугольные Ф. с закругленными углами. При скреплении листов Ф. следует всем изгибам листа соответственно форме части, которую лист образует в изготовляемом изделии. В частях, получаемых отливкой, Ф. делаются в большинстве случаев самородными, т. е. отливаются в одну штуку с самой частью, которую скреплять они предназначены; таковы Ф. чугунных труб, паровых и насосных цилиндров, колонн и т. п. Если же предмет сделан не из литого металла, а из листового, напр. железная или медная труба, воздушный колпак насоса и т. п., то Ф. отливаются особо и лишь надеваются на оконечность предмета, при чем кромки последнего отгибаются, чтобы образовать кольцо, за которое Ф. притягивает скрепляемый предмет. Иногда Ф. припаивается к этому кольцу наглухо (так назыв. глухой Ф.), иногда же оставляется свободным, так что может поворачиваться (вольный Ф.). В Ф. просверливаются дыры, сквозь которые пропускаются скрепляющие болты или заклепки. Иногда эти дыры снабжаются винтовой нарезкой, и в них завертываются наглухо болты без головок, или так назыв. шпильки. В трубах Ф. по большей части оставляются в таком виде, в каком они вышли из отливки или из кузницы; изредка, впрочем, они обтачиваются на токарном станке. В цилиндрах и других машинных частях Ф. всегда обтачиваются, так как только при этих условиях возможен правильный стык соединяемых частей. При соединении фланцами двух предметов между Ф. прокладываются кружки из различных мягких материалов. Ф. вдавливаются (при развертывании болтов) в эти прокладочные кружки, и тем достигается герметичность стыка. Прокладочные кружки делаются из резины, кожи, картона, свинца или красной меди. Вещества эти (кроме резины и меди) обмазываются еще обыкновенно жидким суриком или суриковой замазкой, непосредственно или по льняной обмотке. Фиг. 1 изображает фланцевое соединение двух чугунных труб самородными Ф.; на фиг. 2 представлено фланцевое соединение сальника крышки парового цилиндра.

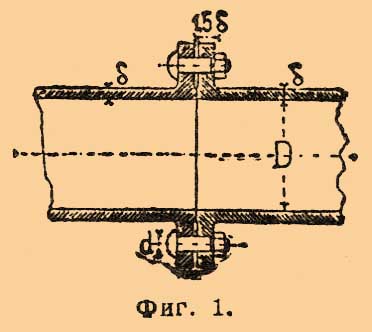

Фиг. 1

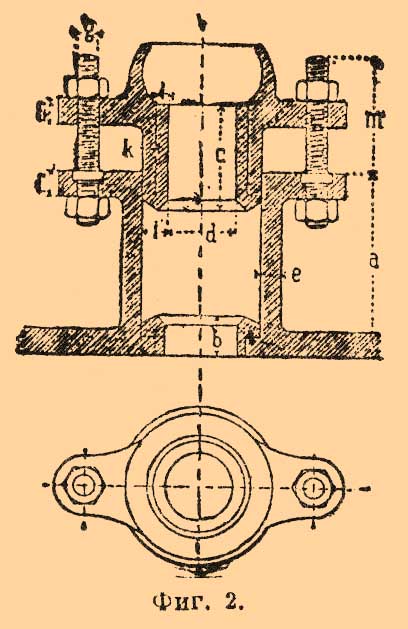

Фиг. 2
При устройстве водопроводных сетей для больших напоров, напр. в гидравлических заводских устройствах, фланцевые соединения должны быть особенно герметичны, поэтому их устраивают так, как показано на фиг. 3 и 4.

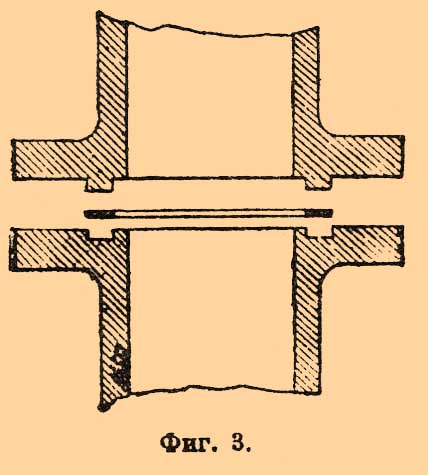

Фиг. 3
Фиг. 4
В обоих этих соединениях для прокладочного кольца проточено на одном из Ф. гнездо, заполняемое выступом другого Ф. На фиг. 4 виден, между прочим, способ скрепления литых Ф. с железной трубой помощью винтовой нарезки.
В. К. Δ.
