Что такое обратная полярность и прямая: в чем отличие, какой выбрать? — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

прямая и обратная полярность АКБ

В устройстве автомобиля аккумулятор или сокращенно АКБ является важнейшим элементом, который необходим для запуска ДВС, питания бортовой сети и т.д. Как правило, современные аккумуляторные батареи имеют такую конструкцию, которая не предполагает особого вмешательства владельца в процессе эксплуатации. Зачастую, аккумулятор может потребоваться только заряжать и при необходимости корректировать плотность электролита в «банках» обслуживаемых батарей.

Получается, при необходимости замены АКБ нужно только подобрать подходящую по размерам и пусковому току батарею, после чего установить в автомобиль и подключить клеммы. Однако, на деле не все так просто.

Часто бывает так, что при попытке установить новый аккумулятор в авто выясняется, что плюсовые и отрицательные клеммы не удается подсоединить, так как они поменяны местами и длины проводов банально не хватает. Если просто, в этом случае виновата полярность АКБ.

Давайте разбираться.

Содержание статьи

Автомобильный аккумулятор: полярность

Сразу отметим, что понятие полярности в аккумуляторе фактически означает местоположение его «+» и «-» выводов, к которым подключаются провода. На деле, в случае с АКБ выделяется прямая и обратная полярность аккумулятора, что важно учитывать при его подборе.

Простыми словами, нужно подбирать полярность так, чтобы последующее подключение к бортовой сети прошло без затруднений и хватило длины проводов. Для различных аккумуляторов выделяют два типа полярности:

прямая полярность АКБ;
аккумулятор обратной полярности;

При этом дополнительно на батарее должны быть соответствующие обозначения, позволяющие определить, какая полярность у АКБ. Главное, перед покупкой нового аккумулятора заранее знать, как расположены провода и клеммы, батарея какой полярности нужна для конкретного авто и т.д.

Например, на отечественных моделях ВАЗ и других авто российского производства на территории СНГ полярность прямая, АКБ с указанным расположением выводов обозначается цифрой 1, «плюсовой» вывод слева, «минусовой», соответственно, справа.

В свою очередь, обратная полярность обозначается цифрой «0» и предполагает выводы «плюс» справа и «минус» слева. Обычно используется на иномарках. Кстати, есть и другие типы полярности, однако они менее распространены. Например, в США, в отличие от других типов АКБ, есть аккумуляторы с выводами не сверху батареи, а сбоку.

Полярность аккумулятора прямая или обратная: как определить полярность АКБ

Итак, важно определить, какую полярность имеет аккумуляторная батарея. Для этого достаточно посмотреть на АКБ, определить, где его лицевая часть, после осмотреть выводы и их обозначения. Если «плюсовой» вывод слева, тогда это прямая полярность, если же «+» справа, тогда в данном случае это обратная полярность аккумулятора.

При этом стоит отметить, что неправильный подбор по полярности может привести к тому, что АКБ не подойдет под посадочное место, его может не получиться закрепить. Также провода от бортовой сети имеют определенную длину, то есть проблемы могут быть и с подключением (не хватает длины).

Еще из-за полярности можно допустить ошибку с подключением самой АКБ. Например, если на машину нужна прямая полярность аккумулятора, при этом по ошибке ставится батарея, где имеет место обратная полярность, «плюс» окажется с другой стороны и это может привести к проблемам: перегорание некоторых элементов в бортовой сети (например, приборы и т.д.).

Полезные советы

Разобравшись с тем, что такое полярность аккумулятора, а также какие проблемы могут возникнуть, если ставится АКБ неподходящей полярности, следует обратить внимание на способы защиты от неправильных подключений.

Как правило, производители аккумуляторных батарей для автомобиля делают разные по размеру выводы. Обычно «плюс» толще и больше «минуса». В свою очередь, клеммы на авто также отличаются по размерам отверстий.

В результате сложнее закрепить «минусовую» клемму на «плюсе» АКБ и наоборот. Также на самом аккумуляторе есть специальные обозначения «+» и «-», указывающие на плюсовой или минусовой вывод.

Однако, даже таких обозначений и страховки в виде клемм разной толщины бывает недостаточно. Еще важно перед установкой и подключением АКБ не только определить полярность батареи, но и отдельно учесть особенности расположения самого аккумулятора в месте его установки.

На деле, если развернуть аккумулятор вместо лицевой стороны тыльной, можно получить нужное положение выводов на АКБ, однако по полярности такое положение не будет соответствовать проводам с клеммами.

Однако, учитывая такой нюанс, например, батарея прямой полярности может быть иногда заменена на обратную полярность, причем выводы будут там, где нужно. Единственный минус — АКБ будет стоять не лицевой, а тыльной стороной, а также провода могут все же не доставать до выводов аккумулятора.

Также отметим, что на многих иномарках способ с переворачиванием АКБ не сработает, так как в нижней части батареи есть специальные выемки для крепления батареи. Если просто, закрепить АКБ попросту не удастся, если развернуть аккумулятор на 180 градусов.

Так или иначе, если в наличии имеется аккумулятор с полярностью, отличной от необходимой для авто, важно не перепутать выводы и расположить АКБ так, чтобы плюсовой провод доставал до нужного вывода, клемму и саму батарею можно было закрепить и т.п.

Что касается «минуса», это всего лишь масса, которая подключена к кузову машины. Если провода не хватает, его можно удлинить за счет отрезка провода. Главное, взять провод большого сечения, убрать старый и закрепить новый, предварительно закрепив на его конце клемму.

При этом с «плюсом» такую операцию проделать не получится. Именно по этой причине важно, чтобы изначально штатный провод доставал до вывода без каких-либо доработок. При этом категорически запрещено пытаться делать скрутки для увеличения длины плюсового провода, так как это может стать причиной замыканий, пожаров и т.п.

Подведем итоги

С учетом приведенной выше информации становится понятно, что на аккумуляторе может быть как прямая полярность, так и полярность обратная. При этом важно учитывать, с какой полярность следует использовать аккумулятор на конкретной модели авто.

Причина — возможные сложности с подключением и установкой батареи в случае смены полярности, а также определенные риски при попытке интегрировать АКБ с неподходящим расположением выводов.

В качестве итога отметим, что оптимальным решением будет изначальная покупка такого аккумулятора, который будет полностью подходить для автомобиля. Речь идет о подборе АКБ с нужной полярностью, габаритами, подходящим пусковым током, емкостью аккумулятора и т.д.

В этом случае батарея будет правильно установлена и надежно закреплена, не возникнет проблем с подключением клемм, а также снижаются риски случайно перепутать «плюс» и «минус» при подключении.

как определить, разница с прямой

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Содержание статьи:

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

перегоранию предохранителей;
оплавление проводов;
отказ ЭБУ, сигнализации;
повреждение электропроводки;
перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Заключение

АКБ VARTA

Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.

Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.

Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.

В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.

В перечне лучших присутствуют следующие производители:

VARTA;
Champion;
Forse;
Delta;
Black Horse;
BOSCH;
Atlas;
Black Horse;
Gigawatt;
Delta;
Mutlu;
Forse;
Vesna;
Champion;
Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей. Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею. Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

Прямая и обратная полярность автомобильного аккумулятора

Весьма тривиально слышать о том, что аккумулятор это такая тяжелая штука в которой налита кислота и происходят химические процессы, обеспечивающие появление тока и разность потенциалов на его клеймах. Представление это посредственное, так как не охватывает многого и не уточняет множество чего, но собственно этот сайт и создан для того, чтобы «высветлять» эти темные пятна невежества, и доносить истину до автолюбителей.
Что на счет физико-химических процессов, то они весьма интересны, и это стоит отдельного внимания и отдельной статьи, что же на счет типоразмеров аккумуляторов, то это тоже отдельная тема. Но есть еще и полярность аккумулятора, то есть каждый из аккумуляторов постоянного тока, а в принципе переменного на машинах они и не бывают, имеет пару клейм «минус» и «плюс». По факту это условный потенциал для определения направления тока. В физике принято, что ток течет от плюса к минусу…

Так вот, контакты аккумулятора подключается к проводам питания на машине и тем самым образуется цепь, питающая все потребители автомобильной сети. Это и лампы и датчики и микроэлектроника и даже ваша магнитола воспроизводящая любимую музыку, которая дарит хорошее настроение в поездке.

Так что же будет если перепутать контакты аккумулятора или поставить аккумулятор с обратной полярностью?

Да ничего хорошего уж точно не случится. Даже с уверенностью можно утверждать, что случится плохое. Что-нибудь точно выгорит и ремонт будет дорогим и проблематичным.

Именно поэтому строго соблюдаем полярность аккумулятора и провода и проверяем несколько раз, что подключения верные!

…с подключением в принципе все понятно, осталось разобраться с тем, как вообще может случится такое, что контакты аккумулятора не подходят к проводам в машине.

Полярность на аккумуляторе (прямая и обратная)

В целом, если вдуматься, то нет никакого явного преимущества относительно «прямой» или «обратной» полярности. Все это не более чем сложившееся историческое удобство пользования определёнными аккумуляторами на определенных машинах. В итоге и появились эти два стандарта.

*- батарея прямой полярности обозначается цифрой “1”, а батарея обратной полярности цифрой “0”. Обычно это можно встретить в маркировке, обозначении аккумуляторов.

Исходя из картинки выше, можно резюмировать, что для определения полярности батареи надо повернуть батарею к себе контактами, после чего посмотреть, какой вывод находится слева, а какой справа. Если слева “плюс”, то полярность прямая, а если “минус”, то обратная.

Что на счет определения полярности если ну никак не определить где же минус, а где плюс, то в этом нам поможет вольтметр. Берем вольтметр и прикладываем щупы к контактам аккумулятора. Если напряжение показывается без «-«, то само собой мы угадали с подключением щупов к контактам. Если на мультиметре горит значок «-«, то принимаем к вниманию, что контакты на аккумуляторе прямо противоположны подключению щупов мультиметра.

В современных автомобилях производители делают все возможное, чтобы водители не перепутали при подключении “плюс” и “минус” батареи. Выводы аккумулятора для подключения клемм отличаются друг от друга по размеру. В Европе “плюс” имеет диаметр 19,5 мм, а “минус” диаметр 17,9 мм. Это общепринятый европейский стандарт, которому следуют все производители аккумулятора. Вместе с тем, отличаются по размерам и клеммы, то есть “натянуть” клемму на неправильный вывод не получится. Кроме того, как известно, у каждого современного автомобиля имеется специальное место для установки и крепления аккумулятора. Клеммы подводятся с двух сторон, и чаще всего они не имеют “лишней длины”. Это также ограничивает вероятность того, что водитель подключен “минус” к “плюсу”, а “плюс” к “минусу”, по крайней мере в здравом рассудке.

Подключение аккумулятора с другой полярностью

Что же, гипотетически, да и практически бывают ситуации, когда автомобиль требуется запитать от аккумулятора другой полярности. Например, автомобиль невозможно завести после стоянки, и у него сел аккумулятор. Однако имеется аккумулятор другой полярности. Чтобы от него запитаться, когда провода не дотягиваются, потребуется пойти на некоторые ухищрения. Важно подключить к плюсовому выводу аккумулятора плюсовую клемму. После того как это будет сделано (например, для этого можно уложить саму батарею на бок), смотрим за протечками кислоты из банок, остается подключить “минус”. Поскольку “минус” является массой, можно просто нарастить провод. Для этого нужно взять кусок провода большого сечения, после чего открутить стандартный провод с клеммой, и на его место вкрутить удлиненный.

Важно: Наращивать можно только минусовой провод, подобный трюк с плюсовым небезопасен.

Прямая и обратная полярность акб

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору.

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

обратная;
прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

Это интересно: Заряжаем аккумулятор ноутбука… без ноутбука

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

Это интересно: Особенности мото аккумуляторов

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

ВконтактеFacebookTwitterGoogle+

Прямая и обратная полярность аккумулятора

обратная;
прямая.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Как определить

Отличия

Что общего между этими аккумуляторами? — да практически всё!

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

Читайте также: Особенности работы автомобильного генератора

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Заключение

Читайте также: Как распознать подделку Аккумулятора?

Прямая и обратная полярность аккумулятора: как определить

Прямая и обратная полярность автомобильных аккумуляторов – это то, что необходимо изучить начинающему водителю. Ведь последствия неправильного подключения могут быть действительно серьезными. Поэтому изучение правил подключения клемм избавит от проблем.

Полярность – что это такое? По сути, полярность аккумулятора прямая и обратная – это определенное расположение токопроводящих клемм, которое присуще отечественным и европейским агрегатам.

Стандарты

Хотя автомобильная промышленность в разнообразных государствах и развивается синхронно, некоторые отличия все же есть.

Российские компании разрабатывают и выпускают агрегаты с прямой полярностью. Хотя некоторые компании-изготовители конструируют аккумуляторы, у которых отличное от стандарта размещение токопроводящих клемм.

Евро варианты разрабатываются для иностранных автотранспортных средств.

Не так давно компании-изготовители приступили к выпуску источников питания, оснащенных 2 рядами выводов. Они подходят для различных стандартов.

Прямая полярность АКБ

Отечественные компании, которые занимаются изготовлением аккумуляторных батарей, выпускают устройства с полярностью прямой. Для проверки аккумуляторов проводят осмотр.

Для установления прямой и обратной полярности источник питания располагают лицевой стороной. При этом токопроводящие выводы сосредотачиваются снизу. АКБ с прямой полярностью отличаются тем, что минус находится справа, плюс – слева.

Прямая полярность аккумулятора прослеживается на отечественном транспорте.

Обратная полярность АКБ

Аккумуляторы с обратной полярностью выпускают европейские компании. Отличается европейский источник расположением «банок», которые входят в состав. Определить, какой автомобильный аккумулятор перед вами, можно по тому же принципу. В этом случае минус будет справа, а плюс – слева.

Батарею с обратной полярностью устанавливают на европейские транспортные средства.

Как отличить прямую полярность от обратной?

Установить, в чем разница между прямой и обратной полярностью, несложно. Для этого:

АКБ располагают так, чтобы была видна наклейка, выводы.
Определяем расположение плюсовой, минусовой клеммы.
У европейских моделей плюс находится справа. Прямая полярность акб отличается тем, что плюс находится слева.

Прямая и обратная полярность аккумулятора – это то, что учитывается во время подбора. Дополнительно изучается посадочное место, куда в дальнейшем будет монтироваться источник питания. Учитывается и длина силовых проводов, которые необходимы для подключения устройства.

Когда возникает необходимость в определении стандарта?

Изучение расположения клемм необходимо в таких случаях:

При подборе и приобретении новой автомобильной аккумуляторной батареи. Информация о стандарте, габаритах и характеристиках источников питания предоставляется продавцу. Обозначать все это важно, поскольку это влияет на правильность подбора.
Самостоятельное выполнение процесса установки источника питания.
Подведение зарядного устройства к автомобильным аккумуляторам. От того, демонтирована батарея или нет, зависит то, как проводить подключение.
Аварийный запуск автотранспортного средства.

Способы определения без маркировки

Как определить полярность аккумулятора, если отсутствует маркировка? Специалисты выделяют 3 способа:

Отрицательные выводы отличаются от положительных диаметром. Размер плюсовой клеммы больше.

Для более точного определения отрицательный вывод поочередно подключают к выводам аккумуляторной батареи. Плюсовую клемму изолируют. При неправильном определении возникнут проблемы с подключением. Хотя точно установить, какая полярность, с помощью такого способа сложно.

Мультиметр – устройство, которое используется для установления положительных, отрицательных клемм. Перед измерением устанавливается режим с постоянным напряжением. Щупы, которые подведены к мультиметру, подключаются поочередно к выводам. При правильном подключении на мониторе отображается «12 В». Отличаться результаты могут, если подключение выполнено неправильно.

При проверке эксплуатируемых источников питания обследуются положительные выводы. На них, как правило, присутствует налет белого или зеленого цвета.

Последствия неправильного подключения

Переполюсовка – проблема, с которой сталкиваются даже опытные автомобильные электрики. Такие ситуации возникают из-за спешки, отсутствия маркировки.

Не учитывают отличия и из-за того, что цвет силовых кабелей, которые применяются при подключении акб евро с обратной полярностью, изменен.

К чему приводят подобные действия?

Поломка генератора

Если не знать, как определить полярность аккумулятора, провести неграмотное подключение, то в 85-90 % потребуется замена или ремонт генератора. Случалось и так, что подобные действия становились причиной воспламенения электрической проводки.

Переполюсовка провоцирует выход из строя 1-2 диодов, которые входят в состав выпрямительного моста. Обусловлено это их соединением. В результате, через образовавшееся соединение проходит максимальный ток, который становится причиной пробоя. Из-за того, что сопротивление пробитого диода нулевое, ток постоянно возрастает. Увеличивается и вероятность воспламенения проводки, выхода из строя источника питания, у которого обратная или прямая полярность. В состав современных генераторов входит предохранитель, который представлен в виде плавкой вставки. При переполюсовке он защищает внутренние элементы. Но и в этом случае проверка проводится.

Блок управление вышел из строя

Неправильное подключение приводит к поломке блока управления мотором. Из-за этого управление двигателем усложняется. В некоторых случаях мотор вообще не заводится. Для того чтобы предотвратить подобные последствия, компании-изготовители внедряют в блок управления защиту. Она требуется и в том случае, если генератор работает неправильно. Обозначать ее могут по-разному.

Защита представлена в виде стабилитрона. Его подводят к питающей шине. Подключение осуществляется параллельно. При неправильном подключении пробивается стабилитрон. И для того чтобы восстановить работоспособность системы, проводят замену стабилитрона. Если запасного стабилитрона нет, то вышедший из строя элемент выкусывают.

Выход из строя предохранителей

Если прямая или обратная полярность определена неправильно, то нередко выходит из строя предохранитель. При переполюсовке одновременно перегорает 20-25 % элементов, которые установлены в автотранспортное средство.

Перед заменой тщательно проверяют каждый предохранитель, который установлен изготовителями. Начинают проверку с распределительных компонентов, которые сосредоточены в капоте. Для замены подбирают предохранители, которые имеют такой же номинал. Использование элементов с большим номиналом невыгодно. Поэтому данным различием нужно интересоваться.

После замены предохранителей и тестирования генератора, осуществляется подключение автомобильного источника питания. Далее выполняется запуск мотора. После того как двигатель проработал 10-15 минут, определяется, насколько сильно нагрелся генератор. Чрезмерное поднятие температурного режима – признак пробитых диодов, которые входят в состав.

Перед эксплуатацией автотранспорта проводят проверку силовых узлов, электрической проводки, устройств. Все элементы и агрегаты должны быть исправными.

Можно ли устанавливать АКБ с противоположным размещением клемм?

Такая информация необходима начинающим автомобилистам, которые приобретают аккумуляторные батареи с обратным расположением токопроводящих выводов. Их последующая установка приводит к неприятным последствиям:

Порче электроники.
Перегоранию предохранителей и защитных элементов.
Сгоранию блока управления.

Установка АКБ, которая не соответствует стандартам, неприемлема. Ведь это приводит к выходу из строя отдельных узлов машины или же всей электроники, блока управления.

Полезные рекомендации

Дабы предотвратить неправильное подключение токопроводящих клемм, необходимо выполнять несколько правил:

Перед подведением силовых кабелей тщательно проверяется соответствие маркировки. Опытные мастера рекомендуют выполнять проверку 2-3 раза.
Если нанесенная маркировка износилась, наклеиваются новые обозначения. Положительной клемме уделяется особое внимание.
Устанавливать в автотранспортное средство ранее эксплуатируемые источники питания не стоит. Ведь вероятность нарушения работоспособности генератора, силовых узлов возрастает.
Периодически проверяется электрическая проводка, силовые узлы. Для этих целей используют специализированное оборудование, агрегаты.
Выбирая новый источник питания, учитывается не только размещение клемм, но и способ фиксации, габариты, размеры выводов.

Для упрощения процесса используются каталоги, которые расположены на сайтах компаний-производителей. Они оснащены поисковиками, посредством которых проще подбирать модель.

Работоспособность автотранспортного средства во многом зависит от правильности определения полярности аккумуляторной батареи. Для этого используют различные способы. При необходимости привлекают мастеров, которые располагают всеми инструментами и устройствами.

Видео на тему полярностей акб

Аккумулятор. Полярность прямая и обратная. Прямая и обратная полярность аккумулятора

Рассчитаны на напряжение – 12 В и постоянный ток. Они подключаются с помощью клемм, одна из которых имеет плюсовой заряд, а другая – минусовой. Плюс подключается к электрической система авто, а минус соединяют с кузовом (массой). Полярность – это взаимное размещение клемм. Неправильное подключение АКБ грозит поломкой электрооборудования. Но проблема в том, что выводы на разных батареях и расположены может быть по-разному.

Разница между прямой и обратной полярностью

Различают следующие виды полярности аккумуляторов:

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

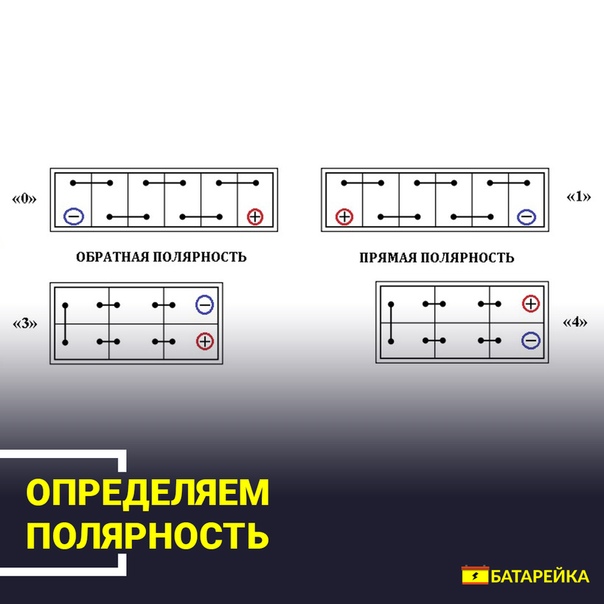

По компоновке элементов различают четыре типа полярности: по 2 вида для грузовиков и легковушек, хотя встречаются и ещё несколько, менее распространённых.

Аккумулятор прямой полярности отличается от АКБ обратной полярности размещением токовыводов. Но различий в принципе работы нет. Технические характеристики могут быть совершенно идентичными.

Есть ещё модели азиатского типа и американского. В некоторых источниках они указываются как дополнительные виды. Однако это неверно, потому что различия относятся к типоразмеру. АКБ азиатского производства больше высоту, но меньше в ширину. Кроме того, клеммы у таких приборов тоньше. Аккумуляторы американского производства чаще имеют выводы на боковой стороне, которые сделаны под крепление болтом. Причём азиатские модели относятся к обратнополярным, а американские – к прямополярным.

Подробнее разобраться, что такое обратная и прямая полярность автомобильного аккумулятора, поможет анализ разных вариантов АКБ.

Как определить полярность аккумулятора

Способ определения будет частично отличаться для легковых и грузовых автомобилей.

Легковые автомобили

Чтобы определить, какая полярность аккумулятора – прямая или обратная, нужно развернуть прибор выводящими элементами к себе, этикетка будет располагаться перед глазами. Прямополярной считается батарея, если слева направо размещён сначала «+», потом «–». Такие аккумуляторы маркируются цифрой «1» и устанавливают преимущественно на отечественные авто и на отдельные машины зарубежного производства.

У обратнополярных АКБ все наоборот: сначала идёт «минус», затем «плюс». Такая батарея маркируется цифрой «0». Но, несмотря на разницу, не понять, какая полярность у аккумулятора, можно только по незнанию или в спешке.

Грузовые автомобили

Чтобы узнать полярность аккумулятора для грузовой машины, нужно , развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».

В редких случаях встречаются ещё другие варианты компоновки батареи:

«2» – выводы расположены по диагонали.
«6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем «+».
«9» – токовыводящие элементы размещены по центру коротких сторон.

Дополнительные способы определения полярности

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

плюсовая клемма больше минусовой;
клеммные выводы в целом толще.

Толщина клемм (мм.)

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах «+» и «–».

Кроме того, маркируются цветами, соответственно, «+» – красный, «–» – синий или чёрный:

защитные колпачки на клеммных проводах;
наклеммные колпачки.

На сам аккумулятор может быть нанесена маркировка в виде букв «L» или «R». Первая указывает на обратную полярность, вторая – на прямую.

Обратите внимание! В случае затруднений производители предлагают воспользоваться онлайн каталогом для подбора оптимальной модели аккумулятора.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»;
слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор. Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются ;
сырого картофеля. Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где «+», картофель позеленеет;
осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

подсветки и электроники ;
сигнализации;
проводов;
бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить . Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

Важно! Особенно фатальна ошибка на машинах японского производства.

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Можно ли установить другой полярности

Автомобилистов, которые по неопытности приобрели неподходящий аккумулятор, интересует можно ли как-то поставить его в автомобиль. Теоретически можно. Естественно просто подключить аккумулятор как обычно не получится. Придётся перевернуть АКБ и тянуть провод к соответствующему выводу. Провод иногда коротковат, поэтому его нужно будет наращивать. Кое-как к этому делу не подойти, поскольку нужно тщательно подобрать провод, рассчитав необходимое сечение. И такое подключение уже будет халтурой. Вместо рискованного мероприятия по подключению аккумулятора с неправильной полярностью, опытные водители рекомендуют продать прибор и купить тот, который нужно.

Чтобы избежать неправильного подключения АКБ, опытные водители советуют новичкам покупать точно такой же аккумулятор, что и был установлен. Однако этот способ не спасает от неправильной установки на подзарядку, поэтому будьте внимательны при покупке и установке батареи.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

При выборе аккумулятора нужно обязательно обращать внимание на ряд параметров. Среди основных стоит отметить номинальную ёмкость, типоразмер корпуса, стартерный ток и полярность. Сегодня мы поговорим о полярности аккумулятора автомобиля и о том, как её определить. Это один из ключевых параметров АКБ. Если выбрать неподходящую полярность Вы просто не сможете подключить батарею на автомобиле и начать её эксплуатацию.

Полярность – это характеристика аккумулятора автомобиля, которая определяет расположение его внешних выводов. Если вы купите аккумулятор для автомобиля не той полярности, то получите проблему с его установкой и подключением.

Дело в том, что посадочная ниша под аккумулятор позволяет установить его в одном положении. Если полярность будет неподходящей, то длины проводов с клеммами просто не хватит, чтобы подключить их к соответствующим выводам батареи. То есть, вы просто не сможете эксплуатировать аккумулятор.

Конечно, можно заняться удлинением соответствующих проводов и «победить» в сложившейся ситуации. Но, подумайте, нужны ли вам ненужные проблемы и изготовление всяких дополнительных «костылей»? В такой ситуации, скорее всего, вы поедете обратно в магазин или обратитесь в интернет-магазин для замены АКБ на модель требуемой полярности.

В этих случаях продавцы идут навстречу, и батарею можно будет поменять. Но, чтобы не терять драгоценное время и не тратить понапрасну нервы, выбирать требуемую полярность нужно уметь сразу. Давайте, разберёмся, как это делать.

Виды полярности АКБ

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.

Аккумуляторы для легковых автомобилей

Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:

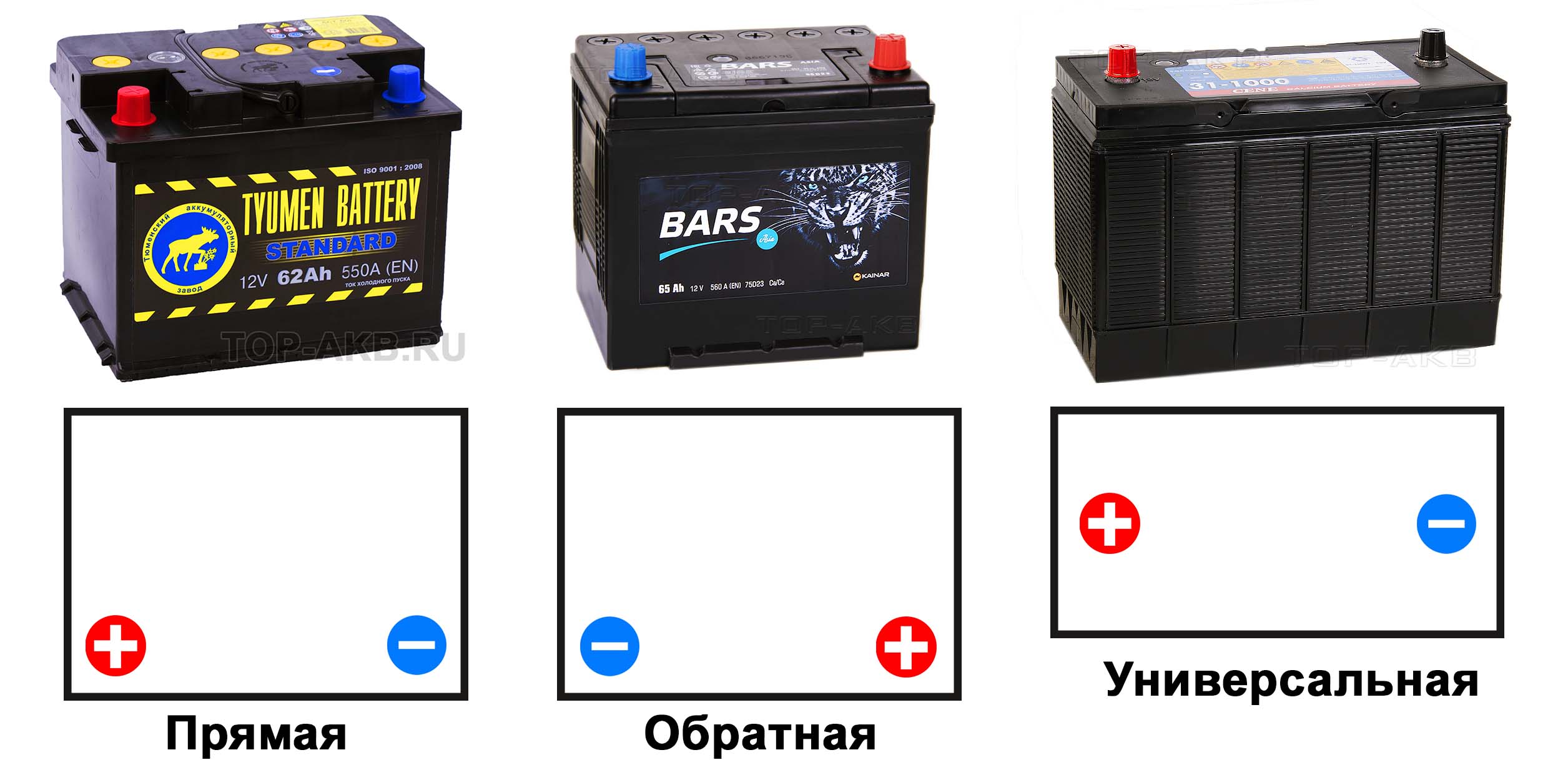

1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская. Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.

2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.

Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.

АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.

Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».

Аккумуляторы для грузовых автомобилей

На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:

1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».

2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».

Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.

Диагональное расположение выводов

1597 Просмотров

Система электропитания современного автомобиля имеет достаточно большое значение в жизненном цикле машины и ее исправной работе. Одной из важнейших составляющих системы питания авто является аккумуляторная батарея, которая является источником энергии большинства электрических систем. Сегодня мы выясним, что такое полярность автомобильного аккумулятора, почему эта характеристика так важна при выборе и покупке новой АКБ и как понять, какой полярностью обладает батарея, купленная в магазине.

Назначение

Прежде чем подробным образом рассказать, что означает прямая и обратная полярность аккумуляторной батареи, напомним вкратце назначение АКБ. Это позволит раз и навсегда прояснить для себя, почему столь важно обращать внимание на состояние батареи и контролировать ее регулярно?

Аккумулятор представляет собой батарею, которая способна в течение долгого времени подводить к своим клеммам ток постоянной величины. При этом запас аккумулятора постоянно пополняется. Обычно это действие производит генератор, который приводится в движение от шкива заведенного двигателя.

Если батарея села и мотор невозможно завести, на помощь автолюбителю приходят зарядные устройства, которые запитываются от обыкновенной бытовой сети.

Современная аккумуляторная батарея, независимо от того, прямой или же обратной полярностью она обладает, имеет достаточно большое количество составных частей. К примеру, оболочкой АКБ, является ее корпус, выполненный из пластика высокой прочности и имеющий слой свинца на внутренней своей поверхности.

Внутри корпуса располагаются несколько отсеков, каждый из которых заполняется электролитом. Как правило, электролит представлен литием или соляной кислотой. Задача электролита — переносить заряд и не препятствовать свободному его переносу по всему объему отсека.

Электролит плавает между набором пластин, называемых пакетами. Обычно пластины изготавливаются из свинца, однако в некоторых случаях также находит применение и олово. Пластины находятся на некотором, фиксированном расстоянии друг от друга. Это позволяет накапливать им между собой некоторый заряд, который способен держаться достаточно долгое время.

Еще одной немаловажной составляющей любой современной АКБ являются ее клеммы. Обычно их две: положительная и отрицательная. Они предназначаются для того, чтобы машина смогла получать от батареи энергию и отдавать ее при помощи генератора.

Срок службы аккумулятора обычно составляет 3-5 лет, в зависимости от его качества. Это говорит о том, что существующая конструкция достаточно совершенна, хотя и обуславливает относительно высокую стоимость аккумуляторов, представленных на современном рынке.

Какими они бывают?

Современные аккумуляторы имеют большое количество типов и разновидностей. Так, АКБ могут варьироваться как по объему и мощности выдаваемого тока, так и по типу электролита, который в них залит.

Кроме того, большое значение имеет возможность обслуживания батареи. Так, полностью обслуживаемые модели допускают самостоятельную замену практически любого функционального элемента. Такие модели в настоящий момент практически не используются. Необслуживаемые модели не допускают какого-либо вмешательства в их конструкцию. Они отличаются своей долговечностью и надежностью.

Также может быть различной и полярность АКБ: она бывает прямой и обратной.

По своей сути, полярность обуславливает расположение положительной и отрицательной клемм на корпусе батареи. Если полярность будет подобрана неправильно, то АКБ банально не получится подключить к энергопотребляющему блоку машины.

По этой причине важно знать, какую полярность имеет батарея, чтобы не выкинуть деньги на ветер и не приобрести товар, который в итоге не подойдет машине.

Как определить?

Теперь, когда стало ясно, что полярность играет достаточно важную роль при выборе нового , стоит понять, как ее определить и по каким признакам можно отличить одну полярность от другой.

Прямая полярность применяется на абсолютном большинстве современных автомобилей, поставляемых из Европы. Более того, на российских авто именно данный тип полярности встречается чаще остальных. Этот тип достаточно просто отличить: положительная клемма будет располагаться слева, если развернуть батарею так, что клеммы окажутся со стороны наблюдаемого. Более того, на корпусе будет располагаться цифра «0».

Обратная полярность отличается тем, что клемма с положительным знаком здесь будет располагаться справа. На корпусе таких батарей нанесена цифра «1», которая поможет не ошибиться с выбором.

Подводя итоги

Аккумуляторная батарея играет крайне значимую роль в работе современного автомобиля: без нее было бы невозможным питание электрических систем машины и всех ее агрегатов. При замене АКБ важно учитывать ее полярность, во избежание невозможности установки новой батареи и ее подключения. Обозначенные в статье советы помогут не ошибиться с выбором, а маркировка на корпусе АКБ станет явным признаком того, что этот выбор сделан правильно.

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Содрежание

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

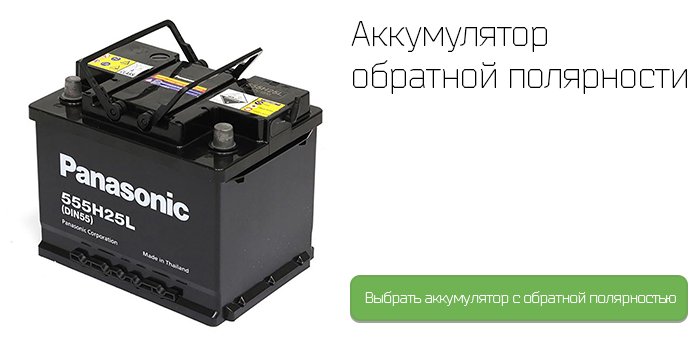

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

Перегорание предохранителей.
Пожар.
Выход из строя ЭБУ.
Перегорание диодного моста генератора.
Оплавление проводки.
Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Во всех статьях и обзорах, связанных со сваркой, присутствует электрическая тема. Хоть аппараты, хоть электроды, хоть виды швов – в любом сварочном вопросе упоминается и уточняется вид тока. Где-то он постоянный, где-то переменный, а еще у него есть два варианта – прямая и обратная полярность при сварке.

Пора разобраться, что к чему, чтобы правильно выбирать материалы, аппараты, электроды и методы сварки. Знание нюансов об электричестве в сварке помогут вам быстро и правильно настроить инвертор, от чего качество сварочных швов зависит в большой степени.

Конечно, можно всю жизнь проработать на своем инверторном аппарате, в котором по умолчанию постоянный ток настроен на прямую полярность: у вас нет никаких хлопот или проблем с перестройками сварочного электричества.

Эта чудесная идиллия возможна лишь при условии, что вид работ у вас один и тот же, вы не меняетесь, всех возможностей своего аппарата так и не знаете, и вообще зачем про электричество, все и так хорошо, не надо усложнять…

Не надо, так не надо, но вот если вам понадобится варить, например, качественную высоколегированную сталь, то ваша идиллия сразу же нарушится: качественного шва со старыми электрическими настройками у вас не получится. Вам придется разбираться с понятием обратной или прямой полярности при сварке, в чем мы прямо сейчас вам поможем.

Во-первых, работа на инверторном аппарате подразумевает постоянный ток. А он, в свою очередь, подразумевает два гнезда для подключения плюсовой и минусовой клемм. Давайте запоминать полярность при сварке инвертором по подключению электрода, так легче. Если электрод подключен к минусовому гнезду, то это прямая полярность при сварке. Если к плюсовому – она обратная.

Прямая и обратная полярность.

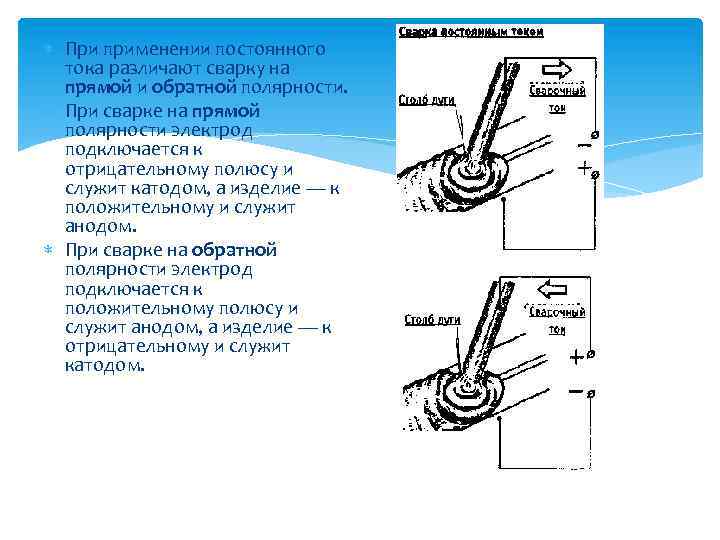

В принципе при прямом варианте электрод, который подключен к отрицательной клемме, сам становится катодом. А анодом становится наша металлическая заготовка. При обратном варианте электрод начинает работать анодом, потому что он подключен к плюсовому полюсу. Ну а заготовка, соответственно, превращается в катод.

В обоих случаях образуются анодные и катодные пятна. Анодное облако – погорячее, причем значительно: разница в температурах анодной и катодной областей доходит до 800°С.

Не упустим из внимания важную деталь: если мы говорим о двух вариантах – прямом и обратном, это всегда имеет отношение только к постоянному току. Дело в том, что при переменном токе полярность сама меняется с прямой на обратную с высокой частотой.

Еще раз: переключение прямой и обратной полярностей имеет смысл и возможно только при постоянном токе, это сварка постоянным током. При переменном токе в таком переключении нет ни смысла, ни возможности. Друзья, это физика.

Прямая полярность

По своей сути ток представляет собой движение заряженных частиц – электронов. Они двигаются от отрицательного полюса к положительному – это классика. Вот и у нас в процессе сварки электроны двигаются в направлении к металлической заготовке от электрода. Поэтому происходит нагрев металла. Электрод остается холодным.

Итак, электрод подключен к минусу, металлическая заготовка – к плюсу. Это классическая полярность при сварке инвертором. На стороне плюса распространяет свое тепло чудесное анодное облако.

Прямое подключение постоянного тока имеет некоторые особенности, которые необходимо учитывать в обязательном порядке:

при прямом подключении получается стабильная и ровная дуга со всеми вытекающими последствиями в виде швов высокого качества;
сварочный шов отличается узостью и глубиной;
ни в коем случае не применяется, если на электродах указано, что они предназначены для технологии переменного тока;
с некоторыми металлами при работе в инертных газах повышается коэффициент наплавки;
состав металла в шве при прямой полярности имеет особенности: в нем практически нет углерода, зато присутствуют кремний и марганец;
довольно высокая степень разбрызгивания металла;
быстрая плавка расходника с его частой заменой.

Обратная полярность

Мы помним, что при обратной полярности при сварке постоянным током плюсовое анодное теплое пятно находится на электроде, Таким образом мы исключаем дополнительный нагрев металла, к которому подведена минусовая клемма. Основным видом сварки при обратном подключении является электродуговая с флюсом и метод в среде защитных газов, в частности – в аргоне.

Главными металлами «потребителями» обратного подключения являются высоколегированные стали и тонкие заготовки из любого металла: здесь имеет значение тонкость края, которую легко прожечь при малейшем перегреве. Так что работы при обратном подключении можно назвать вполне себе деликатными. А там, где деликатность, там особенности исполнения и профессиональные советы.

Вот какие технологические особенности использования обратной полярности нужно принять во внимание:

шов при обратном подключении шире и меньшей глубины, чем при прямой;
великолепно справляется с соединением тонких и средней толщины кромок металлических заготовок;
сварочная дуга не такая стабильная, как при прямой полярности, если напряжение низкой силы, дуга начинает скакать и прерываться;
если вы варите высоколегированную сталь, то кроме обратного подключения нужно соблюдать дополнительные требования по рабочему циклу и температурному режиму остывания стальных заготовок;
ни в коем случае не варить с электродами, чувствительными к перегреву;
дополнительное снижение температуры на заготовке можно через снижение потенциала напряжения;
то, что дуга не очень стабильна, можно использовать во благо: очень тонкие края лучше варить прерывистым швов – прерывая дугу;
если в сварке на постоянном токе обратной полярности вы делаете шов встык, зазор между поверхностями должен быть минимальным, если же шов внахлест, поверхности приживать друг к другу герметично. Иначе вы получите прожог;
отбортовка краев свариваемых поверхностей отлично поможет для снижения риска прожога.

Как выбрать правильную полярность

Понятно, что при сварке инвертором допускаются прямая и обратная полярность. По умолчанию эти аппараты обычно настроены на прямое подключение.

Но если вы работаете с разными металлами и металлическими заготовками разной толщины, вам придется самостоятельно настраивать параметры сварочного тока и, в частности, полярность. Это нетрудно, поехали.

Все дело в перемещении теплого анодного пятна, то есть концентрации нагрева. При прямой полярности плюс идет на металлическую заготовку, как раз она и разогревается. Именно от данного фактора зависит выбор варианта подключения при работе с разными заготовками из разных металлов. Все логично и просто, вот критерии решений по поводу подключения постоянного сварочного тока:

Толщина края металлической заготовки

Постоянный и переменный ток сварки.

Толстые края поверхностей? Конечно же сварка током прямой полярности! Дополнительная концентрация тепла в местах плавки в толстых деталях будет способствовать глубокой проверке и, следовательно, получению качественного прочного шва. Если же края свариваемых поверхностей тонкие, то рассуждать, а затем действовать нужно совсем наоборот.

Тонкие края важно не перегреть, чтобы не допустить прожога. Так что отправляем теплое анодное пятно от греха подальше на другую сторону – к электроду. Так что тонкие детали варим при обратном подключении.

Вид металла

Здесь нам поможет перемещение теплового анодного пятна: каким металлам оно не повредит, а, наоборот, поможет? Правильнее всего будет внимательно читать инструкции по электрической настройке сварочного аппарат, которые сопровождают любой современный сплав.

Но уже сейчас можно запомнить факт, что алюминий вместе со сплавами тепло только приветствуют, оно помогает снизить количество образующихся окислов во время процесса. Так что сварка алюминия постоянным током проводится только при прямом подключении. Официально это будет называться сваркой алюминия постоянным током в среде аргона.

А вот сталь, чугун с различными стальными сплавами требуют обратного подключения постоянного сварочного тока: никакого дополнительного тепла им не нужно из-за риска образования тугоплавких соединений.

Цветные металлы, как алюминий, варятся неплавящимися вольфрамовыми электродами только при прямом подключении без каких-либо исключений.

Вид электрода

Вы ведь знаете, что современные электроды подразделяются по огромному количеству критериев, они производятся в невероятном разнообразии. Электрические параметры также входит в описание каждого вида электрода. Читать инструкции самым внимательным образом еще никому не помешало.

Но здесь мы вполне можем рассуждать логически, чтобы выбирать правильную полярность для каждого вида электрода. Выбор зависит от того же – теплого анодного пятна, то есть температурного режима. А такие режимы у электродов зависят от типа флюса и многих других факторов.

А что делать, если в инструкции к металлу или сплаву требуется одни электрические параметры, а у выбранного электрода требуются совсем другие настройки сварочного тока? Такое бывает, ответ в этом случае только один: пробуйте и ищите оптимальный вариант опытным путем.

Силу тока, рабочие циклы, подключение к полюсам – все придется настраивать вручную. Но ведь голова нам дана, чтобы думать, верно?

Как отличить автоаккумулятор с прямой и обратной полярностью | Описания, разъяснения | Статьи

Что такое полярность автомобильного аккумулятора. Разница между АКБ с прямой и обратной полярностью. Взаимозаменяемость источников питания

Полярность – одна из базовых характеристик автомобильной АКБ, определяющая расположение клемм на лицевой крышке аккумулятора. В зависимости от того, где находятся положительно и отрицательно заряженные контакты, выделяют батареи с прямой и обратной полярностью. Чем отличаются между собой эти источники питания?

Основные отличия

В аккумуляторах с прямой полярностью клемма «+» располагается слева, а «-» – справа (если смотреть на батарею с лицевой стороны, развернув к себе этикетку). Подобная схема расположения контактов использовалась ещё советскими конструкторами и до сих пор часто встречается в ВАЗах и других автомобилях отечественного производства. По аналогичному принципу устроены и многие японские аккумуляторы. В машинах американских и немецких брендов обычно используются АКБ с обратной полярностью. Отличительной особенностью этих источников питания является расположение положительно заряженной клеммы с правой стороны, а отрицательной – соответственно, с левой.

Как определить полярность

Собираясь купить для авто аккумулятор, необходимо понимать, что визуально источники питания обоих типов практически идентичны. Определить полярность можно, изучив маркировку АКБ. На размещение положительно и отрицательно заряженных клемм указывает последняя цифра маркировки. Так, в батареях с прямой полярностью это «1», а в источниках питания с инверсивным расположением клемм – «0». Встречаются и буквенные обозначения («R» – для обратной, «L» – для прямой полярности). Кроме того, чтобы минимизировать вероятность ошибки, современные производители используют клеммы различного диаметра – как правило, диаметр положительной больше, чем отрицательной.

Взаимозаменяемость

При выборе АКБ крайне важно подобрать источник питания с подходящим типом полярности. Если же перепутать расположение «плюса» и «минуса», в электрической сети авто может произойти короткое замыкание, что чревато выходом электроники из строя. Сама батарея может начать искрить, что потенциально способно стать причиной пожара.

Прямая и обратная полярность аккумулятора

Дата публикации Апр 06, 2013, Рубрики Аккумулятор автомобиля |

Прямая и обратная полярность аккумулятора – это один из параметров, который необходимо учитывать владельцу при выборе аккумулятора для своего авто. Бывает ведь и так, что вопрос продавца: «А у вас прямая или обратная полярность?» Ставит потенциального покупателя аккумулятора в тупик.

Вместе с тем, это свойство АКБ – прямая и обратная полярность аккумулятора относится скорее к геометрии, чем к электрике и является довольно условным. Представим, как расположен аккумулятор в Жигулях, скажем, ВАЗ 2107. Он находится на площадке за правой фарой, клеммы находятся со стороны крыла, ближе к наблюдателю. Справа – «минус», провод от которого крепится рядом, слева – «плюс», от него провода идут вниз, к генератору. Сравним с Ауди-80, не менее распространенной у нас машиной. Аккумулятор почти посередине, у моторного щита. Стоим напротив радиатора, клеммы на противоположной от нас стороне. Так же – справа «минус», слева «плюс», но уже, наоборот, по отношению к ВАЗ 2107. Вот вам прямая и обратная полярность.

Видимо, для немца понятия прямой и обратной полярности аккумуляторной батареи были бы противоположны, но мы в России, поэтому, «прямым» для нас является изделие, более приспособленное к отечественному автопрому.

Итак, располагаем аккумулятор клеммами к себе. Плюс – слева, минус – справа. Это прямая полярность (в магазине вас поймут). Минус – слева, плюс – справа. Перед вами аккумулятор с обратной полярностью.

Конечно, основное, на что обращают внимание покупатели при покупке аккумулятора – это емкость и пусковой ток. Часто встает вопрос: «А справится ли генератор, если я поставлю батарею большей емкости?» Справится. Только в случае, если произойдет глубокий разряд (например, двигатель пришлось долго крутить стартером), будет необходима подзарядка от внешнего устройства.

Но раз уж мы заговорили о геометрии, хочется напомнить, что размеры аккумулятора, а не только понятия прямой и обратной полярности следует учитывать достаточно точно. Аккумуляторы одинаковой емкости могут отличаться у разных производителей до 1,5 см. В этом случае может получиться так, что провода до клемм дотянутся, но с трудом, или крышку, если она есть, будет закрыть трудновато. Знание точных цифр поможет не ошибиться при выборе.

Как проверить емкость аккумулятора
Срок службы аккумулятора автомобиля
Время зарядки автомобильного аккумулятора
Как правильно снимать аккумулятор
Сколько заряжать аккумулятор автомобиля

Еще по теме

Нет связанных постов

AC/DC Полярность

Знаете ли вы, что означают переменный ток (переменный ток) и постоянный ток (постоянный ток) на вашем сварочном аппарате и электродах? Ну, в основном эти термины описывают полярность электрического тока, который создается сварщиком и проходит через электрод. Выбор электрода с правильной полярностью оказывает реальное влияние на прочность и качество вашего сварного шва — так что читайте дальше и убедитесь, что вы понимаете разницу! Для дополнительной уверенности попробуйте выполнить два теста в конце статьи, чтобы определить полярность.

В магазине используются термины «прямая» и «обратная» полярность. Они также могут быть выражены как «электрод-отрицательная» и «электрод-положительная» полярность. Последние термины являются более описательными и будут использоваться в этой статье.

Полярность возникает из-за того, что электрическая цепь имеет отрицательный и положительный полюса. Постоянный ток (DC) течет в одном направлении, что приводит к постоянной полярности. Переменный ток (AC) течет половину времени в одном направлении и половину времени в другом, меняя свою полярность 120 раз в секунду с током частотой 60 герц.

Сварщик должен знать значение полярности и понимать, какое влияние она оказывает на процесс сварки. За некоторыми исключениями, положительный электрод (обратная полярность) приводит к более глубокому проникновению. Отрицательный электрод (прямая полярность) приводит к более быстрому расплавлению электрода и, следовательно, более высокой скорости осаждения. Воздействие различных химических веществ в покрытии может изменить это состояние. Стержень из мягкой стали с высоким содержанием целлюлозы, такой как Fleetweld 5P или Fleetweld 5P+, рекомендуется использовать при положительной полярности для обычной сварки. Некоторые типы экранированных электродов работают с любой полярностью, хотя некоторые работают только с одной полярностью.

Использование сварочного аппарата трансформаторного типа потребовало разработки электрода, который мог бы работать при любой полярности из-за постоянного изменения полярности в цепи переменного тока. Хотя переменный ток сам по себе не имеет полярности, когда электроды переменного тока используются на постоянном токе, они обычно лучше всего работают с одной определенной полярностью. Покрытие на электроде указывает, какая полярность является наилучшей, и все производители указывают рекомендуемую полярность на контейнере с электродом.

Для надлежащего провара, равномерного внешнего вида валика и хороших результатов сварки необходимо соблюдать правильную полярность при сварке любым металлическим электродом. Неправильная полярность приведет к плохому проплавлению, неправильной форме валика, чрезмерному разбрызгиванию, трудностям в управлении дугой, перегреву и быстрому возгоранию электрода.

Большинство машин имеют четкую маркировку в отношении того, что представляют собой клеммы или как их можно установить для любой полярности. На некоторых машинах есть переключатель для изменения полярности, тогда как на других необходимо менять кабельные наконечники.Если есть какие-либо вопросы относительно того, используется ли правильная полярность или какая полярность установлена на машине постоянного тока, есть два легко выполняемых эксперимента, которые вам ответят. Первый заключается в использовании угольного электрода постоянного тока, который будет корректно работать только при отрицательной полярности. Во-вторых, использовать электрод Fleetweld 5P, который лучше работает при положительной полярности, чем при отрицательной.

Проверка полярности:

A. Определение полярности с помощью угольного электрода

1.Очистите основной металл и расположите горизонтально
2. Сформируйте кончики двух угольных электродов на шлифовальном круге так, чтобы они совпадали с постепенным конусом, отходящим на 2 или 3 дюйма от наконечника дуги
3. Зажмите один электрод в электроде держатель близко к конусу
4. Установите силу тока от 135 до 150
5. Отрегулируйте любую полярность
6. Зажгите дугу (используйте экран) и удерживайте ее в течение короткого времени. Измените длину дуги с короткой на длинную, чтобы можно было наблюдать за действием дуги
7. Наблюдайте за действием дуги.Если полярность отрицательная (прямая), дуга будет стабильной, простой в обслуживании, однородной и конической формы. Если полярность положительная
(обратная), дугу будет трудно поддерживать, и на поверхности основного металла останется черный налет
8. Измените полярность. Другим электродом зажгите дугу и удерживайте такое же время. Наблюдайте за дугой, как и раньше
9. Осмотрите концы двух электродов и сравните. Тот, что используется на отрицательной полярности, будет равномерно сгорать, сохраняя форму.Электрод, используемый на положительной полярности, быстро сгорит тупым

B. Определение полярности по металлическому электроду (E6010)

1. Очистите основной металл и расположите горизонтально
2. Установите силу тока от 130 до 1455 для электрода 5/32 дюйма
3. Отрегулируйте любую полярность
4. Зажгите дугу. Удерживайте нормальную длину дуги и стандартный угол наклона электрода и запустите валик
5. Прислушайтесь к звуку дуги.Правильная полярность при нормальной длине дуги и силе тока приведет к нормальному потрескиванию.Неправильная полярность при нормальной
длине и силе тока приведет к неравномерному «потрескиванию» и «хлопкам» при нестабильной дуге
6. См. выше характеристики дуги и валика при использовании металлического электрода с правильной и неправильной полярностью
7. Отрегулируйте другой полярности и запустите еще одну бусину
8. Очистите бусины и проверьте. При неправильной полярности, отрицательном электроде, вы получите многие плохие характеристики валика, показанные в Уроке 1.6
9. Повторите несколько раз, пока не сможете быстро распознать правильную полярность

Новый механизм взаимодействия сварочного дугового разряда постоянного тока обратной полярности с поверхностью алюминия

Балановский А. В.E., Высокотемпературный. , 2018, т. 1, с. 56, нет. 3, с. 319.

Артикул Google Scholar

Балановский А.Е., Высокотемпературный. , 2018, т. 1, с. 56, нет. 4, с. 486.

Артикул Google Scholar

Никифоров Г.Д. Металлургия сварки плавлением алюминиевых сплавов . М.: Машиностроение, 1972.

Mathers, G., The Welding of Aluminium and its Alloys , Cambridge: Woodhead, 2002.

Book Google Scholar

Саррафи, Р. и Ковачевич, Р., Сварка. J. , 2010, том. 89, с. 1.

Google Scholar

Абралов М.А., Аргонодуговая сварка алюминиевых сплавов . Ташкент: Фан, 1989.

Юсуфова З.А. и Лесков Г.И., Свар. Производ ., 1970, вып. 7, с. 57.

Будник В. П., Рабкин Д.М., Смиян О.Д., Товмаченко В.Н., Автом. Сварка , 1975, вып. 10, с. 74.

Будник В.П., Автом. Сварка , 1994, вып. 12, с. 23.

Саррафи Р. и Ковачевич Р., Proc. Инст. мех. Eng., Part B , 2009, vol. 223, с. 1143.

Google Scholar

Ши З., Yuan, Q., Zhao, R., et al., IEEE Trans. Плазменные науки. , 2011, том. 39, нет. 7, с. 1585.

АДС Статья Google Scholar

Такеда К. и Такеучи С., Матер. Trans., JIM , 1997, vol. 38, нет. 7, с. 636.

Google Scholar

Сайто, М., Тобе, С., Ивао, Т. и Инаба, Т., в Proc. 22-я межд. Симп. по разрядам и электрической изоляции в вакууме (ISDEIV) , Мацуэ, 2006, с.550.

Ши, З., Ли, В., Ян, Н., Чжан, Ю. и др., в Proc. 25-я Международная Симп. по разрядам и электрической изоляции в вакууме (ИСДЕИВ) , Томск, 2012, с. 293.

Танг З., Ву Р., Ян С. и др., IEEE Trans. Плазменные науки. , 2015, т. 1, с. 43, нет. 5, с. 1793.

АДС Статья Google Scholar

Tang, Z.L., Yang, K., Liu, H.X., et al., Phys.Плазма , 2016, вып. 23, нет. 3, 033501.

ОБЪЯВЛЕНИЕ Статья Google Scholar

Такеда, К. и Сугимото, М., IEEE Trans. Плазменные науки. , 2001, том. 29, нет. 5, с. 718.

АДС Статья Google Scholar

Li, W., Shi, Z., Wang, C., et al., IEEE Trans. Плазменные науки. , 2017, том. 45, нет. 1, с. 106.

ОБЪЯВЛЕНИЕ Статья Google Scholar

Камисима, С., Ивао Т. и Юмото М., IEEJ Trans. электр. Электрон. англ. , 2010, том. 5, нет. 6, с. 670.

Артикул Google Scholar

Сато А., Ивао Т. и Юмото М., IEEE Trans. Плазменные науки. , 2007, том. 35, нет. 4, с. 1004.

АДС Статья Google Scholar

Такеда, К., Серф. Пальто. Технол ., 2000, вып. 131, вып.1–3, с. 234.

Артикул Google Scholar

Ши, З., Цзя, С., Ван, Л., Юань, К. и Сун, X., J. Phys. Д: заявл. физ. ., 2008, т. 1, с. 41, нет. 17, 175209.

ОБЪЯВЛЕНИЕ Статья Google Scholar

Месяц Г.А. Эктоны в вакуумном разряде: пробой, искра, дуга . М.: Наука, 2000.

Ивао Т., Инагаки Ю. и Юмото М., Vacuum , 2006, vol. 80, вып. 11–12, с. 1284.

АДС Статья Google Scholar

Rakhovskii, VI, Fizicheskie Osnovy Kommutatsii Elektricheskogo Toka v Vakuume (физические принципы коммутации электрического тока в вакууме), Москва: Наука, 1970.

Вакуумные дуги: теория и применение , Лаффи , Дж.М., изд., Нью-Йорк: Wiley, 1980.

. Google Scholar

Любимов Г.А. и Раховский В.И., Сов. физ. Усп. , 1978, том. 21, нет. 4, с. 693.

ОБЪЯВЛЕНИЕ Статья Google Scholar

Таширо С., Савато Х. и Танака М., Trans. JWRI , 2010, том. 39, нет. 2, с. 180.

Google Scholar

Ленивкин В.Технологические свойства сварочной дуги в защитных газах . М.: Машиностроение, 1989.

Лапин И.Е. , Косович В.А., Савинов А.В., Свар. Производ ., 1996, вып. 10, с. 17.

Чжао, Л., Ван, К., Инчунь, Г., Конг, Б., Surf. Преп. Письмо ., 2015, вып. 22, нет. 6, 1 550 079

Артикул Google Scholar

Балановский А. Е., Свар. Производство ., 2016, №1. 6, с. 31.

Балановский А.Е., Высокотемпературный. , 2016, том. 54, нет. 5, с. 627.

Артикул Google Scholar

Рос, Дж. и Андерс, А., J. Phys. Д: заявл. физ. ., 2008, т. 1, с. 38, нет. 23р. 4184.

АДС Google Scholar

Ван, К., Инчунь, Г., Цун, Б., и Ци, Б., J. Laser Appl. , 2016, том. 28, 022507.

Артикул Google Scholar

Dimogerontakis, T., Oltra, R. and Heintz, O., Appl. физ. А , 2005, том. 81, нет. 6, с. 1173.

АДС Статья Google Scholar

Ли Мэн, Се Де-Ганг, Ма Эван, Ли Цзюй, Чжан Си-Сян и Шан, З.-В., Нац. Коммуна , 2017, том. 8, с.14564.

АДС Статья Google Scholar

Xie, D. -G., Wang, Z.-J., Sun, J., Li, J., Ma, E. и Shan, Z.-W., Nat. Матер. , 2015, т. 1, с. 14, с. 1038.

Google Scholar

Като М., Нисио К., Ямагучи Т. и Мукаэ С., Сварка. Междунар. , 1995, том. 9, нет. 5, с. 360.

Артикул Google Scholar

Переключатель обратной полярности DPDT

Простая замена

В большинстве аккумуляторов, если вы поместите аккумулятор неправильно, он не будет работать.На некоторых предметах это может повредить электронику, а на других может произойти что-то другое.

Например, если мы соединим плюс и минус этой батареи с простым коллекторным двигателем постоянного тока, двигатель будет вращаться в определенном направлении (возможно, по часовой стрелке). Это связано с тем, что электрический ток протекает через катушку внутри двигателя и взаимодействует с закрытыми магнитами (это не то же самое с бесколлекторными двигателями и асинхронными двигателями , но это здесь не рассматривается).

Теперь, если мы поменяем местами эти соединения, двигатель будет вращаться в направлении , противоположном (против часовой стрелки).Почему? Потому что мы изменили способ протекания электрического тока внутри катушки двигателя. Мы поменяли полярность…

Вот и все в двух словах… обратная полярность меняет положительное на отрицательное и отрицательное на положительное.

Лучший способ

С моими гусеничными двигателями было бы не очень практично вручную переключать соединения аккумулятора, пытаясь управлять им, поэтому вместо этого я использовал пару переключателей.

Двухполюсные переключатели

Мы можем добиться обратной полярности более контролируемым способом, просто используя переключатели DPDT, что означает Double Pole Double Throw. У них обычно вкл-выкл-вкл настроек. Это, если мне не изменяет память, позволяет им управлять четырьмя независимыми цепями, я думаю… но давайте не будем об этом здесь беспокоиться.

Переключатель DPDT. 3 положения ВКЛ-ВЫКЛ-ВКЛ. 6 клемм под
Самое замечательное в этих недорогих, легкодоступных переключателях полярность .Они могут сделать всю эту замену проводов для нас.
Для этого нужно определенным образом подключить выключатели…
Вид переключателя DPDT снизу — обратите внимание на пересечение концевых клемм
. Здесь вы смотрите на нижнюю сторону переключателя, где находятся клеммы. На первый взгляд это может показаться немного запутанным, но на самом деле все очень просто.
Входом является батарея, поэтому красный провод (положительный) и синий провод (отрицательный) подключаются к соответствующим клеммам батареи, а затем к концевым клеммам выключателя (неважно, какой конец или какая клемма).Теперь посмотрите, как красный и синий провода пересекаются друг с другом и соединяются с двумя другими конечными клеммами — их напротив концевых клемм . Пока вы помните этот простой крест, вы можете подключить один из этих переключателей. Выход берется с двух центральных выводов выключателя (на моей схеме зеленый и желтый, но цвет значения не имеет). Полярность зеленого и желтого проводов определяется тем, какой конец вы подключили первым, или текущим положением переключателя. Но никогда не бойся… Щелчок переключателя изменит полярность.
Это так просто… нажмите в одну сторону, чтобы зеленый был положительным, а желтый — отрицательным. Нажмите другой, желтый положительный, а зеленый отрицательный!
Вид снизу переключателя DPDT — 1) Положительный вход от батареи, подключенной к клеммам на противоположных концах. 2) Отрицательный вход подключен к противоположным клеммам. 3) Центральные клеммы подключены к устройству, например, к двигателю постоянного тока. При щелчке переключателя устройство получает положительное/отрицательное или отрицательное/положительное значение в зависимости от положения переключателя. Вид снизу переключателя DPDT — начало проводки кроссовера — подключен противоположный конец клеммы
Направляющие гусеницы с переключателями DPDT
Как я уже говорил выше, мои гусеницы приводятся в движение двумя моторами. Например, когда один двигатель движется полностью вперед, а другой полностью реверсирует, модель начинает вращаться — этим славятся гусеничные гусеницы с нулевой точкой поворота.
Итак, для управления каждой дорожкой я использовал переключатель DPDT. Вот упрощенная схема:
Управление двумя двигателями (гусеницами) с помощью переключателей DPDT
Это действительно так просто, как кажется. Это позволило мне создать очень простую панель управления:
. Простая панель управления с двумя переключателями DPDT — не самое лучшее фото, которое я знаю, но вы можете увидеть кроссовер на
. Вот и все… изменение полярности переключателем.
Предостережение
Теперь пришло время признаться… пока я это делал, я бы не рекомендовал его для больших двигателей (как я использовал), кроме как исключительно для тестирования. Большие двигатели потребляют много тока. Когда их быстро перемещают из одного направления в другое, они могут потреблять огромное количество тока — до двадцати раз больше, чем я где-то читал. По этой причине в идеале необходимо использовать регулятор скорости. Это электронное устройство, специально разработанное для того, чтобы справляться с этими пиками тока и безопасно справляться с ними.Это не только безопаснее для вас, но и может спасти ваши дорогие моторы. Я рассказываю больше о регуляторах скорости на странице Radio Control (которую я позже добавил в свои треки).
Эта схема переключателя DPDT подходит для крошечных двигателей, но для более крупных предметов — нет. Да, я использовал его — , но только для тестирования… и я немного не в себе . Я старался не менять направление резко, чтобы предотвратить нарастание тока, но, по правде говоря, лучше не делать этого без регулятора скорости. Вы были предупреждены…
С учетом сказанного, переключатель DPDT действительно полезно помнить. Это удобно время от времени.
«День» — У ваших розеток обратная полярность?
Частью анализа дома, проводимого жилищным инспектором, является осмотр электрических розеток. Эта проверка не только выявит какие-либо очевидные дефекты в электрической системе, но также проверит, правильно ли подключены розетки.
Одной из распространенных проблем с электрическими розетками является обратная полярность, также известная как «обратная горячая нейтраль».» В этом случае розетка была подключена неправильно, что изменило поток электричества. Хотя розетка по-прежнему может обеспечивать электропитание ваших электрических приборов, она также представляет большую опасность поражения электрическим током.
Вертикальные прорези на стандартной Трехштырьковая розетка подключается к горячему и нейтральному проводу, а круглое отверстие подключается к заземляющему проводу. узкая щель подключается к горячему проводу, который не заземлен.
Эти провода имеют цветовую маркировку для удобства. Рубен Зальцман, пишущий для компании Structure Tech, занимающейся инспекцией домов в Миннесоте, говорит, что нейтральный провод всегда должен быть белым. Горячий провод может быть любого другого цвета, кроме белого или зеленого, который является цветом заземляющего провода; обычно он черный или красный.
Чтобы упростить подключение проводов, винты, которыми крепятся провода, также могут иметь цветовую маркировку. McGarry and Madsen Home Inspection в Гейнсвилле, штат Флорида, сообщает, что винты латунного цвета используются для нагревательного провода, а винты серебристого цвета используются для нейтрального провода.
Несмотря на все эти меры предосторожности, в некоторых розетках горячий и нейтральный провода могут быть перепутаны местами. Такая ситуация часто возникает, когда домовладелец пытается самостоятельно выполнить электромонтажные работы и кладет провода в неправильных местах.
При правильном подключении розетка сводит к минимуму вероятность получения травм. Если вы соприкоснетесь с горячим проводом, касаясь земли, вы замкнете цепь и получите удар током.
Розетка с обратной полярностью может привести к постоянному электрическому заряду некоторых предметов.В правильно подключенной розетке электричество будет поступать на выключатель; при обратной полярности он будет присутствовать в самом предмете даже тогда, когда он не включен.
В любом случае элемент не будет работать до тех пор, пока переключатель не будет щелкнут, чтобы замкнуть цепь. Но с обратной полярностью элемент может быть запитан, даже если вы думаете, что он выключен, поскольку электричество будет течь по цепи, пока не достигнет замкнутого переключателя, а не отключится на самом переключателе.
Розетки с обратной полярностью по-прежнему будут обеспечивать электричеством лампы, приборы и другие предметы.Зальцман говорит, что электрическое оборудование будет продолжать функционировать и не будет повреждено неправильной проводкой. Тем не менее, вы можете быть более восприимчивы к шоку.
Например, металлический цоколь лампы соединяется с нулевым проводом и не должен бить током при правильном подключении. С обратной полярностью горячий провод подает электричество в розетку, и вы получите удар, если прикоснетесь к нему.
Недорогие анализаторы цепей дадут вам знать, правильно ли подключена розетка. Индикаторы на этих тестере указывают, перепутаны ли местами горячий и нейтральный провода.
Dunlop говорит, что еще один способ проверить ваши розетки — это снять крышку розетки, чтобы проверить цвет проводов. Наиболее правильно подключенные розетки должны иметь черный или красный провод, удерживаемый латунным винтом и ведущий к узкой прорези, а также белый провод, удерживаемый серебряным винтом и ведущий к более широкой прорези.
Однако этот метод не гарантирует, что вы сможете выявить проблему с обратной полярностью. McGarry and Madsen Home Inspection сообщает, что даже если розетка подключена правильно, обратная полярность может быть вызвана перепутыванием в электрической панели или другим соединением между панелью и розеткой.
Зальцман говорит, что ремонт розеток с обратной полярностью обычно не представляет сложности, поскольку для правильной работы достаточно просто поменять местами провода. Тем не менее, электрику может потребоваться найти проблему в другом месте электрической системы, если проводка розетки кажется правильной, но полярность по-прежнему обратная.
Сравнительное исследование плазменной поверхностной закалки стали 34ХНМ6, полученной на токе прямой и обратной полярности
[1] Ю.Н. Тюрин, М.Л. Жадкевич, В.М. Мазунин, Упрочнение металлических изделий импульсно-плазменной технологией, Сварщик в России. 1 (2007) 48-52.
[2] Э. Н. Сафонов, В.И. Журавлев, Поверхностное упрочнение железоуглеродистых сталей закалкой, Сварочное производство, 10 (1997) 30-32.
[3] М.И. Гольдштейн, С.В. Грачев, Ю.Г. Векслер, Специальные стали. Москва: Металлургия (1985).
[4] М. Л. Бернштейн, А.Г. Рахштадт (ред.), Металлургия и термическая обработка стали. Каталог. — 3-е изд.,перераб. и доп. — В 3-х томах. Машиностроение, (1983).
[5] Э.Сафонов Н. В. «Новые материалы и технологические процессы для продления срока службы прокатных валков». СТИ (ф) УГТУ-УПИ. Нижний Тагил, (2005).
[6] Л. Лещинский К. [и др.], Влияние технологии поверхностного упрочнения высококонцентрированным источником нагрева на структуру и трещиностойкость металла шва и углеродистых сталей, Сварочное производство, 5 (1987) 3-5.
[7] Л.К. Лещинский [и др.], Плазменная поверхностная закалка, Техника, (1990).
[8] В. Ю. Щицын, В.М. Язовских, Ю.Д. Щицын, О тепловых нагрузках на сопло плазмотрона при работе на прямой и обратной полярности, Сб. Тезисы докладов Юбилейного 20-го НТК сварщиков Урала Сварка Урала — 2001 г., г. Н. Тагил, (2001 г.).
DOI: 10.1080/09507110209549563
[9] Ю.Д. Щицын, О.А. Косолапов, Н.Н. Струков, Распределение энергии сжатой дуги при работе плазмотрона на токе обратной полярности, Сварка и диагностика, 3 (2010) 13-16.
[10] Д. С. Белинин, Ю.Д. Щицын, П.С. Кучев, Н.Н. Струков, Технологические варианты плазменной закалки на токе обратной полярности, Основные проблемы техники и технологии. 3-2 (2012) 99-104.
Миф о батарее | Может ли батарея «перевернуть» свою полярность?
Вообще-то да, но не без помощи.Сменить полярность на батарее можно только несколькими способами.
Если у вас аккумулятор с жидкостными элементами, вы заряжаете его в первый раз и используете старое зарядное устройство, не интеллектуальное зарядное устройство, и закорачиваете клеммы во время его заполнения, да, зарядное устройство можно подключить задом наперед и обратная зарядка. Вы не обязательно заметите искру, потому что батарея набирает напряжение по мере заполнения батареи, и если она заряжается, пока вы ее заполняете, короткое замыкание не будет достаточно сильным разрядом, чтобы создать искру. Если это должно было случиться, и зарядное устройство было зацеплено задом наперед, или если оно было установлено в автомобиле с кикстартером и зацеплено задом наперед, то вы можете получить аккумулятор, который был заряжен, но задом наперед. Обратите внимание, что в приведенном выше сценарии много «и». Такая ситуация возможна, но маловероятна.
Второй вариант — перепутать полярность после процесса активации. Это также редко, так как требует наличия последовательности ошибок после установки батареи.Единственным способом для этого было бы полностью разрядить аккумулятор, либо оставив ключ включенным, либо незаметным коротким замыканием, которое полностью рассеяло заряд в течение нескольких дней. После того, как это произошло, это выглядело бы как разряженная батарея.
Помните, что полностью разряженный аккумулятор — это не более чем пустой сосуд. Чтобы получить отрицательный заряд, необходимо было бы подключить его задом наперед и таким образом зарядить. Итак, реальный вопрос здесь: как батарея может поменять полярность после того, как она была установлена? Та же ранее разряженная батарея будет уязвима для обратной зарядки либо путем подключения зарядного устройства в обратном направлении, либо с помощью системы зарядки с обратной полярностью (очень редко, но все же возможно).
Итак, позвольте мне повторить: единственный способ для батареи, которая имеет положительный заряд, перевернуться, состоит в том, чтобы батарея была полностью разряжена, и затем заряжены в обратном порядке. Мы видели, как это случалось пару раз, и это будет считаться более распространенной из этих редких ситуаций.
По сути, батарея будет испорчена . Технически вы могли бы зарядить его отрицательно и продолжать использовать, но ваши пластины сконструированы таким образом, что положительные пластины состоят из диоксида свинца, а отрицательные состоят из губчатого свинца, который теперь будет перевернут.Поскольку перевернутая батарея больше не отформатирована правильно, она будет работать только в ограниченной степени. В том-то и дело, что свинцово-кислотный аккумулятор не может поменять свою полярность без внешнего воздействия. Это просто невозможно.
Выберите свой аккумулятор
Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.
Руководство по проектированию печатных плат для защиты от обратной полярности
Когда безопасность пользователя зависит от надежного функционирования оборудования — как, например, в случае со многими медицинскими приборами и портативным майнинговым оборудованием — электронные компоненты должны быть надежными.
Вот почему защита от обратной полярности становится критически важной для печатных плат (PCB) во многих приложениях. Продолжайте читать небольшое руководство по проектированию печатных плат, чтобы обеспечить защиту вашего продукта.
Зачем нужна защита от обратной полярности?
Все, что связано с питанием постоянного тока , является кандидатом на защиту от обратной полярности. Все, что работает от батареи, может быть связано с обратным подключением батареи, использованием настенного блока питания переменного/постоянного тока с разъемом другой полярности или другими потенциальными ошибками.
Если вы не являетесь постоянным гением в своем штате, полезно подумать об обратной полярности с точки зрения предметов повседневного использования, таких как автомобильные аккумуляторы. Перевернутые полюса возникают, когда вы соединяете отрицательный кабель с положительным и наоборот. Это может привести к повреждению аккумулятора и других электрических компонентов.
Любой продукт с батарейным питанием, который вы используете, пока он подключен к сети, будет находиться под напряжением по всей цепи и, таким образом, станет потенциальным источником поражения электрическим током.
Обратная полярность может привести к повреждению печатной платы и даже выходу из строя печатной платы, хотя повреждение может быть трудно увидеть.Если это произойдет, скажем, с портативным компьютером, результаты могут быть весьма печальными, но не фатальными. Если это случится с устройством жизнеобеспечения, это может означать смерть .
Защита от обратной полярности не распространяется на соединения переменного тока (переменного тока).
Что вы можете сделать, чтобы предотвратить обратную полярность?
Цепь должна выдерживать натиск напряжения обратной полярности без повреждения. Тот факт, что большая часть современного оборудования разработана таким образом, чтобы пользователи не могли неправильно вставить вилку, не решает проблему полностью.Повреждение печатной платы может произойти во время разработки и тестирования платы.
Для защиты печатных плат от воздействия обратной полярности можно выбрать несколько подходов:
Вставить диод
Вставьте диод Шоттки
Ни один из вариантов не идеален, но оба могут свести к минимуму вред и дать пользователям душевное спокойствие.
Добавление защитного диода
Установка защитного диода от обратной полярности последовательно с линией электроснабжения обеспечивает механизм «отключения», который останавливает подачу напряжения.Это не исправляет обратную полярность, но предотвращает причинение большего вреда.
По сути, диод отделяет остатки схемы от обратной полярности. Когда напряжение анода ниже напряжения катода, диод не будет проводить ток.
Есть несколько минусов к диодному подходу с обратной полярностью, хотя он эффективен и недорог. Например:
При падении напряжения диод может привести к остановке устройства раньше, чем должно.
Диод потребляет энергию и может сократить срок службы батарей.
Добавление диода Шоттки
Диод Шоттки не представляет проблем, связанных с диодом для защиты от обратной полярности, и поэтому является лучшим решением. Однако есть как минимум один недостаток.
Диод Шоттки позволяет значительно увеличить обратный ток и напряжение на нагрузке. С другой стороны, обратный ток достаточно низок, так что это не должно быть большой проблемой.
Вы проектируете безопасность прежде всего?
Диоды для защиты от полярности
весьма эффективны и являются очень экономичным решением. Но с медицинским устройством, например, вам не нужна преждевременная остановка. Последствия могут быть катастрофическими для пациента и для репутации вашей компании.
Для оборудования, столь важного для жизни и безопасности, как медицинские устройства и горнодобывающее оборудование, кажется очевидным, что диод Шоттки является правильным выбором.
