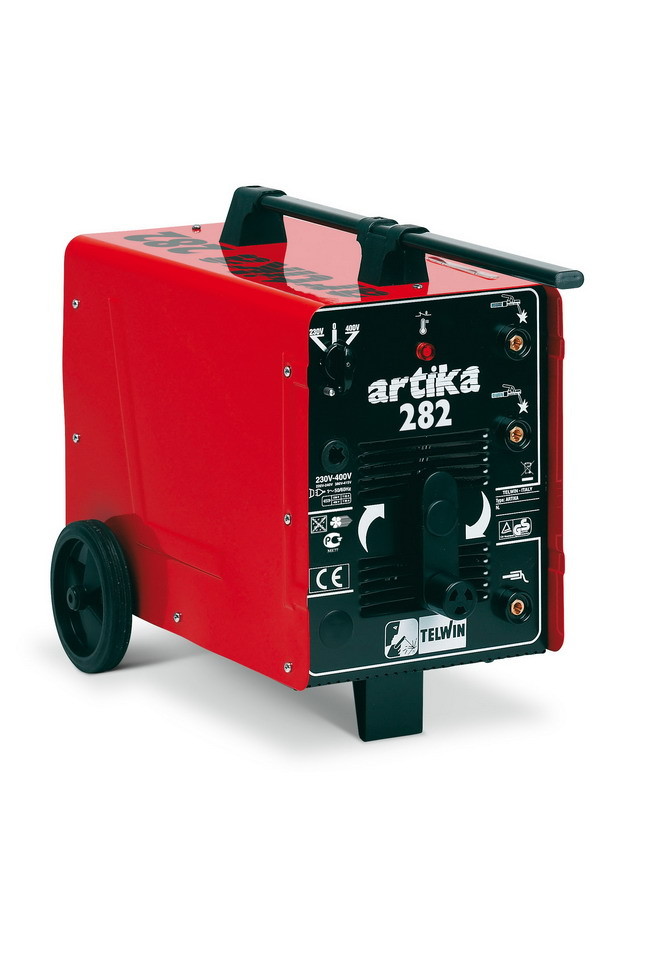

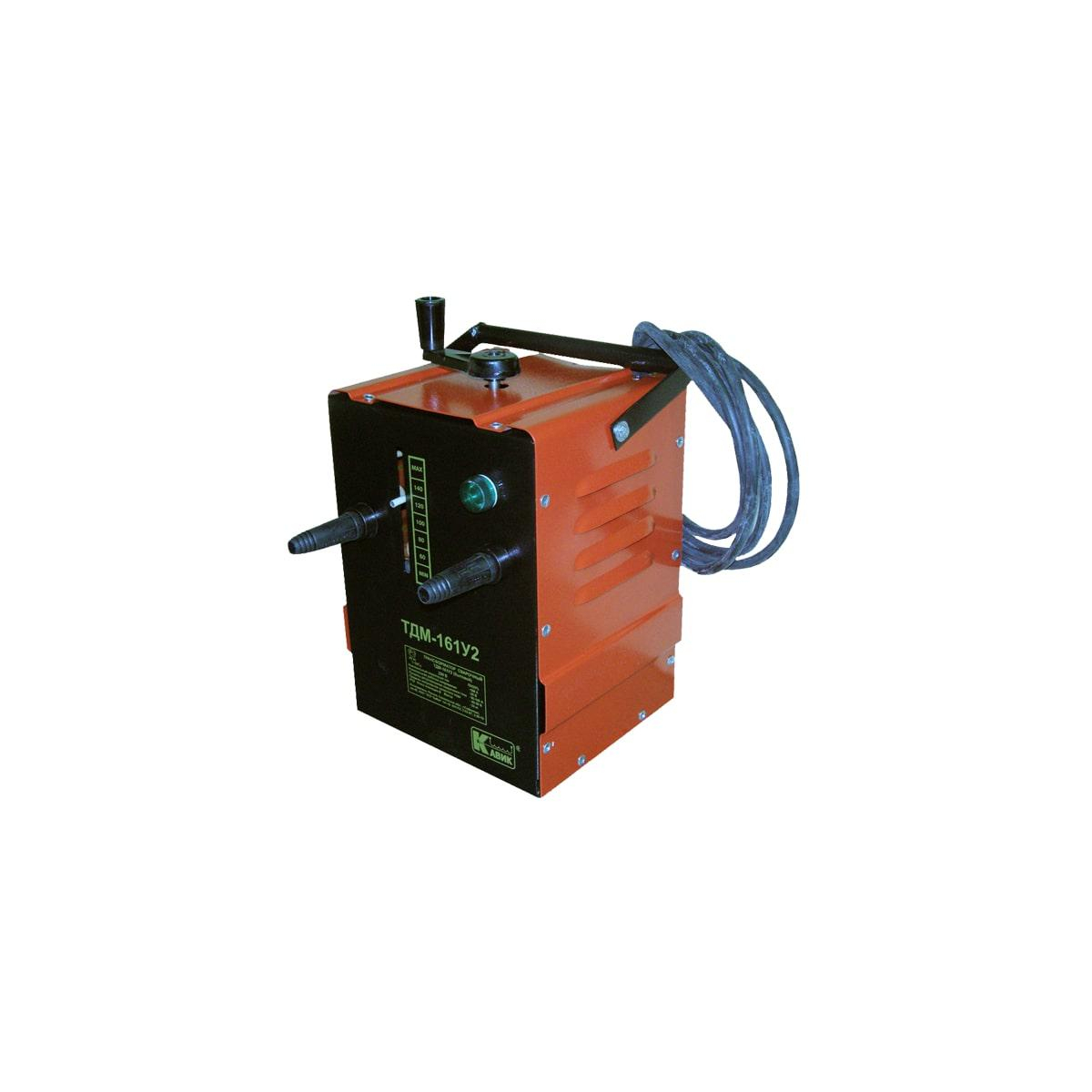

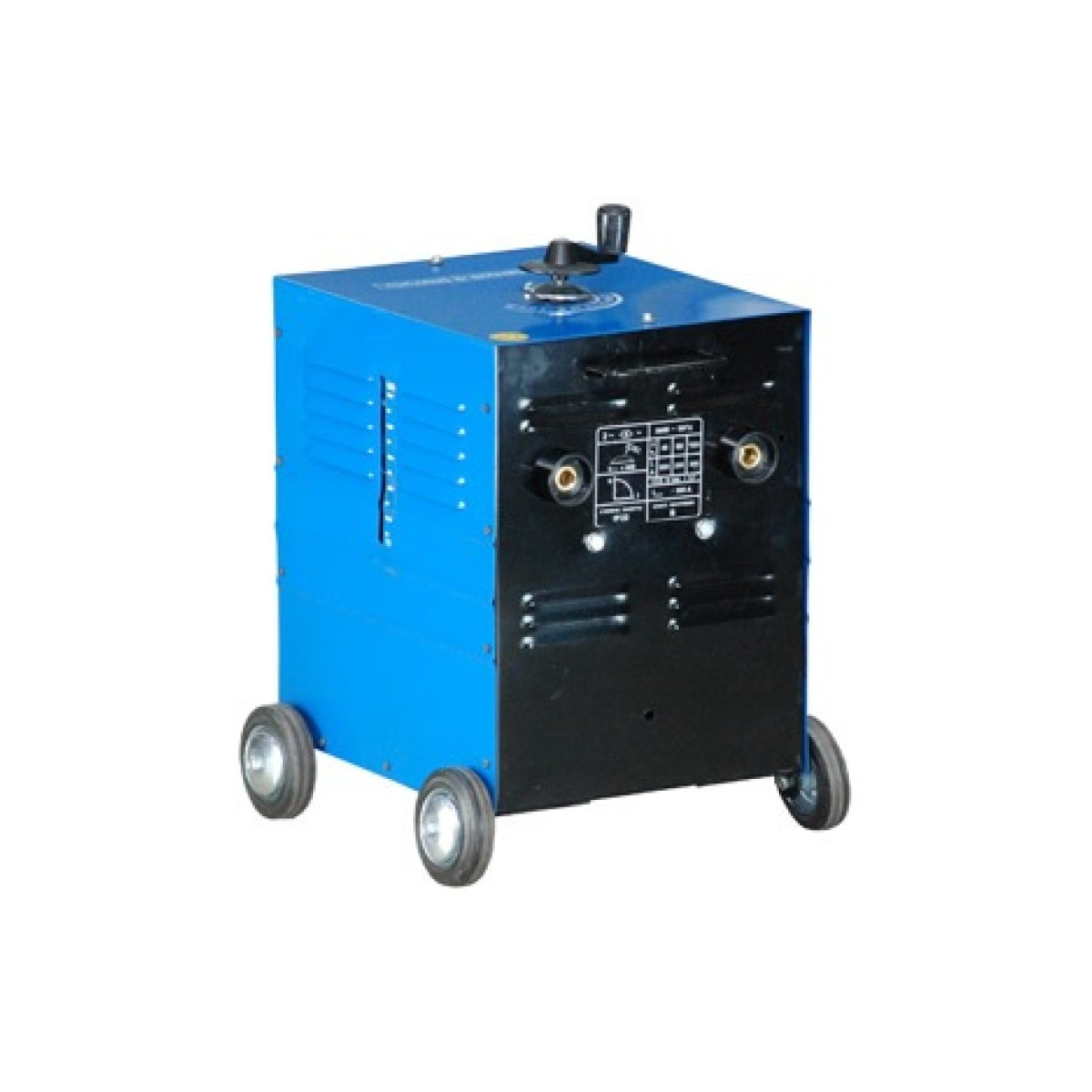

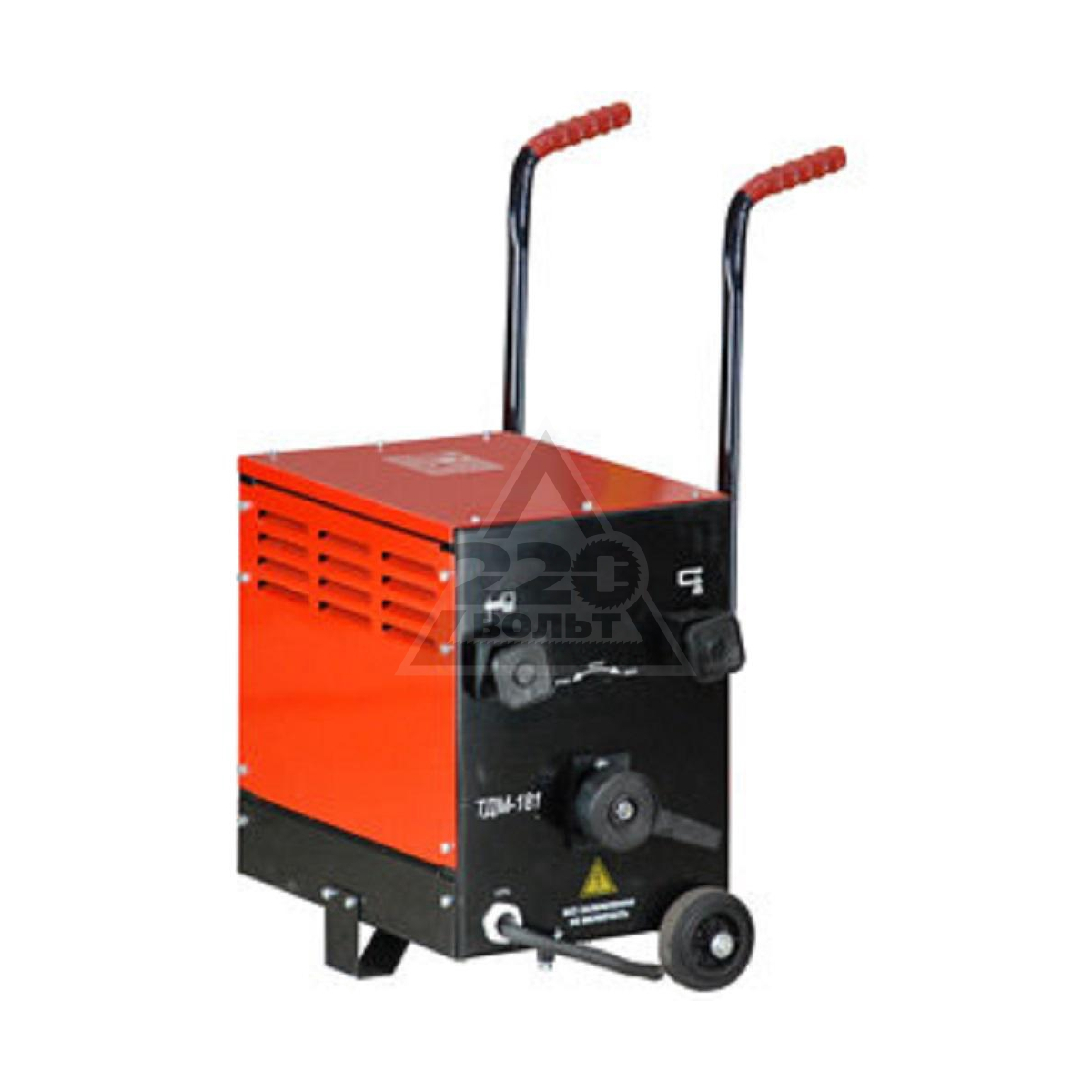

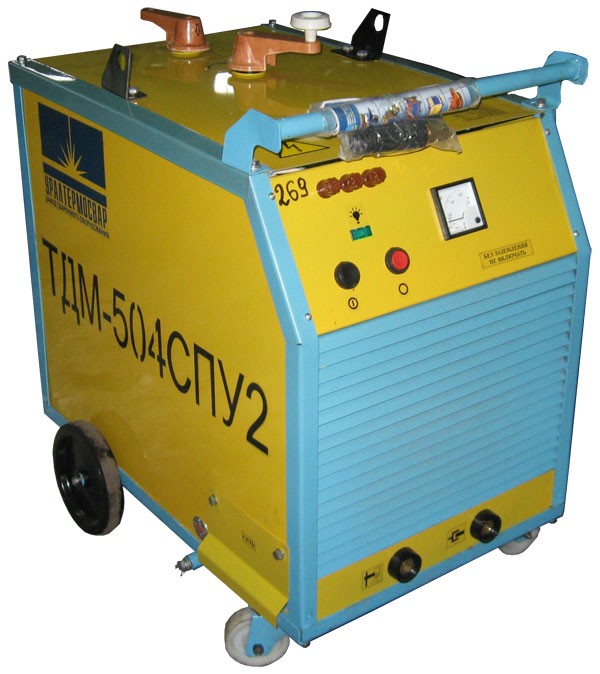

Что такое сварочный трансформатор – определение

Сварочный трансформатор – это устройство, преобразующее переменное напряжение входной сети в переменное напряжение для электросварки. Основным его узлом является собственно трансформатор, понижающий сетевое напряжение до напряжения холостого хода, составляющего обычно 50-60 В.

Сила тока в сварочном трансформаторе может регулироваться изменением индуктивного сопротивления цепи или с помощью тиристоров (фазное регулирование).

Сварочные трансформаторы классифицируются следующим образом:

• по количеству обслуживаемых рабочих мест,
• по фазности напряжения в сети: однофазные, трехфазные,
• по конструкции.

По конструкции устройства выделяют:

• Модели с номинальным магнитным рассеиванием. Они состоят из двух частей: трансформатора и дросселя для регулировки напряжения.

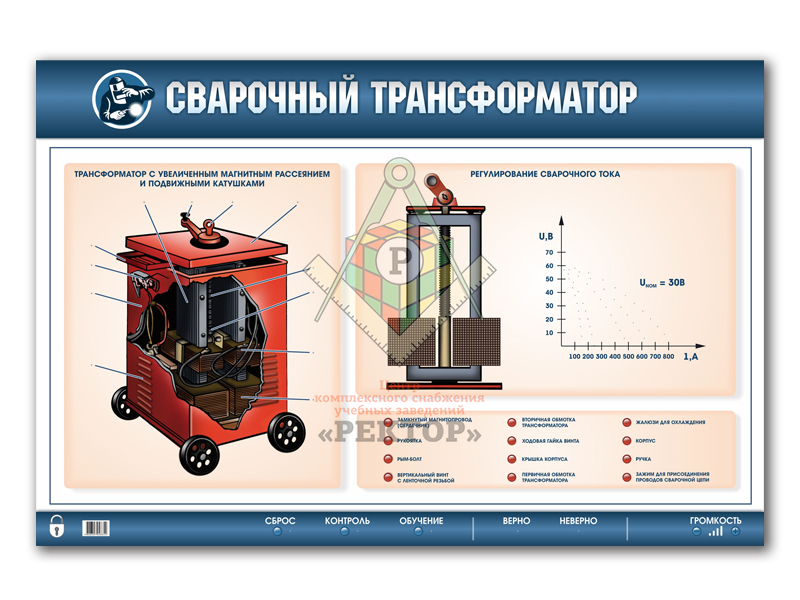

• Изделия с увеличенным магнитным рассеиванием – имеют более сложную конструкцию из нескольких подвижных обмоток, конденсатора или импульсного стабилизатора и других элементов.
• Тиристорные модели – сравнительно новый тип подобных устройств. Они состоят из силового трансформатора и тиристорного фазорегулятора. Тиристорные модели имеют меньший вес по сравнению с другими типами.

К характеристикам сварочных трансформаторов относятся:
 — коэффициент мощности,
 — напряжение сети (первичное напряжение),
 — вторичное напряжение,
 — мощность,
 — пределы регулирования тока.

Коэффициент мощности – безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности равен отношению потребляемой электроприемником активной мощности к полной мощности. Активная мощность расходуется на совершение работы. Полная мощность

– геометрическая сумма активной и реактивной мощностей (в случае синусоидальных тока и напряжения).

Номинальным первичным напряжением трансформатора называется такое напряжение, которое, необходимо подвести к его первичной обмотке, чтобы на зажимах разомкнутой вторичной обмотки получить вторичное номинальное напряжение, указанное в паспорте трансформатора.

Номинальным вторичным напряжением называют напряжение, которое устанавливается на зажимах вторичной обмотки при холостом ходе трансформатора (к зажимам первичной обмотки подведено напряжение, а вторичная обмотка разомкнута) и при подведении к первичной обмотке номинального первичного напряжения.

Мощность трансформатора напряжения предельная – кажущаяся мощность, которую трансформатор напряжения длительно отдает при номинальном первичном напряжении, вне классов точности, и при которой нагрев всех его частей не выходит за пределы, допустимые для класса нагревостойкости данного трансформатора.

Пределы регулирования сварочного тока указывают минимальные и максимальные значения тока, которые могут быть использованы при сварке.

Сварочные трансформаторы, применяемые в агрегатах и генераторах Shindaiwa, обеспечивают их отличные технические характеристики

Дата публикации: 01 01 1970 г. ✎ 
Дата последнего изменения: 01 01 1970 г.

Сварочный трансформатор, переменник — Дневник злостного критика-рецидивиста

Версия этой статьи опубликована мной также тут: https://zen.yandex.ru/media/electromozg/svarochnyi-transformator-peremennik-tdp1-5d8e0af579c26e00acdd6f14

На днях в моё распоряжение поступил древний сварочный трансформатор. Рукоятка регулировки силы тока не крутится. На ярлыках ничего не видно. Шкала силы тока двойная (для одной и двух запараллеленых вторичных обмоток) — от 58 до 90 и от 90 до 180 ампер. Кто сможет определить модель и приблизительный год выпуска? По виду ну ооочень древний, по качеству изготовления на уровне самоделки. Похож на ТДП-1 (ТДП — Трансформатор Дуговой Переносной):

Включать его сразу в сеть я не рискнул. Вытащил трансформатор из корпуса и провёл его ревизию:

Работу механизма регулировки сварочного тока удалось восстановить. Он был со всей дури затянут на максимальный ток. Пролил шток советским аналогом WD-40 и газовым ключём стронул его с места. Смазал резьбу смазкой Литол-24 тоже советского производства. Выпрямил положение нижней катушки (первичная обмотка), ибо она была не совсем параллельна верхней. Поменял неправильно стоящие винты, крепящие шток с нижней катушкой, на болты. Включил в сеть. Гудит. Вроде должно работать.

Нашёл чертёж этого трансформатора:

Исходя из чертежа, в моём аппарате не хватает пружины, оттягивающей нижнюю катушку вниз. Надо будет попробовать поставить что-то вместо неё.

Трансформатор состоит из сердечника (3) с первичными (4) и вторичными (2) обмотками, регулятора (1) сварочного тока и кожуха (5).

Про трансформаторы этого типа написано: «облегченные сварочные трансформаторы (переносные), которые пред­назначены для работ на строительных и мон­тажных площадках. Эти трансформаторы рас­считаны на выполнение коротких швов и прихваток, т. е. для работы при ПР=20%.»

Внешние характеристики свароч­ного трансформатора ТДП-1:

— диапазон больших токов;   — — диапазон малых токов.

Характеристики ТДП-1

Номинальная сила сварочного тока, А	160
Номинальный режим работы ПН, %	20
Напряжение холостого хода, В, не более	68
Номинальное рабочее напряжение, В	25
Минимальная сила сварочного тока, А, не более	60
Минимальное рабочее напряжение, В	22,4
Максимальная Сила сварочного тока, А, не менее	175
Максимальное рабочее напряжение, В	26,4
КПД	0,72
Коэффициент мощно­сти cos φ	0,5
Длина, мм	435 (у меня 470)
Ширина, мм	310 (совпадает)
Высота, мм	535 (совпадает)
Масса, кг	38
Номинальная мощность, кВА	11,4
Номинальное первичное напряжение, В	220 или 380
Климатическое исполнение и категория размещения	У2

У сварочного аппарата есть индивидуальный номер, выбитый на затёртом шильдике (4991):

А также максимальное напряжение питания (380):

Табличка схемы включения тоже полностью затёрта, но я нашёл её фото в Интернете:

Похожий шильдик с техническими характеристиками из Интернета:

К сварочному трансформатору прилагались вот такие кабели:

Сетевой кабель, на мой взгляд, слишком стрёмный. Надо будет заменить.

Кстати, а бывает какой-нибудь «крокодил» вот под такой разъём, установленный на конце провода массы:

ТДМ-160 мастер (220 В, медь) Сварочный трансформатор

  ТДМ-160 «MASTER» разработано, как сварочный трансформатор для широкого бытового применения.
  ТДМ-160 «MASTER» предназначен для ручной дуговой сварки штучными электродами (ММА) переменным током малоуглеродистых и низкоуглеродистых сталей от 0,5 до 5 мм.
  Данный аппарат надежен и прост в эксплуатации и обслуживании. ТДМ-160 «MASTER» обладает падающей внешней характеристикой, позволяющей достичь надежного начального зажигания дуги, устойчивого процесса горения, эластичности дуги, высоких характеристик сварного шва и высокой его стойкостью против коррозии.

  Трансформатор имеет встроенную систему защиты от перегрева.

  Применение принудительной проточной вентиляции дает высокие показатели ПВ при низких габаритных и весовых характеристиках изделия.

  Трансформатор предназначен для работы, как в закрытых помещениях, так и на открытых площадках.


  Рекомендуемая область применения: —Строительно-монтажные организации, применяющие сварочные работы с высокими техническими показателями сварных швов. Сварочное производство с широкой номенклатурой выпускаемых изделий. Производства, требующие мобильных сварочных постов высокой мощности. Небольшие ремонтные мастерские. Выездные ремонтные группы.


  ———————————————————————————

  Комплект поставки

  1. Силовой блок
  2. Сетевой кабель 3м.
  3. Комплект силовых разъёмов
  4. Формуляр
  5. Упаковачная тара



Артикул	051-0030
Ток сварки (А)	45-160
Расчетная нагрузка при max токе (%)	15
Диаметр электрода (мм)	2-4
Модель	ТДМ-160 мастер (220
Примечание	Вент. t-защита
Вес (кг)	16
Напряжение (В)	220
Размер ВхШхГ (мм)	205х242х290
Наименование	Сварочный трансформатор
Мощность (кВт)	—

Трансформаторы сварочные — Энциклопедия по машиностроению XXL

Транспорт монорельсовый 135, 136 Трансурановые элементы 156 Трансформаторы сварочные 93, 98. 104 Трубопроводный транспорт 308, 325 Трубы аэродинамические 333, 344 Турбины 23, 40, 48, 50, 52, 61, 62, 65, 68, 95 Турбины  [c.466]

Трансформаторы сварочные — Характеристика техническая 181 Трещина опережающая при резании  [c.790]

Провода, подводящие ток от питающей сети к трансформатору сварочного аппарата, должны быть проложены на безопасной для проходящих людей и транспорта высоте. Расстояние от проводов до поверхности земли должно быть не менее 5 м.  [c.392]

Провода, подводящие ток от трансформатора сварочного аппарата к месту сварки, должны быть хорошо изолированы и защищены от действия высокой температуры и механических повреждений.  [c.392]

Электропроводка от сети к двигателям и трансформаторам сварочных установок должна удовлетворять требованиям, предъявляемым к электропроводке в производственных помещениях.  [c.161]

Трансформаторы сварочные 89 — Технические характеристики 92  [c.477]

В режиме холостого хода первичная обмотка 2 подключена к питающей сети напряжением 380 В. Сварочный контур разомкнут, тока в нем нет, напряжение холостого хода t/x.x 80 В. Трансформатор рассчитывают из условия t/x.x (1,5…3,0) С/д. В режиме нагрузки, когда горит дуга, сварочный контур, состоящий из вторичной обмотки 5 трансформатора, сварочных проводов и дуги, замкнут, в нем течет сварочный ток.  [c.99]

Для надежной передачи через шарнирное соединение тока 3000—4000 А при частоте 400 кГц усилие сжатия токоподводов должно быть равно примерно 300—350 кгс. Правильный подбор трущихся пар и хорошая смазка исключают задиры, уменьшают момент трения в шарнирном соединении. За счет этого можно применять значительные усилия сжатия торцовых поверхностей и избежать подгаров. За восемь лет эксплуатации кондуктора контактирующие поверхности шарнирного соединения ни разу не подгорели и не были причиной простоя стана. Индуктор и контактная система подключаются к выводам вторичной обмотки трансформатора сварочного устройства.  [c.97]

Однопостовые трансформаторы сварочные. ………….  [c.264]

Гр, — трансформатор сварочный, Др —дроссель, Грг—повышающий трансформатор осциллятора, Р — разрядник. С, — конденсатор контура, Сг — защитный конденсатор контура, — катушка самоиндукции, а — катушка связи  [c.154]

Наиболее распространена трехфазная мостовая схема выпрямления, которая обеспечивает большую устойчивость горения сварочной дуги при меньшем количестве вентилей при одинаково заданных значениях выпрямленного напряжения и тока, более равномерную загрузку всех трех фаз силовой сети и лучшее использование трансформатора сварочного выпрямителя.  [c.195]

При сварке на переменном токе пользуются сварочными трансформаторами. Сварочный трансформатор понижает напряжение сети до величины, необходимой для зажигания дуги переменного тока, т. е. до 55—65 в.  [c.61]

Понижающие трансформаторы сварочных машин, пригодные для контактного нагрева  [c.175]

Машины сварочные, трансформаторы сварочные стационарные. …….. 8 23,6 12,2 11,4  [c.377]

Сварочные трансформаторы для дуговой сварки являются специальным видом силовых понижающих трансформаторов. Сварочные трансформаторы служат для питания сварочной дуги переменным током. Требования к сварочным трансформаторам как к источникам питания дуги в основном те же, что и к сварочным генераторам.  [c.234]

Источниками питания для сварки на переменном токе служат сварочные трансформаторы. Сварочные трансформаторы делят на две группы. К первой группе относят трансформаторы с нормальным магнитным рассеянием и дополнительной реактивной катушкой-дросселем. Вторую группу составляют трансформаторы с повышенным магнитным рассеянием (табл. 6.4), которые получили наибольшее распространение на ремонтных предприятиях. Обмотки таких трансформаторов обладают повышенным индуктивным сопротивлением.  [c.332]

Трансформаторы сварочные для ручной дуговой сварки  [c.337]

В зависимости от источника питания (постоянного или переменного тока) при сварке плавлением применяют агрегаты постоянного тока, сварочные преобразователи и выпрямители либо сварочные трансформаторы. Сварочные агрегаты с генераторами постоянного тока работают от двигателя внутреннего сгорания или электродвигателя. Агрегаты переменного тока, состоящие из  [c.19]

ЛЯЛ — контактор игнитронный асинхронный ГС — трансформатор сварочный Р Э реле времени ЯС переключатель ступеней ЯЗ—панель с зажимами  [c.82]

Металлорежущее, деревообрабатывающее, заготовительное трансформаторы сварочные  [c. 13]

Техника кислородной резки 303 Техника термогазоструйной резки 319 Технологическая операция 366 Технологическая прочность 31 Технологический процесс 366 Технологичность конструкции 364 Типы сварных соединений 10 Трактор сварочный 140, 167 Трансформаторы сварочные 95  [c.394]

Сварочные трансформаторы Сварочные трансформаторы являются широко распространенными однопостовыми источниками питания переменного тока для ручной дуговой сварки штучными электродами, автоматической сварки под флюсом, а также для аргонодуговой сварки неплавяшимся электродом (в виде установок).  [c.55]

Трансформатор сварочный однопостовой Камеры окрасочносушильные для легковых автомобилей СТШ-300 1 1 1 1 1  [c.31]

I — сварочный пистолет Тх — автотрансформатор, лабораторный ЛАТР П 2 — трансформатор сварочный, сечение железа 40 см первичная обмотка — пять секций по 50 вит. ПЭЛ диаметром 1,8 мм вторичная обмотка—один виток провода 60 мм .  [c.47]

В сварочных выпрямителях получили распространение мостовые схемы выпря1мления — однофазная д вух-полупериодная и трехфазная. Чаще применяется трехфазная схема, которая дает более устойчивое горение сварочной дуги, более равномерную загрузку всех трех фаз силовой сети и при этом полнее используется трансформатор сварочного выпрямителя.  [c.68]

Тр — понижающий трансформатор, КУБ-, КУМ — кнопки дистлнционнош управления сварочным током — Больше , Меньшо ПМБ, 1ТММ—Л1агнитые пускатели Д/7 — двигатель привада механизма перемещения пакета магнитопровода. ВКБ, ВКМ — конечные выключатели ДВ — двигатель вентилятора ТрС — трансформатор сварочный  [c.142]

Гр — понижающий трансформатор, КУБ, КУМ —кнопки дистанционного управления сварочным током — Больше , Ммьше , ЛМБ, ЯЛ М — магнитные пускатели, ДП — двигатель привода механизма перемещения пакета магнитол провода, ВКБ, ВКМ — конечные выключатели, ДВ — двигатель вентилятора, ГрС — трансформатор сварочный  [c. 158]

Машина МТПГ состоит из сварочного трансформатора, сварочных клещей, игнитронного прерывателя тока и электронного регулятора времени, установленных в аппаратном ящике. Она подвешивается на монорельсе и перемещается над свариваемым изделием. Специальное устройство позволяет поворачивать трансформатор на 360°. Клещи уравновешены противовесом и легко устанавливаются на любом уровне. Давление на электродах создается пневмогидрав-дическим устройством.  [c.202]

Для питания постоянным током (что наиболее рационально) применяются сварочные генераторы СУГ-26, которые коадплекту-ются балластным реостатом (тип РНС-250). Установка для питания постоянным током соответствует схеме, показанной на рис. 43. При работе на переменном токе используют трансформаторы сварочные СТЭ-22, СТЭ-24, СТЭ-32, СТЭ-34 и Др. Трансформаторы указанных типов переоборудуются с целью получения ступенчатых напряжений 20, 25, 30, 35, 40, 45 в. 62  [c.62]

---

Энергетическая, атомная, транспортная и авиационная техника. Космонавтика (1969) — [ c.93 , c.98 , c.104 ]

Машиностроение Автоматическое управление машинами и системами машин Радиотехника, электроника и электросвязь (1970) — [ c.115 ]

Сварка и резка металлов (2003) — [ c.95 ]

Справочник по специальным работам (1962) — [ c.219 , c.224 , c.225 , c.246 , c.252 , c.597 ]

Технология конструированных материалов (1977) — [ c.275 , c.277 ]

Технология металлов и конструкционные материалы Издание 2 (1989) — [ c. 378 ]

Справочная книжка энергетика Издание 3 1978 (1978) — [ c.220 ]

Технология электрической сварки металлов и сплавов плавлением (0) — [ c.0 ]

Контактная сварка (1987) — [ c.45 , c.46 ]

Справочник машиностроителя Том 5 Изд.2 (1955) — [ c.181 ]

---

Сварочный трансформатор

Сварочный трансформатор как источник питания переменного тока наиболее надёжен и дешев. При сварке в основном используются силовые понижающие трансформаторы для получения больших токов.

На переменном токе не горят электроды с основным покрытием, применяемые к ответственным конструкциям.

При сварке под флюсом применяют трансформатор, так как дуга хорошо горит.

Рассмотрим сварочный трансформатор с реактивными катушками (дроссель).

Для упрощения анализа работы трансформатора пренебрегают магнитными потерями в сердечнике и других стальных деталях. Не учитывают насыщение сердечника трансформатора.

Для создания падающей характеристики (РДС) в цепь вторичной обмотки сварочного трансформатора включается дроссель с изменяющимся воздушным зазором сердечника. Чем больше сопротивление, тем меньше магнитный поток.

Сварочный трансформатор имеет 3 режима работы:

1. Режим холостого хода: первичная обмотка трансформатора подключена к сети, и по ней течёт ток .

Намагничивающая сила создаёт магнитный поток:

Поток замыкается по сердечнику и наводит ЭДС:

Ф –магнитный поток сердечника.

— замыкаются не по сердечнику, а через воздух, т.е. потери.

Проще всего увеличить частоту, тогда сечение сердечника можно уменьшить.

В первичной обмотке U1 расходуется на создание Е1 и потери на активное сопротивление обмотки:

Так как R1 значительно меньше Х1, то можно записать, что

или ,

т. е., измерив ток, можно узнать величину индуктивного сопротивления обмотки.

2. Режим нагрузки

Горит дуга, по вторичной обмотке протекает ток .

Намагничивающая сила создаёт магнитный поток:

, который направлен навстречу потоку и размагничивает его, уменьшая поток сердечника, но при этом нарушается электрическое равновесие трансформатора. Поток уменьшается, и уменьшается, а ток

возрастает до рабочего тока. Увеличивается поток первичной обмотки и компенсирует действие вторичной:
.

Поток в сердечнике восстанавливается до прежней величины за счёт увеличения тока, потребляемого из сети.

Получим мощность за вычетом всех потерь.

В сварочной цепи, при этом, в режиме холостого хода было:
.

По второму закону Кирхгофа обойдём по часовой стрелке вторичную цепь:

Так как , то их можно отбросить.

В дросселе течёт ток и создаёт намагничивающую силу.

Наличие дросселя с обмоткой, включенной последовательно с дугой, можно записать:

, т. е. наличие дросселя приводит к уменьшению напряжения на дуге и, следовательно, тока .

3. Режим короткого замыкания:

,

т.е. ток короткого замыкания определяется ЭДС-2 и индуктивным сопротивлением обмотки дросселя.

Характеристика источника питания стала падающей формы:

Падающая характеристика источника формируется из-за того, что на обмотке дросселя происходит падение напряжения:

Меняя сопротивление дросселя, можно менять ток короткого замыкания и ток дуги. Для этого нужно изменить число витков дросселя, либо изменить величину воздушного зазора .

При увеличении сопротивление магнитного потока возрастает, уменьшается: .

При наибольшем воздушном зазоре ток будет максимальным, при наименьшем – минимальным.

Трансформаторы с повышенным рассеянием типа ТД-500, ТД-300.

Самые распространённые источники питания – источники питания переменного тока. Если создаём падающую характеристику за счёт введения дросселя и все потери осуществляются на нём, то в трансформаторах с повышенным рассеянием потери конструктивно увеличиваются в самих обмотках.

Размеры сердечника (магнитного провода) делают увеличенными, и обмотки разбиваем на две части и мотаем одну часть.

Этим мы увеличиваем потоки рассеяния.

И в случае с дросселем, и в случае с трансформатором с повышенным рассеянием большая часть энергии для создания падающей характеристики расходуется впустую. Однако, стоимость сварочных трансформаторов в 5-10 раз ниже стоимости современного выпрямителя.

Также по теме:

Тиристорный выпрямитель. Сварочные выпрямители на тиристорах и диодах.

Способы контактной сварки. Классификация и описание способов контактной сварки.

Принцип работы и применение сварочного трансформатора

Принцип работы и применение сварочного трансформатора

Введение

В этой статье мы узнали о работе и применении сварочного трансформатора.



Основная идея сварочного трансформатора

Сварочный трансформатор представляет собой понижающий трансформатор, который имеет тонкую первичную обмотку с большим числом витков, а его вторичная обмотка имеет большую площадь поперечного сечения и меньшее число витков, что обеспечивает меньшее напряжение и очень большой ток во вторичной обмотке. Сварочный трансформатор снижает напряжение источника питания до более низкого напряжения, подходящего для сварки. Обычно от 15 до 45 вольт. Вторичный ток довольно высок и обычно может составлять от 200 до 600 А, но может быть и намного выше. Вторичный может иметь несколько ответвлений для регулировки вторичного напряжения для управления сварочным током. Отводы обычно подключаются к нескольким сильноточным розеткам или к сильноточному выключателю. Один конец вторичной обмотки подключается к сварочному электроду, другой конец вторичной обмотки подключается к сварочному электроду, а другой конец подключается к свариваемым деталям.При протекании сильного тока выделяется тепло из-за контактного сопротивления между электродом и свариваемыми деталями. Вырабатываемое тепло расплавляет электрод, и зазор между двумя частями заполняется. Фиггер показывает простой сварочный трансформатор.

Полное сопротивление сварочного трансформатора может быть выше, чем полное сопротивление трансформатора общего назначения. Импеданс сварочного трансформатора может играть роль в процессе установления дуги и регулирования тока.Большие сварочные трансформаторы, скорее всего, рассчитаны на трехфазный ввод. Есть много меньших трансформаторов, которые предназначены для однофазного входа.

Сварочный трансформатор постоянного тока

Для сварки постоянным током (DC) к вторичной обмотке трансформатора подключается выпрямитель. Также может быть фильтрующий дроссель или индуктор для сглаживания постоянного тока. всю сборку трансформатора и выпрямителя можно назвать сварочным источником питания. Обмотка, используемая для сварочного трансформатора, обладает высокой реактивностью.В противном случае может быть добавлен отдельный реактор последовательно со вторичной обмоткой.

Контроль дуги сварочного трансформатора

Для управления дугой используются различные реакторы со сварочными трансформаторами. Некоторые способы управления дугой приведены ниже.

Реактор с резьбой

С помощью отводов на реакторе регулируется выходной ток. Это имеет ограниченное количество текущих настроек.

Реактор с подвижной катушкой

Реактор с подвижной катушкой — это реактор, в котором реактивное расстояние между первичной и вторичной обмотками регулируется.Ток становится меньше, если расстояние между катушками большое.

Подвижный шунтирующий реактор

Подвижный шунтирующий реактор — это реактор, в котором положение центрального магнитного шунта можно регулировать. Изменение выходного тока достигается за счет регулировки шунтируемого потока.

Бесступенчатый реактор

Реактор с плавным регулированием — это реактор, в котором высота реактора непрерывно изменяется. Большее реактивное сопротивление достигается за счет большего введения сердечника, и, следовательно, выходной ток меньше.

Реактор насыщения

Для регулировки реактивного сопротивления реактора необходимая постоянная составляющая s

атурация, если постоянный ток возбуждения больше.Следовательно, изменения тока получаются из-за изменения реактивного сопротивления

Трансформаторы и источники питания для контактной сварки

ПРОДАЕТСЯ и уже доступен в Weld Systems Integrators

Трансформаторы для контактной сварки и источники питания для контактной сварки ДЛЯ ПРОДАЖИ в Weld Systems Integrators (WSI). Мы поставляем AC, MFDC, DC / Low Frequency и CD трансформаторы и блоки питания от надежных компаний и партнеров. Кроме того, мы держим запасы НА СКЛАДЕ в нашем офисе в Уорренсвилл-Хайтс, штат Огайо, для быстрой отправки и доставки.

Хотите сэкономить и при этом получить высококачественный сварочный трансформатор?

Weld Systems Integrators также ведет реестр ИСПОЛЬЗУЕМЫХ трансформаторов для контактной сварки.

RoMan Manufacturing – Трансформаторы и блоки питания НА ПРОДАЖУ

AC, MFDC и DC/низкочастотные трансформаторы с водяным охлаждением и источники питания для промышленных применений контактной сварки.

Сварочные трансформаторы и блоки питания TECNA НА ПРОДАЖУ

Роботизированные, однофазные, трехфазные и инверторные стандартные или изготовленные по индивидуальному заказу трансформаторы для контактной сварки и источники питания.

Среднечастотные трансформаторы Bosch Rexroth НА ПРОДАЖУ

Среднечастотные трансформаторы серии

PSG 6000 оптимизированы для повышения мощности и эффективности работы при контактной сварке. Компактные и легкие среднечастотные трансформаторы серии PSG 6130 оптимизированы для всех глобальных применений роботов мощностью до 130 кВА.

Источники питания для точечной сварки сопротивлением Amada Miyachi НА ПРОДАЖУ

Технологии контактной сварки сердечником Amada Miyachi включают линейный постоянный ток, высокочастотный инвертор, емкостной разряд и переменный ток.Они используются для контактной точечной сварки, шовной сварки, сварки в зазор, рельефной сварки, термокомпрессионной сварки, сварки прядей и сварки изолированной проволокой.

Ремонт и замена трансформатора WSI

СЛУЖЕБНАЯ ГРУППА

Weld Systems Integrators может отремонтировать или восстановить существующий трансформатор для контактной сварки, что часто может оказаться более быстрой и экономичной альтернативой ожиданию замены. У нас также есть запас В НАЛИЧИИ новых и бывших в употреблении / восстановленных трансформаторов, доступных для немедленной доставки.

Позвоните нам по телефону 844-974-9353 и задайте вопросы о трансформаторах для контактной сварки.

Свяжитесь с интеграторами сварочных систем

Консультанты по точечной сварке | Трансформаторы для контактной сварки RoMan, Dallas Texas, Southwest

Назначение: Заземляющий реактор используется там, где прямое заземление сварочной цепи нецелесообразно для защиты оператора от опасности поражения электрическим током, вызванной емкостной связью или нарушением изоляции между первичной и вторичной обмотками сварочный трансформатор.Типичными областями применения являются переносные сварочные пистолеты, трансгендерные сварочные пистолеты для роботов или серийная сварка, а также схемы двухтактной сварки в многоточечных сварочных аппаратах. В публикации AWS ANSI/ASC Z49.1-1983, озаглавленной «Безопасность при сварке и резке», в пункте 12.4.6 заземляющий реактор указан в качестве рекомендуемого устройства безопасности для этих применений.

Номинальные параметры: Заземляющий реактор рассчитан на рабочее напряжение, равное максимальному вторичному напряжению сварочного трансформатора, и размер заземляющего проводника, который должен быть равен или больше требуемого Национальным электротехническим кодексом. Заземляющие реакторы серии RGR24/4 имеют рабочее напряжение максимум 24 В при частоте 60 Гц и размер заземляющего проводника медного провода № 4 AWG. Конструкция и функции: Заземляющий реактор состоит из катушки с центральным отводом, установленной на магнитопроводе, корпус из листового металла и полностью залит эпоксидной смолой. Такая конструкция предотвращает повреждение изоляции такими загрязнениями, как масло, вода, сварочные брызги и т. д., а также защищает устройство от механических повреждений. Электрически выводы катушки заземления реактора соединены с выводами вторичной обмотки сварочного трансформатора и центром. провод отвода соединен с землей.В нормальных условиях импеданс заземляющего реактора ограничивает протекание циркуляционных токов контура заземления, но обеспечивает путь заземления для емкостных зарядов вторичной обмотки. В случае нарушения изоляции между первичной обмоткой и вторичной обмоткой сварочного трансформатора вторичная обмотка принимает электрический потенциал на землю или, говоря более общим языком, становится электрически «живущей». Результирующий ток течет в обеих частях катушки с центральным отводом, которые противодействуют друг другу, создавая путь с низким импедансом к земле и вызывая размыкание устройства первичной защиты.Применение: выберите соответствующий заземляющий реактор по:

Столбец 1 Максимальное вторичное напряжение	Номинал предохранителя столбца 2 в амперах	Столбец 3 Тип соединений	Номер модели реактора заземления колонны 4	Прибл. Номинальная мощность в кВА при рабочем цикле 50 %	Требуемый размер заземляющего проводника	Вес (фунты)	№ чертежа
До 24 В/ 60 Гц	До 300 А	Провода AWG #4 Наконечники без пайки	РГР 24/4-1099 РГР 24/4-1100
До 28 В/ 60 Гц	До 300 А	Провода AWG #4 Наконечники без пайки	РГР 28/4-1150 РГР 28/4-1151
До 28 В/ 60 Гц	До 500 А	Провода AWG #2 Наконечники без пайки	РГР 28/2-1152 РГР 28/2-1153
До 34 В/ 60 Гц	До 500 А	Провода AWG #2 Наконечники без пайки	РГР 34/2-1513 РГР 34/2-1514

Трансформаторы для контактной сварки TECNA ДЛЯ ПРОДАЖИ

Трансформаторы роботов

, однофазные трансформаторы, трехфазные трансформаторы и инверторные трансформаторы В НАЛИЧИИ и доступны СЕЙЧАС от TECNADirect.

ком

Трансформаторы для контактной сварки TECNA в роботизированном, однофазном, трехфазном и инверторном исполнении.

TECNA работает в области трансформаторов для машин контактной сварки уже более 40 лет. В настоящее время TECNA является известной компанией, которая может предоставить своим клиентам трансформаторы широкого диапазона первичных и вторичных напряжений, характеризующиеся отличными характеристиками и высоким уровнем надежности.

Трансформаторы

TECNA имеют однофазную технологию с переменным током до 400 кВА, трехфазную технологию с постоянным током до 1500 кВА и инверторную технологию с постоянным током до 1050 кВА.В дополнение к нашему стандартному ассортименту TECNA также производит специальные трансформаторы, а также блоки для особых применений, таких как нагрев и осадка.

Все трансформаторы TECNA имеют жидкостное охлаждение и покрыты литейной эпоксидной смолой для достижения наилучших характеристик. Кроме того, они производятся в соответствии с применимыми международными стандартами, такими как ISO 5826, ISO 10656 и ISO 22829.

Однофазные трансформаторы

Для получения дополнительной информации о трансформаторах для контактной сварки TECNA ЗАПРОСИТЕ ПРЕДЛОЖЕНИЕ или позвоните нам по телефону 844-44-TECNA или +1-216-475-5629, чтобы узнать, что НАЛИЧИЕ НА СКЛАДЕ уже доступно с немедленной доставкой.

TECNADirect.com является основным дистрибьютором аппаратов для сварки пьедесталов TECNA, в том числе аппаратов для точечной сварки с коромыслами, аппаратов для точечной сварки прессового типа и аппаратов для прессовой/выступающей сварки. У нас также есть полная линейка настольных сварочных аппаратов, переносных пистолетов для точечной сварки, балансировочных станков и аксессуаров. Лучше всего то, что у нас есть товарный запас В НАЛИЧИИ в нашем офисе в Уорренсвилл-Хайтс, штат Огайо, для быстрой отправки и доставки.

TECNADirect.com поддерживается Weld Systems Integrators, Inc., производителем прочного, инновационного, высококачественного оборудования и машин для контактной сварки. Для получения дополнительной информации о системных интеграторах Weld посетите сайт www.wsiweld.com.

Сварочный трансформатор ESAB | Transweld 400

Детали

Transweld 400 | Сварочный трансформатор с воздушным охлаждением

ESAB Transweld 400 — это трансформатор для ручной дуговой сварки, который сочетает в себе уникальные функциональные возможности и функции безопасности. Он экономичный, с естественным охлаждением и обеспечивает отличные сварные швы. Он прочный, надежный и подходит для использования в магазине или на объекте.

ОСОБЕННОСТИ

Полностью портативный, легкий и компактный Машина с естественным воздушным охлаждением обеспечивает максимальную безопасность трансформатора, в отличие от машины с вентиляторным охлаждением, где отказ вентилятора может привести к возгоранию змеевиков Более высокое извлечение металла обеспечивает меньший расход электродов Доступный ток в одном диапазоне. Индикатор тока и рукоятка управления током на передней панели Превосходные динамические характеристики обеспечивают мягкую и плавную дугу с минимальным разбрызгиванием Прочная и компактная конструкция способна выдерживать грубое обращение на объектах Горизонтальный ход сердечника шунта обеспечивает точную настройку даже после длительного использования Сверхлегкий вес для маневренности Изоляция класса «Н» обеспечивает более длительный срок службы катушки Шкала линейного индикатора тока обеспечивает простую настройку тока Низкие потери холостого хода

Вход
Напряжение (В ± 10%, частота)	415 В, 50 Гц (2 линии по 3 фазы)
Номинальный входной ток переменного тока	63 А
Номинальная кВА (макс. )	26
Выход
Напряжение холостого хода, вольт переменного тока (макс.)	80В
Диапазон сварочного тока MMA AC	50-400А
Максимальный ток переменного тока	400А
Тип регулятора сварочного тока	Бесступенчатый
Класс изоляции	‘Н’
Охлаждение	Естественное воздушное охлаждение
Вес нетто (приблизительно)	115 кг.
Размеры ДхВхШ мм (приблизительно)	600 х 410 х 720
Только источник питания	461-0641-400

Mamtus гарантирует, что вы останетесь довольны своей покупкой — качество продукции, безопасные платежи и право на возврат .

Контактное лицо: разрешение@mamtus. com и своевременно решить проблему.

Производство трансформаторов.Сварка является неотъемлемой частью производства трансформаторов. Этот сварщик работает в крупной восточной электротехнической компании, чьи силовые трансформаторы нужны многим заводам, занятым военным производством. Он сваривает трубы на баке силового трансформатора. Вестингауз, Шарон, Пенсильвания

Содержимое черно-белых негативов информации Администрации безопасности ферм/Военного управления Библиотеки Конгресса является общественным достоянием и может свободно использоваться и повторно использоваться.

Кредитная линия: Библиотека Конгресса, Отдел печати и фотографий, Администрация безопасности ферм / Управление военной информации, черно-белые негативы.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см.: Информация Управления безопасности ферм США/Военного управления. Черно-белые фотографии. Информация о правах и ограничениях.

Подробнее об авторских правах и других ограничениях

Для получения рекомендаций по составлению полных ссылок обратитесь к Citing Primary Sources.

• Консультант по правам : Видеть Страница информации о правах и ограничениях
• Репродукция номер : LC-DIG-fsa-8e10931 (цифровой файл с исходного отр.) LC-USE6-D-002891 (черно-белая пленка, нитраты, отрицательная)
• Телефонный номер : LC-USE6-D-002891 [P&P]
• Информация о доступе : —

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

   Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services.Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли заполнять бланк вызова в разделе «Печать». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

   • Да, элемент оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
     В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
   • Нет, элемент не оцифрован. Перейдите к #2.

2. Указывают ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

   • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
   • Нет, другого суррогата не существует. Перейдите к #3.
3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Как узнать, что сварочный трансформатор поврежден/сломан?

1. Выключите главный выключатель Q1 машины.
2. Подождите около 10 минут, прежде чем что-либо делать с проводкой кардиостимулятора! Конденсаторам нужно это время, чтобы разрядиться!!!
3. Отсоедините оба сварочных кабеля от кардиостимулятора.
4. Измерьте сопротивление обоих кабелей относительно земли. Если значение очень низкое, возможно, первичная сторона трансформатора имеет короткое замыкание на землю или кабели повреждены и имеют некоторый контакт с землей. Если все в порядке (бесконечное или очень высокое сопротивление), перейдите к пункту 5.
5. Полностью извлеките сварочную медную проволоку из сварочного аппарата.
6. Убедитесь, что головка маятникового ролика поднята. Поместите картон или другой изоляционный материал между обоими сварочными роликами, чтобы убедиться, что ролики не соприкасаются.
7. Подсоедините внешний кабель 230 В переменного тока (фаза и нейтраль) к сварочным кабелям, которые вы ранее отсоединили от кардиостимулятора. Используйте для этого внешнего питания плавкий предохранитель на 10 А, чтобы защитить источник питания в случае короткого замыкания сварочного трансформатора. (Посмотрите на рисунок в пункте 3)
8. Перед повторным включением внешнего питания проверьте:
   – Провод отключен?
   – Подъем маятниковой роликовой головки и изоляция между сварочными роликами?
9. Теперь включите внешнее питание. Если предохранитель на 10А не срабатывает, это хороший признак и не похоже на короткое замыкание сварочного трансформатора.
10. Для контроля мощности сварочного трансформатора можно измерить напряжение между сварочными роликами (VAC). Измеряемое напряжение зависит от типа сварочного трансформатора. Если вы измените шаг трансформатора, это значение также должно измениться. Проверьте выходное напряжение каждой ступени. Не беспокойтесь, если вы измеряете только около 5 В переменного тока, выходное напряжение сварочного трансформатора низкое.

Перед заменой ступени трансформатора сначала отключите внешнее питание!!!



Скачать PDF английский

Скачать PDF китайский

---

.
