Рабочее давление в кислородном баллоне

Баллоны предназначены для газопитания индивидуальных (передвижных) постов и для оснащения газоразрядных рамп. Баллоны для ГПОМ (газопламенной обработки металла) должны соответствовать требованиям «Правила устройства и безопасности сосудов под давлением». Окрашиваются в различные цвета в зависимости от рода газа. На баллоне краской пишется название хранимого в нем газа.

Верхняя сферическая часть баллона не окрашивается, на ней набиваются паспортные данные: тип баллона, заводской номер баллона, марка завода изготовителя, масса баллона, емкость баллона, рабочее и испытательное давление, дата изготовления и следующего испытания, клеймо ОТК и Ростехнадзора.

Баллоны кислородные. Сжатый газообразный кислород хранится и транспортируется в пустотелых цельнотянутых баллонах по ГОСТ 949-73 типа 150 и 150А (цифры 150 указывают давление, а буква «А» указывает на то, что баллон изготовлен из легированной стали) вместимостью 40 л.

Максимальное количество кислорода в баллоне такого типа при наибольшем давлении равно 8 кг или 6 м 3 . Наибольшее давление кислорода в баллоне 15 Мпа (150 кгс/см 2 ), а испытываются кислородные баллоны при давлении 22,5 Мпа (225 кгс/см 2 ). Наружный диаметр баллона – 219 мм, толщина стенки – 8 мм, длина – 1390 мм, вес 70 кг.

Цвет окраски баллона: голубой.

Горловина баллона снабжена конической резьбой, в которую ввертывается латунный вентиль. Сверху на горловину баллона навертывается пластмассовый или металлический колпак, предохраняющий вентиль от загрязнений и повреждений. В нижней части баллона имеется башмак для придания баллону вертикальной устойчивости.

Кислородные баллоны должны обезжириваться. Необходимо всегда помнить о том, что кислородные баллоны и их арматура, в том числе и редуктор, должны оберегаться от загрязнений маслом или жирами, малейшие следы которых способны самовоспламеняться в среде кислорода и поэтому представляют опасность для целостности баллона.

Остаточное давление в баллоне, поступающем от потребителя для наполнения, должно составлять не менее 0,05-0,1 Мпа (0,5-1,0 кгс/см 2 ).

Баллоны ацетиленовые. В отличие от других сжатых газов ацетилен хранится в цельнотянутых баллонах типа 100 вместимостью 40 л. Баллоны заполнены пористой массой, пропитанной ацетоном. В качестве пористой массы применяют активированный уголь БАУ или литую массу, изготовленную по специальной технологии (инфузорная земля, дробленая пемза и другие пористые материалы).

Ацетон служит для растворения сжатого ацетилена. Находясь в мельчайших парах массы и будучи при этом растворенным в ацетоне, сжатый ацетилен теряет свои взрывоопасные свойства и может в таком виде совершенно безопасно храниться под давлением до 2,5 Мпа (25 кгс/см 2 ). Среднее количество растворенного ацетилена равно 5,5 м или 6 кг.

Максимальный отбор газа из баллона с пористой массой – 1,0 м/час, с литой – 1,5 м/час. Остаточное давление в баллоне, поступающем от потребителя для наполнения, не должно превышать 0,1 Мпа (1 кгс/см 2 ) и не должно быть ниже 0,05 Мпа (0,5 кгс/см 2 ).

Цвет окраски баллона – белый.

Конструкция вентиля ацетиленового и кислородного баллона различна, что исключает ошибочную установку ацетиленового редуктора на кислородный баллон и наоборот.

Баллоны для пропан-бутана. Изготавливаются баллоны трех типов по ГОСТ 15860-84. Для ГПОМ применяют, главным образом, баллоны типа 3. Предельное рабочее давление в баллонах для сниженных газов различно для каждого из них. Так, для пропана предельное рабочее давление не должно превышать 1,6 Мпа (16 кгс/см 2 ), а для бутана – 0,45 МПа (4,5 кгс/см 2 ).

Цвет окраски баллона – красный.

Сжиженные газы обладают высоким коэффициентом объемного расширения, поэтому наполнение баллонов производится с таким расчетом, чтобы в них паровая подушка была достаточной для поглощения жидкости, расширяющейся при нагреве. Объем газа в 50 – литровом баллоне около 11 м.

Баллоны для других сжимаемых газов (водорода, азота, аргона, городского, природного и др.) изготовляют цельнотянутыми в соответствии с ГОСТ 949-73. Для указанных газов используют баллоны типа 150 и 150А, а для метана и сжатого воздуха – баллоны типа 200 или 200А.

Данные о баллонах для газов, используемых при газопламенной обработке металлов

Газ	Состояние газа в баллоне	Предельное рабочее давление, МПа (кгс/см 2 )	Цвет окраски баллона	Резьба присоединительного штуцера
Кислород	Сжатый	15 (150)	Голубой	3/4″ трубная, правая
Ацетилен

Растворенный в ацетоне2,5 (25)БелыйПрисоединяется хомутомВодородТемно-зеленыйПропанСжиженный1,6-1,7 (16-17)КрасныйАргон I и II сорта, техническийСжатый15 (150)Черный с белым верхом3/4″ трубная, праваяГелийКоричневыйУглекислый газСжиженный7,5 (75)Черный

ВЕНТИЛИ БАЛОННЫЕ

Вентиль ацетиленовых баллонов. Рассчитан на рабочее давление 2,5 Мпа (25 кгс/см 2 ), изготавливается из стали и имеет отличную от других вентилей резьбу. Присоединение баллонного редуктора к вентилю производится с помощью специального О-образного хомута, а открывание и закрывание специальным торцовым ключом. Серийно выпускаются ацетиленовые вентили трех типов, из них два (ВБА и ВАБ) – с мембранным уплотнением и один (ВА) – с сальниковым уплотнением.

Вентиль кислородных баллонов. Рассчитан на рабочее давление 20 Мпа (200 кгс/см 2 ), изготавливается из латуни. Вентиль ВК-74 имеет фторопластовое уплотнение в клапане, благодаря чему вращение маховичка производится вручную. Все детали кислородных вентилей должны быть тщательно обезжирены, и их следует предохранять от загрязнений в процессе эксплуатации. Вентили кислородных баллонов могут быть использованы для азота, гелия, аргона, углекислоты и сжатого воздуха.

Вентиль пропан-бутановых баллонов. Рассчитан на рабочее давление 1,6 Мпа (16 кгс/см 2 ). Существует несколько моделей пропан-бутановых вентилей. Они отличаются способом обеспечения герметичности внутри газовой полости. Для этих целей используются мембраны, резиновые чулки, прокладки и т.д. Все вентили имеют левую резьбу диаметром 21,8 мм (профиль резьбы по ГОСТ 6357-81). Многие фирмы задаются вопросом: где купить кассовый чек? Кассовый чек – неотъемлемый документ, подтверждающий совершение операции купли-продажи, и позволяющий принять данные расходы в бухгалтерском учете. Существуют специализированные компании, которые не только изготовят под заказ кассовые чеки, но и доставят их в удобное вам место.

Сосуд изготовлен из высоколегированной или углеродистой стали с толщиной стенок 7 – 9 мм. Цилиндрический по форме, он закруглен с одной стороны, с другой — имеет горловину, для установки редуктора. Запрессованное на горловине кольцо, предназначено для установки защитного колпака, предохраняющего редуктор от механических повреждений. Для вертикальной установки газовой емкости применяется башмак.

Следует избегать воздействия как слишком высоких, так и низких температур. При повышенной температуре увеличивается давление в газовом сосуде, а при пониженной – он становится хрупок. Емкости окрашиваются в голубой цвет, надпись на баллоне — «Кислород» – черного цвета.

При работе со сварочными аппаратами, наиболее используемая – 40 литровая емкость.

Характеристики баллонов объемом 40 л приведены ниже в таблице.

Кислородный баллон 40л

Форма заказа продукции

Оставьте свои контакты и сообщите кол-во (объем) заказываемой продукции и мы обязательно свяжемся с Вами для дальнейшего оформления сделки.

Описание

Баллон кислородный 40л с рабочим давлением 150 Атм и проверочным давлением 200 Атм предназначен для транспортировки и хранения кислорода. Кислородный баллон комплектуется вместе с кислородным вентилем, кольцом горловины, опорным башмаком и предохранительным колпаком. Корпус кислородных баллонов окрашивается эмалевой краской голубого цвета и маркируется надписью «КИСЛОРОД» черного цвета.

Кислородные баллоны емкостью 40 литров изготавливаются из стали марки –30ХГСА, 45, Д. Масса баллонов указана без вентилей, колпаков, колец и башмаков и является справочной величиной и номинальной при изготовлении баллонов с ограничением по массе. Длины баллонов указаны как справочные и принимаются номинальными при изготовлении баллонов с ограничением по длине. Ориентировочная масса колпака металлического-1,8 кг; из волокнита-0,5 кг; башмака-5,2 кг. Резьба горловины баллонов производится в соответствии с ГОСТ 9909-81. На вентиле, должно оставаться 2-5 запасных ниток, установка вентилей должна производиться с применением уплотнителя. Технические характеристики: габаритные размеры, мм 219 х 1555 мм; рабочее давление, 20 МПа или 200 (кгс/см2) или 200 Атм; масса – 65 кг.

Чем опасно использование кислородного баллона в домашних условиях?

В социальных сетях распространились сведения о том, что лица, подозревающие заражение коронавирусом и проходящие лечение в домашних условиях, пытаются пользоваться кислородными баллонами.


 Однако использование баллона с кислородом в домашних условиях и без контроля медицинского работника запрещается!

Об этом корреспонденту УзА рассказал заместитель начальника управления Государственного комитета промышленной безопасности Республики Узбекистан Олижон ЖУРАЕВ.

-Действительно, опасными факторами сжатого кислорода, используемого для медицинских целей, являются его свойства поддерживать горение, а, следовательно, быть пожароопасным и взрывоопасным газом, — сказал О.Жураев.

Кислород, как химический элемент, нетоксичен, сам по себе невзрывоопасен и негорюч, но является сильным окислителем и активно поддерживает горение различных материалов. Сжатый кислород, применяемый с медицинской целью, имеет в баллоне давление, равное 15—20 МПа. Кислородные баллоны с сжатым кислородом имеют голубой цвет и надпись черным цветом «Кислород».

При контакте с жирами и маслами кислород мгновенно окисляется с выделением тепла, что может привести к их воспламенению (пожару), а при определенных условиях — к взрыву. Хранение и использование кислородных баллонов допустимо только при устойчивом их положении, исключающем падение. Нельзя курить вблизи кислородных баллонов, пользоваться открытыми источниками огня.

Следует помнить! При контакте с кислородными баллонами оборудование, руки и одежда персонала не должны иметь следов масел и жира. При работе с кислородными баллонами не допускается применение спирта, лейкопластыря, дезинфектанта и других источников возможного возгорания. Не разрешается работать с синтетическими баллонами в одежде из синтетической ткани.

В помещении, где находятся кислородные баллоны, необходимо исключить наличие легковоспламеняющихся веществ, иметь вытяжную вентиляцию, средства контроля воздуха помещений и ограничить пребывание людей. С целью профилактики возгорания содержание кислорода в окружающей среде не должно быть больше 23% по объему. Большая концентрация кислорода в помещении может привести к возгоранию и без пламени! Уборка помещения, в котором хранится кислород, осуществляется с применением чистой воды и ветоши.

Вентиль редуктора баллонного крана открывается медленно до и после подачи кислорода во избежание скачков давления. Нужно следить за данными манометра. Нельзя пользоваться молотками для открывания вентиля. В случае неисправности вентиля на баллоне делается надпись «Осторожно, неисправный вентиль. Полный». Запрещается пользоваться баллонами с манометрами, на которых отсутствует надпись «Кислород» или «Маслоопасно». В момент открывания вентиля нельзя стоять напротив редуктора и выходных отверстий трубопровода для подачи кислорода.

Нельзя выпускать кислород в воздух! Он способен накапливаться на вашей одежде и помещении и способствовать возгоранию или взрыву. Кислородные баллоны и трубопроводы для кислорода необходимо предохранять также от нагревания источниками тепла и атмосферных факторов возгорания, так как нагретый кислород (выше 50 °С) способен пробить уплотнение вентиля или вырвать его. Баллоны после использования сдаются для наполнения с небольшим остаточным давлением. Нужно следить по манометру, чтобы в баллоне оставалось давление, примерно 3—5 МПа. Это предохраняет от попадания воздуха внутрь баллона, который загрязняет медицинский кислород. Такой баллон должен иметь надпись мелом «Пустой».

Медицинский кислород в баллонах, как и любой медицинский препарат, имеет паспорт изготовителя, сроки годности, свидетельство и сертификат соответствия. Оборудование для кислорода обслуживается только специалистом, имеющим право на его обслуживание. Для кислородной терапии, независимо от ее методов, разрешается применять только медицинский кислород. По существующим государственным стандартам, медицинский кислород должен содержать 99% кислорода, 1% азота и не иметь каких-либо других газообразных примесей (углекислота, метан, сероводород).

По органолептическим показателям – это бесцветный газ, без вкуса и запаха. Баллоны с медицинским кислородом имеют емкость 40 л и содержат газообразный кислород под давлением 150 атм. В связи с тем, что кислород находится в баллонах под большим давлением, все лица, имеющие отношение к использованию, хранению и транспортировке кислорода, и, прежде всего, врачи, должны знать основные требования и правила безопасности, связанные с этими процедурами.

Баллоны, которые наполняются медицинским кислородом, должны быть окрашены в голубой цвет и иметь надпись черной краской «кислород», а также букву «М». Ввиду того, что кислород может применяться под давлением не более 2-3 атм., к баллону присоединяют специальный прибор – редуктор – для понижения давления.

Кислородные баллоны при соблюдении определенной предосторожности безопасны в обращении. В то же время неосторожное обращение с ними может привести к нежелательным последствиям (взрыв и т. д.).

При пользовании кислородным баллоном необходимо помнить, что сжатый газообразный кислород при соприкосновении с маслами, жирами, нефтью активно вступает с ними в соединение, вызывает воспламенение и взрыв. Курить в помещении, где хранятся баллоны, категорически запрещается. Баллон следует предохранять от толчков и ударов. Хранят его в вертикальном положении, прикрепив к стене в прохладном месте. При открытии вентиля баллона не рекомендуется становиться лицом к нему, так как попадание сильной струи кислорода на слизистую оболочку глаз может вызвать ожог и повредить зрение.

При взрыве кислорода баллон разрывается на куски. В противопожарных целях в каждом помещении, где имеются кислородные баллоны, должны быть огнетушители во избежание несчастных случаев. Кислородные баллоны следует хранить только в специально отведенных для этой цели помещениях, курение в которых категорически запрещено. Нельзя размещать баллоны с кислородом вблизи источников тепла и света.

При работе с кислородным баллоном руки не должны быть смазаны кремом или иными маслами, нельзя обрабатывать руки спиртом. Перед сеансом гипербарической оксигенации необходимо убедиться в отсутствии косметики на лице пациента(ки).

Определены правила безопасности при работе с медицинским кислородом. Так, при хранении и перевозке кислорода в баллонах давление должно составлять 150 атм. На баллоне должно быть клеймо с указанием товарного знака завода-изготовителя, номера баллона, его массы, года изготовления, срока технического освидетельствования.

При использовании кислородных баллонов необходимо строго соблюдать следующие правила:

Баллон должен быть установлен в металлическое гнездо и закреплён ремнями или цепью, установлен на расстоянии не менее 1 м от отопительных приборов и в 5 м от открытых источников огня.

Баллон должен быть защищен от прямого воздействия солнеч­ных лучей. Категорически нельзя допускать попадания масла на штуцер баллона.

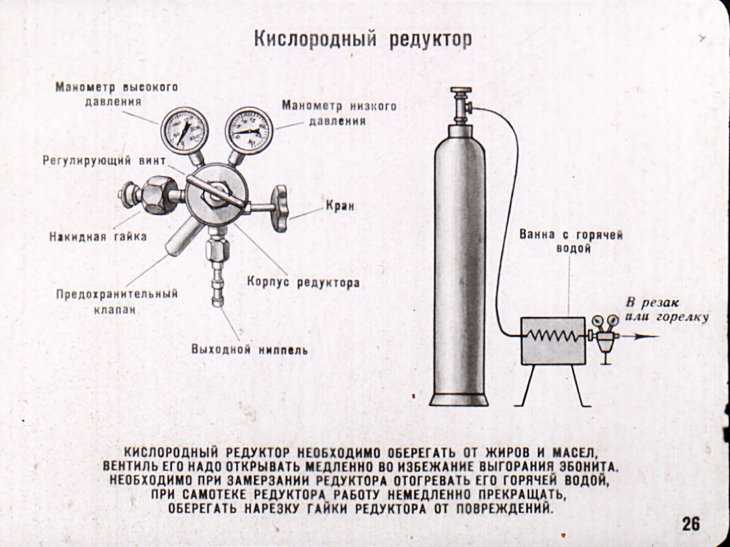

Выпускать газ из баллона в другую систему можно только через редуктор, на котором установлен манометр, рассчитанный на давление в данной системе.

В момент выпускания газа баллон надо расположить таким образом, чтобы выходное отверстие штуцера было направлено от работающего.

Запрещается эксплуатация баллонов, у которых истёк срок технического освидетельствования, имеется повреждение корпуса или вентиля, окраска или надпись не соответствуют правилам.

Запрещается смазывать руки жирным кремом при работе с кислородным баллоном.

Необходимо соблюдать технику безопасности при набирании кислорода — кислород наносит ожоги на слизистые.

И самое главное — запрещается пользоваться кис­лородным баллоном в домашних условиях, а также без наблюдения врача.

Какое давление в баллоне с углекислотой

Автор статьи Лебедев Юрий Агафонович

Дата публикации:

27. 08.2021

Дата обновления:

15.09.2022

Заместитель директора

Работает в отрасли c 1999 г.

Область использования двуокиси углерода обширна. Она применяется в пищевой промышленности, помогает тушить пожары, используется в машиностроении и многих других сферах.

Содержание статьи

1. Использование углекислоты
2. Варианты поставки двуокиси углерода
3. Типы вместительности емкостей для углекислоты
4. Конструктивные особенности емкостей для газа
5. Дополнительные элементы строения емкости для газа
6. Особенности закачивания углекислоты в тару для перевозки
7. Масса баллона и влияющие на нее параметры
8. Область использования углекислого газа
9. Правила безопасности при работе с баллонами
10. Как проверяется баллон

Для того, чтобы закачивать, хранить, перевозить продукт, используются специальные герметичные баллоны.

Важно, чтобы они находились в хорошем состоянии, регулярно проходили проверку, ремонт, официальное освидетельствование.

Один из важных параметров — контроль давления в баллоне с углекислотой. Это нужно для того, чтобы не допустить проблем при перевозке, потенциальных сложностей.

Использование углекислоты

Физические и химические свойства продукта объясняют его широкое распространение. При стандартных условиях использования, газ не имеет цвета. У него есть собственный запах. Он имеет слегка кисловатый привкус, потому, часто удается сразу распознать наличие утечки.

В баллон вещество может закачиваться и в жидком состоянии. В таком случае требуется поддерживать постоянное давление от 5850 кПа.

Еще одно свойство продукта — способность изменять свое состояние при охлаждении. Если давление в емкости составляет от 519 кПа, а температура снижается до отметки −56 градусов, вещество твердеет.

Равномерное охлаждение с параллельным контролем давления позволяет получить сухой лед. Он также нашел применение во многих промышленных областях.

Варианты поставки двуокиси углерода

Продукция закачивается в баллоны. Она прибывает на место в полностью готовом к использованию состоянии. Есть три варианта поставки:

• В виде сжиженного газа. Давление при поставке должно составлять 50 кг/см². В местах хранения, а также непосредственно при эксплуатации, уровень температуры не должен превышать +31 градус.
• Жидкость. При перевозке и хранении используются специально разработанные, проверенные и герметизированные термосы.
• Сухой лед. Для производства требуется соблюдать требования, как по давлению, так и по температуре.

Для хранения вещества применяются специальные резервуары черного цвета. На них наносятся надписи желтого цвета, специальная маркировка, дающая полное представление о характеристиках товаров.

Типы вместительности емкостей для углекислоты

Чтобы получить углекислоту высокого уровня качества, нужно работать с компанией-изготовителем, которая также поставляет емкости, занимается освидетельствованием. На место поставляются баллоны, которые подключаются к эксплуатационным агрегатам.

Емкость баллона, л	Количество газа, кг	Диаметр, см	Высота, см
40	24	21,9	140
20	12	21,9	85
10	6	14	86,5

Это наиболее распространенная тара. Выбор зависит от целей использования и других факторов.

Конструктивные особенности емкостей для газа

Отправка клиентам обеспечивается в баллонах объемом от 0,4 до 50 литров. Как было показано в таблице, габариты упаковки меняются. Это важно учитывать при хранении, перевозке, складировании.

При изготовлении используется металл высокого качества. Он покрывается полимерным покрытием специально для защиты от контакта с катализаторами коррозии. Благодаря внимательному подбору материала, контролю давления, периодическим проверкам и обслуживанию, можно добиться десятков лет использования баллонов.

Есть несколько важных нормативов, которые касаются баллонов:

• Метод производства — цельнолитой. Отливание емкостей без швов позволяет увеличить время использования, не допустить разрыва из-за скачков давления. При этом сварной шов потенциально может стать местом развития коррозии.
• Материал — сталь. Контролируются используемые марки. Это может быть конструкционный вариант 45д, либо легированный 40ХГСА.
• Защита от сильного внутреннего давления. Оно зависит от вместимости и других важных характеристик тары.
• Толщина стенок. Минимальный параметр — от 7 мм. При изготовлении применяется заготовка в виде трубы.

На баллон наносится маркировка. Это дает понять, что именно закачано внутрь и какие особенности есть у конкретного варианта тары. Есть три варианта обозначения продукта:

• «Углекислота».
• «Двуокись углерода».
• «CO₂».

На поверхность нанесено полимерное покрытие черного цвета. Все надписи выполнены оранжевым. Это помогает сразу опознать емкость, которую вы используете.

Дополнительные элементы строения емкости для газа

Есть несколько деталей конструкции, увеличивающие удобство использования. К ним относятся такие, как:

• Башмак. Имеет прямоугольную форму для стабилизации тары. Это важно, потому что нельзя допустить падения, сильного механического давления и других аналогичных угроз.
• Запорный вентиль. Обычно используется изделие из латуни. На него наносится правая резьба. Такая мера важна для герметичности, чтобы не допустить утечек, гарантировать плотное соединение.
• Стальной колпак. Применяется как дополнительное средство для предохранения.
• Резиновые кольца. Установлены по всей цилиндрической части баллона. Помогают контролировать его состояние при увеличении давления.

Все технические элементы емкости из-за длительного использования могут изнашиваться. Чтобы вовремя заметить признаки поломок, нужно регулярно выполнять осмотр, обслуживание. Проверка выполняется каждые пять лет. О том, что было проведено правильное освидетельствование, говорит специальная надпись. Ее можно найти на горловине в желтом кружке.

Может потребоваться провести внеплановую проверку. Это инициируется, если есть потенциальные внешние признаки утечки, нарушения целостности, проблем с запорной арматурой.

Особенности закачивания углекислоты в тару для перевозки

Закачивать вещество можно исключительно в заранее проверенные резервуары. Если не контролировать тару, можно столкнуться с риском ЧП. Если после проверки баллон признается удовлетворительным, в него происходит заливка углекислого газа. Нужно помнить о пределе заполнения емкости — не более 80 %. Остальное место заполняется газом — это помогает стабилизировать давление, гарантировать безопасность перевозки.

Масса баллона и влияющие на нее параметры

Вес баллона, объемы закачиваемого внутрь вещества, масса самой углекислоты — это три связанных друг с другом параметра. На производстве при закачивании внутрь газа строго контролируется масса.

У нас установлены специальные весы, которые помогают определить вес баллона. Вычитается масса самого сосуда, всех дополнительных аксессуаров, запорной арматуры.

Вес дополнительных элементов зависит от того, из чего они изготовлены. Определение массы не менее важно, чем ответ на вопрос, какое давление должно быть в баллоне для углекислоты.

Область использования углекислого газа

Сфера применения вещества обширна:

• Медицина. Так как продукт отличается способностью хорошо сохранять разные виды веществ, применяется сжиженная кислота. Она помогает долго обеспечивать сохранность тканей. Хлопья углекислоты забирают много тепла — это дает возможность быстро стабилизировать температуру образца.
• Парфюмерия. Насыщенный, глубокий запах многих видов дорогого парфюма появляется именно по причине использования углекислого газа. Также вещество помогает компенсировать многие неприятные запахи, которые потенциально дают некоторые виды сырья в составе туалетной воды.
• Пищевая промышленность. Производство газировки также построено на применении такого варианта вещества.
• Строительные и ремонтные работы. Постоянными заказчиками такого продукта являются компании, которые занимаются проведением сварочных работ. Формирование специальной газовой среды помогает значительно повысить качество сварного шва, уменьшить количество нагара на поверхности детали.

• Системы пожаротушения. Используется большое количество углекислотных огнетушителей, которые хорошо справляются с огнем в том случае, если нельзя использовать воду. Именно такая смесь закачивается в средства тушения в местах, где есть много электроники — исчезает риск возникновения короткого замыкания, порчи дорогих компонентов оборудования.

Главное — контролировать качество продукта, и следить за тем, какое давление в полном баллоне углекислоты, соответствует ли оно установленным нормативам.

Правила безопасности при работе с баллонами

Существует несколько правил, которые позволяют значительно увеличить уровень безопасности при работе с углекислым газом. К ним относятся такие, как:

• Контроль давления в баллоне с углекислотой. На производстве используется оборудование, позволяющее закачивать смесь в емкость с точно установленными параметрами. Это помогает не допустить взрыва и других проблем.
• Соблюдение требований по перевозке и складированию продукции. Не допускается сильное давление на резервуары, нагрев, перепады температур. В месте использования, нужно качественно закрепить баллон, чтобы не допустить его падения. То же относится и к транспортировке. Для увеличения безопасности практикуется использование специальных амортизирующих колец и прокладок.
• Отслеживание утечек. При повышении содержания углекислого газа в помещении выше 5 %, есть вероятность, что человек столкнется с сильными проблемами с дыханием. Единственным средством контроля, становится регулярная проверка и обслуживание тары силами специалистов.
• Работа с опытными поставщиками. Нужно помнить о том, что большинство проблем пропускают на стадии закачивания смеси и перевозки резервуаров. Наша компания контролирует каждый этап. Это не допускает вероятности развития ЧП, исключает большинство распространенных рисков.

Хотите получить консультацию?

Позвоните нам по телефону!

+7 (495) 532 17 17 Пн.-Пт. с 9:00 до 18:00, обед с 13:00 до 14.00, Сб. с 9.00 до 15:00

Как проверяется баллон

Как понять, что емкость находится в хорошем состоянии, давление в полном баллоне углекислоты в пределах нормы? Для этого проводится специальная проверка. Наша организация имеет все полномочия и сертификаты для выполнения освидетельствования тары. Используем методы и оборудование, показывающие любые повреждения на ранней стадии.

Специалисты дают ответ на вопрос, безопасно ли использовать сосуд, нет ли повреждений. Работа состоит из нескольких этапов:

• Внешний осмотр. Емкость должна быть без сильных вмятин, глубоких царапин. Особенно внимательно работники ищут первые следы коррозии. Именно она способна нанести сосудам самый большой вред, привести к утечкам. Если полимерное покрытие повреждено, сколото, оцарапано, место может стать точкой быстрого развития ржавчины.
• Удаление газа из емкости. Нужно для того, чтобы проводить полный осмотр в безопасности. В работе используются специальные установки и инертные вещества. Внутри не остается никаких следов углекислоты.
• Тестирование вентиля. Запорная арматура должна двигаться легко, без прокручивания или заедания. Исключается появление ржавчины или наличие механических повреждений с разных сторон.
• Анализ толщины стенок. Это делается при помощи оборудования для взвешивания. Сотрудники хорошо знают, сколько весит пустая тара. Если вычесть массу всех аксессуаров и сравнить вес с эталонным, можно понять, что металл стал истончаться. Это происходит из-за коррозии, естественного износа и по другим причинам. Основной риск в том, что внутри не получится поддерживать нужное давление.
• Гидравлические испытания. Хорошо демонстрируют работоспособность оборудования. Требуют применения специальной техники.
• Просушивание баллона. Мы используем струю прогретого воздуха. Это нужно, чтобы вода не оставалась внутри. Исключается вероятность химической реакции и развития коррозии на стенках.

Результаты осмотра и все выявленные неисправности оформляются в форме отчета и предоставляются клиенту. Когда стенки слишком тонкие, есть проблемы с целостностью, повреждения, признается, что емкость не прошла проверку.

Если есть сильные повреждения, потребуется выполнить ремонт. Он может состоять из разных типов работ:

• Окрашивание снаружи, замена полимерного покрытия на новое.
• Удаление поверхностной коррозии, применение ингибиторов для исключения ее распространения.
• Замена запорной арматуры, башмака.
• Устранение механических повреждений.

После того, как ремонт был выполнен, совершается повторная проверка. Если ее результаты оказываются удовлетворительными, ставится соответствующая отметка и тара допускается к использованию.

Среди преимуществ работы с нашей компанией — возможность заказа освидетельствования баллонов, быстрого планового ремонта. Мы также предоставим вам новые емкости и сам углекислый газ высокого качества. Внимательно следим за тем, какое давление должно быть в баллонах с углекислотой на 40 литров и другого объема. Ответим на все интересующие вопросы, организуем быструю поставку.

Источники:

1. https://ru.wikipedia.org/wiki/Газовый_баллон
2. ГОСТ 8050-85 Углекислота

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В каком агрегатном состоянии поставляют углекислоту?

В виде сжиженного газа, жидкости или сухого льда.

В каких баллонах чаще всего поставляют углекислоту?

Емкостью 10, 20 и 40 литров.

Как должен выглядеть баллон для хранения и перевозки углекислоты?

Это стальная цельнолитая тара черного цвета с оранжевой надписью.

Если вам понравилась статья, поделитесь ей в социальных сетях

Характеристики аргоновых баллонов

Аргоновые баллоны емкостью 40 литров изготавливаются из стали марки – 30ХГСА, 45, Д.

Аргоновый баллон предназначен для хранения и транспортирования аргона. Баллон для аргона комплектуется кислородным вентилем ВК, кольцом горловины, предохранительным металлическим (переаттестованный — пластмассовым) колпаком, опорным башмаком. Баллоны окрашены в серый цвет с зеленой полосой и зеленой надписью. В баллонах должно быть давление в 150 атмосфер.

Масса баллонов указана без вентилей, колпаков, колец и башмаков и является справочной величиной и номинальной при изготовлении баллонов с ограничением по массе. Длины баллонов указаны как справочные и принимаются номинальными при изготовлении баллонов с ограничением по длине. Ориентировочная масса колпака металлического – 1,8 кг; из волокнита — 0,5 кг; башмака — 5,2 кг.
Резьба горловины баллонов должна изготавляться в соответствии с ГОСТ 9909-81.
На вентиле, ввинченом в горловину баллона, должно оставаться 2-5 запасных ниток, установка вентилей должна производиться с применением уплотнителя.

Газообразный и жидкий аргон используется в качестве защитной среды при сварке, резке и плавке активных и редких металлов и сплавов на их основе, алюминия, алюминиевых и магниевых сплавов, нержавеющих хромоникелевых жаропрочных сплавов и легированных сталей различных марок, а также при рафинировании металлов в металлургии.
Как самый доступный и относительно дешевый инертный газ аргон стал продуктом массового производства, особенно в последние десятилетия.
Первоначально главным потребителем этого газа была электровакуумная техника. И сейчас подавляющее большинство ламп накаливания (миллиарды штук в год) заполняют смесью аргона (86%) и азота (14%). Переход с чистого азота на эту смесь повысил светоотдачу ламп.
Однако в последние десятилетия наибольшая часть получаемого аргона идет не в лампочки, а в металлургию, металлообработку и некоторые смежные с ними отрасли промышленности. В среде аргона ведут процессы, при которых нужно исключить контакт расплавленного металла с кислородом, азотом, углекислотой и влагой воздуха. Аргонная среда используется при горячей обработке титана, тантала, ниобия, бериллия, циркония, гафния, вольфрама, урана, тория, а также щелочных металлов. В атмосфере аргона обрабатывают плутоний, получают некоторые соединения хрома, титана, ванадия и других элементов (сильные восстановители).
Продувкой аргона через жидкую сталь из нее удаляют газовые включения. Это улучшает свойства металла.
Все шире применяется дуговая электросварка в среде аргона. В аргонной струе можно сваривать тонкостенные изделия и металлы, которые прежде считались трудносвариваемыми.
Не будет преувеличением сказать, что электрическая дуга в аргонной атмосфере внесла переворот в технику резки металлов. Процесс намного ускорился, появилась возможность резать толстые листы самых тугоплавких металлов. Продуваемый вдоль столба дуги аргон (в смеси с водородом) предохраняет кромки разреза и вольфрамовый электрод от образования окисных, нитридных и иных пленок. Одновременно он сжимает и концентрирует дугу на малой поверхности, отчего температура в зоне резки достигает 4000-6000°С. К тому же эта газовая струя выдувает продукты резки. При сварке в аргонной струе нет надобности во флюсах и электродных покрытиях, а стало быть, и в зачистке шва от шлака и остатков флюса.
Стремление использовать свойства и возможности сверхчистых материалов – одна из тенденций современной техники. Для сверхчистоты нужны инертные защитные среды, разумеется, тоже чистые; аргон – самый дешевый и доступный из благородных газов.

Требования безопасности

Аргон нетоксичен и невзрывоопасен, однако представляет опасность для жизни: при его вдыхании человек мгновенно теряет сознание, и через несколько минут наступает смерть. В смеси аргона с другими газами или в смеси аргона с кислородом при объемной доле кислорода в смеси менее 19 % развивается кислородная недостаточность, при значительном понижении содержания кислорода — удушье.
Газообразный аргон тяжелее воздуха и может накапливаться в слабопроветриваемых помещениях у пола и в приямках, а также во внутренних объемах оборудования, предназначенного для получения, хранения и транспортирования газообразного и жидкого аргона. При этом снижается содержание кислорода в воздухе, что приводит к кислородной недостаточности, а при значительном понижении содержания кислорода — к удушью, потере сознания и смерти человека.
В местах возможного накопления газообразного аргона необходимо контролировать содержание кислорода в воздухе приборами автоматического или ручного действия с устройством для дистанционного отбора проб воздуха. Объемная доля кислорода в воздухе должна быть не менее 19 %.
Жидкий аргон — низкокипящая жидкость, которая может вызвать обмораживание кожи и поражение слизистой оболочки глаз. При отборе проб и анализе жидкого аргона необходимо работать в защитных очках.
Перед проведением ремонтных работ или освидетельствованием бывшей в эксплуатации транспортной или стационарной емкости жидкого аргона, ее необходимо отогреть до температуры окружающей среды и продуть воздухом. Разрешается начинать работы при объемной доле кислорода внутри емкости не менее 19 %.
При работе в атмосфере аргона необходимо пользоваться изолирующим кислородным прибором или шланговым противогазом.



Продажа, заправка и доставка аргоновых баллонов

Транспортный отдел компании «ПРОМГАЗСЕРВИС» (Россия, Екатеринбург) осуществляет доставку аргоновых баллонов, а также баллонов с азотом, кислородом, ацетиленом, гелием, пропаном, углекислотой по адресам предприятий Екатеринбурга и Свердловской области.

Офис и складской терминал компании «ПРОМГАЗСЕРВИС»

Для удобства формирования и выполнения заказов на поставку технических газов в баллонах офис и складской терминал компании «ПРОМГАЗСЕРВИС» находятся в одном месте: Екатеринбург, ул. Шоферов, 5. Оформить заявку можно по телефонам: +7 (343) 268-32-07, 290-38-02.

Время работы офиса: пн-пт 8:00-17:00
Время работы склада: ежедневно 8:00-20:00



РИК-1-1-«Медпром»

РИК-1-1-«Медпром»

Редуктор-ингалятор кислородный РИК-1-1-«Медпром» по ТУ 9444-008-50063260-2012

Предназначен для понижения давления кислорода на выходе баллона до необходимой величины в пределах от 200 до 4 атмосфер, проведения кислородной и аэрозольной терапии, а также для подключения дыхательного оборудования и при транспортировке пострадавшего в условиях санитарного транспорта.

Редуктор-ингалятор легко вручную подсоединяется к баллону. Поставляется в комплекте с кислородным баллоном, контуром пациента, размещен в специальной водонепроницаемой сумке.

Цена по запросу

Скачать

• Масса аппарата

  1,15 кг

• Понижение давления кислорода от 19,6 МПа до 0,4 МПа

  Наличие

• Кислородная ингаляция с диапазоном потока кислорода, л/мин.

  0, (1±0,5), (2±0,5), (3±0,5), (4±0,5), (5±0,8),
  (6±1), (7±1), (9±1) (12±1,5), (15±2), (25±2,5)

• Возможность визуального определения уровня потока кислорода в двух проекциях (не требуется изменения положения редуктора)

  Наличие

• Поворотный индикатор давления в баллоне

  Наличие

• Поворотный штуцер подключения дыхательного шланга

  Наличие

• Наличие быстроразъемного соединения типа Camozzi 5051 на выходе редуктора для подключения аппаратуры ИВЛ

  Наличие

• Соединение входное 21,8х1/14”

  Наличие

• Возможность ингаляции лекарственными веществами

  Наличие

• Подсоединение к кислородному баллону без применения инструментов

  Наличие

• Баллон кислородный 2 л не менее

  1 шт. или 2 шт.

• Рабочий газ

  Кислород

• Максимальное рабочее давление газа, МПа

  Не менее 14,7

• Объём, л

  Не менее 2

• Масса пустого баллона, кг

  Не более 4,7

• Длина, мм

  не более 395

• Диаметр, мм

  не более 110

• Разовые системы для оксигенотерапии (бесклапанная маска лицевая с дыхательным шлангом длинной не менее 1,5 м)

  не менее 2 шт.

• Ингалятор аэрозольный для распыления сжатым воздухом КШАТ

  наличие

• Сумка мягкая

  1 шт.

• Масса (с баллоном), кг

  не более 7,5

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

• Регистрационное удостоверение

  Декларация соответствия

  Подробнее

Вопросы-ответы — ПироШар

Что такое газ гелий и где он используется?

Гелий — инертный газ. Не горюч. Не взрывоопасен. Не токсичен. Без вкуса, цвета и запаха. Не оказывает влияния на окружающую среду, экологически безопасен. Опасности для живых организмов не представляет. Нельзя вдыхать гелий без примеси кислорода — это может привести к кислородному голоданию и потере сознания. Запрещены сильные удары по гелиевому баллону и нагревание свыше 60 градусов по Цельсию. Сам по себе гелий безвреден, но высокое давление в баллоне все же представляет собой некоторую опасность. Следует предохранять вентиль баллона от сильных ударов; транспортировать баллон лучше с защитным колпаком. Гелий используется не только для надувания воздушных шаров. Самый инертный из летучих и самый летучий из инертных, этот газ используется в машиностроении и оборонной промышленности, являясь рабочей средой некоторых приборов и технологического оборудования. Гелий используется в воздухоплавании. Он обеспечивает подъемную силу вместо огнеопасного водорода, ставшего причиной громких катастроф, из-за которых строительство дирижаблей в 30-е годы было остановлено. Гелий используется в метеорологии для наполнения воздушных шаров и зондов, а также в медицине.

Можно ли хранить баллон с гелием в помещениях где работают люди?

Газообразный гелий соответствует марке «А» или «Б» по ТУ-51-940-80. Согласно ТУ-51-940-80: Хранение газообразного гелия осуществляется согласно инструкции Минхимпрома BCH 6-75, действие которой распространяется на все продукты разделения воздуха и которая допускает хранение баллонов с гелием газообразным в помещении, где работают люди. Газообразный гелий применяется в аэронавтике для заполнения стратостатов, воздушных шаров и т.д., может также применяться в качестве наполнителя рекламных и других воздушных шаров в местах большого скопления людей в магазинах на стадионах и концертных площадках.

Расскажите более подробно о разновидностях баллонов с гелием и количестве шаров которые можно надуть с одного баллона?

Информация о гелиевых баллонах

Емкость баллона, литры	Объем газа приполной заправке баллона (150 А), м куб.	Вес* баллона, кг	Длина* баллона, м	Диаметр баллона, м	Можно надуть шаров (приблизительно)
					9” (23 см)	12” (30 см)	14” (38 см)	16” (60 см)
5	0, 75	10	0,55	0,14	100	50	27	8
8	1,2	14	0,8	0,14	170	85	43	13
10	1, 5	17	0,9	0,14	220	110	54	17
20	3	30	1,4	0,24	450	225	110	33
40	6	70	1,6	0,24	900	450	215	67

*Вес и длина баллона могут в небольшой степени варьироваться.

У нас начатый баллон с гелием, как рассчитать хватит ли нам газа для выполнения предстоящего заказа?

Гелий содержится в специальных баллонах под давлением. Под давлением – для того чтобы газа в баллон вошло больше. Давление измеряется в атмосферах: 1 Атмосфера = 1 кг/см. кв. Номинальное давление (давление, с которым заправляют баллоны на заводе) -150 атмосфер, в таком баллоне газ сжат в 150 раз, а значит его там в 150 раз больше. В 40 литровом баллоне при полной заправке (150 А) содержится: 40 * 150 = 6000 литров гелия. По сути дела, сами гелиевые баллоны отличаются от других (например, кислородных, азотных, углекислотных) газовых баллонов только цветом – они красятся в коричневый цвет, специальный в них только вентиль, ведь гелий очень текуч, а значит, баллон должен закрываться очень плотно.

При надувании шаров мы расходуем гелий, и давление в баллоне понижается, пока не дойдет до нуля. Для того чтобы определить, сколько в баллоне осталось гелия, нужно замерить давление манометром и перемножить количество атмосфер на емкость баллона:

Пример: Баллон 5 литров. Давление 60 атмосфер. 5 * 60 = 300 литров гелия (0,3 м. куб.)

Информация о количестве гелия в баллоне нам нужна, чтобы знать хватит ли нам газа для выполнения работы. Однако для этого нам еще нужно знать расход газа на один шар:

Расход газа на 1 шар

Тип шара	Объем газа в надутом шаре
	м куб.	литров
9” (23 см) круглый латексный	0,007	7
12” (30 см) круглый латексный	0,014	14
14” (38 см) круглый латексный	0,028	28
16” (60 см) круглый латексный	0,9	90
10” (25 см) сердце латексное	0,007	7



Продолжая пример, и используя данные таблицы, мы можем сказать, что, имея 300 литров гелия, мы можем надуть:

300 / 7 = 42 шара 9”

или 300 / 14 = 21 шар 12”

или 300 / 28 = 10 шаров 14”

или 300 / 90 = 3 шара 16”

или 300 / 7 = 42 шара 10” сердечко

Из таблицы мы видим, что 12” шар вмещает в себя 14 литров гелия. Так много, не ошибка ли это? Конечно же, объем шара значительно меньше 14-ти литров, но гелий в шаре находится также в сжатом состоянии (стенки шара давят на газ). Гелий в шаре сжат примерно в 1,5 раза, т.е. давление составляет 1,5 атмосферы. Таким образом, объем 12” шара составляет около 9 литров, а гелия в нем около 14 литров.

Влияет ли на расход гелия температура окружающей среды?

Следует знать, что при минусовой температуре газ в баллоне сжимается – уменьшается в объеме, следовательно, понижается давление. Например, при температуре -20С° в полном 40-литровом баллоне давление газа будет не 150 атмосфер, а около 120 (газ сжался на 20%). Поэтому учитывайте это надувая шары в прохладном помещении и перемещая их в тёплое. Исходя из вышесказанного, рекомендуем надувать шар немного меньше положенного размера и тогда в тёплом месте, расширившийся газ гелий не разорвёт шар, а придаст ему нужную согласно размера форму.

Сколько времени летают гелиевые шары?

Полет шара с гелием самого распространённого размера 12 дюйма(30см. ) составляет от 12 до 20 часов, в зависимости от условий хранения.

А как можно увеличить время полёта гелиевого шара?

Что бы растянуть удовольствие лицезреть полёт гелиевого шара на несколько часов, в домашних условиях, достаточно обрезать ему хвостик используя для этого обычные ножницы.

Второй способ- это специальное средство Hi Float. HI-FLOAT – это безопасный для детей и взрослых раствор жидкого пластика, который, высыхая внутри воздушного шарика, образует удерживающую гелий плёнку и не даёт молекулам гелия выходить через стенку шара. За счёт этого срок полёта шарика увеличивается до двух недель, а иногда и дольше!

Для обеспечения максимальной продолжительности полета шарики должны находиться в теплом или кондиционируемом помещении при температуре от 22° до 26° C.

Так же при повышенной влажности на улице сроки полета шара резко сокращаются, т.к. хим раствор обработки не переносит влажность!

Если надутые и обработанные шарики хранятся на улице,в слишком тёплом или слишком холодном помещении — то срок полёта может несколько сократиться.

Опасен ли Hi Float для людей и окружающих предметов?

HI-FLOAT – это безопасный для детей и взрослых раствор жидкого пластика.

Хотя раствор не является токсичным, непросохший HI-FLOAT похож на клейкий состав на конвертах и при попадании на мебель или станы может оставить следы.

HI-FLOAT — водорастворим, поэтому при попадании на одежду или мебель он легко удаляется влажной тряпкой.

Предупреждение: ULTRA HI-FLOAT – это нетоксичный, смываемый водой пластиковый материал. Хотя он нетоксичен, при попадании в глаза промойте глаза водой в течение нескольких минут.

Остаточное давление

При обмене пустого баллона на полный на предприятиях, реализующих гелий, необходимым условием является наличие остаточного давления в баллоне. Проще говоря – ваш баллон не должен быть совсем пустым, хотя бы 1,5 – 2 атмосферы в нем должно остаться, баллон должен шипеть. Иначе придется доплачивать за «промывку» баллона от возможно попавшего воздуха. Для того, чтобы не платить дополнительные деньги, всегда, когда вы видите, что шар с этого баллона уже не надувается, немедленно закройте и больше не открывайте вентиль. Для предотвращения случайного открывания пустого баллона, его лучше сразу пометить, например, можно натянуть на вентиль не надутый шарик.

Заправка баллонов должна выполняться только на соответствующих предприятиях, при помощи специального оборудования, квалифицированным персоналом. Во избежание трагедии, не осуществляйте самостоятельно заправку баллонов! Именно при таких действиях может проявить себя опасность высокого давления.

термодинамика — Какова температура (и давление) кислорода внутри кислородного баллона?

Спросил 7 лет, 4 месяца назад

Изменено 2 года, 7 месяцев назад

Просмотрено 12 тысяч раз

$\begingroup$

В больнице или в лаборатории можно увидеть огромные баллоны с кислородом. Вопрос в том, какова температура кислорода внутри баллона? А какое давление внутри?

Мы знаем, что критическая температура кислорода намного ниже комнатной температуры. Следовательно, если температура равна комнатной температуре, кислород находится в газообразной фазе. Поскольку плотность высока, давление должно быть очень высоким.

Если температура ниже критической, то почему она не уравновешивается с окружающей средой?

• термодинамика
• давление
• температура

$\endgroup$

5

$\begingroup$

Ответ зависит от природы «огромных кислородных баллонов»…

Вы часто видите большие (около двух этажей) баллоны возле больниц. Их отличает название химической фирмы, в том числе Union Carbide или Linde, нарисованное сбоку, и толстый слой инея на прикрепленной сантехнике.

Эти баллоны содержат жидкий кислород при низком давлении (максимум несколько атмосфер) и очень низкой температуре с очень эффективной (но дешевой) изоляцией. Небольшое количество поступающего внутрь теплового потока заставляет часть жидкого кислорода испаряться, повышая внутреннее давление. Резервуар не очень конструктивно прочный, поэтому создаваемое давление сбрасывается путем использования на объекте или с помощью клапана сброса давления, который, конечно, тратит кислород. В крайних случаях можно использовать нагреватель для повышения внутреннего давления в соответствии с потребностями объекта. Выход из строя этого клапана сброса давления (закрыт) представляет серьезную опасность для этого типа резервуара.

Другой тип кислородного баллона — стальной баллон гораздо меньшего размера (возможно, 6 футов на 12 дюймов в диаметре).

Это очень прочный стальной баллон, содержащий сжатый кислород газ при температуре окружающей среды и очень высоком давлении. Танк тяжелый, дорогой и требует бережного обращения. (Я бы не стал использовать установку, показанную на этом фото, слишком сомнительно!) Для создания регулируемого потока низкого давления необходим сложный редукционный клапан. Если вы исследуете такой резервуар (например, в лаборатории), вы можете обнаружить серия штампов с датами, возможно, охватывающая десятилетия, на которых танк был испытан при каком-то огромном избыточном давлении.

Примечание: изображение отредактировано, чтобы удалить проблемный штамп на баке…

$\endgroup$

1

$\begingroup$

В некоторых востребованных медицинских учреждениях используется жидкий кислород при криогенных температурах (в баллонах) (http://208.76.246.34/~ava/Oxygen-source.pdf). Чаще используют газообразный кислород в металлических баллонах. Давление может варьироваться, но указанный выше источник дает 13700 кПа (для Великобритании).

$\endgroup$

$\begingroup$

Жидкий кислород имеет коэффициент расширения 860:1. Это означает, что когда он испаряется от -297°F до температуры окружающей среды, он расширяется в 860 раз по сравнению с его объемом. Вот почему в самолетах есть «наращивающие» змеевики, которые позволяют жидкости расширяться в газообразную форму до регуляторов дыхания кислородом. В сервисной тележке LOX есть нагнетательная трубка, выпускной клапан и разрывной диск, чтобы предотвратить создание такого большого давления при нагревании, которое могло бы привести к разрыву трубопроводов тележки.

$\endgroup$

1

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Парциальное давление кислорода — StatPearls

Книжная полка NCBI. Служба Национальной медицинской библиотеки, Национальных институтов здоровья.

StatPearls [Интернет]. Остров сокровищ (Флорида): StatPearls Publishing; 2022 янв.

StatPearls [Интернет].

Показать подробности

Критерий поиска

Сандип Шарма; Мухаммад Ф. Хашми.

Информация об авторе

Последнее обновление: 30 сентября 2021 г.

Введение

Оксигенация тканей — один из важнейших процессов, происходящих в организме человека. Без надлежащей оксигенации тканей метаболические процессы не могут функционировать эффективно, и клеточные функции будут давать сбои. При таком значении для выживания организма понятно, что процесс извлечения кислорода из окружающего воздуха жестко регулируется физиологически. Все газы следуют химическим законам, согласно которым при смешивании каждый из них будет иметь парциальное давление, равное гипотетическому давлению, когда тот же газ однородно занимает тот же объем при той же температуре, что и исходная смесь. [1]

Назначение

В состав окружающего воздуха входит приблизительно 78 % азота, 21 % кислорода, 1 % аргона и следовые количества двуокиси углерода, неона, метана, гелия, криптона, водорода, ксенона, озона, двуокиси азота, йода, угарный газ и аммиак. Следовательно, на уровне моря, где известно, что атмосферное давление составляет 760 мм рт. ст., парциальные давления различных газов могут быть оценены как парциальные давления примерно 593 мм рт. ст. для азота, 160 мм рт. ст. для кислорода и 7,6 мм рт. ст. аргон. Однако эти парциальные давления не являются точным отражением парциальных давлений, доступных для диффузии в альвеолах легких. Когда воздух вдыхается через верхние дыхательные пути, он согревается и увлажняется легочными путями. В результате этого процесса появляется значительное количество водяного пара, который затем регулирует парциальное давление других газов, включая кислород. Невозможно собрать газы непосредственно из альвеол. Уравнение альвеолярного газа очень помогает в расчете и точной оценке парциального давления кислорода внутри альвеол. Уравнение альвеолярного газа используется для расчета парциального давления кислорода в альвеолах:

В то время как PAO2 – парциальное давление кислорода в альвеолах, Patm – атмосферное давление на уровне моря, равное 760 мм рт. Ph3O – парциальное давление воды, равное приблизительно 45 мм рт. ст. FiO2 – доля вдыхаемого кислорода. PCO2 — это парциальное давление углекислого газа в артериях, которое в нормальных физиологических условиях составляет примерно 40–45 мм рт. ст., и RQ (дыхательный коэффициент). FiO2 напрямую связан с процентным содержанием кислорода во вдыхаемом воздухе. Без опоры на уровне моря это 21% или 0,21. Однако каждый литр дополнительного кислорода во вдыхаемом воздухе увеличивает это значение примерно на 4% или 0,04. Поэтому 2 литра дополнительного кислорода увеличивают FiO2 на уровне моря на 8% или от 0,08 до 29.% или 0,29. Значение RQ может варьироваться в зависимости от типа диеты и метаболического состояния человека. Стандартное значение 0,82 для типичного рациона человека. На уровне моря без дополнительной вдыхаемой оксигенации альвеолярное парциальное давление кислорода (PAO2) составляет:

Это альвеолярное парциальное давление кислорода является движущей силой для диффузии кислорода через альвеолярные мембраны, через стенки легочных капилляров и в артериальный кровоток. и эритроциты для транспорта по всему телу в периферические ткани. Градиент диффузии из альвеолярного пространства в капилляр определяется количественно с помощью градиента А-а, рассчитываемого как:

PaO2 измеряется с использованием газов артериальной крови, и PAO2 рассчитывается, как указано выше. Больший градиент указывает на то, что патология препятствует переносу кислорода в капилляр, что влияет на доступное парциальное давление кислорода во всем теле. Необходимое парциальное давление кислорода во всех тканях варьируется в зависимости от метаболических потребностей тканей. Было обнаружено, что мозгу требуется парциальное давление кислорода не ниже 35 мм рт. Нарушаются психические функции, поскольку аэробный метаболизм глюкозы для производства энергии не может происходить эффективно. Кожа обычно имеет спектр парциального давления, основанный на глубине слоя кожи от поверхности. Поверхностная область кожи на глубине от 5 до 10 микрометров имеет парциальное давление кислорода приблизительно от 5,0 до 11 мм ртутного столба. Дермальные сосочки на глубине от 45 до 65 микрометров обычно имеют парциальное давление кислорода от 18 до 30 мм рт.ст., а в субсосочковых сплетениях на глубине от 100 до 120 микрометров парциальное давление кислорода составляет приблизительно от 27 до 43 мм рт.ст. Кишечник также имеет переменное парциальное давление кислорода, при этом серозная часть тонкой кишки составляет от 53,0 до 71,0 мм рт.ст. Парциальное давление кислорода в печени было изучено с несколько разными результатами, так что две отдельные группы имели средние значения 42,04 мм рт.ст. и 34,53 мм рт.ст. Почки составляют еще одну систему органов, которая имеет высокую потребность в кислороде из-за высокой энергии и последующей метаболической потребности, связанной с активными транспортными процессами систем реабсорбции нефронов. Таким образом, парциальное давление кислорода в мозговом веществе составляет от 10 до 20 мм рт. ст., а коре требуется от 52 до 9 мм рт.2 мм рт.ст. Мышечная потребность в кислороде сильно варьирует в зависимости от интенсивности и продолжительности активности мышц. Исходно мышечное парциальное давление кислорода составляет от 27 до 31 мм рт. ст. В процессе потребления кислорода различными тканями содержание кислорода в крови падает так, что 100 мм рт. ст. в артериальной крови снижается до 40 мм рт. ст. в венозной [2].

Клиническое значение

Первичным измерением, используемым для оценки парциального давления кислорода, является газ артериальной крови. Это обеспечивает прямое измерение парциального давления кислорода, парциального давления углекислого газа, кислотности (pH), насыщения оксигемоглобина и концентрации бикарбонатов в артериальной крови. Все они полезны для оценки и лечения различных болезненных состояний.

Парциальное давление кислорода снижается в результате нескольких болезненных процессов. Первичные процессы включают снижение вдыхаемого кислорода, гиповентиляцию, ограничения диффузии и несоответствие вентиляции/перфузии (несоответствие V/Q).

Изменения давления окружающей среды вызывают изменение доступного кислорода для диффузии в организм. На уровне моря атмосферное давление составляет 760 мм ртутного столба. Однако с увеличением высоты атмосферное давление падает. Например, на вершине горы Эверест атмосферное давление составляет всего 260 мм ртутного столба. Когда это давление используется для расчета альвеолярного парциального давления кислорода в окружающей среде, приблизительно 54,6 мм ртутного столба кислорода доступно для диффузии. Это почти половина того, что имеется на уровне моря.

По существу, любая патология, снижающая вентиляцию альвеол, приводит к дефекту гиповентиляции. К ним могут относиться:

• Угнетение или порок развития центральной нервной системы (ЦНС) из-за неврологического дефицита, Гийена-Барре, БАС или передозировки лекарств, при которых снижена дыхательная активность не обеспечивает должного надувания

• Мышечная слабость

• Плохая эластичность грудной клетки вследствие перелома ребер или кифосколиоза

Результатом гиповентиляции при оксигенации является неэффективный воздухообмен между альвеолярным пространством и окружающей средой. Это снижает парциальное давление кислорода в альвеолярном пространстве, что приводит к уменьшению градиента диффузии, снижая парциальное давление кислорода в крови.

Как следует из названия, несоответствие вентиляции и перфузии представляет собой дисбаланс между доступной вентиляцией и доступной артериолярной перфузией для диффузии кислорода в кровоток. В нормальном легком есть изменения во всех тканях в ответ на потребность в кислороде и капиллярах. В основании легкого обе перфузии относительно больше, чем вентиляция, что приводит к меньшему V/Q, чем в верхушках. Бронхоконстрикция в легочной ткани обычно возникает для снижения вентиляции в плохо перфузируемых областях легких, и аналогичным образом вазоконстрикция в капиллярных артериолах обычно возникает в плохо вентилируемых областях легких. В сочетании эти механизмы работают, чтобы сбалансировать соотношение V/Q, так что в результате получается гетерогенная вентиляция и перфузия с минимальным патологическим мертвым пространством или шунтированием. При болезненных состояниях, таких как заболевания легочных сосудов, интерстициальное заболевание или обструктивное заболевание легких, отношение доступной легочной вентиляции к капиллярной перфузии искажается, образуя гипоксическую среду. Это приводит к неэффективному переносу кислорода в капиллярное пространство, что приводит к снижению парциального давления кислорода в крови.

Шунт справа налево представляет собой альтернативный патологический путь кровообращения, который позволяет деоксигенированной крови миновать легкие из правых отделов сердца в левые отделы сердца. В дальнейшем оксигенации не происходит. Шунтирование является примером крайнего несоответствия V/Q.[3][4][5]

Ограничение диффузии возникает при нарушении движения кислорода из альвеол в легочные сосуды. Эта этиология характеризуется фиброзом легких и деструкцией паренхимы альвеол, что приводит к уменьшению площади поверхности альвеолярной ткани. Часто диффузионные аномалии сосуществуют с несоответствием V/Q и наиболее распространены в условиях физической нагрузки. Во время отдыха кровоток через легочные артериолы достаточно медленный, чтобы обеспечить правильную диффузию независимо от повышенного градиента А-а. Однако в условиях физической нагрузки сердечный выброс увеличивается. Когда это происходит, в легких меньше времени для оксигенации, что приводит к транзиторной гипоксии. Примеры болезни с ограниченной диффузией включают фиброз легких и хроническую обструктивную болезнь легких. Результатом является нормальное парциальное давление кислорода в альвеолярном пространстве, но низкое парциальное давление кислорода в артериальном пространстве.

Улучшение результатов медицинской бригады

Все члены межпрофессиональной медицинской бригады, особенно те, кто имеет дело с пациентами с респираторными или другими проблемами кровообращения, которые нарушают доставку кислорода, должны понимать концепцию и физиологические последствия парциального давления кислорода. Сюда входят клиницисты, специалисты, медсестры и пульмонологи. Знание того, как использовать это значение, может помочь в диагностике и помочь сформировать стратегию лечения и ведения этих пациентов, что приведет к лучшим результатам. [Уровень 5]

Контрольные вопросы

• Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.

• Комментарий к этой статье.

Каталожные номера

1.

Кейси Д.Д., Янц Д.Р., Рассел Д.В., Вондерхаар Д.Дж., Джоффе А.М., Дишерт К.М., Браун Р.М., Зук А.Н., Гулати С., Хайдеман Б.Е., Лестер А.Х., Бентов М.Г., Топор I, Self WH, Rice TW, Semler MW., PreVent Investigators и Pragmatic Critical Care Research Group. Вентиляция мешком-маской во время интубации трахеи у взрослых в критическом состоянии. N Engl J Med. 201928 февраля; 380(9):811-821. [Бесплатная статья PMC: PMC6423976] [PubMed: 30779528]

2.

Huang F, Gou Z, Fu Y. Предварительная оценка прогностического контроллера для роторного насоса крови на основе легочного кислородного газообмена. Proc Inst Mech Eng H. 2019 Feb; 233(2):267-278. [PubMed: 30760162]

3.

Brinkman JE, Toro F, Sharma S. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 24 августа 2021 г. Физиология, респираторный драйв. [В паблике: 29494021]

4.

Cao Y, Wang M, Yuan Y, Li C, Bai Q, Li M. Газ артериальной крови и кислотно-щелочной баланс у пациентов с синдромом гипертензии, вызванной беременностью. Эксперт Тер Мед. 2019 Январь; 17 (1): 349-353. [Бесплатная статья PMC: PMC6307481] [PubMed: 30651802]

5.

Шарма С., Хашми М.Ф., Бернс Б. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 30 августа 2021 г. Уравнение альвеолярного газа. [PubMed: 29489223]

6.

Дениз С., Шахин Х., Полат Г., Эрбайку А.Е. В чем больше пользы от легочной реабилитации? Астма или ХОБЛ? Терк Торак Дж. 2019 июля; 20 (3): 160-167. [Бесплатная статья PMC: PMC65

] [PubMed: 30986177]

7.

Ортис-Прадо Э., Данн Дж. Ф., Васконез Дж., Кастильо Д., Вискор Г. Парциальное давление кислорода в организме человека: общий обзор. Am J Blood Res. 2019;9(1):1-14. [Бесплатная статья PMC: PMC6420699] [PubMed: 30899601]

8.

Баумстарк А., Плеус С., Джендрике Н., Либинг С., Хинцманн Р., Хауг С., Фрекманн Г. Проверка концепции для оценки влияния парциального давления кислорода в капиллярной крови на измерения SMBG. J Diabetes Sci Technol. 2019 ноябрь;13(6):1105-1111. [Бесплатная статья PMC: PMC6835173] [PubMed: 30841739]

Copyright © 2022, StatPearls Publishing LLC.

Эта книга распространяется в соответствии с международной лицензией Creative Commons Attribution 4.0 (http://creativecommons.org/licenses/by/4.0/), которая разрешает использование, дублирование, адаптацию, распространение и воспроизведение на любом носителе или формате, при условии, что вы укажете автора(ов) оригинала и источник, будет дана ссылка на лицензию Creative Commons и указаны любые внесенные изменения.

Bookshelf ID: NBK493219PMID: 29630271

Accuracy of Oxygen Flow Delivered by Compressed-Gas Cylinders in Hospital and Prehospital Emergency Care

Research ArticleOriginal Research

Frédéric Duprez, Jean Bernard Michotte, Gregory Cuvelier, Alexandre Legrand, Sharam Mashayekhi and Gregory Reychler

Respiratory Care March 2018, 63 (3) 332-338; DOI: https://doi. org/10.4187/respcare.05657

• Статья
• Цифры и данные
• Ссылки
• Информация и показатели
• PDF

Резюме

ПРЕДПОСЫЛКИ: Кислородные баллоны широко используются как в стационаре, так и на догоспитальном этапе. Чрезмерное или несоответствующее F _{IO 2} может иметь решающее значение для пациентов с гиперкапнией или гипоксией. Более того, избыточная оксигенация может быть вредной при ишемических нарушениях. Поэтому дополнительный кислород из кислородного баллона должен подаваться точно. Цель этого исследования состояла в том, чтобы оценить точность потоков кислорода для кислородного баллона в стационаре и на догоспитальном этапе.

МЕТОДЫ: Проспективное исследование было проведено для оценки точности подачи кислорода (2, 4, 6, 9 и 12 л/мин) для различных кислородных баллонов, готовых к использованию в разных отделениях больницы. Доставляемые потоки анализировались случайным образом с использованием калиброванного теплового массового расходомера. Были оценены два типа кислородных баллонов: кислородный баллон 78 с одноступенчатым регулятором и кислородный баллон 70 с двухступенчатым регулятором. Доставляемые потоки сравнивали с требуемым потоком кислорода. Учитывалось значение остаточного давления для каждого кислородного баллона. Был рассчитан коэффициент вариации для сравнения изменчивости подаваемого потока между двумя типами кислородных баллонов.

РЕЗУЛЬТАТЫ: Все медианные значения расхода составляли ≥ 100 % требуемого расхода для одноступенчатого (диапазон 100–109 %) и < 100 % требуемого расхода для двухступенчатого (диапазон 95–97 %). Средние значения подаваемого потока отличались между одноступенчатой ​​и двухступенчатой. Было обнаружено, что одноступенчатая значительно выше, чем двухступенчатая ( P = 0,01). При низком потоке дисперсия показателей для одной ступени была выше, чем при высоком потоке кислорода. Различия в расходе также были обнаружены между низким и высоким остаточным давлением, но только с одной ступенью (9). 0045 P = 0,02). Остаточное давление для обоих кислородных баллонов (№ = 148) варьировалось от 73 до 2900 фунтов на квадратный дюйм, и между двумя типами не наблюдалось существенной разницы ( P = 0,86). Рассчитанный коэффициент вариации варьировался от 7% (±1%) для двухступенчатого до 8% (±2%) для одностадийного.

ВЫВОДЫ: Это исследование показывает хорошую точность подачи кислорода через кислородные баллоны. Эта точность была выше с двухкаскадным. Одноступенчатая также была точной, однако при малом расходе эта точность несколько меньше. Более того, при одноступенчатой ​​ступени, когда остаточное давление снижается, медианное значение подаваемого потока уменьшается

• баллоны с кислородом
• оксигенотерапия
• точность
• гипероксия
• гипоксия

Введение

Кислородная терапия широко используется как в стационаре, так и на догоспитальном этапе. ^1–3 Исследование, проведенное в 2008 г. , показало, что в Соединенном Королевстве 15–17% госпитализированных пациентов в какой-то момент получали кислород по сравнению с 34% пациентов, доставленных машиной скорой помощи. ⁴

В таких случаях оксигенотерапия проводится с помощью настенной трубки Торпа или кислородных баллонов. Трубки Торпа используются в больницах для подачи кислорода. На вход трубки Торпа подается движущее давление, и поплавковый индикатор поднимается в конической трубке до тех пор, пока не будет считан требуемый расход. ⁵ Баллоны с кислородом находятся в стальных или алюминиевых баллонах, содержащих газ под высоким давлением. Для безопасного введения кислорода пациенту необходимо снизить высокое давление. Чтобы снизить это давление до среднего уровня — с 2900 фунтов на квадратный дюйм (psi) до 44 фунтов на квадратный дюйм — кислородные баллоны оснащены регулятором давления. Существуют две модели регуляторов: предустановленные одноступенчатые регуляторы, использующие один впускной клапан, и предустановленные двухступенчатые регуляторы, использующие серию клапанов. Работая при этом промежуточном давлении, расходомер регулирует выпуск с помощью ограничителей с переменным расходом. В этом простом методе используются калиброванные порты для подачи заданного потока. ⁵ В Европе точность расходомеров медицинских газов определяется стандартами ISO 15002. ⁶ В соответствии с этим стандартом подаваемый поток не должен отклоняться от требуемого потока более чем на 0,5 л/мин, если требуемый поток < 5 л/мин, и более чем на 10 % выше этого порога. В Северной Америке стандарты требований устанавливаются Ассоциацией производителей сжатого газа. Эти стандарты определяют допустимую погрешность на 10 % выше или ниже требуемого расхода. ⁵ В Северной Америке давление газа в кислородных баллонах обычно выражается в фунтах на квадратный дюйм, а в Европе единицей измерения является бар (кгс/см ² ). ⁵ Кислородные баллоны и расходомеры с трубкой Торпа обычно используются последовательно, например, во время внутрибольничной или догоспитальной транспортировки. Поэтому важно знать, обеспечивают ли эти системы одинаковые уровни потока кислорода для поддержания одинакового уровня оксигенации.

Исследование, проведенное в 2013 году, показало, что ежегодно в Соединенном Королевстве можно было бы избежать нескольких тысяч смертей с помощью контролируемого использования кислорода. ³ Таким образом, точность потока кислорода является ключевым моментом. В недавних исследованиях изучалась точность трубок Торпа в клинических ситуациях. ^7,8 Они заметили, что требуемый поток отличался от потока, подаваемого при использовании трубки Торпа. Эта разница может привести к избыточной или недостаточной оксигенации пациентов, что может быть вредным при различных состояниях, таких как ХОБЛ, ишемические нарушения и у недоношенных детей. Однако существует мало данных об использовании кислородных баллонов с расходомером. Целью данного исследования было оценить точность расходомеров, прикрепленных к кислородным баллонам, которые готовы к использованию.

КРАТКИЙ ОБЗОР

Современные знания

Кислородная терапия используется для лечения гипоксии. Баллоны с кислородом можно использовать для подачи кислорода на догоспитальном и внутрибольничном уходе. Дополнительный кислород, доставляемый кислородными баллонами, полезен во многих клинических ситуациях. Точность расходомеров кислорода в баллонах важна для предотвращения избыточной или недостаточной оксигенации.

Что этот документ вносит в наши знания

Это исследование показывает хорошую точность потоков кислорода, доставляемых кислородными баллонами в больнице и во время догоспитальной помощи. Однако результаты сообщают о статистической, но ограниченной разнице между исследованными типами баллонов с кислородом. Более того, результаты показывают, что неточности могут возникать при низком расходе кислорода и/или низком остаточном давлении в некоторых типах баллонов. Клиницистам следует помнить об этих различиях при назначении кислорода.

Методы

Потоки, обеспечиваемые расходомерами, оценивались на последовательных кислородных баллонах, готовых к использованию, выбранных из двух отделений неотложной помощи больницы, двух служб скорой помощи и пожарной бригады в валлонском регионе Бельгии с марта по май 2016 г. проанализированные кислородные баллоны были из запасов, имевшихся в наличии на момент принятия мер.

Измерения

Давление газа.

Перед измерением расхода остаточное давление в каждом кислородном баллоне проверялось прямым считыванием показаний манометра. Любое давление газа в кислородном баллоне > 1450 фунтов на квадратный дюйм считалось высоким давлением, а давление от 0 до 1450 фунтов на квадратный дюйм считалось низким давлением.

Расходомер кислородных баллонов.

Точность расходомеров кислородных баллонов была проанализирована с помощью калиброванного теплового массового расходомера (red-y compact GCM, Vögtlin, Швейцария) (0–20 л/мин, точность 1% полной шкалы или ± 0,2 л/мин) . Измерение расхода с помощью этого теплового массового расходомера не зависит от температуры и атмосферного давления. В каждом кислородном баллоне оценивали различные потоки в случайном порядке (2, 4, 6, 9 и 12 л/мин). Значения коэффициента рандомизации были выбраны с помощью случайной функции Microsoft Excel (Microsoft, Redmond, Washington). Доставляемый поток количественно определяли через 5 секунд в установившемся режиме. Измерения проводились дважды на каждом потоке, а затем регистрировалось среднее значение. Потоки 2–4 л/мин и 6–12 л/мин считались низким и высоким потоком соответственно.

Анализ

Потоки выражались в стандартных единицах (л/мин) и в процентах от требуемого расхода (% требуемого расхода). Для каждого потока рассчитывали минимальное значение, максимальное значение, диапазон между обоими значениями и межквартильный диапазон (IQR). Средние значения выражаются с их стандартным отклонением для параметрических данных и медианные значения с IQR для непараметрических данных. Для оценки изменчивости расходомеров кислородного баллона рассчитывали коэффициент вариации.

Одноэтапные и двухэтапные группы сравнивали с использованием теста дисперсионного анализа с последующим применением метода Холма-Сидака для параметрических данных. Для непараметрических сравнений использовали критерий Крускелла-Уоллиса, а затем метод Данна или критерий суммы рангов Манна-Уитни.

Для проверки точности измерений калиброванного теплового массового расходомера был проведен тест Фридмана для анализа 3 случайных измерений расхода кислорода (1,5, 6, 9 и 12 л/мин), выполненных на этапе прецизионного эксперимента ( 10 двухступенчатых при максимальном давлении). Коэффициенты внутриклассовой корреляции рассчитывались для проверки повторяемости 3 последовательных измерений потоков кислорода; Считалось, что значения внутриклассовых коэффициентов корреляции > 0,75 отражают превосходную повторяемость.

Анализ ошибок для каждого измерения определялся разницей между подаваемым и требуемым расходом, деленной на требуемый расход.

Результаты

Всего было проанализировано 148 кислородных баллонов (одно- и двухступенчатых). Их происхождение и распространение показано в Таблице 1. Распределение кислородных баллонов было: 53% (№ = 78) с одноступенчатым кислородным баллоном (Messer Cutting Systems, Groß-Umstadt, Германия) и 47% (№ = 70) с двухступенчатым кислородным баллоном (Air Liquide, Париж, Франция).

Таблица 1.

Источник баллонов со сжатым газом

Давление газа

Остаточное давление для обоих кислородных баллонов варьировалось от 73 до 2900 фунтов на квадратный дюйм. Среднее (25-й и 75-й процентили) остаточное давление для одноступенчатой ​​системы составляло 1885 фунтов на квадратный дюйм (1033–2900 фунтов на квадратный дюйм) и 2176 фунтов на квадратный дюйм (1087–2900 фунтов на квадратный дюйм) для двухступенчатой ​​( P = 0,86).

Для одноступенчатых 26 кислородных баллонов (33%) оказались под давлением низкого давления и 52 кислородных баллона (67%) высокого давления; для двухступенчатого, 27 кислородных баллонов (39%) находились под давлением при низком давлении и 43 кислородных баллона (61%) при высоком давлении (табл. 2).

Таблица 2.

Распределение баллонов со сжатым газом

Расход

Для всех кислородных баллонов разброс среднего значения увеличился со 100% до 109% требуемого расхода для одноступенчатого и с 95% до 97 % для двухступенчатого. В основном для одноступенчатых медианное значение, диапазон и IQR уменьшались с увеличением требуемого потока (таблица 3). Значительные различия IQR ( P = 0,001) наблюдались между одноступенчатой ​​и двухступенчатой ​​(таблица 3). Однако разрыв между одноступенчатым и двухступенчатым уменьшался с увеличением требуемого значения расхода. Среднее значение подаваемого потока было равно или больше требуемого потока для одноступенчатого и ниже требуемого потока для двухступенчатого (рис. 1 и таблица 3).

Таблица 3.

Распределение доставляемых потоков кислорода*

Рис. 1.

Доставляемые потоки выражали в процентах от требуемого потока кислорода. Значения, полученные с использованием 78 одноступенчатых (А) и 70 двухступенчатых регуляторов (В) для потоков кислорода от 2 до 12 л/мин. Прямоугольники иллюстрируют 25-й и 75-й процентили, усы соответствуют 5-му и 9-му процентилю.5-й процентиль и точки являются выбросами.

Для одноступенчатых, но не для двухступенчатых, наблюдались различия в медианных значениях между низким и высоким остаточным давлением. Действительно, при одноэтапном медианные значения уменьшались при одном и том же расходе, когда кислородные баллоны герметизировались при низком остаточном давлении (рис. 2).

Рис. 2.

Распределение разницы расхода для 78 одноступенчатых кислородных баллонов между низким давлением (A: в диапазоне от 290 до 1378 фунтов на кв. дюйм, № = 26) и высоким давлением (B: в диапазоне от 1450 до 2 ,900 фунтов на квадратный дюйм, нет. = 52). Сравнение низкого и высокого давления с использованием теста Фридмана выглядит следующим образом: 2 л/мин, P = 0,041; 4 л/мин, P = 0,02; 6 л/мин, P = 0,02; 9 л/мин, P = 0,002, и 12 л/мин, P = 0,004.

Изменчивость измерений

Не было обнаружено статистической разницы ( P = 0,61) в отношении коэффициента вариации между одноступенчатой ​​и двухступенчатой ​​системой (таблица 4). Коэффициент внутриклассовой корреляции колебался от 0,97 до 0,99, что свидетельствует о превосходной воспроизводимости измерений теплового массового расходомера (таблица 5). Погрешность измерения уменьшалась при увеличении расхода, особенно для одноступенчатого (табл. 6).

Таблица 4.

Среднее значение подаваемых потоков и коэффициент вариации Сравнение одно- и двухступенчатых

Таблица 5.

Повторяемость трех измерений требуемого O ₂ Расход

Анализ ошибок для каждого потока между одноступенчатой ​​и двухступенчатой ​​

Обсуждение

В этом исследовании оценивалась точность расхода кислорода, подаваемого расходомерами кислородного баллона. Оценивались кислородные баллоны двух марок. Мы обнаружили хорошую точность подачи кислорода для обоих типов проанализированных кислородных баллонов. Наблюдались небольшие различия в потоке между брендами. Хотя разница между одноступенчатыми и двухступенчатыми регуляторами поддавалась измерению, маловероятно, что эта разница имела клиническое значение. В среднем, одноступенчатые имели тенденцию обеспечивать расход выше требуемого расхода (в основном при низком расходе), тогда как двухступенчатые обеспечивали расход ниже требуемого расхода. Разброс измерений был немного больше при одноступенчатом, чем при двухступенчатом. Независимо от системы регулятора давления подаваемый поток в целом был близок к требуемому расходу. Анализ погрешностей показал, что при увеличении требуемого значения расхода значение процентной погрешности уменьшалось. Эта систематическая ошибка уменьшалась с увеличением расхода, в основном для одноступенчатых.

Аналогичное исследование, проведенное с большим количеством трубок Торпа в больницах (№ = 476), показало средние значения потока кислорода в диапазоне от 91% до 110% от требуемого потока. ⁷ Разброс результатов измерений при использовании трубок Торпа выше, чем при использовании расходомеров с кислородным баллоном. При одноступенчатом, но не при двухступенчатом, медианные значения потока кислорода были ниже при низком давлении газа, чем при высоком давлении газа. Это указывало на то, что снижение давления для одноступенчатой ​​системы повлияло на подаваемый поток, уменьшив это значение. Эту разницу можно объяснить автоматической компенсацией любого падения давления подачи с помощью двухступенчатой ​​системы, которая позволяет поддерживать постоянный расход. Более того, двухступенчатые регулировали давление газа с большей точностью, чем одноступенчатые, поскольку давление постепенно снижалось с помощью многоступенчатых регуляторов. ⁵ Наконец, двухступенчатые потоки были более постоянными, чем одноступенчатые. Принимая во внимание эти проблемы, двухэтапный вариант имел меньшую изменчивость, чем одноэтапный. Эти результаты согласуются с двумя предыдущими статьями, в которых анализировалась точность потока через трубки Торпа в больнице. ^7,8 Вывод этих исследований состоял в том, что испытанные трубки Торпа показали низкую точность. С другой стороны, наши результаты показали, что кислородные баллоны имеют меньшую изменчивость потока, чем трубки Торпа, а это означает, что точность расходомеров кислородных баллонов лучше, чем у трубок Торпа. Кроме того, коэффициент вариации в исследовании Дэвидсона и др. (91 проанализированных трубок Торпа) составил 0,6 (±0,5) и 0,11 (±0,01) в исследовании Duprez et al (проанализировано 476 трубок Торпа). ^7,8 В нашем исследовании коэффициент вариации составил 0,08 (±0,02) для одноэтапного и 0,07 (±0,01) для двухэтапного.

Эти различия в изменчивости между расходомерами на баллоне с кислородом и трубками Торпа могут быть связаны с компактным красным y (точность ±1% для потока кислорода; диапазон 0,5–20 л/мин), который является очень точным измерительным прибором, в то время как Davidson и другие. использовали Timeter RT-200 (Allied Healthcare Products, Сент-Луис, Миссури; точность ±4% для потока кислорода; диапазон 0,5–10 л/мин). Кроме того, расходомер с трубками Торпа становится неточным при воздействии статического электричества или магнитного поля, вторичного по отношению к механическому удару или нарушению вертикальности, а также при изменениях атмосферного давления или комнатной температуры. ^5,9 Эти факторы могут привести к ошибкам в считывании, что может объяснить, почему точность кислородных баллонных расходомеров выше, чем у трубок Торпа.

Однако в 1996 г. Henderson et al. ¹⁰ изучали точность подачи кислорода через назальную канюлю в операционной. Они пришли к выводу, что трубки Торпа или расходомеры кислородных баллонов обеспечивают точную подачу кислорода. С другой стороны, потоки кислорода из тройника круглой системы были ниже, чем у трубок Торпа и расходомеров кислородного баллона, особенно при открытом регулируемом клапане ограничения давления.

Несмотря на это, пациенты, получающие оксигенацию последовательно с помощью различных систем (кислородные баллоны с расходомером или трубки Торпа), вряд ли будут иметь стабильный уровень оксигенации, поскольку точность подачи кислорода этими устройствами различна. Тем не менее, кислород редко титруют на догоспитальном этапе после купирования гипоксии. ¹¹ Кроме того, по прибытии в больницу заменяют устройство для оксигенации, которое может вызвать избыточную или недостаточную оксигенацию, если S _{pO 2} (или анализ газов крови) не тестируется после этой модификации. Таким образом, гипероксия является частой находкой по прибытии в больницу у пациентов, получавших кислород на догоспитальном этапе; на самом деле гипероксия так же распространена, как и гипоксия. ¹¹ Следует подчеркнуть, что аналогичная ситуация, описанная выше, могла возникнуть при внутрибольничных перевозках с попеременным использованием трубок Торпа и кислородных баллонов с расходомерами.

Последние руководства рекомендуют использовать пульсоксиметрию чаще, чтобы избежать гипероксии. ¹¹ Это должно побудить персонал отделений неотложной помощи быть осторожными и, следовательно, использовать пульсоксиметрию для определения потока кислорода вместо предыдущей настройки потока после прибытия пациента. Они также должны учитывать разницу в снабжении кислородом (и/или изменение схемы вентиляции) в качестве причины возмущения, прежде чем рассматривать изменение состояния здоровья пациента.

В этом исследовании оценивалась точность большого количества расходомеров кислородных баллонов. Тем не менее, в этом исследовании есть слабые места. Были изучены только два типа расходомеров кислородных баллонов, потому что в Бельгии они были единственными двумя доступными. Кроме того, при измерениях не учитывалась температура окружающей среды, что могло быть источником систематической ошибки. Кроме того, дата проверки каждого расходомера кислородного баллона не была известна, потому что в Бельгии закон требует, чтобы расходомеры кислородного баллона проверялись только каждые 5 лет.

Выводы

Это исследование показало, что поток кислорода, подаваемый кислородными баллонами, является точным. Остаточное давление влияет на точность потока кислорода, особенно при одноступенчатом режиме при низком потоке. Тем не менее, кислородные баллоны с расходомером имеют меньшую изменчивость, чем настенные трубки Торпа, используемые в больницах. Любое изменение системы оксигенации (трубка Торпа вместо кислородного баллона с расходомером или замена разных расходомеров кислородного баллона) является рискованной операцией. Использование S _{pO 2} чаще должны снизить риск недостаточной или чрезмерной оксигенации.

Благодарности

Авторы выражают признательность доктору медицинских наук Франку Вантримпону и г-ну Кристофу Фонтену из больницы Эпикура Орню, Н. Т. Мишелю Слингенейеру и Н. Т. Жаку Эро из больницы Амбруаз Паре, Монс, Бельгия, а также г-ну Фрэнсису Дюпону из службы скорой помощи. Boussu за их помощь в измерениях для этого исследования.

Сноски

Ссылки

1. 1.↵
   1. Мэтьюз А,
   2. Гэвин С,
   3. О’Дрисколл BR

   . Аудит догоспитальной кислородной терапии Северо-Западной службой скорой помощи (NWAS) через 1 год после публикации нового руководства JRCALC по использованию кислорода. Thorax 2010; 65 (прил.): A174–A174.

2. 2.
   1. O’Driscoll BR,
   2. Howard L,
   3. Bucknall C,
   4. Welham S,
   5. Davison A

   . Экстренный кислородный аудит Британского торакального общества. Thorax 2011;66(8):734–735.

3. 3.↵
   1. Kane B,
   2. Decalmer S,
   3. O’Driscoll BR

   . Неотложная оксигенотерапия: от рекомендаций к реализации. Дыши 2013;9(4):246–253.

4. 4.↵
   1. Хейл К.Е.,
   2. Гэвин К.,
   3. О’Дрисколл Б.Р.

   . Аудит использования кислорода в машинах скорой помощи и в отделении неотложной помощи больницы. Emerg Med J 2008;25(11):773–776.

5. 5.↵
   1. Каир JM,
   2. Pilbeam SP

   . Респираторное оборудование Мосби. 7-е издание. Сент-Луис: Мосби. 2013: 84–85.

6. 6.↵

   Международная организация по стандартизации. НФ в ISO 15002: 2008-09. Расходомеры для подключения к оконечным устройствам медицинских газопроводов. Доступно по адресу: https://www.iso.org/en/standard/42057.html. По состоянию на 10 июня 2017 г.

7. . 7.
   1. Duprez F,
   2. Barile M,
   3. Бонус T,
   4. Cuvelier G,
   5. Ollieuz S,
   6. Mashayekhi S,
   7. 19204201098

      98

      9048.

      9048.

      98. Точность медицинских расходомеров кислорода: многоцентровое полевое исследование. Здравоохранение 2014;06(15):1978–1983.

   8. 8.↵
      1. Davidson J,
      2. Gazzeta C,
      3. Torres LC,
      4. Jardim JR,
      5. Nascimento OA

      . Точность и точность расходомеров кислорода, используемых в больницах. Respir Care 2012;57(7):1071–1075.

   9. 9.↵
      1. Хагельстен Й.О.,
      2. Ларсен О.С.

      . Погрешность расходомеров, вызванная статическим электричеством. Брит Дж. Анаст 1965;37(8):637–641.

   10. 10.↵
       1. Henderson CL,
       2. Rosen HD,
       3. Arney KL

       . Подача кислорода через назальные канюли. Can J Anaesth 1996;43(6):636–639.

   11. 11.↵
       1. Branson RD,
       2. Johannigman JA

       . Оксигенотерапия на догоспитальном этапе. Respir Care 2013;58(1):86–97.

   View Abstract

   ПредыдущийСледующий

   Наверх

   Эксперимент №1 — Концентрация кислорода в воздухе

   Эксперимент №1 — Концентрация кислорода в воздухе

   Измерение процента Концентрация кислорода в воздухе



   Объект эксперимента
   Попробуем произвести измерение приблизительного процента концентрация кислорода в воздухе. Воздух представляет собой смесь нескольких невидимых газов, поэтому мы сначала нужно уметь отделять только кислород от других газов в пробе воздуха. Поскольку это делается, должны быть некоторые вид видимого изменение, которое вы можете увидеть и измерить.

   Проведение эксперимента
   По сути, влажный кусок стальной ваты воткнут в стеклянный градуированный цилиндр объемом 100 мл. Цилиндр перевернут вверх дном вниз и открытый конец погружается в чашку с водой. Воздух в мерный цилиндр изолирован от остальной атмосферы. Кислород вступает в реакцию со стальной ватой с образованием ржавчины и удаляется из образец воздуха (он превращается из газа и становится частью ржавчины, твердый). По мере удаления кислорода из образца вода поднимается вверх. в цилиндр, и его уровень можно прочитать на шкале цилиндра.



   Если вы просто попытаетесь погрузить открытый конец цилиндра в чашку воды вы обнаружите, что вода не входит в цилиндр. Давление воздуха удерживает воду. Вы хотите вода частично входит в цилиндр, так что уровень воды может быть читать по шкале цилиндра.

   Обратите внимание, что цилиндр не наполнен воздухом. что держит воды (как показано выше слева), на самом деле много пустых место в цилиндре. Скорее дело в том, что воздух Молекулы движутся внутри цилиндра со скоростью 100 миль в секунду. час и ударяются о молекулы воды с такой силой, что вода не может попасть в цилиндр (более точный рисунок выше в Правильно). Давление, оказываемое воздух в цилиндре — это то, что мешает воде подниматься в цилиндр.


   Решение этой проблемы заключается в том, чтобы вставить небольшой кусочек гибкую трубку в цилиндр, как показано выше. Если вы понизите цилиндр в воду, удерживая два конца трубки из воды вода попадет в цилиндр. Когда вода уровень можно прочитать на шкале (в идеале между 90 и 100 мл метки), трубка удалена. Это изолирует пробу воздуха и эксперимент продолжается.

   Вы можете аккуратно прислонить цилиндр к нижней и боковой части чашка. Оставьте материалы эксперимента в месте, где они не будет беспокоить; может потребоваться несколько дней, чтобы весь кислород быть полностью удалены из пробы воздуха.
   Периодически поднимайте цилиндр ровно настолько, чтобы можно было прочитать уровень воды. Не поднимайте открытый конец цилиндра из воды, так как это нарушит герметичность, и вам потребуется перезапустить эксперимент. Также отметьте время.
   Через некоторое время вы заметите, что уровень воды не изменение между показаниями. Весь кислород в образце был удалены, и эксперимент окончен. На рисунке ниже показано, один из способов удаления стальной шерсти (который затем должен быть отброшен).

   Распрямите скрепку и затем согнуть около 2/3 его вокруг конца карандаша, чтобы сформировать штопор. Прикрепите штопор к концу карандаша, а затем вставьте его в цилиндр. Со списком, крутя штопор, поймайте стальную вату, и вы сможете вытащить ее из цилиндра и утилизировать его.

   Анализ данных
   Представьте, что вы можете измерить N _{начальный} , в общий количество из молекулы воздуха в пробе воздуха в начале эксперимента. В течение в ходе эксперимента кислород воздуха реагирует со стальной ватой образовывать ржавчину; газообразный кислород удаляется из пробы воздуха. Есть уменьшение количества молекул воздуха в образце. Вы можете определить N _{кислород} , количество молекул кислорода, вычитание N _final из N _initial :


   N _final это количество воздуха молекул, оставшихся в конце эксперимента после того, как кислород был удален.

   Концентрацию кислорода можно найти, используя следующую уравнение:


   Проблема в том, что вы не можете напрямую измерить N _{начальное} или N _{окончательный} (молекулы воздуха невидимы, и их слишком много, чтобы быть все равно засчитали). Этот эксперимент поставлен таким образом, что давление воздуха в пробе воздуха остается постоянным, несмотря на кислород удаляется из образца (вода перемещается в градуированную цилиндр как О ₂ удален что уменьшает объем воздух образец). Поскольку давление и температура остаются постоянными, Закон идеального газа
   можно записать следующим образом:

   Объем пробы воздуха прямо пропорционален N (слагаемое в скобки остаются постоянными). Изменение N приводит к тому же процентное изменение V. Объем пробы воздуха можно увидеть и измерить. можно определить кислород концентрация с использованием измерений объема:

   График некоторых выборочных данных и образец расчет показан ниже





   Данные давление-объем-температура для кислорода

   %PDF-1.4 % 143 0 объект > эндообъект 138 0 объект >поток application/pdf

8. Журнал исследований Национального бюро стандартов является публикацией правительства США. Документы находятся в общественном достоянии и не защищены авторским правом в США. Тем не менее, обратите особое внимание на отдельные работы, чтобы убедиться, что не указаны ограничения авторского права. Для отдельных произведений может потребоваться получение других разрешений от первоначального правообладателя.
9. Данные давление-объем-температура для кислорода
10. Мейерс, Сирил Х.
Подключаемый модуль Adobe Acrobat 9. 13 Paper Capture2011-01-06T08:59:43-05:00Adobe Acrobat 9.02012-04-16T13:34:26-04:002012-04-16T13:34:26-04:00uuid:4fbcab59-ca73 -47e6-a9df-0ec625bdaaa4uuid:9ed81894-b8cb-4bf5-a982-dc0cbaff97b4uuid:4fbcab59-ca73-47e6-a9df-0ec625bdaaa4default1
11. converteduuid:eb1afd6f-f3e7-4e38-8b85-20dd5dad5496converted to PDF/A-1bpdfaPilot2012-04-16T13:34 :21-04:00
False1B
12. http://ns.adobe.com/pdf/1.3/pdfAdobe PDF Schema
13. internalОбъект имени, указывающий, был ли документ изменен для включения информации треппингаTrappedText
14. http://ns.adobe.com/xap/1.0/mm/xmpMMXMP Media Management
15. внутренний идентификатор на основе UUID для конкретного воплощения документаInstanceIDURI
16. internalОбщий идентификатор для всех версий и представлений документа. OriginalDocumentIDURI
17. http://www.aiim.org/pdfa/ns/id/pdfaidPDF/A ID Schema
18. internalPart of PDF/A standardpartInteger
19. внутреннее изменение стандарта PDF/A amdText
20. внутренний уровень соответствия стандарту PDF/A text
конечный поток эндообъект 113 0 объект > эндообъект 1390 объект [>] эндообъект 137 0 объект > эндообъект 134 0 объект > эндообъект 135 0 объект > эндообъект 136 0 объект > эндообъект 144 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 1 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 7 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 14 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 21 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 28 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 34 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 41 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 47 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 54 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 55 0 объект [56 0 Р 57 0 Р 58 0 Р] эндообъект 590 объект >поток

Поставка медицинских газов Frank’s




Снабжение медицинским газом

Фрэнк Вайтнер

Наряду с исправной подачей воды и электричества для больницы важно и снабжение газом. Медицинские газы используются в операционной для наркоза и в палатах (кислород) в качестве добавки к воздуху для дыхания.
Газоснабжение включает закупку газовых баллонов, транспортировку, техническое обслуживание трубопроводов, ремонт регуляторов и понимание опасностей при работе с газами и баллонами высокого давления.

Газовый баллон

Газовый баллон – это резервуар, используемый для хранения газа под высоким давлением. Цилиндр длинный и узкий, стоит вертикально на уплощенном дне. Такой цилиндр давления обычно изготавливается из стали. Алюминиевые баллоны и баллоны из углеродного волокна также существуют, но не общий.

Высота в мм для широко используемых стандартных размеров цилиндров от B до G

Размер газового баллона указывается в литрах, что означает объем баллона. Доступны газовые баллоны от 1,2 до 50 литров. В отличие от жидкостей, газы можно сжимать. Их плотность увеличивается под давлением. Поэтому газовый баллон объемом 50 литров под давление может содержать газ, который расширяется до 10000 литров объема при выпуске до нормального атмосферного давления.
Типичное давление газа для полного 50-литрового баллона составляет 200 бар или 2900 фунтов на квадратный дюйм.
Давление в баллонах меньшего размера (3-16 л) обычно ниже и составляет 140 бар или 2015 фунтов на кв. дюйм.
Баллоны с газом находятся в операционной или при наличии в больнице центрального газоснабжения в специальной комнате газоснабжения. Здесь газ баллоны соединены системой труб с наркозными аппаратами в операционной.
Кислородные баллоны также находятся в палатах, где кислород предоставляется пациентам с проблемами дыхания или легких в дополнение к нормальный воздух. В качестве альтернативы кислородным баллонам часто используются кислородные концентраторы, которые производят кислород путем извлечения из окружающий воздух.
В верхней части газовых баллонов находится выпускной патрубок и запорный клапан. Чтобы предотвратить смешивание различных газов, баллоны с медицинским газом также использовать систему пин-индексов. Только правильный регулятор давления (с правильным штифтом) подходит к правильному цилиндру.
При транспортировке газового баллона всегда должен быть установлен металлический защитный колпачок. Защищает клапан от отрыва в случае цилиндр падает.

Регулятор давления

Регулятор давления – это прежде всего редуктор давления. Он снижает высокое давление в цилиндре до низкого, пригодного для использования в наших приложениях. Более того, это выходное давление регулируется и поддерживается стабильным независимо от уровня наполнения баллона и требуемого количества газа (расхода).

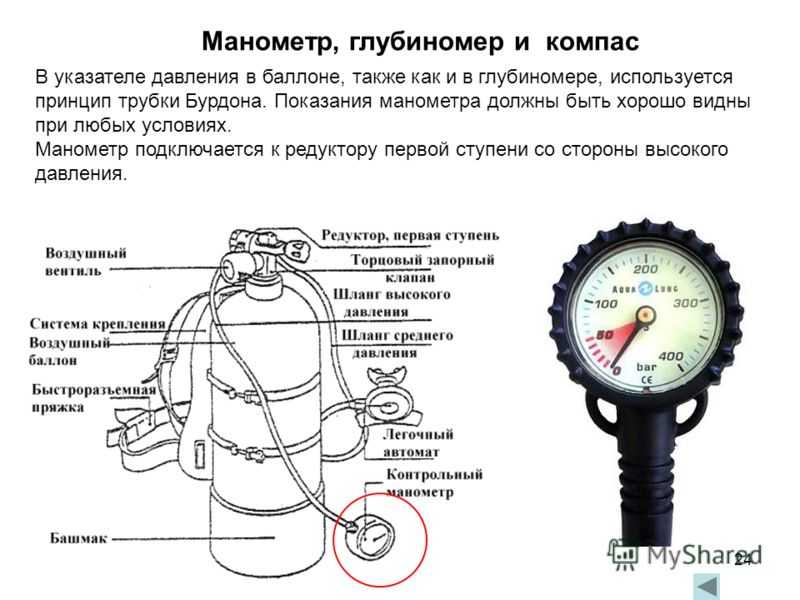

Регулятор давления обычно имеет два манометра, один из которых показывает давление в баллоне (которое соответствует количеству газа в баллоне), а другой — пониженное давление на выходе. Часто это выходное давление регулируется ручкой или винтом. Для типичного наркозного аппарата давление газа 3-6 бар. (45-85PSI) требуется.

Стандартный регулируемый регулятор давления с манометрами для давления в баллоне и давления на выходе




Примечание! Регуляторы давления всегда используются в сочетании с другим оборудованием           (например, наркозным аппаратом, сварочной горелкой) и никогда с пациентом.

Основными элементами регулятора давления являются диафрагма (иногда поршень), пружина, расположенная с одной стороны диафрагмы, и клапан с другой стороны. Обратная сторона.


В режиме ожидания без входного давления пружина давит на мембрану и удерживает клапан открытым. Когда давление увеличивается, давление газа работает на диафрагме, против давления пружины и медленно закрывает клапан. Чем выше давление на входе, тем сильнее закрывается клапан. Предустановлено достигается выходное давление, клапан полностью закрывается.
Усилие пружины и, следовательно, выходное давление можно регулировать путем предварительного натяга пружины с помощью маховика.
Если клапан не закрывается полностью из-за дефектной прокладки, выходное давление будет медленно увеличиваться, и предохранительный клапан откроется.
Кстати, регуляторы газа и воды работают по одному физическому принципу, но на практике их нельзя менять местами. Кроме того, не все газовые регуляторы должны использоваться в сочетании с кислородом.

Регуляторы давления должны правильно подходить к газовому баллону. К сожалению, существует большое количество различных типов разъемов в зависимости от страна изготовления и тип газа. Иногда трудно найти нужный регулятор.

При покупке нового регулятора убедитесь, что

  давление на выходе находится в требуемом диапазоне
  соединительная резьба подходит к вашему баллону
  подходит для кислорода (когда необходимо подключить кислородный баллон)

Кончик! Кислородные регуляторы, предназначенные для газовой сварки, прекрасно подходят для медицинских целей. Приложения. Эти регуляторы намного дешевле «медицинских» регуляторов и доступны на месте.

Регулятор расхода

Регуляторы потока используются только вместе с кислородом и с пациентом. Они являются интерфейсом между пациентом и машиной.
Регулятор расхода также может иметь два манометра, один из которых снова показывает давление в баллоне, а другой — для указания количества газа, выходящего из баллона, расхода. Этот поток всегда регулируется. А типичный регулятор расхода позволяет регулировать расход от 1 до 5 л/мин). Регулятор расхода
используется только вместе с кислородом.
Часто регуляторы расхода имеют не круглый манометр, а ротаметр. Это прозрачная пластиковая трубка со шкалой. Внутри этого цилиндр плавает маленький шарик. Высота шара указывает на поток кислорода. С помощью ручки под этой трубкой поток кислорода может быть скорректированы.
Подробнее о регуляторах потока и увлажнителях в разделе Концентратор кислорода.

Регулятор давления или регулятор расхода

Регулятор потока, прикрепленный к газовому баллону, используется только в сочетании с кислородом.
Кроме того, регулятор потока всегда подает кислород непосредственно пациенту, а не аппарату.
Это относится и к обратному: регуляторы давления используются только в сочетании с аппаратом, а не непосредственно к пациенту.
Это очень важно. Иногда вы можете обнаружить, что наркозные аппараты подключены к кислородному баллону через регулятор потока, но это не так. абсолютно неправильно и повредит машину.

Давление газа

Газы могут храниться в газовом баллоне в виде газа или жидкости, в зависимости от типа газа. Например, пропан, который используется для приготовления пищи. газ, находится в жидком состоянии под высоким давлением. Вы можете почувствовать жидкость при встряхивании цилиндра. Недостатком «жидких» газов является то, что давление в цилиндре никак не связано с количеством газа внутри. Давление не падает до тех пор, пока цилиндр почти не выдохнется. Вам нужно будет измерить вес баллона, чтобы получить представление о количестве оставшегося газа.
Медицинские газы, используемые в больнице, находятся в газообразном состоянии в баллоне. Подключенный манометр показывает фактическое давление, которое зависит от количество газа. Половина давления означает, что цилиндр наполовину полон.

Единицей давления газа в системе СИ является паскаль (Па), бар или фунт/кв. дюйм (фунт на квадратный дюйм).
200 бар = 20 МПа = 2900 фунт/кв.

Все баллоны, большие или малые, находятся под давлением 200 бар, когда они полностью заполнены.
Пустой и открытый газовый баллон объемом 20 л содержит 20 л воздуха. Давление окружающего атмосферного воздуха составляет 1 бар (1013 мбар). Это тоже называется абсолютным давлением.
Когда к цилиндру подключается компрессор, давление внутри цилиндра увеличивается, и цилиндр наполняется большим количеством воздуха. Количество (литров) газа становится больше. При абсолютном давлении 200 бар баллон вмещает 4000 л газа.


Давление (бар) x объем баллона (л) = объем газа (л)

Содержимое 20-литрового баллона:

Абсолютное давление	Количество газа
1 бар	20 л
10 бар	200 л
100 бар	2000 л
200 бар	4000 л

Манометрическое и абсолютное давление

Согласно определению, давление окружающего воздуха на уровне моря составляет 1 бар (1013 мбар). Это истинное или абсолютное давление .
Но манометр показывает 0бар. Это означает, что 0 бар манометрическое давление означает 1 бар абсолютного давления. Или другими словами: Манометрическое давление равно на 1 бар меньше, чем абсолютное давление.
В результате, мы должны вычесть 1 бар из результата в таблице, чтобы получить давление, показанное на манометре.
Теперь мы знаем, что баллон с давлением 100 бар заполнен только наполовину и содержит 2000 л газа. Но как долго продержится газ? Это зависит от поток.

Поток

Для подачи кислорода пациенту важно знать, сколько газа пациент должен получить за определенное время. Это поток, который можно измерить расходомером. Единица измерения – литры в минуту (л/мин).

Пример : Врач прописывает пациенту подачу кислорода 4 л/мин, и пациента подключают к полному 10-литровому баллону. На сколько хватит баллона? Баллон объемом 10 л содержит 2000 л кислорода под давлением 200 бар (200 бар x 10 л). При расходе 4 л в минуту пациент может получать кислород в течение 500 минут. (2000 л / 4 л/мин = 500 мин) 500 минут 8 часов 20 минут .

Различные газы

Наиболее распространенным газом, который необходим в больницах, является кислород. Другими газами являются закись азота, азот, углекислый газ и медицинский воздух. Они есть все заполнено в баллонах и должно быть приобретено у местного поставщика газа. Газы доступны в двух различных стандартах: Промышленные газы и медицинские газы.
В некоторых регионах медицинские газы часто трудно достать и они очень дороги. Говорят, что медицинские газы специально фильтруются, но обычно это тот же газ, который продается как промышленный газ. Отличие только в системе соединения цилиндра. Для медицинских газов специальный используется штыревой разъем. Эта система делает невозможным замену различных газов при соединении.

Система штифтовых индексов. Каждый газ имеет разное соединение

Чтобы различать разные газы, все баллоны маркируются разными цветами. Сам цилиндр в основном черный (индустриальный), зеленый (пищевой) и белый (медицинский), но плечи имеют разный цвет в зависимости от содержащихся в них газов. В США есть свой стандарт.

Кислород (O

₂ )

Кислород необходим в операционной во время анестезии и для пациентов с проблемами дыхания или легких в качестве добавки к воздух для дыхания.
Медицинский кислород и промышленный кислород производятся одним и тем же процессом. Газы практически одинаковые. Промышленный кислород отлично хорошо для медицинского использования.
Концентрация кислорода в газовой смеси измеряется кислородомером. Обычный воздух для дыхания содержит 21% кислорода. Подробнее под Концентратор кислорода.
Кислородные баллоны обозначены белым плечом. В США кислородные баллоны полностью зеленые.
Кислород поддерживает горение, а при высокой концентрации кислорода почти все горит. Вот почему соединители, клапаны и регуляторы должны быть чистым и обезжиренным. Смазка или масло будут гореть в сочетании с чистым кислородом. Поэтому все открытые трубы, фитинги и резьба к кислороду и к которым прикасались замасленные руки, необходимо очистить.

Закись азота (N

₂ O)

Закись азота – газ для анестезии. Он широко известен как веселящий газ, закись азота, нитро или NOS.
Плечо цилиндра темно-синее. Американские баллоны полностью синие.

Сжатый воздух

Сжатый воздух требуется в больницах для работы таких устройств, как некоторые вентиляторы для анестезиологических аппаратов и некоторые хирургические инструменты. например, пневматические дрели и пилы. Он не используется для ухода за больными.
Баллоны со сжатым воздухом имеют черно-белые плечики, в США они полностью желтые.
Вдоль побережья баллоны со сжатым воздухом также можно дешево заправить в магазинах подводного плавания.
Вместо баллонного сжатого воздуха можно использовать обычные воздушные компрессоры (с ресиверами) при наличии надежного источника питания.

Энтонокс

Entonox представляет собой медицинскую газовую смесь, состоящую из 50 % закиси азота (N2O) и 50 % кислорода (O2). Он часто используется в родах и неотложной медицине ситуации.
Плечо цилиндра бело-синее.

Замена цилиндра

Сменить газовый баллон не сложно. Но есть некоторые моменты, которые следует учитывать:
 Газовые баллоны следует перевозить только с надетым защитным металлическим колпачком.
  Убедитесь, что в баллоне находится нужный газ.
  Клапан должен быть закрыт, а давление должно быть полностью сброшено, прежде чем
    отсоединить регулятор.
  Клапан не должен быть поврежден, на нем не должно быть грязи, пыли и жира.
  Если на регуляторе есть уплотнительное кольцо, проверьте, правильно ли оно установлено и не повреждено.
 Не используйте тефлоновую ленту на стороне высокого давления.
  Используйте правильный гаечный ключ или гаечный ключ, чтобы затянуть или ослабить регулятор давления.
  Не применяйте слишком большую силу. Никогда не используйте более длинный рычаг или молоток для затягивания регулятора.
    Регулятор затянется под давлением.
  Медленно откройте вентиль баллона.
  Проверьте отсутствие утечек вокруг регулятора. Прислушайтесь к шипящим звукам. После закрытия клапана
баллона давление, отображаемое на манометре, должно оставаться стабильным. В случае сомнений
    используйте жидкость для обнаружения утечек (см. ниже).

Безопасность

Газовые баллоны в операционной или палатах должны быть защищены от падения. Самый простой способ сделать это — закрепить цилиндр цепью. напротив стены. Имейте также в виду следующее:
 Большие баллоны должны переносить только два человека. Никогда не переносите большой цилиндр рядом с
    самостоятельно.
 Открытое пламя следует держать вдали от газовых баллонов. Курение рядом с газовыми баллонами —
    опасно и поэтому запрещено.
 Не используйте масло или смазку в сочетании с чистым кислородом.

Хранение

Газовые баллоны должны храниться в сухом и хорошо проветриваемом помещении. В помещении не должно быть горючих материалов, таких как топливо или краски. комната должна быть заперта все время. Курение и использование открытого огня в этом помещении и рядом с ним запрещены. Предупреждающие знаки на местном языке должны указывать на это.

Большие баллоны должны стоять вертикально и прислоняться к стене, закрепляться цепью или храниться на металлическом стеллаже. Маленькие цилиндры должны лежать горизонтально в полке. Различные газы следует хранить отдельно. Если складское помещение достаточно большое, пустые баллоны также следует отделить от полных. цилиндры. Рекомендуется снять пластиковые колпачки с пустых баллонов.

Типичный ремонт и общие проблемы

При покупке кислородных баллонов из сомнительного источника проверьте чистоту кислорода с помощью оксиметра. Должен быть кислородометр в любой мастерской, особенно когда необходимо обслуживать или ремонтировать кислородные концентраторы.
Кислородные концентраторы могут быть альтернативой кислородным баллонам. Теоретически. Они производят необходимый кислород, но за определенную плату, так как эти машины нуждаются в интенсивном обслуживании и надежном источнике питания.
Подробнее об этом в разделе «Концентратор кислорода».

Часто для наркозных аппаратов требуется медицинский кислород. Но на самом деле нужен не сам газ, а специальный пин-индекс. связь. В этом случае целесообразно заменить «медицинский» регулятор давления на промышленный. Промышленный кислород – это не только намного дешевле медицинского кислорода, к тому же он есть в каждом маленьком городке. Вы можете купить подходящий регулятор давления кислорода в газовой поставщика или в хозяйственных магазинах.

«Сварочный регулятор» в операционной

Вот более распространенные проблемы:

  Утечки

Утечки издают шипящие звуки. Чтобы найти источник утечки, используйте раствор мыльной воды
   для обнаружения на фитинге. Нанесите кисточкой мыльную воду на предполагаемый разъем
   . Выходящий газ будет создавать пузыри.

  Повреждены уплотнительные кольца и шайба Bodok

Шайба Bodok представляет собой металлическое кольцо со встроенной неопреновой шайбой. Он используется только в регуляторах
    с газовыми соединениями со штифтовым индексом. И шайбы Bodok, и обычные резиновые шайбы
недороги и должны присутствовать в качестве запасных частей в каждой мастерской.




Неправильный регулятор давления

Регуляторы потока часто используются в наркозных аппаратах. А вот машинам
нужна регулятор давления . Также следует отметить требуемый диапазон давления подключенной машины
   и соответствующим образом отрегулировать регулятор давления.

  Сломанные датчики

Сломанные или поврежденные манометры регуляторов давления и расхода встречаются очень часто. Иногда
    их можно исправить, но чаще всего нет. В любом случае рекомендуется хранить все сломанные манометры или комплектные регуляторы
в мастерской, так как часто из двух поврежденных
можно сделать один работающий.

  Негерметичные шланги

Шланги низкого давления от редуктора давления к наркозному аппарату часто
    дают протечки.
