представляет собой мобильный источник ионизирующего излучения импульсного действия, применяемый для контроля качества промышленных изделий рентгенографическим способом. Прибор с номинальным напряжением на рентгеновской трубке 400 кВ входит в линейку облегчённых рентгенаппаратов АРИОН.
Номинальное напряжение анода трубки — 600 кВ. По характеристикам рабочего пучка рентгеновского излучения данный дефектоскоп превосходит все существующие приборы этого типа, выпускаемые в России.
По питанию аппараты выпускаются в двух версиях: для подключения к трёхфазному напряжению питания 380 В и к однофазному напряжению питания 230 В. Высокая точность значений силы тока и напряжения на трубке обеспечивает максимально возможную стабильность мощности излучения с колебаниями менее 0,05%.
Серия Памир представлена моделями Памир-200, Памир-250, Памир-300. Пройти обучение и аттестацию по радиографическому контролю можно в нашем аттестационном центре.
Памир-250 имеет аналогичные радиографические характеристики с аппаратом АРИНА-7, выигрывая у него по весу, габаритам и ресурсу трубки. Питание ПАМИРа-250 может осуществляться как от аккумулятора, в том числе автомобильного, так и от сети 220 В.
диагностикаПромышленные рентгеновские аппараты | НТЦ Эксперт
Рентгеновские аппараты
Все промышленные рентгеновские аппараты можно условно разделить на сами рентгеновские аппараты и гамма-дефектоскопы, использующие в качестве источника излучения радионуклид вместо рентгеновской трубки. Каждый тип рентгеновского аппарата имеет свои достоинства и недостатки и более применим в конкретной области НК. Рентгеновские аппараты в общем виде можно классифицировать на аппараты постоянного и действия и импульсные. Импульсные рентгеновские аппараты как правило дешевле, легче и проще в управлении. Аппараты с постоянным напряжением дороже, но при этом долговечней и обеспечивают лучшее качество снимков.
Подробнее…
Для включения фильтра по параметрам при подборе рентгеновского аппарата поставьте галочки в соответствующих полях.
| Толщина просветки по стали без экранов | выберите≤ 30 мм≤ 50 мм≥ 50 мм |
| Максимальное напряжение трубки | выберите≤ 150 кВ≤ 250 кВ≥ 250 кВ |
| Стационарные | |
| Переносные с аккумулятором | |
| Переносные без аккумулятора | |
| Постоянного потенциала | |
| Импульсные | |

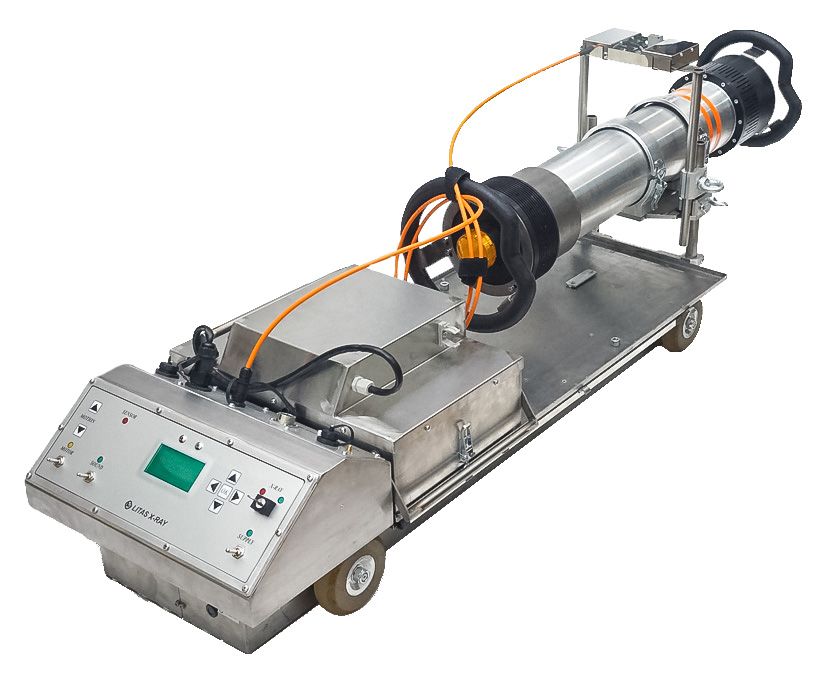

| Кроулерная версия | |
| Направленный метод | |
| Панорамный метод | |
| Стеклянная Р трубка | |
| Металлокерамическая Р трубка | |
| Масса рентгеновского блока, кг | выберите≤ 10 кг≤ 20 кг≥ 20 кг |
Рентгеновский аппарат Памир-200 — это наиболее компактный и наименее мощный прибор данной серии.
По своим радиографическим характеристикам Памир-200 аналогичен аппарату АРИНА-3, но имеет меньший вес и габариты при большем времени непрерывной работы, составляющим 30 минут. ПАМИР-200 может питаться от любого автомобильного аккумулятора, сети переменного тока 220 В или штатного адаптера.
Основная сфера применения Памир 200 – контроль тонкостенных промышленных изделий, таких как трубы небольшого диаметра, литье и тонкие листовые заготовки (до 40 мм без усиливающих экранов / до 80 мм с экранами). Используемая в конструкции рентгеновская трубка ИМА2-150Д, дает возможность устанавливать излучатель вплотную к ОК.
Подробнее…
Рентгеновский аппарат Памир-250 — более мощный аппарат данной серии, использующий масляную рентгеновскую трубку ИМА5-320Д (250 кВ / до 45 мм по стали). Памир-250 имеет аналогичные радиографические характеристики с аппаратом АРИНА-7, выигрывая у него по весу, габаритам и ресурсу трубки.
Питание ПАМИРа-250 может осуществляться как от аккумулятора, в том числе автомобильного, так и от сети 220 В.
Прибор управляется через пульт управления соединенного с излучателем 30-ти метровым кабелем. Таймер пульта имеет несколько временных поддиапазонов и ключ безопасности для защиты от несанкционированного доступа. Для панорамного контроля трубопроводов рентгенаппарат ПАМИР-250 может устанавливаться на специальную установку СИРЕНА-5.
Подробнее…
Импульсный рентгеновский аппарат ПАМИР-300 — самый мощный прибор данной серии, использующий металлокерамическую трубку ИРТП-240 или ИМА5-320Д. По своим радиографическим характеристикам Памир-300 наиболее всего близок к аппарату Арина-9, но при одинаковом рабочем напряжении Памир имеет в полтора раза большую мощностью, меньший вес и габариты. Кроме того, существенно увеличилось время непрерывной работы, составляющей для ПАМИРа 30 минут, вместо 15 минут у Арины.
Питание ПАМИРа-300 может осуществляться от аккумулятора или от сети 220 В. Прибор управляется через пульт, имеющий несколько временных интервалов и ключ безопасности для защиты от несанкционированного доступа. В практике НК Памир-300 широко применяется при контроле магистральных трубопроводов, как правило, с использованием усиливающих экранов, увеличивающих максимальную толщину ОК с 55 до 85 мм.
Подробнее…
Рентгеновский аппарат Арина-3 – новая модификация предыдущей модели. От Арины-1 ее отличает вдвое большая мощность при меньшем весе излучателя, который составляет около 5,5 кг. На сегодняшний день Арина-3 – самый легкий и самый маленький портативный рентгеновский аппарат данной серии. В аппарате используется рентгеновская трубка ИМА-320 D, дающая возможность как направленного так и панорамного контроля.
Использование аппарата Арина-3 наиболее эффективно при контроле изделий от 30 до 50 мм. Для радиографического контроля в данном диапазоне толщин, как правило применяются высокочувствительные пленки в комбинации с флуоресцентными усиливающими экранами.
При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина ОК уменьшается примерно в 2 раза
Подробнее…
Рентгеновский аппарат Арина-7 отличается от других моделей увеличенным напряжением на рентгеновской трубке до 250 кВ, что позволяет использовать прибор для контроля металла толщиной до 40 мм. Контроль максимальных толщин достигается с применением высокочувствительной пленки в комбинации с флуоресцентными усиливающими экранами. При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина объекта контроля составляет 20 мм
Вес излучателя Анира-7 составляет 7,9 кг. Конструктивно рентгеновский аппарат изготовлен таким образом, что может крепиться на различные приспособления, штативы и магнитные крепления. Как и все приборы данной серии Арина-7 работает в панорамном и направленном режимах.
Подробнее…
Рентгеновский аппарат Арина-9 — самый мощный прибор данной серии.
Металлокерамическая трубка рассчитана на работу при напряжении 300 кВ. Время непрерывной работы – 30 минут. Максимальная толщина просвечиваемого металла с применением высокочувствительной пленки в комбинации с флуоресцентными усиливающими экранами составляет 50 мм, без экранов примерно вдвое меньше. Как и все приборы данной серии Арина-9 работает в панорамном и направленном режимах.
Рентгеновский аппарат Арина-9 разработан с учетом недостатков предыдущих моделей. В данном приборе используется новая металлокерамическая трубка, обновленный разрядник — обостритель и первичный коммутатор. От перегрева его предохраняет термореле, автоматически выключающее аппарат при достижении критической температуры масла в высоковольтном блоке. Сочетание данных элементов позволило снизить размеры и мессу прибора, но и увеличить ресурс его работы примерно в два раза по сравнению со всеми выпускаемыми в настоящее время моделями серии Арина.
Подробнее…
МАРТ-200 – российский рентгеновский дефектоскоп постоянного потенциала на базе малогабаритной рентгеновской трубки 0,1БПМ27-250 с двух полярной схемой питания и частотой свыше 100 кГц, Имея все преимущества приборов постоянного потенциала, МАРТ-200 максимально приближен к импульсным аппаратам по весу и габаритам (вес с пультом всего 10 кг.
). Выход излучения под углом 140° дает возможность как направленного, так и панорамного просвечивания. Модель оптимальна для полевой работы на ответственных объектах толщиной до 40 мм.
Подробнее…
МАРТ-250 – направленный рентгеновский дефектоскоп постоянного потенциала на базе малогабаритной рентгеновской трубки 0,1БПМ с двух полярной схемой питания и частотой свыше 100 кГц. Имея относительно малый вес и габариты, данная модель удобна при полевом контроле объектов толщиной до 50 мм по стали. Вес аппарата с пультом 13 кг. Для панорамного контроля возможно применение аналогичной модели. Рентгеновский аппарат МАРТ-250 сделан в РФ и имеет положительные отзывы российских специалистов. Гарантийный срок составляет 12 месяцев (но не более 500 часов в режиме работы). Полный средний срок службы аппарата – 5 лет.
Подробнее…
Extravolt – серия стационарных рентгеновских дефектоскопов постоянного потенциала для промышленной радиографии.
Высокая стабильность работы, низкий шум и возможность быстрой замены металлокерамической трубки с необходимой мощностью и размером фокусного пятна делает аппараты «Эксравольт» применимыми для контроля большинства объектов промышленной радиографии с толщиной до 128 мм по стали.
Помимо традиционной пленочной радиографии, аппараты Экстравольт могут работать в составе рентгено-телевизионных систем реального времени. Существуют специальные версии для узкопрофильных задач, например, аппараты с высокостабильной эмиссией для толщинометрии, с панорамным выходом излучения для цилиндрических сварных швов, с расширенным углом выхода излучения для систем безопасности и другие. Отзывы специалистов о данном приборе можно посмотреть здесь.
Подробнее…
Переносной рентгеновский аппарат РПД-150 – это сверхлегкий и малогабаритный аппарат постоянного потенциала для радиографического контроля. Аппарат РПД-150 зарекомендовал себя как надежный, и устойчивый к внешним условиям прибор, сравнимый по надежности с аппаратами зарубежных производителей.
РПД-150 предназначен для просвечивания объектов с радиационной толщиной до 20 мм (по стали) на пленку Agfa D7 (Kodak AА400 или Fuji IX100), с фокусным расстоянием — 400 мм и временем экспозиции — 10 минут.
Анодное напряжение, ток рентгеновской трубки и время экспозиции регулируются. Рентгенаппарат РПД – 150 управляется микропроцессорным устройством, которое не допускает ошибок оператора, что обеспечивает его правильную эксплуатацию и надежную работу.
Подробнее…
Переносные рентгеновские аппараты серии РПД-180 являются модификацией серии РПД-200. Аппаратоы РПД-180 представлены моделями: РПД-180 с боковым выходом излучения и РПД-180 П с панорамным выходом излучения, а так же их северными версиями — РПД-180С и РПД-180СП. Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов РПД-180 обеспечивается наличием режима автоматической тренировки рентгеновской трубки.
Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности — порядка 30 минут, в зависимости от температуры окружающей среды Конструктивно моноблоки рентгеновских дефектоскопов серии РПД-180 представляют собой алюминиевые цилиндры, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Подробнее…
Серия переносных рентгеновских аппаратов РПД-200 представлена моделями: РПД-200 с боковым выходом излучения и РПД-200 П с панорамным выходом излучения. Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов РПД-200 обеспечивается наличием режима автоматической тренировки рентгеновской трубки.
Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности — порядка 30 минут, в зависимости от температуры окружающей среды
Конструктивно моноблоки рентгеновских дефектоскопов серии РПД-200 представляют собой алюминиевые цилиндры, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Подробнее…
Серия переносных рентгеновских аппаратов РПД-250 представлена моделями РПД-250 с боковым выходом излучения и РПД-250 П с панорамным выходом излучения. Переносной рентгеновский аппарат РПД 250 предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Аппарат имеет программы автоматической тренировки рентгеновской трубки, самодиагностики и все необходимые электронные защиты, обеспечивающие его надежную эксплуатацию.
Северная версия рентгеновского дефектоскопа РПД-250 была специально создана для работы в условиях влаги и пониженных температур. В этой версии аппарата блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надёжную работу при отрицательных температурах. Аппараты данной серии предназначены для работы в особо тяжелых климатических условиях, в. т.ч. Крайнего Севера (до -40°С). Управление режимами работы РПД-250 С осуществляется только при помощи пульта дистанционного управления.
Подробнее…
Рентгеновский аппарат АРИОН-150 применяется для контроля качества исследуемых объектов радиографическим методом. По типу излучения прибор относится к разряду импульсных рентгеновских дефектоскопов, в которых ускоряющее напряжение на аноде вакуумной трубки и ток не регулируются.
Источником проникающего излучения является вакуумная рентгеновская трубка с рабочим напряжением на аноде 150 кВ, позволяющая формировать импульсы для просвечивания толщин до 30 мм (по стали). Экономически целесообразно при контроле качества сварных соединений металлоконструкций с малой толщиной использовать компактные и простые в обращении приборы с малым ускоряющим напряжением.
Прибор АРИОН-150 применяется как средство для оценки качества выпускаемых изделий и выполняемых работ в различных отраслях промышленности. Его можно использовать, например, для проверки надёжности стыков трубопроводов в нефтегазовом секторе в процессе их ремонта или строительства. Съёмка на чувствительную плёнку с усиливающими экранами позволяет получать качественные рентгенограммы дефектов, обеспечивая необходимую чувствительность контроля. Рабочий пучок излучения прибора имеет широкий телесный угол, позволяющий проводить съёмку в панорамном режиме.
Подробнее…
Рентгеновский аппарат АРИОН-200 применяется для радиационного неразрушающего контроля на выездах, в частности, для выявления дефектов в сварных соединениях трубопроводов в нефтегазовой отрасли.
Прибор носится к разряду импульсных рентгеновских дефектоскопов, имеет относительно низкое энергопотребление, может работать от автономных источников питания с напряжением 12 В (от бортовой сети автомобиля, от встроенного в пульт (опционально) или внешнего аккумулятора), что является несомненным плюсом при проведении контроля в полевых условиях. Кроме того, разработчики предлагают широкий ассортимент специальных приспособлений, обеспечивающих устойчивое положение аппарата, его фиксацию под нужным углом во время проведения радиографических исследований. Для фронтальной съёмки имеются цепные и треножные штативы, магнитные крепления. При панорамном просвечивании стыковых соединений магистральных трубопроводов из центра трубы используют специальные тележки.
Подробнее…
Основная сфера применения импульсного рентгеновского аппарата АРИОН-250 – контроль сварки промышленных сооружений в нестационарных условиях.
Рентгенотехнические параметры прибора позволяют выполнять просвечивание стали с толщинами до 50 мм. При контроле трубопроводов возможно просвечивание снаружи через две стенки. Либо, учитывая симметричность объекта, одновременно контролировать весь цилиндрический шов, размещая АРИОН-250 по центру трубы при помощи специальных приспособлений — тележек (панорамная съёмка). По полученным изображениям производят выявление следующих макродефектов сварных швов: продольных и поперечных трещин на стыках, сплошных и прерывистых непроваров, шлаковых и вольфрамовых вкраплений, газовых включений (пор), надрезов, проплавов, прожогов и прочих нарушений целостности.
Подробнее…
Промышленный рентгеновский дефектоскоп АРИОН-300 предназначен для макроструктурного анализа сварных соединений объекта контроля радиографическим методом, определения нарушения целостности структуры изделий, которое невозможно выявить при визуальном осмотре во время их производства, эксплуатации или ремонта.
Благодаря компактному исполнению и просвечивающей способности, достаточной для контроля толщин по стали до 60 мм (при просвечивании на чувствительную рентгенографическую плёнку с применением усиливающих флуорометаллических экранов), аппарат успешно используется в полевых условиях для выполнения проверки качества сварных швов резервуаров, кольцевых стыковых соединений трубопроводов, швов приварки врезок и отводов основной трубы, на ответственных участках радиографического контроля, где требуется быстрый и достоверный результат.
Подробнее…
Рентгеновский дефектоскоп АРИОН-400 российского разработчика оборудования для рентгеновского контроля в промышленности — компании «АРИОН». представляет собой мобильный источник ионизирующего излучения импульсного действия, применяемый для контроля качества промышленных изделий рентгенографическим способом. Прибор с номинальным напряжением на рентгеновской трубке 400 кВ входит в линейку облегчённых рентгенаппаратов АРИОН.
Возможность автономного питания, компактное исполнение и малый вес, в сочетании с характеристиками формируемых импульсов излучения с дозой, достаточной для просвечивания толщин до 80 мм (сталь, F=500 мм, съёмка на плёнку РТ-1 + УПВ-2 в максимальном режиме) наделяют прибор свойствами универсальности.
Подробнее…
Переносной импульсный рентгеновский аппарат АРИОН-600 предназначен для неразрушающего контроля в труднодоступных местах и на объектах со сложной геометрией: качества сварки сосудов высокого давления и корпусов изделий с толстыми стенками в химическом производстве, атомной отрасли. Он обеспечивает просвечивание толщин до 110 мм по стали (при применении высокочувствительных плёнок и усиливающих флуорометаллических экранов). Номинальное напряжение анода трубки — 600 кВ. По характеристикам рабочего пучка рентгеновского излучения данный дефектоскоп превосходит все существующие приборы этого типа, выпускаемые в России.
АРИОН-600 является нестационарным оборудованием, может работать от автономных источников электропитания, что актуально при проведении работ в полевых условиях.
Подробнее…
Рентгеновский аппарат Моноскан 1 предназначен для проведения неразрушающего контроля радиографическим методом даже в самых труднодоступных местах. Этот прибор – самый лёгкий из всей серии аппаратов Моноскан. Поэтому при проведении работ по контролю с рентгеновским дефектоскопом Моноскан 1 доступна максимальная степень мобильности.
Подробнее…
Портативный импульсный рентгеновский аппарат Моноскан 2 разработан для проведения неразрушающей рентгенографии. Модульный дизайн делает его удобным в эксплуатации и максимально эффективным в использовании. Кнопка временной задержки и пульт дистанционного управления позволяют оператору проводить контроль, находясь на безопасном расстоянии от рентгеновского аппарата.
Подробнее…
Импульсный рентгеновский аппарат Моноскан 3 разработан для проведения неразрушающего контроля радиографическим методом. Малые размеры и вес делают его мобильным, свинцовая защита в корпусе рентгеновского аппарата сводит к минимуму утечки излучения. К тому же оператор может работать на расстоянии от пробора благодаря функции отложенного старта пульту дистанционного управления. Визуальный и звуковой индикаторы оповещают оператора о начале работы. Кроме того, рентгеновский аппарат не содержит радиоактивных материалов. Рентгеновский дефектоскоп Моноскан 3 оснащен съемными батареями.
Подробнее…
Импульсный рентгеновский аппарат Моноскан 4 – самый мощный рентгеновский дефектоскоп в линейке Моноскан. Прибор имеет небольшие размеры и вес, что выгодно отличает его от аналогов и дает возможность применять аппарат Моноскан 4 даже в труднодоступных местах, где тяжёлые условия затрудняют использование иного оборудования.
Прибор может «просвечивать» до 55 мм по стали без специальных экранов-усилителей. Аппарат очень прост в применении из-за того, что существует только один ключевой показатель для замеров.
Подробнее…
Рентгеновские аппараты серии «Бастион» предназначены для проведения радиографии и радиоскопии в стационарных условиях.
Аппараты изготовлены на базе самых последних достижений в области высоковольтной техники, с применением металлокерамических рентгеновских трубок производства швейцарской фирмы COMET.
Подробнее…
Рентгеновские аппараты серии «Витязь» с сетевым питанием и микропроцессорным управлением предназначены для проведения дефектоскопии в стационарных условиях.
В состав аппаратов входят:
• моноблок излучателя;
• выносной пульт управления;
• комплект кабелей;
• сигнальная лампа «Рентген» с кабелем.
Подробнее.
..
Импульсный рентгеновский аппарат Зоркий-180 предназначен для направленного радиационного контроля изделий толщиной до 40 мм по стали. Рабочее напряжение дефектоскопа не менее 180 кВ. Максимальное время непрерывной работы – 5 минут. Гарантийный ресурс блока излучателя 500 000 импульсов. Срок гарантии производителя – 1 год.
Зоркий-180 — это легкий и компактный прибор, удобный при полевой работе и в ограниченном пространстве. Питание прибора возможно от аккумулятора или от сети 220 В. Длина кабеля 25 метров. Дефектоскоп Зоркий-180 сделан в РФ и готов к работе в суровом климате при температуре от -30 до +60°C.
Подробнее…
Импульсный рентгеновский аппарат Зоркий-250 предназначен для направленного радиационного контроля изделий толщиной до 60 мм по стали. Рабочее напряжение дефектоскопа не менее 250 кВ. Максимальное время непрерывной работы – 5 минут.
Гарантийный ресурс блока излучателя 500 000 импульсов. Срок гарантии производителя – 1 год.
Зоркий-250 — это относительно легкий и компактный прибор удобный при полевой работе и в ограниченном пространстве. Питание возможно от аккумулятора или от сети 220 В. Длина кабеля 25 метров. Дефектоскоп Зоркий сделан в РФ и готов к работе в суровом климате при температуре от -30 до +60°C.
Подробнее…
РАТМИР – это бюджетная серия переносных рентгеновский аппаратов непрерывного действия со стеклянной рентгеновской трубкой. Высокочастотный преобразователь напряжения обеспечивает высокий КПД и большую глубину просвечивания (до 55 мм). Серия представлена модификациями с напряжением 70, 120, 160, 190, 200, 225 и 250 кВ. Питание аппаратов возможна, как от сети, так и от переносных источников. Срок гарантии на рентгеновскую трубку составляет 1000 часов работы. Общий срок гарантии — 12 месяцев.
Конструктивно аппараты Ратмир состоят из рентгеновского моноблока и блока управления.
Моноблок содержит рентгеновскую трубку с заземленным анодом и высоковольтный генератор с регулируемым напряжением. Охлаждение трубки осуществляется мощным встроенным вентилятором. Современные электронные компоненты обеспечивают высокую стабильность и воспроизводимость радиационного контроля.
Подробнее…
Импульсный рентгеновский аппарат ПИОН-2М предназначен для радиографического контроля сварных соединений и других металлоконструкций. Небольшой вес и габариты рентгеновского аппарата ПИОН-2М, а так же достаточно большая толщина просвечиваемого металла, делают его удобным для РК в сложных полевых условиях. Технические характеристики аппарата позволяют контролировать сварные швы трубопроводов как фронтально, так и панорамно.
Рентгеновский дефектоскоп ПИОН-2М поставляется в комплекте с двумя аккумуляторными батареями имеющими возможность оперативной замены в полевых условиях, что дает возможность использовать прибор без дополнительных источников питания в течение рабочей смены.
Подробнее…
Импульсный рентгеновский аппарат ПИОН-2ММ предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии. Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях. Аппарат имеет широкий диапазон рабочих температур от -30 до +40 º С. Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки — фронтально, так и панорамно.
Аппарат комплектуется литий-железо-фосфатными аккумуляторными батареями общей емкостью 10 А/ч, что в три раза увеличивает непрерывный режим работы прибора и позволяет проводить ускоренный заряд аккумуляторов , что дает возможность использовать его без дополнительных источников питания и подзарядки в течение рабочей смены.
Подробнее…
ISOVOLT titan|neo — новая серия стационарных рентгеновских аппаратов компании General Electric пришедшая на смену известным в России приборам ISOVOLT Titan E.
Основными преимуществами аппаратов данной серии является их надежность в суровом климате, минимальное техобслуживание и возможность диагностики без отрыва от производства. Ресурс аппаратов позволяет вести контроль как на кратковременных экспозициях, так и при полной загрузке 7 дней в неделю, с возможностью интеграции в системы радиационного контроля любого типа. Аппараты ISOVOLT Titan|neo являются наиболее универсальным решением для радиографического контроля в самых сложных отраслях промышленности – от автомобилестроения и авиации до нефтегаза, металлообработки и электроэнергетики.
Подробнее…
Стационарные рентгеновские аппараты серии ISOVOLT Titan E предназначены для применения в рентгенографии, рентгеноскопии и радиометрии. Широкий ассортимент дополнительного оборудования, принадлежностей, интерфейсов и протоколов (RS 232, Profibus) позволяют создавать измерительные комплексы с различными уровнями автоматизации и возможностью их интеграции с промышленными системами любого типа.
Аппараты оснащены трубками с напряжением 160 кВ, 225 кВ, 320 кВ, 420 кВ и 450 кВ, которые могут работать начиная с минимального напряжения 5 кВ и в диапазоне токов до 45 мА. По питанию аппараты выпускаются в двух версиях: для подключения к трёхфазному напряжению питания 380 В и к однофазному напряжению питания 230 В.
Подробнее…
Апарат рентгенівський для промислової дефектоскоп SITE X D2008 / SCU286 от компании ТОВ НВФ «Діагностичні прилади» с гарантией качества
Опис

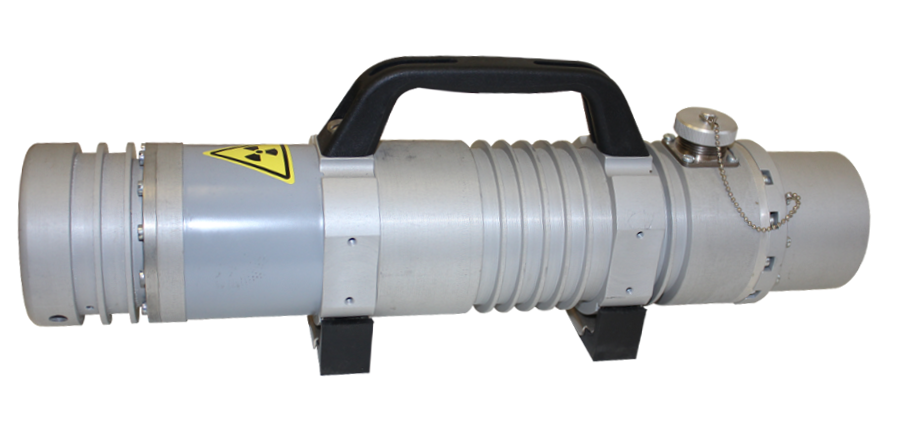

Генератор спрямованого рентгенівського випромінювання SITE-X D2008 призначений для проведення неруйнівного контролю і дефектоскопії в заводських і польових умовах
Генератор спрямованого рентгенівського випромінювання SITE-X D2008 призначений для проведення неруйнівного контролю та промислової дефектоскопії в заводських і польових умовах. Може застосовуватися для контролю якості заготовок, напівфабрикатів, зварних з’єднань, основного металу, в процесі виготовлення та складання відповідальних конструкцій і деталей у машинобудуванні, ракетно-космічної індустрії, авіабудуванні та суднобудуванні, енергетиці, металургії і т.
д.. Технічні характеристики і сучасний інтерфейс дозволяють використовувати SITE-X D2008 не тільки в класичній радіографії з застосуванням рентгенплівки, але і як складову частину комплексу цифрової радіографії, із застосуванням напівпровідникових детекторів або гнучких запам’ятовуючих фосфорних пластин.
У польових умовах придатний для контролю якості зварних швів магістральних трубопроводів, запірної арматури, деталей і вузлів силових частин мостів, та інших будівельних конструкцій (в тому числі і неметалічних).
В лабораторних умовах генератор може бути використаний як інструмент для навчання фахівців неруйнівного контролю та атестації персоналу (наприклад: зварників та операторів рентгентелевизионных комплексів).
ОПИС
В генераторах рентгенівського випромінювання для промислового неруйнівного контролю даній моделі використовується стрижневий анод. При цьому фокусна пляма розташована поза високовольтного модуля, оточеного ізолюючим газом SF6.
Така компоновка високовольтного та випромінювальних блоків дозволяє істотно знизити вагу моноблока за рахунок зменшення товщини свинцевої ізоляції. Економія ваги дозволяє раціонально підвищити загальну функціональність приладів шляхом удосконалення системи охолодження, аксесуарів, та ін.
Постійні і точні вимірювання високої напруги рентгенівської трубки дозволяють системі автоматичного регулювання строго витримувати радіологічні параметри пучка випромінювання.
Спеціально розроблена високоефективна система охолодження (інститут термомеханики Льєжського університету) забезпечує 100% робочий цикл при одночасному зниженні температури анода на 50%. Генератори спрямованого випромінювання оснащені внутрішньої «каруселлю» з чотирма діафрагмами і глухим свинцевому ковпачком. Діафрагми калібровані під часто використовувані типи рентгенівської плівки. Забезпечуючи додатковий захист від розсіяного випромінювання і маючи вагу всього лише 1кг, це пристрій замінює приблизно 20кг крихких і великогабаритних аксесуарів.
Стандартний блок управління SCU 286.
Блок управління SCU 286 може працювати з будь-яким апаратом серії SITE-X і у своєму складі має систему прямого вимірювання високої напруги рентгенівської трубки, що гарантує точність радіологічних параметрів рентгенівського випромінювання. Дані постійного вимірювання дозволяють підтримувати струм і напруга рентгенівської трубки з відхиленням не більше 0.5% в будь-якому діапазоні роботи. Завдяки тому, що система вимірювання захищена від мережевих флуктуацій, блок SITE-X забезпечує абсолютно стабільна якість експозиції. Кнопки і перемикачі блоку управління забезпечують вибір робочих функцій, вибір робочих функцій, включення живлення і виконання команд «ПУСК», «СТОП». Світлові індикатори і висококонтрастний дисплей з антибликующим екраном відображають всю необхідну інформацію мовою, обраному оператором. Всі параметри легко можуть бути перепрограмовані в будь-який момент. Трирівнева система кодів доступу (контролер, оператор, інженер по сервісному обслуговуванню) обмежує доступ до певних функцій.
Ця система не активована за замовчуванням, і може бути відключена при необхідності (за винятком сервісних функцій).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ SITE X D2008
Діапазон вихідної напруги на трубці, кВ 70…200
Крок регулювання напруги на трубці, кВ 1,0
Струм трубки, мА, 1…8
Струм трубки при максимальній напрузі, мА, 8,0
Крок регулювання струму трубки, мА, 0,1
Геометрія спрямоване випромінювання
Кут розкриття пучка, (), 60х40
Фокусна пляма, мм, 2,5х2,5
Власна фільтрація, мм, 2,5 (Al)+(Ni)
Карусель з внутрішніми діафрагмами є (4+1)
Робочий цикл при 40С навколишнього середовища, %, 100
Діапазон робочих температур, С, -25…+70
Діапазон температур зберігання, З, -40…+80
Тиск ізолюючого газу SF6 при 20 С, кг/см2 5,0
Електроживлення вентилятора, В, = 24
Клас захисту від вологи і пилу, IP65
Глибина максимального проникнення по сталі, мм, 41
(FFD=700мм/плівки D7pb/D=1.5/T=20 хв)
Наявність захисних кілець є
Розташування сполучних роз’ємів, радіальне/аксіально
Наявність телескопічного центруючого пристрою є
Максимальна розсіяна доза на відстані 1 м, мЗв/год, 2,5
Мікроконтролер вимірювання напруги і струму трубки є
Габаритні розміри, мм, ø346х771
Загальна вага без захисних кілець, кг, 27
Вага блоку управління 14 кг
Вага комплекту кабелів кг 20
Загальна вага апарату рентгенівського кг 61
Інформація для замовлення
Рентгеновский дефектоскоп — инструкция по работе после приобретения.
Радиационно-гигиенические паспорта и Отчет №1-ДОЗНововведения по лицензиям: ИИИ Минкультуры ТО МИ МЧС Атомная
Обращение с источниками ионизирующего излучения в разных сферах жизнедеятельности и производственного процесса требует наличия специальных знаний и навыков, подтвержденных наличием определенной разрешительной документации у юридического лица.
Рассмотрим всю цепочку получения всех необходимых разрешительных и сопутствующих документов на примере такого оборудования как промышленные рентгеновские дефектоскопы.
Дефектоскопы бывают как переносного типа для анализа сварного шва в полевых условиях (Арина, Шмель и пр.), так и стационарные, которые используется в помещении, в так называемых дефектоскопических лабораториях. На размещение дефектоскопа в рамках помещения, необходим проект расчета радиационной защиты, т.е проект размещения дефектоскопической лаборатории.
Дефектоскопический аппарат, эксплуатируемый в рамках помещения (строения, сооружения) может быть использован со штатной защитой (Калан – сертифицированная рентгенозащитная камера) либо проектируется своя защита, если рентгенозащитной камерой выступает, к примеру, кабинет в помещении.
Получение разрешительной документации
Приобретение и дальнейшая работа с таким видом оборудования, согласно действующих санитарных норм (СанПиН 2.6.1.3164-14 «Гигиенические требования по обеспечению радиационной безопасности при рентгеновской дефектоскопии», СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ – 99/2010)», СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности НРБ–99/2009») и ФЗ–99 «О лицензировании отдельных видов деятельности» от 04.05.2011г. устанавливают получение Лицензии на обращение с источниками ионизирующего излучения (генерирующие).
Итак, компания приобретает, например, дефектоскоп «АРИНА-7». Прежде всего, организация должна согласовать заявку на поставку в местном Управлении Роспотребнадзора.
После получения рентгеновского источника организации необходимо начать процесс лицензирования на виды деятельности хранение и эксплуатация. Обратим внимание на то, что получению Лицензии предшествует также получение двух не менее важных документа- это ЭЗ (экспертное заключение) и СЭЗ (Санитарно-эпидемиологическое заключение) на деятельность. Рассмотрим каждый из них отдельно.
Процесс начинается с получения протоколов дозиметрического контроля на данный аппарат. Это необходимо для измерения мощности дозы на рабочем месте персонала и прилегающей территории и определения границы радиационно-опасной зоны. Данные протоколы выдает испытательная лаборатория, аккредитованная в соответствии с законодательством РФ.
Также дефектоскопы нуждаются в правильном хранении. Для этого необходимо иметь помещение и условия, соответствующее требованиям СанПиН 2.6.1.3164-14 «Гигиенические требования по обеспечению радиационной безопасности при рентгеновской дефектоскопии», где должно соблюдаться условие отсутствия возможности несанкционированного доступа к источнику, храниться в помещении или сейфе, а ключ у лица, ответственного за хранение.
Очень важным требованием также является наличие специалистов, которые должны иметь средне-специальное или высшее техническое образование, прошедших повышение квалификации по одной из программ «радиационной безопасности», а также аттестованных по неразрушающему контролю по методу Радиационного контроля.
Далее приступаем к комплектованию документов на получение ЭЗ. Для этого необходимы:
— программа производственного контроля
— инструкция по обеспечению радиационной безопасности
— паспорт на аппарат
-согласованная заявка от Роспотребнадзора на отгрузку аппарата
-технологический проект (если аппарат будет эксплуатироваться в помещении)
-отчет приемо-сдаточных испытаний (если аппарат будет эксплуатироваться в помещении)
Последнее звено этой цепочки — выставление счета от независимой экспертной организации на экспертизу видов деятельности компании.
Срок рассмотрения и получения ЭЗ составляет до 2 месяцев.
После получения ЭЗ организация подает документы на получение СЭЗ и Лицензии на ИИИ.
Пакет документов готовится аналогичный, прикладывая дополнительно уставные документы организации с заверенными соответствующим образом копиями документов на специалистов организации. Причем хотелось бы обратить внимание, что данные процессы получения указанных документов могут выполняться вне зависимости друг от друга, но при осуществлении деятельности один без другого не действителен.
Сроки получения СЭЗ составляет также один месяц, срок рассмотрения Лицензии немного больше и он четко регламентирован ФЗ- 99, что составляет 45 рабочих дней. И не забываем про лицензионный сбор 7500 р. за предоставление лицензии.
Итак, Вы получили комплект документов на ведения деятельности, связанную с ИИИ, а именно ЭЗ, СЭЗ и саму лицензию. Поздравляем Вас!
Радиационно-гигиенические паспорта и Отчет №1-ДОЗ
Теперь Вам необходимо придерживаться определенных правил и вести свою деятельность согласно действующего законодательства в области использования ИИИ.
В данном случае речь пойдет про РГП и отчет №1-ДОЗ.
Индивидуальные дозиметры Вам необходимо получить во ФБУЗе, согласно заключенному договору на ИДК.
Радиационно — гигиенические паспорта организаций и территорий были введены в соответствии со ст. 13 Федерального закона от 09.01.96 N 3-ФЗ «О радиационной безопасности населения».
Радиационно-гигиенические паспорта являются основными документами, характеризующими радиационную безопасность организаций и территорий. (п. 2.2 Методических указаний)
Целью ежегодного заполнения (ведения) радиационно — гигиенических паспортов является оценка воздействия основных источников ионизирующего излучения, направленная на обеспечение радиационной безопасности населения в зависимости от состояния среды обитания и условий жизнедеятельности, необходимая для планирования и проведения мероприятий по совершенствованию радиационной безопасности. (п. 2.3 Методических указаний).
Заполняется организацией и сдается до 1 апреля за отчетный период (прошлый год). Подача РГП осуществляется в бумажном носителе, который заверяется печатью юр.
лица и подписью руководителя (или другого уполномоченного лица), а так же при помощи электронной почты предоставляется «файл-передачи» (электронная версия РГП).
Отчет №1-ДОЗ «Сведения о дозах облучения лиц из персонала в условиях нормальной эксплуатации техногенных источников ионизирующих излучений» является формой федерального государственного статистического наблюдения.
Форма заполняется с помощью единого программного обеспечения, зарегистрированного в Федеральной службе по надзору в сфере защиты прав потребителей и благополучия человека. Заполненная форма представляется на бумажном носителе со всеми подписями и печатями и в электронном виде — стандартном файле, формируемом программным обеспечением.
Организации, работающие с техногенными ИИИ и имеющие персонал, находящийся под индивидуальным дозиметрическим контролем, ежегодно заполняют форму и представляют ее в ФБУЗ «Центр гигиены и эпидемиологии» в субъекте РФ (в случае с Москвой – ФБУЗ «Центр гигиены и эпидемиологии в г.
Москве»). Срок сдачи до 01.04 текущего года за предыдущий год.
Формировать отчет и Радиационно — гигиенический паспорт должен ответственный по РБ или его замещающий, также руководящий состав предприятия на основании показаний дозиметров, арендованных Вами или находящимися в собственности в рамках проведения ИДК. В случае невозможности своими силами составить и сдать данные документы в советующие структуры вы можете обратиться в нашу организацию.
В случае несвоевременной сдачи требуемых документов налагается административное правонарушение и штраф согласно КоАП РФ, Статья 6.3. Нарушение законодательства в области обеспечения санитарно-эпидемиологического благополучия населения.
Для оформления РГП и 1 ДОЗ требуется:
- Санитарно-эпидемиологическое заключение,
- ФИО и номер СНИЛС на специалистов группы «А»,
- Протоколы снятия параметров с индивидуальных дозиметров за отчетный период,
- Выписка из ЕГРЮЛ,
- Коды статистики.
Обращаем Ваше внимание, что для правомерного ведения деятельности в области использования ИИИ одной лицензии недостаточно, и мы готовы предложить Вам комплекс мероприятий для законного осуществления деятельности с ИИИ:
Для эксплуатирующих организаций в рамках соблюдения мероприятий производственного контроля необходимо проведение:
- Контроля мощности дозы рентгеновского излучения на наружной поверхности установки;
- Контроля мощности дозы рентгеновского излучения на рабочих местах персонала;
- Измерения микроклимат;
- Измерения световая среда;
- Исследования уровня шума;
- Измерения уровня электро-магнитных полей и др.
измерения в рамках деятельности аккредитованной нашей лаборатории.
измерения в рамках деятельности аккредитованной нашей лаборатории.Необходимость в реализации программы производственного контроля закреплена Федеральным законом N 52-ФЗ от 30.03.1999 г. и СП 1.1.1058-01, согласно которым, любое предприятие, вне зависимости от сферы деятельности, обязано организовать и осуществлять контроль опасных производственных факторов с целью обеспечения безопасности для человека и среды его обитания, путем выполнения санитарных норм и правил, санитарно-профилактических мероприятий.
Нарушения в области обеспечения санитарно-эпидемиологического благополучия населения могут грозить не только штрафами, но и приостановлением деятельности на срок до 90 суток для юридических лиц.
Желаем Вам успешной и грамотной работы при ведении деятельности, связанной с Источниками Ионизирующего излучения!
Если возникнут вопросы при оформлении разрешительной документации, наши специалисты с радостью помогут Вам по данному вопросу.
Готовы предложить комплексное решение вопросов, связанных с получением лицензии на деятельность с ИИИ, такие как:
Анализ предоставленных Заказчиком документов для получения ЭЗ, СЭЗ и Лицензии Роспотребнадзора на ИИИ
Организация проведения испытания электроустановки здания в помещении размещения рентгеновского аппарата
Консультационные услуги по вопросам санитарно-эпидемиологических экспертиз, исследований, обследований, испытаний, токсикологических, гигиенических и иных видов оценок
Разработка / доработка необходимого комплекта документов для получения ЭЗ и СЭЗ по месту осуществления деятельности
Сопровождение комплекта документов во ФБУЗ ЦГиЭ или любом другом органе инспекции (положительный Акт)
Получение акта санитарно-эпидемиологической экспертизы видов деятельности, работ, услуг
Подготовка пакет документов, сопровождение комплекта документов для получения Лицензии на ИИИ
Заключение договоров на проведение индивидуальной дозиметрии
Снятие параметров микроклимата, дозиметрии и др.
факторов
Организация разработки проектов размещения рентгеновского оборудования на основании лицензии Роспотребнадзора на ИИИ
Обучение по различным программам Радиационной безопасности
Наша команда
Более 30 экспертов, в том числе 3 кандидата юридических наук.
Весь коллектив «ПроЭксперт»
Наши лицензии, аккредитации и свидетельства
Свидетельство о представительствеСвидетельство о регистрации в едином реестре зарегистрированных систем добровольной сертификацииСистема добровольной сертификации «ПромСтройТест» Регистрационный № РОСС RU.31107.04ЖКР0Система добровольной сертификации «Олимп»Свидетельство о партнерствеСвидетельство о представительствеСвидетельство о партнерствеСвидетельствоСвидетельствоПисьмоПисьмоПисьмоПисьмоПолучите консультацию эксперта
Опишите в свободной форме какие услуги вас интересуют.
Мы внимательно изучим ваш запрос, подготовим наиболее выгодное предложение и сразу же свяжемся с вами.
Ваши данные отправятся главному эксперту отдела!
Нас рекомендуют
Радиографический контроль сварных соединений: методы, дефекты
Содержание:
- Область применения
- Принцип работы
- Подготовка к контролю
- Методика процесса
- Расшифровка
- Преимущества
- Безопасность
- Интересное видео
Возможностью применять радиографический метод контроля сварных соединений мы обязаны немецкому физику Вильгельму Рентгену. В 1895 году он открыл электромагнитное излучение на коротких волнах. Эти лучи были названы в честь него рентгеновскими.
Первое широкое применение рентгеновские лучи нашли в медицине.
Метод позволил спасти много человеческих жизней. В свою очередь, рентгеновский контроль сварных соединений помогает спасти сварные швы от образовавшихся в процессе сварки дефектов. Метод рентгеновской дефектоскопии позволяет обнаружить в сварных соединениях трещины, раковины, пустоты, полости, инородные включения.
Радиографический контроль сварных соединений это — это метод контроля, позволяющий обнаружить имеющиеся внутри сварных швов погрешности, основанный на изменении характеристик рентгеновских лучей при столкновении с ними. Такой контроль возможен благодаря способности этих волн проникать вглубь металла достаточно глубоко. Контроль этим методом проводится согласно ГОСТу 75-12, в котором перечислены все контролируемые этим способом дефекты.
Область применения
После окончания процесса сваривания и остывания конструкции необходимо оценить качество работы и при обнаружении недостатков принять меры. Контроль начинается с визуального осмотра. При наличии дефектов, имеющихся внутри шва необходимо прибегнуть к другим методам поиска.
Они должны относиться к категории неразрушаемых. Не все обладают необходимой точностью. Рентгенография сварных соединений является одним из неразрушаемых способов, дающим точную информацию о состоянии внутри сварного шва.
В дефектоскопии используется возможность рентгеновских лучей проникнуть вглубь на значительное расстояние благодаря тому, что их длина волны является небольшой. При сварке могут возникнуть ситуации, когда выбран неправильный режим или в сварочную ванну попали посторонние предметы. Образование невидимого брака понизит прочность и надежность всей конструкции, которая сможет выдержать меньшие нагрузки, чем планировалось.
Радиографический контроль сварных швов требует наличия специального оборудования. Затраты на него целесообразны в тех случаях, когда требования к характеристикам соединений высокие. Другой вариант — контроль конструкций, где другие методы применять затруднительно или невозможно. Примером может служить рентгенографический контроль сварных соединений трубопроводов.
Существуют лаборатории, специализирующиеся на контроле сварных соединений, где имеется все необходимое оборудование, и работают грамотные профессионалы. При желании контроль можно провести самостоятельно, овладев необходимыми навыками. Имеется возможность взять для этого прибор в аренду. Большой популярностью пользуются портативные аппараты. Они применяются как для контроля трубопроводов, так и для профильных и листовых соединений. Стационарные аппараты могут быть спроектированы индивидуально для решения конкретных задач.
Радиографический контроль сварных соединений трубопроводов проводится согласно отраслевому нормативному документу ОСТ 36-59, где указаны все требования к свариванию этих конструкций. В нем, в частности, сказано, что все данные по проведенному контролю заносятся в специальный журнал и хранятся в течение 10 лет после начала эксплуатации объекта.
Принцип работы
Рентгенография основана на свойстве лучей проникать внутрь материалов, в том числе металлов.
Эта способность понижается с увеличением плотности металла и увеличивается с понижением плотности. Поскольку в местах с пустотами и трещинами плотность становится меньше, это сразу регистрируется прибором. При отсутствии дефектов структура металла остается стабильно плотной, и рентгеновские лучи поглотятся материалом. Чем выше плотность, тем степень поглощения будет выше.

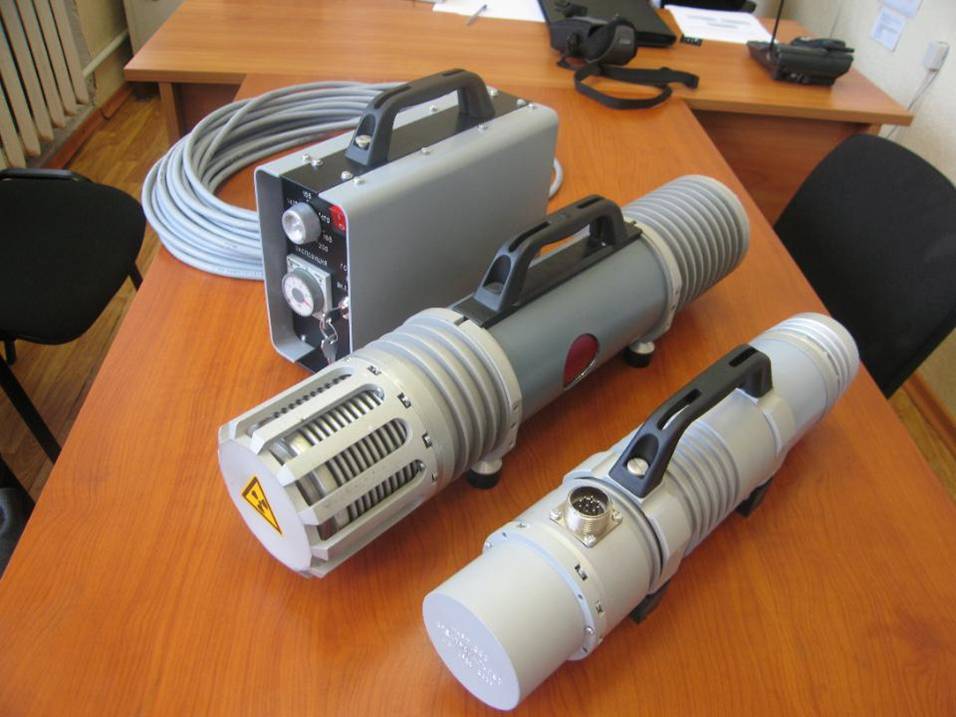

Основным элементом аппарата для рентгеноскопии сварных швов служит излучатель, представляющий собой рентгеновские трубки. Его функция — генерировать лучи и выпускать их. Конструктивно излучатель представляет вакуумный сосуд. В нем имеются анод и катод, между которыми образуется электрический потенциал. При сильном ускорении электронов появляются рентгеновские лучи, и задается направление их выхода.
Лучи, прошедшие сквозь металл, падают на специальную светочувствительную пленку. На ней остается отпечаток, по которому можно судить, что находится внутри материала. Полную картину покажет расшифровка рентгеновских снимков сварных соединений.
При желании или необходимости получать сведения постоянно, используют сцинтилляторы. Это дает возможность выводить изображение на монитор.
Имеется возможность сделать фотографии, получив рентгенограмму. На рентгенограмме будет иметься негативное изображение соединения. При наличии включений или, наоборот, пустот появятся их очертания другого цвета. Полученную рентгенограмму следует сравнить с типовой рентгенограммой для этого типа свариваемых деталей. Метод позволяет точно и оперативно оценить состояние сварного шва.
Подготовка к контролю
Перед началом процесса следует произвести подготовительные операции. Части будущего соединения внимательно осматривают. При наличии на них загрязнений и шлаков необходимо тщательно их очистить и обезжирить растворителем или спиртом. Это делается для того, чтобы наружные дефекты при просвечивании не вносили искажение в окончательный результат.
Пленки заряжают в соответствующие кассеты. Все соединения разделяют на отдельные интервалы и маркируют их.
Это делается для того, чтобы можно было точно определить, какой снимок относиться к конкретному участку свариваемого шва. В том же порядке маркируют кассеты и пленки. Если шов имеет большую протяженность, возможен выборочный рентген-контроль сварных швов.
Также необходимо подготовить оборудование, предназначенное для радиографии сварных швов. Вначале необходимо выбрать подходящий источник излучения. Критериями являются чувствительность, толщина металла и его плотность, конфигурация деталей, требуемая производительность. К примеру, для радиографического контроля сварных соединений, где возможны дефекты, имеющие большой размер, подходят изотопы, обладающие высокой энергией. Это обеспечит небольшое время просвечивания. Выбор пленки обусловлен толщиной металла и его плотностью. На приборах выставляют оптимальные режимы.
Методика процесса
Рентгенография сварных швов проходит несколько этапов:
- Выбрать источник излучения.
- Выбрать подходящий тип пленки.
- Установить на оборудовании оптимальные режимы.
- Поместить аппарат внутри изделия или снаружи и включить его.
- Начать просвечивание сварного шва.
- Вынуть пленку и проявить ее.
- Произвести расшифровку.
- Занести результаты в журнал установленной формы.
Выбранную кассету закрепляют на изделии. Для получения хорошей резкости изображения и определения достоверного размера дефекта на приборе следует установить эталон чувствительности. Эталон должен быть изготовлен из материала, характеристики которого приближены к характеристикам свариваемого металла.
В ГОСТе 7512 указаны три предпочтительных типов эталонов, применяемых для рентгена сварных швов:
- Канавочные. Пластина, имеющая шесть канавок. Ширина у них одинаковая, а глубина разная.
- Проволочные. Имеет семь проволок.
- Пластинчатые. Пластина, имеющая отверстия нужных форм и размеров.
Проверяемые изделия можно разместить по отношению к аппарату двумя способами.
Если они небольшие и могут поместиться в помещении, соединения помещаются внутри стационарного аппарата. При выездном контроле применяют компактные модели оборудования и устанавливают их на изделие.
Чтобы осуществить рентгенографический контроль сварных соединений шов следует размещать строго между излучателем и светочувствительной пленкой. После включения излучателя рентгеновские лучи начнут проходить через металл и попадать на пленку. Через несколько секунд снимок будет готов. Аппарат выключают. Кассету с пленкой вынимают и отдают для обработки и расшифровывания. После того, как будет понятно, что результат получен, аппарат можно снять с изделия или извлечь из него. Иначе, необходимо сделать повторный контроль.
Расшифровка
Расшифровку рентгенограмм осуществляют в затененном помещении на негатоскопе. Он представляет собой устройство, назначением которого является просмотр на просвет радиографических снимков, в том числе рентгенограмм. В негатоскопе предусмотрена возможность регулировки яркости освещения.
При слишком большом его значении мелкие дефекты могут быть пропущены.
После расшифровки составляется заключение. Перед тем, как прибегнуть к этому методу, необходимо узнать, какие дефекты сварного шва выявляются с помощью радиографического контроля. К ним относятся:
- подрезы;
- непровары;
- трещины;
- поры;
- инородные включения;
- шлаки.
Помимо этого, можно оценить величину вогнутости и выпуклости в местах, где визуальный осмотр невозможен. При записи результатов используются сокращения. Так, «Т» означает трещину, «Н» — непровар, «П» — пору, «Ш» — шлак, «В» — включение вольфрама, Пдр» — подрез. Рядом с буквами ставят размеры дефекта. Учитывается также характер распределения.
По этому признаку недостатки делятся на группы:
- Отдельные.
- Цепочки. На одной линии более трех дефектов.
- Скопления. Расположение в одном месте не менее трех дефектов.
Размер дефекта обозначается в миллиметрах.
Преимущества
К достоинствам метода относятся:
- достоверность;
- быстрота контроля;
- определение места расположения;
- оценка размера;
- выявление скрытых недостатков;
- широкая область применения.
К недостаткам относится высокая цена оборудования, и необходимость изучения правил его использования.
Безопасность
При всех своих достоинствах метод является потенциально опасным для здоровья. Поэтому необходимо выполнять экранирование прибора. Контролер не должен находиться без необходимости в зоне облучения. Доступ туда посторонним лицам должен быть запрещен. Для этого следует вывесить предупреждающие знаки.
При работе в помещении его стены надо покрыть экранирующими пластинами. Контролер должен быть обеспечен комплектом защитной одежды. Перед началом процесса необходимо проверить исправность оборудования.
Интересное видео
youtube.com/embed/xZxoDW_5wIQ?autoplay=0&start=0&rel=0″> Рентгенографический контроль сварных соединений трубопроводов
Во время соединения металлических деталей с помощью сварки может возникнуть ситуация, которая затруднит образование нормального однородного шва. Когда в сварочную ванну попадают посторонние предметы или элементы, а также выбран неправильный режим сваривания, то вполне возможно образование брака. Это приводит к тому, что шов будет иметь более низкое качество и сможет выдержать меньшее количество нагрузок, чем предполагалось. Далеко не все виды дефектов можно увидеть сразу, так как зачастую они имеют скрытый характер. В особенности это относится к мелким трещинам и порам. Требования к сварным соединениям здесь могут быть очень высокими, так что любой недочет может привести к серьезным последствиям.
Рентгенографический контроль сварных соединений
Рентгенографический метод контроля сварных соединений это один из самых достоверных способов.
Данный метод особенно популярен при проверке соединений технологических трубопроводов, различного ответственного оборудования, металлических конструкций и прочих материалов, применяющихся в самых разнообразных отраслях. Чаще всего высокие нагрузки встречаются в строительстве. Рентген контроль сварных соединений проводится по ГОСТ 7512-86.
Данный принцип основан на поглощении лучей плотными средами. Чем более плотная структура, тем меньше лучей пройдет наружу. Если внутри шва есть трещины, раковины, поры и прочие полые дефекты, то количество прохождения лучей здесь будет значительно большим. Регистрирующее устройство сможет выявить наличие дефекта, его размер, место расположения и другие особенности. Такими качествами не обладает ни один другой метод. Рентгеновский контроль сварных соединений является детальным показателем состояния локальных участков металлоконструкций
Свойства рентгеновских лучей
Лучи могут проходить через плотные непрозрачные тела, но чем выше плотность этих тел, тем ниже пропускание лучей.
Проходимость зависит и от длины лучей. При большой длине им сложнее пройти сквозь плотные поверхности. Во время прохождения лучи поглощаются той поверхностью, с которой соприкасаются. Чем выше плотность, тем больше поглощение.
Принцип рентгенографическогой контроля сварных швов
Некоторые химические вещества при контакте с излучением получают видимое свечение. После окончания воздействия свечение прекращается, но некоторые вещества сохраняют заряд свечения еще на некоторое время. Это свойство является основой для создания рентгеновских снимков в данном методе. Воздействие лучей на светочувствительную часть фотопластинок создает изображение внутреннего состояния шва.
При воздействии лучей на клетки организма они производят определенные воздействия, которые зависят от типа ткани и интенсивности полученной дозы. Это может использоваться в медицине, но также имеет и обратный эффект, который проявляется в лучевой болезни.
Лучи могут ионизировать воздух, расщепляя составные части воздушной массы на отдельные частицы, имеющие электрический заряд.
Из-за этого воздух может проводить электричество.
Преимущества
- Рентгенографический контроль сварных соединений трубопроводов является одним из самых точных и надежных методов дефектоскопии;
- Можно увидеть скрытые дефекты;
- Возможно определение абсолютных и относительных размеров бракованного места;
- Скорость проведения процедур достаточно высокая.
Недостатки
- Эффективность метода зависит от правильности установки параметров;
- Оборудование для его проведения имеет высокую стоимость;
- Здесь нужно использовать особую пленку для фиксации результата;
- Это опасный для здоровья метод дефектоскопии сварных швов.
Устройство и принцип работы оборудования
Излучающий элемент представлен в виде вакуумного сосуда, в котором находится три электрода: анод, накал катода и катод. Сами рентгеновские лучи возникают тога, когда заряженные частицы получают сильное ускорение. Это может случиться и при высокоэнергетическом переходе, что происходит в оболочке атомов.
Рентгенографические трубки используют оба этих варианта. Основным конструктивным элементом устройства выступает анод и катод.
Устройство для рентгенографическогой контроля сварных соединений
Электроны, которые испускаются катодом получают ускорение от различных электрических потенциалов, находящихся в области между анодом и катодом. В это время рентгеновские лучи еще не испускаются, по причине малого своего количества. Они ударяются об анод, после чего происходит их резкое торможение. За счет этого происходит генерация лучей в рентгеновском диапазоне. В это же время из внутренних оболочек атомов анода выбиваются электроны. На места выбитых частиц становятся другие электроны. Выпускаемое излучение приобретает характерные черты, которыми обладает материал анода.
Когда лучи уже вышли, то они передвигаются в соответствии с заданным направлением сквозь выбранный участок шва. Затем они сталкиваются с плотной поверхностью и часть остается в металле. Остальные частицы, которым удалось прорваться, попадают на пленку.
Там отображается интенсивность излучения в каждом отдельном месте. При наличии пустых мест в структуре наплавленного металла, количество лучей становится большим. Таким образом можно выявить где находится тот или иной дефект, а также какой он формы и размера.
Методика проведения контроля
Методика проведения рентгенографического контроля сварных соединений очень схожа с радиографическим контролем. Первым делом происходит настройка аппаратуры под определенную плотность металла, чтобы излучение смогло пройти сквозь его поверхность. Затем происходит подготовка сделанного шва к контролю. Для этого с него оббивают шлак, обрабатывают до требуемой высоты валика и зачищают саму поверхность.
После этого изделие перемещается в аппарат на то место, где будет происходить выпуск лучей. Оно должно находиться между излучателей и фотопленкой. Затем включается аппарат и лучи моментально проникают сквозь сварной шов, попадая в итоге на пленку. На ней отображаются все неровности интенсивности, которые показывают наличие дефектов.
«Важно!
Данный процесс может оказать вред здоровью, так что необходимо соблюдать все правила техники безопасности.»
Меры по технике безопасности
Чтобы сохранить свое здоровье при частом проведении подобных процедур, следует придерживаться ряда предписанных требований. В первую очередь, устройство должно быть экранировано, чтобы излучение не распространялось по всему помещению, а действовало только в строго направленное место. Для экранирования зачастую используют металлические пластины. Они же могут пригодиться для обустройства стен помещения, которые также должны быть ограждением для распространения излучения.
Во время работы следует держаться как можно дальше от излучателя, насколько это возможно. Также стоит уменьшить время пребывания в помещении во время работы техники. В данном месте не должно быть ни каких посторонних людей. Все работники должны иметь средства индивидуальной защиты.
Все работы должны проводиться только при условии, что техника исправна и правильно настроена.
Стоит понимать, что минимальной дозы излучения сложно избежать, но она со временем накапливается, если процедуры проводятся часто и это может вызвать серьезные осложнения, перерастающие в хроническую профессиональную болезнь. Исходя из этого, необходимо следить за тем, какую дозу человек получает за один проход действия аппарата. Для этого используются специальные дозиметры. Также нужно обратить внимание на ионизацию воздуха в помещении, так как при сильно высоком ее уровне может случиться электрический разряд, потому что воздушная масса перестанет быть диэлектриком.
Angstrom Advanced Inc.
Angstrom Advanced Inc.Товары
- АСМ, СЗМ, СЭМ
- XRD, XRF, рентгеновский дефектоскоп
- ИСП, ВЭЖХ, ГХ, ААС
- Генератор лабораторного газа
- Анализатор элементов
- Водородная установка
- Азотный завод
- Спектрофотометр
- Анализатор размера частиц
Сопутствующие товары
Рентгеновский дифракционный прибор ADX-2500
ПОДРОБНЕЕ+
Рентгеновский дифракционный прибор ADX-2700
ПОДРОБНЕЕ+
Портативный рентгеновский дифрактометр ADX-8000
ПОДРОБНЕЕ+
Энергодисперсионный рентгеновский флуоресцентный спектрометр ADX-9800
ПОДРОБНЕЕ+
AA XRF Портативный портативный энергодисперсионный рентгенофлуоресцентный спектрометр
ПОДРОБНЕЕ+
Портативный направленный рентгеновский дефектоскоп серии AXFQ (со стеклянной рентгеновской трубкой)
ПОДРОБНЕЕ+
Портативный панорамный рентгеновский дефектоскоп серии AXFH (со стеклянной рентгеновской трубкой)
ПОДРОБНЕЕ+
Портативный рентгеновский дефектоскоп серии AXFG (с волнистой керамической рентгеновской трубкой)
ПОДРОБНЕЕ+
Рентгеновский дифрактометр и рентгеновский дефектоскоп
Портативный панорамный рентгеновский дефектоскоп серии AXFH (со стеклянным рентгеновским трубка) Запросы и продажи: sales@angstrom-advanced.
com или онлайн
Запрос
Введение
Портативный рентгеновский дефектоскоп со стеклянной трубкой по окружности серии AXFH предназначен для облегчить неразрушающий контроль (НК) сварного шва труб и труб с малым диаметры. С установленными дополнительными ходовыми колесами или гусеничным ходом рентгеновский аппарат Генератор можно легко разместить в любой трубе. Неразрушающий контроль кольцевой сварки может быть выполнено за одну экспозицию.
Типы и характеристики
| Тип | Выходное напряжение (кВ) | Потребляемая мощность (кВт) | Размер фокусного пятна (мм 2 ) | Расходящийся угол | Макс. Глубина проникновения в сталь (мм) | Вес генератора (кг) | Размер генератора (мм 3 ) | ||
| конусная мишень | плоская мишень | конусная мишень | плоская мишень | ||||||
| AXFH-1005 | 50~100 | 1. 2 | 0,8 × 0,8 | 30±5° | 25±5° | 4 | 6 | 11.1 | 190 × 190 × 520 |
| AXFH-1605 | 60~160 | 1,5 | 0,8 × 0,8 | 30±5° | 25±5° | 12 | 15 | 15,2 | 225 × 225 × 585 |
| AXFH-2005 | 100~200 | 2 | 1,5 × 1,5 | 30±5° | 25±5° | 24 | 27 | 23 | 285 × 285 × 665 |
| AXFH-2505 | 150~250 | 2,5 | 2,0 × 2,3 | 30±5° | 25±5° | 34 | 37 | 35 | 320 × 320 × 730 |
| AXFH-3005 | 170~300 | 3 | 2,3 × 2,3 | 30±5° | 25±5° | 44 | 47 | 45,5 | 345 × 345 × 830 |
| AXFH-3205 | 180~320 | 3.2 | 2,5 × 2,3 | 30±5° | 25±5° | 45 | 50 | 45,5 | 345 × 345 × 830 |
| AXFH-3505 | 180~350 | 3,4 | 2,8 × 3,0 | 30±5° | 25±5° | 52 | 55 | 47 | 345 × 345 × 800 |
Китай Производитель рентгеновских дефектоскопов и рентгеновских трубок, Поставщик рентгеновских дефектоскопов, Неразрушающий контроль
Горячие продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Новое поступление
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Популярные продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Рекомендуется для вас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Профиль компании
{{ util. each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
| Вид бизнеса: | Производитель/Фабрика | |
| Основные продукты: | Рентгеновская дефектоскопия и рентгеновская трубка | |
| Год основания: | 2007-06-28 | |
| Сертификация системы менеджмента: | ИСО9001:2015 | |
| Среднее время выполнения: | Время выполнения заказа в сезон пиковой нагрузки: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней | |
| Доступность OEM/ODM: | Да |
Инспекционное оборудование Shang Fang — это высокотехнологичное предприятие, специализирующееся на производстве оборудования для неразрушающего контроля. Он был основан в Шанхае в 2001 году и инвестировал производственную базу в Хуанши, провинция Хубэй в 2008 году. Основное производство керамических рентгеновских трубок, рентгеновских трубок с холодным катодом, промышленных рентгеновских детекторов, цифровых рентгеновских аппаратов в режиме реального времени. система визуализации, машина для обнаружения магнитных частиц, система обнаружения трехмерных ультразвуковых изображений в реальном времени, вакуумные электронные компоненты и т. д. Компания подала заявку на …
Просмотреть все
ПАТЕНТНАЯ СТЕНА
3 шт.патент 3
патентная стенка 2
патентная стена
Пошлите Ваше сообщение этому продавцу
* От:
* Кому:
Мисс София
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете? Опубликовать запрос на поставку сейчас
Портативный рентгеновский дефектоскоп-Industry NDT X-Ray-Unicomp Technology
Категория：：Промышленный рентгеновский неразрушающий контроль
Модель：Портативный рентгеновский детектор
Описание：
Компактная конструкция, анодное заземление, принудительное воздушное охлаждение;
Легкий, портативный и удобный;
Работа и отдых с соотношением времени 1:1;
Хороший модинг, разумная структура;
Отсроченное воздействие для обеспечения безопасности.
Запросить цену：[email protected]
Консультации по электронной почте
- Описание
- Параметр
Особенности:
● Компактный дизайн, анодное заземление, принудительное воздушное охлаждение;
● Легкий, портативный и удобный;
● Работа и отдых с соотношением времени 1:1;
● Хорошее моделирование, разумная структура;
● Отсроченное воздействие для обеспечения безопасности.
Применение:
Подходит для национальной обороны, судостроения, нефтяной, химической, машиностроительной, аэрокосмической и строительной промышленности, проверяет такие материалы, как корпуса, трубопроводы, сосуды высокого давления, котлы, самолеты, транспортные средства и мосты и т. д., сварка запасных частей качество, внутренние дефекты и различные легкие металлы, резина, керамика и т. д. качество обработки.
Направленный портативный рентгеновский детектор (керамическая рентгеновская трубка):
Модель | Сила | Размер фокуса | Угол излучения | Максимальная проникающая способность | Размер | Масса | |
Выходное напряжение | кВА | мм | мм(Fe) | мм | кг | ||
кВ | |||||||
XXG-1605 | 50-160 | 1,8 | 1,5×1,5 | 40°＋5° | 20 | 220*220*560 | 20 |
ХХГ-2005 | 120-200 | 2 | 2,0×2,0 | 40°＋5° | 30 | 250*250*620 | 26 |
XXG-2505 | 150-250 | 2,5 | 2,0×2,0 | 40°＋5° | 40 | 260*260*740 | 28 |
XXG-3005 | 170-300 | 3 | 2,5×2,5 | 40°＋5° | 50 | 320*320*820 | 34 |
XXG-3505 | 200-350 | 3,5 | 2,5×2,5 | 40°＋5° | 60 | 320*320*820 | 35 |
Панорамный портативный рентгеновский детектор (керамическая рентгеновская трубка):
Модель | Сила | Размер фокуса | Угол излучения | Максимальная проникающая способность | Размер | Масса | |
Выходное напряжение | кВА | мм | мм(Fe) | мм | кг | ||
кВ | |||||||
XXGH-1605P | 50-160 | 1,8 | 1,0 × 2,0 | 360°*25° | 18 | 220*220*560 | 20 |
XXGH-1605Z | 50-160 | 1,8 | 1,0 × 3,5 | 360°*30° | 18 | 220*220*560 | 20 |
XXXGH-2005P | 120-200 | 2 | 1,0 × 2,0 | 360°*25° | 28 | 250*250*620 | 26 |
XXXGH-2005Z | 120-200 | 2 | 1,0 × 3,5 | 360°*30° | 25 | 250*250*620 | 26 |
XXGH-2505P | 150-250 | 2,5 | 1,0 × 2,2 | 360°*25° | 35 | 260*260*740 | 28 |
XXGH-2505Z | 150-250 | 2,5 | 1,0 × 5,0 | 360°*30° | 35 | 260*260*740 | 28 |
XXXGH-3005P | 170-300 | 3 | 1,0 × 2,5 | 360°*25° | 45 | 320*320*820 | 34 |
XXGH-3005Z | 170-300 | 3 | 1,0 × 6,0 | 360°*30° | 45 | 320*320*820 | 34 |
XXGH-3505P | 200-350 | 3,5 | 1,0 × 2,5 | 360°*25° | 55 | 320*320*820 | 35 |
XXGH-3505Z | 200-350 | 3,5 | 1,0 × 6,0 | 360°*30° | 55 | 320*320*820 | 35 |
Направленный портативный рентгеновский детектор (стеклянная рентгеновская трубка):
无标题文档Модель | Сила | Размер фокуса | Максимальная проникающая способность | Размер | Масса | |
Выходное напряжение | кВА | мм | мм(Fe) | мм | кг | |
кВ | ||||||
ХХ квартал 2005 г. | 100-200 | 2 | 1,0 × 3,5 | 30 | 275*275*665 | 20 |
XXX2505 | 170-250 | 2,5 | 1,0 × 2,4 | 40 | 320*320*720 | 34 |
XXXQ3005 | 170-300 | 3 | 1,0 × 2,3 | 50 | 340*340*820 | 38 |
Панорамный переносной рентгеновский детектор (стеклянная рентгеновская трубка)
Модель | Сила | Размер фокуса | Максимальная проникающая способность | Размер | Масса | |
Выходное напряжение | кВА | мм | мм(Fe) | мм | кг | |
кВ | ||||||
ХХх3005П | 100-200 | 2 | 1,0 × 3,5 | 28 | 275*275*665 | 20 |
ХХх3005Z | 100-200 | 2 | 1,0 × 3,5 | 25 | 275*275*665 | 20 |
ХХх3505П | 170-250 | 2,5 | 1,0 × 2,4 | 35 | 320*320*720 | 34 |
ХХх3505Z | 170-250 | 2,5 | 1,0 × 2,4 | 35 | 320*320*720 | 34 |
ХХх4005П | 170-300 | 3 | 1,0 × 2,3 | 45 | 340*340*820 | 38 |
ХХх4005Z | 170-300 | 3 | 1,0 × 2,3 | 45 | 340*340*820 | 38 |
Дефектоскоп рентгеновский панорамный радиационный переносной XXH-3205 со стеклянной рентгеновской трубкой
Дефектоскоп портативный рентгеновский панорамный радиационный XXH-3205 со стеклянной рентгеновской трубкой
Серия XXH подходит для обнаружения линии сварки небольших труб. Установка несущего колеса или устройства для перемещения по трубопроводу, удобное для установки на трубопроводе (контроллер также может входить в трубопровод вместе с генератором), после завершения воздействия в течение одной недели обнаружение сварочной линии.
Особенность:
●Проверка самого программного и аппаратного обеспечения после запуска машины
●Отличная защита от заклинивания, которую можно адаптировать для работы в полевых условиях без источника питания, благодаря поддержке двигателя
● Можно регулировать параметры экспозиции с помощью клавиш (простое управление)
●Имеет функцию задержки открытия HV. Удобно для оператора держаться подальше от опасного поля
●Можно медленно регулировать высокое напряжение для защиты генератора рентгеновского излучения
● Автоматическое управление в соответствии с режимом работы и отдыха 1: 1, самый длинный период непрерывного воздействия составляет 5 минут.
●Включая полную систему защиты: перегрузка KV, низкий ток, перегрузка mA, перегрев и оптическая звуковая сигнализация
●Удобен для ремонта и обслуживания
● Гораздо больше материала для проектирования конструкции, гораздо удобнее для работы на месте
● Время может быть изменено на ± 0,3 в зависимости от сети питания, чтобы сделать экспозицию более точной
Спецификация:
Выходное напряжение (кв) | Введите (кВт) | Точка фокусировки (мм) | Угол луча | Максимальное проникновение (мм) | Вес (кг) | Размеры (мм) | |||||
Цель уровня | Коническая мишень | Цель уровня | Коническая мишень | Генератор | Контроллер | Генератор | Контроллер | ||||
ХХН-3205 | 180-320 | 3. | 1,0×4,0 | 25°+5° | 30°+5° | 50 | 48 | 42 | 11 | 335x335x835 | 350x290x160 |
Стандартная поставка
Направленная стеклянная рентгеновская трубка | 1 шт. | |
Генератор | 1 комплект | |
Соединительный кабель высокого напряжения | 1 шт. | 25 метров |
Контроллер | 1 комплект | |
Кабель питания | 1 шт. | 10 метров |
Кабель заземления | 1 шт. | 5 метров |
Аксессуары | 1 набор | |
(В том числе: сигнальная лампа, 1 шт.; свинцовая буква, 1 коробка; пленочные темные кассеты 5 шт.; усиливающий экран 5 шт.; проволочный пенетраметр (IQI) 1 комплект; предохранитель 1 шт.) | ||
Китайские производители направленных рентгеновских дефектоскопов
XXQ-2505 Оборудование для контроля отливок Ndt
XXQ-2505 Оборудование для контроля отливок Ndt тщательно принимает выбранную стеклянную рентгеновскую вставку. Рентгеновская вставка является основной частью всего комплекта аппарата.
Производительность и качество вставки напрямую определяют качество всего комплекта оборудования для контроля литья Ndt XXQ-2505.XXXQ-2505 ндт оборудование Проверка литья Оборудование для контроля литья
EmailDetails
XXG-3005 Направленный рентгеновский дефектоскоп
XXG-3005 Направленный рентгеновский дефектоскоп с подобранной керамической рентгеновской вставкой на 300 кВ с углом раскрытия луча 40+5°.
При рабочем напряжении 300 кВ и фокусном расстоянии 600 мм он может пробить 50-мм сталь Q235, что является самым высоким уровнем аналогичной машины в Китае.XXG-3005 рентгеновский дефектоскоп дефектоскоп рентгеновский Направленный рентгеновский дефектоскоп
EmailDetails
XXG-2505 Керамическая рентгеновская вставка Изделия для неразрушающего контроля
XXG-2505 Керамическая рентгеновская вставка Изделия для неразрушающего контроля, оснащенные выбранной керамической рентгеновской вставкой на 250 кВ с углом луча 40+5°.
При рабочем напряжении 250 кВ и фокусном расстоянии 600 мм он может пробить 40-мм сталь Q235, что является самым высоким уровнем аналогичной машины в Китае.XXG-2505 Продукты неразрушающего контроля рентгеновская вставка продукты неразрушающего контроля керамическая рентгеновская вставка
EmailDetails
XXQ-2005 Прибор рентгенодеструктивного контроля сварных швов
XXQ-2005 Прибор рентгенодеструктивного контроля сварных швов с подобранной стеклянной рентгеновской вставкой на 200 кВ с углом излучения 40+5°.
При рабочем напряжении 200 кВ и фокусном расстоянии 600 мм он может пробить 30-мм сталь Q235, что является более высоким уровнем аналогичной машины в Китае.XXQ-2005 рентгеновский аппарат рентгеновский аппарат рентгеновский разрушающий контроль сварных швов
EmailDetails
XXG-2005 Сварочный испытательный прибор Ndt
Сварочный испытательный прибор XXG-2005 тщательно принимает выбранную стеклянную рентгеновскую вставку.
Производительность и качество вставки напрямую определяют качество всего комплекта сварочного испытательного прибора XXG-2005. Если машина используется на заводе, сварочный испытательный прибор XXG-2005 будет более выгодным.XXG-2005 испытательный прибор сварочный испытательный прибор ндт сварочный испытательный прибор
EmailDetails
XXQ-1605 Промышленное оборудование для неразрушающего контроля
XXQ-1605 Контрольное оборудование для неразрушающего контроля может быть оснащено различными моделями головок рентгеновских стеклянных трубок, таких как 160 кВ, с углом луча 40°.
При рабочем напряжении 160 кВ и фокусном расстоянии 600 мм его проплавление может достигать толщины 19 мм (сталь А3).XXX-1605 Оборудование для неразрушающего контроля промышленное неразрушающее оборудование
EmailDetails
XXQ-3005 Рентгеновское оборудование для контроля литья
XXQ-3005 Рентгеновское оборудование для контроля литья может быть оснащено различными моделями головок рентгеновских стеклянных трубок, таких как 300 кВ, с дополнительным углом луча 40+5°.
При рабочем напряжении 300 кВ и фокусном расстоянии 600 мм его проплавление может достигать толщины до 50 мм (сталь А3).Рентгеновский аппарат XXXQ-3005 Тестирование литейного оборудования Рентгеновский контроль литья
EmailDetails
XXQ-3505 Рентгеновское оборудование для контроля сварных швов
XXQ-3505 Рентгеновское оборудование для контроля сварных швов, оснащенное выбранной керамической рентгеновской вставкой на 350 кВ с углом луча 40+5°.
При рабочем напряжении 350 кВ и фокусном расстоянии 600 мм рентгеновское оборудование для контроля сварных швов XXQ-3505 может проникать в сталь Q235 толщиной 60 мм.Рентгеновский аппарат XXXQ-3505 рентгеновское оборудование для контроля сварных швов оборудование для контроля сварных швов
EmailDetails
XXQ-3205 Рентгенографическое оборудование для контроля сварных швов
XXQ-3205 Рентгенографическое оборудование для контроля сварных соединений, оснащенное специальной стеклянной рентгеновской вставкой на 320 кВ с углом излучения 40+5°.
При рабочем напряжении 320 кВ и фокусном расстоянии 600 мм XXQ-3205 XXQ-3205 может пробить сталь Q235 толщиной 55 мм.XXQ-3205 рентгеновское оборудование Оборудование для радиографического контроля сварных швов рентгенографический контроль сварных швов
EmailDetails
Получить последнюю цену? Мы ответим как можно скорее (в течение 12 часов). Новостной отдел MarketWatch не участвовал в создании этого контента.
15 сентября 2022 г. (Экспрессвайр) — «В окончательный отчет будет добавлен анализ влияния COVID-19 на эту отрасль».
Глобальный отчет об исследовании рынка Рентгеновские дефектоскопы за 2022 год охватывает размер рынка, долю, новые тенденции и ключевых игроков отрасли, включая профиль компании, спецификации продукта, производственные мощности, выручку, цену и валовую прибыль. В этом отчете также содержится информация о влиянии пост-COVID-19, которая поможет участникам рынка в этой области оценить рост своего бизнеса. Отчет о рынке рентгеновских дефектоскопов охватывает сегментацию рынка по географическому признаку (Северная Америка, Европа, Китай, Япония, Ближний Восток и Африка, Южная Америка, Индия, Южная Корея, Юго-Восточная Азия и другие).
Получить образец отчета : https://www.absolutereports.com/enquiry/request-sample/18810606
Анализ рынка и информация: глобальный рынок рентгеновских дефектоскопов809 Учитывая влияние COVID-19 на мировой рынок Рентгеновские дефектоскопы, в этом отчете анализируется влияние как с глобальной, так и с региональной точек зрения. В этом отчете также подробно анализируются стратегии различных компаний по преодолению воздействия COVID-19, чтобы найти путь к выздоровлению. Во время вспышки COVID-19 развитие отрасли Рентгеновские дефектоскопы также подробно анализируется в главе 1.8 настоящего отчета. Основные игроки на рынке рентгеновских дефектоскопов: ● HUATEC GROUP Получить образец отчета о рынке рентгеновских дефектоскопов X-Ray Detector Рынок по типам: ● Керамическая трубка ● Стеклянная трубка Рентгеновский дефектоскоп Рынок по применению: ● Сварка в полевых условиях ● Котлы и соединители труб ● Сварочные работы в энергетике и нефтехимической промышленности Чтобы понять, как влияние Covid-19 отражено в этом отчете — https://www. В отчете делается акцент на анализе рынка в условиях COVID-19 — от производства до потребления в таких регионах, как Северная Америка, Европа, Китай и Япония.и соответствующая политика реагирования в разных регионах.
● Testech Group
● Dandong Fuding
● Nanjing T-Bota Scietech Instruments and Equipment
● Shanghai Advanced NDT Equipment
● Dandong Zhongyi Electronic
● Honesdom International
absolutereports.com/enquiry/request-covid19/188102606 Under Вспышка COVID-19 во всем мире, в этом отчете представлен всесторонний анализ от цепочки поставок, контроля импорта и экспорта до региональной государственной политики и будущего влияния на отрасль. Также был включен подробный анализ состояния рынка (2015-2020 гг.), структуры конкуренции предприятий, преимуществ и недостатков продукции предприятий, тенденций развития отрасли (2020-2025 гг.), характеристик региональной промышленной планировки и макроэкономической политики, промышленной политики. От сырья до конечных пользователей этой отрасли проводится научный анализ, также будут представлены тенденции обращения продукции и каналов сбыта. Учитывая COVID-19, в этом отчете представлен всесторонний и глубокий анализ того, как эпидемия подтолкнула эту отрасль к трансформации и реформам.
В главе 3.4 отчета представлен анализ причин колебаний цен.
В главах 5, 6 и 7 указано влияние COVID-19 на различные регионы как с точки зрения производства, так и с точки зрения потребления, а также SWOT-анализ.
В главах 8 отчета представлены последние разработки и стратегии компании по борьбе с последствиями COVID-19..
Географический анализ регионального потребления и стоимости по типам, приложениям и странам включен в отчет. Кроме того, он также представляет основных конкурентоспособных игроков в этих регионах.
Спросите или поделитесь своими вопросами, если таковые имеются, до покупки этого отчета — https://www.absolutereports.com/enquiry/pre-order-enquiry/18810606
Основные регионы, охваченные в отчете:
● Северная Америка
● Европа
● Азиатско-Тихоокеанский регион
● Латинская Америка
● Ближний Восток и Африка
Обзор рынка рентгеновских дефектоскопов:
● Предоставляет исследование рынка X-Ray Detectory изучение таких целей, как внедрение продукта, скорость роста размера рынка по типу и применению.
● Предоставляет краткую информацию об отрасли рентгеновских дефектоскопов в виде оценок продаж, оценок доходов и прогнозов.
● Анализ объема рынка продаж, доходов и цен по типам (прошлые продажи, прогнозируемые продажи).
● Анализ объема продаж, доходов и цен на рынке по приложениям (прошлые продажи, прогнозируемые продажи).
● Обеспечивает региональный анализ рынка рентгеновских дефектоскопов, включая Северную Америку, Европу, Азиатско-Тихоокеанский регион, Латинскую Америку, Ближний Восток и Африку.
● Предоставляет профиль компании, включая корпоративную информацию, обзор и соответствующие разработки.
Приобрести этот отчет (Цена 3000 долларов США за однопользовательскую лицензию) — https://www.absolutereports.com/purchase/18810606
Подробное оглавление отчета об исследовании рынка рентгеновских дефектоскопов 1 Обзор рынка
1 Рентгеновский дефектоскоп Введение и обзор рынка
0003
1. 3.1 Коэффициент концентрации рынка и анализ зрелости рынка
1.3.2 Мировая выручка и темпы роста за 2016-2026 гг. Рентгеновский дефектоскоп
1.4.3 Регионы исследования
1.5 Динамика рынка
1.5.1 Рентгеновский дефектоскоп Тенденции отрасли
1.5.2 Драйверы рентгеновского дефектоскопа
1.5.3 X-Ray Fray Detector Проблемы рынка
1.5.4 Рыночные ограничения рентгеновских дефектоскопов
1.6 Новости отрасли и политики по регионам
1.6.1 Новости отрасли
1.6.2 Отраслевая политика
1.7 Отраслевые тенденции 900 Планы по поглощению, расширению 1.800 в рамках вспышки COVID-19
1.8.1 Глобальный обзор статуса COVID-19
1.8.2 Влияние вспышки COVID-19 на развитие отрасли Рентген дефектоскопы
2 Анализ отраслевой цепочки
2.1 Анализ спроса и предложения на сырье для разведки и добычи
2.1.1 Глобальный Рентгеновский дефектоскоп Основные сырье и поставщики для разведки и добычи
2. 1.2 Анализ источника сырья
2.2 Основные игроки Рентгеновский дефектоскоп 90 0 3
2.2.1 Производственная база основных игроков Рентгеновские дефектоскопы в 2020 г.
2.2.2 Распределение рынка основных игроков в 2020 г.
2.3 Анализ структуры производственных затрат Рентгеновские дефектоскопы
2.3.1 Анализ производственного процесса
2.3.2 Структура производственных затрат на рентгеновский дефектоскоп
2.3.3 Затраты на оплату труда рентгеновского дефектоскопа
2.4 Анализ каналов сбыта рентгеновского дефектоскопа
2.5 Основные потребители в нисходящем направлении по приложениям
3 Мировой рынок рентгеновских дефектоскопов по типам
3.1 Мировой доход и доля рынка по типам (2016-2021 гг.)
3.2 Мировое производство и доля рынка по типам (2016-2021 гг.)
3.3 Мировые доходы и темпы роста по типам (2016-2021 гг.)
3.4 Глобальный анализ цен по типам (2016-2021)
3. 4.1 Объяснение тенденций цен на продукцию различных типов
Получить образец отчета о рынке Рентгеновские дефектоскопы
4 Рентгеновские дефектоскопы Рынок по приложениям
4.1 Обзор рынка переработки и сбыта
4.2 Мировое потребление и доля рынка по приложениям (2016–2021 гг.)
4.3 Мировое потребление и темпы роста по приложениям (2016–2021 гг.)
5 Мировое потребление Рентгеновские дефектоскопы, выручка ($) по регионам (2016-2021 гг.)
5.1 Глобальная выручка и доля рынка по регионам (2016-2021 гг.)
5.2 Мировое потребление и доля рынка по регионам ( 2016-2021)
5.3 Мировое потребление, выручка, цена и валовая прибыль (2016-2021)
5.4 Потребление, выручка, цена и валовая прибыль рентгеновских дефектоскопов в Северной Америке (2016-2021)
5.4.1 Север Рынок Америки в условиях COVID-19
5.4.2 SWOT-анализ Северной Америки
5.5 Потребление, выручка, цена и валовая прибыль Рентгеновские дефектоскопы в Европе (2016-2021 гг. )
5.5.1 Европейский рынок в условиях COVID-19
5.5.2 Европа SWOT-анализ
5.6 Китай Рентгеновские дефектоскопы Потребление, выручка, цена и валовая прибыль (2016-2021)
5.6.1 Китай Рентгеновский дефектоскоп в условиях COVID-19
5.6.2 Китай SWOT-анализ
5.7 Япония Рентгеновский дефектоскоп Потребление, выручка, цена и валовая прибыль (2016-2021)
5.7.1 Рынок Японии в условиях COVID-19
5.7.2 Япония SWOT-анализ
5.8 Ближний Восток и Африка Рентгеновские дефектоскопы Потребление, выручка, цена и валовая прибыль (2016-2021)
5.8.1 Рынок Ближнего Востока и Африки в условиях COVID-19
5.8 .2 SWOT-анализ Ближнего Востока и Африки
5.9 Потребление, выручка, цена и валовая прибыль Рентгеновских дефектоскопов в Индии (2016–2021 гг.)
5.9.1 Рынок Индии в условиях COVID-19
5.9.2 SWOT-анализ Индии
5.10 Потребление, выручка, цена и валовая прибыль Рентгеновские дефектоскопы в Южной Америке (2016-2021)
5. 10.1 Рынок Южной Америки в условиях COVID-19
5.10.2 SWOT-анализ Южной Америки
5.11 Южная Корея Потребление, выручка, цена и валовая прибыль Рентгеновские дефектоскопы (2016-2021)
5.11.1 Юг Рынок Кореи в условиях COVID-19
5.11.2 SWOT-анализ Южной Кореи
5.12 Потребление рентгеновских дефектоскопов в Юго-Восточной Азии, выручка, цена и валовая прибыль (2016–2021 гг.)
5.12.1 Рынок Юго-Восточной Азии в условиях COVID-19
5.12.2 SWOT-анализ Юго-Восточной Азии
6 Мировое производство Рентгеновских дефектоскопов по основным регионам (2016-2021 гг.)
6.1 Мировое производство Рентгеновских дефектоскопов по основным регионам (2016-2021 гг.)
6.2 Темпы производства и роста Рентгеновские дефектоскопы в Северной Америке 9003
6.3 Европа Рентгеновские дефектоскопы Производство и темпы роста
6.4 Китай Рентгеновские дефектоскопы Производство и темпы роста
6.5 Япония Рентгеновские дефектоскопы Производство и темпы роста
6. 6 Индия Рентгеновские дефектоскопы Производство и рост Оценить
7 Мировое потребление Рентгеновские дефектоскопы по регионам (2016-2021 гг.)
7.1 Мировое потребление по регионам (2016-2021 гг.)
7.2 Потребление и темпы роста в Северной Америке
3 9.3
7.4 Китай Потребление и темпы роста
7.5 Япония Потребление и темпы роста
7.6 Ближний Восток и Африка Потребление и темпы роста
7.7 Индия Потребление и темпы роста
7,8 Южная рентгеновская детектора детектора и темпы роста
7.9. Анализ производительности
8.2.1 Профили компаний
8.2.2 Рентгеновский дефектоскоп Профили продуктов, применение и спецификации
8.2.3 Производство 1 Продажи, выручка, цена, валовая прибыль 2016-2021
8.2.4 Последние разработки компании
8.2.5 Стратегии компании по борьбе с воздействием COVID-19
8.3 Производство 2 Анализ эффективности рынка
8.3.1 Профили компаний
8. 3.2 Рентгеновский дефектоскоп Профили продуктов, применение и спецификация
8.3.3 Производство 2. Продажи, выручка, цена, валовая прибыль, 2016–2021 гг.
8.4 Производство 3 Анализ эффективности рынка
8.4.1 Профили компаний
8.4.2 Рентгеновский дефектоскоп Профили продуктов, применение и спецификации
8.4.3 Производство 3 Продажи, выручка, цена, валовая прибыль 2016-2021
8.4.4 Последние разработки компании
8.4.5 Стратегии компании по борьбе с воздействием COVID-19
8.5 Производство 4 Анализ эффективности рынка
8.5.1 Профили компании
8.5.2 Рентгеновский дефектоскоп Профили, применение и спецификация
8.5.3 Производство 4 Продажи, выручка, цена, валовая прибыль, 2016-2021
8.5.4 Последние разработки компании
8.5.5 Стратегии компании по борьбе с последствиями COVID-19
Глобальная -Ray Flaw Detector Анализ рынка и прогноз по типам и приложениям
9. 1 Прогноз доходов и объемов мирового рынка по типам (2021–2026 гг.) -2026)
10 Прогноз спроса и предложения на рынке рентгеновских дефектоскопов по регионам
10.1 Прогноз спроса и предложения на рынке Северной Америки (2021–2026 гг.) 10.3 Прогноз спроса и предложения на рынке Китая (2021-2026)
10.4 Прогноз спроса и предложения на рынке Японии (2021-2026)
10.5 Прогноз спроса и предложения на рынке Ближнего Востока и Африки (2021-2026)
10.6 Рынок Индии Прогноз спроса (2021-2026 гг.)
10.7 Прогноз спроса и предложения на рынке Южной Америки (2021-2026)
10.8 Прогноз спроса и предложения на рынке Южной Кореи (2021-2026)
10.9 Прогноз спроса и предложения на рынке Юго-Восточной Азии (2021-2026)
900 Тенденции размера рынка по регионам10.11 Анализ тенденций рынка рентгеновских дефектоскопов
11 Анализ осуществимости нового проекта
11.1 Отраслевые барьеры и SWOT-анализ новых участников
11,2 Анализ и предложения по инвестициям в новые проекты
12 Отчет о интервью экспертиза
13 Вывод и заключение исследований
14 Приложение 9
.Для подробного оглавления — https://www.absolutereports.com/TOC/18810606#TOC
Свяжитесь с нами:
Absolute Reports
Телефон: США +1 424 253 0807
Великобритания +44 203 239 8187
Эл. Объем рынка стали в 2022–2028 гг. Глобальный промышленный анализ по странам, тенденциям, движущим силам, проблемам, ограничениям и прогнозам Отчет об исследовании
Размер и рост мирового рынка портативных шкафов в 2022 г. Комплексные отчеты об исследованиях включают обзор бизнеса, анализ конкурентной среды и прогноз до 2028 г.
Объем и состояние рынка влажных накопительных агентов Анализ до 2022 г. включает отраслевые тенденции, движущие силы, проблемы, ограничения и прогноз до 2028 г. Исследовательский отчет Absolute Reports Анализ стоимости и прогноз до 2028 г.
Глобальная система проверки этикеток на аллергены.0003
Пресс-релиз, распространенный The Express Wire
Чтобы просмотреть оригинальную версию на The Express Wire, посетите Глобальный размер рынка рентгеновских дефектоскопов и объемы.
