Все промышленные рентгеновские аппараты можно условно разделить на сами рентгеновские аппараты и гамма-дефектоскопы, использующие в качестве источника излучения радионуклид вместо рентгеновской трубки. Каждый тип рентгеновского аппарата имеет свои достоинства и недостатки и более применим в конкретной области НК. Рентгеновские аппараты в общем виде можно классифицировать на аппараты постоянного и действия и импульсные. Импульсные рентгеновские аппараты как правило дешевле, легче и проще в управлении. Аппараты с постоянным напряжением дороже, но при этом долговечней и обеспечивают лучшее качество снимков.

Подробнее…

Для включения фильтра по параметрам при подборе рентгеновского аппарата поставьте галочки в соответствующих полях.



ISOVOLT titan|neo — новая серия стационарных рентгеновских аппаратов компании General Electric пришедшая на смену известным в России приборам ISOVOLT Titan E.

Основными преимуществами аппаратов данной серии является их надежность в суровом климате, минимальное техобслуживание и возможность диагностики без отрыва от производства. Ресурс аппаратов позволяет вести контроль как на кратковременных экспозициях, так и при полной загрузке 7 дней в неделю, с возможностью интеграции в системы радиационного контроля любого типа. Аппараты ISOVOLT Titan|neo являются наиболее универсальным решением для радиографического контроля в самых сложных отраслях промышленности – от автомобилестроения и авиации до нефтегаза, металлообработки и электроэнергетики.

Подробнее…



Стационарные рентгеновские аппараты серии ISOVOLT Titan E предназначены для применения в рентгенографии, рентгеноскопии и радиометрии. Широкий ассортимент дополнительного оборудования, принадлежностей, интерфейсов и протоколов (RS 232, Profibus) позволяют создавать измерительные комплексы с различными уровнями автоматизации и возможностью их интеграции с промышленными системами любого типа.

Аппараты оснащены трубками с напряжением 160 кВ, 225 кВ, 320 кВ, 420 кВ и 450 кВ, которые могут работать начиная с минимального напряжения 5 кВ и в диапазоне токов до 45 мА. По питанию аппараты выпускаются в двух версиях: для подключения к трёхфазному напряжению питания 380 В и к однофазному напряжению питания 230 В.

Подробнее…

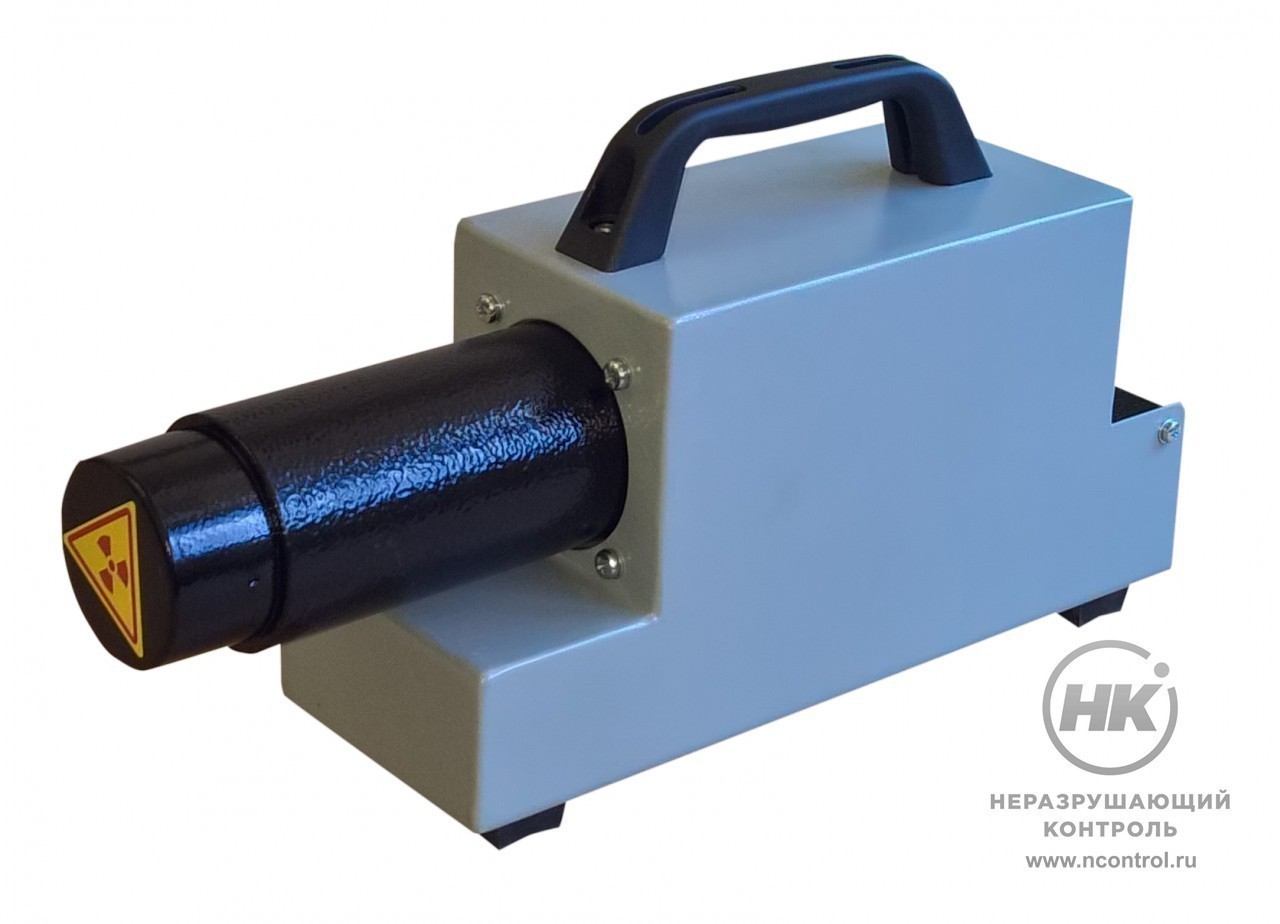

Рентгеновский аппарат Памир-200 — это наиболее компактный и наименее мощный прибор данной серии. По своим радиографическим характеристикам Памир-200 аналогичен аппарату АРИНА-3, но имеет меньший вес и габариты при большем времени непрерывной работы, составляющим 30 минут. ПАМИР-200 может питаться от любого автомобильного аккумулятора, сети переменного тока 220 В или штатного адаптера.

Основная сфера применения Памир 200 – контроль тонкостенных промышленных изделий, таких как трубы небольшого диаметра, литье и тонкие листовые заготовки (до 40 мм без усиливающих экранов / до 80 мм с экранами). Используемая в конструкции рентгеновская трубка ИМА2-150Д, дает возможность устанавливать излучатель вплотную к ОК.

Подробнее…



Рентгеновский аппарат Памир-250 — более мощный аппарат данной серии, использующий масляную рентгеновскую трубку ИМА5-320Д (250 кВ / до 45 мм по стали). Памир-250 имеет аналогичные радиографические характеристики с аппаратом АРИНА-7, выигрывая у него по весу, габаритам и ресурсу трубки. Питание ПАМИРа-250 может осуществляться как от аккумулятора, в том числе автомобильного, так и от сети 220 В.

Прибор управляется через пульт управления соединенного с излучателем 30-ти метровым кабелем. Таймер пульта имеет несколько временных поддиапазонов и ключ безопасности для защиты от несанкционированного доступа. Для панорамного контроля трубопроводов рентгенаппарат ПАМИР-250 может устанавливаться на специальную установку СИРЕНА-5.

Подробнее…



Импульсный рентгеновский аппарат ПАМИР-300 — самый мощный прибор данной серии, использующий металлокерамическую трубку ИРТП-240 или ИМА5-320Д. По своим радиографическим характеристикам Памир-300 наиболее всего близок к аппарату Арина-9, но при одинаковом рабочем напряжении Памир имеет в полтора раза большую мощностью, меньший вес и габариты. Кроме того, существенно увеличилось время непрерывной работы, составляющей для ПАМИРа 30 минут, вместо 15 минут у Арины.

Питание ПАМИРа-300 может осуществляться от аккумулятора или от сети 220 В. Прибор управляется через пульт, имеющий несколько временных интервалов и ключ безопасности для защиты от несанкционированного доступа. В практике НК Памир-300 широко применяется при контроле магистральных трубопроводов, как правило, с использованием усиливающих экранов, увеличивающих максимальную толщину ОК с 55 до 85 мм.

Подробнее…

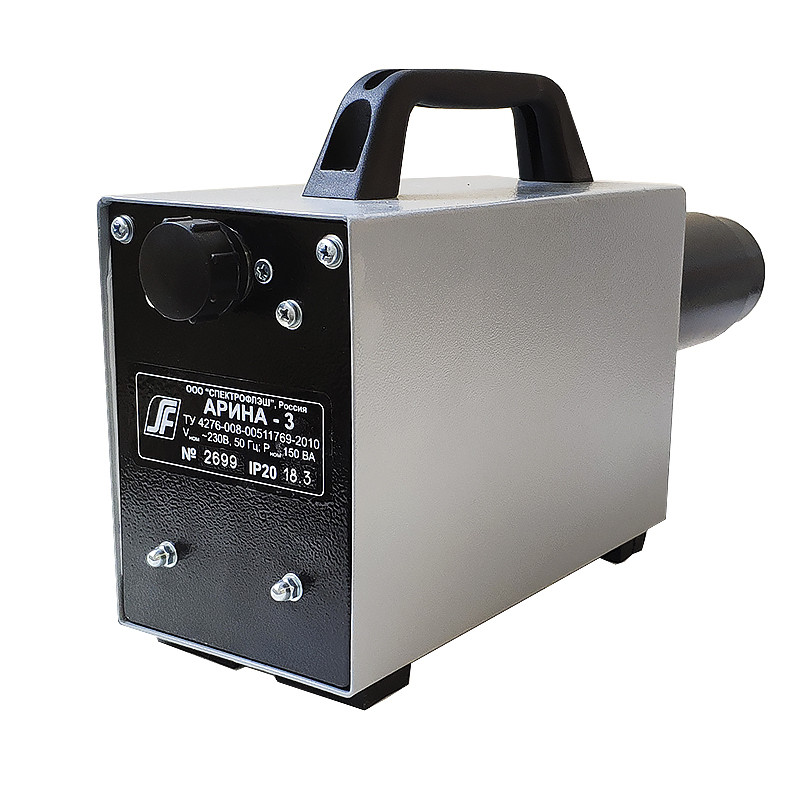

Рентгеновский аппарат Арина-3 – новая модификация предыдущей модели. От Арины-1 ее отличает вдвое большая мощность при меньшем весе излучателя, который составляет около 5,5 кг. На сегодняшний день Арина-3 – самый легкий и самый маленький портативный рентгеновский аппарат данной серии. В аппарате используется рентгеновская трубка ИМА-320 D, дающая возможность как направленного так и панорамного контроля.

Использование аппарата Арина-3 наиболее эффективно при контроле изделий от 30 до 50 мм. Для радиографического контроля в данном диапазоне толщин, как правило применяются высокочувствительные пленки в комбинации с флуоресцентными усиливающими экранами. При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина ОК уменьшается примерно в 2 раза

Подробнее…



Рентгеновский аппарат Арина-7 отличается от других моделей увеличенным напряжением на рентгеновской трубке до 250 кВ, что позволяет использовать прибор для контроля металла толщиной до 40 мм. Контроль максимальных толщин достигается с применением высокочувствительной пленки в комбинации с флуоресцентными усиливающими экранами. При использовании высококонтрастной пленки со свинцовыми экранами, максимальная толщина объекта контроля составляет 20 мм

Вес излучателя Анира-7 составляет 7,9 кг. Конструктивно рентгеновский аппарат изготовлен таким образом, что может крепиться на различные приспособления, штативы и магнитные крепления. Как и все приборы данной серии Арина-7 работает в панорамном и направленном режимах.

Подробнее…



Рентгеновский аппарат Арина-9 — самый мощный прибор данной серии. Металлокерамическая трубка рассчитана на работу при напряжении 300 кВ. Время непрерывной работы – 30 минут. Максимальная толщина просвечиваемого металла с применением высокочувствительной пленки в комбинации с флуоресцентными усиливающими экранами составляет 50 мм, без экранов примерно вдвое меньше. Как и все приборы данной серии Арина-9 работает в панорамном и направленном режимах.

Рентгеновский аппарат Арина-9 разработан с учетом недостатков предыдущих моделей. В данном приборе используется новая металлокерамическая трубка, обновленный разрядник — обостритель и первичный коммутатор. От перегрева его предохраняет термореле, автоматически выключающее аппарат при достижении критической температуры масла в высоковольтном блоке. Сочетание данных элементов позволило снизить размеры и мессу прибора, но и увеличить ресурс его работы примерно в два раза по сравнению со всеми выпускаемыми в настоящее время моделями серии Арина.

Подробнее…

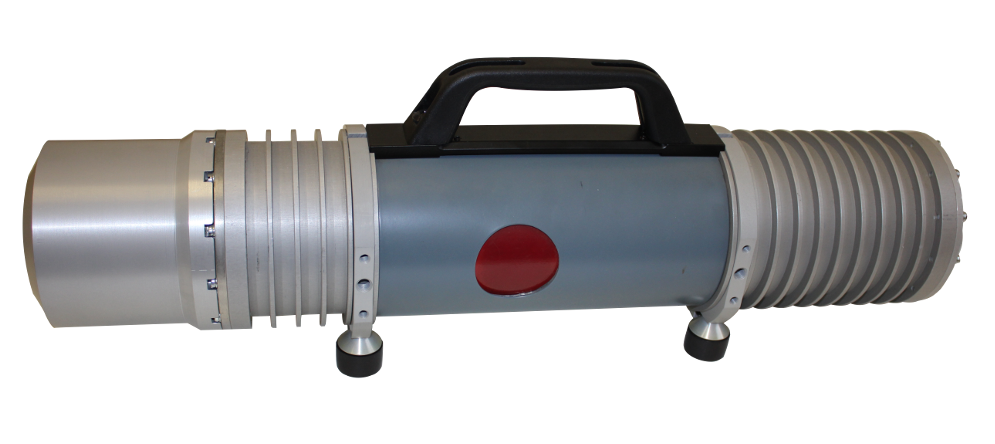

МАРТ-200 – российский рентгеновский дефектоскоп постоянного потенциала на базе малогабаритной рентгеновской трубки 0,1БПМ27-250 с двух полярной схемой питания и частотой свыше 100 кГц, Имея все преимущества приборов постоянного потенциала, МАРТ-200 максимально приближен к импульсным аппаратам по весу и габаритам (вес с пультом всего 10 кг.). Выход излучения под углом 140° дает возможность как направленного, так и панорамного просвечивания. Модель оптимальна для полевой работы на ответственных объектах толщиной до 40 мм.

Подробнее…

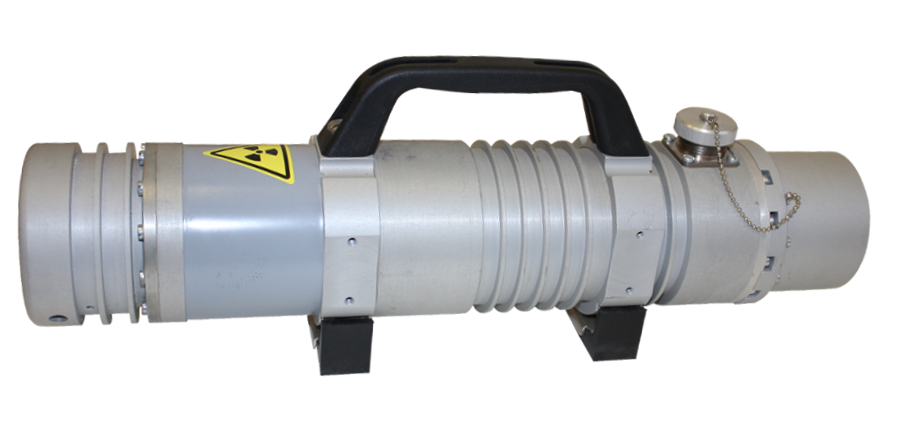

МАРТ-250 – направленный рентгеновский дефектоскоп постоянного потенциала на базе малогабаритной рентгеновской трубки 0,1БПМ с двух полярной схемой питания и частотой свыше 100 кГц. Имея относительно малый вес и габариты, данная модель удобна при полевом контроле объектов толщиной до 50 мм по стали. Вес аппарата с пультом 13 кг. Для панорамного контроля возможно применение аналогичной модели. Рентгеновский аппарат МАРТ-250 сделан в РФ и имеет положительные отзывы российских специалистов.

Гарантийный срок составляет 12 месяцев (но не более 500 часов в режиме работы). Полный средний срок службы аппарата – 5 лет.

Подробнее…



Extravolt – серия стационарных рентгеновских дефектоскопов постоянного потенциала для промышленной радиографии. Высокая стабильность работы, низкий шум и возможность быстрой замены металлокерамической трубки с необходимой мощностью и размером фокусного пятна делает аппараты «Эксравольт» применимыми для контроля большинства объектов промышленной радиографии с толщиной до 128 мм по стали.

Помимо традиционной пленочной радиографии, аппараты Экстравольт могут работать в составе рентгено-телевизионных систем реального времени. Существуют специальные версии для узкопрофильных задач, например, аппараты с высокостабильной эмиссией для толщинометрии, с панорамным выходом излучения для цилиндрических сварных швов, с расширенным углом выхода излучения для систем безопасности и другие. Отзывы специалистов о данном приборе можно посмотреть здесь.

Подробнее…



Переносной рентгеновский аппарат РПД-150 – это сверхлегкий и малогабаритный аппарат постоянного потенциала для радиографического контроля. Аппарат РПД-150 зарекомендовал себя как надежный, и устойчивый к внешним условиям прибор, сравнимый по надежности с аппаратами зарубежных производителей. РПД-150 предназначен для просвечивания объектов с радиационной толщиной до 20 мм (по стали) на пленку Agfa D7 (Kodak AА400 или Fuji IX100), с фокусным расстоянием — 400 мм и временем экспозиции — 10 минут.

Анодное напряжение, ток рентгеновской трубки и время экспозиции регулируются. Рентгенаппарат РПД – 150 управляется микропроцессорным устройством, которое не допускает ошибок оператора, что обеспечивает его правильную эксплуатацию и надежную работу.

Подробнее…



Переносные рентгеновские аппараты серии РПД-180 являются модификацией серии РПД-200. Аппаратоы РПД-180 представлены моделями: РПД-180 с боковым выходом излучения и РПД-180 П с панорамным выходом излучения, а так же их северными версиями — РПД-180С и РПД-180СП. Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов РПД-180 обеспечивается наличием режима автоматической тренировки рентгеновской трубки.

Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности — порядка 30 минут, в зависимости от температуры окружающей среды Конструктивно моноблоки рентгеновских дефектоскопов серии РПД-180 представляют собой алюминиевые цилиндры, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Подробнее…



Серия переносных рентгеновских аппаратов РПД-200 представлена моделями: РПД-200 с боковым выходом излучения и РПД-200 П с панорамным выходом излучения.  Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов РПД-200 обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности — порядка 30 минут, в зависимости от температуры окружающей среды

Конструктивно моноблоки рентгеновских дефектоскопов серии РПД-200 представляют собой алюминиевые цилиндры, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Подробнее…



Серия переносных рентгеновских аппаратов РПД-250 представлена моделями РПД-250 с боковым выходом излучения и РПД-250 П с панорамным выходом излучения. Переносной рентгеновский аппарат РПД 250 предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Аппарат имеет программы автоматической тренировки рентгеновской трубки, самодиагностики и все необходимые электронные защиты, обеспечивающие его надежную эксплуатацию.

Северная версия рентгеновского дефектоскопа РПД-250 была специально создана для работы в условиях влаги и пониженных температур. В этой версии аппарата блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надёжную работу при отрицательных температурах. Аппараты данной серии предназначены для работы в особо тяжелых климатических условиях, в. т.ч. Крайнего Севера (до -40°С). Управление режимами работы РПД-250 С осуществляется только при помощи пульта дистанционного управления.

Подробнее…



Рентгеновский аппарат АРИОН-150 применяется для контроля качества исследуемых объектов радиографическим методом. По типу излучения прибор относится к разряду импульсных рентгеновских дефектоскопов, в которых ускоряющее напряжение на аноде вакуумной трубки и ток не регулируются. Источником проникающего излучения является вакуумная рентгеновская трубка с рабочим напряжением на аноде 150 кВ, позволяющая формировать импульсы для просвечивания толщин до 30 мм (по стали). Экономически целесообразно при контроле качества сварных соединений металлоконструкций с малой толщиной использовать компактные и простые в обращении приборы с малым ускоряющим напряжением.

Прибор АРИОН-150 применяется как средство для оценки качества выпускаемых изделий и выполняемых работ в различных отраслях промышленности. Его можно использовать, например, для проверки надёжности стыков трубопроводов в нефтегазовом секторе в процессе их ремонта или строительства. Съёмка на чувствительную плёнку с усиливающими экранами позволяет получать качественные рентгенограммы дефектов, обеспечивая необходимую чувствительность контроля. Рабочий пучок излучения прибора имеет широкий телесный угол, позволяющий проводить съёмку в панорамном режиме.

Подробнее…



Рентгеновский аппарат АРИОН-200 применяется для радиационного неразрушающего контроля на выездах, в частности, для выявления дефектов в сварных соединениях трубопроводов в нефтегазовой отрасли. Прибор носится к разряду импульсных рентгеновских дефектоскопов, имеет относительно низкое энергопотребление, может работать от автономных источников питания с напряжением 12 В (от бортовой сети автомобиля, от встроенного в пульт (опционально) или внешнего аккумулятора), что является несомненным плюсом при проведении контроля в полевых условиях. Кроме того, разработчики предлагают широкий ассортимент специальных приспособлений, обеспечивающих устойчивое положение аппарата, его фиксацию под нужным углом во время проведения радиографических исследований. Для фронтальной съёмки имеются цепные и треножные штативы, магнитные крепления. При панорамном просвечивании стыковых соединений магистральных трубопроводов из центра трубы используют специальные тележки.

Подробнее…



Основная сфера применения импульсного рентгеновского аппарата АРИОН-250 – контроль сварки промышленных сооружений в нестационарных условиях. Рентгенотехнические параметры прибора позволяют выполнять просвечивание стали с толщинами до 50 мм. При контроле трубопроводов возможно просвечивание снаружи через две стенки. Либо, учитывая симметричность объекта, одновременно контролировать весь цилиндрический шов, размещая АРИОН-250 по центру трубы при помощи специальных приспособлений — тележек (панорамная съёмка). По полученным изображениям производят выявление следующих макродефектов сварных швов: продольных и поперечных трещин на стыках, сплошных и прерывистых непроваров, шлаковых и вольфрамовых вкраплений, газовых включений (пор), надрезов, проплавов, прожогов и прочих нарушений целостности.

Подробнее…



Промышленный рентгеновский дефектоскоп АРИОН-300 предназначен для макроструктурного анализа сварных соединений объекта контроля радиографическим методом, определения нарушения целостности структуры изделий, которое невозможно выявить при визуальном осмотре во время их производства, эксплуатации или ремонта.

Благодаря компактному исполнению и просвечивающей способности, достаточной для контроля толщин по стали до 60 мм (при просвечивании на чувствительную рентгенографическую плёнку с применением усиливающих флуорометаллических экранов), аппарат успешно используется в полевых условиях для выполнения проверки качества сварных швов резервуаров, кольцевых стыковых соединений трубопроводов, швов приварки врезок и отводов основной трубы, на ответственных участках радиографического контроля, где требуется быстрый и достоверный результат.

Подробнее…



Рентгеновский дефектоскоп АРИОН-400 российского разработчика оборудования для рентгеновского контроля в промышленности — компании «АРИОН». представляет собой мобильный источник ионизирующего излучения импульсного действия, применяемый для контроля качества промышленных изделий рентгенографическим способом. Прибор с номинальным напряжением на рентгеновской трубке 400 кВ входит в линейку облегчённых рентгенаппаратов АРИОН.

Возможность автономного питания, компактное исполнение и малый вес, в сочетании с характеристиками формируемых импульсов излучения с дозой, достаточной для просвечивания толщин до 80 мм (сталь, F=500 мм, съёмка на плёнку РТ-1 + УПВ-2 в максимальном режиме) наделяют прибор свойствами универсальности.

Подробнее…



Переносной импульсный рентгеновский аппарат АРИОН-600 предназначен для неразрушающего контроля в труднодоступных местах и на объектах со сложной геометрией: качества сварки сосудов высокого давления и корпусов изделий с толстыми стенками в химическом производстве, атомной отрасли. Он обеспечивает просвечивание толщин до 110 мм по стали (при применении высокочувствительных плёнок и усиливающих флуорометаллических экранов). Номинальное напряжение анода трубки — 600 кВ. По характеристикам рабочего пучка рентгеновского излучения данный дефектоскоп превосходит все существующие приборы этого типа, выпускаемые в России.

АРИОН-600 является нестационарным оборудованием, может работать от автономных источников электропитания, что актуально при проведении работ в полевых условиях.

Подробнее…



Рентгеновский аппарат Моноскан 1 предназначен для проведения неразрушающего контроля радиографическим методом даже в самых труднодоступных местах. Этот прибор – самый лёгкий из всей серии аппаратов Моноскан. Поэтому при проведении работ по контролю с рентгеновским дефектоскопом Моноскан 1 доступна максимальная степень мобильности.

Подробнее…



Портативный импульсный рентгеновский аппарат Моноскан 2 разработан для проведения неразрушающей рентгенографии. Модульный дизайн делает его удобным в эксплуатации и максимально эффективным в использовании. Кнопка временной задержки и пульт дистанционного управления позволяют оператору проводить контроль, находясь на безопасном расстоянии от рентгеновского аппарата.

Подробнее…



Импульсный рентгеновский аппарат Моноскан 3 разработан для проведения неразрушающего контроля радиографическим методом. Малые размеры и вес делают его мобильным, свинцовая защита в корпусе рентгеновского аппарата сводит к минимуму утечки излучения. К тому же оператор может работать на расстоянии от пробора благодаря функции отложенного старта пульту дистанционного управления. Визуальный и звуковой индикаторы оповещают оператора о начале работы. Кроме того, рентгеновский аппарат не содержит радиоактивных материалов. Рентгеновский дефектоскоп Моноскан 3 оснащен съемными батареями.

Подробнее…



Импульсный рентгеновский аппарат Моноскан 4 – самый мощный рентгеновский дефектоскоп в линейке Моноскан. Прибор имеет небольшие размеры и вес, что выгодно отличает его от аналогов и дает возможность применять аппарат Моноскан 4 даже в труднодоступных местах, где тяжёлые условия затрудняют использование иного оборудования. Прибор может «просвечивать» до 55 мм по стали без специальных экранов-усилителей. Аппарат очень прост в применении из-за того, что существует только один ключевой показатель для замеров.

Подробнее…



Рентгеновские аппараты серии «Бастион» предназначены для проведения радиографии и радиоскопии в стационарных условиях.

Аппараты изготовлены на базе самых последних достижений в области высоковольтной техники, с применением металлокерамических рентгеновских трубок производства швейцарской фирмы COMET.

Подробнее…



Рентгеновские аппараты серии «Витязь» с сетевым питанием и микропроцессорным управлением предназначены для проведения дефектоскопии в стационарных условиях.
В состав аппаратов входят:
• моноблок излучателя;
• выносной пульт управления;
• комплект кабелей;
• сигнальная лампа «Рентген» с кабелем.

Подробнее…



Импульсный рентгеновский аппарат Зоркий-180 предназначен для направленного радиационного контроля изделий толщиной до 40 мм по стали. Рабочее напряжение дефектоскопа не менее 180 кВ. Максимальное время непрерывной работы – 5 минут. Гарантийный ресурс блока излучателя 500 000 импульсов. Срок гарантии производителя – 1 год.

Зоркий-180 — это легкий и компактный прибор, удобный при полевой работе и в ограниченном пространстве. Питание прибора возможно от аккумулятора или от сети 220 В. Длина кабеля 25 метров. Дефектоскоп Зоркий-180 сделан в РФ и готов к работе в суровом климате при температуре от -30 до +60°C.

Подробнее…



Импульсный рентгеновский аппарат Зоркий-250 предназначен для направленного радиационного контроля изделий толщиной до 60 мм по стали. Рабочее напряжение дефектоскопа не менее 250 кВ. Максимальное время непрерывной работы – 5 минут. Гарантийный ресурс блока излучателя 500 000 импульсов. Срок гарантии производителя – 1 год.

Зоркий-250 — это относительно легкий и компактный прибор удобный при полевой работе и в ограниченном пространстве. Питание возможно от аккумулятора или от сети 220 В. Длина кабеля 25 метров. Дефектоскоп Зоркий сделан в РФ и готов к работе в суровом климате при температуре от -30 до +60°C.

Подробнее…



РАТМИР – это бюджетная серия переносных рентгеновский аппаратов непрерывного действия со стеклянной рентгеновской трубкой. Высокочастотный преобразователь напряжения обеспечивает высокий КПД и большую глубину просвечивания (до 55 мм). Серия представлена модификациями с напряжением 70, 120, 160, 190, 200, 225 и 250 кВ. Питание аппаратов возможна, как от сети, так и от переносных источников. Срок гарантии на рентгеновскую трубку составляет 1000 часов работы. Общий срок гарантии — 12 месяцев.

Конструктивно аппараты Ратмир состоят из рентгеновского моноблока и блока управления. Моноблок содержит рентгеновскую трубку с заземленным анодом и высоковольтный генератор с регулируемым напряжением. Охлаждение трубки осуществляется мощным встроенным вентилятором. Современные электронные компоненты обеспечивают высокую стабильность и воспроизводимость радиационного контроля.

Подробнее…

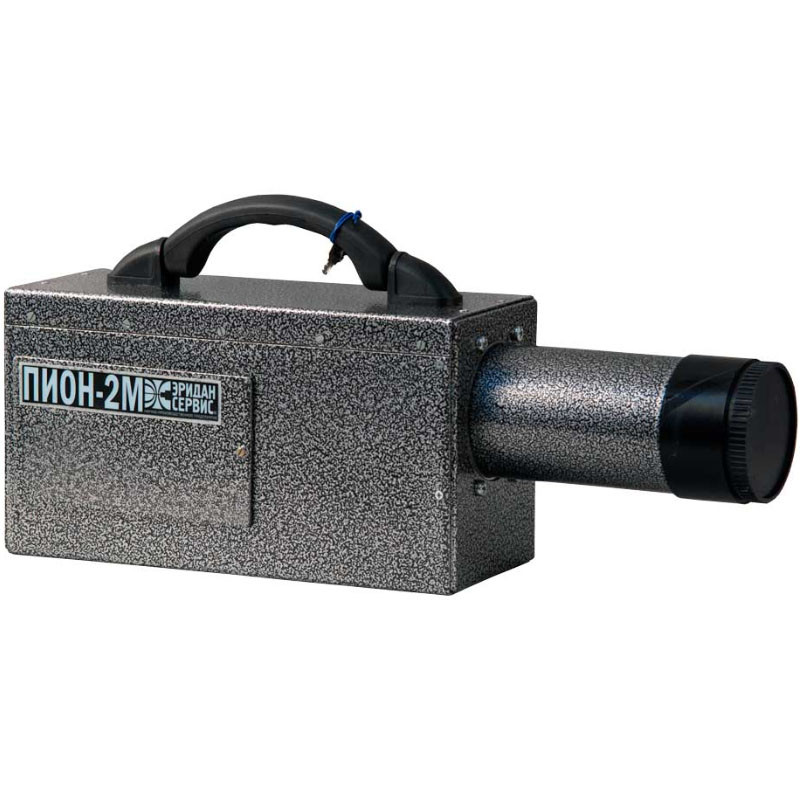

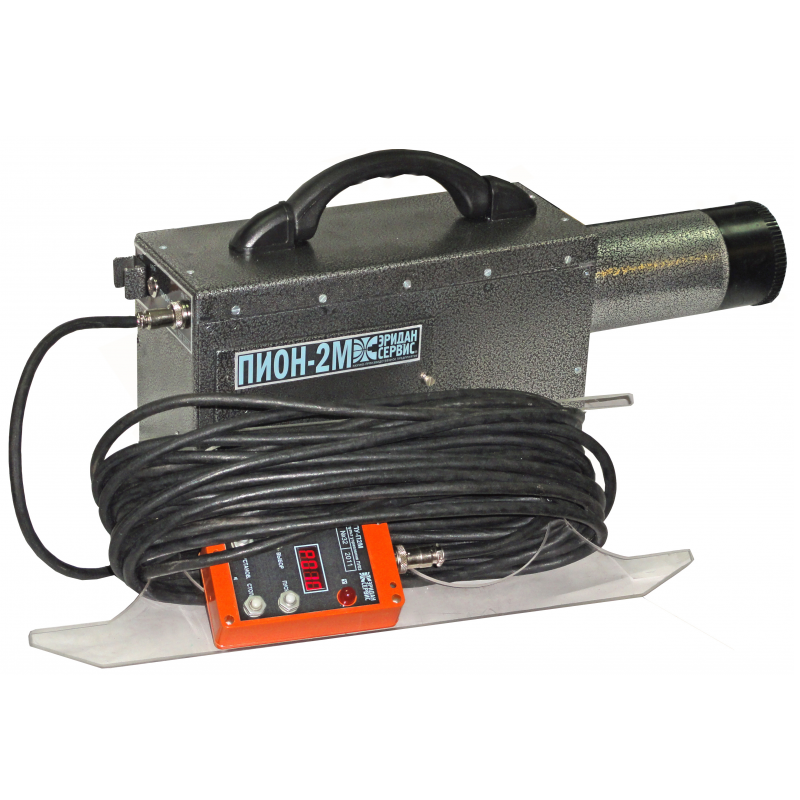

Импульсный рентгеновский аппарат ПИОН-2М предназначен для радиографического контроля сварных соединений и других металлоконструкций. Небольшой вес и габариты рентгеновского аппарата ПИОН-2М, а так же достаточно большая толщина просвечиваемого металла, делают его удобным для РК в сложных полевых условиях. Технические характеристики аппарата позволяют контролировать сварные швы трубопроводов как фронтально, так и панорамно.

Рентгеновский дефектоскоп ПИОН-2М поставляется в комплекте с двумя аккумуляторными батареями имеющими возможность оперативной замены в полевых условиях, что дает возможность использовать прибор без дополнительных источников питания в течение рабочей смены.

Подробнее…



Импульсный рентгеновский аппарат ПИОН-2ММ предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии. Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях. Аппарат имеет широкий диапазон рабочих температур от -30 до +40 º С. Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки — фронтально, так и панорамно.

Аппарат комплектуется литий-железо-фосфатными аккумуляторными батареями общей емкостью 10 А/ч, что в три раза увеличивает непрерывный режим работы прибора и позволяет проводить ускоренный заряд аккумуляторов , что дает возможность использовать его без дополнительных источников питания и подзарядки в течение рабочей смены.

Подробнее…

Аппарат рентгеновский для промышленной дефектоскоп SITE X D2008 / SCU286

Генератор направленного рентгеновского излучения SITE-X D2008 предназначен для проведения неразрушающего контроля и дефектоскопии в заводских и полевых условиях

Генератор направленного рентгеновского излучения SITE-X D2008 предназначен для проведения неразрушающего контроля и промышленной дефектоскопии в заводских и полевых условиях. Может применяться для контроля качества заготовок, полуфабрикатов, сварных соединений, основного металла, в процессе изготовления и сборки ответственных конструкций и деталей в машиностроении, ракетно-космической индустрии, авиастроении и кораблестроении, энергетике, металлургии и т. д.. Технические характеристики и современный интерфейс позволяют использовать SITE-X D2008 не только в классической радиографии с применением рентгенпленки, но и как составную часть комплекса цифровой радиографии, с применением полупроводниковых детекторов или гибких запоминающих фосфорных пластин.

В полевых условиях пригоден для контроля качества сварных швов магистральных трубопроводов, запорной арматуры, деталей и узлов силовых частей мостов, и других строительных конструкций (в том числе и неметаллических).

В лабораторных условиях генератор может быть использован в качестве инструмента для обучения специалистов неразрушающего контроля и аттестации персонала (например: сварщиков и операторов рентгентелевизионных комплексов).



ОПИСАНИЕ



В генераторах рентгеновского излучения для промышленного неразрушающего контроля данной модели используется стержневой анод. При этом фокусное пятно расположено вне высоковольтного модуля, окруженного изолирующим газом SF6. Такая компоновка высоковольтного и излучающих блоков позволяет существенно снизить вес моноблока за счёт уменьшения толщины свинцовой изоляции. Экономия веса позволяет рационально повысить общую функциональность приборов путём усовершенствования системы охлаждения, дополнительных принадлежностей, и др.
Постоянные и точные измерения высокого напряжения рентгеновской трубки позволяют системе автоматического регулирования строго выдерживать радиологические параметры пучка излучения.
Специально разработанная высокоэффективная система охлаждения (институт термомеханики Льежского университете) обеспечивает 100% рабочий цикл при одновременном снижении температуры анода на 50%. Генераторы направленного излучения оснащены внутренней «каруселью» с четырьмя диафрагмами и глухим свинцовом колпачком. Диафрагмы калиброваны под часто используемые типы рентгеновской плёнки. Обеспечивая дополнительную защиту от рассеянного излучения и имея вес всего лишь 1кг, это устройство заменяет примерно 20кг хрупких и крупногабаритных аксессуаров.



Стандартный блок управления SCU 286.

Блок управления SCU 286 может работать с любым аппаратом серии SITE-X и в своём составе имеет систему прямого измерения высокого напряжения рентгеновской трубки, что гарантирует точность радиологических параметров рентгеновского излучения. Данные постоянного измерения позволяют поддерживать ток и напряжение рентгеновской трубке с отклонением не более 0.5% в любом диапазоне работы. Благодаря тому, что система измерения защищена от сетевых флуктуаций, блок SITE-X обеспечивает абсолютно стабильное качество экспозиции. Кнопки и переключатели блока управления обеспечивают выбор рабочих функций, выбор рабочих функций, включение питания и выполнение команд «ПУСК», «СТОП». Световые индикаторы и высококонтрастный дисплей с антибликующим экраном отражают всю необходимую информацию на языке, выбранном оператором. Все параметры легко могут быть перепрограммированы в любой момент. Трёхуровневая система кодов доступа (контролёр, оператор, инженер по сервисному обслуживанию) ограничивает доступ к определённым функциям. Эта система не активна по умолчанию, и может быть отключена при необходимости (за исключением сервисных функций).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SITE X D2008

Диапазон выходного напряжения на трубке, кВ 70…200
Шаг регулировки напряжения на трубке, кВ 1,0
Ток трубки, мА, 1…8
Ток трубки при максимальном напряжении, мА, 8,0
Шаг регулировки тока трубки, мА, 0,1
Геометрия излучения направленное
Угол раскрытия пучка, (˚), 60х40
Фокусное пятно, мм, 2,5х2,5
Собственная фильтрация, мм, 2,5 (Al)+(Ni)
Карусель с внутренними диафрагмами есть (4+1)
Рабочий цикл при 40˚С окружающей среды, %, 100
Диапазон рабочих температур, ˚С, -25…+70
Диапазон температур хранения, ˚С, -40…+80
Давление изолирующего газа SF6 при 20˚С, кг/см2 5,0
Электропитание вентилятора, В, = 24
Класс защиты от влаги и пыли, IP65
Глубина максимального проникновения по стали, мм, 41
(FFD=700мм/пленки D7pb/D=1. 5/T=20 мин)
Наличие защитных колец есть
Расположение соединительных разъёмов, радиальное/аксиальное
Наличие телескопического центрирующего устройства есть
Максимальная рассеянная доза на расстоянии 1 м, мЗв/ч, 2,5
Микроконтроллер измерения напряжения и тока трубки есть
Габаритные размеры, мм, ø346х771
Общий вес без защитных колец, кг, 27
Вес блока управления кг 14
Вес комплекта кабелей кг 20
Общий вес аппарата рентгеновского кг 61

Расширенный рентгеновский дефектоскоп с интеллектуальными функциями

О продукте и поставщиках:

Alibaba.com предлагает широкий спектр высококачественных, интеллектуальных и расширенных наборов рентгеновский дефектоскоп. для различных целей измерения. Эти многофункциональные предметы, предлагаемые на сайте, оснащены всеми новейшими функциями и изготовлены с использованием передовых технологий для оптимальной работы. Эти умные гаджеты просты в эксплуатации и доступны как в полуавтоматическом, так и в полностью автоматическом вариантах.  Эти продукты сертифицированы и проверены регулирующими органами, чтобы гарантировать безупречную работу и долговечность. Берите эти продукты у ведущих рентгеновский дефектоскоп. поставщикам и оптовикам на сайте множество предложений и скидок.
Широкий выбор рентгеновский дефектоскоп. на стройплощадке изготовлены из прочных материалов, таких как АБС, чтобы обеспечить долгий срок службы и очень устойчивы к сложным условиям использования. Эти экологически чистые продукты оснащены интеллектуальным функционалом, позволяющим измерять различные оптические и фотографические качества, а также плотность различных материалов, независимо от твердого или жидкого. Эти продукты также находят применение в отдельных областях, таких как медицинское сканирование, обработка пленок, нефтяная промышленность, энергетические исследования и многие другие.
Обширный выбор премиум-класса рентгеновский дефектоскоп. на Alibaba.com разделены на категории в зависимости от цвета, дизайна, размеров, емкости и характеристик, из которых покупатели могут выбирать.  Эти устройства энергоэффективны и работают как от электричества, так и от аккумулятора. Они поставляются с автоматической калибровкой и интеллектуальным цифровым дисплеем и являются водонепроницаемыми и термостойкими. Эти устройства также обладают высокой стабильностью, а также превосходными функциями защиты от помех для безупречного функционирования.
Просмотрите различные диапазоны рентгеновский дефектоскоп. на Alibaba.com и покупайте эти продукты в рамках бюджета. Эти продукты можно настраивать по индивидуальному заказу, они представлены в модном элегантном дизайне с гарантийными сроками. Послепродажное обслуживание также предлагается наряду с недорогими вариантами обслуживания.

Рентгеновский дефектоскоп с постоянным анодным напряжением, РПД-300

Описание

Компания «Северо-западные технологии» представляет свою новую разработку — Рентгеновский аппарат (дефектоскоп) РПД-300. Рентгеновский дефектоскоп РПД-300 с постоянным анодным напряжением, предназначен для выполнения радиографического контроля качества материалов (в стационарных условиях): сварных соединений трубопроводов, листовых и профильных металлических заготовок и изделий, выполненных сваркой плавлением в нижнем, вертикальном и потолочном положении, отливок и поковок из черных и цветных металлов.

Дополнительно

Условия эксплуатации УХЛI по ГОСТ 15150 , но для работы при температуре окружающего воздуха от + 50С до + 400С , атмосферном давлении 84 — 107 кПа и относительной влажности воздуха до 95% при температуре плюс 250С.

Комплектация

В стандартный комплект поставки РПД-300 входит:

Моноблок

Пульт управления (блок питания и управления)

Кабель соединительный (Пульт управления-моноблок) L=10 м.

Кабель сетевой питания (220 В) с “евровилкой”

Пульт дистанционного управления (ПДУ) с кабелем L=50 м.

Лампа — блинкер с кабелем L=10 м.

Комплект эксплуатационных документов: “Техническое описание и инструкция по эксплуатации РПД – 300 ”

ЗИП

Транспортная упаковка

Связаться с продавцом

# РПД — 300 представляет собой рентгеновский дефектоскоп со встроенной рентгеновской трубкой типа 1,8БПК11-300 , работающей в продолжительном режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции с предельными значениями:

* анодного напряжения — не более 250 кВ;
* анодного тока — не более 7,5 мА.

# Диапазон регулировок :

* анодного напряжения на рентгеновской трубке — 70-250 кВ;
* тока анода рентгеновской трубки — 0,5-7,5 мА;
* время экспозиции — 1-998 с.

# Дискретность установки :

* напряжения — 1,0 кВ ;
* тока — 0,01 мА ;
* время экспозиции — 1 с.

Примечание: Время экспозиции определяется из условия контролируемой толщины материала, его радиографической проницаемости и мощности на аноде. Предпочтительное рабочее положение — вертикальное, выходным окном вниз.
# В моноблоке излучателя установлена рентгеновская трубка производства «СВЕТЛАНА» типа 1,8БПК 11-300 со следующими техническими параметрами:

* максимально допустимое пиковое напряжение 300 кВ;
* максимально допустимый ток трубки 8 мА;
* конфигурация рентгеновской трубки единополярная с заземленным анодом.

# Рабочий пучок рентгеновского излучения — прямой, перпендикулярно оси моноблока излучателя с углом раствора излучения 40х60 градусов и фокусным пятном 2,8х3 мм.

# Питание от сети переменного тока напряжением 220В+10-15% частотой (50±1) Гц.

# Мощность , потребляемая от сети , не более 1300 В·А.

# Габаритные размеры (не более) :

* пульт управления : 415 х 345 х 180 мм.;
* моноблок излучателя Ø180 мм., длина L = 820 мм.;
o с разъемом и штуцерами охлаждения Ø215х820 мм.;
o с ручками для переноски Ø235х930 мм..
* длина кабеля соединительного — не более 10 м.

# Охлаждение моноблока РПД-300 — проточное водяное , расход воды не менее 3 л/мин. при температуре воды 293 0К. Система охлаждения обеспечивается Заказчиком.

# Масса и габаритные размеры составных частей РПД-300 не более указанных в Таблице 1.

# Охлаждение анода рентгеновской трубки — жидкостное , обеспечивается системой водяного охлаждения.

# Рабочая температура рентгеновской трубки непрерывно контролируется для защиты от перегрева, при температуре 750С срабатывает отключающая блокировка по перегреву.

# Продолжительность рабочего времени 100% обеспечивается системой водяного охлаждения.

Лицензии и сертификаты

Связаться с продавцом

Доставка и оплата

Не указана

Связаться с продавцом

Цифровая рентген.

дефектоскопия сварных соединений

2019-12-04

На сегодняшний день учеными разработано немало методик, помогающих выявить дефекты сварочного шва быстро и с минимальными проблемами. Среди основных способов выделяют:

Типы радиографического контроля

Условно процесс радиографического контроля разделяют на 2 крупные категории в зависимости от способа получения изображения.

Первый вариант — использование систем, работа которых основана на запоминании изображений. Это либо работа с привычными всем рентгеновскими пленками или запоминающими многоразовыми пластинами для компьютерной радиографии CR.

Другой вариант относится к применению систем, позволяющих получать изображения практически в режиме реально времени. Их работа может быть основана на использовании сцинтилляционных детекторов (рентгеновское телевидение, со структурой сцинтиллятор-полупроводник) либо детекторов прямого преобразования в основе которых монокристаллические полупроводники, поликристаллические полупроводники или аморфные полупроводники.

Оценка качества изображений, полученных методом цифровой радиографии

В ноябре 2016 года вступил ГОСТ Р ИСО 10893-7-2016, в 7 части которого подробно описаны стандарты работы с цифровыми системами получения радиографических снимков. На данный момент выделяются следующие критерии оценки качества изображений:

• Базовое пространственное разрешение или основная пространственная разрешающая способность: SR_b=U_g/ 2^. За искомую при этом принимается самая первая пара проволок, у которых соотношение глубины провала к высоте пиков в профиле не меньше, чем 20%. Значение нерезкости U_g можно найти в паспорте на двухпроволочный эталон.
• Модуляционная передаточная функция. Может обозначаться как MTF (Modulation Transfer Function). Этот показатель выражает зависимость контраста расположенных рядом объектов от того, как велико расстояние между ними.
• Пространственная частота. Данная величина обратна расстоянию между соседними объектами. Измерение производится в парах линий на миллиметр. Так, для детектора БАРС при условии MTF 10% разрешающая способность составляет 4 пары линий / мм (125 мкм).
• Отношение сигнала и шума (SNR или Signal to Noise Ration). Этот параметр выражает величину отношения среднего значения сигнала (интенсивности) к стандартному отклонению или шуму. При этом детектор характеризуют таким показателем, как нормализованное соотношение: SNR_norm=SNR x 88,6 мкм / SR_b. Расчет SNR_norm  производят по уже измеренному основному металлу, который примыкает к зоне сварочного шва. При этом минимальное значение должно быть 70 для класса качества А и не превышать 100 для класса В. В данном случае класс А — контроль при стандартной чувствительности, класс В — с улучшенной (класс чувствительности определяют в соответствии с ИСО 17636).
• Отношение контраста и шума (CNR). Выражается отношением разности уровней сигнала между материалами двух разных толщин и стандартного принятого шума (отклонения интенсивности) базового основного материала.

Беспленочная автоматизированная система «БАРС» для рентгенографического контроля

Автоматизированная система «БАРС» идеально подходит для проведения рентгенографического неразрушающего контроля в любых условиях, в том числе и полевых. В состав установки включены несколько элементов:

1. Детекторный модуль, передающий изображение на ПК.
2. Каретка для перемещения и позиционирования, полностью автоматизированная.
3. Рентгеновский источник излучения.
4. Блок управления и питания.
5. Переносной ПК с установленным на нем специализированным ПО.

В основе детекторного модуля чувствительный элемент размером 100х50 мм. Его разрешающая способность составляет 125 мкм. Использовать установку можно для проверки труб диаметром более 150 мм, но менее 1420 мм. При этом потребляемая устройством мощность составляет 24 В, 3,5 А.

Основные преимущества системы «БАРС»:

1. Быстрый и простой монтажи демонтаж каретки непосредственно на трубу.
2. Высокая скорость контроля, приближенная к показателю в 0,6 м/мин. Так, например, для проверки трубы диаметром 1420 мм и толщиной стенки в 22 мм потребуется приблизительно всего 20 мин.
3. При работе с трубами исключительно большого диаметра специалист может использовать сразу несколько кареток «БАРС» одновременно.
4. Наличие возможности установки на передвижную каретку источника, обеспечивающего автоматизированное фронтальное просвечивание, без применения специальных бандажных ручек.
5. Детекторный модуль подвижен. Его можно перевести в консольное положение, что даст доступ к сварным швам, находящимся рядом с отводом труб, и позволит провести диагностику швов, сваренных несоосно.
6. В случае если проводится диагностика труб из нержавейки, которые не имеют ферромагнитных свойств, для фиксации кареток можно использовать бандажные ручки.

Блок управления и питания установки «БАРС»

В состав блока включена емкая аккумуляторная батарея LiFePO4 с напряжение 25 В и емкостью в 20 Ач. Благодаря этому возможна работа с установкой в любых условиях. Батареи полностью хватает на работу в течение всей смены. Восполнить ее заряд можно всего за 2 часа.

Так же в состав блока включен контроллер, отвечающий за управление перемещением и позиционированием кареткой, большой набор кабелей и точка доступа. Благодаря последней осуществлять управление системой можно на расстоянии. Радиус действия при этом составляет 100 м.

Автоматическая установка прошла ряд испытаний на климатические условия эксплуатации. Были получены следующие результаты:

• Устойчивая работа при диапазоне температур от -40 до +45 С.
• Возможна эксплуатации при атмосферном давлении в 84–107 кПа (632–805 мм рт. ст.).
• Устойчивость к воздействию влаги оборудование сохраняет при температуре до +25 и относительной влажности в 95%.

Возможности программного обеспечения установки «БАРС»

ПО, поставляемое в комплексе с системой разработано специально для управления детектором, а также обработки получаемых в ходе диагностики рентгеновских изображений. Одно из главных преимуществ программы состоит в том, что абсолютно все снимки автоматически сохраняются на компьютер, что помогает избежать утери данных. Размер одного сделанного кадра составляет в среднем 2 Мб. Так, например, полное исследование сварного шва трубы диаметром в 1420 мм займет около 200 Мб памяти.

Задачи, решаемые при помощи ПО

Программное обеспечение обладает достаточно обширным функционалом. С его помощью можно не только редактировать снимки, но и производить ряд измерительных работ. Так, ПО функций, выполняемых ПО, можно выделить следующие:

Сравнение пленочной и цифровой радиографии

Начать сравнивать характеристики двух этих методик стоит с самых базовых понятий, таких как выбор анодного напряжения и экспозиции по европейским и российским нормам. Для чистоты эксперимента рассмотрим ситуацию, когда необходимо просветить пластину из стали, толщина которой составляет 25 мм.

Анодное напряжение
По EN 444	260 кВ
По ГОСТ 20426-82	250 кВ
«Барс»	150 кВ

Теперь оценим время просвечивания. При использовании рентгеновской пленки используемое напряжение будет равно 250 кВ, а ток — 0,6 мА. Время просвечивания при этом составит 30 минут. Если же вы воспользуетесь автоматизированной установкой «БАРС», то сможете уменьшить напряжение до 150 кВ, сохранить тот же ток в 0,6 мА, но при этом просвечивание займет всего 6 секунд.

Для наглядной иллюстрации выгоды от применения систем цифровой радиографии приведем еще 1 небольшой пример. Представьте, что вам необходимо провести контроль сварного соединения трубы диаметром 1420 мм и стенками, толщиной в 22 мм.

	Пленочная радиография	Цифровая радиография
Требуемый режим работы источника
Напряжение	270 кВ	160 кВ
Ток	3,5 мА	0,5 мА
Время	3,5 минуты	20 минут
Затраченная работа источника
	945 Вт х 3,5 мин. = 3308 Вт*мин.	80 Вт х 20 мин. = 1600 Вт*мин.

Таким образом мы видим, что энергетическая эффективность работы кроулера при переходе от пленочной радиографии к цифровой возрастает в 2 раза.

Среди основных преимуществ перехода на пониженное анодное напряжение и ток рентгеновского источника выделяют:

1. Повышенный уровень радиационной безопасности персонала даже при работе в полевых условиях.
2. Увеличение времени, в течение которого начинает деградировать чувствительный элемент детектора.
3. Увеличение ресурса рентгеновской трубки.
4. Снижение уровня энергопотребления рентгеновского источника. Это приводит к увеличению времени его работы.
5. Возможность использования источника и кроулера меньших мощностных и весогабаритных характеристик, что влияет на уменьшение его стоимости.
6. Снижение общего энергопотребления комплекса из кроулера и источника, что также ведет к увеличению срока его работы.

К типичным преимуществам цифровой радиографии специалисты относят:

• Отсутствие необходимости в загрузке и разгрузке кассет с пленкой.
• Отсутствие необходимости работать с пленкой, химикатами, обслуживать оборудование и расходовать на это средства.
• Отсутствие проблем с устранение отходов.
• Заметное сокращение продолжительности контроля.
• Сохранение возможности оценки высоты и глубины залегания дефекта при смещении источника.
• Существенно увеличенный динамический диапазон.
• Снижение в десятки раз дозовой нагрузки.
• Мгновенное получение результатов контроля, полностью исключенная процедура повторной засветки.
• Возможность удобной и качественной обработки полученных результатов.
• Небольшой и практичный архив, хранить который можно неограниченное время.

Основные технические и эксплуатационные характеристики рентгеновской пленки, CR и DR

В завершении анализа для максимальной наглядности мы предлагаем вам ознакомиться с таблицей сравнения основных характеристик.

Заказать все необходимое для проведения цифрового рентгенографического контроля по адекватным ценам вы можете у ООО «НДВ-Комплект». Мы предлагаем действительно качественное, проверенное оборудование. Узнать подробные условия сотрудничества, получить консультацию или запросить стоимость необходимой продукции вы можете по телефону или, отправив запрос на email.

Статья написана на основе данных, предоставленных ООО «РаДиаТех».

Рентгеновские и гамма-аппараты для дефектоскопии

РЕНТГЕНОВСКИЕ И ГАММА-АППАРАТЫ ДЛЯ ДЕФЕКТОСКОПИИ  [c.100]

Питание и отопление лаборатории осуществляется от сети переменного тока напряжением 220 В и частотой 50 Гц. Лаборатория оснащена рентгеновским портативным промышленным аппаратом, переносным импульсным рентгеновским аппаратом, универсальным гамма-дефектоскопом и гамма-дефектоскопом для фронтального просвечивания.  [c.333]

Для радиографии деталей оборудования в угольной промышленности практическое применение получили рентгеновские аппараты и гамма-дефектоскопы. Рентгеновские аппараты кабельного типа состоят из рентгеновской трубки, помещенной в защитный кожух, залитый маслом, высоковольтного генераторного устройства и пульта управления. У некоторых аппаратов-моноблоков рентгеновские трубки и высоковольтный генератор (трансформатор) объединены в одном блоке-трансформаторе, залитом маслом или заполненном газом. Масло, прокачиваемое через защитный кожух (или вода, прокачиваемая через змеевик, расположенный в масле), охлаждает анод трубки.  [c.15]

После выбора оптимальной схемы просвечивания определяют максимальную толщину металла в направлении излучения и, исходя из заданных чувствительности и производительности контроля, выбирают источник и преобразователь излучения. Источник излучения — в зависимости от условий контроля с учетом преимуществ и недостатков, характерных для рентгеновских аппаратов и гамма-дефектоскопов. Рентгеновские аппараты непрерывного излучения применяют в стационарных и цеховых условиях гамма-дефектоскопы, в тех же условиях, но для просвечивания изделий большой толщины и также в полевых — при отсутствии источников питания в монтажных преимущество отдается переносным импульсным рентгеновским аппаратам.  [c.58]

Проведенные исследования установили, что и гамма- и рентгенографический методы приемлемы для дефектоскопии стыков РТЛ. При этом необходимо отметить, что аппараты с изотопными источниками излучения взрывобезопасны, а рентгеновские аппараты безопасны при транспортировке, не требуют специальной защиты при хранении и дают сокращение времени просвечивания. Поэтому для дефектоскопии РТЛ в условиях шахт используют рентгенографический метод контроля. Тип аппарата для просвечивания выбирался с учетом ряда факторов энергии излучения, угла раствора рабочего пучка излучения, габаритов, удобства при транспортировке и возможности приобретения для широкого применения в промышленных условиях. Наиболее полно перечисленным условиям удовлетворяет малогабаритный импульсный рентгеновский аппарат МИРА-2Д.  [c.130]

В химическом и нефтяном машиностроении рентгеновские аппараты и гамма-дефектоскопы используют для контроля качества стальных изделий с толщиной стенки до 80 мм.  [c.112]

Для контроля сварных соединений в строительстве получили распространение рентгеновские аппараты. Для применения в монтажных условиях удобны портативные импульсные рентгеновские аппараты и переносные гамма-дефектоскопы.  [c.466]

Сталь. Методы ультразвукового контроля. Общие требования Контроль неразрушающий. Швы сварные. Методы ультразвуковые Аппараты рентгеновские аналитические. Общие технические условия Источники излучения с изотопом цезий-137 для гамма-дефектоскопов. Типы, основные параметры и размеры  [c.473]

Аппараты этого типа (табл. 32) предназначены для контроля качества промышленных изделий в специфических условиях производства, в частности для просвечивания сварных соединений атомных электростанций в условиях их ремонта. Подобные изделия, как правило, располагаются в труднодоступных местах при наличии высоких уровней радиационного фона, исключающих применение крупногабаритного оборудования (ускорителей, мощных рентгеновских аппаратов) и длительное пребывание операторов в зоне контроля. Именно поэтому в условиях ремонта АЭС используют гамма-дефектоскопы, снабженные автоматическими или полуавтоматическими штативами, обеспечивающими дистанционную подачу и ориентацию источников излучения в зоне контроля, а в некоторых случаях и автоматическую подачу кассет с пленкой (рис. 62). Применение этих аппаратов сокращает лучевые нагрузки на операторов, а чувствительность контроля в связи с вредным воздействием радиационного фона ухудшается всего лишь в 1,2—1,5 раза по сравнению с чувствительностью, получаемой при монтаже реакторных систем.  [c.100]

Выпускаемые отечественной промышленностью источники ионизирующего излучения для неразрушающего контроля рассчитаны на диапазон энергии примерно 10 кэВ—35 МэВ. Это рентгеновские аппараты, гамма-дефектоскопы и специальные электрофизические установки— ускорители электронов. Рентгеновские аппараты применяют в цеховых и реже в полевых условиях, а также в случаях, когда к качеству сварных соединений предъявляются высокие требования. Гамма-дефектоскопы используют при контроле сварных соединений больших толщин, а также стыков, расположенных в труднодоступных местах, в полевых условиях. Ускорители электронов эффективны при дефектоскопии соединений большой толщины, в основном в цеховых условиях.  [c.11]

По сравнению с установками для гамма-дефектоскопии рентгеновские аппараты отличаются следующими преимуществами возможностью регулирования жесткости и интенсивности излучения, что позволяет получать высококачественные снимки в широком диапазоне толщин стали и особенно алюминия большой интенсивностью излучения, повышающей производительность контроля полной безопасностью в выключенном состоянии. Однако недостатками их являются относительная громоздкость и сложность, потребность в электроэнергии со стабильными частотой и напряжением (иногда требуется наличие водопровода) сложность эксплуатации, вызванная высоким напряжением.  [c.174]

Разработаны государственные стандарты на технические условия и технические требования к приборам и мерам, применяемым в Ж и Д (толщиномеры радиоизотоп-ные, меры поверхностной плотности для радиоизотопных толщиномеров, меры поверхностной плотности и толщины для радиоизотопных толщиномеров проката черных металлов, толщиномеры ультразвуковые, комплект стандартных образцов для ультразвукового контроля изделий из алюминиевых сплавов, гамма-дефектоскопы, аппараты рентгеновские для промышленной дефектоскопии, дефектоскопы на базе ускорителей заряженных частиц, приборы радиоволновые, преобразователи ультразвуковые, дефектоскопы рентгенотелевизионные с рентгеновскими электронно-оптическими преобразователями, дефектоскопы электрорентгенографические, образцы шероховатости поверхности (сравнения), плотномеры радио-изотопные жидких сред и пульп, влагомеры-плотномеры радиоизотопные переносные для бетонов и грунтов, облучатели ультрафиолетовые, диагностика и контролепригодность).  [c.19]

При радиационно-дефектоскопическом контроле качества сварных соединений применяют источники излучения следующих трех основных типов рентгеновские аппараты, гамма-дефектоскопы, заряженные радиоизотопными источниками излучения, а также ускорители электронов (бетатроны, линейные ускорители и микротроны). Выпускаемые отечественной промышленностью источники фотонного излучения для неразрушающего контроля охватывают диапазон энергий примерно 10 кэВ — 35 МэВ.  [c.86]

КСЛ должна быть укомплектована необходимым числом приборов, дефектоскопов, иметь соответствующее помещение и хранилище дефектоскопов с радиоактивными изотопами. В зависимости от объемов работ, разбросанности и удаленности объектов и других конкретных условий КСЛ должна иметь одну-две или более сиецав-томашин для перевозки приборов, рентгеновских и гамма-аппаратов, а также оиераторов-дефектоскопистов. В настоящее время выпускаются передвижные дефектоскопические лаборатории (ПДЛ) но стандарту СЭВ двух типов — легкого и среднего.  [c.226]

Для радиационной дефектоскопии используют рентгеновские аппараты и гамма-источники. В рентгеновских аппаратах основным рабочим элементом является рентгеновская трубка (рис. 24.5). Она состоит из стеклянного баллона, из которого почти полностью удален воздух, и впаянных в баллон катода и анода. Катод состоит из вольфрамовой спирали, при нагревании которой до высокой температуры источником тока он испускает электроны. Анод изготовлен в виде пластины из вольфрама и молибдена, расположенной под углом. Электроны катода с большой энергией ударяются о металл пластины и, отражаясь от нее, тормозятся, создавая так называемое тормозное рентгеновское излучение — Я-лучп. В строительстве используется несколько типов рентгеновских аппаратов, выпускаемых промышленностью.  [c.294]

Передвижная лаборатория легкого типа (совместная разработка СССР—НРБ) служит д. тя радиографического и ультразвукового контроля сварных соединений в условиях монтажа. Лаборатория смонтирована на автомобиле УАЗ-452 с закрытым кузовом. В состав лаборатории входит гамма-дефектоскоп серии Гаммарид, импульсный рентгеновский аппарат, ультразвуковой дефектоскоп ДУК-66П, а также комплект оборудования и принадлежностей для обработки и расшифровки радиографических снимков и встроенное хранилище для гамма-дефектоскопа.  [c.708]

Передвижная лаборатория среднего типа (разработка СССР— НРБ) смонтированная на автоприцепе, состоит из трех отделений фотолаборатории, рабочего помещения для хранения аппаратуры и бытового помещения для работы и отдыха двух операторов (площадь его 7 м ). Лаборатория имеет следующее оборудование гамма-дефектоскоп серии Гаммарид, импульсный рентгеновский аппарат, переносной рентгеновский аппарат 8Ь-140, ультразвуковой дефектоскоп ДУК-66П, а также дозиметрическую аппаратуру, комплект принадлежностей для радиографического контроля и для обработки и расшифровки радиографических снимков.  [c.708]

В настоящее время для обнаружения и идентификации дефектов используется широкий спектр методов неразрушающего контроля (НК). Современная классификация методов НК включает девять видов контроля электрический, магнитный, вихретоковый, радиоволновой, тепловой, визу-ально-измерительный, радиационный, акустический и проникающими веществами. По причинам конструктивного и эксплуатационного характера при диагностировании сварных аппаратов используются, в основном, следующие методы НК магнитный контроль (ГОСТ 24450), капиллярный контроль (ГОСТ 24522), акустический контроль (ультразвуковая дефектоскопия ГОСТ 14782 и толщинометрия, метод акустической эмиссии), радиационные методы (ГОСТ 7512 рентгеновский, гамма- и бета-излучением). При этом следует отметить, что радиационные методы применяются преимущественно на стадии изготовления аппаратов, а использование магнитного метода носит эпизодический харак гер. Руководящие документы по оценке 1екущего состояния  [c. 175]

Просвечивание изделий Фотообработка ра- диографических снимков Расшифровка радиографических снимков Рентгеновские аппараты, гамма-дефектоскопы, линейные и циклические ускорители, источники нейтронов (реакторы, генераторы), пленки радиографические, экраны усиливающие Кюветы, баки-танки, автоматы Для фо-тообработки, сушильные шкафы Негатоскопы, денситометры, микрофотометры, мерительные лупы, автоматы для считывания снимков Штативные устройства, эталоны чувствительности, знаки маркировочные, кассеты гибкие и жесткие держатели кассет, приспособления для резки пленок Фонари неактиничного света, оборудование для приготовления растворов (весы, баки, мешалки, фильтры, дистилляторы), оборудование для отделения серебра, рамки и кассеты для проявления пленок, лабораторная мебель (стеллажи, шкафы, столы) Эталоны плотностей почернения, атласы радиографических снимков дефектных изделий, лабораторная мебель (столы, шкафы для архива пленок)  [c.314]

В комплект основного дефектоскопического оборудования лаборатории входят портативная рентгеновская промышленная установка Суперлилипут-140 , переносной импульсный рентгеновский аппарат ИРА-1Д, универсальный шланговый гам ма-дефектоскоп РИД-21 и переносной гамма-дефектоскоп для фронтального просвечивания Стапель-5 .  [c.190]

В промыишенности для просвечивания изделий, включая сварные соединения, применяют серийные рентгеновские аппараты типа РУП, МИРА, РИНА, гамма-дефектоскопы типа Гаммарид и др. с источниками излучения серии ГИД, укомплектованных радиоактивными изотопами Иридий-192, Цезий-137, Тулий-170 (табл. 6.3 — 6.5). Для просвечивания в цеховых условиях используются установки ГУП-Со-0, 5-1, ГУП-Со-5-1 и ГУП-Со-50 с радиоактивным изотопом Кобальт.  [c.377]

Контроль проводится с помощью переносных рентгеновских аппаратов типа РУП, МИРА, РИНА и источников гамма-излучения типа ГИД и ТУ [4]. При контроле не выявляются трещины и непровары, плоскость раскрытия которых не совпадает с направлением излучения (с отклонением луча свыше 7 ). Метод дефектоскопии не эффективен для обнаружения микро- и макротрещин в ЗТВр сварных соединений. Метод КПП можно рассматривать как альтернативный УЗК, но крайне ограниченный для применения в теплоэнергетике по условию труднодоступности, опасного влияния излучения на обслуживающий персонал и недостоверностью результатов диагностирования сварных соединений сложной формы (тройниковых и щтуцерных соединений).  [c.152]

Гамма-дефектоскопы применяют при контроле металлов, просвечивание которых с помощью рентгеновских аппаратов невозможно из-за большой толщины или конструктивных особенностей. Гам-маграфирование широко применяется для обнаружения крупных дефектов в массивных отливках, сварных швах трубопроводов, сосудов, коллекторов и барабанов котлов.  [c.99]

Просвечивание изделий Рентгеновские аппараты, гамма-дефектоскопы, линейные и циклические ускорители, источники нейфонов (реакторы, генераторы), пленки радиофафические, экраны усиливающие Штативные устройства, эталоны чувствительности, знаки маркировочные, кассеты гибкие и жесткие, держатели кассет, приспособления для резки пленок  [c.59]

Всесоюзное объединение Изотоп поставляет источники рентгеновского излучения с изотопами стронций 90+иридий90 ( °Sr-l- °Y), таллий-204 ( Т ), прометий-147 0 Рт) и железо-55 ( Ре). Основные характеристики некоторых из них приведены в табл. 10, согласно которой источники рентгеновского излучения ИРИС-3, ИРИП-4 и ИРИТ-4 не могут быть использованы для рентгенографического контроля пластмасс по тем же причинам, что и источникам у-лучей для гамма-дефектоскопии. Таким образом, для рентгенографического контроля сварных соединений из пластмасс в качестве источников рентгеновского излучения могут быть использованы только рентгеновские аппараты.  [c.95]

В комплект лаборатории входят гамма-дефектоскоп РИД-11 импульсный рентгеновский аппарат ИРА-2Д ультразвуковой дефектоскоп ДУК-66П термостат с ваннами для обработки радиографических пленок негатоскоп шкаф для сушки радиографических пленок дозиметр Аргунь ДРГ-3-02 комплект индивидуальных дозиметров КИД-2 по 20 шт. в комплекте переносное сигнальное устройство комплект рам для поштучной или пакетной обработки радиографических пленок комплект принадлежностей для промышленной радиографии (кассеты, усиливающие экраны, магнитные держатели, маркировочные знаки) эталоны для определения радиографической чувствительности и глубины дефекта комплект принадлежностей для обработки и интерпретации радиографических пленок (термометры, сигнальные часы,, нож для резки пленок, бак, мензурки и др. ).  [c.298]

По своему действию к аппаратам, основанным на использовании рентгеновского излучения, при просвечивании алюминия приближаются гамма-дефектоскопы, оснащенные радиоактивным изотопом тулия. Радиоактивные изотопы иридия, цезия и в особенности кобальта из-за жесткости излучения для просвечивания алюминиевых сварных соединений практическо о применения не имеют.  [c.90]

---

Рентгеновский дефектоскоп — инструкция по работе после приобретения. Радиационно-гигиенические паспорта и Отчет №1-ДОЗ

Обращение с источниками ионизирующего излучения в разных сферах жизнедеятельности и производственного процесса требует наличия специальных знаний и навыков, подтвержденных наличием определенной разрешительной документации у юридического лица.

Рассмотрим всю цепочку получения всех необходимых разрешительных и сопутствующих документов на примере такого оборудования как промышленные рентгеновские дефектоскопы.

Дефектоскопы бывают как переносного типа для анализа сварного шва в полевых условиях (Арина, Шмель и пр. ), так и стационарные,  которые используется в помещении, в так называемых дефектоскопических лабораториях.  На размещение дефектоскопа в рамках помещения, необходим проект расчета радиационной защиты, т.е проект размещения дефектоскопической лаборатории. Дефектоскопический аппарат, эксплуатируемый в рамках помещения (строения, сооружения) может быть использован со штатной защитой (Калан – сертифицированная рентгенозащитная камера) либо проектируется своя защита, если рентгенозащитной камерой выступает, к примеру,  кабинет в помещении.

Получение разрешительной документации

Приобретение и дальнейшая работа с таким видом оборудования, согласно действующих санитарных норм (СанПиН 2.6.1.3164-14 «Гигиенические требования по обеспечению радиационной безопасности при рентгеновской дефектоскопии», СП 2.6.1.2612-10 «Основные санитарные правила обеспечения  радиационной безопасности (ОСПОРБ – 99/2010)», СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности НРБ–99/2009») и ФЗ–99 «О лицензировании отдельных видов деятельности» от 04. 05.2011г. устанавливают  получение Лицензии на обращение  с источниками ионизирующего излучения (генерирующие).

Итак, компания приобретает, например,  дефектоскоп «АРИНА-7». Прежде всего, организация должна согласовать заявку на поставку в местном Управлении Роспотребнадзора. После получения рентгеновского источника организации необходимо начать процесс лицензирования на виды деятельности хранение и эксплуатация. Обратим внимание на то, что получению Лицензии предшествует также получение двух не менее важных документа- это ЭЗ (экспертное заключение) и СЭЗ (Санитарно-эпидемиологическое заключение) на деятельность. Рассмотрим каждый из них отдельно.

Процесс начинается с получения протоколов дозиметрического контроля на данный аппарат. Это необходимо для измерения мощности дозы на рабочем месте персонала и прилегающей территории и определения границы радиационно-опасной зоны. Данные протоколы выдает испытательная лаборатория, аккредитованная в соответствии с законодательством РФ.

Также дефектоскопы нуждаются в правильном хранении. Для этого необходимо иметь помещение и условия, соответствующее требованиям СанПиН 2.6.1.3164-14 «Гигиенические требования по обеспечению радиационной безопасности при рентгеновской дефектоскопии», где должно соблюдаться условие отсутствия возможности несанкционированного доступа к источнику, храниться в помещении или сейфе, а ключ у лица, ответственного за хранение.

Очень важным требованием также является наличие специалистов, которые должны иметь средне-специальное или высшее техническое образование, прошедших повышение квалификации по одной из программ «радиационной безопасности», а также аттестованных по неразрушающему контролю по методу Радиационного контроля.

Далее приступаем к комплектованию документов на получение ЭЗ. Для этого необходимы:

— программа производственного контроля

— инструкция по обеспечению радиационной безопасности

— паспорт на аппарат

-согласованная заявка от Роспотребнадзора на отгрузку аппарата

-технологический проект (если аппарат будет эксплуатироваться в помещении)

-отчет приемо-сдаточных испытаний (если аппарат будет эксплуатироваться в помещении)

Последнее звено этой цепочки  —  выставление счета от независимой экспертной организации на экспертизу видов деятельности компании.

Срок рассмотрения и получения ЭЗ составляет до 2 месяцев.

После получения ЭЗ организация подает документы на получение СЭЗ и Лицензии на ИИИ.

Пакет документов готовится аналогичный, прикладывая дополнительно уставные документы организации с заверенными соответствующим образом копиями документов на специалистов организации. Причем хотелось бы обратить внимание, что данные процессы получения указанных документов могут выполняться вне зависимости друг от друга, но при осуществлении деятельности один без другого не действителен.

Сроки получения СЭЗ составляет также один месяц, срок рассмотрения Лицензии немного больше и он четко регламентирован ФЗ- 99, что составляет 45 рабочих дней. И не забываем про  лицензионный сбор 7500 р. за предоставление лицензии.

Итак, Вы получили комплект документов на ведения деятельности, связанную с ИИИ, а именно ЭЗ, СЭЗ и саму лицензию. Поздравляем Вас!

Радиационно-гигиенические паспорта и Отчет №1-ДОЗ

Теперь Вам необходимо придерживаться определенных правил и вести свою деятельность согласно действующего законодательства в области использования ИИИ.

В данном случае речь пойдет про РГП и отчет №1-ДОЗ. Индивидуальные дозиметры Вам необходимо получить во ФБУЗе, согласно заключенному договору на ИДК.

Радиационно — гигиенические паспорта организаций и территорий были введены в соответствии со ст. 13 Федерального закона от 09.01.96 N 3-ФЗ «О радиационной безопасности населения».

Радиационно-гигиенические паспорта являются основными документами, характеризующими радиационную безопасность организаций и территорий. (п. 2.2 Методических указаний)

Целью ежегодного заполнения (ведения) радиационно — гигиенических паспортов является оценка воздействия основных источников ионизирующего излучения, направленная на обеспечение радиационной безопасности населения в зависимости от состояния среды обитания и условий жизнедеятельности, необходимая для планирования и проведения мероприятий по совершенствованию радиационной безопасности. (п. 2.3 Методических указаний).

Заполняется организацией и сдается до 1 апреля за отчетный период (прошлый год). Подача РГП осуществляется в бумажном носителе, который заверяется печатью юр. лица и подписью руководителя (или другого уполномоченного лица), а так же при помощи электронной почты предоставляется «файл-передачи» (электронная версия РГП).

Отчет №1-ДОЗ «Сведения о дозах облучения лиц из персонала в условиях нормальной эксплуатации техногенных источников ионизирующих излучений» является формой федерального государственного статистического наблюдения.

Форма заполняется с помощью единого программного обеспечения, зарегистрированного в Федеральной службе по надзору в сфере защиты прав потребителей и благополучия человека. Заполненная форма представляется на бумажном носителе со всеми подписями и печатями и в электронном виде — стандартном файле, формируемом программным обеспечением.

Организации, работающие с техногенными ИИИ и имеющие персонал, находящийся под индивидуальным дозиметрическим контролем, ежегодно заполняют форму и представляют ее в ФБУЗ «Центр гигиены и эпидемиологии» в субъекте РФ (в случае с Москвой – ФБУЗ «Центр гигиены и эпидемиологии в г. Москве»). Срок сдачи до 01.04 текущего года за предыдущий год.

Формировать отчет и Радиационно — гигиенический паспорт должен ответственный по РБ или его замещающий, также руководящий состав предприятия на основании показаний дозиметров, арендованных Вами или находящимися в собственности в рамках проведения ИДК. В случае невозможности своими силами составить и сдать данные документы в советующие структуры вы можете обратиться в нашу организацию.

В случае несвоевременной сдачи требуемых документов налагается административное правонарушение и штраф согласно КоАП РФ, Статья 6.3. Нарушение законодательства в области обеспечения санитарно-эпидемиологического благополучия населения.

Для оформления РГП и 1 ДОЗ требуется:

1. Санитарно-эпидемиологическое заключение,
2. ФИО и номер СНИЛС на специалистов группы «А»,
3. Протоколы снятия параметров с индивидуальных дозиметров за отчетный период,
4. Выписка из ЕГРЮЛ,
5. Коды статистики.

Обращаем Ваше внимание, что для  правомерного ведения деятельности в области использования ИИИ одной лицензии недостаточно, и мы готовы предложить Вам комплекс мероприятий  для законного осуществления деятельности с ИИИ:

Для эксплуатирующих организаций в рамках соблюдения мероприятий  производственного контроля необходимо проведение:

• Контроля мощности  дозы  рентгеновского  излучения на наружной поверхности  установки;
• Контроля мощности  дозы  рентгеновского  излучения  на рабочих местах  персонала;
• Измерения микроклимат;
• Измерения световая среда;
• Исследования уровня шума;
• Измерения уровня электро-магнитных полей и др. измерения в рамках деятельности аккредитованной нашей лаборатории.

Необходимость в реализации программы производственного контроля закреплена Федеральным законом N 52-ФЗ от 30.03.1999 г. и СП 1.1.1058-01, согласно которым, любое предприятие, вне зависимости от сферы деятельности, обязано организовать и осуществлять контроль опасных производственных факторов с целью обеспечения безопасности для человека и среды его обитания, путем выполнения санитарных норм и правил, санитарно-профилактических мероприятий.

Нарушения в области обеспечения санитарно-эпидемиологического благополучия населения могут грозить не только штрафами, но и приостановлением деятельности на срок до 90 суток для юридических лиц.

Желаем Вам успешной и грамотной работы при ведении деятельности, связанной с Источниками Ионизирующего излучения!

Если возникнут вопросы при оформлении разрешительной документации, наши специалисты с радостью помогут Вам по данному вопросу.

Готовы предложить комплексное решение вопросов, связанных с получением лицензии на деятельность с ИИИ, такие как:

Анализ предоставленных Заказчиком документов для получения ЭЗ, СЭЗ и Лицензии Роспотребнадзора на ИИИ

Организация проведения испытания электроустановки здания в помещении размещения рентгеновского аппарата

Консультационные услуги по вопросам санитарно-эпидемиологических экспертиз, исследований, обследований, испытаний, токсикологических, гигиенических и иных видов оценок

Разработка / доработка необходимого комплекта документов для получения ЭЗ и СЭЗ по месту осуществления деятельности

Сопровождение комплекта документов во ФБУЗ ЦГиЭ или любом другом органе инспекции (положительный Акт)

Получение акта санитарно-эпидемиологической экспертизы видов деятельности, работ, услуг

Подготовка пакет документов, сопровождение комплекта документов для получения Лицензии на ИИИ

Заключение договоров на проведение индивидуальной дозиметрии

Снятие параметров микроклимата, дозиметрии и др. факторов

Организация разработки проектов размещения рентгеновского оборудования на основании лицензии Роспотребнадзора на ИИИ

Обучение по различным программам Радиационной безопасности

Наша команда

Весь коллектив «ПроЭксперт»

Наши лицензии, аккредитации и свидетельства

Получите консультацию эксперта

Опишите в свободной форме какие услуги вас интересуют. Мы внимательно изучим ваш запрос, подготовим наиболее выгодное предложение и сразу же свяжемся с вами.
Ваши данные отправятся главному эксперту отдела!

Нас рекомендуют

дефектоскоп

ndt рентгеновского снимка промышленности для максимальной эффективности

Магазин для этих ориентированных на производительность дефектоскоп рентгеновского луча ndt промышленности на Alibaba.com, крупнейшей торговой платформе. Промышленный рентгеновский дефектоскоп NDT представляет собой электронные устройства, которые проверяют выходное напряжение батареи. Это помогает определить приблизительный срок службы батареи. Они также проверяют общее состояние батареи, например, ее способность накапливать заряд и любые другие проблемы, влияющие на производительность вашей батареи.Эти дефектоскопы промышленного рентгеновского луча ndt позволяют вам тестировать батареи с превосходной точностью.

Эти дефектоскопы ndt рентгеновского снимка индустрии будут благом и для профессионалов и DIYiers. Они просты в использовании и обеспечивают быстрый и простой результат. Краткое описание того, как работает тестер, показывает, что они проверяют и измеряют токи, которые высвобождаются, когда проводящие элементы тестера касаются как положительного (+), так и отрицательного (-) контактов на аккумуляторе.Однако перед тестированием убедитесь, что ваша батарея надежно закреплена. Промышленный рентгеновский дефектоскоп ndt имеет датчик, который отображает уровень заряда в силе тока в виде графика. Приобретите промышленный рентгеновский дефектоскоп ndt на Alibaba. com, чтобы получить премиальное качество и обширное послепродажное обслуживание.

Вам не нужно использовать свой язык, чтобы проверить, заряжены ли ваши батареи. Инвестируйте в этот промышленный рентгеновский дефектоскоп NDT , чтобы получить более точные результаты без боли.Прежде чем инвестировать в него, вам необходимо убедиться, что промышленный рентгеновский дефектоскоп ndt совместим с вашими батареями. Просто используйте ткань, чтобы вытереть пыль и грязь с экрана дисплея. Эти промышленные рентгеновские дефектоскопы ndt экономят время доставки, давая вам наиболее точные результаты.

Откройте для себя лучшие продукты и доступные диапазоны промышленного рентгеновского дефектоскопа NDT на Alibaba.com. Они предотвращают неожиданные поломки, тем самым избавляя вас от стресса и суеты в последнюю минуту.Приобретите новейший рентгеновский дефектоскоп NDT по выгодным ценам от наших надежных оптовых и розничных продавцов.

Ангстрем Продвинутый Инк.

Введение

Рентгеновские дефектоскопы серии AXFQ идеально подходят для неразрушающего контроля (НК) тонких материалов. железная пластина, алюминиевый материал, резина и т. Д. Стеклянная рентгеновская трубка позволяет получать изображения отличное качество и четкость. Макс.глубина металла, которую может определить рентгеновский дефектоскоп AXFQ пробитие 150 мм.

Типы и характеристики

Тип	Выходное напряжение (кВ)	Потребляемая мощность (кВт)	Размер фокусного пятна (мм 2 )	Расходящийся угол	Макс. Глубина проникновения в сталь (мм)	Вес генератора (кг)	Размер генератора (мм 3 )
AXFQ-1005	50~100	1.2	0,8 × 0,8	40°	8	11.1	190 × 190 × 520
AXFQ-1605	60~160	1,5	0,8 × 0,8	40°	19	15,2	225 × 225 × 585
AXFQ-2005	100~200	2	1. 5 × 1,5	40 ± 5°	30	23	285 × 285 × 665
AXFQ-2505	150~250	2,5	2,0 × 2,3	40 ± 5°	40	35	320 × 320 × 730
AXFQ-3005	170~300	3	2.3 × 2,3	40 ± 5°	50	45,5	345 × 345 × 830
AXFQ-3205	180~320	3.2	2,5 × 2,3	40 ± 5°	55	45,5	345 × 345 × 830
AXFQ-3505	180~350	3.4	2,8 × 3,0	40 ± 5°	60	47	345 × 345 × 800

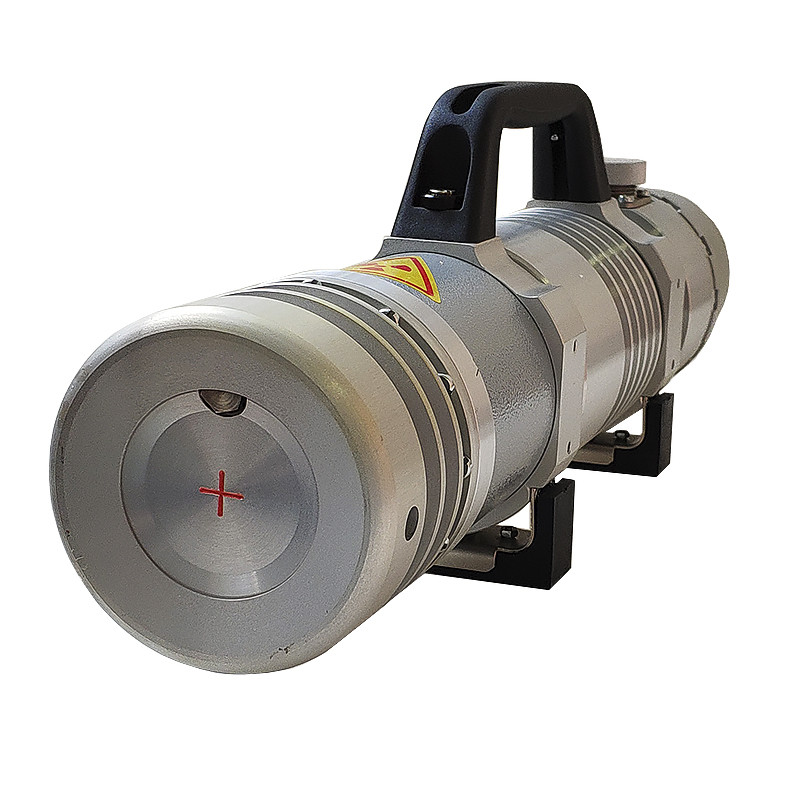

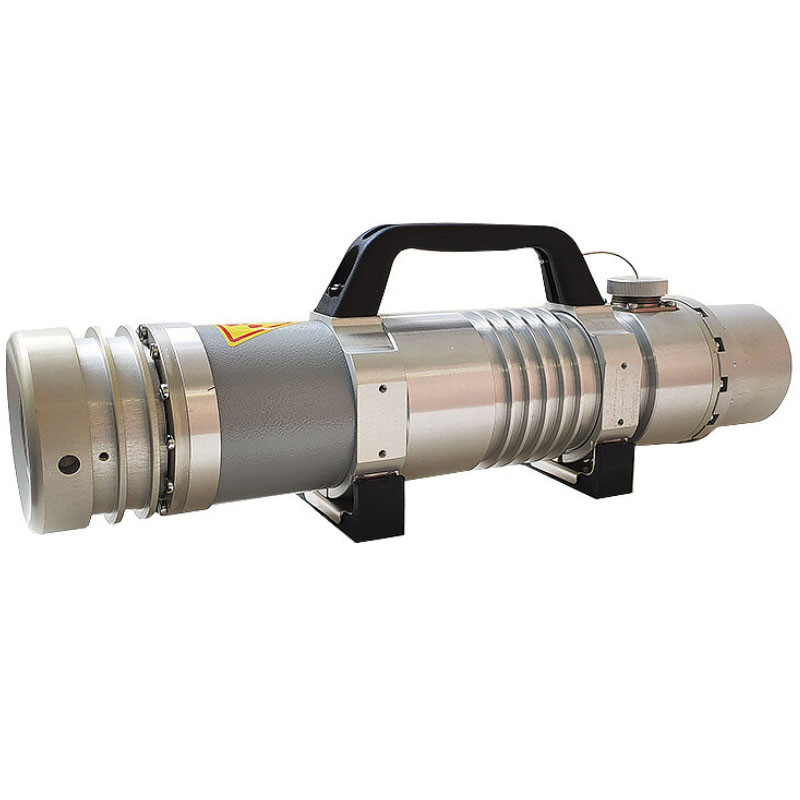

Портативный рентгеновский дефектоскоп-Industry NDT X-Ray-Unicomp Technology

Портативный рентгеновский дефектоскоп

Категория：：Промышленность Рентгеновский неразрушающий контроль

Модель：Портативный рентгеновский детектор

Описание：
Компактная конструкция, анодное заземление, принудительное воздушное охлаждение; Легкий, портативный и удобный; Работа и отдых с соотношением времени 1:1; Хороший модинг, разумная структура; Отсроченное воздействие для обеспечения безопасности.

Запросить цену：[email protected]

Консультации по электронной почте Характеристики:
● Компактная конструкция, анодное заземление, принудительное воздушное охлаждение;
● Легкий, портативный и удобный;
● Работа и отдых с соотношением времени 1:1;
● Хорошее моделирование, разумная структура;
● Отсроченное воздействие для обеспечения безопасности.

Применение:
Подходит для национальной обороны, судостроения, нефтяной, химической, машиностроительной, аэрокосмической и строительной промышленности, проверяет такие материалы, как корпуса, трубопроводы, сосуды высокого давления, котлы, самолеты, транспортные средства и мосты и т. д., качество сварки запасных частей , внутренние дефекты и различные легкие металлы, резина, керамика и т. д.качество обработки.

Направленный портативный рентгеновский детектор (керамическая рентгеновская трубка):

Модель		Сила	Размер фокуса	Угол излучения	Максимальная проникающая способность	Размер	Масса
	Выходное напряжение	кВА	мм		мм(Fe)	мм	кг
	кВ
XXG-1605	50-160	1. 8	1,5×1,5	40°＋5°	20	220*220*560	20
ХХГ-2005	120-200	2	2.0×2,0	40°＋5°	30	250*250*620	26
XXG-2505	150-250	2,5	2.0×2,0	40°＋5°	40	260*260*740	28
XXG-3005	170-300	3	2. 5×2,5	40°＋5°	50	320*320*820	34
XXG-3505	200-350	3,5	2.5×2,5	40°＋5°	60	320*320*820	35

Панорамный портативный рентгеновский детектор (керамическая рентгеновская трубка):

Модель		Сила	Размер фокуса	Угол излучения	Максимальная проникающая способность	Размер	Масса
	Выходное напряжение	кВА	мм		мм(Fe)	мм	кг
	кВ
XXGH-1605P	50-160	1. 8	1,0 × 2,0	360°*25°	18	220*220*560	20
XXGH-1605Z	50-160	1.8	1,0 × 3,5	360°*30°	18	220*220*560	20
XXXGH-2005P	120-200	2	1. 0 × 2,0	360°*25°	28	250*250*620	26
XXXGH-2005Z	120-200	2	1.0 × 3,5	360°*30°	25	250*250*620	26
XXGH-2505P	150-250	2,5	1.0 × 2,2	360°*25°	35	260*260*740	28
XXGH-2505Z	150-250	2,5	1. 0 × 5,0	360°*30°	35	260*260*740	28
XXXGH-3005P	170-300	3	1.0 × 2,5	360°*25°	45	320*320*820	34
XXGH-3005Z	170-300	3	1.0 × 6,0	360°*30°	45	320*320*820	34
XXGH-3505P	200-350	3,5	1. 0 × 2,5	360°*25°	55	320*320*820	35
XXGH-3505Z	200-350	3,5	1.0 × 6,0	360°*30°	55	320*320*820	35

Направленный портативный рентгеновский детектор (стеклянная рентгеновская трубка):

无标题文档

Модель		Сила	Размер фокуса	Максимальная проникающая способность	Размер	Масса
	Выходное напряжение	кВА	мм	мм(Fe)	мм	кг
	кВ
ХХ квартал 2005 г.	100-200	2	1.0 × 3,5	30	275*275*665	20
XXX2505	170-250	2,5	1,0 × 2,4	40	320*320*720	34
XXXQ3005	170-300	3	1.0 × 2,3	50	340*340*820	38

Панорамный переносной рентгеновский детектор (стеклянная рентгеновская трубка)

Модель		Сила	Размер фокуса	Максимальная проникающая способность	Размер	Масса
	Выходное напряжение	кВА	мм	мм(Fe)	мм	кг
	кВ
ХХх3005П	100-200	2	1. 0 × 3,5	28	275*275*665	20
ХХх3005Z	100-200	2	1,0 × 3,5	25	275*275*665	20
ХХх3505П	170-250	2.5	1,0 × 2,4	35	320*320*720	34
ХХх3505Z	170-250	2,5	1,0 × 2,4	35	320*320*720	34
ХХх4005П	170-300	3	1. 0 × 2,3	45	340*340*820	38
ХХх4005Z	170-300	3	1,0 × 2,3	45	340*340*820	38

Отчет о рынке рентгеновских дефектоскопов

Dataintelo опубликовал новый отчет под названием «Отчет об исследовании рынка рентгеновских дефектоскопов, который сегментирован по типам (портативный дефектоскоп, стационарный дефектоскоп), по приложениям (механический, химический, авиационный, судовой). , нефть, другое), игроками/компаниями HUATEC GROUP, Honesdom International, Testech Group, Dandong Zhongyi Electronic, Nanjing T-Bota Scietech Instruments & Equipment, Dandong Fuding, Shanghai Advanced NDT Equipment». Согласно исследованию, рынок, как ожидается, будет расти в среднем на XX% в течение прогнозируемого периода.

9 отчета Отчет о рентгенге рентгеновский рентгеновский дефектный дефектный отчет по типу Портативный дефектный детектор, стационарный дефектный детектор по приложению Mechanical, Chemical, Aviation, корабль, нефть, другие компании Huatec Group, HoneSdom International, TESTECH Group, Dandong Zhongyi Electronic , Нанкин T-Bota Scietech Instruments & Equipment, Dandong Fuding, Shanghai Advanced NDT Оборудование Регионы Северная Америка, Европа, АПАК, Латинская Америка, MEA Страны покрыты к северу Америка : У. Южная и Канада
Европа : Германия, Франция, Италия, Великобритания, Испания, Россия, остальная Европа
Азиатско-Тихоокеанский регион : Китай, Япония, Южная Корея, Индия, Австралия, Юго-Восточная Азия, остальные страны Азиатско-Тихоокеанского региона
Латинский Америка : Бразилия, Мексика
Ближний Восток и Африка : Саудовская Арабская, Южная Африка, ОАЭ Базовая годом 2020 9002 Исторический год 2018 по 2019 год (данные с 2010 года могут Быть предоставленным в соответствии с наличием) прогноз года 2028 120 120 Количество таблиц и рисунков 84 Настройка Да, отчет можно настроить в соответствии с вашими потребностями.

В отчете представлены исчерпывающие данные о новых тенденциях, движущих силах рынка, возможностях роста и ограничениях, которые могут изменить динамику рынка в отрасли. Он обеспечивает углубленный анализ сегментов рынка, включая продукты, приложения и анализ конкурентов.

Сегменты отчета о мировом рынке рентгеновских дефектоскопов:

Рынок сегментирован по типу портативного дефектоскопа, стационарному дефектоскопу и по применению: механическое, химическое, авиационное, судовое, нефтяное, другое.

Некоторые из компаний, которые профилированы в этом отчете:

1. Huatec Group
3. 9 Testech Group
4. Dandong Zhongyi Electronic
5. Nanjing T-Bota Scietech Приборы и оборудование
6. Dandong Fuding
7. Shanghai Advanced NDT Equipment

Рентгеновский дефектоскоп В отчете об исследовании рынка содержится подробный обзор ведущих конкурентов со стратегическим анализом, микро- и макрорыночными тенденциями и сценариями, ценовым анализом целостный обзор ситуации на рынке в прогнозируемый период. Это профессиональный и подробный отчет, посвященный основным и дополнительным факторам, доле рынка, ведущим сегментам и географическому анализу. Кроме того, в отчете рассматриваются ключевые игроки, крупное сотрудничество, слияния и поглощения, а также тенденции инноваций и бизнес-политики.

Основные преимущества для участников отрасли и заинтересованных сторон:

• Отраслевые движущие силы, ограничения и возможности, рассмотренные в исследовании
• Нейтральный взгляд на эффективность рынка
• Последние тенденции и разработки в отрасли
• Конкурентная среда и стратегии ключевых игроков
• Охвачены потенциальные и нишевые сегменты и регионы с перспективным ростом
• Исторический, текущий и прогнозируемый размер рынка в стоимостном выражении
• Углубленный анализ рынка рентгеновских дефектоскопов

Обзор региона Перспективы рынка рентгеновских дефектоскопов:

В зависимости от региона рынок делится на Северную Америку, Европу, Азиатско-Тихоокеанский регион, Латинскую Америку, Ближний Восток и Африку (MEA). Регион Северной Америки далее раздваивается на такие страны, как США и Канада. Регион Европы далее подразделяется на Великобританию, Францию, Германию, Италию, Испанию, Россию и остальную Европу. Азиатско-Тихоокеанский регион делится на Китай, Японию, Южную Корею, Индию, Австралию, Юго-Восточную Азию и остальную часть Азиатско-Тихоокеанского региона. Регион Латинской Америки далее делится на Бразилию, Мексику и остальную часть Латинской Америки, а регион Ближнего Востока и Африки далее делится на страны Персидского залива, Турцию, Южную Африку и остальные страны Ближнего Востока и Африки.

Обзор рынка рентгеновских дефектоскопов:

1. Структура рынка и прогнозы на ближайшие годы.
2. Драйверы, ограничения, возможности и текущие тенденции рынка рентгеновских дефектоскопов.
3. Исторические данные и прогноз.
4. Расчеты на прогнозный период 2028 г.
5. События и тенденции на рынке.
6. по типу:

1. Портативный дефектоскоп
2. Стационарные дефектоскоп

7. По заявке:

1. механический
2. Химический
3. Aviation
4. Масло
7. Другое

8. Сценарий рынка по регионам, субрегию и стране.
9. Рыночная доля участников рынка, профили компаний, спецификации продуктов, SWOT-анализ и конкурентная среда.
10. Анализ сырья для добычи, спроса и текущей динамики рынка.
11. Государственная политика, макро- и микроэкономические факторы также включены в отчет.

Мы изучили рынок рентгеновских дефектоскопов на 360 градусов. как первичные, так и вторичные методологии исследования. Это помогло нам понять текущую рыночную динамику, разрыв между спросом и предложением, ценовые тенденции, предпочтения продуктов, потребительские модели и так далее.Выводы были дополнительно подтверждены первичными исследованиями с участием отраслевых экспертов и лидеров общественного мнения в разных странах. Данные дополнительно компилируются и проверяются с помощью различных методологий оценки рынка и проверки данных. Кроме того, у нас также есть собственная модель прогнозирования данных для прогнозирования роста рынка до 2028 года. Потребительские Insights

Понимание соревнований Сценарий

Product & Brand Management

Channel & Brand Management

Определение соответствующих рекламных апелляционных апелляций

Причины для покупки рентгеновской дефектного детектора Рынок Рынок:

• Отчет включает в себя множество информации, такой как сценарий динамики рынка и возможности в течение прогнозируемого периода
• Сегменты и подсегменты включают количественные, качественные, стоимостные (миллионы долларов США) и объемные (единицы миллионов) данные.
• Данные на уровне региона, субрегиона и страны включают силы спроса и предложения, а также их влияние на рынок.
• Конкурентная среда включает долю ключевых игроков, новые разработки и стратегии за последние три года.
• Комплексные компании, предлагающие продукты, актуальную финансовую информацию, последние разработки, SWOT-анализ и стратегии этих игроков.

250кВ Рентгеновский дефектоскоп | Ronghua-китайский производитель неразрушающего контроля

Направленный портативный рентгеновский дефектоскоп XXG 250 кВ, XXG-2505, из Китая, с направленным лучом и керамической рентгеновской трубкой.Это генератор рентгеновского излучения в неразрушающем контроле.

Заявка

Предназначен для выявления дефектов продукции, таких как трещины, пузыри, воздушные пробки и т. д.

Характеристики рентгеновского дефектоскопа XXG 250 кВ

1  Во-первых, основные компоненты его контроллера: параметры устройства остаются неизменными при колебаниях температуры окружающей среды, что обеспечивает стабильную и надежную работу контроллера при его высокой мощности;

2  Во-вторых, сердечник трансформатора: может максимально снизить потери на вихревые токи и гистерезис, что, следовательно, сводит к минимуму тепловое излучение, создаваемое трансформатором;

3 В-третьих, высоковольтная катушка: специальный материал и конструкция обеспечивают ее стабильную работу в течение длительного времени в приемлемом диапазоне температур;

4 Необходимые и полные подсказки о неисправностях и диагностика обеспечивают высокую безопасность работы.

5. Обучение автоматическому прогреву экономит энергию и время операторов.

Технические характеристики рентгеновского дефектоскопа XXG 250 кВ

1 Рабочее состояние

1) Рабочая температура окружающей среды: от – 30 до 40 ℃

2) Относительная влажность: ≤85%

3) Высота над уровнем моря: ≤1000 метров

2  Источник питания

1) Входной источник питания: однофазный, 50 Гц, переменный ток 220 ± 10% В, мощность 2,5 кВт

2) Выходное напряжение рентгеновской трубки: 150-250 кВ

3) Колебания входного напряжения：±1%

3  Основные данные генератора

1) Ток рентгеновской трубки: стабильный и фиксированный на уровне 5 мА

2) Размер фокуса: 2.0×2,0 (мм × мм)

3) Угол излучения: 40°+5°

4) Давление газа SF6: 0,36 МПа ~ 0,45 МПа

5) Макс. Толщина проникновения стальной плиты A3: 39 мм

6) Способ охлаждения генератора: принудительное воздушное

7) Метод изоляции: безопасное рабочее напряжение

8) Рабочий цикл: 1:1 (5 мин непрерывной работы и 5 мин отдыха)

4 Требование к рентгенографии

1) Фокусное расстояние: 600 мм, время экспозиции: 5 минут;

2) Пленка Tianjin Ⅲ, двойной экран с усилителем из свинцовой фольги; чувствительность ≤1. 5%

3) Обработка в темной комнате: температура: 20 ± 2℃, время проявления: 5 минут, темнота ≥1,5

5  Размеры и вес генератора и контроллера

1) Размеры контроллера (длина×ширина×высота) и вес: 350×290×155 мм и 10 кг

2) Размеры генератора рентгеновского излучения (длина×ширина×высота) и вес: Φ320×620 мм и 32 кг

Узнайте стоимость прямо сейчас:

Сопутствующие товары

Поставщик оборудования неразрушающего контроля научит вас пользоваться рентгеновским дефектоскопом

1.Тщательно обучить машину

Поставщик оборудования неразрушающего контроля сказал, что при использовании рентгеновского дефектоскопа мы должны постепенно увеличивать напряжение в соответствии с требованиями руководства. Производитель рентгеновского дефектоскопа называет его тренажером.

Поставщик оборудования для неразрушающего контроля сказал, что общий метод тренажера для стеклянной трубки: начните с 1/3 номинального напряжения трубки и тока от 2 мА до 3 мА и постепенно увеличивайте напряжение и ток до номинального значения.

Обратите особое внимание на изменение тока во время тренировки машины.Если миллиампер нестабилен, уменьшите напряжение трубки и повторите обучение. Если это все еще не удается несколько раз, это указывает на то, что уровень вакуума рентгеновской трубки плохой, дальнейшее использование невозможно.

2. Поставщик оборудования для неразрушающего контроля сказал, что надежное заземление очень важно.

Поставщик оборудования для неразрушающего контроля сказал, что рентгеновский дефектоскоп является высоковольтным оборудованием. Во избежание влияния утечки тока и наведенного электричества шкаф управления и высоковольтный генератор должны быть надежно заземлены.

Рентгеновский дефектоскоп оснащен штырем заземления длиной 5 м, который пользователь может подключить перед использованием.

3.Проверка колебаний напряжения

Напряжение питания должно соответствовать требованиям инструкции изготовителя рентгеновского дефектоскопа, а величина колебания напряжения не должна превышать ±10% от номинального напряжения. При необходимости, особенно для моделей выше 300кВ, рекомендуется настроить регулируемое питание для обеспечения нормальной работы рентгеновского дефектоскопа.

4. Предварительный нагрев

Поставщик оборудования для неразрушающего контроля сказал, что перед тем, как рентгеновский дефектоскоп подаст высокое напряжение, нить накала должна быть предварительно прогрета более чем за 2 минуты, что имеет большое влияние на продление срока службы X -лучевая трубка.

5. Охлаждение всего процесса

Поставщик оборудования для неразрушающего контроля сказал, что рентгеновский дефектоскоп требует надежного охлаждения во время работы. Перед каждой операцией по звуку можно судить о том, нормально ли работает вентилятор отвода тепла рентгеновского дефектоскопа.В противном случае остановить работу и продолжить эксплуатацию после ремонта.

6. Проверка герметичности

Производитель рентгеновского дефектоскопа должен перед использованием проверить, не ниже ли давление воздуха генератора высокого давления ниже 0,34 МПа. Если оно ниже низкого давления воздуха, оно перестанет работать и может быть введено в нормальную эксплуатацию после пополнения воздухом.

Рынок рентгеновских дефектоскопов в 2022 г.: ключевые игроки изменят мировоззрение отрасли к 2027 г. благодаря данным ведущих регионов и стран

Новостной отдел MarketWatch не участвовал в создании этого контента.

23 января 2022 г. (Экспрессвайр) — Ожидается, что глобальный рынок рентгеновских дефектоскопов будет устойчиво расти в течение прогнозируемого периода 2022–2027 годов. Отчет о рынке рентгеновских дефектоскопов предлагает представление о последних тенденциях. В нем обобщены ключевые аспекты рынка с сосредоточиться на областях ведущих ключевых игроков, которые пользуются наибольшим спросом, ведущих регионах и приложениях.Он предлагает качественную, а также количественную информацию о факторах, проблемах и возможностях, которые будут определять рост рынка в 2022-2027 годах, отчет содержит 106 страниц с подробным анализом.

COVID-19 может воздействовать на мировую экономику тремя основными способами: напрямую воздействуя на производство и спрос, вызывая сбои в цепочках поставок и рынках, а также оказывая финансовое воздействие на фирмы и финансовые рынки. Наши аналитики, следящие за ситуацией по всему миру, объясняют, что рынок создаст прибыльные перспективы для производителей после кризиса COVID-19. Отчет призван предоставить дополнительную иллюстрацию последнего сценария, экономического спада и влияния COVID-19 на отрасль в целом.

В итоговом отчете будет добавлен анализ влияния COVID-19 на эту отрасль.

ЧТОБЫ ПОНЯТЬ, КАК ВОЗДЕЙСТВИЕ COVID-19 ОХВАЧЕНО В ЭТОМ ОТЧЕТЕ, ЗАПРОСИТЕ ОБРАЗЕЦ ОТЧЕТА

Этот отчет о рынке рентгеновских дефектоскопов включает оценку размера рынка по стоимости (млн долларов США) и объему (К единиц). Подходы «сверху вниз» и «снизу вверх» использовались для оценки и подтверждения размера рынка Рентгеновские дефектоскопы, для оценки размера различных других зависимых субмаркет в общем рынке. Ключевые игроки на рынке были выявлены в ходе вторичного исследования, а их доли на рынке были определены в ходе первичного и вторичного исследования. Все процентные доли, сплиты и разбивки были определены с использованием вторичных источников и проверенных первоисточников.

Получить образец отчета в формате PDF — https://www.marketgrowthreports.com/enquiry/request-sample/19384185

Исследование охватывает текущий размер рынка выпрямителей и темпы его роста за 6 лет. записи со схемой компании Ключевые игроки/производители:

● HUATEC GROUP ● Honesdom International ● Testech Group ● Dandong Zhongyi Electronic ● Nanjing T-Bota Scietech Instruments and Equipment ● Dandong Fuding ● Shanghai Advanced NDT Equipment

Краткое резюме О X -Рынок дефектоскопов рентгеновского излучения:

Ожидается, что мировой рынок дефектоскопов рентгеновского излучения будет расти значительными темпами в течение прогнозируемого периода, между 2022 и 2027 годами. В 2020 году рынок будет расти устойчивыми темпами, и с ростом принятия стратегий ключевыми игроками ожидается, что рынок будет расти в течение прогнозируемого горизонта.

Анализ рынка и выводы: глобальный рынок рентгеновских дефектоскопов

Мировой рынок рентгеновских дефектоскопов оценивался в миллионах долларов США в 2020 году, и ожидается, что к концу 2027 года он достигнет миллиона долларов США, при этом среднегодовой темп роста составит % в течение 2021-2027 гг.

Мировой рынок рентгеновских дефектоскопов: движущие силы и ограничения

В исследовательский отчет включен анализ различных факторов, способствующих росту рынка.Он представляет собой тенденции, ограничения и движущие силы, которые трансформируют рынок как в положительную, так и в отрицательную сторону. В этом разделе также представлены различные сегменты и приложения, которые потенциально могут повлиять на рынок в будущем. Подробная информация основана на текущих тенденциях и исторических вехах. В этом разделе также представлен анализ объема производства на мировом рынке и по каждому типу с 2016 по 2027 год. В этом разделе упоминается объем производства по регионам с 2016 по 2027 год.Анализ цен включен в отчет по каждому типу с 2016 по 2027 год, производителю с 2016 по 2021 год, региону с 2016 по 2021 год и мировой цене с 2016 по 2027 год.

Тщательная оценка ограничений, включенных в отчет изображает контраст с драйверами и дает возможность для стратегического планирования. Факторы, которые омрачают рост рынка, имеют решающее значение, поскольку их можно понять, чтобы разработать различные способы получения прибыльных возможностей, которые присутствуют на постоянно растущем рынке.Кроме того, для лучшего понимания рынка были использованы мнения экспертов по рынку.

Мировой рынок рентгеновских дефектоскопов: анализ сегментов

Отчет об исследовании включает конкретные сегменты по регионам (странам), производителям, типам и приложениям. Каждый тип предоставляет информацию о производстве в течение прогнозируемого периода с 2016 по 2027 год. По сегменту приложений также предоставляется потребление в течение прогнозируемого периода с 2016 по 2027 год. Понимание сегментов помогает определить важность различных факторов, способствующих росту рынка.

Получить образец копии отчета Рентгеновский дефектоскоп за 2022 г.

Отчет дополнительно изучает состояние развития рынка и будущие тенденции Рентгеновский дефектоскоп по всему миру. Кроме того, он разделяет сегментацию рынка рентгеновских дефектоскопов по типам и приложениям, чтобы полностью и глубоко исследовать и раскрывать профиль и перспективы рынка.

На основе типа продукта в этом отчете показаны производство, выручка, цена, доля рынка и темпы роста каждого типа, в основном разделенные на:

● Портативный дефектоскоп ● Стационарный дефектоскоп

На на основе конечных пользователей/приложений в этом отчете основное внимание уделяется состоянию и перспективам основных приложений/конечных пользователей, потреблению (продажам), доле рынка и темпам роста для каждого приложения, в том числе:

● Механическое ● Химическое ● Авиационное ● Судовое ● Нефть ● Другое

Географически , этот отчет сегментирован по нескольким ключевым регионам с продажами, доходами, долей рынка и темпами роста Рентген дефектоскоп в этих регионах с 2015 по 2027 год, охватывающий

● Северная Америка (США) США, Канада и Мексика) ● Европа (Германия, Великобритания, Франция, Италия, Россия и Турция и т. д.) ● Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Австралия, Индонезия, Таиланд, Филиппины, Малайзия и Вьетнам) ● Южная Америка (Бразилия, Аргентина, Колумбия и др.) ● Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет , Нигерия и Южная Африка)

Ответы на некоторые ключевые вопросы в этом отчете:

● Какова глобальная ( Северная Америка, Европа, Азиатско-Тихоокеанский регион, Южная Америка, Ближний Восток и Африка ) стоимость продаж, стоимость производства, стоимость потребления, импорт и экспорт рентгеновского дефектоскопа? ● Кто является ведущим мировым производителем рентгеновских дефектоскопов? Какова их операционная ситуация (производительность, производство, продажи, цена, себестоимость, брутто и выручка)? ● С какими возможностями и угрозами на рынке Рентгеновские дефектоскопы сталкиваются продавцы на мировом рынке Рентгеновские дефектоскопы? ● Какое приложение/конечный пользователь или тип продукта могут рассчитывать на дополнительные перспективы роста? Какова доля рынка каждого типа и приложения? ● Какой целенаправленный подход и ограничения удерживают рынок рентгеновских дефектоскопов? ● Каковы различные каналы продаж, маркетинга и распределения в мировой отрасли? ● Каково исходное сырье и производственное оборудование для рентгеновского дефектоскопа, а также производственный процесс для рентгеновского дефектоскопа? ● Каковы основные рыночные тенденции, влияющие на рост рынка Рентгеновские дефектоскопы? ● Экономическое влияние на отрасль рентгеновских дефектоскопов и тенденции развития отрасли рентгеновских дефектоскопов. ● Каковы рыночные возможности, рыночный риск и обзор рынка Рентгеновские дефектоскопы? ● Каковы основные движущие силы, ограничения, возможности и проблемы рынка Рентгеновские дефектоскопы и как они, как ожидается, повлияют на рынок? ● Каков размер рынка Рентгеновские дефектоскопы на региональном и страновом уровне?

Наши аналитики помогут вам получить индивидуальные данные для вашего отчета, которые могут быть изменены с точки зрения конкретного региона, приложения или любых статистических данных.Кроме того, мы всегда готовы выполнить исследование, которое триангулировано с вашими собственными данными, чтобы сделать исследование рынка более всесторонним с вашей точки зрения.

Запросите дополнительную информацию и поделитесь вопросами, если таковые имеются, перед покупкой в ​​этом отчете по адресу — https://www.marketgrowthreports.com/enquiry/pre-order-enquiry/19384185

Основные моменты из оглавления

Содержание

1 Рентгеновские дефектоскопы Определение рынка и обзор
1. 1 Цели исследования
1.2 Обзор рентгеновского дефектоскопа
1.3 Объем рынка рентгеновского дефектоскопа и оценка размера рынка
1.4 Сегментация рынка
1.4.1 Типы рентгеновского дефектоскопа
1.4.2 Применение X- Рэй дефектный детектор
1.5 Курс на рынке

2.research Метод и логика
2.1 Методология
2.2 Источник данных исследования

3. Анализ конкуренции на рынке
3.1 Анализ производительности рынка
3.2 Анализ продуктов и услуг
3.3 Стратегии компании по борьбе с воздействием COVID-19
3.4 Продажи, стоимость, цена, валовая прибыль, 2016-2022
3.5 Основная информация

4 Сегменты рынка по типам, исторические данные и рынок Прогнозы
4.1 Мировое производство и стоимость Рентгеновских дефектоскопов по типам
4.1.1 Мировое производство Рентгеновских дефектоскопов по типам 2016-2022
4.1. 2 Глобальная стоимость Рентгеновских дефектоскопов по типам 2016-2022
4.2 Производство, стоимость и темпы роста мирового рынка Рентгеновские дефектоскопы по типам 2016-2022
4.3 Прогноз мирового производства и стоимости Рентгеновских дефектоскопов по типам
4.4 Мировой рынок Рентгеновских дефектоскопов Прогноз производства, стоимости и темпов роста по типам на 2022-2026 гг. 2022

5 Сегмент рынка по приложениям, исторические данные и прогнозы рынка
5.1 Глобальное потребление и стоимость Рентгеновские дефектоскопы по приложениям
5.2 Глобальное потребление, стоимость и темпы роста рынка Рентгеновские дефектоскопы по приложениям 2016 -2022
5.3 Глобальное потребление и прогноз стоимости Рентгеновские дефектоскопы по приложениям
5.4 Мировое потребление, стоимость и темпы роста рынка Рентгеновские дефектоскопы по приложениям, прогноз на 2022-2026

6 Глобальные рентгеновские дефектоскопы по регионам, исторические данные и прогнозы рынка
6. 1 Глобальные продажи Рентгеновские дефектоскопы по регионам в 2016-2022 гг.
6.2 Глобальные объемы продаж Рентгеновские дефектоскопы по регионам в 2016-2022 гг. Регион 2016-2022
6.3.1 Северная Америка
6.3.2 Европа
6.3.3 Азиатско-Тихоокеанский регион

6.3.4 Южная Америка
6.3.5 Ближний Восток и Африка
6.4 Глобальный прогноз продаж рентгеновских дефектоскопов по регионам на 2022-2026 гг. Прогноз стоимости рынка дефектоскопов по регионам на 2022-2026 гг.
6,6 Прогноз продаж, стоимости и темпов роста рынка рентгеновских дефектоскопов по регионам на 2022-2026 гг. .4 Южная Америка
6.6.5 Ближний Восток и Африка

7.Анализ динамики рынка и предложения по развитию
7.1 Движущие силы рынка
7.2 Ограничения развития рынка
7.3 Анализ PEST
7.3.1 Политические факторы
7.3.2 Экономические факторы
7.3.3 Социальные факторы Отрасли
7.3.4 Тенденции 9019 Технологические факторы
COVID-19
7. 4.1 Оценка рисков для COVID-19
7.4.2 Оценка общего воздействия COVID-19 на отрасль
7.4.3 Рыночный сценарий до COVID-19 и после COVID-19
7.5 Анализ стратегии выхода на рынок
7.5.1 Определение рынка
7.5.2 Клиент
7.5.3 Модель распространения
7.5.4 Сообщения о продукте и позиционирование
7.5.5 Цена
7.6 Рекомендации по выходу на рынок

Продолжение….

Купить этот отчет (Цена 2900 долларов США за однопользовательскую лицензию) — https://www.marketgrowthreports.com/purchase/19384185

О нас:

Рынок быстро меняется в связи с продолжающимся расширением отрасли. Прогресс в технологии предоставил сегодняшним предприятиям многогранные преимущества, приводящие к ежедневным экономическим сдвигам.Таким образом, для компании очень важно понимать закономерности движения рынка, чтобы лучше разрабатывать стратегию. Эффективная стратегия предлагает компаниям фору в планировании и преимущество перед конкурентами. Отчеты о росте рынка является надежным источником для получения отчетов о рынке, которые предоставят вам руководство, необходимое вашему бизнесу.

Свяжитесь с нами:
Имя: г-н Аджай Море
Эл.

Для получения дополнительных связанных отчетов нажмите здесь:

Новый рынок «черных ящиков» Engergy Vehicle станет свидетелем выдающегося роста в течение 2021-2027 гг. с ведущими данными по регионам и странам , Возможности и прогноз до 2026 года с данными по ведущим регионам и странам

Пресс-релиз, распространенный The Express Wire

Чтобы просмотреть исходную версию на The Express Wire, посетите сайт X-Ray Flaw Detector Market 2022 : Key Players Change the View of Global Face промышленности к 2027 г. с данными ведущих регионов и стран

COMTEX_401084654/2598/2022-01-23T23:07:39

Проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial@comtex.
