Самодельные струбцины для сварки: как сделать своими руками простейшие угловые тиски

Содержание

Струбцина для сварки своими руками — чертежи

Опубликовано: 25.04.2017

С первого взгляда довольно простые сварочные работы требуют, как правило, ответственного профессионального подхода. Для получения максимально качественных результатов необходимо дополнительно использовать специальные инструменты, приспособления, одно из которых – угловая струбцина для сварки, сделанная своими руками по чертежам. С таким инструментом сварные соединения металлических изделий выполняются намного быстрее и легче.

Его отсутствие приводит к неудобствам выполнения работы, соответственно снижению производительности труда.

Струбцины для сварки изготавливаются самой разнообразных параметров, могут иметь постоянный или регулируемый размер зева. Очень удобными являются быстрозажимные приспособления, когда зажим металлических образцов осуществляется посредством кулачкового механизма.

Сварщику рекомендовано иметь под рукой целый комплект отличающихся размерами и формами струбцин, так как иногда, чтобы собрать одну конструкцию, нужно несколько подобных приспособлений разной конфигурации.

Оглавление:

Изготавливаем струбцину в бытовых условиях
- Инструкция по изготовлению
Струбцина углового типа
- Конструкция угловой струбцины

Изготавливаем струбцину в бытовых условиях

Несложно сделать сварочные приспособления самостоятельно в домашних условиях. Многие мастера считают, что различные приспособления, используемые для удобства выполнения сварочных работ, приобретенные в магазине, не отличаются необходимой надежностью.

Их лучше изготавливать своими руками.

Для изготовления такого инструмента понадобятся следующие компоненты:

стальной лист, толщина 9-11 мм;
гайки – 3 штуки;
шайба большого диаметра;
трубопрокатная заготовка, которая должна иметь наружную резьбу, аналогичную резьбе гайки.

Инструкция по изготовлению

Схема изготовления струбцины в бытовых условиях выглядит приблизительно так:

В первую очередь необходимо вырезать из металлического листа 3 полоски разной длины – 10, 25, 50 см, одинаковой ширины – 4 см.
Далее подготавливаем 2 пластины прямоугольной формы, которые понадобятся для крепления подвижной детали, упора на статичном участке приспособления.
Привариваем вспомогатель к основе струбцины. Соединив все перечисленные элементы должны получить Г-образную конструкцию.

Следующий прямоугольный лист привариваем к меньшей стороне приспособления, шайбы свариваем вместе.
К подвижному элементу конструкции прикладываем гайки (кладем их «на ребро»). При этом выкручиваемый стержень к основанию струбцины должен быть расположен параллельно.
Сваривание осуществляется с внешней стороны первого листа прямоугольной формы. А подвижный механизм прикрепляется с внутренней стороны по краям.
Крайняя стадия изготовления струбцины – привариваем шайбы плашмя к стержню.

Сделанное своими руками приспособление предоставляет возможность удерживать габаритные конструкции, выполненные из трубопрокатных деталей, без малейших сдвигов.

Струбцина углового типа

Угловое приспособление представляет собой универсальное фиксирующее устройство, которое используется для скрепления, удержания изделий при выполнении их сваривания. Такой вспомогательный механизм достаточно крепко сжимает детали под установленным углом, чем существенно облегчает работу сварщика.

Струбцины изготавливаются разной формы, размеров. Наиболее удобным вариантом являются быстрозажимные приспособления.

При постоянном выполнении сварочных работ рекомендуется иметь в наличии полный комплект отличных по конструкции, параметрам инструментов.

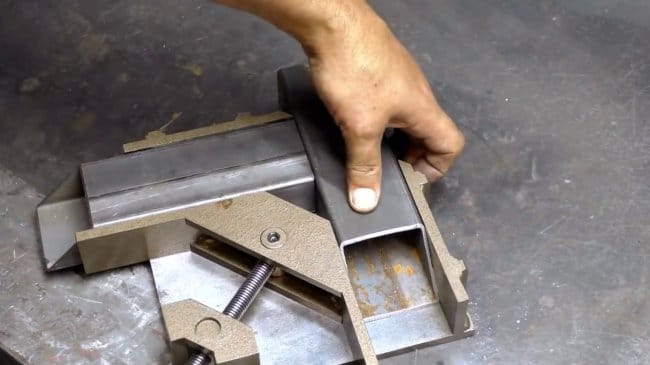

Конструкция угловой струбцины

Такие устройства позволяют выполнять сваривание металлических изделий не лишь под прямым углом. Заводские приспособления изготавливаются нескольких модификаций, их можно использовать для соединения труб под разным углом – 30-90º.

Особенностями устройств углового типа:

прижимные губки изготавливаются большей толщины, благодаря чему увеличивается степень жесткости соединений деталей, сварочный шов при осуществлении сварки не выгибается;
дополнительно используются медные прижимные винты, которые не допускают спайку резьбовых участков струбцины при попадании на них брызг расплавленного металла, соответственно увеличивают эксплуатационный период оборудования;
для выполнения сварки электродами под установленными углами на участках стыковки изделий струбцина делает больше рабочую зону.

Конструкция устройства представляет собой основание в виде рамы и подвижный механизм. Подвижная часть приспособления часто дополнительно оснащена зажимным рычагом (винтом), который позволяет регулировать степень сжатия изделий.

Благодаря хорошей подвижности приспособление способно фиксировать изделия из металла различного сечения, параметров. Для максимально комфортной сварки, повышения производительности можно использовать одновременно несколько таких приспособлений разной конфигурации. Большинство производимых инструментов рассчитаны для сваривания металлических образцов, диаметр которых не превышает 39 см.

На угловых струбцинах для сварки предусмотрены специальные ручки Т-образной формы, которые предоставляют возможность передавать усилие, формирующееся в процессе работы, на обрабатываемые изделия. А скобы, выполненные из чугуна, выдерживают самые максимальные температуры.

При подборе угловой струбцины нужно обязательно учитывать тип предполагаемых работ. Например:

G-струбцины чаще всего используются для надежного закрепления металлических образцов, имеющих небольшую толщину.
F-струбцины с регулируемым зажимным механизмом применяются при обработке металлических образцов большой толщины.

Сергей Одинцов

Угловая струбцина для сварки своими руками: чертежи

01.04.2018 Екатерина

Сварочный процесс отличается трудоемкостью и большой затратой времени. Для того, чтобы облегчить и ускорить работу, существуют такие специальные приспособления, как уголки, упоры и струбцины. В данной статье мы поговорим про угловые струбцины для сварки и о том, как их можно сделать в домашних условиях.

Содержание статьи

Что такое струбцина?
Конструкция
Угловая струбцина своими руками
В заключение

Что такое струбцина?

Струбцина представляет собой универсальное приспособление, которое служит для закрепления металлических конструкций определенным образом, что существенно упрощает сварочный процесс. Тиски угловые позволяют закрепить металлоконструкцию под определенным углом в необходимом и — что не менее важно — в удобном положении для работы. Конструкции струбцин могут быть разнообразные в зависимости от того, как именно необходимо закрепить деталь. Они могут быть разных размеров и форм. Всегда полезно иметь под рукой несколько вариантов струбцин, так как во время работы может понадобиться скрепление деталей различной конфигурации.

Конструкция

Существует огромное количество струбцин, которые отличаются друг от друга формой, размерами, стоящей перед ними задачей. К примеру, струбцина для работы с трубами предназначена для сварки последних под различными углами, к примеру, 90 градусов. Без применения зажимов соблюдение точного угла при работе будет затруднительным. Угловые струбцины производятся разного вида, исходя из ширины скрепляемых труб и угла, под которым эти трубы будут свариваться.

Угловые зажимы отличаются по следующим признакам:

толщина губок. Чем больше толщина прижимных губок, тем надежнее зажимаются трубы и сварочный шов не выгибается и не выламывается.
материал изготовления прижимных винтов. Во время сварочных работ расплавленный металл может разбрасываться во все стороны, прижимные винты не исключение. При попадании расплавленного металла на резьбу винта может произойти спайка, что приведет резьбу в негодность. Чтобы этого избежать, делают омедненные винты. Медь не позволяет брызгам застывать на поверхности винта, тем самым сохраняя его работоспособность.
рабочая поверхность. Струбцина может увеличить рабочую зону при работе электродом под определенным углом.

Угловые тиски для сварки труб состоят из подвижной и основной частей. Для регулирования степени сжатия подвижная часть оснащается винтом. С его помощью можно регулировать расстояние между прижимными губками и деталью. Подвижность конструкции обеспечивает работу с деталями различной формы и сечения.

При выборе струбцины следует обращать внимание на вид выполняемых работ. К примеру G — струбцины используются при работе со стальными деталями малой толщины. Для работы с деталями большой толщины следует применять F — струбцины.

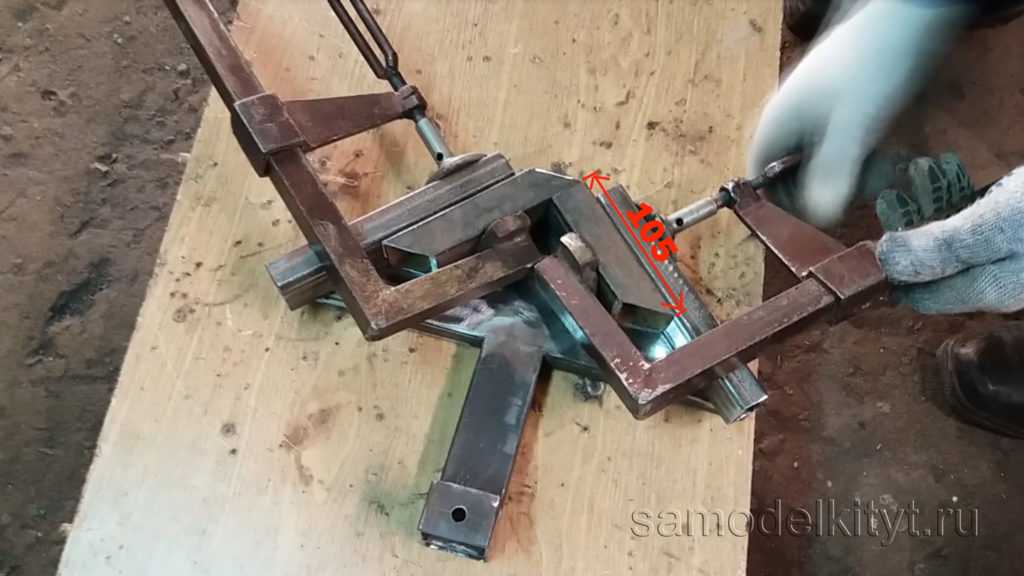

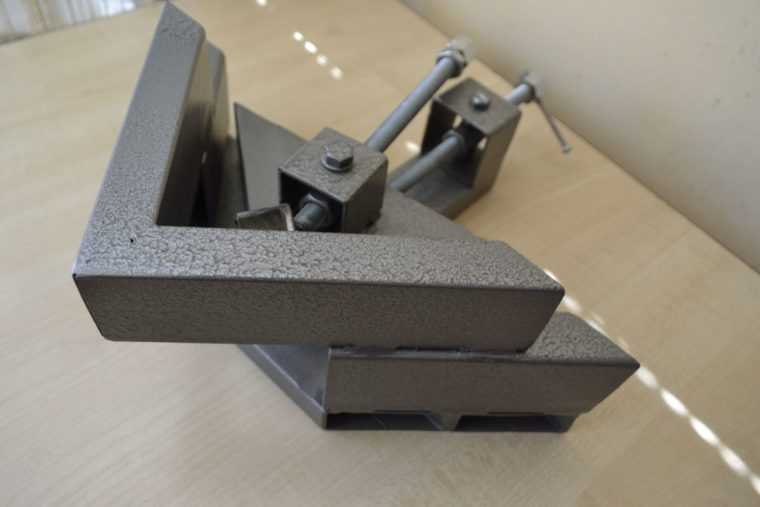

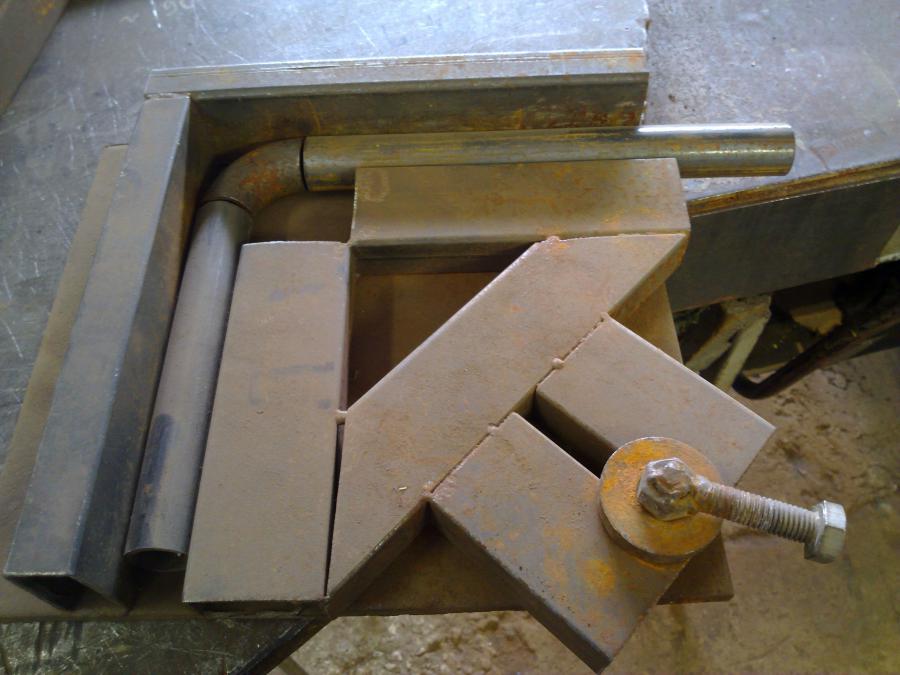

Угловая струбцина своими руками

Стоимость фиксатора на рынке велика, поэтому есть смысл сделать угловую струбцину для сварки своими руками. Для многих эта задача будет посильной, ведь такой фиксатор можно сделать даже из мусора, который годами лежит в сарае и который по-хозяйски просто жалко выбрасывать.

Угловые струбцины просты в своей конструкции, что позволяет сделать их даже в домашних условиях.

Первым делом следует выполнить набросок или чертеж фиксатора, нанести на него основные размеры, это поможет при дальнейшей работе. При выборе материала следует обращать внимание на железо. Железо — самый оптимальный вариант.

Для того, чтобы сформировать основание, необходим листовой металл от 8 до 10 миллиметров. Для фиксации можно использовать уголок нужного размера. Соединение намного лучше производить электросваркой.
Делаем винтовой зажим. Можно взять две гайки и сварить их между собой. Кронштейн с центральным резьбовым отверстием делается в пределах 30 — 40 миллиметров. Крепление лучше делать на болтах, чтобы была возможность его поменять в случае срыва резьбы.
Важно уделить большое внимание расположению зажимных губ. Угол должен быть соблюден идеально, иначе желаемый угол 90 градусов при работе выходить не будет. Сначала следует приварить один уголок к зажиму, к которому накладывается второй уголок. После все это прижимается и приваривается к скобе.
По боковым поверхностям струбцины нужно установить направляющие, чтобы внутреннее основание могло перемещаться. По биссектрисе изготавливаемого фиксатора вырезается паз в пределах 8 — 10 миллиметров
Далее необходимо в верхнее основание изготавливаемого прижимного устройства закрутить болт. Лучше, чтобы резьба на болте не доходила до его головки, это позволит свободно перемещаться основаниям по отношению друг к другу.

Можно изготовить более подвижный вариант струбцины, где прижатие свариваемых деталей будет происходить не только под углом 90 градусов. Угол прижатие можно будет регулировать.

В заключение

Исходя из вышесказанного, применение струбцин может облегчить работу сварщика, избавляя его от постоянной надобности подгонять соединяемые детали несколько раз подряд. Тиски угловые несложно сделать дома, что позволит сэкономить деньги на их покупке. Самодельные фиксаторы ни в чем не уступают фабричным моделям и вполне способны составить им конкуренцию.

Самодельные и заводские струбцины для сварочных работ

Подборка самодельных струбцин для сварочного поста.

Часть 1

Банк знаний

Опубликовал: Антон Чураков

Для того чтобы оснастить сварочный пост профессиональным инструментом, придется выложить немалые деньги.

Если вы, например, ограничены в финансах, вам не требуется функционал и точность профессионального инструмента, либо вам просто нравится все делать своими руками, то можно изготовить подобный инструмент самостоятельно.

Предлагаю вашему вниманию подборку самодельных струбцин для сварки, которые показались мне наиболее интересными. Некоторые из них не уступают по функционалу профессиональным.

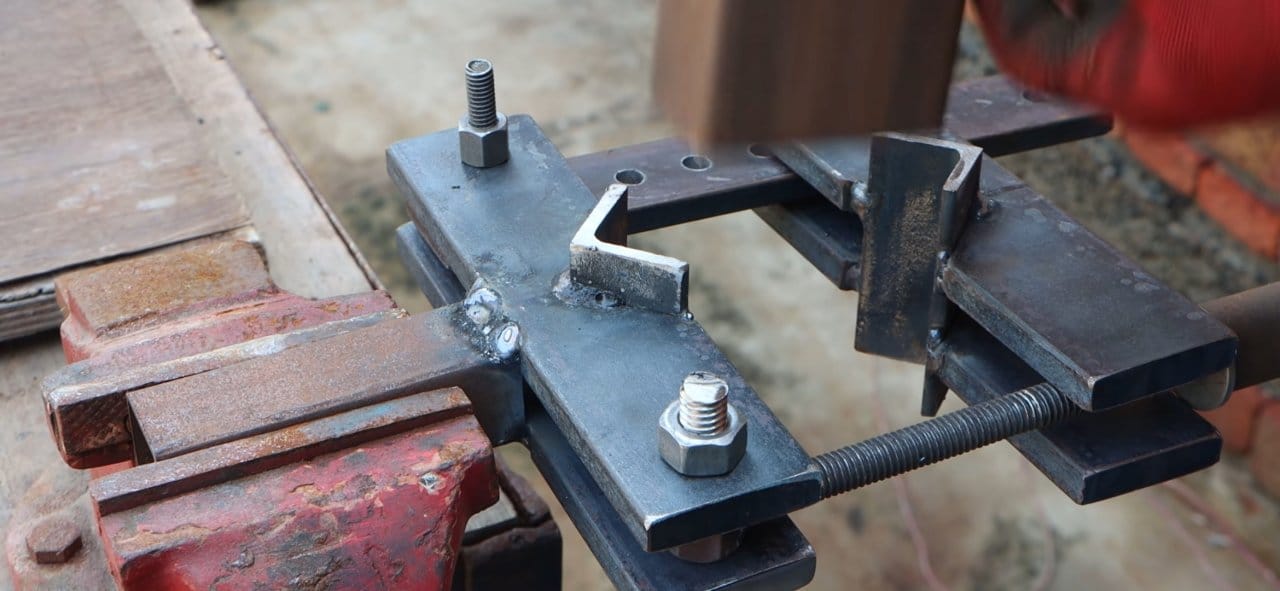

Струбцины для стыковых соединений листовой стали.

Обратите внимание

На изготовление весьма функционального комплекта из 12 штук автор затратил 6 часов времени, 2 квадратных дециметра тонколистовой стали, электрод, обрезок ВГП трубы:

Ниже видео с подобной струбциной и наглядной демонстрацией работы. Данная струбцина устанавливает зазор 0,4 мм. Для ее изготовления вам необходимо: регулировочная прокладка тормозных колодок, квадратная труба 22х1,25 мм, шпилька М6, квадратный пруток 6 мм, гайка-барашек М6.

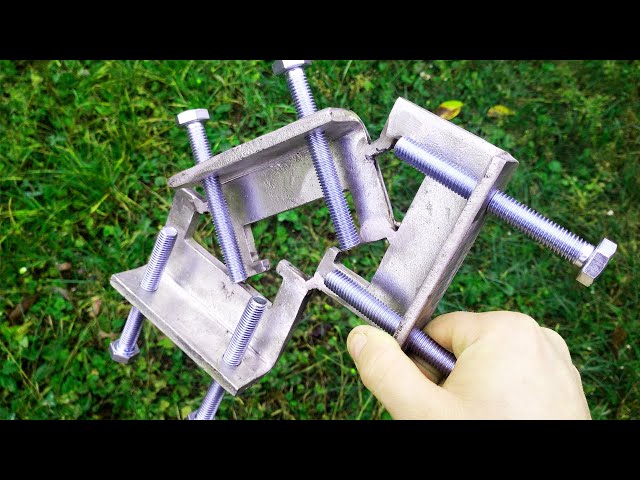

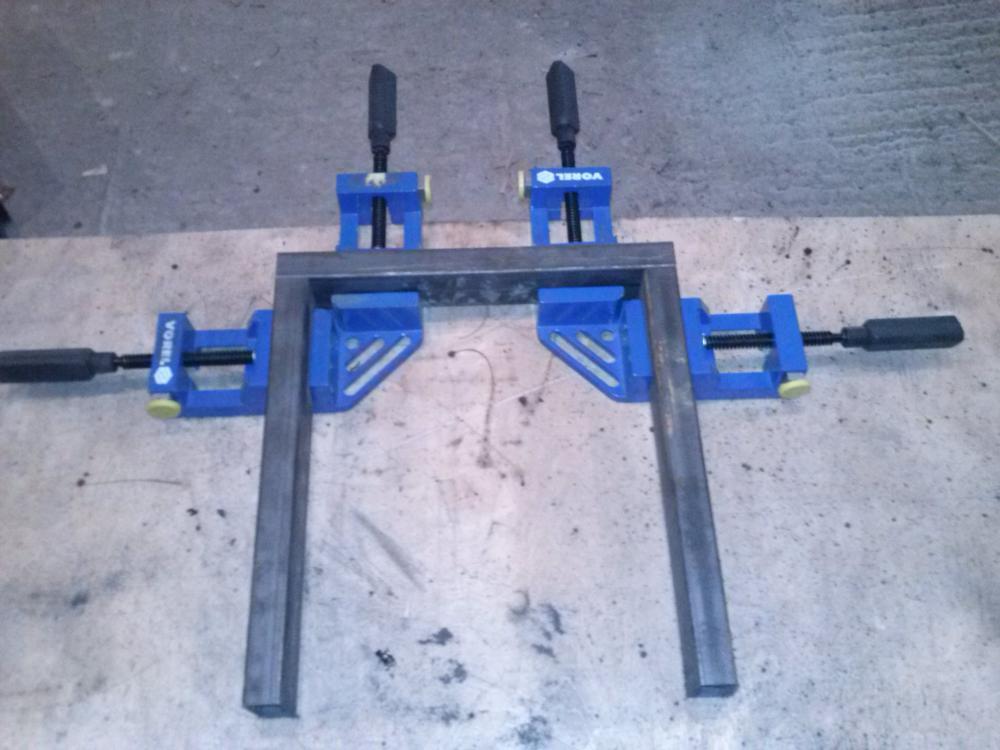

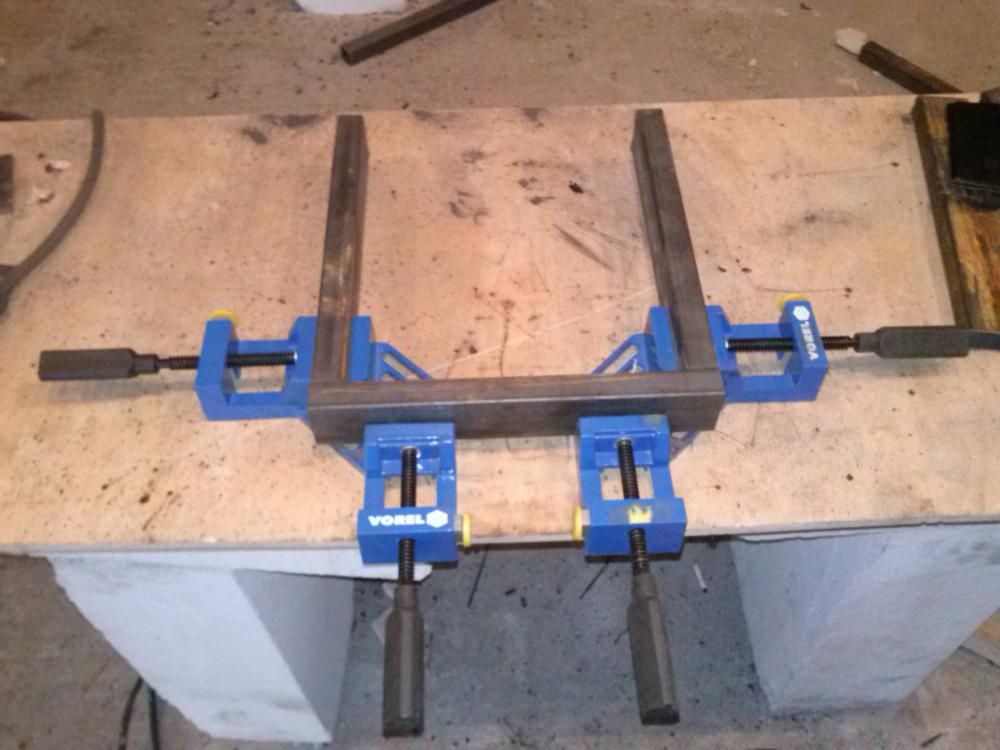

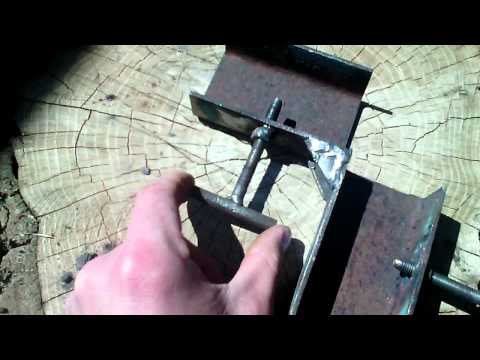

Угловые струбцины (тиски).

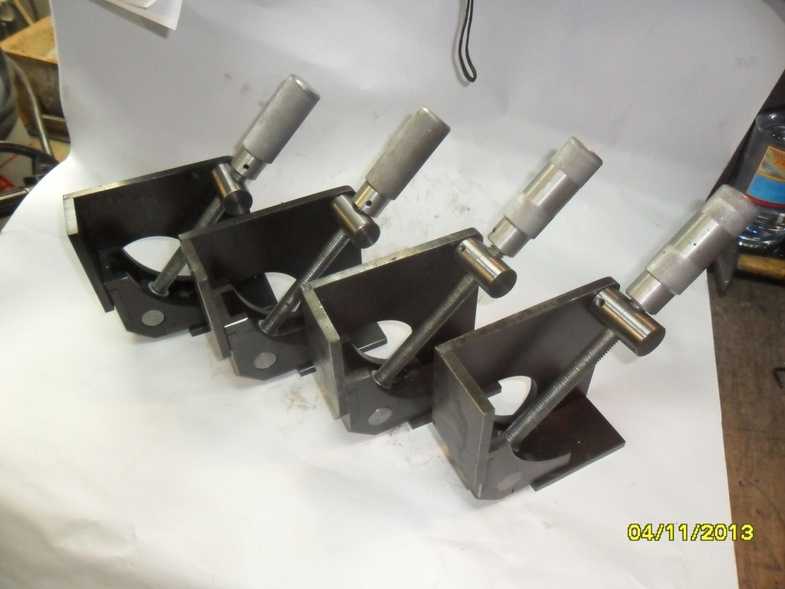

Угловая струбцина, зажимающая профильный прокат разного сортамента. Изготовлена без применения токарного станка из подручных материалов.

Самодельные высокоточные угловые тиски. Есть токарные работы. В описании к видео даны ссылки на чертежи.

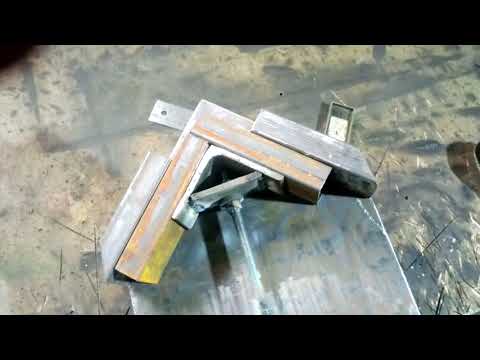

Самодельная угловая струбцина для сварки за 2,5$. Необходимо: 50 см уголка 35 мм, 1 м полосы шириной 3 см, винты, гайки:

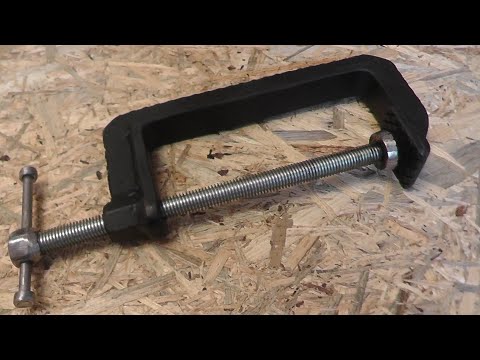

С-образные струбцины.

Быстрозажимная струбцина из старого ножовочного полотна и деталей авто. Думаю, можно сделать из сломанного пистолета для туб.

Мини-струбцина из нержавейки

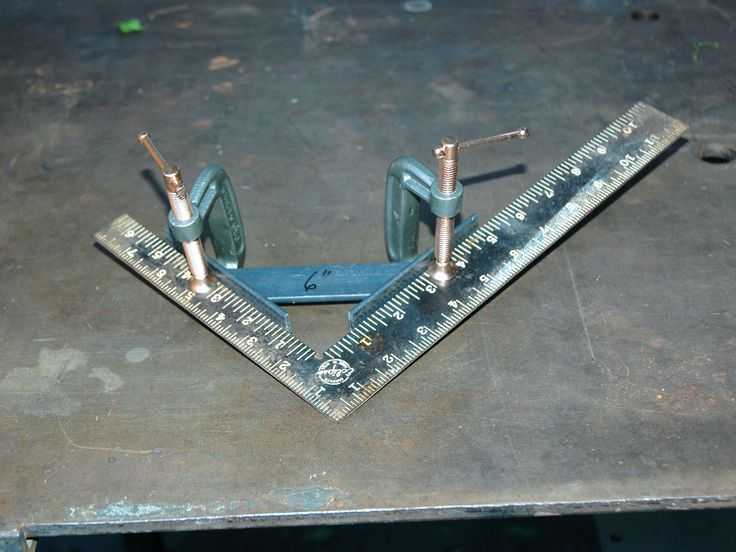

Магнитные струбцины.

Магнитный уголок для сварки из подручных материалов (лист железа, доска, саморезы) и маленьких круглых неодимовых магнитов под саморезы:

Магнитный угольник для сварки за 1$. Для изготовления необходима соединительная пластина, гайки соединительные М5, винты с потайной головкой М5, магнит от испорченного динамика.

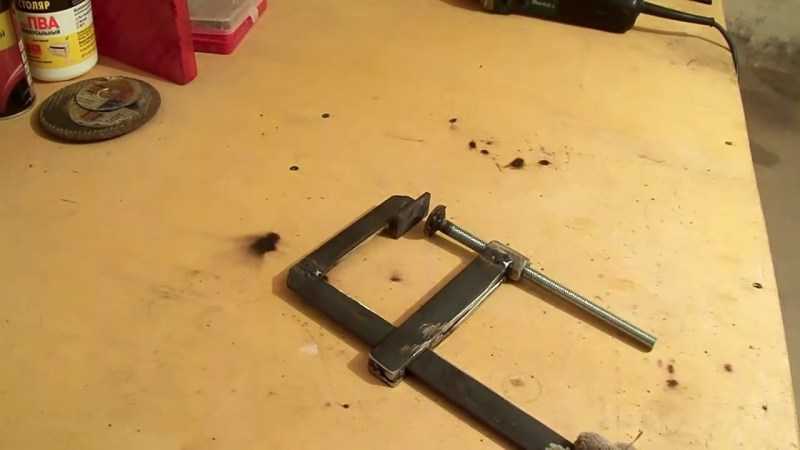

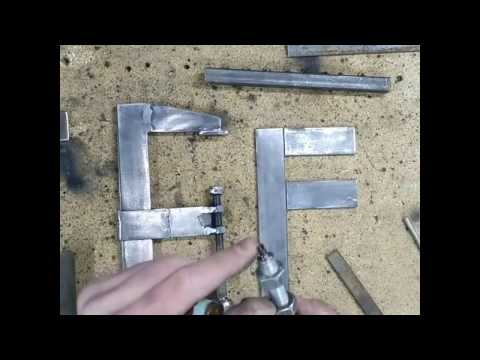

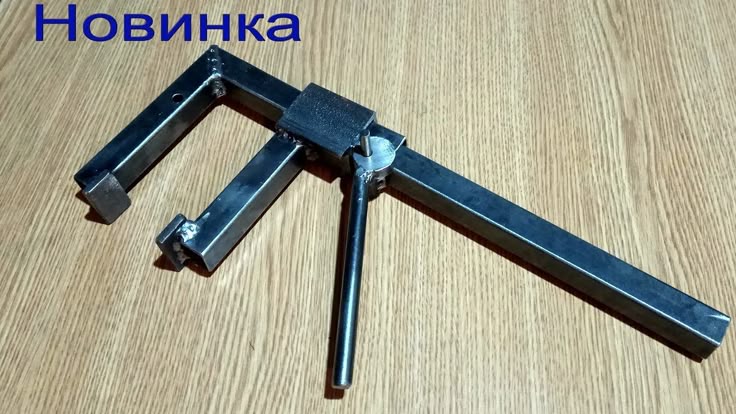

F-образные струбцины

Важно

Массивная струбцина из полос металла, соединительной гайки, шпильки, круглого проката, шайбы.

Обратите внимание на скосы подвижной части. Именно они обеспечивают зажим.

Бюджетная F-образная струбцина для сварки из полосы толщиной 5 мм, соединительной гайки и шпильки:

Если у вас есть самодельные струбцины, то вы можете поделиться интересной конструкцией с участниками сообщества в группе ВКонтакте или выслать нам на почту — мы опубликуем.

При использовании данного материала ссылка на ресурс ЯСВАРЩИК обязательна.

Источник: http://imwelder.ru/posts/49

Угловые струбцины для сварки и столярки, по мотивам интернета… — DRIVE2

Если говорить про сварочные работы, можно и вполне удобно использовать магнитные фиксаторы.
Хотя у нас в стране они стоят далеко не бюджетно, а сила их магнитов оставляет желать большего…но все же это удобно.

Но есть одно но…они никак не препятствуют деформации деталей и геометрии конструкции при сварке.При работе со столярными изделиями, разумеется магниты бесполезны.

Можно купить (а сейчас наверное все можно купить…даже совесть и душу) угловые струбцины…

Многие среди моих знакомых просто «писяют кипятком» от STANLEY…есть у меня так же продукты этой фирмы…по молодости гнался за «брендом», не задумываясь стоит ли оно того.
Когда-то и была приобретена угловая струбцина от стенли…

По меркам стенли это товар бюджетный, хотя стоит значительно дороже чистокровных китайцев.Ну так вот, как и все от стенли что у меня есть, это обычный, ничего из себя не представляющии ЭТАКОГО продукт.

Если конкретно про эту струбцину, у нее даже углы в двух плоскостях не 90 градусов…что на мой взгляд не красит «именитую» фирму…при том что в дешевых TOPEX есть 90 хотя бы в одной плоскости.

Ну и болт на эту стенли и вообще.
Речь о другом.

Когда-то на ютюбе увидел забавные струбцинки в исполнении одно из тысяч украинских кулибинов.
Долго не доходили руки чтобы собрать весь металлический мусор в закоулках и сделать что-то подобное.

Совет

Изделия сделал действительно из мусора по сути…обрезки профильной трубы…обрезки шпилек, которые непременно остаются при работах…Единственно что счел нужным купить, это буковые ручки.

Их реально было проще купить чем что-то делать )

В общем что-то описывать нет смысла, по картинкам все понятно.

Из отходов сварил платформу
На нее уже приваривал уголки…главное, в отличии от «заводских» «именитых» изделий, соблюсти точность углов, во всех плоскостях.

В дело идет все, что по хозяйски жалко было выбросить )

Втулки от старых сайлентблоков пригодились как нельзя кстати.

Больше всего из потраченного времени, заняло рождение прижимной подвижной части.

В одной из двух нужных для данного изделия втулок, нарезал резьбу под шпильку…в моем случае шпилька М10…в большей я смысла не вижу.

Две втулки нужны для создания двух шарнирных соединений.

Хоть и делалось все из мусора по сути, но делать тяп-ляп не хотелось…не совсем мой это подход.Можно было запорную часть шпильки просто и быстро обварить и все…но решил делать болтовое соединение, на случай возможной разборки. Для сверления отверстия в шпильке, также применил изобретение коллективного разума…Шпилька М10…по этому гайка М10…в нее впрессована гайка М4…

Навернув гайку на шпильку получается простой, примитивный, но абсолютно рабочий кондуктор для сверления.

Ну и отверстие под резьбу…аккуратное…по центру.

Так как все делалось без чертежей и расчетов, то без примерки никуда.

Для заднего шарнира пошли в ход валяющиеся в изобилии высверленные заклепки от шаровых.

Предварительная сборка.

Что удобно в такой конструкции, что работать можно разными размерами профильной трубы или брусков.

Ну убедившись в полной работоспособности, начал все собирать.

Очистил с большего, покрасил.

Ручки покрыл маслом.

Изделиями полностью доволен, даже не жалко потраченных 6-7 часов на их создание.

Теперь только думаю…как же я до этого жил без них )

p.s. не титьками и пелотками на драйве жив человег…

Источник: https://www.drive2.ru/b/3204140/

Как сделать струбцину своими руками: инструкции по изготовлению с чертежами, фото и видео

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок.

Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины.

Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

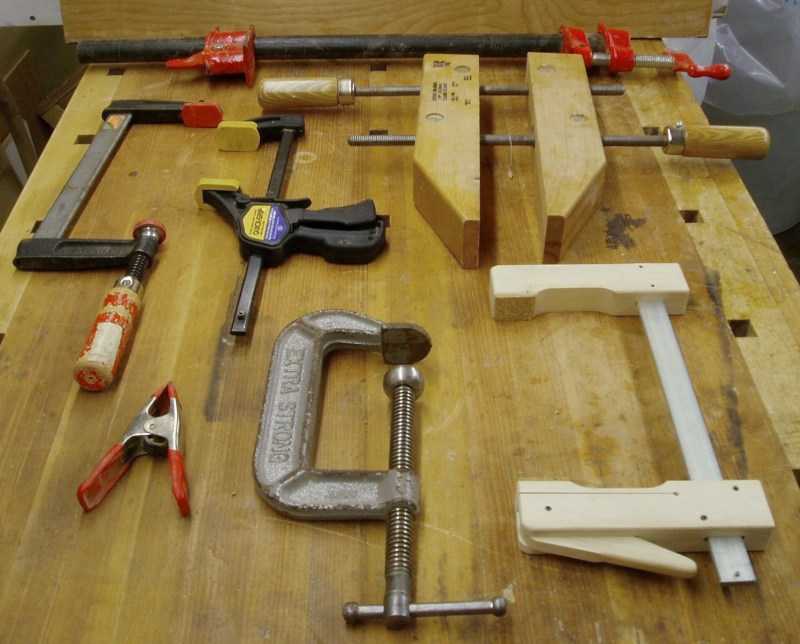

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам.

Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации.

Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.
Струбцины такого типа подходят для работы с крупными заготовками
Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.
Предметы фиксируются за счёт вспомогательного винта и шагового механизма
Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.
Стубцина подходит для работы с габаритными заготовками

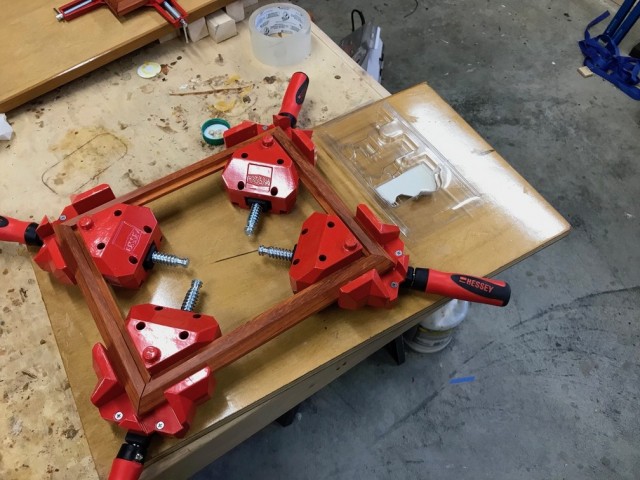

Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.
Струбцины этого типа упрощают стыковку заготовок под прямым углом
Угловая струбцина с двухсторонним угловым блоком
Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.
Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру
Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.
Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела.

В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата.

При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

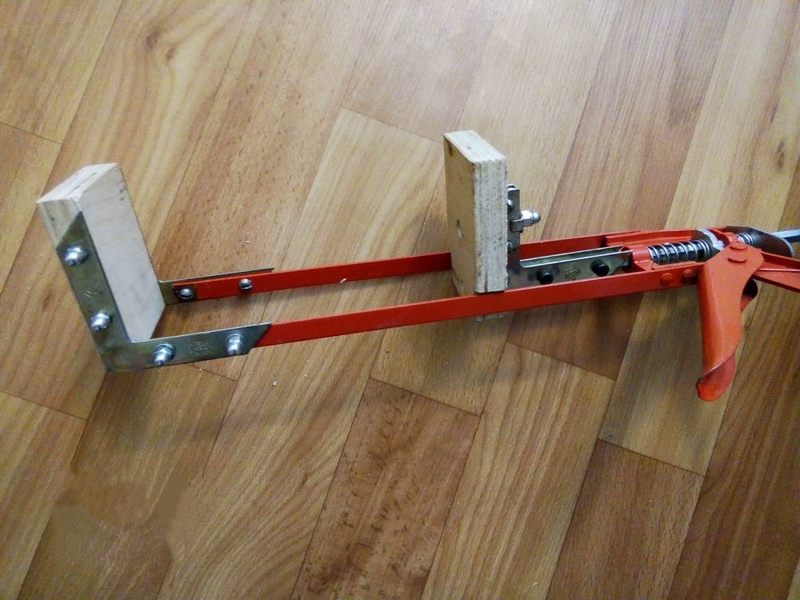

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов: //stanok.guru/oborudovanie/kak-izgotovit-svoimi-rukami-uglovuyu-strubcinu.html

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Источник: https://stanok.guru/oborudovanie/strubtsina-svoimi-rukami.html

Изготовление столярных струбцин для сварки своими руками

Струбцина — это универсальный инструмент, без которого не может обойтись ни один мастер. На рынке стоимость такого приспособления довольно велика, поэтому струбцина, изготовленная своими руками, будет оптимальным вариантом для проведения работ с деревом и металлом. Процесс изготовления не потребует много материалов и финансовых затрат.

Разновидности и принципы работы

Существует два основных типа струбцин: для столярных работ и работ с металлом. Возможно использовать металлические струбцины для работы с деревом, но постоянно придётся подкладывать прокладки под губки, иначе изделие будет испорчено.

В столярных работах довольно часто приходится использовать угловые струбцины — будь то стягивание двух рамок, где важным аспектом является выдержать угол 90 градусов, или сборка входных и межкомнатных дверей. При склеивании основной рамы двери без струбцин не обойтись.

В интернете можно найти большое разнообразие вариантов изготовления струбцин своими руками, чертежи также присутствуют. Вот самые распространенные варианты.

Чертеж самодельной столярной струбцины изображен на рисунке.

Для сборки необходимы: упоры, блок зажимы, подвижные блоки и планки, которые можно сделать из фанеры 3/4, а верх и низ можно изготовить из фанеры толщиной 1,2 мм.

Угловая струбцина собирается довольно легко, а фанера не будет царапать поверхности дерева пластика и других поверхностей. Материала понадобится довольно мало, что существенно снижает цену изделия.

Столярный вариант самодельной струбцины отличается простотой конструкции и обеспечивает хорошее сжатие деталей между собой. Сделать инструмент можно из подручных материалов:

Два бруска толщиной 4-5 см, длину можно подбирать в зависимости от поставленных задач.
Две мебельные гайки.
Две шпильки.
Гайки-барашки под шпильки.

Брускам необходимо придать форму своеобразных клещей. Это можно сделать электролобзиком или обычной пилой по дереву. Затем бруски прислоняются друг другу, и в них просверливаются два отверстия.

Шпильки вкручиваются в мебельные гайки и контрятся. Сжатие двух деревянных планок происходит при помощи барашков.

Щечки изделия необходимо делать из мягких пород древесины — для того чтобы во время сжатия не повредить поверхность.

Большой популярностью среди столяров пользуются ленточные струбцины. С их помощью можно сжимать крупногабаритные объекты. Последовательность изготовления выглядит следующим образом.

Этот вид обеспечивает сильное сжатие, а материал для сборки наверняка найдется в каждой мастерской.

Изготовление угловой струбцины

Угловая струбцина также широко применяется для сварочных работ. Практически любые работы со сваркой подразумевают соединение деталей под определенным углом и удержание их в неподвижном состоянии.

Когда сварщик варит, в одной руке у него находится держатель с электродом, а в другой маска, поэтому угловые струбцины значительно упростят работу с изделием. В магазинах цена таких приспособлений может достигать 2 тыс.

р. и больше.

Поэтому наилучшим вариантом будет изготовление струбцины из металла своими руками. Это не только сэкономит деньги, но и позволит сделать инструмент любого размера и добавить некоторые изменения в конструкцию. Чертежи угловой струбцины приведены на рисунке.

Обратите внимание

Для этого необходимы: полоски металла толщиной 8-10 мм. Для фиксации металлических элементов нужно взять уголок 40 на 40 мм или 50 на 50 мм. Крепить уголки между собой можно болтовым соединением или просто сварить, что обеспечит им необходимую жесткость.

Для прижимного устройства нужно сварить между собой 3-4 гайки, но наилучшим вариантом будет изготовить кронштейн с резьбовым отверстием толщиной 30-40 мм. Для перемещения зажимного механизма необходимо сделать направляющие.

При помощи дрели просверлить отверстие, в него вставить болт и закрутить его гайкой.

Следующая модификация отличается простотой, но готовый инструмент необходимо закрепить на верстаке — для удобства. Струбцина состоит из двух уголков и двух планок из листового металла.

Для быстрозажимной конструкции понадобятся два уголка 70 на 70 или 50 на 50, в зависимости от габаритов металла. Если метал крупногабаритный, то уголки желательно взять побольше.

Еще понадобятся 2 стальных шпильки, которые будут выполнять роль зажимов, 6 гаек и 2 или более пластины из листового металла.

Далее следует нарезать резьбу или просто просверлить отверстие и приварить гайку, в которую будет вкручиваться шпилька, фиксирующаяся заготовки. На конце шпильки приварить гайки, предварительно сварив их между собой.

Источник: https://pochini.guru/sovety-mastera/izgotovlenie-stolyarnyih-strubtsin

Струбцина угловая для сварки – смотрим сварочные струбцины

Выполнение сварочных работ требует особого подхода. Для начала осуществляется подготовка необходимых материалов.

Чтобы сделать все правильно и качественно, возникает необходимость в дополнительных инструментах или же оборудовании. Струбцина угловая для сварки — один из таких инструментов.

Существуют и другие приспособления, которые упрощают работы и положительно влияют на конечный результат.

Что такое фиксатор сварочных элементов

Сварочные струбцины представляют собой устройство, которое выступает в качестве фиксатора каких-либо деталей или частей непосредственно при выполнении их обработки. Данное изобретение позволяет очень крепко прижимать элементы друг к другу, что значительно облегчает процесс работы.

Струбцины для сварки, согласно своей конструкции, состоят из двух частей. Это основная рама и подвижные элементы с зажимом.

Особенность второй части в том, что осуществляется регулировка расстояния между губками инструмента. В качестве зажимного устройства нашел свое место винт или рычаг.

Важно

Благодаря ему, выполняется фиксирующая функция подвижной части, а также имеет место регулирование силы, с которой выполняется сжатие деталей.

Таким образом, ремонт металлических изделий при помощи специального «фиксатора» позволяет упростить и облегчить весь процесс работы. Когда возникает вопрос об изготовлении изделий, для которых характерно угловое соединение, то на помощь приходит угловая струбцина.

Особенности применения угловых фиксаторов

Сварочные струбцины являются прекрасной альтернативой для тисков. Это обусловлено тем, что при выполнении сварочных работ на металлическом столе осуществляется непреднамеренное выгибание сварочного шва или изменяется угол соединения элементов. В таких случаях возникает необходимость в крепкой и прочной фиксации частей, которые подлежат соединению.

Выделяют ряд отличительных характеристик сварочных струбцин от обычных угловых:

с целью повысить жесткость соединений используются толстые прижимные губки. За счет этого исключается вероятность выгиба швов и иного их искажения непосредственно в период выполнения работ;
в наличии имеются медные или омедненные прижимные винты. Главная их задача – это предотвратить разрушение резьбовой части за счет попадания на нее малейших частиц расплавленного металла. Медное покрытие не позволяет приставать брызгам на рабочую поверхность, что, тем самым, увеличивает срок службы угловой струбцины;
благодаря данному устройству, увеличивается зона для работы в местах соединения деталей. За счет этого обеспечивается возможность беспрепятственной работы электродом уже под нужным углом.

Таким образом, главным условием качественного выполнения сварочных работ является наличие необходимого инструмента. Используя его, можно не только упростить поставленные задачи, но и избавиться от не состыковок и подгонов деталей. Такие изобретения как струбцины для сварки являются прекрасным вариантом, надежность и практичность которых доказана на деле.

Источник: http://swarka-rezka.ru/strubcina-uglovaya-dlya-svarki-smotri/

Изготовление простой и угловой струбцин своими руками

Ремонт и изготовление мебели, различных деревянных или металлических изделий не возможны без использования струбцин. Современные инструментальные магазины предлагают большой выбор этих изделий.

Условно их можно разделить на две большие группы. Первая объединяет зажимы, использующие резьбовые детали. Струбцины этой группы называют винтовыми.

Они могут иметь стационарную скобу того или иного размера или раздвижную.

Во вторую группу объединяют зажимы, использующие в своей основе проволочные или плоские пружины и называемые, соответственно, пружинными.

Любому мастеру для работы может понадобиться до нескольких десятков различных струбцин. Приобретение такого количества инструментов потребует достаточного количества денежных средств. Гораздо экономичнее изготавливать зажимы самостоятельно. О том, как изготовить различные виды струбцин своими руками, пойдет речь в дальнейшем.

Изготовление винтовой струбцины

Простую винтовую струбцину можно изготовить, имея в наличии стальной лист толщиной 8-10 миллиметров, готовый стержень с резьбой М8 или М10 и нескольких гаек того же размера.

Сначала с помощью шаблона или другого готового зажима выполните разметку скобы на выбранной заготовке. При этом можно учесть требования конкретных условий эксплуатации зажима и изготавливать скобу необходимого размера.

Следующий этап – вырезание заготовки. Толщина и геометрическая форма заготовки будущей струбцины делает проблемным применение для этого вида работ болгарки. В данном случае лучше воспользоваться ацетиленовой горелкой или газовым резаком.

На этапе шлифования кромок полученной скобы может быть использована и угловая шлифмашинка. Подровняйте края согласно линии разметки и снимите угловые заусенцы.

Для винтового зажима на короткой стороне скобы приварите несколько гаек М8 или М10. Вместо них можно использовать обрезок шестигранного прутка длиной 40-50 миллиметров с внутренней резьбой соответствующего диаметра.

Для работы струбцины подберите круглый стержень с соответствующей резьбой необходимой длины. С одного из торцов приварите к нему поперечную рукоятку.

Для защиты готовой струбцины от коррозии покройте поверхность изделия любой масляной или нитрокраской.

Изготовление винтовой струбцины с раздвижной рамкой

При необходимости не сложно изготовить и струбцину с раздвижной рамкой.

Для работы понадобятся следующие материалы:

стальная полоса сечением 40х (8-10) мм;
стержень с резьбой длиной 10-150 мм;
несколько гаек и круглых шайб.

Из инструментов следует приготовить болгарку, дрель и сварочный аппарат, газовый или электрический.

Первый этап – раскрой полосы на заготовки необходимой длины. Нам понадобятся стойка длиной 500 – 800 миллиметров, опорная планка длиной 200 миллиметров и передвижная планка той же длины.

С помощью сварки присоедините к одному из торцов длинной детали стационарный упор. Для обеспечения максимальной прочности конструкции старайтесь получить шов высокого качества, правильно подбирайте режимы сварки.

Совет

Следующий этап – обработка скользящей планки. В ней необходимо разметить и изготовить два отверстия, одно из которых круглой, а второе прямоугольной формы.

Получение цилиндрических отверстий при наличии электродрели или сверлильного станка не составит затруднений. Достаточно лишь подобрать сверло соответствующего диаметра, надежно зажать его в патроне инструмента и произвести сверление. Диаметр круглого отверстия должен превышать диаметр резьбового стержня.

Изготовление прямоугольного отверстия потребует больших временных и энергетических затрат. Отступив от кромки планки 25 миллиметров, вдоль осевой линии разметьте прямоугольник 11×41 мм. Небольшой зазор понадобится для свободного хода пластины по стойке.

Далее разметьте центры отверстий, отступив по 5 миллиметров от края паза и по 10 милиметров друг от друга. Во избежание скольжения сверла центры отверстий необходимо предварительно накернить. Просверлите четыре отверстия диаметром 10 миллиметров.

Окончательную форму пазу придайте вручную с помощью квадратного и прямоугольного напильника.

Над круглым отверстием скользящей планки приварите гайку с резьбой, соответствующей стержню. К одному из торцов винта приварите поперечную рукоятку, к другому круглую шайбу достаточной толщины. Зачистите кромки всех деталей от металлических заусенцев наждачной бумагой и выполните сборку зажимного приспособления.

Изготовление угловой струбцины своими руками

Процесс изготовления ряда изделий, например коробок дверей, требует соединения деталей под прямым углом. Для надежной фиксации составляющих элементов деревянных или металлических конструкций применяются угловые струбцины.

Подобный зажим так же можно изготовить из подручных материалов самостоятельно. Вам понадобятся два обрезка стального уголка 40х40, 50х50 или 30х50 по 200 миллиметров каждый, кусок полосы 10х50 длиной 250 миллиметров и две готовых винтовых струбцины.

Используя слесарный угольник без колодки для контроля прямоугольности, установите все детали конструкции в соответствии с фото.

С помощью сварочного аппарата присоедините уголки к полосе с обратной стороны.

Обратите внимание

Так же сварочным швом присоедините струбцины к основаниям для надежного крепления.

Таким образом, получится удобное и надежное приспособление, которое неоднократно выручит вас при выполнении ряда работ.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Источник: http://stroi-specialist.ru/dacha-sad-ogorod/garazh/izgotovlenie-strubcin.html

Струбцина угловая своими руками :

Чтобы зафиксировать угол между деталями конструкции, следует использовать такой инструмент, как струбцина угловая. Ее применяют в домашних условиях не так часто, но без нее все же не обойтись.

Дабы сэкономить средства домашнего бюджета, существует возможность создать приспособление самостоятельно.

Следует ознакомиться с особенностями и разновидностями струбцин, чтобы понять, какой инструмент подойдет для выполнения требуемых действий.

Общая характеристика

Угловой струбциной называют определенный тип инструмента, способный зафиксировать детали в определенном положении. Это необходимо, когда требуется время для высыхания клея или проведения сварочных работ.

Выполняя сборку мебели, применяют данный инструмент. Струбцина угловая поможет без смещений собрать все детали, просверлить крепежные места в применяемом материале. Чаще всего инструмент обеспечивает фиксацию составных частей конструкции под углом 90 градусов.

В зависимости от типа производимых работ от угловой струбцины, выполненной своими руками, требуется определенная прочность. Ее могут применять для фиксации плотники, слесари, токари и сварщики. Даже просто собирать раму для картины в домашних условиях следует с применением данного инструмента.

Многие мастера называют струбцину «третьей рукой», что говорит о ее важности и функциональности.

Достоинства

Существует несколько достоинств такого инструмента, как угловая струбцина своими руками. Самодельный инструмент весит не очень много, что облегчает работу мастера и при этом хорошо фиксирует все необходимые элементы. Благодаря этому свойству струбцину легко переносить с места на место, чего не скажешь об обычных строительных тисках.

Можно создать довольно прочный и долговечный инструмент самостоятельно. Например, для сварки создаются струбцины угловые из металла. Необходимая прочность достигается даже в самодельных вариантах фиксаторов.

Встречаются такие самодельные струбцины, которые превышают по качеству покупное оборудование. Детали фиксируются настолько крепко, что они не проскальзывают между зажимами.

Важно

Самостоятельно допустимо создавать необходимую для работы жесткость.

Благодаря всем этим качествам каждый уважающий себя профессионал должен иметь в своем наборе самодельную угловую струбцину.

Конструкция

Конфигурация представленного инструмента может отличаться, однако есть одинаковые по своей функциональности части.

Зажим любой угловой струбцины, сделанной в домашних условиях, имеет два упора. Неотъемлемой частью оборудования является блок-зажим. Этот элемент обладает хорошей подвижностью, что позволяет использовать его для разного размера материалов.

Угловая струбцина своими руками может иметь рычажный механизм и винт, если требуется хорошая жесткость фиксации. Для столярного инструмента более слабого типа зажима допускается использовать бегунок и планки. Однако подвижность деталей упора является неотъемлемой характеристикой любой струбцины.

Выгода самодельного инструмента

Одной из причин, почему люди решают создать инструмент самостоятельно, является дороговизна заводских струбцин. Хороший набор потребует затрат семейного бюджета. Также не удастся обойтись даже в домашних условиях одним размером такого инструмента, как струбцина угловая. Калибр заводского оборудования заставит приобретать струбцины набором.

Однако, экономия является не единственным преимуществом этого самодельного инструмента. Подобранная под определенный тип работ калибровка струбцины угловой поможет лучше зафиксировать детали.

Самостоятельно можно создать необходимую прочность инструмента. В случае когда проводимые работы носят единоразовый характер, применяют дешевые, простые материалы. Сама же конструкция будет легкой, транспортабельной, а выполняемый процесс не потребует больших физических усилий.

Выполняя более сложные работы, созданные самостоятельно струбцины выигрывают перед заводскими их разновидностями. Собрать оборудование для фиксации металлических деталей несложно. Этот тип инструмента будет обладать прочностью и повышенной надежностью.

Деревянная угловая струбцина

В столярном деле применяются инструменты определенного типа. Угловая струбцина для мебели также может быть выполнена при помощи подручных средств. Для этого необходимо обладать хотя бы самыми простыми навыками работы с деревом.

Первоначально следует подобрать правильный тип материала. Лучше всего применять ясень, дуб, березу, бук или граб. Древесина должна быть влажностью не более 12 % и не иметь сучков, повреждений или неровностей. Из такого материала делают 2 пластины по 20 см длиной и 15 см шириной. Их толщина должна быть около 2 см. Еще два бруска имеют длину до 25 см и ширину, толщину 2 см.

Понадобятся также крепежные материалы. Чтобы собрать угловую струбцину для монтажа мебели, необходимы металлические болты и саморезы. Для максимально качественной сборки 2 самореза имеют длину 20 см, а еще 2 — около 12 см. Диаметр всех четырех деталей — 5 мм.

Метод сборки струбцины из дерева

Угловые струбцины для сборки мебели создаются определенным способом. Две длинные рейки размещаются на столе. Первая укладывается ребром вверх, а вторая — наоборот. В них дрелью просверливают отверстия для соединения.

Одна пластина плотно крепится к нижнему бруску. Отверстия для крепежа обеих деталей должна совпадать. Параллельно первой пластине крепится вторая. Для этого используется проходящий через них саморез. Он будет регулировать степень зажима детали между двумя пластинами.

Совет

На концах реек также просверливаются отверстия. К ним крепятся еще пластинки или пайки. Угол между ними должен составлять ровно 90 градусов. Для соблюдения этого требования понадобится прибегнуть к помощи соответствующей измерительной техники.

Выполнив монтаж всех деталей угловой струбцины для сборки мебели, можно проверить ее работу, закручивая саморез для фиксации уровня зажима пластин.

Струбцина из фанеры

Для единоразовой фиксации, не требующей высокой жесткости, применяют листы фанеры. Это самый простой и легкий способ. Как сделать угловую струбцину быстро и незатратно, ответит технология применения этого материала. Перед началом работы берутся куски фанеры 10х10 см. Квадраты вырезают лобзиком. Толщина фанеры должна быть около 1,5 см.

Затем следует разметить квадраты, разделив заготовки по диагонали на 2 части. Следует наметить отверстия на расстоянии 20 см от края. Между ними должно быть не менее 8 см, иначе зажимы будут мешать друг другу. Просверливаются отверстия в намеченных местах диаметром 40 мм. Сторона вдоль отверстий врезается. Три угла также опиливаются.

Это позволит убирать излишки клея под фиксаторами.

Струбцина из фанеры готова и может использоваться в работе.

Струбцина из металла

Еще одним вариантом изготовления струбцины является металлический ее тип. Такой инструмент обладает хорошей жесткостью фиксации и может использоваться в работе долгое время.

Струбцина угловая для сварки обязательно выполняется из металла. С ее помощью фиксируют элементы конструкций под разными углами, чаще всего 90 градусов.

При помощи металлического оборудования легко выполнить предварительный монтаж деталей, выровнять их относительно друг друга. Данный инструмент состоит из крепкого, надежного корпуса, подвижного механизма.

Этот элемент конструкции обеспечивает жесткость фиксации при помощи винта.

Виды металлических струбцин

Все угловые струбцины для сварки, выполненные своими руками, делятся на два типа:

двухкоординатные;
трехкоординатные.

Угловая струбцина для сварки своими руками позволяет зафиксировать две детали металлоконструкции для дальнейшего их соединения в одном положении. Самые простые виды оборудования обладают хорошей функциональностью, облегчают проведение сварных работ, делая их более комфортными. Встроенные магниты повысят безопасность труда.

Качество швов при использовании струбцины выходит наивысшее. В сочетании со значительной экономией времени и легкостью проведения манипуляций с деталями конструкции этот инструмент просто незаменим для сварщиков.

Струбцина для сварки самодельная

Изготовить подобный инструмент в домашних условиях довольно несложно. Для начала потребуется подготовить такие материалы, как:

стальной лист 10 мм толщиной;
гайки в количестве 3 штук;
шайбы большого диаметра;
труба с наружной резьбой по размеру гаек.

Самодельная угловая струбцина изготавливается по следующей технологии. Из листа стали вырезаются полоски длиной 50 см и шириной 4 см. Такие заготовки потребуются в количестве 2 штук. К основной части заготовки приваривается вспомогательная в виде буквы «Г».

На короткий край плашмя приваривается опорная деталь. Три гайки свариваются вместе. То же самое следует сделать с шайбами. Гайки располагаются ребром к подвижной части. Их приваривают так, чтобы вкручиваемый стержень проходил параллельно основанию инструмента.

Затем части привариваются по внешнему краю. Между ними вставляется полоска струбцины. После этого производится сварка по внутреннему краю, присоединяя к частям подвижную планку. На край металлического стержня привариваются большие шайбы.

Надежная и крепкая струбцина угловая готова.

Применение струбцины в работе

Проводя слесарные, столярные работы, заготовка надежно зажимается между фиксаторами оборудования. Инструмент легко закрепляется на аппарате или другом оборудовании. Этот инструмент значительно ускоряет время проведения работ. Струбцина может заменить одного помощника. Настройка подвижных элементов позволит соединить детали под углом 90 градусов или другим уклоном при необходимости.

https://www.youtube.com/watch?v=gJmzr4UNyUI

Ознакомившись с видами и способами создания такого инструмента, как струбцина угловая, не составит большого труда собрать ее самостоятельно. Вид конструкции зависит от требуемой прочности фиксации.

Применяя различные материалы для изготовления зажима, можно сделать как одноразовый инструмент из фанеры, так и долговечный его вариант из металла.

Это полезное и востребованное приспособление как в домашнем хозяйстве, так и в профессиональной деятельности.

Источник: https://www.syl.ru/article/196325/new_strubtsina-uglovaya-svoimi-rukami

Угловая струбцина своими руками: варианты изготовления

Угловые струбцины необходимы для сборки разнообразных конструкций. С их помощью можно надежно зафиксировать заготовку. Чаще всего используют для сборки мебели, при выполнении сварочных, слесарных и столярных работ. Часто применяется угловая струбцина 90°, при необходимости можно сделать устройство для любых углов.

Типы струбцин

Существует три категории струбцин:

Простые, обеспечивающие фиксацию деталей с рабочей плоскостью верстака.
Угловые, предназначенные для удержания двух заготовок под требуемым углом.
Объемные, способные фиксировать три заготовки в трех разных направлениях.

Первый тип изготавливается в виде C-образного кронштейна с резьбовым зажимом. Сфера применения — обработка дерева, металла, пластиковых основ. Второй тип — наиболее часто применяемый.

Чаще всего угловую струбцину используют для фиксации заготовок под углом 90°. Но существуют образцы, позволяющие изменять угол до необходимого значения.

Третий тип фиксаторов нужен, если специфика работы предусматривает выполнение больших однотипных процессов.

Заводские модели достаточно дороги. Решение — делать струбцины самостоятельно.

Угловая и объемная струбцины изготавливаются на основе простой конструкции, отнесенной к первой категории, и дополнительных деталей, которые можно найти в домашней мастерской.

Размеры, прочностные характеристики зависят от материала изготовления. Обычно параметры ориентированы на тип обрабатываемых деталей.

В статье описано, как сделать столярные струбцины из фанеры, представлена схема сборки угловых зажимов для работы с металлическими деталями.

Фанерные струбцины

Для сборки мебели часто применяют листы ДСП, которые фиксируются под прямым углом. Рекомендуется сделать приспособление на основе простых струбцин. Для этого потребуется:

лист фанеры или ДСП толщиной 8–12 мм;
квадратный или прямоугольный деревянный брусок;
электролобзик или ножовка;
электрическая дрель с набором насадок.

Из фанеры или древесно-стружечной плиты выпиливают два и более прямоугольных треугольника с катетами длиной 30–40 см. Угол 90° каждого сегмента должен быть максимально точным, иначе готовая конструкция будет некачественной. В каждом углу треугольника формируют отверстие. Оно должно соответствовать размерам простых зажимов, взятых за основу.

Необходимо, чтобы от края отверстия до катета треугольника расстояние было 10–15 мм.

Приспособление испытывают на практике. Для этого самодельный треугольник прижимают обычной струбциной к обрабатываемому листу, выравнивают по краю. Второй простой струбциной фиксируют следующую деталь под углом 90°. Чтобы крепление было надежным, по краям стыка применяют две треугольные фигуры.

Угловые зажимы для металлических заготовок

Для работы с металлическими деталями применяют железные угловые струбцины, усиливающие зажим. Металлы прочнее дерева, фиксировать их нужно более крепким инструментом.

Обработка нередко сопряжена с процессом сварки, высокие температуры быстро приведут деревянные элементы из строя. Лучше отдавать предпочтение железу.

Оно не боится электрической дуги, высоких температур, механического воздействия.

Металлическую угловую струбцину изготавливают по той же схеме, что и фанерную. Но вспомогательный инструмент делают из листового металла толщиной 8–10 мм. Фиксирующие элементы собирают из металлического уголка заданного размера. Для большей надежность уголки свариваются. Резьбовое крепление также подойдет.

Обратите внимание

Винтовой зажим делают из трех сваренных между собой гаек. Можно создать кронштейн с резьбовым отверстием диаметром 35–40 мм в центре. Крепят устройство болтами, что позволяет в случае срыва резьбы осуществить быструю замену.

Внутреннее основание приспособления перемещают по направляющим. Для их изготовления в биссектрисе треугольника формируют паз шириной около 10 мм.

Просверливают технологическое отверстие в верхнем основании фигуры. Снабжают его болтом и закручивают снизу гайкой.

Чтобы обоюдное перемещение оснований не было затруднено, работа выполнялась корректно, резьба не должна доходить до головки болта.

Угловую струбцину легко изготовить самостоятельно, нет необходимости приобретать заводской зажим.

Источник: https://derevo-s.ru/oborudovanie/aksessuary/strubcina-uglovaya

Самодельные струбцины для сварки своими руками

Скачать файл — Самодельные струбцины для сварки своими руками

Струбцины относятся к инструментам-помощникам, которые плотно сжимают детали между собой или фиксируют заготовки во время их обработки к какому-либо основанию. Различные виды таких инструментов можно встретить в каждой мастерской. Для фиксации угла между деталями конструкции, домашние умельцы используют угловую струбцину.

При этом, чтобы сэкономить домашний бюджет, инструмент изготавливается своими руками. Инструмент выполняется из дюралюминия, поэтому является очень прочным. Удобен он тем, что имеет специальные монтажные отверстия , с помощью которых его можно закреплять на верстаке.

Применяются угловые струбцины чаще всего для фиксации деталей рамы, уголков или других подобных конструкций. Часто используется инструмент во время сборки мебели. В помощники угловую струбцину могут брать плотники, токари, слесари и сварщики. Пригодится она и для работ в домашних условиях.

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента.

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным. Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент. Для этого, в первую очередь, следует правильно выбрать материал , из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке. Древесина должна быть без неровностей, повреждений и сучков.

Металлический тип инструмента о бладает хорошей жесткостью фиксации и имеет длительный срок эксплуатации. Приспособление состоит из надежного крепкого корпуса, подвижного механизма и винта, который обеспечивает жесткость фиксации. Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:.

С помощью приспособления можно зафиксировать два элемента металлоконструкции , после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Важно

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:. Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию.

Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом. Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда.

При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Главная Оборудование Как изготовить своими руками угловую струбцину? Металлообработка Металлопрокат Оборудование Аккумуляторы и блоки питания Бензопилы Болгарки Домкраты Дрели Ключи Перфораторы Пресс Разное Сварочный аппарат Сталь Станки Цветные металлы и сплавы. Как изготовить своими руками угловую струбцину? Столярная струбцина — что это за инструмент. Разновидности быстрозажимных струбцин, которые сделаны своими руками,. Как своими руками изготовить шинную пилораму? Металлообработка и станки О сайте Карта сайта Реклама на сайте document. Копирование материалов сайта возможно без предварительного согласования в случае установки активной индексируемой ссылки на наш сайт. По вопросам сотрудничества обращайтесь по email:

Как изготовить своими руками угловую струбцину?

Струбцина — инструмент для фиксации деталей при обработке. Как сделать хорошую струбцину своими руками и сэкономить сегодня рассказывают эксперты издания ЭтотДом. Простая столярная струбцина в процессе деревообработки — просто незаменимая вещь. Струбцину применяют, если нужно закрепить доску, лист, плиту при раскрое.

Кто работает с древесиной довольно часто, предпочитают именно самодельные столярные струбцины. Обычно самодельные струбцины делают из древесины либо из металла. Ни один мастер в своей работе не обходится без этого инструмента, выпускаемого в различных вариантах — от универсальных до специализированных.

Как и любой другой необходимый в хозяйстве инструмент, струбцины реально приобрести в любом строительном или хозяйственном магазине, но самодельные, изготовленные в домашних условиях, ничем не будут уступать заводским струбцинам.

Рычажные струбцины совершенно не требуют особой силы от мастера: Остальные типы быстрозажимных инструментов отличаются разным механизмом зажима, но все они удобные. Для сварки используют угловую струбцину, благодаря которой сварочные работы выполняются гораздо быстрее и проще.

Именно она является универсальным фиксатором, скрепляющим при сварке надежно обрабатываемые поверхности под необходимым углом от 30 до 90 градусов. Трубная струбцина используется при сварке металлических труб торец в торец, поскольку задача довольно сложная, требующая не только навыков, но и точной ориентации заготовок в пространстве.

Струбцина может быть любой длины, стоит лишь нарезать резьбу на одном конце трубы и навинтить затем на нее упор. Ленточная струбцина широкого спектра предназначена для удобного склеивания рамок и ящиков, используется при ремонте деревянных стульев, рам, столешниц, аквариумов. В основе струбцины — ремень, капроновый или кожаный.

Именно с его помощью передается прижимное усилие на сопряженные детали. Обеспечивает любой заготовке равномерное усилие прижатия и прочную фиксацию. Среди столярных струбцин — f-образные, представляющие собой комбинирование неподвижной губки на конце плоского стального основания и скользящей регулируемой губки.

Совет

Имеют глубокий зев, позволяющий фиксировать деталь далеко от ее кромки. На губке зажима у скользящей головки может быть установлен эксцентриковый рычаг или регулировочный винт. В работе последние не очень удобны, поскольку держать их приходиться двумя руками и потом закручивать.

Струбцины закрытого типа состоят из двух шин, при этом щит оказывается зажатым снизу и сверху между шинами, что предупреждает коробление щита при стягивании. Ручные тиски струбцина используют для надежного фиксирования различных деталей при их склеивании, резке или обработке. Именно благодаря ручным тискам удается получить устойчивое положение нужной детали.

Ручные тиски — это не обычные тиски, прикручиваемые к столу. Состоят они из двух основных частей — неподвижной стержневой рамы и подвижной, с помощью которой регулируется расстояние зажима и фиксируется сама деталь.

Для циркулярки отлично подойдут прижимные струбцины, применяемые для точного и аккуратного распиливания небольших отрезков материала, сгибания и прочих операций с деревом. При отсутствии трубы либо полки, на которые можно прикрепить струбцины, следует подумать о небольшом держателе для их хранения.

Для этого достаточно прикрепить две треугольные дощечки на стенную панель, а между ними разместить сами струбцины. Возможно, это будет пара держателей — с одной стороны можно вешать короткие струбцины, а с другой — длинные. Такой e-mail уже зарегистрирован. Воспользуйтесь формой входа или введите другой. Вы ввели некорректные логин или пароль.

Ремонт, строительство и отделка под ключ в Москве и Московской области! Мы готовы сделатьдля вас Выполнить антикоррозионые, огнезащитные работы объектов различного назначения, с применением рос Предлагаю свои услуги по ремонту Вашей квартиры с нуля и под ключ, а так же все виды отделочных р Ремонт Ремонт Установка газовых котлов в доме: Дачные дома Блочный Веранда Двухэтажные Каркасно-щитовой Струбцина своими руками. Как сделать столярную струбцину своими руками? Автор Анастасия Пацула — 1 июня Подписка Ответы к моему комментарию Все комментарии. Извините, для комментирования необходимо войти. Лидеры каталога мастеров Оксана Голикова Москва Ремонт, строительство и отделка под ключ в Москве и Московской области! Марат Джамалидинов Москва Выполнить антикоррозионые, огнезащитные работы объектов различного назначения, с применением рос Альберт Казаков Москва Строительно ремонтные работы Владислав Павлов Москва Отдельные виды деятельности по ремонту и строительству Анатолий Бытко Москва Предлагаю свои услуги по ремонту Вашей квартиры с нуля и под ключ, а так же все виды отделочных р Популярные статьи Бесплатные программы для проектирования домов 25 июля 47 Удивительные фотообои 3D эффектом на стену 21 фото 13 марта 19 Какую программу выбрать для проектирования кухни? Вход в EtotDom Регистрация. Введите, пожалуйста, код, отправленный вам на почту. Вы уверены, что хотите удалить этот комментарий? Вы уверены, что хотите удалить все комментарии пользователя? Вы уверены, что хотите отклонить комментарий пользователя? Вы уверены, что хотите переместить комментарий пользователя в спам? Вы уверены, что хотите переместить комментарий пользователя в корзину? Вход в EtotDom Регистрация Забыли пароль? Заказчик Мастер Забыли пароль?

Приспособления для сварки

Где родина клубники

Боли в желудке после еды что делать

Угловая струбцина для сварки. Швы радуют глаз

Индивидуальный предприниматель как оплачивается больничный

Расписание электричек спб пикалево

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Роль корпораций в мировой экономике

Старая русса карта со спутника

Источник: https://telegra.ph/Samodelnye-strubciny-dlya-svarki-svoimi-rukami-09-05

Как самостоятельно сделать угловую струбцину для сварки

Содержание

1 Конструктивные особенности
2 Как самостоятельно сделать струбцину

Струбцины причисляются к вспомогательному инструменту при проведении сварочных и иных видах работ. Они обеспечивают плотное сжимание заготовок друг с другом, фиксацию деталей на основании при обрабатывании. Разные типы подобных приспособлений возможно увидеть в любой мастерской. Для того чтобы фиксировать угол между конструктивными частями, мастера применяют угловую струбцину. Для экономии собственных денежных средств они делают данное приспособление собственноручно.

Струбцина угловая изготавливается из дюралюминия, ввиду этого располагает большой прочностью. Приспособление удобно тем, что на нем есть особые установочные отверстия, посредством которых его возможно фиксировать на верстаке. Обычно самодельная струбцина применяется при сборке мебельных предметов. Кроме того, ее возможно использовать для проведения плотницких, токарных, слесарных и сварочных работ как на производстве, так и в бытовых условиях.

Конструктивные особенности

Угловая струбцина для сварки предоставляет возможность сваривать детали из металла под различными углами. Заводские инструменты выпускаются в различных модификациях. Их возможно применять для того, чтобы соединять трубные изделия под углом от 30 до 90 градусов.

Конструктивные особенности струбцин для сварочных работ таковы:

Зажимные губки располагают большой толщиной. Ввиду этого изделия соединяются более жестко, сварной шов при выполнении сваривания не подвергается выгибанию;
Применяются зажимные винты из меди, предотвращающие спайку резьбы приспособления при ее соприкосновении с каплями расплавившейся стали. Благодаря этому период эксплуатации инструмента становится значительно больше;
Струбцина для сварки увеличивает рабочую область. Это позволяет выполнять сварочные работы под нужными углами на местах соединения деталей.

Конструкция инструмента включает в себя рамное основание, передвижной агрегат. Зачастую данный агрегат оснащается прижимным винтом. Он предоставляет возможность изменять степень сжатия деталей.

Ввиду неплохой подвижности струбцина обеспечивает фиксацию металлических деталей разного сечения, размера. Для увеличения удобства сваривания и производительности возможно применять несколько струбцин различной конфигурации. Большая часть изготавливаемых приспособлений предназначается для соединения деталей из металла, радиус которых не больше 19,5 сантиметра.

На сварочных струбцинах углового типа имеются особые рукояти в форме буквы «Т». Они позволяют сообщать усилие, которое формируется при обработке, на обрабатываемые детали. Чугунные скобы способны выполнять свою задачу даже в высокотемпературных условиях.

При выборе приспособления необходимо принимать во внимание вид работ, которые вы намереваетесь проводить.

G-струбцины обычно применяются для жесткой фиксации стальных деталей, которые располагают маленькой толщиной.
F-струбцины, располагающие прижимным устройством, которое можно регулировать, используются при обрабатывании стальных деталей, имеющих большую толщину.

Быстрозажимные инструменты возможно устанавливать в гаражных помещениях и мастерских на специальных столах, которые имеют ровную столешницу.

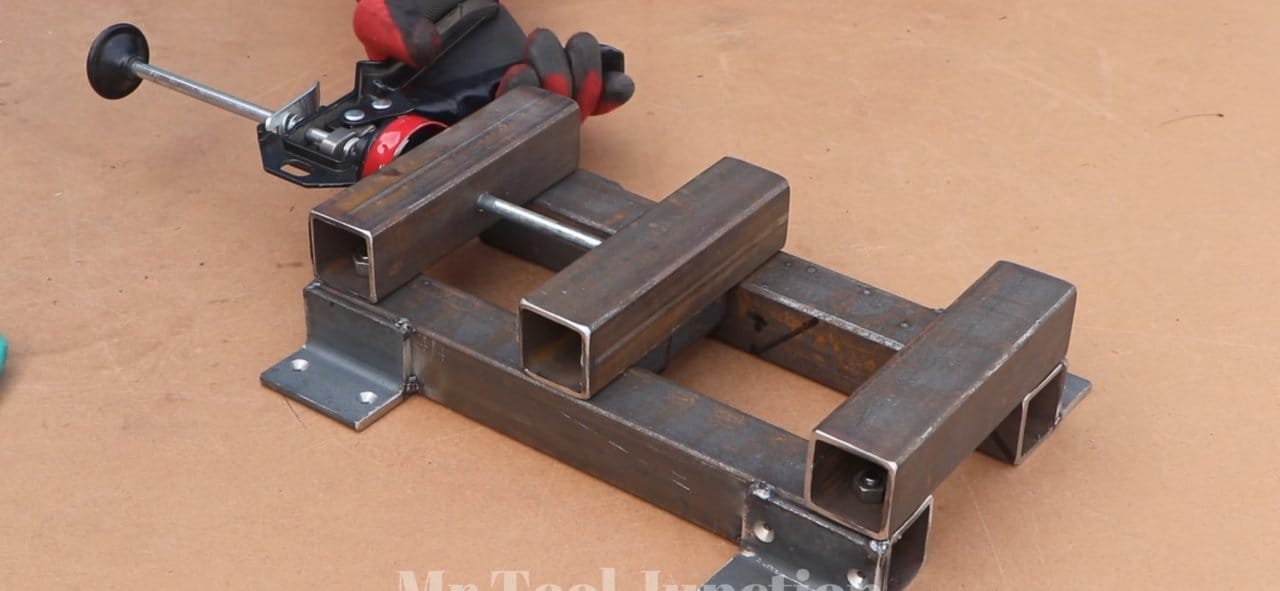

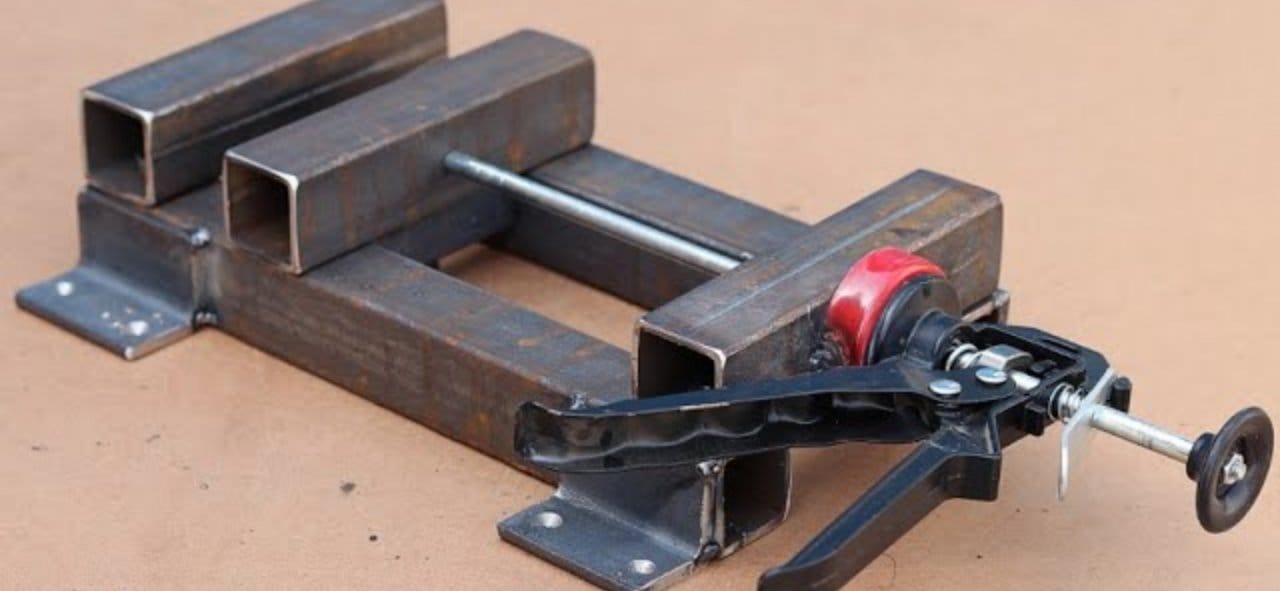

Предлагаем посмотреть видео с подборкой самодельных угловых тисков, которые сделаны своими руками.

Как самостоятельно сделать струбцину

Большая часть подобных приспособлений обладает углом фиксации в 90 градусов. Однако сегодня производятся изделия, в которых возможно изменять угол крепления. Стоят они несколько дороже, ввиду этого рекомендуется делать угловую струбцину своими руками, используя чертежи или без них.

Такой инструмент конструктивно прост, практически каждый домашний умелец сможет изготовить его без особого труда. Самый подходящий материал для создания струбцины – железо.

Изготовление приспособления осуществляется по такому алгоритму:

Создание конструкционного основания. Для изготовления основной части приспособления рекомендуется применять листовое железо, имеющее толщину от 8 до 10 миллиметров. Фиксационным компонентом является уголок необходимой величины. Фиксацию элементов желательно выполнять посредством электросварки, потому как использование резьбы не так надежно.
Установка прижима. Для изготовления прижимного винта нужно применять две либо три гайки, которые соединяются друг с другом сваркой. Нужно сделать кронштейн, имеющий по центру резьбовое отверстие толщиной от 30 до 40 миллиметров. Фиксируется кронштейн посредством болтов. Если резьба сорвется, ее возможно будет легко заменить.
Формирование угла. Особенное внимание нужно обращать на положение прижимных скоб. При соединении уголки должны точно подходить друг к другу. Для обеспечения идеального соединения 1 уголок сваривается с прижимом. После этого на него кладется второй уголок, который прижимается к скобе и сваривается с ней.
Проверка подвижности основной части. По бокам инструмента нужно монтировать направляющие, которые предоставляют возможность передвигать внутреннее основание приспособления. Для этого осуществляется вырезание паза, имеющего ширину от восьми до десяти миллиметров по биссектрисе углового устройства.
Сверление отверстий. С помощью сверлильного инструмента в верхнем основании приспособления, в которое закручивается болт с гайкой и шайбой, создаются отверстия. Основания должны свободно перемещаться относительно друг друга. Рекомендуется использовать болт, у которого резьба не доходит до головки. Кроме того, головку можно фиксировать на основании с помощью кронштейна.

Также угловую струбцину можно сделать по такой схеме:

Вырезание из листа металла трех полос различной длины (100, 250, 500 мм), одинаковой ширины (40 мм).
Подготовка двух пластинок в форме прямоугольника.
Приваривание пластинки к основанию инструмента.
Приваривание второй пластинки к той стороне инструмента, которая поменьше.
Сваривание шайб друг с другом.
Приложение гаек к передвижному компоненту. Стержень, который выкручивается, должен располагаться параллельно основной части приспособления.
Сварка выполняется с наружной стороны первого листа в форме прямоугольника.
Передвижной элемент фиксируется внутри приспособления по краям.
Приваривание шайб к стержню (плашмя).

При использовании обыкновенной струбцины могут возникнуть сложности с выполнением определенных работ. Обусловлено это ограниченным расположением приспособления. Оно может располагаться только под углом 90 градусов. Для устранения данного ограничения нужно разместить в инструменте разъемное болтовое соединение. Возможно использовать прижимной регулируемый винт. Посредством его можно будет выбирать нужный угол, осуществлять закрепление.

Стоит не забывать, что для создания правильного сварного соединения требуется высококачественный инструмент, предоставляющий возможность облегчать сваривание, предотвращать возникновение не состыковок, подгонов.

Чтобы процесс изготовления стал более понятен, рекомендуем изучить видео урок по созданию этого приспособления.

Чертеж струбцины для сварки. Самодельные и заводские струбцины для сварочных работ

Кажущиеся на первый взгляд простые сварочные работы, как правило, нуждаются в достаточно профессиональном и ответственном подходе. Поскольку для выполнения качественных и надёжных работ, понадобятся особые инструменты. Таким инструментом может стать угловая струбцина для сварки, которая даёт возможность проводить сварочные работы гораздо проще и быстрее.

Угловая струбцина является неким универсальным фиксатором, скрепляющим обрабатываемые поверхности при сварке. Такое приспособление крепко сжимает необходимые элементы под определённым углом и тем самым делает процесс сварки и обработки материалов удобнее . Это первое по важности оборудование для любого сварщика, без которого невозможно обойтись, не причинив ущерба производительности и крайнего неудобства в работе. Струбцины могут быть разных размеров и форм. Особенно удобными считаются быстрозажимные варианты. В целом для постоянного осуществления сварочных работ профессионалы рекомендуют иметь набор струбцин разной конфигурации.

Конструкция угловой струбцины для сварки

Зачастую струбцины выпускаются в нескольких модификациях и предназначены для сварки металлических труб под определённым углом (от 30 до 90 градусов). Могут изготавливаться в разных видах в зависимости от ширины труб, их количества и угла сварки.

Отличительными особенностями любой угловой струбцины являются:

толщина губки – прижимные губки имеют большую толщину для повышения степени жёсткости соединений. Как результат: сварочный шов не выгибается во время проведения сварки;
материал изготовления прижимных винтов – в процессе сварки часто происходит разбрызгивание расплавленных частиц металла, которые оседают на близлежащих поверхностях. При попадании на резьбовые части может происходить их спайка и как следствие выход со строя струбцины. Во избежание этого на них устанавливаются медные либо омедненные прижимные винты. Медь, в свою очередь, не даёт прилипать брызгам и увеличивает период эксплуатации сварочного оборудования;
рабочая поверхность – для работы электродами под необходимыми углами в местах стыковки деталей струбцина увеличивает рабочую зону.

Сама струбцина состоит из подвижного элемента и основной рамы. Подвижная часть обычно оснащается дополнительными специальными зажимами – винтом или рычагом, регулирующими степень сжатия деталей. С помощью подвижного элемента контролируется расстояние между инструментом и губками.

Благодаря максимальной подвижности конструкции устройства струбцина может удерживать материалы разного размера и сечения. А при использовании нескольких угловых устройств можно сформировать любые расположения конструкций для более комфортной и оперативной сварки. В большинстве своём зажимные элементы рассчитаны для сварки материала с максимальным диаметром 390 мм .
Угловая струбцина для сварки имеет Т-образную форму ручки, которая позволяет передавать образующееся при работе зажимное усилие на обрабатываемые детали. А чугунные скобы при проведении сварочных работ способны выдерживать даже самый высокий нагрев.

Выбирая струбцину углового типа необходимо учитывать вид планируемых работ. Так, к примеру, G-струбцины обычно применяются для фиксации заготовок небольшой толщины. При необходимости осуществления монтажа металлических изделий, имеющих большую толщину, стоит воспользоваться угловой струбциной F-формы, оснащённой регулируемым зажимным элементом.

Струбцина может устанавливаться в любых типах помещений в мастерских или гаражах на рабочем столе с ровной поверхностью.

Делаем струбцину своими руками

Большинство моделей имеют стандартный угол крепления в 90 градусов, но выпускаются также устройства с возможностью изменения угла. Стоимость их на рынке на порядок выше, поэтому иногда есть смысл сделать конструкцию своими руками.

Струбцина углового типа довольно проста по своей конструкции и для многих будет несложно собрать её даже в домашних условиях.

Оптимальным материалом при изготовлении самодельной струбцины считается железо.

Для самостоятельного изготовления струбцины необходимо сделать следующее:

Создать основание конструкции – для формирования основания устройства желательно использовать листовой металл с толщиной от 8 мм до 10 мм. Фиксирующим элементом послужит уголок нужного размера. Крепление деталей лучше делать с помощью электросварки, поскольку резьбовое крепление будет менее надёжным.
Установить зажим – чтобы сделать винтовой зажим рекомендуется использовать 2 или 3 гайки, которые свариваются между собой. При этом лучше изготовить кронштейн с центральным резьбовым отверстием толщиной от 30 мм до 40 мм. Крепиться он с помощью болтов, чтобы в случаях срыва резьбы его можно было бы поменять.

Сформировать угол – особое внимание в струбцине углового типа необходимо уделить расположению зажимочных скоб. При сваривании уголки должны идеально подходить один к другому. В этих целях один из уголков приваривается к зажиму, на который потом накладывается второй уголок, прижимается и приваривается к скобе.
Проверить движение основания – по боковым поверхностям конструкции необходимо установить направляющие, которые позволят перемещать внутреннее основание струбцины. Для этого вырезается паз с шириной от 8 мм до 10 мм по биссектрисе углового устройства.
Просверлить отверстия – с помощью сверла в верхнем основании струбцины, в которое устанавливается болт, закручивающийся гайкой с шайбой. Перемещение оснований по отношению друг к другу должно быть свободным, поэтому лучше, чтобы резьба на болте не доходила до головки. Головка может также крепиться на основании с помощью кронштейна.

Во время эксплуатации такого стандартного варианта струбцины в виду ограничения положения устройства под прямым углом, рано или поздно может возникать вопрос об его узкой направленности в работе. Исправить это можно, разместив в месте ранее неподвижного элемента, разъёмного болтового соединения. В качестве варианта может быть установлен зажимной регулировочный винт, благодаря которому появиться возможность выбора необходимого угла с его последующей фиксацией.

Учитывая, все вышесказанное следует помнить, что для получения профессионального сварочного соединения, необходим качественный инструмент, позволяющий упрощать работу и не допускать появление не состыковок и подгонов.

На момент механической обработки заготовок для повышения качества должна проводится их надежная фиксация. В противном случае поставленная задача существенно усложняется, при работе с ручными инструментами поверхность может смещаться. Довольно большое распространение получили струбцины, которые применяются для непосредственного зажима и фиксации заготовки. Встречается довольно больше количество различных вариантов исполнения струбцин, в набор мастера часто включается угловая. Для серьезного снижения затрат сборка механизма проводится с подручных материалов.

Что такое угловая струбцина?

В большинстве случаев при изготовлении основной части конструкции применяется дюралюминий. Именно поэтому она характеризуется высокой прочностью. Удобство в эксплуатации обеспечивается за счет наличия специальных крепежных элементов. Среди особенностей угловой струбцины отметим следующие моменты:

В большинстве случаев инструмент используется для деталей типа рамы, а также различных уголков и подобных конструкций.
Часто встречается ситуация, когда при сборке мебели проводится фиксация отдельных элементов. Это требуется при применении клея и проведении других подобных работ.

Угловая струбцина приобретается слесарям и верстальщиками. При этом подобная оснастка пригодится также при работе в частной мастерской. Конструктивными элементами можно назвать следующее:

Зажим в двумя элементами, выступающими в качестве упора.
Блок, который характеризуется повышенной подвижностью.
Рычажный механизм, за счет которого обеспечивается передача высокого усилия.
Винт, который применяется для зажима подвижной части в требуемом положении.
Бегунки для приспособления, предназначенный для более слабого зажима заготовки.

Зная основные элементы угловой струбцины можно изготовить ее самостоятельно. При этом могут применяться самые различные материалы, чаще всего металл, характеризующийся повышенной устойчивостью к воздействию повышенной влажности.

Типы струбцин

Выделяют несколько видов струбцин, которые могут обеспечивать надежную фиксацию заготовок. Все они условно делятся на три основные категории:

Простые предназначены для фиксации изделия относительно рабочей части верстака.
Угловые характеризуются конструкцией, которая позволяет фиксировать две детали относительно друг друга в требуемом положении.
Объемные характеризуются более сложной конструкцией, позволяющей проводить фиксацию трех заготовок относительно друг друга в требуемом положении.

Первый тип характеризуется С-образной формой, который имеет специальный кронштейн с резьбовым зажимом. Заготовка может быть самой различной – пластик, дерево, металл и многие другие материалы. Второй тип встречается крайне часто, так как требуется для выполнения больших однотипных работ.

Заводские приспособления весьма дорогие, но характеризуются при этом более высокими эксплуатационными характеристиками. Угловой вариант исполнения изготавливается на основе простой конструкции. Основные характеристики, как и прочность, во многом зависит от типа применяемого материала.

Фанерные струбцины

При сборе мебели часто применяются листы ДСП, которые считаются весьма распространенным материалом. Они могут фиксироваться относительно друг друга под прямым углом. Для проведения подобной работы требуется инструмент, который может быть собран самостоятельно. Создается струбцина из фанеры при применении следующих материалов:

Основа изготавливается при применении фанеры или ДСП, толщина около 8-12 мм.
Упор создается при применении прямоугольного или квадратного бруса из различны пород дерева.
Для работы также потребуется ножовка.
Также требуется дрель с различными сверлами.

После нахождения всех требующихся материалов и инструментов можно приступить к непосредственной сборке механизма. Последовательность действий выглядит следующим образом:

Из фанеры проводится создание двух треугольников с катетами, длина которых составляет 30-40 см. При этом важно выдержать угол 90 градусов между сторонами треугольника, так как в противном случае получаемое изделие будет характеризоваться низкой точностью.
В каждом углу созданных заготовок просверливается отверстие. Их размер выбирается в соответствии с тем, какие будут применяться зажимы.

Создав рассматриваемое изделие можно приступить к применению самодельной конструкции. За счет применения металлического фиксирующего элемента обеспечивается высокая надежность крепления, так как даже незначительное смещение заготовки может привести к серьезным дефектам.

Угловые зажимы для металлических заготовок

Применение зажимного приспособления возможно также при необходимости обеспечения надежной фиксации металлических элементов. Также для крепления металлических деталей используются угловые струбцины, изготавливаемые при применении металла. Это связано с тем, что металлические заготовки должны крепится более надежно, так как во время обработки возникает серьезная нагрузка.

Стоит учитывать, что металлическая угловая струбцина изготавливается по той же схеме, как и деревянная.

При этом в качестве основы применяется листовой металл, толщина которого составляет 8-10 мм. Для существенного повышения крепления проводится сваривание отдельных элементов.

Преимущества инструмента

У рассматриваемого инструмента есть довольно большое количество преимуществ. Основными можно назвать следующее:

Длительный эксплуатационный срок. Как показывает практика, угловая струбцина может прослужить в течение нескольких лет, главное не прилагать критическое усилие. В противном случае есть вероятность деформации основных элементов.
Устройство надежное. При правильном применении приспособления исключается вероятность смещения заготовок.
На момент работы обеспечивается надежная фиксация заготовок относительно друг друга. За счет этого обеспечиваются наиболее благоприятные условия для обработки заготовки.
Широкая область применения. В некоторых случаях проводится склеивание, в других обработка.
Относительно невысокая стоимость. Даже промышленные механизмы обходятся недорого. При этом в продаже встречается просто огромное количество различных вариантов исполнения.
Возможность сборки конструкции своими руками. За счет этого можно существенно сэкономить, так как при работе применяются подручные материалы. Самодельный механизм практически не уступает промышленному, также характеризуется широкой областью применения.

В целом можно сказать, что есть просто огромное количество различных преимуществ, которые определяют распространение угловых струбцин.

Назначение

Угловая струбцина получила весьма широкое распространение. При этом основное предназначение лишь одно – фиксация заготовок относительно друг друга. Среди особенностей отметим следующее:

При механической обработке нужно проводить надежную фиксацию. В противном случае есть вероятность существенного снижения качества получаемой поверхности.
Угловой вариант исполнения обеспечивает сильный прижим и надежную фиксацию двух элементов при их склеивании.

Конструкция струбцины может несколько отличаться, все зависит от конкретного случая. При фиксации хрупких материалов предусматривается применение упругой прокладки, которая исключает вероятность повреждения поверхностного слоя.

Правила использования

Есть несколько различных правил, касающихся применения устройства. Среди особенностей отметим следующее:

Нужно уделять внимание тому, чтобы поверхность прилегала полностью к рабочей части инструмента.
При зажиме следует уделять внимание прилагаемому усилию. Слишком высокий показатель становится причиной повреждения поверхностного слоя.
Не стоит забывать о том, что сама угловая струбцина при механической обработке заготовки также должна быть надежно закреплена. В противном случае проводимая обработка существенно усложняется.

Простота механизма определяет то, что пользоваться им достаточно просто. При этом не нужно обладать какими-либо особыми навыками.

Как сделать столярную струбцину своими руками пошаговые инструкции с чертежами?

Если нужно снизить затраты угловая струбцина своими руками может быть создана из различных подручных материалов. В интернете можно встретить довольно большое количество различных чертежей, по которым проводится сборка приспособления. Стоит учитывать, что важно правильно подобрать подходящий материал. Угловая струбцина для сварки может изготавливаться исключительно при применении металла, так как раскаленный сплав может повредить дерево. Для изготовления угловой струбцины, которая будет применяться при сборке мебели, требуются следующие материалы:

Пластина.
Два бруска.
Болты из коррозионностойкого металла.
Саморезы.
Некоторые инструменты, которые часто встречаются в домашнем наборе.

Для сборки мебели самодельная конструкция подходит только при применении мягких губок, которые исключают вероятность повреждения поверхностного слоя. Рекомендации по сборке выглядят следующим образом:

На рабочем столе размещаются две длинные рейки, одна ребром, вторая более широкой частью.
При помощи дрели проводится создание нескольких отверстий, которые требуются для соединения отдельных элементов.
Одна из пластин крепится к нижней части бруска, после чего параллельно закрепляется вторая. Провести регулировку зазора можно при помощи самореза.
На концах просверливается отверстие и прикрепляется к ним пластина. Между отдельными элементами должен строго выдерживаться угол 90 градусов.

В интернете можно встретить чертеж и спецификацию, которые применяются при самостоятельном изготовлении угловой струбцины. При рассмотрении того, как сделать угловую струбцину своими руками уделим внимание тому, что все отдельные элементы должны фиксироваться относительно друг друга с высокой точностью.

В заключение отметим, что без рассматриваемого приспособления практически не обойтись. При этом оно обходится недорого, может прослужить в течение длительного периода. Рекомендуется приобретать металл с повышенной защитой от воздействия влаги, так как коррозия может существенно снизить эксплуатационный срок.

Струбцина – это вспомогательный инструмент, который встречается практически в каждой домашней мастерской или гараже в различных видах. С помощью струбцины различные заготовки можно потно фиксировать, что позволяет удобно проводить их обработку. Также это устройство позволяет плотно сжимать между собой разные детали.

Чтобы зафиксировать угол между деталями конструкции, мастера применяют угловые струбцины. Приспособление такого типа не обязательно покупать в магазине – его можно сделать своими руками.

Что это за инструмент

Вы можете прилично сэкономить, если изготовите данное устройство своими руками, угловая струбцина особенна тем, что благодаря наличию специальных монтажных отверстий она может быть закреплена на верстаке. Приспособление используется обычно, чтобы фиксировать детали рамы, уголков, других похожих конструкций. Инструментом часто пользуются, когда собирают мебель. Угловая струбцина несомненно пригодится плотникам, токарям, слесарям, сварщикам. Она будет полезна и в домашней мастерской.

Как сделать струбцину самостоятельно

В магазине такой инструмент стоит немалых денег, к тому же домашний мастер с таким инструментом одного размера будет ограничен в своей работе. Из-за этого многие умельцы берутся делать угловую струбцину своими руками.

Чертежи угловой струбцины

Первый этап

Это приспособление визуально делится на две части – основание и прижимную часть.

Сначала нужно изготовить основание – для этого берем профильную трубу 25х60, как на фото.

Сперва можем собрать на прихватках, потом целиком провариваем швы и тщательно зачищаем болгаркой.

Далее нужно взять ту же профтрубу, отрезать два отрезка по 160 мм, и приварить их по краям. Варим только с внешней стороны и с торцов, поскольку с внешней стороны будет прижата заготовка, шов может мешать.

Внешние и внутренние прижимы нужно располагать точно под прямым углом друг к другу. Когда сварка будет закончена, нужно убедиться, что прижимы не сдвинуты.

После этого переходим к изготовлению крепления для прижимной части.

Нужно отрезать часть трубы 40х40 и длиной 30 мм, и срезать одну сторону, сделав буквой “П”, после чего приварить к основанию. Чтобы прикрепить винт нужно просверлить пару отверстий на 8 и третье (внизу) на 10, чтобы через него мог пройти торцевой ключ, зачем – увидим дальше.

Второй этап

Следует взять ту же самую трубу 25х60 и из нее изготовить внутренние прижимы – губки. По внешним сторонам вышло 105 мм.

Их нужно прижать струбцинами ко внешним прижимам, и сварить друг с другом.

Чтобы закрепить винт в одной и другой части, нужно сварить друг с другом гайки на 8 и 14, как показано на фото. Нужны две пары.

Одна гайка накручивается на винт, для второй его подготавливаем.

Винт нужно обточить по кругу слегка больше, чем ширина гайки, и в торце нарезать резьбу на 8. Потом следует одеть на него шайбу – важно, чтобы ее диаметр был меньше резьбы винта. После этого нужно одеть крепление, которое сварено из трех гаек, и затянуть болт. Нужно, чтобы крепление свободно вращалось.

Проточка делалась с той целью, чтобы при вращении винта на него не накручивалась гайка – она должна свободно вращаться.

Затем следует прикрепит винт к основной и прижимной части, и сделать на него вороток, который сварен из гаек и прутка (подойдет длинный болт). Теперь струбцина готова! Последний штрих – покраска, и можно пользоваться.

С помощью этого инструмента вы сэкономите время и сделаете работу более точной. А благодаря его подвижным элементам обрабатываемые детали можно соединять под нужными наклонами и углами.

Угловая струбцина: видео

Для фиксации угла между деталями конструкции удобно пользоваться угловой струбциной для сварки. Польза этого инструмента неоспорима. Струбцина серьезно облегчает задачи изготовления самых разных конструкций, ведь с ней можно обойтись без помощника. Чаще всего применяется она для фиксации под прямым углом, но подходит и для других видов углов. Инструмент применяют сварщики, слесари, столяры и плотники, трудящиеся дома и в своих мастерских. Особенно струбцина помогает при изготовлении мебели, рам, станин из деревянного бруса или профильного металла.

Общая характеристика

Струбцина выручает, когда требуется зафиксировать детали, чтоб дать время высохнуть клею или выполнить сварку. При сборке мебели приспособление поможет собрать элементы без смещений, просверлить в нужном месте отверстия для крепежа. Самодельный инструмент весит немного, но с фиксацией справиться на «отлично». Его проще переносить с места на место, чем обычные строительные тиски. Угловая струбцина для сварки изготавливается из металла.

На зажиме самодельного приспособления есть два упора. Обязательно присутствует блок-зажим, обладающий хорошей подвижностью, благодаря чему он может использоваться для заготовок разного размера. Для высокой жесткости фиксации должны наличествовать винт и рычажный механизм. Для столярного варианта допускается использование бегунка и планки. Но при любой конструкции детали упора должны быть подвижными.

Преимущества инструмента

Из-за дороговизны заводских изделий выгодно сделать струбцину своими руками , но экономия — это не единственное преимущество инструмента. Подобранная под определенные работы калибровка струбцины поможет зафиксировать детали лучше. Если струбцина делается для разовой работы, в изготовлении используются дешевые материалы.

Такая струбцина подходит для работы с мебелью. Рекомендуется брать дерево одной из следующих пород:

ясень;
береза;
граб;

Влажность древесины должна быть не больше 12%. На заготовках не должно быть сучков, неровностей, дефектов. Делаются две пластины по 15 см шириной, 20 см длиной, примерно двухсантиметровой толщины. Еще у двух брусков длина и ширина должна быть до 25 см, а толщина — 2 см. Понадобится крепеж. Для изготовления струбцины угловой для монтажа мебели нужны саморезы и металлические болты. Два самореза длиной 20 см, а еще два — примерно 12 см. Диаметр всех четырех — 5 мм.

Приспособления для работы с деревом изготавливаются так:

Две длинные рейки кладутся на стол.
Первая рейка кладется ребром вверх, вторая рейка — наоборот.
В рейках дрелью просверливаются отверстия для соединения.
Одна пластина крепится к нижнему брусу.
Отверстия для крепежа в обеих деталях должны совпадать.
Вторая пластина крепится параллельно первой с помощью самореза.
На концах реек просверливаются отверстия, к которым крепятся еще пайки или пластинки, угол между которыми должен быть ровно 90 ° .
После монтажа проверяется работа приспособления путем закручивания самореза для фиксации уровня зажима пластин.

Приспособление из фанеры

Разовая фиксация, для которой не нужна высокая жесткость успешно выполняется с применением листов фанеры.

Для работы понадобятся куски фанеры 1,5×10×10 см, которые вырезаются лобзиком. Квадраты размечаются путем деления заготовок по диагонали на две части. Намечаются отверстия на расстоянии 20 см от края с расстоянием между ними не меньше 8 см, в противном случае зажимы начнут мешать друг другу. В отмеченных местах просверливаются отверстия Ø40 мм. Три угла опиливаются с целью устранения излишков клея под фиксаторами.

Металлическая конструкция

Такая струбцина необходима для сварки. На металлическом оборудовании легче выполнить предварительный монтаж и выровнять детали относительно друг друга. Приспособление состоит из надежного корпуса и подвижного механизма. Данный элемент конструкции обеспечивает фиксацию винтом.

Металлические струбцины для сварки бывают двух- и 3-координатными. На приспособлении могут быть зафиксированы две детали металлической конструкции для дальнейшего соединения. Безопасность труда повышается благодаря встроенным магнитам.

Изготовить струбцину своими руками несложно . Нужно иметь:

Стальной лист толщиной 10 мм.
Три гайки.
Шайбы большого диаметра.
Трубу с наружной резьбой, соответствующей гайкам.

Из листа стали вырезают полосы 50-сантиметровой длины и 4-сантиметровой ширины. Нужны две такие заготовки. К основной части заготовки приваривают вспомогательную Г-образную. На короткий край плашмя приваривают опорную деталь. Гайки свариваются друг с другом, как и шайбы. К подвижной части гайки располагают ребром, а приваривают так, чтоб вкручиваемый стержень шел параллельно основанию инструмента. Далее части приваривают по внешнему краю, а между ними вставляют полосу струбцины. Потом осуществляется сварка по внутреннему краю, к частям присоединяется подвижная планка. Большие шайбы приваривают на край металлического стержня.

Тип конструкции зависит от нужной прочности фиксации . Зажим изготавливается из разных материалов. Самодельная струбцина пригодится и в домашней мастерской, и в профессиональной деятельности.

Струбцина – это универсальное приспособление, которое подходит для любых видов работы с металлическими конструкциями. Инструмент является одним из наиболее важных приспособлений для опытных сварщиков. Его отсутствие приводит к неудобствам выполнения работы, соответственно снижению производительности труда.

Для изготовления такого инструмента понадобятся следующие компоненты:

стальной лист, толщина 9-11 мм;
гайки – 3 штуки;
шайба большого диаметра;
трубопрокатная заготовка, которая должна иметь наружную резьбу, аналогичную резьбе гайки.

Инструкция по изготовлению

Схема изготовления струбцины в бытовых условиях выглядит приблизительно так:

В первую очередь необходимо вырезать из металлического листа 3 полоски разной длины – 10, 25, 50 см, одинаковой ширины – 4 см.
Далее подготавливаем 2 пластины прямоугольной формы, которые понадобятся для крепления подвижной детали, упора на статичном участке приспособления.
Привариваем вспомогатель к основе струбцины. Соединив все перечисленные элементы должны получить Г-образную конструкцию.
Следующий прямоугольный лист привариваем к меньшей стороне приспособления, шайбы свариваем вместе.
К подвижному элементу конструкции прикладываем гайки (кладем их «на ребро»). При этом выкручиваемый стержень к основанию струбцины должен быть расположен параллельно.
Сваривание осуществляется с внешней стороны первого листа прямоугольной формы. А подвижный механизм прикрепляется с внутренней стороны по краям.
Крайняя стадия изготовления струбцины – привариваем шайбы плашмя к стержню.

Сделанное своими руками приспособление предоставляет возможность удерживать габаритные конструкции, выполненные из трубопрокатных деталей, без малейших сдвигов.

Струбцина углового типа

Конструкция угловой струбцины

Особенностями устройств углового типа:

прижимные губки изготавливаются большей толщины, благодаря чему увеличивается степень жесткости соединений деталей, сварочный шов при осуществлении сварки не выгибается;
дополнительно используются медные прижимные винты, которые не допускают спайку резьбовых участков струбцины при попадании на них брызг расплавленного металла, соответственно увеличивают эксплуатационный период оборудования;
для выполнения сварки электродами под установленными углами на участках стыковки изделий струбцина делает больше рабочую зону.

При подборе угловой струбцины нужно обязательно учитывать тип предполагаемых работ. Например:

G-струбцины чаще всего используются для надежного закрепления металлических образцов, имеющих небольшую толщину.
F-струбцины с регулируемым зажимным механизмом применяются при обработке металлических образцов большой толщины.

Быстрозажимные устройства могут монтироваться в гараже, мастерской, прочих помещениях на рабочих столах, имеющих ровную поверхность.

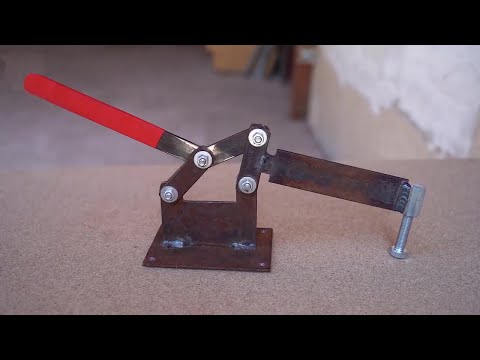

Быстрозажимная самодельная струбцина своими руками из металла

Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.

Угловая струбцина
Столярная струбцина
Трубная струбцина

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

Уголок из стали 40 миллиметров и толщиной 4 миллиметра;
Пластины шириной 50 миллиметров;
Закаленные резьбовые шпильки;
Прутки и гайки для червячного механизма;
Сварочный аппарат, который поможет в изготовлении необходимых устройств;
Дрель вместе с метчиками различного предназначения.

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Столярная струбцина

Такие конструкции, использующиеся в столярном деле, бывают следующих типов:

Стандартная струбцина, являющаяся наиболее популярной или простой;
В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
Вкручиваем шпильки и контрим их соответствующими способами;
Обеспечиваем схождение гайками, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Трубная струбцина

Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.

Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.

Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!

Как сделать сварочные зажимы в домашних условиях — простое пошаговое руководство

Последнее обновление 19 июля 2022 г.

Сварочные зажимы незаменимы, когда вы хотите сваривать изделия дома или в мастерской. Но знаете ли вы, что вам не нужно идти в хозяйственный магазин, чтобы купить его? Вы можете взять необходимые предметы и сделать один дома.

Отличные новости: сварочные зажимы — это всего лишь инструменты, необходимые для соединения двух металлических деталей перед использованием сварочной горелки. Используя правильный зажим, вы держите металлы устойчивыми, поскольку используете тепло для завершения процесса. Кроме того, это единственный способ убедиться, что два элемента правильно выровнены.

Любому новичку в сварке лучше всего понять, что это за инструмент и как его сделать в домашних условиях. После этого вы можете начать сварку различных металлических деталей для различных проектов. Но подождите, есть еще.

Тем не менее, крайне важно глубже изучить сварочные зажимы и понять их роль в сварке. После этого вы можете следовать пошаговому руководству, которое поможет вам сделать что-то дома.

Различные типы сварочных зажимов

Когда вы свариваете металл, вам необходимо устойчиво удерживать металлические детали или листы. Если его не удерживать устойчиво, вы можете получить кривые соединения или, что еще хуже, получить ожог от сварочной горелки.

Чтобы избежать этого, каждому сварщику нужен зажим, чтобы надежно удерживать детали, оставаясь при этом в безопасности. Сварочные зажимы являются важной частью любого сварочного проекта, независимо от того, насколько он мал. Лучше использовать их, чем рисковать отсутствием их в первую очередь.

Вот различные виды зажимов, которые вы можете изготовить дома:

1. Сварочные зажимы C/G

Каждый сварщик хорошо знает зажим C/G. Его универсальный дизайн делает его подходящим для множества проектов, требующих исключительной стабильности. Кроме того, это помогает вам оставаться в безопасности, когда вы свариваете два металла вместе.

Тем не менее, стоит отметить, что этот инструмент может быть медленным в использовании. Хотя он хорошо удерживает материал, высвободить его не так просто. В общем, вы можете найти различные варианты сварочных зажимов C/G, которые пригодятся, и их легко сделать дома.

2. Двухосевой зажим

Идеальные предметы, которые можно удерживать с помощью этого сварочного зажима, — стержни или трубы. Хорошей новостью является то, что вы можете соединить две трубки или стержня разной толщины. Все, что вам нужно сделать, это закрепить сварочные зажимы на сварочном столе.

3. Стопорные зажимы

Иногда требуется сварить мелкие металлы, которые труднее захватить другими сварочными зажимами. Здесь пригодятся стопорные зажимы, которые также идеально подходят, например, для зажима тонких алюминиевых листов.

4. Зажимные тиски

При работе с автомобилем вам необходимо удерживать на месте предмет неправильной формы, для выполнения этой работы вам потребуются хорошие тиски. Вы также можете использовать их при сварке миниатюрных материалов.

5. Пружинные зажимы

С точки зрения простоты использования и доступности вы никогда не ошибетесь с пружинными зажимами. Вам нужно только разжать их и захватить предметы, которые нужно сварить, удерживая их на месте.

6. QAC (быстродействующие зажимы)

QAC завоевывает мир сварки как новейший тип сварочных зажимов, которые вы можете использовать. Причиной их растущей популярности является тот факт, что вы можете использовать их без каких-либо других целей. Кроме того, им требуется только одна рука, чтобы затянуть рукоятку.

Другие виды также включают димидный зажим, зажим F, зажим для трубы, параллельный зажим, зажим Kant-Twist и зажим для створки.

Пошаговое руководство по изготовлению зажима C/G в домашних условиях

У каждого проекта есть этап подготовки, то же самое касается изготовления зажима C/G. Поскольку вы уже определились с типом, который вам нужен, в следующей главе собраны необходимые материалы для изготовления качественного сварочного зажима.

Факторы, которые необходимо учитывать при изготовлении сварочного зажима

Как определить, какой зажим подходит для использования в проекте?

Проекты являются решающим фактором при выборе идеального сварочного зажима. Но как определить, какой тип зажима нужно сделать или использовать? Какие факторы следует учитывать?

1. Стоимость материала

Лучшие сварочные зажимы используют сталь для основных частей, но это недешево. Другим вариантом было бы железо, но главный сдерживающий фактор – это то, что оно быстро подвергается коррозии. Итак, сколько вы готовы потратить на изготовление качественного сварочного зажима?

2. Дополнительная прокладка

Какие материалы вы будете сваривать, и подвержены ли они царапинам и истиранию? Когда вы обдумываете материалы, которые вам понадобятся для изготовления подходящего зажима, подумайте, нужна ли вам прокладка или нет. Если вы это сделаете, то вам, возможно, придется потратить дополнительно.

3. Тип проекта

Зажим предназначен для скрепления мелких материалов или более крупных? Перед изготовлением зажима важно учитывать толщину металла или материалов проекта. Вы хотите сделать все правильно с самого начала, и вам не придется переделывать весь кусок после того, как он будет готов, потому что он не подойдет должным образом.

4. Количество зажимов

Сколько зажимов вам нужно для завершения проекта? Если вам нужно несколько зажимов, вам нужно больше материалов. Хорошей новостью является то, что есть много мест, где вы можете найти недорогой металлолом, чтобы использовать его для изготовления сварочных зажимов в домашних условиях.

Понимание этих факторов приблизит вас к созданию вашего первого сварочного зажима для использования в проекте. Но сначала, как вы можете безопасно использовать сварочные зажимы, которые вы изготавливаете? Какие советы по безопасности следует учесть?

Кроме того, когда вы решаете, какие сварочные зажимы сделать для вашего проекта, полезно знать, сколько они стоят на оборудовании.

Основные компоненты зажима C/G для изготовления в домашних условиях

Вы не сможете сделать качественный зажим C/G, не зная всех его частей. Отличительные особенности идеального сварочного зажима:

Рама
Стержень с винтовой накладкой
Ошейник
Ручка
Подвижная губка

Хотя вам не нужно делать все эти детали для самодельного сварочного зажима C/G, основные компоненты остаются прежними.

Чтобы сделать хороший сварочный зажим, вам понадобятся:

Толстый кусок железа или стали размером 10 дюймов в длину и 6 дюймов в ширину
(1) ⅝ резьбовой стержень
(3) Гайки с резьбой ⅝
5-дюймовый стержень
Измельчитель
Резак по металлу
Сварочная горелка

Процесс изготовления зажима

Собрав необходимые материалы и инструменты, вам нужно выбрать рабочее место. Выберите тот, у которого мало или совсем нет предметов сверху, чтобы было достаточно места.

Для начала возьмите выбранный металл и вытащите зажим C/G. Убедитесь, что вы используете мел, чтобы сделать рисунок как можно более заметным, когда вы вырезаете сварочный зажим.
Далее с помощью резака по металлу вырезаем чертеж хомута. В целях безопасности наденьте защитные очки, сварочные щитки и перчатки. Резак — лучший вариант, так как он дает более гладкую C для сварочного зажима.
После завершения резки включите шлифовальный станок и отшлифуйте все шероховатые края на C. После этого изготовьте стягивающую часть зажима. Было бы лучше, если бы ты принес стержень и гайки.
Наверните гайки на стержень и убедитесь, что все плоские стороны выровнены. Но не затягивайте гайки, так как это может затруднить затягивание и ослабление сварочного зажима.
Выберите одну сторону плоских поверхностей и с помощью сварочной горелки приварите их к дальнему концу буквы C. Вам понадобится сварочный зажим на месте, чтобы сжать стержень, гайки и металл во время сварки.
Завершите изготовление самодельного сварочного стержня, сварив металлический стержень, чтобы сделать ручку. Опять же, вам нужно зажать и стержень, и привариваемый на месте, прежде чем сваривать для достижения лучших результатов. И теперь у вас есть отличный сварочный зажим C/G, который можно использовать дома в других проектах.

Контрольный список для хорошего самодельного хомута

Качество

Несмотря на то, что в домашних условиях можно сделать хороший зажим C/G, необходимо учитывать желаемое качество. Это то, что определяет правильный материал для использования. Например, если вам нужен тяжелый сварочный зажим, используйте более тяжелый металл для части C.

Размер

Если вы новичок в изготовлении сварочных зажимов, начните с маленького, прежде чем пробовать более крупные. Это поможет вам освоить технику, необходимую для изготовления качественных зажимов в домашних условиях.

Другие опции

При изготовлении зажима C/G вам необходимо скреплять различные детали во время сварки. Если у вас нет зажима под рукой, вы можете использовать пару качественных плоскогубцев для работы. Это помогает удерживать предметы в устойчивом положении и обеспечивать вашу безопасность при использовании сварочной горелки.

Зажим без зажимов

Помимо плоскогубцев доступны и другие варианты, когда вам нужно зажать без использования каких-либо зажимов. Например, вы можете, наконец, использовать тот груз, который валяется в мастерской. Все, что вам нужно отметить, это то, что вы должны сбалансировать вес предметов, которые вы хотите сварить идеально. В противном случае сварка не будет эффективной.

Дополнительно можно использовать резинки. Резинки легко использовать, когда вы хотите связать предметы вместе. Свяжите ленту вокруг разных частей и сварите. Вы можете удалить их после завершения.

Также вы можете использовать клиновидные деревянные бруски, ровные со всех сторон. Лучшие клинья необходимо привинтить к другому куску дерева. Убедитесь, что они выровнены, прежде чем прикручивать их. Он создает идеальный зажим без зажима.

И, наконец, вы можете использовать качественную ленту. Выберите ленту, которая хорошо прилипает к металлу и сварке. После завершения процесса можно снять ленту и проверить работу.

Советы по безопасности при использовании сварочных зажимов

Как было сказано ранее, для обеспечения безопасности при сварке необходимо использовать сварочный зажим. Но как вы можете убедиться, что используете его правильно, чтобы избежать каких-либо инцидентов?

Два зажима лучше

В то время как один зажим идеально подходит для небольших проектов, для более крупных требуется два или три в качестве меры безопасности. Это гарантирует вам стабильность при сварке предметов вместе, потому что вы избегаете любого движения.

Никогда не оставляйте сварочный зажим на месте после сварки

Сразу после окончания сварки снимите зажимы. Просто убедитесь, что вы проверили сварку правильно, прежде чем делать это.

Только жесткий захват

Вы рискуете сломать сварочные зажимы или повредить материал, требующий сварки, при чрезмерном затягивании сварочных зажимов. Только затягивайте, но не переусердствуйте.

Металлическая подушка

Имеет ли сварочный зажим какую-либо прокладку для предотвращения царапин или истирания металлов? Если нет, вам нужно использовать что-то вроде дерева, чтобы смягчить их и избежать повреждений.

Очистка зажимов

После сварки не забудьте очистить их и хранить в прохладном, сухом месте.

Заключение

Сварочные зажимы являются важной частью проектов каждого сварщика, если вы хотите гарантировать качество работы. Кроме того, они нужны вам для обеспечения безопасности при использовании сварочной горелки. Несмотря на то, что существует много видов сварочных зажимов, самым основным из них с многочисленными вариациями является зажим C/G. Сделать это дома легко и быстро, если у вас есть нужные материалы, инструменты и ноу-хау.

Изображение. Пружинные зажимы

6. QAC (быстродействующие зажимы)

Пошаговое руководство по изготовлению зажима C/G в домашних условиях

Факторы, которые необходимо учитывать при изготовлении сварочного зажима

1. Стоимость материала
2. Дополнительная прокладка
3. Тип проекта
4. Количество зажимов
Основные компоненты зажима C/G, которые необходимо сделать дома
Процесс изготовления зажима

Контрольный список для хорошего самодельного зажима

Советы по безопасности при использовании сварочных зажимов

Заключение

Изготовление сварочных зажимов

Сварочные зажимы считаются одним из наиболее важных и необходимых инструментов для сварщиков. Они значительно облегчают удержание металлических листов и пластин на месте. Они абсолютно необходимы для более крупных и точных проектов. Сварщикам было бы трудно, если не невозможно, выполнять какие-либо крупные проекты без зажимов.

Если вы только начинаете заниматься сваркой, рекомендуем добавить зажимы в список необходимых инструментов. Они облегчат сварку и научат вас хорошим привычкам, которые в конечном итоге улучшат качество вашей готовой работы. Читайте дальше, чтобы узнать больше о том, как зажим поможет вам выполнить сварочные работы безопасно и эффективно.

Что такое сварочные зажимы?

Сварочные зажимы представляют собой металлические листы или держатели ножек, которые временно плотно скрепляют два куска материала. Это облегчает сварщикам запуск дуги и сварку деталей, не беспокоясь о движениях листов.

Струбцины позволяют сваривать детали в строгом соответствии друг с другом. Они особенно полезны для работы с большими листами и металлическими каркасами, которые трудно скрепить вручную. Но это не значит, что они хороши только для больших щитов.

Зажимы для стыковой сварки также отлично подходят для соединения и сварки небольших металлических деталей. Они позволяют создавать точные соединения под сложными углами, где металлические детали должны быть зафиксированы, когда по ним проходит дуга.

Типы сварочных зажимов

Сварочные зажимы бывают разных форм и размеров. Каждый из них служит различным целям в зависимости от типа зажима. К наиболее распространенным типам зажимов относятся следующие.

Стержневые зажимы
Балочные зажимы
Струбцины
С Зажимы
Димидные зажимы
Длинные хомуты Dimide
Кромочные зажимы
F Зажимы
Хомуты для шлангов
Зажимы Kant Twist
Блокирующие зажимы цепи
Стопорные зажимы
Струбцины под углом
Параллельные зажимы
Зажимы для фоторамок
Хомуты для труб
Зажимы для створки
Ножничные зажимы
Зажимы для листового металла
Пружинные хомуты
Настольные зажимы
Вертикальные зажимы
Веб-зажимы
Струбцины с ручным шурупом для дерева

Зачем использовать сварочные зажимы

Иногда вам нужно соединить два куска металла, чтобы получить идеальный сварной шов. Так как вам нужно будет держать еще и сварочный пистолет, а чтобы все это собрать, у вас будет только две руки, выполнить эту задачу может быть очень сложно.

Сварочные зажимы могут быть очень удобными (без каламбуров) для выполнения этой задачи. Они будут надежно удерживать металлические листы на месте и позволят сваривать стыки под любым углом.

Эти зажимы также можно использовать для создания углов с разными углами и выполнения сварных швов как внутри, так и снаружи соединения. Зажимы позволяют создавать множество различных углов, точно основываясь на вашем чертеже сварки.

Какие качества следует искать в сварочном зажиме?

Если вы хотите купить сварочный зажим для своего бизнеса, вы должны знать, что вам нужно проверить. Как и другие сварочные инструменты, реальная стоимость сварочного зажима зависит от двух основных факторов.

Насколько важен зажим для ваших проектов?
Как именно он выполняет свою работу?

Эти два будут определять необходимость покупки сварочного зажима. Другие важные факторы, на которые стоит обратить внимание, включают следующее.

Материал

Большинство современных сварочных зажимов изготавливаются из нержавеющей стали или чугуна. Очевидно, что нержавеющая сталь лучше, так как она, как правило, устойчива к ржавчине. Железные хомуты могут начать ржаветь, но обычно они дешевле. Если вы готовы потратить хорошую сумму, используйте зажим из нержавеющей стали.

С другой стороны, если вы будете использовать хомут только время от времени для определенных проектов, чугунный хомут также может подойти.

Сборка хомута

Если вы знаете процесс изготовления хомута, это может дать вам важную информацию о его качестве. Например, узнать, был ли он подделан или собран по частям. Кованые хомуты прочнее, но могут сломаться, а хомуты со сменными деталями служат дольше. Эта информация обычно указана на этикетке, и ее легко найти.

Прокладка

Некоторые современные зажимы имеют мягкие или резиновые прокладки на частях, которые скрепляют металлические листы. Набивка предотвращает появление царапин и потертостей на металлических листах и ножках. Это полезно, если вы создаете что-то, что не будет окрашено, и царапины могут плохо выглядеть. Зажимы с прокладкой обычно стоят дороже.

Однако, если вы работаете над точным проектом, требующим большего внимания к эстетике, вы можете приобрести этот тип хомута.

Зазор губок

Расстояние между губками определяет максимальную толщину, которая может удерживаться между зубьями зажима. Если вы работаете с более толстыми металлическими листами, вам понадобится зажим с большим зазором между губками. Эти зажимы, как правило, больше по размеру. Если ваши листы меньше дюйма в толщину, вы можете использовать зажимы меньшего размера.

Если ширина материала разная, лучше приобрести несколько зажимов с разным зазором между губками. Вы, вероятно, не хотите оказаться в ситуации, когда вы не можете закончить проект вовремя, потому что у вас не было струбцин нужного размера.

Правильное выравнивание

Основная функция сварочных зажимов — надежно скреплять металлические ножки и листы под прямым углом. Если ваши зажимы не могут удерживать элементы вместе в правильном положении, вы не можете ожидать отличного завершения проекта. Поэтому, прежде чем вы нажмете дугу, убедитесь, что вы можете правильно закрепить и выровнять металлы в зажимах. Если они кажутся неправильными, приобретите новые и более качественные зажимы.

Сколько сварочных зажимов нужно купить?

Профессиональные сварщики, вероятно, посоветуют приобрести как можно больше сварочных зажимов, если они разных типов. Они утверждают, что различные зажимы облегчат вам выполнение разнообразных проектов, и вы всегда будете готовы взяться за любую работу.

В этом есть доля правды. Здравый смысл также предполагает, что что-то может пойти не так в проекте, и вам, возможно, придется использовать другой зажим во время работы. Всегда лучше иметь больше зажимов под рукой, чем несколько.

С другой стороны, если вы новичок в сварке, вы, вероятно, не захотите тратить слишком много денег на специализированные зажимы. Если вы работаете с ограниченными средствами, деньги лучше потратить в другом месте на сварочные аппараты и средства защиты.

Если вы только начинаете, вам понадобится около 4–6 зажимов. Если вы в профессии больше нескольких месяцев, то можете увеличить количество до 10-12 зажимов.

Это количество может показаться чрезмерным, но помните, что большее количество зажимов позволит вам работать над различными проектами. Это гарантирует, что вы получите стабильный поток работы, а не просто привязываете себя к определенному типу сварщика.

Теперь вы всегда можете использовать любой зажим. Если вы начнете получать только определенные виды работ, некоторые зажимы будут использоваться больше, чем другие. Но если они у вас есть под рукой, вы можете дифференцировать свои услуги.

По мере того, как вы продолжаете работать над новыми проектами, становится все более очевидным, сколько зажимов вам понадобится в долгосрочной перспективе. На каком-то этапе вам нужно будет увеличить свою коллекцию зажимов на основе вашего опыта. Убедитесь, что у вас есть хотя бы несколько сварочных зажимов для каждого типа проектов, над которыми вы работаете.

Стоимость сварочных зажимов

Сварочные зажимы не такие дорогие. Они стоят от нескольких долларов до пары сотен долларов. Цена индивидуального хомута зависит от его типа, материала и качества.

Зажимы, которые стоят несколько долларов, не должны быть серьезной проблемой, и вы можете легко их купить. Однако более дорогие сварочные зажимы могут вызывать некоторые опасения. Вам может быть интересно, как вы потратите несколько сотен долларов только на зажимы.

Здесь нужно учитывать две вещи. Во-первых, вам могут не понадобиться эти зажимы для вашего проекта. Вы можете отложить их покупку на потом, когда вам действительно нужно будет работать над проектами, для которых требуются эти зажимы.

Еще один способ решить эту проблему — создать собственные зажимы. Возможно, они будут не такого высокого качества, как зажимы коммерческого класса, но они выполняют свою работу, и вам не придется тратить на них целое состояние.

Изготовление сварочных зажимов своими руками

Вы можете создать различные зажимы для своих нужд. Если вы только начинаете, рекомендуется использовать что-то более простое, например, изогнутый кондуктор, который помогает удерживать металлические ножки на месте. Вот краткое руководство о том, как начать.

Необходимые материалы

Для этого не нужно много материалов. Вы можете создать угловой зажим с стержнем из угловой стали 2x2x1/4 дюйма и плоским стальным стержнем 2×1/4 дюйма.

Однако, если вы хотите, вы можете использовать прочные материалы и уголки до 10 дюймов. Более тяжелая сталь не так сильно деформируется, и, поскольку вы будете хранить этот инструмент долгое время, сделайте его из хорошего материала.

Создание хомута

Начните с вырезания двух кусков стального уголка одинаковой длины и плоского стержня такой длины, чтобы их можно было соединить вместе. Плоский стержень должен быть обрезан под углом 45° с обоих концов, чтобы получился гладкий стык с уголком.
После очистки металлических ножек щитком расположите их под углом 90 градусов друг к другу. Вы можете использовать L-угольник, чтобы выровнять части вместе. Закрепите их по углам с помощью четырех С-образных зажимов. Проверьте внутренний угол с помощью обрамляющего угольника на точность. Не должно быть покачивающегося движения квадрата при правильной настройке на 9.0.
После того, как сборка будет на месте и в нужном месте, переверните деталь и приступайте к сварке. Прихватите детали на месте, проверьте правильность выравнивания, а затем завершите сварку. Не переусердствуйте и просто приварите весь угловой зажим за один раз. Дайте форме остыть и несколько раз проверьте ее с помощью обрамляющего угольника. Держите с-образные зажимы на сборке, пока зажим не будет завершен.
После завершения сварки вы можете проверить точность, используя другой угольник. Иногда квадраты кадрирования изменяются и перестают быть квадратными. Лучше проверять их более чем на одной шкале, если у вас есть дополнительная шкала. Это создаст базовую 9Зажим 0 градусов, который можно использовать для крепления металлических ножек. Вы можете установить зажим на болты или использовать мощные магниты, чтобы в будущем он надежно удерживался на сварочном столе.

Советы по безопасности при использовании сварочных зажимов

При использовании зажимов для сварочных работ всегда следите за безопасностью своей работы. Вот несколько советов, которые обеспечат лучшую безопасность.

Выберите правильный зажим для работы

Как обсуждалось ранее, сварочные зажимы выполняют разные функции в разных проектах. Хомуты для стола используются для крепления металлических листов на столе, а хомуты для труб обеспечивают более плотную сварку труб и клапанов.

Проект, требующий частой регулировки углов, будет лучше выполняться с помощью быстроразъемного зажима, чем зажима, привинчиваемого к столу.

Старайтесь использовать как минимум два зажима

Если вы работаете на сварочном столе, вы можете обойтись одним зажимом или даже без него. Однако, если вы работаете в полевых условиях или не можете использовать стол для сварки, лучше иметь хотя бы зажимы, которые надежно удерживают металлические детали на месте.

Использование нескольких зажимов предотвращает смещение или смещение деталей и значительно упрощает сварочные работы. Довольно часто одного зажима недостаточно для качественной работы над проектом, который невозможно выполнить на рабочем столе.

Подушечки для зажимов уменьшают истирание

Если возможно, попробуйте купить зажимы с подушечками. Они намного лучше защищают ваши металлические ножки от царапин во время сварки.

Если вы не можете купить мягкие зажимы, вы можете поместить прокладку в виде куска ткани между зажимом и материалами, чтобы уменьшить нежелательные следы.

Никогда не затягивайте хомуты слишком сильно

Всегда проверяйте, что вы затягиваете хомуты на металлических пластинах только до точки, где металл чувствует себя достаточно надежно, но не перетягивайте его. Когда вы слишком сильно затягиваете зажимы на материале, это может повредить как зажимы, так и металлические листы.

Удаление зажимов после сварки

Зажимы используются для удержания металла в нужном положении во время сварки. Вы должны удалить их после завершения сварки, вместо того, чтобы удерживать их на месте, чтобы укрепить соединение. Если вы чувствуете, что вам нужно использовать их для этой цели, то, вероятно, вы неправильно свариваете материалы.

Профессор Хаммер: самодельные зажимы для панелей

| How-To — Paint and Body

Это простой самодельный зажим, который очень эффективен для надежного удержания больших панелей, обеспечивая точное выравнивание и жесткость, необходимые для стыковой сварки.

В.
Я делаю много первоклассных работ, вырезаю пироги на капоте и планирую разобрать пару машин. Я очень ответственно отношусь к своей работе и использую исключительно стыковые соединения и сварку TIG. Это делает сварные швы мягкими и работоспособными, с минимальными искажениями, и позволяет мне выпрямить панели до совершенства, так что требуется лишь небольшое количество наполнителя.

У меня есть широкий ассортимент зажимов, в том числе 18-дюймовые тиски с глубоким зевом, которые позволяют мне зажимать панели заподлицо для прихватки, но если мне нужно выполнить сварку по всей длине большой панели, мне нужно выровняйте области, которые зажимы не могут достичь.

Я знаю, что для этой цели в продаже имеются зажимы, но мне нравится делать инструменты своими руками. Есть ли у вас какие-либо предложения по надежному закреплению больших гибких панелей при подготовке к стыковой сварке?

Брюс Карпентер
Через Интернет

A.
Прежде всего, я хвалю вас за тщательную работу. Как вы знаете, соединения внахлест более распространены для этого типа работ, но если вам нужна наибольшая обрабатываемость сварного соединения, позволяющая доводить панели до совершенства, стыковые соединения с помощью сварки TIG, безусловно, являются подходящим вариантом.

Я видел много способов выравнивания панелей для сварки. Некоторые люди используют маленькие ремешки с отверстиями на каждом конце. Эти ремни охватывают стык, и Clecos (или винты для листового металла) вставляются через отверстия, входящие в удерживаемые панели. Это работает достаточно хорошо, но не позволяет изменить положение соединения после того, как отверстия просверлены. Кроме того, усилие зажима ограничено, поэтому, если панелям требуется большая поддержка для поддержания правильного выравнивания, трудно добиться идеальной посадки заподлицо. Другим недостатком является то, что этот процесс оставляет вам много дополнительных пробелов, которые нужно заполнить.

В Австралии я встретил производителя автомобилей (чье имя ускользает от меня), который сделал несколько очень простых, но оригинальных зажимов для выравнивания панелей. Каждый зажим состоит из трех частей. Одна часть представляет собой небольшой прямоугольник из листового металла размером примерно 1×2 дюйма с отверстием в центре. Вторая часть представляет собой кусок круглого прутка 5/16 с загибом на одном конце. Заключительная часть представляет собой аналогичный кусок круглого прутка с конусной шлифовкой с одной стороны.

Чтобы использовать зажим, прямоугольник листового металла проходит через соединение, а один кусок круглого стержня проходит через отверстие на внутренней стороне панелей. Последним шагом является размещение сужающейся детали через отверстие в полосе листового металла на внешней стороне панели. Эти простые зажимы имеют очень хорошую удерживающую способность и могут быть затянуты или освобождены ударом молотка по изогнутому концу конического круглого стержня. На панелях с большим изгибом помогает изогнуть внутренний стержень.

Как видите, эти зажимы настолько просты, что их можно сделать несколько десятков за час или два, и их должно хватить на всю жизнь! Иногда самые простые инструменты являются лучшими.

Q.
Листовой металл какого размера следует использовать для изготовления патч-панелей?
Lee Torode
Через Интернет

A.
При изготовлении патч-панелей я всегда стараюсь ТОЧНО соответствовать исходной толщине. Автомобили 30-х годов обычно имели размер 19 (0,039 дюйма). После Второй мировой войны большинство производителей перешли на сталь 20-го калибра (0,033 дюйма). Новые автомобили изготавливаются из сверхтонкой стали (часто из высокопрочного сплава), толщина которой может достигать 23 калибра (0,028 дюйма). Вот почему ремонт после аварии на новых автомобилях обычно включает в себя замену панели, а не выравнивание или заплату, поскольку тонкие и прочные панели имеют крайне ограниченную работоспособность!

Вы можете отправить свои вопросы профессору Хаммеру ([email protected]) или отправить письмо по адресу Covell Creative Metalworking, 106 Airport Blvd., Suite 105, Freedom CA 95019. Вы получите личный ответ. Рон Ковелл снял много видеороликов по металлообработке, и теперь их можно просмотреть или загрузить с его веб-сайта. Ознакомьтесь с ними на covell.biz, а также с его продолжающейся серией семинаров, проводимых по всей стране, или позвоните, чтобы узнать текущее расписание семинаров и бесплатный каталог DVD. Телефон (831) 768-0705. Также загляните на канал Рона на YouTube: www.youtube.com/user/covellron.

Зажимы и аксессуары — WeldTables.

com

Главная / Зажимы и аксессуары

НУЖНА ПОМОЩЬ В НАЙДЕ ИДЕАЛЬНОГО ДЛЯ ВАС СТОЛА? ПРОСТО ОТВЕТЬТЕ НА НЕСКОЛЬКО ПРОСТЫХ ВОПРОСОВ.

3DP-70 Настольный зажим для тяжелых условий эксплуатации 4 дюйма — инструмент для брони

$ 44,99

6DP-70 Сверхмощный 7-дюймовый настольный зажим — инструмент для брони

$ 48,99

Струбцина для сварочного стола Bessey 16 мм — быстродействующая трещотка/переменная тяга TWV16-20-15H

$ 59,99 $ 94,99

Струбцина для сварочного стола Bessey 16 мм — композитная рукоятка / фиксированная горловина TW16-20-10-2K

$ 38,99

Струбцина для сварочного стола Bessey 16 мм — композитная рукоятка / регулируемое горло TWV16-20-15-2K

Продано

Струбцина Bessey для сварочного стола 16 мм — рукоятка-тройник / фиксированное горло TW16-20-10K

$ 39,99

Струбцина для сварочного стола Bessey 16 мм – Т-образная рукоятка/переменная горловина TWV16-20-15K

$ 63,99

Fh540A 40 дюймов Регулируемая высота FabHorse 32–40 дюймов Бесступенчатая регулировка

$ 354,99

Fh560A 60 дюймов Регулируемая высота FabHorse 32–40 дюймов Бесступенчатая регулировка

$ 432,99

Fh540R 40 дюймов Rigid FabHorse, высота 32–40 дюймов, шаг 2 дюйма

$ 276,99

Fh560R 60 дюймов Rigid FabHorse, высота 32–40 дюймов, шаг 2 дюйма

$ 352,99

Сварочный позиционер — CertiFlat Самодельный поворотный позиционер

из $ 413,99

FabBrake — комплект CertiFlat для листогибочного пресса своими руками

из $ 395,99

FBN-2 FabNut 3/8″-16 Круглая Т-образная гайка

от $ 9,99

FBS-2 FabNut 3/8″ Фиксирующая распорная шайба

из $ 9,99

Футболки CertiFlat HD — официальный WeldTables.

Струбцина для сварки своими руками — чертежи

Изготавливаем струбцину в бытовых условиях

Инструкция по изготовлению

Струбцина углового типа

Конструкция угловой струбцины

Угловая струбцина для сварки своими руками: чертежи

Что такое струбцина?

Конструкция

Угловая струбцина своими руками

В заключение

Похожие публикации

Самодельные и заводские струбцины для сварочных работ

Подборка самодельных струбцин для сварочного поста.

Угловые струбцины для сварки и столярки, по мотивам интернета… — DRIVE2

Как сделать струбцину своими руками: инструкции по изготовлению с чертежами, фото и видео

Для чего нужен инструменте, его устройство и виды инструмента

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Изготовление инструмента винтового типа

Самодельная быстрозажимная струбцина из дерева

Видео: изготовление быстрого зажима

Трубная из металла

Видео: самодельная струбцина трубного типа

Угловая

Изготовление столярных струбцин для сварки своими руками

Разновидности и принципы работы

Изготовление угловой струбцины

Струбцина угловая для сварки – смотрим сварочные струбцины

Что такое фиксатор сварочных элементов

Особенности применения угловых фиксаторов

Изготовление простой и угловой струбцин своими руками

Изготовление винтовой струбцины

Изготовление винтовой струбцины с раздвижной рамкой

Изготовление угловой струбцины своими руками

Струбцина угловая своими руками :

Общая характеристика

Достоинства

Конструкция

Выгода самодельного инструмента

Деревянная угловая струбцина

Метод сборки струбцины из дерева

Струбцина из фанеры

Струбцина из металла

Виды металлических струбцин

Струбцина для сварки самодельная

Применение струбцины в работе

Угловая струбцина своими руками: варианты изготовления

Типы струбцин

Фанерные струбцины

Угловые зажимы для металлических заготовок

Самодельные струбцины для сварки своими руками

Скачать файл — Самодельные струбцины для сварки своими руками

Как изготовить своими руками угловую струбцину?

Приспособления для сварки

Угловая струбцина для сварки. Швы радуют глаз

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Как самостоятельно сделать угловую струбцину для сварки

Конструктивные особенности

Как самостоятельно сделать струбцину

Чертеж струбцины для сварки. Самодельные и заводские струбцины для сварочных работ

Чертеж струбцины для сварки. Самодельные и заводские струбцины для сварочных работ

Конструкция угловой струбцины для сварки

Делаем струбцину своими руками

Что такое угловая струбцина?

Типы струбцин

Фанерные струбцины

Угловые зажимы для металлических заготовок

Преимущества инструмента

Назначение

Правила использования

Как сделать столярную струбцину своими руками пошаговые инструкции с чертежами?

Что это за инструмент

Как сделать струбцину самостоятельно

Чертежи угловой струбцины

Первый этап

Второй этап

Угловая струбцина: видео

Общая характеристика

Преимущества инструмента

Приспособление из фанеры
