Диаметр трубы для буржуйки в гараж: Как сделать дымоход для буржуйки

Posted on By alexxlab

Содержание

Как сделать дымоход для буржуйки

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

Буржуйка для гаража своими руками

На чтение 3 мин. Просмотров 2

Небольшие металлические печи, именуемые часто в народе «буржуйками», впервые появились около ста лет назад. В то время такой вариант был самым доступным и дешёвым для домашнего отопления, потому что экономил средства и мог нагреть до комфортной температуры нужную комнату. После стабилизации экономической ситуации в стране металлические обогреватели переехали на дачи и в гаражи.

  1. К недостаткам конструкции следует отнести невысокий КПД. Большое количество, выделяемого в результате горения тепла, выводится вместе с дымом в трубу. Буржуйки греют тогда, когда горит топливо.
  2. Чтобы повысить КПД нужно позаботится об грамотном отводе тепла от самой горячей части – трубы, которая в процессе работы может даже раскалиться.
  3. С помощью изменения конструкции дымохода его можно превратить в теплообменник.

Для изготовления простой металлической буржуйки нужен отрезок любой трубы большого диаметра. Многие для их изготовления берут старые ненужные газовые баллоны. Кроме того, распространённым материалом являются молочные фляги.

Использование газового баллона

Первым делом найденный или купленный баллон нужно разметить. С помощью обычного маркёра намечается дверца в средней части и внизу поддувало. Между этими важными деталями проходит сплошная часть 10 см шириной. После этого заготовку разрезают посредине.

К нижней части приваривается решётка из металлического прутка сечением около 16 мм и обе половинки соединяются вновь. Для открывания двери предусматриваются петли. Под них делаются надрезы. После приваривания петель дверь вырезается по намеченному контуру. Аналогичная работа проводится с поддувалом.

Последним этапом является создание дымохода. Механическим способом срезается вентиль. К получившемуся отверстию приваривается труба диаметром 80–90 мм. Готовый дымоход выводится за пределы помещения.

Использование молочной фляги

В металлических бидонах из-под молока можно хранить всякие полезные вещества: краску, машинное масло, горючее. Кроме того, из фляги можно изготовить настоящую буржуйку. Из-за тонких стенок такая печь не станет вечной, но на 3 сезона её хватит вполне.

Для самостоятельного изготовления буржуйки нужно придерживаться определённого плана.

Сначала на боках бидона делается разметка будущей печки. Недалеко от дна намечается и вырезается отверстие для приварки дымохода. Трубу можно будет установить и закрепить сваркой на последнем этапе. Диаметр отверстия должен быть в пределах 8-12 см.

Отдельную дверку изготавливать не надо. Крышка бидона с удобным замком для этого подходит идеально. Достаточно просверлить несколько отверстий диаметром 15–18 мм внизу крышки.

Для установки буржуйки ещё понадобится подставка. Её изготавливают из любых отрезков профиля. Можно взять круглую трубу или уголок. Для устойчивости достаточно 4 ножек в нижней части. Во время использования печи стоит положить перед дверцей металлический лист для защиты пола от выпавших углей. Ручки бидона удалять не стоит.

Они пригодятся для переноски или высыпания золы.

Осталось только провести последние испытания.

Меры безопасности

Для того чтобы использование печки было конструктивным и безопасным следует придерживаться нескольких полезных советов:

  • Использовать буржуйку можно лишь в тех помещениях. Где есть система приточной вентиляции и вытяжка. Иначе можно получить отравления или даже задохнуться при её использовании;
  • Приток воздуха обеспечивает правильное горение. В противном случае выделяется опасный угарный газ и можно отравиться. Если в гараже нет отдельной приточной вентиляции, то можно во время работы немного приоткрывать дверь наружу;
  • Рядом с работающей буржуйкой запрещается хранение веществ и материалов, которые могут загореться, особенно это касается топлива или смазки. Пожар никому не принесёт пользы.

На создание самодельной металлической печи придётся затратить несколько часов, а пользоваться можно два или три сезона.

Дымоход для буржуйки, выбор материала и монтаж своими руками | Гараж Гараж

Итак, с чего же начать делать и как установить дымоход для буржуйки своими руками? Начиная со времени изобретения, буржуйка является спасением для людей, у которых нет в доме центрального отопления, а камин или печь они не могут себе позволить. Самую большую популярность буржуйки получили в конце 20 века. Тогда их часто стали монтировать, чтобы обеспечить обогрев дачи или гаража.

Дымоход для буржуйки (источник фото: Яндекс.Картинки)

Ставьте 👍🏻 и подписывайтесь на канал «tvoygarazh.ru» . Это позволит нам публиковать больше интересных статей.

Дымоход является одним из важных составляющих данной печки. Поэтому к нему требуется отнестись серьезно. Далее будет подробно описано, как выполнить дымоход для данной печи.

Выбор материала и конструкции

Итак, из чего сделать данную конструкцию? Чтобы дымоход служил правильно, его рекомендуется выполнять из легированной стали. На таком материале имеется специальное покрытие, обеспечивающее защиту трубы от отрицательных воздействий окислов.

Если буржуйка размещена на открытом воздухе, изготовление и установка конструкции заключается в следующем: необходимо выбрать трубу необходимого диаметра и вмонтировать в отверстие. Печь тогда будет применяться как плита, а дымоход будет нужен больше в целях предотвращения скопления дыма.

Если данный вид печки находится в помещении, то дымоход для буржуйки в гараже или доме необходимо выполнять с коленной системой. Трубы можно взять готовыми либо выполнить из листового металла. Труба может быть металлической или асбестоцементной.

С металлом будет удобнее работать, он практичней в использовании и легче по весу. Трубу асбестоцементную можно монтировать только наверху дымоотвода, поскольку она не сможет выдержать температуру больше 300°С, а дым при выходе наружу будет остывать. Поэтому такой вариант считается неудобным и непрактичным.
Материалы для дымохода (источник фото: Яндекс. Картинки)

Выполнение дымохода

Материалы, необходимые для работ:

  • металлическая труба;
  • тройник того же диаметра, что и труба, на котором должна быть заглушка на одном из ответвлений, чтобы можно было подключить трубу отвода;
  • колена для стыков, которые позволят проще поворачивать и прокладывать дымоотвод. Размер одного колена должен быть 10*120 см, а других — 16*120 см;
  • защитный гриб на конец трубы;
  • герметик для скрепления швов;
  • материалы для теплоизоляции;
  • битумная смола.

Монтаж нужно начать с выбора участка, где будут соединяться внешний и внутренний элемент печки буржуйки. На печку нужно установить первую деталь дымоотвода, на который затем будут ставиться последующие элементы.

Труба для буржуйки удлиняется, пока она не достигнет участка соединения 2 элементов.

Затем выполнить отверстие в крыше постройки. Диаметр его должен быть на 50 мм больше, чем диаметр трубы.

Если рядом с трубой есть легко воспламеняемые материалы, их необходимо убрать.

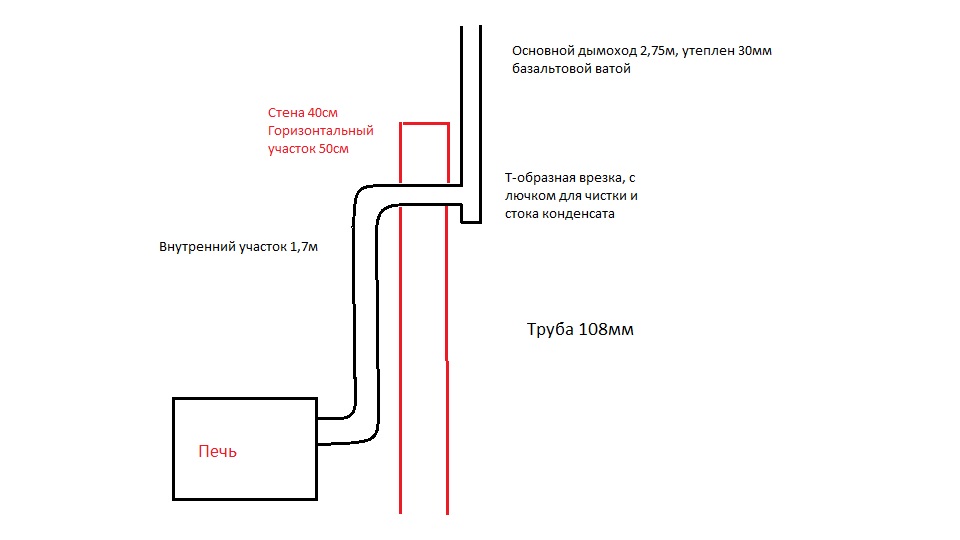

Схема подключения дымохода (источник фото: Яндекс.Картинки)

В проделанное отверстие требуется вставить проходной стакан, сквозь который пропускается дымоходная труба. Труба должна завершиться на 100 мм выше уровня крыши.

Место, где будет сделано отверстие под вывод дымохода, нужно оборудовать так же, как и место вывода внутри помещения:

  • отверстие делается по диаметру больше, чем дымоход;
  • между крышей и дымоходом требуется проложить материал теплоизоляции.

Трубу необходимо вывести и зафиксировать жестяным листом.

Внешнюю часть конструкции нужно смазать битумной смолой, потом обернуть теплоизоляцией. Для этого может подойти минеральная вата.

На конце дымоотвода нужно установить насадку — гриб.

Она сможет защитить трубу от любых засорений, которые могут спровоцировать возгорание внутри дымохода, от попадания дождя.

Когда вся конструкция будет полностью собрана, необходимо все соединения и швы хорошо смазать герметиком в целях предотвращения попадания дыма в дом. Для этого подойдет герметик, выдерживающий высокие температуры.

Когда герметик высохнет, дымоход считается готовым к эксплуатации.

Теперь известно, как сделать дымоход для буржуйки своими руками. Особых знаний и умений для этого не требуется. Следуя вышеописанной инструкции, получите превосходный результат. Если выбрать правильный материал и верно сделать монтаж, то можно будет холодными вечерами греться вместе с родными и близкими возле печки. Желаем успехов в выполнении работ!

Ставьте 👍🏻 и подписывайтесь на канал «tvoygarazh.ru» . Это позволит нам публиковать больше интересных статей.

Читать еще: Договор купли продажи гаража, как составить по всем правилам?

Печка (буржуйка) для гаража своими руками

1 Подходящие варианты для гаража

Самодельные печки для гаража изготавливаются из стали по схеме обычной буржуйки. В качестве материала для основной части используют старые газовые баллоны, отрезки стальных труб или металлические бочки. Используя такие запчасти, можно существенно сэкономить деньги и время, так как основная часть корпуса (иногда даже с дном) уже готова.

Изготавливают корпусы также из листов металла. Кирпичные модели иногда встречаются в гаражах, но очень редко. Связано это с большими габаритами, медленным разогревом и низким коэффициентом полезного действия. Самые популярные варианты те, что используют в качестве источника энергии дрова. Но применять топливо здесь можно любое (всё, что горит).

Как показывает практика, такие конструкции имеют ряд минусов, одним из которых является сильный расход горючего. Из-за этого в последнее время быстро начали набирать популярность печки длительного горения. Их эффективность больше в два раза, чем у обычных моделей. Самые экономичные из них — конструкции с верхним горением. Ёмкость на 50 литров из газового баллона, полностью заполненная дровами, может работать от 6 до 9 часов. При этом в помещении всегда будет тепло на протяжении.

Для гаражей применяются и печки на отработанном масле. Конструкции довольно экономичны, так как в гаражах такого топлива много. Также следует помнить и о вреде, который приносит отработка. Она содержит много тяжёлых металлов. Но масляная конструкция — одна из самых популярных.

Важные аспекты сохранения тепла в гараже

Обеспечить традиционную систему отопления в гараже не просто, да и достаточно дорого, а поддерживать оптимальную температуру воздуха в такой постройке все же необходимо. Ведь даже хранить транспорт лучше при температуре не менее +5 градусов, а производить какие-то работы нужно при температуре не менее +18.

Печь для гаража длительного горения

В большинстве своем автовладельцы, а также мотоциклисты предпочитают использовать для обогрева гаража небольшие экономичные печи, которые при этом отличаются высокой эффективностью и позволяют хорошо прогреть помещение

Также важно, чтобы печь не только позволяла экономить семейный бюджет, но и была безопасной и обеспечивала быстрый нагрев гаража. Хорошо, если топливом смогут выступать и различные отходы – например, отработка масла или древесные отходы

Это тоже позволит сделать печь менее убыточным сооружением.

Буржуйка округлая

Особенности функционирования печи

Теплопотери в гараже всегда велики – редко когда постройка такого типа качественно утепляется хорошими теплоизоляционными материалами

Также важно понимать, что для прогрева небольшого по площади помещения часто требуется куда больше тепловой энергии, чем для того, чтобы прогреть дом. Чтобы протопить дом в два этажа, потребуется устройство, имеющее мощность около 10 кВт, а вот прогреть стандартных размеров гараж сможет конструкция с производительностью 2,5 кВт

Если есть желание сделать так, чтобы в гараже всегда была температура около 16 градусов, то нужно установить агрегат на 2 кВт. Иногда автомобилисты с целью экономии тепла стараются обогреть не весь гараж, а лишь место, где они непосредственно работают.

Печь для гаража – это важное оборудование, которое позволит создать оптимальные условия даже в холодное время года

Лучшая самодельная печь для гаража

Правила противопожарной безопасности при отоплении гаража

При устройстве отопления гаража настоятельно рекомендуется изучить правила противопожарной безопасности. Существует 6 основных пунктов для обязательного исполнения:

  1. Каждый вид печки (без исключений) необходимо устанавливать и эксплуатировать согласно правилам противопожарной безопасности.
  2. Гараж обязан иметь хорошую вентиляцию.
  3. Помещение следует оборудовать пожарным уголком, содержащим: огнетушитель, кусок брезента (3 * 3 метра) и несколько ведер с песком.
  4. Топливная система автомобиля должна быть полностью исправной.
  5. Все горюче-смазочные материалы должны находиться вне гаража. Желательно на улице, в специально оборудованном металлическом шкафу.
  6. Заправка автомобиля горюче-смазочными материалами должна производиться на улице.

Совет для тех, у кого нет желания или возможности обогревать гараж. Можно приобрести двухкомфорочную электрическую бытовую плитку (с общей мощностью 2-2,5 кВт) и за час-полтора до выезда поставить прибор под двигатель автомобиля. Даже при морозе в -30 ᵒC автомобиль, находящийся на улице, заведётся гораздо легче. Машину заводить следует за 20 минут до поездки, чтобы прогрелся салон.

Особенности и нюансы использования

Схема конструкции такой печи не нуждается в сложных пояснениях: все просто и понятно. Нижняя часть состоит непосредственно из топки, конфигурации которой могут принимать самые неожиданные варианты. Сверху можно дополнительно оборудовать место для приготовления/разогрева пищи, а также всяких хозяйственных нужд. В верхней части также можно установить дополнительные приспособления, например, мангал или емкость для подогрева воды. Большое значение имеет дымоход, который должен быть не только герметичный, но и создавать хорошую тягу, чтобы дым полностью выходил наружу.

Важные факторы расположения и эксплуатации печи:

Расположение печи буржуйка, необходимо выбирать произвольное, но чтобы обогрев происходил как можно равномерней. Нежелательно, чтобы она стояла возле непосредственно автомобиля или на проходе.
Нельзя ставить рядом горючие материалы. Даже подходящее топливо для поддержания огня надо оставить на безопасном расстоянии

Можно для этого использовать подвал гаража, если там не хранятся продукты питания и овощи.
Очень важно обеспечит герметичность вывода дымохода, чтобы внутрь не попадали продукты горения.
Дымоход желательно провести горизонтально вдоль одной из стен помещения. Так увеличиться полезное действие печи

Можно продумать расположение дымохода с водяным контуром. Это будет практически полноценная система обогрева.
Важные нюансы установки дымохода: его необходимо зафиксировать к стене, чтобы печь не подвергалась дополнительным нагрузкам. К тому же не стоит злоупотреблять поворотами изгибами, это снизит эффективность нагрева. Наружный участок желательно утеплить негорючими материалами, например, базальтовой ватой, чтобы исключить перемерзание и деформацию от перепадов температур.
Под корпусом буржуйки обязательно необходимо установить лист металла достаточной толщины и габаритов. Это необходимое требование пожарной безопасности. Как вариант — сделать бетонную стяжку, которая обладает похожими пожаростойкими характеристиками.
Стены вокруг буржуйки желательно оградить экранирующими материалами (металлом) или выстроить стенку из кирпича.
Расположенная в гараже буржуйка должна быть в эксплуатации только после установки и проверки работы вытяжной – приточной вентиляции.
Если сверху корпуса расположен водяной бак, для увеличения скорости нагрева можно пустить дымоход через него.
Приваренные сверху конфорки из чугунной стали сделают буржуйку отличным местом для разогрева или приготовления пищи.
Наиболее комфортное место размещения — в противоположном от входа углу. При этом расстояние до автомобиля и горючих материалов должно быть минимум два метра.
Запас топлива: дрова, уголь и прочее сырье, должны также располагаться в недоступном для повышенных температур местах.
При эксплуатации буржуйки на дровах, особенно хвойных пород деревьев необходимо увеличить частоту периодического обслуживания и прочистки дымохода. Это связано с большим количеством сажи и смолы от таких материалов.

Буржуйка в гараж может использовать абсолютно любое топливо, а в отличие от газового баллона, она менее опасна. Чаще всего применяются традиционные: дрова и уголь, но при значительном подорожании или дефиците подобных материалов, можно применять любые отходы. Хорошо подходят опилки и ветки, а также отработанное масло и лакокрасочные отходы. В этом плане буржуйка чрезвычайно экономична, к тому же это отличный повод дополнительно избавиться от хлама и мусора, которого хватает в каждом гараже.

Устанавливаем и тестируем устройство

Печь устанавливается в пожаробезопасном месте, не на деревянный (линолеумный) пол. Желательно предусмотреть в гараже емкость с песком на случай возгорания. Сквозняки, монтаж в стесненных условиях (под навесными полками, стеллажами) исключены. Заливают в нижний бак масло. Желательно очистить его перед использованием, дать отстояться.

Дымоход должен быть установлен обязательно, в противном случае печкой в гараже пользоваться нельзя. В масле не допускаются примеси воды. Сначала заливают небольшую порцию, пару литров. Затем, с помощью фитиля из бумаги, поджигают масло в баке. Открывая или закрывая заслонку, добиваются стабильной тяги. Через 2-3 минуты печка выходит в рабочий режим, масло закипает. Агрегат готов к использованию.

Общие требования к оборудованию в гараж

Планируя сделать буржуйку в гараж своими руками, следует ознакомиться с основными требованиями к оборудованию:

  1. Монтаж конструкции разрешается в тех постройках, где предусмотрена приточная вентиляционная система и качественная вытяжка.
  2. Поток воздуха не должен нарушать теплоотдачу.
  3. В конструкции буржуйки должны присутствовать средства безопасности, которые предотвращают попадание искр во взрывоопасную среду.
  4. Возле агрегата не должны размещаться легковоспламеняющиеся материалы и взрывоопасные смеси.


Печь-буржуйка для гаража или других сооружений имеет простую конструкцию.

Изготовление классической печки-буржуйки

Так как сделать буржуйку нужно прямоугольной формы, потребуется листовой металл толщиной не менее 3 мм. Работу выполняют в следующем порядке:

  1. Из листа вырезают заготовки.
  2. Боковые стенки сваривают с дном.
  3. Приваривают заднюю стенку.
  4. Внутри намечают границы раздела пространства на зольник, топку, дымооборот. На расстоянии 10 -15 см от дна приваривают 2 уголка для установки съемного колосника, который собирают из арматуры диаметром 10 — 15 мм.
  5. В верхней части приваривают 2 прутка, на которые будет укладываться отражатель из металлического листа для дымооборота. Между ним и стенкой должен оставаться зазор для прохода дыма.
  6. Приваривают крышку с отверстием под гильзу диаметром 15 — 20 см для установки дымоотводной трубы.
  7. Для удобного извлечения колосника и отражателя во время чистки дверку с защелкой и ручкой делают размером, близким к ширине буржуйки.
  8. Снизу корпуса печи приваривают ножки из трубы диаметром 20 — 50 мм высотой 8 — 10 см.
  9. Дымоотвод делают из 3 отрезков трубы диаметром 15 — 18 см, соединенных под углом 45°.
  10. В отверстие крышки вваривают гильзу.
  11. Перед креплением в дымоход устанавливают поворотную заслонку размером меньше, чем внутренний диаметр трубы.

После установки буржуйку регулируют по высоте. Трубу выводят наружу через отверстие в стене или крыше. Упрощенные конструкции собирают без колосника и отражателя.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

https://www.youtube.com/watch?v=qt-N4MB7Zek

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

  1. К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
  2. Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
  3. На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев.

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

Помимо таких вариантов, рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Итак, рассмотрим основные причины возникшей проблемы:

  • Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
  • Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Трубы для дымоотводной системы можно изготовить своими руками или приобрести в специализированном магазине. Основное преимущество собственноручно изготовленных труб — низкая себестоимость. Кроме того, появляется возможность сделать трубу необходимого диаметра, которая отлично подойдёт к любой самодельной печи.

Для изготовления понадобится металлический лист толщиной 0,6-1 мм. Лист металла сворачивается в трубку и крепится по шву, с помощью заклёпок и жаропрочного герметика. Однако намного проще приобрести готовое изделие. На рынке представлены дымоходные трубы из различных материалов:

  • стали;
  • кирпича;
  • керамики;
  • вермикулита;
  • асбестоцемента.

Не следует делать выбор в пользу недорогих асбестоцементных труб, поскольку асбестоцемент не предназначен для использования при температуре свыше 300°C. Труба, изготовленная из этого материала, отличается большой массой, что доставит неудобства при сборке системы. Помимо этого, асбестоцементное изделие впитывает конденсат, из-за чего функциональность дымохода может быть нарушена.

Возведение кирпичного дымохода повлечёт за собой значительные расходы. Сделать правильную кладку дымохода для буржуйки своими руками — весьма проблематично, поэтому потребуется обращаться к специалистам. Кирпичная конструкция имеет немалый вес, что потребует дополнительного усиления фундамента.

Для устройства буржуйки лучше всего подойдут металлические трубы из нержавейки или легированной стали. У изделий из металла имеется ряд преимуществ:

  • небольшой вес;
  • простота сборки;
  • долгий срок службы.

Эксплуатация печи

Инструкция по использованию

Перед началом эксплуатации такой чудо-печи необходимо ознакомиться с инструкцией по ее использованию, которая приведена ниже:

  1. Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
  2. Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
  3. После установки фитиля горелка и решетка возвращаются на свои места.
  4. Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
  5. Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
  6. Осуществляется розжиг горелки.
  7. Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
  8. Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
  9. При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
  10. Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Меры безопасности

Необходимо знать и меры предосторожности, несоблюдение которых может сделать процесс эксплуатации печи опасным. Основные правила безопасности приведены ниже:

  1. Чудо-печь категорически запрещено использовать в помещениях при полном отсутствии вентиляции.
  2. Печь не должна располагаться в непосредственной близости от мебели, поскольку это может привести к ее возгоранию.
  3. Печь нельзя использовать в помещениях, где хранятся легко воспламеняемые материалы или горючие жидкости, поскольку это может стать причиной возникновения пожара.
  4. Не допускается использование вместо солярки других разновидностей топлива, если они не указаны в прилагаемой к отопительному прибору инструкции.
  5. Пользоваться печью могут только совершеннолетние люди, нельзя оставлять работающий отопительный прибор в помещении с детьми без присмотра взрослых.
  6. Нельзя оставлять включенную печь в помещении без присмотра.
  7. Необходимо избегать попадания на чудо-печь любых жидкостей, в том числе и обычной воды.

Нельзя оставлять включенную печь в помещении без присмотра.

Установка буржуйки на штатном месте

Печь буржуйку мы собрали, теперь займёмся её установкой. Для этого подготавливается основание. Печку нельзя устанавливать на земляные полы – она их постепенно продавит. Нужно заливать бетонную стяжку, на которой будет стоять сама печь. Если имеются готовые полы из бетона, одной проблемой в процедуре установки будет меньше. В случае с установкой буржуйки на деревянные полы, на них необходимо постелить лист металла толщиной 1-2 мм. Такой же лист должен располагаться перед топкой – это предотвратит возгорание при случайном выпадении угольков.

Рекомендуется выполнить установку защитной рубашки из кирпича. Она предотвратит ожоги и обеспечит равномерную отдачу тепла.

Чтобы максимально правильно установить буржуйку в гараже, воспользуйтесь следующей рекомендацией – отступите от ближайших стен 50-60 см. Тем самым вы избежите их перегрева и уменьшите тепловые потери. Рекомендация справедлива для кирпичных, бетонных и деревянных стен. В случае с деревом она становится обязательной (расстояние до деревянной стенки должно составляет 1 метр, рекомендована их обкладка кирпичом или обшивка асбестом). Также можно обшить стенки металлом для отражения тепла. Расстояние до автомобильной техники составляет минимум 1,5 метра (лучше 2 метра).

Отопление гаража буржуйкой будет более эффективным, если она будет располагаться не у гаражных ворот, а у противоположной стенки

Отдельное внимание уделяем отдушине – убедитесь, что в гараже есть отверстие для поступления наружного воздуха. Иначе уровень кислорода в помещении будет слишком низким. Не забудьте отодвинуть от места установки буржуйки канистры с машинным маслом, бензином и прочими воспламеняющимися жидкостями

Также отодвигаем всё, что умеет гореть – ветошь, пластик, древесину и т. д.

Не забудьте отодвинуть от места установки буржуйки канистры с машинным маслом, бензином и прочими воспламеняющимися жидкостями. Также отодвигаем всё, что умеет гореть – ветошь, пластик, древесину и т. д.

Полезные советы

Стоит придерживаться следующих советов профессионалов при самостоятельном изготовлении печи для гаража:

  • для увеличения тепловых свойств печи можно срезать верхнюю часть чуть ниже шва. Это позволит увеличить воздушную камеру, но этим можно уменьшить размер топки;
  • электрические модели – это самые удобные в использовании. Они являются пожаробезопасными, но обходятся в разы дороже, чем, например, дровяные варианты;
  • установку газовых моделей лучше доверить профессионалам;
  • капельницы рекомендуется ставить в помещениях с хорошей вентиляцией. Такая модель не дымит, но оставляет неприятный запах, от которого не избавиться при помощи подручных средств;
  • стены возле буржуйки можно обшить металлическими листами. Они будут нагреваться, давать дополнительное тепло.

О том, как изготовить печь для гаража самостоятельно, смотрите в следующем видео.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

  • предельная масса – 30 кг;
  • вместительность – до 12 л;
  • стандартный размер – 70x50x30 см;
  • средний расход топлива – 1 л/час;
  • диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

  • труба из стали;
  • две металлические емкости;
  • стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

  1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
  2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
  3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
  4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
  5. Приваривание патрубка на верхней емкости.
  6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

  • очень длинный дымоход, который должен быть не менее 4 метров в высоту;
  • требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
  • емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Еще одна вставка из кадьяка в историю отдельно стоящей печи …

Привет, народ! Я редко публикую здесь сообщения, в основном я владею всеми доступными знаниями. Однако у меня есть история, которую нужно рассказать, и мне нужен совет / помощь. Сначала история … Вот ссылка на фотографии печи: http://www.globalsoftware-inc.com/coolerman/1335/Shop_Stove.htm

Я только что купил вставку для печи Кадьяк за 150 долларов для использования в моем гараж / магазин. Гай сказал, что она была вывезена из дома его родителей в 1986 году, и он подумал, что это печь 1976 года.

Все было ржавым и изъеденным из-за того, что много лет оставалось в сарае, но металл был прочным. Он действительно тяжелый, и мне пришлось использовать сборщик вишен, чтобы перемещать его! Я обработал его пескоструйным аппаратом, сломал болты вентиляционных отверстий, пытаясь их открутить, заменил их новыми, заменил прокладки и нанес три слоя краски BBQ Black. Получилось неплохо. Затем я поместил его на 16-дюймовые блоки дымохода, чтобы оторвать его от пола, чтобы облегчить загрузку и предотвратить попадание паров бензина.(Я не храню газ или другие легковоспламеняющиеся вещества в своем гараже, но я паркуюсь в нем. Утечки бензобака случаются.)
Теперь я мог измерить дымоход. Для печи требуется труба диаметром 8 дюймов. Заказал одну 60-дюймовую секцию оцинкованной трубы класса A, которую я покрасил в черный цвет BBQ, одну нержавеющую крышку, две четырехфутовые секции одинарной стены, одну 11-дюймовую одинарную стенку, один переходник для плиты и один демпфер в сборе.У меня уже была опора крыши, оставшаяся от установки камина. Все, что мне нужно было сделать, это изготовить опору Uni-Strut для кронштейна опоры крыши. Общая высота дымохода от топки до верхней части трубы класса А = примерно 15 футов. У меня верх секции класса A (высота НЕ включает колпак) на 2 фута выше пика крыши и чуть более 3 футов над металлической крышей. Я завершил установку в эти выходные.

Проблема: Установил плиту следующим образом: заслонка трубы закрыта, дверца открыта. Разводил небольшой костер (3 раскола поверх растопки и бумаги). Зажгите его при открытой двери, чтобы он заработал. Теперь, если я закрываю дверь и широко открываю оба вентиляционных отверстия, чтобы разжечь огонь, он делает следующее: сначала он начинает трепетать, пффтт, пфффтт, что-то вроде пульсации.Если оставить в этом состоянии на долгое время, все пффттинг превращается в громкое гудение, дым и пламя вылетают из вентиляционных отверстий и вокруг якобы герметичных дверных прокладок. Пару раз, прежде чем я успел дойти до этого, раздался очень громкий у-у-у-у-у-у. и дым вылетал бы только на пару футов. Затем последовала странная тишина, затем УУУФФ! снова, на этот раз с пламенем. Я предполагаю, что печь сама дует, а затем снова воспламеняется? Единственный способ остановить это — либо открыть дверь, либо задушить ее до того места, где почти не поступает воздух.После подавления он успокаивается и горит, но очень низко. Я не могу получить сильный ожог, не открывая двери. Какие-либо предложения? Он наполняет мой магазин дымом, что я не имел в виду! Остальные фотографии установки я выложу по этой ссылке завтра.

печная труба через стену гаража

печная труба через стену гаража

А почему вентилируемые тарелки? Выберите место для вашей печной трубы. МОГУ ЛИ Я ПРОПУСТИТЬ ДРОВЯНУЮ ПЕЧЬ В НЕЗАКРЫТУЮ ДЫМОХОД? Дымоход иногда называют соединителем.При том, что да, по крайней мере, двустенная труба класса А для наружного использования. Все дымоходы должны выступать не менее чем на 3 фута над поверхностью крыши и на 2 фута выше, чем все части здания в пределах 10 футов от самого дымохода. 95 Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а двойная стена должна быть заключена в коробку или в клетку на верхних этажах. Шаг 2. Планирование дымохода. Если для вашей установки требуется диаметр 10 дюймов, вам необходимо использовать дымовую трубу Durablack.Или мне следует оставить воздушный зазор между муфтой и дымовой трубой и насыпать минеральную вату по внешней стороне рукава? Если вы устанавливаете дровяную печь или печь на гранулах, проводя дымоход через внешнюю стену… Строительные нормы, касающиеся смещений и поворотов в системе, гласят, что расстояние, проходящее в смещении, не должно превышать 20% от общей длины. системы. Это связано с тем, что горячие газы хотят только подниматься, и каждый поворот или отклонение вертикального участка дымохода является препятствием или препятствием для этого.Гаражи с наклонными потолками вентилируются так же, как и стандартные вентиляционные отверстия на крыше, но требуют особого внимания. в нем есть открытый огонь, я думаю, это называется топка, так как в нем есть заслонка, есть дымоход, который, кажется, сидит поверх него. мне сказали, что это система дымохода Parker, похоже, что они находятся в металлические секции, мне сказали, что они заполнены глиняными шарами, это также звучит очень тяжело наверху, есть что-то похожее на квадратную дымовую трубу. Я понятия не имею об этом. 5–5 дюймов) вам потребуется переходник с одинарной на двойную стенку, а для увеличения диаметра (т.е.е. Если вентиляция крыши неудобна или непрактична, лучше подойдет стенная вентиляция. Большое спасибо за ваш запрос. Единственное исключение из этого правила — печи, одобренные DEFRA. Другой отвод 45 ° или тройник можно один раз подсоединить через стену, чтобы повернуть систему в вертикальном направлении. Посмотрите вверх … Планирование новой системы дымохода поначалу может показаться сложным, но с помощью этого руководства мы надеемся раскрыть тайну создания двустенной системы, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке мы все можем понять (выделено жирным шрифтом).Есть другие мысли? Могу я вместо того, чтобы проходить через свес крыши, наклониться к краю свеса, а затем вверх? В-третьих, совместите Flashing с ошейником Twin Wall Storm, чтобы сидеть прибл. Труба одностенная печь используется в стандартных установках дровяной печи. Эта система дымохода с двойными стенками будет проходить либо внутри (через этажи здания и выходить через поверхность крыши), либо снаружи (проходит через внешнюю стену и поднимается вверх снаружи здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.Hi 6) Опоры балок достаточны для поддержки внутренней системы с помощью регулируемых настенных кронштейнов, обеспечивающих опору для внешней системы максимум каждые 2 м. как насчет кровельного ремня, как вы запечатываете его на трубу. У меня есть кирпичный камин, в котором будет установлена ​​дровяная горелка, но мне нужно пропустить стекловидную трубу через внутреннюю кирпичную обшивку (за дровяной горелкой), затем через 100-миллиметровую полость и 100-миллиметровый плотный бетонный блок под углом 45 градусов к стекловидному телу. Затем труба будет соединена с двустенной трубой в новом дымоходе (здесь будет регистровая пластина).Измерьте свою печную трубу и узнайте ее диаметр. Твердые противопожарные пластины предназначены только для газовых систем. Как на меня повлияют Правила экологического дизайна 2022? Правильный способ установки пропанового обогревателя или печи — это проложить газовую линию от резервуара во дворе или гараже через стену к прибору в доме. Единственная форма поддержки, которая обычно требуется для внешней системы с двойными стенками, — это регулируемые или фиксированные настенные кронштейны, прикрепленные к внешней стене дома и закрепляющие систему дымохода не более чем через каждые 2 м.Большинство гаражей представляют собой одноэтажные конструкции без чердака, поэтому вентиляция печи через крышу относительно проста. Типичный стандарт требует, чтобы одностенная труба печи сохраняла зазор не менее 18 дюймов от любого горючего материала. Установите печь на гранулах в гаражной мастерской или вне здания с этими преимуществами. Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка одностенной печной трубы, покрытой стекловидной эмалью. Я недавно присматривался к дровяным печам.Просто закройте это соединение термостойким цементом или силиконовым герметиком с температурой не менее 1200 ° C. Если вы обнаружите, что у вас есть другие препятствия, то дымоход, к сожалению, придется переставить. Спасибо за любые предложения. Последний аспект вашей системы дымохода — это обеспечение необходимой общей высоты и выбор подходящего вывода…. Нужно ли мне использовать прокладку, чтобы пройти через эту внутреннюю стенку, или можно загерметизировать отверстие для стекловидной трубы. Три основных преимущества запуска дымоходной системы с одностенными трубами заключаются в том, что они связаны с традиционной эстетикой дровяной печи, могут выдерживать температуры, возникающие в выходном патрубке из-за эмали, и передают много тепла наружу. трубу, максимизирующую тепловую мощность, производимую печью.Вентиляционная труба подсоединяется к переходнику на задней панели печи, затем выходит через пластину настенного переходника на расстояние не менее шести дюймов от внешней стены. Вы рекомендуете использовать / устанавливать «дополнительный» воздухозаборник в задней части печи, или это действительно не обязательно? Это измерение действительно по линии под углом 45 градусов (горизонтальные линии НЕ допускаются), и то, что вы видите другие подобные дымоходы, не означает, что они безопасны, законны или хорошо работают. Мой двустенный дымоход проходит сквозь стену.И последний аспект вашей системы дымохода — это обеспечение необходимой общей высоты и выбор подходящего вывода…. Я вижу много дымоходов на улице на 2 метра такой же высоты. Простое выведение дымохода из окна или через стену может привести к опасным условиям. Какой я должен стоить? (Высота гаража до карниза составляет около 22 футов). Я мог бы построить стальную решетку вокруг трубы, чтобы никто не коснулся ее и т. д. на втором этаже. Я знаю, что должен быть воздушный зазор 60 мм от дымовой трубы до любых комби.Определите необходимое количество длин дымоходных труб. Дымоход должен выступать не менее чем на 3 фута над самой высокой точкой, где он проходит через крышу, и быть как минимум на 2 фута выше любой части здания в пределах горизонтального расстояния 10 футов (Рис. 2). Мой зимний сад типа «Оранжерея» будет иметь 500-миллиметровые (внешние) кирпичные столбы по углам, в том числе там, где будет сидеть дровяная горелка. При такой компоновке неплохо было бы включить защитную пластину для стен, чтобы выхлопные газы не обесцвечивали саму стену.Также важно иметь в виду; горячие газы хотят подниматься вверх, поэтому прямая вертикальная длина в начале системы способствует этому. Нас интересует только внутренний диаметр системы и, таким образом, поддержание одинакового диаметра повсюду (т. Е. Если диаметр печного трубопровода превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. Ваш очаг будет заложен, а плита установлена ​​на место. Комплект сменных прокладок для дровяной печи для дровяных печей — прокладки из пропитанного графитом стекловолокна и клей (веревка 1/2 «x 84») 4.6 из 5 звезд 1538 $ 17,95 $ 17. Мне нужно было бы провести двустенный дымоход для печи через плоскую крышу, которая покрывает одноэтажную часть дома. Делаете ли вы что-нибудь подходящее для дачи? Полный комплект — это то, что мы ищем. Мы предлагаем широкий ассортимент печей, идеально подходящих для дачи, и можем посоветовать безопасную и эффективную систему дымохода с двумя стенками. там, где проходит труба, зацементировано вокруг дымохода, я слышу хлопки, когда он остывает, это нормально.Стук — это нетипично, и я бы посоветовал вам обратиться за помощью к зарегистрированному инженеру HETAS. Если дымовая труба проходит через стену, ее придется снова зачистить до кирпичной кладки. К этому типу вытяжки относится горизонтальная дымовая труба, идущая от дымохода к отверстию в стене гаража. Я не могу найти никакой информации, говорящей мне, следует ли мне покупать дымоходную систему 5 ″ или 6 ″. Для внешней системы двойных стен, поднимающейся вверх по любой стене, кроме фронтона, вы должны учитывать два требования строительных норм: если подниматься вверх по фронтону, вышеуказанное все еще применяется, но с одним предостережением: пара дополнительных моментов, которые часто возникают, касаются смежных здания и слуховые окна: a) Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2. 3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном. B) Любые соседние здания в пределах 2,3 м от вашей дымоходной системы, к сожалению, также должны быть очищены. Никогда не пропускайте дымоход через стену, потолок, пол или окно. Самая эффективная форма дымохода — это вертикальный внутренний дымоход, однако в системе допускается до 4 изгибов или поворотов, если вам нужно объехать препятствие на пути в виде изгибов под 45 ° (никогда на 90 °). ), а на стропилах следует использовать опору для крыши в качестве окончательной формы опоры.В некоторых ситуациях преф … Лучше всего разместить его на высоте 36 дюймов по стене от плиты. Распространено заблуждение, что система увеличивается при переходе от одностенных к двустенным дымоходам просто из-за изменения общего размера трубы, но это неверно. Мы подробно объясняем, как перейти от одностенной черной дымовой трубы к двустенной изолированной дымоходной трубе. если соответствующий экран установлен либо на трубе, либо на горючей поверхности. Сам дымоход начинается в том месте, где дымоход встречается со стеной.Купите дымоход, который хотите установить. Установите печную трубу, дымоходную трубу и комплекты дымохода и многое другое — Discount Chimney Supply, Inc. Печная труба используется для окончательного внутреннего соединения дымохода или комплекта дымохода с устройством. Будет ли это по-другому, если я использую для потолка не гипсокартон (деревянные балки), а противопожарный? И если газы не поднимаются, они охлаждают, теряют свою мощность и откладывают сажу и т. Д. В системе. Для наиболее эффективной работы выберите решение для вентиляции с небольшим количеством изгибов.Я также купил красивую двухстенную трубу DuraVent DuraPlus. И узкий охватываемый патрубок должен находиться только в нижней части трубы, а не наоборот, независимо от того, подходит ли он лучше в перевернутом виде, поскольку вы не сможете подсоединить переходник одинарной стенки к двустенной не с того конца. . К этому типу вытяжки относится горизонтальная дымовая труба, идущая от дымохода к отверстию в стене гаража. Тем не менее, Flashings не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; либо подходит для черепичной / шиферной крыши, либо нет.Он будет иметь тот же внутренний диаметр, что и у выпускной манжеты вашей печи (стандартные 5 или 6 дюймов, но может быть 7 или 8 дюймов), и войдет в отверстие внутри манжеты через охватываемый патрубок на нижнем конце трубка. Сам дымоход начинается в том месте, где дымоход встречается со стеной. или он может отклониться на несколько футов? Именно здесь вступает в действие дымоход Twin Wall. По сути, это сводится к тому, что эти плиты требуются везде, кроме пола чердака, но даже там это рекомендуется. Вентилируемые противопожарные плиты, которые иногда продаются как «прокладки для противопожарных остановок», должны крепиться к потолку или полу всякий раз, когда система выходит и / или входит в жилое пространство.Есть 4 элемента Twin Wall, необходимых для безопасного прохождения вашей системы через внешнюю стену; Стенная гильза 45 °, две отделочные пластины и фиксированная или регулируемая длина трубы с двойными стенками, достаточной длины, чтобы проходить сквозь стену при подъеме под критическим углом 45 °. Кроме того, не рекомендуется герметизировать стену к трубе, так как из-за теплового расширения она может треснуть, поэтому вы должны оставить минимальный зазор по всей длине трубы, в 1,5 раза превышающий ее собственный диаметр (для трубы диаметром 125 мм требуется 187,5 мм пространства. например, наоборот).Во-вторых, очень важен выбор правильной оклады для вашей крыши. для моего 6,2-метрового дымохода я могу двигаться боком только на 1,4 метра. Куски будут соединены вместе, чтобы он мог пройти либо через потолок, либо вдоль внешней стены. Для деревянной конструкции необходимо обеспечить безопасный зазор 60 мм по всей длине дымохода, хотя это может варьироваться в зависимости от марки используемой стены Twin Wall). Существует ряд причин, по которым установщики занимают разные позиции в отношении приемлемости гаражных установок, и большинство из них связано с различиями в том, как интерпретировать стандарты CSA B365-10 «Правила установки для приборов и оборудования для сжигания твердого топлива». Это действительно зависит от того, какая печь вас интересует и где вы устанавливаете. Можно пропустить этот шаг и подсоединить дымоход с двойными стенками непосредственно к выходному воротнику с помощью переходника, однако со временем это может потускнить отделку трубы с двойными стенками из нержавеющей стали или полностью удалить покрытие с черной трубы с двойными стенками. Постройте деревянную рамку вокруг дымохода и добавьте штукатурку или сайдинг, чтобы обеспечить более привлекательный вариант вентиляции. Этот метод вентиляции приводит к образованию высокого изолированного дымохода, идущего вверх по стене гаража, который может визуально отвлекать.От печи можно использовать столько одностенных труб, сколько требуется (но должно быть сведено к минимуму), но вы должны преобразовать их в изолированные дымоходы с двойными стенками как минимум за 6 дюймов (150 мм) до достижения нижней стороны потолка / крыша или внутри вашей стены. Ваш электронный адрес не будет опубликован. Дымоход используется для подключения печи к каменному или сборному металлическому дымоходу. Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов). Краткое пошаговое руководство по установке без дымохода.В соответствии со строительными нормами, тройник (или колено) 90 ° можно использовать только непосредственно в заднем выпуске печи и ни в каком другом месте в системе. Это необходимо для того, чтобы холодный воздух мог проходить между этажами, сохраняя внешние края дымохода как можно более прохладными, но при этом задерживая возможное распространение огня. Купите двустенную или трехстенную трубу для дровяной печи. Имейте достаточно трубы, чтобы она выступала выше любой другой трубы или вентиляционного отверстия в крыше. Не прокладывайте дымовую трубу около потолка, так как горячая труба может создать опасность возгорания.В гараже была печь [задолго до меня] с дырой в потолке [простой корабельный пол на очень простом чердаке; без внутреннего покрытия стоек на потолке, крыше или стенах] и прямо через крышу (все в одной стене, судя по трубам, проложенным на чердаке! Чтобы выйти из комнаты и пройти через стену под углом 45 градусов, потребуется около метра, поэтому он говорит, что я могу сдвинуть дымоход вбок только примерно на 0,4 м. Важнейшие строительные нормы, которые следует учитывать на этом этапе, касаются внутреннего диаметра вашей дымоходной системы.Очевидно, что это столб с двумя курсами и изоляционным пространством, поднимающийся из карликовой стены, огибающей основание зимнего сада. Дымовая труба не должна проходить через воспламеняемый пол или потолок, чердак, крышу, кладовку или скрытое пространство. Прямые дымоходы и дымоходы имеют лучшую тягу и способствуют более чистому горению огня. Привет, однако с этого момента мы не проходим сквозь стену, а, скорее, поднимаемся вверх по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.Их довольно легко понять, но, пожалуйста, имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные. незаконно пропустить одностенную трубу через стену, потолок или крышу, Утвержденный документ J действующих Строительных норм, Стекловидная эмалированная труба для одностенных печей, термостойкий цемент или силиконовый герметик 1200 ° C, Утвержденный документ J Строительных норм , Конкурс «Светящиеся угли» — ВЫИГРЫВАЙТЕ ваучеры M&S на 200 фунтов стерлингов, устройте уют в саду этой зимой с помощью этих советов экспертов «Установка печей — затраты, опасности и рост запросов».Монтаж изолированной двустенной дымоходной трубы класса А через плоский потолок может быть выполнен самодельными домовладельцами и является экономичным и эффективным способом обогрева жилого помещения. Для этой работы мы поставляем продукцию ведущих мировых брендов, таких как Vitcas, Kos и Envirograf. Это должен быть лист толщиной не менее 24 мм или толще — чем ниже толщина, тем толще металл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды. Вы должны переоборудовать одностенную трубу в двойную стену на расстоянии не менее 150 мм от нижней стороны этого потолка.Шаг 1 — Найдите место. 8) Проходя через поверхность крыши (внутреннюю) или за линию крыши / водосточного желоба (внешняя), системы двойных стен должны достигать минимальной высоты по вертикали 1 м для создания минимального горизонтального зазора 2,3 м. Диаметр дымовой трубы должен быть таким же, как диаметр выходного отверстия топки. Мне нужно установить Hwam 2360 в моем бунгало с дымоходом, установленным сверху (без изгибов). Если вентиляция крыши неудобна или непрактична, лучше подойдет стенная вентиляция. ). Нет. Обязательные поля отмечены *. Вентилируемые противопожарные плиты должны быть закреплены на потолке или полу, когда система выходит и / или входит в жилое пространство.Он используется вместе с изолированным тройником, поэтому дымоходную трубу можно провести через внешнюю стену и вверх вдоль здания до его окончания над линией крыши. Возможно, использовалась неподходящая штукатурка, и вы не допускаете теплового расширения и сжатия этой трубы. Для каждого потолка / балки, через которые вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора.

Отопление — Почему не используется одностенная труба для выхлопной трубы дровяной печи на верхних этажах?

Отопление — Почему не используется одностенная труба для выхлопной трубы дровяной печи на верхних этажах? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 17к раз

Недавно я искал дровяные печи.Во многих установках используется печная труба, которая проходит прямо через потолок и выходит из крыши. В большинстве из них используется одностенная труба для первой комнаты (комнаты с печью), а затем через второй этаж и секции чердака / крыши используется изоляционная труба с двойными стенками.

У меня вопрос, по какой причине не используется одностенная труба для помещения второго этажа? Конечно, это позволит использовать больше тепла печной трубы для обогрева верхнего этажа? (обратите внимание, я имею в виду верхнюю комнату, а не чердак).

Единственные возможные причины, которые я вижу:

  • Пожарная опасность. Но в этом случае нельзя было поставить вокруг трубы защитный кожух, чтобы ничто не касалось ее?

  • Повышенное накопление креозота. Но мы не говорим здесь о большой разнице температур — так будет ли это иметь такой плохой эффект?

Спасибо

Создан 13 дек.

UpTheCreek

9118 золотых знаков1212 серебряных знаков1919 бронзовых знаков

3

Вы должны использовать трубы с двойными стенками, когда проходите через стены и пол, и что бы то ни было, потому что двойная стена и пространство между трубами достаточно охлаждают, чтобы они могли соприкасаться со стеновыми материалами.Одностенная труба будет достаточно горячей, чтобы воспламенить окружающие материалы.

Кроме того, во многих агрегатах каминного типа используется труба с двумя стенками, которая вводит воздух для горения через внешнюю трубу и выпускает горячий воздух через внутреннюю трубу, но это не будет использоваться вместе с одностенной трубой.

Share This Post  :

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
