Компания «Макстелком» первой в России разработала аппарат для сварки оптоволокна. Устройство по ряду показателей не уступает зарубежным аналогам и имеет свои ноу-хау. В саму компанию уже вложили i70 млн один из фондов РВК, структуры правительства Москвы и другие инвесторы.

Российская компания «Макcтелком» представила образец разработанного ею сварочного аппарата AFS-10 для монтажа оптоволоконных кабелей. Производство данного устройства планируется начать летом текущего года, переговоры об этом ведутся с площадками в Москве, Подмосковье, Перми и Калининградской области.

Сейчас в России подобные аппараты не производятся. В СССР для сварки оптоволоконных кабелей использовался аппарат «Сова», который по своим характеристикам морально устарел. Для прокладки кабелей в настоящее время используется оборудование азиатских производителей.

Соответствующее оборудование японских и корейских компаний (Sumitomo, Fitel, Swift, Fujikura) стоит от $4,8 тыс. до $6,5 тыс. Устройства китайских производителей — от $2,5 тыс.

В «Макcтелкоме» уверены, что их продукция иностранным аналогам по своим техническим характеристикам не уступает, а в условиях падения курса рубля у компании будет ценовое преимущество.

Стоимость AFS-10 составит i120-150 тыс. При этом устройство на 80% состоит из российских комплектующих, соответственно, дальнейшее падение рубля не приведет к его удорожанию. В то же время AFS-10, как и зарубежные аналоги, обладает компактными габаритами: 117x159x52 мм, вес — 835 г. Объем первой партии составит 10 тыс. штук, переговоры о продаже оборудования уже ведутся с «Ростелекомом» и МГТС.

Есть у разработчиков из «Макстелкома» и свои ноу-хау. Обычный сварочный аппарат примерно после 1 тыс. сварок надо относить в сервис-центр для очистки и замены электродов. В AFS-10 этого делать не нужно — достаточно самостоятельно сменить некий картридж, цена которого составляет всего около $10. В результате стоимость 100 сварок на аппарате «Макстелкома» оценивается в $3,2, тогда как на аппаратах японских и корейских производителей — $5-9,7.


Аппарат для сварки оптоволокна «Макстелком» AFS-10 на 80% состоит из российских комплектующих

Помимо технологии катриджей, «Макстелком» также запатентовал печку, которая нагревает необходимый для спайки кабелей пластик. Разработанная компанией печка обеспечивает больший нагрев, и, соответственно, уменьшает время спайки. Кроме того, аккумулятор AFS-10 можно подзаряжать не только от сетевого адаптера, но и от разъема mini-USB. В первом прототипе AFS-10 использовался еще и сенсорный экран, но впоследствии от него было решено отказаться.

В «Макстелкоме» надеются, что разработанный компанией аппарат поможет в распространении оптоволоконных кабелей не только в магистральных каналах, но и на уровне последней мили. Сейчас монтажники бояться использовать оптоволокна, предпочитая применять более простую в прокладке так называемую витую пару, но в компании хотят изменить эту тенденцию.

Искусственный интеллект помог сохранить редкий язык

Инновации для промышленности

Коммерческий директор «Союз-Телефонстроя» (занимается строительством сетей связи) Денис Касьяненко считает разработку «Макстелкома» весьма перспективной. «Цена AFS-10 выглядит конкурентоспособной, а габариты устройства даже меньше, чем у зарубежных производителей, — говорит Касьяненко. — Благодаря же технологии сменных картриджей нашему отделу эксплуатации будет гораздо проще работать. К тому же «Макстелком» обещает маркировать аппараты под крупных клиентов, что исключит ситуации, когда недобросовестные монтажники получают со склада оборудование и затем его подменяют».

Сварочные аппараты для оптоволокна осуществляют спайку либо оболочки кабеля (к числу таковых относится и AFS-10), либо его сердцевины. Первый тип аппаратов более простой, он допускает потерю сигнала в сваренном оптоволокне на уровне 0,05 дБ. Между тем, если речь идет не о каналах последней мили, а о магистральных каналах, то здесь требуется меньший уровень потерь — 0,02 дБ.

В таких случаях используют аппараты для сварки по сердцевине. В «Макcтелкоме» обещают сделать в следующем году такое устройство, при этом оно, в отличие от зарубежных аналогов, будет столь же компактных размеров, что и AFS-10.

«Макстелком» основан выпускниками МГТУ им. Н. Э. Баумана Максимом Гладиловым и Михаилом Колосянко. Компания уже успела привлечь ряд инвесторов. Структуры правительства Москвы предоставили компании субсидии на общую сумму i13 млн, а фонд Бортника выделил компании гранты.

Дроны, роботы и VR: какие инновации востребованы в металлургии

Инновации для промышленности

30% акций «Макстелком» приобрел фонд «Гражданские технологии ОПК» (управляет средствами РВК), еще 20% акций купил фонд Amalthera Capital Partners (создан бывшим вице-президентом телекоммуникационного подразделения «Альфа-групп» Евгением Думалкиным и предпринимателем Сергеем Бондаревым).

Всего в компанию было инвестировано i70 млн, при этом ее общая оценка составляет $8 млн. «Макстелком» намерен привлечь новых инвесторов и выйти на международный рынок. К 2017 г. компания хочет войти в ТОП-3 мировых производителей сварочных аппаратов для оптики и занять 10% рынка. Сам рынок стремительно растет: если в 2009 г. его объем составлял $300 млн, то в прошлом он достиг $467 млн, а к 2020 г. должен вырасти до $1 млрд.

• ИТ-маркетплейс Market.CNews: выбрать лучший из тысячи тариф на облачную инфраструктуру IaaS среди десятков поставщиков

Игорь Королев




Монтаж ВОЛС. Сварка оптоволокна — asp24.ru

В прошлых статьях мы говорили об этапах, предшествующих непосредственно сварке — разделке кабеля и подготовке оптических волокон. В сегодняшней статье — сам процесс сваривания волокон пошагово.

Сварка оптоволокна чем-то напоминает работу ювелира. Если даже подготовка волокон требует большой аккуратности и четкости движений, то что говорить непосредственно о процессе сварки. Только чистые руки, никакой пыли и ни в коем случае не трогаем очищенное волокно пальцами.

Убираем все лишнее и оставляем на рабочем столе:

1. Скалыватель.
2. Сварочный аппарат.
3. Емкость со спиртом, для протирки волокна.
4. Салфетки безворсовые.
5. Стриппер (для зачистки волокна, если понадобится).
6. Муфту или кросс (уже подготовленные).
7. Пинцет.
8. Изолента (для сбора осколков волокон и крепления переходов в кроссе).



Скалыватель

Скалыватель — это механическое высокоточное устройство. Основное назначение — создать как можно более плоскую и перпендикулярную оптоволокну поверхность скола.

Скалыватель — довольно дорогое устройство. Но его применение полностью оправдано. Вручную разломать оптоволокно пинцетом, или старым советским набором — лезвием и резиновым ластиком — и получить хотя бы сколько-нибудь ровный скол — невозможно. А ведь именно от качества скола зависит качество сварки.

Если вы попытаетесь сварить два не слишком ровно сколотых волокна, то получится примерно такое:

На снимке видно, что поверхности сколов попросту не соприкасаются, образовался «пузырь».

Каков принцип действия большинства скалывателей?
1. Оптоволокно (очищенное от лака)  закладывается в аппарат и фиксируется.
2. Ножом (в разных моделях скалывателей он может быть из твердой стали или алмазным) делается микроскопический надрез на волокне.
3. К волокну прилагается усилие, и, благодаря ему, волокно раскалывается в месте надреза (в идеале).



На практике один из самых неприятных моментов работы с устройством — это когда волокно ломается вовсе не в месте надреза, т.е. портится. Особенно часто такие фокусы скалыватель начинает выкидывать в холодной и влажной среде.

Как оценивается качество скалывателя?

При выборе устройства учитывается:

• насколько приближен к перпендикуляру угол скола;
• насколько ровную поверхность скола дает скалыватель;
• каков процент сломанных волокон;
• каков ресурс работы устройства;
• насколько продумана эргономика устройства.



Конечно же, скалыватели бывают разные — дешевые и дорогие, китайские и японские, специализированные и давно устаревшие. Общий совет при выборе:

Не экономьте на скалывателе, если есть возможность!

Потому что хороший скол — это 50% работы и успеха пайщика, и чем меньше будет брака, чем удобнее продуманы операции на скалывателе — тем быстрее будет идти работа.

Порядок действий при скалывании оптоволокна

• Зачищаем волокно от лака.
• Тщательно протираем салфеткой, смоченной спиртом — проворачивая вокруг оптоволокна, чтобы снять всю грязь.
• Аккуратно закладываем в канавку скалывателя по линейке. Важно его при этом не выпачкать. Граница, где заканчивается лаковое покрытие и начинается оголенное оптоволокно, должна приходиться на определенную цифру на линейке. Какую именно цифру — зависит от модели вашего сварочного аппарата, какая длина очищенного оптоволокна для него оптимальна. Если вы ее превысите — волокно нормально сварится, однако гильза КДЗС не будет полностью покрывать оголенную часть. Если же оно окажется слишком коротким, аппарат не спаяет концы.
• Скалываем волокно (в зависимости от модели аппарата — нажимаем на крышку или производим другое действие).
• Осторожно достаем волокно (если оно не сломалось в процессе скалывания) и ни в коем случае ничего не касаясь сколом, не цепляясь за бортики канавки ни в скалывателе, ни в сварочном аппарате, укладываем в сварочник.

Если вы все-таки чего-то коснулись, можно попытаться очистить волокно — заново протереть салфеткой, а поверхностью скола «потыкать» в спиртовую салфетку (осторожно, чтобы не сломать волокно), после этого — в сухую. Но это не дает гарантии полного очищения.

А вот как выглядит на экране сварочного аппарата волокно с пылинкой на сколе и загрязненной поверхностью:

Правила безопасности

Сломавшиеся и сколотые кусочки оптоволокна — вовсе не безобидный мусор. Мелкие стеклянные «иголочки», попав в еду, могут повредить желудок или пищевод. Попав под кожу — очень сложно удаляются, так как крошатся при попытке их вытащить. Если же они попадут в кровоток — теоретически могут вызвать опасные последствия, добравшись до сердца.

Поэтому всегда собирайте отходы из скалывателя либо в специальный контейнер, либо в любую другую емкость и ни в коем случае не выбрасывайте их просто так.

По этой же причине нельзя есть во время работы.

Сварочный аппарат и сварка

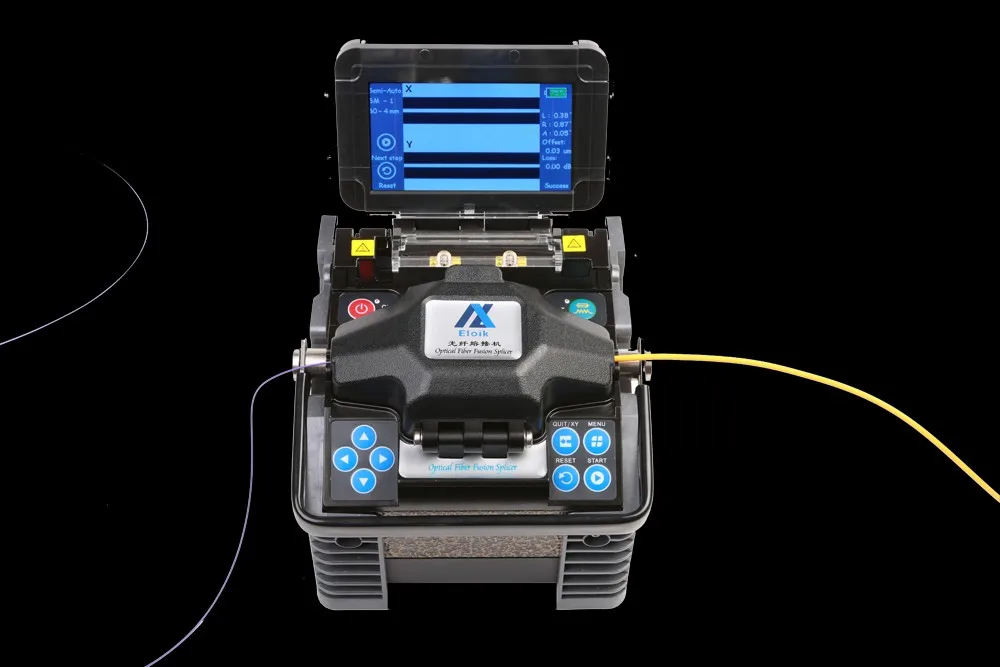

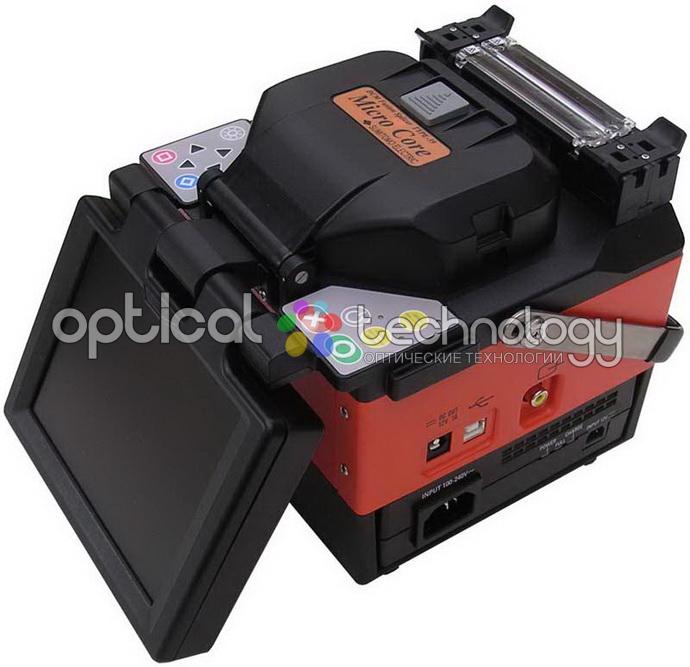

Сварочный аппарат для оптических волокон — это сложное высокоточное устройство, полностью выполняющее процесс юстировки и сварки волокон.

О видах сварочных аппаратов можно написать отдельную большую статью. Если вкратце, то основная часть моделей на рынке представлена японскими (Fujikura, Sumitomo) и китайскими (Jilong, к примеру) разработками. Японские лучше, но существенно дороже. В принципе, если перед вами не стоит задача варить особо важные магистрали — вполне можно обойтись и хорошим китайским сварочником.



Вариант подороже, японский Fujikura FSM-60S:

Вариант подешевле, китайский Signal Fire AI-7. Устройство с хорошими показателями быстрого нагрева, постороено на новой технологии центрирования ядра, имеет в своем арсенале шесть сервоприводов и автофокус. Данный сварочный аппарат отвечает всем стандартам сращивания оптоволоконного кабеля известным на данный момент:



Порядок сварки в сварочном аппарате:
1. Сколотые очищенные волокна укладываются в специальные канавки и фиксируются зажимами. Гильза КДЗС надевается на волокна заранее.
2. Аппарат начинает передвигать волокна по направлению друг к другу до тех пор, пока не зафиксирует их в своей оптической системе.
3. Устройство подает на концы волокон короткий разряд, очищая от случайно попавшей пыли. Но если на концах сколов — жирные отпечатки пальцев или грязь, которую так просто не сдуешь, она только запекается и окончательно портит скол.
4. Далее сварочный аппарат сводит волокна для окончательной сварки — по трем координатам, с нарастающей точностью. Если на этом этапе умное устройство обнаружит неровность сколов или еще что-то, что помешает их качественно сварить — процесс сварки остановится, на экране сварочного аппарата появится соответствующее сообщение.
5. Если же все нормально, подается окончательный разряд, сколы оплавляются, и аппарат во время этого придвигает их уже вплотную друг к другу. Все, волокна спаяны.
6. Далее сварочный аппарат оценивает качество сварки по изображению места стыка под микроскопами оптической системы, и на просвет определяет затухание. Следующая стадия проверки — на прочность, устройство при этом пытается развести только что сваренные волокна в стороны. Однако многие эту функцию отключают, боясь что не остывшая до конца сварка может испортиться.
7. Пайщик достает спаянные волокна, надвигает гильзу КДЗС, закрывая место сварки и прилегающее оголенное оптоволокно, и кладет гильзу в печку для усаживания.
8. После извлечения из печки гильза выкладывается на специальную полочку, чтобы остыть. В горячем виде ее нельзя располагать в кассете — есть риск сломать оптоволокно, т.к. защищающая его гильза еще мягкая. Кроме того, класть ее куда-то кроме специально предназначенной полочки тоже нельзя — горячий пластик может прилипнуть. Именно поэтому и забывать ее в печке тоже нельзя — прилипнет. Вынимать гильзу из печки нужно сразу после сигнала таймера.



На фото — сваренное волокно. Хорошо видна точка, в которой преломляется свет — место сварки.

Важно помнить:

И сварочный аппарат, и скалыватель — дорогие и сложные устройства. Да, пайщики оптоволокна работают в самых разных условиях — в канализации, на чердаках, в поле, в мороз и дождь. Но при этом нужно беречь технику от падения и ударов. Ведь не зря их чемоданчики для переноса выложены изнутри пенопластом или толстой мягкой тканью. Фирма-производитель легко определит, перестало ли устройство работать «само» или этому предшествовало падение или удар. В последнем случае гарантии не будет.

Поэтому при работе всегда проверяйте — надежно ли стоит устройство? Надежно ли стоит стол, на котором расположен сварочник или скалыватель? И т.д. Собственно, зная цену хорошего сварочного аппарата, это даже нельзя назвать фанатизмом.

Важно также регулярно проводить техническое обслуживание устройств (многие профилактические действия предусмотрены в самом аппарате и выполняются по инструкции), а не использовать до последнего.



Источник

Сварочный аппарат для оптоволокна: как выбрать и использовать?

07.02.201907.02.2019 Екатерина

Время чтения: 6 минут

Многие из современных способов передачи данных требуют использования специальных оптических кабелей. К примеру, оптический кабель (он же оптоволокно) широко применяется при передаче высокоскоростного интернета. И чем больше потребность в быстрой передаче данных, тем востребованнее  сварка ВОЛС (волоконно-оптическая линия связи).

Для ВОЛС сварки необходимо не только обладать высокой квалификацией и навыками, но еще и иметь в арсенале достойный аппарат для сварки оптики. Выбор аппаратов для работы с ВОЛС не так велик, как те же инверторы для РДС сварки или полуавтоматы. Да и цена на такое оборудование начинается от нескольких тысяч долларов. Поэтому важно правильно определиться с выбором, чтобы покупка окупила себя сполна.

Содержание статьи

• Общая информация
• Выбор аппарата
  • Метод юстировки
  • Ручная или автоматическая юстировка
  • Тип оптоволокна и количество свариваемых волокон
  • Время работы, габариты и прочее
  • На что еще обратить внимание?
• Особенности применения
• Вместо заключения

Общая информация

Прежде чем мы приступим к выбору аппарата, необходимо разобраться с самим оптоволокном. В профессиональной среде его называют волоконно-оптическим кабелем, хотя так же распространены названия «оптика» или известное вам «оптоволокно».

Оптоволоконный кабель представляет собой множество прозрачных волокон, которые обладают светопроводящими особенностями и передают оптический сигнал. Оптические сигнал — это потоки фотонов, которые движутся с большой скоростью. Оптоволокно как раз и призвано передавать эти сигналы.

Волоконно-оптический кабель может иметь различное строение. Самый простой из кабелей состоит непосредственно из волокон, термоусадочной трубочки и изоляционного материала. Но такие кабели применяются редко. Зачастую используются более технологичные типы кабелей, у которых может быть множество дополнительных слоев. Кабель с большим количеством изоляционных слоев может без проблем передавать данные, даже находясь на дне океана.

Вообще, сфера применения оптоволоконных кабелей очень обширна. Они прокладывают под землей и под водой, подвешивают, монтируют внутрь приборов либо просто оставляют на виду. При этом для каждой задачи необходимо применять свой тип кабеля. Те же кабели, прокладываемые под грунтом, должны быть защищены с помощью специальной металлической муфты.

Выбор аппарата

Выбирая аппарат для сварки оптических волокон, внимательно ознакомьтесь с его характеристиками, особенностями и дополнительным функционалом.  Сейчас на рынке представлено много моделей, которые похожи друг на друга внешне, но техническая «начинка» и стоимость существенно отличаются.

Мы рекомендуем обратить внимание на следующие критерии:

Метод юстировки

В данном случае, юстировка — это выравнивание оптоволокна для формирования соединения. Существует около 5 способов юстировки, применяемых в современных аппаратах. Нельзя однозначно сказать, какой из них самый лучший. Но практика показала, что метод юстировки по оболочке волокна самый недорогой и при этом вполне допустимый даже при работе с городскими сетями. Такой аппарат для сварки оптоволокна стоит немного дешевле остальных, но пусть вас это не смущает. Они вполне функциональны.

Ручная или автоматическая юстировка

Автоматический сварочный аппарат для сварки оптики — это стандарт. Такие аппараты стоят дороже и способны без участия мастера выравнивать оптоволокно. Ручные аппараты так же встречаются, но уже намного реже. Их единственное достоинство — более низкая цена.  Мы рекомендуем не экономить на этом и брать автоматический аппарат.

Тип оптоволокна и количество свариваемых волокон

Существует множество типов оптоволоконных кабелей, предназначенных для определенной сферы применения. Вы должны знать, какую работу будете выполнять. Поскольку сварочный аппарат оптоволокна для сварки внутренних ВОЛС может быть не предназначен для сварки внешних ВОЛС.  Также обращайте внимание на то, какое количество волокон может сварить аппарат за одну сессию. Чем больше, тем шире ваши возможности.

Время работы, габариты и прочее

Это так же не менее важные характеристики, на которые нужно обратить внимание. К примеру, ультра компактные модели подойдут для частых выездных работ, когда приходится постоянно транспортировать аппарат. Также, чем больше комплектация у аппарата, тем лучше. Словом, все зависит от конкретной модели.

На что еще обратить внимание?

Оборудование для сварки оптоволокна может стоит либо дорого, либо очень дорого. Это узкоспециализированное оборудование, поэтому производители практически не используют маркетинговые схемы обмана покупателей. В большинстве случаев дорогой аппарат для сварки оптического волокна будет представлять собой отлично собранный технологичный прибор, который стоит своих денег. Поэтому не пытайте сэкономить и купить подделку. Ведь от функционала аппарата во многом зависит качество получаемых соединений.

Сварочный аппарат оптических волокон должен быть хорошо собран. Не должно быть посторонних скрипов и непонятных звуков из корпуса устройства. Вы приобретаете профессиональный инструмент и просто не имеете права на ошибку. Поэтому внимательно осматривайте корпус и не забудьте включить аппарат перед покупкой, чтобы убедиться в его работоспособности.

Что касается производителей, что на данный момент наилучший  сварочный аппарат для оптоволокна — это японский аппарат. Они самые дорогие из всех, зато крайне надежны, технологичны и позволяют выполнять сварку высшего класса.

Особенности применения

Оптический сварочный аппараточень похож на робота, поскольку большинство сварочных операций он выполняет самостоятельно. Он также сам центрирует заготовки и определяет место будущего соединения. Но это не значит, что сварку оптоволокна можно доверить любому мастеру, вне зависимости от его квалификации.

Оптоволоконная сварка сложна и требует определенных знаний в этой области. Чтобы получить достойное соединение, вы должны правильно выполнить все подготовительные работы. К ним относится разделка волоконно-оптического кабеля, тщательная зачистка и скалывание волокон, монтаж волокон в аппарат на специальные зажимы.

Остальные действия в основном выполняет аппарат. Вам же нужно правильно его настроить, чтобы получить надежное соединение. Прибор для сварки оптоволокна всего лишь выполняет ваши команды, поэтому качества работ будет зависеть именно от мастера. Подготовка оптоволокна к сварке — это трудоемкая и точная работа, которая требует от вас максимальной концентрации.

Ранее мы уже рассказывали подробнее о применении аппарата для сварки оптики. Обязательно прочтите.

Читайте также: Сварка оптоволокна

Вместо заключения

Оптоволоконные кабели используются повсеместно. Их можно найти везде: и под землей, и под водой и даже в воздухе. Они необходимы для быстрой и бесперебойной передачи данных, например, высокоскоростного интернета. Для сварки оптоволокна необходимо обладать определенными навыками и знаниями в этой области.
