Какое выбрать сварочное оборудование для дома?

Содержание:

1. Выбираем инвертор для ручной дуговой сварки
2. Доверяем производителю
3. Выбираем аппарат для полуавтоматической сварки
4. Бюджетный вариант
5. Технические характеристики
6. Делаем выводы

Вы хотите получить легкий аппарат, который будет сваривать на порядок качественнее и проще, чем трансформатор? Мы согласны, инвертор сварочный стоит дорого. Уверяем вас, его покупка для сварки MMA не нанесет серьезного ущерба семейному бюджету. С полуавтоматами другая история. Сами по себе они стоят дороже. Но мы подобрали модели, цена которых вас, безусловно, порадует.

Выбираем инвертор для ручной дуговой сварки

Всего лишь 4 кг весит сварочный аппарат Blueweld Prestige 151/S. Место для его хранения найти просто, подойдет шкаф или антресоль. При необходимости вы с легкостью его достанете и отнесете к месту работы.

Он относится к оборудованию класса А, т.

е. предназначено для профессионального применения. Но благодаря компактным размерам и удобству в использовании он зарекомендовал себя, как отличное бытовое оборудование. Его применяют для дуговой сварки электродами с покрытием: рутиловыми, кислотными и щелочными. Комплект поставки включает принадлежности MMA и кейс, в котором их можно хранить вместе с аппаратом.

Максимальная сила тока 130 А позволяет работать со сталью толщиной до 5 мм с использованием расходных материалов диаметром 3 мм. Опытный мастер подтвердит, что для выполнения большинства бытовых задач такой силы тока достаточно. Если выполнить разделку шва, тройкой можно соединить даже более толстые материалы. Для этого вам потребуется только сноровка и терпение.

Blueweld Prestige 151/S подходит для TIG сварки. Этот режим можно использовать при работе с цветными металлами. Для этого нужно только приобрести дополнительное оборудование (специальная горелка, газовый баллон) и вольфрамовые электроды.

Таким образом, за сравнительно небольшие деньги можно купить устройство европейской сборки от именитого производителя и к тому же с отличной комплектацией.

Доверяем производителю

Если вам нужно сваривать электродом 4 мм, найдутся не менее достойные устройства. Например, Сварог ARC 160 II обладает большой мощностью и высоким ПВ (период включения 60%), свойственным моделям профессионального класса. Он не подведет своего владельца на монтажных и ремонтных работах. Производитель рекомендует его для использования в коммунальном хозяйстве, а также для частных мастеров.

Компактный корпус аппарата изготовлен из прочного огнеупорного пластика. Это позволило снизить его вес. Если бы производитель использовал металл, устройство весило бы на 2 кг больше.

В инверторе использованы транзисторы, построенные на основе широтно-импульсной модуляции. Это обеспечивает высокий коэффициент полезного действия. Инвертор экономно потребляет энергию, его можно подключать к бытовой электросети, ведь он защищен от перепадов тока, и может работать, при низком напряжении (до 205 В). В любых условиях гарантирован хороший поджиг дуги.

Что может смутить покупателя? Сварог ARC 160 II изготовлен в Китае. Многие компании — владельцы товарных знаков, размещают заказы на производство в Азии. Так поступают отечественные и зарубежные фирмы. Компания Сварог жестко следит за качеством. Контроль осуществляется в несколько этапов, начиная с проверки элементов, поступающих на сборку плат и заканчивая тестовыми испытаниями готовой продукции. Это гарантирует надежность техники, выпущенная под их маркой.

Домашнему мастеру стоит обратить внимание на

Зубр ЗАС-165 . Его выпускает отечественная компания по ГОСТу Приобретая его для бытового использования, покупатель получает гарантию на 3 года.. Он предназначен для непродолжительных работ. При этом его режим (ПВ) равен 60 %.

Зубр ЗАС-165 — отличный сварочный аппарат для дома и дачи. Он может работать в диапазоне напряжений от 180 до 250 В. За счет инверторной технологии дуга зажигается быстро, отсутствует залипание электрода. Защита от перегрева, перегрузки и от снижения рабочего тока обеспечивают спокойную и безопасную работу. С таким устройством даже начинающий сварщик будет чувствовать себя уверенно.

Еще один инвертор для сварки 4 мм электродом — ТСС САИ-200 . Он рекомендован для бытового и профессионального использования. Максимальный сварочный ток — 190 А. При работе 4 мм электродом обеспечивает глубокий провар. Аппарат используют в строительстве и при изготовлении декоративных конструкций.

Это оборудование выпускает также отечественная компания — TCC. Для наших покупателей это означает отсутствие проблем с приобретением запасных частей.

Есть мастера, которые в целях экономии денег предпочитают сами ремонтировать устройства по истечении гарантийного срока. На предприятиях существуют собственные службы по обслуживанию техники, они тоже исправляют поломки без привлечения сервисных центров. Тем и другим необходим доступ к запасным частям. В этом отношении у компании ТСС отлично налажена работа: функционирует специальный отдел поставки с сетью складов, расположенных в Москве.

Выбираем аппарат для полуавтоматической сварки

Детали толщиной более 3 мм можно соединять с помощью ручной дуговой сварки. Если домашний мастер будет работать с более тонкими материалами, например, при кузовном ремонте, ему потребуется сварочный полуавтомат. В этом случае не обязательно покупать дорогостоящее мощное устройство, ведь подойдет аппарат, который работает с проволокой диаметром 0,8 мм.

Например, BlueWeld Combi 105 , предназначенный исключительно для сварки самозащитной порошковой проволокой. В комплект входит горелка, направляющий ролик, зажим массы, сварочный щиток (маска) и даже 200 грамм проволоки, которой хватит на 0,16 кг наплавленного металла. Пользователю можно только заранее пополнить ее запас, все остальное для сварки под флюсом у него уже будет. Сварочный аппарат BlueWeld пользуется у покупателей популярностью и имеет только положительные отзывы. Пользователи довольны устройством, они уверены, что оно их не подведет.

Для работы с алюминием следует приобрести полуавтомат для MIG сварки в среде защитных газов, например итальянский

Telwin Telmig 100 . Кроме цветных металлов его применяют для работ с нержавеющей и углеродистой сталью. С его помощью соединяют материал толщиной 1-2 мм, что достаточно для кузовных работ. Аппарат выполнен в компактном корпусе, весит 20 кг. Если нужно будет работать на даче, его перевозка не вызовет затруднений.

Бюджетный вариант

Тот, кто доверяет европейскому производителю, отдаст предпочтение итальянской технике. Но если сравнить технические характеристики, многие устройства, изготовленные в Китае, выглядят привлекательно. По цене они на порядок дешевле, так как их выпускает российская компания.

Например, Калибр СВА-120 А качественно и с высокой скоростью выполняет сварку внахлест материала толщиной 3 мм. У аппарата есть и другие преимущества. Он работает не только с газовым баллоном, но и приспособлен для сварки под флюсом.

Нужный режим выбирают, изменяя полярность при подключении кабелей горелки и зажима. Наконец, устройство изготовлено на основе инверторного источника тока. Благодаря этому он весит меньше, чем выпрямители. Во время работы аппарата не происходят скачки напряжения в сети.

Технические характеристики

	Blueweld Prestige 151/S	Сварог ARC 160 II	Зубр ЗАС-165	ТСС САИ-200	BlueWeld Combi 105	Telwin Telmig 100	Калибр СВА-120 А
Тип оборудования	Инвертор MMA/TIG	Инверор ММА	Инвертор ММА	Инвертор ММА	Выпрямитель сварка под флюсом	ыпрямитель MIG	Инвертор MIG/MAG, под флюсом
Напряжение сети, В	230	220	220	220	220	230	220
Сварочный ток, А	10-130	20-160	30-165	30-190	10-80	55-100	30-120
Диаметр электрода, мм	1,6-3,2	1,6-4	2-4	2-4	0,8	0,6-0,8	0,6-0,9
Мощность, кВт	3,9	5,3	5,3	4	2,5	2,5	3,5
Габариты, мм	300х130х230	370х160х290	—	360х150х210	355х175х300	480х275х380	605х290х425
Вес, кг	4,1	7,5	8	6	12,7	20	22,3

Делаем выводы

Для сварки электродами домашнему мастеру лучше приобрести инвертор.

Он не создает проблем при хранении и переноске. Именно на нем новичку лучше осваивать приемы работы. Инвертор — оптимальный вариант для дома и дачи. В гараж для кузовного ремонта нужен полуавтомат. Перед покупкой оцените функциональность устройства, уточните, работает ли он с газом или без газа.

Все представленные в обзоре модели продаются в интернет-магазине «ВсеИнструменты.ру». По вопросу приобретения позвоните нашему менеджеру.

Как выбрать сварочный аппарат — Ковка, сварка, кузнечное дело

Набор инструментов современного домашнего мастера даёт ему возможность самостоятельно или с привлечением минимальной помощи выполнять достаточно сложные ремонтные или строительные работы. Ещё два-три десятилетия назад объём и качество этих работ были немыслимы для домашнего хозяйства, однако с развитием технологий потребительские характеристики многих видов оборудования повышаются, а стоимость – понижается. Это позволяет наполнять прилавки магазинов доступными и функциональными ручными и электромеханическими инструментами для различных видов домашних работ.

Одним из видов оборудования, которое находит активное применение в руках домашнего мастера, являются сварочные аппараты. Сделав решительный шаг из сферы исключительно профессионального использования в частные хозяйства и мелкие мастерские, в наши дни бытовое сварочное оборудование представляет собой целое семейство аппаратов различных видов, целей и способов применения. В этой статье даётся краткое описание наиболее распространённых видов бытовых сварочных аппаратов.

Трансформатор, инвертор, полуавтомат или генератор?

Именно с такими словами могут встретить покупателя, намеревающегося приобрести домашний сварочный аппарат, продавцы ремонтно-строительного магазина. Чтобы навести ясность в этом вопросе, перечислим основные характеристики этих видов сварочного оборудования.

Трансформатор – это трансформаторный сварочный аппарат, в котором сварочный ток может быть переменным или постоянным. Использует плавящийся металлический электрод. Переменным током варят чёрные металлы, постоянным – цветные и нержавеющую сталь.
Инвертор – бытовой сварочный аппарат инверторного типа. Такие аппараты в сравнении с трансформаторами имеют принципиально иную схему преобразования входного электричества для получения требуемого сварочного тока, благодаря чему их габариты и масса существенно снижены.
Полуавтомат – аппарат, с помощью которого сварка происходит в среде защитного газа, активного или инертного. Плавящийся электрод в виде проволоки подаётся с катушки в зону сварки, туда же направляется поток газа. Для сварки железных изделий используется углекислый газ, для сварки алюминия – аргон.
Генератор – это комплексное сварочное оборудование, объединяющее в себе собственно сварочный аппарат постоянного или переменного тока, и генератор электроэнергии, работающий на бензине или дизельном топливе. Сварочный генератор незаменим в условиях отсутствия стационарного электропитания. См. бензиновые и дизельные генераторы.

Даже этот краткий обзор позволяет сформировать правильное представление о том, какой именно тип сварочного оборудования наилучшим образом подойдёт к работам, которые предполагается выполнять по хозяйству. Более подробно различные нюансы выбора сварочных аппаратов рассмотрены далее.

Как выбрать сварочный аппарат для дома

Собственный дом или усадьба с точки зрения выбора той или иной модели сварочного аппарата характеризуется наличием более-менее качественного электропитания. Поэтому наиболее подходящим вариантом сварочного аппарата для дома будет трансформатор или полуавтомат, который получает электропитание от обычной розетки 220 Вольт. При этом определяющим фактором для трансформатора является тип материалов, которые планируется варить. Трансформаторный сварочный аппарат переменного тока является наилучшим по характеристикам и цене выбором для начинающего сварщика, неприхотливой и простой «рабочей лошадкой» новичка. Конечно, в разных домашних обстоятельствах могут понадобиться разные аппараты, поэтому более подробно по домашним аппаратам смотрите страницу про сварочные аппараты для дома.

Как выбрать сварочный аппарат для дачи

Особенностями дачных посёлков во многих регионах до сих пор являются перебои с электричеством и его далёкие от идеала характеристики, такие, как пониженное или повышенное напряжение. Для того чтобы качественно варить металл в таких условиях, хорошо подходят сварочные инверторы (Как выбрать сварочный инвертор). Особенностью этого вида оборудования является значительная независимость сварочного тока от параметров входящего электропитания, что делает их предпочтительными в условиях нестабильного напряжения. К тому же, инвертор нередко выполняется как портативный сварочный аппарат, который легко транспортируется и хранится.

Понятно, что, когда электричество отсутствует как таковое, даже инвертор не сможет работать. Если в вашем дачном посёлке электричества скорее нет, чем есть, единственным выходом для выполнения сварочных работ является сварочный генератор. Однако в вопросе выбора сварочного генератора также необходимо учитывать определённые факторы.

Возникает вопрос – почему бы не использовать обычный сварочник, скажем, инвертор или полуавтомат, в сочетании с автономным электрогенератором широкого назначения? Прямо скажем, технологически такая связка вполне может работать. Однако если автономный генератор, одновременно со сваркой, используется ещё и для других целей, о качестве питающего напряжения в бытовых приборах, подключённых к нему, говорить не приходится. В момент возникновения дуги напряжение и ток в параллельной цепи будут существенно «проседать». Вторым нюансом является то, что для выработки электричества для сварочного аппарата схема генератора может быть несколько упрощена, что используется в сварочных генераторах и позволяет экономить деньги при покупке.

Решившись на использование отдельных сварочного аппарата и автономного генератора, необходимо убедиться, что его мощность будет достаточна для данного оборудования. Понятно, что в сварочном генераторе, в котором и аппарат, и генератор составляют единую конструкцию, вопрос согласования мощности решён ещё на стадии проектирования данного генератора.

Как выбрать сварочный инверторный аппарат

О требованиях к сварочному инветору, о том, как его выбирать, как определиться со сварочным током, о специальных и полезных опциях инверторных аппаратов, компоновках и прочие советы по выбору написана отдельная статья, рекомендуем с ней внимательно ознакомиться.

Какой генератор выбрать для сварки?

При выборе сварочного генератора основное внимание обращается на тип топлива, которое требуется для его работы – это бензин либо дизельное топливо, а также в типе генерируемого тока – переменный либо постоянный. Наиболее простыми и недорогими являются бензиновые сварочные генераторы переменного тока. Такие аппараты отличаются компактностью и небольшой ценой, однако их рабочий ресурс относительно невелик. Дизельные сварочные генераторы отличаются большим ресурсом, и выдерживают значительные нагрузки.

Тип сварочного тока определяет, в конечном итоге, качество сварного шва. Сварочные генераторы постоянного тока, являясь более сложными и дорогими устройствами, обеспечивают максимальное качество сварки, которого сложно достичь, используя переменный ток. Окончательное решение о том, какой марки и конфигурации выбирать сварочный генератор, каждый сварщик принимает сам.

Как выбрать сварочный полуавтомат

Выбор сварочного полуавтомата в большинстве случаев сводится к выбору его типа по шкале бытовой – полупрофессиональный – профессиональный. Эти обозначения определяют максимальный ток, с которым работает полуавтомат:

бытовой – до 200 Ампер;
полупрофессионал – 200 – 300 Ампер;
профессионал – более 300 Ампер.

Источник питания полуавтомата может иметь один из ранее рассмотренных типов – трансформатор или инвертор.
Эти и другие факторы, такие, как потребляемая мощность, механизм подачи проволоки, способ подсоединения горелки и др. , определяют окончательную конфигурацию, функциональность, а значит, и цену сварочного полуавтомата.

Из вышеизложенного материала видно, что при выборе сварочного аппарата необходимо учитывать некоторые вполне конкретные факторы, основные из которых – состояние питающей электросети, тип и толщина свариваемых материалов. Обладая базовыми знаниями, особенности той или иной модели сварочного аппарата всегда можно найти в интернете или уточнить в магазине у продавца-консультанта.

Успешных и долговечных вам сварных швов!

Самодельный сварочный аппарат в домашних условиях

Как собрать сварочный аппарат своими руками?

В виду того, что в быту обывателям часто требуется работать с металлом, многие используют сварочные агрегаты. Но далеко не всем по карману приобретение дорогостоящего оборудования, из-за чего и возникает вопрос, как собрать сварочный аппарат своими руками. Процесс изготовления будет отличаться в зависимости от типа и конструктивных особенностей сварочного устройства.

Типы сварочных аппаратов

Современный рынок наполнен достаточно большим разнообразием сварочных аппаратов, но далеко не все целесообразно собирать своими руками.

В зависимости от рабочих параметров устройств различают такие виды устройств:

на переменном токе – выдающие переменное напряжение от силового трансформатора напрямую к сварочным электродам;
на постоянном токе – выдающие постоянное напряжение на выходе сварочного трансформатора;
трехфазные – подключаемые к трехфазной сети;
инверторные аппараты – выдающие импульсный ток в рабочую область.

Первый вариант сварочного агрегата наиболее простой, для второго понадобиться доработать классическое трансформаторное устройство выпрямительным блоком и сглаживающим фильтром. Трехфазные сварочные аппараты используются в промышленности, поэтому рассматривать изготовление таких устройств для бытовых нужд мы не будем. Инверторный или импульсный трансформатор довольно сложное устройство, поэтому чтобы собрать самодельный инвертор вы должны уметь читать схемы и иметь базовые навыки сборки электронных плат. Так как базой для создания сварочного оборудования является понижающий трансформатор, рассмотрим порядок изготовления от наиболее простого, к более сложному.

На переменном токе

По такому принципу работают классические сварочные аппараты: напряжение с первичной обмотки 220 В понижается до 50 – 60 В на вторичной и подается на сварочный электрод с заготовкой.

Перед тем, как приступить к изготовлению, подберите все необходимые элементы:

Магнитопровод – более выгодными считаются наборные сердечники с толщиной листа 0,35 – 0,5мм, так как они обеспечивают наименьшие потери в железе сварочного аппарата. Лучше использовать готовый сердечник из трансформаторной стали, так как плотность прилегания пластин играет основополагающую роль в работе магнитопровода.
Провод для намотки катушек – сечение проводов выбирается в зависимости от величины, протекающих в них токов.
Изоляционные материалы – основное требование, как к листовым диэлектрикам, так и к родному покрытию проводов – устойчивость к высоким температурам. Иначе изоляция сварочного полуавтомата или трансформатора расплавится и возникнет короткое замыкание, что приведет к поломке аппарата.

Наиболее выгодным вариантом является сборка агрегата из заводского трансформатора, в котором вам подходит и магнитопровод, и первичная обмотка. Но, если подходящего устройства под рукой нет, придется изготовить его самостоятельно. С принципом изготовления, определения сечения и других параметров самодельного трансформатора вы можете ознакомиться в соответствующей статье: https://www.asutpp.ru/transformator-svoimi-rukami.html.

В данном примере мы рассмотрим вариант изготовления сварочного аппарата из блока питания микроволновки. Следует отметить, что трансформаторная сварка должна обладать достаточной мощностью, для наших целей подойдет сварочный аппарат хотя бы на 4 – 5кВт. А так как один трансформатор для микроволновки имеет только 1 – 1,2 кВт, для создания аппарата мы будем использовать два трансформатора.

Для этого вам понадобится выполнить такую последовательность действий:

Возьмите два трансформатора и проверьте целостность обмоток, питаемых от электрической сети 220В.
Распилите магнитопровод и снимите высоковольтную обмотку, Рис. 1: распилите сердечник

Рис. 2: уберите высоковольтную обмотку

оставив только низковольтную, в таком случае намотку первичной катушки уже делать не нужно, так как вы используете заводскую.

Установите на кабель держатель и электрод диаметром 4 – 5мм. Диаметр электродов подбирается в зависимости от силы электрического тока во вторичной обмотке сварочного аппарата, в нашем примере она составляет 140 – 200А. При других параметрах работы, характеристики электродов меняются соответственно.

Во вторичной обмотке получилось 54 витка, для возможности регулировки величины напряжения на выходе аппарата сделайте два отвода от 40 и 47 витка. Это позволит осуществлять регулировку тока во вторичке посредством уменьшения или увеличения количества витков. Ту же функцию может выполнять резистор, но исключительно в меньшую сторону от номинала.

На постоянном токе

Такой аппарат отличается от предыдущего более стабильными характеристиками электрической дуги, так как она получается не напрямую с вторичной обмотки трансформатора, а от полупроводникового преобразователя со сглаживающим элементом.

Рис. 8: принципиальная схема выпрямления для сварочного трансформатора

Как видите, делать намотку трансформатора для этого не требуется, достаточно доработать схему существующего устройства. Благодаря чему он сможет выдавать более ровный шов, варить нержавейку и чугун. Для изготовления вам понадобится четыре мощных диода или тиристора, примерно на 200 А каждый, два конденсатора емкостью в 15000 мкФ и дроссель. Схема подключения сглаживающего устройства приведена на рисунке ниже:

Рис. 9: схема подключения сглаживающего устройства

Процесс доработки электрической схемы состоит из таких этапов:

Установите полупроводниковые элементы на радиаторы охлаждения. Рис. 10: установите диоды на радиаторы

В связи с перегревом трансформатора во время работы, диоды могут быстро выйти со строя, поэтому им нужен принудительный отвод тепла.

Соедините диоды в мост, как показано на рисунке выше, и подключите их к выводам трансформатора. Рис. 11: соедините диоды в мост

Для подключения лучше использовать луженные зажимы, так как они не потеряют изначальную проводимость от больших токов и постоянной вибрации.

Рис. 12: используйте луженные зажимы

Толщина провода выбирается в соответствии с рабочим током вторичной обмотки.

Подключите силовые конденсаторы и дроссель во вторичную цепь диодного моста. Рис. 13: подключите силовые конденсаторы
Подсоедините к выводам сглаживающего устройства сварочные шлейфа, установите держатели для электродов – сварочный аппарат постоянного тока готов.

При сварке металлов таким аппаратом всегда следует контролировать нагрев не только трансформатора, но и выпрямителя. А при достижении критической температуры делать паузу для остывания элементов, иначе сварочный агрегат, сделанный своими руками, быстро выйдет со строя.

Инверторный аппарат

Представляет собой довольно сложное устройство для начинающих радиолюбителей. Не менее сложным процессом является подборка необходимых элементов. Преимуществом такого сварочного аппарата являются значительно меньшие габариты и меньшая мощность, в сравнении с классическими устройствами, возможность реализовать точечную сварку и т.д.

Рис. 14: принципиальная схема импульсного блока

В работе такая схема преобразует переменное напряжение из сети в постоянное, затем, при помощи импульсного блока, выдает ток большой амплитуды в область сварки. Этим и достигается относительная экономия мощности аппарата по отношению к его производительности.

Конструктивно инверторная схема сварочного аппарата включает в себя такие элементы:

диодный выпрямитель с магазином емкостей, балластным резистором и системой плавного пуска;
система управления на основе драйвера и двух транзисторов;
силовая часть из управляющего транзистора и выходного трансформатора;
выходная часть из диодов и дросселя;
система охлаждения из кулера;
система обратной связи по току для контроля параметра на выходе сварочного аппарата.

Для изготовления сварочного инвертора вам понадобится самостоятельно намотать силовой трансформатор, трансформатор тока на базе ферритового кольца. Для моста лучше использовать готовую сборку из быстродействующих полупроводниковых элементов.

К сожалению, большинство других элементов вряд ли найдутся под рукой в гараже или у вас дома, поэтому их придется заказывать или приобретать в специализированных магазинах. Из-за чего сборка инверторного блока своими руками обойдется не дешевле заводского варианта, а с учетом затраченного времени, еще и дороже. Поэтому для инверторной сварки лучше приобрести готовый аппарат с заданными рабочими параметрами.

Делаем сварочные аппараты своими руками

Сварочные работы в домашних условиях давно стали обычным делом. Доступность аппаратов и расходных материалов, возможность недорого обучиться на курсах сварщиков, различные методички для получения самостоятельных навыков. Все эти факторы дают возможность сэкономить на оплате труда профессионального сварщика, и повысить оперативность работ.

Однако, если внимательно изучить рынок сварочных аппаратов, выясняются неприятные моменты:

Качественные сварочники имеют высокую стоимость, выгоднее несколько раз нанять специалиста (если, конечно, вы не занимаетесь этими работами постоянно).
Доступные по цене агрегаты имеют ряд недостатков: низкая надежность, плохое качество шва, зависимость от питающего напряжения и типа расходников.

Отсюда вывод: если необходимо высокое качество оборудования по доступной цене, придется сделать сварочный аппарат из доступных материалов своими руками.

Прежде чем рассматривать варианты самодельных сварочников, разберем принцип их работы

В основе работы любого агрегата лежит закон Ома. При неизменной мощности, имеется обратная зависимость между током и напряжением. Для нормальной работы требуется сила тока 60–150 А. Только в этом случае металл в зоне сварки будет плавиться. Представим себе сварочный аппарат, который работает напрямую с напряжением 220 вольт. Для достижения требуемой силы тока, потребуется мощность 15–30 кВт. Во-первых, для этого надо будет прокладывать отдельную линию энергоснабжения: большинство вводов в жилые помещения ограничены техническими условиями на уровне 5–10 кВт. Кроме того, для такой силы тока потребуется проводка сечением не менее 30 мм². Варить придется с соблюдением мер защиты при работе в электроустановках до 1000 вольт: резиновые боты, перчатки, ограждение рабочего места, и прочее.

Разумеется, обеспечить такие условия в реальности невозможно.

Поэтому любой сварочный аппарат преобразует напряжение (в сторону понижения): на выходе получаем искомый ток при сохранении разумной мощности.

Оптимальное значение напряжения — 60 вольт. При сварочном токе 100 А, это вполне приемлемые 6 кВт мощности. Как преобразовать напряжение?

Существуют четыре основных типа сварочных аппаратов

Трансформатор. Устройство работает на переменном токе. Основной узел ничем не отличается обычного блока питания: на входе 220 вольт, на выходе требуемые 60 вольт. За счет возможности механического перемещения вторичной обмотки по сердечнику, меняется значение рабочего тока.Преимущества: простота и дешевизна конструкции, ремонтопригодность.Недостатки: большие размер и вес, переменный ток приводит к нестабильному формированию сварочного шва, для работы требуется высокая квалификация специалиста.
Выпрямитель. По сути, это тот же трансформатор, только с диодным (тиристорным) выпрямителем в цепи вторичной обмотки.После преобразования напряжения на трансформаторе (с традиционным механическим регулятором силы тока), вторичное переменное напряжение выпрямляется одним из способов. В примитивных (недорогих) конструкциях применяется диодный мост. Более продвинутые схемы работают на тиристорной схеме, с возможностью регулировки параметров.Преимущества: стабильные параметры сварки, возможность работать с различными металлами, не требуется высокая квалификация мастера.Недостатки: более высокая стоимость, сложность в ремонте и обслуживании. Некоторые мастера переделывают простейший трансформаторный сварочник в аппарат постоянного тока. Для этого необходимо лишь собрать мощный выпрямитель, и подключить его к выходу вторичной обмотки. Для этого потребуются мощные диоды (собираем мост) и радиаторы для рассеивания тепла.

Общий недостаток рассмотренных схем — зависимость выходных параметров от качества электросети. Если есть просады напряжения (при сварке — это нормальное явление), меняются характеристики выходных напряжения и тока. За счет этого страдает качество сварочного шва. Поэтому ручная регулировка силы тока (перемещением обмоток) обязательна.

Полуавтомат. Это продвинутый вариант выпрямителя, с устройством механической подачи сварочной проволоки в зону работ. Сварка производится в среде инертного газа, для выполнения работы требуется газовый баллон.Преимущества: качественный шов, нет необходимости в специальной подготовке мастера. Недостатки: требуется дополнительное оборудование (газовый баллон), высокая стоимость.

Инвертор. На сегодняшний день самый распространенный сварочник среди любителей. В качестве преобразователя напряжения используется инверторный блок питания с ШИМ управлением. Эта технология на сегодняшний день стала доступной, что положительно сказывается на стоимости. Преимущества: работать с аппаратом может даже начинающий сварщик, компактные размеры, малый вес. Недостатки: не слишком высокая надежность, сложность в ремонте.

Любой из перечисленных аппаратов можно собрать самостоятельно. Проведем обзор технологий изготовления по моделям:

Трансформаторы (с выпрямителем или без него)

Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

сила тока на вторичке 100–150 А;
напряжение холостого хода 60–65 вольт;
рабочее напряжение при сварке 18–25 вольт;
сила тока на первичной обмотке до 25 А.

Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

Вторичная обмотка набирается из провода (а лучше медной шины), сечением 30 мм². Изоляция тряпичная. Пусть толщина вас не пугает, количество витков на вторичке небольшое.

Количество витков первичной обмотки определяется по коэффициенту 0.9–1 виток на вольт (для наших параметров).

Формула выглядит так:

W(количество витков) = U(напряжение) / коэффициент.

То есть, при напряжении в сети 200–210 вольт, это будет порядка 230–250 витков.

Соответственно, при напряжении вторички 60–65 вольт, количество ее витков составит 67–70.

С технической точки зрения трансформатор готов. Для удобства использования рекомендуется выполнить небольшой запас по вторичной обмотке, с несколькими ответвлениями (на 65, 70, 80 витках). Это позволит уверенно работать в местах с пониженным напряжением сети.

Прятать агрегат в корпус, или оставлять открытым — это вопрос безопасности использования. Типовой изготовленный сварочный трансформатор своими руками выглядит так:

Оптимальный материал для корпуса — текстолит 10–15 мм.

Добавляем выпрямитель

Самодельный мощный сварочный трансформатор с точки зрения схемотехники — обычный блок питания. Соответственно выпрямитель устроен так же просто, как в сетевом заряднике для мобильного телефона. Только элементная база будет выглядеть на несколько порядков массивнее.

Как правило, в простую схему из диодного моста добавляют пару конденсаторов, гасящих импульсы выпрямленного тока.

Можно собрать выпрямитель и без них, но чем ровнее ток, тем качественней получается сварочный шов. Для сборки собственно моста применяются мощные диоды типа Д161–250(320). Поскольку при нагрузке на элементах выделяется много тепла, его нужно рассеивать с помощью радиаторов. Диоды крепятся к ним с помощью болтового соединения и термопасты.

Разумеется, ребра радиаторов должны либо обдуваться вентилятором, либо выступать над корпусом. Иначе вместо охлаждения они будут греть трансформатор.

Мини сварочный трансформатор

Если вам не нужно варить рельсы или швеллера из стали 4–5 мм, можно собрать компактный сварочник для спайки стальной проволоки (изготовление каркасов для самоделок) или сварки тонкой жести. Для этого можно взять готовый трансформатор от мощного бытового прибора (идеальный вариант — микроволновка), и перемотать вторичную обмотку. Сечение провода 15–20 мм², потребляемая мощность не более 2–3 кВт.

Расчет схемы производится также, как и для более мощных агрегатов. При сборке выпрямителя можно использовать менее мощные диоды.

Микросварочник

Если сфера применения ограничена спайкой медных проводов (например, при монтаже распределительных коробок), можно ограничиться конструкцией размером с пару спичечных коробков.

Выполняется на транзисторе КТ835 (837). Трансформатор изготавливается самостоятельно. Фактически — это высокочастотный повышающий преобразователь.

В отличие от традиционных сварочников, в данной схеме используется высокое напряжение, до 30 кВ. Поэтому при работе следует соблюдать осторожность.

Трансформатор мотаем на ферритовом стержне. Две первичные обмотки: коллекторная (20 витком 1 мм), базовая (5 витков 0.5 мм). Вторичная (повышающая) обмотка — 500 витков 0.15 проволоки.

Собираем схему, припаиваем по схеме резисторную обвязку (чтобы трансформатор не перегревался на холостом ходу), аппарат готов. Питание от 12 до 24 вольт, с помощью такого аппарата можно сваривать жгуты проводов, резать тонкую сталь, соединять металлы толщиной до 1 мм.

В качестве сварочных электродов можно использовать толстую швейную иглу.

Инвертор (импульсный блок питания для сварки)

Самодельный инверторный сварочный аппарат нельзя изготовить просто «на коленке». Для этого потребуется современная элементная база и опыт работы с ремонтом и созданием электронных устройств. Однако, не так страшна схема, как ее малюют. Подобных устройств сделано великое множество, и все они работают не хуже фабричных аналогов. К тому же, чтобы создать импульсный сварочный аппарат своими руками, не обязательно приобретать десятки дорогостоящих радиодеталей и готовых узлов. Большинство из них, особенно высокочастотные элементы для блока питания, можно позаимствовать у старых телевизоров или БП от компьютера. Стоимость близкая к нулю.

Рассматриваемый инвертор имеет следующие характеристики:

Ток нагрузки на электродах: до 100 А.
Потребляемая мощность от сети 220 вольт — не более 3.5 кВт (ток порядка 15 А).
Используемые электроды до 2.5 мм.

На иллюстрации изображена готовая схема, которая неоднократно опробована многими домашними мастерами.

Конструктивно инвертор состоит из трех элементов:

Блок питания для схемы преобразователя и управления. Выполнен на доступной элементной базе, с применением оптрона от старого блока питания компьютера. При самостоятельном изготовлении трансформатора стоимость практически нулевая: детали копеечные. Номиналы и названия радиоэлементов на иллюстрации.
Блок задержки заряда конденсаторов (для стартовой дуги). Выполнен на базе транзисторов КТ972 (абсолютно не дефицит). Разумеется, транзисторы устанавливаются на радиаторы. Для коммутации достаточно обыкновенного автомобильного реле с токовой нагрузкой на контактах до 40 А. Для ручного управления установлены обычные защитные автоматы (пакетники) на 25 А. Выходные 300 вольт — холостой ход. При нагрузке напряжение 50 вольт.
Трансформатор тока — самый ответственный узел. При сборке особое внимание следует обратить на точность катушек индуктивности. Некоторую подстройку можно выполнить с помощью переменного резистора (на схеме выделен красным цветом). Однако если параметры не буду согласованными, требуемой мощности дуги достичь не удастся.ШИМ реализуется на микросхеме US3845 (одна из немногих деталей, которую придется покупать). Силовые транзисторы — все те же КТ972 (973). Некоторые элементы на схеме импортные, однако их легко можно заменить на доступные отечественные, поискав аналоги на сайте datasheet.Высокочастотный блок выполнен из частей строчного трансформатора от телевизора.

На выход сварочного инвертора подключаются рабочие провода длиной не более 2 метров. Сечение не менее 10 квадратов. При работе с электродами до 2.5 мм, падение тока минимальное, шов получается гладкий и ровный. Дуга непрерывная, не хуже заводского аналога.

При наличии активного охлаждения (вентиляторы от того-же компьютерного блока питания), конструкцию можно компактно упаковать в небольшой корпус. Учитывая высокочастотные преобразователи, лучше использовать металл.

Чем сложнее самодельный сварочный аппарат, тем ощутимей экономия. Именно простые трансформаторы обходятся дороже, по причине использования дорогостоящей меди в обмотках или трансформаторного железа. Импульсные блоки питания, особенно при наличии в запасе старых деталей от типовых электроприборов, обходятся практически бесплатно.

Видео по теме

Самодельный сварочный аппарат в домашних условиях

Основная часть специалистов считает, что создание аппарата для сварки не потребует особых навыков. Но прежде чем приступить к его изготовлению, нужно чётко понять в каких целях его можно использовать.

Очень важно, чтобы схема сварочного аппарата была как можно проще, изредка, даже применяют трансформаторы, изъятые из микроволновой печи. Изделие обязано функционировать от бытовой электрической сети с напряжением в 220В.

При этом выделяют целый каталог самодельных аппаратов, функционирующих от электрической сети в 380В.

Краткое содержимое статьи:

Комплектация

Сборка аппарата, в большинстве ситуаций, совершается для осуществления мелких сварочных работ, требуемых в бытовых условиях.

В комплектацию представленного аппарата включены следующие компоненты:

Блок питания

Главным компонентом в нём считается преобразователь (трансформатор), его можно создать из бывшего автотрансформатора или же из преобразователя, изъятого из микроволновой печи. Если используется последний вариант, то вынимая трансформатор из микроволновой печи нужно быть предельно осторожными, чтобы не навредить основной обмотке.

Дополнительная обмотка подвергается удалению и переделке. Расчёт числа витков и объема проводов из меди рассчитывается с учётом заранее подобранной мощности изготавливаемого аппарата.

Блок выпрямителя

Главными компонентами представленного оборудования являются диоды. Подборка мощности диодов выполняется таким образом, чтобы они были в состоянии выдержать предварительно установленные нагрузки. Для охлаждения диодов применяются специальные радиаторы, изготовленные из сплава алюминия.

При разметке установочной платы обязательно нужно оставить место для дроссели, которая создана сглаживать импульсы. Сборка выпрямителя выполняется на отдельной плате с применением гетинакса или текстолина.

Блок инвертора

Инвертор трансформирует поступающий из выпрямителя постоянный ток в переменный, который характеризуется высокой частотой колебания. Трансформация осуществляется с применением электронных схем на мощных транзисторах или тиристорах.

Изготовить сварочный инвертор своими руками – не трудно, главное, подобрать все представленные компоненты, присутствующие в комплектации. К тому же можно значительно сэкономить на дополнительной обмотке преобразователя, используя не медные провода, а медную жесть.

Технология сборки сварочного аппарата

Если вас интересует, как сделать сварочный аппарат собственноручно, то нужно следовать такому плану:

Выпрямитель располагается на одном пульте управления с преобразователем и дросселю. Регулятор силы тока располагается на панели управления.

С имеющихся катушек преобразователя (не задевая сердечник) удаляются дополнительные обмотки. К основной обмотке прикасаться не нужно, а вот среднюю можно перемотать проводом, выполняя отводы через последующие тридцать витков.

Применяя многожильный кабель силового типа с тремя фазами на две, расположенные по краям катушки до полноценного их наполнения требуется намотать дополнительную обмотку.

Клеммы для выведения дополнительного типа обмотки преобразователя изготавливаются из трубок, из меди, диаметр которых равен 10-12 миллиметров, в длину они достигают 30-40 миллиметров. Одна сторона клеммы расклепывается и в образовавшейся пластине просверливается выемка размером около десяти миллиметров, с обратной стороны, вставляется предварительно зачищенный провод.

С панели, размещённой сверху преобразователя, удаляются винты, оснащённые гайками, и заменяются усовершенствованными винтами, типа М10 – к ним подсоединяются клеммы.

Для выведения основной обмотки создается отдельная плата и прикрепляется к преобразователю. Предварительно в плате нужно создать 10-11 отверстий, в диаметре достигающих 6 миллиметров, и соединить с ними винты М6, содержащие две гайки и шайбы. Далее, осуществляется параллельное соединение двух боковых обмоток, а затем добавление к ним средней обмотки.

Главной характеристикой самодельного сварочного аппарата является то, что к электрической сети он может быть подключен только через рубильник, используя провода сечения около 1,5 мм2.

С фото сварочного аппарата, изготовленного своими руками можно ознакомиться в нашей галерее.

Если при изготовлении представленного аппарата своими руками возникают трудности, то всегда можно приобрести сварочный аппарат в магазине.

Как собрать сварочный аппарат в домашних условиях?

При выполнении в домашних условиях нетрудных и небольших по объему сварочных работ, каждый может собрать сварочный аппарат своими руками.

Для сборки не придется затрачивать большое количество денег, сил и времени. Также не нужно приобретать неоправданно дорогие модели подобного оборудования.

Что нужно знать для сборки самодельного сварочника?

Чтобы изготовить мини сварочный аппарат своими руками из подручных средств, без особых финансовых затрат и сил нужно понимать как функционирует оборудование, после чего можно приступать к его производству в домашних условиях.

В первую очередь стоит определить нужную мощность подачи тока самодельного оборудования для сварки. Соединение деталей массивной конструкции требует большей интенсивности тока, а сварочные работы с тонкими металлическими поверхностями – минимальной.

Значение силы тока связано с выбранными электродами, которые будут использоваться в процессе. При сварке изделий до 5 миллиметров необходимо использовать стержни до 4 миллиметров, а в конструкции с 2 миллиметрами толщиной, стержни должны быть 1,5 миллиметра.

При использовании электродов в 4 миллиметра, сила тока регулируется до 200 ампер, в 3 миллиметра до 140 ампер, в 2 миллиметра – до 70 ампер и для самых маленьких до 1,5 миллиметров – до 40 ампер.

Сформировать дугу для сварочного процесса можно самому, используя сетевое напряжение, которое получается за счет работы трансформатора.

В комплект этого оборудования входит:

магнитопровод;
обмотка – первичная и вторичная.

Также трансформатор удастся изготовить самостоятельно. Для магнитопровода используются пластины из стали либо другого прочного материала. Обмотки необходимы чтобы непосредственно выполнять сварочную работу и иметь возможность подключать агрегат для сварки к сети в 220 вольт.

Специализированные оборудования обладают дополнительными устройствами, обеспечивающими повышение качества и мощности дуги, что дает возможность самостоятельно регулировать значения силы тока.

Для сварочного оборудования, изготовленного в домашних условиях, не обязательно применять дополнительные приспособления. Смотря на значение силы тока, можно выбрать величину мощности трансформатора, а чтобы рассчитать мощность, необходимо показатель тока, который используется во время эксплуатации оборудования, помножить на 25.

Полученный результат умножается на 0,015, где на исходе получается необходимое значение диаметра магнитопровода. Чтобы рассчитать нужное сечение обмотки достаточно мощность поделить на 2000, а затем полученное число помножить на 1,13.

Чтобы посчитать, сколько необходимо намотать витков проводки, необходимо поделить площадь сечения магнитопровода пополам.

Если вы планируете изготовить простой сварочный аппарат своими руками, то нужно отметить, что сам процесс сварки бывает нескольких видов – мягкий и жесткий, на это влияет напряжение, которое есть на зажиме оборудования.

За счет этого параметра можно установить свойства внешнего тока для сварочного процесса, который также делится на пологопадающий, крутопадающий и возрастающий.

Большинство специалистов рекомендует применять источники тока с пологими либо крутопадающими особенностями. Они имеют минимальное изменение тока, когда колеблется электродуга, что дает возможность сваривать металл в домашнем быту.

Как сделать своими руками сварочный агрегат?

После изучения главных особенностей процесса сборки, можно приступать непосредственного к сборке самодельного оборудования.

На сегодняшний день существует большое количество различных способов и рекомендаций, как лучше собрать самодельный сварочный аппарат любого вида – с переменным или постоянным током, импульсные или инверторные, автоматические или полуавтоматические.

Достаточно глубоко в эту тему уходить не стоит, поскольку один из самых простых способов собрать аппарат для сварки своими руками, это использование трансформатора.

Чтобы изготовить его необходимо подготовить:

Несколько метров кабеля с большой толщиной.
Материал для сердечника, который будет располагаться в трансформаторе.
Сам материал должен обладать повышенной проницаемостью с примагничиванием.

Оптимальный вариант, когда сердечник в форме стрежня имеет букву «П». В некоторых случаях ращрешено применять данную деталь в более измененной форме, к примеру, круглой из статора, изготовленной из поврежденного электрического двигателя.

Однако стоит обратить внимание, что на такую форму обмотки накручиваются труднее. Лучше всего, когда сечение сердечника для классического сварочного оборудования, сделанного своими руками и используемого в бытовых целях, имело площадь около 50 см2.

Чтобы оборудование имело доступный вес, не стоит увеличивать в объеме сечение, однако технический эффект будет не на высшем уровне. Если площадь сечения вам не подходит, то её удастся посчитать самостоятельно, используя специальные схемы и формулы.

Первичная обмотка должны быть изготовлена из провода из меди, который будет обладать повышенными характеристиками: термическая стойкость, поскольку в процессе эксплуатации конструкции данная детали очень сильно нагревается.

Такая деталь должна обладать хлопчатобумажной либо стеклотканевой изоляцией. На крайний случай, возможно использовать провод из резины с изоляцией либо резиновую ткань, однако опасайтесь полихлорвиниловой обмотки.

Изоляция также изготавливается своими руками, с использованием хлопчатобумажной либо стеклоткани, а точнее её части по 2 см в ширину. Благодаря этим кускам получится обмотать провод, а затем пропитать его с помощью любого лака с электротехническим назначением. Такая изоляция не будет перегреваться после регулярного функционирования.

Аналогично приведенным выше расчетам удастся посчитать, какая площадь сечения обмотки – первичной и вторичной будет самой оптимальной. Зачастую вторичная обмотка имеет площадь около 30 мм2, а первичная обмотка до 7 мм2, с использованием стержня в 4 миллиметра диаметром.

Кроме этого простым способом нужно определить, насколько будет протягиваться кусок провода из меди и сколько витков понадобится, чтобы накрутить две обмотки. После этого наматываются катушки, а каркас изготавливается при помощи геометрических параметров магнитопровода.

Главное проследить, чтобы при надевании магнитопровода не было никаких сложностей. В первую очередь, необходимо правильно подобрать размер сердечника. Его лучше всего изготавливать по помощи электротехнического картона либо текстолита.

По такому же аналогу удастся изготовить конструкцию для сварки мелких деталей. Для дома можно использовать сварочный аппарат «мини» маленького размера.

Изготовление сварочного аппарата

На сегодняшний день практически невозможно и довольно-таки трудно сварить металл или обработать его надлежащим способом, не применяя сварочное оборудование. После того, как вы сделаете сварочный аппарат своими руками, вы сможете выполнять любые работы с металлическими изделиями.

Чтобы изготовить качественный агрегат необходимо обладать знаниями и навыками, которые помогут понять схему сварочного аппарата постоянного тока или переменного, что является двумя вариантами сборки оборудования.

С целью домашнего использования лучше всего узнать, как сделать мини сварку.

Удобнее вызвать мастера или приобрести уже готовый агрегат, однако иногда это бывает слишком затратно, поскольку на выбор модели по различным параметрам, таким как масса для сварочного аппарата, количество вольтов на сварочный аппарат определить достаточно трудно.

Существует несколько типов сварочных аппаратов: работающих на переменном токе, постоянном, имеющие три фазы либо инверторные. Чтобы выбрать один из вариантов и начать сборку необходимо, рассмотреть каждую схему первых 2-х типов. Во время подготовительного процесса необходимо обратить внимание на стабилизатор напряжения.

На переменном токе

Чтобы изготовить самодельные сварочные аппараты необходимо подобрать показатель напряжения, самое лучшее это 60 вольт, ток лучше всего регулировать от 120 до 160 ампер.

Можно самостоятельно определить значение сечения необходимого провода для изготовления первичной обмотки трансформатора, который должен подсоединяться к сети в 220 вольт.

Сечение по параметрам площади не должно быть больше 7 мм2, поскольку к вниманию стоит отметить возможный перепад напряжения и возможной дополнительной нагрузки.

Исходя из вычислений, оптимальным размером диаметра жилы из меди под первичную обмотку, который уменьшает действие механизма, является 3 миллиметра. При выборе алюминия для провода, сечение умножается на значение 1,6.

При отсутствии необходимого провода, есть возможность заменить его жилой немного тоньше, приматывая её парно. Однако необходимо помнить, что обмотка толщина увеличится, из-за чего размеры сварочного оборудования будут большими. Под вторичную обмотку применяют большой толщины провод с большим количеством жил из меди.

На постоянном токе

Некоторые сварочные аппараты работают при помощи постоянного тока. Благодаря такому агрегату можно сваривать чугунные изделия и конструкции из нержавеющей стали.

Чтобы создать своими руками сварочный аппарат постоянного тока может потребоваться не больше получаса. С целью преобразования самоделки с переменным током, нужно, чтоб вторичная обмотка была подключена с выпрямителем, который собирается на диоде.

В свою очередь, диод должен выдерживать ток с 200 ампер и обладать хорошим охлаждением. Чтобы подровнять значение тока можно воспользоваться конденсаторами, имеющие определенные характеристики и особенности напряжения. После этого агрегат собирается последовательно по схеме.

Дроссели используют в регулировке тока, а контакты, чтоб присоединить держатель. Дополнительные детали используются в передаче тока от внешнего носителя на место сваривания.

Сварочный аппарат своими руками: как сделать его дома

Если у вас есть необходимость выполнения каких-нибудь несложных сварочных работ для бытовых нужд, вовсе не обязательно приобретать дорогостоящий заводской агрегат. Ведь если знать некоторые тонкости, можно без труда собрать сварочный аппарат своими руками, о чем и пойдет речь ниже.

Сварочные аппараты: классификация

Любые аппараты для сварки бывают электрическими или же газовыми. Стоит сразу сказать, что самодельные сварочные аппараты не должны быть газовыми. Поскольку они включают в себя взрывоопасные баллоны с газом, держать такую установку дома не стоит.

Поэтому в контексте самостоятельной сборки конструкций речь пойдет исключительно об электрических вариантах. Такие агрегаты также подразделяются на разновидности:

Установки-генераторы — оснащены собственным генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд такой вариант не подойдет, да и собрать самостоятельно его будет сложно.
Трансформаторы — такие установки, в особенности полуавтоматического типа, очень распространены среди тех, кто делает сварочное оборудование самостоятельно. Питаются от сети в 220 или 380 В.
Инверторы — такие установки просты в применении и идеально подходят для дома, конструкция компактная и мало весит, но электронная схема достаточно сложна.
Выпрямители — эти аппараты просто собирать и применять по назначению. С их помощью даже новичок может выполнять качественные сварные швы.

Как сделать сварочный аппарат инверторного типа

Чтобы в домашних условиях собрать инвертор, потребуется схема, которая позволит соблюсти нужные параметры. Рекомендуется брать детали от старых советских приборов:

транзисторов;
диодов;
дросселей;
готовых трансформаторов;
конденсаторов;
резисторов;
тиристоров.

Параметры для аппарата можно выбирать такие:

Он должен работать с электродами, диаметр которых не превышает 5 мм.
Максимальный показатель рабочего тока равен 250 А.
Источник напряжения — сеть бытовая на 220 В.
Регулировка сварочного тока варьируется от 30 до 220 А.

Инструмент включает такие компоненты:

Начинаем с намотки трансформатора и действуем в такой последовательности:

Возьмите ферритовый сердечник.
Выполните первую обмотку (100 витков посредством провода ПЭВ 0,3 мм).
Вторая обмотка — 15 витков, проводом с сечением 1 мм).
Третья обмотка — 15 витков проводом ПЭВ 0,2 мм.
Четвертая и пятая — соответственно по 20 витков проводами с сечением 0, 35 мм.
Чтобы охладить трансформатор, возьмите вентилятор от компьютера.

Чтобы транзисторные ключи работали непрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы прибора закрепите в корпусе. Можно использовать старый корпус от радиоустройства, а можно его сделать и самостоятельно.

С лицевой части корпуса устанавливается светодиодный индикатор, который показывает, что прибор включен в сеть. Здесь же можно поставить дополнительный выключатель, а также защитный предохранитель. Еще его можно установить на заднюю стенку и даже в сам корпус.

Все зависит от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток. Когда вы собрали все электрические схемы, проверьте аппарат специальным прибором или тестером и можете провести его испытание.

Сварочный трансформатор своими руками

Сборка трансформаторного варианта будет от предыдущей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки постоянным током нужно собрать к нему простую приставку .

Для работы вам потребуется трансформаторное железо для сердечника, а также несколько десятков метров толстого провода или толстой медной шины. Все это можно найти в пункте приема металлов. Сердечник лучше всего делать П-образным, тороидальным либо круглым. Многие также берут статор от старого электромотора.

Инструкция сборки П-образного сердечника выглядит таким образом:

Возьмите трансформаторное железо сечением от 30 до 55 с м 2 . Если показатель будет больше, аппарат получится слишком тяжелым. А если сечение будет меньше 30, прибор не сможет корректно работать.
Возьмите медный обмоточный провод сечением около 5 мм 2 , оснащенный термостойкой изоляцией из стеклоткани или хлопка. Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
Вторичная обмотка потребует порядка 50 витков. Провод обрезать не нужно. Включите в сеть первичную обмотку, а на проводах вторичной отыщите место, где напряжение составляет около 60 В. Для поиска такой точки отматывайте или наматывайте дополнительные витки. Провод может быть алюминиевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.
Готовый трансформатор установите в корпус.
Чтобы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку диаметром 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с диаметром в 10 мм, а в другой конец вставьте конец провода, предварительно очищенный от изоляции. Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;
Для изготовления электродержателя возьмите трубу с диаметром около 20 мм и длиной порядка 20 см. На концах примерно в 4 см от торцевой части выпилите выемки до половины диаметра. В выемку вставьте электрод и прижмите пружиной на основе приваренного куста проволоки из стали с диаметром 5 мм. Ко второму кону прикрепите такой же провод, который использовался для вторичной обмотки, с помощью гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним диаметром.

Готовый аппарат к сети лучше всего подключать с помощью проводов с сечением от 1,5 с м 2 и более, а также рубильника. Ток в первичной обмотке обычно не превышает показатель в 25 А, а во вторичной колеблется в пределах 6—120 А. Во время работы с электродами диаметром 3 мм через каждые 10−15 делайте остановки, чтобы трансформатор остыл. Если электроды более тонкие, это не нужно. Более частые перерывы нужны, если вы работаете в режиме резки.

Мини-сварка своими руками

Чтобы самостоятельно собрать миниатюрный аппарат для сварки, вам потребуется всего лишь несколько часов и такие материалы:

стержень графитовый из старой батарейки;
бокорезы или пассатижи;
нож;
сухая тряпка;
наждачная бумага;
перчатки;
20 см проволоки диаметром 5 мм из алюминия или меди;
6 см проволоки ПЭВ 0,5 из меди;
изолента;
провод многожильный;
любой металлический зажим;
трансформатор от блока питания микроволновки с выпрямителем, или старого телевизора или приемника.

Сначала аккуратно разберите старую батарейку и извлеките из нее графитовый стержень. На конце его заострите шкуркой и протрите сухой тряпкой. Кусок толстой проволоки на4−5 см от конца очистите от изоляции и с помощью пассатижей или бокорезов загните петлю. В нее вставьте угольный электрод.

Уберите вторичную обмотку с трансформатора и на ее место намотайте толстую проволоку на 12−16 витков. Теперь все это вставляется в подходящий корпус — и аппарат готов.

Его провода присоединяются к выводам вторичной обмотки, угольный стержень вставляется в петлю и хорошо обжимается. Плюсовый вывод соедините с держателем электрода, а минусовый — со скруткой рабочих деталей. Ручку-держатель можно приспособить для электрода.

Можно применять ручку паяльника или нечто подобное. Включите прибор в бытовую сеть и выполните соединение деталей посредством графита. Должно возникнуть пламя, а на конце деталей образуется шарообразный сварной шов.

Для домашней мастерской наличие сварочного аппарата очень важно. Такие приборы имеют разные конструкции и модификации. Как новички, так и опытные мастера часто предпочитают не заводские, а самодельные аппараты, которые можно модифицировать на свой лад.

Сварочные аппараты для дома — какой выбрать?

Сварочные аппараты для дома сегодня прочно вошли в наш быть. Довольно часто в быту появляется необходимость в различных соединениях элементов из металла. Этому способствует широкий диапазон строительства индивидуального типа, а также замена деревянных элементов на металлические.

Это ведет к тому, что большинство мужчин желают видеть у себя дома, в гараже или же в индивидуальной мастерской сварочный аппарат, который можно самостоятельно использовать в быту, используя основные советы по сварке.

Одним из самых часто используемых и необходимых для благоустройства приусадебных территорий домов и дач является сварочный аппарат.

Выбрать сварочный аппарат для дома непросто, ведь дома, в гараже, на даче могут потребоваться самые разные возможности сварки.

Например, работы, связанные с установкой забора, восстановлением водопроводных труб, соединением арматур для заливки фундамента и сооружение необходимых в быту конструкций из железа, не могут быть проведены без специального оборудования для сварочных работ.

Опытные мастера знают, что с помощью сварки можно не только соединять металлические детали, но и успешно разрезать металл.

Также с помощью сварочного оборудования можно добраться к сложно доступным местам, в которых невозможно применить болгарку. Еще одну важную работу можно провести с помощью такого аппарата, это срезание и при необходимости отогревание сложных резьбовых соединений, которые со временем уплотнились.

Сварочные работы сами по себе являются трудоемким и очень не простым процессом, для которого требуется современное техническое оборудование. Поэтому, чтобы провести качественно сварочные работы, необходимо правильно выбрать сварочный аппарат для выполнения необходимых работ.

Чтобы выбор сварочного аппарата для дома был удачным, нужно учесть несколько существенных параметров. Самый важный из них — это тип электроснабжения. Рекомендуется покупать такое сварочное оборудование, которое сможет работать от однофазной сети, другими словами, от сети, напряжение в которой составляет 220 В.

Мощность самого аппарата напрямую зависит от мощности установленного в нем трансформатора. Выбирая оборудование, нужно обязательно определиться, с какими материалами вам придется работать во время проведения сварочных работ. Например, для сварки чугуна применяют оборудование, которое имеет выпрямители тока.

Работа с черным металлом возможна с применением простых моделей сварочных аппаратов. Давно прошли те времена, когда электросварщику приходилось возить за собой массивный и довольно- таки тяжелый сварочный трансформатор, хотя такие модели используются и до сих пор. Они используются, в основном, на промышленных предприятиях.

Выбирая сварочное оборудование для бытового использования, необходимо еще учитывать и толщину метала, который будет подвергаться сварке. Это очень важно, так как чем больше толщина металла, тем должна быть больше мощность и сила тока. Помимо толщины металла, на качество сварки влияет качество металла. Лучше всего, чтобы приобретенный сварочный аппарат имел возможность регулировки силы тока.

Линейка сварочного оборудования, доступная для использования в быту, радует своим многообразием и позволяет выбрать сварочный аппарат для дома и дачи максимально подходящий по назначению и требованиям потенциальных потребителей.

Виды домашних сварочных аппаратов

Все сварочные аппараты, используемые в домашних условиях, делятся на категории.

Это автоматы,
полуавтоматы,
трансформаторные
и бытовые инверторные сварочные аппараты.

Трансформаторный агрегат имеет такое название благодаря тому, что в основе лежит принцип действия трансформатора. Благодаря тому, что ток проходит через обмотки трансформатора его сила для сваривания существенно увеличивается. Благодаря такому преобразователю трансформаторные агрегаты имеют большой вес, что не совсем удобно для использования в быту.

Сварочные аппараты для дома инвенторного типа для преобразования тока используют электронные схемы. Такие агрегаты отлично проявляют себя в том случае, когда пользователь точно знает о том, как правильно варить сварочным аппаратом данного типа, а также если энергоснабжение характеризуется отсутствием различного рода перепадов. Кроме того, инверторные агрегаты имеют высокую цену, что в первую очередь говорит об их надежности и высокой производительности.

Основы выбора сварочного аппарата для дома

Для того чтобы ответить на вопрос о том, как выбрать сварочный аппарат, необходимо отметить несколько основных факторов. А именно:

качество подведенного электроснабжения, а также количество фаз подведенных к дому. В том случае, если дом и дача располагаются в сельской местности, то необходимо обратить внимание на трансформаторный тип сварочного аппарата. Все дело в том, что сельская местность неспособна продемонстрировать 100% качественное электроснабжение. Но в том случае, если все же электропитание подается стабильно, можно присмотреть и инверторный аппарат;

обращаем внимание на режим сварки. Мощность сварочного аппарата должна выбираться исходя из частоты использования агрегата, а также от сложности работ по сварке. Если необходимо купить сварку для дома, которая бы обеспечивала нечастое использование, например, для сваривания мелких металлических конструкций, то можно использовать аппарат на 50А. В том случае, если необходимо произвести серьезные сварочные работы на дому, то лучше приобрести трехфазный агрегат;

характер выполняемых работ. Что касается данного нюанса, то главные советы начинающему сварщику заключаются в том, чтобы определить условия, в которых будет проводиться сварка. В том случае, если аппарат представляет собой «домашний» вариант, то габариты и вес не имеют особого значения. Главное знать, как пользоваться сварочным аппаратом, но если выбирать сварочный аппарат, необходимый для выездных «процедур», то стоит обратить внимание и на его вес.

Для того чтобы качественно производить сварочные работы, недостаточно знать как подключить сварочный аппарат. Стоит изучить и вопрос о том, как варить сварочным аппаратом.

В первую очередь, необходимо позаботиться о вопросе безопасности. Главное использовать необходимые аксессуары, в частности, использовать специальную одежду, маску и очки.

Даже в том случае, если пользователь сварочного аппарата дома знает точно, как сваривать трубы, без аксессуаров для безопасности обойтись нельзя.

Домашний сварочный аппарат

Выбор сварочного аппарата для дома

Сегодня, как и другие домашние приборы, сварочный аппарат обладает не менее важным назначением практически в каждом доме, где найдется мужчина «мастер на все руки». Ведь некоторые сварочные работы на даче, в гараже, а также в квартире можно выполнить самому без помощи профессионала, если обладать хотя бы простым навыком правильной эксплуатации сварочного аппарата.

Сегодня на продаже можно увидеть сварочный аппарат российского и зарубежного производства, причем широким спектром назначения и функциональности, а также разнообразные ценовые качества. Однако при выборе аппарата возникнет вопрос с его выбором, все таки, какой сваочный аппарат лучше – отечественный или импортный? Перед покупкой данного вида аппарата для дома, сначала важно определиться с характером работы, для выполнения которой потребуется сварочной аппарат с конкретной задачей и параметром мощности.

Сейчас выпускаемые местной и иностранной промышленностью бытовые сварочные аппараты, по их техническим особенностям делятся на 3 видов: сварочные трансформаторы, инверторы, сварочные полуавтоматы. Теперь определимся, какой из них стоит приобрести и в каких условиях лучше использовать для выполнения конкретного вида сварочных работ.

Сварочные трансформаторы. Такие аппараты с трансформатором наиболее просты в применении и дешевы. Сварочный трансформатор практичен тем, что он может работать от традиционной электрической сети, преобразовывая при этом переменный электроток на постоянный, благодаря ресурсу, который позволяет обеспечивать работы аппарата требуемым напряжением и силой тока.

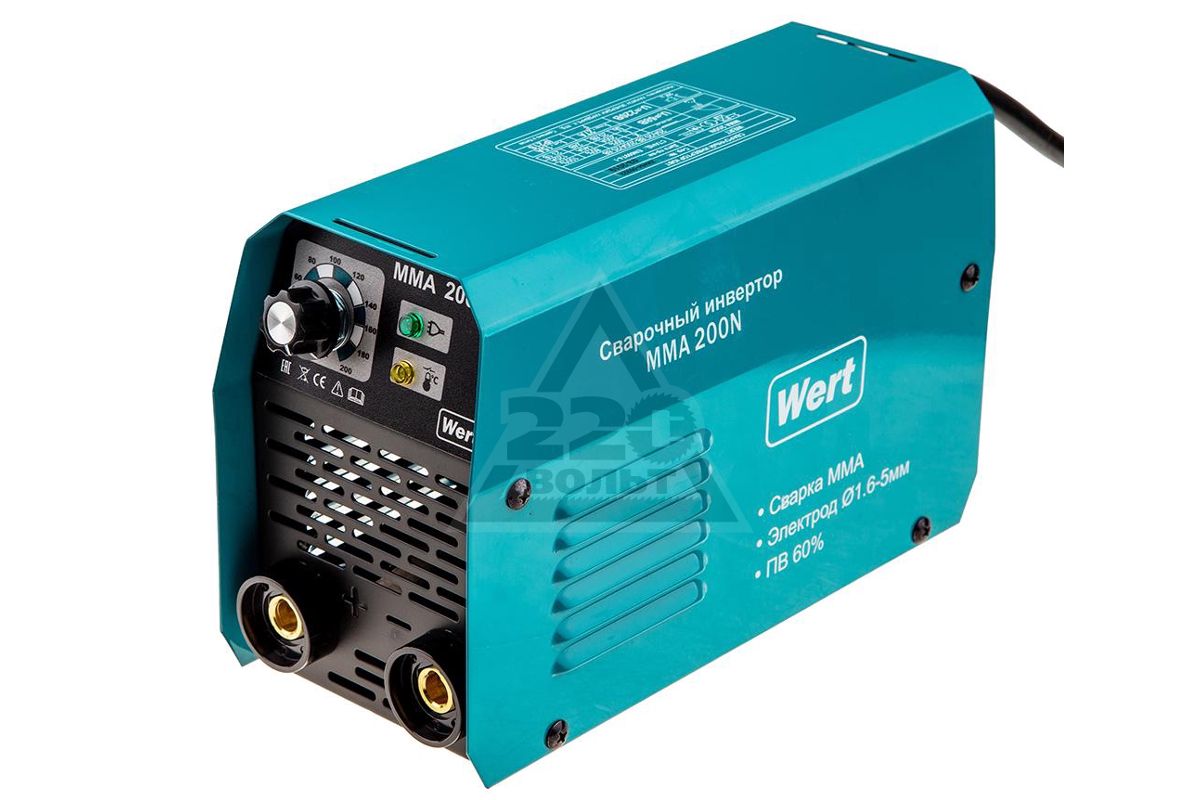

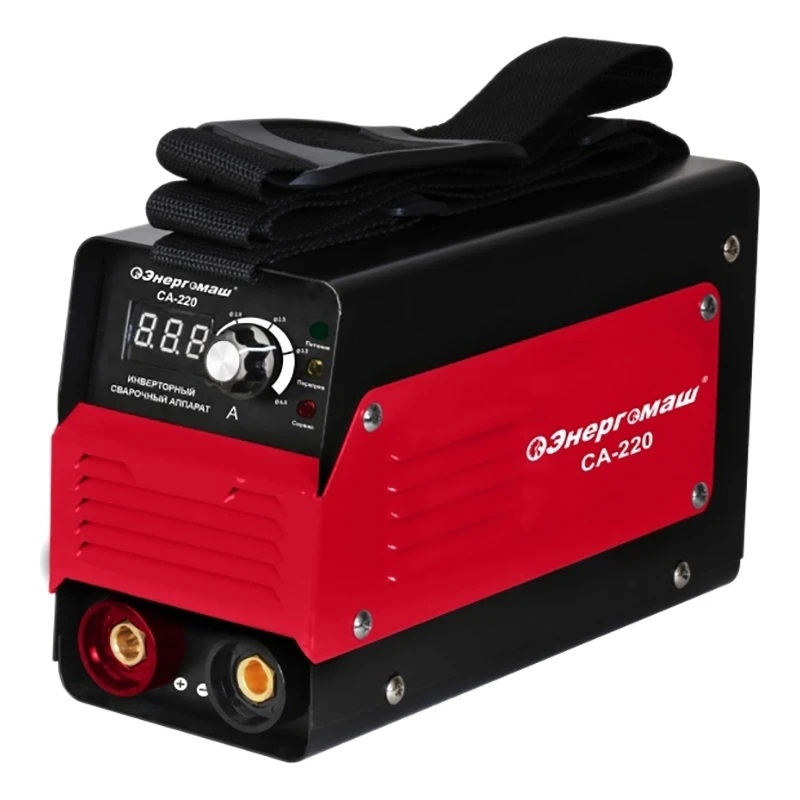

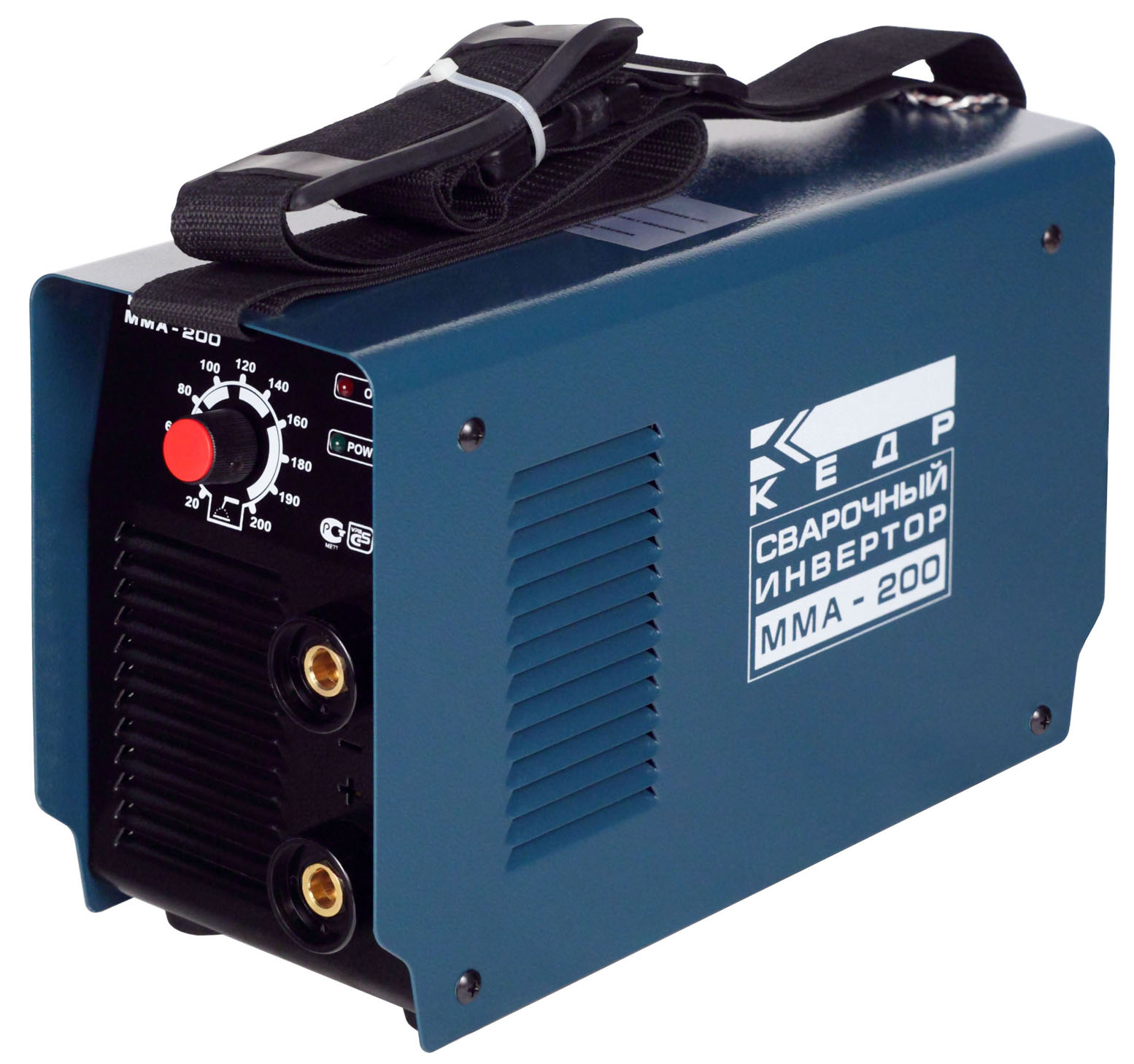

Инверторные сварочные аппараты. Благодаря несложности устройства и минимальной массе, не превышавшей нескольких килограммов, не больше кейса, инверторные аппараты удобны в использовании. Инверторный сварочный аппарат оборудован специальным инвертором, который способствует преобразовать постоянный электрический ток в переменный. Инверторный аппарат удобен для использования тем, что в труднодоступных местах при его помощи можно выполнять сварочные работы, требующие перемещения с места на место. Инверторный аппарат самый подходящий вариант для желающих покупать практичный аппарат с простым управлением. Сварочный аппарат оснащен функцией «Antistick», которая обеспечивает максимальное удобство в процессе сварки и отстраняет случае «злипания» электрода.

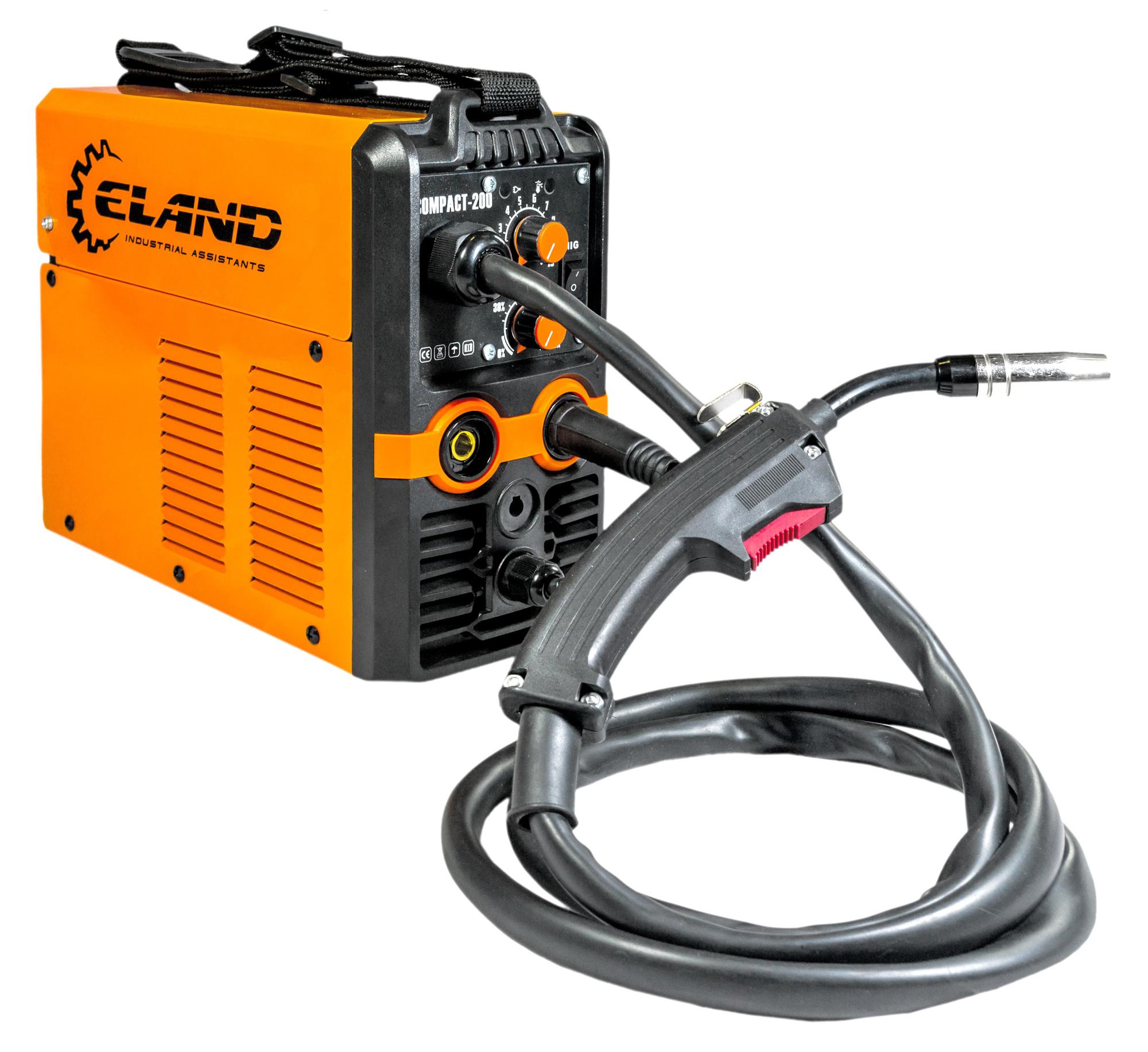

Сварочные полуавтоматы. Эти виды сварочных аппаратов позволяют выполнять автоматическую сварку с использованием специальной электрод-проволокой с активным углекислым газом или инертным газом. Для сварки сталей, алюминия и различных сплавов сварочный полуавтомат считается самым идеальным вариантом, и не требует много расхода и перемещение газовых баллонов.

Оптимальный объем домашнего сварочного аппарата. Не менее важным фактором удобности сварочных аппаратов для домашнего пользования является общая масса аппарата. Чтобы найти среди предложенных в магазине сварочных аппаратов самого удобного в применении стоит обращать внимание на его веса и габарита. Не рекомендуется выбирать слишком тяжелый и объемный аппарат. Сегодня большинство современных выпрямителей обладают массой не менее 20 кг, а инверторных аппаратов имеют от 6 до 10 кг веса. Оптимальная масса сварочного аппарата для дома не должна превышать больше 20 кг.

Предназначения и характеристики сварочного аппарата для домашнего пользования. Значительным параметром сварочного аппарата считается диапазон сварочного тока. Для сварки заборов и решеток следует применять электрод диаметром 4 мм со сварочным током 180-220 А.

Еще одной из важных характеристик сварочного аппарата – напряжение холостого хода – Ux.x. В сварочном аппарате напряжение холостого хода должно быть от 35 до 80 В. В настоящее время у некоторых сварочных аппаратах существуют удобные функций – устройства поджига дуги. Самым эффективным сварочным аппаратом – это аппарат с выпрямлением сварочного тока, который позволяет произвести высококачественный шов. Практически все модели сварочного аппарата данного типа оборудуются дополнительными функциями такими, как пуск двигателя, заряд аккумулятора, нагрев и рихтовку металла.

Выбирая сварочный аппарат для дома среди товаров отечественных и импортных производителей на рынке следует учитывать способность сварки «нержавейки», такие данные должны быть указаны в паспорте. Не всякие сварочные аппараты способны справляться работой с нержавеющей сталью.

Электрическая потребность сварочного аппарата. Сварочные аппараты потребуют не очень много электроэнергии, поэтому можно не беспокоиться по поводу большой оплате за потребленное электричество. Также часто слышатся случаи, связанные с использованием аппарата, подключенного вне счетчика, хотя осознавая, что это хищения электричества и преследуется по закону. Нужно понять, что сварочный аппарат потребляет ток через счетчик всего от 12 до 30 А, что означает невысокая электрическая мощность, которая не возникает опасность при работе счетчика.

Каким должен быть домашний сварочный аппарат

В настоящее время рынок сварочных аппаратов и комплектующих к ним чрезвычайно разнообразен. Это обусловлено тем, что сварка постоянно развивается. С каждым годом появляются все новые и новые методики и технологии, которые позволяют сделать сварку более надежной. При этом способы сварки дифференцируются, и если раньше — лет сорок назад — все детали сваривали примерно одинаково, то теперь существует колоссальная разница между какими-либо двумя технологиями. С эволюцией методик произошла и эволюция оборудования, так что сейчас выбор различных сварочных аппаратов чрезвычайно велик. В то же время, на любой сварочный аппарат цены зависят от его типа, функций и комплектации.

Существуют как профессиональные аппараты, применяемые исключительно в промышленности, так и полупрофессиональные. К профессиональным обычно относят сварочные генераторы — аппараты, которые являются автономными и вырабатывают энергию для своего питания сами. Двигатель внутреннего сгорания вырабатывает механическую энергию, которую генератор превращает в электрическую. Такие устройства обычно довольно велики по размеру и по весу, и использовать их в быту невозможно. С другой стороны, этот аппарат может работать и там, где нет электричества.

Что же касается полупрофессиональных аппаратов, то такое оборудование часто используется, к примеру, при строительстве дач и других загородных построек. Они достаточно просты в обслуживании, но в, то же время, могут выполнять качественную и надежную сварку.

Как сварочный аппарат для дома может использоваться инверторное устройство. Такое оборудование может давать довольно высокую производительность источника питания при весьма низком весе и малых габаритах прибора. Качество и прочность шва находятся на вполне достойном уровне, особенно если и сам аппарат, и комплектующие к нему содержатся в хорошем состоянии, исправны и готовы к работе. Так, если применяется сварка в защитных газах и необходим газовый баллон, нужно проследить, чтобы он не «травил», и так далее.

Устройство для сварки обычно выбирают, определив цели, для которых оно нужно. Нужно учесть, какие именно металлы будут свариваться, каков будет объем работы за один раз, к какой сети должен подключаться аппарат. Прибор, который может использоваться в быту, должен обладать определенной универсальностью и быть мобильным. Кроме того, такой аппарат должен обладать повышенными свойствами безопасности, а сварщик-самоучка должен знать, как уберечь себя и своих домашних от травм.

А вы знали, что у нас есть Instagram и Telegram?

Подписывайтесь, если вы ценитель красивых фото и интересных историй!

★ Как выбрать сварочный аппарат для домашнего пользования

Пользователи также искали:

deko сварочный аппарат, какой фирмы выбрать сварочный инвертор, ресанта 190 или 220 что выбрать, сварочный аппарат для новичка, лучший, deko, инверторный, какой фирмы, ресанта 190 или 220 что, новичка, проверить, лучший сварочный аппарат для дома, deko сварочный аппарат, сварочный аппарат инверторный, лучший сварочный инвертор 2018, какой фирмы выбрать сварочный инвертор, ресанта 190 или 220 что выбрать, сварочный аппарат для новичка, как проверить сварочный инвертор при покупке, как выбрать сварочный аппарат, сварочный аппарат выбрать, сварочный аппарат, сварочные аппараты, домашнего, выбрать, выбрать сварочный, сварочных аппаратов, сварочный, как выбрать, как выбрать сварочные, выбрать сварочный аппарат, сварочных, аппарат, сварочный аппарат для домашнего использования,

Best Home Welder — Guide and Review

При выборе переносного сварочного аппарата MIG следует также учитывать следующие факторы:

Вес

Большинство сварочных аппаратов MIG тяжелые, их средний вес составляет около 80 фунтов. Портативные имеют вес менее 50 фунтов. Конечно, переноска 50-фунтового устройства все равно будет проблемой, но портативные устройства поставляются с удобной ручкой, поэтому вы можете легко переносить их из одного места в другое.

Вам также следует подумать о приобретении тележки для переносного сварочного аппарата MIG.Хотя переносное устройство относительно легко переносить, тележка значительно упрощает его, особенно при транспортировке и хранении.

Номинальная входная мощность

Если вы собираетесь использовать сварочный аппарат MIG для небольших проектов, таких как соединение тонких листов алюминия и железа, достаточно базового устройства, которое может быть отрегулировано на 115–140 вольт. Но если вы ищете задачи отраслевого уровня, в которых необходимо соединять толстые материалы, вам понадобится мощный сварочный аппарат, рассчитанный на 220 вольт.

Более безопасным выбором будет машина с двойным напряжением. Это означает, что он может сваривать как от 110 вольт, так и от 220 вольт. Этот тип сварочного аппарата MIG позволяет выполнять небольшие и промышленные проекты, не меняя розетки.

Рабочий цикл

Рабочий цикл — это время, в течение которого сварщик может работать вне 10-минутного периода. Чтобы лучше проиллюстрировать это, предположим, что блок A может выдавать 300 ампер на выходе при рабочем цикле 60 процентов. Это означает, что аппарат может непрерывно сваривать при 300 А в течение шести минут.Но в оставшиеся четыре минуты его нужно остудить, чтобы не перегреться.

Обычно сварочные аппараты MIG для объектов легкой промышленности имеют 20-процентный рабочий цикл при 230 А или ниже. Для более сложных промышленных проектов вам понадобится установка с рабочим циклом от 40 до 60 процентов.

Сила тока

Практическое правило было всегда: меньшая сила тока для тонких металлов и большая сила тока для более толстых металлов. Таким образом, вы должны иметь хотя бы представление о материалах, которые вы собираетесь сваривать, прежде чем покупать переносной сварочный аппарат MIG.

Например, если вы собираетесь сваривать сталь толщиной четверть дюйма, вам потребуется 180 ампер за один проход. Конечно, вы всегда можете сделать несколько проходов для сварки более толстых материалов, но это также потребует больше времени на ожидание, особенно если у вашей машины низкий рабочий цикл.

Другие факторы, которые следует учитывать

Топ 5 лучших сварочных аппаратов

Экранированный металл Дуговая сварка широко известна как сварка штучной сваркой. Это один из наиболее часто используемых сварочных процессов в домашних условиях, на фермах или в промышленности.На рынке доступно множество типов сварочных аппаратов с различными формами, размерами, характеристиками и ценниками.

Многие новички или покупатели начального уровня могут столкнуться с трудностями при выборе лучшего сварочного аппарата, подходящего для них. Вот несколько советов о том, как выбрать наиболее подходящего сварочного аппарата, а также обзоры пяти лучших сварщиков. Это может даже помочь некоторым покупателям избежать ненужных аспектов и, как следствие, сэкономить много денег.

Важные факторы, которые следует учитывать:

Потребляемая мощность: В основном сварочные аппараты рассчитаны на работу с входной мощностью от 110 В до 220 В или 240 В.Чем больше потребляемая мощность, тем мощнее будет инструмент. Но машины, которым требуется более высокая мощность, не могут работать в обычной домашней цепи и требуют специальной цепи питания. Выбирайте устройство, которое соответствует вашей доступности по мощности.
Работа на переменном / постоянном токе: Для большинства применений для сварки штангой сварка с обратной полярностью на постоянном токе дает больше преимуществ по сравнению с переменным током, включая более быстрые пуски, меньшее количество отключений дуги, меньшее разбрызгивание, более легкую сварку в нерабочем положении и более качественные сварные швы. на относительно тонких материалах.Лучше всего иметь оба варианта переменного / постоянного тока.
Рабочий цикл: Рабочий цикл является необходимым аспектом. Младшая машина для ручной сварки имеет рабочий цикл около 10% при токе около 70 ампер; Сварочный аппарат очень хорошего качества будет иметь рабочий цикл от 35% до 60%, а самые дорогие — от 70% до 80%. Выбирайте в соответствии с вашей рабочей нагрузкой.
Установка и использование: Многие аппараты для ручной сварки имеют простую в установке и использовании функцию, которая лучше всего подходит для вас, поскольку требует меньше времени на настройку.Если вы пользователь начального уровня, вам обязательно нужно выбрать инструмент, который прост в понимании и использовании.
Другие аспекты: При выборе сварочного аппарата следует учитывать множество других факторов, таких как параметры управления током, долговечность, многофункциональность и многое другое.

5 лучших сварочных аппаратов

1. Линкольн Электрик K1170

Купить на Amazon

Этот сварочный аппарат от Lincoln — один из лучших в своем классе сварочных аппаратов на переменном токе. Этот инструмент имеет компактную конструкцию и обеспечивает чрезвычайно плавную дугу переменного тока. Его можно использовать для сварки различных материалов, включая низколегированные, нержавеющую сталь и углерод. Lincoln Electric K1170 поставляется с прилагаемым входным силовым кабелем и вилкой, что значительно упрощает установку.

Обладая простыми функциями, этот инструмент идеально подходит даже для пользователей начального уровня. Селекторный переключатель усилителя очень быстро устанавливает сварочный ток, а также всегда обеспечивает высокую точность и равномерную дугу. Эта машина отлично подходит для дома, фермы, технического обслуживания и ремонта, легкой обработки и многого другого.Это надежный инструмент при очень доступном бюджете.

2. Everlast PowerARC 160STH

Купить на Amazon

Новый EVERLAST PowerARC 160STH — это сочетание большой мощности и стабильности. Он может работать с двойным напряжением 110 и 220. Этот сварочный аппарат основан на инверторе IGBT и обеспечивает чрезвычайно плавную дугу постоянного тока. Он был разработан эргономичным и потребляет очень мало энергии с профессиональными характеристиками, составляющими 35% рабочего цикла при 160 ампер. Цифровое управление и простое подключение делают его очень удобным и наиболее востребованным аппаратом для сварки на постоянном токе.Дополнительные возможности сварки TIG делают его еще более универсальным.

3. Тепловая дуга W1003203

Купить на Amazon

Thermal Arc W1003203 — один из самых маленьких аппаратов для сварки штучным электродом на постоянном токе. Его небольшой размер и инверторная функция делают этот аппарат легко переносимым и идеальным для удаленных сварочных площадок, таких как поля. Этот инструмент очень доступен по цене и всегда обеспечивает высокое качество сварных швов. Он способен выдавать выходную мощность 95 А всего в силовых цепях 115 В, что позволяет выполнять широкий спектр легких задач по техническому обслуживанию и ремонту.Thermal Arc W1003203 — единственный аппарат в своем классе, который поддерживает как ручную, так и Lift TIG сварку. Если вам нужно что-то маленькое, легкое, но мощное, это отличный выбор с лучшим бюджетом.

4. Лотос TIG140 140A

Купить на Amazon

Этот аппарат для стержневой сварки является одновременно недорогим и мощным инструментом. Его можно использовать везде, где есть доступ к розетке, так как этот аппарат для ручной сварки может работать от двух входов: 120 или 240 В.LOTOS TIG140 140amp — это инверторный инструмент на базе IGBT, который предлагает не только сварку штучным током постоянным током, но также применим для сварки TIG на постоянном токе. Почти все типы металлов, включая черные, стальные и медные материалы, можно легко сваривать в любом положении. Он идеально подходит для тех, кому нужна портативность, а также высокое качество по очень низкой цене.

5. SUNGOLD 200A ARC MMA

Купить на Amazon

Сварочный аппарат SUNGOLD 200A, 200 А постоянного тока — это легкий и универсальный инструмент, который можно использовать для различных сварочных работ. Его лучшие характеристики — легкий вес и инверторная технология. Благодаря полностью регулируемому контролю тока он позволяет изменять всего одно изменение ампер за раз. Устройство имеет встроенный вентилятор, который охлаждает внутренний двигатель, чтобы обеспечить более высокий рабочий цикл 60% при 180 ампер. Это отличный инструмент по доступной цене, который не только обеспечивает высокие характеристики дуги, но и идеально регулирует дугу.

Заключение

Если вы разумно обдумаете все факторы, выбрать наиболее подходящий сварочный аппарат не составит труда.Даже если у вас высокий бюджет, но вам нужен менее мощный блок, убедитесь, что вы соответствуете вашим потребностям. Без надобности тратить деньги — не очень разумное действие!

Последнее обновление 2021-03-02 в 00:59 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Welding 101: The Home Welder

Несколько лет назад в 60 Minutes Джесси Джеймс сказал: «Есть два вида люди в мире, те, кто умеет сваривать, и те, кто нет. «Вы видите это каждую неделю по кабельному телевидению, производитель формирует кусок металла или пару кусков металла, а затем достает аппарат для сварки MIG или TIG, скрепляет детали вместе, а затем запускает бусинку, соединяя две части вместе навсегда- ну, надеюсь. Когда они будут готовы, это еще одна идеальная деталь. Они делают это легко, и после сварки кусочков и кусков металла вместе появляется шедевр. Может ли домашний любитель / энтузиаст сделать такой же уровень изготовления? и обучение почти каждый может создать или отремонтировать что угодно.Но с чего начать? Есть чему поучиться, но это не так страшно, как вы думаете. Однако это требует времени и усилий.

Что такое сварка?

Согласно Американскому сварочному обществу (AWS), сварка — это процесс соединения материалов, при котором происходит слияние (соединение вместе с образованием одной массы) материалов путем их нагрева до подходящих температур с приложением давления или без него или только путем приложения давления. и с использованием или без использования присадочного материала (металла, добавляемого в процессе сварки).

Обычно куски металла, основной металл, фиксируются на месте. Тепло применяется для расплавления обоих кусков основного металла, образуя лужу. Сварщик перемещает источник тепла по стыку, непрерывно плавя основной металл и сплавляя детали вместе. В большинстве сварочных процессов добавляется присадочный металл, который заменяет основной металл, используемый в ванне, и увеличивает прочность соединения. При правильном добавлении присадочного металла в лужу образуется валик сварного шва.

Сварочные процессы

Сварочные процессы делятся на несколько общих групп, таких как дуговая сварка, пайка, газовая сварка, сварка сопротивлением и сварка в твердом состоянии.К этим группам относятся более специфические процессы, такие как газовая дуга, плазменная дуга, пайка погружением, газовая сварка под давлением, ударная сварка, сварка трением и многие другие.

Тем не менее, войдите в любой магазин мотоциклов, и в большинстве случаев вы увидите рядом сварщика в среде инертного газа (MIG) или сварщика вольфрамовым инертным газом (TIG). MIG и TIG относятся к общей группе дуговой сварки. В дуговой сварке используется комбинация электрода и источника сварочного тока, создающая постоянный или переменный ток для создания дуги между электродом и основным материалом.Дуга генерирует тепло для сплавления основных материалов. Для домашнего магазина / домашнего мастера доступны сварочные аппараты MIG и TIG для подключения к домашней розетке 115 В, но с этими аппаратами толщина материала, который можно сваривать за один проход, будет ограничена из-за их меньшей мощности. выход. Однако, если ваш магазин или гараж подключен к 230, вы сможете увеличить свои сварочные возможности / толщину материалов.

Все сварочные процессы требуют определенного типа экранирования для защиты сварочной ванны от атмосферного загрязнения.Одним из видов загрязнения является водородная хрупкость, при которой сварной материал становится хрупким и может сильно ослабить или сломать сварной шов из-за воздействия водорода.

Экранирование осуществляется несколькими способами, два из наиболее распространенных — флюсовый и газовый. Флюс наносится на присадочный стержень перед сваркой или представляет собой покрытие на присадочный стержень. Также существуют пастообразные флюсы, которые наносятся на основной металл. Защитный газ — это инертный (инертный) газ, который заливается вокруг сварочной ванны для ее защиты.И MIG, и TIG используют защитный газ.

Газовая дуговая сварка металла (GMAW / MIG)

Сварка

MIG — это процесс, при котором дуга создается между непрерывно подаваемым присадочным металлом (проволочным электродом) и свариваемой деталью. Электрод и защитный газ подаются через сварочную горелку MIG. Электрод и защитный газ являются расходными материалами. Сварщики MIG очень популярны и не зря. Сварочные аппараты MIG лучше всего подходят для использования внутри помещений, так как они используют защитный газ для защиты сварного шва. Однако, если вы собираетесь проводить сварку на открытом воздухе, где защитный газ может быть унесен во время сварки, можно использовать вариант, известный как дуговая сварка порошковой проволокой. С Flux Core проволока имеет флюсовый материал внутри сердечника сварочной проволоки, поэтому она не требует защитного газа. Некоторые из преимуществ сварки MIG заключаются в том, что ее легко освоить, вы лучше контролируете тонкие материалы, она полезна для сварки в неудобном положении / вне положения, глубокое проплавление для сварки толстых секций, вы можете использовать тот же источник питания для твердых материалов. и сварка проволокой с флюсовым сердечником, скорость перемещения и скорость наплавки могут быть выше, чем TIG, для большей скорости и эффективности.

Газовая дуговая сварка вольфрамом (GTAW / TIG)

Сварка TIG — это процесс, при котором дуга создается между неплавящимся вольфрамовым электродом и свариваемыми деталями.Для защиты сварного шва используется инертный газ, который подается через горелку TIG. Для управления нагревом используется ножная педаль или кончик пальца. Наполнитель нужен не всегда, но когда он есть, его подают вручную. С правильным оборудованием TIG можно сварить все, что угодно. Сюда входят сталь, алюминий, нержавеющая сталь, титан, магний и др. TIG дает сварщику максимальный контроль над процессом сварки. Большинство источников тока TIG также можно использовать для сварки штангой. Хотя TIG гораздо более универсален в отношении свариваемых материалов, чем MIG, и при правильном выполнении дает красиво выглядящие сварные швы, с ним также труднее справиться.Используя вольфрамовый электрод для поддержки дуги, ножную педаль для управления нагревом, присадочный металл, добавляемый только при необходимости, сварочный аппарат TIG может создавать сварные швы наилучшего качества, но требует большей координации. В качестве защитного газа обычно используется аргон. Вольфрамовые электроды легируют различными драгоценными металлами в зависимости от свариваемого основного металла. Сварочные аппараты TIG можно быстро переключить с постоянного, положительного и отрицательного заземления на переменный ток. Постоянный ток используется для стали, а переменный — для алюминия. Преимущества сварки TIG заключаются в том, что вы можете сваривать больше металлов и сплавов, чем MIG, она создает чистые высококачественные сварные швы, когда внешний вид имеет значение, и сварные швы можно выполнять в любом положении. Сварочные аппараты TIG могут быть немного дороже, но, опять же, у вас есть более широкий диапазон материалов, которые можно сваривать. Miller предлагает свой сварочный аппарат Diversion 180 AC / DC TIG, который можно использовать как при входном питании 115 В, так и 230 В, примерно за 2150 долларов.

Обучение

Есть несколько точек для обучения. Рекомендуем потренироваться перед покупкой оборудования. Это позволит вам оценить, насколько у вас есть навыки и целеустремленность. Посетив учебный класс, вы получите возможность опробовать различные сварочные процессы и оборудование.Это поможет вам перед покупкой решить, подходит ли вам сварка. Сварка — это как езда на велосипеде, никогда не забудешь. Возможно, вы не будете такими гладкими, если не сварите несколько месяцев, но, немного потренировавшись, вы сможете добиться хороших качественных результатов.

Самый быстрый способ стать профессиональным сварщиком — это пройти формальное обучение. Некоторые очень хорошие сварщики начинали с того, что друг показал им основы, но если вы хотите ускорить процесс обучения, формальное обучение — это ответ. Есть несколько вариантов обучения. Пройдя один или два урока, вы можете обнаружить, что вы прирожденный сварщик, или это то, чего вы никогда не сможете освоить, без больших вложений.

Местные профессиональные училища могут предлагать занятия. Мы обнаружили, что покупать профессиональные училища выгодно. Ближайшая к нам школа предлагает базовый урок сварки с 76 часами обучения газовой и дуговой сварке за 732 доллара плюс учебник. В этой школе также есть класс уровня II со 100 часами обучения за 975 долларов. Это 176 часов тренировок за 1707 долларов.

В профессионально-техническом училище в следующем округе есть классы сварки, разбитые по процессу, который дает студенту газ: 48 часов обучения за 285 долларов, MIG: 32 часа за 216 долларов, Stick: 64 часа за 374 доллара и TIG: 48 часов за 285 долларов. Это 192 часа тренировок за 1160 долларов. Преимущество здесь, помимо стоимости, заключается в том, что вы выбираете процессы, которые хотите изучить.

Также есть школы, в которых учатся профессиональные сварщики. Один из старейших и крупнейших — Институт сварочных технологий Хобарта в Трое, штат Огайо.Имея 143 сварочных кабины и 18 штатных инструкторов, это одно из лучших учебных заведений в стране. Его классы в среднем за две недели стоят около 800 долларов и зависят от процесса или карьеры.

Другой — Школа электросварки Линкольна в Кливленде. Его классы в среднем от одной до двух недель и стоят около 350 долларов в неделю.

Существует ряд очень хороших книг, дающих базовые знания о сварке. Два наших фаворита — книги Ричарда Финча, Welder’s Handbook и Performance Welding.Оба они очень хороши для чтения и для справки, если вы давно что-то не сваривали.

Покупка

Покупка сварочного оборудования означает очень серьезную оценку ваших потребностей в сварке. Если вы купите оборудование с недостаточной мощностью, вы навсегда разочаруетесь. С другой стороны, если вы купите сварщика, в котором больше, чем вам когда-либо понадобится, вы в конечном итоге потратите деньги, которые можно было бы потратить на свои проекты. Поиск баланса дает вам лучшее из обоих миров.

Где купить, может быть непростым решением.В Интернете есть множество сделок, но сколько вы получите ответ, если возникнет проблема? При покупке оборудования мы посмотрели на пять поставщиков сварки в этом районе и еще на двух из Интернета. В итоге мы купили у одного из местных. Хотя его цена была немного выше, ценность, которую он обеспечивает, будучи местным, стоит того, чтобы потратить немного больше. Это оказались очень выгодные отношения. Если что-то сложно сварить, они всегда готовы помочь.

В следующих выпусках мы более подробно рассмотрим два самых популярных процесса работы с мотоциклами, TIG и MIG.

Краткое сравнение распространенных сварочных процессов — Miller Electric Mfg.


	МИГ	TIG
Тип металла, который можно сваривать	Сталь, нержавеющая сталь и алюминий	Все свариваемые металлы
Толщина металла	Размер 24 (0,025 дюйма) и выше	. 010 «и более
Скорость сварки	Очень быстро	Очень медленно
Время, необходимое для повышения квалификации	Низкий	Умеренно-высокий
Закупочная цена бытовой техники	Умеренно-высокий	Умеренно-высокий

PROMOTOR 220V дуговой сварочный аппарат сварочный аппарат IGBT AC MINI инверторный сварочный аппарат Инструменты DIY домашний сварочный аппарат автоматический

Цвет: Mini Welder Set A

Портативный мини-сварочный аппарат В НАЛИЧИИ 3-6 дней с доставкой

Портативный и легкий аппарат для дуговой сварки

220 В идеально подходит для обучения сварке или для тех, кто хочет делать небольшой ремонт в доме. Он сочетает в себе прочную конструкцию, производительность и контроль для простых в использовании приложений. Он имеет тепловую перегрузку и защиту от прилипания, чтобы вы не беспокоились и защищали устройство от повреждений. Применение электросварщика очень обширно, с его помощью можно сваривать столы, стулья, полки, сельскохозяйственный инвентарь, стальные трубы, сетки и т. Д.

Номинальное входное напряжение: 220 В переменного тока
Номинальная входная частота: 50 Гц ± 15%
Номинальный входной ток: 25 А
Номинальная входная мощность: 5,5 кВт
Вес машины: 2.5 кг
Диапазон регулировки сварочного тока: 10 ~ 200 A
Напряжение холостого хода: 65 В
Частота: 50/60 Гц
Номинальный рабочий цикл: 60%
Коэффициент мощности: 0,7
Уровень защиты корпуса: IP21S
Уровень изоляции корпуса: F
Электрод: φ2,5 ~ 3,2
Размер сварочного аппарата (Д * Ш * В): 205 x 100 x 150 мм / 8,07 ″ x 3,94 ″ x 5,9 ″
Подходящий материал: нержавеющая сталь / углеродистая сталь / низколегированная сталь
Рекомендуемая толщина сварочного электрода: 2 ~ 6 мм

В пакет включено:
1 x сварочный аппарат
1 x шестигранный ключ
1 x маска для рук с ручкой и стеклом маски
1 x пара быстроразъемных соединений
1 x руководство пользователя

СОВЕТ:
Доставка со склада в США, около 4-8 рабочих дней до доставки. Если у товара есть какие-либо проблемы, свяжитесь с нами напрямую, и мы сделаем все возможное, чтобы помочь вам их решить.

Убедитесь, что он подходит, введя номер своей модели.
▶ Портативный размер — MINI Размер бытового сварочного аппарата составляет 205 мм / 8,07 ″ (Д) x 100 мм / 3,94 ″ (Ш) x 150 мм / 5,9 ″ (В), легко хранить и экономить место
▶ Простота использования — Диапазон регулировки тока домашнего сварочного аппарата составляет 10 ~ 200 А, соответствует вашим различным потребностям в токе.
▶ Широкое применение — Идеально подходит для сварки обычной тонкой стали и железа, идеально подходит для домашнего ремонта и общих ремонтных работ.Миниатюрный, но практичный, он обеспечивает профессиональную сварку.
▶ Быстрая доставка — Доставка со склада в США, около 3-6 рабочих дней до доставки, вы можете получить в кратчайшие сроки.
▶ Самая длительная гарантия — 30 дней возврата денег. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, дружелюбное обслуживание клиентов в любое время

Связанные

Лучший сварочный аппарат для фермы — 5 лучших вариантов

Ознакомьтесь с нашим аппаратом для ручной сварки №1, рекомендованным для использования на ферме, здесь!

Хотите купить лучшего сварочного аппарата для работы на ферме?

Но какой из них — сварочный аппарат MIG, Stick или TIG? »

Фермы сталкиваются с широким спектром сварочных работ и ремонтов. Итак, на каждом ранчо или ферме должны быть два или три разных типа сварщиков.

Что делать, если вы не хотите вкладывать деньги в сварщиков нескольких типов?

Будьте проще!

Используйте инверторный сварочный аппарат или коротко «Stick Welder»!

Очевидно, что лучший сварочный аппарат для обычных фермерских хозяйств, ранчо или магазинов — это аппарат для ручной сварки.

Но найти лучший сварочный аппарат для сельского хозяйства — непростая задача, поскольку существует слишком много вариантов на выбор.

А вот и мы!

Мы составили список лучших сравнений сварщиков на фермах, который, несомненно, поможет вам найти нужного.

Используйте эти ссылки ниже, чтобы перейти к определенному разделу страницы:

Лучший сварочный аппарат для фермы

Таблица быстрого сравнения

Вот краткая таблица из 5 лучших показателей производительности сварочный аппарат для сельского хозяйства. Это поможет вам быстро выбрать подходящий.



	3/16 дюйма (переменный ток), 3/8 дюйма постоянного тока (оба TIG), 5/8 плазменный резак
Hobart 500570 Stickmate 160i

Cored03 ~ 0,039 дюйма (0,8 ~ 1,0 мм) Сплошная стальная проволока: 0,03 ~ 0,039 дюйма (0,8 ~ 1,0 мм)		110 В: 50-140 A (MIG), 20-120 A (MMA) 220 В: 50- 200A (MIG), MMA20-200A (MMA)

Лучший сварочный аппарат для фермы

Отзывы 2021

Сварочные аппараты для стержневой сварки, доступные сегодня на рынке, имеют различные характеристики, размеры и цены. Вот несколько высоконадежных, простых и доступных вариантов для вашей фермерской мастерской.

Не волнуйтесь!

Мы тщательно протестировали их перед составлением списка.

# 1 Forney Easy Weld 298 Дуговый сварочный аппарат 100ST

Технические характеристики

Вход: 120 В
Выход: 90 А
Рабочий цикл: 30% при 80 А
Сварные швы: калибр 16 до 5/16 «
Рукоятки : Электрод до 1/8 дюйма (кроме 7018)

Вес: 9,65 фунта.
Размеры: 12 «x 5,5» x 10.5 «
Цвет: зеленый
Измерительная система: метрическая

Основные характеристики

Система питания инвертора
Подъемная дуга, возможность сварки TIG
Переключатель выбора процесса для выбора между Stick и TIG
Длина шнура 6 футов
Металлическая конструкция
8 ‘электрододержатель (в комплекте)
8′ зажим заземления (в комплекте)

«Каждое зажигание дуги в этом сварочном аппарате Forney — одно дело!»

Слишком верно!

Эта удивительная маленькая машина открывает технологию Easy Start, которая делает устройство идеальным для новичков, мастеров-любителей и любителей.

Возьмите его с собой, где вам нужно сваривать!

Да, вы не ослышались!

Работы по ремонту и обслуживанию фермы также значительно упрощаются благодаря его легкой конструкции. Благодаря инновационной инверторной системе питания. Вес этого плохого парня составляет 9,65 фунтов, что делает его чрезвычайно портативным.

Сварочный аппарат 100ST прост в использовании. Он отлично подходит для автомобильных приложений и небольших работ у вас дома, на ферме или в небольшой мастерской.

12-месячная гарантия на брак производителя поможет вам уверенно купить его.

Плюсы

Простота запуска и использования
Удивительно гладкая дуга
Легкость подключения практически в любом месте
Легкость и портативность
Высокоэффективные результаты

Минусы

Сваривает немного холодно
Горение дуги немного грубое.
Горелка для сварки TIG не входит в комплект.

Итог

В целом, сварочный аппарат Forney 100ST Stick Welder — продукт хорошего качества по этой цене.Это мощная маленькая машина, которая с легкостью справится со всеми задачами сварки штангой и TIG. Настоятельно рекомендуется для тех, кому не нужно много сваривать или кому нужен дешевый сварочный аппарат

# 2 2019 Everlast PowerPro 164Si Multi Process Welder, Tig Stick Pulse Plasma Cutter

Specs

Напряжение: 240 вольт
Сила тока: 200 А

Источник питания: переменный / постоянный ток
Сварные швы: 3/16 дюйма за один проход на переменном токе
3/8 дюйма на постоянном токе (обе TIG)
5/8 дюйма на плазменном резаке

Способ установки: сварка тиглем

Вес: 60 фунтов
Размеры: 20 дюймов x 12. 5 «x 13,5»
Цвет: зеленый
Материал: нержавеющая сталь

Основные характеристики

120A Stick / 160A tig / 40A combo
Инверторная технология
Двойное напряжение — 110 В и 220 В
Индикатор перегрузки по току
Индикатор ОК для резки
Простой переключатель для переключения процесса

«EVERLAST POWERPRO 164Si STICK WELDER — отличный маленький сварщик, превосходящий ожидания за потраченные деньги!»

Но почему я это говорю?

EVERLAST POWERPRO 164Si — сварщик дороговат.

Но большой вопрос, стоит ли такая высокая цена?

Во-первых, это отличный выбор для владельцев ранчо или фермеров, ремонтных бригад, промышленности, строительного подрядчика. Он рассчитан на тяжелые условия эксплуатации и предназначен для выполнения множества основных сварочных работ.

Революционная конструкция инвертора обеспечивает низкое энергопотребление. Он также обеспечивает исключительную стабильность дуги для режима Stick / TIG.

Кроме того, этот маленький мальчик может вырабатывать электроэнергию от розеток на 110 и 220 вольт.Более того, он совместим с генераторами. И он может производить минимум 10 000 ватт «возобновляемой энергии».

Итак, как работает этот многофункциональный сварочный аппарат?

«Ничего себе», это просто взорвёт ваш мозг!

Это мощный комбинированный аппарат для сварки Stick / TIG на 120 А / 160 А и импульсный плазменный резак 40 А. Он сваривает практически любой металл — 3/16 дюйма. на однопроходной сварке TIG на переменном токе и на 3/8 дюйма на DC TIG. Кроме того, он обеспечивает чистую и гладкую плазменную резку практически любого металла (5/8 дюйма.за один проход).

Подождите, это еще не все.

Этот аппарат оснащен переключателем, который позволяет быстро переключать резаки с TIG на плазменную, а затем обратно на TIG. Кроме того, индикатор перегрузки по току предупреждает о превышении рабочего цикла. Индикатор OK to cut загорается, когда давление воздуха соответствует минимально требуемому рабочему давлению.

Потрясающе! Не правда ли?

Наконец, этому сварочному аппарату возвращаются деньги в течение 30 дней и предоставляется 5-летняя гарантия на детали и работу.

Плюсы

Компактный, но мощный
Легкий и портативный
Простые в использовании элементы управления
Гладкий и чистый рез практически на любом металле
Сваривайте практически любой металл
Низкое энергопотребление
Плавная работа, не слишком шумно
Высокий рабочий цикл при номинальном токе
Исключительная стабильность дуги
Высшее обслуживание клиентов

Минусы

Это тяжелый сварочный аппарат, но это не влияет на его портативность.
Для использования с генератором этому сварочному аппарату требуется генератор большей мощности (не менее 10 000 Вт непрерывной мощности) для достижения наилучших результатов.

Итог

Многопроцессорный сварочный аппарат Everlast 164Si, в частности, является мощным исполнителем при относительно невысокой цене. Возможность резать и сваривать на одном агрегате не так распространена в этом ценовом диапазоне. Таким образом, это наиболее оптимальный универсальный сварочный аппарат для использования на ферме и в домашних условиях.

# 3 Hobart 500570 Stickmate 160i DC Welder

Технические характеристики

Вход: 120/240 В
Выходной диапазон: от 20 до 80, от 20 до 160 А
Частота: 50/60 Гц
Мощность: 5000 Вт
Стиль: Stickmate
Измерительная система: метрическая

Сварные швы: до 5/32 дюйма. низкоуглеродистая сталь
Рабочий цикл: 30% (240 вольт)

Свариваемые материалы: сталь, нержавеющая сталь
Вес: 15 фунтов
Размеры: 13,4 x 7,1 x 10,5 дюймов

Основные характеристики

Технология горячего старта (TM)
Возможность двойного напряжения с переходниками на несколько напряжений
Бесконечное регулирование силы тока
Регулируемый плечевой ремень
Hobart (R) 5/3/1 Промышленная гарантия
Кабель электрода длиной 10 футов с держателем
Рабочий кабель длиной 10 футов с зажимом
6.Шнур питания длиной 5 футов
Адаптер MVP на 120 и 240 В

Hobart 500570 Stickmate 160i отличается от многих других аппаратов для дуговой сварки.

Я знаю, вам интересно!

Stickmate ничем не хуже. На самом деле он отличается в положительных аспектах.

Устройтесь поудобнее и прочитайте этот обзор Hobart 160i, чтобы узнать больше!

Hobart stickmate 160i — это больше, чем просто инструмент. Ранчо, фермы, искусство металла, ремонт и техническое обслуживание — вот некоторые специфические области, в которых эта маленькая машина работает чрезвычайно эффективно.

Сваривайте умнее, используя Stickmate 160i в работе!

Этот сварочный аппарат сочетает функциональность с легким и компактным дизайном. Это хорошо сложенный и прочный инструмент.

Включите, и все готово!

Да, это правда!

Этот аппарат для дуговой сварки запускается легко и быстро. И это обеспечивает надежную дугу. Благодаря технологии Hot Start (TM).

Он превосходит все ожидания по затраченным деньгам!

Stickmate предлагает стабильный уровень производительности.Эта легкая и мощная машина с легкостью справится даже с самыми сложными задачами.

Плюсы

Надежный и надежный
Прочный и прочный
Легко транспортировать и хранить
Быстрый и легкий запуск
Высокая мощность сварки
Точное и точное управление силой тока

Итог

В общем, Hobart stickmate 160i — потрясающая маленькая машинка. С точки зрения дизайна, качества сборки и функциональности это хорошая вещь. Несомненно, вы будете удивлены игрой этого маленького мальчика.

# 4 LINCOLN ELECTRIC CO K1170 AC225, 60 Гц дуговой сварочный аппарат

Технические характеристики

Входная мощность: 230 В
Выходной диапазон: 40-225 А переменного тока
Номинальная выходная мощность: 225A / 25 В / 20%
Мощность: 51750 Вт
Сварные швы: до ¼ дюйма (калибр 16 и более тяжелый металл)

Измерительная система: метрическая

Рабочий цикл: 20% при 225 А, 25 В
Размер электрода: 3 / 32–5 / 32 дюйма.
Вес: 109 фунтов.
Размеры: 24,0 x 17,25 x 12,0 дюймов

Свариваемые материалы: углерод, низколегированные, нержавеющая сталь, чугун

Основные характеристики

Простой в использовании интерфейс оператора
Селекторный переключатель полного диапазона усилителя
225 А переменного тока розетка
Изолированный электрододержатель и кабель
Вилка NEMA6-50P и входной шнур питания 9 футов
Рабочий кабель и зажим длиной 10 футов
Номинал NEMA, внесен в список UL и утвержден CSA

K1170 AC225 — один из лучших — продам, высокопроизводительный дуговой электросварщик марки LINCOLN ELECTRIC. Он необычен и популярен благодаря широкому диапазону сварочных работ и универсальности, позволяющей сваривать широкий спектр материалов.

Но что отличает его от других?

Этот обзор сварочного аппарата Lincoln AC 225 поможет вам больше узнать об этом аппарате.

Прежде всего, он использует электрический ток через сварочную штангу или фильтрующую проволоку для получения чрезвычайно высокотемпературной дуги, что позволяет сваривать различные металлы. Он создает гладкую, нагретую дугу, которая может достигать 6000 градусов Цельсия.

Хотите вывести сварку грязного металла на новый уровень?

С ним можно сваривать не только нержавеющую сталь, сплавы, но и грязные и прочные ржавые металлы. Он эффективно сваривает большинство сплавов и довольно сложных металлов. Он также хорошо работает с металлами 16-го калибра.

Но это еще не все!

Эта модель имеет несколько примечательных особенностей, о которых я хотел бы сообщить вам.

Одной из удобных функций является селекторный переключатель силы тока во всем диапазоне.Это позволяет вам выбрать необходимую силу тока от 40 до 225 ампер. В результате вы можете поддерживать стабильную тепловую мощность и сварочный ток на протяжении всего сеанса и получать плавную сварку.

Кроме того, гладкая дуга этого сварочного аппарата облегчает сварку различными типами электродов.

Подождите! Есть еще….

Сварочный аппарат Lincoln Electric AC225 Stick отлично подходит для новичков в сварке. Почему?

AC225 оснащен вилкой стандарта Nema и длиной 9 футов.входной силовой кабель. Таким образом, любой желающий может легко установить и начать использовать этот сварочный аппарат без особых навыков. Кроме того, прочный рабочий зажим и изолированный электрододержатель делают настройку и использование этой машины еще проще, чем когда-либо.

Сварочный аппарат AC225 экономичен.

Да, вы правильно поняли!

Он дает выход переменного тока. Максимальный выход переменного тока 225 А идеально подходит для электродов из мягкой стали общего назначения (диаметром 4,8 мм) и других проводов до 4.0 мм.

Сварку с уверенностью!

Сварочный аппарат AC225 рассчитан на длительный срок службы и эффективен. Но Lincoln Electric предлагает вам 3-летнюю гарантию производителя на этот продукт, чтобы вы могли быть спокойны.

Комплектация:
1 сварочный аппарат lincoln ac 225
1 изолированный электрододержатель и кабель
1 x рабочий зажим и кабель
1 руководство для дуговой сварки lincoln ac 225

Pros

Простота установки и работать
Удобный, простой дизайн
Компактный и портативный
Равномерная гладкая дуга каждый раз
Сварка различных металлов
Эффективно и экономично
Получение чрезвычайно гладкой дуги переменного тока
Поставляется со всем, что вам нужно для сварки прямо из коробки

Cons

Для этого требуется цепь минимум 50 Ампер, за исключением того, что никаких существенных проблем не обнаружено.

Итог

LINCOLN ELECTRIC AC225 K1170 — надежный высокопроизводительный аппарат для дуговой сварки. Все в этом аппарате превосходно. Это надежная и долговечная машина. Причем работает быстро и хорошо. Он также эффективен, прост в использовании, портативен и недорого.

В целом, это продукт, который настоятельно рекомендуется использовать на ферме, в гараже или небольшом магазине.

# 5 SUNGOLDPOWER 200A MIG MAG ARC MMA Stick DC Welder

Технические характеристики

Диапазон порошковой порошковой проволоки: 0.03 ~ 0,039 дюйма (0,8 ~ 1,0 мм)
Сплошная стальная проволока Диапазон: 0,03 ~ 0,039 дюйма (0,8 ~ 1,0 мм)
Диапазон тока MIG и MMA:
110 В: 50-140 A (MIG), 20-120 A (MMA)
220 В: 50-200 А (MIG), MMA20-200A (MMA)
Диапазон скорости подачи проволоки: 1,5 ~ 16 м / мин

Напряжение: 110 В / 220 В
Сила тока: 50/60 Гц
Рабочий цикл: 60%
Источник питания: постоянный ток

Цвет: красный

Вес: 33 фунта.
Размеры: 19,6 дюйма x 9,4 дюйма x 14,9 дюйма

Основные характеристики

Многофункциональная технология ARC / MMA / MIG IGBT
Двойное (110 В / 220 В) напряжение
Защита от перегрева и охлаждение с помощью вентилятора
Алюминий Сварка с дополнительным пистолетом-распылителем
Сварка MIG / MAG с использованием безгазового флюса или сварочной проволоки в среде защитного газа
Плавная регулировка сварочного тока в больших масштабах
Селекторный переключатель горелки для катушки или горелки MIG для простого и быстрого переключения горелки

Если вы ищете лучший многофункциональный сварочный аппарат с двойным напряжением для работы на ферме, не пропустите SUNGOLDPOWER MIG200. Этот портативный блок эффективно подает питание промышленного типа на 110 или 220 вольт.

Это устройство идеально подходит для сельскохозяйственной и дорожной техники, ржавого металла, наружного ремонта и технического обслуживания. Это рабочая лошадка для сварки низкоуглеродистой, нержавеющей стали, железа, алюминия и других металлических материалов.

Регулируемая скорость подачи проволоки и сварочный ток. Таким образом, вы можете отрегулировать его в соответствии с вашим применением и сваривать с разной толщиной.

Может сваривать алюминий с помощью катушки.Конечно, катушечный пистолет нужно покупать отдельно. Удобно, что имеется селекторный переключатель для простого и быстрого переключения между пистолетом-распылителем и пистолетом MIG.

Можно выполнять как сварку MIG в защитных газах, так и сварку порошковой проволокой без газа. Что наиболее важно, для проволоки со сплошным сердечником 0,6–1,0 мм и порошковой проволоки используется один и тот же адаптер. Таким образом, вам не нужно использовать еще один адаптер.

Звучит хорошо?

Подождите, это еще не все…

В нем есть почти все, что вам нужно для сварки (сердечник из флюса).В комплект поставки входят:

1x Сварочный аппарат
118-дюймовая горелка MIG
Порошковая проволока толщиной 1 фунт
71-дюймовый кабель с электрододержателем
47-дюймовый кабель с зажимом заземления
Безгазовые и газовые форсунки
Приводной ролик, Маска и кисть

Плюсы

Очень хорошо сложен и прочен
Простота настройки
Легкость и простота эксплуатации
Легко запускаемая дуга, стабильная и мало брызг
Универсальность и отличная сварка
Мощный, но легкий
Удобен для транспортировки и хранения
Хорошо упакован

Минусы

В нем нет ничего необычного, как ЖК-экран для отображения ампер и вольт.
В комплекте нет переходников для катушки.
В руководстве нет информации о том, как настроить машину, а также о ее функциях и характеристиках.

Итог

SUNGOLDPOWER 200Amp — один из лучших сварочных аппаратов 110/220 В по данной цене. Это отличный маленький инверторный сварочный аппарат, который отлично справляется со своей задачей.
Очень малый вес, компактный размер и стабильная мощность делают работу намного проще, чем с трансформаторным сварочным аппаратом. В целом, это лучшая отдача от вложенных средств.

Заключение
Для использования на ферме или ранчо сварочный аппарат — отличное вложение. Ваши требования, области применения и бюджет — вот некоторые важные факторы, которые следует учитывать при выборе лучшего сварочного аппарата для сельскохозяйственных нужд .
Помня об этом, мы отобрали лучших сварщиков на фермах.
Учитывая характеристики, производительность и цену, эти устройства — хороший выбор для вас.
Теперь ваша очередь выбрать подходящий!
Дуговой сварочный аппарат для продажи в США, лучший для домашней сварки — Сварщик KickingHorse® США
Защита со световым индикатором ошибки
Встроенные датчики температуры, напряжения и тока обеспечивают максимальную защиту оператора и машины.
Оптимизирован для грязного или ненадежного питания
Обеспечивает стабильную производительность при входном напряжении от 80 В до 150 В даже с генератором.
Надежность всегда гарантирована
> Влагозащищенная конструкция.
> Конструкция, защищенная от брызг соли.
> Нержавеющая конструкция.
One-Knob делает все!

Бесконечная возможность!
> Усовершенствованная интеллектуальная технология управления динамически оптимизирует процесс сварки, так что с помощью всего лишь одной ручки вы сможете сваривать как профессионал!
> Бесконечная регулировка силы тока на месте обеспечивает точный результат.
Принадлежности промышленного класса
> Easy load 200A электрододержатель stinger.
> Подпружиненный сварочный заземляющий зажим типа «крокодил».
> Оснащен сверхмощным сварочным / заземляющим кабелем AWG # 6, который обеспечивает мощную плавную дугу и предотвращает перегрев.
3 встроенных специализированных функции позволяют легко уложить красивую бусину.
Автоматический горячий старт позволяет оператору легко зажигать дугу на поверхности ржавчины или краски.
Встроенная схема защиты от прилипания автоматически увеличивает ток, когда электрод приклеивается к металлу, что упрощает отрывание электрода и повторное зажигание дуги.
Adaptive arc-force оптимизирует характер дуги для получения именно того, что вам нужно.
Ввод
Рабочий цикл
Максимальная выходная сила тока
Минимальная выходная сила тока
Напряжение холостого хода
Размер электрода
Типы электродов
Свариваемые металлы
Сварочные мощности
Размер
Вес
120 В, однофазный, 60 Гц
30% при 100 А, температура окружающей среды 104 F (40 ° C)
100 ампер
10 ампер
85 вольт
от 1/16 дюйма до 1/8 дюйма
E6013, E7014, E7018, E6010, E6011
Низкоуглеродистая сталь, чугун, нержавеющая сталь, твердое покрытие
калибр 7 (3/16 дюйма)
9×4.7×6,7 дюймов
7,7 фунтов
На этот продукт распространяется действие
один год гарантии на бесплатную замену!
Обратитесь в службу поддержки клиентов.
Получите предоплаченную этикетку возврата по электронной почте.
Доставка в любое место UPS.
Дождитесь возврата денег или замены.
Посмотреть все аксессуары для A100 Смотрите видеообзоры с YouTube
Прерыватель какого размера нужен? Какой размер генератора и удлинителя я должен выбрать для работы с A100?
Мы рекомендуем специальный автоматический выключатель на 20 А и дизельный или газовый генератор мощностью минимум 3 кВт с выходом 110 В, чтобы максимально эффективно использовать домашний сварочный инвертор KickingHorse® A100.Если расстояние между сварочным аппаратом и источником питания менее 50 футов, мы рекомендуем медный шнур 10 AWG или алюминиевый шнур 8 AWG.
Другие сварщики на 110 В требуют выхода 200 А, почему у A100 только 100 А?
Чтобы обеспечить вход 200 А при 110 В, сварщик должен потреблять не менее 40 А. Домохозяйства в США обычно рассчитаны на 15 А, макс. 20 А, использование сварочного аппарата на 200 А в домашних условиях нарушает стандарты безопасности США, не только срабатывает выключатель, что еще хуже, приводит к перегреву провода и возникновению опасности возгорания.
Имеет ли он одобрение безопасности США? Что произойдет, если я воспользуюсь услугами несертифицированного сварщика в США?
KickingHorse® A100 — это инвертор для дуговой сварки, сертифицированный по стандарту UL , который безопасен и разрешен для сварки как на месте, так и в помещении. В Соединенных Штатах, прежде чем принять решение о покупке любого сварочного аппарата без сертификации UL, вы должны учитывать не только безопасность сотрудников, членов вашей семьи и имущества, но также юридические, финансовые и страховые последствия, с которыми может столкнуться использование оборудования, не соответствующего требованиям безопасности. на работе или дома.
В США очень большие штрафы за несоблюдение правил!
Можно ли его преобразовать в тиг?
Инвертор для дуговой сварки KickingHorse® A100 для дома не может использоваться для сварки TIG.
Может ли он работать как с прямой, так и с обратной полярностью (dcen и dcep)?
Да, заземление и электрододержатель в KickingHorse A100 съемные, поэтому вы можете просто переключиться на DCEN или DCEP.
Что означает рабочий цикл 30% при 100 А?
Инвертор для домашней дуговой сварки KickingHorse A100 позволяет сварщику работать 3 минуты при 100 A из каждых 10 минут без перегрева — при температуре окружающей среды 104 F (40 ℃), а не 70 F (21 ℃)! Большинство производителей сварочных аппаратов, включая крупных североамериканских производителей, определяют рабочий цикл своих сварочных аппаратов потребительского класса на уровне 70F (21 ℃). Важно, чтобы вы, как покупатель, спросили у производителя, как именно рассчитывается рабочий цикл!
Это сварочный аппарат постоянного или переменного тока?
KickingHorse ® A100 — это инвертор для дуговой сварки на базе IGBT постоянного тока.
Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства
.

Какое выбрать сварочное оборудование для дома?

Содержание:

Выбираем инвертор для ручной дуговой сварки

Доверяем производителю

Выбираем аппарат для полуавтоматической сварки

Бюджетный вариант

Технические характеристики

Делаем выводы

Как выбрать сварочный аппарат — Ковка, сварка, кузнечное дело

Трансформатор, инвертор, полуавтомат или генератор?

Как выбрать сварочный аппарат для дома

Как выбрать сварочный аппарат для дачи

Как выбрать сварочный инверторный аппарат

Какой генератор выбрать для сварки?

Как выбрать сварочный полуавтомат

Самодельный сварочный аппарат в домашних условиях

Как собрать сварочный аппарат своими руками?

Типы сварочных аппаратов

На переменном токе

На постоянном токе

Инверторный аппарат

Делаем сварочные аппараты своими руками

Прежде чем рассматривать варианты самодельных сварочников, разберем принцип их работы

Существуют четыре основных типа сварочных аппаратов

Трансформаторы (с выпрямителем или без него)

Добавляем выпрямитель

Мини сварочный трансформатор

Микросварочник

Инвертор (импульсный блок питания для сварки)

Видео по теме

Самодельный сварочный аппарат в домашних условиях

Комплектация

Блок питания

Блок выпрямителя

Блок инвертора

Технология сборки сварочного аппарата

Как собрать сварочный аппарат в домашних условиях?

Что нужно знать для сборки самодельного сварочника?

Как сделать своими руками сварочный агрегат?

Изготовление сварочного аппарата

На переменном токе

На постоянном токе

Рекомендации по работе с агрегатом

Сварочный аппарат своими руками: как сделать его дома

Сварочные аппараты: классификация

Как сделать сварочный аппарат инверторного типа

Сварочный трансформатор своими руками

Мини-сварка своими руками

Сварочные аппараты для дома — какой выбрать?

Виды домашних сварочных аппаратов

Основы выбора сварочного аппарата для дома

Домашний сварочный аппарат

Выбор сварочного аппарата для дома

Каким должен быть домашний сварочный аппарат

★ Как выбрать сварочный аппарат для домашнего пользования

Пользователи также искали:

Best Home Welder — Guide and Review

Вес

Номинальная входная мощность

Рабочий цикл

Сила тока

Другие факторы, которые следует учитывать

Топ 5 лучших сварочных аппаратов

Важные факторы, которые следует учитывать:

5 лучших сварочных аппаратов

Заключение

Welding 101: The Home Welder

Что такое сварка?

Сварочные процессы

Газовая дуговая сварка металла (GMAW / MIG)

Газовая дуговая сварка вольфрамом (GTAW / TIG)

Обучение

Покупка

PROMOTOR 220V дуговой сварочный аппарат сварочный аппарат IGBT AC MINI инверторный сварочный аппарат Инструменты DIY домашний сварочный аппарат автоматический

Лучший сварочный аппарат для фермы — 5 лучших вариантов

Лучший сварочный аппарат для фермы

Отзывы 2021

# 1 Forney Easy Weld 298 Дуговый сварочный аппарат 100ST

# 2 2019 Everlast PowerPro 164Si Multi Process Welder, Tig Stick Pulse Plasma Cutter
