Конструкция и принцип работы

Печь на отработанном масле, которая нужна для отопления гаража, складывается из 2 резервуаров (рис. 2). Один из них находится снизу, другой сверху и соединяет их труба. В этой трубе-горелке обязательно должны быть просверлены отверстия диаметром 1 см. По этим отверстиям подается воздух для лучшего горения.

Отработка помещается в нижний резервуар. В процессе ее нагревания выделяются масляные пары. Эти пары поднимаются по трубе-горелке, в которой они смешиваются с воздухом и воспламеняются с новой силой. Верхний резервуар является камерой сгорания. Именно здесь догорает оставшаяся часть паров, а продукты горения выводятся через дымоход.

Розжиг печи на отработке в гараже должен осуществляться с помощью любой горючей смеси, например, подходит для этого жидкость для розжига костров. Нужно смочить бумагу этим веществом и поджечь, а далее опустить в отверстие в нижнем резервуаре. Заслонка при этом прикрывается и нужно оставить небольшую щель.

Рис. 2 Конструкция печи на отработанном масле

10 Некоторые советы – что поможет улучшить работу печи

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под  дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

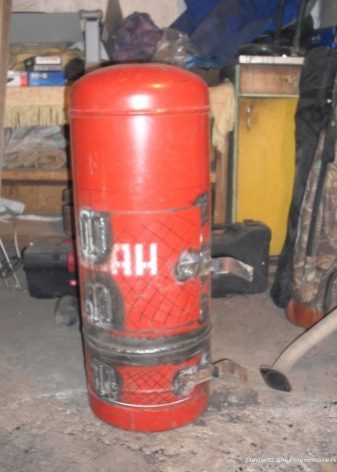

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;
6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

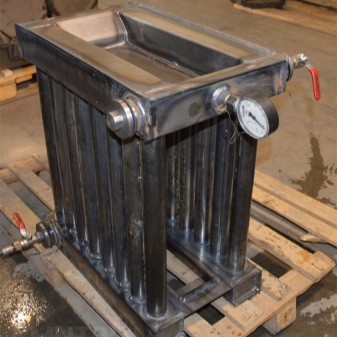

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

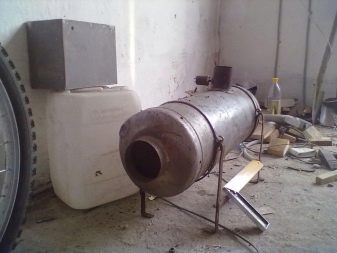

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)

Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Еще один вариант гибридной печки:

• нижняя часть корпуса представляет собой классическую дровяную буржуйку;
• верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
• дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
• внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
3. Устанавливайте режим горения заслонкой.
4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
8. Масло должно быть без антифриза и водных примесей.
9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

• простая буржуйка со вторичной камерой дожигания;
• печь – капельница.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:

Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

• практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
• агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
• во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:

Сборка производится посредством электросварки

Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

• использовать другие материалы, кроме масел;
• разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
• надолго оставлять отопительный прибор без присмотра;
• пускать детей или животных к печи;
• допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
• закрывать отверстия в горелке;
• при работающем аппарате доливать топливо;
• использовать поломанный прибор;
• ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту. Watch this video on YouTube

Watch this video on YouTube

Как сделать печь на отработке: базовые принципы

Вне зависимости от того, какая разновидность печи – с наддувом, капельного типа, с расширительным бачком, дополнительным дожигом газов, водяным контуром – будет выбрана для исполнения, есть общие принципы ее изготовления.

• Высокая температура горения требует большой толщины стенок конструкции. Для верхней камеры нужен стальной лист не менее 6 мм, для других деталей достаточно 4 мм. Вместо листовой стали можно использовать бочки, баллоны и другие б/у изделия подходящей конфигурации.
• Как уже говорилось выше, конструкция должна быть разборной. Следовательно, неразъемные соединения неприемлемы, необходимы болтовые скрепления, хомуты и так далее.
• Изделие достаточно компактное и легкое, обычно вес менее 30 кг (без топлива). Чтобы печь не опрокидывалась, необходимо крепить ее к полу.

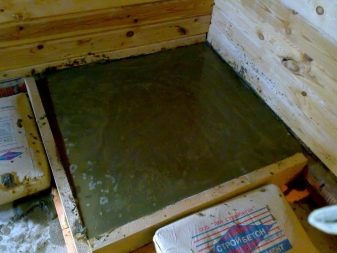

• В результате сильного нагрева возможно повреждение пола, желательно делать печь на ножках. Высота ножек зависит от материала пола – чем более он горюч и чем хуже воспринимает нагрев, тем выше должна быть камера с горящим топливом. При этом ножки следует делать регулируемой высоты и обязательно выверять правильность положения печи при установке уровнем – бак с топливом располагается строго горизонтально.
• Размеры печи принимаются из соображений удобства монтажа и достаточности теплоотдачи (об этом чуть позже). Обычно габариты вписываются в параллелепипед 75х50х35 см. Высота камер (топливной и дожига) порядка 10…15 см, их ширина 30…40 см. Объем в среднем составляет 10…30 л.
• Соединяющая камеры труба делается перфорированной. Отношение ее диаметра к длине 1:4 (примерно), размер отверстия 10…16 мм, общая площадь отверстий 10% от общей площади поверхности трубы.

Ниже приведен чертеж простейшей конструкции печи на отработке.

На чертеже не показаны ножки, они изготавливаются по месту. Не показан также дымоход.

Вот так выглядит готовая конструкция в процессе работы.

В видео показан пример работы печи на отработке с выдвижным отсеком для заливки топлива.

Фото, чертежи, полезное видео

Как сварить металлическую печь для гаража своими руками из металла? Чертежи.

А здесь видео про изготовление печи в гараж своими руками.

Обеспечение комфортных условий в гараже требует некоторых сил, терпения и затрат

При этом следует помнить, что очень важно сделать не только возможность отапливать помещение, но и сохранить безопасность нахождения в нём

Внимательно соблюдайте все рекомендации по технике безопасности и предусмотрите все нюансы для беспрепятственной эксплуатации оборудования!

Основные виды печек

Современное отопительное оборудование можно классифицировать по ряду характеристик, но главной из них является тип используемого топлива. Исходя из этого, можно выделить следующие группы.

1. Газовые печи характеризуются высоким КПД и приемлемой стоимостью, но при установке такого оборудования требуется доступ к централизованной газовой магистрали.

1. Преимуществом электропечек является возможность выбрать ту модель, которая больше всего подходит по уровню мощности. Но есть и недостаток, притом значительный – высокий расход электричества. Конструирование подобных агрегатов также лучше доверить специалисту во избежание аварийных ситуаций.

2. Твердотопливные печи продаются во всех специализированных магазинах, но при желании их можно изготовить в домашних условиях, что поможет существенно сэкономить.

3. Печи, работающие на отработанном масле, отличаются экономичностью и простотой эксплуатации.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

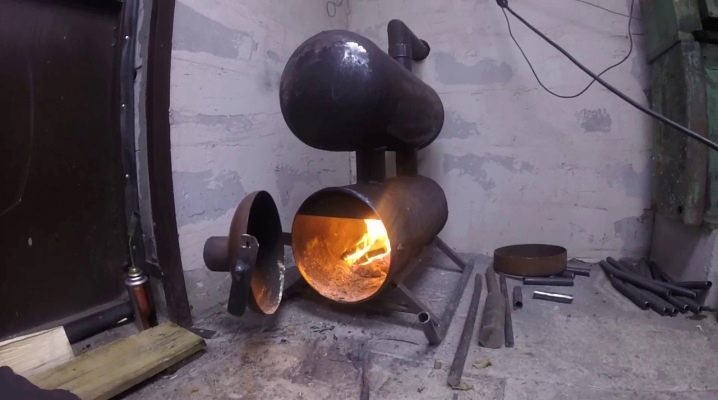

1. Двухходовая печь на дровах и угле, сваренная из листового металла.

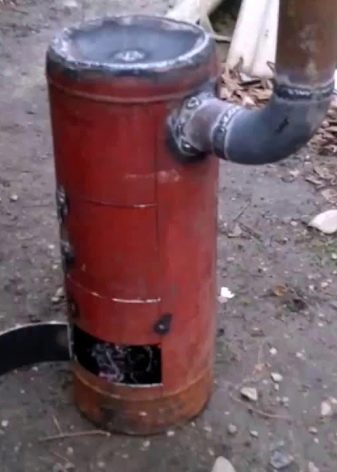

2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

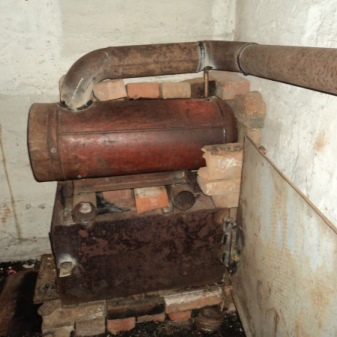

Агрегат с двумя дымооборотами

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Использование утеплителей: за и против

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.

От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.

Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина – около 5 мм.

Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

дровяная печка длительного горения своими руками, чертежи устройства отопления

В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления. Это необходимо для повышения уюта и комфорта сооружения. Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Зачастую перед автолюбителем встает задача выбора оптимально подходящего типа печи. Наиболее распространенными и универсальными считаются печи для гаража на дровах.

Виды печей

Наиболее распространенные конструкции дровяных печей:

• Буржуйка.
• Буржуйка с водяным контуром.
• Кирпичная.
• Длительного горения.
• Конвекторная печка.

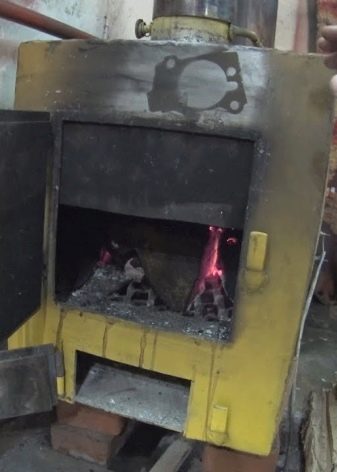

Буржуйка – наиболее распространенная дровяная печка, используемая для отопления гаража. Простота конструкции обеспечила ей большую популярность еще в двадцатые годы ХХ века. Для ее изготовления подойдет любой подручный материал: старые железные бочки, пропановые баллоны, простой железный короб.

Принцип действия очень простой: при сгорании дров в топке агрегата, корпус нагревается и отдает тепло в помещение.

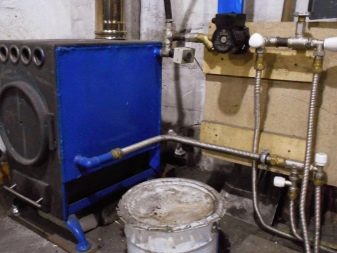

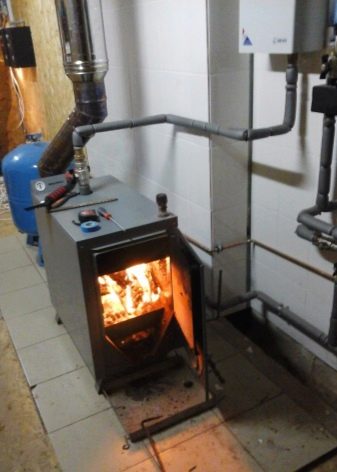

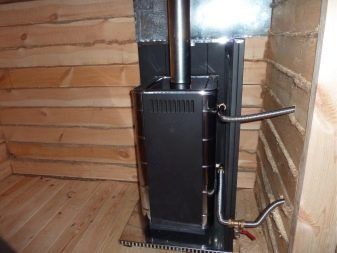

Буржуйка с водяным контуром является модификацией буржуйки. Основное отличие – наличие водяного контура. Он состоит из системы трубопроводов, запорной арматуры, расширительного бака, теплообменника, насоса, радиаторов.

Принцип действия такой — вода в теплообменнике нагревается и по системе трубопроводов поступает в радиаторы. В результате теплообмена тепло поступает в помещение. С помощью насоса остывшая вода из радиатора перекачивается в теплообменник для последующего нагрева.

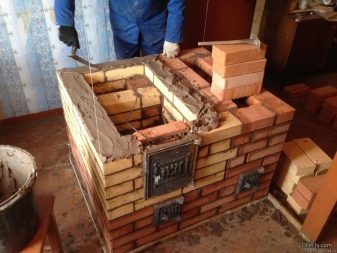

Кирпичная печь – самая эффективная в плане отопления помещения. Благодаря своей конструкции и используемому строительному материалу, она имеет высокий КПД. Такая печь быстро нагревается при топке дровами, и долго держит тепло. Принцип действия такой же, как у буржуйки.

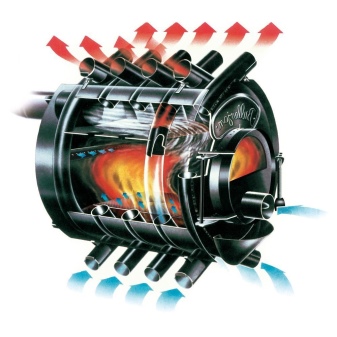

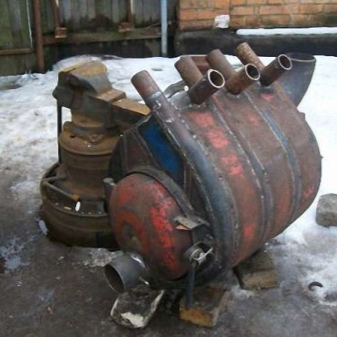

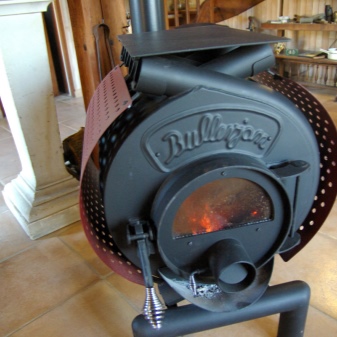

Конвекторная печь также является модификацией буржуйки. Её конструкция отличается наличием системы принудительной конвекции. Она состоит из вентилятора и коллектора.

Благодаря этой системе, КПД конвертерной печи выше, чем у буржуйки.

Принцип действия аналогичен принципу действия буржуйки. Отличие только в том, что вентилятор принудительно вытесняет нагретый воздух из коллектора в помещение.

Печь длительного горения – это тоже модификация буржуйки. В её конструкции используется эффект верхнего горения. Благодаря этому, данная конструкция имеет высокий КПД. Принцип действия: горение в топке агрегата происходит под грузом, благодаря этому, зона огня имеет малую площадь. Это обеспечивает длительное горение твердого топлива.

Плюсы и минусы

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

• Относительно невысокая цена топлива.
• Универсальность прибора при эксплуатации. Можно использовать отопительный прибор для отопления помещения, приготовления и подогрева пищи.
• Монтаж и установка гаражной печи очень простые и не требуют больших затрат.
• Для изготовления агрегата могут использоваться подручные материалы.
• При эксплуатации не требуется использование дополнительных установок и приборов.
• Небольшие габаритные размеры агрегата делают его универсальным при использовании в гаражах.
• Эксплуатация такого прибора не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции можно отнести:

• Такие печи имеют большую теплоотдачу, в результате чего они быстро нагреваются и быстро остывают.
• Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
• Необходим постоянный контроль за процессом отопления для обеспечения безопасности.

Особенности

Для эффективной работы печи её конструкция должна обладать определенными качествами. Так как помещение гаража имеет небольшие размеры, печь должна быть, в первую очередь, компактной. Экономичность при эксплуатации для отопительного прибора также важна. Кроме того, затраты на изготовление агрегата должны быть минимальными.

Необходимо предусмотреть возможность топки разными видами топлива. Это сделает агрегат экономически выгодным. Изготавливая печь своими руками, вы можете сделать ее максимально удобной в эксплуатации. Учитывая все свои потребности, вы создадите уникальный и неповторимый обогревательный прибор.

Для начала необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь сыграют роль ваши навыки в работе с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогревательный прибор не должен снижать объем кислорода в помещении. Он должен как можно дольше выделять тепло для обогрева помещения.

Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.

Выбирая конструкцию отопительного прибора, помните, что она не должна быть пожароопасной.

Изготовление своими руками

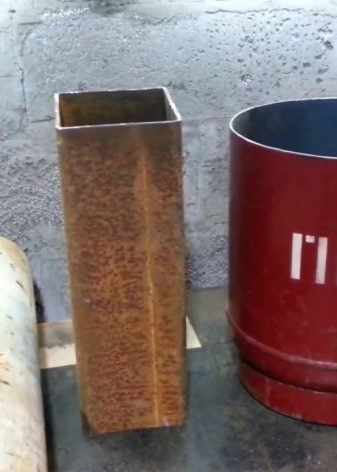

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам.

Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

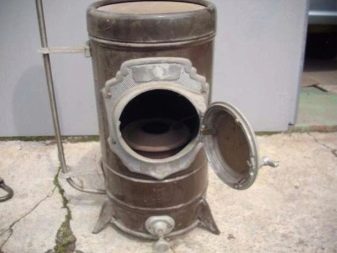

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

• Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
• К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
• Монтируем и привариваем дно.

• Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
• К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

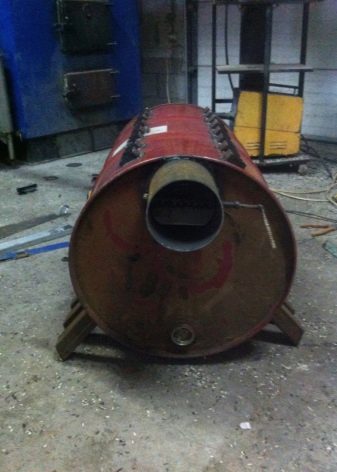

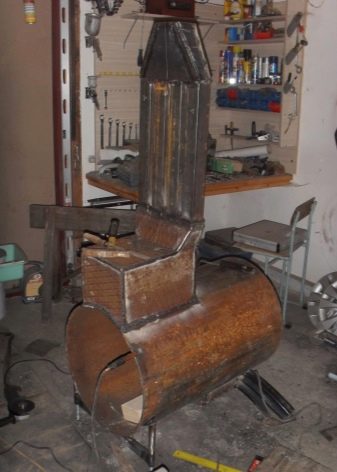

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

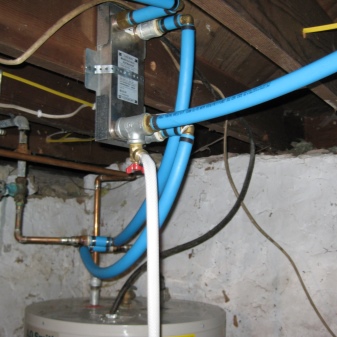

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Полезные рекомендации

Установив печь в гараже, необходимо проверить ее работоспособность и пожаробезопасность:

• Нарубленные в размер печи дрова укладываем в топочную камеру. Заполняем её на 1/3.
• Крышку для подачи воздуха необходимо закрыть.
• Разжигаем дрова в топке. Начинаем эксплуатацию печи.

Отопительный прибор необходимо устанавливать на некотором расстоянии от легковоспламеняющихся жидкостей. Не менее одного раза в две недели необходимо проводить санитарную уборку печи. Диаметр дымохода должен быть больше диаметра выхлопного отверстия. Такая конструкция не позволяет скапливаться саже.

Все варианты по-своему уникальны. Затраты на изготовление могут быть минимальными, если использовать подручный материал. Также можно предусмотреть работу агрегата на разных видах топлива. Помимо этого, вы сами можете придумать дизайн отопительного прибора. Это сделает его неповторимым и уникальным.

С любым обогревательным прибором ваш гараж приобретет уют и станет комфортабельным.

О том, как сделать супер-печь из баллона, смотрите в следующем видео.

Печка (буржуйка) для гаража своими руками

Здесь вы узнаете:

Для некоторых мужчин гараж является вторым домом – они проводят здесь много времени, возясь с машиной и занимаясь иными задачами. А для других это способ заработать денег на ремонте автомобилей. В любом случае, рабочее место должно быть удобным и теплым. Хуже всего обстоят дела с отоплением – здесь нужная какая-нибудь простая и эффективная печка для гаража, эксплуатация которой не приведет к большим расходам.

В этом обзоре мы рассмотрим:

• Минусы использования электроотопления;
• Доступные виды топлива;
• Схемы самодельных печек для гаража.

Вооружившись инструментами и сварочным аппаратом, вы сможете сделать отличную печь для гаража.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

• Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
• Большой выбор моделей – от тепловых пушек до конвекторов;
• Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

• Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
• Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
• Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

• Дизельное топливо;
• Самые обычные дрова;
• Каменный уголь;
• Бензин;
• Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

• Металлическая бочка или отрезок трубы диаметром 300-400 мм;
• Толстая металлическая проволока;
• Паяльная лампа;
• Крупные речные камни;
• Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

• Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
• Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
• Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
• Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность.

Печка из кирпича

Для создания печи из кирпича нужно обладать определенными навыками.

Буржуйка в гараж хороша тем, что эта печка отличается предельной простотой. Несколько кусков металла, немного возни со сварочным аппаратом и дверками, кусок металлической трубы – и отопительный агрегат готов. Буржуйка не самая экономная, зато простая в эксплуатации – нужно лишь вовремя подкидывать дрова. Аналогичным образом строится кирпичная печь для гаража, но у нее есть несколько недостатков:

• Для хорошей печки нужен огнеупорный кирпич;
• Печка для гаража получается уж слишком громоздкой.

Тем не менее, вы всегда можете соорудить ее по подобию буржуйки, только вместо металлических стенок здесь используется обыкновенный кирпич.

Металлическую печь всегда можно перевернуть, очистить или перенести в другое место. Печь из кирпича в гараж так просто не почистишь, да и в соседний угол не перенесешь – это модель для стационарного использования.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

• Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
• Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
• Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
• Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
• В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем. Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

• Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
• Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
• Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся. Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров.

Изготавливая печь для гаража своими руками и подбирая подходящий чертеж, следует уделить внимание выбору топлива и отталкиваться уже от этого. Если у вас много отработки, выбор очевиден – выбираем самую последнюю печку из нашего обзора. При наличии большого количества дров (в том числе и бесплатных) можно уделить внимание альтернативным проектам. И помните, что размеры печей на чертежах могут варьироваться в самых широких пределах.

Печь для гаража на дровах длительного горения своими руками

Устройства этой группы отопительных приборов (их еще называют газогенераторными) имеют множество преимуществ перед аналогами традиционной сборки. Если читатель решил установить в своем гараже дровяную печь именно длительного горения (ДГ), значит, он знаком со всеми ее плюсами и минусами. Кстати, последних не так уж и много, поэтому выбор именно такой конструкции вполне оправдан.

Как правильно смонтировать печь для на дровах длительного горения, что предусмотреть при ее сборке своими руками – обо всех нюансах инженерного решения и его практической реализации читатель сможет узнать, ознакомившись с этой статьей.

Особенности функционирования печи

• Дрова в обычной топке прогорают довольно быстро, причем это касается любых пород древесины. На практике увеличить это время можно лишь, ограничив к ним доступ воздуха. В результате «топливо» в печи длительного горения не горит, как обычно, а тлеет, и в зависимости от объема закладки и конструктивных особенностей устройства – примерно от 6 до 10 часов.
• Если в традиционных агрегатах процесс горения начинается снизу, то в печах ДГ наоборот – сверху. По мере прогорания дров он постепенно смещается все ниже и ниже. Следовательно, чтобы обеспечить в печи процесс длительного горения, она должна быть вертикально ориентирована. В этом одно из ее отличий от «буржуйки».
• Соответственно, розжиг в печах длительного горения – верхний, через трубу подачи воздуха.
• Чтобы снизить интенсивность горения дров и сделать процесс достаточно длительным, их необходимо постоянно «прессовать», не давая разгореться пламени.

Выбор материалов

Если речь идет о гараже, то оптимальный вариант для печи ДГ – железо. По сути, это модификация той же, всем известной, буржуйки. Учитывая ограниченность свободного пространства в типовом боксе, выкладывать печь из кирпича вряд ли имеет смысл, и уж тем более в гараже сборном, из металлических секций или в каркасной конструкции на основе бруса и досок, смонтированной своими руками.

Что учесть

• Рекомендуемая толщина металла, используемого для корпуса печи – не менее 4 мм. Но это для установок, которые эксплуатируются довольно часто. Если печь планируется использовать нерегулярно, можно этот параметр и уменьшить (в разумных пределах, иначе корпус быстро прогорит).
• При сборке устройства из трубы ее минимальное сечение – 30 см.
• Отвод продуктов горения – через стенку печи (для квадратной конфигурации корпуса – через тыльную). Рекомендуемый уклон дымохода – от 300 и более, иначе тяга будет недостаточной. По этой же причине его сечение – от 12 см.

Дымоход для печки длительного горения лучше делать составным. Во-первых, для удобства обслуживания (прочистки) канала отвода газов. Во-вторых, первое колено (стыкуемое с печью) будет нагреваться сильнее остальных. Поэтому для него толщина стенки выбирается в пределах 2,5 – 3 мм. Если из такого металла собрать весь дымоход, то это утяжелит конструкцию, да и сборка установки длительного горения выйдет несколько дороже, если железо придется покупать.

Можно смонтировать всю трассу и из более тонкого металла, но в этом случае дымоход долго не прослужит – прогорит, да и эксплуатация станет менее удобной. Поэтому следует ориентироваться на интенсивность пользования печью. Если автовладелец в гараже проводит много времени, то экономить на трубе не стоит.

Порядок сборки печи длительного горения

Зная принцип функционирования печи и методику обеспечения длительного горения, сконструировать агрегат и собрать его своими руками несложно. На фото и чертежах представлена довольно простая модель. Для корпуса печки можно взять металлическую бочку, трубу расчетного сечения, баллон из-под сжиженного газа, готовый короб или сварить ящик из листового железа – вариантов более чем достаточно.

Рассмотрим специфику изготовления печи на дровах длительного горения из стандартной бочки под ГСМ. По мнению автолюбителей, для изготовления своими руками – оптимальный вариант. Правда, стенки емкости недостаточно толстые, но если печь не будет работать сутками, то ее хватит надолго. Да и в плане ремонтопригодности – неплохое инженерное решение. В случае необходимости меняется лишь корпус, а вся «оснастка» остается прежней.

Что понадобится для печки

• Бочка.
• Металлический блин (пресс) с диаметром, несколько меньшим, чем у корпуса. На сколько? Он должен свободно перемещаться по вертикальной оси. Практика эксплуатации подобных печей показывает, что для обеспечения длительного горения достаточно толщины пресса в 3,5 – 4 мм.
• Трубы. Для дымохода – не менее 15 см в сечении, для наддува хватит и 10. Длина последней выбирается равной высоте корпуса + (50 – 100) мм.
• Уголок-«пятидесятка» (или швеллер ) – 4 отрезка. Длина каждого – порядка 15 мм.
• Лист металла (колосник).
• Ящик для утилизации золы.

Изготовление корпуса печи

Технология простая – верх бочки срезается, кромки выравниваются. В результате получается так, как показано на рисунке.

Готовится и крышка.

Ее края нужно подогнуть так, чтобы при постановке на место она сидела достаточно плотно. В центре вырезается отверстие, в которое будет вставлено (или приварено) колено трубы для наддува.

Его высота – порядка 15 – 20см. Если колено сделать длиннее, то будет неудобно производить розжиг печи.

В нижней части бочки привариваются куски уголка, на которые ставится колосник. Все остальное, как и для обычной буржуйки – дверца, за которой выдвижной ящичек для удаления золы.

Подготовка труб дымохода

Единственное пояснение – необходимо установить шибер (заслонку), которым будет регулироваться тяга. При розжиге он открыт, а в процессе работы печи прикрывается так, чтобы было обеспечено устойчивое и длительное горение закладки топлива. Шибером удобнее работать, если он смонтирован в 1-м колене. Именно поэтому высоту начальной части воздуховода делать менее 150 мм нежелательно.

Чтобы заслонка надежно стопорилась в выбранном пользователем положении, нужно продумать элементы ее фиксации. В принципе, своими руками это сделать несложно.

Вытяжки

Опыт эксплуатации установки длительного горения такой сборки показывает, что длина воздуховода печи менее 5 м сильно ослабляет тягу. Вот на это и нужно ориентироваться. Крепление колен по всей протяженности трассы обеспечивается подпорками из того же уголка.

Чтобы из системы можно было периодически сливать конденсат, в самом низком месте трубопровода на колене ставится кран. Для удобства пользования лучше выбрать шарового типа.

Степень нагрева труб

Их нежелательно крепить на стены, особенно если изнутри гараж отделан. Как правило, наиболее используемые материалы для облицовки таких строений – фанера многослойная, тонкая доска или ДВП, ДСП. Вся подобная продукция – категории «горючая».

Пресс

В металлическом блине проделывается отверстие с учетом сечения трубы наддува. Равномерность тления дров по всей площади обеспечивается, в том числе, и определенным положением груза. В процессе работы печи, при постепенном опускании пресса его не должно перекашивать. Поэтому с нижней части блина, по периметру, привариваются приготовленные отрезки уголка (швеллера). Такая доработка пресса обеспечит его стабильную ориентацию в плоскости горизонтали.

Порядок эксплуатации печи

• Демонтируется часть подающего трубопровода, снимается крышка и удаляется пресс.
• Закладываются дрова. Их лучше размещать вертикально, так как такая плотная постановка поленьев уменьшит объем, который занимает воздух, и также будет способствовать их более длительному горению.
• Верхний слой – из легковоспламеняющихся фракций (опилки, мелкая щепа). Не забываем, что розжиг – сверху! Верхний срез закладки должен быть немного ниже уровня вытяжки, иначе горения не будет. Для облечения воспламенения дров, как и в обычной топке, на них можно положить тряпку, смоченную в соляре (или бензине), бумагу.
• Далее – в обратном порядке: груз – крышка с первым коленом (если оно несъемное).

Для запуска установки длительного горения достаточно бросить на закладку кусок зажженной бумаги и посмотреть, как «схватится» топливо. После этого шибер максимально выдвигается и производится присоединение всего воздуховода. Характерное потрескивание дров свидетельствует о том, что заслонку пора закрывать.

Как уже смог убедиться уважаемый читатель, ни сборка своими руками, ни эксплуатация печи дровяной длительного горения никакой сложности не представляет.

Полезные рекомендации

• Сократить время прогрева помещения и повысить КПД печи можно, увеличив поверхность теплообмена. Для этого к корпусу печки, по бокам, достаточно приварить металлические пластины.
• Пробку в крышке печи желательно оставить (не заваривать). Ее можно использовать в качестве смотрового окна, чтобы контролировать процесс горения.
• Своими руками колосник делается просто. Из листа металла вырезается фрагмент железа, соответствующий диаметру печи. Причем совсем не обязательно, чтобы это был идеальный круг. В колоснике высверливаются отверстия, а их количество подбирается опытным путем. Для стандартной 200 л бочки примерный диаметр отверстий – 6 – 8 мм. Этого хватит, чтобы зола свободно ссыпалась вниз.

Удачи в конструировании печи и теплого гаража!
