Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

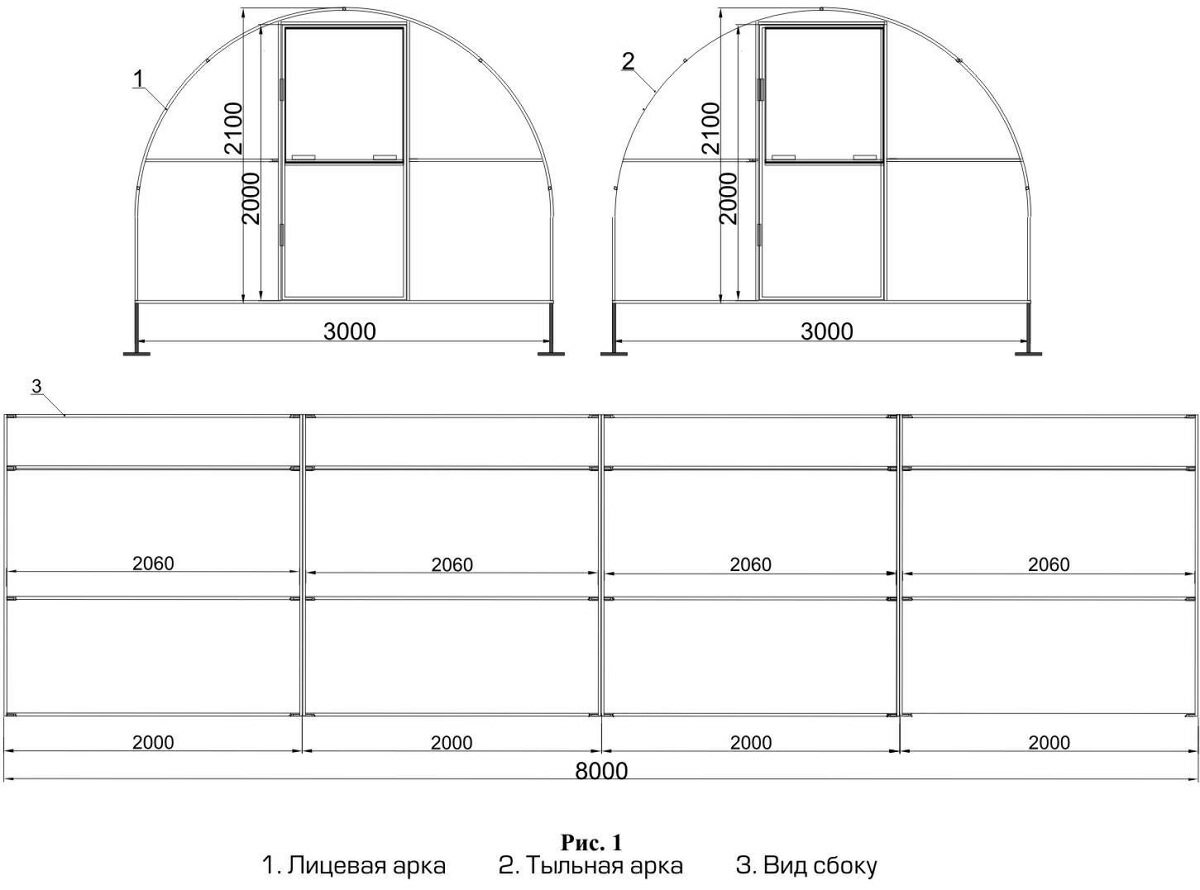

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45^о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30^о, ширина теплицы 4 м. По теореме Пифагора: с²=а²+в², где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30

о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)²= 2²+х², 4х²= 4+х², 3х²= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

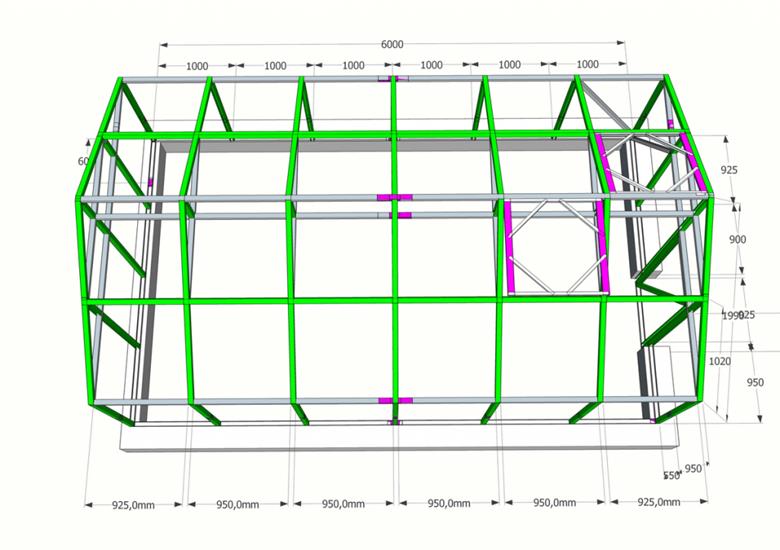

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Разборная теплица из профильной трубы. Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Обратите внимание! Из соображений минимизации затрат на строительство теплицы, трубы для каркаса можно выбрать материал из простой стали, без антикоррозийной заводской обработки. Чтобы защитить готовую конструкцию от коррозии, достаточно зачистить металл от ржавчины, прогрунтовать и покрасить.

Теплица из профильной трубы 20х20. Герметизация конструкции

Стыки листов следует обработать силиконом или герметиком , для того, чтобы придать конструкции герметичности, являющей необходимым условием для формирования микроклимата.

С этой же целью промежуток между фундаментом и листами обшивки обрабатывается монтажной пеной мелкопористой структуры.

СОВЕТ: Небольшая хитрость, которая может помочь с обогревом в зимнее время – перед тем, как насыпать грядки, уложите под них коровий или лошадиный навоз, затем утрамбуйте, поверх засыпьте землёй. Прея, он будет выделять некоторое количество теплоты, которое, возможно, сможет спасти корневую систему вашего урожая, выращенного с любовью, от внезапных заморозков.

Как видите, теплица из профильной трубы 20 в домашних условиях, своими руками – вполне реально. Кроме того, при ответственном выполнении рекомендаций, приведённых выше, это не требует больших затрат труда и финансов.

Само собой, выбор типа материала остаётся на усмотрении мастера, но при использовании материалов, указанных в рекомендациях, соотношение «цена – качество» приобретает максимально приемлемый параметр.

Надеемся теперь вы знаете ответ на вопросы как самому сделать теплицу из профильной трубы , нужно ли заказывать проект теплицы из профильной трубы, чем отличается теплица из труб и другие теплицы металлические.

О том как своими руками изготовить различные виды теплиц и парников, читайте в статьях на нашем сайте: арочные , из поликарбоната , из оконных рам , односкатные пристенные , парники , парник под пленку , парник из поликарбоната , мини-парник , из ПВХ и полипропиленовых труб , из старых оконных рам , теплица-бабочка , «подснежник» , зимний парник.

Чертежи теплиц из профильной трубы с размерами. Виды профиля для теплицы своими руками из поликарбоната. Фото-примеры каркасов

Для сборки каркасов теплиц и парников используются различные виды материалов. Это может быть дерево, пластиковый или металлический профиль. Нередко встречаются модели, выполненные из шляпного профиля, профиля для гипсокартона, алюминиевого профиля. Каждый вид профильной трубы обладает конкретными свойствами и применение его обуславливается режимом функционирования теплицы. Для более легких вариантов сезонного использования вполне сгодится пластиковый или оцинкованный профиль.

Каркас теплицы выполнен из оцинкованного профиля

В сооружениях, планирующихся использоваться в течение всего года, обычно применяют материал с высокими показателями прочности, так как несущая конструкция должна выдерживать дополнительные нагрузки в виде давления снеговой шапки или сильных порывов ветра.

Популярность применения профильной трубы для возведения каркаса теплицы объясняется такими свойствами:

• благодаря ребрам жесткости, трубы имеют хорошую сопротивляемость нагрузкам и не деформируются под их действием;
• невысокая стоимость профиля;
• малый вес;
• правильно подобранная труба позволяет сооружать любые виды конструкции каркаса;
• простой процесс монтажа;
• высокая прочность в любых климатических условиях.

Профильная труба из металла обеспечивает высокую прочность и надежность конструкции

Размеры сечения профильной трубы, применяемой в той или иной конструкции, определяются функциями, возложенными на профиль: чем прочнее должен быть каркас, тем большее сечение используется. В чертежах теплиц из профильной трубы с размерами 2х6 м учитывается сечение для рамы обрешетки 20х40 мм, для связки элементов конструкции — 20х20 мм.

Правильно подобранная труба позволяет сооружать любые виды конструкции каркаса

Если выбранная конструкция каркаса из профильной трубы имеет полукруглую форму, следует учитывать, что при изгибе трубы основная нагрузка ляжет на края трубы, при этом середина профиля останется не подвержена деформации. В этом смысле, профильные трубы с успехом применяют для арочных конструкций. Вопрос лишь в наличии специального устройства для изгиба труб (трубогибе). Следует отметить, что при ручном изгибе получить геометрически верную форму дуги довольно сложно.

Каркас теплицы из алюминиевого профиля

Если же у вас нет в наличие трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной или односкатной крышей. Выполняется такой каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций можно найти на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать необходимое количество профилей и избежать приобретения лишнего материала.

Профильные трубы с успехом применяются для арочных конструкций

Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется брать в расчет стандартную длину реализуемых профилей. Размеры теплицы подбираются так, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.

Теплицы прямоугольные с двускатной крышей

Двускатная кровля теплицы — вариант, который можно часто встретить на наших участках. Чем они хороши и как построить такую теплицу?

Такие теплицы более практичны, чем односкатные, и легче в постройке, чем арочные, для которых необходим трубогиб, чтобы гнуть металлические трубы или профиль, который служит каркасом. Кроме того, двускатная кровля обеспечивает оптимальное освещение. Ее можно обшить любым материалом, в том числе стеклом, которое для арочных конструкций использовать невозможно. Сам процесс обшивки двускатной теплицы идет быстрее и проще, чем у арочной.

Разновидности

Прямоугольную в плане теплицу с двускатной кровлей можно сделать

• летней,
• зимней.

Летние теплицы используются только в летний сезон, когда выращивать огородные культуры можно без дополнительного отопления. Зимние теплицы предназначены для круглогодичного выращивания. Они хорошо утеплены, остеклены или покрыты поликарбонатом и имеют отопление и освещение.

Летняя теплица может быть стационарной и разборной. Стационарную модель устанавливают один раз, разборную придется собирать в начале сезона и убирать в конце. Однако разборный вариант может быть оправдан, если вы бываете на даче только летом и боитесь, что парник украдут в ваше отсутствие. С одной стороны, разборная теплица зимой не подвергается снеговым нагрузкам, с другой стороны, каждый монтаж-демонтаж уменьшает ее прочность.

Готовые модели

В продаже есть различные модели теплиц из поликарбоната на металлическом каркасе из оцинкованного профиля, который может быть как окрашенным, так и неокрашенным. Двускатные готовые теплицы поставляются в разобранном виде, поликарбонат уже нарезан на листы нужного размера. В зависимости от модели, в теплице может быть различное количество дверей, форточек, также есть модели с открывающейся крышей. Кроме двускатных типа «домик» продаются теплицы с ломаной крышей, например, такие. Фирмы-производители осуществляют доставку и установку парников.

На что нужно обратить внимание при выборе?

• Металлический каркас — желательно, чтобы он был сделан из стали, так как алюминий более гибкий, и большой слой снега зимой может деформировать каркас. Каркас должен иметь антикоррозийное покрытие (оцинковку, краску). Чем меньше шаг между дугами, тем большую нагрузку выдержит каркас.
• Снеговая нагрузка — в характеристиках теплицы указано, на какую снеговую нагрузку она рассчитана.
• Поликарбонат — плотностью не менее 0,7 и толщиной не менее 4, а лучше 6 мм.
• Уплотнители — если теплица действительно качественная, в комплект входят уплотнители для герметизации стыков покрытия с каркасом и крепеж с прокладками.
• Полнота комплекта — чтобы ничего не пришлось докупать.
• Качество упаковки — если упаковка рваная, плохо заклеенная, это должно насторожить.

Важно! Покупать теплицу лучше, заказывая в офисе или на сайте фирмы. Избегайте рынков и перекупщиков, а также фирм, чьи изделия очень похожи на известные бренды.

Для теплицы на металлическом каркасе не нужен фундамент, хотя при желании его можно сделать — стойки просто забиваются в землю.

Из чего строить

Каркас

Каркас теплицы можно сделать из разных материалов:

• профильной металлической трубы,
• деревянного бруса,
• труб из ПВХ, металлопластика, полипропилена.

Оптимальный вариант — профильная труба прямоугольного сечения. Она достаточно прочная, благодаря прямоугольной форме элементы легко соединять. Перед строительством каркаса парника трубы необходимо обработать против ржавчины. Используются трубы 40*20 мм и 20*40 мм.

Металлический профиль легче, чем трубы, устанавливается довольно просто, но менее стоек к внешним воздействиям и легче гнется. О применении конкретной марки профиля нужно читать в документации к нему.

Для прямоугольных теплиц с двускатной крышей можно использовать деревянный брус, но он менее устойчив, чем металл, к влажной среде парника. Брус необходимо обработать антисептиками от гниения и плесени. Для теплиц из поликарбоната берут брус 5*10 см.

Трубы ПВХ легко собрать, но на снеговую нагрузку они не рассчитаны. Поэтому они подойдут лишь для разборной сезонной теплицы.

Чем обшить

Теплицу можно покрыть пленкой, поликарбонатом или стеклом.

Поликарбонат как материал для теплиц набирает популярность. Он прозрачный, сотовая структура позволяет лучше сохранять тепло, его легко резать, но в то же время от в 500 раз прочнее пленки и выдерживает в 200 раз большие нагрузки, чем стекло, и, в отличие от него не бьется. Также поликарбонат намного легче, чем стекло. Чтобы в соты поликарбоната не попадал мусор, насекомые, кромки заделывают герметиком.

Важно! Поликарбонат имеет с одной стороны покрытие, защищающее его от ультрафиолета. При монтаже будьте внимательны и устанавливайте листы защитным слоем наружу.

Стоимость поликарбоната вполне приемлема, поэтому строения из него, как готовые, так и самодельные, пользуются популярностью у садоводов. Обшитую поликарбонатом теплицу можно сделать раздвижной или со съемной крышей. Толщина листа должна быть от 6 мм для летнего и от 15 мм для зимнего парника.

Пленка также используется широко благодаря своей низкой цене и тому, что она легко крепится на любой каркас. Из пленки делают обычно временные парники на один сезон, так как этот дешевый материал непрочен. Пленка защищает растения от заморозков до -3 градусов. Именно пленка используется для маленьких парников размером с одну грядку.

Армированная полиэтиленовая пленка значительно прочнее обычной и выдерживает не только сильный дождь и ветер, но и град. Такой пленки хватает на несколько сезонов.

Спанбонд — непрозрачный материал белого цвета, хорошо сохраняющий тепло — он защищает растения от мороза до -7 градусов. Он прочнее пленки, может использоваться около 5 сезонов.

Стекло хорошо пропускает свет, но тяжелое и хрупкое, кроме того, осколками можно порезаться. Стекло в качестве материала оправдано для теплицы из старых оконных рам.

Чертежи

Если теплицу планируется строить из поликарбоната, целесообразно при составлении чертежа учитывать размеры листов материала, чтобы было меньше отходов. Стандартный размер листов поликарбоната равен 6*2,1 м, поэтому лучше выбирать такие размеры строения, чтобы лист резать на одинаковые крупные части. Например, чертеж может быть таким:

Прямоугольная теплица с двухскатной крышей по форме несложна, поэтому ее чертеж вполне можно построить самостоятельно. Нужны следующие размеры:

• длина и ширина прямоугольного основания,
• высота от земли до ската крыши — здесь нужны одинаковые вертикальные стойки, которые будут расположены по углам и на одинаковом расстоянии вдоль длинных сторон,
• угол наклона ската — его делают в пределах 20-45 градусов, чем круче скат, тем меньше снега на нем будет задерживаться зимой, поэтому имеет смысл делать угол тем больше, чем больше в вашем регионе осадков,
• скат формируется диагональными направляющими, которые соединяются в коньке крыши, эти направляющие идут от каждой вертикальной стойки и в нижней части соединяются горизонтальными перемычками, образуя фермы (как в крыше дома).

Также в теплице необходимо предусмотреть двери и, при необходимости, форточки. Форточки обеспечивают хорошее проветривание, и чем больше парник, тем больше их нужно. Двери делают шириной как минимум 56 см на уровне плеч, лучше 60 см. Форточки делают любого удобного размера, можно поставить на них механизм автоматического открытия-закрытия. В качестве окон и дверей можно использовать готовые рамы.

Обычно в парнике делают две грядки и дорожку между ними. Стандартные размеры — это

• грядки шириной 1 м,
• дорожка шириной 0,5-0,6 м.

Нужно учесть, что примерно 5 см с каждой стороны занимает каркас и обшивка. Таким образом, стандартные размеры теплицы на приусадебном участке, в которой вы будете выращивать растения для себя, следующие:

• 2,5-3 м в ширину,
• 5-7 м в длину,
• 2-2,5 м — высота конька.

Высоту теплицы до ската лучше сделать равной 2,1 м — такой ширины делают листы поликарбоната, так что их не придется обрезать.

Если есть необходимость и позволяет место, можно сделать широкую теплицу с двумя проходами.

На деревянном каркасе

Можно сделать теплицу на деревянном каркасе из пленки или поликарбоната. При правильной обработке дерево может служить несколько лет, поэтому необходимо использовать специальные антисептики или раствор медного купороса. Также можно покрасить брус масляной краской или олифой, покрыть отработанным машинным маслом или битумной мастикой. Деревянный каркас собирают с помощью металлических уголков. Лучше для него брать древесину хвойных пород.

Деревянную теплицу из пленки можно сделать такой, как на чертеже.

Не обязательно делать для нее фундамент, можно вбить в землю (минимум на 35 см) водопроводные трубы подходящего диаметра, а в них вставить опорные стойки, расположенные на расстоянии 0,8-1 м. Далее к стойкам крепится нижняя обвязка и карниз, в нижней обвязке с торца оставляют место для двери. При необходимости стойки укрепляют диагональными рейками.

Важно! Хотя можно обойтись без фундамента, бетонное или кирпичное основание увеличивает срок службы деревянного каркаса.

Пленку натягивают на теплицу каждый год, так как обычный полиэтилен зиму не переживает. Натягивать пленку нужно в сухую погоду, делают это снизу вверх и прибивают пленку к каркасу гвоздями.

Поликарбонат монтируют так же, как к металлическому каркасу.

Фундамент

Фундамент прочно удерживает парник на месте. В случае зимней теплицы без него не обойтись. Можно сделать его сборным из кирпича или блоков монолитным ленточным из бетона. Блочный фундамент хорош тем, что его можно разобрать, если понадобится перенести теплицу на другое место. Для его сооружения выкапывают траншею и выкладывают основание из кирпича или блоков. Также на кирпичном фундаменте можно сделать раму из бруса, на которую и поставить теплицу. Это облегчит замену грунта в парнике — можно его перенести, а затем поставить на место.

Система полива

Систему полива можно организовать по-разному — можно провести трубы и шланги, подключенные к водопроводу, а можно по старинке носить воду вручную. Можно купить готовые системы капельного полива, часто их продают там же, где готовые теплицы.

Отопление

Если вы планируете пользоваться теплицей круглый год, то вам обязательно понадобится отопление. Отопление можно сделать:

• горячей водой на твердом топливе,
• газовым,
• электрическим.

Освещение

Освещают зимнюю теплицу, чтобы создать растениям достаточный световой день для нормального роста, развития и созревания плодов. Можно использовать:

• люминесцентные,
• галогенные,
• ртутные,
• натриевые,
• светодиодные

• инфракрасные лампы.

Заключение

Двускатная теплица — «домик» практична и легка в постройке. Готовые парники такой формы можно купить. При планировании важно сделать теплицу такого размера, чтобы ей было удобно пользоваться. Наиболее практичные материалы для ее покрытия — поликарбонат и пленка.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Теплица своими руками

16.02.2017

Теплица своими руками

Теплица, изготовленная из профильной трубы с применением профнастила, – самое надежное и долговечное сооружение из всех существующих видов укрытий для выращивания ранних овощей, зелени и цветов. Для того, чтобы изготовить домашнюю тепличку, в первую очередь необходим профиль 40х20 мм, поликарбонатные листы и немного старания!

Первым делом необходимо определиться с конструкцией основания теплицы. Здесь существуют разные варианты, начиная с использования деревянных железнодорожных шпал и заканчивая ростверком из винтовых свай. Мы же сделаем под теплицу мелкий монолитный фундамент глубиной на 1 «штык» лопаты. Перед его заливкой бетоном нужно заложить по всему периметру анкера для крепления профильной трубы (схема 1).

После схватывания бетона к закладным деталям нужно приварить профильную трубу 40х20 мм, которая станет надежной основой для крепления всех рам каркаса нашей теплицы.Выбранная схема двускатной рамы позволяет сделать каркас теплицы из профильной трубы без использования трубогиба. Для исключения перекосов сборку рам нужно проводить на ровной и твердой площадке. Если у вас таковая имеется возле гаража или дачного дома, то разметьте на ней мелом контур будущей рамы и нарежьте в соответствии с выбранными размерами профильную трубу.

Для упрощения сборки можно дать такой совет. Профильную трубу можно не резать на отдельные куски. Лучше сделать в нужных точках надрезы болгаркой, а потом по ним аккуратно согнуть трубу для теплицы, получив раму нужной формы.Заранее рассчитайте угол надреза трубы так, чтобы при сгибе ее срезы точно состыковались.

После того, как рама согнута по надрезам, остается тщательно проварить сваркой все стыки. Наиболее ответственными конструкциями являются торцевые рамы, поскольку в одной из них будет установлена дверь, а в другой – форточка.

Поставить на петли дверную рамку и форточку можно прямо на раме, лежащей на сборочной площадке, поскольку вес их незначителен и не затруднит монтаж. Рамку двери лучше сварить из трубы 40х20 мм, а для форточки вполне хватит профиля сечением 20х20 мм. Поскольку ширина листа сотового поликарбоната составляет 2 метра, то шаг наших арок нужно подобрать таким, чтобы все стыки попали на профильную трубу.

Профиль 40х20 мм достаточно жесткий, поэтому рамы каркаса можно ставить через 1 метр. Между собой мы соединим их параллельными отрезками квадратной трубы 20х20 мм, вваривая их заподлицо с основным профилем рамы. Это позволит поликарбонату лечь на каркас ровно и без волн.

Установку элементов каркаса в вертикальное положение начнем с торцевой рамы, в которой будет стоять дверь. Для того, чтобы она не отклонилась от вертикали, мы зафиксируем ее двумя раскосами из уголка, прихватив их сваркой к горизонтальной трубе фундамента.   Горизонтальные связи из профильной трубы поставим, отступив на 10 см от точек перегиба рамы. Это нужно для того, чтобы лист поликарбоната можно было прикрепить не только по длине, но и по ширине.
После того, как сварка каркаса под теплицу завершена, наступает черед установки листов сотового поликарбоната.

К профильной трубе каркаса их можно закрепить саморезами размером 3,2х25 мм с прессшайбами или с помощью специального крепежа для поликарбоната, в комплект которого входит саморез и термошайба.
Все листы поликарбоната нужно крепить встык, обращая их лицевой стороной (указывается на защитной пленке) наружу теплицы. Торцы листов нужно обязательно защитить качественным силиконовым герметиком или установить на них пластиковый защитный профиль. Длина листа, который пойдет на крышу теплицы, должна быть на 10 сантиметров длиннее профиля, образующего скат. Это необходимо для того, чтобы получился карнизный свес. На коньковом стыке кровли самодельные теплицы из профильной трубы обычно накрывают стандартным профилем для металлочерепицы, закрепив его саморезами к двум продольным связям. К двери и форточке поликарбонат крепится точно так же, как и к стенам. Только здесь его размеры нужно подобрать так, чтобы он не мешал открыванию.

Чертежи теплицы с двускатной крышей из профильной трубы

Главная » Разное » Чертежи теплицы с двускатной крышей из профильной трубы

Теплица из профильной трубы 20х20 и 40х20 своими руками. Чертежи и размеры теплиц из поликарбоната

Все дачники мечтают иметь у себя в огороде надёжную теплицу, которая прослужила бы очень много лет. Поэтому хотелось бы предложить достойную альтернативу заводским парникам, у которых будет во много раз лучше каркас.

Ведь согласитесь за счёт её вы снимаете с грядок хороший урожай. Также она прекрасно защищает ваши растения от неблагоприятных факторов окружающей среды, которых существует очень много. Так вот, скоро начинается дачный сезон и надо будет высаживать рассаду. Но, чтобы это сделать, многие задаются вопросом: какой материал лучше для теплицы и как её сделать своими руками? Да конечно в интернете можно найти много разных способов. Но всё таки считаю лучшим вариантом, если хотите сделать её сами, это профильная труба и поликарбонат.



На сегодняшний день самым популярным считается сотовый поликарбонат. У него отличная пропускная способность солнечного света, также изумительно держит тепло и очень лёгок для своих размеров. А самое главное – не сильно дорогая цена, как у других материалов с такими же результатами.

Самодельная теплица из профильной трубы и поликарбоната

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната.  Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

 3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

5. Следующим этапом вырезаем и варим перемычки.

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем  её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки  петли, можно глянуть на открытие.

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

Самое главное не спутать стороны дуг которые вы гнули, иначе после трубогибочного инструмента, они могут быть разные. Лучше всего наметить и делать все арки одной стороной.

10. Также вместо двери можно сделать с окном, но это уже на ваше усмотрение.

11. Когда всё подготовили и сделали, переходим к месту, где будем устанавливать парник. Делаем разметку, чтобы диагонали совпадали и по углам вбиваем уголки, примерно на 2,5–3 метра, при этом не забываем выставить их по нивелиру или лазерному уровню. Привариваем к уголкам переднюю и заднюю часть теплицы, а уже к ней привариваем профиль 5,96 по всей длине. Тогда длинна теплицы получится ровно 6 метров.

Уголок должен оказаться внутри теплицы, чтобы в последствии не мешал поликарбонату.

12. Теперь внизу, где приваренный металл, по всей длине натягиваем шнурку и вбиваем арматуру, в том месте, где будем ставить дуги. Таким же действием вбиваем, где стоят дверные стойки.

13. Дальше устанавливаем и привариваем дуги, предварительно загрунтовав все детали теплицы. Натягиваем шнурку, где будут перемычки. С помощью палки, выравниваем арку к нитке.

14. Соответственно, чтобы торцевые при натяжки нитки не гнулись и стояли по уровню, их тоже временно подпираем, пока не сварим все перемычки.

15. Свариваем перемычки с обоих сторон, передвигая дуги к сваренным перемычкам, тогда они все будут по уровню.

16. Вот такая конструкция должна у вас получиться.

Кстати, арки и перемычки лучше ставить по одной. Если установить сразу все, они будут выгибаться и мешать натянутой шнурке.

17. Ну и последним этапом покрываем её поликарбонатом. Сначала разрезаем лист на пополам и накрываем торцы, лишнее отрезаем ножом.

18. Затем стелем листы по краям и в конце закрываем середину.

Вот таким способом, была сделана самодельная теплица.

Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Видео теплицы из поликарбоната своими руками

В этом видео предлагаю посмотреть, как сделать самодельную теплицу? В чём её преимущество и правильное расположение на земле, с учётом лёгкого полива.

Как видите всё легко и просто. А, как вы понимаете, скоро наступает сезон посадок и лучшего варианта теплицы, чем из профильной трубы и поликарбоната не найти.

В видео было рекомендовано расположение теплицы с учётом лёгкого полива, а раз уж об этом заговорили, предлагаю посмотреть, как сделать капельный полив своими руками.

Как сделать арочную теплицу самостоятельно?

Хочу предложить ещё один способ, как сделать арочную теплицу, но он пожалуй самый сложный в изготовлении. В цене тоже не из дешевых. В такой конструкции можно садить много растений на продажу.

1. Для начала бурим и заливаем столбики 50х25 глубиной 1 м. по периметру. Делаем это с помощью шнурки натянутой по углам. На них привариваем накладные пластины. Выравниваем нивелиром одинаковую высоту.

Так как лист поликарбоната шириной 2,10, то столбики заливаем на таком же расстоянии. На торцевых стенах можно залить произвольно, так как там из-за дверей другая конструкция.

2. Сверху накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним. Только не забудьте, проверить диагональ основания теплицы.

3. Далее заготавливаем арки из 6 метрового профиля с жесткостью из перемычек и основанием. Для экономии допускается сделать дуги таким способом, чтобы в последствии стыки поликарбоната крепились на металл 40х60, а середина 20х20.

4. Устанавливаем на основание теплицы вертикальные столбики, высотой около 2 метров с расстоянием между собой 700 мм. На них привариваем изготовленную арку.

5. Для жесткости конструкция навариваем перемычки. Но делаем это не только по всей длине вертикальных стоек, но ещё и вдоль всех наших ферм. Соединяя их между собой.

6. Также варим перемычки между углами основания арки и стойки.

7. Чтобы конструкция не была шаткая, нужно по углам приварить раскосы и залить фундамент по всему периметру. Также для надёжности в середине строения можно залить столбы с закладными.

8. Теперь с одной стороны торца варим и устанавливаем двери, а с другой окна для вентиляции. Всю конструкцию красим в любой цвет, какой вам нравится.

9. Вот наконец и дошли до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы легче, было закрутить их, пользуемся двумя досочками, на которые можно положить стремянку и спокойно ходить по ней.

10. После арок зашиваем торцы и бока теплицы.

11. Ну и в завершении хотелось бы предоставить чертёж этой чудо теплицы.

Надеюсь с теплицами всё понятно, выбирайте любую и стройте. Хорошего вам урожая.

Что такое парниковый эффект?

Краткий ответ:

Парниковый эффект — это процесс, который происходит, когда газы в атмосфере Земли задерживают тепло Солнца. Этот процесс делает Землю намного теплее, чем она была бы без атмосферы. Парниковый эффект — одна из вещей, которые делают Землю комфортным местом для жизни.

Посмотрите это видео, чтобы узнать о парниковом эффекте!

Как работает парниковый эффект?

Как можно догадаться из названия, парниковый эффект работает… как оранжерея! Теплица — это здание со стеклянными стенами и стеклянной крышей.Теплицы используются для выращивания растений, таких как помидоры и тропические цветы.

Внутри теплицы остается тепло даже зимой. Днем в теплицу попадает солнечный свет, который согревает растения и воздух внутри. Ночью на улице холоднее, но внутри теплицы остается довольно тепло. Это потому, что стеклянные стены теплицы задерживают солнечное тепло.

Теплица улавливает солнечное тепло в течение дня. Его стеклянные стены задерживают солнечное тепло, благодаря чему растения в теплице остаются в тепле — даже в холодные ночи.Предоставлено: NASA / JPL-Caltech

.

Парниковый эффект действует на Земле примерно так же. Газы в атмосфере, такие как углекислый газ, улавливают тепло, как стеклянная крыша теплицы. Эти удерживающие тепло газы называются парниковыми газами.

Днем сквозь атмосферу просвечивает Солнце. Поверхность Земли нагревается на солнце. Ночью поверхность Земли охлаждается, возвращая тепло в воздух. Но часть тепла удерживается парниковыми газами в атмосфере.Это то, что поддерживает на нашей Земле тепло и уют в среднем 14 градусов по Цельсию.

Атмосфера Земли улавливает часть солнечного тепла, не позволяя ему уйти обратно в космос ночью. Предоставлено: NASA / JPL-Caltech

.

Как люди влияют на парниковый эффект?

Человеческая деятельность меняет естественный парниковый эффект Земли. При сжигании ископаемого топлива, такого как уголь и нефть, в нашу атмосферу попадает больше углекислого газа.

НАСА наблюдало увеличение количества углекислого газа и некоторых других парниковых газов в нашей атмосфере.Слишком много этих парниковых газов может привести к тому, что атмосфера Земли будет улавливать все больше и больше тепла. Это заставляет Землю нагреваться.

Что снижает парниковый эффект на Земле?

Как и стеклянная оранжерея, земная оранжерея полна растений! Растения могут помочь сбалансировать парниковый эффект на Земле. Все растения — от гигантских деревьев до крошечного фитопланктона в океане — поглощают углекислый газ и выделяют кислород.

Океан также поглощает из воздуха много избыточного углекислого газа. К сожалению, увеличение содержания углекислого газа в океане изменяет воду, делая ее более кислой. Это называется закислением океана.

Более кислая вода может быть вредной для многих морских обитателей, например, некоторых моллюсков и кораллов. Потепление океанов из-за слишком большого количества парниковых газов в атмосфере также может быть вредным для этих организмов. Более теплая вода — основная причина обесцвечивания кораллов.

На этой фотографии изображен обесцвеченный мозговой коралл. Основная причина обесцвечивания кораллов — потепление океанов.Подкисление океана также отрицательно сказывается на сообществах коралловых рифов. Кредит: NOAA

. .

Фронтальная рама для выращивания в помещении Многопролетные стеклянные теплицы Гидропоника Система выращивания Тоннель Invernadero Nft

Hydroponic Growing System применяет гидропонику, которая относится к средствам выращивания, которые оснащены гидропонной системой, часто с помощью вертикального земледелия; оснащенная системой выращивания аквапоники, мы называем это аквапоникой; приняв систему аэропоники, мы называем это аэропоникой;

Наборы для выращивания гидропоники часто разрабатываются во многих типах для конкретных требований клиник, таких как вертикальная гидропонная система, вертикальная аэропонная система и гидропонная система dwc.мы называем это вертикальной гидропоникой.

Комплекты для гидропоники

могут также использоваться в вертикальных садах, аэропонных башнях и т.д.

Common использует материал Food Degree для проектирования и поставки внутренней гидропонной системы; на грядке для аквапоники установлен небольшой бесшумный водяной насос для рециркуляции воды. Горшок для гидропонных сетей, ведра для гидропоники, голландское ведро и горшки для гидропоники всегда доступны для поставки.

, когда растения находятся в периоде размножения семян с помощью питательных растворов системы гидропоники для орошения после их посадки, могут предотвратить заболевания из-за часто используемой почвы и физиологических барьеров из-за накопления солей и удовлетворять потребности растений в минералах, воде, воздух и другие условия. Базовые материалы системы выращивания микрозелени могут быть переработаны с помощью гидропоники рыб и овощей, это действительно естественный способ ведения сельского хозяйства, система кормов для гидропоники теперь основана на рыбе без использования каких-либо удобрений, тогда мы можем собирать действительно натуральные овощи сейчас, а гидропоника характеризуется экономия воды, удобрений, трудозатрат, а также отличный урожай и высокое качество и т. д.

При строительстве гидропонной фермы с использованием гидропоники в теплице, проектирование вертикальной башни для выращивания или сада с гидропонной башней, аэропонной башни с использованием гидропонной системы NFT и системы аквапоники.Тогда это оборудование для вертикального земледелия, когда-то построенное, действительно сцена, достойная попробовать, не так ли? Тогда, пожалуйста, сообщите Weide, всегда здесь для проектирования и поставки.

Для гидропоники теплицы, если построить теплицу для выращивания в помещении, крыша с использованием поликарбонатных панелей или полиикарбонатного листа в качестве покрывающего материала, 4 стороны стекла в качестве покрытия, установка выдвижной тени снаружи, начинается круглый год, а затем теплица действительно будет прохладный.

.

6 советов, которые помогут вам выбрать правильный тип крыши для дома вашей мечты

Сделайте свой дом индивидуальным и привлекательным с помощью идеального дизайна крыши

Когда люди говорят о привлекательности бордюров, чаще всего говорят о крытом крыльце, благоустроенном дворе, уникальной двери, окнах, ставнях . . . . Сколько раз дизайн крыши фигурировал в разговоре? Бьюсь об заклад, редко или совсем нечасто.

Пора выйти за рамки восприятия крыши как простого покрытия, защищающего дом и его жителей от непогоды. Крыша — это нечто большее, потому что правильный дизайн может добавить индивидуальности дому и повысить его привлекательность.

Вопрос в том, как тип крыши помогает определить общий вид и стиль дома?

Как выбрать из множества дизайнов и форм, представленных на рынке, и быть уверенным, что это именно тот вариант, который подходит для вашего дома? Вот несколько идей, которые помогут домовладельцу выбрать идеальный тип крыши для нового дома мечты.

Обуздание обращения по максимуму! Этот одноэтажный дом в стиле ремесленника с 4 спальнями и 3,5 ванными комнатами имеет красивый ландшафтный передний двор с кустарниками и яркими цветами, подходящие белые колонны, большие окна и привлекательную двускатную крышу, один из самых популярных и универсальных типов крыш ( План №142-1185).

От фронтона и его многочисленных вариаций до шатровой, мансардной, двускатной, плоской и соляной коробки — потенциальные домовладельцы могут выбирать из множества вариантов крыши.Стили крыш варьируются от области к области, и дизайн подчеркивает архитектурный дизайн дома, его уникальность и функциональность. Возможно, вы даже захотите начать поиск плана, используя «тип кровли» в качестве одного из «дополнительных вариантов выбора» в ваших критериях поиска — по крайней мере, для начала.

Сегодняшние крыши, которые часто рассматриваются как практическая защита от суровых погодных условий, содержат трубы, электрические провода, изоляцию, вентиляционные и отопительные компоненты; и они могут повлиять на освещение дома и уменьшить его энергетический след.Некоторые типы крыш добавляют дому универсальности, предоставляя место для дополнительных комнат.

Как выбрать дизайн крыши для вашего нового дома

Учитывая все факторы, которые следует учитывать при строительстве нового дома, выбор крыши сопряжен со своими проблемами. В большинстве случаев архитектурный стиль дома вашей мечты будет определять стиль крыши, которую вы получите в итоге.

Но, в конце концов, это дом вашей мечты и ваш голос, поэтому вы можете изменить любой дизайн крыши по вашему выбору.Поэтому, прежде чем вы выберете эти чертежи — и возможные изменения — вот краткое руководство, которое поможет вам ознакомиться и определить лучший дизайн крыши для дома вашей мечты.

Современный дизайн этого 2-этажного дома с 3 спальнями и 2,5 ванными комнатами площадью 3374 кв. Фута усиливается шатровой крышей из асфальтовой черепицы, колоннами, окружающими его, и кустарником, в том числе огромными горшками, расположенными на выход на крытую веранду (план № 153-1808).

1.Учитывайте свой район / расположение и климат

Основное назначение крыши — защитить дом от сильного ветра, воды, снега и других суровых погодных условий, поэтому подумайте о своем местоположении и климате в этой местности. Некоторые типы крыш лучше переносят жару и удары, а другие — от дождя и снега.

Тип крыши, который выглядит довольно эффектно на бумаге, может не работать в районах страны с сильными снегопадами или в поясах ураганов и тайфунов.Поэтому ваш выбор должен соответствовать требованиям вашего климата, чтобы обеспечить надежную и длительную защиту.

Двускатная крыша — со слуховыми окнами — как в этом одноэтажном здании площадью 2156 кв. Футов. Дом в фермерском стиле с 4 спальнями и 3 ванными комнатами — подходит для мест, где есть дождь или снег. Наклон крыши позволяет воде быстро стекать, что позволяет избежать протечек и повреждений (План № 123-1039).

2. Установите бюджет

Очевидно, что бюджет любого крупного проекта всегда учитывается.Затраты — как и климат — варьируются от одной области к другой и будут зависеть от размера крыши (квадратные метры), наклона и архитектурного дизайна дома, географического положения, требований кодов и количества световых люков, мансардных окон, дымоходов и соответствующего материалы. Планируйте потратить всего от 4500 до 7500 долларов (в среднем по стране) и до 30 000 долларов на крышу.

3. Определите другие потребности, которые обеспечит ваша крыша

Что еще вы задумали для своей крыши? Будете ли вы использовать его для дополнительной жилой площади (спальная зона на чердаке), хранения вещей (чердак)? Вы ищете энергоэффективность и долговечность в дополнение к эстетике и доступности? Ваши потребности — как вы их определяете — в конечном итоге будут определять выбор типа крыши для дома вашей мечты.

4. Форма крыши Плюсы и минусы

Вот традиционные формы / комбинации крыш, наиболее часто используемые в современных домах, с их преимуществами и недостатками.

Фронтон

Двускатная крыша с перевернутой или перевернутой V-образной формой является одной из самых популярных в США и типичным выбором в холодных и дождливых регионах. Различные наклоны или уклоны двускатной крыши позволяют архитекторам сочетать в ней многие стили, в том числе ремесленный, современный, колониальный и тюдоровский.

Двускатные крыши часто имеют мансардных окон , которые сами могут быть построены с двускатной крышей или плоской крышей, известной как навес (подробнее об этом позже).

Двускатная крыша легко сбрасывает воду, снег и мусор, а также обеспечивает большую вентиляцию чердака. Из-за простой конструкции его легко и относительно недорого построить. Однако двускатная крыша не выдерживает сильных ветров и ураганов. По крайней мере, двускатная крыша должна быть усилена оборудованием, называемым «ураганные стяжки», чтобы выдерживать сильный ветер.А если элементы каркаса крыши в двускатной крыше не имеют соответствующих опор, таких как хомуты, крыша может обрушиться.

На иллюстрации изображена двускатная крыша с двумя наклонными сторонами, которые встречаются наверху. Мансардное окно является главной достопримечательностью (любезно предоставлено Engineering Feed).

бедра

Более устойчивая, чем двускатная крыша, вальмовая крыша подходит как для сильных ветров, так и для заснеженных территорий. Со всех четырех сторон у него есть склоны, которые обычно равны по длине и сливаются наверху, образуя гребень.Наклон всех четырех сторон внутрь делает вальмовую крышу более прочной и долговечной. В зависимости от наклона шатровая крыша может выглядеть по-разному: от неглубоких и низких стилей прерий и классических стилей California Ranch до величественных крутых уклонов европейского стиля и многих переходных стилей Ranch. Вальмовые крыши могут обеспечить достаточную вентиляцию и место для сводчатых потолков или чердаков.

Двумя вариациями вальмовых крыш являются полувальмовая крыша и голландская двускатная крыша .Половатная крыша — это, в основном, двускатная крыша, верхняя часть фронтонов которой на каждом конце обрезана, чтобы выглядеть как вальмовая крыша. Голландская двускатная крыша может считаться противоположной: низ крыши выглядит как шатровая, а верх превращается в двускатную. Изображения каждого из них представлены ниже.

Вальмовые крыши дороже в строительстве, потому что для их сложной конструкции требуется больше строительных материалов. Дополнительные «швы» бедер и выступов могут облегчить просачивание воды и создать утечки, если кровельная система не установлена ​​должным образом.

Вверху: Хотя чаще всего можно увидеть в европейских, прериях, четырехквадратных домах и многих домах на ранчо, шатровые крыши также популярны в таких проектах, как этот двухэтажный дом в современном стиле с 4 спальнями и 4,5 ванными комнатами. конструкция крыши которого распространяется на гараж на 3 машины (план № 107-1015). Центр: Этот дом в прибрежном стиле с полушатровой крышей и отдельным гаражом. Концы фронтона «обрезаны» для классического полубедренного вида на гараже и на обоих концах дома, но не на мансардных окнах (план № 116-1073). Внизу: Этот дом в стиле коттеджа с 3 спальнями и 2 ванными комнатами имеет голландскую двускатную крышу (план № 200-1009).

Мансарда (французская крыша)

Мансардная крыша, описанная как французская версия фронтона, была названа в честь французского архитектора Франсуа Мансара, который использовал этот дизайн в парижских таунхаусах и замках. Мансарда представляет собой четырехскатную крышу с двойным скатом с каждой стороны. Верх мансарды обычно плоский (иногда имеет очень пологий, почти незаметный уклон), а нижний склон довольно крутой. Этот стиль помогает создать дополнительное жилое пространство (чердак или чердак) и подходит для открытых или закрытых мансардных окон для большей визуальной привлекательности.

Мансардную крышу построить сложно, и она стоит дороже из-за деталей и украшений, которые сопровождают ее строительство. Сегодня эти крыши иногда используются в одно- или двухэтажных жилых домах, ресторанах, французских усадьбах или домах в загородном стиле.

Вот визуализация великолепного дома в колониальном георгианском стиле с 5 спальнями, 3 ванными комнатами и 2 половинными ванными комнатами с мансардной крышей с тремя слуховыми окнами спереди и еще тремя слева (план № 137-1322).

Gambrel (Крыша сарая)

Обычно это симметричная двухсторонняя крыша, у которой верхний скат расположен под пологим углом, а нижний — с почти вертикальным уклоном. Такая конструкция обеспечивает преимущества наклонной крыши, одновременно увеличивая высоту потолка внутри верхнего уровня здания и сокращая то, что в противном случае было бы высокой крышей.

Гамбрели предназначены не только для сараев, но и для домов в голландском колониальном стиле. Фактически, вплоть до 19, ^{-го и} -го века в Англии и Северной Америке их называли «голландскими крышами».”

В то время как кровли из каркаса позволяют использовать больше полезного пространства, они не рекомендуются для регионов с сильным ветром, где бывает много снега. Открытая конструкция может привести к обрушению крыши под экстремальным давлением. Крыши Gambrel также необходимо гидроизолировать по гребням и регулярно поддерживать в хорошем состоянии.

На этом рисунке изображена двускатная крыша с двумя наклонными сторонами (любезно предоставлено агентством Realtor Mania).

Этот 2-этажный дом с 4 спальнями и 3 ванными комнатами в голландском колониальном стиле был вдохновлен классическим красным сараем с двускатной крышей (план № 132-1656).

Квартира

Несмотря на то, что эти крыши выглядят плоскими, они могут иметь небольшой уклон для стока воды и дренажа. Плоские крыши обычно используются в промышленных или коммерческих зданиях, но были использованы в домах в современном стиле. Такой дизайн обеспечивает дополнительное жилое пространство на крыше для патио, сада или частично закрытого пентхауса. В коммерческих конструкциях крыш ОВК размещаются на плоских крышах. Их легко построить, и они подходят для установки фотоэлектрических солнечных панелей для более энергоэффективного дома.

Поскольку низкий уклон делает плоские крыши чувствительными к протечкам воды, плоские крыши не идеальны для областей с сильными дождями или снегопадами. Хотя первоначальная цена на строительство плоской крыши может быть меньше, чем у большинства крыш, затраты на техническое обслуживание, текущий ремонт и замену могут оказаться более дорогими в долгосрочной перспективе.

Этот впечатляющий современный дом с 3 спальнями и 3,5 ванными имеет очень простую и минималистичную плоскую крышу, которая дополняет внешний вид деревянного сайдинга (план № 202-1027).

Ящик для соли

Этот асимметричный дизайн, представляющий собой разновидность ранних колониальных конструкций и конструкций Кейп-Код, имеет одну сторону, которая больше похожа на слегка наклонную плоскую крышу, а другая — на наклонную. В колониальные времена первые поселенцы поняли, что они могут добавить больше места с меньшим количеством материала, добавив односкатную крышу к существующей двускатной крыше.

Асимметричный дизайн крыши с соляным ящиком делает ее более прочной, чем простая двускатная крыша, и увеличивает жилое пространство, увеличивая дом до полутора-двух этажей.Однако такая конструкция требует более высоких затрат на строительство и часто имеет помещения со скошенными потолками.

Рендеринг одноэтажного небольшого дома с 1 спальней и 1,5 ванными комнатами в колониальном стиле с соляной крышей, которая была очень популярна у первых поселенцев Новой Англии (план № 138-1233).

Сарай (Skillion Roof)

Односкатная крыша, которую иногда называют односкатной крышей, представляет собой односкатную крышу, которую также можно описать как наклонную плоскую крышу. Его простая форма привлекает архитекторов и строителей, которые ориентируются на минималистский дизайн. Односкатные крыши легко построить и использовать меньше строительных материалов. Их шаг позволяет легко стекать снегу и воде. Односкатные крыши могут быть проблематичными в регионах с сильным ветром.

Довольно поразительный своим простым дизайном, этот дом в современном стиле с 4 спальнями и 2 ванными комнатами использует односкатную крышу для основной резиденции и гаража, чтобы подчеркнуть его минималистские тона (План № 158-1319).

Разновидностью односкатной крыши является «двойной навес», в котором еще две плоскости крыши на доме наклонены в противоположные стороны.Двойной навес также можно рассматривать как разобранную двускатную крышу, причем две плоскости фронтона выглядят как две отдельные плоскости, одна выше другой в современном доме.

Этот дом в современном стиле с 2 спальнями, 1 ванной и 1 половиной ванны имеет двухскатную крышу. Меньшая и пологая крыша немного выше, чем более длинная крутая крыша. Это своего рода разобранная двускатная или решетчатая крыша (план № 138-1306).

Крыло чайки (или крыша-бабочка)

Уникальная форма крыши в виде крыла чайки — перевернутый фронтон, напоминающий крылья чайки в полете — сделала ее отличительной чертой многих современных домов середины века.Сегодня крыша в виде крыла чайки чаще всего используется в современных, экологически чистых и тропических домах.

Несмотря на то, что крыша в виде крыла «крыло чайки» выглядит потрясающе, она представляет собой проблему, связанную со сложностью конструкции и затратами на техническое обслуживание. Дренажные системы могут засориться и вызвать утечку воды. Со временем это может ослабить конструкцию и привести к обрушению крыши, если за ней не ухаживать. Но по чистой красоте и чистым линиям нет ничего лучше крыла чайки.

Использование сочетания стилей крыши позволяет создать интересный архитектурный профиль дома. В этом доме в современном стиле середины века с 3 спальнями и 3,5 ванными комнатами используются плоские, навесные и — в средней части — крыши крыла чайки (план № 202-1026).

5. Подобрать кровельный материал к крыше

Существует не только кровля различной формы, но и ряд кровельных материалов, в том числе битумная композитная черепица; металлическая, глиняная или бетонная черепица; шифер; и деревянная черепица и тряска.

Ваш выбор зависит от формы вашей крыши; для более крутых склонов и плоских крыш требуются разные материалы.Например, на плоских крышах и крышах с очень низким уклоном нельзя использовать черепицу, тряпку, черепицу или любой другой фрагментарный, прерывистый кровельный материал; вам необходимо использовать листовую рулонную кровлю или металл для ровной поверхности с минимальным нахлестом, чтобы исключить или почти исключить возможность протечки на неглубокой поверхности. И помните, что вес материалов должен дополнять структуру нового дома.

Этот одноэтажный дом в переходном стиле с 3 спальнями и 3,5 ванными комнатами, оформленный в стиле ремесленников, отличается очень яркой комбинацией двускатной и шатровой крыши (план № 161-1081).

6. Сохраняйте простоту

Проектируя крышу, проявляйте сдержанность. Имейте в виду, что простота — это красота . Вы можете создать интересную и привлекательную крышу, выбрав более традиционные варианты. Если вы хотите комбинировать дизайн, выберите интегрированную комбинацию фронтон / бедра. В противном случае просто выберите один привлекательный тип крыши для своего дома.

Хотя выбор конструкции крыши для вашего нового дома может быть трудным, постарайтесь не перегружать себя этой проблемой.Вместо этого сделайте его интересным и веселым, хорошо подготовившись и обращая внимание на детали.

Сноска : Основное изображение в этой статье представляет собой одноэтажный переходный дом с 4 спальнями и 2,5 ванными комнатами, оформленный в стиле ремесленника, который отличается привлекательной двускатной крышей с навесным слуховым окном. Для получения дополнительной информации см. План № 142-1169.

Дополнительные источники:

Группа Элитного Дизайна

Сметчик затрат на кровлю

A1 Кровля и строительство

.

питомников | Коммерческие тепличные конструкции | Системный дизайн

Перед садоводами стоят уникальные задачи в области растениеводства, прежде всего из-за большой площади земли и большого разнообразия выращиваемых культур. Чтобы быть успешным оператором питомника в сегодняшних климатических условиях, требуется эффективность производства и множество гибких условий, которые можно адаптировать к изменяющимся потребностям ваших культур. Помимо выращивания сельскохозяйственных культур, многие питомники стали включать в себя розничную модель, которая дополняет оптовый питомник.

В GGS мы понимаем, что не существует единого типа, подходящего для всех теплиц в питомниководстве. Если вы ищете конструкции типа «земля-земля», такие как холодные рамы и отдельно стоящие теплицы, или диапазоны для соединения желобов, конструкции GGS построены прочно и предназначены для обеспечения идеальных условий выращивания для изменения артикулов сельскохозяйственных культур. GGS предлагает предприятиям питомниководства самую большую линейку зимних туннельных домиков, затененных конструкций и теплиц с контролем окружающей среды.

GGS может предложить решения по привлечению покупателей и поддержанию приятных впечатлений от розничной торговли для питомников, разделенных на оптовые и розничные продажи.

Теплицы для коммерческих питомников на заказ Коммерческие фермеры имеют огромное значение для Земли и ее населения. Каждый производитель, малый или крупный, производит своеобразное разнообразие продуктов и растений, и каждому фермеру нужны структуры, которые удовлетворяют его собственные потребности.

GGS производит теплицы и конструкции на заказ для коммерческих фермеров с 1979 года.Наши структуры созданы для того, чтобы фермы работали на высоком уровне и в долгосрочной перспективе. Мы берем на себя обязательства перед нашими клиентами, уделяя особое внимание деталям, качественным решениям и проектам, которые завершаются в сроки и в рамках бюджета вашей фермы.

Преимущества коммерческой теплицы для питомников Профессиональным производителям нужны структуры, обеспечивающие гибкость, защиту, простоту обслуживания и контроль затрат. Специализированная коммерческая установка для выращивания питомников от GGS предлагает производителям несколько преимуществ.

• Соответствующее и регулируемое пространство. Индивидуальная теплица помогает производителю более эффективно организовать производственные линии, предоставляя им необходимое пространство и возможность изменять его в соответствии с их требованиями.
• Поддержание идеальной окружающей среды. Коммерческая теплица создает идеальную атмосферу для выращивания растений, обеспечивая некоторую защиту от вредителей, загрязняющих веществ и факторов окружающей среды, а также средства управления для регулировки температуры, влажности, освещения, вентиляции и т. Д.
• Контроль тепла и влажности. Независимо от того, какая погода на улице или какое время года, закрытая конструкция питомника дает садоводу возможность создавать и поддерживать температуру и климат, необходимые для выращиваемых им культур.
• Стабильное качество продукции. Коммерческая теплица обеспечивает лучший мониторинг и контроль качества, упрощая производство растений и продуктов, отвечающих высоким стандартам качества и стабильности.

Свяжитесь с нами сейчас по всем вопросам, связанным с структурой вашего питомника

Рекомендуемые варианты дизайна теплицы питомника GGS предлагает множество вариантов промышленных теплиц, каждая из которых дает фермерам преимущество в создании идеальных условий для их продукции. Вот некоторые из наших самых универсальных и популярных конструкций и опций:

• Полимерные теплицы с водосточными желобами. Фермеры, выращивающие отдельные культуры, выигрывают от высокой арочной конструкции и возможности соединения этих сводчатых конструкций.Благодаря максимальному контролю над вентиляцией и температурой, наличие большей площади под одной крышей повышает эффективность производства. Полиэтиленовые теплицы, соединенные желобом, также могут быть приспособлены для разных зон выращивания для нескольких сортов сельскохозяйственных культур, требующих разных условий выращивания. Внутренние стены и фронтоны могут полностью разделять участки теплицы, поэтому различные условия могут быть адаптированы для разных зон.
• Холодные рамы. Эти рентабельные конструкции «земля-земля» легко возводятся и на протяжении десятилетий использовались в качестве покрытия сельскохозяйственных культур как для крупных питомников, так и для новых или начинающих фермеров, которым требуется простое в строительстве решение для посевных площадей.Холодные рамы иногда называют кольцевыми домами или туннельными домами, потому что арки соединяются с наземными столбами и образуют туннель. В основном покрытые белым пластиком для перезимовки питомников, эти конструкции также могут быть покрыты прозрачным полиуретаном для рентабельности выращивания.
• Затеняющие конструкции. Там, где холодные рамы наиболее популярны для укрытия посевов зимой для защиты от мороза и льда, затененные конструкции помогают уменьшить стресс растений в жаркие летние месяцы.Затенение над саженцами снизит потребность в поливе за счет уменьшения теплового стресса, вызванного чрезмерным воздействием прямых солнечных лучей. Затененные конструкции экономичны, их легко установить и настроить в соответствии с вашей планировкой. Кроме того, в GGS мы предлагаем теневые конструкции, которые позже могут быть преобразованы в теплицы, добавив желоб и крышу позже. Это обеспечивает максимальную гибкость для питомниководов, которые намерены и дальше расширять свою ферму. Затененные конструкции также популярны в садовых центрах: растения не только защищены от яркого летнего солнца, но и улучшаются условия покупок.
• Защитные приспособления для высоких тоннелей. Созданные для укрытия посевов в межсезонье, эти конструкции легко собрать на любой ферме. Для фермеров, которые могут начать весенний посев и пожинать плоды продленного осеннего сезона сбора урожая, нет ничего лучше. Покройте урожай ранней весной, чтобы защититься от морозов, и вы выиграете драгоценные недели по сравнению с другими полевыми культурами, чтобы вы могли начать сбор, когда цены все еще высоки. В жаркие летние месяцы пластик оставляют открытым, поэтому урожай растет как обычно.Осенью, когда полевые работы заканчиваются, полиэтиленовую крышу можно легко снять, чтобы закрыть урожай и защитить от ранних осенних заморозков. Пока вся обработка полей останавливает высокий туннель Crop Protector, пусть эти фермеры продолжают собирать урожай и снова извлекать выгоду из роста цен.
• Теплица Наклон. Независимо от того, соединяете ли вы отдельные теплицы с разной высотой желоба или добавляете дополнительное экономичное пространство к боковой стенке теплицы, навесы — это экономичный способ добавить пространство для хранения или дополнительное пространство для выращивания в теплицах, соединенных с желобом.
• Здания с тканевым покрытием. Эти большие купольные конструкции все чаще используются производителями коммерческих питомников и садовыми центрами для хранения насыпного грунта и оборудования. Здания, покрытые тканью, не являются растущими, они более экономичны, чем традиционные металлические здания, и их легче построить. Используя те же принципы проектирования теплиц, GGS проектирует наши здания с тканевым покрытием, чтобы бригады по строительству теплиц могли быстро собрать их на любой ферме.Эти конструкции могут покрыть все, что вам нужно.

Преимущества конструкций детских теплиц из ГГС Наши индивидуальные решения для коммерческих теплиц для питомников помогают производителям получить преимущество несколькими конкурентоспособными и практичными способами.

• Более длительный вегетационный период. Теплицы GGS защищают продукты и растения от климатических условий, возникающих во время сезонных изменений, позволяя производителям сохранять тепло во время холода и сводить колебания температуры к минимуму.
• Более широкий сорт растений. Изготовленная на заказ теплица позволяет фермерам максимально увеличить разнообразие и качество выращиваемых ими культур, даже если растения, не являющиеся местными для их выращивания, можно успешно выращивать, приспособив среду теплицы к нуждам растений.
• Защита от внешних воздействий. Теплицы, изготовленные по индивидуальному заказу, защищают от вредных насекомых и искусственных пестицидов и смягчают другие экологические проблемы из-за воздействия извне.
• Упрощенная оптимизация среды. Повышенная способность эффективно управлять температурой, воздушным потоком, освещением и влажностью помогает расширить диапазон производимой продукции.
• Лучшее управление энергопотреблением и затратами. Возможность контролировать элементы в теплице может помочь производителям сэкономить больше энергии и снизить общие затраты на коммунальные услуги.

Решения для вашего коммерческого питомника Благодаря своим комплексным решениям по проектированию теплиц для питомников, GGS помогает фермерам создавать идеальные условия для выращивания всех продуктов и растений, которые они предлагают.Мы предоставляем нашим клиентам полный спектр возможностей для оснащения и улучшения их теплиц, в том числе:

• Варианты конструкции. Наши здания, от полностью укомплектованных теплиц до дополнительных оттенков и покрытий, спроектированы таким образом, чтобы максимально увеличить ваше пространство с особым вниманием к таким деталям, как стиль арки, качественная сталь и защита от непогоды.
• Вентиляция. Мы предлагаем множество систем вентиляции, в том числе приподнятые вентиляционные отверстия для желобов, вентиляционные отверстия на крыше, фронтоны, боковые вентиляционные отверстия, откидные стенки, барьеры и системы непрерывной вентиляции на пиках или подиумах.
• Освещение. Наши системы освещения, разработанные с использованием современных светодиодов или традиционных технологий HPS, обеспечивают правильное ситуационное освещение для каждой выращиваемой вами культуры.
• Гардинные системы. Мы устанавливаем несколько вариантов штор, которые помогают контролировать затенение, снижать затраты на электроэнергию и улучшать общую среду вашей теплицы, включая затемняющие экраны и одинарные, двойные или тройные шторы, которые открываются и закрываются автоматически.
• Сетки сеточные. Наши сетки от насекомых защищают вашу теплицу от насекомых и могут быть адаптированы для установки на крышу, водосточные желоба или коньки, а также на боковые стены, навесы и окна теплицы Venlo.
• Скамейки и тележки. Стационарные или роликовые столы легко собрать и установить в лотках и желобах. Наши рельсовые тележки доступны как с одинарными, так и с двойными рельсами, покрывая всю ширину теплицы и сокращая время работы на 50%.

Мы готовы помочь вам создать идеальную среду для вашей коммерческой или промышленной фермы. Свяжитесь с нашей командой GGS , чтобы узнать больше о создании тепличного решения, которое подойдет именно вам.

.

схема, чертеж, фото и видео пошаговая инструкция

Чаще всего изготавливают теплицы из трубы ПВХ – пластикового легкого материала, который просто собирается в единую конструкцию, также легко демонтируется и обходится в достаточно скромную сумму. Конечно, у такого сооружения есть небольшие недостатки, но все они с успехом нивелируются многочисленными преимуществами. В нашей статье вы узнаете, как собрать теплицу из труб ПВХ своими руками и что следует знать перед сборкой.

Простая теплица на кольях

Из всех нижеперечисленных конструкций эта – самая элементарная, собрать которую сможет даже школьник. Вам понадобятся следующие материалы:

• труба ПВХ 350 см – 2 шт. ;
• труба ПВХ 360 см – 2 шт.;
• труба ПВХ 558 см – 5 шт.;
• труба ПВХ 90 см – 4 шт.;
• труба ПВХ 190 см – 4 шт.;
• труба ПВХ 68 см – 10 шт.;
• труба ПВХ 170 см – 2 шт.;
• труба ПВХ 10 см под шарниры – 10 шт.;
• зажим под пленку – 100-110 шт.;
• тройник ПВХ – 30 шт.;
• тройник угловой ПВХ — 4 шт.;
• угловой переход 900 – 8 шт.;
• деревянные колья (ножки) 30 см – 10 шт.;
• саморезы 20 мм – 100-110 шт.;
• клей для пластика.

Далее мы приведем несколько примеров самодельных теплиц из труб с чертежами и пошаговыми инструкциями.

Чертёж теплицы из профильной трубы (рис.1)

Чертёж теплицы из профильной трубы (рис.2)

Первое и основное, что делают при монтаже теплиц из профильной трубы – тщательно выравнивают площадку под будущую конструкцию и вбивают колья по периметру, которые в дальнейшем не дадут трубам разогнуться.

Далее осуществляется сборка конструкции по одному из предложенных чертежей, где используются сквозные тройники (рис.2), через которые труба должна свободно двигаться. Как вариант, можно в тройники вставлять трубы сразу на клей ПВХ (рис.1), но тогда это получится практически стационарная конструкция, которую невозможно будет разобрать по окончании сезона.

Можно предусмотреть съезжающую часть крыши, чтобы получилась теплица со съемной крышей. Тогда ее не надо будет демонтировать на зиму без риска пролома крыши под тяжестью снега.

В некоторых случаях подобные сооружения закрывают армированной пленкой. Это целесообразно только тогда, когда ее можно будет снимать на зиму. Для стационарных конструкций пленка, даже армированная, то есть более прочная, не подойдет – она не выдержит и трех сезонов подряд.

Более рациональным является использование сотового поликарбоната. Минимальный срок эксплуатации составляет 12-14 лет при любой температуре, влажности и солнечной активности.

На основе короба

Это строение, которое собирается вокруг уже установленного короба – грядки. Если форма короба квадратная или прямоугольная, нарезать необходимое количество труб не вызывает сложностей.

Для фиксации труб и самого короба можно использовать арматуру. Длина дуги зависит от периметра короба, но не должна быть менее 1 метра, чтобы было удобно ухаживать за растениями.

В основание вставляют куски арматуры, на которые надеваются отрезки труб ПВХ, после чего уже в них вставляются трубы основания и фиксируются саморезами. Для того, чтобы в целом строение получилось устойчивым и выдерживало климатические нагрузки, поверх уже собранных дуг следует пропустить еще одну, которая зафиксирует и соединит между собой все элементы.

Укрывной материал для теплицы точно также подбирается по финансовому состоянию, планируемому времени эксплуатации и периоду выращивания культур.

Если для покрытия будете использовать пленку, ее низ необходимо закреплять брусками, после чего туго натянуть на дуги и зафиксировать аналогично с другой стороны.

Из трубы и сотового поликарбоната

Как уже было отмечено ранее, поликарбонат более предпочтителен для покрытия теплицы за счет своей структуры, массе, качественных характеристик и длительной эксплуатации.

Как правильно это сделать.

1. После того, как из труб ПВХ собран каркас, замеряете его и отрезаете на ровной поверхности острым ножом 3 куска поликарбоната. Далее на торец укладываете первый лист лицевой стороной вверх – по наклейке определяете, какая именно из сторон лицевая и где нанесена защита от ультрафиолетовых лучей. Второй лист крепится на вторую часть теплицы в точно таком же порядке и положении. Третий лист идет на те стороны, где будут двери и форточки.

Защитную пленку снимаете сразу после того, как сделан монтаж.

2. Способ крепления – для фиксации листов используются специальные саморезы с прессшайбами. При этом закручивается не до треска, но до плотного прилегания, чтобы не допустить разлома листа и потери герметичности. Желательно перед тем, как начать вкручивать саморезы, заранее отметить места креплений.
3. Двери и форточки

Эти детали вырезают острым ножом уже на самой конструкции, чтобы образовался нахлест при закрывании дверец или форточек. С другой торцевой стороны делаете точно также.

4. Финальная проверка

После того, как собран каркас и затянут поликарбонатом, проверяете его положение относительно поверхности земли и по диагонали. Если все получилось правильно – прямолинейность соблюдена – вбиваете штыри в заранее подготовленные закладные, чтобы конструкция надежно держалась на одном месте и не елозила во время работы или сильного ветра.

ВИДЕО: Как собирать каркас теплицы из трубы

Строительство теплицы своими руками

Оцинкованная труба считается оптимальным вариантом для возведения тепличных комплексов. Действительно, это качественный каркас, не подверженный коррозии, при этом достаточно прочный и устойчивый. Такую теплицу не требуется ежегодно собирать и разбирать. Но для сохранности каркаса следует предусмотреть откидную крышу. С одной стороны, это гарантия того, что теплица останется целой, даже если осадки превысят все ожидания. С другой, снег за зиму пропитает почву, она успеет промерзнуть, погибнут болезнетворные организмы, что очень благоприятно скажется на качестве почвы и будущих посадок.

Принцип сборки оцинкованных труб мало чем отличается от труб ПВХ, но для их сгибания до нужного радиуса понадобится специальный инструмент. Пример такого можно найти в статье «Как согнуть профильные трубы». Покрытие для оцинковки – сотовый поликарбонат.

Промышленные образцы

Арочные теплицы – лидеры российского рынка. В каждой второй теплице каркас представлен в виде нескольких дуг, соединенных между собой и основанием. Причины такой популярности весьма сомнительны, так как гораздо более удобной в быту является одно- или двускатная теплица, в которой можно задействовать боковые стенки, установить поки для выращивания рассады и использовать каждый свободный метр пространства.

Арочная теплица такой возможности не дает – на покатых стенах невозможно ничего установить, поэтому приходиться дополнительно собирать парник, где выращивать рассаду для будущего урожая.

ВИДЕО: Как строят теплицу из пропиленовых труб

7 самых эффективных способов экономии времени при установке теплиц GGS с водосточным желобом | Коммерческие тепличные конструкции | Проектирование систем

1. Квадратные стойки легче подключать к

При обсуждении круглой и квадратной формы учитывайте экономию времени при использовании прямых углов и плоских поверхностей. Маленькие детали в конструкции теплицы могут принести большую экономию. Круглые столбы требуют, чтобы вы использовали зажимы или U-образные болты для соединения ферм, бокового и фронтального каркаса.Квадратные стойки обеспечивают более быстрое болтовое соединение, что также является более надежным.

Квадратные анкерные стойки

также проще в установке. GGS предварительно просверливает отверстие для столбов, что упрощает выравнивание столбов с помощью лазерного уровня или колышка и веревки.

2. Цельные готические арки для теплиц

Многие другие производители по-прежнему используют двухкомпонентные арки для теплиц, соединяемых с желобами, но высокотехнологичные вальцовочные станки с ЧПУ на GGS позволяют нам катать прецизионные пики с помощью одного куска трубы, что придает конструкции большую прочность, а гладкая форма облегчает ее выполнение. на поли.Меньшее количество болтовых соединений также означает больше экономии времени при строительстве теплицы.

3. Обжимные соединения для каркаса боковины теплицы

Время — деньги, поэтому не возитесь с пластинами и U-образными болтами, чтобы соединить боковину или остекление. Компания GGS предлагает квадратные и прямоугольные трубки с обжатыми соединениями, чтобы ваши боковые трубки легко скользили вместе. Обжатое соединение означает, что трубы изготавливаются таким образом, чтобы плотно прилегать друг к другу, без необходимости использования опорных кронштейнов или болтов.

4. Встроенная верхняя часть стойки

Столбы

GGS имеют встроенное седло для желобов и вырез для желоба. Производя соединения в стойку, мы устраняем один лишний шаг, который есть у других производителей, поэтому установка вашей теплицы GGS выполняется быстрее.

5. Мунтин в форме шляпы естественным образом выравнивает вентиляционные отверстия на крыше

Уникальный дизайн мунтина в форме шляпы GGS (деталь, которая соединяется с нижней направляющей вентиляционного отверстия и петлями на арке) легко помещается поверх вашей арки.Вентиляционная муфта естественным образом направляется в нужное место вентиляционной рейки, где алюминиевый профиль GGS встает на место. Если вы устанавливаете естественную вентиляцию в теплице (а вам следует это делать), то система GGS — отличное соотношение цены и качества.

6. GGS Смещает стойку к обжимному соединению желоба

Некоторые производители теплиц ожидают, что строитель теплицы соберет два куска желоба и верхнюю часть стойки в одном месте, создав неудобное размещение, которое требует времени на завершение проекта теплицы.В GGS не применяются полумеры. Желоба размещаются наверху стойки с небольшим выступом, поэтому каждый желоб может быть быстро закреплен на стойке, в то время как следующий кусок желоба помещается в обжатый конец и соединяется вместе.

7. Хорошо осведомленные услуги по строительству теплиц

Персонал службы продаж

GGS может быстро найти все ваши строительные чертежи, чтобы по телефону помочь с любыми разъяснениями по поводу строительства теплицы.Мы также предлагаем инспекторов по строительству теплиц, которые ездят на строительные площадки по всему миру, помогая производителям и владельцам садовых центров строить их новые теплицы, поэтому независимо от того, находится ли ваша теплица в Homestead Florida или Medicine Hat Alberta, Япония или Доминиканская Республика, GGS имеет строительство кураторы доступны для работы и обучения вашей команды. И, конечно же, мы также предоставляем полный комплекс услуг, если вы не хотите строить теплицу самостоятельно.

Если вы планируете построить теплицы из полимерных материалов или стеклянные теплицы с водосточным желобом, обратитесь к торговому представителю GGS, чтобы ознакомиться с вашими требованиями.

Технические решения: Какой стиль теплицы лучше всего?

В июне

Greenhouse Management запустила эксклюзивный обзор тенденций в области брендов растений в тепличном бизнесе. Это обширное исследование рынка показало изменения, очевидные для всех, кто связан с этой отраслью. Выращивание фирменных растений набирает обороты, о чем можно судить по растущему числу цветных горшков и ярких упаковок, которые теперь ассоциируются с большей частью нашей продукции.

Но не так очевидно истинное влияние программ брендинга на производителей теплиц. Хотя брендовые продукты по-прежнему составляют относительно небольшую часть от общего объема производства в США, производители используют их для увеличения продаж.

Это продукты, которые вызывают звонки от покупателей.

И учитывая, что большинству покупателей не потребуется полная партия (или полный минимальный заказ) заводов под маркой, стандартные продукты заполняют большую часть покупки.

Schmidt Bros. Inc. из Суантона, штат Огайо, за последние несколько лет вложила значительные средства в брендовые продукты, сказал совладелец Боб Шмидт. Компания выращивает несколько линий национальных брендов и запустила собственную линию овощей Homegrown Gourmet.

И хотя брендовые материалы в Schmidt Bros. по-прежнему составляют лишь около 35 процентов от общего объема производства, компания рекламирует именно этот материал.

«Это то, что мы продвигаем на выставках. Это главный интерес и то, что привлекает клиентов », — сказал Шмидт.

И продукция Homegrown Gourmet, и петуния Black Velvet от Ball Horticulture были очень популярны этой весной в магазине Schmidt Bros.

«Этой весной мы серьезно увлеклись черной петунией, но мы могли бы пойти намного тяжелее. Людям это действительно понравилось », — сказал он.

Но почти никогда ни один заказ в Schmidt Bros. Inc. не бывает полностью заполнен фирменным материалом. Вот где пустоты заполняются обычными квартирами и подвесными корзинами. Но, по словам Шмидта, если бы покупатели не обратились к брендовому материалу, дженерики не переместились бы.

Цифры
Брендирование тепличных культур не новость для рынка США. Болл успешно запустил производство петуний Wave в 1995 году, и эта программа пользуется большим спросом у потребителей.

Более 40 процентов респондентов выращивают брендовые растения более 10 лет. Но эти продукты премиум-класса составляют небольшой процент от общего объема производства в США.

Более 60 процентов респондентов указали, что брендовые материалы составляют менее 10 процентов от их общего объема производства.Только около 10 процентов заявили, что брендовые продукты составляют 75 или более процентов их производства.

Рынок почти разделен на равные трети среди производителей, которые планируют через два года выращивать больше, меньше и равное количество брендовых продуктов.

Крупнейшими игроками на рынке брендовых растений, согласно исследованию Greenhouse Management, являются Proven Winners, Ball Horticultural, Sakata Ornamentals и Dümmen USA. Более 80 процентов респондентов указали, что они выращивают тот или иной продукт Proven Winners.

В программах Ball почти 57 процентов выращивают петунии Wave, 34 процента — растения Simply Beautiful и почти 12 процентов — растения Burpee Home Gardens.

Более чем каждый четвертый производитель выращивает импортные растения линии Sakata SunPatiens. Девять процентов производителей участвуют в программе Dümmen’s Confetti Garden, а 7,5 процента выращивают петунии Dümmen Potunia.

Производители, похоже, довольны этими программами. Только 12,7% указали, что их не устраивают программы по производству брендовых растений, а 5.1 процент заявили, что удовлетворены одними, а другими нет.

Как заработать деньги
Но ключевым для производителей является ценообразование на брендовый продукт, чтобы они получали необходимую маржу для покрытия дополнительных затрат, связанных с ними.

Треть всех респондентов заявили, что они получают только 5% дополнительной прибыли по сравнению с нефтедобывающими заводами. Более 57% не получают на 25% больше прибыли от брендовых заводов.

«Все дополнительные вещи, которые вы должны сделать для брендовых растений, — это вызов, — сказал Гэри Кношер, президент Midwest Groundcovers в Сент-Чарльзе, штат Иллинойс. — Цветные горшки, ставки, этикетки, гонорары и все такое. из этого проблема. Под брендом продается больше растений, но мы должны быть осторожны, чтобы убедиться, что мы взимаем достаточно денег за все эти дополнительные обручи, через которые нам приходится прыгать, чтобы мы могли заработать на них больше денег.

«Иногда я боюсь, что покупатель не отличает ценность завода под торговой маркой от стоимости.стандартный завод, и мы в конечном итоге держим цену слишком близкой. У нас должна быть большая разница в цене между заводом под брендом и заводом без бренда из-за всех дополнительных затрат, связанных с его производством », — сказал Кношер.

И, в конечном итоге, для успеха растительного бренда необходимо сочетание хорошей генетики и продвижения.

«Для того, чтобы завод под маркой был успешным, у вас должен быть отличный завод с отличным маркетингом. «Если у вас есть только один из двух, он не будет летать», — сказал Кношер.«Хороший маркетинг с промежуточным заводом не принесет успеха, и точно так же отличный завод, продвинутый только на полпути, никогда не сможет полностью раскрыть свой потенциал».

Для получения дополнительной информации: Schmidt Bros. Inc., www.schmidtbrosinc.com; Midwest Groundcovers, www.midwestgroundcovers.com.

теплиц, теплица

Как к :

ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ
LS или серия s

БЕЗОПАСНАЯ РАБОТА!

1) Подготовьте площадку.Предпочтительнее ровное место, однако теплицу можно построить на ровном склоне.

2) Разметка рабочего места, измерения производятся от центра к центру стоек.

3) Забейте столбы, толкатель (обычно большой болт с шайбой) поставляется, чтобы гарантировать, что стойки не станут чрезмерно деформированный. Обрежьте столешницы, если арки не войдут в столб.
3a) Просверлите отверстия и установите стойки в бетон.

4) Соберите арки (с прикрепленными петлями на концах тросов) на ровной поверхности и установите их на стойки.
4a) Поперечные связи: расположите первую арку / поперечину в сборе, а затем используйте размер от кронштейна конька / стыка арки до поперечной планки для размещения остальных

5) Установите прогоны. Коньковые прогоны выше коньковый кронштейн. Коньковый прогон проходит под кронштейном конька на только концевые арки.Соедините боковые прогоны с торцевой аркой с помощью pipestrap — торцевые отверстия (для кронштейна) уже просверлены в трубка.

6) Установите брус плинтуса.

7) Проверьте дом, чтобы убедиться, что он перпендикулярен уклону. Если дом не в вертикальном положении, затем прикрепите кабель к V-образному кронштейну торцевой арки и потянуть дом (перпендикулярно).

8) После того, как дом будет выровнен, диагональные распорки устанавливаются согласно чертежу
.

9) Обрамите концы фронтона согласно чертежу и установите дверь (и).

10) Установите двигатель воздуходувки (только для двойных многослойных домов).

11) Установите канал sringlock на концевых арках, боковые прогоны, двускатные плинтусы и дверной периметр. Используйте драйвер с шестигранной головкой с вашей переменной скоростная дрель, самосверление, саморезы не требуют предварительное сверление.
Начните первую часть канала снизу (удерживайте поместите с помощью тисков) и согните в соответствии с аркой, установите винт каждые 16 дюймов.Для домов с жесткими двускатными перекрытиями (двустенными или профнастилами). поликарбонат) одновременно устанавливают торцевой фартук арки.

12) Установите полиэтиленовую крышу — используйте линии и складки, чтобы убедиться, что полиуретан квадрат к раме. Убедитесь, что свесы достаточны для запорные устройства.

13) Прикрепите поли к концевым аркам. Для двухэтажных домов соедините блок наддува и перемычки фронтона. перед закреплением поли к торцевым аркам.

14) Для домов со свернутыми стенами прикрепите поли к прогонам в верхней части рулонной стены.
14a) Для домов без свернутых сторон прикрепите поли к пиломатериалу плинтуса.

15) Завершите создание закатанных сторон. Установите комплекты ремешков рядом с арки. Соберите намотанные трубки (со стыками) поверх втулки — прикрутите стыки. Один раз оберните полиэтилен вокруг трубки. Когда позиционирование завершено прикрепите полиэтилен к рулонной трубе с помощью трубчатые захваты (или трубчатые замки).

16) Прикрепите комплект ремня к пружинному замку.

17) Закройте фронтоны.

Калькулятор для двускатной теплицы | JustCalc.com

Этот онлайн-калькулятор для двускатной теплицы предназначен для расчета материалов, необходимых для постройки теплицы своими руками.

Для проведения расчетов необходимо знать параметры, описанные ниже.

Все параметры вводятся в мм:

• X — Ширина теплицы;
• Y — Общая высота теплицы;
• Z — Длина теплицы;
• H — Высота стен;
• А — Количество необходимых секций фасада;
• B — Количество блоков в кровельных блоках;
• C — Количество секций крыши;
• D — Количество единиц в секциях стен;
• E — Количество секций стен.

Вы можете изменить количество блоков и секций, чтобы подогнать размер теплицы к наиболее оптимальному. Вы получите расчет размера единиц автоматически.

Результатом оценки являются объем и площадь теплицы, периметр подвала, количество материалов для каркаса и площадь остекления.

После того, как вы окончательно определились со строительством теплицы, можно выбрать укрывной материал. Сегодня на рынке предлагается множество вариантов.

Это бесплатное приложение оценивает следующие материалы обложки:

• Различные панели: если это случай. вы, вероятно, выберете полиэтиленовые полужесткие панели или гибкие рулоны, жесткие акриловые панели и винил. Производители рекомендуют использовать последний только для выставочных залов, чтобы обеспечить четкий и красивый вид на объекты, когда у вас есть посетители, и никогда не используйте его для крыш, наоборот, акриловые панели могут стать хорошим решением, так как материал устойчив к снег и даже град, сильный ветер и это может длиться долго, что подходит для коммерческих решений.
• Стекло: долгое время это была единственная альтернатива. Он обеспечивает лучшую светопропускаемость, чем любой другой вид облицовочных материалов, но является плохим изолятором, что приводит к значительным утечкам тепла, если вы не используете двойные или тройные панели. Улучшенное решение — закаленное стекло.
• Поликарбонат: надежный и доступный вид покрытия. Он также обеспечивает высокое светопропускание, приближающееся к 80%. Почти все изделия из поликарбоната содержат УФ-защитное средство и могут противостоять сильным ударам.Кроме того, стеклянную теплицу легко модернизировать с помощью листов поликарбоната. Кроме того, это гибкий материал, которому можно придать любую форму. Он требует простого ухода и легкого ухода. Из этих панелей вы сможете быстро собрать свою теплицу, даже если у вас нет специальных навыков.
• Пластик: здесь мы говорим о пластике, армированном стекловолокном, который поставляется в виде жестких пластиковых панелей. Сегодня он более популярен, чем был в прошлом. Этот укрывной материал отличается гибкостью, повышенной устойчивостью к поломке, большим рассеиванием света, но он склонен к быстрому истиранию кровли, что приводит к образованию ямок на поверхности.

Еще один вид укрывных материалов — полиэтиленовая пленка. Это дешевый материал, но большинство доступных пластиковых пленок обычно служат около двух лет, прежде чем они потребуют замены. Вы не можете использовать данный калькулятор для оценки количества пленки, которая вам нужна, но это не кажется проблемой, так как такое покрытие не является распространенным для двускатных теплиц.

Теплицы и цветоводство: Вентиляция теплиц

Чрезмерно высокие температуры в теплицах приводят к плохому росту растений, необходимости частого полива и постоянно работающих вентиляторов, что увеличивает ежемесячный счет за электроэнергию.Вот несколько советов, которые помогут вам улучшить вашу систему.

Естественная вентиляция

Концепция охлаждения теплицы тепловой плавучестью и ветром восходит к началу контролируемой среды. Все теплицы, построенные до 1950-х годов, имели те или иные формы вентиляционных отверстий или жалюзи, которые открывались, чтобы позволить излишнему теплу выходить и входить более прохладному наружному воздуху.

Когда был разработан полиэтилен с большими листами, покрывающими всю крышу, размещение вентиляционных отверстий на крыше оказалось затруднительным.Затем инженеры придумали идею использования вентиляторов, которые втягивают наружный воздух через жалюзи в одной торцевой стенке и выпускают его через противоположный конец. При термостатическом регулировании это был и остается общепринятым методом охлаждения многих конструкций, где требуется положительное движение воздуха.

Фермеры с домиками обнаружили, что откидные борта хорошо подходят для вентиляции в теплое время года. Доступны как ручные, так и моторизованные системы. Необходимо место с хорошим летним бризом и большим пространством между домами.Полезно проектировать теплицы с вертикальной боковой стенкой до высоты монтажной рейки, чтобы уменьшить количество капающего дождя.

Теплицы с вентиляционными отверстиями на крыше и в боковых стенках работают по принципу отвода тепла за счет разницы давлений, создаваемой ветром и перепадами температуры. Ветер играет главную роль. В хорошо спроектированной теплице скорость ветра 2–3 мили / час обеспечивает 80% или более вентиляции. Ветер, проходящий через крышу, создает вакуум и всасывает нагретый воздух через вентиляционное отверстие.Если вентиляционные отверстия в боковых стенках открыты, холодный воздух для замены входит и опускается до уровня пола. Если вентиляционные отверстия в боковых стенках закрыты, холодный воздух поступает в нижнюю часть вентиляционного отверстия в крыше, а нагретый выходит через верхнюю часть вентиляционного отверстия.

Плавучесть, эффект подъема теплого влажного воздуха, также способствует вентиляции. Тяжелый прохладный воздух у пола становится светлее по мере нагрева и поднимается к крыше. В прохладные дни большая разница температур создает отличный воздухообмен. В жаркие дни разница температур может составлять всего 5-10 градусов, и эффект плавучести практически отсутствует.Тенденция к использованию более высоких теплиц помогла тем, что теплый воздух поднимается выше растений. Вентиляторы с горизонтальным потоком воздуха должны быть отключены, чтобы не испортить теплый воздух.

Крыша и боковые вентиляционные отверстия в обычных теплицах должны быть достаточно большими, чтобы обеспечить хорошую циркуляцию воздуха. Американское общество инженеров сельского хозяйства рекомендует, чтобы общая площадь вентиляции боковых стенок равнялась комбинированной площади вентиляции конька, и каждая площадь составляла от 15 до 20% площади пола. Наилучшая ориентация теплицы — это нормальный летний ветер, дующий через гребень так, чтобы на подветренном вентиляционном отверстии гребня создавался вакуум.Для летней вентиляции вентиляционное отверстие с наветренной стороны должно совпадать с вентиляционным отверстием подветренного конька.

До разработки концепции теплицы с открытой крышей охлаждение крупных конструкций, соединенных водосточными желобами, было трудным, особенно в южном климате. Площадь боковых вентиляционных отверстий обычно ограничена, и прохождение холодного наружного воздуха и теплого внутреннего воздуха через вентиляционные отверстия в крыше обычно приводит к неравномерному охлаждению.

Теплицы с открытой крышей доступны от большинства крупных производителей. В большинстве конструкций используется стандартное вентиляционное оборудование и элементы управления для управления кровельной системой.У некоторых есть панели крыши, которые навешиваются на желоб и открываются вверх. У других есть панели, которые шарнирно закреплены на коньке и одном желобе и скользят вбок на тефлоновых подшипниках. Размер отверстия можно регулировать от 0 до примерно 75%. В большинстве конструкций для герметизации стыков используются резиновые прокладки.

Теплицы с открытой крышей имеют ряд преимуществ.

• В теплую погоду температура внутри теплицы может поддерживаться в пределах одного-двух градусов от наружной температуры с минимальным потреблением энергии или без нее.Многие производители обнаружили, что это сокращает время производства и дает более качественное растение.
• Весной можно укрепить растения, открыв крышу в хорошие дни. Это значительно экономит труд по перемещению растений на улицу.
• Снижены затраты на энергию. Вентиляторная вентиляция может использовать от 0,5 до 1 киловатт-час на квадратный фут в год.
• В зависимости от конструкции и ориентации растения могут получать больше света в середине дня, чем в обычной теплице, или меньше света ранним утром или ближе к вечеру из-за большего количества слоев остекления, через которые они должны проходить.В этой области необходимы дальнейшие исследования.
• Ограничение орошения из-за более равномерной температуры и вероятности естественных осадков.
• Дополнительные боковые вентиляционные отверстия позволяют охлаждать и перемещать воздух, когда сильный ветер или дождь не позволяют открывать крышу. Вентиляционное отверстие гильотины, доступное от нескольких производителей, устраняет обычное вентиляционное отверстие с рычагами, которые мешают внутренней или внешней рабочей зоне.

Для обеспечения надлежащего охлаждения в жаркие солнечные дни может потребоваться система затемнения.Он должен быть пористым, чтобы тепло, выделяемое снизу, могло уходить через материал шторы. Испарительное охлаждение, либо система тумана, либо портативные испарительные охладители могут обеспечить дополнительное охлаждение. Большое количество подвесных корзин снижает естественное охлаждение.

Постоянные разработки систем естественной вентиляции позволяют производителям лучше контролировать температуру и влажность при меньших затратах. Правильный подбор размеров, ориентация и работа могут обеспечить лучший контроль, чем при использовании вентиляторных систем.

Контроллеры вентиляции с электроприводом необходимо очищать и смазывать несколько раз в год. Чтобы предотвратить повреждение петель и вентиляционных рычагов, следует использовать датчик ветра. Это закроет вентиляционные отверстия при приближении сильного ветра.

Перед началом отопительного сезона необходимо отрегулировать вентиляционные отверстия так, чтобы они закрывались равномерно и плотно. Плохо закрывающиеся вентиляционные отверстия приводят к значительным потерям тепла зимой.

Вентилятор вентиляции

Вентиляторные системы могут обеспечивать принудительное движение воздуха через теплицу при любых погодных условиях.По мере того, как вентиляторы выпускают нагретый воздух, создается небольшой вакуум, который втягивает более холодный наружный воздух через жалюзи, открытые двери и щели.

Размер вентилятора

Неправильный размер вентиляторов — основная причина плохой вентиляции во многих теплицах. Система вентиляторов должна иметь размер, обеспечивающий один объемный воздухообмен в минуту на высоту 8 футов для летней вентиляции. Это приведет к повышению температуры от воздухозаборника до вентилятора на 8-10 ° F. Например, для теплицы размером 25 на 96 футов вентиляторы должны иметь производительность 25 футов на 96 футов на 8 футов = 19 200 кубических футов в минуту.В южном климате иногда используется высота 10, чтобы обеспечить большую скорость вентиляции.

Если теплица не используется летом, например, теплицы, используемые для выращивания растений, производительность может быть уменьшена до 3/4 объема воздухообмена в минуту. Для зимней вентиляции достаточно воздухообмена 1/4 объема в минуту. Поскольку потребности в вентиляции меняются от сезона к сезону, лучше всего предусмотреть несколько уровней вентиляции. Это можно сделать, используя двухскоростные вентиляторы в небольших домах и установки с несколькими вентиляторами в больших домах.Экономия энергии и лучший контроль будут результатом использования двухступенчатых термостатов, регуляторов температуры или компьютерной системы, а не одноступенчатого термостата.

Расположение вентилятора

Вентиляторные системы работают лучше всего, если вытяжка меньше 150 футов. Для большинства теплиц это означает установку вентиляторов на одной торцевой стене с размещением жалюзи на противоположном конце (Рисунок 3). В более длинных домах вентиляторы должны быть расположены вдоль боковых стенок, чтобы они могли втягивать воздух через жалюзи с обоих концов.

По возможности, вентиляторы должны быть расположены так, чтобы они могли работать при преобладающем летнем ветре. Снижение мощности на 10 процентов и более происходит, когда вентилятор выходит на ветер.

Для обеспечения достаточного количества воздуха для вентиляторов площадь приточных жалюзи должна быть как минимум в 1 1/4 раза больше площади вентилятора, особенно в домах с многослойным покрытием. Хотя более дорогие, сплошные жалюзи или несколько жалюзи меньшего размера обеспечат более равномерную температуру в теплице. Если во время работы вентиляторов пластик плотно прижимается к каркасу теплицы или дверь открывается с трудом, площадь всасывания недостаточна.Жалюзи должны приводиться в действие моторизованными заслонками или соленоидами и подключаться к термостату, который управляет вентилятором. Иногда в небольших, тесных домах, когда вентилятор включается, он быстро создает отрицательное давление, и заслонка с электроприводом не открывается. Это можно исправить, используя реле задержки времени, чтобы вентилятор не запускался до тех пор, пока не откроются жалюзи.

Расположите вентилятор так, чтобы воздух проходил над и через растительный покров, а не под скамейками или по коньку теплицы.Нижняя часть вентилятора или жалюзи должна располагаться на высоте примерно 3 фута над полом.

Двигатели вентиляторов и вентиляторов обычно управляются термостатами. Часто они имеют большую разницу между включенным и выключенным положением, иногда до 6-8ºF. Использование этого типа термостата может привести к большим счетам за электроэнергию. Например, если термостат настроен на желаемую заданную температуру 75 ° F, термостат +/- 2 ° отключит вентилятор при 73 ° F, тогда как термостат +/- 5 ° позволит вентилятору охладить теплицу до 70 ° C. ° F.Вы можете проверить термостат, повернув ручку управления и рассчитав разницу между положением включения и выключения. В то же время проверьте точность установки шкалы термостата, поместив точный термометр рядом с измерительной лампочкой.

Для наиболее точного контроля температуры термостаты следует располагать ближе к центру теплицы на высоте растений. Аспирация с помощью воздуходувки с короткозамкнутой клеткой или вентилятора для маффинов со скоростью 40-60 кубических футов в минуту обеспечит более репрезентативную пробу воздуха для термостата.(Рис.2)

При покупке новых вентиляторов выбирайте те, которые были протестированы в соответствии со стандартами Ассоциации воздушного движения и контроля (AMCA). Мощность вентилятора значительно различается у разных производителей.

Также сравните коэффициент эффективности вентиляции (VER). Это отношение объемной скорости движения воздуха к скорости потребления энергии. Это варьируется от 10 до 20 кубических футов в минуту / ватт. Желательны вентиляторы с VER 15 или выше.

Энергию можно также сэкономить, используя более крупные вентиляторы с меньшими двигателями.Например, вентилятор диаметром 36 дюймов с двигателем мощностью 1/3 лошадиных сил будет давать такую ​​же выходную мощность, как 30-дюймовый вентилятор с двигателем мощностью ½ лошадиных сил, с экономией электроэнергии 180 Вт / час.

Обслуживание вентиляторов следует проводить регулярно. Это включает в себя очистку лезвий, удаление травы или сорняков перед ставнями и регулировку ремней вентилятора. Грязные автоматические жалюзи, которые не открываются полностью, сильно ограничивают поток воздуха и резко снижают эффективность вентиляции вентиляторов. Если эти ставни не закрываются плотно при выключенном вентиляторе, они значительно увеличивают счет за отопление зимой, позволяя проникать холодному наружному воздуху.

Держите теплицу заполненной растениями, чтобы увеличить испарительное охлаждение за счет транспирации растений.

Сократите время работы летнего вентилятора, применив затенение снаружи теплицы.

Сигналы тревоги высокой температуры / сбоя питания следует проверять на регулярной основе. В жаркий летний день требуется всего несколько минут без вентиляции, чтобы создать температуру выше 100 ° F.

Испарительное охлаждение

В периоды сильной жары температура внутри теплицы может превышать температуру снаружи на 10-20 ° F даже при хорошо спроектированной системе вентиляции с вентилятором.Это создает нагрузку на растения, снижая их качество и рост.

Испарительное охлаждение, использующее тепло воздуха для испарения воды с листьев и других влажных поверхностей, можно использовать для охлаждения теплицы на 10-20 ° F ниже температуры наружного воздуха. Испарительное охлаждение лучше всего работает при низкой влажности наружного воздуха. Эти условия наиболее распространены на засушливом юго-западе, но даже в более влажных северных частях Соединенных Штатов есть много летних дней, когда можно добиться значительного похолодания.

В наиболее распространенных системах охлаждения (вентилятор и подушка) вентиляторы втягивают воздух через мокрые подушки, которые увеличивают длину одной торцевой или боковой стенки. Осина и целлюлоза с покрытием — обычные материалы для прокладок, срок службы которых обычно составляет от одного до трех лет. Примерно один квадратный фут прокладки требуется на 20 квадратных футов площади пола.

Вода для подушек должна быть чистой и с низким содержанием минералов, чтобы предотвратить засорение и покрытие подушек. Насос, трубы и желоба используются для рециркуляции воды.Скорость потока 113 галлонов в минуту на погонный фут системы подушек должна быть обеспечена для обеспечения адекватного увлажнения.

Желательно, особенно в районах с жесткой водой, добавлять смачивающий агент в воду для получения более равномерного смачивания подушек. Можно использовать коммерческое сырье или жидкое бытовое моющее средство из расчета 2 столовые ложки на 100 галлонов.

Рост водорослей на подушках может стать проблемой, которая снизит эффективность системы и приведет к ускоренному износу подушечек.Добавление альгицида в воду поможет контролировать ситуацию.

В альтернативной системе используется туман или мелкодисперсный туман, впрыскиваемый в поток всасываемого воздуха. Хотя доступно несколько коммерческих систем, производители могут собрать и установить свою собственную систему, используя поршневой насос высокого давления и форсунки для тумана. Основные компоненты показаны на рис. 1. Двухступенчатая система, управляемая двухступенчатым термостатом, позволяет наносить больше воды в слишком теплые и яркие дни. Температурные настройки должны находиться на расстоянии 5–10 ° F.

Зимняя вентиляция

В ясные солнечные дни зимой может потребоваться вентиляция, чтобы поддерживать температуру на приемлемом уровне для хорошего роста растений. Система вентиляторов и трубок, представленная несколько лет назад, стала популярной во всей отрасли для этой цели. Он смешивает холодный наружный воздух с теплым воздухом теплицы, прежде чем достигнет уровня растений. Доступны два типа систем.

Самым дешевым в установке и эксплуатации является вентилятор, обычно работающий на низкой скорости для вывода нагретого воздуха из теплицы.Приточный воздух поступает через перфорированную пластиковую трубку, подвешенную на гребне теплицы и соединенную с моторизованными жалюзи или большим коленом печной трубы. В теплицах шириной более 25 футов следует использовать две трубы, чтобы обеспечить более равномерное охлаждение.

В пластиковых теплицах следует использовать трубы с расстоянием между отверстиями 2 фута. Трубки с интервалом 4 фута можно использовать в стеклянных теплицах. Трубки следует пробивать так, чтобы воздух выходил в птичник горизонтально.

Вторая система, обычно называемая вентиляторной струей, использует вентилятор, расположенный на гребне одной торцевой стенки, для надувания прикрепленной перфорированной трубы.Воздух поступает через расположенные рядом жалюзи с электроприводом. Вентилятор настроен на непрерывную работу, обеспечивая вентиляцию воздуха, когда жалюзи открыты, и циркуляцию воздуха внутри теплицы, когда она закрыта. Устройство должно иметь размер, обеспечивающий около 1/2 кубических футов в минуту на квадратный фут площади пола.

В обеих системах конец трубы, не прикрепленный к воздухозаборной решетке или вентилятору, должен быть привязан. Хотя большинство поставщиков теплиц предоставляют стандартную предварительно перфорированную трубу, правильный размер и количество отверстий имеют решающее значение для правильной работы и равномерной вентиляции.В трубе следует прорезать дополнительные отверстия, если труба открывается при включении вентилятора или если двери теплицы открываются с трудом. С другой стороны, если трубка не полностью надувается, некоторые отверстия следует заклеить лентой из полиэтилена. Также убедитесь, что двери теплицы закрыты, чтобы не произошло короткого замыкания.

Джон В. Барток-младший.
Инженер по сельскому хозяйству.
. Управление природных ресурсов. & Engr. Кафедра
Университета Коннектикута, Storrs CT

Май 2005

теплиц | Брайсон Построен

Теплица может быть ценным активом в защите вашего сада.Теплицы предоставляют прекрасную возможность выращивать собственные полезные продукты либо сезонно без неблагоприятных погодных условий, либо использовать их для круглогодичного выращивания.

Растения, которые обычно не могут расти в более холодных регионах, теперь можно использовать в теплице с контролируемым климатом.

Если вы коммерческий фермер, продающий продукцию на фермерских рынках или в фермерских хозяйствах, теплица обеспечит безопасность вашего урожая, даже когда на улице бушуют ураганы.

Теплица не только позволит раньше начать год и продлить сезон осенью, чтобы значительно увеличить товар на рынок, но и контролируемая среда теплицы повысит качество урожая.

Конструкции наших теплиц спроектированы таким образом, чтобы обеспечить безопасную зону с контролируемым климатом для максимального увеличения потенциала роста независимо от погоды на улице.

Модели

шириной 12 дюймов могут быть поставлены под ключ, готовые к подключению, предлагая немедленную оптимальную среду без временных затрат на установку атмосферного оборудования.

Самодостаточность и выращивание собственной продукции становятся все более привлекательными, поскольку цены в продуктовых магазинах стремительно растут, а качество резервуаров для промышленных систем питания.

Все наши конструкции построены из оцинкованных стальных труб Allied-Gator Shield, которые в настоящее время являются ведущим оцинкованным продуктом для наружных конструкций в США.

Мы используем более толстую сталь с дополнительным каркасом и дополнительным бетоном, чтобы ваша садовая крепость просуществовала долгое время.

Наши теплицы имеют крутые углы крыши, чтобы хорошо сбрасывать снег и способствовать стеканию конденсата по панелям, а не стеканию. Правильная циркуляция воздуха и равномерная температура также лучше достигаются в более высоких зданиях.

В большинстве наших моделей используются квадратные трубки вместо стандартных круглых труб. Круглая труба настолько распространена, потому что она почти вдвое дешевле квадратной, но мы делаем упор на качество, а не на стоимость.

Квадратная трубка дает значительное преимущество в прочности и эстетической привлекательности.

Гнутые рамы быстро становятся популярными среди некоторых производителей благодаря своей прочности при меньшем количестве стали, что снижает стоимость материала. Профилированная сталь по прочности конструкции не сравнится с более прочной квадратной или прямоугольной сталью.

При определении размера теплицы, которую вы хотите, мы рекомендуем решить, что вы будете выращивать, сколько и максимальный потенциальный размер растений.

Убедитесь, что достаточно места для оборудования и проходов. Многие начинающие владельцы теплиц в конечном итоге желают, чтобы они выбрали больший размер, поэтому просто найдите немного дополнительного времени, чтобы реалистично спланировать будущий успех вашего сада.

квадратных метра дешевле добавить к теплице на начальном этапе строительства, чем добавить или построить дополнительные теплицы позже.

Мы предлагаем теплицы в форме готической арки как квадратной формы, так и теплицы с прямыми стенками, которые наилучшим образом соответствуют вашим требованиям и ситуации.

Здания берегового типа выполняются по индивидуальному проекту. Дома-кольца не доступны с инженерными планами, но наши здания с прямыми стенами в стиле фронтона могут быть спроектированы и спроектированы для любой снеговой нагрузки или ветра в любом месте, где вы живете.

Если вы хотите узнать, как Bryson Built может помочь вам повысить урожайность и поднять планку качества урожая, просто позвоните по телефону.

Если вы находитесь рядом с одним из наших дисплеев, мы приглашаем вас лично убедиться в том, что отличает нас от остальных. Наденьте шины, осмотрите сварные швы, и вы увидите, что делает конструкцию превосходной.

бесплатных чертежей САПР, 3D-моделей BIM, файлов Revit и спецификаций

Поиск и загрузка тысяч 2D-чертежей САПР, 3D-моделей BIM и спецификаций продуктов

Новое и заслуживающее внимания

Рекомендуемые производители

Изучите избранные дизайнерские материалы для включения в свой следующий проект.

Избранные 3D-модели

Просмотрите тысячи моделей BIM и SketchUp.

Избранные проекты

Откройте для себя более 2000 проектов для вдохновения в дизайне

Партнеры по дизайну

Свяжитесь с 500+ североамериканскими производителями продукции.

Определение фирм

Дизайнерские фирмы высшего уровня, зарегистрированные на CADdetails.

Генслер

AECOM

Stantec

Перкинс Истман

Кларк Нексен

Джейкобс

Pennoni

Перкинс + Уилл

Ч3М Хилл

Аткинс

HDR, Inc.

Лео Дэли

EDSA

SWA Group

Анкром Мойсан

НАК Дизайн Группа

SmithGroup JJR, Inc.

HNTB

Архитекторы массивов

Ballinger

NBBJ

HMC Architects

HOK

Gannett Fleming, Inc.

.
