Какие электроды для сварки инвертором лучше выбрать: востребованные марки

Удобство использования инвертора сделало сварку доступной многим мастерам. Это сварочное оборудование имеет систему управления, выпрямитель, фильтр, преобразователь, поставляющие ток требуемой силы.

Инвертор дает постоянный ток, полярность которого можно менять при сварке. Гарантией качественного шва является правильно выбранный режим работы агрегата и подходящие электроды для инвертора. Продукции существует великое множество.

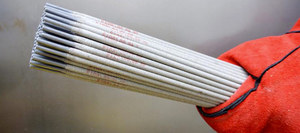

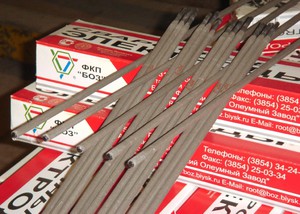

Характеристики, размеры разнообразны. Чтобы удачно купить электроды для сварки инвертором, определить какие из них лучше подходят к каждому конкретному случаю, необходимо вникнув в суть процесса.

Принципы классификации

Существует несколько типов классификаций электродов для сварки инвертором. Главный признак, который следует взять за основу, – это способность плавиться. Стержни, не расплавляющиеся при сварке, используют для работы в атмосфере защитного газа, например аргона.

Плавящиеся стержни применяют при ручной дуговой сварке инвертором, которая на практике в домашних условиях проводится чаще всего. Расплавляется не металлическая сердцевина, а нанесенное сверху покрытие. Компоненты наружного слоя улучшают свойства дуги, формируют защитное облако над рабочей зоной.

При выборе конкретной марки для инвертора принимают во внимание объем работ, требования к качеству шва и советы профессионалов. Можно заглянуть в специализированные журналы, чтобы узнать рейтинги марок.

Но для домашнего использования вполне достаточно внимательно ознакомится с описанием на упаковке, чтобы понимать, для сварки каким током и каких материалов предназначен электрод. Приобретать изделия лучше всего у проверенного поставщика. Для обучения сварке инвертором специалисты советуют рутиловые или основные марки.

Покрытие

Решающее значение при выборе электродов для инвертора имеет режим проведения сварки и химический состав расходного материала:

• электроды с покрытием щелочных (основных) компонентов применяют, если надо варить инвертором при постоянном токе обратной полярности. Ими варят высоколегированные стали;
• рутиловые покрытия можно применять при сварке переменным и постоянным током как прямой, так и обратной полярности. Диоксиды титана (рутил) обеспечивают легкий розжиг дуги, при работе не происходит разбрызгивание металлов. Это лучший вариант, который можно выбрать;
• для постоянного тока (то есть инвертора) подходит целлюлозная обмазка, которая создает хорошую защитную газовую среду;
• рутилово-кислотная обмазка подходит, чтобы сварить металл переменным током или инвертором (полярность любая). Розжиг дуги происходит даже при низком напряжении. Важно учесть, что при работе с кислыми составами выделяются опасные пары. Сварку нужно проводить при хорошей принудительной вентиляции.

Сплавы, из которых сделаны детали, обуславливает тип сердечника. Составы должны соответствовать друг другу.

Выбор электродов регламентируется ГОСТом. Стандартом оговорен не только состав стрежней, покрытий, но и внешний вид, исключающий наличие вздутий, пористых участков, наплывов.

Стержень

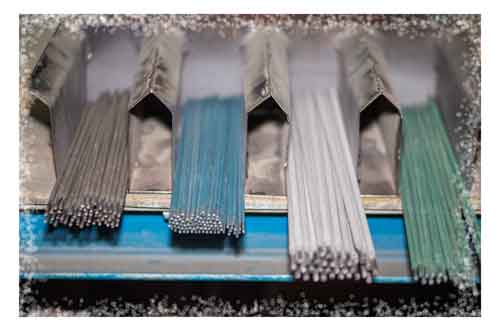

Электроды для инверторной сварки делают из материалов трех видов: высоколегированной проволоки, обычного легированного или углеродистого сырья.

Начинающий мастер может сориентироваться в продукции по маркировки. Чем больше в ней присутствует букв и цифр, тем выше степень легирования. Каждая буква обозначает какую-то добавку, а рядом стоящая цифра указывает на ее процентное содержание.

Например, изделие из углеродистой стали имеет обозначение Св-10Г2, а из высоколегированной — Св-30Х15Н35В3Б3Т. Разница очевидна.

Популярные марки

За годы интенсивной работы с инверторами в кругах специалистов-сварщиков и домашних умельцев сформировался рейтинг популярности электродов.

Марка АНО считается самой универсальной. Электроды этой группы позволяют делать любые сварочные соединения: угловые, стыковые, внахлест. Этой электродной продукцией можно варить детали толщиной не более 5 мм в любых положениях, даже в вертикальном направлении сверху вниз.

Нет необходимости в тщательной зачистке поверхностей от продуктов окисления. Такими электродами можно проводить корневую сварку толстых деталей. Если присутствует рутиловое, целлюлозное покрытие, то допускается подключение любой полярности инвертора.

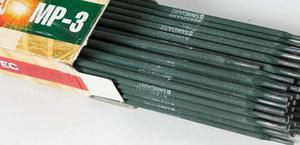

Продукция лини МР представлена двумя категориями. МР-3 эффективно работает с деталями с разной степенью загрязненности. Электроды, покрытые рутиловым слоем, используются при постоянном и переменном токах, при любом варианте подключения инвертора.

Подобрать положение для работы нужно, учитывая диаметр электрода. Продукция МР-3С удобна для сварки в различных положениях. Этими электродами можно соединять детали с остатками влаги.

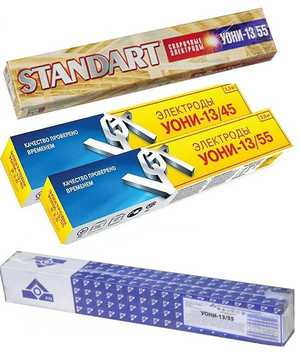

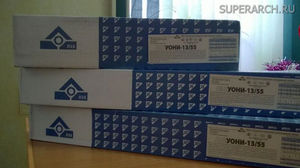

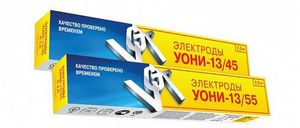

Категория УОНИ представлена электродами для сваривания деталей из углеродистых и низколегированных стальных сплавов. Полученные швы пластичны, обладают большой ударной вязкостью, прочно соединяют конструкции особого назначения.

Электроды, покрытые основным слоем, могут применяться при постоянном токе, обратной полярности подключения.

Хорошие рабочие качества проявляют электроды с маркировкой ОК 63.34. Ими можно сваривать термически прочные стали, сплавы, устойчивые к коррозии. Можно проводить сварку по вертикали конструкций небольшой толщины, выполнять соединения встык и внахлест.

Для сварки конструкций, требующих высокой прочности и надежности шва применяют электроды марки ОЗС-12. Они работают на постоянном токе инвертора прямой полярности, а также на переменном.

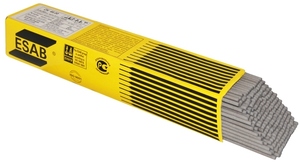

Стоит также упомянуть марки ESAB, Lincoln, Electric, Ресанта, Kobelco, предлагающие продукцию высокого качества с рутиловым, основным и комбинированным покрытием. Ценовой диапазон здесь разный, и какой вариант лучший, каждый покупатель решает для себя самостоятельно.

Выбор диаметра

Выбирая изделие, следует обратить внимание на его диаметр. Чем тоньше конструкция, тем меньше возможный диаметр электрода. Для сварки профилей достаточно изделий с диаметром до 2 мм.

Кстати, с тонкой продукцией нужно научиться работать. Такие электроды быстро плавятся, расходуются. Для работы с ними должны быть специальные навыки.

В зависимости от диаметра электрода определяют силу тока для сварки инвертором. Часто сверху на упаковке указывают рекомендуемые значения. В целом закономерность такова – чем больше диаметр электродного изделия, тем выше необходимое значение силы тока.

Несоответствие толщины материала, диаметра электрода и силы тока может ухудшить качество сварного соединения, привести к образованию в нем пор.

Преимущества

Приведенный рейтинг популярности составлен не случайно, а благодаря заметным преимуществам перечисленной продукции. Сварка с ее участием проводится инвертором наиболее легко.

Сложности образования шва могут возникнуть только из-за неправильного выбора марки для конкретного металла или сплава. При грамотном проведении работ образуются качественные соединения любой формы и расположения.

Плавящиеся электроды указанных марок образуют шлак, который после выполнения своих защитных функций легко отделяется. Его не нужно долго и мучительно оббивать. Качество шва будет видно сразу.

Представленные виды электродов позволяют работать даже с деталями, имеющими остатки ржавчины. Иногда эта особенность бывает очень важна. При работе в экстремальных условиях может не быть времени и возможности для тщательной очистки поверхностей.

Какие электроды лучше использовать для инверторной сварки?

Все сварщики знают, что такое электрод и как производить сварочные работы, но какие электроды лучше использовать для инверторной сварки в быту знают немногие. Бытовое использование предполагает выбор подходящего электрода под марку стали и этот подбор должен быть точным!

Что такое сварочный инвертор?

На смену старым трансформаторным сварочным аппаратам пришли небольшие и мобильные сварочные инверторы. Сейчас совсем необязательно, что для сварки ответственных конструкций используются сварочные аппараты больших размеров. Тем более иногда применение громоздких аппаратов невозможно из-за сварки в недоступных или плохо доступных местах. Теперь качественно и оперативно можно сваривать и совсем маленьким сварочным аппаратом, например, IR 200 от бренда Fubag и этим в наши дни уже никого не удивишь.

Сварочные аппараты нужны как основной источник питания при ручной дуговой сварке методом плавления электрода. Стабильные показатели сварочного тока для прочного соединения металла в месте сварки – это основное условие, предъявляемое к инвертору для получения отличного шва. Еще одним требованием можно считать правильно подобранный допустимый для этого металла сварочный электрод. И от того насколько правильно выбран вид электродов зависит положительный результат сварочных работ.

Какими электродами лучше варить инвертором?

Инверторная сварка подразумевает под собой применение для сварки плавящегося электрода по ГОСТ 9467-75.  Все электроды можно поделить на:

• • Электроды для сварки углеродистых и низколегированных сталей.

• • Электроды для сварки серого, высокопрочного и ковкого чугуна.

• • Электроды для наплавки.

• • Электроды для сварки высоколегированных сталей.

• • Электроды для сварки и наплавки цветных металлов и сплавов.

Каждый электрод из этих в своем составе имеет отдельный тип проволоки и покрытия по ГОСТ 9466-75. На поверхность проволоки наносится опрессовкой тонкий слой обмазки и после сложного производственного процесса на выходе получается готовый сварочный электрод.

Чтобы определить какие электроды лучше использовать для инверторной сварки именно в вашем случае нужно учесть ряд рекомендаций:

• • Разделяют сварку ответственных конструкций и обычных. Опытные сварщики предлагают при сварке ответственных конструкций выбрать УОНИ, а при сварке обычных – АНО или МР-3.

• • УОНИ – используют в работе опытные работники, так как совершать работы такими сварочными электродами сложнее, чем обычными. Необходим опыт в сварочных работах при выборе этой марки.

• Остановимся на основных видах и разновидностях сварочных электродах, рассмотренных выше подробно:

• • УОНИ-13/55 – применятся опытными специалистами, гарантируют более качественный шов даже при пониженных температурах зимой.

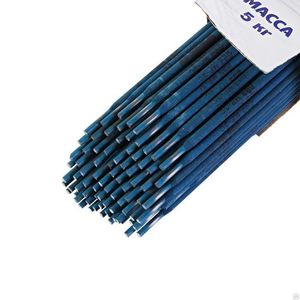

• • МР-3С синие электроды применяют для получения качественного шва при постоянном и переменном токе обратной полярности.

• • МР-3 – электроды с рутиловым покрытием используются для сварки даже при ржавой и загрязненной поверхности. Имеют ряд выгод от использования – стабильное горение дуги, лучшая производительность, отличное отделение шлака после сварки.

• • АНО-36 – самые популярные сварочные электроды рутил-целлюлозным покрытием. Эти электроды можно не прокаливать перед сваркой*, их легко зажигать и производить сварку. Рекомендуем выбрать такие электроды если Вы новичок и не имеете достаточного опыта в проведении сварочных работ.

• • ОЗС-12 — самая широко используемые сварочные электроды. Часто берут при домашнем использовании. Позволяет выполнить сварку на низких токах.

Для каких материалов какие электроды выбрать?

Каждый сварщик должен знать, что для каждого материала нужно подобрать свой электрод. Наши специалисты рекомендуют при сварке инвертором использовать:

• • Высоколегированная и нержавеющая сталь (нержавейка) – ОЗЛ-8, ЦЛ-11, НЖ-13, ОЗЛ-6 по ГОСТ 9466-75 и ТУ. Эти марки самые востребованные и популярные.

• • Используйте электроды для углеродистых и низкоуглеродистых сталей – ОЗС 12, АНО — 21, МР-3, МР-3С по ГОСТ 9466-75 и ТУ.

• • Для низколегированных — УОНИ 13/45, УОНИ 13/55, УОНИ 13/65.

• • Сварка чугуна электродом в домашних условиях инвертором можно выполнить электродом ЦЧ 4В (на основе сварочной проволоке СВ-08А), МНЧ-2 (на основе никелевой проволоки).

При выборе любого сварочного электрода производства ООО Ватра вы застрахованы от неудач. Наши сварочные электроды изготовлены на самом передовом оборудовании и отвечают всем требованиям предъявляемом к сварочному процессу и шву.

Проводить все сварочные работы мы рекомендуем только качественными сварочными аппаратами — это застрахует вас от ошибок и значительно упростит работу. Качественное сварочное оборудование прослужит дольше недорогих китайских аналогов.

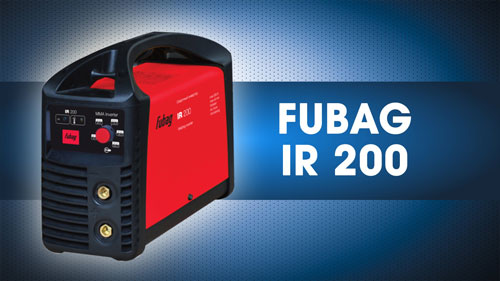

Мы предлагаем на рынке сварочное оборудование FUBAG – немецкий бренд – зарекомендовавший себя как качественный продукт за разумные деньги. Оборудование Fubag будет радовать Вас долгие годы. Выбирайте профессиональные электроды и качественное сварочное оборудование Fubag у нас в компании!

какие бывают, как правильно выбрать, особеноости работы

Инверторная сварка часто встречается в гаражах и в руках у новичков, потому что она подходит для разных видов сварки, а работать с такими аппаратами проще.

Но для нее подходят не все электроды. Проверенный материал дает надежный шов, который не вызовет претензий у заказчиков, поэтому выбирать надо с умом.

В магазинах есть большой ассортимент электродов на все случаи жизни и для разных инверторов. Мастер должен сам понять, какой тип выбрать для его целей. Для работы с металлом нужно покупать разные электроды по составу и диаметру.

Содержание статьиПоказать

Виды электродов для инвертора

Качественные материалы для сварки инвертором дают хороший шов, поэтому их выбор важен для работы. Экономить на них не надо, иначе можно получить брак.

Мастер со стажем справится с любыми электродами, а новичку можно остановиться на материале покачественнее, пусть и подороже.

Мастера, давно и недавно занимающиеся сваркой инвертором, предпочитают несколько видов стержней для инвертора, зарекомендовавших себя:

1. АНО – стержни не надо прокаливать перед работой, они без проблем загораются. Часто эту марку выбирают опытные сварщики и новички.
2. МР-3 – самые распространенные. Они подходят для работы даже с поврежденными коррозией деталями.
3. МР-3С – используются в работе с трубопроводами, потому что дают самый надежный шов.
4. УОНИ 13/55 – вариант для самого крепкого шва. Для новичков они сложноваты, но мастера с ними создают прочные швы. Если шов должен быть аккуратным, но опыта работы мало, стоит выбирать марку МР-3С.

При выборе материала для сварки инвертором важна марка и другие характеристики.

Какой диаметр выбрать

Работая с инверторным аппаратом не стоит ждать чудес, поэтому подойдут стержни с диаметром 2 миллиметра. Так говорят специалисты, варящие более пятнадцати лет, но они забывают указать, что с такими электродами можно сварить не все детали.

При намерении работать с деталями разной толщины и металлического состава надо приобретать сварочные стержни разных диаметров.

Например, стоит задача сварить детали с толстыми стенками. Чтобы металл схватился, нужно его тщательно и долго нагревать. При сварке инвертором тонким электродом на это уйдет много электроэнергии и времени, поэтому логичнее работать большим диаметром.

Также выбор толщины зависит от спецификации работы. На трассах варят стержнями большого диаметра, чтобы уменьшить время работы и упростить ее. А для работы с профилем достаточно и диаметра 2 миллиметра.

Они же пригодны для домашних работ, например, сварки ворот в гараже или калитки.

Какие металлы варят электродами

Назначения разнятся, как и диаметр с марками. Варить на инверторе можно такие металлы:

• углеродистые и низколегированные;
• теплоустойчивые;
• нержавейку;
• алюминиевые и медные сплавы, чистые металлы;
• чугун.

Также можно работать с мелкими частями и ремонтировать изделия, варить элементы из неустановленных металлов.

Какова функция покрытия электродов

Покрытие нужно, чтобы улучшить характеристики сварочных стержней. Популярные покрытия – из рутила и основное. Последнее применятся в большинстве марок, потому что гарантирует хорошее качество шва при сварке инвертором.

Опытный сварщик, выбирая такое покрытие и правильный диаметр, сварит прочный шов, способный выдержать большие нагрузки.

Для сварки инвертором низкоуглеродистых металлов выбирают рутиловые стержни. Оно не дает появляться порам в швах, варят с любыми видами тока, такие электроды используют несколько раз. Их удобно использовать, особенно в непростых местах.

Во время горения они не выделяют токсичные вещества, поэтому и считаются более безопасными.

Как правильно использовать инверторный сварочный аппарат

В опытных руках инвертор способен дать хороший шов, нужно следовать трем правилам:

• выставить оптимальную силу тока;
• выбрать правильный диаметр электрода;
• учесть толщину свариваемых деталей.

Диаметр – основной залог качественного шва, он него же зависит и плотность тока. Нельзя, чтобы плотность была выше, потому что дуга будет нестабильной, а значит металл хуже сварится и шов будет шире.

Конечно, это не повлияет на качество, но если важна эстетика, то лучше избежать этого. Если нужно варить тонкие изделия, то лучше взять полуавтоматический аппарат.

Инверторная сварка даст ненадежный шов, а при выборе толстых сварочных стержней в стыке появятся поры, которые снизят его прочность.

Чтобы узнать оптимальную силу тока при работе с выбранными стержни, достаточно посмотреть маркировку на упаковке. Отклоняться от этого параметра не рекомендуется.

Как зарекомендовали себя зарубежные стержни

Иностранные производители поставляют большое количество сварочных элементов для сварки инвертором. Хорошо зарекомендовали себя европейские компании.

Их продукция подходит для любой сварки: для тугоплавких, углеродистых металлов, для варки трубопроводов, работы с цветными металлами.

Мастера, работающие на заказ или сваривая трудные элементы, выбирают зарубежные модификации. Они качественнее отечественных, потому что проходят жесткий контроль.

Аппарат Ресанта: какие стержни выбрать

Схема подбора сварочных стержней при работе на Ресанте обычная: оценивается деталь, измеряется толщина металла и выбирается сварочный стержень подходящего диаметра.

Если деталь толщиной 1 сантиметр, то электрод берется диаметром 5 миллиметров. Можно взять электроды марки Ресанта, но они непластичны.

Для резки металла – особые стержни?

Начинающие интересуются, как разрезать металл инвертором. Раньше этот вопрос был актуален, но сейчас в промышленности используют электроды для резки металла.

Мастера старой закалки до сих используют обычные элементы для резки, но скорее по привычке. Специальные сварочные элементы дают надежную дугу, быстро окисляют металл и снимают его с разреза.

Сварка инвертором идет быстро. В диаметре они достигают 3−6 мм.

Схема выбора

Есть несколько принципов, которые помогают выбрать электроды для сварки инвертором.

При выполнении заказов лучше выбирать сварочные элементы иностранного производства с основным покрытием. Если работа выполняется на любительском уровне для себя, то можно взять стержни российского производства.

Нужно оценить состояние свариваемых деталей. Если металл поврежден коррозией, варят рутиловыми стержнями.

Грамотная оценка толщины металла позволяет выбрать диаметр стержня и силу тока для сварки инвертором. Опираясь на эти принципы, можно подобрать правильный инструмент на работе и добиться надежных швов.

Электроды для сварки инвертором

Быстро и оперативно сварить любые, даже самые сложные конструкции из металла, можно при помощи инверторов. Эти агрегаты быстро вошли в современные операционные процессы, потому что просты в эксплуатации, при этом сварной шов получается высокого качества, ровным и аккуратным. Конечно, главной составляющей сварного процесса – это электроды для сварки инвертором. По сути, это металлический стержень, который покрыт специальным материалом, называемым обмазкой.

Сварочные электроды изготавливаются из разных стальных проволок, соответствующих ГОСТу 2246-70. Поэтому электроды для инверторной сварки делятся по сырьевому материалу на несколько групп.

• Изготовленные из легированной проволоки. К примеру, из Св-08Х3Г2СМ.
• Из высоколегированной – Св-30Х15Н35В3Б3Т.
• Из углеродистой – Св-10Г2.

Марки сварочной проволоки указаны по одной, но их список достаточно широкий.

Что касается защитного покрытия (обмазки), то его специально наносят на стержень, чтобы предохранить сварочную ванну от воздействия на расплавляемый металл кислорода. Именно этот химический элемент негативно сказывается на качестве материала, создавая на его поверхности оксидные пленки. Это перовое. Второе – это стабилизация дуги.

Защитное покрытие наносится на сварочный стержень методом прессования, поэтому связь двух материалов очень высокая. Сама же обмазка делится на четыре типа.

1. Основная.
2. Рутиловая.
3. Кислая.
4. Целлюлозная.

Первый и последний тип используются только при сварке постоянным током. Остальные и при постоянном токе, и при переменном.

Какими электродами лучше варить инвертором

Электроды для инвертора делятся на две группы.

1. Обычные, которые используются повсеместно для любых конструкций. К ним относятся марки АНО и МР.
2. Расходники для ответственных конструкций. К ним относится марка УОНИ.

Все сварщики считают, что марка УОНИ очень капризна. Не каждый может варить этими электродами, здесь нужен опыт и квалификация. Поэтому сварку инвертором для начинающих мастеров лучше проводить обычными видами.

Марки электродов

Чтобы ответить на вопрос, как выбрать электроды, необходимо разобраться с марками, обозначенными выше.

УОНИ

Основное их назначение – сварка изделий из углеродистых и низколегированных сталей. Как уже говорилось выше, их используют для сборки конструкций, к которым предъявляются повышенные требования. Особенно жесткие требования к сварным швам, которые должны обладать повышенной ударной вязкостью и пластичностью.

Сварка может производиться при низких температурах. Обмазка – основная, ток – постоянный, полярность – обратная. Диаметр стержня: 2-5 мм. Сварочный шов – качественный, высокой плотности. Сваренные этими электродами конструкции прекрасно справляются с перепадами температуры, нагрузками на изгиб и ударами.

МР

В этой категории две позиции.

1. МР-3. Используются для соединения углеродистых заготовок, стык которых может выдержать сопротивление (временное) до 490 МПа. Обмазка – рутиловая, ток – переменный или постоянный, полярность – любая. Варить электродом можно в любых положениях с оговоркой. Так при нижнем положении сварка проводится электродами диаметром до 6 мм, в вертикальном положении до 5 мм, в потолочном (верхнем) до 4 мм. С помощью МР-3 можно варить заготовки с ржавым покрытием, загрязненные. С ними сварка проводится с повышенной производительностью.
2. МР-3С. Это модель, которая используется для тех же целей, что и предыдущая. Сваренный ею стык может выдержать сопротивление до 450 МПа. Обмазка – рутило-целлюлозная, ток – переменный и постоянный, полярность – любая. Положение сварки – любое. Ими можно варить даже влажные металлы.

Марка расходников МР для начинающих можно назвать, как самые лучшие электроды. Не капризны, легко переносят сам процесс, небольшое разбрызгивание металла, плюс отличный шов.

АНО

Надо отдать должное этой марке, которую все специалисты считают универсальной. Именно АНО сегодня является самым популярным брендом. Если уж выбирать из всех видов, предложенных производителями, то именно этот.

С помощью этих электродов (сварочных для инвертора) можно варить заготовки толщиною до 5 мм в разных положениях, даже в вертикальном сверху вниз. При этом стыковка двух металлов может быть: стыковочной, внахлест, угловой. К чистоте свариваемых кромок не большие требования, можно проводить сварку окисленных поверхностей. Производится ими и корневая сварка толстых заготовок. Обмазка – рутило-целлюлозная. Ток – переменный или постоянный. Полярность – любая.

Есть в модельном ряду данного вида марка АНО-4 с рутил-карбонатной обмазкой, которую используют для сваривания ответственных конструкций.

ОК 63.34

Если появляется необходимость сварить две заготовки из нержавеющей стали, то это можно сделать при помощи инвертора, используя электрод от шведского производителя ESAB. Кстати, этим электродом можно соединять изделия из конструкционной стали.

Шов от такого расходника получается равным с плавным переходом от основного металла. При этом шлак образуется в малых количествах, отбивать его легко. Можно варить любые положения стыков в металлах толщиною 6-8 мм в корневой сварке. Хотя сам электрод был разработан для сваривания тонких изделий из нержавейки. Можно соединять им стыковые соединения и нахлесточные. Используется также для многослойной сварки не только в горизонтальной плоскости, но и в вертикальной.

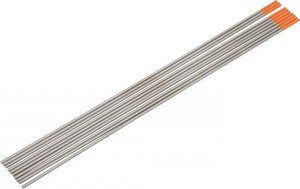

Угольные и графитовые электроды

Графитовым и угольным электродом варят металлы дугой редко. Такой вид сварки производится в защитных газах с присадочной проволокой или прямым действием. При этом сам электрод не расплавляется, плавится металл, который сваривают. Угольным электродом сварку ведут постоянным током с прямой полярностью.

Важная составляющая сварочного процесса – это плотное прижатие кромок заготовок друг к другу. Это можно сделать прихватками, точечной сваркой или механическими приспособлениями (струбцинами, зажимами и так далее). Кстати, эта технология может быть использована только в нижнем положении.

Сварочный процесс

Работа сварщика зависит не только от правильно выбранной марки электродов. Придется правильно подбирать их диаметр, точно выставить параметры сварки на самом инверторе. В основном это касается силы тока. К тому же будет немаловажным знать, к какому выходу (плюсу или минусу) подключить выбранный вами расходник.

Диаметр сварочного стержня должен быть равен толщине заготовки, которые нужно приварить. К примеру, толщина свариваемых деталей равна 3 мм. Значит, их лучше варить электродом диаметром 3 мм. Если варится толстый металл, к примеру, 10 мм, то можно использовать любой из диаметров, потому что сварка в данном случае будет проводиться послойно. Но даже здесь лучше использовать толстый расходник.

Что касается полярности, то она зависит от того, к какому выходу подключается электрод: к минусу или к плюсу. Если к минусу, а плюс соответственно подсоединяется к свариваемой заготовке, то это прямая полярность. Если наоборот, то это обратная.

В чем отличия двух видов подключения. Всем известно, что поток электронов (он же и является электрическим током) движется от минуса к плюсу. И тот элемент сварочного процесса, который подключен к плюсу, нагревается сильнее. То есть, если менять расположение электрода относительно положения подключения, можно менять интенсивность его нагрева.

Внимание! Электродом диаметром 3 мм варить металл толщиною 2 мм лучше на обратной полярности. А тем же расходником варить металл толщиною 6 мм лучше на прямой полярности.

Теперь, что касается силы тока при сварке инвертором. Обычно он указывается на упаковке. Но можно использовать простое соотношение: на один миллиметр диаметра стержня 20-30 ампер тока. Скажем прямо, диапазон достаточно широкий. Но необходимо будет учитывать режим укладки сварного шва. То есть, он будет укладываться непрерывно без отрыва, или с отрывом. В первом случае при расчете берется показатель 20 ампер, при втором 30. Хотя все это лишь рекомендации, потому что нужно учитывать достаточно широкий список критериев сварочного режима.

• Текучесть основного металла, его марка.
• Скорость движения руки сварщика.
• Положение электрода во время сваривания. К примеру, в потолочном положении ток уменьшают.

Оптимальный режим придет со временем с опытом. Поэтому сварщик должен обращать внимание на сварочную ванну. Именно она показатель качества выбранного режима. Правильный шов должен быть равномерным. Если в ванной образовалось много металла, значит, или дуга слишком короткая, или скорость сварки была недостаточной. Если в ванной получилось седло, то слишком быстро варился шов, или дуга отказалась длиной. Смещение металла в ванной в одну из сторон говорит о том, что не было выдержано ровное строго по оси движение электрода. К тому же при этом сила тока была большой.

Выбрать хороший вариант, который соответствует режиму и металлу, не всегда просто. Новичку это не под силу, поэтому производители на упаковке дают рекомендации. Более или менее они совпадают с фактическими. Но, как было сказано выше, все придет с опытом. Предлагаем ознакомиться с видео – какие электроды лучше выбрать для сварки инвертором.

Поделись с друзьями

0

0

0

0

марки, выбор диаметра и силы тока

Процесс сварки довольно небезопасный, поэтому важно пользоваться качественным и проверенным оборудованием. Сварочный инвертор — современный и, возможно, один из лучших типов сварочных аппаратов. Простота работы с ними является одним из главных плюсов бытовых инверторов, получивших обоснованную и заслуженную любовь мастеров.

Выбор сварочного аппарата

Для правильного выбора надо уметь читать принятые маркировки, именно они расскажут покупателю, какой тип работ производит данный аппарат:

• Маркировка ММА означает, что аппарат работает на электродах в режиме дуговой сварки.
• Маркировки MIG или MAG обозначает инвертор-полуавтомат, где вместо электродов используется проволока. Для режима сварки в полуавтоматическом режиме потребуется углекислый газ в баллонах.
• Маркировкой TIG у аппаратов для аргоновой сварки, применяемых в основном в условиях изготовления сложных изделия из металлов на предприятиях.
• Маркировка CUT говорит о том, что аппараты могут производить плазменную резку металла

Инверторы ММА — это отличное и практически единственное решение, когда речь идёт о выборе сварочных аппаратов для дома, дачи, небольших периодических работ.

Модели инверторов известных производителей, такие как Ресанта 190 — довольно бюджетные, надежные и несложные в использовании сварочные аппараты, легки в работе даже для новичков, позволяют быстро получать качественные швы.

Другие маркировки предполагают, что аппараты используются в более серьёзных промышленных целях.

Особенностью инверторных сварочных аппаратов является формирование переменного напряжения тока. Они используются для дуговой сварки методом плавления. Ток к сварному шву подается через металлические стержни так называемые электроды.

Классификация электродов

Выбор электродов, представленных в магазинах, очень широкий, начиная производителем и заканчивая ценами. Рассмотрим, чем они отличаются.

Электроды делятся на:

• плавящиеся, используемые при дуговой сварке;
• неплавящиеся, подходящие для аргоновой сварки.

Различают электроды по:

• составу покрытия или обмазке;
• материалу свариваемой массы;
• диаметру.

При сварке сердечник начинает плавиться, что сопровождается горением и плавлением обмазки, которая переходит в газообразное состояние. Этот газ не допускает попадание кислорода, а расплавившаяся часть растекается по металлу, дополняя защиту.

Именно поэтому нельзя допускать появление сколов на покрытии. В процессе сварки нарушенная оболочка приведет к неоднородному прогреву, что плохо скажется на качестве шва.

Различают 4 типа обмазки:

• основной;
• кислый;
• рутиловый;
• целлюлозный.

Чаще используются электроды с покрытиями первых двух типов.

Из основных обычно выбирают УОНИ 13/55. Сварные швы получаются высокого качества, отличной ударной вязкости, пластичные и прочные. При монтаже ответственных конструкций с суровыми условиями эксплуатации это оптимальные электроды для инверторной сварки.

Внимание! Если покрытие недостаточно сухое, стыки деталей имеют следы ржавчины, недостаточно обезжирены или есть какие-либо загрязнения, то сварной шов может получиться пористым. Работать следует только при постоянном токе, полярность должна быть обратной.

Рассмотрим второй вид обмазки электродов для инверторной сварки рутилового типа. Традиционные МР-3 производителя Ресанта применяют для соединения из низкоуглеродистой стали. Они отличаются устойчивым горением дуги, при этом ток может быть как постоянным, так и переменным. При сварке материал не разбрызгивается, а швы могут быть и горизонтальные, и вертикальные. Шлак легко отделяется. Ржавчина и грязь не являются помехой при сварке и на качество шва не влияют.

Известные марки

Какими электродами лучше всего варить инвертором? Сухими, без повреждений. Хранить их надо в сухом месте, не допуская деформации стержней, при использовании это позволит избежать прилипания электрода к металлу во время работы.

Наибольшее распространение получили следующие марки инверторных электродов:

• МР-3, УОНИ 13/55, ОЗС-4 соединяют углеродистые низколегированные стали, используются для сварки ответственных конструкций;
• ЦЛ-11 выбирают для сварки нержавейки и высоколегированной стали;
• ОЗАНА-1 — для соединения алюминиевых марок А0, А3; а ОЗАНА-2 — для сплавов АЛ4, АЛ9, АЛ11;
• Комсомолец-100 — для приварки меди и соединения меди и стали;
• ОЗЧ -2 применяют для сплавов чугуна.

Многие инверторы работают на постоянном токе. Возможны 2 варианта подключения полярности: прямая и обратная.

При прямой полярности к плюсу инвертора присоединяют массу, к минусу держатель. Такой способ подключения увеличивает температуру металла, он рекомендован для сварки массивных деталей и в случае необходимости выделения большого количества тепла и высоких температур при процессе .

Тонкий металл и сталь высоколегированную лучше приваривать при обратной полярности, чтобы не прожечь материал.

Определение нужного диаметра

Опытные сварщики считают, что при сварке инвертором нет особой разницы между электродами. Мнение основано на личном опыте узкоспециализированных специалистов, выполняющих работы определенного вида, к примеру, сварка однотипных труб или профилей. В их работе с использованием инвертора к шву не предъявляются серьезные требований по геометрии и эстетике, поэтому можно использовать электроды диаметром до 2 мм включительно.

Толстостенные детали требуют дольше времени для проварки, поэтому электроды для их сварки нужны большего диаметра. Сварочные электроды маленького диаметра быстро сгорают, чаще ими делаются прихватки.

Для выполнения трудных работ по длинным трассам хорошо зарекомендовали себя толстые электроды, монтаж легких конструкций с незначительными по длине швами можно выполнять стержнями диаметром до 2 мм. Именно такие электроды используются, в частности, при использовании бытовых сварочных аппаратов для инверторной сварки Ресанта 190, к примеру, при монтаже каркасов ворот и калиток, изготовлении заборов из металлических труб и профлиста.

Диаметр подбирается от толщины металла заготовок, но при тонком листе металла в пределах до 1,5 мм лучше используйте полуавтоматическую или аргонодуговую сварку.

Выбор необходимой силы тока

Обычно на упаковке изделия это пишут, но, если она утеряна, можно ориентироваться следующим образом: сварочный ток выставляется от 20 А до 30 А на 1 мм диаметра электрода. Если диаметр 3 мм, величина тока будет колебаться в пределах 80−110 А

Но требует также учитывать режим укладки шва, как он укладывается, непрерывно или с отрывом. В первом случае берите при расчетах показатель 20 А, при втором 30. Кроме этой рекомендации, учитывайте следующий список критериев сварочного режима:

1. Текучесть свариваемого металла.
2. Скорость сварщика при прокладке шва.
3. Положение электрода при сваривании, так как в потолочном положении ток уменьшают.

Оптимальный режим придет с практикой и опытом. Обращайте внимание на сварочную ванну, она показатель качества выбранного режима. Правильный шов будет равномерным, если в ванной наплыв из металла: значит, или дуга короткая, или скорость сварки была медленной. В случае когда в ванной образовалось седло, шов варился быстро, или дуга отказалась длиннее требуемой.

Правильно подобранные качественные электроды позволят сварить любой металл на высоком профессиональном уровне даже начинающим владельцами недорогих бытовых инверторов.

Лучшие электроды для инверторной сварки

Электроды изготавливаются для различных типов соединения материалов путем плавления. Правильно подобранные электрические проводники являются главным условием получения крепкого шва. Изделия классифицируются по серийным номерам и соответствуют рекомендуемой прочности на разрыв, материалу покрытия, диаметру.

Что собой представляют электроды?

Сварочные электроды представляют собой металлические и неметаллические стержни (сердечники) с химическим покрытием из материала, обладающего электропроводностью. Стержень используется для поддержания сварочной дуги и обеспечения присадочного металла, необходимого для свариваемого соединения. Выбор стержней происходит в соответствии с материалами и аспектами сварочных работ.

Проволока подключается к источнику тока с помощью оборудования. Когда цепь смыкается, создается дуга, которая плавит материал. Оболочка стержня образует газы, которые стабилизируют дугу, противодействуя продувке, предотвращает окисление сварного шва.

Флюсовое покрытие на электродах определяет, как оно будет действовать во время процесса сварки. Поверхностный слой защищает металл от повреждений, стабилизирует дугу. Материал наполнителя получают путем сплавления электродов в форме капель. Защита достигается за счет разложения покрытия в виде газов и в виде жидкого шлака, который плавает над расплавленной ванной, после чего становится твердым. Изделия изготавливаются так, чтобы они находились в допустимых пределах влажности и прочности шва.

Классификация сварочных электродов

Используемый тип электродов зависит от требуемых свойств, которые включают:

1. Коррозионную стойкость.
2. Пластичность.
3. Стержень проволоки должен иметь большую прочность на разрыв, чем исходные металлы.
4. Вид материала, подлежащего сварке.
5. Положение сварного шва (плоские, горизонтальные, вертикальные или накладные).

Для инертного сварочного аппарата используются расходуемые и нерасходуемые токопроводящие изделия.

Расходуемые стержни имеют низкую температуру плавления. Сердечники предпочтительнее использовать при сварке металлическим инертным газом, поэтому они не имеют большого количества промышленных применений, но в то же время они удобны в использовании и обслуживании. Расходуемые электроды делятся на 2 типа:

1. Голые электроды. Присадочный материал, не имеющий покрытия или обмазки, применяют при наплавке изношенных деталей.
2. Покрытые изделия классифицируются по разным признакам:

• толщине слоя покрытия;
• виду образующихся шлаков;
• способу нанесения защитного слоя;
• назначению.

Тугоплавкие изделия АНО не расходуются в течение всего процесса сварки, т. к. имеют высокую температуру плавления и не могут заполнить зазор в заготовке. Но из-за процессов испарения и окисления, происходящих во время работы уменьшается длина изделия. Изготавливаются стержни из чистого вольфрама, графита, углерода, покрытого медью.

Характеристики тугоплавкой электродной проволоки:

1. При использовании изделия необходимо использовать защитные (инертные) газы. Причина использования инертных газов заключается в защите зоны сварки от кислорода и окружающей атмосферы.
2. Изготавливается продукция для сварки в виде катода, а заготовки — в качестве анода.

Ввиду большого разнообразия продукцию маркируют по механическим свойствам наплавленной стали.

Различия электродов по маркам и диаметру

Электроды имеют нормализованные диаметры. Распространенными при выполнении бытовых работ с использованием инвертора являются:

• 0,5 мм;
• 1,6 мм;
• 2 мм;

Следует выбирать максимально возможный диаметр, который обеспечивает необходимый тепловой вклад. Выбор марки и диаметра стержня должен основываться в зависимости от положения, толщины материала, типа соединения.

Изделия большего диаметра используются для сварки в плоском положении или средней толщины. Сварщики такими изделиями выполняют прихватки. При сварке в бухте, в вертикальном и внутреннем положении, расплавленная ванна имеет тенденцию падать под действием силы тяжести. Проволоки небольшого диаметра не рекомендуются для начинающих они быстро выгорают. Чтобы получить, крепкие швы при работе с данным типом необходима практика.

Не все марки электродов подходят для инверторного сварочного аппарата. Условно вся продукция делится на 2 категории:

1. МЗ-3, АНО — для бытовых нужд.
2. УОНИ — применяется при выполнении сложных работ.

Токопроводящая продукция, имеющая равномерное распределение оксида в вольфрамовой матрице, применяется при инверторной сварке среди начинающих мастеров. Тонко и равномерно распределенные оксиды положительно влияют на такие сварочные свойства, как стабильность дуги, характеристики зажигания, расход и срок службы.

Критерии выбора электродов

Вид свариваемого металла, процесс сварки, аппарат определяют тип используемого сварочного электрода. Низкоуглеродистые или «мягкие» сплавы требуют токопроводимые проволоки с обмазкой. Для сварки чугуна, алюминия, латуни используют различные типы электродов и оборудования.

Выбранные сварочные стержни должны соответствовать следующим критериям:

1. Обеспечивать легкость работ.
2. Образовать отделяемые шлаки.
3. Способствовать получению прочных швов.
4. Позволять проводить сварку по коррозийным материалам.
5. Отвечать допустимым санитарным нормам.
6. Соответствовать ГОСТу.

Для толстых материалов требуется проволока с максимальной пластичностью, низким содержанием h3, чтобы предотвратить растрескивание сварного шва. Сварочная продукция с номерами, заканчивающимися на 15, 16 или 18, обеспечивает ударную вязкость, чтобы приспособиться к остаточному напряжению.

Ответственные работы стоит доверить сердечникам рутилового типа, создающим мягкие дуги. Они обеспечат неглубокое проникновение, чтобы предотвратить выгорание на тонких материалах. Используются с металлами с хорошей сварочной способностью, с низким содержанием серы, фосфора и углерода.

Электрод с высокой пластичностью уменьшит вероятность растрескивания сварного шва. Чистые базовые металлы помогают предотвратить пористость и увеличить скорость движения. Если очистка материала невозможна, применяют проволоку создающую глубокую проникающую дугу, способную прорезать загрязнения.

Выбор изделий в соответствии с применением

Решая вопрос, какие электроды выбрать для сварки инвертором, прежде чем делать выбор нужно оценить условия, с которыми свариваемая деталь будет сталкиваться на протяжении всего срока ее службы. Если изделие будет использоваться в условиях экстремальной температуры, подвергаться повторяющимся ударным нагрузкам, то электрод с низкой водородной адгезией и более высокой пластичностью уменьшит вероятность растрескивания сварного шва.

На рынке представлен широкий диапазон марок токопроводящих стержней, для одного применения могут существовать несколько решений. Наплавленный металл сварного шва должен соответствовать свойствам основного материала и иметь примерно одинаковый состав, физические свойства.

Предотвращение растрескивания или других разрывов сварного шва имеет решающее значение в любом процессе сварки.

Лучшие популярные производители электродов

Существует несколько стран, таких как Китай, Россия, Япония и США, которые являются крупнейшими производителями электродов. Как показывает опыт, отечественные марки несколько проигрывают зарубежным конкурентам в плане качества.

Популярные производители сердечников для инверторного сварочного аппарата:

1. GrafTech. Ассортимент продукции фирмы из США включает графитовые и углеродные электроды.
2. УОНИ. Российская фирма производит стержни с основным покрытием за минимальную цену.
3. Kobelco. Зарубежный производитель с многолетним опытом специализируется на производстве бюджетных сердечников.
4. ESAB. Российская компания, специализирующаяся на выпуске рутилово-целлюлозных изделий.
5. Kobe Steel. Японская фирма с многолетним опытом производства.
6. СпецЭлектрод. Замыкает рейтинг производителей компания из Москвы, изделия, которой отвечают стандартам качества и безопасности.

Сварки инвертором покрытыми электродами является одним из часто используемых процессов благодаря своей универсальности и возможностям использования.

их виды, характеристики, какой инвертор лучше выбрать новичку

Сварочные работы пользуются спросом не только на производстве и в строительстве, но и в частных условиях. Бывают случаи ремонта или нового строительства, где без них просто не обойтись. Конечно, существуют специалисты в этой области и просто компании, которые занимаются этой деятельностью. Обучиться самостоятельной сварке на базовом уровне обычно не составляет труда, а вот подбирать сварочный инструмент и электроды для сварки умеет далеко не каждый любитель.

Принцип работы

Электрод для электросварки — это главная составляющая всего процесса. Именно из-за расплавки электрода получается процесс сварки и крепления. Обычно он состоит из обмазки и различного вида проволоки, где проволока, как и обмазка, может быть различных видов. Виды подбираются в зависимости от того, что будет свариваться.



Виды электродов



Существует более 10 различных видов проволоки и обмазки. Однако чаще используют около 5 видов:

1. МР-3.
2. УОНИ.
3. ОК 63.
4. ОЗА-1.
5. Комсомолец 100.

МР-3 самый распространенный вид. Это лучшие электроды для инверторной сварки. Так как МР-3 имеет постоянную полярность, то инверторные аппараты идеально подходят для работы с этим видом электродов.

УОНИ чаще используют на производствах и предприятиях. Там, где установленные сварочные аппараты переменного тока, УОНИ лучше справляются со своим предназначением.

ОК 63 имеет стержень из нержавеющей стали. Именно поэтому подходит для сварки нержавеющих деталей. С такой работой могут справиться и УОНИ, но после них на месте шва может появляться ржавчина. Однако по разрыву и изгибу прочность будет практически одинаковая.

ОЗА-1 имеет совершенно другую по структуре обмазку и проволоку. Такие стержни используют для сварки алюминия. Так как его температура плавления гораздо ниже, то лучше использовать инверторный аппарат на малом токе.

Комсомолец 100 используют для сварки меди. Так же, как и в случае с ОЗА, нужно обязательно уменьшать силу тока до минимального, иначе сварочный шов прогорит.

Выбор подходящих

Далеко не каждый знает, как выбрать сварочные электроды для инвертора. Однако в этом нет ничего сложного, если соблюдать все правила и нюансы:

• Для начала нужно уточнить, что именно будет подвергаться сварке. На любой детали нужно отличить, какой толщины металл. К примеру, если у вас тонкостенная труба, то нужно присмотреться к электродам меньшего диаметра.
• Если вы начинающий сварщик или новичок в сварочном деле, то нужно убедиться в качестве электродов. К примеру, у МР-3 гораздо лучше зажигается дуга. Однако УОНИ имеют более высокую прочность. Но при работе с УОНИ сварочная дуга зажигается гораздо тяжелее. Если иметь небольшой опыт, то УОНИ будут не только залипать, но и нагреваться.
• Залипание электрода не всегда зависит от его марки. Именно поэтому следует определить, каким аппаратом будет проводиться сварка. Если при работе с инверторным аппаратом использовать переменные электроды УОНИ, то они будут гораздо чаще липнуть. Однако если их использовать при переменном токе, то работа будет производиться легче.

Рейтинг расходных компонентов

Если вы не знаете, какие электроды выбрать для сварки инвертором, то обязательно следует уточнить их рейтинг и мнение профессиональных сварщиков. По некоторым отзывам сварщиков можно составить небольшой список рейтинга:

1. УОНИ — капризный стержень, подходит для людей с большим опытом.
2. МР-3 — более послушный стержень, однако имеет пониженную плотность.
3. МР-3С — такой же вариант, то уже с повышенной прочностью и качеством шва.
4. АНО — довольно редкие стержни для работы. Их быстро раскупают в магазинах, так как они идеально подходят для новичков. Их стержень без проблем держит дугу даже без прокалки.
5. ЦУ-5 — профессиональные электроды для универсального шва. При сварке этим видом шов получается идеально ровный и плотный. Дуга зажигается идеально, однако они имеют повышенную способность к залипанию.

А также стержень может быть вольфрамовый. Однако такой стержень используется при аргоновой сварке, которой новичкам и любителям категорически запрещается пользоваться.

Выбор диаметра

Как известно, все виды стержней имеют различные диаметры. Это используется для того, чтобы более толстый металл сваривать электродом с большим диаметром. Конечно, можно сваривать и меньшим диаметром, но, так как через проволоку проходит сварочный ток, стержень быстро нагревается и обгорает обмазка. Чтобы правильно подобрать диаметр, можно просто взглянуть на таблицу, которая находится на упаковке.

Самые распространенные вопросы

Какой сварочный инвертор выбрать. Для начала нужно определить, какой объем работы должен выполнять ваш агрегат. Чем больше вы собираетесь делать работы, тем более должно быть ампер у сварочного аппарата. Для домашних условий идеально подходит серия ресант. Такие сварочные могут варить как тонкие металлы, так и толстые. К тому же они не так сильно зависят от напряжения.

Почему прилипает электрод при сварке инвертором. Случаи прилипания стержня могут быть самые различные. Одна из основных причин — это небольшой опыт работы сварщика. А также причина может быть в пониженном токе, из-за которого сварочная дуга попросту не может загореться.

Секреты электрогазосварщиков

Существует множество литературы по сварке. Однако есть отдельные методы, которые можно узнать только на практике:

• При сыром стержне можно на несколько секунд замкнуть электрододержатель. После такого процесса стержень станет более сухой и пригодный к сварке.
• При сварке чугуна, когда нет подходящих электродов, можно обмотать обычный стержень медной проволокой. Именно в таком случае сварочный шов будет прочнее.
• Если тяжело подобраться к сварочному стыку, то можно распилить стержни пополам. Из-за того, что он станет короче, будет гораздо удобнее его использовать. Если же зона видимости ограничена, можно использовать зеркало.

Сварка — не такой сложный процесс, как может показаться новичку. Только практикуясь и повышая уровень профессионализма, можно стать квалифицированным специалистом.
