Трансформаторный сварочный аппарат

Трансформаторный сварочный аппарат переменного тока

Трансформаторные сварочные аппараты — простые по конструкции, надежные и недорогие. Сварочные аппараты данного типа неприхотливы, предназначены для сварки черных металлов встык и внахлест. Данный тип аппаратов является одним из самых распространенных. Покрытие применяемого электрода предназначено для защиты сварной ванны. Здесь, применяются плавящие электроды с рутиловым или фтористо-кальциевым покрытием.

Переменный ток, поступая в первичную обмотку, вызывает намагничивание сердечника. Проходя вторичную обмотку, магнитный поток сердечника вызывает в ней переменный ток более низкого напряжения, чем ток, который поступает на первичную обмотку. Чем больше количество витков на вторичной обмотке, тем больше напряжение и наоборот.

Основные характеристики трансформаторных аппаратов:

• напряжение питания, эти аппараты чувствительны к изменению питающего напряжения. При понижении напряжения – выходные характеристики существенно ухудшаются. Напряжение питания 220В, 220/380В однофазное или 220/380 трехфазное;
• напряжение холостого хода, напряжение на выходе трансформатора без нагрузки.
• Чем выше напряжение холостого хода, тем легче зажигается дуга и тем она стабильнее в работе. Нормальная работа, зависит от типа применяемого электрода и холостого напряжения. Для разного типа электродов для нормальной работы требуется разное напряжение холостого хода;
• сварочный ток регулируется ступенчато или плавно. Чем выше значение тока, тем большего диаметра электрод можно применять. В основном, необходимо 30 – 40А на каждый миллиметр диаметра электрода;
• диапазон диаметров электродов колеблется от 1,5мм. Возможный диапазон используемого электрода зависит не только от максимального значения тока, но и от вольтамперной характеристики аппарата.

КПД сварочных трансформаторов невысок — нечасто встречаются трансформаторы, превышающие 80% барьер КПД. Проводя сварочные работы с трансформаторным аппаратом сложно добиться высокого качества шва. Во всяком случае, все минусы сварочных трансформаторов компенсируются невысокой стоимостью и неприхотливостью.

Трансформаторный сварочный аппарат (выпрямитель) постоянного тока

Сварочные выпрямители очень похожи по дизайну и конструктивным особенностям на предыдущие аппараты. Переменный ток выпрямляется, но при этом теряется часть мощности. Конструкция такого типа аппарата сложнее, тяжелее и дороже. Зато, работая на постоянном токе, ощущается более комфортная работа и дуга стабильнее. Кроме сваривания черных металлов возможна работа с нержавеющей сталью и цветными металлами, применяя определенные типы электродов. Постоянный ток обладает полярностью, поэтому необходимо это учитывать при выборе и подключении электродов. В профессиональной деятельности частое применение нашли аппараты именного данного типа. Характеристики сходны с предыдущим аппаратом.

Чем же отличаются трансформаторы постоянного тока от трансформаторов переменного тока? Аппаратом постоянного тока варить легче и удобнее, сварной шов получается более ровный и правильный.

Дуга аппарата переменного тока имеет небольшие скачки, потому и шов получается, несколько деформирован, но это не столь важно, если использовать его в бытовых условиях. Принцип действия работы выпрямителя основан на возможности полупроводников пропускать через себя электрический ток только лишь в одном направлении.

Трансформаторные аппараты неприхотливы в работе, по сравнению с инвертором. Инвертор, требует к себе более тщательного ухода и очень чувствителен к изменению напряжения. У аппаратов постоянного тока более мощная дуга, бытовая сеть переменного тока для таких аппаратов не подходит. Поэтому аппарат обладает выпрямителем, который преобразует ток в постоянный.

Время сварки@4 — Инверторный и трансформаторный сварочный аппарат для TIG

Видеоканал о сварке «Время сварки» Эпизод 4 Инверторный и трансформаторный аппарат

— В чем разница между трансформаторным сварочным аппаратом для TIG сварки и сварочным инвертором?

— Что наиболее лучше подходит для решения ваших задач?

В этом новом эпизоде Время сварки@4, Мистер TIG даст ответы на некоторые распространенные заблуждения о сварочных трансформаторах и инверторах, а также о том, что больше подходит для решения ваших задач.





Добро пожаловать на время сварки. Я мистер ТИГ. Мы получаем много писем с вопросами от наших зрителей о сварочных аппаратах для TIG сварки. Особенно часто нас спрашивают о том, чем различаются инверторные и трансформаторные аппараты.

В первую очередь они различаются размерами. Взгляните сами, и вы увидите разницу. Давайте начнем с трансформаторного сварочного аппарата для TIG сварки.

Он работает как в режиме постоянного, так и переменного тока, и сваривает: алюминий, магний, сталь, нержавеющую сталь. Данная машина подключается к розетке и работает от 220 Вольт. Аппарат не очень удобен в транспортировке, хотя для этого все же имеется возможность. Он весит порядка 90 килограмм.

Теперь давайте перейдем к этому аппарату. Он является инверторным и напоминает о радио, которое когда-то работало на транзисторах, и было огромным, а со временем уменьшилось в размерах.

Мы также можем работать с этой машиной 220 вольтах. Она оснащена особой технологией, позволяющей упростить процесс сварки.

Этот аппарат также позволяет вам варить как AC, так и DC, работать с любыми видами алюминия и другими металлами. Одно из основных отличий заключается в том, что, используя этот аппарат при сварке алюминия, вы можете изменять частоту. Поставьте 150 герц вместо установленных 60, и это уменьшит ванну, сделает ее уже, и вам будет легче варить алюминий. На сегодня все. Спасибо за просмотр. Я мистер ТИГ.

Инверторный или трансформаторный сварочный аппарат. Сравнение.

Для сваривания деталей из металла необходимо применять источник высокой температуры, способный распалить основной и присадочный металл. В основном для этого используют электрическую дугу. Для того чтобы создать электрическую дугу необходимо использовать сварочный аппарат. Существует несколько аппаратов различного принципа действия, обеспечивающих примерно одинаковый результат. В настоящее время производятся такие аппараты как трансформаторы и инверторы, повсеместно применяемые для проведения ручной дуговой сварки. Данная техника имеет ряд существенных отличий как в конструкции, так и в принципах работы и поведения. За счёт особых различий такие аппараты имеют свои конкурентные преимущества Для того чтобы понять эти различия и разобраться в том, какой аппарат лучше применять в конкретной ситуации, рассмотрим принципы сварки этими аппаратами далее.



Инверторная сварка применяется для сваривания между собой металлических изделий. Применяется такая технология в промышленных и бытовых сферах. Особенность технологии — преобразование обычного переменного тока в высокочастотный. Так же это касается параметров напряжения. Если мы свариваем тонкие детали, состоящие из металлов или сплавов, плохо поддающихся сварке, наиболее предпочтительным вариантом является инверторный аппарат. В таких условиях перед трансформатором инвертор выигрывает.



К преимуществам инверторной сварки относится:

• Компактный размер изделия
• Низкий вес аппарата
• Во время сварки применяются дополнительные функции, улучшающие её качества
• Тонкая шкала настройки и точность характеристик преобразования
• Стабильное горение дуги в том числе и при скачках напряжения в электросети
• Возможно подключать аппарат к обычной электросети
• Низкое потребление электроэнергии



Недостатки применения инверторной сварки:

• Невозможность длительной беспрерывной работы
• высокая стоимость
• Большая чувствительность к перегреву
• чувствительность к ударам



Принцип работы инверторной сварки

Для того чтобы понять какая сварка лучше — трансформаторная или инверторная, нужно понять принципы их работы. При подаче электрического тока на включенный инвертор, аппарат направляет его на первичный выпрямитель. Затем ток попадает на специальный блок инвертора, преобразующий напряжение 220 Вольт и снижающий его. Затем ток снова делается переменным. На этом этапе специальный блок увеличивает частоту тока и напряжения. После этого ток поступает на трансформатор происходит преобразование параметров дл значений, указанных на панели датчиков инвертора. Окончательный этап — выпрямитель. Ток становится постоянным и подаётся на выход.



Трансформаторная сварка применяется на производстве, где требуется выполнение простых операций. Аппараты трансформаторной сварки применяются в частной бытовой сфере. В большинстве это устаревшие модели сварочного оборудования. Выбирая сварочный аппарат — инверторный или трансформаторный, следует учитывать, что трансформатор применяется в большинстве случаев, когда необходимо варить много, сваривать детали большой толщины и по несколько часов подряд.



Преимущества трансформаторных сварочных аппаратов

• Относительно низкая стоимость инверторного сварочного аппарата
• Простая конструкция, благодаря чему легко производить ремонт
• Надёжность в эксплуатации
• Слабая чувствительность к высокой температуре и перегреву
• Практически отсутствуют детали, которые могут сломаться от встряски, удара и других небольших внешних механических повреждений.



Недостатки трансформаторной сварки

• Большой вес и габаритные размеры
• Высокое потребление электроэнергии
• Высокая чувствительность к скачкам напряжения в сети
• Отсутствует точное обозначение выходных параметров из-за условно большого шага регулировки
• Необходима трёхфазная электрическая сеть.



Принцип работы трансформаторного сварочного аппарата:

Трансформаторные сварочные аппараты могут уменьшать и увеличивать выходные параметры рабочего тока и напряжения. Ток поступает на первичную обмотку трансформатора. Она располагается на стальном сердечнике. В катушке индуцируется магнитное поле. Вторичная катушка располагается близко и в ней за счёт первой катушки генерируется электрический ток. Регулировка параметров получаемого электричества зависят от дальности расположения катушек друг от друга и от количества витков на них. Если на вторичной катушке витков больше, напряжение увеличится.



Сравнение инверторного и трансформаторного сварочного аппарата

Для большинства сложных операций сварки инверторный аппарат оказывается наиболее востребованным. Благодаря его современным режимам работы и дополнительным функциям сварка таких материалов как нержавеющая сталь, алюминий или прочие сложные металлы становится очень простой. Благодаря своему весу и габаритам данный аппарат можно легко транспортировать, хранить и использовать. Имеется возможность подключения к автономным источникам питания.

Трансформатор может противопоставить этому простоту и надёжность конструкции и относительно низкую стоимость. Трансформатор требует больших затрат тока по сравнению с инверторным аппаратом. Инвертор окупается со временем благодаря более низкому потреблению тока. В производственных цехах, где сварка происходит практически непрерывно, трансформатор более надёжен. Но он подходит для простых видов соединений деталей.



Вывод

Выбирая трансформаторный или инверторный сварочный аппарат, большинство специалистов склоняется к выбору инвертора. Современные аппараты имеют большой модельный ряд. Моделей трансформаторных аппаратов гораздо меньше. Поскольку среди компактных моделей для дома большинство потребителей выбирают сварочный инверторный аппарат за счёт своей многофункциональности. В любом случае, Вы можете проконсультироваться по указанным на сайте телефоном и мы поможем Вам в выборе сварочного аппарата для личных бытовых целей или производственных цехов.



Бытовой сварочный трансформатор или инвертор – какой аппарат лучше

Бытовой сварочный аппарат становится неотъемлемым атрибутом домашних мастерских в частных домах, гаражах и на дачах. При выборе конкретного экземпляра у многих возникает один и тот же вопрос, какой сварочный аппарат лучше?

До недавнего времени, возможность сделать выбор практически отсутствовала. Рыночный сегмент оборудования для бытового использования был пуст. В настоящее время вниманию покупателя представлены модели различных ценовых диапазонов, способные выполнять множество функций.

Среди них можно найти бытовой сварочный трансформатор и малогабаритный инвертор.

Конструкция

Наряду со сварочными трансформаторами появились представители нового поколения сварочной техники – бытовые инверторные преобразователи. В связи с этим, покупатель задумывается, инвертор или трансформатор лучше выбирать.

Чтобы справиться с этой задачей, надо рассмотреть, что представляют собой бытовые устройства и какими особенностями обладают.

Конструктивно прибор выполнен как обычный понижающий двухобмоточный трансформатор. В однофазном исполнении обмотка высокого напряжения включается в сеть 220 Вольт.

Обмотка низкого напряжения рассчитана на протекание значительного сварочного тока, в режиме холостого хода ее напряжение составляет порядка 48 Вольт.

Сварка таким трансформатором ведется только на переменном токе. Однофазное выпрямление не обеспечивает устойчивого горения дуги ввиду существенных пульсаций вторичного напряжения.

Следует упомянуть о сварочных трансформаторах в трехфазном исполнении. В основной массе, это большие аппараты для профессионального использования, но имеются компактные варианты исполнения, пригодные для бытовых нужд при наличии соответствующего питания.

Бытовые сварочные трехфазные трансформаторы оснащены диодными выпрямительными мостами и обеспечивают на выходе качественное выпрямленное напряжение для сварки на постоянном токе.

Способы регулирования тока

Регулирование тока сварки трансформатора может быть осуществлено тремя путями. Самый простой – использование изменяемого балластного сопротивления из высокоомного материала.

Другой способ заключается в изменении магнитного потока магнитопровода. Реализуется этот вариант путем изменения положения обмоток трансформатора, регулирования воздушного зазора в магнитопроводе или введения магнитного шунта.

Это требует внесения конструкционных изменений в магнитную систему трансформатора для обеспечения подвижности обмоток или частей магнитопровода.

Третий способ управления током заключается в том, что во вторичную цепь трансформатора встраивается электронный (чаще всего тиристорный) регулятор.

В его основе – фазовый метод управления электронными ключами, то есть тиристоры открыты в течение некоторой регулируемой части периода, обеспечивая заданное среднее значение тока сварки.

Особенности способов управления

Каждый из способов управления током имеет свои особенности. Применение балласта не влечет за собой усложнение схемы трансформатора, следовательно, не снижает ее надежность.

Регулирование осуществляется в самых широких пределах, при этом, не изменяется напряжение холостого хода, что обеспечивает надежное зажигание дуги. К недостаткам можно отнести только некоторую громоздкость оборудования, так как сопротивление выполнено в виде отдельного блока.

Регулирование магнитного потока применяется редко ввиду существенного усложнения конструкции и снижения надежности за счет наличия движущихся частей магнитопровода.

Электронный способ более распространен, и с развитием электронной промышленности стоимость компонентов снижается. Этот способ обеспечивает наиболее удобное управление (достаточно повернуть ручку потенциометра на лицевой панели), но все же, он сопряжен с усложнением схемы.

Кроме этого, диапазон изменения сварочного тока ограничен, так как при фазовом управлении, регулирование среднего значения тока достигается изменением соотношения времени открытого и закрытого состояния ключа. В случае, когда значительную часть периода ключ закрыт, устойчивость зажигания и горения дуги снижается.

Не упомянут еще один, четвертый способ, заключающийся в переключении отпаек вторичной обмотки. В схемах лучших сварочных трансформаторов он не применяется ввиду усложнения конструкции вторичной обмотки, дискретности регулирования и малого его диапазона.

Последнее обусловлено изменением напряжения вторичной обмотки, значительное снижение которого уменьшает устойчивость зажигания дуги.

Инверторные аппараты

Изобретение инверторной технологии сварочных преобразователей без преувеличения можно назвать революционным событием. Работает сварочный аппарат следующим образом.

Входное напряжение (220 Вольт) выпрямляется диодным мостом и поступает на вход инвертора. Инвертор, построенный на мощных IGBT-транзисторах, преобразует постоянное напряжение в переменное с частотой, достигающей нескольких десятков килогерц. Затем, высокочастотное напряжение трансформируется до необходимого уровня и вновь выпрямляясь, поступает на сварочный электрод.

Может возникнуть вопрос, каков смысл в этой цепочке преобразований? Ведь, если в традиционном сварочном аппарате преобразование сводится к трансформации (плюс выпрямление для трехфазных аппаратов постоянного тока), здесь происходит выпрямление, инвертирование, трансформация, и вновь выпрямление.

Секрет кроется в свойствах токов высокой частоты. Дело в том, что с увеличением частоты, резко снижается площадь магнитопровода трансформатора при той же мощности.

Кроме этого, уменьшаются величины емкости фильтровых конденсаторов. Эти факторы позволили создать бытовой аппарат, который можно переносить на плечевом ремне, выполняющий сварку токами, доступными трансформаторам, которые весят несколько десятков килограммов.

Кроме этого, выпрямленный ток, содержащий пульсации высокой частоты, генерируемый инверторным аппаратом, позволяет работать с электродами любого типа, которые предназначены как для переменного, так и для постоянного тока.

Сравнение и выбор

Подытоживая, необходимо рассмотреть основные преимущества бытовых сварочных аппаратов двух типов.

Итак, бытовые сварочные трансформаторы превосходят бытовые инверторные аппараты по следующим показателям:

• простота и надежность конструкции;
• сравнительно невысокие квалификационные требования к персоналу, осуществляющему ремонт;
• невысокая стоимость ремонта;
• сравнительно невысокая цена самого аппарата.

В свою очередь, бытовой инвертор лидирует по компактности и легкости, обеспечивающей его высокую мобильность. Качество работы на постоянном токе очень высокое, даже при питании от домашней бытовой розетки. У бытовых инверторов высокий КПД и наличие дополнительных функций.

Таким образом, сварочный бытовой трансформатор больше подходит для тех, кому мобильность устройства не важна, а классическая, проверенная десятилетиями схема ближе по духу.

Бытовой сварочный инвертор незаменим, когда его нужно часто возить с собой. Например, на дачу, где даже при отсутствии электроэнергии, его можно подключить к переносному электрическому генератору.

Что выбрать — сварочный трансформатор или сварочный инвертор

Многие начинающие специалисты в области сварки знакомятся с особенностями процесса, какие бывают виды сплавления материалов, какой лучше использовать в работе: сварочный инвертор или сварочный трансформатор и т.д.

Для правильного выбора аппарата необходимо знать специфику их работы, все преимущества и недостатки и на основании этого принять решение. Также стоит обратить внимание на то, в каких целей будет использоваться инструмент.

Блок: 1/6 | Кол-во символов: 437
Источник: https://tutsvarka.ru/oborudovanie/invertor-ili-transformator

Общая информация

Все они так или иначе направлены на решение одной задачи – для неразъемного слития металлических частей.

Но все же правильным будет предварительно разобраться в функциональных особенностях каждого аппарата, а уж потом оценивать финансовую сторону и размеры.

В данном материале будут освещаться именно отличительные стороны сварочного инвертора и сварочного трансформатора.

Будем надеяться, что предоставленная нами информация поможет в сложном выборе для новичков, любителей, а также окажется полезной для профессионалов.

Блок: 2/7 | Кол-во символов: 540
Источник: https://prosvarku.info/apparaty/sravnenie-svarochnogo-transformatora-i-invertora-chto-luchshe

Назначение и область применения инверторной сварки

Инверторная сварка применяется для соединения металлических изделий. Она находит применение, как в промышленной сфере, так и в частной. Главной особенностью ее является преобразование обыкновенного переменного тока в высокочастотный. Это же касается и параметров напряжения. При сваривании тонких деталей, а также тех вещей, которые состоят из плохо свариваемого металла или сплава, использование инвертора является более предпочтительным. Так что при выборе, что лучше инвертор или трансформатор при сложных работах, заметно выигрывает первый вариант.

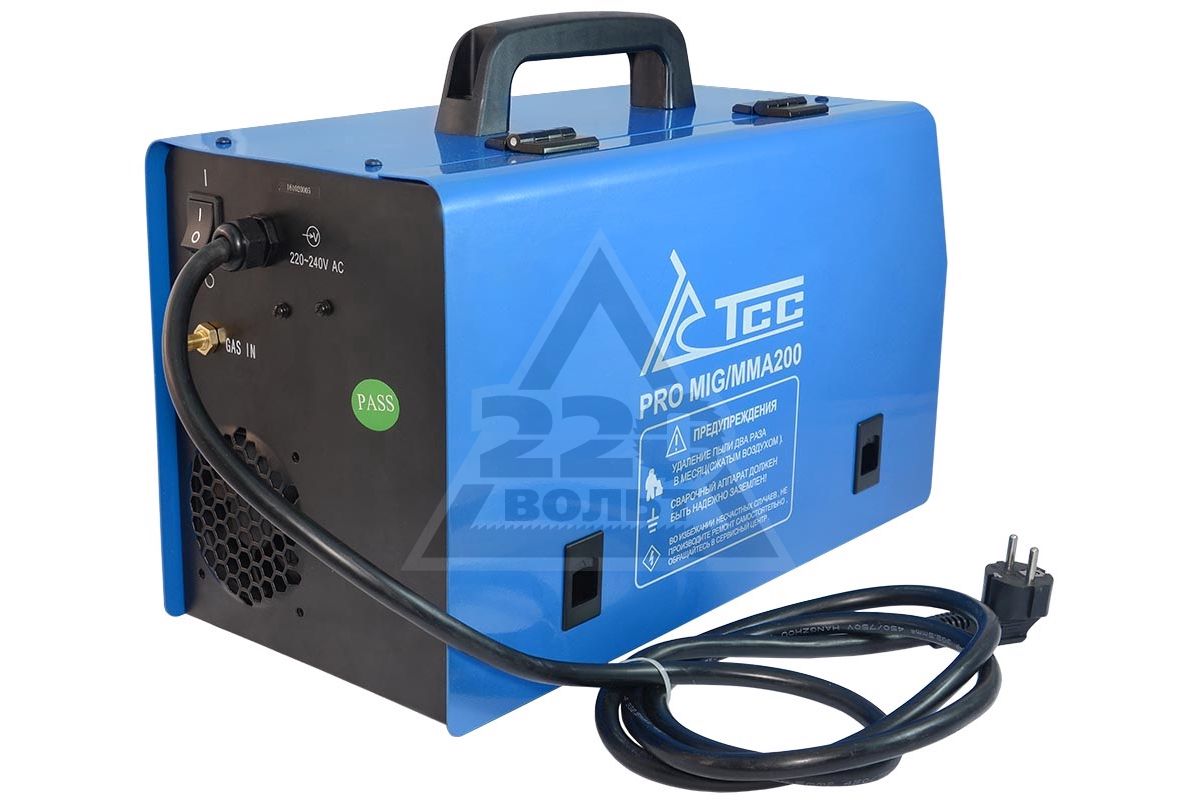

Сварочный аппараты инверторного типа

Блок: 2/3 | Кол-во символов: 639
Источник: https://svarkaipayka.ru/oborudovanie/svarochnie-apparaty/invertor-ili-transformator.html

Преимущества инверторной сварки

• Низкий вес и компактные размеры;
• Возможность применения дополнительных функций во время сварки, улучшающих ее качество;
• Точность характеристик преобразования, соответствующих тонким показателям шкалы настройки;
• Низкое потребление электричества и возможность подключаться к обыкновенной сети;
• Стабилизация горения дуги даже при скачках напряжения в сети.

Недостатки инверторной сварки

• Высокая стоимость;
• Большая чувствительность к перегреву;
• Невозможность длительной беспрерывной работы;
• Чувствительность к ударам.

Принцип работы

Чтобы определить, какая сварка лучше инвертор или трансформатор, следует рассмотреть принцип их работы. При подаче тока на включенный инвертор он попадает на первичный выпрямитель. На этом этапе происходит преобразование его с переменного в постоянный. Далее он поступает на специальный блок инвертора, где изначальные параметры в 220В преобразуются и напряжение снижается. После этого ток снова делается переменным. На этом блоке происходит увеличение частоты тока и напряжения. Затем электричество поступает на трансформатор, где происходит окончательное преобразование параметров до значений, указанных на датчиках инвертора. Окончательным этапом является второй выпрямитель, на котором ток снова становится постоянным и подается на выход.

Назначение и область применения трансформаторной сварки

Данный тип сварки применяется в последнее время преимущественно на производстве, где требуется проводить простые операции. Аппараты находят применение и в частной сфере, но это преимущественно устаревшие модели. При выборе, что лучше сварочный аппарат или инвертор, в сторону первого склоняются те, кому нужно варить много, по несколько часов подряд и сталкиваться с большой толщиной деталей.

Сварочный трансформатор

Преимущества трансформаторной сварки

• Простота конструкции, обеспечивающая надежность эксплуатации и легкий ремонт;
• Относительно низкая стоимость самого аппарата и его обслуживания;
• Слабая чувствительность к перегреву и высокой температуре;
• Здесь практически нет таких деталей, которые бы смогли сломаться от ударов, встряски и прочих небольших механических повреждений.

Недостатки трансформаторной сварки

• Высокая чувствительность к скачкам напряжения в сети;
• Отсутствие точного обозначения выходных параметров, так как все определяется условно с достаточно большим шагом регулировки;
• Большие габариты и немалый вес;
• Высокое потребление электричества для работы;
• Для подключения необходима трехфазная электрическая сеть.

Принцип работы

Трансформаторы могут, как увеличивать, так и уменьшать выходные параметры рабочего тока и напряжения. Электричество поступает на первичную обмотку трансформатора, которая располагается на стальном сердечнике. В катушке индуцируется магнитное поле. Благодаря близкому расположению вторичной катушки, магнитное поле первичной начинает генерировать в ней электрический ток. Параметры полученного электричества зависят от дальности расположения катушек, а также от количества витков в них. Если на вторичной витков больше, то напряжение будет увеличиваться.

Сравнение

Сравнение того, что лучше сварочный трансформатор или инвертор показывает, что для большинства сложных процедур сварки инвертор оказывается более востребованным, так как его дополнительные функции и современные режимы упрощают всю технологию. Сварка алюминия, нержавеющей стали и прочих сложных металлов становится более простой. Легкость транспортировки, хранения и использования с помощью автономных источников питания также трудно переоценить.

Трансформатор всему этому может противопоставить только надежность конструкции и относительно низкую стоимость. Но тот факт, что его энергопотребление является более высоким, делает инвертор окупаемым со временем. В различных цехах, где сварка ведется почти непрерывно, трансформаторы ведут себя более надежно, но подходит это только для самых простых видов соединения.



Вывод

Стоя перед выбором, что лучше приобрести инверторный или трансформаторный сварочный аппарат большинство специалистов склоняются к инвертору. Это подтверждается также более широким выпуском современных моделей, среди которых трансформаторы встречаются крайне редко. При покупке многие и не знают, что означает инверторный сварочный аппарат, но выбирают именно их, так как среди компактных моделей для дома, а также многофункциональных устройств. имеются только инверторы.

Блок: 3/3 | Кол-во символов: 4344
Источник: https://svarkaipayka.ru/oborudovanie/svarochnie-apparaty/invertor-ili-transformator.html

Какой сварочный аппарат лучше: инвертор или трансформатор

Решить, что лучше для сварки металла в собственном гараже или доме, несложно. Помогут сравнительные характеристики источников питания. Сначала о сходстве: оба необходимы для преобразования электротока, получения рабочих токовых параметров, только инверторные снабжены электронными преобразователями.

Сравнить габариты сварочных аппаратов инверторного и трансформаторного поможет небольшой пример. Для генерации 160 А нужен трансформатор весом 20 кг или инвертор 2,5 кг. Самая большая мощность у инвертора, однако, у трансформаторов большой КПД.

Трансформаторный агрегат освоить сложнее, потребуются специальные знания, навыки для настройки. Инверторные устройства легче поддаются новичкам. Снижается риск неровных швов за счет встроенных функций:

• Hotstart улучшает розжиг дуги в момент включения сварочника;
• Arcforce препятствует залипанию электрода во время падения капли, происходит форсаж электродуги;
• Anti-stick защищает от перегрузки в момент короткого замыкания, дуга не затухает.

Возможности инвертора шире, можно получать постоянный электроток необходимой силы. Переменный высокочастотный или импульсный схож по действию с постоянным.

У трансформаторных сварочников нет такого понятия: прерывистость, на каждом инверторе указывается режим эксплуатации. Если КПД равен 50%, через каждые полчаса агрегат на 15 минут отключают.

Однозначно сказать, какой из сварочников лучше, нельзя. Вернее, такое заключение не имеет смысла. Многое зависит от условий работы, характера свариваемых заготовок, мастерства сварщика, наконец.

Недорогие инверторные аппараты хорошо подойдут для дачи и гаража, в тех случаях, если нет большого опыта работы и пользоваться пару раз в год. Но следует не забывать о хранении: оберегать от повышенных влажности, запыленности и низких температур.

Блок: 4/5 | Кол-во символов: 1834
Источник: https://svarkaprosto.ru/oborudovanie/chto-luchshe-invertor-ili-svarochnyj-transformator

Что такое инвертор?

Инверторный сварочный аппарат можно отнести к современным и прокаченным инструментам, которые являются достаточно популярными на сегодняшний день. К его основным характеристикам относится повышенная частота входящего напряжения, возможность преобразовать переменный ток в постоянный.

Это возможно получить благодаря встроенному трансформатору с дополнительной функцией конденсатора, ключевым транзистором и диодом. За счет модернизированных технологий, аппарат компактный, небольшого размера, что дает возможность носить его на плече и долго эксплуатировать.

Достоинства

Схема сборки тиристорного инвертора.

Преимущества инверторных сварочных аппаратов указаны ниже:

• из-за прохождения постоянного тока металл разбрызгивается по минимуму, что позволяет сэкономить на расходных материалах;
• шов в результате имеет гладкую поверхность с небольшой чешуйчатостью;
• дуга горит спокойно и устойчиво;
• при помощи оборудования получится варить углеродистую сталь, нержавеющий металл, алюминий;
• можно применять для работы электроды в диаметре 1,5-5 миллиметров;
• конструкции обладают компактностью и носятся в небольшом чемоданчике;
• параметры тока настраиваются в ручном режиме, что дает возможность поставить необходимую величину;
• получится работать с тонкой поверхностью, за счет минимального значения силы тока, достигающего 20 ампер, не добавляя при этом дополнительно сопротивления;
• экономится электроэнергия до 9 кВт и от 220 вольт;
• в некоторых моделях встроенные дополнительные функции, благодаря которым удастся облегчить разжигание электрода и предупредить о прилипании его к материалу.

Недостатки использования

Минусов у этого аппарата небольшое количество. К ним следует отнести высокую цену, по сравнению с трансформатором. Однако его стоимость полностью себя оправдывает. Если инструмент будет нуждаться в починке, то ремонтные работы будут слишком затратными.

Из-за сложной электрической схемы, самостоятельно в домашних условия произвести ремонт поврежденного механизма будет невозможно.

Блок: 3/6 | Кол-во символов: 2010
Источник: https://tutsvarka.ru/oborudovanie/invertor-ili-transformator

Полезное видео

Посмотрите ролик, там собраны все плюсы и минусы и того и другого:

И еще мнение:

Вывод

Мы дали вам достаточно информации для выбора. Решайте и выбирайте сами. Можете даже попробовать сделать трансформаторный сварочник своими руками. Но не забывайте хорошую пословицу: скупой платит дважды.

Желаем успехов!

Разделы: Сварочное оборудование

Инверторные сварочные аппараты, трансформаторы

Блок: 4/4 | Кол-во символов: 405
Источник: https://kovka-svarka.net/2016/09/svarochn-transformator-invertor/

Чем отличаются инверторный и трансформаторный агрегат?

При необходимости сравнения, чем лучше работать инверторным или трансформаторным сварочным аппаратом нужно понять, насколько трудна одна или иная сварочная процедура, что больше востребовано, поскольку у того и другого оборудования в наличии имеются дополнительные возможности.

Обмотка трансформаторная для сварочного аппарата.

Модернизированный режим эксплуатации значительно облегчает процесс.

Инверторный полуавтомат или трансформаторный подходит для сварки алюминия, нержавеющей стали и других материалов со сложной структурой. Инвертор делает процесс легким и быстрым. Его также легко транспортировать, ухаживать за ним, хранить, поскольку он не требует определенных условий эксплуатации.

Трансформаторный аппарат имеет почти такую же характеристику, однако отличие заключаются в надежности шва в результате и более экономном варианте. Трансформатором потребляется много энергии, что делает инвертор более привлекательным.

В различных целях, при непрерывных сварочных работах, трансформатор будет лучшим вариантом, однако он может работать только с простыми видами скрепления.

Блок: 4/6 | Кол-во символов: 1180
Источник: https://tutsvarka.ru/oborudovanie/invertor-ili-transformator

Как сделать выбор

При выборе между сварочным трансформатором или сварочным инвертором, стоит обратить внимание на позитивные и негативные моменты этих видов. Они не всегда очевидны на первый взгляд, особенно для непрофессионалов.

Что эти аппараты из себя представляют в общих чертах, мы уже выяснили. Но какой их них лучше выбрать? Какой будет более подходящим? Однозначного ответа для всех дать нельзя. Есть много аспектов, о которых мы вам и расскажем.

Заметим, что оба они абсолютно разные. Это различие и по внутренней «начинке», и по механизму работы, и по функциональным регулировкам. Разные они также по своему размеру и тяжести.

Новичкам чаще более удобным кажется инвертор, потому что он оснащен дополнительным функциями, помогающим в работе. Но их мощность и надежность иногда уступают по свои показателям.

Трансформатор более сложный в использовании для новичков, но по мощности выше и возможности его шире. Но здесь все будет зависеть от опыта и, выработанных на практике, правильных настроек аппарата.

Поэтому можно советовать покупку трансформатора всем, кто планирует серьезно и регулярно заниматься сваркой без существенных трат на инверторный аппарат с необходимой мощностью.

Если у вас ограничены финансовые ресурсы, но при этом хочется иметь надежный сварочный аппарат, выбирайте трансформатор.

У него возможностей больше, чем у среднего бытового инвертора. Но придется дополнительно обучаться правильно настраивать этот аппарат.

Если же регулярная сварка-не ваша постоянная работа, и аппарат нужен вам несколько раз в год для бытовых целей (например, на даче или в гараже), удачным выбором будет инвертор.

С ним не нужно долго оттачивать мастерство. Да и перевезти этот аппарат намного проще. Но и его мощность, сравнительно с трансформатором, чуть поменьше. Или нужно потратить деньги на дорогой инвертор профессионального уровня.

Блок: 5/7 | Кол-во символов: 1853
Источник: https://prosvarku.info/apparaty/sravnenie-svarochnogo-transformatora-i-invertora-chto-luchshe

Рейтинг лучших сварочных инверторов

Инструменты для сварки продаются как на зарубежном рынке, так и на отечественном. Российские оборудования не менее качественные и надежные. Ниже приведены примеры одних из лучших сварочных конструкций. На основе этого получится разобраться, что лучше: сварочный трансформатор или инвертор.

Напряжение в сварочном инверторе.

Одними из самых лучших сварочных аппаратов являются Форсаж, Зубр, Луч Профи, Сварог и другие:

1. Зубр.
   Инструмент применяется в повседневных сварочных работах. Эксплуатация происходит с помощью электродов в диаметре 1,5-5 миллиметров. В комплекте идет кейс, усиленный кабель. Есть возможность подключить аппарат к генератору, имеющего мощность в 4 кВт.
2. Искра.
   Бюджетный вариант инверторов для сварки, однако, не менее качественный. Обладает микропроцессорным управлением и функцией VRD, благодаря чему снижается напряжение в холостом ходу вовремя простоя. Весит небольшое количество килограмм, компактный, за счет чего удастся проводить сварочные работы на большой высоте либо в ограниченном пространстве. Является лучшим вариантом согласно цене-качестве-безопасности.
3. Луч профи.
   Оборудование предназначено для использования в домашних условиях, не требует просадки сети в 220 вольт, выдерживает резкие перепады напряжения.

Блок: 5/6 | Кол-во символов: 1288
Источник: https://tutsvarka.ru/oborudovanie/invertor-ili-transformator

Выпрямитель — отдельная история

Знающие свое дело, сварщики могут обвинить нас в том, что мы совершенно опускаем из вида еще один вид сварочного оборудования – выпрямитель. Далеко не все знают об этих аппаратах. Но не стоит их недооценивать, особенно сварщикам-новичкам.

Выпрямитель немного похож на своим характеристикам на трансформатор, особенно в части габаритов. Его мощность также не уступает. Но он отличается тем, что использует постоянный ток, как и инвертор.

И поэтому, работая с ним, не сталкиваются с проблемами горения дуги и аккуратности сварочного шва. А для новичков такой показатель очень удобен, и практическое освоение аппарата не вызывает лишних вопросом.

Большая часть выпрямителей приспособлены для ручной дуговой сварки, поэтому тоже могут применяться в этих целях. Из-за того, что они не оснащены множеством электроники, их надежность не вызывает сомнений.

Даже не стоит сравнивать выпрямитель или трансформатор с любым простым инверторным аппаратом.

Поэтому выпрямитель будет удачным вариантом и для начинающего сварщика и для его опытного коллеги. Особенно, если трудно понять среди характеристик трансформаторов и инверторов.

Блок: 6/7 | Кол-во символов: 1154
Источник: https://prosvarku.info/apparaty/sravnenie-svarochnogo-transformatora-i-invertora-chto-luchshe

Кол-во блоков: 19 | Общее кол-во символов: 24944
Количество использованных доноров: 6
Информация по каждому донору:

1. https://svarkaprosto.ru/oborudovanie/chto-luchshe-invertor-ili-svarochnyj-transformator: использовано 2 блоков из 5, кол-во символов 2979 (12%)
2. https://kovka-svarka.net/2016/09/svarochn-transformator-invertor/: использовано 2 блоков из 4, кол-во символов 3319 (13%)
3. https://prosvarku.info/apparaty/sravnenie-svarochnogo-transformatora-i-invertora-chto-luchshe: использовано 5 блоков из 7, кол-во символов 6986 (28%)
4. https://svarka.dukon.ru/spravochnyj-centr/kakoj-svarochnyj-apparat-luchshe-invertornyj-ili-transformatornyj/: использовано 2 блоков из 3, кол-во символов 33 (0%)
5. https://tutsvarka.ru/oborudovanie/invertor-ili-transformator: использовано 5 блоков из 6, кол-во символов 6644 (27%)
6. https://svarkaipayka.ru/oborudovanie/svarochnie-apparaty/invertor-ili-transformator.html: использовано 2 блоков из 3, кол-во символов 4983 (20%)

Поделитесь в соц.сетях:

Оцените статью: Загрузка…

Сварочный аппарат. Типы и особенности. Сварка и дуга. Применение

Издавна люди имеют дело с металлическими изделиями: предметы быта, украшения, оружие, техника и т.д. Люди научились делать кованые изделия, плавить и штамповать чугун. А когда появилась сталь, то из металлических изделий стали строить трубопроводы, корабли, дома, автомобили и другие конструкции. В настоящее время из всего объема расходуемого металла сталь составляет 90%. В черной металлургии научились выплавлять конструкционные материалы высокого качества.

Уже в то время необходимо было создать надежный способ соединения крупных металлических элементов, болты и заклепки уже не могли справиться с большими нагрузками. В 1882 году русский инженер Бенардос создал дуговую сварку металлических деталей с помощью угольного электрода. А через четыре года он оформил патент на технологию сварки металлов. Так появился первый сварочный аппарат.

Инженер Славянов в 1888 году показал публично дуговую сварку плавящимся электродом под флюсом, которая получила название электрической отливки металла. Славянов доказал, что дуговая сварка дает возможность сваривать черные и цветные металлы. В последующие годы металлы стали сваривать уже трехфазным переменным током, и использовать эту технологию в масштабах промышленного производства.

Особенности процесса сварки

Дуговая технология сваривания распространена очень широко, так как с помощью этой технологии образуется прочное неразъемное соединение металлических деталей. Высокая прочность соединения объясняется непрерывностью полученных молекулярных структур и сцеплений металла.

Главный фактор процесса сварки — высокая температура. В теории такие соединения между атомами металла достигаются повышенным механическим давлением. Однако такой способ не подходит для стали, а годится только для металлов с низкой твердостью, например, свинца.

Как возникает электрическая дуга

Сварочный аппарат способен создать высокую температуру для плавления металла с помощью электрической дуги. Она образуется при коротком замыкании двух электродов, которые находятся на близком расстоянии. Напряжение на электродах постепенно повышают до тех пор, пока не возникает воздушный пробой. При этом возникает эмиссия электронов катода, которые повышают температуру от воздействия электрического тока, и перемещаются к ионизированным атомам анода.

Далее события развиваются с большой скоростью: возникает электрическая дуга и цепь замыкается. В результате воздушный зазор ионизируется и формируется плазма, которая является особым свойством газа. Воздушный зазор уменьшает свое сопротивление, в результате чего ток повышается, и температура дуги увеличивается, дуга начинает проводить ток и замыкает цепь. Это явление называют розжигом. Путем регулировки необходимого зазора между электродами дуга стабилизируется.

Процесс сварки

Если электрический разряд создается между электродами, независимыми от свариваемых деталей, то она действует при сварке косвенным путем. Обычно дуга разжигается непосредственно между электродом и деталью, являющейся частью цепи. От сварочного аппарата электрический ток подключают к заготовке, температура электрической дуги повышается и оплавляет детали. При этом создается «сварочная ванна», в которой металл какое-то время находится в жидком виде. В эту же ванну попадает расплавленный металл электрода.

В процессе сварки горящее покрытие электрода создает вокруг дуги газовую оболочку и жидкую шлаковую ванну. При постепенном удалении из рабочей зоны электрической дуги, создается сварочный шов, на поверхности которого образуется корка из шлака в виде своеобразного панциря.

Существуют методы сварки с неплавящимся электродом, изготовленным из вольфрама или графита. Например, во время аргоновой сварки шов наполняется расплавленной сварочной проволокой. Выбор качественных электродов для сварки является важным фактором, обуславливающим надежность и прочность будущего шва. Здесь имеется ввиду не диаметр электрода, а состав его материала. Проволока и электроды разных марок могут лучше сочетаться с различной глубиной плавки, длиной дуги. Обмазка электродов способна в значительной степени влиять на ход сварки, а также менять химический состав и параметры шва.

В процессе сварки место сваривания должно защищаться от воздуха для предотвращения окисления металла. Поэтому вокруг рабочей зоны необходимо формировать защитную среду.

Для решения этой задачи существуют два варианта:

1. Технология MIG – MAG, при которой в зону сварки подается инертный газ.
2. Сгорание оболочки электрода. При этом вокруг зоны сварки создается газовый купол, защищающий ее от воздуха. Оболочка электрода во время сгорания выводит кислород из зоны шва. В покрытии электрода имеются вещества, ионизирующие электрическую дугу, очищающие и легирующие шовный металл, чем улучшают его физические параметры.

Сварка металла является своеобразным процессом, так как необходимый режим температуры зависит непосредственно от параметров электроэнергии. Чтобы получить качественный шов, необходимо создать условия для устойчивой электрической дуги. Постоянная равномерная дуга способна избежать дефектов шва. Чем больше размер свариваемых деталей, тем электроды для сваривания требуются толще, а также необходима большая сила тока.

Особенностью сварки является то, что при постоянном токе электрическая дуга более стабильная, так как нет изменения полярности тока. При этом шов формируется более качественным. Хотя алюминий и его сплавы лучше сваривает сварочный аппарат переменного тока. Навык работы сварщика при сварке играет большую роль, так как сварщик должен выбирать длину дуги, поддерживать ее горение и правильно двигать электрод по шву, аккуратно расплавляя металл деталей. От профессиональных качеств сварщика зависит прочность, качество и внешний вид шва.

Виды и особенности устройства

Любой сварочный аппарат электродуговой сварки должен принять электрический ток из сети и уменьшить его напряжение, повысив силу тока до необходимой величины (от 100 до 200 ампер). При этом может изменяться частота тока, либо из переменного образуется постоянный ток. Исключением являются только аппараты, в которых электрическая дуга создается от энергии батарей аккумуляторов, либо генераторов с двигателем внутреннего сгорания.

Другими словами, каждый сварочник является своеобразным преобразователем энергии. Существует несколько различных устройств для сварки металлов электрической дугой. Каждый из них имеет свои особенности устройства, достоинства и недостатки, которые следует учитывать при выборе аппарата в торговой сети.

Трансформаторный сварочный аппарат

Это наиболее распространенный вид сварочных аппаратов. Такие устройства недорого стоят, надежны в эксплуатации и имеют простое устройство. Электрическая энергия в этом устройстве преобразуется с помощью трансформатора, действующего на бытовой частоте тока 50 герц. Величина тока настраивается механическим устройством изменения магнитного потока в магнитопроводе.

Получая от электрической сети энергию, первичная обмотка намагничивает сердечник. В это время на вторичной обмотке образуется переменный ток низкого напряжения около 70 вольт, с большой силой тока, которая может достигать 200 ампер. Этот ток создает электрическую дугу для выполнения сварки деталей. Величина напряжения и тока на вторичной обмотке зависит от числа ее витков. Чем меньше витков, тем больше сила тока, и меньше напряжение.

Преимущества

• Неприхотливость и надежность в работе.
• Отсутствие электронных элементов.
• Удобное выполнение ремонта и обслуживания из-за простого устройства.
• Невысокая стоимость, нежели чем инверторный сварочный аппарат.

Недостатки

• Большие габаритные размеры и вес.
• Небольшой КПД, расходует много электроэнергии, что не позволяет подключать его к бытовой сети.
• При отсутствии опыта в сварочных работах трудно удерживать электрическую дугу.
• Качество шва невысокое, так как сварочный аппарат работает от переменного тока.

Из-за невысокой стоимости такой сварочный аппарат используется в промышленности, в бытовых условиях, где мощность сети достаточна.

Выпрямители для сварки

Такие устройства по своей конструкции схожи со сварочными трансформаторами. В них электрический ток не изменяет частоту, и формируется на обмотках трансформатора низкого напряжения. После понижения напряжения, электрический ток проходит по блоку селеновых или кремниевых выпрямителей, которыми являются полупроводниковые диоды, пропускающие электрический ток в одну сторону. В результате на сварочный электрод поступает постоянный ток. Поэтому при сварке деталей электрическая дуга стабильная, не прерывается и обеспечивает качественный шов.

Устройство выпрямителей сложнее, в отличие от трансформаторного сварочника, так как чаще всего необходимо создавать вентиляторное охлаждение полупроводниковых элементов. Обычно такие устройства оснащаются вспомогательными дросселями, что дает возможность создания необходимых параметров выходного тока – он фильтруется и сглаживается.

В комплект сварочных выпрямителей могут входить измерительные защитные и пускорегулирующие устройства. В работе выпрямителя для сварки важна токовая и температурная стабильность. Для этого в него встраивают плавкие предохранители, реле, термостаты и т.д. Наиболее популярными стали трехфазные выпрямители, как наиболее функциональные устройства.

Преимущества

• Качественный шов.
• Наименьшее разбрызгивание материала присадок.
• Легко удерживается дуга.
• Возможность сварки чугуна, цветных металлов и термостойкой стали.
• Значительная глубина плавления.
• Небольшие габаритные размеры и масса, в отличие от трансформаторных сварочников.

Недостатки

• Сложное устройство.
• Нельзя подключать к бытовой сети.
• Высокая стоимость, сравнимая с инверторами.
• Малый КПД.
• Необходимость постоянного контроля за работоспособностью системы охлаждения.

Популярными моделями сварочных выпрямителей стали зарубежные образцы. Например, итальянский сварочный аппарат Blue Weld SPACE 280 отличается своей универсальностью. Он может работать на постоянном и переменном токе в большом интервале 10-220 ампер. Это устройство имеет длительный срок службы, может сваривать детали из чугуна и нержавеющей стали, хорошо подходит для применения в частном хозяйстве.

Профессионалы обычно выбирают выпрямительный сварочник BLUE WELD KING TIG 280 / 1, который имеет высокую мощность и способен сваривать даже алюминий, титан и т.д. Он наиболее удобен и универсален в работе, имеет встроенный цифровой экран на передней панели.

Похожие темы:

Урок 1 — Основы дуговой сварки

Урок 1 — Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 УРОК ГРУППЫ ЭСАБ ИНК. I, ЧАСТЬ B 1.8.5.2 Трансформатор в сварочном аппарате работает примерно так же, как большая электростанция трансформатор. Первичное напряжение, поступающее в машину, слишком велико для безопасная сварка. Поэтому оно понижается до пригодного для использования напряжения. Это лучше всего проиллюстрировано с объяснением о том, как работает единственный трансформатор.1.8.5.3 В предыдущих параграфах мы имеем обнаружено, что электрический ток может быть индуцирован в проводник, когда этот проводник перемещается через магнитное поле к производят переменный ток. Если этот переменный ток проходит через проводник, пульсирующее магнитное поле будет окружать внешность этого проводника, то есть магнитное поле будет наращивать интенсивность через первые 90 электрических градусов или первые цикл. С этого момента магнитное поле будет спадать в течение следующей четверти цикла до тех пор, пока напряжение или текущие достижения ноль при 180 электрических градусах.Сразу же текущее направление меняется на противоположное. и магнитный поле снова начнет нарастать, пока не достигнет максимума в 270 электрических градусов в цикле. С этого момента ток и магнитное поле снова начинают затухать, пока они достигают нуля при 360 электрических градусах, где цикл начинается снова. 1.8.5.4 Если этот провод намотан на материал с высокой магнитной проницаемостью (магнитный проницаемость — это способность воспринимать большое количество магнитных силовых линий) например, сталь, магнитное поле проникает это ядро.См. Рисунок 14. Этот проводник называется первичной обмоткой, и если на один из его выводов подается напряжение и цепь замкнута, ток будет течь. Когда наматывается вторая катушка тот же стальной сердечник, энергия, которая хранится в этом флуктуирующее магнитное поле в сердечнике индуцируется в этом вторичная обмотка. 1.8.5.5 Это наращивание и крах это магнитное поле которые возбуждают электроны во вторичной обмотке трансформатора.Это вызывает электрический ток той же частоты, что и первичная обмотка. течь, когда вторичный контур замыкается зажиганием сварочной дуги. Помни это все трансформаторы работают только на переменном Текущий. 1.8.5.6 Упрощенный вариант сварочного трансформатора схематично показано на рисунке 15. Это сварочный аппарат будет работать от входной мощности 230 вольт, а первичная обмотка имеет 230 вольт. витки проволоки на ядре. Нам нужно 80 вольт для зажигания дуги во вторичной обмотке или сварочная схема, Таким образом, мы имеем 80 витков провода во вторичной обмотке сердечника.Перед дуга зажжена, напряжение между электродом и заготовкой составляет 80 вольт. Помнить что нет тока (сила тока) течет до тех пор, пока сварочный контур не завершится зажиганием дуги. РИСУНОК 14 СТАЛЬ ОСНОВНОЙ ПЕРВИЧНЫЙ КАТУШКА ВТОРИЧНАЯ КАТУШКА 80 V 80 460 ОБОРОТОВ V 460 ПОВОРОТЫ БАЗОВЫЙ ТРАНСФОРМАТОР

Сварочный трансформатор

: принцип, требования и типы

Прочитав эту статью, вы узнаете: — 1.Принципы работы сварочного трансформатора 2. Требования к сварочному трансформатору 3. Типы.

Принципы работы сварочного трансформатора:

В сварочной дуге переменного тока ток остается почти синусоидальным, а напряжение искажается, как показано на рис. 4.9.

Учитывая эти переходные процессы, точка M указывает напряжение, необходимое для зажигания дуги. Известь, во время которой напряжение повышается от нуля до напряжения, достаточного для повторного возгорания.Дуга называется ВРЕМЯ ВОССТАНОВЛЕНИЯ ДУГИ. На переходном процессе напряжения дуги это обозначается как Если дуга должна быть устойчивой и тихой, время Y должно быть как можно короче, потому что в противном случае в течение промежуточного интервала катод может стать слишком холодным, чтобы испустить достаточное количество электронов и ионов для повторно зажгите и поддержите дугу.

Одним из способов уменьшения t ₁ является повышение напряжения холостого хода источника сварочного тока, как видно из рис. 4.10. Кривая напряжения 2 имеет более низкое пиковое значение, чем кривая напряжения 2.На кривой 1 напряжение зажигания дуги равно E, а время восстановления дуги составляет t ₁ . В случае кривой 2 при том же напряжении повторного зажигания E время восстановления дуги t ₂ значительно больше, чем t _1. .

Для поддержания продолжительной дуги переменного тока сварочная цепь должна иметь индуктивность *, которая будет создавать разность фаз между переходными процессами напряжения и тока порядка от 0-35 до 0-45.

При сварке малыми токами катод теряет больше тепла, чем при сварке большими токами.Следовательно, в первом случае время восстановления дуги должно быть как можно короче. Например, при токе от 160 до 250 ампер дуга легко возникает, когда трансформатор имеет напряжение холостого хода от 55 до 60 вольт, тогда как при малых токах, скажем, от 60 до 70 ампер, напряжение холостого хода трансформатора должно составлять 70 до 80 вольт.

Однако повышение напряжения холостого хода может поставить под угрозу безопасность сварщика и снизить коэффициент мощности (т. Е. Напряжение дуги / напряжение холостого хода) сварочного трансформатора.Поэтому крайне важно поддерживать напряжение холостого хода как можно более низким в рамках применяемых ограничений.

Требования к сварочному трансформатору:

Сварочный трансформатор должен удовлетворять следующим требованиям:

1. Он должен иметь падающую статическую вольт-амперную характеристику.

2. Во избежание разбрызгивания, скачок сварочного тока во время короткого замыкания должен быть ограничен до минимально возможного значения выше обычного тока дуги.

3. Напряжение холостого хода обычно не должно превышать 80 вольт и ни в коем случае не должно превышать 100 вольт.

4. Выходной ток должен постоянно контролироваться во всем доступном диапазоне.

5. Напряжение холостого хода должно быть достаточно высоким для быстрого зажигания дуги и не слишком высоким, чтобы снизить экономичность сварки.

Основные типы сварочных трансформаторов:

Четыре основных типа сварочных трансформаторов:

1.Тип с высоким реактивным сопротивлением,

2. Реактор внешний,

3. Реактор интегрального типа, а

4. Реактор насыщающегося типа.

1. Сварочный трансформатор с высоким реактивным сопротивлением:

Когда трансформатор подает ток, вокруг его обмоток возникают магнитные потоки.

Линии результирующего магнитного потока пересекают магнитную цепь и отсекают первичную (I) и вторичную (II) обмотки, как показано на рис.4.11. Однако не все линии магнитного потока делают это. Некоторые из линий магнитного потока из-за первичного тока не обрезают вторичные витки и наоборот, так как оба имеют свои пути в воздухе.

На схеме эти парциальные потоки обозначены как ɸ _L1 и ɸ _L2 . Другими словами, они отвечают за реактивное сопротивление * катушек и соответствующее падение реактивного напряжения на них. По мере увеличения тока потоки утечки также увеличиваются, как и e.м.ф. самоиндукции. Вот почему увеличение первичного или вторичного тока приводит к увеличению падения реактивного напряжения на соответствующих обмотках.

Чтобы сварочный трансформатор имел круто падающую вольт-амперную характеристику, как первичная, так и вторичная обмотки должны иметь высокое реактивное сопротивление, то есть они должны иметь значительные потоки утечки. Это условие выполняется путем размещения первичной и вторичной обмоток либо на разных ответвлениях, либо на одном и том же ответвлении, но на некотором расстоянии друг от друга, например, расстояние «b» на приведенном выше рисунке.

На регулирование тока в сварочных трансформаторах с высоким реактивным сопротивлением можно воздействовать тремя способами. Один из них включает движущуюся первичную катушку, как показано на рис. 4.12. Поскольку расстояние между обмотками меняется, изменяется и реактивное сопротивление, а следовательно, выходной сварочный ток.

Второй метод основан на использовании обмоток с ответвлениями либо на первичной, либо на вторичной стороне, и изменение коэффициента трансформации может быть выполнено путем включения или отключения необходимого количества витков, как показано на рис.4.13.

В третьем методе используется подвижный магнитный шунт. Расположение шунта на путях потоков утечки, как показано на рис. 4.14, регулирует выходной сварочный ток посредством регулирования реактивного сопротивления.

2. Сварочный трансформатор с внешним реактором:

Этот тип сварочного трансформатора состоит из однофазного понижающего трансформатора с нормальным сопротивлением и отдельного реактора или дросселя.

Индуктивное реактивное сопротивление и сопротивление обмоток в таком сварочном трансформаторе низкие, поэтому его вторичное напряжение незначительно изменяется в зависимости от сварочного тока.Требуемая падающая или отрицательная вольт-амперная характеристика обеспечивается реактором, размещенным во вторичной обмотке сварочной цепи. Реактор состоит из стального сердечника и обмотки, намотанной проволокой, рассчитанной на пропускание максимально допустимого тока.

Если вторичное напряжение сварочного трансформатора составляет В ₂ , напряжение дуги составляет _{В, дуга} , а общее сопротивление вместе с реактивным падением на реакторе составляет В ₂ , тогда эти три величины могут быть схематично показаны, как на рис.4.15 и связаны математически следующим образом.

Таким образом, напряжение дуги уменьшается с увеличением тока или с увеличением падения напряжения на реакторе. Это дает отрицательную или падающую вольт-амперную характеристику.

Управление сварочным током может быть достигнуто двумя способами, а именно изменением сопротивления реактора (реактор с подвижной активной зоной) или изменением числа витков обмотки, включенной в цепь (реактор с отводом).

Активная зона реактора с подвижной активной зоной, как показано на рис. 4.16, состоит из неподвижной части, несущей обмотку, и подвижной части, которую можно смещать к неподвижной активной зоне или от нее с помощью подходящего устройства, таким образом изменяя воздух. разрыв между ними. Увеличение воздушного зазора увеличивает сопротивление магнитной цепи реактора, в то время как его самоиндукция и индуктивное реактивное сопротивление падают, так что сварочный ток увеличивается.

Когда воздушный зазор уменьшается, сопротивление магнитной цепи также уменьшается, магнитный поток увеличивается, как и индуктивное сопротивление катушки, и сварочный ток падает.Таким образом можно очень точно и непрерывно регулировать сварочный ток.

В реакторе с отводом сердечник выполнен сплошным, но змеевик разделен на несколько секций, каждая из которых имеет отвод, выведенный к точке регулятора, как показано на рис. 4.17. Перемещение контактного рычага через ответвители будет изменять количество витков в цепи, а вместе с тем и величину сварочного тока. Таким образом, ток регулируется пошагово.

3. Сварочный трансформатор со встроенным реактором:

Сварочный трансформатор интегрального реакторного типа, изображенный на рис.4.18 имеет первичную обмотку I, вторичную обмотку II и обмотку реактора III. Помимо основных ветвей, у активной зоны есть дополнительные ветви, несущие обмотку реактора. Сила тока регулируется с помощью подвижного сердечника C, помещенного между дополнительными ветвями.

Часть, несущая обмотку I и II, является, таким образом, собственно трансформатором, а часть, несущая обмотку III, является реактором.

Реактор может быть подключен к вторичной обмотке либо последовательно, либо последовательно.

Когда реактор включен последовательно, рисунок 4.18 (а), напряжение холостого хода трансформатора будет

.

E _т + E ₂ + E _r

, где E ₂ — вторичное напряжение трансформатора, а E _r — напряжение реактора.

Вспомогательное соединение серии

создает стабильную дугу при малых токах и используется для сварки тонких пластин.

Когда реактор включен последовательно, противоположно, как показано на рис.4.18 (б), его напряжение вычитается из напряжения холостого хода трансформатора, то есть

E _т + E ₂ — E _r

Оппозиционное соединение серии

используется для сварки толстых листов на больших токах.

4. Сварочный трансформатор с реактором насыщения:

В этом сварочном трансформаторе используется изолированная низковольтная цепь постоянного тока с низким током для изменения эффективных магнитных характеристик магнитопровода.Таким образом, большое количество переменного тока регулируется с помощью относительно небольшого количества постоянного тока, что позволяет регулировать выходную вольтамперную характеристическую кривую от минимума до максимума. Например, когда в катушке реактора нет постоянного тока, она имеет минимальное сопротивление и, следовательно, максимальную мощность сварочного трансформатора.

По мере того как величина постоянного тока увеличивается с помощью реостата в цепи постоянного тока, появляется больше непрерывных магнитных силовых линий, поэтому сопротивление реактора увеличивается, а выходной ток сварочного трансформатора уменьшается.Преимущество этого метода заключается в удалении подвижных частей и изгибов проводов, и он часто используется для источников питания для газовой вольфрамовой дуговой сварки.

На рис. 4.19 показаны основы схемы для простого источника питания с насыщаемым реактором. Для достижения желаемой цели низкого напряжения и высокого тока катушки реактора подключаются напротив управляющей катушки постоянного тока.

При работе на переменном токе очень важна форма волны для дуговой сварки вольфрамовым электродом в газе. Насыщаемый реактор имеет тенденцию вызывать серьезные искажения синусоидальной волны, поступающей от трансформатора.Размещение воздушного зазора в активной зоне реактора, как показано на рис. 4.19, является одним из способов уменьшения этого искажения. В качестве альтернативы в цепь управления постоянным током можно вставить большой дроссель. Любой из методов или их комбинация даст желаемый результат.

Параллельная работа сварочных трансформаторов:

При сварке иногда требуется ток, превышающий максимальный сварочный ток, получаемый от одного трансформатора. В таком случае желаемый сварочный ток может быть получен путем параллельной работы двух или более сварочных трансформаторов.

Меры предосторожности, необходимые для такой параллельной работы, заключаются в том, чтобы напряжения холостого хода или холостого хода трансформаторов были одинаковыми. Это особенно важно в случае сварочных трансформаторов с высоким реактивным сопротивлением, где напряжение холостого хода и коэффициент трансформации в некоторой степени изменяются в зависимости от условий регулировки и шага регулирования.

Когда два трансформатора подключены для параллельной работы, как показано на рис. 4.20, одинаковые выводы первичных обмоток должны быть подключены к идентичным линейным проводам A, B, C питающей сети, таким образом, обеспечивая совпадение e.м.ф. фазы во вторичных обмотках. Затем аналогичные клеммы вторичных обмоток должны быть соединены попарно, как показано. Такие трехфазные трансформаторы с двойным приводом продаются в Индии компанией M / s ES AB India Limited.

Многооператорные сварочные трансформаторы:

Система сварочного трансформатора с несколькими дугами или несколькими операторами использует сильноточный источник постоянного напряжения для одновременного обеспечения нескольких сварочных цепей. Такая система используется, когда имеется большая концентрация сварочных точек на относительно небольшой рабочей площади, например, в судостроении, на строительных площадках для электростанций, нефтеперерабатывающих и химических заводов.

Многооперационный сварочный трансформатор с плоской вольт-амперной характеристикой может быть однофазным или трехфазным. Недостатком однофазного сварочного трансформатора с несколькими операторами является то, что он создает несимметричную нагрузку на трехфазную сеть питания. Если сварочный трансформатор с несколькими операторами должен иметь напряжение, которое не будет изменяться в зависимости от нагрузки (максимальное изменение не должно превышать 5%), он должен иметь низкую магнитную утечку, то есть низкое индуктивное сопротивление.

Число дуг или сварочных цепей, которые могут быть подключены к сварочному трансформатору, можно найти по соотношению

n = I _т / I _a .K

где,

n = количество дуг или сварочных цепей,

I _t = номинальный выходной ток сварочного трансформатора,

I _a = средний ток дуги в каждой сварочной цепи,

K = коэффициент разнообразия.

Коэффициент разнообразия K учитывает тот факт, что все сварочные аппараты, работающие от одного и того же источника питания, не работают одновременно. Коэффициент разнообразия связан со средней продолжительностью включения и законами вероятности, но уменьшается по мере увеличения числа сварщиков, работающих от одного и того же трансформатора.Обычно предполагается, что K находится в диапазоне от 0 ∙ 6 до 0 ∙ 8.

Каждая сварочная станция подключается через отдельный регулируемый дроссель (регулятор тока), который обеспечивает круто падающую статическую вольт-амперную характеристику для каждой сварочной цепи. Сварочные цепи подключаются параллельно, поскольку при таком расположении источник лучше используется при сварке малыми токами, порядка 70–100 ампер.

Примечание:

Следует отметить, что сварочные трансформаторы имеют довольно низкий коэффициент мощности из-за того, что они содержат катушки с высоким индуктивным сопротивлением.Поэтому сварочные трансформаторы не должны иметь номинальную мощность выше, чем это необходимо для выполнения порученной работы. Также они не должны работать на холостом ходу в течение длительного времени.

Что такое ответвители на сварочном трансформаторе?

Сварочные трансформаторы — это важная часть оборудования, используемого для снижения напряжения от источника электроэнергии. Устройство переключает переменный ток (AC) из линии питания на высокий и низкий ток, пригодный для сварки.

На сварочном трансформаторе отводы первичной и вторичной обмоток используются для макрорегулировки сварочного тока и напряжения.Глубокое понимание принципа действия обмоточных трансформаторов важно для знания функции ответвлений.

Итак, давайте копнем глубже, чтобы узнать, что такое ответвления на обмотке трансформатора.

Каков принцип работы сварочного трансформатора?

Сварочные трансформаторы используются для регулировки напряжения источника питания до напряжения, необходимого для образования сварочной дуги. Время, необходимое для повышения напряжения от нуля до желаемого напряжения, необходимого для сварки дуги, известно как время восстановления дуги.

Время восстановления дуги должно быть низким, чтобы дуга оставалась стабильной. Это важно, иначе катод может стать холодным, что предотвратит генерацию достаточного количества ионов и электронов для создания и поддержания дуги.

Одним из способов сокращения времени является увеличение напряжения цепи источника питания. Время восстановления дуги значительно меньше при более низком пиковом значении напряжения. Сварочная цепь должна иметь индуктивность, обеспечивающую разность фаз между переходными процессами тока и напряжением в диапазоне от 0 до 35 и от 0 до 45.

Отводы помогают регулировать напряжение для создания необходимой дуги. Отводы помогают увеличить ток при низком напряжении. Низкое напряжение предотвращает создание желаемой дуги из-за потери тепла катодом.

Дуга легко образуется при силе тока до 250 ампер. Для этого требуется напряжение около 60 вольт. В случае, если ток ниже 70 ампер, напряжение можно увеличить до 80 вольт. Но повышение напряжения создает угрозу безопасности, а также ухудшает соотношение напряжения дуги и холостого хода сварочного трансформатора.Отводы оказываются неоценимыми в этой ситуации, поскольку они помогают поддерживать напряжение в пределах ограничений, тем самым предотвращая любые повреждения.

Конструкция отводов на обмоточных трансформаторах

Ответвители имеются во вторичных обмотках и подключены к сильноточным выключателям или штепсельным розеткам. Они используются для понижения напряжения обычно от 15 до 45 вольт. Одна сторона вторичной обмотки соединена с электродом, а другой конец присоединен к сварным деталям.

Отводы на обмотках трансформаторов помогают снизить напряжение, тем самым предотвращая проблемы с нагревом.На вторичной обмотке можно прикрепить точки для изменения сварочного тока. В некоторых сварочных трансформаторах ответвители подключены к вторичным обмоткам катушки для обеспечения правильного напряжения. Эти ответвители обеспечивают полную мощность на клеммах.

Большинство больших сварочных трансформаторов имеют многофазные входы, а меньшие — однофазные. При большом токе выделяется много тепла из-за сопротивления между свариваемыми деталями и электродом во вторичных обмотках.

Импеданс сварочных трансформаторов обычно выше, чем у обычных трансформаторов.Высокий импеданс приводит к возникновению дуги. Ток остается синусоидальным, а напряжение в сварочном токе искажается.

Расположение отводов

Отводы могут быть расположены в другом месте вторичной обмотки. Основной метод выполнения отводов — стыковка последнего слоя катушки. Слой катушки расположен далеко от финишной черты. В большинстве случаев между отводами номер четыре и пять на участке отвода есть разрывы. Кроме того, для катушки предусмотрена перемычка, которая помогает выбрать нужное напряжение на конкретной паспортной табличке.

Другая конфигурация ответвлений состоит в том, чтобы присоединить петлю к концу вторичной катушки без разрыва между ответвлениями. Последний кран, который обычно является краном номер семь, расположен рядом с финишной чертой. В этой конфигурации соединение звездой или треугольником на стороне входа закрывается на отводе в зависимости от паспортной таблички. Такая конфигурация ответвлений называется «линейными ответвителями или концом ответвлений катушки».

Перемычки ответвлений соединяют две клеммы ответвлений катушки сварочного трансформатора. В другой конфигурации перемычки ответвлений соединяют только одну клемму с соответствующей фазной клеммой.Расположение ответвителя на фазном выводе соответствует желаемому напряжению.

Конструкция кранов для сварочного трансформатора

Конструкции сварочного трансформатора различаются в зависимости от конфигурации ответвлений. Но самый низкий ответвление всегда подключается к максимальному циклу оборотов трансформатора. Это приводит к созданию самого низкого напряжения для передачи. Низкое напряжение приводит к снижению тока и мощности, генерируемой сварочным устройством. Другие конфигурации ответвлений обеспечивают более высокое напряжение и ток для контактной сварки.

Клеммы отводов могут быть сварными паяными или петлевыми. Провод катушки для ловушек контура обычно лишен изоляции, чтобы сформировать контур, соответствующий размеру оборудования. Клеммные отводы припаиваются к катушке в соответствующем месте.

Связанные вопросы

Как метчики помогают регулировать напряжение?

Отводы используются в сварочном трансформаторе для регулировки напряжения и тока. Они подключаются к вторичной обмотке в разных конфигурациях.Эти отводы позволяют сварщику регулировать нормальное напряжение до требуемого для устройства. Вывод отводов подключается к клемме или нескольким клеммам.

Отводы неоценимы, когда линейное напряжение ниже или выше, чем напряжение, необходимое для создания дуги. Они обеспечивают источник вторичного напряжения с более высоким или низким уровнем в зависимости от напряжения сети. Соотношение напряжений трансформатора изменяется при использовании ответвлений.

На больших силовых трансформаторах ответвления помогают компенсировать колебания напряжений.Соединения ответвлений обычно устанавливаются по умолчанию для сетевого напряжения. Сварщик может менять отводы, чтобы получить желаемое напряжение.

Например, трансформатор с одной обмоткой, рассчитанный на 480–120 В с входным линейным напряжением 456 В, будет иметь вторичное напряжение, рассчитанное на 114 В. Значение вторичного напряжения получается путем деления большего значения напряжения на меньшее. Здесь коэффициент вторичного напряжения равен 4, что получается путем деления 480 на 420. В результате вторичное напряжение для входного перехода 456 В составляет 114 В или 456, деленное на 4.Та же передача с напряжением 400 В будет иметь вторичное напряжение 100 В.

Большие трансформаторы допускают всего несколько оборотов. В этой ситуации отводы не могут быть помещены на точное точное напряжение. Большой трансформатор обычно имеет 5 В на виток, поэтому ответвление 2 ½ на обмотке с напряжением 480 В допускает 2,4 витка. Поскольку ответвления возможны только на полные обороты, обычно ответвление располагается на 2 оборотах на 10 В.

Что такое переключатели и поворотники?

Большинство сварочных трансформаторов имеют переключатель ответвлений.Переключатель позволяет сварщику изменять коэффициент трансформации трансформатора. Сварщик может увеличивать или уменьшать выходное напряжение, поворачивая кран.

По мере изменения выходного напряжения также изменяется способность увеличивать доступный ток для различных частей. Более высокое напряжение приводит к большему току, подаваемому на разные части.

Между ответвлениями важно целое количество оборотов. Это важно, иначе кран не повернется для установки желаемого напряжения. Например, отключение обмотки невозможно при 7 ¼ и 12 оборотах.Для правильной работы число оборотов должно быть 7 или 12.

Предположим, у нас есть трансформатор на 480 В с 960 витками. Отвод будет 24 витка в случае 2 витков для вольта. Напротив, при 2 ½ процента, низкий отвод приведет к снижению напряжения примерно на 12 В или 0,025 раза по сравнению с нормальным отводом 480 В.

Число витков на вольт можно изменить. Большинство значений напряжения отводов имеют маркировку для обеспечения точной регулировки напряжения. Напряжения ответвлений обычно указываются на паспортных табличках трансформатора.

Как определить наилучшую настройку крана?

Сварка на переменном токе обычно выделяет много тепла. Вот почему для достижения оптимальных результатов необходимо минимизировать время простоя во время каждого цикла. График сварки следует оптимизировать для конкретного применения. В случае очень высокой или низкой настройки отвода ток будет недостаточным, из-за чего не будет производиться необходимое тепло.

Для оптимальной настройки отводов общее практическое правило состоит в том, чтобы использовать отвод трансформатора с самым низким отводом при максимальном токе в процентах в течение минимального времени.Это приведет к генерации желаемого тока, необходимого для стабильного и качественного шва. Установка метчика обеспечивает наилучшую термическую и механическую сварку.

При оптимальной настройке крана получается тепло, идеально подходящее для сварки. Слишком большой или малый сварочный ток может повредить сварочный аппарат. Низкое время тока может привести к недостаточному нагреву, в то время как высокий ток может привести к слишком большому нагреву. Следуя общему практическому правилу, вы получите желаемый ток и тепло для создания оптимального сварного шва.

Похожие сообщения:

Трансформатор

против инверторного сварочного аппарата — сварка в стойку

Трансформаторы служат источником энергии для многих различных типов оборудования, а не только для сварочных аппаратов. Интересно, что первые трансформаторы были разработаны, когда электричество стало более распространенным в конце 1800-х годов.

Поскольку он долгое время использовался в широком спектре электроники, его конструкция была усовершенствована, особенно сварщиками между 1930 и 1980 годами, где находилась «сварочная стрела».Эта потребность в надежных и функциональных машинах дала производителям столетия для улучшения своих предыдущих разработок. Примечательно, что переход на твердотельные инверторы для большей части электроники сделал технологию более надежной, а также более эффективной.

Большинство современных инверторов имеют компоненты, расположенные по схеме Н-моста, которая представляет собой технологию, которая позволяет двигателю постоянного тока вращаться вперед или назад.

В 1980-х годах наметился бум электроники, вовлекший все больше людей, владеющих персональными компьютерами, и рост нашей зависимости от технологий.По мере появления новых технологических достижений инженеры сварщиков вскоре поняли, что инверторы, управляемые программным обеспечением, можно использовать для большей гибкости при сварке.

Как и все новые технологии, у инверторов возникли проблемы. Низкая надежность, влагостойкость и пользовательский интерфейс — это лишь некоторые из них. Эти проблемы вызвали долгие споры о том, какая технология лучше.

Сравнение трансформатора

и инвертора

Так в чем разница и как это влияет на конечного пользователя?

Надежность

Из-за того, что трансформаторы использовались веками по сравнению с инверторами 35 лет, было больше возможностей для улучшения.Следовательно, эта технология более надежна и может использоваться в худших условиях, сохраняя при этом производительность.

Например, в областях с высоким содержанием влаги или загрязнителями в воздухе срок службы инверторов снижается, в то время как трансформаторные машины более устойчивы к плохим условиям.

Однако следует отметить, что на инверторные блоки распространяется более длительный гарантийный период, например гарантия Millers True Blue, покрытие Hobarts 5/3/1 или 3-летняя гарантия Lincolns.

Срок службы трансформаторной машины может превышать 20 лет, поэтому планка для «машины с длительным сроком службы» была установлена ​​высокой. Тот факт, что производители готовы давать гарантии на свою продукцию в течение более длительного периода времени, свидетельствует об их уверенности, и это было бы невозможно, если бы они не были рассчитаны на длительный срок службы.

Универсальность

Удобство использования

Обе технологии могут обеспечить высокую эффективность при сохранении стабильности дуги, однако инверторные сварочные аппараты в этом случае лучше.Инверторы более энергоэффективны, даже имея возможность выдавать такую ​​же силу тока из розетки на 120 В в жилом помещении по сравнению с трансформаторным сварочным аппаратом, для которого потребуется входное напряжение 240 В.

Инверторы

также могут обеспечивать выход переменного и постоянного тока даже в пределах одной машины. Благодаря более высокой эффективности по сравнению с трансформаторами, они имеют гораздо более стабильную дугу, оставляя инверторы явным победителем с точки зрения эффективности и стабильности.

Портативность

Трансформаторы

намного тяжелее инверторов, так как они предназначены для использования в мастерских, где мобильность не имеет большого значения.В зависимости от типа выполняемой вами работы вы сможете быстро определить, какая машина лучше всего подходит для ваших нужд. Нередко весит более 220 фунтов (100 кг), что затрудняет передвижение.

С другой стороны, инверторные сварочные аппараты могут весить всего 30 фунтов, что упрощает переноску. Некоторые модели, такие как X, имеют ремни, позволяющие носить сварщика на спине. Для случаев использования, таких как мобильные сварочные работы, трансформаторный аппарат нецелесообразно использовать.

Надежность

Оба типа сварочных аппаратов предлагаются с лучшими гарантиями, охватывающими как детали, так и работу (при условии, что они обслуживаются в сервисном центре, одобренном производителем).При этом трансформаторные машины все еще впереди с точки зрения надежности благодаря своей обширной истории.

Инверторы

все еще утверждают себя в сравнении, и каждый раз, когда выпускается новая модель, появляются новые улучшения. Поэтому оглядываться назад и сравнивать то и другое сложно, поскольку инверторы не получили широкого распространения в течение длительного периода времени по сравнению с трансформаторами.

Однако многие крупные производители предоставляют большие гарантии на оба типа сварочных аппаратов, и благодаря широкому внедрению в промышленности инверторы доказали свою надежность.Большинство сварщиков, производимых сейчас, в некотором роде полагаются на инверторы, показывая, что эта технология жизнеспособна.

Так как они могут обеспечивать более широкий спектр функций, но при этом быть более эффективными, выгодно иметь машину, которая может делать больше за меньшие деньги.

Стоимость

Сварщик Закупка

Поскольку инверторные машины получили более широкое распространение, их стоимость производства значительно снизилась, несмотря на более сложную конструкцию. Хотя машины с большим набором функций могут стоить намного больше, чем трансформатор, машина типа «подобное за подобное» обычно не стоит дороже.

В зависимости от того, какие функции вам нужны, стоимость не должна быть в центре вашего решения.

Хотя покупная цена одинакова, эксплуатационные расходы могут сильно отличаться. Более дорогое устройство изначально может быть более дешевым вариантом в долгосрочной перспективе, поэтому важно взвесить обе стороны. При сравнении машин важно учитывать следующее:

Энергоэффективность — Для работы сварщика требуется электричество, что необходимо учитывать в ваших эксплуатационных расходах, если вы выполняете сварку как услугу.Даже если это хобби, вы можете не одобрять выставление счетов за дополнительное хобби, наряду с расходами на остальное оборудование и расходные материалы, необходимые для начала работы. Как правило, инверторы более энергоэффективны, поэтому их стоимость меньше в течение срока службы машины.

Время простоя — Некоторые области применения могут вызвать преждевременное повреждение инверторных сварочных аппаратов, например, чрезмерное количество загрязняющих веществ в воздухе и высокое содержание влаги в воздухе. Производители пытались создать продукты, более устойчивые к сбоям в условиях окружающей среды, однако они всегда будут более подвержены сбоям.

Когда произойдет сбой, вы не сможете использовать машину, пока она не будет отремонтирована, но как это повлияет на вас в повседневной работе? Если вы всего лишь любитель, то, хотя неудача вас разочаровывает, она не сдерживает важные проекты или не влияет на ваш доход. Если же ваше оборудование имеет решающее значение для бесперебойной работы бизнеса, вы должны учитывать последствия простоя.

Если ваша среда способствует преждевременному отказу и выходит из-под вашего контроля, стоит ли иметь более надежное устройство, более простое, чем универсальное устройство, которое может выйти из строя?

Возможные ограничения — Общая тенденция заключается в том, что сварщики трансформаторов более просты, но надежны, тогда как сварщики с инвертором могут включать множество различных процессов с меньшей надежностью.

Еще одно соображение — как любая машина будет ограничивать вас в среднесрочной и долгосрочной перспективе. Эти устройства при хорошем уходе могут прослужить значительное количество времени. Если у вас есть модель на базе трансформатора, она будет тяжелее и менее функциональной по сравнению с моделью на основе инвертора — нужно ли вам покупать дополнительное оборудование, чтобы иметь такую ​​же функциональность, которую может предоставить инверторная машина?

Или вам нужна надежность трансформатора, но также необходимо что-то портативное в качестве резервного, которое обеспечивает модель на основе инвертора?

Окончательный приговор

Невозможно подарить одеялу один вариант лучше другого.Это полностью зависит от его применения, а также от ваших личных предпочтений. Вы можете предпочесть упрощенный подход без всех гаджетов или что-то с большим количеством наворотов, чтобы занять вас.

Лучший трансформатор для инверторных сварочных аппаратов — Выгодные предложения на трансформаторы для инверторных сварочных аппаратов от глобальных продавцов трансформаторов для инверторных сварочных аппаратов

Отличные новости !!! Вы попали в нужное место для инверторного сварочного аппарата-трансформатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший инверторный трансформатор для сварочного аппарата скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трансформатор для инверторного сварочного аппарата на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в инверторном трансформаторе для сварочного аппарата и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести трансформатор для инверторного сварочного аппарата по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Build A 70 A Arc Welder

В этом посте я намерен показать вам исходный учебник, который я использовал для сборки своего устройства для дуговой сварки на 70 A (на фото слева). Я построил его сам, используя трансформаторы для микроволновых печей. Я собираюсь построить еще один в этом году и снова буду использовать эти инструкции.Поскольку исходный сайт aaawelder.com отключен, я использовал Wayback Machine, чтобы найти контент и снова сделать его доступным для поиска. Нарушение авторских прав не предполагается и не желательно.
Обратите внимание, что эта машина может быть немного опасной. Если вы хотите сваривать дешево, есть много других вариантов. У Amazon этот сварочный аппарат стоит гораздо меньше, чем вы ожидали. Он получает отличные отзывы, и это гораздо более быстрый и простой способ получить сварку. Я купил себе, а не построил другого сварщика! Нажмите на картинку ниже, чтобы узнать об этом подробнее.Обязательно читайте отзывы!

---

Я ветеран сварщика / слесаря ​​с более чем 20-летним опытом развития и применения своих навыков. Я работал в фабричных магазинах от кукурузных полей Иллинойса до судовых верфей глубокого юга, сравнивая свои навыки со сварщиками / монтажниками мирового класса. Я построил дуговой сварочный аппарат на 70 А из трансформаторов для микроволновых печей, чтобы справляться со своими небольшими сварочными работами, микросварщик, если хотите.

Я попытался купить в магазине сварочный аппарат на 110 В, но не смог заставить стержень плавить соединения.Стержень плавился на маленькие шарики и просто лежал на заготовке, не расплавившись. Я не буду упоминать название бренда, скажем так, я был разочарован.

Опыт создания собственного сварщика был не только полезен, но и полезен. Мало что можно сравнить с созданием того, что действительно работает, испытанием навыков и силы духа, в котором вы выходите победителем. Нет ничего лучше. В AAAWelder я стремлюсь вдохновить и пробудить художника во всем, в AAAWelder я говорю: «Да, мы можем».

ВНИМАНИЕ !!!!!! Продолжайте строительство этого устройства на свой страх и риск! Если вы не уверены в правильности процедуры и мерах предосторожности, НЕ СТРОЙТЕ! Энергия, производимая этим устройством, может убить вас, если вы позволите.Быть умным. Быть в безопасности. Будьте внимательны!

Как я построил свой аппарат для дуговой сварки на 70 А

Шаг 1. ПОЛУЧИТЕ ТРАНСФОРМАТОРЫ

Это можно сделать несколькими способами. Метод, который я выбрал, заключался в том, чтобы позвонить в департамент санитарии и попросить их поставить несколько микроволновок. Когда я рассказал им, что это за проект, я получил несколько смех и ОК. Через две недели у меня было 6 микроволновых печей. Для аппарата для дуговой сварки 110 В требуется 2 трансформатора.

Шаг 2: ОТСОЕДИНЕНИЕ УСТРОЙСТВ

Небольшое предостережение относительно трансформаторов: будьте осторожны при снятии разъемов с первичной обмотки (см. Рис.1). Иногда единственное, что удерживает концы катушки на месте, — это кусок ленты. Вытягивание или рывки могут вырвать их, что приведет к поломке или поломке магнитного провода. Найдите время, чтобы сделать это правильно. Снимите трансформатор. Я удаляю и другие вещи: охлаждающий вентилятор (вам нужен 1 для сварочного аппарата 110 В), шнур питания, магниты от магнетрона (для использования в другом проекте) и жгут проводов (провод от жгута). может использоваться для подачи питания на трансформаторы, охлаждающий вентилятор и переключатель включения / выключения).

Шаг 3: Изменение трансформаторов: Фаза 1

Это фаза включения или выключения этого процесса. От того, как и что вы будете делать с этого момента, будут зависеть результаты ваших усилий. Программисты используют термин, который говорит само за себя: МУСОР ВХОДИТ, МУСОР ВЫВОЗ! Тратить твое время. Сделай это правильно. Если вы чувствуете, что злитесь или расстраиваетесь, остановитесь, бросьте все, сходите и получите что-нибудь холодное, вернитесь позже.
Вторичная обмотка обоих трансформаторов должна быть снята. Я объясню свой путь, у вас может быть лучше.

Инструменты, которые я использовал для выполнения этого шага, были обычным молотком и действительно острым зубилом. Ширина долота была меньше ширины паза керна. Закрепите трансформатор на неподвижном объекте (стол, скамья и т. Д.), Как показано на рис. 2. Поместите долото в начальную точку разреза № 1 (рис. 3). Разрежьте катушку, ударяя по зубилу молотком до упора, который должен полностью проходить через толщину катушки.Обрежьте все оставшиеся пряди от первого разреза. Снимите зажим. Поверните трансформатор на 180 градусов и зажмите (вырез №2 теперь должен быть вверху). Повторяйте пропилы на отрезке №2, пока эта часть катушки не освободится. Снимите секцию (рис. 3). Если вы разрежете первичную обмотку, возьмите другой трансформатор, это уже история. Пристегните ремни, теперь самое интересное начинается.

Как видно из рис. 4 и рис. 5, оставшиеся вторичные катушки должны быть полностью удалены, включая трехвитковую обмотку накала.Я решил эту проблему, найдя стальной стержень, который можно было бы вбивать в пазы сердечника без заклинивания и который имел бы достаточно площади на лицевой поверхности, чтобы вытолкнуть катушки одним куском, а не тысячами прядей. Удачи!

Модификация трансформатора: Фаза 2

Если вам понравилась фаза 1, держите ремень пристегнутым, вам понравится фаза 2. Здесь вы можете перемотать вторичные катушки, чтобы они работали так, как вы хотите. . Шаги, которые я описываю на этом этапе, являются теорией, основанной на исследованиях и выводах моих собственных экспериментов.Я связываю поток электронов с потоком воды, потому что они обладают одинаковыми характеристиками. Все, что вы делаете для обеспечения беспрепятственного протекания тока, обеспечит вам максимальную производительность от этих трансформаторов. Имея это в виду, давайте продолжим.
Вам необходимо как можно лучше определить направление намотки первичных обмоток. Поверните трансформаторы так, чтобы разъемы на первичных обмотках были обращены к вам. Один будет входить в ядро ​​(для ясности назовем это входом), а другой выходить (выходить).Вторичные обмотки обоих трансформаторов будут намотаны относительно их первичной обмотки. Это попытка синхронизировать трансформаторы друг с другом.

Если вы обнаружите, что первичная обмотка вращается по часовой стрелке, просто выполните процедуру в обратном порядке, как показано на рис. 7.

Первые три ряда должны идти плавно. Четвертый может вырвать из вас некоторые избранные слова. Я использовал отвертку с обмотанной лентой лопаткой, чтобы поддеть зазоры между проводом и сердечником.Ваша цель — 20 витков многожильного медного провода # 10 AWG, изолированного, длиной 25 футов для каждого трансформатора. Я сделал 18 оборотов, и мой сварочный аппарат работает нормально. Еще раз удачи!

К тому времени, как вы закончите перематывать вторичную обмотку, вы по-новому оцените искусство перемотчиков. Ваша работа может быть некрасивой на данном этапе, но, держу пари, они бегают как «ошпаренные собаки».

Шаг 4: Технические характеристики и испытания

Подключите трансформаторы мягким проводом в соответствии с этой простой схемой.После того, как аппарат для дуговой сварки заработает правильно, вы можете подключить это устройство.

Пока не подавайте питание на схему. Найдите концы меток на обмотке нити накала и колпачок, так как ток может вылиться до 13 ампер. Не включайте себя в эту схему; Взрыв в вашем сердце может убить вас. Подумайте о безопасности , прежде чем нажимать переключатель . Прикрепите выходные провода к непроводящему неподвижному объекту на расстоянии не менее 4 дюймов друг от друга.

Это очень хороший пример «не рисковать».Этот сварочный аппарат был построен Джоном Келли, который все заблокировал и оставил бизнес для тестирования. Спасибо, Джон, за фотографии.

Если вы соблюдали порядок сборки, все, что нужно сделать здесь, это проверить выходное напряжение. Установив вольтметр на 50 В переменного тока, включите сварочный аппарат, снимите показания напряжения и выключите сварочный аппарат. Если ваши фары еще горят, вы прошли первое испытание; без шорт. Если результат чтения не соответствует спецификациям, а читается прибл. половина, обратный провод вторичных обмоток.Если вы попали в точку, мои поздравления, друг, теперь у вас есть сварочный аппарат. Проведите жесткое соединение вашего устройства. Никакой инструкции по размещению агрегата здесь нет, это вопрос выбора, вкуса и индивидуальности. Я использовал корпус от старого радиопередатчика, который нашел на свалке. Корпус микроволн можно вырезать и подогнать под эту микросварку. Возможности безграничны.

Сварка с помощью дуговой сварки на 70 А:

Этот сварочный аппарат легко сжигает электрод 6013 размером 1/16 дюйма.Электрод 6013 диаметром 3/32 дюйма горит слегка холодным, потому что я не сделал полных 20 витков каждый. Так что стремитесь достичь цели 20/20. Я накладываю горячий сияющий валик с помощью электрода 6013 размером 1/16 дюйма и, если мне нужен наплавленный шов, я использую электрод с двумя наконечниками с электродом 6013 3/32 дюйма. Чтобы получить более подробное руководство по сварке с помощью вашего нового сварщика, ознакомьтесь с некоторыми из замечательных книг по сварке, которые доступны.

Мощность:

Имейте в виду, что, хотя этот аппарат для дуговой сварки использует источник переменного тока 110 В, этот сварочный аппарат вырабатывает несколько больших ампер.Прерывателя на 20 ампер может быть недостаточно для постоянного использования. Лучше был бы выключатель на 30 ампер. Кажется, я могу сваривать вечно с помощью электрода 6013 1/16 дюйма, но электрод 3/32 дюйма вызывает срабатывания, когда я свариваю слишком долго. Я надеюсь, что это руководство помогло вам создать микросварщик, который справится с вашими сварочными работами. Я хотел бы услышать о ваших успехах. Если я что-то упустил или не прояснил, я тоже хотел бы услышать об этом. Если я могу помочь вам на любом этапе пути, пожалуйста, напишите мне по электронной почте.

Связанные

Как проверить сварочный трансформатор за 10 шагов

Проблемы с производительностью сварщика часто связаны с сварочным трансформатором. Вы можете выяснить, является ли трансформатор источником проблемы, выполнив быструю серию тестов на трансформаторе. P Вам не нужно будет платить кому-либо за диагностику проблем со сварщиком.

Как проверить сварочный трансформатор? Есть 10 шагов для проверки сварочного трансформатора.Вот они:

1. Выполните визуальный осмотр
2. Определите схему подключения
3. Получите мультиметр
4. Убедитесь, что питание отключено
5. Дважды проверьте питание
6. Проверьте входное напряжение
7. Проверка выходного напряжения
8. Проверка целостности первичных обмоток
9. Проверка целостности вторичных обмоток
10. Устранение проблем с производительностью сварочного аппарата

Вы сможете быстро выполнить эти 10 шагов для тестирования сварщик трансформатор с легкостью, как только вы поймете, как выполнить каждый шаг.Ниже вы найдете подробные инструкции по устранению проблем со сварочными трансформаторами.

1. Выполните визуальный осмотр трансформатора

Начните с получения руководства по эксплуатации сварщика. Информация в этом документе может быть довольно исчерпывающей в деталях, в чем вы можете убедиться, если посмотрите руководство пользователя для одной конкретной модели сварочного аппарата MIG, произведенного Hobart.

Глубоко в руководстве пользователя находится схема в разрезе частей, показывающая многочисленные части, включенные в сборку машины. Это поможет вам найти трансформатор для визуального осмотра. Он также покажет вам, где должны быть расположены различные части сварочного аппарата на случай, если вам придется снять другие части для доступа к трансформатору.

Я настоятельно рекомендую делать хорошие снимки, когда вы разбираете сварочный аппарат для доступа к трансформатору. Это поможет вам снова собрать сварщика. Фотографии также являются отличным способом показать что-либо необычное производителю или мастеру по ремонту, не показывая им сварщика.

Как только вы получите доступ к трансформатору, обратите внимание на следующие признаки того, что может быть проблема с вашим трансформатором:

• Признаки перегрева: деформации или плавление внешней части трансформатора или деталей вокруг него
  • Не беспокойтесь о тестировании трансформатора, если есть явные признаки перегрева
• Ослабленные соединения: ослабленные соединения могут быть заставляя ваш трансформатор пойти наперекосяк.
• Вздутие: трансформатор необходимо заменить, если кажется, что какая-либо его часть выпирает, это еще один признак повреждения от перегрева

2. Рисунок схемы подключения

Для тестирования трансформатора в сварочном аппарате необходимо понимать, как трансформатор был собран. Схема подключения должна быть указана в инструкции по эксплуатации. Руководства по эксплуатации большинства сварщиков содержат сложные электрические схемы.

В основном трансформаторы, используемые при сварке, соответствуют этой проектной схеме:

• Отводы первичной обмотки и отводы вторичной обмотки расположены во вторичных обмотках
  • Вторичная обмотка подключена к розетке или переключателю тока
  • Одна сторона вторичной обмотки подключена к сварочному стержню, а другая — к сварные детали
• Первичный и вторичный отводы служат для снижения напряжения в системе
• Отводы (не входят в комплект всех сварочных аппаратов)
  • Они позволяют сварщику регулировать напряжение путем поворот крана

Когда у вас есть общее представление о схеме подключения сварочного трансформатора, вы можете приступить к выполнению тестов, чтобы определить, как трансформатор работает, и все это при использовании недорогого оборудования.

3. Приобретите мультиметр

Первым шагом к проверке сварочного трансформатора является приобретение мультиметра, такого как цифровой мультиметр Etekcity. Доступный по цене мультиметр, например, производства Etekcity, предоставит вам возможности:

• Измерение переменного / постоянного напряжения от источника постоянного тока
• Сопротивление
• Диод
• Непрерывность

Мультиметр, указанный выше, может использоваться только для измерения постоянного тока.Если вам нужно измерить эти параметры в системе с переменным током, вам понадобится мультиметр, такой как цифровой мультиметр Etekcity для переменного тока.

Цифровой клещевой мультиметр Meterek — более универсальный вариант. Он может точно измерять как переменное, так и постоянное напряжение и ток. Он также включает специальный режим для проверки целостности, среди других функций режима.

Проверка целостности цепи является важным шагом в процедуре проверки сварочных трансформаторов, о чем будет сказано ниже в этой статье.

Ссылки по теме: В чем разница между сваркой на переменном и постоянном токе >> Сравнение переменного и постоянного тока

4. Убедитесь, что питание отключено

Перед тем, как подключить мультиметр или провести какое-либо тестирование, убедитесь, что система отключена от всех источников питания. Для таких машин, как сварочные аппараты, требуются понижающие трансформаторы, поскольку они требуют, чтобы более высокое напряжение, поступающее в систему, преобразовывалось в более низкое напряжение.

Именно по этой причине те, кто пытается сделать свои собственные рудиментарные аппараты для дуговой сварки в домашних условиях, будут тянуть трансформаторы из микроволн для своих сварщиков.Трансформаторы представляют собой важные стандарты безопасности. Работа в системе, которая не была полностью отключена от источника питания, сопряжена с высоким риском поражения электрическим током.

По этой причине перед испытанием необходимо снять трансформатор и удалить воздух из конденсаторов. Термин «обескровливание конденсаторов». просто относится к процессу утечки энергии из конденсаторов.

Пока трансформатор имеет резисторы стока, этот процесс не требует дополнительных вмешательств перед переходом к следующему этапу.

Связанная статья: Средства индивидуальной защиты сварщиков — СИЗ | Список и требования

Однако, если трансформатор не имеет резисторов стока, , тогда вам может потребоваться короткое замыкание конденсаторов. Скорее всего, трансформатор в вашем сварочном аппарате, вероятно, имеет резисторы стока, а это означает, что вы можете позволить резисторам самостоятельно отводить мощность от конденсаторов.

5. Двойная проверка, чтобы убедиться, что трансформатор обесточен

Рекомендуется дважды проверить отсутствие питания на трансформаторе с помощью мультиметра. Начните с проверки того, что мультиметр или омметр установлен на минимальное значение по шкале напряжения. Это можно сделать, перемещая ручку, расположенную в центре мультиметра.

Если вы не знаете, что делать, рекомендуем прочитать инструкцию по эксплуатации мультиметра или посмотреть это полезное видео.

Как использовать мультиметр для начинающих — Как измерить напряжение, сопротивление, целостность цепи и ток >> Посмотрите видео ниже

Затем соедините 2 провода мультиметра вместе, чтобы убедиться, что вы получите показание 0. Если на экране дисплея мультиметра отображается любое значение, кроме 0, отрегулируйте центральную ручку в секции напряжения до тех пор, пока на экране дисплея не появится 0.

6. Проверьте входное напряжение в трансформаторе

Первое испытание, которое вы захотите выполнить, — это проверить входное напряжение трансформатора. Сварочные трансформаторы имеют первичную и вторичную обмотки, как описано в книге Принципы и применения сварки .

Понижающий трансформатор, используемый при сварке, имеет больше витков проволоки в первичной обмотке, чем во вторичной обмотке.

Это позволяет сварщику получать ток высокого напряжения с малой силой тока и преобразовывать его в ток низкого напряжения с большой силой тока для сварочных целей.

Входная и выходная стороны трансформатора должны иметь маркировку на внешней стороне трансформатора. Если это не так, то вам нужно будет проверить электрическую схему, включенную в руководство пользователя сварщика.

Затем возьмите мультиметр и убедитесь, что он настроен на испытательное напряжение. Поместите по одному выводу мультиметра с каждой стороны клеммы входного напряжения и запишите напряжение, как показано на экране дисплея.

Убедитесь, что вы повторяете этот тест несколько раз, чтобы получить точные результаты. Странные показания могут быть результатом неправильного использования мультиметра.

После того, как вы определили, что у вас есть точные показания и согласованные результаты, вы можете сравнить показания напряжения с указанным входным напряжением, указанным в разделе технических характеристик руководства пользователя.

Если входное напряжение не соответствует указанному входному напряжению, перейдите к проверке источника напряжения перед поиском неисправности трансформатора.

7. Проверьте выходное напряжение

Вы также можете проверить выходное напряжение трансформатора. Клеммы, на которых подается выходное напряжение, должны быть маркированы на трансформаторе.

Если вы не можете определить, какая клемма передает выходное напряжение, посмотрите схему подключения в руководстве пользователя сварочного аппарата.

По крайней мере, выходное напряжение должно быть меньше входного напряжения понижающего трансформатора — типа трансформатора, обычно используемого при сварке. Если выходное напряжение больше или равно входному напряжению в понижающем трансформаторе, то проблема может быть во вторичной катушке.

Чтобы измерить выходное напряжение сварочного трансформатора, убедитесь, что центральная ручка мультиметра установлена ​​на измерение напряжения. Поместите по одному проводу на каждый конец выходной клеммы.Проверьте напряжение несколько раз, чтобы убедиться, что показания точны и согласованы.

Показания выходного напряжения должны быть, по крайней мере, в разумном диапазоне значений, перечисленных в разделе спецификаций руководства пользователя для вашего сварочного аппарата.

Более дешевые мультиметры не обязательно являются самыми точными, но они вполне подходят для этих целей и обязательно сообщат вам, попадает ли ваше тестируемое значение в ожидаемый диапазон.

Если вы получили неожиданное значение, вам потребуется устранить проблемы со сварочным трансформатором. Если входное напряжение в порядке, но выходное напряжение слишком низкое или высокое, тогда, вероятно, проблема с вторичными обмотками, как упоминалось ранее.

Это может быть или не быть ремонт, который вы можете сделать самостоятельно. Вы можете подумать о поиске электрика или компании по ремонту сварочных аппаратов, которые могут отремонтировать вторичную обмотку по цене ниже, чем стоимость полной замены трансформатора.

Прежде чем вы продолжите чтение, вот статья, которую мы написали: Если ваш сварщик продолжает отключать выключатель, прочтите это руководство.

8. Выполните проверку целостности первичных обмоток.

Начните с перемещения ручки мультиметра, чтобы определить сопротивление. Для начала измерения сопротивления необходимо переместить ручку в секцию омметра мультиметра.

Для начала соедините вместе отдельные выводы мультиметра. Мультиметр должен показать целостность.

Непрерывность обычно отображается на мультиметре непрерывным звуковым сигналом. Многие мультиметры не имеют специального режима непрерывности , как этот универсальный мультиметр .

К счастью, вы все еще можете измерить непрерывность мультиметрами без специального режима проверки целостности цепи. В таких системах значение сопротивления должно быть близко к нулю.

Снимите проводку со стороны входа трансформатора. Затем коснитесь положительным и отрицательным выводами мультиметра к противоположным входным клеммам.

Значение сопротивления должно быть близко к 0 , что указывает на целостность цепи. Если это не так, обязательно проверьте проводку несколько раз, чтобы убедиться, что проблема заключается в ложных показаниях мультиметра.

Если вы по-прежнему получаете показание сопротивления, которое выходит за пределы ожидаемого диапазона значений, то, вероятно, у вас неисправный трансформатор.

Эта проблема, вероятно, означает, что трансформатор необходимо полностью заменить.По всей видимости, не существует ремонта, который может исправить сварочный трансформатор, который просто не работает.

Как работают сварочные трансформаторы. Разборка и объяснение >> Посмотрите видео ниже

9. Выполните проверку целостности вторичных обмоток

Вам также потребуется выполнить проверку целостности вторичных обмоток трансформатора. Отсоедините выходные провода от трансформатора.Убедитесь, что мультиметр настроен на считывание сопротивления.

Для большей точности сначала соедините 2 вывода мультиметра вместе, считывая сопротивление, чтобы мультиметр мог проверить целостность цепи. Мультиметр подаст звуковой сигнал и / или отобразит значение сопротивления, близкое к 0.

Затем подключите каждый провод к каждой выходной клемме. Мультиметр должен показать целостность.

Если мультиметр не показывает целостность цепи, то вам следует проверить вторичную цепь на предмет замыкания на массу, , которое часто вызывается оголенным проводом.В этом случае необходимо будет полностью заменить трансформатор.

10. Устранение неисправностей, вызванных трансформатором

Проблемы с производительностью сварочного аппарата часто связаны с трансформатором. Операторы часто инстинктивно не думают, что это может быть причиной того, что их сварщик не работает должным образом.

В руководстве пользователя этого трансформатора для дуговой сварки указывается , что обрыв трансформаторной цепи является одной из потенциальных причин, по которой сварщик не сможет выполнять сварку вообще. Вы также можете заметить, что сварочный аппарат работает нормально, когда вы его впервые запускаете, но вскоре перестает работать.

Если ваш сварочный аппарат получает постоянный ток, то такая нестабильная работа сварочного аппарата может быть результатом плохих внутренних соединений.

Часть процедуры поиска и устранения неисправностей должна включать в себя выполнение серии тестов трансформатора, чтобы убедиться, что неисправный трансформатор не является причиной проблем с производительностью.

Почему все еще используют сварочные аппараты на базе трансформатора?

Большой спор в области сварочных ям между инверторными сварщиками и трансформаторными сварщиками.На протяжении большей части истории промышленности трансформаторные сварочные аппараты были нормой. Однако в конце 1980-х инженеры-программисты начали проектировать сварочные аппараты на основе инверторов.

Инверторные сварочные аппараты используют кремниевую технологию. Это компьютеризированные сварочные аппараты, которые могут легко регулировать ток, не прибегая к громоздким трансформаторам и выпрямителям, характерным для традиционных сварочных аппаратов.

Связанное чтение: Каковы преимущества инверторного сварочного аппарата?

Сварщики трансформаторов по-прежнему сохраняют свои достоинства. Во-первых, их намного проще ремонтировать. Подумайте о том, насколько легче отремонтировать старый автомобиль, чем ремонтировать современные автомобили с более сложными компьютерными системами.

По этой причине многим операторам удобнее работать с трансформаторными сварочными аппаратами.

Сварщики трансформаторов тоже работают намного дольше. Это означает, что на усовершенствование сварочных аппаратов трансформаторов было потрачено больше времени, чем на сварочные аппараты инверторного типа.Честно говоря, в последние годы инверторы немного догнали.

Инверторные сварочные аппараты по-прежнему дороже трансформаторных сварочных аппаратов , хотя средняя стоимость инверторов с годами снизилась. Если в домашнем магазине вы в основном свариваете стальную пресс-форму, то вы обнаружите, что трансформатор по-прежнему будет вполне соответствовать вашим требованиям.

Если принять во внимание цену, сварщики трансформаторов — лучший вариант для сварщиков своими руками.

Инверторы

также обходятся дороже в ремонте после истечения срока гарантии, говорится в этой статье, появившейся в The Fabricator . Инверторы — это дорогостоящее оборудование для ремонта, особенно если вы постоянно сталкиваетесь с проблемами в компьютерной системе.

Трансформаторы

дешевле ремонтировать или заменять, потому что вы можете использовать запасные части из металлолома.

Сколько Ом должен показывать трансформатор?

Показания омметра не должны существенно отличаться между результатом теста и сопротивлением, указанным в таблице данных трансформатора.

Сопротивление переменного тока поддерживается проводами, намотанными вокруг его сердечника. Вы измеряете это, касаясь омметром красных и черных контактов на противоположных концах проводки трансформатора.

Если есть существенная разница в технических характеристиках вашего трансформатора, вам следует немедленно подумать о замене трансформатора.

Любое показание бесконечного сопротивления или OL может быть измерено как неисправность трансформатора и подлежит замене.

Какая сторона трансформатора имеет более высокое сопротивление?

Какая сторона трансформатора имеет большее сопротивление? Входная сторона трансформатора (или первичная обмотка) обычно имеет более высокое значение, потому что основная электрическая мощность подключается в этой точке.На выходной (или вторичной) стороне электрический ток подается на нагрузку.

Напряжение на первичной обмотке понижающего трансформатора всегда больше, чем на вторичной обмотке, поэтому она имеет более высокое сопротивление, чем вторичная проводка.

Таким образом, сторона с большим сопротивлением должна быть первичной стороной. Другой способ найти свой первоисточник:

• Используйте мультиметр в непрерывном режиме, , и вы можете проверить первичный, а затем вторичный провода, чтобы увидеть более высокое значение мультиметра.
• Если ваш трансформатор является трансформатором с центральным ответвлением , вы обнаружите, что первичная обмотка обычно имеет два провода, а вторичная — три провода.
• Если ваш трансформатор промаркирован, первичное напряжение отображается как в верхней части трансформатора, а меньшее вторичное напряжение отображается в нижней части дисплея.

Как размагнитить сердечник трансформатора?

Как размагнитить сердечник трансформатора? Для размагничивания обмотки трансформатора необходимо подать постоянный ток и уменьшить его величину, так как полярность направленного тока меняется несколько раз.

Размагничивание имеет решающее значение для трансформатора, поскольку сердечник может иметь остаточный магнетизм после отключения от источника питания или остаточный магнетизм в результате измерения сопротивления обмотки.

Если ваш трансформатор не размагничен должным образом, это может вызвать высокие пусковые токи при повторном включении сердечника. Этот остаточный магнетизм может вызвать повреждение катушек или снизить давление зажима.

Эти механические удары, вызванные перегрузкой по току, могут привести к ослаблению обмотки и механическому повреждению.

Сварщики с инвертором лучше, чем сварщики трансформатора?

Обе машины имеют свои преимущества и недостатки в зависимости от таких факторов, как занимаемое пространство, эффективность и долговечность.

Инверторы

обычно используют меньше ампер для достижения того же напряжения, что и трансформаторы, поэтому они более эффективны и создают более стабильную дугу. Трансформаторы имеют более высокие рабочие циклы и могут выдерживать более тяжелые операции, чем инверторы.

Они также имеют более длительный послужной список по долговечности, поскольку технология существует значительно дольше.

Инверторы

занимают меньше места, чем трансформатор, поэтому они подходят сварщикам, которые работают в ограниченном пространстве. Инверторы имеют больше рабочих частей, поэтому ремонт не так прост, как трансформатор более простой конструкции.

Первоначальная стоимость инвертора выше, чем у трансформатора, но при их сравнительно низком потреблении электроэнергии (около 10%) ваш инвертор экономит деньги с течением времени.

Инверторы

обладают большей универсальностью с точки зрения материалов, чем трансформаторы с возможностью программирования GMAW и GTAW.

Однако, если ваши потребности просты и вы ориентируетесь на низкоуглеродистую сталь, трансформатор — это все, что вам нужно для прочной и надежной машины, которая прослужит вам долгое время.

Какой трансформатор используется при дуговой сварке?

Какой трансформатор используется при дуговой сварке? Чаще всего дугосварщики выбирают преобразователи на базе IGBT или MOSFET, рассчитанные на питание от сети постоянного или синтезированного переменного тока, такие как Dekopro Arc Welder.

Несмотря на то, что для дуговой сварки доступно пять источников питания, большинство современных сварщиков не выбирают трансформаторы частоты сети.

Хотя простые системы с отводом первичного контура могут быть достаточно надежными для сварки MIG, колебания подачи могут быть проблематичными. Тиристорные регуляторы позволяют плавно регулировать мощность и могут использоваться для большинства сварочных целей.

Ссылки по теме: Что такое дуговая сварка?

Инверторные источники питания

обладают наибольшими преимуществами с точки зрения эффективности и производительности.

Они преобразуют сетевой переменный ток (50 Гц) в высокочастотный переменный ток перед выпрямлением в постоянный ток, пригодный для сварки.

Рекомендуемая литература:

Как можно сваривать с генератором?

Что такое многофункциональный сварочный аппарат и когда его использовать?

Руководство покупателя портативного сварочного аппарата

: 5 вещей, на которые следует обратить внимание

.
