Сварочные электроды

Электроды изготавливаются из электропроводного материала и предназначены для подвода электрического тока к месту сварки. Виды электродов:

• металлические – стальные, чугунные, медные, латунные, вольфрамовые, бронзовые и др.;
• неметаллические (неплавящиеся) – угольные и графитовые электроды.
  • плавящиеся металлические электроды – покрытые и комбинированные электроды, сварочные пластины и ленты сплошного сечения;
  • неплавящиеся металлические электроды – электродные стержни из вольфрама, электроды для контактной сварки;

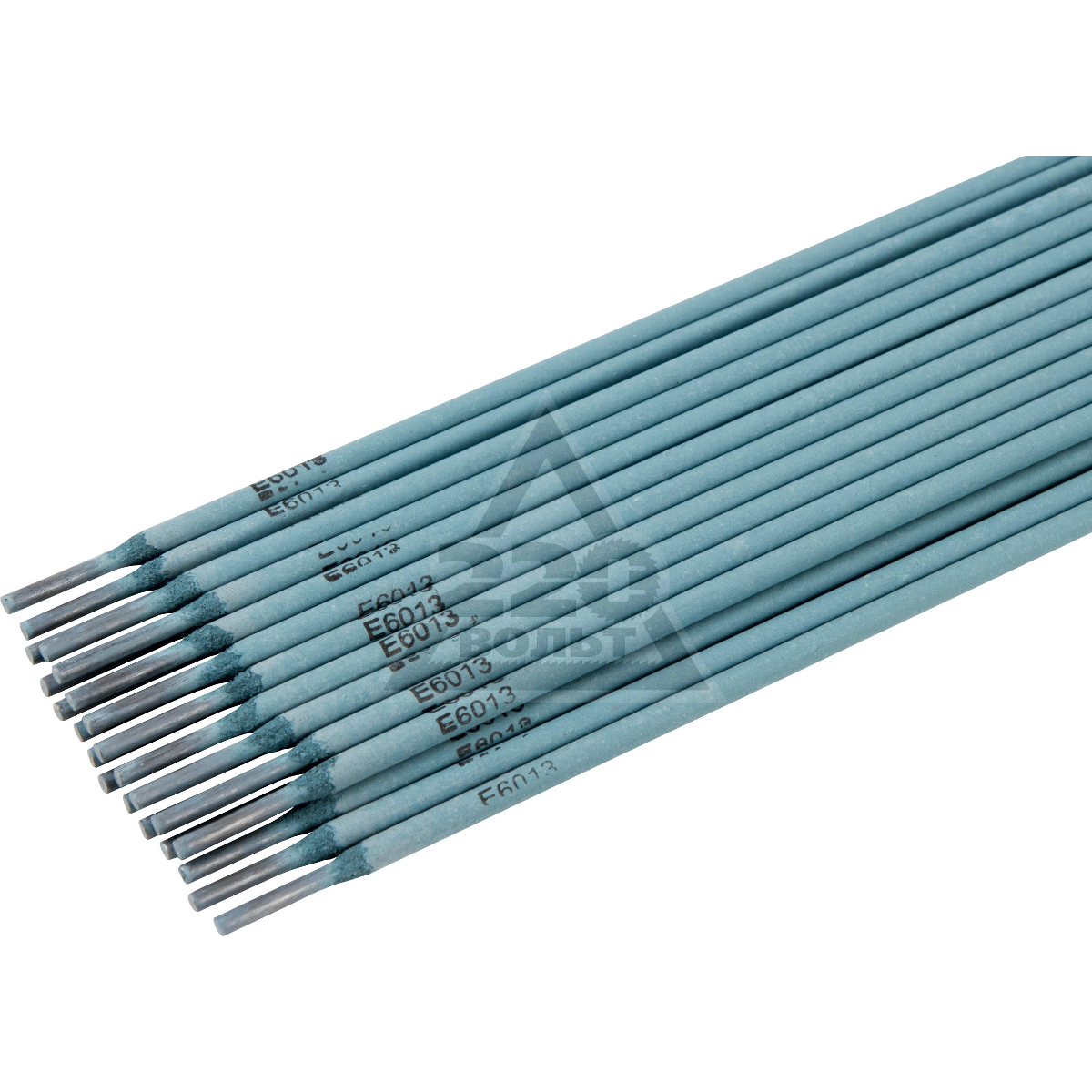

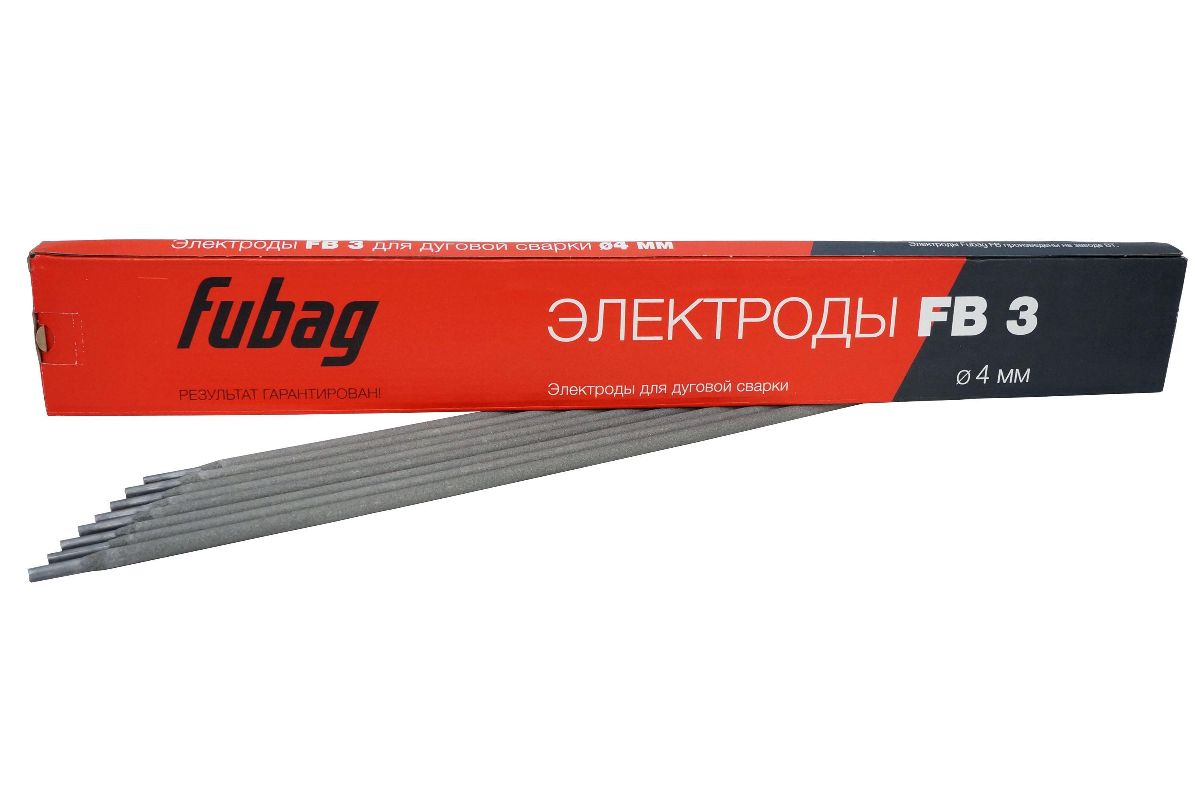

Покрытые электроды для ручной дуговой сварки

Покрытые электроды для ручной сварки представляют собой стержни длиной, как правило, от 250 до 700 мм, изготовленные из сварочной проволоки с нанесенным на нее слоем покрытия. Один из концов электрода длиной 20–30 мм не имеет покрытия для его крепления в электрододержателе.







Длина электрода зависит от его диаметра и химического состава стержня. Например, стержни малого диаметра, состоящие из высоколегированных сталей, делаются более короткими, чтобы уменьшить электрическое сопротивление (и нагрев) при сварке, а стержни малого диаметра из низкоуглеродистых сталей обладают высокой электропроводностью и, следовательно, могут быть длинными.



Сварочные электроды должны обеспечивать:

• устойчивое горение дуги, равномерное плавление металла и стабильный перенос его в сварочную ванну;
• достаточную защиту расплавленного электродного металла и металла сварочной ванны от воздуха;
• получение металла шва требуемого химического состава и механических свойств;
• хорошее формирование шва, минимальные потери на угар и разбрызгивание;
• возможно высокую производительность процесса сварки;
• хорошую отделимость и легкую удаляемость шлака с поверхности шва;
• достаточную стойкость покрытий против механических повреждений (осыпание, откалывание при относительно легких ударах, в процессе нагрева электрода при сварке и др. ) и недопустимость резкого ухудшения свойств в процессе хранения;
• минимальную токсичность газов, выделяющихся при сварке, соблюдение санитарно-гигиенических норм.

Данные требования обеспечиваются благодаря подбору компонентов покрытия электрода. Вещества, из которых состоит покрытие, можно разделить на следующие группы.

Газообразующие компоненты

 обеспечивают газовую защиту зоны сварки от воздуха. При нагревании они разлагаются с выделением газов, вытесняющих воздух. В качестве газообразующих компонентов обычно выступают вводимые в покрытие минералы (мрамор, магнезит) или органические вещества (мука, крахмал, декстрин).

Шлакообразующие компоненты обеспечивают шлаковую защиту расплавленного и кристаллизующегося металла от воздуха. При расплавлении они образуют шлак, который всплывает на поверхность сварочной ванны. Шлаком также покрыты капли электродного металла. Шлакообразующие компоненты (кислые окислы SiO₂, TiO₂, Al₂O₃; основные окислы CaO, MnO, MgO; галогены CaF₂) содержатся в мраморе, граните, гематите, кварцевом песке, рудах, ильменитовом и рутиловом концентрате.

Раскисляющие компоненты позволяют восстановить часть металла, находящегося в сварочной ванне в виде оксидов. К ним относятся железосодержащие соединения – ферромарганец, ферротитан и ферросилиций.

Стабилизирующие компоненты обеспечивают стабильное горение дуги за счет присутствия в них элементов с низким потенциалом ионизации – натрия, калия, кальция и др. Последние содержатся в мраморе, меле, полевом шпате, кальцинированной соде, поташе и других веществах.

Легирующие компоненты придают металлу шва дополнительные свойства, например, повышенную прочность, коррозионную стойкость и др. Добавляются в покрытие в виде железосодержащих сплавов – феррохрома, ферротитана, феррованадия. Основным способом легирования металла шва является легирование через стержень электрода, дополнительным – через покрытие.

Связующие компоненты связывают порошковые материалы покрытия в однородную массу.

Чаще всего в качестве связующих используется натриевое (Na₂Si0₂) или калиевое (K₂Si0₂) жидкое стекло. После высыхания оно цементирует покрытие. Для улучшения формовочных свойств покрытия в его состав вводятся пластификаторы – бентонит, каолин, декстрин, слюда.

Добавление в покрытие железного порошка (до 60% от массы покрытия) позволяет повысить производительность сварки.

Некоторые материалы покрытия выполняют несколько функций. Например, мрамор является газообразующим, шлакообразующим и стабилизирующим минералом.

Покрытия сварочных электродов

Электродные покрытия могут создаваться по-разному. В одних возможно преобладание газообразующих компонентов, в других – шлакообразующих. В качестве газообразующих компонентов могут применяться минералы или органические соединения. Выведение из металла шва водорода может осуществляться с помощью фтора или кислорода. В различной степени может выполняться очистка металла шва от нежелательных включений, в том числе от фосфора и серы.

В зависимости от используемого подхода выделяют четыре базовых типа покрытия.

Кислое покрытие (обозначается по ГОСТ 9466-75 буквой «А») создается на основе материалов рудного происхождения. В качестве шлакообразующих компонентов используются оксиды, газообразующих – органические составляющие. При плавлении покрытия в расплавленном металле и в зоне горения дуги выделяется большое количество кислорода. Поэтому в покрытие добавляют много раскислителей – марганца и кремния.

Преимущества кислого покрытия электродов:

• низкая склонность к образованию пор при удлинении дуги и при сварке металла с окалиной и ржавыми кромками;
• высокая производительность сварки за счет выделения теплоты при окислительных реакциях;
• стабильное горение дуги при сварке на постоянном и переменном токе.

К недостаткам этого покрытия относятся пониженные пластичность и ударная вязкость металла шва, что связано с невозможностью легирования шва из-за окисления легирующих добавок. Ввиду отсутствия в покрытии кальция в металле шва присутствуют сера и фосфор, повышающие вероятность образования кристаллизационных трещин. Одним из главных недостатков данного покрытия является выделение большого количества вредных примесей вследствие повышенного содержания в аэрозолях соединений марганца и кремния. Поэтому сварочные электроды с кислым покрытием используются в последнее время редко.

Область применения электродов с кислым покрытием – сварка неответственных конструкций из низкоуглеродистых сталей.

Основное покрытие (обозначается по ГОСТ 9466-75 буквой

«Б») создается на основе фтористых соединений (плавиковый шпат CaF₂), а также карбонатов кальция и магния (мрамор CaCO₃, магнезит MgCO₃ и доломит CaMg(CO₃)₂). Газовая защита осуществляется за счет углекислого газа, который выделяется при разложении карбонатов:

 CaCO₃ → CaO + CO₂

С помощью кальция металл шва хорошо очищается от серы и фосфора. Фтор вводится в ограниченных количествах (чтобы сохранить стабильность горения дуги) и связывает водород и пары воды в термические стойкие соединения:

CaF₂ + H₂O → CaO + 2HF
2CaF₂ + 3SiO₂ → 2CaSiO₃ + SiF₄
SiF₄ + 3H → SiF + 3HF

Из-за низкого содержания водорода в металле шва сварочные электроды с основным покрытием также называют «низководородными».

Преимущества основного покрытия электродов:

• низкая вероятность образования кристаллизационных трещин, высокая пластичность и ударная вязкость металла шва, обусловленные малым содержанием в наплавленном металле кислорода и водорода, а также его хорошим рафинированием;
• высокая стойкость против хладноломкости – появлению или возрастанию хрупкости с понижением температуры;
• широкие возможности легирования ввиду низкой окислительной способности покрытий;
• меньшая токсичность по сравнению с кислыми покрытиями;
• повышенный коэффициент наплавки при введении железного порошка.

Недостатки основного покрытия:

• склонность к образованию пор при увеличении длины дуги, повышении влажности покрытия, наличии ржавчины и окалины на свариваемых кромках, что требует более высокой квалификации сварщика, а также необходимости в предварительной очистке кромок и прокалке электродов перед сваркой;
• более низкая устойчивость горения дуги из-за фтора, имеющего высокий потенциал ионизации, в связи с чем сварку электродами с основным покрытием обычно выполняют короткой дугой на постоянном токе обратной полярности.

Область применения электродов с основным покрытием:

• сварка ответственных конструкций из углеродистых сталей, работающих при знакопеременных нагрузках или отрицательных температурах до -70°C;
• сварка конструкционных, жаропрочных, коррозионно-стойких, окалиностойких, а также других специальных сталей и сплавов;
• сварка легированных сталей.

В связи с присутствием в аэрозолях фтористых соединений при сварке в закрытом помещении необходимо обеспечение качественной вентиляции воздуха, а сварщикам рекомендуется  работать со средствами индивидуальной защиты дыхательных органов или с подачей чистого воздуха в зону дыхания.





Рутиловое покрытие (обозначается по ГОСТ 9466-75 буквой «Р») создается на базе рутилового концентрата TiO₂, обеспечивающего шлаковую защиту, а также алюмосиликатов (полевой шпат, слюда, каолин) и карбонатов (мрамор, магнезит). Газовую защиту обеспечивают карбонаты и органические соединения (целлюлоза). В качестве легирующего компонента и раскислителя используется ферромарганец, в некоторые покрытия вводится железный порошок (обозначаются по ГОСТ 9466-75 буквами«РЖ»). С помощью кальция, присутствующего в карбонате CaCO₃, из металла шва удаляются сера и фосфор.

Преимущества сварочных электродов с рутиловым покрытием:

• более высокий коэффициент наплавки при введении железного порошка;
• низкая токсичность;
• по сравнению с электродами с основным покрытием – стабильность горения дуги при сварке на постоянном и переменном токе, более высокая стойкость против образования пор, лучшее формирование шва с плавным переходом к основному металлу, меньшая чувствительность к увеличению длины дуги, меньше коэффициент разбрызгивания металла, более удобная сварка в вертикальном и потолочном положениях (при отсутствии в них  железного порошка или его содержании менее 20%).

Недостатки электродов с рутиловым покрытием:

• пониженные пластичноcть и ударная вязкость металла шва из-за включений SiO₂;
• не используются для сварки конструкций, работающих при высоких температурах;
• по сравнению с электродами с основным покрытием – меньшее сопротивление наплавленного металла сероводородному растрескиванию, приводящего к разрушению сварных трубопроводов в месторождениях с сероводородными соединениями; ниже стойкость против кристаллизационных трещин; сильнее окисляют легирующие элементы и железо и поэтому не используются для сварки средне- и высоколегированных сталей; повышенное содержание фосфора в наплавленном металле и склонность к хладноломкости.

Область применения сварочных электродов с рутиловым покрытием:

• сварка и наплавка ответственных конструкций из низкоуглеродистых и некоторых типов низколегированных сталей, за исключением конструкций, работающих при высоких температурах;
• в ряде случаев для сварки среднеуглеродистых сталей, если в покрытии содержится большое количество железного порошка.

Целлюлозное покрытие (обозначается по ГОСТ 9466-75 буквой «Ц») создается на основе органических соединений (до 50%) – целлюлозы, муки, крахмала, обеспечивающих газовую защиту. Для шлаковой защиты в небольшом количестве применяются рутиловый концентрат, мрамор, карбонаты, алюмосиликаты и другие вещества. На сварном шве образуется тонкий слой шлака. Легирование наплавленного металла выполняется легирующими добавками стержня, а также за счет добавления в покрытие ферросплавов и металлических порошков. В качестве раскислителей используют ферросплавы марганца. Металл шва по химическому составу соответствует полуспокойной или спокойной стали.

Преимущества сварочных электродов с целлюлозным покрытием:

• качественный провар корня шва;
• возможность сварки в труднодоступных местах в связи с малой толщиной покрытия;
• сварка во всех пространственных положениях.

Недостатки целлюлозного покрытия:

• повышенное разбрызгивание (до 15%) из-за небольшого количества шлакообразующих компонентов и высокого поверхностного натяжения расплавленного металла;
• повышенное количество водорода в металле шва.

Область применения электродов с целлюлозным покрытием – сварка первого (труднодоступного) слоя неповоротных стыков трубопроводов.

Также используются и смешанные покрытия: кислорутиловое (обозначается по ГОСТ 9466-75 буквами «АР»), рутилово-основное (обозначается по ГОСТ 9466-75 буквами«РБ»), рутилово-целлюлозное (обозначается по ГОСТ 9466-75 буквами «РЦ»), а также прочие (обозначаются по ГОСТ 9466-75 буквой «П»).

Таблица. Обозначение покрытий сварочных электродов

Тип покрытия	Обозначение по ГОСТ 9466-75	Международное обозначение ISO	Старое обозначение по ГОСТ 9467-60
кислое	А	A	Р – руднокислое
основное	Б	B	Ф – фтористокальциевое
рутиловое	Р	R	Т – рутиловое (титановое)
целлюлозное	Ц	C	О – органическое
смешанные покрытия
кислорутиловое	АР	AR
рутилово-основное	РБ	RB
рутилово-целлюлозное	РЦ	RC
прочие (смешанные)	П	S
рутиловые с железным порошком	РЖ	RR

Тип сварочного электрода характеризует свойства металла шва. Для конструкционных сталей – это механические свойства (временное сопротивление разрыву, ударная вязкость, относительное удлинение, угол загиба), для легированных сталей со специальными свойствами (теплоустойчивые, жаропрочные, коррозионно-стойкие и др.) – химический состав (содержание углерода, кремния, хрома, марганца, никеля и других элементов). Обозначение типа электрода (регламентируется ГОСТ 9467-75 и ГОСТ 10052-75) содержит букву «Э», после которой ставится временное сопротивление на разрыв δ_В(кг/мм²). Например, «Э46А» означает, что металл, наплавленный этими электродами, имеет прочность 46 кг/мм² (460 МПа) и улучшенные пластические свойства. Для сварки легированных конструкционных сталей повышенной и высокой прочности тип электрода может быть Э70, Э85, Э100, Э125, Э150.

Примеры обозначений типа электрода для сварки сталей со специальными свойствами:

• «Э09Х2М» – в металле шва содержится примерно 0,09% углерода, 2% хрома, 1% молибдена;
• «Э10Х25Н13Г2Б» – в металле шва содержится примерно 0,1% углерода, 25% хрома, 13% никеля, 2% марганца, 1% ниобия.

Электроды покрытые

Электроды рекомендуют использовать при сварке, ремонте стальных конструкций из металла толщиной до 20 мм. Они позволяют выполнять сварку стыковых соединений с повышением зазором, а также при наличии на свариваемых кромках ржавчины, окалины и других поверхностных загрязнений.

Электроды АНО-36 отличаются легким начальным и повторным зажиганием, мягким и стабильныма горением дуги, обеспечивают малые потери металла от разбрызгивания, равномерное плавление покрытия, отличное формирование металла шва, легкую отделимость шлаковой корки. Электроды малочувствительны к качеству подготовки кромок, наличию ржавчины и других поверхностных т тзагрязнений. Электроды имеют герметическую трехслойную (полиэтилен-картон-полтэтилен) упаковку.

Транспортная тара – деревянные поддоны, обернутые стрейч-пленкой и затянутые полипроопиленовой лентой.

Электродное производство специализируется на изготовлении электродов для ручной дуговой сварки, используемых при сварке конструкций из углеродистых, низколегированных и высоколегированных сталей, а также для сварки чугуна и наплавки поверхностей с особыми свойствами.

Для изготовления электродов применяется проволока сварочная по ГОСТ 2246-70 следующих марок: Св-08, Св-08А, Св-08АА, Св-ЗОХ25Н16Г7, Св-01Х19Н9, Св-04Х19Н9 Св-07Х19Н10Б, Св-04х19Н11МЗ, Св-07Х25Н13, Св-06Х19Н10МЗТ. Технические требования к электродам приведены в таблице 1,2.

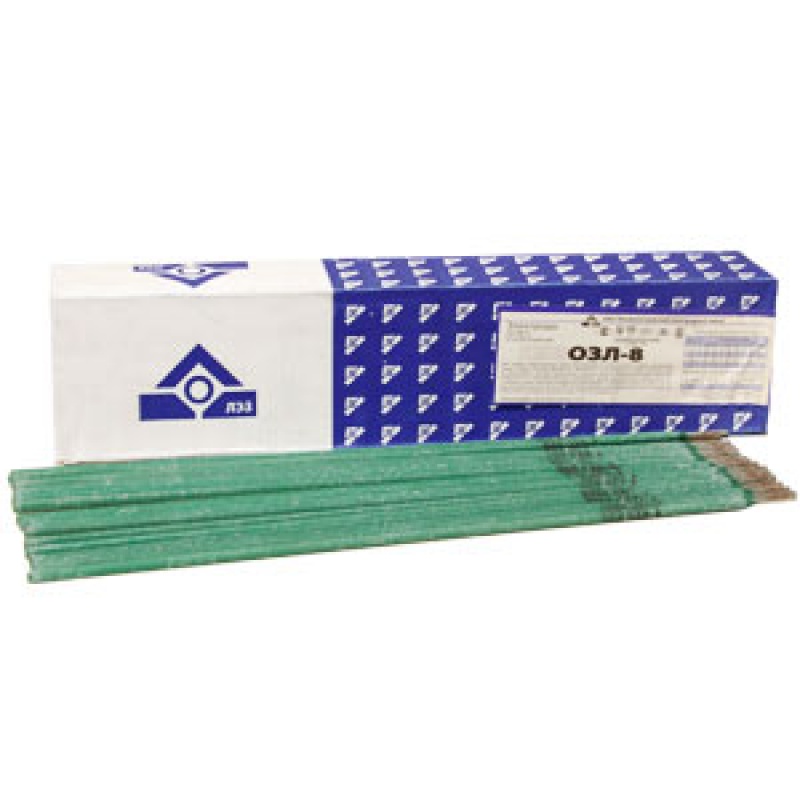

Упаковка электродов
