Как сделать привод для откатных ворот своими руками: устройство автоматики

Автоматика для калитки или ворот является полезным дополнением к их функциональности. Механизм состоит из роликовой системы, запускающейся в работу с помощью электропривода. Мощность привода зависит от массы полотна. Проем конструкции оснащают фотодатчиками для более эффективной работы. Хозяева участков и гаражей изготавливают и устанавливают привод для откатных ворот своими руками, чтобы сэкономить средства.

Содержание

1. Конструкция механизма ворот в общем виде
2. Устройство приводной системы
3. Выбор двигателя
4. Изготовление основных узлов самостоятельно
5. Основные рекомендации
6. Сборка привода с цепной передачей
7. Схема подключения автоматики привода для откатных ворот

Конструкция механизма ворот в общем виде

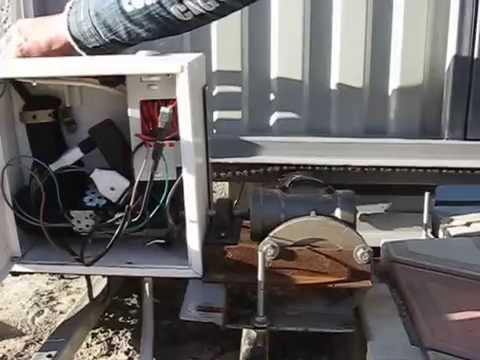

Самодельный привод для откатных ворот

Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.

Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах. Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.

Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.

Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.

Устройство приводной системы

Для тяжелых конструкций устанавливают мотор на 380 В

Привод для откатных ворот бывает гидравлическим или электромеханическим, но в обоих случаях в его строении есть электродвигатель. Моторчик сообщает движение гидравлике или механике. По мощности агрегата устройства делят на промышленные и бытовые. В частных хозяйствах используют электродвигатели 220 В с повторяющейся интенсивностью действия в диапазоне 30 — 50%. Такие параметры предохраняют обмотки мотора от перегрева.

Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.

Механизм открывания включает устройства:

• электрический двигатель со стартером;
• прибор, понижающий обороты;
• зубчатая пара колесо-шестерня;
• рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).

Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.

Функциональность повышают с помощью регулярной смазки подвижных деталей. Средство подбирают по условиям работы, вязкости состава, устойчивости к перемене температур и действию мороза. Чаще всего используются традиционные для нашей страны минеральные масла, их смеси с керосином, соляркой, водой, эмульсии или дорогие синтетические смазки.

Выбор двигателя

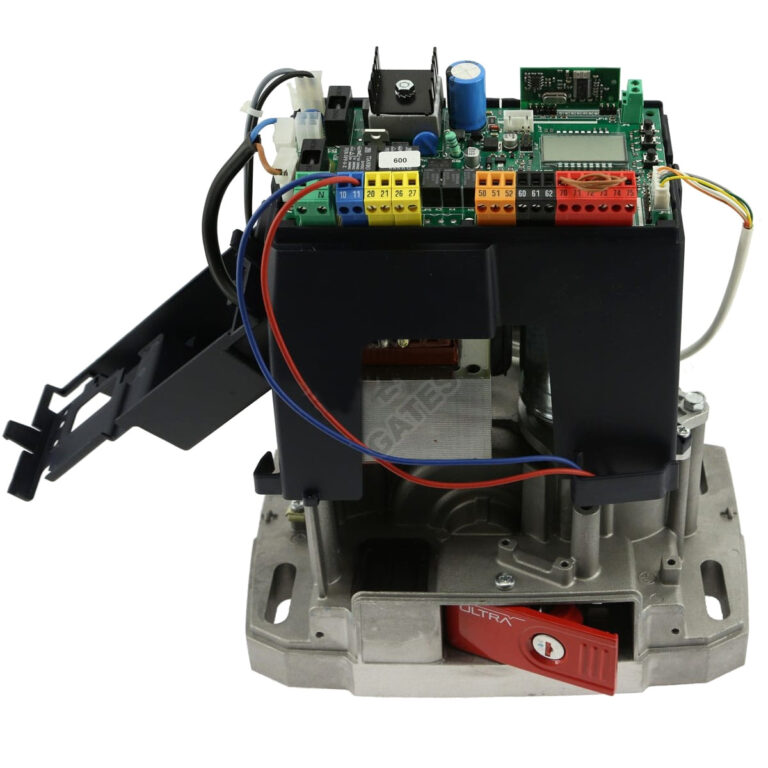

Мотор и дополнительные элементы автоматики для ворот

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

При выборе агрегата учитывают критерии:

• Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
• Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
• Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда. Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Играет роль качество автоматического приспособления. Лучше приобретать устройства европейских или российских производителей. Китайская автоматика также имеет качественные образцы, но есть риск нарваться на кустарных изготовителей.

Изготовление основных узлов самостоятельно

Актуаторы для привода делаются из подручных материалов

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

• редукторные электрические двигатели с усилием свыше 120 Н;
• подъемники стекол на машине;
• домкраты винтового действия;
• отрезки квадратной трубы;
• два актуатора (поступательных устройства) спутниковой антенны.

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

• больше 15 см — рычажный;
• до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Основные рекомендации

При расчете автоматики учитываются габариты ворот

При изготовлении привода учитывают не только вес полотна, но и ветровую нагрузку. Если не принять во внимание квадратуру створки, мотор не прослужит долго. Ветровые усилия для расчета принимают в диапазоне 50 кг на 1 квадратный метр плоскости ворот. Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше.

Если для автоматизации подходит рычажное устройство, используют стеклоподъемники машины ГАЗ, которые комбинируют с двумя рычагами, или берут подходящий гидроредуктор. Для работы в сети 220В ставят понижающий трансформатор вместе с преобразователем напряжения на 12В.

Концевые выключатели блокируют работу электромотора в конечных положениях, при этом используют электрические схемы от реальных конструкций для реверсного запуска двигателя. Все нюансы сборки автоматики продумывают заранее.

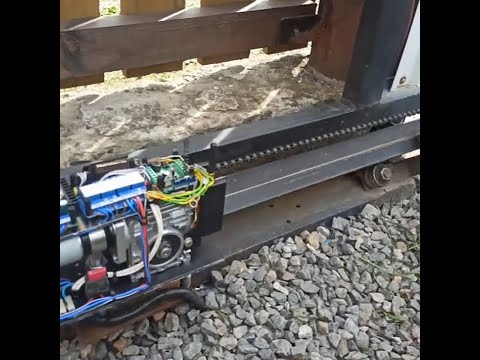

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Легкие и тяжелые конструкции координируют так, чтобы их можно было передвигать рукой. Иногда этому мешает отсутствие вертикальности при монтаже ворот, либо есть препятствия по линии движения.

Схема подключения автоматики привода для откатных ворот

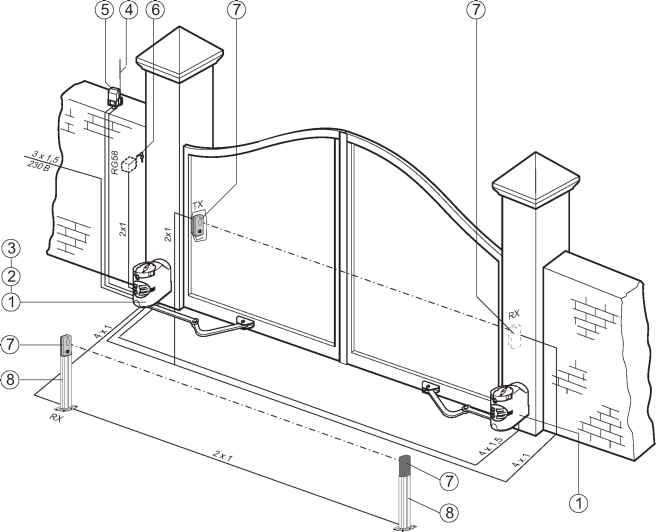

Схема подключения автоматики для ворот

Двигатель фиксируют перед подсоединением автоматики.

Схематичный порядок работ:

1. соединение зубчатой планки и шестеренок мотора;
2. введение в работу торцевых выключателей;
3. регулировка перемычек на адаптере управления;
4. включение питания;
5. настройка дистанционного пульта;
6. наладка концевых реле и времени;
7. подсоединение к схеме периферийных приборов (сигнальных ламп и фотоэлементов).

В случае самостоятельного подключения автоматики нужно вначале собрать схему на столе, затем перенести практические навыки в реальные обстоятельства. Важно выбрать регламент правильного срабатывания концевых выключателей.

Механические торцевые реле фиксируют болтами, чтобы они не слишком сжимали спираль.

После срабатывания выключателей полотно еще несколько сантиметров проезжает по инерции, поэтому реле регулируют, чтобы в результате оставался малый зазор. Промежуток предохранит двигатель и редуктор от поломки при ударе.

Фотоэлементы ставят напротив друг друга на столбах. Передатчик к ним подключают двухжильным проводом, а приемник — четырехжильным. Сигнальную лампу подсоединяют к клеммам управляющего блока так, чтобы лицевая часть была обращена к дороге.

Собираем привод для откатных ворот своими руками, важные советы

Откатные ворота, которые открывает комплект автоматики, стали популярными благодаря привлекательному внешнему виду, а дополнительно они занимают минимум свободного пространства на участке. Конструкции, оснащенные электроприводом, управляются легко – нажатием кнопки. Всю остальную работу выполняет автоматика. Если уровень знаний позволяет, можно собрать некоторые элементы аппаратной части собственными силами.

Содержание:

1. Подбирается двигатель и редуктор
2. Использование деталей и узлов
3. Производим модернизацию узла автоматики
   1. Как закрепить двигатель
   2. Крепим цепь к воротам
   3. Как избежать проблем, советы
4. Монтаж механизма передачи с роликом
   1. Конструкция и принцип работы
   2. Соединение роликов с аппаратной частью

На основании чего подбирается двигатель?

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.

Размеры подвижной створки

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Интенсивность эксплуатации

Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.

Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.

Масса подвижной створки

Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.

Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.

Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.

Допустимая замена деталей

Когда привод собирается своими руками, допускается использование деталей и узлов, снятых с другой техники. Но делать это нужно осторожно, учитывая все возможные нюансы такой замены.

Так, в комплект автоматики должен входить двигатель, его можно взять из стиральной машинки. Сложность данного решения заключается в необходимости определения концов обмоток. При наличии мультиметра измеряется сопротивление. Значение данного параметра пусковой обмотки будет выше.

Если нет возможности использовать подходящий редуктор, вместо этого узла при монтаже своими руками допускается применять ременную передачу. В данном случае необходимо определить передаточное число.

С этой целью значение диаметра большого шкива, находящегося в контакте с приводным колесом, необходимо разделить на эквивалентный размер малого, соединенного с валом двигателя. Основная трудность данного варианта заключается в необходимости использования натяжного устройства, без которого ремень будет провисать.

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

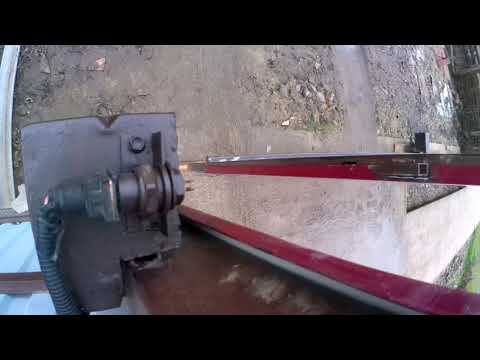

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм.

Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы.

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь. При этом важно, чтобы комплект автоматики располагался на соответствующем уровне.

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как соединить ролики с аппаратной частью?

Один из вариантов – клиноременная передача. При этом нужно своими руками закрепить ведомый шкив, используя в качестве основы металлическую часть колеса и шпильки М12 в количестве 3 шт. Если это возможно реализовать, допускается установка пары шестерен.

Роликовые опоры и регулировочные подставки: установливают их, не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей

Альтернативный вариант – крепление ролика своими руками на валу одного из основных узлов, из которых состоит комплект автоматики (двигатель, редуктор).

Правильная установка роликовых опор и регулировочных подставок.

Но, прежде всего, рекомендуется своими руками удалить подшипники, скрытые в металлических роликах. Особенность этого решения заключается в том, что натяжной механизм будет оказывать воздействие не на ось колеса, а на основание редуктора.

Важный нюанс – радиальная нагрузка, оказываемая на передний подшипник этого узла, не должна уступать по значению прижимному усилию, создаваемому пружиной.

Выбор механизма передачи делается между реечным и роликовым вариантом. В первом случае в комплект аппаратной части добавляется звезда и цепь, тогда как приводной ролик более надежен и нетребователен.

Смотрим видео:Подробная инструкция сборки

Привод для откатных ворот

Содержание

• Ворота с электроприводом
• Подбор оборудования
• Этапы работы
• Фундамент
• Установка опор
• Оборудование привода и зубчатой рейки
• Защитные устройства
• Итоги

Откатные ворота отличаются повышенной простотой эксплуатации – их можно легко двигать руками или управлять конструкцией при помощи кнопки. Такая конструкция отличается простотой эксплуатации, а также высокой надежностью. Изделия, приводимые в движение вручную и откатные ворота с электроприводом по сути не отличаются друг от друга. Во втором случае на конструкцию просто устанавливается система автоматики.

Ворота с электроприводом

Сооружение подвижной створки своими руками требует определенных знаний и подготовки. Сначала придется изучить устройство автоматики, а также особенности изготовления каркаса и установки столбов.

Конструкция управления воротами состоит из электронных и механических узлов. Также она включает в себя различные электропровода, отвечающие за разные функции. Благодаря их слаженной работе осуществляется исправное функционирование ворот. Чтобы подобная техника работала долгие годы, понадобится подключить ее к источнику питания. Особым качеством исполнения отличаются приводы для откатных ворот «Came».

В число узлов, обеспечивающих работу откатных ворот, входят:

• двигатель, редуктор;
• зубчатая рейка, которая передает усилие от электропривода на створку;
• привод;
• цепи управления.

Автоматика для ворот включается при замыкании контакта. Как только это произошло, сигнал поступает на цепи управления приводом и фотоэлементы. Мотор начинает работать именно тогда, когда на плату, отвечающую за управление, поступает сигнал от пульта.

Створки ворот двигаются до упора, а мотор останавливается, когда датчик сигнализирует о том, что конструкция находится в нужном положении. Спустя определенный промежуток времени, срабатывает реле времени, и ворота закрываются.

Для автоматического закрывания ворот устанавливается определенный интервал времени. Двигатель полностью отключается, как только ворота возвращаются в исходное положение.

Подбор оборудования

Аппаратура для откатных ворот автоматического типа подбирается в соответствии с двумя критериями:

• мощность устройства;
• частота открывания и закрывания ворот.

Мощность выбирается по принципу – чем крупнее створка ворот, тем мощнее должна быть автоматика. Также на выбор прибора по этому показателю влияют габариты створки ворот, толщина металла, из которого она изготовлена, количество используемых в каркасе ребер жесткости. Чтобы передвигать створку массой 300 кг, достаточно оборудования мощностью 250- 300 Вт. Для ворот массой 1000 кг понадобится автоматика 600 Вт.

Если учесть, что откатные ворота выполняются сплошными, стоит рассчитать силу ветровой нагрузки. Обычно в качестве коэффициента принимается значение 4. Это означает, что реальный вес створки следует умножить на 4. В результате получится число, которое представляет собой максимальное значение нагрузки на механизм. Учитывая эти данные, можно подобрать электропривод для ворот необходимой мощности.

Нередко ворота, установленные на частной территории, не подвергаются интенсивному использованию. По этой причине стоит выбирать оборудование, предполагающее возможную эксплуатацию в режиме 50% интенсивности. Если ограждение с воротами монтируется самостоятельно, такие нюансы стоит учесть. Иначе оборудование может быстро выйти из строя. Электропривод для откатных ворот можно соорудить своими руками (чертежи выполняются в соответствии с учетом габаритов ворот). Главное – соотнести характеристики ворот и мощность собираемого изделия.

Важно! Если использовать в редукторе пластиковые шестерни, срок службы автоматики снизится практически в 3 раза.

Этапы работы

Выполнение правильной последовательности работ – залог долгой службы ворот. Начинается работа с разметки. После этого заливается фундамент, устанавливаются створка, затем – необходимые элементы фурнитуры и приводная автоматика. Только после этого можно начинать монтаж периферийных устройств. Повышенной функциональностью и надежностью отличаются приводы для откатных ворот «Nice».

Проще всего установить ворота со стороны участка. Перед этим необходимо определить длину конструкции. Она должна быть больше ширины проема на ½. Также следует правильно подобрать электропривод. Он выбирается в соответствии с габаритами створки.

Параметры закладного элемента:

• необходим швеллер, который будет равен длине ямы под фундамент;
• арматура, привариваемая к швеллеру, должна быть выполнена из прутов d 12-14 мм.

При обеспечении таких условий ворота будут легко перемещаться по швеллеру.

Совет! При выборе готовой автоматики стоит присмотреться к приводам для откатных ворот «Nice».

Фундамент

Чтобы ворота отличались большой прочностью, требуется правильно оборудовать фундамент. Он должен быть прочным и надежным. Основание необходимо закладывать на глубину 1,5- 2 м. В него помещается закладной элемент, состоящий из арматуры и швеллера. Протяженность фундамента обычно равняется длине проема. В глубину яма для основания вырывается на 40 см.

На этом этапе стоит продумать, стоит ли устанавливать столб с противоположной стороны проезда. Если принято решение о его монтаже, важно определить, как его стоит устанавливать – с фундаментом или без. Устанавливается подвижная секция ворот на швеллер, который располагается арматурой вниз.

Устанавливается швеллер вплотную к забору. Также его необходимо дополнительно зафиксировать.

После этого необходимо заложить кабель. Лучше прокладывать его в кабель- канале. Ориентировочное расположение кабеля – в середине фундамента. После того как будет выполнена заливка бетонного раствора, стоит подождать около 3 недель, чтобы он окончательно застыл.

Установка опор

В самом начале работ следует установить столбы, не соединяя их со швеллером. На него необходимо установить несущую балку, которая станет опорой ворот. Такие действия позволят определить положение опор с роликами.

После этого всю конструкцию снимают, а к закладной приваривают регулировочные площадки. К ним впоследствии и будут прикреплены роликовые опоры.

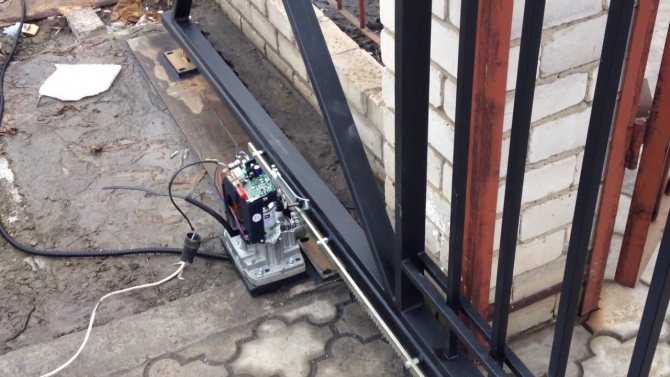

Оборудование привода и зубчатой рейки

Самодельный привод для откатных ворот сооружается в соответствии с определенными правилами. Сначала следует закрепить регулировочную площадку под привод ворот. После этого необходимо приварить зубчатую рейку по всей длине несущего блока.

Важно! Необходимо соблюдать зазор между зубчатой рейкой и шестерней редуктора в 1- 2 мм.

Концевики вставляют в несущую балку ворот таким образом, чтобы они не были видны с внешней стороны створки. Крепят их на болты. С тыльной стороны ворот следует установить на несущую балку специальную заглушку, которая будет предотвращать попаданию атмосферных осадков внутрь элемента. На этом этапе важно закрепить нижние и верхние ловители створки.

Защитные устройства

В блок управления помещены различные системы, которые позволяют наладить работу регулируемой конструкции. Узлы настраиваются согласно инструкции. Это позволяет упростить задачу монтажа системы. При появлении сложностей можно вызвать специалиста.

Важные рекомендации:

• Верхний ловитель стоит монтировать в месте, которое находится на одном уровне с уголками. Нижний ловитель устанавливается при закрытых воротах. Такие действия выполняются для более эффективного распределения сил между роликами и данной деталью. Также стоит постараться совместить концевой ролик с нижним ловителем.
• При обшивании ворот профилированным листом следует использовать для крепления материала специальные крепежные элементы, которые оснащаются резиновыми прокладками. С таким же успехом можно использовать заклепки. Сварку профнастила проводить не рекомендуется. Это станет причиной снижения его декоративных свойств.

Соорудить привод для откатных ворот своими руками не так сложно, как может показаться. Главное, что стоит учитывать – мощность будущего изделия. Если она не будет соответствовать массе ворот, их функциональность заметно снизится.

Итоги

Как видно, установить автоматику на откатные ворота можно самостоятельно. Для этого понадобится выбрать материалы и комплектующие системы. Также стоит обратить внимание на особенности аппаратуры разных производителей. При выборе системы автоматического управления следует соотнести характеристики модели с параметрами створки.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Привод для откатных ворот своими руками

Содержание

• Как выбрать привод для откатных ворот
• Из чего состоит и как работает привод для откатных ворот
• Установка привода для откатных ворот

Откатные ворота сегодня являются очень популярным решением для въезда на огражденную территорию.

Объясняется это довольно просто: они позволяют экономить место для открытия, даже несмотря на то, что могут иметь внушительные размеры.

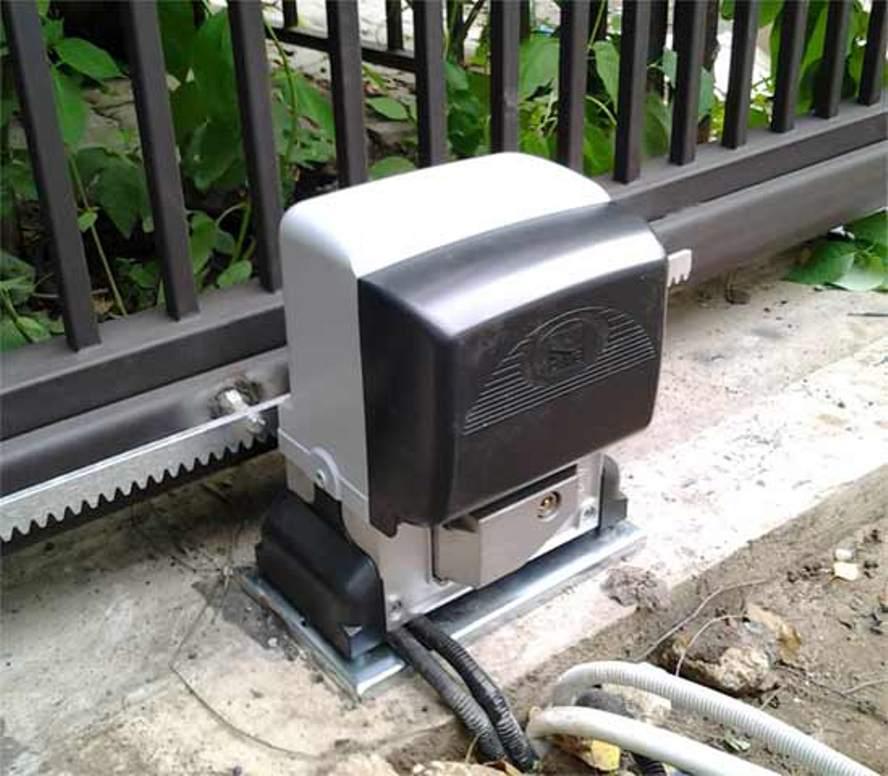

Привод на откатные ворота

Привод для откатных ворот служит не только удобным дополнением при эксплуатации, но и надежно защищает территорию от несанкционированного вторжения.

Как выбрать привод для откатных ворот

Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.

Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:

1. Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
2. Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
3. Площадь ворот.
4. Масса створки.
5. Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.

Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.

Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.

Из чего состоит и как работает привод для откатных ворот

Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.

Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.

Состоит он из таких элементов:

• электродвигатель, имеющий ведущую шестерню;
• редуктор с жидкой или консистентной смазкой внутри;
• блок управления.

Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

Зубчатая рейка и привод для открытия ворот

Установка привода для откатных ворот

Прежде чем устанавливать привод для откатных ворот, надо проверить, насколько легко происходит открывание створки. Существует ошибочное мнение, что установка автоматики способна решить проблему плохого хода ворот.

К работе нужно приступать, только окончательно убедившись, что ворота не заедают и свои функции выполняют плавно и четко. В случае обнаружения каких-то изъянов, их нужно обязательно ликвидировать, иначе привод для откатных ворот может стать негодным еще в самом начале эксплуатации.

Для самостоятельной установки автоматики на ворота необходимо приобрести нужный комплект, а также подготовить материалы и инструменты для выполнения работы:

• привод для откатных ворот;
• зубчатая рейка;
• элементы крепежа;
• сигнальная лампа и фотоэлементы;
• ПДУ;
• сварочный аппарат;
• провод для подведения питания к приводу сечением 2х1,2 либо 2х2;
•  провода для подключения фотоэлементов сечением 2х0,5 и 4х0,5;
• провод для подключения сигнальной лампы сечением 2х0,5;
• дрель со сверлами, саморезы.

Монтаж привода

Варианты основ для автоматического управления достаточно разнообразны, поэтому выбор зависит от индивидуальных требований. Основными видами являются:

1. Привод  цепной.
2. Привод верхний.
3. Привод тросовый.

Исходя из этого, при приобретении базового комплекта нужно учитывать то, как будут использоваться ворота в будущем.

Электропривод закрепляется на швеллере, в месте расположения роликовых кареток. Для того чтобы определиться с местом установки привода, из набора берется монтажное основание, на которое его и крепят. После чего производится его установка на швеллер между каретками в непосредственной близости от проема ворот.

Для правильного выбора местоположения, нужно воссоздать рабочее положение автоматики. Чтобы сделать это наиболее точно, необходимо положить зубчатую рейку на шестерню.

Так можно сразу увидеть, куда следует подвинуть привод, чтобы рейка могла расположиться по центру шестерни, и ее можно было прикрепить к профильной трубе наружного каркаса (направляющий рельс для крепления использовать не следует).

На выбранном месте по периметру обваривается установленное стальное монтажное основание. Затем нужно снять крышку корпуса и через отверстие протянуть шнур. После этого привод для откатных ворот фиксируется при помощи болтов.

Установка зубчатой рейки

Установка зубчатой рейки

Полностью открыв створку ворот, в центре шестерни нужно поставить зубчатую рейку. Причем очень важно оставить необходимый отрезок для дальнейшего обустройства концевых выключателей. Приварив к трубе каркаса створки детали для крепления зубчатой рейки, необходимо протянуть ворота.

После установки нового отрезка процедура повторяется. Очень важно следить за тем, чтобы между стыками образовался «зуб».

Затем с помощью сварочного аппарата вся зубчатая рейка прихватывается, а элементы крепежа дополнительно обвариваются. Между шестерней и рейкой нужно выставить зазор примерно в 1-2 мм.

Делается это так: на рейке отвинчиваются болты, ее выставляют так, чтобы при движении она могла соприкасаться с шестерней, создавая характерное цоканье.

Монтаж концевых выключателей

Концевые выключатели закрепляются на зубчатой рейке при помощи болтов. Они бывают двух видов:

1. Механические: их применяют наиболее часто из-за простоты в установке. Работают следующим образом: пружинка, находящаяся на приводе, сгибается вбок при наличии препятствия, вследствие чего происходит остановка движения.
2. Магнитные: отличаются надежностью в любых погодных условиях. Принцип работы заключается в следующем: на рейке расположен магнит, когда он проходит возле привода, специальный механизм осуществляет остановку. Есть левый и правый концевые выключатели. Их располагают таким образом, чтобы один находился к приводу плюсом, а другой – минусом.

Настройка концевых выключателей осуществляется на расстоянии приблизительно 1 м. Если привод для откатных ворот останавливается во время прохождения концевика, значит, расположение верное. В противном случае магниты нужно поменять местами.

Схема установки автоматики на ворота

Как подключить привод

Привод для откатных ворот нужно подключается к питанию в строгом соответствии с прилагаемой инструкцией. Как правило, это фаза «AC-L» и ноль «АС-N». Важным этапом является тестирование.

При нажатии кнопки на пульте ДУ привод для откатных ворот будет приводить их в движение. Настройка времени на открывание/закрывание осуществляется при полном закрытии ворот. Для этого нужно нажать кнопку Р1 и удерживать ее 2-3 секунды.

После этого осуществляется полное открывание, а в памяти электропривода остается время, необходимое для полного цикла этого действия. Поэтому если привод для откатных ворот по какой-либо причине не отключится концевым выключателем, то произойдет автоматическое отключение согласно запрограммированному времени.

Установка фотоэлементов и сигнальной лампы

Фотоэлементами считаются два прибора, один из которых является передатчиком, а второй — приемщиком света. Если на пути такого луча есть препятствие, ворота двигаются назад. Главным условием при установке фотоэлементов является то, что они должны располагаться друг напротив друга. Это нужно для качественного принятия сигнала.

Есть такие способы установки фотоэлементов:

• Фиксация на столбиках, где крепятся нижний улавливатель и верхние ролики.
• Приваривание металлических элементов к столбам.
• Самодельный столбик, который изготавливается самостоятельно из профилированной трубы с последующим прикреплением к нему фотоэлемента.

Выбирается способ, наиболее подходящий для каждого конкретного случая. Фиксация фотоэлементов осуществляется с помощью обычных саморезов, как и сигнальная лампа, которая, как правило, располагается по стороне проезжей части.

Именно она информирует водителей автомобилей о выезде машины с участка.

Конечно, устанавливать такую лампу или нет, решает хозяин. Но многие профессионалы настоятельно советуют отнестись к этому серьезно, и тем самым в полном объеме выполнить правила безопасности.

..

85 фото конструкций и особенностей их применения

Для установки привода не нужно иметь специального рода подготовку. Важно в этом деле придерживаться определенных правил, учитывать особенности рабочего процесса. Наиболее востребованной на сегодняшний день считается автоматика. Это полная автоматизация функциональной работы конструкции.

Во время процесса установки владельцы часто интересуются такой системой, а также тем, как установить электропривод для ворот своими руками.

Автоматика

Стоит рассмотреть все особенности автоматики. Благодаря устройству открываются, а также закрываются ворота. При этом нет надобности в дополнительных движениях, достаточно нажать на одну кнопку.

Все чаще используют приводы, ведь именно они обеспечивают комфортные и удобные условия для владельца.

Комплект привода для ворот можно купить, или же самостоятельным образом сделать. Последний вариант станет оптимальным вариантом для владельцев таких приборов:

• понадобится для изготовления конструкции автомобильный домкрат. К двум реечным домкратам присоединяется мотор с редуктором. Для эффективной защиты винта домкрата следует его приделать. Для большего срока службы изделия следует обрести гофру, затем натянуть ее на винт. Для того чтобы управлять приводом для распашных ворот, следует использовать кнопку сигнализации;
• прикрутите мотор;
• в качестве поворотного механизма будет выступать антенна;
• наиболее простым способом сделать данное изобретение является актуатор с якорным мотором. Недостаток состоит в не синхронной работе устройства. От данного недостатка достаточно сложно избавиться.

Среди недостатков самодельных изделий стоит отметить их короткий срок эксплуатации. Они в короткий срок ломаются, чаще всего не подвергаются ремонту.

Неприятности могут сопутствовать не только рабочий процесс, но и дальнейшее использование изделия.

Обратите внимание! Для продолжительного срока использования специалисты советуют покупать готовые приводы для откатных ворот, например. В этом случае их установку следует делать самостоятельно, что сэкономит вам денежные средства.

Советы

При соблюдении некоторых правил можно избежать множеств неприятностей. Пренебрежение стандартными советами могут привести к полному разрушению стены, например и множества других пагубных последствий.

Следует устанавливать, как видно на фото привода для ворот на боковую область стены. Причем конструкция должна выдерживать вес привода, а также ворот. При наличии штукатурки, от нее стоит избавиться. Затем приварите металлический уголок размером в 100 мм в ширину.

Избегайте перекосов, или других неровностей на каркасе. В дальнейшем даже значительная невнимательность может привести к негативному результату.

Во время монтажных работ вымеряйте высоту привода на рулонные ворота. Необходима его защита, поэтому можно использовать специальный коробок.

Для роль ставней стоит оставить место по 15 см для монтажных работ.

Автоматический электропривод может давать некоторые сбои. В частности это касается холодной поры года, зимы. Для избегания этого необходимо проложить нагревательный кабель. Чтобы защитить устройство от дождливой погоды необходимо установить дренаж, предназначенный для слива жидкости. Понадобится также козырек.

Самостоятельная установка

Во время рабочего процесса следуйте всем основным правилам. Подберите необходимое устройство, рассмотрите детально схемы электроприводов.

Для того чтобы установить откатные ворота необходимо следовать некоторой инструкции. Рассчитайте длину от внутренней части до петли. В том случае, если расстояние будет находиться в диапазоне 15 см, не более того, тогда это линейный тип. В ином случае – это рыжачный тип.

Выбор конструкции зависит в большей мере от высоты, диагоналей, ширины. Установка проходит на расстоянии от направляющего элемента. К верхней и нижней части прикрепляют ловитель. На середине столба находится замковый выключатель, внутри можно заметить фотоэлемент. Когда получен сигнал, конструкция срабатывает, ворота открываются.

Для того чтобы установить конструкцию на распашные ворота потребуется актуатор с якорным мотором. Поставьте его на расчетное место. В том случае, если вам не знакомы нюансы данного процесса, тогда приобретите готовый привод. Установку проведите самостоятельным образом.

В конце рабочего процесса необходимо проверить работу механизма. Включите несколько раз. Если ворота открываются легко, неполадок нет, тогда установка проведена правильно.

Выводы

Установка автоматики имеет массу положительных черт. Это комфортные условия использования, упрощение при выезде или въезде автомобиля. При всем этом не нужно выполнять дополнительные действия, все сделает автоматический режим.

Положительно также то, что все работы по установке можно легко провести самостоятельным образом, не используя помощь со стороны.

Подходите ответственно к выбору автоматических приводов. Лучше всего покупать такие изделия в специализированных магазинах.

Фото привода для ворот

Также рекомендуем посетить:

• Автоматические ворота
• Распашные ворота
• Сварной забор
• Рулонные ворота
• Раздвижные ворота
• Калитка из профнастила
• Зеленый забор
• Кованые ворота
• Калитка своими руками
• Чертеж ворот
• Ворота с калиткой
• Металлические ворота
• Замок на калитку
• Высота забора
• Забор из сетки-рабицы
• Откатные ворота
• Декоративный забор для дома и дачи
• Кованые заборы
• Кирпичный забор
• Гаражные ворота
• Забор для дачи
• Красивые заборы
• Забор из штакетника
• Забор из камня
• Забор для дома
• Забор из профнастила
• Бетонный забор
• Ворота из профнастила

Автоматические ворота своими руками: выбор привода

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Содержание статьи

• 1 Автоматика для распашных ворот: виды приводов
  • 1.1 Линейный привод
  • 1. 2 Рычажный привод
  • 1.3 Какой выбрать тип
  • 1.4 Дополнительная комплектация
  • 1.5 Что потребуется при покупке
• 2 Автоматика для откатных ворот
  • 2.1 Что нужно указать при покупке
• 3 О пультах управления (брелках) и типах кодировки
  • 3.1 Как работают брелки с фиксированным кодом
  • 3.2 Принцип работы пультов с плавающим кодом
  • 3.3 Самодельные приводы: видео

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

1. Тип несущей системы (консольные, на рельсе, на верхней балке).
2. Размеры и масса (хотя-бы приблизительная) полотна.
3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где отсутствует изображение. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации. )

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

давайте узнаем с помощью VDS

Знаете ли вы, какие двигатели лучше всего подходят для откатных ворот? Вы ищете для своих ворот конкретную модель с отличными характеристиками и производительностью? Откройте для себя нашу продукцию, чтобы лучше ориентироваться в выборе.

Какие двигатели для раздвижных ворот самые лучшие?

Указатель содержания

• 1 Какие двигатели для раздвижных ворот самые лучшие?
• 2 VDS Automation: лучшие двигатели для откатных ворот
  • 2.1 Richiesta EN

Существует множество моделей двигателей для откатных ворот, это связано с тем, что каждые ворота имеют определенные физические характеристики, требующие разной мощности.

Уже более 30 лет наша компания занимается автоматикой для всех типов ворот , производя все компоненты в нашей штаб-квартире для создания лучших двигателей для откатных ворот, безопасных и качественных.

Мы знаем истинную ценность продукции «Сделано в Италии» и всегда стремимся к качеству, изготавливая двигатели из лучших материалов, чтобы гарантировать долговечность продукта.

Чтобы помочь вам принять решение, вам необходимо знать, что выбор двигателя для откатных ворот определяется двумя факторами: частотой использования и весом створки.

Как только эти два параметра будут определены, вы сможете более решительно двигаться к выбору двигателя для откатных ворот, который наилучшим образом соответствует вашим потребностям.

Автоматизация VDS: лучшие двигатели для откатных ворот

Наше производство двигателей для откатных ворот состоит из различных моделей, разработанных и изготовленных для каждой потребности с различной степенью мощности и сопротивления, необходимых для поддержки открывания и закрывания каждого откатные ворота.

Подробно мы представляем наши лучшие двигатели для откатных ворот со всеми подробными характеристиками.

1-SIMPLY – 230V 24V Мотор-редуктор для ворот до 600 кг:

• Мотор-редуктор из окрашенного литого под давлением алюминия
• Зубчатые колеса из цельной стали и чугуна
• Механические части, смазанные литиевой смазкой для защиты от коррозии, окисления и ржавчины
• Максимальная тихая работа
• Высокопроизводительный электродвигатель
• Рычаг разблокировки с индивидуальным ключом
• Доступен с энкодером и без него
• Электронная регулировка крутящего момента
• Программное обеспечение для предварительного подключения и простого программирования
• Поставляется с оборудованием управления или без него
• Контейнер для контрольного оборудования с герметичной крышкой для защиты от влаги и насекомых
• Устройство предотвращения раздавливания (EN 12453), замедление скорости (EN 12453)
• Дополнительный комплект резервного аккумулятора
• Блок питания 230 В перем. тока – 24 В пост. тока

2-CARRERA – Мотор-редуктор 230–24 В для ворот весом до 1000 кг:

• Мотор-редуктор из окрашенного литого под давлением алюминия
• Зубчатые колеса из цельной стали и чугуна
• Механические части, смазанные литиевой смазкой для защиты от коррозии, окисления и ржавчины
• Максимальная тихая работа
• Высокопроизводительный электродвигатель
• Рычаг разблокировки с индивидуальным ключом
• Доступен с энкодером и без него
• Электронная регулировка крутящего момента
• Программное обеспечение для предварительного подключения и простого программирования
• Поставляется с оборудованием управления или без него
• Контейнер для контрольно-измерительного оборудования с герметичной крышкой от влаги и насекомых
• Устройство предотвращения раздавливания (EN 12453), замедление скорости (EN 12453)
• Дополнительный комплект резервного аккумулятора
• Блок питания 230 В перем. тока – 24 В пост. тока

3-AG FUTURE – Мотор-редуктор 230–380 В для ворот весом до 1800 кг:

• Корпус мотор-редуктора из окрашенного литого под давлением алюминия
• Зубчатые колеса из цельной стали и чугуна
• Статор и механические части в масляной ванне – кроме версии на 800 кг. Консистентная смазка
• Исполнение с блоком управления или без него
• Блок управления с радиоприемником и антенной, в специальном контейнере с герметиком для защиты от влаги и насекомых
• Программное обеспечение для предварительного подключения и простого программирования
• Высокопроизводительный электродвигатель
• Ручная разблокировка с персональным ключом
• Электронная регулировка крутящего момента
• Максимальная тихая работа
• Устройство защиты от раздавливания (EN 12453) и замедление скорости (EN 12453)
• Трехфазная версия 1800 кг с инверторным блоком управления с плавной звездой – функция плавного останова
• Источник питания 230–380 В переменного тока

4-AT PLUS – Мотор-редуктор 230–380 В для ворот весом до 2500 кг:

• Корпус мотор-редуктора из окрашенного литого под давлением алюминия
• Зубчатые колеса из цельной стали и чугуна
• Статор и механические части в масляной ванне
• Исполнение с блоком управления или без него
• Блок управления с радиоприемником и антенной, в специальном контейнере с герметиком для защиты от влаги и насекомых
• Программное обеспечение для предварительного подключения и простого программирования
• Высокопроизводительный электродвигатель
• Механический концевой выключатель
• Ручная разблокировка с персональным ключом
• Электронная регулировка крутящего момента
• Максимальная тихая работа
• Устройство защиты от раздавливания (EN 12453) и замедление скорости (EN 12453)
• Источник питания 230–380 В переменного тока

5-TOM – 230Δ – 400Y VAC Мотор-редуктор для ворот до 5000 кг:

• Корпус мотор-редуктора из окрашенной и нержавеющей стали, крышка из абс. пластика
• Зубчатые колеса из цельной стали и бронзы
• Двигатель с воздушным охлаждением и редуктор в масляной ванне
• Исполнение с блоком управления или без него
• Внешний блок управления с водонепроницаемой коробкой
• Высокопроизводительный электродвигатель
• Исполнение с механическим концевым выключателем
• Ручная разблокировка шестигранным ключом
• Максимальная тихая работа
• Двигатель без механической муфты, оборудовать соответствующим защитным оборудованием
• Микровыключатель безопасности дверцы двигателя
• Трехфазный электродвигатель 230–400 Y В переменного тока

6-SLIM VULCAN – Мотор-редуктор 230–24 В для ворот весом до 250 кг:

• Мотор 24 В с энкодером / мотор 230 В без энкодера
• Работа также без механического концевого выключателя
• Высокопроизводительный электродвигатель
• Максимальная тихая работа
• Блок управления с радиоприемником и антенной, в специальном контейнере с герметиком для защиты от влаги и насекомых
• Программное обеспечение для простого программирования
• Ручная разблокировка шестигранным ключом
• Электронная регулировка крутящего момента
• Устройство защиты от раздавливания (EN 12453) и замедление скорости (EN 12453)
• Комплект батарей для защиты от затемнения
• Блок питания 230 В перем. тока – 24 В пост. тока

7-GEKO – Мотор-редуктор 230 В для ворот до 400 кг:

• Мотор-редуктор из окрашенного литого под давлением алюминия
• Зубчатые колеса из цельной стали и чугуна
• Механические детали, смазанные литиевой смазкой для защиты от коррозии, окисления и ржавчины
• Максимальная тихая работа
• Высокопроизводительный электродвигатель
• Рычаг разблокировки с индивидуальным ключом
• Электронная регулировка крутящего момента
• Программное обеспечение для предварительного подключения и простого программирования
• Поставляется с оборудованием управления или без него
• Контейнер для контрольного оборудования с герметичной крышкой для защиты от влаги и насекомых
• Устройство предотвращения раздавливания (EN 12453), замедление скорости (EN 12453)
• Источник питания 230 В переменного тока

Для получения более подробной информации и информации о том, какие двигатели для откатных ворот лучше всего подходят в соответствии с вашими потребностями, обратитесь в сервисный центр VDS Automation , позвоните по телефону 085 4971946 или отправьте электронное письмо по адресу info@vdsautomation. com. Мы всегда в вашем распоряжении!

Автоматизация VDS: всегда на стороне наших клиентов!

Заполните форму и скачайте каталог

Richiesta EN

31 декабря 2021 г.

Можно ли сделать ворота электрическими? Объяснение преобразования

Автоматические ворота позволяют лучше контролировать, кто может войти в ваше помещение. Они также значительно ускоряют и упрощают въезд и выезд с подъездной дорожки, поскольку вам не нужно будет выходить из автомобиля, чтобы управлять воротами вручную.

Если вы планируете перейти на автоматические ворота, но у вас уже установлены ворота с ручным управлением, вам может быть интересно, можно ли сэкономить время и деньги, просто переоборудовав их.

Когда вы покупаете полную систему автоматических ворот, обычно около трети стоимости приходится на сами ворота. Используя существующую конструкцию ворот, вы можете достичь такого же уровня удобства и безопасности при меньших затратах, купив комплект двигателя для ворот своими руками.

Преобразование ворот с ручным управлением в автоматические — потенциально сложный проект «сделай сам», требующий широкого спектра навыков, инструментов и опыта. Таким образом, хотя эту задачу часто лучше доверить профессионалу, ее, безусловно, можно выполнить самостоятельно, имея достаточно времени, исследований и подходящих деталей.

Это краткое изложение, но это больше, чем просто резюме, поэтому давайте углубимся в детали, чтобы ответить на вопрос, можете ли вы сделать свои ворота электрическими…

Прежде чем начать – возможно ли это?

Прежде чем приступить к самостоятельному проекту автоматизации ворот, просмотрите контрольный список ниже, чтобы убедиться, что существующие ворота с ручным управлением подходят для модернизации.

– Ворота крепятся ровно на петлях и могут свободно открываться (или сдвигаться) полностью и плавно закрываться, ничего не ударяя и не волоча за собой.

— Земля более или менее ровная на всем протяжении, где ворота будут открываться или открываться (или, если нет, то фундамент можно сначала изменить, чтобы удовлетворить этому требованию).

– Ворота и опорные столбы, стены или колонны обладают достаточной прочностью, чтобы выдержать исполнительный механизм (деревянные ворота жизнеспособны) и выдержать неблагоприятные погодные явления (сильный ветер, шторм, наводнение и т. д.), а также любые незначительные воздействия, такие как как столкновения на малой скорости или кто-то перелезает через ворота.

– Ворота и связанные с ними компоненты не имеют ржавчины, гнили, деформации, расколов, вмятин или других повреждений.

– Под землей нет неподвижных объектов, где необходимо проложить воздуховоды и кабели (например, корни больших деревьев, существующие кабели, водопроводные, дренажные и газовые трубы).

Имейте в виду, что большинство ручных ворот, сделанных из дерева, не рассчитаны на дополнительную нагрузку от автоматики, поэтому, даже если сегодня они находятся в отличном состоянии, вы можете ожидать, что ожидаемый срок их службы сократится, если они будут модернизированы до автоматических ворот. .

Вам придется решить, стоят ли преимущества автоматических ворот компромисса в отношении ожидаемой продолжительности жизни. Или вы можете рассмотреть возможность замены ворот на ворота со специальной стальной рамой, готовой к автоматизации.

И последнее: вам следует подумать о том, действительно ли наличие моторизованной руки, блока управления и, возможно, некоторых открытых кабелей будет соответствовать вашей собственности с эстетической точки зрения.

Несмотря на то, что электрические кабели в большинстве случаев могут быть скрыты под землей, в любой сборке электрических ворот всегда будет некоторое количество незащищенного оборудования.

Попробуйте представить готовый проект и подумайте, улучшит ли он внешний вид помещения в целом. Конечно, может быть компромисс, на который вы готовы пойти ради удобства и безопасности, которые могут принести вам автоматические ворота.

Законно ли строить собственные ворота с электроприводом?

Законодательство зависит от страны и региона, поэтому обязательно ознакомьтесь с любыми правилами, касающимися ворот в вашей местной юрисдикции.

В идеале ворота должны иметь ограничение по усилию, чтобы двигатель отключался, если на него оказывается достаточное усилие в другом направлении. Таким образом, ворота перестанут двигаться, если они заденут что-то или кого-то во время работы.

Автоматические ворота также могут быть оснащены другим защитным оборудованием, таким как датчики препятствий, которые определяют, препятствуют ли препятствия (например, автомобиль или человек) пути ворот, позволяя остановить двигатель до того, как произойдет столкновение.

Правильный выбор двигателя

Для раздвижных ворот идеально, чтобы земля была ровной по всей направляющей, в которую ворота входят при открытии. Если он находится под каким-либо наклоном, при преобразовании в электрические ворота потребуются наклонные или конические ворота, если только вы не сможете адаптировать фундамент, чтобы выровнять его.

Распашные ворота также должны стоять идеально на ровной поверхности, чтобы их можно было приводить в движение. Они могут быть автоматизированы с одним из трех основных типов двигателей.

Подземный двигатель

Установка двигателя под землей является дорогим, но иногда целесообразным решением, так как наземный двигатель может быть неприглядным дополнением к подъездной дорожке, а нахождение под землей также означает меньший шум от двигателя.

Двигатель заключен в металлический корпус и закопан на небольшом расстоянии от поверхности вместе с необходимыми воздуховодами и кабелями.

Еще одним преимуществом захоронения двигателя под землей является то, что там он с меньшей вероятностью будет поврежден, за исключением, возможно, сильных штормов или продолжительных наводнений, которые могут представлять опасность в зависимости от местоположения и климата. Они также лучше защищены от кражи и взлома.

Основным недостатком подземного двигателя является стоимость установки с точки зрения времени и денег, так как перед установкой необходимо выкопать фундамент. Также намного сложнее получить доступ к нему для любых целей обслуживания позже.

Наземный двигатель

Наземный двигатель лучше подходит для районов, подверженных затоплению.

Как и подземные двигатели, наземный двигатель защищен металлическим кожухом. Обычно его крепят к ближайшему забору или стене.

Одним из основных преимуществ расположения двигателя над землей, конечно же, является то, что к нему гораздо проще получить доступ, если в дальнейшем потребуется его обслуживание.

Шарнирный рычаг

Также известные как приводы с кривошипным рычагом, они идеально подходят для ворот с широкими стойками, где не так много места для открывания ворот.

удобный воин DIY с достаточным опытом или терпением, чтобы учиться. Конечно, простое решение — позвоните опытным специалистам , чтобы безопасно и эффективно установить ваши ворота.

Контроль доступа и домофон

Теперь, когда у вас есть охраняемые ворота, отделяющие входную дверь от улицы, вам понадобится способ общаться с посетителями и пропускать их.

Если у вас нет отдельного входа для пешеходов, это означает, что вам понадобится голосовая связь или система удаленного дверного звонка, чтобы они могли привлечь ваше внимание.

Должен ли я самостоятельно автоматизировать свои ворота?

Преобразование ворот с ручным управлением в автоматические — это серьезное мероприятие, и оно не для случайного любителя делать что-то своими руками, поскольку для этого требуется широкий спектр навыков, инструментов и опыта, которые не у всех есть.

Таким образом, хотя, безусловно, можно сделать это самостоятельно, имея немного времени и немало амбиций, часто эту задачу лучше доверить профессионалу.

Mackson специализируется на поставке, установке и обслуживании автоматических ворот для домов и предприятий в Перте и его окрестностях.

Помимо предложения комплексных решений для автоматических ворот, наши специалисты могут осмотреть существующие ворота, чтобы оценить, целесообразно ли их переоборудовать в автоматические ворота, и вместе с вами разработать план входа в вашу собственность, будь то жилой или коммерческий.

Все наши ворота изготавливаются на заказ в нашей мастерской в ​​Маддингтоне. Мы можем адаптировать дизайн ворот в соответствии с вашими конкретными требованиями, выбрав дизайн, материалы и цвет в соответствии с внешним видом вашей собственности.

Выберите из нашего доступного ассортимента раздвижных или распашных автоматических ворот или свяжитесь с нашей дружной командой сегодня, чтобы обсудить варианты.

Что делать дальше?

Если вы хотите установить автоматические ворота или просто хотите узнать больше в рамках вашей оценки, тогда мы здесь, чтобы помочь.

У нас есть многолетний опыт установки автоматических ворот в Перте и его окрестностях. Мы можем изготовить ворота на заказ в нашей мастерской в ​​Маддингтоне. Кроме того, мы обслуживаем как коммерческие, так и жилые проекты в Перте и его окрестностях. Так позвоните нам сегодня!

Сколько стоят электрические ворота?

Сколько стоят электрические ворота?

Давайте посмотрим на стоимость электрических ворот…

Электрические ворота делают жизнь проще и безопаснее для вас. Они также добавляют ощущение престижа вашей собственности и могут даже повысить ее стоимость. Однако вы не можете просто зайти в магазин и купить электрические ворота.

Чтобы создать правильную систему электрических ворот , соответствующую вашим конкретным потребностям, вам потребуется нанять опытного специалиста по установке ворот.

В этой статье мы рассмотрим различные затраты на установку электрических ворот , такие как средние затраты, затраты на поставку, затраты на рабочую силу и дополнительные расходы, чтобы вы знали, каким может быть ваш бюджет.

Мы и рассмотрим продолжительность установки электрических ворот, типы электрических ворот, преимущества и время, необходимое для демонтажа электрических ворот.

Итак, если вы подумываете об установке электрических ворот, то здесь вы найдете все, что вам нужно знать.

Цена установки электрических ворот может варьироваться в зависимости от нескольких факторов.

Стоимость электрических садовых ворот сильно зависит от ваших обстоятельств. Тип и размер ворот, которые вы выбираете, а также механизм и схема подъезда, оказывают существенное влияние на конечную стоимость.

Как вы могли подумать, существует множество установщиков электрических ворот , которые могут либо модернизировать ваши существующие ворота, либо построить новые.

Многие из них дешевле , чем вы могли бы ожидать, и хотя мы обычно подключаем электронные ворота к особнякам или большим домам, есть решения, доступные для среднего семейного дома.

Рассмотрим стоимость установки электрических ворот.

Итак, сколько стоят электрические ворота?

Простые металлические ворота высотой три фута и шириной десять футов можно приобрести и установить всего за 800–850 фунтов стерлингов . Ворота такого же размера с подземным мотором могут стоить до 3000–3500 фунтов стерлингов .

Цены на 6-футовые металлические ворота, закрывающие 10-футовую подъездную дорогу, варьируются от 1300 до 5300 фунтов стерлингов . Качество выбранных вами ворот, а также выбранный вами механизм учитывают эту разницу.

Высота ворот также является серьезной проблемой для рассмотрения. Опять же, чем выше ворота, тем выше стоимость. Вы должны иметь в виду, что это влияет не только на стоимость ворот, но и на размер двигателя, который вам необходимо приобрести.

Если ваши ворота большие и тяжелые, для их открытия потребуется двигатель большей мощности.

На стоимость влияет тип открывающего механизма . Приобретение распашных ворот с резьбовым двигателем является самым дешевым выбором. Подземные моторы и откатные ворота – более дорогие решения.

Монтажникам ворот необходимо будет привезти цемент на место работы, а также ворота. Если эти товары трудно получить на месте, работа займет больше времени и будет стоить дороже.

Цены на электрические ворота

В таблице ниже представлена ​​средняя стоимость установки электрических ворот:

Должностная инструкция	Стоимость установки электрических ворот
Распашные ворота изготовлены из массива дерева, полностью автоматизированы, имеют скрытый источник питания и домофон.	7500–8000 фунтов стерлингов
Откатные ворота из массива дерева со встроенным питанием и переговорным устройством, полностью механизированные.	8000–8500 фунтов стерлингов
Металлические распашные ворота с электропитанием 24В и домофоном.	7000–7500 фунтов стерлингов
Металлические раздвижные электрические ворота с питанием 24В и домофоном	8000–8500 фунтов стерлингов
Привязной разъем 7 кВт	900–930 фунтов стерлингов
Привязной разъем 22 кВт	1500–1600 фунтов стерлингов
7 кВт, специально для Tesla	400–500 фунтов стерлингов
Розетка Commando 7 кВт	15–85 фунтов стерлингов

Оглавление

• Сколько стоят электрические ворота?
  • Цены на электрические ворота
• Какова стоимость поставки электрических ворот?
• Каковы дополнительные расходы на установку электрических ворот?
• Стоимость установки электрических ворот
• Сколько времени занимает установка электрических ворот?
• Типы электрических ворот
  • Распашные ворота Стоимость
  • Раздвижные ворота Стоимость
  • Двойные электрические ворота Стоимость
  • Телескопические электрические ворота Стоимость
• Преимущества электрических ворот ?
• Часто задаваемые вопросы
• Источники

Каковы затраты на поставку электрических ворот?

Если у вас нет предварительных навыков установки, рекомендуется нанять профессионала для установки большинства комплектов электрических ворот. Комплекты электрических ворот своими руками, с другой стороны, являются отличной альтернативой, если вы не хотите идти по этому пути.

Итак, если вы хотите установить электрические ворота своими руками или хотите узнать, какие материалы вам нужны для установки, то здесь мы пройдем через это без каких-либо трудозатрат или дополнительных затрат.

Цена электрических ворот зависит от желаемого типа и материала, из которого они изготовлены. Поэтому, если у вас ограниченный бюджет, то стоит рассмотреть более дешевые варианты.

Металлические ворота – это альтернатива по средней цене, обеспечивающая хорошую безопасность и конфиденциальность, а также очень прочная и не требующая особого ухода. Металлические ворота размером 3 фута х 10 футов стоят 185–300 фунтов стерлингов , 3 фута х 7 футов стоят 140–200 фунтов стерлингов и 3 фута х 3 фута стоят 60–110 фунтов стерлингов .

Чем больше ворота, тем дороже они будут; таким образом, 4 фута x 10 футов стоит 275 фунтов стерлингов — 950 фунтов стерлингов , 4 фута x 7 футов стоит 200 фунтов стерлингов — 800 фунтов стерлингов и 4 фута x 3 фута стоит 110 фунтов стерлингов — 300 фунтов стерлингов .

Затем вход в 6-футовые ворота стоит 500–1200 фунтов стерлингов 10 футов шириной, 6 футов x 7 футов в среднем стоит 400–1000 фунтов стерлингов и 6 футов x 3 фута стоит 90–450 фунтов стерлингов.

Высота	3 фута в ширину	7 футов в ширину	10 футов в ширину
3 фута	60–110 фунтов стерлингов	140–200 фунтов стерлингов	185–300 фунтов стерлингов
4 фута	110–300 фунтов стерлингов	200–800 фунтов стерлингов	275–950 фунтов стерлингов
6 футов	90–450 фунтов стерлингов	400–1000 фунтов стерлингов	500 фунтов стерлингов — 1200 фунтов стерлингов

Деревянные ворота — самые доступные в отрасли. Мягкая древесина — недорогой выбор, но она требует большого ухода и имеет низкую долговечность и безопасность. 3 фута x 3 фута стоит 15–50 фунтов стерлингов , 3 фута x 7 футов стоит 30–100 фунтов стерлингов и 3 фута x 10 футов стоят 60–120 фунтов стерлингов .

4 фута x 3 фута стоит 30–80 фунтов стерлингов , 4 фута x 7 футов стоит 60–200 фунтов стерлингов и 4 фута x 10 футов стоит 80–250 фунтов стерлингов .

6-футовые ворота увеличиваются в цене, 6 футов x 3 фута стоят 60–110 фунтов стерлингов , 6 футов x 7 футов стоят 190–800 фунтов стерлингов и 6 футов x 10 футов в среднем стоят 300–1200 фунтов стерлингов .

Высота	3 фута в ширину	7 футов в ширину	10 футов в ширину
3 фута	15–50 фунтов стерлингов	30–100 фунтов стерлингов	60–120 фунтов стерлингов
4 фута	30–80 фунтов стерлингов	60–200 фунтов стерлингов	80–250 фунтов стерлингов
6 футов	60–110 фунтов стерлингов	190–800 фунтов стерлингов	300–1200 фунтов стерлингов

Раздвижные ворота являются более дорогим вариантом и обычно не дают вам вариантов шириной 3 фута, поскольку их обычно сложнее установить. Покупка разъездных ворот размером 3 фута на 7 футов обойдется вам в 1050–1180 фунтов стерлингов , а 3 фута х 10 футов — в 1200–1300 фунтов стерлингов .

4 фута x 7 футов стоит 1080-1200 фунтов стерлингов и 4 фута x 10 футов стоит 1200-1350 фунтов стерлингов . 6 футов x 7 футов стоит 1150–1250 фунтов стерлингов , а 6 футов x 10 футов стоит 1300–1400 фунтов стерлингов.

Высота	7 футов в ширину	10 футов в ширину
3 фута	1050–1180 фунтов стерлингов	1200–1300 фунтов стерлингов
4 фута	1200–1350 фунтов стерлингов	1200–1350 фунтов стерлингов
6 футов	1300–1400 фунтов стерлингов	1300–1400 фунтов стерлингов

Каковы дополнительные расходы на установку электрических ворот?

При установке электрических ворот в вашем доме вы можете столкнуться с некоторыми дополнительными расходами, которых вы не ожидали, и которые увеличат ваш общий бюджет. Поэтому мы создали этот раздел, чтобы вы знали, чего ожидать, когда в вашем общем счете могут появиться дополнительные расходы.

Новая подъездная дорожка

При установке передних ворот с электроприводом вы можете захотеть установить новую подъездную дорожку, чтобы придать фасаду вашего дома совершенно новый стиль. Но сколько стоит новая дорога? Стоимость установки новой подъездной дороги варьируется в зависимости от типа подъездной дороги, размера подъездной дороги и ее существующего состояния.

Укладка брусчатки на подъездные дорожки становится все более популярной, поскольку позволяет сэкономить деньги и при этом выглядеть великолепно! Однако, в зависимости от размера вашей подъездной дорожки, вы можете заплатить от до 2100–9000 фунтов стерлингов .

Подъездные пути с асфальтовым покрытием и гравием, с другой стороны, являются самыми дешевыми подъездными путями, начиная примерно с 1200 фунтов стерлингов.

Демонтаж старой въездной дорожки является одним из наиболее трудоемких этапов установки въездной дорожки. Это может стоить где-то между 500–1500 фунтов стерлингов , в зависимости от выбранного вами материала и размера подъездной дорожки.

Сюда входит разборка пола и его удаление с помощью фирмы по найму контейнеров, что может стоить от до 200–250 фунтов стерлингов .

Общая стоимость устройства подъездной дороги определяется количеством времени, которое требуется для завершения работы, что обычно определяется размером подъездной дороги и типом используемого материала. Среднее время установки новой подъездной дороги обычно составляет от двух дней до трех недель.

Если вы хотите заменить подъездную дорожку, сначала вам придется демонтировать старую. Стоимость демонтажа асфальтовой подъездной дорожки колеблется от 400 до 700 фунтов стерлингов , а демонтаж подъездной дорожки из смолы стоит от 150 до 450 фунтов стерлингов .

Стоимость удаления подъездной дорожки из различных материалов, таких как гравий, варьируется от 150 до 250 фунтов стерлингов , в то время как удаление бетонной подъездной дорожки стоит от 500 до 1500 фунтов стерлингов а укладка тротуарной плитки может стоить до 600 фунтов стерлингов .

При необходимости можно получить дополнительную информацию о стоимости установки подъездных путей.

Видеонаблюдение

Если вы устанавливаете электрические ворота для дополнительной защиты, рекомендуется также установить систему видеонаблюдения, чтобы обеспечить вам дополнительное спокойствие.

Видеонаблюдение весьма полезно при расследовании уголовных дел. Вандализм, воровство и преследование — это лишь некоторые из преступлений, с которыми может помочь ваша система видеонаблюдения.

Стоимость установки видеонаблюдения зависит от типа системы. Количество устанавливаемых камер и тип выбранной системы камер оказывают наибольшее влияние на стоимость.

Многокамерные системы могут стоить от от 350 до 1700 фунтов стерлингов . Вы можете ожидать, что заплатите от фунтов стерлингов 70 до 2500 фунтов стерлингов за установку одной системы видеонаблюдения. Средняя стоимость установки системы видеонаблюдения составляет примерно 350 фунтов стерлингов .

Время, необходимое для установки новой системы видеонаблюдения, сильно зависит от устанавливаемой системы. Установка системы с одной камерой может занять от часа до двух часов.

Установка многокамерной системы может занять от нескольких часов до целого дня. Установка новой системы видеонаблюдения не должна занимать более суток.

Если вы хотите снять систему видеонаблюдения из-за того, что у вас установлен электрический забор, и вам не нужно ничего защищать, то систему видеонаблюдения обычно легко демонтировать.

Большинство людей могут сделать это своими руками. Это так же просто, как отвинтить камеры и отключить все провода, которые их соединяют. Обычно перед демонтажем системы видеонаблюдения рекомендуется отключить электропитание, в зависимости от типа проводки.

Если вы хотите, чтобы продавец удалил вашу домашнюю систему наблюдения, имейте в виду, что вам придется заплатить ему за его время.

Если у вас нет большого количества камер, работа не займет много времени. Удаление вашей системы видеонаблюдения должно занять не более часа или двух. Стоимость демонтажа вашей системы видеонаблюдения обычно составляет от до 120–150 фунтов стерлингов .

Если вам нужна дополнительная информация, вы можете прочитать больше о стоимости установки видеонаблюдения.

Минимальная плата

Некоторые подрядчики взимают минимальную плату, которая может применяться как основная оплата труда (например, дневная ставка, которая применяется, даже если задача занимает три четверти рабочего дня) или как отдельная плата, добавляемая к ваш общий счет.

Тип

Тип электрических ворот, как описано в предыдущем разделе, может повлиять на общую стоимость установки.

Количество мастеров

Монтажники электрических ворот обычно работают парами. Однако, если проект очень большой или требовательный, может потребоваться третья пара рук.

Почасовая заработная плата увеличивается по мере увеличения числа рабочих на одном месте. Однако, хотя это сэкономит время, будет ли это увеличение чистых затрат, будет определяться такими факторами, как способность команды сотрудничать.

Продолжительность

Затраты на оплату труда пропорциональны времени, необходимому для установки электрических ворот. Чем больше времени занимает работа, тем больше денег вам придется заплатить. Это исключение, если затраты на оплату труда фиксированы.

Где вы живете

Стоимость установки электронных ворот зависит от вашего местоположения. Например, средняя стоимость в Манчестере примерно на 10-12% ниже, чем в среднем по стране.

Точно так же цены в Ливерпуле значительно ниже, чем в остальной части страны, а уровень найма почти на 20% ниже, чем в среднем по стране. Цены в Глазго примерно на 10-20% ниже, чем в среднем по стране за аренду скипа.

На юго-востоке, с другой стороны, показатели выше, чем в остальной части Великобритании. Стоимость жизни в Лондоне примерно на 12-17% выше, чем в среднем по Великобритании.

Стоимость установки электрических ворот

Стоимость будет зависеть от типа ворот и механизма, который будет использоваться для их открытия. Трудно дать оценку, потому что они сильно различаются.

Труд будет составлять примерно 1/3 всей стоимости. Это будет больше для подземных механизмов. Здесь мы рассмотрим трудозатраты на установку электрических ворот без каких-либо дополнительных затрат или затрат на поставку.

Ландшафтные садовники могут, среди прочего, повесить ворота с ручным управлением, построить кирпичные стены и установить забор. Мы рекомендуем нанять профессионального установщика ворот, если вам нужны электрические ворота с домофоном; они могут быть более дорогими, но установка электрических ворот — это особый навык.

Плата за установку должна быть в диапазоне 35–65 фунтов стерлингов в час. Время, необходимое для завершения установки, и количество необходимых инженеров определяются размером и механизмом ворот, а также сложностью установки.

Каждый установщик или монтажная фирма должны сами определять, сколько они будут брать за часы и трудозатраты. Это полностью зависит от того, чего вы хотите и насколько сложной будет работа.

В среднем вы должны платить примерно 300–350 фунтов стерлингов каждый день, при этом стоимость резко возрастет, если вы выберете более сложную настройку своих ворот.

Одиночные металлические ворота шириной десять футов и высотой три фута с резьбовым механизмом стоят от 300–500 фунтов стерлингов в рабочей силе. Одинарные металлические ворота шириной десять футов и высотой три фута с подземным механизмом должны стоить от фунтов стерлингов до 425–800 фунтов стерлингов рабочих мест.

Вы заплатите 380–510 фунтов стерлингов за одиночные деревянные ворота шириной 10 футов и высотой 3 фута с поршневым механизмом. Резьбовой механизм для двойных металлических ворот шириной 10 футов и высотой 6 футов будет стоить от 450 до 1090 фунтов стерлингов .

Установщики электрических ворот обычно работают в паре. Однако, если работа объемная или сложная, может потребоваться третья пара рук. По мере роста числа работающих увеличивается и почасовая оплата труда. Хотя это может сэкономить время, такие соображения, как способность команды взаимодействовать, будут определять, является ли это увеличением чистых затрат.

В таблице ниже указаны затраты на оплату труда по установке ворот.

Труд	Стоимость
В час	35–65 фунтов стерлингов
Дневная работа	300–350 фунтов стерлингов
Одиночные металлические ворота шириной десять футов и высотой три фута	300–500 фунтов стерлингов
Одинарные деревянные ворота шириной 10 футов и высотой 3 фута с установкой поршневого механизма	380–510 фунтов стерлингов
Одиночные металлические ворота шириной десять футов и высотой три фута с подземным механизмом.	425–800 фунтов стерлингов
Резьбовой механизм для установки двойных металлических ворот шириной 10 футов и высотой 6 футов.	450–1090 фунтов стерлингов

Сколько времени занимает установка электрических ворот?

Время, необходимое для установки электрических въездных ворот, варьируется, и невозможно дать оценку, не ознакомившись с деталями проекта.

Общая стоимость устройства подъездной дороги определяется количеством времени, которое требуется для завершения работы, что обычно определяется размером подъездной дороги и типом используемого материала. Поэтому здесь мы рассмотрим различные сроки, необходимые для установки электрических ворот в вашем доме.

Замена существующих ворот на новые занимает всего 4-5 часов, а на возведение кирпичных столбов, монтаж электрики и домофонной проводки и т. д. может уйти неделя.

Установка одиночных металлических ворот шириной 10 футов и высотой 3 фута с резьбовым механизмом занимает от полудня до одного дня, установка одинарных металлических ворот шириной 10 футов и высотой 3 фута с подземным механизмом занимает 1–2 дня, а для установки одиночных деревянных ворот шириной 10 футов и высотой 3 фута с поршневым механизмом требуется 1–2 дня. 1–1 1/2 дня

Двойные металлические ворота шириной десять футов и высотой шесть футов с резьбовым механизмом займут 1–2 дня, в то время как высокие откатные ворота займут до одного дня.

В таблице ниже показано время, необходимое для установки электрических ворот.

Работа	Продолжительность
Замена существующих ворот на новые	4–5 часов
Кирпичные столбы	1 неделя
Одиночные металлические ворота шириной 10 футов и высотой 3 фута с резьбовым механизмом	1/2 дня — 1 день
Одиночные металлические ворота шириной 10 футов и высотой 3 фута с подземным механизмом	1-2 дня
Одинарные деревянные ворота шириной 10 футов и высотой 3 фута с поршневым механизмом	1 – 1,5 дня
Двойные металлические ворота шириной десять футов и высотой шесть футов с резьбовым механизмом	1-2 дня
Одиночные раздвижные ворота шириной десять футов и высотой три фута	1 день

Типы электрических ворот

Существует несколько типов электрических ворот, которые вы могли бы установить в своем доме. Здесь мы рассмотрим различные типы и обсудим их плюсы и минусы, чтобы вы могли понять, какой из них больше подойдет для вашего дома.

Распашные ворота Стоимость

Распашные ворота приводятся в действие двигателями, прикрепленными к столбам или стойкам, на которых они подвешены. Автоматизация распашных ворот также может быть выполнена с помощью подземных двигателей или ям, вырытых под шарнирной точкой.

Двигатель соединен с воротами рычагом, который перемещает рычаг, который затем толкает или тянет ворота, открывая или закрывая их. Очень важно помнить, что двигатели для распашных ворот бывают разных форм и размеров, и их работа различается.

Большинство распашных ворот состоят из двух секций. Они отлично подходят для ровных дорожек. Типичная цена составляет около 90 624 фунтов стерлингов 500 90 625 .

Pros

• Доступны разные формы и размеры.
• Более низкая стоимость.
• Подходит для узких проемов.

Минусы

• Требуется больше места.
• Трудно помещается на склоне.
• Может быть затронут ветром.

Раздвижные ворота Стоимость

Автоматические раздвижные ворота перемещаются в пространство с одной стороны входа в ворота, которое должно быть длиннее, чем полная ширина ворот. Раздвижные ворота скользят по дорожке, проложенной поперек въезда, благодаря колесам, установленным на их нижней стороне. На этих направляющих не должно быть листьев и мусора, которые могут помешать работе ворот.

С раздвижными воротами домовладельцы могут выбирать между одними воротами, полностью закрывающими проем, или двумя воротами, которые сходятся посередине. Этот метод сложнее в установке, потому что может потребоваться фундамент для дорожки и дренажа, что увеличивает расходы.

Эти ворота обычно стоят 1100–1350 фунтов стерлингов за ворота и 800–1500 фунтов стерлингов за двигатель.

Pros

• Компактная установка.
• Увеличивает пространство на подъездной дорожке.
• Не подвержен влиянию ветра.

Минусы

• Может быть шумнее.
• Нужно больше места сбоку от ворот.
• Вход необходимо содержать в чистоте.

Двустворчатые электрические ворота Стоимость

По-настоящему привлекательные ворота создаются благодаря сочетанию прочности и долговечности глубокого металлического каркаса с естественной красотой собранного вручную деревянного наполнителя.

Они особенно полезны для предприятий, которые могут предоставить доступ только на короткое время, а также для объектов с большим постоянным движением транспортных средств, таких как банки, школы и парковки для сотрудников.

Двустворчатые ворота могут быть изготовлены с учетом эстетических требований, что позволяет разместить на них логотип организации.

Двустворчатые электрические ворота представляют собой распашные ворота, разделенные вертикально на две части. Они занимают примерно половину площади обычных ворот. Когда они открываются, панели ворот складываются и движутся по наземной дорожке. 650 фунтов стерлингов — средняя стоимость.

Плюсы

• Больше места.
• Хорошие варианты дизайна.

Минусы

• Ограниченные варианты размеров.
• Высокий уровень обслуживания.

Телескопические электрические ворота Стоимость

Раздвижные ворота сравнимы с телескопическими воротами. Однако они занимают меньше места. Различные части этого типа ворот накладываются друг на друга, когда они открываются.

В результате они отлично подходят для ситуаций, когда безопасность имеет первостепенное значение, но для работы ворот имеется ограниченное пространство снаружи.

Из-за механизма открывания телескопические ворота можно ставить только на ровной поверхности. Эти ворота можно покрасить, чтобы сделать их более привлекательными, и ими можно управлять с помощью различных систем контроля доступа. Они подходят для тех же помещений, что и стандартные откатные ворота.

Открытие и закрытие сегментов ворот контролируются тросами, которые питаются от типичного двигателя откатных ворот. Они также требуют установки отдельной дорожки для каждого сегмента ворот.

Плюсы

• Можно красить.
• Занимает меньше места.
• Подходит для мест, требующих безопасности.

Минусы

• Можно размещать только на ровной поверхности.
• Дорого

Преимущества электрических ворот

Электрические ворота дают вам множество преимуществ и значительно облегчают вашу жизнь. Итак, если вы не решаетесь установить электрические ворота в своем доме, то этот раздел статьи, скорее всего, убедит вас, поскольку мы рассмотрим различные преимущества электрических ворот.

Безопасность

Наиболее важной целью установки электронных ворот является повышение безопасности вашего дома или предприятия. Домохозяйства могут быть уверены, что их имущество будет в безопасности, а компаниям не придется беспокоиться о том, что их ценные активы будут похищены.

Электрические ворота не только затрудняют проникновение людей в вашу собственность или помещение, но и служат сдерживающим фактором.

Удобно

Проблема со стандартным набором ворот заключается в том, что вам нужно выходить из машины, чтобы открыть их каждый раз, когда вы возвращаетесь домой или приезжаете на работу.

Другая проблема заключается в том, что вы можете забыть запереть дверь, уходя. Электрические ворота, с другой стороны, более удобны, потому что они полностью автоматизированы благодаря встроенным двигателям и беспроводной технологии.

Безопасность

Электрические ворота обычно используются для защиты от людей, но их также можно использовать для удержания людей внутри. Если у ваших детей есть место для игр за пределами вашего дома, например, есть большой риск, что они ворвутся в улица, не думая.

Питомцы, гоняющиеся за мячиком или другим животным, находятся в одной лодке. В результате электрические ворота могут обеспечить повышенную безопасность и душевное спокойствие.

Увеличение стоимости недвижимости

Установка электронных ворот, как и другие модификации дома, может увеличить стоимость вашего дома. Вы можете думать об этом как о долгосрочной инвестиции, которая хорошо окупится, если вы решите продать и продолжить.

Предприятия могут взимать более высокую цену за свои товары и услуги, потому что электрические ворота демонстрируют, что они ценят качество.

Нижняя страховка

Если у вас есть электрические ворота, некоторые страховые компании могут предложить вам более низкую плату.

Это потому, что они будут знать, что ваш дом безопаснее, чем другие в этом районе, и с меньшей вероятностью станет жертвой взлома или кражи со взломом. Более низкие страховые взносы также выгодны для предприятий, желающих тщательно контролировать свои расходы.

Сколько времени нужно, чтобы снять электрические ворота?

Если у вас есть электрические ворота и вы хотите их снять, так как они больше не работают, или вы не хотите, чтобы они работали. Есть несколько доступных альтернатив. Вы можете сохранить ворота, просто сняв механизм и блок управления. Обычно это просто выполнить.

Блок управления обычно привинчивается к стене, и механизм фиксируется на месте. Это простая задача, стоимость которой не должна превышать 100 фунтов стерлингов .

Снять стойки ворот может быть сложнее. Штифт будет зацементирован на месте, и его будет трудно удалить. Если вам нужно их удалить, возможно, стоит нанять строителя или ландшафтного садовника, чтобы помочь вам.

Стоимость будет определяться состоянием столбов, а также вашим местоположением. Ваш бюджет должен составлять от 100 до 300 фунтов стерлингов .

На демонтаж электрических ворот вы должны потратить целый день, так как процесс включает в себя провода и перенос тяжелых предметов, так что это не торопящаяся задача.

Часто задаваемые вопросы

В: Можно ли вручную открыть электрические ворота?

A: Да, когда нет электричества для питания двигателей, метод, используемый для активации электрических ворот вручную, известен как ручная разблокировка. Используются ключ ручной разблокировки и встроенный механизм ручной разблокировки или отдельный дополнительный механизм ручной разблокировки.

В: Как работает электрический открыватель ворот?

A: С одной стороны въезда есть один электронный механизм открывания ворот. Двигатель устроен так, что шестерня на выходном валу двигателя входит в зацепление с зубчатой ​​рейкой, расположенной на внутренней стороне затвора.

В результате, когда двигатель вращается, шестерня в рейке вращается, увлекая за собой ворота.

В: Увеличивают ли стоимость недвижимости электрические ворота?

A: Когда речь идет о повышении стоимости вашего дома, повышенная безопасность автоматических ворот может стать прекрасным фактором продажи и предложить до 5% больше стоимости.

Электрические ворота убеждают многих покупателей, что их дом будет безопасным и уединенным, особенно если это большой дом.

В: Дорого ли эксплуатировать электрические ворота?

A: Электрические ворота недороги в эксплуатации, а их текущие расходы будут определяться частотой их использования.

Система электрических ворот в режиме ожидания потребляет примерно 100 Вт в день. При стоимости электроэнергии примерно 15 пенсов за киловатт-час это соответствует 1,5 пенсам в день.

В: Можете ли вы получить комплекты электрических ворот для самостоятельной сборки?

A: Комплекты электрических ворот доступны для самостоятельной установки. Обычно это простые наборы, которые легко собрать.

Источники

1. https://loftera.co.uk/blog/electric-gate-cost/
2. https://www.gateautomationsupplies.co.uk/how-much-do-electric-gates-and-motors-cost
3. https://www.rollingcenter.co.uk/news/what-are-best-sliding-electric-gates-or-swinging-electric-gates
4. https://www. linkcare.net/linkcare-gate-automation-blog/types-automatic-gates
5. https://www.themanufacturer.com/articles/a-guide-to-the-different-types-of-automatic-gates/
6. https://www.innovatesecurity.com/advantages-electric-gates/

Автор: Эмма М.

Я независимый писатель из Ливерпуля со степенью в области средств массовой информации и коммуникаций. Я специализируюсь на обзорах продуктов, обустройстве дома и содержании DIY. У меня также есть опыт управления социальными сетями и контент-маркетингом.

как самому установить электропривод

Выбор раздвижной системы для въезда во двор экономит ценное пространство и делает процесс быстрее, удобнее и безопаснее. Минимальный набор, состоящий из привода, зубчатой ​​рейки и концевых выключателей, уже позволяет совершать поездки без применения физической силы. Но для этого нужно выйти из машины, пройтись до выключателя и обратно, потом все это повторить. Установка автоматики на откатные ворота своими руками значительно расширит возможности механизма, сделав процесс открывания-закрывания максимально удобным.

Содержание

1. Схема работы автоматических откатных ворот
2. Элементы и узлы ворот
3. Основные рекомендации по выполнению работ
4. Распространенные ошибки и как их избежать
5. Установка привода автоматических ворот
6. Подключение привод откатных ворот
7. Установка и подключение сигнальной лампы

Схема работы автоматических откатных ворот

По радиосигналу приводится в движение роликовый механизм откатных ворот

Роллетные ворота с ручным и механическим приводом имеют долгую историю эксплуатации. Но даже наличие мотора не создавало должного уровня комфорта в использовании конструкции, так как требовало внимания и реакции при остановке полотна. Прорывом в этой области стало внедрение электроники.

Схема комплекта оборудования:

1. Радиосигнал подается через пульт на приемное устройство, где распознается и обрабатывается.
2. Команда поступает в систему управления, которая приводит в действие приводные механизмы. Загорается сигнальная лампа, а в некоторых моделях еще и звуковая индикация.
3. Вращение электродвигателя с зубчатым фланцем цепляется за зубчатую рейку.
4. Лезвие движется вдоль рамы. При достижении определенной отметки срабатывают датчики, ворота останавливаются.

Современное оборудование управляется с пульта, совмещенного с автосигнализацией, что удобно и надежно во всех отношениях.

Элементы и узлы ворот

Конструктивные элементы автоматических откатных ворот

Автоматические распашные ворота имеют простую конструкцию, что обеспечивает их надежность и безаварийную работу.

Система состоит из следующих узлов и механизмов:

• Профильная балка крепится к столбам забора. Служит основанием и опорой для стационарных и подвижных частей.
• Электродвигатель на 220В или 24В. Приводит в движение червячный или зубчатый стержень.
• Зубчатый стержень. Служит направляющей и соединительным элементом между лезвием, мотором и рамой.
• Роликовые опоры. По ним ворота передвигаются по раме.
• Сигнальная лампа. Установлен на одной из опор. Работает до тех пор, пока лезвие не зафиксируется в одном из крайних положений.

Автоматика для ворот

Система автоматики состоит из следующих частей:

• пульт дистанционного управления;
• радиоприемник с антенной;
• Блок управления;
• повторитель сигнала;
• фотоэлементы.

Блок управления и безопасности предназначен для остановки движения полотна при достижении заданного положения, а также аварийной блокировки мотора при появлении в створе посторонних предметов — людей, животных, транспортных средств.

Электропроводка для откатных ворот состоит из кабелей и проводов, пропущенных через пластиковые каналы для защиты от механических повреждений. Для возможности использования оборудования при отсутствии тока блокировку двигателя можно сбросить и установить механический замок и ручку (рычаг). На приводе установлена ​​система отключения при перегрузке в случае отказа одной из функций.

Основные рекомендации по выполнению работ

Важно правильно установить направляющие для движения ворот

Установка автоматики на откатные ворота не представляет особой сложности, ее может выполнить любой человек, даже без соответствующего образования. Для начала необходимо сделать эскиз, снять мерки, приобрести оборудование. Для его правильной установки необходимо создать подробный и детальный чертеж по прилагаемой схеме.

В дальнейшем необходимо производить сборку оборудования с учетом следующих особенностей:

1. Подключение реечного двигателя. Длины по метру приобретаются в комплекте из расчета на один больше длины ворот. Привод прикручен к стойке, изготовленной из профильной трубы 40х60 мм. Рейка крепится к своей внешней шестерне таким образом, что она проходит посередине рамы. После проведения пробных открываний и закрываний производится окончательная фиксация деталей.
2. Подключение концевых выключателей. Кронштейны с магнитами прикручиваются к зубчатой ​​рейке в таком месте, что в крайних положениях они соприкасаются с датчиками внутри привода. В этом случае перед установкой нужно проверить полярность магнитов, чтобы она соответствовала обозначениям на схеме. После этого проверяют работу выключателей, запуская привод. Если остановки не происходит, они меняются местами.
3. Проверка перемычек на мауэрлате. Их установка осуществляется в соответствии с принципиальной схемой. Отличие определяется выбранным способом открывания – с пульта, кнопками со штатива, из дома, по телефону. После подключения проверяется правильность его выполнения.
4. Источник питания. Подключение к общедомовой сети осуществляется с открытыми распределительными коробками без окончательной изоляции соединений. В этом случае переключатель должен находиться в выключенном положении. Провода подключаются к соответствующим разъемам, после чего включается переключатель. Если все работает правильно, питание отключается, соединения изолируются.
5. Программирование дистанционного управления. Эта процедура проводится для того, чтобы можно было подавать сигналы на электропривод. Для этого нажмите кнопку синхронизации и удерживайте, пока не загорится зеленый диод. Затем настраиваются функции открывания, закрывания и блокировки. Каждая операция заканчивается пульсацией и гашением диода.
6. Подключение фотоэлементов и ламп. Датчики лучше монтировать на высоте до 40 см над землей, чтобы они не реагировали на снежные заносы, а фиксировали детей, собак и капот автомобиля. Элементы размещаются точно друг напротив друга, чтобы луч был прерван. Светильник лучше поставить там, где его будет хорошо видно с улицы и со двора. Провода подключаются к плате, где расположены клеммы Light.

При выполнении каждой операции следует внимательно сверяться со схемой и перепроверять каждое действие. Малейшее отклонение может привести к некорректной работе, поломке механизмов, сгоранию электронных деталей.

Распространенные ошибки и как их избежать

Приводной механизм должен быть защищен коробкой

Установка автоматических ворот – многоэтапная процедура, начиная с проектирования и заканчивая подключением собранного оборудования к сети. Каждый этап процесса должен осуществляться в соответствии с рекомендованной технологией, без упрощений и игнорирования, казалось бы, незначительных нюансов. В противном случае время и усилия будут потрачены впустую; в лучшем случае все придется переделывать.

Установка привода для автоматических ворот

Даже зная, как правильно установить двигатель на откатные ворота, многие подходят к этому этапу, имея в нагрузке целый набор ранее допущенных ошибок.

Наиболее типичные:

1. Приобретение оборудования, мощность которого не соответствует весу и размеру ворот.
2. Несоблюдение срока твердения бетона, который применяется при заливке опорных и закладных элементов.
3. Перекосы при изготовлении монтажной основы. Нарушение расстояний между деталями.
4. Сварка двигателя до окончания регулировки приводных механизмов.
5. Игнорирование свойств почвы, климатических особенностей и интенсивности использования техники при расчете.

В результате скользящие и стационарные элементы могут погнуться, разрушиться или заклинить. Во время работы возможны громкие скрипы, щелчки и заедания.

Подключение привода откатных ворот

Провода также должны быть изолированы в коробе, чтобы избежать повреждений.

Откатные ворота необходимо устанавливать так, чтобы электропроводка была надежно защищена от механических воздействий.

Ошибки при самостоятельном монтаже:

1. Прокладка кабеля в траншее без использования пластиковых или гофрированных труб.
2. Применение проводов с недостаточным сечением жил, что приводит к их нагреву, оплавлению изоляции и короткому замыканию.
3. Комбинация кабелей с алюминиевыми и медными жилами. Это вызывает коррозию, искрение и выход из строя контактов.
4. Игнорирование заземления. Двери эксплуатируются во влажной среде, а защита убережет вас от поражения электрическим током в случае короткого замыкания на корпус.
5. Установка на линию под напряжением. Неосторожное движение может привести к травме или повреждению оборудования.

Некоторые умельцы пропускают кабели по воздуху или прикручивают их к воротам. Это грубое нарушение техники безопасности.

Установка и подключение сигнальной лампы

Для безопасности рекомендуется установить сигнальную лампу

Сигнальная лампа не входит в комплект откатных ворот, но позволяет повысить уровень комфорта и безопасности при использовании оборудования

При установке изделия допущены следующие ошибки:

1. Размещение на внешней опоре , что создает предпосылки для его хищения.
2. Применение маломощной лампы. Из-за этого обстановка в районе проезда практически незаметна.
3. Крепление устройства к пластиковой заглушке в стойке. Нестабильный и ненадежный.
4. Проведение проводов по поверхности опоры.

Довольно часто покупаются самые дешевые товары, которые слабо светят, работают недолго.

Стоимость электрических ворот: ценовой анализ

Слишком много мелких деталей и факторов, из которых складывается общая стоимость электрических (автоматических) ворот. Проконсультироваться со своим страховым агентом или подрядчиком — хорошая идея, но платите вы. Выбор самого дешевого варианта — определенно нет-нет из-за того простого факта, что вы получаете то, за что платите. Это не всегда приемлемый вариант, если вы ищете подходящее качество, и выбор зависит от ваших потребностей при анализе стоимости выбранных вами электрических ворот.

Неудивительно, что автоматические ворота появляются в каждом районе. Цены настолько сильно различаются, что большинство владельцев выбирают неправильный тип ворот с неправильным типом предпочтений. Они могли бы не прожигать себе дыру в карманах и купить что-то большее в соответствии со своими потребностями. Если вы слишком заняты, чтобы просматривать или консультироваться со своим продавцом по поводу выбора автоматических ворот, вот вам удобное руководство, в котором мы кратко излагаем стоимость электрических ворот.

Некоторые важные юридические моменты, которые следует учитывать:

1. Получите рекомендации и страховые данные о продавцах ворот. Надлежащая квалификация должна быть изучена и тщательно проанализирована на предмет любых деталей.

2. Просмотрите предыдущие продажи продавцов и проверьте отзывы клиентов. Это решающий фактор.

3. Если предложение включает в себя фундамент для автоматизации и кабелей, точную стоимость установки, вы получаете гарантию, все готово.

4. Рассмотрите возможность согласования поэтапных платежей. Всегда следите за тем, подписал ли сертификатор каждый этап, только тогда вы должны платить. Вы также должны рассмотреть возможность фотографирования этапов. Это не для семейных воспоминаний, а для хороших измерений и веских доказательств.

5. Платежные средства условного депонирования тоже довольно крутые. Управление платежами за охрану — это не шутки. Рассмотрите возможность приобретения условного платежа.

6. Будьте внимательны, если вам нужно разрешение на строительство, а также близость ваших ворот к автомагистралям, учет высоты и тому подобное. Если ваши ворота находятся рядом с шоссе или пешеходной дорожкой, примыкающей к шоссе, а высота ваших ворот составляет один метр или выше, вам потребуется разрешение на строительство. Если ворота выше двух метров, вам потребуется разрешение на строительство независимо от того, насколько близко они находятся к шоссе.

Ценообразование и анализ затрат

Во-первых, мы обсудим примерные затраты на электрические подъездные пути, поскольку они, как известно, варьируются в зависимости от материала ворот, стиля и дизайна, а также их размера. Дополнительно рассмотрим также анализ типов ворот и стоимости материала. Вы никогда не знаете, какой материал или дизайн лучше всего подходят для вашего дома и при просмотре стоимости электрических ворот.

12-футовые стальные ворота с плоской крышей стоят более 1600 долларов, а ворота с арочным верхом и двойными направляющими стоят около 2000 долларов. Имейте в виду, что почти 70% въездных ворот изготовлены из стали с порошковым покрытием, алюминия (помните, что он устойчив к ржавчине!) и кованого железа. Но это не имеет значения, как только вы поймете, что двойной 16-футовый. стальные ворота с плоской вершиной стоят от 2000 до 2350 долларов, а стандартная арочная крыша стоит около 2500 долларов.

Общеизвестно, что сталь и железо — лучший выбор. С другой стороны, алюминий не ржавеет, легче и, по сути, менее эффективен. Рассмотрите свой выбор. Если вам не важен стиль, выбирайте кеды!

Типы ворот

-Деревянные ворота подвержены серьезным повреждениям и требуют тщательного обслуживания. Трещины и деформации доставляют неудобства. Это самый дешевый выбор, который вы можете сделать, учитывая стоимость электрических ворот.

-Тогда у нас есть металлические ворота , которые наиболее популярны и наименее востребованы. Недостатком металлических ворот является то, что они не обеспечивают уединения, но это не такая уж большая проблема. Подумайте о покупке раздвижных ворот, потому что распашные ворота чрезвычайно дороги. Изысканные металлические ворота являются самыми дорогими из-за их шикарного дизайна и необычной отделки.

— Ворота из твердых пород дерева заменяют ворота из хвойных пород и обеспечивают большую долговечность за дополнительные деньги. Это может быть хорошим выбором для вас, если вам нужны ворота для вашего загородного дома или загородной хижины.

Устройство открывания ворот

Автоматические устройства открывания ворот доступны в легком, среднем и тяжелом режиме. Самыми дешевыми являются сошники с питанием от постоянного тока 12 В, а гидравлические — самые дорогие. Затем у вас есть вариативность в отношении систем безопасности, систем открытия/закрытия, обнаружения транспортных средств, клавиатуры и голосовой связи, считывателей карт, систем камер и т. д. Просто подумайте о том, что вам ДЕЙСТВИТЕЛЬНО нужно, и постарайтесь не покупать самое дорогое. Это очень важно при анализе стоимости электрических ворот и поиске лучшей цены.

Как правило, самые дешевые системы стоят около 5000 долларов. Более продвинутые — от 5 500 до 11 000 долларов или от 12 000 до 18 000 долларов. Если вы не возитесь и хотите пройти весь путь с высококачественными колоннами и двойными распашными воротами, а также с гидравлическими открывателями и системами камер, считывателями карт, обнаружением транспортных средств и т. д., вам понадобится около 35 000 долларов.

Вам понадобится около 250 долларов на легкий сошник, если вы экономный человек. Это особенно круто с 12-футовыми воротами. Средняя нагрузка предназначена для больших ворот, примерно 550 фунтов стали и стоит около 400 долларов. Сверхпрочный предназначен для открывания ворот длиной 18 футов. Обычно они стоят от 450 долларов за одинарную и 600 долларов за двойную, это может быть решающим фактором при сканировании стоимости электрических ворот.

Стоимость обслуживания электрических ворот и электричества

Когда дело доходит до счетов за электричество, не беспокойтесь. Автоматические ворота не потребляют электроэнергию, и стоимость обычно зависит от использования. В пассивном состоянии автоматические ворота потребляют 100 Вт в сутки. Это не много.

Наконец, это гарантирует качество и надежность, и хотя это не всегда так, в долгосрочной перспективе это не имеет большого значения. Ворота почти всегда поставляются полностью собранными и готовыми к профессиональной или самостоятельной установке. Подводя итог, с учетом этих хорошо изученных факторов у вас не возникнет проблем с поиском идеальных ворот для вашего дома и, возможно, с рассмотрением других более жизнеспособных вариантов. Все зависит от тебя.
