Фермы для навеса металлические: расчет своими руками, монтаж

Во время формирования разных видов навесов требуется пользоваться качественными и подходящими фермами. Они могут создаваться своими руками, но для этого надо обладать умением работать со сварочным аппаратом. Ферма для навеса обычно изготавливается из металла. Перед непосредственными работами следует определиться, из какого материала будут сделаны фермы, какими размерами и иными параметрами они будут обладать.

Важно! Если совершить ошибку в расчетах и работе, то это может стать причиной того, что построенная конструкция не будет обладать необходимой прочностью и жесткостью, поэтому под действием сильного ветра или большого количества снега может просто сложиться.

Для каких целей могут использоваться фермы?

Наиболее часто арочную ферму для навеса используют для:

формирования открытых стоянок для машин, которые считаются неплохой заменой для гаражей;
создания остановок для общественного транспорта;
организации козырьков для разных торговых организаций;
строительства веранд, беседок или иных малых архитектурных форм, причем при грамотном расчете и правильной работе можно вовсе сделать с помощью данных ферм настоящий садовый домик, обладающий достаточно хорошей прочностью и привлекательным видом.

Важно! Именно фермы для навесов гарантируют высокую надежность и долговечность формируемых конструкций, поэтому если они будут грамотно сформированы, то прослужат длительное время без создания каких-либо неприятностей или опасностей.

Какие фермы использовать?

Существуют на рынке готовые фермы, которые обладают стандартными размерами и иными подходящими параметрами. Но дополнительно можно сделать фермы для навеса своими руками, а особенно это актуально в ситуациях, когда требуется получить действительно необычную конструкцию, имеющую специфические габариты и характеристики.

Делать элементы можно из разных материалов, но наиболее часто для этих целей используются металлические трубы или профили.

Важно! Если выбираются для работы трубы, то они должны быть квадратными или прямоугольными.

Металлическую ферму для навесов целесообразно использовать по разным причинам:

высокая прочность, обусловленная наличием ребер жесткости, причем даже при сильных нагрузках не получится согнуть профиль, обладающий квадратным сечением;
стоимость металлических труб считается приемлемой, так как процесс производства не требует использования специфической технологии или дорогостоящего оборудования, но рекомендуется выбирать горячекатаные изделия;
сама форма труб из металла считается удобной для использования, поэтому их крепление будет простым и быстрым, а также процесс сварки облегченным.

Из металлических прямоугольных труб сформировать нужную конструкцию не составит труда с помощью стандартной сварки. Далее для обшивки используется поликарбонат, причем расстояние между соседними элементами должно быть таким, чтобы было действительно удобно выполнять все работы по креплению материала.

Правила расчета

Перед непосредственным выполнением каких-либо работ, связанных с формированием навеса из ферм, требуется предварительно заняться грамотными расчетами, чтобы определиться с нужным количеством элементов, с их размерами и иными параметрами. Только в этом случае можно избежать ошибок в работе и получить действительно качественный результат.

Важно! Расчет может производиться вручную или с использованием специальных калькуляторов, которые свободно представлены в интернете, причем второй вариант считается самым актуальным.

Рассчитать ферму для навеса достаточно просто, для чего выполняются последовательные этапы:

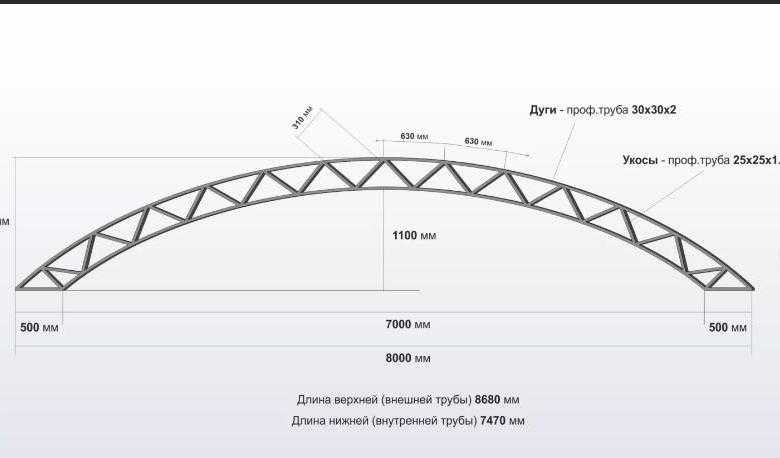

Первоначально выбирается, какова будет структура фермы. Она может быть арочной или прямой, односкатной или двускатной. Каждый вид имеет свой внешний вид и характеристики, поэтому первоначально учитывается, какие функции будут выполняться навесом, а также какие другие материалы будут использоваться во время работы. Дополнительно берутся в расчет личные предпочтения владельцев сооружения.
Решается, какими размерами будет обладать будущее сооружение, причем если увеличивается высота навеса, то возрастает его несущая способность, поэтому во время работы непременно монтируются надежные и прочные ребра жесткости, повышающие прочность всей конструкции.
Нередко требуется создавать пролеты, которые по размеру превышают 36 м., а в такой ситуации надо определить изгиб погашения.
Во время расчета учитывается, какими характеристиками будут обладать панели фермы, для чего определяется расстояние между основными элементами, которые передают нагрузку.
В конце расчетов следует определить, каково расстояние между одним и другим узлом системы. Обычно для этого используется ширина панелей.

Важно! Можно не только самостоятельно заниматься расчетами, но и найти в интернете уже готовые проекты, в которые только подставляются нужные параметры, что позволит избежать ошибок и получить быстрый и правильный результат.

Таким образом, расчет фермы для навеса должен учитывать множество особенностей, чтобы получить грамотный результат.

Как собирается каркас?

После того как будут полностью готовы фермы, имеющие оптимальные параметры и размеры, можно приступать к формированию металлического каркаса. Для этого выполняются действия:

Выбирается место, которое будет применяться для возведения конструкции. На него наносится разметка, на основании которой будут выполняться все последующие действия.
Производится грамотная установка опор, которые надежно бетонируются, причем они должны располагаться строго вертикально. Во время работы непременно надо пользоваться уровнем или отвесом, так как только эти инструменты гарантируют действительно получение ровной конструкции.
К стойкам присоединяются квадратные трубы, для чего придется пользоваться сварочным аппаратом.

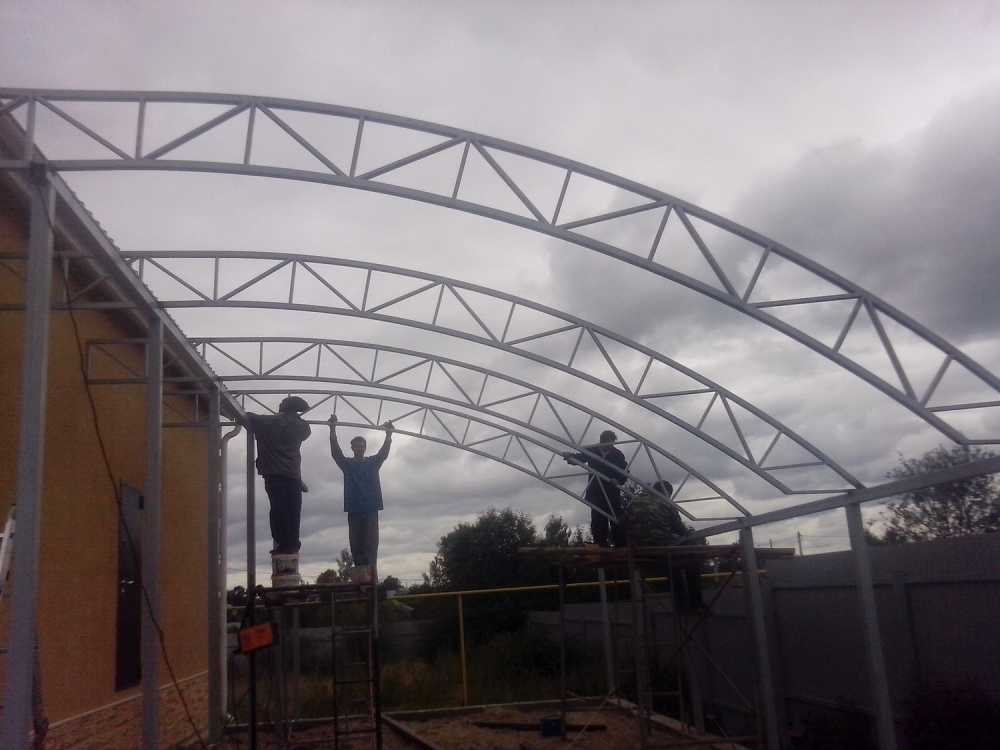

Монтаж ферм осуществляется непосредственно на земле, причем к полученным поясам надо приварить перемычки и раскосы. Они должны находиться как вверху, так и внизу. Только после этого можно поднять готовые элементы, которые привариваются к опорам.
Для крепления поликарбоната в качестве основы выступают перемычки, причем они фиксируются к каждой ферме, а расстояние между ними должно быть равно примерно полметра.
После изготовления конструкции надо хорошо и тщательно зачистить металлические элементы, которые далее покрываются грунтовкой и красятся. Только тщательная и надежная защита обеспечит долговечность конструкции, так как на ней не начнется процесс коррозии.

Таким образом, создать каркас для навеса из ферм достаточно легко, для чего надо только заранее уделить внимание грамотным расчетам и точно следовать правильной инструкции для создания конструкции.

Основные рекомендации

Чтобы процедура создания конструкции была легкой и не сопровождалась какими-либо сложностями и недостатками, рекомендуется учитывать некоторые советы:

навес должен обладать скатом с углом от 25 до 30 градусов, а иначе с него не будет сходить снег;
выбирать следует профильные трубы, стенки которых не меньше 3 мм в толщину;
между фермами оставляется расстояние, которое не будет превышать 1,75 м, а иначе листы поликарбоната будут сильно провисать;
требуется, чтобы поликарбонат выходил за пределы каркаса примерно на 15 см, чтобы на металлические элементы не попадали осадки;
не рекомендуется для креплений листов поликарбоната пользоваться тяжелыми болтами, которые значительно повышают вес конструкции;
во время сварки надо учитывать все правила безопасности, а если вовсе отсутствует опыт работы, то лучше всего довериться специалистам.

Таким образом, фермы для навеса могут обладать разными формами и могут создаваться из разных материалов. Оптимальным считается использование элементов из металла, которые заранее правильно рассчитываются, а только потом привариваются к стойкам и соединяются друг с другом. Чтобы полученная конструкция прослужила длительное время, требуется защитить металлические элементы от коррозии специальными составами, а также заранее произвести грамотные расчеты. В этом случае навес будет прекрасно справляться с сильным ветром или большим количеством снега.

как сделать готовую ферму для навеса из поликарбоната правильно, как делать, варить

Содержание:

Что такое ферма и ее назначение
Из чего изготавливают фермы для навеса
Как сделать расчеты фермы правильно
Особенности расчета ферм для навеса из поликарбоната
Несколько советов относительно монтажа своими руками

Перед возведением фермы для навеса своими руками необходимо произвести точные расчеты. Также для монтажа потребуется умение работать со сварочным аппаратом. Даже малейшая ошибка может завершиться разрушением конструкции при высокой ветровой и снеговой нагрузке.

Что такое ферма и ее назначение

Сфера применения навесов достаточно обширна:

Строительство стоянок для автотранспорта открытого типа, которые являются своеобразной альтернативой капитальным гаражным постройкам.
Устройство козырьков торговых предприятий, остановок для общественного транспорта и рекламных баннеров.

Возведение веранд и беседок на приусадебных территориях. Также имеется возможность сэкономить на строительстве дачного домика – создается надежная кровля, имеющая прочные стойки.

Надежность навесов обеспечивается за счет монтажа металлических конструкций, прочно и надежно связывающих лаги с опорными столбами. Они при условии, что соблюдены рекомендации, как правильно варить ферму для навеса, способны прослужить длительное время. Перед началом строительных работ нужно определиться с материалами.

Если позволяет финансовое положение, но отсутствует свободное время, желание и возможность, можно приобрести готовые фермы для навеса. Когда нужно сэкономить на возведении конструкции, строительство выполняют самостоятельно.

Из чего изготавливают фермы для навеса

Лучше всего с задачей создания надежной фермы способна справиться металлическая трубная продукция с сечением прямоугольной или квадратной формы, которая обладает рядом преимуществ:

Обеспечение высокой прочности по причине наличия ребер жесткости. Если изделия с круглым сечением согнуть можно без проблем в домашних условиях, то с профильными трубами в этом случае возникнут проблемы.
Доступная стоимость за счет относительно несложной производственной технологии. Оптимальным выбором считаются горячекатаные изделия.
Удобная форма сечений. Процесс, как сделать ферму для навеса своими руками из труб с плоскими стенками, более простой в реализации по сравнению с трубной продукцией круглого диаметра. Эта особенность касается как использования для соединения болтов, так и сварочного оборудования.

При выборе материала ориентируются на определенные правила:

если ширина проектируемого навеса до 450 сантиметров, тогда трубная продукция должна иметь сечение 40х20 миллиметров при 2-миллиметровой толщине стенок;
когда ширина конструкции 450 –550 сантиметров, требуются трубы сечением 40х40 миллиметров, имеющие толщину стенок, равную 2 миллиметрам;
если ширина навеса превышает 550 сантиметров, используемые изделия должны иметь размер сечения 60х30 или 40х40 миллиметров и толщину стенок 2 –3 миллиметра.

Также для сооружения конструкции можно использовать пиломатериалы. Правда, деревянные фермы для навеса в последние годы устанавливают крайне редко, но они имеют преимущества, которые заключаются в простоте изготовления и доступной цене.

Опорные конструкции, для изготовления которых используется натуральная древесина, состоят из элементов, образующих жесткие треугольные системы. Рекомендуемая высота для деревянных ферм — не меньше 20% от длины пролета.

Как сделать расчеты фермы правильно

До того как делать фермы для навеса собственноручно, нужно сделать соответствующие расчеты. При отсутствии опыта проведения таких вычислений, нужно проконсультироваться со специалистом в этой сфере. Если этого не сделать, цена допущенной ошибки может превысить стоимость услуг профессионала. Также можно воспользоваться специализированной компьютерной программой, имеющейся в интернете в свободном доступе.

При проведении расчетов, которые выполняются прежде, как сделать ферму для навеса, нужно выполнить ряд действий:

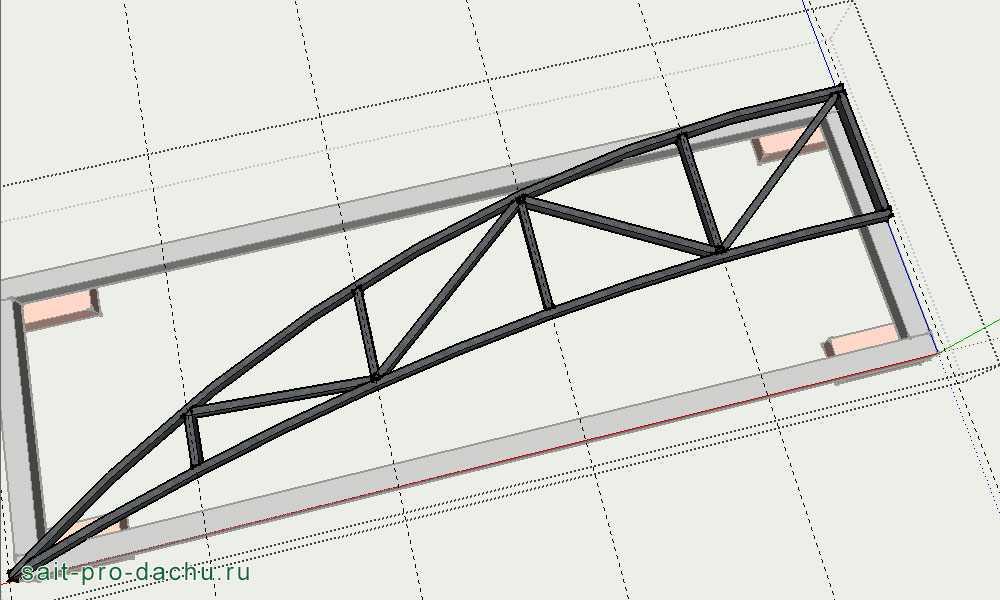

Выбрать тип конструкции, которая может быть одно- или двухскатной, арочной или прямой. В этом случае необходимо учитывать функциональность будущего навеса, личные пожелания и используемые для его сооружения материалы.
Затем определяют габариты постройки. При этом нужно помнить, что при увеличении высоты навеса, его несущая способность возрастает. В таком случае следует дополнительно установить несколько ребер жесткости, усиливающих прочность конструкции.
Если пролет превышает 35,9 метра, определяют изгиб погашения, который имеет обратную направленность от воздействий на возводимый объект.
Потом высчитывают размеры панелей фермы с учетом удаленности друг от друга элементов, выполняющих передачу нагрузок.
На заключительном этапе выясняют удаленность одного узла от другого. Как правило, этот параметр равен ширине панелей.

Можно воспользоваться расчетом готовых проектов. Для этого в них подставляют собственные значения.

Особенности расчета ферм для навеса из поликарбоната

Каркас для навеса из поликарбоната должен выдерживать большие нагрузки. Если данная конструкция является не пристройкой к зданию, а отдельным сооружением, то проведение расчетов будет более сложным, поэтому лучшим решением станет обращение за помощью к инженеру, имеющему опыт подобной работы.

Уличная кровля состоит из следующих основных элементов – лаг, столбиков, ферм и материала покрытия. Именно их и следует рассчитать. При обустройстве конструкции арочного типа без фермы для навеса из поликарбоната не обойтись. Лучшим материалом при этом будут профильные трубы.

При проведении расчета фермы большое значение имеет количество материала и размер уклона. Например, для навесной односкатной конструкции с минимальной величиной наклона ската применяют ферму неправильной формы. Чем больше радиус строения арки, тем меньше вероятность того, что снег задержится на поверхности поликарбонатного навеса. В этом случае у фермы будет высокая несущая способность.

Несколько советов относительно монтажа своими руками

Сварка перед болтовыми соединениями имеет ряд значительных преимуществ:

отсутствие утяжеления конструкции болтами;
устойчивость к деформациям;
продолжительный срок эксплуатации;
меньшая стоимость проведения работ;
равномерное распределение веса металла;
быстрое возведение фермы.

Единственным случаем, когда следует отдать предпочтение болтам – это применение оцинкованных труб, поскольку сварка разрушает слой цинка, в результате чего возможно появление коррозии.

Фермы для навеса | Строительство и ремонт

Главная » Фермы для навеса

12.05.2022 в 19:23

Чтобы собрать ферму для навеса из поликарбоната, нужно составить подробную схему. Каждая деталь, указанная в схеме, должна иметь точные размеры. Детали со сложной конструкцией прорисовывают в дополнительном чертеже.

Чтобы выбрать тип конструкции и количество составляющих деталей, необходимо сделать расчеты. Дополнительно изучают уровень атмосферных осадков в своем регионе. Эти данные помогут создать конструкцию необходимой прочности. Самая упрощенная разновидность фермы — дуга (труба) с круглым или квадратным сечением. Несмотря на то что это самый дешевый вариант из всех, трубы из поликарбоната не очень надежные.

Распределение нагрузки:

05.12.2019 в 17:23

Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и приусадебных построек. Прочные и долговечные, такие конструкции обходятся недорого, быстры в исполнении, и с ними способен справиться любой, кто хоть немного разбирается в математике и имеет навыки резки и сварки.

А как правильно подобрать профиль, рассчитать ферму, сделать в ней перемычки и установить, мы сейчас подробно расскажем. Для этого мы подготовили для вас подробные мастер-классы изготовления таких ферм, видео-уроки и ценные советы от наших экспертов!

30.11.2019 в 15:33

29.09.2022 в 11:22

Навес из поликарбоната для автомобиля представлен 2 видами:

стационарным, в виде пристройки.

Для возведения первого варианта необходимо достаточное количество площади. Вторая разновидность максимально экономит место при строительстве. Использование поликарбоната в качестве материала наделяет навес отличными свойствами:

07.06.2022 в 18:26

Понятно, в плане прочности и долговечности деревянная конструкция уступает металлу или кирпичной кладке, и это является наиболее значимым недостатком подобных решений. Но его легко исправить и большей частью компенсировать при условии использования современных технологий защиты. Поэтому правильный выбор конструкции и специальная обработка могут сделать навесы из дерева для автомобилей не менее долговечными.

Если перечислять положительные стороны, то их окажется намного больше:

05.06.2022 в 13:01

Давайте рассмотрим, как делают навес для автомобиля из поликарбоната. Нюансов укладки этого материала много. И от того, были ли они выполнены или нет, зависит качество конечного результата. Итак, на что надо обратить внимание:

29.05.2022 в 16:24

Речь идет о временной постройке для автомобиля, которая не претендует на роль постоянного помещения и не облагается налогом.

Глядя на то, как ваш автомобиль регулярно поливают дожди или он стоит возле дачного дома под открытым небом и толстым слоем снега, вы всерьез сожалеете о том, что все еще не построили на дачном участке гараж. Однако существует альтернативный способ решения этой проблемы – навес для машины. Его вполне можно соорудить собственными руками. Осталось только определить, из каких материалов это лучше сделать.

29.05.2022 в 04:50

Конструкцию для защиты авто можно выполнить отдельно стоящей или пристроить к дому.

Стоящий стационарно навес полностью монтируется на стойки, шаг между которыми должен составлять от 1-1,5 метров. Расстояние между опорами зависит от толщины, тяжести и размеров материала.Сэкономит средства и потребует меньше средств на возведение навес-пристройка. Одна сторона такой конструкции опирается на две стойки, а вторая фиксируется к стене. Для надежности и хорошей устойчивости конструкцию рекомендуется устанавливать на заранее залитую бетонную площадку.

Форму крыши из поликарбоната можно сделать любую:

27.05.2022 в 04:39

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

на автостоянках;в загородных частных домах для создания больших крытых участков территории;в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

26.05.2022 в 05:51

Выбирая навес для машины, нужно определиться с его конструкцией. Это крыша и каркас. Элементы изготавливают из разных материалов. При выборе размеров и конструкции навеса учитываются размер автомобиля и участка. Навесы бывают следующие:

24.05.2022 в 15:20

Владельцы частных домов часто стали применять поликарбонат для отделки стен, обустройства козырьков крыш над входом и навесов, создания теплиц, парников. Сотовый поликарбонат является современным высокопрочным материалом, который достаточно легко монтировать самостоятельно.

Правила использования сырья

Существуют установленные опытом правила обращения с поликарбонатными листами:

22.05.2022 в 13:53

Делать навесы из поликарбоната своими руками очень просто по той причине, что можно воплотить практически любую задумку.

Но в рамках создания проекта нужно учитывать несколько факторов, чтобы получить наилучший результат:

21.05.2022 в 22:10

Снеговая нагрузка считается по формуле:

где:

ce — коэффициент сноса снега с крыш зданий, который для большинства некупольных крыш будет равен 1 .

ct — термический коэффициент, который для зданий без повышенных теплопотерь через крышу равен 1 .

Sg — нормативное значение веса снегового покрова на 1 м² , который зависит от места строительства, кг/м²:

μ — коэффициент, зависящий от формы крыши.

Для арочных кровель коэффициент μ рассчитывается по одной из двух схем:

Схемы расчета снеговой нагрузки на навес с арочной кровлей: для арки с круговым сечением (слева) и для стрельчатой арки (справа)

Первая схема — для арок, в которые можно вписать окружность. Вторая — для стрельчатых арок.

14.05.2022 в 17:24

Навес простой конструкцией не назовешь, поэтому, прежде чем закупить определенное количество материала, понадобится точная смета. Опорное каркасное сооружение должно будет «пережить» любые нагрузки. Любые осадки, сильный ветер завалят навес, если расчеты будут неверными.

Навес для машины

Поэтому для профессионального расчета понадобится помощь инженера – проектировщика, который подсчитает действие снеговой нагрузки, рассчитает фермы и предоставит вам чертежи навеса. Рассчитать навес еще сложнее, когда он представляет собой отдельную конструкцию, а не пристройку к дому.

12.05.2022 в 04:01

Поликарбонат — это материал со светопроникающей способностью в 90 %. Материал обладает малым весом, он крепче стекла в несколько раз, ему не страшен молоток. Поликарбонат предпочитают использовать на дачах для сооружения теплиц — ураган и град таким конструкциям не страшен.

В составе поликарбоната находится вязкий полимер, поэтому его почти нельзя разбить. Стоимость опор снижается благодаря малому удельному весу и чрезвычайной легкости. Полотно из карбоната может выдержать сильный ветер и снежную нагрузку, что важно, например, для теплиц.

Материал обладает превосходной термостойкостью, на него не влияет окружающая среда. Благодаря малой теплопроводности поликарбоната можно снизить расходы на электроэнергию. Он обладает еще и шумоизолирующими способностями.

09.05.2022 в 04:49

Во время выполнения работ следует учитывать требования существующего СНиП 2.01.07-85*. Перед тем как приступать к выполнению задания, нужно разработать технические требования к конструкции:

Каркас для навеса из поликарбоната

11.01.2020 в 10:47

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

02.01.2020 в 20:04

Мы могли рассмотреть и двускатные конструкции, но цель именно этой статьи – сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали односкатное сооружение. Сделать его в 2 раза быстрее, поскольку нет необходимости в гнутых фермах, стыковке кровельного материала по центру и материалов пойдет на 30% меньше. Рассмотрим всю инструкцию пошагово и начнем с подготовительных работ.

29.12.2019 в 14:06

Как и любая другая работа, возведение навеса имеет свои особенности, не соблюдая которые можно получить хлипкую конструкцию, и она не сможет полноценно выполнять свои функции.

На этапе планирования нужно максимально точно произвести замеры, а также определиться с уровнем промерзания грунта, от которого зависит глубина фундамента опор.Идеальным вариантом для кровли навеса будет волнообразный профиль, который обеспечит беспрепятственное скатывание влаги с поверхности крыши.Поскольку дело имеем с металлическими конструкциями, рекомендуется закреплять их при помощи сварочного аппарата, что в несколько раз увеличит качество навеса и его удерживающие способности.

19.12.2019 в 10:26

18.12.2019 в 11:00

Такой полимер как поликарбонат отлично подходит даже новичкам в строительной области, к тому же он обладает хорошими эксплуатационными качествами и имеет достаточно демократичную цену. Его легко резать и обрабатывать инструментом, а разнообразие видов материала позволяет подогнать конструкции из него под любую обстановку загородной и частной территории. Для тех кто собирается производить козырек в домашних условиях впервые, специалисты рекомендуют взять за основу односкатный вариант строения, а после уже определиться с самим видом основного материала. Чтобы выбрать навес к дому своими руками проекты фото рекомендуют пользоваться разнообразными строительными порталами, на которых можно пройти и онлайн консультацию по любому интересующему вопросу.

14.12.2019 в 06:56

Современный и недорогой карбонат не очень давно вошел в обиход строителей. Он сочетает в себе следующие характеристики:

1) Прочность . Навесы из поликарбоната не боятся даже града, способного повредить другие кровельные материалы. Прочность данных изделий обусловлена наличием защитной пленки, которая служит своеобразной броней;

Важно: при покупке готового поликарбонатного навеса особое внимание стоит обратить на наличие защитного покрытия.

2) Отличная гибкость . Благодаря этому свойству поликарбоната навесам можно придавать любые изгибы, встречаются даже конструкции в форме куполов;

3) Малый вес материала . Устанавливать готовый навес можно в одиночку, без помощи посторонних лиц;
