Фланцы для ПЭ труб (расточенные) присоединение по ГОСТ 12820-800

Код продукта	Диаметр ПЭ, мм	Давление, кол-во отверстий	Цена с НДС, руб
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 32 Давление, кол-во отверстий PN 10, 4 отв.		32	PN 10, 4 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 63 Давление, кол-во отверстий PN 10, 4 отв.	10000002665	63	PN 10, 4 отв.	411.13 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 75 Давление, кол-во отверстий PN 10, 4 отв.	10000002663	75	PN 10, 4 отв.	476.91 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 90 Давление, кол-во отверстий PN 10, 4 отв.	10000011339	90	PN 10, 4 отв.	526.24 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 110 Давление, кол-во отверстий PN 10, 8 отв.	10000011829	110	PN 10, 8 отв.	712.07 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 140 Давление, кол-во отверстий PN 10, 8 отв.		140	PN 10, 8 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 160 Давление, кол-во отверстий PN 10, 8 отв.	10000011936	160	PN 10, 8 отв.	1328. 76 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 180 Давление, кол-во отверстий PN 10, 8 отв.		180	PN 10, 8 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 225 Давление, кол-во отверстий PN 10, 8 отв.	10000011741	225	PN 10, 8 отв.	1845.13 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 250 Давление, кол-во отверстий PN 10, 12 отв.	10000002571	250	PN 10, 12 отв.	2614.75 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 280 Давление, кол-во отверстий PN 10, 12 отв.		280	PN 10, 12 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 315 Давление, кол-во отверстий PN 10, 12 отв.	10000012757	315	PN 10, 12 отв.	2100.00 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 350 Давление, кол-во отверстий PN 10, 16 отв.		350	PN 10, 16 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 355 Давление, кол-во отверстий PN 10, 16 отв.		355	PN 10, 16 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 400 Давление, кол-во отверстий PN 10, 16 отв.	10000012417	400	PN 10, 16 отв.	5673.53 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 450 Давление, кол-во отверстий PN 10, 20 отв.		450	PN 10, 20 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 500 Давление, кол-во отверстий PN 10, 20 отв.	10000012418	500	PN 10, 20 отв.	7400.25 ₽
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 560 Давление, кол-во отверстий PN 10, 20 отв.		560	PN 10, 20 отв.	по запросу
Фланцы для ПЭ труб (расточенные) ГОСТ 12820-80 Диаметр ПЭ, мм 630 Давление, кол-во отверстий PN 10, 20 отв.	10000002279	630	PN 10, 20 отв.	по запросу

Фланец для трубы d=25 | кухонные аксессуары и фурнитура

По Москве:

   Срок доставки:
          2-3 рабочих дня.
          Доставка до подъезда:
          Свыше 3000 р. — БЕСПЛАТНО.
          Менее 3000 р. — 300 р.
          За МКАД        — 20 р./км (в одну сторону).
          Часы доставки оговариваются индивидуально.
          Если вес товара превышает 30 кг,
          то стоимость доставки может повыситься.
          В случае отказа, клиент должен оплатить транспортные расходы.

По России::

    Предоплата 100%. Отправка транспортной компанией (ТК).
          Свыше 3000 р. — доставка до ТК БЕСПЛАТНО. Оплата до Вашего города ТК по получению.
           Менее 3000 р. — доставка до ТК 300 р. Оплата до Вашего города ТК по получению.

           Оплату за товар можно произвести переводом через банк или при помощи электронных денег.
           Срок и стоимость доставки зависит от удаленности  региона и объема груза.

    Схема доставки по регионам России:

           Вы оформляете заказ на сайте интернет-магазина. Доставка продукции транспортной компанией.
           Стоимость доставки оплачиваете транспортной компании при  получении груза.
           Посылкой товар отправляем в редких случаях, если позволяет объем, например, почта не принимает посылку, когда             размер одной и сторон превышает 80 сантиметров.
           Отправка через день, после оплаты.

Примечание.

А города московской области, находящиеся чуть дальше:
Королёв, Одинцово, Щёлково, Пушкино, Краснознаменск, Ивантеевка, Зеленоград,
Дубна, Дмитров, Дедовск, Лобня будет небольшая доплата, при такой незначительной цене на аксессуары для кухни и мебельную фурнитуру.

По регионам доставлены заказы в города: Альметьевск, Астрахань, Брянск, Братск,
Волгоград, Владимир, Грозный, Дальний Восток, Ейск, Калининград.
Ленинградскую область, Липецк, Минск, Мурманск, Новгород Великий и Новгород Нижний,
 Омск, Петрозаводск, Сахалин и многие другие.

Важно:
Если комплектующие мебельной системы вы покупаете в разных магазинах.
Где совмещение деталей вызывает у нас сомнение.
В этом случае мы не выполняем такие заказы или просим предоплату.
Кроме того, любая компания имеет право отказать в выполнении, по различным причинам.
Это могут быть какие то не выполнимые условия по наличию товара, по времени и расстоянию доставки,
ОТКАЗ ОТ ОПЛАТЫ ИЛИ ОБЫЧНОЕ ХАМСТВО.
МЫ ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО ОТКАЗЫВАТЬ В ОБСЛУЖИВАНИИ БЕЗ ОБЪЯСНЕНИЯ ПРИЧИН!

Также мебельные ручки, петли и направляющие — возможна предоплата 50%. Если вы не уверены и ехать на склад вам далеко, то заказывайте одну ручку, если устраивает довезем остальное на следующий день.

Вы можете оплатить заказ любым удобным Вам способом.

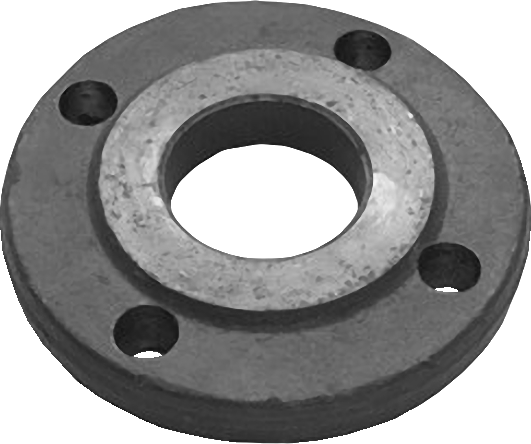

Фланцы для полиэтиленовых труб (трубы ПНД) сталь 20 Ру 10

Фланец — металлические плоские скрепляющие кольца с расточенным до нужного размера диаметром, с равномерно расположенными по окружности отверстиями. Эти отверстия используются для крепления шпильками и болтами.

Фланцы применяют для соединения элементов трубопроводов ПНД, как наиболее надежный и функциональный вариант. Для трубопроводов с давлением от 0,1 до 2,5 МПа и разбросом рабочих температур от −70С до +300С, используют прижимные фланцы сталь 20. Их изготавливают по ГОСТ 12815-80 и ГОСТ 12816-80. Уплотнительная поверхность фланцев ПНД — 1-3. Также, уплотнительная поверхность допускается 4-5 и 8-9. Для более прочного соединения, при монтаже прижимных ПНД фланцев, используют приварной метод. Данный метод значительно облегчает эксплуатацию трубопроводов.

Технические характеристики прижимных фланцев

Наружный диаметр ПЭ трубы, мм	Диаметр усл. Dn, мм	Диаметр нар/ D, мм	Диаметр по болт. отв-ям D0, мм	Диаметр внутр. dв, мм	Толщина b, мм	Диаметр болт. отв-ий d0, мм	Количество отверстий n, шт.	Macca, кг.
PN = 1,0 МПа (10 кгс/см²)
25	20	105	75	34	12	14	4	0.669
32	25	115	85	42	12	14	4	0.787
40	32	135	100	51	14	18	4	1.23
50	40	145	110	62	15	18	4	1.46
63	50	160	125	78	15	18	4	1. 68
75	65	180	145	92	17	18	4	2.36
90	80	195	160	108	17	18	4	2.62
110	100	215	180	128	19	18	8	3.18
125	100	215	180	135	19	18	8	2.96
140	125	245	210	158	21	18	8	4.19
180	150	280	240	188	21	22	8	5. 05
160	150	280	240	178	21	22	8	5.52
200	200	335	295	225	21	22	8	7.44
225	200	335	295	238	21	22	8	6.67
250	250	390	350	273	23	22	12	10.1
280	250	390	350	294	23	22	12	8.45
315	300	440	400	338	24	22	12	10. 8
355	350	500	460	376	24	22	16	14.9
400	400	565	515	430	26	26	16	19.7
500	500	670	620	533	28	26	20	26
560	600	780	725	618	31	30	20	39.7
630	600	780	725	645	31	30	20	33.2
710	700	895	840	740	34	30	24	48. 4
800	800	1010	950	843	37	33	24	64.3
900	900	1110	1050	947	40	33	28	74.8
1000	1000	1220	1160	1050	43	33	28	93.8
1200	1200	1455	1380	1260	51	39	32	151

Наружный диаметр ПЭ трубы, мм	Диаметр усл. Dn, мм	Диаметр нар/ D, мм	Диаметр по болт. отв-ям D0, мм	Диаметр внутр. dв, мм	Толщина b, мм	Диаметр болт. отв-ий d0, мм	Количество отверстий n, шт.	Macca, кг.
PN = 1,6 МПа (16 кгс/см²)
25	20	105	75	34	14	14	4	0.781
32	25	115	85	42	16	14	4	1.05
40	32	135	100	51	16	18	4	1.41
50	40	145	110	62	17	18	4	1. 66
63	50	160	125	78	19	18	4	2.13
75	65	180	145	92	21	18	4	2.92
90	80	195	160	108	21	18	4	3.23
125	100	215	180	135	23	18	8	3.59
110	100	215	180	128	23	18	8	3.85
140	125	245	210	158	25	18	8	4. 98
160	150	280	240	178	25	22	8	6.58
180	150	280	240	188	25	22	8	6.01
225	200	335	295	238	27	22	12	8.25
200	200	335	295	225	27	22	12	9.25
280	250	405	355	294	28	26	12	11.9
250	250	405	355	273	28	26	12	14
315	300	460	410	338	28	26	12	15. 3
355	350	520	470	376	30	26	16	21.8
400	400	580	525	430	34	30	16	28.6
500	500	710	650	533	44	33	20	53.5



ваш текст вкладки ваш текст вкладки ваш текст вкладки ваш текст вкладки

Трубные фланцы – Джерси-Виллидж, Техас

Трубный фланец представляет собой диск, муфту или кольцо, которые крепятся к трубе с целью обеспечения повышенной прочности, перекрытия трубопровода или осуществления крепления большего количества элементов. Обычно они привариваются или привинчиваются к концу трубы и соединяются болтами. Между двумя сопрягаемыми фланцами вставлена ​​прокладка для обеспечения более плотного прилегания. Эти фланцы либо изготавливаются по индивидуальному заказу с размерами, предоставленными заказчиком, либо изготавливаются в соответствии с опубликованными спецификациями.Несколько организаций и ассоциаций опубликовали спецификации, содержащие информацию о размерах, а также характеристики давления при различных температурах. Наша компания изготавливает изделия по индивидуальному заказу и имеет в наличии шесть основных видов этой продукции. Хотя это шесть наиболее распространенных типов, мы также являемся производителем на заказ и можем создать практически любой тип фланца, необходимый для ваших требований. Пожалуйста, нажмите на одну из следующих картинок для более подробного описания интересующего вас товара.На каждой странице также есть видео, которое помогает лучше понять процесс установки.

SLIP-ON

Накладные фланцы фактически скользят по трубе. Обычно они изготавливаются с внутренним диаметром, немного превышающим внешний диаметр трубы. Это позволяет фланцу скользить по трубе, но при этом иметь плотную посадку. Накладки крепятся к трубе угловым сварным швом вверху и внизу фланца. Они далее классифицируются как кольцо или концентратор.Кольца и ступицы считаются скользящими на фланцах, поскольку они надеваются на трубу.

---

ПРИВАРНАЯ ШЕЙКА

Фланцы с приварной горловиной устанавливаются путем приваривания трубы к шейке фланца. Это позволяет передавать нагрузку с фланца на саму трубу. Это также снижает высокую концентрацию напряжений в основании ступицы. Сварные шейки часто используются для приложений высокого давления. Внутренний диаметр этого приспособления обрабатывается, чтобы соответствовать внутреннему диаметру трубы.

---

ЗАГЛУШКА

Заглушки для труб используются для герметизации концов трубопроводов или отверстий сосудов под давлением для предотвращения потока. Они обычно используются для опрессовки потока жидкости или газа через трубу или сосуд. Они также обеспечивают легкий доступ к трубе в случае, если работа должна выполняться внутри линии. Фланцы глухих труб часто используются для приложений высокого давления.

---

НАКЛАДНОЕ СОЕДИНЕНИЕ

Фланцы для соединения внахлестку надеваются на трубу и чаще всего используются с фитингами с заглушками.Труба обычно приваривается к укороченному концу, а соединение внахлест может свободно вращаться вокруг укороченного конца. Преимущество этого в том, что не будет никаких проблем с выравниванием отверстий под болты. Они часто используются для приложений, которые требуют частого демонтажа.

---

С РЕЗЬБОЙ

Фланцы с резьбой аналогичны накидным, за исключением того, что отверстие фланца с резьбой имеет коническую резьбу. Они используются с трубами, имеющими наружную резьбу. Их преимущество в том, что их можно крепить без сварки.Резьбовые фланцы для труб часто используются для труб малого диаметра и высокого давления.

---

ПОД ПРИВАРКУ В РАСТРУГ

Фланцы под приварку внахлест обычно используются на трубах высокого давления меньшего диаметра. Эти фланцы крепятся путем вставки трубы в раструб и наложения углового сварного шва вокруг верхней части. Это обеспечивает гладкое отверстие и лучший поток жидкости или газа внутри трубы.

Фланцы для труб, Фланцы для стальных труб, Фланцы для труб из нержавеющей стали, Поставщики фланцев для труб

Трубные фланцы

широко используются как популярная категория трубных фитингов.Фланец используется для механического соединения двух труб. Его также можно использовать для механического соединения трубы с тройником, клапаном, дросселем или любым другим элементом оборудования. Фланцы бывают круглой, квадратной и прямоугольной формы. В некоторых случаях фланцы обычно имеют форму кольца или пластины, образуя обод на конце трубы при креплении к трубе. Это пример фланца шкафа.

Фланец также может быть пластиной для закрытия или закрытия конца трубы. Это глухой фланец.Таким образом, фланцы считаются выступающими или внутренними компонентами, которые используются для поддержки механических частей. Они похожи на ободья, которые используются для усиления механической части или являются средством крепления этой части к другой части или поверхности.

Используемые материалы:
Для изготовления фланцев используются следующие материалы:

• Сталь
• Нержавеющая сталь
• Чугун
• Латунь
• Оцинкованная сталь
• Углеродистая сталь
• Алюминий
• Медь
• Полипропилен
• ПВХ и т.д.

Размеры фланца трубы:

• Внешний диаметр фланца (НД): измеренный от внешнего края до противоположного внешнего края.
• Толщина: измеряет только толщину прикрепляющий внешний обод, и не включает в себя часть фланца который держит трубу.
• Диаметр круга болта: , который измеряется от центра отверстие под болт к центру противоположного отверстия.
• Размер трубы: Фланцы трубы также имеют соответствующую трубу размер, как правило, в соответствии с принятыми стандартами.
• Номинальный размер отверстия: Размер всех трубных фланцев соответствует к их номинальному размеру отверстия. Важно при изготовлении и заказ любого типа трубного соединителя, соответствующего размеру отверстия кусок с размером отверстия ответной трубы.

Советы по покупке Чтобы купить фланцы для труб, покупатели должны иметь учитывать определенные факторы, такие как: Размер Стандартный Тип (стандарт): Сварная горловина, глухая, надеваемая, Соединение внахлестку, с резьбой Стандартные покрытия: Кольцевое соединение, Рифленое, Плоское лицо, мужчина/женщина, язык/канавка Материал: Выбор материалов для трубных фланцев зависит от материала трубопровода и характера заявление. Выбор материала зависит от некоторых факторов, таких как: Атмосферная коррозия Температура Сила и Эконом Прочие характеристики Должен быть легким Должен быстро собираться Может выдерживать высокое давление Можно многократно разбирать и герметизировать Толстостенные стенки

Исполнения фланцев:
Доступен широкий выбор конструкций фланцев.Они доступны в различных форм и размеров. Вот некоторые из популярных дизайнов:

• Сварка встык
• Сварка враструб
• Пленник
• Сплит
• Площадь
• Раунд
• Прямоугольник и т. д.

Нестандартные формы и размеры также производятся многочисленными производители. Различные фланцы труб включают детали механической обработки, такие как уплотнительные поверхности, детали облицовки, нестандартное сверление, фаска и радиус края, канавки для уплотнительных колец и выступающие или утопленные поверхности.Некоторые типовые конструкции на фланцах показаны ниже.

Как фланец крепится к трубе?
Фланец крепится к трубе:

• Сварка: Сварка – это процесс изготовления, который соединяет материалов, обычно изготовленных из металлов или термопластов, вызывая слияние.
• Пайка: Пайка – это процесс соединения подобных или разнородные металлы, при этом цветной присадочный металл или сплав нагревают до температуры плавления (выше 450°C; 800°F).
• Резьбовые фитинги: Резьбовые фитинги похожи на болты и гайки, которые используются почти исключительно в трубах меньшего диаметра и при низкие давления.

Использование трубных фланцев:
Фланцы используются для различных целей. Основная цель состоит в том, чтобы соединительные трубы, но они также используются для подключения другого оборудования. Фланцы подходят для множества других компонентов, кроме труб. Они есть устанавливается на сильфоны, воздуховоды, колеса и камеры.Ниже мы приводим различные использование фланцев трубы:

• Полки также устанавливаются на балки для обеспечения дополнительной прочности.
• Они предотвращают обрушение балки.
• Используются для направляющих, как фланец колеса поезда.
• Фланцы используются для крепления к другому объекту, например, для например, фланец на конце трубы, паровой цилиндр и т. д.
• Крепятся на крепление объектива фотоаппарата.
• Рельс с фланцем — это тип рельса с фланцем на одной стороне для чтобы колеса не съезжали.

Применение фланцев для труб:
Фланцы труб широко используются в трубопроводной арматуре различных промышленных, коммерческих и жилых приложений. Фланцы трубы могут быть настроены в соответствии с вашим приложением с различными деталями обработки. Эти трубы фланцы широко используются в:

• Применение сверхвысокого напряжения
• Гидравлические системы управления турбогенераторами
• Наземные ракетные комплексы высокого давления
• Атомные и обычные электростанции и т. д.

Типы трубных фланцев:
Есть в основном восемь типов трубных фланцев. Позвольте нам узнать подробнее об этих фланцах: Пункты, указанные ниже, будут ориентиром для покупателей:

Фланцевые фитинги для промышленных труб — Coastal Flange, Inc.

На самом базовом уровне фланцы используются для повышения прочности конструкции, узла или механической детали. В случае трубопроводной арматуры фланцы необходимы для покрытия, закрытия, соединения и поддержки систем, начиная от простой сантехники и заканчивая промышленными сетями.

Существует шесть распространенных типов фланцев и фитингов для промышленных труб:

• Надевается без застежки, чтобы скользить по трубе, сохраняя плотную посадку.
• Приварная шейка, соединенная с трубой путем приваривания шейки фланца для балансировки передачи напряжения в условиях высокого давления
• Заглушка, уплотнение на болтах, перекрывающее поток в сосуд или через систему трубопроводов
• Соединение внахлест, свободно вращающийся фланец, идеально подходящий для врезных фитингов и приложений, требующих регулярного демонтажа
• Резьбовой, неприварной фланец, специально разработанный для труб с наружной резьбой
• Сварка враструб, крепится путем вставки трубы и нанесения верхнего сварного шва для получения гладкого канала и внутреннего потока

Что делает промышленные фланцы и фитинги уникальными? Трубопровод

— незаменимый инструмент во многих отраслях промышленности по всему миру. Чтобы поддерживать высокую производительность, надежное качество и легко заменяемые операции, эти компоненты разработаны и изготовлены с учетом стандартных размеров и спецификаций.

Стандарты трубной арматуры различаются в зависимости от страны, отрасли и области применения. Некоторые общепринятые мировые стандарты включают:

• АСА (США)
• ANSI (США)
• ASME (США)
• PN (Европа)
• DIN (Европа)
• BS10 (Великобритания и Австралия)
• JIS (Япония и Корея)
• КС (Япония и Корея)


Эти стандарты необходимы для покупки трубной арматуры и производства компонентов, которые работают должным образом.В большинстве случаев промышленные стандарты фланцев труб не являются взаимозаменяемыми, поэтому необходимо тщательное внимание, чтобы обеспечить правильное соответствие проекту.

Стандарты давления и температуры для фланцев промышленных труб

Поставщики фитингов изготавливают и хранят детали не только в соответствии с мировыми стандартами, но и в соответствии с требуемыми требованиями к температуре и давлению для конкретных применений. Эти классы давления и номинальные температуры могут быть даже разработаны по индивидуальному заказу для обеспечения согласованности в рамках конкретной операционной структуры клиента, например, на крупных технологических установках, электростанциях и буровых установках.Классы по давлению

ранжируются численно и могут варьироваться от 75 или 125 облегченных до 350 или выше.

Марки материалов и характеристики

Промышленные фланцы для труб могут быть изготовлены из различных материалов для удовлетворения индивидуальных потребностей. От фитингов из нержавеющей стали до фланцев из экзотических сплавов, каждый сорт имеет свой собственный набор преимуществ. Некоторые распространенные варианты включают:

• Фланцы из углеродистой стали, самые популярные промышленные фитинги для труб
• Фланцы из нержавеющей стали
Плоские фланцы
• , идеально подходят для нефтехимической промышленности и систем водоснабжения
• Прутковые фланцы
• Кованые фланцы Spec
• Титановые фланцы, для высокой прочности и малого веса
• Фланцы алюминиевые, для легкого оборудования
• Экзотический сплав (инконель, хасталлой и т. д.)) Фланцы для высоких температур, высокой коррозии и специального применения.

Отрасли и приложения

Благодаря широкому спектру стандартов и возможности индивидуального проектирования, промышленные фитинги и фланцы можно найти в соединительных системах во всех отраслях промышленности по всему миру. Некоторые ключевые приложения включают в себя:

• Клапаны, насосы и сосуды в пищевой промышленности и производстве
• Теплообменники и системы отопления всех размеров
• Соединения труб в промышленных водопроводах
• Сборки в нефтяной, газовой и нефтехимической промышленности
• Системы ядерной энергетики
• Сантехнические и механические системы
• Горная поддержка
• Системы противопожарной защиты

Для получения дополнительной информации о промышленных фланцах и трубной арматуре или для обсуждения фланцевых решений для вашего следующего проекта свяжитесь с командой Coastal Flange сегодня.

Трубные фланцы: типы, стили и области применения

Трубные фланцы используются для механического соединения двух труб или трубы с клапаном, тройником, дросселем или любым оборудованием, используемым для создания системы трубопроводов. Фланцы труб соединяются болтами, сваркой или резьбой или соединяются с частью оборудования с прокладкой для обеспечения герметичности. Фланцы уступают только сварке как наиболее часто используемый метод соединения трубопроводных систем.

Фланцы

обеспечивают гибкость, упрощая сборку, разборку и доступ к компонентам системы.Типовые фланцевые соединения состоят из трех частей:

• Фланец
• Прокладка
• Болты или сварка

Существует восемь основных типов трубных фланцев, каждый из которых служит для отдельного или иногда комбинированного применения:

Глухие фланцы

Глухие фланцы представляют собой круглые пластины без центрального отверстия и используются для заглушения или герметизации трубопровода, клапана или сосуда под давлением и блокирования потока жидкости. Они доступны в различных размерах и материалах и используются для обеспечения легкого доступа к трубопроводу, а также используются при испытании давлением. Глухие фланцы подходят для стандартных труб всех размеров и могут выдерживать более высокое номинальное давление, чем другие типы фланцев, способные выдерживать значительные механические нагрузки систем высокого давления и требуемые усилия болтового соединения.

Фланцы для соединения внахлестку   Фланцы с соединением внахлестку

используются на трубопроводах, оснащенных патрубками с соединением внахлест или внахлестку.Они в основном используются в системах, требующих частого демонтажа для очистки или осмотра, а также облегчают выравнивание болтов. Фланец с соединением внахлест надевается на трубу и садится на заднюю часть врезного конца, и они удерживаются вместе за счет давления болтов. Они обеспечивают два основных преимущества: снижают общую стоимость фланцевых соединений трубопровода, поскольку они, как правило, изготавливаются из материала более низкого качества, а операции по креплению болтами менее трудоемки, поскольку фланец внахлестку можно вращать вокруг трубы, чтобы облегчить выравнивание болтов.

Накидные фланцы

Как следует из названия, вставные фланцы предназначены для надевания на конец трубопровода и последующего соединения с трубой или фитингами с помощью двух угловых сварных швов, один внутри, а другой снаружи полости фланца. Они идеально подходят для приложений с более низким давлением и обеспечивают простую и недорогую установку. Размер отверстия накидного фланца больше, чем внешний диаметр трубы, что позволяет трубе скользить внутри фланца для сварного соединения.

Фланцы под сварку враструб   Фланцы под сварку враструб

обычно используются в небольших трубопроводах высокого давления. Они соединяются с трубами с помощью одного углового сварного шва на внешней стороне фланца, в отличие от накладных фланцев, для которых требуется два сварных шва. Хотя они могут показаться похожими на накладной фланец, конструкция их внутреннего кармана имеет гладкий канал, обеспечивающий превосходный поток жидкости. Усталостная прочность фланцев с раструбным приваром на 50 % выше, чем у фланцев с двойным сварным соединением, благодаря одинарному внутреннему сварному шву.

Почему важно правильно установить и закрепить фланцы:

Несоосность при установке фланца приводит к ущербу на десятки миллионов долларов

Крайне важно установить и закрепить фланцы в соответствии со спецификацией для применения. Показательный пример: Данвилл, штат Мичиган, 13 апреля 2011 г. – оператор трубопровода был уведомлен о появлении неприятного запаха и блеска в канале Bauer Drain. Авария произошла из-за трубопровода на территории, контролируемой оператором, который достиг водоема Bauer Drain.Было выпущено девять тысяч баррелей бензина, один из которых попал в канал Бауэра. Прокладка фланца вышла из строя из-за перекоса во время строительства в 2002 году. Трубопровод был остановлен на пять дней для проведения ремонта. Общие затраты составили 35 728 903 доллара, при этом восстановление окружающей среды достигло 20 миллионов долларов, а реагирование на чрезвычайные ситуации — более 14 миллионов долларов.

Фланцы с резьбой

Резьбовые фланцы популярны во многих отраслях промышленности, поскольку они легко крепятся к трубе без сварки.Они имеют внутреннюю резьбу, которая соответствует внешней резьбе на трубе, и сужаются, чтобы создать уплотнение между резьбовым фланцем и трубой, когда конусы приближаются к одному диаметру. Иногда уплотняющий сварной шов также используется в сочетании с резьбой для дополнительного усиления и герметизации. Хотя они доступны в различных размерах и материалах, резьбовые фланцы лучше всего использовать для небольших труб и низкого давления и не должны использоваться в приложениях с высокими крутящими моментами и большими нагрузками.

Фланцы с приварной шейкой   Фланцы с приварной горловиной

имеют длинную коническую ступицу, которую можно приварить к трубе, и в основном используются в условиях высокого давления, тяжелых и критических условиях. Коническая ступица передает нагрузку с фланца на трубу, обеспечивая высокопрочное армирование, противодействующее выпуклости. Фланцы приварные встык соединены с трубой одинарным V-образным стыковым швом с полным проплавлением. Их применение в тяжелых условиях включает высокие или отрицательные температуры, большие колебания температуры и давления, а также работу с опасными и летучими жидкостями.

Переходные фланцы

Редукционные фланцы используются для уменьшения диаметра трубопровода, когда требуется изменить размер трубы. Они имеют один заданный диаметр с меньшим диаметром отверстия. Диаметр проходной трубы можно безопасно уменьшить только на 1 или 2 размера, в противном случае рекомендуется комбинация переходника для сварки встык и стандартного фланца.

Переходной фланец имеет размеры большего размера трубы, за исключением размеров отверстия и ступицы.Резьбовые фланцы, приварные шейки и насадки также могут использоваться в качестве переходников и представляют собой экономичный способ преобразования размера трубы.

Фланцы с диафрагмой   Фланцы с диафрагмой

используются в особых случаях, когда на фланец устанавливается измеритель диафрагмы. Измеритель диафрагмы создает перепад давления, а затем измеряет расход жидкости или газа в трубопроводе в точке фланца. Пара нажимных «отводов» прямо напротив друг друга врезана во фланец.Это устраняет необходимость в отдельных держателях отверстий или отводах в стенке трубы. Фланцы с диафрагмой обычно имеют либо выступающие поверхности, либо поверхности с кольцевым соединением (RTJ). По сути, они аналогичны фланцам с шейкой или приварным фланцем с дополнительной обработкой.

 Узнайте больше о фланцах и других фитингах здесь:

Источники включают:



Трубный фланец, фланец

Трубопровод и фитинги с фланцами

Трубный фланец

помогает соединять компоненты трубопровода в трубопроводной системе с помощью болтовых соединений и прокладок.

---

Промышленная спецификация на трубный фланец

Прежде чем мы углубимся в изучение различных типов фланцев, важно понять, каким отраслевым спецификациям они соответствуют. Итак, что такое фланец ANSI, фланец AWWA и фланец ASME? В чем разница между фланцем ANSI и фланцем ASME? В чем разница между фланцами серии A и серии B. Мы ответим на все эти вопросы.

Существует четыре типа отраслевых стандартов, охватывающих различные типы фланцев;

1. Фланец ANSI, также называемый ASME B16.5 Фланец
2. Фланец ASME, также называемый фланцем ASME B16.47 (серия A и серия B)

3. Фланец промышленного стандарта (фланец ASME B16.1)

4. Фланец AWWA

Спецификация фланца ANSI 16,5 / ASME B16.5

Фланец трубы ASME B16.5 и фланцевые фитинги с размерами крышки от номинального 1/2″ до номинального 24″. Стандарт охватывает давление, температуру, материал, допуски, размеры, испытания и маркировку фланцев.Классы давления, включенные в ASME B16.5, включают 150#, 300#, 600#, 900# и 1500# для размеров до 10 дюймов номинальным и 2500# для размеров от 12 до 24 дюймов

. Стандарт

ASME B16. 5 ограничивается фланцами, изготовленными из литых или кованых материалов.

Спецификация фланцев ASME B16.47 серии A и серии B

Стандарт

ASME B16.47 распространяется на стальные фланцы большого диаметра от номинальных размеров труб от 26 до 60 дюймов. Существует два типа лопаток B16.47, серия A и серия B. Оба имеют несколько разные размеры, такие как толщина, диаметр окружности болтов и количество отверстий под болты.Класс давления, на который распространяется B16.47, — это классы 75, 150, 300, 400, 600 и 900#. Стандарт распространяется на фланцы из литого, кованого или листового материала (только для глухих фланцев).

В чем разница между фланцами ASME B16.47 серии A и серии B (API605)?

Стандарт

ASME B16.5 охватывает стальные трубные фланцы и фланцевые фитинги от NPS 1/2 до NPS 24, метрические/дюймы, класс давления от 150 до класса 2500. Он охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и способы обозначения отверстий для фланцев труб и фланцевых фитингов. Два очень важных фланца, такие как фланец с приварной горловиной и глухой фланец, очень часто используются в трубопроводных системах. Термин «B16.5» или «B16 5» используется как взаимозаменяемый и относится к одному и тому же стандарту. Однако стандарт ASME B16 5 (ANSI B16 5) распространяется только на размеры до 24 дюймов. Для больших размеров стандарт ASME B16.47 охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку и испытания фланцев труб размером от NPS 26 до NPS 60 и классами 75, 150, 300, 400, 600 и 900.

Однако стандарт ASME B16.47 далее подразделяется на фланцы ASME B16.47 серии A и ASME B16.47 серии B для глухих фланцев и фланцев с приваренной горловиной. Фланец серии B также ранее был известен как фланец API 605. Термины B16.47 или B 16 47 или ANSI B 16 47 взаимозаменяемы и относятся к одному и тому же стандарту.

Стандарт ASME B16.47 включает MSS SP-44: Фланцы для стальных труб и API 605: Фланцы большого диаметра для углеродистой стали. Следовательно, фланцы MSS SP44 эквивалентны фланцам серии A, тогда как фланцы API 605 эквивалентны фланцам серии B.Материалы, подпадающие под действие этого стандарта, соответствуют требованиям ASME/ANSI B16.5, за исключением никелевых сплавов. Они также имеют тот же номинал давления и температуры, что и фланцы B16.5.

Так в чем же разница между фланцами ASME B16.47 серии A и серии B (API605)?

ASME B16 47 Фланцы серии A намного толще, тяжелее и прочнее, чем фланцы серии B, для того же давления и размера. Фланец серии A может выдерживать большую внешнюю нагрузку, чем фланец серии B. Для фланцев ASME B16.47 серии B требуются крепежные детали меньшего размера и в большем количестве, чем для фланцев серии A.Они также имеют меньший диаметр окружности болта, чем у фланцев серии А. Меньший диаметр окружности болта приводит к меньшему смещению фланца после установки. Стандарты серии A и серии B определяют фланцы с приварной горловиной и глухие фланцы с выступом (RF), но только серия A определяет фланцы с кольцевым соединением (RTJ) от класса 300 до класса 900 в рамках этого стандарта. С точки зрения цены, фланцы ASME B16.47 серии A дороже, чем фланцы ASME B16 47 серии B.

Большинство пользователей или проектировщиков трубопроводов могут выбрать фланцы серии A для нового трубопровода или оборудования.Но если вы занимаетесь реконструкцией, заменой или проектированием некритичных трубопроводов, более популярны фланцы серии B.

См. документы ниже для сравнения размеров фланцев в двух основных стандартах (B16.5 и B16.47)

Размеры фланца в соответствии со стандартом ASME B 16 5 для фланцев с приварной горловиной 150 #, глухих фланцев, скользящих, сварных внахлест и фланцев внахлест здесь

Размеры фланцев в соответствии с ASME B16, серия 47 Стандарт для приварного фланца 150# и глухого фланца приведен здесь

Размеры фланца согласно ASME B 16.Стандарт 47 серии B для приварной горловины и глухого фланца 150# здесь

Выводы: Стандартная приварная горловина, накидные, глухие и т. д. фланцы подпадают под действие стандарта B16. 5 для размеров до номинального диаметра трубы 24 дюйма. Размеры 26 дюймов и больше подпадают под действие B16.47 серии A или серии B для глухие фланцы. Фланец серии A тяжелее, толще и стоит дороже, тогда как фланец серии B имеет больше отверстий для болтов и легче, чем серия A. Фланец API605 и фланец серии B — это одно и то же.

Фланец промышленного стандарта

(ASME B16.1 фланец)
Ни один национальный стандарт или руководящий орган не контролирует фланец отраслевого стандарта. Размер и материал стандартного промышленного фланца были приняты после многих лет «обычной» отраслевой практики. Важно отметить, что размер и материал стандартного промышленного фланца подпадают под действие стандарта ASME B16.1, который является стандартом для чугунных трубных фланцев и фланцевых фитингов классов 25, 125 и 250. Номинальное давление промышленного фланца соответствует стандарту AWWA, таблица 4, класс E. Для размеров менее 24 дюймов фланец промышленного стандарта также соответствует B16. 5 фланцев.

Фланец AWWA

Этот стандарт распространяется на вставные и глухие фланцы для водопроводных сооружений с номинальным размером от 4 дюймов до 144 дюймов (от 100 мм до 3600 мм).

Разница между фланцами ANSI и AWWA

Мы уже говорили о том, что фланец ANSI означает фланец ASME B16.5. Стандарты ANSI и AWWA для фланцев различаются по нескольким параметрам. Стандарт AWWA предназначен для использования с питьевой водой. В то время как стандарт ANSI/ASME ориентирован на промышленное применение. Рейтинг фланцев AWWA применим только при атмосферной температуре, тогда как рейтинг ANSI охватывает диапазон от -20°F до 1500°F.

Эти два стандарта также различаются по сфере применения. Стандарт ANSI включает информацию о сварке вспомогательных соединений, в то время как AWWA не распространяется на установки. Стандарт AWWA распространяется только на ступичные, кольцевые, глухие и резьбовые фланцы, в то время как стандарт ANSI имеет больше типов, таких как приварная горловина, соединение внахлестку, приварной фланец с муфтой и т. д.

Стандарты, охватывающие фланцы AWWA и ANSI;

• ANSI/AWWA C115/A21.15-99: «Американский национальный стандарт для фланцевых труб из ковкого чугуна с фланцами с резьбой из ковкого или серого чугуна»
• ANSI/AWWA C207-94: «Стандарт AWWA для фланцев стальных труб для водопроводных сооружений размером 4 дюйма.Через 144 дюйма».

• ANSI/ASME B16.5-1981: «Трубные фланцы и фланцевые фитинги».

---

Фланцевая прокладка

Фланцевая прокладка представляет собой тип прокладки, предназначенной для установки между двумя секциями трубы, которые расширяются для увеличения площади поверхности.

Фланцевые прокладки для стальных труб используются для создания уплотнения между двумя поверхностями фланцев. Поверхность фланца воздействует на седло уплотнения, а прокладка фланца сжимается между двумя фланцами при сжатии болта, чтобы заполнить все неровности на поверхности фланца и создать уплотнение.Прокладка выбирается в зависимости от условий эксплуатации, таких как давление, температура и химическое воздействие.

Прокладки доступны в следующих трех типах;

• Полная лицевая прокладка: закрывает всю поверхность фланца. Обычно используется на фланцах с плоской поверхностью
• Плоское кольцо Прокладка: закрывает только поверхность уплотнения или выступ фланца.
• Металлическое кольцо Gakset: предназначено для установки во фланцы RTJ.

Трубные фланцы из нержавеющей стали — фланцы из углеродистой стали и сплава

Worldwide Pipe поставляет фланцы для труб для различных отраслей промышленности.Мы храним и распространяем фланцы ANSI/ASME и API из различных материалов, включая углерод, хромомолибден, нержавеющую сталь, алюминий и никелевые сплавы. Позвольте Worldwide Pipe удовлетворить требования к соединениям для химических газов и других применений с помощью стандартных и специальных фланцев. Наш широкий выбор фланцев для труб из нержавеющей стали, углеродистой стали, никеля и фланцев из сплавов может помочь с вашим проектом.

Что такое трубный фланец?

Трубный фланец используется для соединения труб и другого оборудования для создания системы трубопроводов.Эти фланцы могут быть приварены или свинчены, они бывают разных форм и материалов. Общие отрасли промышленности, в которых используются фланцы, включают нефтехимическую, нефтеперерабатывающую, механическую и нефтегазовую промышленность.

Типы промышленных фланцев

Worldwide Pipe поставляет тип промышленных фланцев, необходимых для вашего проекта. Наши фланцы изготавливаются из широкого спектра материалов и спроектированы в соответствии со всеми отраслевыми стандартами и требованиями обслуживания.Некоторые из стандартных фланцев, которые поставляет наша компания, включают:

• Приварные фланцы
• Накидные фланцы
• Глухие фланцы
• Фланцы с резьбой
• Фланцы для соединения внахлестку
• Фланцы под сварку враструб
• Длинные приварные фланцы
• Переходные фланцы

 Предлагаемые материалы, размеры и давление

• Стандартные марки: Углеродистая, нержавеющая сталь, хромомолибденовая сталь, высокопрочная углеродистая сталь, низкотемпературная, алюминиевая
• Специальные сплавы: Инконель, Инколой, Хастеллой, Титан
• Размеры: от 1/2 до 48 дюймов
• Давление: 150#, 300#, 600#, 900#, 1500#, 2500#

Нержавеющая сталь	304/304L, 316/316L, 304H, 316H, 309, 310S, 317L, 321/321H, 347/347H, 904L, DUPLEX 2205 / SUPER DUPLEX 2507
Углеродистая сталь	А105
Хром-молибден	Ф5, Ф9, Ф11, Ф12, Ф22, Ф91
Никелевые сплавы	Сплав 20, 200, 201, 400, 600, 625, 800H/HT, 825, 254SMO, AL6XN, C276, C22, B3, HAST-X
Высокопрочная углеродистая сталь	АСТМ А694 Ф42, Ф52, Ф56, Ф60, Ф65



Почему Worldwide Pipe & Supply?

Worldwide Pipe & Supply является ведущим дистрибьютором промышленных фланцев для ведущих мировых производителей. Наши фланцевые изделия будут соответствовать стандартам вашего проекта, таким как ASTM, ASME, API, UNS, SB, DIN и JIS. Мы предлагаем быстрые сроки выполнения работ, доставку по всему миру и конкурентоспособные цены, а также более 100 лет совокупного опыта.



Профессиональный поставщик фланцев для промышленных оцинкованных труб

---

• Сталь Материал: Углеродистая сталь, Нержавеющая сталь, Легированная сталь.
• Тип продукта: глухой фланец , накидной фланец, фланец с приварной горловиной, фланцы с соединением внахлестку, фланцы с раструбным соединением, фланец с резьбой.
• Обработка поверхности: Антикоррозионное масло, прозрачный лак, черный лак, желтый лак, горячее цинкование.
• Состояние поставки: Нормализация, Отжиг, Закалка, Отпуск.

Стандарт стали	Сталь марки
АСТМ А335/А335М	Р5	Р9	Р11	Р22	Р91
АСТМ А213/А213М	т2	т5	т9	т11	т12 т22
ДИН 17175-1979	СТ35	СТ35. 8	СТ37.8	СТ45.8
JISG3467-1888	СТ22	СТ23	СТ24	СТ25	СТ26
JISG3458-1988	СТПА 12	СТПА 20	СТПА 22	СТПА 23	СТПА 24
ASTM A333/ASME SA333	Г1	G3	G6

---

Описание продукта:

Фланец — это деталь, которая соединяет трубы, насосы, клапаны или другие детали в системе трубопроводов здания.Это также обеспечивает такие удобства, как легкий доступ для очистки, осмотра или модификации. Фланцы обычно устанавливаются двумя способами – привариваются или привинчиваются. Фланцевые соединения состоят из двух фланцев, скрепленных болтами, при этом прокладка выполняет функцию уплотняющей детали.

Agico может предоставить различные типы фланцев для промышленных труб , которые подходят для систем трубопроводов в различных областях применения, вы также можете заказать индивидуальный фланец (оцинкованный фланец для труб) с вашим собственным чертежом.

---

Фланцы из углеродистой стали

Фланцы трубы из нержавеющей стали

---

Заявка:

• Накидные фланцы :
  Благодаря более низким требованиям к точности при резке трубы по длине, накладные фланцы имеют меньшие производственные затраты, чем фланцы с приварной горловиной, а также имеют то преимущество, что их легче выровнять при сборке. По сравнению с фланцем с приварной горловиной, он имеет прочность около 2/3 от внутреннего давления, что приводит к сокращению усталостной долговечности.Размеры накладных фланцев: размеры от 1/2 до 2½ дюймов в стандарте 1500 фунтов.
• Фланцы с резьбой :
  Резьбовой фланец можно надежно собрать без сварки, он в основном используется для специальных применений, таких как устройства высокого и низкого давления, фланец из легированной стали имеет более высокие прочностные характеристики. Изменение температуры, напряжение изгиба, циклические условия могут привести к негерметичности резьбового фланца.
• Фланцы с приварной шейкой :
  Форма фланца с приварной горловиной характеризуется конической ступицей, где стыковый шов плавно переходит в стальную трубу, что обеспечивает свойства армирования и сопротивления тарелке.Он изготовлен для жестких условий, таких как высокое давление, высокая температура или холодная среда.
• Глухие фланцы :
  Глухой фланец используется для герметизации отверстий и концов труб, клапанов и сосудов под давлением, конструкция выполнена с максимальной силой напряжения в центральной области, он способен выдерживать высокие нагрузки.
• Фланцы под сварку враструб :
  Приварной фланец с муфтой в основном используется в трубопроводах высокого давления, он имеет меньший диаметр.Внутренняя сварка делает его даже прочнее, чем накладка на фланец с двойной обработкой сваркой. Его основная область применения — трубы для химической промышленности.
• Фланцы внахлестку :
  Фланец для соединения внахлест всегда используется с патрубком для соединения внахлестку, он может подходить к трубам из различных материалов — трубам из углеродистой и низколегированной стали, которые необходимо разбирать, очищать и проверять.
